Печь ракета из кирпича за 5 минут

Уличная печь ракета из кирпича своими руками. Простая мини печка из 20 кирпичей за 5 минут.

Сегодня мы сделаем самую простую печь ракетного типа. Вам не понадобится кладочный раствор или инструменты только 20 кирпичей и 5 минут времени.

Если вам нужна на даче уличная печь чтобы быстро приготовить пищу или вскипятить воду, то эта самоделка, то, что вам нужно.

Эта простая печь ракетного типа, расходует в три раза меньше топлива, чем обычная печь или костёр, печь может работать практически на любом подручном топливе: дрова, мелкие ветки, щепки, шишки, сухая трава или листья, бумага.

На рисунке представлена схема порядовка кирпичной ракетной печи.

Приступаем к изготовлению мини печки. Нам понадобится 20 кирпичей, если требуется печь для многоразового использования, то лучше использовать огнеупорный кирпич, если такого кирпича нет, то вполне сойдёт обычный красный кирпич.

Для печи понадобится небольшой ровный участок с твёрдым основанием.

Выкладываем первый ряд кирпичей как показано на фото, понадобится 4 целых и 1 половина кирпича.

Второй ряд: 3 целых и одна половинка кирпича.

Третий ряд: 4 кирпича.

Четвёртый ряд: 4 кирпича и ещё один кирпич укладываем возле входного отверстия топки, чтобы дрова не выпадали из топки.

Всё простая кирпичная печь готова к использованию. В топку закладываем кусочки древесины и поджигаем, когда печь прогреется она выйдет на рабочий режим и создаст хорошее пламя.

На печь нужно установить небольшую подставку и можно ставить чайник или казанок для приготовления пищи.

По сути, для этой простой печи мы использовали 17 кирпичей и этого вполне достаточно для 4 рядов, в некоторых чертежах используется ещё 5 ряд (понадобится 21 кирпичей) но принципиального отличия в этих конструкциях нет.

Ракетная печь из 120-й профильной трубы

В этой статье мастер-самодельщик поделится своим опытом изготовления ракетной печи. Такую печь можно использовать достаточно широко, от дома до выезда на шашлык или рыбалку.

Инструменты и материалы:
-Профильная труба 120Х120Х3;
-Профильная труба 25Х25;
-Профильная труба 20Х20;
-Листовой металл;
-Арматура;
-УШМ;
-Сварочный аппарат;
-Дрель;
-Рулетка;
-Маркер;
-Угольник;
-Магнитные уголки;
-Струбцина;
-Огнеупорная краска;
-Деревянные ручки;
-Барашковые гайки + болты;

Шаг первый: топка и топливный бункер
Первым делом мастер подготавливает материал. Сама топка печи и топливный бункер будут изготовлены из 120 профильной трубы. Отрезает заготовку для топки.

Отрезает заготовку для топливного бункера. Один конец заготовки отрезает под углом.

В заготовке, которая будет топкой вырезает отверстие. В дальнейшем здесь будет приварен топливный бункер и мастер подгоняет две сопрягаемые поверхности.


Шаг второй:
Отрезает заготовки для ножек, тоже под углом. Ножки состоят из нескольких деталей. Одна часть будет привариваться к топке. Вторая будет вставляться в приваренные трубки.

На концах подвижных ножек будут закреплены подвижные платформы. Для их изготовления мастер вырезает полукруглые заготовки. Их нужно 9 штук.

Шаг третий: топка, топливный бункер
К топке приваривает топливный бункер.

К нижней части топки приваривает три полоски металла.


Шаг четвертый: ножки
Приваривает ножки.

Теперь нужно сделать подвижную часть. Сначала мастер отрезает три отрезка 20-й профильной трубы.

Края заготовок обтачивает полукругом. Сверлит отверстия.

Отрезает три кусочка металлического прута.

Сваривает подвижную платформу.

Шаг пятый: верхняя часть
Зачищает лист металла.


Вырезает четыре трапециевидных заготовки.

Приваривает их в верхней части топки.

Шаг шестой: перегородка
Делит топливный бункер на две части металлическим листом.

Шаг седьмой: дверца
Делает дверцу для топливного бункера.

Шаг восьмой: разные мелочи
В приваренных ножках сверлит отверстия и приваривает гайки. В гайки вкручивает болты с барашком.


Изготавливает и приваривает ручку.

Сваривает решетку на верхнюю часть и зольник.

Окрашивает печь высокотемпературной краской.

Устанавливает ножки.

Печь готова.

Теперь нужно проверить ее в работе. Мастер загружает топливо и зажигает его.


Ну и готовит вкуснятину.

Весь процесс по изготовлению такой печи можно посмотреть на видео.

Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Небольшая походная реактивная печь своими руками

Здравствуйте, уважаемые читатели и самоделкины!
Статья будет очень интересна всем любителям отдохнуть на природе. А на свежем воздухе всегда возникает желание приготовить что-нибудь вкусное, заварить чаю, да еще и с ароматом дымка!

В этой статье, автор YouTube канала «George Kosilov» расскажет Вам, как он изготовил небольшую походную реактивную печь из кружек. Эта самоделка весьма удобна в эксплуатации, очень мало весит и занимает совсем немного места в рюкзаке.

Конечно же, обычный газовый примус более удобный, но в нем может закончиться газ. А эта печка работает на дровах. Да и аромата дыма от газового примуса ожидать не приходится. А разжигать большой костер ради пары литров кипятка или горячего обеда иногда совсем не с руки.

Материалы.
— Две дешевые кружки из нержавейки с диаметрами 120 и 100 мм

— Пара пластин из нержавеющей стали
— Малярный скотч, бумага.

Инструменты, использованные автором.
— Шуруповерт, сверла
— Керн, циркуль
— Ножницы по металлу
— Плоскогубцы, рулетка
— Болгарка
— Штангенциркуль
— Молоток, кусок доски
— Ножницы, маркер
— Ступенчатые сверла.

Процесс изготовления.
Вот такие две дешевые кружки приобрел автор. Начнет обрабатывать маленькую.


Отрезает ручку ножницами по металлу, она не нужна.

Затем стачивает места сварки болгаркой с отрезным диском, немного помогает плоскогубцами.


Теперь в верхней части кружки нужно сделать 12 отверстий. Измеряет рулеткой длину окружности зачищенной заготовки — цилиндра. И переносит разметку на малярный скотч.

Приклеивает скотч на верхнюю часть, намечает места сверления керном, и делает отверстия тонким сверлом.

Убирает скотч, рассверливает отверстия при помощи ступенчатого сверла до диаметра 10 мм.

Проверяет размер отверстий, 10,02 мм, вот такую точность дает ступенчатое сверло.


Теперь автору нужно разметить 21 отверстие в дне кружки. Измеряет внешний диаметр дна кружки. 88,5 мм, немного обманули продавцы… Размечает лист бумаги, рисует окружность и приблизительное расположение отверстий. Вырезает шаблон ножницами.

Слегка намочив шаблон водой, приклеивает его к дну заготовки, и кернит места отверстий.

Проходит отметки тонким сверлом.

Затем рассверливает их ступенчатым. Первая часть печки готова.

Пришла очередь внешней части печи, для нее как раз и нужна вторая кружка. Переворачивает ее вверх дном и размечает окружность. Она должна быть идентичной по диаметру первой кружки.

Сверлит дно по центру при помощи ступенчатого сверла. Излишки срезает ножницами по металлу.

В верхней части большой кружки сверлит несколько отверстий.

Теперь, перевернув большую кружку вверх дном, вставляет в нее малую, в нормальном положении. Заходит она очень плотно, поэтому автор подкладывает кусок доски и вбивает заготовку молотком.


Итак, основная часть ракетной печки готова!

Автору остается сделать крестовину. Он изготавливает ее из пластин нержавеющей стали. Они очень просто выглядят и соединяются между собой.

Похоже автор решил перекусить, и заодно провести испытания печки.

Овощи на сковородке тушатся очень быстро, даже без крышки, температура достаточно высокая.

Вот такой омлет у автора получился. С ароматом дымка.

А печка то как себя чувствует? Внутри много раскаленных углей. Но ручка печки практически холодная, ее можно держать в руке даже без прихватки. Для удобства, ручку можно оплести грубой веревкой, тогда она не будет скользить, и ее поверхность уж точно никогда не нагреется. С крестовиной тоже можно поэкспериментировать, например сделать из проволоки подставку для поджаривания тостов.
Жаль что автор не вскипятил пару литров воды в чайнике «на время».

Спасибо автору за прекрасную идею походной реактивной печки! Надеюсь многие захотят повторить такую простую и удобную самоделку!

Всем хорошего настроения и приятного аппетита!

Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

чертежи, фото и видео инструкция

Этот прибор, несмотря на наши бравые космические достижения, в нашей стране еще пока мало, кому известен. И уж совершенно точно, только единицы интересуются тем, как сделать ракетную печь своими руками, поскольку не понимают принципа ее работы.

Фото 1 Ракетная печь в интерьере

Это относительно новое слово в отечественной отопительной среде, пришедшее из Германии. Залогом небывалой популярности на родине выступают простая дешевая конструкция вкупе с высоким КПД и при малейшем отсутствии признаков сажи. Учитывая то, что изготовить самостоятельно оборудование совсем несложно, мы расскажем, как это сделать, приведем чертежи, рекомендации специалистов, видео и фото.

Принцип работы

Как ни странно, но само название «ракетная печь» никакого отношения ни к космосу, ни к собственно ракетам не имеет. Единственная аналогия, которая может отдаленно об этом напомнить – струя пламени, поднимающаяся наверх в мобильных установках.

Конструктивная особенность печи заключается в наличии колпака, куда поступают дымовые газы и где происходит окончательное сгорание осадка. Под колпаком температура уже в течение первых 2-х часов повышается до 1000⁰С, в результате чего все сгорает без осадка, а выхлоп формируется только в виде пара и углерода. При этом газы свободно циркулируют по каналам без принудительной тяги, которая обычно создается дымоходной трубой.

Такая конструкция позволяет использовать печь не только для отопления помещения, но и для нагрева пиши или воды (на колпаке). Если дымоход пустить через определенный участок комнаты, вплоть до лежака, он также будет нагреваться.

Фото 2 Ракетная печь в интерьере

В числе основных преимуществ ракетных печей можно отметить следующее:

• высокий коэффициент полезного действия – 85%;
• очень быстрый нагрев помещения – 50 кв.м. за 45-60 мин;
• отсутствие сажи и, как следствие, сажных отложений – при температуре выше 1000 градусов все сгорает без остатка;
• возможность использовать любое твердое топливо;
• минимальный расход – при равной температуре и продолжительности горения ракетная печь потребляет в 4-5 раз меньше топлива, чем обычная печь.

Самая простая ракета работает по формуле прямого горения – это мобильные конструкции, которые легко собираются в походных условиях буквально из подручных материалов и также легко демонтируются.

Самая простая конструкция из бочки или газового баллона

Если речь идет только о первых этапах самостоятельного изготовления ракетной печи (см. видео), то знакомство все же стоит начать с простейшей конструкции.  Походная печка представлена в виде загнутого отрезка трубы, где объединены топливная камера и зольник.

Фото 3 Печь-ракета походная

Для топлива к нижней части приваривается стальная пластина, на дне которой прорезается отверстие для подсоса воздуха.

Можно для изготовления использовать любую прямую цилиндрическую емкость – на чертеже печи ракеты видно, как происходит процесс прямого горения.

Фото 4 Схема походной ракеты

Для повышения эффективности конструкции рекомендуется использовать вторичный кожух. Его можно изготовить из бочки или использованного газового баллона.

Видео 1 Простая конструкция переносной варочной ракетной печи

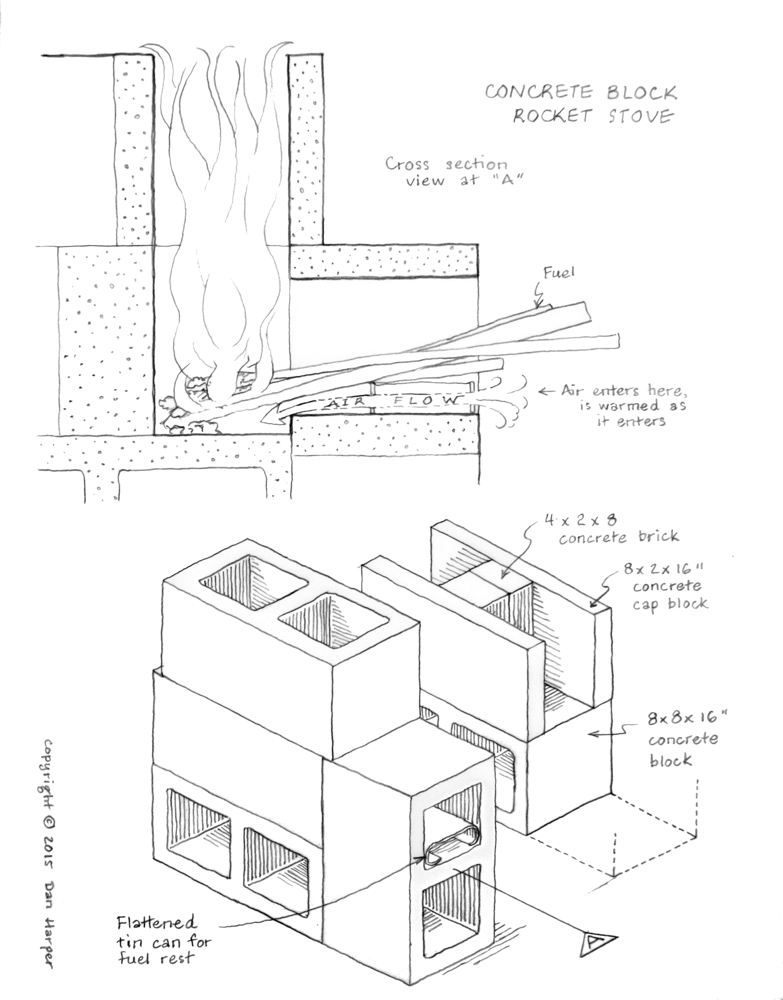

Ракетная печь из кирпича за 20 минут

Если под рукой есть 20-30 кирпичей, простую ракетную печь можно сделать своими руками всего за несколько минут. Причем для кладки не понадобится никаких клеящих составов.

Выкладываете из кирпича, как показано на фото, вертикальную камеру сгорания. При этом посуда на колпак ставится таким образом, чтобы не препятствовать движению выделяемых газов

Кирпичная печь ракетного типа своими руками:

Фото 5 Печь Ракета из 20 кирпичей

Чтобы подобная конструкция работала хорошо, необходима теплая труба. Этот термин среди печников обозначает предварительный прогон щепок и бумаги, чтобы труба прогрелась. В холодной трубе будет застой газа, что затруднит нагрев. А уж если труба теплая, тогда при поджиге дров в канале появляется мощная тяга.

Для справки. В указанных выше простейших конструкциях из газового баллона или трубы есть существенный недостаток – вертикальная загрузка дров. С каждым разом приходится подвигать дрова в камеру, когда они прогорают и только после этого подкладывать. Стационарные ракетные печи на угле или длительного горения предусматривают уже вертикальную закладку, что многократно упрощает эксплуатацию.

Печь-ракета длительного горения

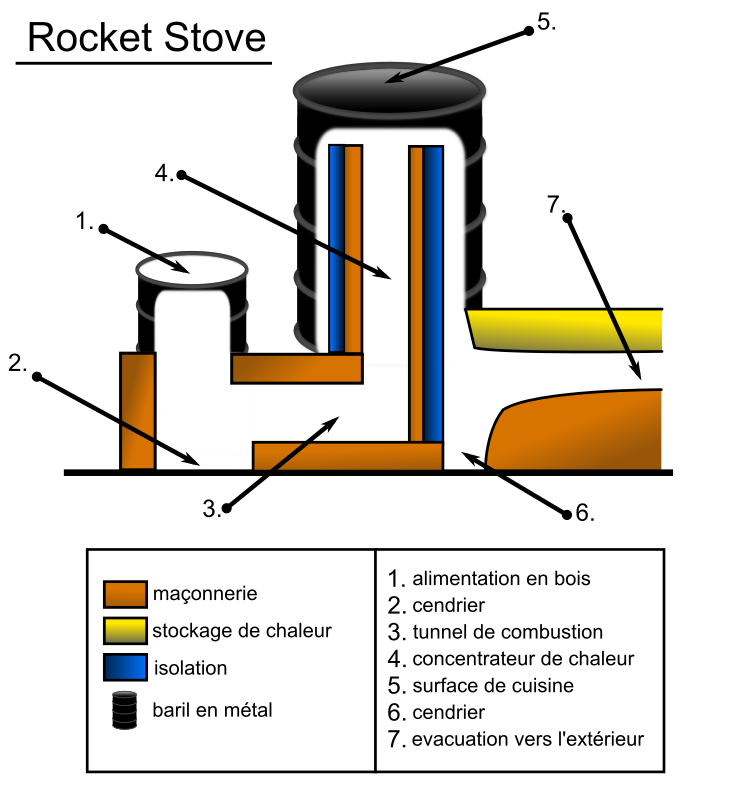

Фото 6 Конструкция стационарной печи-ракеты

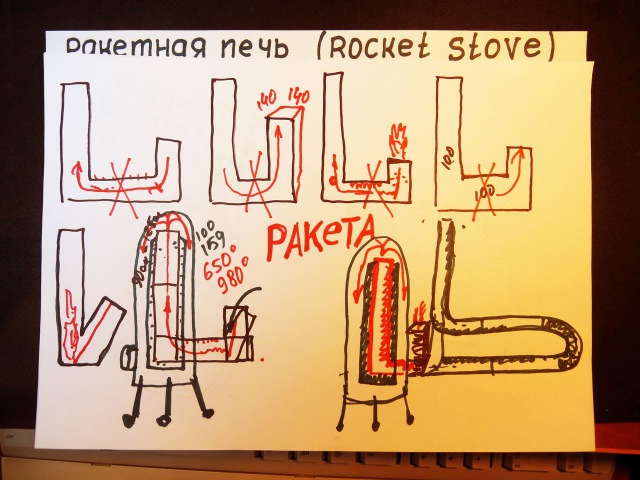

Схема ракетные реактивные печи своими руками

Для того, чтобы сделать такой агрегат своими руками, необходимо определиться с габаритами и конструктивными элементами.

Как работает ракета:

Как видно из чертежа, за основу принимается диаметр колпака (D), который закрывает верх трубы, и его поперечное сечение (S).

На основании этих показателей рассчитываются размеры ракетной печи:

• высота барабана составляет 2 его диаметра;
• высота глиняной обмазки – 2/3 высоты;
• толщина обмазки – 1/3  диаметра;
• площадь сечения трубы – 7% от ее поперченного сечения;
• площадь поддувала – 1/2 сечения трубы;
• жаровая труба по горизонтали и вертикали должна быть одинаковой;
• объем зольника – 4-6% от высоты барабана;
• площадь сечения внешнего дымохода —  двойное поперченное сечение трубы.
• толщина изоляционного слоя (саманная подушка) под наружным дымоходом 60 мм;
• толщина обмазки лежанки – 1/4 диаметра барабана;
• высота внешней трубы – 4000 мм;
• длина газохода напрямую зависит от диаметра барабана. Если для его изготовления взяли металлическую емкость диаметром 50-60 см и объемом 200 литров, то длина газоходной трубы будет минимально 6 метров. Если диаметр вполовину меньше, то и лежанку следует делать до 4х метров.

Если вы делаете стационарную ракетную печь своими руками, обязательно обратите внимание на футеровку верхней части трубы. Это необходимо для изоляции жаровни от стенок печи, чтобы не допустить перегрева стенок. Для футеровки можно использовать шамотные кирпичи.

Фото примеров оригинального исполнения

Примечательно, что в защите нуждаются не только стенки, но и сама футеровка. Для того, чтобы оградить ее от горючих газов, можно создать металлическую обшивку и засыпать ее речным песком. С этой целью можно использовать любой подручный металлический предмет – бочку, ведро, оцинковку.

Песок в ведро засыпается слой за слоем, при этом каждый обильно поливается водой для надлежащей утрамбовки. Когда наполнили защиту песком доверху, оставляете на 7-10 дней на просушивание.

Футеровка жаровни делается гораздо быстрее – на глиняный раствор укладывается шамотный кирпич, а в пространство между последним и стенкой также придется послойно засыпать песком – с водой и временем на просушку.

Схема футеровки трубы

Все дальнейшие работы по монтажу ракетной печи реактивного типа продолжаются только послу того как высохнет не только футеровка, но и глиняная защита, которая наносится поверх верхнего среза.

Перед тем, как делать стационарную конструкцию, потренируйтесь на походном образце. Уже после первого опыта станет понятно даже, если вы не читали книги для ракетных печей.

Недостатки отопительного прибора

1. Нередко этот прибор используют для подогрева пищи или воды – действительно, огромный объем тепла, раскаленный колпак, почему бы не воспользоваться такой идеей? Однако, подключение водяного контура с тем, чтобы отапливать весь дом, а не комнату, невозможно. Конструкция настолько проста, что любое вмешательство, в том числе змеевиком, нарушит ход работы.
2. Удивительно, на такой легкий мобильный прибор для отопления совершенно не подходит ни для бани, ни для гаража. Даже при высокой своей эффективности походная установка не разогреет воздух в парилке до необходимого минимума. А в гараже или на складе не рекомендуется использовать приборы с прямым открытым огнем.

Схема сборки переносной ракетной печи

В этой статье мы приведем пример походной установки, для чего не понадобятся никакие кладочные или отделочные материалы.

Необходимые материалы:

• 2 ведра;
• труба из нержавеющей стали;
• речной песок или щебень для футеровки.

Шаг 1. Вырезаете в боковине одного из ведер отверстие по диаметру трубы на высоте 5 см от днища. Высоты должно хватит для того, чтобы засыпать в ведро щебень или песок.

Шаг 2. Разделяете трубу на 2 части – короткий загрузочный участок и блинное колено-дымоход.

Шаг 2. Вставляете трубу в отверстие в ведре.

Шаг 4. Вырезаете по аналогии с п.1 отверстие в ведре, но уже непосредственно в днище. Диаметр отверстия соответствует диаметру трубы. Вставляете трубу.

Шаг 5. Засыпаете в ведро песок или щебенку, которые будут выступать как аккумулятор тепла жаровой трубы.

Шаг 6. Изготовление ножек или подставки. Для этого подойдет обычная арматура, которую сгибают под давлением и вырезают основу.

Ракетная печь из газового баллона

Это усложненный усовершенствованный вариант, для изготовления которого понадобится уже использованный газовый баллон и прямоугольная труба 4 мм.

Схема остается точно такой же с тем лишь исключением, что горючие газы отводятся сбоку через отверстие, а не сверху, как это происходит с походными образцами.

Если есть необходимость готовить пищу или подогревать ее верхняя часть баллона с краном срезается, а поверх наваривается плоская пластина.

Видео 2 Делаем печь-ракету своими руками

Печь-ракета своими руками: чертежи, модели и процесс изготовления

Установка печи в доме способствует нормальному обогреву жилья. Можно установить индивидуальные небольшие печки, либо проложить целую систему отопления. Сделать одновременно эффективный, компактный вариант можно, если соорудить печь-ракету.

Внешний вид

Принцип работы печи

Печь-ракета получила свое название в связи с тем, что общий внешний вид имеет некоторое сходство с ракетой, а одна из разновидностей похожа на перевернутый летный агрегат.

Принцип работы системы отопления заключается в том, что топливо закладывают под углом или сверху, а поддувало располагается на той же высоте, доставляя воздушные потоки напрямую к огню.

В соответствии с тем, какой вид конструкции установлен, отходы от сгорания будут продвигаться по дымоходным каналам, сильно охлаждаясь, либо сразу покинут агрегат через верхнее отверстие.

Движение потоков тепла

Главное, что нужно сделать – это утеплить трубу. Оптимальным решением проблемы станет установка труб меньшего диаметра внутри аналога большего размера, а свободное пространство между ними становится местом под теплоизоляцию. Например, можно засыпать золу.

Теплоизоляция деталей

Обеспечивает максимальную выработку тепла, полное сгорание дров наличие доступа ко вторичному воздуху.

Полная отдача жара достигается благодаря тому, что дымоотводная часть подсоединяется к нижней трети печи, а выходящий дым ударяется о препятствие внутри нее. Далее происходит частичное скопление продуктов горения, которые догорают дальше, выделяя еще больше тепла.

Так продолжается до тех пор, пока остывший дым не находит выход наружу.

Наглядно ознакомиться с тем, как отапливается помещение, можно в следующем видео:

Виды печей

Всего выделяют две большие группы сооружения-ракеты: переносные и стационарные.

Переносная модель располагает специальным производственным наименованием: «Робинзон». Целевым назначением выступает выделение тепловой энергии для нагрева воды, приготовления пищи в полевых условиях.

Г-образная печка

Общий вид аппарата являет собой перевернутую букву «Г», нижняя часть которой размещена горизонтально, служит приемником топлива. Сюда вкладывают дрова, разжигают огонь, подкладывают сухие ветки.

Ввиду особой формы сильно повышается воздушная тяга, раздувая пламя все сильнее на столько, что приходится ограничивать данный поток. Иначе древесина будет прогорать так быстро, что нагрев будет гораздо меньше ожидаемого.

Если выразиться кратко, то принципом действия данного варианта строения является применение энергии, выделяемой от естественного потока продуктов горения, поднимающихся по трубе.

Сила внутренней тяги

Повысить текущую способность утилизации поступающих источников энергии возможно, если сделать надбавочную теплоизоляцию, пусть даже частичную. Главное, расположить дополнительные элементы вокруг трубопровода.

Стационарный формат снабжается особым колпаком, сохраняющим тепло от выходящих газов, осуществляя лучший обогрев дома. Отличием от предыдущей версии выступает ограничение количества поступающего воздуха первичного потока, а догорание происходит внутри нижней части дымоотводного рукава, где проходит вторичный воздух.

Стационарная печка

Накаленные продукты горения собираются под колпаком, охлаждаются и вновь опускаются в канал дымохода.

В результате, на выпущенный дым воздействует три параметра: гравитация, давление, сила тяги. За счет них происходит притяжение вниз, либо отпуск в дымоход, смешивание с более горячими газами из поступающей партии, а также естественное движение внутри каналов.

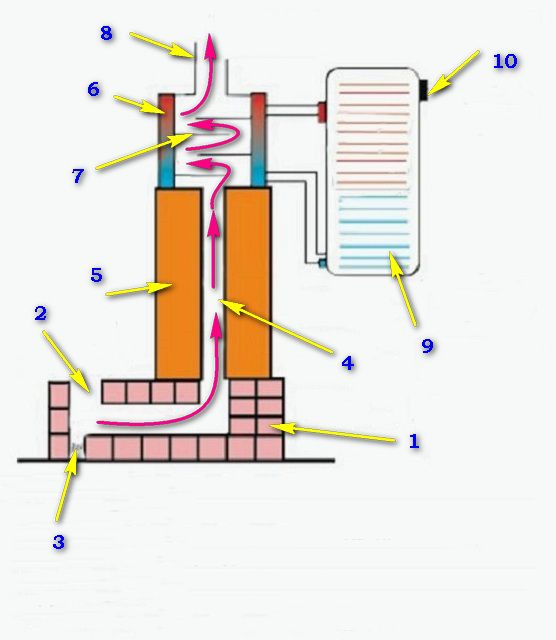

Схема движения газов

Такая специфичность позволяет выложить каналы практически любой формы, главное, чтобы соблюдалось и основное назначение – удержать максимально возможное количество тепла.

Особенности конструкции используют под установку лежанки.

Сборка лежанки

Но есть другой способ сдержать падение температуры: от обогревателя выводят дымоходную трубу с водяной рубашкой, парой патрубков, где последние подсоединяются к отопительной системе.

Плюсы и минусы ракетной печки

Реактивная конструкция пользуется спросом ввиду небольших размеров, относительной дешевизны конечного сооружения.

Это оптимальный вариант для обогрева частного дома, а при должной кладке печь можно прекрасно вписать в интерьер жилья. Основные детали не будут видны, так что останется сделать аккуратными металлические колпаки, крышку топки.

Конечный вид

Экологичное построение не выделяет вредных веществ: на выходе остаются лишь водяной пар и углекислота.

Конечный вид

Постройки, выполненные собственными силами, не способны достичь оптимальной мощности, особенно, если неправильно топить.

Сухие или мокрые дрова

Вне зависимости от типа собираемого обогревателя всегда будут частичные утери тепла, но можно их свести к минимуму, если установить водяной контур к трубе, проводящей газ.

Конструкция изделия может быть разная, что позволяет сделать подобный агрегат самостоятельно, хоть из баллона из-под газа.

Печь с баллоном из-под пропана

В качестве топлива можно использовать то, что удобнее: дрова, уголь вне зависимости от их состояния, а расход будет ниже, чем у других аналогов. При небольшом расходе сырья печка выдает высокий показатель КПД.

Еще долгое время после того, как процесс горения закончится, будет сохраняться тепло: хорошо протопленная система остается теплой еще около 12 часов без возобновления топки.

Недостатками считаются необходимость постоянного личного присутствия для контроля, ручной отладки ввиду отсутствия автоматики. Также нужно часто подкидывать дрова, исключить вероятность того, что дети или взрослые дотронутся до металлических частей. Металл накаливается до экстремальных температур, поэтому способен оставить очень сильные ожоги.

Ожоги от горячих поверхностей

Ракетное строение не подходит для сборки внутри бани, так как не способно за короткие сроки прогреть помещение до требуемой температуры.

Если было решено установить такую модель обогрева, то можно забыть о подключении к трубопроводу или горячему водоснабжению: любое подключение дополнительных ответвлений разрушает герметизацию внутреннего бункера. Как следствие, теплоизоляция тоже сильно уменьшится.

Регулировка объема вырабатываемого жара осуществляется лишь при снижении или повышении количества используемого топлива. Корректировать силу прогорания посредством поддувало возможно только тогда, когда печь разжигают.

Удобное расположение контроллера

Потребуется немало времени, чтобы прогреть комнату до комфортной температуры при условии, что ее площадь составляет менее 20 кв. м., иначе отопления будет недостаточно.

Невозможно достичь максимального уровня работы ракеты, если используются сырые дрова: пиролиз возможен только с сухой или полностью просушенной древесиной.

Основные размеры

Прежде, чем приступать к строительным работам, нужно точно знать, какие размеры у каких частей сделать.

Высота канального барабана представляет собой его удвоенный диаметр, который зависит от того, сколько планируется выложить каналов. От 4% до 6% данной вышины – величина зольника.

Если планируется обмазка глиной, то высота слоя не должна быть более 2/3 высоты обрабатываемой части, а толщина всего треть. Лежанку покрывают глиной на ¼ барабанного диаметра.

Пример расчетов

Площадь трубного сечения составляет 7% от аналогичного поперечного параметра, а половина используемого размера будет габаритами поддувала.

Жаровая полость является равнозначной, а внешний дымоход по сечению соотносится с двойным поперечным числом трубы.

Изоляция вокруг дымоходной части, выступающей наружу, укладывается до 6 см. Максимальная высота внешнего трубопровода не превышает 4 м.

Продолжительность газоотводного канала напрямую зависит от диаметрального размера барабана. Например, если используется установка 60 см, объем которой 200 л, то искомое значение равно 6 м, не меньше. Когда сборка каналов вдвое меньше, длина газоотвода не превышает 4 м.

Порядок сборки своими руками

Используемые инструменты и материалы рознятся ввиду того, какой именно вариант конструкции был выбран к постройке.

Вне зависимости от выбора, общий порядок действий включает несколько шагов. Первый из них – это составление схемы. Отображение планируемого сооружения с учетом всех замеров поможет приобрести требуемое количество материала, сделать запас сырья.

Далее закупают расходники, готовят все приспособления и выполняют подготовку рабочего места. Пространство освобождают ото всего, а для установки стационарной модели с лежанкой заливают фундамент, что потребуется частичной разборки пола.

Когда расчеты проведены, материалы подготовлены, а место очищено, приступают к работе.

Печка из баллона

Походным вариантом считается воздвижение из пустого газового баллона. Топочную камеру формируют из профилированной трубы 15 на 15 см, через нее же осуществляется закладывание топлива.

Внутренний газоотводный канал создают при помощи стальных труб с диаметром от 7 до 15 см, а на дымоходный выступ оставляют запас 10 см.

Теплоизолирующим средством является базальтовое волокно, обладающее плотностью от 100 кг/куб. м. Также понадобится металлический лист не толще 3 мм.

Сперва у баллона выкручивают вентиль и заливают внутрь чистую воду. Верхнюю баллонную часть срезают болгаркой по шву.

На боковых частях делают прорези под монтаж топки с последующей установкой дымохода.

Профилированные детали вставляют, соединяя с вертикальным каналом, проведенным сквозь дно основной части.

Дальнейшая сборка осуществляется в соответствии с нижеследующей схемой:

Схема сборки печи из баллона

Теперь удаленную ранее верхнюю часть приваривают на место, проверяют швы на герметичность: не должно быть бесконтрольного поступления воздуха.

Потом монтируют дымоход, водяную рубашку и вновь проводят проверку. Чтобы достичь оптимальной силы тяги, важно расположить трубу над топливником не менее, чем на 4 м.

Печь длительного горения

Если планируется долговременное использование, лучше собрать полноценное сооружение, под которое составляют предварительный чертеж.

Для качественного выполнения работ потребуется подготовить красный кирпич в большом количестве, несколько шамотных блоков, формирующих топку, а также трубы и металлические элементы. Укладку производят с использованием строительной смеси из глины и песка.

Сперва делают прочный фундамент: выкапывают прямоугольную ямку глубиной около 40 см, дно засыпают керамзитом или щебнем, тщательно трамбуют. Далее послойно насыпают песок, орошают его водой и уплотняют, укрывают несколькими слоями полиэтиленовой пленки.

Упрочняет конструкцию арматурная вязка: несколько прутков арматуры укладывают друг на друга, формируя решетку и скрепляют горячей сваркой.

Приступают к сборке опалубки из деревянных досок. Высота бортиков должна составлять не менее 20 см при условии, что толщина основания будет 10-15 см.

Форму из древесины ставят внутрь ямы, кладут арматуру, намешивают раствор из цемента, песка, воды внутри достаточно большой тары до консистенции густой сметаны и заливают. Теперь понадобится немного утрамбовать смесь, что делают посредством строительного вибратора или многократно протыкая насквозь арматурным прутком. Не стоит слишком усердствовать: излишне плотное основание быстро растрескается.

Потребуется переждать не менее двух-трех недель, чтобы цемент просох и можно было снять опалубку. Сверху фундамент обмазывают битумом или застилают рубероидом для гидроизоляции.

Теперь начинают делать кирпичную кладку. Первый ряд кладут прямо на изоляцию, выдерживая между блоками не более 3 мм. Сперва формируется общий контур, а после уже выкладывается внутренняя часть. Место под топку оставляют сразу и кладут ее из шамотного кирпича.

Следующий ряд выполняют с частичным смещением блоков следующего яруса относительно кирпичиков предыдущего, чтобы швы были закрыты сверху и снизу.

Следующим шагом станет создание дымоходного канала, воздвижение дымохода, ставят котел с водой.

Пример готовой печи с глиняным покрытием

Места установки дверок или иных перекрывающих деталей также оставляют свободными относительно нижней части, но при выкладке ряда, внутри которого предполагается размещение, уже устанавливают детали. Если ставят дверцы, используют огнеупорную проволоку.

Необходимо обеспечить агрегат воздуховодом с улицы, так как устройству требуется очень много свежего воздуха.

После завершения работ печь оставляют просыхать почти на месяц и только потом проводят пробную топку. Первый раз сжигают совсем мало топлива, которое, чаще всего, являет собой несколько газет или сухих тонких веточек. Постепенно количество дров и время отопления увеличивают, что не дает конструкции потрескаться.

Собрать печь-ракету достаточно просто, а печь станет отличным вариантом для размещения на даче, либо загородном домике. Дополнительно можно вмонтировать барбекю и готовить свежую пищу на открытом воздухе.

Пример того, как можно сделать реактивную постройку из баллона показано в видеофайле:

Вконтакте

Facebook

Twitter

Google+

Средняя оценка оценок более 0 Поделиться ссылкой

Самодельная переносная реактивная печка. — Радиомастер инфо

На даче пропал свет, газовый баллон пустой. На костре чай закипал минут сорок. Не понравилось. Посмотрел в интернете возможные варианты решения проблемы и остановился на малогабаритной реактивной печке. Как делал и что получилось рассказано ниже.



Похожих конструкций реактивной печки довольно много, но не всегда приведены размеры, особенно, что касается полки с колосниками. Высоту трубы дымохода в основном делают около 30 см, я сделал 60 см, для увеличения тяги. Подставка для посуды упрощена и сделана из двух металлических полосок, приподнимающих посуду на 15мм, для обеспечения выхода продуктов сгорания (дыма).

В остальном, конструкция и размеры понятны из приведенного ниже рисунка:

Полка с колосниками показана ниже:

Металл для топки толщиной 3 мм, для полки с колосниками (4-5) мм. Колосники из арматуры 12-14 мм. Стенки трубы 4 мм.

В верхней части топки сделано овальное отверстие по внутреннему диаметру трубы. Его можно сделать болгаркой.

При обрезке трубы под 45⁰ столкнулся с проблемой. Большого диска на болгарку, чтобы обрезать 100 мм трубу одним резом у меня нет. Для разметки реза по кругу нужна развертка. Есть даже специальные программы для построения такой развертки с последующей распечаткой на бумаге и переноса на трубу. Под рукой такой возможности не было.

Выход нашелся простой. Квадратный лист бумаги сворачиваем по диагонали. Получаем трафарет под 45⁰. Наливаем воду в широкую емкость, выставляем ее по уровню. Опускаем в воду трубу, выставляем по трафарету 45⁰ между трубой и зеркалом воды, фиксируем трубу в таком положении и обводим по зеркалу воды мелом или маркером. Все, разметка готова, по ней можно резать, получается правильный овал.

Вот как выглядит обрезанная труба и отверстие в верхней части топки:

Для полки с колосниками внутри, на боках топки, привариваем направляющие. Эта полка может выниматься для чистки. К верхней части привариваем трубу. Обвариваем изнутри. Свариваем топку. По нижним углам снаружи привариваем гайки с резьбой 12-14 мм. Гайки располагаем под углом, чтобы печка была устойчивой. На нижней части топки также привариваем гайку для третьей ноги. В гайки заворачиваются прутки с резьбой. Длина трех прутков должна обеспечить горизонтальное положение кастрюли при установке печки на ровной поверхности.

Вид реактивной печки сзади:

Ножки у печки и верхние пластины съемные. Это уменьшает размеры при перевозке печки автомобилем.

Испытания прошли успешно. Результаты порадовали. В качестве дров одна палка, диаметром 3-5 см, длиной около 1м, поломанная на куски.

Время закипания 1 л воды от 8 до 10 минут. Проверял 3 раза в разной посуде. Когда печка нагрелась, почти нет копоти, кастрюля не задымлена.

Расположение топки под 45⁰ обеспечивает самопроизвольное плавное опускание дров в камеру сгорания, перед этим прогревая их до выделения пиролизного газа. Это значительно повышает кпд.

Регулирования времени горения можно осуществлять прикрывая топку. Для этого можно сделать дверцу. Я просто согнул кусок жестянки, как показано выше через одно фото и при необходимости сдвигал его в сторону.

5 литров закипело за 30 минут.

На костре эти результаты, особенно при таком количестве дров, вряд ли удастся получить. К тому же, такая печка всеядная, будет работать на всем, что горит. Да и пожарная безопасность выше, чем у костра.

Материал статьи продублирован на видео:

Сделай сам

		Комментарий на сайте ООН к fait pour monter les accessoires Démarré par fred_fox	6 ответов 17104 Просмотров	22 марта 2020 года в 18:09:02 по номинальной стоимости
		Сертификаты на детали и аксессуары Honda Démarré par Cox Motor Parts	9 Ответов 10025 Просмотров	16 июл 2018 в 12:03:32 по jivasasha
		Пары серражные Démarré par Lio66	6 ответов 14034 Просмотров	29 авг.2017 в 15:52:16 по номиналу переменного тока
		Site de vente de pièces neuves où d’occasion pour anciennes Honda Démarré par hondasan	1 Ответов 6788 Просмотров	12 авг.2017 в 23:33:32 по номинальной стоимости Droopy
		CD техники Honda Démarré par Droopy	13 Ответов 24723 Просмотров	14 января 2012 г. — 19:02:35 по цене 66
		Сделай сам… le coin des mécanos du dimanche ou du reste de la semaine Démarré par AoS	0 отзывов 16368 Просмотров	16 октября 2009 г. 09:49:39 по AoS
		Entretien cric Hydraulique Démarré par pat03	10 ответов 155 Просмотров	08 ноябрь 2020 в 18:57:32 по надаре
		Changer le filter d’habitacle sur CRV1 Démarré par Woz	2 ответа 151 Просмотров	06 ноября 2020 г. в 10:36:07 по цене Oxygene
		Рекламная камера на CR-V 3 Démarré par monsieurpuppet «1 2 3»	40 ответов 16570 Просмотров	03 ноября 2020 г. в 19:21:21 по номинальной стоимости
		CRV 3 2012 iDTEC приехала через FAP Démarré par JB9197	7 Ответов 2019 Просмотров	14 окт.2020 г. 12:50:56 по номиналу 37
		Protection de portière aimantée DIY Démarré par ray83	5 Ответов 1926 Vues	09 авг.2020 г. в 10:44:10 по номиналу ray83
		Pièces Honda d’origine… Démarré par Mandragor	0 отзывов 335 Просмотров	30 июля 2020 г. в 07:48:49 par Mandragor
		teste meca run Démarré par oversea13	2 ответа 569 Просмотров	23 июля 2020 г. в 06:17:32 par oversea13
		смена подвески треугольник + поворот Démarré par damdeho	3 ответа 624 Просмотров	09 июля 2020 в 10:08:43 по надар
		Démontage porte arrière FERMÉE HRV? Démarré par AmaHRV «1 2»	27 Ответов 2340 Просмотров	05 июн 2020 в 14:49:33 по AmaHRV
		Авто виданж Démarré par Xelere jaques	7 Ответов 1174 Просмотров	30 мая 2020 в 12:15:54 по цене от Copperpot
		CRV3 i-CTDI vanne EGR nettoyage et condamnation Démarré par juju06 «1 2»	20 ответов 14083 Представления	12 апр 2020 в 14:17:14 по надар
		поиск результатов диагностики honda 2016 1.6 дизель ivtech Démarré par noirtouni	6 ответов 418 Просмотров	05 апр 2020 в 12:37:28 по надар
		Замена фильтра на газе CR-V III 2.2 i-dtec Démarré par vhx «1 2 3»	32 ответа 30348 Просмотров	04 апреля 2020 в 21:28:24 по Jeremyhrc
		Doc Honda HRV 1999-2006: Руководство по ремонту + инструменты Démarré par Claude Charles	14 Ответов 9339 Просмотров	29 марта 2020 г., 17:02:20 по номиналу 66

Сделай сам — Википедия

Tento článek není dostatečně ozdrojován a může tedy obsahovat informace, které je třeba ověřit .
Jste-li s popisovaným předmětem seznámeni, pomozte doložit uvedená tvrzení doplněním referencí na věrohodné zdroje.

Сделай сам (DIY) (česky doslova «Udělej si sám») je druh kultury, ve které si člověk sám, tzn. bez profesionální podpory, zhotoví užitečný výrobek, který slouží jemu nebo ostatním lidem.

---

Konkrétní problémy: neozdrojovaná tvrzení, zaměňuje se přirozený Historický vývoj a novodobé hnutí

Praktiky DIY byly lidstvu známy odpradávna.Zpočátku to byl převládající způsob vylepšování si životní úrovně a pohodlí lidí. Teprve během starověku se rozšířila řemesla a řemeslníci — специалист. V průběhu středověku, novověku a především díky průmyslové revoluci si lidé v rozvinutých kulturách, především v Evropě a v Severní Americe, zvykli výrobky a služebami služtés spy.

Moderní kultura DIY se začala rozšiřovat v 50. letech v západní Evropě a Severní Americe, v 60. letech i mezi studenty vysokých škol jako forma protestu proti estetické úrovni některěbíšíbíbíByla to také ale forma politického protestu proti konzumnímu způsobu života a proti praktikám některých mezinárodních korporací — Coca-Cola (nekalé obchodní praktiky dc. Jedním z hesel hnutí Udělej si sám je «Mysli globálně, jednej lokálně». ^[zdroj?] Autorství tohoto protiglobalizačního hesla je připisováno Jacquesi Ellulovi.

Ve východní Evropě kvůli panujícím totalitním společenským režimům měl tento jev dosti odlišnou podobu v tom smyslu, že:

• napomáhal zvyšovat relativně nízkou životní úroveň obyvatelstva vlastní výrobou některých druhů nedostatkového zboží, které nebylo na trhu běžně dostupné
• byl i jistou formou relaxace, seberealizace a úniku od všední reality, což se projevovalo zejména v oblasti chataření, chalupaření, zahrádkářství, trampingu, turistiky apod.
• в области культуры, что был разработан в рамках проекта в самиздатовском выдавани, тисковин, любительский аудиовизуальный фильм, в любительском художественном творчестве и воспроизведении.

Tvorba typu «z nouze ctnost» была vládní nomenklaturou podporována, plerována i trestána vězením.

Буксиры, рабочие катера, суда снабжения платформ, понтоны, яхты, что угодно, мы строим

Буксир ASD 2813 «Джоя Стар»

Октябрь 2020

Компания Damen доставила буксир ASD 2813 компании Con.Буксир в Италии. Судно, названное «Gioia Star», будет работать в Джоя-Тауро.

DOP150 с головкой для добычи песка

Сентябрь 2020

DOP150 был доставлен с запасными частями и вспомогательным оборудованием в компанию Dredging Africa для оказания помощи при горных работах.

Буксир ASD 2810 «TSM Houat»

Сентябрь 2020

Damen Shipyards Group поставила буксир ASD 2810 компании Thomas Services Maritimes (TSM) во Франции.Новое судно является частью стратегии роста компании.

Damen Ferries 2306 E3 для Arriva

июль 2020

Damen Shipyards Group доставила пять паромов Damen 2306 E3 компании Arriva Denmark в Копенгаген. Суда основаны на философии Damen E3 — экологически чистые, эффективные в эксплуатации и экономически выгодные.

Буксир АСД 2312 «Юпитер»

мая 2020

Damen Shipyards Group доставила буксир ASD 2312 компании Iskes в Эймёйдене, Нидерланды.

Буксир ASD 3212 «Магни»

января 2020

Буксир ASD 3212 «Magni», доставленный в январе 2020 года компании Faxaports, представляет собой высокоманевренный, экологически чистый буксир современного дизайна.

Быстроходное судно для доставки экипажа 2710 «HST Euan»

января 2020

Британская компания High Speed ​​Transfers (HST) Ltd получила четвертого поставщика быстроходных экипажей (FCS) 2710 компании Damen под названием «HST Euan».

DOP250 с режущим блоком

Ноябрь 2019

Поставляется полный комплект земснарядов DOP, включая дизель-гидравлический силовой агрегат для привода земснаряда DOP и его режущего агрегата.

Землесосный снаряд 350 «Амстердам»

Октябрь 2019

Damen поставила CSD350 компании Construtora Vale Verde в Бразилии.CSD350 был доставлен в короткие сроки, так как он был в наличии на складе.

Быстроходное судно для доставки экипажа 2710 «HST Harri»

Октябрь 2019

Поставка третьего судна FCS 2710 под названием «HST Harri», купленного британской компанией Swansea High Speed ​​Transfers, состоялась на судостроительной верфи Damen Shipyards в Анталии.

Буксир ASD 2310 «ASD Isabella II»

августа 2019

Damen Shipyards Group поставила азимутальный буксир с кормовым приводом (ASD) для базирующейся в Эквадоре DLEN S.A. Новое судно было построено на верфи Damen во Вьетнаме и было доступно со склада, что позволило Damen предложить самые короткие сроки доставки.

Буксир RSD 2513 «Мультратуг 6»

июнь 2019

Multraship Towage & Salvage провела церемонию крещения в порту приписки Тернезен своего нового буксира RSD 2513 постройки Damen, который является первым буксиром в Европе, соответствующим стандарту IMO Tier III.

ASD Буксир 2813 «Винченцино О.»

мая 2019

В июле 2019 года компания Moby провела церемонию наименования своего нового буксира Damen ASD 2813 ‘Vincenzino O.’ в Кальяри в рамках плана компании по обновлению флота.

Буксир АСД 2811 «Пионер»

мая 2019

Компания Damen Marine Services получила новый буксир Damen ASD 2811, названный «Pioneer».Это судно имеет зеленый лейбл из-за его выхлопной системы Tier III, обеспечивающей тяговое усилие 60 тонн.

Быстроходное судно для доставки экипажа 2710 «HST Sofia»

марта 2019

Компания

, базирующаяся в Великобритании компания High Speed ​​Transfers (HST), специализирующаяся на переброске экипажей, приняла на себя поставку второго судна Damen Fast Crew Supplier (FCS) 2710 — HST Sofia.

DOP150 с режущим блоком

Февраль 2019

Погружной землесосный насос типа DOP150 был доставлен в Индонезию для помощи в проекте технического обслуживания гавани.

DOP150 для работ по техобслуживанию порта

Декабрь 2018

Damen Shipyards Cape Town доставила DOP150 со склада местной морской строительной компании для проведения ремонтных дноуглубительных работ в Гансбааи, Южная Африка.

Shoalbuster 2509 «Murjan 41»

Ноябрь 2018

Корабль

, построенный на верфи Damen Shipyards Hardinxveld, Нидерланды, Shoalbuster 2509, названный «Murjan 41», будет задействован для выполнения вспомогательных задач вдали от побережья и для его тягового усилия 30 тонн во время операций по протяжке труб.

Быстроходное судно для доставки экипажа 2206 «Octostar»

Октябрь 2018

Независимая ангольская компания по оказанию дайвинг-услуг OCTOMAR Serviços Marítimos Limitada получила свое первое судно от Damen Shipyards Group; Быстроходное судно для доставки экипажа 2206.

Система навесных труб 600 для «Белое море»

Сентябрь 2018

Полная система дноуглубительных работ, включая прицепную трубу диаметром 600 мм, порталы и лебедки, землесосный насос, дноуглубительные клапаны и оборудование для дноуглубительных работ, была доставлена ​​на это судно-партнер «Северной Двины».

Стандартный буксир 1606 «Мурджан 22»

Сентябрь 2018

Стандартный буксир 1606 (названный «Murjan 22»), который был построен на верфи Damen Shipyards Changde, будет обеспечивать поддержку проекта трубопровода на мелководье.

DOP250 с режущей головкой

августа 2018

Погружной землесосный насос типа DOP250 отгружен с фрезерным агрегатом, гидравлическими шлангами для привода и сливными шлангами для грунтовой смеси.

DOP250

июнь 2018

Погружной земснаряд типа DOP250 был доставлен вместе с режущим агрегатом в филиал Mota Engil Africa — Малави для обслуживания резервуаров.

DOP350 с выравнивающей головкой

июнь 2018

Fraser River заказала полный комплект земснарядов, включая погружной земснаряд DOP350 с выравнивающей головкой.

Multi Cat 1506 «Бидон Крик»

июнь 2018

Damen Shipyards Group поставила Multi Cat 1506 компании Maritime Constructions в порту Аделаиды, Австралия.

RSD Буксир 2513 «Bis Viridis»

июнь 2018

«Bis Viridis», что означает «двойной зеленый», является первым европейским буксиром с традиционной двигательной установкой, отвечающим требованиям IMO Tier III, основанным на конкурентоспособной системе SCR.

Буксир ASD 3212 «Свитцер Гленрок»

июнь 2018

Damen Shipyards Group поставила буксир ASD 3212 в качестве второй части заказа на два судна, размещенного Svitzer Australia.

Быстроходное судно для доставки экипажа 2710 «HST Hudson»

мая 2018

В день открытия выставки первое судно нового класса, принадлежащее High Speed ​​Transfers Ltd, было официально названо «HST Hudson» маленьким сыном одноименного управляющего директора Тома Невина.

DOP150 с режущим блоком

мая 2018

Полный комплект земснарядов DOP был доставлен компании TAM Environmental Services в Египте для строительства водозабора морской воды на опреснительной установке.

Буксир RSD 2513 «Инновация»

Апрель 2018

«Innovation» отправился в ознакомительный тур по Европе, посетив порты от Италии до Германии, что дало владельцам и операторам буксиров возможность познакомиться с новой конструкцией судна.

Буксир ASD 2811 «E-TWO»

Март 2018

EMAR Offshore Services, специализированная морская сервисная компания со штаб-квартирой в Нидерландах, пополнила свой флот новым судном.

Буксир АСД 2810 «Фарул»

Март 2018

Номер верфи: 513513
Владелец: A.F.D.J. Галац, Румыния
Эксплуатация: Портовые услуги и морское буксирование

Буксир АСД 2913 «Камсар»

Март 2018

Номер верфи: 513116
Владелец: А.N.A.I.M. КАЛУМ, Республика Гвинея,
Эксплуатация: Портовые услуги и морское буксирование

DOP 150 с режущим блоком

Март 2018

DOP150 с головкой для добычи песка и режущим агрегатом для работы с уплотненным песком был доставлен в BELOV, бразильскую строительную компанию, работающую над проектом строительства электростанции Porto de Sergipe I.

Землесосный снаряд 350 «YN561108»

Март 2018

CSD350 был доставлен районному совету Кингстона и компании Cape Jaffa Development Company, расположенной на мысе Яффо, Южная Австралия, где он будет углублять пристань для яхт.

Мелководный 2709 «Иргиз»

Март 2018

ТОО «Национальная морская судоходная компания« Казмортрансфлот », лидер в области перевозок в регионе Каспийского моря, приняло поставку своего третьего Damen Shoalbuster 2709, последнего в текущем заказе.

DOP150 со специальной горной головкой

Февраль 2018

В TMS доставлен стандартный DOP150. Эта инновационная морская инженерно-строительная компания интегрировала DOP150 в инструмент для бурения свай.

DOP 200 с головкой для добычи песка

Февраль 2018

Стандартный DOP200 был доставлен в Envisan, дочернюю компанию Jan De Nul Group, специализирующуюся на проектах по реабилитации окружающей среды.

Буксир ATD 2412 «Баффало»

Январь 2018

Kotug Smit Towage приняла на вооружение новый буксир ATD 2412, получивший название «Buffalo», для буксировки в портах Европы.

Буксиры ASD 2810 «Феникс» и «Рысь»

Январь 2018

Iskes Towage & Salvage, ведущий поставщик морских услуг, базирующийся в порту Эймёйден / Амстердам, принял поставку двух буксиров Damen ASD 2810.

No related posts.
