Схема подключения реле давления. Подробный рассказ с иллюстрациями

Интерес к подключению и регулировке реле давления не ослабевает! Рассмотрим эти вопросы подробнее

Автор: Дмитрий Белкин

Предположим, вы решили заменить реле давления или просто напросто собрать автоматическую насосную станцию из деталей, которые вы купили в магазине, или получили в подарок, или нашли и так далее.
Практика показывает, что возникают трудности с самостоятельным подключением реле давления к насосу. В этой статье я дам предельно подробные и понятные инструкции и схемы такого подключения.

А можно ли в принципе использовать ваше реле давление с вашим насосом?

Реле давления подключается не только к электричеству, но и к воде. Для водяного подключения служит гайка, которая жестко прикреплена к реле. Это значит, что привинчивая реле давления к насосу, придется крутить само реле. Таким образом, первым делом прикиньте, есть ли у вас на насосе возможность крутить это самое реле по часовой стрелке? Поместится ли оно? Не упрется ли в другие трубы или сам корпус насоса?

У реле давления вход воды не совсем стандартный по диаметру. У большинства бытовых реле это четверть дюйма. У профессиональных реле диаметр подключения может быть больше. Этим вопросом нужно обязательно озаботиться и, если надо, купить латунный переходник на нужный диаметр.

Раньше при производстве автоматических насосных станций использовалась специальная и вполне стандартная деталь, называемая в простонародье елочкой. Это такой симпатичный отрезок латунной трубы сантиметров 10 или 12 длиной и диаметром 1 дюйм. Елочка одним концом накручивается на выходной патрубок насоса и имеет стандартные «выходы» для подключения манометра, реле давления, бака аквааккумулятора и собственно водяной магистрали. Сейчас все стало на много сложнее. Бывают насосы, где реле давления вкручивается прямо на насос или в очень неподходящие, с первого взгляда, места. Такое разнообразие довольно усложняет мою работу по написанию подробной инструкции.

Подключаем реле к водяной магистрали

Подключать реле давления к воде нужно в первую очередь, а к электричеству во вторую. Настройка реле — это самый последний, третий этап.

Предположим, все сложилось замечательно и мы нашли тот кусочек трубы с резьбой, к которой надо прикрутить реле давления. Вы умеете делать надежные резьбовые соединения? Если да, то хорошо. Если нет, то придется потренироваться. Сейчас есть в продаже нить Тангит Унилок. Это довольно симпатичная и удобная штука. Она удобнее льна для уплотнения резьбовых водопроводных соединений, но стоит довольно дорого. будем пользоваться ей!

Порядок подключения реле давления к водяной магистрали для чайников (спецам можно не читать)

Итак, помолившись, приступаем. При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать. Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме я указал примерное положение, от которого надо начинать зеленой стрелкой. При наматывании тангита крутим нить по часовой стрелке (красная стрелка на схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.

Наматывать нужно довольно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать — плохо. Будет течь. Много — не накрутите гайку, сомнете нить и опять же будет течь. Не расстраивайтесь! Получится — хорошо. Нет — потренируетесь. Предположим обмотали. Начинаем накручивать реле. Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго. Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо — это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит — то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.

Предположим, все получилось, петель не было, или была одна маленькая, которая образовалась, когда мы уже все практически накрутили. Закручиваем тогда реле до конца. Но не слишком сильно! Переводим дух. Велика вероятность того, что все будет в порядке и течи не будет.

Подключаем реле давления к электричеству

Контактная группа реального реле. Видны подсоединения для проводов

Здесь видно, как контакты разбиты по парам. Пары показаны красными стрелками. Провод от розетки можно подключить в нижние контакты, а провод к насосу в верхние или наоборот

Электрическая схема реле давления

Здесь я схематически показал те самые пары. Штриховая линия показывает, что контакты размыкаются и замыкаются синхронно

Это те самые контакты.

Они движутся вверх и вниз и замыкают контактные пары

Реле давления обладает либо одной, что реже, либо двумя, что чаще, группами контактов. Пока мы не создали давления. эти контакты замкнуты. В процессе набора давления, контакты размыкаются. Как найти нужные контакты? В идеальном случае контакты должны быть указаны в инструкции. Если нет, то они могут быть выявлены путем внимательного осмотра реле. Я думаю, можно найти место, куда надо провода подключать. Это дело совсем обычное. Так вот как-то эти контакты должны быть помечены. Как помечены? Да как угодно. Главное выявить группы контактов. Пара может маркироваться словами LINE и LOAD, Может еще как-нибудь, например MOTOR и LINE.

Реле FSG-2 — электрические подключения

Налево провода уходят к розетке 220 вольт, а направо к мотору насоса. А можно и наоборот. От перемены мест слагаемых сумма, как говорится, не меняется

Требования к электрическому проводу

Провод, которым мы подключаем насос, должен соответствовать мощности нашего насоса. Предположим, что наш насос не мощнее 1500 ватт. Тогда лучше всего использовать медный двух или трех жильный провод с диаметром жилы 1.5 мм и больше. Если у нас есть заземление, то используем трехжильный провод. Если у нас нет заземления и мы не знаем, что это такое, то консультируемся с электриком, который живет по соседству и выясняем, как поступить в этом случае. Если вы принципиальный противник заземления, то забываем о нем, хотя это очень опасно, и я этого не советую!

Я выше указал диаметр жилы. В магазине часто указывается площадь сечения жилы. Площадь — это правильно. Если у нас диаметр 1.5мм, то площадь считается как пи-дэ-квадрат-на-четыре, а именно квадрат диаметра, помноженный на пи (3.14) и деленный на 4. Для диаметра 1.5 площадь будет равна 1.76мм. Возьмите как-нибудь с собой в магазин штанген-циркуль и калькулятор и посмотрите, на сколько диаметры проводов соответствуют их сечению, указанному на этикетках. Я думаю, вас ждет сюрприз!

Электрические моторы, особенно старые и заслуженные, характеризуются тем, что могут создавать наводки на корпусе. Потом эти наводки через воду передаются на детали сантехники и вас может мягко говоря, пощекотать. А может и треснуть током. Притом, при особенно неудачном стечении обстоятельств, вы можете от этого сильно пострадать. Очень рекомендую если не заземлить, то хотя бы занулить ваш насос. А опытные электрики советуют и занулить, и заземлить. Но прежде, чем заземлять, удостоверьтесь, что ваша электропроводка является проводкой с глухозаземленной нейтралью.

Подключаем 220 вольт

Берем наш провод с 220 вольтами. Отключаем его от электричества!!! Прикручиваем одну жилу этого провода к свободному контакту одной пары, вторую жилу провода к свободному контакту второй пары контактов. Совершенно неважно, как они называются. Можно прикрутить наш провод к контакту MOTOR на одной паре и к контакту LINE на другой. Главное не прикрутить оба конца к контактам одной пары, иначе мы сразу получаем короткое замыкание. Провод заземления прикручиваем к специальному винту на железном корпусе реле давления. Заземление обозначается специальным символом.

Подключаем реле к насосу

Берем кусок провода. Провод должен иметь жилы подходящего диаметра, см. выше. Отрезаем от этого провода кусок нужной длины. Жилы нашего куска прикручиваем к свободным контактам. Хорошо бы соблюсти цвет жил. Второй конец провода прикручиваем к контактам насоса. Имеем ввиду, что синий провод обычно маркируется буквой N. Лучше и это правило соблюсти. Остается надежда, что при проводке электричества земля и фаза проводились по общепринятым правилам. Провод заземления обычно имеет желто-зеленую оплетку. Соединять ли контакт заземления реле с контактом заземления насоса? Я не соединяю, а вы как хотите.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Настраиваем давление

Обязательно прочитайте статью о том, как я разбирал реле давления и разбирался в принципе его работы. Там куча важных сведений, которые сильно коррелируют с содержанием этой статьи.

ВСЕ! Работа закончена! Все довольны!

Спасибо за внимание!
Дмитрий Белкин

Важные материалы по теме

Статья создана 22.

Статья отредактирована 27.06.2014

Схема реле давления

Схема реле давления для насосной станции и факторы его надёжности

Автор: Дмитрий Белкин

Описание проблемы

В статье про устройство автоматической насосной станции значительное внимание я уделил такой её детали, как реле-регулятор давления. Приборчик небольшой по размеру, но очень ответственный. Он включает насос, когда давление в водопроводе уменьшается до некоторого давления включения и выключает мотор насоса, когда давление повысится до определённого давления выключения.

Если реле не сработает, то это грозит нам большими неприятностями. Действительно, если насос не включится, в водопроводе закончится вода, притом это обязательно произойдет в самый неподходящий момент, уж вы мне поверьте! И такой сценарий, на самом деле, самый благоприятный. В этом случае мы скорее всего не попадем на денежные затраты. Будет намного хуже, если насос не отключится вовремя. При этом нам грозит не только перерасход электричества.

Короче говоря, понятно, что реле давления — деталь весьма ответственная, и очень странно, что они выпускаются в таком качестве, что работают совершенно непредсказуемо, то есть могут работать несколько лет без каких бы то ни было проблем, а могут работать очень неустойчиво и весьма ненадёжно.

Мне повезло. Я построил насосную станцию, и она не доставляла мне никаких хлопот долгое время, точнее порядка девяти лет. Теперь мне кажется, что я достиг совершенно феноменального результата и буду ещё долго вспоминать его, рассказывать о нем, как о чуде, и мне никто не будет верить. Будут думать, что я трепач и выдумщик.

Сейчас у меня накопилась уже целая коллекция совершенно разных реле давления. Первое реле — самое простое, купленное вместе с насосом. Произведено оно было в Италии и прослужило верой и правдой около девяти лет. Второе — точно такое же, но сделанное в Китае. Это прослужило всего дня три. Третье — весьма симпатичное и довольно дорогое — тоже итальянское. Я на него очень надеялся. Но оно прослужило всего год или чуть больше, и тоже постепенно перестало работать как следует. Сейчас я разорился на самое крутое реле давления, которое есть на рынке. Это профессиональное реле давления FF4-4DAH. Оно сделано в Германии. Это буквально последняя надежда на передовую мировую инженерную мысль.

Короче говоря

Меня вопрос надёжности реле давления просто достал, и я решил поставить на нем точку, а именно разобраться, почему эти реле так плохо работают и выяснить, можно ли их исправить или сделать что-нибудь, чтобы они работали нормально.

В этой статье я досконально разберусь со схемой двух одинаковых реле. Это регуляторы, напоминаю, номер 1 и 2. Вот китайский вариант номер два. Это действительно клон регулятора номер один, который проработал у меня верой и правдой много лет.

Разбираем реле давления

Реле давления со стороны подключения воды

Первым делом открутим 4 винта на узле подсоединения реле к водопроводу. Винты открутились легко. Сняв узел, обнаруживаем под ним банальную резиновую мембрану и поршень. Очевидно, вода под давлением толкает поршень, и он поднимает платформу, заставляя сжиматься большую пружину. Очевидно также, что когда я открутил этот узел у хорошо поработавшего реле, я обнаружил под ним довольно значительное количество ржавчины в виде суспензии и песка.

Мембрана, тем не менее, в обоих случаях оказалась в хорошем состоянии. Поршень не деформирован. Его вообще трудно деформировать. Он сделан из довольно толстой стали. Точнее 1.5 мм.

Откручиваем остальные винты. Отделяем металлическое основание от пластикового корпуса. Попутно снимаем электрический контактный узел. Его ножки просто были зажаты между металлическим основанием и пластиковым корпусом.

Принцип действия реле давления

Для того, чтобы понять принцип действия реле, ослабляем обе пружины. Через некоторое время, потраченное на раздумья и щёлканье разобранным реле, можно сделать следующие важные выводы.

Вот принцип работы реле давления. Остался вопрос, как регулируется момент включения и выключения мотора насоса. За это отвечают пружины и та нелинейность, которая создаётся маленькой пружиной. Как мне кажется, исходя из описанного выше принципа действия, большая пружина отвечает за момент включения, а маленькая — устанавливает момент отключения. Точнее даже не так! Большая пружина отвечает за давление включения, а малая задает дельту между включением и выключением. Вот такая формулировка куда точнее.

Почему же реле работает ненадежно? Это крайне сложный вопрос и он остается открытым. Реле выполнено из хорошей толстой стали. Платформу согнуть можно, наверное, только в тисках. Контакты перекидываются довольно жёсткой пружиной. У меня не сложилось впечатления, что этот узел хранит в себе какую-то опасность или угрозу надёжности. Сами контакты очень мощные и не пригорели за много лет. В чем же проблема?

Чего стоит избегать при подключении реле давления

Исходя из сложившихся реалий и долгого обдумывания проблемы я вижу следующие факторы уменьшения надёжности реле давления.

• Использование реле на максимальных или близких к максимальным значениях давления выключения. Другими словами, если для реле заявлено максимальное значение выключения 4 атмосферы, то лучше в реальности устанавливать три с половиной максимум. В случае более высоких давлений приходится чрезмерно сильно сжимать пружины, и это добавляет в работу реле дополнительную нелинейность. Я выключаю насос на давлении 4,2 атмосферы. Похоже, мне надо искать реле, рассчитанное на максимальное значение давления 6 атмосфер. Правда, я его уже нашёл и установил.
• Фактором ненадёжной работы реле давления может быть старость и естественный износ всей системы водопровода в целом. Например у меня кое-где используются трубы из простого металла и, причём, большого диаметра. Известно, что такие трубы склонны к обрастанию ржавчиной и солями жесткости. Большой кусок может отлететь от трубы и банально закупорить отверстие приёмного мембранного узла реле или вообще засорить «ёлочку» насосной станции.

Главный вывод

Ищите реле давления с «потолком» срабатывания процентов на 30 выше желаемого давления отключения в вашем водопроводе.

Реле давления в коробочке

Обратите внимание!

Вот реально чёрным по белому написано — диапазон давлений 1 — 5 атмосфер. Установленное значение включения 1.5 атмосферы, выключения 2.8 атомсферы. Похоже, что диапазон — явно максимальный и нереальный, а вот предустановленное давление — как раз то, на котором реле работает надёжно. Учимся читать инструкции. Что ещё предложить?

При установке давления не стоит сжимать пружины слишком сильно. Значительное сжатие пружин, особенно малой, является фактором уменьшения надёжности срабатывания реле.

Не стоит делать разницу между давлением включения и выключения слишком значительной. Например, давление включения 1.5 атмосферы и давление выключения 3.5 атмосферы. При таких установках чрезмерно сильно будет сжата малая пружина. А она и так короткая. В этом случае велика вероятность того, что реле не будет отключать насос или будет делать это недостаточно надёжно.

Если порог давления отключения постепенно увеличивается — это прямой признак засорения. Вода с трудом, более медленно толкает поршень, и реле срабатывает с запаздыванием. Приходится ждать, пока давление во впускном узле увеличится и поршень поднимет платформу на нужную высоту. В этом случае мы не бежим за новым реле, а откручиваем старое и выковыриваем ржавчину из всех мелких отверстий, какие найдем. Для этого, возможно, придётся открутить 4 винта и снять мембранный узел.

Таким образом

Мне, похоже, нужно не реле менять одно за другим, а перебирать всю насосную станцию и промывать её от многолетней ржавчины и солей жёсткости. Тогда мне будет обеспечено ещё лет десять безупречной работы насоса и спокойной жизни. Вот такой неожиданный вывод.

Вот рад я, что у меня слово не расходится с делом

Руководство по поиску неисправностей

В каких случаях мы покупаем новое реле?

В случае, если вода течёт из самого реле давления. Это значит, что пробита мембрана

В случае, если сгнил мембранный узел. Признаком является капанье воды между корпусом мембраны и пластиковым основанием. Но для этого нужно лет десять, как минимум.

Спасибо за внимание!
Дмитрий Белкин

Уделить особое внимание

Статья создана 15.05.2012

Статья отредактирована 07.02.2014

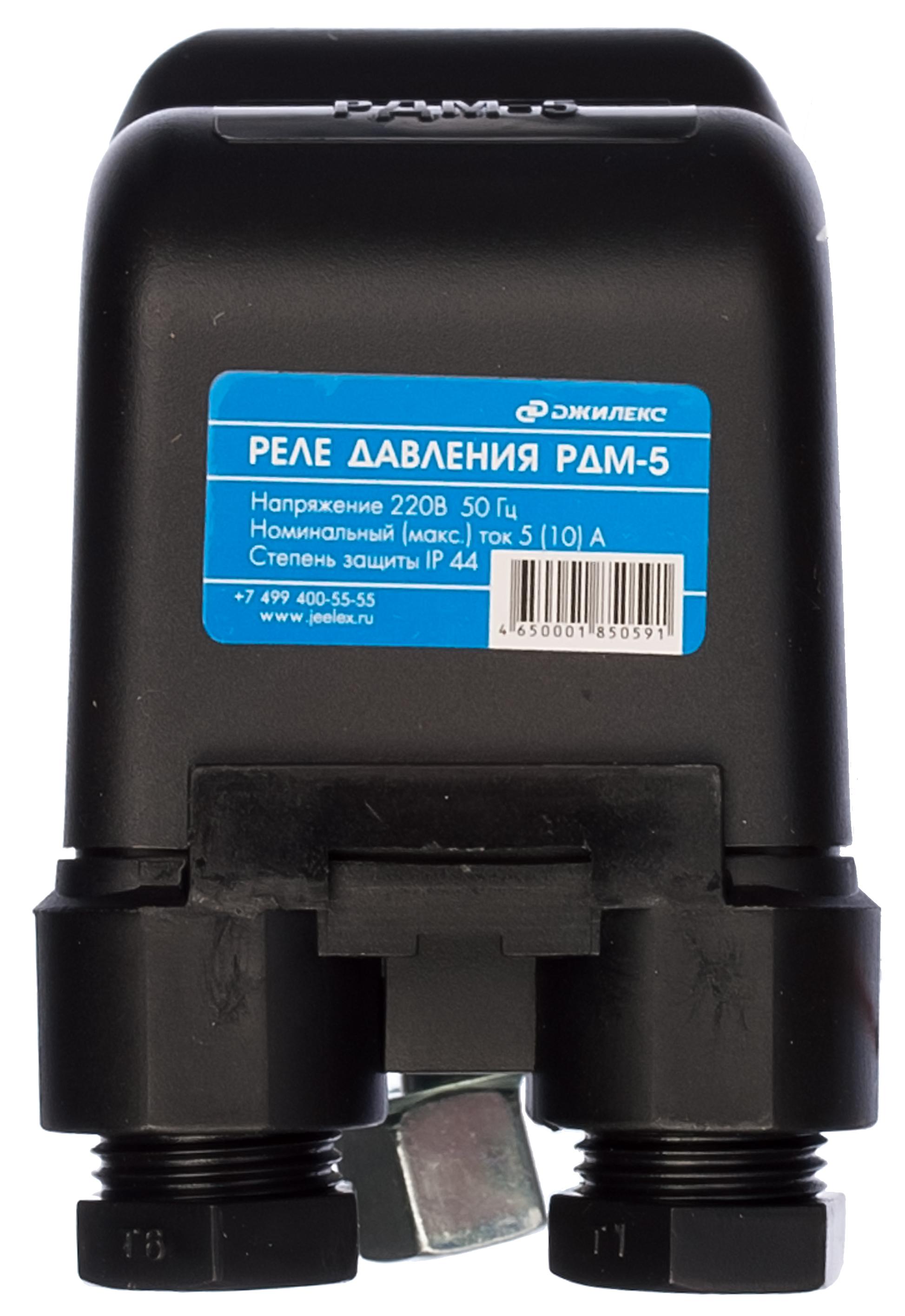

Реле давления Джилекс РДМ-5 — инструкция по регулировке на vodatyt.ru

Автор Петр Андреевич На чтение 3 мин. Просмотров 2.8k. Обновлено 02.12.2019

Для многих частных домов, имеющих автономную систему водообеспечения, весьма актуальна проблема поддержания стабильного давления в водопроводной системе. Чрезмерное внутрисетевое давление ни к чему хорошему привести не может – это повышенный износ водозапорной арматуры, самих труб, фитингов, прочих сантехнических приборов и приспособлений. Специально для решения данной проблемы было разработано реле давления Джилекс, поступающее на прилавки под маркировкой РДМ-5.

Технические характеристики

• Напряжение электропитания – стандартные 220В, подающиеся из общедомовой сети.
• Диапазон рабочих температур РДМ – от нуля до +40оС.
• Рабочее давление, на которое рассчитана эксплуатация данного прибора, составляет от 1 до 4,6 атмосферы.
• Стандартные заводские настройки рабочего давления – от 1,5 до 2,8 атмосферы.
• Минимальная величина перепада давления, при котором прибор будет срабатывать – порядка 1 атмосферы.
• Размер внутреннего диаметра крепёжных патрубков – четверть дюйма.

Реле давления РДМ-5 – инструкция по регулировке

Принцип работы реле состоит в автоматическом понижении давления воды в трубопроводной системе, когда данный показатель достигает опасной величины.

В случае нормального показателя давления, внутренние контакты прибора остаются в первоначальном положении, не препятствуя свободному току воды. Но, как только данный показатель начинает зашкаливать, контактные пластины, под напором потока, размыкаются и водоподающий насос, соединённый с реле, выключается.

Базовая настройка датчика срабатывания производится в заводских условиях, и на рынок прибор поставляется уже в готовом для установки виде. Однако, инструкция по регулировке реле давления РДМ предусматривает самостоятельную установку показателей, в зависимости от нужд потребителя.

Прежде всего, водопровод должен снабжаться манометром – в соответствии с его показаниями и будет осуществляться настройка. Работа по регулировке прибора производится следующим образом:

1. Подключаем РДМ к системе, в точном соответствии с эксплуатационной инструкцией.
2. Гидроаккумулятор к системе не подключается, а отвод, ведущий к нему, глушится.
3. Насос включается в сеть, и производится проверка работы прибора при заводских настройках. Одновременно можно убедиться в герметичности трубопровода до места установки реле. Показания сетевого манометра следует стабилизировать на цифре 3 атмосферы.
4. Далее вскрываем крышку РДМ, под которой располагаются две гайки с пружинами – одна больше, другая поменьше. Если вращать большую гайку по часовой стрелке, произойдёт сжатие пружины. Таким образом, верхний предел срабатывания датчика будет повышен, а при вращении в обратном направлении – этот предел понижается.
5. При помощи вращения подпружиненной большой гайки выставляется необходимый показатель верхнего предела, допустим 2,9 атм. Нижний показатель оставляем в заводском варианте – 1 атм.
6. Затем подключаем к внутридомовой системе гидробак и при помощи имеющегося на нём отдельного манометра проверяем давление внутри него. Средний показатель для гидроаккумуляторов составляет порядка 1,5 атмосферы.
7. Подключаем гидробак к прибору РДМ, запускаем насос и наблюдаем, при каком показателе внутрисетевого давления датчик отключит работу насосного оборудования. Согласно выставленным настройкам (1 атм. – нижний, а 2,9 – верхний предел), рабочий диапазон давления составляет у нас 1,9 атмосферы, что на 0,4 атм. больше рабочего давления в гидробаке.

Согласно эксплуатационным инструкциям, рабочий диапазон датчика РДМ-5 должен быть выше показателя давления в гидробаке на 0,3 атм. В этом случае происходит оптимизация циклов включения/выключения насоса, что позволяет сохранить моторесурс и защитить от поломок, а также сберечь дополнительную электроэнергию.

Как подключить и отрегулировать реле давления воды, инструкция

С помощью реле давления воды осуществляется контроль давления воды в системе водоснабжения частного дома. С помощью этого маленького прибора включается насос подкачки, когда уровень давления в системе становится ниже нормы. Это же устройство выключает насос, когда давление в системе водоснабжения поднимается до граничного значения. Устройство обладает функциями регулирования, как нижнего порога срабатывания, так и верхнего. В статье рассказывается, как подключается реле, и как осуществляется регулировка давления.

Устройство прибора и его функции

Реле давления, в совокупности с другими аппаратами, такими как насос, гидроаккумулятор, а также коммуникации, представляют систему обеспечения водой жилища человека. Реле давления может устанавливаться в промежутке между насосом и гидроаккумулятором, а также непосредственно на насосе или гидроаккумуляторе, в зависимости от модели. Как же работают подобные устройства?

Гидроаккумулятор представляет специальную емкость, которая разделена на две части с помощью эластичной перегородки. В одной перегородке находится под давлением воздух, а во второй – вода. Давление воздуха в одной из перегородок позволяет регулировать объем и давление воды во второй перегородке. Чем выше давление воздуха, тем большего давления системы допустимо получить, но при этом объем воды, закаченное в емкость меньше. Как правило, емкость допустимо наполнить водой не больше половины размеров всей емкости. Другими словами, если гидроаккумулятор имеет емкость 80 литров, то в него допустимо закачать не больше 40 литров воды.

Нормальная работа бытовых потребителей обеспечивается рабочим давлением от 1,4 до 2,8 атм. Чтобы давление всегда соответствовало рабочему, необходимо его контролировать, а также поддерживать на оптимальном уровне. Таким прибором в системе и является реле давления. Когда давление воды опускается ниже рабочего уровня, реле срабатывает и начинает работать насос, который наполняет водой гидроаккумулятор. При достижении верхнего предела опять срабатывает реле давления, останавливая работу насоса.

Гидроаккумулятор необходим для того, чтобы насос не работал постоянно. Какое-то время вода расходуется из аккумулятора, пока не вытечет ее столько, чтобы давление в системе упало ниже уровня рабочего.

Как работает реле давления

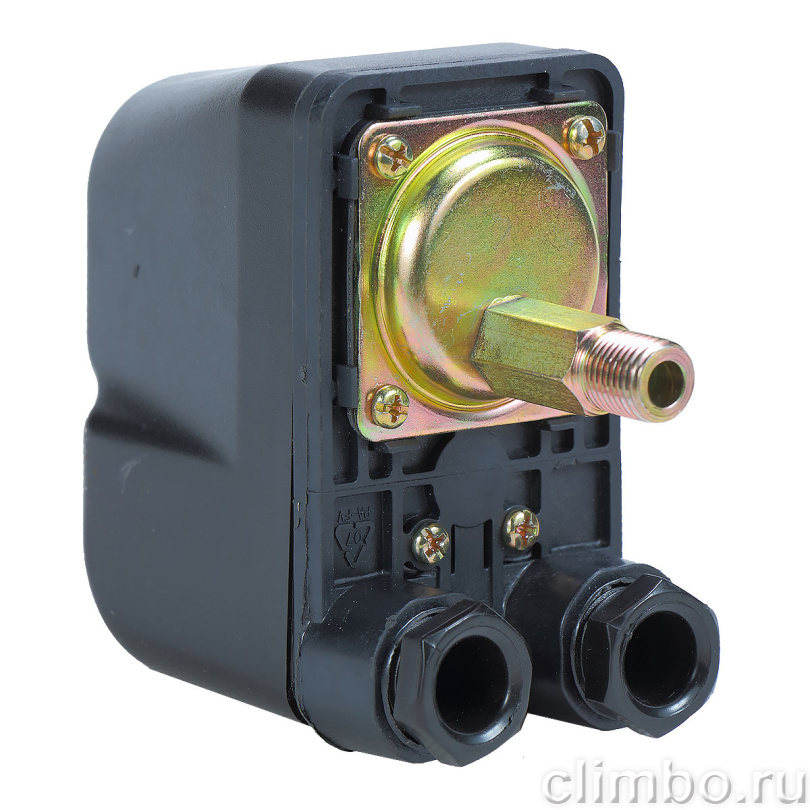

Этот прибор представляет устройство с электрическими и с гидравлическими составляющими. Электрическая часть состоит из группы контактов, с помощью которой осуществляется включение и выключение электрического насоса. Гидравлическая часть основана на действии мембраны, которая перемещается под давлением воды. Мембрана в свою очередь связана с группой контактов. Давление регулируется с помощью устройства на пружине. Когда пружина сжимается, рабочее давление увеличивается, а когда она разжимается, то давление уменьшается. Таким же способом регулируются границы пределов давления воды в системе, но уже с помощью другой пружины, которая отличается меньшими размерами.

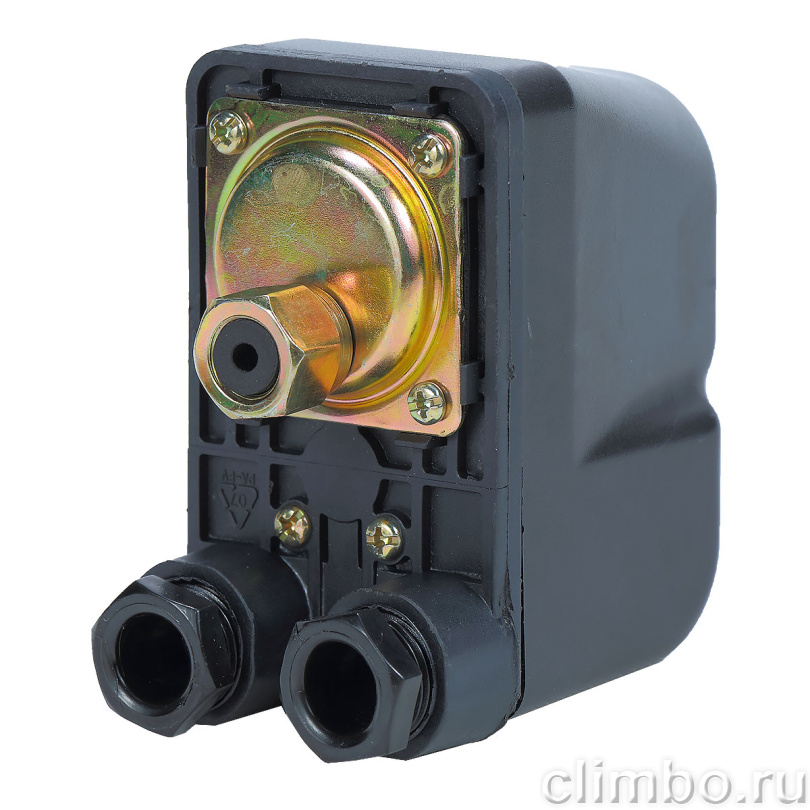

Выход для гидравлической системы располагается с обратной стороны реле и представляет патрубок с наружной резьбой или выпуск с гайкой по типу американки. Любой вариант подключения достаточно функциональный и не представляет никаких проблем независимо от характера водопроводной системы.

Здесь же находятся входы для подключения реле давления к электрической схеме. Как правило, места подключения закрываются крышкой.

Виды реле давления

Различают два типа реле давления воды – механические и электронные. В основном пользуются механическими реле, поскольку они проще и дешевле, хотя применяются и электронные, но не так часто, поэтому их в основном заказывают.

В различных торговых точках цены могут отличаться, при этом весьма существенно. Следует всегда помнить, что более дешевые модели могут оказаться не столь надежными в работе.

Как подключить реле давления

Особенности подключения реле давления заключаются в том, что реле подключается, как к водопроводу, так и к электричеству. Устанавливается данное устройство без возможности его подключения в различных точках, да в этом и нет необходимости, то есть стационарно.

Подключение к электричеству

В последнее время принято делать разводку электропроводки таким образом, чтобы наиболее ответственные электропотребители запитывались по отдельным линиям. Поэтому будет лучше подключить электротехническую часть по отдельным проводам. Для подключения лучше взять кабель с медной жилой сечением около 2,5 мм квадратных, хотя выбор сечения зависит от мощности всех потребителей системы водоснабжения дома. Естественно, что для подобной линии понадобится отдельный автоматический выключатель в связке с УЗО или с дифавтоматом. Поскольку больше всего электричества потребляет насос, то параметры элементов электрической схемы подбираются в зависимости от мощности электрического двигателя. Желательно позаботиться о наличии заземления, поскольку вода проводит электрический ток и может служить источником повышенной опасности.

Электрические провода заводятся в специальные отверстия, которые расположены на корпусе реле. Эти отверстия обеспечивают герметический ввод, защищающий точки подключения от попадания влаги. На клеммной колодке, которая находится под крышкой, имеется 3 пары контактов:

• Контакт для подключения заземления.
• Контакт «N» для подключения нулевого проводника.
• Контакт «L» для подключения фазного проводника.

Подключение осуществляется обычным способом: провода зачищаются от изоляции, а затем вставляются в разъемы и фиксируются с помощью прижимных винтов. Чтобы узнать, надежно ли держится конец провода, за него нужно подергать. Через некоторое время надежность крепления проверяется, а винты подтягиваются. Дело в том, что медь материал мягкий и места крепления могут ослабнуть.

Подключение к системе водоснабжения

Конструкция реле давления воды позволяет подключить его в любой точке водопроводной системы. Главное, это на этапе проектирования все хорошо продумать и предусмотреть место для его установки, что потребует дополнительного элемента крепления. Как правило, для подобных целей применяются тройники с дополнительным выводом с наружной резьбой, хотя специалист всегда может собрать из аксессуаров для водопровода любую систему, для подключения любого прибора, как специального, так и бытового.

Реле давления обычно подключается при наличии манометра, иначе как можно контролировать давление в системе, настраивая реле давления. Не помешают некоторые фильтры, а особенно фильтр грубой очистки воды. В данном случае, все зависит от качества воды: возможно, придется установить целую систему фильтров для очистки воды.

Обычно, при большом расходе воды, она подается в дом напрямую, без закачивания в гидроаккумулятор, который начинает заполняться в том случае, когда закрыты все краны или при минимальном расходе воды.

Как отрегулировать давление воды в системе

За пример можно взять реле давления РДМ-5, которое изготавливается на различных заводах. На заводах реле настраивается для работы в системах с давлением от 1,4 до 2,8 атмосфер, хотя с помощью регулировки можно добиться других значений, в зависимости от пожеланий клиента. В основном, никто эти пределы (заводские) не меняет, но если в доме установлено джакузи, то для лучшего эффекта потребуется более высокое давление, нежели в 2,8 атм.

Давление воды регулируется за счет двух пружин, размещенных в корпусе РДМ-5.

В их функции входит:

• За счет большой пружины регулируется нижний и верхний порог срабатывания реле.
• За счет маленькой пружины регулируется величина верхней и нижней границы.

Регулировка давления осуществляется за счет поворота гаек, которые связаны с этими пружинами. Если гайки закручивать, то давление возрастает, а если откручивать, то оно падает. Обычно достаточно одного поворота гайки, чтобы существенно изменить характеристики водопроводной системы.

Определение порогов срабатывания реле

Нижний порог давления воды в системе связан с давлением воздуха за мембранной перегородкой, при этом минимальное давление воды в системе всегда должно быть больше давления воздуха на 0,1-0,2 атм. Если давление воздуха соответствует 1,3 атм., то нижний порог срабатывания реле должен находиться в пределах 1,4-1,5 атмосферы. Такой подход увеличивает срок службы мембраны, но всегда нужно учитывать характеристики насоса, у которого также имеется такой показатель, как нижняя граница включения, которая всегда должна быть ниже давления водопроводной системы. Поэтому, выбор подобных параметров всегда взаимосвязан и необходимо учитывать все факторы.

Очень важно проверить давление воздуха в гидроаккумуляторе, так как оно не всегда соответствует показателю, указанному в паспорте. На корпусе этого устройства располагается специальный вывод (ниппель), к которому подключается манометр. С помощью манометра можно отрегулировать давление воздуха на свое усмотрение.

Как правило, верхний порог срабатывания реле выставляется автоматически. На заводе реле настраивается на разность давлений, нижнего и верхнего уровня, соответствующую 1,4-1,6 атм. Другими словами, если нижний уровень установлен в пределах 1,5 атм., то верхний уровень будет соответствовать 2,9-3,1 атм. Чтобы получить более высокое давление воды в системе, то верхний порог срабатывания можно изменить. При этом следует учитывать ряд нюансов:

• Характеристики реле давления. Для бытовых потребителей имеется базовая максимальная величина, которая соответствует 4 атм., поэтому больше этой величины давление получить не удастся.
• Характеристики насоса. Обычно параметры насоса имеют фиксированные значения нижнего и верхнего порога рабочего давления воды. Чтобы насос работал долго и эффективно, необходимо выставлять пороги включения и пороги отключения, которые бы не выходили за рамки заявленных характеристик. Мало того, пороги отключения и пороги включения лучше установить несколько ниже, хотя бы на пол атмосферы, при этом допускается 0,2 атмосферы. Необходимо учитывать, что перегрузки негативно влияют на срок службы электрооборудования.

Показатели показателями, а на практике человек сталкивается с рядом проблем, поэтому часто приходится корректировать любые показатели, чтобы система водоснабжения работала наиболее эффективно.

Правильная настройка реле

Чтобы правильно и точно настроить пороги срабатывания реле давления воды, потребуется манометр, который отвечает всем требованиям, то есть проверенный. Он устанавливается недалеко от реле давления, чтобы было просто контролировать давление в системе.

Регулировка осуществляется с помощью двух пружин – большой и маленькой. Чтобы увеличить давление (верхний порог) или уменьшить его, необходимо покрутить гайку на большой пружине. По часовой стрелке поднимается верхний порог, а при вращении против часовой стрелки – он опускается. Как правило, достаточно повернуть гайку на небольшой угол, чтобы добиться изменения границы срабатывания реле.

Действия осуществляются по такому алгоритму:

• Включается система и по показаниям манометра определяются пороги включения и отключения насоса.
• Поворачивается винт большой пружины.
• Опять включается система и отслеживаются показатели по манометру. Как правило, нижний и верхний пределы изменяются на одинаковую величину.
• Если необходимо, то опять вращается гайка большой пружины.
• После выставления нижнего порога, начинают выставлять верхний порог, для чего вращают гайку маленькой пружины, хотя, как известно, верхний порог устанавливается автоматически. Принцип такой же, как и при вращении гайки большой пружины.
• Включается система и проверяется правильность настройки. Если пороги срабатывания реле давления устраивают, то на этом процесс регулировки считается законченным.

Не у всех моделей имеется маленькая пружинка, которая позволяет изменять границы верхних и нижних показателей, поэтому подобные показатели у таких моделей носят фиксированное значение, настроенное на заводе. В ряде случаев такая регулировка не требуется, но в ряде случаев она просто необходима. Поэтому, покупая подобное устройство, необходимо ознакомиться с его основными характеристиками. В наше время многие производители выпускают изделия для эксплуатации в различных, порой достаточно сложных условиях. В связи с этим, такие реле допустимо устанавливать в любом месте, хотя место установки таких устройств, как электрический насос, гидроаккумулятор, а также другие приборы всегда определяются заранее, тем более что для нормальной работы всей системы нужно подводить электричество, а здесь требования уже совсем другие.

Установка всех элементов автоматики должна быть хорошо продумана, с возможностью легкого доступа, при этом в таком месте не должно быть ничего лишнего, а само место соответствовать требованиям техники безопасности. Все-таки, все элементы автоматики занимают немало места, и все стараются ее установить так, чтобы она не занимала полезное пространство. Поэтому обустраивают места в подвалах или непосредственно в скважине.

ПРОСТЕЙШАЯ СИСТЕМА ВОДОСНАБЖЕНИЯ ДОМА И УЧАСТКА ПОД ДАВЛЕНИЕМ!

Правила регулировки реле давления воды для насоса

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Одной из основных частей насосной станции можно считать реле давления воды для насоса. Оно позволяет обеспечивать автоматическое отключение/включение, управление подачей воды по специально заданным потребителем параметрам. Даже при маленьком сбое нарушается функциональность всей системы. Любая проблема с работой датчика устраняется с помощью несложной регулировки. Чтобы понять, как проводить настройку, нужно сначала ознакомиться с правилами регулировки реле давления воды для насоса.

Регулировку реле давления воды для насоса можно произвести самостоятельно, если следовать инструкции

Принцип действия и устройство реле давления воды для насоса

Внешне реле представляет собой небольшой блок с двумя пружинами, для настройки максимума и минимума давления. Их натяжение легко регулируется специальными гайками. Для передачи силы воды предназначена мембрана. При минимальном показателе она ослабляет пружину, а при максимальном – сжимает. Такое воздействие на пружины вызывает замыкание или размыкание контактов реле. Так происходит включение либо отключение насоса.

Устройство реле давления

Установка такого оборудования на насосную станцию позволяет сохранять давление в водопроводной системе в заданном диапазоне. Результатом становится равномерный напор с необходимой силой. Правильно настроенный уровень верхних, также нижних границ такого показателя обеспечивает периодическое отключение насосной станции. Это способствует продлению срока службы водяного оборудования и его безаварийной работы.

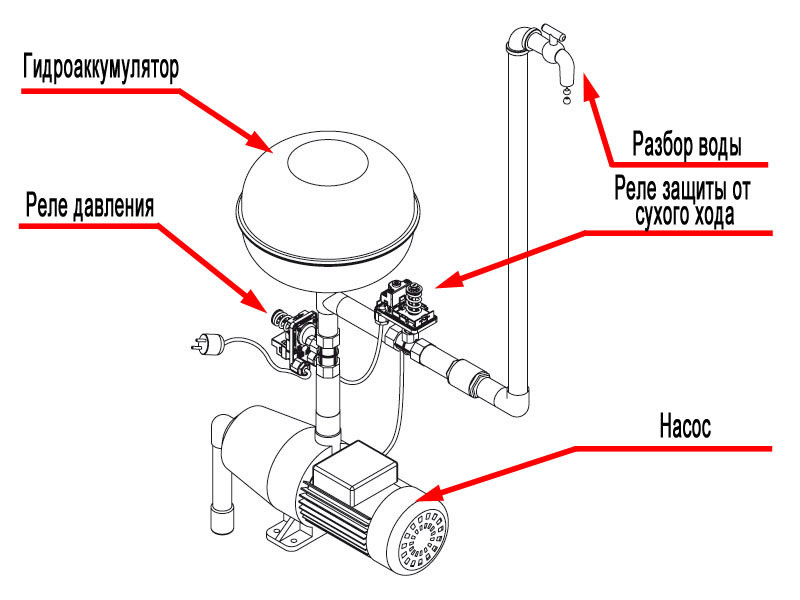

Схема подключения реле давления к погружному насосу

Порядок работы водяной станции под управлением реле

Работает насосная станция по следующему сценарию:

1. Насос набирает воду в имеющийся бак.
2. Происходит увеличение давления, которое можно проверить по манометру.
3. После того, как достигнут максимально установленный предел, контакты размыкаются, и происходит отключение насоса.
4. При открытом водяном кране давление в системе снижается и когда оно достигает минимального значения, происходит автоматическое включение насосной станции.

Принцип работы водяной станции

Постоянное и бесперебойное повторение этого цикла – гарантия надежной, беспроблемной работы оборудования, постоянного напора в водопроводной системе.

Правильная настройка реле давления

После того, как насосная станция установлена и подключена, отдельное внимание стоит уделить настройке реле давления воды для насоса. От правильности выставления предельных уровней будет зависеть работа всей системы.

Реле давления воды

Для этого, в первую очередь, необходимо проверить на какие показатели был настроен бак при его изготовлении. Стандартный минимальный уровень приблизительно 1,5 атмосферы, а максимальный – 2,5. Проверить это можно обычным механическим манометром при пустом баке и отключенном от электросети насосе. Благодаря тому, что этот прибор имеет металлический корпус, его показания являются более точными, чем у собратьев, выполненных из пластика. Чтобы померить давление, откручивают маленький колпачок на корпусе пустого бака, затем подсоединяют манометр и снимают показания.

Регулировка реле давления насосной станции осуществляется с помощью большой и малой пружины

Полезный совет! При покупке готовой станции такая проверка может не потребоваться. Если же оборудование покупалось по отдельности (насос, реле, бак), то изначальная настройка обязательна.

Тонкости регулировки реле давления воды для насоса

Для установки конкретных значений уровня давления нужно осуществить регулировку реле давления насоса воды. Для этого нужно провести следующие манипуляции:

1. Наполнять бак до тех пор, пока манометр не покажет требуемое максимальное значение.
2. Выключить насосную станцию.
3. Открыв корпус реле, нужно постепенно вращать маленького размера гайку пока не сработает внутренний механизм. Вращение по часовой стрелке – увеличение уровня давления, против – уменьшение.
4. Для установки нижнего параметра воду из бака постепенно сливают, открыв кран.
5. Как только манометр встал на необходимую отметку, спуск воды останавливают.
6. Для регулировки нижнего показателя давления вращают большую гайку, также до срабатывания контактов.

Подключение блока автоматики и реле давления к погружному насосу

Полезный совет! Процедуру проверки или установки уровня показателей рекомендуется проводить не только при начальной настройке, но и каждый месяц или хотя бы каждый квартал в процессе эксплуатации.

Электронное реле давления воды

При небольшом диапазоне между верхней и нижней границей давления, насосная станция довольно подкачивает воду, создавая в водопроводной системе постоянный средний уровень этого показателя. Напор воды в этом случае будет равномерным, комфортным. Если же с помощью регулировки реле давления воды для насоса задан более широкий диапазон, то включение оборудования будет происходить реже. При такой настройке станция будет включаться реже и прослужит значительно дольше.

Схема монтажа реле LP3

Полезный совет! При регулировке необходимо помнить, что минимальная разница между нижней и верхней границей может составлять не меньше 1 атмосферы.

Защита от «сухого хода»

Довольно частой причинной поломок при эксплуатации насосных станций является отсутствие воды в системе. Нагрузка на насос, осуществляемая без воды, приводит к деформации внутренних деталей и выходу из строя всего оборудования.

Статья по теме:

Как установить насос для повышения давления воды в квартире. Классификация насосов для повышения давления в водопроводе квартиры. Критерии выбора, особенности самостоятельной установки.

Отсутствие жидкости в системе может быть вызвано следующими причинами:

• потребление жидкости значительно больше, чем объем колодца или скважины;
• перебои с поставкой воды в летний период;
• аварии на водопроводных системах.

Схема работы поверхностного насоса с реле давления воды

Для ограждения от таких неприятностей существуют реле с защитой от работы всухую. В таком оборудовании предусмотрена возможность размыкания контактов, при котором происходит полное отключение насоса. Обычно этот показатель устанавливается заводом на уровне около 0,5 атмосфер и не подвергается корректировке. Запустить двигатель насосной станции можно будет только при восстановлении нормального количества воды в системе.

Схема работы реле сухого хода

Также производители могут предложить еще один вид защитного оборудования. Реле потока, дополненное функциями реле давления, также эффективно защищает от поломок при отсутствии воды. Этот датчик отключает систему при отсутствии потока или падении напора меньше 1 атмосферы.

Полезный совет! При регулировке реле давления воды для насоса следует помнить о заявленной производителем мощности самой станции. Если станция не может выдавать напор воды более 5 атмосфер, то и настраивать ее на большую точку нет никакого смысла.

Регулировка реле давления воды для насоса (видео)

СМОТРИТЕ ТАКЖЕ

Регулировка реле давления воды для насоса

Необходимость настройки реле давления воды для насоса

Настройка реле самостоятельная или с привлечением квалифицированных специалистов требуется в любом случае при сборке насосной станции из отдельных частей. Не исключено, что настройка реле давления воды потребуется даже в том случае, когда готовая насосная станция приобретена в специализированном магазине.

Объясняется это тем, что для каждой водопроводной системы характерно наличие индивидуальных особенностей и потребности жильцов также разные. Степень напора воды в доме с душем, раковиной и ванной значительно отличается от просторного загородного дома с джакузи и гидромассажем. В этом случае требуется регулировка давления воды в системе водоснабжения и настройка оборудования индивидуально для каждого случая.

При решении вопроса, как подключить реле давления воды, следует  помнить, что кроме первоначальной настройки, которая выполняется при монтаже насосного оборудования, в процессе эксплуатации необходимо контролировать и выполнять корректировку работы оборудования.

Кроме того в случае замены или ремонта отдельного элемента насосной станции также требуется дополнительная настройка реле регулятора давления воды. Стоит сказать, что процесс регулировки оборудования аналогичен процедуре его настройки.

Регулятор давления что это

Регулятор давления представляет собой небольшое устройство, которое используется для борьбы с гидравлическими ударами. Также с его помощью можно контролировать и при необходимости отрегулировать напор воды в той или иной системе. Применение этого устройства позволяет оптимизировать работу и увеличить срок эксплуатации инженерной коммуникации. Зачастую редуктор давления применяют на таких объектах:

• высотки ;
• рабочие цеха;
• технологические сооружения;
• жилые дома.

Устройства, используемые для регулировки напора в системе, делятся на динамические и статистические изделия. Первый тип используют в магистральных трубопроводах на промышленных предприятиях. Они позволяют регулировать поток жидкости в системах. Что же касается статистических изделий, то они устанавливаются в трубопроводах с нестабильной подачей воды. Именно поэтому статистические редукторы используют в многоэтажных и загородных домах.

Разбираемся с законом.

Сначала следует отметить, что квартира находится в собственности, не муниципальная. Далее мы используем интернет, консультант плюс или гарант. Здесь главное не только найти нормы, которые отвечают за сантехническое оборудование, но и главное не забываем проверить актуальность этого закона и подзаконных актов. Удалось обнаружить достаточно быстро, то что нужно:

Постановление Правительства РФ от 13.08.2006 № 491 «Об утверждении Правил содержания общего имущества в многоквартирном доме и Правил содержания общего имущества в многоквартирном доме и правил изменения размера платы за содержание жилого помещения в случае оказания услуг и выполнения работ по управлению, содержанию и ремонту общего имущества в многоквартирном доме ненадлежащего качества и (или) с перерывами, превышающими установленную продолжительность».

Всё, что относится к составу общего имущества, оставим на потом. Перейдём сразу к главному, а именно к 5 пункту данного закона:

Описание устройства

Устройство практически всех разновидностей реле давления, которыми укомплектованы насосные станции, примерно одинаково. На металлическом основании зафиксированы рабочие элементы насоса:

• Мембрана,
• Поршень,
• Металлическая платформа.
• Электрические контакты.

Также имеется большая и маленькая пружина, все это размещено в пластиковом корпусе.

При подключении реле давления воды процесс протекает по следующему принципу: оказываемое давление заставляет мембрану толкать поршень, который поднимает платформу. Она, в свою очередь, оказывает давление на большую пружину и сжимает ее. Сопротивление большой пружины оказываемому давлению ограничивает движение поршня.

Между большой и малой регулировочной пружиной есть небольшое расстояние, однако его вполне хватает для регулировки работы комплекса приборов. Платформа, на которую воздействует мембрана под давлением, поднимается до края малой пружины.

В результате увеличения давления на платформу меняется ее положение. Это приводит к переключению контактов и изменению режима работы, следовательно, он выключается. Контакты переключаются с помощью специального шарнира с пружинкой. После прохождения платформой уровня расположения шарнира соответственно меняется положение электрических контактов и размыкается цепь электропитания.

В результате отключения насоса прекращается поступление воды. При расходе воды из гидроаккумулятора давление на мембрану постепенно снижается, и платформа начинает опускаться. Опустившись ниже уровня расположения пружинного шарнира электрических контактов, она вновь заставляет контакты подниматься и, соответственно, замыкать цепь. Не помешает знать, какой лучше регулятор давления воды, чтобы сделать правильный выбор.

Насос начинает работать, закачивает воду в гидробак, и цикл повторяется в автоматическом режиме.

Регулировка устройства

Многие хозяева задаются вопросом, как отрегулировать регулятор давления воды в квартире. Эту задачу можно легко выполнить своими руками. Большинство устройств выпускаются с предустановленной настройкой. Согласно этому давление в них составляет 3 бар. Но, при необходимости можно снизить или увеличить этот параметр самостоятельно.

Для выполнения настройки может понадобиться гаечный ключ или широкая отвертка. Выбор инструмента зависит от модели редуктора. Конечно, в современных устройствах настройка выполняется вручную без использования каких-либо дополнительных инструментов.

Прежде всего, нужно убедиться в том, что редуктор давления воды в водопроводе надежно установлен. После проведения установки устройства открывают подачу воды. На этом этапе нужно проверить систему на наличие протечек. Чтобы предотвратить возникновение таких проблем, при монтаже редуктора стоит использовать уплотнительный материал.

Регулировка редуктора давления воды в квартире осуществляется при закрытых кранах. В нижней части устройства есть установочная головка, которая и отвечает за регулировку напора жидкости в трубопроводе. Если давление нужно увеличить, то головка вращается по часовой стрелке. В ином случае вращающие движения выполняется против часовой стрелки.

Одно полное вращение головки позволяет изменить давление на 0,5 бар. Это будет заметно по движению стрелки. Таким образом, выполняется регулировка регулятора давления воды в квартире. Работу можно легко выполнить своими руками.

Сфера использования устройства

Редуктор давления одновременно выполняет несколько функций. Прежде всего, он используется для защиты сантехнических приборов от высокого давления. Так, большинство сантехники и бытовых приборов рассчитано на работу, когда давление воды в трубопроводе не превышает 3 Атм. Если этот показатель несколько выше, то система водоснабжения испытывает серьезную нагрузку. Впоследствии страдают клапаны, соединения и другие элементы системы и сантехнических приборов

Также редуктор используется для борьбы с гидравлическим ударом, который может возникнуть как на промышленных предприятиях, так и в жилых домах. В результате резкого скачка давления воды в водопроводе возникает гидравлический удар, который способен повредить конструктивные элементы системы. Известны случаи, когда такой резкий скачок привел к разрыву бойлера. Поэтому специалисты рекомендуют устанавливать редуктор, так как он позволит предотвратить возникновение таких проблем

Очень важно учесть установку в системе водообеспечения квартиры

Редуктор давления широко используется в домах, где напор холодной и горячей воды постоянно скачет. Регулировка регулятора давления воды в квартире позволит решить этот вопрос раз и навсегда. Также понижение давления воды в квартире позволит снизить ее расход на 25% и более. Подробно, как выбрать редуктор давления воды.

Raypak 206A, 207A, 266A, 267A, 336A, 337A, 406A, 407A РЕГУЛИРОВКА РЕЛЕ ДАВЛЕНИЯ ВОДЫ, ДИАПАЗОН РЕГУЛИРОВКИ ДАВЛЕНИЯ

38

РЕЛЕ ДАВЛЕНИЯ ВОДЫ

, переключатель давления воды

, переключатель Нагреватель работает только тогда, когда фильтрующий насос работает в режиме

. Он расположен на впускном / выпускном коллекторе. Заводская установка

составляет 1,75 фунта / кв. Дюйм для установки на уровне палубы.

Если нагреватель расположен ниже уровня гидромассажной ванны

или бассейна, может потребоваться отрегулировать реле давления

для компенсации статического напора при отсутствии потока.Если необходимо настроить реле давления воды

, выполните следующую процедуру:

1. Включите насос и нагреватель

, поверните ручку регулировки

по часовой стрелке до отметки

. Раздается щелчок из газового клапана

.

2. Поверните ручку регулировки

против часовой стрелки на 1/4

оборота.

3. Выключите и снова включите насос

несколько раз. Нагреватель

должен немедленно выключиться.Если это не так,

повторите вышеуказанные шаги.

ПРИМЕЧАНИЕ:

В некоторых случаях расход на низкоскоростной

недостаточен для работы нагревателя.Это очевидно, когда реле давления воды

не может быть дополнительно отрегулировано, или если нагреватель

издает стук или отключается при достижении верхнего предела.

В этих случаях насос должен работать на высокой скорости

при нагревании воды.

ВНИМАНИЕ:

ПРЕДОХРАНИТЕЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ ВЫКЛЮЧЕНИЯ ПЛАМЕНИ

Атмосферные нагреватели оснащены устройством отключения термической защиты

, предотвращающим раскатку пламени в случае блокировки теплообменника

.Это плавкая вставка или плавкий предохранитель одноразового использования типа

, который должен быть заменен

, если он отключен из-за превышения температуры

, вызванного чрезмерным ограничением в проходе дымохода теплообменника

.

ВЫСОКИЕ ПРЕДЕЛЫ

Нагреватель оборудован двумя автоматическими верхними ограничениями.

Оба расположены во впускном / выпускном коллекторе. Оба настроены на открытие

при 135 ° F.

ПРИМЕЧАНИЕ:

1. Выключите главный электрический

трехконтурный выключатель питания

на нагревателе.

2. Снимите впускную / выпускную панель

.

3. Удалите дефектный верхний предел

и замените

новым верхним пределом

.

4. Заменить контрольную панель

.

БЕЗОПАСНОСТЬ ПИЛОТА — Милливольтовые модели

Нагреватели, оборудованные постоянным пилотом (милливольтная система-

tem), имеют пилотные генераторы, которые действуют как предохранительное устройство

, перекрывающее поток газа к основным горелкам

и пилотным горелка при погашении пилотного пламени —

горит.Пилотная горелка должна быть повторно зажжена вручную

, чтобы нагреватель снова заработал. См. Инструкции по освещению

, указанные на этикетке нагревателя.

БЕЗОПАСНОСТЬ ПИЛОТА — Цифровые модели

В нагревателе используется предохранитель пилота, который закрывает главный газовый клапан

в течение 8/10 секунды всякий раз, когда

прерывает пилотное пламя. Пилотное пламя автоматически зажигается

при включении устройства. Нагреватель

выполняет свою собственную проверку безопасности и открывает главный клапан

только после того, как будет подтверждено включение пилота.

Фиг. 9440

Фиг. 9439

Фиг. 9438

% PDF-1.4 % 7409 0 объект > endobj xref 7409 306 0000000016 00000 н. 0000016430 00000 п. 0000016555 00000 п. 0000018613 00000 п. 0000019034 00000 п. 0000019073 00000 п. 0000019188 00000 п. 0000032400 00000 п. 0000045392 00000 п. 0000045517 00000 п. 0000060068 00000 п. 0000060193 00000 п. 0000072593 00000 п. 0000086364 00000 п. 0000099402 00000 п. 0000099666 00000 п. 0000100289 00000 н. 0000100821 00000 н. 0000100907 00000 н. 0000101020 00000 н. 0000101544 00000 н. 0000102167 00000 н. 0000115232 00000 н. 0000130428 00000 п. 0000130659 00000 н. 0000131039 00000 н. 0000131189 00000 н. 0000131507 00000 н. 0000131606 00000 н. 0000131919 00000 н. 0000132018 00000 н. 0000132380 00000 н. 0000132504 00000 н. 0000132838 00000 н. 0000133176 00000 н. 0000133352 00000 н. 0000133686 00000 н. 0000134021 00000 н. 0000134409 00000 н. 0000134613 00000 н. 0000134844 00000 н. 0000134996 00000 н. 0000135227 00000 н. 0000135633 00000 н. 0000136035 00000 н. 0000136186 00000 н. 0000136527 00000 н. 0000136912 00000 н. 0000137297 00000 н. 0000137447 00000 н. 0000137678 00000 н. 0000138066 00000 н. 0000138190 00000 н. 0000138420 00000 н. 0000138793 00000 н. 0000139164 00000 н. 0000139316 00000 н. 0000139698 00000 п. 0000139823 00000 п. 0000140205 00000 н. 0000140590 00000 н. 0000140742 00000 н. 0000141067 00000 н. 0000141243 00000 н. 0000141643 00000 н. 0000141742 00000 н. 0000141973 00000 н. 0000142251 00000 н. 0000142400 00000 н. 0000142750 00000 н. 0000142953 00000 н. 0000143341 00000 п. 0000143440 00000 н. 0000143671 00000 н. 0000143968 00000 н. 0000144117 00000 н. 0000144399 00000 н. 0000144548 00000 н. 0000144936 00000 н. 0000145263 00000 н. 0000145655 00000 н. 0000145859 00000 н. 0000146246 00000 н. 0000146397 00000 н. 0000146628 00000 н. 0000146987 00000 н. 0000147375 00000 н. 0000147524 00000 н. 0000147754 00000 н. 0000148142 00000 н. 0000148530 00000 н. 0000148682 00000 н. 0000148912 00000 н. 0000149293 00000 н. 0000149674 00000 н. 0000149826 00000 н. 0000150201 00000 н. 0000150325 00000 н. 0000150724 00000 н. 0000150823 00000 н. 0000151108 00000 н. 0000151453 00000 н. 0000151684 00000 н. 0000151989 00000 н. 0000152342 00000 н. 0000152518 00000 н. 0000152749 00000 н. 0000153031 00000 н. 0000153385 00000 н. 0000153535 00000 н. 0000153766 00000 н. 0000154038 00000 н. 0000154366 00000 н. 0000154516 00000 н. 0000154781 00000 н. 0000155047 00000 н. 0000155171 00000 н. 0000155478 00000 н. 0000155762 00000 н. 0000155938 00000 н. 0000156290 00000 н. 0000158940 00000 н. 0000163555 00000 н. 0000192290 00000 н. 0000192521 00000 н. 0000192881 00000 н. 0000193112 00000 н. 0000193262 00000 н. 0000193649 00000 н. 0000193773 00000 н. 0000194139 00000 н. 0000194370 00000 н. 0000194493 00000 н. 0000194881 00000 н. 0000194980 00000 н. 0000195309 00000 н. 0000195540 00000 н. 0000195664 00000 н. 0000195895 00000 н. 0000196230 00000 н. 0000196354 00000 н. 0000196698 00000 н. 0000196874 00000 н. 0000197215 00000 н. 0000197391 00000 н. 0000197622 00000 н. 0000197990 00000 н. 0000198221 00000 н. 0000198372 00000 н. 0000198718 00000 н. 0000198869 00000 н. 0000199203 00000 н. 0000199327 00000 н. 0000199558 00000 н. 0000199892 00000 н. 0000200228 00000 н. 0000200616 00000 н. 0000200844 00000 н. 0000201048 00000 н. 0000201373 00000 н. 0000201549 00000 н. 0000201876 00000 н. 0000201975 00000 н. 0000202344 00000 н. 0000202443 00000 н. 0000202831 00000 н. 0000202930 00000 н. 0000203199 00000 н. 0000203463 00000 н. 0000203728 00000 н. 0000203904 00000 н. 0000204210 00000 н. 0000204588 00000 н. 0000204819 00000 н. 0000204995 00000 н. 0000205226 00000 н. 0000205536 00000 н. 0000205779 00000 н. 0000206008 00000 н. 0000206185 00000 н. 0000208416 00000 н. 0000208797 00000 н. 0000209237 00000 н. 0000210766 00000 н. 0000210807 00000 п. 0000220287 00000 н. 0000220328 00000 н. 0000222214 00000 н. 0000222255 00000 н. 0000222643 00000 п. 0000222742 00000 н. 0000222936 00000 н. 0000223130 00000 н. 0000223317 00000 н. 0000223514 00000 н. 0000223715 00000 н. 0000223917 00000 н. 0000224119 00000 п. 0000224308 00000 п. 0000224500 00000 н. 0000224693 00000 п. 0000224892 00000 н. 0000225087 00000 н. 0000225286 00000 н. 0000225485 00000 н. 0000225682 00000 н. 0000225880 00000 н. 0000226074 00000 н. 0000226273 00000 н. 0000226466 00000 н. 0000226659 00000 н. 0000226850 00000 н. 0000227044 00000 н. 0000227236 00000 н. 0000227431 00000 н. 0000227632 00000 н. 0000227829 00000 н. 0000228029 00000 н. 0000228222 00000 н. 0000228421 00000 н. 0000228621 00000 н. 0000228820 00000 н. 0000229017 00000 н. 0000229217 00000 н. 0000229406 00000 н. 0000229605 00000 н. 0000229804 00000 н. 0000229995 00000 н. 0000230192 00000 н. 0000230386 00000 н. 0000230584 00000 н. 0000230774 00000 н. 0000230963 00000 н. 0000231152 00000 н. 0000231351 00000 н. 0000231549 00000 н. 0000231747 00000 н. 0000231946 00000 н. 0000232149 00000 н. 0000232346 00000 н. 0000232539 00000 н. 0000232739 00000 н. 0000232940 00000 н. 0000233143 00000 п. 0000233341 00000 п. 0000233535 00000 н. 0000233732 00000 н. 0000233931 00000 н. 0000234123 00000 п. 0000234319 00000 п. 0000234518 00000 н. 0000234712 00000 н. 0000234901 00000 н. 0000235091 00000 н. 0000235281 00000 п. 0000235479 00000 п. 0000235678 00000 н. 0000235877 00000 н. 0000236076 00000 н. 0000236279 00000 н. 0000236476 00000 н. 0000236677 00000 н. 0000236871 00000 н. 0000237073 00000 п. 0000237276 00000 н. 0000237470 00000 н. 0000237671 00000 н. 0000237866 00000 н. 0000238060 00000 н. 0000238255 00000 н. 0000238451 00000 н. 0000238644 00000 н. 0000238836 00000 н. 0000239024 00000 н. 0000239217 00000 н. 0000239407 00000 н. 0000239605 00000 н. 0000239798 00000 н. 0000239985 00000 н. 0000240182 00000 н. 0000240377 00000 н. 0000240571 00000 п. 0000240764 00000 н. 0000240955 00000 н. 0000241143 00000 н. 0000241340 00000 н. 0000241539 00000 н. 0000241729 00000 н. 0000241919 00000 н. 0000242108 00000 н. 0000242307 00000 н. 0000242506 00000 н. 0000242705 00000 н. 0000242904 00000 н. 0000243107 00000 н. 0000243184 00000 н. 0000243383 00000 н. 0000243816 00000 н. 0000243893 00000 н. 0000244357 00000 н. 0000244434 00000 н. 0000244895 00000 н. 0000244972 00000 н. 0000245172 00000 н. 0000245607 00000 н. 0000006416 00000 н. трейлер ] / Назад 6294587 >> startxref 0 %% EOF 7714 0 объект > поток hz \ S $ 0-De4oaUqd- * ڰ / «» (!, EVmXDlZTHAQq7z ~ o̙fo}

Реле давления потока воды, контрольные реле давления, регулируемые реле давления

System Sensor включает серию EPS10 для использования во влажных, сухих, дренчерных и автоматических спринклерных системах с предварительным действием для индикации разряда из спринклера.Контрольные реле давления серии EPS40 и EPS120 предназначены для систем с сухими трубами или напорных резервуаров, а также для систем водоснабжения автоматических регулирующих клапанов. Эти модели предлагают на выбор включение сигналов мониторинга низкого или высокого / низкого давления в различных диапазонах давления. А если ваша система находится в потенциально опасном месте, System Sensor предлагает полную линейку взрывозащищенных реле сигнализации и контрольных реле давления.

404 — Vogt Ice

Службы общественного питания, казино, клубы / бары, тюрьмы / тюрьмы, круизные суда, речные суда -> Ледяные машины -> Ледяной ледяной бочонок льда -> Ледовые машины -> Трубный лед

19 июня 2017

Рестораны, отели, предприятия общественного питания, больницы, парки развлечений, концессии, пристани для яхт -> Машины для льда -> Tube Ice

23 июня 2017 г.

Дисплей супермаркета -> Машины для льда -> Колотый лед

Производство птицы, глазурь для морепродуктов, упаковка мяса, бетонная глазурь, выпечка / конфеты, химическая промышленность -> Машины для льда -> Фрагментированные -> Более 26 тонн / день -> Аммиак (только нижняя сторона)

Производство птицы, глазурь для морепродуктов, упаковка мяса, бетонная глазурь, выпечка / конфеты, химическая промышленность -> Машины для льда -> Фрагментированные -> Более 26 тонн / день -> Аммиак (только нижняя сторона)

Завод по производству пакетированного льда -> Машины для льда -> Тубовый лед -> 3-10 тонн -> R404a

26 июня 2017 г.

Авиакомпании, обеспечивающие питание, казино, клубы / бары, тюрьмы / тюрьмы, круизные суда, речные суда -> Ледовые машины -> Тубовый ледяной ледяной бочонок -> Ледовые машины -> Тубовый лед

19 июня 2017

Рестораны, гостиницы, предприятия общественного питания, больницы, парки развлечений, концессии, причалы -> Ледяные машины -> Tube Ice

23 июня 2017 г.

Дисплей супермаркета -> Машины для льда -> Колотый лед

Авиакомпании, обеспечивающие питание, казино, клубы / бары, тюрьмы / тюрьмы, круизные суда, речные суда -> Ледовые машины -> Тубовый ледяной ледяной бочонок -> Ледовые машины -> Тубовый лед

19 июня 2017

Рестораны, отели, предприятия общественного питания, больницы, парки развлечений, концессии, пристани для яхт -> Машины для льда -> Tube Ice

23 июня 2017 г.

Дисплей супермаркета -> Машины для льда -> Колотый лед

Птицеводство, Глазурь из морепродуктов, Упаковка для мяса, Глазурь для бетона, Выпечка / Конфеты, Химия -> Машины для льда -> Лед в трубках -> 5-10 Тонн -> R404a Птицеводство, Глазурь для морепродуктов, Упаковка для мяса, Глазурь для бетона, Выпечка / Конфеты , Химическая промышленность -> Машины для льда -> Колотый лед -> 5-10 тонн -> R404a

Завод по производству пакетированного льда -> Машины для льда -> Тубовый лед -> 3-10 тонн -> R404a

26 июня 2017 г.

Птицеводство, Глазурь из морепродуктов, Упаковка для мяса, Бетонная глазурь, Выпечка / Конфеты, Химическая промышленность -> Машины для льда -> Лед в трубках -> 5-10 Тонн -> Аммиак (только низкая сторона) Обработка птицы, Глазурь из морепродуктов, Упаковка для мяса, Бетон Глазурь, хлебобулочные изделия / конфеты, химические вещества -> Машины для льда -> Колотый лед -> 5-10 тонн -> Аммиак (только с низкой стороны)

23 июня 2017 г.

Завод по производству фасованного льда -> Машины для льда -> Трубный лед -> 3-10 тонн -> Аммиак (только с нижней стороны)

26 июня 2017 г.

Производство птицы, глазурь из морепродуктов, упаковка мяса, бетонная глазурь, выпечка / конфеты, химическая промышленность -> Льдогенераторы -> Лед без резака -> 13-125 тонн -> Аммиак (только с нижней стороны) Производство глазури -> Машины для льда -> Лед без резака -> 13-125 тонн -> Аммиак (только нижняя сторона)

15 июня 2017

Птицеводство, Глазурь из морепродуктов, Упаковка для мяса, Глазурь для бетона, Выпечка / Конфеты, Химия -> Машины для льда -> Лед в трубках -> 5-10 Тонн -> R404a Птицеводство, Глазурь для морепродуктов, Упаковка для мяса, Глазурь для бетона, Выпечка / Конфеты , Химическая промышленность -> Машины для льда -> Колотый лед -> 5-10 тонн -> R404a

23 июня 2017 г.

Завод по производству пакетированного льда -> Машины для льда -> Трубный лед -> 3-10 тонн — R404a

26 июня 2017 г.

Птицеводство, Глазурь из морепродуктов, Упаковка для мяса, Бетонная глазурь, Хлебобулочные / Конфеты, Химическая промышленность -> Льдогенераторы -> Трубчатый лед -> 25-50 Тонн -> Завод по производству аммиачного льда -> Льдогенераторы -> Трубный лед -> 25- 50 Тонн -> Аммиак

22 мая 2017 г.

Птицеводство, Глазурь из морепродуктов, Упаковка для мяса, Бетонная Глазурь, Хлебобулочные / Конфеты, Химическая промышленность -> Льдогенераторы -> Колотый лед -> 25-50 Тонн -> Завод фасованного аммиака -> Льдогенераторы -> Колотый лед -> 25- 50 Тонн -> Аммиак

23 июня 2017 г.

Птица, глазурь из морепродуктов, упаковка мяса, бетонная глазурь, выпечка / конфеты, химическая продукция -> Льдогенераторы -> Тубовый лед -> 25-50 тонн -> Аммиак (только с низкой стороны) Завод по производству пакетированного льда -> Льдогенераторы -> Трубка Лед -> 25-50 тонн -> Аммиак (только нижняя сторона)

15 июня 2017

Птица, Глазурь из морепродуктов, Упаковка для мяса, Бетонная глазурь, Выпечка / Конфеты, Химия -> Машины для льда -> Колотый лед -> 25-50 Тонн -> Аммиак (только с низкой стороны) Завод по производству упакованного льда -> Машины для льда -> Измельченный Лед -> 25-50 тонн -> Аммиак (только нижняя сторона)

23 июня 2017 г.

Птица, глазурь из морепродуктов, упаковка мяса, бетонная глазурь, хлебобулочные / конфеты, химическая промышленность -> Машины для льда -> Без резака -> 13-125 тонн -> Аммиак (только с низкой стороны) Производство глазури -> Машины для льда -> Без резака -> 13-125 тонн -> аммиак (только нижняя сторона)

23 июня 2017 г.

Птица, глазурь для морепродуктов, упаковка мяса, бетонная глазурь, выпечка / конфеты, химическая промышленность -> Ледогенераторы -> Трубчатый лед -> 25-50 Тонн -> R404a Производственная глазурь -> Ледяные машины -> Тубовый лед -> 25-50 Тонны -> R404a

22 мая 2017 г.

Птица, Глазурь из морепродуктов, Упаковка для мяса, Бетонная Глазурь, Хлебобулочные / Конфеты, Химическая промышленность -> Машины для льда -> Колотый лед -> 25-50 Тонн -> Глазурь для производства R404a -> Машины для льда -> Колотый лед -> 25-50 Тонны -> R404a

23 июня 2017 г.

Птица, Глазурь из морепродуктов, Упаковка для мяса, Бетонная глазурь, Хлебобулочные / Конфеты, Химическая промышленность -> Льдогенераторы -> Лед в трубках -> 25-50 Тонн -> R404a (Только низкая сторона) Завод по производству упакованного льда -> Машины для льда -> Трубка Лед -> 25-50 тонн -> R404a (только нижняя сторона)

23 июня 2017 г.

Птица, Глазурь из морепродуктов, Упаковка для мяса, Бетонная глазурь, Выпечка / Конфеты, Химическая промышленность -> Машины для льда -> Дробленый лед -> 25-50 Тонн -> R404a (Только нижняя сторона) Завод по производству упакованного льда -> Машины для льда -> Измельченный Лед -> 25-50 тонн -> R404a (только нижняя сторона)

Птицеводство, Глазурь из морепродуктов, Упаковка для мяса, Бетонная глазурь, Хлебобулочные / Конфеты, Химическая промышленность -> Льдогенераторы -> Трубчатый лед -> 25-50 Тонн -> Завод по производству аммиачного льда -> Льдогенераторы -> Трубный лед -> 25- 50 тонн -> аммиак

22 мая 2017 г.

Производство птицы, глазурь из морепродуктов, упаковка мяса, бетонная глазурь, выпечка / конфеты, химическая промышленность -> Машины для льда -> Колотый лед -> 25-50 Тонн -> Глазурь для производства аммиака -> Машины для льда -> Колотый лед -> 25-50 Тонны -> Аммиак

23 июня 2017 г.

Птица, глазурь из морепродуктов, упаковка мяса, бетонная глазурь, выпечка / конфеты, химикаты -> Машины для льда -> Без резака -> 13-125 тонн -> Аммиак (только с низкой стороны) Завод по производству фасованного льда -> Машины для льда -> Без резака — > 13-125 тонн -> аммиак (только нижняя сторона)

15 июня 2017

Птица, Глазурь из морепродуктов, Упаковка для мяса, Бетонная глазурь, Хлебобулочные / Конфеты, Химическая промышленность -> Льдогенераторы -> Трубчатый лед -> 25-50 Тонн -> R404a (Только низкая сторона) Завод по производству упакованного льда -> Льдогенераторы -> Трубка Лед -> 25-50 тонн -> R404a (только нижняя сторона)

23 июня 2017 г.

Птица, Глазурь из морепродуктов, Упаковка для мяса, Бетонная глазурь, Выпечка / Конфеты, Химическая промышленность -> Машины для льда -> Колотый лед -> 25-50 Тонн -> Аммиак (только нижняя сторона) Производство глазури -> Машины для льда -> Колотый лед -> 25-50 тонн -> Аммиак (только нижняя сторона)

Птицеводство, Глазурь из морепродуктов, Упаковка для мяса, Бетонная глазурь, Хлебобулочные / Конфеты, Химическая промышленность -> Льдогенераторы -> Трубчатый лед -> Более 70 тонн -> Аммиак (только низкая сторона) Завод по производству пакетированного льда -> Льдогенераторы -> Трубный лед -> Более 70 тонн -> Аммиак (только нижняя сторона)

23 июня 2017 г.

Птица, глазурь из морепродуктов, упаковка мяса, бетонная глазурь, выпечка / конфеты, химикаты -> Машины для льда -> Колотый лед -> Более 70 тонн -> Аммиак (только с низкой стороны) Производство глазури -> Машины для льда -> Колотый лед — > Более 70 тонн -> Аммиак (только нижняя сторона)

Птицеводство, Глазурь из морепродуктов, Упаковка для мяса, Бетонная глазурь, Хлебобулочные / Конфеты, Химическая промышленность -> Льдогенераторы -> Трубчатый лед -> 25-50 Тонн -> Завод по производству фасованного льда R404a -> Льдогенераторы -> Трубный лед -> 25- 50 тонн -> R404a

22 мая 2017 г.

Птица, Глазурь из морепродуктов, Упаковка для мяса, Бетонная Глазурь, Хлебобулочные / Конфеты, Химическая промышленность -> Машины для льда -> Колотый лед -> 25-50 Тонн -> Глазурь для производства R404a -> Машины для льда -> Колотый лед -> 25-50 Тонны -> R404a

23 июня 2017 г.

Птица, Глазурь из морепродуктов, Упаковка для мяса, Бетонная глазурь, Хлебобулочные / Конфеты, Химическая промышленность -> Льдогенераторы -> Трубчатый лед -> 25-50 Тонн -> R404a (Только низкая сторона) Завод по производству упакованного льда -> Льдогенераторы -> Трубка Лед -> 25-50 тонн -> R404a (только нижняя сторона)

23 июня 2017 г.

Птица, Глазурь из морепродуктов, Упаковка для мяса, Бетонная глазурь, Хлебобулочные / Конфеты, Химическая промышленность -> Льдогенераторы -> Колотый лед -> 25-50 Тонн -> R404a (только с нижней стороны) Производство глазури -> Льдогенераторы -> Дробленый лед -> 25-50 тонн -> R404a (только нижняя сторона)

Лед из бочки с водой -> Ледяные машины -> Треснувший лед

23 июня 2017 г.
