Схема фр 602: Схема фотореле ФР-602

Фотореле типа: ФР-601, ФР-602

Назначение и область применения.

Фотореле типа ФР-601, ФР-602 торговой марки IEK^® (далее фотореле) предназначены для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50 Гц и по своим характеристикам соответствуют ГОСТ Р 51324.2.1.

Фотореле предназначены для автоматического включения и отключения освещения в зависимости от уровня освещенности.

Порог срабатывания фотореле устанавливается регулятором «LUX».

В качестве коммутирующего нагрузку элемента использовано электромеханическое реле.

Основная область применения фотореле: для управления уличным и внутренним освещением, для включения освещения витрин, световой рекламы и т.п.

Основные характеристики.

Модификации и основные характеристики фотореле приведены в таблице 1.

Габаритные и установочные размеры фотореле приведены на рисунках 1 и 2.

Рисунок 1.

Рисунок 2. ФР-602

Наименование параметра		Значение
Модификация		ФР-601	ФР-602
Номинальное напряжение, В		230
Номинальная частота, Гц		50
Номинальный ток нагрузки, А	при cos φ=1	10	20
	при cos φ=0,6	6	16
Регулировка порога срабатывания в зависимости от уровня освещенности, лк		5÷50
Собственная потребляемая мощность, Вт		0,45
Фотоэлемент		встроенный
Максимальное сечение присоединяемых проводников, мм2		1,5	2,5
Степень защиты по ГОСТ 14254-96		IP44
Климатическое исполнение и категория применения		У3. 1

Комплектность.

В комплект поставки входит:

Требования безопасности при монтаже и эксплуатации.

По способу защиты от поражения электрическим током фотореле соответствуют классу II по ГОСТ 12.2.007.0.

Перед установкой убедитесь в правильности напряжения питающей сети ~ 230 В и наличии защитного устройства в цепи (автоматический выключатель, предохранитель).

При установке необходимо располагать фотореле вдали от химически активной среды, горючих и легко воспламеняющихся веществ.

Монтаж и эксплуатация.

Монтаж и подключение фотореле в эксплуатацию должны осуществляться квалифицированным электротехническим персоналом.

Фотореле размещено в пластмассовом корпусе, состоящем из основания с электронной платой и защитного пластикового кожуха (см. рисунок 3).

Внимание! Запрещается устанавливать фотореле основанием вверх.

Установка фотореле осуществляется на крепежном уголке (см. рисунок.3).

Подключение фотореле осуществляется к выводам контактных проводников:

Схема подключения фотореле приведена на рисунке 4.

Регулятор «LUX» порога срабатывания в зависимости от уровня освещенности находится на основании корпуса фотореле (см. рисунок З). Вращением регулятора (регулировка «+» «-») можно установить порог срабатывания фотореле в зависимости от уровня освещенности окружающей среды от 5 лк (сумерки) до 50 лк. Требуемое срабатывание фотореле выбирается опытным путем.

Условия транспортирована и хранения.

Транспортирование фотореле допускается любым видом крытого транспорта в упаковке изготовителя, обеспечивающим предохранение упакованных фотореле от механических повреждений, загрязнения и попадания влаги.

Хранение фотореле в части воздействия климатических факторов по группе 2(С) ГОСТ 15150. Хранение фотореле осуществляется в упаковке изготовителя в помещениях с естественной вентиляцией при температуре окружающего воздуха от -45°С до +50°С и относительной влажности 60-70%.

Рисунок 3. Установка фотореле.

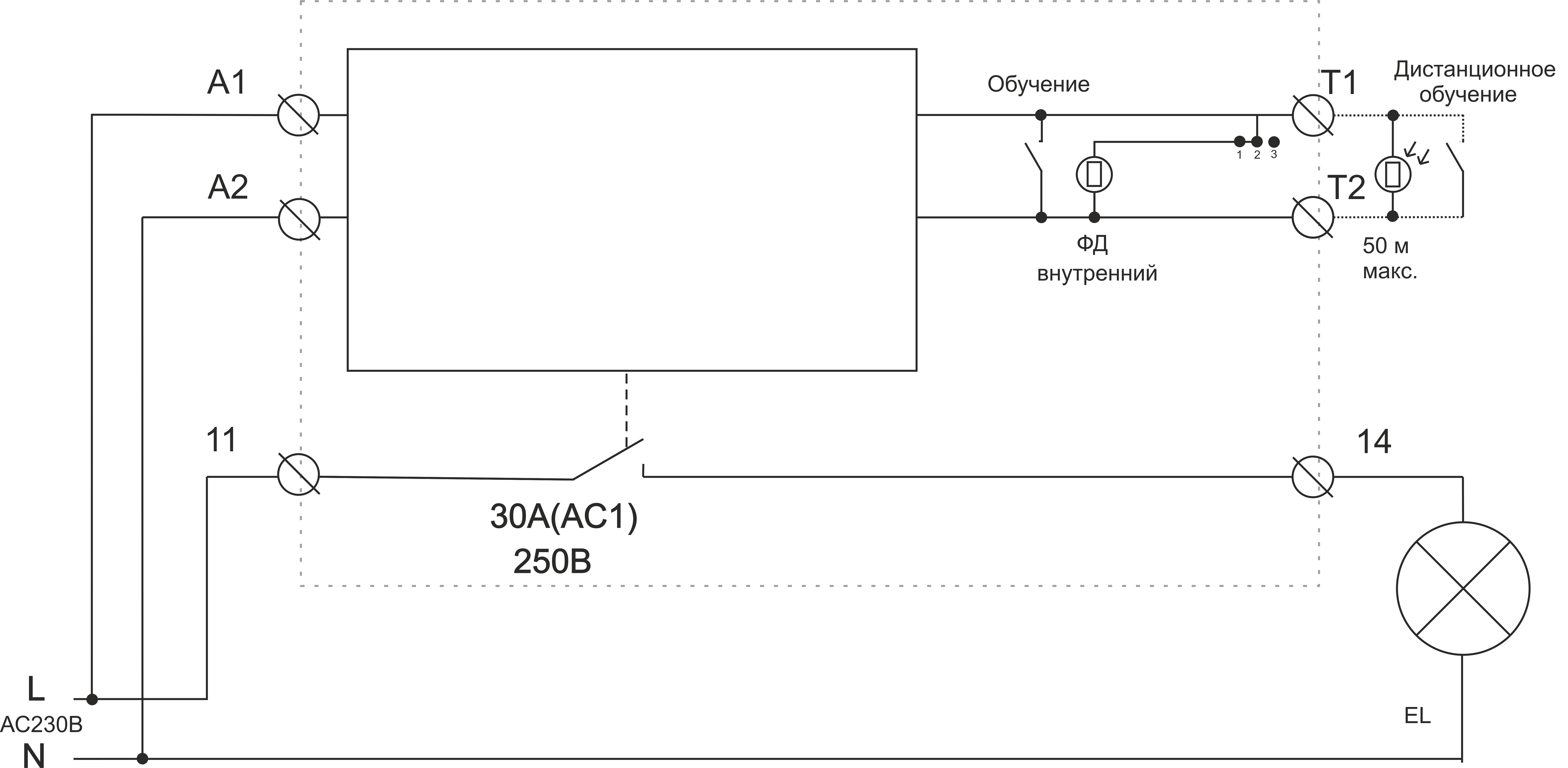

Рисунок 4. Схема подключения фотореле ФР-601, ФР-602.

Гарантийные обязательства.

Гарантийный срок эксплуатации фотореле — 3 года со дня продажи при условии соблюдения потребителем правил эксплуатации, транспортирования и хранения.

Изделие компании «ИЭК» (IEK^®)

Произведено: «Maste Electronic Technology Co.

Фотореле своими руками: схемы подключения (картинки, видео)

Фотореле используется для того, чтобы в разное время суток автоматически управлять включением и отключением света. Отличное решение, как для загородных участков, так и для многоквартирных домов.

Устройство

Самый простой вариант модели фр 602 и других вариантов состоит всего из нескольких основных компонентов:

1. Переменный резистор.
2. Диод.
3. Реле для управления
4. Фоторезистор.
5. Два транзистора.

Роль транзисторов в 602 и других моделях обычно играют приборы, которые обозначаются как KT315Б. Они включаются по схеме составных резисторов, обмотка реле вполне справляется с нагрузкой данной части. Большой коэффициент усиления всегда характерен для подобных схем. Входное сопротивление тоже сохраняет высокий уровень. Благодаря этому, есть возможность для применения фоторезистора, отличающегося высоким показателем по сопротивлению.

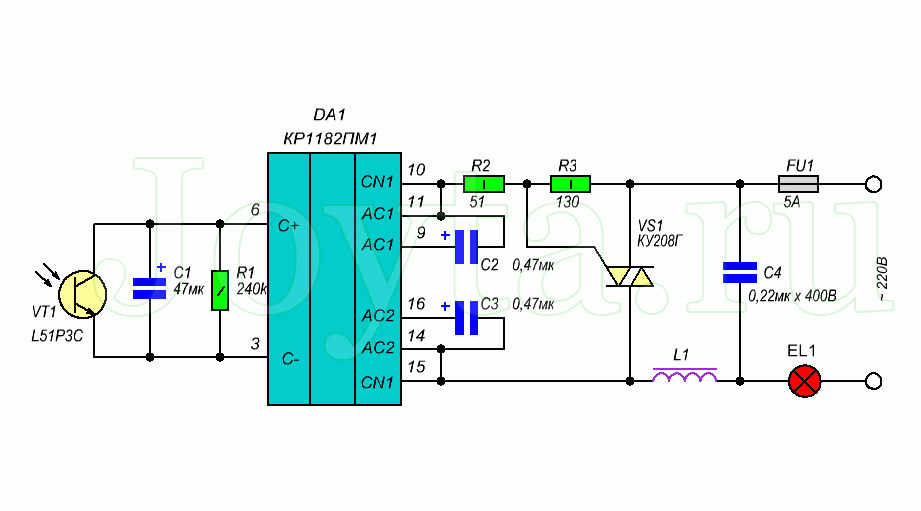

Схема фотореле

Схема фотореле фр 602 на 12В предполагает, что обычный транзистор и транзистор номер 2 открываются, когда увеличивается освещение фотоустройства, включенного между базой первого транзистора, и коллектором. В коллекторной цепи второго транзисторного механизма появляется ток, что и приводит к срабатыванию реле. Оно включает или выключает нагрузку через свои контакты, в зависимости от пользовательских настроек.

Защитный код с обозначением КД522 включается для того, чтобы защитить устройство от воздействия ЭДС. Включение транзистора переменного типа с номиналом 10 оКм нужно, чтобы можно было настроить чувствительность системы, которой связывается база и эмиттер в первом транзисторе.

ФР 602 на 12 в и другую мощность применяют не только для домового, но и для уличного освещения. От того, сколько выводов идёт к системе света, зависит разновидность используемой схемы.

Есть в таком случае несколько особенностей у питания.

• Нужен источник постоянного напряжения на 5-15 В.
• Устройства с обозначением РЭС 47 или 9 используются при напряжении источника в 6 вольт.
• Приборы с обозначением РЭС 15 или 49 нужны при работе с напряжением в 12 Вольт.

Схема подключения

Возникает необходимость в создании специальной платы, через которую всегда проводится монтаж. Хорошо, если она будет печатной. После этого для создания фотореле своими руками выполняются следующие действия:

1. На плате укрепляем резисторный механизм переменного действия, транзисторы и само реле.
2. Необходимо создать несколько отверстий, чтобы правильно вывести все элементы схемы.
3. Паяльником, с помощью проводов проводим соответствующие соединения.

Можно использовать лампу накаливания, когда схема 602 настраивается. При этом помещение должно быть затенено. Поток света у такой лампы обычно можно регулировать.

Чтобы правильно подобрать порог включения прибора, надо работать в подходящих условиях освещения. С этим вопросом всегда поможет переменный резистор. Нужно установить постоянный резистор, а не переменный, если не планируется отдельно настраивать порог для срабатывания.

Каким может быть фотореле

• Управление порогом срабатывания есть у всех современных моделей.
• Дополнительной функцией программирования снабжаются самые дорогие разновидности. Например, отдельная программа устанавливается для управленияна каждое время года. И отдельно по временам суток.
• Наличие выносных датчиков характерно для фр, которые не предназначены для монтажа на улице. Достаточно использовать 2 провода, чтобы подключить такой датчик к внутренней схеме.
• Вообще датчики у простых фр 602 бывают либо выносными, либо встроенными.

• Само фр имеет разное назначение. Например, подходит для установки на улице, тогда продаётся внутри герметичного корпуса. А есть варианты для внутренней установки на рейку электрощита с обозначением Din.
• Реже всего можно встретить самодельные фр, внутри которых вместе собираются датчик движения и таймер, фотоэлементы. Такие конструкции самые дорогие. Снабжаются обычно специальными электронными табло, благодаря которому работа освещения настраивается максимально точно.
• Чаще можно найти приборы, где схема совмещает фотодатчики и устройства, реагирующие на движение.

Как устанавливать фотореле

Нужно использовать специальные отверстия для того, чтобы закончить монтаж. Требуется только соблюдать несколько важных правил.

1. Надо обязательно проверить, с каким напряжением работает питающая сеть, перед установкой магнитного пускателя и других элементов. Необходимо иметь показатель примерно в 220 В. Минимальное отклонение – 10 процентов в большую или меньшую сторону. Надо убедиться и в том, что всем правилам соответствует защита. Это относится к предохранителю, автоматическому выключателю.
2. Установка запрещается, если рядом действуют химически активные вещества. Нельзя ставить с горючими, легко воспламеняющимися материалами.
3. Схема подключения предполагает, что основание устройства должно находиться только внизу, не вверху.
4. Свет от включаемого светильника никогда не должен попадать на фотодатчик.

Модель типа LXP. Об основных технических характеристиках

ФР 601 это довольно распространённые приборы, которые включаются и выключаются в зависимости от уровня освещённости вокруг. Уличное освещение фр 601 включается, как только на улице становится темно. Такое решение увеличивает срок службы любых лампочек, помогает экономить электроэнергию.

Технические характеристики у устройства 601 будут такими.

• <,5 – 5o Люкс. Это обозначение рабочего показателя модели 601.
• До 10 А работает коммутируемая цепь 601.
• Переменное напряжение, требует источника питания с поддержкой 220 Вольт.

В нижней части устройства, с обозначением 601, находится регулятор, позволяющий установить уровень для освещения в обычных рабочих условиях. Уровень света и сила тока коммутируемой цепи – единственные принципиальные различия между моделями этого производителя.

Производители с обозначением 601 обычно дают свои установки, согласно которым проводится регулировка, управление. Потому надо обязательно изучить технический паспорт изделия для освещения перед тем, как проводить монтаж. То же самое касается сертификационной документации, патентного оформления. Иначе потом из-за ошибок придётся делать в квартире или доме капитальный ремонт. Лучше установить на этот контроллер отдельный автомат, внутри распределительного щита или шкафа. Область действия и марка определяют, сколько будет стоить конкретное устройство.

Фотореле для уличного освещения: все что нужно знать

Автор aquatic На чтение 6 мин. Просмотров 5.6k. Обновлено 21.06.2020

Организовать правильное управление освещением на улице не так просто. В некоторых ситуациях доступ к выключателям может быть попросту затруднен. В связи с этим приходится искать нестандартные решения. Интересный вариант заключается в установке фотореле для уличного освещения, которое подает электричество к приборам с наступлением темноты.

Устройства оснащены встроенными датчиками ФРЛ-01 и ФРЛ-02

Конструктивные особенности изделий

Более простые приборы для управления освещением изготавливаются в одном корпусе из пластика. Специальные приспособления позволяют фиксировать их на боковых поверхностях зданий или непосредственно на фонарях. Более сложные устройства состоят из измерительно-коммутационного блока и выносного фотоэлемента.

С помощью металлической пластины можно закрепить элемент

Обычно фотореле для уличного освещения включает следующие компоненты:

• светочувствительный датчик, определяющий уровень освещенности;
• фотоэлемент, измеряющий изменения показателей силы тока;
• реле, выступающее в качестве коммутирующего приспособления;
• усилитель.

Основная плата расположена в прозрачном корпусе

Обратите внимание! Если предполагается подсоединять осветительное оборудование повышенной мощности, то цепь необходимо коммутировать при помощи магнитного пускателя или контактора с соответствующей нагрузкой.

Как работает фотореле для уличного освещения

Принцип функционирования устройство относительно прост. Когда уровень освещенности становится недостаточным, внутри прибора происходит замыкание контактов, благодаря чему включается лампочка одного или нескольких приборов. При увеличенном режиме освещенности контакты размыкаются.

Так выглядит фотодиод – светочувствительный элемент

Для определения уровня освещения используются:

• фототранзисторы, регулирующие электрический сигнал на выходе при воздействии света;
• фототиристоры, получающие заряд от светового потока, который поступает на специальную матрицу;
• фотодиоды, функционирующие по принципу фотовольтаического эффекта;
• фотосимистор, предназначенный для синхронизации тока и передачи его на электрод.

Прочный корпус позволяет защитить детали от внешней среды

Примечание! Практически все модели имеют специальную защиту от ложных сигналов, заключающуюся в выдержке временного интервала. Однако датчики все равно необходимо располагать вдали от источников искусственного света.

Основные характеристики и дополнительные возможности

Если необходимо автоматизировать процесс управления фонарями возле дома, то лучше приобрести фотореле для уличного освещения. Купить его можно за вполне приемлемую плату, особенно если модель не снабжена дополнительными функциями и имеет невысокую мощность.

Представлена современная модель ФР-04

При выборе нужно учитывать базовые параметры:

• номинальное напряжение и частоту тока;
• разницу рабочих температур;
• потребляемую мощность;
• нагрузку на сеть.

Из полезных функций в первую очередь следует выделить наличие таймера. В этом случае появляется возможность задавать время включения и отключения прибора. Программируемые модели вполне реально подстраивать не только под недельное расписание, но и месячное и даже годовое.

Щит управления освещением с фотореле

Многие современные устройства оснащаются возможностью настройки уровня освещенности. Они могут самостоятельно включать приборы не только с полным наступлением темноты, но и в пасмурную погоду, а также в самом начале сумерек.

Статья по теме:

Датчики движения для включения света. Это нехитрое приспособление позволяет сэкономить значительные денежные средства. Давайте подробнее узнаем об их видах, принципе работы и стоимости.

Процесс установки и настройки устройства

После изучения информации о приспособлении предлагается рассмотреть схему подключения фотореле уличного освещения и настроить ее основные параметры, которые касаются срабатывания. Самостоятельное подсоединение проводов даст возможность избежать лишних затрат.

Места соединения проводов при монтаже

Подключение к основному источнику питания и монтаж

В большинстве случаев схема подключения к питанию отражена непосредственно на корпусе устройства или в прилагающейся документации. Как правило, необходимо подсоединить три проводника. Первый ведет на фазу, второй – на ноль, а третий – на светильник.

При сборке корпуса метки должны быть совмещены

Что касается расположения устройства относительно фонаря, то его следует монтировать выше него. Для крепления к боковой поверхности могут использоваться обычные саморезы и дюбели. Они вставляются в отверстия металлической пластины, которая отходит от корпуса.

Наглядная схема размещения приборов и проводов

При необходимости можно подключить маломощное фотореле на повышенную нагрузку, используя модульный контактор. При срабатывании ток поступает не на устройство, а на катушку вспомогательного элемента.

Схема подключения с использованием контактора

Совет! В хозяйстве может быть лишний магнитный пускатель, оставшийся от другой техники. Его допускается применять вместо покупного контактора. Единственный минус заключается в увеличенных габаритах

Настройка усовершенствованных приборов

Обычно регулировка фотореле для уличного освещения производится, если была приобретена современная модель с дополнительными возможностями. Чаще всего снизу устанавливается специальная ручка, которая позволяет задать порог световой чувствительности. Поворот в плюсовую сторону будет включать устройство даже при незначительном затемнении, а поворот на минус – наоборот.

Ручка для регулировки находится снизу

Если изделие оснащено таймером, то его можно настроить на работу в конкретном режиме. Ввод программы позволяет задать время и дни, в которые будет включаться данный прибор.

Схема для самостоятельно изготовления простейшего приспособления

Сделать по схеме фотореле уличного освещения своими руками вполне реально, но для понимания основного принципа предлагается создать устройство с минимальным количеством деталей. Несмотря на это, оно будет эффективно в эксплуатации. Так как эмиттерный повторитель состоит из транзисторов VT1 и VT2, входной сигнал значительно усиливается.

Расположение составных частей самодельного приспособления

Роль транзисторного каскада играет реле малой мощности, которое подходит для напряжения, соответствующего основному питанию. С помощью диода VD1 удается создать барьер от воздействия обратного тока. С повышением напряжения увеличивается чувствительность прибора к потоку света.

Простейшее фотореле, работающее на одном транзисторе

Рассмотрение цен на фотореле для уличного освещения

Для организации серьезного освещения лучше всего приобрести готовые изделия в магазине, тем более что они вполне доступны многим потребителям. В зависимости от мощности и функциональных возможностей цены на них могут несколько колебаться.

Аналоговое фотореле ФР-24 для низкого напряжения

В таблице рассматриваются одни из самых популярных моделей, которые смогут приобрести даже потребители с небольшими доходами.

Запомните! Так как приборы устанавливаются на улице, температурный диапазон должен подбираться с учетом региона, в котором производится монтаж. В противном случае его срок службы может быть непродолжительным.

Подведение итогов

Нет смысла отказываться от упрощения управления уличным освещением. Фотореле стоит недорого, особенно это касается моделей, которые лишены дополнительных опций и являются маломощными. С помощью этого полезного устройства можно не только обеспечить высокий уровень комфорта, но и сэкономить денежные средства. Практически все модели очень компактны, поэтому не слишком выделяются на общем фоне.

Фотореле ФР-602 от IEK для уличного освещения: схема подключения и принцип работы (видео)

Как подключить фотореле для уличного освещения к фонарю

Контролировать освещение на улице удобно с помощью фотореле. Устройство практично и имеет простую схему подключения. При этом уличные осветительные приборы будут работать в необходимом режиме.

Фотореле и принцип его работы

Эффективный прибор позволяет контролировать затраты энергии, управлять освещением по необходимому режиму. Фотореле используют для своевременного включения и отключения уличных фонарей, что актуально для частных домов. Для этого в приборе предусмотрен датчик, чувствительный к свету. Элемент соединён с питательной цепью. При попадании лучей света датчик становится изолятором, а тёмное время суток прибор проводит электроэнергию к устройству освещения. Так работает фотореле, отключая фонари при дневном свете и включая их при отсутствии солнечных лучей.

Компактное фотореле обладает простой конструкцией

Освещение: применение фотореле

Прибор контроля освещения используют в частных домах, размещая на фонарях вдоль дорожек или возле входной двери. В парке, загородном большом участке и других просторных территориях также применяют фотореле. Прибор практичен для освещения автостоянок, дворов, рекламных конструкций и зоны видимости видеокамер наружного наблюдения. Во всех случаях создаётся автоматизированная система, которая включает свет при наступлении темноты. Это позволяет экономить энергоресурсы и обеспечивает комфорт нужных зон.

Датчик движения может дополнять фотореле

Характеристики фотореле

При выборе устройства для управления освещением учитывают его характеристики. Производители выпускают обширный ассортимент приборов, отличающихся внешним видом, характеристиками, номинальным напряжением питания и другими параметрами. Поэтому при выборе стоит обратить внимание на следующие особенности фотореле:

• вес и размеры устройства;
• температурные ограничения при эксплуатации;
• сектор срабатывания;
• мощность и уровень потребления энергии;
• частота сети для работы;
• номинальное напряжение для питания.

Приборы также разделяются по типу коммутируемых светильников. Простые модели часто предназначены для работы с обычными лампами накаливания или галогенными устройствами. Для других вариантов ламп следует выбирать фотореле, мощность и характеристики которого соответствуют параметрам источника света.

Виды устройств

Фотореле широко используют в разных областях и в зависимости от этого приборы разделяют на несколько видов. Для частного применения удобно фотореле, имеющее встроенный фотоэлемент. Они представляют собой единый блок, который закрепляется на улице. А также надёжны и более функциональны модели, в которых присутствуют встроенный фотоэлемент и таймер. В таком случае есть возможность управления освещением по заданному режиму времени.

Прибор с выносным элементом прост в эксплуатации

Практичные устройства могут иметь возможность управления порогом срабатывания. Модели с выносным элементом для контроля освещения отличаются удобным управление. Эти виды являются основными, но существуют и варианты, предназначенные для работы в суровых и сложных условиях, например, на севере.

Приборы, в конструкцию которых входит датчик движения/присутствия, позволяют экономить энергию. Фотореле включает свет при приближении объекта, а при длительном отсутствии движения, освещение выключается.

Производители

Качественные датчики освещённости выпускают производители во многих странах мира. При выборе стоит учесть, что в устройства отличаются по номинальному напряжению питания. Оптимальны приборы, которые подключаются в сети в 220 в.

Основными являются такие бренды, как:

• «Рубеж»;
• EKF;
• TDM;
• IEK;
• HOROZ;
• Theben.

Стоимость устройств определяется типом чувствительного элемента, который входит в конструкцию. Именно эта деталь наиболее ценная и обеспечивает качественную работу прибора. На стоимость изделий также влияют габариты, характеристики и марка производителя.

Фотореле IEK ФР-601, 602, 606, 603: сравнение и особенности

Производитель IEK выпускает обширный ассортимент датчиков освещённости, которые отличаются внешним видом, характеристиками и другими параметрами. Сравнить востребованные модели легко с помощью данных, приведённых в таблице.

Тип фотореле	Особенности
ФР-601	Для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50 Гц и по характеристикам соответствует ГОСТ Р 51324.2.1. Защита от пыли и влаги, максимальная нагрузка и мощность лампы 2200 Вт, температурные условия эксплуатации от –25 до +40 °С, степень защиты IP 44,
ФР-602	Для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50 Гц, соответствует ГОСТ Р 51324.2.1. Макс. нагрузка и мощность лампы 4400 Вт, диапазон рабочих температур от –25 до +40 °С. степень защиты IP 44.
ФР-603	Для автоматического включения/отключения источников света. Присутствует встроенный фотоэлемент, а коммутирующая нагрузку деталь представлена в виде электромеханического реле. Защита IP44, входящее напряжение 220 – 240 В.
ФР-606	Для автоматического управления уличным освещением в зависимости от естественной освещённости. Пластиковый корпус, электромеханическое реле, температурный режим эксплуатации от — 40 до + 50, напряжение 220~240 В. Могут использоваться датчики и таймеры.

Модели фотореле отличаются формой и внешним видом. Эти четыре варианты оптимальны для управления освещением на улице и отличаются простой схемой подключения. Приборы устанавливают снаружи, но есть и модели для крепления внутри. При этом на улице располагается лишь датчик.

Как подключить устройство к уличному фонарю: схемы и принципы

При подключении простого устройства нужно ознакомиться с его конструкцией. Главным элементом является фотодиод, который может находиться снаружи или внутри корпуса. В первом случае датчик монтируют на улице, а электронный блок подключают на электрическом щите в помещении. При внутреннем расположении чувствительной детали прибор монтируют на улице.

Прибор имеет небольшие размеры и простое крепление

Знание конструктивных особенностей устройства позволяет подключить его к фонарю максимально эффективно. Поэтому важно определить тип фотореле, приобрести качественный прибор, подобрать схему, а затем приступать к подключению датчика.

Фотореле на схеме

Правильная схема подключения значительно облегчает самостоятельную установку прибора. На электрической схеме фотодиод представлен в виде условного графического обозначения, представляющего собой треугольник на оси симметрии с направленными сверху вниз стрелками. На простых схемах прибор может обозначаться в виде круга или прямоугольника с надписью «ФР».

Стрелки на схеме символизируют отражение света

Подключение

Кронштейн с прибором монтируют в затенённом месте. Листва деревьев, навесы, осадки не должны влиять на работу устройства. После определения места расположения нужно узнать количество светильников, для которых необходимо управление. На один источник света монтируется одно фотореле. Если же используется большое количество фонарей, то лучше всего применить контроллер. Он получает сигнал от фотодатчика и позволяет управлять несколькими светильниками одновременно.

Схема подключения к одной лампе очень проста

Конструкция прибора может включать в себя клеммы, что упрощает подключение. Они необходимы для зажима проводов. Кабель каждого цвета соединяют с соответствующим проводом лампы и цепи питания. Если клеммы отсутствуют, то следует установить распределительную коробку. Корпус устройства должен быть защищён от влаги и осадков. Известные производители указывают на упаковке или в инструкции схему подключения элемента.

Сборка и подключение фотореле своими руками

Создать простой прибор для управления освещением просто своими руками. В зависимости от необходимого уровня функциональности и навыков можно использовать как простые, так и сложные схемы. В любом случае нужно использовать качественные детали и предусмотреть защиту элемента от климатических воздействий.

Компоненты

Для сборки нужно подготовить все необходимые детали. Простой вариант фотореле включает в себя такие компоненты, как:

• фоторезистор;
• прибор Q6004LT;
• резистор обычного типа.

Схема соединения и подключения устройства проста и включает в себя минимум деталей. Аппарат при этом получает питание от сети 220 В, а принцип действия заключается в постепенном увеличении амплитуды напряжения до 40 В. При достижении этой отметки срабатывает фотореле и загорается свет.

Схема

Сборка простого датчика освещённости предполагает определение уровня мощности и характеристик прибора. Предварительно составляют схему соединений и подключения к лампе. Для использования одного фотореле для нескольких фонарей нужно применить контроллер.

Простая схема требует минимальных знаний в области электричества

Сборка и монтаж

В этой схеме отсутствует блок питания, что делает процесс сборки простым. Уровень мощности может быть увеличен за счёт использования прибора, обладающего более высокими характеристиками. Все компоненты соединяются с помощью кабеля, а для настройки используется резистор с сопротивлением в 40 кОм.

Применение мощного прибора Q6004LT даёт возможность подключать к собранному устройству нагрузку с мощностью до 500 Вт. А использование в схеме дополнительного радиатора позволит увеличить мощность до 750 Вт. В дальнейшем можно применять квадрак, который будет обладать рабочими токами 6, 8, 10 или 15 А.

Эксплуатация освещения

В процессе эксплуатации системы освещения, в которой присутствует фотореле, важно обеспечить надёжность корпуса устройства. В противном случае осадки приведут прибор в негодность, а управление освещением будет невозможно. Поэтому важно выбирать качественные фотореле с надёжным корпусом, защищающих электрические элементы от климатических влияний.

Фотореле позволяет создать красивую подсветку

При установке обязательно соблюдать правила работы с электроприборами. Это позволяет избежать травм. В результате легко создать надёжную и экономичную систему освещения на улице.

Для настройки датчика освещённости используют специальный регулятор, расположенный в нижней части прибора. Среднее положение оптимально, но можно и увеличить эффективность. Настройка зависит от личных предпочтений. Например, при максимальном показателе фотореле сработает в начале захода солнца и включится свет.

Неисправности фотореле и их устранение

Правильно подобранный датчик обеспечит комфортное управление освещением, но иногда возникают и неисправности. Одной из распространённых является ситуация, когда свет на улице включается в дневное время суток. Возможная причина скрывается в том, что какие-либо объекты мешают солнечному свету, то создавая тень, то обеспечивая поток света.

Фотореле устанавливается над лампой

Для корректной работы следует установить датчик над прибором освещения. Свет от фонаря не должен попадать на корпус устройства. Попадание воды внутри датчика может спровоцировать самые разные неполадки, например, поломку, мигание элемента. В таком случае нужно заменить прибор на новый, но обязательно учесть надёжность и герметичность корпуса, подобрать месторасположения.

Преимущества и недостатки

Фотореле практично для различных объектов, требующих контроля освещения. Прибор позволяет экономить энергозатраты, в нужное время отключая лампы. Это является главным преимуществом элемента. А также стоит учесть и лёгкий монтаж, возможность подключения к одному датчику нескольких фонарей и простую эксплуатацию. Наличие таймера и датчика движения делает устройство более функциональным. В процессе использования датчик не требует постоянного внимания. Для получения всех преимуществ важно правильно установить фотореле и выбрать качественный элемент.

Прибор с таймером очень удобен

Фотореле является элементов электрической цепи освещения на улице. Поэтому правильный монтаж обязателен при подключении. В противном случае возникнут сбои в работе, поломки и неисправности, которые приведут к дополнительным расходам. И также важно подобрать фотодатчик, соответствующий характеристикам ламп и необходимому уровню функциональности.

Видеорекомендации позволяют более эффективно освоить особенности выбора и работы фотореле. В следующем видео представлен простой прибор, который эффективен для частного применения.

Видео: принцип выбора и работа фотореле

Управление освещением с помощью фотореле — эффективный способ снизить энергозатраты на подсветку улицы или других объектов. Датчик, параметры которого соответствуют потребностям, прост в монтаже и отличается рядом преимуществ. А знание принципа работы устройства позволит совершить правильный выбор.

Фотореле для уличного освещения: критерии выбора и монтаж

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Технологии в современном мире постоянно развиваются. Одними из последних открытий стали усовершенствованные разработки в сфере наружного освещения. Кроме экономных и ярких LED-ламп, важным достижением является фотореле для уличного освещения. Новейшая техника относится к разряду интеллектуальной, так как светильники, благодаря специальному программному обеспечению, загораются и гаснут без вмешательства человека. Детально о приборе расскажет статья.

Фотореле – это прибор для регулировки уличного освещения. Его применяют в разных местах с целью экономии электроэнергии. Принцип работы реле, в основе которого лежит фотоэффект, заключается в том, что при малом количестве лучей света происходит замыкание контактов. В результате включается уличный датчик. Когда освещение возрастает до необходимого уровня, контакты автоматически размыкаются и, соответственно, светильники выключаются.

Прибор имеет множество наименований и определений. В некоторых технических учебниках его называют светоконтролирующим выключателем, в других изданиях – автоматом светочувствительности. В неофициальной лексике чаще всего можно услышать словосочетание “датчик света” или “датчик освещенности”, “фотодатчик”. Есть и более простые названия, такие как “датчик сумерек” либо “переключатель день/ночь”. Все это наименования одного и того же предмета, который в промышленном производстве называют фотореле.

Фотореле устанавливают у входов в дома, на территориях административных зданий, в подъездах многоквартирных домов, на столбах электропередач. Таким образом, входы в помещения, улицы и дороги будут постоянно освещаться с наступлением сумерек. При наличии такого устройства принудительное включение и выключение фонарей и ламп уличного освещения на столбах не потребуется. Это будет происходить автоматически, причем затраты на электроэнергию прилично сократятся.

Основу фотореле составляют фоторезистор либо фототранзистор, меняющие свои параметры при определенном изменении освещенности. Если достаточно количества света, попадающего на них, то цепь электропитания разомкнута. С постепенным наступлением темноты фотоэлемент начинает реагировать, и в определенном показании, указанном в настройках, цепь замыкается. Процесс может происходить не только вечером, но и, например, при сильно пасмурной погоде. Когда освещение улучшается, то есть наступает утро (или тучи и туман рассеиваются), то цепь размыкается.

Интересно знать! Устройство фотореле считается универсальным, и его можно использовать в иных целях, например, для орошения газонов. Для этого прибор подключают к системе полива и, таким образом, каждую ночь будет обеспечено увлажнение лужайки или клумбы.

При установке уличного освещения нужно определиться, какими техническими характеристиками должно обладать фотореле. По этому принципу различают два типа устройств:

Прибор выносного датчика небольшой по размерам, его проще обеспечить защитой от внешних негативных воздействий и подсветки. Данное устройство можно разместить автономно, например, в электрощитовой. Примером таких фотореле являются модели под дин-рейку. Встроенный датчик должен располагаться в непосредственной близости с осветительным прибором, например, рядом со светильниками – на столбах уличного освещения. При этом очень важно выбирать такое место, чтобы ламповый свет не попадал на фотодатчик. Такой вариант чаще всего используют при установке уличного освещения на солнечных батареях.

Выбрав нужный тип датчика, необходимо определиться с техническими параметрами прибора. Основные из них, которые непосредственно влияют на качество работы и срок эксплуатации фотореле, следующие:

1. Напряжение сети. Может быть 220 либо 12 В – выбор зависит от напряжения, обеспечивающего уличное освещение. Двенадцативольтовые датчики включения света чаще всего используют для освещения от аккумуляторов.
2. Эксплуатационный режим. Необходимо, чтобы фотореле работало при значительных перепадах температуры, что зависит от климатических условий в том или ином регионе. В идеале прибор должен выдерживать аномальную жару и сильные морозы.
3. Класс защищенности корпуса. Для установки уличного освещения подойдет уровень IP44 и выше, обеспечивающий защиту прибора от брызг воды, попадания грязи и твердых частиц диаметром больше1 мм. Если же речь идет о монтаже фотореле в помещении, то подойдет уровень защиты, начиная от IP23.
4. Мощность. Работа любого реле рассчитана на определенный уровень напряжения мощностной нагрузки, причем суммарная мощность всех подключенных устройств должна быть на 20% меньше допустимой нормы. Таким образом удастся сократить степень износа приборов и продлить срок их службы.

Это основной, но не окончательный перечень характеристик фотореле, которые необходимо учитывать при выборе датчика. Грамотный подход в данном вопросе окажет положительное влияние на работоспособность устройства и продлит период его эксплуатации.

Полезный совет! Одним из главных условий бесперебойной работы фотореле является наличие стабильного напряжения в сети, которое должно быть на 30% выше, чем данный показатель самого прибора.

Почти все устройства имеют автоматическую систему регулировки, позволяющую выбрать конкретный режим работы. Особенность данного элемента прибора состоит в том, что настраивать его приходится вручную. Для этого специальный регулятор поворачивают в нужном направлении и выбирают необходимую опцию.

Фотореле может включать следующие регуляторы настроек:

1. Порог реагирования. Эта настройка предусматривает увеличение или уменьшение чувствительности прибора. Рекомендуется понижать ее уровень зимой, особенно в снежную погоду, во избежание лишнего отражения света от снега, а также в местах с ярким уличным освещением, например, в мегаполисах.
2. Секундное задержание на включение или отключение прибора. Если увеличить задержку на выключение, то удастся избежать ложных срабатываний, возникающих при попадании на фотореле случайного луча, например, света от фар автомобиля. Задержание включения предотвратит реакцию устройства на мимолетное затемнение прибора, например, от тучи или теней пролетающих птиц.
3. Регулятор диапазона освещенности. При подключении фотореле, используя данную настройку, можно обеспечить необходимый уровень освещенности. При его нижней границе датчик срабатывает, включая подачу питания, и, наоборот, в верхних значениях отключает его. Диапазон может колебаться от 2 до 100 лк (2 лк – кромешная темнота) или от 20 до 80 лк, (в данном случае 20 лк – глубокие сумерки, когда очертания предметов еле видны).

Освоение и эффективное использование перечисленных настроек помогут обеспечить наиболее оптимальную работу фотореле, исключив ложные срабатывания, сделав тем самым освещение более комфортным, а потребление электроэнергии максимально экономным.

Перед тем как подключить датчик света, необходимо определиться с местом его установки, учитывая при этом ряд важных моментов:

• если фотодатчик выносного типа, то его месторасположение должно быть в прямой досягаемости дневного света;
• источники искусственного освещения должны располагаться как можно дальше от датчика, главное, чтобы реле не реагировало на их включение или отключение;
• желательно максимально исключить попадание света от автомобильных фар.

Оптимальная высота установки фотореле – от 180 до 200 см, что обеспечит возможность регулировки параметров, стоя на земле, не используя табуретов и стремянок.

Выполнить вышеперечисленные требования помогут некоторые хитрости. Например, можно оградить фотодатчик от засветки фонарей, используя отрезок трубы большого диаметра из пластика черного цвета длиной 15-20 сантиметров. С этой целью необходимо подпилить трубу внизу под углом 40-30° от вертикальной стены таким образом, чтобы она смотрела вверх.

Полезный совет! С целью стандартизации сборки устройств для указания фотореле на схемах и чертежах придумали специальные обозначения и термины. Их необходимо знать тем, кто решил самостоятельно осуществить установку прибора.

Если работа реле рассчитана на один фонарь, но большой мощности, то идеальным местом станет его размещение непосредственно позади плафона. Именно там случайный свет будет попадать меньше всего. Настроить работу датчика намного легче, если он расположен на восточной либо западной стороне здания. Главное условие при этом – отсутствие вблизи объектов с ярким светом. Поэтому в данном случае нужно выбирать ту сторону, где «засветка» максимально исключена.

Оба типа фотореле, как со встроенным, так и выносным датчиком, имеют свои разновидности. Классификация приборов основана в первую очередь на их предназначении и дополнительном функциональном оснащении. Оба типа устройств имеют подвиды.

Фотореле с датчик движения. Такой прибор устанавливают там, где освещение требуется только во время пребывания человека, например, в коридорах, во дворе загородного дома или в гараже. Устройство реагирует на движение и тепло, излучаемое человеческим телом.

Фотореле с таймером. Такой вариант применяют, когда освещенность необходима на протяжении определенного времени. Пользователи устройства устанавливают желаемое время, когда оно включается или выключается. Соответственно, прибор оснащается таймером включения и выключения света. Такие датчики особенно актуальны в декоративной подсветке приусадебных участков или зданий.

Астротаймер – это не просто фотореле, а более усовершенствованный прибор, запрограммированный на восход или закат солнца в различных климатических зонах. Достаточно в памяти выбрать определенный часовой пояс. Устройство автоматически будет срабатывать в заданное программой время. Цена фотореле с астротаймером намного выше, но при этом не нужно беспокоиться о месте установки.

Приборы с дополнительными функциями не пользуются популярностью, так как цена фотореле для уличного освещения с вмонтированными датчиками может быть вдвое выше, чем стоимость обычного светореагирующего устройства. Поэтому для обеспечения дополнительных функций совсем не обязательно приобретать дорогостоящее мультифотореле, достаточно купить обычное устройство и дополнительно установить датчики движения или таймеры.

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Уличные светодиодные светильники на столбы: долговечность и эффективность

Виды, технологические особенности устройств, специфика установки. Соотношение цены и качества.

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Полезный совет! Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами. Однако дешевле в покупке и обслуживании обойдутся два отдельных датчика, например, на свет и движение. Кроме этого, проще будет заменить деталь в одном из двух устройств, чем ремонтировать все фотореле в комплексе.

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

• черный – фаза;
• зеленый – ноль;
• красный – фаза, коммутирующая на источник света.

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

При установке уличного освещения рекомендуется соблюдать такие правила:

1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки.

Полезный совет! Перед установкой и настройкой прибора рекомендуется тщательно изучить схему подключения освещения, которая прилагается к устройству. В документе четко и наглядно изображены все провода фотореле, а также показано, куда их необходимо подключать.

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

После того как подключили фотореле, необходимо произвести его настройку, учитывая при этом ряд нюансов. Как уже упоминалось ранее, у фотореле со встроенным фотодатчиком на выходе из корпуса расположены три провода. Их подключение происходит таким образом:

• красный, отвечающий за электронагрузку, идет непосредственно к фонарю, лампе или прожектору;

• провод коричневого либо черного цвета подключают к фазе, идущей от щитка;
• синий проводок соединяют с нолем на корпусе щитка.

Необязательным, но важным моментом в обеспечении безопасности является подключение заземления. С этой целью отдельный провод присоединяют к клемме на корпусе. При этом сечение провода должно быть подобрано в соответствии с мощностью предполагаемой нагрузки фотореле. Схема подключения проводов подскажет, как правильно это сделать.

Настройку устройства производят после его монтажа. Для этого нужно дождаться момента естественной освещенности, когда желательно включение светильников. Регулируют прибор с помощью настройки путем закручивания подстроечного колесика. Крутить нужно до тех пор, пока светильник не включится.

Необходимо отметить, что порядок подключения реле с выносным датчиком немного отличается от подсоединения прибора со встроенным фотоэлементом. Здесь фаза подключается к клемме A1 (L), которая расположена вверху устройства, далее ноль заводится на клемму A2 (N). С выхода, в зависимости от расположения провода, фазу подают на фонари.

Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.

Полезный совет! Чтобы подключить несколько фонарей одновременно, необходимо приобрести специальный контроллер. На это устройство будет поступать сигнал, который управляет освещением.

Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.

Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.

Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.

Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.

Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.

Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т. д.

Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.

Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.

Фотореле для уличного освещения | Заметки электрика

Доброго времени суток, уважаемые читатели сайта «Заметки электрика».

Помните, я уже Вам рассказывал, что при ремонтах электропроводки жилых многоквартирных домов согласно федеральной программы, мы устанавливали датчики движения для освещения подъездов и тамбуров.  В данной статье я хочу рассказать Вам про фотореле для уличного освещения жилых дворов.

Наружное освещение у подъездов, или его еще называют козырьковым, осуществляется с помощью консольных светильников типа ЖКУ с защитным стеклом из поликарбоната. Так вот управлением этими светильниками производится с помощью фотореле.

В качестве фотореле для уличного освещения мы применяем светоконтролирующий выключатель типа LXP-02. Вот так он выглядит.

Также данное фотореле можно применить и для освещения дорог, парков, дачных участков и садов.

Технические характеристики фотореле для уличного освещения типа LXP-02

Фотореле типа LXP-02 в автоматическом режиме включает и отключает освещение в зависимости от условий освещенности. Т.е. как только на улице стало темно, фотореле включает уличное освещение. И наоборот, как только на улице стало светло, фотореле отключает светильник от сети.

Таким образом происходит значительная экономия электрической энергии, а также увеличивается срок службы самих ламп.

Ниже я приведу Вам его технические характеристики:

• источник питания 220 (В) переменного напряжения
• коммутируемая цепь до 10 (А)
• уровень рабочей освещенности < 5 — 5о (Люкс)

Уровень рабочей освещенности выставляется с помощью регулятора снизу фотореле. Если регулятор переместить в сторону «+», то фотореле будет включать светильник уже при небольшом затемнении или пасмурную погоду, если же регулятор переместить в сторону «-», то фотореле будет срабатывать только при наступлении темноты.

Обычно я регулятор оставляю в среднем положении.

Существует еще 2 разновидности фотореле типа LXP. Это LXP-01 и LXP-03. Они отличаются от LXP-02 только силой тока коммутируемой цепи и уровнем рабочей освещенности.

Установка фотореле типа LXP

Фотореле устанавливается на стене с помощью специального кронштейна, который входит в комплект поставки. Кронштейн крепится винтом к самому фотореле.

При установке необходимо убедиться в отсутствии помех, мешающих естественному дневному свету попадать на фотореле. А также перед фотореле не должны находиться качающиеся  предметы, например, деревья.

Схема фотореле

Схема подключения фотореле для уличного освещения типа LXP-02 изображена, как на упаковочной коробке, так и на самом изделии.

Всего из фотореле выходит 3 провода: коричневый, красный и синий.

Зная цветовую маркировку проводов, не трудно догадаться о их предназначении:

• коричневый провод — фаза
• синий провод — ноль
• красный провод — коммутирующая фаза (на светильник)

Подключение фотореле

Зная схему фотореле, приступаем к его подключению. Соединение проводов производится в распределительной коробке, установленной там же на стене.

В качестве нагрузки у нас используется консольный светильник ЖКУ с натриевой лампой ДНаТ мощностью 70 (Вт).

Подключение фотореле для уличного освещения осуществляется следующим образом.

Если расписать эту схему более подробно, то это будет выглядеть так:

Если у Вас в доме используется система заземления TN-S или TN-C-S, то питание схемы осуществляется трехжильным кабелем (фаза, ноль, земля). Если же Вы до сих пор эксплуатируете электропроводку с системой заземления TN-C, то схема будет отличаться только отсутствием проводника PE.

Видео-версия данной статьи, а также по многочисленным просьбам в конце видео я показал схему подключения фотореле через контактор:

Дополнение 1. По многочисленным просьбам разместил фотографию внешнего вида печатной платы фотореле ФР-602. Схему прикладывать не буду — ее Вы можете найти на специализированных сайтах по электронике.

Дополнение 2. Довольно часто меня спрашивают про схему подключения светильника, чтобы он управлялся, как через фотореле (в автоматическом режиме), так и с помощью выключателя (в ручном режиме в любое время суток). Вот прикладываю такой вариант схемы.

P.S. Вот в принципе и все, что я хотел рассказать Вам про фотореле для уличного освещения. В настоящее время именно таким образом мы осуществляем электромонтаж наружного (козырькового) освещения жилых дворов. Если возникли вопросы, то задавайте свои вопросы в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как подключить фотореле для уличного освещения (схема)

В эффективном управлении уличным освещением заинтересованы многие пользователи, это связано с экономией электроэнергии, личного времени и своевременным освещением нужных участков местности. Читайте также статью ⇒ Как подключить фотореле (сумеречный выключатель) для уличного освещения? Схемы.

Область применения и принципы работы фотореле

В течении года продолжительность светового дня существенно меняется весной и летом длиннее, осенью и зимой короче. В северных широтах в летнее время могут быть белые ночи, а зимой круглосуточная тьма. Самым эффективным прибором, который своевременно включает и отключает уличное освещение, является фотореле. Оно позволяет без участия человека определять уровень освещенности и управлять осветительными приборами.

Производители делают большое количество моделей фотореле, но принцип работы и состав основных элементов у всех одинаковый. Отличия могут быть отдельным параметрам:

• по техническим характеристикам,
• габаритам,
• материалу корпуса,
• способу крепления и другим признакам.

Основным элементов в этих приборах является светочувствительный датчик, структура материала которого при изменении уровня светового потока пропорционально меняет электрическую проводимость. Проще говоря, чем светлее, тем уровень тока выше, темнее, ток в цепи уменьшается. В качестве такого датчика в схемах управления применяют фотодиоды или фототранзисторы. Вся схема управления располагается на печатной плате, с фотоэлемента ток поступает на усилитель сигнала, потом через цепь регулировки порогов срабатывания на реле перемыкающее контакты.

При достижении установленного уровня тока включения контакты на реле замыкают цепь освещения с источником питания. Отключение происходит по такому же принципу, контакты размыкаются при повышении тока до установленного уровня. Элементом регулировки тока срабатывания обычно служит переменный резистор. В некоторых моделях имеются дополнительные функции:

• таймер для задержки срабатывания;
• датчики движения;
• ИК – датчики и другие элементы управления.

Бывают многофункциональные системы уличного освещения с программным управлением. Можно программировать временные интервалы работы реле на год, по дням недели с учетом выходных и праздничных дней, на время отсутствие проживающих, создавать имитацию присутствия людей.

Виды фотореле

Все выпускаемые производителями модели можно разделить на несколько видов:

• Приборы с внутренним расположением фоточувствительного элемента в корпусе с фиксированным порогом срабатывания. Они размещаются на улице возле осветительных приборов в герметичном корпусе с прозрачным окошком, напротив которого с внутренней стороны установлен фоточувствительный элемент.
• С таймером, определяющим время срабатывания реле, позволяет установить временные интервалы, когда это необходимо при присутствии людей на участке. Такой режим исключает не нужные срабатывания и экономит электроэнергию;
• С регулировкой порога срабатывания в зависимости от освещенности окружающей среды. При различных условиях эксплуатации и назначения объектов, которые необходимо осветить бывает потребность подсветки не при наступлении полной темноты, а в момент сумерек. Для этого в схеме устанавливается элемент регулировки порога срабатывания;
• Приборы с выносным светочувствительным элементом, такие модели отличаются длительным сроком службы и надежной работой. Они устанавливаются в помещениях и не подвержены внешним атмосферным осадкам и перепадам температур. Светочувствительный элемент, который менее подвержен воздействию окружающей среды, выносится на улицу.

Потребителями востребованы модели с напряжением питания 220В ФР-601 ИЭК, ФР-602, ФРСУ-1-0, ФРСУ-2-0 и прочие типы. Реже приборы с дополнительными блоками питания на 12 и 24В ФР-1 /12 вольт, УТФР-1М, CSM.

Приборы в зависимости от опций имеют различные технические характеристики, по которым оценивается эффективность их работы при определенных условиях эксплуатации. Не смотря на разнообразность моделей, все они обязательно имеют основные общие параметры.

Наиболее доступные и востребованные модели

Статистика продаж показывает, что одно из наиболее продаваемых изделий для бытовых условий эксплуатации с  токами нагрузки до 10А фотореле марки ФР-601, ФР-602. В народе эту модель называют сумеречное реле. Производитель группа компаний IEK, оно имеет прочный, герметичный пластиковый корпус со степенью защиты IР44, который можно устанавливать под козырьком или внутри помещения.

Технические характеристики ФР-601

Потребляемая мощность при срабатывании может меняться в зависимости от модели изделия

Коммутационные контакты реле выдерживают токовые нагрузки до 10А, это дает возможность использовать в цепи более до 25 ламп  мощностью 100Вт, что вполне достаточно для освещения площади участка с домом. Порог срабатывания по освещенности окружающего пространства регулируется вручную.

Для промышленных объектов с токами нагрузки более 10А пользуются большим спросом реле Фотореле PS-3. По структуре материалов функциональному назначению и принципу работы оно не отличается от ФР-601. Отличия заметны по внешнему виду, пластиковый колпак имеет цилиндрическую форму, а не конусообразную как на предыдущей модели. Контакты коммутации в 2раза мощнее, выдерживают токи до 20А, фоточувствительный элемент находится в корпусе.

Общие технические характеристики для разных моделей фотореле

Не зависимо от марки и производителя все фотореле оцениваются по следующим параметрам:

• Степень защиты от воздействия окружающей среды, под открытым небом используются приборы с маркировкой IP65, такая конструкция корпуса защищает от мелкой пыли и прямых потоков воды. Модели со степенью защиты IР40 менее герметичны и устанавливаются в закрытых сооружениях.
• Напряжение питания прибора – чаще всего используются модели с питанием 220В переменного тока и частотой 50Гц, реже с блоками питания на 12 или 24 В.

• Допустимый ток коммутации – это ток, который способны выдерживать контакты реле. Для бытовых условий освещения садовых дорожек, частного двора мощных контактов не требуется, простейшие модели обеспечивают надежных контакт до 10А без нагрева в процессе эксплуатации. Для промышленных объектов, где используется большое количество осветительных приборов с лампами, потребляющими большую мощность, требуются реле с мощными контактами;

• Потребляемая мощность в обозначениях используются два значения, первое в режиме ожидания, до момента срабатывания реле на замыкания цепи. В бытовых приборах эта величина составляет примерно до 1Вт. Вторая цифра показывает потребляемую мощность в период работы приборов освещения, для бытовых моделей это от 2 до 6 Вт;

• Временная задержка в момент включения указывается в секундах;
• Временная задержка в момент выключения указывается в секундах, интервалы задержек могут регулироваться, при этом интервалы задержки включения и выключения могут отличаться по величине.
• Порог срабатывания – это уровень освещенности на улице, обозначается в люменах. На многих приборах эта величина регулируется, поэтому указывается интервал нижнее и верхнее значения.

Критерии выбора фотореле

При выборе фотореле надо учитывать несколько факторов:

• Климатические условия эксплуатации;
• Необходимые опции прибора;
• Условия эксплуатации объекта, на котором устанавливается реле;
• Свои финансовые возможности и другие нюансы.

В северных районах где сезонный перепад температур имеет большой интервал от +30 до –40 ̊С, рекомендуется ставить приборы внутри отапливаемого сооружения с выносным светочувствительным элементом. Это значительно продлевает срок службы и способствует стабильной  работе.

В прибрежных, портовых городах с влажным климатом используются приборы с выносным датчиком или встроенным в корпус, но с высокой степенью влагозащиты IР65.

На частных загородных домах, где проживающие находятся не постоянно, чаще в  выходные и праздничные дни для экономии электроэнергии рационально использовать реле с таймером или программным управлением. Тогда можно будет установить временной интервал работы прибора в течении суток, когда в доме появляются люди.

Рассмотрим несколько вариантов схем и особенности подключения фотореле, в большинстве случаев на корпусе изделия отображается схема его подключения. Обратите внимание, что фаза обозначается буквой «L» провод всегда с изоляцией красного цвета, нейтральный провод синего цвета обозначается буквой «N» и заземление с желто-зеленой изоляцией «РЕ».

Это самая простая схема без дополнительных опций, обратите внимание, что лампы в цепи подключаются параллельно, в этом варианте при перегорании одной остальные будут работать.

Датчики движения можно устанавливать в цепи после фотореле или до него сразу после РЩ или распределительной коробки. Это зависит от выгодных условий расположения на отдельно взятых объектах.

Стрелками показано, что не имеет значения, в какой последовательности подключаются элементы. Не зависимо от очередности установки светильник не загорится, пока не замкнутся контакты всех трех устройств. Один вариант из условий срабатывания системы, при наступлении темноты сработает фотореле, интервал времени  установленного на таймере рабочий, контакты замкнуты. Для полного срабатывания  освещения должны появиться движущие объекты, только тогда все элементы коммутации будут замкнуты, ток пройдет на лампы освещения. Обратите внимания, что все приборы подключаются в разрыв фазного провода, требования ПУЭ  п.1.1.29. и п.1.1.30. Такая схема редко используется на практике, таймер обычно производители делают в одном корпусе с реле.

Фотореле при срабатывании включает электромагнитную катушку пускателя, магнит втягивает сердечник, на верхней части которого находится группа мощных контактов, в результате нижние и подвижные верхние  контакты цепи замыкаются.

Надо учитывать, что реле с выносным датчиком освещения имеют ограничения по длине провода от датчика до реле, это зависит от модели изделия 1 – 150м.

Последовательность операций при монтаже

Определившись с выбором датчик а и схемы его подключения, на месте определяют места установки всех элементов схемы и маршруты прокладки проводов. Читайте также статью ⇒ Как подключить датчик движения к лампочке.

Совет №2 Старайтесь датчик устанавливать ближе к РЩ или распределительной коробке, в этом случае понадобится меньше прокладывать проводов.

Оцените качество статьи:

старых номеров деталей сопоставлены с новыми

Когда наши две компании объединились (наша история), нам пришлось объединить две разные стандартные линейки продуктов и две разные системы нумерации деталей в одну. Мы в значительной степени приняли оригинальную схему нумерации деталей Piezo Systems, но внесли некоторые небольшие изменения, чтобы приспособить стандартные продукты Mide и передавать более согласованную информацию.

В этой статье

---

Стандартное соглашение о нумерации деталей продукта

Номер детали эффективно описывает весь продукт.Пример с переменными: PLTT-MMSS-AAAAXB

• P — Определяет упаковку, T для стандартного, Q для быстрого монтажа, D для двойного быстрого монтажа и S для герметичного
• L — Количество пьезослоев
• TT — Толщина всей упаковки в милах (тысячных долях дюйма)
• MM — Пьезо материал, H5 для PZT 5H и A5 для PZT 5A
• SS — Материал прокладки, либо BR для латуни, SS для нержавеющей стали, FR для FR4, NO для отсутствия и CF для углеродного волокна
• AAAA — Длина, затем ширина пьезо, измеряется в десятых долях дюйма.Например, 1107 означает, что площадь пьезоэлемента составляет 1,1 x 0,7 дюйма.
• X — направление опроса
• B — Режим работы, B для гибочного станка, E для удлинителя, A для всех / обоих (доступно четыре контакта)

Давайте для примера возьмем S233-H5FR-1107XB:

• S — герметичный
• 2 -2 пьезослоя
• 33 — толщина 33 мил
• H5 — пьезоматериал PZT-5H
• FR — FR4 материал прокладки / пассивного слоя
• 1107 — Пьезо площадь равна 1. 1 дюйм x 0,7 дюйма
• X — X полинг (в противоположных направлениях)
• B — Бендер

---

Товары, снятые с производства

Некоторые из старых стандартных продуктов были сняты с производства, потому что продажи были довольно низкими, и не имело смысла продолжать поддерживать их в качестве стандартного продукта. Мы все еще можем производить эти старые стандартные продукты, но для этого потребуется индивидуальная сборка и, следовательно, минимальная стоимость партии, как правило, от 500 до 1000 долларов в зависимости от детали.

Мы также прекратили выпуск некоторых из этих стандартных продуктов, осознав, что чаще всего клиентам нужны нестандартные размеры и конфигурации. Это означало, что наличие большого количества стандартных продуктов не так уж и полезно, клиенты должны были иметь более прямой контроль над указанием размера и конфигурации. Вот почему мы представили инструмент настройки пьезоэлемента, который позволяет указать конфигурацию и размер необходимого пьезо. Имейте в виду, что для этого потребуется минимальная плата за лот и в размере 500 долларов США.Нам необходимо производить эти устройства «партиями», и поэтому мы будем поставлять полную партию в конце производства.

---

Пьезо-системы, старые номера деталей

В следующей таблице указаны номера деталей, которые были изменены в рамках интеграции с Piezo Systems и Mide.

Детали, не включенные в этот список, были сняты с производства, но их можно заказать для индивидуальных заданий с помощью инструмента настройки. Если требуется большое количество (более 25 единиц), мы можем соблюдать ранее опубликованные цены, которые могли быть получены в прошлом.В целом старая нумерация деталей имела следующее соглашение.

Тип монтажа	Количество пьезослоев	Толщина	Пьезо материал	Материал центра	Размер	Поляризация	Использование
T: Без демонтажа Q: Quick Mount D: Double Quick-Mount	1 2 4	15 20 26 19 23 34	A4 h5	(Пустой): Латунь Класс: Углеродное волокно SS: Нержавеющая сталь НЕТ: Нет Sim	-103 -203 -303 -503	X Y	B E

Все перечисленные выше свойства номера детали должны быть напрямую переданы производителю продукта, за исключением толщины и размера. Общая толщина преобразователя соответствует следующей толщине пьезослоя:

• 15: пьезо, 5 мил
• 20: Пьезо 7,5 мил
• 26: 10 мил пьезо
• 19: 7,5 мил керамики и 1 слой углеродного волокна (только для биморфов из углеродного волокна)
• 23: 7,5 мил керамики и 2 слоя углеродного волокна (только для биморфов из углеродного волокна)
• 34: Керамика толщиной 10 мил и 3 слоя углеродного волокна (только для биморфов из углеродного волокна)

Обозначения размеров имеют следующее значение:

• -103: 1.25 дюймов x 0,125 дюйма
• -203: 1,25 дюйма x 0,25 дюйма
• -303: 1,25 дюйма x 0,50 дюйма
• -503: 2,50 x 1,25 дюйма

---

Старые номера деталей Mide

(177) Lu: DDEP Оценка схемы распада нового радиофармацевтического препарата

DOI: 10. 1016 / j.apradiso.2015.11.057. Epub 2015 23 ноября.

Принадлежности Расширять

Принадлежность

• ¹ CEA, LIST, Национальная лаборатория Анри Беккереля (LNE-LNHB), Бат. 602 PC111, CEA-Saclay, 91191 Gif-sur-Yvette Cedex, Франция.Электронный адрес: [email protected].

Элемент в буфере обмена

М. А. Келлетт. Appl Radiat Isot. 2016 Март.

Показать детали Показать варианты

Показать варианты

Формат АннотацияPubMedPMID

DOI: 10. 1016 / j.apradiso.2015.11.057. Epub 2015 23 ноября.

Принадлежность

• ¹ CEA, LIST, Национальная лаборатория Анри Беккереля (LNE-LNHB), Бат. 602 PC111, CEA-Saclay, 91191 Gif-sur-Yvette Cedex, Франция. Электронный адрес: мар[email protected].

Элемент в буфере обмена

Полнотекстовые ссылки Опции CiteDisplay

Показать варианты

Формат АннотацияPubMedPMID

Абстрактный

Представлена ​​новая оценка схемы распада с использованием методологии DDEP для (177) Lu. Были включены недавно измеренные измерения периода полураспада, а также недавно доступные вероятности испускания гамма-излучения. Впервые проведено тщательное исследование мультиполярностей γ-квантов. Полные таблицы данных и подробные комментарии оценщика доступны на веб-сайте DDEP.

Ключевые слова: (177) Лу; DDEP; Оценка данных о распаде; Пропорции смешивания; β (-) распад; γ-мультиполярности.

Copyright © 2015 Elsevier Ltd. Все права защищены.

Похожие статьи

• Точное измерение активности Lu-177 методом жидкостного сцинтилляционного подсчета совпадений 4πβ-γ.

  Симпсон Б.Р., ван Стаден MJ, Люббе Дж., Ван Вингаардт WM. Simpson BR, et al. Appl Radiat Isot. 2012 сентябрь; 70 (9): 2209-14.DOI: 10.1016 / j.apradiso.2012.02.102. Epub 2012 3 марта. Appl Radiat Isot. 2012 г. PMID: 22424836

• Вероятности гамма-излучения при распаде (177m) Lu.

  Кондев Ф.Г., Ахмад И., Карпентер М.П., ​​Грин Дж.П., Янссенс Р.В., Лауритсен Т., Севериняк Д., Жу С., Лалковски С.П., Чоудхури П. Кондев Ф.Г., и др. Appl Radiat Isot. 2012 сентябрь; 70 (9): 1867-70. DOI: 10.1016 / j.apradiso.2012.02.029. Epub 2012 25 февраля. Appl Radiat Isot. 2012 г. PMID: 22401939

• Измерение активности образца 176Lu с использованием пиков совпадения и моделирования Монте-Карло.

  Жютье С, Ле Пети Ж. Jutier C, et al. Appl Radiat Isot. 2006 октябрь-ноябрь; 64 (10-11): 1292-6. DOI: 10.1016 / j.apradiso.2006.02.089. Epub 2006 17 апреля. Appl Radiat Isot. 2006 г.PMID: 16603370

• Данные о ядерном распаде: наблюдения и размышления.

  Николс АЛ. Николс АЛ. Appl Radiat Isot. 2006 октябрь-ноябрь; 64 (10-11): 1384-91. DOI: 10.1016 / j.apradiso.2006.02.071. Epub 2006 31 марта. Appl Radiat Isot. 2006 г. PMID: 16580215 Рассмотрение.

• Обзор результатов, полученных в упражнениях по взаимному сравнению для определения актинидов.

  Бенедик Л. Бенедик Л. Appl Radiat Isot. 2013 ноя; 81: 10-3. DOI: 10.1016 / j.apradiso.2013.03.035. Epub 2013 21 марта. Appl Radiat Isot. 2013. PMID: 23566808 Рассмотрение.

Типы публикаций

• Поддержка исследований, за пределами США. Правительство

Условия MeSH

• Радиоизотопы / анализ *
• Радиоизотопы / стандарты
• Воспроизводимость результатов
• Чувствительность и специфичность

LinkOut — дополнительные ресурсы

• Источники полного текста

• Источники другой литературы

• Разное

[Икс]

цитировать

Копировать

Формат: AMA APA ГНД NLM

Численный анализ схемы средней точки для обобщенного уравнения Бенджамина-Бона-Махони с дисперсией белого шума

@ Статья {CiCP-26-1397, author = {Фенгер, Гийом и Губе, Оливье и Маммери, Юсеф}, title = {Численный анализ схемы средней точки для обобщенного уравнения Бенджамина-Бона-Махони с дисперсией белого шума}, journal = {Связь по вычислительной физике}, год = {2019}, объем = {26}, число = {5}, pages = {1397–1414}, abstract = {

Мы рассматриваем схему средней точки для аппроксимации аналитических решений Уравнение BBM, управляемое белым шумом, которое читается du − du _xx + u _x ◦ dW + u ^p u _x dt = 0. Мы доказываем корректность схемы дискретно-временной аппроксимации и приводим порядок сильной ошибки, равный 1.

}, issn = {1991-7120}, doi = {https://doi.org/10.4208/cicp.2019.js60.02}, url = {http://global-sci.org/intro/article_detail/cicp/13269.html} } TY — JOUR T1 — Численный анализ схемы средней точки для обобщенного уравнения Бенджамина-Бона-Махони с дисперсией белого шума AU — Фенгер, Гийом Австралия — Губе, Оливье AU — Маммери, Юсеф JO — Коммуникации в вычислительной физике ВЛ — 5 SP — 1397 EP — 1414 PY — 2019 DA — 2019/08 СН — 26 ДЕЛАТЬ — http: // doi.org / 10.4208 / cicp.2019.js60.02 UR — https://global-sci.org/intro/article_detail/cicp/13269.html KW — Стохастические уравнения длинных волн, схема средней точки, сильный порядок сходимости. AB —

Мы рассматриваем схему средней точки для аппроксимации аналитических решений Уравнение BBM, управляемое белым шумом, которое читается du − du _xx + u _x ◦ dW + u ^p u _x dt = 0. Мы доказываем корректность схемы дискретно-временной аппроксимации и приводим порядок сильной ошибки, равный 1.

Гийом Фенгер, Оливье Губе и Юсеф Маммери. (2019). Численный анализ схемы средней точки для обобщенного уравнения Бенджамина-Бона-Махони с дисперсией белого шума. Сообщения в области вычислительной физики . 26 (5). 1397-1414. doi: 10.4208 / cicp.2019.js60.02

IME | friendlyhouse

В Аризоне есть ограниченные возможности получения высшего образования для мексиканцев или молодых людей мексиканского происхождения.45% учеников начальной и средней школы латиноамериканского или латиноамериканского происхождения. Однако только 17% латиноамериканской молодежи заканчивают университетское или высшее образование, большинство из которых имеют мексиканское происхождение.

Чтобы расширить для них возможности получения образования, в декабре 2019 года Генеральное консульство Мексики в Фениксе и Friendly House создали программу IME Becas / Friendly House, которая отбирает мексиканцев или молодых людей мексиканского происхождения для получения стипендии в размере до 2000 долларов. 00 долларов США, чтобы начать или продолжить учебу в университете или колледже Аризоны.

Мы поддерживаем молодых мексиканцев, которые демонстрируют академические успехи, лидерство в своих сообществах и финансовые потребности для продолжения учебы. Если вы имеете право, следите за нашими обновлениями, так как наш следующий звонок будет объявлен летом 2021 года.

Для каждого выпуска программы правительство Мексики будет вносить первоначальную сумму в стипендиальный фонд.Однако эти средства могут расти благодаря щедрости нашего сообщества. Мы приглашаем вас помочь улучшить будущее мексиканцев и молодых людей мексиканского происхождения в Аризоне.

Узнайте больше о нашем первом поколении бенефициаров IME Becas / Friendly House, выбранных весной 2021 года. Если вы хотите узнать больше о программе, мы приглашаем вас отправить электронное письмо по адресу: [email protected]

«Это первый шаг, сделанный в чрезвычайных обстоятельствах. Идея состоит в том, чтобы использовать средства в качестве посевного материала для большего числа студентов. […] Я подтверждаю обязательство Министерства иностранных дел Мексики, а также Института мексиканцев за рубежом (IME) и Генерального консульства продолжать работать по этой схеме и поддерживать большее количество студентов ». -Хорхе Мендоса Ескас, Генеральный консул Мексики в Фениксе.

«Пандемия остановила многое. Это не было одной из тех вещей […], которые мы сажаем и движемся вперед.- Джерри Мендоза, президент и генеральный директор Friendly House, о программе стипендий IME Becas / Friendly House.

«Я буду продолжать бороться за открывающиеся возможности, чтобы студенты могли продолжать обучение», — Анхель Палазуелос, стипендиат IME Becas / Friendly House.

Новая схема одобрения судового оборудования

Этот шаг обусловлен развитием производственных технологий и процессов, а также стремлением оптимизировать взаимодействие RS с клиентом и, в конечном итоге, повысить эффективность бизнеса судовладельца за счет снижения капитальных затрат на услуги классификации для строящегося судна. Поправки вступят в силу 1 декабря 2019 г. Соответствующее Циркулярное письмо опубликовано на rs-class.org в разделе Онлайн-информация — Циркуляры RS.

Поправки, охватывающие, в частности, объем исследований, учитывают отзывы судовладельцев, судостроителей и их поставщиков, а также лучшие мировые практики утверждения судового оборудования.

Прежняя схема утверждения судового оборудования практически не изменилась с 1990-х годов. «По мере развития новых производственных технологий и роботизации процессов влияние человеческого фактора постепенно снижается, что требует принципиально нового подхода к утверждению готовой продукции», — пояснил начальник отдела технического надзора РС в промышленности Алексей Филиппов.

Формирование схемы одобрения в соответствии с новейшими методами производства RS рассортировал все типы морского оборудования, материалов и изделий, подлежащих обследованию, по пяти группам, ранжированным по степени воздействия на безопасность, и ввел несколько режимов одобрения в зависимости от конкретной группы и объемов производства. .

Ключевые изменения включают в себя предоставление отделу обеспечения качества производителя полномочий для утверждения продуктов по определенным группам и выдачи декларации о соответствии / составления сертификата *.Для использования этой схемы производитель должен утвердить типовой образец продукта и пройти общую оценку, а также, в некоторых случаях, аудит производственного процесса.

Новая схема призвана сэкономить затраты на прямое участие сюрвейера РС в утверждении продукции и пересылку бумажной документации по почте, а также на время на оформление документов. Количество предметов, требующих прямого освидетельствования ДЗИ на производстве, практически сокращается на 72% (с 682 до 192 наименований), полного объема освидетельствования на 32% (с 889 до 602).

С июля 2018 года новая схема прошла испытания на радионавигационном оборудовании (группа 3) и получила положительные отзывы заказчиков. Всего общую оценку прошли 12 компаний, ряд производителей прошли аудит производственного процесса и теперь могут поставлять оборудование с декларацией соответствия.

«Специалисты РС провели масштабную модернизацию наших требований к допуску судового оборудования. Придерживаясь высоких стандартов безопасности, RS идет в ногу с текущим уровнем развития технологий и отвечает требованиям отрасли в новых подходах к согласованию производственных процессов », — подчеркнул генеральный директор RS Константин Пальников.

* Сертификаты, заполненные и подписанные официальным лицом производителя и подтвержденные RS через электронную учетную запись производителя на rs-class.org, имеют цифровую подпись и хранятся в системе RS. В целях безопасности сертификаты доступны по QR-коду или по прямой ссылке.

Дополнительная информация:

Материалы, оборудование и продукция для строительства судов и морских объектов должны соответствовать требованиям классификационного общества, международных конвенций, морских администраций государств флага, рекомендациям IMO.Для подтверждения соответствия РС проводит соответствующие исследования.

Изделия, подлежащие освидетельствованию в промышленности (с 1 декабря 2019 г.)

Группа 5 единичные изделия и оборудование, изготовленные для конкретного судна: освидетельствования проводятся непосредственно РС.

Группа 4 серийные интегрированные изделия и оборудование для критических режимов или большой мощности: одобрение типа и

— исследования, проводимые непосредственно РС, или

— общая оценка и аудит производственного процесса, продукция поставляется с сертификатом, заверенным РС.

Группа 3 серийные изделия и оборудование, интегрированные изделия, не являющиеся критическими: одобрение типа и

— исследования, проводимые непосредственно РС, или

— общая оценка и аудит производственного процесса, продукция поставляется с декларацией соответствия, или

— аудит системы менеджмента качества, продукция поставляется с сертификатом, подтвержденным РС.

Группа 2 компоненты других предметов, а также конечные детали, подпадающие под требования РС:

Утверждение типа

, позиции поставляются с декларацией соответствия.

Группа 1 компоненты продуктов, изготовленных в соответствии с промышленными стандартами, подлежат контролю RS путем рассмотрения протоколов испытаний, проведенных производителем или третьей стороной. Товары поставляются с документом, выданным производителем в соответствии с внутренними стандартами.

Недиффузионные консервативные схемы на основе приближенных решателей Римана для лагранжевой газовой динамики

ESAIM: M2AN 50 (2016) 1887-1916 гг.

Недиффузионные консервативные схемы на основе приближенного Римана решатели лагранжевой газовой динамики

Нина Агийон ¹ и Кристоф Шалон ²

¹ Sorbonne Universités, UPMC University Paris 06, CNRS, UMR 7598, Laboratoire Jacques-Louis Lions, 4 место 75005 Jussieu, Париж, Франция.
[email protected]
² Laboratoire de Mathématiques de Versailles, UVSQ, CNRS, Université Paris-Saclay, 78035 Versailles, France.
[email protected]

Поступило: 10 Ноябрь 2014 г.
Пересмотрено: 23 Октябрь 2015 г.
Принято: 25 Январь 2016 г.

Аннотация

В этой статье мы представляем консервативную схему конечного объема для газовой динамики в Лагранжевы координаты, быстрые и недиффузионные.Под быстрым мы подразумеваем, что он полагается на приближенный решатель Римана, и, следовательно, дорогостоящее решение проблем Римана избегали. Под недиффузией мы подразумеваем, что решение, предоставляемое схемой, является точным, когда исходные данные — единичный допустимый толчок, а разрывы резко фиксируются в общем. При построении схемы используются два основных инструмента: приближенный Римана решатель [гл. Chalons и F. Coquel, Math. Модели Методы Прил.Sci. 24 (2014) 937–971. ], Что оказывается точным на изолированных допустимые шоки, и стратегия прерывистой реконструкции, которая состоит в восстановление энтропии, удовлетворяющее шоки внутри некоторых хорошо выбранных ячеек. Численные эксперименты в 1D и 2D.

Классификация предметов по математике: 35L65 / 35L40 / 65M08 / 76N15 / 76M12

Ключевые слова: консервативная схема конечных объемов / прерывная реконструкция / приближенный решатель Римана / недиффузионная схема / резкие разрывы

Обзор нормативно-правовой базы ветроэнергетики в странах Европейского союза: текущее состояние и ожидаемые изменения

Аннотация

В этом документе представлен обзор нормативно-правовой базы ветроэнергетики в государствах-членах Европейского союза.Анализ охватывает три основных аспекта нормативной базы: схемы поддержки, вопросы электросетей и потенциальные препятствия для развертывания ветровой энергии. Цель состоит не только в том, чтобы предоставить обновленную картину текущей (на начало 2015 года) нормативной базы, но и в анализе прошлой эволюции и тенденций (для достижения целевых показателей доли возобновляемых источников энергии, установленных на 2020 год). Каждая страна реализует определенную нормативно-правовую базу, обусловленную несколькими факторами: их собственными целевыми показателями в области возобновляемых источников энергии, местной доступностью возобновляемых ресурсов, структурой энергобаланса, существующей инфраструктурой, а также другими факторами, такими как общественное мнение или географическое распределение точек производства и потребления электроэнергии.

Результаты, представленные в этом документе, показывают тенденцию к увеличению присутствия на рынке ветряных генераторов; льготные премии и процедуры конкурсных торгов для установления уровня поддержки приобретают все большее значение в последние несколько лет. Что касается проблем с сетью, это обычная практика, когда новые ветряные генераторы несут расходы по расширению сети только до ближайшей точки подключения; приоритетный или гарантированный доступ предоставляется в большинстве государств-членов, и от ветрогенераторов обычно не требуется соблюдения требований по балансировке (ожидается, что в ближайшие несколько лет это изменится в соответствии с новыми руководящими принципами, предоставленными Европейской комиссией).

No related posts.
