Коллекторная система отопления частного дома
Коллекторная система отопления частного дома, плюсы и минусы, особенности монтажа, ошибки, которые будут стоить дорого. При всей своей дороговизне и сложности коллекторная система обогрева домов становится все более востребованной и постепенно вытесняет другие схемы. Это объясняется как высоким КПД, так и возможностью совмещения систем с разными типами теплообменников. Правильно работающие схемы позволяют использовать один котел для обслуживания ряда контуров радиаторного и/или напольного отопления и даже обеспечения нужд ГВС (отдельные ветви могут направляться в бойлеры косвенного нагрева). Но отнести этот тип к универсальным и простым нельзя, ошибки при проектировании и сборке данных систем обходятся дорого и в ряде случаев не подлежат исправлению.
Коллекторная система отопления частного дома
Последние свою очередь представляют собой трубы водяного напольного отопления или линии питания и сбора обратки с радиаторов. Каждый отвод коллекторов снабжается отдельной запорной арматурой с колпаками плавной регулировки, контуры не зависят друг от друга, легко отключаются и управляются.
Движение воды по многочисленным контурам обеспечивает циркуляционный электрический насос, как правило размещаемый в обратной магистрали (альтернатива – установка устройств принудительной циркуляции в начале или на обратке каждой автономной ветви).
Стабильность и безопасность эксплуатации достигается за счет ввода в схему мембранного расширительного бачка, устанавливаемого на участке трубы с остывшим теплоносителем.
Минимальная емкость бачка должна превышать объем циркуляции как минимум на 3%, лучше больше.
Дополнительные функции безопасности и управления выполняют:
• Расходомеры с прозрачными корпусами и индикаторами объемов проходящего теплоносителя. Данные элементы являются необязательными и устанавливаются в отводах подающего коллектора с целью улучшения контроля циркуляции воды в системах со сложной конфигурацией.
• Терморегуляторы, размещаемые на входе в коллекторные группы с целью отслеживания и регулировки верхнего предела температуры воды или антифриза.
• Цифровые датчики температуры, устанавливаемые с аналогичными задачами и поддерживающие оптимальный режим теплоотдачи с разницей на входе и выходе в коллектор около 10 °С.
• Байпасы – перемычки для подмешивания охлажденного теплоносителя в горячей воде на входе.• Встроенные воздухоотводчики и отдельные механизмы стравливания воздуха.
Число поддерживаемых стандартным коллектором контуров зависит от параметров разъема гребенки и варьируется от 2 до 12. В сложных системах могут устанавливаться коллекторы с большим числом разъемов, но обычно в этом нет необходимости.
Материал труб подбирается исходя из параметров теплоносителя и типа системы (напольной, радиаторной или комбинированной), с учетом вероятного скрытия в стяжке предпочтение отдается качественному металлопластику или сшитому п/э.
Совет! Кто бы, что не говорил делайте монтаж труб в стяжке без соединений, только цельными участками. Это важно!
Плюсы и минусы
Преимущества коллекторной схемы проявляются в:
• Повышении общего КПД системы за счет ускоренной подачи нагретой воды или антифриза к теплообменникам, возможности уменьшения сечения труб (и, как следствие, — производительности котла) и сокращения доли теплопотерь.
• Возможности контроля температуры и отключения контуров в отдельных помещениях без снижения работоспособности всей системы.
• Сравнительно простых правилах проектирования и монтажа, возможности совмещения систем напольного и радиаторного обогрева.
Основным минусом коллекторных систем признана дороговизна, на монтаж независимых контуров (более длинных даже в сравнении с обычными двухтрубными разводками) и распределительных гребенок уходит много средств и времени. Такие системы всегда зависят от работы циркуляционных насосов и являются энергозависимыми.
В регионах с промерзаемыми грунтом и частными отключениями э/э внутрь воду в трубах заменяет антифриз, что также повышает смету.
В итоге коллекторные системы признаны оптимальными для обогрева больших по площади частных домов (включая двухэтажные) с разным назначением жилых зон.
Этот тип рекомендуют выбрать при повышенных требованиях к эстетичности и энергоэффективности системы и закладывать на этапах капитального строительства или ремонта дома. Монтаж коллекторных схем и шкафов при наличии ранее уложенных и уже эксплуатируемых полов считается трудоемким и неоправданным, при отсутствии возможности скрытия труб в стяжке разводка привлекает излишнее внимание и хуже выглядит.
Совет! Если делаете разводку не в стяжке, то можно скрыть трубы в коробах или за гипсокартоном.
Технология монтажа радиаторной коллекторной системы отопления
Схема монтажа
Этот вид коллекторной системы признан самым простым в расчете и монтаже, при относительно равной длине контуров и числе подключаемых радиаторов (от 1 до 3, не более) схема функционирует с одним циркуляционным насосом, без потребности в дорогостоящей автоматике.
Риски завоздушивания исключают краны Маевского на самих радиаторах и отводчики на коллекторах. При разном расходе и параметрах теплоносителя схема усложняется и каждая отельная ветвь оснащается своим насосом, автоматикой и группой безопасности.Непосредственно до начала монтажа определяется число, место расположения, тип и параметры радиаторов, составляется план прохода труб и принимаются меры по их защите от преждевременного остывания. При этом трубы либо замоноличиваются в цементной стяжке с толщиной в пределах 5-7 см, изолированной от воздействия грунта, или скрываются в пустых полах. Схема разводки составляется с учетом ряда правил:
• Поддержки длины одной петли в до радиатора и обратно в пределах 20 м.
• Вводе в схему дополнительных циркуляционных насосов и группы безопасности при неодинаковой длине контуров или подключении радиаторов с разными параметрами.
• Обязательного вывода концов труб для подключения к коллектору за пределы цементной стяжки.• Исключение рисков завоздушивания. При нахождении на одном этаже с теплообменниками радиаторного типа коллектор практически всегда располагается выше и нуждается в оснащении воздухоотводчиком. Исключение делается лишь для коллекторов в подвалах и нижних этажах, но даже в такие схемы всегда вводятся устройства для стравливания воздуха.
• Защите мест прохода труб в стенах и перекрытиях металлом.
Стандартный диаметр подключения гребенок к трубам, идущим к котлу, составляет ¾ дюйма, к внутренним контурам – ½, сечение последних в частных домах не превышает 16 мм.
Способ подключения труб к радиаторам особой роли не играет, но в большинстве случаев они присоединяются к нижним патрубкам из-за соображений эстетичности и экономии материалов.
В обычных схемах все радиаторы подключаются к коллекторам отдельно (с возможностью регулировки каждого и максимальной теплоотдачей), но при достаточной длине, установке байпасов и сбалансированным гидравлическом сопротивлении в одной петле могут монтироваться 2 или 3 небольшие батареи с последовательным подключением.
Ошибки при проектировании и монтаже
Основные сложности возникают при подборе места размещения коллекторного шкафа и заложении контуров с равными параметрами и длинной. При условии одинакового давления и расхода в радиаторных системах один коллектор может обслуживать 2 этажа одновременно, но такие схемы не считаются удачными.
В частности, при недостаточной мощности насосов на верхних этажах или в больших контурах циркуляция теплоносителя будет слабой. Во избежание таких проблем для обслуживания разных этажей выделяют отдельные коллекторы со своими насосами и устанавливают их в центре дома.
К возможным ошибкам также относят:
• Посадку подачи и обратки отдельного контура на одну и туже гребенку коллектора (петля замыкает саму себя).
• Нарушения последовательности подключения контуров на разные гребенки. Данная ошибка не является грубой, но усложняет регулировку и наладку работы системы.• Засорение, сдавливание или повреждение труб в ходе монтажа, скрытие труб в бетоне без проведения гидравлических испытаний при давлении в 1,5-2 раза выше рабочего.
• Заложение контуров с разным гидравлическим сопротивлением. Одинаковыми должны быть не только длина петли, но и сечение труб, число секций в радиаторе, способ их подключения и количество поворотов.
Технология монтажа коллекторной системы отопления теплым водяным полом
Схема монтажа
В стандартную схему таких систем помимо коллекторного узла, насоса и расширительного бака входит терморегулятор и узел подмеса.
Системы напольного обогрева являются низкотемпературными, параметры воды или антифриза в контурах поддерживаются в пределах 30-40 °С (при максимуме в 55).
При оптимальной настройке разница между температурой на подающей и обратной гребенке не превышает 10 °С, а понижение до нужного значения на входе достигается путем смешивания остывшего теплоносителя с горячим в узле подмеса.
Лучшие коллекторы в таких системах оснащены расходомерами, приборами регулировки расхода воды, кранами для перекрытия каждого контура и электроприводами, работающими в комплексе с термостатом.
При максимально возможных 12 контурах подключения лучшие результаты достигаются при обслуживании одним коллектором не более 8 отдельных петель водяного пола.
Требования к контуру обогрева стандартные:
• При минимуме в 15 и максимуме в 100 м оптимальная длина петли составляет 50-60 м, но в принципе можно и делать до 80 метров при этом ставить более мощный насос
• Данный контур укладывается на площади не более 40 м2 с шагом в 10-35 см. Шаг раскладки сокращается в меньшую сторону при использовании водяного напольного отопления в качестве основного источника тепла, и увеличивается в теплых регионах или редком включении системы.• Трубы укладываются спиралью (идеальный вариант для просторных помещений), змейкой (рекомендуемая схема для маленьких комнат) или двойными кольцами без пересечений друг с другом.
• Петлю делают цельной, с выводом концов за края бетона или систем фиксации.
• Основание первого этажа под трубами обязательно изолируется и утепляется.
• Коллекторные шкафы устанавливаются чуть выше кольца и оснащаются воздухоотводчиками как в подающей, так и обратной магистрали.
• В ходе монтажа трубы берегут от смещения и повреждения с помощью хомутов (фиксация к армосетке) или специальных матов с бобышками.
Перед заливкой стяжки система опрессовывается и оставляется заполненной как минимум на сутки. Опрессовку проводят при рабочей температуре теплоносителя и давлении в 1,5-2 от номинала, бетонирование – после проверки равномерности нагрева, герметичности и отсутствии потерь давления, исключительно в остывшем состоянии. Толщина стяжки поддерживается в пределах 5-7 см, при минимуме от 3.
Совет! Старайтесь рассчитать так, что бы все контура были относительно одинаковой длинны. Поиграть можно расположением коллекторного шкафа в центре дома. Конечно можно будет при разнице длин контуров регулировать расходомерами, но при большой разнице длин корректно отрегулировать не получиться.
Совет! Обязательно при укладке теплого пола обзначте, за какое помещение отвечает каждый контур, подпишите каждый выход трубы к коллектору.
Совет! Не в коем случае не укладывайте теплый пол с соединением в стяжке, только цельные трубы на один контур. Это важно!!!
Ошибки при проектировании и монтаже
Помимо описанных выше ошибок (нарушение порядка присоединения труб, замоноличивания участка соединения труб с гребенкой бетоном, низкая или чрезмерная мощность насоса, разное гидравлическое соединение в контурах) при монтаже коллекторных систем теплого пола допускаются типичные нарушения:
• Игнорирование потребности в обосновании шага размещения и длины труб расчетом.
• Ошибки бетонирования (отсутствие демпферной ленты по периметру помещений, заливку системы без многократной проверки и опрессовки, недостаточная или чрезмерная толщина стяжки).
• Попытки компенсации большой (свыше 100 м) длины труб мощным насосом. Помимо лишних трат на его покупку и обслуживании эта ошибка чревата ускоренным износом труб и появлением шумов. Обратная ситуация (недостаточная мощность насоса) приводит к снижению эффективности прогрева полов.
• Отсутствие терморегулятора или экономия на воздухоотводчиках.
Многие спрашивают можно ли отопить дом только теплым полом! Отвечаю, при правильной теплоизоляции строения теплый пол отличное решение, которое будет вас радовать и экономить деньги при отоплении. Но скажу честно, деревянный дом или дом плохо утепленный, теплый пол не обогреет, более того он все время будет сильно теплым, что привнесет в вашу жизнь некий дискомфорт.
В своем доме я сделал отопление только теплым водяным полом и очень доволен результатом.
Особенности монтажа совмещенной коллекторной системы отопления
Схема монтажа
Данная схема считается самой сложной и дорогостоящей в исполнении из-за необходимости разделения основного контура отопления на два с разными температурами. Как следствие в нее вводят узел подмеса и увеличивают число коллекторов. Теплоноситель движется:
1. С выходного патрубка котла на тройник, с подачей горячей воды на коллектор, обслуживающий радиаторы, и смеситель, подключаемый к подающим гребенкам теплого пола.
2. Более горячий теплоноситель проходит коллектор и контур радиаторов и возвращается на смеситель и далее – на коллектор теплого пола.
3. Пройдя через все контуры теплоноситель возвращается для нагрева в котел или идет на сброс.
Арматура для подмеса горячего теплоносителя или холодной воды (а именно – двухходовой или трехходовой клапан с термостатической головкой) открывается или закрывается при отклонении температуры на входе в коллектор теплых полов от +35°С или другого заданного значения. При такой схеме радиаторы как правило размещаются на втором и верхнем этаже, водяные трубы теплого пола – на первом. При недостаточной скорости движения теплоносителя в нижнем контуре в схему вводят дополнительный циркуляционный насос.
Ошибки при проектировании и монтаже
К частным ошибкам таких схем относят:
• Экономию на смесителе (обратку с радиаторов просто направляют на коллектор теплого пола, что чревато короблением труб), воздухоотводчиках или запорной арматуре.
• Использование одинаковых труб для питания радиаторов и обогрева полов (для систем с разными температурными режимами стоит подобрать свои, оптимальные трубы).
• Отсутствие возможности слива воды с радиаторов без останова работы контура теплых полов. Проблема решается увеличением числа разъемов в подающей и обратной гребенки коллектора радиаторов и подключением к ним узлов прямого слива и залива теплоносителей).
Теперь вы знаете ответ на вопрос: коллекторная система отопления частного дома, плюсы и минусы, особенности монтажа, ошибки, которые лучше не допускать.
Коллекторная схема отопления частного дома
Вступление
В желании равномерно прогреть все помещения своего дома, мы старательно изучаем все возможные схемы отопления придуманные инженерами и практикуемые сантехниками. Одой из популярнейших схем разведения труб, является коллекторная схема отопления. Работает она для большого частного дома, где прогревать нужно большое количество комнат.
О схемах отопления и их разнообразии
Отрываясь от практики и переходя с фантазийной теории, вы сами можете взять лист бумаги, нарисовать на нём источник отопления дома (условно котел отопления) и несколько радиатор отопления вокруг него.
Схема отопления подразумевает соединение котла отопления (источника) со всеми радиаторами отопления.
Самой экономичной будет схема последовательного соединения радиаторов, при которой теплоноситель системы будет последовательно проходить через все радиаторы отопления, и возвращаться к источнику после последнего радиатора.
Такая схема называется однотрубной. Она используется и работает в многоэтажных домах с верхней подачей воды (в гравитационной системе). Квартиры в них отапливаются стояками отопления, на каждом этаже один радиатор стояка, все радиаторы одного стояка размещены по вертикали.
Работает однотрубная схема, также при горизонтальном размещении радиаторов, но при условиях, что радиаторов в комнате немного и перед радиаторами трубу отопления загибают в форме разгонного коллектора.
Важно! Использовать однотрубную схему отопления для большого дома или дома с большим количеством радиаторов не нужно, часть радиаторов в конце цепочки подключения будут всегда холодные.
Если вы немного разбираетесь в электропроводке, то наверняка соедините радиаторы, на нашей воображаемой схеме, параллельно (как лампочки). Такая схема называется двухтрубной.
По одной трубе двухтрубной разводки движется горячий теплоноситель, по второй трубе организовано возвращение остывшего теплоносителя. То есть каждый радиатор подключается с источнику тепла независимо от своих соседних собратьев.
Благодаря этому все радиаторы в доме нагреваются равномерно, однако, чтобы отремонтировать один радиатор, нужно отключать и сливать всю систему отопления. Это проблема эксплуатации и ремонта.
Коллекторная схема отопления частного дома
Решает эту, несколько надуманную проблему, схема под названием коллекторная или лучевая система отопления. Она проста, как группа туристов греющихся у костра.
Представьте группу туристов, который сидят вокруг костра и протянули у нему руки, чтобы согреться. Что будет если один турист встанет и уйдет. Ничего не будет, стальные останутся и будут греться дальше.
Так же работает лучевая или коллекторная схема отопления. Каждый радиатор в этой схеме подключается к источнику тепла двумя трубами независимо от всех остальных радиаторов.
Обеспечивает, такое «лучистое» подключение, устройство под названием коллектор, вернее два коллектора (схема двухтрубная). Отсюда второе название лучистой схемы — коллекторная схема отопления, в том числе, частного дома. Есть еще одно название данной схемы: веерная схема, узел условного веера, это коллектор.
Коллекторная схема отопления: недостатки
Я вижу в данной схеме два недостатка:
- Во-первых, она очень дорогая, количество труб зашкаливает, дополнительного оборудования море (коллектора, шкафы, обвес коллекторов и т. д.)
- Во-вторых, очень трудоемкий и сложный монтаж, с замуровыванием труб в пол (а куда вы денете такое количество труб, только в пол).
Как бедствие, конечный результат очень (!) сильно зависит от качества материала и, главное, квалификации рабочих. Качественно собрать и настроить коллекторную схему это вам не у пронькиных.
Заключение
Коллекторная схема отопления частного дома несомненно лучшая из возможных схем для загородного дома. На каждый этаж по коллекторному шкафу и все радиаторы будут греть одинаково.
©obotoplenii.ru
Еще статьи
Коллекторная система отопления частного дома — преимущества лучевой разводки отопления: инструкции по установке, схемы
Существуют несколько различных вариантов разводки отопительных трубопроводов в частных домах. Коллекторная система отопления (лучевая – другое название данной схемы) является наиболее эффективной из всех существующих.
Устройство коллекторной системы
Лучевая разводка системы отопления предполагает соединение каждого радиатора с коллектором двумя магистралями — подающей и обратной. Коллектор включает в себя две гребенки. Они обычно сделаны из латуни или нержавеющей стали. К одной из них подсоединены подающие трубы (они предназначены для подвода теплоносителя к отопительным приборам), к другой — обратные (с их помощью остывшая жидкость отводится к котлу).
Кроме того, в коллекторе лучевой системы устанавливаются запорно-регулирующая арматура, балансировочный вентиль (клапан), могут быть смонтированы клапаны для слива воды и выпуска воздуха.
Коллекторная система отопления работает по следующему принципу. Жидкий теплоноситель, нагретый котлом до необходимой температуры, попадает в подающую гребенку. От нее он поступает в отопительные приборы — радиаторы, водяные конвекторы, «теплые полы». В них теплоноситель несколько охлаждается, по обратным магистралям возвращается в коллектор, а из него — к котлу.
Преимущества и недостатки коллекторной системы отопления
Вследствие своих достоинств схема коллекторной разводки отопления активно применяется на многих Объектах, особенно в загородных коттеджах.
Основные преимущества следующие:
- Лучевая система позволяет быстро и равномерно разогреть все тепловые приборы, так как к каждому из них подводится отдельная подающая магистраль
- Между коллектором и отопительными приборами отсутствуют стыки труб, что положительно влияет на надежность системы отопления
- Возможность регулирования температуры (при необходимости — отключения) каждого отопительного прибора лучевой системы отопления независимо от остальных
- Возможность установки дополнительного радиатора или конвектора (если имеются свободные патрубки) без демонтажа существующей лучевой разводки
- Вследствие того, что каждая из труб лучевой отопительной разводке от коллектора подводится только к одному отопительному прибору, можно применять магистрали меньших диаметров
- Удобство эксплуатации и обслуживания коллекторной разводки
Недостатки:
- Основной недостаток коллекторной разводки — высокая стоимость ее реализации. Она объясняется стоимостью материалов, которых используется больше, чем при других видах разводки. Например, тройниковая система отопления не включает в себя коллекторы и протяженность труб при ее использовании значительно меньше
- Необходимость организации места для установки коллектора — ниши или специального шкафа
Составление схемы разводки
Перед тем, как приступить к монтажу, необходимо определиться со схемой лучевой разводки. Нужно рассчитать число отопительных контуров, в каждом из которых имеется один прибор. Количество патрубков подающей гребенки должно быть не меньше этого числа.
В случае, когда в доме несколько этажей, коллекторно-лучевая система отопления позволит реализовать возможность раздельного управления отопительными контурами каждого этажа, независимо друг от друга. При необходимости может быть отключена отопительная сеть всего этажа или нескольких нагревательных приборов.
При выборе коллектора лучевой отопительной разводки, помимо количества радиаторов, следует учитывать, предельное давление в системе, пропускную способность узла, потенциальную возможность подсоединения дополнительных контуров.
Выбор комплектующих
Коллекторная система состоит из нескольких компонентов. Основными из них являются:
Коллектор
Существуют варианты с ротаметрами (расходомерами) и без них. Ротаметр служит для оптимального и сбалансированного распределения теплоносителя по контурам. Эти приборы особенно часто применяются, если система водяного отопления включает в себя «теплые полы». Именно для них наиболее важна балансировка рабочей жидкости.
В гребенках с расходомерами вместо обычных вентилей имеются поплавковые датчики. При циркуляции теплоносителя датчик перемещается по шкале. Это позволяет видеть текущий расход жидкости в каждом из контуров лучевого отопления. На некоторых моделях имеется возможность установки электроприводов. Это дает возможность дистанционно регулировать температуру теплоносителя с помощью термостата.
Коллекторные шкафы
Коллекторные шкафы для лучевой системы отопления состоят из металлического корпуса, крепежных элементов и дверцы. Эти устройства бывают двух типов — встраиваемые и наружные.
Встраиваемые шкафы коллекторной разводки отопления устанавливаются в нише стены или прячутся под облицовку из вагонки или гипсокартона. Их главное преимущество — возможность скрытой установки, которая не портит интерьер помещения. В ряде случаев боковые стенки встраиваемых шкафов не окрашиваются.
Наружные шкафы коллекторного отопления закрепляются на стеновой поверхности, ниша для них не делается. Наружные варианты легче устанавливать, однако имеется недостаток — нарушается эстетика помещения.
Отопительные приборы
Чаще всего применяются радиаторы. Лучевая разводка отопления предполагает прокладку труб под полом. Поэтому для нее оптимально использовать радиаторы с нижним подключением.
Применение конвекторов в коллекторной отопительной разводке оправдано в случаях наличия на Объекте низких окон (невозможность использования радиаторов). Также конвекторы ставятся перед стеклянными дверями.
Отопительные магистрали
Система отопления рассматриваемого типа монтируются с использованием труб из металлопласта или сшитого полиэтилена. Предпочтительнее второй вариант.
Основные достоинства сшитого полипропилена:
- Маленький удельный вес (поэтому трубы из него легче транспортировать и монтировать)
- Ударостойкость
- «Память формы»
- Способность выдерживать высокие температуру и давление
- Герметичность и повышенная надежность соединений
- Длительный (до 50 лет) срок службы
- Устойчивость к воздействию УФ-лучей
Другие комплектующие
Кроме того, данная система отопления может включать в себя температурные датчики, автоматические воздуховыпускные клапаны, смесители и электронные клапаны, призванные поддерживать требуемый температурный режим, счетчики тепла.
Чтобы обеспечить надежность коллекторной системы рекомендуется использовать комплектующие известных и проверенных производителей.
Особенности монтажа
Коллекторная разводка отопления имеет несколько нюансов, которые необходимо учитывать при монтаже. Главные из них следующие:
- Прокладка труб системы водяного отопления осуществляется только скрытым способом, в стяжке пола. Это предъявляет повышенные требования к их характеристикам
- Для функционирования лучевой системы необходимо установить циркуляционный насос и расширительный бак, так как она предусматривает наличие большого количества труб и имеет высокое гидравлическое сопротивление. Расширительный бак системы отопления размещается перед циркуляционным насосом на обратном трубопроводе. Это позволяет обезопасить систему от турбулентности циркулирующей рабочей жидкости. Циркуляционный насос располагается на входе в обратную магистраль. Если предусмотрено наличие нескольких автономных друг от друга контуров, каждый из них должен быть оснащен циркуляционным насосом
- Коллектор для лучевой разводки рекомендуется монтировать в помещениях с невысокой влажностью. Как правило, эти устройства устанавливаются в прихожей, гардеробе или кладовой комнате
- Если трубы системы отопления прокладываются сквозь стену, во избежание их повреждения в отверстие стены устанавливается металлическая гильза
При грамотно выполненном проекте и качественном монтаже лучевая разводка системы отопления гарантирует надежность и длительный срок службы. Минимальное число стыков практически исключает вероятность протечек. А возможность настраивать температурный режим каждого контура позволяет достичь максимального комфорта в отапливаемых помещениях.
Читайте другие статьи по данной тематике
Услуги по данной тематике
принцип работы, правила установки и подключения
Одним из действенных вариантов модернизации системы отопления, позволяющих сделать ее более производительной и надежной, является установка коллекторного блока. Устройство, пришедшее на смену традиционным конструкциям линейной структуры, призвано повышать удобство эксплуатирования и ремонтопригодность системы.
Как функционирует коллектор для отопления и какие особенности монтажа следует учитывать, рассмотрим подробнее.
Содержание статьи:
Принцип функционирования распределителя
Основное предназначение – равномерно раздавать тепловые потоки, поступающие из основной магистрали, по контурам системы и за счет циркуляционного оборота возвращать остывшую жидкость к котлу.
При этом отдельные ветки системы, подключенные к коллектору, становятся независимыми друг от друга.
Прибор являет собой промежуточный распределительный узел, ключевыми элементами которого выступают две взаимосвязанные части:
- подающая гребенка – отвечает за подачу теплоносителя;
- обратная – выполняет функцию отвода остывшего теплоносителя к генератору тепла.
Вместе они образуют коллекторную группу. От каждой гребенки отходит по несколько выводов для подключения контуров, ведущим к отопительным приборам.
Галерея изображений
Фото из

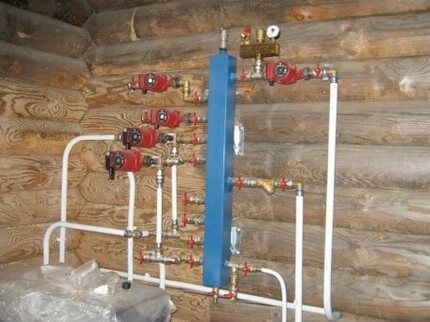

Коллектор в системе отопления

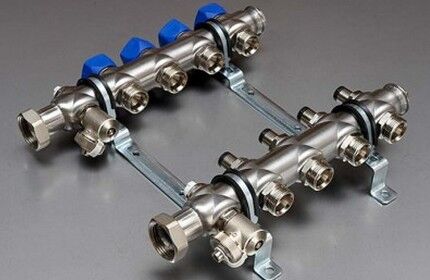

Коллектор заводского исполнения
Распределительная гребенка из ПП труб
Коллекторная разводка в доме
Составляющие коллекторного узла
Комбинация коллектора с двухтрубной схемой
Техническое оснащение лучевых схем
Дешламаторы и шаровые краны
Каждый вывод устройства может быть оснащен выпускными вентилями и отсекающим либо регулировочным краном.
Их наличие дает возможность регулировать давление внутри каждого контура и в случае надобности отсоединения ветки для ремонта, например, перекрывать поток теплоносителя.
Чтобы повысить производительность системы и получить возможность контролировать все отопительные процессы в каждой комнате обогреваемого дома, корпус задействуют также в качестве платформы под установку:
- воздуховыпускных клапанов;
- водосливных клапанов;
- расходомеров;
- счетчиков тепла.
Принцип работы коллекторной системы довольно прост. Разогретая теплогенератором жидкость поступает в подающую гребенку.
Внутри промежуточного сборного узла скорость движения жидкости замедляется благодаря увеличенному внутреннему диаметру устройства, она перераспределяется между всеми отводами.


Количество выводов на распределителе может быть любым, а в случае надобности конструкцию всегда можно нарастить дополнительными отводами
Зная расход теплоносителя, равный мощности теплогенератора, и скорость движения воды, несложно найти необходимую площадь сечения. Только предварительно следует перевести литры в удобную для расчетов единицу мм3.
Через соединительные патрубки, сечение которых меньше диаметра трубы коллекторного узла, теплоноситель поступает в отдельно проложенные контуры и двигается к радиаторам или к .
Благодаря такому распределению должным образом прогревается каждый элемент, снабжаемый теплоносителем равной температуры.


Внутренний диаметр коллектора определяется расчетным путем так, чтобы скорость передвижения теплоносителя внутри него была не больше 0,7 м/с
Достигнув батареи и отдав полученное при нагреве тепло, жидкость направляется по другой трубе в противоположном направлении к распределительному блоку. Там она поступает на обратную гребенку, откуда перенаправляется к теплогенератору.
Для загородного коттеджа по праву считается самой эффективной и надежной.
Единственное, что может останавливать рачительного хозяина– стоимость. Ведь обустройство такой системы обойдется дороже, чем устройство обычной системы тройникового типа.


Такое конструктивное решение, предполагающее обустройство отдельных подающих труб, создает условия для равномерного разогрева радиаторов
Типы коллекторов в системах отопления
Коллекторные установки, применяемые при проектировании закрытых циркуляционных отопительных систем, бывают трех разновидностей.
В зависимости от назначения конструкции на рынке представлены: радиаторные и солнечные системы, а также устройства, оснащенные гидрострелкой.
Тип #1 — радиаторное коллекторное отопление
Какой бы тип отопления не был запроектирован в доме, радиаторы в нем присутствуют всегда. А потому коллекторы, распределяющие потоки теплоносителя непосредственно к установленным в комнатах батареям, являются самым востребованным типом.


Распределительный узел состоит из двух взаимосвязанных гребенок: первая направляет теплоноситель к установленным в комнатах приборам, вторая – отводит его обратно к котлу
Коллекторы, применяемые при радиаторном отоплении, в зависимости от архитектурных и интерьерных особенностей помещения можно подключать различными способами.
По способу подключения радиаторная система отопления может быть выполнена в любом из перечисленных ниже вариантах исполнения:
- верхнее подключение;
- нижнее присоединение;
- установка сбоку;
- ведение по диагонали.
Наибольшее распространение получил все же нижний способ соединения. При такой разводке контуры, скрытые под поверхностью плинтуса или пола, не так бросаются в глаза.
Да и расчеты подтверждают, что при нижнем присоединении все преимущества частного отопления проявляются в полной мере.
Коллектором для радиаторов оснащают каждый этаж дома. Устанавливают его в центре, маскируя устройство в нише или в устроенном специально для него шкафчике на стене.
Место для установки должно быть выбрано так, чтобы по возможности ко всем приборам подводились ветки равной длины.
Если невозможно достичь равенства подключенных к коллектору колец, то каждый отвод снабжается собственным циркуляционным насосом.
По сути, все подключенные к распределительному узлу ветки представляют собой самостоятельный контур с собственной запорной арматурой, а иногда и автоматикой.
Ярким примером коллекторной схемы отопления являются .


Коллекторная схема разводки обеспечивает равномерную поставку тепла во все кольца системы водяных “Теплых полов”
Трубопроводы теплых полов собирают из медных труб или их пластиковых аналогов, для соединений используют неразъемные фитинги.
В отопительные кольца монтируют вентили, с помощью которых регулируют подачу теплоносителя, а в случае необходимости отключают «теплые полы» от общедомовой отопительной сети.


Коллектор для «теплого пола» представляет собой конструкцию, включающую ряд трубных колец, которая прокладывается под напольным покрытием
Такие системы всегда оснащают . Его располагают в промежуточный коллекторный узел на входе в трубу обратного направления.
Число патрубков на распределительном узле зависит от количества помещений, зацикленных на одной гребенке.
Количество коллекторных групп определяют, ориентируясь на длину контуров. За основу расчетов берут соотношение, при котором на одну коллекторную группу отводится 120 метров трубопровода.
Тип #2 — гидравлическая стрелка
При обустройстве мощных и разветвленных систем отопления, которые проектируют в жилых постройках большой площадью, применяют распределительные коллекторы, оборудованные термогидравлическим распределителем или гидрострелкой.
При монтаже связующего звена с одной стороны к нему подключают контур отопительного котла, а с другой – радиаторное отопление или «теплые полы».


Гидравлическая стрелка представляет собой вертикальная полая труба, оснащенная по торцам эллиптическими заглушками, основное предназначение которой – выравнивать оказываемое на теплоноситель давление
Наличие распределительной гидравлической стрелки позволяет решить сразу несколько задач:
- избежать резких перепадов температуры в трубах, губительно сказывающихся на эксплуатационном сроке системы;
- за счет подмеса и вторичной циркуляции части теплоносителя сохранить постоянный объем котловой воды, а также сэкономить топливо и электроэнергию;
- в случае необходимости компенсировать во второстепенном контуре дефицит расхода.
Поддержание температурного баланса достигается за счет того, что устройство позволяет отделить гидравлический контур котла от вторичной цепи.


Вариант изготовления самодельного коллекторного распределителя, оснащенного гидрострелкой, которая изготовлена из стальной квадратной трубы и оборудована штуцерами
Оптимальную работу системы, оснащенной гидрострелкой, можно обеспечить при условии, если каждый контур оборудован собственным циркуляционным насосом.
Тип #3 — солнечные коллекторные установки
Устройства этого типа выбирают при обустройстве автономного водопровода в негазифицированных областях, где уровень солнечного излучения достаточно высок.


Воздушные гребенки, функционирующие на солнечной энергии, работают за счет парникового эффекта, преобразовывая солнечный свет в тепловую энергию
Конструкция солнечных установок немного отличается от традиционных аналогов. По сути, они представляют собой своего рода теплицы, накапливающие солнечную энергии.
Естественная циркуляция теплоносителя в них осуществляется за счет конвекционных потоков и под действием присоединенных к поглощающей пластине вентиляторов.
Распределитель, поглощающий солнечные лучи, представляет собой небольшой плоский ящик, покрытый черной адсорбирующей пластиной. Эта тепловоспринимающая пластина и аккумулирует тепло.
Накопленное тепло передается теплоносителю, в роли которого может выступать циркулирующий по трубам воздух или жидкость.


Основное предназначение солнечного коллектора – направлять и перераспределять энергию Светила на бытовые потребности и нужды
В продаже можно встретить подвижные коллекторные системы, работающие на солнечной энергии. Их конструкция устроена так, что зеркала и нагревательные элементы «следят» за передвижением солнца, благодаря чему его энергию поглощают по максимуму.
Но из-за высокой стоимости оборудования в качестве основного источника обогрева в условиях климата даже южных регионов нашей страны невыгодно.
А потому их больше задействуют в качестве дополнительного источника тепла при обустройстве систем отопления с исполльзованием твердотопливных и газовых котлов.
Модификации распределительных гребенок
Сегодня на рынке оборудования представлено множество разновидностей коллекторов для отопительных систем.
Производители предлагают как связующие звенья самого простого исполнения, конструкция которых не предусматривает наличие вспомогательной арматуры для регулирования оборудования, так и коллекторные блоки с полным комплектом вмонтированных элементов.


Коллекторный блок, включающий все необходимые функциональные элементы для создания условий бесперебойной и высокопроизводительной работы отопительной системы
Простые в исполнении устройства являют собой латунные модели с дюймовым проходом ответвлений, оснащенных двумя соединительными отверстиями по бокам.
На обратном коллекторе такие устройства имеют заглушки, вместо которых в случае «наращивания» системы всегда можно установить дополнительные приборы.
Более сложные в конструктивном решении промежуточные сборные узлы оснащены шаровыми кранами. Под каждый отвод в них предусмотрена установка запорной регулировочной арматуры. Навороченные дорогостоящие модели могут быть оснащены:
- расходомерами, основное предназначение которых – регулировать поток теплоносителя в каждой петле;
- термодатчиками, призванными контролировать температуру каждого отопительного прибора;
- воздуховыпускными клапанами автоматического типа для слива воды;
- электронными клапанами и смесителями, направленными на поддержание запрограммированной температуры.
Количество контуров в зависимости от подсоединяемых потребителей может варьироваться в пределах от 2 до 10 штук.


Независимо от сложности и многофункциональности оборудования при изготовлении гребенок коллекторных блоков используют материалы, устойчивые к внешним факторам
Если за основу брать материал изготовления, то промежуточные сборные коллекторы бывают:
- Латунные – отличаются высокими эксплуатационными параметрами при доступной цене.
- Нержавеющие – стальные конструкции чрезвычайно долговечны. Они могут с легкостью выдерживать большое давление.
- Полипропиленовые – модели из полимерных материалов, хоть и отличаются невысокой ценой, но по всем характеристикам уступают металлическим «собратьям».
Модели, выполненные из металла, для продления срока службы и повышения эксплуатационных параметров обрабатывают антикоррозионными составами и покрывают теплоизоляцией.


Разделительные конструкции, выполненные из полимеров, применяют при обустройстве систем, отапливаемых котлами мощностью от 13 до 35 кВт
Детали устройства могут быть литого исполнения либо же оснащены цанговыми зажимами, позволяющих осуществлять соединение с металлопластиковыми трубами.
Но специалисты не советуют выбирать гребенки с цанговыми зажимами, поскольку те часто «грешат» подтеканием теплоносителя в местах соединения вентиля. Это возникает вследствие быстрого выхода из строя уплотнителя. И заменить его не всегда представляется возможным.


Коллекторы используются в схемах одно- и двухтрубного отопления. В однотрубных системах одна гребенка поставляет нагретый теплоноситель и принимает остывший
Рекомендации грамотного выбора
Основная сложность заключается не только в самом монтаже коллектора, но и в правильном выборе оборудования.
При выборе модели гребенки следует ориентироваться на такие параметры:
- Предельно допустимое давление для этой модели. Оно определяет тип материала, из которого может выполнен гидрораспределитель.
- Пропускная способность узла.
- Наличие вспомогательных устройств.
- Количество выходных патрубков гребенки. Оно должно соответствовать количеству контуров охлаждения.
- Возможность дополнительного присоединения элементов.
Все эксплуатационные параметры указываются в паспорте к изделию.
Для обустройства поэтажных независимых обогревательных контуров, оснащенных автономным управлением, гребенки необходимо монтировать на каждом этаже дома.
При выборе и установке поэтажных распределителей ориентируются на параметры «подсистемы», которую они призваны обслуживать.


Благодаря поэтажному размещению гребенок в случае надобности всегда можно отключать отопление как нескольких отдельных приборов, так и всего этажа
Это значительно упрощает обслуживание отопительной системы и ее ремонт.
Поскольку коллекторный блок – недешевое удовольствие, чтобы обезопасить себя от разочарований при быстром выходе системы из строе при выборе модели стоит ориентироваться на продукцию проверенных производителей.
Смело можно доверять таким производителям, как «GREENoneTEC», «Rehau», «Soletrol», «Oventrop» и «Meibes». В каждой серии ведущих европейских производителей можно подобрать полный комплект необходимого дополнительного оборудования.
Вспомогательные элементы и арматура к коллекторному блоку также должна соответствовать ГОСТу и ТУ.


В качестве дополнительных устройств для подключения коллектора могут понадобиться: 1 – автоматический воздухоотводчик, 2 – переходник, 3 – уголок, 4 – кран, 5 –сгон, 6 – еще уголок, 7 – выводы труб
Каждый из дополнительных элементов конструкции выполняет свою функцию:
- автоматический воздухоотводчик – монтируется, если блок и радиаторы расположены на одном этаже;
- переходник – потребуется при монтаже воздухоотводчика, диаметр которого равен ½ дюйма, при условии что резьба коллектора составляет ¾ дюйма.
- уголок – позволит подсоединить трубы и направить воздухоотводчик вверх.
- кран – необходим для подключения к устройству идущей от котла трубы;
- сгон, оборудованный накидкой гайкой – позволит в случае необходимости перекрыть подачу теплоносителя и, открутив накидную гайку, отсоединить устройство.
Если предполагается подключать , дополнительно потребуется установить кран для подпитки.
Для фиксации коллектора к стене потребуются также хомуты, «посаженные» на пластиковые дюбеля. При монтаже конструкции допустимо также применять специальные кронштейны.
Такие конструкции удобны тем, что верхний коллектор в них выдвинут вперед, благодаря чему трубы узла не мешают подводу трубопровода к нижнему коллектору.
Правила установки и подключения
Выбирать и устанавливать коллектор лучше всего еще на этапе проектирования и монтажа отопительной системы.
Устанавливают такие промежуточные конструкции в помещениях, защищенных от избыточной влажности. Чаще всего для этих целей отводят место в коридоре, кладовой или гардеробной.


Коллекторный блок желательно размещать в специально предназначенном для этого металлическом шкафу, оснащенным в боковых стенках отверстиями под выведение труб
В продаже встречаются накладные и встраиваемые модели металлических шкафов. Каждая модель оснащена дверцей и выштамповкой по боковым сторонам.
За неимением возможности установить металлический шкафчик, поступают проще, фиксируя устройство прямо на стену. Нишу под обустройство коллекторного блока размещают на небольшой высоте относительно пола.
Общепринятой инструкции по монтажу коллекторных распределительных схем по сути нет. Но есть ряд основных моментов, относительно которых специалисты пришли к единому знаменателю:
- Наличие расширительного бака. Объем конструктивного элемента должен составлять не менее 10% от общего количества воды в системе.
- Наличие циркуляционного насоса для каждого проложенного контура. Относительно этого элемента не все специалисты едины во мнении. Но все же, если планируется задействовать несколько независимых контуров, для каждого из них стоит установить отдельный агрегат.
Перед циркуляционным насосом на магистрали обратной подачи размещают . Благодаря этому он становится менее уязвимым к турбулентности потоков воды, часто возникающих в этом месте.
Если же используется гидрострелка – бак монтируют перед основным насосом, основная задача которого состоит в том, чтобы обеспечивать циркуляцию на малом контуре.
Место расположения циркуляционного насоса не принципиально. Но, как показывает практика, ресурс устройства несколько выше именно на «обратке».
Главное при монтаже – расположить вал строго горизонтально. При несоблюдении этого условия первый же пузырь скопившегося воздуха оставит агрегат без охлаждения и смазки.
Сам процесс сборки и подключения коллекторной системы наглядно представлен в видео-блоке.
Выводы и полезное видео по теме
Видео-руководство по последовательной сборке коллекторного блока:
Видео-обзор установки и работы модульного пластикового коллектора:
Распределительный узел для «теплого пола»:
Грамотно выбранная и смонтированная коллекторная разводка гарантирует эффективность и надежность системы отопления.
Благодаря малому количеству соединений и тройников вероятность протечек таких конструкций сводится к минимуму. Ну а возможность регулировать температуру нагрева каждого отопительного радиатора делает эксплуатацию отопительной системой особенно комфортной.
Если обладаете необходимыми знаниями или есть опыт подключения коллекторной системы отопления, пожалуйста, поделитесь им с нашими читателями. Сделать это можно оставив комментарий внизу статьи.
Коллекторы отопления — особенности, принцип работы, разновидности, инструкция по выбору и монтажу
Если вы задумались над модернизацией и улучшением системы централизованного или автономного отопления, то, в частности, можно рассмотреть возможность монтажа коллекторного блока. Этот агрегат позволит повысить как надежность, так и производительность всей системы. Также стоит подчеркнуть, что в случае его использования значительно упрощается эксплуатация и обслуживание системы: в любой момент можно сделать ремонт, не нарушая функциональность. Ниже представлена информация о том, как работает коллекторный блок в системах отопления, что нужно знать при его монтаже и многое другое.
Содержание статьи:
Видео «Что такое коллекторы»
Конструктивные особенности коллекторов отопления
Главной функцией коллектора для систем отопления является равномерное распределение потоков теплоносителя, излучающего тепло, который идет от основной магистрали и переходит на различные контуры. Также коллектор завершает циркуляцию, возвращая тот же теплоноситель обратно в котел или основную магистраль. Все ветки, которые были подключены к системе, полностью независимы друг от друга.
По сути, коллектор – это отдельный промежуточный механизм, состоящий из двух основных деталей:
- Для подачи теплоносителя используется специальная гребенка, которая называется «подающая».
- Для возврата теплоносителя, отдавшего тепло, в магистраль или котел, применяют обратную гребенку.

Две гребенки в целом являются коллекторной группой, а каждая из них соединяется с несколькими выводами, позволяющими подключать большое количество контуров, обеспечивая теплоносителем все приборы отопления.
На каждом выводе агрегата нередко устанавливают выпускные вентили и краны отсекающего или регулировочного типа. За счет их использования появляется возможность изменять давление на каждом контуре отдельно. Также, если необходимо, то свободно можно выполнять ремонт одной ветки, в то время как вся остальная часть системы продолжит функционирование.
На корпус гребенки можно установить дополнительные устройства, позволяющие повысить производительность отопительной системы и осуществить контроль над любыми процессами, с ней связанными.
Среди прочего вы можете монтировать:
- Клапаны для стравливания воздуха.
- Расходомеры.
- Клапаны для слива воды.
- Счетчики тепла.

Принцип работы коллектора
Что касается принципа функционирования коллектора, то здесь все достаточно просто. Тепловой генератор, подогревающий воду, отдает жидкость на подающую гребенку. На этом промежуточном узле существенно замедляется скорость тока теплоносителя, чему способствует более увеличенный радиус. Это позволяет распределять воду по нескольким отводам.
После того, как вам будет известно, какое количество теплоносителя расходуется при отоплении квартиры (дома) по всем контурам, останется подобрать необходимые мощность генератора тепла (котла) и скорость тока жидкости, после чего будет известна площадь сечения. При расчетах обязательно переводите литры в мм3.
Чтобы теплоноситель поступал к приборам, излучающим тепло в помещения, используются трубы чуть меньшего сечения на коллекторном блоке, по которым жидкость добирается до отдельных частей контура, постепенно попадая в радиатор или на сетку теплого пола. За счет подобной конструкции каждый элемент системы отопления, к которому при помощи контура подключен коллекторный блок, прогревается до одной и той же температуры.
Когда жидкость попадает в радиатор или теплый пол, то постепенно отдает свое тепло, а затем движется обратно по другому пути, добираясь до распределительного узла коллекторного блока. Здесь срабатывает обратная гребенка, направляющая охлажденный носитель тепла в котел или другой генератор для повторного разогрева.
Разновидности коллекторов систем отопления
Существуют три основные разновидности коллекторных блоков, используемых в отопительных системах закрытого и замкнутого по кругу типа. Классифицируются все они по своему предназначению и бывают радиаторными и солнечными. Третья разновидность подразумевает использование гидравлической стрелки. Ниже мы рассмотрим каждый вариант.
Радиаторные коллекторы
Независимо от того, используется ли в доме автономная или централизованная система отопления, во всех случаях каждая жилая комната или административное помещение обязательно содержат радиаторы. Поэтому в данной ситуации будет правильным размещение коллекторов, которые при распределении потоков теплоносителя направляют его прямо на радиаторы.

Коллекторы радиаторного отопления могут монтироваться к системам отопления разными методами в зависимости от архитектурного строения жилых комнат или особенностей их интерьера.
Это могут быть следующие методы подключения:
- верхнее;
- нижнее;
- боковое;
- диагональное.
При этом есть один наиболее распространенный метод – нижнее соединение. Подобная разводка прячет контуры коллектора под плинтусом и полом, за счет чего они становятся практически незаметными. Также в соответствии с проводимыми расчетами такой вариант уместен для всех системы автономного отопления.
Радиаторные коллекторы в таком случае монтируют на всех этажах жилого дома, размещая, по возможности, в центре, пряча внутри ниши или обустраивая под них даже отдельные, встроенные в стену шкафы. При этом выбирается такое место, чтобы обеспечить подачу теплоносителя по контурам приблизительно равной длины.
Если не получается добиться такого равенства, и кольца, по которым происходит циркуляция жидкости до каждого прибора отопления, не равны друг другу, то к каждой ветке дополнительно подключают циркуляционный насос. Получается, что каждая отдельная ветка (контур) на самом деле являются самостоятельными контурами, имеющими свои запорную арматуру и автоматику. Одним из наиболее явных примеров схемы отопления с применением коллекторов можно назвать системы теплого пола.
В трубопроводах этих систем используются преимущественно медные или пластиковые трубы, которые соединены друг с другом неразъемными фитингами. Коллекторы для теплого пола подразумевают установку вентилей в каждом отопительном контуре. Они предназначены для плавной регулировки подачи носителя тепла и, при необходимости, полного отключения теплого пола от централизованной или автономной системы отопления.

В таких случаях обязательно используется циркуляционный насос, который размещается в промежуточном узле (том самом коллекторном блоке) прямо на входе в трубу, отвечающую за обратный отток теплоносителя.
Количество патрубков такого узла, во-первых, зависит от числа комнат, подключенных к подающей гребенке, а также – радиаторов и других приборов, отапливающих помещения. То, какое количество коллекторных групп будет использоваться в системе, зависит от длины контуров. Принято считать, что одна группа может обеспечивать равномерное и эффективное распределение теплоносителя по контурам, общая длина которых составляет 120 метров.
Видео «Конструкция коллекторов для теплого пола»
Термогидравлические коллекторы (с гидрострелкой)
Если коллекторная группа будет использоваться в системах отопления высокой мощности с большим числом разветвлений, то в жилых постройках используются устройства с применением гидравлической стрелки. В таком случае к одному концу присоединяют котел, а к другому – отопительные приборы, включая радиаторы и «теплый пол».
Гидравлическая стрелка в такой коллекторной группе повышает функциональность устройства и решает следующие задачи:
- Уменьшение вероятности возникновения температурных перепадов в контурах, из-за которых может существенно сократиться срок эксплуатации системы.
- Сохраняется постоянный объем теплоносителя в котле, а также экономится топливо и электрическая энергия.
- Позволяет компенсировать недостаток расхода в дополнительном контуре.
Чтобы поддерживать баланс температуры, коллекторный блок с гидрострелкой способен отделять контур самого котла от второстепенной цепи.
Солнечные коллекторы
Коллекторные группы данной разновидности используются в случае монтажа автономного водопровода на негазифицированных участках при условии, что количество солнечного излучения находится на достаточно высоком для функционирования прибора уровне.
По конструкции солнечный коллектор систем отопления имеет несколько отличий от традиционных блоков. Устройство можно смело называть конденсатором, который вместо электрической накапливает солнечную энергию. Конвекционные потоки обеспечивают естественный ток теплоносителя по замкнутым контурам. Также на поглощающей пластине установлены вентиляторы, еще больше подчеркивающие автономность коллекторной группы.
Поглощая солнечные лучи, коллекторный блок с адсорбирующей пластиной, которая и аккумулирует тепловую энергию, передает ее носителю тепла, которым может быть не только жидкость, но и перемещающийся по трубам воздух.

Коллекторы, функционирующие от солнечной энергии, бывают и подвижными. В таком случае конструкция группы подразумевает, что нагревательный элемент и зеркало самостоятельно меняют дислокацию, отслеживая падающие на землю солнечные лучи, что позволяет им поглощать максимальное количество тепловой энергии.
Очевидно, что возможность применения солнечных коллекторных блоков непосредственно связана с климатом. Но даже в южных регионах, учитывая высокую стоимость устройства, использование солнечных промежуточных узлов является крайне невыгодным. Если их и покупают, то исключительно в качестве дополнительного источника тепла в автономных системах отопления с применением твердого топлива или газа.
Какими бывают коллекторные группы
На сегодняшний день вы можете приобрести самые разнообразные коллекторные группы для систем отопления и теплого пола. Есть достаточно простые конструкции без арматуры, повышающей ее функциональность, но имеются блоки, которые полностью укомплектованы дополнительными элементами.

Самые простые коллекторы производятся из латуни и имеют дюймовые ответвления, где по бокам размещены два соединительных отверстия. Обратный коллектор оснащен заглушками, которые при необходимости могут использоваться для подключения вспомогательных элементов и наращивания системы в целом.
Если говорить о более сложных коллекторных узлах, то в них зачастую применяют шаровые краны. На каждом отводе может быть дополнительно установлена запорная арматура.
Вот дополнительные элементы, которыми зачастую оснащаются дорогие коллекторные группы:
- Расходомеры – с их помощью осуществляется плавная регулировка потока теплоносителя по отдельному отводу.
- Датчики температуры – позволяют обеспечивать контроль над температурой каждого прибора отопления.
- Клапаны для стравливания воздуха, позволяющие сливать воду и работающие в автоматическом режиме.
- Электронные смесители и клапаны, при помощи которых поддерживается постоянная температура, заданная на программном уровне.
Коллекторная группа может насчитывать несколько контуров, количество которых обычно варьируется в диапазоне от двух до десяти единиц.
Устройства для промежуточных узлов могут изготавливаться из нескольких материалов, а именно:
- Латунь, характеризующаяся непревзойденными эксплуатационными характеристиками и доступной ценовой политикой.
- Нержавейка – как известно, стальные конструкции характеризуются высокой долговечностью и способностью выдерживать огромное давление.
- Полипропилен – на фоне сравнительно низкой стоимости такие приборы существенно уступают перечисленным выше. Достаточно сравнить прочность любого металла и полипропилена.

Металлические коллекторы обязательно обрабатывают антикоррозионным составом и прячут под дополнительным изоляционным слоем, что позволяет повысить долговечность и эксплуатационные характеристики.
Детали приборов изготавливают литыми или с применением цанговых зажимов, которые используются в случае необходимости подключения к металлопластиковым трубам. Тем не менее, цанговые гребенки не рекомендуются специалистами, разбирающимися в системах отопления. Основной причиной являются довольно частые протекания в точках, где подключаются вентили. Виной этому – низкая долговечность уплотнителей, замена которого в некоторых случаях считается крайне сложным процессом.
Как правильно выбрать коллектор отопления
Сложности с коллекторными блоками возникают не только при монтаже и подключении, но уже в процессе выбора нового оборудования.
Выбирая ту или иную гребенку, обращайте внимание на такие параметры, как:
- Максимальное давление выбранной модели, что связано с материалом изготовления блока.
- Пропускная способность – то, какое количество теплоносителя может проходить через коллектор за единицу времени.
- Есть ли дополнительные элементы, повышающие функциональность прибора.
- Число патрубков на выходе – количество должно быть равным числу контуров охлаждения.
- Есть ли возможность подключения вспомогательных элементов.

Абсолютно все эксплуатационные характеристики вы можете увидеть в паспорте прибора. Если необходимо установить независимые контуры систем отопления с автономным управлением на каждом этаже, то в таком случае и гребенки устанавливаются по той же схеме. В таком случае во время выбора коллекторной группы вы должны обращать внимание на характеристики системы, к которой она будет подключена.
Такой подход позволит существенно сэкономить на потенциальном ремонте и упростить обслуживание всей отопительной сети в целом. Коллектор нельзя назвать дешевым удовольствием, поэтому стоит выбирать устройства от проверенных производителей. Уже давно зарекомендовали себя коллекторы для систем отопления Kermi, разрабатываемые одноименным немецким производителем. Кроме того, большинство моделей таких коллекторов подразумевают установку дополнительного оборудования.
Не забывайте о том, что все произведенные и подключаемые к коллекторной группе элементы (включая запорную арматуру) должны соответствовать всем пункта ТУ и ГОСТ.
Существует несколько вспомогательных деталей, «обогащающих» конструкцию коллекторного блока.
Каждая из них выполняет свои функции:
- Воздухоотвод – устанавливается в тех случаях, если и радиатор отопления, и группа расположены на одном ярусе. Действует в автоматическом режиме.
- Переходник – важный элемент, использующийся при установке воздухоотвода с диаметром полдюйма, тогда как резьба коллектора имеет диаметр ¾ дюйма.
- Сгон с накидной гайкой – элемент, дающий возможность перекрытия подачи воды. Если вы открутите гайку, то сможете и вовсе отсоединить элемент.
- Кран – с его помощью подключают трубу от котла непосредственно к коллектору.
- Уголок – соединяет трубы и позволяет направить воздухоотвод вверх.
Если вы собираетесь подпитывать при помощи коллектора системы теплого пола, то обязательно рекомендуется установить кран для подпитки. Чтобы зафиксировать промежуточный узел на той же стене, вам понадобятся хомуты, закрепленные пластиковыми дюбелями. Во время установки конструкции можно использовать кронштейны. Верхний вентилятор в таком случае выдвигается чуть вперед, что позволяет трубам не препятствовать подводу трубопровода к нижней части коллектора.
Основные требования при монтаже и подключении коллектора
Безусловно, выбор и установка коллектора будут уместны параллельно с проектированием и монтажом самой системы отопления. Промежуточные узлы должны быть расположены в комнатах, которые защищены от образования избыточного количества влаги. Зачастую речь идет о коридорах, кладовых помещениях или встроенных в стену шкафах.

Кроме того, в магазинах даже продаются специальные шкафы накладного или встраиваемого типа, предназначенные для установки коллекторных групп. На каждой модели есть дверь и выштамповка по бокам. Если нет возможности разместить специальный монтажный шкаф, то нередко блоки крепят прямо к стене. Когда прибор прячут в нишу, то ее изготавливают на малой высоте от пола.
По сути, нет какой-то универсальной инструкции, описывающей качественный и надежный монтаж коллекторного промежуточного узла.
Тем не менее, есть два основных момента, на которые вы должны обращать внимание:
- Обязательно наличие расширительного бака, объем которого должен быть равен не менее 10 % объема используемой в системе воды.
- Использование циркуляционного насоса на каждом отдельном кольце. Здесь не все так однозначно, как в случае с баком. Тем не менее, если вы будете использовать несколько отдельных контуров, то на каждом из них должен быть установлен свой насос.
Расширительный бак преимущественно монтируют около циркуляционного насоса на той части контура, по которой осуществляется обратная подача. За счет этого промежуточный узел в целом становится менее подверженным к турбулентным потокам теплоносителя, которые очень часто возникают в таких местах. При использовании устройства с гидравлической стрелкой бак устанавливают перед основным насосом, обеспечивающим циркуляцию по малому контуру.
Что касается циркуляционного насоса, то место, где он будет подключен, не так принципиально. Тем не менее, практика показывает, что долговечность прибора будет в несколько раз выше, если устанавливать его на обратном контуре. Основной момент при монтаже – вал должен размещаться параллельно горизонтальной плоскости, поскольку в случае иного расположения пузырь воздуха, скопившийся в устройстве, оставит насос без охлаждения и смазки, из-за чего тот незамедлительно выйдет из строя.
Высокая производительность и надежность коллектора отопления делают его незаменимым при установке в загородных домах, на территории поселков, где отсутствует централизованная система отопления, и зачастую используются котлы. Монтаж коллекторного блока и контуров требует больших финансовых затрат по сравнению с установкой систем тройникового типа, однако это наиболее качественный и эффективный вариант.
Система отопления частного 2-х этажного дома своими руками. Схемы отопления частного 2-х этажного дома
В процессе строительства и задолго до закладки Есть много вопросов, связанных с отоплением. Каждый хозяин хочет добиться положительных результатов, идя по пути меньшего сопротивления.
Схема с естественной циркуляцией
Рассматривая схему отопления частного 2-х этажного дома, можно обратить внимание на систему, предполагающую естественную циркуляцию воды.Выбор чертежа будет зависеть от планировки и площади здания. Но это самый распространенный и привычный для загородных домов и загородных домов. Он мало отличается от того, что используется при устройстве систем отопления в одноэтажных домах.

Выбирая такие схемы отопления частного 2-х этажного дома, следует помнить об особенностях планировки, требующих выбора места для установки расширительного бачка. Размещать его на чердаке не нужно, можно ограничиться вторым этажом.Там танк может быть где угодно. Конечно, это должна быть самая высокая точка комнаты. Мастер должен следить за тем, чтобы воду можно было слить. Если применить аналогичный способ подключения ТЭНов, жидкость будет идти сверху. Благодаря этому обогрев радиаторов будет равномерным по отношению к отапливаемым помещениям.
Для направления движения воды трубы располагаются под небольшим углом 3-5 градусов. Диаметр обратного трубопровода должен увеличиваться по мере приближения к котельному оборудованию.При использовании подобных схем отопления частного 2-х этажного дома подводящий трубопровод можно разместить под обычными подоконниками или потолком.
Преимущества отопительного контура с естественной циркуляцией

Перед началом монтажных работ важно учесть преимущества схемы, описанной выше. Их очень много. В первую очередь хочу отметить надежность конструкции. В
.Система отопления частного 2-х этажного дома своими руками. Схемы отопления частного 2-х этажного дома
В процессе строительства и задолго до закладки Есть много вопросов, связанных с отоплением. Каждый хозяин хочет добиться положительных результатов, идя по пути меньшего сопротивления.
Схема с естественной циркуляцией
Рассматривая схему отопления частного 2-х этажного дома, можно обратить внимание на систему, предполагающую естественную циркуляцию воды.Выбор чертежа будет зависеть от планировки и площади здания. Но это самый распространенный и привычный для загородных домов и загородных домов. Он мало отличается от того, что используется при устройстве систем отопления в одноэтажных домах.

Выбирая такие схемы отопления частного 2-х этажного дома, следует помнить об особенностях планировки, требующих выбора места для установки расширительного бачка. Размещать его на чердаке не нужно, можно ограничиться вторым этажом.Там танк может быть где угодно. Конечно, это должна быть самая высокая точка комнаты. Мастер должен следить за тем, чтобы воду можно было слить. Если применить аналогичный способ подключения ТЭНов, жидкость будет идти сверху. Благодаря этому обогрев радиаторов будет равномерным по отношению к отапливаемым помещениям.
Для направления движения воды трубы располагаются под небольшим углом 3-5 градусов. Диаметр обратного трубопровода должен увеличиваться по мере приближения к котельному оборудованию.При использовании подобных схем отопления частного 2-х этажного дома подводящий трубопровод можно разместить под обычными подоконниками или потолком.
Преимущества отопительного контура с естественной циркуляцией

Перед началом монтажных работ важно учесть преимущества схемы, описанной выше. Их очень много. В первую очередь хочу отметить надежность конструкции. Кроме того, среди положительных моментов следует выделить простоту эксплуатации, бесшумность работы, независимость от подачи электроэнергии.
Недостатки схемы

Если вы решили использовать описанный выше проект отопления 2-х этажного частного дома, нужно также помнить о недостатках, которых в данном случае намного больше, чем плюсов. В первую очередь стоит выделить сложность монтажных работ и необходимость прокладки труб с уклоном. Помимо прочего, отапливаемая площадь будет небольшой. Системе не хватит давления для обогрева дома, если его площадь больше 130 квадратных метров.
Вы также должны помнить о низком КПД и значительной разнице температур между обратным потоком и подачей.Последнее обстоятельство негативно сказывается на работе котельного оборудования. Внутренние поверхности системы будут корродированы, так как в охлаждающей жидкости будет присутствовать кислород. Хозяевам дома необходимо постоянно следить за состоянием испаряющейся воды, что подразумевает необходимость ее добавления. В результате на трубах может образоваться накипь. Использование антифриза недопустимо по той же причине. В качестве еще одного недостатка стоит выделить значительную материалоемкость системы.
Типы контуров с принудительной циркуляцией

Отопление частного 2-х этажного дома своими руками может быть оборудовано и по принципу системы, работающей за счет принудительной циркуляции воды.По мнению профессионалов, наиболее простыми в установке являются следующие схемы: однотрубная, двухтрубная и коллекторная. Сначала разберем первую разновидность.
Однотрубная система отопления, своими руками

При использовании этой схемы движение теплоносителя будет разделено на две ветви отопительных приборов. Один из них идет на первый этаж, а другой — на второй. На каждом этаже устанавливается запорная арматура на входе трубы. Он обогреет только половину комнат.После того, как трубы с теплоносителем пройдут через отопительные приборы, они будут объединены в одну систему, которая подойдет для котельного оборудования. Подключать аккумуляторы на каждом этаже нужно тем же способом, который применяется в условиях одноэтажных домов.
Рекомендации по устройству системы

Если вы выбрали описанную выше схему обогрева 2-х этажного частного дома, запорный вентиль необходимо установить на входе каждого обогревателя.Это необходимо для регулировки уровня нагрева радиатора и балансировки системы. На выходе из аккумуляторов устанавливается запорный вентиль, который используется для отключения радиатора при ремонте и замене. При использовании такой схемы подключения можно менять отопительные приборы, не останавливая систему и не сливая воду. Для выпуска воздуха используется клапан
.Коллектор теплого пола: подключение
Водяной теплый пол получает все большее распространение в индивидуальных домах. Метод создает более равномерное распределение температуры в помещениях, что делает их более комфортными, а отопление — экономичнее на 10-15%. В многоэтажных домах этот способ запрещен для подключения к централизованным системам отопления и надземным этажам. Система теплого пола содержит:
- коллектор теплого пола;
- труб;
- арматура;
- контрольно-измерительные приборы.
Мощность котла выбрана больше, чем система отопления. В домах с большой площадью требуется наличие дополнительных радиаторов отопления. Также следует учесть, что горячая вода может понадобиться для ванной и кухни. Все это должен обеспечивать один общий котел.
Устройство и работа теплого пола
Теплый водяной пол — одна из самых современных систем отопления. Температура теплоносителя не превышает 55 ° С. Если она выше, горячий пол создаст дискомфорт.Чтобы ступням было приятно прикасаться к полу, температура поверхности напольного материала не должна превышать 35 ° С. Температура теплоносителя, выходящего из котла, обычно выше. Поэтому перемешивание нагретой и охлажденной воды производится в смесительном узле коллектора. Температура охлаждающей жидкости устанавливается термостатом.

Нагревательные трубы проходят в толщину бетонной стяжки под финишным покрытием. Автономная система теплого пола отвечает всем современным требованиям:
- высокая производительность;
- надежность;
- прочность;
- эконом.
Помещение разделено на участки примерно по 40 м 2 , с индивидуальными контурами не более 60 м и компенсационными швами по границам. Внутри каждого участка создан пол с водяным подогревом. Коллектор подключен к прямому и обратному патрубкам каждого контура, и через него протекает поток теплоносителя. Нагретая вода из котла распределяется по контурам, а остывшая через него обратно. Отопительные контуры имеют разную длину труб. При одних и тех же каналах через короткую трубу на входе и выходе будет проходить больше воды, чем через длинную.Соответственно и греться сайты будут по разному. В каждом контуре необходимо обеспечить заданный расход воды, чтобы происходило равномерное распределение тепла по системе. Показатель одинаковой температуры теплоносителя на обратке всех контуров. При этом тепло будет равномерно распространяться по полу дома.
Назначение и устройство резервуара
Коллектор теплого пола служит для равномерного распределения теплоносителя от котла в отапливаемое помещение и возврата на повторный нагрев по круговой циркуляции.С его помощью довести все подключенные контуры до заданной температуры, произвести подпитку и слив, а также удалить воздух из системы. Конструктивно коллектор выполнен в виде трубы-«гребешка» с патрубками для подключения контуров отопления. Они должны стараться делать все по одной длине.
Коллекторный шкаф
При подаче теплой воды на пол дома коллектор размещают в удобном месте, максимально близко к центру системы отопления. Там тоже включаются трубы контуров с правым изгибом, а также подключаются подача и отвод теплоносителя.Для поворота гибкой трубки снизу оставляют место. Сверху собирается группа коллекторов подачи и возврата с регулирующими клапанами или клапанами. Место необходимо снять с обогревателей и поставить на стену. Лучше всего разместить оборудование в специальном шкафу. Его следует разместить над теплым полом, чтобы из труб было удобно удалять воздух. Вся система соединена компрессионными фитингами.
Простой вариант группы коллектора
Простые коллекторы с regulatingvalves и расходомерами на каждом контуре, а также запорной арматуры для подачи или отключения охлаждающей жидкости.Такая система хорошо подходит для частного дома, где нет значительных перепадов давления и температуры в трубопроводах. Собрать простейший коллектор теплого пола можно своими руками
.329 Фотографии контуров отопления — бесплатные фотографии и стоковые фотографии из Dreamstime
Термостатический радиаторный вентиль угловой lthw система отопления дома в доме. Фон
Вентиль радиатора угловой LTHW контур системы отопления дома. Внутри семейного дома
Запорный клапан радиатора угловой LTHW контур бытовой системы отопления.Внутри семейного дома
Котел газовый двухконтурный. В недостроенной квартире. Система отопления
Котел газовый двухконтурный. В недостроенной квартире. Система отопления
Полы с подогревом с коллектором и радиаторами в комнате. Конц. Эпт технологии отопления. Порядок слоев в полу
Крупный план паяльника над печатной платой.Детальный вид паяльника над печатной платой при нагревании оловянного припоя поврежденного
Детальный вид паяльника, нагревающего заменяемый компонент материнской платы. Детальный вид паяльника над печатной платой при нагревании олова
Изолированный отопительный контур централизованного отопления на улице. Трубопровод покрыт оцинкованным листом. Промышленный фон.Селективный фокус
Изолированный отопительный контур централизованного отопления на улице. Трубопровод покрыт оцинкованным листом. Промышленный фон. Селективный фокус
Подключение домашнего водонагревателя. Индивидуальное отопление. Индивидуальное горячее водоснабжение. Водопроводные соединения бытового двухконтурного газового котла
Контур воздушного отопления в старинной книге Энциклопедический словарь А.Гранат, т. 6, С. Петербург, 1894. Историческая картина, историческая иллюстрация из
г.Контур водяного отопления в старинной книге Энциклопедический словарь А. Граната, вып. 6, С.-Петербург, 1894. Историческая картина, историческая иллюстрация из
г.Крупный план пайки для сборки печатной платы. Нагревательный припой для паяльника для сборки небольшой печатной платы
Розетка с розеткой, розетками и термостатом для теплого пола.Многофункциональная розетка с электрической розеткой, розетки европейского типа и
Персональный компьютер новая деталь радиатора радиатора отопления, термостат из металлического алюминия.
Резистор с уставшей платой. Резистор перед печатной платой с признаками старения и нагрева
Управление системой центрального отопления и охлаждения в котельной.Насосы и трубы
Панель теплого пола. Крупным планом панели теплого пола в стене новостройки
Канал HVAC для кондиционирования и отопления. Открытый канал кондиционирования, отопления и охлаждения в потолке строящегося дома
Огромный кондиционер, система центрального отопления и охлаждения c. Ontrol
.
