Дифференциальный автомат представляет собой коммутационное устройство, в котором совмещаются автоматический выключатель и устройство защитного отключения (УЗО).

Существует мнение о нецелесообразности схемы с дифференциальным автоматом без заземления. Электрики мотивируют это тем, что проводка обычно выполнена в двухпроводном стандарте, а отсутствие дифавтомата потребует дорогостоящей модернизации. Однако такое мнение нельзя признать верным, поскольку в автомате имеется лишь пара контактных разъемов, а для установки проводника заземления просто нет места. К тому же принцип действия защитных систем не требует заземления. Ниже пойдет речь о нюансах работы защитных устройств и о том, как подключить дифавтомат без заземления.

Применение дифференциального автомата

Разница между устройством защитного отключения и дифавтоматом состоит в функциональном предназначении. УЗО — коммутационный прибор, берущий на себя защиту человека от прямого или опосредованного удара током.

Устройство защитного отключения мониторит текущие характеристики электрической проводки и в случае каких-либо проблем отключает ее. УЗО не защищает проводку от коротких замыканий и перегрузок. Более того, устройство само нуждается в защите от этих факторов. С этой целью перед устройством защитного отключения ставят автоматический выключатель.

Дифференциальный автомат комплектуется автоматическим выключателем, а потому считается более совершенным в технологическом отношении устройством. Дифавтомат используют для защиты электросети от коротких замыканий и перегрузок, при появлении утечек тока в результате повреждения проводки, электроустановок. Дифавтомат защищает человека при попадании под напряжение.

Под утечкой тока понимается несанкционированное изменение маршрута протекания тока. При утечке электрический ток направляется не по электропроводке или электроустановке, а по другим металлическим предметам. Происходит это при нарушении изоляционного слоя проводника, выходе электробытовой техники из строя. В результате включается защитное устройство, обесточивающее электросеть в помещении.

Обратите внимание! Закороченные человеком токоведущие части розетки не идентифицируются дифференциальным устройством в качестве утечки тока. Выключатель отреагирует на такую ситуацию как на стандартную нагрузку, отключения тока не произойдет, и человек попадет под напряжение.

Защитное устройство

Схемы подключения УЗО в однофазной и трехфазной сети: варианты монтажа и правила безопасности

Что собой представляет УЗО

Характеристики УЗО

В расшифровке аббревиатуры УЗО основной акцент делается на отключении, что указывает на кардинальный характер защитных мер. Чтобы понять, как срабатывает этот прибор в опасной ситуации, следует ознакомиться с его конструкцией. Прибор УЗО состоит из следующих основных частей:

• дифференциальное устройство, в котором сравниваются втекающий и вытекающий токи;
• электронная схема, способная реагировать на их дисбаланс;
• исполнительный модуль, оформленный в виде контактора, отключающего электросеть от потребителя.

Принцип защитного действия УЗО основан на особенностях его конструкции, позволяющих оценивать величину утечек на землю и мгновенно реагировать на них. За счет высокой скорости обрыва соединения с действующей сетью величина тока в нагрузке не успевает достичь критических значений.

Об УЗО подробнее

Вообще, УЗО — это «отдельный разговор» в области электропитания. Так, например, в еще советскую систему электроснабжения TN-C, много, где сохранившуюся и подразумевающую объединение защитного проводника с нейтралью, устройство защитного отключения вписывается очень и очень плохо, а долгое время считалось, что не вписывается вовсе.

Кроме того, УЗО — коммутирующий прибор. А все издания ПУЭ однозначно запрещают установку такого оборудования в цепях защитных проводников. При этом УЗО включаются и в разрыв фазы, и в разрыв нуля, который является еще и защитным проводником. Подобное стало возможным, благодаря 7-ой (ныне актуальной) редакции ПУЭ, которая гласит: «Не допускается применять устройства защитного отключения, реагирующие на дифференциальный ток, в четырехпроводных трехфазных цепях (система TN-C)».

Получается, в старых домах ставить УЗО нельзя? Можно. Но монтаж необходимо проводить с абсолютным пониманием дела. Нужно и правильно выбрать устройство, и грамотно его подключить. Поэтому лучше приглашать профессионалов, не пытаясь что-то монтировать самостоятельно.

Какими мерами защиты обеспечивает УЗО?

Конечно же, внедрение защитных приборов в систему электроснабжения сопровождают определенные правила. Рассмотрим таковые применительно к установке УЗО.

Защитный модуль из серии подобных аппаратов спроектирован как универсальный прибор, поэтому большинство моделей призваны уберечь от различных негативных проявлений в процессе пользования электрическими сетями.

УЗО работает в трех направлениях защиты:

• предотвращение поражения электротоком;
• пробой цепей с последующей утечкой тока на корпус аппаратуры;
• короткое замыкание электропроводки.

Следует отметить: все три направления защиты работают наиболее эффективно при условии подключения прибора по схеме с заземлением.

По сути, не исключается (и часто применяется) также схема без участия «земли». Однако при таком варианте эффективность действия прибора снижается существенно.

Защитная электротехническая аппаратура – это уже неотъемлемая обыденность для современных условий пользования электроэнергией. Подобные устройства совершенствуются стабильно и на текущий момент способны обеспечивать широкий спектр защитных функций

Приборы УЗО считаются обязательным компонентом распределительных электрических щитов любого назначения — стационарно установленных, временного действия, переносных.

Нередко они встраиваются в конструкции розеток или вилок, посредством которых выполняется подключение инструмента и бытовых электроприборов, эксплуатируемых в условиях влажных, пыльных помещений.

Выбор устройства с учетом проектных параметров

Процесс проектирования электроустановок специализированными проектными организациями должен предусматривать довольно сложную задачу выбора подходящих УЗО из ассортимента рынка электрооборудования.

Многообразие приборов УЗО на коммерческом рынке заставляет будущего пользователя внимательно подходить к процессу выбора устройства. Имеющийся широкий ассортимент обеспечивает многообразный выбор, но не гарантирует качества и соответствия параметров

Эта задача действительно сложная. Современный рынок электроприборов, включая УЗО, отличается своеобразным ассортиментом. Это результат отсутствия жесткого контроля качества со стороны государственных структур.

На рынке присутствует масса разнообразных устройств, изготовленных большим числом производителей, многие из которых далеко не всегда придерживаются действующих нормативов.

Потенциальному обладателю УЗО не остается ничего иного, как принимать информацию, что предоставляет производитель устройства. Дополнением гарантий является сертификат соответствия и пожарной безопасности.

Отсутствие таких документов на продаваемый товар – это прямой запрет на установку и эксплуатацию, согласно требованиям действующих стандартов.

Вот примерно одним из таких документов – сертификатом соответствия, должен комплектоваться любой прибор, который выпущен в продажу. Если устройство УЗО не имеет сертификата соответствия, это уже явный повод для отказа от приобретения (+)

Выбор УЗО всегда сопровождается учетом рабочих эксплуатационных параметров и характеристик, которыми в значительной степени определяется качество и надежность прибора.

Необходимо учесть номинальные показатели:

• напряжения;
• тока;
• дифференциального тока отсечки.

Эти главные характеристики должны соответствовать техническим параметрам проектируемой электроустановки или эксплуатируемой электрической цепи.

Качество и надежность действия УЗО определяется некоторыми показателями, общий физический смысл которых зачастую малопонятен.

Этими параметрами, прежде всего, являются номинальный условный ток короткого замыкания и ток номинальной включающей/отключающей способности.

Главные рабочие параметры таких устройств, как УЗО, традиционно выводятся непосредственно на панель самого прибора. Однако вместе с основными параметрами есть ещё ряд в какой-то степени второстепенных, которые также оказывают значимое влияние на работу приборов (+)

Совсем нечасто производители УЗО отмечают в документах на приборы все отмеченные характеристики. Поэтому необходимо правильно оценить все имеющиеся достоинства и недостатки выбираемых устройств.

С точки зрения технической конструкции, УЗО традиционно характеризуют коммутационным прибором, действие которого определяется режимом ожидания. Устройство не имеет признаков, помогающих визуально определить качество работы.

Но существует единый принцип, на основе которого подобные аппараты функционируют одинаково. Прибор включается в цепь рабочего тока и если появляется ток утечки с определенным значением, превышающим значение уставки, УЗО попросту размыкает силовую цепь.

Несмотря на разнообразие конструктивного исполнения УЗО, фактически принцип действия этих устройств остаётся однообразным. Главный принцип действия устройства – обесточивание электрической цепи в случае нарушения установленного параметра токовой утечки (+)

Насколько корректно выполняется размыкание? Оценить быстродействие схемы устройства, коммутационную способность, срок службы и прочие значимые параметры, возможно только методом специализированных испытаний.

Виды УЗО и технические характеристики

Устройства защитного отключения бывают однофазными и трёхфазными. Однофазные УЗО имеют два полюса (фаза и ноль) , а у трёхфазных УЗО четыре полюса (три фазы и ноль). Чаще всего используются однофазные УЗО, особенно в быту.

УЗО обладает некоторыми техническими характеристиками. Основные характеристики – это номинальный ток, номинальное напряжение, номинальный ток утечки. Номинальный ток – максимальная величина проходящего тока через устройство, при котором УЗО будет сохранять свою работоспособность. Номинальное напряжение – величина напряжения, при котором УЗО работает. Например, 220В для однофазного и 380В для трёхфазного. Номинальный ток утечки – ток, при появлении которого УЗО должно срабатывать.

Для того чтобы правильно подключить устройство защитного отключения, необходимо знать некоторые типовые схемы. Существует несколько стандартных решений.

Правила для подключения аппарата

Существуют стандарты, коими определяются нормальные условия для установки и последующей эксплуатации УЗО. Эти стандарты зафиксированы, в частности, документами ГОСТ Р 51326.1-99 и Р 51327.1-99.

Поэтому следующих критериев необходимо придерживаться, применяя на практике УЗО:

• оптимальный температурный диапазон окружающей среды -5 + 40°C;
• значение относительной влажности воздуха не выше 50% при +40°C и не выше 90% при +20°C;
• граничное значение высоты над уровнем моря 2000 м;
• отсутствие мощных магнитных полей в непосредственной близости с прибором.

Как указывает ГОСТ Р 50571.3-94, для схем подключения в зданиях важным и необходимым условием нормального действия УЗО в составе электроустановки здания видится отсутствие в зоне его действия какой-либо связи нулевого рабочего проводника с заземленными элементами электроустановки и «земляным» защитным проводником РЕ.

Каждое устройство в моменты эксплуатации осуществляет контроль на утечку в рамках определённых границ. Это называют – зоной чувствительности защитного прибора УЗО. В этой зоне исключается какая-либо связь нулевой шины с заземляющим проводником

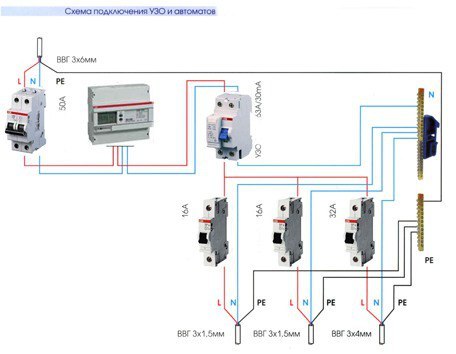

Для системы заземления TN-C-S, в распределительных щитах электроустановок, в точках, где разделяется PEN-проводник, следует предусматривать раздельные зажимы либо шины для нулевого рабочего N и нулевого защитного РЕ проводника.

Учитывая, что прибор УЗО реагирует на «земляную» утечку как нулевого, так и фазного проводника, на линиях, как правило, следует ставить автоматические защитные выключатели.

Классическое исполнение схемы типа TN-C-S, где непременным атрибутом коллекции является земляная шина. По мнению многих специалистов эта схема считается оптимальным вариантом для использования УЗО (+)

Внедрение автоматических выключателей позволяет быстро определить неисправный участок цепи путем поочередного отключения отдельных линий.

Благодаря автоматам исключается демонтаж «ВРУ» при обнаружении неисправного участка, включая участок с утечкой по нулевому проводнику.

ГОСТ Р 50571.9-94 содержит конкретные указания, направленные на выполнение действий по защите нулевого рабочего и нулевого защитного проводников.

Традиционные схемы подключения УЗО

В электрических сетях бытового назначения с установленными в них розетками и осветительными приборами применяются УЗО без заземления, что характерно для системы защиты TN-C. В соответствии с особенностями ее функционирования от станционного оборудования до потребителя проводится линия, в которой предусмотрен только совмещенный проводник PEN. Как правило, разделение его на защитную шину PE (к ней подсоединяется заземляющий контур) и рабочую N в многоквартирных домах не производится.

Классическая схема УЗО без заземления

Схема подключения УЗО без заземления

Обычно устройства УЗО включаются в незаземленные сети бытовых потребителей, электропитание в которых организовано посредством двухпроводной линии. Все что они гарантируют – это ее отключение в случае превышения током утечки допустимого значения (30 мА, например). Такие защитные коммутации, как отключение сетевого питания при перегрузке или коротком замыкании, эти приборы обеспечить не в состоянии. Поэтому схемы подключения УЗО в однофазных сетях предполагают обязательное наличие в них автомата защиты от КЗ и перегруза.

Диапазон токов, на которые рассчитывается автоматический выключатель, подбираются индивидуально для каждой конкретной нагрузочной линии. Совместная работа этих двух приборов гарантирует надежную защиту человека от высоких напряжений в бане, например. Одновременно с этим их применение позволяет уберечь эксплуатируемую в современной квартире бытовую технику от выхода из строя. Довольно часто автоматический выключатель вместе с УЗО заменяют дифавтоматом, который содержит в общем корпусе сразу оба устройства.

Групповая и многоступенчатая защита

При так называемом «групповом» включении УЗО на выделенную линию ставится отдельное устройство с автоматическим выключателем или дифавтомат. В этом случае каждая из подключенных к

Учимся правильно подключать дифавтоматы — Electro City

Устанавливаем дифавтомат самостоятельно

Дифференциальные автоматы – это незаменимый автоматический прибор, позволяющий сделать поступление энергии в помещение безопасным и стабильным.

С помощью него можно избежать резких перепадов напряжения, потери тока, не бояться вероятности короткого замыкания. Подключение дифавтомата – тема важная и требующая детального изучения. Ведь при халатности и ошибках негативные последствия неизбежны.

Итак, рассмотрим подробно, как подключить дифавтомат.  Для этого нужно знать основные его виды.

Разновидности дифференциальных автоматов

Для лучшего понимания различий дифавтоматов необходимо отметить: если в доме/квартире отсутствует заземление, это уже знак того, что одни приборы могут подойти для вас, а другие — уже нет.

Помимо этого, выбор определенного вида автомата зависит от того, какое количество устройств будет подсоединено.

При использовании единичного экземпляра необходимо устройство с повышенной мощностью, если же проводка содержит разные группы проводов, то есть устройств несколько, потребуются дополнительные дифавтоматы. Они должны быть совместимы и функционировать в комплексе.

Как выбрать дифференциальный автомат? Выбор дифференциального автомата лучше производить с консультантом в специализированном магазине, он поможет разобраться какой автомат подходит именно для ваших целей. Кроме того, необходимые характеристики содержатся во всех руководствах по использованию.

Итак, дифавтоматы бывают двух видов:

1. Двухполюсные – используются в случае, когда на весь дом/квартиру монтируется один автомат, он устанавливается на вводной щиток.
2. Четырехполюсные – для монтировки в нескольких точках, в соответствии с намеченным планом электропроводки.

Стоит учитывать, что электрическая проводка может быть и однофазной, и трехфазной. Ваш выбор при покупке должен зависеть и от этого фактора. Необходимо выяснить, планируется ли заземление. Если работы по электрике будут осуществляться вами самостоятельно, необходимо проверить соответствие устройства рассчитанной нагрузке, и приобрести прибор, учитывая некоторый запас.

Упрощенная защита

Делаем самостоятельно освещение лестницы

Обойтись установкой одного дифавтомата можно в случае, если вы не хотите создавать сложные схемы, и вообще – сторонник упрощенного подхода. Тогда стоит просто установить одно устройство на щитке.

Главный минус упрощенной защиты состоит в том, что при срабатывании механизма и выключении энергопотребления, очень трудно будет обнаружить причину. Не исключено, что для этого придется обратиться к электрику-профессионалу со специальным оборудованием.

Усложненный вариант защиты

Производим подключение проводов к выключателю самостоятельно

Дифференциальный автомат, подключение которого осуществляется таким способом, необходимо устанавливать при наличии сопутствующих приборов, каждый из которых имеет свои принципы работы. К недостаткам такого варианта можно отнести лишь высокую стоимость.

Однако, плюсы гораздо весомее. В случае возникновения опасности, тот участок, где она обнаружена, просто отключится. При этом остальные секторы будут функционировать в полной мере.

Это сильно упростит поиск неисправности и ремонт, а также позволит избежать неудобств, связанных с невозможностью использовать электроэнергию во всем доме.

Защита при отсутствии заземления

Правильное подключение автоматического выключателя к сети

Вышеперечисленные способы рассматривались с учетом заземления. При его отсутствии пригодится следующая схема.

Теперь перейдем непосредственно к ответу на главный вопрос: как правильно подключить дифавтомат?

Грамотный монтаж

На самом деле, автомат подключается гораздо проще и логичнее, чем принято думать. Но к процессу следует отнестись с максимальным вниманием и ответственностью.

Важны следующие этапы:

1. Предварительная оценка внешнего вида изделия. Осмотр поверхности, проверка на наличие повреждений, трещинок. В случае обнаружения таковых, лучше обменять прибор, так как он не может быть пригодным.
2. Полное отключение электричества и проверка с помощью мультиметра.
3. Закрепление на дин-рейке. Диф автомат нужно фиксировать, как показано на фото ниже.
4. Очистка концов проводов с помощью специальных устройств и изоляции.
5. Процесс подключения осуществляется сверху, сквозь жилы.
6. До включения питания необходимо плотное закрепление прибора на поверхности.

Отключение одного прибора при срабатывании другого говорит о неправильном подключении. Чаще всего это случается при подключении ноля и фазы к разным устройствам.

Дифавтомат, подключение которого осуществлялось путем присоединения «L» и «N» снизу, также не будет работоспособен. Обязательно подключать именно сверху, как показано на схемах.

Теперь сформулируем главные ошибки при подключении дифференциальных автоматов:

Порой по завершении установки прибор отказывается работать, или же выключается при дополнительных посторонних нагрузках. В таблице приведены характерные ошибки непрофессионального монтажа:

Напоследок отметим, что электричество – это не то понятие, где уместна экономия. Ведь его работа связана жизнью и безопасностью людей. Все комплектующие, не говоря уже о самих приборах, должны быть только фирменными, купленными у добросовестных производителей. Перед совершением покупки нужно обязательно изучить все товарные характеристики.

Видео подключение дифференциального автомата

Источник: https://amperof.ru/elektropribory/montazh/ustanavlivaem-difavtomat-samostoyatelno.html

Подключение дифавтомата — схемы, правила монтажа и особенности установки своими руками. Пошаговая инструкция начинающего электрика!

Что такое дифавтомат? Дифавтомат (полное название – дифференциальный автоматический выключатель) – это устройство, относящееся к электромеханическим приборам, которое обеспечивает функцию защиты электросети. Защита требуется, как от высоких нагрузок в электросети, так и от перепадов напряжения.

Понимание устройства прибора является необходимым для его подключения к электросети. Вне зависимости от использования фото-инструкции подключения дифавтомата, или словесных объяснений, без комплексного понимания конструктивных особенностей не обойтись.

Прибор состоит из двух основных частей:

• Устройство защитного отключения;
• Защитный автомат;

Устройство защитного отключения представляет собой реле, к которому, при нормальной работе дифавтомата в щитке, применяется одинаковая сила магнитных потоков, тем самым реле не размыкается и продолжает функционировать.

Защитный автомат представляет собой сочетание электромагнитной катушки и биметаллической пластины, которые также называют расцепителями. Электромагнитная катушка исполняет функцию отключения питания в случае короткого замыкания. В свою очередь биометаллическая пластина играет функцию обесточивания сети при нагрузках, которые будут превышать расчетную мощность.

Помимо этих основных элементов в дифавтомат входят элемент усиления, а также трансформатор.

Дифавтомат и однофазная сеть: способ подключения

Инструкция, как подключить дифавтомат к однофазной сети имеет ряд особенностей. Так защитный автомат в зависимости от того, к какой сети его подключают, может иметь как два, так и четыре полюса. Но это не все особенности.

Так в обычных, бытовых, домашних электросетях подавляющее большинство составляют именно однофазную составляющую. Тем самым напряжение, которое циркулирует через сеть, составляет всего 220 вольт.

Подключение к однофазной сети лучше доверить электрику, но для тех, кто хочет выполнить данную работу самостоятельно следует действовать следующим образом:

• Возьмите нулевые провода;
• Присоединить ноль от нагрузки к контактам в нижней части вашего устройства.
• Присоединить ноль от питания к контактам в верхней части прибора.
• Помните о полярности при подсоединении контактов ( на приборах должна быть общая схема подключения)

Дифавтомат и трехфазная сеть: способ подключения

Подключение автомата к трехфазной сети требует больших мер предосторожности, так как работа ведется с более высоким напряжением в сети. Монтаж такого автомата, который к тому же имеет четыре полюса, осуществляется при работе с напряжением в 380 вольт.

Осуществляется установка схожим образом, что и подключение двуполюсного автомата к однофазной сети. При этом следует принять в расчет, что по своим размерам трехфазное устройство занимает больше места в щитке. Причина банальна и обусловлена безопасностью, так как необходимо установить блок, осуществляющий дифференциальную защиту.

Помимо этого следует упомянуть и о типе дифавтомата, который может осуществлять работу, как в однофазной, так и трехфазной сетях. На них нанесена маркировка – 230/400V.

Роль заземления для дифавтомата

Согласно более ранним технологиям строительства зданий, каждое должно было иметь заземление для безопасного функционирования.

Однако, в современном мире щиток с дифавтоматом без заземления не редкость, так как данное устройство берет на себя функцию по защите электросети. Помимо этого в сетях без заземления он также играет роль по прекращению утечки электроэнергии.

Советы для правильного подключения дифавтомата своими руками

Как говорилось ранее, лучше всего доверить установку дифавтомата квалифицированному электрику. Но для тех, кто хочет сделать это самостоятельно, приведем несколько советов для подключения:

Правильно выбрать линию, часть сети, или сеть для защиты, которой предназначен дифавтомат. Так как универсальной схемы для правильного подключения дифавтомата своими руками не существует, необходимо тщательно разобраться, что именно вы хотите защитить, установив дифавтомат. Может быть это группа розеток? Отдельный прибор, или станок?

Или же вся домашняя сеть?

К положительным качествам можно отнести: защиту одновременно всей сети, экономию средств (вы купите только один дифавтомат), занимает мало места. К отрицательным качествам отнесем: зависимость всей сети (при нарушении в какой-либо части сети будут выключены абсолютно все электроприборы дома), невозможно сразу определить, где произошла неполадка.

В случае если решили защитить отдельные ветви электросети, производится установка дифавтоматов на каждую ветвь электросети, а также на наиболее энергопотребляющие приборы.

Главной положительной характеристикой является уровень предлагаемой безопасности. Также можно выяснить в какой части сети произошел сбой. При возникновении перепада напряжения в одной части дома, будет обесточена лишь та часть, в которой это произошло.

Очевидным минусом является большая стоимость одновременной покупки нескольких дифавтоматов. Также потребуется больше места для их установки.

В заключении хотелось бы отметить, что в данный момент дифавтомат, представляет собой один из наиболее надежных способов защиты электросети вашего дома!

Фото подключения дифавтомата

Источник: http://electrikmaster.ru/podklyuchenie-difavtomata/

Схема подключения дифавтомата

Если вы решили защитить своих близких и имущество с помощью дифавтомата (АВДТ), то правильно делаете, но только подключите его правильно.

Сначала изучите схему подключения автоматического выключателя дифференциального тока и только потом занимайтесь его монтажом.

Хотя тут ничего сложного нет, но если все равно сомневаетесь как подключить дифавтомат, то ниже я подробно рассказал как это сделать…

Подключение дифавтомата практически похоже на подключение УЗО, но только здесь в схеме отсутствует дополнительный автоматический выключатель. На что тут нужно обратить особое внимание при подключении дифавтомата:

1. Подключение проводов. Приходящий провод всегда подключается только на верхние контакты, а отходящий всегда на нижние. Не меняйте их местами. От этого может сгореть АВДТ и тогда побежите в магазин за новым. Если вдруг у вас не хватает длины проводов до нужных контактов, то замените провод.
2. Соблюдение полярности. На дифавтомат заводятся и фаза “L” и нуль “N”. У одних производителей нулевой контакт может быть справа, а у других слева. Внимательно смотрите на корпус АВДТ, там все подписано. Буква N – это для подключения нулевого проводника. Цифра 1 – это для подключения приходящего фазного проводника. Цифра 2 – это для подключения отходящего проводника. Соблюдение полярности позволяет исправно выполнять все свои функции АВДТ. Модуль отвечающий за функции автоматического выключателя часто стоит только на фазном полюсе. Если мы перепутаем полярность, то тогда наш любимый дифавтомат не сможет защитить проводку от короткого замыкания и перегрузки.
3. Следите за нулевыми проводниками. Как мы привыкли “нуль” должен быть везде общим и должен объединять все нулевые проводники. А вот  использование дифавтомата немного нарушает это правило. Запомните, что объединение нулей после АВДТ запрещено. После дифавтомата фаза и нуль ушли только в контролируемую данным АВДТ цепь и на всем ее протяжении ни с чем больше не объединяются.

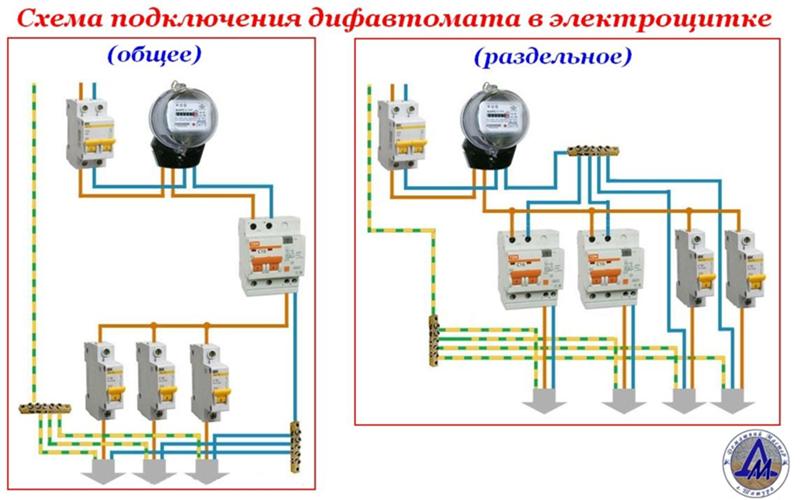

Теперь ниже давайте рассмотрим несколько схем подключения дифавтомата, которые могут встретиться в обычных квартирах.

В варианте предложенным ниже предлагается установка общего входного автоматического выключателя дифференциального тока, который будет защищать всю квартиру. Рекомендованные параметры АВДТ приведены на схеме, но учтите что у каждого разная нагрузка и нужно ее считать индивидуально.

Плюсы такой схемы:

• дешевизна, так как необходим только один АВДТ;
• необходимо немного места в распределительном щитке.

Минусы:

• при срабатывании дифавтомата обесточивается вся квартира;
• затруднен поиск неисправности (В какой линии произошла утечка? А может было короткое замыкание?)

Следующая схема подключения дифавтомата состоит из общего входного АВДТ и дифавтоматов в каждой отходящей линии. Это самый безопасный и надежный вариант схемы распределительного щитка. Тут входной АВДТ контролирует всю сеть, а групповые дифавтоматы контролируют каждый свою цепь.

В данном варианте необходимо соблюсти селективность в выборе автоматических выключателей дифференциального тока. Групповые выбираем с током утечки 30мА, а входное с током утечки 100-300мА.

Это нужно чтобы при неисправности к какой-либо цепи не сработали сразу групповой и входной дифавтоматы. Также селективность может быть достигнута с помощью применения АВДТ типа “S” (селективного).

Оно имеет задержку в времени срабатывании, что дает возможность сработать только одному групповому АВДТ.

Плюсы такой схемы:

• надежность и безопасность;
• при аварии обесточивается только неисправная линия, что облегчает поиск места неисправности.

Минусы:

• дороговизна, так как дифавтоматы стоят недешево;
• необходимо много место в распределительном щитке, чтобы все это разместить;
• сложность схемы (может это и не минус).

Последняя предлагаемая схема подключения дифавтомата является почти аналогичной предыдущей схемы, но только без применения общего входного АВДТ. Многие говорят, что зачем тратить лишние средства на входной дифавтомат, так как каждая цепь уже контролируется автоматическим выключателем дифференциального тока. Плюсы и минусы такой схемы такие же как и в предыдущем варианте.

Если у Вас остались вопросы, то задавайте их в комментариях. Будем вместе разбираться что к чему.

Вот несколько фотографий, где показано наглядно подключение дифавтоматов. Это моя работа по сборке и подключению электрощитов.

Для заказа разработки схемы распределительного щита и его сборки пишите запрос в любой форме на адрес Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра. .

Готовые электрощиты отправляю в любую точку России через транспортные компании. При заказе сборки схему разрабатываю бесплатно.

Специально для Елены ответ на комментарий №2. Схема подключения дифавтомата как делать НЕЛЬЗЯ.

Улыбнемся:

Тост: Висел на столбе электромонтер, сжимал зубами два куска провода. Бежала мимо лиса: – Монтер-монтер, а что это ты на проводах раскачиваешься, хоть бы лестницу поставил! Молчит монтер, сжимает провода пуще прежнего. А лиса не унимается: – Монтер, ты бы хоть паяльник взял, разве можно зубами? Молчит монтер.

А лиса снова: – Монтер, ты электричество-то выключи, ведь тебя сейчас током долбанет! Не выдержал монтер, разжал зубы да как гаркнет во все горло: – А ну вали отсюда, дура рыжая, ты еще будешь меня учить работать! А как разжал зубы – вниз брякнулся и ногу вывихнул.

А провода разомкнулись, и во всем городе свет погас.

Так выпьем за то, чтобы не обращать внимания на советы дилетантов.

Источник: http://sam-sebe-electric.ru/uzo-i-dif-avtomaty/36-skhema-podklyucheniya-difavtomata

Подключение дифавтомата в однофазной и трехфазной сети

Дифференциальный автомат сочетает в себе два механизма защиты: защиту от слишком большого тока и защиту от утечки тока.

Как мы знаем, неприемлемо большой ток бывает в двух случаях:

• когда ток потребления устройств в данной цепи превысил некоторый предел;
• когда ток в цепи потребления скачком перешел вообще все мыслимые пределы, как это бывает в случае короткого замыкания.

Эти два случая отличаются, кроме значений тока, еще временем возрастания.

Если в цепь поставили слишком мощный электрический аппарат, то не будет скачкообразного изменения, ток возрастет плавно до номинала потребления и остановится на нем, даже и превысив предел автомата.

В случае же короткого замыкания все будет наоборот, сначала нормальное потребление, потом скачкообразный выход за пределы.

Такие вопросы решает обычный автоматический выключатель, в нем есть несколько размыкателей, реагирующих как на ток, так и на время изменения. Все это — защита нас от пожара или других действий тока, связанных с его тепловым воздействием: воспламенение, задымление, выход из строя проводки и так далее.

Дифференциальная защита

Защита вторая более «интеллектуальная». Она включается, чтобы защитить нас от поражения, внезапного тока, уходящего из «обслуживаемой» цепи за ее пределы — скорее всего, через нас.

На такой ток простой автоматический выключатель может не сработать — ничего не перегорело в схеме и не замкнуло, то есть нагрузка, вообще говоря, нормальная. Просто это случилось при подсоединении к сети еще одной цепочки, через которую ток уходит туда, где потребление не предусмотрено.

А это как раз и может быть человек, нечаянно коснувшийся токоведущих частей. Через него и потечет ток в пол или в батарею отопления и далее в землю.

Для обычного установленного автомата этот добавочный ток может оказаться и невелик. Но, начиная с 30 миллиампер, он человеку опасен, такой ток вызывает судорожные сокращения мышц, которые препятствуют, например, высвобождению кисти руки, если она схватилась за провод под напряжением. Вот на такой порог срабатывания и настроены обычно дифференциальные автоматы.

В них такой ток выявляется сравнением двух токов: текущего в цепь по фазовой линии и вытекающего из нее по нулевой. Эта схема сравнения УЗО и называется «дифференциальная», то есть разностная.

Схема работы дифференциальных автоматов по защите от пробоя

1 – входной контакт фазы дифавтомата 2 – выходной контакт фазы дифавтомата

N – нулевой провод

I1 – ток в нагрузку
I2 – ток из нагрузки
I0 – ток утечки

Ток по фазной линии протекает под вторичной обмоткой дифференциального трансформатора в одну сторону, а по нулевой линии — в противоположную. Когда они равны, то индукция от них во вторичной обмотке взаимно компенсируется, и разностный ток получается нулевой.

Если в схеме потребления происходит утечка, то, в соответствии с первым законом Кирхгофа, ток по нулевой линии станет меньше тока по фазовой.

Появившаяся разница будет усилена схемой логического управления, и в случае превышения ей некоторого порога произойдет размыкание реле дифавтомата.

Устройство и схема

Дифференциальный автомат сочетает в себе две защиты: защиту от чрезмерного тока в цепи как обыкновенный автомат отключения и защиту от тока утечки. Оби эти схемы включены последовательно.

Есть еще одна особенность. Механизм дифференциального реагирования на расход тока в сети может сам быть запитан от того же напряжения, цепь которого  он контролирует. Это нормально, когда происходит ситуация его реагирования в ней. Тогда отключаются и фазовый провод, и нулевой, и цепь оказывается полностью отделенной от питающего напряжения, что и нужно для защиты.

Но если по какой-то причине на дифавтомат подано фазовое напряжение, а нулевой провод оборван где-то раньше, на дифавтомате не будет полноценного питания, но сам он окажется в замкнутом состоянии. То есть фаза пройдет через него в сеть, и в этом случае возможны утечки — то есть аварийные ситуации в этой цепи, — а он на них не среагирует.

В этом случае два выхода: или сделать так, чтобы дифавтомат был в замкнутом состоянии только при наличии приходящих и фазы, и нуля, а при пропадании любого из них сразу размыкался, или  делать отдельную схему питания дифференцирующего механизма, независимо от напряжения на его входных клеммах.

Устройства, в которых имеется указанный недостаток, — это наиболее простые дифавтоматы, в них ток утечки усиливается операционным усилителем, который сам питается от того же напряжения. Такие дифавтоматы называются электронными, и они более дешевы, чем дифавтоматы без такого недостатка, называемые электромеханическими. Электронные дешевле, электромеханические дороже.

Две схемы дифавтоматов

а) – слева, схема, не зависящая по питанию от контролируемого напряжения  б) – справа, схема дифавтомата, в которой питание логической схемы А заведено от L и от N, то есть подконтрольных фазы и нуля. При обрыве N питание А прекращается, и дифавтомат перестает выполнять свою функцию (справа – перечеркнуто),

хотя фаза так и будет поступать на выход L2

Схемы автоматов, которые приведены на картинке, рисуются на лицевой панели устройства, и легко выбрать, какой из них вам подойдет больше: дешевый или более точный. Казалось бы, банальный вопрос.

Однако и тут есть нюансы.

Общая и селективная защита

То, что такая защита — вещь, безусловно, хорошая и нужная, спору нет. Только будет ли обеспечена полная безопасность в большой и структурированной схеме потребления? Ведь таких схем теперь стало очень много, и все больше потребителей переходят к развитым системам потребления.

А для таких схем характерно использование множества потребляющих устройств с разными параметрами потребления. Различные мощности, токи, режимы включения и выключения, различная фазность.

Сумеет ли один дифференциальный автомат обеспечить одинаковую безопасность в совершенно разных цепях потребления? А один дифавтомат на распределительном щитке — это и есть самое дешевое решение. Пусть дорогой, совсем лишенный недостатков, но все-таки один?

Схема подключения дифференциального автомата: самый простой вариант

 Двухполюсный дифференциальный автомат — это и есть самый минимальный вариант общей защиты.

Защита сработает при появлении тока утечки в любой из подсетей, хотя какой именно, автомат не скажет.

Кроме того, суммарные мощности подсетей (следовательно, и номиналы токов) должны быть примерно равны, это диктует выбор номинала автомата по току.

В случае подключения более мощного потребителя вся картина будет нарушена.

Схема подключения дифавтомата: два дифавтомата без заземления

Если у дифавтомата схема подключения именно такая, то стоимость защиты возросла почти вдвое, а защиту нельзя считать надежной.

Есть способ выставить свои параметры защиты на каждом из дифавтоматов, обслуживающих конкретные сети потребления — например, сеть мощную и сеть «мокрую». А отдельно поставить еще дифавтомат групповой защиты или селективный дифавтомат.

Такие автоматы маркируются символом G или S.

Дифференциальные автоматы. Схема подключения селективная с заземлением

Конечно, сразу получаем скачок роста стоимости такой защиты.

Но вот тут и можно вспомнить о дешевых дифавтоматах. А их уже делали еще в 1970-е и 1980-е годы и в самых компактных исполнениях. Ведь задача перед дифавтоматом не стоит защитить провода, ведущие к нагрузке.

При качественном выполнении схемы проводок провода, спрятанные в стену, опасности не представляют.

Опасность исходит именно от устройств потребления электроэнергии, от их вставленных в розетки шнуров, от их внутренних казусов, могущих пробить изоляцию, от влаги, проникшей в электроприбор и замкнувшей фазу на корпус. Логично и защиту ставить где-то здесь, совсем близко от прибора.

Розетка-УЗОАдаптер-УЗОУдлинитель-УЗО

Для защиты детей выпущены УЗОШ — устройства защитного отключения школьного исполнения

УЗОШ

Такие средства защиты недешевы, но бесспорным плюсом является их универсальность и мобильность.

Они представляют собой защиту конкретного устройства (стиральной машины или бойлера), не занимают места на щитке питания, а адаптеры, вилки, удлинители не требуют вносить никаких изменений в существующие схемы.

Кроме того, процесс «наращивания безопасности» может быть постепенным по необходимости. А некоторые могут быть связаны с производством наружных работ для защиты работающих с дрелью, болгаркой, и так далее — удлинители — и использоваться только в случае необходимости.

Маркировка дифавтоматов

На лицевую панель нанесена схема дифавтомата и другая информация.

Обозначения на лицевой панели дифавтоматов и УЗО

Время реагирования устройства очень важно. Для человека это время должно быть меньше времени начала фибрилляции сердца при поражении током.

Время отключения дифавтомата по току утечки

Как видим, в селективном дифавтомате время реагирования больше, чем в обыкновенном.

Это правильно, время реакции и ток утечки должны быть больше, это делается для того, чтобы сначала срабатывали дифавтоматы, непосредственно защищающие конкретную подсеть или конкретное устройство.

Времена отключения и пороговые токи утечки

Еще дифавтоматы различаются по токам, в которых предназначены работать.

Типы дифавтоматов по форме рабочего тока

Ток типа АС — обычный переменный ток, который используется в бытовой сети. Тип А — срезанный ток, как это делается в некоторых схемах управления для снижения мощности. Тип В — токи разной непредсказуемой формы. Типы А и В ставят в сетях промышленных предприятий с различными характерами потребляющих устройств возникающих при этом токов.

Трехфазный вариант

Если в системе потребления используются три фазы, то, если фазы разведены раздельно, можно на каждой из них поставить по дифавтомату — обыкновенному, двухполюсному.

Но когда используется именно трехфазная схема питания, то есть смысл ставить и трехфазный дифавтомат, четырехполюсный.

Работа трехфазного дифавтомата

В нем на дифференциальный трансформатор подается один нейтральный провод и три фазных. Нулевой, так же, как и в двухполюсном дифавтомате, положен в обратном направлении, то есть образуемый им магнитный поток является компенсирующим для остальных трех обмоток. В результате в нормальном состоянии ток утечки равен нулю

Формула

Установка дифференциального автомата

Рассмотрим установку дифавтомата в распределительном щите. При наличии дифавтомата в нашей сети потребления нулевая шина не должна объединяться с шиной заземления, так как именно через  заземляющий провод и происходит утечка тока, которую измеряет дифавтомат. Если их объединить, то «фокус не получится» — ток, убегающий в заземление, вернется в ту же самую нулевую шину.

В случае отсутствия заземления вообще, как это часто у нас бывает, утечка при поражении током обычно происходит через какие-то металлические предметы (трубу, батарею), которые и можно считать «плохим заземлением».

Поэтому дифавтомат в сети без заземления работать будет, а в сети с нулевой шиной, объединенной с заземлением, нет.

В щите дифавтомат устанавливаем на DIN-рейку после счетчика, но перед группой автоматов.

Как и у всего остального модульного оборудования, сверху подаются входные провода, снизу отходят выходные. Как правильно подключить АВДТ в трехфазной сети, проблемы не составляет: надо подключать его не к одной фазе, а сразу к трем:

Монтаж дифференциального автомата

Правильно подключить дифавтомат своими руками — это не просто подать провода к входным и выходным клеммам. После того как автомат в щитке, надо еще проверить его работу.

На нем имеется кнопка «Тест», которая подключает сопротивление, имитирующее ток утечки. При нажатии кнопки дифавтомат должен среагировать — отключиться. Если этого не произойдет, это значит, что в аппарате имеется неисправность и необходимо его заменить.

Источник: https://domelectrik.ru/oborudovanie/vru/podklyuchenie-difavtomata

Дифавтомат: устройство и принцип работы, монтаж, схемы и способы подключения в распределительном щите

Электричество — это, безусловно, благо. Однако, обращаться с ним нужно осторожно, ведь из-за короткого замыкания или перепадов напряжения в электросети могут пострадать бытовые приборы.

А для человека, случайно соприкоснувшегося с электропроводкой под напряжением, может все кончится летальным исходом.

Защитить имущество и окружающих можно с помощью специального прибора, о нем и пойдет речь ниже.

Дифференциальный автомат: общие сведения

Дифференциальный автомат (дифавтомат) — является электромеханическим устройством, которое имеет два основных предназначения:

• защитить электрическую цепь от утечки токов на землю;
• защитить цепь от перегрузки в сети и короткого замыкания.

Дифференциальный автомат соединяет в себе функции УЗО и автоматического выключателя. Как УЗО, дифавтомат полностью защищает человеческий организм от поражения электричеством при соприкосновении с токонесущей частью электрооборудования.

Кроме этого, дифференциальный автомат отлично защищает сеть от короткого замыкания и перегрузок, то есть ведет себя, как автоматический выключатель.

Конструкция дифавтомата отличается от аналогичных ему устройств. В малом с виду корпусе удачно сочетаются и действуют два защитных прибора: УЗО и автоматический выключатель. Благодаря этому, дифференциальный автомат может быстро произвести защитное отключение. Соответственно это может произойти в случае утечки тока, перегрузки сети или короткого замыкания.

Принципы работы дифавтомата

Встроенный в дифавтомат автоматический выключатель обеспечивает защиту от перегрузок в сети и короткого замыкания. В этот защитный модуль входит устройство расцепления контактов. Оно сработает если в электрической сети возникнет перегрузка или короткое замыкание. Также автомат имеет рейку сброса. Она приводится в действие благодаря внешнему механическому воздействию.

Для защиты человека от воздействия электричества в дифавтомате встроен модуль дифференциальной защиты, в который входит дифференциальный трансформатор.

Это устройство проводит постоянное сравнение текущих через него токов на входе и на выходе.

Если обнаружится разница, которая несет угрозу, защитный модуль с помощью усилителя и электромагнитной катушки преобразует электрический ток в механическое действие, что и обесточит цепь.

Монтаж и схема подключения дифференциального автомата

При подключении дифавтомата нужно руководствоваться следующим правилом: в дифференциальный автомат подсоединяются ноль и фаза той цепи, которую будет защищать дифавтомат. Ни в коем случае нельзя объединять нулевой провод, приходящий с автомата с другим нулевым проводом. Это приведет к отключению дифавтомата.

Монтаж дифавтомата: схема подключения №1

Первая схема подключения защищает все электрические группы при помощи одного дифференциального автомата. Устройство устанавливают на входе цепи.

Во второй схеме дифавтомат, подключенный в цепь, защищает определенную электрическую группу. Этот вариант применяется для разработки надежной электробезопасности в помещении, где находится электрическая группа.

Если дифавтомат подключается по первому варианту, то к верхним клеммам прибора подводятся провода с питающим напряжением, а к нижним — подключают нагрузку от каждой группы в отдельности. При этом группы предварительно разделены электрическими выключателями.

Главный минус такого варианта подключения является то, что в случае аварийного срабатывания автомата полностью отключатся все электрические группы.

Чтобы избежать ложного срабатывания вводного дифавтомата, рекомендуется применять автомат с током утечки 30 мА.

Монтаж дифференциального автомата: схема подключения №2

Этот вариант защиты электрической сети дифавтоматом считается наиболее надежной и удобной. Часто эта схема применяется в помещениях с повышенными требованиями по электробезопасности или во влажных помещениях — кухня или ванная комната.

Особенностью второй схемы подключения дифавтомата является то, что аварийное отключение одного дифавтомата не повлечет за собой отключение остальных. Безусловно, это положительный момент такой схемы подключения дифференциального автомата для защиты необходимых групповых линий.

Впрочем, эта схема стоит дороже по сравнению с первой.

Монтаж дифавтомата: подключение по селективной схеме

Разобраться, чем отличается селективная схема подключения от неселективной, можно на примере двух схем, приведенных ниже.

Для простоты понимания опишем эти схемы, как схемы условной электрической разводки на лестничной площадке дома. Вводный дифавтомат размещается в распределительном щите на площадке, а остальные дифавтоматы пусть будут установлены в трех квартирах.

Схема с селективным подключением дифавтомата.

Принцип работы такой: если из-за повреждения происходит аварийное отключение автомата в одной из квартир, то автоматы в остальных квартирах и дифавтомат в распределительном щите будут продолжать работать. В селективной схеме дифавтомат имеет обозначение «S» — селективный.

Схема без селективного подключения дифавтомата.

При срабатывании на отключение автомата в квартире, происходит отключение дифавтомата и в распределительном щите. Кроме поврежденной линии обесточиваются и две рабочие. Это происходит потому что дифавтомат в распределительном щите рассчитан на ток утечки 100 мА, а отводные автоматы рассчитанны на 30 мА. Очень важно правильно подобрать автомат по току утечки.

В зависимости от вида дифавтомата, схема подключения будет либо селективной либо неселективной.

Правила монтажа дифавтомата в распределительном щите

Подключая дифавтомат в распределительном щите, нужно следовать определенным правилам.

1. Подсоединять фазу следует на вход дифавтомата, то есть туда, где на верхней части устройства имеются обозначения «1» или «L».
2. Рядом с ними будет стоять буква «N» — это вход нуля на дифавтомат.
3. Выход фазы с устройства находится в нижней части и обозначен «2» или «L».
4. Выход нуля с прибора тут же и имеет обозначение «N».

Дифавтомат подключается, следуя приложенной к прибору инструкции.

Мастер, производящий подключение, должен четко осознавать какой из проводов и куда нужно подключать. Определить фазу можно с помощью отвертки-индикатора.

Дифавтоматы подключаются как к однофазной сети, так и к трехфазной сети переменного тока.

Подключение дифференциального автомата проводится с соблюдением всех мер электробезопасности.

Если недостаточно средств или не хватает места в распределительном щите, то стоит выбрать схему №1. Но нужно учесть, что если сработает водный дифавтомат — вся квартира будет обесточена. Также в этой схеме очень сложно искать неисправности.

Если есть время и желание повозится с более сложной схемой, хватает финансов на покупку дифавтоматов, а также имеется много места в распределительном щите, то можно смело выбирать схему №2. Она обеспечит надежность и безопасность. Ведь в случае аварии отключится лишь одна линия, а, значит, искать неисправность в такой схеме будет гораздо легче.

Что касается селективной и неселективной схем, то они, независимо от выбора дифавтомата, считаются очень надежными и вполне могут защитить людей, бытовые приборы и сеть.

Источник: https://elektro.guru/elektrika-v-kvartire/uzo/shemy-podklyucheniya-difavtomata-v-raspredelitelnom-schite.html

Как правильно установить дифавтомат: схемы подключения и их особенности

Дифавтомат представляет собой, по сути, союз УЗО выключателя с автоматом, собранных в одном корпусе. Способ его подключения к сети в некотором смысле аналогичен монтажу автомата или УЗО. При этом дифавтомат имеет ряд характерных преимуществ:

1. высокое быстродействие, обеспечивающее защиту человека от поражения током;
2. защита цепи от так называемых сверхтоков – тока к.з. или перегрузок по току;
3. защита от утечки тока «на землю».

Существует разнообразные варианты установки и подключения автоматического оборудования: с заземлением или без него, по селективной или неселективной схеме.

Принципы установки автоматического выключателя дифференциального тока с наличием заземления

Для правильной установки дифавтомата актуальны правила, работающие и в случае применения УЗО — что это такое, мы уже разобрались в другой статье.

А именно: к дифавтомату подключается исключительно фаза и ноль цепи, для защиты которой он будет использован. Иными словами, это означает, что вышедший из автомата провод «ноль» объединять с остальными нулями недопустимо. Дифавтомат будет в таком случае постоянно отключаться из-за наличия в этих проводах принципиально отличающихся токов.

При установке дифавтомата в схему с заземлением существует 2 варианта:

• вводный дифавтомат, который смонтирован, соответственно, на вводе и служащий для защиты схемы в целом, то есть все входящие в нее электрические группы;
• дифавтомат, включенный в цепь для протекции группы, стоящей отдельно группы.

На первой схеме показано подключение первичного дифавтомата, следующая показывает монтаж включенного в цепь.

Схема 1:

Для того чтобы осуществить подключение дифавтомата по первой схеме, следует заблаговременно разделить электрические подгруппы с помощью типовых выключателей со встроенной автоматикой. Выводы этих автоматов в качестве нагрузки подключаются к контактам дифавтомата, расположенным в его в нижней части. К верхним же клеммам дифавтомата подводится напряжение для питания.

У этой схемы есть существенный недостаток: в случае возникновения неполадок в одной любой цепи из подключенных к дифавтомату, сработает в аварийном режиме ее автомат и, как следствие, будут отключены все остальные группы.

Для жилых и прочих помещений, где еще сохранилась старая проводка, актуально регулярное ложное срабатывание вводных дифавтоматов на утечку тока. Поэтому тут рекомендуется использовать дифавтоматы, у которых значение тока пробоя, вызывающего срабатывание, составляет 30 мА.

Схема 2:

Подключение по второй схеме обычно применяется для повышения электробезопасности объектов (помещений), где, собственно, осуществляется подключение такой электросистемы.

Эта схема является более надежной и эффективной в аспекте защиты электросети на случай различных аварийных ситуаций.

Такую схему целесообразно применять в помещениях с повышенной требовательностью к безопасности, или с повышенной влажностью и другими потенциально опасными внешними факторами: детские комнаты, ванные, кухни и т.д.

Очевидна более высокая эффективность подключения дифавтомата по второй схеме. Это не только повышает все характеристики электробезопасности сети и отдельных составляющих, но и дает высокую практичную пользу.

Так, в случае выхода из строя отдельной группы, обособленной собственным автоматом, остальная часть цепи и другие устройства не пострадают и не останутся обесточены.

Таким образом можно обеспечить максимальную безопасность и бесперебойное электроснабжение в доме или другом помещении. Естественно, покупка нескольких дополнительных дифавтоматов потребует дополнительных затрат на реализацию такого подключения. Но в сравнении с эксплуатационными показателями и пользой от такого решения, затраты эти абсолютно оправданы.

Схема подключения дифавтомата без заземления

Если в помещениях не новых, уже бывших в эксплуатации, в основном предусмотрено заземление, то подключение дифавтомата будет происходить по одной из приведенных выше схем, и приведет к защите схемы от протечки «на землю».

При создании новых электросистем во вновь построенных объектах регулярно можно наблюдать отхождение от некоторых стандартных схем и отсутствие заземления.

В таком случае подключение дифавтомата непросто можно осуществить, а крайне необходимо.

Для такой схемы дифавтомат послужит своего рода заменой заземляющего провода. По сути, он возьмет на себя функции защиты от протечки тока.

Например, если человек прикоснется к токоведущим, или нетоковедущим, но оказавшимся под напряжением элементам, дифавтомат мгновенно сработает на отключение цепи и прекращение подачи напряжения на данный участок.

Селективный и неселективный метод срабатывания устройства

Для того, чтобы реализовать селективное подключение дифавтоматов, необходимо использовать селективный дифавтомат, то есть помеченный буковой S. В противном случае схема будет неселективной, даже если будут подобраны определенным образом технические характеристики дифавтоматов, входящих в эту систему.

Селективная система подключения — это один селективный дифавтомат для площадки (лестничной клетки) и три дифавтомата в квартирах.

В случае, если случится авария в одной из квартир и сработает соответствующий дифавтомат, благодаря тому, что для площадки выбран селективный прибор, на самой площадке дифавтомат не сработает, соответственно — будет отключена только одна аварийная квартира, а остальные будут спокойно продолжать потреблять электроэнергию без какого-либо риска аварии или выгорания проводки и т.д.

Вторая схема является аналогичной предыдущей, но тут на площадке стоит такой же обыкновенный неселективный дифавтомат, как и для квартир. Это приводит к тому, что в случае отключения одной из квартир, будет отключен и общий дифавтомат на площадке. Очевидно, что без электроэнергии останутся и обе соседние квартиры.

Таким образом, очевидно: в любом виде схема с дифавтоматом – это надежная защита от пробоев, которая может обеспечить как безопасность людей, так и защитить приборы и саму сеть от аварий. В зависимости от сложности электросистемы, количества нагрузочных элементов, помещения, где она будет работать, необходимо выбрать наиболее целесообразный способ подключения дифавтоматов.

Пример двух схем подключения дифавтомата на видео

Источник: http://elektrik24.net/elektrooborudovanie/zaschitnoe/difavtomaty/sxema-podklyucheniya-5.html

Подключение дифавтомата своими руками

Проводка должна быть обеспечена защитой от ситуаций, связанных с перегрузками и утечками тока. При этом прибегают к помощи защитного автомата и УЗО. Данную задачу можно решить, если использовать дифференциальный защитный автомат. Он как бы объединяет два прибора в один. Они даже расположены в одном корпусе. Чтобы прибор функционировал полноценно, его следует правильно подключить.

Условия подбора дифавтомата

Немаловажным моментом является экономическая сторона вопроса. Купить один прибор обойдется дешевле, чем приобретать два устройства. Наконец, потребуется лишь определение номинала автоматы защиты. УЗО встраивается по умолчанию в соответствии с необходимыми характеристиками.

К сожалению, не обошлось и без недостатков. Если из строя выйдет лишь какая-то часть прибора, то замене будет подлежать автомат полностью. Понятно, что это сопряжено с дополнительными расходами.

Далеко не все подобные автоматы снабжаются флажком, с помощью которого определяется причина срабатывания прибора, выяснение которой принципиально важно.

Читайте также статью ⇒ Как отличить узо от дифавтомата.

Характеристика и выбор дифференциального автомата

Поскольку прибор состоит из двух устройств, требуется вести учет характеристик каждого из них.

На схемах дифавтоматы обозначаются следующим образом:

Примеры обозначения дифференциальных автоматов, включенных в состав различных схем подключения

При выборе подходящей модели следует учитывать следующие характеристики:

Под ним следует понимать величину максимального тока, которую в течение определенного времени выдерживает автомат, не теряя при этом своей работоспособности. Эта величина указана на панели корпуса. Она носит стандартный характер и находится в диапазоне от 6 до 63 А.

Аппараты малого номинала (10-16 А) устанавливают на осветительных линиях. Приборы со средним номиналом связаны с серьезным потребителем и группами розеток. Использование мощных устройств (40 А и выше) применяются на линиях ввода.

1. Время и электромагнитный расцепитель.

Обозначение ведется латинскими буквами B, C, D. Определяет величину перегрузки, при которой отключится автомат.

На корпусе приборов указываются их основные технические характеристики и параметры работы

1. Категорийность, обозначаемая буквами, имеет следующую градацию:

• В – превышение тока в 3-5 раз;
• С – номинал превышен в 5-10 раз;
• D – превышение составляет 10-20 раз.

1. Величина номинального напряжения и частоты сети

Имеется ввиду специфика сети, для которой предназначается конкретный аппарат, проще говоря, 220 либо 380 В, частотой 50 Гц. Иных вариантов в розничной продаже просто не бывает:

Устройство может иметь двойную маркировку — 230/400 V. Это является свидетельством того, что он применяется, как на сети 220, так и 380 В. Если сеть трехфазная, то установка подобных устройств имеет отношение к розеточным группам. При одной фазе они связаны с отдельными потребителями.

Вводные дифавтоматы в трехфазных сетях должны иметь четыре вывода. По причине своих приличных габаритов спутать их с чем-то другим весьма проблематично.

1. Номинальный отключающий дифференциальный ток

Этот показатель связан с чувствительностью прибора по отношению к возникающим утечкам. Он определяет условия срабатывания защиты.

В бытовом плане проводят использование лишь двух номиналов:

• линия с одним мощным устройством;
• сочетание двух опасных факторов, связанны

схема, видео, фото – Ремонт своими руками на m-stone.ru

Одной из ключевых проблем при создании систем электроснабжения является обеспечение безопасности их эксплуатации. Это было понято давно, еще на заре прихода электричества в дома и квартиры – внутренние сети стали защищаться плавкими предохранителями, известными под названием «пробки». Время шло, и системы защиты совершенствовались – они стали оберегать не только от перезагрузки или коротких замыканий, но и от случайного поражения человека электрическим током. В настоящее время основными приборами такой защиты являются автоматические выключатели и устройства защитного отключения. Своеобразным «симбиозом» этих двух приборов является дифференциальный автомат.

Подключение дифавтомата

Но этот прибор защиты лишь в том случае станет корректно выполнять возложенные на него функции, если будет правильно размещен в общей схеме домашней или квартирной электросети. Увы, в этом вопросе многие владельцы жилья, стремящиеся все и всегда делать своими руками, допускают немало ошибок. «Схалтурить» вполне могут и приглашенные «мастера» — в этой сфере частных услуг встречается немало откровенных «шабашников». Поэтому имеет смысл рассмотреть подробнее, по каким принципам осуществляется подключение дифавтомата – такая информация в любом случае будет полезной.

Содержание статьи

1 Предназначение и устройство дифференциального автомата. Его основные характеристики.1.1 Принципиальное устройство и предназначение1.2 Основные параметры дифференциальных автоматов и их маркировка2 Установка и подключение дифавтомата2.1 Электромонтажные работы2.2 Схемы подключения дифференциальных автоматов.2.2.1 Единственный дифавтомат на вводе2.2.2 Дифавтоматы на выделенных линиях2.2.3 Селективная схема с противопожарной дифференциальной защитой2.2.4 Противопожарный дифавтомат в трехфазной сети2.2.5 Видео: Схемы подключения дифавтоматов с пояснениями мастера3 Типичные ошибки при подключении дифференциальных автоматов

Выбираем способ

Для начала разберемся с основными вариантами электромонтажных работ, т.к. домашняя электропроводка может быть однофазной (220 В), трехфазной (380 В), с заземлением и без него. К тому же изделие можно установить только на вводном щитке в квартире либо на каждую отдельную группу проводов. В зависимости от этих условий, схема подключения дифавтомата может быть немного видоизмененной, да и самой устройство будет иметь другую конструкцию (двухполюсный либо четырехполюсный).

✅ Как подключить дифференциальный автомат без заземления

Учимся правильно подключать дифавтоматы

Дифференциальный автоматический выключатель подачи электроэнергии — это модульное устройство, объединяющее в своей конструкции два электротехнических прибора: автомат включения/выключения и УЗО (устройство защитного отключения). Прибор способен защитить электропроводку от перегрузок и коротких замыканий (КЗ), а также отключить сеть при утечке тока через поврежденную изоляцию или при касании человеком частей электроприборов, находящихся под напряжением. Следовательно, дифавтомат выполняет две функции: защищает проводку и электроприборы от перегрузок, а человека от поражения электротоком.

Универсальность устройства наделяет его определенными преимуществами перед раздельно установленными автоматом и УЗО. Физически дифференциальный автомат занимает меньше места, стоит дешевле, чем два защитных модуля автомат + УЗО. Но недостатки у этого электротехнического изделия тоже есть: при выходе из строя одной из составляющих частей устройства, придется полностью заменять весь дифавтомат, а это несколько дороже. Но достоинства дифференциального автомата, конечно, нивелируют этот несущественный его недостаток!

Все модели дифавтоматов, трехфазные и однофазные, имеют в своей конструкции специальные флажки, которые указывают на причину срабатывания устройства — перегрузка по мощности или ток утечки. Это очень важно при выяснении обстоятельств аварийного отключения. Дифференциальные выключатели-автоматы устанавливаются в распределительных электрощитах, чаще всего, на специальных DIN-рейках. В этой статье мы с вами последовательно рассмотрим следующие вопросы: принцип работы и схемы подключения дифференциального автомата, а также как правильно подключить дифавтомат к сети.

Конструкция и принцип работы дифференциального выключателя

Все корпуса дифавтоматов изготавливаются с использованием не проводящих электрический ток материалов. На задней стенке модуля устанавливается защелка для крепления к DIN-рейки. Монтаж устройства выполняется так же, как и простого автоматического выключателя или УЗО. В однофазных сетях с напряжением 220 В устанавливаются двухполюсные модули с четырьмя контактами, для ввода и вывода фазных и нулевых проводников. В трехфазных сетях с напряжением в 380 В используются четырехполюсные дифавтоматы с восемью контактами, для подключения входных и выходных проводников трех фаз и нейтрали.

Защиту цепей электропитания в дифференциальном автомате от КЗ и перегрузок по мощности выполняет встроенный блок автоматического выключения, состоящий из механизма расцепления электрических контактных площадок, который срабатывает на выключение подачи электроэнергии при превышении расчетного тока нагрузки. Кроме этого, модуль дифавтомата снабжен специальной рейкой ручного включения/выключения. Для защиты людей и животных от удара электрическим током предназначен второй блок дифавтомата, включающий в себя управляющий дифференциальный трансформатор с электромагнитной катушкой выключения устройства, мгновенно обесточивающей сеть при опасной разнице значений между входной и выходной величиной тока.

Дифференциальные автоматические выключатели с успехом используется как в трехфазных, так однофазных линиях передачи переменного электрического тока. Эти электротехнические изделия в значительной степени повышают безопасность эксплуатации различной бытовой техники и электроприборов. Но для того чтобы дифавтомат выполнял свои защитные функции, его необходимо правильно подключить к сети, соблюдая нормы ПУЭ (правил устройства электроустановок). Ниже мы рассмотрим схемы подключения дифференциальных защитных автоматов.

Схемы подключения дифавтоматов

Схема подключения дифференциального автомата зависит от многих условий: количества фаз в сети, наличия заземления или его отсутствия, места монтажа дифавтомата и особенностей помещения, для защиты которого он предназначено. Все эти факторы влияют на выбор схемы подключения устройства, да и к тому же оно само может иметь разную конструкцию — двухполюсную или четырехполюсную, а также различные технические характеристики. Ниже мы рассмотрим наиболее распространенные схемы подключения дифавтомата к электрическим сетям.

1. Простая схема подключения к однофазной линии с заземлением. Этот вариант предусматривает защиту всей внутренней электропроводки помещения одним вводным дифавтоматом, установленном в распределительном щите после счетчика электроэнергии. Такая схема проста в реализации, но имеет довольно серьезный недостаток. При возникновении аварийной ситуации дифференциальный автомат обесточивает всю проводку полностью. В этом случае найти причину срабатывания защиты значительно труднее, чем при других схемах подключения дифавтоматов.
2. Надежная схема подключения к однофазной линии с заземлением. Эта схема подключения дифавтомата является усовершенствованным вариантом. В ней реализуется принцип разделения потребителей электроэнергии на группы, где для каждой из них устанавливается отдельный дифференциальный выключатель. Надежность такого подключения безусловно выше, да и определить где возникла утечка тока или перегрузка в сети намного проще, чем при первом варианте. Недостатком такого подключения дифавтомата является повышение материальных затрат на приобретения дополнительных устройств.
3. Схема подключения дифференциального автомата без заземления. Данная схема подключения дифавтомата используется в старых многоэтажных домах, частных домовладениях и на дачах, где используется двухпроводная сеть без заземляющего проводника. Такое подключение способно защитить электроприборы от перегрузок и КЗ. Отсутствие заземления повышает риск поражения людей электротоком, но дифференциальный автоматический выключатель и в этом случае способен обеспечить безопасность человеку, мгновенно обесточив сеть при возникновении тока утечки через его тело. И все-таки, следует заменить электрическую проводку на новую, с полноценным заземляющим контактом.
4. Селективная схема подключения дифавтомата для однофазной сети. Надежную защиту бытовой техники и человека в однофазной сети можно обеспечить используя селективный дифавтомат (имеет маркировку S) в комплексе с обычными устройствами. Селективная схема предназначена для подключения нескольких потребителей. В случае аварийной ситуации связка дифавтоматов отключит от сети только то помещение, где произошла перегрузка или утечка тока. Для других потребителей электроэнергии отключения от сети не произойдет.
5. Схема подключения для трехфазной сети с нейтральным проводником. Для реализации этой схемы следует использовать трехфазный дифференциальный автоматический выключатель. Сама схема подключения мало чем отличается от предыдущих если не учитывать то, что на входе и выходе из устройства будут применены по четыре токоведущих жилы. Такой вариант подключения дифавтомата чаще всего используется в коттеджах, гаражах и мастерских, где используется мощная техника и оборудование.

Любая схема с дифференциальным автоматическим выключателем — это отличная защита от КЗ и перегрузок для бытовых электроприборов и самой линии подачи электроэнергии, а также человека от поражения электротоком. Оптимально подобранная схема подключения способна выполнить все свои функции, конечно, если правильно выполнить монтаж дифавтомата.

Монтаж дифференциального автомата в распределительном щите

После выбора схемы подключения дифавтомата необходимо его правильно установить с интеграцией в электрическую сеть. Чаще всего, дифференциальный выключатель монтируется в распределительном щите, где установлен счетчик электроэнергии, но иногда набор модульных устройств устанавливают в дополнительной распределительной коробке, которая находится внутри помещения. В обеих случаях, правила и этапы подключения устройства одинаковы. Рассмотрим этот процесс на примере монтажа дифавтомата в дополнительном электрощите:

Технология монтажа дифавтомата, на первый взгляд, очень проста! Но даже такие работы можно выполнить с ошибками, о которых мы расскажем ниже.

Традиционные ошибки при монтаже дифавтомата

Если монтаж дифференциального автоматического выключателя выполнен с нарушением правил и норм, то в обязательном порядке возникнут проблемы, такие как ложные срабатывания дифавтомата или даже полный выход из строя всего устройства или отдельных его частей. Виновниками таких негативных событий могут стать следующие основные ошибки, возникающие при подключении дифавтомата к сети.

1. Нулевой проводник на выходе из дифавтомата соединен напрямую с нулевыми контактами других модульных устройств, расположенных в распределительном электрощите. Такое подключение категорически запрещено! При таком некорректном монтаже обязательно появятся ложные срабатывания устройства, которые возникают за счет разных величин электрического тока в нулевых проводниках каждого модуля.
2. Входящие в дифавтомат фазные (L) и нейтральные проводники (N) ошибочно заведены снизу корпуса устройства. Такой монтаж способен полностью вывести модуль из строя. Эту ошибку очень часто допускают невнимательные люди. На принципиальной схеме, нарисованной на передней панели самого дифференциального выключателя, точно указано, что входящие провода должны присоединятся к верхним контактам и никак иначе.
3. Ноль дифавтомата заведен на «землю», что характерно для домов старой постройки, где используется однофазная двухпроводная линия подачи электроэнергии. Такое подключение дифференциального автоматического выключателя также недопустимо, так как этот вариант монтажа будет вызывать постоянные ложные срабатывания защиты.
4. Нейтральный проводник (N) заведен в квартиру, дом или другое строение напрямую, минуя дифавтомат. При подключении устройства перепутаны фазы с нулем. Эти две ошибки приведут к ложному срабатыванию устройства или выходу его из строя, с необходимостью последующей замены.

Выше мы рассмотрели основные ошибки при монтаже дифавтоматов, которые может совершить человек в результате невнимательности или плохой профессиональной подготовке. Любая из них недопустима, так как приводит к тому, что устройство не способно выполнять свою главную функцию — защиту людей от удара электротоком, а электрическую проводку и бытовые приборы от перегрузок и коротких замыканий!

Заключение

Подключение дифференциального автоматического выключателя к сети своими руками — вполне решаемая задача, но только если вы обладаете навыками выполнения монтажных электротехнических работ. В противном случае, учитывая сложность этого изделия и необходимость учета многих параметров и характеристик сети, следует обратиться к профессиональным электрикам. При таком варианте установки дифавтомата можно не сомневаться, что он надежно защитит бытовую сеть от перегрузок, а вас от удара электрическим током!

Видео по теме

Подключение дифавтомата в электросети без заземления

В зданиях старой постройки, не подвергавшихся капитальному ремонту, как правило, электропроводка выполнена по двухпроводной схеме. Проводник заземления при этом отсутствует. Если электропроводка не заменяется на трехпроводную, существует угроза безопасности использования различных приборов и устройств, требующих питания от сети переменного тока.

Необходимость в установке

Заземление эффективно срабатывает при пробое фазного проводника на корпуса приборов, оборудования, на токопроводящие части сооружений. Наличие заземления не допустит поражение электрическим током, так как исключит возникновение разности потенциалов между корпусом прибора и землей.

Как же повысить безопасность эксплуатации электрической сети в помещении без заземления, если нет возможности для замены электропроводки? Выход есть.

Нередко собственники или владельцы помещений оказываются в затруднении, задаваясь вопросом, можно ли устанавливать устройства защитного отключения или дифференциальные автоматы в двухпроводной однофазной сети, когда нет заземления?

Устанавливать не только можно, но и нужно. Более того, даже при наличии заземления рекомендуется, а в некоторых случаях обязательно требуется, использование дифференциальных защитных устройств. Такие устройства устанавливаются в однофазной двухпроводной сети сразу на оба проводника.

Защита от поражения током

Работа дифференциального автомата или устройства защитного отключения (иногда его называют дифференциальными реле) основана на определении разницы в фазном и нулевом токах.

Если происходит повреждение изоляции фазного провода, возникает разность потенциалов между ним и любым заземленным предметом. То же самое происходит при пробое на корпус электроприбора. Заземление в этом случае поможет только снять эту разность потенциалов с корпуса, но сам прибор останется под напряжением.

Если произойдет касание корпуса человеком, последний скорее всего не почувствует воздействие электричества, потому, что сопротивление тела больше сопротивления заземляющего проводника. Можно представить, что случиться, если заземление неисправно или вообще отсутствует.

Дифференциальный автомат, при возникновении подобной ситуации отключит подачу электричества и обесточит прибор. Человек, даже подвергшись воздействию электричества, не почувствует этого, потому что значение тока не превысит 30 миллиампер, а время отключения – 0,3 секунды. Такие параметры для УЗО и дифавтоматов, используемых в жилых помещениях, определены нормами.

Выбор схемы

В трехпроводной сети с заземляющим проводом, допускается подключение дифавтомата или УЗО в отдельных помещениях или на отдельные группы потребителей. Остальные группы защищаются установкой автоматического выключателя с соответствующим нагрузке номинальным током.

В двухпроводной сети, схема подключения должна предусматривать наличие защитного устройства на входе в распределительный щит. Только при соблюдении этого условия вся электропроводка окажется защищенной.

Для правильной и надежной работы электропроводки в двухпроводной сети целесообразно устанавливать дифференциальные автоматы или устройства защитного отключения на каждую группу.

Каждая цепь должна защищаться отдельным устройством. Вводной дифавтомат должен иметь параметры номинального тока не меньше суммарного, который может возникнуть в защищенных цепях.

Дифференциальный ток этого автомата должен быть не менее 100 миллиампер, чтобы автомат не срабатывал одновременно с любым из последующих. Необходимо также, чтобы вводной дифавтомат был предназначен для селективной работы в схемах. В этом случае на корпусе прибора должны быть специальные обозначения в маркировке.

Правила подключения

При использовании в схеме электропроводки нескольких дифференциальных устройств, возможны случаи некорректной работы дифавтоматов. Они могут либо отключаться при подключении нагрузки, либо могут не срабатывать, даже при наличии утечки.

Если знать, как правильно подключать дифавтомат в сети без заземления, можно избежать многих ошибок и сэкономить время на отладке схемы. Простые правила подключения описаны ниже:

• подключение питания дифавтомата производится сверху к клеммам с винтовыми зажимами. Нагрузка подключается к нижним клеммам. При этом обязательно соблюдается фазность или полярность;
• дифавтомат должен подключаться в разрыв обоих проводников при однофазной проводке, иначе, если какой-либо проводник минует прибор, он будет срабатывать при подключении нагрузки;
• фаза и ноль в одной отдельно взятой розетке должны приходить с одного дифавтомата, если в розетке фаза с одного дифавтомата, а ноль – с другого, оба автомата будут отключаться;
• электроприбор или группа, подключенная к одному автомату, не должны иметь контакта с приборами другой группы. Нередко, для экономии места в распределительном щите, все нулевые проводники от нагрузок подключают к общей шине, соединяя все дифавтоматы по нулевому проводу. В результате каждый дифавтомат фиксирует нуль соседней группы, как проводник с утечкой, так как часть тока возвращается через соседний прибор.

Проверка правильности подключения может контролироваться путем нажатия на кнопку «ТЕСТ» на корпусе дифавтомата. При корректном подключении он должен отключаться. Это обязательное условие, но недостаточное.

Иногда при срабатывании кнопки «ТЕСТ», автомат все равно отключается при подключении нагрузки. Причина может скрываться в нарушении правил, описанных выше.

Если параметры дифференциального автомата соответствуют схеме электропроводки и подключение произведено правильно, то этот прибор является единственным надежным средством обеспечения электробезопасности при отсутствии заземления.

Как подключить дифференциальный автомат: возможные схемы подключения + пошаговая инструкция

Электропроводка несет для дома, его жильцов и техники много рисков. Исключить большинство из них способна установка автоматического выключателя дифференциального тока (АВДТ) – дифавтомата.

Это устройство обеспечивает защиту от тока утечки, сетевой перегрузки, короткого замыкания и поражения человека током. Важно знать, как подключить дифференциальный автомат, чтобы максимально защитить оборудование, здоровье людей и имущество.

Принцип работы дифавтомата

В дифавтомат встроено три механизма, каждый из которых отключает напряжение в определенной ситуации:

• наличие тока утечки;
• неожиданное короткое замыкание;
• перегрузка электрической сети по мощности.

Утечка определяется с помощью дифференциального трансформатора, который реагирует на разницу между значениями тока на «нуле» и «фазе».

Отличие может возникнуть при контакте человека с предметами под напряжением или при частичном замыкании электроприборов на окружающие их поверхности. В таких случаях срабатывает дифавтомат и отключает электричество.

Датчик короткого замыкания реагирует на высокий ток. А подключение избыточной нагрузки определяется по нагреву металлической термопластины, которая размыкает электросеть при повышении собственной температуры.

Таким образом, любая опасная ситуация, связанная с электропроводкой, быстро определяется дифавтоматом и заканчивается защитным отключением напряжения в проблемном контуре.

Возможные схемы подключения

Способы подключения дифавтоматов отличаются не столько вариантами расположения проводов, сколько количеством и характеристиками самих устройств. Поэтому важно разобраться в возможных схемах, узнать особенности их применения и подключения, чтобы обеспечить максимальную защиту себя и бытовой техники за минимальные деньги.

Система с единственным дифавтоматом

Первая схема подключения дифавтомата подразумевает наличие только одного защитного устройства. Оно монтируется сразу после электросчетчика. К выходу АВДТ подключаются все имеющиеся электрические контуры.

Необходимо, если это возможно, установить в начале каждой цепи концевой выключатель. Так надо, чтобы можно было проводить ремонт электропроводки в одной комнате без выключения света во всей квартире.

Максимальная токовая нагрузка защитного устройства должна соотноситься с мощностью одновременно подключенной техники и характеристиками электросчетчика. Желательно, чтобы АВДТ срабатывал раньше, чем предохранители на приборе учета.

К единственному дифавтомату сверху подключаются питающие провода от электросчетчика, а снизу выходят те, к которым присоединяется внутриквартирная разводка. Плюсом такой схемы является простота, дешевизна и минимальная потребность в месте для размещения АВДТ.

К недостатку описываемого варианта электрозащиты относится неудобство поиска причины выбивания дифавтомата. Так как обесточивается сразу вся квартира, то определить, в какой комнате находится причина срабатывания АВДТ, довольно трудно.

Кроме того, если проблема с электропроводкой возникнет только в одном помещении, то напряжение нельзя будет включить во всей квартире. Чтобы избежать минусов схемы с единственным дифавтоматом, рекомендуется присмотреться к другим вариантам его подключения.

Двухуровневая система подключения

Двухуровневая система дифавтоматов является более надежной и удобной в обслуживании. На первом уровне находится подключенный после электросчетчика АВДТ, через который проход вся нагрузка. Выходящие из него провода параллельно подключаются к нескольким дифавтоматам, число которых равно количеству электрических контуров в квартире.

Устройства второго уровня могут быть менее мощными и иметь меньший пороговый ток утечки. Это позволит сэкономить, сохранив эффективность оборудования.

Теоретически отдельное защитное устройство можно подключить к каждому бытовому прибору, но на практике это нецелесообразно. Иногда в отдельный контур выделяют наиболее мощное оборудование в ванной – стиральную машину, электрифицированную душевую кабину, джакузи.

К преимуществам двухуровневой схемы подключения дифференциального автомата относят:

1. Надежность и безопасность. Дифавтомат первого уровня, по сути, является дублирующим и способен отключать электроэнергию одновременно со следующими за ним защитными устройствами.
2. Легкость поиска электроконтура, в котором возникла неисправность.
3. Возможность отключения лишь одной комнаты от электричества на период ремонтных работ.

К недостаткам такого варианта защиты электросети можно отнести лишь необходимость покупки нескольких дифавтоматов и сложность в выделении места для их установки.

Двухуровневую схему рационально использовать при разветвленной сети с несколькими электрическими контурами. Если же к электросчетчику подключено минимум техники, то будет достаточно установки единственного дифавтомата.

Одноуровневая система дифавтоматов

Одноуровневая схема подключения дифавтоматов напоминает двухуровневую. Отличие заключается лишь в отсутствии общего АВДТ. Сторонники этого варианта подчеркивают, что он позволяет сэкономить деньги и место за счет исключения одного защитного устройства из схемы.

Минусом такого способа монтажа является отсутствие в цепи дублирующего устройства, которое бы обеспечивало дополнительный уровень защиты. Что касается особенности установки и сфер применения распределенной одноуровневой схемы, то они идентичны таковым в двухуровневом варианте.

Установка дифавтоматов без заземления

Принципиальная схема подсоединения дифавтоматов при отсутствии заземления практически не отличается от рассмотренных выше одноуровневых и двухуровневых вариантов. Разница заключается лишь в отсутствии специальной жилы, которая должна подходить к каждой электроточке, обеспечивая съем тока с корпуса прибора при нарушении его электроизоляции.

В старых многоэтажках и частных домах заземляющая система просто не была предусмотрена. В результате такой непредусмотрительности возникал риск поражения человека током при контакте с техникой и конструкциями, которые случайно оказались под напряжением.

Дифавтомат функционально замещает провод заземления, разрывая электрическую цепь за сотые доли секунды после определения утечки тока. За это время электроудар не успевает навредить человеку, а воздействие ограничивается максимум легким испугом.

Дополнительно АВДТ защищает оборудование от перегрузок и короткого замыкания, чем выгодно отличается от обычного заземления.

Отличия в действии дифференциальных автоматов и УЗО перечислены и разобраны в статье, посвященной вопросам сравнения двух типов защитных устройств для электропроводки.

Схема при трехфазной сети

Иногда возникает необходимость установить дифавтомат в здании, куда подведена сеть 380В. Это может быть гараж, магазин или небольшое промышленное помещение. В таком случае применяются те же схемы, что и в сети 220В. Отличается только сама конструкция дифавтомата.

АВДТ для трехфазного напряжения имеет четыре входных клеммы и столько же выходных, от которых идут провода к электроприборам. Желательно, чтобы в электрическом контуре была жила заземления. Но при отсутствии таковой на ток утечки обязательно среагирует дифавтомат и обесточит помещение.

Преимущества и недостатки разных вариантов подключения АВДТ к трехфазной сети такие же, как и при напряжении 220В.

Особенности монтажа селективных дифавтоматов

Большинство селективных дифавтоматов имеют в названии индекс S. Эти устройства отличаются от обычных АВДТ увеличенным временем срабатывания при обнаружении тока утечки.

Селективные дифавтоматы применяются только в качестве главного прибора в двухуровневых схемах. Они обеспечивают индивидуальное срабатывание устройств второго уровня без отключения электропитания во всей сети.

Их особенность заключается в следующем. При появлении тока утечки его могут обнаружить дифавтоматы обоих уровней. Какой из них сработает первым, отдается на откуп случайности, но обычно отключают электричество оба.

Увеличение времени срабатывания центрального АВДТ позволяет дифавтомату второго уровня сработать первым. Таким образом, в результате неисправности отключается только один электроконтур, а остальная квартира продолжает оставаться под напряжением. Использование селективности позволяет использовать дифавтоматы с одинаковым пороговым током утечки.

Существует и другая схема подключения, без селективного устройства, которая позволяет добиться избирательного отключения АВДТ второго уровня при появлении тока утечки.

Для этого центральный аппарат выбирается с пороговым значением параметра в 100мА, а второстепенные – 30 мА. В таком случае первыми будут срабатывать дифавтоматы второго уровня, избирательно отключая только один электроконтур. Однако 100% работоспособность такой схемы не гарантируется.

Приоритет при покупке необходимо отдавать селективным дифавтоматам, которые обеспечивают большую надежность и удобство.

Пошаговая инструкция по установке дифавтомата

Установка дифавтомата не представляет сложностей и может быть произведена самостоятельно без специального обучения.

Последовательность действий при этом следующая:

1. Проверить целостность АВДТ и работоспособность его тумблеров.
2. Зафиксировать дифавтомат на специальной металлической DIN-рейке в месте его постоянного расположения.
3. Отключить напряжение в квартире и проверить его отсутствие индикатором.
4. Зачистить питающие жилы в кабеле и подсоединить их к двум верхним клеммам дифавтомата. Синий цвет обычно подключается к «нулю» АВДТ, желтый или коричневый – к контуру заземления, а третий цвет – к «фазе» прибора.
5. К нижним клеммам дифавтомата подключить провода, подающие напряжение в квартиру или на последующие защитные устройства.
6. Подать напряжение на АВДТ и проверить работоспособность прибора.

Для тестирования дифавтомата на нем предусмотрена специальная кнопка «Т».

При её нажатии в электрической цепи появляется ток утечки, который должен привести к срабатыванию аппарата и отключению напряжения. Если АВДТ не отреагировал, значит, он неисправен и подлежит замене.

В электрической сети квартиры дифавтомат является лишь промежуточным звеном, обеспечивающим дополнительную защиту, поэтому его монтаж не вызовет затруднений.

Полезные монтажные советы

Монтаж дифавтомата имеет множество мелких нюансов, которые помогут сделать работу оборудования эффективной и надёжной.

В электрике не следует пренебрегать советами, поэтому к приведенным рекомендациям следует отнестись внимательно:

1. При подключении проводов к дифференциальному автомату обязательно нужно соблюдать полярность. Клемма «нуля» обозначается как N, а «фазы» – 1 или 2.
2. Работы по подключению необходимо производить при полном обесточивании всех проводов.
3. Наилучшую безопасность обеспечивает двухуровневая схема с селективным дифавтоматом первого уровня.
4. Стоит подбирать мощность дифавтоматов второго уровня в соответствии с предполагаемой нагрузкой на электроконтур в каждой комнате.
5. Нельзя объединять выходящие «ноль» и «фазу» дифавтомата с неподключенными к нему электропроводами, даже если они идут от параллельно подключенных АВДТ.
6. Выходящий из дифавтомата «ноль» не должен соприкасаться с жилой заземления.

При фиксации провода в клемме нужно следить, чтобы в разъем не попала изоляция. Плохой контакт может привести к перегреванию дифавтомата и его поломке.

При несоблюдении большинства вышеописанных рекомендаций АВДТ просто не будет функционировать должным образом. Он может «выбивать» при подключении нагрузки или вообще не срабатывать на утечку тока. Поэтому к электрической схеме подключения нужно отнестись со всей серьёзностью.

Выводы и полезное видео по теме

С какими трудностями можно столкнуться при подключении защитных устройств, вы узнаете из следующих видеороликов.

Тестирование двухуровневой селективной и неселективной схемы:

Внутреннее устройство дифавтомата:

Разбор различных схем подключения дифавтоматов (3 части):

Подключение защитного дифференциального автомата – процесс несложный. Главным условием быстрого монтажа является четкое соблюдение рекомендованных электрических схем. В этом случае самостоятельная установка защитных устройств удастся с первого раза, а сами АВДТ будут надежно служить долгие годы.

Хотите поделиться собственным опытом в подключении дифференциального автомата? Знаете тонкости установки прибора, не приведенные в статье? Пишите, пожалуйста, комментарии, задавайте вопросы, публикуйте фото в расположенном ниже блоке.

Подключение дифавтомата в однофазной сети — схема и пордок подключения

Дифференциальный автоматический выключатель – это электромеханический прибор, обеспечивающий защиту электросети от повреждений в результате короткого замыкания или высоких нагрузок. Помимо этого, он обеспечивает безопасность людей, не допуская поражения электричеством при касании линии, в которой имеется утечка тока. Таким образом, он объединяет в себе функции двух аппаратов: защитного автомата и УЗО. Подключение дифавтомата – задача не из легких, и чтобы правильно выполнить ее, нужно соблюдать меры безопасности, а также выполнять правила монтажа. О том, как подключить дифавтомат, и пойдет речь в этой статье.

Конструктивные особенности дифференциальных автоматов

Как уже было сказано, установка в сеть дифавтомата позволяет обеспечить защиту от утечек электротока, перегрузок и сверхтоков КЗ. Этот прибор является комбинированным, и в его состав входят две основных составляющих:

• Защитный автомат с электромагнитным (катушка) и тепловым (биметаллическая пластина) расцепителями. Первый отключает питание линии при возникновении в ней короткого замыкания, а второй обесточивает сеть при появлении нагрузки, превышающей расчетную. АВ в дифавтоматах могут иметь 2 или 4 полюса, в зависимости от того, какую сеть они защищают – однофазную или трёхфазную.

• Устройство защитного отключения. В состав этого элемента входит реле, на которое при нормальном функционировании сети воздействуют магнитные потоки одинаковой силы, не давая разъединить линию. При возникновении утечки (ухода электричества в землю) равномерность потоков нарушается, в результате чего происходит переключение реле с обесточиванием линии.

Кроме АВ и УЗО, автомат имеет в своем составе дифференциальный трансформатор, а также электронный элемент усиления.

Установка дифавтомата в одно- и трехфазной сети

Прежде чем начать подключение дифференциального автомата, необходимо нажать на его корпусе кнопку «Тест». Таким образом, искусственно создается утечка тока, на которую прибор должен отреагировать отключением. Это позволит удостовериться в исправности устройства. Если при тестовом испытании аппарат не отключился, пользоваться им нельзя.

В бытовых однофазных сетях, где показатель рабочего напряжения составляет 220В, устанавливаются двухполюсные АВДТ.

Подключение дифавтомата в однофазной электрической сети требует правильного подсоединения нулевых проводов: ноль от нагрузки подключается с нижней части прибора, а от питания – с верхней.

Монтаж четырехполюсного диф. автомата, предназначенного для защиты трехфазной сети, рабочее напряжение в которой равно 380В, производится по аналогичному принципу. При этом нужно учитывать, что трехфазный (четырехполюсный) дифавтомат занимает в распределительном щите больше места, чем однофазный. Это обусловлено необходимостью установки блока дифференциальной защиты.

Корпус некоторых типов АВДТ маркируется обозначением 230/400V. Такое устройство может устанавливаться в сети как с одной, так и с тремя фазами. Во втором случае эти приборы монтируются на потребители, использующие только одну фазу – это может быть группа розеток или отдельные аппараты.

Схемы подключения

Основное правило, которое должна учитывать любая схема подключения дифференциального автомата, гласит: АВДТ нужно подсоединять к фазам и нулевому проводнику исключительно той линии или ответвления, для защиты которой предназначен этот прибор.

Вводной автомат

Дифференциальный автомат в щитке в этом случае устанавливается на вводном проводе. Такая схема подключения дифавтомата получила свое название потому, что устройство защищает все группы и ветки сети, к которой оно подсоединено.

При подборе АВДТ для этой схемы необходимо учитывать все рабочие параметры линии, в том числе и потребляемую мощность. Такой способ подключения защитного устройства имеет ряд плюсов, к которым относятся:

• Экономия, поскольку на всю сеть устанавливается единственный автомат.
• Компактность, так как одно устройство не занимает в щитке много места.

Минусы этой схемы таковы:

• При возникновении нарушений в сети обесточивается вся квартира или дом.
• При любой неисправности на ее поиск и устранение уйдет много времени, поскольку нужно будет найти ветку, на которой произошел сбой, а также установить конкретную причину неполадок.

Наглядные схемы подключения дифавтоматов на видео:

Отдельные автоматы

Этот метод подключения предусматривает установку нескольких дифференциальных АВ. Установка дифавтомата производится на каждую отдельную ветку или мощный потребитель. Кроме того, дополнительный АВДТ ставится перед группой самих защитных устройств. К примеру, на осветительные приборы устанавливается один аппарат, на розеточную группу – другой, а на электроплиту – третий.

Преимуществом этого способа является максимальный уровень обеспечения безопасности, а также достаточно легкий поиск возможных неисправностей. Недостаток его – большие затраты, связанные с покупкой нескольких дифференциальных автоматов.

Дифавтомат в схеме без заземления

Еще не так давно технология строительства любых зданий учитывала обязательное устройство заземляющего контура. Все имеющиеся в доме распределительные щиты подключались к нему. В современном строительстве оборудование заземления не является обязательным. В таких зданиях и имеющихся в них квартирах дифференциальные АВ должны устанавливаться обязательно, чтоб

Схема подключения четырехполюсного УЗО в трехфазной сети без использования нейтрали

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Продолжаю серию статей о схемах подключения УЗО.

Сегодня Вашему вниманию я представляю схему подключения четырехполюсного УЗО в трехфазную сеть без использования нейтрали (нуля). Чаще всего такую схему применяют при подключении трехфазных электродвигателей. При возникновении замыканий его обмоток на корпус УЗО сработает и отключит двигатель от сети.

Дело в том, что для подключения трехфазных электродвигателей достаточно только трех фаз питающего напряжения (А,В,С) и защитного проводника РЕ для заземления корпуса, т.е. необходим 4-жильный кабель. Нет смысла прокладывать на двигатель 5-жильный кабель — ноль ему не требуется по причине того, что его обмотки имеют одинаковое сопротивление (двигатель является симметричной нагрузкой). А если разницы нет, то зачем переплачивать за 5-жильный кабель?

Подключение двигателя через УЗО

В качестве примера рассмотрим, как подключить трехфазный двигатель через автомат и четырехполюсное УЗО.

Вот двигатель АИР71А4У2.

А это трехфазное УЗО от компании IEK ВД1-63, 63 (А), 30 (мА). Относится к типу АС. Читайте статью о типах и разновидностях УЗО.

Схему подключения УЗО можно всегда посмотреть в паспорте (руководстве по эксплуатации) или на его корпусе. В моем случае схема подключения изображена прямо под рычажком включения.

В данной статье я не буду останавливаться на выборе номиналов автомата и УЗО — об этом читайте здесь.

Схема имеет следующий вид:

Фазы питающего напряжения (А,В,С) подключаем на трехполюсный автомат, а с него на входные клеммы УЗО (1, 3 и 5 соответственно).

Нулевой проводник N подключаем напрямую к УЗО на входную клемму «N».

С выходных клемм УЗО (2, 4 и 6) фазные проводники подключаем к обмоткам двигателя по схеме звезда или треугольник, в зависимости от параметров применяемого двигателя и величины питающего напряжения. К выходной клемме «N» ничего не подключаем. Она остается пустой.

Защитный проводник РЕ подключаем на корпус двигателя под специальный болт для заземления.

Пользуясь случаем, хотел бы напомнить Вам о необходимости соблюдения цветовой маркировки проводов.

Смотрите видео, где я имитирую замыкание обмоток двигателя на корпус с помощью проволочного резистора сопротивлением 2 (кОм). УЗО срабатывает, т.к. ток замыкания на корпус составляет около 110 (мА), что практически в 4 раза превышает его уставку 30 (мА).

Аналогичным способом можно подключать любые трехфазные нагрузки, которые имеют симметричный режим работы.

P.S. Если у Вас имеются вопросы по схеме подключения электродвигателя через четырехполюсное УЗО, то задавайте их в комментариях или мне на личную почту. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Страница не найдена (404) — NXP® Semiconductor

• • Мой аккаунт
  • Заказы
  • Выход
• EN
  • английский
  • 中文
  • 日本語
  • 한국어

ПРОЦЕССОРЫ ARM ^®

• Kinetis Cortex ^® -M Микроконтроллеры
• Микроконтроллеры LPC Cortex-M
• я.Процессоры приложений MX
• SoC на базе QorIQ Arm

СИЛОВАЯ АРХИТЕКТУРА

Параллельные и трехфазные системы VE.Bus [Victron Energy]

В этом руководстве объясняются детали проектирования, установки и настройки трехфазных и параллельных систем.Это относится к компонентам, использующим VE.Bus, например, MultiPlus, Quattro и некоторым более крупным инверторам Phoenix.

ВАЖНО:

Предупреждение

Параллельные и многофазные системы сложны. Мы не поддерживаем и не рекомендуем неподготовленным и / или неопытным установщикам работать с системами такого размера.

Victron может провести специальное обучение по этим системам для дистрибьюторов через их региональных менеджеров по продажам. Это следует считать важным перед попыткой проектирования или установки.

Сначала получите опыт работы с небольшими системами. Если вы новичок в Victron, начните с более простых конструкций, чтобы ознакомиться с необходимым обучением, необходимым оборудованием и программным обеспечением.

Также рекомендуется нанять установщика, имеющего опыт работы с этими более сложными системами Victron, как для проектирования, так и для ввода в эксплуатацию.

Максимальный размер системы

Трехфазные системы

При использовании наших Quattros 15 кВА максимальный размер системы составляет 180 кВА трехфазной системы.Которая затем состоит из четырех блоков на каждой из трех фаз: всего 12 блоков.

При использовании наших Quattros 10 кВА максимальный размер системы составляет 150 кВА трехфазной системы. Которая затем состоит из пяти единиц на каждой из трех фаз: всего 15 единиц.

Однофазные системы

Это то же самое, что и выше, но для каждой фазы:

Электропроводка постоянного и переменного тока

Кластер VE.Bus поддерживает единый «глобальный» статус для SoC, постоянного и постоянного тока.Каждое соединение постоянного тока (на каждом Multi / Quattro и на каждой батарее) должно быть соединено вместе с одной шиной постоянного тока. Создавайте системы , а не с отдельными батареями на нескольких (разделенных) структурах шины постоянного тока, подключенных к подмножествам блоков Multi / Quattro в кластере. Это будет , а не .

Также будьте осторожны при выборе размера кабеля аккумулятора и перемычек между элементами / батареями.

Для параллельно подключенных блоков: проводка постоянного и переменного тока должна быть симметричной по фазе: используйте одинаковую длину, тип и поперечное сечение для каждого блока в фазе.Чтобы упростить это, используйте шину или силовую стойку до и после инвертора / зарядных устройств. Кроме того, приложите одинаковый крутящий момент ко всем соединениям.

Что касается предохранителей переменного тока, каждое устройство необходимо предохранять индивидуально. Обязательно используйте предохранители одного типа на каждом блоке из-за одинакового сопротивления. Рассмотрите возможность использования предохранителей с механическим подключением.

Что касается предохранителей постоянного тока, каждое устройство необходимо предохранять индивидуально. Обязательно используйте предохранители одного типа на каждом блоке из-за одинакового сопротивления.

Для предохранителей и защиты как постоянного, так и переменного тока обратитесь к руководству по эксплуатации для получения подробной информации и рекомендуемых характеристик.

Остерегайтесь чередования фаз между инвертором и входом переменного тока. При подключении с чередованием, отличным от программирования Multis, система не принимает входную сеть и работает только в режиме инвертора. Если подключено устройство GX, оно будет сигнализировать о чередовании фаз. В этом случае поменяйте местами две фазы, чтобы исправить это, или перепрограммируйте блоки, чтобы они соответствовали чередованию проводов.

Примечание. Не допускайте завышения размеров кабеля переменного тока. Использование очень толстых кабелей имеет отрицательные побочные эффекты.

• Техническая подготовка: В параллельной системе переменный ток должен равномерно распределяться по всем параллельно подключенным устройствам. Когда сопротивление в кабельной разводке очень низкое, небольшая разница в сопротивлении приводит к

Дифференциальные уравнения — фазовая плоскость

Примечания Быстрая навигация Скачать

• Перейти к
• Примечания
• Задачи практики и задания еще не написаны.Пока позволяет время, я работаю над ними, однако у меня нет того количества свободного времени, которое я имел раньше, поэтому пройдет некоторое время, прежде чем здесь что-нибудь появится.
• Показать / Скрыть
• Показать все решения / шаги / и т. Д.
• Скрыть все решения / шаги / и т. Д.

• Разделы
• Решения для систем
• Действительные собственные значения
• Разделы
• Преобразование Лапласа
Решения серии
• для DE
• Классы
• Алгебра
• Исчисление I
• Исчисление II
• Исчисление III
• Дифференциальные уравнения
• Дополнительно
• Алгебра и триггерный обзор
• Распространенные математические ошибки
• Праймер для комплексных чисел
• Как изучать математику
• Шпаргалки и таблицы
• Разное
• Свяжитесь со мной
• Справка и настройка MathJax
• Мои студенты

• Заметки Загрузки
• Полная книга
• Текущая глава
• Текущий раздел
• Practice Problems Загрузок
• Проблем пока не написано.
• Проблемы с назначением Загрузок
• Проблем пока не написано.
• Прочие товары
• Получить URL для загружаемых элементов

• Распечатать страницу в текущем виде (по умолчанию)
• Показать все решения / этапы и распечатать P

— принцип работы, детали и принципиальная схема

• • БЕСПЛАТНАЯ ЗАПИСЬ КЛАСС
  • КОНКУРСНЫЕ ЭКЗАМЕНА
    • BNAT
    • Классы
      • Класс 1 — 3
      • Класс 4-5
      • Класс 6-10
      • — 12176
      • Класс 6-10
      • — 12176
      • CBSE
        • Книги NCERT
          • Книги NCERT для класса 5
          • Книги NCERT, класс 6
          • Книги NCERT для класса 7
          • Книги NCERT для класса 8
          • Книги NCERT для класса 9
          • Книги NCERT для класса 10
          • NCERT Книги для класса 11
          • NCERT Книги для класса 12
        • NCERT Exemplar
          • NCERT Exemplar Class 8
          • NCERT Exemplar Class 9
          • NCERT Exemplar Class 10
          • NCERT 900 Exemplar Class 11
          NCERT Exemplar Class 11
          • RS Aggarwal
            • Решения RS Aggarwal класса 12
            • Решения RS Aggarwal класса 11
            • RS Aggarwal Решения класса 10
            • Решения RS Aggarwal класса 9
            • Решения RS Aggarwal класса 8
            • Решения RS Aggarwal класса 7
            • Решения RS Aggarwal класса 6
          • RD Sharma
            • RD Sharma Class 6 Решения Sharma Class
            • RD 7 Решения
            • Решения RD Sharma Class 8
            • Решения RD Sharma Class 9
            • Решения RD Sharma Class 10
            • Решения RD Sharma Class 11
            • Решения RD Sharma Class 12
          • PHYSICS
            • Механика
            • Оптика
            • Термодинамика
            • Электромагнетизм
          • ХИМИЯ
            • Органическая химия
            • Неорганическая химия
            • Периодическая таблица
          • MATHS
            • Статистика
            • Статистика Пифаго Наборы чисел Тр Игонометрические функции
            • Взаимосвязи и функции
            • Последовательности и серии
            • Таблицы умножения
            • Детерминанты и матрицы
            • Прибыль и убытки
            • Полиномиальные уравнения
            • Разделение на фракции
          • Microology
      • FORMULAS
        • Математические формулы
        • Алгебраные формулы
        • Тригонометрические формулы
        • Геометрические формулы
      • КАЛЬКУЛЯТОРЫ
        • Математические калькуляторы 9BS3000 CALCULATORS
        • 000 9BS6000
        • 000 ESC
        • 000 Калькуляторы
        • Образцы документов для класса 6
        • Образцы документов CBSE для класса 7
        • Образцы документов CBSE для класса 8
        • Образцы документов CBSE для класса 9
        • Образцы документов CBSE для класса 10
        • Образцы документов CBSE для класса 1 1
        • Образцы документов CBSE для класса 12
      • Вопросники предыдущего года CBSE
        • Вопросники предыдущего года CBSE, класс 10
        • Вопросники предыдущего года CBSE, класс 12
      • HC Verma Solutions
        • HC Verma Solutions Класс 11 по физике
        • HC Verma Solutions Класс 12 по физике
      • Решения Лакмира Сингха
        • Решения Лахмира Сингха класса 9
        • Решения Лахмира Сингха класса 10
        • Решения Лахмира Сингха класса 8
        76 9000E 9000E Класс 90 6 Примечания CBSE
      • Примечания CBSE класса 7
      Примечания
      • Примечания CBSE класса 8
      • Примечания CBSE класса 9
      • Примечания CBSE класса 10
      • Примечания CBSE класса 11
      • Примечания 12 CBSE
    • Примечания CBSE
    • CBSE Revision
    Примечания к редакции класса 9
    • CBSE Примечания к редакции класса 10
    • CBSE Примечания к редакции класса 11
    • Примечания к редакции класса 12 CBSE
  • Дополнительные вопросы CBSE
    • Дополнительные вопросы по математике класса 8 CBSE
    • Дополнительные вопросы по науке 8 класса CBSE
    • Дополнительные вопросы по математике класса 9 CBSE
    • Дополнительные вопросы по науке
    • CBSE Class 9 Вопросы
    • CBSE Class 10 Дополнительные вопросы по математике
    • CBSE Class 10 Science Extra questions
  • CBSE Class
    • Class 3
    • Class 4
    • Class 5
    • Class 6
    • Class 7
    • Class 7
    • Class Class 9
    • Class 10
    • Class 11
    • Class 12
  • Учебные решения
• NCERT Solutions
  • NCERT Solutions для Class 11
    • NCERT Solutions for Class 11 Physics
    • NCERT Solutions Химия
    • Решения NCERT для биологии класса 11
    • Решение NCERT s Для класса 11 по математике
    • NCERT Solutions Class 11 Accountancy
    • NCERT Solutions Class 11 Business Studies
    • NCERT Solutions Class 11 Economics
    • NCERT Solutions Class 11 Statistics
    • NCERT Solutions Class 11 Commerce
  • NCERT Solutions for Class 12
    • Решения NCERT для физики класса 12
    • Решения NCERT для химии класса 12
    • Решения NCERT для биологии класса 12
    • Решения NCERT для математики класса 12
    • Решения NCERT, бухгалтерия класса 12
    • Решения NCERT, класс 12 Бизнес-исследования
    • NCERT Solutions Class 12 Economics
    • NCERT Solutions Class 12 Accountancy Part 1
    • NCERT Solutions Class 12 Accountancy Part 2
    • NCERT Solutions Class 12 Micro-Economics
    • NCERT Solutions Class 12 Commerce
    • NCERT Solutions Class 12 Macro-Economics
  • NCERT Solut ионы Для класса 4
    • Решения NCERT для математики класса 4
    • Решения NCERT для класса 4 EVS
  • Решения NCERT для класса 5
    • Решения NCERT для математики класса 5
    • Решения NCERT для класса 5 EVS
  • Решения NCERT для класса 6
    • Решения NCERT для математики класса 6
    • Решения NCERT для науки класса 6
    • Решения NCERT для класса 6 по социальным наукам
    • Решения NCERT для класса 6 Английский язык
  • Решения NCERT для класса 7
    • Решения NCERT для математики класса 7
    • Решения NCERT для науки класса 7
    • Решения NCERT для социальных наук класса 7
    • Решения NCERT для класса 7 Английский язык
  • Решения NCERT для класса 8
    • Решения NCERT для математики класса 8
    • Решения NCERT для науки 8 класса
    • Решения NCERT для социальных наук 8 класса ce
    • Решения NCERT для класса 8 Английский
  • Решения NCERT для класса 9
    • Решения NCERT для класса 9 по социальным наукам
  • Решения NCERT для математики класса 9
    • Решения NCERT для математики класса 9 Глава 1
    • Решения NCERT для математики класса 9, глава 2
    Решения NCERT
    • для математики класса 9, глава 3
    • Решения NCERT для математики класса 9, глава 4
    • Решения NCERT для математики класса 9, глава 5
    Решения NCERT
    • для математики класса 9, глава 6
    • Решения NCERT для математики класса 9, глава 7
    Решения NCERT
    • для математики класса 9, глава 8
    • Решения NCERT для математики класса 9, глава 9
    • Решения NCERT для математики класса 9, глава 10
    Решения NCERT
    • для математики класса 9, глава 11
    Решения
    • NCERT для математики класса 9 Глава 12
    Решения NCERT
    • для математики класса 9 Глава 13
    • NCER Решения T для математики класса 9 Глава 14
    • Решения NCERT для математики класса 9 Глава 15
  • Решения NCERT для науки класса 9
    • Решения NCERT для науки класса 9 Глава 1
    • Решения NCERT для науки класса 9 Глава 2
    • Решения NCERT для науки класса 9 Глава 3
    • Решения NCERT для науки класса 9 Глава 4
    • Решения NCERT для науки класса 9 Глава 5
    • Решения NCERT для науки класса 9 Глава 6

Схема подключения динамиков и руководство по подключению — Основы, которые вам нужно знать

Нам всем нравится музыка, и динамики делают это возможным, но это сбивает с толку, если вы не знаете, , как правильно их подключить.

В этом посте вы найдете четкие и подробные схемы подключения громкоговорителей, которые помогут (и которые вы тоже можете распечатать, если хотите!).

Я подробно расскажу о том, как правильно и неправильно подключить динамики и правильно подключить их к стереосистеме или усилителю. На самом деле это довольно просто, если вы изучите основы.

Схема подключения колонок для печати

Щелкните изображение, чтобы увеличить его, или щелкните здесь, чтобы просмотреть версию Adobe в формате .pdf, которую можно загрузить и распечатать.

Основные сведения о динамиках и объяснение их подключения

1. Что такое импеданс динамика? (рейтинг «Ом»)

Динамики, как и другие электромеханические устройства, имеют электрическое сопротивление потоку электрического тока, как стандартный резистор, лампочка или многие обычные предметы, с которыми вы знакомы.

Разница в том, как они ведут себя при прослушивании музыки, когда они подключены к какому-либо музыкальному усилителю.

Значение сопротивления исходит от длинной катушки провода внутри каждого динамика, называемой звуковой катушкой .Звуковая катушка — это катушка из проволоки, которая, будучи помещена в магнитное поле, заставляет динамик двигаться и воспроизводить звук при управлении от усилителя.

Динамики содержат длинную петлю из проволоки, называемую звуковой катушкой. Проволочные петли имеют свойство, называемое индуктивностью, которое влияет на значение сопротивления динамика в зависимости от воспроизводимой частоты (звукового диапазона).

Поскольку они обладают электрическими свойствами, включая индуктивность и емкость, их «общее сопротивление» может незначительно изменяться в зависимости от музыки.Из-за этого требуется дополнительная математика, чтобы вычислить общее сопротивление.

Слово, используемое для описания этого, называется импеданс .

Импеданс динамика — это просто более продвинутый способ определения общего сопротивления, и по традиции он измеряется в единицах, называемых «Ом».

Хорошая новость заключается в том, что вам не нужно слишком беспокоиться о деталях — это не имеет значения для базового использования динамика, и пока вы понимаете основные правила, все будет в порядке!

2.Минимальные значения импеданса стереосистемы и усилителя

Все усилители любого типа, включая автомобильный стереоусилитель, домашний стереоресивер, усилитель домашнего кинотеатра и т. Д., Имеют минимальное сопротивление (сопротивление). Важно, чтобы вы обращали внимание и не превышали минимальное номинальное сопротивление динамиков.

Это связано с тем, что при понижении импеданса электрический ток увеличивается, и стереосистеме приходится выполнять больше работы. Это увеличивает количество стресса и тепла, с которым ему приходится справляться.

Если ваша стереосистема помечена производителем как «совместимая с 8-омными динамиками» или аналогичная, это означает, что подключение динамиков с более низким импедансом может очень быстро вызвать чрезмерное нагревание и возможное повреждение.

Например, подключение динамика с сопротивлением 4 Ом к усилителю, который помечено как работающий с динамиками с сопротивлением 8 Ом, будет означать, что он должен подавать на динамик двойной электрический ток!

Трехфазные цепи переменного тока — Скачать PDF бесплатно

1 шт.C HEE-PHE CCU Блок переменного тока трехфазных цепей. C HEE-PHE CCU COE: характеристики трехфазных систем Генерация трехфазных напряжений трехфазные нагрузки -Y и Y- преобразование Постоянная мощность трехфазная мощность :, Измерение P и мощности. подключение aron Повышение коэффициента мощности Электрические измерения Упражнения Блок. C HEE-PHE CCU HEE-PHE YEM CHCEC Unit. C HEE-PHE CCU HEE-PHE YEM CHCEC Электросеть состоит из четырех основных компонентов: GEEO: производство электроэнергии из таких источников энергии, как уголь, природный газ, гидроэнергия, ветер и солнце.МО: система передачи передает электроэнергию от электростанций на большие расстояния к распределительной системе. DBUO: система распределения обеспечивает потребителей энергией. COUME: это потребители электроэнергии (промышленность, сфера услуг и жилищное хозяйство. 4

2 шт. C HEE-PHE CCU HEE-PHE YEM CHCEC Unit. C HEE-PHE CCU GEEO OF HEE-PHE OGE Постоянная электрическая мощность имеет синусоидальную форму с частотой в два раза превышающей частоту напряжения или тока.GE-PHE C CCU: мгновенная электрическая мощность отрицательна дважды за период (мощность течет от нагрузки к генератору и положительна дважды за период, падая до нуля. BCED HEE-PHE C CCU: мгновенная электрическая мощность постоянна. Трехфазная мощность никогда не падает до нуля. Трехфазные электродвигатели работают лучше, чем однофазные двигатели C. Трехфазные системы питания допускают два уровня напряжения (-, -. При передаче электроэнергии трехфазным системам C требуется на 5% меньше Cu / l, чем однофазные системы C. 5 трехфазных генераторов содержат три источника синусоидального напряжения с напряжениями одинаковой частоты, но с фазовым сдвигом 0 ° относительно друг друга.Это достигается размещением трех катушек, разделенных углами 0 °. здесь только один ротор. Пределы трех фаз также равны. Затем генератор балансируется. 6 шт. C HEE-PHE CCU ODUCO Unit. C HEE-PHE CCU ODUCO 0º: нейтральная точка (или BC прямая последовательность или последовательность 7 ,,: линейные напряжения или линейные напряжения ,,: линейные напряжения, линия = фаза-нейтраль v (t = 0 cos (t + 90º v (t = 0 cos (t — 0º v (t = 0 cos (t + 0º 8
