Схема выключателя с лампочкой: Как подключить лампочку к выключателю, схемы на 1,2,3,4,5 лампочек

Схема подключения выключателя — советы электрика

Как правильно подключить двухклавишный выключатель света и не допустить ошибок

Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

двухклавишный проходной выключатель света

двухклавишный простой выключатель

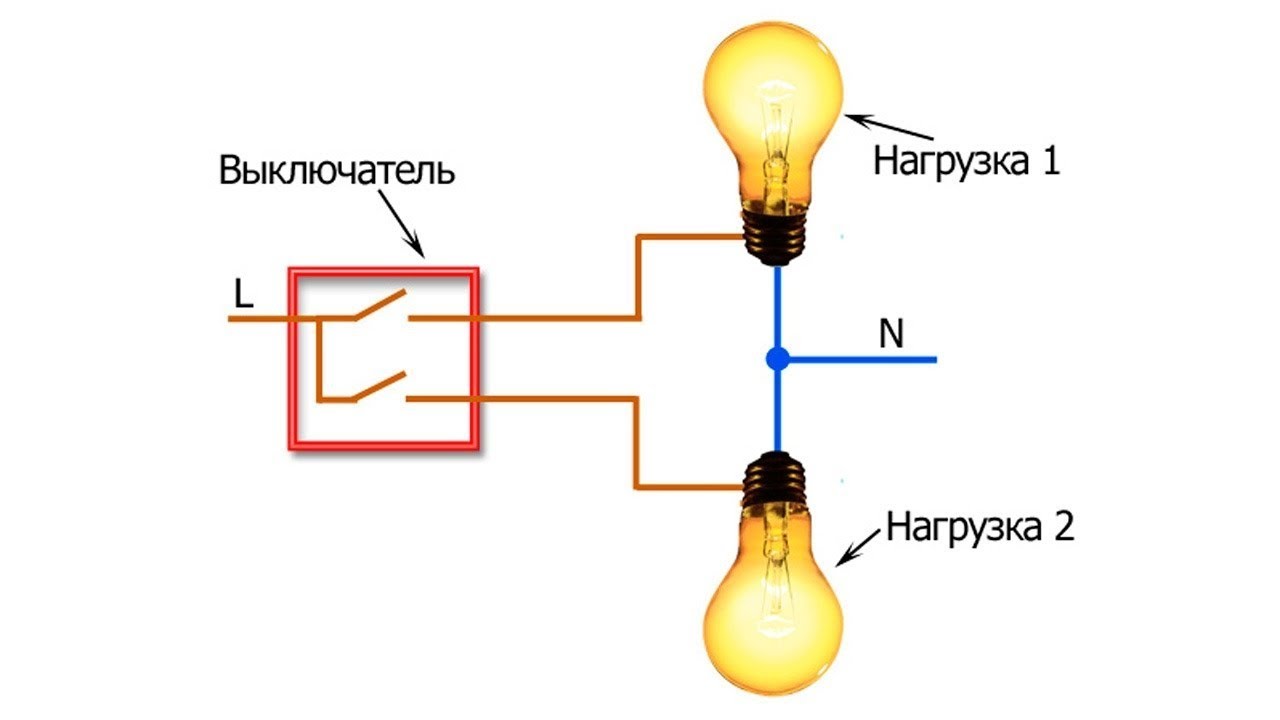

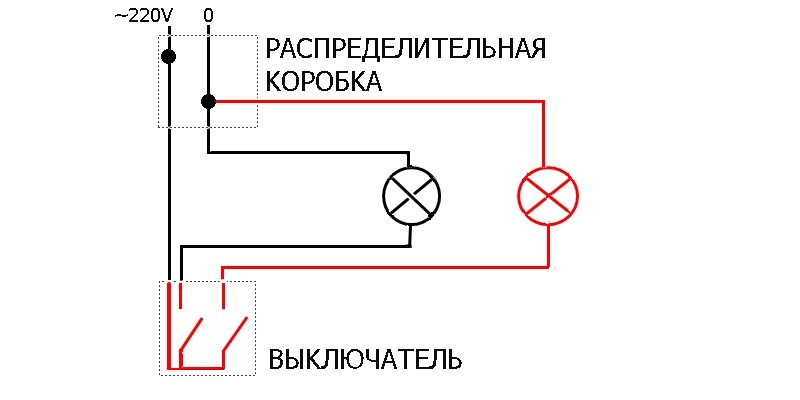

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

Обратите внимание

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих.

Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

Заметьте , что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Важно

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

В распаечную или распределительную коробку могут заходить следующие кабеля:

• питающий кабель от автомата в щитке
• кабель спускающийся к выключателю
• один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них – это проводка которая идет до люстры или бра, а другие две жилы – фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах.

Фаза – серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль – синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Источники – https://cable

Схема подключения выключателя света подробная пошаговая инструкция

Три варианта монтажа одноклавишных выключателей

Несмотря на то, что установка выключателя может показаться очень простым делом, существует большое количество нюансов, которые обязательно нужно знать начинающему электрику.

Для начала следует определиться с типом проводки.

Открытая проводка до сих пор используется в быту. Особенно любят ее дизайнеры, создающие интерьеры в стиле ретро или лофт

Электрическая проводка – обязательный элемент, присутствующий в каждом доме.

Различают две ее разновидности:

• Открытая. Провода проложены поверх стены. Они могут закрепляться декоративными роликами или закрываться пластиковыми кабель-каналами.
• Скрытая. Провод прокладывается внутри стены. Для этого в ее поверхности штробятся каналы, в которые укладывается кабель. После укладки штробы заделываются раствором.

Для каждого типа проводки используется разные вид выключателя. Для открытой системы выбирают накладные модели, которые ставятся непосредственно на стену. Они легко узнаваемы, поскольку очень заметны на поверхности.

Этот тип выключателей появился самым первым и за прошедшие десятилетия мало изменился. Для закрытой проводки используются внутренние или встроенные модели.

Галерея изображений

Фото из

Устройство открытой проводки и установка соответствующих выключателей проводится там, где скрытая прокладка непрактична, опасна и мало эстетична

Установка выключателей при открытой прокладке электросети выполняется значительно проще, чем монтаж устройств для скрытой проводки

Скрытая проводка и соответствующие ей выключающие устройства лучше выглядят, они надежней защищены от внешних воздействий

Степень сложности сооружения скрытой проводки и установки выключателей существенно выше, к тому же сложнее определить место повреждения для выполнения ремонта

Блок выключатель-розетка для открытой проводки

Преимущества установки внешних выключателей

Выключатели скрытой электрической проводки

Недостатки выключателей скрытой проводки

Их устанавливают в выемку, которую предварительно готовят в стене. Размеры отверстия подбираются в зависимости от габаритов выключателя. Он крепится внутри выемки при помощи особых лапок-распорок.

Есть еще одна разновидность встроенных приборов – с крепежными пластинами. Такой вариант более удобен в монтаже. После установки внутренние выключатели практически не выступают над плоскостью стены.

Зажим винтового типа оптимально использовать для алюминиевых проводов, которые имеют свойство греться и деформироваться. Для возвращения работоспособности будет достаточно подкрутить контакт ( )

Конструкция скрытых приборов отличается формой подрозетника и декоративной крышки. Первый выполнен в виде чаши, внутри которой помещается механизм выключателя. Крышка же имеет форму небольшой панели или даже рамки.

Соответственно, схема подсоединения такого выключателя будет несколько иной. Перед установкой нужно приобрести подрозетник, который продается отдельно от выключателя.

В зависимости от материала стен, в которые будет монтироваться выключатель, различают два типа подрозетников. На рисунке представлен вариант для стен из ГКЛ

Надо знать, что конструкции для кирпичных и бетонных стен несколько отличаются от изделий, предназначенных для монтажа в гипсокартоне. Обязательно учитываем это при покупке. Установка скрытого выключателя производится в следующей последовательности.

Шаг 1: Готовим место под подрозетник

Изделие должно вставляться в заранее подготовленную нишу, размеры которой немного больше, чем подрозетник. Для ее выполнения потребуется специальная насадка в виде коронки на перфоратор или дрель. Диаметр коронки должен быть немного больше, чем диаметр подрозетника.

Для двойных выключателей выполняется две ниши, которые потом будет нужно соединить между собой. Сюда впоследствии поместится особый двойной подрозетник.

как подключить по схеме, устройство, как отключить индикатор и прочее

Выключатели играют в помещениях важную роль — они фактически обеспечивают появление искусственного света. При этом существуют приборы, у которых в выключенном состоянии подсветка в темноте. Это очень удобно, когда входишь в тёмное помещение без окон и сразу же видишь место, где можно включить свет. Но как обращаться с такими выключателями и как их ремонтировать? Об этом мы поговорим в этой статье.

Устройство выключателя с подсветкой

Для начала разберёмся, что из себя представляет начинка такого прибора. На самом деле, она мало чем отличается от внутренностей обычного выключателя без подсветки. Просто помимо размыкающих контактов, которыми управляют клавиши, здесь есть ещё дополнительная электрическая линия.

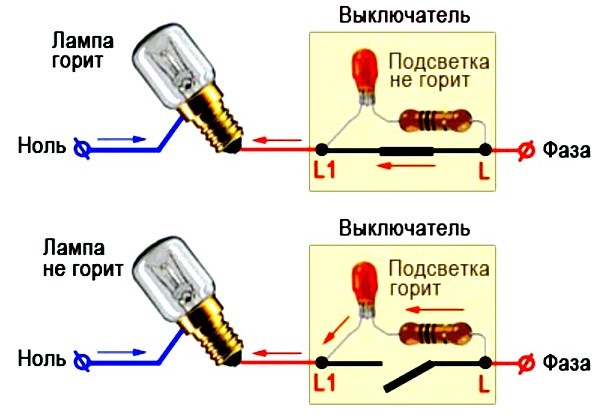

Это дополнительная схема подсветки, которая состоит из токоограничивающего резистора и неоновой лампочки или светодиода. Когда выключатель находится в положении размыкания контакта подачи питания на комнатный светильник, ток проходит через линию подсветки, используя спираль лампы освещения как замыкающий элемент цепи.

Если контакт выключателя разомкнут, ток проходит через цепь подсветки и включает светодиод

При этом резистор, находящийся в цепи подсветки, ограничивает проходящий по ней ток, поэтому напряжения не хватает, чтобы зажечь комнатный светильник. А светодиод загорается — ему тока нужно значительно меньше. Когда же выключатель активируется, напряжение начинает действовать исключительно на основную лампу, а подсветка гаснет.

При замыкании контакта выключателя ток начинает проходить по цепи питания лампы (по пути наименьшего сопротивления) и включает её, подсветка при этом гаснет

Исходя из описанного принципа прохождения тока, становится понятно, что правильно такой прибор будет работать только при подключении к фазовому проводу (который всегда под напряжением). Но подробнее о премудростях электромонтажа выключателя с дополнительной цепью поговорим далее.

Как подключить прибор с подсветкой: пошаговая инструкция

Итак, главная аксиома, характерная, вообще-то, для монтажа любого выключателя, состоит в следующем: к прибору размыкания света подводят только фазовый провод. Это указано в Правилах Устройства Электроустановок (ПУЭ). В противном случае, если питающую линию подвести к люстре, а нулевой провод — к выключателю, человека, меняющего лампы в приборе освещения, может ударить током.

Процесс подключения описываемого узла с подсветкой также мало отличается от алгоритма монтажа обычного выключателя. Приведём его в виде инструкции.

Здесь предполагается, что в гнездо для прибора уже установлен универсальный стакан и подведены провода.

Схема прокладки проводов и подключения их к клеммам выключателя не зависит от наличия в нём подсветки

А вот как выглядит сама инструкция.

1. Сначала отключают питающий автомат в щитке квартиры — это строго обязательно.
2. Затем снимают клавиши с устанавливаемого прибора. Для этого их аккуратно поддевают сбоку отвёрткой с тонким жалом.

   Каждая клавиша (если их на приборе несколько) аккуратно поддевается отвёрткой, заведённой в щель, и отделяется от корпуса

3. Руками вытаскивают лицевую пластиковую панельку для облицовки.

   После снятия облицовочной панели появляется доступ к основному механизму выключателя

4. После указанных манипуляций перед нами механизм прибора, у которого сзади по бокам есть зубчатые металлические усики для крепления в гнезде.
5. Оголённый конец питающего провода вставляют в один из контактов и затягивают винт. То же самое проделывают с выходящим звеном — закрепляют в нём линию, идущую от светильника помещения. Порядок подключения проводов в этом случае не имеет значения.

   К выключателю должны подходить два провода — от распределительной коробки и от светильника, их нужно подсоединить к контактам на корпусе

6. Далее вставляют начинку прибора в стакан внутри стены и затягивают отвёрткой винты, которые давят на усики. Последние и фиксируют выключатель в стакане.

   Металлический корпус аккуратно вставляется в подрозетник и крепится к нему двумя винтами

7. На завершающем этапе устанавливают лицевую панельку и клавиши обратно.
8. Включив автомат в щитке, проверяют работу выключателя. При разомкнутой цепи должна гореть подсветка.

Когда питающих автоматов в квартире много, а нужный неизвестен, поступают следующим образом. Договариваются с помощником, он отключает «рубильники» поочерёдно. Хозяин же подставляет отвёртку-тестер жалом к оголённому питающему проводу в стакане. При этом он приставляет палец к торцу ручки пробника. Светодиод в отвёртке погаснет, когда помощник отключит нужный автомат.

Если же после окончания работ оказалось, что подсветка прибора не горит, необходимо демонтировать выключатель, действуя в обратном порядке, и проверить его исправность с помощью мультиметра. Но о диагностике и ремонте прибора с подсветкой поговорим в специальном разделе статьи.

Что касается выключателей с несколькими клавишами и подсвечивающей лампочкой, всё вышесказанное характерно и для них. Независимо от числа клавиш цепь подсветки всегда имеет уже описанное устройство.

Встречаются ещё приборы с дистанционным управлением. У них есть так называемый приёмный пункт, который монтируется в комнате. Главная управляющая схема может располагаться в щитке. Приёмное устройство напоминает по виду обычный выключатель. Он также может иметь подсветку. Его монтаж осуществляется профессиональным электриком в соответствии с инструкцией, прилагаемой к изделию.

Видео по теме: как поменять выключатель с подсветкой

Можно ли отключить подсветку и как это сделать

Предположим, что работа светодиода нам вообще не нужна. Например, у нас помещение, в котором всегда есть какое-то дополнительное освещение. В таком случае легко превратить прибор с подсветкой в обычный.

Для этого полностью разбираем снятый выключатель по ранее описанному сценарию (то есть снимаем клавиши и убираем облицовку). Затем просто удаляем маленькую лампочку подсветки.

1. Если её питающие усики вставлены в соответствующие отверстия, то данный узел достаточно лишь вытащить пальцами на себя.
2. Если усики впаяны в устройство, необходимо вооружиться маленьким паяльником и включить его в сеть. Через две-три минуты инструмент нагреется. Теперь нужно аккуратно, держа паяльник исключительно за ручку, коснуться жалом мест пайки. Через некоторое время можно потянуть лампочку на себя.

Для того чтобы отсоединить лампочку, достаточно поочерёдно коснуться разогретым жалом паяльника мест пайки и потянуть её на себя

Если подсветка сломалась или работает неправильно

Если после монтажа или в процессе эксплуатации лампочка внутри выключателя перестаёт гореть, необходимо произвести диагностику и ремонт.

Для этого:

1. Демонтируем выключатель, сняв клавиши, облицовку и открутив винтики усов.
2. Вытаскиваем концы проводов из контактов, ослабив болтики. Механизм оказывается перед нами.

Как сделать два выключателя на одну лампочку? – Ремонт своими руками на m-stone.ru

Схема подключения проводного выключателя с 2 мест. Знаете ли вы все преимущества и недостатки этой электросхемы? 3 важных нюанса подключения

ТЕСТ:

Если вы решили воплотить в жизнь электросхему, описанную в статье, вам будет полезно пройти небольшой тест, чтобы убедиться в том, что вы готовы к работе.

Сколько контактов имеет ПВ?

Один;
Три.

Пояснение: ПВ содержит три контакта. Один из них — «общий», а два прочих соединяются со следующим ПВ.

В помещении не горит свет. Сперва была нажата кнопка первого ПВ, затем второго, а после этого — вновь первого. Будет ли гореть свет после этих действий?

Да;
Нет.

Пояснение: Да, т.к. после третьего действия фазовое напряжение достигнет лампочки.

Может ли быть реализована электросхема с ПВ для работы с двумя лампами?

Да;
Нет.

Пояснение: Да для этого используются двухкнопочные ПВ.

Электрическое освещение — незаменимый спутник любой современной квартиры. Управление светом осуществляется с помощью переключателей: на один источник освещения (обыкновенную лампочку, или несколько ламп) приходится один переключатель. Но далеко не всегда это устраивает владельцев помещения по некоторым причинам. Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? В данном материале мы дадим подробный ответ на этот вопрос, а также приведем схему подобного включения, и расскажем, как работает ПВ схема.

Для чего может понадобится схема ПВ света на 2 выключателя?

Ситуации, когда в комнате или ином помещении необходима реализация подобной схемы проходного выключателя, бывают самыми разнообразными. К примеру, большая спальная комната. Очень удобно разместить переключатель света у каждой кровати, чтобы управление освещением было у каждого жильца. К тому же, вам не придется добираться в темноте до вашего спального места. Войдя в комнату, вы включаете свет, а уже после того, как заняли свое место в кровати, вы выключаете его.

Также выгодно использовать подобную схему в небольших домах, величиной 3-5 этажей. Если делать выключатель света в парадной для каждого этажа по отдельности, это выльется в необходимости сборки лишних схем управления.

При использовании проходного выключателя с двух мест, жилец дома включит свет, заходя в подъезд, и выключит его, находясь на своем этаже.

Другой пример — большой кабинет на несколько рабочих мест. Наличие возможности выключить/включить свет сразу с двух и более точек делает такой офис гораздо уютнее.

Как выглядит проходной выключатель с 2 и более мест?

Схемы проходных выключателей

Отличить внешне переключатель, подключенный к подобной схеме, по наружной стороне невозможно. Это обыкновенный однокнопочный выключатель/включатель. Существует двух- и более кнопочное исполнение, применяющееся тогда, когда освещение более сложное, и каждая кнопка включает конкретную лампу. Вместо кнопочного переключателя используется и сенсорный, но принцип действия остается прежним.

Преимущества и недостатки схемы ПВ с 2 мест

У таковой схемы включения есть преимущества и недостатки. Они вытекают из самой сути работы подобного переключателя. К преимуществам относят:

Повышение уровня комфорта. Из приведенных выше примеров исходит, что использование схемы позволяет избавиться от неудобств, возникающих в быту;
Простота исполнения. Данная электросхема очень проста в исполнении, и не требует применения какого-либо дополнительного специфичного оборудования;

Недостатком подобной реализации управления освещением называют только перерасход электроэнергии. Вспомним вышеупомянутый пример про подъезд. Войдя в него, человек включает свет, а уже поднявшись на свой этаж выключает его. Освещение будет продолжать работать на всех этажах, пока житель дома не нажмет на переключатель. Подобный расход нельзя внушительным, а когда речь идет о небольших помещениях, он и вовсе отсутствует.

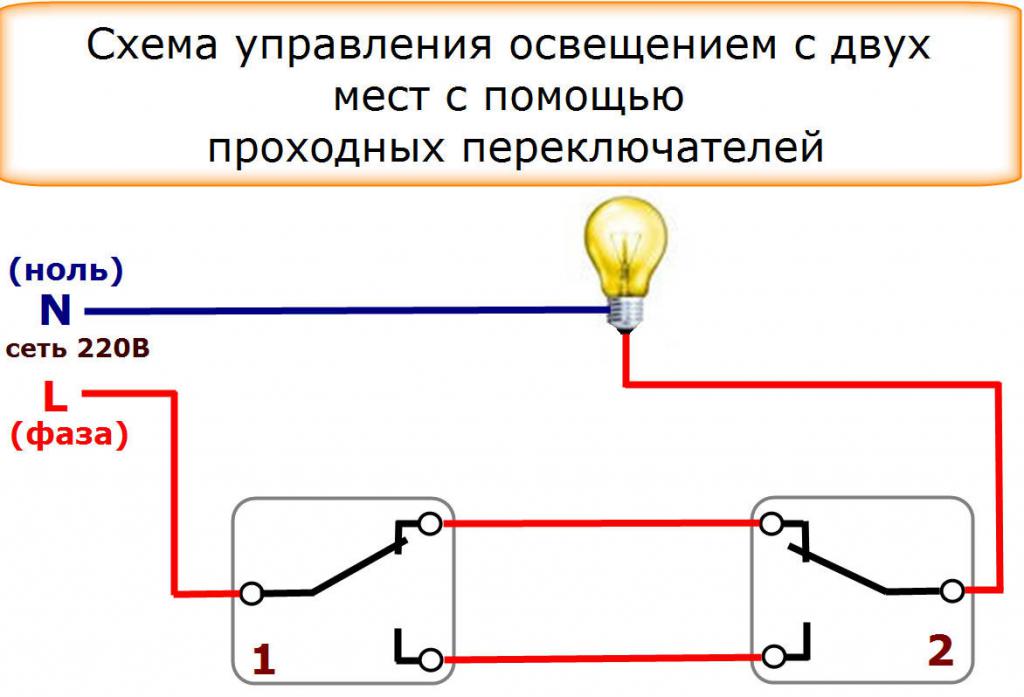

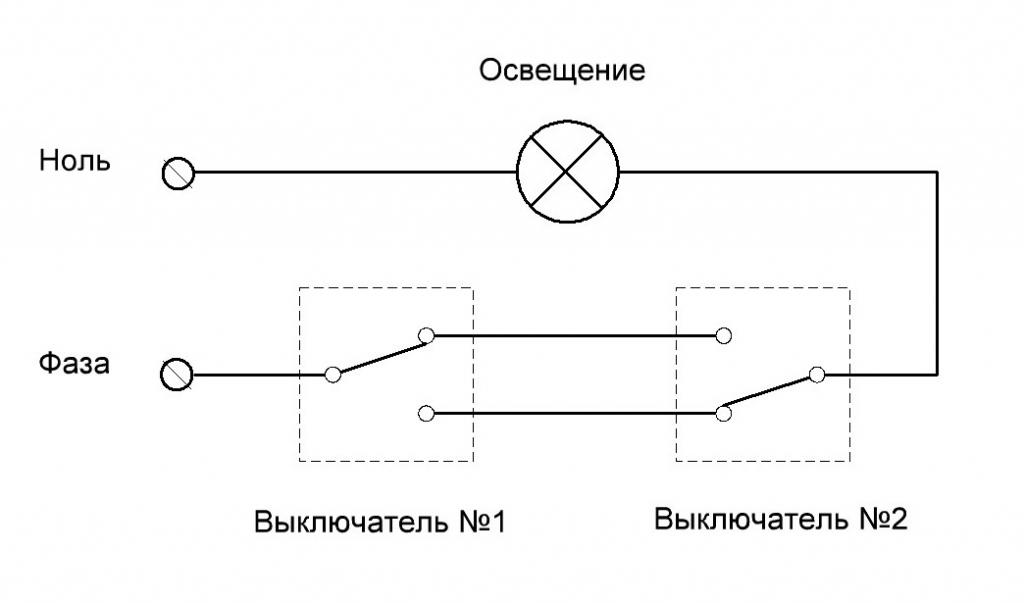

Схема проходного выключателя с двух мест

Электросхема ПВ

На рисунке представлена простейшая электросхема управления освещением с двух мест с помощью проходных выключателей. Под цифрами 1 и 2 обозначены сами переключатели. Красным цветом выделен фазный провод — то есть, провод, по которому идет напряжение. На схеме в качестве источника света упрощенно изображена одиночная лампа, но на ее месте допускается более сложное освещение.

На рисунке отображается то, как работает ПВ схема: при нажатии на любой из переключателей будет выключен/включена лампочка. Если первый переключатель передал напряжение на лампу, то нажатие на второй переключатель выключит свет — в этом месте фазный провод «прервется» Справедливо и обратное. На схеме изображена ситуация, когда оба переключателя выключены. Лампочка не будет активна при любых расположениях кнопок. Но что будет в других ситуациях? Рассмотрим каждый из возможных вариантов.

На этой схеме последовательно был нажат сперва первый переключатель, а затем второй. Зеленая стрелка показывает, как действует контакт, после нажатия второй кнопке. Он обрывает течение электрического тока, поэтому лампочка становится неактивной.

Вслед за этим был вновь включен первый переключатель. Лампочка вновь загорится — фазовое напряжение достигнет источника света. После нажатия на первую кнопку, лампочка погаснет.

Так и работает электросхема проходного выключателя с двух мест на одну лампу. Ее механизм достаточно прост и понятен, коротко его описывают так:

Если оба переключателя включены — источник освещения активен;
Если один из переключателей включен — источник освещения активен.
Оба переключателя выключены — источник освещения неактивен.

Как подключить проходной выключатель

Применение схемы включения с 2 мест

Каждый из переключателей имеет две клеммы. Для воплощения вышеописанной схемы в жизнь необходимо найти в каждой из них ту контактную клемму, где контакт закреплен одной стороной. Такую клемму называют «общей». В одном из переключателей к таковой подключается фазное напряжение, а в другом — провод от источника освещения.

Остальные клеммы соединяются между собой. Последовательность соединения любая. Синим цветом на схеме обозначается нулевой провод. Он проводится напрямую к источнику света от распределительной коробки.

В распределительной коробке находится пять соединений проводов.

3 нюанса по технике безопасности

При воплощении электросхемы в жизнь следует помнить о 3 нюансах:

Для того чтобы определить какой провод фазовый — используйте специальный пробник.
Не стоит использовать провода из различных металлов при их соединении «вскрутку». Из-за разности потенциалов провоцируется возгорание;
При работе используйте толстые резиновые перчатки.

Как избежать 2 основные ошибок при подключении

ПВ не устанавливается на «ноль». Он всегда соединяется с фазовым проводом. Иначе при необходимости проведения ремонтных работ, даже при отключении электричества,  ПВ не будет обесточен, что вызовет опасную ситуацию;
ПВ не имеет положений «Выключено» и «Включено». Положение кнопки лишь показывает одно из двух возможных состояний.

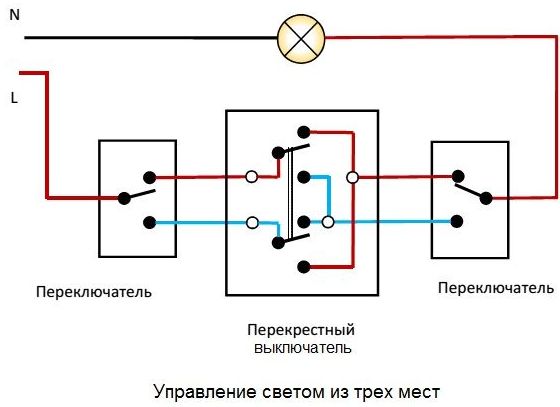

Простая схема подключения с четырех мест

Принцип действия остается прежним. Но в схему включается также два дополнительных перекрестных выключателя, необходимые для того, чтобы обеспечить соединения всех контактов.

ПВ схема подключения на 4 точки

Работа перекрестных переключателей независима от других. Они могут передавать напряжение на источник света даже если кнопки проходных переключателей находятся в неактивной позиции. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Верно и обратное.

Данная схема расширяется до любого количества мест управления освещения. Но главный принцип сохраняется: в начале и конце пути (до лампочки) фазового провода находится два проходных выключателя. Между ними располагаются перекрестные. Их количество равняется количеству желаемых точке управления освещением.

Пять самых часто задаваемых вопросов

Можно ли сделать управление несколькими источниками освещениям с двух мест с помощью ПВ?

Да, подобная реализация возможна. Схема двойного ПВ на две лампочки будет отличаться лишь тем, что у каждого переключателей будет не одна кнопка, а несколько (по количеству ламп). Каждая кнопка будет регулировать только работу соответствующей ей лампочки и не влиять на работу остальных.

Можно ли сделать управление лампочкой из трех и более мест с помощью ПВ?

Воплотить подобную схему в жизнь с помощью только лишь проходных выключателей невозможно. Для решения этой проблемы дополнительно реализуются параллельные переключатели, которые позволяют увеличить количество мест управления освещением до любого нужного числа.

Чем отличается проходной выключатель от обычного?

Принцип действия обычного выключателя достаточно прост — при нажатии на кнопку от либо прерывает электрическую цепь, либо наоборот передает электрический ток далее. ПВ работает сложнее. При нажатии на кнопку происходит переключение между различными контактами. Конечный результат (будет ли активирована лампочка или нет) зависит от положения других переключателей.

Чем отличается проходной выключатель от параллельного?

Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов. В ПВ всего три контакта, один — общий, а два других служат для передачи напряжения или разрыва электрической цепи — это зависит от положения кнопки.

На что нужно обращать внимание при выборе ПВ?

При выборе ПВ следует уделить пристальное внимание на конкретный тип устройства. Они могут различаться своими характеристиками, а также формой. Выделяют ПВ открытого (для соединения с открытой проводкой) и закрытого тип (Для соединения с проводкой, идущей внутри стен). Контакты устройства рассчитаны на конкретный электрический ток, поэтому при выборе модели следует ориентироваться на предполагаемую нагрузку.

Как подклю

Схема правильного подключения выключателя одноклавишного с розеткой или на две лампочки

Установка выключателей и их подключение к освещению вызывают трудности для рядового пользователя. Поэтому сначала следует разобраться, как работает самая простая схема подключения выключателя одноклавишного одинарного, а затем — более сложные.

Принцип работы освещения

Для освещения помещения применяются лампы разных типов. Для их включения применяются устройства, замыкающие электрическую цепь через фазу. Присоединение нулевого провода производится к каждой лампе напрямую.

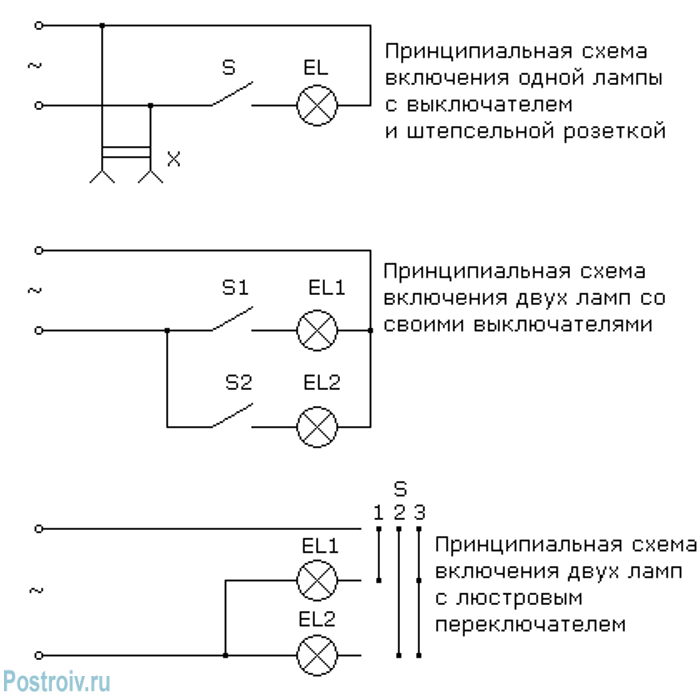

Простейшая схема подключения выключателя одноклавишного обеспечивает подачу напряжения на одну лампу или одновременно на целую группу.

Основные особенности

1. Провода в распределительной коробке соединяются пайкой или с помощью клемм Wago. Скрутку проводов рекомендуется применять временно, поскольку места контактов окисляются, после чего их проводимость снижается, а также появляется дополнительное сопротивление, приводящее к выделению тепла.
2. Монтажные работы с проводкой и фурнитурой производятся при отключенной электроэнергии в сети. Отсутствие напряжения проверяется индикаторной отверткой.

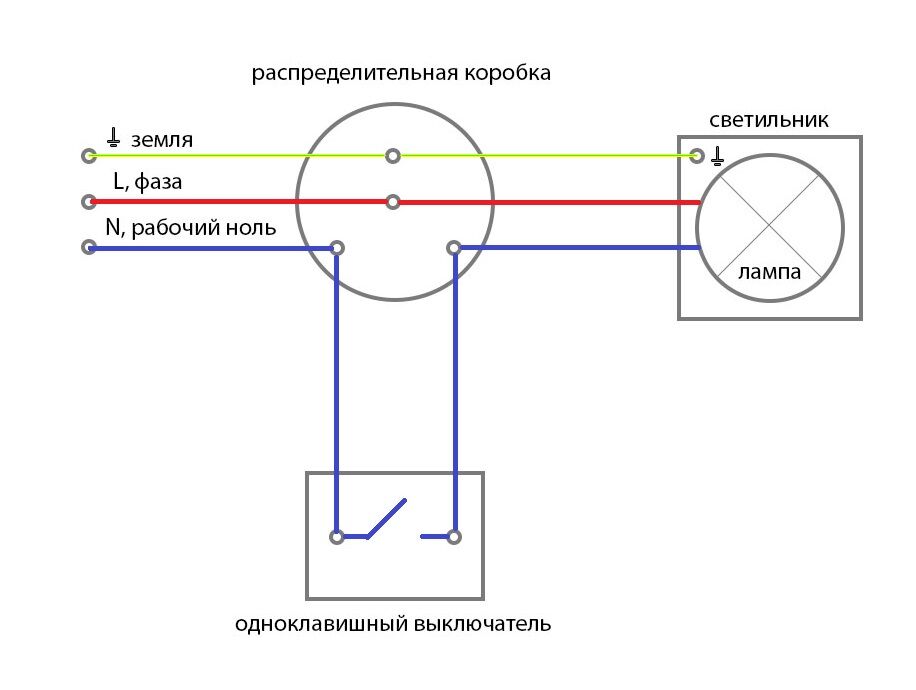

3. Выключатель света всегда разделяет фазу, а не нейтраль. За счет этого эксплуатация электрооборудования и замена ламп становятся безопасней, поскольку проводку всегда можно обесточить.
4. Для создания правильных соединений необходимо придерживаться цветовой маркировки проводов, где фаза обозначается чаще всего белым, коричневым или черным цветом, нейтраль — синим или голубым, а заземление — желтым, зеленым или желто-зеленым.

Инструменты и материалы

Вот что понадобится в работе:

• пассатижи;
• отвертки;
• бокорезы;
• нож;
• паяльник с припоем и флюсом;
• выключатель;
• кабель или провод;
• распределительная коробка.

Подключение одной лампочки

Схема подключения одноклавишного выключателя к лампочке обеспечивает включение и отключение только ее одной. Большая часть соединений проводов от электрощита, светильника и выключателя делается в распределительной коробке. У нее два входных провода — фаза и нейтраль.

Ноль ввода сразу идет к контакту лампочки. Фаза сначала присоединяется ко входу выключателя, затем — обратно в коробку, а в последнюю очередь — на контакт светильника. Его металлический корпус заземляется. Присоединения не такие уж сложные, хотя жилы можно легко перепутать.

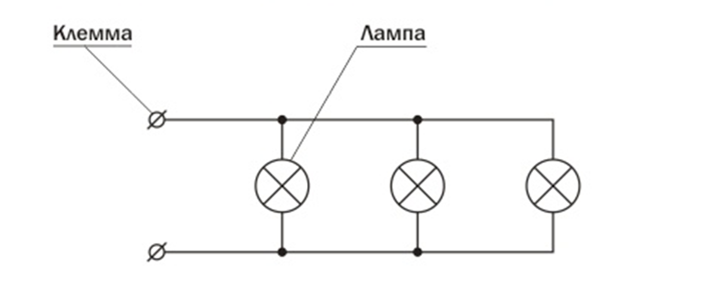

Подключение группы из двух и более ламп

Схема подключения одноклавишного выключателя на две лампочки обеспечивает их одновременное зажигание.

Лампы соединяются параллельно: между собой два черных и два коричневых провода. Отводы от мест контакта идут в распределительную коробку, где один из них соединяется с нулевым проводом, а другой — с фазным через выключатель. Соединение контактов ламп производится непосредственно на светильнике. При выборе выключателя важно, чтобы его номинал не был ниже суммарной мощности ламп.

Подключение выключателя с розеткой

Когда собирается схема подключения одноклавишного выключателя с розеткой, основные соединения делаются в распределительной коробке.

Сечение питающего провода составляет 2,5 мм², как положено для розеток. Его запас составляет 10-15 см. Розетка подключается параллельно питанию, с тем же сечением жил.

На вход выключателя идет фаза, а с выхода она соединяется с одной из двух клемм светильника. Нулевой провод напрямую проходит через коробку и подключается к другому контакту питания лампы. Здесь сечение проводки берется 1,5 мм².

Схема подключения выключателя одноклавишного проходного

Включение света с 2 и более мест позволяет легко отключать одну или одновременно несколько ламп, когда требуется. Наиболее распространена схема подключения проходного выключателя одноклавишного. Снаружи он отличается от простого наличием стрелки на клавише вверх и вниз. С тыльной стороны у него одна входная и две выходные клеммы. Между собой такие выключатели связаны в последовательную цепь.

Монтаж проходных выключателей представляет трудности для людей, не особо разбирающихся в электротехнике. Прежде всего, следует учесть отличие конструкции устройства, которое является переключателем подачи тока то на одну клемму, то на другую. Сборка производится следующим образом.

1. Фаза подводится к клемме 1 выключателя ПВ1 через коробку, а его выходы 2 и 3 соединяются с соответствующими выходами 2 и 3 ПВ2.
2. Вход ПВ2 соединяется с фазной клеммой лампы. Нейтраль питания проходит напрямую через коробку к другому контакту светильника.

Правильность проверяется путем ее включения в сеть и произвольного переключения ПВ 1 и ПВ 2. При этом лампа должна последовательно зажигаться и гаснуть.

Перекрестный выключатель

Для включения освещения из более чем 2 мест требуются дополнительно перекрестные выключатели. Когда совмещаются проходные устройства с перекрестными, подключение одноклавишного выключателя света (схема ниже) позволяет управлять светильником из 3 мест.

Перекрестный выключатель имеет 2 входных и 2 выходных контакта. Одним переключением клавиши замыкаются или размыкаются сразу две питающие линии. В связи с этим, его называют переключателем.

Важно! Перекрестный переключатель отдельно применяется только для смены полярности цепи. Для регулирования освещения он используется вместе с двумя проходными. Сборка делается следующим образом.

1. Стандартным способом собираются 2 ПВ.
2. Между их контактами A и C включается перекрестный переключатель так, чтобы при произвольном переключении любого устройства поочередно замыкалась и размыкалась цепь нагрузки. Для этого следует выходы A и C ПВ 1 подключить к входам X и W перекрестного, а его выходы Y и Z — к выходам D и F ПВ 2.

Если последовательно с перекрестным переключателем включать аналогичные, количество мест регулирования освещения будет увеличиваться.

Особенности подключения перекрестного переключателя

Поскольку схема с перекрестным переключателем усложняется, при его установке необходимо учитывать следующее.

1. Разводка производится четырехжильным кабелем.
2. Сложные проекты требуют увеличения количества жил кабеля. Электрики предпочитают вместо сложной схемы собирать несколько простых, более надежных.

Монтаж системы включения светильника с 3 мест

1. Составление схемы.
2. Штробление канавок для проводки и лунок для фурнитуры.
3. Монтаж фурнитуры на стену. Коробка выбирается с расчетом размещения в ней 12 соединений и проводов от других систем.
4. Установка автомата в щите управления и прокладка кабеля от него к распределительной коробке.
5. Присоединение нулевой жилы к контакту лампы.
6. Подключение фазной жилы ко входу первого ПВ и дальше. Контакты выключателей соединяются через распределительную коробку.
7. Соединение выхода фазы от последнего выключателя с контактом лампы.

Заключение

Простыми выключателями можно управлять освещением с одной точки, а проходными — с двух и более. Схема подключения выключателя одноклавишного к освещению является основой для всех остальных типов моделей. Внешне все выключатели похожи. Различие между ними определяется количеством клемм с тыльной стороны.

Схема переключателя с активированным освещением Работа с приложениями

Управление уличным освещением обычно несколько раз осуществляется техником электрического отдела. Это не только ненадежно, но также иногда приводит к потере мощности из-за небрежности или необычных обстоятельств со стороны техника при включении и выключении уличных фонарей. Не только в случае уличных фонарей, даже для управления бытовой техникой, например садовым или уличным освещением, мы можем использовать активированный переключатель света для автоматического включения света в зависимости от интенсивности дневного света с помощью светового датчика.

Что такое выключатель с подсветкой?

Light Activated Switch — это простая электрическая проектная схема, с помощью которой мы можем включать и выключать электрические нагрузки, такие как освещение, вентиляторы, холодильники, кондиционеры, уличные фонари и т. Д., Автоматически в зависимости от интенсивности дневного света, а не вручную. переключатели.

Используя этот метод, можно значительно сократить рабочую силу. В случае уличных фонарей, установленных на автомагистралях, управлять ими вручную — непростая задача, но, если их не контролировать, вероятность потери мощности увеличится.Чтобы избавиться от этой ситуации, лучше всего использовать автоматический выключатель света с помощью датчика освещенности, который автоматически включает и выключает свет.

Датчик освещенности

Доступны различные типы световых датчиков, но для повышения эффективности системы LDR (светозависимый резистор) используется в качестве сенсорного переключателя света в этом наборе переключателей с активированным светом. Датчик LDR имеет некоторые особенности, так как он меняет свое сопротивление с изменением интенсивности дневного света.LDR прочен по своей природе, поэтому может использоваться даже в грязных и суровых внешних условиях, таких как наружное освещение домов, а также в автоматических уличных фонарях.

Изменение сопротивления LDR со светом

Светозависимый резистор, фоторезистор или фотоэлемент — это переменный резистор, управляемый силой света. Он изготовлен из полупроводникового материала с высоким сопротивлением, такого как сульфид кадмия, который обладает фотопроводимостью.

Интенсивность света против сопротивления LDR

В темноте LDR имеет очень высокое сопротивление, составляющее около нескольких МОм (мегаомов), а на свету его сопротивление уменьшается примерно до нескольких 100 Ом (сотен Ом).Следовательно, его сопротивление обратно пропорционально интенсивности света.

Как показано на приведенном выше рисунке, LDR состоит из волнообразной конструкции на его верхней поверхности с двумя выводами, аналогичными обычному резистору, а график представляет обратную пропорциональность LDR с интенсивностью света.

Основным недостатком LDR является то, что он чувствителен даже к искусственному свету.

Пара Дарлингтона

Вместо одного транзистора в схеме, называемой парой Дарлингтона, используется прямое соединение двух транзисторов; это также можно рассматривать как одиночный транзистор с очень большим током по сравнению с обычным транзистором. Входной сигнал нагрузки, подаваемый через пару Дарлингтона, может быть получен как произведение входного тока и усиления транзистора. Мы знаем, что для включения транзистора базовое напряжение должно быть больше 0,7 В, но для пары Дарлингтона это базовое напряжение должно составлять 1,4 В, так как необходимо включить два транзистора.

Реле

Реле играет жизненно важную роль в главной цепи для включения нагрузки или подключения нагрузки (которая предназначена для управления с помощью LDR) к главной цепи, а также к сети переменного тока.Реле состоит из катушки, которая возбуждается, если на нее поступает достаточное питание, в зависимости от номинала реле.

Рабочие функции светового переключателя

Комплект светового переключателя — это электронный комплект, состоящий из LDR, пары Дарлингтона и реле, подключенных к главной цепи, как показано ниже. На нагрузку подается напряжение 230 В переменного тока (в данном случае лампа).

Схема, показанная ниже, требует постоянного напряжения, которое может подаваться от батареи или с помощью мостового выпрямителя вместо батареи.Этот мостовой выпрямитель преобразует 230 В переменного тока в 6 В постоянного тока. Мостовой выпрямитель использует понижающий трансформатор для понижения напряжения 230 В до 12 В. Диоды, соединенные в виде моста, преобразуют 12 В переменного тока в 12 В постоянного тока, а регулятор напряжения IC7806 преобразует 12 В постоянного тока в 6 В постоянного тока, а затем это подается в схему. Постоянное питание 230 В переменного тока поддерживается как для нагрузки, так и для мостового выпрямителя.

Цепь выключателя с активированным освещением

В дневное время LDR имеет очень низкое сопротивление около нескольких 100 Ом, а затем весь источник питания проходит через LDR и заземляется через резистор и переменный резистор, как показано на схеме.Это связано с тем, что сопротивление, предлагаемое LDR, меньше по сравнению с оставшимся путем (пара реле и Дарлингтона) схемы. Как мы знаем, основной ток всегда выбирает путь с низким сопротивлением для прохождения потока. Следовательно, катушка реле не находится под напряжением, так как на нее не хватает питания. Таким образом, при дневном свете нагрузка остается выключенной.

Аналогичным образом, в ночное время (когда интенсивность дневного света очень низкая) сопротивление LDR становится очень высоким: около нескольких мегаом (приблизительно 20 МОм).Таким образом, LDR обеспечивает очень высокое сопротивление (почти тип разомкнутой цепи) и, следовательно, препятствует прохождению тока. Опять же, согласно принципу тока, при выборе пути с низким сопротивлением ток не течет через LDR, и, таким образом, ток выбирает альтернативный путь для протекания, так что это вызывает увеличение базового напряжения пары Дарлингтона более чем на 1,4 В. Таким образом, пара Дарлингтона активируется, а затем на катушку реле подается напряжение, и, таким образом, включается нагрузка.

Таким образом, если интенсивность дневного света, падающего на LDR включенного светом переключателя, велика (в дневное / утреннее время), то нагрузка будет отключена — и, если интенсивность дневного света низкая ( в ночное время) нагрузка будет включена.

Применение выключателя с активированным освещением

• Используется для автоматического наружного освещения или садового освещения дома.
• Используется для автоматического включения уличных фонарей.
• Используется для автоматического включения и выключения щитов.
• Используется для самопереключения отображения титульных знаков компаний.
• Используется в качестве схемы детектора света.
• Используется как выключатель с темным включением.

Пример: проецирование с использованием светового переключателя (LDR):

Электронная система безопасности с контролем зрения

Проект системы безопасности с электронным контролем зрения основан на электронном глазе, в котором используется датчик LDR.Схема, показанная ниже, состоит из цепи питания с понижающим трансформатором, мостового выпрямителя, батареи и регулятора, CD4060 — это двоичный счетчик переноса пульсаций, соединенный с транзисторами, которые подключены к реле и зуммеру. Питание переменного тока поддерживается на нагрузке, подключенной к реле.

Project с использованием светового активированного переключателя (LDR) от Edgefx Technologies

14-ступенчатый двоичный счетчик пульсаций используется для измерения интенсивности света через LDR. Если свет падает на LDR (интенсивность света больше), то его сопротивление будет очень высоким, как мы и исследовали в этой статье.Следовательно, транзисторы не активируются; не будет питания для реле и зуммера.

Если интенсивность света уменьшается или на LDR падает некоторая темнота (когда человек заставляет падать темную тень на LDR этой цепи), то его сопротивление резко уменьшается, и, таким образом, счетчик пульсаций активирует транзисторы, далее эти транзисторы активируют зуммер и нагрузку (свет ) подключен к реле, указывающему на кражу.

Этот проект может быть реализован для обеспечения безопасности в кассах, шкафчиках в банках, домах и т.д., где предусмотрена безопасность.

Схема освещения для 1,2- и 3-ходового переключения

На этих схемах показаны различные методы одно-, двух- и многостороннего переключения.

L и N указывают на подачу. Переключатели показаны пунктирными прямоугольниками. Провода заземления не показаны.

Одностороннее переключение

Одиночный переключатель. Самая простая схема, всего с двумя проводами на переключателе.

Двухстороннее переключение, 2 провода

Такое расположение обычно используется в кабелепроводе, и между каждым переключателем используется два провода.

Его также можно использовать в жилых помещениях, используя двойной + заземляющий кабель между переключателями и 1жильный + заземляющий кабель от переключателей до потолочной розетки.

К сожалению, это обычно устанавливается на лестничных клетках, когда линия от цепи освещения нижнего этажа и нейтраль соединяются с цепью освещения верхнего этажа. Такое расположение не допускается, поскольку при изоляции только одной из цепей остается проводка под напряжением в зависимости от положения переключателей света.

Двухстороннее переключение, 3 провода

Чаще встречается в бытовых помещениях.Двойная + земля от потолка поднималась до первого переключателя и три провода между переключателями, обычно 3-жильный и заземляющий кабель.

Это также известно как метод «преобразования», поскольку это самый простой способ добавить второй выключатель света в существующую цепь.

Трехпозиционное переключение, 3 провода

Три провода между двумя концевыми выключателями, вероятно, с использованием трехжильного и заземляющего кабеля. Обычно третий провод проходит через средний промежуточный переключатель, но присоединяется к отдельной клеммной колодке.

Трехходовое переключение, 2 провода

Два провода между каждым переключателем. Скорее всего, будет с проводами в кабелепроводе. Средний переключатель — промежуточного типа.

Четыре или более переключателя

Обе схемы трехпозиционного переключения могут быть расширены до четырех, пяти или даже более переключателей. Все дополнительные переключатели международного типа (4 клеммы) подключаются к середине схемы точно так же.

Диммерный переключатель можно использовать в любой из этих цепей, но для двух переключателей и выше только один из них может быть диммером.Один диммер устанавливает уровень освещенности, а другие обычные переключатели просто выключают и включают свет на том уровне, на который установлен диммер.

3-ходовые переключатели и 4-ходовые переключатели

Управление освещением с помощью двух или более переключателей

На этой странице описано, как использовать 3- и 4-позиционные переключатели для управления освещением от два или более мест. Это первая из нескольких связанных страниц, объясняющих как управлять светом с помощью нескольких переключателей. Нажмите здесь для обзора всех этих страниц.

Светом или фарами можно управлять с помощью более чем одного переключателя. Обычная практика в домостроении стоит использовать 3-х позиционные переключатели. «3-х ходовой» — электрик обозначение однополюсного двухпозиционного переключателя (SPDT).

Трехпозиционный переключатель показан ниже. Наведите указатель мыши на него, чтобы увидеть, как он меняет состояние (требуется включенный Javascript):

Вот типичная схема в четырех возможных состояниях:

Выключатели должны создавать замкнутую цепь для протекания тока и лампочки. зажечь.Когда оба переключателя подняты, цепь замкнута (вверху справа). когда оба переключателя внизу, цепь замкнута (внизу справа). Если один переключатель вверх и один вниз, ток заходит в тупик, ток не течет и лампочка не горит (вверху слева и внизу слева).

Обратите внимание, что приведенная выше цветовая схема НЕ отражает цвет провода. Это функционально раскраска предназначена для иллюстрации состояния напряжения каждого сегмента провода.

• Красный указывает на горячий провод (120 В переменного тока).
• Зеленый указывает на нулевой провод с потенциалом земли.
• Синий указывает провод, который плывет. «Плавающий» здесь означает изолированный от горячего и нейтраль переключателями и / или лампочками.

Чтобы выбрать цвет провода для вашей схемы, см. Далее на этой странице.

Управление освещением с помощью трех или более переключателей

Для более двух переключателей, один или несколько 4-х позиционных переключателей добавляются между 3-х позиционными переключатели. 4-позиционный переключатель имеет два положения.В первой позиции контакты подключаются напрямую, поэтому переключатель не действует. На позиции два, переключатель перекрестно соединяет контакты слева с контактами на справа, в соединении «X». Наведите указатель мыши на изображение, чтобы увидеть состояние изменения переключателя (если в вашем браузере включен Javascript).

Чтобы просмотреть анимацию, показывающую, как это работает в полной схеме, см. Как 4-х позиционные переключатели работают — анимация. Эта одноминутная анимация является Самая наглядная иллюстрация функции трех- и четырехпозиционного переключателя.(Не беспокойтесь о размере файла — он должен загрузиться за секунды даже через модем.)

Ниже приведен один пример световой цепи с четырьмя выключателями. Эта схема также показывает грубые коробки, проволочные гайки и соответствующий цветовой код.

Обратите внимание, что свет можно разместить в любом месте обратного провода, как показано выше. как белый. Он может быть таким, как показано в конце прогона, но может находиться между любыми пара коробок переключателей (как показано на следующем рисунке) или даже между панелью и первая распределительная коробка.Вы можете использовать столько 4-позиционных переключателей, сколько захотите.

Цветовая маркировка

Официальное слово см. В Национальных правилах электроснабжения. Вот попробую чтобы немного описать, что такое цветовая кодировка, и как должны быть провода окрашены в цепи освещения (и почему).

Обычной практикой при подключении многопозиционной схемы является использование двухпроводной (черный и белый) кабель от панели к первому выключателю, а затем трехжильный (черный, красный, белый) кабель между парами переключателей.Белый обозначает нейтраль, ток несущий провод, соединенный с землей в панели автоматического выключателя. Черный и красные используются для «горячих» проводов 120 вольт относительно земли. На предыдущем рисунке показана схема, соответствующая этому соглашению.

NEC допускает некоторые исключения из этого правила в цепях освещения, так что стандарт двухжильный (черный и белый) и трехжильный (черный, красный и белый) можно использовать и использовать эффективно. В частности, это часто удобно и эффективно разместить свет между двумя переключателями или между панелью и первый переключатель.В таких случаях удобно и допустимо подавать 120 вольт. к переключателю через белый провод .

Если вы разместите фонарь в таком месте, помните о путанице, которая может произойти из-за этого цвета провода. На картинке выше белый всегда нейтральный, в то время как черный или красный могут быть горячими. Если свет находится между двумя средними выключатели, то белый провод, идущий от света к выключателю, на самом деле, иногда жарко. Чтобы избежать путаницы и соответствовать коду, используйте черный маркер чтобы отметить любой «горячий» белый провод, питающий переключатель.Такая цветовая кодировка есть показано в следующем примере:

Другие варианты

Вот еще пара вариантов схем 3- и 4-позиционного переключателя. Все 4-позиционные переключатели не являются обязательными. Если вам нужны только два переключателя, не учитывайте оба 4-позиционных переключателя. Вы также можете добавить столько 4-позиционных переключателей, сколько захотите. вместо любого, показанного в следующих схемах.

Вот пример света в середине пробега. Обратите внимание на узор очень похож, но с цветовым кодом немного сложнее.Два белых провода Следует отметить черным цветом там, где подаются переключатели.

Пометив провод, как указано выше, вы позже информируете всех, кто будет работать с коробкой. что это провод, который будет подавать (иногда) 120 вольт на переключатель.

No related posts.
