Двухтрубная система отопления частного дома: сравнение схем

Обеспечение тепла в доме – важнейшая задача для его владельца. Решить ее можно различными способами, однако по статистике большинство зданий в нашей стране обогреваются при помощи водяной системы отопления.

Именно водяной вариант наиболее эффективен и практичен в наших достаточно суровых климатических условиях. Двухтрубная система отопления частного дома считается одной из ее наиболее востребованных разновидностей.

Мы предлагаем ознакомиться с вариантами и технологиями сборки отопления с подающей и отводящей теплоноситель магистралью. Информация опирается на строительные нормативы и требования. Для полноты восприятия непростой темы представленные сведения дополнены фото-подборками, наглядными схемами, видео.

Содержание статьи:

Особенности двухтрубного отопления

Любая с жидким теплоносителем включает замкнутый контур, соединяющий радиаторы, обогревающие помещение, и котел, который нагревает теплоноситель.

Все происходит следующим образом: жидкость, двигаясь по теплообменнику отопительного прибора, разогревается до высокой температуры, после чего поступает в радиаторы, число которых определяется потребностями здания.

Галерея изображений

Фото из

Принцип устройства двухтрубного отопления

Трубы для нагретого и остывшего теплоносителя

Главное практическое преимущество двухтубных схем

Отсутствие ограничений по площади и сложности

Экономические минусы использования двух труб

Коллекторные разновидности отопительных схем

Лучевая разводка труб от коллектора в конструкции пола

Эстетические приоритеты скрытой разводки отопления

Здесь жидкость отдает тепло воздуху и постепенно остывает. Затем возвращается в теплообменник отопительного прибора и цикл повторяется.

Максимально просто циркуляция протекает в однотрубной системе, где к каждой батарее подходит только одна труба. Однако в таком случае каждая следующая батарея будет получать теплоноситель, вышедший из предыдущей, а, значит, и более холодный.

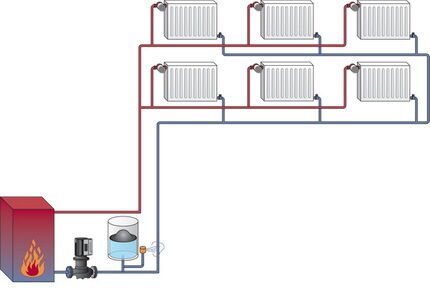

Двухтрубная система отопления частного домаДвухтрубная система отопления частного дома

Отличительная черта двухтрубной системы – наличие подающей и обратной трубы, подходящих к каждому радиатору

Для устранения этого значимого недостатка была разработана более сложная двухтрубная система.

В этом варианте к подключается две трубы:

  • Первая – подающая, по которой теплоноситель попадает в батарею.
  • Вторая – отводящая или как говорят мастера «обратка», по которой остывшая жидкость уходит из устройства.

Таким образом, каждый радиатор оснащен индивидуальной регулируемой подачей теплоносителя, что дает возможность организовать отопление максимально эффективно.

Схема двухтрубного отопления в обустройства частного домаСхема двухтрубного отопления в обустройства частного дома

Так как поставка нагретого теплоносителя к приборам производится почти одновременно одной трубой, а сбор остывшей воды другой, двухтрубные системы отличаются оптимальным теплотехническим балансом – все батареи системы и подключенные к ней контуры работают с практически равной теплоотдачей

Почему выбирают такую систему?

Двухтрубное водяное отопление постепенно вытесняет традиционные , поскольку его преимущества очевидны и очень весомы:

  • Каждый из включенных в систему радиаторов получает теплоноситель с определенной температурой, причем для всех она одинакова.
  • Возможность проводить регулировки для каждой батареи. При желании владелец может поставить термостат на каждый из отопительных приборов, что позволит ему получить нужную температуру в помещении. При этом теплоотдача остальных радиаторов в здании останется прежней.
  • Относительно небольшие потери давления в системе. Это дает возможность использовать для работы в системе экономичный циркуляционный насос сравнительно малой мощности.
  • При поломке одного или даже нескольких радиаторов система может продолжать свою работу. Наличие запорной арматуры на подводящих трубах позволяет проводить ремонтные и монтажные работы без ее остановки.
  • Возможность монтажа в здании любой этажности и площади. Потребуется только подобрать оптимально подходящий тип двухтрубной системы.

К недостаткам таких систем обычно относят сложность монтажа и большую, в сравнении с однотрубными конструкциями, стоимость. Это связано с двойным количеством труб, которые приходится устанавливать.

Однако надо учитывать, что для обустройства двухтрубной системы используются трубы и комплектующие небольшого диаметра, что дает определенную экономию средств. В итоге стоимость системы получается не намного выше, чем у однотрубного аналога, а преимуществ при этом она дает намного больше.

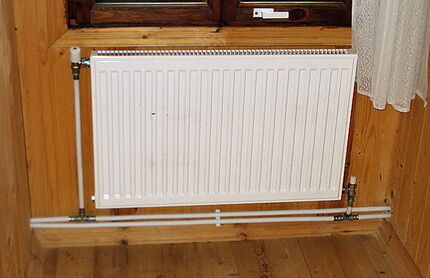

Двухтрубная система отопления в частном домеДвухтрубная система отопления в частном доме

Одно из значимых преимуществ двухтрубной отопительной системы – возможность эффективной регулировки температуры в помещении

Виды систем с подачей и обраткой

Двухтрубная конструкция характеризуется множеством разновидностей, классифицировать которые можно по разным признакам. Рассмотрим основные из них.

Открытая отопительная разводка

Любая гидравлическая отопительная система представляет замкнутый контур, в который включен расширительный бак. Этот элемент необходим, поскольку нагревающаяся жидкость увеличивается в объеме.

Для выбирается бак, который дает возможность жидкости сообщаться с атмосферой. В этом случае ее часть неизбежно испаряется, что приводит к необходимости постоянно контролировать ее уровень.

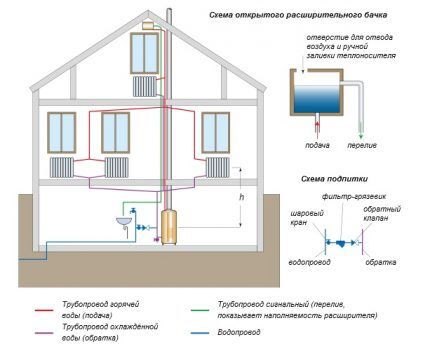

Схема двухтрубной системы отопления открытого типаСхема двухтрубной системы отопления открытого типа

Двухтрубная схема отопления открытого типа – самый простой и дешевый вариант сооружения системы. Веский минус ее в том, что в морозный период теплоноситель, напрямую контактирующий с атмосферой, быстро остывает

Это очень важный нюанс, к которому нужно относиться очень ответственно. Недостаточный уровень жидкости в системе приводит к «закипанию» котла и выходу его из строя. Кроме того, открытая система предполагает использование в качестве теплоносителя только воды.

Более практичные в этом плане соединения гликолей или антифризы, при испарении образуют токсичные пары, поэтому используются только в закрытых конструкциях.

Галерея изображений

Фото из

Специфика устройства открытых систем отопления

Двухтрубное отопление с естественным движением

Удаление воздуха в схемах с нижней разводкой

Расположение котла в открытых системах отопления

Закрытая циркуляционная система

Отличается от открытой наличием закрытого расширительного бака. Не нуждается в постоянном контроле со стороны владельца. Конструкция предполагает монтаж , который предназначен для компенсации внезапного понижения или повышения давления в системе. Тем самым он предотвращает поломки оборудования в результате резких перегрузок.

Двухтрубная система отопления частного домаДвухтрубная система отопления частного дома

В закрытой схеме монтируется расширительный бак мембранного типа, который не сообщается с окружающей средой, поэтому теплоноситель не испаряется из системы

Мембранный бак дает возможность удерживать в системе оптимальное для насоса и котла давление. Кроме того, закрытая конструкция позволяет применять в качестве теплоносителя любую подходящую по своим параметрам жидкость.

Это дает возможность получить максимально эффективную и экономичную систему с нужными параметрами. Например, не боящуюся замораживания, если в ней используется антифриз.

По способу циркуляции жидкого теплоносителя двухтрубные отопительные системы делятся на две большие группы.

Галерея изображений

Фото из

Закрытый расширительный бачок для отопления

Расположение котла и приборов в закрытых схемах

Воздухоотводчики и балансировочные устройства радиаторов

Группа безопасности двухтрубной закрытой системы

Конструкция с естественной циркуляцией

Основной принцип функционирования системы таков: котел разогревает теплоноситель, который при увеличении температуры расширяется. Плотность жидкости при этом уменьшается.

Благодаря этому более холодная и потому плотная вода постепенно вытесняет разогретую жидкость вверх. Она поднимается до наивысшей точки системы, где начинает понемногу остывать и самотеком движется в радиаторы.

В батареях вода отдает накопленное тепло и, еще больше остывая и увеличивая свою плотность, движется к котлу. Очевидно, что теплоноситель проходит весь цикл самотеком, без использования дополнительного оборудования.

По причине того, что это происходит достаточно медленно, вытесняемый водой воздух успевает переместиться в пиковую верхнюю точку системы, что позволяет избавиться от излишнего завоздушивания.

Двухтрубная отопительная система частного домаДвухтрубная отопительная система частного дома

На рисунке представлена простая схема двухтрубной отопительной системы с естественной циркуляцией теплоносителя. К ее характерным признакам относят трубопровод больших диаметров, благодаря которому уменьшается гидравлическое сопротивление, и обязательный уклон по ходу движения теплоносителя порядка 2 – 3 мм на погонный метр

Неоспоримым достоинством считается продолжительный срок ее службы. Отсутствие подвижных элементов и циркуляционного насоса, а также замкнутый контур системы с конечным количеством минеральных солей и взвесей существенно продляет время ее эксплуатации.

Специалисты утверждают, что срок службы конструкций с естественной циркуляцией, оснащенных полимерными трубами и биметаллическими радиаторами может составить порядка пятидесяти лет.

Недостатком таких схем считается относительно невысокий перепад давлений. Нужно учитывать еще и определенное сопротивление, которое оказывают радиаторы и трубы движению теплоносителя. Поэтому радиус действия такой системы будет ограничен. Строительными нормами рекомендуется использовать отопление с естественной циркуляцией в радиусе не более 30 м.

Помимо этого, такая система имеет достаточно высокую инерцию, поэтому с растопки котла и до момента стабилизации температуры в отапливаемом здании проходит довольно большое количество времени.

Отрицательным моментом можно считать и то, что все трубы должны быть уложены под определенным уклоном, чтобы жидкость могла двигаться в нужном направлении. Отопительная система с естественной циркуляцией способна к саморегуляции.

Двухтрубное отопление в частном домеДвухтрубное отопление в частном доме

Двухтрубная система с естественной циркуляцией способна к саморегуляции: чем ниже опускается температура в отапливаемом помещении, тем выше становится скорость движения теплоносителя

Чем ниже температура окружающей среды, тем выше скорость циркуляции теплоносителя. Кроме этого на продвижение жидкости по отопительному контуру влияют еще несколько факторов: сечение и материал труб разводки, радиус и количество поворотов в схеме двухтрубного отопления частного дома, а также наличием и видом установленной запорной арматуры.

Воздействуя на перечисленные факторы можно добиться наибольшей эффективности системы отопления.

Разводка с принудительной циркуляцией теплоносителя

В описанную выше схему включается , двигающий теплоноситель по замкнутому отопительному контуру. Это дает значительные преимущества. Прежде всего, увеличивается скорость движения жидкости, за счет чего здание прогревается намного быстрее.

При этом все радиаторы, подключенные к системе, получают теплоноситель примерно одинаковой температуры. Это позволяет им разогреваться максимально равномерно.

При использовании схемы с естественной циркуляцией это невозможно, поскольку температура жидкости, попадающей в радиатор, зависит от расстояния, на которое он удален от котла. Чем дальше батарея, тем холоднее теплоноситель. Принудительная циркуляция дает возможность регулировать уровень разогрева отдельных элементов сети. Кроме того, при необходимости можно перекрывать ее отдельные участки.

Использование циркуляционного насоса позволяет включить в систему мембранный расширительный бак, то есть выполнить ее в закрытом варианте. Таким образом, количество испаряемой жидкости значительно уменьшается.

Кроме того, существенно упрощается монтаж конструкции, поскольку отсутствует необходимость укладывать трубы строго под определенным углом, точно высчитывать их диаметр и высоту подъема.

Двухтрубное отопление в частном домеДвухтрубное отопление в частном доме

На рисунке представлена схема двухтрубной отопительной системы с принудительной циркуляцией. Здесь присутствует насос, двигающий жидкость по контуру

Еще одно достоинство – возможность достаточно безболезненно вносить необходимые изменения в ее схему и компоновку. Для обустройства такой конструкции используются трубы и комплектующие меньшего диаметра, что ее существенно удешевляет.

Помимо этого такие системы более экономичны благодаря тому, что разница температур жидкого теплоносителя на входе и на выходе котла намного меньше, чем у аналога с естественной циркуляцией.

Наличие в схеме насоса препятствует появлению завоздушенности отопительной магистрали. В целом разводки с использованием принудительной циркуляции считаются более эффективными, но недостатки у них тоже есть.

Наиболее значимый из них – энергозависимость. Насос не может работать без подключения к источнику питания. При отключениях электроэнергии такая система отопления останавливается. При частых отключениях желательно иметь бесперебойный источник энергии.

К числу недостатков обычно относят и финансовые затраты. Часть из них – это цена циркуляционного насоса, а так же стоимость арматуры, которая необходима для его нормального функционирования. Что в целом увеличивает цену монтажа системы. Помимо этого ежемесячно потребуется оплачивать счета за электроэнергию, которая обеспечивает работу циркуляционного насоса.

Двухтрубное отопление в частном домеДвухтрубное отопление в частном доме

От правильности выбора насоса во многом зависит эффективность функционирования отопительной системы с принудительной циркуляцией

Схема отопления может быть скомпонована двумя разными способами, которые определяют расположение стояков и трубопроводов в пространстве.

Горизонтальный и вертикальный тип компоновки

Предполагает подключение приборов отопления к горизонтальной магистрали. Преимущественно монтируется большой площади. Стояки в этом случае оптимально располагать в коридорах или подсобных помещениях.

Достоинством такого типа компоновки считается меньшая стоимость самой системы и ее монтажа. Основной недостаток – склонность конструкции к завоздушиванию, поэтому необходима установка кранов Маевского.

Схема горизонтальной двухтрубной разводки двухэтажного частного домаСхема горизонтальной двухтрубной разводки двухэтажного частного дома

Горизонтальная разводка отличается от вертикального варианта тем, что количество вертикальных магистралей в ней минимально. Плюс ее в том, что подающую и обратную магистраль можно проложить под полом, минус в том, что для скрытой прокладки нежелательно применять полимерные трубы и требуется обязательно устанавливать на контур циркуляционный насос

Подключение радиаторов производится к вертикально расположенным стоякам. Такой вариант особенно хорош для зданий с несколькими этажами, поскольку дает возможность подключать к отопительному стояку каждый этаж по отдельности. Основным преимуществом системы считается отсутствие воздушных пробок. При этом обустройство отопительной схемы с вертикальной компоновкой обойдется дороже, чем для горизонтального аналога.

Двухтрубное отопление в частном домеДвухтрубное отопление в частном доме

Вертикальная компоновка системы позволяет подключать к отоплению каждый этаж по отдельности, что очень удобно

Двухтрубная обогревательная система с верхней разводкой

Главная отличительная особенность такой конструкции – прокладывание подающего трубопровода по верхней части комнаты, обратка отводится по ее нижней  части.

Важное преимущество такой системы: высокое давление в магистрали, что обусловлено значительной разницей в уровнях обратной и подающей трубы. Благодаря этому обстоятельству их диаметр может быть одинаковым даже при обустройстве схемы с естественной циркуляцией.

Но при этом расширительный бак, который размещается в наивысшей точке схемы, чаще всего оказывается на неотапливаемом чердаке, что может вызвать проблемы. Как вариант можно рассматривать обустройство бака внутри перекрытия, когда его нижняя половина остается в отапливаемой комнате, а верхняя часть выводится на чердак и максимально утепляется.

Если владелец не особенно озабочен наличием труб под потолком комнаты, желательно располагать подающую линию выше уровня окон.

В этом случае расширительный бак можно расположить под потолком, при условии, что высота стояка будет достаточной для обеспечения нормальной скорости теплоносителя. Обратку нужно будет смонтировать максимально близко к уровню пола или даже опустить под него. Правда в последнем случае при обустройстве магистрали нельзя будет использовать соединительные элементы, чтобы исключить появление течи.

Двухтрубная отопительная система в частном доме Двухтрубная отопительная система в частном доме

На рисунке представлены схемы верхней разводки с попутным и встречным естественным движением теплоносителя. Представлены варианты двухконтурной и одноконтурной разводки

Внешний вид комнаты с проложенными под потолком трубами недостаточно эстетичен. Помимо этого часть тепла уходит вверх, что делает отопительную систему с верхней разводкой недостаточно эффективной.

Поэтому можно попробовать собрать схему с подающей магистралью, проходящей под радиаторами, но это улучшит только внешний вид системы, никак не повлияет на ее недостатки.

Подключение насоса позволяет легко добиться оптимального давления в системе даже при использовании труб минимального диаметра. Максимальный эффект от отопительной системы с разводкой верхнего типа можно получить в двухэтажном частном доме, поскольку естественная циркуляция стимулируется большой разницей в высоте установки котла, находящегося в подвале, и батарей второго этажа.

В очередной раз будет направляться в расширительный бак, который ставится на чердаке или на втором этаже. Откуда по наклонной магистрали жидкость начнет поступать в радиаторы.

В этом случае можно даже совместить отвечающую за наличие горячей воды распределительную емкость и расширительный бак. Если в доме будет установлен энергонезависимый котел, получится полностью автономная отопительная система.

Еще один очень удачный вариант для двухэтажного дома – комбинированная система, объединяющая двух и однотрубные участки. К примеру, однотрубная конструкция монтируется на втором этаже в виде водяного теплого пола, а двухтрубная устанавливается на первом. Возможность регулировать температуру во всех комнатах при этом полностью сохраняется.

Двухтрубное отопление в частном домеДвухтрубное отопление в частном доме

Двухтрубная система отопления с верхней разводкой не украшает комнату. Подающую трубу приходится размещать над окном, если постройка не оборудована утепленным чердаком

Главным преимуществом двухтрубной отопительной системы с верхней разводкой считается высокая скорость продвижения теплоносителя и отсутствие завоздушивания магистрали.

Именно поэтому ее используют достаточно часто, не обращая внимание на значимые недостатки:

  • неэстетичный вид комнат;
  • большой расход труб и комплектующих;
  • отсутствие возможности обогрева помещений большой площади;
  • проблемы с размещением расширительного бака, который не всегда можно совместить с распределительным;
  • дополнительные расходы на декор, чтобы можно было замаскировать трубы.

В целом система с верхней разводкой вполне жизнеспособна, а при грамотно проведенных расчетах еще и очень эффективна.

Двухтрубная конструкция с нижней разводкой

Схема предполагает монтаж подачи и обратки снизу от батарей. В отличие от системы с разводкой верхнего типа направление движения теплоносителя здесь изменено. Он начинает движение снизу наверх, проходит через батареи и направляется по обратке в отопительный котел.

Системы с нижней разводкой могут включать в себя один или несколько контуров. Кроме того, возможно обустройство тупиковой разводки и схемы с попутным движением жидкого теплоносителя.

Двухтрубное отопление в частном домеДвухтрубное отопление в частном доме

На рисунке представлена отопительная система двухтрубного типа с нижней разводкой. Нижняя схема прокладки подающей магистрали выгодна тем, что не требует настолько же мощного утепления трубопровода, как при прокладке его в пределах неотапливаемого чердака. Потери тепла тоже существенно ниже

Главный недостаток конструкции – завоздушивание. Чтобы избавиться от него используются краны Маевского. Причем если система установлена в двух или более этажном доме, предполагается, что такой кран должен будет стоять на каждой батарее. Это, безусловно, не очень удобно, поэтому рекомендуется прокладка специальных воздушных линий, которые включаются в систему.

Такие воздухоотводчики собирают воздух из отопительной магистрали и направляют его в центральный стояк. Далее воздух попадает в расширительный бак, откуда и удаляется. Отопительные схемы с нижней разводкой и естественной циркуляцией используются достаточно редко, поскольку имеют ряд ограничений. Прежде всего это то, что большинство включенных в цепь батарей являются конечными.

По этой причине их приходится оснащать спускниками. Если же в системе присутствует расширительный бачок открытого типа, то спускать воздух придется придется практически ежедневно. Монтаж воздушных магистралей, закольцовывающих подающие трубы, позволяет нивелировать этот недостаток. Однако они существенно усложняют схему  и делают ее более громоздкой. Более того, «воздушка» прокладывается по верху комнаты.

Значимое преимущество нижней разводки, заключающееся в отсутствии проложенной на виду магистрали, при этом теряется. Количество используемых для монтажа труб в таком случае вполне сопоставимо с числом деталей, необходимых для верхней разводки. Поэтому для обустройства двухтрубной системы с нижней разводкой чаще всего используется вариант с принудительной циркуляцией.

Двухтрубное отопление в частном домеДвухтрубное отопление в частном доме

Внешне системы с нижней разводкой выглядят намного привлекательнее. Трубопроводы выполнены из труб небольшого диаметра, проходят под радиатором и почти незаметны

К значимым достоинствам такой системы можно отнести:

  • Компактное размещение участка управления всей системой. Чаще всего его устанавливают в подвале.
  • Снижение теплопотерь, которое дает прокладка труб по низу помещения.
  • Возможность подключения и эксплуатации отопительной системы до полного завершения строительных или же ремонтных работ. К примеру, первый этаж может отапливаться, а на втором будут проводиться необходимые работы.
  • Значительная экономия тепла благодаря возможности распределять его по отапливаемым помещениям.

К недостаткам нижней разводки относят большое количество труб и комплектующих, необходимых для монтажа и невысокое давление жидкости в подводящей магистрали. Кроме того, отрицательным моментом можно считать и необходимость монтажа на отопительные радиаторы, а также постоянное удаление воздушных пробок из системы.

Выводы и полезное видео по теме

Видео #1. Обзор и оценка достоинств и недостатков отопительных систем с естественной и с принудительной циркуляцией:

Видео #2. Подробный разбор схемы двухтрубного отопления для трехэтажного загородного дома:

Видео #3. Как самостоятельно обустроить двухтрубную систему отопления в загородном доме:

Отопительная система двухтрубного типа – это широко распространенный способ практичного и эффективного обогрева жилья. Существует множество модификаций такой схемы. Важно правильно выбрать оптимальный вариант для своего дома и произвести грамотный расчет всех параметров системы. Только тогда в доме гарантированно будет тепло и уютно.

Заинтересовала тема статьи, хотите разобраться в неясных момента? Возникли вопросы или есть желание поделиться ценным опытом? Пишите, пожалуйста, комментарии в блоке, расположенном под текстом.

варианты схем, монтаж своими руками, двухтрубное отопление в частном доме,схема двухтрубного отопления.

Эффективность и надежность — требования, которым должна соответствовать двухтрубная система отопления загородного дома. Достигается это не только за счет качества всех ее элементов, но и правильного выбора конструкции. Современные материалы и оборудование позволяют монтировать самые передовые системы, но по-прежнему большинство владельцев предпочитает классическое отопление, чаще всего двухтрубное.

двухтрубная система отопления частного дома

Принцип работы двухтрубной системы

Содержание статьи

Принцип работы двухтрубной системы отопления частного дома наглядно показан на схеме.

Основные этапы:

  1. Теплоноситель (чаще всего это вода) нагревается в котле и поступает одновременно на все радиаторы отопления. Для этого служит подающая труба, мастера ее называют «подача», на рисунке она обозначена красным цветом.
  2. Проходя через батареи вода отдает им часть своего тепла и возвращается в котел по отводящей трубе, или в разговорном варианте «обратке», на схеме она синяя. При этом часть воды, при нагревании увеличившись в объеме, попадает в расширительный бак.

Следует отметить, что теплоноситель поступает на вход каждого нагревательного элемента с одинаковой температурой, или почти одинаковой, если учесть минимальные потери на самой подающей трубе. Таким образом, независимо от длины разводки, каждая батарея будет «запитана» непосредственно от самого котла, а не от предыдущего радиатора. Это ключевое преимущество системы отопления в две трубы перед однотрубной, но не единственное.

своими руками

Плюсы двухтрубного отопления

Владельцев частных домов система привлекает следующими достоинствами:

  1. Способность системы отопления работать без насоса. Связанно это с тем, что в двухтрубной системе не происходит падение давления и для эффективной работы достаточно естественной конвекции.
  2. Регулировка температуры каждого радиатора проводится с помощью кранов, термостатов. Это позволяет более оптимально распределить теплоноситель по батареям, что не только повышает эффективность, но и позволяет сэкономить на топливе.
  3. Возможность проведения ремонта без остановки всей системы. При повреждении одного из радиаторов, его можно отремонтировать или заменить, перекрыв соответствующие вентили.
  4. Разнообразие вариантов двухтрубной системы. Это позволяет использовать ее в домах различной этажности, независимо от площади и количества помещений.

Недостатки

Основных всего два:

  1. Стоимость. По сравнению с однотрубной, цена значительно выше из-за большего количества материала.
  2. Сложность и трудоемкость монтажа. Имеется ввиду не только монтаж труб, но и строительные работы: сверление отверстий, штробление стен и прочее.

Впрочем, эти недостатки можно частично компенсировать грамотным выбором варианта разводки.

двухтрубная система отопления частного дома

Цены на компоненты для двухтрубной системы отопления

двухтрубная система отопления

Типы разводки

Качественный монтаж системы отопления обеспечивает не только ее последующую эффективность. В процессе строительства требуется решить вопрос эстетичного размещения труб и батарей в комнате, их соответствие интерьеру.

Не последнее значение имеет стоимость. Здесь решающая роль отводится горизонтальному размещению труб в комнате. Возможны два варианта: с верхней или нижней подачей.

Верхняя

Эту схему можно назвать классической, и появилась она вместе с водяным отоплением. В то время еще не было циркуляционных насосов, во всяком случае бытовых. Суть разводки заключается в распределении воды из «подачи», расположенной гораздо выше радиаторов. При этом обратная труба расположена ниже батарей.

Такая разводка предполагает движение воды сверху вниз, что характерно для естественной конвекции. При этом полностью исключено размещение»подачи» ниже батареи. Более того, для большей эффективности она должна располагаться как можно выше, обычно под потолком.

Такая конструкция не всегда «вписывается» в дизайн помещения. Обилие труб визуально загружает комнату, иногда осложняет расстановку предметов мебели. Кроме того, система не будет работать без наклона «подачи» и «обратки». Это создает ощущение кривизны стен и потолка.

Вот почему верхняя разводка считается устаревшей и монтируется когда, по какой либо причине, не хочется или нет возможности использовать насос.

своими руками

Нижняя

Даже одного взгляда на фото достаточно, чтобы понять, насколько предпочтительнее во всех отношениях выглядит отопление с нижним расположением подающей трубы. В этом случае обязательно нужно предусмотреть вентили в верхней части радиатора, так как при заполнении системы водой в нем возникнет воздушный пузырь.

Трубы расположены ниже радиатора, не загромождают пространство, не привлекают внимание. При желании их даже можно спрятать в стены или пол. На эффективности отопления это никак не скажется.

Естественно, что нижняя разводка двухтрубного отопления предполагает использование циркуляционного насоса. Значит, возникает вопрос монтажа электропроводки и резервного питания, но вряд ли это можно считать серьезным недостатком.

система отопления в две трубы

Виды двухтрубных отопительных систем

На практике бывает довольно сложно выбрать отопительную систему для жилого дома. Здесь нельзя допустить ошибки, потом переделать что-либо будет очень трудно. Прежде чем проектировать отопление, нужно сначала выбрать его вид.

С естественной циркуляцией

Конструкция такого типа иногда применяется для обогрева частных домов. В двухтрубном варианте функционирование системы возможно только с верхней подачей. Отсюда вытекают всевозможные недостатки и неудобства. Такую отопительную систему нельзя назвать подходящей для домов с большой горизонтальной проекцией. Чаще всего это одноэтажные здания с большим количеством последовательно расположенных комнат.

Причин тому две:

  1. Для отопления с естественной циркуляцией необходимо соблюдать уклон подающей и обратной труб, что очень трудно сделать на большом расстоянии.
  2. Малое давление в системе не позволяет разносить котел в самый дальний радиатор более, чем на 30 м. Это максимально возможная цифра, на практике нужно рассчитывать на 25 м.

Система с естественной циркуляцией вполне подходит для домов с компактным расположением комнат, в том числе и двухэтажных.

своими руками

Плюсы и минусы

Система естественной циркуляции имеет несколько несомненных преимуществ:

  1. Долговечность. Отсутствие электрического насоса и низкое давление обеспечивают длительную, безотказную работу данной системы. По оценкам экспертов срок ее службы— до 50 лет.
  2. Энергонезависимость. Система сохраняет работоспособность даже при отсутствии электричества.
  3. Возможность установить насос в случае неэффективной работы, превратив в систему с принудительной циркуляцией.

Недостатков у пассивного отопления больше, и они значительные.

Основные минусы системы:

  1. Низкое давление, создаваемое котлом, вынуждает использовать трубы достаточно большого диаметра, что не выгодно ни с эстетической, ни с экономической точки зрения.
  2. Ограничения по расстоянию.
  3. Медленный, постепенный прогрев.
  4. Необходимость выдерживать уклон «подачи» и «обратки».
  5. Практически невозможно скрыть трубы в стенах.

Система с принудительной циркуляцией

Такое отопление является наиболее инновационным и эффективным. Движение теплоносителя по трубам происходит под воздействием давления, создаваемого электрическим насосом.

Преимущества системы:

  1. Высокая эффективность работы.
  2. Не портит общий интерьер комнаты.
  3. Обеспечивает быстрый и равномерный прогрев всех радиаторов.
  4. Постоянное давление в системе позволяет использовать современные механические устройства терморегулирования.
  5. Этажность отапливаемого здания определяется только производительностью насоса.
  6. Предоставляет более широкие возможности с точки зрения горизонтальной разводки.

Последний пункт наиболее важен при проектировании отопления. Имеется ввиду способ прокладки труб к радиаторам. Выбор оптимального варианта поможет не только более эффективно обогревать комнаты, но и существенно сэкономить.

своими руками

Тупиковые ветви

Типичный способ реализации данной разводки представлен на рисунке. В данном случае здесь показаны две тупиковые ветки, в которых объединено по 6 радиаторов. На практике их количество может быть любым. Такую разводку еще называют со встречными потоками. Объясняется это тем, что в каждой ветке потоки в «подаче» и «обратке» движутся в разных направлениях.

Тупиковую разводку можно считать наиболее распространенной. Ее популярность связана, в основном, с простотой монтажа.

Основные недостатки:

  1. При монтаже используются трубы разного диаметра. Подающая и обратная труба сужаются по мере приближения к последнему радиатору ветви.
  2. Система может потребовать тщательной балансировки. Иногда один обогреватель может зашунтировать все остальные, то есть, вся ветвь замкнется только через него. Добиться равновесия можно регулировкой потоков с помощью вентилей.
  3. Трудно отрегулировать оптимальную температуру в каждой комнате.

система отопления в две трубы

Разводка с попутным движением теплоносителя

В данном случае все радиаторы соединены по кольцу. Это стало возможно благодаря тому, что отводная труба появляется только после того, как теплоноситель проходит первый радиатор. «Подача» заканчивается в последнем радиаторе. В результате, как и положено, к котлу подходят две трубы, а система образует замкнутый контур. Специалисты называют его петлей, или кольцом Тихельмана.

Достоинства разводки:

  • используются трубы одного диаметра;
  • простая балансировка системы;
  • возможность использования термостатических приборов.

Правда, последний пункт справедлив только при периметре на более 35 м.

своими руками

Лучевая схема

Еще ее называют коллекторной, так как «питание» обогревателей осуществляется из одной области. Вся разводка разделена на несколько тупиковых ветвей, по одной батарее в каждой. Как результат — точная регулировка из одного места и возможность использования труб минимального диаметра. К сожалению, данная система пока не получила достаточного распространения.

Явные достоинства сводятся на нет двумя недостатками:

  1. Высокая стоимость. Требуется большое количество труб и строительные затраты.
  2. Сложность монтажа.

Вообще, достаточно редко можно встретить дом, в котором в чистом виде используется та или иная разводка. Чаще всего при проектировании отопления стараются создать комбинацию из нескольких схем в угоду эффективности и экономии.

двухтрубная система отопления частного дома

Видео описывает разные типы устройства двухтрубной системы отопления.

Технология сборки двухтрубного отопления

Прошли те времена, когда для того, чтобы «сварить» отопление, требовалось громоздкое оборудование, а главное — большой опыт его использования. Сегодня любой желающий может относительно недорого приобрести необходимый комплект инструментов и смонтировать систему своими руками. Конечно, потребуются некоторые навыки, но главное — желание.

При производстве работ последовательность действий должна быть следующая:

  1. Установка котла, именно от него нужно начинать все последующие манипуляции. Местом установки лучше выбрать отдельное помещение, которое должно соответствовать требованиям, предъявляемым к монтажу газового оборудования. Если отопление предполагает естественную циркуляцию, то котел необходимо поставить как можно ниже.
  2. Монтируется расширительный бак. В противовес котлу, для него выбирается самая высокая точка. При этом лучше установить его в отапливаемом помещении. При размещении на чердаках и холодных мансардах нужно позаботиться об утеплении. Желательно продумать, хотя бы примитивную, сигнализацию об уровне воды.
  3. Рядом с котлом, на отводной трубе, монтируется насос. Важно соблюдать направление стрелки. Она должна смотреть на отопительный прибор.
  4. Устанавливаются радиаторы с установленными вентилями для сброса воздуха.
  5. По заранее продуманной схеме монтируется трубопровод. При естественной циркуляции не нужно забывать про обязательный уклон.
  6. К трубопроводу присоединяются радиаторы.
  7. Подключение к водопроводу и канализации. Это нужно для заполнения системы и аварийного сброса из нее воды.
  8. Теперь можно проверить систему на отсутствие протечек.

Следует помнить, что все работы по подключению и первоначальному запуску котла в эксплуатацию должны производить специалисты газовой службы. stove ru порядовки вы можете узнать по ссылке.

Видео

Посмотрите видео, в котором показана пошаговая инструкция монтажа двухтрубной системы отопления своими руками.

Двухтрубная система отопления: схемы, типы и особенности

Система водяного отопления может быть однотрубной и двухтрубной. Двухтрубная называется так, потому что для работы необходимо две трубы – по одной от котла подается горячий теплоноситель в радиаторы, по другой от элементов отопления отводится остывший и подается снова в котел. С такой системой могут работать котлы любого типа на любом топливе. Могут быть реализованы как принудительная, так и естественная циркуляция. Устанавливаются двухтрубные системы и в одноэтажных, и в двух- или много этажных зданиях.

Достоинства и недостатки

Из способа организации циркуляции теплоносителя вытекает основной минус такого способа организации отопления: двойное количество труб по сравнению с основным конкурентом – однотрубной системой. Несмотря на такое положение затраты на приобретение материалов выше незначительно, а все из-за того, что при 2-х  трубной системе используются меньшие диаметры и труб, и, соответственно фитингов, а стоят они намного меньше. Так что в результате затраты на материалы больше, но незначительно. Чего действительно больше, так это работы, а соответственно требуется и в два раза больше времени.

Двухтрубная система отопления обычного и лучевого типа

Двухтрубная система отопления обычного и лучевого типа

Этот недостаток компенсируется тем, что на каждый радиатор можно поставить терморегулирующую головку, при помощи которой система легко балансируется в автоматическом режиме, чего нельзя сделать в однотрубной системе. На таком устройстве выставляете желаемую температуру теплоносителя и она поддерживается постоянно с небольшой погрешностью (точное значение погрешности зависит от марки). В однотрубной системе можно реализовать возможность регулировать температуру каждого радиатора в отдельности, но для этого необходим байпас с игольчатым или трехходовым краном, что усложняет и удорожает систему, сводя на нет выигрыш в денежных средствах на приобретение материалов и времени на установку.

Еще один недостаток двухтрубки – невозможность ремонта радиаторов без останова системы. Это неудобно и это свойство можно обойти, если поставить возле каждого отопительного прибора на подаче и обратке шаровые краны. Перекрыв их, вы сможете снять и отремонтировать радиатор или полотенцесушитель. Система при этом будет функционировать сколь угодно долго.

Чтобы можно было компенсировать систему нужно ставить регулирующую арматуру на каждом радиаторе

Чтобы можно было компенсировать систему нужно ставить регулирующую арматуру на каждом радиаторе

Зато есть у такой организации отопления важное преимущество: в отличие от однотрубки, в системе с двумя магистралями на каждый отопительный элемент поступает вода одной температуры – сразу от котла. Хотя она стремиться пойти по пути наименьшего сопротивления и не распространятся далее первого радиатора, установка термостатических головок или кранов для регулирования интенсивности потока решает проблему.

Есть еще одно преимущество – меньшие потери давления и более легкая реализация самотечного отопления или применение насосов меньшей мощности для систем с принудительной циркуляцией.

Классификация 2 трубных систем

Отопительные системы любого типа делятся на открытые и закрытые. В закрытых устанавливается расширительный бачок мембранного типа, который дает возможность функционировать системе при повышенном давлении. Такая система дает возможность использовать в качестве теплоносителя не только воду, но и составы на основе этиленгликоля, которые имеют пониженную температуру замерзания (до -40оС) и называются еще антифризами. Для нормальной работы оборудования в системах отопления должны использоваться специальные составы, разработанные для этих целей, а не общего назначения, и тем более, не автомобильные. То же относится и к используемым присадкам и добавкам: только специализированные. Особенно жестко стоит придерживаться этого правила при использовании дорогостоящих современных котлов с автоматическим управлением – ремонт при неполадках не будет гарантийным, даже если поломка и не связана напрямую с теплоносителем.

Место установки расширительного бака зависит от его типа

Место установки расширительного бака зависит от его типа

В открытой системе в верхней точке встраивается расширительный бачок открытого типа. К нему обычно подсоединяют патрубок для отвода воздуха из системы, а также организовывают трубопровод для слива излишка воды в системе. Иногда из расширительного бака могут забирать теплую воду для хозяйственных нужд, но в этом случае нужно подпитку системы сделать автоматической, а также не использовать добавок и присадок.

С точки зрения безопасности более перспективны закрытые системы и большая часть современных котлов разрабатывается под них. Подробнее о закрытых системах отопления читайте тут.

Вертикальная и горизонтальная двухтрубная система

Есть два типа организации двухтрубной системы – вертикальная и горизонтальная. Вертикальная применяется чаще всего в многоэтажных домах. Она требует большего количества труб, зато легко реализуется возможность подключения радиаторов на каждом этаже. Главное достоинство такой системы – автоматический вывод воздуха (он стремится вверх и там выходит или через расширительный бачек или через спускной вентиль).

Двухтрубная вертикальная разводка системы отопления многоэтажного дома

Двухтрубная вертикальная разводка системы отопления многоэтажного дома

Горизонтальная двухтрубная система применяется чаще в одноэтажных или, максимум, в двухэтажных домах. Для стравливания воздуха из системы на радиаторах устанавливают краны «Маевского».

Двухтрубная горизонтальная схема отопления двухэтажного частного дома

Двухтрубная горизонтальная схема отопления двухэтажного частного дома (кликните по картинке чтобы увеличить масштаб)

Верхняя и нижняя разводка

По способу разводки подачи различают систему с верхней и нижней подачей. При верхней разводке труба идет под потолком, а от нее вниз опускаются к радиаторам трубы подачи. Обратка идет вдоль пола. Этот способ хорош тем, что можно легко сделать систему с естественной циркуляцией – перепад высот создает поток достаточной силы, чтобы обеспечить хорошую скорость циркуляции, необходимо только соблюсти уклон с достаточным углом. Но такая система становится все менее популярной из-за эстетических соображений. Хотя, если спрятать трубы вверху под подвесной или натяжной потолок, то на виду останутся только трубы к приборам, а их, собственно, можно замонолитить в стену. Верхняя и нижняя разводка применяются и в вертикальных двухтрубных системах. Разница продемонстрирована на рисунке.

Двухтрубная система с верхней и нижней подводкой теплоносителя

Двухтрубная система с верхней и нижней подводкой теплоносителя

При нижней разводке труба подачи идет понизу, но выше, чем обратка. Тубу подачи располагать можно в подвальном или полуподвальной помещении (обратка еще ниже), между черновым и чистовым полом и т.д.  Подводить/отводить теплоноситель к радиаторам можно, пропустив трубы через отверстия в полу. При таком расположении подключение получается наиболее скрытым и эстетичным. Но тут нужно подбирать расположение котла: в системах с принудительной циркуляцией его положение относительно радиаторов неважно – насос «продавит», а вот в системах с естественной циркуляцией радиаторы должны находиться выше уровня котла, для чего котел заглубляют.

Двухтрубная система разная схема подключения радиаторов

Двухтрубная система разная схема подключения радиаторов

Двухтрубная система отопления двухэтажного частного дома проиллюстрирована в видео. Она имеет два крыла, температура в каждом из которых регулируется вентилями, нижний тип разводки.  Система с принудительной циркуляцией, потому котел висит на стене.

Тупиковая и попутная двухтрубные системы

Тупиковой называется такая система, в которой движение подачи теплоносителя и обратки разнонаправленные. Есть система с попутным движением. Она называется еще петлей/схемой «Тихельмана». Последний вариант проще балансируется и настраивается, особенно при протяженных сетях. Если в системе с попутным движением теплоносителя установлены радиаторы с одинаковым количеством секций, она является автоматически сбалансированной, в то время как при тупиковой схеме понадобится на каждом радиаторе установка термостатического клапана или игольчатого вентиля.

Две схемы движения теплоносителя в двухтрубных системах: попутная и тупиковая

Две схемы движения теплоносителя в двухтрубных системах: попутная и тупиковая

Даже если с схеме «Тихельмана»  установлены разные по количеству секций радиаторы и клапаны/вентиля ставить все равно надо, то шанс сбалансировать такую схему гораздо выше, чем тупиковую, особенно, если она достаточно протяженная.

Для балансировки двухтрубной системы с разнонаправленным движением теплоносителя, вентиль на первом радиаторе требуется прикрутить очень сильно. И может возникнуть ситуация, при которой его потребуется закрыть настолько, что теплоноситель туда и поступать не будет. Получается тогда вам нужно выбирать: не будет греть первая батарея в сети, или последняя, потому как выровнять теплоотдачу в таком случае не удастся.

Системы отопления на два крыла

И все-таки чаще используют систему с тупиковой схемой. А все потому, что длиннее магистраль обратки и собирать ее сложнее. Если отопительный контур у вас не очень большой, вполне можно отрегулировать теплоотдачу на каждом радиаторе и при тупиковом подключении. Если же контур получается большой, а петлю «Тихельмана» делать не хочется, можно разделить один большой отопительный контур на два крыла меньшего размера. Есть условие — для этого должна иметься техническая возможность такого построения сети. При этом в каждом контуре после разделения нужно ставить вентили, которыми будет регулироваться интенсивность потока теплоносителя в каждом из контуров. Без таких вентилей сбалансировать систему или очень сложно, или невозможно.

Разные типы циркуляции теплоносителя продемонстрированы в видео, также в нем даны полезные советы по монтажу и подбору оборудования для систем отопления.

Подключение радиаторов отопления при двухтрубной системе

В двухтрубной системе реализуется любой из способов подключения радиаторов: диагональное (перекрестное), одностороннее и нижнее. Самый лучший вариант — диагональное подключение. В этом случае теплоотдача от отопительного прибора может быть в районе 95-98% от номинальной тепловой мощности прибора.

Схемы подключения радиаторов к двухтрубной системе

Схемы подключения радиаторов к двухтрубной системе

Несмотря на разные значения потерь тепла при каждом из типов подключения, все они используются, просто в разных ситуациях. Нижнее подключение, хотя и самое непроизводительное, чаще встречается, если трубы проложены под полом. В этом случае оно реализуется проще всего. Можно при скрытой прокладке подключать радиаторы и по другим схемам, но тогда или на виду остаются большие участки труб, или прятать их нужно будет в стену.

Боковое подключение практикуют в случае необходимости при числе секций не более 15. В таком случае потерь тепла почти нет, а вот при количестве секций радиатора больше 15 требуется уже диагональное подключение, иначе циркуляция и теплоотдача будет недостаточны.

Возможно, вам будет интересно прочитать статьи «Как выбрать диаметр труб для отопления» и «Как рассчитать количество секций радиаторов для дома и квартиры».

Итоги

Несмотря на то, что на организацию двухтрубных схем используется больше материалов, они становятся более популярными из-за более надежной схемы. Кроме того такую систему легче компенсировать.

Схемы двухтрубной системы отопления | ГрейПей

Двухтрубная система – наиболее популярная схема комплекса водяного отопления. Схема выгодно отличается маневренностью и удобством регулирования от однотрубной системы, более экономична в количестве материала по сравнению с коллекторной конфигурацией. Материал публикации дает обзор устройства и принципа действия, разновидностей двухтрубной конфигурации комплекса отопления.

Устройство двухтрубной системы отопления

Принцип устройства двухтрубной системы отопленияСхема устройства двухтрубной системы водяного отопления

В водяном отоплении трубопроводы являются одним из главных элементов, служат для подачи нагретого жидкого теплоносителя к приборам отопления и возврата отдавшей тепло воды к источнику теплоты. В случае автономного отопления источником тепла служит индивидуальный котел, в случае централизованного обогрева – магистральные трубопроводы.

Для обеспечения циркуляции теплоносителя между радиаторами и источником тепла в водяном отоплении используют 3 главные схемы:

  1. Однотрубная;
  2. Двухтрубная;
  3. Коллекторная (лучевая).

Кроме того, эти схемы иногда комбинируют между собой. Недостатком однотрубной схемы является сложность управления и регулировки температуры в отдельных помещениях и на приборах отопления. Коллекторная система требует для монтажа наибольшее количество материала по сравнению с другими типами системы.

Двухтрубная схема является «золотой серединой», пользуется самой большой популярностью, особенно при сооружении автономных систем отопления. Популярность системы этого вида вызвана удобством регулирования, обусловленного гидравлическим содержанием схемы.

Базовый принцип устройства двухтрубной системы основан на параллельном подключении отопительных приборов к двум независимым трубопроводом. Один из них служит для подачи горячего теплоносителя в устройства нагрева (радиаторы, конвекторы, регистры и т.д.), второй – для возврата остывшего теплоносителя в котел – для нагрева.

Прямой и обратный трубопроводы выполняют роль коллекторов, давление воды по длине изменяется незначительно. Это позволяет поддерживать во всех точках системы отопления примерно одинаковое давление.

Равнозначное давление во всех приборах нагрева позволяет легко регулировать температуру на отдельных приборах, в помещениях. Установка терморегулирующей арматуры, термоголовок, датчиков температуры дает возможность полностью автоматизировать процесс регулирования температуры.

Поддержание одинаковых гидравлических характеристик также осуществляется изменением диаметра труб по протяженности – в тупиковых ветвях системы. Проходное сечение уменьшается постепенно от первого к последнему радиатору – такая конфигурация двухтрубной схемы называется тупиковой. Кроме нее существует еще одна разновидность схемы – попутная (или  петля Тихельмана ).

Виды двухтрубной системы отопления

Разновидности двухтрубной системы отопленияОсновные виды двухтрубной схемы отопления

Тупиковая схема двухтрубной системы является более популярной, чем петля Тихельмана. На ее сооружение обычно требуется меньшее количество материала.

Как сказано выше, основной принцип устройства тупиковой системы – постепенное снижение диаметров прямого и возвратного трубопроводов по длине ветки, от первого к последнему отопительному прибору.

Регулировка температуры осуществляется регулирующей арматурой. Стоит отметить, что при монтаже любого типа водяной системы отопления на каждый элемент нагрева следует устанавливать запорно-регулирующую арматуру. Это необходимо для отключения радиатора или иного нагревательного прибора для профилактики (промывки) или ремонта. При отключении любого прибора в двухтрубной сети система продолжает работать – это является весомым достоинством описываемой схемы.

Алгоритм регулировки заключается в следующем. На первом радиаторе регулирующая арматура закрывается максимально, оставляют небольшой проток теплоносителя. На каждом последующем приборе вентиль (или кран) приоткрывают немного больше. Такая ступенчатая регулировка позволяет выровнять давление по длине контура и настроить требуемые расходы теплоносителя (и соответственно – температуру).

Небольшим недостатком тупикового построения двухтрубной схемы является то, что при значительном открытии регулирующей арматуры на первом или втором радиаторе они могут заработать в режиме байпаса. Такая ситуация случается редко и вызвана обычно неверным выбором диаметров трубопроводов.

Более выгодной в гидравлическом плане является попутная схема, также известная под названием петли Тихельмана. Здесь прямой и обратный трубопроводы имеют одинаковый диаметр, подключаются к радиаторам с разных направлений. Это позволяет практически выровнять давление теплоносителя во всех приборах отопления без серьезной корректировки регулирующими устройствами – вентилями или кранами.

На монтаж линии по схеме Тихельмана требуется больше трубопровода, чем на сборку тупиковой ветви. Применение той или иной схемы обосновывается обычно строительными параметрами отапливаемого здания – размерами и взаимным расположением помещений.

Двухтрубная система позволяет монтировать на одну линию большее количество радиаторов, чем однотрубный аналог. Причем петля Тихельмана может качественно работать с большим числом элементов нагрева, чем тупиковая конфигурация за счет своего гидравлического строения.

Две основные разновидности двухтрубной системы – тупиковая и попутная – служат базовыми элементами. Общее же устройство всего комплекса отопления имеет следующие конструктивные решения:

  1. Подключение веток системы к вертикальным стоякам при количестве этажей более 1;
  2. Врезка веток системы в горизонтальные лежаки, размещаемые в нижней или верхней части здания;
  3. Подключение тупиковых ветвей или попутных схем Тихельмана к распределительным коллекторам;
  4. Сооружение двухтрубной системы с естественной циркуляцией.

Обязательным условием для подключения тупиковых или попутных веток к стоякам и лежакам является установка в месте присоединения балансировочных вентилей. Они необходимы для общей гидравлической настройки всей системы отопления.

Стоит отметить, что двухтрубная схема применяется в основном в системах закрытого типа с принудительной циркуляцией. Сооружение открытой системы с естественной циркуляцией чаще всего требует балансировки – установки запорно-регулирующей арматуры.

Двухтрубная система отопления с естественной циркуляциейСхема двухтрубной системы с естественной циркуляцией теплоносителя

Для представленной схемы обязательным техническим решением будет установка крана и ограничение подачи в первый радиатор, иначе теплоноситель будет проходить по кратчайшему пути. При этом последующие радиаторы будут получать недостаточное количество тепла.

Установка крана или вентиля, имеющего определенное гидравлическое сопротивление, может внести дисбаланс в гравитационное движение теплоносителя. Поэтому лучшим решением для организации естественной циркуляции является однотрубная схема, выполняемая обычно в этом случае без байпасов.

Двухтрубная схема системы отопления – самая популярная конфигурация водяного радиаторного обогрева помещений. Благодаря своим достоинствам – маневренности, простоте балансировки, независимости приборов – она по праву занимает лидирующие позиции в проектных решениях комплексов отопления.

(Просмотров 2 622 , 4 сегодня)

Рекомендуем прочитать:

двухтрубная схема отопления частного дома на фото и видео

Содержание:

1. Отличия двухтрубной системы отопления
2. Виды двухтрубных отопительных конструкций
3. Разнообразие схем двухтрубной системы
4. Параллельное подключение двухтрубной системы
5. Элементы двухтрубной отопительной системы

Чаще всего для качественного и недорого обогрева современных загородных домов используется схема двухтрубной системы отопления. Несмотря на большее количество затраченных материалов, такая отопительная конструкция лидирует среди разных вариантов теплоснабжения недвижимости, поскольку отличается хорошими эксплуатационными характеристиками, экономичностью и высокой производительностью.

двухтрубное отопление схема

Отличия двухтрубной системы отопления


Как понятно из названия, когда создается двухтрубное отопление – схема предусматривает, что будет произведен монтаж двух трубопроводов. Один из них предназначается для подачи горячего теплоносителя, а второй для отвода в обратку этой же воды, но уже отдавшей тепло.
Двухтрубная система обеспечивает одинаковую температуру жидкости на входе каждого из радиаторов, а это в свою очередь означает повышение эффективности работы теплоснабжающей конструкции.

Двухтрубная схема отопления частного дома, создаваемая своими руками, производиться может одним из основных способов:

двухтрубная схема отопления частного дома

Специалисты советуют: при монтаже двухтрубной отопительной конструкции в больших по площади помещениях дополнительно установить на каждой батарее дросселя. В результате можно получить в жилой комнате наиболее оптимальную температуру и повысить производительность системы обогрева.

Виды двухтрубных отопительных конструкций


В зависимости от способа направления подачи жидкого теплоносителя схема двухтрубной системы отопления бывает двух видов:
  1. Тупиковая двухтрубная отопительная система. При ее обустройстве направление воды по трубам подачи и обратки осуществляется в разных направлениях. По своей функциональности такая схема очень напоминает однотрубную, но ее особенность состоит в параллельном подключении каждого радиатора к входящим и исходящим стоякам (прочитайте также: «Схема подключения отопления в частном доме — рассмотрим возможные варианты»).

    Стоимость ее доступна для большинства потребителей. В подобную схему при желании помещается 2 кольца подачи горячего теплоносителя. Одно из них – короткое — имеет отношение к стояку, находящемуся поблизости от котла, а второе – к наиболее отдаленному стояку.

  2. Прямоточная двухтрубная отопительная система. Передвижение жидкости в данном случае выполняется попутно. Такая схема двухтрубной системы теплоснабжения обладает всеми преимуществами аналогичных конструкций, но в ней нет перепадов давления и прочих недостатков (прочитайте: «Потери и перепад давления в системе отопления — решаем проблему»).

схема двухтрубной системы отопления

Разнообразие схем двухтрубной системы


Согласно инструкциям к обустройству любой из двухтрубных систем отопления, такая схема позволяет довольно быстро и достаточно эффективно распределять тепло по площади помещения, вне зависимости от места нахождения отопительных приборов (прочитайте: «Отопительная система в доме — что нужно знать»).
Вне зависимости от вида теплоносителя, его температура остается стабильной и не изменяется. Это очень удобно, если эксплуатируется двухтрубное отопление — схема которого разрабатывается не только для двух- или трехэтажного дома, но и для городских многоэтажных зданий.

Принцип функционирования современных двухтрубных отопительных систем отличается простотой и заключается в следующем: от общей трубы или коллектора конструкции обогрева теплоноситель в каждый радиатор подается в отдельности. Для отвода отработанной воды, прошедшей по батареям, применяются трубы «обратки».

Отличие двухтрубных отопительных систем, которое заключается в поддержании в системе постоянной температуры, гарантирует наиболее точную регулировку степени обогрева в помещениях. На фото видно, как на каждом радиаторе можно смонтировать отдельный регулятор температурного режима, что, безусловно, удобно. Такой прибор также устанавливают поэтажно.

Параллельное подключение двухтрубной системы


Отопительная система двухтрубная подразумевает обустройство параллельного подключения всех батарей в доме. Основное достоинство такого способа монтажа теплоснабжающей конструкции состоит в том, что нагретый котлом теплоноситель равномерно подается по цепочке в каждый из радиаторов. В итоге достигается эффективное распределение теплого воздуха во всем доме.

Элементы двухтрубной отопительной системы


Когда создается современная двухтрубная система отопления – схема ее содержит следующие основные элементы:
  • отопительные радиаторы;
  • узлы подключения;
  • регуляторы перепадов давления;
  • термостатические клапаны;
  • воздухоотводчики;
  • запорные вентили.

Количество и номенклатура отопительного оборудования может меняться в зависимости от площади и особенностей помещения и размеров конструкции.

двухтрубная система отопления схема

Помимо основных элементов в схему входят приборы, помогающие регулировать температуру обогрева дома. В составе двухтрубной системы теплоснабжения должны быть устройства, помогающие поддерживать определенный температурный режим. Среди наиболее востребованных приборов значатся: термостатическое оборудование (к нему относятся клапаны и головки), сервоприводы и комнатные термостаты.

Наличие большого количества основного и дополнительного оборудования – это немаловажная особенность, которую имеет двухтрубная схема отопления одноэтажного дома или здания большей этажности (прочитайте также: «Схема отопления одноэтажного дома — примеры работы системы»). Этот нюанс является неоспоримым преимуществом, поскольку появляется шанс повысить эффективность функционирования отопительной конструкции, благодаря простой и легкой регулировке температурного режима во всех комнатах и подсобных помещениях домовладения.

Из всего вышесказанного можно сделать следующий вывод – двухтрубная отопительная система имеет ряд преимуществ:

  • высокая степень КПД и минимальные потери теплоэнергии в процессе эксплуатации;
  • возможность монтажа в зданиях любого назначения и даже в тех, где проходят ремонтные работы;
  • расположение всех элементов запорной арматуры и другого оборудования для теплоснабжения в одном помещении;
  • высокое давление жидкого теплоносителя в стояках, а значит, эффективное и равномерное распределение тепловой энергии по всей отопительной конструкции.

На видео показан пример схемы двухтрубной системы отопления:


Если владелец жилой недвижимости стремится достичь экономии расходов на теплоснабжение, специалисты советуют установить термостатические клапаны, способные понизить потребление энергоресурсов примерно на 30%.

Со всей уверенностью можно назвать двухтрубную систему отопления удачным и разумным выбором схемы обогрева любого из современных жилых домов. Причем не имеет значения ни количество этажей, ни площадь помещений. Такая конструкция доступна для многих потребителей, она отличается высокой производительностью и возможностью регулировать температурный режим.

Двухтрубная система отопления. Стальной панельный радиатор. Stock Vector

Мы жертвуем 10% дополнительных гонораров нашим вкладчикам в качестве стимула для борьбы с COVID-19

Другие стоковые иллюстрации

Газовый котел, комплект радиатора отопителя и труба дымохода для дома. Система отопления

Труба с изоляцией и греющим кабелем

труба, отопление, абс, значок трубки.Элемент значка сантехники и отопления для мобильной концепции и веб-приложений. Детальная труба, отопление, абс,

Закат или восход солнца над городом. Оранжевый свет. Трубочный дым. Атомная электростанция, ТЭЦ. Вектор.

Отопление дома иконы

Набор ретро старинных значков и этикеток. Сантехнические и отопительные услуги.

Металлический радиатор для панельного отопления дома

Набор иконок

Пробка отопительной трубы вектор

Системы кондиционирования воздуха.Охлаждение, отопление, генераторы, компрессор, напорная труба, векторная коллекция изометрии

Схема вентиляционных труб с системой отопления холодным воздухом. Труба в трубе. Восстановление

Батарея отопления белая плоско-горячее промышленное здание. Эко значок вектора обогревателя теплой комнаты. Панель водяного радиатора

Трубы промышленные бесшовные модели. Трубопроводная арматура и краны, дренажные трубопроводы системы охлаждения или отопления манометр

Набор резиновых перчаток, промышленная металлическая труба, электрический бойлер для нагрева воды и промышленная металлическая труба с длинным значком

Выпуск водопроводов.Труба для воды и канализации. Труба с заглушками. Фото процесса ремонта. Concept две трубы выступают из пола

.

Сток фото для систем отопления. Изображение temp, удобство

Дизайнеры также выбрали эти стоковые фото

Лесные ресурсы

Крыша

Излучающий электрический ток

Система труб отопления

Деревообрабатывающая промышленность

Солнечные батареи на крыше

Ротор электродвигателя крупным планом, изолированные на белом фоне

Обувь для чистых помещений фабрики

Деревянный столб на стройке с

Листы шпона на полке

Современное здание с алюминиевым фасадом

Гнутый и фигурный распил большого ствола дерева

Балки перекрытия — перекрытия в деревянном каркасном доме, металлический крепеж

Реставрация Храма Спаса на Крови

Похожие изображения

Трубы отопления в Исландии

Трубы из нержавеющей стали системы отопления

Новые трубы для трубопровода централизованного теплоснабжения готовы к прокладке в метро.

Теплоизоляция. рабочий утепление труб системы отопления пленкой

Теплотрасса. трубы большого диаметра резко изогнутые

Старые трубы системы отопления в подвале дома

Трубы отопления и части теплового пункта

Устройство теплого пола с гибкими трубами.Монтаж теплого пола

Домашний котел, водонагреватель, расширительный бак и др. Трубы. новая современная автономная система отопления в котельной

Пурпурные пластиковые трубы теплого пола

В квартире установлены водопроводные трубы системы отопления

Разбитые старые трубы системы отопления

Крупный план манометра, труб и кранов системы отопления

Система теплых полов с белыми трубами во время строительства

.Строительная площадка

с трубами системы отопления Стоковое Фото

Похожие изображения

Прокладка труб отопления в траншее на стройке. Установить подземные ливневые системы водопровода и канализации. Холодная

Открытая траншея на выемке улицы с видимыми трубами для газоснабжения и отопления.

Трубы отопления на участке.Строительство системы отопления и отопления квартир в доме, холодная и горячая вода

Трубы и системы отопления на строительной площадке. система теплого пола, коллектор

На строительной площадке устанавливается система лучистого теплого пола с плотно уложенными пластиковыми водопроводными трубами поверх ржавых

Трубы и система отопления на строительной площадке дома

Трубы и системы отопления на строительной площадке.

Строительная площадка с желтым грузовиком. Копаем и меняем трубы отопления на улице.

Деталь новой гидравлической системы с трубами из зеленого полипропилена для горячей и холодной воды на итальянской строительной площадке

Стальные трубы с теплоизоляцией в оболочке пластиковой трубы на строительной площадке, крупным планом.

Система теплых полов с белыми трубами во время строительства

Строительная площадка — машинная стяжка пола, трубы для отопления и теплого пола

Строительная площадка.Депо для труб отопления различного диаметра, тележки для перевозки труб

Архитектор показывает систему отопления помощнику на строительной площадке

.

Трубопровод с кранами, система центрального отопления Стоковое Фото

Похожие изображения

Трубопроводы и сантехника в домашнем хозяйстве современной эпохи. Подключение трубы теплого водяного пола к коллектору отопления

чистые белые трубы с красными кранами на сером фоне

Два крана для горячей и холодной воды. Водопроводные трубы.

Водоснабжение в доме, четыре крана горячей и холодной воды, водоснабжение в доме, крупный план, розетка

Водопроводные трубы с водопроводными кранами и водомерами

Краны и переходники сантехнические

Сантехнические краны

Старые ржавые трубы и краны, ржавая заборная арматура

Оливковая роща возле Крица на Крите, Греция.Трубопроводы и краны для оросительной системы

Красные водопроводные краны крупным планом на медных трубах

Ряд пивных кранов

крана пивной пивоварни и стальной трубки

Отводы, арматура и фитинги на выставке сантехники

Две водопроводные трубы с двумя кранами расположены горизонтально на белой стене, между которыми лежит коричневая мягкая игрушка

.

По

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
