Смеситель схема: как установить на стену своими руками на оптимальную высоту, монтаж крана в раковину

Что нужно, чтобы собрать смеситель для ванной или кухни

Как выбрать смеситель для ванной иди кухни?

В продаже можно найти огромное количество различных вариантов смесителей, которые отличаются между собой конструкционными особенностями и материалом изготовления.

Раньше большинство изделий делали из прочного металла, и они отличались износостойкостью. Теперь в производстве часто используют более дешевые и легкие сплавы – такие, как силумин.

Смеситель из силумина выглядит симпатично, но не является надежным

Подобные конструкции точно не прослужат вам долгие годы, но при этом имеют минимальную стоимость. Устанавливать дешевый смеситель опасно, ведь он может внезапно протечь, когда жильцов не будет в квартире, что чревато большими проблемами.

Именно поэтому специалисты рекомендуют приобретать качественные изделия, несмотря на то, что они имеют более высокую цену. Отличить надежный смеситель можно по весу — любые конструкции из латуни тяжелее силуминовых на порядок.

Наиболее популярные конструкции смесителей.

С одним рычагом (картриджный)

Смеситель устроен таким образом, что внутри него имеется картридж. Когда рычаг поднимается, происходит открытие клапана и подается водопроводная вода. Изменение температуры воды происходит благодаря повороту рычага вручную в одну из сторон. Такой смеситель непригоден в том случае, если установлен проточный нагреватель воды с возможностью изменения температурного режима, так как невозможно плавно отрегулировать этот рычаг. В остальном данный вид смесителя удобен для кухни, потому что управлять им можно одной рукой, что бывает крайне важно в процессе готовки.

С двумя вентилями

Такую конструкцию начали использовать уже давно, поэтому из всех возможных вариантов она является самой практичной. В данном случае на отдельные каналы закрепляются запорные вентили, и для подачи воды потребуется открыть один из вентилей (с любой стороны).

Сенсорный

Это наиболее современный вид конструкции. Датчик срабатывает при движения рук, благодаря чему открывается магнитный клапан и подается вода. Это очень удобно для хозяйки, ведь не придется пачкать кран грязными руками. Тем не менее, у такого изделия имеется два существенных минуса. Первый – высокая стоимость. Второй – смеситель не будет функционировать без электроэнергии, и в случае отключения света открыть воду не представиться возможным.Такая разновидность смесителя потребуется лишь в том случае, если у хозяйки присутствует необходимость ежедневно мыть большое количество посуды (при наличии габаритной мойки). В других случаях его установка будет нерентабельной.С выдвижной лейкой

Такая разновидность смесителя потребуется лишь в том случае, если у хозяйки присутствует необходимонеобходимость ежедневно мыть большое количество посуды (при наличии габаритной мойки). В других случаях его установка будет нерентабельной.

При покупке смесителя следует обращать свое внимание на такие нюансы:

1. Габариты раковины. Ориентируясь по размеру мойки, следует выбрать оптимальную длину и высоту крана. Так, по стандарту, струя воды, которая выходит из крана, должна попадать в середину раковины. Высота излива должна располагаться таким образом, чтобы смеситель было удобно использовать. Тем не менее, струя не может находиться слишком высоко, иначе вода будет только разбрызгиваться по сторонам вместе с жирными каплями от посуды.
2. Место расположения углубления для монтажа и его диаметр. Для того, чтобы не пришлось увеличивать отверстие в раковине, следует выбирать подходящий размер фланца. При наличии нетипичного отверстия потребуется приобрести переходник.
3. Поворот крана. Выбор оптимального варианта будет зависеть от количества раковин. Так, если раковина одна, то вполне достаточно поворота 90 градусов. Если имеется две мойки, то лучше выбрать смеситель с поворотом в 180 градусов.
4. Внешний вид изделия. Для многих этот нюанс имеет большое значение, ведь смеситель должен сочетаться с мойкой. При желании можно приобрести хромированные или матовые изделия, либо же под цвет самой раковины.

5. Современный рынок предлагает смесители под любой дизайн

   Основные критерии выбора мойки на кухню

Внешний вид

Внешний вид смесителя имеет большое значение в поисках решений, как поставить смеситель на кухне, так как сантехническое оборудование необходимо подбирать в соответствии со стилем оформления кухни. В специализированных магазинах смесители представлены в большом разнообразии. Это могут быть модели, выполненные в стиле лофт, хай-тек, классика и минимализм. Форма смесителей может быть рубленой или обтекаемой, кроме того выпускают хромированные, медные или черные изделия.

Что касается стоимости, то здесь важно придерживаться правила: чем выше цена, тем качественнее сантехническое оборудование, в том числе смесители.

Виды смесителей по способу подачи воды

По своим «органам управления» смесители можно поделить на группы:

• двухвентильные;
• однорычажные;
• термостатные;
• каскадные;
• бесконтактные (сенсорные).

Однорычажные

Однорычажные смесители считаются самыми простыми в бытовом использовании. В народе они называются однорукими из-за возможности повернуть рычаг одной рукой, и ею же настроить нужные параметры. Регулирование потока и температуры воды происходит одновременно в специальном картридже. Поворотом рычага вверх меняется напор воды, вправо и влево – ее температура. Хотя управляющий рычаг может располагаться и впереди, и сбоку – в соответствии с дизайнерским решением.

Сила потока не меняется при изменении температуры, как в предыдущей системе. В картридже находятся две пластины из керамики, и благодаря их различному совмещению вода проходит через нужное отверстие в нужной мере.

Плюсы однорычажной системы – это простота монтажа, легкость и надежность в эксплуатации, стильный дизайн, экономия воды.

Главный минус – это необходимость замены всего модуля при поломке картриджа. Но этого можно избежать с надежной системой фильтрации, которая не повредит и другим видам сантехнических систем.

Термостатные

Преимущества такой системы – ее практичность, надежность, экономичность, безопасность, особенно для семей с маленькими детьми. Поддерживаться заданная температура и сила подачи воды может довольно длительный период. Дизайн смесителя отлично впишется в современный интерьер ванной комнаты.

Из недостатков смесителя с термостатом можно назвать только его высокую цену, а также сложности с ремонтом. Но им пророчат большое будущее, как только их цены станут более доступны для потребителей.

Бесконтактные

Бесконтактные, или сенсорные смесители – подходят для раковин, а для ванн будут неуместны. Благодаря встроенным инфракрасным датчикам регулируется поток воды – при поднесении рук к крану вода начинает течь, а когда их убирают, почти сразу течение прекращается. Это самый экономичный и гигиеничный вид смесителей, а работают они от электрической сети или от элементов питания. Есть у них и существенные недостатки – при отсутствии батареек или электричества руки помыть будет нельзя.

Каскадные

Каскадные смесители – имеют плоское и широкое отверстие, пропускают большой поток воды, подобный водопаду. Подходят для ванных комнат большого размера, работают от электричества или встроенных батарей. Экономичностью не отличаются, так что целесообразность установки таких смесителей надо просчитать заранее.

Двухвентильные

Двухвентильные смесители считаются классическими и существуют уже давно, но все так же пользуются популярностью из-за своей доступности, практичности, цены и несложного ремонта.

Смешивание воды происходит в специальной камере, но для этого нужно несколько раз прокрутить вентиль. А вот отрегулировать одновременно и температуру воды, и мощность ее подачи довольно трудно. Такая система воплощается во всех приборах в стиле ретро. Запорными механизмами здесь выступают кран-буксы с прокладками из резины, керамики или полиуретана.

Так называемые червячные кран-буксы с резиновыми прокладками — в них вода открывается или перекрывается благодаря вращению маховика и поступательному движению штока. После нескольких оборотов прокладка частично или полностью регулирует поступление воды.

Конструкция имеет неоспоримые плюсы – простота устройства и его монтажа, возможность самостоятельного ремонта, нет особых требований к чистоте воды.

Но и минусы существенны: прокладки нужно будет часто менять, они быстро изнашиваются и дают течь; отдельная регулировка температуры и напора воды; такие краны не экономичны, для достижения нужных параметров вытекает много воды.

Керамические кран-буксы удобнее, для настройки температуры и интенсивности потока воды достаточно одного оборота, а иногда и половины или четверти. Этот механизм удобный и долговечный, регулировка воды происходит благодаря смещению плотно притертых пластин относительно друг друга, образуя просветы разной толщины. К другим преимуществам относится отсутствия посторонних шумов и особых усилий при открывании крана.

Керамическая кран-букса

Минусы такие кран-буксы тоже имеют: более высокая стоимость и необходимость полной ее замены при выходе из строя. Повредить керамические пластины могут мелкие вкрапления и твердые примеси в воде, поэтому обязательно нужно подумать о системе механической фильтрации воды.

Различия по механизму переключения

Устройства переключения «душ-ванна» различаются благодаря разным механизмам, которые бывают:

• эксцентриковые;
• картриджные;
• с девиатором шарового типа;
• с девиатором пробкового типа.

Эксцентриковый механизм: его действие довольно простое – при повороте ручки переключателя приводится в действие шток, справа и слева на котором расположены резиновые прокладки. Этот шток при движении закрывает нужное отверстие – для излива или душа. Механизм доступен по цене и простой, его ремонт и даже замена не составит труда. Его монтаж выполняется на любой тип крана с подходящим диаметром. Недостатки — в том, что прокладки быстро изнашиваются и требуют частой замены, иногда заклинивать может сам механизм. В местах крепления излива соединения могут расшатываться, и их нужно часто подтягивать. Кроме того, габариты изделия довольно внушительны, особенно если находятся на значительной высоте.

Смеситель с эксцентриковым механизмом переключения

Картриджный механизм основан на разности поворотов керамических пластин, которые закрывают или пропускают воду. Этот механизм более надежный и служит дольше без поломок, небольшой по размеру. Но при выходе из строя его необходимо заменить полностью.

Смеситель с картриджным механизмом

Механизм с шаровым девиатором – изготовлен из латуни, основным элементом выступает шарик с отверстиями, находящийся между полимерными прокладками. В зависимости от поворота шарика струя воды направляется то в душ, то в излив. Эта система простая и считается самой надежной на сегодняшний день. Ее поломка происходит в основном из-за износа прокладок. Но из-за того, что механизм полностью интегрирован в корпус смесителя, менять придется весь смеситель целиком.

Механизм шарового девиатора

Механизм с пробковым девиатором – управление в нем происходит с помощью колпачка, похожего на рычаг, который поднимают

Устройство сенсорных (автоматических) смесителей

Автоматическими смесителями (кранами) часто называют смесители, к которым для подачи воды достаточно поднести руку (или подставить тело).

Возможные названия

Их также именуют сенсорными, но это не совсем точно. Сенсор — это датчик вообще, и вернее называть их оптоэлектронными (хотя и это не до конца верно).

Ещё одна вариация: инфракрасные смесители, т. к. в них установлен инфракрасный датчик (как, например, в телевизоре), куда поступает сигнал от излучателя (как из пульта). Подобная схема применяется не часто, обычно для писсуаров: устанавливают один излучатель и несколько кранов с датчиками.

Как это работает?

Чаще в автоматических кранах используется индукционный датчик.

Он создаёт индукционное поле, которое изменяется при попадании в него рук (или всего тела).

Датчик фиксирует изменение поля и передаёт сигнал на электронный блок управления, который задаёт алгоритм работы, например: открыть соленоидный клапан при изменении поля и закрыть при его нормализации.

Принцип работы

Ход воде открывается соленоидным клапаном. Рассмотрим его устройство:

Принципиальная схема большого клапана, варианты могут быть разные

Как видно из рисунка, на конце сердечника имеется мембрана, перекрывающая поток воды. Как только сердечник с мембраной поднимается, вода выходит наружу.

За счёт чего поднимается сердечник?

На катушку электромагнита подаётся электрическое напряжение, он срабатывает и втягивает металлический сердечник в соленоид. Если напряжение отключить, сердечник с мембраной опустятся обратно, и вода перекроется. Таким образом в случае поломки или при разрядке батареек клапан закрывается автоматически.

От чего питается?

Краны, как правило, питаются от обычных батареек или от сети через трансформатор (либо комбинируются оба варианта). Поскольку расход электричества невелик, то проще пользоваться батарейками — они безопаснее. Обычно даже в оживлённом общественном месте одной «закладки» хватает на несколько месяцев, если, конечно, не покупать совсем плохие батарейки.

Обратный клапан

Поскольку горячая и холодная вода смешиваются до соленоидного клапана, на входе ставится обратный клапан для предотвращения обратного перетока воды.

Неисправности

Чаще всего сенсорные краны забиваются грязью: частицы попадают на резиновую мембрану, и вода не перекрывается. В этом случае достаточно разобрать и очистить мембрану, а также установить/проверить фильтр грубой очистки (грязевик).

Если смеситель стал странно себя вести, стоит проверить не заляпан ли датчик.

При определённых условиях автоматические краны могут «глючить»: например, если раковина по форме похожа на линзу и при определённом расположении источников света, раковины и крана отражённый луч попадает прямо в датчик — тогда он сработает некорректно. Для исправления ситуации надо слегка изменить взаимное расположение крана, раковины и лампочек. В смесителях «Варион» в комплект входит хромированная латунная кольцевая прокладка толщиной около 5 мм — достаточно подставить её под кран при установке, и «глюк» пропадает.

Смесители с пьезоэлементом

Самая редкая категория автоматических смесителей. Вместо индукционного датчика там стоит пьезоэлемент. Выглядит как гладкая хромированная поверхность.

Нажимая на корпус, человек смещает находящиеся под ней кристаллики, от их трения друг о друга возникает слабый электрический сигнал, как при трении янтаря о шерсть. Дальше — всё, как в индукционном кране. Такие изделия применяются там, где нужна повышенная вандалоустойчивость: в тюрьмах, психиатрических больницах, в агрессивных средах.

ВОПРОСЫ И ОТВЕТЫ

Лучше ставить, как и в случае с любым приличным смесителем.

В обычных домашних условиях сенсорные смесители не так практичны: приходится ждать доли секунды, пока вода включится, а иногда и вовсе требуется, чтобы вода не выключалась при убирании рук, что прямо противоречит принципу работы такого смесителя.

1. Смеситель сенсорный для раковины 9340890 (моноблок) и 9346890 (с поворотным U-образным изливом):

Расход — 6л/мин при давлении 3 атм.

2. Краны сенсорные для писсуара:

2.1. Наружный:

Цикл подачи воды начинается через 2 сек после входа человека в зону срабатывания датчика, цикл подачи воды продолжается 4 сек, за это время подается приблизительно 0,5 литра. После выхода человека из зоны срабатывания датчика, через 1 сек начинается цикл подачи воды, который продолжается 7 сек, за это время подается приблизительно 0,8 литра. Раз в 24 часа происходит санитарный смыв воды.

2.2. Встроенный:

Цикл подачи воды начинается через 3 сек после входа человека в зону срабатывания датчика (50 см), подача  воды продолжается 3 сек, за это время подаётся приблизительно 0,5 литра. После выхода человека из зоны срабатывания датчика через 3 сек начинает цикл подачи воды, который продолжается 3 сек, за это время подается приблизительно 0,5 литра. Раз в 24 часа происходит санитарный смыв.

3. Кран сенсорный для унитаза:

Цикл подачи воды начинается через 5 сек после выхода человека из зоны срабатывания датчика, подача воды продолжается 15 сек, за это время подается приблизительно 2,25 литра. Раз в 24 часа происходит санитарный смыв.

Подойдут обычные 4 элемента АА по 1,5 Вольт

Автоматический бесконтактный смеситель с подачей жидкого мыла

Однажды, отдыхая в торгово-развлекательном комплексе, моя жена пошла в туалетную комнату и вышла оттуда с большим изумлением. Она рассказала, что долго не могла понять, как воспользоваться умывальником, а стоящая рядышком девушка ей вежливо помогла в этом. «Двадцать первый век! » — сказала она, показав как пользоваться автоматическим, бесконтактным смесителем, улыбнулась и ушла. В общем при выборе сантехники в туалет и ванную хотелось так сказать, соответствовать течению времени и установить что-то подобное, но изучение рынка данной техники еще четыре года назад показало, что цены на подобные устройства достаточно высоки, и остаются, к сожалению таковыми поныне. На самом же деле, ничего сложного нет, существует множество всевозможных датчиков наличия и присутствия, множество электромагнитных (соленоидных) клапанов различного проходного сечения и напряжения срабатывания. Было много идей, но нужно было найти оптимальное решение между себестоимостью устройства его надежностью и функциональностью. Было разработано два варианта – один в туалет с автоматической подачей жидкого мыла (кстати, подобный вариант, на рынке пока не встречается), второй, в ванную – простой автомат с возможностью ручной регулировки температуры воды. Сначала были выбраны обычные смесители. При выборе, обращалось внимание на то, чтобы была возможность встроить в нижней части его корпуса оптический (инфракрасный) датчик наличия рук (ик-датчик). Был найден достаточно удачный вариант – не поворотный смеситель с местом, подходящим для установки датчика.

Второй вариант (в ванную) не имел такой возможности монтажа, и поэтому ик-датчик был установлен в раковину, в камере перелива (рис. 1), не нарушив при этом ее работоспособности. Возможно, при желании повторить данную конструкцию придется индивидуально решать эти задачи, так, как существует множество различных смесителей и по конструкции и по дизайну, но думаю, мой опыт поможет в решении этих проблем. Рассмотрим первый вариант смесителя с подачей жидкого мыла (рис. 2).

Практически все современные смесители, которые управляются одним рычагом, имеют внутри так называемый «картридж», он может быть пластмассовым или бронзовым, но функции его одинаковы — это современный запорный элемент. В данном случае переделка картриджа заключалась в том, что он сначала полностью открывается для одинаковой подачи холодной и горячей воды, а потом в данном положении у него удаляется ручка управления. То есть теперь, наш кран полностью открыт, и закрыть его — не возможно. Это было легко, основная сложность заключалась в том, чтобы один из входов (горячей или холодной воды) вывести отдельной трубкой из сопла (аэратора) смесителя. В данном случае, в картридже было проделано необходимое отверстие и с одного, (любого) канала подачи холодной или горячей воды выведена ПВХ трубка небольшого диаметра (3.2 мм). Все пространство данной камеры картриджа залито эпоксидным клеем, который фиксирует трубку и не позволяет смешиваться двум средам – жидкому мылу и воде. Эпоксидный клей отлично справился с данной задачей, так как при всегда открытом кране давление между электромагнитным клапаном и выходом воды со смесителя практически отсутствует, а температура воды не бывает сильно горячей. Второй конец трубки просовывается наружу, в отверстие в аэраторе (сопло смесителя для смешивания воды и воздуха и образования «мягкой», воздушно-пузырьковой струи). Таким образом, в конечном итоге мы имеем два входа в смеситель, которые постоянно открыты, и имеют различные выходы наружу – для воды через аэратор, для жидкого мыла – через отдельную трубку через отверстие в аэраторе — среды внутри крана не смешиваются (рис. 3).

Для достижения максимального комфорта, при пользовании смесителем, на его входе подачи воды был установлен термостатический смеситель заводского изготовления, который поддерживает постоянную температуру струи из-под крана вне зависимости от скачков напора холодной или горячей воды. Внутри корпуса термостатического смесителя находится термоэлемент, реагирующий на изменение температуры воды. Стоит ей хотя бы немного охладиться или нагреться, он тут же восстанавливает прежний уровень нагрева, меняя соотношение поступающей холодной и горячей воды. Если в системе водоснабжения резко уменьшится подача холодной или горячей воды, это повлияет лишь на напор струи, а температура останется прежней. Если же по каким-то причинам холодная или горячая вода перестанет поступать вовсе или ее напора будет недостаточно для поддержания заданной температуры, термостат просто перекроет поток. Но это уже вспомогательные функции системы, и необходимость и даже возможность их внедрения нужно рассматривать строго индивидуально. Например, если у вас часто не бывает горячей воды, то данное устройство будет перекрывать и холодную, и кран работать не будет. Из опыта добавлю о необходимости обязательно устанавливать обычный, можно полуоборотный кран на пути движения воды перед электромагнитным клапаном. С помощью него, можно будет установить необходимую, приемлемую подачу воды на смеситель. Для подачи жидкого мыла, был приспособлен бачок стеклоомывателя автомобиля «Нива», имеющий в своем комплекте встроенный в корпус центробежный насос с номинальным напряжением питания 12 В. Данный тип бачка был выбран исключительно из-за формы и размера. В принципе, очень многие бачки стеклоомывателей других моделей «авто» подойдут для данной конструкции, выбор которых очень широк в авто-магазинах.

Компоновка всех узлов изображена на рис. 4, а внешний вид готового устройства виден на рисунке 5.

Для заправки бачка можно использовать жидкое мыло не очень густой констинтенции, но лучше заправлять не дорогим, однородным шампунем, по густоте они наиболее оптимальны, а их моющие свойства ничем не уступают жидкому мылу. Одной заправки такого «дозатора» хватает почти на год работы, что исключает необходимость частого обслуживания системы. Объем подающего моющего средства можно регулировать в широких пределах с помощью джамперной колодки X1-X3. Принцип установки времени подачи а, следовательно, и количества мыла пропорционален сумме разрядов указанных на колодке. В верхнем положении джамперов «1, 2, 4» подача мыла не осуществляется, а нижнее положение джампера «Z» блокирует работу устройства (выдачи напряжения на электромагнитные клапана и центробежный насос) и служит для удобства настройки дальности действия ик-датчика, отображая при этом его сработку с помощью светодиода HL2. (В варианте прошивки смесителя ванной комнаты, с помощью джамперов «1, 2, 4», устанавливается время задержки отключения клапанов после убирания рук с зоны действия датчика).

Данный смеситель имеет два режима работы. Первый – обычный, если поднести руки в зону действия датчика (под распылитель аэратора), то примерно, через секунду начнется подача воды до тех пор, пока вы удерживаете руки, и после их убирания — прекращается. Второй режим включается быстрым движением руки перед ик-датчиком. То есть, в дежурном режиме, когда вода не поступает необходимо кратковременно поднести и убрать ладонь в зону действия ик-датчика так, чтобы обычный режим не успел включиться. О переходе на второй режим, просигнализирует засветившийся светодиод HL3 и прозвучит один BIP (при необходимости, имеется возможность вынести данный светодиод на видное место).

Такой вариант управления, был выбран, от нежелания прокладывать лишние провода, и устанавливать сенсорную или водонепроницаемую кнопку (навыки включения приобретаются почти с первого раза). Данный режим остается включенным несколько секунд, и если теперь поднести руки в зону действия датчика, начнется работа смесителя по программе. Сначала происходит подача воды для намачивания рук, затем, минуя небольшую паузу, происходит подача жидкого мыла в объеме соответствующем установленным джамперам, затем наступает пауза для намыливания рук. Далее, автоматически включается первый режим, и вода поступает столько времени, сколько руки находятся в зоне действия датчика.

Второй смеситель (ванная комната) в переделывании оказался очень простым. Я открутил гайку фиксации картриджа, извлек его, и развернул на 180° относительно оси патрубков подачи воды. Это привело к тому, что при нахождении ручки управления якобы в закрытом положении, подача холодной и горячей воды была уже открыта на 100%. Закрыть теперь ее не представлялось возможным, а вот поворотом ручки вправо или влево можно легко регулировать подачу холодной и горячей воды, тем самым, изменяя температуру на выходе. Очевидно, можно обойтись и совсем без всяких переделок, но я посчитал, что имеющаяся возможность закрывать воду вручную будет иметь место, и оставлен в таком положении кран, потеряет всякий смысл автоматического управления.

Схема устройства

Принципиальная электрическая схема устройства для обоих смесителей одинакова, достаточно проста, и отличается лишь прошивкой контроллера (рис. 6). Прошивка AVTO h3O+SOAP — соответствует версии с жидким мылом, а AVTO h3O 1+1 – варианту с двумя клапанами, холодной и горячей воды. Наладка устройства заключается в установке оптимальной зоны сработки ик-датчика, с помощью переменного резистора R7. Односторонняя печатная плата (рис. 7) выполнена для корпуса BOX КМ-21 и имеет размеры 68×52мм.

Светодиод HL4 отображает наличие питания схемы, HL2 — сработку ик-датчика, HL3 — включение режима с подачей жидкого мыла. При использовании прошивки AUTO h3O светодиод HL3 не используется и его можно исключить. Диоды VD1, VD2 – SMD, припаяны непосредственно на штырьки зажимов со стороны печатного монтажа. Основное внимание следует уделить изготовлению ИК-датчиков, учитывая их тщательную оптическую изоляцию (ИК-светодиод и микросхема интегрального фотоприемника TSOP, не должны иметь никакой оптической связи, кроме отраженного сигнала), а также необходимой и достаточной гидроизоляции этих компонентов устройства. В обоих случаях (туалет и ванная комната) при изготовлении, я использовал эпоксидный клей, полностью заливая свободное пространство между элементами датчика (рис.8), что дало хороший, положительный эффект.

Подсоединение ик-датчика с электронным блоком осуществляется экранированным проводом, а элементы схемы C1 и R1 при невозможности установить непосредственно на DA1 установлены в любом доступном месте, как можно ближе к фотоприемнику (рис. 9).

Питается устройство от источника бесперебойного питания 12 В, непосредственно подключаемое к аккумуляторной батарее (желательно через самовосстанавливающи й предохранитель 3 А). Можно использовать и любой другой блок питания, обеспечивающий кратковременный (до 5 сек.) ток нагрузки не менее трех ампер. Но, учитывая характер потребления тока, оптимально использование именно источника бесперебойного питания с кислотно-свинцовой аккумуляторной батареей, ведь в дежурном режиме, устройство потребляет всего 15 mA, при работе одного клапана – 315 mA, двух – 615 mA, а при подаче жидкого мыла – до трех ампер. В этом случае, источник питания, для поддержания аккумулятора в заряженном состоянии, а также обеспечении тока дежурного режима не требует большой мощности и габаритов, а необходимый, большой ток достигается благодаря наличию аккумуляторной батареи, также, от данного источника можно обеспечить дополнительную, светодиодную подсветку в туалете и ванной, на случай отсутствия питания сети.

Широкая номенклатура электромагнитных клапанов (нормально — закрытый), позволяет использовать любые, подходящие по проходному сечению и номинальному напряжению открытия 12 В. В данном варианте, я использовал, наверное, наиболее не дорогой вариант. В магазине по продаже запчастей для стиральных машин «автомат» я увидел по очень не высокой цене бывшие в употреблении электромагнитные клапаны. Они универсальны для различных моделей машинок и отличаются в основном формой и количеством входных и выходных патрубков (я использовал самые простые – один вход на один выход рис. 10).

Эти клапаны рассчитаны на переменное напряжение 220 В, поэтому пришлось их перемотать на номинальное напряжение работы 12 В. Катушка съемная, необходимую толщину намоточного провода я определил опытным путем, при этом клапан уверенно открывается уже при 10 В, не потребляя при этом лишнего тока, и в следствии не перегревается. Катушку можно намотать на намоточном станке, или с помощью электродрели, с плавной регулировкой оборотов, проводом ПЭТВ Ø 0,224 мм витком к витку, до полного заполнения каркаса (провод взят с катушки магнитного пускателя ПМЕ-200 ~50Hz 220 В). Катушки электромагнитных клапанов не имеют никакого, прямого контакта с водой, но в целях повышения надежности залиты эпоксидным клеем (рис. 11).

В программах обеих прошивок имеется подпрограмма «ALARM», предназначена для защиты от длительной подачи воды. Если по каким либо причинам (наличие сторонних предметов и т.д.) от ик-датчика поступает непрерывная команда на открытие клапана, то примерно через 40 секунд выдача управляющего напряжения, (а следовательно воды) прекращается и раздается прерывистый, аварийный сигнал. После устранения причины, блокировка автоматически снимается, и работа устройства возобновляется. Другие материалы по «умному туалету» можете прочитать здесь и здесь.

Смеситель схемы — Справочник химика 21

    Изучение закономерностей приготовления эпоксидных компаундов в статических смесителях с винтовыми элементами осуществляли на заливочной установке (рис. 3.3), основной частью которой являлся статический смеситель с прозрачным корпусом. Киносъемка процесса диспергирования отвер-дителя осуществлялась на прозрачном модельном составе, в котором стандартный отвердитель полиэтиленполиамин заменен на низкореакционный три-этаноламин. Состав содержал эпоксидную смолу ЭД-20 и полиэфирную смолу МГФ-9,6. Дозирующая система обеспечивала движение потоков на скоростях объемной подачи в широком диапазоне. Изучение влияния технологических режимов процесса и конструктивных особенностей оборудования на характер увеличения межфазной поверхности проводили по замерам диаметров капель диспергируемой среды, образующихся из цилиндрических полос ламинарного потока в системе после остановки дозирующей системы. Замеры производили при 50-кратном увеличении изображения канала смесителя. Схема выбора участка канала для проведения измерений показана на рис. 3.4. Для выявления характера поля скоростей движущихся в потоке смешиваемого материала частиц в диспергируемый компонент модельного состава добавляли трассер (просеянные частицы алюминия размером 5—6 мкм) [c.62]

    Схемы 1 а 2 соответствуют режимам аэротенков-вытеснителей и аэротенков-смесителей. Схемы 3 и 4 применимы для составления [c.162]

    На рис. VI.4 представлены схемы материального баланса систем биохимической очистки с регенерацией активного ила. Схемы ] и 2 соответствуют режиму двухступенчатой очистки, при этом в качестве II ступени показан биоокислитель-вытеснитель без рециркуляции активного ила. Этим биоокислителем может быть биологический пруд, окислительный канал или песчаный фильтр доочистки. Схемы 3 я4 отличаются от схем 1 и 2 тем, что II ступени очистки имеют отдельную рециркуляцию активного ила. Схемы 5—8 учитывают регенерацию активного ила на каждой из ступеней биохимической очистки как в регенераторах-смесителях (схемы 1— 8), так и в регенераторах-вытеснителях (схемы 5 и 6, II ступень очистки). При этом, как и в первом случае (см. рис. VI.3), вторичные отстойники на схемах не показаны, так как их роль в материальном балансе по растворенным органическим загрязнениям незначительна.  [c.163]

    Для неабразивных порошков можно изготовить из органического стекла и других прозрачных полимерных материалов (см. разд. 1.3) малогабаритные смесители, схемы которых приведены на рис. 135. [c.266]

    Амилфенол получают алкилированием большого избытка фенола приблизительно при 140° т /лет-амилсульфатом. При этом образуется главным образом м-трег-амилфенол. В смесях обоих амиленов, образующихся в качестве побочного продукта при производстве амилового спирта, триметилэтилен избира

Сенсорный смеситель — особенности и установка

Установка сенсорного смесителя — отличное решение для усовершенствования дизайна санузла. Данный прибор отвечает всем санитарно-гигиеническим нормам, ведь не требует тактильного контакта. Достаточно всего лишь преподнести руку к крану, и из него потечет вода. Об особенностях выбора данного устройства и об установке сенсорного смесителя поговорим далее.

Оглавление:

1. Устройство и конструкция сенсорного смесителя
2. Преимущества и недостатки установки сенсорного смесителя
3. Разновидности сенсорных смесителей
4. Рекомендации по выбору сенсорных смесителей
5. Монтаж сенсорного смесителя
6. Ремонт сенсорного смесителя

Устройство и конструкция сенсорного смесителя

Сенсорный смеситель представляет собой кран, который не имеет рычагов или вентилей для регулировки потока воды. Его работа осуществляется посредством наличия фотоэлементов, ультразвуковых или инфракрасных датчиков, которые улавливают наличие посторонних предметов. Данные компоненты устанавливаются на кране и имеют вид датчика.

Смеситель характеризуется наличием зоны чувствительности, для которой подбирают индивидуальные параметры. Средняя чувствительность составляет 20-25 см.

Смесители имеют функцию регулировки температуры воды, для этого имеется вентиль или рычаги.

Если на умывальник случайно опрокинется мыло или шампунь, вода не польется, так как фотоэлемент способен реагировать только на движение.

Внутренняя часть сенсорного смесителя для умывальника содержит литиевую батарейку 9В, которая работает около 20-24 месяцев, затем требует замены. Она способна выполнить цикл включения и отключения воды около 4000 раз.

В комплекте смесителя находится батарейка, электрический блок, извивы и другие компоненты, в зависимости от стоимости и функциональности прибора.

Некоторые модели имеют пульт дистанционного управления, который позволяет включать и выключать воду на расстоянии.

Смеситель состоит из индукционного датчика и блока управления. Датчик, в зависимости от настроек создает определенное магнитное поле, если в него попадает посторонний предмет, производит передачу сигнала на блок управления. Блок управления открывает воду, после завершения подачи сигнала, вода автоматически прекращает течение.

Открытие воды происходит с помощью соленоидного клапана. Данный клапан характеризуется наличием:

• соленоидной катушки,
• экранирующей катушки,
• трубки сердечника,
• мембраны,
• седла,
• уплотнения,
• корпуса,
• крышки корпуса,
• сердечника,
• пружины,
• фиксатора,
• наконечника.

Во время поднятие сердечника и мембраны, происходит открытие воды. Данный процесс объясняется подачей электрического напряжения на электромагнитное поле, которое влияет на сердечник. Если батарейки разряжаются подача воды перекрывается.

Питание краном происходит через электросеть или посредством установки обычных батареек. Второй вариант более безопасный.

Чтобы предотвратить обратный переток воды, на входе производится установка обратного клапана.

Преимущества и недостатки установки сенсорного смесителя

Основные преимущества использования сенсорных смесителей:

1. Удобство, комфорт — такие приборы являются более удобными, например, кран, не требует открытия, если руки грязные, достаточно только поднести руки к устройству.

2. Сенсорные смесители являются самыми гигиеничными и соответствуют требованиям всех санитарных норм. В общественных местах, где каждый день бывает большое количество людей, на обычных кранах собирается много бактерий и микроорганизмов, в случае с бесконтактными смесителями, такая проблема легко устраняется.

3. Такие приборы позволяют экономить воду, так как в то время, когда руки не находятся под краном, вода не течет.

4. Не требуется беспокоиться о том, что кто-то из членов семьи забыл закрыть кран.

5. Возможность автоматической настройки определенной температуры, позволяет пользоваться таким краном, даже маленьким детям, без опасения о переохлаждении или ожогах.

6. Сенсорный смеситель добавит интерьеру комфорта и современного вида.

Недостатки сенсорных смесителей:

1. Неудобство установки на кухне: сенсорные смесители позволяют настраивать один режим воды, на кухне требуется, то холодная, то горячая вода, поэтому каждый раз менять температуру неудобно.

2. Неудобство при регулярном наполнении раковины или ванны. Требуется постоянно держать руки пока раковина или другой сосуд не наполнится.

Сфера использования:

• рестораны, кафе,
• магазины, супермаркеты,
• кинотеатры,
• больницы,
• раковины в ванной,
• кухонные раковины.

Разновидности сенсорных смесителей

В соотношении с назначением сенсорные смесители разделяют на:

• сенсорный смеситель для кухни бывает с изливом поворотного или U-образного типа;
• краны для писсуаров, разделяют на: наружные, встроенные;
• смесители для унитазов — начинают подавать воду после 5 секунд, на протяжении 10-15 секунд.

В зависимости от внешнего вида устройства выделяют:

• смеситель с сенсорным датчиком кнопочного вида — управляются с помощью сенсорного дисплея, имеют множество функций и настроек;
• смесители сенсорные бесконтактные, некоторые модели предоставляют возможность установки дополнительной подсветки, в виде одноцветного светодиодного светильника.

В соотношении с длиной струи выделяют смесители:

• длинные, длина струи превышает 35 см;
• средние от 20 см;
• фиксированные,
• укороченные,
• поворотные,
• дизайнерские.

В зависимости от принципа работы сенсорные смесители разделяют на устройства:

• с наличием раздельных кранов,
• однорычажного типа,
• электронного типа,
• с наличием двойного излива.

Самый простой — первый вариант, который состоит из нескольких кранов. Их регулировка производится с помощью клапана или маховика. Такие смесители самые надежные и отличаются невысокой стоимостью.

Смесители с наличием только одного рычага, предполагают регулировку температурного режима. Есть два вида таких устройств:

• шарового типа,
• керамического типа.

Устройства с наличием двойного излива выглядят, как однорычажный смеситель, отличаются специальным вентилем, который помогает в получении отфильтрованной воды.

Смесители электронного типа отличаются такими преимуществами как:

• автоматическая подача воды,
• регулировка температуры,
• эстетичность внешнего вида.

Недостатки электронных смесителей:

• требуется наличие электропитания,
• низкая надежность,
• высокая стоимость.

В зависимости от типа программы выделяют:

• смесители с постоянной подачей воды, такие устройства подают воду с момента поднесения ладоней и до отсутствия движения;
• смесители периодической подачи — реагируют только на появление ладоней, но работают несколько секунд, а затем отключаются.

В соотношении с типом датчика выделяют смесители:

• с наличием инфракрасного датчика,
• с наличием ультразвукового датчика,
• с наличием фотоэлемента.

Более высокой надежностью отличается первый и второй варианты, так как смеситель с фотоэлементом имеет большое количество ложных срабатываний, из-за попадания света на поверхность.

Рекомендации по выбору сенсорных смесителей

1. Для подбора индивидуальных настроек, выбирайте смесители с возможностью регулировки чувствительности.

2. Обратите внимание на наличие дополнительных функций, таких как время работы, время подачи воды, включение и отключение смесителя.

3. Выбирайте модели с возможностью регулировки температуры воды.

4. Смеситель сенсорный цена, зависит от таких факторов:

• количество дополнительных функций,
• наличие дистанционного управления,
• материал, из которого изготовлен смеситель,
• длина струи,
• размер устройства,
• внешний вид,
• фирма-производитель.

5. Обратите внимание на систему крана, она бывает однотрубной и двухтрубной, при наличии и холодной и горячей воды выберите второй вариант.

6. Выбирайте смеситель из высококачественных материалов, потребуйте сертификат соответствия санитарно-гигиеническим нормам.

7. При выборе смесителя в помещение, в котором уже есть другой смеситель, обратите внимание на их взаимодополнение.

Монтаж сенсорного смесителя

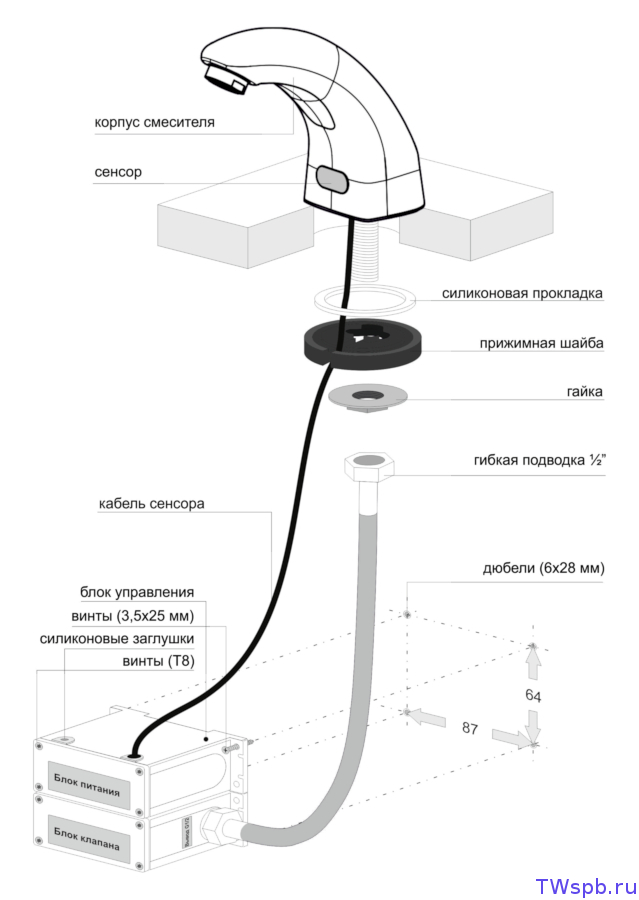

Чтобы установить сенсорный смеситель, следует провести два этапа работ:

• установку корпусной части,
• соединение с системой водопровода.

Перед установкой смесителя следует перекрыть подачу воды.

Установка корпуса производится в специально подготовленное отверстие на раковине. При замене старого смесителя, следует его демонтировать. Обязательным элементом, является установка монтажной прокладки, которая размещается между раковиной и новым краном.

Нижняя часть устройства монтируется на прокладку, пластинки, и фиксируется с помощью гайки. В комплекте должны быть дополнительные крепежи, на которые устанавливают контрольную коробку.

Минимальное расстояние между коробкой и полом составляет 55 см. Соединение смесителя и контрольной коробкой производится с помощью гибкого шланга.

Для соединителя смесителя с системой водопровода следует соединить ниппели с водопроводными трубками. Установите прокладку в месте соединения смесителя и контрольной коробки.

Для правильной работы соленоидного клапана следует подсоединить сенсорный провод к контрольному управлению, при помощи гайки. Для этого открутите четыре болта, снимите верхнюю часть корпуса. Установите батарейки ил лития и поставьте крышку на место.

Включите водоснабжение и проверьте работоспособность крана.

Ремонт сенсорного смесителя

В том случае, если не происходит перекрытия воды, следует разобрать устройство и очистить мембрану от грязи и мелких частиц накипи. После очистки установите новый грязевик.

При сбоях в работе смесителя следует провести проверку датчика.

При случайном попадании на смеситель отблеска света от раковины, он срабатывает, следует устранить источник света.

устройство смесителей разных модификаций, распространённые причины поломок и их устранение

Практически в каждой ванной комнате есть смеситель. Его предназначение заключается в смешивании теплой и холодной воды, после чего она подается с требуемой температурой. При необходимости можно провести ремонт смесителя в ванной своими руками. Для этого требуется относительно небольшой набор инструментов, а также некоторые расходные материалы. Устройство смесителя может существенно отличаться, поэтому нужно учитывать основные рекомендации.

Виды и особенности конструкции разных смесителей

Ремонт крана в ванной своими руками может быть проведен исключительно с учетом конструктивных особенностей. Все устройства условно можно разделить на три категории:

1. Сенсорные считаются современным предложением, которое имеет фотоэлемент для подачи команды на включение прибора. Самостоятельно провести ремонт подобного устройства сложно, поэтому рационально будет вызвать специалиста. Этот кран в ванну ставится по причине простого и комфортного использования.
2. Вентильные устанавливались на протяжении длительного периода. Основными элементами выступают корпус, излив, вентили и буксы. Старые модели оснащались только резиновыми прокладками, которые быстро изнашивались. Современные производители стали проводить установку керамических пластин, т.к. они характеризуются более высокими эксплуатационными характеристиками. Разборка смесителя для ванной с душем возможна не всегда, т.к. некоторые варианты имеют литой корпус.
3. Рычажные краны считаются самым распространенным устройством, т.к. конструкция надежная и может прослужить в течение нескольких лет. Строение смесителя этого типа предусматривает наличие корпуса, излива, картриджа, управляющей рукоятки, гайки и крышки. Картридж выступает в качестве камеры, в которой происходит смешивание воды. Керамические варианты исполнения не подлежат разборке и ремонту. Управляющая рукоятка применяется для регулирования воды, крепится на специальном картридже.

При изготовлении крана могут применяться различные материалы. Распространены следующие:

1. Чугунные устанавливались на протяжении длительного периода. Подобный материал служит в течение длительного периода, устойчив к перепадам температуры, применяется крайне редко по причине большого веса.
2. Нержавеющая сталь применяется при изготовлении современных изделий, т.к. имеет небольшой вес и может прослужить в течение нескольких лет. Для придания декоративных качеств поверхность покрывается специальным составом.

Устройство однорычажного смесителя сложное, в большинстве случаев проводится замена всего изделия, т.к. оно служит в течение нескольких лет.

Главные причины поломки и их устранение

Разобрать смеситель для ванной можно самостоятельно, но подобную работу нужно проводить исключительно при появлении неисправностей, которые указывают на необходимость восстановительных работ. Причины появления поломок заключаются в следующем:

1. Плохое качество изделия. Малоизвестные производители применяют низкокачественные материалы, а также не контролируют качество на каждом этапе. Поэтому специалисты рекомендуют обращать внимание исключительно на продукцию популярных брендов.
2. Переключатель ванна-душ изготавливается при применении расходных материалов старого образца. Широкое распространение получили паронитовые и силиконовые прокладки, которые существенно продлевают эксплуатационный срок изделия. Они не деформируются, восстанавливают свою форму и при пересыхании не разрушаются.
3. Ремонт гусака смесителя в ванной своими руками часто проводится по причине грязной воды в системе. В некоторых случаях примесь может быть представлена крупными частицами.
4. Высокая жесткость воды считается одной из самых распространенных проблем, которая встречается практически в каждом доме. Для ее решения могут устанавливаться различные фильтры. При этом, образующиеся отложения становятся причиной растрескивания уплотнителей.

Отремонтировать смеситель в ванной с душем можно только с учетом того, какая причина привела к рассматриваемой проблеме.

Протечка из под рычага

Одной из самых распространенных проблем считается появления течи из-под рычага. Рычажный смеситель характеризуется высокой надежностью, но картридж может изнашиваться по самым различным причинам. Признаки неисправности заключаются в нижеприведенных моментах:

1. Рычаг ходит под нагрузкой.
2. Изменяется температура воды.
3. Нет чистой теплой или горячей воды.
4. Кран не полностью открывается. Может неплотно закрываться.

Переключатель душа в смесителе также может быть выполнен в виде рычага. Самостоятельный ремонт проводится в следующем порядке:

1. Проводится удаление декоративной заглушки.
2. В специальном отверстии расположен фиксирующий болт, который можно ослабить при помощи крестовой отвертки.
3. Снимается рычаг. Откручивается декоративная крышка.
4. Для откручивания гайки, которая удерживает картридж, требуется разводной ключ.
5. Извлекается старый картридж.
6. Устанавливается новый элемент.

После этого проводится сборка конструкции в обратном порядке. Внутренняя схема устройств в большинстве случаев схожа.

Протечка вентиля

Устройство и ремонт вентильного смесителя отличается от рычажного. В большинстве случаев причина заключается в разрушении уплотнительной шайбы, которая находится в специальном буксе. Слишком сильное воздействие становится причиной износа букса. Инструкция по самостоятельному ремонту в случае протечки вентиля:

1. Перекрывается подача воды.
2. С протекающего элемента проводится удаление заглушки.
3. Раскрутить устройство можно крестовой или плоской отверткой.
4. Рожковый или разводной ключ применяется для выкручивания крана-бокса. Ремонт предусматривает замену крана-букса и уплотнительного кольца.

После установки новых элементов проводится сборка конструкции в обратном порядке. Выделяют несколько типов смесителя однорычажного типа, все они обладают своими особенностями.

Протечка душевого переключателя

Некоторые части смесителя отвечают за перенаправление воды. Герметичность обеспечивается за счет специальной прокладки. Подобная проблема решается следующим образом:

1. Снимается кнопка, которая отвечает за переключение. Для этого шток плоскогубцами или другим элементом удерживается на одном месте.
2. Извлекается клапан со штоком.
3. Золотник или сальник отвечают за перенаправление потока. Для решения проблемы достаточно провести его извлечение.
4. На место старого элемента устанавливается новый.

Принцип работы устройства позволяет быстро перенаправить поток. Слишком сильное воздействие становится причиной, по которой устройство не сможет прослужить в течение длительного периода.

Поломка кнопки душевого переключателя

Отремонтировать смеситель можно в случае поломки кнопки. Распространенная проблема заключается в том, что устройство не доходит до конца. В этом случае вода может литься из душа и крана одновременно. Неисправность сальника и пружины решается следующим образом:

1. Снимается кнопка, выступающая в качестве переключателя.
2. Извлекается шток.
3. Заменяется поврежденный сальник. После устройство собирается в обратном порядке.

В продаже встречается большое количество различных наборов, которые могут применяться для решения подобных проблем.

Протечка шланга

Ремонт шарового смесителя для ванной часто заключается в решении проблемы, которая связана с появлением течи в месте крепления шланга. Специальная прокладка отвечает за обеспечение требуемого уровня герметичности. Ремонт проводится следующим образом:

1. Перекрывается подача воды.
2. Откручивается гайка. Она отвечает за крепление шланга.
3. Извлекается изношенная шайба.
4. Устанавливается новая прокладка.

При выборе прокладки следует уделить внимание современным материалам, которые прослужат в течение длительного периода времени. Регулировка степени затяжки позволяет исключить вероятность повреждения прокладки.

Появление течи в месте соединения муфты и патрубка

Муфта является важным конструктивным элементом современного крана. Появление течи может указывать на ее неисправность. Решение проблемы может заключаться в следующем:

• использование ФУМ-ленты;
• замена корпуса или муфты.

Повреждение муфты может быть связано с ударной или другой нагрузкой, плохим качеством воды и некоторыми другими проблемами.

Течь между лейкой и шлангом

Лейка и шланг соединяются при применении специальной прокладки. Ее износ становится причиной, по которой приходится проводить замену. Рекомендации следующие:

• откручивается крепежный элемент;
• острым предметом проводится удаление прокладки;
• устанавливается новая прокладка.

Рекомендуется выбрать прокладку, которая изготовлена из современных материалов. Механическое воздействие и перепады температуры могут стать причиной изменения основных качеств.

Засор в лейке

При рассмотрении, из чего состоит смеситель, нужно учитывать, что слабый напор воды может быть связан со снижением пропускной способности фильтра-аэратора. Решение подобной проблемы проводится следующим образом:

1. Элемент откручивается рукой или плоскогубцами.
2. Проверяется напор. При хорошем напоре проводится промывка.
3. Сильное засорение удаляется путем механической чистки.

Устройство смесителей определяет то, что внутри конструкции снижение пропускной способности не становится причиной пропадания напора. Поэтому проводить чистку картриджа не приходится.

Течь между боковиной с накидной гайкой

Все элементы конструкции соединяются при применении специальных прокладок. За счет этого обеспечивается требуемый уровень герметичности. В Интернете встречаются чертежи, позволяющие подробно изучить конструкцию кривошипа. Течь между боковиной с накидной гайкой устраняется следующим образом:

• проводится перекрытие воды;
• откручивается гайка;
• удаляется уплотнитель;
• меняется гайка в случае повреждения резьбы.

Обратная сборка проводится с учетом того, что гайка должна затягиваться при передаче правильного усилия. В большинстве случаев для этого используется специальный инструмент, позволяющий измерить передаваемое усилие.

Вода не поступает в носик слива или душ

В некоторых случаях возникают проблемы с поступлением воды в носик слива. Работу по ремонту проводят путем разборки конструкции и определения причин неисправности. Распространены следующие:

• засорение;
• поломка управляющего элемента;
• разрушение уплотнителя.

Прочистить конструкцию можно самостоятельно. Если был сломан рычаг или вентиль, то проводится замена картриджа. При выборе уплотнителей рекомендуется отдавать предпочтение силиконовым вариантам исполнения.

Вентили смесителя прокручиваются на 360

Подобная неисправность часто связана с поломкой ограничителя. Решение проблемы проводится следующим образом:

1. Конструкция разбирается.
2. Находится неисправность и элемент, который сместился. Потом возвращается обратно.
3. Решить проблему с поломкой ограничителя можно путем размещения латунной проволоки.

В некоторых случаях приходится проводить замену всего смесителя, т.к. конструкция неразборная.

Слабый напор в смесителе

Распространенная проблема заключается в слабом напоре в смесителе. Ее решение осуществляется следующим образом:

1. Конструкция крана разбирается.
2. Проверяется состояние всех элементов. Чаще всего из-за плохой воды появляется засор, который уменьшает пропускную способность.
3. Выполняется чистка.

Собрать смеситель в обратном порядке можно с учетом правильного расположения всех элементов.

Сорванная резьба

Большинство смесителей соединяется при помощи резьбы. Подобная поверхность представлена витками, которые обеспечивают герметичное соединение двух элементов. Слишком большое усилие, прикладываемое при откручивании или закручивании, может стать причиной срыва резьбы. Подобная проблема получила широкое распространение, т.к. исключить ее возникновение можно только при проведении работы с применением специального ключа. Решить ее можно следующим образом:

1. При несущественном дефекте проводится накручивание ФУМ-ленты, которая повышает герметичность. Если с лентой соединение не дает течь, тогда кран может использоваться дальше.
2. В продаже есть специальные инструменты, предназначенные для нарезания и восстановления резьбы. Они могут использоваться для устранения дефектов резьбы.

Если восстановить витки не получается, то придется заменить все устройство. Сорванная резьба становится причиной появления сильной течи.

Многие проблемы со смесителями можно решить самостоятельно, для чего требуется только набор ключей и отверток, газовый ключ и ФУМ-лента. Сложные и дорогие конструкции должны обслуживаться специалистами.

Страница 2: Аудиосхемы :: Next.gr

— Стр. 2

• Эта схема обеспечит общий коэффициент усиления между выходом и каждым входным каналом, равный единице. Каждый входной канал включает в себя один конденсатор емкостью 0,1 мкФ и резистор сопротивлением 100 кОм для обеспечения выходного сопротивления 100 кОм. Количество входных каналов для этого аудиомикшера ….

• Целью этого проекта была разработка небольшого портативного микшера с питанием от батареи PP3 9 В, обеспечивающего высокое качество исполнения.Смеситель состоит из трех основных модулей, количество и / или расположение которых может варьироваться в зависимости от потребностей …

• Этот проект представляет собой микшер на 3 или более строк. Для более чем 3 входов вы можете повторять входные части (P = 10K R = 22K). Он питается от 9Vdc …

• Эта простая схема смешивает два или более каналов в один канал (например,стерео в моно). Схема может смешивать столько каналов, сколько вам нужно, и потребляет очень мало энергии. Микшер показан с двумя входами, но вы можете добавить их столько, сколько захотите, всего за ….

• Эта схема полезна для устранения шума контура заземления на удаленной линии аудиосигнала линейного уровня. Его можно использовать для подключения звуковой карты компьютера к линейному входу стереоусилителя.Другие варианты использования включают перехват сигнала линейного уровня для питания пульта дистанционного управления ….

• С помощью этой схемы вы можете смешивать четыре отдельных аудиовхода. Каждый вход принимает сигналы микрофонов с высоким или низким сопротивлением, фонографа, ленты или вспомогательные сигналы. Вы можете настроить усиление каждого входа, регулируя каждый соответствующий потенциометр. Вы можете сделать это с помощью переключателя Stereo / Mono….

• Модуль входного усилителя

  : схема с низким уровнем шума, оснащенная предварительно заданным регулируемым коэффициентом усиления по напряжению (10–100), в первую очередь предназначенная для высококачественного микрофонного входа, также подходящая для линейного входа низкого уровня. Качественная модульная конструкция. 9 В с питанием от батареи — очень низкий уровень ….

• Это классический микшер сигналов, который используется для аудио.VR1 и VR2 — это контроллеры громкости входов звука, а VR3 используется для управления балансом между Input1 и Input2. подключите динамический микрофон к Input1 и музыку без голоса к Input2, затем ….

• Большинство звуковых карт в компьютере лишены стереовхода для микрофона, напротив имеют стереовход для высокого уровня [Line].Схема использует входную линию звуковой карты, чтобы мы могли разместить два монофонических стереомикрофона на входе карты ….

• Я разработал эту схему для одного моего друга, который будет использоваться в качестве небольшого портативного DJ-микшера. Схема представляет собой схему аудиомикшера, настолько простую, насколько это возможно. В схеме есть два двойных логарифмических потенциометра для регулировки уровней входного сигнала и некоторые….

• Смеситель — это обычный микшерный усилитель «виртуальной земли», и в этом нет ничего особенного. Обратите внимание, что это инвертирование, которое дополняет регуляторы тембра (также инвертируют), поэтому сохраняется абсолютная полярность сигнала. Как показано, смеситель также имеет ….

• Как построить аудиомикшер на полевых транзисторах и схему переключения.СПИСОК ДЕТАЛЕЙ, R1 1 МОм, R2 47 кОм, R3 47 кОм, R4 1 МОм, R5 47 кОм, R6 47 кОм, R7 47 кОм, VR1 50 кОм, VR2 50 кОм, C1, C2, C3 4,7 мкФ 16 В, C4 100 нФ (104), C5 47 нФ (473) , C6 47nF (473), Q1 BF245 или 2N3819, Q2 BF245 или 2N3819, S1, S2 ….

• Первые два — это «пассивные» элементы, а операционный усилитель — «активный» элемент. Также: первые два — это «двухполюсные» элементы, а операционный усилитель — «трехконтактный» элемент.Резистор может определять ток, протекающий через него при напряжении ….

• В этих нетбуках используется аудиокодек ALC5632 плюс микшерный пульт, который имеет некоторое количество регуляторов и переключателей. Большинство из них доступны для прямого управления с помощью alsamixer, GNOME Volume Control и других приложений, которые взаимодействуют с микшерами ALSA.Здесь ALSA ….

• ..

• ..

• Это контур простого смесителя.Он может смешивать два сигнальных канала, и один канал выводится. Используя схему кодека, преобразуйте стереозвук во время монофонического звука. Это также может увеличить количество каналов. Добавив VR1, R1 и C1 к необходимому количеству. Тогда ….

• Вот принципиальная схема микшера с 3 входами на микросхеме 741 IC. Всего используется четыре 741 IC, из которых IC1, IC2 и IC3…

• Когда SW1, SW2 или SW3 разомкнуты, входная чувствительность подходит для устройств с высокой выходной мощностью, таких как проигрыватели компакт-дисков, тюнеры, магнитофоны, плееры iPod, проигрыватели мини-дисков, аудиовыходы компьютеров и т. Д. Иногда значение 750 Ом для R3, R13 и R17 резисторы могли быть не простые ….

• К микшеру может быть добавлено столько каналов, сколько необходимо.Сделайте это, просто продублировав входные «секции», показанные на схематическом проекте. Аудиоусилитель — это электронный усилитель, который усиливает аудиосигналы малой мощности (сигналы ….

  ).

• Добро пожаловать в блог, в котором мы обсуждаем схемы электронных схем, дизайн печатных плат, наборы для самостоятельной сборки и схемы электронных проектов.Этот микшер показывает вам, как создать микрофонный предусилитель для микрофонов с низким и высоким сопротивлением. Используй обычный операционный усилитель для болтовни …

• Четыре основных входных канала идентичны, имеют независимо регулируемую входную чувствительность, тембр и звук панорамирования. Пятая запись — линейный канал.Несмотря на дешевизну и примитивность, работа микшера «Импульс ММ-04» прошла вполне удовлетворительно.

• Микромощные и низковольтные операционные усилители позволяют создавать высокопроизводительные процессоры аналоговых сигналов, для которых не требуются батареи или настенные трансформаторы. Вместо этого вы можете использовать конденсатор в качестве источника питания. Схема на рисунке 1 показывает аналоговый смеситель, предназначенный для….

• LM381 Проект схемы 4-канального аудиомикшера с использованием нескольких общих электронных компонентов.

• Это контур простого смесителя.Он может смешивать два сигнальных канала, и один канал выводится. Используя схему кодека, преобразуйте стереозвук во время монофонического звука. Это также может увеличить количество каналов. Добавив VR1, R1 и C1 к необходимому количеству. Тогда ….

• Ниже представлена ​​основная схема смесителя-6 каналов. Схема состоит из шести входных каналов.Моноканалы — это каналы 1-4 и 5-6 CH CH, предназначены для использования в музыке. Количество входных каналов вам нужно, так как она может значительно увеличиться вам. ….

• LM3900 [PDF] OP состоит из четырех независимых усилителей с внутренней компенсацией в корпусе DIL14, которые рассчитаны на широкий диапазон напряжений одного источника питания…

• В этой схеме микшера аудиосигнала не используется вход с низким импедансом для микширования идеальных источников, но используется множество усилителей для получения идеальных источников перед микшированием через простые резисторы. Идеальный источник означает источники с низким импедансом, обеспечивающие взаимодействие между сигналами ….

• ..

• Параметрический эквалайзер на печатной плате размером с аудиомикшер …

• 3-х канальный аудиомикшер является врожденным применением некоего транзисторного усилителя.В звуковом микшере 3 подхода используется сумматор напряжения 9 В постоянного тока, который может питаться от батареи. Для этого рекомендуется использовать аудиомикшер с подходом 3 …

• Все просто. Смеситель состоит из двух предусилителей на базе транзисторов. Один из аборигенов (обозначенный как Майк Ин) предлагает выгоду в колледже.он работает исправно с одобренным активирующим микрофоном. Дополнительный может быть приспособлен к восхождению ….

Смесители Схемы бесплатные ссылки на электронные схемы

Active Mixer Design с использованием NE25139 Dual Gate MESFET 24.11.97 — Примечания к приложению, документ № 903__ California Eastern Laboratories

Amplifier Bridging — конструкция простого дополнительного мостового адаптера для стереофонических усилителей мощности __ Разработано Родом Эллиоттом ESP

AN-00-001 Показатель качества E-фактора смешанной производительности смесителя — AN-00-0-01 Примечание приложения__ MiniCircuits.com

AN-00-002 Тройные сбалансированные недорогие смесители LTCC MCA — AN-00-0-02 Примечание приложения__ MiniCircuits.com

AN-00-003 Двойные двойные балансные смесители HJK, HUD — AN-00-0-03 Примечание приложения__ MiniCircuits.com

Аудиомикшер (ASCII) — чертеж ASCII __ Разработан Джоном Лундгреном

с несколькими элементами управления — при записи звука нескольких оркестровых инструментов, на которых играют разные музыканты с помощью одного микрофона, единственный способ настроить баланс звука — это изменить положение …__ Electronics Projects for You

Audio Voice-Over — это схема, в которой схема микрофона и предусилителя (звуковая схема) имеет приоритет над любым другим звуковым сигналом.Вы можете думать об этом как об одностороннем домофоне, если основной усилитель используется для прослушивания музыки, тогда при нажатии переключателя PTT усилитель переключается на голосовой сигнал. __ Дизайн Энди Коллинсона

BPF и микшер — секция приемопередатчика-приемника SSB: сигнал от реле RX / TX фильтруется полосовым фильтром 80Mtr. Его можно заменить фильтром для другой полосы или набором переключаемых фильтров для многополосной установки. Если нужно прикрыть от 3.От 5 до 4,0 МГц вам необходимо заменить конденсатор связи 10p на конденсатор большего номинала (около 18p). Вы можете намотать свои собственные катушки индуктивности, около 18 витков на формирователе Toko типа 10K будут иметь индуктивность 5,5 микрогенри. __ Разработано EI9GQ homebrew radio

Широкополосный активный смеситель 6 ГГц с бесклеевым интерфейсом локального осциллятора — необходимое оборудование, маркированный текст, ОЦЕНКА И ТЕСТ ЦЕПИ. Управляющее программное обеспечение использовалось для программирования желаемой частоты гетеродина и выходной мощности. На рисунке 9 приведен пример снимка экрана с конфигурацией программного обеспечения, используемого для управления ADF4351.Дополнительную информацию о настройке ADF4351__ Analog Devices из лаборатории

включает функции микширования и усиления — 10 июля 2008 г. Идеи дизайна EDN — Используя усилитель с функцией отключения питания, вы можете комбинировать функции микшера и усилителя __ Дизайн схемы Гусом Колманом, Гаем Торфсом, Йоханом Баувелинком и Ян Вандевеге, INTEC / IMEC, Гентский университет, Гент, Бельгия

для подключения телефонного оборудования к аудиомикшеру — я использовал этот тип схем для быстрого тестирования телефонного оборудования.Это быстрый взлом, который не совсем похож по характеристикам на реальную телефонную сеть, но для такого рода приложений вполне достаточно. Если вы хотите улучшить симуляцию, замените резистор на 600 Ом и увеличьте напряжение источника питания. И, кстати, __ Дизайн Томи Энгдал

КМОП RF PLL Sythesizer — синтезатор на базе доступного CD4059. ИС CD4046 и CD4060. __ Дизайн Гарри Lythall-SM0VPO

Crystal Radio — Кристаллическое радио получило свое название от кристалла галенита (сульфида свинца), используемого для исправления сигналов.Проволочный контакт типа «кошачий ус» перемещался по поверхности кристалла до образования диодного перехода. Германиевый диод 1Н34А. __ Контактное лицо: Чарльз Венцель из Wenzel Associates, Inc.

. Одно из лучших мест для добавления транзистора к простому радиоприемнику на кристалле — это передний конец в виде радиочастотного усилителя. Схема ниже представляет собой простой, но эффективный усилитель, который дает удивительное улучшение характеристик. Этот усилитель __ Контактное лицо: Чарльз Венцель из Wenzel Associates, Inc.

Crystal Radio Set Version 2 — в нем используется более стандартный наушник из керамики / кристалла и трансформатор LT44, который можно легко купить. Но будьте осторожны, это черновая версия. __ Дизайн Генри

Определение терминов смесителя — Примечание по применению__ MiniCircuits.com

Двойные двойные сбалансированные миксеры HJK, HUD — AN-00-0-03 Примечание приложения__ MiniCircuits.com

Эксперименты с детекторными диодами. При создании радиоприемников на кристалле или других простых приемников экспериментатор часто задается вопросом об относительной производительности различных диодов в ящике для мусора.Вот результаты нескольких экспериментов с использованием типичного. __ Контактное лицо: Чарльз Венцель из Wenzel Associates, Inc.

Аудиомикшер на полевых транзисторах — Эта простая схема смешивает два или более каналов в один канал (например, стерео в моно). Схема может смешивать столько каналов, сколько вам нужно, и потребляет очень мало энергии. Микшер показан с двумя входами, но вы можете добавить столько, сколько захотите, просто продублировав «секции», которые четко видны на схеме. __ Дизайн Аарона Торт

Показатель качества E-фактора смешанных характеристик смесителя — AN-00-0-01 Примечание приложения __ MiniCircuits.com

Смесители High IIP3 — мне очень нравятся работы Антона Чехова. Врач, ученый и потрясающе хороший автор рассказов, сочинявший четкие живые рассказы, которые одновременно развлекают и побуждают глубоко задуматься. Чехов вдохновляет мою аудиторию на то, что я осмеливаюсь познать себя, и задает тон моему блогу: тонкий кусочек одного конкретного инструмента QRP. __ Связаться Василий Иваненко

Смеситель IP3 с высоким входом позволяет создавать надежные УКВ-приемники — 29.08.14 Идеи дизайна EDN — Замечания по проектированию LTC 515: Все больше приложений занимают диапазон очень высоких частот (УКВ) от 30 МГц до 300 МГц.Телевидение и радиовещание, средства управления навигацией и любительские радиоприемники — вот несколько примеров. Современные разработки радиочастотных компонентов нацелены на более высокие полосы частот, используемые для систем передачи голоса и данных __ Дизайн схемы Энди Мо

СМЕСИТЕЛИ WiMAX с высоким IP3 — Примечание по применению__ MiniCircuits.com

High Quality Sound Mixer — Этот проект, вероятно, является самым амбициозным на данный момент, и можно ожидать, что он будет очень дорогим. С другой стороны, он также обладает отличной производительностью и может быть адаптирован в соответствии с вашими конкретными требованиями.В этой серии есть несколько различных модулей ввода, первый из которых — микрофонный и линейный. Проект представлен по частям, а в части 1 показан микрофонный / линейный модуль и дана некоторая справочная информация об измерениях шума и общей философии проекта. __ Разработан Род Эллиоттом ESP

Как выбрать подходящий миксер — Примечание по применению__ MiniCircuits.com

Улучшенная CMOS Синтезатор RF PLL — диапазон захвата расширен примерно до 400: 1 (50 кГц, 2 МГц).Спектральная чистота улучшилась, пониженная опорная частота FM пульсации. Выходной уровень буферизирован до выходной мощности ВЧ более 200 мВт. Удалены ненужные DIP-переключатели, глупые комбинации невозможны. Доступна для скачивания односторонняя пленка печатной платы формата BMP. Внешняя печатная плата ГУН / предделителя, которая будет выпущена в ближайшее время (до 150 МГц) __ Разработано Гарри Lythall-SM0VPO

Line Mixer — Схема представляет собой схему аудиомикшера, настолько простую, насколько это возможно. В схеме есть два двойных логарифмических потенциометра для регулировки уровней входного сигнала и несколько резисторов для фактического микширования.Схема полностью пассивна, поэтому источник питания не требуется. Схема подходит __ Дизайн Томи Энгдал

Low-Cost включает в себя функции микширования и усиления — 10 июля 2008 г. Идеи дизайна EDN — Используя усилитель с отключением питания, вы можете комбинировать функции микшера и усилителя __ Дизайн схемы Гусом Колманом, Гаем Торфсом, Йоханом Баувелинк и Ян Вандевеге, INTEC / IMEC, Гентский университет, Гент, Бельгия

LTC Design Note: Смеситель IP3 с высоким входом обеспечивает надежные УКВ-приемники — 29.08.2014 Идеи EDN-Design — Примечания по дизайну LTC 515: Все большее количество приложений занимают диапазон очень высоких частот (VHF) от 30 МГц до 300 МГц.Телевидение и радиовещание, средства управления навигацией и любительские радиоприемники — вот несколько примеров. Современные разработки радиочастотных компонентов нацелены на более высокие полосы частот, используемые для систем передачи голоса и данных __ Дизайн схемы Энди Мо

Смеситель LTCC для КИПиА и военных приложений — Примечание по применению__ MiniCircuits.com

— разработан для 3-динамических микрофонов Этот относительно простой микшер был разработан для трех динамических микрофонов, но его можно перепроектировать для большего или меньшего количества.Доступны регуляторы уровня и тона, чтобы адаптировать звук к вашим потребностям. __ Дизайн Аарона Торт

Микшерный пульт и предусилитель для струнных инструментов. Большинство небольших музыкальных групп имеют до четырех струнных инструментов, таких как гитары и скрипки. Сигнал от преобразователей этих инструментов следует буферизовать и иногда усиливать перед …__ Electronics Projects for You

Mix-It: простой в сборке 4-канальный микшер — любой может создать этот высокопроизводительный 4-канальный аудиомикшер…__ SiliconChip

— можно добавить усилитель для повышения уровня звука, как показано ниже. Потребление тока у этого усилителя довольно низкое, выключатель питания в комплект не входит. Отключайте аккумулятор, если приемник хранится в течение длительного времени. __ Контактное лицо: Чарльз Венцель из Wenzel Associates, Inc.

PolyPhase для поверхностного монтажа соответствует требованиям AM D Athlon — DN216 __ Linear Technology / Analog Devices

— Целью этого проекта была разработка небольшого портативного микшера, питаемого от батареи PP3 9 В, сохраняющего высокое качество.Смеситель состоит из трех основных модулей __ Свяжитесь с Флавио Деллепиане, fladello @ tin.it

— секция приемопередатчика-приемника SSB: Усилитель пост-микшера компенсирует потери в пассивном микшере и I.F. портовый аттенюатор. Транзистор — 2N4427, если у вас его нет, попробуйте 2N3866, 2N5109, на любом аналогичном УКВ-транзисторе средней мощности. Выходной трансформатор на 10 витков с отводом на 4 витка. Сердечник — то же самое, ферритовое кольцо с высокой проницаемостью, используемое в других частях этого проекта.Выход обеспечивает постоянный ток для переключающих диодов RX / TX на входе SSB-фильтра __ Разработано EI9GQ homebrew radio

Простая схема радиоприемника на кристалле — радиоприемник на кристалле получил свое название от кристалла галенита (сульфида свинца), используемого для исправления сигналов. Проволочный контакт типа «кошачий ус» перемещался по поверхности кристалла до образования диодного перехода. Германиевый диод 1Н34А. __ Контактное лицо: Чарльз Венцель из Wenzel Associates, Inc.

Simple Circuit Line Mixer — Схема представляет собой схему аудиомикшера, настолько простую, насколько это возможно.В схеме есть два двойных логарифмических потенциометра для регулировки уровней входного сигнала и несколько резисторов для фактического микширования. Схема полностью пассивна, поэтому источник питания не требуется. Схема подходит __ Дизайн Томи Энгдал

Простая схема для подключения телефонного оборудования к аудиомикшеру — я использовал этот тип схем для быстрого тестирования телефонного оборудования. Это быстрый взлом, который не совсем похож по характеристикам на реальную телефонную сеть, но для такого рода приложений вполне достаточно.Если вы хотите улучшить симуляцию, замените резистор на 600 Ом и увеличьте напряжение источника питания. И, кстати, __ Дизайн Томи Энгдал

Двухтранзисторный радиоприемник на простой схеме — это простое радиоприемник, созданный для минимизации количества необычных деталей; нет даже диода детектора! Чувствительность не такая высокая, как у однотранзисторного рефлекса, но простота привлекательна. Мощные станции обеспечат большой объем __ Контактное лицо: Чарльз Венцель из Wenzel Associates, Inc.

Stage & Recording Mixer — Этот проект, вероятно, является самым амбициозным на данный момент, и можно ожидать, что он будет очень дорогим. С другой стороны, он также обладает отличной производительностью и может быть адаптирован в соответствии с вашими конкретными требованиями. В этой серии есть несколько различных модулей ввода, первый из которых — микрофонный и линейный. Проект представлен по частям, а в части 1 показан микрофонный / линейный модуль и дана некоторая справочная информация об измерениях шума и общей философии проекта.__ Разработан Род Эллиоттом ESP

Super Mixer — Смеситель, описанный ниже, отличается от большинства схем смесителя тем, что все входы не только регулируются, но и подаются на общий усилитель, который имеет регулируемое общее усиление. Это позволяет усилить слабый сигнал и ослабить другие входы для равномерного выходного уровня всех входов. __ Свяжитесь с Laurier Gendron, Бернаби, Британская Колумбия, Канада

Телефонный тест со звуковым микшером — я использовал этот тип схем для быстрого тестирования телефонного оборудования.Это быстрый взлом, который не совсем похож по характеристикам на реальную телефонную сеть, но для такого рода приложений вполне достаточно. Если вы хотите улучшить симуляцию, замените резистор на 600 Ом и увеличьте напряжение источника питания. И, кстати, вы также можете подавать сигналы на телефон, если подключите выходные провода схемы к выходу небольшого усилителя. __ Дизайн Томи Энгдал

TL431 Crystal Radio Amplifier — Вот простой усилитель звука, использующий шунтирующий стабилизатор TL431.Усилитель обеспечит громкость, заполняющую всю комнату, от обычного кристаллического радиоприемника, снабженного длинной проводной антенной и хорошим заземлением. По сложности схема аналогична простой однотранзисторной радиостанции, но по своим характеристикам намного лучше. Модель TL431. __ Контактное лицо: Чарльз Венцель из Wenzel Associates, Inc.

Низкозатратные смесители LTCC с тройной балансировкой MCA — AN-00-0-02 Примечание приложения__ MiniCircuits.com

Кристаллический усилитель для наушников с очень высоким коэффициентом усиления — этот простой однотранзисторный усилитель обеспечивает усиление по напряжению более 1000 (60 дБ) для управления наушниками с керамическим (кристаллическим) высоким сопротивлением.Высокое усиление достигается заменой традиционного коллекторного резистора. __ Контактное лицо: Чарльз Венцель из Wenzel Associates, Inc.

Voice-Over — это схема, в которой схема микрофона и предусилителя (звуковая схема) имеет приоритет над любым другим звуковым сигналом. Вы можете думать об этом как об одностороннем домофоне, если основной усилитель используется для прослушивания музыки, тогда при нажатии переключателя PTT усилитель переключается на голосовой сигнал. __ Дизайн Энди Коллисон

Зачем нужен миксер? — Статья: Смешивание нескольких аудиосигналов — настолько обычное дело, что можно было бы ожидать, что в Сети будет полно статей о том, как и почему смешиваются сигналы.Существует множество схем, показывающих, как это можно сделать, но очень мало схем, объясняющих преимущества или недостатки какой-либо конкретной схемы. __ Разработано Родом Эллиоттом. ESP

Аудиомикшер является важным устройством в аудиоэлектронике. Микшер микширует два или более аудиосигнала в один (моно) или два выхода (стерео). Аудиомикшер использует процесс микширования звука, при котором несколько звуков объединяются в один или несколько звуков.Это широко используемый процесс на живых концертах, на телевидении, в кино, в музыкальной индустрии и т. Д.

В этом проекте мы создадим аудиомикшер с использованием одного транзистора , который объединит два или более аудиосигнала и создаст комбинированный аудиовыход. В этой схеме два аудиовхода будут микшироваться с использованием одного транзистора для создания микшированного аудиовыхода.

Необходимые компоненты

1. PN2222A транзистор
2. 2 или более 4.Резистор 7к (по одному на каждый входной канал)
3. 2 или более керамических дисковых конденсатора емкостью 1 мкФ (по одному на каждый входной канал)
4. Керамический дисковый конденсатор 470 пФ
5. Керамический дисковый конденсатор 0,22 мкФ
6. 3.9к резистор
7. резистор 2.2M
8. Блок питания постоянного тока 12 В. (Можно использовать номинальное значение 350 мА)
9. Конденсатор электролитический 100uF / 16V
10. Отдельные аудиосигналы для микширования.

Здесь используется транзистор PN2222A .В этой схеме также могут использоваться разные транзисторы с одинаковыми номиналами, например, 2N3904. Ниже представлена ​​схема выводов транзистора PN2222A.

PN2222A — это кремниевый транзистор NPN , широко используемый в электронике общего назначения. Этот транзистор имеет коллекторный ток 500 мА и может использоваться для усиления средней мощности. Доступный стиль корпуса — TO-9.

Принципиальная схема

В этой схеме аудиомикшера транзистор 2N2222A является сердцем схемы.Эмиттер соединен с GND, а коллектор — с резистором 3,9 кОм. Выходной сигнал обеспечивается конденсатором 0,22 мкФ. Остальные компоненты подключаются к базе транзистора. Входы обеспечиваются через конденсатор 0,1 мкФ и резисторы 4,7 кОм. Питаем схему от блока питания на 12 В постоянного тока.

Работа цепи аудиомикшера

Здесь транзистор усиливает три входа, которые доступны через коллектор.Входные конденсаторы блокируют любой сигнал постоянного тока, поступающий от источника сигнала, и пропускают только переменный ток. Ограничивающие резисторы 4,7 кОм R3, R4 и R5 необходимы для идеального смешивания трех сигналов. Для смещения транзистора PN2222A используется резистор 2,2 МОм вместе с керамическим конденсатором 470 пФ. Резистор R2 (3,9 кОм) используется для обеспечения необходимого тока коллектора, необходимого для целей усиления, а выходной керамический конденсатор 0,22 мкФ используется для блокировки постоянного тока и разрешает только усиленный сигнал переменного тока. 100 мкФ, 16 В Электролитический конденсатор добавлен для плавного питания постоянного тока и развязки.

Мы можем слушать смешанный аудиосигнал напрямую, если подключим маломощные наушники через конденсатор 0,22 мкФ. Для дополнительного усиления можно подключить к цепи другие внешние усилители. Проверьте здесь различные схемы аудиоусилителей.

Тестирование цепи аудиомикшера

Для тестирования схемы мы использовали аудиоусилитель и подключили его к выходу.Хотя в схеме есть опция для трех входных каналов, но здесь предусмотрены только два отдельных сигнала. Мы собрали все компоненты и разместили их на макетной плате, как показано на изображении ниже. Мы предоставили два входных сигнала, один с ноутбука, а другой с планшета Android. Затем два сигнала смешиваются схемой и усиливаются на выходе.

На изображениях ниже мы видим, что два входа подключены с помощью аудиоразъема 3,5 мм и смешаны вместе.Мы добавили разъем 3,5 мм на макетную плату для подключения звуковой панели с усилителем звука . Вся цепь питается от блока питания Bench с напряжением 12 В.

Все соединения можно увидеть на изображениях ниже —

Вы можете проверить работу схемы аудиомикшера в Video , указанном ниже. Схема работает очень хорошо, слышимого шума нет. Мы также можем добавить в схему несколько выходов.

Дальнейшие модификации

Схема может быть дополнительно модифицирована и улучшена, следуя пунктам ниже —

1. Схема может быть выполнена на печатной плате или на небольшой плате Vero для минимизации шума.
2. Дополнительные буферы и фильтры могут быть добавлены как во входные каналы, так и в выходные.
3. Если мы подключим индивидуальный потенциометр в каждый канал, мы сможем контролировать громкость каждого звукового сигнала.

Таким образом можно легко смешать два или более звука с помощью очень простой схемы. Чтобы узнать больше о схеме, связанной со звуком, просто перейдите по ссылке.

— электрические схемы

В зависимости от конструкции
электрогитара может иметь от одного до шести звукоснимателей.Для классической (акустической) гитары
также можно использовать один или несколько дооснащенных звукоснимателей
. Каждый звукосниматель издает определенный звук в зависимости от типа датчика
и расположения на инструменте. Если на гитаре
имеется более одного звукоснимателя, они могут быть соединены вместе с дополнительными компонентами
или без них. Однако предпочтительно, чтобы каждый сигнал срабатывания
буферизовался индивидуально. Эти буферизованные и, возможно, усиленные сигналы
должны быть отрегулированы по уровню для получения желаемого эффекта
(или «звука»).После этого они микшируются и отправляются на следующий этап оборудования обработки звука
.

Электрическая схема предусилителя, микшера и линейного драйвера для электрогитары

Большинство гитаристов согласны с тем, что звукосниматели не могут прокладывать кабели
длиной более 6 футов без риска значительного ухудшения сигнала. Для гитарных звукоснимателей
обычно требуется сопротивление нагрузки выше 50 кОм, а для звукоснимателей
иногда выше 200 кОм, поэтому часто вставляется предусилитель / буфер
, основная функция которого — не высокое усиление, а подключение кабелей
на расстоянии от 10 до 30 футов, представляющих емкость
от 90 до 180 пФ / м.В схеме, показанной здесь, каждый датчик имеет собственный входной буфер
с транзистором, сконфигурированным как эмиттерный повторитель.
Каждая ступень имеет коэффициент усиления немного ниже единицы. Это не проблема
, потому что большинство датчиков обеспечивают значительные уровни сигнала, обычно
более 200 мВ между пиками.

Входное сопротивление первой ступени превышает 200 кОм, что составляет
, что подходит для большинства индуктивных датчиков на рынке. Если требуется более высокое входное сопротивление
, резисторы на 1 МОм, отмеченные звездочкой, можно не устанавливать, а резисторы на 720 кОм можно увеличить до 1.2 — 1,5 МОм. Это повысит входное сопротивление ступени
примерно до 500 кОм. Чтобы обеспечить максимально возможный неискаженный сигнал
на выходе
первых каскадов, напряжение коллектор-эмиттер (VCE)
транзисторов T1 – T4 должно составлять примерно половину напряжения питания. Для
, первого транзистора в буфере, важно иметь низкий уровень шума и высокое усиление по постоянному току.

Типы BC549C и BC550C и почтенный BC109C идеально подходят в этом отношении
, в то время как BC546C, BC547C и BC548C также могут рассматриваться как
.Буферизованный сигнал от каждого датчика регулируется потенциометром
и отправляется в суммирующий контур смесителя. Следующим активным элементом
является операционный усилитель звука типа NE5534 или NE5534A
(IC1), который обеспечивает требуемую степень буферизации сигнала.
5534 (A) имеет низкий уровень шума, низкие искажения и высокое усиление. При необходимости он может управлять линией
600 Ом, но предпочтительная нагрузка выше 2 кОм. Его усиление
регулируется от 3 до 10 с помощью потенциометра обратной связи
P5.При более высоких значениях усиления «достигается» некоторое ограничение и искажение выходного сигнала
, что вполне может быть желательным побочным эффектом.

Максимальная неискаженная амплитуда выходного сигнала
зависит от напряжения питания. Если требуется более высокое усиление, значение P5 может быть увеличено с
до 470 кОм. Выход K7 имеет потенциометр регулировки громкости (P6),
, который можно не устанавливать, если он не используется или не требуется. Оба выхода K6 и K7
способны управлять нагрузками 600 Ом, включая наушники с высоким сопротивлением.
Схема проста в испытании и настройке, а именно:

1. проверьте, что VCE на T1 – T4 составляет примерно половину напряжения питания;
2. при отсутствии входного сигнала отрегулируйте подстроечный резистор P7 примерно на половину напряжения питания
   на выходе IC1. Если точное регулирование выходного смещения
   операционного усилителя не требуется, P7 можно опустить и подключить R17 к соединению
   R18 и R19.

Напряжение питания находится в пределах от 12 В до 24 В. Можно запустить устройство
от источника питания 9 В, но более низкое напряжение питания
ограничит выходную амплитуду и усиление.Потребление тока от батареи 9 В
обычно составляет 10 мА. Две батареи 9 В, соединенные последовательно, — это предпочтительное решение
. Неискаженная выходная амплитуда составляет до 6 Vpp при питании
12 В с нагрузкой 2 кОм на выходах. Полоса частот
устройства превышает 20 Гц — 20 кГц. Искажения и шум оказались незначительными
с учетом приложения.

Автор: Петре Цветанов Петров (Болгария) — Авторские права: Elektor Electronics 2011

— Аудиосхема — Принципиальная схема

Аудиомикшер с одним транзистором

Опубликовано: 20.09.2012 20:59:00 Автор: Ecco | Ключевое слово: аудиомикшер, один транзистор

Этот один транзисторный звуковой микшер используется в схеме усилителя с транзистором, управляемым базой, и с его эмиттером, управляемым по току, большая часть управляющего тока проходит через коллектор.Используя значения в схеме аудиомикшера, показанные на диаграмме, ток коллектора будет около 1 мА. При питании 15 Вольт входные резисторы должны быть 33К. К эмиттерной линии могут быть подключены дополнительные входные линии. Каждый добавленный вход должен быть последовательно ограничен резистором 33 кОм. Схема аудиомикшера Схема платы микшера (Просмотр)

Посмотреть полную принципиальную схему | Комментарии | Чтение (2286)

Однотранзисторный аудиомикшер (2N3563)

Опубликовано: 09.09.2012 21:26:00 Автор: Ecco | Ключевое слово: Один транзистор, аудиомикшер

Этот миксер имеет внутреннее усиление на транзисторе 2N3563.Два входных сигнала могут независимо контролироваться VRI и VR2. Регулятор баланса VR3 используется для удаления сигнала, пока другой расплавляется. (Просмотр)

Посмотреть полную принципиальную схему | Комментарии | Чтение (3930)

Смесительный контур на 4 микрофона с TL081

Опубликовано: 09.09.2012 21:25:00 Автор: Ecco | Ключевое слово: 4 микрофона

ОУ TL081 используется с высоким сопротивлением к низкому. преобразователь и смеситель сигналов. Входное сопротивление составляет около 1 МОм, а выходное сопротивление — около 1 кОм.В качестве источника питания используются две 9-вольтовые батареи. .. (Просмотр)

Посмотреть полную принципиальную схему | Комментарии | Чтение (0)

4-канальный аудиомикшер с TL074

Опубликовано: 09.09.2012 21:19:00 Автор: Ecco | Ключевое слово: 4 канала, аудиомикшер

Эту схему можно использовать как микшер и четвертую стереодорожку. Микросхема quad op-RNAP дает небольшое усиление для каждой дорожки, элемент управления панорамированием обеспечивает панорамирование между одной и двумя дорожками с переключением на высокий уровень, а при переключении на низкий уровень можно выполнять панорамирование между дорожками, и три четырех канала могут быть добавленным.(Просмотр)

Посмотреть полную принципиальную схему | Комментарии | Чтение (6124)

СМЕСИТЕЛЬ ПЕРЕДАЧИ

Опубликовано: 13.07.2009, 22:28:00 Автор:

Используется в маломощном трансивере для 20-метрового любительского диапазона. Вход VFO, настраиваемый в диапазоне от 5 до 5,55 МГц, объединен с выходом 9 МГц кварцевого генератора в двухбалансном модулятора Motorola MC1496G, чтобы обеспечить выход 14 МГц для цепи питания передатчика. Напряжение питания (+12 В) подается только при передаче.Трансформаторы намотаны на тороиды Amidon T-50-6 или аналог. Баланс — это Баланс поддерживается в смесителе с настроенной схемой на выходе с центральным отводом, полученной путем помещения 15-витковой бифилярной обмотки на сердечник тороида и комбинации последовательной настройки. В статье приведены все остальные схемы трансивера.-W. Hayward, Однополосный приемопередатчик CW с низким энергопотреблением, Ham Radio, ноябрь 1974 г., стр. 8-1 7. (Просмотр)

Посмотреть полную принципиальную схему | Комментарии | Чтение (1558)

СМЕСИТЕЛЬ С ДВОЙНЫМ_БАЛАНСИРОВАНИЕМ

Опубликовано: 13.07.2009, 22:23:00 Автор:

Используется в 80-метровом SSB-трансивере как на прием, так и на передачу.Вход гетеродина 5-5,5 МГц обеспечивается VFO. Сигнал SSB для приема поступает от двухкаскадного ВЧ усилителя MOSFET-D. Хемблинг, Твердотельный 80-метровый SSB-трансивер, Ham Radio, март 1973, стр. 6-17. (Просмотр)

Посмотреть полную принципиальную схему | Комментарии | Чтение (0)

MOS_FET_MIXER

Опубликовано: 13.07.2009, 6:13:00 Автор:

Сбалансированный вход генератора предотвращает взаимодействие между настроенными схемами. Крутизна смесителя прямо пропорциональна напряжению генератора, что позволяет использовать его для AGC.-ГРАММ. Г. Люттгенау и С. Х. Барнс, Проектирование с использованием малошумящих МОП-транзисторов: немного иначе, но не сложнее, Электроника, 37: 31, стр. 53-58 (Просмотр)

Посмотреть полную принципиальную схему | Комментарии | Чтение (725)

255_MC_OSCILLATOR_MlXER

Опубликовано: 13.07.2009, 5:24:00 Автор:

Коэффициент преобразования составляет 20 дБ, а выход i-f — 30 Mc.-Texas Instruments Inc. Transistor Circuit Design, McGraw-Hill, N.Y.1963, p326. (Просмотр)

Посмотреть полную принципиальную схему | Комментарии | Чтение (806)

42O_MC_OSCILLATOR_MIXER

Опубликовано: 13.07.2009, 5:10:00 Автор:

Смеситель с общей базой используется с генератором 480-Mc для получения выходного сигнала 60-Mc i-f со средним коэффициентом преобразования 10 дБ.-Texas Instruments Inc. Проектирование транзисторных цепей, Макгроу-Хилл, Нью-Йорк, 1963 г., стр. 327. (Просмотр)

Посмотреть полную принципиальную схему | Комментарии | Чтение (861)

CB_TRANSMITTER_MIXER

Опубликовано: 13.07.2009, 4:58:00 Автор:

Требуется только один кристалл на канал в радиотелефонах диапазона 27-Mc за счет комбинации генератора биений со сбалансированным микшером. Гетеродин приемника со сбалансированным смесителем. Сигнал гетеродина приемника и четные гармоники частоты биогенератора подавляются в настроенной симметричной пластинчатой ​​схеме.-M. Э. Бэрд, Смесительная схема снижает затраты на радиотелефонную связь, Электроника, 34: 47, стр. 71. (Просмотр)

Посмотреть полную принципиальную схему | Комментарии | Чтение (881)

BALANCED_INPUT_MIXER

Опубликовано: 13.07.2009, 4:40:00 Автор:

Используется с частотно-независимыми антеннами для шумоподавления в качестве преобразователя со сбалансированным входом.-C. Стротер-младший и К. Р. Лундквист, Балинверторно-частотно-чувствительный сбалансированный преобразователь, Электроника, 35:44, стр. 46-47.(Просмотр)

Посмотреть полную принципиальную схему | Комментарии | Чтение (746)

MOTOR_CONTROLLING_MIXER

Опубликовано: 11.07.2009 2:10:00 Автор:

Используется для привязки частоты кварцевого генератора к сигналам стандартной частоты от WWV. Схема смешивает частоты док-станции и WWV (подаваемые на лампы слева и справа) в устройстве дискриминатора Найгаарда, которое обеспечивает два выхода, каждый из которых равен разностной частоте, но отличается по фазе на 90 °.Эти выходные сигналы усиливаются для синхронного двигателя, который управляет подстроечным конденсатором кварцевого генератора в контуре сервопривода, который сводит разностную частоту к нулю. — К. Найгаард, Точность атомных часов для кварцевых генераторов, Электроника, 33:46, стр. (Просмотр)

Посмотреть полную принципиальную схему | Комментарии | Чтение (634)

SIMPLE_UTILITY_MIXER

Опубликовано: 09.07.2009, 5:07:00 Автор:

Вот интересный контур смесителя.С его помощью вы можете эффективно комбинировать сигналы от аудио до высокочастотных радиочастот. Кроме того, в качестве специального бонуса эта схема обеспечит некоторое усиление при низком коэффициенте шума. Входы могут иметь практически любой уровень или импеданс, а выход (низкий Z) будет управлять большинством настроенных схем или транзисторов. По сути, устройство состоит из двух одинаковых усилительных каскадов на полевых транзисторах с общим нагрузочным резистором (R2). Каждый полевой транзистор формирует сигнал на этом резисторе, происходит форма компенсации и возникает разностный сигнал. Если вы хотите меньшее усиление, попробуйте уменьшить R2 до 2200 Ом.Эта модификация не повлияет на перемешивающую способность. (Просмотр)

Посмотреть полную принципиальную схему | Комментарии | Чтение (1557)

AUDIO_MIXER

Опубликовано: 09.07.2009, 4:58:00 Автор:

В показанной схеме объединены три аудиосхемы. Каждый вход подключен к собственному потенциометру уровня (R1, R2 или R3), и они объединяются на затворе полевого транзистора Q1. Выход Q1 связан с внешним усилителем звука через эмиттер-повторитель Q2 и конденсатор CG.(Просмотр)

Посмотреть полную принципиальную схему | Комментарии | Чтение (0)

4_INPUT_UNITY_GAIN_MIXER

Опубликовано: 09.07.2009, 4:45:00 Автор:

LM381 / 1A используется в качестве миксера аудиосигнала с единичным усилением на четыре входа. Усиление можно увеличивать, уменьшая R1 — R4 или увеличивая R6. (Просмотр)

Посмотреть полную принципиальную схему | Комментарии | Чтение (2039)

DIGITAL_MIXER

Опубликовано: 09.07.2009, 4:40:00 Автор:

В простом цифровом микшере, основанном на двух триггерах с двумя триггерами Шмитта (4583B) и трех вентилях с исключающим ИЛИ, используется RC-цепочка с временной задержкой, позволяющая легко регулировать ширину импульса выходного сигнала.Логические элементы исключающее ИЛИ могут также использоваться отдельно как симметричный частотный дублет. Как показано, сигнал, проходящий через триггеры Шмитта, задерживается на t, значение, равное RC In (VTP / VTN), где Vtp и Vtn — положительные и отрицательные пороговые напряжения триггеров. Для правильной работы необходимо ввести одинаковую временную задержку для сигналов f1 и f2. Кроме того, время задержки должно быть меньше 50% периода f1. При условии, что f1 более чем в два раза превышает значение f2, выходной сигнал схемы будет равен разности двух сигналов (т.е.е., f1 — f2). (Просмотр)

Посмотреть полную принципиальную схему | Комментарии | Чтение (1865)

_4_CHANNEL_MIXERV

Опубликовано: 09.07.2009 3:07:00 Автор:

Предлагаемый смеситель разработан на основе четырех усилителей крутизны с управляемым током, содержащихся в SSM2024 от Precision Monolithics. Чтобы получить низкое смещение и высокое отклонение управления, четыре входа должны иметь полное сопротивление относительно земли около 200 Ом.Эти импедансы получены от резисторов с R5 по R8, которые также являются частью делителя потенциала на каждом входе. При значениях на диаграмме номинальный входной сигнал составляет 1 В (0 дБВ). Искажение на этом уровне составляет около 1%; на нижних уровнях — не более 0,3%. Усиление токовых усилителей (CDA) определяется током, подаваемым на управляющие входы. Эти входы образуют виртуальную землю, поэтому вычисление значений резисторов смещения (для преобразования входов в управляемые напряжением входы) довольно просто.Выходные токи усилителя суммируются путем простого соединения выходных контактов. Конвертер тока в напряжение, IC2, преобразует объединенные выходные токи в выходное напряжение. Значение R13 гарантирует, что усиление IC2 равно единице. (Просмотр)

Посмотреть полную принципиальную схему | Комментарии | Чтение (1161)

UNIVERSAL_MIXER_STAGE

Опубликовано: 08.07.2009, 4:30:00 Автор:

Эта схема иллюстрирует некоторые возможные комбинации буферов.К ним относятся дифференциальный входной каскад, повторитель напряжения, а также как неинвертирующий, так и инвертирующий каскады. Также включены допустимые соотношения резисторов и рекомендуемые типы устройств. Одно ограничение применяется к этому типу сети смесителя, в котором Rg больше 2,4 кОм. Это ограничивает наихудший выходной ток для каждого из входных буферов до менее 10 мА. (Просмотр)

Посмотреть полную принципиальную схему | Комментарии | Чтение (662)

СМЕСИТЕЛЬ ЧЕТЫРЕХ КАНАЛОВ

Опубликовано: 08.07.2009, 4:28:00 Автор:

(просмотр)

Посмотреть полную принципиальную схему | Комментарии | Чтение (0)

INPUT_BUFFERED_MIXER

Опубликовано: 08.07.2009, 4:27:00 Автор:

Высокое отношение сигнал / шум важно при построении и комбинации стгнала.HA-5147 помогает снизить общий шум системы и тем самым повышает чувствительность системы. Схема комбинирования сигналов включает в себя буферизацию входного сигнала с несколькими другими функциями, чтобы сформировать относительно эффективный каскад смесителя с минимумом перекрестных помех каналов. Потенциометр, используемый для каждого канала, позволяет использовать как переменные входные уровни, так и постоянное сопротивление для источника возбуждения. Буферы служат в основном для предотвращения обратных перекрестных помех через резисторную сеть. Эта буферизация позволяет комбинировать сигналы различной мощности без обратного загрязнения.Коэффициент усиления последнего каскада установлен как минимум на 10 и может быть отрегулирован до 20. Это дает большую гибкость при объединении огромного массива входных сигналов. (Просмотр)

Посмотреть полную принципиальную схему | Комментарии | Чтение (857)

Общие сведения о ВЧ-микшировании и частотных смесителях »Электроника

ВЧ-смесители или смесители частот, а также процесс ВЧ-смешения или умножения являются ключевыми для многих ВЧ-схем, позволяющих преобразовывать сигнал с одной частоты на другую, а также обеспечивать сравнение фаз.

RF Mixers & Mixing Tutorial Включает:
Основы RF-микширования Теория и математика Технические характеристики и данные Транзисторный смеситель Смеситель на полевых транзисторах Двойной сбалансированный миксер Смеситель клеток Гилберта Смеситель отклонения изображения

Одним из наиболее полезных процессов РЧ или радиочастоты является смешение. В отличие от аудиомикшера, где сигналы просто складываются, когда радио или радиотехник говорит о микшировании, он имеет в виду совершенно другой процесс.Здесь сигналы умножаются и генерируются сигналы новой частоты.

В наши дни процесс ВЧ или нелинейного смешивания или умножения используется практически в каждом радиоприемнике, а также во многих других схемах. Это позволяет переключать сигналы с одной частоты на другую, так что обработка сигнала, например, может выполняться на низкой частоте, где ее легче выполнять, но сигнал может быть изменен на более высокую частоту, где сигнал должен быть передан. или получил.

Что происходит при смешивании сигналов

Установлено, что если два сигнала проходят через нелинейную цепь, то формируются дополнительные сигналы на новых частотах. Они появляются на частотах, равных суммарной и разностной частотам исходных сигналов. Другими словами, если в смеситель поступают сигналы с частотами f1 и f2, то на выходе также будут видны дополнительные сигналы с частотами (f1 + f2) и (f1-f2).

Для примера, если два исходных сигнала находятся на частотах 1 МГц и 0.75 МГц, то два результирующих сигнала появятся на частотах 1,75 МГц и 0,25 МГц.

Почему работает радиочастотное смешивание или умножение

Чтобы понять немного больше о процессе РЧ-микширования или умножения, необходимо посмотреть, как именно происходит процесс микширования. Как упоминалось ранее, два сигнала фактически умножаются вместе, и это происходит в результате нелинейного элемента в схеме. Это может быть диод или активные устройства, такие как транзисторы или полевые транзисторы, с подходящим смещением.

Эти два сигнала можно рассматривать как синусоидальные волны. Мгновенный выходной уровень зависит от мгновенного уровня сигнала А, умноженного на мгновенный уровень сигнала В. Если точки на кривой умножаются, тогда форма выходного сигнала будет более сложной, как показано ниже.

Частоты, используемые для генерации приведенного ниже примера для частот, упомянутых выше, то есть 0,75 МГц и 1,0 МГц. Видно, что на выходе присутствует низкочастотная составляющая (разность частот на 0.25 МГц) и высокочастотной составляющей (суммарная частота 1,75 МГц).

В работе ВЧ смесители используют один из двух механизмов:

• Нелинейная передаточная функция: Этот подход творчески использует нелинейности устройства таким образом, что интермодуляция создает желаемую частоту и нежелательные частоты.
• Переключение или выборка Это изменяющийся во времени процесс, в котором элементы смесителя включаются и выключаются гетеродином.Этот метод является предпочтительным, поскольку создает меньше паразитных сигналов и, следовательно, обеспечивает более высокую линейность для требуемых выходных сигналов.

Порты ВЧ / частотного смесителя

Частотные смесители ВЧ-смесителей бывают разных форматов, но все они имеют одинаковые основные соединения. Их три, и на многих модулях частотного смесителя они обозначены как таковые:

• RF: Это вход, используемый для сигнала, частота которого должна быть изменена.Обычно это входящий сигнал или его эквивалент, и он обычно находится на относительно низком уровне по сравнению с другим входом.
• LO: Это для сигнала гетеродина. Уровень входного сигнала для этого порта обычно намного больше, чем для входа RF.
• IF: Это выходной порт для микшера. Это порт, где появляется «смешанный» сигнал.

В радиочастотном дизайне или системе, где сигнал преобразуется в полосу частот, где сигналы ниже по частоте, чем входящий сигнал, блок схемы может называться понижающим преобразователем или процессом понижающего преобразования.Обычно это происходит в приемнике (хотя в некоторых радиостанциях сигналы могут быть преобразованы по частоте, прежде чем они снова будут преобразованы обратно вниз).

Аналогично, когда сигналы преобразуются с повышением частоты, этот процесс можно назвать преобразованием с повышением частоты. Обычно это происходит в передатчике и некоторых других радиочастотных системах.

В зависимости от фактического радиочастотного смесителя и приложения, сигнал гетеродина обычно довольно большой и может быть непрерывной синусоидальной волной или прямоугольной волной.Этот сигнал гетеродина часто действует как вентиль для смесителя, переключая смеситель в соответствии с этим сигналом. ВЧ смеситель можно считать включенным, когда напряжение гетеродина включает его, и выключено, когда сигнал гетеродина выключает его. Затем он воздействует на входящий сигнал на РЧ-порт, позволяя двум сигналам смешиваться и обеспечивать два требуемых выходных сигнала.

Типы ВЧ смесителей

доступны во многих формах, и существует несколько типов терминологии, используемых для их категоризации.Очевидно, что существуют смесители, основанные на различных формах полупроводников или другой технологии, но они также классифицируются по другим категориям.

Один из способов описания ВЧ-смесителей — это тип используемого в них устройства:

• Пассивные смесители: В пассивных смесителях обычно используются пассивные компоненты в виде диодов в качестве переключающего элемента в радиочастотной цепи. В результате они не могут показать никакого выигрыша, но многие формы могут обеспечить отличные уровни производительности.

  В пассивных смесителях

  в основном используются диоды Шоттки из-за их низкого напряжения включения, но они требуют использования симметрирующего трансформатора / ВЧ трансформатора, если они будут использоваться в балансном или двойном балансном смесителе. Это может ограничить частотную характеристику.

• Активные смесители: Активный смеситель RF содержит активные электронные компоненты, такие как биполярный транзистор, полевой транзистор или даже вакуумную лампу / термоэлектронный клапан. Эти типы ВЧ-смесителей могут обеспечивать усиление, а также доказывать возможность умножения или ВЧ-смесителей.

Смесители также оцениваются по тому, сбалансированы они или нет. Для их балансировки требуются балансные трансформаторы — от сбалансированных до несимметричных трансформаторов — но это обеспечивает повышение производительности.

• Несимметричный смеситель: Несимметричный ВЧ-смеситель — это смеситель, в котором микшер просто смешивает два сигнала вместе, а выход состоит из суммы и разностных сигналов, а также значимых уровней исходного ВЧ-сигнала и гетеродин.В некоторых случаях это может не быть проблемой, но в других действительно может помочь их удаление в процессе смешения частот.

• Одиночный симметричный смеситель: Одиночный симметричный смеситель имеет единственный симметричный или балансировочный контур. Обычно однобалансные смесители состоят из двух диодов и одного гибрида, который действует как балун. Хотя гибриды 90 ° и 180 ° могут использоваться для разработки однобалансных смесителей, большинство однобалансных смесителей включают в себя гибриды на 180 °.

  Входные порты гибрида на 180 ° взаимно изолированы, что позволяет изолировать порт гетеродина от ВЧ-порта, что предотвращает влияние сигнала гетеродина на входные ВЧ цепи, снижая уровень продуктов интермодуляции.

  Сбалансированная работа также может быть достигнута с использованием симметричных транзисторов или конфигураций полевых транзисторов.

  Обычно они содержатся в интегральных схемах, где могут быть достигнуты высокие уровни производительности.

• Двойной балансный смеситель: В базовых традиционных двойных балансных смесителях обычно используются четыре диода Шоттки в четырехкольцевой конфигурации.Балуны или гибриды размещаются как на портах RF, так и на портах гетеродина, а сигнал ПЧ отводится от балуна RF.

  В работе двойной балансный смеситель имеет высокий уровень изоляции LO-RF и LO-IF, а также обеспечивает приемлемый уровень изоляции RF-IF. Использование двойных балансных смесителей может снизить уровень продуктов интермодуляции до 75% по сравнению с однодиодным несимметричным ВЧ смесителем.

  Подобно одиночному сбалансированному смесителю, двойной балансный смеситель также может быть воспроизведен с использованием сбалансированных режимов работы в схемах транзисторов или полевых транзисторов.При включении в интегральные схемы в этих схемах часто используется конфигурация двойного балансного смесителя, поскольку требуемые дополнительные схемы могут быть включены в ОС с незначительным увеличением стоимости.

• Тройной сбалансированный микшер: Для дальнейшего улучшения характеристик микшера можно использовать тройной сбалансированный миксер.

  Тройной сбалансированный микшер фактически состоит из двух двойных сбалансированных микшеров, поэтому его иногда называют дважды двойным сбалансированным микшером.В нем используется гораздо больше электронных компонентов, имеющих два диодных моста или квадрата с восемью переходами. Делитель мощности на СВЧ-балунах ВЧ и гетеродина питает структуру смесителя, и это позволяет соединять оба четырехпозиционных диода. Это позволяет получить сигнал ПЧ на двух отдельных изолированных терминалах, которые обычно имеют очень большую полосу пропускания по сравнению с другими архитектурами смесителей.

  Улучшенная изоляция, обеспечиваемая тройным балансным смесителем, обеспечивает гораздо более высокие уровни паразитного сигнала и подавление интермодуляционных искажений.

  Улучшение производительности должно быть компенсировано тем фактом, что они нуждаются в более высоких уровнях привода гетеродина, и, конечно же, повышенная сложность и количество электронных компонентов приводят к увеличению стоимости.

Обозначение контура смесителя RF

Ключевой символ схемы РЧ смесителя показывает два сигнала, входящие в блок схемы, состоящие из круга с крестом или «X» внутри него. Это широко используется в принципиальных схемах для многих схем RF. Обычно он используется при использовании модуля RF-смесителя.

Этот символ цепи указывает на умножение смесителя.

В некоторых случаях различные порты смесителя будут иметь соответствующие обозначения: RF, LO, IF.

ВЧ смесительные контуры

могут быть реализованы с использованием различных конструкций ВЧ схем. Кроме того, разные схемы имеют разный уровень сложности и используют разное количество и типы электронных компонентов.Соответственно, стоимость, технические характеристики, работа и другие аспекты означают, что при проектировании любой ВЧ-схемы различные типы смесителей частот могут быть более применимы к одной ситуации, чем к другой.

Существует огромное количество различных типов цепей, включая:

• Смеситель с одним диодом: ВЧ смеситель или частотный смеситель является самой простой из имеющихся форм, в которой используется очень мало электронных компонентов. Соответственно, уровень его производительности намного ниже, чем у некоторых более сложных конструкций, использующих дополнительные и часто более дорогие электронные компоненты.




• ВЧ смеситель на базовом транзисторе:




• Смеситель с базовыми полевыми транзисторами:

  Полевые транзисторы — идеальные электронные компоненты, используемые для смешивания. Обладая хорошей коммутационной способностью и способностью использовать два затвора, если используется MOSFET с двойным затвором, эти устройства обеспечивают отличную производительность.

  Существует множество различных схем смесителей на полевых транзисторах, каждая из которых имеет свои преимущества и недостатки.




• Смеситель с одним симметричным диодом: Смеситель с одним симметричным диодом обеспечивает изоляцию гетеродина от одного из других портов. Это просто и хорошо работает, хотя из-за ограниченной изоляции между портами это приведет к более высоким уровням интермодуляционных искажений.




• Двойной балансный диодный смеситель: Двойной балансный диодный смеситель обеспечивает повышенную изоляцию — изолируя порты LO-RF и LO-IF.Для этого требуются два балуна и четыре диода. Обычно используются диоды Шоттки из-за их низкого напряжения включения. Ввиду расширенных возможностей изоляции уровни интермодуляционных искажений ниже, чем у одиночного балансного смесителя.




• Смеситель ячеек Гилберта: Смеситель ячеек Гилберта часто используется в интегральных схемах, которые используются для радиоприемников и других приложений проектирования RF.Принимая во внимание количество необходимых электронных компонентов, они не так часто собираются из дискретных электронных компонентов. Смеситель Gilbert cel работает особенно хорошо, предлагая двойную балансную работу с использованием дифференциальных входов и т. Д. Транзисторов с длинными хвостовыми парами или цепей на полевых транзисторах.




Приложения RF Mixer

используются во всех областях проектирования и разработки ВЧ. Они используются в цепях от радиоприемников и передатчиков до радиолокационных систем и фактически везде, где используются радиочастотные сигналы.

Эти миксеры можно использовать по-разному:

• Преобразование частоты: Наиболее очевидное применение ВЧ-смесителей — преобразование частоты. Этот метод используется во многих областях и, в частности, в приемниках и передатчиках для перемещения частоты сигнала из одного диапазона в другой. Используя тот факт, что две входные частоты генерируют суммарную и разностную частоты, можно изменить входной сигнал на другую частоту, взяв сумму или разностный сигнал.Одним из первых основных применений этого был супергетеродинный радиоприемник.
• Сравнение фаз: С помощью смесителя можно определить разность фаз между двумя сигналами. Это приложение RF-смесителя можно использовать во многих областях, одна из которых находится в контурах фазовой автоподстройки частоты.

ВЧ-смесители или смесители частоты, как их часто называют, являются одними из основных строительных блоков при проектировании ВЧ-схем. Преобразование частоты — это основная возможность, используемая во множестве различных приложений, и это ключевой элемент технологии оборудования радиосвязи: как для передатчиков, так и для приемников.
