Соединение многожильных проводов: обзор лучших способов + советы монтажников

Как соединить многожильный и одножильный медный провод: мягкий и жесткий

Для подключения электроприборов применяются кабеля разных типов, в том числе одножильные (жёсткие) и многожильные (гибкие). При этом не всегда есть возможность использовать целый кусок провода.

В этом случае токоведущие жилы необходимо соединять между собой, но не всегда электропроводка удлиняется кабелем того типа, который уже проложен. В этой статье рассказывается о том, как соединить многожильный и одножильный медный провод способами, гарантирующими надёжный контакт и большой срок службы.

Чем опасен плохой контакт при соединении

Для надёжного соединения проводов площадь контакта должна быть не меньше, чем сечение токопроводящих жил. Использование методов соединения, не соответствующих требованиям ПУЭ, приводит к перегреву места контакта токопроводящих жил и частичному его разрушению. В результате площадь прикосновения уменьшается, а температура соединения растёт, что ускоряет процесс.

Плохое соединение многожильного и одножильного проводов может привести к нагреву места контакта, разрушению изоляции и короткому замыканию. Этот процесс происходит не мгновенно и проявляет себя изменением цвета изоляции, что позволяет обнаружить его при визуальном осмотре.

Если вовремя не устранить неисправность, то изоляция может загореться и зажечь расположенные ряжом провода, особенно если с целью экономии денег были использованы кабеля с обычной, а не с негорючей оболочкой, имеющей маркировку «нг».

Допустимые соединения проводов согласно ПУЭ

В «библии» электромонтёров — Правилах Устройства Электроустановок указаны виды соединений проводов, которые разрешается использовать при монтаже и ремонте электропроводки и оборудования.

Согласно ПУЭ п.2.1.21 это опрессовка, сварка, пайка и различные виды прижимных устройств (болты, клеммники и т.п.). Именно эти способы обеспечивают надёжный долговечный контакт.

Скрутка в этом нормативном документе не указана, следовательно, её использование не допускается.

Особенно плохой результат получается при соединении одножильных и многожильных проводников.

Почему скрутка не лучший вариант

Надёжность и качество соединения двух проводов зависит от площади контакта между ними. Алюминий, из которого изготавливались провода для электропроводки в советское время, достаточно пластичный металл и при скручивании концов алюминиевых токоведущих жил они деформируются.

Это делает площадь контакта больше, что уменьшает нагрев соединения и увеличивает срок службы скрутки.

Медь более жёсткая и для её деформации необходимо приложить бОльшие усилия, поэтому медные провода в скрутке имеют меньшую площадь контакта.

В результате соединение при протекании электрического тока начинает нагреваться, а при его отсутствии остывать.

Поэтому скрутку допускается применять только в качестве промежуточного этапа перед пайкой или сваркой. В других случаях для соединения проводов необходимо использовать другие способы сращивания.

Способы соединения одножильного и многожильного провода

Существует много способов, как соединить многожильный и одножильный медный провод. В этой статье рассматриваются методы соединения кабелей сечением до 16, в крайнем случае, до 25мм². В остальных случаях необходимо использовать другие методы.

Клеммные колодки

Это классический метод соединения проводов. Этим способом

В краях пластины имеются отверстия с резьбой, в которые вкручиваются винты. Эти винты при помощи шайб прижимают провода к соединительной пластине, обеспечивая надёжный контакт.

На клеммной колодке может находиться любое количество клемм, разделённых диэлектрическими перегородками. В зависимости от модели клеммник может накрываться прозрачной крышкой и устанавливаться на панель или DIN-рейку. Кстати к одним из видов таких колодок являются кросс-модули, которые устанавливаются в электрощитах.

Вместо пластины может использоваться латунная трубка. Провода вставляются внутрь трубки и прижимаются винтами. Для того чтобы не повредить жилы в многожильном кабеле при использовании такого клеммника на концы проводов необходимо напрессовывать наконечники НШВИ.

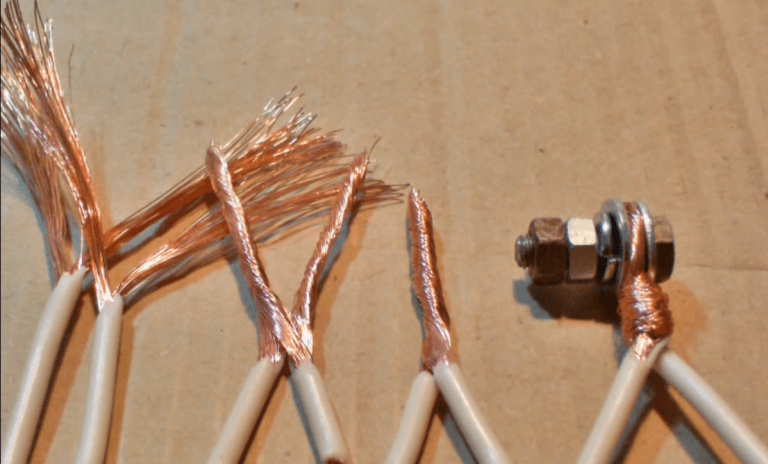

Болтовое соединение

Одним из самых простых способов, как соединить одножильный и многожильный провод, является болтовое соединение. Для этого достаточно иметь болт М3-М8, три шайбы и гайку, что позволяет соединять между собой кабеля любых видов и из разных материалов в самых разнообразных условиях.

Это соединение выполняется в следующей последовательности:

1. 1. Зачистить концы проводов. Длина оголённой части должна быть достаточна для того, чтобы сделать кольцо, соответствующее диаметру болта.
2. 2. Сделать кольцо на концах соединяемых проводов. Для более точного соблюдения размеров и формы колец следует использовать круглогубцы или болт.
3. 3. Надеть на болт все элементы соединения — шайбу, первый провод, вторую шайбу, второй провод, третью шайбу и накрутить гайку. При увеличении числа проводов соответственно увеличивается количество шайб.
4. 4. Собранное соединение зажимается гаечным ключом или пассатижами. При необходимости сверху надевается термоизолирующая трубка или наматывается изолента.

Конструкция получается достаточно больших размеров, что ограничивает её применение.

Соединительные сжимы типа «ОРЕХ»

Эти устройства для соединения проводов позволяют производить подключение ответвления к магистральному кабелю, не разрезая его. Контактная часть сжима состоит из трёх квадратных пластин, соединённых по углам болтами.

Средняя пластинка плоская, в крайних имеется углубление, прижимающее провод к центральной пластине. Собранный соединитель помещается в разборный пластиковый корпус. Выбор модели производится в зависимости от сечения проводов.

Для производства подключения необходимо:

1. 1. срезать наружную оболочку с магистрального кабеля, развести провода в стороны и зачистить их на длину, позволяющую прижать токопроводящую жилу соединителем;
2. 2. аналогичным образом подготовить подключаемый кабель;
3. 3. выкрутить болты, соединяющие пластины между собой;
4. 4. собрать соединитель вместе с проводами;
5. 5. наживить болты, поправить токопроводящие жилы и зажать пластины;
6. 6. собрать корпус.

Пружинные клеммы

Это новый вид соединителей, сочетающий надёжность клеммников и простоту скруток. Все провода в клемме соединены между собой, поэтому для каждой группы проводников (ноль, фаза или заземление) используется отдельная конструкция.

Эти устройства в магазинах известны под названием «клеммники WAGO». Контакт обеспечивается прижатием зачищенных концов кабелей к стальной пластине, поэтому такие клеммы согласно классификации ПУЭ можно отнести к «сжимам». В зависимости от модели устройства могут быть предназначены для разного количества проводов — от 2 до 6.

Есть два вида соединителей, отличающихся способом подключения проводников:

• Одноразовые. В этих клеммах провода вставляются в специальные отверстия и прижимаются пружинной пластинкой.
• Многоразовые. Прижатие токопроводящих жил производится откидным рычажком.

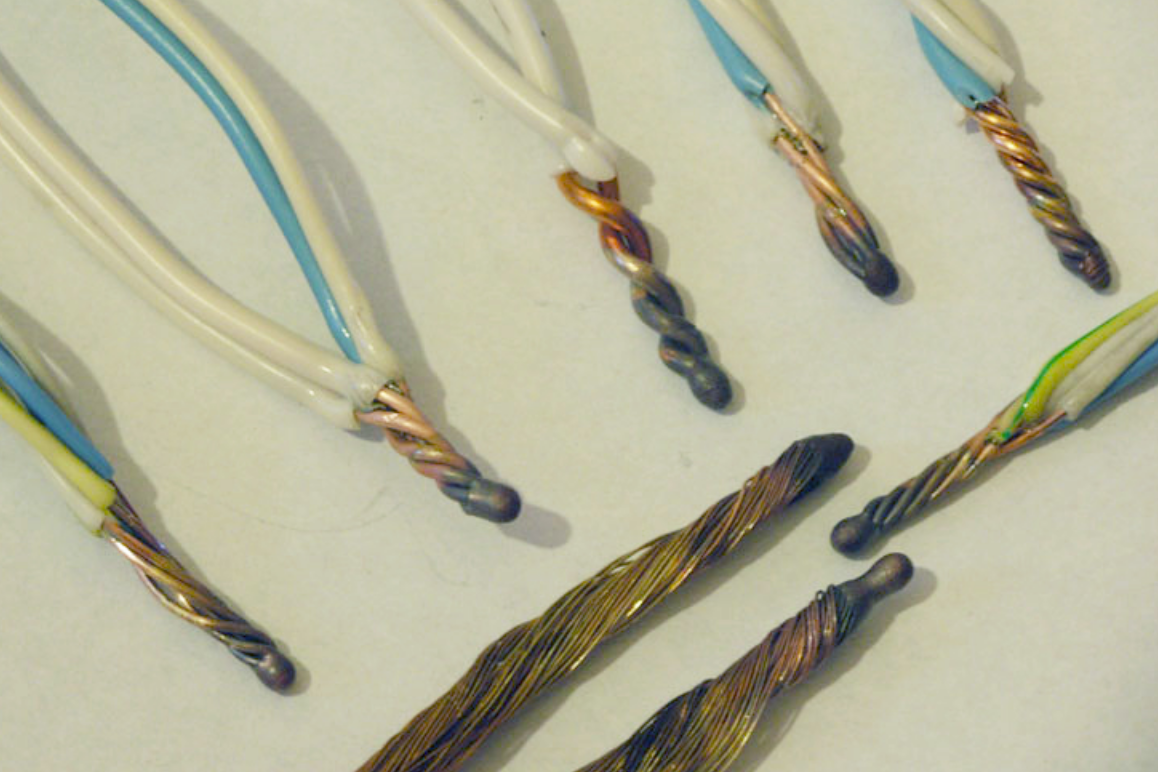

Сварка проводов

Этот способ больше подходит для соединения медных одножильных проводов, но его допускается использовать также для многожильных кабелей. Метод заключается в расплавлении

Сварка проводов является достаточно сложным процессом, но обеспечивает надёжный контакт.

Для сварки нужно следующие материалы и инструменты

• сварочный аппарат, лучше использовать инвернор с регулировкой сварочного тока;
• графитовый электрод, можно взять щётку от электродвигателя большой мощности;
• плоскогубцы или бокорезы;
• средства индивидуальной защиты — маска и рукавицы;
• термоусадочная трубка или изолента.

Для надёжного соединения необходимо:

1. 1. зачистить концы соединяемых кабелей на длину 5-7см;
2. 2. сложить провода параллельно и сделать скрутку;
3. 3. бокорезами подрезать и выровнять концы проводов;
4. 4. присоединить один из кабелей сварочного аппарата к скрутке возле изоляции;
5. 5. зажать в держатель графитовый электрод;
6. 6. расплавить конец скрутки;
7. 7. заизолировать оголённые концы проводов.

Соединение пайкой

Одним из самых надёжных способов соединения одножильного и многожильного медного провода является пайка. Чаще всего при помощи этого метода соединяются провода сечением до 2,5мм², но допускается спаивать более толстые токопроводящие жилы, но для этого необходимо увеличить мощность паяльника до 60-100Вт.

Соединение пайкой кабелей большего сечения получается недостаточно прочным из-за более высокой жёсткости токопроводящих жил.

Чаще всего этот метод применяется для увеличения длины проводов и выполнения ответвлений в удлинителях. В переходных коробках обычно устанавливаются клеммники или болтовые соединения. Для пайки необходимы:

• Флюс (канифоль или паяльный жир). Кислоту применять нельзя, её пары попадают под изоляцию и разрушают токоведущую жилу.
• Припой оловянно-свинцовый ПОС-40 или ПОС-60. Чистое олово использовать нецелесообразно из-за более высоких стоимости и температуры плавления.
• Паяльник, электромонтажный инструмент, изоляционный материал.

Перед выполнением соединения концы проводов необходимо зачистить и скрутить, Форма скрутки зависит от места соединения и типа кабелей. При соединении одножильного и многожильного проводов гибкий провод обматывается вокруг жёсткого, после чего конец последнего складывается вдвое и зажимает скрутку.

Для увеличения длины удлинителей скрутка выполняется встречно-параллельно, при выполнении ответвлений магистральный провод зачищается в месте соединения, а конец второго кабеля наматывается сверху.

Соединение методом прессовки

Ещё один способ, как соединить многожильный и одножильный медный провод — это опрессовка. Это обжатие концов кабелей при помощи соединительной гильзы. Это неразъёмное соединение и используется в распаечных коробках и распредщитах.

Для выполнения опрессовки зачищенные концы проводов вставляются в гильзу и обжимаются опрессовочными клещами или многофункциональным инструментом. При этом трубка деформируется и зажимает провода.

В зависимости от конкретных условий кабеля вставляются в гильзу с разных сторон или складываются вместе и трубка надевается на пучок токопроводящих жил.

Сечение соединяемых проводов должно соответствовать диаметру гильзы, иначе соединение получится ненадёжным. При необходимости в трубку можно дополнительно вставить кусочек провода.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Как соединить многожильные провода между собой: пайка, сварка, опрессовка

Очень часто монтаж современной электропроводки производится гибким многожильным проводом. Выполнить его одним куском кабеля невозможно, а место соединений и ответвлений проводов выходит из строя чаще всего. Поэтому важно произвести соединение многожильных проводов самым надёжным способом, обеспечивающим надёжный контакт и длительную безаварийную работу электропроводки.

Где используются многожильные провода

Все многожильные провода, по определению состоят из нескольких более тонких проводников. Благодаря этому такие кабеля отличаются повышенной гибкостью и способностью выдерживать большее количество перегибов по сравнению с одножильными проводами.

Эти качества определяют сферу применения таких кабелей:

• изготовление удлинителей;
• подключение бытовой техники;
• протягивание проводов в трубах через большое количество изгибов;
• автомобильная проводка;
• монтаж светильников.

Как соединить многожильные провода между собой

При проведении электромонтажных работ многожильными кабелями для соединения и выполнения ответвлений используются различные способы соединения. Некоторые из них являются универсальными, другие допускается использовать только в отдельных ситуациях.

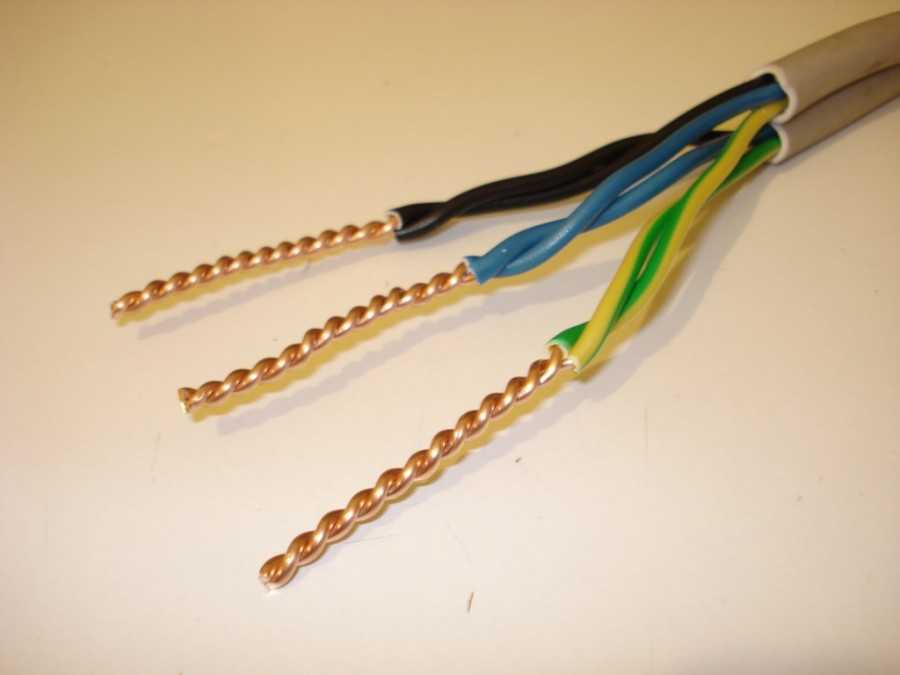

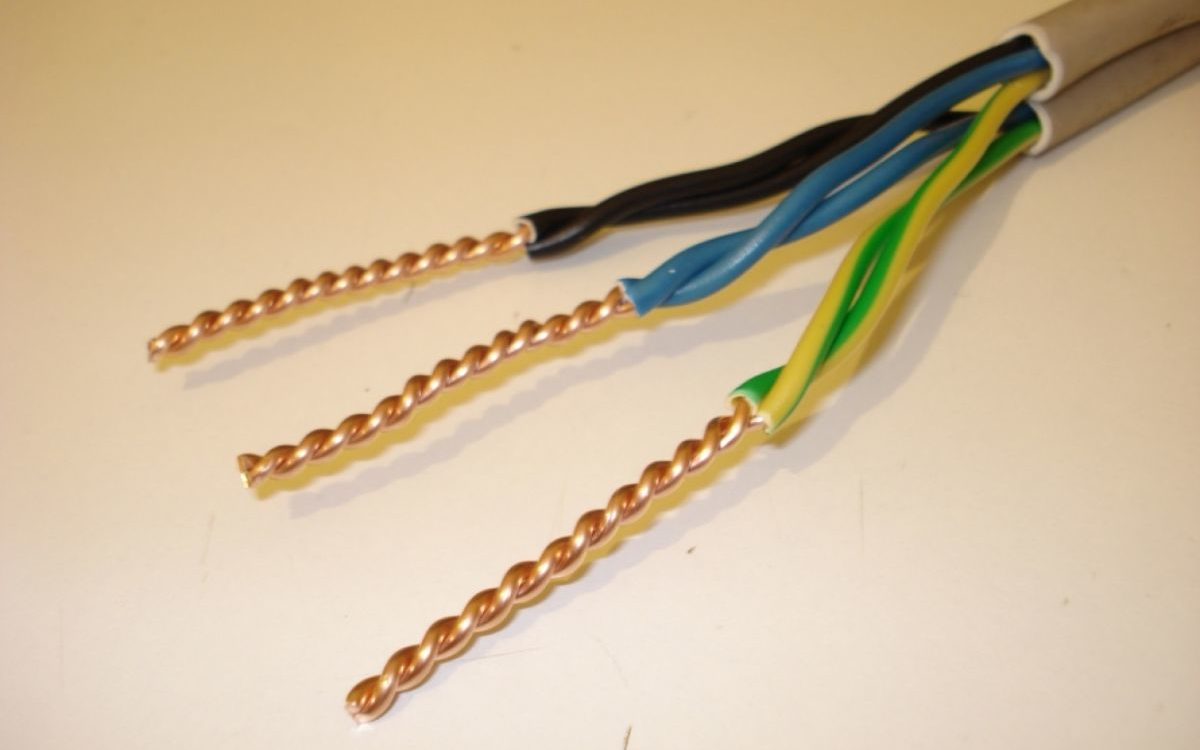

Скрутка многожильных проводов

Самым простым способом соединить провода — это скрутка. Такое соединение многожильных проводов производится без применения дополнительных элементов при помощи обычных плоскогубцев. В период использования для монтажа электропроводки одножильных алюминиевых проводов сечением 2,5мм² это был основной метод соединения.

Сейчас согласно ПУЭ п.2.1.21 она не входит в перечень способов соединения. Это связано с тем, что многожильные провода мягче одножильных и не обеспечивают надёжный контакт проводов между собой, особенно плохой контакт получается при соединении скруткой одножильных и многожильных токопроводящих жил.

Несмотря на недостатки этого способа, он широко применяется для временного сращивания кабелей между собой, а так же как промежуточный, перед пайкой или сваркой проводов. Перед тем, как соединить многожильные провода между собой, конец кабеля необходимо освободить от оболочки, а отдельные провода от изоляции на длину, достаточную для скручивания жил.

Существует несколько типов скрутки:

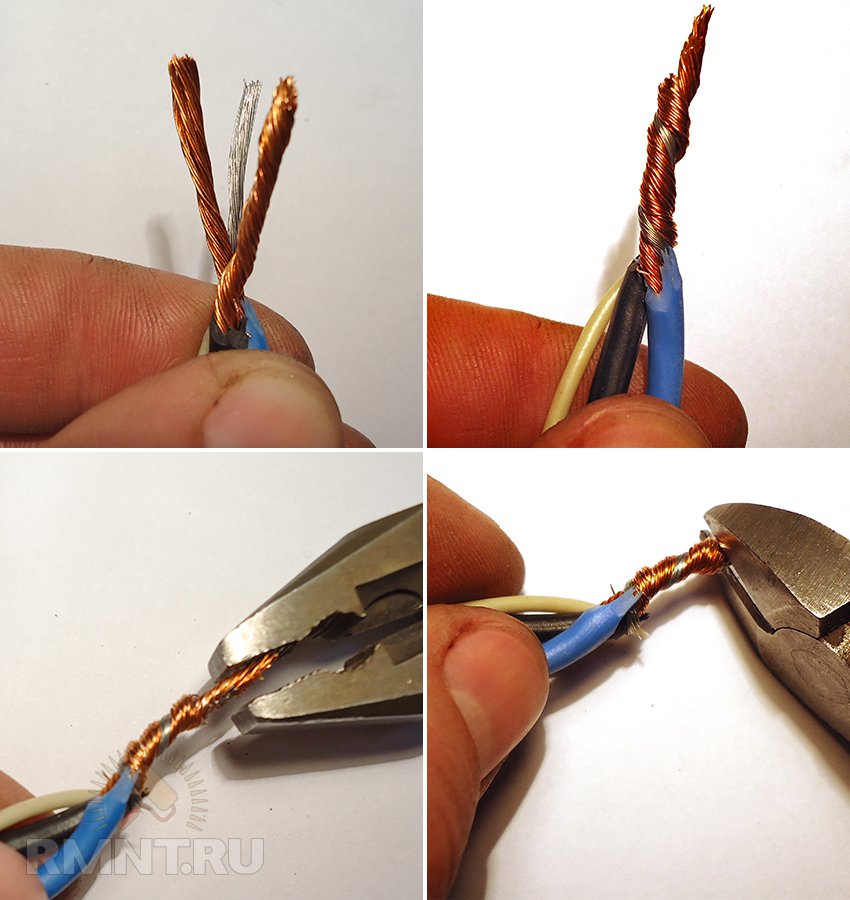

• Параллельная. При этом виде соединений провода складываются параллельно и зачищенные концы проводов обвивают друг друга. Скрутка получается достаточно прочная, но грубая, намного больше диаметра соединяемого провода.

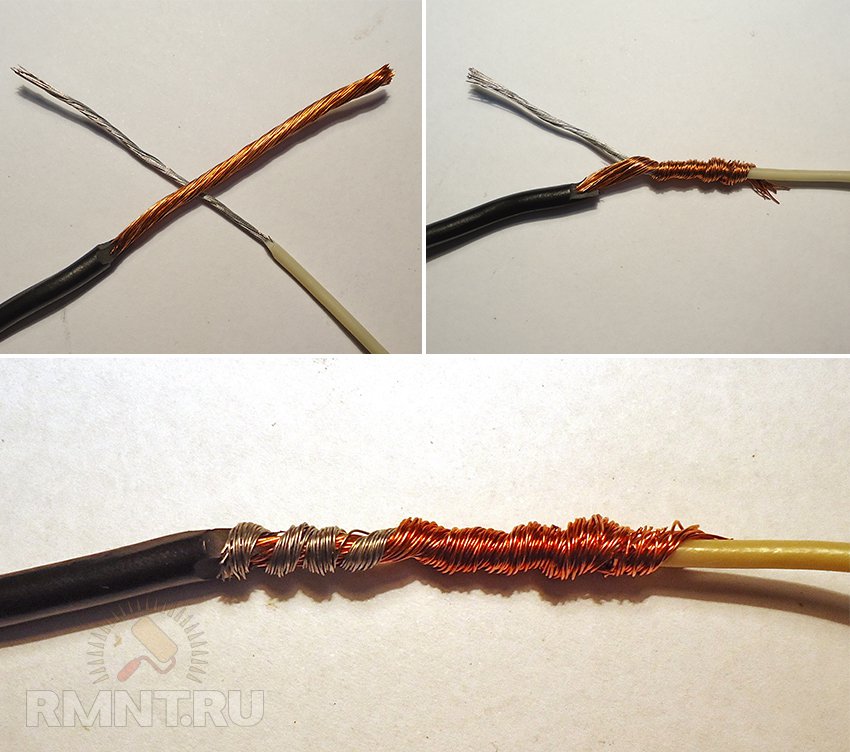

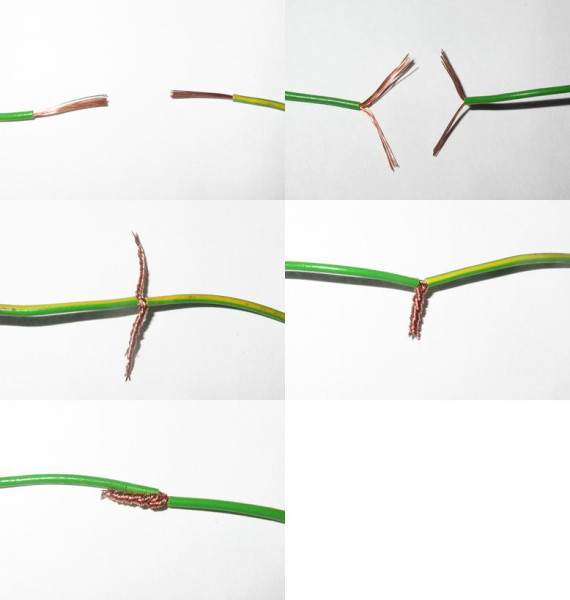

• Встречно-параллельная. В этом случае провода располагаются навстречу друг другу, зачищенные концы укладываются внахлёст. Такая скрутка имеет небольшой диаметр и аккуратный внешний вид, но отличается низкой прочностью на разрыв.

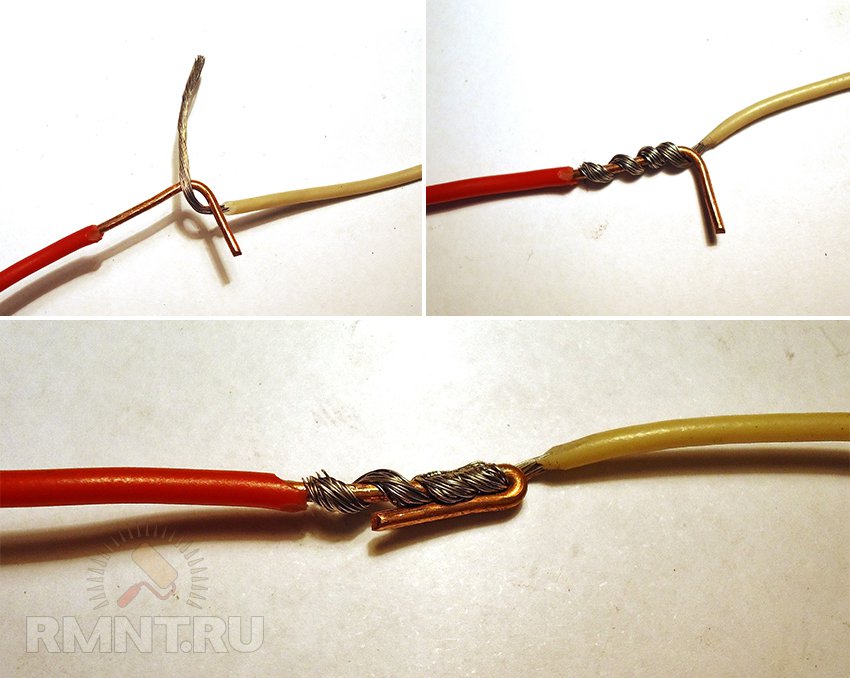

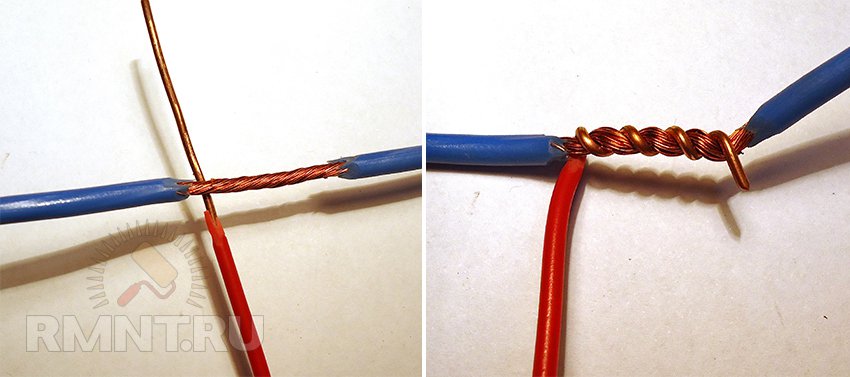

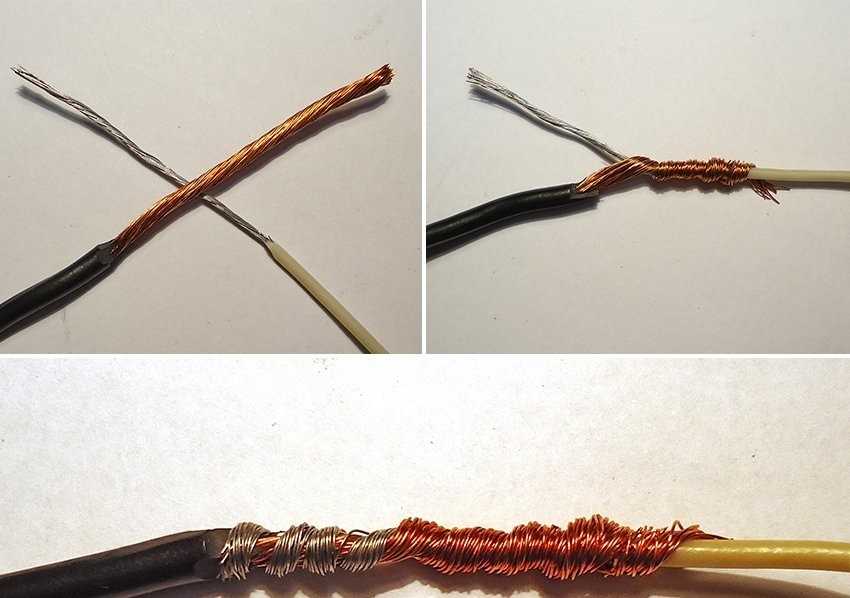

• Подключение к одножильному кабелю. При этом многожильный провод накручивается на 1/2 длины зачищенного конца жёсткого проводника, после чего он сгибается и прижимает жилы гибкого кабеля.

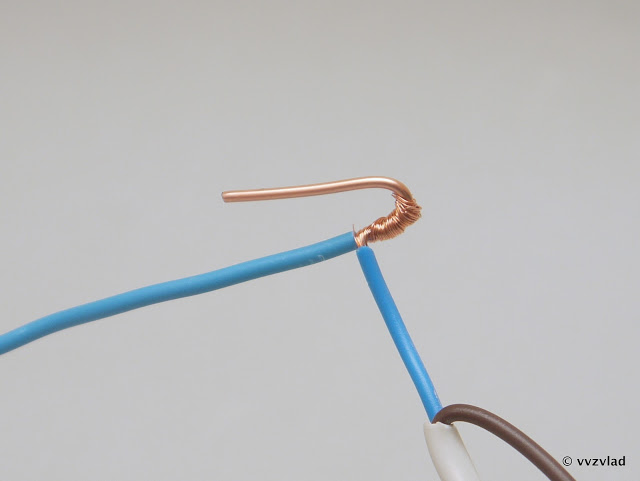

• Навивка. Используется при выполнении ответвления от основного проводника. Для этого главная жила на небольшом участке освобождается от изоляции и на неё «навивается» присоединяемый провод. При необходимости подключиться к нескольким жилам в кабеле места соединений необходимо располагать со сдвигом.

Соединение опресовкой

Один из самых надёжных способов соединить многожильные кабеля — опрессование. Для этого зачищенные концы проводов необходимо вставить в монтажные гильзы и обжать специальными опрессовочными клещами или многофункциональным инструментом. При этом гильза деформируется и плотно сжимает провод. Соединение многожильных проводов опрессованием используется в переходных коробках и распредшкафах.

Промышленность выпускает разные типы монтажных гильз:

• Гильзы соединительные. Самые простые устройства, после опрессования их необходимо изолировать при помощи изоленты или термоусадочной трубки.
• Гильзы с термоусадкой. Более продвинутая модель. Внутри гильзы находится герметик, препятствующий проникновению влаги, снаружи находится термоусадочная трубка. После опрессовывания герметик запечатывает место соединения, а термоусадка изолирует гильзу.

Существуют и другие виды гильз, предназначенные для различных условий и видов кабелей.

Соединение с помощью сварки

Самый надёжный способ соединения медных проводов. Чаще применяется для одножильных проводов, но может использоваться так же для соединения многожильных проводов между собой или для соединения одножильных и многожильных токопроводящих жил. Во время сваривания концов кабелей жилы сплавляются в одно целое, что обеспечивает надёжный контакт.

Для соединения используется понижающий трансформатор или инверторный сварочный аппарат, а так же специальный угольный электрод. Допускатся использовать графитную щётку от электродвигателя большой мощности.

Работы выполняются в следующей последовательности:

1. 1. Зачистить концы проводов и сделать параллельную скрутку. Обрезать конец скрученного пучка проводников.
2. 2. Подключить один из выводов сварочного трансформатора к зачищенным концам кабелей. Он присоединяется возле изолированной части проводов.
3. 3. Угольным электродом, зажатым в держатель сварочника, свариваются концы проводов. Признаком качественно выполненного соединения является капля металла на конце скрутки и отсутствие отдельно торчащих проводков.

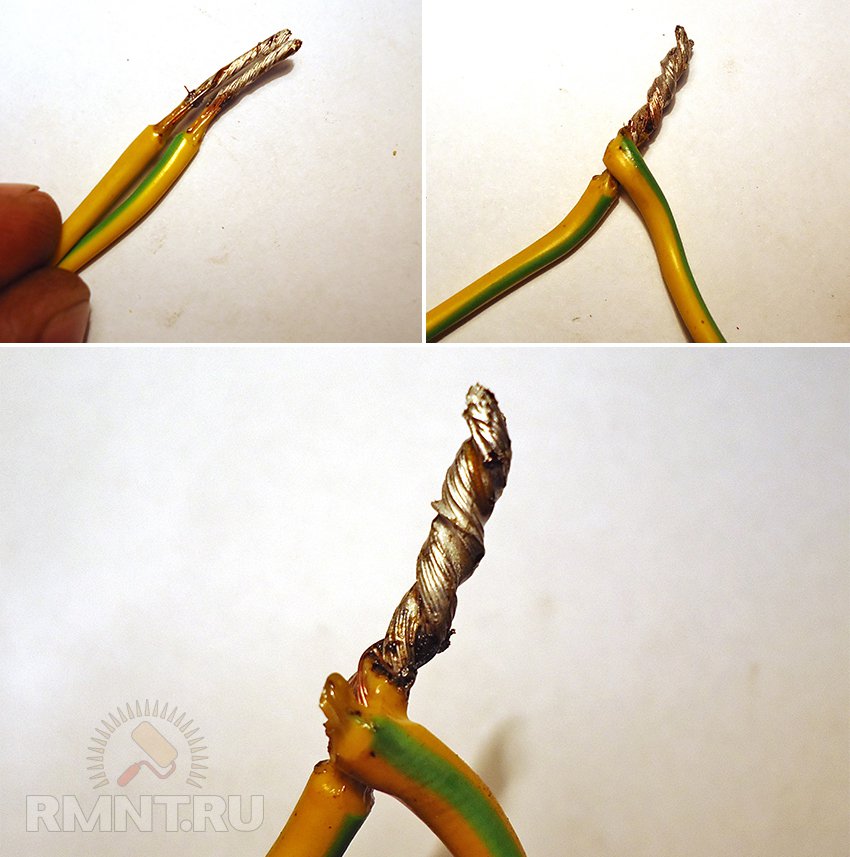

Соединение многожильных проводов пайкой

Такое соединение получается достаточно прочным и долговечным. Оно используется для удлинения кабелей и выполнения ответвлений. В переходных коробках и щитках пайка проводов применяется редко из-за недостатка места, здесь целесообразнее выполнить соединение другими способами.

Для пайки необходимы канифоль (флюс) и оловянно-свинцовый припой. Сама пайка выполняется паяльником:

1. 1. Перед пайкой необходимо скрутить концы проводов. Лучше использовать

приспособления, колпачки, медные и многожильные провода

Содержание статьи:

В процессе организации электрической линии используются современные и устаревшие методы соединения кабеля. Скрутка проводов – простейший способ фиксации, но он запрещен ПУЭ. Однако при наличии знаний о правильности работ, можно безопасно произвести ответвление или дополнительный крепеж. Такое соединения в дальнейшем не приведет к короткому замыканию.

Опасность скрутки

Соединение жил между собой методом скрутки

В п. 21 гл. 2.1. ПУЭ скрутка в числе способов соединения проводов не прописывается. Правила разрешают использовать сварку, пайку, зажимы. Опасность скрутки электрических проводов заключается в следующих моментах:

• повышение переходного сопротивления контактов при слабом затягивании жил;
• ослабевание скрученного участка, приводящее к нагреву;
• увеличение тока при слабом контакте;
• оплавление изоляционной защиты проводника;
• риски коротких замыканий, возгорания, удары человека током.

Несмотря на нормативный запрет, большинство мастеров прибегают к методике скручивания. Данный вариант подойдет для тестирования работы линии, выполнения кратковременной сети, на период ремонта.

Используйте специальные клеммники, чтобы скручивать жилы.

Плюсы и минусы

При помощи скрутки можно быстро соединять провода

Сплетение проводников не рассчитано на подключение мощных приборов – чайников, стиральных машин, обогревателей, холодильников, компьютеров. Несмотря на это у скрутки есть несколько преимуществ:

• быстрый процесс организации;
• при правильном исполнении – долговечность;
• отсутствие необходимости в специальных инструментах;
• создание сигнальных контактов;
• дополнительное усиление при использовании технологии пайки;
• минимум затрат на расходные материалы;
• возможность повторного выполнения.

В числе недостатков выделяются:

• обязательная изоляция скрученного участка;
• нормальная работа линии только при подключении маломощных потребителей;
• неудобство выполнения;
• риски возгорания проводки при нарушениях алгоритма;
• постоянные перепады напряжения и перегрузка скрученного участка.

Сплетение целесообразно при эксплуатации слабой по мощности техники – светильников, адаптеров питания.

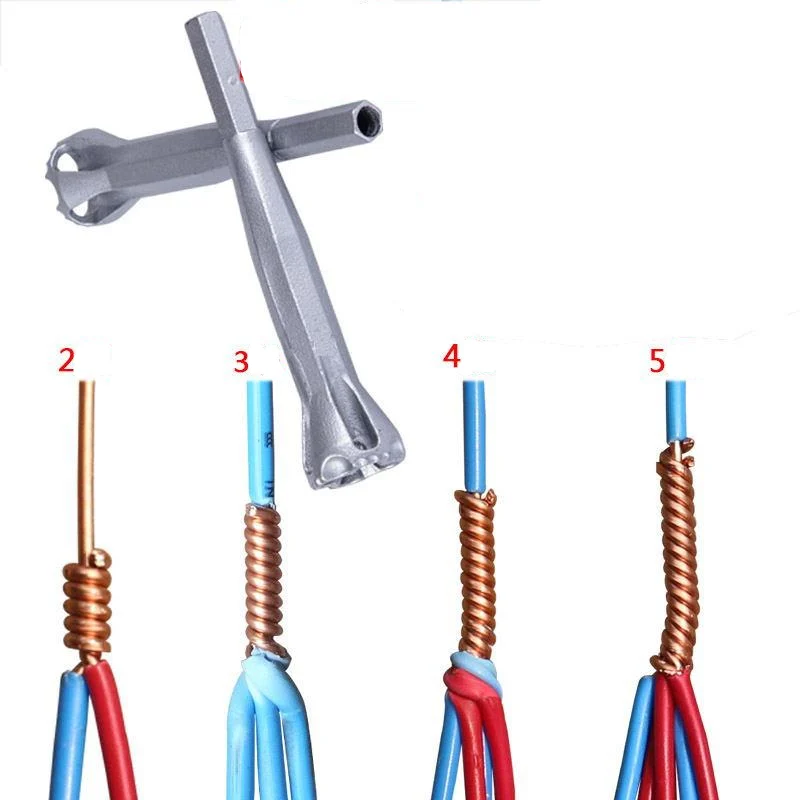

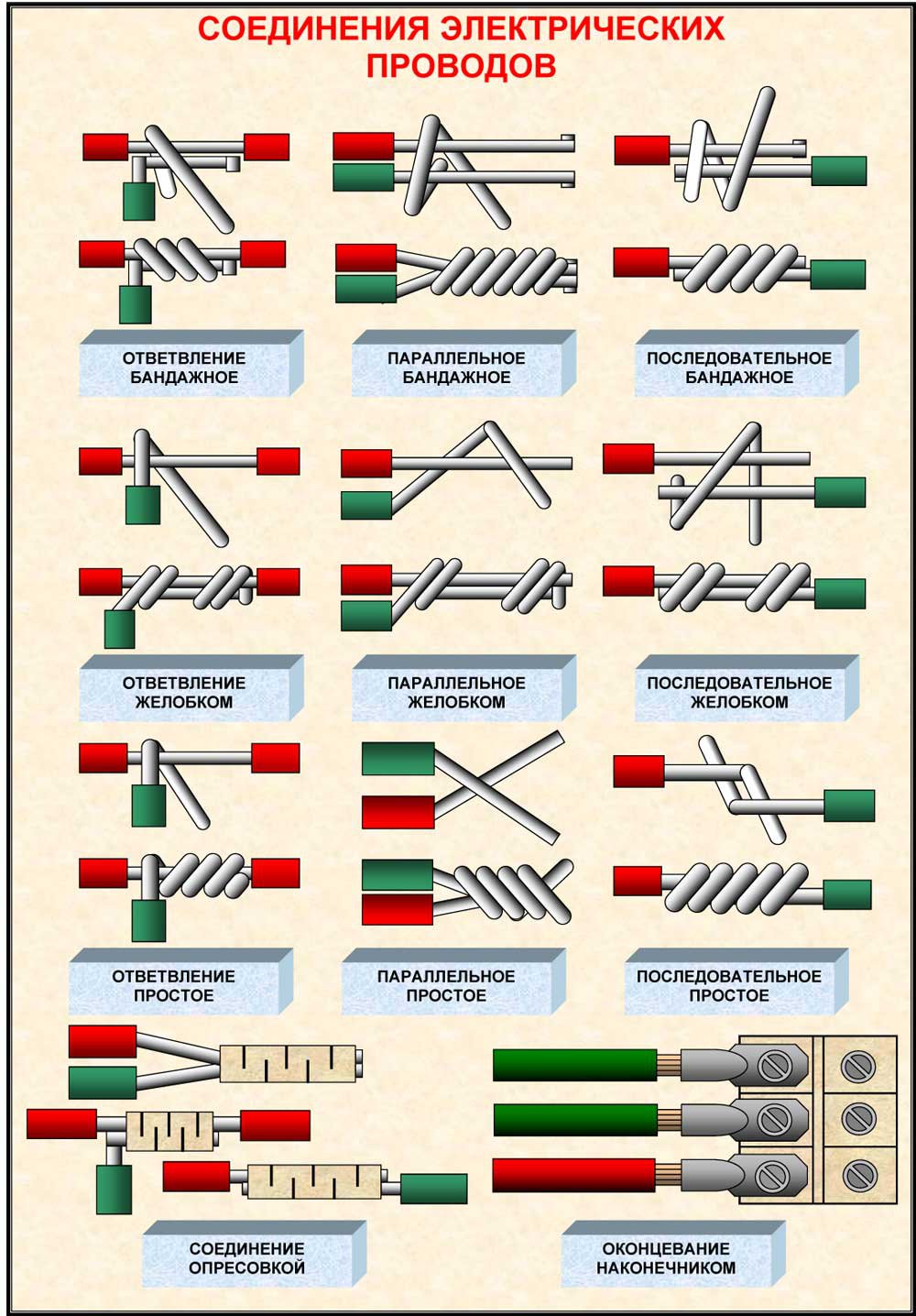

Разновидности скруток

Разновидности скруток

Правильно сделав скрутку проводов, можно получить надежный и плотный участок. Мастера прибегают к различным видам соединения – безопасным и прочным:

• Бандаж – к двум отрезкам прикладывается дополнительный и оплетает вокруг них. Так создается дополнительное усиление участка.
• Желобок – при параллельной технике одна жила остается неподвижной, а вторая обвивается вокруг нее. Этот вид подразумевает проделывание одним кабелем 3-4 витка вокруг второго. Затем первый прокладывает плотно параллельно второму и снова делается 3-4 витка;
• параллельное соединение. Два проводника со снятой на одинаковом уровне изоляцией укладываются рядом. Кончики плотно перекрещиваются и закручиваются в любую сторону.

Все типы скруток можно использовать в качестве временного крепления.

Скрутка проводов по ПУЭ

В правилах устройства электроустановок сказано, что для скручивания можно использовать отрезок 3-6 см. Нормативы допускают соединение многожильных и одножильных кабелей с зачисткой концов на 4-8 см. Многожильный проводник требуется уложить на одножильный и накрутить на 4 см.

ПУЭ устанавливают тип провода для домашней линии. Алюминиевый кабель должен быть с сечением 2,5-4 мм2, медный – 1,5-2 мм2. Силовой шнур ВВГ и ПВ применяется только с ПВХ-оболочкой. Провод типа ШВЛ и ШТБ с сечением 0,5-0,75 мм2 – с изоляцией из резины или ПВХ.

Процесс подготовки жил к скручиванию

Зачистка изоляции

Чтобы скрутить электрические провода, понадобится обесточить сеть, выключив вводный автомат. Далее понадобится:

• выбрать инструмент с заизолированными рукоятками и перчатки из диэлектрического материала;
• снять с жил изоляционное покрытие так, чтобы металлическая часть осталась целой;
• намочить салфетку в любом обезжиривателе (уайт-спирит, ацетон, жидкость для снятия лака) и вытереть оголенные части;
• наждачной бумагой зачистить участок жилы так, чтобы он приобрел характерный металлический блеск.

Скрутку можно начинать только после подготовки.

Варианты скручивания многожильных проводов

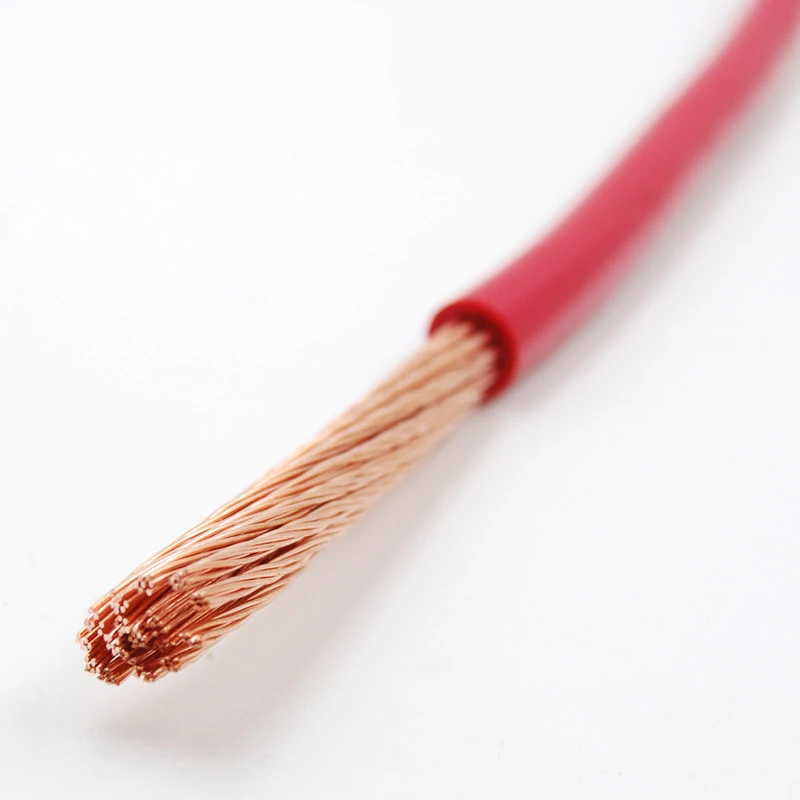

Многожильным является провод с металлической центральной частью в виде тонких жил. Элементы переплетаются между собой, образуя свивку с наружной изоляцией. Производители могут покрывать проводки полиуретаном, добавлять капроновые нити для улучшения прочности. Защита усложняет процесс снятия изоляционного слоя.

Скрутку изолированных многожильных проводов выполняют несколькими способами.

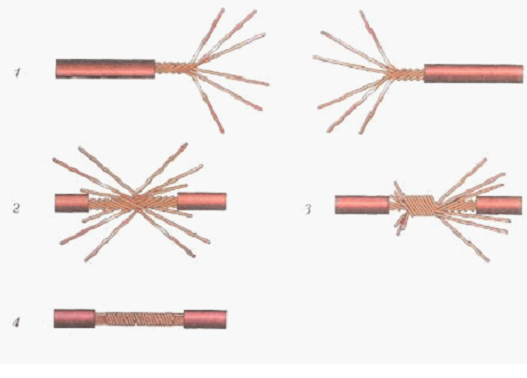

Параллельное соединение

Простейший вариант, когда две зачищенные жилы укладываются крест-на-крест одна на одну. Скручивать допускается только участок без изоляции. Параллельная скрутка обеспечивает надежность контактов, но не защищается от разрывов с усилием.

Технология подходит для проводников из меди – одного монолитного и одного многожильного. Алюминиевые проводники с разным сечением также допускается соединять параллельно. В случае с монолитным проводом понадобится снять больше изоляции, чем с многожильного.

После скрутки должен остаться отрезок, из которого создается дополнительный изгиб в сторону фиксации. Подобный прием усиливает прочность соединения.

Параллельным способом можно зафиксировать больше 2-х проводов.

Последовательный тип шва

Скрепить провода вместе нужно так, чтобы каждый из них накладывался на другой:

• жилы зачищаются от изоляционного покрытия;
• зачищенные элементы укладываются друг на друга;
• скручивание начинается с центра так, чтобы один провод обвивался вокруг второго;
• аналогичным образом закручивается второй контакт.

Ввиду минимальной надежности соединение подходит для двух кабелей.

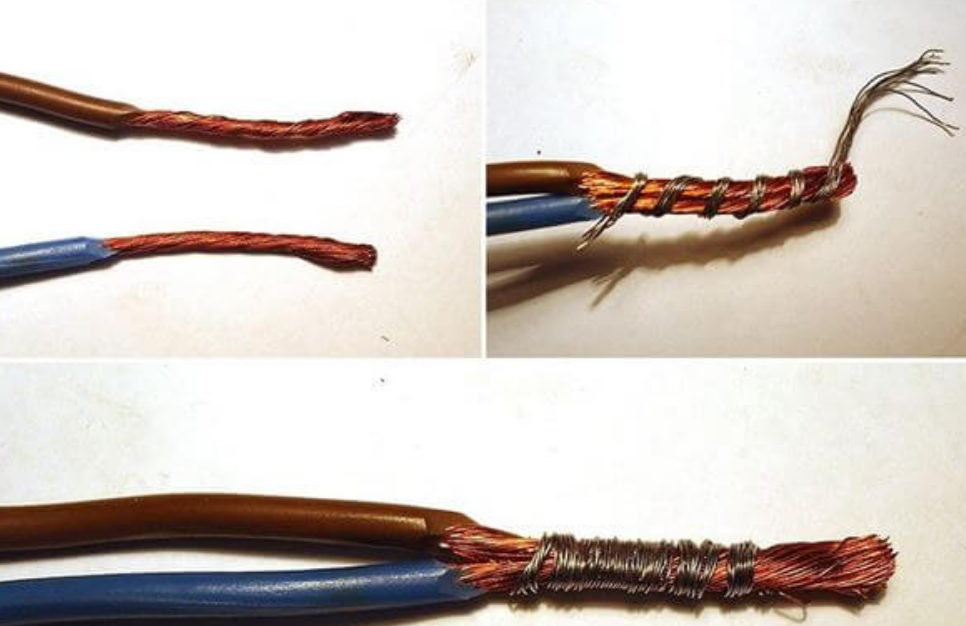

Бандажная скрутка

Оптимальный способ делать крепление многожильного провода:

• подбирается два типа провода – жесткий для фиксации и мягкий для навивки;
• с жил снимается изоляция так, чтобы длина оголенных участков была одинаковой;
• проводники укладываются параллельно;
• для фиксации жил между собой используется третий зачищенный провод.

В качестве скручиваемых изделий нужно выбирать больше 2-х жестких кабелей. Навивка организуется при помощи гибкого мягкого провода.

Особенности скручивания одножильных проводов

Техника удаления изоляции с проводки

Чтобы скручивать одножильные провода плотно и правильно, подойдет параллельное соединение. При выполнении работ необходимо:

• снимать изоляцию под углом меньше 90 градусов;
• действовать аккуратно, если материалом кабеля является алюминий;
• зачищать для соединения изоляцию на отрезок, равный 3-4 см;
• уложить два кабеля друг на друга на 1,5-2 см выше оголенного места под углом 45 градусов;
• придерживая левой рукой участок выше среза, начинать скручивать жилы;
• работать так, чтобы вначале была скрутка с изоляцией, а потом – оголенный отрезок;
• окончить процесс скручивания пассатижами для дополнительной плотности.

Готовую скрутку можно сразу не покрывать изоляцией. Линия должна проработать 2-3 часа. После этого нужно выключить автомат на вводе и проверить температуру узла. Нагрев свидетельствует о ненадежности крепления – его понадобится переделать. При отсутствии нагревания можно изолировать жилы.

Инструменты для скрутки проводов

Термоусадочные трубки для проводов

Чтобы правильно скрутить провода между собой, понадобятся:

• канцелярский или кухонный ножик;
• кусачки или бокорезы;
• стриппер;
• опрессовыватель гидравлического или ручного типа;
• паяльник – для снятия изоляции;
• трубка с термоусадкой;
• строительный фен;
• шуруповерт.

Вместо паяльника можно использовать электрический выжигатель.

Порядок работы

Зачистка проводов

Поэтапный алгоритм скрутки можн

Долго мучился пока сосед не показал как соединить между собой одножильный и многожильный провода

Хоть я и не электрик, но если в доме нужно подсоединить новую розетку или светильник, то это я делаю сам. И вот как-то раз мне понадобилось подключить розетку в коридоре. Для этого я, как обычно, купил жесткий (одножильный) кабель сечением 2,5 мм.

И, чтобы сделать все быстро, взял еще пару Ваговских клемм на пять разъемов.

Думал что справлюсь с этой задачей быстро, но открыв распределительную коробку и сняв изоляцию с проводов, обнаружил сомнительную скрутку, которую никак не ожидал увидеть.

В ней были соединены мягкие (многожильные) провода с одножильным. Видимо это накрутили ещё прежние владельцы (мы с семьёй живём в этом доме не так давно) и я даже не догадывался, что где-то в проводке могут присутствовать многожильные провода.

Как вы понимаете, для соединения таких проводов, клеммы которые я купил никак не подходят. В этом случае для соединения многожильных и одножильных проводов различного сечения используют зажимные клеммы (с рычажками) или делают опрессовку, для чего необходим специальный инструмент.

Что же делать? Честно говоря я понятия не имел, как надежно соединить между собой многожильные и одножильные провода без каких-либо клемм. Ехать в магазин за другими клеммами очень далеко (ближайший магазин в 20 км), поэтому нужно было придумать какое-нибудь временное решение.

Попробовал сделать обычную скрутку, но получилось просто ужасно и не надежно. Оставлять все в таком виде было просто опасно.

Провозившись не меньше часа, я так ничего и не придумал, поэтому решил зайти к своему соседу за советом. Он был опытным электриком и не раз меня выручал в трудную минуту.

Рассказав ему о своей проблеме, сосед ухмыльнулся и сказал: «Чего же ты мучаешься, вот держи». Он протянул мне руку, в которой лежали болты с гайками и шайбами.

Все оказалось намного проще чем я думал. Соединить многожильные и одножильные провода можно именно таким способом. Наматываем провод на болт по часовой стрелке и надеваем шайбу. Затем следующий провод, снова шайба и так далее.

Потом крепко закручиваем гайку и соединение готово. В конце остается все хорошо изолировать и уложить в коробку. Такое соединение проводов очень надежное и оно может служить не только как временное. (к стати, таким же способом можно соединять медные и алюминиевые провода). Таким образом сосед в очередной раз меня выручил, за что ему огромное спасибо!

Источник

Многожильные провода, тросы и тросы из железа или стали

1 Что должен знать каждый член торгового сообщества: многожильный провод, канат и трос из железа или стали ПУБЛИКАЦИЯ С ИНФОРМАЦИЕЙ О СООТВЕТСТВИИ МАРТ 2010

2 УВЕДОМЛЕНИЕ: Эта публикация предназначена для предоставления рекомендаций и информации торговому сообществу.Он отражает позицию или толкование применимых законов или постановлений Таможенной и пограничной службы США (CBP) на дату публикации, которая указана на лицевой обложке. Это никоим образом не заменяет и не отменяет эти законы или постановления. Только последняя официальная версия законов или постановлений имеет силу. История публикации Первая публикация: май 2006 г. Пересмотрено без изменений. Февраль 2008 г. Пересмотрено. ПРИМЕЧАНИЕ ДЛЯ ПЕЧАТИ: эта публикация предназначена для электронного распространения через веб-сайт CBP (и распространяется в различных форматах.Первоначально он был настроен в Microsoft Word Pagination, и поля в загруженных версиях могут различаться в зависимости от того, какой текстовый процессор или принтер вы используете. Если вы хотите сохранить исходные настройки, вы можете загрузить версию в формате .pdf, которую затем можно будет распечатать с помощью свободно доступного Adobe Acrobat Reader. 2

3 ПРЕДИСЛОВИЕ 8 декабря 1993 г. в Разделе VI Закона о выполнении Североамериканского соглашения о свободной торговле (Pub.L, 107 Стат. 2057), также известный как Закон о модернизации таможни или Модернизации, вступил в силу. Эти положения внесли поправки во многие разделы Закона о тарифах 1930 г. и связанных с ним законов. Две новые концепции, вытекающие из Закона о модификациях, — это информированное соблюдение и совместная ответственность, которые основаны на идее о том, что для максимального добровольного соблюдения законов и постановлений таможенной и пограничной службы США торговое сообщество должно быть четко и полностью информировано. своих юридических обязательств.Соответственно, Закон о модификациях налагает на CBP большее обязательство по предоставлению общественности улучшенной информации о правах и обязанностях торгового сообщества в соответствии с таможенными правилами и соответствующими законами. Кроме того, ответственность за выполнение этих требований несут как торговая, так и таможенно-пограничная служба США. Например, согласно разделу 484 Закона о тарифах с поправками (19 USC 1484), зарегистрированный импортер несет ответственность за проявление разумной осторожности при вводе, классификации и определении стоимости импортируемых товаров и за предоставление любой другой информации, необходимой для того, чтобы . S. Служба таможенного и пограничного контроля для надлежащей оценки пошлин, сбора точных статистических данных и определения соблюдения других применимых правовых требований, если таковые имеются. CBP затем отвечает за окончательную классификацию и стоимость товара. Неспособность импортера записи проявить разумную осторожность может задержать выпуск товаров и, в некоторых случаях, может привести к наложению штрафов. Правилам и постановлениям (RR) Управления международной торговли была отведена основная роль в выполнении обязательств U.С. Таможенно-пограничная охрана. Чтобы предоставить информацию общественности, CBP выпустила серию публикаций о соблюдении нормативных требований, посвященных новым или пересмотренным требованиям, правилам или процедурам, а также различным вопросам классификации и оценки. Настоящая публикация, подготовленная Национальным отделом товарных специализаций по нормам и правилам, называется «Многожильные провода, канаты и тросы из железа или стали. В ней представлены рекомендации по классификации этих товаров. Мы искренне надеемся, что этот материал вместе с семинарами и расширен доступ к решениям У.S. Таможенная и пограничная служба поможет торговому сообществу улучшить добровольное соблюдение таможенного законодательства и понять соответствующие административные процессы. Материал в этой публикации предназначен только для общих информационных целей. Поскольку в таможенных вопросах может быть задействовано множество сложных факторов, импортер может пожелать получить решение в соответствии с Правилами таможенного и пограничного контроля США, 19 C.F.R. Часть 177, или получить консультацию специалиста, специализирующегося на таможенных вопросах, например, лицензированного таможенного брокера, поверенного или консультанта.Комментарии и предложения приветствуются, и их следует направлять в Управление таможенной и пограничной охраны США, Управление международной торговли, исполнительному директору, Правила и постановления, th Street N.W. 7-й этаж, Вашингтон, округ Колумбия Сандра Л. Белл Исполнительный директор, Управление международной торговли 3

4 (Эта страница намеренно оставлена ​​пустой) 4

5 ВВЕДЕНИЕ. ..7 ПОДГОЛОВКИ ПРОВОДНОЙ ПРОВОДА: ВЕРЕВКИ, КАБЕЛИ и ПРОВОД ДРУГАЯ ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ … 19 Таможенный бюллетень таможенных правил в Интернете, импортируемый в США Публикации по соблюдению нормативных требований Ценность публикаций Важны ваши комментарии

6 (Эта страница намеренно оставлена ​​пустой) 6

7 ВВЕДЕНИЕ Настоящая публикация о соответствии требованиям (ICP) предлагает изучить сложность тарифной номенклатуры, содержащей многожильные проволоки, тросы и кабели из железа или стали.Будут определены технические термины, отраслевые стандарты и уточнен объем соответствующих заголовков и подзаголовков. Это необходимо для обеспечения единого и последовательного метода классификации. В частности, данный ICP касается исключительно товаров товарной позиции 7312, которая гласит: многожильный провод, канаты, кабели, плетеные ленты, стропы и аналогичные изделия из железа или стали, без электрической изоляции. В данную товарную позицию включаются такие проволочные нити, канаты, тросы, ленты, обрезанные или нет, снабженные крючками, пружинными крючками, вертлюгами, кольцами, наперстками, зажимами, гнездами и т. Д.(при условии, что они не принимают характер изделий других товарных позиций), или состоят из одинарных или множественных стропов, строп и т. д. Эти товары используются в различных сферах, таких как подъемные (с кранами, лебедками, шкивами, подъемники и т. д.), горные работы, разработка карьеров, транспортировка, транспортировка или буксировка, в качестве тросов, в качестве приводных ремней, в качестве такелажа или растяжек, или как прядь для ограждений или распиловки камня. В соответствии с примечанием 2 (а) Раздела XV к HTSUS изделия товарной позиции 7312 считаются частями общего пользования.Если, однако, дальнейшая обработка изделий, включая добавление специальных концевых окончаний, направляет их для использования с изделиями других товарных позиций, они принимают характер этих изделий и исключаются из подзаголовков товарной позиции 7312, хотя все вышеупомянутые изделия включены в одной рубрике требуется 22 различных подзаголовка из 10 цифр, а также подзаголовок для обеспечения их тарифной классификации. Все эти подзаголовки можно разделить на три основных подразделения: 1) Многожильный провод 2) Канаты, кабели и веревки 3) Прочее. Ниже приводится подробное объяснение объема этих разделов подзаголовков цифр.В рамках данного ПИК потребуется определить определенные технические термины, чтобы лучше понимать предварительный язык товарной позиции

8 1. Многожильный провод:: многожильный провод, канаты, кабели, плетеные ленты, стропы и аналогичные изделия из железа или стали, без электрической изоляции: многожильный провод, канаты и кабели: многожильный провод. КЛАССИФИКАЦИЯ ПРОВОЛОЧНОЙ ПРОВОЛОКИ. в Правовом примечании 2 к главе 73 слово «проволока» означает изделия горячей или холодной штамповки любой формы поперечного сечения, размер поперечного сечения которых не превышает 16 мм.Конкретная конструкция стренги, троса или кабеля называется его конструкцией и используется для описания количества проводов, содержащихся в данном продукте, и их взаимосвязи друг с другом. Под составом продукта понимается материал, из которого оно изготовлено. Большинство проволочных прядей, тросов и кабелей изготавливаются из различных марок нержавеющей и углеродистой стали. Термин многожильный провод, часто называемый жилой проволоки, определяется как два или более проводов, намотанных концентрически по спирали, которые обычно наматываются вокруг центрального провода.(cableconnection.com/wireropeassemblies/spec1.htm) Прядь обычно обозначается как 1 по общему количеству жил в данной жиле. Например: 1x 3 обозначает одну группу из 3 проводов — не наматывается на сердечник 1x 7 переводится в одну группу из семи проводов 1x 19 — это одна группа из девятнадцати проводов 1X3 STRAND 1X7 STRAND 1X19 STRAND Глава 72, юридическое примечание 1 гласит: в данной главе и, в случае примечаний (d) (e) и (f) по всей Номенклатуре, следующие выражения имеют значения, присвоенные им: 8

9 (г) Сталь. Черные металлы, кроме материалов товарной позиции 7203, которые (за исключением некоторых типов, производимых в виде отливок) обычно ковкие и содержат 2 мас. % Или менее углерода.Однако хромистые стали могут содержать более высокие доли углерода. (д) Нержавеющая сталь — легированная сталь, содержащая 1,2 процента или менее углерода по массе и 10,5 процента или более хрома, с другими элементами или без них. (f) Другая легированная сталь — Стали, не соответствующие определению нержавеющей стали и содержащие по массе один или несколько из следующих элементов в указанной пропорции: -0,3% или более алюминия,% или более бора -0,3% или более хром -0,3% или более, кобальт -0,4% и более, медь -0.4% или более свинца -1,65% или более марганца -0,08% или более молибдена -0,3% или более никеля -0,06% или более ниобия -0,6% или более кремния -0,05% или более титана -0,3 % или более вольфрама (вольфрама) -0,1% или более ванадия -0,05% или более циркония -0,1% или более других элементов (кроме серы, фосфора, углерода и азота), взятых отдельно НЕРЖАВЕЮЩАЯ СТАЛЬ Подпозиции, включающие проволоку пряди из нержавеющей стали. Для изделий данной товарной позиции чаще всего используются марки нержавеющей стали AISI типов 302/304, 303, охватывающие стренги из нержавеющей стали, которые снабжены фитингами или из которых изготовлены изделия. аксессуар используется как насадка для прядей или троса.Таможня считает, что арматура, в смысле соответствующих положений, является функциональным приспособлением для изделий, которые имеют идентифицируемое использование. Штаб-квартира таможенного и пограничного контроля (CBP) усилила это положение в штаб-квартире от 16 августа 1984 г., фитинг должен обеспечивать соответствие стренги или ее пригодность или адаптировать ее для предполагаемой цели, и что приспособления, которые не делают прядь готовые к окончательному использованию, не подходят «в тарифном плане». 9

10 Некоторые примеры фитингов, используемых с изделиями данной товарной позиции, включают крючки, вертлюги, гильзы, зажимы, кольца и гнезда.ФИТИНГИ Фитинги — это функциональные насадки для изделий, которые могут быть использованы. Они не являются временными приспособлениями для облегчения дальнейшей обработки прядей, канатов, кабелей или веревок. В штаб-квартире от 23 апреля 1984 г. было обнаружено, что 7-проводная предварительно напряженная прядь с зажимными патронами на каждом конце классифицируется как не оснащенная фитингами. Патрон представляет собой цилиндр с коническим центральным отверстием, который вручную навинчивается на конец пряди и фиксируется двумя клиньями, которые приводятся в действие гидравлически между прядью и зажимным патроном.Считается, что зажим, прикрепленный к пряди, облегчает работу с прядью во время дальнейшей обработки, такой как нанесение покрытия на прядь. Однако это не делает прядь пригодной для использования по назначению. На момент ввоза прядь представляет собой материал, который не был снабжен какими-либо аксессуарами, которые предназначены для конкретного использования. Следовательно, проволочная жила в данном случае не подходит для целей субпозиции, включающей все другие типы проволочной жилы из нержавеющей стали: 10

11 предусматривает шинный шнур. Шинный корд используется в качестве арматуры в радиальных шинах со стальным поясом. Он состоит из нескольких скрученных вместе нитей проволоки и доступен в различных размерах и различных конструкциях. Этот продукт изготавливается как из нержавеющей, так и из углеродистой стали и обычно покрывается латунью. Шинный шнур покрывает другой многожильный провод, имеющий виток или скрутку не более одного витка на длину, равную диаметру жилы, умноженному на 8,5. Складка жилы — это направление, в котором спираль проволоки вращается вокруг сердечника.Это осевое расстояние, необходимое для вращения любого элемента в пряди или шнуре на 360 градусов. Проще говоря, в субпозициях подразумевается прядь, имеющая только 1 виток на длине, которая в 8,5 раза больше ее диаметра. СЛОЖКА Например, 3-миллиметровая жила, попадающая в данную подсубпозицию, будет делать только один полный виток на расстоянии 25,5 мм (8,5 X диаметра жилы), при условии, что скрученная проволока из нержавеющей стали, не оснащенная фитингами или не собранная в изделия, является не шинный корд и имеет более 1 оборота на обозначенную длину, описанную в предыдущих подсубпозициях. НЕРЖАВЕЮЩАЯ СТАЛЬ В подсубпозициях и для многожильного провода, кроме нержавеющей стали: 11

12 охватывает тот многожильный провод, который снабжен арматурой или собран в изделия. См. Предыдущее обсуждение фитингов в подзаголовке, охватывающем все прочие жилы проволоки, не изготовленные из нержавеющей стали: в частности, предусмотрен шинный корд. См. Подробные сведения в субпозициях и включите многожильный провод для предварительного напряжения бетона.Предварительно напряженная или поликарбонатная прядь заделывается в бетон для придания дополнительной прочности. Изготовленный из высокоуглеродистой стали, этот продукт может быть оцинкован, а может и не быть. Жгут ПК обычно имеет 7-проводную конфигурацию, что означает, что есть один центральный провод, вокруг которого намотаны шесть проводов, но также производится и 3-проводная конструкция. В этом случае три провода скручены вместе. Предварительно напряженная прядь используется в гаражах, опорах, балках и сваях для мостов, морских стен и домов у воды, обеспечивая предварительно напряженную прядь, покрытую текстилем или другим неметаллическим материалом. Это может включать в себя прядь ПК, смазанную пластиковой оболочкой, покрывающую предварительно напряженную прядь, которая покрыта / покрыта металлическим веществом, таким как цинк, или вообще не покрыта. АНТИДУМПИНГОВЫЕ И ПРОТИВОДЕЙСТВИЯ В настоящее время существуют различные антидемпинговые и компенсационные пошлины, которые распространяются на предварительно напряженный бетонный стальной трос (PC Strand). Список текущих дел по антидемпинговым и компенсационным пошлинам можно найти на веб-сайте Комиссии по международной торговле по ссылке. Ссылка на распоряжения по антидемпинговым и компенсационным пошлинам в разделе «Расследования» обеспечивает механизм поиска текущих заказов по странам, дате и группе товаров.Кроме того, сообщения о депонировании и ликвидации AD / CVD доступны с использованием поискового инструмента AD / CVD на веб-сайте таможенной и пограничной службы США. Кроме того, информацию можно получить, связавшись с офисом полевых операций в вашем местном порту въезда. чем стальная проволока из нержавеющей стали, которая не снабжена фитингами или не изготовлена ​​из изделий, не является шинным кордом, не предназначена для предварительного напряжения бетона и имеет только один оборот на обозначенную длину, как описано в подсубпозиции; 65, 70, 74 и 80 — это подсубпозиции для этой стальной проволочной нити, кроме нержавеющей стали, которая не снабжена фитингами или не изготавливана в изделия, не является шинным кордом, не предназначена для предварительного напряжения бетона и имеет более одного витка на обозначенную длину, как описано в субпозиции

13 предусматривает стальную проволоку с латунным покрытием, отвечающую указанным выше условиям.Латунь — это сплав, основными компонентами которого являются медь и цинк. Оцинковка означает покрытие цинком для защиты от коррозии. Оцинкованная стальная проволока может быть разделена на три подзаголовка: специально предназначены для сердечника из ACSR. В то время как ACSR означает арматуру из стали с алюминиевым проводником, здесь классифицируется только часть этого кабеля со стальным сердечником. ACSR описывает жилы комбинации алюминия или меди / алюминия, намотанные вокруг стальной жилы. Проводящий материал типа ACSR широко используется для воздушных линий электропередач и воздушных (в отличие от подземных) распределительных кабелей в качестве коммуникационных кабелей для инженерных сетей.Сердечник ACSR Следующие ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ являются индикаторами сердечника ACSR: B500: Стандартные спецификации для многожильного стального сердечника с металлическим покрытием для алюминиевых проводников, армированного сталью (ACSR) B232: Спецификации для многожильных алюминиевых проводников с концентрическим свечением, армированных сталью с покрытием (ACSR) B341: Спецификация для стального сердечника с алюминиевым покрытием для алюминиевых проводников, армированного сталью (ACSR / AZ) B498: Спецификация для стального сердечника с цинковым покрытием (гальваника) для алюминиевых проводников, армированного сталью (ACSR) B802: Спецификация для цинка 5% Проволока со стальным сердечником, покрытая алюминием-мишметаллическим сплавом, для алюминиевых проводников, армированная сталью (ACSR) предусматривает использование гальванизированной проволоки, кроме жилы сердечника ACSR, которая покрыта текстильным или неметаллическим материалом 13

14 — это положение для другой оцинкованной пряди, которая не является сердцевиной из ACSR и не покрыта текстилем или другим неметаллическим материалом; последняя подсубпозиция проволочной пряди включает те изделия, которые не являются нержавеющей сталью, не снабжены фитингами или не изготовлены в виде изделий , не шинный корд, не для бетона с предварительным напряжением, не покрытый латунью или оцинкованный, но имеющий укладку или скручивание более чем на один оборот на обозначенную длину.СТЯЖКА ПРОТИВ КАНАТА 2. КАНАТЫ, КАБЕЛИ и ШНУР: многожильный провод, канаты, кабели, плетеные ленты, стропы и аналогичные изделия из железа или стали, без электрической изоляции: многожильный провод, канаты и кабели: канаты, кабели и канаты, кроме многожильных Проволока: КЛАССИФИКАЦИЯ КАНАТОВ, КАБЕЛЕЙ И ШНУРЫ Подзаголовки сквозные В промышленности тросы и кабели являются синонимами, в то время как использование слова канат устарело. Канат идентифицируется по его конструкции или количеству прядей в канате и количеству проволок в каждой пряди.Он состоит из проводов, жил и жилы. 14

15 Например: конструкция 6×25 обозначает канат с шестью прядями, каждая прядь которого состоит из 25 проволок. Заранее определенное количество готовых проволок уложено по спирали вместе в однородный геометрический узор, чтобы сформировать прядь. Необходимое количество готовых прядей укладывается симметрично с определенной длиной свивки вокруг сердечника, образуя готовый канат.Сердечник — это центральный элемент кабеля или троса, который считается фундаментом. Сердечник состоит либо из жилы, либо из независимого троса. Он изготовлен из материалов, которые обеспечат надлежащую поддержку прядям при нормальных условиях изгиба и нагрузки. Материалы сердцевины могут включать натуральные волокна (такие как пенька, сизаль, хлопок или джут), искусственные волокна (такие как вискоза, нейлон или полипропилен) или сталь. СХЕМЫ ПРОВОЛОЧНЫХ КАНАТОВ НЕРЖАВЕЮЩАЯ СТАЛЬ В подсубпозиции включаются стальные канаты, кабели и канаты, изготовленные из нержавеющей стали, для канатов, кабелей и канатов из нержавеющей стали, снабженных фитингами или собранных в изделия.То, что составляет или не является фитингом в тарифных целях, одинаково для подзаголовков канатов, тросов и канатов, как и в ранее рассмотренных положениях о прядях. См. Дополнительные пояснения в подзаголовке. 15

16 охватывает тросы, тросы и веревки из нержавеющей стали, не снабженные фитингами и не изготовленные в виде изделий, и диаметром не более 9,5 мм ().Диаметр — это расстояние, измеренное по центру круга, описывающего проволоки пряди или жилы каната. Диаметр каната определяется путем измерения окружности, которая касается крайних внешних границ пряди. ИЗМЕРЕНИЕ ДИАМЕТРА относится к изделиям, описанным в предыдущей подсубпозиции, если диаметр превышает 9,5 мм () КРОМЕ НЕРЖАВЕЮЩЕЙ СТАЛИ. канат, снабженный приспособлениями или собранный в изделия.Примером продукта, превращенного в предмет, может быть стропа. Стропы представляют собой стальные канаты, изготовленные в виде форм с приспособлениями для работы с грузами или без них и изготовленные таким образом, чтобы можно было закрепить рабочий канат. См. «Штаб-квартира от 10 октября», «Нью-Йорк» от 23 сентября, «Подзаголовки« СТРЕЛКИ », где указаны веревки, кабели и веревки, которые не оснащены фитингами и не собраны в изделия. 16

17 Пример стального каната, который, как было обнаружено, был включен в эти подсубпозиции, был предметом постановления штаб-квартиры от 28 июня, в котором канат с подготовленными концами Becket, прикрепленными к любому концу, не сделал канат оснащенным фитингами или собранным в изделия.В постановлении цитируется Т.Д., который пришел к выводу, что крепления Becket по своей природе являются облегчающими и не позволяют тросу, к которому они прикреплены, передавать движение или выполнять какую-либо другую конкретную функцию. Этот вид рассуждений определяет, подходят ли канат, кабель или, если уж на то пошло, прядь для тарифных целей. Используемые вместе с тросом при подъеме, волочении или тяжелых условиях, петли или приспособления Becket являются просто средством перемещения троса. Обычно их отключают перед подключением полной нагрузки.ПРОВОЛОЧНЫЕ КАНАТЫ БЕЗ ФИТИНГОВ Эти концевые детали представляют собой примеры канатов, которые НЕ оснащены фитингами, включают только канаты, кабели и канат, изготовленный из латунной проволоки, покрывают те канаты, кабели и канаты, которые не производятся из проволоки с латунным покрытием, а импортируются в оцинкованные или не оцинкованные состояние и предусматривают наличие оцинкованных канатов, кабелей и канатов, которые различаются только размером их диаметра, включая канаты, кабели и канаты не из нержавеющей стали, не снабженные фитингами и не изготовленные в виде изделий, не из проволоки с латунным покрытием и не оцинкованные .3. ПРОЧЕЕ: многожильный провод, канаты, тросы, плетеные ленты, стропы и аналогичные изделия из железа или стали, без электрической изоляции: ДРУГОЕ 17

18 КЛАССИФИКАЦИЯ ДРУГИХ субпозиций В то время как охватывает ту часть товарной позиции, которая касается многожильных проводов, канатов, тросов и веревок, и большинство предметов такого рода, как правило, классифицируются именно там, обычно это негласное положение. Что касается этого подзаголовка, в пояснительных записках к Гармонизированной системе описания и кодирования товаров, другой тарифной номенклатуре или постановлениях CBP не упоминается ничего, что дает какие-либо дополнительные указания на объем этого положения.Хотя канаты и кабели обычно имеют круглое поперечное сечение, в товарную позицию 7312 также включаются ленты, обычно прямоугольного (включая квадратное) поперечное сечение, сформированные путем плетения одиночной или многожильной проволоки. Плетеные ленты бесконечны, как резиновая лента или конвейерная лента, и заплетены. Они включаются в субпозицию

19 ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ Интернет Домашняя страница У.S. Служба таможенного и пограничного контроля во всемирной паутине Интернета предоставляет торговому сообществу актуальную и актуальную информацию, касающуюся операций CBP и предметов особого интереса. На сайте размещается информация, которая включает предлагаемые правила, выпуски новостей, публикации, уведомления и т. Д., Которую можно искать, читать в Интернете, распечатать или загрузить на свой персональный компьютер. Веб-сайт был создан как удобный для торговли механизм для оказания помощи импортерам и экспортерам. Веб-сайт также содержит ссылки на домашние страницы многих других агентств, чьи правила импорта или экспорта, которые U.S. Таможенная и пограничная служба помогает обеспечить соблюдение. Веб-сайт также содержит массу информации, представляющей интерес для более широкой публики, чем торговое сообщество. Например, публикация «Знай перед собой» и кампания по повышению осведомленности путешественников призваны помочь в обучении иностранных путешественников. Веб-адрес Службы таможенного и пограничного контроля США — это Таможенные правила Текущее издание Правил таможенного и пограничного контроля США представляет собой отрывной лист с подпиской, доступный в Управлении документации США.S. Правительственная типография, Вашингтон, округ Колумбия 20402; телефон (202) Переплет Титула 19 Свода федеральных правил также можно купить по тому же адресу. Все предлагаемые и окончательные постановления публикуются в Федеральном реестре, который ежедневно публикуется Управлением Федерального реестра, Национальным управлением архивов и документации и распространяется Управляющим документами. Информацию об онлайн-доступе к Федеральному регистру можно получить, позвонив по телефону (202) с 7 часов утра.м. и 17:00 По восточному времени. Эти уведомления также публикуются в еженедельном таможенном бюллетене, описанном ниже. Таможенный бюллетень Таможенный бюллетень и решения (Таможенный бюллетень) — это еженедельное издание, которое содержит решения, постановления, нормативные предложения, уведомления и другую информацию, представляющую интерес для торгового сообщества. В нем также содержатся решения Международного торгового суда США, а также решения Апелляционного суда Федерального округа США по таможенным вопросам. Ежегодно Государственная типография издает переплетенные тома «Таможенного бюллетеня».Подписки можно приобрести у инспектора по документам по адресу и телефону, указанным выше. 19

20 Импорт в США В этой публикации представлен обзор процесса импорта и содержится общая информация о требованиях к импорту. Текущее издание «Импорта в США» содержит много нового и пересмотренного материала, внесенного в соответствии с Законом о модернизации таможни (Mod Act).Закон о модификациях коренным образом изменил отношения между импортерами и Таможенной и пограничной службой США, переложив на импортера юридическую ответственность за декларирование стоимости, классификации и ставки пошлины, применимых к введенным товарам. Текущая редакция содержит раздел «Информированное соответствие». Ключевым компонентом информированного соответствия является совместная ответственность между таможенно-пограничной службой США и импортным сообществом, при этом CBP сообщает свои требования импортеру, а импортер, в свою очередь, проявляет разумную осторожность, чтобы гарантировать, что CBP предоставляет точные и своевременные данные. относящиеся к его или ее ввозу.Единичные копии можно получить в местных офисах Таможенной и пограничной службы США или в Управлении по связям с общественностью, Таможенно-пограничной службе США, 1300 Пенсильвания-авеню, северо-запад, Вашингтон, округ Колумбия. Онлайн-версия доступна на веб-сайте CBP. Импорт в Соединенные Штаты также доступен для продажи в виде отдельных экземпляров или оптовых заказов от инспектора документации по телефону (202) или по почте от инспектора документов, правительственная типография, P.O. Box, Pittsburgh, PA Informed Compliance Publications U.S. Служба таможенного и пограничного контроля подготовила ряд публикаций о соблюдении нормативных требований в серии «Что должен знать каждый член торгового сообщества». Посетите веб-сайт в Интернете на наличие текущих публикаций. 20

21 Value Publications «Таможенная оценка в соответствии с Законом о торговых соглашениях 1979 года» — это 96-страничная книга, содержащая подробное описание системы таможенной оценки, название таможенной оценки Закона о торговых соглашениях (402 Закона о тарифах 1930 г. с поправками Законом о торговых соглашениях 1979 г. (19 U.SC 1401a)), Заявление об административных мерах, которое было отправлено в Конгресс США вместе с TAA, постановлениями (19 CFR), реализующими систему оценки (несколько разделов правил были изменены после публикации книги) и вопросы и ответы, касающиеся системы оценки. Энциклопедия таможенной оценки (с обновлениями) состоит из соответствующих законодательных положений, правил CBP, применяющих статут, частей Кодекса таможенной оценки, судебных прецедентов и административных постановлений, связанных с применением закона об оценке.Копию можно приобрести за символическую плату в Управлении документации Государственной типографии, P.O. Box, Pittsburgh, PA. Эта публикация также доступна на веб-сайте Службы таможенного и пограничного контроля США. Информация, представленная в этой публикации, предназначена только для общих информационных целей. Признавая, что многие сложные факторы могут быть связаны с таможенными вопросами, импортер может пожелать получить решение в соответствии с Правилами CBP, 19 C.F.R. Часть 177, или получите совет от эксперта (например, лицензированного таможенного брокера, поверенного или консультанта), который специализируется на таможенных вопросах.Использование исключительно общей информации в этой брошюре не может считаться разумной осторожностью. Дополнительную информацию также можно получить в пунктах въезда таможни и пограничной службы США. Найдите в своем телефонном справочнике ближайший к вам офис. Список будет найден в Министерстве внутренней безопасности правительства США. 21

22 Ваши комментарии важны. Омбудсмен по малому бизнесу и нормативно-правовому обеспечению и 10 региональных советов по справедливости были созданы для получения комментариев от представителей малого бизнеса о правоприменительной деятельности федерального агентства и оценки реакции каждого агентства на малый бизнес.Если вы хотите прокомментировать принудительные меры Службы таможенного и пограничного контроля США, позвоните в REG-FAIR (). СООБЩИТЕ О КОНТАКТЕ BE-ALERT ИЛИ NO-DROGA Посетите наш веб-сайт в Интернете: 22

Выбор одно- или многожильного подключения

Определение различных различий и вариантов использования одножильных и многожильных проводов и проводников может быть трудным. Разница незаметна, и, учитывая все переменные при проектировании нестандартной проводки, вряд ли вы и ваша команда придете к ней.Однако от этой разницы зависит, будет ли ваш продукт успешным или нет — если провод в вашем продукте не выдерживает движения и в результате трескается, покупатели вряд ли будут хорошо его воспринимать. Чтобы гарантировать, что в вашем продукте используется проводящий материал, подходящий для вашей отрасли, и тип специального кабеля, который вы будете использовать, работайте с инженерами и дизайнерами вашего производителя, чтобы убедиться, что для вашего нестандартного кабеля будет сделан лучший выбор.

Вот некоторые из важных различий между одножильным и многожильным подключением, и то, что эти различия будут значить для вашего конечного продукта:

Одножильный провод:

• Этот тип проводки обычно дешевле в производстве, чем многожильный провод, поскольку не требует такой большой обработки.
• Одножильный провод не такой гибкий, как альтернатива. Это отсутствие гибкости может увеличить вероятность усталости металла и, как следствие, обрыва проволоки. По этой причине одножильные провода лучше всего подходят для изделий, не подверженных сильному движению.
• Этот тип проводки часто используется только для проводки меньшего диаметра, поскольку может быть трудно маневрировать и использовать одножильный провод большого сечения.

Многожильный провод:

• Этот тип проводки имеет более высокую стоимость из-за необходимости большего количества витков экструзии и скрутки.
• Многожильный провод более гибкий и менее подвержен растрескиванию и усталости металла, чем одножильный провод. Это делает его предпочтительным решением для проводки, которая должна маневрировать и сгибаться, не испытывая усталости металла.
• Увеличенная площадь поверхности многожильных проводов снижает сопротивление, с которым будут встречаться токи или сигнал, проходящие через провод.
• Многопроволочная разводка может создавать проблемы при пайке разъемов или клемм, так как бывает сложно обеспечить правильную пайку всех небольших жил.Если этот тип провода припаян, рекомендуется сначала залудить его. Этот тип проводки лучше подходит для приложений, в которых требуется обжимной разъем. Небольшие гибкие жилы провода обычно легко обжимаются и очень хорошо прилегают к обжимному соединителю.

Типы скрученных многожильных проводов

Если ваш проект кажется подходящим для многопроводной проводки, существует множество геометрических схем, в которые можно уложить провода для оптимизации конечного продукта.Эти геометрические формы включают:

• Концентрическое расположение — это обычное расположение проводов, в котором проводники расположены концентрическими кругами. Преимущество такой компоновки состоит в том, что провода можно плотно связать друг с другом для сохранения формы проволоки, что во многих случаях снижает потребность в дополнительном присадочном материале.
• Расположение пучков — в отличие от концентрических скручиваний, провода не имеют определенной геометрии, а просто группируются вместе, а затем скручиваются, чтобы гарантировать, что они остаются плотно упакованными.
• Тросовые устройства — В этом устройстве жилы проводов группируются в несколько небольших пучков. Затем эти связки располагаются концентрическими кругами. Это увеличивает гибкость конечной проволоки, что делает ее идеальной для приложений, которые требуют значительного движения или будут размещаться в продукте, который перемещается часто или в нескольких направлениях. Такое расположение более популярно в приложениях с большим диаметром проволоки, что увеличивает общую долговечность и функциональность продукта.
• Кольцевые устройства — в этом устройстве проводники сосредоточены вокруг круглого сердечника, который обычно не является проводящим. Это помогает материалу проводника сохранять свою форму. Такое расположение может быть полезно для уменьшения сопротивления провода.

Это лишь некоторые из различных геометрических форм, которые можно использовать в процессе производства проводов и кабелей. Выбор наиболее эффективного типа проводника для вашего электромонтажного проекта является ключом к его эффективности и снижению вероятности того, что вашему продукту потребуется обслуживание в дальнейшем.

Стандарты и методы испытаний на растяжение | Mecmesin

Фон

Качество обжимного соединения зависит от механической прочности соединения, а также от его электропроводности. Если результаты испытаний силы отрыва находятся в допустимом диапазоне, это гарантирует, что в процессе обжима было приложено надлежащее усилие обжима.

Это очень важно, поскольку необходимо приложить достаточную силу для разрушения слоя непроводящих оксидов, которые могут накапливаться на зачищенном проводе и покрытии на внутренней стороне вывода.Это необходимо для обеспечения хорошего контакта металла с металлом. Если этого не произойдет, электрическое сопротивление может увеличиться.

Излишняя обжимка заделки приведет к уменьшению круглой площади проводника и, таким образом, к увеличению электрического сопротивления.

Испытание обжимных соединений (широко известное как «испытание на разрыв») обеспечивает целостность конечного продукта, но, что более важно, оно обеспечивает эффективность самого обжимного инструмента, поскольку его можно калибровать по результатам испытаний.Калибровку лучше всего проводить в ответ на анализ статистического управления процессом (SPC), который может быть получен из данных, полученных с помощью тестеров.

Стандарты и методы

Необходимо соблюдать множество стандартов, и у каждого производителя или пользователя могут быть разные требования. Но есть одна общая черта: международные и отраслевые стандарты предписывают повторяемые процедуры проверки прочности на разрыв клемм проводов.

Важно, чтобы не было рывков или внезапного приложения силы.По этой причине в стандартах указывается, что должна быть «постоянная скорость натяжения», и большинство из них определяют скорость тяги, с которой должны проводиться испытания. Единственный практический способ добиться повторяемости испытаний тягового усилия — это установить скорость с помощью моторизованного тестера тяги, такого как серия тестеров WTST .

Хотя стандарты определяют минимальное приемлемое значение для тягового усилия в соответствии с диаметром провода и проводимостью AWG

Как повысить уровень подключения

В этой статье объясняется, как повысить уровень подключения и преимущества этого в игра Death Stranding.Читайте дальше, чтобы узнать, какую роль играет статистика уровня соединения в игре Death Stranding.

Ваш уровень связи с данным персонажем увеличивается всякий раз, когда вы выполняете Приказ для этого персонажа. Кроме того, чем выше рейтинг, который вы получите за Орден, тем больше будет повышаться ваш уровень связи с этим персонажем, поэтому старайтесь как можно больше стремиться к рангу S.

Выполнив Приказ № 27, вы получите возможность выполнять «Премиум-заказы» с повышенными рисками и вознаграждениями.После выполнения Премиум-заказа ваш уровень подключения будет повышаться быстрее, чем обычно, поэтому рекомендуется уделять приоритетное внимание выполнению этих заказов, чтобы быстро повысить свой уровень подключения.

Иногда на карте можно увидеть «потерянные предметы».Когда вы поднимете эти потерянные предметы, местонахождение владельца будет отмечено на карте, а когда вы принесете потерянный предмет напрямую владельцу, ваш уровень связи повысится.

Также можно отнести потерянные предметы на любую базу и положить их там, но заработанный уровень связи будет немного снижен, поэтому рекомендуется по возможности отнести потерянный предмет непосредственно владельцу.

По мере повышения вашего уровня связи вам будет отправляться больше оборудования, например оружия, транспортных средств и т. Д.из Штаба Моста, который предоставит вам дополнительные возможности.

Повышение уровня соединения увеличит ваш лимит хранения материалов, а также предоставит доступ к новым материалам, поэтому разнообразие предметов, которые вы можете сделать, также будет увеличиваться автоматически.

Покрытие хиральной сети улучшится, что позволит увеличить трафик по сети. Это увеличивает разнообразие структур, которые может создать игрок.

По мере того, как к UCA присоединяются дополнительные члены, вам будет предоставляться информация, что увеличит количество персонажей, которые будут сотрудничать с игроком и предоставлять полезную информацию.

Советы и руководства для начинающих

Глава 4 Карточки
