Спустить воздух кран маевского: принцип работы, как спустить воздух, установка, фото, цена

Содержание

схемы, принцип работы и советы как правильно спустить воздух (115 фото и видео)

Как работает кран Маевского

В классическом исполнении принцип работы крана Маевского является весьма простым – по своей сути, это кран, который призван пропускать или не пропускать воду, воздух и так далее. Да, он имеет немного непривычную конструкцию, но тем не менее он остается краном, и для того, чтобы через него начало что-то проходить (в данном случае воздух), его понадобится открыть.

Открывается воздушный кран Маевского тоже немного непривычно – если в случае со стандартным краном приходится поворачивать шарик или вентиль, то здесь, можно сказать, нужно выкручивать и закручивать небольшой винтик с конусной резьбой. Открутив его, вы освобождаете немного пространства, через которое начинает выходить воздух, а вслед за ним появляется вода, сигнализирующая о том, что воздух благополучно удален.

Немного поразмыслив над тем, как работает кран Маевского, непременно можно прийти к мысли, что его вполне реально заменить обычным краном – тем более что и у того и у другого приспособления установочная резьба полностью совпадает по всем параметрам.

Да, это можно сделать, и альтернатива в виде обычного вентиля или шарового крана будет работать отлично, но…

Стандартный кран имеет большое пропускное отверстие – там, где Маевского оставит на полу небольшую каплю, обычный вентиль нальет лужу.
Стандартный кран (шаровой или вентиль) имеет большие размеры и, например, на батарее смотрится неэстетично.
Кроме того, в отоплении всегда много мусора, который может попасть под прокладку или шарик обычного крана, что не даст возможности остановить двигающуюся вслед за воздухом воду.

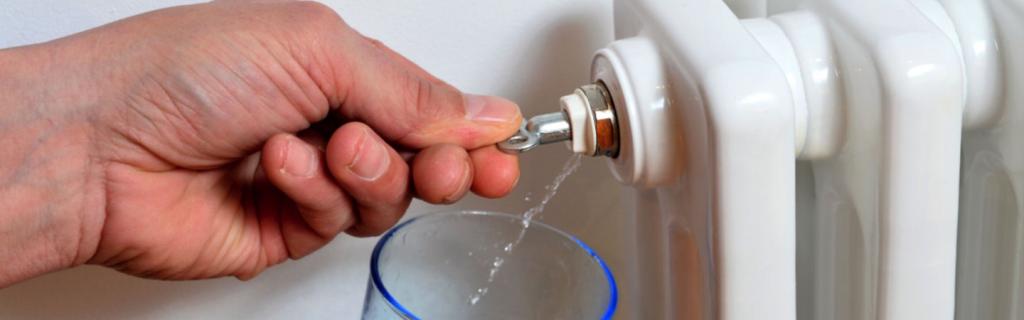

Как пользоваться краном Маевского фото

Есть и другие причины, по которым не стоит устанавливать вместо крана Маевского обычную запорную арматуру. К примеру, наши любознательные дети по непониманию сути могут открыть его и получить ожог – в кране Маевского, а вернее в некоторых его интерпретациях, этот момент учитывается.

Назначение крана Маевского

Воздух легче воды, поэтому скапливается в пиковых точках системы обогрева помещений и радиаторах. Это происходит по нескольким причинам:

трубы недостаточно быстро заполняются водой;
подпитываемая система была частично пустой;
в воде много растворенного кислорода.

Иногда скопление воздуха провоцирует особое устройство отопительной системы, когда на отдельных участках образуются петли из труб, развернутые вверх.

В 1931 году Госплан постановил, чтобы при низовой разводке на системы с целью удаления воздуха устанавливали обычные краны. Но через них жители домов не только устраняли воздушные пробки, но нередко сливали горячую воду, выполняющую в данном случае роль теплоносителя, и потом использовали ее для хозяйственных нужд — например, чтобы помыть полы. Это было недопустимо с позиции санитарии и технологии центрального отопления зданий. Поэтому на радиаторы начали устанавливать краны Маевского, которые значительно усложняли задачу по нецелевому применению теплоносителя.

Установка крана не позволяет использовать воду не по назначению

Как устроен кран Маевского

Устройство в 1933 году разработал инженер из Ленинграда Чеслав Брониславович Маевский. Официально его называют радиаторным игольчатым воздушным клапаном.

По некоторым историческим данным, сначала появился кран минчанина С. А. Роева. Он состоял из двух частей, разделенных прокладкой. Устройства прошли испытания в 1932 году. Уже через год Маевский совершенствовал эту конструкцию, усовершенствовав герметизацию деталей. В более современной интерпретации инженер соединил детали способом «конус в конус».

Кран состоит из таких компонентов:

корпус;
конусный винт с головкой под ключ;
поворотная часть;
входной и выходной каналы для воздуха.

Конструкция устройства

Воздухоотводное устройство приводит в движение запорный винт. Последний управляется отверткой или вручную, что зависит от конкретной модели. В современном исполнении на кран уже устанавливается специальный ключ, поэтому пользоваться устройством стало проще.

Преимущества установки крана Маевского:

повышение коэффициента полезного действия отопительной сети;
упрощение обслуживания радиаторов;
доступная стоимость самого узла.

Но у такого крана, несмотря на перечисленные преимущества, есть и недостаток. Поскольку качество теплоносителя зачастую оставляет желать лучшего, то часто при процессе эксплуатации в кране возникают засоры.

В зависимости от исполнения, различают три вида крана:

радиаторный — предназначен для отопительных приборов;
традиционный — устанавливается повсеместно, оснащен наружной резьбой;
комплектный — представляет собой шаровой кран с КМ.

Чертеж крана в разрезе

По способу откручивания бывают такие устройства:

под отвертку;
под ключ четырех- или шестигранный;
с ручкой, для которых не нужен инструмент.

Для изготовления используют также различные материалы и их сочетание. Бывают КМ:

стальные;
латунные;
чугунные;
из нержавеющей стали;
пластиковые.

Чаще всего узел производят из латуни, устойчивой к коррозии, которая угрожает материалам из-за неблагоприятных условий эксплуатации.

Часто недобросовестные продавцы выдают за латунь дешевый силумиан. Но этот материал ненадежный, изделия из него быстро выходят из строя.

Внимание! Дети любят играть с различными предметами. Поэтому в их комнате лучше установить кран, открывающийся с помощью отвертки. Если малыш самостоятельно откроет кран, то получит ожоги.

В детских рекомендовано устанавливать модели устройства «под отвертку»

Автоматический КМ

Автоматические КМ удобны в частных домах с индивидуальным отоплением, поскольку устраняют воздушные пробки и регулируют давление самостоятельно. Внутри этого узла имеется камера, внутри оснащенная поплавком. Тот, в свою очередь, подсоединяется к игольчатому клапану, находящемуся в верхней части узла.

Когда воздушная прослойка превышает установленный лимит, клапан на некоторое время открывается, давая воздуху покинуть систему. Затем, за счет действия поплавка, он снова возвращается в начальную позицию, не допуская вытекания воды.

Автоматическая модель крана

Главный плюс АКМ в том, что для отвода попавшего внутрь труб воздуха не надо подставлять емкость, поскольку вода не вытекает. Кран автоматически блокируется, как только уровень теплоносителя повышается. Однако стоят автоматические модели дороже механических.

Воздухоотводчики бывают:

прямыми;
угловыми;
радиаторными.

Видео — Кран Маевского: что это такое и как работает

Фото крана Маевского и описание его разновидностей

У каждого проекта отопительной системы разное расположение рабочих органов (батарей и полотенцесушителя), поэтому конструкция не всегда позволяет разместить кран Маевского в доступном для обслуживания месте. Что привело разработчиков к созданию нескольких видов клапана.

Ручная модель крана

Самая распространённая модификация, так как имеет достаточно надёжный механизм, главное, чтобы доступ к нему был свободен, так как открывается кран с помощью плоской отвёртки или специального четырёхгранного ключа для крана Маевского. Игольчатый механизм работает в двух разновидностях, горизонтально открывая затвор для пропуска воздуха, и с отверстием в корпусе гайки.

Ручной кран Маевскогокран маевского

Как работают автоматические воздухоотводчики

Принцип работы автоматического воздухоотводчика для отопления заключается в наличии поплавка. Поплавок подпирает игольчатый клапан через пружину, система настроена на определённое давление воздуха в радиаторе, как только воздуха станет больше допустимого значения, клапан откроется, и стравит весь лишний воздух через отверстие в центре головки крана. Когда давление прейдёт в норму, клапан закроется. Установка такого варианта прибора распространяется только на труднодоступные узлы отопления. В промышленных масштабах применяют иные приспособления для устранения завоздушенности батарей.

Кран Маевского автоматическийкран маевского автоматический

Кран с предохранительным клапаном

Это усовершенствованный ручной кран Маевского, дополненный, датчиком высокого давления. Суть его работы заключается в том, чтобы предотвращать поломку отопительной системы и её рабочих органов в случае, если давление теплоносителя превысит отметку в 15 атмосфер. Клапан откроется и спустит лишнюю воду из батареи. Чрезмерное давление может создаться из-за гидроудара.

Устройство воздухоотвода с предохранителем

Преимущества и недостатки

Преимущества:

простая конструкция;
долговечность;
компактность и возможность установки даже в труднодоступных местах;
надежность;
небольшая цена;
стильный дизайн.

Недостатки:

необходимость выпускать воздух вручную – краны Маевского не срабатывают автоматически. Для заполнения крупных систем не очень подходят – стравливать воздух придется очень долго, в местах постоянного скопления воздуха лучше поставить автоматический воздухоотводчик;
не предназначены для работы в системах с давлением более 1,6 Мпа.

Почему в системе скапливается воздух?

Воздушная пробка — это злостный враг отопительной системы. Чем больше воздуха в батареях, тем хуже они греют, потому что воздух не даёт теплоносителю полностью заполнить отопительный прибор, и он не нагревается на полную мощность. Причины попадания воздуха:

Разгерметизация труб в процессе ремонтных работ стояка или батарей.

Демонтаж отдельных элементов системы

Если производился полный слив теплоносителя из системы. В таком случае наличие воздушных пробок в трубах неизбежно.

Слив воды из радиатора

Если произошло повреждение в местах соединения отдельных частей конструкции.

Некачественная сборка системы отопления, выраженная в неполноценной фиксации одного или нескольких узлов.

Недожатый кран

Существует и ряд других причин попадания кислорода в трубы, но они происходят очень редко.

Важно! В процессе регулярной завоздушенности, металл отопительных элементов подвергается коррозии, так как кислород негативно воздействует на структуру материала, разрушая его. Такая система прослужит гораздо меньше, чем отопление с редким попаданием воздуха в радиаторы.

Последствия завоздушивания отопительной системы

Неправильна работа отопительной системы
Шум при циркуляции теплоносителя
Вибрация труб, которая со временем приведем к разгерметизации
Пробки из воздуха, замедляющие циркуляции теплоносителя или полностью ее останавливающие
Коррозия внутренней части радиаторов и труб

Кран Маевского в том виде, в котором он существует сейчас, появился аж в 33 году двадцатого века, его задачей является высвобождение отопительной системы от попавшего в нее воздуха, который и мешает теплоносителю заполнять все внутреннее пространство батарей и магистралей.

Внутренняя конструкция клапана выполнена в виде конуса, помещенного в конус.

Вот как работает кран Маевского — принцип действия заключается в поднятии иглы, которая отворяет небольшое отверстие диаметром около двух миллиметров, из которого и происходит выход скопившегося воздуха.

При этом, если в вашей системе отопления циркуляция теплоносителя осуществляется принудительным образом, то есть используется циркуляционный насос, его перед высвобождением воздуха необходимо отключить.

Виды кранов Маевского

Обычный кран Маевского имеет простое устройство, он открывается с помощью четырехгранного ключа или отвертки с плоским наконечником.

В связи с особенностями эксплуатации требуется, чтобы кран был установлен в доступном месте, иначе открывать его будет просто неудобно.

Существует две разновидности механизма крана – у первого вида выпускное отверстие открывается горизонтально с помощью иглы, во втором виде отверстие находится на боковой поверхности гайки.

Для труднодоступных участков отопительной системы давно изобретены автоматические краны Маевского. Они самостоятельно, без вмешательства человека под действием избыточного давления в магистралях отопления способны открывать затвор, как только давление в системе нормализуется, клапан закрывается.

Чтобы избавить себя полностью от контроля радиаторов отопления и избежать возможного выхода из строя системы отопления, используют усовершенствованную версию стандартного крана Маевского.

Это версия крана снабжена предохранительным клапаном, который сам открывает отверстие для спуска воздуха и воды в случае непредвиденного повышения давления в системе. На фото представлены все разновидности крана Маевского.

Причины появления воздуха в отопительной системе

Кран Маевского принцип работы; установка его в радиатор, чтобы спускать воздух

Из-за накопленного воздуха происходят сбои в работе отопительной системы. Воздушные пробки не дают свободно перемещаться теплоносителю по контуру. Поэтому вся работа системы обогрева становится неэффективной. Решить эту проблему можно с помощью устройства под названием кран Маевского. Его принцип работы состоит в стравливании воздушных масс. На батарее это приспособление монтируется в верхней точке. Управлять им можно как вручную, так и автоматически.

Кран Маевского: принцип работы

[rek_custom1]

Устройство имеет множество видов, которые различаются друг от друга конструкцией и способом применения.

Рассмотрим причины, по которым возникают воздушные пробки в отопительной системе:

когда делается монтаж новой отопительной системы;
когда устанавливаются новые батареи отопления;
когда вода сливается из системы, и производятся ремонтные работы;
в случае негерметичности контура;
если присутствуют процессы коррозии.

Для производства автоматического крана Маевского используется латунный материал, который по всем показателям устойчив к появлению ржавчины. Устройство имеет корпус с игольчатым клапаном конусного типа. С помощью запорного винта, который устанавливается снаружи, можно управлять клапаном. В закрытом положении клапан не пропускает теплоноситель, стоит только повернуть винт, и система избавится от лишнего накопленного воздуха.

Краны изготавливаются с разным сечением наружной резьбы, что позволяет выбрать требуемый именно вам вариант. Чтобы настроить такой кран, используют отвертку или разводной ключ. Самостоятельно, если вы не мастер и ничего не смыслите в этом деле, производить регулировку специалисты не советуют.

Что такое кран Маевского

Если сделать чертеж этого изделия в разрезе, то наглядно можно увидеть все детали, из которых состоит популярный кран. Это:

термостатический элемент;
термостатический клапан;
шкала настройки;
чувствительный элемент, для которого жидкость служит рабочей средой;
разъемное соединение;
шток;
золотник;
компенсационный механизм;
накидная гайка;
кольцо, которое фиксирует заданную температуру.

Принцип работы будет одинаковым практически во всех моделях, а вот воздухоотводчик может при этом иметь разную конфигурацию.

Разновидности конструкции

Воздухоотводчиков есть несколько видов:

Устройство ручного типа, с которым очень просто обращаться. В случае неравномерного прогрева батареи, кран приоткрывается специальным ключом, чтобы вышел из системы весь лишний воздух. После этого его таким же способом закрывают.
Кран автоматический. Вручную с ним справиться не получится. Изготовлен он из латуни, имеет цилиндрическую форму. Вместо игольчатого клапана в нем есть поплавок из пластмассы. В случае образования воздушной пробки механизм начинает самостоятельно двигаться, что позволяет устройству открыться и избавиться от нее.
Устройство со встроенным предохранительным механизмом отличается от двух предыдущих вариантов спуском воздуха. Механизм отвечает за напор давления. Если показатель выше всех допустимых параметров, то клапан срабатывает и освобождает батарею от лишнего воздуха принудительно. Такой кран рекомендуется устанавливать на полипропиленовых или металлопластиковых трубопроводах.

Как выбирать устройство?

[rek_custom2]

Перед покупкой крана Маевского нужно обратить внимание на определенные параметры радиаторов. Если обогрев централизованный, то лучше всего установить устройство ручного типа. Его можно будет задействовать только в том случае, если понадобится стравить воздух.

Автоматический кран целесообразнее использовать при автономной системе отопления.

Если использовать автоматическую конструкцию для централизованного отопления, то нужно учесть, что теплоноситель очень сильно загрязнен, а это будет влиять на работу механизма. Дело в том, что отверстия в таких конструкциях будут постоянно забиваться, и кран просто перестанет выполнять свою работу.

Автоматический механизм можно установить на батареях, которые расположены в труднодоступных местах, но и там нужно будет постоянно следить за чистотой теплоносителя.

Если в системе отопления имеют место чугунные батареи, то для них подойдет модель ручного крана или автоматические конструкции, изготовленные из латуни.

Правильный монтаж крана Маевского

[rek_custom3]

Если человек не имеет специальных знаний, то установить такую конструкцию самостоятельно ему будет очень сложно, или он вовсе не справится с таким заданием. Покупая воздухоотводчик, нужно чтобы его размеры совпали с входным отверстием полотенцесушителя. Кроме этого, нужно приобрести прокладку, сделанную из резины или силикона.

Рассмотрим, как правильно установить кран Маевского на полотенцесушителе.

Конструкция должна быть установлена на радиатор в верхней его части, при этом отверстие под горячую воду должно находиться в противоположной стороне. Работа проводится в следующей последовательности:

Систему нужно освободить от воды.
В новых батареях предусмотрены прорези. Если на батарее имеется заглушка, то кран нужно устанавливать вместо нее, но так, чтобы отверстие было развернуто от стены и имело небольшой уклон вниз.

Если нужно установить устройство на старую батарею, то в заглушке делается прорезь, затем нарезается резьба. После этого, с помощью специального ключа устанавливается кран Маевского. Такие радиаторы в ванной уже не встретишь, там устанавливают полотенцесушитель.

Установка и принцип работы автоматического воздухоотводчика

[rek_custom4]

Автоматический кран имеет герметичный корпус, изготовленный из латуни. Внутри располагается поплавок, который соединен со спускным клапаном. Работать такой прибор будет только при наличии открытого запирающего колпачка. Колпачок, перед работой, нужно открутить на несколько оборотов.

От вида изделия зависит и принцип работы автоматического воздухоотводчика. Различают три типа устройства:

прямые модели, которые монтируются вертикально;
угловые модели – монтируются под определенным углом;
специальные устройства на радиаторы.

Некачественный теплоноситель будет постоянно забивать отверстие, из-за чего клапан будет неплотно прилегать. В этом случае полотенцесушитель нужно менять, или же вызывать сантехника.

Установка разных видов крана Маеквского

Как работает кран Маевского?

Пользоваться краном Маевского нужно правильно. Для этого под батарею нужно положить сухую ветошь или поставить небольшую емкость. С помощью ключа винт требуется прокрутить в нужном направлении. Если это сделано правильно, то из устройства начнет выходить воздух, а за ним потечет и вода. Здесь важно спускать воду, пока она не начнет литься без прерывания.

Если в радиаторе установлен ручной тип крана, то подготовительные работы будут те же. Но чтобы открутить его, нужен ключ для крана Маевского, или отвертка. Ее нужно вставить в прорезь и прокрутить против часовой стрелки. Как только воздух начнет выходить из батареи, нужно прекратить прокручивание. Как и в предыдущем случае, вместе с воздухом будет спускаться и вода, к тому же это все может сопровождаться громкими звуками. Не пугайтесь, это нормально. Спускать воду можно заканчивать, когда она будет литься без прерывания. Кран можно закрывать, но крутить нужно уже в обратную сторону.

Если система оборудована насосами, то перед выпусканием воздуха их нужно отключить, минут за десять до «операции». Чтобы кран прослужил долго, после каждого отопительного сезона нужно смазывать винт специальной силиконовой смазкой. Это поможет защитить резьбу от действия теплоносителя.

Замену крана следует производить специальными разводными ключами, это касается и полотенцесушителя.

Полезные советы

Кран Маевского монтируется на радиаторы в том случае, если конструкция имеет участки, которые находятся ниже подсоединения прибора.

Правильный монтаж воздухоотводчика на полотенцесушителе влияет на работу всей системы.

Если после удаления воздуха, радиатор не стал теплее, то можно допустить, что он засорен. Из этой ситуации есть два выхода:

вызов сантехника;
замена радиатора.

Кран маевского: принцип работы, назначение, устройство

Вместе с теплоносителем в систему отопления попадает растворенный воздух. Накапливаясь в значительных количествах, кислород создает пробки, препятствующие нормальному обращению жидкости. Это снижает качество прогревания здания. Для ликвидации завоздушивания системы сконструирован кран Маевского. Принцип работы простой и понятный, поэтому устанавливается такое устройство повсеместно — будь то многоэтажное здание или скромный коттедж.

Кран Маевского помогает избавиться от возникновения воздушных пробок в теплосети
