Стропильная система крыши чертежи. Стропильная система двухскатной крыши своими руками

Стропила выполняют ряд значимых кровельных функций. Они задают конфигурацию будущей крыши, воспринимают атмосферные нагрузки, удерживают материал. В числе стропильных обязанностей формирование ровных плоскостей для укладки покрытия и обеспечение пространства под компоненты кровельного пирога. Для того чтобы столь ценная часть крыши безупречно справлялась с перечисленными задачами, нужны сведения о правилах и принципах ее устройства. Информация полезна и тем, кем сооружается стропильная система двухскатной крыши своими руками, и тем, кто решит прибегнуть к услугам наемной бригады строителей.

В устройстве стропильного каркаса для скатных крыш используют деревянные и металлические балки. Исходным материалом для первого варианта служит доска, бревно, брус. Второй сооружают из металлопроката: швеллера, профильной трубы, двутавра, уголка. Есть комбинированные конструкции со стальными наиболее нагружаемыми деталями и элементами из древесины на менее ответственных участках.

Кроме «железной» прочности у металла имеется масса недостатков. К ним относятся теплотехнические качества, неудовлетворяющие владельцев жилых строений. Разочаровывает необходимость в применении сварных соединений. Чаще всего стальными стропилами оборудуют индустриальные строения, реже частные бытовки, собранные из металлических модулей.
В деле самостоятельного сооружения стропильных конструкций для частных домов в приоритете древесина. С ней работать несложно, она легче, «теплей», привлекательней по экологическим критериям. К тому же для выполнения узловых соединений не потребуется сварочный аппарат и навыки сварщика.
В деле самостоятельного сооружения стропильных конструкций для частных домов в приоритете древесина. С ней работать несложно, она легче, «теплей», привлекательней по экологическим критериям.
Стропила — основополагающий элемент
Основной «игрок» каркаса для сооружения крыши – стропило, в среде кровельщиков называемое стропильной ногой. Лежни, раскосы, бабки, прогоны, затяжки, даже мауэрлат могут использоваться или не использоваться в зависимости от архитектурной сложности и габаритов крыши.

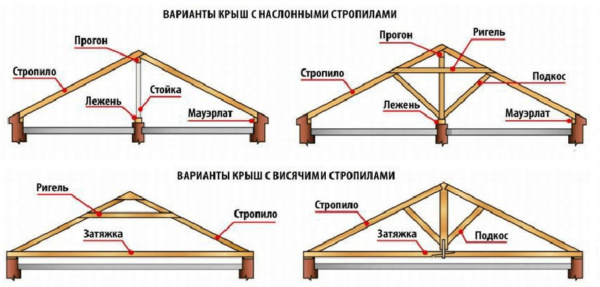

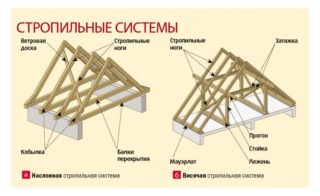

Стропила, применяемые в строительстве каркаса двухскатных крыш, по техническим признакам и способу укладки подразделяются на:
Наслонные стропильные ноги, обе пятки которых имеют под собой надежные конструктивные опоры. Нижний край наслонного стропила упирается в мауэрлат или в потолочный венец сруба. Опорой для верхнего края может служить зеркальный аналог смежной стропилины или прогон, представляющий собой горизонтально проложенную под коньком балку. В первом случае стропильная система называется распорной, во втором безраспорной.
Висячие стропила, верх которых упирается друг в дружку, а низ базируется на дополнительной балке – затяжке. Последняя соединяет две нижние пятки смежных стропильных ног, в результате получается треугольный модуль, именуемый стропильной фермой. Затяжка гасит процессы растяжения, благодаря чему на стены действует только вертикально направленная нагрузка. Конструкция с висячими стропилами хоть и является распорной, но сам распор на стены не передает.

В соответствии с технологической спецификой стропильных ног сооружаемые из них конструкции делятся на наслонные и висячие. Для устойчивости конструкции оснащают подкосами и дополнительными стойками. Для устройства опор верха наслонных стропилин монтируют лежни и прогоны. В реальности стропильная конструкция намного сложнее, чем описанные элементарные шаблоны.
Отметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны. Однако интересует нас сейчас конкретно устройство стропильной системы двухскатной кровли, а в нем задействованы могут быть как висячие или наслонные стропила, так и комбинация обоих типов.

Отметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны.
Тонкости крепления стропильных ног
Крепление стропильной системы к кирпичным, пенобетонным, газобетонным стенам производится через мауэрлат, который в свою очередь фиксируется анкерами. Между мауэрлатом, представляющим собой деревянную раму, и стенами из указанных материалов в обязательном порядке прокладывается гидроизоляционная прослойка из рубероида, гидроизола и т.д.
Верх кирпичных стен иногда специально выкладывают так, чтобы по внешнему периметру получилось нечто вроде невысокого парапета. Так надо, чтобы размещенный внутри парапета мауэрлат и стены не распирали стропильные ноги.

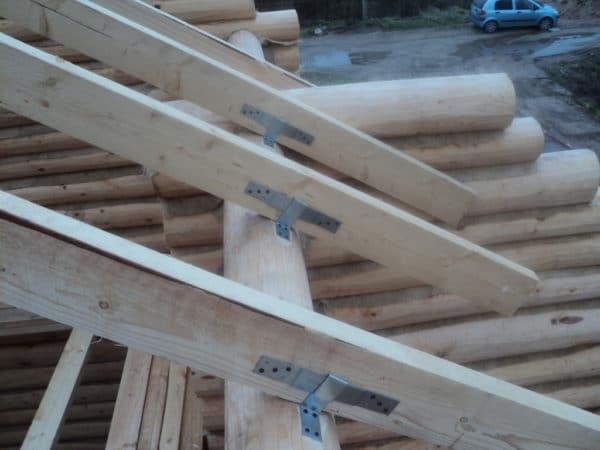

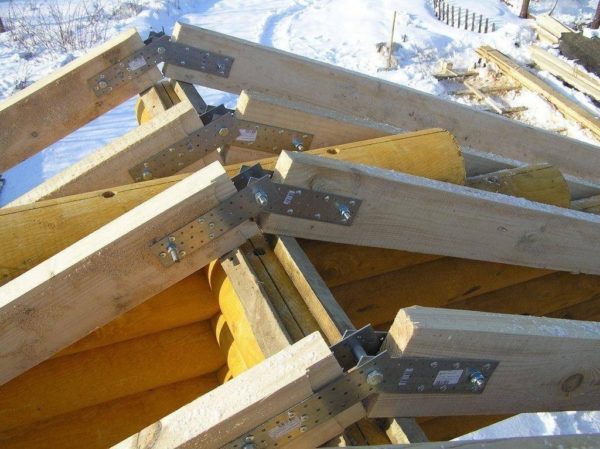

Стропила каркаса крыш деревянных домов опираются на верхний венец либо на потолочные балки. Соединение во всех случаях выполняется врубками и дублируется гвоздями, болтами, металлическими или деревянными пластинами.

Как обойтись без зубодробительных расчетов?
Крайне желательно, чтобы сечение и линейные размеры деревянных балок определялись проектом. Проектировщик даст четкие расчетные обоснования геометрическим параметрам доски или бруса с учетом всего спектра нагрузок и погодных условий. Если в распоряжении домашнего мастера проектной разработки нет, путь его лежит на стройплощадку дома с подобной кровельной конструкцией.
На этажность возводимого здания внимание можно не обращать. Проще и правильнее выяснить требующиеся размеры у прораба, чем узнавать их у владельцев шаткого самостроя. Ведь в руках прораба документация с четким расчетом нагрузок на 1м² крыши в конкретном регионе.
Шаг установки стропилин определяет тип и вес кровельного покрытия. Чем оно тяжелее, тем меньше должно быть расстояние между стропильными ногами. Для укладки глиняной черепицы, например, оптимальным расстоянием между стропилами будет 0,6-0,7м, а для и профлиста допустимо 1,5-2,0 м. Однако даже при превышении шага, требующегося для правильно монтажа кровли, имеется выход. Это устройство усиливающей контробрешетки. Правда она увеличит и вес крыши, и бюджет строительства. Поэтому с шагом стропил разобраться лучше до сооружения стропильной системы.

Народные умельцы вычисляют шаг стропилин согласно конструктивным особенностям постройки, банально разделив длину ската на равные расстояния. Для утепленных крыш шаг между стропилинами подбирают, исходя из ширины плит теплоизоляции.
У нас на сайте вы можете найти , который возможно вам также очень поможет при строительстве.
Стропильные конструкции наслонного типа
Стропильные конструкции наслонного типа значительно проще в исполнении, чем их висячие собратья. Обоснованный плюс наслонной схемы заключается в обеспечении полноценного проветривания, которое напрямую связано с долгосрочностью службы.
Отличительные конструктивные особенности:

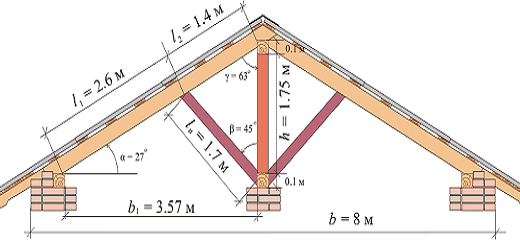

Обязательное наличие опоры под коньковой пяткой стропильной ноги. Роль опоры может играть прогон – деревянная балка, опирающаяся на стойки или на внутреннюю стену строения, или верхний торец смежной стропилины.
Использование мауэрлата для возведения стропильной конструкции по стенам из кирпича или искусственного камня.
Применение дополнительных прогонов и стоек там, где стропильным ногам по причине крупного габарита крыши требуется дополнительные точки опоры.
Минус схемы заключается в наличии конструктивных элементов, влияющих на планировку внутреннего пространства эксплуатируемого чердака. Если чердак холодный и в нем не предполагается организация полезных помещений, то наслонной конструкции стропильной системы для устройства двухскатной крыши стоит отдать предпочтение.

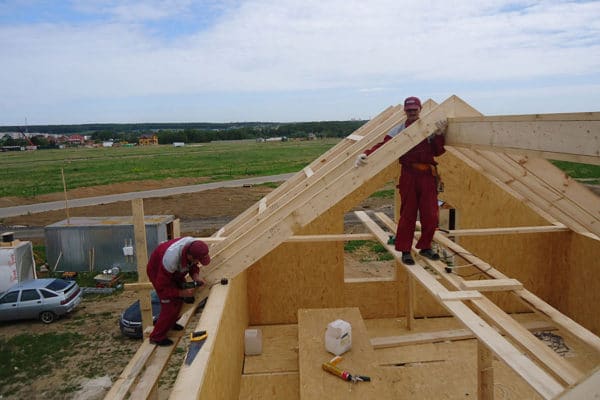

Типовая последовательность работ по сооружению наслонной стропильной конструкции:
Первым делом промеряем высоты постройки, диагонали и горизонтальность верхнего среза остова. При выявлении вертикальных отклонений кирпичных и бетонных стен, устраняем их цементно-песчаной стяжкой. Превышение высот сруба стесываем. Путем подкладывания щепы под мауэрлат с вертикальными огрехами можно бороться, если величина их незначительна.

Поверхность перекрытия под укладку лежня необходимо тоже выровнять. Он, мауэрлат и прогон должны быть четко горизонтальны, но расположение перечисленных элементов в одной плоскости не обязательно.
Обрабатываем все деревянные детали конструкции перед установкой антипиренами и антисептическими препаратами.
По бетонным и кирпичным стенам прокладываем гидроизоляцию под установку мауэрлата.
Укладываем брус мауэрлата на стены, вымеряем его диагонали. Если понадобится, слегка передвигаем брусья и поворачиваем углы, стремясь добиться идеальной геометрии. Выравниваем раму по горизонтали при необходимости.

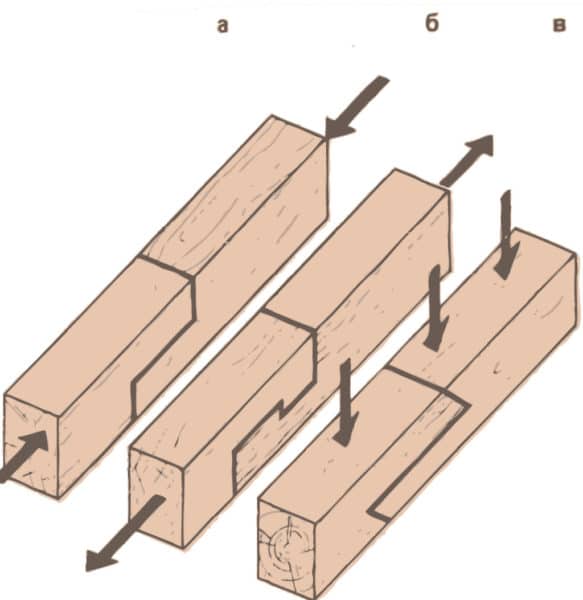

Монтируем мауэрлатную раму. Сращивание брусьев в единую раму производится посредством косых врубок, места соединений дублируются болтами.

Фиксируем положение мауэрлата. Крепеж производится либо скобами к загодя заложенным в стену деревянным пробкам, либо анкерными болтами.
Размечаем положение лежня. Его ось должна отступать от брусьев мауэрлата на равные расстояния с каждой стороны. Если прогон будет опираться только на стойки без лежня, процедуру разметки проводим только для этих столбиков.
Устанавливаем лежень на двухслойную гидроизоляцию. К основанию его крепим анкерными болтами, с внутренней стеной соединяем проволочными скрутками или скобами.
Размечаем точки установки стропильных ног.
Выпиливаем стойки по единым размерам, т.к. лежень у нас выставлен в горизонт. Высота стоек должна учитывать размеры сечения прогона и лежня.
Устанавливаем стойки. Если предусмотрено проектом, раскрепляем их распорками.
Укладываем на стойки прогон. Снова проверяем геометрию, затем устанавливаем скобы, металлические накладки, деревянные крепежные пластины.

Устанавливаем пробную стропильную доску, размечаем на ней места подрезки. Если мауэрлат выставлен строго в горизонт, нет необходимости в подгонке стропилин на крыше по факту. Первая доска может использоваться в качестве шаблона для изготовления остальных.
Размечаем точки установки стропилин. Народные мастера для разметки обычно заготавливают пару реек, длина которых равна просвету между стропилинами.

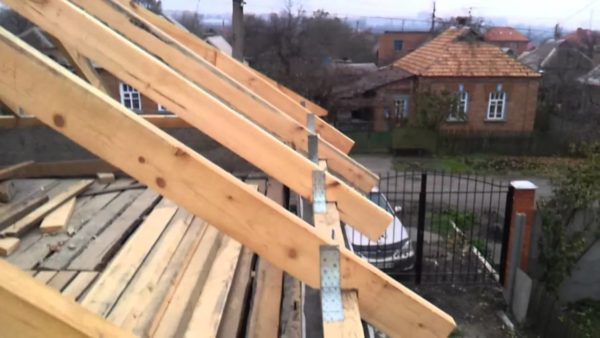

По разметке устанавливаем стропильные ноги и крепим их сначала внизу к мауэрлату, затем вверху к прогону друг к другу. К мауэрлату проволочной связкой прикручивается каждая вторая стропилина. В деревянных домах стропилины прикручивают ко второму от верхнего ряда венцу.
Если подстропильная система сделана безупречно, наслонные доски монтируются в произвольном порядке. Если уверенности в идеальном сооружении нет, то сначала устанавливаются крайние пары стропилин. Между ними натягивается контрольная бечевка или леска, согласно которой подгоняется положение вновь устанавливаемых стропил.

Завершается монтаж стропильной конструкции установкой кобылок, если длина стропильных ног не позволяет сформировать свес требующейся длины. К слову, для деревянных построек свес должен «выходить» за контур здания на 50см. Если запланирована организация козырька, под него устанавливаются отдельные мини-стропила.
Еще одно полезное видео о строительстве двухскатной стропильной основы своими руками:
Висячие стропильные системы
Висячая разновидность стропильных систем представляет собой треугольник. Две верхние стороны треугольника сложены парой стропилин, а основанием служит соединяющая нижние пятки затяжка. Применение затяжки позволяет нейтрализовать действие распора, потому на стены с висячими стропильными конструкциями действует только вес обрешетки, кровли плюс в зависимости от сезона вес осадков.
Специфика висячих стропильных систем
Характерные черты стропильных конструкций висячего типа:
Обязательное наличие затяжки, выполненной чаще всего из древесины, реже из металла.
Возможность отказаться от использования мауэрлата. Раму из бруса с успехом заменит уложенная на двуслойную гидроизоляцию доска.

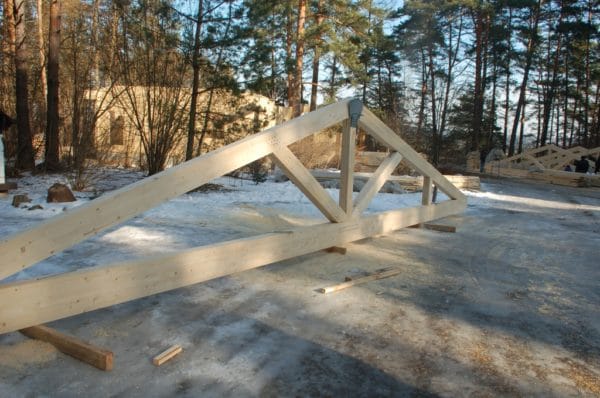

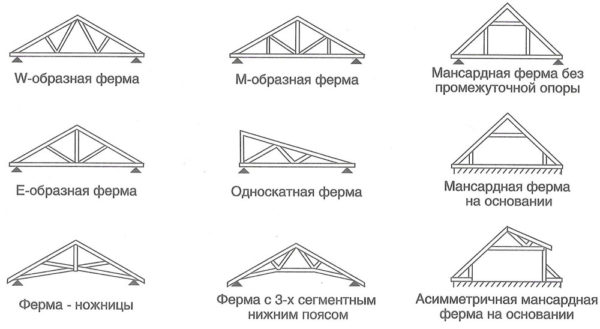

Установка на стены готовых замкнутых треугольников – стропильных ферм.
К достоинствам висячей схемы относят свободное от стоек пространство под кровлей, позволяющее организовать мансарду без столбов и перегородок. Есть недостатки. Первый из них — ограничения по крутизне скатов: угол их уклона может быть минимум 1/6 пролета треугольной фермы, настоятельно рекомендованы более крутые крыши. Второй минус заключается в необходимости доскональных расчетов для грамотного устройства карнизных узлов.
Кроме всего прочего, угол стропильной фермы устанавливать придется с ювелирной точностью, т.к. оси соединяемых компонентов висячей стропильной системы должны пересекаться в точке, проекция которой обязана попадать на центральную ось мауэрлата или заменяющей его подкладочной доски.
Тонкости большепролетных висячих систем
Затяжка – самый длинный элемент висячей стропильной конструкции. Со временем она, как свойственно всем пиломатериалам, деформируется и провисает под действием собственной массы. Владельцев домов с пролетами 3-5м указанное обстоятельство не слишком беспокоит, а вот хозяевам зданий с пролетами 6 и более метров стоит задуматься об установке дополнительных деталей, исключающих геометрические изменения затяжки.
Чтобы предотвратить провисание в схеме монтажа стропильной системы для большепролетной двухскатной крыши имеется весьма значимый компонент. Это подвеска, называемая бабкой. Чаще всего она представляет собой брусок, прикрепленный деревянными прибоинами к вершине стропильной фермы. Не следует путать бабку со стойками, т.к. ее нижняя часть вообще не должна соприкасаться с затяжкой. И установка стоек в качестве опор в висячих системах не применяется.
Суть заключается в том, что бабка как бы висит на коньковом узле, а уже к ней присоединяется затяжка с помощью болтов или прибитых деревянных накладок. Чтобы корректировать провисающую затяжку используются хомуты резьбового или цангового типа.
Регулировку положения затяжки можно устроить в зоне конькового узла, а бабку с ней соединить жестко врубкой. Вместо бруска на нежилых чердаках для изготовления описанного стягивающего элемента может быть использована арматура. Бабку или подвес рекомендуется устроить еще и там, где затяжка собирается из двух брусьев, для поддержки участка соединения.
В усовершенствованной висячей системе подобного типа бабку дополняют подкосные балки. Силы напряжения в образовавшемся ромбе гасятся самопроизвольно благодаря грамотной расста
варианты конструктивных решений, правила расчёта конструкции стропильной системы и площади крыши

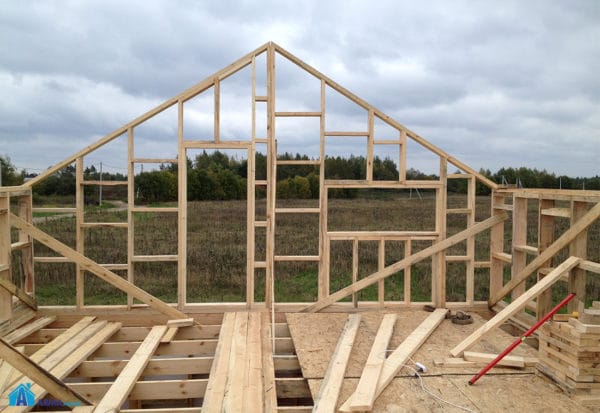

Двухскатная крыша – красивая на вид, надежная и сравнительно несложная форма кровли, за монтаж которой можно взяться, не имея большого опыта в строительстве. Всегда имеется возможность подобрать, несмотря на внешнюю простоту конструкции, оригинальный вариант дизайна для своего дома, бани или беседки.
Понадобятся некоторые знания о том, как правильно рассчитать необходимые материалы, угол наклона и длину стропил, подыскать способы соединения элементов между собой. Детскую или полноценную спальню, кабинет или домашний кинотеатр часто размещают на мансардном этаже, возможность создать который позволяет двускатная крыша.

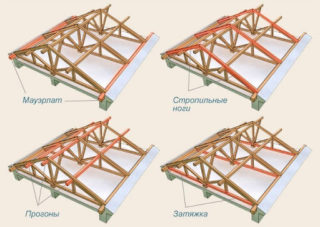

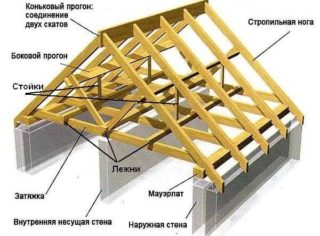

Устройство и основные элементы двухскатной крыши
В состав кровли, состоящей из 2 скатов, входят:
Мауэрлат – анкерами или стержнями с резьбой по периметру к несущим стенам крепится брус 10-15 см или для небольшой конструкции доска 50×250 мм. Он служит для передачи нагрузки от стропил к стенам.
Стропильная нога – доска (брус) 5×10 или 5×15 см. Является основным элементом каркаса. Они ставятся с шагом 0,6-1,2 м. На стропила ложится вся тяжесть от снега, града, ветра.
Лежень – расположен на внутренней несущей стене, имеет форму бруса 10×10 или 15×15 см, нужен для передачи усилия от стоек кровли.
Затяжка – входит в состав системы с висячими стропилами, соединяя их между собой внизу.
Стойки – устанавливаются от конька вертикально, передают нагрузку внутренней несущей стене. Чаще всего изготавливаются с квадратного бруса.
Подкосы – соединяют несущие элементы и ноги стропил, входят в состав фермы, которая объединяет подкосы, затяжку и стропила.
Нагрузка от кровельного покрытия передается стропильной системе через расположенные перпендикулярно ногам доски или бруски – обрешетку. Она также является дополнительным скрепляющим элементом всей конструкции двускатной кровли.
Преимущества двухскатной конструкции
Основные преимущества, которое можно выделить для крыши с 2 скатами по сравнению с другими формами:
простота устройства, проектирования и монтажа;
все виды осадков сходят с поверхности быстро;
имеет минимальное число соединений, ребер, стыков;
равномерно распределяет на несущие элементы постройки нагрузку от ветра и снега;
обойдется дешевле, чем более сложные заменители;
при возведении конструкции можно обойтись без помощи профессиональных строителей.
Виды двухскатных крыш
Крыши двускатные бывают разных форм, каждая из которых отличается особенностями конструкции, дизайнерскими решениями и характеристиками подкровельного пространства.

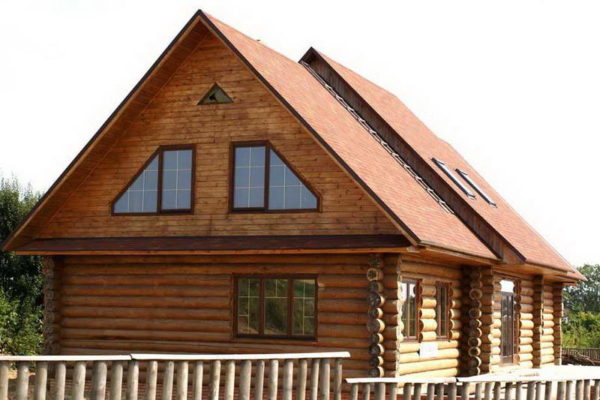

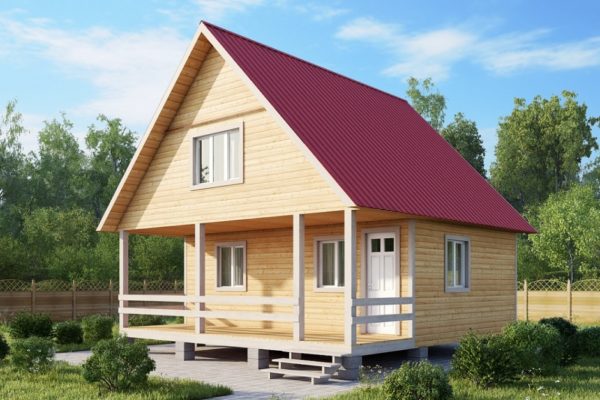

Симметричная или простая двухскатная кровля
Щипцовая или симметричная классическая кровля представляет собой расположенные под нужным углом относительно постройки 2 плоских прямоугольных ската.
Свойства и функции сооружения определяются прежде всего величиной угла такой крыши:
Наиболее простым решением для домов с размерами стены в ширину до 8 м будет ферма со сторонами, имеющими наклон 45°.
Меньшие углы применяются в районах с большими ветровыми нагрузками и для небольших зданий.
Расположение скатов круче 45° – лучший вариант для строений, находящихся в регионах с большим количеством осадков в виде снега. Такой тип кровли является наиболее дорогостоящим.

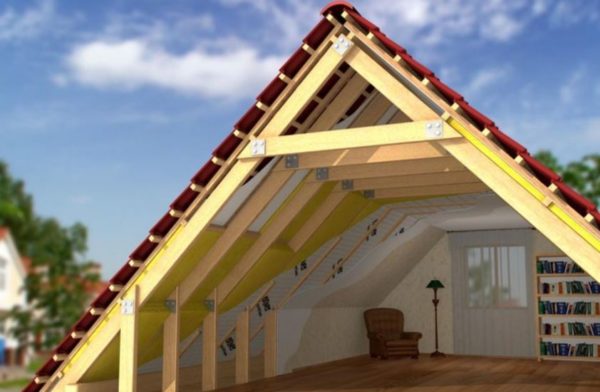

Симметричная ломаная конструкция понадобится для увеличения места под крышей.
Крыша с разными углами наклона скатов
Двускатная крыша с разными скатами, в основе которой находится произвольный треугольник с отличающимися углами, более сложна в расчетах. Одинаковых элементов в стропильной системе меньше. Какие-то части понадобится усиливать.
Конструкции используются с целью:
получить мансардное помещения требуемой формы;
сделать балкон с нужной стороны и заданного размера;
создать стильный оригинальный дизайн.
Появляются дополнительные возможности связать постройку с рельефом местности. Асимметричная крыша в некоторых случаях поможет разгрузить фундамент за счет отсутствия полноценного 2 этажа.

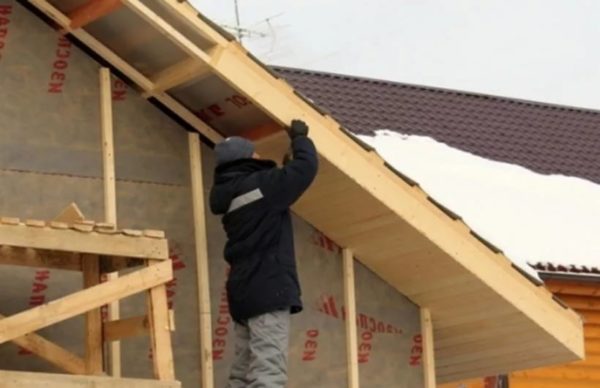

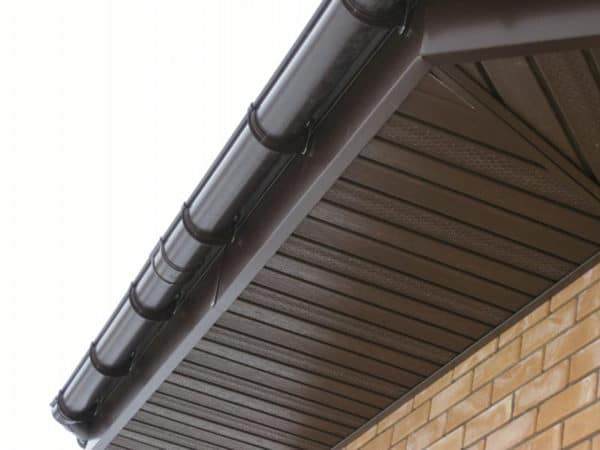

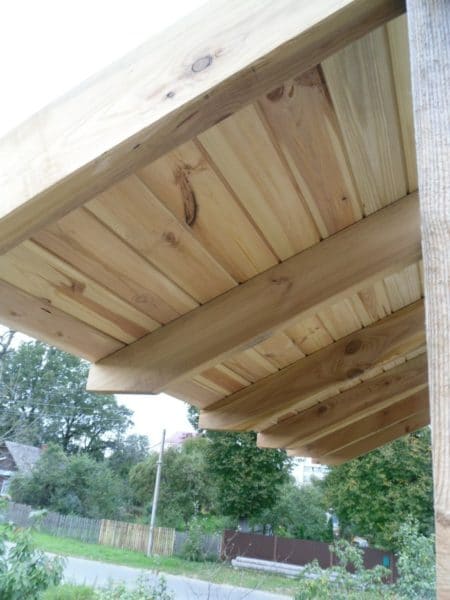

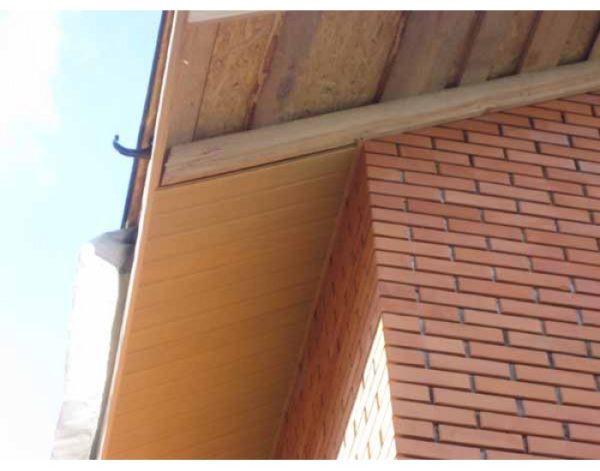

Крыша с большими свесами
С горных вершин Швейцарии и Франции в Россию пришло такое экстерьерное решение, как шале, когда под одной кровлей дома размещаются другие пристройки.
Подход позволяет соединить традиционный взгляд на архитектуру и новые строительные технологии. Большие свесы помогают защитить от влаги фундамент и стены, сэкономить на устройстве отдельных кровельных систем.
Двускатная крыша с разными скатами позволяет перекрыть несколько помещений, начиная от мансарды, и включая парковку, летнюю кухню, беседку или веранду, бассейн или хозяйственные постройки.
Двухскатная ломаная конструкция крыши
Чтобы приблизить форму мансардного помещения к классической жилой площади, кровельные скаты вверху делают более пологими, а книзу усиливают наклон – «ломают».
С помощью этих манипуляций под кровлей получают:
высокий потолок;
почти вертикально расположенные стены и окна;
возможность сделать балкон во всю ширину;
отсутствие острых углов в комнатах.
Изломы увеличивают пространство мансарды, делают его более привычным и уютным.
Ломаные конструкции также применяются при создании разноуровневых двускатных крыш, когда скаты не только отличаются по длине, но и расположены на разной высоте.
Как сделать своими руками
Чтобы кровля служила долго и надежно выполняла свои функции, нужно правильно провести расчеты, сделать подробный проект, составить поэтапный план работ, подготовить нужные материалы и инструменты.
Чем сложнее конструкция, тем более вероятны:
скопление осадков;
появление протечек в стыках покрытия;
ошибки в гидроизоляции и утеплении;
неверное перераспределение нагрузки по стропильной системе.
Габариты здания обуславливают ширину конструкции. Используемый кровельный материал и климатические условия района определяют уклон скатов. От величины этих параметров зависит минимальная высота строения.
Кроме того, придется учесть дизайнерские предпочтения, требования к мансарде и финансовые возможности.
Расчет кровли. Размеры. Определение угла наклона
Определившись с формой крыши, нужно выбрать стропильную систему. Чаще всего используют 2 технологии:
Висячая – стропила снизу крепятся к стенам, а вверху опираются только друг на друга. Фермы образуют равнобедренный треугольник, в основании которого находится затяжка. Распорная нагрузка не передается на стены. Система используется для небольших пролетов.
Наслонная – нижней опорой для стропил является мауэрлат, вверху они упираются в прогонную балку. Последняя поддерживается системой опор, каменными фронтонами коробки, внутренней стеной.
Угол наклона может быть от 10 до 60° с отклонениями в каждую из сторон. Проще использовать равные углы наклона для обеих плоскостей двускатной конструкции, а асимметрию получить, применяя разноразмерные скаты.
Чем плотнее и тяжелее кровельное покрытие, тем больше должен быть угол. Крышу нужно сделать ниже при небольшом количестве стыков, нахлестов, соединений между элементами покрытий.
Профессионалы оптимальный угол рассчитывают в соответствии со СНиП 2.01.07-85, учитывающим особые, временные и постоянные нагрузки.
Чтобы облегчить работу, можно воспользоваться онлайн-калькулятором для крыш. Понадобится знать размеры стропил (ширину и толщину) и указать их расстояние между ними – шаг.
Расчет сечения стропил. Таблица
В зависимости от кровельного материала подбирают сечение и шаг стропил.
Вид кровли Шаг, см Сечение, см
шифер 80-130 5×15
металлочерепица 60-95 5×15, 5×20 (утеплитель)
мягкая кровля 60-150 5×15
ондулин 60-90 5×20
профнастил до 100 5×15
Конструкции с несложной архитектурой можно строить исходя из оптимальных стандартных размеров доски и бруса:
Стойки – брус 100×100 мм.
Прогоны – брус 100×100, 100×150, 100×200 мм.
Затяжки – брус 50×150 мм.
Мауэрлат – брус 100×100, 100×150, 150×150 мм.
Ригели (опоры для стоек) – брус 100×150 мм.
Подшивочные и лобовые доски – доска 25×100, 25×150 мм.
Расчет расстояния между стропилами
Кроме типа кровельного материала, на шаг стропил влияют:
размеры и вид утеплителя;
ветровая и снеговая нагрузка;
характеристики используемых пиломатериалов, их прочность и качество;
расстояние между балками перекрытия и затяжками;
вес кровельного пирога и стропил;
удобство монтажа;
формы крыши;
угол наклона скатов;
тип стропильной конструкции;
материал обрешетки.
Межосевое расстояние отдельных стропил получают делением длины ската на число стропильных ног. Их число определяют, разделив длину ската на табличное значение шага стропил, выбранное в зависимости от типа кровли (по указанной таблице).
Стропильную систему с увеличенным шагом можно усилить обрешеткой.
Проект
Узнать требуемое количество стройматериалов, визуализировать и детально продумать конструкцию кровли поможет правильно составленный чертеж.
Он должен содержать:
Подробную схему стропильной системы, построенную с учетом типа кровельного покрытия и разного вида нагрузок.
Размеры и конфигурацию всех элементов.
Укрупненное изображение основных соединений.
Укладку кровельного материала пошагово.
Расположение дополнительных компонентов, служащих для усиления конструкции.
Макет обрешетки.
Устройство кровельного пирога – гидроизоляцию, утеплитель, пароизоляцию.
Спецификацию пиломатериалов, использовать которые планируется.
Материалы
Смета, составленная предварительно, должна включать:
Пиломатериал. Рассчитанный по периметру поставленной коробки брус для мауэрлата с запасом 5% на соединения и обработку. Доску или брус, которые будут использованы для изготовления стропильных ног, обрешетки, подкосов и т.д.
Кровельное покрытие – профнастил, ондулин, металло- или керамическую черепицу, шифер, мягкую кровлю.
Рулонную гидро- и пароизоляцию.
Материал для свесов и фронтонов.
Гвозди, скобы, шпильки, анкеры, саморезы, пластины и уголки.
Для обустройства конька, свесов, ендов, проходов через крышу потребуются фасонные элементы.
Термо- и звукоизоляцию.
Монтаж двускатной крыши
Лучше будет, если проект кровли включит в себя и подробный план работ: расположение на стене несущего устройства – мауэрлата, порядок установки стропильной системы, монтаж обрешетки, порядок укладки пирога кровли.

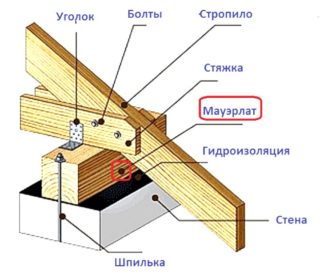

Крепление мауэрлата
Несущие брусья из сосны, лиственницы иди дуба чаще всего имеют стандартную длину – 6 м. Для большинства построек их нужно соединять между собой.
Наиболее надежный способ – с запилом бруса (выборки древесины) и присоединением концов друг к другу внахлест. Половинки крепятся с помощью шайб и болтов М14, М12 и таким же способом соединяются по углам.
К стене крепится несколькими способами или их комбинацией:
За 2-3 ряда до окончания стены делают закладку стальной проволоки, на которую впоследствии с помощью ломика затягивают несущий брус.
При монолитном строительстве замуровывают при отливке стены шпильки, в которые вкручиваются анкерные болты.
На этапе возведения стены делают деревянные закладки. К ним впоследствии с помощью кованых скоб крепят мауэрлат.
Используют предварительно замурованные штыри. В качестве крепежей применяют арматуру или шпильки.

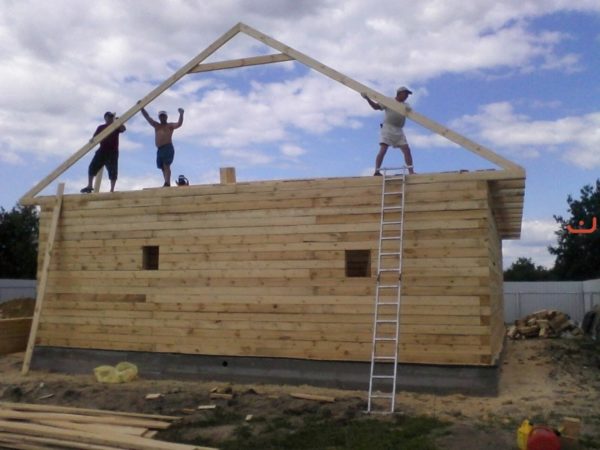

Устройство висячих стропил
Стропильная конструкция такого типа нужна, когда в помещении под крышей не должно быть перегородок. Стропила не имеют поддержки в центре и опираются друг на друга или коньковую балку – висят.

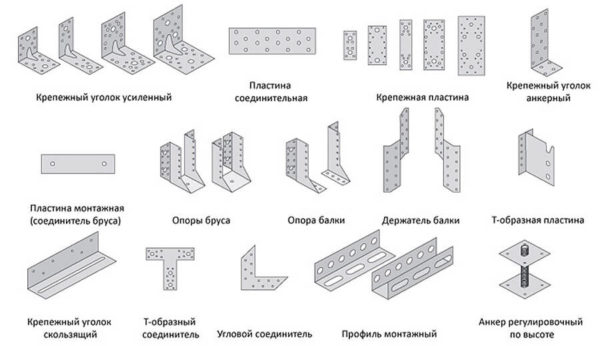

В качестве креплений используются пластины из металла, анкеры, гвозди или прорезные шипы. Основная нагрузка передается на распорки у основания и затяжку, высота расположения которой зависит от величины сдерживаемого усилия.
Балки, горизонтально расположенные между стропилами, осуществляют усиление и стягивание стропильных ног. Возле конька крыши устанавливают дополнительные элементы из прочного бруса – ригели. Они выполняют функцию компенсации растягивающих воздействий.
Равномерно распределить нагрузку на стены и фундамент здания помогает мауэрлат.
Чтобы поддержать длинные затяжки, в конструкцию встраивают элементы, называемые бабками. Они располагаются под самым коньком кровли.
Большие пролеты нуждаются в дополнительных подкосах и стойках, поддерживающих стропила. Конструкции собирают в арки разных форм.
Варианты крепления висячих стропил к мауэрлату
Стропильные ноги крепятся к мауэрлату рядом способов:
Врубка стропил в несущий брус по заранее подготовленному шаблону.
Если наклон ската больше 35°, можно использовать «двойной зуб». В месте расположения на балке крайнего упора вырезается шип. На самой балке устанавливается 2 упора, а в стропильной ноге делается отверстие.
Крепление с помощью хомутов и болтов. На балке делают выемку, в которую ставится срезанная по торцу стропилина.
Независимо от способа, лучше придерживаться следующих рекомендаций:
глубина, на которую допустимо зарубать стропила, не должна превышать 1/3 ширины;
для надежного соединения в каждом узле лучше применять 2 способа крепежа;
не всегда допустимо использовать шаблонные варианты, бывает, что требуется подогнать отдельно каждую ногу.
Устройство наслонных стропил
Если в постройке имеются промежуточные опоры и внутренние несущие стены, то для того, чтобы сделать крышу, применяют наслонную стропильную систему. Она отличается от висячей тем, что содержит опорные стойки под коньковым брусом и стропилами (подстропильные элементы).
Конструкции могут быть как симметричными, так и несимметричными. Кроме того, существуют:
безраспорные системы, в которых распирающее горизонтальные усилия не передается на стены, а стропильная нога работает только на изгиб;
распорные системы – они содержат распор, передающий нагрузку на стены при прежних напряжениях изгиба и сжатия.
Возможно использование гибридных конструкций, объединяющих наслонные и висячие.
Монтаж обрешетки
Обрешетка бывает разреженной и сплошной, одно- и двухслойной. Выбор зависит от материала кровли.
Для изготовления сплошной обрешетки используют:
ДВП;
ДСП;
ОСП;
фанеру повышенной влагостойкости.
Разреженную делают из доски или бруса, металла.
Элементы крепятся к стропильным ногам с помощью гвоздей и саморезов. Шаг обрешетки зависит от материала покрытия и толщины доски. Для 20 мм он составляет 30 см, для 30 мм – 120 см.
Стропильная система — 100 фото и видео рекомендации по монтажу стропильной системы своими руками
Одним из главных элементов в постройке хорошего и долговечного дома является качественная стропильная система для кровли. Стропильное сооружение должно быть выполнено из качественных материалов, потому что на неё приходится огромная нагрузка от веса финишной кровли и нагрузки погодных условий.
Прежде чем начать монтирование стропильной конструкции, необходимо разобраться какие разновидности, принципы и правила монтажа стропильных ферм существуют.
Содержимое обзора:
Факторы, влияющие на выбор стропильного сооружения
Стропильное сооружение является основой кровли, на которую делается упор от опорных элементов и является основой для всех используемых стройматериалов при монтаже.
Параметры и сооружения стропил обуславливаются рядом факторов:
Приобретённый материал
Размер конструкции
Персональный выбор заказчика
Нагрузки на кровлю в различных регионах.
Стропильная ферма состоит из:
Обрешётки
Стяжек
Деревянных стоек
Мауэрлата
Стропильных ног.
Всё приведённые факторы напрямую влияют на выбор вида стропильной конструкции.

Разновидности сооружений
Зачастую используют таки виды стропильных сооружений:
Висячие стропильные строения. Являются самыми простыми видами конструкций.
Наслонные стропила. При выборе данной системы следует учесть необходимость добавочной несущей стены, размещенной по центру постройки.
Смешанные системы. Эта система является более сложной, так как при монтаже применяются два вышеперечисленных вида. Зачастую применяют для мансардных помещений.
Стропильные сооружения для разнообразных типов крыш
Для конкретного типа кровли применяется свой определённый вид стропильных ферм. Рассмотрим более подробно каждую из структур:
Стропильная система двухскатных крыш
Данная система состоит из двух прямоугольных наклонных плоскостей. Всё сооружение с торца здания имеет вид треугольника. Главными элементами являются ноги строп и мауэрлат.
Для равномерного распределения нагрузки на стропы и стены используют такой стройматериал как: подкос, ригель и стойки. С помощью этих элементов создаётся долговечная, жёсткая, простая схема стропильной конструкции для двухскатных кровель.
При правильном монтаже структуры стропильной системы вся нагрузка по площади строения распределяется равномерно.

Стропильные системы вальмовых крыш
При монтаже необходимо монтировать разные типы стропил. Располагают стропила сбоку, делают из досок, монтаж происходит также как при установке традиционных скатных крыш.
Балки установленные по диагонали должны быть симметричны для того, чтобы в дальнейшем крыша не деформировалась от любых нагрузок.
Самостоятельный монтаж стропильной фермы
Перед началом работы требуется провести расчёт стропильной системы, количество стройматериала, теплоизоляции и других дополнительных расходных материалов.
Монтирование производиться по такому алгоритму:
Делаем модель, по которой будете собирать конструкцию. Для этого требуется наличие двух досок, которые соответствуют длине строп, соединить их нужно гвоздями с одного края.
Получите конструкцию, которою называют «ножницами».
Монтируем вторую модель, с помощью которой будут установлены запилы на стропах. Для этого шаблона понадобиться фанера.
Вырезаем запилы специального назначения на стропилах. Соединяем их под углом уклона ската. Получившийся шаблон треугольной формы крепим к мауэрлату.
Вначале монтируем две боковые фронтовые стропы.
Протягиваем кабель меж этих вершин стропил. Обозначим этим конёк, а также точки остальных стропил, которые будут располагаться в промежутках.
Поднимаем и монтируем оставшиеся стропила
Для громоздкой конструкции используем дополнительные укрепляющие подкосы и подпоры.
Устанавливаем коньковые брусья.
Для монтажа правильной и надёжной конструкции в интернете вы найдете огромное количество фото стропильной системы с пошаговым руководством действий.
Крепёж стропильной конструкции
Чтобы стропильная система была надёжной нужно первоначально определить способы крепления к несущей кровле и коньку.
При применении крепления для предостережения искажения крыши при усадке строения, используют шарнирную пластину или гайку с болтом и скользящую опору для укрепления стропил.
Для висячих стропил применяют дополнительную пластину из дерева или метала, закрепляют их с помощью метода вырубки и соединяют при помощи гвоздей.
Исходя из вышесказанного, вы сможете идеально подобрать систему строп и смонтировать надёжную и долговечную крышу.
Фото стропильной системы
Также рекомендуем просмотреть:
Как сделать двухскатную крышу своими руками: устройство и монтаж
Автор Виталий Калугин На чтение 16 мин. Опубликовано 18.08.2017
Чтобы самому установить двускатную крышу, достаточно средних навыков выполнения плотницких работ и понимания технологии её изготовления. Во всем этом несложно разобраться. Нужно также привлечь к процессу толкового помощника, потому что многие операции одному человеку выполнить не под силу. Поэтому многие без сомнений берутся за эту работу и успешно с ней справляются.
Устройство двускатной крыши своими руками
Постройка загородного дома сопряжена с немалыми расходами. Поэтому многие люди ищут варианты удешевления этого процесса за счёт использования современных материалов и технологий. В настоящее время очень популярными стали каркасные здания с двускатными кровлями. Это происходит во многом по той причине, что выполнить такую конструкцию по силам даже человеку с минимальными знаниями строительного дела при соответствующей предварительной подготовке.
Двускатная крыша образуется стропильными фермами треугольной формы, соединёнными между собой продольным верхним брусом (коньковым прогоном) и обрешёткой
Однако сооружение крыши — ответственный момент, требующий серьёзного отношения. Нужно рассчитать:
правильный угол наклона;
длину стропил;
расстояние между ними;
способы соединения различных деталей между собой.
Без опыта производства таких работ не стоит браться за сложные конструкции, но построить небольшой дом с простой двускатной крышей вполне по силам своими руками.
Особенности конструкции двускатных кровель
Такая кровля состоит из двух наклонных плоскостей, расположенных под определённым углом. По торцевым стенкам устраиваются фронтоны, являющиеся вертикальным продолжением стен. По форме они представляют собой равнобедренные или произвольные треугольники, если скаты устроены под разными углами к горизонтали. В случае устройства двускатной ломаной крыши, фронтоны имеют форму трапеций.
При построении кровли создаётся стропильная система, являющаяся опорным элементом кровельного пирога. Стропильная система может быть выполнена в виде висячих стропил, если внутри коробки здания нет капитальных перегородок. При их наличии устраивается настильный каркас, когда пролёт опирается на три и более точек.
В зависимости от конфигурации здания двухскатная крыша может возводиться по разным схемам
Как самому сделать двускатную крышу
В зависимости от конструкции стропильной системы её основные элементы могут быть различными, но основные детали присутствуют во всех вариантах:
Стропила — основной несущий элемент конструкции, на который через обрешётку монтируется кровельный материал.
Коньковый прогон — также называемый хребтовой балкой, объединяет все стропильные ноги в единое целое, равномерно распределяет нагрузку на мауэрлат.
Стойка — применяется в настильных конструкциях в качестве дополнительной опоры на капитальную внутреннюю перегородку.
Лежень — горизонтальный брус, на который опираются стойки, служит для равномерного распределения нагрузок на мауэрлат.
Мауэрлат — опорный брус между стенами и верхним строением здания, предназначается для крепления стропил.
Обрешётка — настил из доски толщиной 25 миллиметров для крепления финишного покрытия кровли.
Независимо от типа стропильной системы в ней всегда присутствует несколько основных элементов
Проектирование кровли
В процессе проектирования стропильной системы необходимо оптимально разместить все элементы каркаса, чтобы обеспечить равномерную нагрузку кровли по всей её площади. Основными видами нагрузки являются:
Снеговая — возникает под действием слоя снега, задерживающегося на крыше. При высоких показателях для региона строительства увеличивают угол наклона кровли, чтобы снег сходил с неё по мере накопления.
Ветровая — связана с усилием воздействия ветра. В открытых продуваемых местах она выше. Средством противодействия ветровым нагрузкам является уменьшение угла наклона крыши.
Таким образом, необходимо найти оптимальный вариант комбинации этих показателей при одновременном воздействии ветра и снега. Данные об удельных нагрузках для региона строительства можно найти в интернете.
Двускатные крыши при простоте конструкции придают дому нарядный и праздничный вид.
Фотогалерея: проекты домов с двускатными крышами

Двускатная крыша позволяет устроить небольшое мансардноре помещение на втором этаже

Угол наклона двускатной крыши подбирается исходя из интенсивности ветров и средней снеговой нагрузки в районе строительства

Несмотря на простоту конструкции, двускатная крыша может являться центральным элементом общего дизайна здания

Углы наклона скатов крыши не обязательно должны быть одинаковыми

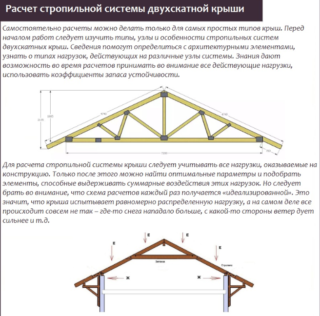

Расчёт параметров двускатной крыши
Определение основных характеристик крыши необходимо уже на стадии проектирования фундамента для расчёта воздействия общего веса здания на опорное основание.
Расчёт площади
При симметричной двускатной крыше достаточно определить площадь одного ската и удвоить результат.
Высота кровли зависит от выбранного угла наклона ската. Обычно он находится в интервале 30–45 градусов. В первом случае высота будет составлять половину расстояния от проекции конька до оси мауэрлата. Воспользовавшись теоремой Пифагора и проведя вычисления, получаем, что длина ската для строения 10х9 м будет равна 5,05 метра. Площадь ската определяется как 5,05 х 10 = 50,5 квадратных метров. А общая площадь крыши составит 50,5 х 2 = 101 м².
В случаях, когда двускатная крыша имеет неравновесную кровлю, т. е. ось конька смещена от оси здания, площадь каждого ската в отдельности рассчитывается по той же методике и результаты суммируются.
Однако в этом расчёте не учитываются площади свесов кровли. Обычно они составляют 0,5–0,6 метра. Для одного ската площадь свеса составит 0,5 х 5,05 х 2 + 0,5 х 10 = 4,1 + 5 = 9,1 м².
Общая площадь кровли составит 101 + 9,1 х 2 = 119,2 м².
Большинство расчетов стропил делают по теореме Пифагора, сводя конструкцию к набору жёстких фигур — треугольников
Расчёт сечения стропил
Размер сечения стропил зависит от нескольких факторов:
величины нагрузки на них;
вида применяемого для стропил материалов: бревно, брус — однородный или клеёный;
длины стропильной ноги;
породы древесины;
расстояния между осями стропильных ног.
Все эти параметры давно просчитаны, и для определения сечения стропильных ног можно воспользоваться приведёнными ниже данными.
Таблица: размер сечения стропил
Длина стропильных ног (м) Шаг стропил (см) Размер сечения стропильных ног (мм)
До 3 120 80х100
До 3 180 90х100
До 4 100 80х160
До 4 140 80х180
До 4 180 90х180
До 6 100 80х200
До 6 140 100х200
С увеличением шага установки стропил нагрузка на каждую из них возрастает, что приводит к необходимости увеличения сечения.
Распространённые размеры основных деталей стропильной системы:
Определение угла наклона
Угол наклона ската крыши определяется требованиями её финишного покрытия:
Для кровли из мягких материалов он должен быть в пределах 5–20^о.
Такие материалы, как профнастил, шифер, металлочерепица или ондулин предпочтительно использовать на уклонах 20–45^о.
Покрытие из профнастила требует угла наклона кровли, большего 20 градусов
Одной из причин уменьшения угла наклона является желание сделать мансарду или чердачное помещение как можно больше. Это намерение также является поводом к установке ломаной крыши.
Расчёт расстояния между стропилами
Этот параметр зависит от вида финишного покрытия, вернее — его веса. Для самого тяжёлого материала расстояние должно быть минимальным, от 80 сантиметров. В случае применения мягкой кровли, имеющей небольшой вес, расстояние можно увеличить до 150 сантиметров. Расчёт количества стропил и переводов производится таким образом:
Длину здания (10 метров) нужно разделить на расстояние между стропилами, предположительно 120 сантиметров: 1000 / 120 = 8,3 (штук). К полученному результату добавляем 1, получается 9,3.
Поскольку количество стропил не может быть дробным, результат округляется до целого числа — 9.
Окончательно устанавливается расстояние между стропилами: 1000 / 9 = 111 сантиметров.
При таком расстоянии все стропила будут равноудалёнными, и нагрузка от кровли распределится равномерно.
Длину стропил рассчитывают по теореме Пифагора, как уже было показано выше.
Установка двускатной крыши своими руками
Работы по монтажу стропильной системы начинаются с установки мауэрлата.
Крепление несущего устройства на стене
Мауэрлат делают из древесины повышенной прочности — дуб, лиственница и т. д. При отсутствии таких материалов можно использовать сосну.
Брус бывает стандартной длины — 4 или 6 метров. Поэтому соединение нескольких деталей по длине неизбежно. Оно производится с запилом соединяемых концов «вполдерева», например, для бруса сечением 150х150 миллиметров выполняется выборка размером 75х150 длиной 300 мм. Концы соединяются внахлёст. Крепление производится двумя или четырьмя винтами М12 или М14 с установкой шайб большого диаметра. По такому же принципу брусья соединяются по углам. Готовая конструкция представляет собой правильный прямоугольник, который устанавливается на верхнюю плоскость стены по периметру.
Два бруса сращиваются при помощи выборки древесины на каждом из них. Затем они скрепляются болтами
Технология установки мауэрлата предусматривает его размещение строго по оси стены или со смещением в любую сторону. При этом нельзя размещать опорный брус ближе 5 сантиметров от края. Для увеличения срока службы мауэрлат следует устанавливать с прокладкой гидроизоляции по поверхности стены. Чаще всего для этого применяется рубероид.
Способы крепления мауэрлата к стене
Установка на анкерные болты. Идеальный вариант при монолитном исполнении стен. Резьбовые шпильки замуровываются в стену при её отливке.
Нагели из древесины. Их заколачивают по просверленному отверстию. При такой фиксации используется дополнительный металлический крепёж.
Скобы кованые. Их применяют с заранее установленными закладными деталями из древесины.
Шпилька или арматура. Штыри замуровываются в процессе кладки стены и выводятся через опорный брус по просверленным отверстиям. Диаметр крепёжных деталей должен быть 12–14 миллиметров, выступ над поверхностью бруса — 10–14 сантиметров.
Стальная проволока. Жгут из двух или четырёх проволочных жил устанавливается при кладке стены за 2–3 ряда до её окончания. Затяжка мауэрлата производится с использованием ломика. Часто применяется в качестве дополнительного крепления опорного бруса.
При устройстве армирующего пояса также используется крепление на шпильки или анкерные болты.
Места установки креплений должны находиться приблизительно посередине между стропильными ногами.
Видео: установка мауэрлата на армопояс
Фотогалерея: способы крепления мауэрлата на стене

Шпильки замуровываются в стену во время её заливки, затем на них надевается мауэрлат и фиксируется болтами

Проволока также устанавливается на этапе кладки стены

Мауэрлат может крепиться с помощью проволочных стяжек, пропущенных через отверстия в брусе

В промежутки между стеновыми блоками вставляются деревянные заглушки, в которых потом укрепляются скобы
Виды стропильных систем и их монтаж
Выбор конструкции стропильной фермы определяется конфигурацией здания. Если отсутствуют внутренние капитальные перегородки, сооружается висячая стропильная система.
При наличии капитальных перегородок необходимо использовать настильную схему монтажа.
Изготовление стропильных пар
Так называется пара стропильных ног, соединённых в арку с установкой распорного элемента в виде затяжки для навесной системы или ригеля для настильной.
Монтаж стропильных пар производится тремя способами:
Сборка производится наверху после установки переводов. На них выполняется настил из тёса, прибитого гвоздями.
Формирование стропильных пар выполняется на земле в непосредственной близости от дома. Собираются только заготовки, представляющие собой жёсткую треугольную конструкцию. Подъём изделий производится по готовности стропильных пар для всей системы. Для этого возможно применение грузоподъёмных устройств в виде ручной или приводной лебёдки, что представляет собой определённые неудобства и дополнительные затраты. С другой стороны, сборка на земле гораздо проще и точнее.
Сборка кровли непосредственно на месте установки производится подетально.
При любом варианте стропильные ноги монтируются по шаблону, которым является первая ферма. Для более высокой точности сборки детали очередной пары желательно фиксировать их к предыдущей струбцинами.
При сборке стропильных систем на земле все конструкции делаются по шаблону, которым является первая изготовленная ферма. Так монтаж получается более точным
Порядок действий при монтаже стропильной системы
Сборные элементы кровли устанавливаются в следующей последовательности:
В первую очередь нужно установить фронтальные стропильные пары и зафиксировать их временными креплениями. Самым важным моментом является вертикальность, которую проверяют отвесом. Такой порядок монтажа возможен, когда все стропильные пары находятся наверху.
Фронтальные стропильные конструкции устанавливаются в первую очередь
Между противоположными фронтальными конструкциями нужно натянуть строительный шнур, чтобы контролировать совпадение опорных поверхностей последующих стропильных пар.
Далее производится поочерёдная установка ферм по одной с каждой стороны. Каждая арка тщательно устанавливается на своё место, её расположение в пространстве выверяется во всех плоскостях, а затем монтируются штатные связи с предыдущей стропильной парой.
Промежуточные фермы монтируются по одной с каждой стороны и связываются штатными перемычками с ранее установленными конструкциями
После монтажа последней арки в середине крыши нужно установить все связи по проекту и прикрепить коньковый брус.
Соединение деталей рекомендуется производить с использованием металлических пластин — плоских и в виде уголков. Наиболее нагруженные узлы лучше соединять болтами, остальные — саморезами. Гвозди используются только для первоначальной фиксации в процессе монтажа.
Стропильные ноги крепятся между собой и к мауэрлату при помощи металлических уголков
Крепление деталей стропильной системы
Для надёжного соединения элементов кровельного каркаса используются различные вспомогательные элементы, изготовленные из оцинкованной стали толщиной до 1,5 миллиметра.
Использование дополнительных крепежных изделий обеспечивает прочную сборку стропильной системы
При сборке с применением дополнительных соединителей увеличивается производительность труда и возрастают прочностные характеристики строения.
Для соединения элементов кровли деревянных строений используются специальные крепёжные приспособления. Так, верхний стык стропил часто соединяют с использованием шарнира. Это обусловлено частыми подвижками здания, в том числе сезонными.
Шарнирное соединение позволяет избежать больших напряжений в месте стыка стропил при сезонных подвижках сруба
Для этой же цели на домах из этого материала используются скользящие крепления.
Надежное скользящее соединение стропил с мауэрлатом разгружает этот узел от напряжений при деформациях строения
Видео: быстрое изготовление стропил
https://youtube.com/watch?v=Sgqey_eGAaA
Утепление кровли

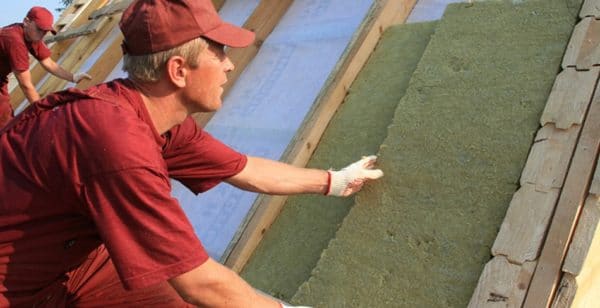

Перед установкой обрешётки производится утепление крыши. Для этого:
Набивается внутренняя обрешётка со стороны чердака или мансарды.
Натягивается пароизоляционная плёнка.
Укладывается утеплитель.
Настилается влагозащитная плёнка или мембрана с односторонней проницаемостью.
Таким образом, кроме утепления создаётся вентиляционная система подкровельного пространства. Она начинает работать после установки покрытия.
Слой утеплителя удобнее укладывать сгнаружи на внутреннюю обрешётку с пароизоляционным покрытием
В определённых условиях утепление кровли можно выполнить изнутри, это не так удобно, но можно спокойно работать при любых погодных условиях. Формирование кровельного пирога при этом производится в обратном порядке. Каждый слой утеплителя по мере настила нужно укреплять в проёмах между стропилами.
Создание каркасного фронтона
Прежде чем приступить к оформлению фронтона, нужно устроить обрешётку и настелить финишное покрытие кровли.
При формировании обрешётки учитывается вид будущего кровельного покрытия. Её изготавливают из обрезной доски толщиной 25 миллиметров. Обрешётка бывает:
Сплошная — доски набиваются на расстоянии 2–4 сантиметра одна от другой. Применяется при использовании черепицы или мягкой кровли.
Разреженная — расстояние между досками составляет 15–25 сантиметров. Такая обрешётка устраивается под металлочерепицу, профнастил, шифер и другие подобные материалы.
Редкая — расстояние между досками составляет от 0,6 до 1,2 метра. Используется при длине листов покрытия, равной длине ската со свесом. Такое покрытие делается только под заказ.
Обрешётку следует вывести за фронтонные стропила для устройства свеса.
На фронтальных стропильных фермах монтируется каркас для крепления материала лицевой отделки
Монтаж кровельного покрытия
Перед настилкой обрешётки производится утепление крыши и настилка влагозащитного слоя. Далее:
Укладывается покрытия кровли. Последовательность установки — снизу вверх порядово. Прямолинейность первого ряда контролируется по натянутому шнуру.
Крепление кровельных листов производится самонарезающими винтами с использованием амортизирующих прокладок.
При установке финишного покрытия кровли нельзя экономить на крепёжных изделиях, защитный слой должен быть прочным, способным противостоять ветровым и снеговым нагрузкам.

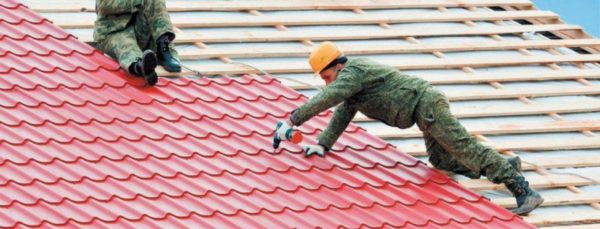

Листы металлочерепицы настилаются снизу вверх, начиная с угла крыши
Монтаж фронтонов
Обрешётка каркасных фронтонов делается исходя из характеристик материала, предназначаемого для лицевой отделки. Для этого могут быть использованы такие изделия:
Вагонка.

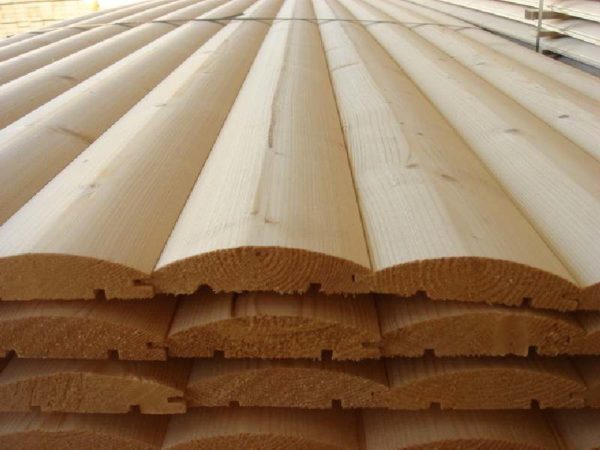

Блок-хаус.
После отделки блок-хаусом дом становится похожим на сруб из оцилиндрованного бревна
Плитные материалы, такие как водостойкая фанера, плита ОСП, плоский шифер, цементно — стружечная плита и т. д.
Сайдинг виниловый или металлический, а также другие отделочные материалы.
После установки обрешётки необходимо настелить влагозащиту из полиэтиленовой плёнки толщиной 200 микрон. Её можно закрепить строительными скобами. Эта работа выполняется снаружи. По плёнке можно обшивать наружную поверхность выбранным отделочным материалом.
Фронтоны нужно утеплять рулонными или плиточными утеплителями. Толщина защитного слоя должна быть не менее 10 см, а для районов с холодным климатом — не менее 15 см. Поверх утеплителя натягивается внутренний влагозащитный слой из плёнки.
Поверх неё набивается обрешётка для лицевой отделки, для чего используются бруски размером 50х50 миллиметров. Отделка всего здания производится одновременно, после утепления кровли.
В процессе облицовки фронтона устанавливаются окна, если они предусматриваются проектом, а в некоторых случаях и двери.
Фронтон деревянного дома с двухскатной крышей чаще всего отделывается вагонкой
Оформление свесов
Свесы кровли, как фронтонные, так карнизные, кроме чисто декоративной функции предназначены для защиты стен и фундамента от воды или снега. Их размеры обычно составляют 50–60 сантиметров. Оформление свесов производится различными материалами:
доска строганая, устанавливаемая встык или внахлёст;
вагонка шпунтованная;
вагонка блок-хаус;
листовой пластик;
листовой профилированный или гладкий металл;
готовые изделия из металла или пластика — софиты.
Способов устройства свесов несколько:
По стропилу. В этом случае подшивка пространства под кровлей на свесе производится с креплением непосредственно к выступам балок.
Подшивка по стропилам производится по нижнему краю стропильной ноги
По стропилу внутри. К стропильной ноге крепятся планки, к которым подшивается доска. Нижняя часть стропила остаётся открытой, а проём под крышей закрывается.
При подшивке по стропилам изнутри стропильные балки остаются открытыми
В короб. Для такого способа от конца стропила устанавливается планка перпендикулярно стене. Вторая планка устанавливается на стене и крепится к стропилу. Иногда между ними устанавливается укосина. Подшивка выполняется к этим планкам.
Для подшивки коробом необходимо изготовить каркас из взаимно-перпендикулярных брусков
По подшивке нужно выполнить вентиляционные отверстия. Они могут быть любого размера, но крупные необходимо закрывать мелкоячеистой сеткой из любого материала. Это позволяет избежать проникновения в подкровельное пространство птиц и вредных насекомых. Софиты продаются с уже готовыми вентиляционными решётками.
Вентиляция и устраивается только на карнизных свесах, для фронтонных выступов она не нужна.
При отделке софитами вентиляционные отверстия сверлить не нужно — они уже сделаны на заводе-изготовителе
Видео: устройство двускатной крыши своими руками
При современном изобилии строительных материалов и их качестве можно установить двускатную крышу самостоятельно. Экономия средств при этом будет довольно значительной. Но она может обернуться и убытками, если тщательно не продумать каждый свой шаг при строительстве. Успехов вам!
Двухскатная крыша своими руками — пошаговая видео инструкция (фото, схема, план)
Не зря мы так часто употребляем выражение «крыша над головой», ведь ничуть не умаляя значение прочных стен, трудно представить себе дом без этого элемента. Что как не прочная кровля станет щитом между вами и непогодой, защитит от осадков и ветра. Только после возведения говорят о полноценном завершении строительства и о переходе к внутренней отделке дома. Качественно выполненный монтаж кровли определяет комфорт будущего жилища.
Содержание статьи
Двускатная крыша своими руками — популярная конструкция в частном строительстве, которую используют при строительстве домов из таких материалов: бруса, бревна, кирпича, блока, даже бетона. Вы без труда узнаете двухскатную крышу среди остальных конструктивных решений благодаря внешнему виду дома, напоминающему треугольник.
Выбор такого типа кровли объясняется доступностью используемых материалов и относительной простате монтажа, выполнить который под силу даже начинающему домостроителю.
Устройство
Двускатная крыша, в независимости от того простая она или мансардная, состоит из нескольких структурных элементов, отображенных на схематичном рисунке:

Схема расположение элементов стропильной системы крыши
Конек. Верхняя горизонтальна часть крыши, место соединения двух скатов. Она образуется там, где встречаются стропильные ноги.
Стойка. Вертикальный конструкция, перенаправляющий вес кровли с конька по направлению к несущим перегородкам. Изготавливается из прочного бруса в здоровом состоянии, предпочтительно использование материала квадратного сечения 100х100 мм или 150х150 мм.
Лежень. Расположенный горизонтально брус, соединяющий между собой стойку с несущей стеной. Опытные кровельщики отдают предпочтению пиломатериалу толщиной 100-150 мм.
Конек крыши
Подкосы. Прикрепленные под углом доски, перераспределяющие нагрузку от стропильных ног к несущим конструкциям, расположенным ниже. Если пролеты превышают 6 метров в длину, возникает необходимость налаживания сложной системы таких подкосов — ферм. Благодаря им стропильные опоры способны выдержать даже колоссальные нагрузки.
Стропильная нога. Без нее невозможно строительство своими руками, так как это базовый элемент конструкции. Стропила изготавливают из доски размером 50х150 мм или 100х150 мм. Стропильные ноги, встречаясь места расположения конька, образуют узнаваемый контур двухскатной крыши — треугольник. Предназначение этого элемента — нести на себе вес покрытия кровли, периодическую нагрузку, образуемую выпавшими осадками. Ноги устанавливаются с шагом в диапазоне 60 до 120 сантиметров в зависимости от используемого материала. Кровельные мастера советуют руководствоваться элементарным правилом: чем он тяжелее, тем чаще шаг.
Кобылки. Доски удлиняющие стропильные ноги для формирования свеса двухскатной крыши, который по строительным нормам должен располагаться род углом, на расстоянии не менее, чем 0,5 метров от стены.
Стойки

Стропильная система двухскатной крыши

Кобылки стропильных ног
Виды стропильных систем
Есть несколько способов, как сделать двухскатную крышу для частного дома. Их различия можно объяснить использованием разных видов стропильных системы, которых насчитывается всего два:
Наслонные. Как следует из названия, эта конструкция подразумевает установку дополнительной опорной балки, которая должна располагаться в точности посередине между двумя несущими стенами. Получается, что стропила наслоняются на балку или на внутренние перегородки, передавая им нагрузку от веса двухскатной крыши. Этот способ приемлем для тяжелых перекрытий, также, если дом имеет большую площадь, а расстояние от стены до стены более 10 м.
Наслонная стропильная система
Висячие. Они, в отличии от наслонных, опираются только на боковые перекрытия. Этот метод организации стропил создает негативный распирающий эффект, ликвидируемый при помощи затяжек, в качестве которых часто используются балки перекрытия. Затяжки могут быть верхние или нижние. Необходимо только учесть, что монтируя верхнюю затяжку, отступ от конька не должен составлять менее 500 мм.
Висячие стропила
Обе эти системы одинаково надежны, мансардная кровля предполагает их совместное использование, когда комбинирют висячие и наслонные стропила. Профессиональные кровельные мастера до проведения работ создают чертеж двускатной крыши — план, который отражает расположение всех элементов крыши, согласно которому производится расчет необходимых материалов.
Расчет кровли
Как любой строительный процесс, конструкция кровли дома должна создаваться своими руками на основании инженерного расчета. Для удобства его выполнения перед тем, как построить двухскатную крышу, нужно набросать примерный план, на которой обязательно должны быть указаны длина крыши вдоль конька, точная длина скатов, учитывая отвесы. На этом этапе уже должен быть определен уклон будущей кровли:
Если главным агрессивным фактором в зоне строительства является ветер, то он должен составлять 10-10^о, чтобы его порывы не срывали кровельный материал.
Если же строительство затевается в зоне с большим количеством зимних осадков, целесообразнее уклон 35-45^о, который не затрудняет соскальзывание снега с крыши.
Производя расчет необходимого материала, лучше округлять полученные значения в большую сторону, не усложняя вычисления вычетами отверстий под дымоходы или мансардные окна, дабы избежать путаницы.
Необходимые подсчеты не требуют знания сложных формул, так что выполнить их сможет каждый, кто прошел школьный курс математики. Однако, чем изощренней, сложнее двускатная крыша дома, тем выше сложность расчетов и схема стропильной системы.
Монтаж мауэрлата
Если расчет выполнен, а материалы закуплены, можно выполнять монтаж мауэрлата, а затем созданию обрешетки. Мауэрлат — это своего рода фундамент для будущей кровли. Только эта конструкция не из бетона, как основание для дома, а из соснового бруса.
Древесина хвойных пород — идеальный для этого материал, достаточно прочный и легкий, чтобы распределить вес крыши равномерно по периметру опорных элементов дома. Его размещают вдоль скатов кровли, между стропильной ногой и верхней частью стены.

Крепление стропильных ног к мауэрлату
Для большей сохранности мауэрлата и долгого срока его службы, между ним и стеной прокладывают слой гидроизоляции, в качестве которого чаще всего выступает рубероид. В зависимости от материала, из которого возводится дом, монтаж мауэрлата выполняется различными методами.
Строительство своими руками предполагает проверку надежности соединения. Если речь идет о деревянном доме, крепеж можно делать при помощи шпилек или брусков, в кирпичном — используют металлическую проволоку, арматуру, в строениях из пеноблоков, газосиликата — бетонную стяжку.
Последовательность работ
Если бы существовала пошаговая инструкция о том, как построить двухскатную крышу, она бы начиналась с того, как крепить стропила. Висячие следует собрать заблаговременно, используя металлические уголки, болты. Первыми выполняют монтаж крайних конструкций, а только потом расположенных внутри.
Чтобы создать наслонную систему, необходимо сначала наладить лежень, на который будут устанавливаться опоры. Сборку можно будет считать завершенной после закрепления всех стропильных ног как показывает чертеж. Если их длины не хватает для создания свеса, ее увеличивают за счет крепления кобылок.
Следующий этап — монтаж обрешетки. Так как назначение ее сугубо практическое, в ход идет самый простой, дешевый материал, к примеру, необрезная доска или даже горбыль. Однако, не стоит пренебрегать удалением коры с поверхности дерева, эта нехитрая операция увеличит срок его эксплуатации. В зависимости от того, чем планируется укрывать крышу дома, различают два типа обрешетки:
Сплошная. Применяется в случаях, когда выбор пал на мягкие виды кровли, которые переживают новую волну популярности, в частности ондулин. Так как сами по себе они форм не держат, им необходима жесткая опора, чтобы избежать возможных деформаций от собственной тяжести или весом выпавших осадков.
Сплошна обрешетка
Решетчатая. В этом случае доска укладывается не сплошным слоем, а с промежутками, шаг которых выбирают в зависимости от материала, используемого для покрытия. Чаще такая схема пользуется для создания обрешетки под металлочерепицу, шифер, профнастил.
Решетчатая обрешетка
Завершающий этап работ и последующая эксплуатация
Заканчивается строительство укладкой кровельного материала. Пошагово расписать монтаж каждого материала, коих на строительном рынке представлено очень много, будет сложно.
Поэтому придется ограничиться общими рекомендациями: строго придерживайтесь инструкции производителей, не забывайте о необходимости нахлеста между листами (рулонами), дабы избежать протечек, работайте аккуратно, стараясь не повредить материал.
Конструкция двухскатной крыши гарантирует:
Отличное сопротивление порывам ветра;
Легкий сход снега со скатов;
Защиту от дождя и холода;
Долговечность и надежность.
Если монтаж был произведен качественно с использованием современных материалов то кровля прослужит не один десяток лет, не требуя ремонта, не нуждаясь в сложном обслуживании. Поэтому не стоит экономить на кровельных работах, так как надежная крыша — это долгосрочная инвестиция в вашу комфортную жизнь!
Видео-инструкция
Стропильная система двухскатной крыши: устройство, установка и крепление
Содержание статьи:
Двухскатная крыша является наиболее популярной конструкцией, применяющейся в частном и коммерческом строительстве. Сооружения данного типа сочетают в себе надежность, прочность, простоту и функциональность. Немаловажным фактором является и вполне доступная стоимость проекта. Начинающему застройщику следует учитывать, что стропильная система двухскатной крыши является ее основой, определяющей форму, надежность и долговечность.
Устройство стропильной системы двускатной крыши
Внешне двускатная крыша представляет собой две расположенные под наклоном одинаковые или разные по размеру поверхности, имеющие общее основание в верхней точке. По бокам скатов остаются треугольные пространства – фронтоны. Внутри крыши находятся опорные, скрепляющие и прочие элементы, предназначенные для установки кровельного материала. Все вместе они образуют стропильную систему. Поверх нее укладывается кровельный материал — черепица, профнастил или рулонное покрытие.
Стропильная система имеет такое устройство:
Мауэрлат. Прочный брус, который укрепляется по несущим стенам. Служит для равномерного распределения вертикальной нагрузки по стенам дома и удержания кровли от опрокидывания ветром.
Стропильные ноги. Представляют собой расположенные наклонно брусы, образующие треугольную структуру кровли. Устанавливаются с интервалом 60-120 см в зависимости от сопутствующих факторов.
Лежень. Мощный брус, укладывающийся между противоположными сторонами мауэрлата. Предназначен для опоры промежуточных элементов и нейтрализации распирающего давления стропил.
Затяжка. Стягивает основания стропильных ног, не давая им раздвигаться. Применяется в системах висячего типа.
Стойки. Устанавливаются вертикально для поддержки конька и передачи его веса на стены дома.
Подкосы. Размещаются под стропилами с целью предотвращения их провисания под массой покрытия, снега или находящихся сверху рабочих.
Обрешетка. Представляет собой несколько рядов реек, прибиваемых сверху к стропилам. Выполняет функции их стяжки и основы для кровельного материала.
Конек. Горизонтально расположенный центральный брус, к которому верхними концами прикрепляются стропильные ноги и скаты крыши.
Кобылки. Используются для создания свеса, когда длины конструктивных элементов треугольных ферм недостаточно.
Существует несколько вариантов обустройства стропильной системы, каждый из которых имеет свои отличительные свойства, плюсы и минусы.
Особенности конструкции
Сборка каркаса двухскатной крыши производится из бруса прямоугольного и квадратного сечения. В первом случае используются фрагменты шириной 50-150 мм и высотой 200-250 мм для создания несущих стропил. Квадратный пиломатериал применяется для укладки мауэрлата (200-250 мм) и в качестве опор под горизонтально расположенные фрагменты (100-150 мм).
При проведении расчетов стропил для двухскатной крыши необходимо учитывать такие факторы:
прочность породы древесины;
несущая способность бруса определенного сечения;
максимальный уровень снегового покрова по региону;
данные климатической карты относительно направления и силы ветра;
угол уклона кровли;
вес квадратного метра кровельного материала;
масса утеплителя, мембранной пленки и гидроизоляции;
высота конька над уровнем земли;
сейсмическая активность местности, где проводится строительство.
Между мауэрлатом и плитой перекрытия в обязательном порядке необходимо укладывать слой гидроизоляции для защиты древесины от сырости. Крепить фрагменты каркаса следует только врубками, фиксируя каждый узел дополнительно штырями или гвоздями, пластинами или уголками.
Правильно подсчитать шаг и сечение стропил можно с помощью таблиц и формул, изложенных в СНИП II-26-76. Несколько упростить процесс позволяют онлайн калькуляторы, которые имеются на сайтах строительных компаний. Однако это позволяет получить примерный результат с погрешностью до 20%. Лучше потратить время, собрать и сопоставить данные, сделать грамотный план и чертеж.
Виды стропильных систем двускатной крыши
Размер ската рассчитывается так, чтобы его вынос за пределы стен составлял не менее 80 см. В некоторых случаях он может достигать 200 см, чтобы закрыть крыльцо без обустройства отдельного козырька. Независимо от варианта конструкцию стропил нужно делать симметричной с обеих сторон, а выступающая часть большего ската укрепляется опорами на землю.
В строительстве применяются такие типы стропильных систем:
Наслонные. Нижние края стропил жестко крепятся к мауэрлату или верхнему венцу деревянных стен. Сверху крепление осуществляется на конек или брус непосредственно между собой в замок. Такие конструкции являются распорными и безраспорными. Суть состоит в жестком контакте крыши и стен по всему периметру здания.
Висячие. Здесь проводится сборка фрагментов треугольной формы, где стропила соединяются с горизонтально расположенной затяжке. Нижняя балка соединяется с мауэрлатом или стенами. Особенность такого вида каркаса заключается в том, что он передает на дом только вертикальную нагрузку, так как процессы растяжения гасит затяжка.
При строительстве домов, в которых основой являются колонны, осуществляется установка конструкций обоих типов. Стропила, расположенные под наклоном, опираются на опоры, а висячие размещаются между ними.
Установка и крепление стропил
Поскольку стропила находятся в наклонном положении, они постоянно испытывают нагрузку, действующую по двум направлениям. Первая вертикальная и стремится согнуть балку. Напряжение нарастает, когда на крышу начинают действовать дополнительные нагрузки в виде ветра, снега и людей. Проблема решается монтажом подкосов, переносящих вес на лежни и мауэрлат. Вторая сила стремится растянуть стропильные ноги по сторонам. Эта проблема характерна, как для висячих, так и наслонных систем. Решить ее можно только с помощью крепкого соединения фрагментов конструкции по периметру здания. Поверхностная фиксация метизами здесь не подходит, их вырвет, так как дерево материал мягкий, или разорвет.
Строители разработали отличный вариант — вырубы в несущем брусе. Это небольшое углубление, в которое вставляется аналогичный по форме выступ смежного фрагмента. Сверху стык закрывается стальными крепежами. Такой способ позволяет системе эффективно противостоять нагрузкам на растяжение и отрыв.
Монтаж стропильной системы своими руками

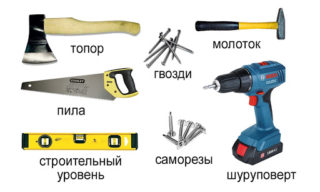

Инструменты для кровельных работ
Чтобы установить каркас для кровли, нужно иметь минимальный набор бытовых инструментов и уметь ими пользоваться.
перфоратор;
шуруповерт;
молоток;
уровень, рулетка;
ножовка или мотопила;
электродрель;
малярная кисть;
стальные шпатели;
цемент и песок;
антипирен, антисептик;
гидроизоляционные материалы.
Делать стропильную систему нужно в средствах защиты кожи и органов дыхания. Сборка каркаса проводится на высоте, поэтому нужно продумать вопросы безопасности строителя и людей, находящихся внизу. Необходимо поставить ограждения или повесить предупреждающие знаки.
Стандартная инструкция пошаговой сборки стропильной системы:
Определение таких показателей, как толщина снежного покрова, скорости ветра и сейсмоактивности.
Выведение формулы расчета стропил, составление схемы конструкции.
Выравнивание уровня стен здания с помощью цементного раствора, стесывания или деревянных реек.
Укладывание мауэрлата. Изготовление рамы, которая придает ему способность противостоять растягиванию.
Проведение разметки и укладка лежней.
Наметка точек установки стропильных ног.
Выпиливание фрагментов каркаса.
Монтаж гидроизоляции.
Обработка древесины от насекомых, гниения и возгорания.
Установка лежней.
Размещение стропил в соответствии с разметкой, соединение на конек или между собой.
Монтаж вертикальных элементов.
Установка подпорных стоек.
Обустройство обрешетки.
В заключение проводится проверка качества сборки и устранение дефектов.
Устройство стропильной системы двухскатной крыши дома: видео
Сочетание технологической простоты процесса монтажа, доступной цены и привлекательного внешнего вида делает двухскатные крыши популярными, как среди профессиональных строителей, так и у владельцев строящихся домов. Обладая основными знаниями конструктивного строения кровли с двумя скатами, строительство покрытия здания может быть выполнено самостоятельно, без привлечения дорогостоящих специалистов.
Крыша с двумя скатами
Правильный выбор материалов и размеров основных элементов кровельной конструкции, а также качественно выполненный монтаж будет залогом надёжности и внешней красоты двухскатной крыши.
Вернуться к оглавлению
Содержание материала
Виды двухскатных крыш
Под двухскатной крышей в строительстве принято понимать покрытие дома материалом, препятствующим проникновению в здание осадков атмосферного происхождения, а также обеспечивающим сохранение тепла, расположение которого выполнено из двух плоскостей или скатов под наклоном друг к другу. Двухскатные крыши подразделяются на следующие типы.
По типу внешнего расположения скатов:
По способности удерживать в здании тепло:
По способу крепления несущих элементов к зданию:
В зависимости от назначения, конфигурации, а также величины будущей постройки планируется и тип крыши.
Вернуться к оглавлению
Конструктивные элементы двухскатной крыши
Устройство двухскатной крыши предполагает последовательное крепление элементов, которые в совокупности обеспечивают защиту здания от внешних атмосферных факторов. Материалом для их изготовления служат пиломатериалы различного размера.
Конструкция двускатных кровель состоит из следующих основных частей.
Мауэрлат
Представляет собой брус, уложенный по периметру несущих стен дома и выполняющий функцию равномерного распределения нагрузки от стропильной системы на здание.
Оптимальным материалом для мауэрлата служит просушенный хвойный брус сечения 100-150 мм, допускается также использование брёвен или полу брёвен.
Размещение мауэрлата
Крепление к стенам постройки осуществляется посредством анкеров или металлических резьбовых прутов, которые должны обеспечить максимально надёжную фиксацию.
Лежень
Так называются брус, расположенные параллельно несущим стенам, функцией которых является обеспечить распределение точечной нагрузки при устройстве вертикальных кровельных опор.
Сечение бруса выбирается в зависимости от размера стоек, но, как правило, совпадает с тем, который используется для мауэрлата.
Размещение леженя
Расположение и способы крепления лежней зависит от общей конструкции кровли.
Стропильная нога или стропила
Является составной части стропильной системы, выполняющей роль каркаса двухскатной крыши. Пара стропильных ног, скреплённые между собой под углом, образуют один из несущих треугольников, количество которых определяется размером и типом будущей кровли. Изготавливают стропила, как правило, из качественного бруса сечения 50 на 150 мм, для лёгких кровельных конструкций допускается также сечение 50 на 100 мм. Крепление стропильной ноги к мауэрлату может быть:
Затяжка
Так называют горизонтально расположенный брус между стропилами, который выполняет функцию распора и стягивающий стропильные ноги в паре между собой.
В качестве материала используют брус аналогичный тому, из которого выполнены стропильные ноги. Если затяжку выполняют из сдвоенных элементов, то допускается использование более тонких досок.
Размещение затяжек
Крепление может быть выполнено двумя способами:
враспор;
внахлест.
Для закрепления затяжек используются специальные металлические крепёжные элементы.
Затяжку, установленную в верхней части стропильной пары также называют ригелем.
Стойки
Выполняющие роль вертикальных опор стропильной системы, нижняя их часть упирается в лежень, а верхняя в стропильную ногу.
Размещение стоек
Расположение стоек и используемый пиломатериал зависит от общего устройства крыши, а также от функционального назначения подкровельного пространства. Также стойки выполняющие роль каркаса при обустройстве в подкровельном пространстве жилого помещения.
Подкосы
Таким термином принято называть дополнительный упор из бруса, выполненный под углом к вертикальным опорам, основание которого упирается в затяжку, а верхняя часть в стропило.
Его основной функцией является обеспечение дополнительной жёсткости кровельной конструкции.
Размещение подкосов
Для изготовления подкосов используется брус, аналогичный используемому для стропил, а крепление выполняется с помощью металлического крепежа.
Обрешётка
Представляет собой горизонтально уложенные на внешнюю сторону стропил доски или брусья, которые служат основанием для укладки кровельного материала.
По способу укладки обрешётка может быть:
Сплошная. При этом доски укладываются вплотную к друг другу с максимально допустимым зазором между ними 1 см. Такой способ рекомендуется при монтаже мягких видов кровли.
Обрешетка крыши
Разреженная. В этом случае доски располагаются с расстоянием между ними, его величина зависит от типа кровельного материала и толщины материала самой обрешётки. Например, при устройстве кровли под шифер расстояние между досками обрешётки может быть до 50 см, а при монтаже крыши под металлочерепицу оно равно величине стандартной волны и составляет 35 см.
Устройство обрешётки может быть выполнено из таких материалов, как:
обрезная доска;
не обрезная доска;
влагостойкая фанера;
ориентированно-стружечная плита;
шпунтованная доска.
Вид материала для укладки зависит от типа внешнего покрытия кровли.
Пример обрешетки крыши
Конёк
В двухскатных крышах таким термином обозначают место соединения стропил, которое образует горизонтальную линию и фиксируется брусом или коньковым прогоном. Основным его назначением является создание и закрепление конфигурации кровли.
Крепление конькового бруса зависит от общей кровельной конструкции, оно может осуществляться как с внутренней стороны соединения стропил в пары, так и с внешней.
При этом используются специальные крепёжные элементы и выполняются технологические запилы мест соединения деталей.
Строение коньковой детали
Другим значением термина конёк является обозначения элемента кровельного покрытия, который обеспечивает защиту от прямого попадания воды. Для разных видов кровельных материалов применяется различная конфигурация деталей конька.
Свесы
Выступающие за пределы здания край крыши, выполняющие функцию дополнительной защиты от снега и дождя, называются свесами. Их монтаж не менее важен, чем формирование самой стропильной системы, поскольку помимо выполнения своей основной задачи, он придаёт зданию законченный и красивый вид.
Примеры свесов крыши
Свесы или карнизы могут быть следующих типов:
заподлицо;
открытый;
закрытый;
с выступом стропил.
В зависимости от типа карниза и общего дизайна выполняется обшивка свеса, для которой могут применяться следующие варианты материалов:
деревянная вагонка, строганная доска;
оцинкованные листы;
пластиковая вагонка или сайдинг;
софиты или вентилирующий сайдинг.
Технология монтажа и крепления выбирается с учётом типа обшивки.
Кобылки
Это доска, с помощью которой производится удлинение стропила для обустройства свеса.
Как правило, для её изготовления берутся более тонкие доски, что позволяет:
более точно сформировать конфигурацию карниза;
снизить стоимость пиломатериала;
облегчить монтаж стропильной системы.
Размещение кровельной кобылки
Крепление кобылок к стропилу осуществляется либо четырьмя гроздями, либо болтами, используя при этом количество не менее 2-х.
Фронтон
Так называют продолжение стены строения, расположенное между парами стропилами. Его основной функцией является обеспечение защиты подкровельного пространства от атмосферных осадков, дополнительно фронтон служит для распределения кровельной нагрузки и является элементом общего дизайна.
Размещение фронтона крыши
Устройство фронтона может быть выполнено либо из того же материала, что и само здание, либо из альтернативного. В большинстве случаев монтаж фронтонов выполняется после установки стропил двухскатной крыши и укладки покрытия.
Вернуться к оглавлению
Особенности проектирования двухскатной крыши
При планировании и подготовке проекта будущего дома необходимо учитывать несколько основных моментов, от которых будет зависеть устройство стропильной системы двухскатной крыши, а также количество и состав необходимого пиломатериала.
Из чего изготовлено строение? Это важно, поскольку необходимо изначально определить оптимальный способ крепления стропильной системы к зданию.
Если материалом будущего дома будет бревно или брус, то верхний венец послужит мауэрлатом.
Каково функциональное назначение подкровельного пространства? От ответа на этот вопрос зависит тип стропильной системы и расположение её основных элементов, а также необходимость утепления кровли.
Если в подкровельном пространстве планируется располагать жилое помещение, то возможны два основных варианта конструкций:
Реже для комфортного обустройства мансардного этажа применяют разно уровневое строение кровли.

Все вышеперечисленные моменты необходимо учитывать суммарно на стадии проектирования здания, чтобы обеспечить оптимальное соотношение функциональных качества кровли со стоимостью её постройки.
Вернуться к оглавлению
Порядок проведения монтажа двухскатной кровли
Надёжность и долговечность будущего покрытия здания зависит не только от точного проектирования и подготовки качественных материалов, но и от соблюдения технологии при монтаже элементов кровельной конструкции.

При этом работы проводятся в следующем порядке.
Монтаж мауэрлата, лежней и балок перекрытия. Данный этап необходим при устройстве кровли на здание из кирпича или блоков любого состава. Для дома из бревна или бруса необходимо установить только перекрывные балки.
При выполнении данных работ нужно особое внимание уделить креплению элементов к зданию, чтобы обеспечить надёжность соединения;Монтаж мауэрлата, лежней и балок перекрытия
Установка стропильных пар. Технология монтажа и крепления стропил к мауэрлату отличается при различных типах стропиловки:
При любом типе стропильной системы первоначально выставляются пары у фронтонов с соблюдением вертикального уровня. Промежуточные элементы рекомендуется устанавливать по натянутому шпагату, чтобы обеспечить единую высоту конька по всей длине.
Установленные элементы временно фиксируются наклонными растяжками, чтобы избежать нарушения вертикали;
Зашивка фронтона двухскатной крыши. Выполняется различными способами, в зависимости от его типа:
Обшивка декоративным материалом выполняется снизу вверх, при этом угловые элементы обрезаются по шаблону. При использовании деревянных элементов подрезка углов может быть выполнена по окончании работ по зашивке на месте;
Монтаж обрешётки. В зависимости от типа будущего покрытия, доски обрешётки закрепляются гвоздями, начиная от карниза на необходимом расстоянии. При креплении необходимо учесть вылет края досок над фронтоном для обустройства свеса. При необходимости стыковать доски обрешётки, то это выполняется на одной из стропил в разбежку. Как правило, свес над фронтоном выравнивают после укладки всей обрешётки, подрезая по натянутому шпагату. При монтаже обрешётки двухскатной мансардной крыши места изгиба укрепляются дополнительными досками;Монтаж обрешетки
Монтаж кровельного покрытия. Производится с учётом инструкций по установке производителя конкретного материала.
На данном этапе производится также утепление и гидроизоляция кровли;Монтаж гидроизоляции и кровельного покрытия крыши

Подшивка свесов. Является завершающим этапом. Выполняется с учётом особенностей дизайн проекта и отделочного материала.
При выполнении работ необходимо обеспечить вентиляцию, чтобы исключить преждевременное гниение деревянных элементов.
Существует два основных способа подшивки:
Смотрите в видео: подробный процесс установки двускатной крыши дома.

Зная ключевые технологические особенности и соблюдая порядок монтажа можно выполнить сборку двухскатной крыши своими руками. Таким образом, устройство двухскатной крыши является оптимальным решением при строительстве надёжной и недорогой кровли жилого дома.Строительство крыши
Монтаж стропильных элементов, а также внешнего покрытия может быть выполнен своими руками, поскольку технология строительства крыши дома проста и не требует специального оборудования. Зная порядок проведения работ и принципиальное устройство кровли все монтажные работы можно выполнить самостоятельно.
изображений, стоковых фотографий и векторных изображений для двускатной крыши
В настоящее время вы используете более старую версию браузера, и ваш опыт может быть не оптимальным. Пожалуйста, подумайте об обновлении. Учить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesEditorialEditorial ГлавнаяРазвлеченияНовостиРоялтиСпортМузыкаМузыка домойПремиумBeatИнструментыShutterstock EditorМобильные приложенияПлагиныИзменение размера изображенияКонвертер файловСоздатель коллажейЦветовые схемыБлог Главная страница блогаДизайнВидеоКонтроллерНовости
PremiumBeat blogEnterpriseЦена ing
Войти
Зарегистрироваться
Меню
Фильтры Все изображения
Все изображения
Фото
Векторы
Иллюстрации
Редакционные
Видеоматериалы
.
Фотографии стропила. Изображение экстерьера, прогресс
Похожие изображения
Кровельные гидроизоляционные мембранные покрытия Каркас домов из деревянных конструкций с кровельными стропилами.
Стропила крыши сарая горизонтальный вид вверх
Деталь крыши с деревянными стропилами и черепицей крупным планом. Строящийся новый дом.
Конек и стропила
Стропила каркаса крыши.
Гнилая крыша с поврежденными стропилами
деревянные стропила на крышу
Монтаж деревянных балок при устройстве кровельной системы стропил, рабочий забивает гвозди в стропила
Изоляция из минеральной ваты между стропилами крыши
Белая крыша с черными стропилами
Деревянная кровля, стропила и дымоход.
Кровельные стропила
Стропила каркаса крыши. Строительство нового дома.
Черные обгоревшие деревянные стропила после пожара под голубым небом
.
Фото стропил каркаса крыши. Изображение крыши, проект
Дизайнеры также выбрали эти стоковые фото
Стропила
Стропила
Краска для любви
Мазки
Строительная рама
Стена из сена
Клей
Текстура белой панели
Каркас дома
Деревянные кровельные турсы
Кровля
Каркас дома
Новое строительство
Монтаж деревянных балок при строительстве стропильной системы
Похожие изображения
Кровельные конструкции Интерьер.Деревянные балки крыши, деревянный каркас, стропила, фермы, строительство чердака дома
Стропила каркаса крыши. Строительство нового дома.
Каркас крыши из деревянных стропил
Стропила деревянного каркаса крыши
Строящийся частный жилой дом с деревянной крышей. Незаконченное кирпичное здание в стадии строительства
Каркас стропил деревянный под крышу
Плотники монтируют деревянный каркас с общими стропилами на крыше кабины
Монтаж деревянных стропил при возведении каркаса кровли, сверху натягивается гидроизоляционная пленка
Отделка каркаса стены обожженными деревянными досками на чердаке бревенчатого дома и стропила на крыше бревенчатого дома
Стропила крыши сарая горизонтальный вид вверх
деревянные стропила на крышу
Конек и стропила
Деталь строящегося каркаса крыши
рабочий снимает стропила на каркас крыши
.
No related posts.

По

Добавить комментарий Отменить ответ
