Сварка труб из полипропилена своими руками: как правильно сваривать трубы из полипропилена

Содержание

виды, особенности, советы по работе

Многие задаются вопросом, как сваривать полипропиленовые трубы и какие ошибки при сварке полипропиленовых труб можно допустить? Ответы на эти вопросы изложены в настоящей статье. Для установки и ремонта водопроводных и отопительных систем используются не только металлические элементы, но и детали из различного вида пластмасс: полипропилена, пропилена или полиэтилена. В настоящее время эти материалы пользуются популярностью: их монтаж можно с лёгкостью осуществить своими руками, не прибегая к услугам специалистов. Сварка полипропиленовых труб (сварка ппр) обладает рядом преимуществ:

  • Трубы из полипропилена не подвержены процессу коррозии.
  • Их стоимость ниже, чем металлических.
  • Они легкие.
  • Имеется несколько основных способов их монтажа.
  • Быстрая сборка при работе в одиночку. С напарником работа может ускорится.
  • Простые способы пайки. Соблюдая определенную последовательность действий и выполняя основные правила, готовое соединение можно получить самостоятельно.
  • Длительный срок службы. Современные модели изделий из полипропилена могут служить несколько десятков лет.

Содержание статьи

Сварка труб из полипропилена: этапы работы

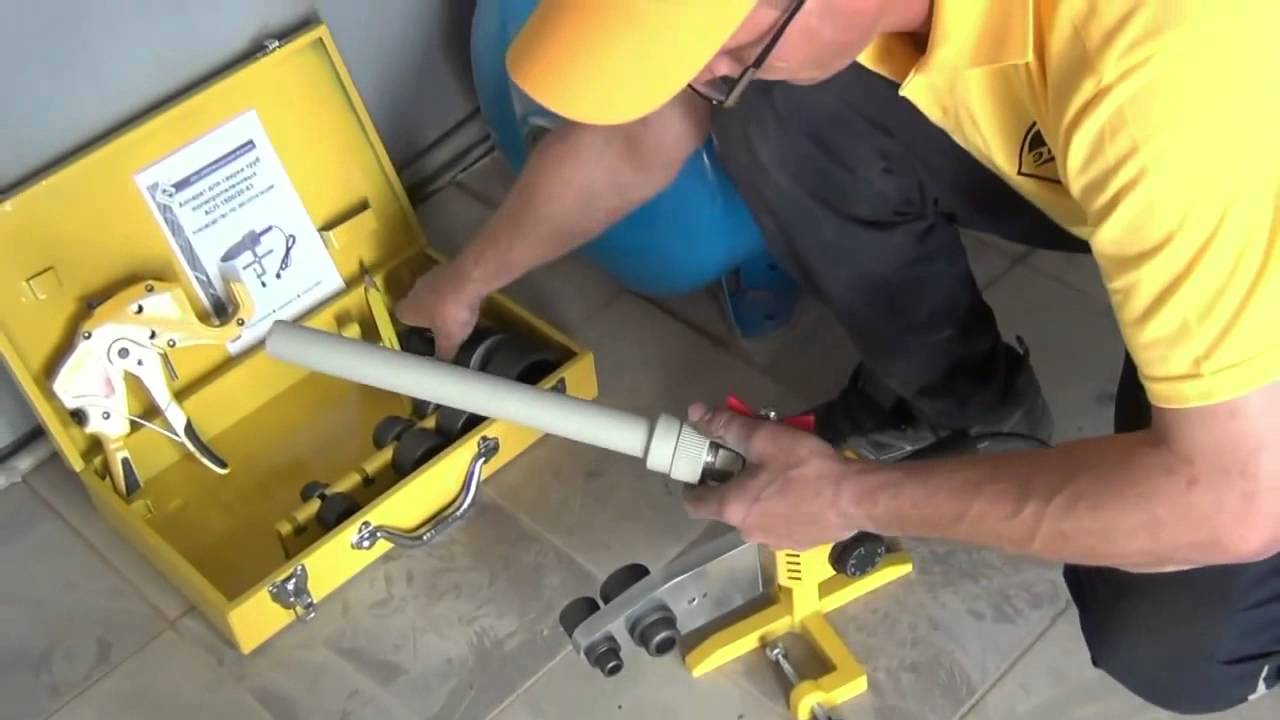

Сварка труб пп: выбор инструментов

Многие задаются вопросом, как правильно сваривать полипропиленовые трубы в домашних условиях, что для этого нужно делать? Прежде чем начать работу, необходимо определиться с выбором сварочного аппарата. Его необходимо выбирать в зависимости от вида пайки, который предстоит осуществить. Аппарат для пайки можно как купить, так и взять в аренду, либо одолжить у знакомых.

Аппарат для пайки пп труб может быть нескольких видов: ручным, полуавтоматическим или автоматическим. Последний вид будет самым дорогим по стоимости. При работе с конкретным агрегатом следует придерживаться правил, изложенных в настоящей статье, а также инструкцией к нему.

Помимо паяльного аппарата вам понадобятся:

  • специальные ножницы для обрезки необходимого размера трубы из полипропилена.
  • маркер для нанесения отметок на деталях.
  • спиртовая жидкость для обезжиривания поверхности кромок.
  • фитинги (на пример муфты).
  • пп трубы.

Муфты и трубы желательно выбирать одного производителя. Если выбирать разные, существует риск того, что детали не подойдут друг другу по размеру или по составу материала.

ПП трубы подразделяются на виды в зависимости от цели и технологии использования:

  • Для водопроводных систем: как холодных, так и горячих.
  • Для отопительной системы, применяется специальная технология сварки полипропиленовых труб для отопления.

Также они подразделяются на разновидности в зависимости от маркировки.

  • Маркировка PN 10 применяется для холодного водоснабжения температурой до 20°, а также для обогрева половых покрытий до 45°.
  • Маркировка PN 16 используется для водопроводных систем с холодной водой, а также с горячей водой до 60°.
  • Полипропилен маркировки PN 20 нужно покупать для горячего водоснабжения до 95°.
  • Маркировка PN 25 используется для горячего водоснабжения, а также для отопления до 95°.

Сварка полипропилена и полиэтилена: отличия

  • Температура плавления у пп выше, чем у полиэтилена.
  • Пп – более прочный и не такой гибкий.
  • Пп более тепло- и морозостойкий.

Отличия пропиленовых труб в зависимости от цвета

  • Белый и серый цвета монтируются в доме, на улице их использовать запрещается. Они идеально подходят для водопроводных и отопительных систем.
  • Черные цвет содержит в составе своего материала вещества, придающие дополнительную устойчивость и износостойкость. Это отличный вариант для использования в канализационных системах.
  • ПП зеленого цвета применяются, как правило, для полива насаждений. Некоторые современные изделия зеленого цвета могут использоваться также для холодной воды.

Подготовка к работе

Непосредственно перед пайкой детали должны быть очищены и обезжирены с помощью специальных спиртовых растворов. На них не должно быть посторонних предметов, пыли, грязи и заусенец. Для работы нужно подготовить не только сами детали, но и само место работ: оно не должно быть грязным, пыльным, рекомендуется отсутствие посторонних людей и предметов.

Ориентировочная температура для работы с паяльником – около 260-270 градусов. Все детали нужно подготовить заранее, до нагрева оборудования до нужной температуры. Процесс соединения занимает несколько секунд. Нужно сделать за тем, чтобы детали были расположены ровно, тогда и шов получится качественным и герметичным. Точное время соединения может отличаться в зависимости от толщины детали и исправности сварочного оборудования. Следует иметь ввиду, что, если паяльник греет не очень сильно, время нагрева нужно увеличить. Не стоит приступать к работе при слабо нагретом оборудовании. Соединение может получится не герметичным. Элементы, которые планируется соединить друг с другом, должны быть нагреты одновременно.

Перегрев элементов характеризуется тем, что материал становится очень мягкий и при контакте друг с другом может деформироваться.

Результат перегрева полипропиленовых труб

Таблица ниже содержит примерные показатели температуры при пайке,  в зависимости от толщины детали, время сварки и остывания.

Объем труб (см.)Время нагрева (сек.)Время сварки (сек.)Время охлаждения после сварки (минуты)
1,6 – 1,3543
2 – 1,4543
2,5 – 1,6743
3,2 – 1,8844
4 – 21264.
5 – 2,31865
6,3 – 2,62466
7,5 – 2,83088
9 – 34088
11 – 3,3501010
16 – 3,5801515

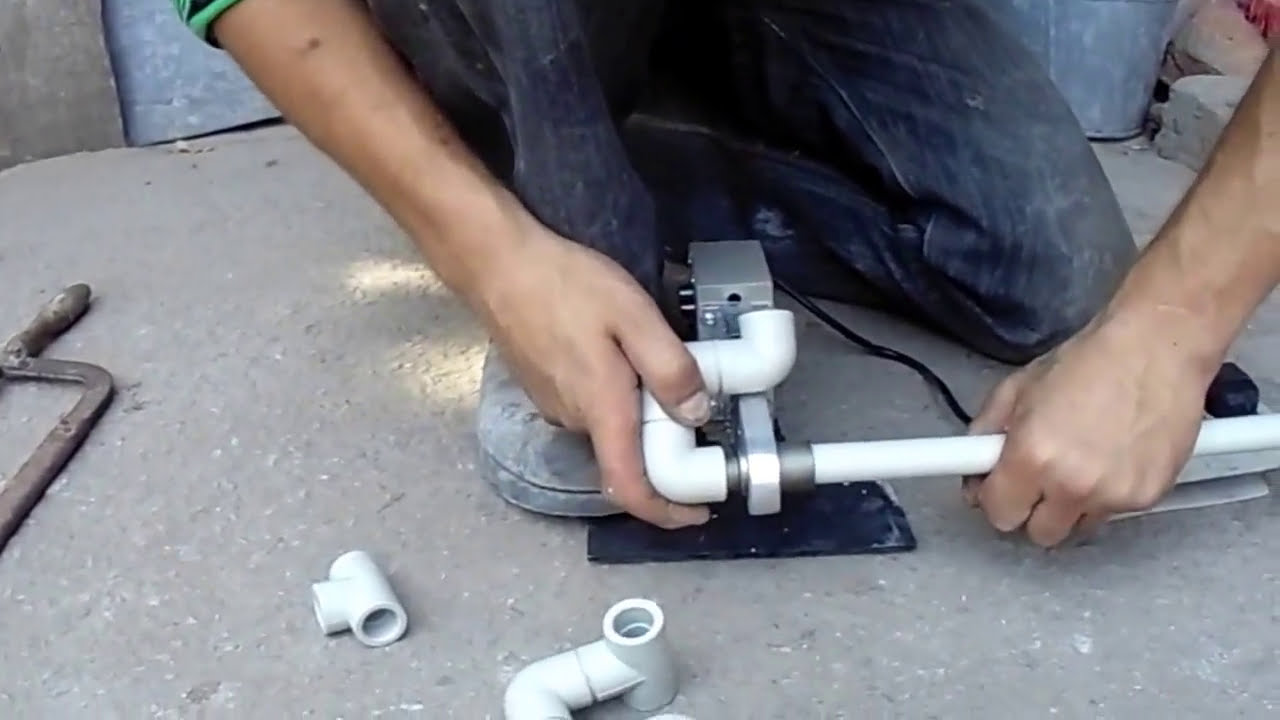

Сварка пп труб

Когда пластик расплавится, детали нужно снять с насадок паяльника и аккуратно соединить. Делать это нужно быстро. Запрещается сильно надавливать и крутить их. Держать элементы нужно ровно. Если по каким-то причинам шов получился некачественным, разъединить его уже невозможно. Можно только с помощью ножниц вырезать этот шов и спаять кромки заново.

Виды пайки пластиковых труб

Существует три разновидности соединения пластиковых деталей:

Стыковый метод – это результат соединения расплавленных кромок. Детали фиксируются друг с другом с помощью специального сварочного аппарата для стыковой сварки.

Аппарат для стыковой сварки

Муфтовым называется метод пайки с использованием муфт. Муфта – это специальное устройство, предназначенное для соединения деталей друг с другом. Муфтовый метод осуществляется также с применением специального сварочного оборудования.

Электромуфтовый метод соединения осуществляется с использованием специальных электрических муфт. Оборудование нагревает электромуфты, а точнее, спираль внутри ее. Обычно, пайка ппр труб этим методом используется, когда необходимо соединить изделия большого диаметра и/или в местах с возможностью появления сейсмической активности.

Аппарат для электромуфтовой сварки

Для каждого вышеизложенного вида соединения в продаже существуют определенные виды сварочного оборудования. Существует общие правила пользования таким сварочным оборудованием, а также инструкция по сварке полипропиленовых труб конкретной моделью.

Стыковый сварочный аппарат, в свою очередь, подразделяется на ручной, полуавтоматический и автоматический. Ручное оборудование используется при соединении элементов, работающих под средним и низким давлением. Их управление полностью зависит от человека, его функции не автоматизированы, отсутствует возможность фиксации (протоколирования) данных. Полуавтоматическое оборудование автоматизировано, но не полностью. Обычно, речь идет о возможности протоколирования данных температуры. Автоматическое оборудование не требует контроля и управления со стороны человека. Нужно лишь задать необходимые параметры, а аппарат уже самостоятельно выберет необходимый режим сварки. Последний вид сварочного оборудования является самым дорогим, однако и самым эффективным. Он исключает возможность возникновения ошибок или брака.

Автоматический сварочный аппарат с функцией протоколирования

Вышеуказанные три вида соединения не применяются для соединения толстостенных пластиковых деталей (различных резервуаров, бочек, детских горок). Для их соединения используется сварочный экструдер. Это специальный аппарат, который обеспечивает соединение пластиковых элементов при помощи выдавливания уже расплавленного присадочного материала в область сварки. Для этого вида пайки достаточно проложить всего один шов. Окончания деталей при этом также нагреваются с помощью теплого воздуха. В качестве присадочного материала (прутка) используются специальные гранулы, которые по составу идентичны материалу свариваемых поверхностей. Ручной экструдер может быть шнековый и безшнековый. Обычно этим аппаратом соединяют листы полипропилена, канавки и пропиленовые углы.

Таким образом, сваривать пластиковые трубы можно и своими руками в домашних условиях. Для этого важно определиться с видом пайки, который вы будете использовать для соединения: стыковый, муфтовый или электромуфтовый. Также необходимо выбрать подходящее сварочное оборудование, муфты и фитинги. Кроме того, нужно соблюдать основные правила сварки полипропиленовых труб, руководствоваться таблицей с рекомендуемыми показателями температуры пайки, которые изложены в настоящей статье. Ознакомившись с ними, а также посмотрев видео ниже, вы будете знать, как правильно сваривать полипропиленовые трубы.

[Всего: 1   Средний:  5/5]

как спаять, правила и методы сварки

Содержание:

При установке новых полипропиленовых труб взамен устаревших металлических систем может возникнуть ситуация, когда соединение труб с помощью сварки необходимо выполнить в местах, которые не совсем соответствуют условиям для совершения такой операции.

Поэтому для самостоятельного обновления трубопровода требуются определенные знания, помогающие организовать сварку полипропиленовых труб в неудобном месте, используя для этого вспомогательные инструменты.


Инструменты для работы

Выполнить качественное соединение трубных элементов помогает специальный паяльник для труб из полипропилена и набор тефлоновых насадок. Используя паяльник, можно без особых усилий выполнить соединение сваркой на любом участке трубы. С помощью насадок можно соединить трубные элементы, имеющие разный диаметр.


Кроме того, пайка полипропиленовых труб в труднодоступных местах предполагает наличие следующих инструментов:

  • Приспособление для резки труб из полипропилена (чаще всего резак идет в комплекте с паяльником).
  • Раствор, позволяющий обезжирить место пайки.
  • Набор соединительных элементов.

Также необходимо приготовить рулетку, линейку и карандаш, а также уголок и ножик. В некоторых случаях может понадобиться ветошь.

Способы сварки полипропиленовых труб

Пайка труб в труднодоступных местах может выполняться разными способами в зависимости от рабочего диаметра труб:

  • Методом стыковой сварки соединяют трубы, имеющие толщину стенок не меньше 4 мм и диаметр до 50 мм. В быту таким способом пользуются довольно редко.
  • Раструбным способом пользуются при соединении труб с диаметральным сечением до 40 мм. Для работы требуется специальный сварочный механизм, оснащенный центрирующим устройством.
  • При седельной пайке к трубе под углом 900 приваривают специальное раструбное седло путем стыкового сочленения. Седло просверливают и к месту соединения приваривают кусок трубы, получая на выходе Т-образный переходник. Читайте также: «Надёжная пайка пластиковых труб своими руками – хороший способ соединения».

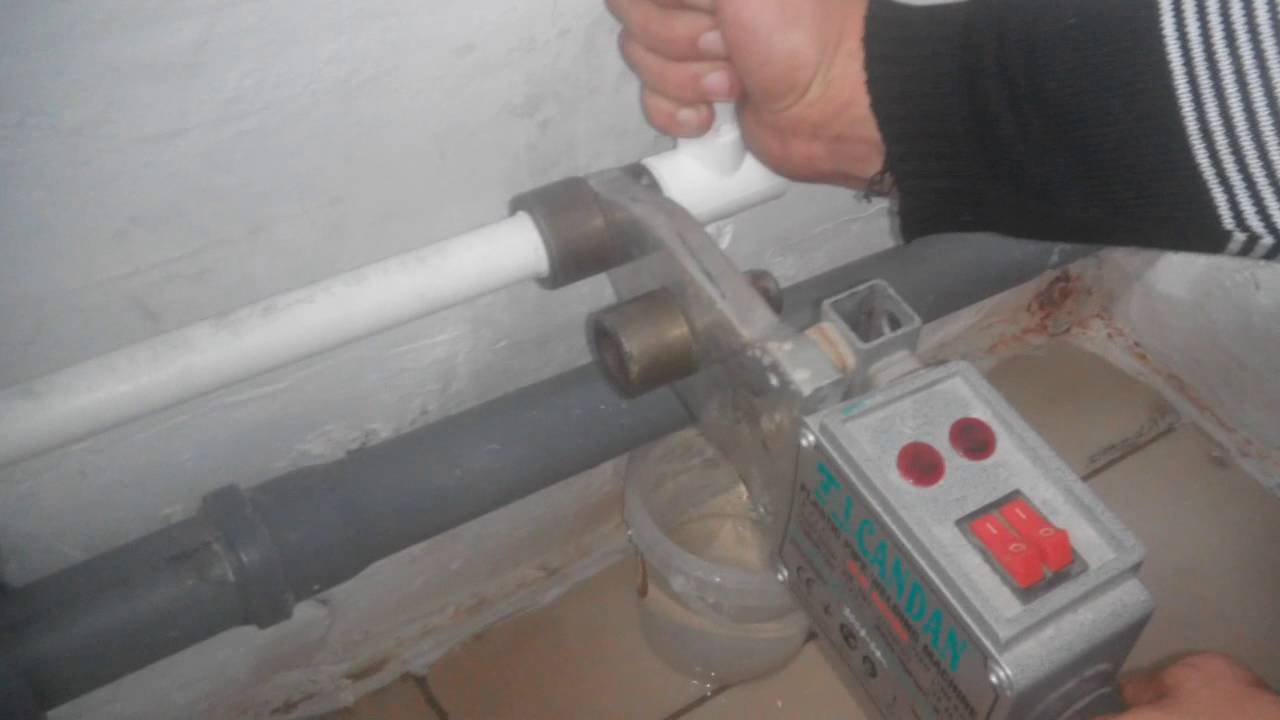

Сварка в труднодоступных местах

Паять труднодоступные участки полипропиленовых изделий намного сложнее, чем прямолинейные прогоны. Для создания благоприятных условий работы в таких местах требуется приложение достаточного количества усилий.

К «неудобным» местам можно отнести:

  • Пространство под потолком.
  • Углы помещения.
  • Стесненные условия для размещения паяльника.


Выполняя сварку полипропиленовых труб в труднодоступных местах под потолком, нужно приготовить место, где будет размещен сварочный аппарат при ручном формировании соединения. Для этой цели можно пригласить помощника или повесить аппарат на специальный крюк, подготовленный заранее. Читайте также: «Как правильно паять полипропиленовые трубы – теория и практика».

В случае расположения труб очень близко к стене используют специальный прием: прямую и ответную часть формируемой стыковки поочередно прогревают паяльником. При этом нагрев должен доходить до таких пределов, чтобы первый нагретый участок не успел остыть, пока нагревается ответная часть.

Особенности пайки в углах

Чтобы решить проблему, как паять полипропиленовые трубы в труднодоступных местах, например, в углах, нужно знать особенности таких соединений. Стыковка трубных элементов в углах помещения проводится с использованием заготовок, обрезанных под углом 90

0. При этом важно, чтобы их концы были тщательно зачищены и обработаны обезжиривающими средствами (прочитайте также: «Как отрезать трубу под углом – варианты разметки для круглой и профильной трубы»). Использование специальных угловых переходников и фитингов способствует образованию плавных переходов на трубных элементах при угловом соединении.


Формирование угловых соединений на трубах, располагающихся на небольшом расстоянии от стены, также выполняется путем последовательного нагревания прямой и ответной части. Особое внимание в этом случае следует уделить глубине вхождения трубного элемента в тело угловой детали. Для обеспечения высокой точности необходимо сделать соответствующую отметку маркером или карандашом. Читайте также: «Как выполняется пайка полипропиленовых труб – правила соединения».

Решение вопроса о том, как спаять полипропиленовые трубы в труднодоступных местах, требует внимательного отношения и точного выполнения всех действий.

Стыковочные элементы, имеющие даже незначительный дефект, подлежат обязательной замене на новые детали. По мнению специалистов при выполнении соединений в труднодоступных местах не стоит отключать питание сварочного аппарата, лучше, если он будет всегда включенным.


Как правильно сваривать полипропиленовые трубы?

Для создания комфортных условий жизни постоянно разрабатываются новые технологии, изобретаются новые материалы, воплощаются новые идеи. На протяжении последних нескольких десятилетий для монтажа водопроводной системы, канализации, а в последнее время – системы отопления, используют пластиковые трубы, в частности полипропиленовые. Они имеют массу преимуществ по сравнению с чугунными или металлическими и кардинально отличаются методом монтажа — сварка при помощи специального аппарата паяльника.

К тому же сварку полипропиленовых труб может произвести самостоятельно, не прибегая к помощи наемных работников. Немного потренировавшись, можно с легкостью установить трубопровод в новом доме или заменить старую водопроводную систему.

На чем основан принцип монтажа полипропиленовых труб

Для установки полипропиленовых труб применяются физические свойства материала. При нагревании полипропилен плавится, после чего переходит в жидкое состояние. Две детали нагревают в местах соединения до размягчения, но, не допустив перехода в расплавленное состояние. Затем их стыкуют между собой и сжимают при небольшом усилии. В результате можно получить соединение, которое будет выглядеть как единое целое — стыков, трещин и других дефектов при правильной сварке пластиковых труб из полипропилена видно не должно быть.

После остывания материал снова становится твердым и сохраняет все первоначальные свойства.

Безусловно, для качественного монтажа необходим навык и опыт работы. Но для того, чтоб технология сварки полипропиленовых труб была соблюдена в полном объеме, необходимо иметь сварочный аппарат, который обеспечит необходимый температурный режим.

Технология сварки полипропиленовых труб

Какое сварочное оборудование необходимо иметь и как сварить полипропиленовые трубы поговорим далее.

Разновидности аппаратов для монтажа полипропиленовых труб

Аппарат для сварки представляет собой корпус, на котором расположен нагревательный элемент, насадки разных диаметров. В магазинах представлены два вида сварочного оборудования.

  • Аппарат для муфтового соединения. Это наиболее распространенный вид для сварки полипропилена. Его конструкция очень проста, а работа с ним происходит в ручном режиме. Сварка полипропиленовых труб своими руками ручным прибором может пройти качественно и быстро.
  • Прибор для стыкового соединения. В быту применяется редко из-за высокой стоимости и сложности управления, но при его помощи можно легко сварить две трубы диаметром более 40 мм. Аппарат полностью механизирован. Он оборудован ножом для резки, нагревательного диска, устанавливаемого между двумя деталями, и после окончания времени нагрева убирается. Сжатие также происходит автоматически.

При выборе оборудования необходимо обращать внимание на то, что входит в набор для сварки полипропиленовых труб, а именно достаточное ли количество насадок разных диаметров в нем находится. Еще один немаловажный параметр для выбора сварочного аппарата — это его мощность, которой должно быть достаточно для нагрева свариваемых труб до требуемой температуры и быть в пределах 0,7-1 кВт.

Профессиональные мастера советуют обращать на страну изготовителя комплектов сварочного оборудования для полипропилена. Лучшим оборудованием признано европейское. Уступает по качеству, срокам эксплуатации, цене турецкое и китайское оборудование (он может сразу выйти из строя или использовать для набора опыта, таким образом, новичкам можно остановить свой выбор на этих производителях).

Температурный режим пайки

Необходимо, чтоб температура сварки полипропиленовых труб была около 260оС. Как правило, любой паяльник (с регулировкой температуры или без) может обеспечить такое значение.

На качество швов сварки полипропиленовых труб отражается выбор оптимального температурного режима и время выдержки материала под нагревом.

Если эти параметры ниже необходимого значения, то стык получается недостаточно крепким, с течением времени может дать течь. Когда время нагрева и температура завышены – материал сильно расплавляется, шов получается слишком большим и некрасивым. Кроме того, попав внутрь может значительно уменьшить диаметр.

Стоит учитывать и температуру вокруг аппарата для сварки, если она низкая необходимо увеличивать время выдержки на 2 секунды, если высокая, наоборот, уменьшать. Придерживаясь этих простых правил, сварка полипропиленовых труб своими руками пройдет легко.

Диаметр трубы тоже имеет большое значение. В таблице описаны необходимые параметры при + 20

оС как правильно сваривать полипропиленовые трубы.

Наружный диаметр труб, ммВремя нагрева, с
165
205
257
328
4012
5018
6320
7530
9040
11050

Аппарат для стыковой сварки полипропиленовых труб большого диаметра

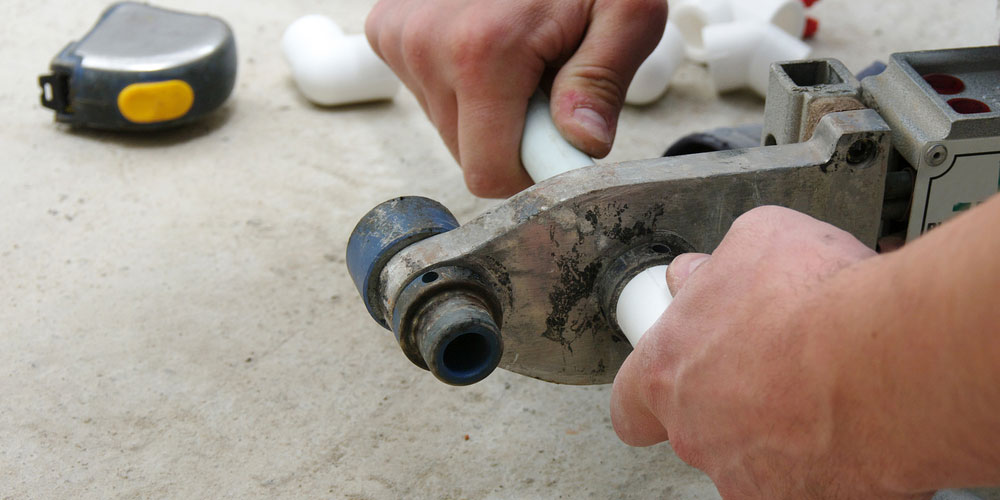

Процесс соединение труб при помощи паяльника

Технология сварки полипропиленовых труб довольно проста, но не стоит забывать о некоторых моментах.

  • Перед началом работы необходимо разогреть сварочный аппарат. Но перед тем как включить его в электрическую сеть, нужно установить, подходящую по размеру диаметра, насадку. Температуру нужно выставить на 260оС, только после этого включить в розетку. После того как температура будет набрана, сработает сигнализация или погаснет индикаторная лампочка (смотря какая используется модель аппарата для сварки). Это будет означать, что паяльник для сварки полипропиленовых труб готов и можно приступать к работе.
  • Подготовка комплектующих. Неправильные, кривые с заусенцами, задирами срезы могут свести на нет все усилия по установке системы. Резку производят специальными ножницами. Их применяют следующим образом. На держатель, который надежно фиксирует материал в неподвижном состоянии, укладывается деталь, а режущая часть находится сверху и легко делается срез. Единственный недостаток при этом процессе устают руки. Можно воспользоваться для порезки болгаркой, но в этом случае много времени уйдет на обработку среза и его зачистку. Перед тем как сваривать, необходимо обезжирить, высушить все детали.
  • Проведение сваривания полипропиленовых труб и инструкция по нагреву была описана выше, поэтому повторяться не будем. Обратите внимание, для хорошего, а также качественного шва все комплектующие для водопровода, канализации или отопления необходимо покупать от одного производителя. Это обеспечит подходящие по диаметру фитинги к диаметру труб (в холодном состоянии они должны с усилием соединяться). После нагрева соединительных частей снять с нагревательного элемента и соединить между собой, сразу устанавливая горизонтальное положение. После остывания исправить положение деталей между собой будет невозможно без деформации стыка. Процесс сваривания требует затраты физических усилий на несколько секунд. Соединение необходимо оставить на 2-3 минуты для остывания и после этого можно продолжать монтировать цепь далее.

Это и вся технология. Теперь Вы знаете, как варить полипропиленовые трубы самостоятельно.

Закончив работу с паяльником, обязательно требуется очищение его от материала, что остался при помощи любого мягкого куска ткани.

Оборудование для сваривания полипропиленовых труб работает от электричества и с высокими температурами, поэтому при проведении работ на нем необходимо соблюдать правила безопасности:

  • следить за тем, чтоб была надежная изоляция электрических составляющих;
  • не прикасаться к нагревающим элементам.

Полипропиленовые трубы — пайка своими руками, сварочные аппараты

На чтение 5 мин.

Изделия из этого материала давно пришли на смену металлическим система отопления. Водопроводы из пластика устанавливаются в частных домах, квартирах. Многие не знают, как паять полипропиленовые трубы. Освоив этот процесс, можно дополнительно удешевить монтаж трубопровода.

Пайка полипропиленовых труб

Методы соединения

Пластик — это термопластичный полимер, который размягчается при нагревании. Если после разогрева, соединить две детали из этого материала равномерно между собой, произойдет процесс полифузии — взаимопроникновение материала.

Существует два способа соединения труб из полипропилена:

  1. Пайка встык. Технологический процесс, при котором две трубки соединяются между собой точно по внешнему, внутреннему диаметру.
  2. Муфтовая спайка. Для изготовления прочного соединения применяется отдельная деталь. Разогревается внешняя сторона трубки, внутренний диаметр муфты. Детали соединяются между собой.

Муфта позволяет получить наиболее герметичное соединение, но ее применение ограничивается диаметром труб — до 63 мм. Для стыковки больших элементов трубопровода необходимо применять технологию пайки встык.

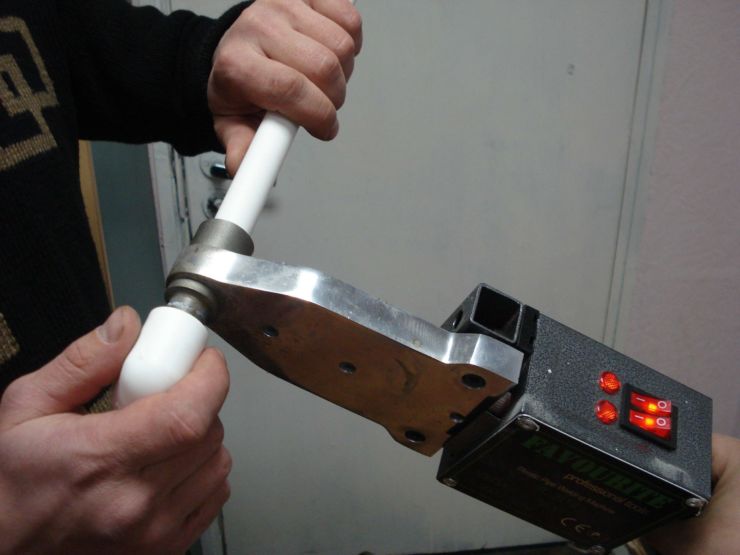

Сварочные аппараты

Сварка труб из полипропилена выполняется с помощью специального паяльника. В магазинах можно купить два вида нагревательного оборудования для пластика:

  1. Цилиндрические нагреватели. Удобны для проведения пайки в труднодоступных местах.
  2. Плоские нагреватели. На разогревающейся плите закрепляются насадки разных диаметров, с помощью которых спаиваются трубки, муфты.

Для выполнения сварки аппарат должен комплектоваться набором насадок разного диаметра. Лучше выбирать устройства с терморегулятором, датчиком нагрева до 260 градусов (температура требуемая для спайки пластика).

Технологии

Независимо от технологии сварка полипропиленовых труб выполняется в несколько этапов:

  1. Трубы обрезаются с помощью специальных ножниц.
  2. Сварочный аппарат разогревается до 260 градусов. Он должен быть надежно закреплен на горизонтальной поверхности, чтобы не раскачиваться при нагревании.
  3. Дождаться пока отключится индикатор нагрева (погаснет лампочка на корпусе).
  4. Надеть соединяемую сторону трубки на нагревшуюся насадку. Одновременно с этим надеть другую деталь на соседнюю разогретую насадку.
  5. Подождать 4–6 секунд, одновременно соединить детали между собой.

Дождаться остывания шва.

Резка труб ножницами

Подготовительные работы

Перед монтажом водопровода из пластика, нужно подготовить инструменты, расходные материалы:

  • сварочный аппарат для полипропилена;
  • ножницы для пластика;
  • муфты, запорную арматуру, трубки;
  • измерительный, разметочный инструмент.

Помимо этого, необходимо нарисовать чертеж расположения труб, места подключения радиаторов, смесителей, бытовых приборов. Существует два варианта разводки трубок:

  1. Коллекторная — изготовление отдельного контура, один конец которого подключается к центральному стояку, а на втором устанавливается запорный кран. После запорной арматуры крепится тройник, от которого начинается разводка труб к разным бытовым приборам, точкам слива воды.
  2. Тройниковая — на центральной трубе устанавливается тройник, от которого монтируется одноконтурный трубопровод, с последовательным подключением бытовых приборов, смесителей.

Температура плавления полипропилена, влияет на процесс спайки. Если температурный режим будет нарушен, соединение будет некачественным.

Температура пайки

Чтобы соединить трубы, нужно знать температуру плавления полипропилена. Для этого можно воспользоваться готовой таблицей в интернете, в которой указываются температурные режимы зависимо от диаметра, толщины стенок трубок. Процесс нагревания зависит от нескольких факторов:

  1. Проводить нагрев пластиковых деталей нужно быстро, чтобы они не успели полностью расплавиться. Для этого аппарат нагревают заранее.
  2. Нельзя выполнять работы на очень высоких температурах. Это приведет к разрушению материала, изменению формы изделия.
  3. Тефлоновое покрытие на насадках для разогрева трубок, держится длительное время, если рабочий температурный режим не превышает 260 градусов. Это оптимальный показатель для того чтобы плавился пластик. Повышение температуры приведет к порче полипропилена, разрушению тефлонового покрытия.

Как правильно паять?

Перед монтажом трубопровода нужно изучить правила и пошаговую инструкцию по спайке полипропиленовых труб домашних условиях для начинающих:

  1. Нагревать детали одновременно.
  2. Предварительно нагревать аппарат, а потом приступать к работе. Не выключать оборудования после изготовления первого шва, если нужно сделать еще несколько соединений. Благодаря этому для размягчения материала не нужно будет затрачивать больше времени.
  3. После нагревания пластика, соединения деталей нужно дать готовому шву остыть. В этом время нельзя пытаться повернуть или сильнее сдавить изделия. Это приведет к образованию наплывов пластика внутри трубопровода, ухудшению герметичности.

Выполнять работы используя перчатки из термоустойчивого материала.

Cпайка полипропиленовых труб

Как долго греть?

Чтобы узнать оптимальное время пайки полипропиленовых труб, можно воспользоваться готовой таблице из интернета. В ней указывается промежуток времени для нагревания зависимо от диаметра трубы. Например, для трубок сечением 16 мм, достаточно 4 секунд, а для деталей диаметром 160 мм — 16 секунд.

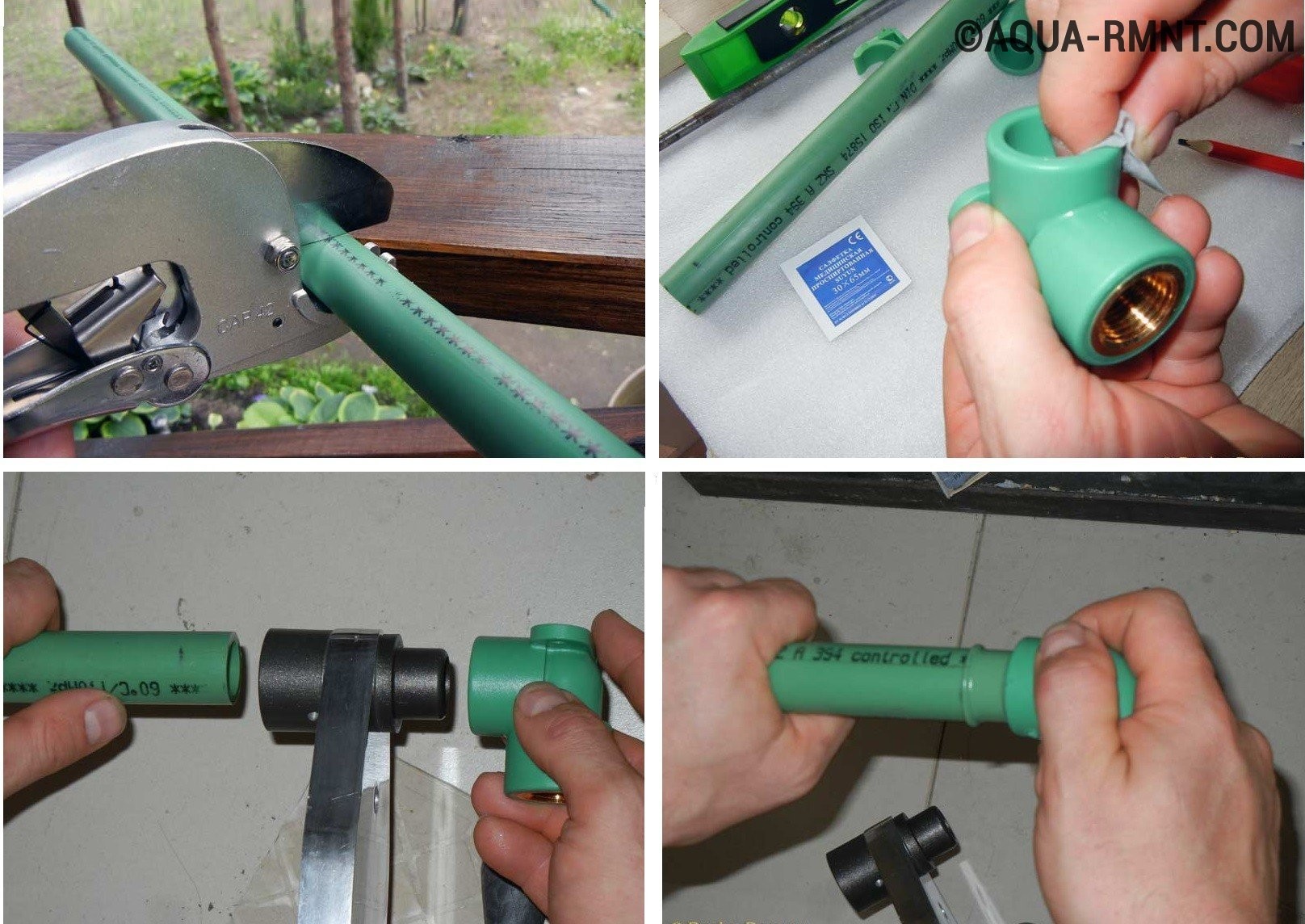

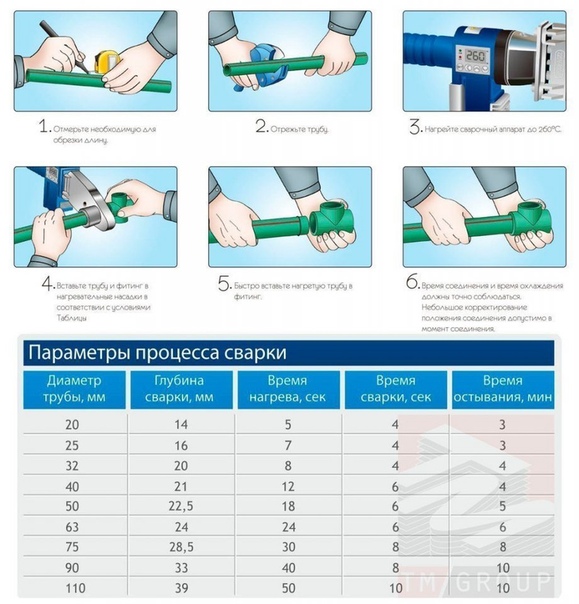

Пошаговое проведение работ

Пайка полипропиленовых труб своими руками:

  1. Трубки обрезаются по требуемым размерам.
  2. Снимаются фаски, шейфером очищается армирующий слой.
  3. Соединяемые края очищаются от грязи, обезжириваются.
  4. Паяльник нагревается до 260 градусов. Перед его включением необходимо закрепить насадки с тефлоновым покрытием на нагревательные элементы.
  5. Одновременно надеть соединяемые детали на разогретые насадки.
  6. Подождать требуемый промежуток времени, соединить элементы трубопровода.

Дождаться остывания шва. Если образовались наплывы пластика снаружи трубок, выровнять их можно с помощью мелкой наждачной бумаги.

Пайка на сложных участках

Далеко не всегда при сборке трубопровода все работы можно провести на удобных участках. Сварка труб ПП в труднодоступных местах имеет определенные особенности. Если трубопровод новый, в первую очередь собираются его участки, которые будут расположены в неудобных местах. После этого монтируются остальные части. Если нужно заменить отдельную часть старого трубопровода, нужно воспользоваться муфтами с накидной гайкой или электро-муфтой.

Трубопроводы из полипропиленовых трубок популярны для обустройства частных домов квартир. Они подходят для изготовления систем водоснабжения, отопления. Работать с этим материалом может научиться любой человек без практического опыта, ознакомившись с нюансами, придерживаясь правил.

110 фото предварительной подготовки и сварки

В современном производстве при изготовлении водопроводных труб чаще всего используется пластик. На замену металлу пришел практичный полипропилен.

Такие конструкции имеют ряд преимуществ:

  • Длительное использование. Некоторые поставщики гарантируют эксплуатацию сроком до 50 лет.
  • Устойчивость к коррозии.
  • Небольшой вес.
  • Легкость монтажа.

Каждый может справиться со сваркой полипропиленовых труб своими руками. Для этого необходимо приобрести соответствующее оборудование и ознакомиться с технологией установки.


Краткое содержимое статьи:

Виды труб из полипропилена

На рынке строительных материалов встречаются пластиковые трубы 4 цветов. Белые, зеленые и серые не отличаются по своим свойствам. Их обычно используют в помещениях.

Изделия черного цвета обладают особой устойчивостью к солнечным лучам, что позволяет использовать их для организации системы полива.

Специалисты выделяют несколько типов труб:

  • Используемые в холодной воде. Такое оборудование выдерживает температуру до +45°С. Для маркировки применяется полоса, имеющая голубой цвет.
  • Устойчивые к высоким температурам. Трубы, по которым течет горячая вода, должны выдерживать до +85°С. При покупке на изделии стоит искать красную полоску.
  • Универсальные. Такой товар помечен сразу двумя полосками – голубого и красного цветов.

Полипропиленовые трубы имеют свою маркировку:

PN10. Данная отметка говорит о том, что водопровод предназначен только для холодной воды. При этом толщина изделия является небольшой.

PN16. Такие трубы выдерживают более высокую температуру, но также не предназначены для горячего водоснабжения.

PN20. Эта маркировка ставится на конструкции с толстыми стенками. Данный тип используется как для холодной, так и очень горячей воды.

PN25 имеют самую большую толщину стенок и дополнительную защиту в виде фольги или стекловаты. Такие трубы предназначены для отопительной системы.


Способы монтажа

Современные технологии позволяют прокладывать водопровод как открытого типа, когда конструкции прилегают к стене, так и закрытого, при этом изделия прячутся в специальных углублениях.

В любом случае понадобятся держатели, которые по форме напоминают клипсы. Они могут быть одинарными или двойными и устанавливаются на расстоянии в среднем по полметра друг от друга.

Предварительная подготовка

Нужно уделить особое внимание подготовке аппарата, чтобы в ходе работы верно выполнить все пункты инструкции сварки полипропиленовых труб:

Перед началом сварки на рабочую платформу устанавливаются необходимые насадки. Обычно это гильза и дорн. Далее следует выставить нужную температуру на регуляторе.

Опытные рабочие рекомендуют +260°.

Следующим этапом является подключение к сети и ожидание нагрева.

Особое внимание нужно уделить правильному срезу трубы. Качество сварки зависит от отсутствия недостатков разреза. Этого можно добиться с помощью специальных ножниц.

После проведения разреза поверхности следует тщательно обезжирить и высушить.

Технология сварки полипропиленовых труб

Полипропилен, в качестве материала для производства водопроводных труб, является достаточно жестким по своим характеристикам. При монтаже понадобятся тройники, переходники, уголки и прочие фитинги. Данные детали припаиваются к основной конструкции путем нагревания до очень высокой температуры.


Существуют специальные фитинги, состоящие из двух частей. Одна соединяется с металлическими конструкциями, а вторая часть сделана из полипропилена.

Аппарат для сварки полипропиленовых труб часто называют паяльником. По своей форме он является небольшой платформой с электрической спиралью внутри и насадками снаружи. Спираль нагревает рабочую поверхность.

Сварка пластиковых конструкций состоит их нескольких этапов:

Нагрев поверхностей до +260°. При такой высокой температуре происходит расплавление металла. Сварочная платформа при этом соединена с двумя металлическими насадками, которые имеют покрытие из тефлона.

Первая насадка называется дорн. Он имеет небольшой диаметр и служит для расплавления внутренней части детали. Вторая носит название гильза. Ее предназначение – нагревать наружную часть.

Через несколько секунд, когда соединяемые детали дойдут до нужного состояния, их следует плотно прижать друг к другу. При этом произойдет сварка конструкции.

Полезные замечания

Установка полипропиленовых водопроводных конструкций не требует особо сложных навыков и осуществляется в короткие сроки. При использовании качественного аппарата для сварки полипропиленовых труб можно быть уверенным, что процесс монтажа пройдет без неприятностей.

Однако, стоит обратить внимание на некоторые моменты:

Нужно внимательно измерять участки трубы перед резкой, так как при неправильной длине детали могут не сойтись друг с другом.


Сварка в труднодоступных местах, таких как углы, может привлечь дополнительные трудности. С ними можно справиться при использовании сразу двух комплектов насадок.

При выборе сварочного аппарата не стоит экономить денежные средства, так как использование дешевых насадок может привести к некачественной сварке конструкций. Лучше приобрести небольшой агрегат, который поможет существенно сэкономить силы и время при ремонте.

Фото сварки полипропиленовых труб

Также рекомендуем посетить:

Сварка полипропиленовых труб своими руками

С появлением нового высокопрочного синтетического материала полипропилена возникла реальная альтернатива замены им металла. В частности, это сразу стало заметно на примере сантехнических труб, которые теперь широко используют, даже не прибегая к профессиональной помощи. Дело в том, что прежние резьбовые и электросварные соединения уступили место простой и эффективной технологии диффузионной сварки.

Способы применения аппарата

Суть метода, нагрев деталей трубопровода в специальном инструменте, называемом паяльником, по форме отличающийся от обычного представления. Это специализированная станина с отверстиями в пластине нагреваемой электротоком. В ней имеются отверстия, называемые нагревательными элементами (парами).

Если раньше процесс сваривания требовал знаний и опыта, то сегодня он превратился в легкое действие, обеспечивая беспроблемную работу в домашних условиях. Теперь сварка существенно экономит время сборки трубопровода и деньги. Обычно у пприбора должно быть стационарное положение, но если предстоит ремонт или прокладка нового трубопровода в труднодоступных местах, можно использовать его, держа в руках. В последнем случае монтаж следует проводить в паре с помощником, так как технология прогрева и монтажа требует оперативного соблюдения временного режима. Этого трудно добиться на весу, одновременно держа аппарат и производя монтаж одному человеку.

Как правило, все основные коммуникации проходят по стенам, соответственно сваривать трубы и фитинги приходиться по месту. Очень часто изначально производится соединение с металлическими трубами с помощью тех же фитингов и муфт. Но основную работу по прокладке нового участка из пропилена можно выполнять фрагментами на заранее установленном на полу аппарате. Производят замер участка и развязки, затем осуществляют диффузионное сваривание под температурой на стене непосредственно. Для этой операции лучше использовать самое крайнее к сужению отверстие под нагревательные элементы.

Технология диффузионной сварки полипропиленовых труб

В общем случае, процесс соединения труб диаметром до 50 мм из пропилена, одинаков, но различается по времени:

  • нагрева;
  • охлаждения.

Основным способом называют раструбовый метод. Для соединения участков труб используют муфты и другие фитинги, которые так же подвергают нагреву. В трубопроводах может применяться армированный тип труб, имеющих двойную изоляцию из полипропилена и алюминия. Их монтаж практически не отличается от обычных, за исключением предварительного снятия двух верхних слоев с оболочки с помощью специального инструмента – шейвера. Вместе с этим существует и другой способ, предполагающий соединение встык, но он эффективен только на диаметрах более 50 мм.

Металлопластиковые имеют много схожего полипропиленовыми, но слой алюминия у них спрятан глубже, что позволяет использовать слои полипропилена для диффузионной сварки. Процесс спайки проходит под оптимизированной температурой в 260 градусов Цельсия. Перед началом работ паяльник, рассчитанный на напряжение в 220 вольт, устанавливают для разогрева нагревательных втулок (нагревающих элементов). Обычно нужную температуру он набирает в течение 10 минут. В зависимости от наружного воздуха существует необходимость регулировать температуру и время нагрева.

Пока разогревается прибор, специальными ножницами делаются разрезы строго под прямым углом и по размеру, зачищаются от пыли и грязи. Так же следует заранее приготовить фитинги: муфты, тройники и т.д.

Метод подготовки армированных труб несколько отличается. Как уже было отмечено их предварительно следует избавить на концах спайки от «лишних» слоев с помощью шейвера. Это делается для того, чтобы они плотно вошли в соединительные муфты.

Любая полипропиленовая труба должна быть размечена под соединение с фитингом, так, чтобы ее конец доходил до середины + 2 мм дополнительно. Для этого с помощью кондуктора или рулетки на конец наноситься разметка. В случаях использования шейвера, не нужно беспокоиться о точности, ведь он сам, как и нагревательные элементы контролирует глубину нарезки.

В разогретые гильзы (нагревательные элементы) с одной стороны следует вставить полипропиленовую трубу до отметки, а с другой раструб муфты до упора. Если они входят туго, то следует их слегка покачать, но далее не мешать процессу, так как это нарушит целостность соединения.

Непосредственно процесс производят, ориентируясь на время согласно этой таблице.

Только специализированный паяльник сможет обеспечить точную выдержку времени и температуры, феном достичь того же результата просто невозможно.

После нагрева детали вынимают из гильз и без задержки соединяют меж собой прямым движением, соблюдая оси элементов. Некоторые производители наносят на продукцию специальные линии, благодаря им легче ориентироваться. Полученное соединение выдерживают по времени согласно параметрам.

В результате должно получиться соединение, где граница спайки обозначена равномерным наплывом вокруг неё.


Как можно было убедиться, температурная сварка доступна и довольно проста. Основное требование — наличие специального оборудования, то есть паяльника.

Лучшая машина для сварки полипропиленовых труб — Выгодные предложения на сварочные аппараты для полипропиленовых труб от мировых продавцов машин для сварки полипропиленовых труб

Отличные новости !!! Вы попали в нужное место, приобретая аппарат для сварки полипропиленовых труб. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот высококлассный сварочный аппарат для труб из полипропилена в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели аппарат для сварки полипропиленовых труб на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, что такое сварочный аппарат для труб из полипропилена и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести сварочный аппарат для труб из полипропилена по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Сварка полиэтиленовых труб по выгодной цене — Выгодные предложения по сварке полиэтиленовых труб от мировых продавцов сварки полиэтиленовых труб

Отличные новости !!! Вы попали в нужное место для сварки полиэтиленовых труб.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая сварка полиэтиленовых труб в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели сварку полиэтиленовой трубы на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в сварке полиэтиленовых труб и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести сварочные трубы из полиэтилена по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Сварка алюминиевых труб

Алюминиевые трубы свариваются в лабораторных условиях.

Большое количество производителей производят системы трубопроводов из углеродистой и нержавеющей стали, и в целом процедуры и методы сварки для их производства хорошо известны.

Но немногие производители производят алюминиевые трубопроводные системы, а технологии производства не так широко известны. Фактически, различия в материалах между сталью и алюминием существенно различают методы их изготовления.

Сварка стыков стальных труб: общие сведения

Стальные стыки труб обычно свариваются с использованием геометрии стыков с открытым корнем (см. рис. 1 ). Вы можете использовать газовую вольфрамовую дуговую сварку (GTAW), газовую дуговую сварку металлическим электродом (GMAW) в режиме короткого замыкания или дуговую сварку в среде защитного металла (SMAW) для сварки корневого прохода.Затем вы можете заполнить стык с помощью SMAW или GTAW, хотя вы также можете использовать GMAW в режиме переноса распылением, если стык труб можно сварить в плоском повернутом положении (1GR). Углеродистая сталь не требует обратной продувки внутри трубы, но для труб из нержавеющей стали требуется обратная продувка аргоном.

Рис. 1
Подготовка к сварному шву с открытым корнем, обычно используемая для стыков труб в стали
Рис.

Часто можно сваривать нержавеющую сталь и другие системы трубопроводов с помощью расходуемой вставки, часто называемой вставкой EB.Вы свариваете корневой проход, расплавляя расходную вставку, которая плавится и течет, образуя корневой проход хорошей геометрии.

Опять же, трубопроводы из нержавеющей стали и никеля требуют внутренней обратной продувки. Единственный другой недостаток заключается в том, что этот метод требует механической подготовки сварного шва.

Чем отличается сварка алюминиевых труб?

К сожалению, ни обратная продувка, ни расходные материалы не подходят для получения сварных швов рентгеновского качества на алюминиевых трубопроводах. На самом деле техника «вытягивания» расходной вставки на алюминии вообще не работает.Причину довольно просто понять.

Если вы посмотрите на Рисунок 2 , вы увидите, что область сварного шва имеет большую поверхность, на которой может образовываться оксид алюминия. Однако единственные области, где дуга удаляет оксид алюминия с свариваемых поверхностей, — это области, так сказать, в пределах прямой видимости вольфрамового электрода. Таким образом, во многих областях дуга не может удалить оксид с поверхности алюминия. Из-за этого расходная вставка не плавится и не вытекает, и ее нельзя вытащить.

Алюминиевые стыки труб можно сварить методом открытого корня, но это сложнее, чем со сталью. Высокая теплопроводность алюминия означает, что сварочная ванна больше, чем у стали. Сварочная ванна также более текучая, поэтому ее сложнее контролировать. Сварка с открытыми корнями почти всегда выполняется GTAW. Сложно выполнить корневой проход с использованием GMAW, особенно если труба не повернута.

Рисунок 3
Геометрия соединения для сварных швов, выполненных с использованием временной или постоянной основы

Лучшие методы сварки алюминиевых трубопроводов

В некоторых случаях вы можете сваривать алюминиевые трубы, используя постоянную или постоянную основу. временное Опорное кольцо (см рисунок 3 ).Если основа постоянная, она должна быть изготовлена ​​из алюминия того же типа, что и труба. Временные основы могут быть изготовлены из таких материалов, как медь, нержавеющая сталь или сегментированная керамическая плитка. Обычно вам не нужно обрабатывать стыки подкладных колец, чтобы подготовить их к сварке, что является преимуществом.

Хорошим способом выполнения сварных швов труб из алюминия рентгеновского качества является использование геометрии шва с расширенной фаской (см. Рисунок 4 ). В этом типе соединения для подготовки сварного шва необходима механическая обработка, что является недостатком.Однако алюминий относительно мягкий, поэтому подготовку к сварке можно обработать фрезером по дереву с фрезой.

Рисунок 4
Подготовка трубы под сварку с удлиненной фаской

Затем соедините две части трубы без зазора в корне и прихватите их, используя GTAW и соответствующую присадочную проволоку (4043 или Присадочный металл 5356 можно использовать для сварки большинства труб; обычно это экструдированный сплав 6ХХХ, поэтому проверьте контрактную документацию, чтобы определить правильный присадочный металл).

Техника сварки довольно проста. Используйте сварку на переменном токе чистым или циркониевым вольфрамовым электродом. В качестве защитного газа используйте чистый аргон. Внутренняя обратная продувка не требуется, хотя она иногда используется в критических приложениях
.

Самое важное, что нужно помнить при сварке корневого прохода, — это то, что большинство сплавов для труб — это экструдированные сплавы 6ХХХ, и эти сплавы довольно чувствительны к образованию трещин. Если вы попытаетесь сварить корень, проплавив расширенную площадку, не добавляя наполнителя, корневой проход треснет.Обязательно добавляйте наполнитель в сварной шов по мере его выполнения. Если при остывании сварной шов трескается, при сварке нужно добавить больше присадочного металла.

Таким образом можно сварить корневой проход, зафиксировав трубу или повернув ее во время сварки. После завершения корневого прохода вы можете заполнить оставшуюся часть подготовки сварного шва, используя GTAW или GMAW.

Может потребоваться некоторое время, чтобы привыкнуть к идее обработки подготовительного участка под сварку с помощью фрезерного станка по дереву. Вероятно, потребуется некоторая практика, чтобы развить технику сварки корневого шва с использованием техники расширенного участка.Но как только вы это сделаете, у вас будет новый инструмент, который поможет вам сделать качественные сварные швы алюминиевых труб.

Фрэнк Г. Армао (Frank G. Armao) — руководитель группы по применению цветных металлов в The Lincoln Electric Co., 22801 St. Clair Ave., Кливленд, Огайо, 44117, 216-481-8100, факс 216-486-1751, Frank_Armao @ lincolnelectric. com, www.lincolnelectric.com.

Положения и информация при сварке | Труба и плита

Сварка — это, мягко говоря, уникальное дело. У него свой язык, традиции, рабочая среда и набор навыков.Собираетесь ли вы проходить сертификационный экзамен по сварке, или только начинаете сварщик, или хотите стать сварщиком, очень важно иметь полное представление обо всех положениях сварки.

«Кто, почему и что из сварочных позиций»

Какие существуют сварочные позиции

Дело в том, что сварщикам очень редко удается сваривать в горизонтальном положении (под действием силы тяжести), за исключением некоторых производственных / производственных настроек.Часто сварщик работает в стесненных местах, где сварные швы, которые он должен сделать, находятся в любом другом положении, кроме плоского.

Позиция при сварке описывает две вещи.

  • Тип сварного шва (угловой или канавочный)
  • Положение сварного шва по отношению к сварщику

Для упрощения описания сварного шва это стандарт, который был установлен с течением времени для обеспечения единообразия спецификаций и кодов.

Почему существуют сварочные позиции

Причина, по которой сварные швы обозначаются позициями, заключается в том, что каждая позиция требует разных навыков и знаний. Большинству людей, когда они на работе, не нужно думать о гравитации и о том, как она на них влияет. Сварщикам необходимо научиться работать с силой тяжести и понимать ее влияние на сварной шов. Если бы вы учились в сварочной школе и научились сваривать только в плоском положении, вы бы никогда не справились с этим на работе.

Другая причина, по которой существуют сварочные позиции, — это сертификационные испытания сварщика. Когда вы проходите сертификационный тест, вы получаете сертификат только на эту должность, за исключением теста «все должности».

Полный список всех сварочных позиций

Прежде чем перейти к различным положениям сварки, давайте сначала рассмотрим простую часть — тип сварного шва.

Тип сварного шва

Каждая позиция сварного шва будет обозначена номером, а затем буквой. Буква, следующая за номером, указывает, какой тип сварного шва будет выполнен. Существует много различных типов сварных швов, но распространены только два типа сварных швов.

  • Угловые сварные швы (F) — это сварной шов, при котором две металлические детали расположены под углом друг к другу, часто 90 градусов.
  • Швы с разделкой кромок (G) — это сварной шов, который выполняется, когда две металлические детали расположены на одном уровне или на одном уровне по отношению друг к другу.

Любая позиция, за которой следует буква «G», соответствует сварному шву с разделкой кромок, а «F» — угловому шву.

Позиции для сварки листов: канавочные и угловые сварные швы

Имеется четыре позиции сварки для листа и четыре позиции для трубы. Пластина всегда обозначается буквами «F» или «G», а труба не имеет обозначения, поскольку это всегда сварной шов с разделкой кромок.

Позиция для плоской сварки 1G и 1F

Позиция №1 абсолютно плоская. Это самая легкая сварочная позиция, поскольку вы выполняете сварку под действием силы тяжести.

Позиция для горизонтальной сварки 2F и 2G

Позиция 2 — горизонтальная. Сварной шов будет иметь тенденцию провисать в нижней части, поэтому вы должны это компенсировать.

Позиция вертикальной сварки 3F и 3G

Позиция номер 3 — вертикальная.Это положение сварки обычно считается более простым, чем горизонтальное.

Позиция для потолочной сварки 4F и 4G

Позиция 4 — верхняя. При сварке над головой важно поддерживать очень короткую дугу.

Позиции для сварки труб

Есть четыре положения сварки труб. Если в позиции есть буква «R», это означает, что трубу можно катать во время сварки.

Позиция для сварки плоских труб (катаная) 1GR

Это самая простая из всех позиций сварки труб, так как ее можно перекатывать во время сварки.

Позиция для горизонтальной сварки труб 2G

Положение сварки трубы 2G фиксировано и не может быть перемещено вообще.

Позиция для вертикальной сварки труб 5G

Положение сварки трубы 5G аналогично положению 1GR, но его нельзя катить или перемещать

Позиция сварки трубы под углом 45 градусов 6G

Позиция 6G находится под углом 45 градусов и не может быть перемещена вообще.

RT4 ECO — Сделай сам. Снасти Carplounge

RT4 ECO — монтажный комплект — Сделай сам

В связи с многочисленными запросами, которые мы получали в прошлом, мы предлагаем RT4 как монтажный комплект. Это позволяет технически подкованным рыболовам собрать свою лодку для приманки и сэкономить деньги. Самая популярная лодка-приманка на рынке. Благодаря уникальному двухструйному двигателю и магнитной системе Carplounge отсутствуют механические компоненты.Все компоненты, такие как детали корпуса, электроника, литий-ионный аккумулятор, литий-ионное зарядное устройство и пульт дистанционного управления, могут быть доставлены в кратчайшие сроки, что делает его особенно интересным для спонтанных рыболовов, которые не хотят ждать 3-4 недели, пока приманка будет собрана. наш завод.

С помощью подробного иллюстрированного руководства по эксплуатации RT4 ECO можно собрать за выходные.


В монтажном комплекте RT4 ECO используются 90% тех же компонентов, что и в RT4, которые вы можете заказать у нас полностью собранными.Единственное отличие от монтажного комплекта — электронная система управления. Комплект для самостоятельного изготовления «ECO» не поставляется с нашей системой управления Carplounge BUS, но с RC-модулями Carplounge для отдельного управления механизмом подачи, разъединителем, светодиодами положения и 26 светодиодами питания пульта дистанционного управления.

По сравнению с нашей более дорогой системой BUS, в модели ECO недоступны следующие функции:
Резервная система
Светодиодный диммер
Мигающие светодиоды (оптическая сигнализация) при открытии механизма подачи и разъединении муфты

Все другие преимущества лодка-приманка RT4 осталась прежней:

2.Стандартный 6-канальный пульт дистанционного управления с частотой 4 ГГц — без внешней антенны на лодке
Дистанционно управляемые габаритные огни
Светодиодная фара Macrolon с 26 светодиодами PowerLED и дистанционным управлением (уникальная особенность!)
Привод и рулевое управление с помощью двух 28-миллиметровых реактивных двигателей из стеклопластика без механических компонентов
Высокопроизводительные промышленные двигатели немецкой марки
Корпус из АБС-пластика, усиленный стеклопластиком толщиной 5 мм (уникальная особенность)
Покрытие без содержания углерода с лаковым покрытием (уникальная особенность)
Износостойкая и простая в использовании магнитная шина (уникальная особенность)
2.5 литров на люк = 5 литров всего
современная 4-элементная литий-полимерная батарея 14,8 В для уменьшения веса
Выдвижная и складная Алюминиевая ручка
Цифровой индикатор напряжения с синей подсветкой
Безотказная система в стандартной комплектации

Сборка

Лодка поставляется с иллюстрированное руководство по сборке и служит подробным пошаговым руководством. Сюда входят схемы подключения всех электронных компонентов. Помимо всего, что входит в комплект, вам понадобится следующее:

Паяльник, припой, инструмент для зачистки кабеля, плоскогубцы для электроники и (черный) силикон. Чтобы обеспечить аккуратную разводку в корпусе лодки, мы рекомендуем самоклеющиеся. ленту, которую вы можете заказать у нас напрямую через конфигуратор.Как вариант, вы также можете использовать шнурки.

Большинство компонентов будет ввинчиваться в крепления бюстгальтера в корпусе. Компоненты, которые могут контактировать с водой (фары, форсунки и т. Д.), Склеиваются, чтобы обеспечить 100% герметичность. Вам понадобится очень прочный, постоянно эластичный клей. Заказать профессиональный клей можно с помощью нашего конфигуратора. Этот клей был испытан на более чем 5000 наших лодках RT.

Услуги по сборке
Вам неудобно выполнять весь процесс самостоятельно или вы хотите убедиться, что сборка на 100% идеальна и водонепроницаема? Мы предлагаем частичную сборку непосредственно у наших технических специалистов.
Наши услуги по монтажу для вас:

Сборка нижней оболочки (+ 75 €)
Включает: сборку и установку двигателя и форсунок (включая регулировку и гидроизоляцию рабочего колеса и труб Стивенса), глушителей двигателя, проводки и магнитов для люков питателя. Включая проверку на герметичность.

Линия экструзии труб из ППР, Линия по производству полипропиленовых труб

С ростом урбанизации возник спрос на более дешевые, долговечные и экологически чистые продукты.

Этот спрос привел к широкому распространению труб PPR в Китае и во всем мире.

Пластиковые трубы постепенно заменяют стальные трубы, бетонные трубы и оцинкованные трубы.

Фактически, Китайская ассоциация производителей пластиковых труб намекает, что использование труб PPR увеличивается с каждым годом.

В этом руководстве вы узнаете все о PPR; от основ до их изготовления.
Прочтите это, и вы станете экспертом в этой области.

Итак, приступим:

Глава 1: Что такое трубы PPR?

Рисунок 1: Трубы PPR разного цвета

1.1 Что такое определение PPR?

Это трубы со сплошными стенками, изготовленные из статистического сополимера полипропилена.

Мы используем их в системах горячего и холодного водоснабжения, в основном в жилых районах.

Как мы соединяем трубы PPR?

Чтобы соединить трубы PPR вместе или с их фитингами, мы должны сначала их нагреть.

Это называется сваркой плавлением.

И вы используете сварочный аппарат для труб PPR.

Вот видео, которое поможет вам понять, как свариваются трубы PPR.

Вы можете заметить, что самым большим преимуществом PPR является то, что нам не нужен клей, чтобы соединить их вместе, в отличие от труб из ПВХ.

Соединения, полученные сваркой плавлением, также прочны и водонепроницаемы.

В этом аспекте трубы PPR более экономичны.

1.2.1 Сырье для труб PPR

Я уже говорил вам ранее, что мы используем случайный сополимер полипропилена для производства труб PPR.
Но что это?

Это термопластичная смола, полученная путем полимеризации полипропилена с этиленом.

Обладает желательными свойствами, такими как широкий диапазон температур плавления и высокая скорость течения расплава.

Это делает термопласт из статистического сополимера ПП очень подходящим для литья под давлением и экструзии.

Мы используем литье под давлением для изготовления фитингов PPR и процесс экструзии для производства труб PPR.

Рисунок 2: Изображение, показывающее гранулы PP RP 100

Вы можете получить сополимер PP-Random в форме гранул.

Мы рекомендуем гранулы смолы PP PR 100.

1.2.2 Есть ли преимущества PP RP 100?

Да.

Легко умереть.

Вы будете покупать только пигмент маточной смеси TiO2, доступный в различных цветах, таких как зеленый, белый, черный, красный и т. Д.

PP RP 100 также имеет хорошую ударопрочность, отличные рабочие характеристики и плотность около 0,9 г / см3.

Это одна из самых легких термопластичных смол.

1.3 Трубные фитинги PPR

Рисунок 3: Различные типы фитингов PPR

Фитинги PPR имеют множество применений:

Как соединение труб PPR вместе, соединение PPR с оцинкованными металлическими трубами, установка кранов среди прочего.

Размер фитинга должен соответствовать размеру трубы.

Например, если труба имеет внешний диаметр 25 мм, нам понадобится штуцер с раструбом диаметром 25 мм.

Чтобы клиент мог легко подобрать трубу к фитингам, детали размеров фрезерованы на фитингах.

Далее я покажу вам, как используются некоторые фитинги:

Хорошо, трубы PPR продаются стандартной длиной 4 метра.

Если мы хотим соединить две трубы PPR вместе, мы свариваем их в раструб.

Рисунок 4: Муфта / муфта PPR

Для соединения трех секций трубы PPR мы можем использовать тройник.

Нам может потребоваться создать угол 90 градусов между двумя секциями PPR, поэтому мы используем изгиб.

Рис. 5: Колено PPR

Некоторые фитинги, например тройники с наружной и внутренней резьбой, изготавливаются из пластика и металла, например латуни, оцинкованной стали или меди.

Рисунок 6: Тройник PPR с внутренней резьбой

1.4 Таблица размеров трубы PPR

В таблице размеров трубы PPR вы можете увидеть различные диаметры труб PPR.

Мы также классифицируем трубы PPR в зависимости от давления, с которым они могут работать.

Вы заметите, что при переходе от PN1,25 к PN2,5 диаметр увеличивается с увеличением номинального давления.

2 900 110 мм
PN 1,25 PN 1,6 PN 2 PN 2,5
Наружный

Диаметр

Толщина стенки

(мм)

(мм)

Стенка

Толщина

(мм)

Стенка

Толщина

(мм)

20 мм 1.9 2,3 2,8 3,4
25 мм 2,3 2,8 3,5 4,2
32 мм 3,0 3,6 4,4 5,4
40 мм 3,7 4,5 5,5 6,7
50 мм 4,6 5,6 6,9 8,4
63 мм 5.8 7,1 8,7 10,5
75 мм 6,9 8,4 10,3 12,5
90 мм 8,2 10,1 12,3 10 12,1 15,1 18,3
160 мм 14,6 17,9 21,9 26,6

1.5 Снижается ли прочность трубы PPR под воздействием температуры?

Это часто задаваемый вопрос, и я найду время, чтобы ответить на него здесь.

Да… тепло может деформировать пластиковые трубы из ПВХ, ABC и PE.

Однако трубы PPR могут выдерживать высокие температуры, что делает их пригодными для подачи горячей воды.

Например, трубы PPR без давления имеют рабочую температуру 100 o C.

Размягчение труб PPR по Вика происходит при 152,2 o C, что выше, чем у труб из ABS, ПВХ и полиэтилена.

Заключение

В этой главе вы получили некоторые базовые знания о трубах из полипропилена.

Далее я покажу вам, как вы можете производить трубы PPR, какое оборудование вам нужно, как оно работает и многое другое!

Итак, поехали…

Глава 2: Процесс производства труб PPR

Рисунок 7: Линия производства PPR

В самом простом объяснении процесса производства труб PPR:

Мы берем термопластический материал (в форма гранул), нагрейте до тех пор, пока она не превратится в расплавленную жидкость, пропустите через форму в форме трубы и охладите, пока она не станет твердой трубкой.

Таким образом, нагрев осуществляется в экструдере.

Формовка выполняется в форме.

Охлаждение происходит в вакуумном калибровочном баке и охлаждающем баке.

Готовы ли вы изучить этот процесс подробно?

Давайте начнем с рассмотрения:

2.1 Рабочий процесс оборудования для производства труб из ППР

Гранулы смолы PP PR + цветная маточная смесь → Вакуумный автозагрузчик → Бункерная сушилка → Одношнековый экструдер → Экструдер для линии цвета / маркировки → Спиральная форма → Вакуумный калибровочный резервуар → Охлаждающий резервуар для распыления → Принтер → Резак → Укладчик

2.2 Как работает оборудование на заводе по производству труб из полипропилена

Давайте совершим экскурсию по заводу по производству труб из полипропилена.

2.2.1 Вакуумный загрузчик

Первое оборудование, с которым мы сталкиваемся на производственной линии PPR Pipe, — это вакуумный автопогрузчик, который также называется вакуумным питателем.

Рисунок 8: Вакуумный загрузчик

По названию можно сказать, что он выполняет загрузку или подачу.

Фактически, он подает сырье (смолу PP PR и маточную смесь красителя в бункерную сушилку).

2.2.2 Что такое бункерная сушилка?

Рис. 9. Бункерная сушилка с основными деталями

Также называемая сушилкой горячим воздухом, она напоминает резервуар, установленный на верхней части экструдера.

Помимо хранения гранул смолы PP PR, он также сушит их.

См. Гранулы или пеллеты могут собирать влагу на своей поверхности.

Так как же происходит сушка?

Хороший вопрос…

Наша бункерная сушилка имеет механизм нагрева, состоящий из воздуходувки, нагревателя, нагревательного цилиндра и электрического блока управления.

Воздуходувка всасывает окружающий воздух из окружающей среды.

Нагреватель нагревает воздух.

Затем нагретый воздух продувается через нагревательный цилиндр на дно бункера.

Когда горячий сухой воздух проходит над гранулами, влага впитывается.
Вы можете регулировать температуру с помощью электрического блока управления.

В нижней части воронкообразного бункера имеется отверстие, называемое загрузочной горловиной.

Когда сырье высохнет, оно открывается, позволяя сырью опускаться на вращающийся винт под действием силы тяжести.

2.2.3 Одношнековый экструдер
Рис. 10: Экструдер с устройством смены сита

С помощью процесса экструзии мы можем создавать трубы PPR с фиксированным профилем поперечного сечения.

Экструзия происходит в экструдере.

Я кратко объясню, как это работает…

Экструдер имеет цилиндр, который полый и круглый.

В нем находится винт.

Если это одношнековый экструдер, мы называем его одношнековым экструдером.

Уменьшение диаметра цилиндра вниз по экструдеру.

Я расскажу вам об этом позже.

Но теперь сырье будет попадать на загрузочную секцию шнека.

Шнек имеет три основные секции:

  • Зона подачи
  • Зона сжатия / перехода / пластификации
  • Зона дозирования

После того, как зона подачи получает сырье из загрузочного отверстия бункера, она толкает его вперед.

Для этого сырье должно прилипать / прилипать к цилиндру и скользить по винту.

Поддержание нужной температуры в зоне подачи очень важно.

Отказ, в результате которого сырье просто перемещается вокруг ствола, а не вперед.

А как насчет зоны сжатия?

В зоне сжатия глубина канала меньше, чем в зоне подачи.

Это заставляет винт прижимать сырье к стволу с повышенным усилием (сжатием).

Плавление гранул до расплавленного полимера также происходит в зоне пластификации.

Так же происходит гомогенизация или перемешивание расплава.

Наконец, у нас есть зона учета.

Облегчает доставку полимерной матрицы к фильере.

2.2.4 Экструдер линии окраски / маркировки
Прежде чем мы поговорим об экструдере линии маркировки пластиковых труб, я хочу показать вам изображение трубы PPR с отмеченной линией.
Рис. 11: Труба PPR показывает красную линию
Почему мы маркируем наши трубы PPR?

Очень важно отслеживать каждую трубу, знать, куда она идет и что несет.

Мы используем цвет и буквы, чтобы обозначить, что содержит каждая трубка.

Если мы не раскрасим трубы, это запутает и даже создаст опасность для пользователя.

Маркировка для труб из ППР

Трубы из ППР с красными полосами сигнализируют о том, что они предназначены для горячей воды.

А те, что с зелеными полосами, направляют холодную воду.

На заводе по производству полипропиленовых труб мы используем линию для маркировки пластиковых труб по цвету, маленький / мини-экструдер.

Рис. 12: Мини-экструдер / красящий экструдер для труб PPR

Почему мы называем его мини или маленьким?

Он меньше, чем основной одношнековый экструдер.

Но не ошибитесь, мини-экструдер имеет все основные части экструдера, включая шнек, цилиндр, двигатель, коробку передач и электрические детали, такие как инвертор, контактор, реле, датчик температуры и выключатель.

2.2.5 Спиральная фильера для совместной экструзии

Предварительное формование расплавленного полимера в трубу PPR начинается на головке.

Матрица устанавливает приблизительный внутренний и внешний диаметр трубы.

Вы заметите, что я сказал «приблизительный внутренний и внешний диаметры.”

Да… матрица придает трубе PPR ее приблизительные размеры.

Чтобы получить международно признанные размеры трубы, вам необходимо откалибровать или точно настроить трубу PPR с помощью калибровочного резервуара вакуума.

Мы поговорим о калибровке позже, но сначала давайте посмотрим, что делает спиральная фильера для совместной экструзии:

Рисунок 13: Спиральная головка для совместной экструзии, подключенная к основному и мини-экструдеру и цветной экструдер), есть два потока расплава.

Для их объединения мы используем фильеру для совместной экструзии.

Я не буду вдаваться в технические подробности, касающиеся штампов, но отмечу, что существует два типа штампов для труб и трубок; крестовина умирает и паук умирает.

Вы можете узнать больше о штампах на этом ресурсе (штампы для труб и трубок).

2.2.6 Вакуумный калибровочный резервуар

В вакуумном калибровочном резервуаре вы одновременно охлаждаете горячую PPR-трубу, вышедшую из экструдера, до нужного размера.

Калибровка начинается на входе в калибровочную емкость.

Здесь вы найдете калибровочную гильзу (также называемую калибровочным или калибровочным инструментом).

Рис. 14: Вакуумный калибровочный резервуар с панелью управления и калибровочной гильзой

Его диаметр соответствует размерам конечной трубы, например Калибровка Ø20, калибровка Ø25.

Вы можете купить гильзы разных размеров и установить их на вакуумный бак.

Мы используем втулки из специальных металлических сплавов.

Они обеспечивают отличный теплообмен и создают минимальное трение, позволяя трубе легко проходить.

При покупке машины для производства труб из ППР следите за указанным диапазоном диаметров, который может принимать вакуумный резервуар для воды, например, от 16 мм до 2000 мм

На входе, на верхнем по потоку конце резервуара, есть вода слив на лоток.

Охлаждающая вода способствует охлаждению при входе трубы в резервуар.

Итак, каков рабочий механизм внутри вакуумной калибровочной емкости?
Рис. 15: Вид сбоку резервуара для калибровки вакуума

Вакуум внутри резервуара приводит к созданию положительного давления внутри трубы PPR.

Это приведет к прижатию внешней части трубы к внутреннему кольцу калибровочной втулки.

Таким образом, внешний диаметр устанавливается таким образом.

Мы также можем контролировать толщину стенки трубы PPR в калибровочном резервуаре.

Это можно сделать, изменяя скорость вытягивания / забора / вытягивания трубы PPR относительно скорости выхода экструдата PPR из фильеры.

Если скорость отбора выше, чем скорость выхода экструдата, толщина трубы уменьшится.

Рисунок 16: Панель управления вакуумным резервуаром

Внутри вакуумного резервуара имеется набор роликов для направления трубы PPR.

Эти ролики могут быть размещены над трубой, чтобы пропустить трубу под водой, или под трубой, чтобы поддерживать ее при охлаждении распылением.

2.2.7 Резервуар для охлаждения распылением

Рис. 17: Резервуар для охлаждения распылением

После калибровки и охлаждения в калибровочном резервуаре вакуума нам все еще необходимо дополнительно охладить трубу, прежде чем она будет разрезана, сложена или намотана с помощью моталки.

Но почему?

Охлаждение помогает предотвратить деформацию трубы, когда ее обрабатывали другие машины.

Так что внутри охлаждающего бака?

Спринклеры или форсунки расположены по длине бака.

Другие механические части бака для опрыскивания включают резервуары для воды, поддоны для сбора капель, теплообменник, турбофильтры и вакуумный насос.

Баки для распыления могут иметь две или три камеры для увеличения охлаждающей способности.

И обычно имеют длину от 6 до 9 метров.

Но вы можете заказать охлаждающий бак на заказ длиной до 12 метров в зависимости от ваших производственных потребностей.

Итак, как происходит охлаждение трубы?

Капли холодной воды, охлажденной до температуры около 45 ° F, ударяются о горячую поверхность трубы PPR.

Быстро поглощают тепло из трубы.

Поскольку бак для опрыскивания имеет замкнутую систему водоснабжения, теплая вода просто фильтруется, охлаждается и используется повторно.

Фильтрация воды поможет предотвратить засорение форсунок.

2.2.8 Принтер

Вам нужно будет напечатать название компании, логотип, диаметр трубы, логотип и т. Д.

Для этого есть два типа принтеров, которые вы можете использовать для маркировки ваших труб PPR:

  • Трубный струйный принтер
  • Лазерный принтер

Струйный принтер представляет собой низкотехнологичное механическое устройство с чернильным резервуаром и колесом слов, на котором тисненая информация, которую вы хотите напечатать.

Он дешевле лазерного принтера. Однако у него есть некоторые недостатки, такие как высокий расход чернил и необходимость обслуживания.

В машине для лазерной маркировки используются специальные порошковые чернила для печати символов на трубке PPR.

В нем используются передовые технологии, некоторые лазерные принтеры оснащены сенсорными экранами и автоматическими счетчиками.

Таким образом, печать, выполняемая на лазерном принтере, становится более чистой, менее беспорядочной или грязной и хорошо читаемой.

В отличие от струйного принтера, где символы и шрифты постоянно тиснены на блоках, вы можете легко изменить текст и шрифт на лазерном принтере.

Маркировки также износостойкие, их трудно удалить.

Таким образом, мы рекомендуем нашим покупателям лазерный принтер.

2.2.9 Съемник или съемник

Рисунок 18: Съемник

Мы используем съемник, чтобы постоянно вытягивать трубу из гофроагрегата и точно направлять ее к резаку.

Съемник состоит из гусениц, изготовленных из резины или других специальных материалов, которые улучшают сцепление с трубой и уменьшают проскальзывание.

Наш съемник имеет две гусеницы, но у некоторых съемники имеют три или четыре гусеницы.

Рисунок 19 Следы внутри съемника

Вы можете опустить гусеницу на трубе, чтобы увеличить ее удержание.

Двигатель вращает гусеницы, а высококачественный преобразователь частоты задает скорость.

На съемнике также есть указатели скорости.

2.2.10 Планетарный резак

Рисунок 20: Резак рядом со съемником

PPR труб, например от 20 мм до 160 мм можно разрезать на стандартные отрезки длиной 4 и 5 метров.8 мес.

В этом случае вам понадобится беспыльный планетарный отрезной станок.

Чтобы минимизировать количество опилок внутри трубы, дисковая пила выполняет начальный разрез, а пильный диск завершает разрез.

Рисунок 21: Планетарное режущее устройство

Резки гладкие и однородные, нет необходимости в дальнейшей шлифовке или обработке.

Другие преимущества нашего резака:

Он использует передовые технологии, такие как ПЛК, который управляет всеми механическими устройствами, такими как подвижный цилиндр, зажимной цилиндр и т. Д.

Это обеспечивает высокую точность и эффективность.

Резак также малошумный и подходит для высокоскоростного производства.

2.2.11 Укладчик

Рис. 22: Укладчик

Вы можете нанять персонал для разгрузки труб PPR с линии и их штабелирования.

В качестве альтернативы мы включили автоматический штабелеукладчик в нашу технологическую линию PPR для повышения ее производительности и автоматизации.

Таким образом, наши клиенты экономят время и трудозатраты в долгосрочной перспективе, поскольку им требуется несколько сотрудников, около двух, для управления технологической линией.

Вы также можете намотать трубу PPR в бухту, как показано на рисунке ниже.
Некоторые бухты труб PPR имеют длину 100 м, 150 м, 200 м и т. Д.

Рис. 23: Бухта трубы PPR

Для намотки трубы вам понадобится автоматическая намоточная машина для труб PPR.

Оснащен моментным двигателем, а скорость намотки определяется скоростью экструзии трубы.

Вы также можете выбрать одинарную или двойную намотку катушек.

Обычно двойные и одинарные моталки подходят для труб диаметром от 16 до 63 мм.И одинарная намотка для труб диаметром 63-110 мм.

Технические характеристики машины для производства труб из ППР

Модель BKE-63 BKE-63 BKE-160 BKE-160
Диапазон труб 16-63 мм 16 -63 мм 75-160 мм 75-160 мм
Экструдер SJ65 / 33 SJ60 / 38 SJ75 / 33 SJ75 / 38
Тип Двойной выход Двойной выход Отдельный выход Отдельный выход
Емкость 100-150 кг / час 350-400 кг / час 200-250 кг / час 450-550 кг / час
Главный двигатель 45 кВт 110 кВт 75 кВт 160 кВт

Преимущества экструзионной линии Benk PPR Pipe

  1. Улучшенный контроль процесса:

Мы достигаем высокого контроля процесса и избыточности в нашем оборудовании для производства труб из полипропилена, за счет включения сложной системы управления.

Например, контроль температуры и давления в экструдере, контроль воды в охлаждающем и калибровочном баке, регулирование скорости с помощью преобразователей частоты, установленных во всех системах привода.

Вы также получаете своевременные изменения от системы, если такие параметры, как температура, отклоняются от заданных значений.

Вы также можете подключить систему управления к ПК и использовать ее для администрирования и безопасного управления производственной линией.

  1. Высокоэффективный экструдер:

У нас есть высокоэффективный одношнековый экструдер, который отличается высокой производительностью экструзии, низким энергопотреблением и отвечает требованиям высокоскоростной экструзии PPR.

Одним из достоинств этого продукта является эффективная система нагрева с охлаждающими вентиляторами и нагревателями, которая позволяет точно достигать температуры плавления.

  1. Вакуумный калибровочный резервуар оптимизирован для точного формования и высокой скорости вывода. Он оснащен точной системой контроля воды. И вы можете выбрать конструкцию из нержавеющей стали, чтобы она прослужила дольше.
  2. Емкость для охлаждения водяного орошения регулируется по высоте, вы можете заказать ее по индивидуальной длине.
  3. Отводное устройство / отвод обеспечивает протяжку трубы PPR с постоянной скоростью за счет синхронизации с экструдером, и он доступен для труб различного диаметра.
  4. Вся машина для производства труб из полипропилена не только выглядит хорошо и профессионально, но и имеет долгий срок службы и стабильную работу. Например, экструдер может проработать десять лет. Даже такие расходные детали, как режущие лезвия, имеют долгий срок службы.
  5. Сделав заказ, вы также убедитесь, что нашу линию по производству труб из полипропилена легко установить, быстро освоить и легко управлять.
Заключение

В этой главе вы увидели различные машины, составляющие линию экструдирования труб из ППР.

Теперь присоединяйтесь ко мне в этой главе, поскольку я познакомлю вас с замечательными свойствами труб PPR.
Вы узнаете, как ваши клиенты могут использовать трубы и фитинги из полипропилена. Поехали:

Глава 3: Свойства, преимущества и применение труб PPR

Рис. 24: Белые трубы PPR с синими линиями маркировки

В какой бы стране вы ни проживали, скорее всего, есть рынок для труб PPR и фитинги, и промежуток, ожидающий заполнения вашей компанией по производству труб из ППР.

И после удовлетворения потребностей местного рынка, вы можете экспортировать свои трубы PPR на другие рынки.

Большинство продаваемых вами труб PPR попадет во внутренние водопроводные системы будущих жилых и коммерческих зданий.

Точно так же трубы из ППР постепенно заменяют трубы из ПЭ и ПВХ в водопроводных сетях.

Вот некоторые свойства труб из полипропилена, которые, без сомнения, делают их широко используемыми:

3.1 Механические свойства трубы из полипропилена

1. Легкий вес с хорошей ударной вязкостью, поверхностной стойкостью и механическим истиранием.

2. Хороший диапазон рабочих температур до 95 0 C.

3. Высокая химическая коррозионная стойкость, обеспечивающая более длительный срок службы труб из PPR.

4. Гладкая внутренняя поверхность трубы обеспечивает низкое гидравлическое сопротивление и предотвращает осаждение отложений. Кроме того, трубы PPR не накипают, в отличие от металлических труб.

  1. PPR трубы не очень восприимчивы к потере давления или потере напора, так как их внутренняя поверхность гладкая. С другой стороны, оцинкованные трубы и медные трубы страдают от большей потери напора, чем пластиковые трубы.

6. Они обладают хорошей теплоизоляцией и низкой теплопроводностью, что препятствует передаче тепла в окружающую среду или в нее.

7. Они обладают низким модулем упругости, что делает трубы PPR очень гибкими.

  1. Они широко используются в развитых странах.
  2. Они безопасны для пищевых продуктов. И они не содержат пластификаторов, которые могут быть добавлены при производстве труб из ПВХ для повышения их гибкости. Более того, их внутренняя структура в основном состоит из водорода и углерода и не содержит галогенов.

10. Срок службы труб PPR для внутреннего водопровода оценивается в 50 лет при условии, что пользователь правильно выбрал соответствующий ряд давления для своей системы.

11. Их легко укладывать, а сварка создает прочное, однородное соединение, очень эластичное и герметичное.

  1. Вы можете утилизировать трубы PPR после использования, что делает их экологически безопасными.

3.2 Применение труб и фитингов из полипропилена

Возможно, вы заметили, что трубы из полипропилена имеют разную толщину стенки при одинаковом внешнем диаметре.

Например, труба PPR диаметром 20 мм имеет различную толщину стенки, например 1,9 мм (PN 1,25), 2,3 мм ( PN 1,6) и так далее.

В зависимости от толщины стенки и внешнего диаметра пластиковые трубы подразделяются на различные серийные номера, такие как S5 и классы номинального давления.

Труба PPR с номинальным давлением (PN) 2,5, в основном, означает, что она имеет максимальное рабочее давление 2,5 бар для воды при 20 o C и срок службы 50 лет.

Для обеспечения длительного срока службы целесообразно выбрать правильную серию давления.

Далее, давайте поговорим об использовании труб PPR, которые включают:

  1. Транспортировка чистой питьевой воды по водопроводным сетям.
  2. В системах трубопроводов горячей и холодной воды для офисов, школ, больниц, жилых домов, высотных зданий и т. Д.
  3. В промышленности для транспортировки воды и других химикатов. На видео ниже вы можете увидеть трубы PPR, установленные в отрасли:

https://youtu.be/EfYmtMCYIr0

  1. Используются в системах производства лекарств, напитков и т. Д.
  2. Подача сжатого воздуха в воздушных установках.
  3. Используется для сбора дождевой воды.
  4. Для внутренних систем отопления полов, стен и систем отопления.

Заключение

В этой главе мы рассмотрели свойства и применение труб PPR. В следующей главе я покажу вам, как найти лучшую цену на производственную линию PPR.

  • Глава 4: Как найти лучшую машину для производства труб из ППР Цена
Рисунок 25. Цена линии по производству труб из ППР

Как правило, цена на линию по производству труб из ППР может колебаться от 20 000 до 150 000 долларов.

Качество деталей, используемых для изготовления линии, является одним из факторов, вызывающих значительные колебания в цене.

При использовании качественных фирменных запчастей известных производителей стоимость линейки может быть выше.

Размеры трубы, которую вы хотите изготовить, и скорость линии также вызовут отклонения в цене.

Например, если вам нужна высокоскоростная линия, нам нужно будет поставить экструдер с более высокой производительностью.

4.1 Спрашивайте лучшую цену

Лучшее, что можно сделать, чтобы получить самую низкую цену, — это обратиться к поставщику оборудования для труб из полипропилена и попросить скидку и самую низкую цену, которую они могут предложить.

Обычно, когда вы покупаете несколько комплектов одной и той же машины, например пять или более, вы получаете существенную скидку.

4.2 Выбирайте безопасные продукты

Убедитесь, что вы имеете дело с надежным поставщиком. Например, проверьте, есть ли у компании сертификат SGS в Китае.

Этого недостаточно, потому что некоторые поставщики могут давать обещания и не поставлять продукт в соответствии с вашими спецификациями после подписания контракта.

Так что сделайте дополнительный шаг и убедитесь, что поставщик имеет сертификат ISO и что продукты прошли контрольные испытания.

Также разумно спросить о прошлых заказах, которые они выполнили, и о нынешних клиентах.

Вы также можете посетить завод, чтобы подтвердить его местонахождение и характер деятельности. Например, если компания является торговой компанией или фактическим производителем оборудования.

Заключение

Мы являемся одним из лучших производителей линий экструзии труб из ППР в Китае, и в следующей главе я покажу вам, почему вы должны выбрать нас.

Глава 5 : Получите лучшее оборудование для производства труб из ППР от Benk

Рисунок 26: Оборудование для экструзии труб из ППР

BenK Machinery Co., Ltd (Zhangjiagang) имеет более 10 лет опыта в производстве оборудования для производства пластиковых линий.

Нас поддерживает опытная команда профессионалов. И мы готовы помочь вам получить лучшую машину для вашего завода, независимо от того, есть ли у вас заказ или нет.

На данный момент мы экспортировали машины в более чем 50 стран и предложили услуги по устранению неполадок во многих других странах по всему миру.
5.1 Вот еще несколько причин рассмотреть возможность сотрудничества с нами:

1.Инженеры доступны для зарубежных клиентов

Когда вы покупаете производственную линию PPR, ваша техническая команда может выполнить установку. Но, если вам потребуется помощь, мы можем отправить на ваш завод одного из наших опытных инженеров.

Они помогут установить машину и проведут обучение вашего персонала, если потребуется. Наша цель — помочь вам запустить производство в кратчайшие сроки.

2. Бесплатные услуги по приготовлению смесей

Вам понадобится формула, которая поможет вам получить правильное сырье от разных поставщиков и смешать его в правильных пропорциях.

Некоторые производители могут взимать плату за эту услугу, но Benk предоставляет бесплатную поддержку формул.

3. Постоянные исследования и разработки

Мы постоянно улучшаем качество наших услуг и оборудования.

И большая часть нашего прямого опыта связана с решением проблем с пластиком на заводах по всему миру.

Некоторые клиенты, которым мы помогаем, могли не покупать машины у нас.

Благодаря постоянным исследованиям и улучшениям, которые мы вносим в нашу продукцию, вы гарантированно получите надежные машины, которые не склонны к поломкам, которые будут служить вам долгое время и приносить вам прибыль.

4. Быстро и оперативно

Вы можете рассчитывать на нас в плане быстрого обслуживания.

Например, если вам нужна смета для установки PPR, просто отправьте нам предложение, позвоните или напишите нам.

Через 24 часа мы ответим черновиком идеи, которая поможет вам принять обоснованное решение о покупке.

Мы также быстро решаем проблемы экструзии.

Вы можете получить онлайн-поддержку от наших инженеров, и если проблема требует их внимания, мы всегда можем организовать их выезд на место.

5. Гарантия и бесплатные запасные части

Рис. 27: Высококачественный клапан на вакуумном баке

Мы даем вам тринадцатимесячную гарантию на электрические детали. Вы также получаете полгода бесплатных запасных частей.

Предоставление вам длительной гарантии — это способ убедиться, что наша продукция отличается высоким качеством и не имеет производственных дефектов.

И случайно, если они это сделают, мы решим вопросы в соответствии с согласованными условиями.

Наша цель — успокоить вас и укрепить доверие, гарантируя, что вы покупаете надежный продукт.

Часто задаваемые вопросы

  • Как мне узнать, какую машину выбрать?

Вам нужно знать только тип экструдера и производственные характеристики. После того, как вы сообщите нам о трубах из ППР, которые хотите производить, мы посоветуем вам, что купить.

l Сколько времени займет доставка машины

Мы отправляем машину PPR в течение 30 рабочих дней после подписания контракта.

  • Какие приготовления мне необходимо сделать, чтобы получить трубную машину PPR?

Вам понадобится заводская установка с водопроводными и электрическими линиями.

Не беспокойтесь об этом, мы можем предоставить вам заводскую компоновку и схемы электропитания и водопровода.

л Как я могу посетить ваш завод?

Сделайте заявку нашему менеджеру, и он поможет вам организовать визит.

l Проверяете ли вы машины перед отгрузкой?

Мы проводим пробный запуск, чтобы убедиться, что машина соответствует требованиям контракта.

По

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
