Экономные лампы освещения уже есть практически в каждом доме. Предлагаем рассмотреть, как сделать светодиодный светильник своими руками, какие материалы для этого потребуются, а так же советы о том, по каким критериям их необходимо выбирать.

Пошаговая разработка светодиодного светильника

Первоначально, перед нами стоит задача – проверить работоспособность светодиодов и измерить питающее напряжение сети. При настройке данного устройства для предотвращения поражения электрическим током мы предлагаем использовать разделительный трансформатор 220/220 В. Это так же обеспечит более безопасное проведение измерений при настройке нашего будущего светодиодного светильника.

Нужно учесть, что если какие-либо элементы схемы будут подключены неправильно, возможен взрыв, так что строго следуйте инструкции, приведенной ниже.

Чаще всего проблемы неправильной сборки заключается именно в некачественной спайке компонентов.

При расчетах для измерения падения напряжения тока потребления светодиодов нужно использовать универсальный измерительный мультиметр.

Видео: Светодиодный светильник в домашних условиях

Высокая светоотдача достигается на диодах при токе 20-25 мА. Но дешевые светодиоды могут давать неприятное голубоватое свечение, которое еще и очень вредно для глаз, поэтому мы советуем разбавлять самодельный светодиодный светильник небольшим количеством красных светодиодов. На 10 дешевых белых будет достаточно 4 светодиода красного свечение.

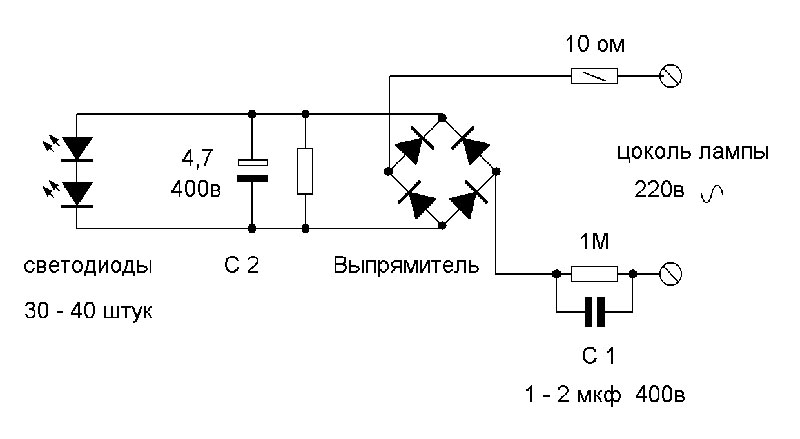

Схема довольно проста и разработана для питания светодиодов непосредственно от сети, без дополнительного блока питания. Единственным недостатком такой схемы является то, что все ее компоненты не изолированы от питающей сети и светодиодный светильник не обеспечит защиту от возможного удара током. Так что будьте осторожны при сборке и установке данного светильника.

1. Резистор на 100 ОМ при включении защищает схему от бросков напряжения, если его нет, нужно использовать выпрямительный диодный мост большей мощности.
2. Конденсатор 400 нФ ограничивает силу тока, которая необходима для нормального свечения светодиодов. При необходимости можно добавить еще светодиодов, если их суммарное потребление тока не превышает предела, установленного конденсатором.
3. Убедитесь в том, что используемый конденсатор рассчитан на рабочее напряжение не менее 350 В, оно должно в полтора раза превышать напряжение сети.
4. Конденсатор 10 мкФ необходим, чтобы обеспечить стабильный источник света, без мерцаний. Его номинальное напряжение должно быть в два раза больше того, что измеряется на всех последовательно соединенных светодиодах во время работы.

На фото вы видите сгоревшую лампу, которая скоро будет разобрана для светодиодного светильника своими руками.

Лампу разбираем, но очень осторожно, чтобы не повредить цоколь, после этого очищаем его и обезжириваем спиртом или ацетоном . Особое внимание уделяем отверстию. Его очищаем от лишнего припоя и еще раз обрабатываем. Это необходимо для качественной пайки компонентов в цоколе.

Вставляем в него резистор на 100 Oм и два конденсатора по 220 нФ напряжением 400 В.

Теперь нужно впаять крошечный выпрямитель, мы используем для этих целей обычный паяльник и уже заранее приготовлены диодный мост и обрабатываем поверхность, работаем очень аккуратно, чтобы не повредить ранее установленные детали.

В качестве изоляционного слоя модно использовать клей простого монтажного термопистолета. Подойдет так же ПВХ трубка, но желательно воспользоваться специально предназначенным для этого материалом, заполняющим все пространство между деталями и одновременно фиксируя их. У нас получилась готовая основа для будущего светильника.

После этих манипуляций приступаем к самому интересному: установки светодиодов. Используем как основу специальную монтажную плату, её можно купить в любом магазине электронных компонентов или даже извлечь из какой-нибудь старой и ненужной техники, предварительно очистив плату от ненужных деталей.

Очень важно проверить каждую из наших плат на работоспособность, ведь иначе весь труд зря. Особенное внимание уделяем контактам светодиодов, при необходимости их дополнительно очищаем и зауживаем.

Теперь собираем конструктор, нужно припаять все платы, у нас их четыре, к конденсатору. После этой операции снова все изолируем клеем, проверяем соединения диодов между собой. Располагаем платы на одинаковом расстоянии друг от друга, чтобы свет распространялся равномерно.

Также без дополнительных проводов подпаиваем конденсатор 10 мкФ, это хороший опыт пайки для будущих электриков.

Далее дело за малым: припаиваем резистор на 100 Ом, он может подсоединяться к любой из плат, и изолируем клеем контакты.

Все готово. Мы советуем накрыть нашу лампу абажуром, т.к. светодиоды излучают чрезвычайно яркий свет, который очень бьет по глазам. Если поместить наш самодельный светильник в «огранку» из бумаги, к примеру, или ткани, то получится очень мягкий свет, романтичный ночник или бра в детскую. Поменяв мягкий абажур на стандартный стеклянный, мы получим достаточно яркое свечение, не раздражающее глаз. Это хороший и очень красивый вариант для дома или дачи.

Если вы хотите сделать питание лампы на батарейках или от USB, нужно исключить из схемы конденсатор на 400 нФ и выпрямитель, подключив схему непосредственно к источнику постоянного тока напряжением 5-12 В.

Это неплохой прибор для подсветки аквариума, но нужно подобрать специальную влагозащищенную лампу, ее можно найти посетив любой магазин электромеханических приборов, такие существуют в любом городе, будь-то Челябинск или Москва.

Светильник в офис

Можно сделать креативный настенный, настольный светильник или напольный торшер в рабочий кабинет из нескольких десятков светодиодов.

Для начала нужно определить количество светодиодов и номинальную мощность.

После выяснить нагрузочную способность выпрямительного диодного моста и конденсатора. Подключаем группу светодиодов на отрицательный контакт диодного моста. Подключаем все светодиоды, как показано на рисунке.

Паяем все 60 светодиодов вместе. Если нужно подсоединять дополнительные светодиоды, просто продолжайте последовательную их спайку плюса к минус. Используйте провода, чтобы соединить минус одной группы светодиодов с последующей, пока не завершится весь процесс сборки. Теперь добавьте диодный мост. Подключите его, как показано на рисунке ниже. Положительный вывод к положительному проводу первый группы светодиодов, соедините отрицательный вывод к общему проводу последнего светодиода в группе.

Дальше нужно подготовить цоколь старой лампочки, отрезав провода от платы и припаять их к входам переменного напряжения на диодном мосте, отмеченные знаком ~. Вы можете использовать пластиковые крепления, винты и гайки для соединения двух плат вместе, если все диоды размещены на отдельных платах. Не забываем залить платы клеем, изолируя их от короткого замыкание. Это достаточно мощный сетевой светодиодный светильник, который прослужит до 100 000 часов непрерывной работы.

Добавляем конденсатор

Если увеличить напряжение питание на светодиодах, для того, чтобы свет был ярче, то светодиоды начнут нагреваться, из-за чего значительно понижается их долговечность. Для того чтобы этого избежать, нужно соединить встраиваемый или настольный светильник на 10 Вт с дополнительным конденсатором. Просто подключите одну сторону цоколя к минусовому выходу мостового выпрямителя а положительный, через дополнительный конденсатор, к плюсовому выводу выпрямителя. Вы можете использовать 40 светодиодов вместо предложенных 60, увеличив тем самым общую яркость лампы.

Видео: как правильно сделать светодиодный светильник своими руками

При желании аналогичный светильник можно сделать и на мощном светодиоде, просто тогда понадобится уже конденсаторы другого номинала.

Как видите, особой сложности сборка или ремонт обычного светодиодного светильника, сделанного своими руками, не представляет. И это не займет много времени и сил. Такая лампа подойдет и как дачный вариант, например для теплицы, ее свет абсолютно безвреден для растений.

Как сделать светодиодный фонарь своими руками: самодельные светодиодные светильники

Светодиод — это полупроводниковое устройство, позволяющее преобразовывать электрический ток в световое излучение. Одна светодиодная лампа на 220 вольт позволяет сэкономить огромное количество электроэнергии. Экономия выходит в 2 раза больше лампы дневного света и в 10 раз, чем лампа накаливания. Если использовать для изготовления такой лампы детали от перегоревшего светильника, можно значительно снизить расходы. Светодиодную лампу своими руками можно собрать достаточно просто. Но не стоит забывать, что для этого необходимо иметь соответствующую квалификацию, так как придётся работать с высоким напряжением.

Преимущества светодиодов

В наше время можно найти огромное количество видов люстр со светодиодными лампами в магазинах. У них есть разные преимущества и недостатки. Модернизация энергосберегающих ламп позволяет воспользоваться всеми преимуществами люминесцентного света. Это касается самых распространённых светильников с цоколем E 27. А старые представители этого семейства были наделены неприятным мерцанием. Люминесцентные источники света — это действительно настоящее чудо. По сравнению с ними лампы накаливания очень сильно сдают свои позиции. Их высокое потребление энергии и низкую светоотдачу не перекрывает высокий индекс цветопередачи.

Долговечность — это главный их плюс. Механически он прочен и надёжен. Известно, что его срок работы может достигать до 100 000 часов. А также они считаются экологически чистыми источниками света в отличие от люминесцентных ламп, которые, в свою очередь, содержат ртуть. Но как известно, у ламп дневного света есть некоторые недостатки:

• Пары, которые содержатся в трубках довольно ядовитые.
• Из-за частого включения-выключения быстро могут выйти из строя.
• Сама конструкция требует определённой утилизации.

Лампу на светодиодах можно считать второй революцией в области освещения. Она работает в 5−10 раз дольше, более экономично и не требует никакой особой утилизации. Хотя есть несущественный недостаток — она намного дороже.

Для того чтобы убрать этот маленький минус и обернуть его в хороший плюс, можно соорудить лампу из светодиодной ленты своими руками. Таким способом можно снизить стоимость источника света. Она будет намного ниже, чем у люминесцентных аналогов. А также такая лампа будет обладать рядом преимуществ:

• Срок службы лампы составит рекордные 100 000 часов, но только при правильной сборке.
• Стоимость самодельного устройства не выше, чем у люминесцентной лампы.
• Эффективность ватт/люмен намного превосходит все аналоги.

Но также имеется один недостаток — на это изделие отсутствует гарантия. Она должна компенсироваться мастерством электрика и точным соблюдением инструкции.

Самодельные светильники

Для создания лампы своими руками имеется огромное количество способов. Использование старого цоколя от прогоревшей люминесцентной лампы является самым распространённым методом. Такие ресурсы имеются в каждом доме, поэтому с их поиском проблем не будет. А также понадобится:

• Диодный мост или выпрямительные диоды 1N4007.
• Цоколь, который можно взять от перегоревшего изделия.
• Непосредственно led. Они продаются в магазинах в виде лент или отдельных светодиодов НК6. Один из этих элементов имеет силу тока примерно 100−120 мА и напряжение около 3−3,3 Вольт.
• А также может потребоваться каркас, на который будут устанавливаться светодиоды. Пластик подойдёт для каркаса. Он не может быть металлическим, токопроводящим и должен быть с теплоустойчивой подложкой.
• Предохранитель, который также можно найти в перегоревшей лампе.
• Конденсатор и его ёмкость.
• Для крепкого скрепления светодиодов к каркасу можно взять суперклей или жидкие гвозди.

В некоторых схемах может и не пригодиться один или два элемента из этого списка. Однако в других могут, наоборот, понадобится новые звенья цепи, например: драйвера или электролиты. В каждом конкретном случае нужно индивидуально составлять список необходимых материалов.

Как сделать светодиодный светильник своими руками

Чтобы приступить к монтажу лампы, необходимо подготовить две испорченные люминесцентные лампы с мощностью в 13 Вт и длиной полметра. Нет никакого смысла покупать новые, лучше всего найти неработающие старые. Но их обязательно нужно проверить на наличие трещин и сколов.

Далее в магазине необходимо приобрести светодиодную ленту. К этому нужно подойти ответственно, так как выбор очень велик. Лучше всего подойдут ленты с естественным или чисто-белым светом. Так как они не изменяют оттенки окружающих предметов и являются сверхяркими. Обычно в этих лентах светодиоды собраны в группы по три штуки. Мощность одной группы — 14 Вт, а напряжение — 12 вольт на метровую ленту.

После чего нужно произвести разборку люминесцентных ламп на составные части. Необходимо действовать очень осторожно — не повредить провода и не разбить трубку, так как в этом случае вырвутся ядовитые пары. Все извлечённые внутренности не стоит выбрасывать. Они могут пригодиться в дальнейшем. Далее необходимо разрезать ленту на участки по 3 диода. После этого стоит достать дорогие и ненужные преобразователи. Большие крепкие ножницы или кусачки лучше всего подойдут для того, чтобы разрезать ленту.

В итоге должно оказаться 22 группы по 3 led или 66 светодиодов, которые должны быть подключены параллельно по всей длине. Чтобы преобразовать переменный ток в постоянный, необходимо стандартное напряжение 220 вольт увеличить до 250 в электрической сети. Это связано с процессом выпрямления. Следующим шагом будет выяснение количества секций светодиодов. Для этого необходимо разделить 250 вольт на 12 вольт (напряжение для 1 группы по 3 шт.). Получив в итоге 20,8 (3), нужно округлить в большую сторону — получится 21 группа. Лучше всего добавить ещё одну группу, так как общее количество светодиодов будет делиться на две лампы. А делить чётное количество намного легче.

Далее понадобится выпрямитель постоянного тока, который можно найти в извлечённых внутренностях люминесцентной лампы. При помощи кусачек извлекаем конденсатор из общей цепи преобразователя. Произвести это действие довольно легко, поскольку он находится отдельно от диодов, стоит только отломить плату.

Воспользовавшись суперклеем и пайкой, необходимо собрать всю конструкцию. Не стоит пытаться уместить все 22 секции в один светильник. Как говорилось выше, нужно найти 2 полуметровые лампы, так как разместить все светодиоды в одной просто невозможно. Не нужно рассчитывать на самоклеящийся слой, который располагается с обратной стороны ленты. Он не сможет прослужить долгое время. Поэтому для закрепления светодиодов лучше воспользоваться суперклеем или жидкими гвоздями.

Подводя итоги, можно разобрать все достоинства собранного изделия. Количество света у получившихся ламп в 1,5 раза больше, чем у аналогов. А вот потребляемая мощность намного меньше, чем у ламп дневного света. Срок службы этого источника света будет примерно в 10 раз больше. И также одно из преимуществ — это направленность света. Он направлен строго вниз и не имеет возможности рассеиваться. Поэтому лучше всего будет использоваться у рабочего стола или на кухне. Однако испускаемый свет не отличается высокой яркостью, но имеет низкое энергопотребление.

Постоянное использование лампы во включённом состоянии за год съест всего 4 кВт энергии. Стоимость потребляемой электроэнергии в год можно сопоставить со стоимостью билета в городском транспорте. Поэтому такие источники света часто используют там, где требуется постоянная подсветка, к примеру:

• Улица.
• Коридор.
• Подсобка.
• Аварийное освещение.

Простая лампочка из светодиодов

Есть другой способ создания светильника. Настольная лампа, люстра или фонарь нуждаются в цоколе E14 или E27. Соответственно, используемые диоды и схема будут отличаться. Сейчас распространены компактные люминесцентные лампы. Для монтажа понадобится один перегоревший патрон, а также изменённый список материалов. Необходимо:

• Перегоревший цоколь E27.
• Светодиоды НК6.
• Драйвер RLD2−1 (блок питания).
• Суперклей.
• Электрическая проводка.
• Кусок картона или пластика для подложки.
• Плоскогубцы, ножницы, паяльник и другие инструменты.

Перейдём к созданию светодиодного модуля своими руками. Для начала надо произвести разборку старого светильника. В люминесцентных лампах цоколь крепится к пластинке с трубками и закрепляется при помощи защёлок. Цоколь можно отсоединить достаточно просто. Необходимо, найдя места с защёлками, поддеть их отвёрткой. Делать нужно всё довольно осторожно, чтобы не повредить трубки. При вскрытии необходимо следить, чтобы электропроводка, которая ведёт к цоколю, осталась цела.

Из верхней части с газоразрядными трубками нужно изготовить пластинку, к которой будут прикрепляться светодиоды. Для этого нужно отсоединить трубки лампочки. В оставшейся пластинке имеется 6 отверстий. Чтобы светодиоды плотно крепились в ней, нужно сделать картонное или пластмассовое «дно», которое также будет изолировать светодиоды. Использовать нужно светодиоды НК6, они многокристальные (по 6 кристаллов в диоде) с параллельным подключением.

Из-за этого источник света получается сверхярким при минимальной мощности. В крышке нужно сделать по 2 отверстия для каждого светодиода. Прокалывать отверстия стоит аккуратно и равномерно, чтобы их расположение соответствовало друг другу и задуманной схеме. Если использовать в качестве «дна» кусок пластмассы, то светодиоды будут закрепляться прочно. А вот в случае применения куска картона потребуется склеить основание со светодиодами при помощи суперклея или жидких гвоздей.

Так как лампочка будет использоваться в сети с напряжением 220 вольт, то потребуется драйвер RLD2−1. К нему можно подсоединить 3 диода по 1 ватту. Для этой лампы ушло 6 светодиодов с мощностью по 0,5 ватт. Из этого следует, что схема соединения будет образовываться из двух последовательно соединённых частей из трёх параллельно подсоединённых светодиодов.

Перед тем как приступить к сборке, нужно изолировать драйвер и плату друг от друга. Для этого можно воспользоваться кусочком картона или пластика. Это позволит избежать короткого замыкания в будущем. Не стоит беспокоиться о перегреве, так как лампа совсем не греется. Осталось собрать конструкцию и испытать её в деле. Из-за белого света лампочка кажется значительно светлее. Световой поток собранного светильника равняется 100−120 люменам. Этого может хватить для освещения маленького помещения (коридора или подсобки).

Виды светильников

Светильники на светодиодах можно разделить на две группы: индикаторные (светодиодные) — используются как индикаторы, поскольку они являются маломощными и неяркими. Зелёные лампочки на маршрутизаторе — это индикаторные светодиоды. Такие диоды есть и на телевизоре. Их применение довольно разнообразно. Например:

• Подсветка панели автомобиля.
• Различные электронные приборы.
• Подсветка компьютерных дисплеев.

Их цвета имеют огромное разнообразие: жёлтый, зелёный, красный, фиолетовый, голубой, белый и даже ультрафиолетовый. Стоит запомнить, что цвет светодиода не зависит от цвета пластика. Он определяется от типа полупроводникового материала, из которого он сделан. В большинстве случаев, чтобы узнать цвет, нужно включить его, так как они выполнены из бесцветного пластика.

Осветительная конструкция используется для освещения чего-либо. Имеет отличия по своей мощности и яркости. А также отличается очень сниженной ценой, поэтому нередко применяется в бытовом и промышленном освещении. Такой вид освещения считается производительным, экологическим и дешёвым. На сегодняшний день уровень развития технологии может позволить производить лампы с большим уровнем светоотдачи на 1 Ватт.

Светодиодный светильник своими руками из люминесцентного

Технический прогресс двигается вперед с огромной скоростью. Источники света становятся все экономичней и миниатюрнее. Промежуточным звеном между светодиодными лампами и накаливания стали люминесцентные лампочки.

У меня на даче в прихожей стоял тонкий плоский люминсцентный светильник толщиной 3 см. Зажигался он очень тускло, уже успеешь раздеться, а он только начинает разгораться, в общем потемки одни. Так как потолок был низкий и отделан потолочной плиткой, толстый ставить было нельзя, головой его быстро снесут. Выбрасывать тоже жалко, выглядит симпатично.

И вот появились в продаже диодные лампы (лет 8 назад), но толщина в 30мм не позволяла за сунуть светодиодку. Поэтому она была разобрана и начинка интегрирована в новое тело.

Содержание

• 1. Характеристики донора
• 2. Разборка донора
• 3. Как сделать светодиодный светильник своими руками?
• 4. Проверяем нагрев
• 5. Результат модернизации
• 6. Ремонт светодиодных светильников своими руками

Характеристики донора

5 месяцев назад ради светодиодных модулей и драйверов в местном магазине были куплены светодиодки ASD на 11W за 103р. штука. Реальная мощность у них оказалась всего 8,5W. При этом они имели ряд значительных недостатков:

1. корпус жутко вонял пластиком при нагреве;
2. слишком маленький радиатор внутри;
3. светодиоды без матовой колбы грелись до 95°, а с ней еще больше;
4. в корпусе не было отверстий для вентиляции.

Начинка была хорошая за невысокую цену, но на радиаторе и пластике сильно сэкономили. Часть были разобраны на комплектующие, часть модернизированы и поставлены в кладовку и на лестничную площадку. Еще хочу поставить их в подъезде после того, как поставлю систему видеонаблюдения. А то шпана все таки утащила одну кукурузу, которая освещала домофон.

Разборка донора

Сковорода с источником света

Повторим вышеуказанный процесс модернизации с обычным круглым матовым светильником. Многие из читателей вообще никак не разбираются в светодиодах и не знают принцип работы. А паяльник в руках когда-то держали и очень хочется избавиться от энергосберегаек.

Сделать светодиодный светильник своими руками очень просто. Не надо заморачиваться с поиском пластинки со светодиодами и подбором драйвера к нему. Просто купите диодную лампу на 220В, там уже все есть, продаются везде.

Сперва демонтируем колбу, она бывает из пластика и стекла. Стекло у меня не получалось снять, вклеено сильно и всегда трескалось. Пластик обычно прочный поликарбонат, ломать сложно. Чтобы определить материал, попробуйте поцарапать, стекло не царапается.

Затем достаём модуль с 20 светодиодами SMD 5730 и драйвер с питанием от сети 220V. Белую термопасту обязательно сохраняем, вытирать не надо, она будет использована дальше.

Как сделать светодиодный светильник своими руками?

Перед установкой модуля в корпус светильника, необходимо убрать слой краски, для непосредственного контакта с металлом. Обводим пластинку из алюминия и шкурим этот квадрат.

Сверлим 2 отверстия для крепления пластины, подбираем пару болтов с гайками.

Перепаиваем провода питания, переносим с задней части на переднюю, чтобы они не мешали плотно прижимать.

Плату драйвера изолируем в целях предотвращения замыканий и соблюдения техники безопасности, ведь на ней 220 Вольт. Защитимся от поражений электрическим током при непосредственном прикосновении, и чтобы на корпусе не было фазы, если корпус металлический.

Смазываем дополнительно термопастой. У меня контакт с зашкуренным местом получился плохой, железо не очень толстое и деформировалось. Особенно когда кернил и сверлил. Пятно контакта проверяется по отпечатку пасты, чем больше, тем лучше. У меня получился контакт примерно на 30%, может и этого будет достаточно. Оказалось супруга во время приборки маленький пакетик с белым пластилином (термопаста) выбросила и мазать оказалось нечем. может хватит того, что осталось при разборке.

Проверяем нагрев

Светодиодный накладной светильник включаем на 30 минут в открытом виде без крышки. Желательно чтобы нагрев не превышал 80°, в светодиодной лампе для дома модуль грелся до 95°. Так как изделие бюджетное, то качественные леды они туда точно не поставили, которые могут длительно работать при таком нагреве.

Если даже будет выше 80°, то это не так страшно, ведь он стоит в кладовке, работаю максимум по 30 минут в день. Таким образом он проработает не 100, а всего 30-50 лет, что тоже очень не плохо.

Конечно, хватило бы и штатного радиатора лампочки, который изначально стоит в ней в абсолютно замкнутых условиях без циркуляции воздуха. На открытом воздухе он охлаждался бы гораздо лучше, и вполне мог обеспечить приемлемую температуру около 80-85°.

Алюминиевый радиатор можно было одеть на керамический патрон с цоколем E27. Можно расправить из цилиндрической формы в плоскую. Но при разгибании алюминий не выдерживает деформации и начинает ломаться, соответственно теплопроводность в таком узком месте становится еще хуже.

Замеры показали в среднем 79,5°, это хороший показатель. Для объективности данных провел еще 10 замеров через различные промежутки времени. Всё в норме.

Результат модернизации

После сборки корпуса изделие получает законченный вид и готово к настенному монтажу, накладным образом.

Ремонт светодиодных светильников своими руками

Чтобы вам было проще разобраться в конструкции светодиодного светильника, считайте, что он конструктивно аналогичен диодной лампе. Как правило, имеет те же недостатки:

1. перегрев LED;
2. плохой контакт пластины с диодами и радиатора;
3. плохая сборка;
4. блок питания с плохой стабилизацией тока;
5. слишком маленькая система охлаждения;
6. колба сделана из матового пластика с низкой светопропускаемостью.

Чтобы определить неисправный элемент своими руками, вам потребуется замерять напряжение на проводах, идущих к диодному модулю:

1. если напряжение есть, значит неисправен один из диодов в последовательной цепи;
2. напряжения нет, значит проблема в драйвере, источнике тока.

Если есть опыт то можно перепаять самостоятельно. Если опыта нет, то можно обратится к соседу или мастеру.

Очень просто сделать светодиодный светильник своими руками

Достаточно часто складывается такая ситуация, когда помещение или объект требуют дополнительного освещения. Причём освещение должно находиться над конкретными площадями. Это может быть рабочий стол, кухня и даже теплица на даче. Вполне естественно, что напрашивается вопрос о том, как это сделать качественно и с наименьшими потерями для кармана. Вариантов, безусловно, имеется огромное количество, но один из самых простых и экономных – применение светодиодов.

Сделать светильник из светодиодной ленты своими руками очень просто. Этот процесс не требует квалификации электрика, достаточно умения пользоваться элементарными бытовыми инструментами. Самое главное – светодиодные ленты достаточно дешёвы и такой светильник обойдётся в копейки.

Светильник из светодиодной ленты

Светодиодную ленту можно приобрести в любом магазине электротоваров. Она совсем недорогая, представляет собой готовую электроцепь из светодиодов и может применяться на любой ровной поверхности. Производя светодиодный светильник своими руками, вполне возможно применение различных элементов декора, которые будут не только украшать светильник, но и проводить работу по рассеиванию света или его направлению. Как правило, светодиодные ленты имеют ширину от 8 до 10 мм, самую разнообразную гамму свечения и мощности светодиодов. Важно знать, что функционирование светодиодной ленты происходит от 12 вольт. Если такого напряжения в помещении нет, то можно использовать адаптер.

Горизонтальный светодиодный светильник

Такой тип светодиодного светильника предназначен для освещения небольшого участка поверхности. К примеру, он может быть установлен под кухонным шкафом и освещать место, где происходит нарезка продуктов. Лучше если светильник будет находиться на высоте до 80 см. Это самое оптимальное расстояние, на котором освещение приятно рассеивается и не утомляет глаза. Установить его можно в несколько этапов:

1. Заготовка алюминиевого уголка, на котором будет крепиться светодиодная лента.
2. Крепёж светодиодной ленты.
3. Установка готового светильника.

Первый этап заключается в том, чтобы подобрать алюминиевый уголок, вымерять необходимый размер и подготовить отверстия, через которые будет крепиться будущий светильник. Для того чтобы качественно закрепить светодиодную ленту на уголке, его поверхность необходимо обезжирить. Для этого подойдёт любая жидкость, имеющая в своём составе спирт. Предварительно необходимо выбрать место на уголке, где будет находиться выключатель. Для его размещения следует выпилить специальный паз. После этого уголок можно прикрепить в необходимом месте с помощью шурупов.

Тщательно обезжирив поверхность, необходимо очень аккуратно наклеить светодиодную ленту и укрепить выключатель в пазу. Припайка проводов является финальной частью этой нехитрой операции.

Существует огромное количество всевозможных вариантов изготовления светодиодных светильников своими руками. Как вариант, можно изготовить светильник, который будет состоять из двух алюминиевых уголков, соединённых шурупами. На одном из уголков светодиодная лента клеится таким образом, чтобы она находилась параллельно двум поверхностям другого уголка. Такой нехитрый светильник, созданный своими руками, намного усилит световой поток. Данный тип принято устанавливать на вертикальных поверхностях. Он великолепно смотрится при подсвечивании небольших элементов декора, может служить ночником и даже подсветкой для небольшого аквариума.

Изделия из светодиодов своими руками

Не стоит расстраиваться, если под рукой нет готовой светодиодной ленты. Для изготовления светодиодного светильника своими руками достаточно наличия следующих элементов:

1. Нескольких мощных (по 1 Вт) выводных светодиодов.
2. Двухстороннего теплопроводящего скотча.
3. Драйвера (на количество выводящихся светодиодов).
4. Алюминиевой поверхности, которая будет играть роль радиатора.
5. Обыкновенного паяльника.

Перед началом работы следует знать некоторые нюансы. Алюминиевая поверхность должна иметь площадь из расчёта 50х50 мм (толщиной не менее 1 мм) на один одноваттный светодиод. Только с данной площадью алюминиевой поверхности светодиод сможет эффективно рассеивать тепло. При несоблюдении данных параметров страшной катастрофы не произойдёт, но светодиод скорее закончит свою деятельность.

Что касается драйвера, то на каждом из них имеется маркировка, которая указывает количество выводимых светодиодов. Случаются ситуации, когда такой маркировки нет. Тогда следует ориентироваться по выходному напряжению устройства. Один мощный светодиод имеет напряжение питания чуть больше трёх вольт. Как вывод – десятивольтный драйвер спокойно «потянет» три светодиода.

Во избежание всяческих конфузов при изготовлении своими руками светодиодного светильника, нужно знать одну вещь. Драйвер может включать в себя фильтр электромагнитных воздействий, а может и не включать. Если после установки и подключения светодиодного светильника начались проблемы с работой телевизора или компьютера, не надо вызывать мастера и готовить деньги. Следует установить такой драйвер, который имеет фильтр. Эти устройства достаточно дешёвые и доступные в продаже.

Изготавливая своими руками светодиодный светильник, важно обезжирить поверхность радиатора спиртовым раствором, после чего аккуратно приклеить к нему теплопроводящий скотч. Очень важно обработать спиртом и основания светодиодов. После этих операций светодиоды устанавливаются на скотч таким образом, чтобы «плюс» находился в соседстве с «минусом» соседнего светящегося устройства. Для большей уверенности светодиоды стоит несколько прижать руками, после чего можно на выводы нанести небольшое количество олова с помощью паяльника.

В завершение работы необходимо сделать припаивание драйвера и подключение светильника. Рекомендуется, чтобы светильник, сделанный своими руками, некоторое время находился в рабочем состоянии. Через несколько минут работы можно дотронуться пальцем до тыльной стороны поверхности. Если алюминий не очень горячий, тогда размеры и толщина радиатора выбраны правильно. Данные показатели говорят о том, что готовый светодиодный светильник можно вставлять в любой корпус, который больше всего нравится.

Такие светильники быстро изготавливаются своими руками, обладают великолепными характеристиками и весьма экономны. Вполне возможен вариант и мощного светильника для основного освещения. Естественно, для этого потребуется соответствующий радиатор и качественный драйвер.

Разнообразие светодиодных светильников

Используя данные рекомендации, при изготовлении светодиодного светильника своими руками, можно легко усвоить основной принцип функционирования светодиодов. Несколько набив руку и получив достаточный практический опыт, можно с лёгкостью конструировать светодиодные светильники на рабочем столе, в качестве подсветки на кухне, в роли освещения элементов декора в комнате и просто для увеличения световых гамм помещения. К примеру, светодиодные ленты настолько универсальны, что могут применяться в любых формах, практически на любом материале. Очень популярными стали светодиодные светильники из простого ПВХ или пластика, и всё это очень просто изготовляется своими руками.

При разработке дизайна своего помещения очень важно учитывать вопросы освещения. В большинстве случаев именно светодиодные светильники придают тот самый неповторимый эффект, которого нельзя достигнуть применением обыкновенных люстр или бра. Если случилось так, что фантазия молчит, а полёт мысли отсутствует как таковой, можно обратиться к специалистам торгового центра. Нынешняя промышленность выпускает всевозможные профили для установки светодиодных лент. Пускай светодиодная лампа — дело нехитрое, но всё же изготовлена она своими руками. Светодиодный светильник подарит помещению именно то освещение, которое подходит к настроению и духовному состоянию пользователя.

Если светодиодный светильник, который сделан своими руками, перестал функционировать, необходимо проверить крепление выводов светодиодов (их припайку). Основной «болезнью» таких конструкций является отрыв проводов драйвера или некачественное соединение между светодиодами. В основном такая проблема присутствует в гибких конструкциях. Если перестал работать светильник на горизонтальной или вертикальной поверхностях, не исключено, что вышли из строя сами светодиоды. Их замена не составляет большой проблемы и займёт не более пяти минут.

Светодиодная подсветка своими руками — как сделать в квартире, диодное освещение на кухне, для лестницы, мебели, штор и цветов, монтаж led панелей +фото

Одна из самых последних и креативных находок дизайнеров сегодня — это светодиодная подсветка. Именно благодаря этому новшеству удалось решить проблему монотонности одноцветных стен, разнообразить формы, придать им совершенно неожиданную глубину: она может быть статичной или играть разнообразием цвета. Подсветка дает возможность создать в интерьере многоуровневое освещение, подсказывает новые решения и новые перспективы дизайна как небольшой городской квартиры, и просторного загородного дома. И, что особенно привлекательно для домашних мастеров, установить такие светильники и ленты можно своими руками.

Виды светодиодной подсветки для квартиры

Светодиодное освещение позволит внести в интерьер что-то необычное

Светодиодные светильники для квартиры довольно разнообразны. Подстветку можно встроить куда угодно: в тены, потолок или мебель. Декоративное освещение достаточно часто стало использоваться для подсветки лестниц, штор и других предметов интерьера.

Посмотрим, какие светильники нам предлагают производители, и какие из них подойдут нам.

Встраиваемые светильники для стеновых панелей

Этот вид светильников предназначен для встраивания — в стеновые панели, в натяжные и подвесные потолки. Такие светильники — это оборудование нового поколения. От предшественников они отличаются увеличенным сроком службы, лучшая световая отдача, высокая экономичность.

В самых современных моделях возможно управление светом с помощью пульта. Это дает возможность использовать такой вид осветительных приборов в самых разнообразных дизайнерских проектов.

В потолки встраиваются точечные светильники

Подвесные

Очень удачное решение для общего освещения комнат с высокими потолками. Регулируемая высота позволяет решать различные задачи. От люминесцентных светильников такие LED-светильники отличаются лучшим световым потоком при экономичном потреблении электричества.

Накладные

Они рассчитанные на светодиоды. Широко используются для оформления модульных потолков. Такие светильники дают приятный равномерный свет. Крепятся накладные светильники накладными креплениями.

Растровые

Широко применяются, если в помещении подвесные потолки. Такой вид светильников представляют собой секции с светодиодами, которые являются отличной альтернативой люминесцентным лампам. Основными характеристиками являются экономичность и долговечность.

Конструкция растрового освещения

Светодиодные ленты

Самый распространенный сегодня вариант декоративной подсветки. Их отличает разнообразие оттенков, легко регулируемая яркость свечения. Светодиодные ленты незаменимы для светового оформления в ландшафтном дизайне и интерьерной подсветки.

Диодные напольные светильники

Безусловно, такие светильники, изготавливаемые в виде самых разных фигур, лучшее и наиболее оригинальное украшение, как и интерьера дома, так и сада.

Занятный вариант светодиодного освещения

Многоуровневое освещение в домашнем интерьере

Равномерный, яркий и немигающий свет от светодиодов не наносят вред нашему зрению. В зависимости от того, из какого материала сделан сам полупроводник, изменяется цвет подсветки от классического белого до любого оттенка радужной палитры.

Сегодня дизайнеры при планировании и оформлении интерьера, создавая разнообразное многоуровневое освещение, используют следующие типы светодиодов:

• Лампы для основного или дополнительного точечного освещения.
• Трубки — для освещения периметра гипсокартонных или натяжных потолков большой площади, кухонных фартуков или подиумов.
• Мягкие и гибкие светодиодные ленты с радиусом освещения до 120 градусов, применяются в самых неожиданных случаях, на самых разных поверхностях. Ленты используют и для основного освещения, и для декоративного оформления.
• Светодиодные шнуры с круговым освещением — 360 градусов применяют в оформлении почти так же, как и ленты.

Устанавливают светодиодные светильники в специально подготовленных углублениях, нишах, желобках.

Главное, чтобы виден был только свет, который излучают диоды, а источник этого света — нет. Самый подходящий материал для установки такого вида освещения своими руками — точечные светильники, шнуры и ленты.

Можно создать на потолке звёзное небо

Применение светодиодов для подсветки мебели, штор, кухни

С помощью светодиодов отлично зонируется пространство. Чаще всего дизайнеры применяют подсветку элементов интерьера по контуру. Это может быть тумба для телевизора, музыкального центра, рабочая кухонная стена «фартук», подиум, с помощью которого комната делиться на отдельные зоны, прочие углубления или ниши.

Так можно выделить зону ТВ

Светодиодами подчеркивают переход от одной поверхности в другую: на стыках стен и потолка, пола и стен, проемов дверей. Благодаря этому можно изменить визуально пространство или выделить интерьерную форму.

На кухне светодиоды обычно используются для подсветки мебели или рабочей поверхности

Излюбленный прием дизайнеров — светодиодная подсветка потолков: многоуровневые переходы натяжных и гипсокартонных потолков становятся более эффектными благодаря игре света, таким образом получается и визуально приподнять низкий потолок, и добиться эффекта перспективы.

Освещение всегда даёт уют

Светодиодными точечными светильниками организуют общее освещение, монтируя их в гипсокартонных или натяжных потолках, но можно так же сделать и функциональное освещение балконов, лоджий, лестниц, создавая обстановку комфорта и уюта.

С помощью светодиодов привычная мебель преображается до неузнаваемости: стеклянные стеллажи, столики, барные стойки, поверхности из зеркал — простор для идей бесконечный. Светодиодами акцентируют интерьерные аксессуары, подчеркивающими интерьерный стиль.

Разноцветная подстветка смотрится необычно

Конечно, для каждого интерьера надо подбирать свою подсветку. Разноцветная подсветка хороша только в современном интерьере — диско, хай-тек или минимализм, где, проявив фантазию, можно удачно и использовать игру света на гладких металлических поверхностях металла и стекла. А вот модерн, арт-деко или эклектика просто требуют белый цвет. В деревенском или этническом стилях достаточно просто подсветить ниши и потолок желтоватыми световыми оттенками.

Светодиодная подсветка своими руками

Гибкая светодиодная лента представляет собой гибкую планку, одна сторона которой — клеящая основа, а на другой вмонтированы резисторы и светодиоды. Лента разделена на участки, на каждом участке расположены 3 диода и места разреза. Соединение светодиодов последовательное. Ленты бывают открытыми или защищенными трубками или силиконом. RGB лента имеет четыре выхода — один на массу, три остальных — на красный, синий и зеленые цвета.

Схема монтажа светодиодной ленты

Приступая к монтажу надо точно подсчитать, какое количество ленты необходимо: измерим периметр участка, который будем освещать. Теперь подсчитаем суммарную потребляемую мощность ленты. Для этого мощность одного метра надо умножить на общий метраж ленты. На основании этих вычислений подберем контроллер и блок питания. Разобраться в этом вопросе поможет опытный продавец в магазине.

Подготавливаем основание. Из гипсокартона сделаем на потолке выступ. На этот выступ пи будем крепить нашу ленту. Зачищаем основание от пыли. С ленты снимаем защитную пленку с клеящей поверхности и прижимаем ее к основанию. Сам монтаж ленты очень прост. Самое сложное — правильно нарезать и правильно подключить.

Пошаговый монтаж светодиодной ленты

В каждой бобине — 5 метров ленты, и надо обратить внимание на такой момент: нельзя соединять больше 3 бобин последовательно. Токопроводящие дорожки не всегда выдерживают большую мощность. Если периметра участка, который будем подсвечивать, длиннее 15 метров, то надо применить параллельное соединение

Точечные светильники для подвесных потолков

Точечные светильники имеют небольшой радиус освещения — всего 30 градусов, но они компактны и поэтому их можно устанавливать достаточно плотно на подвесном потолке. Большое преимущество спотов — так называются эти точечные светильники небольшого размера и малой мощности , что их можно установить равномерно по всей поверхности. И тогда можно получить равномерное бестеневое освещение, которого не добиться люстрой или бра. Чтобы освещение было хорошим и ровным, расстояние между рядами должно быть не более метра, а расстояние от стены — до 60 см. Монтируются точечные светильники на подвесных конструкциях. Самое надежное и простое дело — это установка спотов в отверстия потолков из гипсокартона. Но по этому же принципу можно установить точечные светильники и с потолки из пластиковых или алюминиевых полос. Правда, в этом случае надо использовать вставки из термостойкого пластика. Монтаж точечных светильников в натяжных потолках лучше доверить специалистам.

Для монтажа точечного освещения подвесных потолков лучше всего использовать споты со светодиодными лампами. Провод надо подбирать в зависимости из материала, из которого изготавливается подвесной потолок. Для потолков из пластика и МДФ подбирают пожаробезопасные провода РКГМ. Провода и светильники соединяются клемниками. Места соединений изолируют с помощью изоленты.

Фотогалерея: варианты светодиодной подсветки

С помощью светодиодной подсветки можно создать необычный интерьер в своей квартире. Встроить эту конструкцию можно не только в стены и потолок. Для штор, мебели или лестницы такое освещение легко сделать самому.

Лучшее соотношение цены и качества светодиодный светильник своими руками — Выгодные предложения на светодиодные светильники своими руками от глобальных продавцов светодиодных светильников своими руками

Отличные новости !!! Вы находитесь в нужном месте, чтобы купить светодиодный светильник своими руками. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший светодиодный светильник своими руками станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели светодиодный светильник своими руками на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы до сих пор не знаете, как сделать светодиодный светильник своими руками и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy led light fixture по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Все, что вам нужно знать о светодиодных лампах

Многие преимущества светодиодных трубок перед люминесцентными лампами описаны достаточно подробно, поэтому мы не будем углубляться в подробности, но три основных преимущества:

• Более высокая эффективность , экономия энергии (до 30-50%)


• Более длительный срок службы (обычно 50 тыс. часов)


• Без ртути

Поскольку люминесцентные светильники устанавливаются часто в потолки и подключены непосредственно к электросети, они относительно дороги и их сложно заменить полностью.

В результате часто бывает наиболее экономичным просто использовать тот же люминесцентный светильник, но заменить люминесцентную лампу на светодиодную лампу.

Таким образом, важно понимать, какие типы люминесцентных ламп были разработаны, чтобы можно было установить правильный светодиодный светильник.

За прошедшие годы производители люминесцентных ламп разработали множество различных размеров и типов.

• T8 4 фута: 4-футовые люминесцентные лампы T8 сегодня являются наиболее часто используемым типом.Их длина составляет 48 дюймов, а диаметр лампы — 1 дюйм.


• T12 4 фута: 4-футовые люминесцентные лампы T12 менее эффективны по сравнению с лампами T8. Они такой же длины, как лампы T8, но имеют больший диаметр лампы на 1,5 дюйма.


• T5 4 фута: 4-футовые люминесцентные лампы T5, как правило, являются наиболее эффективными, а также одними из новейших типов ламп, представленных в 2000-х годах в США. Их обычно называют T5HO (высокая мощность), они обеспечивают большую яркость, чем их аналоги T8.Они немного короче четырех футов (45,8 дюйма). Лампы T5 бывают различной длины, например, 1 фут, 2 фута и 3 фута, и обычно используются в непотолочных светильниках, таких как настольные лампы.

повторяют механические размеры, чтобы гарантировать, что они могут быть настоящей заменой при модернизации, и имеют те же названия форм-факторов (например,грамм. 4-футовый светодиодный трубчатый светильник T8).

Крепления T8 и T12 обычно имеют одинаковую длину и используют одинаковые штыри, поэтому механически они обычно перекрестно совместимы.

Светильники T5 НЕ совместимы с лампами T8 и T12 из-за их различных размеров штырей и реальной длины.

3) Люминесцентные балласты и модернизация светодиодных ламп.

Во всех люминесцентных лампах используется устройство, называемое балластом, для регулирования яркости лампы по мере ее нагрева. Эти устройства необходимы для люминесцентных ламп и отличаются от ламп накаливания, которые можно подключать непосредственно к электросетям.

В светильниках люминесцентных ламп обычно балласт находится внутри светильника, и доступ к нему без снятия светильника с потолка невозможен. Переделку балласта люминесцентных ламп должны производить только те, кто хорошо разбирается в электромонтажных работах.

Люминесцентные лампы T5, T8 и T12 работают немного по-разному и, следовательно, имеют разные типы люминесцентных балластов.

Светодиодные лампы, с другой стороны, работают иначе, чем люминесцентные лампы, и не используют балласт (но используют электронные компоненты, составляющие драйвер светодиода).

Ранние светодиодные ламповые лампы требовали удаления или обхода люминесцентного балласта. Теперь многие светодиодные ламповые лампы разработаны для совместимости с люминесцентными балластами, что позволяет легко заменить люминесцентную лампу без повторного подключения проводки. Ниже мы обсудим общие термины, используемые для каждой из этих конфигураций.

3A) Светодиодная трубка UL типа A — Совместимость с балластом

Светодиодная трубка UL типа A по существу ведет себя так же, как люминесцентная лампа, и ее можно легко заменить.

Идеально подходит для: Потребители, которые не чувствуют себя комфортно или предпочитают избегать электромонтажных работ, осветительных установок, где затраты на оплату труда электриков высоки.

Недостатки : люминесцентные балласты могут выйти из строя, требуя постоянного обслуживания и возможной замены или обхода балласта; потенциальные проблемы с совместимостью люминесцентных балластов; более низкий общий электрический КПД из-за балласта.

3B) Светодиодные трубчатые лампы UL типа B — байпас балласта

Светодиодные трубчатые лампы со спецификацией «UL типа B» несовместимы с люминесцентными балластами. Они не могут использоваться с люминесцентным балластом и должны быть подключены непосредственно к электросети. Однако светодиодный драйвер встроен в саму светодиодную трубку.

Светодиодные трубки UL типа B можно разделить на одно- и двухсторонние.

В односторонней конфигурации используются только два контакта на одном конце трубки (один контакт = ток, один контакт = нейтраль), а два контакта на другом конце электрически не работают и используются только для удерживая лампу на месте.

В двусторонней конфигурации два контакта с каждой стороны трубки имеют одинаковую полярность.Поэтому патроны на одном конце трубки должны быть подключены к [нейтрали], а другой — к [плюсу].

Недостатки : требуется комфорт и знания в области электропроводки и электробезопасности.

3C) Светодиодная трубка UL типа C — дистанционный драйвер

Светодиодные трубки UL типа C относительно редки, но обеспечивают наибольшую гибкость и эффективность для системы освещения.В отличие от светодиодных трубок UL типа B, в них отсутствует светодиодный драйвер, встроенный в светодиодную трубку, и поэтому требуется отдельный светодиодный драйвер, который должен быть подключен между светодиодной трубкой и электросетью.

Идеально для: минимальных затрат на техническое обслуживание, поскольку драйверы светодиодов можно заменить без замены всей светодиодной трубки; дополнительные параметры драйвера светодиодов, такие как регулировка яркости 0-10 В и другие возможности подключения к Интернету вещей.

Недостатки : Требуется больше всего электромонтажных работ, так как люминесцентный балласт необходимо удалить, а затем заменить драйвером светодиода.

3D) Шунтированные и нешунтированные надгробия

Надгробия — это «розетки» или патроны, в которые будут устанавливаться светодиодные ламповые лампы, обеспечивающие как механическую поддержку, так и электрический ток.

Надгробные плиты имеют два электрических контакта, которые соответствуют двум контактам люминесцентной / светодиодной лампы. Два электрических контакта могут быть:

i) не подключены к какому-либо источнику электроэнергии

ii) один подключен к току, другой подключен к нейтрали

iii) оба подключены к фазе или нейтрали

Сценарий ii) называется без -shunted, в то время как сценарий iii) называется shunted.«Шунтирование» означает соединение двух отдельных цепей в одну. В результате шунтирования оба контакта надгробного камня имеют одинаковую электрическую полярность.

Иногда надгробные плиты шунтируются снаружи, как показано на фото выше, где вводы проводов открыты только с одной стороны.Однако в некоторых случаях надгробные плиты можно шунтировать изнутри, когда вводы проводов с обеих сторон открыты, но соединены внутри надгробия.

Поскольку некоторые надгробные плиты внутренне шунтируются, визуальная проверка надгробий не дает окончательного результата. Мы настоятельно рекомендуем проверить два контакта надгробия с помощью вольтметра, чтобы определить, существует ли замкнутая или разомкнутая цепь. Замкнутая цепь укажет на шунтированные надгробные плиты.

3E) Определите, совместим ли ваш светодиодный трубчатый светильник с шунтированной или нешунтированной конфигурацией надгробных плит.

Если ваш светодиодный трубчатый светильник является односторонним, он НЕ совместим с шунтированными надгробиями.Это связано с тем, что каждый из двух контактов в надгробной плите должен иметь противоположную полярность, чтобы однотактный светодиодный ламповый светильник работал. Однако в случае шунтированного надгробия это невозможно, так как произойдет внутреннее короткое замыкание.

Если у вас шунтированные надгробные плиты, вам нужно будет перемонтировать или заменить их и соединить в соответствии со схемой проводки производителей односторонних светодиодных ламп.

Если ваша светодиодная трубка является двусторонней, она, вероятно, совместима как с шунтированными, так и с шунтированными надгробиями.Причина в том, что два контакта на каждом конце светодиодной трубки рассчитаны на одинаковую полярность, поэтому независимо от того, шунтированы они или нет, не должно влиять на окончательную результирующую схему.

3F) Что делать, если вы не хотите обо всем этом беспокоиться?

Установка светодиодной трубки неправильного типа может привести к преждевременным выходам из строя, потенциально опасным коротким замыканиям и пожару.

Мы рекомендуем искать светодиодные лампы, которые совместимы с любой из потенциальных электрических конфигураций люминесцентного светильника — например, светодиодные лампы 3-в-1 Waveform Lighting T8.

Обычно называемые совместимыми 3-в-1, эти светодиодные лампы совместимы с любой из следующих конфигураций:

i) Без удаления люминесцентного балласта (UL типа A / совместимость с балластом)

ii) С удалением или обходом люминесцентного балласт (UL тип B / байпас балласта) и шунтированные или нешунтированные надгробные плиты (двусторонние)

iii) с удалением или обходом флуоресцентного балласта (UL тип B / байпас балласта) и нешунтированные надгробные плиты (односторонние)

4) Фотометрические характеристики светодиодных трубчатых ламп — цветовая температура (CCT), люмены и индекс цветопередачи (CRI)

Обычно называемые основными фотоэлектрическими характеристиками, также важно, чтобы качество излучаемого света было таким же или превышало качество вашего текущего освещения люминесцентными лампами.

Коррелированная цветовая температура (CCT)

Большинство люминесцентных ламп имеют коррелированную цветовую температуру (CCT) 4000K или 5000K, поскольку они считаются наиболее подходящими для розничной торговли и офисных помещений соответственно. Однако многие разработки люминесцентных ламп за прошедшие годы позволили использовать широкий диапазон цветовых температур.

Точно так же доступны светодиодные трубчатые лампы с широким диапазоном цветовых температур. Как правило, внешний вид светодиодных ламп и люминесцентных ламп с одинаковой цветовой температурой будет одинаковым.

Световой поток

Световой поток, измеряемый в люменах, измеряет общее количество света, излучаемого лампой, и является лучшим показателем для определения яркости лампы.

Лучший способ провести сравнение яблок с яблоками — это сравнить значение светового потока люминесцентной лампы со светодиодной трубкой. Как правило, люминесцентная лампа T8 мощностью 35 Вт излучает около 2500 люмен.

Одна вещь, которую следует отметить в светодиодных ламповых лампах, заключается в том, что они имеют тенденцию направлять свет вниз, а не на полные 360 градусов в люминесцентных лампах.Следовательно, при установке в потолочный светильник светодиодный трубчатый светильник может обеспечивать более полезные люмены, поскольку свет направлен вниз, а не обратно в светильник, как в люминесцентной лампе.

Индекс цветопередачи (CRI)

CRI измеряет степень, в которой цвета объектов выглядят правдивыми и точными под источником света. Большинство люминесцентных ламп имеют индекс цветопередачи около 80, а большинство светодиодных ламп также имеют индекс цветопередачи около 80. 80 CRI приемлем для большинства приложений, но для улучшенного качества цвета и сред, где цветовосприятие важно, ищите более высокий рейтинг CRI в светодиодной трубке.

5) Стоимость и финансирование светодиодных трубок

Наконец, мы немного поговорим о соображениях стоимости при покупке светодиодных трубок. В последние годы цена на светодиодные ламповые лампы снизилась до уровня, который может конкурировать с люминесцентными лампами, поэтому цена покупки ламп делает светодиодные ламповые лампы очень привлекательным вариантом.

Однако если выбранная вами светодиодная трубка не является лампой UL типа A, вы понесете затраты на ремонт электрической проводки. Для крупной или коммерческой установки эти затраты могут быть значительными в зависимости от сложности изменения проводки, необходимой для люминесцентного светильника.Как правило, на каждый 4-ламповый люминесцентный прибор у квалифицированного электрика может уйти 15-25 минут.

Если предположить, что электрику, заряжающему 100 долларов в час, требуется час, чтобы завершить перемонтаж трех люминесцентных светильников с 4 лампами, мы можем рассчитать затраты на рабочую силу более 8 долларов на лампу. Вы можете увидеть, как затраты на рабочую силу быстро увеличивают первоначальные затраты на проект, добавляя привлекательности светодиодных ламповых ламп, совместимых с UL типа A.

Рассчитайте, сколько затрат на электроэнергию и техническое обслуживание сэкономят светодиодные ламповые лампы, и определите период окупаемости.Как правило, чем короче, тем лучше!

Также следует учитывать гарантийные условия производителя. В идеале период окупаемости короче гарантии, так как таким образом вы застрахованы от любых преждевременных отказов продукта, которые ставят под угрозу экономию затрат при использовании светодиодных ламп.

— Walmart.com

БЕСПЛАТНАЯ доставка на следующий день!

Мы прилагаем все усилия, чтобы снова начать работу.

• Временно приостановлено в связи с высоким спросом.
• Продолжайте проверять наличие.

0″}, «search»: {«searchUrl»: «/ search /», «enabled»: «false», «tooltipText»: «

Скажите нам, что вам нужно

» , «tooltipDuration»: 5000, «nudgeTimePeriod»: 10000}}}, «uiConfig»: {«webappPrefix»: «», «artifactId»: «header-footer-app», «applicationVersion»: «20.0,40 «,» applicationSha «:» 41ed8468826085770503056bd2c9bc8be5b55386 «,» applicationName «:» верхний колонтитул «,» узел «:» da0a2a4d-d4f1-46ac-98ff-e76127c7f69b «,» облако «prod-eus9 oneOpsEnv «:» prod-a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart.com «,» apiPath «:» / header- нижний колонтитул / электрод / api «,» loggerUrl «:» / заголовок-нижний колонтитул / электрод / api / logger «,» storeFinderApi «: {» storeFinderUrl «:» / store / ajax / primary-flyout «},» searchTypeAheadApi «: { «searchTypeAheadUrl»: «/ search / autocomplete / v1 /», «enableUpdate»: false, «typeaheadApiUrl»: «/ typeahead / v2 / complete», «taSkipProxy»: false}, «emailSignupApi»: {«emailSignupUrl»: » / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» 41ed8468826085770503056ERSbe2c9b «,» APP38 «,» APP «:0.40-41ed84 «},» expoCookies «: {}}

Укажите местоположение

Введите почтовый индекс или город, штат. Ошибка: введите действительный почтовый индекс или город и штат

Обновите местоположение

Хорошие новости — вы все равно можете получить бесплатную двухдневную доставку, бесплатный самовывоз и многое другое.

Продолжить покупкиПопробуйте другой почтовый индекс Walmart + поможет вам сэкономить больше времени и денег в этот праздник.

DIY Guide: затемнение светодиодных фонарей DIY с помощью контроллера Neptune Systems Apex

Светоизлучающие диоды большой мощности быстро стали новым стандартом в обеспечении искусственного источника света для фотосинтезирующих животных в наших рифовых аквариумах.Большинство излучателей излучают достаточно света, чтобы вырастить практически любой коралл в неволе, поэтому производители аквариумных светодиодов переключили свое внимание на программную часть своих светильников, чтобы продавать свой продукт. Поэтому теперь все дело в контроле…

Все изображения автора

От затемнения восхода и заката до гроз, прохождения облаков и различных других световых эффектов — есть бесконечные возможности для управления светодиодными панелями. Добавьте к этому несколько вариантов цвета эмиттера, и вы получите настоящий опыт дискотеки 70-х …

Возможность точной настройки температуры и интенсивности света, несомненно, является желательной особенностью аквариумного освещения.Какое место занимают светодиодные проекты DIY с точки зрения управляемости? Мы остались позади? Что ж, благодаря таким контроллерам, как Neptune Systems apex, это не так. Более того, благодаря простому программному коду apex и портам с регулируемой скоростью точная настройка светодиодных схем находится на одном уровне или даже может превосходить имеющиеся в продаже приборы.

Прежде чем я продолжу остальную часть этой статьи, мне нужно сделать короткую паузу и сказать две вещи:

a) во-первых, код вершины, который я представлю вам позже в этой статье, представляет собой небольшую модификацию существующего кода, написанного другим рефрижератором, который попросил остаться анонимным; Я обнаружил, что этот конкретный код является одновременно гениальным в своей простоте и довольно сложным по своим возможностям.Поэтому мое личное «спасибо» этому человеку за то, что он позволил мне изменить и представить этот код в статье

.

b) на этом этапе я предполагаю, что у вас есть необходимые навыки для создания регулируемой светодиодной лампы и возможность подключения к разъему rj45 для подключения к основному блоку apex. Я также предполагаю, что у вас есть базовые знания программирования апекса, необходимые для понимания и использования кода, который я собираюсь написать.

Мне пришлось сделать эти два предположения, чтобы сосредоточиться на теме этой статьи и сохранить разумную длину.Если вы хотите узнать о создании светодиодного светильника своими руками, обратитесь к моему журналу сборки или множеству других руководств, которые можно найти на различных форумах по рифам. Для программирования апекса я рекомендую прочитать большое полное справочное руководство. http://www.neptunesystems.com)

Хорошо, мы закончили юридические вопросы, давайте продолжим аппаратную часть процесса.

1. По крайней мере, одна светодиодная цепочка подключена к драйверу с регулируемой яркостью; две строки, если вы хотите иметь отдельные каналы для белых и актиничных диодов.Вы можете пойти еще дальше и иметь отдельные цепочки для светодиодов разного цвета, если хотите. Небо — предел (точнее, количество различных цветовых вариаций, которые производители светодиодов вводят на потребительский рынок). Когда дело доходит до драйвера светодиода, и это очень важно, вам нужен драйвер с регулируемой яркостью, который может принимать аналоговый сигнал 0-10 В. В моей сборке используются драйверы MeanWell 60-48D (обратите внимание на букву «D» в конце номера модели этого драйвера, это тот, который использует аналоговый сигнал для уменьшения яркости светодиодов. Meanwell продает эту модель в версии 60-48P, где диммирование осуществляется с помощью цифрового сигнала, называемого ШИМ, и его нельзя регулировать с помощью контроллера апекса (если вы не конвертируете ШИМ-сигнал в аналоговый, но это дополнительная электроника для покупки, и сборка, на мой взгляд, становится чрезмерно сложной) .Meanwell — самый популярный выбор для сборки светодиодов своими руками, но если у вас есть другой драйвер, который можно регулировать с помощью аналогового сигнала 0-10 В, вы также можете использовать его.

2. Акваконтроллер Neptune System apex. На базовом блоке (тот, куда вы подключаете все остальные расширения и пробники) есть два порта с маркировкой V1 / V2 и V3 / V4. Это порты с регулируемой скоростью, которые выводят ранее упомянутый сигнал 0-10 В, необходимый для уменьшения яркости светодиодных цепочек. Один порт может управлять двумя отдельными светодиодными каналами, поэтому, если в вашей сборке есть только белые и актиничные светодиоды (или смешайте цветные светодиоды с белыми и ближними УФ-светодиодами с актиничными, как я), вам понадобится только один порт и один кабель. чтобы затемнить их оба независимо.

3. Разъем Ethernet и кабель. Чтобы установить соединение между вашим светодиодным блоком и контроллером апекса, вам необходимо купить сетевой разъем, который имеет точки для пайки или вставные контакты для подключения проводов от драйверов. Он должен стоить около 1-2 долларов, и его можно купить во многих местах в Интернете, а также в местном магазине товаров для дома. Ethernet-кабель стоит еще несколько долларов (в зависимости от длины). Если у вас есть запасной от старого маршрутизатора или модема, он тоже будет работать нормально.

Как я уже упоминал ранее, я предполагаю, что у вас есть все необходимое оборудование и навыки для подключения к розетке Ethernet с вашими драйверами, поэтому давайте перейдем к фактическому процессу. Разъем Ethernet имеет 8 контактов, а кабель — 8 проводов соответственно. apex использует всего 4 из них, по 2 на каждый канал диммирования. Если вы посмотрите на переднюю часть гнезда так, чтобы небольшая выемка была направлена ​​вверх (см. Рисунок), контакты пронумерованы слева направо от 1 до 8 (если это не так, попробуйте записать, где находятся контакты с номерами 1 и 8. ).

Meanwell 60-48D имеет два диммирующих провода: DIM синего цвета (+) и DIM белого цвета (-), это те, которые должны быть соединены с контактами разъема Ethernet. Вы можете соединить провода диммирования драйвера вместе и использовать только один сигнал диммирования для всех (до 8 драйверов Meanwell были подключены к одному каналу диммирования без каких-либо проблем). См. Схему ниже для правильного графика подключения. Напоминаем, что один физический порт на вершине может затемнять два отдельных канала, что в сумме дает 4 канала на модуль.Если для вашей сборки требуется более 4 каналов, вы можете приобрести дополнительные модули расширения в компании neptune Systems. Дважды проверьте все подключения и, когда убедитесь, что все в порядке, можно переходить к программной части сборки.

Я должен сказать заранее, что язык программирования Apex великолепен и позволяет от очень простых программ включения / выключения до сложных, таких как эффект восхода / заката, моделирование лунного цикла, прохождение облаков и грозы, если вам это нравится.Я считаю, что эффект восхода / заката — очень удобная функция, позволяющая обитателям аквариума медленно адаптироваться к изменению яркости света, и он эффективно имитирует природу, в то время как такие вещи, как грозы и изменение цвета, являются ненужными световыми эффектами, вызывающими стресс у рыб, поэтому Я их в программе пропустил. Однако, если вам действительно нужно произвести впечатление на друзей небольшим штормом в вашем аквариуме, apex сможет управлять вашим освещением таким образом.

Для полного управления светодиодными панелями необходимы три части кода: код профилей, коды программирования розеток и розетки переменной скорости (или виртуальные, как их еще называют).Я представлю каждый раздел кода с кратким описанием их функции. Если вам нужна помощь в поиске того, где находятся все настройки в интерфейсе Apex, я еще раз рекомендую проверить руководство по Apex и сделанные мной справочные снимки экрана. Приведенный ниже код можно использовать для двух каналов, назовем их White & Actinic. Для более чем двух каналов просто скопируйте и вставьте код одного из предыдущих каналов и настройте его в соответствии с потребностями других.

а) Настройка профилей

Для двухканального диммирования требуется 6 профилей, по три на каждый канал.Я назвал их WhtUp (восход солнца), WhtDay (интенсивность света в течение дня) и WhtDown (закат), а для актиники это ActUp, ActDay и ActDown соответственно. Вы можете называть их как хотите, просто помните, какой профиль соответствует какой розетке. Вот три кода профиля для белого канала:

WhtUp

Время разгона (минуты) 120

Интенсивность старта 0

Конечная интенсивность 85

Описание: Рекомендуемое время разгона — это время (в минутах), за которое ваш свет станет ярче от вашей начальной интенсивности до конечной интенсивности.В этом примере вашим белым светодиодам потребуется два часа, чтобы выйти из диапазона 0–85% от максимальной интенсивности. Интенсивность может быть любым числом от 0 до 100, и апекс вычисляет этот диапазон в течение заданного времени, обеспечивая очень плавный переход от полной темноты к тому, что вы установили для своей конечной интенсивности. После достижения установленной интенсивности она останется на указанной интенсивности, если вы не укажете иное в следующем профиле.

WhtDay

Время разгона (минуты) 0

Интенсивность старта 85

Конечная интенсивность 85

Эта часть немного сбивает с толку тех, кто знаком с программированием своих источников света.Профиль WhtDay используется в течение периода времени, когда вы хотите, чтобы ваш свет оставался постоянным с заданной интенсивностью, которая для большинства из нас составляет большую часть светового периода аквариума. Вы можете спросить себя: «Почему бы не использовать простую команду ON для этой части светового периода?». Использование функции Ramp имеет здесь одно важное преимущество — вы можете установить дневной свет на любую желаемую интенсивность, а не только на 100%, и быстро изменить ее по своему вкусу. Более того, играя с профилями WhtDay и ActDay, вы можете точно настроить цвет света, который вы пытаетесь достичь для своего аквариума.Уменьшая интенсивность синего по белому каналу, вы получаете меньше синего цвета (более низкая температура Кельвина), а в противоположной ситуации вы увеличиваете цветовую температуру. Значение Ramp time 0 указывает апексу, что после истечения срока действия профиля WhtUp свету практически не требуется времени, чтобы перейти к дневной интенсивности. При изменении интенсивности профиля WhtDay убедитесь, что вы одновременно изменили интенсивность начала и конца и с совпадающими значениями, в противном случае apex может отправить код ошибки.

WhtDown

Время разгона (минуты) 120

Интенсивность старта 85

Конечная интенсивность 0

Профиль

WhtDown (эффект заката) очень похож на профили WhtUp, только на этот раз вокруг вас Начните с более высокой интенсивности (85% в нашем примере), а вершина затемняет свет на период 120 минут, чтобы полностью выключить его, когда он достигает 0% интенсивности. Для вашей информации я обнаружил, что драйверы Meanwell автоматически выключаются при интенсивности около 5% вместо 0%

Вот весь код для профилей белого канала:

WhtUp

Время разгона (минуты) 120

Интенсивность старта 0

Конечная интенсивность 85

WhtDay

Время разгона (минуты) 0

Интенсивность старта 85

Конечная интенсивность 85

WhtDown

Время разгона (минуты) 120

Интенсивность старта 85

Профили каналов actinics точно такие же, только с разными именами, чтобы избежать конфликта кодов.Вот пример трех кодов для канала актиники:

ActUp

Время разгона (минуты) 120

Интенсивность старта 0

Конечная интенсивность 85

ActDay

Время разгона (минуты) 0

Интенсивность старта 85

Конечная интенсивность 85

ActDown

Время разгона (минуты) 120

Интенсивность старта 85

б) программирование розетки

Программа розеток EB8 очень проста, поскольку она управляет только тем, когда драйверы светодиодов получают питание 110 В.Каждая программа розетки основана только на командах ВКЛ / ВЫКЛ и значениях времени, в которые розетка имеет питание. Вот подробный код для каналов Actinics и White:

Белый 3_4 EB8

Откл. Откл.

Если время с 10:00 до 22:00, то ВКЛ

Если время с 22:01 до 10:00, то выключено

Актиника 3_5 EB8

Откл. Откл.

Если время с 9:00 до 23:00, то ВКЛ

Если время с 23:01 до 9:00, то выключено

Описание:

Давайте посмотрим на белый канал (актиника точно такая же).Оператор FALLBACK сообщает контроллеру apex, что происходит в случае отключения питания — если вы установите его в положение OFF, то после восстановления питания apex не будет включать данную розетку, пока вы не сделаете это вручную. Я рекомендую установить его в положение ВЫКЛ, чтобы предотвратить шок кораллов от внезапной смены доступного света (особенно при отключении питания на длительное время). Следующие два оператора программируют, когда данная розетка (в нашем случае белая 3_4 EB8, но вы можете изменить ее название по своему усмотрению) получает питание и когда она выключена. Убедитесь, что ваша программа охватывает все 24 часа в сутки и соответствует командам в коде выходов Var (я объясню это через минуту).

c) программа скоростных выходов var

Как я упоминал в начале этой статьи, главный модуль apex имеет два выхода с регулируемой скоростью (обратите внимание, что у apex Lite и Apex Jr. эти два порта отсутствуют, хотя их можно добавить с помощью дополнительного модуля расширения, называемого Variable Speed ​​/ Dimming. Модуль или VDM), способный посылать аналоговый сигнал 0-10 В на устройства вывода (в нашем случае светодиоды DIY). Эти два порта имеют обозначения V1 / V2 и V3 / V4 соответственно. Каждый порт может регулировать яркость двух отдельных каналов (всего четыре, больше с модулями расширения).Драйверы с регулируемой яркостью принимают напряжение 0-10 В и преобразуют его в выходную мощность светодиодов. Важно отметить, что драйверы с регулируемой яркостью не будут работать без сигнала регулировки яркости, поскольку никакое напряжение в цепи регулировки яркости не преобразуется драйвером в значение «0», которое является просто положением ВЫКЛ. 10В на цепи затемнения означает полную мощность на светодиодах

Вы могли бы написать простой код, который бы управлял интенсивностью и временными рамками вашего домашнего светильника, но благодаря профилям мы можем написать более сложный фрагмент кода, который будет создавать эффекты восхода и заката, а также плавный переход от актиника до светового потока полного спектра.

Вот полная программа для белого канала (описание ниже):

Белый цикл baseVar1

Если время с 10:00 до 12:00, то WhtUp

Если время с 12:01 до 20:00, то WhtDay

Если время с 20:01 до 22:00, то WhtDown

Если время с 22:01 до 10:00, то выключено

Если вернуться к программированию профилей, мы создали три отдельных профиля для белого канала: восход (WhtUp), дневной свет (WhtDay) и закат (WhtDown). Эти профили управляют начальной и конечной интенсивностью света (начальная интенсивность, конечные значения интенсивности), а также временными рамками, в течение которых светодиоды будут изменять интенсивность излучаемого ими света (команда Ramp time).Программа var speed outlets управляет сигналом 0-10 В, отправляемым драйверу, используя ранее созданные профили. При написании программы вывода Вар очень важно проверить три вещи:

-Проверьте, соответствуют ли имена профилей (в нашем случае WhtUp, WhtDay и WhtDown) в программном коде фактическим именам профиля, иначе apex будет отображать ошибку.

-Проверьте, совпадает ли время нарастания в профилях восхода (WhtUp) и заката (WhtDown) с временным интервалом в программе выхода скорости var; например, в нашем случае время разгона для WhtUp составляет 120 минут, поэтому код в программе вывода скорости var соответствует ему, выполняя профиль WhtUp с 10:00 до 12:00; то же самое и с WhtDown.

— Проверить, совпадает ли общее время фотопериода с временными рамками в программе выхода EB8; в нашем случае цикл начинается в 10:00, когда начинается профиль WhtUp, и заканчивается в 22:00, когда заканчивается профиль WhtDown, что точно соответствует коду выхода белого канала.

Все вышеперечисленные утверждения также верны коду Actinic.

Вот полный код для обоих каналов:

Белый цикл baseVar1

Если время с 10:00 до 12:00, то WhtUp

Если время с 12:01 до 20:00, то WhtDay

Если время с 20:01 до 22:00, то WhtDown

Если время с 22:01 до 10:00, то выключено

Цикл действия baseVar3

Если время с 9:00 до 11:00, то ActUp

Если время с 11:01 до 21:00, то ActDay

Если время с 21:01 до 23:00, то ActDown

Если время с 23:01 до 10:00, то выключено

С диммируемыми драйверами светодиодов и возможностями программирования компании APEX мы смогли создать и запрограммировать универсальный, полностью управляемый светодиодный светильник.Вы можете настроить интенсивность света и цветовую температуру по своему вкусу, создать плавный переход от полной темноты к яркости полуденного солнца и отрегулировать «синий цвет». Более того, ничто не мешает вам сделать еще один шаг и изменить код для имитации фаз луны, прохождения облаков и эффектов грозы. Все это путем добавления новых и изменения существующих профилей. Вы также можете добавить больше каналов, используя цветные светодиоды, чтобы еще больше расширить спектр света. Я надеюсь, что эта статья помогла вам понять и использовать язык программирования Apex для создания светодиодных ламп.Не стесняйтесь обращаться ко мне напрямую или комментировать здесь любые вопросы или предложения, которые могут у вас возникнуть. Удачного DIYing !!!

Примечание. Скоро будет обновление веб-сайта apex, после его выпуска я укажу, где искать программные части с новым интерфейсом.

apex является товарным знаком Neptune Systems.

Категории:

Сделай сам, Оборудование.

No related posts.
