Тонкостенная металлическая гофрированная труба для электропроводки: Металлическая гофрированная труба для электропроводки: особенности монтажа проводов

металлическая для проводки, диаметр трубки, монтаж

Содержание:

Согласно правилам установки электрооборудования (сокращенно ПУЭ), проводка должна иметь дополнительную изоляцию. С этой задачей превосходно справится гофрированная труба для электропроводки, поскольку она надежно защитит кабель от механических нагрузок и выполнит функцию диэлектрика.

Достоинств у данной трубной продукции немало. В продаже имеются гофрированные металлические и пластиковые трубы. Их используют при прокладке инженерных коммуникаций, в том числе и электропроводки.

Что такое труба гофрированная

Это изделие представляет собой трубу, обладающую переменным размерами поперечного сечения. У данной трубной продукции имеется два участка, причем каждый с разным значением диаметра. Они чередуются попеременно на всем протяжении трубы. У одного из участков стенки более тонкие и сечение меньше по сравнению со вторым.

Отрезки с толстыми стенками помогают изделию выдерживать незначительные воздействия механического характера и одновременно защищают проводку от возможных повреждений. Благодаря наличию тонких стенок данная продукция становится гибкой. Помимо этого, гофрированная труба для проводки по причине наличия тонкостенных участков может немного удлиняться.

Раньше в статье уже говорилось, что гофротрубы бывают двух видов – металлические и пластиковые. Причем второй вариант более востребован. Гофрированные изделия применяют не только при укладке электрической проводки, но и при обустройстве воздушных вентиляционных систем. Они помогают создать каналы различной сложности и формы за счет своей гибкости.

Применяют гофрированные изделия и в сантехнике с целью соединения канализационного трубопровода с сифонами. Но наибольшее распространение гофра получила именно в качестве каналов для прокладки электропроводки (детальнее: «Характеристики труб ПВХ для электропроводки, преимущества и правила использования»).

Гофра электротехническая

Такая гофрированная трубка для электропроводки отличается от аналогичных изделий своими характеристиками, а именно:

• конструкционными особенностями;
• эластичностью и гибкостью;
• формой продольного сечения;
• соотношением между длиной участков, имеющих разные диаметры.

У гофрированной электротехнической трубы продольный профиль, то есть участки, отличающиеся размерами сечения, изготавливают в форме прямоугольников, а не в виде полусфер как у обычной гофры (прочитайте также: «Какие бывают электротехнические гофрированные трубы, характеристики и применение»). Различаются они и соотношением протяженности отрезков с разными диаметрами.

У обычной гофры ширина участков с меньшим и большим диаметрами одинакова. Что касается электротехнической трубной продукции, то эти параметры у нее имеют разные величины. Участок с меньшим сечением короче. Вместе с повышенной жесткостью, которой обладает ПВХ, электротехническая гофротруба отличается меньшей эластичностью, чем обычная и это обстоятельство не позволяет ей растягиваться в длину. Но гибкость у этой трубной продукции намного выше, чем у других видов аналогичных изделий.

Основное отличие электротехнической гофры заключается в ее конструкционных особенностях. В ее внутренней полости располагается протяжка, которую делают из стальной проволоки. Она требуется для затяжки жгутов внутри трубы.

Отличается гофрированная трубная продукция электротехнического типа цветом, она имеет серый оттенок. Зарубежные изделия производятся синими, красными и в другом цветовом решении.

Когда продается гофрированная труба для электропроводки — диаметр на ней указывают внешний. При этом размер внутреннего сечения может отличаться как на пару миллиметров, так и на сантиметр и более. Наиболее востребованы изделия для электропроводки с диаметрами от 16 до 50 миллиметров. Продукция с меньшими размерами не так популярна.

Реализуют гофру в бухтах — длина трубы в них зависит от внешнего диаметра. Например, при величине диаметра в 16 миллиметров протяженность трубы составляет 100 метров, а для 50-миллиметрового изделия – 20 метров.

Особенности укладки электропроводки в гофре

Гофрированную трубную продукцию изготавливают из негорючих материалов, при этом выполнять монтаж гофротрубы можно на любую конструкцию и поверхность, в том числе и на деревянные здания.

Работу выполняют с соблюдением определенных правил:

1. Прокладку начинают с подготовки трубы требуемой длины. Чтобы ее отрезать, пользуются ножовкой с мелкими зубьями или ножом. Чтобы перекусить стальную проволоку, используют бокорезы.
2. Специалисты рекомендуют уделять больше внимания проволоке, так как у нее присутствует натяжение и при резке конец может провалиться внутрь трубы. Чтобы достать ее, нужно будет еще раз разрезать изделие. Для недопущения подобной ситуации протяжку следует немного оттянуть и, удерживая, загнуть наружу.
3. Потом приступают к подготовке проводов. Если используют один, тогда этот этап не нужен. При наличии нескольких проводов их соединяют по всей длине изоляционной лентой, желательно, чтобы она была из поливинилхлорида и тем самым не создавала лишнего трения.
4. Дальше один из концов подготовленного жгута надежно скрепляют с протяжкой одним из способов. В некоторых случаях протяжку обвивают вокруг связки проводов и обжимают пассатижами, а в других ее приматывают изолентой к жгуту. Вариантов существует много. В любом случае нужно конец жгута обмотать изолентой и тогда провода не будут цепляться за внутреннюю поверхность гофротрубы.
5. На следующем этапе монтажа электропроводки в гофрированной трубе нужно втянуть жгут в гофру. Когда данную работу выполняют два человека, то один из них держит протяжку, а второй — надевает изделие сверху. При выполнении монтажа самостоятельно протяжку необходимо другим концом примотать к чему-нибудь. Если протяжка оторвется от жгута, придется разрезать гофру в месте повреждения. В результате жгут будет находиться в трубе, состоящей из кусков. Места разрезов специалисты рекомендуют обматывать ПВХ-изолентой. Чтобы не допустить такой неприятной ситуации, жгут следует затягивать не спеша и аккуратно.
6. После завершения вышеописанной процедуры гофру со жгутом, находящимся внутри, нужно прикрепить к чему-нибудь. Фиксацию выполняют с применением монтажных алюминиевых полос. Также можно пользоваться пластиковыми клипсами, которые подбирают в зависимости от диаметра трубы. Крепежные элементы размещают через равные расстояния, чтобы не допустить провисания гофры в отдельных местах.
7. В месте подсоединения проводки к розеткам, выключателям и другим аналогичным узлам гофрированную трубу нужно прятать вместе с проводами. Таким образом, исключают возможность оставлять участки электропроводки открытыми.
   Для такого вида монтажа продают розетки и выключатели с уплотнительными вставками из резины. Их вырезают самостоятельно, исходя из диаметра гофры.

Применение металлической гофрированной трубы

Используется металлическая гофрированная труба для электропроводки при прокладке по любым сгораемым поверхностям (прочитайте: «Какие бывают металлические трубы для электропроводки – характеристики и правила выбора»). Также ее задействуют с целью защиты проводов и кабелей при пересечении трубопроводов и в случае параллельной прокладки, особенно, если это происходит в непосредственной близости от газопроводов и трубопроводов с повышенной температурой сред.

Кроме этого, металлическую гофру применяют при укладке кабеля в грунтах и электропроводки в цементной стяжке. Ее задействуют для защиты проводов в помещениях сильно запыленных или с агрессивными средами.

Гофра для кабеля и проводов: виды, размеры (диаметр), монтаж

Главная » Электрика » Гофрированная труба для прокладки кабелей и проводов

При реконструкции проводки или монтаже новой, ее рекомендуют «упаковывать» в защитную оболочку. Чаще всего используют гофрированные электротехнические трубы, которые обычно называют «гофра для кабеля и проводов». Она представляет собой круглый в сечении шланг с ребристой поверхностью. За счет ребристости значительно повышается ее гибкость.

Содержание статьи

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

• При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
• При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

  Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение

• При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
• При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.
  • При открытой прокладке по воздуху необходима гофра с широким температурным диапазоном (чтобы выдерживала нагрев и мороз) и стойкость. к ультрафиолету. Если кабель подвешивается, необходимо еще и армирование — для увеличения несущей способности.
  • При подземной прокладке важна водонепроницаемость, а также жесткость.

    При прокладке жесткой гофры на поворотах лучше использовать специальные муфты

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

• Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
• Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.

  Это двустенная гофра — снаружи ребристая, внутри гладкая. С ней повторно затянуть кабель не проблема

• Тяжелая. Стенки толстые, гибкость низкая. Можно укладывать в стяжку, закапывать в землю. Для поворотов лучше использовать уголки или специальные муфты, так как минимальный радиус изгиба довольно большой. Они дают нормальную степень защиты как по влаге, так и по пылезащищенности.
• Армированная. Пластиковые оболочки наносятся поверх скрученной в спираль стальной проволоки. Это — лучший вариант для укладки в грунт и при подвешивании.

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

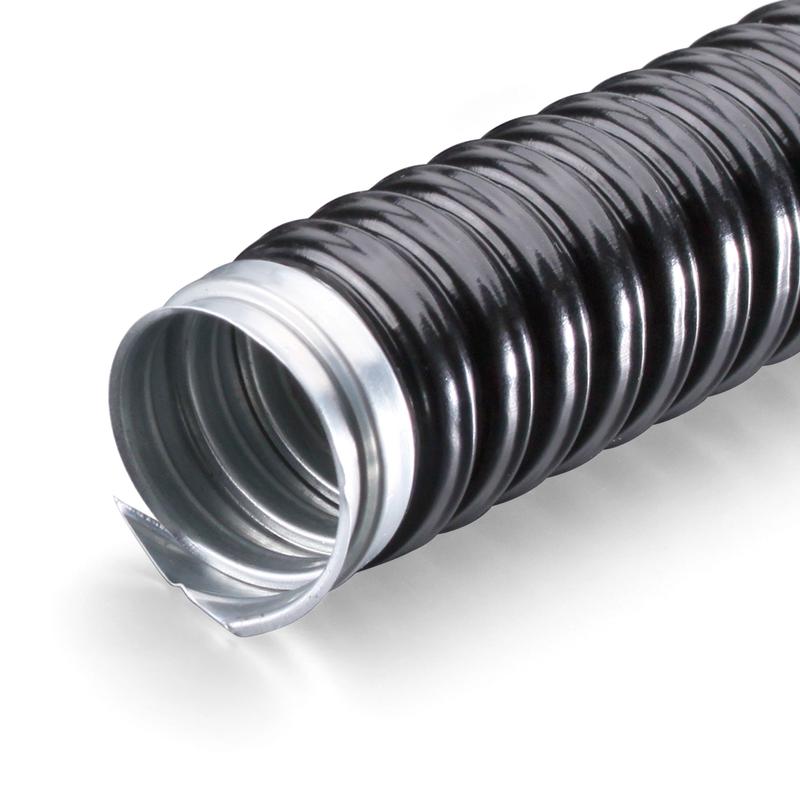

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Из каких материалов

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

• Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.
• ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях.

  Черная кабельная гофра чаще всего изготавливается из ПНД,Но может быть и из полипропилена (ППР)

• ПНД (полиэтилен низкого давления). По цвету — оранжевые, черные, материал горючий, но стойкий к химическим воздействиям и воде. Область применения — прокладка в стяжке и штробах в негорючих стенах, открытая прокладка на улице.
• Металл (нержавеющая или оцинкованная сталь). Негорючий материал, стойкий к механическим и химическим воздействиям. Рекомендован для электропроводки в горючих строениях (деревянные, каркасные). Также хорош для прокладки на открытом воздухе.

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний.  Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

• к осветительным приборам — 16 мм;
• к розеткам и включателям — не менее 20 мм;

  Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников

• от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
• соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
• проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
• укладка слаботочных кабелей (телефон, интернет, антенна, и т. п.) — от 25 мм.

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

• Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.

  Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов

• Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5  метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
• Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
• Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

• Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
• Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.
