Требования к дымоходам газовых котлов: нормы, которые нужно знать

Одним из важнейших отделов отопительной системы, работающей на газе, является правильно устроенный дымоход. Не случайно работники газовой службы предъявляют строгие, но обоснованные требования к дымоходам газовых котлов. От устроенной должным образом системы зависит не только эффективная работа газового котла, но и безопасность жителей дома. При работе газовых приборов нет видимого дыма, как от приборов, работающих на твердом топливе, но это не значит, что отсутствует возможность скопления угарного газа. Он тем и опасен, что может негативно воздействовать на здоровье человека незаметно для него.

Требования к дымоходам газовых котлов

Владельцы частных домов обязательно должны знать, как устроена конструкция дымоотводящей системы в доме, где они проживают, для того, что осуществлять правильную ее эксплуатацию. А те, кто только собирается произвести установку газового отопительного прибора, должны быть заранее осведомлены о том, какие бывают дымоходы, и каким образом их устраивают, чтобы определиться, какой из них выбрать.

Виды дымоходных систем газовых котлов


На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

Кирпичный дымоход

Кирпичный дымоход

Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?

Керамический дымоход

Керамический дымоход в разрезе

Такие дымоходы имеют большое количество положительных качеств, которые особенно хорошо проявляются в случаях, когда работа по монтажу будет проводиться самостоятельно. Конструкция проста и надежна, легка в установке, имеет высокую степень пожаробезопасности и, что очень важно, вполне доступна по цене. Но, нужно отметить, что даже имея столько положительных сторон, керамические дымоходы не пользуется большой популярностью.

Требования к коаксиальным дымоходам газовых котлов

Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

Схема подключения коаксиального дымохода.

Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

… и коаксиальным

Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках. Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе.

Дымоход-сэндвич из нержавейки

Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

Сэндвич-дымоход из нержавейки

Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.

Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

Элементы дымохода из нержавейки

Разнообразие деталей дымоходной системы

 Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:

  • Соединительные патрубки, который соединяет трубу с котлом — переходники.
  • Трубы различной длины.
  • Проходные патрубки.
  • Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
  • Конусообразный наконечник.
  • Отводы.

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05—91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.

Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.

Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:

  • Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы.
  • В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора.
  • Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей.
  • Дымоход должен иметь вертикальную форму без уступов. По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен.
  • Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок.
  • Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения.

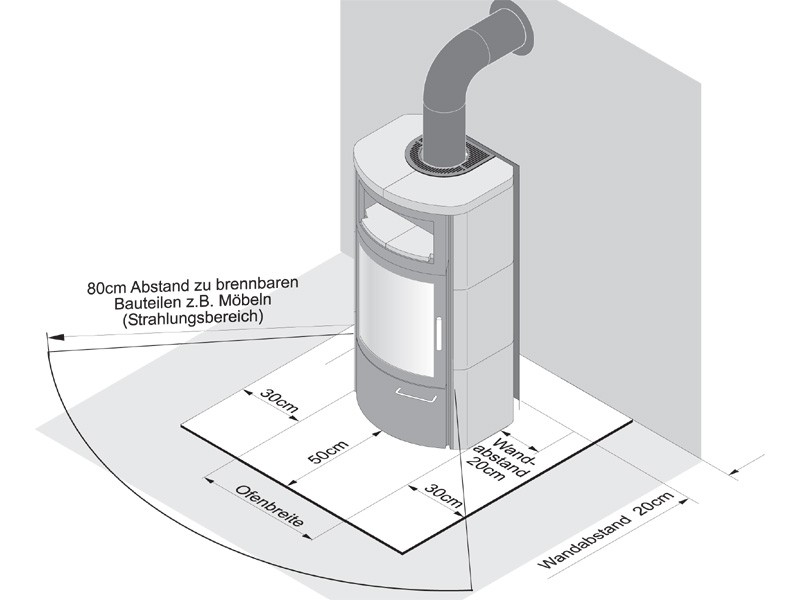

  • Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров. В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

Возвышение оголовка дымохода над поверхностью крыши

  • Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.

 При устройстве дымоходной системы запрещено:

  • Установка грибков и дефлекторов на оголовок трубы газового котла, так как они тормозят отвод продуктов горения, поэтому угар может попасть вовнутрь помещений.
  • Устраивать более 3-х поворотов на дымоотводных трубах дымохода.
  • Проводить дымоходную трубу через любые помещения, где отсутствует система вентиляции.
  • Выполнять дымоходные каналы из материалов, имеющих пористые структуры.
  • Протягивать дымоходную систему через жилые помещения.

Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.

Пошаговый монтаж дымохода газового котла

Монтаж дымохода

 Монтаж системы дымоотвода происходит следующим образом:

  • Производится точная разметка прохода трубы через перекрытие и кровлю — этот процесс необходимо неоднократно проконтролировать, чтобы не совершить ошибки.
  • Далее устраиваются отверстия по разметкам для прохождения трубы.
  • Монтируют адаптер для перехода, который соединяется с патрубком, расположенным на котле.
  • Затем присоединяют тройник, имеющий отделение для сбора влаги, и закрепляют специальным кронштейном.
  • Стыкуется следующий участок дымохода. Если нужно, то используется элемент, называемый «колено».
  • Если труба будет пропускаться через перекрытие, в комплект дымохода нужно включить специальный проходной патрубок. Труба проходит через металлический лист, в котором устроено для нее отверстие немного большего размера, чем диаметр трубы. Лист прикрепляют к перекрытию.
  • Стыки двух отрезков труб для надежности фиксируются хомутами, их стягивают болтами.
  • Дымоход закрепляют к стене на специальные кронштейны с шагом, примерно, два метра.
  • Завершает конструкцию наконечник в виде конуса.
  • Последним этапом производится изоляция дымоходной трубы от горючих материалов на переходах.

Нельзя не осветить нюансы выбора и установки дымохода, в зависимости от его месторасположения. Он может быть установлен снаружи и закреплен к стене (настенные), или проходить внутри строения.

Внутренний дымоход

  • Если от дымохода должно исходить тепло во все помещения, где он будет проходить, не нужно выбирать трубу с внутренней теплоизоляцией, утепляют ее только с наружной стороны.
  • Нужно учесть, что при прохождении дымохода внутри дома, повышается риск проникновения продуктов горения в комнаты, а также повышается пожароопасность. Поэтому очень важно идеально состыковать отдельные части и надежно закрепить их хомутами.
  • Для монтажа потребуется большее количество различных дополнительных элементов, так как труба будет проходить, как минимум через одно перекрытие и кровлю.
  • Не следует забывать, что если в будущем потребуется провести ремонтные работы на подобном дымоходе, то это станет достаточно проблемной задачей.

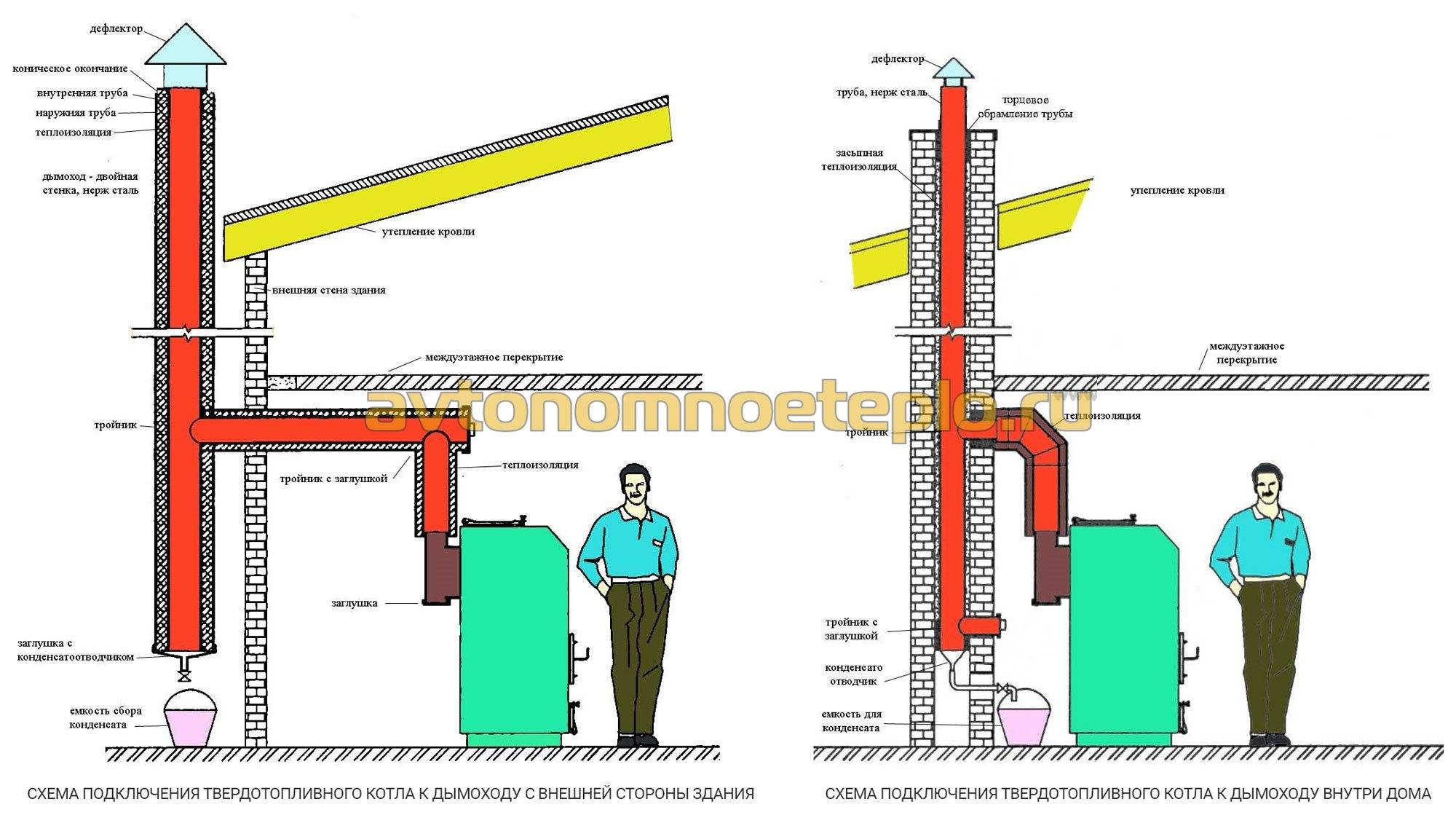

Сравнение наружной и внутренней схем расположения дымохода

Наружный дымоход

  • Наружный вариант дымохода требует правильно рассчитанной теплоизоляции.
  • Преимуществом можно назвать безопасность этого элемента отопления.
  • Монтаж дымохода, проходящего снаружи, намного проще, нежели внутреннего.
  • В случае необходимости проведения ремонта, его также легко можно будет провести при любых создавшихся условиях.

Как избежать скопления конденсата в дымоходе газового котла — видео урок



Любая часть отопительной системы должна быть устроена максимально аккуратно, и нельзя к этому относиться халатно. Поэтому, если нет опыта работы в этой области, лучше всего обратиться к специалисту, который знает свое дело, или в фирму, занимающуюся монтажом дымоходов.

правила монтажа и требования к устройству

Чтобы обеспечить нормальную, бесперебойную работу котла, необходима своевременная очистка дымохода и газовых каналов. Причем, периодичность обслуживания регулируется нормативными документами – снип на дымоходы для газовых котлов.

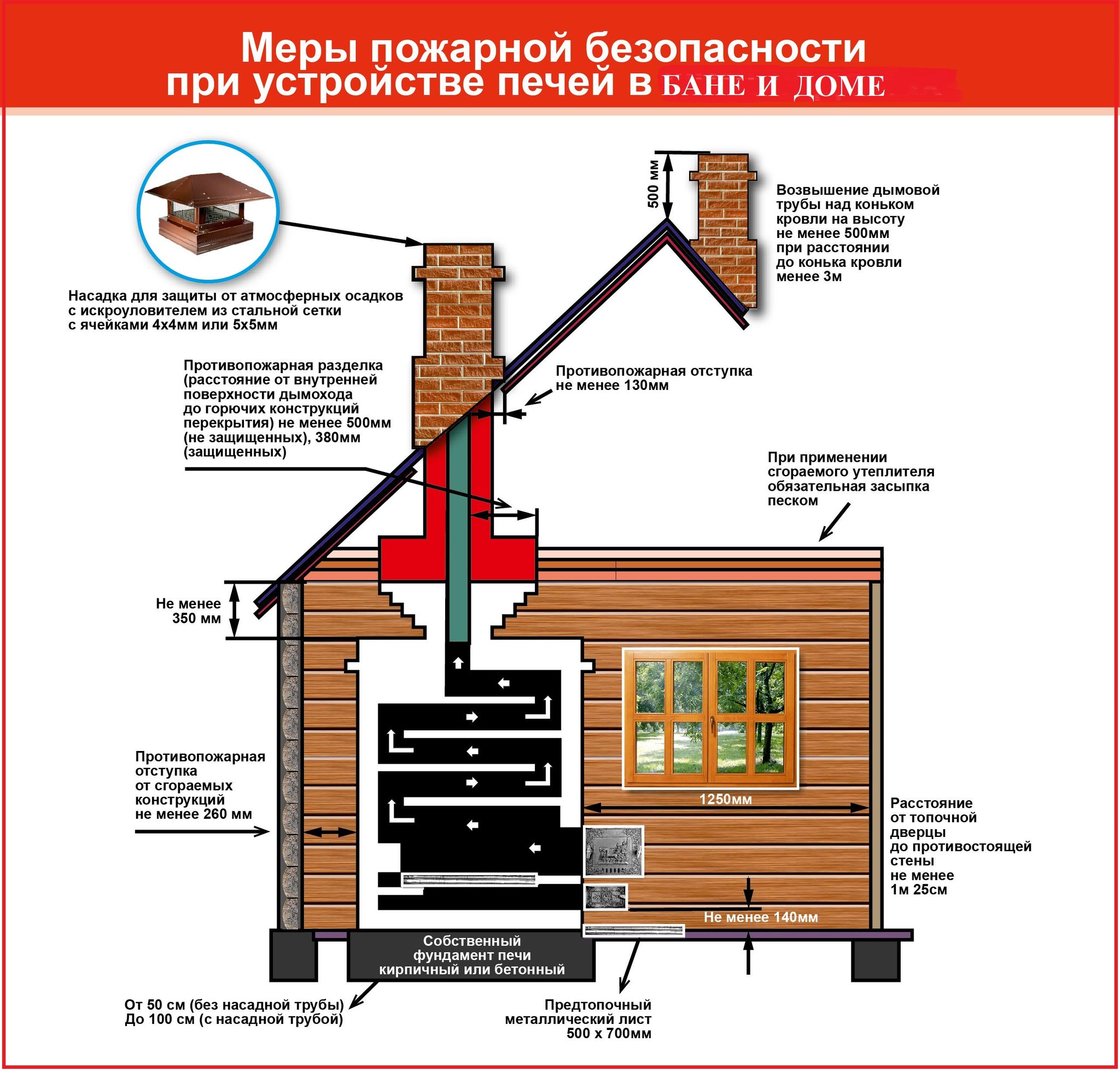

Пожарные требования

Пожарные требования

Согласно СНИП, дымоход и каналы вентиляционные должны проверяться и производиться чистка:

  1. Перед началом отопительного сезона — дымоходы, в которых котлы и нагревательные приборы работают сезонно.
  2. Не менее одного раза в квартал — комбинированные и кирпичные дымоходы.
  3. Не менее 1-го раза в год — асбестоцементные дымоходы и каналы, гончарные, сделанные из жаростойкого бетона.

Первичная проверка дымоходов газовых котлов должна коснуться таких моментов:

  • правильность использования материалов, проводят согласно требованиям ДБН В. 2.5–20;
  • наличие засорений каналов;
  • проверка перегородок, которые служат защитой горючим конструкциям;
  • насколько отделены вентиляционные и дымовые каналы;
  • насколько исправен и правильно расположен оголовок;
  • проверка наличия нормальной тяги, этот параметр зависит от правильности постройки, в частности, влияние оказывает высота и сечение трубы (см. Как улучшить тягу).

Повторно производится проверка вентиляции и дымоходов на наличие засорений, их разделения и плотности, проверяется тяга:

  • Проверка в первый раз и после ремонта вентиляций и дымоходов проводятся специалистами спец. организации при участии эксплуатационной организации. Полученные результаты вписываются в акт.
  • В случае признания вентиляционных каналов и дымоходов газовых котлов негодными и не подлежащими эксплуатации, проверяющий обязан предупредить в письменной форме хозяина об опасности использования газовых приборов.
  • Дымоход СНИП в частных домах позволяет владельцам прочищать вентиляционные каналы и дымоходы при наличии документа о прохождении инструктажа.
  • Перед началом ремонта вентиляционных проходов и дымоходов газовых котлов эксплуатационная организация, которая является владельцем многоквартирного дома, обязана предупредить жильцов о начале ведения работ. После окончания ремонта все дымоходы и вентиляционные каналы следует подвергнуть проверке.

Требования для помещений при размещении в них газовых приборов

Дымоход должен отвечать установленным нормам!

  • СНиП 31-01-2003 — о многоквартирных жилых домах;
  • СНиП 41-01-2003 — изложено все о кондиционировании, вентиляции и отоплении;
  • СНиП 42-01-2002 — инструкции о газораспределительных системах;
  • СП 31-106-2002 — расскажет о создании проекта и строительстве одноквартирных домов, используемых для проживания;
  • СП 42-101-2003 — о строительстве и проектировании систем газораспределения из труб различных вводов.

О чем говорит буква закона:

  1. Помещение, в котором будет размещен газовый водонагреватель и предусмотрен дымоход газового котла для отвода сгораемых продуктов, должно соответствовать определенным требованиям, регламентируется не только площадь, но и высотка потолков. Так, высота потолков должна быть не меньше 2-х метров. Объем площадей не меньше 7,5 м³ для установки одного прибора, и не меньше 13,5 м³ для двух агрегатов.
  2. В помещении также должен быть оборудован вентиляционный канал. Следует предусмотреть в нижней части двери или стены решетку или проход между полом и дверью, где живое сечение должно быть не меньше 0,02 м².
  3. Внимание: Недопустимо выводить дым в канал вентиляционный. На дымовых каналах запрещается устанавливать вентиляционные решетки.
  4. В помещениях, имеющих стандартную вытяжку, компенсировать удаляемый воздух требуется за счет проникновения его снаружи помещения, а также за счет замещения из остальных площадей этой квартиры.
  5. Внимание: При герметичной установке окон в помещении возможно отключение колонки из-за непостоянного поступления воздуха. Это связано с автоматикой самой колонки.
  6. В ванной комнате и подсобных помещениях двери должны открываться наружу.
  7. В помещении ванной комнаты установка розеток и выключателей категорически запрещается.

Требования, предъявляемые к дымоходам

  • Установка газового и другого обогревающего оборудования должна происходить, согласно правилам установки дымохода.
  • Должен соблюдаться правильный подбор параметров дымохода (высота, сечение), который должен отвечать требованиям установленного теплогенерирующего оборудования, ведь от этого будет зависеть его работа.
  • Монтажные работы должны производиться специалистами с соблюдением всех требований пожарной безопасности и согласно нормативной документации (см. Установка дымоходов).

    Требования к дымоходам

  • Необходимо следовать рекомендациям, предложенным производителем.
  • Диаметр канала дымохода следует выбирать таким же или больше, чем у самого агрегата, высота трубы указывается в инструкции. Если производитель не дает указаний, минимальная высота дымохода должна быть не менее 5 метров.
  • В соответствии с НПБ-98, в самом канале скорость поточного воздуха должна быть в диапазоне 15 — 20 метров в секунду.

Общие правила

В зависимости от условий использования дымоходы могут иметь различную конструкцию. От качества изготовления дымохода и материала зависит его бесперебойная работа и эффективность.

Их монтаж производится, согласно требованиям, изложенным в ДБН В.2.5-20-2001 и СНиП 2.04.05–91.

Неправильная конструкция и использование, ненадлежащее присоединение к тепловому оборудованию может привести к неправильной работе и аварии.

Это руководство описывает принципы эксплуатации и монтажа дымоходов, излагает требования пожарной безопасности, которые отображены в документации.

  • СНиП 41-01-2003 — «Кондиционирование, вентиляция, отопление»;
  • НПБ 252–98 — «Теплогенерирующие аппараты, которые работают на разных видах топлива. Методика испытаний»;
  • ГОСТ 9817–95 — «Бытовые аппараты, которые работают на различных видах топлива. Технические условия»;
  • ВДПО — «Правила производственных работ, ремонта дымовых каналов и печей».

СНИП дымоходы должны соответствовать в полном объеме. После ввода в эксплуатацию дымохода выдается акт проверки дымоходов.

Правила монтажа гласят:

  • Необходим полный и свободный вывод отработанных газов в атмосферу, тягу обеспечивает правильно подобранная высота и сечение трубы (п.5.1.1.ВДПО).
  • Каждому тепловому прибору должен соответствовать отдельный дымоход  (п.3.70.СНиП-91).
  • Диаметр дымохода должен быть не меньше выхода трубы теплового агрегата (3.71.СНиП-91).
  • Толщина металлических труб должна быть не ниже 0,5 мм. Изготовлены они должны быть из легированной специальной стали с повышенной коррозийной стойкостью (ГОСТ).
  • Для очистки продуктов сгорания в дымовых каналах должны быть предусмотрены карманы, глубина 250 мм. — (п.3.74 СНиП-91 и п.5.1.1.ВДПО).
  • Каналы дымовые не могут иметь больше 3-х поворотов, и радиус их закругления не может быть меньше диаметра трубы — (4.2.17.ВДПО).
  • Дымовая труба не может быть ниже 5-ти метров в высоту (п.3.73.СНиП-91). Такая высота обеспечивает нужную тягу и дает требуемое разрешение. При этом высота вытяжных вентиляционных каналов, которые располагаются рядом с дымовой трубой, должна быть равной высоте труб (5.1.14.ВДПО).
  • Над крышей возвышение дымовых труб следует делать (п.3.73.СНиП-91):
    1. до 500 мм, если кровля плоская;
    2. до 500 мм выше парапета или кровли, если трубы расположены менее 1,5 м до парапета или конька;
    3. не менее оси конька или парапета, если дымовая труба расположена на 1,5 — 3 метра от парапета или конька.

      Высота трубы над кровлей

  • Монтаж всех элементов проводится снизу (от самого генерирующего аппарата) и следует вверх. Монтаж труб производится путем ввода трубы в предыдущую. Для усиления герметизации в работе используются герметики, их рабочая температура должна быть не меньше 1000º (п.5.3.ГОСТ). Трубы и другие используемые элементы должны соединяться хомутами, соединения не должны попадать в сечение перекрытия. Через каждые два метра дымохода должно быть установлено крепление-кронштейн к стенке, тройник следует крепить опорным кронштейном. Все элементы дымохода присоединяются к строительной конструкции также кронштейнами. Исключается прогибание конструкции (4.2.14.ВДПО).

Правила устройства дымоходов говорят, что размещение дымовых каналов разрешено внутри стен, изготовленных из негорючих материалов. Если такие стены отсутствуют, требуется использовать коронные и насадные трубы (п.3.69.СНиП-91).

Подлежат теплоизоляции участки дымохода, проходящие через неотапливаемые помещения и с наружной стороны строения, чтобы не происходила конденсация тепловых паров и газа топочного во внутренней части дымохода (4.2.16.ВДПО).

Согласно требованиям ВДПО и СНиП-91, разрешено размещение таких вариантов дымоходов:

  • При модульные системе дымоходов запрещается:
    1. Растапливание горючими жидкостями.
    2. Растапливание дровами, превышающими размер самой топки.
    3. Сушка одежды, обуви и других предметов на деталях дымоходов.
    4. Удаление сажи с помощью выжигания.
    5. Запрещена эксплуатация агрегата методом, который не указывается в руководстве.
    6. Заливка водой огня в топке.
    7. Применять хлор для его соединений.

Проверка дымоходов квалифицированным специалистом должна производиться не менее двух раз в течение отопительного периода. Для уверенности в работе теплового агрегата следует проводить обследование дымоходов, и это должны делать специалисты.

  • Когда к дымоходу присоединяется два котла, сечение трубы определяется при их совместной работе ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 6). Размеры дымоходов определяются путем расчета, который обозначен в технической документации.
  • Газовые приборы не бытового назначения (пищеварительные котлы, оборудование ресторанов) разрешено подключать к общим дымоходам.
  • Разрешается монтаж дымоотводящих труб с выходом через одну, при этом должен быть произведен дополнительный расчет сечения трубы.
  • Выброс отработанных газов для нескольких приборов допускается. Расчет должен производиться на разных уровнях, согласно ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 3).
  • Сечение и высота дымохода определяется с учетом работы всех приборов одновременно, ДБН В.2.5-20-2001.

Сделанные, согласно СНИП, дымоходы, работают качественно и не противоречат законодательным нормам.

Соединения труб

При монтаже требуется применение сварки. Контроль качества сварочных работ регламентирован в СНиП 3.05. 03.85 5.

Сварка труб отопления

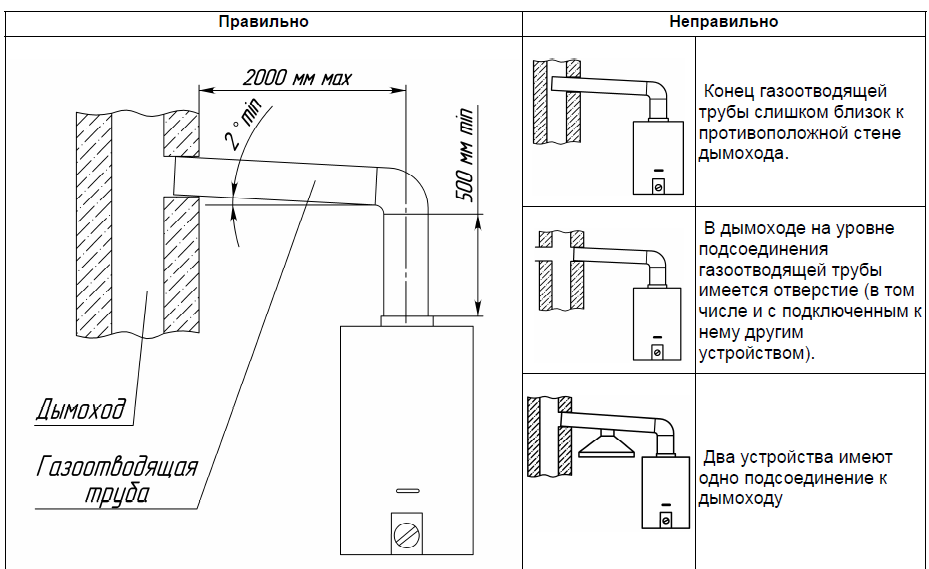

  • Присоединять газовые водонагреватели и иные газовые приборы к дымоходу требуется трубами, которые изготовляются с применением кровельной стали.
  • Длина соединенных труб не должна превышать 3-х метров в новых зданиях и более 6-ти метров в уже существующих.
  • Уклон трубы по отношению к прибору должен составлять не менее 0,01.
  • На трубах, отводящих дым, допускается не более 3-х изгибов, радиус не должен быть меньше диаметра трубы.
  • Соединение труб должно быть плотным, вхождение одной трубы в другую должно быть не меньше половины диаметра трубы.
  • Если трубы изготовлены из черного железа, они требуют покраски огнестойким лаком.

Внимание: Если вышеперечисленные требования нарушаются, водонагреватели подлежат отключению от газоснабжения.

Крыша Дома

Циркулярная пила и другие инструменты, которые нужны для самостоятельной укладки кровли
Самостоятельная укладка кровли из шифера, металлочерепицы или профнастила не обходится без электрифицированного и ручного инструмента. На разных этапах выполнения кровельных работ задействованы разные приборы и приспособления.

Glims — современная надёжная гидроизоляция
Со временем эксплуатационные свойства подземных и заглубленных сооружений ухудшаются, что приводит к аварийным ситуациям на объектах, а иногда и к разрушению целой системы.

Как рассчитать высоту крыши правильно – самый простой и верный способ
Кровля является одним из важнейших элементов конструкции частного дома, поскольку препятствует проникновению атмосферных осадков, талых вод и холодных воздушных масс в помещения. Если знать, как правильно рассчитать высоту крыши и конька, ее устройство позволит самотеком отводить с кровельной поверхности влагу, не увеличивая нагрузку на систему стропил.

Как сделать утепление перекрытия холодного чердака – чем лучше утеплить
Чтобы снизить потери тепла в частном доме, одной эффективной системы отопления недостаточно – для их минимизации необходимо утепление всех элементов постройки. Это же касается и кровли. Если не планируется обустройство мансарды, потребуется утепление перекрытия холодного чердака.

Какую доску для обрешетки крыши лучше использовать
Долговечность кровельной конструкции зависит от качества обустройства основания, на которое предстоит укладывать слои кровельного пирога. Для создания обрешетки часто используют разнообразные пиломатериалы, в том числе и доску для кровли крыши.

Как вывести трубу через крышу из профнастила – избегайте ошибок
Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Какой кровельный поликарбонат лучше выбрать для крыши
На отечественном рынке стройматериалов появилось много современной продукции, среди которой значится и кровельный поликарбонат. Светопропускающие крыши, возведенные с его использованием, позволяют создать устойчивую связь между внешним пространством и внутренним интерьером домовладения, что является новым направлением в архитектуре.

Как сделать демонтаж шифера – как правильно снять материал с крыши
Перед тем, как приступить к реконструкции или выполнению капремонта стропильной конструкции, а также, если нужно поменять прежнее покрытие кровли из листов асбестоцемента на новый современный материал, следует продумать, как снять старый шифер с крыши.

Как сделать расчет водостока правильно – нюансы в деталях
Во время проливного дождя или обильного снегопада на всех крышах зданий собирается значительное количество осадков. Чтобы они не попадали в грунт под фундамент или не скатывались потоком по стенам, необходимо обустройство конструкции водоотведения.

Как сделать подшивку фронтонов – варианты отделки свесов крыши
С целью защиты кровли от негативного воздействия окружающей среды производится подшивка фронтонов.

Кроме этого она придает строению завершенный внешний вид. Это мероприятие выполняется  после завершения кровельных работ.

Как сделать стропила мансардной крыши – особенности установки стропильной системы
Надежность каркаса кровли с жилым чердаком зависит от того, насколько качественно выполнен монтаж стропил мансардной крыши. Сложность данного процесса объясняется необходимостью учитывать нескольких важных составляющих, оказывающих воздействие на стропильную конструкцию.

Как выбрать профлист для кровли — технические характеристики кровельного материала
Приобретая профнастил, особое внимание следует уделить параметрам листа данной кровельной продукции, поскольку от этого зависит количество мест стыковки при его монтаже, а значит и герметичность создаваемой поверхности. Подбирают формат кровельного материала, исходя из размеров скатов, благодаря чему удается минимизировать количество отходов.

Оптимальный и минимальный уклон кровли из профлиста – допуски и нормативы
Профнастил имеет отличные эксплуатационные качества, благодаря чему он получил широкое применение в гражданском и промышленном строительстве. Создать качественное покрытие крыши с его использованием можно при условии соблюдения технологии укладки и уклона кровли из профлиста.

Какая вентиляция на крышу дома нужна – выбираем элементы системы
Влага может проникать в дом извне в виде выпавших осадков и изнутри в качестве конденсата. Ее наличие в помещениях приводит к распространению вредных микроорганизмов и плесени, справиться с которыми будет сложно. Предотвратить это и увеличить срок эксплуатации домовладения с теплой мансардой поможет система вентиляции кровли.

Как сделать расчет водосточной системы правильно – инструкция по шагам
Одной из важных защитных мер, способствующих увеличению срока эксплуатации фасада, основания и кровельного покрытия строения, является надежная конструкция водоотведения атмосферных осадков с поверхности крыш.


Крыша Дома

Циркулярная пила и другие инструменты, которые нужны для самостоятельной укладки кровли
Самостоятельная укладка кровли из шифера, металлочерепицы или профнастила не обходится без электрифицированного и ручного инструмента. На разных этапах выполнения кровельных работ задействованы разные приборы и приспособления.

Glims — современная надёжная гидроизоляция
Со временем эксплуатационные свойства подземных и заглубленных сооружений ухудшаются, что приводит к аварийным ситуациям на объектах, а иногда и к разрушению целой системы.

Как рассчитать высоту крыши правильно – самый простой и верный способ
Кровля является одним из важнейших элементов конструкции частного дома, поскольку препятствует проникновению атмосферных осадков, талых вод и холодных воздушных масс в помещения. Если знать, как правильно рассчитать высоту крыши и конька, ее устройство позволит самотеком отводить с кровельной поверхности влагу, не увеличивая нагрузку на систему стропил.

Как сделать утепление перекрытия холодного чердака – чем лучше утеплить


Чтобы снизить потери тепла в частном доме, одной эффективной системы отопления недостаточно – для их минимизации необходимо утепление всех элементов постройки. Это же касается и кровли. Если не планируется обустройство мансарды, потребуется утепление перекрытия холодного чердака.

Какую доску для обрешетки крыши лучше использовать
Долговечность кровельной конструкции зависит от качества обустройства основания, на которое предстоит укладывать слои кровельного пирога. Для создания обрешетки часто используют разнообразные пиломатериалы, в том числе и доску для кровли крыши.

Как вывести трубу через крышу из профнастила – избегайте ошибок
Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно.

Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Какой кровельный поликарбонат лучше выбрать для крыши
На отечественном рынке стройматериалов появилось много современной продукции, среди которой значится и кровельный поликарбонат. Светопропускающие крыши, возведенные с его использованием, позволяют создать устойчивую связь между внешним пространством и внутренним интерьером домовладения, что является новым направлением в архитектуре.

Как сделать демонтаж шифера – как правильно снять материал с крыши
Перед тем, как приступить к реконструкции или выполнению капремонта стропильной конструкции, а также, если нужно поменять прежнее покрытие кровли из листов асбестоцемента на новый современный материал, следует продумать, как снять старый шифер с крыши.

Как сделать расчет водостока правильно – нюансы в деталях
Во время проливного дождя или обильного снегопада на всех крышах зданий собирается значительное количество осадков. Чтобы они не попадали в грунт под фундамент или не скатывались потоком по стенам, необходимо обустройство конструкции водоотведения.

Как сделать подшивку фронтонов – варианты отделки свесов крыши
С целью защиты кровли от негативного воздействия окружающей среды производится подшивка фронтонов. Кроме этого она придает строению завершенный внешний вид. Это мероприятие выполняется  после завершения кровельных работ.

Как сделать стропила мансардной крыши – особенности установки стропильной системы


Надежность каркаса кровли с жилым чердаком зависит от того, насколько качественно выполнен монтаж стропил мансардной крыши. Сложность данного процесса объясняется необходимостью учитывать нескольких важных составляющих, оказывающих воздействие на стропильную конструкцию.

Как выбрать профлист для кровли — технические характеристики кровельного материала
Приобретая профнастил, особое внимание следует уделить параметрам листа данной кровельной продукции, поскольку от этого зависит количество мест стыковки при его монтаже, а значит и герметичность создаваемой поверхности. Подбирают формат кровельного материала, исходя из размеров скатов, благодаря чему удается минимизировать количество отходов.

Оптимальный и минимальный уклон кровли из профлиста – допуски и нормативы
Профнастил имеет отличные эксплуатационные качества, благодаря чему он получил широкое применение в гражданском и промышленном строительстве. Создать качественное покрытие крыши с его использованием можно при условии соблюдения технологии укладки и уклона кровли из профлиста.

Какая вентиляция на крышу дома нужна – выбираем элементы системы
Влага может проникать в дом извне в виде выпавших осадков и изнутри в качестве конденсата. Ее наличие в помещениях приводит к распространению вредных микроорганизмов и плесени, справиться с которыми будет сложно. Предотвратить это и увеличить срок эксплуатации домовладения с теплой мансардой поможет система вентиляции кровли.

Как сделать расчет водосточной системы правильно – инструкция по шагам
Одной из важных защитных мер, способствующих увеличению срока эксплуатации фасада, основания и кровельного покрытия строения, является надежная конструкция водоотведения атмосферных осадков с поверхности крыш.


Требования к дымоходам — Малахов В.А.

Большая часть пожаров в частном секторе происходит от неисправного печного оборудования. Ежегодно перед началом отопительного сезона и ежемесячно в сезон топки необходимо проверять состояние дымоходов, разделок, отспупок, предтопочного листа и пр.
Очищать дымоходы и печи от сажи надо регулярно, так как на стенках дымовой откладывается значительный слой сажистых отложений (пепел, пыль, смола).
Дымоходы проверяются следующим способом: желательно днем в ясную погоду затопить печь и в чердачном пространстве провести осмотр дымоходов. Там где просачивается дым, там щели, которые надо устранить. Чтобы щели в дымоходе были хорошо заметны его регулярно следует белить. На белой поверхности вы легко заметите пятна сажи, выходящей с дымом их щелей.
Предтопочный лист должен быть размерами не менее 0,5 х 0,7 м. и располагаться длинной его стороной вдоль печи.

При эксплуатации печного отопления запрещается:
• оставлять без присмотра топящиеся печи, а также поручать надзор за ними малолетним детям;
• располагать топливо, другие горючие вещества и материалы на предтопочном листе;
• применять для розжига печей бензин, керосин, дизельное топливо и другие ЛВЖ и ГЖ;
• топить углем, коксом и газом печи, не предназначенные для этих видов топлива;
• перекаливать печи.

Следующие требования пожарной безопасности к системам отопления имеют большую значимость. Соблюдение их гарантирует долгий срок жизни и эксплуатации оборудования и здания.

При хранении грубых кормов в чердачных помещениях следует предусматривать:
• кровлю из негорючих материалов;
• защиту деревянных чердачных перекрытий и горючего утеплителя от возгорания со стороны чердачных помещений глиняной обмазкой толщиной 3 см по горючему утеплителю (или равноценной огнезащитой) или негорючий утеплитель;
• предохранение электропроводки на чердаке от механических повреждений;
• ограждение дымоходов по периметру на расстоянии 1 м.

Золу и шлак, выгребаемые из топок, должны быть пролиты водой и удалены в специально отведенное для них безопасное место.

Требования к дымовым трубам:
• Высоту дымовых труб от колосниковой решетки до устья следует принимать не менее 5 м.
• Высота части дымовой трубы, выступающей над кровлей, должна составлять не менее 0,5 м – над плоской кровлей и над коньком кровли;
• Устья дымовых труб следует защищать от атмосферных осадков;
• Зонты, дефлекторы и другие насадки на дымовых трубах не должны препятствовать свободному выходу дыма.
• Дымовые трубы для печей на дровах и торфе на зданиях с кровлями из горючих материалов следует предусматривать с искроуловителями из металлической сетки с отверстиями размером не более 5х5 мм.

Требования к разделкам:
• Размеры разделок печей и дымовых каналов с учетом толщины стенки печи следует принимать равными 500 мм до конструкций зданий из горючих материалов и 380 мм – до конструкций, защищенных негорючими материалами;
• Разделка должна быть больше толщины перекрытия (потолка) на 70 мм. Опирать или жестко соединять разделку печи с конструкцией здания не следует;
• Разделки печей и дымовых труб, установленных в проемах стен и перегородок из горючих материалов, следует предусматривать на всю высоту печи или дымовой трубы в пределах помещения. При этом толщину разделки следует принимать не менее толщины указанной стены или перегородки;
• Зазоры между перекрытиями, стенами, перегородками и разделками следует предусматривать с заполнением негорючими материалами.
Требования к отступкам — пространство между наружной поверхностью печи, дымовой трубы или дымового канала и стеной, перегородкой или другой конструкцией здания:
• Расстояние от наружных поверхностей кирпичных или бетонных дымовых труб до стропил, обрешеток и других деталей кровли из горючих материалов следует предусматривать в свету не менее 130 мм;
• от керамических труб без изоляции – 250 мм;
• при теплоизоляции с сопротивлением теплопередаче 0,3 м2 • °С/Вт негорючими или трудногорючими материалами – 130 мм;
• Пространство между дымовыми трубами и конструкциями кровли из негорючих и трудногорючих материалов следует перекрывать негорючими кровельными материалами.

Требования к дымоходам газовых котлов

Содержание:

1. Основные нормы установки дымохода для газового котла
2. Запреты во время устройства дымоотвода
3. Принцип обустройства дымохода для настенного газового котла

Одной из самых распространенных на сегодняшний день систем нагревательных котлов является газовая система. Это связано с тем, что такое оборудование является удобным и совсем недорогим в эксплуатации.

Но говоря о самом котле, обязательно стоит упомянуть и идущий от него дымоход, через который осуществляется вывод всех продуктов сгорания. Правильно изготовленная и подключенная дымовая труба является залогом безопасной работы всей отопительной системы.

При этом существуют определенные требования к дымоходам газовых котлов, предусматривающие правила их установки и эксплуатации.
Эти правило обычно соответствуют инструкциям, поставляемым производителями вместе с отопительным оборудованием, а их нарушение может повлечь за собой серьезные проблемы в работе всей системы и появление риска для безопасности проживающих в доме людей.

О том, какие именно предъявляются требования к дымоходу газового котла, далее и пойдет речь.

Основные нормы установки дымохода для газового котла


Для того чтобы оборудовать правильный дымоход для газового котла, крайне важно изучить все особенности этого процесса и обратить особое внимание на все оптимальные параметры, которые должна иметь система (прочитайте также: «Диаметр дымохода для газового котла»).

Во-первых, правильнее будет расположить дымовую трубу во внутренней капитальной стене постройки. В том случае, если труба проведена снаружи, то очень важно оснастить ее должным утеплением, чтобы она не промерзла в холодное время года. Кирпичная кладка при внутреннем устройстве должна иметь толщину не менее 1,5 кирпича, а в регионах с суровым климатом этот параметр должен быть равен 2,5 кирпича.

Дымоход для напольного газового котла обязательно должен иметь вертикальное расположение, при этом максимальный уклон не должен превышать показатель в 30° (подробнее: «Установка напольного газового котла — как подключить котел правильно»). Конструкция должна быть ровной, то есть не должна сужаться и не расширяться.

Важно, чтобы площадь сечения дымовой трубы была несколько больше этого же параметра у котла, от которого и отходит дымоход.

Соединение трубы котлом следует выполнять при помощи особой гофры или труб из стали, покрытых специальных составом, устойчивым к высоким температурам.
Крайне необходимо, чтобы хотя бы один из участков конструкции имел длину не менее 50 см. При этом не стоит забывать, что число поворотов дымохода не должно превышать трех.

Особое внимание нужно уделить герметичности соединения котлового патрубка с дымоотводом. Плотное соединение должны иметь и все остальные части трубы. Чтобы добиться это, специалисты рекомендуют применять специальные составы-герметики, стойко переносящие воздействия очень высоких температур. От прогибов труб на участках их стыков правильнее будет воздержаться.

Если высота потолков в обустраиваемом помещении составляет примерно 3 м, то суммарная длина всех горизонтально расположенных составляющих дымохода должна быть приблизительно такой же.

Максимальный уклон дымовой трубы в сторону газового котла – 0,1°.

Не стоит забывать и о таком неприятном явлении, как конденсат. Для его сбора важно оборудовать специальный резервуар, оснащенный отдельным окошком, предназначенным для чистки системы. Эта емкость, как правило, находится чуть ниже стыка трубы непосредственно с котлом.

Наименьшее расстояние, которое разрешается допускать между поверхностями из жаростойких материалов и трубами соединений, должно составлять 5 см, а если поверхность является легковоспламеняющейся, то этот параметр необходимо увеличить до 25 см.

Минимальная высота дымохода газового котла над крышей должна быть равна 50 см, но это касается лишь тех систем, где расстояние от конька кровли до трубы не превышает 1,5 м. Если крыша строения является плоской, то минимальная высота трубы дымоотвода над ней – 1 м.

Запреты во время устройства дымоотвода


Оборудуя дымоход для настенного газового котла или котла напольного типа, особое внимание следует уделить тому, что делать категорически запрещено.

Такими запретами являются следующие:

  1. Каналы дымохода нельзя изготавливать из пористых материалов, так как считается, что оптимальная система должна быть выполнена с применением нержавеющей стали.
  2. Труба ни в коем случае не должна пересекать жилое помещение.
  3. Нельзя осуществлять вывод дымохода в комнату с плохой вентиляцией, а также на закрытые балконные помещения.
  4. Особенно важно помнить, что для дымохода именно газового котла запрещена установка на самом его верху каких бы то ни было защитных насадок.
  5. Соединение звеньев дымовой трубы не должно проходить внутри системы перекрытий.
  6. Если дымоход монтируется снаружи здания, то оставлять его неутепленным совсем нежелательно, поскольку неизбежное появление конденсата в этом случае обязательно негативно отразится на работе котла. Более того, объем конденсата может превысить объем емкости, предназначенной для его сбора.
  7. Категорически запрещено монтировать трубу дымоотвода так, чтобы они находились в непосредственной близости от горючих материалов. Если избежать такого расположения не получается, то обязательно нужно оборудовать специальную термоизоляцию посредством соответствующих материалов или с помощью кладки кирпича. Те участки, на которых дымоход выходит в перекрытия между этажами, требуется закрыть пластинами огнеупорного типа.

Принцип обустройства дымохода для настенного газового котла


Ввиду того, что газовые котлы могут быть не только напольными, но и настенными, существуют также дымоходы для настенных газовых котлов. Их конструкция включает в себя две трубы, одна из которых вставлена в другую, при этом утеплителя на них нет. Подобный вариант устройства дымохода для газового котла позволяет безопасно выводить продукты сгорания, и вместе с этим допускать поступление свежего воздуха. Минимальное расстояние от начала трубы до ее выходного отверстия – 2 м.
Некоторые современные модели котлов на газу оснащены особой герметичной камерой сгорания источника энергии. Принцип работы настроен так, что монтаж дымохода для газового котла выполнять не требуется.

При соблюдении всех вышеуказанных правил и рекомендаций система дымохода для газового котла будет безопасной и эффективной. При возникновении любых трудностей со сборкой и монтажом конструкции рекомендуется изучить различные фото вариантов дымовых труб и схемы их установки, а также нелишним будет обратиться за помощью к специалистам, поскольку работа с газовым оборудованием всегда связана с некоторым риском.

Видео о требованиях к дымоходам газовых котлов:


нормы и правила » Строительный портал

Основные требования к дымоходу для газового котла: нормы и правила.

Установка котельного оборудования и его эффективная работа невозможна без наличия дымохода.

Правильный выбор материалов, соблюдение норм при подключении – залог вашей безопасности.

Газовые службы строго контролируют процесс введения в эксплуатацию, могут оштрафовать нарушителей или в принудительном порядке отключить пользователя от газоснабжения.

Требования к материалу.

Основные требования, предъявляемые к материалам.

антикоррозийные свойства.

стойкость к воздействию кислоты, образующейся в результате взаимодействия конденсата с продуктами горения.

продолжительный срок использования.

Кирпичный дымоход. Имеет низкую тягу и склонен к быстрому разрушению за счет образования обильного конденсата на поверхности, который холодное время года превращается в ледяную корку. Идеален только для каминов или как своеобразный чехол для дымоотвода из нержавейки.

Из нержавеющей стали . Имеет массу преимуществ, что делает его одним из первых по популярности среди своих собратьев. Обладает хорошей тягой, огнеупорностью и антикоррозийностью, большим сроком службы (особенно двухконтурные модели). Модульный способ сборки позволяет создавать стальные дымоходы разных конфигураций и доступен даже непрофессионалу. Совместим с высокомощными котлами. Прослужит вам 15 лет.

Дымовые трубы из оцинкованной стали гораздо хуже ведут себя в процессе использования. Оцинковка подвержена образованию ржавчины.

Срок службы – максимум 5 лет.

Керамический дымоотвод. Внешне такой же массивный, как и кирпичный. Вариант установки- только строго вертикальный. Австрийские производители разработали модели керамических дымоходов с внешним контуром не только из керамики, но и из металла. Они гораздо легче, но при их монтаже нужно рассчитывать нагрузки на фундамент и стены. Гарантия до 30 лет.

Трубы из асбестоцемента . Небольшой срок службы (5 лет), сложность установки, неэкологичность. Даже низкая цена материала не может служить весомой причиной для выбора в пользу такого дымоотвода. От перегрева трубу может просто разорвать. Как вариант для нерегулярного использования на даче подойдет.

Коаксиальные изготовлены из алюминия в виде двух сэндвич труб с разными диаметрами, расположенных одна в другой. Внешняя предназначена для подвода воздуха, а внутренняя – для выведения продуктов сгорания. Конструкция сборная. Расположение чаще всего горизонтальное.

Преимущества коаксиального дымохода.

Повышенный КПД отопительной системы.

Установка кондиционера своими руками и правила его использования, подробности здесь.

Элементы дымохода.

Вне зависимости от материала в конструкцию входят следующие элементы.

Тройник с ревизией снизу тройника установлен штуцер для конденсата.

Переходник для соединения патрубка газового котла и дымоотвода.

Крепления кронштейны и хомуты.

Наконечник в форме конуса.

Отводы устанавливаются не далее 2 метров от начала, иначе снижается тяга котла.

Проходной патрубок.

Телескопические трубы.

Требования к размерам.

Дымовой канал не должен содержать уступов и располагаться строго вертикально. При зауженном сечении происходит значительное уменьшение тяги, а при использовании труб с большим диаметром – возможно задувание в камеру котла, с его последующим затуханием.

Площадь сечения дымоотводной трубы не должна быть меньшего размера, чем площадь патрубка, с помощью которого дымоход соединяется с котлом.

Как рассчитать диаметр дымохода.

Ключевые параметры — площадь поперечного сечения (выходное отверстие F см2.

Расчет производится по формуле F = (K • Q) / (4,19 • v? Н) . где.

K — коэффициент, высчитанный эмпирическим путем (0,02—0,03.

Q — показатель производительности газового прибора (указано в технических характеристиках котла.

Полученное число корректируется строительными нормами и правилами.

Например, если используется кирпич . то сечение — 0,5 х 0,5 материала. При асбестоцементе — диаметр не меньше 10 см.

Диаметр круглого дымоотвода при мощности котла в 24 кВт должен быть 120 мм, 30 кВт – 130 мм, 45 кВт – 170 мм, 55кВт – 190 мм, 80 кВт – 220 мм и 100 кВт – 230 мм. Минимальное сечение прямоугольных каналов зависит от тепловой мощности котла.

До 3,5 кВт — 14 на 14 см.

3,5 до 5,2 кВт — 14 на 20 см.

От 5,2 до 7,3 кВт — 14 на 27 см.

Правила устройства для котлов с естественным отводом продуктов сгорания.

Дымоотводная труба обязана располагаться над коньком кровли . выше его минимум на 0,5 метра, при условии, что ее ось находится близко к коньку или парапету (менее чем 1 м и не более чем на 1,5 м.

Если труба расположена дальше от конька (от 1,5 м до 3 м), то ее высота должна быть вровень с коньком.

При расположении дымохода на расстоянии более 3 м . его высота обязана не превышать границу линии, проложенной вниз от конька под углом в 10°к горизонтали.

При наличии плоской крыши . высота вашего дымоотвода также должна иметь минимальную границу – в 0,5 м, а в случае с совмещенной кровлей – в 2 м.

Трубу для удаления дыма снаружи здания нельзя возводить без утепления: образующийся конденсат будет разрушать дымоотвод.

Систему для выброса продуктов горения необходимо закреплять к стене с промежутком не более чем через 2,5 метра, на участках с уклоном – каждые 1,5 метра.

Хомут необходимо использовать на всяком соединительном участке утепленного дымохода.

Колено дымохода должно иметь угол уклона не менее 15 °и не более 90° (допускается не более трех поворотных колен в системе). Следующий за поворотом вертикальный участок обязан быть четко зафиксирован креплением. Запрещается нагружать наклонные участки трубы или ее отводы.

Обязательно оснащение дымохода конденсатоотводом . который должен быть доступен для обслуживания.

Дымоход необходимо изолировать от легковоспламеняющихся материалов с помощью кирпичной кладки или асбокартона . Расстояние от соединительной трубы до легковоспламеняющихся поверхностей должно составлять не менее 25 см, а если нанесен слой защиты – от 10 до 5 см.

Стабильную тягу можно обеспечить . если возвести трубу выше зоны ветрового подпора.

Системы дымоотвода, возведенные внутри здания необязательно дополнительно утеплять . но позаботиться о герметичности и о системе вентиляции – необходимо. Ядовитый дым запросто просочиться даже сквозь кирпичную кладку защитного кожуха.

Участки, располагающиеся снаружи сооружения, утепляют . При отсутствии теплоизоляции газы быстро охлаждаются, тяга снижается, мощность котла падает. На стенках образуется конденсат.

Как обустроить дренажную систему вокруг дома? Подробности здесь.

Если воздух в комнате у ребенка слишком сухой, стоит задуматься о покупке увлажнителя.

Требования к установке коаксиальных дымоходов.

Осуществляя монтаж дымового канала таких котлов необходимо иметь ввиду, что.

При длине коаксиальной трубы не более 1 метра требуется установить сужающуюся диафрагму на воздуховод . Мощность вентилятора в дымоходе рассчитана на определенную длину трубы и, если она меньше – будет потеря тяги со всеми вытекающими последствиями.

Труба располагается в горизонтальной плоскости . но все равно должна иметь уклон по 1 см на каждый метр общей длины и не больше двух колен.

Оголовок трубы может выступать наружу не более чем на длину ее наконечника – для защиты от обмерзания, и не ниже 2 метров от поверхности земли.

О чем говорят СНиПы.

Устройство дымопроводов для газовых котлов регулируется СНиП 2.04.05-91 . а также ДБН В.2.5-20-2001.

Один котел – один дымоход. Запрещено совмещение, установка тройников и т.д.

Продукты сгорания необходимо периодически вычищать . для этого оборудуются карманы с глубиной в 250 мм.

Высота трубы не менее 5 метров.

Возвышение труб над кровлей должно быть устроено с учетом п.3.73. из СНиП 2.04.05-91.

Диаметр дымоотводной трубы должен быть не меньше диаметра выхода трубы самого котла.

Проверка и чистка системы осуществляется ежегодно перед отопительным сезоном.

При соблюдении всех требований во время монтажных работ, можете быть уверены в том, что вопросов у специалистов газовой службы к вам не будет. Холодными зимними вечерами ваша семья будет в тепле и безопасности.

О том, как правильно выбрать и смонтировать дымоход смотрите видео.

С этой статьей также читают.

Какой лучше выбрать настенный газовый котел отопления: виды и лучшие производители.

Для чего нужен бесперебойник для газового котла.

Установка кондиционера своими руками и правила его использования.

Как выбрать трубы для канализации в частном доме.

Увлажнитель воздуха польза или вред? Обзор увлажнителей воздуха.

Как правильно включить бойлер в первый раз.

Как быстро сделать систему водоснабжения частного дома из колодца своими руками.

Скважина для воды: как пробить источник своими руками.

Поддержание дымохода в соответствии с кодом

Многие дымоходы не соответствуют нормам. Фактически, многие не соответствуют требованиям к минимальной высоте, более известным как правило 3-2-10. И поскольку несоблюдение требований может вызвать проблемы с безопасностью, а также тот факт, что высота дымохода не задана, домовладельцам необходимо убедиться, что их дымоходы соответствуют нормам.

Chimney Doctors, одна из ведущих компаний по ремонту дымоходов в штате, подробно описывает причины этого правила, а также то, как вы можете проверить, соответствует ли ваш дымоход нормам.

Правило 3-2-10

Это правило означает, что самая короткая сторона дымохода должна быть не менее чем на 3 фута над проемом в крыше, а его верх должен быть на 2 фута выше любой части здания, находящейся в пределах 10 футов.

Проблемы безопасности

Это правило вызвано рядом причин. Некоторые профессионалы считают, что минимальные размеры необходимы, чтобы пламя или горящий креозот не подожгли вашу крышу. Другие считают, что это поможет улучшить тягу в дымоходе, которая влияет на скорость, с которой ядовитые газы выводятся через крышу, хотя то, насколько часто трубочист очищает ваш дымоход, также может иметь значение.

Обратите внимание, что это только минимальные требования. Как правило, чем круче крыша, тем выше должен быть дымоход. А поскольку эти более высокие дымоходы могут быть более восприимчивыми к тупой силе сильного ветра, в особенно ветреных районах могут потребоваться дополнительные распорки для дымоходов.

Идеальная высота дымохода

Принимая во внимание все различные факторы, может быть трудно определить идеальную высоту дымохода. Местная компания по производству дымоходов может помочь вам подобрать нужную высоту.

Принимая во внимание риски, связанные с физическим осмотром кровли, а также другие факторы окружающей среды, лучше обратиться к квалифицированному специалисту для осмотра дымохода.

Chimney Doctors — это местная компания с 20-летним опытом. Мы предлагаем услуги по осмотру и замене дымохода. Чтобы записаться на прием, позвоните по телефону (518) 633-5900 или заполните эту форму. Мы обслуживаем домовладельцев в Клифтон-парке, штат Нью-Йорк.

Требования к высоте дымохода

Установка дымоходной системы класса А — это простой способ вентиляции дровяной печи без затрат на строительство дымохода из каменной кладки.Однако очень важно спланировать установку. Не волнуйтесь, мы здесь, чтобы помочь вам в этом! Чтобы иметь безопасный и правильный УЗ, необходимо учитывать множество факторов. утвержденная установка. Одним из наиболее важных аспектов процесса планирования является установка надлежащего размера дымохода на над крышей.

3-2-10 Объяснение правила

Если вы исследовали дымоходные трубы класса А, то наверняка слышали о правиле 3–2–10 футов много раз.Это правило относится к правильной высоте дымохода над крышей. Объясняется, что дымоходная труба должна быть не менее на три фута над крышей, но также на два фута выше, чем что-либо в пределах десяти футов.

  • Минимум три фута над высокой стороной крыши
  • По крайней мере, на два фута выше, чем что-либо в пределах десяти футов

Часть правила, гласящая, что труба должна быть на 2 фута выше всего в пределах 10 футов, — вот где большинство людей сбиваются с толку.Большинство людей думают об этом с точки зрения деревьев, спутников или других частей дома, которые все точны, но не принимают во внимание саму крышу. Чем выше уклон кровли, тем ближе крыша будет к трубе в том месте, где она проникает в крышу. Это не обязательно означает, что труба должна быть выше самой высокой части крыши, известной как конек. Но для трубы потребуется 10-футовый горизонтальный зазор от крыши.

Простой расчет высоты дымохода

Знание наклона крыши чрезвычайно полезно для определения высоты, на которой дымоходная труба должна быть над крышей.Уклон крыши объясняется просто подъемом через пробег. «Подъем» — это вертикальный подъем крыши над «пробегом», который представляет собой горизонтальное расстояние. В мире строительства длина пробега определяется как 12, что составляет 12 дюймов по горизонтали. Таким образом, уклон крыши определяется тем, на сколько дюймов крыша поднимается до пика, длина которого превышает 12 дюймов по горизонтали.
Вот полезная статья, объясняющая, как измерить уклон крыши.

Затем нам нужно знать, будет ли проход в крыше на расстоянии десяти футов по горизонтали от конька.Если вы находитесь на расстоянии более 10 футов от гребня по горизонтали, мы будем использовать множитель 10 футов, поскольку это требование выполнено. Все, что меньше 10 футов, вы будете использовать это измерение в качестве множителя.

Как только мы узнаем угол наклона крыши и расстояние до конька, теперь очень легко определить высоту дымохода, выполнив небольшую математику.

Пример # 1:

Например, предположим, что уклон нашей крыши составляет 7/12 (7 дюймов вертикального подъема на 12 дюймов горизонтального спуска), а проникновение в крышу на дальше , чем 10 футов по горизонтали от конька крыши.Возьмем высоту уклона крыши 7 дюймов и умножим ее на 10, что составит 70 дюймов. Это означает, что если мы измеряем 70 дюймов в месте прохождения крыши, у нас будет горизонтальный зазор от крыши на 10 футов. Теперь, когда у нас есть зазор в 10 футов, мы должны быть на 2 фута (или 24 дюйма) выше этой точки. Теперь мы прибавляем 24 дюйма к 70 дюймам, что дает нам высоту дымохода над крышей 94 дюйма. Дымоход в этом примере должен выступать на 94 дюйма над крышей, если измерять от «восходящей» стороны дымохода.

Пример № 2:

Давайте сделаем тот же пример, но переместим проем в крыше ближе к коньку крыши.У нас уклон крыши составляет 7/12, а прорезь в крыше будет на расстоянии 4 футов от конька крыши. Возьмем высоту уклона крыши в 7 дюймов (дюймы подъема на фут) и умножим это на 4 (футы горизонтального пролета до верхней точки), что равно 28 дюймов (дюймы подъема до наивысшей точки в пределах 10 футов от прохода дымохода). . Теперь нам нужно быть только на 2 фута выше (или 24 дюйма), поэтому мы добавим 24 дюйма к 28, чтобы получить общую высоту 52 дюйма. Дымоход в этом примере должен выступать на 52 дюйма над крышей, измеренный с «восходящей» стороны дымохода.

На этом этапе мы охватываем все в соответствии с правилом: дымоход должен быть как минимум на 3 фута выше верхней стороны крыши и на 2 фута выше, чем что-либо в пределах 10 футов.

Этот зазор предназначен для предотвращения падения углей на крышу. Это требование к высоте чрезвычайно важно для безопасности дымоходной системы.

Помните, пожалуйста, обратите внимание на руководство производителя. Если производитель дымовой трубы заявляет, что требуется больший зазор или высота дымохода, это необходимо соблюдать.

3 вещи, которые нужно знать о правиле 3-2-10 для каменных дымоходов

Как домовладелец, вы, вероятно, знакомы с правилом 3-2-10. Этот стандарт высоты для каменных дымоходов существует уже много лет, поэтому вы могли столкнуться с ним в какой-то момент во время строительства вашего дома или во время установки новой крыши.

Однако у многих все еще есть вопросы о том, что это такое и почему это важная часть требований к зданию. Если это требование к высоте дымохода все еще неясно для вас или вам интересно, что оно означает для вашей собственности, компания Timberland Exteriors подготовила простое руководство, которое поможет вам понять правило 3-2-10.

Что означает правило 3-2-10

Правило 3-2-10 требует, чтобы дымоход поднимался как минимум на два фута над любой конструкцией, находящейся в пределах 10 футов, и как минимум на 3 фута выше самой высокой точки прохождения через крышу.

Важно отметить, что это лишь минимальные требования к высоте дымохода. На фактическую высоту дымохода могут влиять разные факторы. Например, если вы планируете привлечь подрядчика для установки окон на верхнем этаже, вам следует учитывать расстояние между окном и дымоходом.Если они подойдут слишком близко друг к другу, вы можете столкнуться с дымом, выходящим из окна верхнего этажа каждый раз, когда кто-то его открывает.

Почему важно соблюдать требования к высоте дымохода

Безопасность — одна из основных причин правила 3-2-10. Это простое правило помогает предотвратить несчастные случаи, когда соседняя крыша или другие конструкции на крыше загораются, когда что-то горячее выходит из верхней части дымохода, например, пламя или пылающий креозот.

Еще одна причина строгих требований к высоте каменных дымоходов — обеспечение оптимальной производительности.Дымоход должен быть достаточно высоким, чтобы обеспечивать сквозняк и предохранять другие части здания от сквозняков. Обязательно проконсультируйтесь со специалистами, особенно если вы собираетесь реконструировать свой дом, обновлять крышу или устанавливать сайдинг из фиброцемента.

Как проверить высоту дымохода

Когда дело доходит до высоты дымохода, зачастую лучше больше. Однако, если дымоход будет слишком длинным, может произойти перетяжка, что приведет к более высокому расходу топлива и повреждению вашего прибора.

Чтобы проверить, имеет ли ваш дом подходящую высоту дымохода, вам необходимо сначала рассчитать уклон вашей крыши. Затем найдите расстояние по горизонтали между пиком и краем высокой стороны трубы, где вы планируете сделать проход через крышу.

Timberland Exteriors — надежный поставщик услуг по ремонту, включая кровлю, замену окон и установку сайдинга. Позвоните нам сегодня по телефону (952) 373-5145 или заполните нашу контактную форму, чтобы получить ценовое предложение без обязательств. Мы обслуживаем общины в Мейплвуде, Миннесота и близлежащие районы.

Как определить высоту дымовой трубы твердотопливной трубы класса A над линией крыши

Автор: Шон Саммерс, Сертифицированный мастер-специалист по очагам Национального института каминов (NFI) — WoodStovePro.com

Возникает много вопросов об этом правиле, и кажется, что оно вызывает большую путаницу. К счастью, этот стандарт на самом деле довольно прост. В большинстве случаев, имея всего две информации, вы можете рассчитать высоту дымохода на бумаге, даже не взбираясь на крышу.

Во-первых, вам нужно знать наклон вашей крыши. Уклон кровли рассчитывается легко, и если вы не знаете, как это сделать, прочитайте мою статью Понимание и расчет уклона крыши . Кроме того, вам потребуется расстояние по горизонтали между пиком и краем высокой стороны трубы (см. Рис. 1), где вы планируете проход через крышу. Мы рассмотрим математику немного ниже; сначала давайте рассмотрим правило 10 и 2 (см. рисунок 2).

Большинство производителей дровяных печей и заводских каминов (и местные строительные нормы и правила) требуют, чтобы дымоход «выступал не менее чем на 2 фута над любой частью любой конструкции в пределах 10 футов (измеряется по горизонтали) и должен выступать как минимум на 3 фута выше. высшая точка прохождения крыши.”**

Имейте в виду, что обычно существует минимальная высота дымохода для всей системы (обычно 15 футов, которая иногда включает соединительную трубу), которая может повлиять на конечную высоту вашей дымоходной системы. На необходимую высоту дымохода могут влиять и другие факторы, такие как «эффект домовой трубы» и большая высота над уровнем моря. «Высота дымохода, возможно, потребуется увеличить на 2–3% на каждые 1000 футов высоты». ** Хотя добавленная высота обычно означает более сильную тягу, есть момент, когда система может стать слишком длинной и может произойти перетяжка, вызывая повышенный расход топлива, более высокие температуры горения и повреждение прибора.

А теперь урок математики. Уклон крыши выражается как отношение подъема к пробегу. Подъем — это длина, выраженная в дюймах, на которую линия крыши проходит вверх на 12-дюймовое горизонтальное расстояние, известное как пробег. Например, обычный уклон, такой как 4/12, будет означать, что на каждые 12 дюймов пробега крыша поднимается на 4 дюйма. Итак, если правило 10 футов 2 фута требует от нас отмерить 10 футов до ближайшей линии крыши или конструкции, то мы можем использовать подъем для расчета требуемой высоты. Вернемся к нашему примеру, на пробеге 10 футов крыша поднимется на 40 дюймов.Кроме того, согласно нашему правилу, нам нужно добавить 2 фута или 24 дюйма, что даст нам общую высоту 64 дюйма. Итак, возьмите верхнее число уклона вашей крыши и умножьте его на 10, затем прибавьте 24, обратите внимание на Пример 1. Если ваша расчетная требуемая высота падает ниже 36 дюймов (3 футов), то, согласно нашему правилу, она должна быть не менее 3 фута на высокой стороне прохода трубы.

Этот расчет только из Примера 1 даст вам надежную рабочую высоту, но если вы приблизитесь к своему пику, у вас может быть больше высоты трубы, чем вам действительно нужно.Если вы можете измерить расстояние по горизонтали между пиком и краем высокой стороны трубы, где вы планируете проход через крышу, вы можете использовать это для расчета своей высоты относительно пика крыши или линии гребня. Часто это можно измерить изнутри комнаты, где вы планируете установить печь, или внутри чердака. Многие ошибочно думают, что труба всегда должна быть на 2 фута выше пика крыши.

Давайте посмотрим на пару примеров. Вы находитесь близко к своему карнизу и обнаруживаете, что ваше измерение составляет 18 футов от пика до глубины проникновения на шаге 4/12 (см. Рисунок 3).Для 18 футов бега у вас будет подъем 72 дюйма. Если предыдущий расчет дает требуемую высоту в 64 дюйма, мы можем видеть, что верх трубы не поднимется выше пика крыши, но все равно будет соответствовать требованиям правила. В следующем примере высота дымохода меньше. Если ваша максимальная дальность проникновения составляет 7 футов, у вас будет подъем на 28 дюймов. Согласно правилу 10 и 2, как только вы окажетесь на уровне пика, вам нужно будет только на 2 фута выше него. Таким образом, 28 дюймов плюс 24 дюйма — это высота дымохода всего 52 дюйма.Это уменьшает фактическую требуемую высоту на 12 дюймов по сравнению с нашим предыдущим расчетом в 64 дюйма.

Обратите внимание, что это правило обычно не применяется к системам выпуска гранул и газов. Надеюсь, эта статья помогла вам понять правило 10 и 2, но если у вас все еще есть вопросы, оставьте комментарий или отправьте нам электронное письмо. Мы всегда рады помочь.

* Этот пост предназначен для использования в качестве руководства, поэтому всегда сверяйтесь с руководством пользователя вашего устройства и местными правилами, прежде чем планировать свою систему.

** Справочное руководство по системе дровяной печи. Фонд образования очага. Декабрь 2002 г. стр. 92

% PDF-1.6 % 79 0 объект > эндобдж xref 79 174 0000000016 00000 н. 0000004346 00000 п. 0000004483 00000 н. 0000004650 00000 н. 0000004775 00000 н. 0000004806 00000 н. 0000005087 00000 н. 0000005119 00000 п. 0000005953 00000 п. 0000006299 00000 н. 0000006646 00000 н. 0000006760 00000 н. 0000007336 00000 н. 0000007968 00000 п. 0000008217 00000 н. 0000008460 00000 н. 0000008537 00000 н. 0000009277 00000 н. 0000009961 00000 н. 0000010714 00000 п. 0000011403 00000 п. 0000012118 00000 п. 0000012595 00000 п. 0000012857 00000 п. 0000013529 00000 п. 0000014348 00000 п. 0000015047 00000 п. 0000015073 00000 п. 0000015145 00000 п. 0000015255 00000 п. 0000015349 00000 п. 0000015390 00000 н. 0000015493 00000 п. 0000015534 00000 п. 0000015660 00000 п. 0000015748 00000 п. 0000015884 00000 п. 0000016042 00000 п. 0000016149 00000 п. 0000016190 00000 п. 0000016327 00000 п. 0000016461 00000 п. 0000016563 00000 п. 0000016604 00000 п. 0000016708 00000 п. 0000016749 00000 п. 0000016867 00000 п. 0000016908 00000 н. 0000017013 00000 п. 0000017054 00000 п. 0000017104 00000 п. 0000017154 00000 п. 0000017204 00000 п. 0000017255 00000 п. 0000017296 00000 п. 0000017347 00000 п. 0000017388 00000 п. 0000017502 00000 п. 0000017543 00000 п. 0000017682 00000 п. 0000017723 00000 п. 0000017836 00000 п. 0000017877 00000 п. 0000017989 00000 п. 0000018030 00000 п. 0000018154 00000 п. 0000018195 00000 п. 0000018327 00000 п. 0000018368 00000 н. 0000018500 00000 п. 0000018541 00000 п. 0000018642 00000 п. 0000018683 00000 п. 0000018788 00000 п. 0000018829 00000 п. 0000018923 00000 п. 0000018964 00000 п. 0000019071 00000 п. 0000019112 00000 п. 0000019229 00000 п. 0000019270 00000 п. 0000019374 00000 п. 0000019415 00000 п. 0000019546 00000 п. 0000019587 00000 п. 0000019697 00000 п. 0000019738 00000 п. 0000019869 00000 п. 0000019910 00000 п. 0000020010 00000 н. 0000020051 00000 н. 0000020101 00000 п. 0000020152 00000 п. 0000020202 00000 н. 0000020252 00000 п. 0000020303 00000 п. 0000020353 00000 п. 0000020403 00000 п. 0000020453 00000 п. 0000020504 00000 п. 0000020555 00000 п. 0000020607 00000 п. 0000020658 00000 п. 0000020709 00000 п. 0000020760 00000 п. 0000020812 00000 п. 0000020863 00000 п. 0000020914 00000 п. 0000020966 00000 п. 0000021016 00000 п. 0000021057 00000 п. 0000021107 00000 п. 0000021148 00000 н. 0000021262 00000 п. 0000021303 00000 п. 0000021443 00000 п. 0000021484 00000 п. 0000021610 00000 п. 0000021651 00000 п. 0000021764 00000 н. 0000021805 00000 п. 0000021927 00000 н. 0000021968 00000 п. 0000022126 00000 п. 0000022167 00000 п. 0000022300 00000 п. 0000022341 00000 п. 0000022443 00000 п. 0000022484 00000 п. 0000022589 00000 п. 0000022630 00000 н. 0000022734 00000 п. 0000022775 00000 п. 0000022884 00000 п. 0000022925 00000 п. 0000023045 00000 п. 0000023086 00000 п. 0000023219 00000 п. 0000023260 00000 п. 0000023417 00000 п. 0000023458 00000 п. 0000023587 00000 п. 0000023628 00000 п. 0000023755 00000 п. 0000023796 00000 п. 0000023908 00000 п. 0000023949 00000 п. 0000024082 00000 п. 0000024123 00000 п. 0000024172 00000 п. 0000024223 00000 п. 0000024276 00000 п. 0000024327 00000 п. 0000024378 00000 п. 0000024427 00000 п. 0000024476 00000 п. 0000024525 00000 п. 0000024574 00000 п. 0000024626 00000 п. 0000024676 00000 п. 0000024726 00000 п. 0000024776 00000 п. 0000024826 00000 п. 0000024876 00000 п. 0000024926 00000 п. 0000024976 00000 п. 0000025026 00000 п. 0000025076 00000 п. 0000025117 00000 п. 0000025166 00000 п. 0000025219 00000 п. 0000025271 00000 п. 0000025312 00000 п. 0000003852 00000 н. трейлер ] >> startxref 0 %% EOF 252 0 объект > поток ?% q *.D: ZXYY

Установка и эксплуатация дровяной печи

ЧТО СЛЕДУЕТ РАЗМЕСТИТЬ ПЕЧЬ НА?

Для обогреватели, устанавливаемые на ножках или тумбах, обеспечивающие не менее 6 дюймов вентилируемого пространства под топкой или основанием устройства, используйте плотно прилегающий полнотелый кирпич или блоки толщиной не менее 2 дюймов.Верхняя поверхность кирпичи должны быть покрыты листовым металлом не менее 24-го калибра.

защита пола должна выходить не менее чем на 18 дюймов за пределы прибор со всех сторон. Напольный протектор, внесенный в список признанная испытательная лаборатория, такая как UL, может использоваться, если она установлена в соответствии с инструкциями по установке.

КАК ДАЛЬШЕ ДОЛЖНО ДЕРЕВЯННАЯ ПЕЧЬ ИЗ НЕЗАЩИЩЕННОЙ СТЕНЫ ИЛИ

ГОРЯЧИЕ МАТЕРИАЛ? Стандартный зазор для приборов, установленных в помещения, большие по сравнению с размером устройства находится на расстоянии 36 дюймов от верха, размера, задней или передней части устройства. В противном случае установите в соответствии с инструкциями производителя.

КЛАДНИЧНЫЙ ШПОН КРЫШКА СТЕНЫ СЧИТАЕТСЯ БЕЗОПАСНОЙ ДЛЯ СНИЖЕНИЯ ПРОЗРАЧНОГО ПРОИЗВОДСТВА?

Нет! Коды Национальной ассоциации противопожарной защиты (NFPA) позволяют сократить зазоры до воспламеняющихся стен, если предусмотрена соответствующая защита. Гипсокартон, листовой металл, облицовка каменной кладкой и прочие тонкие или неизолированные материалы, размещенные непосредственно у стен, не обеспечивают достаточной защиты.Эти материалы очень хорошо проводят тепло; они будут почти как горячие на их тыльной стороне, так и на их открытых сторонах.

Сниженный допускаются следующие зазоры:

  • ан. инженерно-техническая система защиты, одобренная проверяющим орган, обладающий юрисдикцией
  • продуктов и материалы, перечисленные в целях защиты
  • а негорючий протектор установлен на расстоянии дюйма или более от горючая стена для свободной циркуляции воздуха позади Это

В сокращение указано NFPA и большинством кодексов. Например, когда требуемый зазор без защиты составляет 36 дюймов, Кирпичная стена толщиной 3 1/2 дюйма с вентилируемым воздушным пространством в качестве защиты стены уменьшает зазор максимум на 66 процентов, до 12 дюймов от горючей стены.

CAN ИЗЛУЧАЮЩЕГО ТИПА ДЕРЕВЯННЫЕ ПЕЧИ БЫЛИ УСТАНОВЛЕНЫ МЕНЕЕ 36 ДЮЙМОВ ОТ ГОРЯЧИХ ГОРЯЧИХ?

Да.Если к плите, внесенной в список UL, прикреплен тепловой экран, зазор может быть уменьшен, как указано. Или построить тепловой экран должен быть установлен на расстоянии 1 дюйма от стены на негорючих распорках. Для уменьшения стандартного зазора до 12 дюймов теплозащитный экран должен быть из листового металла 28-го калибра, установлен на полу, чтобы обеспечить неограниченную циркуляцию воздуха между экраном и стеной (см. рисунок 1).

КАКОЙ РАЗМЕР ТЕПЛО ЩИТ МНЕ НУЖЕН?

Любая область в пределах 36 дюймов от дровяной печи должна быть покрыта показано на рисунке 2.

ДЕЛАЕТ ПЕЧЬ НУЖЕН СПЕЦИАЛЬНЫЙ ЗАЗОР ДЛЯ ГОРЯЧИХ СРЕДСТВ?

Да. Зазор должен быть в три раза больше диаметра трубы, т.е.грамм., 6-дюймовая труба требует зазора 18 дюймов. Тепловые экраны могут использоваться для уменьшения зазора в том же соотношении, что и для печь. Например, с помощью листового металла можно уменьшить зазор. на две трети, с 18 дюймов до 6 дюймов.

КАК ВЫ БЕГАЕТЕ ПЕЧЬ ИЗ ГОРЯЧЕЙ СТЕНЫ ИЛИ ПОТОЛКА?

Вы не надо. Но в случае крайней необходимости утверждаются следующие методы:

  • Сборка кирпичная стена толщиной 3,5 дюйма, обрамленная горючим стена с минимальным зазором 12 дюймов от глиняной облицовки к горючим.
  • Использование массивный, изолированный, заводской дымоход с 9-дюймовое воздушное пространство для горючих материалов.
  • Использование соединитель дымохода из листовой стали 24 мм с вентилируемым наперсток плюс 6 дюймов стекловолоконной изоляции.
  • Использование массивный, изолированный, заводской дымоход над Соединитель дымохода 24 калибра, с воздушным зазором 1 дюйм, плюс 2 дюйма от наружной стенки дымоходной секции и горючих материалов.

Разъемы также должен выдерживать шаг не менее 1/4 дюйма на фут от прибор к дымоходу. Избегайте крутых поворотов, которые создают чрезмерное сопротивление потоку дымовых газов и опора и надежно закрепите винтами для листового металла, заклепками или другими утвержденные средства.

ВЫ МОЖЕТЕ ВЫПУСТИТЬ ДЕРЕВЯННАЯ ПЕЧЬ И МАСЛЯНАЯ ГОРЕЛКА НА ОДИН ДЫМОХОД?

Каждый должен выходить в отдельный дымоход. Множественные подключения может стать причиной выхода дымовых газов и искр из одного дымового отверстия к другому, снижая эффективность и воспламеняя несгоревшие газы в дымоходе.

КАК НАСЧЕТ СОЗДАНО НА ЗАВОДЕ ДЫМОХОДЫ?

Они эффективны и просты в установке, но должны быть внесены в список UL.Изолированные дымоходы заводского изготовления минимизируют образование сажи и креозота накопление, потому что внутренние стены быстро нагреваются. Необходимость зазор от горючих материалов отмечен в каждом разделе UL-списка, заводские дымоходы.

ЯВЛЯЕТСЯ КЛАДКОЙ ИЛИ ДЫМОХОД МЕТАЛЛУРГИЧЕСКОГО ЗАВОДА ЛУЧШИЙ?

Оба безопасны и долговечны, если построены правильно и содержатся в хорошем состоянии. Важно иметь изолированный дымоход, особенно с герметичная дровяная печь. Внутренние дымоходы предпочтительнее экстерьер, потому что они теплее. Также круглые вкладыши больше эффективнее прямоугольных. Внешний вид и цена другие соображения.

МОЖНО ЛИ ВЫ ИСПОЛЬЗОВАТЬ ОДИН НАСТЕННАЯ ПЕЧЬ ДЛЯ НАРУЖНОГО ДЫМОХОДА?

Нет! Дымовая труба никогда не предназначалась для использования на улице.Вода и зола образуют щелок, который быстро разъедает одностенные трубы. Также креозот быстро образуется из-за охлаждения газов внутри самой трубы.

МОГУ Я ПРОПУСТИТЬ ДЕРЕВО ПЕЧЬ В НЕОСНОВАННЫЙ ДЫМОХОД?

Все дымоходы должны иметь облицовку из плитки. Дома, построенные до 1900 г. часто имеют дымоходы без футеровки, которые опасны и не должны быть подключенным к дровяной печи.

ЧТО ТАКОЕ БЕЗОПАСНОСТЬ РАССМОТРЕНИЯ ЧЕРЕЗ КАМИНЫ?

NFPA 211 заявляет следующее:

  • В дымоход не должен превышать поперечное сечение не более чем в три раза. область выхода дымохода.
  • система должна быть спроектирована и установлена ​​так, чтобы ее можно было осмотрел и почистил.
  • А устройство, работающее на твердом топливе, ЗАПРЕЩАЕТСЯ выпускать воздух внутрь или через заводской камин, если он специально не перечислены для этой цели.
КАК ВЫСОКОЕ ДОЛЖНО ДЫМОХОД БЫТЬ?

Это должен выступать как минимум на три фута над самой высокой точкой он проходит через крышу. Он должен быть на два фута выше, чем все, что находится в радиусе 10 футов, включая саму крышу, нависающие деревья, соседние постройки и т. д.

КАК Я МОГУ УПРАВЛЯТЬ КРЕОЗОТ?

креозот конденсируется, когда температура трубы опускается ниже 250 ° F, поэтому тип дымохода очень важно. Желателен утепленный. Большой герметичный обогреватель в маленьком доме в закрытом положении. будет производить креозот независимо от вида сжигаемой древесины или его влажность.Свести к минимуму образование креозота за счет:

  • Использование Оборудование для сжигания древесины, материалы для дымоходов и дымоходы, внесенные в списки UL. установка устройства в соответствии с инструкциями производителя.
  • Правильный определение размеров дымохода и комплектующих.
  • Дом небольшой горячий огонь на короткое время, а не «холостой ход» огонь в течение длительного периода при умеренных температурах.
  • Хранение горячий огонь; многие производители рекомендуют открывать заслонку и дать плите гореть как минимум 15 минут. сжечь небольшое количество креозота.
  • Использование только хорошо выдержанные твердые породы.
  • Проверка вашей системе и научитесь работать с ней наиболее эффективно.Соответственно прочистите дымоход

Публикация №: SF-2


Этот документ взято из Кооперативное расширение Университета Делавэра, Ньюарк, Делавэр. Дата публикации: октябрь 1991 г.

Рональд К. Шут, специалист по безопасности расширений, Делавэрский университет Кооперативное расширение, Ньюарк, Делавэр.

Коммерческий компании или продукты упомянуты в этой публикации исключительно с целью предоставления конкретной информации. Упомянуть компании или продукта не является гарантией или гарантия на продукцию Сельскохозяйственной опытной станции или Delaware Cooperative Extension или одобрение продуктов других компаний не упомянуты.

Информация об отказе от ответственности и воспроизведении: Информация в NASD не представляет политику NIOSH. Информация включена в NASD появляется с разрешения автора и / или правообладателя. Более

ФНР-100

ФНР-100


FNR-100

Маркетинг и использование

Совместная служба поддержки

Университет Пердью

West Lafayette, IN 47907





Даниэль Кассенс и Сюзанна Баденхоп

Древесина, когда она доступна, — дешевый источник дома. топливо.К сожалению, из-за неправильной эксплуатации печей может возникнуть пожар в доме. установлены или неаккуратно эксплуатируются и обслуживаются.

Эта публикация с использованием Национальной ассоциации пожарной безопасности (NFPA) стандартов, описывает правильную установку излучающих дровяные комнатные обогреватели в жилых домах. Эти стандарты основа многих строительных норм. Рекомендации будут отличаться для печи, циркуляционные печи, кухонные плиты и плиты. Во всех случаях, Вам следует проконсультироваться с местными властями для получения подробной информации и руководствоваться здравым смыслом при установке, эксплуатации и техническом обслуживании печи.Некоторые государства Рекомендуем проконсультироваться с начальником пожарной охраны и вашим страховым агентом а также местный офис разрешения на строительство перед установкой печь.

Большинство пожаров возникает, когда горючие вещества находятся слишком близко к горячему печи, выходом горячих газов или пламени через трещину в дымоход, проводя тепло от дымохода или печи к горючих материалов, искр или углей, выходящих из печи. Необходимо обеспечить защиту горючих стен, потолка и пола. материалы возле плиты и дымохода, а также там, где дымоход проходит через или вблизи горючих стен, потолков и другие материалы.

Защита стен

Печи и дымоходы должны быть удалены от стен и других горючие материалы для предотвращения возгорания. Они не должны быть устанавливается в нишах, туалете или подобных местах. Таблица 1 показывает минимальные зазоры от горючих стен и потолков. Деревянная рамка стены, покрытые гипсокартоном, считаются горючими.

Если защита стен не используется, обычная излучающая печь или обогреватель должен располагаться на расстоянии не менее 36 дюймов от стены.Этот расстояние может быть значительно сокращено, если асбестовый картон и / или 28 для защиты стен используется листовой металлопрокат. Воздух диаметром 1 дюйм или шире зазор между стеной и асбестовым картоном или металлической панелью должен предоставляться. Однодюймовые распорки должны быть из негорючего материала. материал. Кроме того, требуется воздушный зазор 1 1/3 дюйма или больше при низ асбестового картона или металлической панели. Циркуляционный воздух охладит панель и стену за ней (Рисунок 1). Не менее 36 между верхней частью плиты и незащищенный потолок.Кирпич или камень практически не обеспечивают защиты для горючей стены, поскольку они являются хорошими проводниками нагревать. Поэтому сами по себе они не подходят в качестве настенных. протекторы. Однако при использовании они тоже должны располагаться на расстоянии от стена с зазором внизу для обеспечения циркуляции воздуха.

Существует простой тест, который покажет, достаточно ли вы предоставили оформление. Положите руку на ближайшую поверхность. Если ты сможешь сохранить рукой там удобно, пока печь работает, локация проходит проверку.В противном случае вам потребуется дополнительная защита.

Таблица 1. Минимальные расстояния от горючих стен и потолка. *

                    Тип печи

Тип защиты Radiant Circulating Stovepipe
--------------------------------------------------
Нет 36 "12" 18 "
Асбестовый картон 1/4 дюйма,
разнесены 1 "18" 6 "12"
Листовой металл толщиной 28,
разнесены 1 "12" 4 "9"
Листовой металл толщиной 28 на
1/8 дюйма. асбестовый картон,
разнесены 1 "12" 4 "9"
--------------------------------------------------
  * Из Национальной ассоциации противопожарной защиты № 89М, 1976 г.


Рис. 1. Циркуляция воздуха за стеной любого типа. защита важна для охлаждения.

Защита пола

Все этажи, на которых устанавливаются печи, кроме бетонных, должны быть защищен от жары огня и выпадения раскаленных углей при добавлении топлива (рисунок 2).NFPA рекомендует охватить пол под печью из листового металла № 24 или толще. Металл с асбестовой основой и асбестовый картон. Если шифер, кирпич и т. д., они должны быть заделаны на месте без пробелы. Металлический или асбестовый картон необходимо установить между кирпич (шифер или камень) и пол.

Если ножки печи обеспечивают зазор менее 6 дюймов, от 2 до 4 дюймов пустотелой кладки, уложенной для обеспечения циркуляции воздуха с между полом и кладкой проложен лист из листового металла толщиной 24 рекомендуемые. Ножки от восьми до десяти дюймов обеспечат больше воздушного пространства, а меньше тепла будет передаваться полу. 2-дюймовый слой песка или зола, положенная на дно печи, также поможет предотвратить перегрев пола.

Материалы, используемые для защиты пола, должны выступать на 12 дюймов. за стенками печи без отверстий и на 18 дюймов за сторона с дверью или другими потенциальными проемами.

Фигура 2.Свободное пространство для печки и дымохода от стен и пола.

Прочие горючие вещества

Прочие горючие материалы, такие как дрова, бумага, занавески и т. Д. пластмассы следует держать на расстоянии не менее 36 дюймов от плиты.

Печные трубы

Как и камины, дровяные печи должны иметь выход наружу. здания. Дымоход используется для соединения печи с кладкой. дымоход или сборный металлический дымоход.Дымоход иногда бывает называется разъемом. Одностенные 24-дюймовые или более толстые рекомендуется дымоход из коррозионно-стойкой стали. Если дымоход диаметр превышает 10 дюймов, необходимо использовать более тяжелый металлический калибр. В диаметр дымохода должен быть таким же, как диаметр топки. выход. В некоторых ситуациях сборный или изолированный металл дымоход можно подключить непосредственно к печи. В таблице 2 показаны общие мощность дымохода, необходимая для печей разного размера.

Таблица 2. Объем дымохода в зависимости от размера печи. * Площадь дымохода в квадратных дюймах

               19 28 38 50 78 113
   Суммарный дымоход Комбинированная мощность печей в
  высота в футах, тысячи БТЕ / час
------------------------------------------------
       6 45 71 102 142 245 NR
       8 52 81 118 162 277 405
      10 56 89 129 175 300 450
      15 66 105 150 210 360 540
      20 74 120 170 240 415 640
NR означает не рекомендуется
--------------------------------------------------
  * Из Национальной ассоциации пожарной безопасности No.HS-8, 1974.


Просветы от стен. Печные трубы, как и печи, излучают тепло. Если они устанавливаются рядом с горючими материалами, пожар может результат. NFPA рекомендует, чтобы дымовая труба была не менее 18 дюймов. от ближайшего горючего материала. Допускаются более близкие зазоры в некоторых ситуациях (таблица 1).

Просветы сквозь стены и потолок. NFPA не разрешает дымовая труба, чтобы пройти через любой пол или потолок или через любой огонь стена или противопожарная перегородка.Однако если дымовая труба должна проходить через перегородка, отличная от противопожарной перегородки, одна из следующих должны соблюдаться условия:

Горючие материалы в пределах 18 дюймов от неизолированного дымоход необходимо снять. Для трубы диаметром 6 дюймов требуется 6 дюймов плюс 2 x 18 дюймов или отверстие диаметром 42 дюйма в горючем стена. Это отверстие можно закрыть или накрыть негорючим материалом. изоляционные материалы (рисунок 3).

Зазор 18 дюймов можно уменьшить, используя металлический наперсток или обожженный наперсток из огнеупорной глины и окружающий его не менее 8 дюймов огнезащитного материала (рисунок 3).

Рис. 3. Один из способов пропустить неизолированный дымоход через горючая стена. Зазор 18 дюймов можно уменьшить до 8 дюймов вытягивая наперсток (см. пунктирную линию) и окружая его минимум 8 дюймов огнезащитного материала.

При использовании металлической гильзы вентилируемого типа наперсток должен быть как минимум на 12 дюймов больше в диаметре. чем дымоход (рисунок 4).

Просвет в дымоход.Если дымоход подсоединен к кладке дымохода, он должен проходить через ближнюю стенку дымохода к внутренняя поверхность облицовки дымохода, но не за ее пределами. Наперсток должен зацементировать высокотемпературным цементом в кладку стены дымоход и дымовая труба вставлены в гильзу без цемента для легкого снятия для очистки и замены. Если используется наперсток, дымоход должен быть плотно затянут, чтобы в топка печи не выбьет трубу.

Длина. Дымовая труба должна быть прямой и короткой, как возможный. Длинные неизолированные дымоходы могут увеличить нагрев. эффективности, но они не приветствуются, потому что выхлопные газы охлаждается и креозот может развиваться быстрее. Скопления креозота создают серьезную опасность пожара. Дополнительная информация о креозоте депозиты следует в рубрике «Пожары в дымоходах».

Иногда дымоходы можно использовать в горизонтальном положении для подключить печь к дымоходу.В этом случае код NFPA указывает ограничить горизонтальный пробег. Если есть неизолированная дымовая труба. используемой, она не должна быть длиннее 75 процентов высоты дымоход выше точки входа в дымоход. Если утепленный используется дымовая труба, — длина горизонтального участка не должна превышать 100 процентов высоты дымохода над точкой входа в дымоход камин. Предполагается, что дымоход имеет естественную тягу. В горизонтальная часть дымохода должна иметь повышенный уклон или подъем не менее 4 дюймов на погонный фут.Точка подключения к дымоход должен располагаться выше, чем конец, ближайший к печь. Каждый стык дымохода должен быть закреплен как минимум тремя винты для листового металла или аналогичные. Стыки должны плотно прилегать и перекрываются примерно на 2 дюйма с гофрированным (охватываемым) концом, указывающим вниз в следующий кусок. Такое расположение предотвратит появление креозота. утечки. При подключении печи к дымоходу желательно иметь только один локоть под углом 90 градусов. Однако при необходимости можно использовать два.

В дымовую трубу часто устанавливают заслонку, которая помогает контролировать тягу. возле печки. Обратитесь к производителю печи или к дилеру. рекомендации для деталей. Автоматические регуляторы тяги активируются термостат может быть установлен в соответствии с указаниями производителя и местные коды.

Дымоходы

Дымоходы могут быть каменными или сборными металлическими. Каменная кладка дымоходы обычно устанавливают при строительстве дома.В однако в некоторых случаях они могут быть добавлены позже. Сборный металл дымоходы могут быть добавлены в любое время и обычно используются при кладке дымоход отсутствует.

Рис. 4. Вентилируемый металлический наперсток может быть используется для пропускания дымохода через горючую перегородку.

Кладка дымоходов. Если будет использоваться существующий дымоход из каменной кладки, проверьте его на герметичность. Также должна быть облицовка дымохода. Если дымоход старый и изношенный или без облицовки дымохода, в старый дымоход можно вставить сборные металлические дымоходы.

При использовании существующего дымохода площадь поперечного сечения дымоход должен быть как минимум на 25 процентов больше, чем дымоход. Это обеспечит достаточную тягу для выхлопных газов. от плиты. Дымоход нельзя подключать к дымоходу камина если каминное отверстие не загерметизировано. Также приемлемо, если дымоход плотно загерметизирован между проемом камина и дымоход вход в дымоход. Каминные отверстия и дымоходы должны быть запломбированы таким образом, чтобы в будущем прочистить дымоход.не мешает.

Кладочные дымоходы также должны быть выполнены с надлежащим окладом. и седла для предотвращения протечек крыши.

Сборные дымоходы. Там, где нет каменных дымоходов, можно использовать сборные дымоходы. Эти дымоходы короче секции различной длины, которые соединяются вместе. Они могут быть двойными конструкция стены с изоляцией между каждой стеной или конструкция с тройными стенками спроектирована таким образом, что воздух циркулирует вниз по одной полости стены и вверх по другой.Внутренняя подкладка этих дымоходы обычно из коррозионно-стойкой нержавеющей стали. Использоваться для дровяных печей эти дымоходы должны быть внесены в список UL ALL FUEL. дымоходы. Необходимые зазоры от горючих материалов: отмечены на каждой секции сборного дымохода, внесенного в список UL. Для утепленный двустенный дымоход, минимальный зазор обычно составляет два дюйма. Сборные дымоходы эффективны и просты в эксплуатации. установить. Скопление креозота в дымоходе изолированного типа сведено к минимуму. из-за быстрого утепления внутренних стен.Однако тройной настенного типа, в котором циркулирует воздух, может вызвать быстрое охлаждение дымовые газы и, таким образом, увеличивают образование креозота.

Рисунок 5а. Минимальная высота дымохода 3 фута требуется там, где дымоход выходит за линию крыши менее чем на 10 футов (измерено по горизонтали) от пика.

Чтобы дождевая вода не попадала в дом, сборные дымоходы обычно продаются со штормовыми воротниками и вставками, а также с кепками. и искроулавливающие экраны.

Высота дымохода. Для скатной кровли высота дымохода должна быть минимум 3 фута от места проникновения в крышу или минимум 2 футов над самой высокой поверхностью крыши в пределах 10 футов по горизонтали (Рисунок 5). На плоских крышах дымоходы должны быть не менее чем на 3 фута выше. крыша. Эти меры предосторожности должны предотвратить сквозняки, а также крышу. возгорание от искр.

Мульти-дымоходы. NFPA рекомендует, чтобы комнатные обогреватели, кухонные плиты, и т.п.не следует подключать к общему дымоходу. Дымовые газы и искры может перейти от одного отверстия дымохода к другому и взорваться, или ядовитые пары могут проникать в дом. Несколько подключений могут также приводит к неудовлетворительной тяге, а если в дымоходе все же происходит пожар, его нельзя задушить.

Рисунок 5b. Если между ними есть кобыла более 10 футов пик и место выхода дымохода за линию крыши, тогда необходимо добавить не менее 2 дополнительных футов дымохода выше 10-футового горизонтального измерения.

Пожары в дымоходе

Возгорание дымохода возникает при образовании отложений креозота в дымовой трубе. воспламеняется — обычно от особо горячего огня. Креозот образуется при несгоревшие газы (дым) охлаждаются и конденсируются внутри дымохода или дымоход. При первом образовании креозот представляет собой жидкость черного цвета, и он может просачиваться через трещины в каменных дымоходах или стыковые соединения в дымоходы. Позже он может высохнуть и образовать корку в дымоходе или камин.Со временем эти отложения накапливаются и, наконец, сгорают. что приводит к сильному горячему огню, который может воспламенить близлежащие горючие вещества и крыша дома.

Креозотовые отложения удалить невозможно. Однако это помогает использовать хорошо выдержанную твердую древесину в качестве топлива и лучше разводить небольшой горячий огонь чем большой тлеющий. Разжигая огонь или добавляя дрова в огонь, запустить огонь в горячем состоянии на 10-20 минут. Это быстро нагреет дерево. и прогнать часть влаги.

Очень важны частые осмотры дымохода. Проверить на креозот отложений после каждого сжигания деревянных шнуров или хотя бы один раз в год. Креозотовые отложения в некоторых ситуациях накапливаются быстрее, чем другие. Например, новые «герметичные» печи очень эффективны. и имеют тенденцию быстрее образовывать отложения креозота. Рано или поздно потребуется тщательная чистка дымохода.

Рис. 6. Креозот и отложения сажи, удаленные из дымохода проволокой. щетка.Эти депозиты накопились менее чем за два месяца.

Для очистки сборных дымоходов многие дилеры печей продают круглую проволоку. щетки, которые можно прикрепить к металлическим трубам малого диаметра или веревки. Затем труба или веревка с прикрепленной щеткой перемещается вверх и вниз в дымоход, пока не будут удалены все отложения креозота. В отложения должны опускаться на дно дымохода и должны быть удалены (рисунок 6). Хотя мешки из мешковины не так эффективны, соломой и грузами, такими как камни, можно тянуть вверх и вниз по дымоход для удаления отложений креозота.

В случае возгорания дымохода ограничьте подачу воздуха в дымоход. Пожар. Разрядите огнетушитель в печь и вызовите огонь отделение. Многоцелевой сухой химический огнетушитель (класс ABC). является предпочтительным. Этот тип подходит и для других домашних каминов.

Сводка

Дровяные печи могут быть экономичным источником домашнего тепла. Однако если они неправильно установлены, обслуживаются и эксплуатируются, серьезные это может привести к пожарам в доме и даже смерти.В этом бюллетене процедуры установки, рекомендованные Национальным пожарным ведомством Ассоциация профилактики. Эти рекомендации написаны для применения к все ситуации и, следовательно, носят общий характер. При установке вашей печи, проконсультируйтесь с местными властями для получения подробной информации и следуйте рекомендации производителя. Всегда включайте плиту в разумным способом, и периодически осматривайте его на предмет повреждений. Обычно очистить дымоход от креозотовых отложений. Держите огнетушитель присутствовать всегда и остерегаться самоуспокоенности.

Рекомендуемая литература

    Дымоходы, камины и вентиляционные отверстия. 1977. Национальная противопожарная охрана. Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 50 стр. (3 доллара США)
    Допуски для теплогенераторов, 1976 г. Национальная служба пожарной безопасности Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 14 стр. (3,00 доллара США)
    Безопасное использование дров и угольных печей, 1974. Национальное предупреждение пожаров Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 12 стр.(2 доллара США)
    Энциклопедия Вудбернера, 1977 г., Vermont Crossroads Press, Box 333, Waitsfield, VT 05673, 162 стр. (7,95 долл. США)
    Камины и дымоходы. Министерство сельского хозяйства США, Служба сельскохозяйственных исследований, Вестник фермеров № 1889, перепечатанный Сентябрь 1977 г.

Связанные публикации

Следующая публикация доступна в Mailing Room, Здание сельскохозяйственной администрации, Университет Пердью, Запад Lafayette, IN 47907, или через агента по расширению вашего округа.

FNR-79 Древесина для отопления дома


3/86 руб.

Информация, представленная здесь, предоставлена ​​с пониманием что не предполагается никакой дискриминации и одобрения со стороны Индианы Предполагается совместная служба расширения.

Кооперативная консультативная работа в сельском хозяйстве и домохозяйстве, Состояние Индиана, Университет Пердью и Министерство сельского хозяйства США Сотрудничаем.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
