Трехфазный дифавтомат, его устройство и правила монтажа
Для того чтобы сгладить последствия ошибочных действий со стороны пользователей электросетей, и сделать более безопасным и комфортным процесс использования электроэнергии, применяют устройства защиты. Одним из видов таких устройств является трехфазный дифференциальный автомат.
Назначение и применение
Дифавтомат обязательно применяется в условиях, когда возможно непроизвольное механическое повреждение изоляции проводников или пробой из-за высокой влажности, то есть когда возникает риск поражения человека или животных электрическим током.
На практике это могут быть места пребывания большого количества людей (концертные залы, торговые комплексы), помещения для разведения и содержания животных, бассейны, бани, ванны с джакузи, производственные цеха.
Правилами устройства электроустановок рекомендуется применение дифференциального автомата и в иных случаях, когда требуются повышенные требования к безопасности.
Очевидно, что на объектах электрохозяйства, питающихся от трехфазной сети переменного тока, необходимо применение трехфазного дифавтомата.
Дифавтомат является прибором, объединяющим в своей конструкции два других – автоматический выключатель и дифференциальное реле или устройство защитного отключения (УЗО).
Два этих устройства совершенно разные и по конструкции и по принципу действия. Заменять одно другим недопустимо. Иногда по стоимости трехфазный дифавтомат выходит дороже, чем УЗО и автоматический выключатель вместе взятые. В этом случае собственник решает, что лучше устанавливать на трехфазную сеть.
Необходимость в установке
Чтобы понять, насколько важно применение одного и второго устройства, надо рассмотреть такую ситуацию. Допустим, в помещении установлен небольшой электронагреватель мощностью до 1 кВт. Заземляющий контакт в питающем шнуре может отсутствовать.
В случае пробоя и замыкания фазного провода на корпус нагревателя, между корпусом и «землей» возникает разница потенциалов. Автоматический выключатель при этом останется включенным, так как значение тока в цепи не повысилось.
При касании нагревателя может последовать поражение током. Установка УЗО обеспечит отключение раньше, чем значение тока вырастет до опасных величин.
В случае короткого замыкания УЗО определит его, как нагрузку, и продолжит работать до тех пор, пока внутри не сгорят обмотки трансформатора. В этом случае поможет автомат. Отключение произойдет сразу после контакта фазного и нулевого проводников.
Если повреждена изоляция питающего шнура, лежащего на сыром деревянном полу, возможно возникновение тока в месте контакта между фазным проводником и полом. При некоторых условиях возможен нагрев и возгорание древесины. В этом случае раньше сработает УЗО, в то время как автоматический выключатель может не среагировать.
Наиболее целесообразным в рассмотренных ситуациях будет подключение дифавтомата, так как в распределительном щите монтаж его намного компактнее.
Если нельзя найти трехфазный дифавтомат с нужными токовыми характеристиками, то устанавливают УЗО и выключатель совместно.
Внешний вид
Внешне трехфазный дифавтомат представляет собой корпус из термостойкой пластмассы с восемью винтовыми клеммами, к которым подключаются питающие провода (сверху корпуса), и провода, к которым подключается нагрузка (снизу). На корпус нанесена схема внутреннего устройства.
Конструктивно трехфазный дифавтомат является прибором, объединяющим в одном корпусе трехфазное дифференциальное реле и трехфазный автоматический выключатель. Монтируется он, как правило, на стандартную DIN-рейку 35 миллиметров и может занимать 6-7 модулей.
Принцип работы
Внутри трехфазного дифавтомата расположен трансформатор, катушки которого намотаны на тороидальный сердечник. При намотке катушек используются четыре отрезка провода – 3 фазы и ноль.
При подключении нагрузки в трансформаторе возникают магнитные потоки от фазных и нулевого проводов. При отсутствии утечки суммарный ток в фазных проводниках равен току в нулевом проводнике, но противоположен по значению.
Ia+Ib+Ic-In=0
В результате суммарный магнитный поток трансформатора равен нулю. В случае возникновения в цепи хотя бы в одном из проводов тока утечки, появляется магнитный поток и, воздействуя на обмотку электромагнитного реле, вызывает его срабатывание. В результате трехфазный дифавтомат отключается.
В случае возникновения сверхтоков в цепи, при отсутствии утечки, дифавтомат выключается при срабатывании механизма свободного расцепления контактов. Этот механизм может приводиться в действие тепловым или электромагнитным расцепителем.
Тепловой расцепитель содержит в конструкции биметаллическую пластину, которая нагревается при возникновении тока заданной величины и, изменяя геометрию, воздействует на механизм.
Электромагнитный расцепитель состоит из соленоидной катушки, сердечник которой втягивается в корпус при повышении значения силы тока в любом из фазных проводов, и в определенный момент происходит срабатывание механизма.
Монтаж
Правила монтажа дифавтомата в трехфазной сети, такие же, как в однофазной, только количество фазных проводов увеличено.
Трехфазный дифавтомат устанавливается непосредственно перед нагрузкой, потребляющей трехфазный ток, либо на входе в электроустановку, в которой нагрузка распределяется по фазам после дифавтомата.
Главным условием для правильной работы трехфазного дифавтомата является недопустимость установки его в схемы, в которых нулевой проводник соединяется с заземляющим.
Перед установкой корпус устройства надо осмотреть, чтобы не было трещин и других явных дефектов. Монтаж проводят, предварительно отключив напряжение в сети.
Дифавтомат закрепляют на рейке, зачищают изоляцию соединительных проводов и подключают их в разъемы согласно схеме. Входные провода должны идти сверху. После этого подают напряжение и проверяют, как работает электросеть. На этом установка закончена.
что это такое и подключение его к однофазной и трехфазной сети
В состав электрической сети, помимо токоведущих проводников и энергоприемников входит целый ряд устройств, которые обеспечивают как качество электроснабжения, так и его безопасность.
Одним из подобных устройств является дифференциальный автомат, или дифавтомат. Давайте попробуем разобраться, что же это такое – дифавтомат.
Понятие дифференциального автомата
Дифференциальный автомат – это комбинированный электрический аппарат, предназначенный для работы в сетях низкого напряжения и совмещающий в себе функции устройства защитного отключения (УЗО) и автоматического выключателя.
Назначение дифференциального автомата
Дифавтомат, называемый также автоматическим выключателем дифференциального тока (АВДТ), служит для защиты участка электроцепи, подключенного посредством данного автомата к питающей сети, от выхода из строя в случае возникновения в данной сети повышенных токов, возникающих при перегрузках и коротких замыканиях. Данная функция идентичная назначению автоматического выключателя.
Кроме того, дифференциальный автомат может предотвратить возгорания и травмы людей и животных (возможно, со смертельным исходом), возникающие по причине утечки электрического тока через повреждения в изоляционном слое проводника либо неисправное энергопринимающее устройство, что совпадает с функционалом УЗО.
Важно! Основное преимущество дифференциального автомата перед этими двумя устройствами в совокупности – его компактность. Особенно это актуально при необходимости установки в распределительном щитке целого ряда защитных автоматов.
Дифференциальный автомат
Дифференциальные автоматические выключатели широко применяются для защиты электрических систем как в быту, так и в офисных и производственных помещениях. Они ничем не уступают по своим характеристикам аналогичным УЗО и автоматическим выключателям, следовательно, не имеет каких-либо особенных ограничений в плане сферы применения. Дифавтоматы возможно устанавливать как на вводе в здание, так и на ответвительных кабельных трассах для обеспечения пожарной безопасности, а также безопасности людей и иных живых организмов.
Устройство дифференциального автомата
Основными рабочими элементами конструкции дифавтомата являются:
- дифференциальный трансформатор;
- электромагнитный расцепитель;
- тепловой расцепитель.
Трансформатор, входящий в состав дифференциального автоматического выключателя, имеет несколько обмоток, количество которых напрямую зависит от числа полюсов устройства. Он предназначен для сравнения токов нагрузки проводников.
В случае их несимметричности на выходе из вторичной обмотки рассматриваемого трансформатора внутри дифференциальногоустройства возникает ток утечки, поступающий на пусковой элемент, который немедленно производит размыкание силовых контактов автомата дифференциального тока.
Электромагнитный расцепитель – это специализированный магнит с сердечником, оказывающий воздействие на отключающий механизм. Срабатывает указанный магнит в случае достижения током нагрузки порога срабатывания (в частности, при коротком замыкании). Электромагнитный расцепитель срабатывает практически мгновенно – за доли секунды.
Тепловой расцепитель предназначен для защиты электрической сети от токовых перегрузок. Конструктивно тепловой расцепитель – это биметаллическая пластина, отличающаяся эффективностью действия именно в подобных режимах. Механизм расцепления при этом срабатывает посредством изгиба пластины как следствия прохождения через нее повышенных токов. Срабатывания теплового расцепителя происходит не мгновенно, а с выдержкой некоторого времени, причем время его срабатывания напрямую зависит от величины тока нагрузки, проходящего через дифавтомат, а также от температуры окружающей среды.
Монтаж
Один раз в месяц рекомендуется осуществлять проверку дифференциального автомата на работоспособность. Для этого в его устройстве предусмотрена кнопка «test», подключаемая последовательно с сопротивлением. При ее нажатии осуществляется подача напряжения на специальный контакт. Если дифавтомат исправен, то в этом случае он должен отключиться.
Важно! Если ваше устройство успешно прошло подобный тест, то вы можете быть уверены только в том, что целостность цепи не нарушена. Но это не дает вам гарантии, что ток утечки отключения и скорость срабатывания дифференциального автомата соответствуют должным требованиям.
Помимо прочего, выключатель дифференциального тока может успешно проходить «test»-проверку, но при этом он проигнорирует реальную утечку электроэнергии по причине неверной установки его в сеть.
Производители дифференциальных автоматов
Помимо понятия о том, что это такое, диф автомат, необходимо иметь элементраные знания о фирмах-производителях данных устройств, самыми популярными среди которых на мировом рынке являются ABB, LeGrand, Schneider Electric и Siemens. Среди отечественных производителей можно выделить КЭАЗ, IEK и DEK raft.
Как подключить дифференциальный автомат?
Домашняя электрическая сеть может быть как однофазной с напряжением 220 вольт, так и трехфазной с напряжением 380 вольт. Кроме того, как упоминалось выше автоматический дифференциальный выключатель тока можно установить как на вводе в дом, так и отдельно на каждую группу электрических приборов.
В зависимости от исходных условий и задач схема подключения данного устройства может несколько отличаться от стандартной, да и сам дифавтомат может быть предназначен как для работы в однофазной сети (двухполюсный), так и для работы в трехфазной сети (четырехполюсный).
Подключение дифавтомата в однофазной сети
Наиболее простой способ организации защиты локальной электросети посредством дифференциального автомата – установка одного такого устройства на вводе в дом (квартиру). В этом случае необходимо приобрести достаточно мощное устройство, которое сможет обслуживать всю электрическую сеть и включенные в нее энергопринимающие устройства.
Недостаток такого монтажа защитной автоматики заключается в том, что при ее срабатывании достаточно сложно будет самостоятельно обнаружить неисправность в системе, поскольку она может возникнуть, где угодно.
Более совершенным и более надежным способом защиты домашней электросети при помощи дифавтоматов будет их отдельная установка на каждую группу проводников. При такой компоновке элементов электрической схемы в случае возникновения короткого замыкания либо перегрузки сработает только то защитное устройство, на участке, подключенном посредством которого, произошла нештатная ситуация. Другие устройства в это время продолжат функционировать в своем обычном режиме.
Подключение к однофазной сети на несколько линий
Достоинство такого способа монтажа автоматики заключается в оперативности определения участка, на котором возникла неисправность. Очевидным же недостатком выступают высокие трудовые и финансовые затраты на организацию указанной схемы подключения дифференциальных автоматов враспределительном щитке.
Важно! Заземляющая жила токоведущего кабеля подключается к шинке заземления, минуя всю защитную автоматику.
Устаревшая электрическая проводка зачастую лишена заземления. Разумеется, вы можете подключить дифавтомат как к сети без заземления, так и к сети с ним. Однако целесообразно перед его установкой все-таки модернизировать устаревшую электропроводку.Соединение защитных дифавтоматов между собой производится посредством перемычек.
Подключение дифавтомата в трехфазной сети
Во многих частных домах, а также в некоторых современных жилых комплексах можно встретить систему электропитания от трехфазной сети с напряжением 380 вольт. Реализация подключения дифференциального автоматического выключателя в данном случае мало чем будет отличаться от произведения работ в однофазной сети, за тем простым исключением, что на вход и выход устройства вы будете подсоединять не две, а четыре токоведущих провода.
Схема подключения трехфазных защитных автоматов также может предусматривать установку рассматриваемого устройства как на всю локальную электрическую сеть, так и монтаж отдельных автоматов на ее ветки.
Теперь вы имеете полное представления о том, что такое дифавтомат в электрике, а также в курсе принципа его работы и монтажа в электрическую сеть.
Как подключить дифавтомат к однофазной и трехфазной сети
Содержание статьи:
Дифавтомат – электромеханическое устройство, которое обеспечивает защиту потребителя от удара электрическим током, также он способен оградить линию от перенагрузок, токовых утечек и короткого замыкания. Этот защитный прибор включает в себя совокупность устройства защитного отключения и автомата. А как подключить дифавтомат?
Устройство дифавтоматПодключение дифавтомата производится по такому же принципу как автомата и УЗО. Но в отличие от них он имеет отличительные особенности, присущи только ему: увеличенная реакция срабатывания; ограждение электроцепи от сверхтоков; предохранение от утечки тока в грунт.
Изоляция проводов имеет огромное значение. Читайте тут о том, какая изоляция лучше.
Существует несколько способов подключения дифавтоматов: по селективной схеме, по неселективной схеме, методы соединения при помощи заземления или без него.
Условия подключения дифавтомата
Для подключения данного устройства необходимо соблюсти ряд условий. Эти требования также заключаются в инструкции к защитному устройству.
Корпус дифавтомата должен быть целым без механических повреждений в виде трещин или сколов.
При подключении данного устройства необходимо обесточить всю электролинию. Рекомендуется убедиться, что в линии нет напряжения посредством индикаторной отвертки или другого измерительного инструмента.
Дифавтомат должен быть установлен на специальную рейку.
Устанавливая защитное устройство, следует обратить внимание, что входные жилы должны заходить сверху, а отходящие только снизу. Если поменять их местами, то данный прибор может просто перегореть.
На корпусе дифавтомата существуют отверстия, которые предназначены специально для каждого проводника в отдельности. N – для нулевого провода, L – для фазного провода. Отверстия обозначены цифрами: 1 – для присоединения входящей фазы, в гнездо под номером 2 подключается отходящий фазный провод.
Какие провода лучше использовать для проводки в квартире. Большая сравнительная статья тут.
При монтаже защитного прибора правило объединения всех нулевых проводников в этом случае не работает. Поэтому запрещается объединять провода с нулевыми значениями после расположения дифавтомата. При этом фаза и нули входят в устройство, и более не объединяются.
Специалисты в данной области рекомендуют в случае не соответствия длинны проводов и дистанции присоединения лучше их полностью заменить, чем наращивать. Со временем такой контакт придет в негодность и рано или поздно его все равно придется менять, также это может привести к плохим последствиям.
Следует рассчитать количество потребляемой энергии, численность нагрузочных электроприборов, а также особенности конфигурации создаваемой электрической линии.
Схема подключения
Как подключить дифавтомат? Существует несколько видов подключения дифференцированных автоматов:
Как подключить дифавтомат- Диффавтомат установлен на входе, защищая всю электрическую цепь, находящуюся в квартире. Положительными чертами такого расположения являются: недорогой способ, имеющий в сети дифавтомат в единственном экземпляре; не занимает много места в главном распределительном щите. К недостаткам можно отнести: при возникновении ситуации для срабатывания обесточит полностью всю линию; осложнит поиск повреждения.
- Дифавтомат установлен один общий на входе и по одному на каждую линию. Это самая популярная и надежная схема. При этом каждое устройство контролирует свою электрическую линию, а общий – электрическую цепь в целом. В таком варианте соединения необходимо соблюдать селективность. Входной аппарат должен обладать номинальным током утечки от 100-300мА, у остальных ток утечки должен быть 30мА. Этот метод исключит одновременное срабатывание всех устройств сразу. Для лучшего эффекта селективности рекомендуется выбирать защитное устройство типа S, для которой характерный срок срабатывания имеет задержку. Отрицательными свойствами являются: дорогой в использовании; требуется много места в распределительном щитке; многосложность схемы.
- Отсутствие общего автомата, защитные устройства устанавливаются только на токоведущие линии.
Подключение в однофазной сети
В жилых домах зачастую используется однофазная система электропроводки. При этом в этой системе рабочее напряжение составляет 220 вольт. Для данной величины напряжения рекомендуется применять двухполюсное защитное устройство.
Подключение дифватоматаЭлектромонтаж схемы можно производить двумя способами. Одна из которых — это когда дифавтомат монтируется только после электросчетчика, выполняя свои защитные функции на протяжении всей электрической линии.
В результате такого соединения неполадку, из-за которой вышел из строя аппарат, будет отыскать намного сложнее.
Другой способ более надежный и безопасный. Он представляет собой установку прибора на каждую линию, защищая и контролируя ее по отдельности.
При установке защитного устройства в однофазную сеть следует помнить, что нулевой провод, идущий от источника питания подсоединяют с нижней стороны, а сверху присоединяется нулевой провод, идущий от нагрузки.
Подключение в трехфазной сети
Основное отличие однофазной от трехфазной в том, что в этой системе заходит сразу три проводника фазных проводов – L1, L2, L3. В этой электрической системе вступает в эксплуатацию четырехполюсное защитное устройство на 380 вольт.
Что делать если человека ударило током? Это должен знать каждый, читать всем!
Данный способ электрического соединения подразумевает более мощную нагрузку. Он используется в частных домах, обладающих большой площадью, а также в автомобильных гаражах, где используются мощное электрооборудование.
Подключение дифавтомата без заземления
Как подключить дифавтомат в жилых зданиях старой постройки? Зачастую конфигурация электрической сети заключается в двухпроводной схеме. При этом в таких проводках не имеется проводника заземления. Если не проводится ремонт и не меняется вовремя такая проводка на трехпроводную, то это чревато тяжелыми последствиями.
Такая проводка не способна обеспечить защиту современным бытовым приборам переменного тока. В случаях если нет возможности замены проводки, необходимо устанавливать дифавтоматы.
Лучшие производители розеток и выключателей для вашего дома. ТОП самых покупаемых, по мнению покупателей.
В этой системе электрической сети господствует напряжение в 220 вольт двухпроводной сети. Электромонтаж данной линии более опасный и ненадежный.
Поделиться ссылкой:
Читайте по теме
Схема подключения дифференциального автомата
4 простых схемы подключения дифавтомата в доме с трехфазной и однофазной сетью, с заземлением и без провода PE.
Мы уже рассматривали с Вами, как подключить дифференциальный автомат своими руками. Мероприятие совсем не сложное, главное правильно продумать место установки устройства в распределительном щитке, а также выбрать наиболее подходящие характеристики изделия по мощности. Далее мы подробно остановимся на первом пункте и покажем Вам несколько схем подключения дифавтомата в однофазной и трехфазной сети. Содержание:
Однофазная сеть 220 В
В квартирах и частных домах чаще всего используется устаревший вариант электропроводки – с одной фазой. В этом случае номинальное напряжение составляет 220 В, поэтому использовать необходимо двухполюсное изделие. Что касается схемы подключения дифавтомата, она может быть представлена в двух вариантах. Первый – когда защита устанавливается только после электросчетчика, обслуживая всю домашнюю проводку.
В этом случае при срабатывании и отключении автоматики будет сложнее найти причину выхода из строя, поэтому желательно отдавать предпочтение второму, более надежному варианту.
Правильная схема подключения дифавтомата в однофазной сети с заземлением:
Как Вы видите, на каждую группу проводов устанавливается по отдельному аппарату. Если сработает один дифавтомат, второй продолжит свое функционирование.
Трехфазная сеть 380 В
Единственное важное отличие 3-х фазной сети заключается в том, что вместо одного фазного проводника на вводе предоставляется сразу три фазы : L1, L2, L3. В этом случае необходимо использовать 4 полюсный дифавтомат на 380В, схема подключения которого будет выглядеть так:
Такой вариант может использоваться в новом доме, а точнее коттедже, который должен выдерживать высокую токовую нагрузку от электроприборов. Также такой вариант иногда используют при монтаже электропроводки в гараже, т.к. здесь могут применяться мощные сварочные аппараты, компрессоры и другое электрооборудование.
Без заземления
Все предыдущие схемы подключения дифференциального автомата были с заземлением, теперь хотелось бы предоставить устаревшую модель, в которой используется двухпроводная сеть 220В.
Подключать дифавтомат без земли нужно по следующей схеме:
Такой способ электромонтажа можно увидеть в старых домах панельного типа. Он является крайне не безопасным и, поэтому рекомендуем заменить электропроводку в доме на новую, с заземляющим контактом.
Рекомендуем также просмотреть существующие варианты подключения на видео обзорах:
Вот и все, что хотелось рассказать по поводу данной темы. Советуем Вам использовать дифференциальные автоматы только от популярных производителей: abb, legrand (легранд), IEK и Schneider electric, чтобы защита прослужила долго, а главное — на совесть.
Похожие материалы:
- Что лучше выбрать: УЗО или дифавтомат?
- Схема электропроводки в гараже
- Как сделать заземление в доме?
Нравится
0)Не нравится
0)Трехфазный дифференциальный автоматический выключатель в Украине
1
538 грн.
Дифференциальный автоматический выключатель HNB 16/0.03 типAC EATON ( HNB 195127 ) ДИФ
Доставка из г. Львов
99% из 96Трехфазная цифровая автоматическая система проверки реле защиты от перегрузки по току Hzjb-i
Характеристики тестера защиты трехфазного микрореле:
T стандартный выход 4 фаз напряжения и 3 фазы тока
Он может удобно комбинировать различные типы тока или напряжения и имеет различные типы защитных экспериментов. Каждая фаза выходного напряжения составляет 120 В, а общий параллельный ток составляет 120 А. Четвертое фазное напряжение Ux имеет множество функций, и его можно установить как 4 типа для каждых трех напряжений или напряжения проверки синхронизма, или вывести любое значение напряжения.
s , работающий в автономном режиме, удобен Реле Singer HZJB-3 управляется с помощью удобной и гибкой поворотной мыши через большой ЖК-экран и полностью английский дисплей. Он может выполнять большую часть тестовых работ, включая всевозможные проверки реле и защиты микрокомпьютеров, и может моделировать все виды сложных мгновенных, постоянных, преобразовательных отказов для теста. Его можно использовать сразу после запуска и удобно управлять.
D Обычная рабочая модель, подключение компьютера для работы Благодаря использованию программного обеспечения для работы с английской настройкой на платформе Windows, он может работать для всех видов больших, сложных и высокоуровневых проверок автоматизации, и его удобно тестировать и сканировать все виды защиты с фиксированным значением, а также хранение данных испытаний в реальном времени, отображение векторной диаграммы, отображение формы сигнала неисправности, оперативная печать отчетов и т. д.
Сильная функция softwar e Он может выполнять все виды больших сложных проверок, требующих высокой степени автоматизации, таких как трехфазный дифференциальный тест, вспомогательный источник питания для быстрой резки и автоматический входной тест, защита линии путем проверки синхронизма повторного включения напряжения и так далее. и он может легко тестировать и сканировать все виды настроек защиты для воспроизведения неисправностей, хранения тестовых данных в реальном времени, отображения векторной диаграммы, онлайн-отчетов для печати и т. д.
Количество контактов переключателя велико 2 пары пустых выходных контактов.Входной контакт совместим как с пустым контактом, так и с контактом 0 ~ 250 В, и имеет интеллектуальное автоматическое распознавание. Контакт входа и выхода может быть расширен в зависимости от потребности пользователя.
Большой ЖК-экран В устройстве используется большой ЖК-экран с радио-графикой и высоким разрешением с решетками 320 x 240, и весь рабочий процесс настраивается на экран, рабочий интерфейс которого и результаты тестирования отображаются на английском языке, интуитивно понятны и понятны.
Самозащита Используйте разумную конструкцию теплоотводящей конструкции, имеет различные надежные и идеальные защиты и плавный пуск, а также функцию самодиагностики неисправностей и блокировки.
Независимый выход постоянного тока Устройство оборудовано специальной регулируемой выходной мощностью 110 В постоянного тока и 220 В постоянного тока.
C osteffective Это междисциплинарное дизайнерское производство, объединяющее множество передовых научных и технологических достижений во многих областях. Что еще более важно, высокая производительность тестера и небольшая цена делают его очень рентабельным.
Параметр тестера защиты трехфазного микрореле:
Выход переменного тока
Точность выхода: 0.5 величин
Выходной фазный ток (эффективное значение): 0 ~ 40A
Три параллельных фазных токовых выхода (эффективное значение): 0 ~ 120A
Значение фазного тока с длительным временем разрешения (эффективное значение): 10A
Максимальный фазный ток выходная мощность: 420 ВА
Максимальная выходная мощность трех параллельных фаз по току: 900 ВА
Максимальное время работы трех параллельных фазных токов: 10 с
Диапазон частот (основная волна): 20 ~ 1000 Гц
Число гармоник: 1 ~ 20 раз
Выход постоянного тока
Точность выхода: 0.5 величин
Токовый выход: 0 ~ ± 10 А / каждая фаза, 0 ~ ± 30 А / каждые три параллели
Максимальное выходное напряжение нагрузки: 20 В
Выход переменного тока
Выходная точность: 0,5 величины
Выход фазного напряжения (RMS): 0 ~ 120 В
Выходное линейное напряжение (RMS): 0 ~ 240 В
Фазное напряжение / выходное линейное напряжение: 80 ВА / 100 ВА
Диапазон частот (базовая волна): 20 ~ 1000 Гц
Число гармоник: 1 ~ 20 раз
Выход постоянного напряжения
Точность выхода: 0.5 величин
Амплитуда выходного фазного напряжения: 0 ~ + 160 В
Амплитуда выходного линейного напряжения: 0 ~ + 320 В
Фазное напряжение / выходное линейное напряжение: 70 ВА / 140 ВА
Измерение количества и времени переключателя
HZJB-3 | примечание | |
Вход параметров переключателя | 7 выводов | Пустой контакт: 1 ~ 20 мА, 24 В Контакт питания: Контакт питания ~ + 6В; «1»: + 11 В ~ + 250 В |
Выход параметров переключателя | 2 пары | DC: 220 В / 0.2A; AC: 220V / 0.5A |
Измерение времени | Диапазон измерения: 0,1 мс ~ 9999 с точность измерения: 0,1 мс | |
Объем и вес
HZJB-3 | |
Внешний вид и размер | 400 × 300 × 180 мм³ |
Вес отдельной машины | Электропитание22000 |
Температура окружающей среды | -10 ℃ ~ + 50 ℃ |
Разница между однофазным и трехфазным двигателем со сравнительной таблицей
Системы электроснабжения в основном подразделяются на два типа: однофазные и трехфазные. Однофазный используется там, где требуется меньшая мощность и для работы с небольшими нагрузками. Эти три фазы используются в крупных отраслях промышленности, на заводах и в производственных цехах, где требуется большое количество энергии.
Одно из основных различий между однофазным и трехфазным состоит в том, что однофазное соединение состоит из одного проводника и одного нейтрального провода, тогда как трехфазное питание использует три проводника и один нулевой провод для замыкания цепи.Некоторые другие различия между ними объясняются ниже в сравнительной таблице.
Сравнительная таблица: однофазный, V / S, трехфазный
| Основа для сравнения | Однофазный | Трехфазный |
|---|---|---|
| Определение | Питание по одному проводнику. | Питание по трем проводам. |

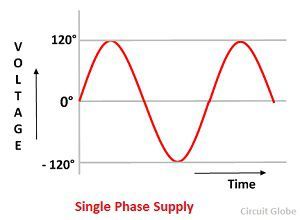

| Форма волны |  |  |
| Кол-во жил. | Требуется два провода для завершения цепи. | Требуется четыре провода для замыкания цепи. |
| Напряжение | Перенос 230 В | Перенос 415 В |
| Название фазы | Расщепленная фаза | Без другого названия |
| Возможность передачи энергии | Минимум | Максимум |
| Сеть | Простой | Сложный |
| Сбой питания | Возникает | Не возникает |
| Убыток | Максимум | Минимум |
| Подключение источника питания |  |  |
| КПД | Меньше | Высокая |
| Экономичный | Меньше | Больше |
| Использует | Для бытовой техники. | В крупных отраслях промышленности и при высоких нагрузках. |
Определение однофазного
Для однофазной цепи требуется два провода для завершения цепи, т. Е. Провод и нейтраль. По проводнику проходит ток, а нейтраль — это обратный путь тока. Однофазный источник питания до 230 вольт. В основном он используется для работы небольших приборов, таких как вентилятор, кулер, кофемолка, обогреватель и т. Д.
Определение трех фаз
Трехфазная система состоит из четырех проводов, трех проводов и одной нейтрали.Провода не в фазе и на расстоянии 120º друг от друга. Трехфазная система также используется как однофазная система. При низкой нагрузке от трехфазного источника питания можно взять одну фазу и нейтраль.
Трехфазное питание непрерывно и никогда полностью не падает до нуля. В трехфазной системе питание может потребляться по схеме звезды или треугольника. Соединение звездой используется для передачи на большие расстояния, потому что оно имеет нейтраль для тока короткого замыкания.
Соединение в треугольник состоит из трех фазных проводов и без нейтрали.
Ключевые различия между однофазными и трехфазными
- При однофазном питании мощность протекает по одному проводнику, тогда как трехфазное питание состоит из трех проводов для питания.
- Для однофазного источника питания требуется два провода (одна фаза и одна нейтраль) для завершения цепи. Трехфазный требует трех фазных проводов и одного нулевого провода для завершения цепи.
- Однофазный источник питания обеспечивает напряжение до 230 В, а трехфазный источник питания обеспечивает напряжение до 415 В.
- Максимальная мощность передается через три фазы по сравнению с однофазным питанием.
- Однофазная двухпроводная сеть, что упрощает сеть, тогда как трехфазная сеть сложна, поскольку состоит из четырех проводов.
- Однофазная система имеет только один фазный провод, и если в сети происходит неисправность, то полностью выходит из строя блок питания.Но в трехфазной системе сеть состоит из трех фаз, и если неисправность происходит на одной из фаз, две другие будут непрерывно подавать питание.
- КПД однофазного источника питания меньше по сравнению с трехфазным питанием. Поскольку для трехфазного питания требуется меньше проводников по сравнению с однофазным питанием для эквивалентной схемы.
- Однофазный источник питания требует большего обслуживания и становится более дорогим по сравнению с трехфазным источником питания.
- Однофазный источник питания в основном используется в доме и для работы с небольшими нагрузками.Трехфазное питание используется в крупных отраслях промышленности и для работы с большими нагрузками.
Соединение трех фаз звездой позволяет использовать два разных напряжения (т. Е. 230 В и 415 В). Питание 230 В осуществляется через однофазный и один нейтральный провод, а трехфазное питание подается между любыми двумя фазами.
.Реализует модель трехфазного инвертора для приводов двигателей переменного тока
Укажите уровень детализации модели для использования:
Подробный(по умолчанию)Среднее значение
Время выборки инвертора в секундах. Значение по умолчанию
это 2e-6 .
Сопротивление демпфера в Ом.Установите сопротивление демпфера .
Параметр рупий на инф для устранения
амортизаторы от модели. Значение по умолчанию — 10e3 .
Емкость демпфера в фарадах. Установить демпфер емкость Cs параметр до 0 для устранения
амортизаторам или к inf , чтобы получить резистивный амортизатор.
Значение по умолчанию — inf .
Выберите тип силового электронного устройства для использования в мосте.
GTO / диоды(по умолчанию)MOSFET / диодыIGBT / диоды
Укажите тип привода. Этот параметр виден только
когда установлен параметр Уровень детализации модели до Среднее значение . Выберите одно из этих значений:
Внутреннее сопротивление переключателя в Ом.Значение по умолчанию
это 1e-3 .
Прямые напряжения, в вольтах, устройств с принудительной коммутацией
(GTO, MOSFET или IGBT) и встречно-параллельных диодов. Этот параметр
доступен, если для выбранного электронного устройства Power установлено значение GTO / Diodes или IGBT / Diodes .
Значение по умолчанию — [1.2,1.2] .
Время спада Tf и время спада Tt, в секундах, для GTO или
Устройства IGBT.Значение по умолчанию — [1e-6,2e-6] .
Значение по умолчанию — [1e-6,2e-6] .
По умолчанию Нет .
Выберите Напряжение прибора для измерения
напряжения на шести клеммах силового электронного устройства.
Выберите Токи прибора для измерения
токи, протекающие через шесть силовых электронных устройств. Если
используются антипараллельные диоды, измеряемый ток — полный ток
в устройстве с принудительной коммутацией (GTO, MOSFET или IGBT) и в
антипараллельный диод.Следовательно, положительный ток указывает на ток
протекает в устройстве с принудительной коммутацией, а отрицательный ток указывает
ток, протекающий в диоде. Если демпфирующие устройства определены,
измеряемые токи — это токи, протекающие через силовой электронный
только устройства.
Select UAB UBC UCA UDC напряжение от до
Измерьте напряжения на клеммах (переменного и постоянного тока) блока инвертора (трехфазного).
Выбрать Все напряжения и токи от до
Измерьте все напряжения и токи, определенные для инвертора
(Трехфазный) блок.
Поместите блок мультиметра в модель для отображения выбранные измерения во время моделирования. В меню Available Measurements блока Multimeter, измерение обозначается меткой, за которой следует имя блока.
Измерение | Этикетка |
|---|---|
Напряжения устройства | |
Напряжение на клеммах | |
Синхронная частота машины, в герцах.Этот параметр
отображается только в том случае, если параметр Уровень детализации модели установлено значение Среднее значение . Значение по умолчанию - 60 .
Определяет контрольный кадр, который используется для преобразования входных данных напряжения (опорный кадр abc) в опорный кадр dq, и вывод токи (система отсчета dq) в систему отсчета abc. Вы можете выбрать один из следующих преобразований опорного кадра:
Ротор(по умолчанию)СтационарныйСинхронный
Этот параметр отображается, только если деталь модели параметр уровня установлен на Среднее значение и Тип привода установлен на Ориентированный на поле
Контроль .
Сопротивление статора в Ом и индуктивность рассеяния в Генри,
мотора. Этот параметр отображается только тогда, когда модель Параметр уровня детализации установлен на Среднее значение и Тип привода установлен на Ориентированный на поле
control . Значение по умолчанию - [14.85e-3,0.3027e-3] .
Сопротивление статора в омах, индуктивность рассеяния в генри,
и взаимные индуктивности двигателя d и q в генри.Этот параметр
отображается только в том случае, если параметр Уровень детализации модели установлен на Среднее значение и Drive
Параметр типа установлен на Векторное управление WFSM .
Значение по умолчанию - [2.01e-3,4.289e-4,4.477e-3,1.354e-3] .
Сопротивление ротора в Ом и индуктивность рассеяния в Генри,
оба относятся к статору. Этот параметр отображается только тогда, когда модель Параметр уровня детализации установлен на Среднее значение и Тип привода установлен на Ориентированный на поле
Контроль .Значение по умолчанию - [9.295e-3,0.3027e-3] .
Намагничивающая индуктивность двигателя в генри. Этот параметр
отображается только в том случае, если параметр Уровень детализации модели установлен на Среднее значение и Drive
Параметр типа установлен на Полевое управление .
Значение по умолчанию - 10.46e-3 .
Значение по умолчанию - 10.46e-3 .
Индуктивности между фазой и нейтралью Ld и Lq по оси d и
Ось q синусоидальной модели с явнополюсным ротором.Этот параметр
отображается только в том случае, если параметр Уровень детализации модели установлен на Среднее значение и Drive
Параметр типа установлен на Векторное управление PMSM .
Значение по умолчанию - [8.5e-3,8.5e-3] .
Индуктивность якоря синусоидальной модели с круглым ротором
(Ld равно Lq). Этот параметр отображается только тогда, когда модель Параметр уровня детализации установлен на Среднее значение и
для параметра Тип привода установлено значение Бесщеточный
ДЦ .Значение по умолчанию - 8.5e-3 .
Фазное сопротивление статора Rs двигателя в Ом. Эта
параметр отображается только в том случае, если параметр Уровень детализации модели установлен на Среднее значение и Drive
Параметр типа установлен на Векторное управление PMSM .
Значение по умолчанию - 0,2 .
Постоянный поток по Веберу на пару полюсов, индуцированный в статоре
обмотки магнитами двигателя.Этот параметр виден только
когда установлен параметр Уровень детализации модели до Среднее значение и Тип привода параметр
установлен на PMSM векторное управление или Бесщеточный
ДЦ . Значение по умолчанию - 0,175 .
Число пар полюсов машины, управляемой инвертором.
Этот параметр отображается только в том случае, если параметр Уровень детализации модели установлено значение Среднее значение .Значение по умолчанию - 4 .
Реализация векторной модели трехфазного регулирующего трансформатора РПН
Описание
Этот блок используется для моделирования трехфазного двухобмоточного трансформатора или автотрансформатора с использованием устройство РПН (РПН) для регулирования напряжения в системе передачи или распределения. Регулирование напряжения в системе передачи влияет в первую очередь на поток реактивной мощности, который в поворот, влияет на пределы передачи мощности. Хотя регулирующий трансформатор не обеспечивает такой большая гибкость и скорость, как FACTS, основанные на силовой электронике, его можно рассматривать как базовый регулятор потока мощности.Вот почему он был включен в библиотеку фактов. Динамичный производительность регулирующего трансформатора может быть увеличена за счет использования тиристорного переключателя ответвлений вместо механического переключателя ответвлений. Поскольку эта модель представляет собой векторную модель, которая не реализует детали текущего переключения от одного крана к следующему, вы можете использовать его для моделирования устройство РПН на основе тиристоров и реализовать собственную систему управления, выбрав Внешнее управление РПН в меню блока.Вы также можете использовать этот блок вместе с трехфазным РПН фазосдвигающим трансформатором Дельта-Шестиугольник (фазорного типа) блок для построения векторных моделей более сложных топологий FACTS на основе трансформаторов.
На рисунке ниже показана одна фаза трехфазного регулирующего трансформатора. Каждая фаза состоит из основных обмоток 1 и 2 и регулирующей обмотки с ответвлениями.
Одна фаза регулирующего трансформатора
- N отводов ≤ N ≤ + N отводы .Соотношения напряжений на двух обмотках:
| Обмотка 1 | Обмотка 2 |
|---|---|
| V2V1 = 1 (1 + N⋅ΔU) × Vnom2Vnom1 | V2V1 = (1 + N ⋅ΔU) × Vном2Vном1 |
Регулировка напряжения осуществляется путем изменения передаточного отношения трансформатора V2 / V1 с помощью РПН. Устройство РПН может подключаться либо к обмотке 1 (левая схема), либо к обмотке 2 (правая диаграмму). Устройство РПН может выбрать любое ответвление от положения 0 (без коррекции напряжения) до максимального значения. (положение Ntap), обеспечивающее максимальную коррекцию напряжения.РПН также имеет реверсивный переключатель, который позволяет подключать обмотку регулирования либо аддитивно, либо субтрактивно. полярность. Коэффициент, умножающий Vnom2 / Vnom1, является поправочным коэффициентом напряжения. Дано по:
1 / (1 + N Δ U ) для устройства РПН на обмотке
1
1 + N Δ U для РПН на обмотке
2
, где
N = положение РПН
Δ U = напряжение
на отвод номинального напряжения обмотки 1 или 2.
Отрицательные значения N соответствуют показанному положению реверсивного переключателя пунктирными линиями (регулировочная обмотка в вычитающей полярности). Сопротивление трансформатора и реактивное сопротивление утечки также зависит от положения ответвления.
Механические переключатели ответвлений - относительно медленные устройства. Время, необходимое для перехода от одного нажатия позиция до следующего составляет от 3 до 10 секунд. Вы указываете это механическое время задержка в меню блока.
Примечание
РПН используют дополнительные переключатели и резисторы (или индукторы) для передачи тока от
отводящий ответвитель к текущему ответвлению без прерывания тока нагрузки.Во время передачи стучит
временно закорочены через резисторы или индукторы. Время передачи (обычно
от 40 мс до 60 мс) быстрее по сравнению с процессом выбора ответвлений (от 3 до 10 с). Как это
блок реализует векторную модель для исследования переходной устойчивости энергосистем в диапазоне
от секунд до минут, процесс передачи отвода не моделируется и мгновенное нажатие
передача предполагается. Подробная модель регулирующего трансформатора представлена в power_OLTCregtransformer Пример.
Автоматический контроль напряжения
Регулирующий трансформатор связан с системой управления, которая регулирует напряжение на клеммы трансформатора (сторона 1 или сторона 2) или на удаленной шине. Такая система управления предусмотрен в блоке трехфазного регулирующего трансформатора РПН (фазорного типа). Затем вы подключаетесь на входе Vm блока сигнал Simulink ® , который обычно представляет собой величину напряжения прямой последовательности (в о.е.) быть управляемым, но это может быть любой сигнал.Система управления автоматически регулирует кран Положение до измеренного напряжения Vm равно опорного напряжения Vref, указанного в блокировать меню.
Регулятор напряжения представляет собой регулятор гистерезисного типа. Каждый раз, когда требуется смена крана, регулятор посылает импульс на вход Up или Down контроллера переключателя ответвлений. Посмотрите под маской блока, чтобы увидеть, как построены эти блоки управления. Регулятор просит кран изменить если
| V м - V ref | > DeadBand / 2
во время t > Delay, где V ref , DeadBand и Delay параметры регулятора напряжения.
Внешнее управление РПН
Если вы хотите внедрить собственную систему управления или вручную контролировать положение РПН, вы выберите Внешнее управление РПН . Затем ввод Vm заменяется двумя входами, обозначенными Up и Down. Применение импульса к входу Up или Down перемещает кран положение вверх или вниз при изменении сигнала с 0 на 1.
Примеры
См. пример power_OLTCregtransformer , который иллюстрирует использование
Блок Трехфазный РПН регулятор-трансформатор (фазорного типа) для регулирования напряжения на 25 кВ
распределительный питатель.Модель векторов сравнивается с подробной моделью регулирующего
трансформатор. Посмотрите под замаскированными блоками, чтобы увидеть, как реализованы обе модели. Подробный
В модели используются переключатели и три блока многообмоточного трансформатора, тогда как в векторной модели используются
текущие источники.
