Построить туалет своими руками: чертежи, размеры
Главная » Туалет » Строим дачный туалет: проекты, чертежи, размеры
В этой статье представлены образцы дачных туалетов: чертежи кабинок, их средние размеры, некоторые рекомендации по строительству. Конструкция может быть разной: есть проекты прямоугольные, треугольные, ромбовидные. Выбираете форму, потом материал, и можно приступать к строительству. Чертежи есть, строение — не самое сложное. Только учтите, что размеры даны для людей среднего роста и комплекции. Их легко можно изменить, не особо меняя конструкцию.
Дизайн дачного туалета может быть простым или замысловатым
Схема уличного туалета
Содержание статьи

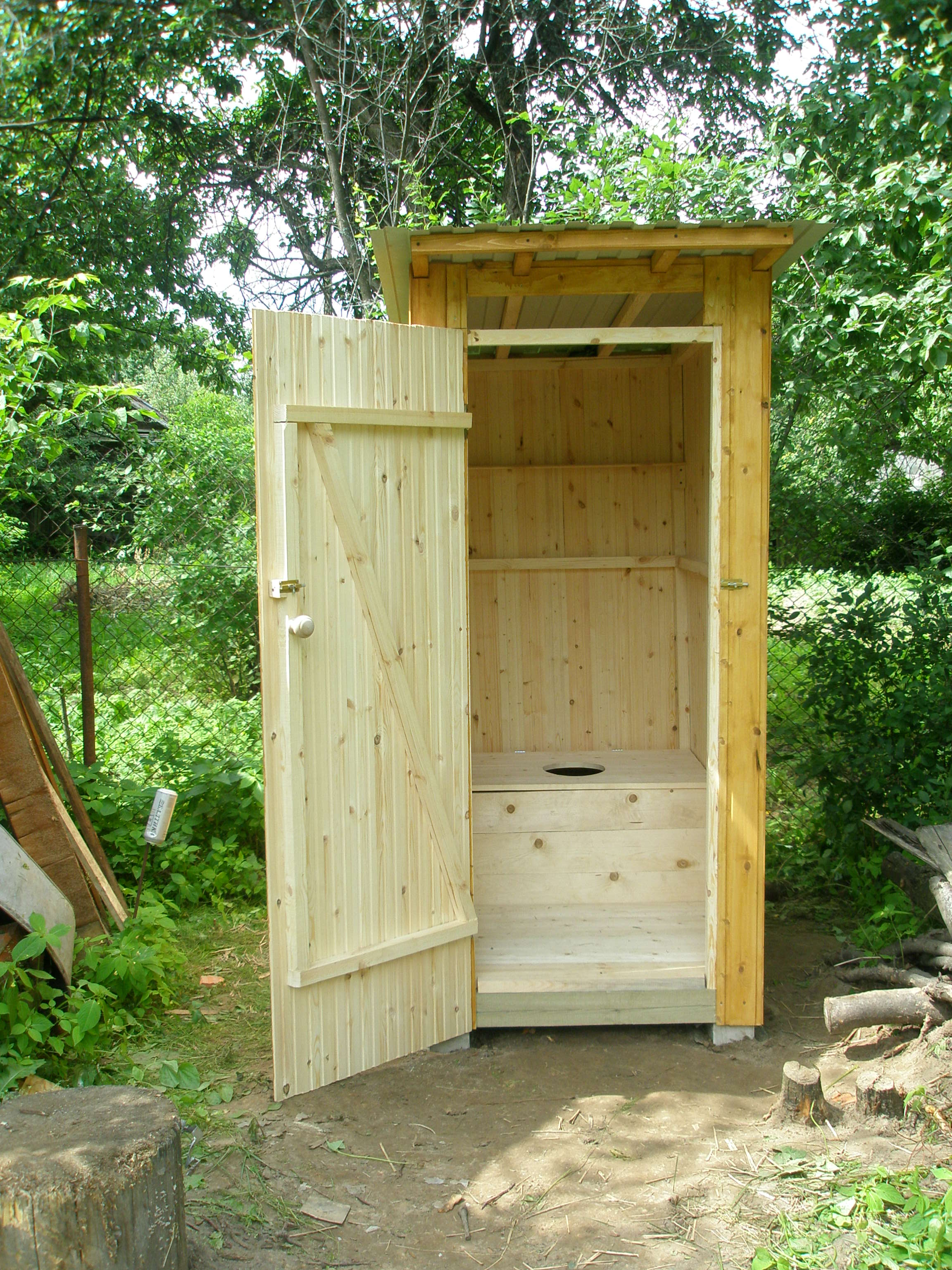

Наиболее распространенным вариантом дачного или садового туалета является прямоугольная постройка. Ее еще называют «скворечник» так как в варианте с односкатной крышей она очень его напоминает.
Проект дачного туалета из дерева типа «Скворечник» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)
На чертеже туалета, представленном на фото выше, для отделки использовалась доска толщиной 40 мм.
Образцы дачных туалетов: чертежи одинаковые, исполнение разное
Несмотря на то, что постройка утилитарная, при желании ей можно придать привлекательный вид и скворечник превратится во вполне привлекательное небольшое здание. Например, можно сделать из этой постройки маленькую мельницу.
Дачный туалет-мельница — немного фантазии и неприглядная постройка становится украшением участка (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)
Тот же скворечник, но из сруба — уже совсем другой вид. Особенно гармонично все будет смотреться, если здание на участке выстроено (или будет выстроено) тоже из бревна.
Даже самый простой туалет из бревна смотрится почти как экзотика. Причем, его можно использовать и как зимний вариант (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)
Для регионов, где древесина — роскошь, и расходовать ее на постройку туалета нерационально, ту же конструкцию можно обшить другим материалом.
Например, каркас обшивается любым листовым материалом — фанерой, ДВП, ГВЛ. На них снаружи можно уложить отделочный материал — плитку или декоративный камень. Еще более бюджетный вариант — обшить профнастилом.
Туалет на даче своими руками строят из любого материала. Этот — из профнастила (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)
Это тот тип туалета, Который несложно построить из кирпича. Делают их обычно в полкирпича. Никаких сложностей даже для неопытного каменщика нет. Кладка со смещением, раствор — цементно-песчаный.
По тому же проекту и чертежу можно построить туалет из кирпича (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)
Пошаговая инструкция строительства уличного туалета тут.

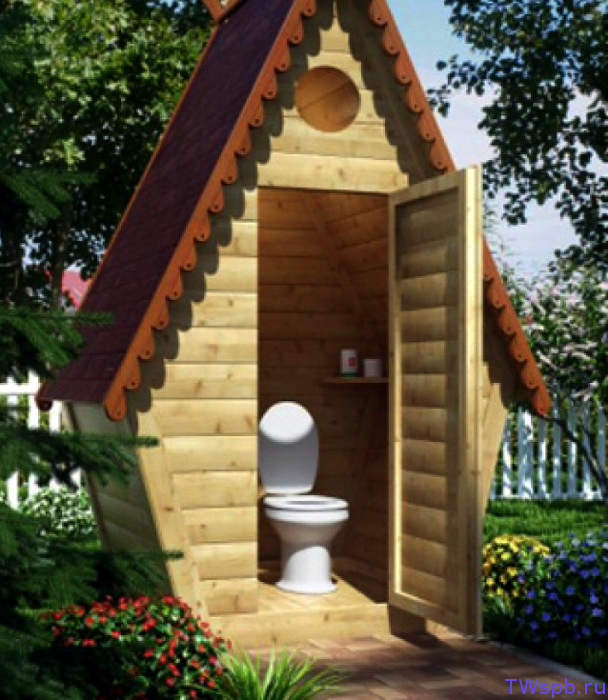

Туалет типа «Шалаш» (треугольный)
Эта туалетная кабинка имеет вид треугольника. Боковые стенки одновременно являются скатом кровли. Построить такой туалет своими руками можно за несколько часов. Чертежи с примерными размерами даны на картинке ниже.
В них можно и нужно вносить корректировки: все габариты даны для людей средней комплекции.
Чертеж дачного туалета типа «Шалаш» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)
Если нужны более широкие двери, можно не раздвигать основание, которое в данном проекте и так немалое, а сделать двери нестандартной формы — как на рисунке справа.
Обшивка отделочными материалами в туалетах «Шалаш» проводится только впереди и сзади. На боковые поверхности укладывают кровельный материал. Можно использовать любой, но неплохо смотрится мягкая черепица или полимерный шифер.
Имея чертежи треугольный туалет на даче построить проще простого
На фото справа обрешетка сделана под листовой кровельный материал — использовали шифер из пластика — он есть разных цветов, стоит относительно недорого, монтируется просто — гвоздями с прокладками.
Если использовать планируете мягкий кровельный материал — рубероид, битумную черепицу или что-то похожее, обрешетку делайте сплошную — из листа влагостойкой фанеры, ДСП, ГВЛ.
Их крепят к каркасу саморезами, сверху настилают кровельные материалы.
Про вентиляцию в уличном туалете и душе читайте тут. О том, как избавится от запахов написано в этой статье.
Чертеж туалета «Теремок»
Этот туалет имеет вид ромба. По сравнению с «Шалашом» строится он дольше, но и вид имеет более декоративный. При соответствующем оформлении он ничуть не испортит пейзаж.
Чертеж туалета «Теремок» с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)
Ромбовидный домик для туалета на дачном участке смотрится неплохо. Снаружи оббить каркас можно распиленным пополам кругляком небольшого диаметра, вагонкой большой толщины, блок-хаусом, обычной доской. Если используете доску, прибивайте ее не встык, а накладывая на пару сантиметров на нижнюю, по типу еловой шишки. Можно, конечно, и встык, но внешний вид будет уже не тот…
Второй вариант: дачный туалет «Теремок» сделан со скошенными боковыми стенками.
Дачный туалет «Теремок» — второй проект с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)
Основная загвоздка в любом небольшой деревянном туалете — хорошо закрепить двери.
Фото-иллюстрации: строит туалет на даче своими руками. Чертежи представлены выше
Из этой несложной, в общем, конструкции можно сделать уборную в любом стиле. Например, в голландском. Отделка простая — светлый пластик, поверх которого набиты характерные балки, прокрашенные морилкой. Обратите внимание, на стеклянные вставки и на то, что крыша этого экземпляра сделана из поликарбоната. Если поликарбонат многослойный, жарко быть не должно)))
Дачный уличный туалет в виде голландского домика
Можно даже туалет «Теремок» превратить в царскую карету. Это не шутка…подтверждение на фото. Всего-то надо изменить форму и добавить несколько элементов декора, характерных для карет. Вот и получите туалет в виде кареты.
Уличный туалет-карета
Вот несколько фото процесса изготовления.
В оригинале установлен биотуалет, потому постройка несложная: нет необходимости думать о яме и связанных с ней нюансах…но приспособить такую кабинку можно к любому типу…
Каркас характерной формы
Обратите внимание, форма достигнута благодаря установленным под углом доскам, а плавно сужающийся низ — подрезанными соответствующим образом опорам.
На подиуме устанавливают биотуалет
Короткими досками зашивают пол, затем начинают обшивку снаружи. Вверху карета имеет тоже плавный изгиб — вырезаете из коротких досок соответствующие направляющие, прибиваете их к уже имеющимся боковым стойкам и можно начинать наружную обшивку стен.
Обшивка стен
Внутри также обшивают вагонкой. Снаружи туалет-карета выбелен, изнутри древесина имеет естественный цвет. После остается декорирование и добавление характерных деталей — вензеля, раскрашенные золотом, фонари, «золотые» цепочки, колеса.
Покраска и декорирование
«Царские» занавески и цветы))) Поставлен даже рукомойник и небольшая раковина.
Вид изнутри на окна
После всех усилий имеем самый необычный в округе туалет. Мало кто может таким похвастаться…
Еще и чемоданы в багажнике))
Теплая уборная
Пользоваться туалетом со стенкой в одну доску летом вполне комфортно. Но не все дачи посещаются только в теплое время года. Для осенне-весеннего периода необходимо хоть какое-то утепление, которое перекроет сквозняки.
В этом случае конструкция туалета ничем не отличается. Только размеры увеличите на 5-10 см больше: обшивка будет двойная — снаружи и изнутри, а между обшивкой уложен утеплитель. Утеплить нужно будет и двери — двойные слишком тяжелые для такой постройки, но изнутри их можно оббить куском линолеума, дермантином и другим хорошо моющимся материалом.
О строительстве туалета своими руками (с фото-отчетом можно прочесть тут).
Комбинированный душ-туалет
Вторая по необходимости постройка на даче — душ. А если так, то зачем строить два отдельных сооружения, если их можно построить под одной крышей.
Несколько чертежей дачных туалетов с душем для самостоятельной постройки опубликованы ниже.
Вариант комбинированного туалета для дачи душем (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)
Второй проект туалета и душа под одной крышей.
Внешний вид и чертеж туалета и душа для дачи в одном строении (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)
Вид и размеры туалет+душ спереди и сбоку (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)
Как вы догадались, строение просто увеличивают в два раза в ширину. Если захотите, сможете создать свой проект, под свои желания и потребности. Чертеж хозблока с туалетом будет точно таким. Возможно, вам нужно будет сделать одно из помещений чуть больше. Просто предусматриваете это при планировке и изготовлении опор под постройку.
Как построить туалет на даче своими руками
1.
Постройка туалета с облицовкой из блок-хауса. Ширина двери 60 см. Высота всего сооружения — 2,70 см. В видео хорошо видны все этапы постройки, в том числе автор рассуждает о целесообразности выбора габаритов и материалов. Сам процесс постройки не запечатлен, поскольку интересного в забивании гвоздей не так уж и много. Впрочем, лучше один раз увидеть!
2. Автор рассказывает о постройке дачного туалетами своими руками, подкрепляя повествование слайдшоу. Фотографии достаточно подробные, можно без труда разглядеть все интересующие детали. Также затрагивается тема подготовки выгребной ямы. И как бонус — видео о том, как подобный туалет выглядит спустя год.
3.
Видео о том, как самостоятельно построить туалет для дачи, не затратив ни копейки. А секрет прост — наверняка на даче есть какие-то неиспользованные материалы, оставленные на всякий случай по привычке. Развалился сарай? Не беда! Конечный результат не отличается особой красотой, но со своими обязанностями справляется отлично.
4. Ускоренное видеоролик о постройке дачного туалета с нуля 4-мя мужиками. Автор наверняка большой оптимист по жизни: на последних кадрах участвовашие в постройке мужчины по доброй русской традиции обмывают гальюн. Советуем перед просмотром сделать звук потише — далеко не всем аудиоряд придется по вкусу.
5. Да в нем можно жить! Раковина, свечи, много места, освещение! Снаружи вид ничуть не хуже: уменьшенная копия какой-нибудь районной филармонии.
Видео от программы «Фазенда». Естественно, каждый шаг постройки комментируется для наилучшего понимания.
6. Мужчина серьезного вида повествут о постройке туалета для дачи своими руками из профнастила. Рассказ сдабривается полноценной 3D моделью, расчетами и фото с воплощением проекта в жизнь. Пусть повествование не столь динамичное, но будет полезно к просмотру перед началом постройки.
7. Коротенько видео от известного телеканала о постройки дачного туалета своими руками из вагонки. Неполных три минуты, только полезные советы и минимум лишней информации. Рекомендуем.
Туалет на даче своими руками.
Поэтапное фото
Поэтапное фотоВсе мы любим комфорт в повседневной жизни, но редко когда он достается нам просто так, без приложения каких-либо усилий. Кто-то платит за ремонт в своем доме «специалистам», часто получая халтурно сделанную работу, а кто-то предпочитает делать все собственными руками, что без должного подхода, также может привести к возникновению проблем.
При этом любой путь предполагает существенные финансовые затраты, в связи с чем изначально правильно выбранный подход не только спасает ваши нервы в будущем, но и сохраняет семейный бюджет.
И если на данный момент, большинство квартир уже оборудованы всеми необходимыми удобствами, то у дачных участков дела зачастую обстоят несколько хуже, нередко люди приехав из города к себе на дачу, испытывают ряд неудобств, и одно из самых заметных – это отсутствие туалета.
В этой статье я бы хотел рассказать, как с помощью относительно дешевых материалов можно сделать туалет на даче своими руками.
Углубится в тонкости данного процесса, объяснить все нюансы и сложности, ведь туалет на даче своими руками, фото которого вы увидите в статье – это совсем не роскошь, а необходимость.
Самая первая постройка на даче — туалет
Хоть дачный туалет и не самая сложная постройка, особенностей много. Без четкого плана действий не обойтись. Распишем по шагам, как построить туалет на даче:
- Выбираете тип туалета.
- Определяете место на участке под строительство.
- Определяетесь с размерами и материалами для строительства.
- Приступаете к строительству.
Теперь о каждом пункте подробнее.
Какой туалет сделать на даче
Перед началом строительства нужно выбрать тип дачного туалета. Речь идет не о домике, а о его внутреннем устройстве. По типу устройства разделить их можно на две большие группы: с выгребной ямой или без. Если уровень грунтовых вод на участке высокий — выше чем 3,5 метра — выбор ваш ограничен только туалетами без выгребной ямы, иначе в воде неминуемо окажутся остатки продуктов жизнедеятельности.
Аналогичные ограничения накладываются и на участки, в основании которых есть природные трещины, а также на сланцевых породах. На других грунтах с более глубоким залеганием водоносных слоев устанавливать можно кабинку любой конструкции.
Форма и размеры туалетной кабинки — далеко не все отличия, которые может иметь туалет
С выгребной ямой
При выборе такого варианта нужно учесть, что глубина ямы должна быть на 1 метр меньше, чем самый высокий уровень грунтовых вод (обычно весенний). Объем ее выбирается в зависимости от частоты посещения и количества человек. Например, в домах постоянного проживания на 2-3 человека достаточно объема в 1,5 куба. Для дач, посещаемых в основном на выходные, выгребная яма для туалета может быть меньше.
Форма емкости — любая, но чаще делают квадратную, иногда — круглую. Стенки выкладывают из кирпича, бетона, бутовой кладки, просмоленной древесины. Можно емкость сделать из бетонных колец. Только в этом случае нужно будет побеспокоиться о герметичности стыков и дна.
Чтобы обеспечить герметичность, под кладкой и по бокам делают слой утрамбованной глины (глиняный замок) толщиной 20-30 см. Если с трамбовкой глины возится неохота, можно покрыть готовую кладку пропиткой, придающей материалам повышенную степень гидроизоляции (битумной или на основе цемента).
Чертеж дачного туалета с выгребной ямой
Выгребной туалет для дачи обязательно обустраивают системой вентиляции. В яму встраивается труба большого диаметра (не менее 100 мм), второй конец которой поднимается не менее чем на 50-70 см над крышей домика (или дома). Также вентиляционное окошко делается в самом домике. Оно может быть на дверью или на одной из боковых стен.
При заполнении более чем на 2/3 объема содержимое ямы выкачивается машиной ассенизатором. Планируя туалет для дачи своими руками, принимайте во внимание, что к яме должна подъезжать машина.
Есть два типа организации выгребной ямы:
- Обычный — под домиком.
- Люфт-клозет — яма располагается в стороне. При таком строении унитаз может стоять в доме, а нечистоты по трубам, уложенным под определенным уклоном, попадают в емкость.
При таком строении унитаз может стоять в доме, а нечистоты по трубам, уложенным под определенным уклоном, попадают в емкость.Строительство люфт-клозета на даче весьма дорогая затея, разве что вы все равно решили делать пристройку или дача у вас — полноценный жилой дом, в котором проводится много времени. Вам нужна будет полноценная система вентиляции, вода для смыва, и трубы нужно будет прокладывать ниже глубины промерзания грунта. А так как они должны идти под наклоном, то и выгребная яма опускается на приличную глубину.
Схема люфт-клозета. Если любите комфорт, построить туалет можно прямо в дачном домике
При устройстве туалета такого типа важно выдержать наклон трубы — он должен быть 2-3 см на метр. Не нужно делать больше или меньше — именно в таком диапазоне. Если сделать уклон меньше, есть риск того, что содержимое будет застаиваться. Если сделать
Туалет для дачи (175 фото): как сделать дачный вариант без запаха и откачки своими руками, деревенская постройка
Обустроить туалет на даче своими руками – не самая сложная задача.
Для каждой конструкции необходимо подбирать соответствующие материалы с учетом их долговечности. В данной статье представлена пошаговая инструкция для грамотной постройки дачного туалета.
Особенности
Сначала необходимо выбрать, к какому типу будет принадлежать туалет. В зависимости от внутреннего устройства дачный туалет может быть с выгребной ямой или без нее. Решающую роль в выборе играет уровень грунтовых вод. Если его отметка достигает 3,5 м, то необходимо остановиться на варианте без выгребной ямы. Иначе продукты жизнедеятельности заполонят пространство вокруг дома.
Устройство ямы неуместно на грунте с природными трещинами. Если деревенский дом расположен на участке с преобладанием сланцевых пород, то от выгребного колодца также следует отказаться. Чем ниже уровень грунтовой воды, тем шире выбор удачного варианта обустройства туалета для дачи. На грунте с повышенной устойчивостью к трещинам можно размещать конструкцию любого типа.
В глубину выгребная яма должна достигать уровня высоких вод и быть на метр его ниже. При расчетах необходимо учитывать отметку поднятия воды в период активного таяния льда. Мастера советуют брать за основу весенний уровень грунтовых вод. Глубина колодца прямо пропорциональна частоте использования туалета и количеству жильцов. Так, для постоянно проживающей в доме семьи из трех человек выгребную яму устраивают объемом 1,5 куб. м.
Колодец может быть любой формы, но лучше отдать предпочтение конструкции квадратной или круглой формы. Выкопать такую яму будет значительно проще. Стены облицовывают бутом, кирпичом или древесиной.
Бревенчатую кладку необходимо обработать смолой для защиты материала от гниения. Дно иногда выстилают бетонными кольцами. В этом случае важно обработать стык между стеной и полом.Для повышения герметичности кладки перед укладкой финального покрытия стенки обрабатывают утрамбованной глиной. Толщина такого изолятора может варьироваться от 20 до 30 см. После укладки облицовки мастера рекомендуют пропитать кладку битумной мастикой. Смолы защитят покрытие от почвенной влаги и предотвратят преждевременное осыпание грунта.
Дачный туалет с выгребной ямой невозможно устраивать без проведения вентиляции. Труба диаметром от 100 мм одним концом заглубляется в колодец. Второй конец встраивается в крышу и поднимается над ее поверхностью на 50-70 см. В самом доме можно предусмотреть вентиляционное окошко. Его принято располагать на боковой стене или монтировать над дверью.
Выгребную яму следует располагать в доступной близости от дороги.
После того, как резервуар заполнится более чем на две трети, его содержимое выкачивают и вывозят на специальной машине. Проезд к туалету должен быть беспрепятственным.
Выгребную яму можно организовать двумя способами. Первый – обычный, установка конструкции под домом. Второй – люфт-клозет. Колодец второго типа вырывают на некотором расстоянии от здания. Этот вариант считается лучшим для обустройства частного дачного дома: нечистоты вывозить намного легче.
Люфт-клозет оснащают полноценной системой вентиляции и смыва. Коммуникации опускают ниже уровня промерзания грунтов, а выгребную яму заглубляют еще сильнее. Наклон трубы для отвода нечистот должен достигать 2-3 сантиметров на каждый метр длины.
Этот вариант требует серьезного вложения денег и подойдет далеко не каждому. Мастера советуют устраивать люфт-клозет только в том случае, если дачный дом является полноценным жильем.
Вариант без выгребной ямы считается самым простым и дешевым. Под стульчаком устраивают герметичную емкость. Основным преимуществом таких туалетов является отсутствие земельных и строительных работ. В этом случае нет необходимости нанимать машину-ассенизатор для вывоза отходов. Отпадает необходимость расположения туалета в непосредственной близости от дороги. Нечистоты можно использовать в качестве удобрения.
Среди минусов таких туалетов выделяют необходимость частой смены рабочей емкости и закупки материалов для устранения запаха.
Очищающие средства используют после каждого использования туалета. Важно знать, что качественные фабричные туалеты стоят недешево. Экономия на монтаже ведет к увеличению затрат на приобретение устройства.Виды
Среди всех видов организации туалета самый простой способ – вариант с выгребной ямой. Его можно располагать как в частном доме, так и вдали от основной постройки в небольшом домике. Выгребной туалет нельзя устраивать возле водоемов или вблизи соседних домов. Источник для сбора воды в канализационную систему дома не должен соседствовать с ямой сбора отходов.
Выгребную яму, как правило, очищают после заполнения на две трети при помощи ассенизаторской машины. Если нанять такую технику нет возможности, то колодец можно засыпать гравием, а яму перенести.
Жители деревень устраивают яму на новом месте раз в два-три года. Для полного восстановления почвы достаточно четырех лет.
Мастера советуют обкладывать углубление в земле дренажем. Устраивать гравийную подушку необязательно, но ее укладка поможет увеличить время между чистками ямы. Каменную смесь часто заменяют бетонной стяжкой, а стены выкладывают кирпичом. Важно правильно обработать все стыки между элементами. От качества выбранного антисептика зависит продолжительность эксплуатации ямы.
При устройстве выгребной ямы необходимо ознакомиться с геологией участка. Знание уровня подъема грунтовых вод является ключевым пунктом для выбора данной конструкции туалета.
Важно выдерживать достаточное расстояние до водоема: почвенные воды не должны взаимодействовать с отходами. Несоблюдение этого правила может вызвать заражение кормовых культур. Попадание бактерий в питьевую воду чревато отравлением жителей.
Люфт-клозет по своим характеристикам практически не отличается от традиционной выгребной ямы. Ключевым пунктом является расположение люка – он должен находиться во дворе. Такое устройство отлично подходит для организации туалета в деревянном доме. Люфт-клозет также не является самым экологичным вариантом туалета.
Следующее устройство – септик. Мастера выделяют два вида: накопительный и с очисткой. Первый вариант по способу сбора отходов напоминает выгребную яму, но отличается герметичностью и экологической безопасностью. Устройства с очисткой можно отстаивать и приводить в исходное состояние. Очистка до 90% производится под воздействием химических соединений.
Септик может собрать загрязнения не только из туалета. К системе также подводят трубы для сбора хозяйственной воды и канализационных отходов. Коммуникации из бани и дома можно соединить в септике. Устройство также отлично работает обособленно от центральной коммуникационной системы.
Основное преимущество септика – герметичность. Конструкция исключает взаимодействие с почвой. Этот вариант подходит для тех, кого волнует чистота воды на территории дома. Устройство легко очищается, поэтому не возникает необходимости переносить резервуар. Септик практически полностью устраняет запах отходов.
Среди недостатков этой конструкции можно выделить высокую стоимость.
Накопительные септики нуждаются в опорожнении, электрические аналоги требуют соединения с электрической системой здания. Не стоит устанавливать септик, если нет уверенности в его грамотном подключении к центральным коммуникациям дома.Пудр-клозет отличается низкой себестоимостью. Устраивать его даже выгоднее, чем прокладывать выгребную яму. На дачном участке устанавливают небольшой домик, в нем устраивают стульчак. Под керамическим изделием располагают съемный бак. После заполнения этого резервуара его нужно вынести и очистить. Пудр-клозет отличается простотой использования и подходит для обустройства туалета как в отдалении от дома, так и в самом здании.
Недостаток этой системы – отсутствие способа устранения неприятного запаха.
Устройство не отличается большими размерами, поэтому нуждается в частом опорожнении. Важно обустроить на территории участка специальную яму для слива отходов. Критерии к яме соответствуют требованиям при устройстве выгребной ямы.
Жидкостный химический биотуалет работает по следующему принципу: при помощи определенных соединений отходы в резервуаре перерабатываются в однородную смесь. Полученная субстанция не отличается специфическим запахом. На современном рынке можно приобрести жидкостные туалеты на основе аммония и формальдегида.
Аммонийные средства безвредны. Полученная в ходе переработки с их помощи масса не обладает запахом и может стать источник заражения воды. Субстанцию можно сливать в компостный колодец. Состав на основе аммония можно также заливать в выгребную яму. Жидкость поможет уменьшить скорость заполнения резервуара и устранит едкие запахи. Концентрат аммония можно использовать в течение долгого промежутка времени, но добавлять его надо каждые 4-7 дней.
Состав формальдегида обладает высокой эффективностью. Одного литра такого средства будет достаточно для обслуживания двадцатилитрового переносного туалета в течение 3-4 месяцев. Формальдегид может нанести вред почве и растениям. Этот состав запрещен в некоторых странах, поэтому специалисты не рекомендуют его использование в портативных туалетах. Сливать формальдегидные отходы в почву и водоем категорически запрещено.
Финский торфяной туалет – самая распространенная разновидность биотуалетов. Утилизация нечистот производится при помощи добавления сухого вещества: торфа или древесных опилок. Сыпучее вещество должно обладать хорошей гигроскопичностью. Торф безвреден и способен устранить неприятные запахи.
Сухое вещество засыпают в специальный резервуар послойно.
После каждого использования туалета в яму подсыпают очередную порцию. Смесь торфа с отходами образует компост, который можно использовать в качестве органического удобрения. Портативный резервуар удобен в переноске. Себестоимость такого устройства сравнительно невысокая, что позволило финскому туалету занять лидирующую позицию среди аналогов.
Недостаток торфяного туалета – необходимость частого опорожнения резервуара при ежедневном использовании. Также сухое вещество неспособно переработать обыкновенную бумагу. Чтобы отходы превратились в единую массу, пригодную для удобрения почвы, необходимо использовать специальную биоразлагаемую бумагу.
Биологический жидкостный туалет работает по схожему с финским устройством принципу. Разложение отходов происходит под действием микроорганизмов, которые выпускают в виде смеси или таблеток. Бактерии можно использовать и для очистки выгребной ямы.
Переработанная масса абсолютно безвредна, поэтому не нуждается в специальной организации места для сбора отходов.
Микроорганизмы стоят дорого, но обеспечивают полную сохранность экологии участка. Их можно использовать в качестве удобрения, для прочистки трубопроводов и стоков. Благодаря своим свойствам микроорганизмы способны устранять неприятные запахи.
Электрический биотуалет работает по сложной схеме. Сначала происходит отделение жидкой фазы от твердой. Вторую очищают и сливают, а первую перерабатывают в порошок. Полученное сухое сырье можно использовать в качестве удобрения. Такая система, как и теплый пол, должна быть подключена к центральной отопительной системе. Также необходимо соединить систему с вентиляцией и сливом.
Сильная сторона этой системы – отсутствие необходимости частого опорожнения резервуара. Все комплектующие устройства уже входят в набор, поэтому не нужно беспокоиться о закупке дополнительных материалов.
Наполнители для биологических туалетов в этой системе не нужны. Главный недостаток электрического туалета – зависимость от центрального источника питания и высокая стоимость.
Материалы
Наземные части туалета, обособленного от здания, устраивают в виде домика-палатки. Для того, чтобы возвести такую конструкцию, необходимо закупить доски, листы металлического профиля для монтажа крыши и наружной отделки домика. Листы шифера помогут укрепить крышу и защитить строение от дождя. Основание домика лучше выложить из кирпича или бетонных плит.
Многие строители предпочитают использовать деревянные материалы. Доски легко распиливаются, а создание дощатой конструкции не требует особых строительных навыков. Важно понимать, что без предварительной обработки гигроскопичным материалом древесина быстро испортится, и каркас не выдержит нагрузки.
Дерево также пожароопасно, поэтому не стоит размещать этот материал рядом с горючими конструкциями.
Для создания выгребной ямы нужно определиться, требует ли колодец облицовки. Наиболее популярный вариант устройства такой системы – создание резервуара из бетонных колец. Такая конструкция может прослужить около 100 лет. Бетонный состав достаточно дешевый, но требует использования специальной техники. Отлитые кольца опускают в котлован поочередно, стыки промазывают цементом.
Основание необходимо залить бетоном, либо изготовить круглую конструкцию заранее и погрузить в вырытую скважину. Дно предварительно засыпают небольшим слоем песка или мелкого гравия. Эти материалы играют роль дренажа – отводят грунтовые воды от поверхности колодца. Бетонные кольца можно отлить со специальными заглублениями – пазами. При помощи таких «замков» осуществляется соединение колец.
Если пазы не предусмотрены, то конструкцию скрепляют металлическими кольцами.
работает по принципу выгребной ямы. Тем не менее намного проще установить пластиковый резервуар. Полимеры невосприимчивы к воздействию жидкости и устойчивы к перепадам температур. Габариты котлована в этом случае должны превосходить размеры пластмассового контейнера. Перед укладкой резервуара необходимо забетонировать дно. В цементную стяжку укладывают сварной металлический каркас с выступающими петлями.
Пластиковый сосуд прикрепляют к выступающим канатам арматуры. Подобная конструкция необходима для удержания резервуара в яме. Грунтовые воды могут приподнять легкую тару и вытолкнуть ее на поверхность. Промежутки между пластиком необходимо засыпать слоем песка и цемента. Перед засыпкой контейнер наполняют водой, чтобы защитить его от деформации под воздействием расширения цемента с песком.
Обустройство
как построить своими руками деревянный туалет для дачи, размеры и чертежи дачной постройки
Уборная на дачном участке – предмет первой необходимости. Самая первая постройка, которая появляется на территории – туалет. Лучше, когда он является отдельностоящим. Так, занимаясь делами на огороде, не нужно заходить постоянно в дом. Это позволит не приносить лишний раз с собою грязь и землю в дом, а неприятные запахи не будут распространяться там, где находятся жилые комнаты и кухня.
Особенности
Постройка уличного туалета на садовом участке – задача несложная, но имеющая свои особенности и нюансы.
Туалет должен отвечать всем санитарным нормам и правилам, не доставлять неудобств хозяевам участка, а также их соседям. Еще на этапе проектирование, необходимо решить, как будут происходить все этапы строительства.
В первую очередь нужно определиться, где будет располагаться постройка, чтобы это было максимально удобно и комфортно для людей. Также нужно решить, будет ли он с выгребной ямой или без нее. В первом случае нужно знать, как ее сделать, какого размера, как обеспечить ее герметичность, чтобы отходы не засоряли землю и воду на участке. Во втором – какой использовать нейтрализатор: химический состав, био-наполнитель или торф.
Важный момент, который необходимо продумать до начала постройки туалета – устройство самого домика: по какой схеме его построить, из каких материалов, какого размера, как в будущем нейтрализовать распространение запахов.
Чтобы постройка дополняла внешний вид участка, стоит подумать о дизайне домика.
Разновидности
Существует несколько видов туалета для дачи.
С выгребной ямой
Это самый простой и распространенный вид уличного летнего туалета. В земле делается углубление около 1,5–2 м, над которым устанавливается небольшое деревянное сооружение. Отходы накапливаются в этой яме, а со временем, ферментируясь, разлагаются. Если яма наполняется слишком быстро и содержимое не успевает разлагаться, можно прибегнуть к помощи ассенизаторской машины. Деревянный домик может быть выполнен в оригинальном дизайне, чтобы украсить участок, например, он может выглядеть как «Теремок» или «Мельница».
Люфт-клозет
Это одна из разновидностей предыдущего варианта. Строят такой туалет чаще всего примыкающим к дому или к другим отапливаемым сооружениям на участке, например, с хозблоком. Его конструкция включает в себя приемную воронку, сточную трубу, выгребную яму и вентиляцию – люфт-канал для вытягивания воздуха. Чтобы воздух проходил по каналу, его для этого располагают около дымохода. Продвигаясь по сточной трубе, воздух попадает в нагреваемую часть дымохода, а затем наверх к специальному отверстию для вентиляции. Несомненным плюсом является то, что такой туалет – теплый и может использоваться в зимнее время года.
Пудр-клозет
Его конструкция не предусматривает выгребную яму.
Углубление под туалетом представлено в виде бочки. Этот вариант подойдет для участков с высоким расположением внутренних вод, где нет возможности вырыть яму. Для нейтрализации запахов используются зола, опилки, торф, ими посыпаются нечистоты по необходимости, «припудриваются». По мере заполнения бочки, ее нужно опорожнить. Перемешав нечистоты с торфом, их впоследствии можно использовать как удобрение.
Торфяной туалет
По своему устройству напоминает пудр-клозет, поскольку предполагает использование торфа для нейтрализации запахов. Конструкция представляет из себя обычный унитаз, наполнителем которого является торф. Вместо труб используется специальная емкость, которая накапливает отходы.
Установить такой вариант можно как на территории дома, так и в специально оборудованном домике на участке. Для нейтрализации запахов важно обеспечить постройку вентиляционным отверстием.
Биотуалет
Самый простой вид обустройства дачного туалета. Это переносная кабинка, имеющая емкость со специальным средством для перерабатывания отходов.
Туалет с химическим наполнителем
Похож на предыдущий мобильный вариант, но в этом случае для утилизации отходов используется не био-наполнитель, а химическое вещество.
Его нельзя впоследствии использовать для удобрения почвы.
Главный фактор, по которому делается выбор из существующих вариантов – глубина прохождения грунтовых вод. Если их уровень проходит на глубине более, чем на 2,5 м, даже когда идут дожди или паводки, установить можно любой из видов. Если уровень вод выше, чем эта отметка, лучше не выбирать варианты с выгребной ямой.
Важные нюансы
Принимая решение о строительстве туалета на дачном участке, выбирая его разновидность, необходимо знать правила его установки. Существуют законы, которые регулируют постройку дачных сооружений. Кроме того, нужно подумать, как обустроить туалет без запаха, какие санитарные нормы важно соблюсти, как спроектировать клозет при отсутствии канализации.
Выбирая место для постройки, стоит заранее позаботиться о том, чтобы она находилась максимально скрыто от глаз соседей и чтобы в случае открывания двери, никто ничего не смог увидеть.
Один из главных моментов – решить, каким образом будет происходить очистка содержимого туалета. Если планируется выгребная яма, нужно заранее позаботиться о беспрепятственном подъезде к нему ассенизаторской машины.
Санитарные нормы
Перед началом строительства дачного туалета, нужно убедиться, что будущая постройка будет соответствовать определенным санитарным нормам и правилам гигиены.
- Удаленность клозета от колодца или скважины должна составлять не менее 30 м во избежание загрязнения воды. Кроме того, если местность неровная, туалет должен стоять уровнем ниже источников питьевой воды.
- Если на участке есть постройки, предназначенные для мытья (баня, душ), расстояние до них должно быть не менее 8 м.
- Если на территории есть помещение для содержания животных, его удаленность должна составлять не менее 4 м.
Кроме того, если местность неровная, туалет должен стоять уровнем ниже источников питьевой воды.- Также стоит позаботиться о культурных растениях. Минимальная удаленность от деревьев – 4 м, от кустарников – не менее 1 м.
- Туалет не должен источать какие-либо неприятные запахи. Определяя место для будущей постройки, должна учитываться роза ветров.
- Выгребная яма, если она имеется, должна быть хорошо изолирована, чтобы не допустить смешивания нечистот с грунтовой водой. Лучший вариант – предусмотреть в качестве ее дна специальную емкость.
- Удаленность ямы от жилых построек должна составлять максимально возможное значение, минимально – 5 м.
Лучший вариант – предусмотреть в качестве ее дна специальную емкость.- Удаленность туалета от соседских участков должна быть не менее 1 м.
- Для туалетного домика необходимо продумать, как провести освещение. Вся проводка должна быть тщательно обработана специальной смесью, отталкивающей воду.
- Очистка ямы должна проводится сразу по мере необходимости. Для этого можно воспользоваться услугами ассенизаторской машины или применить химическое средство, разлагающее отходы, которое также будет служить профилактикой развития грибка и других вредных микроорганизмов. Если ни тот, ни другой вариант невозможны, яму нужно накрыть металлическими листами для перегнивания нечистот.
Если ни тот, ни другой вариант невозможны, яму нужно накрыть металлическими листами для перегнивания нечистот.Что делать, если нет канализации?
Если на участке нет возможности провести центральную канализацию, законными считаются следующие варианты утилизации отходов.
- Металлическая или пластиковая емкость, которая может накапливать нечистоты. Для ее очищения может быть использована ассенизаторская машина.
- Специальное септическое средство, растворяющее нечистоты.
- ЛОС – локальное очистное сооружение. Подобное устройство требует регистрации в СЭС.
Лучший способ выбрать для себя очистительное сооружение – обратиться к председателю, который подскажет лучшее решение. Часто бывает так, что для всего дачного кооператива уже существует разрешенный вид системы для утилизации отходов.
Нужно ли регистрировать?
Согласно СНиП 30-02-97, п. 8,7, если на участке отсутствует оборудованная канализация, возможна установка пудр-клозета или биотуалета. Если планируется установить туалет с выгребной ямой, прежде чем приступить к его строительству необходимо согласовать и зарегистрировать проект в СЭС.
Стоит иметь в виду, что правила установки дачного туалета могут разниться в зависимости от региона. В каждой области действуют свои экологические правила, которые индивидуально нужно уточнять в региональном СЭС.
Один закон все же един – отходы человеческой жизнедеятельности нельзя сливать в землю, грунтовые воды не должны загрязняться.
В случае нарушения закона, на владельца земли накладывается административный штраф, а его действия расцениваются как порча земли. Однако, подобные действия встречаются довольно часто, поэтому обычно в первый раз инспектора ограничиваются предупреждением. Нужно иметь в виду, что через какое-то время инспектор может организовать повторную проверку, поэтому все нарушения лучше своевременно устранить.
Размеры
Размер будущего туалета зависит от его разновидности. Разные конструкции имеют различные рекомендованные значения.
Если планируется поставить на участке пудр-клозет, его размер не должен быть меньше, чем 1 м в ширину и 1,4 м в длину, минимальная высота потолка – 2,2 м. Максимальное значение параметров может быть абсолютно любым. Для погружения труб лучше определить глубину в 50–70 см.
Для люфт-клозетов важный параметр – размер выгребной ямы. Ее глубина должна быть не менее 1 м, лучше – 2 м. В диаметре ее размер обычно делается 1 м. Надземная постройка может иметь любые габариты. Аналогично проектируется простой дачный вариант с выгребной ямой.
В любом случае размер туалета должен быть такой, чтобы всем членам семьи комфортно было находится внутри, свободно разворачиваться и вставать в полный рост.
Как построить?
Чтобы возвести туалет на улице своими руками, для начала необходимо определить, где на участке он будет располагаться.
Оно должно отвечать всем санитарным нормам и правилам гигиены, а также должен учитываться уровень прохождения грунтовых вод. Также нужно определить, будет ли домик стоять отдельно на границе участка, либо будет примыкать к другому помещению и необходимо продумать вентиляционную систему для него.
Второй этап – правильно выбрать систему утилизации отходов, которая будет оптимальной на данном участке. Нужно определить, потребуется ли выгребная яма и как ее сделать самому. Она может быть изготовлена из различных материалов: кирпич, бетон, специальная емкость, бочка, автомобильные покрышки, колодезное кольцо. Также необходимо позаботиться о фундаменте для постройки, который сможет выдержать ее вес и со временем не просесть в грунт. Самый простой способ оборудовать туалет в частном доме – использовать биотуалет, который не потребует таких временных и силовых затрат.
Третий, завершающий шаг – строительство домика и установка унитаза, если туалет является отдельной постройкой.
Самые распространенные виды туалетов – типа «Теремок», «Домик» или «Шалаш». Чтобы выбрать конструкцию туалета, нужно определить вес постройки. Предварительно рассчитать его можно, опираясь на вес выбранных материалов. Туалетный домик должен быть максимально легким, т. к. со временем грунт под ним может просесть, и потребуется ремонт всей конструкции.
Материалы
В качестве материалов для строительства туалета можно использовать различные варианты. Часто используется то, что осталось от строительства основных сооружений на участке.
Для обустройства выгребной ямы потребуется следующее:
- песок;
- цементная смесь;
- щебенка;
- арматура, чтобы укрепить фундамент;
- сетка-рабица, чтобы обтянуть дно и стенки ямы, а также металлические штыри, чтобы прикрепить эту сетку к почве.
Другой вариант вместо рабицы и бетона – кирпич, которым также выкладывается дно и стенки ямы. Еще можно использовать колодезное бетонное кольцо, которое имеет в своих стенках отверстия или большие резиновые покрышки. Самый простой вариант – приобрести уже готовую, специальную емкость, обработанную септическим раствором и выпускаемую различных размеров.
Туалетный домик можно изготовить из разных материалов.
Из дерева
Чтобы деревянная постройка получилась по весу не очень тяжелой, лучше использовать доски. Из бруса конструкция будет тяжелее, в этом случае сначала необходимо позаботиться о фундаменте.
Самый распространенный вариант дачного туалета – из деревянных досок.
Он имеет как достоинства, так и недостатки.
К преимуществам деревянной постройки можно отнести:
- Эстетический внешний вид. По сравнению с металлическим или пластиковым домиком, деревянный выглядит более солидно и уютно. Кроме того, он гармонично вписывается в природную атмосферу, т. к. изготовлен из натурального материала.
- Строительство такого домика не потребует больших финансовых затрат.
- Долговечность. При своевременной обработке древесины защищающими растворами и очищении поверхности от грязи, постройка может прослужить в течение долгих лет.
- Дерево само по себе обладает свойством нейтрализации неприятных запахов, особенно в первое время после установки сооружения, источая приятный лесной аромат.
- Если постройка становится непригодной для дальнейшей эксплуатации, ее легко можно разобрать на части и утилизировать, используя для растопки печи или костра.
Из кирпича
Это основательный, трудоемкий и дорогостоящий вариант.
Для него также потребуется возведение фундамента. Стоит понимать, что использование этого материала не обеспечит дополнительное тепло внутри туалета. Для этого помещение нужно утеплять отдельно, используя легкие материалы, например, пенопласт.
И профнастила
Такую конструкцию можно возвести, не затрачивая лишнего времени и сил. Кроме того, из профлиста получается легкая по весу постройка, что не даст осесть грунту.
Из фанеры или ОСБ-плиты
Довольно простой и удобный вариант. Его постройка не потребует много времени и финансовых затрат. Также можно использовать этот материал для облицовки каркаса, построенного из профильной трубы или бруса.
Недостатками деревянной конструкции являются следующие факторы:
- Все деревянные постройки легко воспламеняются и в случае пожара полностью уничтожаются за короткое время. Избежать этого можно с помощью специальной пропитки жаростойким раствором.
- Если не обработать поверхность специальным средством, доски быстро могут отсыреть и сгнить.
- Древесина – материал, в котором могут заводиться различные насекомые, уничтожающие постройку. Избавить от них может только периодическая обработка помещения средством от вредителей.
Избежать этого можно с помощью специальной пропитки жаростойким раствором.Необходимые инструменты
В процессе работы могут понадобиться следующие предметы:
- для обустройства выгребной ямы: лопата, лом или перфоратор (на случай попадания в почве камней), ручной бур, емкость, которая будет помещена в яму (большая бочка или колодезное кольцо из бетона), молоток, шуруповерт, шлифовальная машина по камню и металлу, электрический лобзик, измерительная рулетка, уровень;
- для строительства домика: перфоратор или дрель, крепеж (герметик, саморезы, гвозди, дюбели), ножовка для металлических поверхностей, рулетка и уровень, пассатижи, изолирующая лента (для вентиляции), молоток, металлические уголки, ручка и задвижка, унитаз.
Пошаговая инструкция
Прежде чем приступать к строительству дачного туалета, необходимо составить подробный план работы и чертежи для каждого из этапов.
Проект строительства должен включать следующие шаги:
- Обустройство выгребной ямы.
- Сооружение фундамента.
- Возведение домика.
Первый этап – рытье выгребной ямы. Ее форма определяется ее будущей конструкцией. Она может быть в форме круга или квадрата.
Если будет использоваться специальная емкость, яма делается так, чтобы ее входное отверстие располагалось в предполагаемом месте для стульчака, а другое отверстие – за пределами постройки, которое предназначено для очистки емкости от нечистот. Форма ямы должна бы
схемы и проекты лучших самоделок
Вы не решаетесь строить на даче полноценный санузел, а решили ограничиться удобствами во дворе? Согласитесь, было бы здорово, чтобы этой постройкой было удобно пользоваться и выглядела она прилично, а не только во время посещения на голову не капал дождь? Но на пути к реализации задуманного требуется чертеж, но вы не знаете, как его правильно выполнить?
Мы подскажем вам, как из обычного сельского сортира сделать комфортную уборную. Для этого стоит строить не «на глаз», а по заранее разработанному проекту. В статье мы подобрали самые простые решения, снабдив их подробными схемами и чертежами. Также рассмотрели популярные разновидности клозетов для дачи, их особенности и типы материалов, используемые для сооружения.
На самом деле, чертеж дачного туалета не обязательно делать самостоятельно, можно воспользоваться готовыми решениями, приведенными в нашей статье. Определитесь с ключевыми особенностями уборной, такими как используемые материалы и наличие выгреба, а потом подберите модель туалета, которая вам нравится. В помощь начинающему проектировщику мы привели подробное видео по созданию чертежа.
Содержание статьи:
Особенности построения чертежа
Дачный туалет – не такая простая конструкция, как склонны думать многие начинающие строители. Существует ряд особенностей, которые важно учитывать при разработке проекта и построении чертежей.
Согласно санитарным нормам, дачный туалет не должен размещаться ближе, чем на расстоянии 12 м от жилого дома и 8 м от колодца или скважины
Правила устройства туалета:
- Размеры. Учитывайте размеры внутреннего помещения уборной. Минимально допустимая площадь – 1 х 1 м. Если сэкономить и сделать кабинку меньше, пользоваться ей будет неудобно. Также особое внимание стоит уделить выбору .
- Высота. Имеется и ограничение по высоте. Нежелательно строить сортир меньше 2 м в высоту. Входить в него, согнувшись, очень скоро надоест.
- Уклон крыши. При устройстве односкатной кровли задняя стенка проектируется несколько ниже передней. Это делается для формирования уклона крыши и стока дождевой воды за постройку.
- Освещение. Если вы не планируете проводить электрическое освещение, обеспечьте попадание дневного света в ваш туалет даже при закрытой двери. Если нет желания возиться с окнами, вырежьте хотя бы небольшое отверстие в верхней части двери.
- Вентиляция. Дачный сортир – постройка плохо вентилируемая. Чтобы это исправить, по задней стенке пускают вентиляционную трубу.
- Тень. Чтобы в дачном туалете было не душно летом, разместите его в тенистом месте.
- Место на участке. Еще один совет по выбору места постройки: избегайте соседства септика или выгребной ямы с источниками водозабора, колодцами, скважинами. Это делается из санитарно-гигиенических соображений.
Также особое внимание стоит уделить выбору .
Это делается из санитарно-гигиенических соображений.Если принять во внимание все эти рекомендации, составить проект дачного туалета самостоятельно будет на порядок легче.
Галерея изображений
Фото из
По типу утилизации отходов отдельно стоящие туалеты подразделяются на накопительные и выносные. Накопительные варианты предполагают сброс продуктов жизнедеятельности в выгребную яму, септик или накопительную емкость
Туалеты с выгребной ямой устраивают в удалении от домов, источников водоснабжения и границ соседних участков
Выносные биотуалеты — сантехнические устройства с небольшой накопительной емкостью не требуют устройства канализации. Отходы накапливаются и компостируются в небольшой емкости, находящейся непосредственно в сантехнике, нуждающейся в регулярном опорожнении. Павильон для биотуалета можно расположить в любом удобном месте
Постройку, совмещающую туалет и душевую кабинку, целесообразно подключать к одной накопительной емкости.
В этом случае потребуется регулярная откачка стоков по мере накопления резервуара
Герметичную накопительную емкость, стоки из которой регулярно откачивают, располагать допустимо в 5 м от жилья. Этот способ сбора отходов не угрожает окружающей среде и грунтовой воде
Туалет на даче, посещаемой периодически лишь в летнее время, разумней будет возвести над выгребом без откачки. Такие ямы по мере наполнения закапывают, а сверху высаживают деревья. Возведенный над ним домик просто переносят на новое место
Объем выгребной ямы, как и объем накопительной емкости, подбирают в соответствии с численностью проживающих и интенсивностью посещения
Если на загородном участке устраивают туалет с накопителем или ямой, предполагающей откачку, то кроме удаления от дома и источников воды нужно учесть возможность подъезда для ассенизаторской техники
Туалет на загородном участке
Сооружение с выгребной ямой
Домик для выносного биотуалета
Блок душ-туалет с общей накопительной емкостью
Установка накопительной емкости для дачной канализации
Выгребная яма без проведения откачки
Выгребная яма для большого частного дома
Бетонированный накопительный резервуар
Выбираем подходящий тип проекта
Для проектирования чертежа нужно определиться с типом туалета. Это может быть сортир с выгребной ямой или без нее. Кроме того, выгребную яму можно использовать с пользой для хозяйства и производить в ней компост.
Постройка с герметичной емкостью вместо выгреба будет уместна на участке, где грунтовые воды располагаются слишком близко к поверхности земли.
№1 — классический дачный туалет с выгребом
Самый распространенный и привычный проект простого туалета для дачи – модель с . Принцип такой конструкции элементарный: все отходы попадают в глубокую яму, которая располагается непосредственно под туалетной будкой.
Если выгреб заполнился, вызывают ассенизатора, который откачивает все нечистоты, и туалетом можно пользоваться дальше.
Эта схема дачного туалета проверена временем. Основное ее преимущество – яму не нужно обслуживать довольно продолжительное время. Если сортир используют только в дачный сезон, можно и вовсе не столкнуться с необходимостью вызова ассенизатора
Поскольку душ на даче столь же необходим, как и уборная, некоторые пытаются совместить эти два проекта в один.
Если построить летний душ в одной части участка, а туалетный домик – в другой, вам придется изрядно поработать лопатой, ведь сточная яма нужна в обоих случаях.
Объединив удобства, можно значительно сократить трудозатраты на земляные работы и количество необходимых материалов.
№2 — пудр-клозет или сортир без ямы
Простой способ сделать чертеж туалета для дачного участка – спроектировать его по принципу пудр-клозет.
Такой вид сортира не предполагает наличия выгребной ямы, все отходы попадают в резервуар непосредственно под сиденьем унитаза. Это может быть пластиковый или металлический бак или ведро.
Поскольку главная беда подобных туалетов – неприятный запах, нечистоты присыпают (припудривают) адсорбирующими веществами, которые предохраняют уборную от появления специфического «амбре».
В туалетах подобного типа всегда присутствуют две емкости: для сбора отходов и для хранения присыпки. Емкости нужно регулярно очищать
В качестве адсорбента применяют древесную золу, торф, древесные опилки, песок. По большому счету, пудр-клозет с торфом является самодельной вариацией готовых биотуалетов промышленного производства, которые используют тот же торф в качестве наполнителя.
№3 — туалет с компостной ямой
Еще один вариант, идеально подходящий для дачного участка, – туалет, производящий компост. Как известно, компост – прекрасное органическое удобрение для растений.
Натуральное удобрение никогда не будет лишним, а специальная технология позволяет производить его ускоренными темпами практически из ничего.
Чтобы компост насыщался кислородом, его нужно регулярно рыхлить. Для этого предусматривается специальный рычаг для ручного перемешивания
Сортир оснащают компостной ямой. Лучше, если их будет две, так можно будет поочередно использовать каждую из них, пока компост созревает.
Ямы конструируются таким образом, чтобы можно было без труда извлекать готовое удобрение. Такой дополнительный функционал придется по душе тем, кто беспокоится об экологии.
Тонкости выбора стройматериалов
Когда решение по поводу типа конструкции туалета принято, нужно выбрать материал, который будет использоваться в строительстве. Выбор стройматериала имеет значение еще на этапе разработки чертежа.
Чаще всего применяют:
- дерево;
- кирпич;
- металл.
Это привычные материалы для дачника, с которыми умеет обращаться едва ли не каждый.
Галерея изображений
Фото из
Самый распространенный вариант сооружения домика для туалета на даче предполагает использование каркасной технологии
Каркас сооружают из пиломатериалов или металлопроката, стенки постройки могут быть сплошными или с вентиляционными зазорами в верхней части
Чаще всего каркасы дачных туалетов, сооруженные из бруска, обшивают обрезной доской, вагонкой или блок-хаусом
Быстро справиться с отделкой каркаса позволяет использование профнастила, который отлично работает в паре как с деревянным, так и с металлическим каркасом
Интересно смотрится и превосходно работает отделка каркасной постройки сотовым поликарбонатом и пластиковым шифером
Домик из бревна выглядит великолепно, но его сооружение потребует больших расходов по сравнению с каркасной конструкцией. Такой туалет необязательно утеплять для эксплуатации в зимний период
Кирпичные туалеты требуют устройства массивного фундамента. Их не возводят над выгребными ямами ввиду внушительного веса
Значительно быстрее, чем из кирпича, производится строительство туалета из пенобетонных блоков. Этот тип как и кирпичный требует устройства фундамента, предполагает установку биотуалета или вывод стоков в накопитель
Каркасная технология в строительстве туалета
Сооружение с частично проницаемыми стенками
Обшивка каркаса туалета вагонкой
Популярная обшивка профнастилом
Формирование стен из пластикового шифера
Туалет на дачном участке из бревна
Кирпичное сооружение для уборной
Применение пенобетонных блоков
Вариант #1 — простой и надежный деревянный туалет
Когда речь заходит о дачном строительстве, в первую очередь представляются всевозможные постройки из дерева.
Доски и брус из недорогих, но достаточно прочных и долговечных хвойных пород дерева легко достать, а для работы не потребуется сложного оборудования. В крайнем случае, с деревом можно работать даже без применения электроинструмента.
В зависимости от того, как вы оформите свой туалет, по одному чертежу можно построить совершенно разные уборные. Один из вариантов – декор стен блок-хаусом или вагонкой
Если есть желание сделать сортир не просто практичным и функциональным, но и полноценным декоративным элементом на вашей даче, попробуйте построить его из сруба. Повозиться придется намного дольше, но результат того стоит.
Дачный туалет – не самая благоприятная среда. Дерево может гнить и разрушаться, если не обработать его специальными средствами. Пропитка антисептиком – обязательное условие при возведении уборной из пиломатериалов.
Строительство туалетного домика по каркасной технологии включает ряд традиционных этапов:
Галерея изображений
Фото из
Этап 1: Установка каркаса на пенобетонные опоры
Этап 2: Вырезка отверстия над выгребной ямой
Этап 3: Обшивка каркаса по тесовой схеме
Этап 4: Укладка кровельного покрытия
Вариант #2 — капитальное сооружение из кирпичей
Преимущества кирпичных построек перед деревянными известны всем еще из сказки про трех поросят.
Кроме прочности, кирпичный туалет обладает низкой теплопроводностью, что важно, если вы ездите на дачу в холодное время года. Кирпичный дачный туалет имеет вид домика с одно- или двускатной крышей. Могут быть запроектированы окна.
Не обязательно использовать обыкновенный кирпич. Более современные блочные материалы, такие как пенобетон, шлакоблок, газобетон станут прекрасной альтернативой
Проект такого сортира включает в себя не только чертеж надземной части туалета, но и фундамента. В этом случае обойтись без фундамента не получится, так как собственный вес постройки из кирпича достаточно большой.
Без опоры грунт в скором времени утрамбуется и просядет, что станет причиной возникновения трещин в стенах туалета.
Вариант #3 — туалет из металла
Металл – материал с высоким коэффициентом теплопроводности. В клозете из металлических листов будет невыносимо жарко летом и очень холодно зимой.
Без применения теплоизоляционных материалов железный сортир на даче может быть только временным проектом – до постройки основной уборной.
Чаще всего используют листы профнастила, нашитые на каркас из металлопрофиля. В данном варианте использован профилированный лист металла. Крыша из поликарбоната на металлическом каркасе
Добиться герметичности стыков такого тонкого и гибкого материала сложно. В углах будут щели, через которые домик будет продувать ветер, что также не добавляет уюта.
Если применить современные технологии и использовать в качестве стеновых материалов сэндвич-панели, можно получить вполне комфортную уборную. В качестве утеплителя монтируют пенопласт или минеральную вату.
Рекомендуем также изучить наш материал о том, как построить своими руками.
Готовые чертежи и схемы деревянного туалета
Когда вы определились с материалом надземной части домика для туалета, нужно разработать чертежи, чтобы узнать, сколько материала потребуется. Важно детализировать все элемент, чтобы не упустить ничего важного. Чтобы не изобретать велосипед, можно найти готовый чертеж.
Чаще всего используют такие модели домиков для уборной:
- шалаш;
- теремок;
- скворечник.
Схема постройки деревянного туалета на даче выбирается, исходя из практических соображений.
№1 — схема «шалаша» с размерами и описанием
Дачный туалет-шалаш – это компактный и экономичный проект. Все элементы конструкции имеют простую геометрическую форму, что ускоряет процесс постройки и упрощает построение чертежа.
Постройки могут отличаться по размеру, используемым материалам, сложности оформления и дизайнерскому решению, но общий принцип проектирования остается неизменным
Начинают с фасада и задней стенки уборной. Делают каркас в форме треугольника с несколькими ребрами жёсткости по высоте. Длина поперечной балки – 150 см, ширина вертикальных стоек 15 см, шаг между промежуточными стойками – 30-40 см.
Высота угловых стоек составляет 177 см, промежуточных – 287 см. Наклонные элементы на данном чертежи подобраны длиной 312 см.
Слева изображена задняя стенка, справа – передняя, с проемом для двери. В углах изображены эти же элементы в пространственном виде
Чертеж передней стенки отличается тем, что вертикальные стойки расположены на большем расстоянии друг от друга. Это вызвано необходимостью установки входной двери.
Расстояние между стойками будет зависеть от конструкции двери. Обычно подходит проем шириной 70 см. Вверху проема устанавливают потолочину на высоте 2 м 15 см.
Остальные геометрические размеры самого каркаса совпадают с размерами на чертеже задней стенки.
Чертеж каркаса дачного туалета типа «шалаш». Из бруса прямоугольного сечения или из обрезной доски достаточной толщины можно сконструировать достаточно прочную цельную конструкцию
Стенки соединяют продольными балками, длиной 122 см каждая. Посередине размещают еще одну поперечную балку длиной 150 см. Проект основной опорной конструкции готов.
Приступают к устройству постамента. Его высота выбирается в соответствии с пожеланиями дачника. Средний размер, подходящий в большинстве случаев – 50 см.
Устанавливают 2 полуметровые вертикальные стойки на уровне вертикальных промежуточных стоек задней стенки. Соединяют вертикальные элементы поперечинами. Их размер тоже составляет 50 см.
Вот такой аккуратный домик-туалет получится, если придерживаться данного проекта. Сверху над дверью есть отверстие для вентиляции
Такие размеры подходят для туалета средней величины. Стоит отметить, что полезная высота внутреннего помещения составляет 2,15 м. При этом общая высота постройки получится 3,5 м.
Это связано с тем, что скаты крыши соединяются под очень острым углом. На высоте 2,15 м зашивают потолок, так в уборной будет теплее и уютнее. Подробнее о процессе строительства такого туалета читайте .
№2 — чертеж «скворечника» с таблицей распила
Более сложная архитектурная форма – дачный туалет-скворечник. Этот вариант встречается чаще всего. На чертежах видно, что боковые стены имеют форму прямоугольных трапеций, а задняя и фасадная части – прямоугольников.
В отличие от «шалаша», такая уборная гораздо комфортнее и просторнее. Материала потребуется больше, чем для предыдущего варианта
Чтобы дерево не увлажнялось и не портилось от постоянного контакта с землей, рекомендуется делать туалет немного приподнятым.
стран с наименьшим количеством туалетов на душу населения
Бенджамин Элиша Саве, 20 ноября 2017 г., Общество
Только 68% населения мира имеют доступ к надлежащим туалетам.ЮНЕП и ВОЗ поставили перед собой цель тысячелетия обеспечить к 1990 году туалетами 77% населения мира, и на сегодняшний день только 68% населения мира имеет доступ к туалетам.Согласно совместному отчету ЮНЕП и ВОЗ, более 2,4 миллиарда человек, что эквивалентно трети населения мира, не имеют доступа к гигиеническому туалету. Эти люди спасаются в плохих антисанитарных местах без уединения, например, в реках или в кустах, что способствует распространению различных инфекционных заболеваний. Организация Объединенных Наций описывает улучшенное санитарное сооружение как место, которое может гигиенически отделять отходы от людей, а компостные туалеты квалифицируются как чистые помещения.Некоторые из стран с меньшим количеством средств санитарии на душу населения включают:
Южный Судан
При населении 12,23 миллиона человек только 6,7% населения, то есть более 819 000 человек, могут иметь доступ к приличным туалетам. В Судане меньше гигиенических и безопасных туалетов на человека, чем в любой другой стране мира. Основная причина этой проблемы — гражданская война, которая началась в 2013 году после того, как президент Сальва Киир Маярдит обвинил своего предыдущего заместителя в попытке государственного переворота.Гражданская война вызвала массовые разрушения и перемещение многих людей из своих домов в лагеря беженцев с плохими санитарными условиями. Хотя мирное соглашение было подписано в августе 2015 года, большинство граждан остались бедными без крова и приличных туалетов.
Нигер
По данным ВОЗ, более 10,9% населения Нигера имеют доступ к чистым помещениям, а это означает, что только один из пяти человек имеет доступ к туалету.Около восемнадцати миллионов человек в Нигере не имеют доступа к чистым туалетам. Доля населения, не имеющего доступа к улучшенным туалетам, увеличилась с 84% в 1990 г. до 89,1% в 2017 г.
Того
В Того только 11,6% из 7,6 миллиона человек, живущих в стране, имеют чистые туалеты в своих домах. По данным ВОЗ, более 6,7 миллиона граждан помогают справиться с операциями, что означает, что шесть из семи человек не имеют гигиенического туалета в своих домах.Того — одно из самых маленьких государств в Африке, и большинство населения живет в трущобах в городских районах с плохой санитарией. По данным ЮНИСЕФ, около 81,25% населения Того живет за чертой бедности, выживая менее чем на 2 доллара в день.
Мадагаскар
Мадагаскар — четвертая страна в мире с наименьшим количеством туалетов на душу населения.При населении в 24,89 миллиона человек только 12% населения имеют доступ к чистым туалетам. Примерно 21,9 миллиона жителей Мадагаскара не имеют приличных туалетов, но введение в 2011 году в стране туалетов без воды и запаха Вирджинией Гардинер помогло сократить это число, предоставив населению туалеты.
Гана
В Гане всего 4.2 миллиона человек (что составляет 14,9% населения) имеют туалеты. Более 24 миллионов жителей Ганы спасаются в реках и кустах, и, по данным ЮНИСЕФ, в трех из каждых пяти школ в Гане нет туалетов с выгребной ямой, что привело к закрытию многих школ в сельских районах из-за вспышки различных инфекционных заболеваний. включая холеру и диарею.
Либерия
Несмотря на достигнутый ими прогресс в возрождении экономики после разрушительных гражданских войн в 2003 году, Либерия остается одной из беднейших стран мира, что отражается в плохой санитарии и отсутствии туалетов в стране.Статистические данные показывают, что более 3,83 миллиона либерийцев не имеют приличных уборных, и большинство из них спасаются на улице. В Либерии каждый 25-й может пользоваться туалетом. По данным сектора санитарии Либерии, в 2008 году по всей стране было 19 690 туалетов, и, хотя их число увеличилось, у большинства граждан туалеты отсутствуют.
