Как установить домофон своими руками? Советы от Леруа Мерлен в Москве.

1Меры предосторожности

Для того чтобы понять, как установить домофон самостоятельно, не подвергая себя опасности:

• Перед началом работы с электропроводкой отключите электричество с помощью главного рубильника,

• Соблюдайте нормы электрической безопасности,

• Используйте изделия, соответствующие нормам,

• Ни в коем случае не устанавливайте трансформатор во влажном помещении или на улице.

2Электропровода

Правильный выбор проводов гарантирует оптимальную работу устройства. Данная таблица приведена для общей информации. Не забудьте ознакомиться с приложенной к устройству схемой.


3 Электрическая защита

Домашний домофон должен быть подключен к электросети, защищенной предохранителем 10 А или автоматом 16 А.
Для безопасности людей рекомендуется также установить устройство защитного отключения 30 мА.

Возможны два типа электропитания:

4 Установка

Советы
• Для лучшей работы устройства необходимо избегать дополнительных соединений между уличной панелью вызова и внутренним переговорным устройством.
• Если проводка уже проложена, проверьте количество проводов перед тем, как покупать домофон.
• Если вы строите дом, необходимо заранее предусмотреть траншеи и проложить в них гофрированные трубы со стальной протяжкой.

5Установка уличной панели вызова

	1. На выбранной стене или на столбе определите место расположения уличной панели вызова. Она должна находиться на высоте 1,60 м от земли.
	Для накладных моделей (А): отметьте места расположения крепежных шурупов, просверлите отверстия и вставьте в них дюбели.   Для встраиваемых моделей (В): прочертите линии для штрабы и отметьте расположение встраиваемой коробки устройства.
	2. Прорежьте штрабу с помощью зубила, учитывая толщину гофрированной трубы и встраиваемой коробки (для встраиваемой модели).
	3. Установите встраиваемую коробку в углубление и зафиксируйте ее с помощью цемента.
	4. Поместите гофрированную трубу в штрабу и прижмите ее с помощью гвоздей.
	5. Зашпаклюйте штрабу цементом, предварительно смочив ее водой и извлекая гвозди по мере продвижения работы. 6. Удалите излишки смеси и дайте цементу высохнуть.
	7. Отрежьте провода необходимой длины и подсоедините их к устройству в соответствии с монтажной схемой (см. часть 6).  8. Зафиксируйте уличную панель вызова на встроенной коробке.

Установка внутреннего переговорного устройства

	1. Определите на стене место расположения внутреннего переговорного устройства. Оно должно находиться на высоте 1,50 м от пола.
	2. Определите на стене место расположения гофрированных труб для прокладки проводов от уличной панели вызова до внутреннего переговорного устройства и до трансформатора.
	3. Прорежьте штрабу с помощью зубила, учитывая толщину гофрированной трубы.
	4. Поместите гофрированную трубу в штрабу и зашпаклюйте ее гипсом или цементом. 5. Отметьте места расположения шурупов для крепления переговорного устройства или его подставки, просверлите отверстия и вставьте в них дюбели.
	6. Привинтите к стене подставку переговорного устройства.
	7. Отрежьте провода необходимой длины и подсоедините их к устройству в соответствии с монтажной схемой (см. часть 6).   8. Установите на место внутреннее переговорное устройство, подвесив его на крепежные скобки на подставке. Зафиксируйте переговорное устройство с помощью предназначенного для этого винта.

Установка трансформатора (при необходимости)

Закрепите трансформатор в защищенном месте (например, на распределительном щитке).

1. Подключите трансформатор к переговорному устройству в соответствии со схемой (см. часть 6).

2. Подключите трансформатор к электросети, защищенной предохранителем (см. совет «Как сделать электропроводку, не подвергая себя опасности»).

Это важно
Перед подключением трансформатора отключите электричество.

Советы для установки видео-домофона
• Не устанавливайте видеокамеру в местах, ярко освещенных солнцем, или напротив яркого источника освещения.
• Не устанавливайте внутреннее переговорное устройство в помещении с повышенной температурой (более 40°С), а также во влажном или незащищенном от дождя месте.
• Постарайтесь защитить внутреннее переговорное устройство и видеокамеру от сильных вибраций и ударов.

6 Принципиальная схема

Вся представленная информация имеет рекомендательный характер. Для установки, подключения и обслуживания электрических приборов и/или цепей обращайтесь только к профессионалам, прошедшим cоответствующее обучение и имеющим допуск к работам.

необходимое оборудование, порядок работы, схемы подключения

Перед современным владельцем частного дома не стоит вопрос: устанавливать или не устанавливать домофонную систему? Системы контроля и управления доступом (СКУД), к которым относятся домофоны, прочно вошли в нашу жизнь. В наше время хозяева загородных коттеджей чаще задаются вопросами: какую домофонную систему выбрать? Можно ли установить домофон своими руками, не прибегая к услугам специалистов?

В этом материале мы постараемся подробно рассказать об установке домофонов в загородных коттеджах. Рассмотрим вопросы выбора комплектующих, расходных материалов и инструмента. Расскажем о технических решениях позволяющих обеспечить надежное функционирование СКУД.

Основные типы и производители

По своему функционалу домофонные системы можно условно разделить на два основных типа:

• аудиодомофоны;
• видеодомофоны.

Аудиодомофоны позволяют идентифицировать посетителя по голосу. Владельцы видеодомофонов могут произвести идентификацию, как по голосу, так и визуально. Вдобавок многие домофонные системы с видеокамерами могут выполнять функцию видеорегистратора, записывая видеоинформацию на внутренние или внешние носители. Как ни странно, схемы подключения перечисленных СКУД отличаются в незначительной степени. Основное отличие в установке видеодомофонов заключается в необходимости передавать видеосигнал. Для этого требуется проложить два дополнительных провода между вызывным устройством и домофоном.

Следует заметить, что производители домофонов предлагают устройства, в которых связь между отдельными элементами домофонной системы осуществляется по радиоканалу или через сеть интернет. Для таких систем не требуется прокладывать длинные провода, но дополнительные модули связи заметно увеличивают стоимость СКУД.

Что касается производителей домофонов, то на нашем рынке устойчивую репутацию имеют такие торговые марки как: COMMAX, CTV, Falcon Eye, Kocom, Tantos и другие. Продукты одной ценовой категории от этих компаний имеют похожий функционал и сопоставимые технические характеристики.

Какие комплектующие потребуются?

В базовый набор предлагаемый производителями обычно входят домофонная трубка со встроенным или внешним блоком питания и вызывное устройство в антивандальном исполнении. Видеодомофонный комплект включает видеотерминал, устанавливаемый в доме, и устройство вызова со встроенной видеокамерой. В обоих случаях в вызывном устройстве имеется встроенный контакт позволяющий управлять электрическим замком.

Минимальный набор устройств позволяет производить идентификацию вызывающего, но для того чтобы впустить или не пустить его на контролируемую территорию нужен замок. Электрические замки бывают двух типов:

• электромагнитные;
• электромеханические.

Электромагнитные замки удерживаются в запертом состоянии при протекании через встроенную катушку электрического тока. Электромагнитные замки в силу своей конструкции имеют следующую особенность: при исчезновении напряжения они автоматически открываются. Поэтому для эксплуатации этого типа замков в условиях нестабильной нужен резервный источник тока. В качестве такого источника можно применить аккумулятор или использовать источник бесперебойного питания.

Электромеханические замки защелкиваются механически, а открываются с помощью встроенного электромагнита. Встречаются две разновидности электромеханических замков: электрические защелки и замки с цилиндром для ключа. Последний вариант представляется более предпочтительным для загородного дома. Он позволяет владельцу ключа открывать калитку или дверь самостоятельно, когда в доме никого нет.

Электрические замки потребляют довольно большой ток. Поэтому для них необходим отдельный блок питания. В последнее время на рынке появились накопители БУЗ (блоки управления замками), которыми можно заменить блоки питания электромагнитных замков. БУЗ представляет собой накопитель энергии, который может заряжаться от маломощного источника напряжения. В момент подачи сигнала на открывание замка БУЗ отдает накопленную энергию электромагниту.

В нашей стране довольно суровый климат. Во время сильных морозов калитку не всегда удается открыть обычным ключом. Для дублирования механических ключей можно использовать электронные ключи (чипы). Для того чтобы обеспечить идентификацию с помощью электронного ключа потребуется считывающее устройство и контролер замка.

Для открывания калитки изнутри домовой территории понадобится кнопка наружной установки с нормально разомкнутым контактом. Ее монтируют непосредственно рядом с калиткой.

Еще для корректной работы дверного замка на входную дверь или калитку необходимо установить дверной доводчик.

Подытожим: полный набор для установки домофона в частном доме будет состоять из:

• домофонной трубки;
• вызывного устройства;
• электромеханического замка;
• блока питания или БУЗа;
• считывателя;
• контроллера;
• кнопка;
• доводчика двери.

Приобретая оборудование разных производителей, обращайте внимание на совместимость электронных блоков по рабочему току и напряжению! Еще обратите внимание на диапазон рабочих температур электронного оборудования, которое будет размещено на улице.

Кроме перечисленного оборудования для подключения домофона в частном доме понадобятся соединительные провода. В качестве силового провода для блока питания замка можно применить кабель с медными жилами в двойной изоляцией ВВГнг 2х0.75. В качестве слаботочных (сигнальных) проводов можно использовать витую пару, применяемую в компьютерных сетях. Большей помехоустойчивостью обладают экранированные варианты витой пары – FTP или STP. Промышленность выпускает специализированные кабели для СКУД. Кабель КСПВ хорошо подходит для аудиодомофонов. Кабели с одной экранированной жилой ШВЭВ и ШВЭП используются для систем видеонаблюдения, включая видеодомофоны.

На заметку! Буква «П» в аббревиатуре кабеля ШВЭП означает, что кабель подвесной. Он пригоден для открытой прокладки.

Для прокладки кабелей в земле или вдоль забора потребуется так называемая «гофра» или прямые пластиковые трубы. Для наружной прокладки проводов по стенам зданий можно использовать пластиковые кабельные каналы.

Из мелочей можно упомянуть наконечники для оконцовывания многопроволочных проводов, термоусадочные трубки различного диаметра, изоляционную ленту, клеммники, скобы и стяжки для крепления проводов.

Инструмент для подключения домофона

Для установки домофонной системы необходим обычный набор инструментов для электромонтажных работ: отвертки, кусачки, плоскогубцы, перфоратор или ударная дрель и т. д. Для пайки проводов понадобится паяльник 40 – 60 Вт, флюс и припой. Неплохо иметь термофен, приспособления для снятия изоляции с проводов и опрессовки наконечников.

Типовые схемы подключения домофонов

Ниже мы приведем несколько типовых схем подключения домофонов. Но сначала заметим, что для самостоятельного подключения СКУД необходимо иметь хотя бы небольшие познания в электротехнике. Слепое копирование типовых схем может привести к порче оборудования.

Совет! Перед установкой любого компонента внимательно ознакомьтесь с инструкцией прилагаемой изготовителем.

Один из вариантов соединения аудиодомофонной трубки с вызывным устройством и электромеханическим замком выглядит следующим образом:

Обратите внимание! В этом варианте нормально разомкнутый контакт управления замком встроен в разговорную трубку.

Выходное напряжение и мощность блока питания должны соответствовать параметрам замка.

На следующем рисунке показана схема подключения видеодомофона, в которой контакт управления замком встроен в вызывную панель.

Для размещения блока питания замка требуется место, к нему нужно прокладывать кабель 220В. Чтобы избавиться от этих проблем, вместо БП часто устанавливают БУЗ о котором рассказывалось выше. На следующем рисунке показана схема с блоком управления замком.

БУЗ имеет небольшие габариты, и многие мастера, осуществляющие монтаж, размещают накопитель энергии внутри замка.

Внимание! Приведенная выше схема будет работать корректно только в том случае, если напряжение питания вызывного блока будет соответствовать напряжению питания замка.

Напоследок приводим схему подключения домофона со считывателем электронных ключей и контроллером управления электромагнитным замком.

Порядок установки домофона

Перед тем как начать монтажные работы необходимо составить план размещения элементов домофонной системы. Особенно важно продумать место размещения разговорной трубки или видеотерминала. Они должны располагаться в том месте, где чаще всего находятся люди в течение дня. Возможно, таким местом окажется кухня.

Составив план и оценив необходимое количество провода, производят прокладку силового и сигнальных кабелей. Затем монтируют элементы СКУД. На следующем этапе производят электрические соединения и проверку работоспособности домофона.

Прокладка кабелей

Провода и кабели следует прокладывать в гофрированных гибких трубах, пластиковых или металлических. Гофру можно использовать при наружной прокладке проводов и при прокладке в стенах, за гипсокартонном. Для прокладки кабелей в земле можно применить полиэтиленовые трубы низкого давления. Глубина прокладки кабеля в земле должна составлять не менее 40 – 60 см. При наружной прокладке по стенам провода укладываю кабель каналы.

Внимание! Прокладывая кабели для домофона, следует помнить, что слаботочные и силовые кабели нельзя прокладывать в одной трубе. Близкое расположение силовых и сигнальных кабелей может привести к наводкам, которые будут проявляться в виде звукового фона сети или помех на изображении.

Три совета. Оставляйте небольшой запас на концах кабельных линий. Это облегчит монтаж и позволит облегчить ремонт.

Если линию приходится делать из нескольких кусков, выполняйте паяные соединения и защищайте их с помощью термоусадочных трубок.

Прокладывая провод к электромеханическому замку наденьте на место изгиба гибкую защиту.

Монтаж вызывной панели

При монтаже панели вызова видеодомофона постарайтесь обеспечить максимальный обзор перед калиткой и прилегающей территорией. Возможно, для этого вызывную панель придется развернуть в сторону калитки.

Монтаж разговорной трубки

Обычно в комплект поставки домофонных трубок входят элементы крепежа и дополнительные аксессуары. Поэтому серьезных проблем с установкой трубки быть не должно. Смонтируйте рядом с трубкой электрическую розетку и установите терминал на высоте удобной для всех членов семьи.

Монтаж контроллера

Контроллер размещают вблизи вызывного устройства и считывателя электронных ключей. Контроллер можно поместить в герметичный бокс или спрятать в нише за вызывным устройством. Главное чтобы он был надежно защищен от воздействия влаги и прямых солнечных лучей.

Подключение и наладка

Соединение блоков домофонной системы следует выполнять согласно с монтажной схемой. Чтобы не случилось ошибок, помечайте цвета проводников и их назначение на чертеже. Если вы используете кабели с многопроволочными жилами, напрессовывайте на них наконечники. Применение наконечников улучшает надежность контактов.

Как показывает практика, правильно собранные схемы домофонов начинают работать сразу и в дополнительной наладке не нуждаются.

Программирование электронных ключей

При использовании контроллера считывателя ключей имеется возможность «программирования» чипов. Процедуру можно выполнить с помощью, так называемого мастер ключа или путем перевода контроллера в режим программирования с помощью перемычек.

Программирование с помощью матер ключа выполняется следующим образом. Вначале к считывателю подносится мастер ключ. При этом котроллер переводится в режим программирования. После этого к считывателю подносится «программируемый» ключ. В этот момент контроллер запоминает номер ключа. Тем самым «программируемый» ключ поучает разрешение на открытие двери.

В отсутствии мастер ключа контроллер можно перевести в режим программирования с помощью переключения перемычек. Подробно об этой процедуре можно узнать из технической документации.

Заключение

В этом материале мы постарались подробно рассказать об установке домофона в частном доме. Надеемся, что прочитав этот текст, вы получили полезную информацию.

Как установить домофон в частном доме?

Инструкция по установке и подключению домофона. Узнайте, как правильно подключить домофон в квартире и частном доме. Нюансы монтажа видеодомофона.

Перед современным владельцем частного дома не стоит вопрос: устанавливать или не устанавливать домофонную систему? Системы контроля и управления доступом (СКУД), к которым относятся домофоны, прочно вошли в нашу жизнь. В наше время хозяева загородных коттеджей чаще задаются вопросами: какую домофонную систему выбрать? Можно ли установить домофон своими руками, не прибегая к услугам специалистов?

В этом материале мы постараемся подробно рассказать об установке домофонов в загородных коттеджах. Рассмотрим вопросы выбора комплектующих, расходных материалов и инструмента. Расскажем о технических решениях позволяющих обеспечить надежное функционирование СКУД.

Основные типы и производители

По своему функционалу домофонные системы можно условно разделить на два основных типа:

• аудиодомофоны;
• видеодомофоны.

Аудиодомофоны позволяют идентифицировать посетителя по голосу. Владельцы видеодомофонов могут произвести идентификацию, как по голосу, так и визуально. Вдобавок многие домофонные системы с видеокамерами могут выполнять функцию видеорегистратора, записывая видеоинформацию на внутренние или внешние носители. Как ни странно, схемы подключения перечисленных СКУД отличаются в незначительной степени. Основное отличие в установке видеодомофонов заключается в необходимости передавать видеосигнал. Для этого требуется проложить два дополнительных провода между вызывным устройством и домофоном.

Следует заметить, что производители домофонов предлагают устройства, в которых связь между отдельными элементами домофонной системы осуществляется по радиоканалу или через сеть интернет. Для таких систем не требуется прокладывать длинные провода, но дополнительные модули связи заметно увеличивают стоимость СКУД.

Что касается производителей домофонов, то на нашем рынке устойчивую репутацию имеют такие торговые марки как: COMMAX, CTV, Falcon Eye, Kocom, Tantos и другие. Продукты одной ценовой категории от этих компаний имеют похожий функционал и сопоставимые технические характеристики.

Какие комплектующие потребуются?

В базовый набор предлагаемый производителями обычно входят домофонная трубка со встроенным или внешним блоком питания и вызывное устройство в антивандальном исполнении. Видеодомофонный комплект включает видеотерминал, устанавливаемый в доме, и устройство вызова со встроенной видеокамерой. В обоих случаях в вызывном устройстве имеется встроенный контакт позволяющий управлять электрическим замком.

Минимальный набор устройств позволяет производить идентификацию вызывающего, но для того чтобы впустить или не пустить его на контролируемую территорию нужен замок. Электрические замки бывают двух типов:

• электромагнитные;
• электромеханические.

Электромагнитные замки удерживаются в запертом состоянии при протекании через встроенную катушку электрического тока. Электромагнитные замки в силу своей конструкции имеют следующую особенность: при исчезновении напряжения они автоматически открываются. Поэтому для эксплуатации этого типа замков в условиях нестабильной нужен резервный источник тока. В качестве такого источника можно применить аккумулятор или использовать источник бесперебойного питания.

Электромеханические замки защелкиваются механически, а открываются с помощью встроенного электромагнита. Встречаются две разновидности электромеханических замков: электрические защелки и замки с цилиндром для ключа. Последний вариант представляется более предпочтительным для загородного дома. Он позволяет владельцу ключа открывать калитку или дверь самостоятельно, когда в доме никого нет.

Электрические замки потребляют довольно большой ток. Поэтому для них необходим отдельный блок питания. В последнее время на рынке появились накопители БУЗ (блоки управления замками), которыми можно заменить блоки питания электромагнитных замков. БУЗ представляет собой накопитель энергии, который может заряжаться от маломощного источника напряжения. В момент подачи сигнала на открывание замка БУЗ отдает накопленную энергию электромагниту.

В нашей стране довольно суровый климат. Во время сильных морозов калитку не всегда удается открыть обычным ключом. Для дублирования механических ключей можно использовать электронные ключи (чипы). Для того чтобы обеспечить идентификацию с помощью электронного ключа потребуется считывающее устройство и контролер замка.

Для открывания калитки изнутри домовой территории понадобится кнопка наружной установки с нормально разомкнутым контактом. Ее монтируют непосредственно рядом с калиткой.

Еще для корректной работы дверного замка на входную дверь или калитку необходимо установить дверной доводчик.

Подытожим: полный набор для установки домофона в частном доме будет состоять из:

• домофонной трубки;
• вызывного устройства;
• электромеханического замка;
• блока питания или БУЗа;
• считывателя;
• контроллера;
• кнопка;
• доводчика двери.

Приобретая оборудование разных производителей, обращайте внимание на совместимость электронных блоков по рабочему току и напряжению! Еще обратите внимание на диапазон рабочих температур электронного оборудования, которое будет размещено на улице.

Кроме перечисленного оборудования для подключения домофона в частном доме понадобятся соединительные провода. В качестве силового провода для блока питания замка можно применить кабель с медными жилами в двойной изоляцией ВВГнг 2х0.75. В качестве слаботочных (сигнальных) проводов можно использовать витую пару, применяемую в компьютерных сетях. Большей помехоустойчивостью обладают экранированные варианты витой пары – FTP или STP. Промышленность выпускает специализированные кабели для СКУД. Кабель КСПВ хорошо подходит для аудиодомофонов. Кабели с одной экранированной жилой ШВЭВ и ШВЭП используются для систем видеонаблюдения, включая видеодомофоны.

Кроме перечисленного оборудования для подключения домофона в частном доме понадобятся соединительные провода. В качестве силового провода для блока питания замка можно применить кабель с медными жилами в двойной изоляцией ВВГнг 2х0.75. В качестве слаботочных (сигнальных) проводов можно использовать витую пару, применяемую в компьютерных сетях. Большей помехоустойчивостью обладают экранированные варианты витой пары – FTP или STP. Промышленность выпускает специализированные кабели для СКУД. Кабель КСПВ хорошо подходит для аудиодомофонов. Кабели с одной экранированной жилой ШВЭВ и ШВЭП используются для систем видеонаблюдения, включая видеодомофоны.

Инструмент для подключения домофона

Для установки домофонной системы необходим обычный набор инструментов для электромонтажных работ: отвертки, кусачки, плоскогубцы, перфоратор или ударная дрель и т. д. Для пайки проводов понадобится паяльник 40 – 60 Вт, флюс и припой. Неплохо иметь термофен, приспособления для снятия изоляции с проводов и опрессовки наконечников.

Инструмент для подключения домофона

Для установки домофонной системы необходим обычный набор инструментов для электромонтажных работ: отвертки, кусачки, плоскогубцы, перфоратор или ударная дрель и т. д. Для пайки проводов понадобится паяльник 40 – 60 Вт, флюс и припой. Неплохо иметь термофен, приспособления для снятия изоляции с проводов и опрессовки наконечников.

Типовые схемы подключения домофонов

Ниже мы приведем несколько типовых схем подключения домофонов. Но сначала заметим, что для самостоятельного подключения СКУД необходимо иметь хотя бы небольшие познания в электротехнике. Слепое копирование типовых схем может привести к порче оборудования.

Один из вариантов соединения аудиодомофонной трубки с вызывным устройством и электромеханическим замком выглядит следующим образом:

Обратите внимание! В этом варианте нормально разомкнутый контакт управления замком встроен в разговорную трубку.

Выходное напряжение и мощность блока питания должны соответствовать параметрам замка.

Далее показана схема подключения видеодомофона, в которой контакт управления замком встроен в вызывную панель.

Для размещения блока питания замка требуется место, к нему нужно прокладывать кабель 220В. Чтобы избавиться от этих проблем, вместо БП часто устанавливают БУЗ о котором рассказывалось выше. БУЗ имеет небольшие габариты, и многие мастера, осуществляющие монтаж, размещают накопитель энергии внутри замка.

Порядок установки домофона

Перед тем как начать монтажные работы необходимо составить план размещения элементов домофонной системы. Особенно важно продумать место размещения разговорной трубки или видеотерминала. Они должны располагаться в том месте, где чаще всего находятся люди в течение дня. Возможно, таким местом окажется кухня.

Составив план и оценив необходимое количество провода, производят прокладку силового и сигнальных кабелей. Затем монтируют элементы СКУД. На следующем этапе производят электрические соединения и проверку работоспособности домофона.

Прокладка кабелей

Провода и кабели следует прокладывать в гофрированных гибких трубах, пластиковых или металлических. Гофру можно использовать при наружной прокладке проводов и при прокладке в стенах, за гипсокартонном. Для прокладки кабелей в земле можно применить полиэтиленовые трубы низкого давления. Глубина прокладки кабеля в земле должна составлять не менее 40 – 60 см. При наружной прокладке по стенам провода укладываю кабель каналы.

Три совета. Оставляйте небольшой запас на концах кабельных линий. Это облегчит монтаж и позволит облегчить ремонт.

Если линию приходится делать из нескольких кусков, выполняйте паяные соединения и защищайте их с помощью термоусадочных трубок.

Прокладывая провод к электромеханическому замку наденьте на место изгиба гибкую защиту.

Внимание! Прокладывая кабели для домофона, следует помнить, что слаботочные и силовые кабели нельзя прокладывать в одной трубе. Близкое расположение силовых и сигнальных кабелей может привести к наводкам, которые будут проявляться в виде звукового фона сети или помех на изображении.

Монтаж вызывной панели

При монтаже панели вызова видеодомофона постарайтесь обеспечить максимальный обзор перед калиткой и прилегающей территорией. Возможно, для этого вызывную панель придется развернуть в сторону калитки.

Монтаж разговорной трубки

Обычно в комплект поставки домофонных трубок входят элементы крепежа и дополнительные аксессуары. Поэтому серьезных проблем с установкой трубки быть не должно. Смонтируйте рядом с трубкой электрическую розетку и установите терминал на высоте удобной для всех членов семьи.

Монтаж контроллера

Контроллер размещают вблизи вызывного устройства и считывателя электронных ключей. Контроллер можно поместить в герметичный бокс или спрятать в нише за вызывным устройством. Главное чтобы он был надежно защищен от воздействия влаги и прямых солнечных лучей.

Подключение и наладка

Соединение блоков домофонной системы следует выполнять согласно с монтажной схемой. Чтобы не случилось ошибок, помечайте цвета проводников и их назначение на чертеже. Если вы используете кабели с многопроволочными жилами, напрессовывайте на них наконечники. Применение наконечников улучшает надежность контактов.

Как показывает практика, правильно собранные схемы домофонов начинают работать сразу и в дополнительной наладке не нуждаются.

Программирование электронных ключей

При использовании контроллера считывателя ключей имеется возможность «программирования» чипов. Процедуру можно выполнить с помощью, так называемого мастер ключа или путем перевода контроллера в режим программирования с помощью перемычек.

Программирование с помощью матер ключа выполняется следующим образом. Вначале к считывателю подносится мастер ключ. При этом котроллер переводится в режим программирования. После этого к считывателю подносится «программируемый» ключ. В этот момент контроллер запоминает номер ключа. Тем самым «программируемый» ключ поучает разрешение на открытие двери.

В отсутствии мастер ключа контроллер можно перевести в режим программирования с помощью переключения перемычек. Подробно об этой процедуре можно узнать из технической документации.

Заключение

В этом материале мы постарались подробно рассказать об установке домофона в частном доме. Надеемся, что прочитав этот текст, вы получили полезную информацию.

Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

Как самостоятельно подключить трубку домофона?

Сейчас практически любой подъезд многоэтажных домов, офисных зданий оборудован домофоном. Это делается для того, чтобы предотвратить несанкционированное проникновение на территорию, доступ на которую по определению ограничен. Что же это за устройство, как именно оно устроено?

Устройство и принцип работы

Домофон – это электромагнитное замочное устройство с возможностью дистанционного управления процессом открытия-закрытия с пультов (трубок), расположенных в квартирах или офисах. Система устанавливается на подъездной двери и обеспечивает защиту здания от нежелательного проникновения.

В зависимости от системы подключения квартир к домофонному устройству различают цифровые и координатные приборы.

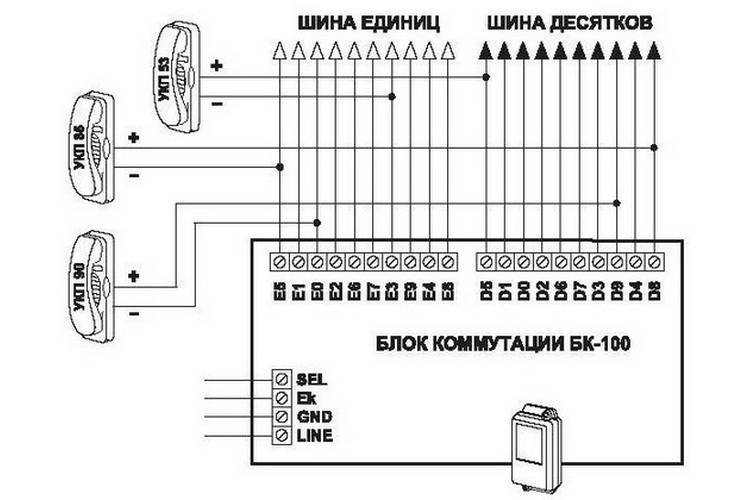

При координатной системе коммутации к каждой квартире от домофона идет отдельный кабель, при цифровой же – связующий кабель один. Казалось бы, цифровые домофонные устройства должны быть дешевле, однако, на самом деле все обстоит ровным счетом наоборот – их стоимость выше, чем у координатных, практически в 3 раза. Но считается, что это окупается более высокой надежностью и защищенностью подобной системы связи.

По типу связи домофоны подразделяются на аудио- и видеоприборы. Из названия ясно, что у видеодомофонных аппаратов имеется экран, на котором отображается личность звонящего посетителя, а аудиоустройства обеспечивают лишь голосовую связь. Естественно, устройства, осуществляющие передачу видеоизображения, обеспечивают более высокий уровень защиты, но не стоит забывать и о ценовом аспекте – они гораздо дороже голосовых домофонов и вследствие этого гораздо менее распространены. Обычно видеоустройства устанавливаются на воротах больших частных владений.

Подключение к цифровым домофонам

Как правильно подключить в квартире трубку цифрового домофона? Это совсем нетрудно при условии соблюдения нескольких правил. Абонентский узел домофонной системы состоит из панели и трубки. Панель обычно устанавливают сбоку от входной двери, место установки трубки при желании может быть где угодно, единственное – туда нужно будет провести кабель от панели. Внутреннее строение домофонной трубки почти ничем не отличается от телефонной – там тоже есть микрофон с динамиком и микросхемой. Кнопка разблокирования подъездной двери может быть расположена как на трубке, так и на настенной панели.

На тыловой стороне панельной части устройства расположены две клеммы с обозначениями полярности («+» и «-»). К ним нужно подсоединить двухпроводную линию. Важно не перепутать полярность проводов при монтаже – в противном случае система не будет функционировать.

Для облегчения этого процесса провода одинаковой полярности обычно бывают одинакового цвета.

Первоначальный монтаж домофонной системы всегда производят профессионалы, самостоятельная замена сводится к покупке нового переговорного устройства, собственно замене и подключению проводов. Перед покупкой трубки уточните тип своего домофона. Для цифровых и координатных систем предусмотрены разные модели. Схема подключения трубки к цифровому домофону имеет свои особенности. В процессе установки необходимо набрать номер квартиры.

• Осторожно вскройте корпус переговорного устройства. Вы увидите, что на микросхеме есть парные штырьки с номерами 1-2-4-8
• С помощью специальных перемычек параллельно соедините пары так, чтобы сумма их номеров равнялась номеру вашей квартиры. Для квартиры №15, к примеру, вам нужно замкнуть четыре первые пары.

Учтите, что неполадки с одним квартирным переговорным устройством могут отразиться на функционировании всей системы, в этом заключается главный недостаток подобных систем. Чтобы локализовать неисправность в пределах одного этажа, в систему можно дополнительно встроить этажные контроллеры.

Установка на прибор координатно-матричного типа

Для соединения переговорного устройства с коммутатором предназначены 2 специальные шины. На первой шине контакты (D0-D9) отвечают за десятки в номерах квартир, на второй (Е0-Е9) – за единицы. Провод от клеммы со знаком плюс соедините с контактом, отвечающим за десяток в вашем номере (для квартиры №87 – 8), провод от отрицательной клеммы подключается к единичному контакту (в нашем примере 7).

Если в вашем подъезде больше 100 квартир, модель домофона должна соответствовать этому количеству (должна быть и третья шина, отвечающая за сотни в номерах квартир). Принцип тот же самый.

В некоторых случаях при установке домофонной системы настройщики перепрограммируют панель, смещая номера на некоторую величину. Это действие производится, к примеру, при невозможности подключения сотых номеров. В такой ситуации своими руками вы трубку подсоединить не сможете, придется вызывать специалиста, который настраивал вашу систему. Коммутаторы обычно устанавливаются на каждом этаже в распределительных щитах и соединяются между собой в параллельную цепь.

Возможен и монтаж одного коммутаторного устройства на весь подъезд, но в такой ситуации потребуются дополнительные десятки метров кабеля для того, чтобы последовательно подключить квартиры на верхних этажах. Если при подключении хотя бы одного абонентского переговорного устройства к подъездной аналоговой системе нарушить полярность подсоединения проводов, это может отразиться на функционировании всех устройств системы, как и в случае с цифровой домофонной связью.

Возможные неисправности

В процессе эксплуатации домофонной системы возможно возникновение различных неисправностей:

• повреждения трубки механического характера;
• при поднятии трубки сигнал продолжает звучать;
• выход из строя кнопки разблокирования замка;
• плохо слышно голос звонящего;
• если вы нажимаете кнопку открытия двери, происходит сброс вызова.

В первом случае проще заменить испорченную деталь (трубку), ведь они не такие дорогие. Главное, правильно подобрать переговорное устройство к вашей модели домофонной системы. В ситуациях, когда сигнал вызова не отключается при поднятии трубки, нет связи со звонящим посетителем и отсутствует реакция на нажатие кнопки управления замком – ищите поломку в переключателе снятия трубки. Его можно отремонтировать либо заменить и своими руками, однако, рекомендуется все-таки поручить это профессионалам, особенно если раньше вы ничего подобного не делали. Эта процедура требует определенного опыта и соответствующих инструментов.

Если для открытия замка вам приходится несколько раз нажимать на электрокнопку – виноват микровыключатель. Поменять самому эту деталь несложно, даже если она расположена на трубке домофона. Достаточно осторожно отпаять контакты неисправной детали, убрать ее и припаять новую. Если посетителя плохо слышно, дело в динамике либо микрофоне.

В последнем случае можно самостоятельно попробовать покрутить рычажок резистора, в большинстве случаев слышимость восстанавливается.

Несанкционированное отключение вызова при разблокировке замка может быть вызвано прерыванием электроцепи, идущей от динамика. В этом случае внимательно осмотрите все узлы подключения кабеля – и на панели, и на переговорном устройстве. Конечно, предварительно отключите прибор.

О том, как подключить разные домофонные трубки, смотрите в следующем видео.

Монтаж домофона своими руками – доступно и экономно

Чтобы самостоятельно осуществить такую сложную процедуру, как монтаж домофонов, необходимо хорошо изучить все инструкции и четко следовать им. Сначала надо подготовить все инструменты и материалы. Среди основных инструментов стоит выделить:

• Дрель;
• Специальную насадку для штробления стен;
• Изоляционную ленту;
• Отвертку;
• Нож;
• Плоскогубцы;
• Дюбеля;
• Шпатлевку;
• Алебастр;
• Резиновые перчатки;
• Экранированную «витую пару»;
• Инструмент, с помощью которого снимают изоляцию с кабелей.

Особенности выбора комплекта домофона

Прежде чем начинать установку домофона самостоятельно, надо выбрать устройство, наиболее подходящее для конкретного случая. При этом учитываются финансовые возможности и основные потребности хозяев. Полученная смета не должна превышать допустимые нормы. Простейшим вариантом считается аудиопереговорное устройство. В его составе есть аудиовызывной блок и аудиотрубка. С его помощью можно только разговаривать с посетителем.

Вторым вариантом является видеодомофон. Он бывает цветным и черно-белым. С помощью такого устройства можно не только разговаривать с посетителем, но и видеть его.

Многие современные изделия управляют электрическими замками, поэтому их установка станет отличным решением для офиса. Кроме того, они пригодятся для частных домов, ведь можно установить устройство на калитке и контролировать вход, защитив территорию от нежданных гостей.

После выбора нужного комплекта составляется смета, с учетом всех необходимых материалов и инструментов.

Организация электрической защиты

Устанавливая устройство своими руками, нужно позаботиться о подключении к электрической сети, которая должна быть защищена специальным предохранителем 10 А или же автоматом 16 А. Чтобы обеспечить дополнительную безопасность, рекомендуется дополнительно установить аппарат защитного отключения на 30 мА.

Существует два основных вида электропитания:

• В переговорном аппарате нет интегрированного трансформатора, его надо дополнительно подключить к устройству и электросети;
• Переговорное устройство нужно подключить с помощью силового провода просто к розетке. При этом трансформатор уже интегрирован.

Известно, что смета зависит не только от выбора материалов, поэтому надо обязательно учитывать тип электропитания, составляя список всех расходов.

Как правильно определить место монтажа?

Трубку аппарата можно установить где угодно, выбрав наиболее подходящее место в квартире. Производя установку своими руками, нужно учитывать, что звук звонка должен быть хорошо слышен. Стандартным местом для трубки считается стена возле входной двери.

Чтобы правильно произвести монтаж, необходимо прислушаться к некоторым советам:

• Нежелательно устанавливать аппарат на частях двери, которые движутся, ведь во время движения часто происходит ударное воздействие, способное сместить видеообъектив;
• Не стоит во время монтажа домофона выводить наружу кабель, ведь злоумышленники могут легко его обрезать;
• Устанавливая аппарат своими руками, нельзя сразу намертво закреплять все винты, ведь в случае неправильной прокладки электрокабелей, придется все переделывать. Нужно иметь возможность внести изменения в любой момент;
• Осуществляя монтаж, нельзя нарушать на устройстве контрольную пломбу.

Проведение подготовительных работ

Наиболее трудозатратной процедурой считается прокладка кабеля, но, делая все самостоятельно, можно сэкономить и смета всех расходов будет гораздо меньше. Необходимо найти конец провода, который идет от входной двери и размещенного на ней аудиовызывающего устройства. Он может быть внутри щитка, расположенного на лестничной клетке.

Отыскав нужный кабель, надо его немного удлинить, соединив со специальной «витой парой», которую необходимо подключить к самому домофону. При монтаже домофона учитывают, что длина силового кабеля должна составлять не больше 40 метров, ведь если расстояние будет слишком большим, можно потерять сигнал.

Из внутренней стороны стенки прокладывают удлиненный провод, чтобы это сделать, необходимо своими руками пробить в поверхности специальные каналы. Именно для этого используют особенную насадку. После перемещения кабеля в канал остается залить штробы алебастром, а затем зашпаклевать все.

Лучше всего провести монтаж в специальные каналы из пластика. Этот вариант считается самым безопасным для стен. Такие каналы нужно просто проложить вдоль дверной коробки (в случае, если трубка будет установлена возле двери).

Осуществляя установку устройства своими руками, нужно обеспечить целостность кабеля в парадной, для этого его помещают в специализированную гофро-трубу. Необходимо избегать заломов провода и его провисаний. Надо аккуратно производить установку провода, идущего от домофона, следя, чтобы он находился подальше от силовых кабелей.

В комплектацию стандартного изделия входит схема прокладки силового кабеля и установки домофона.

Если вы планируете менять устройство в будущем, следует рассчитать это на этапе строительства. Нужно предусмотреть траншеи, проложив в них специальные гофрированные трубы с дополнительной стальной протяжкой. Чтобы устройство работало лучше, желательно избегать любых дополнительных соединений внутреннего переговорного устройства с уличной панелью вызова. Если проводка уже была проложена, перед покупкой домофона стоит проверить количество проводов, ведь смета не должна содержать лишние расходы.

Установка домофона внутри квартиры

Поэтапный монтаж домофонов состоит из нескольких стадий:

• Разметка. Необходимо определиться с высотой панели домофона, которая будет удобна для всех домочадцев. Для этого нужно поставить две точки, сохранив между ними расстояние в 20 сантиметров. Затем надо начертить горизонтальную линию и нарисовать вверх прямоугольник, размер которого будет больше, чем внутренняя панель домофона. Делая все своими руками, следует помнить о проверке разметки с помощью уровня. Затем по периметру полученной фигуры надо начертить прямоугольник побольше для внешнего яруса ниши. Выемка должна быть расположена недалеко от электропроводки;
• Выдалбливание. Лучше всего работать при установке с кирпичной стеной, ведь остальные материалы плохо поддаются, а бетон может лопнуть. Сначала надо выдолбить внутренний прямоугольник. Внешний ярус надо вырубить всего на толщину гипсокартонного листа. Затем методом штробления своими руками нужно сделать канал для проводки, подводя его к внутренней выемке, выдолбив в задней поверхности небольшую полость для розетки;
• Отделка ниши. Электросеть заводится в колодец для розетки, и изолируются на время провода. Затем осуществляется монтаж коробки для розетки, а все поверхности выравниваются штукатуркой. Кабеля от внешней панели нужно замазать, выведя их концы. После высыхания сглаживается неровность шпаклевкой;
• Электрификация ниши. Когда все высохнет, необходимо произвести грунтовку внутренних поверхностей, покрыв их простой эмалевой краской. Затем устанавливается и подключается розетка, руки при этом должны быть защищены перчатками;
• Установка щита. Вырезается своими руками фрагмент гипсокартона, подходящий по размерам для внешнего яруса. Он приклеивается к предварительно установленным алюминиевым профилям. Для установки аппарата делаются небольшие пропилы напротив центров вертикальных профилей. В полученный люк монтируется фиксатор домофона;
• Внешняя отделка. Чтобы завершить монтаж, остается только выполнить отделку места, где был установлен домофон.

Осуществляя монтаж устройства собственными руками, получится значительно сэкономить, но желательно проконсультироваться с опытными специалистами, прежде чем начинать работать.

Установка домофона своими руками

📹 Установка домофона в частном доме своими руками

1. Главная
2. Новости
3. Установка домофона в частном доме своими руками

Если вы пришли к разумному решению купить домофон для частного дома, то перед вами рано или поздно встанет вопрос о его установке. Услуги по монтажу домофонного оборудования сейчас предлагают очень многие фирмы, но, при желании, его можно установить и самому.

Список необходимых дополнительных материалов зависит от места установки и состава системы, но в любом случае в него будут входить такие элементы, как провода для питания и витая пара, крепеж, вилки, розетки, изолента, сверла, алебастр и так далее.

Первое, что необходимо будет сделать — это установить вызывные панели на входные двери.

Порядок установки: разобрать панель и разметить места для крепления, просверлить в намеченных местах отверстия, подвести провод от вызывной панели к контроллеру (мозгу всей домофонной системы), закрепить саморезами панель и собрать ее.

Далее монтируем трубку (в любом удобном для вас месте), к ней должно подходить электропитание, поэтому нужно разместить рядом розетку или подвести провод от щитка. Лучше всего выделить на домофон отдельный автомат и подписать его.

Если вы приобрели видеодомофон, то дополнительно монтируется монитор. К контроллеру так же можно подключить дополнительную камеру для видеонаблюдения с ИК-подсветкой для съемки в ночное время. Настройки записи зависят от ваших потребностей.

Блок питания обычно идет в комплекте к домофону. Если планируется расширить стандартную систему и добавить дополнительные компоненты (видеокамеру, трубки, вызывные панели, мониторы), то необходимо рассчитать всю потребляемую мощность, добавить допуск и купить более мощный блок питания.

После того, как все элементы домофона установлены, начинается самая ответственная часть монтажа — прокладка кабелей. Все они должны подключаться к контроллеру, а он только к электросети. Лучше всего установить бесперебойник, так как при отключении электроэнергии вся ваша продуманная система доступа перестанет работать.

Прокладка кабеля может быть открытой и закрытой. Все провода, находящиеся на улице, необходимо прятать в защитные трубки во избежание их порчи. Внутри помещения это необязательно. Если нет желания делать открытую проводку (в кабель-каналах), можно проштробить стены, проложить проводку и заделать все хозяйство алебастром и шпаклевкой.

После того, как все монтажные работы закончены, следует заняться программированием ключей. Самый первый, который вы начнете программировать, будет так называемым «мастер-ключом», он потом понадобится в случае перепрограммирования остальных ключей и самого домофона. Не теряйте и не используйте его. При первом включении домофона приложите будущий мастер-ключ к считывателю, как только прекратятся звуковые сигналы — ключ запрограммирован. Так следует сделать и с остальными ключами (с интервалом не больше шестнадцати секунд).

Теперь, вы готовы приступить к проверке результатов своего труда. Позвоните с вызывной панели, снимите трубку, поговорите, попробуйте открыть дверь. Часто доводчик не отрегулирован и дверь недостаточно плотно прилегает, исправьте этот момент.

Поздравляем, ваше жилище защищено. Теперь стоит подумать об установке системы видеонаблюдения, если ее по какому-то недоразумению еще нет.

Вся информация, размещенная на сайте, носит информационный характер и не является публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ. Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.

Установка домашней системы внутренней связи: советы и рекомендации

Хотя у вас может не быть точной настройки, как в системе, описанной ниже, следующие шаги должны помочь вам выполнить большинство установок домашней системы внутренней связи.

Шаг 1: Начните установку с осмотра корпуса или корпуса главной станции, чтобы определить, какого размера необходимо вырезать для нее проем, а затем выберите место для главной станции. Обычно производитель предоставляет кронштейн или фланец с отверстиями для крепежных винтов для установки главной станции в стене.

После того, как вы сделаете необходимые измерения для определения размера и формы отверстия для главной станции и условий его монтажа, найдите стойки внутри стены. Вырезанное отверстие должно располагаться между шпильками. Выберите удобную высоту над полом — пять футов (60 дюймов) — хороший компромисс как для невысоких, так и для высоких людей — и нарисуйте форму отверстия главной станции на стене.

Просверлите 3/8-дюймовые отверстия в стене по четырем углам нарисованного карандашом контура, затем с помощью замочной скважины или сабельной пилы вырежьте отверстие для главной станции.Установите корпус основной станции на место, чтобы убедиться, что он подходит к отверстию, и при необходимости обрежьте края отверстия. Отложите коробку в сторону, пока не закончите установку проводки.

Шаг 2: Вырежьте аналогичные отверстия в стенах на каждой подстанции. Попробуйте отверстия по размеру, при необходимости отрежьте их, а затем отложите подстанции до тех пор, пока вы не установите их проводку.

Шаг 3: Проверьте электрическую схему. В обычной установке «главная станция-подстанция» только главная станция подключается к электрической системе дома.Многопроволочный кабель связывает подстанции с главной станцией. Если такой кабель не входит в комплект или вам нужен дополнительный кабель, вы можете приобрести его отдельно у поставщика радиоэлектронных компонентов. Спросите домофонный кабель с необходимым количеством жил, желательно с оболочкой, закрывающей жилы.

Шаг 4: Проложите отдельный кабель от каждой подстанции обратно к главной станции. Для более аккуратного монтажа проложите провод от подстанции вниз внутри стены в подвал, в подползти или вверх через чердак.Затем пропустите провод через отверстия в балках и вдоль балок к отверстию, которое ведет в пространство внутри стены к главной станции. Поскольку кабели от всех подстанций идут к главной станции, вам понадобится входное отверстие большего размера через пространство пола в стене под главной станцией. Проложите каждый кабель до проема главной станции и промаркируйте его в соответствии с расположением подстанции. Пронумерованные кусочки самоклеящейся ленты хорошо подходят для идентификации проводов.

Шаг 5: На каждой подстанции подключите три провода к клеммам на блоке подстанции, следуя цвету провода или другому идентификационному коду, который вы найдете на штампе рядом с винтами клемм.Закрепите блок подстанции в стене — желательно на стенной стойке — и прикрепите декоративную накладку, которая окружает периметр блока, чтобы скрыть края проема в стене.

Осторожно: Если главная станция подключается непосредственно к электрической системе вашего дома, обязательно обесточьте задействованную цепь и примите меры, чтобы предотвратить ее повторное включение кем-либо другим, пока вы работаете с цепью. Если трансформатор поставляется с главной станцией для питания системы, поместите трансформатор на распределительную коробку или главную входную панель или рядом с ними и подключите его к электрической системе (после обесточивания цепи) в соответствии с инструкциями производителя. .

Шаг 7: Подсоедините все провода подстанции и линии электропередачи к главной станции, но убедитесь, что вы выполняете присоединения в соответствии с маркировкой на клеммных соединениях главной станции. Закрепите главную станцию ​​в стене, надежно прикрепите ее

к стенным стойкам и прикрепите декоративную накладку. Затем восстановите питание цепи.

Шаг 8: Протестируйте систему внутренней связи, чтобы увидеть, насколько хорошо она работает. Если какая-либо из подстанций не работает, проверьте соединения с клеммами, а также соединения, которые ее провода делают с главной станцией.

Если вы подозреваете, что подстанция неисправна, замените ее на другую. Это должно указывать на то, что проблема связана либо с дефектами проводки, либо с дефектом самого устройства, что позволит вам произвести необходимый ремонт. Примечание: Если используются подстанции с батарейным питанием, заменяйте батареи регулярно, отмечая дату замены внутри крышки или на батареях.

Если вы ищете немного большей безопасности в своем доме, музыки во всем доме или просто простого способа позвать всех на ужин, домашняя система внутренней связи станет хорошим дополнением к вашему дому.Воспользуйтесь советами, изложенными в этой статье, чтобы установить его сегодня.

Установка систем внутренней связи

Вам не нужно быть электриком, чтобы прокладывать низковольтную проводку, как в домофонах. В этом нет ничего опасного, если вы проявляете осторожность при использовании необходимых вам инструментов.

Новое строительство

Если вы строите новый дом или бизнес, то настоятельно рекомендуется подключить его к проводной системе внутренней связи, даже если вы думаете, что хотите сделать беспроводную внутреннюю связь. Где-то в будущем ваша беспроводная система может получить помехи, которые сделают ее неэффективной или даже бесполезной.Никогда не будет возможности проложить провода так дешево и легко, как при строительстве здания.

Тщательно продумайте, как вы будете использовать систему. Постарайтесь продумать, где будет наиболее удобное место для станций. Ты будешь стоять или сидеть? Многие проводные системы встроены в стены, поэтому вам придется стоять за них. Многие беспроводные системы и некоторые проводные системы имеют настольные устройства, которые позволяют вам сидеть.

Существующее строительство

Если вы планируете использовать проводную систему для уже существующего здания, то потребуется значительно больше работы.Некоторые двухпроводные домофоны утверждают, что вы можете просто использовать существующую проводку дверного звонка. Проблема здесь не в домофоне, проблема в мониторе. Скорее всего, ваш настоящий дверной звонок находится в холле где-то под потолком.

Если вы не хотите вставать на лестницу, чтобы использовать монитор домофона, это, очевидно, не сработает для вас. Вы можете перерезать провода дверного звонка и подключить к ним новый провод, что избавит вас от необходимости сверлить дверной телефон.Если вы все же используете проводку дверного звонка, вам нужно убедиться, что вы нашли силовой трансформатор для него и убедиться, что он все еще не подключен. В противном случае вы можете сжечь свой домофон.

Если вы не хотите, чтобы провода проходили по поверхности ваших стен там, где они видны, тогда потребуется просверлить и выловить провода через стену. Это не та задача, которую некоторые люди хотят выполнять, но если вы разнорабочий или разнорабочий, то, возможно, вам она понравится. В противном случае вы можете нанять электрика или мастера, который сделает это за вас.Другие люди, которые могут выполнить эту работу за вас, — это подрядчики по отоплению / охлаждению, подрядчики по телекоммуникациям, установщики систем безопасности и установщики аудио / визуального оборудования. Сделать это сможет любой, кто имеет опыт прокладки низковольтных проводов.

Но, обладая некоторыми навыками, которым мы вас здесь научим, вы можете взяться за этот проект самостоятельно.

Необходимые инструменты
Для прокладки проводов через стены, скорее всего, потребуется несколько недорогих инструментов, которых у вас может не быть. Все это основные инструменты, которые вы можете купить в любом магазине товаров для дома или строительных материалов или позаимствовать у друга.

Сначала вам понадобится дрель. Вам не нужна дорогая дрель. Дреру требуется достаточно мощности, чтобы просверлить слой фанеры 2х4 и 3/4 дюйма без увязания. Если вы прокладываете провода из чердака, сверло должно просверлить 3 дюйма, так как на каждой стене есть два 2×4.

По крайней мере, так в новой конструкции. В старых домах есть только один, но дерево, вероятно, стало твердым, поэтому сверление в нем, вероятно, будет примерно таким же, как и для дрели.Если вы не используете сверхмощную дрель, дайте ей остыть во время использования, потому что они могут сильно нагреться, если вам нужно просверлить много отверстий.

Затем вам необходимо приобрести сверло для растачивания дерева диаметром от 5/8 до 3/4 дюйма, такое как показано на рисунке.

Показанное спиралевидное шнековое долото является лучшим типом, но оно может быть немного дороже. Показанное плоское сверло выполнит свою работу, и если вы просто проделаете несколько отверстий, вы также можете оставить его дешевым и купить плоское сверло.

После того, как вы просверлили отверстия, вам понадобится способ пропустить через них провода. Если в стенах нет изоляции, вы можете просто сбросить веревку с прикрепленным грузом, прикрепить к ней провод, а затем потянуть вверх. Внутренние стены не имеют теплоизоляции, но внешние стены имеют (если у вас нет старого дома в теплом районе).

Невозможно пропустить веревку через стену с изоляцией. Если вы устанавливаете домофон, очевидно, что он будет на внешней стене.Это означает, что вам нужно что-то жесткое, чтобы пробиться сквозь изоляцию. Вот здесь и пригодится рыбная лента, подобная показанной красным.

Рыбная лента — это инструмент, используемый электриками для прокладки новой проводки через стены. Рыбная лента — это рулон из высокопрочной закаленной пружинной стали шириной 1/8 дюйма, который можно «ловить» (направлять) через ограниченные пространства внутри стеновых полостей.

Нельзя пропустить веревку через стену с изоляцией. Если вы устанавливаете домофон, очевидно, что он будет на внешней стене.Это означает, что вам нужно что-то жесткое, чтобы пробиться сквозь изоляцию. Вот здесь и пригодится рыбная лента, подобная показанной красным.

Рыбная лента — это инструмент, используемый электриками для прокладки новой проводки через стены. Рыбная лента — это рулон из высокопрочной закаленной пружинной стали шириной 1/8 дюйма, который можно «выловить» (направить) через ограниченные пространства внутри стеновых полостей.

После того, как рыбная лента протолкнута через просверленное отверстие, домофон к рыбной ленте прикрепляется проволока, а затем протягивается через стену.На конце рыбной ленты есть петля, вы можете протолкнуть провод домофона, а затем вы захотите использовать изоленту или изоленту, чтобы надежно прикрепить провод к рыболовной ленте. Нет ничего более неприятного, чем протягивать ленту через стену и обнаруживать, что проволока отвалилась.

Рыбные ленты имеют естественный изгиб, который помогает направлять ленту. Вы можете манипулировать катушкой рыболовной ленты, чтобы переместить конец туда, где вы хотите. Вот где действительно может помочь друг на другом конце провода.Пока вы проталкиваете ленту через отверстие, ваш друг может нащупать ее и схватить, как только он это сделает. Через минуту вы увидите, куда ваш друг или вы будете тянуть ленту.

Использовать рыбную ленту намного проще в неизолированной стене. Если полость стены заполнить теплоизоляцией, это становится намного сложнее, но вы всегда можете найти эту ленту где-нибудь в стене. Если ваш друг держится рукой за стену, он может почувствовать движение, а затем схватить ленту, прежде чем протолкнуть ее туда, где вы хотите.

Если здание, в котором вы хотите установить проводную систему внутренней связи, имеет изоляцию из вспененного материала, вам лучше выбрать беспроводную систему, потому что вы вряд ли сможете протолкнуть ленту с рыбой через стену.

Есть еще один инструмент, который вы можете купить или нет, но вам понадобится способ вырезать небольшое отверстие в гипсокартоне. Показанная пила для гипсокартона является одним из способов сделать это. Вы также можете использовать кухонный нож с зазубринами или даже универсальный нож. Тем не менее, пила для гипсокартона дает хороший чистый разрез.

Причина, по которой вы должны вырезать отверстие в гипсокартоне, заключается не в том, чтобы пропустить провод, а в том, чтобы просунуть руку внутрь стены, чтобы схватить ленту с рыбой. Шансы провести ленту через маленькую дырочку практически равны нулю.

Итак, что мы делаем, это вырезаем отверстие размером со стандартную электрическую розетку, то есть примерно 3 1/2 дюйма на 2 дюйма. Достаточно большой, чтобы протянуть руку. Затем, когда вы закончите прокладывать провод, у вас есть три варианта для отверстия:

1. Заделать его, используя методы ремонта гипсокартона
2. Установите стандартную модернизированную электрическую розетку и закройте ее пустой лицевой панелью
3. Установите переговорную станцию ​​над отверстие, чтобы закрыть его

Конечно, последние два самые простые.Вы можете пойти в любой строительный магазин и купить электрическую коробку с небольшими откидными язычками, которые плотно прилегают к задней стороне стены. Затем, когда вы закрываете его лицевой панелью без отверстий (за исключением двух отверстий для винтов), похоже, что он существует для будущего расширения. Вы всегда должны пытаться совместить его с другим выключателем света или электрическими розетками, чтобы он не выглядел неуместным.

Если вы решили установить переговорную станцию ​​над отверстием, убедитесь, что отверстие находится рядом с стойкой стены.Таким образом, вам будет на что установить переговорную станцию. Чтобы использовать этот метод, вам нужно убедиться, что переговорная станция достаточно широкая, чтобы ее можно было установить в центре стойки, и при этом закрыть прорезанное отверстие.

Некоторые мониторы / станции внутренней связи встраиваются в стену, так что вам уже нужно проделать для них отверстие. Или вы можете установить станцию ​​непосредственно на установленную вами электрическую коробку.

Перед тем, как начать сверление и резку, вам нужно принять решение.Пропустить провод можно двумя способами: через чердак, через подвал или подвал. Если ваш дом или офис стоит на цементной плите, вам, очевидно, придется пройти через чердак или над потолочной плиткой в ​​бизнесе.

На двух схемах ниже подробно показано, как будет выполняться электромонтаж. Схема с кирпичами — это внешняя стена, но внутренняя стена использует те же методы.

Одна вещь, которую вы заметите на двух схемах, — это разрезанная и выпрямленная вешалка для одежды.Единственная цель плечиков — помочь вам определить, где вы хотите просверлить отверстие для провода внутренней связи. Когда вы ползаете по чердаку или проходу, трудно понять, где вам нужно просверлить, и вы не хотите просверливать середину пола или потолка.

Итак, как только вы найдете место, где хотите установить станции, вы либо просверливаете небольшое отверстие размером с вешалку в полу, либо в потолке (на самом деле вы можете просто пробить вешалку прямо через потолок, если толкнете ее. плоскогубцами).Вы хотите, чтобы вешалка для одежды располагалась прямо над или под местом, где должна быть станция, чтобы было легче направить ленту с рыбой в нужное место.

Если вы идете сквозь потолок, проденьте вешалку так, чтобы стена не пересекалась с потолком. Когда вы позже снимете вешалку, вы просто нанесете небольшое количество шпаклевки, чтобы заполнить крошечное отверстие (или даже белую зубную пасту).

Если вы идете по полу, просверлите отверстие для плечиков прямо под плинтусом или как можно ближе к нему.Если в комнате настелено ковровое покрытие, не нужно беспокоиться о ремонте дыры. Если у вас есть древесина твердых пород, просто нанесите небольшое количество шпатлевки того же цвета, чтобы сделать отверстие почти незаметным. Иногда вам даже не нужно этого делать, и вы все равно этого не увидите.

Итак, вы вставляете вешалку в отверстие примерно на фут, а затем идете на чердак или в лазарет, чтобы найти ее. Как только вы его найдете, вы, вероятно, увидите несколько гвоздей, торчащих из пола, чтобы показать вам, где находится стена, которую вы собираетесь просверлить.

Теперь вы просто возьмете сверло с сверлом по дереву и просверлите примерно 2 дюйма от плечиков к стене, и вы окажетесь прямо внутри стены. Просто как тот!

Теперь вы достаете ленту с рыбой, вставляете ее в стену, надежно прикрепляете к ленте, протягиваете через стену, и тогда вы готовы следовать инструкциям по установке, прилагаемым к домофону или системе внутренней связи. . Вам также понадобятся инструменты для зачистки проводов, чтобы подготовить провода для подключения к клеммам на домофоне.Вы можете использовать нож, но это не лучший метод, так как проволока с ударом иногда ломается при сгибании.

Если вы устанавливаете внешний домофон в кирпичное здание, вам также понадобится сверло по бетону, которое может пройти глубину кирпича 3 3/4 дюйма плюс не менее 3/4 дюйма того, что они использовали за кирпич.Сверло диаметром 4 3/4 дюйма и диаметром 3/4 дюйма должно подойти (в сверле еще есть хвостовик, поэтому фактическое сверло должно быть длиннее).

Вы не просверлите сам кирпич. Вы хотите, чтобы проволока выходила из шва, который намного легче просверлить. Вам также понадобятся несколько анкеров для винтов, которые войдут в отверстие 3/4 дюйма, чтобы вы могли прикрепить домофон к кирпичу.

Так что прокладка проводов для системы внутренней связи может быть грязной работой, но это не очень сложно вы знаете маленькие секреты, которые вы только что узнали.

Нет ничего лучше, чем чувство выполненного долга, которое вы получаете от самостоятельного выполнения подобного проекта. Фактически, как только вы это сделаете, вы можете взять на себя еще больше проектов по установке низковольтной проводки по всему дому!

Автор: Дэвид Онслоу

Как настроить домашнюю систему внутренней связи на дешевом

Когда люди хотят установить домашнюю систему внутренней связи, они выбирают готовое решение. Домашняя система внутренней связи может стоить от 150 до 1000 долларов.

С помощью нескольких гораздо менее дорогих устройств вы можете создать свою собственную домашнюю систему внутренней связи.Это требует немного дополнительной работы, но может сэкономить вам много денег.

Система внутренней связи для смартфона

Поскольку у каждого в вашем доме, вероятно, есть смартфон, имеет смысл использовать их в качестве домашней системы внутренней связи.

Это решение вообще не требует приобретения какого-либо оборудования. Все, что вам нужно сделать, это загрузить приложение рации, которое работает как на Android, так и на iOS. Хороший выбор — Зелло. Вы можете скачать приложение рации Zello для Android или iPhone.

Чтобы создать домашнюю систему внутренней связи, просто создайте группу и добавьте контакты людей, которые живут в вашем доме.Начать голосовой разговор со всеми в доме так же просто, как нажать на значок микрофона и начать разговор.

Каждый, у кого есть приложение, получит на свой телефон уведомление о новом сообщении. Они могут прослушать вашу трансляцию и ответить, нажав на значок микрофона.

Это один из самых простых способов использования домофонной системы в доме без каких-либо затрат или необходимости установки и настройки любого оборудования.

Zello — не единственное решение.Вот список кроссплатформенных бесплатных приложений на выбор:

• Online Walkie Talkie Pro : загрузить для Android и iOS
• Voxer Walkie Talkie Messenger : загрузить для Android и iOS
• TiKL Touch Talk Walkie Talkie : загрузить для Android и iOS
• HeyTel : Загрузить для Android и iOS

Домашняя переговорная система с динамиком Bluetooth

В наши дни на рынке так много динамиков Bluetooth, что цены резко упали.Вы можете купить несколько динамиков Bluetooth и разместить их по всему дому всего за 40-60 долларов за штуку.

Любой человек в доме может легко подключиться к этим динамикам со своего телефона или компьютера через Bluetooth.

После того, как вы настроили и включили динамики Bluetooth, последним шагом в настройке этой домашней системы внутренней связи является установка приложений громкоговорителей Bluetooth. Например, приложение Bluetooth Loudspeaker позволяет использовать микрофон телефона для трансляции вашего голоса на динамики Bluetooth в доме.

Единственным недостатком этого типа домашней системы внутренней связи является то, что она работает только в одном направлении. Вы можете транслировать свой голос всем в доме, но они не могут ответить.

Этот вид системы по-прежнему полезен для таких вещей, как вызов всех на ужин, отправка аварийных сигналов или любая другая связь, для которой требуется только одностороннее объявление.

Другие приложения, которые могут помочь вам транслировать свой голос со смартфона на динамики Bluetooth, включают:

• Громкоговоритель : Загрузить для Android
• Мегафон : Загрузить для iOS
• Громкоговоритель Bluetooth : Загрузить для iOS
• Микрофон к динамику : Загрузить для Android

Google Home / Alexa Home Intercom System

Если у вас уже есть концентратор Google Home или система Alexa, у вас уже есть все необходимое для домашней системы внутренней связи.

И Google Home, и Alexa предлагают функцию, которая позволяет транслировать на всех динамиков в доме.

После настройки концентратора Google Home и мини-колонок вы можете отправлять системные команды с помощью Google Assistant на своем телефоне.

Одна из них — это «широковещательная» команда, которая позволяет отправлять любое сообщение всем динамикам Google Home в доме. Все, что вам нужно сделать, это произнести всю команду в свой телефон:

«Окей, Google, транслируй всем, пора ужинать!»

Будет транслироваться все, что вы сказали после слова «трансляция».

С помощью Alexa у вас есть несколько способов отправить трансляцию на все устройства Alexa в доме.

Alexa принимает две команды из приложения Amazon Alexa для отправки широковещательного сообщения всем динамикам Alexa в доме.

Вы можете сказать:

«Алекса, объявляй, что мы уходим в дом к бабушке!»

Alexa будет транслировать все, что вы говорите после слова «это», на все устройства.

Кроме того, вы можете сказать:

«Алекса, транслируйте, привет всем, ужин на столе!»

Будет транслироваться все, что вы сказали после слова «трансляция».

Как и решение Bluetooth, это одностороннее вещание. Однако, поскольку каждый в доме, кто использует приложение, также может отправлять трансляции на вашу новую домашнюю систему внутренней связи.

Настольная домашняя система внутренней связи

Еще одно дешевое решение для установки домашней системы внутренней связи — использование всех компьютеров в вашем доме.

Вы можете загрузить специальное программное обеспечение на любой компьютер в вашем доме. Затем используйте эти компьютеры для рассылки сообщений всем.

Одним из примеров такого программного обеспечения является Desktop Intercom.

Он общается с другими устройствами в вашей сети через UDP на порт 1550. Таким образом, при первой настройке программного обеспечения открывается окно, которое поможет вам открыть UDP на порту 1550 на брандмауэре вашего ПК.

Просто установите его на все системы в вашем доме. Он доступен как для Mac, так и для Windows. Как только он запустится на всех компьютерах, вы можете отправить широковещательную рассылку с любого из этих компьютеров на все остальные.

Программа автоматически обнаруживает все остальные компьютеры с установленным Desktop Intercom.Вы можете отправлять широковещательные сообщения на все эти компьютеры одновременно.

Большинство подобных программ служебной связи для настольных ПК не являются бесплатными. Однако это довольно недорого. Вы можете купить шесть лицензий для дома менее чем за 10 долларов.

Другое настольное программное обеспечение внутренней связи, доступное по той же цене, включает следующее:

• Офисная внутренняя связь: система внутренней связи ПК-ПК, которая работает так же, как радио CB.
• Free Intercom: Это бесплатное приложение для внутренней связи, которое было протестировано несколькими блогерами на отсутствие вирусов.
• IntraMessenger: Включает функцию ShoutBox, которая позволяет вам разговаривать голосом между компьютерами.
• Unity Intercom: Требуется сервер Unity, но позволяет вам общаться с другими пользователями в любом месте в Интернете.
• Desktop Intercom: Это программное обеспечение для Mac, которое позволяет транслировать ваш голос на любой другой компьютер в сети, на котором установлено это программное обеспечение.

Создайте свою собственную домашнюю систему внутренней связи

При наличии всех устройств, имеющихся в современном доме, покупать аппаратную домашнюю систему внутренней связи не требуется.А следуя приведенным выше советам, вы можете сэкономить много денег.

Выбранный вами вариант зависит от того, какие устройства у вас уже есть дома. Кроме того, ваш уровень опыта в настройке оборудования или программного обеспечения. Какой бы вариант вы ни выбрали, он будет дешевле, чем стандартная система.

Как создать собственную домашнюю систему внутренней связи

Кричать по дому, чтобы найти любимого человека, может стать утомительным и утомительным занятием. Вы можете решить эту проблему с помощью домашней системы внутренней связи.Вы можете купить множество домашних систем внутренней связи, но расходы могут быстро возрасти. Вместо этого используйте эти старые телефоны, чтобы построить свою собственную домашнюю систему внутренней связи. В следующей статье вы узнаете, как превратить два старых телефонных аппарата в домашнюю систему внутренней связи. Процесс довольно простой и очень недорогой.

Откройте линейный соединитель телефона, надавив на центр пластикового корпуса.При достаточном давлении соединительная муфта откроется, чтобы обнажить внутренние компоненты. Если у вас возникли проблемы с его открытием, вы можете попробовать использовать отвертку с плоской головкой или использовать край стола. После открытия ответвителя будет 4 цветных провода: желтый, красный, зеленый и черный. Единственные провода в соединителе, о которых вам нужно беспокоиться, — это красный и зеленый провода. Вы можете отрезать и удалить два других провода или оставить их нетронутыми. Они не имеют отношения к домашней системе внутренней связи, которую вы делаете.Вы также можете завершить этот процесс, разрезав проводку, идущую к телефонам, вместо того, чтобы проходить напрямую через линейный соединитель.

Основой домашней системы внутренней связи являются провода внутри линейного соединителя. Обрежьте красный провод как можно ближе к центру, чтобы получить два красных провода. Зачистите оба конца отрезанной красной проволоки. Припаяйте один из красных проводов к резистору, а другой конец резистора к разъему 9-вольтовой батареи.Теперь припаяйте оставшийся конец 9-вольтового разъема аккумулятора к другому красному проводу. Удалите лишний провод, так как он должен полностью находиться внутри пластикового корпуса.

После завершения пайки вы можете протестировать свою новую домашнюю систему внутренней связи. Подключите телефон к каждой стороне переходника, затем установите батарею на 9 В. Возьмите телефоны и начните говорить, чтобы проверить систему. Вы можете использовать два беспроводных телефона, если хотите, но каждый телефон должен быть полностью заряжен для работы.Убедившись, что домашняя домофонная система работает, вы можете установить приобретенный генератор рингтонов. Следуйте инструкциям для генераторов, поскольку они более сложные.

Оберните оголенные провода куском изоленты. Вырежьте небольшие выемки на каждой стороне муфты, где они защелкнутся. Осторожно закройте муфту, поместив провода для 9-вольтового разъема аккумулятора между выемками. Вы можете использовать телефонный кабель любой длины, чтобы оба телефона находились в разных местах.

DIY Wireless Party Line Comms System и аналоговая Party Line Intercom Распиновка

До появления модных цифровых и беспроводных матричных домофонов в производстве по всему миру использовалась классическая аналоговая «partyline». Эти системы обычно подключаются через 3-контактный XLR, один контакт для напряжения, один контакт для аудио линейного уровня, а другой в качестве общего контакта.

Эти системы для вечеринок были произведены Creative Audio (бывшее подразделение австралийской The PA People), Jands и Clear-Com.

Благодаря аналоговой конструкции системы связи по телефонной линии для вечеринок можно легко подключить в гирляндную цепь, разделить и расширить. Основным системным ограничением является сила тока источника питания и минимальный уровень шума (который постепенно станет невыносимым по мере добавления все большего количества компонентов).

На недавнем церковном мероприятии (Молодежные советы Армии Спасения 2019) я решил поэкспериментировать с подключением беспроводного расширения моей аналоговой партийной линии. Нашему режиссеру действительно нужно было отвязать кабели, но у нас не было средств на покупку модной беспроводной системы.

В моей беспроводной системе использовалась система внутриушного передатчика Sennheiser, система Shure Lapel и некоторая нестандартная проводка.

Электропроводка для производственных переговорных устройств

Прежде чем мы углубимся в механику беспроводного переговорного устройства, давайте посмотрим на стандарты проводки для этих систем связи.

Распиновка 3-контактного разъема XLR для связи

Наиболее распространенный способ транспортировки домофона по зданию — это 3-контактный разъем XLR. Практически во всех системах используется следующая распиновка.Вы можете проверить это, измерив напряжение на контактах 1 и 2 с помощью мультиметра.

• Контакт 1: Экран / Общий
• Контакт 2: Питание
• Контакт 3: Аудио

5-контактный разъем XLR Dual-Ring Comms Pinout

Классическая система Creative Audio позволяет запускать два отдельных кольца через 5 -контактный XLR.

• Контакт 1: Экран / Общий
• Контакт 2: Кольцо A Питание
• Контакт 3: Кольцо A Аудио
• Контакт 4: Кольцо B Аудио
• Контакт 5: Кольцо B Питание

3-контактный разъем XLR Comms to 3-контактный XLR только линейный аудиосигнал

Вы можете очень просто подключить адаптер, чтобы вывести линейный аудиосигнал из вашей системы связи или ввести линейный аудиосигнал обратно в кольцо внутренней связи.

При подключении такого адаптера очень важно, чтобы вы ничего не подключали к контакту напряжения. Проверьте это с помощью мультиметра, а затем поместите немного термоусадки на штифт, чтобы он не касался других проводов.

Эта схема подключения может использоваться как для аудиовхода, так и для аудиовыхода. Это просто линейный звук, так что пока вы соответствуете уровню, все будет в порядке.

Подключение беспроводной системы к проводному переговорному устройству

А теперь вернемся к хорошему — освободим нашего постановщика от проводного поясного ремня!

На этой диаграмме показан основной поток сигналов. Как видите, я использую стандартные системы отворотов и вкладышей, а также несколько простых переходников.

Распиновка 4-контактного разъема XLR для гарнитуры

Большинство гарнитур для связи имеют стандартный 4-контактный разъем XLR, обеспечивающий передачу звука как гарнитуры, так и микрофона.Это стандартная распиновка для гарнитур:

• Контакт 1: Заземление микрофона
• Контакт 2: Сигнал микрофона
• Контакт 3: Заземление наушников
• Контакт 4: Сигнал наушников

4-контактный разъем XLR-гарнитуры для TA4F и 3,5 мм TRS

В следующей таблице показано, как подключить гарнитуру к стандартному разъему для наушников Shure TA4F и 3,5 мм.

С этим может сильно зависеть ваш пробег, так как некоторые поясные ремни с отворотами немного придирчивы к сопротивлению.

Вы можете избавить себя от хлопот при пайке TA4F, купив готовый кабель, такой как Shure WA310. Отрежьте имеющийся конец XLR от этого кабеля и припаяйте его к 4-контактному разъему XLR.

Конечный результат

Конечным результатом стало более быстрое, эффективное и беспрепятственное общение с нашим менеджером сцены. Это значительно упрощает такие периоды, как проверка звука и переходы. Еще забавно попытаться заставить кого-то взбеситься, пока он идет по сцене 🙂

На следующем мероприятии я сделаю вторую беспроводную систему, чтобы я тоже мог гулять.

аудио — Как создать систему внутренней связи с несколькими внутренними абонентами, используя проводные телефоны?

Как сказал Дейв, вам нужно определить состояние телефона, и вам нужно отправить напряжение звонка / 24 В переменного тока должно подойти, но мне нужно 48 В переменного тока для некоторых телефонов Panasonic /, тогда вам нужно отключить это напряжение, как только когда кто-то поднял трубку … выходит много логики для того, что выглядит как простая задача, которую сложно обойтись без микро.

Я действительно разработал именно то, что вам нужно, давным-давно, это был даже коммерческий продукт, но это давно известно.Я все равно думал сделать его общедоступным, но он немного переоценен, мы использовали токовый контур для питания телефона (и это был плохой выбор uC). Вы можете найти какие-то части полезными или попытаться заменить микроконтроллер на более простую логику, пока берете телефон, детектор / на крючке и некоторые другие вещи из нашего дизайна (мы как « я и мой хороший друг Марио », его роль была Проектирование микропрограммного обеспечения и аналогового аппаратного обеспечения, моей частью было проектирование аппаратного обеспечения ЦП, дизайн печатной платы, тестирование и документация).

Здесь вы можете увидеть схему, отвечающую за питание телефона, определение состояния линии (трубка включена / снята, а также обнаружение импульсного набора), контроль напряжения звонка, все, что касается отдельного телефона.Вы можете построить две такие цепи, и у вас есть домофон, но со многими опциями, которые могут вам не понадобиться :-).

Я могу выложить полную схему, все закодировать, если кому-то еще интересны аналоговые телефоны, которые могут пригодиться. Лично я до сих пор использую аналогичный выключатель дома. И да, наша АТС (два дизайнера, помните?) Имеет четыре внутренних расширения, одну внешнюю линию, телефоны, гальванически изолированные от внешней линии, режим «не беспокоить», четкий звонок для внутренней и внешней линии…и много других опций, помещенных в 4К ассемблерного кода PIC. У него также есть полное руководство пользователя (только на хорватском ;-))

A следует упомянуть, что телефоны были соединены между собой с помощью аналогового коммутационного переключателя, а не реле или дискретных компонентов. Музыка на удержании, например, также направлялась на соответствующий телефон через точку коммутации, а также внутренний гудок набора номера, сигнал вызова, внешний абонент …

Я должен сделать из этого какое-нибудь открытое оборудование / продукт с открытым исходным кодом.Плохие новости? Я уже упоминал о микро. PIC16C57, весь ассемблер, это был кошмар / мой друг справился с этим, выбор микро был моим, что было настолько глупо, насколько это могло быть, учитывая, что я уже был знаком с 8051, а цена микро не имела значения в любом случае. Если бы мы спроектировали 8051 в прошлом, у него сегодня было бы 64 КБ флэш-памяти в том же DIP-корпусе. Может быть, сейчас у вас получится ;-)). Платы раздельные, так что даже Arduino можно использовать в качестве процессора 🙂

Лучшая цена на домофон своими руками — Выгодные предложения на домофоны своими руками от глобальных продавцов домофонов своими руками

Отличные новости !!! Вы попали в нужное место для домофона своими руками.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший домофон своими руками станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили домофон своими руками на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, как сделать домофон своими руками и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести intercom diy по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
