Как устроен дверной доводчик?

Доводчик дверной — механизм, который позволяет снизить теплопотери помещения, возникающие из-за постоянно открытых дверей. Его применение во многих случаях предотвращает проникновение посторонних лиц в помещения, он незаменим в системах дистанционного управления дверьми, основанных на применении электромагнитных замков.

Правильная, безаварийная работа доводчика дверей, является гарантией вашего комфорта и безопасности, а достичь это возможно только правильной установкой, соблюдением всех эксплуатационных требований. В противном случае возможен выход устройства из строя. А возможен ли ремонт доводчиков дверей?

Как устроен дверной доводчик?

Чтобы знать, как отремонтировать доводчик двери необходимо четко представлять принцип его работы, а также его устройство. Большинство предлагаемых моделей однотипны, несмотря на некоторые различия во внешнем виде

В металлическом корпусе, заполненном маслом, находится механизм, который через складной рычаг передает усилие закрывания двери на пружину, которая сжимаясь, накапливает энергию, необходимую для закрытия дверей.

Сжатие пружины происходит следующим образом.

Посредством зубчатой шестерни и рейки приводится в движение поршень, который и оказывает воздействие на пружину. По внутренним проточкам в поршне масло перетекает в освобождающуюся часть корпуса. Ограничение скорости закрытия происходит за счет регулировки скорости движения масла по каналам для обратного перетекания.

Вот, в общем, и весь принцип работы, достаточно простая конструкция, которая должна бы обеспечивать надежность устройства и хорошую ремонтоспособность.

Факторы, определяющие, возможен ли ремонт дверных доводчиков

К огромному сожалению, производители видно не сильно заинтересованы в возможности сделать ремонт доводчиков дверей доступным. На это наталкивает ряд наблюдений, например цельносплавный корпус. При возникновении проблем связанных с утечкой масла, заменой прохудившихся сальников предпринять какие либо шаги, кроме покупки нового доводчика не имеет смысла.

Поэтому огромную роль в долговечности играет регулировка доводчика двери, а также правильность его монтажа. В процессе эксплуатации не стоит фиксировать дверь в открытом положении при помощи подручных средств, это негативно скажется на устройстве. Для таких целей лучше купить доводчик с функцией блокировки двери при открытии на более чем 900.

Так как применяемая гидравлическая жидкость чувствительна к перепадам температуры наружного воздуха (при этом меняется вязкость жидкости), проводите при смене сезонов регулировку скорости доводки.

Устранение возможных неисправностей

Наиболее частой поломкой является выход из строя складного рычага, это основная проблема для доводчиков, установленных в проходных помещениях. Также к выходу из строя способствуют часто возникающие ударные нагрузки, такие как порывы ветра, неуравновешенные посетители, скрыть этот элемент доводчика не представляется возможным, поэтому он часто становится жертвой вандализма.

Возможна деформация рычага, его излом, часто выламывают крепление штанги к двери или самому доводчику. Такие неисправности легко устраняются при помощи сварки, в крайнем случае, можно приобрести рычаг в сборе, в продаже они имеются. Можно даже применять штанги от других модификаций при условии совместимости узла крепления к устройству.

К неполадкам, которые устраняются самостоятельно можно отнести нарушение скорости закрывания и доводки. Данные нарушения устраняются регулировкой соответствующих винтов, но помните, изменение положения регулировочных винтов более чем на два оборота от начального положения не допускается. И, как говорилось раньше, в случае утечки гидравлической жидкости ремонт доводчика двери практически невозможен.

Сила натяжения пружины регулируется соответствующей гайкой.
Из всего вышесказанного можно сделать вывод — соблюдайте правила эксплуатации дверного доводчика, подбирайте модель в зависимости от веса дверного полотна, тогда устройство будет служить надежно достаточно долго.

Смотрите также:

Из чего делают фарфор?

Столешницы из жидкого камня

Каменная столешница для кухни

Уголок на кухню

Диван для кухни: какую модель выбрать

Стулья для кухни: критерии выбора

Как настроить дверной доводчик?

Современные двери оснащены специальным устройством, которое избавляет домочадцев от необходимости за собой самостоятельно захлопывать дверь.

Впрочем, дверь в этом случае будет не захлопываться, а плавно закрываться за вами без лишнего шума. Речь, безусловно, идет о доводчике двери. Это небольшое устройство требует особого внимания к себе, поэтому так важно знать, как правильно отрегулировать доводчик двери и провести своевременный ремонт.

Особенности дверных доводчиков

Проблема распахнутых дверей может с легкостью решиться посредством установки доводчика, который управляет процессом автоматического открывания и закрывания двери, закрывая её без дополнительного силового воздействия со стороны человека. Необходимость доводчиков продиктована довольно практичными и функциональными доводами.

Допустим, вы поставили массивную входную металлическую дверь. Полотно двери обладает большой массой, и если специально не удерживать при закрытии дверь, полотно будет бить по лутке с большим усилием.

Доводчики двери обеспечивают плавное закрытие двери без лишнего шума, задают скорость закрывания и открывания двери на разных участках, а также определяют усилия, которые должен приложить человек для открытия двери.

Доводчик двери способен сберегать в помещении тепло или прохладу в помещении, а также обеспечивать корректную работу запирающего устройства.

К тому же доводчики с функцией hold open поддерживают возможность фиксации открытой двери, что является очень полезным, так как под открытую дверь не придется подкладывать никаких предметов.

Доводчики с механизмом delay action позволяют двери оставлять открытыми на протяжении определенного времени, после чего дверь станет закрываться в обыкновенном режиме. Такой тип устройств считается удобным для дверей в хозяйственных помещениях (склады, подсобки, кладовки).

Эта модель подходит для того, чтобы можно было открыть дверку при переноске грузов, затем взять груз, занести его в здание, и дверь по истечении этого времени сама начинает закрываться, не требуя механических усилий.

Доводчики можно устанавливать на обыкновенные межкомнатные и наружные тяжелые двери, учитывая предварительно вес двери и ширину дверного полотна, а также не забывая о необходимости проведения настройки доводчика двери.

Чем тяжелее ваша дверь, тем надежнее и мощнее должен быть доводчик для неё. Самым простым вариантом механизма считается пружина. Но такой «доводчик» работает слишком резко и очень шумно.

Идеальным вариантом является регулируемая конструкция, в основе которой также располагается пружина, однако она заключена в герметичный корпус в масляном составе. Принцип работы дверного доводчика довольно прост.

Для открытия двери человек прикладывает определенное усилие, которое передается механическим путем на доводчик и аккумулируется посредством сжатия пружины, что встроена в корпусе доводчика. Затем эта пружина возвращается в исходное положение, позволяя регулировать процесс закрывания двери.

Виды дверных доводчиков

По конструкции дверные доводчики разделяются на рычажные варианты, что оснащены кривошипным приводом, и безрычажные модели с кулачковым приводом.

Внутри рычажных дверных доводчиков располагается пружина и гидросистема, что заполнена маслом. Гидросистема выполняет функцию амортизатора. Пружина при открывании двери сжимается, а жидкость выталкивается поршнем из одной в другую емкость.

После этого пружина распрямляется, а масло возвращается в первую емкость. Хотя гидравлическая пружина располагается в герметичной коробке, иногда она начинает подтекать, что является первым сигналом для проведения ремонта доводчика двери.

В системе располагаются клапаны, регулирующие скорость перетекания жидкости и усилие, при котором она будет двигаться. Они и отвечают за скорость и плавность закрывания двери. Устройство доводчика двери может усложняться дополнительными клапанами, обеспечивающими разные функции доводчика.

К примеру, удержание двери на протяжении длительного времени в открытом состоянии, или же создание функции дохлопа для срабатывания замка или лучшего прижатия дверки к лутке.

По способу монтажа доводчики разделяются на:

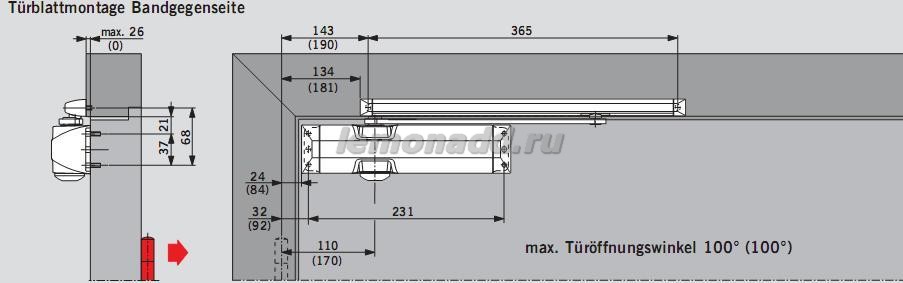

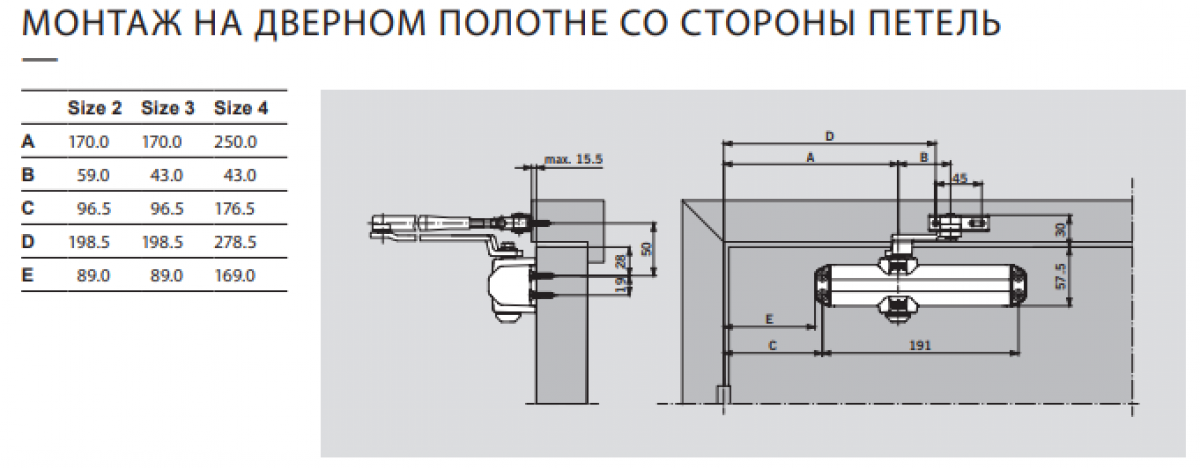

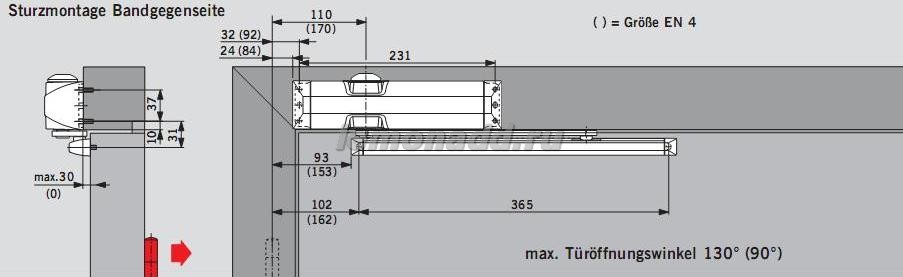

доводчики для поверхностной установки, которые устанавливают сверху на стене, дверной коробке или полотне двери, согласно схеме доводчика двери;

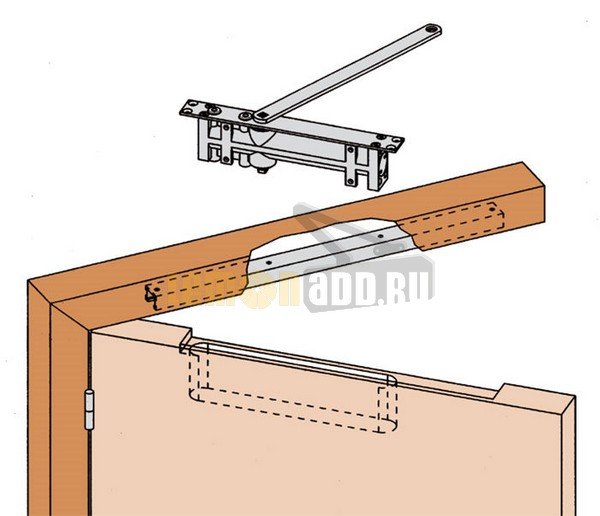

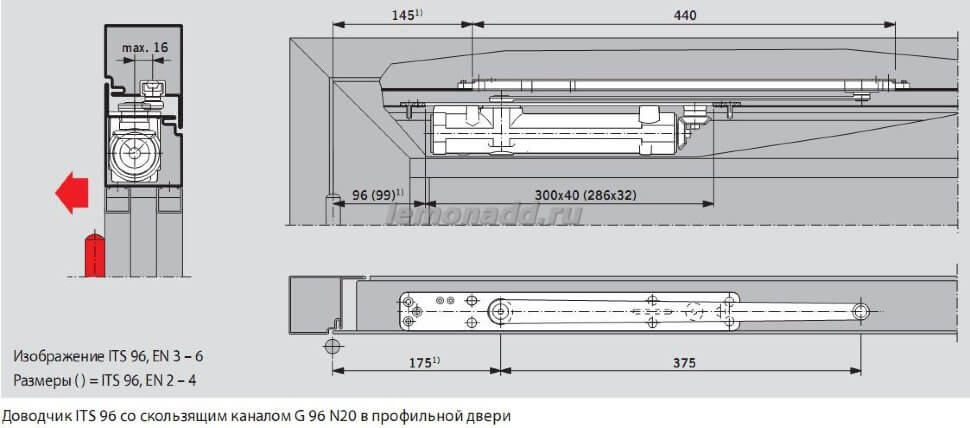

для скрытой установки, что крепятся внутри двери; для напольной установке, когда доводчик прячут в пол.
Если накладной доводчик не вписывается в дизайн помещения, всегда можно установить «невидимое» устройство, которое спрячется в указанном месте и будет практически не заметным. Но и для накладных моделей имеются разные декорирующие панели, или же их можно покрасить в выбранный цвет.

Как настроить дверной доводчик своими руками?

Значительные нагрузки при интенсивной эксплуатации дверного доводчика нередко провоцирует разладку всей системы. Поэтому за ней рекомендуется внимательно следить и обслуживать её несколько раз в год, особенно при смене погоды. Но если система все-таки начала работать со сбоями, то вам стоит узнать, как регулируется доводчик двери.

Процедура настройки доводчика включает в себя несколько моментов, главный из которых — изменение скорости движения. В случае слишком медленного открывания дверного полотна нужно провести регулировку уровня сжатия пружины с помощью соответственной фиксирующей гайки. Скорость хода дверцы устанавливается посредством вращения первого клапана (против и по ходу часовой стрелки).

Вы можете крутить первый клапан не более чем на 2 оборота, что оговаривается производителями дверных доводчиков. Второй клапан отвечает за дохлоп — промежуток, когда дверка находится в состоянии 10 – 15 градусов до момента полного закрытия. Более дорогие модели имеют в своей конструкции еще и третий клапан, что необходим для регулировки скорости закрытия двери под углом 80-90 градусов.

Если в корпусе доводчика используется специализированное масло, то вы можете с наступлением зимы заметить, что скорость доводчика падает в холодную пору, а летом механизм наоборот ускоряется. Объясняется это тем, что вязкость жидкости зависит от температуры.

Поэтому с наступлением зимних холодов необходимо дополнительно настроить доводчик двери посредством регулирования первого клапана.

Зачастую возникает необходимость задержки открытой двери в таком положении на некоторое время. Увеличение задержки дверного полотна перед закрытием можно достичь путём процедуры более тугого затягивания специального фиксатора.

Эту манипуляцию принято выполнять тогда, когда дверка открыта примерно на 95 – 100 градусов. Контроль открытого положения двери также осуществляется с помощью определенной опции дверного доводчика.

Если дверь необходимо долго держать открытой – для перемещения мебели или проветривания помещения, то стоит воспользоваться функцией доводчика hold-open. Такое устройство оснащено рычагом фиксации дверки в открытом положении.

Вам следует открыть дверцу на 90-95 градусов и затянуть фиксатор. После таких манипуляций дверь будет закрываться в обыкновенном режиме, если вы будете её открыть на меньший угол, чем 90°. Если же вы откроете дверь шире, она зафиксируется и останется открытой, пока вы не потянете на себя, тем самым сняв фиксацию.

В некоторых случаях может понадобиться провести изменение угла распахивания дверки. При необходимости можно изменить угол распахивания двери с помощью специального клапана, который следует повернуть за или против часовой стрелки.

Главное при выполнении регулировки доводчика не нарушить функционирования системы: нельзя винт прокручивать больше чем на 2 полных оборота, нежелательно винт закручивать до упора, запрещается выкручивать полностью гайки и регулировочные винты.

Если вы испробовали все выше перечисленные советы по поводу, как настроить доводчик двери, но ничего не помогло, то возможно вся проблема кроется в неправильной установке. Проверьте вертикальность монтажа двери и правильность установки доводчика. Проверьте размещение гайки, которая регулирует силу натяжения пружины, помните, что она должна располагаться напротив дверной петли.

Рычаг должен быть такой длины, чтобы он к коробке двери располагался под прямым углом. При наличии самых малейших подозрений, что вы неверно установили доводчик, рекомендуется его снять и поставить по всем правилам.

Таким образом, без особых расходов, имея в распоряжении отвёртку и 5 минут свободного времени, и зная методику, как регулировать доводчик двери, вы сможете самостоятельно настроить этот механизм. Главное при этом помнить о некоторых особенностях работы, которые позволяют не нарушить правильное функционирование системы.
