Откатные ворота своими руками. Фотоинструкция по установке

В этой статье мы расскажем Вам о всех тонкостях строительства и монтажа, а так же о всех возможных проблемах, с которыми Вы можете столкнуться если решите сделать откатные ворота своими руками. Впервые сталкиваясь с задачей установить откатные ворота, — самой большой загадкой представляется чертеж откатных ворот. На самом деле, конструкция откатных ворот очень простая, схема их установки тоже не сложная и ниже мы расскажем основные принципы установки откатных ворот, поняв которые у Вас больше не останется вопросов относительно того, как установить их своими руками. Но обо всём по порядку.

Откатные ворота. Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?

Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см. ) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

Форд фокус 3 = 2,01 м.
Форд Эксплорер 2015 = 2,29 м.
Газель (цельнометаллический фургон) = 2,5 м.
КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см.
фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см.
В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам,

верхний край ворот оказался на 24 см выше верхнего края забора!

Для справки: размеры направляющих балок, идущих в комплекте с роликами и прочими комплектующими для откатных ворот, различаются (комплектующие для откатных ворот подробнее будут описаны ниже, в конце данной статьи). Каждый комплект имеет своё название, и применяется в зависимости от размера и веса ворот:
Комплект МИКРО: откатные ворота проемом до 4м и весом до 300кг включительно; размеры направляющей балки МИКРО — высота 55мм, ширина 60мм, толщина 3мм, стандартная длина 4.5м / 5.3м / 6м;
Комплект ЭКО: откатные ворота проемом до 5м и весом до 500кг включительно; размеры направляющей балки ЭКО — высота 60мм, ширина 70мм, толщина 3.5мм, стандартная длина 5м / 6м / 7м;
Комплект ЕВРО: откатные ворота проемом до 6м и весом до 800кг включительно; размеры направляющей балки ЕВРО — высота 75мм, ширина 90мм, толщина 4.5мм, стандартная длина 6м / 7м / 8м / 9м;

Комплект МАКС: откатные ворота проемом до 12м и весом до 2000кг включительно; размеры направляющей балки МАКС — высота 135мм, ширина 130мм, толщина 5мм, стандартная длина 6м / 9м;

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

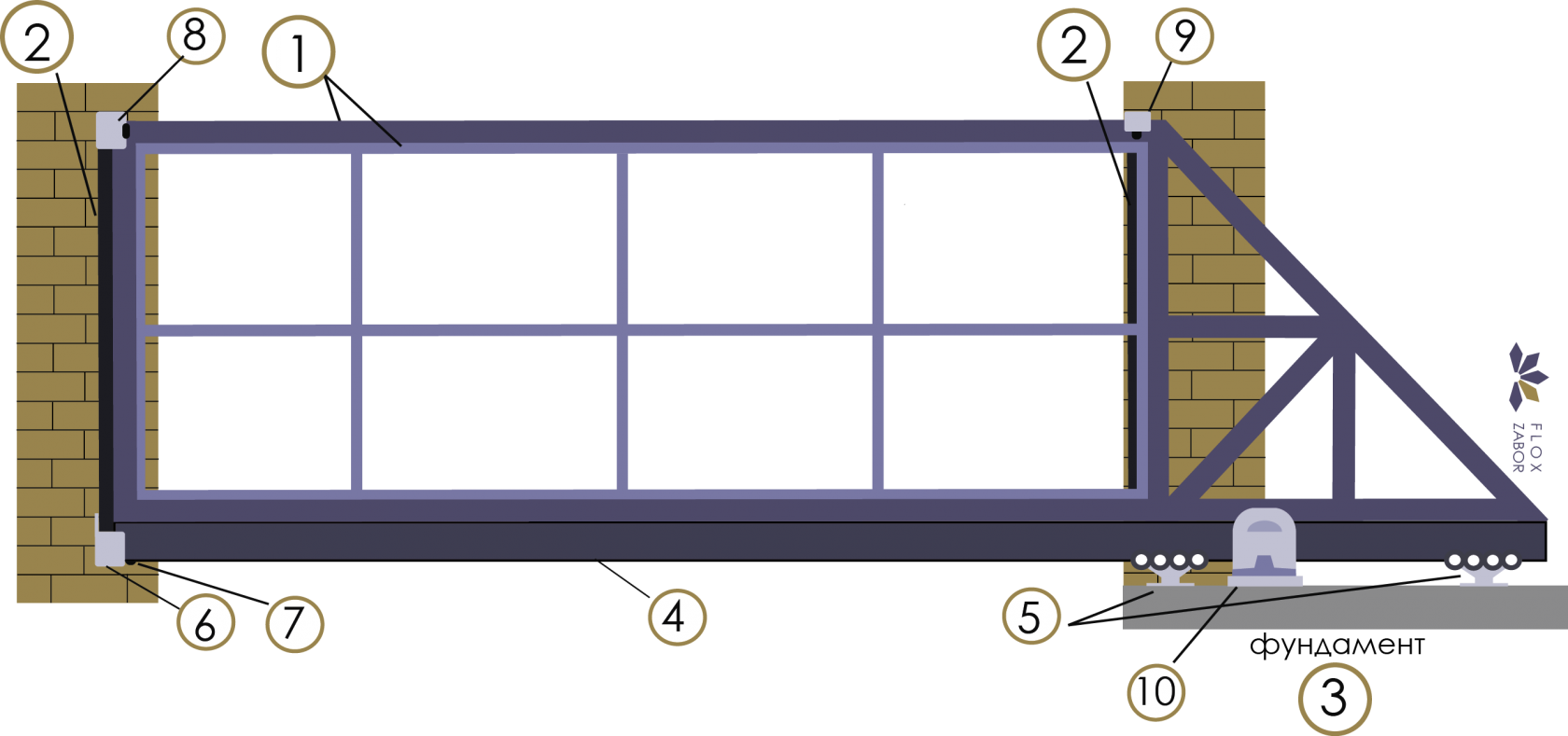

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Строго говоря, общепринято, что длина противовеса ворот равна 1/3 — 1/2 длины проема. Но мы настойчиво рекомендуем делать противовес длинной в 1/2 от длины проема ворот. Почему? Потому что люди очень часто делают «облегченный» противовес — треугольником (как на рисунке ниже). В результате мало того, что уменьшают длину противовеса до 1/3 длины проема, так еще и усекают «противовес» до треугольника, уменьшая тем самым его вес. В этом случае он просто перестаёт выполнять функцию противовеса — слишком легким получается. В результате откатные ворота будут «не в балансе», «клюют» при закрывании и при полном открывании, а все нагрузки как раз ложатся на ролики, которые от этого и вылетают за 2-3 года, а не за 10 лет, как им положено. Итог: если противовес «квадратный» — то в принципе хватит и 1/3 проема. Если «треугольный» — то 1/2 проема. Но идеальным вариантом всё равно будет длина противовеса, равная 1/2 длины проема ворот.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
Улавливатель верхний. Он устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Регулировочные подставки служат для:
точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться. Без регулировочных подставок ролики почти невозможно выставить ровно)
регулировки высоты установки ворот относительно земли (в пределах 5 см)
возможности замены износившихся роликовых опор (если роликовые опоры были бы приварены к закладной без регулировочных подставок, то их было бы проблематично заменять без применения «болгарки» сварочного аппарата).

Устанавливаем откатные ворота. Закладная, фундамент, столбы.

У многих закладной элемент вызывает много вопросов, так как непонятна форма и размеры этой закладной детали и все начинают искать её чертеж. Чертеж Вам не понадобится. Смысл этого элемента лишь в том, чтобы на бетонном основании подготовить некую основу для последующего монтажа роликов и привода ворот при помощи электросварки. Исходя из этого, форма вообще не имеет значения, размеры могут варьироваться. Под закладную берется швеллер № 10, 12,14, 16, 20. Чем массивнее откатные ворота — тем более мощный швеллер. Закладная должна стоять прямо на линии движения полотна будущих ворот, площадка под двигатель смещена от этой линии внутрь двора.

Посмотрите на фото, размещенное ниже. Как видите, на закладной элемент смонтированы ролики (на фото они под цифрами 1 и 2). Из этого же фото видно, что ролик № 2 логичнее было бы сместить правее, ближе к правому краю каркаса ворот (точка крепления определяется при полностью закрытых воротах).

Казалось бы, что в идеале, ролик № 1 должен был бы стоять у самого столба (который находится на фото слева), а ролик № 2 должен стаять у самого края направляющего рельса, ближе к краю каркаса ворот (на фото справа). Это почти так, но есть один нюанс! Дело в том, что направляющая балка имеет по краям вставленные внутрь элементы. Дальний от проема ворот край балки закрывается торцевой заглушкой (на фото под номером 4), а в противоположенный край вставляется вспомогательный опорный ролик (на фото под номером 3), закатывающийся в нижний улавливатель при закрытии ворот. Поэтому ролики № 1 и № 2 должны быть установлены на соответствующих расстояниях. Длина закладного элемента может равняться длине «противовеса» ворот. Т. е. при ширине проема ворот в 5 метров и ширине «противовеса» 2,5 метра, длина закладной может быть примерно 2,3 — 2,5 метра. Для установки привода с электродвигателем в будущем, — приварите к закладному элементу площадку в любом месте. С другой стороны этого можно не делать и впоследствии приварить к закладной сверху пластину, выступающую вбок и уже на неё ставить привод.

Теперь о фундаменте. Фундамент откатных ворот это пожалуй самая важная и ответственная часть всей конструкции ворот. В первую очередь фундамент нужен под закладную, к которой будут крепится основные опорные ролики. Некоторые фирмы и частные бригады предлагают более дешевый вариант фундамента, нежели железобетон, а именно они предлагают закрутить несколько винтовых свай, на которые потом сверху приваривается закладная и вот собственно почти всё готово. Далее рядом, в этот пучок свай вкручивается ещё одна немного кривенько (так как ровно рядом не вкрутить целый куст свай), под столб. Мы такой вариант даже рассматривать не будем. Возможно он и подходит под небольшие и легкие сдвижные откатные ворота, например, имеющие длину 3 метра с легким каркасом, обшитым профлистом с одной стороны, однако откатные ворота более длинные и тяжелые будут «гулять» на таком фундаменте.

Мы считаем, что альтернативы железобетонному фундаменту в данном случае нет, однако и его можно заливать по-разному. Так, например, в интернете зачастую предлагается заливать либо лишь один фундамент — непосредственно под закладную, либо два раздельных, один из которых — под закладную, второй — под «принимающий» столб. Этот вариант изображен на схеме, представленной ниже.

Этот вариант намного лучше, чем идея использования винтовых свай, однако наличие двух раздельных фундаментов может закончится неприятностью, особенно в тех случаях, когда такие фундаменты не заглублены ниже уровня промерзания грунта. Дело в том, что в результате морозного пучения такие раздельные фундаменты могут двигаться независимо друг от друга. В этом случае, даже при незначительных смещениях относительно друг друга, всё может закончиться тем, что откатные ворота перестанут попадать в уловители, установленные на приемном столбе и Вам придется постоянно пытаться перенастраивать уловители. А если такие деформации будут происходить 2 раза в год, например в начале и в конце зимы? А если ещё чаще? Вы хотите всю свою жизнь посвятить вечной регулировке ворот на своём участке и стать гуру в этом деле? Лично мы — нет!

Решение этой проблемы довольно простое (но более дорогое, чем два отдельных фундамента) — оба столба должны быть связаны одним общим фундаментом. В этом варианте, даже в случаях смещения фундамента, оба столба будут ВСЕГДА находиться параллельно друг другу, смещаясь в одной связке. Ниже публикуем фото такого фундамента откатных ворот.

Столбы для откатных ворот устанавливаются перед заливкой фундамента бетоном. В случае с откатными воротами столбы не несут практически никакой нагрузки, кроме ветровой. Имеется в виду, что у полотна ворот обычно высокая «парусность» и во время сильного ветра, ветровая нагрузка передается от полотна ворот на столбы. Если говорить о достаточности, то для подобных ворот будет достаточно взять трубу 60х60х2мм, однако для тех, кто страдает гигантоманией так же, как и мы, мы рекомендуем делать столбы из трубы 100х100х4мм.

Относительно того, стоит ли устанавливать «П»-образные столбы или обычные — тут нет единого мнения. Комплектующие для откатных ворот, описанные выше, могут быть установлены без всяких проблем и на одинарные столбы. Мы предпочитаем «П»-образные столбы, но при этом, если Вы внимательно посмотрите на фотографии, приведенные в данной статье, то увидите, что изначально мы устанавливали и заливали бетоном одинарные столбы. Установив при этом в нижней части небольшие закладные стальные пластины, к которым впоследствии приварили другие столбы меньшего сечения, чем основные. Таким образом мы из одинарных столбов сделали «П»-образные. «П»-образные столбы предпочтительны в том случае, если впоследствии Вы планируете установить не только привод для ворот, но и комплект автоматики для ворот, включающий фотоэлементы. Во-первых, — фотоэлементы будет удобнее ставить именно на внутренние столбы, а не на внешние (из антивандальных соображений). Во-вторых, — внутри внутренних столбов будет удобно провести скрытую проводку к фотоэлементам и сигнальной лампе. Подробнее об этом Вы можете прочитать в нашей статье «Автоматика для откатных ворот».

Откатные ворота. Конструкция каркаса ворот.

Каркас сдвижных ворот лучше сваривать из металла. Конструктивно он сваривается из труб прямоугольного или квадратного сечения двух типоразмеров. В качестве силового каркаса берутся трубы бóльшего сечения, внутреннее заполнение в виде ребер жесткости делается из труб меньшего сечения, например 20 х 20 мм.

Мы предлагаем Вам выбирать сечение труб для каркаса откатных ворот в зависимости от массы и/или длины ворот, согласно таблицам, представленным ниже:

Легкая зашивка ворот (профлист, поликарбонат, сетка, «евроштакетник»):

Масса полотна ворот	Длина полотна откатных ворот (ширина проема ворот)	Основной профиль (несущий профиль для каркаса)	Вспомогательный профиль (для крепления заполнения, обшивки)
< 800 кг	< 6 метров	60х30х2мм или 60х40х2мм	20х20х2 мм
≥ 800кг	≥ 6 метров	80х40х2 мм	40х20х2 мм

Тяжелая зашивка ворот (доска, кованые элементы, металлический квадрат и т. п.):

Масса полотна ворот	Длина полотна откатных ворот (ширина проема ворот)	Основной профиль (несущий профиль для каркаса)	Вспомогательный профиль (для крепления заполнения, обшивки)
< 500 кг	< 5 метров	60х40х2мм	20х20х2 мм
≥ 500кг	≥ 5 метров	80х40х2 мм	40х20х2 мм

К каркасу лучше сразу приварить зубчатую рейку (либо цилиндры с резьбой под крепление зубчатой рейки). Крепления зубчатой рейки (цилиндры с резьбой, 3шт на 1 метр рейки) стандартно идут в комплекте с ней. Обязательно проверяйте этот факт при покупке! Чтобы автоматику без проблем потом поставить. Иначе потом будет крайне неудобно её ровно приваривать к самому низу ворот. Её длина должна быть минимум на 1 метр больше, чем длина проема. Этот 1 лишний метр (или более) зубчатой рейки выступает на «противовес» ворот для того, чтобы быть всегда в зацепе с зубчатым колесом двигателя привода ворот. Зубчатая рейка универсальна и подходит под 99% приводов (САМЕ, NICE, Дорхан, Алютех и т.п.). Если приваривать цилиндры с резьбой для последующего крепления зубчатой рейки, то лучше их приварить заблаговременно к направляющей (направляющему рельсу) как показано на двух фото ниже.

А теперь обратите внимание на фото откатных ворот, размещенное ниже. На этом фото визуально понятно, насколько сильные нагрузки испытывают ролики, которые собственно удерживают откатные ворота и по которым эти ворота катаются. Имейте ввиду, что если Вы решите сделать в откатных воротах калитку (врезав её прямо в полотно ворот), то её стоит делать в той части ворот, которая расположена ближе всего к несущим роликам, на которых откатные ворота и держатся. Если же Вы решите установить калитку на дальнем от роликов конце полотна ворот, то вы ещё больше нарушите баланс развесовки, «увеличите рычаг» и силы, воздействующие на ролики.

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «Комплектующие для откатных ворот». Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:

Масса полотна ворот	Длина полотна откатных ворот (ширина проема ворот)	Название комплекта	Размеры балок (ширина х высота, измеренные с торца)
до 350 кг	до 4 метров	«МИКРО»	60х55 мм
до 500 кг	до 5 метров	«ЭКО»	70х60 мм
до 800 кг	до 7 метров	«ЕВРО»	90х75 мм
до 2000 кг	до 12 метров	«МАКС»	130х135 мм

Возможно Вам будет также интересно:

Каркас откатных ворот
Заказываем каркас откатных ворот. Что нужно учесть перед заказом Эта статья расскажет о том, что нужно знать перед тем, как заказать …
Автоматика для откатных ворот
Автоматика для откатных ворот это не только сам привод для ворот, который непосредственно производит открывание и закрывание полотна ворот. Привод …

Понравилась статья? Поделитесь ссылкой на неё с друзьями в социальных сетях:

Откатные ворота своими руками — чертеж, конструкция, схема, эскизы. Бесплатные чертежи откатных ворот.

Бесплатные чертежи откатных ворот. Откатные ворота своими руками.

Откатные ворота своими руками — чертежи, схемы, подробности установки и конструкции. Мы сделали для Вас 100% бесплатные чертежи откатных ворот.
Вам не нужно более рыскать по интернету в поисках толковых чертежей, натыкаясь на древние рисунки лишенные практического смысла, не нужно давать свой Вайбер или иной мессенджер, чтобы потом вам месяцами названивали менеджеры-сектанты. Не нужно покупать комплектующие втридорога на фирмах обещающих «бесплатный» чертеж при покупке их товара итд.

«ОПТИМАЛЬНЫЕ РАЗМЕРЫ ОТКАТНЫХ ВОРОТ»

Мы постарались создать базу чертежей откатных ворот, чтобы каждый пользователь решивший сделать откатные ворота своими руками легко нашел для себя полезную информацию. Общую теорию об устройстве откатных ворот можете почерпнуть в статье схема откатных ворот. Смотреть чертежи лучше на планшете с большой диагональю, стационарном компьютере или распечатать.

КУПИТЬ ФУРНИТУРУ ОТКАТНЫХ ВОРОТ.

Пару слов как пользоваться базой. Допустим у вас классический проём шириной 4 м. Находите чертеж в диапазон, которого попадает ваш проем и смело делаете по нему ворота. Дело в том, что откатные ворота должны перекрывать проем в каждую сторону на 100-200мм. Во-первых закрываются щели, во-вторых такое перекрытие необходимо для правильной фиксации ворот уловителями и верхним ограничителем. На чертежах прекрытие проёма створкой обозначено — D, его много не бывает, бывает только мало. В этом еще одно важное преимущество откатных ворот — сложнее «накосячить»
То есть для проема 3.9м и 4.1м створка будет одинаковой, разниться будет лишь параметр D, 200мм и 100 мм соответственно, что в пределах нормы. Для искомого проема 4м прекрытие составит 150мм в каждую сторону, что есть великолепно.
Если ваш проём, допустим, 4.15м, то делаете либо как 4.1 или как 4.2 все равно получится правильно.

КУПИТЬ АВТОМАТИКУ ДЛЯ ОТКАТНЫХ ВОРОТ ЦЕНА

Касательно высоты ворот. В базе представлены чертежи для проёма высотой 2м от уровня чистого пола, ежели у вас больше или меньше 2м, то добавите или отнимите от высот каркаса желаемое расстояние и все.
Пример: допустим, высота ваших ворот от нуля (на чертежах — Н) не 2м, а 2,5м.
Прибавляем ко всем высотам 500мм. и получаем: Н=2500мм, Н2=2430мм, Н1=2370, h4=2310мм, h5=2230мм. Все.
Тоже самое с направлением открытия — в базе представлены ворота с открытием влево, если смотреть со двора, с правым открытием все будет зеркально наоборот без изменений конструкции.

КАК ПРАВИЛЬНО ВЫБРАТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ.

Рекомендуемая фурнитура для откатных ворот — SP PREMIER STANDART-500

Рекомендованная фурнитура для откатных ворот шириной 3-5.4м — SP PREMIER STANDART-500. Ваши ворота будут ездить легко, плавно и бесшумно. Вот так как на видео.
На фурнитуре другого производителя такого плавного и тихого хода ворот может не получиться.

Как говорится, почувствуйте разницу. Ворота на фурнитуре одного широко рекламируемого в интернете бренда:
<noscript><img src='/800/600/https/glavzabor.ru/wp-content/uploads/2020/07/sch-op-8000-pt-pdf.jpg' /></noscript> youtube.com/embed/9UtQrRmPdDA» frameborder=»0″ allowfullscreen=»allowfullscreen»/>

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ:
Чертеж откатных ворот с проёмом 3,0-3,2м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,3-3,5м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,6-3,8м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,9-4,1м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,2-4,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,5-4,7м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,8-5,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,2-5,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,5-5,7м (кликните чтобы увеличить)
Обратите внимание начиная с этого размера ворот и далее используется большая направляющая 94х85х5.
Рекомендованная фурнитура для ворот шириной 5,4-10м — STRONG-800 или Roll Grand #1 до 800 кг.

Чертеж откатных ворот с проёмом 5,8-6,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 6,0-10,0м (кликните чтобы увеличить)

Для таких ворот также применяются комплекты фурнитуры на 800 кг с направляющей 94х85 и толщина стенки 5мм.Рекомендуем SP RPEMIER STRONG-800.
Технология и методика остаются прежние. Длину конструкции ворот вычисляем по формуле: Lпроёма*1,5+200мм. Где Lпроёма — ширина проёма в свету, длина противовеса 0,5 от Lпроёма, 200мм — перекрытие проёма полотном по 100мм каждую сторону. Для таких больших ворот противовесную часть крайне желательно делать равной половине проёма. Обязательны диагонали, чтобы створка представляла собой несущую ферму. Также, крайне желателен второй верхний ограничитель с 4-мя роликами, один ставим в начале противовеса, второй — в конце. Вот собственно и все ньюансы.

На практике это выглядит так:

Чертеж-схема установки нащельников откатных ворот:

Как сделать откатные ворота своими руками — подробный план изготовления.
Читати українською

В этой статье мы расскажем вам об основных секретах и ньюансах изготовления откатных ворот.Откатные ворота это лучшее решение по организации въезда во двор или на территорию предприятия. Рассмотрим их преимущества: простая кинематика — откатные ворота сдвигаются (откатываются) вдоль забора, требуют меньше трудозатрат для открытия-закрытия, легко и дешево автоматизируются, не требуют фиксации в открытом положении — их неожиданно не закроет, например, ветром как это бывает с распашными воротами. Для изготовления откатных ворот необходимы специальные комплектующие — так называемая фурнитура для откатных ворот или иначе механизм откатных ворот.
Кроме того, откатные ворота, в отличие от классических распашных, требуют места для отката полотна и специальный фундамент. См. рис.

Чтобы вычислить сколько места нужно для отката ворот нужно ширину проёма в свету умножить на 1.4. Иными словами места для отката должно быть больше чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса длина, которого 40% от полотна.

Если ваш участок удовлетворяет этим условиям, то можно браться за дело. Если имеется дефицит места, то минимально возможная длина противовеса для нормальной работы ворот будет 33% меньше уже нельзя — ворота будут проклевывать и тяжело «ходить», если места нет совсем, то надо признать, что откатные ворота установить нельзя и стоит рассмотреть другие типы, например, распашные, роллетные итд. Откатные ворота с калиткой — эти ньюансы описаны здесь.

Итак, если с местом для отката все в порядке, то приступаем к устройству проёма для откатных ворот. Сначала нужно установить столбы огараничивающие проём, мы не будем останавливаться на этом детально т.к здесь все понятно, отметим лишь, что столбы не должны шататься, быть забетонированы с учетом глубины промерзания грунта, а также должны быть выведены закладные (по 3 шт) на поверхность столба обращенную во двор, на эти закладные будут впоследствии крепиться нащельники, к этому мы еще подойдем. Размер каждой закладной оптимально делать 60х60мм. Закладная должна быть заподлицо с кирпичем или немного выступать, связь с центральной трубой в столбе обязательна. Если столбы металлические, то закладные не нужны — нащельники будут привариваться прямо к ним. Пример грамотно подготовленного проёма:

Схема бетонирования фундамента откатных ворот с электропроводкой: Кликабельно. Подробнее о фундаменте — здесь

После установки столбов переходим к заливке фундамента. Нужно выкопать яму длиной половина от ширины проёма. Начинаем от края проёма и двигаемся в сторону отката ворот. Ширина ямы 400-500мм, глубина 1000-1500 мм в зависимости от грунтов. Для плывунов, болот, зыбучих песков изучаем строительную документацию по фундаментам. Фундамент не должен проседать, подвергаться сезонным проваливаниям-выталкиваниям итд.
После того как наш котлован готов, делаем «банкетку» см. рис. выше. Берем швеллер шириной 10-16 см и длинной также половина от ширины проёма, к полкам привариваем арматуру диаметром 10-14мм и формируем адекватную пространственную сетку из арматуры. Далее фиксируем банкетку в яме, выставляем поверхность швеллера в уровень «чистого пола» (окончательного асфальта или плитки), кроме того поверхность швеллера должна лежать точно по горизонтальному уровню, это важно. Швеллер укладываем вплотную к столбу. После этого заполняем котлован раствором и ждем неделю-другую.
В итоге после проведенных мы получим вот такой фундамент:

На фото выше изображен фундамент для откатных ворот выведенный в «чистый ноль» двора, но участок еще будет подсыпаться. Поэтому важно также опредилить уровень чистого пола вашего участка перед заливкой, возможно придется ставить опалубку. А теперь перейдем к изготовления несущего каркаса-рамы откатных ворот.
Как правило для внешнего каркаса используется профилированная труба 60х30 и 60х40 стенка 2мм, но можно также 50х50, 60х60. Сначала обагораживаем наши трубы — убираем ржавчину, обезжириваем и грунтуем. На рис. эти трубы изображены зеленым цветом. Из трубы 60*30 формируем внешний каркас, смотрим чтобы все нужные углы были прямыми, полотно было в одной плоскости и не допускаем частую ошибку когда каркас, обычно в области противовеса задирается немного вверх вместе с направляющей — все должно быть ровно и аккуратно. Сварочные швы должны быть сплошными, без дырок. Для сварки рамы ворот удобно также применить специализированный Т-профиль, это позволит существенно сократить объем сварочных работ, так как сам по себе уже он является.искомой комбинацией труб 60х40 и 40х20.

Чертеж-схема устройства откатных ворот в общем случае. Внешний каркас (зеленый), внутренняя обрешетка (красный), направляющая из комплекта фурнитуры (черный).

Принцип формирования каркаса для откатных ворот:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ.

А это чертеж откатных ворот в разрезе, для понимания составляющих высоты ворот:

Пример чертежа каркаса ворот на проём в 4 метра и высотой 2 метра.

После этого нужно вварить внутренний каркас (обрешетку), который служит для обеспечения жесткости конструкции, а также служит для крепления зашивки — профнастила, досок, поликарбоната, блок-хауса и т.п.). Внутренний каркас делают из трубы 20*20мм, 20*40мм, в трубу 20*40 легче попадать заклепкой или саморезом. Внутренний каркас показан на рис. выше красным цветом.
Расстояние «а» равно ширине используемого листа профнастила (часто 1150мм), стыки листов должны проходить по вертикальной трубе обрешетки. Расстояние «b» равно оставщемуся после зашивки цельными листами расстоянию. Крайний лист как правило всегда аккуратно подрезается по ширине болгаркой
Должно получится так:

Если ворота зашиваются с одной стороны, то внутренню обрешетку можно сместить на край внешнего каркаса в сторону двора, это актуально если материал зашики имеет большую толщину, например профнастил с «высокой волной», сэндвич-панели, доска итд. Сварочные работы, как я уже говорил, проводим грамотно, чтобы не «повело» трубы, соблюдаем принцип «шахматного порядка» Когда готов внешний каркас и вварена обрешетка, к раме снизу привариваем по все длине направляющую из комплекта фурнитуры. Желательно фиксировать струбцинами. Направляющую шину нужно приваривать также в «шахматном порядке», иначе раму ворот и направляющую от сварки может «повести» и она будет напоминать пропеллер. После этого зачищаем сварочные швы, грунтуем и красим поврежденные места. Рама-каркас откатных ворот до зашивки профлистом:

Когда краска окончательно высохнет переходим к зашивке полотна. Материал зашивки крепим к внутреннему каркасу(обрешетке) при помощи заклепок или саморезов. Рама-каркас откатных ворот после зашивки профлистом:

Обратите внимание, этот участок противовеса откатных ворот ровный и не «задран» вверх и это правильно.

Рассмотрим некоторые некоторые особенности больших проемов, более 5 метров. На рис ниже представлен чертеж откатных ворот для проёма шириной 6 м. и высотой 2 м. Обратите внимание конструкция противовесной части здесь не треугольная, а в виде прямоугольника с двумя диагоналями. Кроме того при большой длине проема более 5. 5м противовес следует делать уже 45-50% от проема.

Ну вот и подошло время монтировать ворота. Весь процесс монтажа откатных ворот своими руками отлично иллюстрирует это видео.

Для начала выставляем каретки на фундаменте и разносим их максимально в пределах нашего противовеса (треугольника). См. рис.

но имеем в виду, что концевой ролик имеет размер порядка 110 мм поэтому каретку ближнюю к проёму располагаем от проема с учетом этого расстояния, а дальнюю от проёма каретку ставим так чтобы она не выбивала заглушку в закрытом состоянии. Чем шире между каретками тем лучше, но без фанатизма. Установка накатного ролика:

После «накатываем» на каретки нашу раму откатных ворот, выставляем откатные ворота по уровню и «прихватываем» сваркой пятки кареток швеллеру , если все хорошо, то обвариваем пятки, если что-то не нравится выставляем по новой, добиваемся желаемого результата (положения ворот в уровне, отсутствии перекосов итд) и после этого обвариваем. Потом привариваем верхние поддерживающие ролики, устанавливаем концевой ролик, привариваем верхний и нижний уловители. Накатной ролик обязательно должен накатываться на нижний уловитель и разгружать ворота в закрытом положении.
Ежели ваши столбы изготовлены из металлической трубы или швеллеров, то уловители и верхний ограничитель можно варить прямо к столбу. Если используются кирпичные, бетонные или каменные столбы — нужно крепить к профильной трубе-нащельнику (как правило 60*30, которая крепится к столбу на закладные, а в случае их отсутствия на дюбеля, анкера, арматуру итп.

Монтаж верхнего ограничителя (верхних роликов)

Если у вас на воротах имеются пики или полукруглая арка из пик, тогда применяется так называемый портал — возле столба вываривается П-образная конструкция пропускающая по высоте ваши пики. Верхний ограничитель разрезается надвое и приваривается к порталу так чтобы ролики «обхватывали» ворота с двух сторон. Для этого нужно предусмотреть трубу (плоскую поверхность) по которой будут кататься ролики верхнего ограничителя. См. рис:

Или с помощью выносной трубы (60х40), если нет возможности реализовать так как на фото выше, т.е вот таким образом: Подробнее здесь.

Крепление уловителей к нащельнику.

Для монтажа кареток можно применить специальный аксессуар — регулировочные платформы, с их помощью можно регулировать ворота по высоте и устранять перекосы, в некоторых разумных пределах. А также «выйти из положения» при каком либо просчете. Но если все уровни отложены верно и уровень фундамента не «завален», то ваши ворота будут стоять правильно и без каких-либо регулировок.

Опоры привариваются к швеллеру и каретка крепится гайками. Откатные ворота своими руками выйдут по стоимости вам существенно дешевле чем при заказе «под ключ на фирмах». Для этого вам потребуется фурнитура для откатных ворот. Мы всегда готовы предоставить Вам широкий выбор комплектующих для откатных ворот и доступные цены. Этот материал, безусловно, поможет Вам самостоятельно изготовить свои откатные ворота легко, быстро и без лишних переплат! Собери сам откатные ворота — сэкономь свои деньги.

Версия для печати.

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Проконсультироваться

Желаем успехов!

Какой выбрать механизм для откатных ворот своими руками? Обзор и как сделать и установить Роликовые ворота: Пошагово +Видео

Живя в большом мегаполисе, многие мечтают о своем загородном доме. О месте, где можно спокойно и тихо отдохнуть, погулять на природе и побыть на свежем воздухе. Но свой дом предполагает обустройство защитных ограждений и ворот на придомовой территории. И если с забором у вас проблем не возникнет, то с механизмом для откатных ворот могут возникнуть вопросы. В нашей статье мы постараемся на них ответить.

Достоинства и недостатки откатных автоматических ворот

В первую очередь разберем плюсы откатных раздвижных ворот:

статусность;
надежность;
практичность;
не занимают много места;
отсутствие громких шумов при открывании и закрывании;
минимальное техническое обслуживание и уход;
длительный срок службы.

К недостаткам относятся:

высокая стоимость;
установка производится только на монолитный фундамент;
для больших автомобилей придётся увеличить ширину въезда, а это дополнительные финансовые затраты.

Но, не смотря на минусы, откатные ворота довольно популярны.

Виды ворот

Желая установить или купить ворота с самодельным откатным механизмом, стоит узнать, а какие именно виды ворот бывают. Например:

консольные ворота;
колесные ворота;
подвесные ворота.

Рассмотрим каждый из видов более подробно.

Консольные ворота

В таких моделях откатные ворота установлены на нижней консольной планке. Если вы решили сделать механизм ворот своими руками, то данный вариант подойдет идеально.

Если сравнить консольные ворота с другими вариантами, то можно отметить множество положительных сторон. Например, высота транспорта не будет иметь значения. Конструкция механизма находится вдоль забора и не занимает много места.

Простота конструкции позволяет легко выполнить механизм откатных ворот своими руками.

Подвесные ворота

Откатные ворота с верхним механизмом подвеса подходят для ангара либо склада.

Подвижные части откатного механизма расположены на верхней части направляющих. Но такой вид ворот предполагает пропуск автомобилей определенной высоты.

владельцам специализированной техники такие ворота не подойдут.

Колесные ворота

Механизмы открывания откатных ворот следующий: на бетоне или грунте уложена рельса по которой и ходят ворота. Минусом такой конструкции является частое засорение желоба, по которому двигаются ворота.

Из-за низкого расположения рельсы в нее часто будут попадать листья, песок и земля в летнее время. А зимой и осенью может образоваться корка льда, которая будет препятствовать открыванию ворот и впоследствии приведет к коррозии металла.

Именно поэтому владельцы частных домов не выбирают такой тип механизма

Изучив все варианты откатных механизмов, вы сможете выбрать для себя более подходящий. Помимо выбора вида ворот не стрит забывать и качественных комплектующих.

Комплектующие и монтаж откатных ворот

Приобретение металлических ворот подразумевает и покупку качественных комплектующих.

К таким относят:

направляющие рельсы;
ограничивающие движение полотна ролики;
для перемещения ворот каретки с металлическими роликами;
ограничители и заглушки для предотвращения загрязнения механизмов.

Отправляясь в магазин, механизм откатных ворот купить необходимо исходя из веса металлического полотна. Например, для ворот высотой 4 м необходим откатной механизм, который выдержит нагрузку до 550 кг.

Вы можете сделать механизм для откатных ворот своими руками или купить комплектующие механизмы .

Чертеж механизма откатных ворот и предварительные расчёты

Перед тем, как начать строить ограждение с воротами необходимо произвести точные расчёты.

Сделайте схему конструкции и рассчитайте высоту транспорта. А также нагрузку на откатной механизм ворот. Автоматика может присутствовать в открывании ворот, ее можно подключить к общей системе «Умный дом».

Если рассматривать схему подробно, то визуально она достаточно проста и читабельна. Основой является силовая платформа из бетона. Каркас свайной рамы установлен между стойками.

Профнастил крепят к раме и фиксируют на полотне ручку. По желанию можно сделать привод электрическим

Установка механизма откатных ворот

На первом этапе проводится бетонирование для установки консольной рамы и столбов для уловителей.

Выкапывают равную по ширине столбов канаву. На дно около 15 см засыпают щебень с песком.
Далее укладывают армированные 6 мм прутья. На них кладут швеллер полками вниз.
Устанавливают опалубку, а столбы устанавливают на необходимое место.

Заливку опалубки нужно производить медленно. Чтобы не залить швеллер и для предотвращения скапливания воздуха в бетонном растворе.

После заливки в течение 2-3 дней необходимо поливать платформу холодной водой. Так вы защитите бетон от растрескивания. После этого дайте бетону окончательно застыть и приступайте к работе только через 2 недели.

Сделайте раму и усильте ее с помощью металлических профилей. Внутренняя обрешетка выполняется из труб малого сечения одинаковой длины.
Далее идет сварка каркаса и соединение внутренней рамы с усиленным профилем. На нижней раме приваривают металлический рельс. После сварной шов зачищают и грунтуют.
К опорным столбам крепится уловитель и каретка. Фиксация происходит анкерными болтами.
После проверки ходовой части идет монтаж ворот. Одев их на каретный профиль необходимо прихватить их сваркой по кругу. Таким образом, ваша конструкция будет более устойчивой.
Готовые ворота красят под цвет основного забора.

Выбирать краску для забора и ворот стоит с антикороззионными свойствами.

После высыхания краски можно смело приступать к облицовке.

Металлические профильные листы лучше крепить на болты со специальными резиновыми прокладками для предотвращения попадания влаги в отверстия.

На последнем этапе монтируют ручки и устанавливают засов и электрический привод.

На этом конструкция автоматического механизма для откатных ворот завершена.

Как установить откатные ворота — 10 ошибок. Инструкция и схема подключения автоматики.

Для владельцев загородных домов, откатные ворота с автоматикой на сегодня являются незаменимым элементом при строительстве или ремонте своего уютного жилища.

Все кто их установил, просто поражаются, как же они жили до этого без такого удобного и эффективного решения.

Любые раздвижные ворота, ни в какое сравнение не идут с этим устройством. А по техники безопасности, во много раз ему уступают.

Мы не будем рассматривать процесс самостоятельного изготовления ворот, тем более что их варианты сборной конструкции, можно легко найти и заказать у профессиональных производителей.

Давайте сосредоточимся именно на моментах монтажа отдельных элементов, подключении и настройки системы автоматики.

Закладная для откатных ворот

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.

Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Ошибка №1

Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

Перед заливкой бетона, четко выставьте и закрепите с помощью дополнительных отрезков арматуры швеллер, чтобы он у вас не ушел в сторону.

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.

Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

При сборке самое главное четко контролировать геометрию.

Ошибка №2

Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.

Центральная часть может заполняться различными материалами:

Крепится при помощи саморезов или заклепок.

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

глухое заполнение, типа филенки

Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.
Ошибка №3
Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.
А еще ворота начнут постукивать в этих местах, как поезд на рельсах.
Опорные ролики — какие лучше и как установить
После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.
Ошибка №4
Ни в коем случае не берите пластмассовые ролики.
Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.
Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.
При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.
По качеству роликов очень хорошие отзывы у Ролтэк.
Крайне важно, чтобы подшипники были с низкотемпературной смазкой.
Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.
Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие условия работы, даже при нарушении геометрии направляющей.
При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.
Обязательным решением при монтаже роликов считается применение регулировочных болтов.

Ошибка №5
Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.
Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.
С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.
После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.
Ошибка №6
Ни в коем случае не смазывайте ролики или балку по которой они ходят.
В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.
Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.

Привариваете их через закладные к бетонным столбикам ограждения.
А уже к ним, монтируете эти самые ловушки и кронштейны.

Улавливатели должны быть из стали толщиной не менее 3-4мм.
Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.

Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.
Ошибка №7
Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.
Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.
В этом случае они прослужат гораздо дольше.
Ошибка №8
Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.
Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.
Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.
Монтаж и регулировка зубчатой рейки
На качественных заводских изделиях ее монтаж можно сделать вообще без сварочных работ. Там в комплекте идет специальный С-профиль.
Его по уровню крепите через саморезы в нижней части ворот, а уже в пазы вставляете бобышки.
Передвигаете их каждый на свое место и затягиваете болты.

Если у вас нет такого технологического крепежа и все приходится делать по старинке на сварке, тогда следуйте следующей инструкции.
Первым делом выставляете сам привод на швеллер фундамента и смотрите по высоте, где будет находиться звездочка. Может вам даже придется нарастить высоту площадки, чтобы все идеально совпало.

Только после этого закрепляете привод на болты, но не затягивайте через чур сильно.
Зубчатые рейки идут длиной по 1м. У каждой из них имеется овальное отверстие.
В него и вставляются эти самые бобышки – широкой стороной к рейке, узкой к воротам.
Первоначально выставляете их посередине и затягиваете. Далее разблокируете привод, максимально открываете ворота и примеряете рейку так, чтобы между ее концом и шестерней, впоследствии поместился концевик.
В этом положении сваркой прихватываете первую бобышку.
Сдвигаете ворота, чуть-чуть не доходя до последней бобышки, и прихватываете ее. При этом контролируйте, чтобы первая и последняя находились на одном уровне.
В последнюю очередь привариваете среднюю бобышку. Все это время рейка лежит на шестерне.
Прокатываете ворота дальше и ставите следующую рейку.
Ошибка №9
Здесь самое главное правильно состыковать две рейки между собой.
Для точной регулировки зубьев между двумя верхними, подкладываете снизу еще одну свободную рейку или кусок от нее, тогда все зубцы будут совпадать идеально и никаких щелчков и стуков при движении ворот не будет.

Процесс повторяется со всеми отрезками рейки. После того, как все прихватили, и покатали туда-сюда ворота, можно все это дело окончательно обваривать.
Ошибка №10
Делать это строго по порядку расположения бобышек не рекомендуется.
Сначала завариваете первую, затем ту, что посередине всей воротины, потом последнюю. И так далее. В этом случае меньше шансов на то, что металл поведет.
При этом некоторые советуют приваривать рейку к нижнему профилю ворот, а не к направляющей, которая бегает по роликам. В противном случае, при недостатке опыта, у вас все выгнется дугой, и направляющая примет форму банана.
Кроме того, профиль ворот живет гораздо дольше нижней балки и при ее замене, вам не потребуется переделывать крепеж нижней рейки. Чаще всего балка “умирает” в конце зимы или начале весны.
Главный враг сдвижных ворот – снег. Поэтому всегда убирайте его со стороны отката. При температуре +-1С, снег перемерзает и раздавливает балку изнутри.
Она в свою очередь начинает ломать ролики. Лучшее средство от снега – сделать пенал, внутрь которого будет заезжать воротина. Ну или разориться на теплый пол для улицы.
Многие говорят про правильный зазор между шестерней и зубчатой рейкой. Как он регулируется и выставляется? Очень просто.
Открываете ворота и ослабляете первый болт на бобышке, дабы он самостоятельно принял свое положение. После этого смазываете резьбу и затягиваете его.
Без смазки, резьба через 5 лет ржавеет и болт отламывается на этом самом месте.
Далее сдвигаете воротину до конца первого участка рейки, ослабляете и затягиваете третий болт. После этого, тот, что посередине.
То же самое проделываете со второй и другими рейками, постепенно сдвигая ворота. А в самом конце капитально протягиваете крепеж мотора, который до этого был затянут не слишком сильно.
В итоге у вас и получится тот самый рекомендуемый производителями зазор между зубчатой рейкой и самой шестеренкой. Самое главное, чтобы рейка не давила на шестерню.
Если при этом никакого видимого зазора нет, но она просто свободно лежит на шестеренке, тоже нормально.
На этом механическая часть закончена, приступаете к монтажу и настройке электропривода.
Подключение привода откатных ворот
Привод всегда выбирайте с запасом по мощности с учетом зимней эксплуатации.
Для подключения привода автоматики ворот, вам потребуются следующие материалы:
концевые выключатели (механические или магнитные)

пульт дистанционного управления
3-х жильный кабель питания марки ВВГ
Сечение подбирайте по расстоянию. Если у вас длина кабеля до 20м, то хватит ВВГ 3*1,5мм2. Если более 20м, то ВВГ 3*2,5мм2
приемный и передающий инфракрасные датчики или фотоэлементы безопасности
Хороший привод изначально должен быть снабжен защитой от случайного попадания человека или машины в створ ворот. Иначе объект просто сомнет или травмирует от такого усилия.
Однако почему-то, такие защиты хорошо действуют только на удар. Грубо говоря, их нужно чуть ли не пнуть, чтобы воротина остановилась.
Поэтому для дополнительной безопасности обязательно требуются фотоэлементы, которые при попадании в их зону постороннего объекта, не дадут воротам закрыться.
сигнальная лампа + коаксиальный провод для антенны на ней
Лампа будет оповещать участников движения на дороге, что начинается открытие ворот и возможен выезд машины.
кабель для подключения фотоэлементов – МКШ 4*0,5мм2 и МКШ 2*0,5мм2
ключ кнопка + кабель для нее МКШ 2*0,5мм2
Первым делом, для прокладки кабеля питания 220В от щитовой в доме до места установки привода, выкапываете траншею 0,7м глубиной и 0,3м шириной.
Так как кабель у вас не бронированный, то закапывать его нужно в ПНД трубе. Не забудьте также про трубы, которые будут идти от привода к местам установки сигнальной лампы, кнопке ключа и фотоэлементам.
Чтобы не запутаться в проводах, их лучше заранее промаркировать. Главный кабель питания подписываете как “сеть”.
кабель на сигнальную лампу – “лампа”
коаксиальный провод для подключения антенны на лампе – “антенна”
кабель на ключ-кнопку – “ключ”
для фотоэлементов:
TX – передающий кабель МКШ (на дальнем столбике от привода)
RX – принимающий кабель МКШ (на ближней колонне от привода)
После укладки кабеля засыпаете все траншеи землей.
Переходим к электроприводу и подключению в нем всех проводников.
Подключение начинаем с кабеля питания 220В “сеть”. Зачищаете изоляцию и заводите жилы на плату управления с надписями: L-фаза, N-ноль, заземление.
На некоторых приводах эти клеммы расположены отдельно от платы.
Далее подключаете коаксиальный кабель на антенну для сигнальной лампы. Убираете верхний слой изоляции на 2-2,5мм, а экран отводите максимально назад.
Экран также должен подключаться. Поэтому его проволоки следует скрутить в один пучок и по возможности опрессовать маленькой гильзой.
Оголяете центральную жилу на 1-2мм и производите подключение:
центр – “ANT” антенна
Далее снимает изоляцию с кабеля питания сигнальной лампы, опрессовываете жилы наконечниками НШВИ и в любой последовательности подключаете на колодку LAMP.
Через нее будет подаваться 220В на лампочку.
Дело осталось за фотоэлементами. Их схема подключения и установка соответствующих перемычек, должны выбираться согласно рекомендациям завода изготовителя привода.
Рассмотрим один из возможных вариантов. Подключение перемычек будет осуществляться по схеме на закрывание.
Когда вы только покупаете привод, его схема как правило, рассчитана на работу без всяких дополнительных защит (фотоэлементы и другие внешние приемники). Все необходимые перемычки уже стоят.
При подключении защит перемычки снимаются. Какие именно, смотрите в документации. В нашем случае снимем их с клемм “PhCl” и “COM”.
Далее зачищаете изоляцию с кабелей, ранее подписанных как Rx и Tx, и маркируете их жилы следующим образом.
Для Tx:
синего цвета +24V
зеленого цвета “COM”
Для Rx:
синего цвета 24V
зеленого “COM”
одна белая “COM”
другая белая “OUT”
Цвета могут отличаться, главное обозначить их функциональность. Таким же образом подписываете жилы кабеля на фотоэлементах с обратной стороны.
После этого все провода +24V подключаете на колодку +24V. Зеленые и белые “COM” на колодку “COM”. Белую жилу “OUT” на клемму “PhCl”.

В конце зачищаете изоляцию с кабеля “ключ” и маркируете его жилы:
Здесь схема подключения следующая. Проводок NO – на колодку “Start”, “COM” – на колодку “COM”, возле клеммы Start.
Закончив с платой управления электропривода, переходим непосредственно к фотоэлементам и сигнальной лампе.
Схема подключения лампы с антенной выглядит следующим образом:
Фотоэлементы должны быть расположены на высоте 0,5м от земли. Первым делом не перепутайте, какой из них передающий, а какой принимающий.

К одному из них должен подходить 4-х жильный кабель, ранее подписанный как Rx, а к другому двухжильный — Tx.
Схема подключения принимающего фотоэлемента (Rx):

Схема подключения проводов передающего датчика:
Последним подключается ключ-кнопка.
После этого подаете напряжение и проверяете совместную работу привода и откатных ворот.
Проблемы при работе привода
Обратите внимание, что у некоторых приводов Дорхан (Doorhan), отверстие для заливки масла, может оказаться закрытым герметичной пробкой.
Это необходимо, чтобы оно не выливалось при транспортировке. Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники.
Если в процессе длительной эксплуатации автоматика начинает глючить, попробуйте просто отключить-включить автомат питания в щитке.
Когда привод совсем перестал работать, проверьте предохранитель. Он находится внутри.
На некоторых моделях эл.приводов, при ухудшении срабатывания от пульта (уменьшение радиуса действия до нескольких метров), вскройте кожух и найдите там проволочную антенну. Попробуйте ее немного зачистить или изменить положение. Зачастую помогает.
Для проверки работоспособности всей системы, необходимо осуществить минимум пять циклов открытия-закрытия ворот. Хорошая автоматика откатных ворот рассчитана на 20-25 тысяч таких циклов, что соответствует примерно 15 годам безотказной работы.
Источники — cable.ru, Кабель.РФ
Статьи по теме
Откатные ворота своими руками. Схема, поэтапная инструкция
Все больше владельцев частных домов выбирают откатные ворота. Производство является достаточно затратным занятием, поэтому многие решаются сделать откатные ворота своими руками. Для этого так же понадобятся определенные затраты, придется купить материалы и разобраться с наличием инструмента, но в итоге вы получите замечательные ворота высокого качества и по доступной цене.
Стоит учесть, что даже самостоятельная работа будет стоить дороже, чем другой тип ворот, но качество, долговечность и комфорт – отличная мотивация сделать выбор в их пользу. Чтобы сделать откатные ворота своими руками, чертежи и схемы будут очень кстати. Вы можете использовать готовые схемы, которые найдете в данной инструкции.
Как сделать откатные ворота своими руками? В первую очередь необходимо разобраться с материалами.
Откатные ворота своими руками. Выбираем материалы
Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.
Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3Х2, то профнастила потребуется 6 м2, а труб определенное количество килограмм.
Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.
Подготовка инструмента
Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.
Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать. Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.
Когда все готово, стоит приступать непосредственно к работе.
Откатные ворота своими руками. Установка
Проводим подготовку — важный этап
Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.
Далее, в процессе разбивки, необходимо использовать четыре арматурных элемента по 1 метру и электроды — оси (постоянная и временная). Прежде чем забить арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забивайте, оставляя на поверхности 20 сантиметров. Между арматурой накладывается леска. С основных осей можно создавать временные.
Далее требуется вырыть приямки, там будет фундамент для столбов, закладной детали и траншеи для электропроводки.
Совет. Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.
Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.
Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.
Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.
Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.
Чтобы позже не портить проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро. Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги. Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.
Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.
Готовим столбы
Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.
Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.
Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.
Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.
Откатные ворота своими руками: создание закладной детали
От качества данного элемента будет зависеть ваша работа в целом, потому что закладная деталь влияет на движение ворот и электропривод.
Для данного элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не меньше 16. Длина должна соответствовать половине ширины проема ворот.
Чтобы швеллер надежно и долговечно держался в бетоне, надо будет приварить арматуру. Снова пригодится сварочный аппарат. Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.
Бетонируем фундамент для откатных ворот
Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. Стандартно лучше брать марку бетона М200. Готовим смесь: 1 ведро цемента, песка – 3 в, щебня – 5 в. (фракция 5-20 или 20-40). Учитывая общий объем замеса использовать 20% воды.
Дождитесь нормальной температуры, потому что в мороз придется использовать дополнительные добавки против заморозки. Если температура на улице нормальная плюсовая, можете приступать к процессу бетонирования.
Прежде чем залить бетоном фундамент для откатных ворот своими руками, еще раз убедитесь, что все конструкции из металла в приямках не сместились и надежно расположены. Под весом бетона они могут сместиться, убедитесь, что это не произошло. Используя уровень, проверьте насколько установка получилась ровной, проверяя горизонтально и вертикально.
Швеллер – ровно на уровне поверхности горизонта, если проезд не готов, рассчитайте расстояние верха. В идеальном варианте – между створкой и поверхностью должно оставаться 7 см, чтобы в снежную погоду ворота, когда двигаются, не сунули снег.
Совет. Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.
Когда бетонирование завершено, можете приступить к выравниванию, чтобы удалить все неровности. Если на улице очень жарко, бетон следует защитить от трещин, накрыв его. Пару раз в день поливайте его водой.
Пока бетон набирает свою прочность, можете неделю отдохнуть. Это настоятельная рекомендация, если ваша цель – надежные и прочные ворота.
Кирпичная кладка столбов для откатных ворот
Справившись с фундаментами и подождав, пока они станут прочными, можете приступать к кладке кирпичей, устанавливая закладные элементы для нащельников. Используйте уголок 50Х50 мм, длина которого примерно 8 см, а арматура с диаметром 8мм равна половине столба. Приварите её к сердечнику.
Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.
Каркас откатных ворот своими руками
Чтобы вам было удобнее создавать каркас, используйте трубы с сечением прямоугольник или квадрат. Чтобы создать откатные ворота своими руками чертежи и схемы придется еще использовать. Чертёж – подробная схема вашей работы, о которой была речь в начале, сейчас будет весьма важен. Если у вас есть эскиз откатных ворот, точно никаких проблем не возникнет. Так же он помогает сэкономить материалы, используя ровно столько, сколько требуется для изготовления откатных ворот своими руками.
Металлические трубы, все остальные элементы очистите от ржавчины, обезжирьте и прогрунтуйте. В стандартном варианте для створок и несущих элементов, используется труба 60Х40 мм или 60Х30 мм. Второй внутренний каркас – 30Х20 мм.
Вся сборка начинается с направляющего рельса, значит, на данном этапе он должен быть заранее подготовленным. При наборе каркаса обеспечьте его устойчивость в вертикальном положении, приварите две части труб (квадратных), они будут выполнять роль подставок.
В несущем каркасе нижнюю трубу приварите к рельсу путем прихваток. Длину шва используйте 15-20 мм, шаг 600-700мм, с двух сторон, порядок — шахматный.
Совет. Не делайте сплошной шов. Это не только нецелесообразно и приводит к лишнему расходу электродов, а и грозит тем, что направляющий профиль будет вести, ворота станут заклинивать, движение станет тяжелым.
После этого можем выставлять вертикальные трубы, прихватив их одной сваркой. Используя уровень, проверьте получившуюся вертикальную ровность, когда убедитесь, что все в норме, лишь тогда сделайте сплошную проварку.
Далее – установка и сварка верхней перекладины, потом диагональной.
Несущий каркас можете считать готовым.
Далее внутри по периметру стоит приварить трубы второго каркаса, не основного, к ним позже будет приварен профнастил. Трубы обязаны оказаться по центру несущего каркаса, чтобы настил, когда уже будет в створке, немного утопился.
Сварочные работы окончены, можете зачищать швы болгаркой, грунтовать их и красить.
Совет. Покраску лучше проводить в три слоя.
Для закрепления профнастила используйте 19 мм саморезы специального назначения — по металлу, чтобы было проще, можете его прикреплять, когда створку уже установите в проем на опору. Каждый лист необходимо подгонять отдельно, он должен прилегать к раме. Часть створки с формой треугольника оставьте без монтажа профлистов, потому что эта часть итак не будет попадать в проем.
По створкам все, но остаются другие не менее важные детали.
Осталось совсем мало, чтобы завершить самодельные откатные ворота.
Из металлических труб 60Х30 или 60Х40 мм создаются и монтируются нащельники.
Чтобы создать откатные ворота своими руками, выберите фурнитуру:
Направляющий рельс – это профиль хорошего качества, поверхность ровная, без изъянов, не шероховатая, без окалин. Металл обязан быть специфичным, в составе должно быть больше, чем обычно, углерода
Роликовые каретки – с металлическими роликами, нельзя брать полимеры. Подшипники с металлорезиновыми пыльниками. Ход без затруднений. Обязательно позаботьтесь о защите от коррозии.
Верхняя пластина с роликами, их должно быть 2 или 4. Лучше брать с резиновым покрытием, которое не станет царапать полотно.
Нижний концевой ролик – подойдёт либо полимер, либо металл.
Нижний и верхний улавливатели.
Резиновые заглушки, желательно с гофрированной частью.
Монтажные пластинки роликовых опор.
Устройство откатных ворот своими руками не составит много трудностей. Остается провести монтаж перечисленных элементов и заняться установкой автоматики. Конструкция откатных ворот кажется сложной, но вы сможете справиться сами, без сторонней платной помощи, используя наши инструкции и посмотрев видео инструкцию ниже.

Как сделать раздвижные ворота своими руками
Сегодня на месте традиционных распашных ворот всё чаще можно увидеть раздвижные – разновидность конструкции, в которой полотно сдвигается в сторону, чтобы открыть проём для проезда. При этом в понятие «раздвижной» входят как ворота с двумя створками, которые разъезжаются в разные стороны, так и устройства с одним полотном, которое отъезжает вбок. Поскольку последняя разновидность конструкции выгоднее и удобнее для использования, у большинства продавцов (включая 1vorota.by) вы найдете именно такую. При этом по своему устройству они тоже делятся на несколько групп – в основном, в соответствии со способом передвижения полотна:
на нижней консольной балке;
на верхней консольной балке;
по направляющей рельсе на земле;
на подвесной системе.
Если выбирать из этих четырёх типов, то наиболее практичными считаются раздвижные ворота на нижней балке: в отличие от устройств на рельсе, они не создают препятствий для движения по земле и не забиваются снегом или грязью.
Основные преимущества
Такие конструкции вытесняют с рынка более устаревшие или сложные варианты по нескольким важным причинам:
вы можете сделать такие раздвижные ворота своими руками;
для открывания они не требуют дополнительного пространства перед или за полотном;
отличаются высокой степенью надёжности;
могут быть автоматизированы.
Кроме того, выбрав такую конструкцию, вы получаете не только соответствующую защиту, но и привлекательный внешний вид: делая самодельные раздвижные ворота, вы можете выбрать любой вид их зашивки, будь то профлист или древесина.
Последовательность установки конструкции
Устройство ворот со сдвигом полотна во многом усложняется наличием шариковых опор, на которых движется створка. Их необходимо устанавливать на крепкий фундамент, который надо подготовить заранее. В этом обычно и заключается первый этап установки раздвижных ворот своими руками.

Для фундамента сбоку от проёма нужно сделать яму, которая по длине будет равняться половине ширины полотна, а по глубине будет не менее 120 см. В яму укладывается подушка из гравия и закладной швеллер с приваренной арматурой. Если вы хотите открывать ворота при помощи автоматики, на этом этапе следует сделать проводку и вывести её в гофрированную трубу. После этого яма заливается бетоном, который застывает несколько суток.

Далее следует сборка основы полотна. Для неё можно использовать трубы, причём чтобы сделать вес конструкции меньше, для обрешётки берут трубы с меньшим диаметром. Затем необходимо установить шариковые опоры на фундамент и после накатить на них сделанную основу полотна, регулируя положение роликов. Когда вы подобрали для них лучшую позицию, можно закрепить все элементы и заняться зашивкой полотна. Процесс установки и регулирования роликов можно увидеть на различных видео раздвижных ворот своими руками. Как уже упоминалось, зашить ворота можно практически любым материалом, но необходимо следить, чтобы его вес не вызвал перекоса. Самой популярной зашивкой сегодня является профнастил – он достаточно лёгкий, имеет оптимальную стоимость и степень защиты, а также представлен в широкой гамме цветов.
Последний же этап работ – это установка улавливающих элементов и автоматики, если вы решили автоматизировать управление полотном. Ещё больше подробностей о том, как сделать раздвижные ворота своими руками, вы найдёте на видео.
Монтаж раздвижных ворот своими руками: за и против
Надёжные ворота – это всегда весомое вложение средств, поэтому многие стараются сэкономить, устанавливая их собственноручно. Тем не менее, такой подход не всегда себя оправдывает: всё это нередко приводит только к порче материала и дополнительным затратам. Конечно, у нас на сайте можно найти много видео и чертежей того, как сделать раздвижные ворота своими руками, но без опыта и поддержки специалистов выполнить всё качественно всё равно тяжело и долго.
Поэтому 1vorota.by предлагает вам своих профессионалов, которые быстро установят для вас ворота и дадут 100% гарантию их надёжности. Если же вы всё-таки хотите произвести устройство раздвижных ворот своими руками, мы предлагаем вам компромиссный вариант, а именно готовые комплекты материалов для выбранного вами вида заграждения. Все детали комплекта полностью соответствуют друг другу, и поэтому их монтаж будет, во-первых, проще, а во-вторых, наверняка будет полностью соответствовать вашему плану.
Схема откатных ворот своими руками – Ворота Центр Украина
Пошаговая и подробная схема — как сделать откатные ворота своими руками

Очень много разных схем, инструкций и чертежей доступны в интернете и вы, наверное, уже обратили внимание, что все они разные. Как понять какая схема откатных ворот правильная?
Мы изучили этот вопрос на своем опыте и на опыте наших партнеров, и можем сделать вывод, что действительно вариантов исполнения может быть сколько угодно, важно понять суть, принцип и общие тонкости, которые объединяют все схемы раздвижных ворот. Изучите все детально в нашем блоге и сделайте все последовательно в соответствии с требованиями к вашему проему.
Три этапа на пути изготовления под ключ:
Изготовление фундамента основания

Изготовление каркаса (рамы) полотна

Установка или монтаж полотна на фундамент

О каждом этапе мы написали подробно в соответствующих статьях, которые вы найдете по ссылкам ниже.
— Как сделать фундамент своими руками
— Изготвить каркас своими руками (статья в разработке)
— Монтаж откатных ворот своими руками (статья в разработке)

Схема раздвижных ворот на нижней направляющей

Если вы планируете изготовить классическое полотно с профнастилом вам подойдет стандартная конструкция сдвижных ворот, схема которой ниже на картинке. Ее используют в 80% случаев. Внешний каркас с косым противовесом из профильной трубы 60 х 40 и внутренняя обрешетка каркаса для обеспечения жесткости полотна и крепления профлиста из трубы 30 х 20 со стандатными вертикальными стойками и горизонтальным усилителем.

На что важно обратить внимание в первую очередь
Соблюдайте все пункты из списка ниже:
1. Правильно подготовьте бетонное основание
Для этого необходимо выкопать соответствующий размер приямка, сварить соответствующую закладную, правильно установить ее, подготовить бетон и залить фундамент.

2. Подбирайте комплектующие в соответствии с параметрами створки (ширина, высота, вес)
а) Если ваш проем 3-4 метра с зашивкой профильным листом советуем здесь выбрать фурнитуру (схема и инструкция установки прилагается бесплатно)
б) Если проем от 4-5, с облегченной зашивкой (профлист, металосайдинг и др) тогда отлично подойдет комплект Світ воріт до 500 кг (схема установки в коробке с набором)
в) Если ваш проем от 4,5 — 8 метров с тяжелой зашивкой (металлическая решетка, ковка, дерево и др) подойдет комплект до 800 кг (схема сдвижных ворот в коробке с набором)
При заказе комплектующих в нашем интернет-магазине индивидуальный ЧЕРТЕЖ-ДЕТАЛИЗАЦИЯ в подарок, для этого вам необходимо сообщить при заказе ваш проем и сечение труб каркаса и обрешетки.

3. Проводите последовательный монтаж и установку своими руками по инструкции
Другие схемы откатных ворот своими руками по теме изготовления своими руками вы найдете в нашем блоге ворота от А до Я

Закладная (швеллер) для откатных ворот, чертеж, фото
Схема и чертеж, фундамента откатных ворот
Размеры фундамента под откатные ворота 4,5,6 метров
Как установить закладные для столбов ворот
Рама откатных ворот своими руками — комплекты откатных ворот
Доставка
по всей Австралии
и по всему миру
Изображение ниже
Комплект стоил 1850 долларов, и они сэкономили более 3000 долларов, сделав это самостоятельно! Эти раздвижные ворота были бы оценены в 5000 долларов, если бы их построила компания по производству ворот! Размер откатных ворот: 3000ммШх1800мм. Он был доставлен в Квинсклифф, штат Виктория.
В комплект входит
Инструкции, оцинкованная рама откатных ворот, направляющие, стойка и двигатель.1 бесплатный звонок для обслуживания на месте, если это необходимо в районе Мельбурна, поэтому, если у вас возникнут проблемы при установке ворот, обязательно позвоните нам! Домашние мастера из разных штатов могут использовать наш номер 1300.
Монорельс поддерживает раздвижные ворота через гравийный подъезд, и это может быть поставлено, если нет твердой поверхности, к которой можно прикрепить раздвижные ворота, как показано выше! Монорельс стоит 112,00 долларов США
Вот готовый комплект откатных ворот своими руками, который один из наших клиентов закончил за выходные!
Электрические ворота

После:
Это фотографии готового проекта.Молодец Дэнни! У него был зазор между брусьями 10мм, проект получился отличный! Мы поставили раму откатных ворот, а также все стойки и роликовую опору. Это был полный комплект, и больше ничего не требовалось.
Дэнни также купил у нас панели для забора своими руками, и все они были покрыты порошковой краской Satin Black.
Отличная работа Дэнни!
Это не наклон, а угол наклона камеры
это меня обеспокоило !!!

Откатные ворота своими руками
Вид спереди
Облицованы деревом Western Aust Jarrah, рама изготовлена из оцинкованной стали.Эти ворота открываются и закрываются вручную.

Вид сзади откатных ворот, показывающий распорки.
Отличная работа, Джон!
До:
На фотографиях показаны ворота до того, как Дэнни прикрепил таймер к своему набору для раздвижных ворот, сделанному своими руками.
Раздвижные ворота Размер
2400 мм x 1800 мм
Комплект раздвижных ворот
3 стойки с порошковым покрытием
Дэнни не хотел покупать мотор для ворот, так как он был счастлив закрыть его вручную.
Как измерить комплект для раздвижных ворот Две верхние фотографии над
Ричард — доктор медицины в осветительной компании, и всего за 2 дня он прикрепил бревна и повысил ценность и безопасность своего дома.
Молодец, Ричард !

Комплект откатных ворот с порошковым покрытием и рама ворот DIY.

На этих фотографиях частокол прикрепляется к раме для раздвижных ворот, сделанной своими руками, и мы абсолютно уверены, что она будет выглядеть фантастически! Отличная работа, Тони!
Комплекты компонентов откатных ворот
12/24 В постоянного тока
Нужен двигатель для раздвижных ворот своими руками

240 В
Низкое напряжение
На солнечной энергии
Электродвигатель для откатных ворот
Нужна рама для ворот своими руками

Рама для ворот своими руками
Собственное здание откатные ворота
Стальной столб — обрезка любой длины
Библиотеку ворот мы завершили
Как построить раздвижные ворота из звеньев цепи — Магазин заборов в Америке
Установка решетчатых ворот на заборе — идеальный способ сделать вашу собственность более доступной, и это то, что вы можете сделать дома самостоятельно.Это практическое руководство от America’s Fence Store научит вас основам установки ворот для звеньев цепи.
Цель: Освоив этот урок, вы сможете успешно измерять и устанавливать калитки из цепных звеньев.
Оснащение: Набор головок, молоток, удлинители, уровень и плоскогубцы.
Ключевые вопросы:
Как измерить ворота?
Как установить консольные ворота?
Как установить рулонные ворота?
Какие наиболее распространенные препятствия безопасности следует учитывать при установке ворот?
Как измерить ворота?
Для всех ворот убедитесь, что вы получаете более одного измерения.Следуя ровной плоскости, вам нужно будет измерить как верх, так и низ ворот. Не позволяйте ленте наклоняться или отклоняться от уровня во время измерения. Сохраняйте размеры с точностью до + 1/8 дюйма. Часто вы обнаружите, что эти размеры отличаются. Как правило, при строительстве ворот используется меньший размер. Четко изложите эту информацию в своей работе вскоре после установки сообщений.
Рулонные ворота: Измерьте расстояние изнутри внутрь столбов ворот и изнутри внутрь соседних столбов линии, которые будут поддерживать ворота в полностью открытом положении.Расстояние от внутренней до внутренней стороны линейной стойки не должно превышать 8 футов
.
Консольные ворота: Измерьте расстояние от внутренней до внутренней стороны защелок до первых ворот или роликовой стойки. Это будет столб ворот, ближайший к проему. Затем измерьте расстояние от внешней до внешней стороны ворот или стоек роликовых ворот. См. Иллюстрацию.
Как установить консольные ворота?
Консольные ворота должны быть установлены на ровной поверхности, чтобы ворота могли катиться в обоих направлениях без дополнительного гравитационного притяжения из-за веса ворот.Можно внести небольшие корректировки, чтобы учесть небольшой уклон, однако слишком большой уклон и ворота могут оказаться опасными при движении под уклон. Для установки консольных ворот:
Установите два нижних консольных ролика так, чтобы ролики были направлены внутрь ограждения, а ткань — снаружи. Ролики должны находиться примерно на расстоянии 1 дюйма от земли. Поместите кусок рельса на два ролика. Установите уровень на направляющую и отрегулируйте ролики вверх или вниз так, чтобы направляющая была ровной.Кроме того, убедитесь, что ролики отрегулированы так, чтобы ворота не соскользнули в уклон из-за уклона. Затяните ролики.
Установите два верхних консольных ролика так, чтобы ролики захватили ворота, когда они встали на место. Затяните ролики вручную.
Установите заслонку на два нижних ролика. Поднимите ворота. В вертикальном положении наденьте два ролика на ворота. Когда ворота касаются обоих нижних роликов (сбалансированных между роликами), затяните два верхних ролика, оставив зазор ½ дюйма между роликами и верхней частью рамы ворот (направляющей или 2.5 ”труба). Затяните ролики.
Прокатите ворота вперед и назад через проем. Если ворота заедают, возможно, вам придется поднять один из верхних роликов.
Отрегулируйте ролики по мере необходимости так, чтобы вы держали ворота как можно ближе к земле, но не размещайте ролики ниже уровня земли или под землей. Зимой участки вокруг катков засыпаются снегом и промерзают.
Не копайте траншею, чтобы ворота полностью открылись. Опять же зимой снег заморозит ворота на месте.
После окончательной регулировки полностью затяните все ролики.
Установите защелку в сборе. При установке привода ворот используйте большой V-образный приемник, который позволяет направлять ворота в приемник. При ручном управлении воротами используйте консольное запорное устройство, чтобы можно было установить замок.
Как установить рулонные ворота?
Рулонные ворота отлично подходят для приложений, в которых недостаточно места для хранения консольных ворот и проемов с большим уклоном.Однако у вас должна быть гладкая поверхность, чтобы катить ворота с ходовых колес по проему. Для установки рулонных ворот:
Убедитесь, что вы установили стойки, которые будут поддерживать вашу гусеницу, по центру 8 дюймов, и использовали стойки не менее 2 ½ дюйма Sch 40.
Рулонные ворота используют два колеса, установленные на задней вертикальной опоре ворот. Эти колеса движутся по колее, проложенной по внутренней стороне забора.
Установите универсальные кронштейны гусеницы в одном футе от нижней части ограждения и в одном футе от его верха.Кронштейны устанавливаются так, чтобы U-образный болт находился ниже гусеницы. Вам нужно будет установить достаточное количество кронштейнов, чтобы поддержать 8-дюймовые рельсовые пути, необходимые для полного открытия ворот, то есть для 20-ти проемов потребуется три длины рельсов (24 фута).
Измерьте расстояние от кронштейна до кронштейна. Используя трубу 1 5/8 ”Sch 40, обрежьте направляющую и установите ее между кронштейнами. Убедитесь, что ваша гусеница плотно прилегает к кронштейнам, чтобы не образовался шов, из-за которого колеса могут застрять.После завершения у вас должны быть верхняя и нижняя дорожки, которые находятся на одинаковом расстоянии от одного конца до другого. Это важно, чтобы гусеница не заедала за задние колеса гусеницы.
Установите задние опорные колеса на заднюю вертикальную опору ворот от. Колеса будут находиться примерно в одном футе от верха и низа ворот. Колеса будут установлены на внешней стороне ворот, чтобы можно было ездить по трассе. Затяните рукой.
Установите двойное крепление колеса как можно дальше вперед на нижний горизонтальный элемент ворот.
Поместив калитку в проем так, чтобы оба задних колеса гусеницы были наверху гусеницы, отрегулируйте задние колеса гусеницы так, чтобы оба колеса упирались в гусеницу. Убедитесь, что нижняя направляющая на колесах захватывает гусеницу, так что вы не можете поднять ворота с рельсов, но направляющая не заедает во время движения по гусенице. Затяните колеса.
Откатите ворота в проем. При необходимости отрегулируйте задние колеса гусеницы. Узел сдвоенного колеса имеет болт крепления оси, который позволяет вам контролировать направление ворот, когда они катятся через проем.При необходимости отрегулируйте.
Используя две концевые ленты, которые подходят вокруг стойки защелки, установите смещенный замок n ’защелки так, чтобы, когда ворота полностью закрываются, язычок на защелке защелкнулся, захватив раму ворот и позволив вам заблокировать защелку.
Возможно, вам придется отрегулировать узел двойного колеса на раме так, чтобы ворота вошли в защелку.
Надежно затяните все гайки и болты, чтобы избежать смещения в будущем.
Какие наиболее распространенные препятствия безопасности следует учитывать при установке ворот?
Подъем.Ворота всегда тяжелые, большие и неудобные. Обязательно используйте хорошую технику подъема, много рабочей силы или оборудования. Будучи неудобным, легко растянуть или скрутить спину.
Опасность падения. Ворота оказались реальной опасностью падения. Часто мы прислоняем ворота к проему при установке петель, легкий ветерок или неровности, и ворота обрушиваются на установщика, расположенного ниже. Всегда используйте эластичный шнур, цепь, веревку, чтобы привязать ворота к забору. При установке консольных ворот используйте эластичный шнур.Это позволит вам перемещать ворота внутрь роликов и от них, не снимая шнур.
Отрубы. У ворот есть движущиеся части. При регулировке ролика легко поймать палец в консольном ролике.
Моторизованные опасности. Моторизованные ворота обладают огромным потенциалом причинения вреда. Эти ворота привлекли внимание общественности, поскольку за последние годы число травм резко возросло. Следовательно, существует кодекс UL 325, который регулирует установку моторизованных ворот. При установке ворот легко зажать каток, между штангой и столбом или в проеме.Подробнее об этом позже.
© 2018 Американская компания по ограждению. Все права защищены. Разрешено воспроизведение только для личного и образовательного использования. Коммерческое использование, копирование или распространение запрещено без письменного разрешения The American Fence Company.
© 2021 Американская компания по ограждению. Все права защищены. Разрешено воспроизведение только для личного и образовательного использования. Коммерческое использование, копирование или распространение запрещено без письменного разрешения The American Fence Company.
Amazon.com: Автоматическое устройство для открывания откатных ворот CO-Z с 2 пультами дистанционного управления, электродвигатель откатных ворот с электроприводом для откатных ворот, полный комплект оборудования системы безопасности оператора ворот для откатных ворот до 40 футов: ремонт дома
5,0 из 5 звезд Отличный маленький открыватель.
Автор: Д.Арев 2 февраля 2018 г.
Честно говоря, сложно дать продукту 5 звезд, потому что всегда есть какие-то проблемы. Когда вы получите эту открывалку, вы подумаете, что это игрушка. Он действительно маленький. Не позволяйте этому сбивать вас с толку. Эта штучка работает. Я полагал, что по цене вы получите намного меньше, чем вы получите от более дорогих и известных брендов.Позвольте мне погрузиться в это и рассказать вам о плюсах, а также о препятствиях, которые мне пришлось преодолеть, чтобы заставить его работать.
Прочитав другие отзывы, обязательно нужно приобрести датчик наружной безопасности. Я купил это:
Seco-Larm E-931-S35RRQ Enforcer Indoor / Outdoor …
SECO-LARM
Зачем вам нужен датчик безопасности, потому что вам нужно убедиться, что ворота останавливаются или убираются, если что-то пересекает их путь . Этот маленький моторчик — не шутка, он достаточно силен, чтобы раздавить все на своем пути, включая ребенка.
Датчик поставляется со следующими кабелями: черный, серый, белый, синий и коричневый. Я добавил картинку, чтобы показать вам, как я его подключил. * Заявление об ограничении ответственности Я не являюсь лицензированным электриком. Телеграфируйте на свой страх и риск. Это сработало для меня.
Система не будет правильно работать без датчика безопасности. Если вы решили приобрести этот мотор, первое, что я рекомендую, это прочитать ваше руководство и ознакомиться с ним. Я все подключил перед установкой, чтобы посмотреть, как это будет работать. В этой системе в качестве концевых выключателей используются магниты, и вам нужно хорошо понимать, как они работают.У вас есть верхний и нижний магниты, каждый из которых предназначен для остановки ворот на желаемом расстоянии перемещения. Поиграйте с этим, и вы поймете, о чем я. Я также установил переключатель включения / выключения в герметичную водонепроницаемую коробку на 2 группы, чтобы я мог выключить двигатель в случае чрезвычайной ситуации или если я просто хочу, чтобы ворота оставались открытыми, а не закрывались автоматически. Это лучше, чем выключать выключатель из дома.
10 Лучшее устройство для открывания ворот с электроприводом
Если вы хотите, чтобы ваш дом был более безопасным и безопасным, вы можете добавить устройство открывания ворот .Если вы добавите его в свой дом, это поможет улучшить конфиденциальность и защитит его от нежелательного вторжения. Существуют различные типы открывателей ворот, от автоматических открывателей ворот до выдвижных или распашных.
Если вы подумываете о покупке открывателя ворот, вас может смутить количество вариантов, доступных на рынке. Здесь мы составили список из 10 из лучших открывателей ворот, чтобы вы начали . Однако, прежде чем мы углубимся в список, вот некоторые вещи, на которые следует обратить внимание, когда дело доходит до выбора открывателя ворот.
Слайд или качели
Во-первых, вы хотите решить, будут ли ваши ворота слайд или качели . Обычно это зависит от нескольких факторов, например от того, сколько у вас места. Затем подумайте о материале открывателя ворот. В идеале он должен быть , устойчивым к ультрафиолету и атмосферным воздействиям , чтобы он был прочным и прослужил много лет. Вам также необходимо учитывать, насколько тяжелы ваши ворота, поскольку открыватели ворот обычно рассчитаны на работу только с воротами определенного веса.Наконец, вам нужно подумать о том, как часто вы планируете открывать и закрывать ворота, поскольку от этого будет зависеть выбранный вами источник питания.
Как выбрать электрический открыватель ворот
Прежде чем покупать открыватель ворот , следует помнить о некоторых вещах. Функции, которыми оснащена такая система, будут определять, подходит ли вам этот конкретный вариант. Итак, когда вы будете готовы исследовать рынок для электрического открывания ворот, вот на что вам следует обратить внимание:
Размер ворот определит, какой электрический открыватель подходит вам лучше всего.Здесь очень поможет буквальное измерение размера ворот, потому что оно покажет вам количество энергии, необходимое для работы двигателя ворот.
Устройство открывания ворот типа — это еще одна вещь, о которой следует помнить. Вы можете выбрать между автоматическим открывателем распашных ворот (открывание ворот назад и вперед), автоматическим открывателем раздвижных ворот (в основном это автоматическая форма раздвижных дверей, о которой мы все знаем) и автоматическими открывателями двойных ворот (имеет двойную операционную систему. , подходит для небольших ворот).
Вас также может заинтересовать , как открываются ворота . Автоматические ворота можно открывать разными способами, поэтому вы можете выбрать, хотите ли вы раздвижную или распашную.
Цена , еще одно важное соображение при покупке , так как эти системы открывания могут быть очень дешевыми или довольно дорогими. Убедитесь, что вы установили бюджет перед покупкой, иначе вы можете потратить намного больше денег, чем планировалось изначально.
Связано: 5 лучших открывателей солнечных ворот — рентабельные и работающие от солнца
Советы по выбору электрического открывателя ворот
Если вы делаете такую покупку впервые, то вам необходимо прочитать этот раздел.Мы собираемся рассказать вам о некоторых вещах, на которые следует обратить внимание при выборе электрического открывателя для ворот, о вещах, которые могут облегчить вам жизнь, если вы выберете их:
Обратите внимание на качество материала . Двигатели для ворот должны быть изготовлены из качественных материалов, которые работают вместе, чтобы обеспечить максимальную эффективность. Проверка качества должна выходить за рамки самих двигателей, а также должна быть сосредоточена на долговечности монтажного оборудования.
Вам, , нужна система, которую легко собрать (если вы не готовы заплатить и вызвать специалиста для установки системы).Хороший электрический открыватель для ворот должен включать в себя исчерпывающий список инструкций по установке, а также бесплатное руководство по эксплуатации.
Посмотрите на диапазон температур . Подумайте о том, что электрические открыватели для ворот иногда должны работать при экстремальных температурах, поэтому перед покупкой вам необходимо убедиться, что эти температуры можно выдерживать. Излишне говорить, что система также должна быть водостойкой.
Обратите внимание на тягу и ход .Это две функции, которые многое расскажут о производительности системы. Автоматические открыватели ворот должны иметь тяговое усилие от 500 Н до 700 Н, с двигателями, которые работают со скоростью не более 11 см в секунду.
Анализируйте энергопотребление . Для работы электрических открывателей ворот требуется источник электричества, а это значит, что они потребляют для этого энергию. Эти сошники потребляют определенное количество энергии во время работы и другое количество, когда они находятся в режиме ожидания.К счастью, большинство этих современных систем энергоэффективны.
Приобретите систему с аварийной разблокировкой. Это позволит вам управлять воротами даже в случае отключения электроэнергии.
Типы пультов дистанционного открывания электрических ворот
Перед тем, как выбрать электрические открыватели для ворот , вы должны знать о многих существующих типах. Таким образом, вы сможете оценить их особенности и определить, какой из них лучше всего подойдет вам. К наиболее распространенным типам относятся:
Электрические ворота с дистанционным управлением Открыватели предпочтительнее, так как ими можно управлять на расстоянии.Двухкнопочные пульты дистанционного управления с батарейным питанием — фавориты пользователей. Независимо от других функций, которые управляются удаленно, это устройство должно иметь как минимум кнопку открытия / закрытия.
Радиочастотные устройства открывания ворот используют этот особый тип сигнала для отправки информации с пульта дистанционного управления на механизм открывания ворот. Скорость сигнала довольно низкая, поэтому эти параметры обычно не выбирают номер 1.
Пульты Bluetooth для открывателей ворот используют эту особую технологию для открытия и закрытия ворот.Это один из самых быстрых способов передать сигнал с пульта на механизм ворот, он является лучшим выбором для небольших расстояний и быстрого реагирования.
Инфракрасный — еще одно средство дистанционного управления системами открывания электрических ворот. Это один из самых надежных и экономичных вариантов, которые у вас есть. Однако и здесь есть недостатки. Чтобы инфракрасная технология работала, вы должны направить пульт дистанционного управления прямо на сигнальную точку ворот.Приемник в системе ворот может быть расположен сбоку или внизу ворот, что означает, что вы не всегда можете получить удобный угол.
ТОП-10 лучших открывателей ворот
1. Базовый комплект открывателя откатных ворот
Посмотреть в галерее
Это устройство открывания ворот сдвигает и приводится в движение цепью. Он также оснащен двигателем переменного тока на 120 В, который обеспечивает отличный пусковой крутящий момент при непрерывной работе, что делает его идеальным для большинства применений.Его можно установить на поверхность, и он устойчив к ультрафиолетовому излучению и атмосферным воздействиям.
С точки зрения материалов, этот открыватель ворот в основном сделан из металла. За ним также легко ухаживать, так как все, что вам нужно сделать, это помыть его из шланга. Те, кто приобрел этот открыватель ворот, отметили, что он работает правильно, и они впечатлены всеми его функциями. В комплект поставки входят два пульта дистанционного управления с технологией скачкообразного кода, которая предотвращает доступ к вашему удаленному коду для других. В то же время он также оснащен функцией автоматического закрытия и встроенным радиоприемником.
Плюсы:
120 В переменного тока для отличного крутящего момента
Идеально подходит для большинства приложений
Устойчивый к УФ-лучам
Атмосферостойкий
Минусы:
Есть ограниченные инструкции по настройке
2. Устройство открывания распашных ворот для двойных распашных ворот Комплект принадлежностей до 900 фунтов
Посмотреть в галерее
Еще одно отличное устройство для открывания ворот в списке — это устройство для открывания распашных ворот, которое может открывать ворота весом до 900 фунтов.Он не только может работать с двойными воротами, но и оснащен двигателями постоянного тока 24 В, которые являются мощными и помогут обеспечить отличный пусковой крутящий момент, а также плавный пуск, а также остановку работы. Благодаря этому у вас будет надежный открыватель ворот с исключительной производительностью.
Обеспокоены тем, что у него разрядится? Этот конкретный открыватель ворот поставляется с дополнительной встроенной резервной батареей, которая поможет обеспечить бесперебойную работу в случае отключения электроэнергии. Для облегчения установки этот открыватель ворот также может быть установлен с недорогой или низковольтной проводкой и даже на солнечных батареях.Другие функции включают возможность открывать и закрывать ворота с помощью пульта дистанционного управления или клавиатуры, а также цифровой дисплей, отображающий текущую ситуацию и меню настроек.
Плюсы:
Может обрабатывать двойные ворота
Мощные двигатели постоянного тока 24 В
Устойчив к ультрафиолетовому излучению и атмосферным воздействиям
Поставляется со встроенной резервной батареей
Минусы:
У вас должен быть электрик, чтобы помочь с установкой продукта
3.Комплект для открывания металлических ворот Solar Kit для двойных распашных ворот до 1300 фунтов
Посмотреть в галерее
Еще одна модель для открывания двойных распашных ворот в списке, эта конкретная модель может работать с двойными распашными воротами весом до 1700 фунтов. Он оснащен двигателями постоянного тока 24 В, которые не только обеспечивают отличный крутящий момент, но также имеют функцию остановки или реверса в случае препятствия во время открытия или закрытия ворот. Вы также можете запрограммировать силу двигателя, и он поставляется с дополнительной защитой фотоэлементов.
Другие особенности этого открывателя ворот включают дополнительную встроенную резервную батарею на случай потери мощности, а также встроенное регулируемое автоматическое закрывание. Сам открыватель ворот сделан из металла и может быть установлен с солнечными панелями мощностью 10, 20 или 30 Вт.
Плюсы:
Может обрабатывать двойные ворота
Мощные двигатели постоянного тока 24 В
Обрабатывает до 1700 фунтов
Имеет функцию остановки или реверса в случае препятствия
Минусы:
Самостоятельная установка может быть сложной задачей.
4. Базовый комплект открывателя откатных ворот
Посмотреть в галерее
Если вы ищете базовый набор для открывания ворот , это отличный вариант для начала. Он может открывать ворота весом до 1800 фунтов, а также оснащен встроенным радиоприемником. В комплект поставки входят два пульта дистанционного управления, и вы можете легко запрограммировать их с помощью стираемых кодов дистанционного управления. Существует также технология RF-кода скачкообразной перестройки, которая предотвращает доступ к вашему удаленному коду.
Некоторые другие функции, которыми оснащен этот открыватель ворот, включают встроенное регулируемое автоматическое закрытие, которое поставляется с различными таймерами от 30 до 90 секунд, а также источник питания переменного тока 120 В.Также есть ручная разблокировка ключа в случае чрезвычайной ситуации, а также функция остановки / реверса на случай, если во время открытия или закрытия ворот возникнет препятствие.
Плюсы:
Может обрабатывать ворота весом до 1800 фунтов
Поставляется со встроенным радиоприемником
Имеет технологию радиочастотного кода скачкообразной перестройки
Встроенное регулируемое автоматическое закрывание
Минусы:
Некоторые упоминали, что открыватель ворот через некоторое время ржавеет
5.Устройство открывания откатных ворот GATEXPERT с дистанционным управлением и фотоэлементом безопасности
Посмотреть в галерее
Если вы готовы вложить немного денег, этот открыватель откатных ворот — прекрасная возможность. Вам нужен продукт, который будет функционировать так же, как ворота, открываться и закрываться по команде, сохраняя при этом вас и вашу семью в безопасности, в безопасности и под присмотром. Для удобства открывания откатных ворот имеется пульт дистанционного управления, а также автоматическая настройка времени закрытия с тремя вариантами секунд — 12, 24 или 36 секунд; у вас остается достаточно времени, чтобы выбраться из ворот, но не достаточно времени, чтобы кто-то или что-то проскользнуло мимо.
Плюсы:
Невероятные функции безопасности
Пульт дистанционного управления в комплекте
Предполагаемые датчики добавляют дополнительный уровень защиты
Минусы:
Некоторые клиенты сообщают, что инструкции по установке могут сбивать с толку
6. Автоматический открыватель ворот Mighty Mule для легких одинарных распашных ворот
Посмотреть в галерее
Этот высококлассный открыватель ворот оснащен технологией двойного контроля для повышенной безопасности и защиты.Он может работать с двойными распашными воротами, которые весят до 300 фунтов, и имеет все инструкции, необходимые для его безопасной и быстрой установки. Ваша покупка включает не только руководство по эксплуатации, но и DVD-диск с неограниченной круглосуточной технической поддержкой.
Он также отлично подходит для всех типов одностворчатых ворот и оснащен пультом дистанционного управления с одной кнопкой. Изделие также способно работать на солнечной энергии и идеально подходит для различных помещений — от домов до ферм и предприятий. Те, кто купил этот открыватель ворот, дали ему восторженные отзывы и упомянули, что он работал при различных температурах, в том числе на морозе.
Плюсы:
Технология двойного считывания
Подробная инструкция
Круглосуточная техническая поддержка
Отлично подходит для всех типов одностворчатых ворот
Минусы:
Для открывания требуется аккумулятор на 12 В, которого нет в комплекте
7. Ghost Controls TDS2XP Heavy Duty Solar Dual Automatic Gate Opener Kit for Swing Gates Up to 20 Feet
Посмотреть в галерее
Вы когда-нибудь хотели устройство для открывания ворот, которое можно было бы легко установить на свой собственный ? Этот набор DIY для открывания ворот отлично подходит для одинарных распашных ворот, а также поставляется с солнечной панелью мощностью 10 Вт.Он также поставляется с 18-месячной гарантией и подходит для широкого диапазона ворот от трубчатых до звеньев цепи и даже ворот для плантаций. Все необходимое оборудование поставляется с вашей покупкой, и его можно легко установить с помощью инструментов, которые есть у вас дома.
Кронштейны для трубок упрощают установку на воротах, а удаленный передатчик может достигать расстояния до 1000 футов. GhostCode активирует вашу систему ворот, но также сохранит вашу систему в безопасности. Лучше всего то, что система совместима с широким спектром проводных устройств ввода, которые вы можете легко подключить к плате Ghost Controls.
Плюсы:
Поставляется с 18-месячной гарантией
Можно установить самостоятельно
Кронштейны для труб упрощают установку
Удаленный передатчик может достигать расстояния до 1000 футов
8. Привод откатных ворот с пультом дистанционного управления и приемником FSC
Посмотреть в галерее
Этот открыватель ворот невероятно мощный и может управлять откатными откатными воротами весом до 300 фунтов . На него распространяется 5-летняя ограниченная производственная гарантия, и он прост в установке.В случае отключения электричества или если ворота не работают, этот комплект также поставляется с предохранительной рукояткой разблокировки, с помощью которой вы можете легко открыть ворота. Также имеется встроенная защита от молнии и перенапряжения.
Другие функции, которыми обладают эти ворота, включают удобство использования, моторный тормоз, частичный останов, таймер автоматического закрытия, задержку открытия / закрытия и многое другое. Это отличное устройство для открывания ворот, если вы ищете что-то, что несложно установить, но при этом является эффективным и надежным.
Плюсы:
Открывает ворота весом до 300 фунтов
Простота установки
Поставляется с рычагом разблокировки с защитой от отказа
Встроенная защита от молнии и перенапряжения
Минусы:
Глазок с очень малым рабочим радиусом
9. CO-Z Оборудование для автоматического открывания откатных ворот Комплект безопасности раздвижной подъездной дороги
Посмотреть в галерее
Это устройство открывания ворот из нержавеющей стали разработано для тяжелых ворот, которые весят до 1400 фунтов.У него тихий и мощный двигатель, который плавно открывает ворота с минимальным шумом. У него также есть функция автоматического закрытия, поэтому вы можете установить его в диапазоне от 12 до 36 секунд.
Некоторые другие замечательные функции, которыми обладает этот открыватель ворот, включают в себя дистанционное управление, которое отлично работает в пределах 100 футов, поэтому вам не нужно выходить из нашей машины, а также четыре кнопки, которые помогут вам открывать и закрывать ворота. Для долговечности этот открыватель ворот имеет медную червячную передачу, а также соответствует всем необходимым стандартам безопасности.
Плюсы:
Может открывать ворота весом до 1400 фунтов
Тихий и мощный
Функция автоматического закрытия
Поставляется с пультом дистанционного управления с 4 кнопками
Минусы:
Трудно понять инструкции
10. Комплект для автоматического открывания ворот Привод двойных ворот для средних условий эксплуатации
Посмотреть в галерее
Ищете надежное устройство для открывания ворот , которое может открывать двойные распашные ворота? Этот конкретный открыватель ворот может открывать ворота, которые имеют максимальный вес 550 фунтов, и поставляется с алюминиевыми поворотными рычагами, которые являются выдвижными и прочными.Он долговечен и требует минимального обслуживания. Он подходит для всех типов распашных ворот, от деревянных до виниловых, и отлично подходит для различных помещений, от жилых домов до фермерских хозяйств и т. Д.
Установка очень проста, так как она может быть выполнена с помощью обычных инструментов и не требует подключения к электросети под высоким напряжением. Инструкциям легко следовать, и весь процесс займет у вас всего пару часов. Этот открыватель ворот также оснащен надежной технологией безопасности и имеет другие функции, такие как плавный пуск и остановка, модель реверса и остановки, ключ ручного разблокирования, поддержка клиентов и многое другое.
Плюсы:
Можно открыть ворота до 550 фунтов
Требует минимального обслуживания
Простота установки
Надежная техника безопасности
Минусы:
Некоторые упоминали, что блок питания недостаточно заряжен и есть некоторые проблемы
Идеи дизайна ворот подъездных путей
Посмотреть в галерее
Наша первая идея пришла прямо из округа Фэрфилд, штат Коннектикут, из LoParco Associates, предлагая нам стильный ансамбль ворот для тех, кто любит тосканский экстерьер.Деревянные ворота дополнены каменными столбами и цветочной тропой, которая, похоже, ведет прямо в рай.
Посмотреть в галерее
Royalty Garage Doors & Gates здесь, чтобы вдохновить нас на то, как должны выглядеть внушительные ворота безопасности. Наклонная подъездная дорога ведет к этим средним воротам серого цвета, которые сочетаются с бетонным солнечным фасадом Беверли-Хиллз.
Посмотреть в галерее
Наш третий источник вдохновения — это компания Harwell Fencing and Gates Inc.Это двойные ворота с отделкой из вишневого дерева, которые выглядят великолепно. Он идеально сочетается с входами в традиционном стиле, а цвет красного дерева просто восхитителен.
Посмотреть в галерее
Мы все знаем, что в Майами есть довольно стильные архитектурные решения, но кто знал, что ворота могут также заявить о себе? Архитектурный камень BT Architectural Stone воплощает эти сплошные черные ворота с распашной системой открывания и изогнутыми линиями, которые просто вдохновляют на элегантность.
Посмотреть в галерее
Taylor’s Backyard Centre — наша последняя вдохновляющая остановка дня, с широкими черными воротами, которые поражают зрителей деталями.Изготовленные на заказ стойки из каменной кладки похожи на те, что мы видели в первом примере, в то время как ворота поставляются с клавиатурой и динамиком для всех посетителей.
Часто задаваемые вопросы по электрическому открывателю ворот
Какой электрический открыватель для ворот самый лучший?
Есть множество брендов, которые считаются лучшими с точки зрения производства электрических открывателей для ворот. Они включают Mighty Mule, US Automatic Sentry и Ghost Controls. Тем не менее, лучший электрический открыватель для ворот — это тот, который соответствует вашим требованиям, поэтому обязательно ознакомьтесь с нашим разделом «Как выбрать электрический открыватель для ворот».
Сколько стоит устройство для открывания ворот?
Цены, естественно, будут варьироваться в зависимости от выбранной марки и функций, которыми оснащена ваша система. Электрический открыватель ворот может стоить от 100 до 600 долларов, а некоторые модели дороже, чем 1000 долларов.
Насколько надежны электрические ворота?
Электрические или автоматические ворота обеспечивают бесспорное чувство безопасности. В то время как некоторые люди выбирают видеонаблюдение за помещениями и самими воротами, электрические ворота сами по себе довольно прочные и наверняка отпугнут грабителей или злоумышленников.
Итог
Вот и некоторые из лучших открывателей ворот , которые мы нашли. Есть вариантов на выбор из , и вы обязательно найдете открыватель ворот, который соответствует вашим потребностям. Самое замечательное в этих вариантах то, что они открывают ворота разного веса и имеют разные особенности. Вы обязательно найдете что-то, что вам понравится, из всех перечисленных выше вариантов.
🧰 Как сделать откатные ворота
Введение
Пора заменить двойные распашные ворота на одинарные откатные ворота.Почему? Как по практическим соображениям, так и по удобству.
Существующим воротам было всего пару лет, и они все еще работали нормально (вы можете увидеть их изготовление здесь), но из-за того, что подъездная дорога ведет в гору, они были специально изготовлены с помощью устройства для расширения под воротами, которое должно было подниматься каждый раз, когда использовались ворота. Кроме того, когда ворота были открыты, они занимали слишком много места, что затрудняло парковку дополнительных автомобилей на подъездной дорожке.
Мы подумали, что в данной ситуации будет проще и практичнее иметь откатные ворота.
Так что давай покончим со старым и займемся новым.
Я хотел раздвижные ворота, сделанные исключительно из бревна.
Я никогда раньше не делал и не устанавливал раздвижные ворота, поэтому заскочил к местным производителям ворот, чтобы получить кое-какие идеи.
Одна из первых вещей, которую я обнаружил, заключалась в том, что для самых прочных раздвижных ворот требовался металлический каркас для предотвращения деформации. Но металлический каркас мне не нужен. Я хотел ворота, сделанные исключительно из дерева.
Поскольку мне не удалось найти местную компанию по производству ворот, которая действительно производила бы деревянные откатные ворота, и мне не удалось получить какие-либо конструктивные идеи, мне пришлось спроектировать свои собственные.Стр. 2.
Деревянные ворота покоробятся?
Мы узнаем вовремя и будем держать вас в курсе на странице обновления 8.
Что делать, если ворота деформируются?
Ага, есть запасной план. Возможно, мне придется признать поражение (по крайней мере, с этим конкретным дизайном) и полностью обвести кусок металлического уголка с одной стороны ворот, чтобы придать им жесткость. Однако не думаю, что до этого дойдет.
Компоненты ворот
Помимо ворот, мне потребовались гусеница, колеса, направляющие ролики и какая-то защелка, которая удерживала бы ворота закрытыми.
У меня не было проблем с получением большей части оборудования от любого количества компаний, занимающихся забором и воротами, кроме подходящей защелки. Я решил создать свой собственный. Страница 2.

План ворот, колеса и конструкция защелки
Дизайн ворот
Изготовление откатных ворот исключительно из дерева потребует некоторых размышлений, как показали мои запросы Мне показалось, что для самых прочных откатных ворот требуется металлический каркас для предотвращения деформации.
Я был почти уверен, что смогу сделать ворота из дерева, которые не деформируются, но должны иметь особый дизайн.
Я выбрал дизайн, напоминающий внутреннюю стену дома, состоящий из «каркаса стены» с облицовкой (покрытием) с обеих сторон. (Прокрутите вниз, чтобы увидеть план рамы.)
Я также хотел несколько небольших окон с решеткой в воротах, чтобы они не были слишком похожи на сплошную стену.
Я сделал настенный каркас из бруса 2 ″ x3 ″ (75 мм x 50 мм) и покрыл обе стороны фанерой 1/2 ″ (12 мм).
Фанера (должным образом прибитая и приклеенная) будет действовать как скоба. Я также добавил в раму дополнительные диагональные распорки.
Я решил, что покрытие обеих сторон рамы и скрепление фанерой поможет предотвратить деформацию, потому что любое движение в древесине (например, усадка / расширение) должно быть одинаковым с обеих сторон, тем самым нейтрализуя любые силы, которые могут вызвать ворота деформировать. Во всяком случае, это была моя теория.
Я также позаботился о том, чтобы рама была хорошо закреплена гвоздями и металлической лентой, фанера была хорошо приклеена и прибита, и что было хорошее покрытие краски.
План рамы ворот
Примерно 12 футов (3600 мм) в ширину и 6 футов (1800 мм) в высоту
Рама ворот была изготовлена из пиломатериалов размером 2 x 3 дюйма (75 мм x 50 мм).
Можно также использовать пиломатериал 2 ″ x4 ″ (100 мм x 50 мм), и он будет столь же хорош, если не лучше, поскольку чем шире пиломатериал, тем жестче будут ворота. Однако чем шире брус, тем тяжелее будут ворота.
Колеса
Колеса можно было легко приобрести в любом количестве компаний, занимающихся забором и воротами.Колеса, которые я использовал, имели нагрузку 440 фунтов (200 кг) каждое, а это означало, что оба колеса вместе могли поддерживать ворота, которые весили до 880 фунтов (400 кг).
Мои ворота хорошо подошли под это (я думаю).
Колеса имели U-образную канавку диаметром 3 дюйма (75 мм) и шириной 1 дюйм (25 мм).
Конструкция защелки
Поскольку я не мог найти подходящую защелку, отвечающую моим требованиям, я разработал свою собственную, отнес дизайн инженеру и сделал его. Защелка работала очень хорошо и была исключительно прочной.
Он в основном состоял из одной детали (b) , которая была прикреплена к верхней части ворот, и другой части (a) , которая была прикреплена болтами к верхней части стойки ворот.
Деталь (b) скользнула в деталь (a) и закрылась со щелчком.

Ниже представлен дизайн, который я передал инженерам.
Подготовка трассы
Мне нужна была непрерывная прямая линия для трассы. Возможно, я немного привередлив, но если дорожка имеет горизонтальный изгиб, ворота все равно будут скользить, но они могут не совпадать по вертикали со стойками как в открытом, так и в закрытом положении.Как бы то ни было, я подумал, что прямая гусеница будет давать равномерные тяги и / или толчки при работе с воротами. (Не путайте прямую с уровнем. Я хотел, чтобы трасса была прямой, но с небольшим спуском в сторону от проезжей части.)
Я хотел, чтобы трасса спускалась немного вниз по направлению к открытому положению, чтобы ворота оставались открытыми (без необходимости ловит) и случайно не въезжает в проезжающий автомобиль.
Я сделал так, чтобы гусеница проваливалась на 3/4 дюйма (20 мм) по длине ворот.
Существующая бетонная поверхность была изогнутой, поэтому я решил вырезать в бетоне прямую траншею, достаточно широкую, чтобы пройти через ворота.
Мне также нужно было что-то твердое сбоку от проезжей части, чтобы закрепить гусеницу.
Для этого я использовал столб, установленный горизонтально в бетоне.
План уклона
Вырезание траншеи в бетоне
Поскольку существующая бетонная поверхность была криволинейной, я решил вырезать в бетоне прямую траншею, достаточно широкую, чтобы пройти по рельсам ворот.
Я определил положение линии траншеи.
Калитка должна была иметь толщину 3 1/2 дюйма (90 мм), и я хотел, чтобы ворота находились на расстоянии 1 3/8 дюйма (35 мм) от стоек, поэтому центр направляющей должен быть 2 1/2 дюйма (63 мм). ) в из сообщений.
Я использовал прямой кусок дерева в качестве платформы для режущей пилы. Я определил высоту с помощью струнной линии и уровня.
Затем я установил лезвие режущей пилы на необходимую глубину и сделал несколько надрезов в бетоне.
Я прочистил траншею долотом (см. Рисунок выше).
Определение линии и рытье траншеи в земле
Я провел веревочной линией по середине траншеи (в бетоне) и до того места, где должна была заканчиваться трасса. Это позволило мне определить, где копать траншею в земле и где разместить горизонтальную стойку (опору пути).
Затем я выкопал траншею на глубину и ширину, которые позволили бы разместить горизонтальную стойку и около 4 дюймов (100 мм) бетона под ней и вокруг нее.
Установка горизонтальной стойки для опоры пути
Затем я смешал партию бетона и поместил ее в только что вырытую траншею.
Я поместил стойку 4 ″ x4 ″ (100 мм x 100 мм) горизонтально на только что залитый бетон и отрегулировал ее (используя веревочную линию в качестве направляющей) до нужной высоты.
Теперь у меня была сплошная прямая поверхность, к которой можно было прикрепить гусеницу.
Установка столбов забора
Я также решил построить небольшой забор высотой 4 фута (1200 мм) вдоль стороны ворот, когда они находились в «открытом положении».
Это защитит вещи от попадания в ворота, а также убережет внуков от опасности.
На этом этапе я просто поставил столбы забора, чтобы я мог забраться и закрепить гусеницу.
Установка направляющей и измерение высоты ворот
Я использовал U-образный профиль (полукруглый), который был предварительно просверлен и оцинкован.
Дорожку можно было легко получить в любом количестве компаний, занимающихся забором и воротами, и она имела длину 20 футов (6 м).
К настоящему времени у меня была сплошная ровная поверхность, на которой я мог закрепить гусеницу, так что на самом деле это было просто вопросом или укладкой гусеницы на место и ее закреплением на поверхности с помощью соответствующих креплений.
Чтобы прикрепить дорожку к бетону, я использовал два типа крепежа (просто чтобы опробовать их):
1) Крепеж расширяющегося типа для бетона.
2) Забивные бетонные шпильки.
Для обоих типов мне пришлось сначала просверлить отверстие в бетоне той же толщины, что и крепеж.
Для крепления трека к дереву я использовал шурупы по дереву и оцинкованные гвозди.
Определение высоты ворот
Как раз пора приступить к изготовлению ворот.
У меня уже был план ворот (мне нужно было знать толщину ворот, чтобы закрепить дорожку в нужном месте), и как только дорожка была на месте, я смог определить точную высоту, которую я нужно сделать ворота. Я сделал это, измерив расстояние от верха колеса (которое я держал на трассе) до того места, где я хотел, чтобы верх ворот закончился.
Изготовление ворот
Я знал, что откатные ворота должны быть прочными и хорошо построенными, чтобы минимизировать деформацию.
Я остановился на дизайне внутренней стены дома, состоящей из «каркаса стены» с облицовкой (покрытием) с обеих сторон. Вы можете увидеть план рамы (Страница 2).
Покрытие рамы с обеих сторон и скрепление ее фанерой должно помочь предотвратить деформацию, так как любое движение в древесине (например, усадка / расширение) должно быть одинаковым с обеих сторон, таким образом нейтрализуя любые силы, которые могут вызвать деформацию ворот.
Я сделал каркас из бруса 2 ″ x3 ″ (75 мм x 50 мм) и покрыл обе стороны фанерой 1/2 ″ (12 мм).
Фанера (должным образом прибитая и приклеенная) будет действовать как скоба. Я также добавил в раму дополнительные диагональные распорки.
Я также позаботился о том, чтобы рама была хорошо закреплена гвоздями и металлической лентой, фанера была хорошо приклеена и прибита, и что было хорошее покрытие краски.
Ниже приведена последовательность фотографий, показывающих процесс строительства, с пояснениями к каждой фотографии.
Рис.1 Верхняя и нижняя пластины размещены вместе так, чтобы можно было отметить положение шпилек.
Рис. 2 Пластины разошлись по земле, а шпильки расположены на отметках.
Рис.3 Сделаны оконные отверстия (для решетки).
Рис.4 Промежуточные шпильки установлены и зафиксированы.
Рис.5 Ряд блокировки зафиксирован на месте.
Рис.6 Металлическая обвязка пластин, прикрепленных к верхней и нижней части шпилек.
Рис.7 Присмотритесь к металлической обвязке.
Рис.8 Плиты изготовлены прямыми с помощью струнной линии и пакеров.
Рис.9 1/2 ″ (12 мм) обработанная рифленая фанера, приклеенная и прибитая гвоздями.
Рис. 10 Больше 12 мм обработанной рифленой фанеры, склеенной и прибитой гвоздями.
Рис.11 Рама перевернулась.
Рис. 12 Длина диагональных распорок, уложенных на место, маркируется для резки.
Рис.13 Диагональные распорки приклеены и прибиты гвоздями.
Рис. 14 Больше 12 мм обработанной рифленой фанеры, склеенной и прибитой гвоздями.
Рис.15 Накладка приклеена, прибита и зафиксирована на месте.
Рис.16 Хомуты сняты, готовы к покраске.
Рис.17 Рисование начинается.
Рис.18 Колеса крепятся к нижней части откатных ворот.
Установка ворот и установка концевого упора
Вставить ворота не было проблемой, просто нужно было поставить их колесами над гусеницей.
Остановка ворот
Мне нужно было что-то, что могло бы остановить ворота без особого толчка, если кто-нибудь толкнет ворота со всемогущей силой.
Я подумал, что в конце трассы поставлю столб с тремя пружинами, чтобы смягчить удар быстро открывшейся калитки — все-таки ворота были относительно тяжелые.
Я приобрел три пружины, которые, как я думал, подойдут, а затем просверлил три отверстия в стойке того же диаметра, что и пружины.
Я просверлил отверстия глубиной 2 дюйма (50 мм) в стойке размером 4 дюйма на 4 дюйма (100 мм x 100 мм).
Чтобы удерживать пружины, я забил гвоздь через край стойки в нижнюю часть каждой пружины.
Установка фиксирующих и направляющих роликов
Направляющих роликов
Из-за ширины ворот я не смог найти подходящую роликовую направляющую, поэтому мне пришлось сделать свою собственную.
Однако я мог получить ролики у производителя ворот и пару оцинкованных L-образных скоб в строительном магазине.Затем у меня были компоненты.
Я прикрутил и сварил два L-образных кронштейна вместе, просверлил пару отверстий для роликов, расположил устройство над воротами и прикрутил его к стойке.
Защелка
Защелка была другим котелком. Я не мог найти ничего, что подходило бы, поэтому мне пришлось спроектировать свое собственное и попросить инженера сделать это за меня.
Я хотел что-то, что будет легко работать, блокировать ворота, чтобы предотвратить подъем, и было очень прочным.
Вы можете увидеть дизайн (Страница 2) и несколько фотографий ниже.
Вот и все! Сделанный! Законченный! Обновления будут размещены на следующей странице.
Обновления
Поскольку откатные ворота сделаны исключительно из дерева, мы хотим увидеть, как они выдержат испытание временем. Периодически на этой странице будет публиковаться отчет об обновлении.
10 недель на
10 недель спустя — ворота получили много применения, и я очень им доволен. Он хорошо сбалансирован, легко скользит, и в древесине нет ни намека на движение.
Сказав, что это все еще первые дни, и хотя ворота много использовали, им еще не приходилось мириться с экстремальными температурами, но на этом этапе все выглядит довольно хорошо.
Я сделаю еще один отчет через пару месяцев, и тогда мы посмотрим, как у него дела.
Спустя год по трассе
Ворота работают уже больше года и заслуживают прохода.
Это будет последний отчет об обновлении, так как ворота проходили все сезоны, выдерживали штормы, любые погодные условия и температуры и, вероятно, использовались выше среднего, поскольку за воротами все время приходили и уходили пять транспортных средств.
Ворота так же хороши, как и в день их возведения.
Думаю, это могло быть связано с дизайном и хорошим покрытием герметиком / краской, чтобы вода не попадала внутрь.
Установка электрических ворот своими руками | Прокатный центр
Хотите установить свои электрические ворота?
Вы подумываете об установке собственных электрических ворот, но не уверены, насколько это просто? Или просто хотите получить несколько советов?
Хорошим отправным пунктом является рассмотрение нескольких ключевых вопросов..
Компетентен ли установщик?
Если у вас нет предыдущего опыта установки, то для большинства комплектов электрических ворот рекомендуется использовать профессионального установщика. Однако, если вы не хотите идти по этому пути, отличной альтернативой станут комплекты для электрических ворот, сделанные своими руками.
Ассортимент комплектов электрических ворот Mhouse представляет собой фантастический ассортимент комплектов ворот с отличной ценой, простых в установке и, что более важно, безопасных комплектов ворот «Сделай сам», для установки которых не требуется установщик.Простая разводка с подключениями без полярности и клеммами с цветовой кодировкой с использованием всего 2 проводов означает, что автоматизация ворот не может быть проще. Функция автоматического программирования означает, что наиболее подходящие параметры открывания рассчитываются автоматически.
Какой комплект лучше всего подходит для моих ворот?
Прежде чем приступить к работе, как и в случае с любым комплектом электрических ворот, вам необходимо принять во внимание вес и длину створки ворот, а также количество операций в день.Также учтите все возможные ограничения на установку ворот, такие как ширина входа, вход на склоне, окружающая среда, т. Е. Ветрено, из какого материала и формы ворота, сколько свободного пространства у вас есть. либо за распашными воротами, либо если вы выбираете откатные ворота, достаточно ли места для открывания ворот, чтобы они могли сдвинуться назад?
Кроме того, вам необходимо учитывать состояние ваших ворот и столбов ворот. Потому что принципиально, прежде чем устанавливать оборудование автоматизации, вам необходимо убедиться, что ворота хорошо работают вручную.Хороший совет для проверки — медленно открывайте ворота кончиками пальцев, чтобы имитировать движение автоматики.
Бегает ли он свободно, без препятствий? Есть ли у вас место для установки ворот на столбе? Означает ли геометрия ворот и столба, что ворота смогут открываться без заедания мотора?
Провел ли я оценку риска ворот для защиты от потенциальных опасностей?
Очень важным аспектом установки комплекта электрических ворот является безопасность ворот.Комплекты MHouse поставляются с набором фотоэлементов (световые датчики, которые останавливают закрытие ворот, если они обнаруживают препятствие на пути), но рекомендуется установить защитные кромки, а также фотоэлементы. Защитные кромки предохраняют от возможного раздавливания и вызывают автоматический останов, когда контактная полоса обнаруживает любой контакт.
Нужно ли мне что-нибудь еще, например, продукты для контроля доступа?
Хотите добавить что-нибудь еще, например, клавиатуру для передней части ворот или домофон?
Вам нужны дополнительные передатчики?
Некоторые другие моменты, которые следует учитывать
Варианты открывания ворот снаружи:
Если вы хотите иметь возможность открывать ворота снаружи, вы можете установить клавиатуру.Беспроводная клавиатура Nice (MOTXR) — отличный вариант. Они совместимы со всеми наборами электрических ворот.
Если вам интересно, как посетители, такие как почтальон или водители доставки, получат доступ, есть несколько вариантов:
Установите клавиатуру — используйте код доступа, чтобы открыть ворота. Этот код может быть выдан другим людям, которым нужен доступ.
Установите кнопку «нажмите, чтобы открыть» снаружи ворот. Используя таймер, вы можете ограничить время, когда это сработает. Вы также можете повесить кнопку открытия на внутренней стороне ворот, чтобы они могли выбраться наружу.
Используйте передатчик. Доступны дополнительные передатчики.
Установите домофон — используйте домофон, чтобы открыть ворота либо из домофона с клавиатурой, также будет предложена возможность использовать код доступа для входа в собственность.
Хотя это немного дороже, отличным вариантом является установка домофона GSM, который будет звонить на ваш мобильный телефон, чтобы вы всегда могли ответить на выход, где бы вы ни находились, пока у вас есть телефон. Затем вы можете нажать кнопку на своем телефоне, чтобы открыть ворота и предоставить доступ вашим посетителям.
Вы можете поставить почтовый ящик с замком за воротами.
Если вам нужна помощь или совет, звоните 0113 2016677
Автоматические распашные ворота своими руками страница
Хотите установить свои автоматические распашные ворота. Без проблем. В компании Automatic Solutions есть все необходимое для создания и установки автоматических распашных ворот. Вам даже не нужно делать ворота, если хотите. У нас есть ряд комплектов Easy Gate по настолько низким ценам, что вы, вероятно, заплатите больше только за материалы и компоненты.У нас также есть ворота для плоских пакетов, вырезанные по размеру или изготовленные на заказ по вашему дизайну.
Примечание. Информация на этой странице предназначена только для ознакомления с типовой установкой. Размеры будут варьироваться в зависимости от типа ворот и настройки ходовой части.
НА ЭТОЙ СТРАНИЦЕ
Планирование и подготовка
Монтаж двигателя
Упоры ворот
Готовность к включению и программированию.
Планирование и подготовка. Чем больше времени вы проведете на этом этапе, тем меньше будет сделано ошибок и потрачено времени на переделку, поэтому потратьте немного времени на то, чтобы сделать эту часть правильно.Есть просто сотни способов повесить распашные ворота, поэтому мы сосредоточимся здесь на типовой установке, допускающей автоматизацию. У любых распашных ворот есть только несколько ключевых частей, которые требуют внимания — стойки, ворота и петли. Конечно, в разделе автоматизации есть еще много соображений, но на данный момент мы сосредоточим наше планирование на основах, поскольку они остаются неизменными независимо от того, автоматизированы ворота или нет.
Первое, что вам нужно, это две определяемые точки для определения открытия ворот.У вас могут быть существующие кирпичные или бетонные опоры или, возможно, между двумя стенами. В противном случае вам нужно будет разрешить установку столбов или опор.
Если вы устанавливаете новые столбы, я бы посоветовал использовать квадрат 100 мм или 125 x 75 в качестве подходящего размера, а при бетонировании в землю — минимум 600 мм в бетоне с прикрепленными опорами. (См. Раздел о последующей установке). Обратите внимание, что при выборе поста необходимо учитывать, какое место требуется для вашего двигателя. Некоторым двигателям потребуется 125 мм, предлагаемый более широкой стойкой.
После того, как вы определили свои две точки, вы можете начать искать и записывать некоторую информацию — 1. Ширина проема между двумя столбами или опорами. 2. Из этого вы должны сделать вычеты, чтобы учесть зазоры. В приведенном выше примере у меня ширина проема 3200 мм, и я хочу установить пару автоматических распашных ворот. Я проверил, и мои моторы идеально подходят для стоек 100 мм. Поэтому мои расчеты будут такими —
3200 ширина проема меньше 200 мм для двух столбов оставляет мне 3000 мм.
3000 мм меньше 150 мм для петель (я выбрал «большие петли», которым требуется 75 мм на каждую сторону). Остается 2850 мм.
2850 мм меньше 20 мм зазор в центре двух ворот оставляет мне 2830 мм
2830 мм, разделенное на два, дает мне 1415 мм каждый в качестве ширины моих ворот.
Ваш филиал Automatic Solutions поможет вам выбрать петли, двигатели и т. Д. И посоветует необходимые вычеты. Вы также можете написать нам по электронной почте, чтобы получить помощь, и загрузить фотографии, если они у вас есть.
3. Теперь вам нужна высота. В приведенном выше примере мне нужна готовая высота 1800 мм.Мой центральный упор для моих ворот требует минимального зазора 20 мм и максимум 40 мм. Я вычту 25 мм из моих 1800 и сделаю свои ворота высотой 1775 мм. Между прочим, исходя из этого, я могу сделать свои стойки длиной 2700 мм (1800 мм плюс 900 мм в бетон), если, конечно, я не привинчу свои стойки к стене, и в этом случае я разрежу их на длину 1800 мм.
Установка мотора. У каждого двигателя будет немного другой метод установки и размеры, но есть ряд ключевых моментов, которые следует учитывать при рассмотрении вопроса о установке вашего двигателя.
Если ваш мотор может вращаться от центра ворот по вертикали, это будет лучше, чем от низа. Помимо простого механического преимущества, он удерживает его от земли, куда легко проникает грязь и пыль. Кронштейн, установленный на стойке, можно закрепить разными способами. Сварка популярна, хотя мы предпочитаем использовать винты или болты. Предполагая, что вы использовали разумную толщину для своей стойки (3 мм), тексы будут отлично держаться при нормальной работе, но, по всей вероятности, будут сдвигаться, если приложить избыточное усилие, что позволит избежать повреждений вашего двигателя и позволит легко установить.Кронштейн ворот, возможно, потребуется приварить или закрепить болтами, так как в этом месте требуется большое давление. Используйте винты tek для установки и проверки. Если результат вас устраивает, приваривайте или болтайте.
Остановки для ворот . Все автоматические ворота требуют остановки открытия и закрытия для безопасности и программирования. На одинарных распашных воротах это обычно означает надежную остановку открывания, и часто электрический замок для ворот обеспечивает остановку закрывания. Двойные ворота немного сложнее, так как теперь нам нужны две остановки открывания и центральная остановка.Не поддавайтесь соблазну использовать встроенные ограничители двигателя в качестве замены надежно установленных ограничителей ворот. Встроенные устройства нормально работают на небольших воротах открытой конструкции в качестве ограничителей открывания, но не вызывают ничего, кроме разочарования, поскольку останавливаются при закрытии. Установите хорошие механические упоры и сэкономьте на обслуживании и разочарованиях.
Готов к питанию и программированию . На этом этапе я предполагаю, что вы профессионально подключили питание, и вся остальная проводка завершена. Мое простое предложение состоит в том, что вы оставите большинство дополнительных функций, таких как лучи фотоэлементов и клавиатуры, не подключенными, и чтобы у вас были установлены все необходимые петли, пока вы не запрограммируете и не запустите ворота.Подключенные навороты только усложнят ситуацию, если все пойдет не так, как ожидалось. Наличие простых основ значительно упрощает поиск неисправностей.
No related posts.

Устройство раздвижных ворот своими руками: Откатные ворота своими руками. Фотоинструкция по установке

Устройство раздвижных ворот своими руками: Откатные ворота своими руками. Фотоинструкция по установке

Откатные ворота своими руками. Фотоинструкция по установке

Откатные ворота. Считаем оптимальную ширину проема

Откатные ворота. Нюансы с высотой откатных ворот

Откатные ворота. Чертеж и схема откатных ворот.

Устанавливаем откатные ворота. Закладная, фундамент, столбы.

Откатные ворота. Конструкция каркаса ворот.

Комплектующие для откатных ворот

Возможно Вам будет также интересно:

Откатные ворота своими руками — чертеж, конструкция, схема, эскизы. Бесплатные чертежи откатных ворот.

Бесплатные чертежи откатных ворот. Откатные ворота своими руками.

«ОПТИМАЛЬНЫЕ РАЗМЕРЫ ОТКАТНЫХ ВОРОТ»

КУПИТЬ ФУРНИТУРУ ОТКАТНЫХ ВОРОТ.

КУПИТЬ АВТОМАТИКУ ДЛЯ ОТКАТНЫХ ВОРОТ ЦЕНА

КАК ПРАВИЛЬНО ВЫБРАТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ.

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ.

Какой выбрать механизм для откатных ворот своими руками? Обзор и как сделать и установить Роликовые ворота: Пошагово +Видео

Достоинства и недостатки откатных автоматических ворот

Виды ворот

Комплектующие и монтаж откатных ворот

Чертеж механизма откатных ворот и предварительные расчёты

Установка механизма откатных ворот

Как установить откатные ворота — 10 ошибок. Инструкция и схема подключения автоматики.

Статьи по теме

Откатные ворота своими руками. Схема, поэтапная инструкция

Откатные ворота своими руками. Выбираем материалы

Подготовка инструмента

Откатные ворота своими руками. Установка

Проводим подготовку — важный этап

Готовим столбы

Откатные ворота своими руками: создание закладной детали

Бетонируем фундамент для откатных ворот

Кирпичная кладка столбов для откатных ворот

Каркас откатных ворот своими руками

Как сделать раздвижные ворота своими руками

Последовательность установки конструкции

Монтаж раздвижных ворот своими руками: за и против

Схема откатных ворот своими руками – Ворота Центр Украина

Пошаговая и подробная схема — как сделать откатные ворота своими руками

На что важно обратить внимание в первую очередь

1. Правильно подготовьте бетонное основание

2. Подбирайте комплектующие в соответствии с параметрами створки (ширина, высота, вес)

3. Проводите последовательный монтаж и установку своими руками по инструкции

Рама откатных ворот своими руками — комплекты откатных ворот

Как построить раздвижные ворота из звеньев цепи — Магазин заборов в Америке

10 Лучшее устройство для открывания ворот с электроприводом

Слайд или качели

ТОП-10 лучших открывателей ворот

1. Базовый комплект открывателя откатных ворот

2. Устройство открывания распашных ворот для двойных распашных ворот Комплект принадлежностей до 900 фунтов

3.Комплект для открывания металлических ворот Solar Kit для двойных распашных ворот до 1300 фунтов

4. Базовый комплект открывателя откатных ворот

5.Устройство открывания откатных ворот GATEXPERT с дистанционным управлением и фотоэлементом безопасности

6. ​​Автоматический открыватель ворот Mighty Mule для легких одинарных распашных ворот

7. Ghost Controls TDS2XP Heavy Duty Solar Dual Automatic Gate Opener Kit for Swing Gates Up to 20 Feet

8. Привод откатных ворот с пультом дистанционного управления и приемником FSC

9. CO-Z Оборудование для автоматического открывания откатных ворот Комплект безопасности раздвижной подъездной дороги

10. Комплект для автоматического открывания ворот Привод двойных ворот для средних условий эксплуатации

Какой электрический открыватель для ворот самый лучший?

Сколько стоит устройство для открывания ворот?

Насколько надежны электрические ворота?

🧰 Как сделать откатные ворота

Установка электрических ворот своими руками | Прокатный центр

Хотите установить свои электрические ворота?

Если вам нужна помощь или совет, звоните 0113 2016677

Автоматические распашные ворота своими руками страница

Поalexxlab

Добавить комментарий Отменить ответ

6. Автоматический открыватель ворот Mighty Mule для легких одинарных распашных ворот
