Схема подключения узо в однофазной сети с заземлением в частном доме и квартире

Развитие техники электроснабжения привело к появлению замечательного прибора – устройства защитного отключения, или УЗО. К сожалению, и сегодня его нет во многих домах и квартирах. В то время как сравнительно недорогое и небольшое устройство поможет сберечь и Вашу семью, и бытовую технику и жилье. Без сомнения, если в электрощите Вашего дома прибора защитного отключения еще нет, необходимо озаботиться его установкой.

Однофазное и трехфазное УЗО

Назначение устройства защитного отключения
Устройство защитного отключения предназначено для защиты людей от поражения электрическим током, а также электропроводки от возгорания. В случае прикосновения человека к токоведущим частям прибор фиксирует утечку тока и мгновенно разрывает цепь питания.
Для защиты людей устанавливают защитные приборы с током срабатывания 30мА. Для потребителей электроэнергии в ванной применяют прибор с током отсечки 10мА, так как в помещении с повышенной влажностью вероятность удара электричеством возрастает.
С целью предотвращения возгорания подключают условно называемое противопожарное УЗО. Такой прибор отключает нагрузку при токах 100-500мА. В домашней электропроводке практикуется применение прибора с током отсечки 100мА. При повреждении изоляции проводов может возникнуть короткое замыкание, искрение и возгорание. Защита фиксирует недопустимую утечку тока и отключает питание, предотвращая возникновение описанной ситуации.
УЗО в домашнем распределительном боксе
Если «выбивает» УЗО, для поиска неисправности необходимо выключить все автоматические выключатели, следующие по схеме после прибора защитного отключения. После этого сначала включают прибор защиты, а затем и автоматы — последовательно, по одному. Защита вновь сработает при попытке включения автоматического выключателя на неисправной линии.
Устройство и принцип работы УЗО

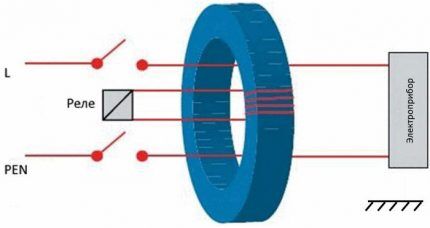

Внутренняя электрическая схема УЗО состоит из дифференциального трансформатора и реле. К одной обмотке трансформатора подключены провода фазы, к другой – нуля. В том случае, когда по проводникам линии и нуля протекает одинаковый ток, магнитные поля индуктивностей компенсируют друг друга.
Устройство защитного отключения изнутри

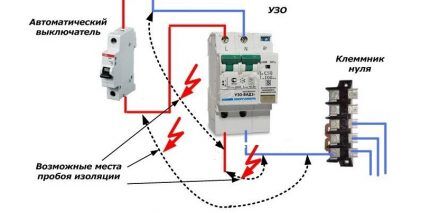

Принцип работы УЗО состоит в том, что при наличии утечки тока в электропроводке, его величина по проводникам фазы и нуля будет разной. В этом случае возникает разность потенциалов, которая включает внутреннее реле, контакты последнего разрывают цепь питания потребителей.
Следует отличать УЗО от дифференциального автомата. Принцип его работы состоит в том, что он выполняет функции УЗО и автоматического выключателя, то есть фиксирует не только токи утечки, но и предельный ток, протекающий через устройство.
Если в схеме электроснабжения предусмотрено несколько приборов защиты, работающих в паре с автоматическими выключателями, их выгодно заменить дифференциальными автоматами и сэкономить место в распределительном щите.
На практике чаще применяют ограниченное число относительно дорогих устройств защитного отключения при заметно большем количестве автоматов. Для контроля функционирования устройства защитного отключения на его корпусе предусмотрена кнопка ТЕСТ. Если ее нажать возникает принудительная утечка тока, что вызывает срабатывание защиты. Следует проверять эффективность защиты при контроле и обслуживании распределительного щитка.
Существует два вида УЗО: двухполюсное, для работы в однофазной сети 220 В и четырехполюсное, для применения в трехфазной сети 380 В. В последнем случае контроль утечек производится по каждой из трех фаз. При наличии проблемы даже на одной из них произойдет отключение всех линий нагрузки.
Общие правила подключения устройства защитного отключения
Существует немалое количество практических вариантов подключения УЗО, к сожалению, не все из них верные. Продумывая схему электроснабжения дома или квартиры, необходимо решить:
какое количество приборов защиты следует установить;
в каком месте подключить защиту;
как правильно провести электромонтаж.
Пример монтажа УЗО в электощите
Рассмотрим практические рекомендации, которые позволят принять правильное решение в Вашем случае. Проще всего установить отдельное устройство на каждый потребитель, но это достаточно дорого. Вероятно, так можно поступить в отношении газового котла, холодильника и компьютера. Во всяком случае, возможно подключение УЗО на три оговоренных потребителя. Чем более индивидуальную защиту Вы предусматриваете, тем меньше вероятность отключения важных потребителей по причине наличия проблем в каких-то других цепях.
Некоторые линии, например, сеть освещения, может быть защищена только противопожарным УЗО. Осветительные приборы не имеют металлических поверхностей, то есть опасность поражения людей электрическим током при касании маловероятна.
Наоборот, как мы уже отмечали, в ванной комнате складываются худшие условия для удара электричеством, так что для приборов в ванной разумно предусмотреть отдельное УЗО с током отсечки 10мА. В наиболее бюджетном варианте применяется одно общее устройство защитного отключения с параметром срабатывания 30мА.
Противопожарное или общее УЗО включается в схему сразу после счетчика электроэнергии. Устройство защитного отключения, установленное после входного автомата и электросчетчика, рассчитывается на номинальный рабочий ток на ступень выше значения у предшествующего автоматического выключателя. Например, если на входе имеется автоматический выключатель на 32А, модуль защиты выбирается на 40А.
Так делается для того, чтобы защитить от перегрузки контакты более дорогого устройства. Очевидно, это правило не работает при использовании нескольких УЗО. В этом случае его рабочий ток должен быть больше, чем номинал каждого из установленных после устройства защиты автоматов.
При монтаже модуля защиты сверху к нему подключаются проводники нуля и фазы, подводящие напряжение, а снизу подсоединяются одноименные провода нагрузки. Таковы правила монтажа большинства модульных устройств, о которых знает каждый электрик. Не следует вводить в заблуждение тех, кто будет работать с электрощитом.
Практические схемы монтажа в однофазной сети с заземлением
В рамках данной статьи рассматриваются примеры подключения УЗО в схеме электроснабжения с заземлением. При этом возможно применение защитного отключения в квартире при отсутствии заземляющего проводника, о чем рассказано в материале «Как можно подключить узо в однофазной сети без заземления: схемы подключения».

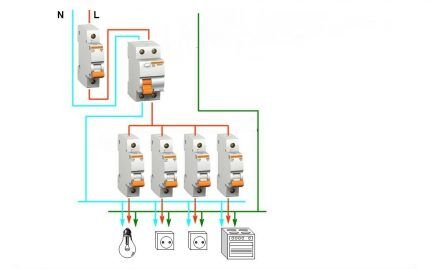

Наиболее простая схема подключения УЗО в квартире
На вышеприведенной схеме электромонтажа представлен простейший вариант подключения однофазного УЗО, возможный в квартире с потребляемой мощностью до 8,8кВт. Рабочий ток устройства 50А выбран на ступень выше номинала для входного автомата 40А. Предусмотренное УЗО срабатывает при токе утечки 30мА, что обеспечивает защиту от поражения электричеством людей. При этом для электроприборов ванной предпочтительна величина 10мА, так что защита во влажном помещении снижена.
Для контроля утечек в электропроводке достаточна чувствительность 100мА, однако при небольшой ее общей протяженности ложных срабатываний вводного УЗО с параметром 30мА не будет.
Провод фазы с выхода устройства защитного отключения подключен к входам всех автоматических выключателей. Нулевой проводник с его выхода соединен с шиной нуля. К шине заземления подключен защитный проводник с этажного щита. Трехжильный кабель от каждой группы потребителей (освещение, розетки и т. п.) подключается:
защитный желто-зеленый провод — к шине заземления;
нулевой провод синего цвета — к шине нуля;
провод фазы красного цвета (или любого другого) — к выходному контакту соответствующего автомата.
Схема подключения УЗО в квартире с энергопотреблением до 11 кВт
Данная схема подключения УЗО возможна в квартире с мощностью потребления до 11кВт. Для защиты проводки большой протяженности от возгорания предусмотрено противопожарное устройство с током утечки 100мА, и линия освещения подключается от него. В данном варианте нулевой провод кабеля, подающего питание на осветительные приборы, подключается к выходу вводного УЗО, а не к шине нуля.
Схема подключения УЗО и дифференциальных автоматов в доме
Приведенный вариант подключения двух однофазных УЗО и двух дифференциальных автоматов подходит для дома с потребляемой мощностью до 11кВт. Сеть ванной, как положено, контролирует устройство, рассчитанное на утечку 10мА. Шина защиты в данном случае соединена с индивидуальным контуром заземления. Для сети ванной и розеток предусмотрены дифференциальные автоматы, вместо пары УЗО плюс автомат.
Это уменьшило количество приборов на щите и позволило обойтись всего одной шиной нуля. Нулевые проводники ванной и розеток подключаются напрямую к выходам дифференциальных автоматов, а не к нулевой шине. Нулевой провод кабеля, подающего питание на осветительные приборы, подключается к выходу противопожарного УЗО, а не к шине зануления.
Схема подключение УЗО Легранд по французским стандартам
УЗО известной марки Legrand подключается по обычной схеме: сверху вход, снизу выход устройства. Чаще всего клеммы N находятся справа и помечаются на корпусе. Выше приведена схема электроснабжения, принятая во Франции.
В данном случае оба проводника, и нуля и фазы, проходят через двухполюсный автомат. Такой метод разводки обеспечивает безопасность в том случае, если нуль и фаза перепутаны на входе. Нулевая шина в таком варианте не требуется.
Схема подключения УЗО АВВ в паре с автоматами
УЗО марки ABB подключается по стандартным правилам. Приведенная выше схема демонстрирует применение однополюсных автоматов. Здесь каждое устройство защитного отключения имеет свою шину нуля и путать их нельзя.
Подключение вводного УЗО в сети 380 В
Схема подключения УЗО в сети 380 В
Трехфазное четырехполюсное УЗО подключается с соблюдением тех же общих правил, что и однофазное. В данном примере использованы устройства марки Legrand. Клеммы нуля у них находятся справа.
Для питания трехфазной плиты установлено отдельное четырехполюсное УЗО с током утечки 30мА. Ванная и розетки подключены на 3 фазы с применением дифференциальных автоматов. Ноль кабеля освещения подключается к выходу противопожарного прибора защиты.
Подключение трехфазной нагрузки без провода нуля
Вышеприведенная иллюстрация демонстрирует подключение трехфазного УЗО в случае применения асинхронного двигателя в сети 380 В. В данном варианте отсутствует нулевой провод соединяющий устройство защиты и нагрузку. Корпус электродвигателя необходимо подсоединить к шине заземления.
Возможные ошибки при подключении устройства защитного отключения
Ошибки при подключении УЗО приводят к его отказу, срабатыванию без видимых причин, либо к тому, что оно не будет выполнять защиту людей и электропроводки. В общем виде могут быть допущены три вида ошибок:
неправильно выбран рабочий ток и контролируемый ток утечки;
неверное место подключения в схеме электроснабжения помещения;
ошибки при выполнении электромонтажных работ.
Сначала разберем ошибки неправильного выбора параметров защиты. Если рабочий ток УЗО меньше или равен току срабатывания подключенного последовательно с ним автомата, его контакты могут не выдержать нагрузки и сгорят.
Аккуратный монтаж помогает выполнить подключение УЗО без ошибок
Ток утечки в сети, которую контролирует устройство защиты, должен составлять не более 40% данного параметра УЗО. В ином случае устройство защиты будет срабатывать без должной причины. Чем больше протяженность проводки, тем меньше ее общее сопротивление изоляции и больше токи утечки. Наоборот, при выборе устройства с завышенным током утечки не будет обеспечена защита человека от удара электричеством.
Касательно места подключения УЗО в схеме электроснабжения, его нельзя включать:
Перед счетчиком электроэнергии. В этом случае ее возможно воровать.
Параллельно счетчику электроэнергии. В такой ситуации счетчик будет занижать показания.
Без последовательно подсоединенного автомата. В таком варианте УЗО выйдет из строя при повышенной нагрузке или коротком замыкании.
При выполнении электромонтажа в щитке существует немало вариантов ошибок:
подключение нулевых проводников к клеммам фазы, а фазных проводов — к нулевым зажимам;
подсоединение проводов, подающих питание снизу, а нагрузку — сверху;
подключение одного из проводов, подающих питание снизу, а второго — сверху;
объединение нулевых проводников на выходе разных приборов защиты;
объединение фазных проводов на выходе нескольких устройств защиты;
подключение нулевого провода нагрузки до УЗО;
соединение нулевого и защитного проводников в щитке;
соединение нулевого и защитного проводников в розетке;
подключение нулевого провода на корпус щита или нагрузки;
подсоединение заземления розеток к водопроводу и системе отопления.
Щит в стадии монтажа: нагрузка к УЗО еще не подключена
В случае одного из вышеперечисленных нарушений УЗО будет «выбивать» либо сразу при подаче питания, или при подключении нагрузки. Если защита сработала, его нельзя включать вновь сразу. Сначала необходимо устранить неисправность, а затем поднимать рычаг включения.
Удобно иметь выключатель, подсоединенный параллельно прибору защиты. Он обеспечит режим БАЙПАС, то есть электроснабжение частного дома при ремонте устройства защитного отключения. В заключение отметим, что прибор любой марки, будь то Легранд, АВВ или IEK, вполне реально установить правильно своими руками, если руководствоваться приведенными практическими примерами и правилами.
Видеоролик демонстрирует, как это делается на практике.
Поделитесь с друьями!
Схема подключения автоматов и узо в ящике. Как подключить УЗО? Схема подключения УЗО в квартире
В любом доме или квартире должно быть не только уютно и комфортно, но и безопасно. Для того чтобы обеспечить безопасность в доме, необязательно приобретать дорогое оборудование и одним из примеров является установка УЗО. Хотя это простое и доступное устройство, не все знают, как правильно подключить УЗО.
Одной из основных причин, что приводят к возникновению пожаров, является неисправность в электрической системе дома.
Изношенная проводка может привести к возникновению замыканий, вследствие чего происходит возгорание или человек получает травму, также может происходить утечка электричества в землю, если в доме установлено заземление.
Чтобы свести к минимуму все риски и утечки электричества, достаточно установить устройство защитного отключения (УЗО). Как только произойдет сбой в системе и утечка тока, указанный автомат отключит подачу питания.
При нормальной работе системы, ток течет только по цепи и любая его утечка является нежелательной, а часто и опасной, необходимо чтобы было обязательно установлено заземление. Утечка электричества может происходить по разным причинам.

Заземление — соединение оборудования с заземляющим устройством. Заземление устанавливают с целью защиты людей в случае возникновения короткого замыкания.
Защитное заземление является косвенной защитой от прикосновения человека к токоведущим частям оборудования и сети. Сделать заземление достаточно просто, оно состоит из заземлителя, который непосредственно связан с землей и проводников, что соединяют устройство и заземлитель.
Особенности устройства
Наиболее оптимальным вариантом подключения устройства защитного отключения является его установка около ввода питания в дом, то есть около счетчика.
До счетчика контроль за работой системы осуществляется электроэнергетическими предприятиями и если вы установить УЗО после него, то обеспечите максимальную безопасность в своем доме.
Такая установка имеет один недостаток, в случае возникновения проблем будет сразу обесточен весь дом. Если вас это не устраивает, то такой автомат надо устанавливать либо в той части участка цепи, которая является наиболее значимой или опасной, или устанавливать несколько таких автоматов.

УЗО представляет собой автомат, который при любой утечке тока на землю выполняет отключение его подачи. Принцип работы указанного устройства заключается в том, чтобы постоянно отслеживать разницу значений между проводом фазы и нуля.
Если все нормально, то разницы не должно быть и система работает правильно, то есть по фазе и по нулю проходит одинаковое значение тока.
В том случае, когда изоляция провода имеет повреждения и в помещении сыро, то влага, попадая на провод, создает его связь с землей и происходит утечка тока. На эту разницу и должно отреагировать УЗО.
После того как ток утечки снимается с катушки внутреннего трансформатора, он передается в поляризованное реле, в котором сигнал усиливается и срабатывает автомат, что отключает подачу электроэнергии. Вы не сможете включить автомат, так как УЗО будет постоянно выбивать, пока не найдете и устраните причину утечки тока.

На случай возникновения неполадок, в указанном устройстве имеется функция самопроверки. Спереди на панели такого устройства есть кнопка тестирования.
Нажатие на указанную кнопку создает имитацию утечки тока и происходит срабатывание автомата. Если у вас возникло подозрение, что УЗО не работает, нажмите на эту кнопку также рекомендуется периодически проверять корректность работы указанного автомата.
На корпусе устройства имеются надписи, согласно которым и надо проводить его подключение. Нейтраль подключается к нулю сети, а фазные контакты к фазе. Они обычно обозначаются 1, 2 или L, но могут и вообще не иметь обозначения.
Существуют как однофазные, так и трехфазные УЗО, отличие только в количестве фазных контактов, а подключения выполняется аналогично. Хотя основное назначение УЗО защита, но иногда оно может приносить и проблемы.

Это очень чувствительное оборудование и, например, если светильник находится на улице и проводка уже не новая, устройство может отключать подачу электроэнергии.
Вам придется заменить все старое оборудование и проводку, Но надо выбирать, если вам важна безопасность, то придется тратить средства на замену оборудования.
Подключение устройства
Это устройство, как и заземление, позволяет защитить от поражения током, но работае
схемы + порядок выполнения работ
Однофазная электрическая сеть привычна для каждого домашнего хозяйства. Независимо, эксплуатируется ли частный дом или муниципальная квартира, пользователи в любом случае активно потребляют электричество.
Этот вид энергии, между тем нельзя считать полностью безопасным. Поэтому актуальной задачей видится подключение УЗО к однофазной сети без заземления – специального прибора, существенно повышающего степень безопасности при пользовании электричеством.
Давайте вместе разберемся в самых распространенных схемах подключения УЗО к однофазной сети, а также определимся с порядком проведения работ по подключению.
Содержание статьи:
Обобщенный взгляд на защитные модули
Несмотря на построение схем разводки электрических линий, выполненное по утвержденным правилам, риск удара электрическим током остается всегда. Поэтому важно своевременно позаботиться о безопасности.
Устройство защитного отключения – так интерпретируется расклад аббревиатуры «УЗО» на технический язык.
С точки зрения исполнения конструкции, оно выглядит не самым сложным образом среди современной электротехнической аппаратуры. Тем не менее функции защиты выполняет в достаточной степени качественно и надежно.
Примерно таким выглядит функционал электротехнической системы, при помощи которой осуществляется эффективная защита пользователей электрическими сетями, а также защита различной бытовой аппаратуры
Следует отметить, что существуют , исходя из которых в каждом конкретном случае организуется определенная защитная схема:
гарантирующая безопасность прикосновения;
упреждающая технические повреждения;
противодействующая пожарной опасности.
Каждый прибор с конкретной функциональностью отличается от других конструкций рабочими параметрами, в частности – номинальным током и током отсечки.
Внешний вид прибора с малым током отсечки. При эксплуатации бытовых сетей подобные устройства применяются с целью защиты людей от непреднамеренного контакта с электрическим потенциалом в условиях аварийной токовой утечки
Самым чувствительным устройством, конечно же, является УЗО, предназначенное для блокирования источника питания на случай непреднамеренного прикосновения людей к токоведущим деталям схем. Диапазон отсечки по току для таких аппаратов находится в пределах 10-30 мА.
Лучшие схемы на подключение УЗО
Для линий электрических сетей бытового назначения является характерным внедрение УЗО без «земли». Основная доля схемных решений бытового сектора – это именно однофазная разводка, где в принципе существуют только две линии: фаза и ноль.
Особенности схем без заземления
Схематика устройства электрической цепи без заземления обязательно выполняется с учетом включения автоматической защиты по «КЗ» (короткому замыканию) и току перегрузки.
Это очевидный фактор, потому как отдельные устройства УЗО не предназначены защищать от подобных явлений. Эти аппараты спасают лишь от токов утечки.

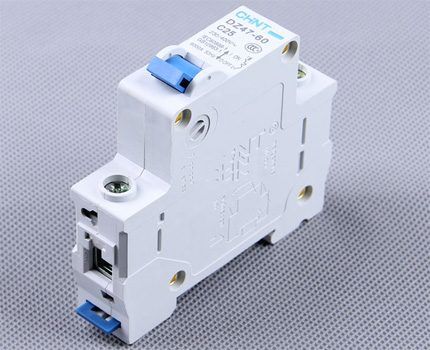

Автоматический выключатель – примерно такие ставятся, как правило, в схему для организации защитной отсечки по причине перегрузки сети. Конструктивное исполнение УЗО не предполагает такого типа отсечки
Диапазон токов отсечки и теххарактеристики автоматических выключателей несколько отличаются от рабочих параметров защитных УЗО.
Между тем существуют универсальные устройства отсечки, сочетающие в одном приборе функции автоматического выключателя и защиты от непреднамеренных касаний к токоведущим электрическим шинам.
Каждое защитное устройство конструктивно предполагает коммутацию обоих проводников питающего кабеля – фазы и ноля.
При этом, выполняя монтаж электропроводки, следует точно подключать проводники на рабочие клеммы. Неправильный монтаж грозит повреждением прибора защиты, что приведёт к неработоспособности защитной системы в целом.
Классический вариант включения
В зависимости от технической нагрузки (количества бытовых приборов) и числа помещений, в квартире или доме может эксплуатироваться единая полная сеть или сеть, состоящая из нескольких подсетей.
Простейшая на первый взгляд схема включения прибора в состав пользовательской сети, имеет свои нюансы. Поэтому неправильное подключение грозит не просто выходом из строя самих защитных приборов, но чревато опасной эксплуатационной ситуацией
Для первого случая обычно достаточно одного прибора УЗО под организацию защитного отключения. Исходя из параметров потребляемого тока или общей потребляемой мощности, в этом случае выбирают защитный аппарат по номинальному току и определяются с током отсечки.
Для второго варианта приборы внедряются на каждую из существующих подсетей. При этом, как правило, все установленные УЗО дополняются автоматическими выключателями, рассчитанными на потребляемую мощность отдельно взятой подсети.
Таким, примерно, выглядит схемное решение по внедрению УЗО в классическом варианте подключения. Этот несложный вариант разводки обеспечивает защиту квартирной (домашней) сети в целом – полным обесточиванием
Классическое исполнение схематики включения УЗО «без земли» традиционно выполняется следующим образом:

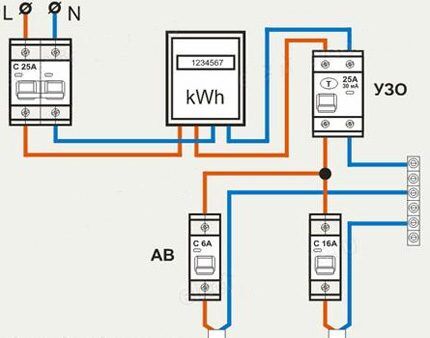

Главный питающий кабель, состоящий из двух жил (фаза, ноль), подводится к автомату.
От автоматического выключателя обе жилы подводят к электросчетчику.
Далее от электросчетчика два провода питания включают на вводные клеммы УЗО.
После защитного прибора, для варианта без подсетей, дублирующий автоматический выключатель можно не ставить, но в некоторых случаях специалисты рекомендуют это делать.
Если же используется схема с подсетями, то после УЗО на каждую ветку необходимо ставить отдельный автомат.
Несколько модернизированная разводка с одним УЗО и отдельным автоматом на каждую подсеть. Принцип действия практически аналогичен «классике», но благодаря дополнительным автоматам, проще определять неисправность
Таким образом, фазная жила, отходящая от прибора защиты, питает рабочие сети через дополнительные автоматические выключатели.
Нулевая жила, также проходящая через схему прибора отсечки, выводится на общую нулевую шину, откуда распределяется по отводным линиям нуля для подключения нагрузки.
Какая схема включения УЗО лучше?
Лучшая или худшая схема – эти понятия являются чисто поверхностными. Насколько эффективной может быть та или иная схема – вот в чем вопрос.
И здесь даже неспециалисту понятно, что многоступенчатый вариант, где используются разные уровни защиты, видится более эффективным, чем любой другой упрощенный.
Тоже своего рода классический схемный вариант с дополнением УЗО двумя линейными автоматами. Один из автоматов обычно ставят на линию питания мощной кухонной техники, второй – на освещение и розетки других комнат
Поэтому схема устройства энергообеспечения с подсетями, когда используется одно общее УЗО и дополнительные приборы защиты на каждой из веток электроцепи, явно выглядит предпочтительной.
Построение такой схемы, как правило, предполагает установку основного защитного прибора с током отсечки 100-300 мА. А дополнительные приборы, распределенные по отдельным ответвлениям общей цепи, имеют ток отсечки не выше 30 мА.
Таким способом обеспечивается двойная защита – пожарная и на случай непреднамеренного касания.

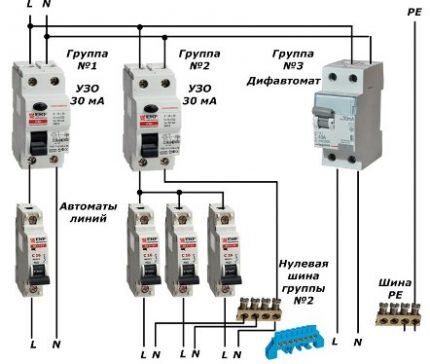

Схемное решение, где применяются два прибора УЗО и один дифференциальный автомат. Разводка здесь также осуществляется «без земли» с разделением питающих цепей за счёт дополнительных автоматов
Преимущества построения энергосети подобным способом проявляются еще и в том, что на случай срабатывания обычно отключается только отдельный участок бытовой электропроводки, а не общая зона питания. При таких условиях отключения обнаружить место токовой утечки значительно проще.
С другой стороны, так называемая расширенная схема включения УЗО без заземления, является обременительной для пользователя, с точки зрения увеличения расходов на построение.
Понятно, чтобы выстроить многоступенчатую защиту, в этом случае потребуются более существенные финансовые вливания, нежели под устройство упрощенного варианта.
Схема применения УЗО в частном доме
Муниципальные строения обычно не создают особых проблем с функциями защиты, за исключением откровенно старых построек.
Сети муниципальных домов, как правило, обслуживаются сервисом. А вот в частном доме подобные вопросы хозяевам нередко приходится решать самостоятельно.
Распространённая и часто применяемая на практике схема разводки питающей сети в частном доме. Как видно из графики, применяются несколько защитных приборов, отсекающих обслуживаемые подсети при разных токовых утечках
Правда, самодеятельность в таких делах не рекомендуется. И если требуется организовать надежную схему подключения с применением УЗО, следует обращаться к специалистам-энергетикам.
Проектам частных домостроений, особенно современным постройкам, присущи в достаточной степени сложные схемы решения защиты по энергетическому питанию.
Рассмотрим одно из них для устройства в частном доме:

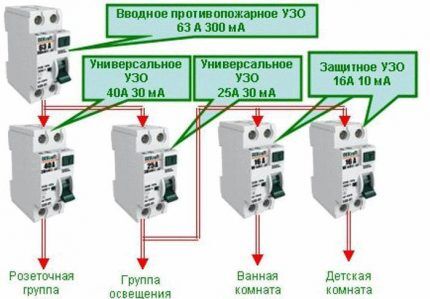

Всего используется 5 защитных приборов с разбросом токов отсечки от 10 до 300 мА.
В качестве основной защиты от «КЗ» и возможного возгорания выступает УЗО 300 мА.
Два универсальных прибора на 30 мА задействованы под освещение и розеточную группу.
На линии питания помещений с агрессивной средой и где требуется повышенная защита, установлены высокочувствительные приборы на 10 мА.
Общая цепь разделена на подсети в зависимости от назначения.
Функциональность такой схемы можно расписать следующим образом. Первый прибор — УЗО 300 мА — исполняет функции противопожарной блокировки.
Вместе с тем для этого устройства характерной является отсечка по факту суммарного тока утечки от всех подсетей, если это значение превысило допустимый параметр.
Внешний вид защитного устройства, рассчитанного на отсечку, когда существует риск возгорания по причине аварийного состояния сети. Такие УЗО на дифференциальный ток 300 мА относятся к устройствам противопожарной блокировки
Следом за противопожарной системой включается в действие универсальная, которая гарантирует срабатывание и на случай обнаружения «КЗ» и токовых утечек свыше 30 мА.
Обслуживаемой зоной для УЗО этой подсети является линия, питающая приборы освещения и розеточную группу.
Наконец, своего рода третью защитную ступень формируют высокочувствительные приборы на 10 мА, которые по факту обслуживают зоны, где условия требуют неординарного подхода — ванная, детская комната.
Прибор с высокочувствительной защитной характеристикой, с током дифференциального изменения 10 мА. Как правило, используется при организации электрических схем в помещениях, где повышенная опасность пробоя или в детских комнатах
Вариант защиты для дачного хозяйства
Современные проекты дачных хозяйств все чаще выступают полноценной строительной инфраструктурой, ничем не уступающей жилому сектору под проживание на постоянной основе. Очевидно, что фактор комплексной защиты становится актуальным и для дачных строений.
Однако применительно к таким хозяйствам, требования электрической безопасности, как правило, несколько занижены по сравнению с реальным жилым сектором.
Поэтому здесь традиционно используются упрощенные схемные решения с применением универсальных УЗО на ток отсечки 30 мА.
Таким типом защитных устройств обеспечивается вполне действенная защита на случай непреднамеренных прикосновений к зонам электричества, где возможна утечка тока.
Кроме того, это же исполнение приборов обеспечивает блокировку на случай технических повреждений оборудования или электропроводки.
Помимо УЗО, дачная разводка оснащается также защитными автоматами – обычно по одному на линии света и линии электрических розеток.
Наиболее часто применяемый прибор с дифференциальным током 30 мА. Считается своего рода универсальным устройством, так как теоретически способен блокировать питание как при коротких замыканиях, так и в случае непреднамеренных касаний
Если требуется эксплуатация дополнительного оборудования, таковое подключается к уже существующей схеме через дополнительный автоматический выключатель.
Порядок проведения работ по подключению
Прежде всего, следует позаботиться о соблюдении всех требуемых мер безопасности при исполнении этого вида работ.
Отключить электропитание на участке монтажа, обеспечить процесс исправным инструментом.
Затем предстоит соблюдать ряд правил, выполняя электромонтажные работы:
Монтаж проводят строго по ранее подготовленной схеме.
Прибор монтируется внутри электрического щита рядом с автоматами.
Закрепленное в щитке устройство соединяется с другими компонентами через проводники сечением не менее 2,5 мм (медь). Важно использовать с, нанесенные на корпусе защитного аппарата.
После завершения монтажа и разводки проводников, проверить корректность соединений и подать на участок питание.
Проверить срабатывание прибора путем активации кнопки «Тест».
Как правило, верно подобранное устройство успешно проходит тестовый режим.
Если такого не случилось – прибор не сработал, значит, расчеты были выполнены неправильно или имеются какие-либо дефекты в схеме прибора. Тогда УЗО следует заменить.
Выводы и полезное видео по теме
Ролик рассказывает о нюансах и показывает детали подключения защитного прибора в условиях эксплуатации электрической разводки, выполненной по системе TN-C.
Доходчивые разъяснения автора о работе УЗО в таких условиях и практические демонстрации:
Под завершение обзорного материала возможных схемных конфигураций с УЗО необходимо отметить актуальность использования этих приборов. Внедрение устройств отсечки по остаточным токам – это существенное повышение уровня безопасности при пользовании электрическими сетями. Главное – правильно выбирать и корректно подключать приборы.
Если у вас есть опыт подключения УЗО к однофазным сетям без заземления, пожалуйста, поделитесь им с нашими читателями. Расскажите, на какие моменты обязательно нужно обратить внимание, возможно вы знаете какие-то тонкости подключения о которых мы не упомянули в нашем материале? Оставляйте свои комментарии и задавайте вопросы в блоке под статьей.
Схема подключения УЗО * Удобный дом
Схема подключения УЗО – устройства защитного отключения
Схема подключения УЗО зависит от нескольких факторов. У различных производителей соответственно и различное внутреннее устройство УЗО. В зависимости от устройства схема подключения может меняться
Где у УЗО вход и выход, а где фаза и ноль
Как устанавливать УЗО: до или после автоматического выключателя
Схема подключения УЗО в однофазной сети
С защитным заземлением
Без защитного заземления
УЗО – схема подключения в трехфазной сети
С защитным заземлением
Без защитного заземления
Где у УЗО вход и выход. Где у УЗО фаза и ноль.
Вход и выход, фаза и ноль у двухполюсного однофазного УЗО
Расположение контактов для соединения питающего и отходящего на электрические приборы кабелей, а также расположение фазных и нулевого проводников у УЗО зависит от его производителя и соответственно от того как оно устроено.
Существуют два вида УЗО, различающиеся своими характеристиками. Во-первых, электромеханические УЗО, которые работают даже при обрыве нулевого проводника. Во-вторых, электронные более дешевые УЗО, каковые прекращают обеспечивать защиту при обрыве нуля.
УЗО могут быть двухполюсными, предназначенными для однофазной сети. А также с четырьмя полюсами, для трехфазной сети.
Фаза и ноль, вход и выход у двухполюсного однофазного электромеханического УЗО
К примеру, в электромеханическом двухполюсном УЗО производства компании ABB входной и выходящий кабели можно подключать как снизу, так и сверху. Фаза и ноль подключаются хоть слева, хоть справа. Это можно увидеть на схеме подключения нанесённой на корпус УЗО.
Вход первого проводника обозначен цифрой 1, выход этого же проводника цифрой 2. Вход второго проводника обозначен цифрой 3, выход цифрой 4. На схеме мы видим сверху цифры 1/2 и 3/4, а снизу 2/1 и 4/3. Значит входы 1 и 3, а также выходы 2 и 4 могут быть выполнены и снизу и сверху.
На схеме нет обозначения нулевого проводника буквы N. Вместо буквы изображены цифры входа и выхода второго проводника 3/4 и 4/3. Значит нулевой и фазный проводники мы можем подключить хоть справа, хоть слева.
Естественно, если мы подключаем фазный проводник сверху, то и нулевой мы должны подключить сверху. Если мы ведем подключение снизу, то вход обоих проводников должен быть снизу.
Это же правило справедливо и для подключения двухполюсных электромеханических УЗО некоторых других производителей. Но важно в каждом конкретном случае изучить схему подключения, обозначенную на корпусе.

Схема подключения и устройства электромеханического двухполюсного узо abb f202

Вход и выход, фаза и ноль у электромеханического двухполюсного УЗО
Вход и выход, фаза и ноль у двухполюсного однофазного электронного УЗО
При подключении электронного двухполюсного УЗО расположение контактов входа, выхода, а также фазы и нуля строго ограниченны. Подключение питающего кабеля проводится только сверху (в некоторых случаях только снизу), нулевой проводник N подключается только справа или только слева. Эти особенности подключения также обозначены на схеме подключения УЗО, изображенной на корпусе.
На схеме подключения УЗО ВД1-63 мы видим что вход фазного проводника обозначенный цифрой 1 находится наверху слева, а выход обозначенный цифрой 2 слева снизу. Вход и выход нулевого проводника обозначенный буквой N находится справа.
Вход фазного проводника в данном случае сверху, а выход снизу. Значит и нулевой проводник должен входить сверху, а выходить снизу.
На схеме подключения электронного УЗО Schneider Electric вход фазного проводника 1 находится справа вверху, выход 2 справа внизу. То есть вход нулевого проводника N слева сверху, а выход N слева снизу.

Схема подключения и устройства электронного двухполюсного узо ИЭК ВД1-63

Вход и выход, фаза и ноль у электронных УЗО.

Схема подключения и устройства электронного двухполюсного узо Schneider Electric

Вход и выход, фаза и ноль у четырехполюсного трехфазного УЗО
Подключение питающих проводников к четырехполюсному электромеханическому УЗО в трехфазной сети возможно и сверху и снизу. Подключение же нулевой жилы, в отличии от двухполюсного электромеханического УЗО, конкретно обозначено на контактной клемме латинской буквой N. Безусловно, все подробности подключения нужно смотреть на схеме, нарисованной на корпусе. Поскольку у разных производителей могут существовать отличия.

Схема подключения и устройства электромеханического четырехполюсного узо abb f204

На электронных четырехполюсных УЗО подключение нуля также отмечено буквой N на клемме. Вход же и выход надо подключать строго по схеме подключения.

Схема подключения и устройства электронного четырехполюсного узо ИЭК ВД1-63

Вход и выход четырехполюсных УЗО

Схема подключения и устройства электронного четырехполюсного УЗО
Установка УЗО: до или после автомата
Как нужно подключать УЗО — до или после автоматического выключателя? Несомненно, что каждое УЗО должно быть защищено автоматом, так как само устройство не обладает защитой от сверхтоков. Автомат может быть установлен как до, так и после УЗО. В любом из вариантов подключения автомат отключится до того, как УЗО перегорит. Конечно же, если был проведен качественный монтаж из надежных материалов.
Это справедливо и для двухполюсного, и для четырехполюсного УЗО. Нет разницы электромеханическое ли УЗО, или электронное. Также не важно, какой при этом применяется автомат – однополюсный или двухполюсный для двухполюсного УЗО или же трехполюсный или четырехполюсный для четырехполюсного УЗО.
Для удобства монтажа в большинстве случаев при подключении связки из одного УЗО и одного автомата двухполюсное УЗО подключается после автомата. Это дает возможность подключить жилы кабеля, идущего к электроприборам, непосредственно в обе клеммы УЗО без использования нулевой шины и лишнего удлинения одной из жил кабеля. Если поступить наоборот, то это не будет ошибкой, но усложнит хитросплетение проводов, что может привести к ошибке при подключении и обслуживании.

УЗО после автомата

УЗО до автомата

Когда применяется бюджетная схема с одним УЗО и несколькими автоматами, УЗО подключается до автоматов. Несомненно, схема подключения УЗО после нескольких автоматов невозможна и неработоспособна.
Нужно учитывать, что после каждого группового УЗО нулевой проводник должен подключаться к отдельной нулевой шине. От шины нулевой проводник расходится на линии, защищаемые автоматами, подключенными непосредственно от этого же УЗО. Если перепутать нулевые жилы различных групп автоматов, будет происходить ложное срабатывание УЗО.
Четырехполюсное УЗО – до или после автоматического выключателя
Четырехполюсное УЗО удобно подключать хоть до, хоть после автомата. При одном УЗО и одном автомате это не приводит к усложнению схемы. При подключении нескольких автоматов на одно УЗО автоматы подключаются после УЗО, как и в случае с однофазным УЗО. Впрочем, в быту практически не приходится подключать несколько трехфазных автоматов на одно четырехполюсное УЗО. В бытовых условиях при использовании трехфазной сети или совсем нет трехфазных электроприборов или же их очень мало. Обычно, это трехфазные электроплиты или большие станки.
Схема подключения УЗО в однофазной сети
Схема подключения УЗО в однофазной сети без заземления
В однофазной сети без заземления УЗО подключается, учитывая все изложенные выше требования. Отсутствие защитного заземляющего проводника не помешает устройству осуществить защиту от удара электрическим током. Отключение УЗО произойдет лишь при непосредственном контакте какой-либо части тела человека или животного с фазным проводником. В результате после кратковременного удара эл. током, УЗО разорвет сеть, что предотвратит возможные трагические последствия.
Номинальный ток(In) УЗО должен быть равен или быть больше номинального тока автомата или суммы токов группы автоматов. И он должен быть только больше, если применяются недорогие автоматы и УЗО.
Нужно учитывать, если номинальный ток вводного автомата меньше или равен номинальному току нижерасположеного УЗО, то оно защищено. То есть если In вводного автомата 25 ампер, то все УЗО с In 40 ампер будут защищены вводным автоматом. Несмотря на то, что после этих УЗО будут расположены по пять автоматов с номинальным током 16 ампер, а значит с суммой токов 80 ампер.
Схема подключения УЗО в однофазной сети с заземлением
В однофазной сети с заземлением подключение УЗО проводится аналогично. В схему лишь добавляется заземляющий защитный проводник, идущий на электроприборы, минуя все коммутирующие аппараты.
При применении защитного заземления, УЗО отключится при малейшем контакте фазного проводника с токопроводящим корпусом электроприбора. Даже если этого контакта будет недостаточно для отключения автоматического выключателя.
Если в доме нет системы защитного заземления и к вводному автомату подходит двухжильный кабель, а во внутренней проводке применен трехжильный, то заземляющий проводник не нужно никуда подсоединять.
Схема подключения УЗО в трехфазной сети
Схема подключения УЗО в трехфазной сети без заземления
Ниже приведена примерная примитивная схема подключения двухполюсных и четырехполюсных УЗО в трехфазной четырехжильной сети без защитного заземления. Если есть трехфазные электроприборы не требующие присоединения нулевого проводника, к УЗО он все равно присоединяется. Однако, нулевой проводник в любом случае нужен. Потому как он обеспечивает корректную работу УЗО.

Схема подключения УЗО в трехфазной сети с заземлением
Это аналогичная верхней схема, но с защитным заземлением.

Похожие записи
Чем зануление отличается от заземления
Системы защитного заземления
Можно ли применять зануление в системе tn-c
Вы можете прочитать записи на похожие темы в рубрике – Электромонтаж
Ваш Удобный дом
Также рекомендуем прочитать
Схема подключения УЗО и автомата: правила и ошибки
Электромонтаж, выполняемый с точки зрения профессионала, кардинально отличается от любительского. Сегодняшняя глобальная сеть предлагает сотни статей на тему подключение УЗО и автомата схема, которого иногда кажется сомнительной, или в других случаях частично объясняет ситуацию работы с проводкой.
Чтобы не попасться на уловки мошеннической информации и не совершить в собственном доме либо в условиях трудовой деятельности замыкания, следует прибежать к полезным советам и требованиям, которыми руководствуются нынешние и компетентные электромонтажники.

Несколько простых, но значимых условий
Ремонтник обязан понимать, что для корректного монтажа УЗО, соединения контактов должны заводиться снизу, такое условие установлено в этикете проведения электромонтажных работ; во множестве случаев, если завести проводку по противоположному направлению, есть вероятность плохого КПД автоматов.
Распределение энергии по проводке следует проводить от вводного автоматического регулятора;
Автоматическая установка способна предотвратить короткое замыкание, но это не убережет монтажника от поражения электрическим током и, соответственно, получения травм или ожогов.
Сейчас рекламировать систему автоматов совершенно бесполезно, ведь каждый заботящийся о безопасности помещений рабочего характера или дома человек давно испытал работу УЗО систем. Разумеется, компетентная разработка проекта электромонтажа—это идеальный вариант решения задачи, тем не менее, есть случаи, когда нужно знать, как подключить УЗО и автоматы оперативно. Поэтому предлагаем опуститься ниже и рассмотреть этот вопрос со всеми вытекающими подробностями.

Общая схема подключения УЗО
Первым делом рассмотрим запрещенные маневры касательно установки устройства защищенного отключения.

Что делать опасно?
Запрещена установка УЗО неподалеку от счетчика или параллельно ему;
Нельзя делать монтаж с отсутствием отдельных автоматов при этом с аналогичными показателями;
Нецелесообразна установка УЗО в электрическую сеть, где она имеет иное назначение, следовательно, не соблюдаются параметры.
Как подключить УЗО в квартире?
Люди стали все чаще использовать в домашних условиях очень большое количество бытовой техники, поэтому экспертам пришла в голову мысль создать определённую степень безопасности и перенапряжения сети при помощи устройства защитного отключения.

Квартирная электрическая сеть, устроенная по-особенному, поэтому защитную систему возможно подключить и с встроенной рейкой и, если она расположена отдельно от щитка. В ней имеются специальные отверстия, позволяющие правильно провести монтаж прибора.
Порядок подключения защитной аппаратуры
Вводный автомат подключается к наружной сети, используя для этого силовой кабель. Аппаратура устанавливается с учетом максимального тока, который доступен для энергоснабжения в квартирных домах.
Электрический счетчик проводит регистрацию поступившей энергии, считывает количество киловатт, затем распределяет ее по квартире, в нашем случае передает к защитному устройству отключения.

Подключение автоматов и УЗО
Теперь в УЗО, его клеммы применяются для подключения кабелей, выходящих из электрического счетчика. Фаза присоединяется к выходу L, ноль устанавливается к значению N. Теперь монтируются нагрузочные кабеля снизу. Работоспособность устройства защиты будет оптимальной лишь по правильно установленной схеме.

Осторожно! Будьте внимательны, ток не может предупредить о своем присутствии человека, поэтому избежать поражения сложно!
Установка автоматов, на приборы, превышающие предельно-допустимую мощность. Здесь предусматривается соединение фазного провода с фазой защитного устройства, а нулевой поток присоединяется к нейтралу. Придерживаясь правильной системы, ваше жилище будет максимально защищено от повышения напряжения и сохранит все бытовые приборы в целостности. Если использовалась точная схема подключения узо и автоматов в квартире, хозяин может рассчитывать на полноценную безопасность.
Двухфазная электрическая сеть: как подключить УЗО
Для начала стоит разобраться, почему требуется установка защиты в двухфазных цепях. Такие прежде всего наблюдаются в квартирах, находящихся в старых застройках, а в таких условиях, необходима дополнительная безопасность, так как чаще в таком жилье отсутствует заземление, а утечка тока, по местам, где ее не должно быть нередко приводит к возникновению пожара.

Поговорим об одноуровневой защитной системе. Вариант ее подключения на первый взгляд слишком простой, однако, учесть нюансы важно для полной безопасности.
Выбирается наиболее мощный аппарат;
Установка должна предусматривать передачу тока на автомат, а от него на все приборы, включительно лампочки и розетки;
Устройство этой схемы является компактным и элементарным.
Одноуровневые защитные устройства принято устанавливать и на один прибор тоже, например, для стиральной машины или водонагревателя. Чтобы осуществить подобный способ достаточно прибора с мощностью 15 ампер.

Схема подключение УЗО и автоматов к счетчику электроэенргии
Обратимся к вопросу, как правильно подключить УЗО и автомат, совершив при этом многоуровневую защиту.
Внимание! Нельзя работать с электричеством без защитной спец одежды.
Если происходит монтаж устройства защищенного отключения для отдельных участков, следовательно, речь пойдет об многоуровневой защите дома или квартиры. Обычно данный схемы для жилищ, где присутствует заземление. По ценовой категории, этот вариант превышает предыдущие отметки, к тому же устройства получаются габаритными. Однако, эта система выступает с таким значимым преимуществом, как присутствие автономии для каждого отдельно бытового прибора. В случае замыкания одного из приборов, вся жилая площадь не будет обесточена, а перестанет функционировать лишь тот, в котором произошла утечка тока из сети. Здесь происходит смена подключения к электрической сети, теперь от считывающего прибора выходит столько кабелей, сколько есть устройств защиты.

Сегодня стали часто использовать УЗО и диф реле схема подключения которых отличается тем, что наблюдается отсутствие автоматического устройства. Общий принцип подключения системы с дифференциальным аппаратом является аналогичным предыдущему, но предусматривается установка дополнительной токовой защиты.
3 коварные ошибки, которые допускают монтажники
На самом деле подключение защитного устройства для электрической сети дома или квартиры не всегда проходит безошибочно, поэтому в этом месте целесообразно указать на три причины, которые могут привести к опасности.

Пример схемы квартирного группового щита
При неправильной установке, может произойти сплетение нескольких проводников, которые выходят из одного устройства и образуют цельный узел. В такой ситуации, часто срабатывают отключения от сети определенных приборов или всей квартиры, что мешает проверить точность монтажа и его правильность. Однако, избежать ошибки необъяснимого отключения электричества от сети, можно вставить в розетку, от которой работает защитный аппарат любое бытовое устройство, если его функциональность правильная, значит схема собрана безошибочно.
Подключение проводов с заземления к нейтральному выходу устройства защитного отключения, или же к системе самодельного заземления. Эта ошибка кардинально влияет на безопасность в электрической сети, возможны поражения электрическим током и возникновения пожароопасной ситуации. Если наблюдается подключение заземлений неподалеку от водопроводов, здесь возникает опасность поражения током соседей и самого хозяина, совершившего некорректное подключение.
Соединяют нейтраль и заземление, это в свою очередь также говорит об опасности. В этом случае сохраняется риск сгорания электрических бытовых приборов по той причине, что защитное устройство не будет функционировать либо будет выполнять неправильные действия по отношению к установкам, использующимся в быту.
Практические советы относительно монтажа УЗО
Изначально монтажник должен руководствоваться не только требованиями, но еще и учитывать разметку и маркировку на автоматах, которые будут использоваться для подключения к сети. Не всегда делайте все строго по схеме нашего портала, так как из-за разновидности щитков, регистрирующих электроэнергию, может возникнуть разногласие в работе УЗО. Идеальное решение—написать схему подключения самостоятельно или обратиться за помощью к специалистам.
Как говорилось выше в статье, необходимо последовательно в каждый автомат заводить кабель с фазой. Правильнее всего это выполнять снизу. Крепежи на рейку и к поверхности стены лучше выполнять в правильном положении, это позволит удобно ими пользоваться, а также при формировании с защитой можно легко демонтировать прибор.
Посмотрите короткое видео о том, как правильно подключить УЗО щитке:
Вас могут заинтересовать:
правильный монтаж в двухпроводной сети
При использовании электропроводки применяются различные приборы защиты. Одни, такие как автоматический выключатель, предохраняют проводку от возгорания, а другие, устройства защитного отключения (УЗО), от поражения живого организма электрическим током. Для того чтобы прибор защиты выполнял свою функцию, потребуется не только правильно его подобрать, но и подключить. Существует несколько схем подключения УЗО, предотвращающих негативное воздействие тока.
Принцип работы и параметры устройства
Изобретение УЗО было запатентовано в 1928 году германской компанией RWE и сразу получило широкое применение в странах западной Европы, США и Японии. Прибор обладал чувствительностью 0,01 А и быстродействием 0,1 с. У нас же устройства начали активно использоваться в середине 90-х годов.
При изготовлении корпуса прибора используется диэлектрический материал. Конструктивно он выглядит похоже на автоматический выключатель. Главное отличие в смещённом от центра расположении клавиши включения и наличии кнопки тест.
При высоком значении тока, проходящего через УЗО, устройство не сработает, а само выйдет из строя. Поэтому оно не сможет заменить автоматический выключатель и предназначено для использования с ним в комплексе. Распространённое месторасположения устройства защиты — непосредственно в щитовой на din-рейке. Для этого УЗО снабжается защёлкой. При этом существуют модели, включающиеся в розетку напрямую. Независимо от способа монтажа УЗО всегда находится перед защищаемой нагрузкой.
Особенности конструкции прибора
Прибор представляет собой модуль дифференциальной защиты. Главная его задача проведения анализа тока утечки (дифференциальный ток). Основным элементом устройства является трансформатор, состоящий из тороидального сердечника с двумя обмотками. Протекая по цепи в прямом и обратном направлении, ток создаёт в каждой обмотке своё переменное магнитное поле, магнитные потоки которых равны по величине, но различны по направлению. В результате чего результирующий магнитный поток в сердечнике равен нулю.
Если где-то на электрической линии происходит нарушение изоляционного слоя или корпус оборудования находится под разностью потенциалов, в этих местах при касании человека происходит утечка тока. Вызвано это тем, что контур прохождения сигнала изменяется и часть тока начинает проходить по организму человека. В результате нарушается уравновешенность магнитных потоков и под воздействием поля во вторичной обмотке наводится электродвижущая сила (ЭДС). При появлении ЭДС возникает ток, воздействующий на реле, подключённое к силовым контактам. Реле срабатывает, происходит разрыв электрической линии.
По своему способу работы УЗО выпускаются:
электронные;
электромеханические.
Отличие их в том, что электромеханические для своей работы используют питание промышленной сети, а электронным приборам нужно отдельное питание. Визуально отличается один тип от другого по размерам. За счёт использования большего трансформатора электромеханические приборы изготавливаются крупнее. Электронные устройства дополняются усилителем сигнала тока утечки, из-за этого и требуется дополнительное питание.
Таким образом, выделяют следующие части конструкции, использующиеся в схеме УЗО:
токовые клеммы;
рычаг управления;
электромеханическое реле или электронная схема;
дифференциальный трансформатор;
цепь проверки.
При использовании УЗО необходимо периодически по рекомендациям производителей проводить проверку устройства. Для этого используется кнопка «Тест», расположенная на передней панели. Её нажатие симулирует появление тока утечки и очищает механические контакты устройства.
Технические характеристики
Перед тем как провести правильное подключение УЗО, потребуется выбрать его по характеристикам. Важный параметр, на который обращаю внимание в первую очередь, это номинальный ток утечки. Для использования в одиночных розетках и линиях освещения применяются устройства защитного отключения с номиналом тока 10−30 mA. Устройство, установленное на вводе всей электролинии, выбирается в диапазоне 100−300 mA.
Кроме этого, приборы защиты имеют следующие параметры:
Временно-токовая характеристика. Это соотношение действительной силы тока к номинальному значению. Характеризуется степенью чувствительности срабатывания автомата.
Напряжение работы. Выпускаются с рабочим напряжением на 220 и 380 вольт.
Номинальная мощность.
Способ управления защитой. Электромеханический или электронный.
Количество полюсов. Полюс — это контакт, к которому подключается один провод линии электропередач. Их количество зависит от типа сети. Устройство может содержать от одного до четырёх полюсов.
Класс токоограничения. Характеризует скорость реагирования устройства на аварийную ситуацию. Классификация происходит по трём классам.
Тип защиты. Зависит от формы тока утечки. В квартирах и частных домах используется AC тип, предназначенный для синусоидальной формы переменного тока или типа A, который реагирует как на переменный, так и на пульсирующий ток.
Чтоб подобрать устройство важно правильно рассчитать суммарную мощность нагрузки, которая планируется к подключению. Например, расчёт электрической линии с подключённым бойлером на 2 кВт и лампой освещения мощностью 100 ватт, потребует устройство защиты равное 2100 /220 = 9,5 ампера. Из стандартного ряда выбирается следующая по величине модель на 10 ампер.
При выборе типа работы предпочтения отдаются электромеханическому типу из-за надёжности. Достоинство электронного УЗО в меньших размерах и более точной чувствительности, но недостаток в том, что если отсутствует питание, то прибор не сработает. При этом предположение, что если нет света, то и работа УЗО не потребуется, неверно. В случае обрыва нулевого провода приборы работать не смогут, но опасное напряжение сохранится. Механическое устройство в такой ситуации при утечке тока сработает, а электронное нет.
Подключение УЗО в сети
Установка устройства не вызывает проблем и происходит путём защёлкивания прибора на din-рейку. Подсоединение провода осуществляется в разрыв электрической линии к клеммам колодок, выполненных под винтовой зажим. По принятому стандарту входящие провода подключаются к верхним зажимам, а идущие к нагрузке заводятся снизу. При этом учитывается то, что нельзя объединять нейтральные или фазовые провода различных цепей.
Электрическая линия, кроме, УЗО содержит и другие элементы, такие как счётчик, автомат, реле контроля напряжения. Рекомендации как правильно подключить УЗО, автомат, и другие приборы линии между собой, указаны в правилах устройства электроустановок (ПУЭ).
Последовательность, расположения следующая: вводный автомат (дифференциальный автомат), электросчётчик, автомат на каждую линию защиты, УЗО на каждую линию. Автомат и УЗО можно поменять местами, это не принципиально и правила этого не запрещают. Основное требование, УЗО по рабочему току должно быть больше или равно рабочему току автоматического выключателя.
Кроме этого, придерживаются таких рекомендаций:
УЗО располагается так, чтобы был обеспечен к нему свободный доступ.
Для правильной работы УЗО обязательно должно присутствовать заземление, то есть должна быть использована трехпроводная сеть.
Нельзя устанавливать прибор на линии, где общее значение тока утечки превышает 40% тока утечки УЗО.
Запрещается монтаж в сети, параметры которой не соответствуют назначению УЗО.
Установка УЗО перед счётчиком запрещена. Это правило появилось из-за некорректной работы прибора учёта, когда устройство защиты подключается раньше его.
После выполнения монтажа нажатием контрольной кнопки проверяется работоспособность устройства.
Дифференциальный автомат это совмещение автомата и устройства защитного отключения в одном корпусе. Он обеспечивает защиту электрической проводки от короткого замыкания и перегрузки, а также и при изменении дифференциального тока. Установив вместо вводного автомата дифференциальный, можно практически обезопасить и себя, и электропроводку в доме.
Существует две схемы организации подключения: селективная и неселективная. Отличия схем в том, что в первом случае при отклонении параметров на линии отключается только аварийная цепь, а другие остаются в рабочем состоянии. Пример селективной схемы, когда используется одно общее УЗО на несколько групп, при этом на каждую группу ставится ещё своё отдельное УЗО. Если происходит авария в группе, то сработает защита только для неё, а остальные группы продолжат работать. При использовании неселективной схемы, выключатся все группы одновременно.
Монтаж в доме без заземления
Заземление — необходимый элемент при подключении потребителей. Такая линия предполагает использование трёх проводов: фазового, нулевого и земли. Но как часто бывает, в высотных домах используется только двухпроводная линия, состоящая из фазы и ноля. Хоть правилами не указано, но возможность установить УЗО в двухпроводной линии имеется.
Для того чтобы подсоединить УЗО без заземления, используется фазовый и нулевой провод. Таким образом, прибор сравнивает значение тока на этих двух проводах. При разнице величин защита срабатывает, и подача электроэнергии прекращается.
Пример подключения к двухпроводной линии
Например, дома имеется две комнаты, в одной установлен бойлер, в другой стиральная машина. Требуется поставить УЗО на каждое устройство, линия однофазная, то есть двухпроводная. Электросеть на остальные розетки и освещение выполняется отдельно. Последовательность этапов установки заключается в следующем:
Энергопоставляющая компания устанавливает свой автоматический выключатель, тем самым ограничивая максимальное потребление тока в квартире. Этот выключатель называется вводным, имеет два полюса и устанавливается перед прибором учёта энергии.
С него два провода поступают на вход счётчика и с его выхода подаются на дифференциальное устройство. Фазовый провод (коричневый) подключается к клемме обозначенной буквой L, а нулевой (синий) к клемме c маркировкой N.
С выхода дифференциального устройства фазовый провод заходит на однополюсные автоматические выключатели в количестве трёх штук. Два на каждую комнату и один на освещение. Нулевой проводник подключается к общей шине. Шина представляет собой проводящую рейку с некоторым количеством зажимов для разветвления проводов.
Далее фазовый провод с выхода автомата подключается к входам L каждого из двух УЗО, а нулевой проводник с шины заводится на клеммы УЗО с обозначением N.
После того как первичная коммутация выполнена, от выходов УЗО напрямую пробрасывается кабель до защищаемых розеток в каждую комнату. Важно проследить, чтобы фазовый и нулевой провод не имели отводов и подключались именно к выходу УЗО.
Выход автоматического выключателя подключается на распределительную коробку для организации освещения и подключения остальных розеток. Туда же заводится ноль с общей шины.
При возникновении пробоя на корпусе стиральной машинки во время его касания через часть тела начнёт протекать электрический ток и УЗО моментально срабатывает, при этом отключив только линию, подходящую к стиральной машинке.
Подбор требуемых параметров для устройств защиты происходит в зависимости от характеристик электрической линии и применяемых приборов. Важным правилом является то, что значение номинального тока предыдущего устройства защиты, выбирается не меньше последующего. Например, вводный автомат 25 А, УЗО 16 А, автоматические выключатели на 16 А и 10 А.

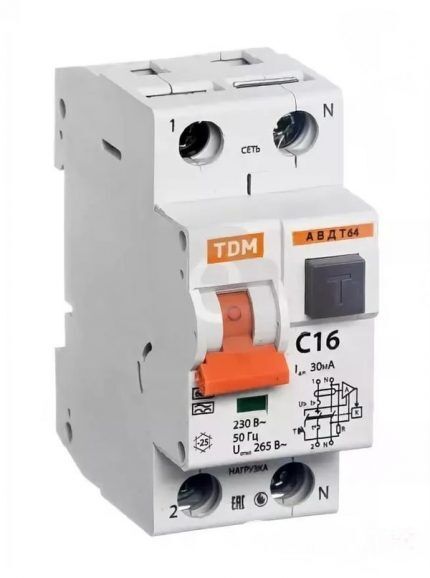

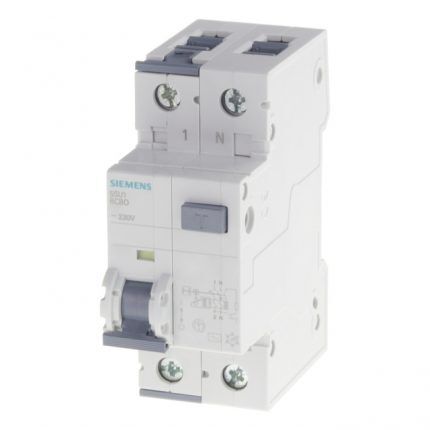

Стоит отметить, что УЗО по внешнему виду напоминает дифференциальный автомат, но существуют визуальные способы отличия:
некоторые производители указывают на лицевой стороне название прибора;

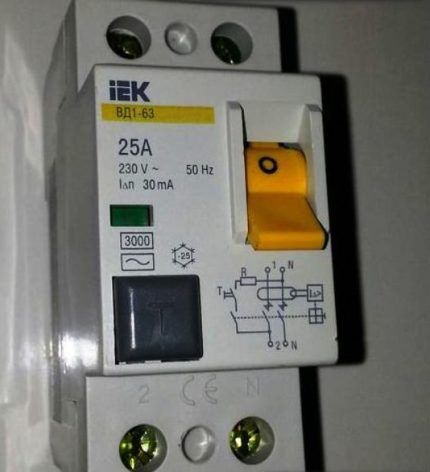

для устройства защитного отключения на корпусе указывается только цифра с величиной номинального тока без типа характеристики;

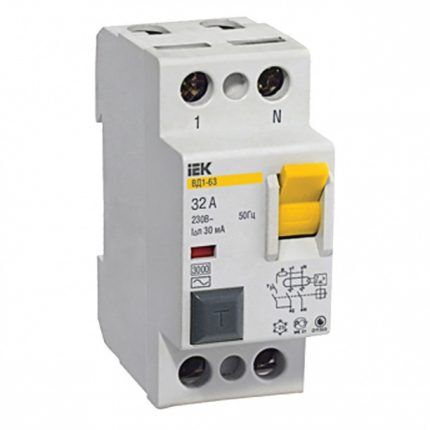

нарисованная на корпусе принципиальная схема не содержит обмоток расцепителей.
Если возникают сложности с установкой УЗО, лучше обратиться за помощью к специалистам.
Подключение узо на группу автоматов. Схема подключения узо на группу автоматов
УЗО как элемент защиты вошло в нашу техническую жизнь не так уж и недавно. Все нормальные электрики, которые сталкиваются с электромонтажными работами на практике, стараются обязательно устанавливать УЗО.
И не важно, какие это работы монтаж новых электрических щитков с полной заменой электропроводки или модернизация старых щитков с заменой одного автомата.
Не слушайте тех, кто говорит, что УЗО бесполезно ставить, что оно будет ложно срабатывать или что его бессмысленно устанавливать в двухпроводной сети (без заземления). Как показывает статистика при таком мнении остаются электрики старой школы (например, жэковские). Я не хочу наговаривать на жэковских электриков, так как и среди них встречаются нормальные и образованные люди, понимающие всю сущность и необходимость установки данного устройства.
Приветствую всех друзья на канале «Электрик в доме». Давно хотел написать эту статью, но в данный период года очень много работы навалилось, да еще и отпуска наступили. Мало кому хочется работать в летнее время, включая и меня:). Сегодня рассмотрим вопрос, как подключить одно узо на группу автоматов.
Надеюсь, данная статья получится разборчивой и несложной для понимания. Как всегда постараюсь преподнести информацию с графическим сопровождением мысли, то есть будут рисунки и фотографий, так как я считаю лучше один раз увидеть, чем сто раз услышать.
Зачем подключать узо на группу автоматов
Некоторые люди ошибочно считают, что одно узо может защищать только одну линию (потребителя). Это правило, несомненно, нужно соблюдать с автоматическими выключателями. С устройствами защитного отключения в этом плане есть небольшие особенности.
Вы обращали когда-нибудь внимание на шкалу номинальных токов УЗО. Я сейчас имею в виду устройства защитного отключения, рассчитанные для применения в бытовых условиях двухполюсного исполнения. Минимальное значение тока, на которое рассчитано УЗО является 16 Ампер.
Максимальное значение рабочего тока может достигать 63 Ампера, 80 Ампер и даже встречаются экземпляры на 100 Ампер. Причем дифференциальный ток утечки для таких экземпляров не превышает 30 мА. Зачем в квартире или доме ставить узо на 63 или 80 Ампер? Вся стационарная проводка выполняется проводом сечением 2.5 мм2 или 1.5 мм2. На такие токи она явно не рассчитана.
Первое, что приходит на ум это использование защитного устройства такого номинала в качестве вводного (противопожарного). Но опять же таки вводное УЗО должно быть «селективного» исполнения помеченное буковкой «S», а ток утечки для него должен быть как минимум 100 мА и выше.
Вернемся к нашему вопросу, зачем все эти извращения с подключением одного узо на несколько автоматов? Можно же просто взять и установить в каждую линию свое защитное устройство и не париться. Зачем эти сложности? А связано все это вот с чем. Помните статью про то, что лучше дифавтомат или узо. Там был раздел, в котором сравнивали затраты на установку этих двух устройств. Так вот наш сегодняшний вопрос также связан со стоимостью.
Если Ваш бюджет ограничен и по проекту для всей квартиры в щитке установлена пара-тройка автоматов, то здесь можно обойтись установкой одного УЗО. Для тех, у кого щиток укомплектован больше чем тремя автоматами, схему можно разбить на несколько групп и на каждую группу установить свое УЗО. Поэтому в этой статье рассмотрим, как подключить узо на несколько автоматов и какие здесь имеются подводные камни.
Схема подключения узо на группу автоматов
Коллеги по призванию мне часто задают один вопрос, на который я уже утомился отвечать, поэтому решил написать об этом в своем блоге. Характер вопроса примерно следующий «если для подключения использовать одно узо на несколько автоматических выключателей, каким должно быть это узо по номинальному току? Какая схема подключения узо на группу автоматов при этом будет? Сколько автоматов можно подключить к одному узо?». В общем, все эти вопросы из серии правильности подключения узо, поэтому давайте разберем их подробно.
Всем известно, что устройство защитного отключения не имеет собственной защиты от перегрузов и коротких замыканий. В паре с УЗО обязательно ставится автомат. Работает этот дуэт примерно так: если по линии возникает утечка тока – срабатывает УЗО, если по линии возникают сверхтоки — срабатывает автомат.
Каким по номиналу должен быть автомат больше или меньше УЗО?
На каждом защитном устройстве указывается его номинальный ток (16А, 25А, 40А, 63А …). Это ток, который может длительно протекать через узо, не причинив ему никакого вреда.
Если реальный ток, протекающий через УЗО, будет больше номинала, это приведет к его повреждению (начнут перегреваться контакты, оплавится корпус, повредятся внутренности). Поэтому УЗО всегда должно быть защищено автоматом по своему номиналу. Автомат по номиналу ОБЯЗАТЕЛЬНО должен быть меньше или равен номинальному току УЗО. Только в этом случае защита будет обеспечена.
Не важно, где будет размещен автомат до или после УЗО. Главное чтобы он был. Какое количество автоматов будет подключено одни или несколько также значения не имеет. Для понимания вышеописанного давайте рассмотри несколько вариантов схем подключения узо на группу автоматов.
Пример 1. Нужен ли отдельный защитный автомат для УЗО?
В данном примере, хотел бы показать, в каких случаях нужен отдельный защитный автомат для УЗО.
Например есть схема вводной автомат 50 А, два УЗО по 40 А, по две пары отходящих автоматов от УЗО по 16А каждая. Получается, при максимальной загрузке линий через каждое УЗО будет протекать ток 32 А.
Нуждается УЗО в защите? В данном случае нет, потому что его нагрузочная способность позволяет длительно пропускать через себя такую нагрузку. Отсюда можно сделать вывод:
если суммарный ток номиналов автоматических выключателей подключенных к УЗО не превышает его номинала, защищать УЗО дополнительным автоматом не нужно.
Пример 2. Подключаем к УЗО автоматы не более чем его номинал
Схема, которая состоит из вводного автомата на 40 Ампер. Затем идет два УЗО на 25 А и 40 А. К каждому УЗО подключена своя группа автоматов. К первому подключены два автомата с номиналом 6А и 16А. Ко второму подключены три автомата номиналом 16А и одни автомат на 10А. Что можно сказать о данной схеме?
Первое УЗО имеет номинал на 25А. Выше него установлен вводной автомат на 40 А, который не может быть использован как защитный для этого УЗО (40А > 25 А). Из этой ситуации есть два выхода. Первый — установить дополнительный автомат перед ним номиналом не более 25 А. Это затратно, так как придется покупать дополнительный автомат. Второй – подключить к нему автоматы, суммарный ток которых будет не более 25 А. Что в принципе у нас и выполнено (6А + 16А = 22 А).
Второе УЗО на этой схеме имеет номинал 40 А. Защитным для него, является вводной автомат, номинал которого не превышает его собственный. От УЗО отходит четыре автомата, суммарный номинальный ток которых 58А (16А + 16А + 16А + 10А). Страшного в этом ничего нет. Защита УЗО ОБЕСПЕЧИВАЕТСЯ вводным автоматом. В случае перегруза отключится вводной автомат.
Еще один наглядный пример схема состоящая из вводного автомата на 32 А и двух устройств защитного отключения номинальным током 25 А каждое. К первому устройству защитного отключения подключено два автомата по 16 А, суммарный номинальный ток которых 32 А. Узо явно будет перегружено при таком подключении. Вводным автоматом защита данного узо также не обеспечивается (25 А > 32 А).
Максимальная возможная нагрузка, которая будет проходить через второе узо, будет не более его номинала (25А >20 А), то есть перегружаться оно не будет.
Пример 3. Если вышестоящий автомат по номиналу выше, то УЗО по номиналу не должно быть меньше номиналов подключенных автоматов
Третья схема подключения узо на группу автоматов состоит из вводного автомата на 50 А и двух УЗО по 40 А со своими отходящими автоматами.
От первого УЗО у нас подключены автоматы с суммарной нагрузкой 57А (16А + 16А + 25А), что НЕДОПУСТИМО. Защиты для УЗО в этом случае нет. Как выйти из ситуации в этом случае? Нужно заменить УЗО номиналом на одну ступень выше. Ставим УЗО на 63 Ампера и все Ок. Сумма отходящих автоматов не превышает номинал УЗО.
По второму УЗО замечания аналогичные, три отходящих автомата по 16 А суммарный ток которых превышает его номинал 48 А > 40 А. Вводным автоматом защита УЗО тоже не обеспечивается 50 А > 40 А. Так делать ЗАПРЕЩЕНО!
Особенности подключения групповых узо
С выбором номиналов для УЗО думаю, разобрались. Если остались вопросы обращайтесь в комментариях. Теперь хотел бы кратко напомнить об особенностях из серии ошибочного подключения узо, которые Вы все наверняка знаете. Как известно, через устройство защитного отключения проходит два полюса «фаза» и «ноль». На вход подключается фаза от вводного автомата, ноль берется от автомата или от общей нулевой шины (в зависимости от схемы).
Провода, которые прошли через УЗО, не должны смешиваться с другими проводами. Например, фаза после УЗО идет на автоматы определенной группы и не смешивается с другими. Ноль после УЗО также должен подключаться к потребителям только этой группы. Для удобства лучше использовать на каждую группу свою нулевую шинку. Вышел ноль с УЗО и сразу подключается на эту шину. Так меньше вероятности запутаться с подключением.
Ошибочно новички собирают щит так, что нулевые провода смешиваются либо с нулевыми проводами других УЗО либо с общим нулевым проводом. Так делать нельзя иначе УЗО будет ложно срабатывать.
Например, имеется схема подключения узо на группу автоматов. Схема состоит из трех групп, две из которых, подключены через УЗО 40А. Питание на вводные клеммы УЗО подается от вводного автомата (фаза) и от общей нулевой шины (ноль). После выхода с УЗО фаза идет на свою группу автоматов. Ноль после УЗО подключается уже на свою нулевую шину. Потребители каждой группы должны подключаться к автоматам и нулевой шине только своей группы.
Если взять фазу от автомата одной группы, а ноль от другой, через УЗО начнет протекать ток небаланса, что приведет к его срабатыванию.
Понравилась статья — поделись с друзьями!
Электрические схемы
для легковых и грузовых автомобилей Загрузить с практическим руководством
Что такое электрическая схема:
Схема электрических соединений (также известная как принципиальная схема или электронная схема) — это графическое изображение электрической цепи. Он показывает различные компоненты схемы в виде упрощенных и стандартных пиктограмм, а также силовые и сигнальные соединения (шины) между устройствами. Расположение компонентов и соединений на схеме обычно не соответствует их физическому расположению в готовом устройстве.
Схема подключения автомобиля
включает электрические схемы для автомобилей и электрические схемы для грузовиков.
Программное обеспечение для электрических схем CAR:
Mercedes-Benz WIS / EPC:
http://www.obdii365.com/wholesale/2017-09-mb-star-sd-c4-hdd.html
W-I-S net 2017.04: Информационная система для семинаров
EPC.net 2017.04: Электронный каталог запчастей
Обеспечивает полный вид электрической схемы в автомобиле, схемы расположения компонентов и метода обслуживания.Вам нужно ввести номер шасси, после чего вы получите подробные данные о производстве, конфигурации двигателя и модели автомобиля.
Porsche PET 7.3 электронный каталог запчастей:
http://www.obdii365.com/wholesale/porsche-pet-73.html
Каталог запчастей Porsche позволяет вводить VIN-номер машины и проводить фильтрацию, используя его, но при этом номер кузова не учитывается, то есть программа Porsche определит VIN-номер модели и модельный год (используя первые 11 символов VIN), остальные нужно выбирать самостоятельно.Это означает, что программа Porsche легко переваривает номера VIN с придуманными последними цифрами, что может привести к ошибкам в идентификации единиц.
BMW ETK 3.1.30 Каталог запчастей BMW Electronic:
http://www.obdii365.com/wholesale/bmw-electronic-parts-catalog-etk.html
BMW ETK содержит весь спектр запчастей, предлагаемых для продажи BMW Group, и предназначен для облегчения поиска необходимых запчастей (автомобильные и мотоциклетные), расходных материалов и аксессуаров.Добавлен в прайс-лист в BMW ETK Local с помощью ETK Admin.
Для этого в вашем распоряжении различные функции поиска, такие как поиск по названию, по номеру детали и т. Д. Кроме того, система предлагает подробную информацию по конкретным деталям, а также возможность создания так называемого списка деталей нашел запчасти.
Audi VW Skoda Seat Электронная сервисная информация ELSAWIN 5.2:
http://www.obdii365.com/wholesale/elsawin-52-electronic-service-information-for-audi-vw-skoda-seat.html
ELSAWIN 5.2 для Audi-VW-SKODA-SEAT имеет полную информацию по ремонту в основном новых автомобилей 1986-2011 гг., Электрические схемы 1992-2009 гг., В т.ч. подробное описание технологии ремонта, электрические схемы, кузовные работы, каталог запчастей для гарантийной замены, особенно. информация о новых и старых машинах
Land Rover электронный калатог:
http://www.obdii365.com/wholesale/land-rover-microcat-electronic-parts-selling-system.html
Система продажи электронных компонентов Microcat для Land Rover, последняя версия — 2013.07, поддерживает несколько транспортных средств. Он включает в себя информацию по всем сериям Land Rover и за разные годы.
электрические схемы для грузовиков:
Clark ForkLift (PartProPlus) Электронные каталоги запасных частей:
http://www.obdii365.com/wholesale/clark-forklift-partproplus-electronic-spare-parts-catalogs.html
Интерфейс программы запчастей Clark Fork Lift очень простой и удобный, есть поиск по модели, серийным номерам, списку применимости детали, так как программа содержит сервисные бюллетени.
John Deere Каталог запчастей:
http://www.obdii365.com/wholesale/john-deere-power-systems-cd.html
Технические руководства по компонентам John Deere, руководства по эксплуатации и обслуживанию John Deere, руководства по ценам на обслуживание, каталог запчастей John Deere, John Deere PowerTech.
Hitachi Каталог запчастей:
http://www.obdii365.com/wholesale/hitachi-parts-catalogue-2013.html

Каталог запчастей Hitachi 2013 для тяжелой строительной техники, каталог запчастей для оборудования Hitachi, типов оборудования, охватываемых Hitachi HOP 2013.
MAN большегрузный грузовик WIS / EPC:
http://www.obdii365.com/wholesale/man-mantis-2015-catalogue.html
(Mantis) 2015 Информационная система для мастерских Электронный каталог запчастей EPC V5.9.1.85
Каталог запчастей MAN MANTIS содержит полную информацию о запчастях для грузовых автомобилей, автобусов и различных шасси специального назначения, а также о двигателях MAN. В этом каталоге много фотографий, иллюстраций с подробным описанием компонентов оборудования.
Caterpillar ET 2017A V1.0 Техник по электронике:
http://www.obdii365.com/wholesale/caterpillar-et2017A-electronic-technician-diagnostic-software.html
Cat ET (Caterpillar ET) 2017A — это обновленная версия программы дилерского уровня для диагностики всего оборудования Caterpillar.
Эта программа работает с дилерским диагностическим сканером Caterpillar Communication Adapter, а также с другими адаптерами для диагностики, включая сканер Nexiq, программа предоставляет полную информацию при устранении неисправностей. При покупке программы Cat ET (Caterpillar ET) 2017A сразу вы получаете подробную и понятную инструкцию по ее активации.
Молодца:
Универсальные электрические схемы для автомобилей:
Программа VVDI: http://www.obdii365.com/wholesale/vvdi-prog-programmer.html
Ktag: http://www.obdii365.com/wholesale/v2-23-ktag-ktm100-ecu-programming-tool.html
Kess v2: http://www.obdii365.com/wholesale/v5017-kess-v2-ecu-programmer-online-version.html
Free электрические схемы автомобиля скачать бесплатно:
https: // cardiagn.com / wiring /
Как читать автомобильные электрические схемы:
Электрические схемы и дорожные карты имеют много общего. Дорожные карты показывают, как добраться из точки «А» в точку «Б.» Однако вместо того, чтобы соединять межгосударственные, автомагистрали и дороги, на схеме электропроводки показаны все взаимосвязанные основные электрические системы, подсистемы и отдельные цепи. Еще одна их общая черта — это уровни детализации. Например, если вы посмотрите на дорожную карту Калифорнии, вы не сможете найти адрес в Лос-Анджелесе.Вы можете найти город или поселок, но не найти конкретный адрес. Чтобы найти точное местоположение определенного дома или здания, вам понадобится подробная карта улиц или подключитесь к Интернету и воспользуйтесь Google Maps или функцией GPS на смартфоне.
Хотя эта электрическая схема Ford Mustang 1979 года устарела, навыки, необходимые для ее использования для диагностики электрической проблемы, ничем не отличаются от просмотра онлайн-схемы на автомобиле последней модели.К сожалению, нет инструкций о том, как на самом деле читать и / или интерпретировать большинство электрических схем, будь то в печатном виде, на DVD или в Интернете.
Электрические схемы и дорожные карты имеют много общего. Дорожные карты показывают, как добраться из точки «А» в точку «Б.» Однако вместо того, чтобы соединять межгосударственные, автомагистрали и дороги, на схеме электропроводки показаны все взаимосвязанные основные электрические системы, подсистемы и отдельные цепи. Еще одна их общая черта — это уровни детализации.Например, если вы посмотрите на дорожную карту Калифорнии, вы не сможете найти адрес в Лос-Анджелесе. Вы можете найти город или поселок, но не найти конкретный адрес. Чтобы найти точное местоположение определенного дома или здания, вам понадобится подробная карта улиц или подключитесь к Интернету и воспользуйтесь Google Maps или функцией GPS на смартфоне.
То же самое (в меньшей степени) и со схемами подключения. Электрические схемы автомобилей, выпущенных до 1970-х годов, обычно содержались на одной или двух страницах в руководстве по обслуживанию.К 1980-м годам сложность автомобильной бортовой электроники изменилась, и в большинстве руководств по автомобилям было несколько страниц электрических схем, чтобы показать всю электрическую систему транспортного средства. В 1990-х годах печатные руководства по обслуживанию начали исчезать, и теперь руководства и электрические схемы можно найти на цифровых носителях или в Интернете. Есть один аспект электрических схем, который, к сожалению, остался неизменным. Им не хватает указаний относительно того, как их на самом деле читать. Подобно карте, электрические схемы будут иметь легенду, в которой прописаны символы и соглашения об именах, но не будет никаких инструкций.
Хотя интерактивные руководства по обслуживанию автомобилей написаны для «профессиональных» техников, каждый технический специалист должен был научиться читать и интерпретировать электрические схемы на определенном этапе своей карьеры. Дизайн и компоновка электрических схем не рассчитаны на технических специалистов среднего или начального уровня, поскольку они начинают с простых для понимания схем, которые становятся все труднее читать и понимать. В этой статье мы рассмотрим другой подход и начнем с простых схем и схем подключения, а затем перейдем к более сложным схемам.Этот пошаговый процесс не только делает обучение чтению электрической схемы менее болезненным, но и способствует лучшему пониманию того, как работают электрические цепи. Чтобы стать более опытным во всем, в том числе в чтении электрических схем, требуется практика, и для этой цели также есть несколько сложных вопросов.
Лампочка, питаемая от батареи, иллюстрирует 3 вещи, которые должны работать все 12-вольтовые электрические цепи: питание, нагрузочное устройство и заземление.Хотя это может показаться очевидным, найти 3 элемента и все, что управляет схемой, на многостраничной схеме соединений — непростой процесс.
3 штуки
Упрощенная электрическая схема аккумулятора, лампочки и проводов проста для понимания. Однако, если бы эта же схема была более сложной и включала несколько реле, несколько источников питания и компьютер, управляющий всей схемой, получившуюся электрическую схему было бы гораздо сложнее читать.Быстрый обзор основных электрических схем облегчит понимание того, как они изображены на электрической схеме. Каждая электрическая цепь в автомобиле должна иметь три элемента для работы: 1) источник питания, 2) нагрузочное устройство и 3) заземление. Система зарядки и аккумулятор работают как источники питания и проходят по всему автомобилю с помощью множества проводов. Нагрузочные устройства — это просто все, что выполняет электрические работы и может включать в себя освещение, стартер, бортовые компьютеры, реле, электрические стеклоподъемники, вход без ключа и многие другие компоненты.Возврат заземления завершает электрический путь от положительной клеммы аккумулятора к нагрузочному устройству и обратно к отрицательной клемме аккумулятора. Если что-то из трех отсутствует, схема не будет работать, а электрические схемы представляют собой «карту», помогающую определить, какой из трех элементов отсутствует.
В дополнение к 3 вещам, необходимо управлять устройствами нагрузки. Некоторые нагрузочные устройства включаются или выключаются путем управления их источником питания, в то время как другие управляются путем включения или выключения заземления.Наиболее распространенный сценарий — использование электронного блока управления транспортного средства или ЭБУ для заземления реле, которые, в свою очередь, управляют устройствами нагрузки. Процесс определения того, как управляется нагрузочное устройство, а также его источники питания и заземления, можно определить с помощью электрической схемы. Чтобы изучить логический процесс чтения сложных схем подключения, мы начнем с простой схемы противотуманных фар.
Рисунок 1 не типичен для электрических схем, приведенных в руководстве по обслуживанию.Схема противотуманных фар показана как во включенном, так и в выключенном состоянии и использует цветные линии, чтобы показать наличие питания. Зеленая пунктирная линия показывает, как электричество возвращается к отрицательной клемме аккумулятора после подачи питания на противотуманные фары.
На рисунке 1 представлена простая электрическая схема, показывающая цепь противотуманного освещения. Схема состоит из аккумуляторной батареи, предохранителя на 20 А (используется для защиты цепи), переключателя (расположен на передней панели) и двух противотуманных фар. Возвраты на землю показаны символом земли в виде вертикальной линии с тремя горизонтальными линиями.Не на всех схемах подключения показаны провода заземления, и предполагается, что символы заземления обозначают провода, которые подключены к отрицательной клемме аккумулятора. Эта диаграмма необычна тем, что наличие 12 вольт иллюстрируется схемой как во включенном, так и в выключенном состоянии. Красные линии указывают на наличие 12 вольт, а черные линии представляют собой сторону заземления цепи, которая подключается к отрицательной клемме аккумулятора. В части схемы в выключенном состоянии показано, что 12 вольт от аккумуляторной батареи, через предохранитель и до выключателя разомкнутой приборной панели.В нижней части схемы показан выключатель на приборной панели в замкнутом состоянии, подключение аккумулятора к фарам и их включение. Это также иллюстрирует один аспект закона Киршоффа, согласно которому нагрузочное устройство (устройства) будет использовать всю мощность (12 вольт) в цепи, так как напряжение на отрицательной клемме аккумулятора и на стороне заземления противотуманных фар близко к 0,0. вольт. К сожалению, настоящие электрические схемы не обеспечивают ни одного из этих преимуществ, а автомобильные схемы последних моделей могут не изолировать цепи до такой степени — более вероятно, что они будут частью общей системы освещения.Цвет, если он вообще используется в схеме подключения, предназначен для идентификации отдельных цветов проводов, а не для обозначения силовой и заземляющей сторон цепи. Кроме того, электрические схемы всегда по умолчанию показывают нагрузочное устройство в выключенном состоянии, и технические специалисты должны представить себе наличие мощности во всей цепи при включенной и работающей нагрузке.
На рисунке 2 показано, что реле было добавлено в цепь противотуманных фар. Вместо того, чтобы использовать переключатель, как на Рисунке 1, реле теперь контролирует высокий ток в амперах, необходимый для работы ламп.Переключатель на приборной панели используется для подачи питания на управляющую катушку реле, которая передает питание от аккумуляторной батареи на противотуманные фары через контакты с высоким током внутри реле.
Реле, подобные этому, используются во многих 12-вольтовых автомобильных цепях. Обычно они управляются компьютером и обеспечивают питание различных устройств нагрузки. Эти реле могут иметь 4 или 5 клемм. Пятая клемма указывает, что реле переключаемого типа, с пятой клеммой нормально замкнутой (подает питание), когда реле выключено.Четырехконтактные реле обеспечивают питание только при включении.
Имеется неотъемлемая проблема с конструкцией схемы противотуманных фар, как показано на рисунке 1. Эти конкретные противотуманные фары требуют большой силы тока (8 ампер каждая, или всего 16 ампер) от батареи для работы и этой высокой электрической нагрузки. должен пройти через все провода и переключатель на передней панели, чтобы добраться до огней. Провода, и особенно переключатель, должны быть прочными, чтобы выдерживать большой ток.Простым решением является добавление 12-вольтового реле, как показано на рис. 2. Реле заменяет выключатель для тяжелых условий эксплуатации и обеспечивает соединение с высокой силой тока между противотуманными фарами и аккумулятором. Переключатель на приборной панели по-прежнему является частью общей схемы, но теперь он должен переключать только катушку управления реле малой силы тока (0,3 ампера) вместо противотуманных фар высокой силы тока. Переключатель на приборной панели и провода, соединяющие его с цепью, могут быть меньше, потому что реле подключает аккумулятор к фарам, а не переключатель.
Управляющая катушка внутри реле представляет собой электромагнит, и когда клемма 4 реле подключается к заземлению переключателем на приборной панели, катушка находится под напряжением и опускает контакты с высоким током внутри клемм 1 и 2 реле. Эта диаграмма показывает цепь в выключенном положении и более типична для реальной схемы подключения, так как техник должен визуализировать, где в цепи присутствует питание, когда горят огни.
Хотя на рис. 2 показана базовая схема использования реле для работы в цепи с высоким током, он имеет отношение к современной электронике, используемой в современных автомобилях.Многие автомобильные цепи управляются автомобильным PCM (модулем управления питанием), который не может напрямую управлять сильноточными нагрузками. Использование нескольких реле решает эту проблему, поскольку PCM должен только включать и выключать реле с низким током.
На рис. 3 показана более сложная схема противотуманных фар, в которую добавлено второе реле. Конструкция этой схемы предотвращает включение противотуманных фар, если переключатель зажигания не находится в рабочем или вспомогательном положении, независимо от того, включен ли переключатель на приборной панели.
На схеме подключения, изображенной на рисунке 3, показано, как добавление второго реле к цепи противотуманных фар улучшает ее функциональность. Реле №1 подает питание на реле №2, то же самое реле, которое изображено на предыдущей схеме. Реле № 1 управляется выключателем зажигания и позволяет противотуманным фарам работать только тогда, когда выключатель зажигания находится в положении «вспомогательное оборудование» или «работа». Если ключ зажигания находится в положении «Замок» или «Выкл.» Или полностью вынут из замка зажигания, на реле № 2 отсутствует питание.Это предотвращает непреднамеренное включение противотуманных фар, даже если переключатель на передней панели остается включенным. Эта схема более типична для электрических схем, найденных в руководстве по обслуживанию. Провода идентифицируются по цвету, но нет цвета, указывающего на наличие питания; цепь показана в выключенном состоянии, а клеммы реле обозначены номерами.
Самый эффективный способ научиться читать и использовать электрические схемы — это практика. Имея это в виду, следующие три практических вопроса проверят ваши знания и способность читать и интерпретировать электрические схемы.Мы вместе рассмотрим первые два вопроса, а на третий оставим вам ответ.
A Схемы электрических соединений двигателя Вопросы
Вопрос 1. Этот вопрос относится к рисунку 3. Когда ключ зажигания находится в положении «Acc», а приборная панель выключена, какие номера клемм на реле №1 и №2 будут иметь напряжение 12 В? Рисунок номер три типичен для электрических схем, которые можно найти в руководстве по обслуживанию. Реле и переключатели показаны в их «разомкнутом» положении, и цвет не используется для обозначения наличия питания или заземления.При чтении любой монтажной схемы начните с известного источника питания (12 В), обычно с положительной клеммы аккумулятора. Реле №1, клемма 3, напрямую подключено к аккумулятору через 20-амперный предохранитель. Клемма 1 идет к замку зажигания и в положении «Accy» также будет иметь 12 вольт (КРАСНЫЙ провод к замку зажигания и ORN провод между переключателем и реле). Клемма 2 является постоянным заземлением катушки управления реле. Реле включено, и клеммы 3 подключены к 4 через контакты с высоким током.
Клеммы реле № 2 с напряжением 12 В: 1 (КРАСНЫЙ / БЕЛЫЙ) и 3 (BRN), которые получают питание от клеммы 4 реле № 1. Клеммы 1 и 2 подключаются через катушку управления малой силой тока реле, поэтому на клемму 2 подается питание, потому что переключатель на приборной панели разомкнут. Если бы переключатель на приборной панели был замкнут, на клемме 2 было бы 0 вольт, потому что она подключена к массе, а реле было бы «включено». На клемму 4 нет питания, потому что реле выключено.
На этой электрической схеме показана схема охлаждающего вентилятора для автомобиля последней модели.Схема имеет три реле, управляемые модулем управления мощностью автомобиля (PCM), которые управляют вентиляторами в низко- или высокоскоростном режимах. Провода идентифицируются по цвету. Клеммы реле охлаждающего вентилятора также обозначаются буквой и цифрой.

Вопрос 2. Проследите путь, по которому подается питание и заземление для каждого охлаждающего вентилятора в высокоскоростном режиме.
Вопрос 2 использует более сложную электрическую схему, чем та, которая использовалась для первого вопроса.На рисунке 4 представлена типичная автомобильная электрическая схема, на которой показана схема вентилятора системы охлаждения радиатора. Два предохранителя (40 и 10 ампер) питают цепь и напрямую подключены к аккумуляторной батарее автомобиля (всегда горячий). Есть три реле, которые подключают питание к охлаждающим вентиляторам и управляют низкой и высокой скоростью. Реле контролируются модулем управления мощностью автомобиля или PCM. Схема также содержит примечания относительно маркировки компонентов, их физического расположения и информацию о том, какие другие электрические схемы являются частью общей схемы.Катушки управления реле выглядят немного иначе, чем на рисунке 3. Резистор показан (заштрихованная линия) и используется для предотвращения скачков напряжения, достигающих PCM, когда реле работает. В остальном реле работают так же, как на Рисунке 3.
ПРИМЕЧАНИЕ : Эта цепь работает от 12 вольт. Однако, когда двигатель работает, рабочее напряжение составляет 14 вольт или напряжение зарядки, обеспечиваемое генератором переменного тока.
Три реле вентилятора охлаждения определяют пути питания и заземления к вентиляторам охлаждения.Чтобы оба вентилятора охлаждения работали в высокоскоростном режиме, PCM заземляет обе клеммы 42 и 33 (реле управления низкими и высокими оборотами вентилятора охлаждения). Если клемма № 33 блока PCM заземлена, провод DK BLU становится заземлением для управляющей катушки реле № 3 охлаждающего вентилятора на клемме B4. Это включает реле, потому что на клемму C6 постоянно подается питание от предохранителя на 10 А. КРАСНЫЙ провод на клемме C4 реле подключается к предохранителю охлаждающего вентилятора на 40 А, а при включенном реле подключается к клемме B6 внутри реле.БЕЛЫЙ провод от реле (клемма B6) подключается к правому охлаждающему вентилятору и обеспечивает питание. Правый вентилятор системы охлаждения имеет постоянное заземление на ЧЕР проводе. При 14 В (двигатель работает) на БЕЛОМ проводе и заземлении на ЧЕР проводе правый вентилятор системы охлаждения работает на высокой скорости.
Левый вентилятор системы охлаждения получает питание от предохранителя на 40 А на КРАСНОМ проводе реле № 1 вентилятора системы охлаждения (клемма B3). Блок управления реле низкоскоростного вентилятора охлаждения блока PCM (42) заземлен PCM, обеспечивающим заземление на проводе клеммы B1 (DK GRN) на реле № 1 вентилятора охлаждения.На том же реле клемма C3 получает питание от предохранителя 10a на проводе ORN. При подаче питания на C3 и заземлении a B1 реле срабатывает и соединяет клеммы реле B3 с C1, обеспечивая питание левого охлаждающего вентилятора по синему проводу LT. СЕРЫЙ провод от левого вентилятора системы охлаждения является массой, но только тогда, когда реле № 2 охлаждающего вентилятора включается заземлением управления высокоскоростным реле PCM на клемме C10 на синем проводе DK. Реле № 2 соединяет СЕРЫЙ провод левого вентилятора системы охлаждения с ЧЕРНЫМ проводом (номер клеммы не указан).ЧЕР провод заземляет левый вентилятор системы охлаждения, и он работает на высокой скорости.
Мы рассмотрели ответы и проанализировали вопросы 1 и 2. Ответ на вопрос 3 зависит от вас.
Вопрос 3. Проследите путь, по которому подается питание на каждый охлаждающий вентилятор в низкоскоростном режиме. Определите цвета проводов, реле и клеммы реле, на которые подается питание во время работы вентилятора. Проследите обратный путь заземления для реле и охлаждающих вентиляторов — определите цвета проводов и клеммы реле, используемые на стороне заземления цепи.
Ответ на вопрос 3
Чтобы понять, как работает тихоходный вентилятор, поможет краткий обзор теории электричества. В параллельной цепи (наиболее распространенный тип, используемый в автомобилях) все нагрузочные устройства работают от системного напряжения. Например, когда охлаждающие вентиляторы работают в высокоскоростном режиме, каждый имеет 14 В от предохранителя на 40 А. Последовательная схема работает иначе. При последовательном подключении двух нагрузочных устройств они делят доступное напряжение между ними. В низкоскоростном режиме охлаждающие вентиляторы подключены последовательно, и каждый вентилятор работает от 7 вольт — это половина напряжения системы в 14 вольт.
Во время работы низкоскоростного вентилятора управление реле низкой скорости PCM заземлено, включая реле №1 охлаждающего вентилятора. С заземлением на клемме реле B1 (провод DK GRN) и питанием на C3 катушка управления реле соединяет контакты с высоким током (клеммы B3 и C1). Он подключает питание (14 В) от предохранителя 40a (КРАСНЫЙ провод) к проводу LT BLU, идущему к левому охлаждающему вентилятору. СЕРЫЙ провод от левого вентилятора системы охлаждения идет к контакту C8 реле №2. Реле № 2 охлаждающего вентилятора не срабатывает PCM в режиме низкой скорости, а соединение реле C8 — B9 нормально замкнуто.БЕЛЫЙ провод на реле № 2 охлаждающего вентилятора (B9) идет к правому охлаждающему вентилятору, обеспечивающему 7 В (половину 14 В) для питания вентилятора. Реле № 3 охлаждающего вентилятора не работает при малой скорости вращения вентилятора. ЧЕРНЫЙ провод от правого вентилятора обеспечивает заземление ОБОИХ вентиляторов. Поскольку вентиляторы подключены последовательно, они делят системное напряжение (14 В) поровну между собой, и оба работают от 7 В, заставляя их работать на низкой скорости.
(источник: http://www.searchautoparts.com/automechanika-chicago/commitment-training/how-read-automotive-wiring-diagrams)
.
Yuchai Service Manuals Скачать бесплатно
Yuchai Engineering Machinery — китайский производитель малогабаритной строительной техники, основанный в 1951 году. Штаб-квартира компании находится в Гуанси-Чжуанском автономном районе, Китай.
В компании работает 16 000 сотрудников. Общие активы оцениваются в 13,4 миллиарда долларов.
Сегодня Yuchai — производитель дизельных двигателей и малогабаритной строительной техники.
Основной бизнес Yuchai состоит из шести секторов, а именно дизельных двигателей, строительной техники, автозапчастей, автохимии, погрузочно-разгрузочных материалов, электромеханических изделий и специального оборудования. транспортных средств, а также прилагает усилия в развитии туризма, недвижимости и гостиничного бизнеса.
При годовой мощности и объеме продаж около 600 000 дизельных двигателей и 10 000 единиц средней и малой строительной техники, при таких объемах Yuchai занимает половину дизельного рынок двигателей в Китае.
Мини-экскаваторы YUCHAI :
YUCHAI YC25-2
YUCHAI YC15-6
YUCHAI YC15-7
YUCHAI YC15-8
YUCHAI YC18-2
YUCHAI YC18-8
YUCHAI YC25-2
YUCHAI YC35
YUCHAI YC30-2
YUCHAI YC35SR
YUCHAI YC35-8
YUCHAI YC35SR
YUCHAI YC45
YUCHAI YC45-6
YUCHAI YC45-7
YUCHAI YC45-8
Гусеничные экскаваторы YUCHAI :
YUCHAI YC55
YUCHAI YC55-8
YUCHAI YC75SR
YUCHAI YC55SR
YUCHAI YC75SR
YUCHAI YC85
YUCHAI YC85-6
YUCHAI YC85-7
YUCHAI YC85-8
YUCHAI YC135
YUCHAI YC135-6
YUCHAI YC135-7
YUCHAI YC135-8
YUCHAI YC230LC-8
Экскаваторы-погрузчики YUCHAI :
YUCHAI CW-7
YUCHAI LW-6
YUCHAI LW-7
YUCHAI LW-8
YUCHAI SW-6
YUCHAI SW-7
YUCHAI CW-6
YUCHAI CW-7
YUCHAI YW-6
.
27 International Trucks Service Manuals Скачать бесплатно
Название
Размер файла
Ссылка для скачивания
International 3200 PDF Service Manual — ЭЛЕКТРИЧЕСКИЕ СХЕМЫ.pdf
1.9 Мб
Скачать
Международный 3200, 4100, 4300, 4400, 7300, 7400, 7500, 7600, 7700, 8500, 8600, RXT.pdf
3.4 МБ
Скачать
International 4200 PDF Service Manual — ЭЛЕКТРИЧЕСКИЕ СХЕМЫ.pdf
1.9 Мб
Скачать
СЕРИИ International 4200, 4300, 4400 — электрические схемы.pdf
2.2 Мб
Скачать
International 4300 PDF Service Manual — ЭЛЕКТРИЧЕСКИЕ СХЕМЫ.pdf
1.9Мб
Скачать
International 4400 PDF Service Manual — ЭЛЕКТРИЧЕСКИЕ СХЕМЫ.pdf
1.9 Мб
Скачать
Схема подключения International 4700 (2000).гифка
49,8 КБ
Скачать
International 5500, 5600i, 5900i, 9200i, 9400i и 9900i Руководство по обслуживанию — Принципиальные схемы.pdf
3.9Мб
Скачать
International 7300 PDF Service Manual — ЭЛЕКТРИЧЕСКИЕ СХЕМЫ.pdf
1.9 Мб
Скачать
International 7400 PDF Service Manual — ЭЛЕКТРИЧЕСКИЕ СХЕМЫ.pdf
1.9 Мб
Скачать
International 7500 PDF Service Manual — ЭЛЕКТРИЧЕСКИЕ СХЕМЫ.pdf
1.9Мб
Скачать
International 7600 PDF Service Manual — ЭЛЕКТРИЧЕСКИЕ СХЕМЫ.pdf
1.9 Мб
Скачать
International 8500 PDF Руководство по обслуживанию — ЭЛЕКТРИЧЕСКИЕ СХЕМЫ.pdf
1.9 Мб
Скачать
International 8600 PDF Service Manual — ЭЛЕКТРИЧЕСКИЕ СХЕМЫ.pdf
1.9Мб
Скачать
Международные электрические схемы и схемы кузова и шасси.pdf
3.4 Мб
Скачать
International DT466 — Диагностика электронной системы управления.pdf
538.9кб
Скачать
International DT466 Manual Diag. Электро. EWD.pdf
9.5Мб
Скачать
International DT466, DT570 и HT570 — электрические схемы.pdf
182.9кб
Скачать
International DT570 — Диагностика электронной системы управления.pdf
538.9кб
Скачать
Электрические схемы MXT RXT серии International Navistar 3 4 7 8.pdf
9.2 МБ
Скачать
International Navistar 3200, RXT, DuraStar, TranStar, WorkStar — схемы электрических соединений.pdf
18,8 Мб
Скачать
Электрические схемы International Navistar Pay Star.pdf
5.3 Мб
Скачать
Электрические схемы International Navistar, CF500, CF600.pdf
2.7Мб
Скачать
International Navistar, LoneStar, ProStar, — электрические схемы, электрические схемы.pdf
4.6Мб
Скачать
International Navistar, Terra, Star — электрические схемы.pdf
3Мб
Скачать
Международное шасси ProStar®, построенное 14 июня 2010 г. и позднее — СХЕМЫ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ S08344.pdf
3.3Мб
Скачать
Международное руководство по техническому обслуживанию — СХЕМЫ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ для моделей 3200, 4100, 4300, 4400, 7300, 7400, 7500, 7600, 7700, 8500, 8600, RXT Models.pdf
2.7Мб
Скачать
International VT365 — Диагностика электронных систем управления.pdf
413,8 КБ
Скачать
Схема подключения International Workstar 2013.jpg
103.9кб
Скачать
.
No related posts.

Название	Размер файла	Ссылка для скачивания
International 3200 PDF Service Manual — ЭЛЕКТРИЧЕСКИЕ СХЕМЫ.pdf	1.9 Мб	Скачать
Международный 3200, 4100, 4300, 4400, 7300, 7400, 7500, 7600, 7700, 8500, 8600, RXT.pdf	3.4 МБ	Скачать
International 4200 PDF Service Manual — ЭЛЕКТРИЧЕСКИЕ СХЕМЫ.pdf	1.9 Мб	Скачать
СЕРИИ International 4200, 4300, 4400 — электрические схемы.pdf	2.2 Мб	Скачать
International 4300 PDF Service Manual — ЭЛЕКТРИЧЕСКИЕ СХЕМЫ.pdf	1.9Мб	Скачать
International 4400 PDF Service Manual — ЭЛЕКТРИЧЕСКИЕ СХЕМЫ.pdf	1.9 Мб	Скачать
Схема подключения International 4700 (2000).гифка	49,8 КБ	Скачать
International 5500, 5600i, 5900i, 9200i, 9400i и 9900i Руководство по обслуживанию — Принципиальные схемы.pdf	3.9Мб	Скачать
International 7300 PDF Service Manual — ЭЛЕКТРИЧЕСКИЕ СХЕМЫ.pdf	1.9 Мб	Скачать
International 7400 PDF Service Manual — ЭЛЕКТРИЧЕСКИЕ СХЕМЫ.pdf	1.9 Мб	Скачать
International 7500 PDF Service Manual — ЭЛЕКТРИЧЕСКИЕ СХЕМЫ.pdf	1.9Мб	Скачать
International 7600 PDF Service Manual — ЭЛЕКТРИЧЕСКИЕ СХЕМЫ.pdf	1.9 Мб	Скачать
International 8500 PDF Руководство по обслуживанию — ЭЛЕКТРИЧЕСКИЕ СХЕМЫ.pdf	1.9 Мб	Скачать
International 8600 PDF Service Manual — ЭЛЕКТРИЧЕСКИЕ СХЕМЫ.pdf	1.9Мб	Скачать
Международные электрические схемы и схемы кузова и шасси.pdf	3.4 Мб	Скачать
International DT466 — Диагностика электронной системы управления.pdf	538.9кб	Скачать
International DT466 Manual Diag. Электро. EWD.pdf	9.5Мб	Скачать
International DT466, DT570 и HT570 — электрические схемы.pdf	182.9кб	Скачать
International DT570 — Диагностика электронной системы управления.pdf	538.9кб	Скачать
Электрические схемы MXT RXT серии International Navistar 3 4 7 8.pdf	9.2 МБ	Скачать
International Navistar 3200, RXT, DuraStar, TranStar, WorkStar — схемы электрических соединений.pdf	18,8 Мб	Скачать
Электрические схемы International Navistar Pay Star.pdf	5.3 Мб	Скачать
Электрические схемы International Navistar, CF500, CF600.pdf	2.7Мб	Скачать
International Navistar, LoneStar, ProStar, — электрические схемы, электрические схемы.pdf	4.6Мб	Скачать
International Navistar, Terra, Star — электрические схемы.pdf	3Мб	Скачать
Международное шасси ProStar®, построенное 14 июня 2010 г. и позднее — СХЕМЫ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ S08344.pdf	3.3Мб	Скачать
Международное руководство по техническому обслуживанию — СХЕМЫ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ для моделей 3200, 4100, 4300, 4400, 7300, 7400, 7500, 7600, 7700, 8500, 8600, RXT Models.pdf	2.7Мб	Скачать
International VT365 — Диагностика электронных систем управления.pdf	413,8 КБ	Скачать
Схема подключения International Workstar 2013.jpg	103.9кб	Скачать

Узо и автомат схема подключения: схема и последовательность подключения приборов в щитке

Узо и автомат схема подключения: схема и последовательность подключения приборов в щитке

Схема подключения узо в однофазной сети с заземлением в частном доме и квартире

Назначение устройства защитного отключения

Устройство и принцип работы УЗО

Общие правила подключения устройства защитного отключения

Практические схемы монтажа в однофазной сети с заземлением

Подключение вводного УЗО в сети 380 В

Возможные ошибки при подключении устройства защитного отключения

Схема подключения автоматов и узо в ящике. Как подключить УЗО? Схема подключения УЗО в квартире

Особенности устройства

Подключение устройства

схемы + порядок выполнения работ

Обобщенный взгляд на защитные модули

Лучшие схемы на подключение УЗО

Особенности схем без заземления

Классический вариант включения

Какая схема включения УЗО лучше?

Схема применения УЗО в частном доме

Вариант защиты для дачного хозяйства

Порядок проведения работ по подключению

Выводы и полезное видео по теме

Схема подключения УЗО * Удобный дом

Схема подключения УЗО – устройства защитного отключения

Где у УЗО вход и выход. Где у УЗО фаза и ноль.

Вход и выход, фаза и ноль у двухполюсного однофазного УЗО

Фаза и ноль, вход и выход у двухполюсного однофазного электромеханического УЗО

Вход и выход, фаза и ноль у двухполюсного однофазного электронного УЗО

Вход и выход, фаза и ноль у четырехполюсного трехфазного УЗО

Установка УЗО: до или после автомата

Четырехполюсное УЗО – до или после автоматического выключателя

Схема подключения УЗО в однофазной сети

Схема подключения УЗО в однофазной сети без заземления

Схема подключения УЗО в однофазной сети с заземлением

Схема подключения УЗО в трехфазной сети

Схема подключения УЗО в трехфазной сети без заземления

Схема подключения УЗО в трехфазной сети с заземлением

Также рекомендуем прочитать

Схема подключения УЗО и автомата: правила и ошибки

Несколько простых, но значимых условий

Что делать опасно?

Как подключить УЗО в квартире?

Порядок подключения защитной аппаратуры

Двухфазная электрическая сеть: как подключить УЗО

3 коварные ошибки, которые допускают монтажники

Практические советы относительно монтажа УЗО

правильный монтаж в двухпроводной сети

Принцип работы и параметры устройства

Особенности конструкции прибора

Технические характеристики

Подключение УЗО в сети

Монтаж в доме без заземления

Пример подключения к двухпроводной линии

Подключение узо на группу автоматов. Схема подключения узо на группу автоматов

Зачем подключать узо на группу автоматов

Схема подключения узо на группу автоматов

Каким по номиналу должен быть автомат больше или меньше УЗО?

Пример 1. Нужен ли отдельный защитный автомат для УЗО?

Пример 2. Подключаем к УЗО автоматы не более чем его номинал

Пример 3. Если вышестоящий автомат по номиналу выше, то УЗО по номиналу не должно быть меньше номиналов подключенных автоматов

Особенности подключения групповых узо

для легковых и грузовых автомобилей Загрузить с практическим руководством

Yuchai Service Manuals Скачать бесплатно

27 International Trucks Service Manuals Скачать бесплатно

По

Добавить комментарий Отменить ответ
