Как сделать вентиляцию в подвале частного дома своими руками, схемы

Содержание статьи:

Необходимость вентиляции подвала

От пола не тянет сыростью, а картошка хранится до весны, когда вентиляция в подвале дома выполнена правильно. Вентиляция обеспечивает организованное передвижение масс воздуха в подвальном помещении. За счет постоянного обмен воздухом между улицей и подвалом в помещении устанавливается постоянная температура и влажность. Создаются отличные условия для хранения овощей и припасов, не заводятся плесень и грибок. Если же движения воздуха нет, использовать подвал в качестве кладовой будет невозможно. Подвергаются опасности материалы фундамента и перекрытий, страдающие от постоянного воздействия влаги. Но основная угроза, подстерегающая жильцов дома с теплым невентилируемым подвалом – это пожар или взрыв, вызванные высокой концентрацией углекислоты. Газ выделяется при работе отопительного оборудования, часто устанавливаемого в цокольном этаже. Поэтому в подвале загородного дома просто необходима вентиляция.

Большую опасность для припасов и жильцов представляют споры плесени, населяющие сырые подвалы без вентиляции. В деревянных домах грибок может быть причиной разрушения несущих балок и даже обрушения конструкций. Вдыхание спор плесени способствует развитию респираторных заболеваний, астмы и аллергии. Поэтому вентиляция необходима в подвале любого жилого дома.

Принцип движения воздушных потоков для вентиляции подвалов частных домов на фото-схеме.

Продухи для вентиляции подвала

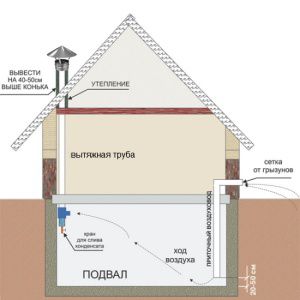

Принципиальная схема вентиляции подвала

Принципиальная схема вентиляции подвала

О том, как сделать вентиляцию подвала в частном доме, следует подумать еще на стадии закладки фундамента. Самый простой и дешевый вариант вентиляции в подвале дома – это система продухов или попросту отверстий в цоколе. Изнутри отдушины прикрываются сетками от грызунов и насекомых. На фото вентиляция подвала в частном доме с системой продухов.

Эффективность работы вентиляции в подвале деревянного или каменного дома будет всегда зависеть от силы и направления ветра, температуры на улице.

Организовывая такой вид воздухообмена, важно правильно рассчитать площадь продухов, которая составляет 1\400 от площади подвала.

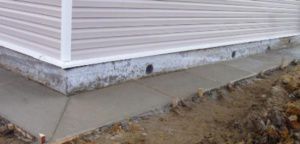

Продухи подвальной вентиляции

Продухи подвальной вентиляции

При подсчетах площади продухов следует учитывать также:

  • глубину фундамента;
  • тип грунта и близость почвенных вод;
  • направление преобладающих ветров;
  • количество осадков в разные периоды года;
  • перепады суточных и годовых температур.

Регламентируется и размер каждого отверстия:

  • диаметр от 12,5 см;
  • площадь от 50 кв. см.

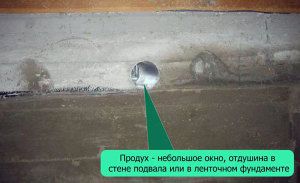

Продухи

Продухи

Чтобы вентиляция в подвале жилого дома работала эффективно, достаточно будет по паре отверстий с каждой из сторон дома.

Дома сложной конфигурации или расположенные в низменности придется обеспечить усиленной вентиляцией: по 2 продуха на 4 метра фундамента.

Если под внутренними стенами устроен фундамент, продухи делаются и в дополнительных конструкциях. Естественную вентиляцию можно сделать управляемой, установив задвижки на продухи. Зимой заслонки прикрываются, а летом полностью открываются. В трескучие морозы оставляются узенькие щели, так как тяга очень сильна и подвал моментально выхолодится.

Но такая вентиляция подвала в загородном доме не подойдет, если зимой его используют в качестве хранилища овощей и фруктов. Не достаточно эффективным будет воздухообмен и при большой площади дома. Для вентиляции подвала многоквартирного дома продухи используются лишь в качестве дополнительного средства. Основным же выбирают друхтрубную (приточно-вытяжную) систему вентиляции подвала жилого дома.

Приточно-вытяжная вентиляция подвала

Микроклимат в любом подвале лучше всего поддерживает приточно-вытяжная система. Состоит она из двух воздуховодов: один для притока воздуха, другой для вытяжки.

Приточно-вытяжная вентиляция подвала

Приточно-вытяжная вентиляция подвала

Нижний конец приточной трубы крепится в 50 см от пола подвала, а верхний должен выступать за уровень почвы на 1 метр.

Нижний конец вытяжной трубы располагается на 150 см от пола подвала, верхний выходит за конек крыши на 50 см.

Перепад температур в нижнем и верхнем концах обеспечивает тягу: по приточной трубе с улицы в подвал, по вытяжной на улицу.

Размещать вентиляционные каналы нужно в противоположных сторонах. Если пренебречь этим правилом, в помещении создадутся застойные, непроветриваемые зоны. Воздух будет двигаться лишь вдоль одной стены. И тут тоже следует оборудовать систему заслонок, контролирующих интенсивность проветривания.

Если хозяин решил сам делать вентиляцию подвала дома, как правило, используются пластиковые трубы диаметром 10 – 15 мм. Чем больше площадь, тем шире труба. Для площади 40 кв. метров лучше взять трубу диаметром 12 мм.

Более трудоемкий способ изготовления вентканалов – из деревянных досок. Внутренняя поверхность воздуховодов должна быть максимально гладкой, поэтому доски обрабатывают рубанком. Щели ухудшат тягу. Преимущество деревянной вентиляции подвала многоквартирного дома в отсутствии конденсата на стенках.

Верхние концы труб прикрывают зонтиками, которые не пропускают внутрь осадки и участвуют в регулировке скорости воздушного потока. Чем короче приточная труба по сравнению с вытяжной, тем мощнее поток. Этим свойством пользуются для регулировки интенсивности тяги.

Подвал многоквартирных домов делится на несколько отсеков, вентиляция приток-выдув монтируется в каждом из них.

Хорошая вентиляция подвала частного дома обеспечивает двукратный воздухообмен в час, то есть весь объем воздуха заменяется дважды за 60 минут.

Вентиляция маленького подвала

Вентиляция небольшого подвала частного дома работает по принципу приток-выдув. Но тут справится единственный вентканал из дерева, вдоль разделенный на два отсека. Один из них служит для притока, другой для вытяжки.

При сильных морозах вентканалы нужно закрыть.

Принудительная вентиляция подвала

Устройство принудительной вентиляции

Устройство принудительной вентиляции

Естественная вентиляция может не справляться со своими функциями в жаркую безветренную погоду, когда перепад температур очень мал. Если дом находится на пригорке, где почти всегда дует ветерок, такой системы вполне достаточно. А чтобы усилить тягу, приточный канал устанавливают с северной части, в 2 метрах от ближайшего забора или стены.

Часто никакие ухищрения не заставляют воздух двигаться. И тогда прибегают к использованию принудительной вентиляции в подвале частного дома.

Кроме этого принудительную тягу оборудуют:

  • В больших подвалах площадью 40 кв. метров и более. Зимой по вытяжной трубе проходит теплый воздух. При соприкосновении его с холодной трубой выпадает конденсат, оседающий на стенках и постепенно замерзающий. Во время длительных морозов весь просвет трубы может покрыться снегом и вентиляция в подвале этого дома прекратится;

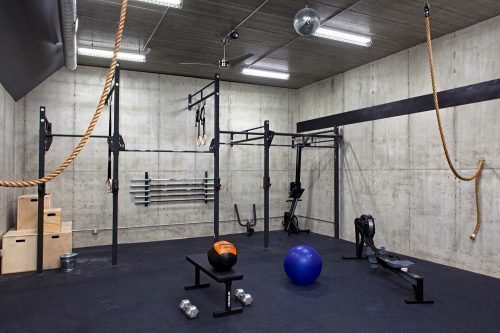

  • Когда в подвале собираются оборудовать сауну, зал для спортивных занятий, игровую или мастерскую. Принудительная вентиляция такого подвала в частном доме поможет заодно удалить неприятные запахи и обеспечить людей свежим воздухом.

Стандартная схема принудительной вентиляции заключается в механической подаче воздуха с улицы, который проходит фильтрацию, доводится до необходимой температуры и подается в подвал. Одновременно отработанный воздух вытягивается через отводящие каналы на улицу.

Для ее реализации необходимо много громоздкого и дорогого оборудования:

  • вентканалы;

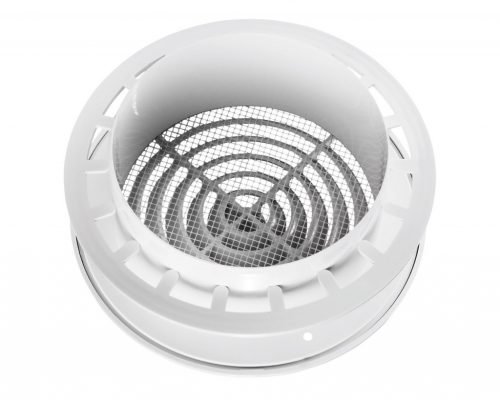

  • диффузоры;
  • воздухоотводы;
  • воздухозаборники;
  • камеры смешивания воздушных потоков;
  • нагнетатели (если приточная вентиляция будет обслуживать не только подвал, но и жилые помещения).

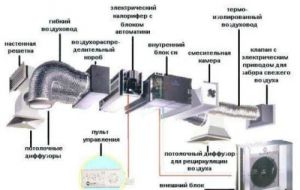

Фотография такой системы вентиляции подвала в частном доме наглядно демонстрирует ее сложность и монументальность.

Плюсы принудительной вентиляции в подвале деревянного дома:

  • независимость от погодных условий;
  • постоянная работа в нужном режиме.

Минусы:

  • сложный монтаж;
  • высокая цена.

Мы предлагаем две схемы принудительной вентиляции в подвале частного дома, которые можно воплотить самостоятельно.

Способ №1

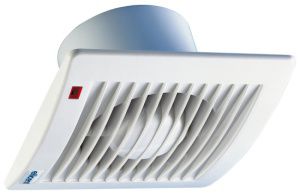

Вентилятор на вытяжку

Вентилятор на вытяжку

Необходима пара вентиляторов (иногда один). Его монтируют на внутренний просвет вытяжного канала для усиления вытяжки. При включенном вентиляторе в подвале разряжается воздух, недостаток компенсируется через приточный канал. Если площадь подвала велика, устанавливается пара вентиляторов.

Второй потребуется для притока, чтобы уравновесить его с оттоком воздуха. Это устройство вентиляции в подвале частного дома очень просто. Смонтировать его сможет самостоятельно хозяин, обладающий простейшими строительными навыками.

Вся система вентиляции подвала загородного дома управляется одним выключателем. При монтаже следует иметь в виду, что цокольные этажи относятся к категории влажных помещений. Поэтому разрешается устанавливать только электрооборудование, работающее от 36 Вольт и снабженное предохраняющими устройствами. Иначе возможны пробои на корпус, замыкания и все последующие неприятности.

Способ №2

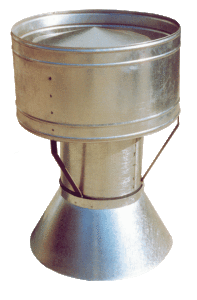

Вентиляционный дефлектор

Вентиляционный дефлектор

Как сделать энергонезависимую вентиляцию в подвале частного дома? Такой способ есть, принудительная тяга обеспечивается движением ветра. Наружный конец вытяжного канала заканчивается дефлектором особого типа. Приблизительно такими конструкциями снабжаются вагоны поездов. Когда ветер бьет в один бок дефлектора, в другом увеличивается давление. За счет этого эффекта тяга усиливается в разы. Можно устанавливать и маленькие турбинки, работающие по принципу флюгера. Вращаясь, они передают движение через систему валов на вентилятор, встроенный в вентканал.

Оба способа позволяют изменять интенсивность движения воздуха и использовать естественную вентиляцию. Поэтому располагают трубы для вытяжки и притока согласно правилам о монтаже систем приток-выдув. А вот диаметр труб выбирается поменьше раза в полтора, ведь механическая тяга достаточно интенсивна.

Вентиляция подвала своими руками

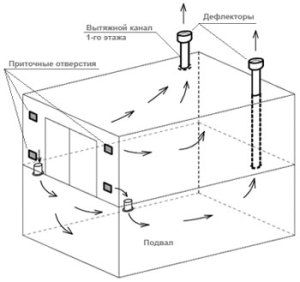

Схема движения воздушных потоков в подвале

Схема движения воздушных потоков в подвале

Задумавшись над устройством вентиляции в подвале частного дома, многим приходит в голову самостоятельно вырубить продухи в цоколе. Это правильное решение, если дом невелик. Аккуратно и красиво отверстия можно сделать методом алмазного сверления.

Высота центра отверстий от поверхности земли должна быть не меньше 0,3 метра, чтобы во время ливней и таяния снега в подвал не попадала вода. Диаметр продухов от 125 до 225 мм в зависимости от площади подвала. Изнутри на них крепится сетка и решетка. Можно вызвать специалиста, который проконсультирует по вопросам вентиляции в подвале частного дома и произведет все расчеты.

Начать обустройство приточно-вытяжной вентиляции в подвале частного дома нужно с составления схемы. Схематичный простейший рисунок послужит серьезным подспорьем при подсчете длины труб, количества хомутов. Далее необходимо пробить отверстия и каналы для воздуховодов. Удобнее всего немного откопать фундамент, сделать канавки, после чего установить воздуховоды. Крепится труба с помощью хомутов к стене. Внутри трубы будет скапливаться конденсат, его можно будет сливать через краник на сборщике воды (продается в строительных магазинах).

Разобравшись, как сделать вентиляцию в подвале частного дома, поговорим о подходящих строительных материалах.

В качестве вентканалов широко используются трубы из ПВХ или оцинкованной жести. Для соединений пластиковых труб продаются переходники и уголки из такого же материала. А вот с металлическими придется повозиться, тут нужны навыки жестянщика. К тому же, конденсат, неизбежно собирающийся на стенках труб, рано или поздно приведет к появлению ржавчины в местах соединений.

Что касается упомянутых выше деревянных воздуховодов: изготовление их трудоемко и в современном строительстве практически не используется.

Поэтому наша рекомендация: трубы из ПВХ.

Проверка работоспособности вентиляции подвала

Со временем может забиться даже правильно сделанная вентиляция в подвале частного дома.

Как проверить ее работу?

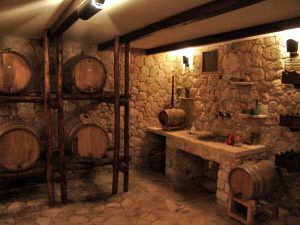

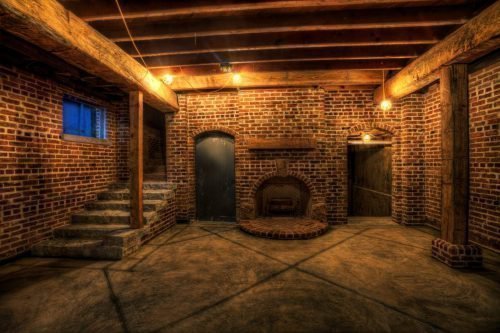

Такой подвал заслуживает хорошую вентиляцию

Такой подвал заслуживает хорошую вентиляцию

Метод прост: листочек бумаги прикладывают к внутреннему концу вытяжного отверстия. Если тяга хороша, он будет держаться у решетки как приклеенный. Безусловно, таким же образом бумажка поведет себя и при включенном вентиляторе.

Можно установить в подвале спиртовой (уличный) термометр и прослеживать за изменением температуры. Не помешает и прибор для изменения влажности – психометр. Место для устройств выбирается возле приточного канала.

Оптимальная температура для подвала-хранилища овощей составляет 3-5 градусов выше нуля, для помещения спортзала, сауны или бильярдной +17 – 21.

Вентиляция подвала в частном доме должна поддерживать относительную влажность в пределах 85 – 90% для хранилища и до 60% для бытового помещения.

Признаки плохой работы вентиляции в частном доме:

  • в подвале на стенах и потолке капельки конденсата;
  • тяжелый воздух;
  • неприятные запахи;
  • появляется плесень.

О том, что превышен уровень углекислого газа, говорит быстро гаснущая в подвале спичка.

Если обнаруживаются описанные выше тревожные факторы, люк в подвал и все вентиляционные заслонки открываются на 24 часа.

При увеличении влажности более 90% посередине помещения устанавливается ящик с опилками, солью или известью (негашеной). Они впитают излишки влаги из воздуха и понизят относительную влажность. Ящик можно использовать несколько раз, высушив его содержимое на солнце.

При появлении плесени, пораженная поверхность очищается и обрабатывается специальными растворами или белится известкой. Нежелательно использовать хлорку. После обработки на несколько суток усиливают движение воздуха. Процедуру проводят ежегодно перед закладкой плодов на зимовку.

инструкции и схемы, как сделать вытяжную систему

Помещение подвала — важная часть конструкции частного дома или коттеджа. В нём размещают коммуникационные сети (отопление, водоснабжение), встроенные или пристроенные гаражи. Его используют в качестве хранилища домашних припасов, утвари или как мастерскую. Важно, чтобы в подвале поддерживались оптимальные показатели температуры и влажности воздуха, иначе возникнет плесень, которая разрушительно действует на элементы конструкции и плохо сказывается на здоровье жильцов. Грамотное обустройство вентиляционной системы в подвале позволяет избавиться от этой опасности. Смонтировать её возможно и самостоятельно.

Зачем нужна?

Наличие вентиляции в подвале — не меньшая необходимость, чем в жилых помещениях. Эффективный воздухообмен позволяет поддерживать нормальный уровень влажности, который в подполе может быть повышен в силу следующих причин:
  • при отсутствии или повреждении гидроизоляции и слоя утепления;
  • во время обильных атмосферных осадков;
  • при наличии в стенах погреба трещин, сквозь которые просачивается влага;
  • при значительных перепадах температур с выпадением капель конденсата.
Если системы вентиляции в подвале нет или работает она недостаточно эффективно, могут возникнуть следующие проблемы:
  1. Спёртый воздух.
  2. Порча внутренней отделки помещения и покрытия пола на первом этаже здания.
  3. Быстрое разрушение стен, перекрытий.
  4. При тонком неутепленном перекрытии пол первого этажа станет влажным, холодным.
  5. Порча хранящихся в подвале продуктов, инструментов, предметов мебели.

Основные требования и нормы

Для обустройства вентиляции в подвалах частных домах пользуются рекомендациями СНиП 31-01-2003 «Здания жилые многоквартирные». В нём содержатся следующие указания:
  1. В наружных стенах подвалов без вытяжной вентиляции нужно обустраивать продухи, площадь которых должна быть не меньше 1/400 общей площади подвала. Располагать их необходимо на равном расстоянии друг от друга по периметру несущих наружных стен.
  2. Рекомендованная площадь каждого продуха должна быть не менее 0,05 м².
  3. Показатель кратности воздухообмена должен быть около 1.5. При площади подвала в 50 м² за один час система вентиляции должна пропускать не меньше 75 м². На эти же нормы можно опираться при строительстве подвалов в малоэтажных постройках.
Для подвалов важны:
  • обеспечение достаточного воздухообмена;
  • поддержание оптимального уровня показателей температуры и влажности.
Эти параметры зависят также от эффективности работы систем вентиляции.

Схема вытяжных систем

Существует две основных схемы обустройства вентиляции в подвальных помещениях. Каждая из них отличается схемой монтажа, наличием или отсутствием дополнительного оборудования.

Частного дома

В домах, имеющих небольшие подвалы общей площадью до 50 м2 и при условии частичного погружения его стен в грунт, нередко прибегают к устройству более простой системы воздухообмена — приточно-вытяжной. Подобная конструкция предусматривает монтаж пары труб, по одной из которых в помещение попадает свежий воздух, а по другой отводится отработанный. Основные характеристики такой системы следующие:
  1. Подвод приточной трубы осуществляется в нижней части стены на высоте от 30 до 50 сантиметров над уровнем пола. По возможности её следует разместить с северной стороны здания.
  2. Вытяжное отверстие располагают как можно ближе к потолку, а сам внешний край трубы рекомендуется вывести вертикально и расположить в полутора метрах над коньком крыши. Если оборудовать трубу дефлектором, сила тяги может значительно возрасти.
  3. Для эффективного воздухообмена в подвале вентиляционные трубы лучше смонтировать как можно дальше друг от друга в противоположных стенах.
Для помещений большей площади чаще прибегают к монтажу принудительной системы, как более эффективной для следующих случаев:
  1. Помещение цокольного этажа состоит из нескольких комнат с разным функционалом.
  2. Большая площадь подвала или несколько уровней.
  3. Невозможность обустройства продухов из-за рельефа имеющегося участка или конструкции цоколя.
  4. Полная заглублённость подвала в толщу грунта.
Принудительная вентсистема состоит из обязательных и дополнительных компонентов:
  • система воздуховодов и вентиляторов;
  • анализаторы температуры воздуха и влажности;
  • автоматическое реле для контроля за работой вентиляторов;
  • фильтры очистки воздуха.

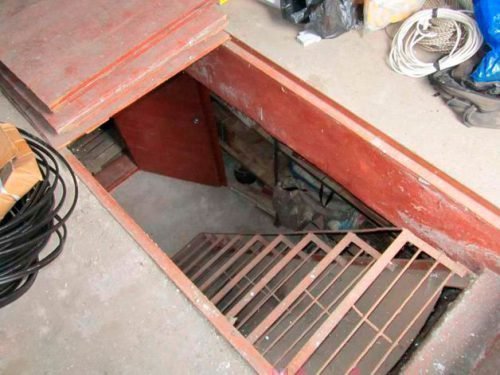

Гаража

Гараж используется не только в качестве места стоянки семейного автомобиля, но и как хранилище запасов. Тогда уровень влажности в помещении будет повышен. Поскольку площадь гаража невелика, рекомендации специалистов чаще сводятся к монтажу системы естественной вентиляции в данном помещении.

Внимание

Согласно СНиП, на каждые 10 м² площади гаражного помещения должно приходиться 15 см диаметра трубы воздуховода.

Принципы обустройства естественной вентиляционной системы в гараже аналогичны организации воздухообмена в погребе. Если в гаражном помещении есть смотровая яма для технического обслуживания машины или погреб для хранения, то для эффективного вентилирования подземных площадей понадобится смонтировать отдельные воздуховоды для притока и оттока воздушных масс. Одну из них обустраивают недалеко от поверхности пола, а другую — под потолком на противоположном конце помещения с обязательным выводом трубы над крышей. Вытяжку можно защитить от осадков и мусора колпаком. Подробнее о том, как грамотно обустроить вентиляцию на крыше, мы рассказываем тут.

Как сделать?

Чтобы обустроить систему вентиляции в подвале своими руками, выполняют все нужные для этого расчёты, закупают материалы и монтируют систему.

Выбор труб

Виды труб для монтажа воздуховодов:
  1. Из асбестоцемента. Такие трубы не подвергаются коррозии, устойчивы к низким температурам и воздействию влаги, долго служат. Можно приобрести их достаточной длины для монтажа воздуховода без сварочных работ. Один из недостатков — высокая хрупкость, поэтому нужно работать с такими трубами аккуратно.
  2. Из металла с оцинковкой. Такие трубы мало весят, не подвержены коррозии, имеют низкую цену, просты в работе. Подходят для помещений с высокой влажностью. Важно не допускать повреждений цинкового покрытия.
  3. Из пластика. Благодаря низкой цене и длительному сроку службы очень популярны. Внутренняя поверхность труб гладкая, воздушные массы проходят сквозь каналы вентиляции беспрепятственно. Нужно учитывать высокую степень горючести пластика при монтаже.

Как рассчитать диаметр труб

Чтобы работа вентиляции была эффективной, важно правильно рассчитать соответствие сечения трубы площади подвала. На один квадратный метр площади подвала нужно 26 квадратных сантиметров сечения канала. Можно рассчитать необходимый диаметр вентканала по формуле:

Важно

(S погреба × 26) ÷ 13 см.

При площади (S) подвального помещения, равной 10 кв. м необходимо установить трубу диаметром 20 сантиметров: (10×26) =260÷13=20 см. Если вентиляция в погребе будет осуществляться через одну трубу, её сечение необходимо немного увеличить.

Подготовка

  1. Перед обустройством системы вентиляции внутри подвала нужно подготовить помещение. Важно его хорошо просушить летом, открыть все окна и двери подвала. Можно применять крупную соль или сухую известь, которые засыпаются в ёмкость и помещаются в подвал. Если влажность слишком высокая, можно использовать бытовые отопительные приборы, печки-буржуйки или тепловые пушки.
  2. Второй важный шаг – монтаж гидроизоляции на плоскости стен и пола. Можно использовать для этой цели готовые гидроизоляционные растворы, которыми пропитывают поверхности. Существует более традиционный способ — защита от влаги путём нанесения густого раствора на основе песка и глины. Если подвал будет использоваться для сезонного хранения продуктов, этот метод предпочтительнее, так как экологически чист и недорог.
К самостоятельному монтажу системы вентиляции можно приступать после полного высыхания гидроизоляционного слоя. Обустраивают её по заранее составленной общей схеме.

Монтажные работы

Порядок действий при монтаже будет следующим:
  1. Сверление отверстий для притока масс воздуха в цоколе.
  2. Монтаж приточного канала внизу помещения в 20-50 сантиметрах от уровня пола.
  3. Устройство поворотов канала (при необходимости). Нельзя превышать угол в 90°.
  4. Крепление трубы с герметичной заделкой стыков.
  5. Вытяжные каналы монтируются как можно выше, ближе к потолку.
  6. Внешняя часть трубы для вытяжки должна быть расположена только вертикально и находиться чуть выше конька крыши. Поверх неё закрепляется дефлектор.

Рекомендации по устройству

Хотя процесс не кажется сложным, не всегда удаётся избежать ошибок при обустройстве систем вентиляции.
  1. Главная из них — отсутствие самой трубы. Простая дырка в стене не заменит вентиляционный канал.
  2. Вторая распространённая ошибка — неутепленные трубы. Такой канал зимой очень быстро остывает, снижая уровень тяги до минимума. Вентиляция перестаёт быть эффективной, помещение становится более сырым и холодным, что часто приводит к порче имущества, хранящегося в погребе.
Вентиляция в погребе очень важна. Если системы проветривания нет, становится сыро, появляется плесень. Избавиться от застоя воздуха можно только путём вентилирования. Для монтажа такой системы не нужны специальные знания, только чуточку терпения и немного строительных навыков. Эффективность вентиляции можно будет оценить вскоре после её обустройства. Свежий воздух без признаков спёртости, отсутствие грибка в подвале, низкий уровень влажности будут признаками того, что работы были выполнены грамотно.

как сделать своими руками, схема

Если вы хотите сохранить урожай зимой, оставить потомкам в наследство коллекцию элитных вин или просто иметь возможность хранить большой объем продуктов длительное время, то вам обязательно нужен подвал или погреб. Если у вас есть дача, то погреб или подвал там есть обязательно.

Подвал

Подвальное помещение в обязательном порядке должно быть оборудовано системой вентиляции

Подвальное помещение может быть оборудовано под частным домом, гаражом, общественным зданием, но, вне зависимости от места расположения, оно обязательно должно быть оснащено эффективной вентиляцией.

Краткая информация

Вентиляция в подвале частного дома выполняет сразу несколько важных функций. Она обеспечивает приток свежего воздуха и не дает скопиться в помещении влаге, из-за которой хранящиеся там продукты могут отсыреть и пропасть. С ее помощью обеспечивается более эффективная и быстрая просушка продуктов в помещении.

Правильно рассчитанная и смонтированная, она сделает вашу дачу, погреб на даче, более приспособленным для длительного хранения продуктов. Именно поэтому так важно наличие профессиональной схемы для оборудования.

Если вы хотите знать, как правильно сделать вентиляцию в погребе и подвале собственноручно, то не так сложно, как может показаться на первый взгляд. Для этого вам понадобится набор инструментов и стройматериалов, а также четкое выполнение определенной последовательности действий, согласно определенной схеме. А перед тем как приступить к монтажу вентиляции своими руками, стоит определиться с тем, какая именно она будет – естественная или принудительная.

Особенности естественной вентиляции

Как видно из названия, естественная вентиляция погреба осуществляется без помощи каких-либо технических приспособлений. Сделать ее гораздо проще, чем принудительную, а плюсы у такого варианта можно выделить однозначно.

  1. Невысокая стоимость – так как для обустройства естественной вентиляции подвала вам понадобится небольшое количество строительных материалов, то и цена такой конструкции будет небольшой. Вы сэкономите не только за счет того, что вам не придется пользоваться услугами квалифицированных специалистов, но и за счет отсутствия сложных технических приспособлений.
  2. Небольшое количество времени, которое затрачивается на установку – монтаж естественной вентиляции можно сделать за пару дней, а выполнять работы можно на любом этапе строительства погреба, даже после того, как будут завершены работы по его отделке.
  3. Не нужны специальные навыки и инструменты – с такой конструкцией, как естественная вентиляция подвала, справится даже тот, кто никогда не занимался строительными или монтажными работами. А для того чтобы знать, как сделать вентиляцию в подвале, достаточно всего лишь понять принцип ее работы — в этом поможет правильно составленная схема.

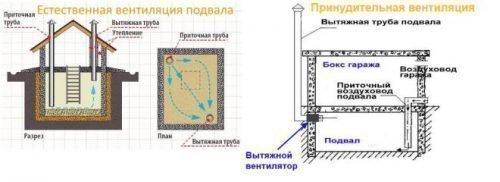

Схема естественной и принудительной вентиляции подвала

Схема естественной и принудительной вентиляции подвала

Есть у естественного перемещения воздушных масс и свои недостатки.
  1. Если температура снаружи больше или равна температуре в подвале, то циркуляция воздушных масс осуществляться не будет и вентиляция станет бесполезной.
  2. Интенсивность воздушных потоков никак не контролируется, все зависит исключительно от погоды.

Из всего вышесказанного можно сделать вывод, что обустройство естественной вентиляции является хорошим вариантом не только тогда, когда вы не желаете тратить лишние деньги на монтажные работы, но и тогда, когда в подвале дачного или частного дома хранятся продукты, не требующие особого температурного режима.

Такая система вентиляции под домом или на даче подойдет также для просушки продуктов после сбора урожая. Если же в вашем погребе хранятся вещи, которым нужна четко заданная температура, то лучше рассмотреть принудительные схемы вентилирования помещения.

Монтаж естественной вентиляции

По сути, система естественной циркуляции воздуха в подвале состоит из двух труб – одна служит для поступления воздуха в помещение, а вторая – для выхода из него.

Для максимально эффективной циркуляции воздушных масс между этими двумя трубами, следует придерживаться следующих правил при монтаже:

  • труба для вытяжки должна находиться в самой верхней части помещения;
  • приток воздуха должен осуществляться через трубу, которая расположена примерно в полуметре от самой нижней точки погреба;
  • выход трубы для выхода воздуха должен быть устроен выше, чем кровельный конек погреба — необходимо сделать утеплительный слой там, где она проходит сквозь чердачное помещение;
  • толщина материала, из которого изготовлены трубы, должна составлять не меньше 40 мм;
  • если вы хотите иметь возможность регулировать температуру воздуха в погребе и процент влаги в нем, то в трубах системы естественной циркуляции воздуха можно установить специальные заслонки, при помощи которых вы сможете уменьшать или увеличивать приток воздуха;
  • сечения приточной и вытяжной труб зависит от площади помещения, в котором монтируется вентиляция: для погреба размеров в 6-8 квадратных метров подойдут трубы с сечением 120х120;
  • если дачный или домашний погреб очень маленький, то для организации циркуляции воздуха в нем своими руками хватит установки и одной трубы с двумя каналами.

После того как вы обустроили правильную вентиляцию в погребе, необходимо проверить ее работоспособность. Для этого достаточно всего лишь поднести к отверстию одной из труб лист бумаги или спичку. Если лист или пламя будет двигаться от потоков воздуха из трубы, значит вентиляция функционирует нормально.

Особенности монтажа естественной вентиляции в гараже

Устроить вентиляцию в подвале можно не только в доме или на даче, но и в гараже. Подвал в гаражном помещении неплохо подходит для просушивания овощей и фруктов, а также может выполнять функции склада ненужных вещей или запчастей для автомобиля.

Подвал в гараже

Обустроить вентиляцию также можно в подвале гаража

Если вам нужна не вентиляция подвала в частном доме, а вентиляция в погребе гаража, то тут нужно учитывать несколько важных моментов.
  1. Во-первых, приточную и вытяжную трубы системы вентиляции необходимо располагать в разных концах подвала, лучше всего – в противоположных углах.
  2. Во-вторых, у труб стоит делать не только одинаковый диаметр сечения, но и как можно меньшее количество изгибов и поворотов.

А также расположение верхней части трубы для естественной вентиляции погреба в гараже нужно рассчитать так, чтобы она располагалась не ниже, чем на один метр над коньком крыши. Это защитит ее он заноса снегом и обеспечит более качественную тягу.

И вытяжную, и приточную трубы снаружи стоит прикрыть специальными козырьками, чтобы в них не попадала дождевая вода и мусор. Внешние части труб обязательно нужно утеплять, чтобы внутри их не образовывался конденсат.

Как обстоят дела с подвалом жилого дома

Создание такой конструкции, как вентиляция подвала частного дома тоже обладает своими нюансами. Основной из них состоит в том, что труба для поступления воздуха в домашней вентиляции монтируется в стене и идет через наземную часть фундамента здания.

С целью того, чтобы приток воздуха был максимально эффективным, она должна быть не только предельно прямой, но также без существенных утолщений и сужений по всей длине. Правильная вытяжная труба для циркуляции воздуха в подвале в доме должна располагаться в несущей стене или в особом канале для вентиляции, который должен идти вдоль стены.

Назначение и особенности принудительной вентиляции в подвале

Далеко не во всех случаях можно обойтись естественной циркуляцией воздуха. К примеру, она не будет давать нужно эффекта в некоторых случаях.

  1. Площадь вашего подвала составляет более 40 квадратных метров. При такой большой площади в подвальном помещении скапливается большое количество влаги, которая конденсируется на приточной и вытяжной трубе. При отрицательной температуре воздуха снаружи, такой конденсат очень быстро превращается в иней, а тот может полностью закупорить вентиляционное отверстие. Спасают от этого только вентиляторы принудительной системы.
  2. В подвале одновременно хранится большое количество овощей и фруктов. При больших объемах продуктов естественная вентиляция не может справиться с запахами и влажностью, а также не позволит эффективно просушить продукты.
  3. В подвале планируется обустроить помещения, в которых будут долгое время находиться люди: вы хотите сделать подвал мастерской, баней или домашним спортзалом. В таком случае справиться может только принудительная вытяжка, ни о какой естественной вентиляции не может идти и речи.
Домашний спортзал в подвале

Если в подвале планируется обустраивать домашний спортзал, необходимо устанавливать систему принудительной вентиляции

Такая система рассчитана на максимально эффективный продув помещения и может быть обустроена в любом типе помещения, будь то дачные дома, гаражи или подвалы многоквартирных домов.

Устройство системы принудительной вентиляции подвала чуть сложнее, чем естественной, но тоже довольно простое, и сделать ее легко можно своими руками.

Помимо очевидных достоинств, у этого варианта также есть свои недостатки, основным из которых является достаточно большой расход электричества, особенно если два вентилятора работают одновременно.

Как работает

Как и для естественной, для принудительной системы циркуляции воздуха также нужны трубы для поступления и оттока воздуха. Вот только воздушные массы в них двигаются не сами по себе, а под воздействием вентилятора, установленного на входе в воздуховод. Именно вентилятор является важнейшей составляющей системы принудительной вентиляции, а от его мощности зависит то, насколько эффективно будет охлаждаться воздух в подвале.

Вентиляторы монтируются и в приточной, и в вытяжной трубе. Рекомендуется периодически выключать их, чтобы контролировать температуру в погребе. Всего различают два типа принудительной вентиляции.

  1. Механическая – полностью контролируется пользователем, то есть вам придется самостоятельно следить за температурой и уровнем влажности в помещении, и, в зависимости от этого, включать или выключать вентиляторы.
  2. Автоматическая – работает в автономном режиме за счет специальных датчиков, которые отслеживают все необходимые параметры. Система сама включает и отключает вентиляторы, способна поддерживать заданную температуру и отлично подходит для тех случаев, когда у вас нет возможности или желания постоянно лично контролировать процесс функционирования вытяжки.

Монтаж принудительной вентиляции

Если речь идет о принудительной вытяжке, то устройство вентиляции в подвале своими руками осуществляется так же, как и естественной, с одним небольшим отличием.

Вам так же нужно установить трубы для поступления и оттока воздуха, точно так же их рекомендуется утеплить и накрыть от осадков, но внутрь каждой трубы необходимо установить вентилятор. Это предельно простой процесс, главное в котором – правильно подобрать размер механизма под диаметр трубы и определиться с мощностью.

Мощность вентилятора зависит от объемов погреба и ваших требований к температуре и влажности, поэтому перед покупкой стоит проконсультироваться у опытного специалиста, который порекомендует подходящую вам модель.

Эффективность принудительной вентиляции можно увеличить, если на конце приточной трубы установить специальное устройство – диффузор. Он позволяет вентиляции работать за счет энергии ветра, что существенно снижает ваши затраты на электроэнергию.

Диффузор

Диффузор — специальное устройство, увеличивающее эффективность принудительной вентиляции

Вентиляционные трубы в системе принудительного воздухообмена могут быть расположены не только горизонтально, но и вертикально. Эффективность работы системы от этого не меняется, а тип расположения труб зависит от особенностей помещения.

Вентиляция в общественных помещениях подвального типа

Если вам нужно смонтировать своими руками вентиляцию в общественном подвале, то, вне зависимости от ее типа, делается это точно так же, как в погребе, подвале частного дома или в гараже.

Для ее построения также нужны две трубы для выхода и поступления воздуха, рассчитанные на выход и вход воздушных масс большого объема за минимальный промежуток времени. Они должны идти вдоль несущей стены или внутри ее: для организации естественного воздухообмена следует позаботиться о расположении труб на разной высоте, а для искусственного – установить вентиляторы в трубах.

Вентиляция может устанавливаться в подвалы для того, чтобы обеспечить просушку продуктов, для хранения фруктов и овощей или просто для обеспечения доступа свежего воздуха в подвальное помещение, если вы оборудуете там спортзал или мастерскую. Необходимо соблюдать правила монтажа системы, использовать только качественные материалы и регулярно проверять работоспособность вентиляции, тогда она прослужит вам максимально долго.

Правильная вентиляция подвала, погреба и подпола в частном доме

Погреб и подвал – это места, в которых хранятся заготовленные на зиму продукты, домашняя консервация, всевозможные закваски и соленья. За счёт этого и определяются параметры воздушной среды в помещениях такого типа. Многие знают, что для основной части продуктов повышенная влажность, которая может стать причиной гниения, или слишком низкая влажность, которая может стать их причиной усыхания, являются недопустимыми условиями хранения.

Вернуться к оглавлению

Содержание материала

Особенности устройства погреба или подвала

Помещения погреба или подвала располагаются, как правило, ниже уровня земли, благодаря чему появляется возможность обеспечения их хорошей теплоизоляции. При этом необходимо следить за тем, чтобы места расположения погребов или подвалов были надежно защищены от воздействия грунтовых вод качественно обустроенными системами гидроизоляции и дренажа.

схема строительства подвала в частном домесхема строительства подвала в частном домеПравильная схема строительства подвала в частном доме

Чтобы обеспечить в подвале нужные показатели влажности и температуры воздуха, одних только конструктивных особенностей бывает недостаточно. Прежде всего, стоит учитывать, что заготовки также могут выделять влагу и тепло и, кроме этого, в результате разности температур снаружи и внутри из воздуха на потолке и внутренних стенах помещения может появиться конденсат.

Вентиляция подвала в частном доме как раз и предназначена для того, чтобы устранить избытки влаги и решить данную проблему.


Если помещение сконструировано правильно, внешние источники влаги отсутствуют, то вентиляцию погреба под домом можно обеспечить естественным путём, без использования  вентиляционного оборудования.

Чтобы это сделать, в противоположных углах помещения размещают два вертикальных канала, которые ведут наружу, как можно выше. Один из них – приточный, с отверстием на уровне пола; второй – вытяжной, с отверстием, находящимся  на уровне потолка. Размер этих каналов полностью зависит от здания, под которым располагается подвал, при этом желательно, чтобы наружное отверстие приточного канала располагалось немного ниже, чем наружное отверстие вытяжного канала.

естественная вентиляция подвалаестественная вентиляция подвалаСхема устройства естественной вентиляции подвала в частном доме

Естественная вентиляция подвала или погреба происходит в результате разности температур плотностей воздуха внутри и снаружи помещения. Плотность воздуха, в свою очередь, зависит от его давления и температур, причём уровень давления на разных высотах обладает различными показателями. Соответственно, чем выше наружное отверстие вытяжного канала, тем разница давлений снаружи и внутри будет выше, и вентиляция помещения будет более эффективной.

Второй канал будет обеспечивать приток свежего воздуха при условии меньшей разницы давлений, чем в вытяжном. Поэтому его наружное отверстие должно располагаться ниже наружного отверстия вытяжного канала, что позволит добиться большей разницы высот и эффекта от вентиляции.

На сечение каналов влияет размер помещения, его конструктивные особенности, назначение и расположение. Для вентиляции подпола или погреба небольшого размера достаточно трубы, диаметр которой достигает 100 мм, для подвала под жилым домом – канала с диаметром 140х140, для хранилищ больших размеров – 140х270.

Отверстия каналов, которые находятся внутри подвала, должны быть оснащены шиберами, регулируемыми решётками или задвижками, что позволит управлять величиной воздухообмена, а также влажностью и температурой воздуха в разное время года.

вентиляционный шибервентиляционный шиберВентиляционный шиберВернуться к оглавлению

Принудительная вентиляция подвала

Также можно сделать и принудительную приточно-вытяжную вентиляцию своего подвала. Для этого нужно сконструировать и установить по разных стенам подпольного помещения две трубы, одна из которых будет приточная, а другая вытяжная. Проекты частных загородных домов с подвалом часто предусматривают именно такой тип вентиляции.

схема вентиляции погребасхема вентиляции погребаСхема движения воздуха в погребе при такой системе вентиляции

Вытяжная труба всегда должна располагаться выше, чем приточная. Вытяжная труба должна быть под самым потолком подвала. Также необходимо располагать приточную трубу не совсем вплотную к стене, а хотя бы на расстоянии 20-50 см от неё.

Затем вытяжной канал необходимо вывести на крышу своего дома и расположить выход трубы не ниже 40-50 см над уровнем крыши.

принудительная система вентиляции подвала в частном домепринудительная система вентиляции подвала в частном домеСхема установки принудительной приточно-вытяжной вентиляции в подвале частного домаВернуться к оглавлению

Как сделать вентиляция подвала своими руками с помощью подручных средств

На видео можете посмотреть, как была сделана простая принудительная вентиляция подвала с помощью обычных старых компьютерных блоков.

Как проветрить подвал | Руководства по дому

Ребекка Мекомбер Обновлено 29 декабря 2018 г.

В большей степени, чем любая другая комната в доме, подвал может стать хранилищем неприятных запахов, проблем с влажностью, роста плесени и других загрязнителей в помещении. Непроветриваемые подвалы не только подвержены затхлым запахам и плесени, подвал также обычно используется для хранения бытовой химии. Краски, растворители, автомобильные продукты и чистящие средства медленно выделяют химические вещества в воздух.В непроветриваемом помещении эти химические вещества накапливаются и создают токсичную среду. При вентиляции подвала удаляется загрязненный или затхлый воздух, а свежий воздух забирается снаружи. Существует два основных метода вентиляции подвала: естественный и механический, со своими достоинствами и недостатками.

Зачем нужна вентиляция

Благодаря расположению под землей, влага из земли просачивается сквозь пол и стены. Когда эта холодная влага сталкивается с более теплым воздухом подвала, образуется конденсат.Избыточная конденсация создает затхлый кислый запах и, если его оставить в лужах с жидкой водой, застаивается или создает питательную среду для плесени и спор плесени. Некоторые виды плесени токсичны и опасны для здоровья жителей дома. Агентство по охране окружающей среды сообщает, что определенные виды плесени, особенно черная плесень, могут усугублять или вызывать аллергические реакции, приступы астмы и симптомы гриппа. EPA рекомендует домовладельцам уменьшить или устранить любые утечки воды или проблемы с влажностью, а также проветрить подвал.Постоянный приток чистого свежего воздуха препятствует росту плесени и грибка.

Метод естественной вентиляции

Естественная вентиляция использует естественные воздушные потоки, но этот тип вентиляции работает только в подвалах с окнами, которые расположены стратегически и могут открываться и закрываться. Хотя естественный метод экономит энергию, он требует больше усилий. Окна должны открываться через регулярные промежутки времени и закрываться во время дождя или ночью, чтобы предотвратить проникновение злоумышленников в подвал.Для достижения наилучшего результата окна в подвальном помещении должны располагаться напротив друг друга, следуя естественным сквознякам подвала. Влажный подвал требует дополнительной вентиляции, например, вентиляторов или осушителя. Если подвал постоянно влажный, естественного метода, скорее всего, недостаточно, и может потребоваться более механическая система.

Метод механической вентиляции

Механическая вентиляция использует вентиляторы и вентиляционные отверстия для отвода воздуха из подвала и поступления свежего наружного воздуха.Этот тип системы может быть таким же простым, как установка небольших оконных вентиляторов в противоположных окнах, или столь же техническим, как установка вытяжного вентилятора с вентиляционной трубой. Многие домовладельцы выбирают механическую вентиляцию из-за большой гибкости и автоматизации. Механическая вентиляция необходима для домов, у которых положительный результат теста на радон — газ без запаха, который является основной причиной рака легких в США среди некурящих. EPA рекомендует домовладельцам, у которых дома есть радон, проконсультироваться с радоновым отделом штата для получения информации об установке системы смягчения последствий радона.

Базовая система установки

Базовая система механической вентиляции начинается с проектного плана и в значительной степени зависит от размера подвала и других устройств или предметов в помещении. Для большинства подвалов небольшого и среднего размера подойдет вентилятор с одной стороны подвала и вытяжной вентилятор с другой стороны. Вентиляторы могут быть постоянно установлены в существующих оконных полостях или могут потребоваться специальные отверстия, прорезанные в тех частях стен подвала, которые находятся над землей.Лучшие вентиляторы включают датчик влажности для простой автоматизации. Как только датчик обнаруживает определенное содержание влаги, вентиляторы выпускают воздух до тех пор, пока содержание влаги в подвале не уменьшится. Агентство по охране окружающей среды рекомендует домовладельцам поддерживать влажность ниже 60 процентов, чтобы предотвратить рост плесени и грибка в своих подвалах.

.

Спасательная конструкция: как сделать вентиляцию в частном доме |

Несмотря на то, что строительство частного дома в России за четверть века не является чем-то экзотическим, заказчики, а иногда и подрядчики, это весьма поверхностное отношение к планированию и проектированию по такой «мелочи», как разводка электропроводки. электроснабжение или планирование отвода сточных вод. Как сделать вентиляцию в частном доме, специалисты зачастую не знают, ориентируясь на не полученные в ВУЗах устаревшие знания за 80 лет и приобретающие опыт работы в этой области.Но тогда напрашивается логический вывод — если сами дизайнеры выросли, так как профессионалы, наряду с новыми технологиями, «человек с головой, руками и терпением» вполне способны на один проект, тем более при мотивации собственника.

Эффективная вентиляция в доме — необходимое условие здорового микроклимата

Содержание

  • 1 Вентиляция в доме: требования и принципы устройства.
    • 1.1 Предварительная оценка
  • 2 Естественная вентиляция в доме
    • 2,1 Тяга и доступная высота
    • 2.2 Повышение тяги на выходе
    • 2.3 Доступ к свежим притокам
  • 3 механическая вентиляция
    • 3.1 Централизованная система
    • 3.2 Местная принудительная вентиляция

Вентиляция в доме: требования и принципы устройства

Самая «незаметная», но очень важная часть комфортной атмосферы — это вентиляция в доме.С появлением пластиковых окон начался массовый бум установки пакетов из ПВХ с практически абсолютной звуко- и воздушной изоляцией. Однако система вентиляции построек советского времени была рассчитана по тогдашним санитарным нормам с учетом соответствующих материалов и конструкций. Вентиляция в деревянном доме в то время была вообще самой естественной и абсолютной. Буквально через 2-3 месяца владельцы «тихих» окон начали самостоятельно и бессистемно решать вопрос, как сделать в доме вентиляцию, пробивая руками дыры в наружных стенах, что только усугубляло ситуацию.

Об устройстве вентиляции следует подумать еще на этапе планирования строительства дома

Однако современные многоквартирные дома построены по новым требованиям и стандартам, поэтому для рядовых арендаторов эта проблема исчезла. Но те счастливцы, которые строят собственное жилище, вынуждены учитывать этот фактор и потому, что установка правильной вентиляции в доме обходится недешево, и в большинстве случаев ошибка будет стоить дорогостоящей переделки не только системы вентиляции, но и коснется наименьший кадр.

Установка общедомовой системы вентиляции своими руками вполне реально, хотя и с ограничениями. Вам нужно только рассчитать воздухообмен, выбрать тип системы (естественный или принудительный), учесть климатические условия при выборе модулей будущей системы и, собственно, смонтировать ее.

Схема вентиляции с механической и естественной вентиляцией

Предварительная оценка

Так как частный дом — это не многоэтажный небоскреб, расчет схемы вентиляции в доме своими руками не требует особых усилий, хотя в действительности регулируется пятью перекрестными ножницами.В грубом виде расчет выглядит так:

  • в гостиной площадью менее 20 м2 воздухообмен должен происходить со скоростью 3 м3 / час;
  • Если площадь помещения более 20 м2, то использовать расчет площади нецелесообразно, результат может отличаться от фактического из-за специфики планировки. Достаточно использовать другой метод: считайте, что стоимость обмена должна быть не менее 30 м3 / час на человека;
  • грязных помещений (кухня, туалет, подсобное помещение, различные склады и мастерские) потребляют не менее 110 м3 / час.Исключение составляет кухня с газовой плитой, которая сама тоже активно использует кислород. Здесь необходим поток со скоростью воздуха не менее 140 м3 / час.

Элементы устройства естественной системы вентиляции частного дома

Этих параметров достаточно для расчета вентиляции частного дома в идеальных климатических условиях (температура летом + 250С, зимой около -50С) при использовании естественной вентиляции. Однако при температуре -200С заменить в час соотношение объема воздуха в половине объема дома, эквивалентное «нагреву» до 0-50С.Вы должны учитывать, что количество энергии, используемой для обогрева, не является линейной функцией разницы температур. Дальнейшие усилия по нагреванию поступающего воздуха были бы слишком дорогими даже без учета логистики. И даже при оптимальных параметрах нужно быть готовым к самым сильным сквознякам из-за резких перепадов температуры воздуха в разных помещениях.

Осталось только заранее выбрать, какой тип вентиляции жилого дома будет использоваться: естественный или принудительный.

Чтобы рассчитать, как сделать вентиляцию в доме, нужно правильно распределить воздушный поток

Естественная вентиляция в доме

Очевидно, что загородный дом существенно больше городской квартиры, поэтому в расчетах можно не думать по СНиП.Достаточно принять значения воздуха 30 м3 / час на человека и общая погрешность расчетов не будет превышать 10-20%. Чтобы рассчитать, как сделать вентиляцию в доме, для начала нужно правильно распределить воздушный поток.

Естественную вентиляцию в частном доме организовать очень просто: из всех «грязных» участков (кухня, ванная, гараж, погреб, отопление, технические помещения) воздух удалялся вытяжкой.

Встроенная форточка с рекуперацией тепла обеспечивает естественный поток нагретого свежего воздуха в холодное время года

Дополнительно в гараже предполагается оборудовать выпускной «багажник» газов, который надевается на выхлопную трубу автомобиля.

Во всех жилых помещениях (чистых помещениях) необходимо оборудовать исключительно приточную. Установка вытяжек в каждом помещении приводит к потере тепла и созданию сквозняков, температура которых у пола на 2-40 ° C ниже, чем на уровне человеческого роста.

Схема приточно-вытяжной вентиляции с рекуперацией тепла

Высота тяги и доступная высота

К вентиляции в частном доме в ванной, кухне, туалете и т. Д.были задействованы в полную силу, и на постоянной основе эти помещения необходимо оборудовать вертикальными каналами. И чем выше вентанал, тем лучше тяга, поэтому устраивать импровизированную схему вентиляции с выходом в стену не очень целесообразно. Обычно стандартная конструкция вытяжной вентиляции дома определяет расположение таких каналов в непосредственной близости друг от друга, чтобы их можно было расположить в общей шахте, и чтобы они выходили на крышу как можно ближе к коньку. Это обеспечивает максимальную высоту каждого канала (т.е.е., тяга) и позволяет значительно снизить выступание труб над поверхностью кровли.

Чтобы вентиляция в частном доме использовалась в полной мере, необходимо оборудовать вертикальные каналы

В кирпичных домах воздуховоды выкладывают такой же кирпич прямо в кладку внутренних несущих стен — наиболее экономичное, но надежное решение. Однако в деревянных и каркасных домах использовать кирпич исключительно для вентиляции просто нецелесообразно. Достаточно использовать разводку для вентиляции в стенах частного дома из дешевых пластиковых трубок и шлангов из поливинилхлорида или даже можно ограничиться трубами в канализацию: они намного дешевле и к тому же заметно прочнее.Кроме того, устройство пользователя в вентиляции частного дома из пластиковых труб (фото, видео, иллюстрации и схемы, поясняющие их) в изобилии можно найти на специальных ресурсах сети Интернет благодаря простоте конструкции.

Важно! Архитекторы не просто стараются избегать труб для высокопроизводительной вентиляции: ведь выходной канал для правильной вентиляции в частном доме всегда полезно обшить и утеплить. Это устраняет конденсацию внутри канала и будет намного легче защитить крышку «выхлопной» трубы от снега и дождя.

Вентиляционная труба должна быть изолирована во избежание конденсации

Есть один нюанс. В многоквартирных домах в 90% случаев шахты имеют общие вытяжные и канализационные трубы. Но для индивидуального строительства такое решение вопроса, как сделать вентиляцию в доме, крайне нежелательно. Высотное здание из-за высоты всегда обеспечивало отличную тягу, а вот низкий коттедж при определенных погодных условиях может столкнуться с эффектом реверсивной тяги. Будет обеспечен «аромат» сточных вод вокруг дома.

Статья по теме:

Вентиляция в ванне своими руками: как правильно делать. Зачем нужна вентиляция в бане, как сделать вентиляцию в бане самостоятельно, принципы, устройства, схемы, инструкция, фото, видео.

Чтобы решить эту проблему, мастера часто предлагали установить на конце выхлопной трубы напротив воздушного клапана. Однако помните, что в случае обледенения клапан часто блокируется.

Элементы механической приточно-вытяжной вентиляции с автоматическим управлением

Набрать тягу на выезде

Загородный дом редко превышает 5 метров в высоту, так что тяги банально может быть недостаточно.Поэтому необходимо не забыть подвести к каналу разводку. Если тяги недостаточно, установка решетки вентилятора на «выхлопную» трубу занимает всего 15 минут.

Важно! Практически все бытовые вентиляторы предполагают установку на трубу диаметром 100 мм. И далеко не каждый вентилятор (осевой или канальный) окажется эффективным, несмотря на заявленные в паспорте характеристики. Они приспособлены к горизонтальному течению и не могут поднимать воздух высоко.

Комбинированная система вентиляции частного дома

Для вертикальных потоков оптимальные центробежные аппараты.Несмотря на более низкие силовые характеристики, асимметрия связана с осью корпуса устройства и втрое дороже, они «недоработаны» до последнего электрона.

Свежий приток

Фактически приток обеспечивается в основном оконными рамами, а скорее обычными или распашными форточками с приточными решетками и микровентиляцией. Однако зимой воздух бывает холодным, поэтому в стекло или оконную раму можно встроить вентиляторы. Перед тем, как попасть в комнату, свежий воздух извне попадает в вентиляционные каналы, где отбирает небольшое количество тепла из помещения.Эффективность вентилятора позволяет, например, поднять температуру свежего воздуха с -200С до 00С, что практически полностью устранит эффект «холодного пола».

В холодную погоду теплообменник обеспечивает тепло для приточного воздуха за счет теплообмена между входящим холодным потоком и теплом, полученным из помещения

Поскольку дом строится с нуля, проще и практичнее использовать настенные клапаны, которые представляют собой отверстия в стене, перекрывающиеся подпружиненные регулируемые клапаны или демпферы.Понятно, что температура и они не меняются, но ничто не мешает разместить их над аккумулятором или за ним. В этом случае конструкция оконных рам вообще не имеет значения.

Важно! Еще одна проблема — котлы, печи и камины, поскольку они потребляют большое количество кислорода. Если котел уже подключен к коаксиальной системе дымохода, о его специальной вентиляции беспокоиться не стоит. В противном случае вам просто нужно добавить подающие клапаны.

Клапан приточной вентиляции настенный с теплообменником

Для камина идеальным решением будет отдельный канал с улицы, выведенный прямо под зону горения.Это обеспечит минимальный отбор кислорода из общего объема помещения, поступающий воздух прогреется, а камин будет гореть намного лучше за счет притока кислорода извне.

Принудительная вентиляция

Российский климат в любом случае требует грамотного отопления и естественной вентиляции в загородном доме, достаточных не во всех регионах страны. Проблема холодного воздуха в подавляющем большинстве случаев решается только принудительной вентиляцией, которая, в свою очередь, может быть как централизованной, так и местной.

Электропроводка системы вентиляции может быть встроена в стяжку пола

Централизованная система

В простейшем случае вы используете бюджетный вариант — будьте осторожны, так как проектировщики в попытке занизить смету часто предлагают, когда вся трубопроводная сеть из «грязных» участков сводится к одной точке, где установлен мощный вентилятор. выбрасывает воздух. При этом приток остается естественным через окна и клапаны. Однако такая система принципиально ничем не отличается от натуральной, ведь приточный воздух все равно попадает в холодный.Точно такого же эффекта, но гораздо дешевле, можно добиться, если на кухне и в ванной установить отдельные «вытяжные» вентиляторы. Очевидно, это буквально деньги на ветер.

Централизованная система вентиляции с автоматическим управлением обеспечивает фильтрацию, обогрев или охлаждение, необходимый уровень влажности приточного и вытяжного воздуха из помещений

В данной системе обработки воздуха входные и выходные воздуховоды сходятся в агрегате, который может состоять из приточных и вытяжных вентиляторов, теплообменника, нагревателя и автоматики.То есть воздух, как он поступает, кажется вынужденным. Если для вентиляции частного дома купить теплообменник, установка не только обеспечит подогрев поступающего воздуха, но и позволит существенно сэкономить электроэнергию или топливо. Это связано с теплообменом потоков в теплообменнике, представляющем собой блок, в котором тонкие закрученные трубки навстречу друг другу проходят два потока воздуха, теплый внутри и холодный с улицы. От десятков до сотен метров путь теплого воздуха отдает тепловую энергию входящему холодному потоку, что обеспечивает экономию 25-50%.Летом теплообменник отключают.

После установки устройства с автоматическим управлением рекуператором тепла. Температура воздуха после рекуперации тепла повышается до комфортной + 10-150С. Автоматизация добавляет возможность плавно настраивать независимые входные и выходные потоки.

Центральная система вентиляции требует установки очень дорогого оборудования

Местная принудительная вентиляция

Централизованная система может выполнять дополнительные функции, основная из которых — механическая фильтрация входящего воздушного потока.

Но учтите его недостатки:

  • дорогое оборудование;
  • наличие вокруг дома сети трубопроводов большого сечения требует правильного монтажа;
  • : центральный блок сам по себе довольно шумный и уже по этой причине требует отдельного технического помещения в 6 и более квадратных метров.

Однако для небольших домов есть разумный компромисс: устройство местной вентиляции.

Местная вентиляция позволит избежать затрат на прокладку воздуховодов

На рынке представлен широкий ассортимент малогабаритных агрегатов, рассчитанных на одну комнату.Они также оснащены вентилятором, фильтром, теплообменником, нагревателем и ионизатором. Внешне они мало чем отличаются от обычных кондиционеров, не требуют воздуховодов, разве что выходом света наружу.

То есть фактически несколько таких устройств полностью «перекрывают» жилище. Вот только для решения вопроса, как сделать в частном доме вентиляцию ванной, туалета, кухни и, возможно, подвала, еще нужно установить каналы естественной вентиляции.

Но это компромиссное решение можно получить, не прибегая к помощи специалистов: достаточно будет воспользоваться инструкциями с схемами и фотографиями.Вентиляцию в частном доме в этом случае можно сделать своими руками.

Источник

.

Канализация в частном доме: схема, глубина заделки |

Канализация в частном доме: схема, глубина заделки трубы отвода, правила монтажа — все, что нужно знать и четко понимать перед началом монтажа. Правильная обустройство — залог комфортной жизни. Сегодня возможна прокладка канализации в частном доме своими руками. Встраиваемая в частных домах канализационная система подчиняется жестким требованиям по санитарным нормам, экологичности и простоте эксплуатации.Соблюдать грамотный целостный подход уже на этапе создания проекта всей системы.

Монтаж канализационных труб

Содержание

  • 1 Как устроить канализацию в частном доме: схема глубины установки трубы и параметры оборудования
    • 1.1 Основные расчеты при проектировании канализации
    • 1.2 Конструктивные особенности наружных частей канализации
  • 2. Устройство канализации в частном доме своими руками: пошаговая инструкция.
    • 2.1 Подготовительный этап
    • 2.2 Основной этап монтажа внутренней канализации
    • 2.3 Монтаж канализации в частном доме (видео)
    • 2.4 канализация своими руками в частном доме (видео)

Как построить канализацию в частном доме: схема глубины установки трубы и настройки оборудования

При строительстве частного загородного жилья чаще всего используются индивидуальные проекты, поэтому невозможно создать типовой проект канализации, изменения в котором можно было бы применить во всех случаях.Однако есть основные этапы и правила проектирования систем канализации. На начальном этапе всегда разрабатывалась общая схема канализации в частном доме.

Глубина заделки наружных труб и погружных резервуаров септиков должна быть рассчитана в соответствии с климатическими условиями и особенностями геологии почвы на участке. Пропускная способность всей системы определяется количеством проживающих в доме человека и наличием тех или иных сантехнических приборов.

Система наружной канализации частного дома

Любая канализационная система представляет собой совокупность нескольких взаимосвязанных модулей:

  • Внутренняя трубопроводная система состоит из ряда канализационных труб, соединенных с одним каналом через фитинги. Это единственный выход из дома, соединенный с внешним сливом через обратный клапан, предотвращающий подъем воды во внешних переливных баках. Внутренняя сеть может присутствовать не только в доме, но и в других благоустроенных постройках на участке.В этом случае каждый из них будет отдельной записью во внешней системе.
  • Дренажные трубы могут быть: выгребной ямой, отстойником, септиком или установкой биологической очистки. В зависимости от сложности и размера общая система может иметь различную структуру и принцип работы. Подключается ко всем объектам на участке, с внутренней канализацией.
  • Ливневая канализация, которая не всегда присутствует на участке. Может иметь отдельный водосток и может быть подключен к общей канализации, что позволит обеспечить ее выполнение.
  • Устройство ливневой (дождевой) канализации

    Основные расчеты при проектировании канализации

    При прокладке канализации в частном доме своими руками каждый элемент всей системы должен быть оптимально согласован и подключен к сети там, где это требуется нормативными актами. Это привело к следующим расчетам:

    • определяется местом установки каждого сантехнического блока внутри дома с соблюдением норм и правил.Здесь конструкция и способ подключения этих устройств к системе;
    • выбрать способ удаления сточных вод из системы. Есть напорная и гравитационная конструкции. В частных домах часто используют более простой второй вариант. Однако в этом случае рассчитайте угол наклона труб;
    • угол наклона канализационных труб сильно зависит от их диаметра и длины. Согласно нормам необходимо наклонять трубу диаметром 50 мм на 3 см на каждый метр, трубу диаметром от 100 — 110 мм до 2 см / мм. Для труб диаметром более 160 мм достаточно уклона 0.8 см / м. n;

    Схема необходимого уклона канализационных труб при их прокладке

    • для расчета необходимого диаметра гильзы трубы оценить вместимость каждого сантехнического устройства;
    • найти оптимальное место для установки стояков и вентиляторов труб. Эта конструкция служит для компенсации давления во всей системе.

    Полезный совет! При проектировании системы канализации важной задачей является минимизация количества углов.Это позволит снизить риск засоров в этих областях.

    Конструктивные особенности наружных частей канализации

    При проектировании наружной канализации учтены экологические требования по ведению хоз. Например, близкое расположение колодца или колодца для подачи питьевой воды исключает возможность строительства септиков без многоступенчатой ​​очистки.

    Также учтите способ отвода сточных вод. Это может быть централизованный водоотвод, но чаще всего используется автономная система утилизации.Объем емкости и производительность очистных устройств зависит от количества проживающих в доме людей и их водопотребления.

    Канализация в частном доме с использованием септика

    Дренажные трубы должны составлять единое целое с внутренней разводкой канализационных труб. При составлении схемы канализации в частном доме глубина заделки выводной трубы должна быть проложена ниже уровня промерзания грунта, либо необходимо обеспечить эффективную систему обогрева или утепление.

    Правила расположения устройства для отвода сточных вод следующие:

  • Обычный септик в 15 м от стен дома фундамент.
  • Переливная яма должна располагаться не ближе 12 м.
  • Любой тип септика 5 м.
  • Современные биологические очистные сооружения могут иметь площадь около 3 м.
  • Пример устройства канализации с применением биологической очистки

    Полезный совет! При большом удалении резервуара от дома необходимо произвести качественную изоляцию наружных трубопроводов.Эту трубу оборачивают изоляционным материалом и обматывают греющим электрическим шнуром.

    Санитарный узел в частном доме своими руками: пошаговая инструкция

    Весь процесс строительства канализации можно легко разделить на несколько последовательных этапов.

    Подготовительный этап

    На этом этапе рисуем общий чертеж всей системы. Обратите особое внимание на внутрикорпоративное общение. Это очень поможет в расчетах требований к трубам и другим деталям.

    Схема бытовой канализации в частном доме

    Подсоединения к стояку чаще всего выполняются трубами диаметром 50 мм. Подъемник и горизонтальные трубы выходят за дверь, делая 100 — 110 мм в диаметре. Канализационная труба аналогична по диаметру стояку, а часто является его продолжением. Исходя из этого, рассчитайте необходимое количество труб разного диаметра.

    Для связи внутренних систем с внешней информацией, а также для прокладки внешних коммуникаций используется гофрированная труба.Это обеспечивает надежность в случае смещения грунта, поскольку ребра препятствуют деформации. Кроме того, необходимо учитывать стойкость к химическим загрязнителям, надежность и удобство всех соединений с рельефом внутренней поверхности, который должен быть гладким.

    Типы труб, применяемых для монтажа внутренней и внешней канализации частного дома

    Инструмент для подготовки. Какой бы ни была схема, глубина заделки канализации в частном доме была, для реализации проекта необходим специальный инструмент:

    • пила по пластику.Это называется «забил» и необходимость резки труб.
    • острый нож для нарезания заусенцев на срезах и снятия фаски на концах трубы;
    • установка резиновых уплотнителей.

    Инструкция по резке и соединению пластиковых канализационных труб

    Подготовка фасонных деталей. Для установки канализации недостаточно иметь только трубы. Необходима различная арматура для их подключения:

    • ветки, предназначенные для формирования углов.Есть 45 или 90 градусов. На концах имеют муфты с уплотнениями для герметичного соединения труб;
    • Отводы переходные
    • предназначены для создания переходов между двумя трубами одинакового диаметра;
    • тройная или учетверенная соединительная арматура, реализующая разветвление трубопровода;
    • Переходные соединения
    • обеспечивают плавный переход между трубами разного диаметра.

    Типы канализационных подключений

    Полезный совет! Чтобы монтаж труб был более эффективным, их концы необходимо обогревать.Для этого опустите концы трубок в кипящую воду.

    Основной этап монтажа внутренней канализации

    Монтаж канализации своими руками в частном доме, видео которого вы легко можете увидеть, не представляет особой сложности, если все расчеты и приготовления произведены правильно. Для начала установите вертикальные подступенки в нужном количестве. Чаще всего их укладывают от подвала до крыши, совмещая при этом с вентиляцией.

    Место для установки стояков выбирайте ближе к унитазам, так как они должны находиться в пределах 1 м от стояков.Если два туалета расположены на одной вертикальной линии, а сам дом имеет небольшую горизонтальную площадь, достаточно установить только одну подкос. Самый дальний сантехнический прибор следует отводить от него не более чем на 5 м.

    Монтаж канализации частного дома своими руками

    Стояк подключается к подводной трубе. Сначала подсоедините трубы туалета. Они должны быть ниже других. Затем прикрепите все остальные боковые веточки.Допускается одна поставка для установки некоторых сантехнических приборов. Толщина входной трубы должна приниматься с учетом их общей производительности.

    Статья по теме:

    Канализация для частного дома, как правильно смонтировать. Проектирование и укладка трубы. Устройство внутренней канализации в частном доме. Правила, которые необходимо соблюдать при установке.

    Подключение сантехники через сифоны — завершающий этап строительства внутренней канализации своими руками в частном доме.На видео этого процесса обычно даются комментарии по присоединению сифонов и их функции. Схема сборки, глубина заделки канализации в частном доме зависит от типа захоронения отходов, свойств почвы и поведения грунтовых вод. Поэтому следует рассматривать в контексте конкретных обстоятельств.

    Не рекомендуется использовать канализационные трубы под углом 90 °

    Грамотно выполненный дизайн и правильный монтаж канализации обязательно обеспечат ее бесперебойную работу.Отказоустойчивость и надежность системы зависит от качества ее сборки, запустить которую можно только по инструкции. Они были подробно описаны выше.

    Монтаж канализации в частном доме (видео)

    Канализация своими руками в частном доме (видео)
    Источник

    .

    Планов дома с подвалом

    Заинтересованы в доме с дополнительным пространством? План дома с подвалом может быть именно тем, что вы ищете. Если на вашем участке нет места для строительства и вокруг него, вы можете вместо этого построить!

    Эти планы — отличный вариант для семей, потому что дополнительная комната очень гибкая. Вы можете превратить пространство во все, что захотите, в том числе, но не ограничиваясь:

    Заинтересованы в доме с дополнительным пространством? План дома с подвалом может быть именно тем, что вам нужно.Если на вашем участке нет места для строительства и вокруг него, вы можете вместо этого построить!

    Эти планы — отличный вариант для семей, потому что дополнительная комната очень гибкая. Вы можете превратить пространство во все, что захотите, в том числе, но не ограничиваясь:

    • Дополнительная семейная комната
    • Детская игровая
    • Дополнительное место для хранения
    • Пещера легендарного человека
    • Тренажерный зал
    • Зона мастерской, если гараж полон

    Строительство дома с готовым подвалом увеличивает стоимость вашей собственности в долгосрочной перспективе, о чем вы определенно не пожалеете.

    Типы подвалов и преимущества

    Если вы находитесь на наклонном участке, план дома с выходом из подвала станет прекрасным дополнением вашего пространства. Просто войдите и выйдите на уровне земли как с передней, так и с задней стороны дома. Это идеальное использование земли, удобное для вас и всех гостей, которых вы можете встретить.

    Другие типы подвалов включают полные подвалы, где под всей площадью основного уровня также есть подвальное пространство, и частичные подвалы, где только часть дома имеет подвал.

    По мере того, как все больше и больше людей ищут дома навсегда для своих семей, подвалы становятся все более популярными. Мало того, что дополнительные квадратные метры — идеальное место для создания той бонусной комнаты, которую вы давно хотели, она также может служить безопасным пространством в определенные типы суровой погоды.

    Начните изучать наши планы этажей с подвала ниже! Есть вопрос? Не стесняйтесь обращаться к нам с любыми вопросами, которые могут у вас возникнуть.

    Читать меньше .

    По

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
