Остается поставить внизу ролики. Они катятся по вертикальным Г-образным стойкам проема, сделанным из того же профиля сечением 60×30 мм. Сами ролики взяты мной от ремня привода ГРМ двигателя грузовика Hyundai, внешним диаметром 60 мм.

Для подъема ворот использован покупной электротельфер «ЭТФ-500». Он закреплен под потолком, трос перекинут через ролик, установленный вплотную к верхней поперечной балке проема, спускается вниз и цепляется за мощный рым-болт, ввинченный в нижнюю поперечину. Все это смонтировано посередине ворот по ширине.

Максим ЖДАНОВ, Московская обл.

материалы и алгоритм действий + 50 фото — Построй своими руками

Владельцы частных домовладений часто задумываются над тем, какие ворота установить у себя при въезде на участок. Вариантов несколько и каждый из них имеет свои плюсы и минусы. Но главный критерий – цена, именно она является отправной точкой в процессе определения модели. Поговорим о том, можно ли изготовить откатные ворота своими руками? Выгодно ли будет их изготовление и с чего начать процесс возведения, не имея опыта в этом деле?

Конечно, процесс изготовления не для новичков, но при желании, с ним можно разобраться, изучив наши рекомендации и пошаговые инструкции по выполнению работ. Но для начала, определитесь с типом откатных ворот.

Разновидности откатных систем ограждения

В зависимости от ваших потребностей и условий функционирования, подберите для изготовления тот тип откатных ворот, которые максимально будут соответствовать вашим требованиям. Но для начала, ознакомьтесь с их преимуществами и недостатками.

Подвесные ворота откатного типа

Ворота этого плана представляют собой полотна, навешенные на верхнюю планку, закрепленную на определенной высоте. Такие конструкции часто встречаются на крупных предприятиях, на которых отмечается прохождение габаритных машин.

Большой плюс такой системы – надежность, но и без минусов не обойтись. В первую очередь – это стоимость на материал, и вес конструкции, а во-вторых, верхняя планка часто становиться препятствием к прохождению высоких машин, что не всегда удобно.

Откатные ворота по рельсам

Этот вариант наиболее востребованный в силу своей надежности. Устанавливая такие ворота вы не просто экономите свободное пространство, а делаете это максимально эффективно. Полотно отъезжает вдоль забора ровно настолько, насколько позволяет ширина проема.

Кроме того, такая конструкция очень прочная. Полотно движется вдоль проложенной внизу рельсы и для надежности фиксируется в верхней точке, в месте, где полотно останавливается при открывании.

Единственный недостаток такой системы, это постоянный контроль за чистотой рельсы. Помимо мусора, препятствием для движения полотна может быть и снег, поэтому владельцам таких ворот необходимо взять за правило обслуживание этой системы, для обеспечения беспрепятственного открытия полотна.

Консольные ворота откатного типа

Учитывая недостатки первых двух типов ворот, ограничение верхней или нижней планкой, были изобретены консольные ворота, которые считаются самыми сложными в изготовлении. Крепление полотен выполнено при помощи роликовых блоков и направляющих балок, расположенных в нижней части конструкции.

Иногда система крепления располагается в центральной части полотна, или сверху. Это оправдывается в том случае, если есть возможность закрепить роликовые блоки на стене капитального строения. Если такой возможности нет, то придется заняться дополнительным сооружением силовой конструкции, способной выдержать вес полотна.

Чтобы не выполнять лишних мероприятий по возведению стен, используют нижнее крепление полотен.

Оперируя предоставленной информацией можно сделать вывод, что наиболее практичным вариантом для частного владения являются откатные ворота консольного типа. Но у них еще ряд преимуществ, о которых не стоит молчать.

Преимущества консольных ворот откатного типа

Если вы все еще сомневаетесь в правильности своего решения, проанализируйте еще несколько аспектов:

• Отсутствие открывающихся полотен экономит полезное пространство участка и не повредит транспортное средство при открытии ворот.
• Отсутствие ограничений по высоте.
• Отсутствие блокировки ворот в случае обильных снегопадов, ввиду того, что полотна находятся на расстоянии 10 см от поверхности земли.
• Простая система открывания, позволяющая ребенку привести в движение полотна.
• Продуманная система крепления и движения полотен, с защитой от неблагоприятных погодных условий.
• Устойчивость к высоким порывам ветра, благодаря четко спланированной системе крепления полотен.
• Возможность оборудования систему откатных ворот электроприводом.

Несмотря на все плюсы, не стоит забывать и о минусах. И хотя их немного, но сбрасывать со счетов их не стоит.

• Консольная конструкция достаточно сложная в исполнении.
• Установка консольной системы требовательна к свободной площади забора. Обычно, конструкция занимает расстояние, в полтора раза больше ширины проема.

Возможные препятствия к установке ворот

Если вопрос с установкой ворот решен, еще раз проверьте, нет ли препятствий к их установке.

Препятствием к установке может быть:

• Неровность рельефа, мешающего свободному перемещению полотна.
• Отсутствие свободного пространства вдоль забора для крепления реечного механизма, протяженностью в полторы ширины проема ворот.
• Изогнутая линия забора, препятствующая движению полотна.
• Калитка, расположенные на пути движения ворот.
• Узкий переулок, вынуждающий увеличить угол маневрирования машины для заезда на территорию.

Последний пункт не столько препятствие, сколько дополнительная статья расхода. Потому что для возможности заезда на территорию придется расширить ширину проема, соответственно и консольные ворота, а значит, и увеличить количество приобретаемого материала.

Проектирование откатной конструкции

Ни один проект не обходится без подготовки чертежа, материалов и инструментов. Чтобы все расчеты были максимально правильными, необходимо знать габариты будущей конструкции.

Размеры ворот

Для определения этого параметра нужно знать:

• Габариты автомобиля
• Угол маневрирования
• Дополнительный зазор, между опорными столбами ворот и шириной автомобиля.

Если воротами будут пользоваться владельцы легковых машин, то оптимальная ширина ворот будет от 2,5 до 3 метров. Если вам потребуется загонять грузовые машины или трактора, то минимальная ширина проема должна быть 3,5 метра.

Если возможность перпендикулярного заезда на участок ограничивается, то единственным вариантом для маневрирования будет движение автомобиля под углом, а это требует увеличения ширины проема в 1,5 раза. Поэтому полотно, шириной 4,5 метра будет оптимальным вариантом для всех случаев.

Кроме определения ширины проема с учетом автомобиля и непредвиденных ситуаций необходимо добавить 20 см к полученному результату. Это позволит перекрыть щели, между полотнами и опорными столбами в закрытом положении ворот.

Что касается высоты полотен, то их делают немного меньше, чем высота забора. Объясняется это тем, что при установке забора зазор между уровнем земли и полотном – минимальный. При установке ворот этот зазор составляет 10 см от уровня земли. Поэтому, при установке роликовых систем для движения полотен учтите этот факт, чтобы верхняя часть была на одном уровне с ограждением.

Чертежи

Проекты откатных систем легко найти в интернете и при необходимости адаптировать их под свои размеры. Если ни один из найденных вариантов вам не подходит, попробуйте самостоятельно разработать чертеж будущей конструкции или обратитесь в специальные фирмы, занимающиеся проектированием и разработкой чертежей ворот, и последующей их установкой.

В качестве ознакомления можете посмотреть чертежи, представленные в нашей статье.

Подготовка к работе

Прежде чем вы приступите к работе, займитесь закупкой материалов и подготовкой инструментов.

Фурнитура для ворот и обшивка

В специализированных магазинах можно приобрести готовые комплекты к воротам, в зависимости от ширины проема и веса конструкции. Поэтому перед посещением магазина вы должны знать оба этих параметра.

В комплектацию ворот входит:

• Направляющая для нижнего крепления створки;
• Скоба с роликами;
• Опорная роликовая система;
• Улавливатели;
• Роликовая конструкция для движения полотна;
• Подставка для опоры;
• Заглушки.

Кроме основных частей, необходимо продумать, какой материал будет использован в качестве обшивки каркаса. На сегодняшний день выбор такого материала очень обширен, но самыми популярными вариантами являются:

• Профнастил
• Сталь
• Поликарбонат
• Вагонка
• Ковка
• Филенка

Помните, что кованые элементы или филенка значительно увеличивают вес готового изделия.

Материалы и инструменты

При подготовке инструментов ориентируйтесь на план работ. Вам понадобится весь перечень инструментов, используемых при слесарных и столярных работах, а также при наведении раствора.

Кроме инструментов нужно закупить материалы:

• Профильные трубы для каркаса, 50х50 мм или 60х40 мм – 18 метров
• Трубы, сечением 40х20 мм – 20 метров
• Для изготовления закладной опоры швеллер № 20
• Листовую сталь
• 15-20 м арматуры, толщиной 10-12 мм
• Цементно-песчаную смесь для раствора.

Кроме перечисленного, заранее продумайте о варианте окрашивания каркаса и полотна, чтобы приобрести соответствующие материалы.

Пошаговый процесс изготовления

Если кратко, то процесс возведения состоит из нескольких пунктов:

• Сооружение опор
• Подготовка фундамента
• Изготовление каркаса и его обшивка
• Сборка системы

Установка опор

Опорные конструкции основная часть ворот, от того, насколько ответственно вы отнесетесь к этому этапу работ, будет зависеть срок эксплуатации и качество выполненной работы.

Для опорных блоков чаще всего используют:

• Деревянный брус
• Металлические трубы или швеллера
• Красный кирпич
• Бетонный раствор

Ширина ямы для установки опор должна быть не менее 50 см, глубина бетонирования не менее 1 метра.

В процессе возведения кирпичных опор одновременно вставляются закладные, в виде стальных листов, к которым привариваются арматура или проволока. В процессе возведения опорного блока эти прутья заделывают в швы, регулируя высоту нащельников.

Фундамент

Заливка фундамента начинается с подготовки траншеи, ширина которой составляет 50 см, а длина на 20-30 см должна превышать расстояние, предназначенное для створки в открытом положении.

Алгоритм заливки фундамента выглядит таким образом:

• Первое что нужно сделать, это подготовить котлован, шириной 50 см, и глубиной 1-1,5 м.
• В него нужно установить закладную, изготовленную из прутьев. Для этого понадобиться подготовить несколько длинных прутьев, ориентируясь на глубину траншеи, и несколько коротких, которые в последствии станут перемычками в каркасе.
• Длинные прутья привариваются к боковым сторонам швеллера, с интервалом 30 см.
• Короткие прутья привариваются попарно, на расстоянии 70-80 см от швеллера.
• Готовый каркас закладной опускается в траншею, с учетом того, что верхняя часть швеллера должна быть на одном уровне с покрытием проезжей части.
• Осталось установить опалубку и залить все бетонным раствором.

Чтобы бетон набрал нужную прочность, должно пройти не менее 28 дней, после чего можно продолжать работы по возведению ворот.

Изготовление каркаса и его обшивка

Прежде чем вы приступите к изготовлению каркаса для полотна, необходимо подготовить горизонтальную поверхность, для удобства соединения частей створки и контроля правильности их соединения уровнем или шнуром.

Процесс изготовления каркаса выглядит таким образом:

• Первое что нужно сделать, это каркас полотна. Для этого берут направляющий рельс и к нему фиксируют трубу, сечением 50х50 мм, посредством сварки. К верхней части каркаса последовательно приваривают вертикальные трубы, формируя тем самым откос и верхнюю поперечину.
• Сварочные швы выполняются в шахматном порядке, чтобы предупредить перегрев в участках соединения. Сам шов выполняют небольшими спайками, длиной 2 см, через равный интервал 50-60 см.
•  К готовому каркасу приваривают перемычки, из труб, сечением 40х20 мм. Это позволит обеспечить прочное крепление обшивки к каркасу.
• Сварочные швы зачищаются шлифовальной машиной, и покрываются грунтовкой.
• Так как покрасить каркас с обшивкой будет проблематично, эту часть работы выполняют до установки профнастила или другого материала. Для окрашивания подходит алкидная краска, нанесенная в 2-3 слоя.
• После того, как краска высохнет, можно приступать к обшивке каркаса.

Сборка конструкции

После того, как все элементы ворот изготовлены, можно приступать к финальной части возведения – сборке конструкции.

Алгоритм сборки выглядит таким образом:

• При помощи шнура выполняют предварительную разметку траектории движения полотна ворот. Для этого шнур натягивают вдоль забора. Расстояние между шнуром и асфальтом или плиткой должно быть 15-20 см.
• Следующий этап – определение места фиксации роликовой конструкции. Чем дальше будут располагаться опоры друг от друга, тем меньше окажется нагрузка на роликовую систему. Но ближайший комплект роликовой системы устанавливается через 15 см от стороны отката.
• Для определения расположения задней опорной части необходимо провести некоторые расчеты: из длины воротного полотна вычесть 10 см. Полученное число отмечают от принимающей опоры, для последующей установки улавливателей.

• По отмеченным точкам устанавливаются площадки для поддержки роликовых блоков, и прихватываются сваркой. После этого на закрепленные пластины устанавливаются ролики.

• Выполняют предварительную установку ворот, помещая створку на роликовую систему. Проверяют фиксацию всех элементов и снимают створку, с последующим демонтажем тележки.
• Посредством сварки фиксируют регулировочные пластины.

• После приваривания роликовые системы и воротная створка возвращается на место, с дальнейшей фиксацией в закрытом положении.
• Проверяют горизонтальность установленных ворот при помощи строительного уровня. Для коррекции отклонений используют регулировочные болты поддерживающих площадок.

• Для крепления накатного ролика используются болты и сварка.

• На верхнюю крайнюю часть откатного полотна устанавливается ограничитель для роликовой системы. А поддерживающая шина фиксируется при помощи сварки.
• После выполнения этих работ производится регулирование ворот по вертикали.

• Осталось установить нижний улавливатель. Для определения места его расположения необходимо зафиксировать створки в закрытом положении, завести скобу улавливателя под опорный ролик и прижать до упора. Для крепления улавливателя принято использовать болты, чтобы в случае необходимости можно было производить регулировку.

• В этом же положении выполняют разметку и для крепления верхнего элемента улавливателя и аналогичным способом закрепляют его на столбе.

После установки ворот производят финальную проверку и регулировку всех систем. Осталось закрыть заглушками торцевые части направляющих и зачистить и закрасить сварочные швы.

Заключение

Откатные ворота своими руками идеальное решение для тех, кто хочет немного сэкономить на обустройстве своего участка. Если правильно разработать чертеж, и соблюдать перечисленные этапы работ, то проблем не возникнет даже у тех, кто никогда не занимался подобными работами. Не менее интересный вариант оформления участка может быть плетеный забор, но в этом случае нужно хорошо продумать, какие именно ворота подойдут в этом случае.

Видео изготовления откатных ворот своими руками

Фото откатных ворот своими руками

75 фото типовых и оригинальных проектов

Ворота и забор используют все владельцы загородных или дачных участков. Ведь благодаря таким конструкциям у владельцев есть возможность оградить свое личное пространство. Не обязательно при этом использовать помощь специалистов. Намного экономнее сделать все работы самостоятельно, уделив внимание определенным вещам.

Перед началом рабочего процесса следует особое внимание уделить созданию чертежей, ознакомиться с установкой столбов, правильно подобрать материалы для конструкции.

Достоинства распашного типа

Независимо от того, какую модель вы подберете, следует подобрать наружный или внутренний метод открывания створок. При этом сложностей во время работы не должно возникнуть.

При правильном выполнении всех основных этапов ваша конструкция будет служить продолжительный период времени. Стоит рассмотреть основные достоинства такого выбора:

• комфорт при использовании;
• широкая вариация материалов, Все зависит от личных предпочтений, подбор в зависимости от интерьера;
• высокий показатель функциональности;
• компактная конструкция;
• отсутствуют ограничения касательно размера.

Распашной тип известен простыми монтажными работами. Изделие не требует к себе дополнительных мер ухода, они прочные, дополнят ваш интерьер. При желании можно оборудовать ворота с помощью автоматической системы.

Стоит рассмотреть также недостатки такого изделия. Это учет внешних факторов, например, ветра, снега. То есть, модель подбирается с учетом региона, в котором вы проживаете. Необходимо для такой модели освободить место.

Особенности конструкции

Необходимо рассмотреть основные составляющие чертежов ворот своими руками:

• выполненная из дерева или металлического материала рама. Она должна обладать высоким показателем жесткости;
• соответственно с типом ворот подбираются опорные стойки;
• металлический профиль пользуется спросом среди покупателей, как качественный обшивочный материал;
• зависимо от типа конструкции, например, ворота с калиткой, подбирают петли. Учитывают также массу изделия;
• обеспечивают надежную защиту от проникновения злоумышленников замки, или запоры. Выбор механизмов широкий, можно подобрать что-то себе.

Все детали выполняют определенную нагрузку, их правильная установка и качественные характеристики обеспечат продолжительный срок эксплуатации. Важно уделить время чертежу ворот из профнастила, сделать соответственные эскизы.

Профлист

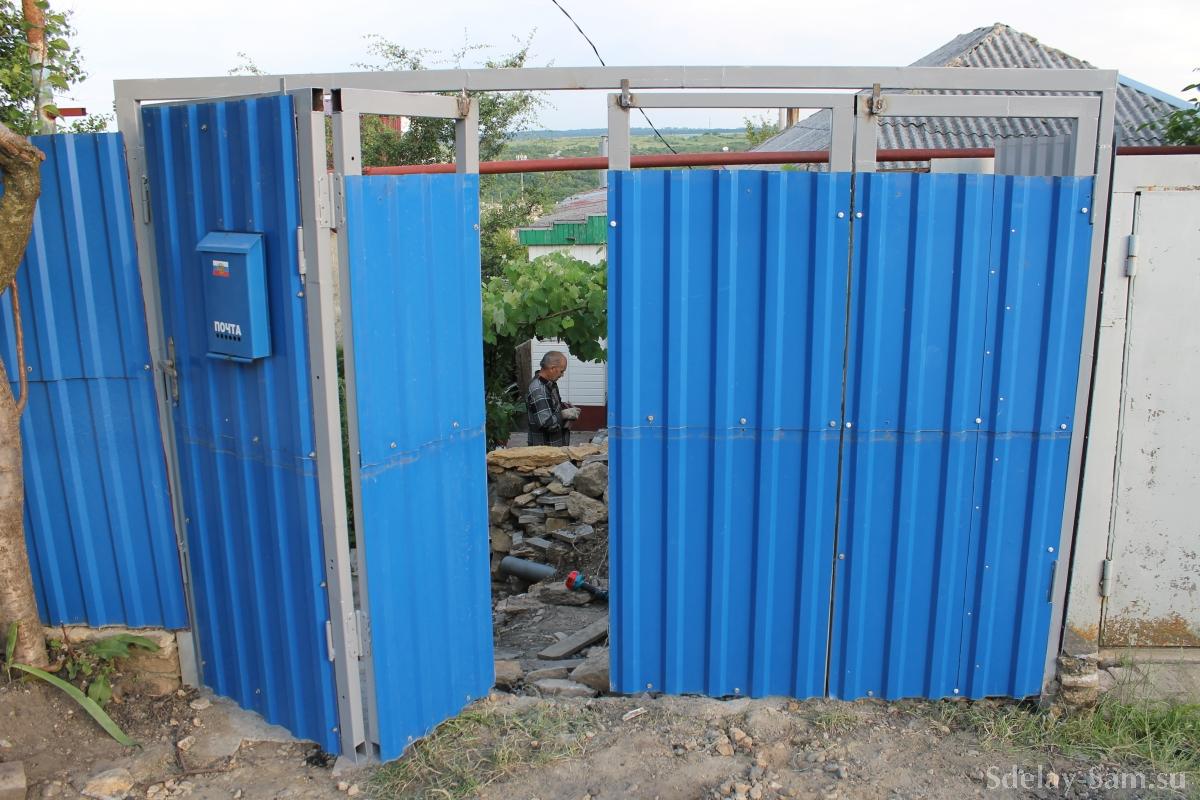

Ворота, выполненные из данного материала, пользуются особой популярностью. Ведь створки могут открывать в разные стороны, а не исключительно в одну сторону. Из этого полотно можно сделать калитку.

По сравнению с деревянными изделиями в этом случае необходимость в дополнительном ремонте, уходе отпадает. При желании изделия дополняют с помощью автоматики. Итак, выделяют такие достоинства данного выбора:

• низкая, доступная широкому кругу потребителей стоимость;
• эстетичность, изделие достаточно привлекательно выглядит;
• высокие качественные характеристики;
• продолжительный срок эксплуатации;
• рабочий процесс, который можно организовать самостоятельным путем.

Среди недостатков выделяют подверженность внешним фактором. В большей мере это касается ветра, или же снега. Также необходима установка петель, правильно установить столбы.

Установка

Выбирая материал профлист, следует позаботиться об крепких и надежных столбах. Диаметр трубы 80 мм считается наиболее подходящим для опоры. С нагрузками может справиться также квадратная труба.

Обращайте внимание на трубы квадратного сечения, которых сваривают к створкам. На фото чертежа ворот можно отметить оптимальные размеры 10*25*3000 мм. Для соединения изделия таких габаритов потребуется сварка.

С помощью использования диагональных натяжителей можно усилить конструкцию каркаса. Определитесь с местом, предназначенным для замка, запора, ограничителей.

Рабочий процесс начинается с монтажных работ касательно опор. Необходима для данной процедуры определенная подготовка. На видео видны основные этапы, их можно детальнее рассмотреть.

Варианты установки

Стоит отметить, что опорные столбы можно забетонировать, или же забить в землю. Для большей надежности конструкции необходимо отдавать предпочтение бетонированному варианту.

Важно правильно установить петли. Опоры погружают в грунт на глубину около 130 см. Данный способ экономит время, при этом можно сразу приступать к следующему этапу – крепление петель, вешание створок.

Ямы для способа бетонирования используют глубиной 150-200 см. Зависимо от сечения закапывания трубы подбирают определенный диаметр. Необходимо заняться подушкой. То есть приготовить песок, щебень, затем залить все с помощью бетона.

Выводы

Независимо от того, какой тип ворот вы выберете, стоит выполнять все роботы исходя из чертежей. Если вы хотите распашную конструкцию, тогда необходимо помнить об их использовании на предприятиях. Раздвижные механизмы применяют для въезда, выезда из территории.

Достоинства и недостатки можно найти в каждом типе. Подберите наиболее оптимальный для себя вариант.

Фото чертежей ворот

Также рекомендуем посетить:

плюсы, инструменты и материалы, изготовление

Если перед гаражом имеется дефицит свободного пространства, то оптимальным решением будет установка ворот подъемного типа. Их главная особенность заключается в том, что при открывании створка поднимается под потолок. Такой вариант более удобен по сравнению с распашными конструкциями. В магазинах можно обнаружить большое разнообразие конструкций подъемного типа от разных производителей.

Однако вовсе не обязательно тратить деньги на покупку магазинного комплекта. Купив необходимые материалы и приложив некоторые усилия, вы сможете своими руками изготовить подъемную конструкцию. Снабдив самодельные ворота автоматическим приводом, у вас появится возможность легко открывать въезд в гараж.

Преимущества подъемных конструкций

Когда на вашем гараже появятся подъемные ворота, изготовленные своими руками, вы сможете оценить их достоинства. К числу самых важных относятся следующие:

• экономия места. Для подъема створок у таких конструкций используется место под потолком, а драгоценные метры в непосредственной близости от входа в гараж остаются свободными;
• створки таких ворот представляют собой цельное полотно, что позволяет обеспечить надежную защиту от проникновения в сооружение для хранения автомобиля посторонних лиц. К тому же у вас будет возможность утеплить шторки, чтобы обеспечить более комфортную температуру даже в холодное время года. В большинстве случаев владельцами для утепления используется такой популярный материал, как пенополистирол;
• владелец гаража имеет возможность установить систему автоматического привода, что позволит легко открывать ворота в гараж. Отметим, что систему подъема, работающую в автоматическом режиме, можно установить не только в одинарных, но и в двойных гаражах;
• у подъемных конструкций может быть абсолютно любая внешняя отделка. Здесь все во многом зависит от ваших предпочтений. Правильно подобрав материал, можно получить ворота эстетичного вида, которые станут прекрасным дополнением к вашему гаражу.

Чертежи, устройство, принцип действия

Рама в конструкции таких ворот является основным элементом, на которую и ложится основная нагрузка. Наряду с ней, при использовании ворот испытания выпадают и на направляющие, а также механизм перемещения полотна. Подъемная конструкция открывается в автоматическом режиме при условии установки системы специального привода. Если же её нет, то этот процесс владельцу приходится осуществлять в ручном режиме. Рычаги закрепляются к нижней части створки.

В верхних торцах можно обнаружить две направляющие, по которым происходит движение роликов. Благодаря этим элементам обеспечивается подъем створки вверх. Для того чтобы ворота начали подниматься, необходимо только потянуть за ручку. Каких-либо усилий для их открывания прилагать не приходится, поскольку имеются пружины, находящиеся в растянутом состоянии.

Механизмы подъема

В воротах подъемного типа используется механизм открывания двух видов:

• Рычажно-пружинный. Он является наиболее популярным среди владельцев гаражей с такими воротами. Одним из его главных достоинств является простота конструкции, а, следовательно, и надежность. При изготовлении металлических конструкций подъемного типа, которые снабжены таким механизмом, большое значение имеет точность регулировки пружин. Наряду с этим, крайне важна точность установки направляющих, по которым после завершения всех работ будут перемещаться ролики.
• Если створки довольно значительны по своему весу, то в этом случае оптимально использовать при сооружении подъемных конструкций механизм, снабженный противовесом. В таких случаях выбор обычно делается в пользу лебедки. Противовес закрепляют с одной из сторон, и при помощи троса происходит его соединение с другим краем створки. Подбор подходящего механизма для ворот производится в каждом конкретном случае индивидуально.

Подготовительные работы

Прежде чем приступать к изготовлению и установке ворот для собственного гаража, необходимо выполнить определенный набор подготовительных мероприятий. Основное внимание следует обратить на стены и потолок. Их поверхность должна быть абсолютно ровной. В этом случае вы сможете при установке конструкции выполнить фиксацию направляющих без каких-либо уклонов.

Если на ролики или на направляющие попадет пыль, то работа механизма будет нарушена и вы не сможете легко открывать свои ворота. Поэтому до момента начала работ по установке конструкции в гараже необходимо завершить все внутренние отделочные работы. Пола это не касается и связано с тем, что внутрь гаража рама заходит всего на 2 см.

Поэтому завершить работу по устройству пола вы можете уже после установки ворот. Перед началом работ по их установке проем должен быть готов. Именно по нему будут производиться все основные расчеты. Перед началом работ вы уже должны знать его габариты.

Необходимые материалы и инструменты

Количество необходимых материалов для сооружения ворот для собственного гаража может изменяться в зависимости от их размеров, а также выбранной конструкции. Однако если вы предпочтете самый простой вариант изготовления конструкций из металла подъемного типа, то вам потребуются следующие материалы:

• деревянные бруски 120×80 мм. Они будут использоваться для изготовления коробки;
• деревянные бруски 100×100 мм, которые будут применены для потолка;
• уголки из металла 40×40×4 мм для рельс;
• металлический прут диаметром 8 мм;
• пружина с внутренним диаметром 30 мм;
• металлические уголки 35×35×4 мм. Они будут нужны для изготовления рамы;
• штыри из металла. Они понадобятся для закрепления конструкции;
• швеллер 80 на 45 мм;
• полотно для створки.

Эти материалы вам потребуются для того, чтобы своими руками изготовить ворота в гараж с ручным режимом подъёма. Если у вас есть желание установить систему автоматического привода, чтобы облегчить себе процесс, то придется приобрести ее дополнительно.

При выполнении работы по сооружению и установке таких ворот в гараже из инструментов потребуются:

• сварочный аппарат;
• дрель со сверлами по металлу и дереву;
• болгарка.

Кроме этого, необходимо подготовить привычный набор инструментов, который есть в арсенале у каждого настоящего хозяина:

• карандаш;
• уровень;
• гаечные ключи;
• отвёртка;
• рулетка;
• молоток.

Этапы строительства

Подъемные ворота в гараж из профилированной трубы изготавливаются с соблюдением следующих этапов:

• подготовка и сбор рамы;
• установка роликов;
• изготовление створки;
• крепление дополнительных элементов.

Эти этапы четко объясняют, как изготовить подъемные ворота в гараж. Далее, каждый из перечисленных этапов будет рассмотрен подробнее.

Изготовление рамы

Основой, на которой будет происходить закрепление изготавливаемой конструкции, является рама. На неё будет приходиться большая часть нагрузки всей конструкции. Процесс создания таких ворот в гараж начинается с её изготовления.

В списке, который мы привели выше, указаны деревянные бруски. Их использование для создания рамы является самым недорогим и простым вариантом ее изготовления. Если у вас имеется финансовая возможность, то вы можете сделать не деревянную, а металлическую конструкцию, которая будет более надежной.

Используя бруски, необходимо собрать коробку. Для того чтобы обеспечить надежность их соединения, используют металлические уголки или же пластины. Нижнюю планку следует заглубить в пол на 2 см. Этот момент необходимо принимать во внимание, когда начнётся процесс сборки. Когда коробка будет скручена, необходимо провести её контрольную проверку. Потом готовую раму необходимо установить в проем, а после этого проверить положение по вертикали и горизонтали.

В том случае, если рама располагается правильно, можно заниматься её закреплением при помощи анкеров. Для этого используют металлический крепёж длиной от 30 см. Металлические штыри берут из расчета один анкер на один погонный метр. После завершения фиксации рамы можно выполнять установку горизонтальных направляющих, которые будут располагаться под потолком.

Установка роликов

После завершения процесса установки рамы можно переходить к следующему этапу — крепить кронштейны для роликов. Чтобы ворота не цеплялись, необходимо поступить следующим образом: верхние кронштейны следует закрепить немного глубже по сравнению с нижними. Для надежного крепления рельс используют болты. На этом этапе очень важно точно вымерить уровень. Установка фиксаторов производится на краях рельс. Их основная функция заключается в удерживании роликов, что позволяет находиться полотну конструкции в открытом положении.

Подготовка створок

Щит, который будет выступать в качестве створки ворот, можно изготовить, используя самые разнообразные материалы. По той причине, что он будет выступать в качестве защиты гаража, а также подвергаться воздействию атмосферных осадков, для его изготовления лучше всего выбирать надежные и устойчивые к факторам внешней среды материалы.

Створку можно изготовить на основе каркаса из деревянных брусков, а снаружи обшить его металлическим листом. Хорошим вариантом будет создание створки из цельного металлического листа. Также можно взять металлические профили и изготовить из них раму, которая потом обшивается металлом. Финишным наружным слоем створки может выступать любой материал, в том числе и пластик. Обшив щит слоем утеплителя, створкам ваших ворот будет обеспечена защита от низких температур.

Для того чтобы ворота были более практичными и не приходилось их открывать каждый раз, когда вы хотите попасть в гараж, можно сделать калитку. Ее можно использовать для входа в гараж, при этом у вас отпадет необходимость в полном использовании конструкции.

Отдельные владельцы гаражей в створке таких ворот устраивают ещё и окно. Если у вас возникнет такое желание, то выполнить эту задачу будет не очень сложно. После того как щит будет полностью готов, его необходимо установить на направляющие, а затем останется провести проверку работоспособности механизма.

Дополнительные элементы

Установка дополнительных элементов — завершающий этап монтажа ворот в гараже. К их числу можно отнести ручки, замки и щеколды, используемые для фиксации ворот. Ручки необходимы для того, чтобы было удобнее открывать и закрывать створки ворот.

Когда они будут установлены, вам не придется каждый раз, используя ворота, цепляться за край створки. Удобнее всего открывать ворота будет в том случае, если вы расположите ручку в нижней части щита. Причём ее можно установить не только снаружи, но и изнутри. Если вы свои ворота снабдите и калиткой, то внутри можно сделать щеколду. В этом случае она обезопасит от посягательства посторонних хранящееся в гараже имущество.

Используя такой прием, створку можно будет открыть только изнутри. Такое решение можно использовать в том случае, если гараж является пристройкой к дому, и между этими сооружениями в качестве соединительного элемента выступает дверь. В случае если гараж располагается отдельно, но калитка отсутствует, следует подумать об установке замков. Если купить специальные у вас нет возможности, то вы можете повесить обычные механизмы. Для их размещения необходимо установить дужки, которые закрепляются на полотне и наружной стороне вертикальной рамы.

В завершении работ выполняется отделка конструкции. Ворота необходимо обработать защитными средствами, выполнить окрашивание и закрепить наружные отделочные материалы для придания конструкции привлекательного вида.

Заключение

Ворота являются обязательным элементом любого гаража. Однако не у всех владельцев имеется достаточно свободного места перед ним для установки распашных конструкций. В таких случаях эффективным решением будет установка конструкции подъемного типа. Такие ворота простые в плане своего изготовления, а материалы для их создания недорогие и доступны для каждого. Поэтому, если вы хотите сэкономить денежные средства, то можете изготовить их своими руками.

Технология их создания не требует совершения каких-либо сложных манипуляций и больших затрат времени. В интернете можно найти инструкцию с этапами и работами, которые они содержат. Следуя рекомендациям мастеров, вы сможете изготовить для своего гаража красивые и надежные подъемные ворота, которые обеспечат легкое попадание в собственный гараж и сохранность автомобиля и хранящегося в гараже имущества.

Складная ДВЕРЬ гармошка (КНИЖКА) своими руками 180+50 фото

В данной статье мы рассмотрим как сделать и установить дверь гармошку своими руками. Дверь гармошка представляет собой межкомнатную раздвижную складную дверь (или дверь книжку, если у неё две ламели). Здесь вы увидите пошаговые инструкции с подробными мастер классами, а так же четкие чертежи и макеты. Отдельное внимание мы уделим установке складной двери, что бы разобрать как правильно поставить все элементы, чтобы произвести монтаж.

Меню статьи:

Итак, в данной же публикации я расскажу вам про один конкретный вид деревянной межкомнатной двери, а именно про складную дверь-гармошку.

Скажу сразу прямо – такой вариант двери, как говориться, на любителя, и подойдёт далеко не всем и не в любую комнату, всё дело в сложности установки и плохой изоляции. Но, конечно же, у складной двери-гармошки есть и положительные стороны, например, она позволяет сэкономить достаточно пространства и легко открывается. Многие люди считают, что, в целях экономии денежных средств, лучше купить такую дверь в разобранном состоянии и заниматься установкой самостоятельно, мол «так дешевле» раз не надо платить за установку… такое мнение ОШИБОЧНО. Объясню почему: всё дело в том, что, отказываясь от установки двери, вы действительно экономите, но совсем немного, так как всё-таки приходится переплачивать за уже готовую дверь, конструкция которой, кстати, очень простая и её легко сделать своими руками! Так вы не только сэкономите, но и получите удовольствие от процесса создания! «Но как же сделать складную дверь-гармошку,- или как её ещё называют «дверь-книжку»,- своими руками»,- спросите вы. Очень просто! Для того, чтобы вы смогли легко и быстро создать собственную раскладную дверь, я и пишу эту статью сейчас!

Дверь гармошка и дверь книжка.
В чем разница???

Механизм дверь-книжка

На представленной ниже схеме представлен механихм межкомнатной складной двери с двумя ламелями. Также на этом чертеже вы можете разглядеть требуюмую фурнитуру и её расположение при создании двери.

Источник фото: www.ekb.rusdver.net/findings/00000426-mehanizm_dver-knizhka.html

Схема установки складной двери

На черетеже ниже представлен схематично принцип установки складной двери книжки и её частей. Так сказать «что-куда»!!!

Источник фото:atlant66.ru/produkciya/dveri-spec/mehanizm_rezident_sdk-01_dlya_dverey_knizhka/

Простой план установки двери гармошки

Данный коллаж последовательно показывает нам процесс устанвки складной двери в проеме.

И так рассмотрим установку подробнее на примере:

Как установить дверь-гармошку своими руками.

(фотографии, видео мастер-класс)

Как-то слишком уж просто создать дверное полотно для раскладной межкомнатной двери-гармошки, согласитесь? Должен же быть какой-то подвох в этой двери. Давайте-ка подумаем, эта дверь:

• Удобная в использовании;
• Простая в создании;
• Компактная, вы экономите много свободного пространства;

Кроме того:

• Создание дверного полотна не занимает много времени;
• Можно использовать для этой цели любые материалы;
• Дизайн такой двери подойдёт практически к любому интерьеру.

Одни плюсы, если не считать низкую прочность и плохую тепло- и звукоизоляцию, но это вообще зависит от того какие материалы вы выберете и как установите данную дверь, так что тоже всё может быть хорошо. Так в чём же всё-таки подвох?

А подвох, как раз таки, заключается в установки данного типа дверей своими руками. Если вы читали статью «Раздвижная дверь своими руками», то, наверняка, вы должна понять, как нелегка установка межкомнатных дверей типа раздвижных. Так вот, установить дверь-гармошку (или дверь-книжку, называйте как хотите, смысл всё равно остаётся тот же) ещё сложнее. Поэтому именно этот этап создания собственной раскладной межкомнатной двери своими руками заслуживает отдельного, особого внимания. Давайте же поподробнее рассмотрим все этапы и нюансы установки такого типа дверей. Опять же проведу параллель для тех, кто читал статью «Раздвижная дверь своими руками», в этой статье вы найдёте достаточно совпадений в этапах установки, потому что данные типы дверей являются, можно сказать, родственными и основываются на раздвижном механизме. Ладно, без лишних слов, перейдём, собственно, к самой установке.

Пошаговый фото мастер класс по установке:

(для просмотра галереи просто кликните по любому фото)

Источник фото и ссылка на видео мастер-класс: https://youtu.be/XuQEeVSaIyk
Автор видео: bandq
Оригинальное название: How to fit an internal bi-fold door

Смотрите видео мастер класс:

Элементы системы складных дверей

 Источник фото: http://www.dveripetli.ru/cistema-skladnyh-dverey

Конструкция полотна двери гармошки

Скрытая и петля бабочка для двери гармошка

Если вам удастся найти в магазине фурнитуры такие петли, то ваша дверь будет закрываться с особым изяществом.

Плюсы:

Если выбирать из двух видов петель, то лучше ставить скрытые. В открытом состоянии они почти не оставляют щели между полотнами. К тому же они более мощные, могут выдержать солидные нагрузки.

Минусы:

Их минусы: сложнее установка и большая стоимость. Но если двери из МДФ или массива, то ставить нужно именно их. «Бабочки» подойдут к легкому дверному полотну или там, где сделать значительные выемки под тело скрытой петли не получится.

 Наименование элементов конструкции двери гармошки

Установка складных межкомнатных дверей своими руками.

(фотографии, инструкция, видео мастер-класс)

Если вы покупаете раскладную межкомнатную дверь гармошку в магазине, то вам наверняка будут рекомендовать заплатить дополнительно за установку этих дверей, мол «так будет качественнее, доверье это дело профессионалам», не верьте этому, так, возможно, будет быстрее, в три раза дороже, но никак не качественнее. Установить дверь-книжку вполне под силу и обычному смертному человеку, вообще ничего не ведающему о «правильной» установке раскладных дверей. И если вы именно тот человек, о котором я говорю, поздравляю, вы сможете справиться с данной задачей, а поможет вам, как раз, в таком деле этот и последующие фрагменты статьи.

Хотя для установки как раскладной, так и раздвижных дверей не требуется создание дверной коробки, всё-таки следует подумать о том, как оформить дверной проём. В конце концов, не могут же оставаться голые стены между комнатами. Например, дверной проём можно заштукатурить и покрасить, или обклеить обоями, но чаще всего для этих целей используют декоративный фальш-короб. Это такого рода имитация настоящей дверной коробки, которая выполняет чисто декоративную роль и не предназначена не для чего больше, то есть дверь на такую коробку вешать НЕЛЬЗЯ. А представляет она из себя коробку из досок, скреплённых между собой шурупами, установленную в проём.

Источник фото: stroyday.ru/ (фотография сборки фальш-короба)

Соответственно, и начинать установку нужно с создания такой «дверной коробки», а перед тем, как её создавать, нужно тщательно измерить параметры самого дверного проёма (толщину стен, высоту и ширину проёма). О последующих действиях я расскажу далее в статье.

Источник фото и видео мастер-класс: https://youtu.be/bVREAzQTNhg
Оригинальное название: How to Install Folding Doors and Bi Fold Doors
Автор видео: DIY Doctor

Смотрите видео мастер класс:

Этапы установки раскладной двери книжки своими руками.

(фотографии, инструкция, видео мастер-класс)

Итак, давайте на примере конкретной модели разберём этапы установки раскладной межкомнатной двери, и поможет нам в этом, конечно же, видео мастер-класс! В прошлом фрагменте статьи я рассказывал, что лучше всего для раздвижной или раскладной двери создать декоративный фальш-короб, но я упомянул и о других методах оформления дверного проёма. В данном случае, как раз, создатель этой модели не стал пользоваться имитацией дверной коробки, а просто произвёл покраску оштукатуренного дверного проёма. Ну, допустим, вы, как следует, подготовили дверной проём для установки, и можно уже переходить к последующему этапу. А следующий этап это установка направляющей. Если вы купили дверь в разобранном состоянии в магазине, то в комплект будет входить направляющая, но в том же случае, когда вы целиком и полностью делаете дверь сами вы можете поступить следующим образом: купить отдельно алюминиевую направляющую и набор для установки складной двери, поверьте, таким образом удастся сэкономить гораздо больше средств, чем при покупке разобрано двери.

Для установки направляющей необходимо сначала измерить ширину дверного проёма. И тут уже появляется первая отличительная черта от установки раздвижной двери-купе. Направляющая для раскладной двери устанавливается не над дверным проёмом, а внутрь его, следовательно, если вы создали декоративный короб, то придётся учитывать его размеры, чтобы не ошибиться. Затем, после того как вы сделали направляющую необходимых размеров, просверлите в ней несколько отверстий и закрепите в проёме на один шуруп, по середине направляющей (это нужно сделать для того, чтобы потом можно было вставить в направляющую дверное полотно) готово, первая часть сделана.

Пошаговый мастер класс

Источник фото и видео мастер-класс: https://youtu.be/RYONGEDsjRM
Оригинальное название: монтаж двери гармошка
Автор видео: Наталья Пуховская

 Смотрите видео мастер класс:

Разновидности складных дверей

Не можем утверждать в достоверности этого чертежа. Скорее всего он отражает разновидность лишь одного вида складных дверей. И перечень видов дверей довольно ограничен.

Из разных материалов

Складные двери гармошки, как и двери книжки можно сделать из разных материалов. Давайте рассмотрим их на представленных ниже фото галереях.

Дверь-гармошка из натуральной древесины

Натуральная древесина. Прочный материал при условии его грамотной обработки: древесину пропитывают антисептиком, покрывают морилкой и лаком. Со временем покрытие обновляют. Дверь из этого материала неустойчива к перепадам влажности.

Дверь-гармошка из МДФ

МДФ. Наиболее устойчивый материал, не подвержен разрушительному воздействию грибка и плесени. По сравнению с ДСП, материал в большей степени подходит для изготовления дверей сложной конструкции. ДСП достаточно прочно, имеет малый вес, экологически безопасно, влагоустойчиво и огнеупорно.

Дверь-гармошка из ДСП

ДСП. Дешевый, так как представляет из себя лист склеенных древесных опилок. Дверь из такого материала получится хлипкой. Поскольку он состоит из спрессованных и склеенных между собой опилок, шурупы держатся в нём не слишком крепко. Преимуществом материала является хорошая тепло- и звукоизоляция, однако конструкция двери-гармошки не позволяет материалу проявить эти качества в полноте. ДСП также обладает высокой влагоустойчивостью и биостойкостью, но всё же для складных дверей это далеко не лучший вариант.

Дверь-гармошка из пластика

Пластик. Дешевый, износостойкий и водостойкий материал. Идеален для душевой кабинки. Легок в обработке, не даёт сколов, царапин и трещин, не рассыхается. Для межкомнатных дверей обычно используют пластик с рисунком: под дерево, под цвет стен и т.п.

DIY Выкройка складывающейся сумки + бесплатная раздача

Сегодняшний проект «Национальный месяц шитья» представляет вам Деби Коулз из So Sew Easy.

Я обожаю блестящую фурнитуру для сумок. Каждый раз, когда я вижу что-то новое, мой разум начинает думать о том, как это использовать, и этот необычный маленький кусочек не стал исключением. Она называется расширяемой складной рамкой для кошелька и идеально подходит для изготовления симпатичной круглой сумки. Я начал с того, что сшил один для маленькой дочери друга, украсил его кружевом и рик-раком, и он был таким красивым.Когда мы спросили, что она собирается хранить в своей маленькой сумочке, она ответила: «Все мои сладости», и так появилось название «Такая сладенькая» сумка. Это действительно конфетка, и она отлично смотрится в качестве вечерней сумочки, а также великолепно украшена пайетками, бисером или вышитой тканью. Может быть, сделать его из роскошного шелка с ручной вышивкой бисером?

Я с удовольствием покажу вам, как сделать его из обычного хлопка, тогда вы сможете безумно выбирать свои собственные рисунки и ткани.

Материалы для выкройки такой сумки Sweetie Gate-Fold

• Всего 1 толстая четверть ткани или комбинируйте более мелкие кусочки
• Облегченный интерфейс
• Пластиковая канва 11 x 4 дюйма
• Раскладывающаяся дверная рама для кошелька, 4,5 дюйма
• Серебристая цепочка с зажимами
• Бусинки / жемчуг на ваш выбор
• По желанию — отделка или кружево на ваш выбор
• Дополнительно — невидимая резьба

Как сшить такую ​​сумочку для конфет

Примените легкую прокладку к двум круглым деталям, а также к нижней части на внешней стороне и подкладке сумки.Круглый шаблон разработан таким образом, что внешний круг является дном снаружи сумки, а внутренний круг — дном подкладки.

С припуском на шов 1/4 дюйма и лицевыми сторонами вместе сшейте три прямоугольных детали вместе вдоль длинных сторон, при этом деталь без стыка посередине. Если вы используете ткань с направленным принтом, верхняя часть рисунка должна быть обращена внутрь к центру. Загладьте швы по направлению к центральной части.

Вы можете использовать 1, 2 или 3 разных ткани, в зависимости от того, какой образ вы собираетесь.

Прострочите верхнюю строчку на средней детали, близко к обеим линиям шва, и соберите припуски на шов на изнаночной стороне.

Если вы хотите добавить в сумку какие-либо украшения, бисер, вышивку, кружево или отделку, добавьте их сейчас. Я добавила отделку из бисера и сшила ее лапкой для молнии и зигзагообразной строчкой. Если вы используете что-то с бисером, постарайтесь остановить их до получения припуска на шов, иначе вы можете сломать иглу при шитье позже.

Убедитесь, что вы пришиваете какие-либо украшения снаружи сумки. Из двух внешних панелей немного больше — это внешняя сторона сумки.

Теперь сшейте три части вместе, чтобы получилась трубка, лицевыми сторонами вместе. Шейте швом 1/4 дюйма. ВАЖНО — оставьте незашитый зазор в нижней части подкладки на 3 дюйма, чтобы позже вывернуть сумку на лицевую сторону. Раскройте шов.

Используя множество булавок, вставьте круглое основание в нижнюю часть трубки, совместив лицевые стороны вместе.Совместите нижнюю часть пакета с более крупными внешними частями, которые образуют внешнюю часть пакета.

Осторожно прошейте по кругу с припуском на шов 1/4 дюйма, избегая складок и сборок как можно лучше. Принимайте это медленно и медленно.

Повторите то же самое на другом конце трубки для подкладки. Основание подкладки обрезано немного меньше, поэтому ослабьте их вместе. Если вам нужно добавить небольшую сборку или складки на основу подкладки, чтобы она соответствовала кругу, ничего страшного.Внутренняя часть сумки всегда будет меньше внешней, иначе мы получим слишком много рыхлой ткани.

Закрепите припуски на швы вокруг обоих кругов, но не обрезайте линию стежков.

Выверните сумку лицевой стороной наружу. Отрежьте кусок пластикового полотна размером 10,5 на 4 дюйма и вставьте его в пакет, чтобы убедиться, что он хорошо подходит. При необходимости отрегулируйте. Сшейте два коротких конца ниткой или мулине. Вставьте его в прорезь в подкладке и вниз во внешнюю часть сумки под швом центральной части.Щель в подкладке аккуратно заделать лесенкой.

Вдавите подкладку в сумку так, чтобы средняя часть сложилась пополам. Совместите линию шва на внешней стороне с линией шва на внутренней стороне, чтобы он получился ровным и ровным. Осторожно надавите на верхнюю часть пакета.

Откройте раму фальца ворот, чтобы она соответствовала окружности ткани. На этом этапе зажимы легче использовать, чем булавки, чтобы все было хорошо выровнено.

Теперь аккуратно пришейте рамку к сумочке, просто зацепив верх ткани.Вы можете использовать невидимую нить или нитку, подходящую к вашей ткани. Добавление бусинок здесь — приятный штрих. Проденьте иглу в отверстие в оправе сзади, добавьте бусину и проденьте нитку обратно в отверстие в оправе.

Затем я прошиваю стежок к центру между отверстиями, провожу иглу вперед, затем на заднюю часть почти в том же месте, чтобы сделать крошечный стежок на лицевой стороне. Затем вверх через следующее отверстие в раме, добавьте бусинку, вниз через отверстие и продолжайте до тех пор, пока рама не будет пришита на место.Мой жемчуг здесь довольно большой, вы можете использовать крошечный бисер, если хотите.

Добавьте цепочку, закройте рамку кошелька и полюбуйтесь своей новой сумкой.

Получите больше бесплатных выкроек сумок и руководств

Любите шить сумки? Кроме того, в So Sew Easy есть ТАКОЕ много классных выкроек сумок, которые, я знаю, вам понравятся. Посмотрите их и все другие бесплатные выкройки на сайте So Sew Easy сегодня.

Пришло время ЕЖЕДНЕВНОЙ РАЗДАЧИ! Сегодняшний приз — выбор режущих инструментов от Wescott! ВОООООО!

Чтобы принять участие в ежедневной розыгрыше призов, оставьте комментарий ниже и сообщите нам:

Какой ваш любимый размер дискового ножа?

Официальные правила ежедневных соревнований

• Максимум одна запись на человека.Запись будет основана на комментарии, оставленном к этому сообщению в блоге. Повторяющиеся комментарии будут удалены и не учитываются.
• Победитель будет выбран случайным образом из комментариев к этому сообщению в блоге ниже.
• У вас есть время до сегодняшнего дня, 4 сентября 2015, 11: 59p EST, чтобы оставить свой комментарий к этому сообщению. Комментарии, оставленные после этого, не учитываются.
• Конкурс открыт для всех желающих старше 18 лет в США и / или Канаде.

Участвуйте ежедневно, чтобы получить шанс выиграть главный приз Национального месяца шитья 2015.

AllFreeSewing — это идеальный ресурс для быстрого и легкого шитья выкроек, руководств и диаграмм. Вы найдете выкройки платьев и сумок, руководства по изменению и даже инструкции, которые помогут вам с этой надоедливой швейной машиной. Лучшая часть? Все это абсолютно бесплатно. Присоединяйтесь к нашему сообществу!

Отдельностоящие складные ворота для домашних животных

Где можно установить

Щелкните любое изображение ниже, чтобы увидеть его более четко! Эта страница охватывает практически все ситуации: дверные проемы, лестницы, коридоры и между столбами.Прокрутите вниз, чтобы узнать больше об аппаратных защелках, и посмотрите наше видео здесь. Чтобы установить наши распашные ворота, вам понадобится уровень или отвес, чтобы ваши ворота висели прямо. Мы предлагаем небольшие блоки, которые можно разместить под воротами, чтобы помочь вам оторвать их от земли, пока вы устанавливаете ворота. Имейте под рукой дрель и отвертку для петель и защелки! Съемные ворота Snaptight, напротив, требуют, чтобы вы просто установили небольшую латунную чашку (буквально защелку шара) в дверной косяк с помощью гвоздя, а складные ворота просто стояли на полу!

Между стенами

Между стеной и стойкой

Ворота палубы

Широкие проемы

Защелки для двухпанельных классических и всех высоких ворот

Защелки для двухпанельных ворот миссий

Ворота с защелкой

Z-образные ворота

Bi | Телескопический | Консоль | Скользящие и качели | Комплект подъездных ворот

Вы искали эффективные и надежные автоматические складывающиеся ворота для дома или бизнеса? Получите именно то, что искали, благодаря преданной и высококвалифицированной команде Bi Fold Gates.

Изготовлены из прочных материалов и разработаны с учетом потребностей современного дома или бизнеса. Наш выбор двустворчатых ворот предлагает повышенную конфиденциальность и защиту по доступной цене.Доступные во многих стилях, цветах и ​​размерах, вы найдете лучшие двустворчатые ворота с двустворчатыми воротами.

Если вам нужны комплекты автоматических складывающихся ворот, комплекты складных электрических ворот, комплекты складных ворот для улицы или что-то еще, мы можем предоставить вам индивидуальный комплект ворот, отвечающий вашим конкретным потребностям и требованиям.

Комплект телескопических ворот

Вам нужны компактные, но прочные ворота, которые дадут вам полный контроль над тем, кто имеет доступ к вашей собственности? Благодаря нашим комплектам раздвижных телескопических ворот жители Сиднея со всего города могут получить необходимую установку благодаря Bi Fold Gates.

Комплект консольных раздвижных ворот

В компании Bi Fold Gates мы стремимся предоставить нашим уважаемым клиентам из всех слоев общества самые лучшие ворота по самой выгодной цене. Наши стильные и простые в эксплуатации комплекты консольных раздвижных ворот требуют меньше времени на установку, чем другие ворота, и содержат меньше движущихся частей благодаря инновационному дизайну, предлагая при этом лучшую защиту от вторжения.

Комплекты автоматических откатных ворот

Удаленно контролируйте доступ к вашей собственности с помощью передовых и быстрых решений и продуктов, предлагаемых командой Bi Fold Gates.С нашими исключительными индивидуализированными комплектами автоматических раздвижных ворот клиенты Сиднея могут дышать легче и наслаждаться спокойствием по доступной цене.

Комплект для двустворчатых распашных и подъездных ворот

Измените мир своими воротами благодаря команде Bi Fold Gates. Простые в установке и обслуживании наши комплекты складных ворот, складывающиеся своими руками, комплекты двойных складных ворот, комплекты складываемых в два сложения распашных ворот и складные комплекты проезжей части, помогают защитить автомобили от краж, когда они не используются. Чтобы узнать больше обо всех наших передовых и индивидуальных решениях и продуктах, позвоните нам по телефону 1300 560 608.

Складной верстак DIY — Wilker Do’s

Одна из моих любимых вещей в моем магазине — складной верстак. Мне нравится иметь возможность складывать его, когда это необходимо, но затем снова засовывать в стену, когда это не так. Если вы хотите построить свой собственный, у меня есть набор планов! Планы включают список материалов, список вырезов и все размеры.

Довольно аккуратно, да? Теперь, конечно, все это можно настроить в соответствии с вашим пространством, но ниже я расскажу, как я его построил.С небольшим количеством краски его можно легко разместить внутри дома, а также в качестве ремесленного стола.

1) Первое, что я сделал, это осмотрел свой магазин в поисках листа фанеры толщиной 3/4 дюйма. Затем я измерил с трех сторон…. Слева, справа и сверху…. Затем нарисовал прямую линию, используя квадрат. Примечание: Я создаю этот выступ, чтобы в будущем было место для зажимов.

2) Затем я взял несколько штук 2х4 и сначала отрезал их по размеру, а затем использовал карманное приспособление Kreg для сверления отверстий в карманах. Примечание: Убедитесь, что вы покупаете / используете прямые 2×4, иначе эта простая сборка доставит вам массу проблем.

3) Я прошел и начал использовать отверстия в карманах, чтобы прикрепить все. Я начал с соединения углов спины и боков. Затем вкрутил первое отверстие кармана с правой стороны, затем первое слева…. Убедившись, что 2 × 4 совпадает с линией карандаша, которую я нарисовал ранее.

4) Затем я вырезал еще 2 × 4, чтобы сделать распорку на стене. Пока я занимался этим, я также уменьшил размер петли пианино. Примечание: , чтобы разрезать петлю, отметьте ее острием, затем сложите в сложенном положении и используйте ножовку. Я засунул свой в тиски, но если у вас его нет, используйте зажим, чтобы закрепить его на верстаке.

5) Чтобы прикрепить его к стене, я сначала провел прямую линию (используя уровень). Затем обнаружил и пометил мои шпильки. (Я рекомендую устройство для поиска стоек Franklin Pro Sensor). Я выяснил, где на стене я хотел бы установить скобу, а затем перенес положение стойки на доску. Примечание: Я предварительно просверлил отверстия, чтобы упростить задачу.

6) Мне удалось установить столешницу на место, а затем приступить к установке петли.

7) Дальше начал делать ножки. Сначала я отрезал две части 2х4, затем уменьшился на 1 1/2 дюйма и сделал отметку. Я взял небольшую банку с краской той же ширины, что и 2х4, и провел вокруг нее, чтобы получился полукруг. Вы можете использовать компас или что-нибудь еще круглого и такого же размера. Срезал углы лобзиком.

8) Затем перенес их на свой сверлильный станок и просверлил отверстие в центре линии, которую я нарисовал на последнем этапе. Примечание: Если у вас нет сверлильного станка, просто используйте обычную дрель.

9) Кроме того, прежде чем двигаться вперед, я просверлил в два карманных отверстия, которые затем используются для крепления стоп-блок.

10) Я взял ножки и сначала зажал их на месте, а затем просверлил отверстие в детали рамы. Затем я использовал шестигранный болт с шайбой, затем шайбу и нейлоновую контргайку. Затяните и повторите с другой стороны. Примечание: перед тем, как прикрепить ножки, убедитесь, что отверстия кармана направлены в правильном направлении!

11) Если бы вы остановились здесь, вам пришлось бы вручную складывать ножки каждый раз.При добавлении стоп-блок, который вы просто должны тянуть его вниз от стены и ноги останавливаются в том же положении каждый раз. Чтобы добавить стопорный блок, я сначала вырезал 2 × 4, затем вытащил верстак и убедился, что ножки расположены вертикально (используя уровень). Затем я зажал и прикрутил 2 × 4, используя те отверстия, которые я просверлил в ногах.

12) Осталось только прикрепить защелку. У меня не было одного под рукой, поэтому я вырезал два куска и просверлил их на стене.

И вот мы.:) Очень простой, но очень функциональный складной верстак. К тому же это дешево! несколько 2х4, кусок 3/4 дюйма и петля. Вы сможете сделать это примерно за 20 долларов… даже дешевле, если у вас уже лежат обрывки.

Надеюсь, это кому-нибудь поможет. Не забывайте, что у меня есть набор планов! Если вы его построите, я хотел бы увидеть фотографии и узнать о вашем опыте.

Если вам понравился этот проект и вы хотите быть в курсе того, что я создаю, обязательно подпишитесь на мою электронную рассылку, и вы получите электронное письмо, когда я опубликую что-то новое.До скорой встречи!

* Раскрытие информации: некоторые ссылки в этом письме являются партнерскими ссылками, что означает, что я могу получить комиссию, если вы сделаете покупку. Спасибо за вашу поддержку!

Док и грузовое оборудование | Ворота безопасности | Двойные складывающиеся ворота безопасности Global Industrial ™ 12’W x 6-1 / 2’H | 968108

{{{itemDesc}}}

Номер товара: {{itemNum}}

Всего: {{{itemTotalPrice}}}

Спасибо за обзор нашего продукта.

Ваш отзыв будет опубликован на нашем веб-сайте в ожидании утверждения.

Спасибо за помощь в улучшении продуктов, предоставив свой отзыв.

★ ★ ★ ★ ★

Пожалуйста, выберите рейтинг.

Имя / Псевдоним (отображается на сайте) требуется Икс

Место расположения требуется Икс

Осталось символов: 1000

и плюс;

◄

►

Двойные складывающиеся ворота безопасности, 12 футов x 6-1 / 2 футов

☆ ☆ ☆ ☆ ☆ (10)

Отправка в тот же день.? Время доставки зависит от способа доставки и места назначения. Заказы, требующие кредитной информации, могут занять дополнительное время.

Сэкономьте 15,90 $ со скидкой 5% при использовании кредитной карты Global Industrial Credit Card.

Покупатели также просматривали

◄

►

Информация о продукте

Фото / видео галерея

Отзывы клиентов

Вопросы и ответы о продукте

Принадлежности

Недорогой способ защиты от кражи и несанкционированного проникновения

Изготовлен из прочного стального канала 3/4 «14 калибра.Эксклюзивный дизайн без помех сохраняет целостность прочного серого порошкового покрытия для более длительного срока службы. Оцинкованные заклепки предотвращают коррозию. В комплекте с гладкими колесами и проушиной для навесного замка. Двойные ворота имеют тростниковый болт, который удерживает левую половину в нужном положении, или обе половины могут быть открыты для полного доступа. Ворота складываются полностью и поворачиваются на 180 градусов для беспрепятственного открывания. Ворота могут быть как врезными, так и накладными. Простота установки; Фурнитура для крепления к деревянным, стальным или бетонным стенам прилагается.

Технические характеристики

• ШИРИНА НОЖЕЙ 12
• ВЫСОТА ДЮЙМОВ 5,12 (от нижней части ворот до поверхности пола)
• ВЫСОТА ФУТОВ 6-1 / 2
• ЦВЕТ ОТДЕЛКА Серый
• СБОРКА В разобранном виде
• БРЕНД Global Industrial ™
• КОНСТРУКЦИЯ Сталь
• ОТКАТНЫЕ ВОРОТА Двойные ворота
• ОГРАНИЧЕННАЯ ГАРАНТИЯ 1 год
• ДИАМЕТР ОТВЕРСТИЯ ДЛЯ МОНТАЖНОГО БОЛТА 0.312
• ШИРИНА В УТЯЖЕНИИ, ДЮЙМЫ 13

Отзывы клиентов

5,0

☆ ☆ ☆ ☆ ☆

• 5 звезд 9
• 4 звезды 1
• 3 звезды 0
• 2 звезды 0
• 1 звезда 0

• Рецензент: Рафферти

  Дата: 23 июня 2020 г.

  ☆ ☆ ☆ ☆ ☆

  Хороший материал

  Ваш отзыв:

  Отлично работает как рекламируется.Спектакль был отличным. Легко установить.

• Рецензент: Аноним

  Дата: 26 марта 2018 г.

  Ваш отзыв:

  Отличный продукт для тяжелых условий эксплуатации. Мы использовали его в любую погоду, и он в отличной форме.

• Рецензент: Аноним

  Дата: 26 июля 2017 г.

  ☆ ☆ ☆ ☆ ☆

  Двойные складывающиеся ворота безопасности

  Ваш отзыв:

  Отличный предмет.

• Рецензент: Аноним

  Дата: 14 июля 2017 г.

  ☆ ☆ ☆ ☆ ☆

  Ворота безопасности

  Ваш отзыв:

  Простота установки.Хорошие функции безопасности. Приятный дизайн и прочный.

• Рецензент: Аноним

  Дата: 9 октября 2015 г.

  ☆ ☆ ☆ ☆ ☆

  Складные ворота безопасности

  Ваш отзыв:

  Нам эти ворота очень понравились. Мы используем их вместо того, чтобы устанавливать откатные двери, которые сложно скатывать вверх и вниз с помощью цепи.

• Рецензент: Аноним

  Дата: 1 октября 2015 г.

  ☆ ☆ ☆ ☆ ☆

  Складные ворота безопасности

  Ваш отзыв:

  Нам нравятся эти ворота.Выполняет свою работу и стоит дешевле, чем откатные ворота.

• Рецензент: Аноним

  Дата: 15 января 2015 г.

  ☆ ☆ ☆ ☆ ☆

  Двойные складывающиеся ворота

  Ваш отзыв:

  Отлично подходит для защиты входа в мой навес. Простота установки, хорошее качество

• Рецензент: Аноним

  Дата: 31 октября 2012 г.

  ☆ ☆ ☆ ☆ ☆

  Двойные ворота было легко установить, отлично работали.

  Ваш отзыв:

  Эти ворота соответствовали всем нашим требованиям, и их установка заняла минимальное время. Global предоставил все инструкции и шаблон для просверливания отверстий. Обязательно куплю еще в будущем.

• Рецензент: Аноним

  Дата: 28 августа 2012 г.

  ☆ ☆ ☆ ☆ ☆

  Дверные ворота

  Ваш отзыв:

  Хорошая цена, хорошо работает и служит цели.

• Рецензент: Аноним

  Дата: 3 июля 2012 г.

  ☆ ☆ ☆ ☆ ☆

  Ворота

  Ваш отзыв:

  Надежный и работает как задумано

Вопросы и ответы о продукте

По этому товару 2 вопроса и 2 ответа.

• У меня есть дверь шириной 149 дюймов.Растянуты ли 12-футовые ворота, чтобы работать с дополнительными 5-дюймовыми, или мне нужно будет купить 16-футовые?

  Вопрос задал: Дэвид, 3 ноября 2020 г.

  + Посмотреть 1 ответ

  Ответить на этот вопрос

• Есть ли увеличенное изображение монтажа, чтобы я мог получить хорошее представление о том, как я буду монтировать элемент для моего приложения?

  Вопрос задал: Джон, 29 мая 2015 г.

  + Посмотреть 1 ответ

  Ответить на этот вопрос

Принадлежности

Электрические складывающиеся ворота и автоматические двустворчатые ворота — электрические ворота

Складные ворота и двустворчатые ворота для проездов

В некоторых случаях из-за планировки проезжей части или уклона невозможно установить стандартные распашные или раздвижные ворота электрические ворота — это может быть из-за наклона или недостатка места для работы раздвижных ворот.

В этом случае двустворчатые ворота могут быть идеальным решением. Из-за минимальной дуги поворота створки — 25% эффективного проема или 50% для складных ворот, это предотвращает нахождение ворот в открытом положении, закрывая парковочные места, входные двери и т. Д., И позволяет воротам поворачиваться по подъемам на безопасную сторону складных ворот, это позволяет транспортным средствам легко объезжать открытую створку ворот, снижая риск повреждения при ударе.

Мы можем спроектировать, построить и установить любые складывающиеся или двустворчатые ворота по вашему выбору из дерева, металла или кованого железа. Ворота на картинке были спроектированы и построены так, чтобы дополнять дом и гаражные ворота.Обратите внимание: двустворчатые или складывающиеся ворота значительно дороже стандартных распашных ворот, наши цены начинаются с 10 000 фунтов стерлингов. Система требует гидравлического привода ворот для очень интенсивного использования и множества дополнительных устройств безопасности ворот, чтобы никто не мог быть зажат или раздавлен складывающимися воротами. Установка системы складывающихся или двустворчатых ворот сложнее, чем других типов систем электрических ворот, поскольку для нее требуется больше времени на проектирование, гражданское строительство, выполненное на начальном этапе, и требует точных подземных стальных работ, петель на заказ и точных проработанная геометрия — это, конечно, задача не для энтузиаста DIY или даже для среднего установщика ворот.
