Заслонка для дымохода: определение, виды, плюсы и минусы, способы установки

Содержание

определение, виды, плюсы и минусы, способы установки

Содержание статьи:

Большинство частных домов и дач оборудованы системами автономного отопления, работающими на газу, твердом и жидком топливе. Эффективность нагрева теплоносителя во многом зависит от качества вывода продуктов горения и объема поступающего в топку свежего воздуха. При отключении котла возникает необходимость перекрытия отводного канала, чтобы в него не засасывало теплый воздух из помещения и в печь не попадали посторонние предметы. Для выполнения этих задач применяется заслонка для дымохода — простое, но эффективное приспособление, изобретенное много веков назад почти одновременно с появлением первых печей. Деталь может идти в комплекте с котлом или приобретаться отдельно. При наличии обычных бытовых инструментов и умения обращаться с ними, сделать заслонку для печи дымохода можно и своими руками. Для этого следует ознакомиться с предназначением, принципом работы и технологией изготовления данного устройства.

Определение понятия заслонки для дымохода

С помощью заслонки можно регулировать поступление кислорода и интенсивность горения

Шиберная заслонка для дымохода представляет собой приспособление, с помощью которого полностью или частично перекрывается идущий от топки канал для отвода продуктов горения. Изделие может применяться в отопительных и вентиляционных системах. Задвижка в дымоходе работает аналогично водяному шаровому крану, врезанному в водопровод.

Путем выполнения различных манипуляций с помощью шибера регулируется размер сечения трубы. Это позволяет увеличивать тягу для быстрого прогрева помещения или снижать ее в целях экономии топлива и поддержания процесса горения на нужном уровне. Задвижки в дымоходе изготавливаются из жесткого металла, способного противостоять перепадам температуры, механическим нагрузкам и коррозии.

Устройство и принцип работы

Принцип действия выдвижных шиберных заслонок для дымохода

Поскольку задвижка для дымохода подвергается воздействию высоких температур, влаги и химически активных веществ, деталь делается из чугуна или нержавеющей стали — материалов, обладающих высокими эксплуатационными характеристиками.

Конструктивно задвижка на трубу дымохода представляет собой запорное оборудование, состоящее из корпуса и регулируемого элемента, имеющего различную конфигурацию и технологию настройки. Настройка интенсивности движения печных газов осуществляется путем смещения задвижки по горизонтали или вокруг своей оси. Задвижка делается по конфигурации трубы и может быть установлена в каналах прямоугольного, квадратного и круглого сечения.

Принцип работы состоит в регулировке тяги путем расширения или сужения отводного канала. При растопке и для достижения максимальной температуры в печи задвижка полностью освобождает трубу. При достижении нужной температуры и для перевода печи в режим длительного горения заслонка перекрывает дымоход, пока не будет достигнуто оптимальное соотношение поступающего воздуха и отвода печных газов. В периоды между использованием котла устройство находится в закрытом состоянии.

Спектр применения шиберов практически неограничен. Они монтируются в буржуйках, отопительных котлах, печах в бане. Установка заслонок позволяет предотвратить задувание продуктов горения в помещение при образовании обратной тяги.

Виды заслонок для дымохода

Дроссельная заслонка, которую можно купить или изготовить своими руками

Для регулировки потока продуктов горения могут применяться заслонки разного типа. Выбор делается исходя из конфигурации канала и материала его изготовления.

Возможны следующие конструктивные решения:

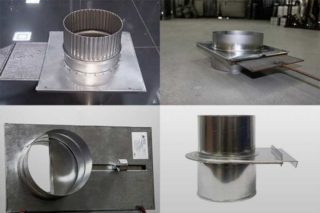

  • Выдвижная установка. Изделие представляет собой пластину круглой или прямоугольной формы, двигающуюся по направляющим внутри трубы. Благодаря наличию проемов внутри каналов рамка держится в гнезде, максимально плотно удерживаясь в трубе. Регулировка осуществляется путем подачи пластины вперед и назад для достижения заданного результата. Чаще выдвижные устройства применяются в квадратных кирпичных трубах. В каналах круглого сечения они так же эффективно выполняют свои функции.

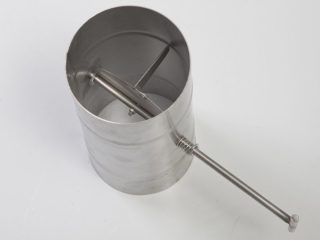

  • Дроссельная заслонка. Классический шибер поворотный для дымохода состоит из вращающейся вокруг своей оси стальной или чугунной пластины. Стержень вставлен в отверстия в стенках трубы и является неизвлекаемым. Настройка потока газов производится путем поворота рамки до определенного угла, после чего изделие фиксируется. Различные модели оборудованы ручным или электрическим приводом, в том числе с дистанционным управлением.

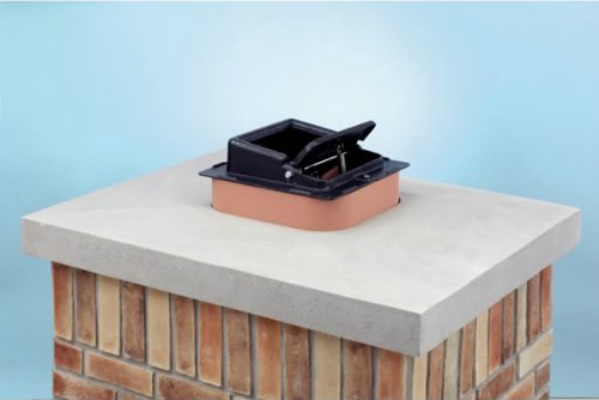

Воздушная заслонка может быть самостоятельным или вспомогательным элементом дымохода. Ее задача состоит в том, чтобы закрывать дымоход от задувания сильных порывов ветра и после окончания топки. Настройка тяги происходит за счет силы пружины, которая соединяет трубу с заслонкой. Сделать такой шибер для дымохода своими руками несложно, но пользы он принесет много.

Преимущества и недостатки

Дымоход нужно регулярно чистить от сажи, чтобы заслонка работала

Как и любые инженерные конструкции, печные заслонки имеют свои плюсы и минусы.

К числу достоинств относится:

  • возможность регулировки тяги;
  • экономия горючего за счет уменьшения объема подачи воздуха в топку;
  • сохранение тепла печи после перекрытия дымохода;
  • блокирование задувания ветра.

Недостатки конструкций:

  • изделия дроссельного типа ненадежны, могут клинить и не закрываться от налипания сажи;
  • поворотные устройства затрудняют, а иногда делают невозможной чистку каналов;
  • правильная регулировка требует опыта и навыков.

При грамотной установке и правильном обращении шиберы позволяют сделать топку котла более удобной, экономичной и безопасной.

Способы установки заслонки для дымохода

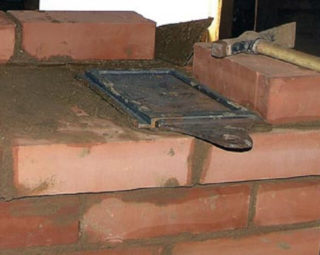

Выдвижная заслонка монтируется на этапе кладки дымохода

Существуют следующие правила и способы установки шибера в дымоходе:

  • в кирпичной кладке — на высоте 60-80 см от ее основания;
  • в стальной трубе — стык в стык (в раструбы) на участке, который не утеплен;
  • высота от выходного патрубка металлического дымохода — не менее 150 см, чтобы не допустить тепловой деформации;
  • заслонка должна двигаться в пазах и вращаться на стержне свободно, без застревания;
  • изготовление в задвижке отверстия для выпуска угарных газов при раннем перекрытии канала.

Во всех случаях на ручке заслонки нужно делать отметки, с помощью которых отслеживается ее положение в трубе.

Изготовление заслонки своими руками

Самодельная сварная заслонка из черного металла

Исходным этапом изготовления задвижки на трубу дымохода своими руками является проведение замеров и составления чертежа. На основе проекта делается расчет материалов и оборудования.

Для работы потребуется:

  • дрель, болгарка, сварочный аппарат;
  • молоток;
  • тиски;
  • плоскогубцы;
  • керн;
  • рулетка, циркуль, маркер;
  • нержавеющая листовая сталь 2,5-3 мм;
  • прут для рамки.

Особое внимание следует уделить размерам изделия. Отверстия под стержень должны точно соответствовать по горизонтали. Следует брать припуск на 1-2 мм, так как сталь расширяется при нагревании. Рамка не должна касаться внутренних краев направляющих, а дроссельная заслонка — стенок трубы. Перед окончательной фиксацией следует проверить изделие на всех режимах работы.

Заслонка для дымохода: определение, виды, плюсы и минусы, способы установки

Для чего нужна задвижка

Использование шибера позволяет перекрыть дымоходный канал после эксплуатации печи. Отверстия в этом приспособлении препятствуют полной закупорке сечения дымоотводного канала. Стоит запомнить — закрытое положение такой задвижки указывает на то, что дымоход не используется, а открытое означает начало топки.

Тяга в дымоходе – очень важный показатель, который определяет не только эффективность вывода продуктов сгорания из дымохода, но и КПД отопительной системы в целом. Поэтому регуляция тяги, осуществляемая с помощью шиберного элемента, очень важна. В случае если уровень тяги в системе превышает допустимые параметры, необходимо отрегулировать положение шиберного элемента. Такая задвижка регулирует тягу за счёт уменьшения или увеличения показателя сечения дымоотводного канала.

Помимо этого, шиберные элементы выполняют ещё одну важную функцию, которая заключается в регуляции горения продуктов в отопительном устройстве. Интенсивность горения контролируется за счёт того, что такой элемент регулирует движение воздушного потока внутри системы. Стоит отметить, что нельзя монтировать шиберные изделия в том случае, если переработка отопительного сырья производится в приборе за счёт приточных воздушных потоков.

Самыми прочными и простыми в обслуживании являются нержавеющие или оцинкованные задвижки

Как правило, такие изделия производятся из нержавеющей стали, которая обладает хорошими прочностными характеристиками. Нержавейка является резистентной к губительным коррозийным воздействиям, а также является устойчивой к активным химическим соединениям, образующимся внутри дымоотвода. Толщина шибера колеблется в пределах от 0,5 до 1 мм. Шиберы отличаются высокими показателями термоустойчивости и способны выдерживать температуру до 900 градусов Цельсия.

Полезная информация! Рекомендуется подбирать заслонки с полированной поверхностью. Полированная заслонка проще в эксплуатации, легче очищается от сажи.

Заслонка имеет вальцовочные швы и способна перекрывать довольно большую площадь дымоотводного канала (до 85 процентов). Такие характеристики сделали это изделие очень популярным среди потребителей.

Виды

Несмотря на простоту конструкции существуют разные задвижки. Играют роль конструкция, материал и размеры печных задвижек.

По конструкции

По материалу

Очень важен также материал из которого делают шибер. У каждого есть свои нюансы. Бывают чугунные и стальные заглушки.

  • Чугун обеспечивает невероятно прочный и стабильный прибор. Он является привычным для печных задвижек. Единственный существенный недостаток – внушительный вес. Таким образом установка задвижки в печи может стать проблемной частью и на монтаж уйдет больше времени.
  • Нержавеющая сталь легкая, но тоже прочная. Она не боится коррозии. При качественной полировке может стоять очень долго. Просто чиститься, при том же условии. Стальные шиберы делают абсолютно любых конструкций и используют для разных типов печек. Нержавеющую сталь начали использовать совсем недавно, как чугун. Может в этом и есть доля современности и перспективы. Какой именно, решать вам. Главное – понять, что именно лучше для вашей печи.

Заслонка для дымохода: определение, виды, плюсы и минусы, способы установкиЗаслонка для дымохода: определение, виды, плюсы и минусы, способы установкиЗаслонка для дымохода: определение, виды, плюсы и минусы, способы установкиЗаслонка для дымохода: определение, виды, плюсы и минусы, способы установкиЗаслонка для дымохода: определение, виды, плюсы и минусы, способы установкиЗаслонка для дымохода: определение, виды, плюсы и минусы, способы установкиЗаслонка для дымохода: определение, виды, плюсы и минусы, способы установкиЗаслонка для дымохода: определение, виды, плюсы и минусы, способы установкиЗаслонка для дымохода: определение, виды, плюсы и минусы, способы установки
Заслонка для дымохода: определение, виды, плюсы и минусы, способы установкиЗаслонка для дымохода: определение, виды, плюсы и минусы, способы установкиЗаслонка для дымохода: определение, виды, плюсы и минусы, способы установки
Заслонка для дымохода: определение, виды, плюсы и минусы, способы установкиЗаслонка для дымохода: определение, виды, плюсы и минусы, способы установкиЗаслонка для дымохода: определение, виды, плюсы и минусы, способы установкиЗаслонка для дымохода: определение, виды, плюсы и минусы, способы установкиЗаслонка для дымохода: определение, виды, плюсы и минусы, способы установкиЗаслонка для дымохода: определение, виды, плюсы и минусы, способы установкиЗаслонка для дымохода: определение, виды, плюсы и минусы, способы установкиЗаслонка для дымохода: определение, виды, плюсы и минусы, способы установкиЗаслонка для дымохода: определение, виды, плюсы и минусы, способы установки
Заслонка для дымохода: определение, виды, плюсы и минусы, способы установкиЗаслонка для дымохода: определение, виды, плюсы и минусы, способы установкиЗаслонка для дымохода: определение, виды, плюсы и минусы, способы установкиЗаслонка для дымохода: определение, виды, плюсы и минусы, способы установкиЗаслонка для дымохода: определение, виды, плюсы и минусы, способы установкиЗаслонка для дымохода: определение, виды, плюсы и минусы, способы установкиЗаслонка для дымохода: определение, виды, плюсы и минусы, способы установкиЗаслонка для дымохода: определение, виды, плюсы и минусы, способы установкиЗаслонка для дымохода: определение, виды, плюсы и минусы, способы установки

Конструкция печной задвижки и установка ее в трубу

Установка задвижки в кирпичной печиУстановка задвижки в кирпичной печи

Печная задвижка – это неотъемлемая часть любой печи, роль которой состоит в регулировании тяги в дымовой трубе, когда печь уже затопилась и при окончании топки с целью отключения печки от трубы, а также для переключения дымовых ходов в комбинированных печах. Изделие состоит из рамки и движка. Функцию свою оно осуществляет за счет перемещения движка в пазах рамки, в результате чего площадь сечения входного отверстия дымовой трубы изменяется. Это приводит к уменьшению или увеличению разрежения.

С целью максимально плотного закрывания трубы после затопки, рекомендуется установить две задвижки, одна на другой.

Конструкция печной задвижки

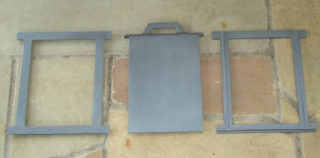

Печная задвижка представляет собой конструкцию, состоящую из трех частей:

  • Чугунного корпуса — рамы (иногда вместо чугуна применяется сталь) с боковыми пазами.
  • Запорной части в виде щитовой заслонки, благодаря движению по пазам которой происходит контролирование герметизации дымохода.
  • Управляющей части на щитовой заслонке в виде рукоятки. Это обеспечивает простоту управления щитовой заслонкой вручную.

Формы задвижки должны полностью совпадать с формой дымохода, по этому параметру они бывают прямоугольными, квадратными, круглыми.

Несколько слов о прямоугольных задвижках

Прямоугольная задвижка может быть различных размеров от маленьких до самых габаритных, когда длина заслонки достигает до 600 мм. Большие варианты обычно подходят для дымоходов русской печи, каминов, барбекю и т.д. Задача конструкции та же – перекрывать поток в воздуховодах.

Самая маленькая печная задвижка имеет размеры 13х13 см, а самая большая – определяется по индивидуальным требованиям потребителя. Самый популярный размер у этих конструкций 26×13 см, так как именно такие размеры имеет дымоход обыкновенной русской печи.

Благодаря квадратным или прямоугольным печным задвижкам можно не только остановить воздухообмен в трубе, но и отрегулировать интенсивность огня за счет изменения тяги в дымоходе и пропускную способность. С этой целью просто закрывают заслонку не до конца, а потом постепенно оттягивают рукоятку на себя, тем самым контролируя равномерное горение в топке.

Круглая печная задвижка или вьюшка

Печная задвижка круглой формы иначе называется вьюшкой. Это особая задвижка, обладающая несколько иной конструкцией, чем обычный вариант.

Вьюшка состоит из следующих частей:

  • Корпуса, в виде плиты, которая может быть круглым или квадратным с круглым отверстием.
  • Запорного элемента в виде диска, который закрывает отверстие и перекрывает воздухообмен в трубе.
  • Управляющей части, в виде обычной рукояти в центре дисковой заслонки.

Использовать вьюшку для контролирования воздухообмена нельзя, так как снимать заслонку с пропускного отверстия нужно вручную, что в разогретой печке, вдобавок с выхлопными газами, практически невозможно. Конструкцию используют исключительно в качестве запорного элемента, зачастую в роли дополнительной заслонки для полноценного результат перед розжигом печи и после ее затухания.

Оба вида чугунных печных задвижек рекомендуется устанавливать далеко от топки.

Как закрывается печная задвижка, правила эксплуатации

Эксплуатация печной задвижки сама по себе довольно простая, однако она определенно связана с некоторыми рисками, грозящими здоровью человека. Если закрыть конструкцию в еще горящей печке или если топливо полностью не сгорела, то выхлопные продукты могут проникнуть в помещение, отравляя воздух.

Поэтому использовать задвижку, которая позволяет сберегать тепло в печи дольше, следует крайне разумно, то есть закрывать конструкцию следует вовремя. Известно, что за счет чугунной задвижки, тепло в печи и, соответственно, в помещении остается на долгое время. Применение такого топлива как уголь увеличивает температуру внутри печи примерно на 60-700C.

Иногда в целях экономии топлива задвижку закрывают раньше, до полного ее сгорания, что крайне нежелательно. Ведь здоровье и жизнь человека выше любой экономии. Закрывая заслонку раньше, чем нужно увеличивается риск отравления угарным газом. Угарный газ представляет собой продукт сгорания, который является ядовитым. Поэтому чтобы избежать подобных ситуаций, нужно правильно использовать задвижку для дымохода, следуя некоторым правилам:

  • Перед закрыванием обязательно нужно ворошить угольки, чтобы избежать от наличия полностью не прогоревших кусков.
  • При начальном затухании угля, когда на поверхности уже не видно голубого огня, заслонку нужно слегка прикрыть, но полностью ее закрывать не рекомендуется. Ведь наличие углей не значит, что они полностью прогорели. Если возникает потребность в герметизации трубы, то это следует сделать после полного сгорания углей.
  • Далее нужно открыть поддувало, чтобы образовалась тяга, и оставшиеся угли полностью превратились в золу и пепел.

Необходимость задвижек и вьюшек в дымоходе

Заслонка является неотъемлемой частью печи, которая перекрывает дымоход, после ее затопки. В комбинированных печах, например варочно-отопительных, эта конструкция позволяют переходить между дымоотводными каналами.

Заслонка, как правило, устанавливается в дымоходе при укладке печи, закрепляя несколькими рядами кирпичей. Зачастую устанавливают две задвижки, особенно в помещениях в холодных климатических условиях, когда температурные перепады более существенны, что приводит к быстрому теплообмену.

Вьюшка устанавливается в дымоход таким же образом, но применяется обычно в русских печках. Закрывается такая задвижка с внешней стороны при помощи специальной дверцы. При необходимости проветривания и охлаждения печи, все это можно организовать в условиях закрытой вьюшечной дверцы.

Конструкция печной вьюшки позволяет исключить установку дополнительной задвижки, потому как она полностью справляется с герметизацией дымоотводящей трубы. При использовании второй задвижки, ее устанавливают ниже вьюшки.

Как установить задвижку на печную трубу

Задвижку, как правило, устанавливают во время строительства и сборки печки. Процесс осуществляется в несколько этапов:

  • Укладка кирпича вокруг арматуры в выбранном месте на определенной стадии возведения дымохода. При этом размеры оставленного отверстия должны полностью совпадать с размерами задвижки. Зачастую в уголках корпуса устанавливают проволоку, монтируя ее в тело кладки.
  • Монтаж рамки задвижки с фиксацией верхней части с помощью цементного раствора.
  • Нанесение цементного раствора по периметру рамы и проволоки толщиной около 1 см, с последующей укладкой ряда кирпичей.
  • Установка задвижки в дымоход.

Обычная чугунная печная задвижка запирается щитовой заслонной, которая монтируется в корпусе рамы сквозь щель. Ее можно установить и после монтажа рамы. Заслонка у вьюшки закрывается вручную, поэтому над корпусом такой конструкции нужно установить специальную дверцу, с помощью которой можно будет управлять крышкой.

После этого продолжается укладка дымохода соответствующим образом.

Летняя заслонка и ее значение

Зачастую в печах встречается такой элемент, как летняя заслонка, которая имеет определенное назначение. Летняя заслонка применяется в каминах или русских печах, которые топятся нерегулярно или периодически с большими промежутками времени. Например, в печах в дачном или деревенском доме, когда она топится только в летний сезон.

У летней задвижки есть кое-какие конструктивные особенности и особое расположение, благодаря чему намного облегчается процесс топки после длительного охлаждения даже в самых суровых погодных условиях.

Эксплуатация данной конструкции осуществляется таким образом: Печку нужно затопить с открытой летней задвижкой, далее, когда пламя в топке разгорится, и часть дров полностью прогорит, задвижку следует закрыть для предотвращения тепловых потерь.

Печи с установленной в них летней задвижкой имеют ряд достоинств, например, выдвигая летнюю заслонку и поддувало, можно воспользоваться печкой в любое время года в качестве классического открытого камина. С помощью заслонки можно легко освободиться от лишнего тепла в помещении. Однако следует помнить, что топить такую печку рекомендуется не больше 20 минут, так как температура может намного подняться, что является особенностью таких каминов.

Преимущества шиберных задвижек

Шиберные задвижки, составляющие заметную часть ассортимента многих производителей трубопроводной арматуры, обладают целым рядом преимуществ, наиболее значимые из которых приведены ниже в виде коротких тезисов.

  • Шиберные задвижки отличаются малой строительной длиной, например, по сравнению с кранами.
  • Устройство шиберной задвижки – относительно простое, что с одной стороны предопределяет легкость ее установки (скажем, возможность замены без врезания в трубопровод) и удобство эксплуатации, а с другой – надежность.
  • Показатели надежности в значительной степени зависят от параметров рабочей среды ─ ее агрессивности, температуры, концентрации механических примесей.
  • Шиберные задвижки ─ оборудование неприхотливое и не капризное, их обслуживание и ремонт не потребуют очень высокой квалификации персонала.
  • Шиберные задвижки от лучших производителей, использующих при их изготовлении качественные комплектующие и современные материалы, обладают такими важными свойствами как долговечность, стойкость к износу и воздействию агрессивных сред.
  • Срок службы шиберных задвижек может измеряться тремя и более десятилетиями, определяясь сроком службы корпуса. У других комплектующих он меньше, но также весьма внушителен. Например, у резинотехнических изделий – не менее 5 лет. Столько же составляет средний срок службы между капитальными ремонтами шиберной задвижки.
  • Отсутствие застойных зон и способность к самоочистке позволяют не задумываться о шлаках и грязи.
  • Важный параметр ─ минимальное гидравлическое сопротивление среды. Например, у шиберных задвижек производства компании АРМАТЭК коэффициент гидравлического сопротивления составляет не более 0,3 при полностью открытом ноже.
  • Шиберные задвижки обладают уникальными техническими возможностями, включая быстродействие и высокую герметичность. В т. ч. герметичность самого высокого класса А по «ГОСТ Р 54808-2011. Арматура трубопроводная. Нормы герметичности затворов».

 Технические параметры и широкий диапазон функциональных возможностей ─ исчерпывающий все потребности спектр размеров, значений давления и температуры ─ делают шиберные задвижки поистине универсальной трубопроводной арматурой, востребованной в самых разных областях технологий.

Монтаж задвижки дымохода своими руками

Установить заслонку для камина или отопительного агрегата можно одним из трех способов:

  1. Монтаж шибера осуществляется непосредственно в каминной топке. Его размещают на расстоянии 100 сантиметров от отопительного устройства, что позволяет им легко управлять.
  2. Объединение шибера с иными элементами отопительной конструкции без использования дополнительного крепежа. Данный метод монтажа получил название «труба в трубу».
  3. Шиберную заслонку устанавливают в вентиляционных трубах. Ее применяют, чтобы двигатель вентилятора не перегревался во время его работы.

Монтаж необходимо осуществлять в закрытом положении шибера, чтобы не допустить лишней нагрузки на двигатель.

Поскольку существует многообразие моделей печных агрегатов и каминов и отопление с их использованием выполняют различным образом, для каждого из них требуется свой вид задвижки.

Например, для печи, функционирующей на газу, потребуется классическая дроссельная заслонка поворотного типа или поворотный автоматический шибер, поскольку они способны перекрывать дымоходную трубу полностью и тогда пламя не сможет вырваться наружу.

При этом поворотные задвижки не следует устанавливать при обустройстве банной печки, поскольку они в закрытом виде будут пропускать пар, а в открытом положении их очень тяжело отчистить.

Как правило, шибер для камина или печного агрегата продают в полной комплектации вместе с дымоходом. Но бывают дымоотводящие конструкции без заслонки, поэтому ее можно сделать своими руками, покупая элементы для нее в строительном магазине. Основное, что следует сделать перед тем, как их приобретать, это определиться с необходимыми размерами.

Лучше покупать задвижки, произведенные из нержавеющей стали. Основная часть шиберной установки – это обечайка. В составе шибера имеется несколько обечаек.

Как сделать шиберную задвижку своими руками

Рассмотрим, как сделать оба варианта задвижек для дымоходов – выдвижной и поворотный. Каждый из них имеет свои нюансы изготовления и монтажа. Начнем с выдвижного вида.

Подготовка материалов и инструментов

Для создания простейшей модели выдвижного шибера подойдет оцинкованная сталь. Она обладает небольшим весом, благодаря гладкой поверхности легко очищается от сажи, а при необходимости движущуюся часть легко можно заменить.


Миллиметровая сталь не подойдет, так как она легко прогибается, и при деформации возникнут затруднения с задвиганием пластины в дымоход. Минимальная толщина листа – 1,5 мм, а лучше 2-2,5 мм

Главные инструменты – сварочный аппарат, электроды, болгарка, ножницы по металлу (выбираем в зависимости от толщины листа), дрель со шлифовальным диском, сверла по металлу, напильник. Работы лучше выполнять на рабочем верстаке с тисками. Кроме прочего понадобится лист бумаги для шаблона, рулетка, маркер.

Составление схемы (чертежа)

К снятию размеров нужно отнестись серьезно, так как даже несколько миллиметров могут стать причиной неправильной работы дымохода. Чтобы узнать габариты рамки, следует рулеткой измерить сечение дымоотводного канала – оно будет совпадать с размерами внутренней стороны рамки. К этому значению следует прибавить по 20-30 мм с трех сторон и высчитать наружную сторону рамки.


Чертеж заслонки с проволочной рамкой. Рамку из проволоки сложнее закрепить на кирпичной кладке, чем профиль с плоскими широким сторонами

Чтобы задвижка выдвигалась легко, без усилий, она должна по ширине быть чуть уже ширины рамки (если учитывать внешние стороны). Для упрощения расчетов необходимо начертить схему конструкции и обозначить все возможные размеры, чтобы в дальнейшем, во время работы с металлом, ориентироваться по ним.

Для металлических труб обычно совмещают конструкцию плоской заслонки с фрагментом дымоотвода, расположенным перпендикулярно.


Размеры конструкции для трубы прямоугольного сечения. Задвижка должна полностью перекрывать дымоотвод, но при этом иметь небольшие отверстия для проникновения воздуха, просверленные дрелью, или зазор

Для кирпичных дымоходов достаточно плоской рамы из проволоки или профиля с двигающейся по направляющим (двум параллельным сторонам) задвижкой.

Разметка и вырезание деталей

Определив точные размеры, вырезаем раму для шибера. Если дымоход небольшой (например, в бане или в летней кухне), можно использовать толстую проволоку, согнув ее в виде буквы П.

Более обстоятельная рама – это прочный угловой профиль. Чтобы его сделать, вырезаем из листовой стали полосу и сгибаем ее вдоль под углом 90º. Чтобы придать профилю нужную форму, в местах, где намечены углы, одну из плоскостей разрезаем. При сгибании получаем рамку. Места сгибов привариваем.

Далее вырезаем саму заслонку. Она должна быть примерно на 5-10 мм быть уже ширины рамы. Длину подгоняем так, чтобы в закрытом состоянии наружу выглядывал только небольшой фрагмент задвижки. Оформить его можно по-разному: в виде ушка с отверстием или просто подогнутого края.

Края вырезанного шибера зачищаем диском, чтобы процесс закрывания/открывания проходил легко и бесшумно. Красить детали нельзя.

Этапы установки задвижки

На фото показаны этапы установки шибера заводского производства. По тому же принципу монтируется и самодельное устройство.


В соответствии со схемой устройства печи определяем место установки шиберной заслонки и отмечаем кирпичи, которые необходимо подрезать e5c02d5f5ad19dff64fd9d6d6b697e8a.pnge5c02d5f5ad19dff64fd9d6d6b697e8a.png
Достаем кирпичи, служащие основанием для монтажа заслонки, и подрезаем их по размерам рамки шибера болгаркой


Для фиксации задвижки используем раствор для кладки. Наносим его на место монтажа, а затем – на края рамки сверху


Шаг 1 – определение места монтажа


Шаг 2 – обрезание кирпичей по периметру отверстия


Шаг 3 – посадка шибера на раствор


Шаг 4 – кирпичная кладка над шибером

Высота установки заслонки во многом зависит от конструкции печи, в банных печах она ниже, в отопительных для дома – выше. Минимальная высота – 0,9-1 м от пола, максимальная – около 2 м.

Нужна ли задвижка в банной печи?

Безусловно нужна. Хорошая тяга в бане – залог успешного построения печи. Как утверждают эксперты, все зависит от конструкции банной печи. Если в наличие есть дымоотвод, то в нужности шибера нет никаких сомнений.

Печная заслонка используется в любых типах печи. Принцип работы у них немного похож, поэтому и заморачиваться не стоит. Шибер точно нужен. Если же только горение производиться благодаря приточному воздуху, задвижка не устанавливается. Шибер поможет вам сэкономить на топливе, выжимая из каждого захода максимум. Топливо не будет прогорать впустую.

Делаем поворотный шибер самостоятельно

Вариант монтажа шибераВариант монтажа шибера
Вариант монтажа шибера

При эксплуатации дымохода может возникнуть необходимость замены шибера, а заслонка стандартного не подходит для данной конструкции. В таком случае заслонку изготавливают самостоятельно по размерам трубы.

Для работы потребуются ножницы по металлу, дрель, болгарка и сварочный аппарат.

  • Из стальных уголков с размером полки 35–45 мм сваривают раму для заслонки. Размер деталей соответствует диаметру трубы.
  • В раме просверливают отверстия для закрепления оси. Для шибера с прямым поворотом они располагаются в горизонтальной плоскости, а для углового – по диагонали.
  • Из двух отрезков полудюймовой трубы привариваются втулки, которые обеспечивают вращение оси.
  • Заслонка вырезается по величине рамки, материалом служит стальной лист толщиной 2–3 мм.
  • В отверстия рамы вставляется ось, на которой будет крепиться заслонка. Вторая часть металлической детали станет ручкой для регулировки.
  • Пластина вставляется в рамку и фиксируется на оси сваркой.
  • Для безопасного использования между заслонкой и рамой должен остаться зазор в 1 мм.
  • Чтобы обеспечить фиксацию пластины в открытом состоянии, устанавливается ограничитель.

Чертеж поворотной шиберной заслонкиЧертеж поворотной шиберной заслонки
Чертеж поворотной шиберной заслонки

Обратите внимание! Выбор модели шибера зависит от конструкции дымохода и типа отопительной системы, но его установка обязательна. Устройство позволяет регулировать уровень тяги и сохранять систему отопления в рабочем состоянии.

Выводы и полезное видео по теме

Источники


  • https://www.tproekt.com/cto-takoe-siber-dla-dymohoda-i-kak-eto-ispolzuetsa/
  • https://TeploTekCorp.ru/kaminy-i-pechi/ustanovka-zadvizhki-v-kirpichnoj.html
  • https://rus5r.com/ustanovka-zadvizhki-v-kirpichnoy-pechi/
  • https://aniko-gas.ru/pechi/shiber-dlya-dymohoda-svoimi-rukami.html
  • https://feflues.ru/blog/elementy-dymokhoda/shibery-dlya-dymokhodov-raznovidnosti-printsip-raboty/

пошаговая инструкция по созданию, виды и отличия.

Большинство владельцев загородных домов и дач предпочитают самостоятельно обустраивать систему отопления путем возведения каминов и печей. Это, безусловно, требует наличия определенного опыта, знаний и понимания технологии возведения.

Шиберная заслонкаШиберная заслонка

Шиберная заслонка — фото

Одним из необходимых элементов для печи, обеспечивающих ее эффективную эксплуатацию, является шиберная задвижка для дымохода. В этой статье мы попытаемся объяснить вам принцип её действия и пошаговый процесс создания и установки своими руками.

Сегодня стильный камин или эксклюзивная печь уже не является предметом роскоши и при желании ее можно возвести самостоятельно. В этой статье мы подробно расскажем, что из себя представляет шиберная задвижка для дымохода, ее основное назначение и особенности установки.

Назначение и характеристики

Это устройство позволяет контролировать и регулировать тягу в систему отвода дыма. В переводе с немецкого языка,

шибер («schieber)шибер («schieber)

шибер («schieber)

шибер («schieber) означает деталь, которая выполнена из определенного металла.

Хорошая тяга — это одно из ключевых условий для нормальной эксплуатации топливной системы. При хорошей тяге, топливо практически полностью сгорает, обеспечивая эффективный и экономичный процесс обогрева. Если же тяга плохая, то может произойти задымление помещения и пожарное возгорание.

Для исключения этих опасных и неприятных моментов, в системе дымоотвода и устанавливается шиберная заслонка. Она предотвращает деление газовых пузырьков, которые не должны подвергаться разделению.

Шиберную заслонку рекомендуется устанавливать при отоплении газом, углем, твердым топливом.

Основные функции шиберной задвижки

Являясь основным регулятором тяги внутри дымохода, шибер регулирует горение топлива. Для уменьшения тяги и снижения интенсивности пламени в топке, достаточно прикрыть шиберную задвижку. Для увеличения тяги, напротив, необходимо ее открыть.

По сути дела, шибер – это обычная металлическая пластина, позволяющая регулировать тягу.

Ее можно устанавливать как в системах одно стенных котлов, так и в двустенных.

Если камин с печью не эксплуатируются, то в этот период задвижка шибера должна находиться в закрытом положении.

Как правило, задвижку устанавливают на начальном отрезке дымохода (на первом метре), так как именно этот участок остается не утепленным.

А вот на участок хорошо утепленной дымоходной трубы, напротив, не рекомендуется устанавливать задвижку. Особенно если речь идет о двухконтурных трубах. При расширении металла внутренней и внешней трубы, шиберную заслонку может заклинить.

Итак, основными задачами шиберной задвижки являются:

  1. Функция регулятора тяги в дымоходе.
  2. Частичное перекрытие сечения дымоходного канала.
  3. Регулятор интенсивности горения пламени в топке.

Внимание! Если горение в топке осуществляется при подаче приточного воздуха, шиберная задвижка на дымоход не устанавливается!

Наглядная демонстрация эффективности работы шиберной задвижки (видео)

Закрытый шибер:

Открытый шибер:

В большинстве случае, шибер изготавливается из нержавеющей стали толщиной не более 1 мм. Такая деталь способна выдерживать температуру до 9000С, отличается устойчивостью к коррозии и низким коэффициентом термического расширения.

Для того чтобы максимально обеспечить простую эксплуатацию дымохода и хорошую очистку от сажи, поверхность заслонки должна быть полированной.

Состыковку швов выполняют методом вальцовки.

Стандартный шибер перекрывает до 85 % дымохода, что является оптимальным показателем для эффективного выведения продуктов горения.

Основные виды шиберных задвижек

  • Горизонтальный выдвижной шибер.Горизонтальный выдвижной шиберГоризонтальный выдвижной шибер

    Горизонтальный выдвижной шибер

    Пластина находящаяся внутри шибера выдвигается, за счет чего происходит регулировка площади сечения дымохода. Обычно такой вариант задвижки используют для установки в кирпичных дымоходах. Часто на поверхности пластины выполняют небольшие отверстия для того, чтобы даже в закрытом положении шибера, он не перекрывал на 100% дымовой канал. Это соответствует противопожарным нормам безопасности. Преимуществом данного вида устройства является простота монтажа.

  • Поворотный шибер. Его еще называют «дроссельская заслонка»,Шиберная задвижка для дымоходаШиберная задвижка для дымохода

    Шиберная задвижка для дымохода

    которая представляет металлическую пластину, закрепленную на вращающейся оси. Ось, в свою очередь, крепится внутри патрубка дымовой трубы. Данное устройство имеет съемный вращательный диск, но при длительной эксплуатации он может прийти в негодность. Впрочем, схема поворотного механизма позволяет его ремонтировать и заменять своими руками. Преимуществом данного вида устройства является простота эксплуатации. Данный вид шибера не требует постоянного контроля со стороны владельца дома.

Из-за сложности конструкции своими руками, поворотный механизм реже используется при кладке камина или печи.

Шиберная конструкция необходима для дровяных печей и отопительных устройств, работающих на любом твердом топливе.

Что же касается газовых котлов и котлов жидким топливом, то здесь шибер, скорее выполняет роль защиты дымохода от попадания атмосферных осадков.

Поэтому для газового котла наиболее практичным решением будет монтаж именно поворотного механизма. Температура выходящих газов менее низкая, чем при работе твердого топлива, поэтому эксплуатация такого механизма будет наиболее удобной.

Задвижка на утепленном дымоходеЗадвижка на утепленном дымоходе

Задвижка на утепленном дымоходе

А вот от установки поворотного механизма в бане лучше отказаться. Дело в том, что она частично будет пропускать пар в закрытом виде. А в открытом виде такой механизм тяжело чистить.

Выполненный из нержавеющей стали, шиберный механизм полностью не обеспечит перекрытие дымохода, но при этом исключит возможность вырывания языков пламени через зольник в помещение.

Существует три варианта установки шибера.

  1. Установка заслонки в каминной топке. Для этого шибер монтируют на расстоянии 1 метра от отопительного устройства, что обеспечивает простую эксплуатацию.
  2. Вариант «труба в трубу» предполагает объединение шибера с другими элементами отопительной конструкции без дополнительно использования крепежа.
  3. Установка шиберной задвижки в вентиляционной трубе. Но такой вариант обычно используется с целью защиты двигателя вентилятора от перегрева во время его работы.

Приобретая готовые дымоходы, комплект, скорее всего, будет оснащен шиберной задвижкой, которую просто необходимо установить согласно инструкции.

Но даже, если готовый комплект идет без этого элемента, шибер легко можно сделать своими руками, выбрав наиболее оптимальный для себя вариант механизма.

Изготовление своими руками

Вариант 1. Изготовление поворотного шибера из нержавейки

Мы предлагаем подробную инструкцию изготовления заслонки уже при готовом печном отоплении, когда конструкция выполнена, но механизм шибера был не предусмотрен.

Для изготовления и установки шибера своими руками вам понадобятся следующие материалы:

  • болгарка, отрезной и шлифовальный абразивный круг;
  • дрель;
  • метчик;
  • масло для смазки метчика при нарезке резьбы;
  • молоток;
  • тиски;
  • плоскогубцы;
  • сварка;
  • керн;
  • электроды для нержавеющей стали;
  • циркуль;
  • рулетка;
  • маркер перманентный.

Из материалов следует сразу подготовить:

  • лист нержавеющей стали толщиной 1.5 -2 мм.
  • трубку нержавейку с внутренним диаметром 6 мм;
  • 2 болта 8мм,
  • гвоздь (или металлический прут).

Когда все инструменты и материалы подготовлены, можно приступать к выполнению работ.

  1. Измерьте внутренний диаметр трубы и отметьте его на листе нержавеющей стали с помощью циркуля.шаг 1шаг 1

    шаг 1

  2. Теперь с помощью болгарки вырежьте круг по выполненной разметке.Шаг 2Шаг 2

    Шаг 2

  3. Примеряем вырезанную заслонку, при необходимости дорабатываем шлифовальным кругом до тех пор, пока она четко не будет входить в трубу.Примеряем заслонкуПримеряем заслонку

    Примеряем заслонку

  4. Возьмите подготовленную трубку из нержавеющей стали и приложите к готовому кругу. Отмерьте маркером по размеру заслонки. Делаем ее меньше внутреннего диаметра на 3 мм с каждой стороны.

    Шаг 4

  5. Отрезаем трубу болгаркой с отрезным кругом.
  6. Рассверливаем внутреннее отверстие в трубке 6,8 мм для нарезки резьбы. При сверлении необходимо периодически смазывать машинным маслом внутреннюю поверхность трубки.Рассверливаем трубкуРассверливаем трубку

    Рассверливаем трубку

  7. Нарезаем с двух сторон трубки метчиком резьбу 8мм, не забывая смазывать в процессе метчик. Для удаления нарезаемой стружки, необходимо через каждые пол оборота метчика по резьбе, делать пол оборота возврат.Шаг 5Шаг 5

    Шаг 5

  8. Теперь необходимо выполнить три отверстия в заслонке. Сразу с помощью маркера поставьте метки.
  9. Зажмите в струбцине трубку и заслонку и приварите трубку к заслонке через эти отверстия (сварные заклепки). Сварку начинаем производить с центрального отверстия, потом освобождаем любую одну струбцину и привариваем в освободившееся отверстие.Шаг 6Шаг 6

    Шаг 6

  10. Делаем разметку будущих отверстий на дымаре. Для того чтобы четко совпала ось отверстий, оберните трубу рулеткой и отмерьте центра по горизонтали и вертикали. Сверлим.Делаем разметкуДелаем разметку

    Делаем разметку

  11. Собираем заслонку в трубку.Шаг 7Шаг 7

    Шаг 7

  12. Делаем шаблон для фиксатора заслонки.

    Шаг 8

  13. Переносим разметку на металлический лист. Можно использовать циркуль.Шаг 9Шаг 9

    Шаг 9

  14. Отмечаем середину для отверстий фиксатора, вырезаем и сверлим по разметке.
  15. Привариваем к трубе.

    Привариваем фиксатор

Вариант 2. Изготовление горизонтального выдвижного шибера из нержавейки

Для этого варианта необходимо приобрести уже готовую заводскую шиберную задвижку из нержавейки. Конструкция представляет рамку, внутри которой двигается механизм.

  1. Выложите 2 ряда печи или камина согласно используемой схеме порядовки.горизонтальный выдвижной шибергоризонтальный выдвижной шибер

    горизонтальный выдвижной шибер

  2. На ряду, где будет устанавливаться задвижка, вырезаем в кирпиче пазы. Это небольшие бороздки, в которые будет входить металлический элемент. Лучше всего для этих работ использовать угловую шлифовальную машину с кругом. Но если нет такого профессионального инструмента, то можно обойтись и напильником.
  3. Устанавливается заслонка.
  4. В боковом кирпиче необходимо вырезать углубление под ход ручки заслонки, ведь ее в процессе эксплуатации необходимо будет очищать от сажи.Перекрываем шибер рядом кирпичейПерекрываем шибер рядом кирпичей

    Перекрываем шибер рядом кирпичей

  5. Укладывается следующий ряд кирпичей и хорошо заделываются все образовавшиеся зазоры.

Как видите, изготовление шибера не требует много времени и большого опыта. Вместе с тем, это очень важная деталь, которая позволит существенно повысить эффективность работы котла или камина.

Если у вас остались дополнительные вопросы — вы можете задать их в комментариях, мы постараемся ответить как можно скорее, спасибо за внимание!

Зачем нужен шибер для дымохода и как его сделать самостоятельно? Шибер для дымохода своими руками

Что это такое и для чего он нужен?

Шибер (от немецкого Schieber — заслонка) – приспособление для полного или частичного перекрытия движения газов в дымоходе.  Используется с момента появления первых русских печей. Выполняется из чугуна или стали. В современной инженерии нашел применение как в дымоотводящих конструкциях, так и в системах вентиляции.

Шибер для дымохода: что это такое, для чего нужен, виды заслонок, как сделать и установить задвижку своими руками

Шибер для дымохода: что это такое, для чего нужен, виды заслонок, как сделать и установить задвижку своими руками

Функции заслонки:

  • Регулирование тяги и сохранение тепла в помещении.

Дымоход перекрывается после использования, во избежание вытягивания теплого воздуха из помещения в трубу. С помощью заслонки можно уменьшать или увеличивать рабочее сечение дымоотвода.

  • Экономия расхода топлива.

Задвижкой можно регулировать интенсивность притока кислорода к пламени, а соответственно увеличивать или уменьшать КПД обогревателя.

Это утверждение справедливо только для печей и котлов без поддувал и устройств принудительной подачи воздуха.

Функции, назначение и характеристики

Шибер – это перегородка, которая находится внутри дымохода. Она повторяет форму и площадь его сечения и в закрытом состоянии практически полностью перекрывает его. Изменение положения шибера позволяет увеличивать или уменьшать отверстие трубы дымохода, усиливая или ослабляя воздушный поток. С помощью заслонки можно прекратить движение воздуха после растопки печки.

Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.

В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.

размерыразмеры

Важно! Не следует думать, что заслонка полностью герметизирует трубу в положении «закрыто». Согласно требованиям пожарной безопасности, в заслонке должно быть небольшое отверстие, через которое происходит слабый газообмен.

Шибер в дымоходе выполняет следующие функции:

  • увеличивает силу тяги при сложных погодных условиях;
  • повышает интенсивность горения в топке за счет усиления притока кислорода;
  • уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
  • экономит топливо за счет уменьшения интенсивности горения;
  • предотвращает утечку тепла после прогрева каменки.

Очень важно! Закрывать дымоход шибером можно только после того, как дрова полностью сгорели и пламя погасло. Если преждевременно закрыть заслонку, то это может привести к опасной ситуации из-за выделения большого количества угарного газа в помещение. Если шибер закрыть поздно, то эффективность топки печи будет снижен, т.к. большая часть тепла уйдет через дымоход наружу.

Виды шиберных задвижек

Существует два основных типа шиберных задвижек – выдвижной и поворотный (дроссельный). Особенности конструкций понятны из названия: первый тип работает за счет перпендикулярного движения металлической пластинки относительно трубы дымохода.

Рекомендуем ознакомиться:  Как сделать искрогаситель своими руками на дымоход?

виды шибероввиды шиберов

Для усиления тяги заслонка отодвигается и практически полностью выходит за пределы дымохода, а для уменьшения потока задвигается обратно в трубу.

Шибер выдвижного типа

Наиболее популярен шибер для дымохода выдвижного типа. Он выгодно отличается от прочих разновидностей надежность в работе при удобстве эксплуатации. Выдвижной шибер представляет собой пластинку с гладкой ровной поверхностью, в которой имеется специальное продольное отверстие. Она проходит по пазам в дымоходе.

Данный тип задвижки устанавливается строго горизонтально. Для изменения силы тяги в дымоходе достаточно передвинуть заслонку в нужном направлении, увеличивая или, наоборот, сокращая сечение для трубы.

Этот вариант подходит для стальных труб, но в большей степени подходит для печей, выполненных из кирпича. Для его установки не требуется специальных знаний и значительных усилий.

В некоторых моделях предусматривается небольшой вырезанный участок. Это обеспечивает безопасность конструкции: даже если полностью закрыть эту задвижку, движение угарного газа в нем продолжится.

Шибер поворотного типа

Другая разновидность – это поворотный шибер. Он представляет собой выполненную из металла пластину, которую закрепляют в центральной части направляющей посредством сварки.

Шибер для дымохода: что это такое, для чего нужен, виды заслонок, как сделать и установить задвижку своими рукамиШибер для дымохода: что это такое, для чего нужен, виды заслонок, как сделать и установить задвижку своими руками
Габариты и принцип работы поворотного шибера

Основная ее доля находится во внутренней части дымохода, но кончик всегда должен оставаться снаружи. На фоне вращения данной пластины относительно собственной оси происходит регулирование тяги в дымоходе.

Недостаток указанного типа состоит в необходимости крепления посредством сварки. Именно это место является слабым местом конструкции: заслонка откроется, если крепление расслабится.

Поворотный шибер отличается небольшой надежностью. Но этот показатель может варьироваться в зависимости от того, из чего его изготовили. Чаще всего к нему обращаются для установки в дымоходах из стали. А также его устанавливают в тех случаях, когда оказывается недостаточно места для выдвижения классической задвижки.

Шибер чугунного типа

Чугунный шибер нашел довольно широкое применение в рамках печей различного типа, каминов. Недостаток таких изделий состоит в их значительной массе. При этом сам чугун с давних времен применяли в производстве задвижек для печей. Объясняется это его высокой надежностью, долговечностью и прочностью.

Модельный ряд чугунных шиберовМодельный ряд чугунных шиберов
Модельный ряд чугунных шиберов

Шибер стального типа

Шиберный узел, выполненный из нержавеющей стали – не самый дешевый вариант. Но конструкция характеризуется высоким качеством и прекрасными эксплуатационными характеристиками. Преимущества его состоят в следующем:

  • сохранение эффективности печи;
  • небольшая масса;
  • продолжительный срок службы;
  • не подвержен коррозии металла;
  • не допускает накопления сажи.

Указанные шиберы могут иметь различную конструкцию в зависимости от особенности печи. Они актуальны для дымоходов, выполненных из стали либо из кирпича.

Стальной шиберСтальной шибер

Техника безопасности

Говоря о шиберных задвижках в первую очередь следует остановиться на технике безопасности. Уже из определения становится ясно, что это устройство способно полностью перекрыть естественный ход воздуха из помещения через печь и дымоход на улицу. В таком запертом состоянии печь может находится только при одном условии — в ней нет ничего, что ещё хотя бы немного тлеет, а тем более горит.

Как известно, горение дров в печи приводит к выделению ядовитого для человека угарного газа. Опасность отравления этим газом заключается в том, что человек может просто не чувствовать губительного воздействия газа до момента, пока не начнет терять сознание, а тогда может быть уже слишком поздно. Не стоит недооценивать эту опасность: например известно, что знаменитый французский писатель Эмиль Золя скончался в Париже у себя в спальне от угарного газа.

Рекомендуем видео-обзор особенностей шиберных задвижек различных конструкций.

Внимательный читатель может заметить, что производители задвижек выпускают их со специальными отверстиями, предотвращающими полное запирание дымохода. Однако, при регулярной эксплуатации с течением времени на этих отверстиях собирается сажа и смола, которые постепенно уменьшают их пропускную способность, а потом могут их и вовсе заблокировать. Очевидно, что дымоход периодически нуждается в чистке и задвижка тут не исключение, но на практике эта процедура проходит значительно реже, чем того требует техника безопасности.

Отличия выдвижного и поворотного шибера

Пока речь шла о выдвижном виде шиберной заслонки на печной дымоход, хотя существует и еще один вид – поворотный. Рассмотрим, чем они отличаются.

Назначение у обеих разновидностей одинаковое – частично или полностью перекрывать поток дымовых/нагретых газов. Различия касаются конструкции.

Выдвижная модель – это металлическая пластина, которая закреплена в рамке и движется по направляющим в горизонтальном положении. Строгих требований к размерам устройства нет, так как они должны соответствовать сечению дымохода и полностью зависят от его параметров.

Таким образом, задвижка состоит из двух основных частей:

  • рамы, которая закреплена в дымоотводном канале и является неподвижной;
  • пластины, двигающейся внутри рамы.

Как правило, обе детали изготавливают из одинакового материала, чтобы сохранялись эксплуатационные качества при нагревании или охлаждении.

Требования к установке заслонкиТребования к установке заслонки
Правильно сконструированная и установленная заслонка никогда полностью не должна перекрывать печной дымоход. Небольшой зазор необходим в целях противопожарной безопасности

Конструкция поворотного (дроссельного) шибера не выдвигается, а поворачивается по оси, как и следует из названия.

Круглая или прямоугольная пластина (в зависимости от сечения дымохода) зафиксирована на металлическом стержне, свободный конец которого выходит за пределы канала и является инструментом регулировки.

Поворотный шиберПоворотный шибер
Простейшая модель поворотного шибера диаметром 120 мм. Материал изготовления – нержавеющая сталь. Перекрывание дымоотводного канала производится поворачиванием ручки с загнутым концом

Шиберы-задвижки считаются более надежными и износостойкими устройствами. Слабое место поворотных приспособлений – соединение стержня и пластины, которое со временем разбалтывается и приводит заслонку в негодное состояние.

Какой материал прочнее

Кроме конструкционных различий разновидности шиберов могут отличаться по материалу изготовления. Единственно возможным вариантом является металл, так как только он не горит и не деформируется при высоких температурах, а с течением времени даже в агрессивной окружающей среде не меняет своих характеристик.

Для производства используют или чугун, или нержавеющую сталь. Самостоятельно соорудить заслонку из чугуна не представляется возможным, так как для этого необходима, как минимум, кузница. Однако в продаже можно найти и невзрачные, и красиво оформленные чугунные заслонки.

Чугунный поворотный шибер Чугунный поворотный шибер
Чугунный поворотный шибер с удобной ручкой. Такая конструкция подойдет для кирпичного дымоотводного канала с прямоугольным сечением, способного выдержать достаточно тяжелый вес устройства

Стальные изделия выглядят проще, но по характеристикам схожи с чугунными аналогами. Преимущество стальных приспособлений в легком весе.

Если чугунную шиберную заслонку для печного дымохода устанавливают только на прочное, капитальное сооружение, то стальная задвижка подходит для любых дымоотводных каналов – кирпичных и стальных, прямоугольных и круглых, основательных и легких.

Образцы шиберной заслонки из оцинкованной сталиОбразцы шиберной заслонки из оцинкованной стали
Образцы шиберной заслонки из оцинкованной стали, диаметр сечения дымохода – 150 мм. Оцинковка, в отличие от обыкновенной стали, не реагирует на воздействие влаги (конденсата) и не поддается коррозии

Выбирая материал, необходимо ориентироваться на характеристики трубы дымохода и особенности интерьера.

Для отопительной дачной печки достаточно и скромной стальной задвижки, тогда как для облагораживания русской печи в коттедже лучше подойдет сделанный на заказ чугунный шибер.

Выбор варианта расположения

Существует три основных варианта размещения шибера в дымоходе:

  • крепление «труба в трубу»;
  • размещение в каминной топке;
  • установка в трубе вентиляции.

Шибер для дымохода: что это такое, для чего нужен, виды заслонок, как сделать и установить задвижку своими рукамиШибер для дымохода: что это такое, для чего нужен, виды заслонок, как сделать и установить задвижку своими руками
Кирпичный дымоход с шиберной заслонкой

Если разместить шиберную задвижку в выходном патрубке либо в топке печи, то есть, встроить данный элемент в ее конструкцию, заслонка размещается на отрезке трубы, максимально приближенном к отопительному котлу. Это гарантирует легкость управления им, простоту поворота заслонки. Объясняется это тем, что ручка не будет задевать, ни портал, ни область облицовки. В случае расположения его по варианту «труба в трубу», не требуется дополнительных креплений для соединения с прочими элементами печи.

Если расположить шиберный узел в трубе, предназначенной для вентиляции, исключается перегрев двигателя вентилятора в ходе его эксплуатации.

Обычно предлагаются готовые к установке дымоходы, которые оснащены всем необходимым, в том числе и шиберной задвижкой. В этом случае ее размещают в системе в соответствии с указаниями производителя. Если его не предусмотрено по тем или иным причинам, изготовить и установить данный элемент вполне можно самостоятельно.

Советы по выбору шиберной заслонки

Необходимо помнить, что правильный подбор такого элемента, как шиберная заслонка, отражается в будущем не только на показателе тяги, но и на безопасности отопительной системы, частью которой является дымоход. Монтаж шибера выполняется на любые модели каминов и печей, кроме наиболее современных, в которых присутствует дефлектор.

Основные рекомендации по выбору шиберных затворов для дымоотводной коммуникации таковы:

  • в случае если отопительный прибор функционирует за счёт переработки газа, то лучше приобрести поворотную модель затвора. Это связано с тем, что такие модели исключают возможность полного перекрытия дымоотводного канала. Таким образом, отопительная система будет более безопасной. Дымоход, который отводит продукты сгорания от газовой печи, должен во время эксплуатации перекрываться как минимум на 40 процентов;
  • существуют отопительные системы, которые функционируют непостоянно (периодические). Закрытая заслонка, установленная в такой отопительной конструкции, как правило, пропускает пар во время поддачи, а открытая способствует образованию большого количества сажи на трубе, которая располагается ниже пластины;
  • категорически не рекомендуется использовать поворотные элементы для монтажа в банных дымоходах.

Шиберная задвижка для дымоходаШиберная задвижка для дымохода

Поворотное устройство — наиболее приемлемый вариант для системы, потребляющей газ

Обратите внимание! Шибер для дымохода является фасонной частью дымоотводной коммуникации, поэтому если приобретать всё необходимое для прокладки дымохода, он будет идти в комплекте к трубам. Такие затворы можно приобрести в любом профильном магазине или заказать, воспользовавшись онлайн-магазином в интернете.

Специалисты рекомендуют выполнить тщательный замер сечения дымоотводного канала перед тем, как приобретать шиберное изделие. Пожалуй, это является основным, что необходимо выполнить перед приобретением шибера.

Особенности установки шиберных заслонок

Для установки дроссельного шибера необходимо сделать разметку на трубе, чтобы просверлить отверстия согласно сваренной конструкции заслонки.

Для этого нужно обмерить трубу с помощью сантиметровой ленты и сделать отметки для будущих отверстий. Убедившись в симметричности меток, дрелью просверлить отверстия для будущей поворотной ручки.

ручка

ручка

Установка дроссельного шибера происходит так:

  1. Стальной круг заслонки с приваренной трубкой вставляется в трубу дымохода.
  2. Через просверленные отверстия в трубе через маленькую трубку продевается металлический прут, конец которого фиксируется болтом и гайкой.
  3. Конец прута загибается с помощью плоскогубцев для поворотной ручки.

Важно! На конце прута желательно установить деревянный элемент, который послужит не только декором, но и защитой от прикосновения к горячему металлу, поскольку заслонка будет сильно нагреваться в процессе эксплуатации.

Далее можно установить полученную конструкцию в трубу дымохода. Для этого на патрубок топки печного отопления надевается первый отрезок трубы, на который сверху устанавливается конструкция с шиберной заслонкой. На шибер надевается следующий фрагмент металлической трубы. Все соединения обрабатываются жидким силиконовым герметиком.

Установка выдвижного шибера в кирпичном дымоходе происходит в процессе кладки. Для этого через 6-8 рядов кирпича наносится слой цементного кладочного раствора, на который устанавливается проволочная рамка открытой стороной к исполнителю. В рамку нужно вложить задвижку и привести ее в закрытое состояние.

Сверху рамку покрывают раствором и продолжают выкладывать кирпич по стандартной схеме.

Внимание! Шиберную заслонку разрешено устанавливать в первой секции дымохода, на высоте до 1 м над топкой. Это обеспечит легкость в регулировании шибера и хорошие аэродинамические свойства дымохода.

Изготовление своими руками

Простота конструкции пластины шибера для дымохода позволяет сделать ее своими руками, чтобы обеспечить в дальнейшем регулирование тяги в нем.

Вариант 1. Изготовление поворотного шибера из нержавейки

Мы предлагаем подробную инструкцию изготовления заслонки уже при готовом печном отоплении, когда конструкция выполнена, но механизм шибера был не предусмотрен.

Для изготовления и установки шибера своими руками вам понадобятся следующие материалы:

  • болгарка, отрезной и шлифовальный абразивный круг;
  • дрель;
  • метчик;
  • масло для смазки метчика при нарезке резьбы;
  • молоток;
  • тиски;
  • плоскогубцы;
  • сварка;
  • керн;
  • электроды для нержавеющей стали;
  • циркуль;
  • рулетка;
  • маркер перманентный.

Из материалов следует сразу подготовить:

  • лист нержавеющей стали толщиной 1.5 -2 мм.
  • трубку нержавейку с внутренним диаметром 6 мм;
  • 2 болта 8мм,
  • гвоздь (или металлический прут).

Когда все инструменты и материалы подготовлены, можно приступать к выполнению работ.

  1. Измерьте внутренний диаметр трубы и отметьте его на листе нержавеющей стали с помощью циркуля.шаг 1шаг 1шаг 1
  2. Теперь с помощью болгарки вырежьте круг по выполненной разметке.Шаг 2Шаг 2Шаг 2
  3. Примеряем вырезанную заслонку, при необходимости дорабатываем шлифовальным кругом до тех пор, пока она четко не будет входить в трубу.Примеряем заслонкуПримеряем заслонкуПримеряем заслонку
  4. Возьмите подготовленную трубку из нержавеющей стали и приложите к готовому кругу. Отмерьте маркером по размеру заслонки. Делаем ее меньше внутреннего диаметра на 3 мм с каждой стороны.Шибер для дымохода: что это такое, для чего нужен, виды заслонок, как сделать и установить задвижку своими рукамиШибер для дымохода: что это такое, для чего нужен, виды заслонок, как сделать и установить задвижку своими рукамиШаг 4
  5. Отрезаем трубу болгаркой с отрезным кругом.
  6. Рассверливаем внутреннее отверстие в трубке 6,8 мм для нарезки резьбы. При сверлении необходимо периодически смазывать машинным маслом внутреннюю поверхность трубки.Рассверливаем трубкуРассверливаем трубкуРассверливаем трубку
  7. Нарезаем с двух сторон трубки метчиком резьбу 8мм, не забывая смазывать в процессе метчик. Для удаления нарезаемой стружки, необходимо через каждые пол оборота метчика по резьбе, делать пол оборота возврат.Шаг 5Шаг 5Шаг 5
  8. Теперь необходимо выполнить три отверстия в заслонке. Сразу с помощью маркера поставьте метки.
  9. Зажмите в струбцине трубку и заслонку и приварите трубку к заслонке через эти отверстия (сварные заклепки). Сварку начинаем производить с центрального отверстия, потом освобождаем любую одну струбцину и привариваем в освободившееся отверстие.Шаг 6Шаг 6Шаг 6
  10. Делаем разметку будущих отверстий на дымаре. Для того чтобы четко совпала ось отверстий, оберните трубу рулеткой и отмерьте центра по горизонтали и вертикали. Сверлим.Делаем разметкуДелаем разметкуДелаем разметку
  11. Собираем заслонку в трубку.Шаг 7Шаг 7Шаг 7
  12. Делаем шаблон для фиксатора заслонки.Шибер для дымохода: что это такое, для чего нужен, виды заслонок, как сделать и установить задвижку своими рукамиШибер для дымохода: что это такое, для чего нужен, виды заслонок, как сделать и установить задвижку своими рукамиШаг 8
  13. Переносим разметку на металлический лист. Можно использовать циркуль.Шаг 9Шаг 9Шаг 9
  14. Отмечаем середину для отверстий фиксатора, вырезаем и сверлим по разметке.
  15. Привариваем к трубе.Шибер для дымохода: что это такое, для чего нужен, виды заслонок, как сделать и установить задвижку своими рукамиШибер для дымохода: что это такое, для чего нужен, виды заслонок, как сделать и установить задвижку своими рукамиПривариваем фиксатор

Вариант 2. Изготовление горизонтального выдвижного шибера из нержавейки

Для этого варианта необходимо приобрести уже готовую заводскую шиберную задвижку из нержавейки. Конструкция представляет рамку, внутри которой двигается механизм.

  1. Выложите 2 ряда печи или камина согласно используемой схеме порядовки.горизонтальный выдвижной шибергоризонтальный выдвижной шибергоризонтальный выдвижной шибер
  2. На ряду, где будет устанавливаться задвижка, вырезаем в кирпиче пазы. Это небольшие бороздки, в которые будет входить металлический элемент. Лучше всего для этих работ использовать угловую шлифовальную машину с кругом. Но если нет такого профессионального инструмента, то можно обойтись и напильником.
  3. Устанавливается заслонка.
  4. В боковом кирпиче необходимо вырезать углубление под ход ручки заслонки, ведь ее в процессе эксплуатации необходимо будет очищать от сажи.Перекрываем шибер рядом кирпичейПерекрываем шибер рядом кирпичейПерекрываем шибер рядом кирпичей
  5. Укладывается следующий ряд кирпичей и хорошо заделываются все образовавшиеся зазоры.

как сделать заслонку для круглой стальной печной трубы

Содержание

Функционирование печей в помещении или в сауне напрямую зависит от установленного дымоотвода. Из него в топку направляется насыщенный кислородом воздух, который требуется для стабильного поддержания горения. Образовавшийся дым, копоть и переработанные газы выводятся из помещения через трубу. Чтобы регулировать процесс горения и предотвращать теплопотери, прибегают к установке печных поворотных шиберов для дымоходов из нержавейки и других материалов.

Функции, предназначение и характеристики

Эта специальная перегородка является обязательной частью каналов, отвечающих за дымовой отвод. Ее наличие гарантирует безопасную эксплуатацию установленной печи или камина, так как обеспечивает пожароустойчивость всей отопительной системы в помещении. Она полностью дублирует сечение и площадь дымоходного просвета. При закрытии следует учитывать сезонность, так как зимой позволено задвигать заслонку на половину длины, а летом открывать полностью. Глухое перекрытие запрещено.

Ее маневренность дает возможность увеличивать или уменьшать трубное сечение, что усиливает или ослабляет воздушную подачу после печной растопки соответственно.

шиберы для дымоходов

Внешне данная заслонка имеет вид небольшой металлической пластинки, которая регулируется посредством ручки, расположенной снаружи. Это обеспечивает ручную регулировку, позволяя владельцу самостоятельно изменять положение перегородки. Независимо от типа конструкции, она монтируется посредством помещения внутрь трубы с дальнейшей фиксацией хомутом.

Шибер-задвижка для дымохода отвечает за несколько функций:

  • Усиливает тягу при неблагоприятной погоде.
  • Нагнетает воздух, повышающий силу горения.
  • Снижает тягу при ветреной погоде.
  • Предотвращает тепловую утечку при прогревании каменки.
  • Уменьшает интенсивность горения, позволяя экономить на топливе.

Как регулируется тяга

Регулировка – это важнейший момент эксплуатации печного оборудования. При верном контролировании данного процесса можно добиться наивысшей эффективности от устройства, а также спасти здоровье жильцов дома. Даже при тотальном перекрытии перегородки все равно остается зазор для движения отработанных газов. Ее необходимо закрывать исключительно в заключительной части топки (после завершения горения дров и образования на них пепельного слоя). Согласно требованиям пожарной безопасности, в заслонке должно быть небольшое отверстие, через которое происходит слабый газообмен.

шибер своими руками

Учитывая важность данного элемента, необходимо останавливать свой выбор на проверенных производителях. Таких, как производственная компания Феррум.

Разновидности шиберов на трубу

Они бывают двух видов: выдвижной и поворотный. Исходя из наименования становится ясно, что их отличием является принцип действия. Первый функционирует благодаря перпендикулярным перемещениям перегородки относительно дымоходного просвета. Чтобы усилить тягу, она отодвигается и целиком покидает его границы, а для снижения потока ее потребуется задвинуть обратно. Второй подразумевает поворотный механизм, располагающийся внутри трубы.

Выдвижной

Этот тип считается комфортным и результативным методом контроля тяги. Его главным отличием является длительный срок эксплуатации, который достигается благодаря отсутствию временного износа в местах осевого крепления. За счет этого удается удерживать высокое качество и безопасность шибера, даже при неблагоприятных окружающих условиях. Но нередко удаётся встретить и готовые доборные конструкции для металлического просвета с овальным или прямоугольным отверстием.

шиберная задвижка для дымохода

Выдвижной тип также делится на:

  1. Простой – имеет вид прямоугольного паза, монтирующегося внутрь прохода. В нем содержится специальная пластина, отвечающая за открытие дымохода.
  2. Узловой – это готовый агрегат, созданный в качестве выдвижной пластинки, куда встраивается трубный отрезок. Его преимуществом является простота врезания, что значительно ускоряет монтаж.

Поворотный шибер для дымохода

Принцип его функционирования основан на повороте перегородки вокруг оси. При повороте на прямой угол против часовой стрелки, заслонка закрывает поток воздуха. Если поворот осуществляется в противоположном направлении, то не создается препятствий на пути воздуха. Для регуляции этого процесса необходимо управлять специальной ручкой.

Разница в моделях в зависимости от материала

Для производства дымоходной задвижки могут применяться различные материалы: чугун и сталь. Именно они показали самые надежные эксплуатационные характеристики, позволяющие быть устойчивыми к высоким показателям температуры.

Чугун

Достаточно прочный и длительный эксплуатационный срок. Из недостатков:

  • большой вес, способствующий усилению нагрузки на конструкцию;
  • возникающие затруднения при монтаже;
  • в случае использования во влажных режимах – слабая коррозиестойкость.

Применяется в дымоходах из кирпичной основы.

Нержавеющая сталь

Устройство из данного материала относится к универсальной категории. Отлично подходит для монтажа в печных оборудованиях, каминах и дымоотводах, выполненных из кирпича (предварительно загильзованных трубой из нержавеющей стали) или металла.

Стальные конструкции имеют более простой вид, но мало чем уступают чугуну свойствами. Их весомое преимущество – это легкий вес, благодаря которому снижается нагрузка. Помимо этого, они монтируются на всевозможные дымоотводы (прямоугольные и овальные, увесистые, из кирпича и т.д.). Выбирая шибер для печи, потребуется учитывать не только эксплуатационные свойства, но и общий интерьер помещения.

Какой материал прочнее

Помимо структурных отличий, шиберы отличаются исходя из используемого на этапе изготовления материала. Единственно доступным решением является нержавеющая сталь. Это связано с тем, что она не деформируется под воздействием высокой температуры, а также сохраняет свой первоначальный внешний вид и характеристики даже спустя нескольких лет активного использования.

Задвижки в шиберах из нержавеющей стали от производителя Ferrum закреплены с помощью аргонной сварки на штоке длиной 8 миллиметров. Наличие армированной пружины обеспечивает конструкции надежность и долговечность.

Как происходит установка

Шибер поворотный для дымохода устанавливается следующим образом. Высота изделия определяется мастером на основании непосредственного строения печи. Минимальный высотный показатель составляет 0,9-1 метра от пола, а максимальный – примерно 2 метра. Как правило, установка не занимает больше времени и протекает в несколько последовательных стадий:

  1. Выбор места монтажа и установка отметок на кирпичах, которые нужно подрезать.
  2. Обрезка кирпича при помощи болгарки.
  3. Фиксация дымоотводной перегородки раствором для кладки.
  4. Кирпичная кладка по рядовой схеме.

Монтирование шибера

Если дымоотвод изготовлен из кирпича, то монтажные работы стоит проводить не ближе 1 метра от печи. Для этого дымоход должен быть предварительно загильзован нержавеющим дымоходом. Только так можно избежать разрушения конструкции из-за конденсата и излишней оседающей на стенках сажи.

Так как сделать шиберную заслонку для дымохода в округлой трубе своими руками очень трудно, приобретайте поворотные шибер-задвижки от проверенных производителей, которые гарантируют качество и долговечность своей продукции.

Только квалифицированный специалист может правильно рассчитать размеры всех деталей и подобрать оптимальный вариант для дымоотвода. Сам установочный процесс, осуществляемый мастерами, включает в себя:

  1. Дымоходную кладку, осуществляемую специалистом (первые 7-9 рядов).
  2. Покрытие верхнего слоя кирпичей небольшим количеством укладочного раствора.
  3. Размещение рамки.
  4. Накладывание рабочего раствора для фиксации.
  5. Продолжение кладки по ранее описанной схеме.

Завершающим этапом является заделывание имеющихся щелей. Это необходимая мера, выполнение которой позволяет не нарушить силу тяги и не допустить проникновение угарного газа внутрь.

Установка в кирпичной трубе

поворотный шибер для дымохода

Процесс практически не отличается от стандартной сборки готового комплекта. Если установочные работы осуществляются профессионалом на кирпичной трубе, то этапы будут следующие:

  1. Укладка до последнего слоя кирпича.
  2. Формирование подушки из глины, которая немного остывает до состояния мягкости и возможности фиксации.
  3. Укладка шибера, сопровождающаяся применением небольшого надавливания для помещения в глиняную массу.
  4. Повторное размещение глины на верхний слой и формирование нового кирпичного ряда,
  5. Ожидание высыхания и проверка функционирования установки (при неодолимости, можно убрать лишнюю глину).
  6. Замазывание образовавшиеся щелей.

В случае если труба уже была установлена, то мастеру потребуется дополнительно ее разобрать и только потом приступить к вышеописанным действиям.

Зная, как сделать шибер-задвижку в стальной трубе дымохода, позволят вам доверить все работы специалисту, и не тратить лишние нервы. А изучение и ознакомление с главными технологиями, нюансами и особенностями этого процесса – гарантируют качественную проверку монтажа, обеспечивающую бесперебойное функционирование дымоотводной заслонки и безопасное нахождение людей в бане или частном доме.

Выводы и полезное видео по теме

Что такое шибер или заслонка для дымохода, и зачем она нужна?

Содержание статьи:

На эффективность работы системы отопления в частном доме влияет несколько факторов. Многое зависит от силы тяги. Если она слишком слабая, а то и вовсе отсутствует; если имеет место явление обратной тяги, в доме не просто будет холодно – в него могут попадать дым, копоть и прочие продукты горения, а это опасно для жизни и здоровья людей.

Тяга регулируется с помощью различных деталей отопительной системы вообще и дымоотвода в частности. Одна из таких деталей – шиберная заслонка или шибер. О ней, о ее конструктивных особенностях, функции и способе монтажа и пойдет речь в нашей сегодняшней статье.

Шибер: что это такое?

Шибер – это простое с точки зрения особенностей конструкции, но очень важное устройство, представляющее собой заслонку на дымоход. Такая заслонка перекрывает определенный участок дымоотвода с целью обеспечения пожарной безопасности.

Шибер контролирует поток воздуха и силу пламени во время горения топлива. Когда топливо выгорело, а печка или какой-либо другой прибор отопления нагрелись, заслонку закрывают, чтобы тепло оставалось в помещении, а не выходило через дымоход.

Совет! Когда отопительный прибор нагревается, заслонка должна быть открытой. Как только процесс горения в топливном отсеке завершен, ее нужно задвинуть, чтобы тепло оставалось в помещении, а не выходило через дымоотвод наружу.

Устройство, ставшее предметом нашего разговора, обязательно должно быть установлено на все приборы отопления, не считая тех, сила тяги в которых регулируется специальной автоматикой (имеется в виду применение дефлектора и тягостабилизатора).

Разновидности шиберов

Для изготовления шиберов можно использовать различные материалы, подробнее о них мы поговорим ниже. То же самое касается и особенностей конструкции данного элемента.

Выдвижной стальной шибер

Выдвижная заслонка изготавливается в виде обычной пластины, которая за счет движения регулирует (увеличивает либо уменьшает) поперечное сечение дымоотвода. Поверхность такой задвижки должна быть гладкой, чтобы на ней не накапливалась сажа – это может привести к возгоранию. В шибере есть небольшое отверстие, которое облегчает движение и обеспечивает герметичность прилегания заслонки. Именно выдвижные заслонки считаются самыми распространенными, чаще всего их применяют в стальных и кирпичных дымоходах.

Двустенные (дроссельные, поворотные) шиберы

Конструктивно это устройство намного сложнее, оно способно поворачиваться вокруг своей оси и таким образом открывать либо закрывать дымоотвод. Может изготавливаться в виде пластины (опять же – с гладкой поверхностью), разделенной осью на две равных части и закрепляемой с помощью этой же оси. Поворачивается на 180 градусов. Такому решению следует отдать предпочтение в случае, если нет возможности установить обычный выдвижной шибер. Популярность конструкции данного типа значительно ниже потому, что у нее есть один недостаток: ось крепится посредством сварки, и после длительного использования она может сломаться (перегореть).

Изготавливаются поворотные шиберы из прочной нержавеющей стали или чугуна. Оба этих материала характеризуются длительностью эксплуатации и стойкостью к воздействию высоких температур, однако чугун слишком тяжел, поэтому монтировать чугунные задвижки можно лишь в кирпичные дымоходы. Заслонки из нержавеющей стали хорошо себя зарекомендовали в дымоотводах всех типов.

Совет! Выбирая стальную поворотную задвижку, обратите внимание на ее поверхность. Она должна быть тщательно отполирована, чтобы исключить накопление сажи.

Преимущества стальных шиберов:

  • способность выдерживать температуры до 900 градусов по Цельсию;
  • максимальная прочность;
  • устойчивость к коррозии;
  • высокая эффективность;
  • способствует экономии топлива, сохраняя тепло в помещении;
  • характеризуется хорошей теплопроводностью.

Изготовление двустенного шибера из нержавеющей стали своими руками

Учитывая тот факт, что поворотная заслонка – конструкция довольно простая, многие владельцы частных домов задумываются над тем, как изготовить шибер своими руками. Постараемся описать этот процесс.

  1. Изготовление рамки. С помощью сварки из стальных уголков делаем устройство с шириной 35-45 см. Длину заслонки определяем, предварительно измерив параметры дымоотвода.
  2. Проделываем отверстия для монтажа оси. В шиберах с прямым поворотом отверстия должны быть прямо посередине параллельных сторон изготовленной ранее рамки. Путем все той же сварки закрепляем втулки, их можно сделать из обычной трубы диаметром 1,2 см.
  3. Делаем заслонку, для этого берем стальной лист толщиной в 2-3 мм. Из него вырезаем пластину (ее размер должен соответствовать размеру дымохода). Вставляем пластину в заранее подготовленную рамку, привариваем. Если между рамой и самой заслонкой есть зазор, его величина не должна быть больше 1 мм.
  4. Крепим ограничитель, он будет фиксировать задвижку в закрытом положении. Привариваем к оси ручку, с помощью которой шибер будет поворачиваться.

Как установить заслонку для дымохода

Шибер устанавливается одновременно с установкой системы отопления. Его можно разместить несколькими способами, но наиболее распространенным является монтаж заслонки на первом метре дымоотвода. Такое размещение вполне оправдано, так как в данном случае задвижкой удобно управлять. Рассмотрим данный способ монтажа подробнее.

После укладки первого ряда кирпичного дымохода можно приступать к установке шибера. Начать нужно с вырезания фрагмента задвижки. В одном из кирпичей проделайте сквозное отверстие для ручки и выкладывайте второй ряд с учетом толщины слоя песчано-цементной смеси, на которую будет ставиться шибер. Следите за тем, чтобы он максимально плотно прилегал к первому. Исключите образование щелей. Последующие ряды укладывайте на цементно-песчаный раствор, обращая внимание на то, чтобы исключить риск образования щелей.

Совет! В том случае, если вы не уверены в своих силах и не знаете, сможете ли выполнить установку шибера самостоятельно, доверьте это дело профессионалам.

Выводы

Мы рассказали вам о том, что такое заслонка для дымохода. Как видите, это – обязательный элемент отопительной системы, от которого напрямую зависит ее работа, а значит, и температура воздуха внутри помещения.

Видео по теме

Что такое шибер или заслонка для дымохода, и зачем она нужна?

Содержание статьи:

На эффективность работы системы отопления в частном доме влияет несколько факторов. Многое зависит от силы тяги. Если она слишком слабая, а то и вовсе отсутствует; если имеет место явление обратной тяги, в доме не просто будет холодно – в него могут попадать дым, копоть и прочие продукты горения, а это опасно для жизни и здоровья людей.

Тяга регулируется с помощью различных деталей отопительной системы вообще и дымоотвода в частности. Одна из таких деталей – шиберная заслонка или шибер. О ней, о ее конструктивных особенностях, функции и способе монтажа и пойдет речь в нашей сегодняшней статье.

Шибер: что это такое?

Шибер – это простое с точки зрения особенностей конструкции, но очень важное устройство, представляющее собой заслонку на дымоход. Такая заслонка перекрывает определенный участок дымоотвода с целью обеспечения пожарной безопасности.

Шибер контролирует поток воздуха и силу пламени во время горения топлива. Когда топливо выгорело, а печка или какой-либо другой прибор отопления нагрелись, заслонку закрывают, чтобы тепло оставалось в помещении, а не выходило через дымоход.

Совет! Когда отопительный прибор нагревается, заслонка должна быть открытой. Как только процесс горения в топливном отсеке завершен, ее нужно задвинуть, чтобы тепло оставалось в помещении, а не выходило через дымоотвод наружу.

Устройство, ставшее предметом нашего разговора, обязательно должно быть установлено на все приборы отопления, не считая тех, сила тяги в которых регулируется специальной автоматикой (имеется в виду применение дефлектора и тягостабилизатора).

Разновидности шиберов

Для изготовления шиберов можно использовать различные материалы, подробнее о них мы поговорим ниже. То же самое касается и особенностей конструкции данного элемента.

Выдвижной стальной шибер

Выдвижная заслонка изготавливается в виде обычной пластины, которая за счет движения регулирует (увеличивает либо уменьшает) поперечное сечение дымоотвода. Поверхность такой задвижки должна быть гладкой, чтобы на ней не накапливалась сажа – это может привести к возгоранию. В шибере есть небольшое отверстие, которое облегчает движение и обеспечивает герметичность прилегания заслонки. Именно выдвижные заслонки считаются самыми распространенными, чаще всего их применяют в стальных и кирпичных дымоходах.

Двустенные (дроссельные, поворотные) шиберы

Конструктивно это устройство намного сложнее, оно способно поворачиваться вокруг своей оси и таким образом открывать либо закрывать дымоотвод. Может изготавливаться в виде пластины (опять же – с гладкой поверхностью), разделенной осью на две равных части и закрепляемой с помощью этой же оси. Поворачивается на 180 градусов. Такому решению следует отдать предпочтение в случае, если нет возможности установить обычный выдвижной шибер. Популярность конструкции данного типа значительно ниже потому, что у нее есть один недостаток: ось крепится посредством сварки, и после длительного использования она может сломаться (перегореть).

Изготавливаются поворотные шиберы из прочной нержавеющей стали или чугуна. Оба этих материала характеризуются длительностью эксплуатации и стойкостью к воздействию высоких температур, однако чугун слишком тяжел, поэтому монтировать чугунные задвижки можно лишь в кирпичные дымоходы. Заслонки из нержавеющей стали хорошо себя зарекомендовали в дымоотводах всех типов.

Совет! Выбирая стальную поворотную задвижку, обратите внимание на ее поверхность. Она должна быть тщательно отполирована, чтобы исключить накопление сажи.

Преимущества стальных шиберов:

  • способность выдерживать температуры до 900 градусов по Цельсию;
  • максимальная прочность;
  • устойчивость к коррозии;
  • высокая эффективность;
  • способствует экономии топлива, сохраняя тепло в помещении;
  • характеризуется хорошей теплопроводностью.

Изготовление двустенного шибера из нержавеющей стали своими руками

Учитывая тот факт, что поворотная заслонка – конструкция довольно простая, многие владельцы частных домов задумываются над тем, как изготовить шибер своими руками. Постараемся описать этот процесс.

  1. Изготовление рамки. С помощью сварки из стальных уголков делаем устройство с шириной 35-45 см. Длину заслонки определяем, предварительно измерив параметры дымоотвода.
  2. Проделываем отверстия для монтажа оси. В шиберах с прямым поворотом отверстия должны быть прямо посередине параллельных сторон изготовленной ранее рамки. Путем все той же сварки закрепляем втулки, их можно сделать из обычной трубы диаметром 1,2 см.
  3. Делаем заслонку, для этого берем стальной лист толщиной в 2-3 мм. Из него вырезаем пластину (ее размер должен соответствовать размеру дымохода). Вставляем пластину в заранее подготовленную рамку, привариваем. Если между рамой и самой заслонкой есть зазор, его величина не должна быть больше 1 мм.
  4. Крепим ограничитель, он будет фиксировать задвижку в закрытом положении. Привариваем к оси ручку, с помощью которой шибер будет поворачиваться.

Как установить заслонку для дымохода

Шибер устанавливается одновременно с установкой системы отопления. Его можно разместить несколькими способами, но наиболее распространенным является монтаж заслонки на первом метре дымоотвода. Такое размещение вполне оправдано, так как в данном случае задвижкой удобно управлять. Рассмотрим данный способ монтажа подробнее.

После укладки первого ряда кирпичного дымохода можно приступать к установке шибера. Начать нужно с вырезания фрагмента задвижки. В одном из кирпичей проделайте сквозное отверстие для ручки и выкладывайте второй ряд с учетом толщины слоя песчано-цементной смеси, на которую будет ставиться шибер. Следите за тем, чтобы он максимально плотно прилегал к первому. Исключите образование щелей. Последующие ряды укладывайте на цементно-песчаный раствор, обращая внимание на то, чтобы исключить риск образования щелей.

Совет! В том случае, если вы не уверены в своих силах и не знаете, сможете ли выполнить установку шибера самостоятельно, доверьте это дело профессионалам.

Выводы

Мы рассказали вам о том, что такое заслонка для дымохода. Как видите, это – обязательный элемент отопительной системы, от которого напрямую зависит ее работа, а значит, и температура воздуха внутри помещения.

Видео по теме

Loading…

конструкция, особенности, применение. Шиберная задвижка для дымохода — инструкция по созданию своими руками

Что такое шиберная задвижка

Шибер для вентиляции – это специальный клапан, основная задача которого заключается в полном или частичном перекрытии воздушных потоков или же сыпучих и жидких материалов. Детали подобного рода, помимо систем вентиляции, также широко используются в различных водоотводах, каналах сточных вод и т.д.

Существует две основных разновидности описываемого механизма: горизонтальный и поворотный шибер. Второй также иногда упоминается как «дроссельная заслонка». В отличие от механизма горизонтального типа, она достаточно ненадежна, поэтому к ее использованию прибегают только лишь в тех случаях, когда установка горизонтального шибера невозможно по технически причинам.

Задвижка воздуховода чаще всего используется в дымоходах, созданных из кирпича или стали. Для обеспечения полного закрытия канала, она обладает перфорированной формой. Это требования обязательно для выполнения в целях соблюдения противопожарных требований безопасности. Также стоит отметить, что существуют автоматические задвижки воздуховода с электроприводом. Процесс закрытия и открытия такого механизма осуществляется дистанционно по нажатию одной кнопки.

Классификация

Современная промышленность производит множество видов шиберных задвижек для вентиляции, которые отличаются друг от друга по множеству параметров. Конструкции шиберов различаются:

  • по форме – круглые и прямоугольные;
  • по конструктивному исполнению шибер может быть выдвижным или поворотным;
  • по типу управления – ручной, автоматический (электрический привод), пневматический, гидравлический;
  • по способу монтажа – с использованием фланцев или же по методике установки в раструб;
  • по материалу изготовления – антикоррозионная, легированная или хромированная сталь.

Внешняя форма задвижки зависит от структуры вентиляционной системы, в которую она будет устанавливаться. Однако в частных ситуациях, можно устанавливать исключительно шиберы прямоугольного типа. Таких случаев два.

Круглый

Как уже было сказано, используемая форма шибера зависит от формы вентиляции. Соответственно, применение круглого шибера для воздуховода возможно лишь в том случае, если его форма совпадает с трубами системы.

круглый шиберкруглый шибер

Прямоугольный

Прямоугольный шибер для вентиляции используется гораздо чаще, чем задвижки круглой формы. Помимо труб, его также можно устанавливать в дымоходы, водоотводы, системы сточных вод и т.д.

Прямоугольный шиберПрямоугольный шибер

Более того, в некоторых ситуациях, для вентиляции можно использовать исключительно прямоугольный шибер. Таких случаев два.

  1. В случае наличия необходимости скрытия задвижки при условии минимального количества свободного места.
  2. В процессе установки систем вентиляции, конструкция которых предусматривает использования электрических нагревателей.

Виды и конструкции

Дымоходный шибер выпускается в нескольких вариантах.

Выдвижной

Представляет собой круглую или прямоугольную рамку с пластиной. Пластина выдвигается и задвигается, тем самым регулируя сечение дымохода.
Шибер для дымохода: что это такое, для чего нужен, виды заслонок, как сделать и установить задвижку своими рукамиШибер для дымохода: что это такое, для чего нужен, виды заслонок, как сделать и установить задвижку своими руками

Такой вариант чаще всего используется с кирпичных и керамических каналах. Для неполной герметизации и избежания отравления угарным газом в пластине делается небольшое отверстие. Главное преимущество данного варианта – простота монтажа.

Поворотный дроссельный

Поворотная, или дроссельная, заслонка (она же кабанчик), представляет собой пластину из стали или чугуна, вращающуюся вокруг оси. Ось – металлический стержень, приваренный внутри дымовой трубы. Используется в стальных дымоходах.
Шибер для дымохода: что это такое, для чего нужен, виды заслонок, как сделать и установить задвижку своими рукамиШибер для дымохода: что это такое, для чего нужен, виды заслонок, как сделать и установить задвижку своими руками

Отличается меньшей надежностью-со временем сварочное крепление пластины и оси ослабевает. Следует отказаться от установки поворотного шибера в бане — даже в закрытом виде этот вид заслонки частично пропускает пар.

Кроме того, шиберы различаются по материалу (наиболее распространены нержавеющие и чугунные) и способу регулировки.

Отличия выдвижного и поворотного шибера

Выдвижная заслонка позволяет регулировать рабочее сечение дымохода, поворотная – только открывать или закрывать трубу. Возможны, конечно, некоторые ухищрения — типа закрепления кабанчика в промежуточном положении разными способами, но заводская комплектация этого не предусматривает. Кроме того, поворотный шибер усложняет механическую чистку трубы.

Кабанчик чаще устанавливается в металлических дымоходах, выдвижной – в кирпичных.

Чугун

Шиберы чугунныеШиберы чугунные

Шиберы чугунные

Чугун – очень прочный и долговечный материал, традиционно использующийся для изготовления печных задвижек. Чугунный шибер имеет только один минус – большой вес.

Шибер чугунный для банных печей, каминовШибер чугунный для банных печей, каминов

Шибер чугунный для банных печей, каминов

Шибер чугунныйШибер чугунный

Шибер чугунный

Нержавеющая сталь

Высококачественный стальной шиберный узелВысококачественный стальной шиберный узел

Высококачественный стальной шиберный узел

Нержавеющая сталь не боится коррозии, долго служит, мало весит и не снижает КПД печи. Гладкая полированная поверхность задвижки из нержавейки препятствует накоплению сажи, что облегчает чистку. Такие шиберы могут быть любой конструкции, и устанавливаться как в кирпичных, так и в стальных дымоходах.

Стальной шибер в кирпичной печиСтальной шибер в кирпичной печи

Стальной шибер в кирпичной печи

Какой материал прочнее

Кроме конструкционных различий разновидности шиберов могут отличаться по материалу изготовления. Единственно возможным вариантом является металл, так как только он не горит и не деформируется при высоких температурах, а с течением времени даже в агрессивной окружающей среде не меняет своих характеристик.

Для производства используют или чугун, или нержавеющую сталь. Самостоятельно соорудить заслонку из чугуна не представляется возможным, так как для этого необходима, как минимум, кузница. Однако в продаже можно найти и невзрачные, и красиво оформленные чугунные заслонки.

Стальные изделия выглядят проще, но по характеристикам схожи с чугунными аналогами. Преимущество стальных приспособлений в легком весе.

Если чугунную шиберную заслонку для печного дымохода устанавливают только на прочное, капитальное сооружение, то стальная задвижка подходит для любых дымоотводных каналов – кирпичных и стальных, прямоугольных и круглых, основательных и легких.

Выбирая материал, необходимо ориентироваться на характеристики трубы дымохода и особенности интерьера.

Для отопительной дачной печки достаточно и скромной стальной задвижки, тогда как для облагораживания русской печи в коттедже лучше подойдет сделанный на заказ чугунный шибер.

Самостоятельное изготовление

Простота конструкции пластины шибера для дымохода позволяет сделать ее своими руками, чтобы обеспечить в дальнейшем регулирование тяги в нем.

Изготовление шибера поворотного типа

Для самостоятельно изготовления такой заслонки потребуется:

  • труба из нержавеющей стали, имеющая внутренний диаметр в 6 мм;
  • гвоздь;
  • лист нержавейки до 2 мм;
  • пара болтов на 8 мм.

Поворотный шибер своими руками

Поворотный шибер своими руками
Чертеж поворотного шибера

Процесс работы предполагает следующие последовательные этапы:

  • Измерение внутреннего диаметра подготовленный трубы с последующим переносом его на стальной лист.
  • Вырезание отмеченного на первом этапе круга из стали.
  • Примерка круга и обработка его посредством шлифовального круга.
  • Подготовленная труба примеряется к заслонке, отмечаются точки на несколько мм меньше, чем внутренний диаметр будущей заслонки.
  • Отрезание нужного участка трубы.
  • Рассверливание отверстия для последующей нарезки резьбы.
  • Нарезание резьбы, удаление образующейся стружки.
  • Приваривание заслонки к трубке.
  • Нанесение отверстий на дымарь – с двух сторон на одном уровне.
  • Просверливание отверстий.
  • Установка заслонки в трубу.

Для чего нужен шибер

Для чего нужен шибер
Для чего нужен шибер

Изготовление шибера выдвижного типа

В этом случае также требуется подготовить задвижку и направляющую рамку для нее.

На первом этапе работы вырезается будущая задвижка подходящего размера в зависимости от параметров дымохода. Одна ее сторона немного сгибается, чтобы облегчить ее движение в ходе эксплуатации.

Чтобы будущая заслонка перемещалась без проблем, ее важно тщательно отшлифовать.

Для дымоходов круглой формы под шибер потребуется пара кругов из металла одинакового размера. В центральной их части проделывается отверстие, аналогичное диаметру трубы. На следующем этапе вырезается пластина для задвижки.

В завершение круги соединяются посредством сварки, а затем готовый шибер закрепляется на трубе.

Изготовление поворотной заслонки с квадратным сечением

При необходимости, в частности при квадратном сечении дымохода, изготавливается шибер поворотного типа. Для этого необходимо:

  • Сделать основные замеры для внутренних параметров дымохода.
  • Сварить стальную рамку по указанным габаритам.
  • В середине двух противоположных сторон рамки проделываются отверстия для установки будущей направляющей.
  • С учетом внутренних параметров готовой рамы вырезается из металлического листа пластину подходящего размера (меньше габаритов рамы на 2 мм с каждой стороны).
  • Изготовить поворотную ось, нарезать на одном из ее концов резьбу.
  • Установка оси в соответствующие отверстия.
  • Фиксация подготовленной оси на раме.
  • Крепление заслонки к оси посредством сварки.

Завершается работа подготовкой ручки для оси.

Шибер своими руками - горизонтальный и поворотный

Шибер своими руками - горизонтальный и поворотный
Шибер своими руками — горизонтальный и поворотный

Рекомендации по монтажу

Если дымоход выполнен из кирпича, его рекомендуется располагать не выше 1 метра относительно поверхности печи. Ставится этот элемент в ходе выполнения кладки, чтобы правильно вмуровать его рамку в дымоход. В этом случае снаружи остается небольшая часть от шиберного узла.

Процесс его установки в данном случае следующий:

  1. Начинается работа с выкладывания дымохода – первые 6–8 рядов.
  2. Далее, верхний слой кирпича покрывается небольшим слоем кладочного раствора.
  3. После на нем размещается рамка (при необходимости на ней заранее выпиливаются пазы, направленные параллельно в зависимости от толщины изделия).
  4. Рамка должна встать ровно, не перекрывая дымохода.
  5. На раму накладывается слой рабочего раствора, кладка продолжается по первоначальной схеме.

Шибер устанавливается одновременно с установкой системы отопления.

Шибер устанавливается одновременно с установкой системы отопления.
Шибер устанавливается одновременно с установкой системы отопления

На завершающем этапе остается заделать при помощи того же рабочего раствора на основе цемента оставшиеся в дымоходе щели, чтобы не нарушать тягу и не допускать попадания в помещение потоков угарного газа.

Способ установки

Монтаж шиберных заслонок выполняется четырьмя методами:

  • Сварным — торцевые части труб и патрубки арматуры спаиваются с использованием сварочного оборудования. Получается надежный герметичный, но неразборный узел.
  • Фланцевым – если торцевые части задвижки оснащены фланцами – круглыми или квадратными пластинами с отверстиями, в торцах труб также устанавливают фланцевые переходники. Для соединения элементов трубопровода фланцы совмещают и стягивают болтами, получая разъемный узел.
  • Резьбовым – патрубки имеют резьбу, соединение выполняется при помощи накидных гаек. Метод используется редко, так как резьбовый узел от вибрации рабочей среды разбалтывается и нуждается в периодическом подтягивании.
  • Закладным – корпус укладывается горизонтально между участками вертикальной трубы или шахт, узел цементируется. Используется только при монтаже дымовых шахт отопительных агрегатов.

По способу установки выделяют два вида задвижек:

  • муфтовая – имеет полноценный корпус с патрубками, может присоединяться фланцевым, сварным и резьбовым способом;
  • межфланцевая – корпус не имеет патрубков, в отдельных случаях корпус представляет собой только раму с седлами, такая задвижка устанавливается в разрез трубопровода или пазы в дымоходной шахте и присоединяется сварным, фланцевым или закладным методом.

Основные особенности шибера из нержавейки

шибер поворотный шибер поворотный

Шибер для дымохода, изготовленный из нержавеющей стали, будет претерпевать высокие температуры дымовых газов, которые концентрируются в трубе. Толщина стали, используемая в процессе изготовления, обычно равна 1 мм. Для облегчения чистки заслонки от сажи, оседающей на поверхности, основание делается ровным и гладким.

Шиберы котлов такого типа способны выдержать высокие температуры до 900 °C, что является важным свойством элемента отопительной системы. Нержавеющие шиберы устойчивы к коррозии и обладают высокой прочностью. Они имеют низкий коэффициент термического расширения, что не позволяет детали менять свои размеры при колебаниях температуры внутри дымохода.

Изделия отлично переносят воздействие процессов теплообмена. Стандартная конструкция перекрывает сечение дымохода на 85 %. Это значение является оптимальным для выведения угарного газа. Данная особенность повышает пожаробезопасность отопительного оборудования.

Шибер для системы вентиляции

шибер для вентиляции шибер для вентиляции

Шиберы, предназначенные для вентиляции, представляют собой заслонку в металлическом кармане. Используются эти конструкции для перекрытия участка воздуховода от сети.

Стандартные шибер для вентиляции обладает ниппельным соединением. Продольный размер изделия до ниппельных канавок может изменяться от 70 до 200 мм. Если установка осуществляется на круглых воздуховодах внушительных диаметров, то дополнительно используются направляющие уголки, которые обеспечивают хороший ход заслонки. В основе круглых шиберов может лежать нержавеющая, оцинкованная или черная сталь. Толщина не превышает 1 мм.

Как правильно регулировать тягу

Чугунный шибер - долговечное и удобное решение.

Чугунный шибер - долговечное и удобное решение.
Правильная регулировка тяги является очень важным аспектом эксплуатации отопительного оборудования, так как этот процесс и его контролирование влияют на эффективность работы отопительного оборудования, а в некоторых случаях даже могут спасти здоровье. Дело в том, что заслонка, даже при её полном закрытии, неспособна обеспечить тотальное непроникновение угарного газа в помещение.

Закрытие шибера должно проводиться уже в самом конце топки, когда дрова уже перегорели и покрылись пеплом. В противном случае существует значительный риск задохнуться угарным газом в условиях продолжительного нахождения в помещении, куда просачивается угарный газ. Он просачивается и наполняет собой всё помещение и этого совершенно нельзя увидеть, поэтому чтобы избежать такой страшной ситуации, следует контролировать тягу.

Для того чтобы контролировать тягу для наиболее эффективной работы отопительного оборудования, существует специальная формула, по которой можно высчитать идеальное значение для шибера. Это значение «альфа» — 2,0–2,5. Если установить такое значение, то можно обеспечить хорошее сгорание дров и минимальное образование пепла.

Технические характеристики

Шибер можно купить готовый в строительном магазине.

Шибер можно купить готовый в строительном магазине.
Шибер изготавливается из нержавеющей стали, что позволяет заслонке выдерживать высокие температуры дымных газов, концентрирующихся в дымоходе. Обычно толщина стали, из которой изготавливается элемент, равна одному миллиметру. Для облегчения процесса чистки заслонки от сажи, оседающей на неё, поверхность делается гладкой и ровной.

Заслонка из нержавеющей стали может выдерживать очень высокую температуру — до девятисот градусов по Цельсию, что является очень важным свойством элемента, встроенного в работу целой отопительной системы.

  1. Заслонка из нержавеющей стали чрезвычайно устойчива к процессам коррозии, превосходные характеристики прочности. Также этот элемент обладает очень низким коэффициентом термического расширения (этот эффект был упомянут выше), что не позволяет детали менять свои размеры при колебательных повышениях и понижениях температур внутри дымохода.
  2. Шиберы делаются с учётом теплопроводности, поэтому заслонки спокойно участвуют в процессах теплообмена.
  3. Стандартный шибер способен перекрыть сечение дымохода на 85 процентов, что является оптимальным процентом для выведения угарного газа. Это значительно повышает безопасность и снижает пожароопасность отопительного оборудования.

Советы по выбору шиберной заслонки

Необходимо помнить, что правильный подбор такого элемента, как шиберная заслонка, отражается в будущем не только на показателе тяги, но и на безопасности отопительной системы, частью которой является дымоход. Монтаж шибера выполняется на любые модели каминов и печей, кроме наиболее современных, в которых присутствует дефлектор.

Основные рекомендации по выбору шиберных затворов для дымоотводной коммуникации таковы:

  • в случае если отопительный прибор функционирует за счёт переработки газа, то лучше приобрести поворотную модель затвора. Это связано с тем, что такие модели исключают возможность полного перекрытия дымоотводного канала. Таким образом, отопительная система будет более безопасной. Дымоход, который отводит продукты сгорания от газовой печи, должен во время эксплуатации перекрываться как минимум на 40 процентов;
  • существуют отопительные системы, которые функционируют непостоянно (периодические). Закрытая заслонка, установленная в такой отопительной конструкции, как правило, пропускает пар во время поддачи, а открытая способствует образованию большого количества сажи на трубе, которая располагается ниже пластины;
  • категорически не рекомендуется использовать поворотные элементы для монтажа в банных дымоходах.

Шиберная задвижка для дымоходаШиберная задвижка для дымохода

Поворотное устройство — наиболее приемлемый вариант для системы, потребляющей газ

Обратите внимание! Шибер для дымохода является фасонной частью дымоотводной коммуникации, поэтому если приобретать всё необходимое для прокладки дымохода, он будет идти в комплекте к трубам. Такие затворы можно приобрести в любом профильном магазине или заказать, воспользовавшись онлайн-магазином в интернете.

Специалисты рекомендуют выполнить тщательный замер сечения дымоотводного канала перед тем, как приобретать шиберное изделие. Пожалуй, это является основным, что необходимо выполнить перед приобретением шибера.

Заключение

Иногда совсем небольшая, и казалось бы не принципиальная деталь, способна сэкономить нам немалые средства. Именно такой деталью является шибер. Хотя лично я считаю, что в обустройстве дымоходных систем нет маловажных элементов- все они играют свою роль и обеспечивают нужную степень безопасности.

Прочитав эту статью вы сможете изготовить заслонку самостоятельно, но не пренебрегайте советами специалистов и обучающими видео. Все это можно найти в наших сообществах – присоединяйтесь и сэкономите кучу времени на поиски. А я на сегодня прощаюсь и жду вас в следующих разделах!

Видео

Закрытый шибер:

Открытый шибер:

Источники


  • https://AeroClima.ru/ventilyaciya/shiber/
  • https://vseotrube.ru/ventilyatsiya-i-dymohod/shiber
  • https://kachestvolife.club/otoplenie/shiber-dlya-dymohoda
  • https://texnotoys.ru/pech/shibernaya-zadvizhka-dlya-dymohoda.html
  • https://InfoTruby.ru/armatura/shibernaya-zadvizhka
  • https://probani.guru/pechidimohod/shiber/
  • https://www.syl.ru/article/366918/shiber—chto-eto-takoe-ustroystvo-vidyi-i-osobennosti
  • https://kotel.guru/pechi/dymohody/chto-takoe-shiber-dlya-dymohoda-i-kak-eto-ispolzuetsya.html
  • https://kamin-expert.ru/dyimohod/shibernaya-zadvizhka-dlya-dyimohoda.html
Дымоходы

, заслонки дымохода Lyemance, заслонки дымохода с замком

Дымоходы

бывают нескольких различных конструкций, в зависимости от нескольких факторов. Вы можете спросить себя … какой тип заслонки дымохода лучше всего подходит для меня? Самое главное, что любой из этих демпферов плотно закроет дымоход и не даст теплу выходить из дымохода, а элементы — в дымоход. Эти хорошо сконструированные, великолепно спроектированные демпферы устраняют 90% зимнего тепла и летних потерь охлаждения, которые просачиваются мимо используемого демпфера.Они также устраняют нисходящие потоки и предотвращают попадание влаги и животных в дымоход и дом. Влага в дымоходе вызывает неприятный запах и приводит к порче кирпича и раствора. Прокладка из силиконовой резины (входит в комплект) обеспечивает надежную герметичную защиту верхней части дымохода. Остановите похитителя энергии … заслонка камина Традиционные заслонки камина протекают. Они много протекают. Это стоит вам больших денег в виде потерянных долларов за коммунальные услуги, выходящих из дымохода. Заслонка для дымохода Lyemance обеспечивает надежную герметичную защиту верхней части дымохода.Традиционные горловые демпферы обеспечивают контакт только металла с металлом, что, как известно, негерметично и дорого. Кто может позволить себе выходить из дымохода нагретый или охлажденный воздух? Демпфер дымохода Lyemance приводится в действие 35-футовым кабелем, опущенным по дымоходу с ручкой, установленной в топке (оба включены). Просто потяните за ручку, чтобы открыть или плотно закрыть заслонку дымохода Lyemance. Это также очень восточно для установки. Заслонка для дымохода Lyemance имеет низкий профиль и отлично подходит для установки под кожухами дымохода. Заслонка дымохода Lock-Top обеспечивает сверхплотное уплотнение с помощью прокладки из силиконовой резины.Это герметичное уплотнение может снизить тепловые потери на 90 процентов даже по сравнению с новыми традиционными горловыми заслонками. Клапаны дымохода Lock-Top имеют крышку из нержавеющей стали, прикрепленную к литой алюминиевой раме с помощью набора пружинных проволок из нержавеющей стали. Он приводится в действие 30-футовым кабелем, опущенным в дымоход с ручкой, установленной в топке (оба включены). Просто потяните за ручку, чтобы открыть или плотно закрыть заслонку дымохода Lock-Top. Клапан дымохода Lock-Top II сочетает в себе энергосберегающие характеристики клапана Lock-Top Damper со специальной крышкой дымохода Gelco из нержавеющей стали.Lock-top II поставляется полностью собранным. Основание крепится к входящему в комплект кольцу очистителя, которое крепится к дымоходу с помощью силиконового герметика, который также входит в комплект. 30-футовый кабель из нержавеющей стали (в комплекте) спускается в дымоход, а комплект оборудования (входит в комплект) устанавливается в топку. Lock-top II имеет пожизненную гарантию и доступен в размерах ячеек 3/4 «и 5/8». Все эти дымоходные заслонки включают в себя все необходимое для легкой установки и легко управляются с помощью рывка за ручку, чтобы открыть или плотно закрыть. Бесплатная быстрая доставка и гарантированная цена.Любой демпфер дымохода, приобретенный на ChimneyDirect.com, будет противостоять погодным условиям и будет иметь высококачественную конструкцию. Клиенты ChimneyDirect всегда получают дополнительную уверенность, зная, что наша 30-дневная гарантия возврата денег демонстрирует нашу приверженность полному удовлетворению потребностей клиентов. Еще одно преимущество заказа у нас — наша политика быстрой доставки. Большинство дымоходных заслонок отправляются в тот же день, когда они заказаны, и бесплатно, если сумма заказа превышает 100 долларов.

.

Ремонт заслонки дымохода — починить сломанную заслонку

Надеемся, вам понравятся продукты и идеи, которые мы рекомендуем! Напоминаем, что мы можем получить небольшую долю от продажи. Для получения дополнительной информации нажмите здесь.

Чаще всего ремонт заслонки дымохода происходит с использованием старых чугунных или стальных заслонок, которые были установлены при первоначальной постройке дымохода.

После многих лет постоянного воздействия тепла, золы и влаги многие каминные заслонки застревают, деформируются или становятся неэффективными.

Традиционно существует два разных типа каминных заслонок.

Заслонка горловины, которая является наиболее распространенной, расположена прямо над топкой внутри дымохода.

По сути, это похоже на металлическую заслонку, которая открывается и закрывается при нажатии на рычаг возле заслонки.

Иногда они управляются поворотом ручки, которая вращает червячную передачу, чтобы открыть или закрыть заслонку.

Второй тип заслонки — это заслонка с верхним креплением, или заслонка с верхним уплотнением, расположенная в верхней части дымохода.Кабель из нержавеющей стали проходит по дымоходу в отверстие камина, позволяя тянуть за кабель, который открывает или закрывает заслонку.

Ремонт заслонки горла

Если у вас нет заглушки на дымоход, дождь и влага могут попасть в дымоход, вызывая ржавчину клапана.

Дымоход можно представить как трубу, а заслонка — это заслонка внутри трубы, которая закрывает дымоход. Со временем металлический демпфер либо покоробится, либо покроется ржавчиной, креозотом и золой, которые не позволят ему плотно закрыться и создать хорошее уплотнение.

Если заслонка не закрывается плотно, вы теряете ценное тепло из дома через дымоход. Чтобы предотвратить потерю тепла, важно убедиться, что демпфер горловины очищен от мусора и обеспечивает максимально возможное уплотнение.

Имейте в виду, что задвижки из чугуна или стали, как известно, неэффективны. Поскольку это всего лишь кусок металла, закрывающийся сам по себе, он не создает герметичного уплотнения, однако чистый демпфер будет намного эффективнее грязного.

Ремонт заслонки дымохода — грязная работа, поэтому перед тем, как начать, наденьте пару защитных очков, перчатки, шляпу и старую одежду, чтобы защитить себя от падающего мусора.

Шаг 1 — Очистка камина:

Очистите весь камин перед тем, как начать. Удалите всю золу из топки и удалите решетку камина, если она у вас есть.

Шаг 2 — Очистка демпфера

Возьмите стальную щетку или ручную метлу-венчик и очистите демпфер и область вокруг него.Обычно для этого нужно лечь на спину внутри камина, что неудобно.

Если демпфер застрял, возьмите проникающее масло, такое как WD-40, и нанесите на ручку и петлю, где они соединяются с пластиной демпфера, опрыскивание. Рукоятка демпфера часто ржавеет при открытии или закрытии. Дайте маслу постоять несколько минут, а затем осторожно постучите по пластине и ручке молотком или подобным предметом. Обычно это освобождает ржавую пластину.

После того, как вы сможете открыть заслонку, удалите весь мусор, упавший на верхнюю часть заслонки.Отложения креозота, строительный раствор и другие предметы могут скапливаться на верхней части пластины, препятствуя ее свободному открытию и закрытию.

Шаг 3 — Снятие заслонки — Ремонт заслонки дымохода

Если заслонка погнута или потрескалась, может потребоваться снять старый заслонку и заменить ее новой. Демпферная пластина обычно крепится несколькими болтами, которые можно снять.

После удаления болтов вы можете снять пластину и заменить ее. Обязательно замените пластину другой точно такого же размера.

Шаг 4 — Удаление монтажного кронштейна

Поскольку каминные заслонки существуют уже давно, каждый из них устанавливается по-своему. Как правило, если вы устанавливаете новую дровяную печь внутри существующего дымохода, вам нужно удалить весь узел заслонки и кронштейн, когда вы устанавливаете новую облицовку дымохода и прикрепляете ее к своей дровяной печи.

Кронштейны иногда прикручиваются, привариваются или заделываются в дымоход. Для снятия кронштейна можно использовать пилку с хорошим режущим лезвием по металлу или небольшой шлифовальный станок.После того, как весь узел заслонки будет удален, у вас будет хорошая прямая линия для подключения вашей новой дровяной печи.

Верхнее уплотнение заслонок дымохода

Заслонки дымохода с верхним уплотнением более эффективны, чем заслонки горловины, потому что они закрывают дымоход сверху, предотвращая попадание животных, мусора и влаги в дымоход.

Энергосберегающая заслонка дымохода

Верхний уплотнительный демпфер часто устанавливается после того, как горловой демпфер поврежден и не подлежит ремонту. Большинство домовладельцев могут легко установить верхний демпфер самостоятельно, сэкономив сотни долларов.

Иногда верхний уплотнительный демпфер застревает или повреждается. Ремонт заслонки дымохода с верхним уплотнением часто требует забраться на крышу, что может быть опасно … особенно зимой. Удалите мусор вокруг уплотнения и смажьте все движущиеся части.

Вручную несколько раз откройте и закройте заслонку, чтобы освободить застрявшие детали, и попросите другого человека проверить заслонку изнутри, чтобы убедиться, что она работает правильно.

Недостатком заслонки дымохода, устанавливаемой сверху, является возможность ее замерзания зимой.В некоторых моделях есть специальный механизм, который помогает сломать лед и выбить замерзший демпфер.

Общие — Ремонт заслонки дымохода

Ремонт заслонки дымохода часто можно выполнить путем удаления мусора с заслонки и смазки движущихся частей.

Если требуется более серьезный ремонт, может потребоваться снятие демпфера. Если вам неудобно делать это самостоятельно, вы можете обратиться в профессиональную службу ремонта.

Вернуться от ремонта заслонки дымохода к проекту дымохода

Вернуться на главную страницу дров

.

Как отремонтировать заслонку дымохода | Home Guides

Make sure your throat chimney damper turns freely.

Есть два типа каминных заслонок. Демпфер с верхним уплотнением, активируемый тяговой цепью, и демпфер горловины, который приводится в действие рычагом или ручкой. Заслонки расположены непосредственно внутри нижнего дымохода, будь то камин или печь, и легко доступны. Доступ к заслонкам с верхним уплотнением возможен только с крыши. Ремонт заслонки дымохода полностью зависит от типа, который есть у вас дома.

Заслонка горла

Проверьте заслонку, чтобы убедиться, что она по-прежнему прикреплена правильно.Петли должны быть прикреплены к кирпичной кладке, чтобы заслонка могла свободно открываться или закрываться. Если они выскочили, их можно вернуть на место. Если они погнуты или повреждены иным образом, их необходимо заменить. Затяните винты отверткой, которыми ручки крепятся к корпусам амортизаторов, если применимо. Если ручки прикреплены заклепками, а заклепки повреждены или отсутствуют, демпфер и механизм необходимо снять и заменить.

Проведите по заслонке и механизму заслонки щеткой-венчиком.Частицы золы, старого раствора и остатков креозота могут застрять за заслонкой и помешать ее открытию. Удалите все эти частицы со всех сторон демпфера.

Смажьте шарниры и механизмы открывания. Распылите смазку на шарнирный механизм, чтобы заслонка двигалась свободно. Если у него червячный механизм, обильно распылите на шестерни, а затем несколько раз откройте и закройте демпфер, чтобы смазка попала в шестерни.

Проверьте новые дымоходы на предмет закупорки раствором.Новый раствор мог быть вдавлен в проем демпфера во время строительства или ремонта. Отломайте куски раствора молотком и зубилом, чтобы заслонка открывалась и закрывалась свободно. Если он все еще зажат, слегка постучите по демпферу молотком, пока он не освободится, затем удалите излишки раствора по краям демпфера.

Демпфер с верхним уплотнением

Возьмитесь за цепь демпфера и резко дерните ее, если демпфер не закрывается должным образом.Вы можете выбить любой кусок грязи или мусора, который мешает правильному открытию или закрытию заслонки. Кроме того, отверстие для цепи могло быть повреждено грязью или сажей, и несколько хороших рывков с усилием могут сместить все, что препятствует движению цепи.

Поставьте лестницу рядом с домом и убедитесь, что ножки стоят на одном уровне. Не превышайте допустимый вес лестницы. Убедитесь, что день ясный и сухой, а на крыше нет влаги.

Заберитесь на крышу и доберитесь до верхнего уплотнительного демпфера.Оказавшись там, осмотрите уплотнение вокруг обода. Удалите весь мусор, который может мешать уплотнению, например лед, листья, грязь или пепел.

Смажьте шарнирный механизм демпфера аэрозольной смазкой. Вручную откройте и закройте заслонку, чтобы масло попало в механизм петли. При необходимости затяните все винты. Если заклепки выскочили или повреждены иным образом, что не позволяет заслонке открываться или закрываться, заслонку необходимо заменить.

Если тянуть цепь нету, потянитесь вверх в полку дымового короба из нижней части дымохода.В некоторых случаях подпружиненная цепь отскакивает от полки внутри дымовой камеры. Возьмитесь за цепь, вытяните ее обратно и убедитесь, что она работает эффективно.

.

Регулирующие элементы управления заслонкой дымохода

регуляторы регуляторов заслонки дымохода заглушка ручки chimney damper controls regulators pull handle cap chimney damper controls regulators pull handle cap

Описание продукта

2 900 Серебристый

Материал

Оцинкованный лист 69

69

Используется для

Для демпфера до 30 дюймов

Доступные размеры

квадрат 1/2 дюйма и 3/8 дюйма

MOQ

500 штук

Торговые условия

FOB, CIF, C & F, EXW 922294

000

000

Оцинкованная 900 09

chimney damper controls regulators pull handle cap chimney damper controls regulators pull handle cap chimney damper controls regulators pull handle cap chimney damper controls regulators pull handle cap
chimney damper controls regulators pull handle cap chimney damper controls regulators pull handle cap chimney damper controls regulators pull handle cap chimney damper controls regulators pull handle cap

3/8 «1/2», оцинкованное железо

3/8 «1/2», оцинкованное железо Воздушная ручка 9000 Материал: оцинкованный лист

Обработка поверхности: оцинковка

Размер доступа: квадрат 1/4 дюйма и 3/8

Для демпфера до 30 дюймов

Ручка никогда не будет падение из квадранта при неплотном закреплении винта

Ручка никогда не заклинивает в положении MAX или MIN

Регулятор демпфера с концевым подшипником

Использование продуктов:

chimney damper controls regulators pull handle cap

chimney damper controls regulators pull handle cap

Нажмите, чтобы увидеть другие продукты:

chimney damper controls regulators pull handle cap chimney damper controls regulators pull handle cap chimney damper controls regulators pull handle cap chimney damper controls regulators pull handle cap

Набор регуляторов циферблата из оцинкованного листового металла с седлом

Используется для заслонок клапана размером от 4 до 30 дюймов

Квадратное отверстие 8 дюймов

Основание и пружина из оцинкованной стали

Ручка и звездочка изготовлены из материала Zamac

Высота: 2 дюйма

Информация о компании

chimney damper controls regulators pull handle cap

доставка chimney damper controls regulators pull handle cap

chimney damper controls regulators pull handle cap

Наше преимущество

chimney damper controls regulators pull handle cap

chimney damper controls regulators pull handle cap

Упаковка

chimney damper controls regulators pull handle cap

chimney damper controls regulators pull handle cap

.

По

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
