Для достижения герметичности блока воздухонепроницаемость должна соответствовать минимальному сопротивлению или воздухопроницаемости 2,00 л / (с.м ² ) при 75 Па — рекомендуемое минимальное сопротивление систем воздушного барьера ограждения (Lstiburek, 2005). Этот уровень герметичности агрегата необходим для контроля давления воздуха в дымовой трубе, а также для ограничения воздушного потока от соседних агрегатов и перекрестного загрязнения.Кроме того, лифты следует располагать в вестибюлях, вестибюлях и других «шлюзах», изолируя их от коридоров. Двери агрегата должны быть защищены от атмосферных воздействий.

Распределенная вентиляция

Применяя далее принцип разделения, вентиляция обеспечивается для каждого отдельного блока через внешние стены, а не через внутренние границы давления, такие как полы. В соответствии с принципом разделения вентиляция обеспечивается системами вентиляции, уникальными для каждого блока, а не центральными системами ( Рисунок 4 ).

На практике центральные вытяжные системы на крыше сложно и, возможно, невозможно сбалансировать, и обычно они сводят на нет меры по контролю эффекта стека за счет разделения на отсеки. Баланс усложняется из-за аддитивного влияния давления в дымовой трубе на давление вентилятора в стояках вытяжной системы.Поскольку давление в дымовой трубе зависит от температуры, потоки в выхлопных системах также зависят от температуры. Использование регуляторов постоянного воздушного потока (устройств, которые поддерживают постоянный воздушный поток при изменении давления воздуха) может в некоторой степени смягчить этот эффект, но они используются редко и требуют чрезвычайно высокого давления в воздуховодах для эффективной работы. Квартиры на верхних этажах, как правило, слишком вентилируются в холодную погоду, поскольку они расположены ближе к вентиляторам и больше всего подвержены давлению трубы.

Валы, действующие как вытяжные желоба или содержащие вытяжные каналы, трудно эффективно герметизировать и значительно усложняют борьбу с возгоранием и задымлением из-за развития сложных трехмерных путей воздушного потока и внутренних полей давления (Lstiburek, 1998). Конструкция вентиляционной шахты также обычно связана с плесенью и является предметом частых судебных разбирательств из-за этих путей воздушного потока и гипсовой плиты, используемой для создания противопожарных перегородок (Lstiburek, 1998).

Центральные системы дополнительно ограничены, поскольку большинство установок не позволяют управлять отдельным блоком — центральные вентиляторы управляются администрацией здания и, как правило, либо включены постоянно, либо выключены.Все блоки вентилируются или все не вентилируются, что приводит к избыточной вентиляции во многих блоках и значительно более высокому потреблению энергии, либо в условиях недостаточной вентиляции во многих блоках, что приводит к накоплению загрязнений и другим жалобам.

Распределенное отопление, охлаждение и горячее водоснабжение

Принцип разделения можно также распространить на отопление, охлаждение и горячее водоснабжение. Обогрев помещения агрегата обеспечивается герметичными газовыми печами и водонагревателями, расположенными в каждом отдельном агрегате ( Фотография 1 и Фотография 2 ), которые отводятся вверх или вниз через пластиковые воздуховоды небольшого диаметра.Выхлопные газы и воздух для горения поступают по отдельным каналам, идущим по параллельным путям (, рис. 5, и , рис. 6, ). Большинство систем можно проложить вверх или вниз с 4 по 5 этажей.

Фотография 1: Отопление помещений — Герметичная печь для сжигания газа обеспечивает обогрев помещения.

Фотография 2: Горячее водоснабжение — Герметичный водонагреватель для продуктов сгорания
обеспечивает горячее водоснабжение.

Рис. 5: Вентиляция газовой печи — Герметичные топки для сжигания (две системы труб — выход выхлопных газов и входящий воздух для горения) выходят на крышу или вниз в сухой колодец («яма» с экраном).Вентиляционные каналы могут подниматься или опускаться до 100 футов.

Рис. 6: Вентиляция газового водонагревателя — Герметичные водонагреватели для внутреннего сгорания (две системы труб — отвод выхлопных газов и подача воздуха для горения) отводятся на крышу или вниз в сухой колодец («яма» с экраном) . Вентиляционные каналы могут подниматься или опускаться на 100 футов.

Кондиционирование воздуха осуществляется аналогичным образом с отдельными внешними блоками, расположенными на крышах или на уровне земли в сухих колодцах или в гаражах ( Рисунок 7 ).Комбинированное отопление и охлаждение с помощью тепловых насосов выполняется аналогично.

Рисунок 7: Конфигурация кондиционеров или теплового насоса —Отдельные блоки расположены на крыше или в сухом колодце («яма» с экраном).

Проходы на крышах собираются и помещаются в «будки для собак», что сводит к минимуму проникновения. Все кабели, каналы и трубы проходят через стены «конюшен» ( Фотография 3 ). Крышки «собачьей будки» съемные, обеспечивая доступ.

Фотография 3: Службы, расположенные на крыше — Проходы на крыше собираются и размещаются в «будках для собак» — все кабели, каналы и трубы проходят через стены «будок».

Компоненты распределенного отопления, охлаждения и горячего водоснабжения, возможно, проще в обслуживании и дешевле в обслуживании менее квалифицированным персоналом, чем центральные системы. Проблемы с системами ограничиваются отдельными юнитами, а не многими юнитами или целыми зданиями. Распределенные системы также дешевле в установке во многих регионах.Этот аргумент стоимости поддерживается для каждого проекта на основе многосемейных разработок, поскольку действует свободный рынок, и разработчики принимают эти подходы из соображений первой стоимости. Разработчики редко выбирают системы, потому что они работают лучше, или потому, что они более энергоэффективны, или потому, что они более безопасны и обеспечивают лучшее качество воздуха в помещении — разработчики выбирают системы, потому что они дешевле. Все больше таких систем внедряются и заменяют стандартные подходы, главным образом, по соображениям стоимости.

Центральные системы отопления, охлаждения и горячего водоснабжения не способствуют энергосбережению, поскольку они не способствуют рациональному индивидуальному поведению, если не предусмотрены индивидуальные измерения. По опыту автора, индивидуальные системы легче всего измерять индивидуально ( Фотография 4 и Фотография 5 ).

Фотография 4: Индивидуальный учет услуг — Рациональное поведение поощряется, когда все услуги измеряются и оплачиваются отдельно.

Фотография 5: Индивидуальный учет газа — Расход газа для отопления помещений и горячего водоснабжения отдельно измеряется для каждого отдельного блока.

В жарком влажном климате регулирование влажности с частичной нагрузкой практически невозможно контролировать с помощью центральных систем в квартирах или многоквартирных домах, если предварительно подготовленный подпиточный или вентиляционный воздух не подается в коридоры через крышные блоки. Возникает вопрос, можно ли подавать подпиточный и вентиляционный воздух в отдельные квартиры через протечки коридора или дверные проемы.Большинство пожарных кодексов не допускают такой подход (хотя при чтении кодов не всегда ясно) и требуют полностью вытяжной подачи с дымовыми заслонками. В подходе распределенного кондиционирования индивидуальные осушители предусмотрены в каждом блоке — обычно в шкафу для обработки воздуха ( Фотография 6 ).

Фотография 6: Контроль влажности при частичной загрузке — В каждом блоке — обычно в шкафу для обработки воздуха — предусмотрены отдельные осушители для регулирования влажности при частичной нагрузке в жарком влажном климате.

Индивидуальные многоквартирные дома, по сути, идентичны индивидуальным домам в отношении отопления, охлаждения и горячего водоснабжения, вплоть до типов используемого оборудования. Поскольку для всех практических целей эти системы являются «жилыми системами», они могут быть установлены менее квалифицированными «жилищными подрядчиками», что также является огромной привлекательной особенностью для разработчиков, поскольку теперь все больше субподрядчиков могут выполнять установку и обслуживание.

Конфигурации системы вентиляции

Вентиляция отдельных квартир или многоквартирных домов с использованием подхода секционирования должна обеспечиваться в соответствии со стандартом ASHRAE 62.2 «Вентиляция и приемлемое качество воздуха в малоэтажных жилых домах». По мнению авторов, название стандарта вводит в заблуждение и ограничивает, поскольку авторы считают, что стандарт также должен применяться к квартирам и кондоминиумам независимо от их высоты (малоэтажный, среднеэтажный или высотный).

Конфигурация системы, предпочтительная для автора, представлена ​​на рис. 8 . Воздуховод для наружного воздуха напрямую подсоединяется к обратной стороне приточно-вытяжной установки. Встроенная заслонка с электроприводом и вентилятор обработчика воздуха управляются программируемым термостатом или другим устройством для обеспечения минимальной вентиляции и предотвращения чрезмерной вентиляции.Отработанный воздух выводится из кухни и ванны прямо наружу через периодически работающий вентилятор (или вентиляторы), управляемый жильцами. Автор также предпочитает, чтобы вытяжной вентилятор (или вентиляторы) управлялся переключателем со встроенным таймером, который отключает вытяжной вентилятор (или вентиляторы) через заранее установленное время (скажем, 10 минут) — практика, распространенная в отелях и отелях. индустрия гостеприимства.

Рисунок 8: Воздух из наружного воздуха в обработчик воздуха — Заслонка с электроприводом, расположенная на одной линии с воздуховодом наружного воздуха, соединенным со стороной возврата воздуха из обработчика воздуха.Заслонка и кондиционер управляются программируемым термостатом или другим контроллером. Вентиляторы для кухни и ванны периодически контролируются жильцами.

Рисунок 9: Осушитель с устройством обработки воздуха — Осушитель добавлен для контроля влажности при частичной нагрузке в жарком влажном климате.

Осушители должны иметь прямой выход наружу ( Рисунок 10 ). Еще лучший подход, по мнению автора, — это использование конденсационных осушителей, не требующих вентиляции снаружи.Вода, удаляемая с одежды, конденсируется и сливается — выхлопа наружу не происходит. Этот подход имеет очевидные преимущества в отношении подпиточного воздуха (он не нужен) и, таким образом, дает огромные преимущества в жарком влажном климате с точки зрения скрытой нагрузки и отрицательного давления, не говоря уже о преимуществах в холодном климате, возникающих в результате рекуперации тепла. В жарком влажном климате поток выхлопных газов 200 кубических футов в минуту приводит к нагрузке примерно в 1 тонну. В периоды частичной нагрузки выхлоп 200 куб. Футов в минуту почти полностью представляет собой скрытую нагрузку, резко искажающую соотношение ощутимого и скрытого.И, наконец, в ограждении здания на одну дыру меньше, о чем нужно беспокоиться.

Рис. 10: Осушитель — Осушитель с прямым выходом наружу. Предпочтительны конденсационные сушилки без вентиляции.

Не все квартиры или кондоминиумы спроектированы и построены с установками кондиционирования воздуха. Во многих блоках есть электрическое отопление и нет кондиционера, особенно на Тихоокеанском Северо-Западе, а в других есть настенные тепловые насосы, которые обеспечивают как обогрев, так и охлаждение. Рис. 11, и . Рис. 12, иллюстрируют подход к разделению на части для таких единиц.

Рисунок 11: Вытяжной воздуховод с наружным воздуховодом — Не лучший подход, поскольку он основан на «индуцированной инфильтрации» — выходящий воздух будет заменен инфильтрационным воздухом через воздуховод. Лучше всего работает с эффективным разделением на отсеки (воздухонепроницаемость агрегата должна соответствовать минимальному сопротивлению или воздухопроницаемости 2,00 л / (с.м ² ) при 75 Па).

Рисунок 12: Вытяжной воздуховод с наружным воздуховодом — PTHP: Аналогичен рисунку 11, но с добавлением кондиционирования воздуха с помощью комплектного теплового насоса.

Вытяжка обеспечивается непрерывно работающим вытяжным вентилятором, при этом наружный воздух («подпиточный» воздух) поступает через канал наружного воздуха. По мнению авторов, это не лучший подход, поскольку он основан на «индуцированной инфильтрации» — отработанный воздух будет заменен инфильтрационным воздухом через воздуховод. По опыту авторов, этот подход лучше всего работает с эффективным разделением на отсеки (воздухонепроницаемость агрегата должна соответствовать минимальному сопротивлению или воздухопроницаемости 2,00 л / (см ² ) при 75 Па), тем самым ограничивая воздух, забираемый из соседних агрегатов и коридора, и, таким образом, благоприятствуя наружный воздуховод как источник «подпиточного» воздуха.

Более подходящий подход представлен на Рис. 13 , где и приток, и отвод воздуха обеспечивается вентилятором теплообмена. Установленная стоимость этого подхода значительно больше, чем у подходов, описанных в , рис. 11, и , рис. 12, . Но у этого подхода есть преимущества в более низких эксплуатационных расходах (во многих климатических условиях, особенно в экстремальных, таких как суровый холод и жаркая влажность), и в том, что он не полагается на «индуцированную инфильтрацию».

Рис. 13: Вентилятор с теплообменником — E Дорого в установке, экономично в эксплуатации.

Сводка

Разделение ограждающих конструкций здания, квартирных единиц и кондоминиумов для управления внутренними воздушными потоками, управляемыми эффектом стеклопакета, можно распространить на системы вентиляции и системы отопления, охлаждения и горячего водоснабжения. Результатом этого подхода являются распределенные системы, которые позволяют управлять отдельным блоком, обслуживать, заменять и измерять.

Этот подход, возможно, приводит к созданию более безопасных с точки зрения дыма и огня зданий, более энергоэффективных, комфортных и долговечных зданий с лучшим качеством воздуха в помещениях.

Ссылки

Стандарт ASHRAE 62.2 — 2004, Вентиляция и приемлемое качество воздуха в малоэтажных жилых зданиях.

Handegord, G.O. «Новый подход к вентиляции многоэтажных квартир». Материалы восьмой конференции по строительной науке и технологиям, Совет по ограждающим конструкциям Онтарио, Торонто, Онтарио, февраль 2001 г.

Lstiburek, J.W. «Реакция зданий на давление». Thermal VII, ASHRAE / DOE / BTECC, декабрь 1998 г.

Lstiburek, J.W. «Понимание воздушных барьеров». Журнал ASHRAE, июль 2005 г.

Коммерческие котлы — знаете ли вы, как они работают в вашем здании? — Sobieski Services

Котел в вашем коммерческом объекте — это прочное и надежное оборудование, обеспечивающее отопление вашего дома. Следующий краткий обзор может помочь вам понять основы коммерческих котлов, как они работают для отопления вашего здания и как поддерживать их в хорошем рабочем состоянии.

Основы коммерческих котлов

Коммерческие котлы — это системы под давлением, которые сжигают горючее топливо или используют электричество для нагрева воды, которая используется для отопления вашего здания. В некоторых типах бойлеров используется сама горячая вода, в других — вода, превращенная в пар. Внутри котла горелки или электрические змеевики вырабатывают тепло, которое передается воде через теплообменник.

В процессе образуется горячая вода или пар, в зависимости от типа котла.Горячая вода или пар циркулирует по трубам по всему вашему коммерческому объекту. Вода или пар попадает в радиаторы или другие компоненты, которые рассеивают тепло, обеспечивая отопление, необходимое для поддержания комфорта в помещениях. Природный газ — наиболее распространенное топливо, используемое в коммерческих котельных. Доступны и другие виды котлов, которые сжигают мазут или используют катушки электрического сопротивления для выработки тепла от электричества.

Части коммерческих котлов

Коммерческие котлы обычно содержат следующие части и компоненты.

• Горелка: Горелка — это часть, которая обеспечивает пламя, которое нагревает воду в котле. Горелка отвечает за создание топливной смеси кислорода, которая производит стабильное, эффективно горящее пламя.
• Камера сгорания: Камера сгорания — это область внутри котла, где топливо сжигается для нагрева воды. Камера содержит горелки и специально разработана для обеспечения безопасной и надежной зоны для высокотемпературного сгорания летучего топлива.Камера обычно изготавливается из чугуна, стали или другого прочного металла.
• Теплообменник: Теплообменник — жизненно важный компонент, который передает тепло, производимое горелками, воде в бойлере. Теплообменники обычно изготавливаются из чугуна, пучков стальных труб или меди.
• Элементы управления: Элементы управления системой позволяют пользователям устанавливать температуру воды, зажигание, смеси воздуха и топлива, а также внутреннее давление. Элементы управления регулируют, когда и как часто зажигается горелка, температуру воды, скорость использования топлива и качество смеси топлива и кислорода.Также существуют меры безопасности, которые гарантируют, что внутреннее давление в котле не станет слишком высоким, температура воды останется в безопасном диапазоне и что система продолжит работать должным образом.
• Выхлопная труба: Выхлопная труба, также называемая дымоходом, представляет собой серию труб, по которым выхлопные газы выводятся изнутри вашего помещения наружу. Выхлопная труба должна быть тщательно сконструирована, чтобы обеспечить безопасный отвод опасных газов, таких как угарный газ, изнутри вашего помещения.

Безопасность и обслуживание котла

Помните, что котлы — это летучие системы, содержащие очень горячую воду или пар под высоким давлением. Необходимо следить за тем, чтобы котел был чистым и работал должным образом, а все системы безопасности были исправны и готовы к работе в случае необходимости. Утечка горячей воды или пара может привести к серьезным травмам или повреждению. Котлы могут взорваться, что также может привести к серьезным травмам или смерти, а также к катастрофическому ущербу для вашего коммерческого объекта.

Убедитесь, что ваш котел регулярно проходит профилактическое обслуживание профессионалом. Это обслуживание не только гарантирует правильную работу системы и ее высочайший уровень эффективности, но и ее безопасную работу. Обратитесь к местному проверенному поставщику услуг HVAC для получения информации о техническом обслуживании котла или для планирования технического осмотра.

Наша цель — помочь обучить наших клиентов сантехнике, HVACR, противопожарной защите и системам сигнализации в механических, коммерческих и жилых помещениях.Чтобы узнать больше о коммерческих котлах и о том, как они работают, или просмотреть проекты, над которыми мы работали, посетите наш веб-сайт!

Все, что вам нужно знать о системах отопления, вентиляции и кондиционирования воздуха

Все шесть основных типов систем HVAC предлагают небольшие вариации операций, описанных выше.

Тепловой насос

Тепловые насосы — это эффективная система, которая извлекает тепло из холодного помещения (например, на улице зимой), а затем нагревает и отдает его в комнату, чтобы контролировать температуру внутри.При использовании для обогрева тепловые насосы используют тот же цикл охлаждения, который используется в кондиционере, но вместо того, чтобы выпускать воздух наружу, как это сделала бы система охлаждения, они выталкивают воздух в противоположном направлении (т. Е. Обратно в комнату, чтобы греться).

Тепловые насосы также могут использоваться для охлаждения помещения, изменяя направление потока воздуха, чтобы снова удалить нагретый воздух, поступающий в систему. Однако их реальная сила приносит пользу тем, кто нуждается в обогреве, поскольку тепловые насосы могут быть в четыре раза эффективнее в использовании энергии, чем более традиционные системы обогрева.

Блок на крыше

на крыше также часто называют кондиционерами, и, как следует из названия, они представляют собой большую систему отопления, вентиляции и кондиционирования воздуха, которая размещается на крыше для снижения температуры в большом помещении. Внутри больших ящиков, которые вы видите наверху офисных или многоквартирных домов, находятся воздуходувка, нагревательные и охлаждающие элементы, стойки для фильтров, а также камеры и заслонки.

Эти боксы обычно соединяются с системой вентиляции воздуховодов, которая затем распределяет воздух по зданию, а затем возвращает его в бокс для выпуска или возврата воздуха обратно в систему (в зависимости от модели).

Водяной тепловой насос

Для тех, кто заинтересован в устойчивом охлаждении и / или обогреве, водный тепловой насос или, в более широком смысле, любой геотермальный тепловой насос — лучший выбор.

Тепловые насосы, использующие водяной источник, относительно редки, поскольку они требуют близости к водоему; Однако популярность геотермальных тепловых насосов стремительно растет. Независимо от того, работает ли система на воде или на земле, эти насосы предлагают системы отопления и охлаждения, которые передают тепло в землю или из нее, используя преимущества более умеренных температур земли для повышения эффективности системы.

Однако для дальнейшего развития этой системы потребовалось бы бурение скважины с целью создания ствола рядом с системой отопления, вентиляции и кондиционирования воздуха. система.Охлажденная вода под землей может затем втягиваться системой для обеспечения питьевой водой и питания теплового насоса с открытым контуром. Это будет брать тепло из воды и использовать его для повышения тепла в системе водоснабжения дома, обеспечивая отопление и горячую воду. Затем излишки серой воды можно использовать для полива сада.

ОВКВ в корпусе

Кондиционеры в упаковке немного похожи на крышные кондиционеры, но предназначены для небольшого домашнего использования.Если оконные кондиционеры и кондиционеры с мини-сплит-системой подходят для охлаждения небольших помещений весом до пяти тонн, то центральные системы кондиционирования рассчитаны на нагрузку более 20 тонн. По этой причине комплектный кондиционер был разработан для удовлетворения потребностей любого, кто находится между этими двумя рамками.

Можно ли отапливать квартиру тепловым насосом? — Энергид

Да, тепловой насос может быть эффективным и очень энергоэффективным решением для отопления квартиры даже во время ремонта.Тем не менее, чтобы выбрать наиболее подходящее решение, необходимо обратить внимание на некоторые особенности ситуации.

Отопление тепловым насосом, как это работает?

Общий принцип теплового насоса:

1. извлекает тепло из внешней среды (воздух, почва, грунтовые воды или водоток)
2. передает это тепло в здание в виде теплого воздуха или горячей воды (циркулирующей в радиаторах или полах с подогревом)

Преимущество: очень низкие эксплуатационные расходы

Тепловой насос имеет важное экономическое и экологическое преимущество:

• он использует очень мало «платной» энергии (электричество или газ) для получения бесплатной энергии из окружающей среды.
• Следовательно, его эксплуатационные расходы невысоки.

Недостаток: значительные вложения

Недостатком теплового насоса является то, что он требует более высоких начальных вложений, чем обычная система центрального отопления с высокоэффективным котлом. Однако эта покупка обеспечит более быструю окупаемость инвестиций по сравнению с котлом, поскольку он более экономичен в эксплуатации.

Тепловой насос в квартире: элементы, которые необходимо учитывать

В конкретном случае квартиры ваш выбор модели теплового насоса, вероятно, будет limited , потому что вы будете подвергаться ряду ограничений.Вот вопросы, которые следует задать себе, чтобы найти наиболее подходящее решение.

Достаточно ли утеплено ваше здание?

Тепловой насос эффективен только в хорошо изолированном жилище. Нет смысла думать об изменении текущего режима отопления, если предварительно не достигли определенных показателей теплоизоляции дома или квартиры.

Каковы ваши возможности с точки зрения трубопроводов?

При ремонте (если это не тяжелая переоборудование) зачастую невозможно установить встроенные трубы системы воздушного отопления, а также проложить трубу в полу.

Поэтому в большинстве случаев вы ограничитесь моделями тепловых насосов, которые производят горячую воду, а не горячий воздух. Эта вода будет отправлена ​​в существующие радиаторы или фанкойлы. Однако, возможно, придется увеличить размер или количество радиаторов, чтобы компенсировать тот факт, что тепловой насос работает при более низкой температуре, чем отопительный котел.

Какой тип датчика вы можете разместить?

В квартире обычно нет места, где можно закопать датчик почвы или пробурить скважину, не говоря уже о ручье или водоеме, чтобы погрузить датчик. В случае установки в совместном владении возможно использование имеющейся коммунальной земли.

Следовательно, наиболее доступным внешним источником тепла в квартире будет окружающий воздух .Установка проста и данная модель теплового насоса на дешевле остальных на .

Где установить обменник?

Для установки теплообменника, то есть наружного блока теплового насоса, может быть достаточно двора , крыши или террасы . Этот наружный блок может быть установлен даже на фасаде .

Металлическая защита считается универсальным решением

Основные требования к огнеупорным материалам

Точек и мест, где требуется укладка термостойкой защиты, в современной бане можно насчитать не менее десятка. Самый короткий список установки огнеупорной и противопожарной облицовки выглядит примерно так:

• Основание и коробка печи;
• Стены бани вокруг печки или каменки;
• Дымоход, узел прохода через потолочное перекрытие;
• Площадка на полу перед зольником и топкой печи;
• Экраны и тоннели в деревянных стенах, если загрузка печки в бане выполняется из смежного помещения или даже с улицы;
• Элементы крепления дымохода внутри бани.

В любом случае материалы, используемые для оборудования противопожарной защиты, должны иметь огнеупорные качества, выдерживать длительный нагрев, не меняя при этом своих физических и химических характеристик. Термостойкий материал для бани, используемый для защиты деревянных стен от инфракрасного излучения, должен выдерживать нагрев до 400^оС, не выделяя продуктов разложения и не взаимодействуя с кислородом и водяными парами воздуха.

Термостойкий материал из минволокна

Жаростойкие материалы в бане применяют для засыпки термоизоляции дымохода и обустройства экранов вокруг корпуса печи. При хорошем нагреве экран и наружная поверхность печки могут нагреваться почти до 1000^оС.

Огнеупорный мат из кремниевых волокон

Третий тип, огнеупорные материалы для бани из спеченных оксидов металлов, применяют для выкладывания деталей и элементов конструкции печи, а также строительства подогрева пола, если в здании часть дымовых газов отводится через каналы из огнеупорной глины в подполе.

Совет! Огнеупорный кирпич, холст или гранулированную засыпку нельзя подбирать, что называется, на глаз. Большинство из них имеет свой срок годности, который зависит от условий хранения и эксплуатации.

Противопожарные материалы для бани

Главными функциями огнеупорных блоков, листов, засыпок является сохранение формы и предотвращение деформации конструкции. Остановить или задержать поток тепла и предотвратить возможное возникновение пожара они не в состоянии. Для этих целей используются противопожарные материалы, обладающие не столь высокими жаростойкими или огнеупорными качествами, но способные изолировать жар и тепло, исходящие от печи в бане.

При обустройстве и отделке наиболее теплонагруженных участков бани используют три типа материалов:

• Волоконные листы и ткани из огнеупорного волокна;
• Блоки из пористого кирпича с очень низкой теплопроводностью;
• Засыпки и волоконные набивки.

Термостойкие материалы для бани нужны прежде всего для изоляции возможного очага локального перегрева на стене или деревянном полу, из-за которого чаще всего и возникает пожар. При этом часть материала используется, как временная защита, достаточно, если источник блокируется в течение 10-15 мин., пока не сработала система автоматической защиты электропроводки от замыкания.

Асбестовый картон слегка размачивают перед укладкой в бане

Асбестовый лист для бани

В настоящее время идея применения асбеста непопулярна. Противопожарная изоляция и теплозащита на его основе активно вытесняется производителями новых огнеупорных листов для бани на основе базальта, вермикулита и стекловолокна, часто незаслуженно.

Плиты и ткани на основе асбеста обладают определенными, присущими только им преимуществами:

• Если нагрев поверхности не превышает определенный ГОСТом 550^оС, теплозащита может прослужить во влажной атмосфере бани не менее 20-25 лет;
• Волокно не стареет и не деградирует при контакте с влажной атмосферой, выдерживает длительное воздействие щелочей и горячей окиси углерода.

При этом асбестовая плита не является полноценным огнеупорным материалом, при температурах более 600^оС волокно асбеста взаимодействует с кислородом воздуха и постепенно выгорает до порошкового состояния.

Важно! Асбест может представлять определенную опасность только в виде пыли или распушенных волокон, в связанном виде это абсолютно инертный материал.

Асбестовый лист используется для термоизоляции основания печи, деталей корпуса и дымохода. В качестве дополнения к огнеупорной защите можно применять картон КАОН1, толщиной 2-10 мм. Марка КАОН2 для термозащиты деревянной и легковоспламеняющейся облицовки не используется.

Применяемая для бани асбестовая плита представляет собой на 98% прессованное волокно, поэтому материал получается прочным и одновременно гибким, не боящимся температурных деформаций, им можно утеплять стенки печей, тоннели топок и детали дымоходов.

Огнеупорная ткань для бани из кварцевых волокон

Металлические защитные экраны

Облицовку листами легированного металла используют для защиты стен парилки и экранирования корпуса кирпичных и стальных печей. Можно использовать и нержавеющую сталь, она лучше всего рассеивает мощные потоки тепла, исходящие от каменки и топки, но из-за дороговизны и огромного коэффициента теплового расширения нержавейку применяют лишь на стальных печах.

По сути, это единственный вариант универсального жаростойкого материала для бани, с помощью которого можно построить теплозащиту в любой части парилки.

В этом случае листовым металлом обшивают ту часть деревянных стен внутри бани, которые непосредственно примыкают к деталям печки или дымохода.

Кирпичные экраны

Выложенный наружный контур вокруг корпуса печи отлично рассеивает тепло и одновременно повышает огнеупорные качества всей конструкции. Для обустройства экрана используют обычный пустотный кирпич из тощей глины с большим содержанием окиси алюминия. Такой материал не годится для строительства печи бани из-за большого количества пор и микротрещин, но по огнеупорным качествам он лишь немногим уступает шамотным блокам.

Кирпичные экраны в бане обеспечивают наилучшие огнеупорные показатели

Экран выкладывают на специальном каминном растворе, из-за высокой пористости кирпич хорошо сцепляется с кладочным материалом и не дает трещин или скалывания частей блока даже при сильных термических ударах.

Негорючие обшивки для стен

Деревянные стены парилки, особенно та часть, которая находится в непосредственной близости к печке, считаются наиболее уязвимыми для раскаленного жара, исходящего от топки или дымохода. Решить проблему можно несколькими способами:

• Установкой огнеупорной облицовки стен. Чаще всего это хромированные или плакированные алюминием листы металла, уложенные на поверхность стен бани на керамических втулках. Между древесиной и металлом оставляют вентзазор шириной не менее 2,5-3 см, внутрь которого обязательно укладывают базальтовый или асбестовый картон;
• Облицовкой вермикулитовыми или минеритовыми плитами. Оба материала обладают очень низкой теплопроводностью, поэтому листы можно укладывать с небольшим тепловым зазором в 2-3 мм.

Монтаж на втулках

Минерит вдобавок еще и хороший жаростойкий материал для бани, которым можно экранировать керамические поверхности, нагревающиеся до высокой температуры. Плюс в том, что огнеупорная облицовка и поверхность печи имеют коэффициент теплового расширения примерно одного порядка. Поэтому трещин и деформаций, как в случае с нержавейкой, можно не опасаться.

В теории для помещения бани можно использовать листы из стекловолокна и магнезиальной основы, у них отличные огнеупорные характеристики, но по гигиеническим и санитарным параметрам их использование требует экранировки металлом.

Магнезиальный материал лучше других подойдет для узла прохода кровли

Светоотражающая обшивка для стен

Идея облицевать стены и пол бани вокруг печи металлом выглядит не самой удачной, если судить с точки зрения эстетики, стиля и дизайна. Зато это отличный способ отражать и перенаправлять часть инфракрасного излучения, падающего на деревянные стены, внутрь помещения парилки бани.

Понятно, что если на печи установлена каменка, то часть кипящей воды неминуемо попадает на стены бани. Поэтому металл в подобной ситуации будет наилучшим решением, помимо огнеупорных и термостойких качеств, сталь обладает отличной коррозионной стойкостью, легко держит самые жесткие тепловые удары.

Защитные покрытия потолков

Для термической защиты потолочного перекрытия обычно используются листы минеральной ваты с алюминиевой фольгой. Тепловая нагрузка на потолок невелика, поэтому выбор материала определяется противопожарными характеристиками.

В узле прохода трубы дымохода через перекрытие выполняют заделку огнеупорной засыпкой, можно использовать керамзит или гранулированный вермикулит. Для парилок и построек бани, в которых обогрев реализуется электрическими ТЭНами, потолок облицовывают термостойким гипсокартоном или минеритом.

Пропитка для полков

Большинство декоративных и пропиточных материалов для лавок изготавливается на органической лаковой или масляной основе. За исключением кремнийорганики, они горючие и огнеопасные, поэтому полочки и лавочки, доски для пола пропитывают защитными солями и тщательно высушивают, перед тем как пропитать маслом или термостойким полиуретановым или акриловым лаком.

После обработки поверхность нужно тщательно сушить для сохранения огнеупорных качеств

Часто для повышения огнестойких характеристик полок используют комплексные препараты от «Тиккурила или «Белинка», в состав которых входят специальные ингибиторы, снижающие воспламеняемость древесины. При этом часть полок, которая не используется для сидения, допускается пропитывать огнеупорными силиконовыми маслами.

Жаростойкие кабели

Для оборудования электропроводки в условиях повышенной температуры и влажности воздуха традиционно используют огнеупорные каналы или трубы из асбест-эпоксидного материала. Такое решение обеспечивает надежную защиту при коротком замыкании.

Огнеупорный кабель для бани с оплеткой из асбеста

Но есть и другая проблема, каналы не защищают проводку в бане от нагрева и температурной деградации. Поэтому специалисты рекомендуют использовать специализированные кабеля типа SIAF, например, N2GFAF в изоляции из жаростойкого силикона.

Для проводки внутри дома наилучшим решением будет укладка кабеля в трубу с огнеупорной засыпкой. Иногда владельцы бани просто обтягивают кабель SIAF или РКГМ 1*2.5 асбестовым шнуром толщиной не менее 4 мм и укладывают его в термостойкий кожух.

Теплоизоляция для труб

Для надежной изоляции дымохода лучше всего использовать базальтовую вату. Материал не горит и после первого обжига не выделяет вредных веществ. Можно купить готовую сэндвич-трубу или изготовить ее самому. Огнеупорные качества изоляции настолько велики, что чаще прогорают стенки, чем сама защита.

Но стоит помнить, что волоконная теплоизоляция работает исправно только в условиях отсутствия условий для накопления конденсата. Это означает, что слой теплоизоляции должен вентилироваться, и между ватой и центральной трубой необходимо оставлять «сухой» зазор, через который водяные пары уйдут из дымохода по мере остывания помещения бани.

Заключение

Практически все негорючие материалы для бани используются в обустройстве парилок и саун не один десяток лет, поэтому опыт их применения просто огромен. Тем более что производители материалов сами приводят информацию о том, где и как лучше всего использовать предлагаемые марки огнеупорных и термостойких защит.

Отправить комментарий

устройство защитных обшивок и экранов

Во время растопки бани поверхность печи разогревается до 300-400°C. При этом она начинает излучать ИК-лучи и сама становится источником нагрева. Идущий жар распределяется по всему помещению парной, но в первую очередь он попадает на стены, примыкающие к печи. Если стены деревянные, то под воздействием высоких температур начинается их обугливание. А там уже и до пожара рукой подать! Единственный по-настоящему эффективный способ изоляции деревянных стен от жара – создание в бане защитных экранов и обшивок из негорючих материалов.

Когда вообще необходима защита?

Необходимость в установке защитных обшивок и экранов возникает не всегда. Если между печкой и ближайшей возгораемой поверхностью соблюдается пожаробезопасное расстояние, дополнительная защита не нужна. На этом расстоянии ИК-лучи рассеиваются, ослабевают и то их количество, которое получает деревянная стена, уже не может привести к ее повреждению.

Считается, что безопасное расстояние от стены до кирпичной печи (кладка в четверть кирпича) составляет не менее 0,32 м, от стены до металлической печи (не футерованной) – не менее 1 м. Для металлической печи, футерованной изнутри кирпичом или шамотом, расстояние уменьшается до 0,7 м.

Таким образом, соблюдение противопожарных расстояний более возможно в больших банях, где вопрос экономии пространства не актуален. В семейных парилках, где на счету каждый сантиметр пространства, установка печи в 0,3-1 м от ближайших стен нецелесообразна. В этом случае установленные по нормам безопасные расстояния необходимо уменьшать с помощью экранов и обшивок.

А о том, как сделать фундамент под печь, расскажет статья http://stroy-banya.com/delaem_pech/kak-sdelat-fundament-pod-pech.html

Защитные экраны возле (вокруг) печи

Защитные экраны – это щиты изоляции, закрывающие боковые поверхности печи и уменьшающие интенсивность теплового излучения. Экраны бывают металлические и кирпичные. Как правило, применяются для металлических печей.

Способ #1 — металлические экраны

Самые распространенные защитные экраны – стальные или чугунные листы заводского производства. Они устанавливаются вокруг печи, на расстоянии 1-5 см от стенок топливника. В зависимости от необходимости изоляции той или иной стороны печи, можно приобрести экраны боковые или фронтальные (лицевые). Многие металлические печи изначально изготавливают с защитными экранами в виде защитного кожуха.

Защитные экраны позволяют снизить температуру внешних металлических поверхностей до 80-100°C и, соответственно, уменьшить пожаробезопасное расстояние до 50 см. Общее расстояние от топливника до стены (вместе с зазором 1-5 см) будет составлять 51-55 см.

Установка защитных экранов не представляет сложностей. Благодаря наличию ножек, металлические щиты легко крепятся к полу болтами.

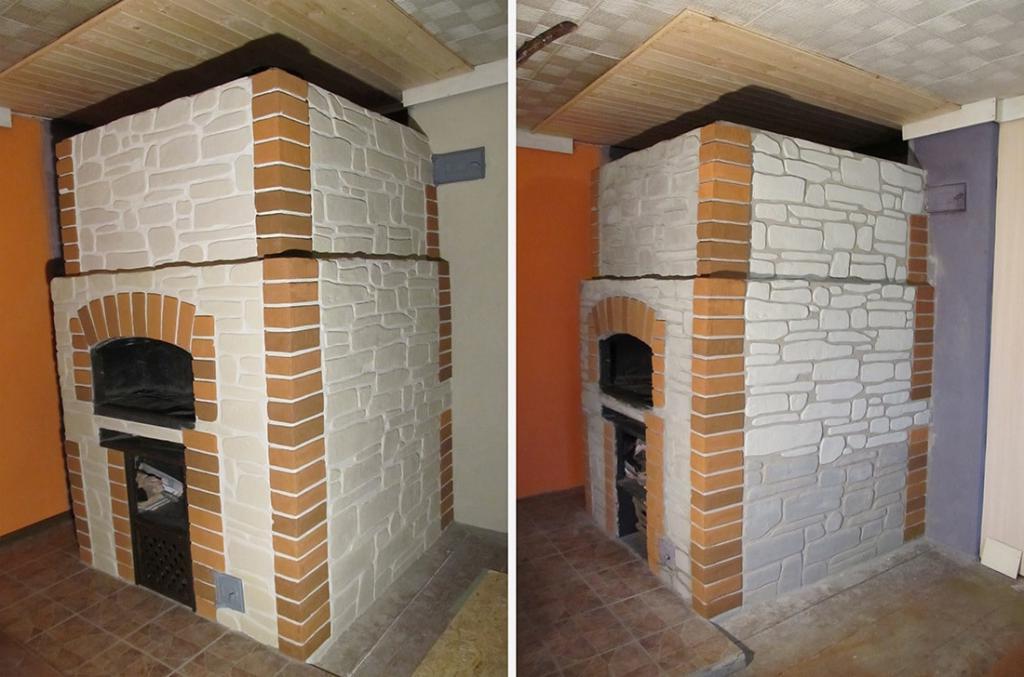

Способ #2 — кирпичные экраны

Кирпичный экран может закрывать все боковые поверхности металлической печи, представляя собой ее внешнюю обшивку. Тогда печь окажется в кожухе из кирпичной кладки. В другом случае кирпичный экран – это стенка, разделяющая печь и возгораемую поверхность.

О том, как правильно класть кирпич и сделать идеальные швы, можно узнать тут: http://stroy-banya.com/video/kirpich_block/kak-pravilno-klast-kirpich-i-sdelat-idealnye-shvy.html

Для кладки защитного экрана используют полнотелый шамотный кирпич. Связующее – цементный или глиняный раствор. Рекомендуется выполнять кладку в полкирпича (толщина 120 мм). Но, при недостатке материала, можно допустить выполнение стенки в четверть кирпича (толщина 60 мм), хотя в этом случае теплоизоляционные свойства экрана будут уменьшены наполовину.

В нижней части щита оставляют небольшие отверстия (иногда – с топочными дверцами) для конвекции воздуха между кирпичной стеной и печкой.

Кирпичные стенки экрана должны заканчиваться минимум на 20 см выше верхней поверхности печи. Иногда кладку ведут до самого потолка.

Кирпичный экран устанавливают не впритык к стенкам печи, оптимальное расстояние – 5-15 см. Приемлемое расстояние от кирпичной кладки до возгораемой стены – 5-15 см. Таким образом, использование кирпичного экрана позволяет уменьшить расстояние от печи до деревянной стены до 22-42 см (печь — вентзазор 5-15 см – кирпич 12 см – вентзазор 5-15 см — стена).

Если вам интересно узнать, как обложить металлическую печь кирпичом, советуем прочитать статью http://stroy-banya.com/delaem_pech/kak-oblozhit-metallicheskuyu-pech-kirpichom.html

Защитные негорючие обшивки для стен

Стены, примыкающие к раскаленным стенкам печи, подвержены самовозгоранию. Для предотвращения их перегрева используют специальные обшивки, состоящие из теплоизоляционных и негорючих материалов.

Вариант #1 — светоотражающие обшивки

Эффективными являются обшивки, состоящие из комбинации негорючей теплоизоляции и металлических листов. При этом на деревянную поверхность крепится теплоизоляция, которая сверху перекрывается листом нержавеющей стали. Некоторые используют для этих целей оцинковку, но, по некоторым данным, при нагреве она может выделять вредные вещества. Лучше не рисковать и приобрести лист нержавейки.

Для большей эффективности металлический лист экрана должен быть хорошо отполирован. Зеркальная поверхность способствует отражению тепловых лучей от деревянной поверхности и, соответственно, предотвращает ее нагрев. К тому же лист из нержавейки, направляя ИК-лучи обратно в парилку, превращает жесткое излучение в более мягкое, лучше воспринимаемое человеком.

В качестве теплоизоляции под нержавейку можно закрепить:

• Базальтовую вату – она обладает высокими теплоизоляционными свойствами, абсолютно безопасна при использовании в бане. Обладает повышенной гигроскопичностью, не горит.
• Базальтовый картон – тонкие листы базальтового волокна. Используется в качестве огнеупорного, звуко- и теплоизоляционного материала.
• Асбестовый картон – листовой огнеупорный теплоизолятор. Обладает высокой прочностью и долговечностью, защищает возгораемые поверхности от воспламенения.
• Минерит – негорючие листы (плиты), специально изготавливаемые для экранирования печей, каминов, легко возгораемых поверхностей в банях и саунах.

Популярным примером обшивки с использованием металлического листа является такой «пирог»: стена – вентзазор (2-3 см) – утеплитель (1-2 см) – лист нержавеющей стали. Расстояние от деревянной стены до печи – минимум 38 см (СНиП 41-01-2003).

Для крепления обшивки к стене используют керамические втулки. Они не нагреваются и позволяют сформировать вентиляционные зазоры между теплоизоляцией и стеной.

Если расстояние между деревянной стеной и печкой минимальное, то обшивку выполняют из двух слоев огнеупорной изоляции, например, минерита. В этом случае листы закрепляются через керамические втулки с соблюдением зазора в 2-3 см. Верхний лист закрывается нержавейкой.

Вариант #2 — обшивки с облицовкой

Конечно, защитная обшивка с нержавейкой отлично защищает деревянные стены от нагрева и возгорания. Но может испортить впечатление от самой дорогой отделки. Поэтому, если парная выдержана в декоративном стиле, огнеупорную обшивку маскируют термостойкой плиткой. Плитку укладывают на жаростойкий клей, например, производства «Терракот».

Лучшие материалы для облицовки стен возле печи:

• Терракотовая плитка – выполнена из обожженной глины. Отличается прочностью, жаростойкостью, долговечностью. Терракотовая плитка может быть матовой или глазурованной (майолика), цвет варьируется от пастельно-желтого до кирпично-красного.
• Клинкерная плитка – также изготовлена из глины, внешне похожа на облицовочный кирпич. В отличие от терракоты, клинкерная плитка более плотная. Цветовая гамма охватывает почти все расцветки, начиная от белого до черного, включая необычные для глины зеленые и синие тона.
• Изразцы – разновидность керамической плитки. Обычно имеет на лицевой поверхности тиснение в виде рисунка, орнамента.
• Керамогранит – термоустойчивая, прочная плитка. В зависимости от способа обработки лицевой поверхности, плитка может имитировать природный камень, кирпич, дерево. В цветовой гамме – все натуральные оттенки, от белого до черного.
• Талькохлорит – горная порода сероватого или зеленоватого цвета. Обладает огнеупорностью, водоустойчивостью, прочностью.

Крепление огнеупорной плитки непосредственно на стены не будет иметь эффекта термоизоляции. Стена все равно будет нагреваться, что чревато самовозгоранием. Поэтому плитку используют только как элемент защитного «пирога» следующей конструкции: стена – вентзазор (2-3 см) – огнеупорный листовой материал – плитка. От плитки до стен печи рекомендуется выдерживать минимум 15-20 см.

Любой материал из этого списка можно использовать в качестве огнеупорного элемента в обшивке:

• Огнеупорный гипсокартон (ГКЛО) – гипсокартон, дополненный волокнами стекловолокна. Без структурных деформаций сопротивляется тепловому воздействию.
• Минерит – цементно-волокнистая плита, абсолютно негорючая. Плиты минерита влагоустойчивы, не гниют, не разлагаются.
• Стекломагниевый лист (СМЛ) – материал в виде плит, выполненный на основе магнезиального вяжущего и стеклоткани. Обладает тепло- и звукоизоляционными свойствами, не разрушается под воздействием воды и температурных перепадов.

Защитная обшивка с обязательным соблюдением вентзазора имеет очень низкий коэффициент теплопоглощения, поэтому стена под ней практически не нагревается. Кроме того, использование облицовки позволяет замаскировать защитный «пирог» выдержать отделку парной в одном стиле.

утеплитель, отделка стен, потолка, дымохода, печи

В бане желательно использовать материалы, которые не поддерживают горения. Называют их обычно негорючими. Еще одно требование: при нагревании (не горении, а нагревании) они не должны выделять вредные вещества. Это требование актуально, так как в некоторых помещениях бани температура воздуха под потолком может быть 100°C и выше. Еще более опасна в этом плане печь и дымовая труба — тут температуры еще более солидные. Пожарная безопасность в этих местах обеспечивает негорючие материалы для бани. Многие и разрабатывались специально для банных режимов, в их наименовании в том или ином виде присутствуют слова «баня» или «сауна».

Содержание статьи

Немного о терминах

Чтобы не было путаницы в свойствах и области применения материалов, давайте разберемся в терминологии. Есть материалы негорючие (НГ), есть слабогорючие (Г1) и просто горючие (Г2).

Негорючие материалы под воздействием источников возгорания (искр, открытого огня, электрического разряда и т.п.) не горят. Совсем. Например, железобетон, камень, кирпич и некоторые другие строительные материалы.

Слабо (трудно) горючие материалы неспособны к полноценному горению, тем не менее, горят. Это стеклопластик, асфальтобетон гипсокартон и т.д.

Также есть огнеупорные и жаростойкие материалы. Огнеупоры длительное время выдерживают воздействие открытого огня. Их используют в печах для футеровки печи. Применительно к баням — это шамотный кирпич и шамотный кладочный раствор. Жаростойкие способны выдерживать высокие температуры, но открытый огонь могут и не вынести.

Для теплоизоляции стен, пола и потолка

Чтобы парилка быстрее набирала температуру, дольше ее держала, ее часто утепляют. Причем и стены и потолок. Как мы говорили, температуры нешуточные, потому использовать можно не все материалы. Чаще всего используют минеральную вату. Она подходит по пожарным требованиям, правда, есть сложности с влажностью: она плохо переносит намокание. Чтобы решить эту проблему, поверх крепят слой пароизоляции, которая не дает влаге проникать внутрь.

Минеральная вата

Но материалом для минеральной ваты может случить стекло, шлак и горные породы. Кроме того каменные ваты (из горных пород) есть еще тонкие и сверхтонкие. Все они имеют разные характеристики. Что нас больше всего интересует, так это то, что выдерживать они могут разные тепловые нагрузки. Технические характеристики  минеральной ваты разного происхождения приведены в таблице (БТВ — базальтовое тонкое волокно, БСТВ — базальтовое сверхтонкое волокно).

Если смотреть только на температурные режимы, то для теплоизоляции стен в бане подходит любой из материалов: минимальная температура спекания у шлаковаты, но она намного выше того предела, до которого могут нагреться стены или потолок — более 250°C. Но шлаковату можно использовать только в сухих помещениях, так как она очень гигроскопична. Потому в парилках русских бань и моечных комнатах ее лучше не использовать (в парилках саун можно).

Если говорить об удобстве работы, то со шлаковатой и стекловатой работать неудобно: требуется защитная одежда, респираторы, перчатки. Минеральная вата, сделанная по любой технологии, не колется и является оптимальным выбором. А конкретно для парилки лучше всего использовать минеральную вату с фольгированной поверхностью типа Изовер-Сауна, URSA  и Технониколь. Он совмещает функции утепления и пароизоляции (как и в случае с отдельной пароизоляцией, стыки проклеивают скотчем).

Как правильно утеплять баню читайте тут.

Пеностекло

Если безопасность и безвредность дани вам очень важна, обратите внимание на пеностекло. Оно абсолютно безвредно, имеет высокую температуру плавления (450°C), не горит, а только плавится. Выпускается в нескольких видах:

Последние два вида пеностекла хорошо подойдут для утепления пола и чердачного перекрытия. Там, где раньше применяли керамзит, можно засыпать крошку или гранулы пеностекла. Они практически не впитывают воду (водопоглощение 2-4%), имеют низкую теплопроводность.

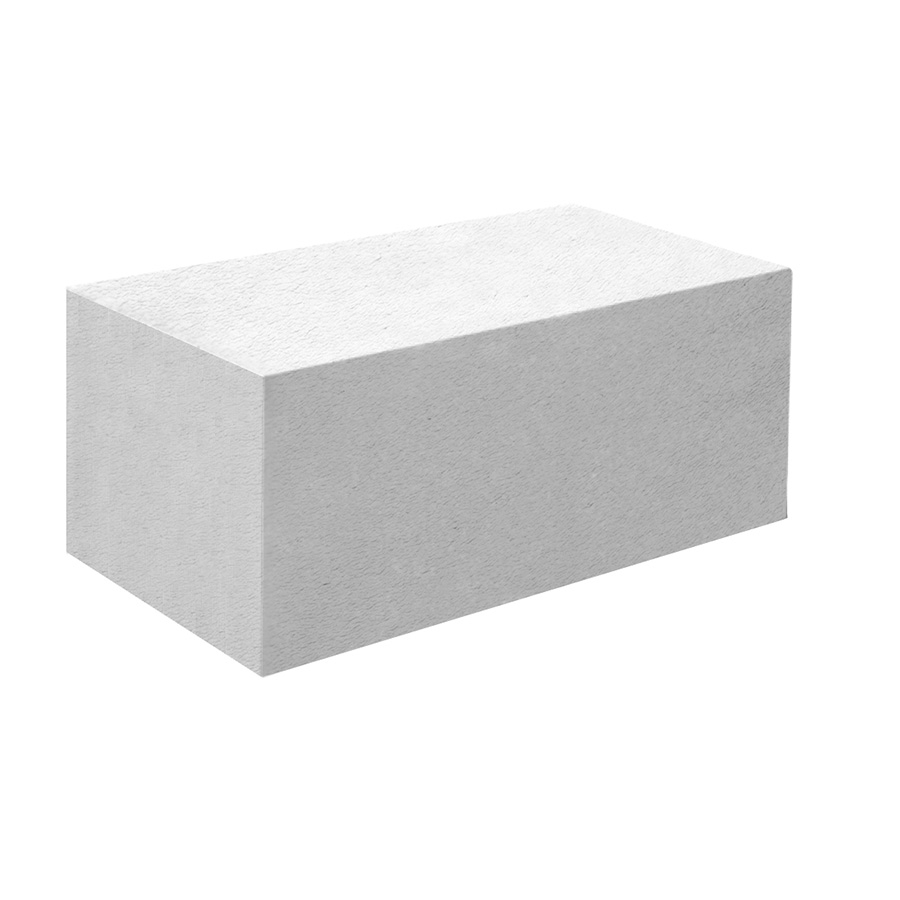

Газобетонные блоки

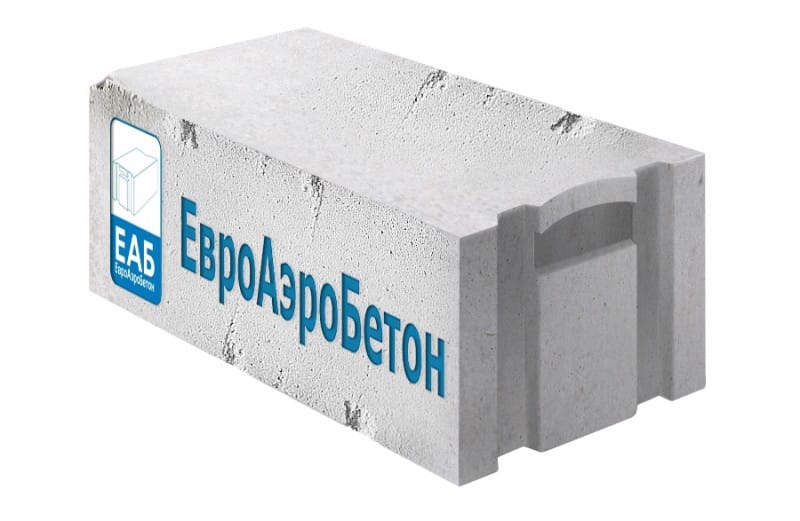

Еще один негорючий утеплитель для стен — газобетон малой плотности. Из блоков высокой плотности строят дома или те же бани, а материал с малой плотностью используется для утепления.

Для утепления используются блоки плотностью D400 и ниже. Основных недостатков два. Первый — требуется большая толщина материала (раза в два больше, чем той же минеральной ваты). В условиях небольших бань это может быть критическим. Второй — прикрепить что-либо к блокам проблематично — малая прочность на отрыв. Зато материал негорюч, экологически безопасен, стоит недорого, легко монтируется.

Листовые негорючие материалы

Одна из проблем в бане — защита горючих стен от жара печи. Традиционно их защищают при помощи кирпичной стенки, металлических листов, под которые уложен слой теплоизолирующего материала (картона из минеральной ваты). Тем не менее есть другие виды листовых негорючих материалов:

• Силикатно-кальциевые листы СКЛ. Состоят из кварцевого песка, извести и кремнеземных компонентов. Не горят, не содержат и не выделяют каких-либо вредных веществ. Не боятся воды — при погружении в воду на 100 суток не меняют размеры и свойства. Не поражаются плесенью и грибками, у них отсутствует тепловая деформация.
• Стекломагнезитовый лист (плита) СМЛ. Этот вид материала имеет отличные характеристики: не горит, имеет низкую теплопроводность, не впитывает влагу, не деформируется во влажной среде, не гниет, экологически безопасен. Он прочнее СКЛ, на него без предварительной обработки можно клеить плитку. Этот вид материала есть с ламинированной поверхностью, называется тогда СКП — стекломагнезитовые плиты или панели. Монтаж — на профили, используемые для гипоскартона.

Любой их этих материалов может использоваться для защиты горючих стен от высоких температур вблизи печи. Из СКЛ можно сделать проходной узел, обшить перекрытие пластиками, выполнить утепление трубы. В общем, использовать в любых местах, где требуется защита от высоких температур.

Провода для бани

Один из важнейших моментов при строительстве бани — правильно сделанная проводка. Особенно актуально это для деревянных и каркасных строений. Вся электропроводка должны быть сделана строго по правилам:

• уложена в негорючие короба, кабель-каналы или гофрошланги;
• при соединении проводов использование скруток не допускается, только через пайку, коннекторы или контактные пластины;
• в парилке используются специальные термостойкие светильники;
• проводка выполняется кабелем, не распространяющим горение.

Наибольшее количество опасений в плане электропроводки вызывает парилка. Сочетание влажности, температуры, большого количества дерева и электричества — очень пожароопасно. Потому многие стремятся в парилке вообще обойтись без электрики, а освещение сделать при помощи оптоволоконных светильников. Да они стоят немало, но зато безопасно — в парилке только стекловолокно, которое проводит свет, а вся электрическая часть находится в «сухих» помещениях.

В принципе, такого понятия, как негорючие (термостойкие, жаростойкие) кабели нет. Есть кабели, не распространяющие горение и огнестойкие. Огнестойкие используются в системах пожаротушения и обнаружения пожаров. Они должны некоторое время сохранять работоспособность даже при воздействии прямого огня. В бане они ни к чему.

Не распространяющие горение кабели сами не горят, но работать прекращают практически сразу после воздействия открытого огня или высоки температур — они плавятся. Вот они и должны использоваться при разводке электричества в банях. В таблице приведены их наименования.

Для проводки в бане используют ВВГнг. Добавленные дальше буквы LS обозначают малое количество дыма при горении, что тоже неплохо и желательно брать именно такой провод. Диаметр выбирают в зависимости от суммарной мощности электрооборудования, установленного на линии. Обычно это 2,5 мм².

Для изоляции дымохода

Дымовую трубу от банной печи необходимо изолировать. Есть два случая, когда данное мероприятие необходимо. Первый — это обезопасить горючие материалы межэтажного перекрытия и кровли, когда труба проходит через них. Этот пункт выполняется всегда и является обязательным. Для прохода трубы через потолок и кровельный пирог есть специальные устройства, которые так и называются — потолочно-проходной узел ППУ. Это короб специальной формы, сделанный из негорючих материалов — металла (нержавейки, например) или описанного выше магнезитового листа. О правилах прохода трубы через потолок и кровлю читайте тут.

Второй случай встречается далеко не у всех. Это изоляция трубы чердаке, когда необходимо превратить его в жилую комнату. Второй вариант — для уменьшения образования конденсата. Для этих целей обычно используют минеральную вату, которую оборачивают два раза вокруг трубы, закрепляя ее проволокой.

Сделать все более «цивильно» можно соорудив вокруг трубы кирпичный саркофаг (кирпич — тоже негорючий материал). Это вариант для превращения чердака в жилое помещение. Кирпичный экран будет «работать»  отопительным щитком, распространяя тепло. Одновременно он защитит от ожогов.

Если кирпич не проходит по весу (может быть слишком тяжелым), можно сделать короб из негорючего листового материала — СКЛ или СМЛ.

минеритовые плиты, отделка железной печи, изоляция от стен, чем отделать, обшить ограждение, минерит для теплоизоляции

Содержание:

Планируя постройку бани, важно помнить о создании безопасности внутри помещения. Прежде всего это касается пожаробезопасности. Растапливая баню, печь можно прогреть до 300-400°C, что значительно превышает температуру горения древесины, из которой чаще всего строят баню.

Всё тепло из печи выделяется в помещение, однако основной жар поглощают расположенные поблизости стены, что приводит к их обугливанию, а также возгоранию. Избежать таких последствий крайне важно, поэтому в данной статье мы подробно расскажем, чем изолировать печь в бане от стены. Читайте также: «Банные печи Жара – виды и особенности конструкций».

Нужна ли защита в вашей бане

Защита стен бани от жара печи требуется не всегда. Например, вы можете предусмотреть расстояние между стеной и печью, которое позволит добиться пожарной безопасности без дополнительной защиты. Дело в том, что на некотором расстоянии ИК-лучи, излучаемые печью, начинают рассеиваться, что значительно снижает их силу воздействия на ближайшие поверхности.

 Расстояние от печи до стены в бане изменяется в зависимости от типа печки:

• 0,32 м и более – расстояние для каменной печи с кладкой в четверть кирпича;
• 0,7 м и более – необходимое расстояние между стеной и металлической футерованной изнутри шамотом или кирпичом печи;
• 1 м и более – безопасное расстояние для металлической не футерованной печи.

На первый взгляд кажется, что создать такое расстояние гораздо проще, чем устанавливать дополнительную защиту, однако это в корне не верно. Соблюдение безопасного расстояния целесообразно только в больших парилках, а вот в маленьких частных банях печь, включая отступы, будет занимать большую часть помещения, поэтому куда проще будет использовать изоляцию.

Защитные экраны

Говоря о пожарной безопасности в бане, прежде всего стоит выделить защитные экраны, которыми выполняется изоляция печи в бане от стен.

Защитные экраны – это специальные панели, изготовленные из негорючих материалов (металл или кирпич), которые значительно снижают интенсивность теплоизлучения. Чаще всего такой способ изоляции используют для металлических печей. Читайте также: «Какой сделать экран для банной печи – варианты и решения от эксперта».

Металлические защитные экраны

На строительном рынке наиболее распространены металлические защитные экраны, выполненные из стали или чугуна. Многие производители железных печей предусматривают теплоизоляцию своих изделий, обеспечивая их специальными кожухами.

Выбрать защитные экраны достаточно просто, ведь в зависимости от изолируемой стороны печи, вы можете приобрести фронтальную или боковую панель. Установка таких экранов также не вызовет трудностей, ведь производитель предусматривает специальные ножки, которые легко прикрепить к полу.

Далее стоит поговорить о правилах установки. Сами панели устанавливаются на расстоянии в 1-5 см от печи, однако до прилегающей стены также необходимо расстояние. Защитные экраны снижают излучаемую температуру до 80-100°C, что позволяет устанавливать их в 50 см от параллельной стены.

Кирпичные экраны

Ограждение печи в парилке также может быть выполнено из кирпича. Кирпичный экран может быть установлен со всех сторон металлической печи, образуя защитную обшивку. Также такой экран может быть установлен только между возгораемой поверхностью и печью, представляя собой защитную стенку.

Решив уложить такую защиту, используйте полнотелый шамотный кирпич, для связки которого можно использовать глиняный или цементный раствор. Обычно используется кладка в полкирпича (120 мм), однако за недостатком материала подойдёт кладка в четверть кирпича (60 мм). Используя последний способ укладки, помните, что теплоизоляционные свойства такого экрана снижаются, поэтому расстояние до стены стоит увеличить.

Такая отделка железной печи в бане также выполняется с соблюдением некоторых правил:

• В нижней части щита необходимо предусмотреть специальные отверстия, которые обеспечат конвекцию воздуха между стенкой печи и кирпичом;
• Высота кирпичной стенки должна превышать высоту печи на 20 см, однако зачастую её ведут под самый потолок;
• Соблюдайте расстояния между печью и кирпичным экранов в 5-15 см;
• Между возгораемой поверхностью, например, стеной и кирпичной защитой должно быть также расстояние в 5-15 см.

Негорючие обшивки для стен

Второй вариант защиты стен от возгорания – это специальные обшивки, которые изготавливают из негорючих материалов. Рабочим элементом данной защиты, отражающим опасные для горючих поверхностей ИК-лучи, служит светоотражательный материал, например, нержавейка.

Также существуют варианты декоративной отделки, сохраняющие эстетическую чистоту вашей бани. Одним из преимуществ данного способа является то, что защита стен в бане от печки позволит не только избежать возгорания, но и сохранить тепло внутри помещения. Читайте также: «Отделка печи в бане – выбор материала для декоративной облицовки».

Светоотражающая обшивка для стен

Такой вариант защитной обшивки вы можете собрать самостоятельно. Для этого вам потребуется негорючий теплоизоляционный материал, о котором будет подробнее сказано ниже, а также лист нержавеющей стали.

Нержавейку можно заменить более дешёвым вариантом – оцинковкой, однако при нагреве она может выделять вредные вещества, поэтому настоятельно не рекомендуем использовать её. Приступая к работам, закрепите утеплитель на стене, после чего, закройте его металлическим листом.

Чтобы такая теплоизоляция для печи бани была максимально продуктивной, отполируйте поверхность металла. Это позволит лучше отражать ИК-лучи обратно в парилку, причём, отражённые лучи будут лучше восприниматься человеком.

В качестве теплоизоляции вы можете использовать следующие материалы:

• Базальтовая вата абсолютно безопасна для бани. Она хорошо сохраняет тепло, кроме того, обладает высокой гигроскопичностью и совершенно не горит;
• Базальтовый картон – неплохой вариант для бани. Представляет собой тонкие листы базальтового волокна, которые отлично сохраняют тепло и не горят;
• Асбестовый картон – прочный и долговечный теплоизолятор, который также подойдёт для бани;
• Минерит для бани – это также отличный материал. Негорючие плиты специально изготавливаются для экранирования горячих поверхностей в банях и саунах;

Прежде чем обшить стену возле печки в бане, ознакомьтесь с правильной технологией её устройства. Самое важное – это порядок установки и соблюдение зазоров.

Идеальная конструкция имеет следующую структуру:

1. Стена;
2. Вентиляционный зазор в 2-3 см;
3. Утеплитель 1-2 см;
4. Лист нержавейки.

Помните, что общее расстояние от стены до печи должно быть более 38 см. Для крепления используйте керамические втулки, которые помогут сформировать вентиляционные зазоры. Если расстояние между стеной и печью минимально, то необходимо использовать два слоя минеритовых плит, между которыми также нужно оставить зазор.

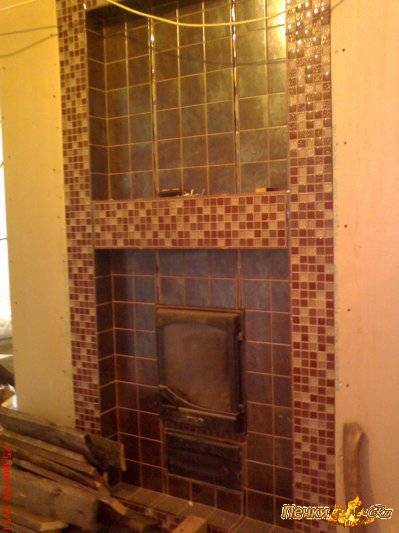

Обшивка с облицовкой

Этот вариант практически не отличается от предыдущего, однако, если вы не знаете, чем отделать стену за печкой в парилке так, чтобы сохранить красоту помещения, одновременно создав безопасные условия, то этот вариант несомненно для вас. Выполните защиту стен, использовав жаростойкие декоративные материалы, уложенные на теплоизоляцию.

Отделка вокруг печи в бане может быть выполнена следующими материалами:

• Клинкерная плитка изготавливается из обожжённой глины. Она отличается высокой прочностью, жаростойкостью и долговечностью. Одним из плюсов данного варианта также является богатая цветовая палитра, включающая в себя не только чёрные и белые тона, но и синие или зелёные расцветки;
• Терракотовая плитка также изготавливается из глины, однако она уступает предыдущему варианту по плотности и количеству возможных цветовых решений;
• Талькохлорит – неплохой вариант облицовки для бани, выполненный из горных пород зелёных и сероватых оттенков. Обладает хорошей жаростойкостью и прочностью;
• Изразцы – обычная керамическая плитка, отличающаяся хорошей жаростойкостью и рисунком на своей поверхности;
• Керамогранит – жаростойкая плитка, имитирующая природный камень или дерево.

Плитка не будет рассеивать тепло, защищая стены от возгорания, поэтому крепить прямо на стену её нельзя. Рекомендуем использовать следующую конструкцию:

1. Стена;
2. Зазор для вентиляции;
3. Огнеупорный материал;
4. Плитка (расстояние от плитки до печи должно быть не меньше 15 см).

Такой «пирог» позволит создать надёжную защиту стен от жара, сохранив красоту помещения.

В качестве огнеупорного материала можно использовать один из следующих вариантов:

• Огнеупорный гипсокартон – изготавливается из тех же материалов, что и обычный гипсокартон, однако с применением стекловолокна;
• Минеритовые плиты для бани – абсолютно не подвергается влаге и жару.
• Стекломагниевый лист – плиты, изготовленные из стеклоткани и магнезиального вяжущего. Отлично сдерживает жар, влагу и шум.

Такой вариант отлично защитит вашу баню от возможности возгорания, а также утеплит помещение, сохранив его эстетическую составляющую.

Огнеупорные материалы для бани (кирпич, плиты, листы)

Любой материал, используемый для строительства бани, должен отвечать следующим требованиям: низкая теплопроводность, так как стены должны хорошо удерживать внутри помещения тепло, влагоустойчивость, а также огнеупорность. Итак, из каких материалов лучше строить банное помещение: пенобетон, газобетон, кирпич или дерево? Давайте постараемся разобраться в этом.

Кирпичные стены в бане

Главным отличием кирпича – высокий коэффициент теплопроводности – около 0.56 Вт/м2, в то время, как у дерева хвойных пород данный показатель колеблется в пределах 0.10-0.18 Вт/м2. В среднем теплопроводность пенобетона можно сопоставить с теплопроводностью дерева. Если говорить о влагоустойчивости, то тут эти два материала имеют примерно одинаковые показатели. К примеру, дерево способно без дополнительной защиты начать гнить при длительном воздействии влаги. А газобетон и кирпич впитывают влагу, которая накапливается внутри его пор. В случае низких температур (менее 0 градусов) влага начинает расширяться, разрушая материал изнутри. При этом кирпич обладает более высокими показателями огнеупорности, в сравнении с деревом.

Огнеупорные материалы для сауны и бани

Для возведения печей стоит использовать лишь те материалы, которые способны выдерживать не только высокие температуры, но и многочисленные охлаждения и нагревания. Непосредственно перед строительством банных печей и каменок для нагрева воды, нужно подготовить специальный огнеупорный кирпич. Для каменок лучше использовать природный камень: талькохлорит, серпентинит, жадеит. Они способны выдерживать многочисленные нагревы до высокой температуры, а также резкие охлаждения водой. Дополнительно они имеют целебные свойства, а вот для оборудования непосредственно самой топки можно использовать огнеупорные искусственные материалы.

Выбор материала для банной печи

Среди строительных материалов имеющих огнеупорные свойства, следует выделить четыре их разновидности:

• углеродистый;
• основной;
• кварцевый;
• глиноземный (шамотный кирпич).

Эти все четыре типа огнеупорных изделий способны одинаково хорошо выдерживать высокие температуры, при этом они различаются между собой по своим свойствам и способу изготовления.

Растворы для кладки огнеупорного кирпича

Для кладки шамотного кирпича используются специальные растворы, в основе которых лежит светлая глина с добавлением малой части песка. После высыхания шамотные глины способны прекрасно скрепить кирпичную кладку и имеют длительный срок эксплуатации даже без ремонтов. На сегодняшний день профессиональные печники для кладки огнеупоров из шамота применяют специальные термостойкие клеи. Они имеют низкую усадку и способны образовать тонкие швы, что оказывает положительное влияние не долговечность и прочность конструкции.

Термоизоляция стен

В местах близкого расположения печи и выхода дымохода должна быть отличная термоизоляция. Для того чтобы осуществить защиту от нагревания, используются специальные огнеупорные материалы, в виде пластин и плит. На строительном рынке вы всегда сможете купить специальные картоны и плиты марок МКРК и ШПГТ. Между собой они различаются по теплоизоляционным свойствам и размерам. Такая маркировка в основном указывает на принадлежность материала к тому или иному типу, а идущее после буквы число является его физической характеристикой. Такие материалы с легкостью поддаются разным обработкам, и в случае необходимости вы всегда сможете вырезать в них отверстие для трубы дымохода или другой конструкции печи. По своей прочности плиты лучше картона, их используют для обустройства прослоек между деревянным полом в помещении бани и первыми рядами кладки печи.

Использование огнеупорных материалов в строительстве

Уже на протяжении многих столетий используются огнеупорные материалы для возведения разных конструкций. С того времени, как возникла необходимость в получении высоких температур в топках для обжига керамики либо в металлургии стали разрабатываться всевозможные виды огнеупорных материалов. Сегодня строительные материалы, обладающие огнеупорными качествами, используются в разных областях строительства, одной из которых является баня.

Что используется для изготовления?

Современное изготовление различных огнеупорных материалов в большей степени основано на использовании глиноземов, которые имеют в своем составе магний и алюминий. Для того чтобы изготовить огнеупорный кирпич высокого качества либо клинкер, необходимо использовать материалы не имеющие примесей. Во время приготовления смеси для создания шамотных огнеупоров необходимо в строгом порядке выдерживать все пропорции, а также технологию просушивания.

Во время создания исходной смеси необходимо использовать тонкомолотый порошок-шамот, а также огнеупорную глину. Для того чтобы при обжиге не произошло растрескивание, в составе такого огнеупорного кирпича процент шамота может доходить до 70. В зависимости от марки и назначения, дополнительно в кирпич могут добавлять кокосовый или графитный порошок. В бытовых целях используется кирпич с добавлением в смесь крупных кварцевых зерен. Поэтому в банных печах и бытовых топках часто можно встретить кирпичи, имеющие песчано-желтый цвет.

Главные свойства всех огнеупорных материалов напрямую зависят от способа их производства и вида. Главное их преимущество заключается в возможности выдерживать продолжительное время высокие температуры, а также частые нагревы и охлаждения. Аккумуляция теплоэнергии и низкая способность впитывать влагу дает возможность использовать их при возведении бани.

Смотрите дополнительно — Как построить канализацию бани и Крыша бани из пеноблоков.

Как защитить стены бани от жара

Защита стен бани от жара печи: правила устройства защитных экранов и обшивок

Во время растопки бани поверхность печи разогревается до 300-400°C. При этом она начинает излучать ИК-лучи и сама становится источником нагрева. Идущий жар распределяется по всему помещению парной, но в первую очередь он попадает на стены, примыкающие к печи. Если стены деревянные, то под воздействием высоких температур начинается их обугливание.

При растопке банной печи она разогревается на 300-400 градусов Цельсия. При этом является источником инфракрасных лучей, и сама становится сильным нагревающим элементом. Все это приводит к сильному нагреванию, а впоследствии и их обугливанию, что неминуемо приводит к пожару. Чтобы его избежать, требуется защита стен бани от жара, которая достигается применением различного рода защитных обшивок и теплоотражателей.

Планируя постройку бани, важно помнить о создании безопасности внутри помещения. Прежде всего это касается пожаробезопасности. Растапливая баню, печь можно прогреть до 300-400°C, что значительно превышает температуру горения древесины, из которой чаще всего строят баню.

Деревянные бани требуют особенно внимательного соблюдения правил противопожарной безопасности при их обустройстве. Источником пожара может быть что угодно, непогашенная сигарета, выпавшие из горнила топки угольки, не прочищенный дымоход, но главным источником угрозы остается сама печь.

Поверхность печки раскаляется до 300° — 400°, жар падает на деревянные стены, что приводит к их чрезмерному прогреву и обугливанию. Остановить процесс возгорания деревянных поверхностей крайне сложно, лучший способ избежать пожара – не допустить его. Существует два по-настоящему эффективных способа изоляции поверхности деревянных стен от жара банных печей – оборудование защиты в виде экрана или возведение специальной обшивки из негорючих материалов.

Чтобы стены не перегревались можно использовать материалы обладающие свойствами повышенной теплоизоляции и инертностью к воздействию высоких температур. Используют два типа материалов:

1. светоотражающие;
2. огнеупорные с облицовкой.

К первому типу относятся материалы для обшивания стен, состоящие из теплоизоляции с огнеупорными свойствами и металлического покрытия в виде листа.

Защитный пирог со светоотражающими материалами делают так. Сначала крепят теплоизоляцию с помощью керамических втулок прямо на деревянные стены, затем зашивают её листом из нержавейки.

Совет!Оцинкованный металл лучше не использовать, так как при нагреве возможно выделение тяжелых металлов вредных для человеческого организма.

Нержавеющая сталь с отполированной поверхностью отражает тепловой поток внутрь парной, снижает теплопотери. При этом отраженное тепло полезнее, чем прямое. Для теплоизоляции используют:

• базальтовый картон или вата, единственный материал, обладающий повышенной гигроскопичностью, не горючий, экологически безопасный;
• асбестовый картон, надежно защищающий от возникновения пламени, отличающийся длительными сроками эксплуатации;
• минерит, искусственный материал, изготавливаемый специально для этих целей.

Защитная обшивка предполагает наличие вентиляционных зазоров в 2см от стены до утеплителя, 2см от утеплителя до стального листа. Если необходимо установить печь как можно ближе к стене, делают двойную обшивку из негорючего утеплителя, с помощью керамических втулок выдерживают зазоры в 2-3см и зашивают стальным листом.

Мероприятия по защите стен облицовочными обшивками необходимы для того, чтобы сохранить интерьерную отделку помещения. Они более затратные, но эстетические преимущества бани никто не отменял. В основе лежит облицовка плиткой. которую укладывают на огнеупорную обшивку из ГКЛО, не деформирующегося картона на гипсовой основе со стекловолокном, минерита, негорючего цементно-волокнистого материала, влагостойкого и устойчивого к биохимическому воздействию, СМЛ, материала из стеклоткани связанной магнезиальными добавками, стойкому к воздействию высоких температур, повышенной влажности. Для монтажа используют жаростойкий клей.

Совет!Используйте клей жаростойкий усиленный Терракот, изготовленный из шамотной пыли связанной каолиновыми присадками, предназначенный для облицовки плиткой печей, каминов, всех нагреваемых поверхностей.

Рекомендованные облицовочные материалы довольно разнообразны, лучшие из них:

• терракотовая плитка, её изготавливают из глины специального обжига, придающего повышенную жаростойкость и долговечность;
• клинкер, глиняная более плотная плитка с поверхностью разнообразных цветов, похожей на облицовочный кирпич;
• изразцовая плитка, изготовленная так же из глины, имеющая оригинальную поверхность с тиснением;
• керамогранит, изготовленный из смеси глин, каолинов, кварцевого песка, полевых шпатов путем высокотемпературного обжига под давлением 400-500 кг/см², с имитацией камня, дерева, прочного искусственного материала;
• талькохлорид, минерала горных пород состоящего из талька, магнезита и хлорита, экологически безопасного природного материала, который абсолютно не впитывает влагу, имеет привлекательный внешний вид, не крошится, не боится высоких температур.

Совет!Используйте талькохлорид для отделки парной, этот минерал имеет целебное воздействие на организм человека, регулирует артериальное давление, стимулирует мозговое кровообращение, выгоняет вирусы и микробы, вследствие выделения при нагревании витамина «Д».

Все перечисленные плитки являются элементом защиты, переставляющей собой пирог, основой которого является огнеупорный материал. Так же как экран листовой материал устанавливается на керамические втулки с зазором в 2-3см от стены. Минимальное расстояние до источника тепла от плитки должно составлять 20см.

Защита с облицовкой украшает помещение, создает позитивный настрой, способствует повышению эффективности процедур. А главное, правильно установленная изоляция препятствует возникновению перегрева деревянных стен, их возгоранию. Легкого пара!

По правилам пожарной безопасности обустройство вокруг печей, каминов и топливных котлов должно проходить с использованием огнеупорных специальных материалов, которые одновременно могут защитить жилое или подсобное строение (баню) от возможного попадания огня на стены, и в тоже время не нанести вреда здоровью.

Любая печь или камин для создания благоприятной домашней атмосферы сильно разогревается, от них разносится сильный жар, который в свою очередь может быть источником возгораний или пожара. Поэтому важно внимательно выбирать нужные материалы при обустройстве источника тепла в доме, бане или подвальном помещении, если речь идет о топливном котле.

Огнеупорные материалы можно условно поделить по способу отдачи тепла:

• Теплоотражающие – направлены на отражение инфракрасного излучения вовнутрь помещения;
• Предотвращающие потерю благодаря своим физическим и химическим свойствам.

Но все они могут также различаться по типу сырья, из которых их производят:

• С органическими компонентами, например, пенополистироловые материалы, правда их показатель огнеупорности весьма невелик, лучше всего они подходят для стен возле печей с небольшим нагревом;
• Неорганические – это обширный класс негорючих материалов для изоляции самых различных по огнеупорности стен, в том числе и весьма горючих, таких как деревянные перекрытия. К ним относят каменную и базальтовую вату, спрессованную в большие по размерам плиты, вату из стекловолокна, легкие ячеисто-бетонные плиты с огнезащитными пропитками, сотопласты, вспененного перлита или вермикулита, полипропилена. Однако, такая красивая декоративная вещь, как листовой пластик Леруа Мерлен однозначно не подходит.
• Смешанного типа – к ним можно отнести асбестоцементные огнеупоры, асбестоизвестковые или кремнеземные, вспененные из самых разных неорганических веществ.

Многие загородные строения возводят из дерева, будь то цилиндровый или каркасный дом, без печи или камина трудно пережить морозную зиму, поэтому к их обустройству подходят очень тщательно, и выбирают такие материалы, обкладываемые вокруг печей, чтобы они были:

• Эффективными и надежно предотвращали любые попытки возгораний;
• Экологически безупречными, чтобы при нагреве не выделяли вредные вещества в домашний воздух.

А вот каков размеры печного стандартного кирпича, можно увидеть здесь.

Возможно вам так же будет интересно узнать о том, какой кирпич используется для кладки печей.

Огнестойкие гипсокартонные плиты. могут выступать основой для обшивки стен вокруг жарко натопленных печей, а для декорирования можно использоваться керамогранитную плитку самой необычайной расцветки.

Листы обладают следующими характеристиками:

• Пожаростойкий показатель – до 30 минут противостояния огню;
• Не возгорается до 1 часа времени даже после образования огневого очага;
• Параметры плит – 120 х 250 х 1,25;
• С лицевой и обратной стороны обработанный гипсом картон, внутри находятся нити из стекловолокна, которые будут противостоят огню;
• Торцы листов закрыты картонным материалом, по ним идет стыковочная фаска;
• Крепеж можно осуществлять как на клеящие составы, так и на саморезы.

Огнеупорные миниритовые плиты. Материал отличает отличные жаропрочные показатели, производится исключительно из экологически чистых веществ, среди которых:

• Составы из белого или серого цемента составляют до 90% всего материала;
• Включены минеральные волокнистые материалы;
• Для крепости и стойкости использованы армирующие плиты волокна.

Абсолютно исключено в составе асбестовое волокно, что повышает качество материала для домашней печи. Его легко закрепить на стену винтами вплотную к самой стене, для надежности можно монтировать по 2 листа минирита. Обратите внимание! При установке необходимо оставлять небольшое расстояние, поскольку при нагревании материал может увеличиться в размерах. Для других стен можно выбрать похожую декоративную отделку кирпича.

Когда вообще необходима защита?

Необходимость в установке защитных обшивок и экранов возникает не всегда. Если между печкой и ближайшей возгораемой поверхностью соблюдается пожаробезопасное расстояние, дополнительная защита не нужна. На этом расстоянии ИК-лучи рассеиваются, ослабевают и то их количество, которое получает деревянная стена, уже не может привести к ее повреждению.

Считается, что безопасное расстояние от стены до кирпичной печи (кладка в четверть кирпича) составляет не менее 0,32 м, от стены до металлической печи (не футерованной) – не менее 1 м. Для металлической печи, футерованной изнутри кирпичом или шамотом, расстояние уменьшается до 0,7 м.

Таким образом, соблюдение противопожарных расстояний более возможно в больших банях, где вопрос экономии пространства не актуален. В семейных парилках, где на счету каждый сантиметр пространства, установка печи в 0,3-1 м от ближайших стен нецелесообразна. В этом случае установленные по нормам безопасные расстояния необходимо уменьшать с помощью экранов и обшивок.

Обшивка стен бани негорючими изолирующими материалами

Защитные экраны – это щиты изоляции, закрывающие боковые поверхности печи и уменьшающие интенсивность теплового излучения. Экраны бывают металлические и кирпичные. Как правило, применяются для металлических печей.

Самые распространенные защитные экраны – стальные или чугунные листы заводского производства. Они устанавливаются вокруг печи, на расстоянии 1-5 см от стенок топливника. В зависимости от необходимости изоляции той или иной стороны печи, можно приобрести экраны боковые или фронтальные (лицевые). Многие металлические печи изначально изготавливают с защитными экранами в виде защитного кожуха.

Защитные экраны позволяют снизить температуру внешних металлических поверхностей до 80-100°C и, соответственно, уменьшить пожаробезопасное расстояние до 50 см. Общее расстояние от топливника до стены (вместе с зазором 1-5 см) будет составлять 51-55 см.

Установка защитных экранов не представляет сложностей. Благодаря наличию ножек, металлические щиты легко крепятся к полу болтами.

Кирпичный экран может закрывать все боковые поверхности металлической печи, представляя собой ее внешнюю обшивку. Тогда печь окажется в кожухе из кирпичной кладки. В другом случае кирпичный экран – это стенка, разделяющая печь и возгораемую поверхность.

Для кладки защитного экрана используют полнотелый шамотный кирпич. Связующее – цементный или глиняный раствор. Рекомендуется выполнять кладку в полкирпича (толщина 120 мм). Но, при недостатке материала, можно допустить выполнение стенки в четверть кирпича (толщина 60 мм), хотя в этом случае теплоизоляционные свойства экрана будут уменьшены наполовину.

В нижней части щита оставляют небольшие отверстия (иногда – с топочными дверцами) для конвекции воздуха между кирпичной стеной и печкой.

Кирпичные стенки экрана должны заканчиваться минимум на 20 см выше верхней поверхности печи. Иногда кладку ведут до самого потолка.

Кирпичный экран устанавливают не впритык к стенкам печи, оптимальное расстояние – 5-15 см. Приемлемое расстояние от кирпичной кладки до возгораемой стены – 5-15 см. Таким образом, использование кирпичного экрана позволяет уменьшить расстояние от печи до деревянной стены до 22-42 см (печь — вентзазор 5-15 см – кирпич 12 см – вентзазор 5-15 см — стена).

Чтобы нагреть воздух в бане до нужной температуры, печь топят очень интенсивно и в процессе ее стенки могут раскаляться градусов до четырехсот. Естественно примыкающие к ней стенки тоже нагреваются и если они из горючего материал, а чаще всего это дерево, то пожар в таком случае неизбежен. Для того чтобы предотвратить такую ситуацию производится отделка стен возле печи в бане негорючими материалами. Какие из них подходят лучше всего выясним в этой статье.

Защитные негорючие обшивки для стен

Стены, примыкающие к раскаленным стенкам печи, подвержены самовозгоранию. Для предотвращения их перегрева используют специальные обшивки, состоящие из теплоизоляционных и негорючих материалов.

Эффективными являются обшивки, состоящие из комбинации негорючей теплоизоляции и металлических листов. При этом на деревянную поверхность крепится теплоизоляция, которая сверху перекрывается листом нержавеющей стали. Некоторые используют для этих целей оцинковку, но, по некоторым данным, при нагреве она может выделять вредные вещества. Лучше не рисковать и приобрести лист нержавейки.

Для большей эффективности металлический лист экрана должен быть хорошо отполирован. Зеркальная поверхность способствует отражению тепловых лучей от деревянной поверхности и, соответственно, предотвращает ее нагрев. К тому же лист из нержавейки, направляя ИК-лучи обратно в парилку, превращает жесткое излучение в более мягкое, лучше воспринимаемое человеком.

В качестве теплоизоляции под нержавейку можно закрепить:

• Базальтовую вату – она обладает высокими теплоизоляционными свойствами, абсолютно безопасна при использовании в бане. Обладает повышенной гигроскопичностью, не горит.
• Базальтовый картон – тонкие листы базальтового волокна. Используется в качестве огнеупорного, звуко- и теплоизоляционного материала.
• Асбестовый картон – листовой огнеупорный теплоизолятор. Обладает высокой прочностью и долговечностью, защищает возгораемые поверхности от воспламенения.
• Минерит – негорючие листы (плиты), специально изготавливаемые для экранирования печей, каминов, легко возгораемых поверхностей в банях и саунах.

Популярным примером обшивки с использованием металлического листа является такой «пирог»: стена – вентзазор (2-3 см) – утеплитель (1-2 см) – лист нержавеющей стали. Расстояние от деревянной стены до печи – минимум 38 см (СНиП 41-01-2003).

Для крепления обшивки к стене используют керамические втулки. Они не нагреваются и позволяют сформировать вентиляционные зазоры между теплоизоляцией и стеной.

Если расстояние между деревянной стеной и печкой минимальное, то обшивку выполняют из двух слоев огнеупорной изоляции, например, минерита. В этом случае листы закрепляются через керамические втулки с соблюдением зазора в 2-3 см. Верхний лист закрывается нержавейкой.

Конечно, защитная обшивка с нержавейкой отлично защищает деревянные стены от нагрева и возгорания. Но может испортить впечатление от самой дорогой отделки. Поэтому, если парная выдержана в декоративном стиле, огнеупорную обшивку маскируют термостойкой плиткой. Плитку укладывают на жаростойкий клей, например, производства «Терракот».

Лучшие материалы для облицовки стен возле печи:

• Терракотовая плитка – выполнена из обожженной глины. Отличается прочностью, жаростойкостью, долговечностью. Терракотовая плитка может быть матовой или глазурованной (майолика), цвет варьируется от пастельно-желтого до кирпично-красного.
• Клинкерная плитка – также изготовлена из глины, внешне похожа на облицовочный кирпич. В отличие от терракоты, клинкерная плитка более плотная. Цветовая гамма охватывает почти все расцветки, начиная от белого до черного, включая необычные для глины зеленые и синие тона.
• Изразцы – разновидность керамической плитки. Обычно имеет на лицевой поверхности тиснение в виде рисунка, орнамента.
• Керамогранит – термоустойчивая, прочная плитка. В зависимости от способа обработки лицевой поверхности, плитка может имитировать природный камень, кирпич, дерево. В цветовой гамме – все натуральные оттенки, от белого до черного.
• Талькохлорит – горная порода сероватого или зеленоватого цвета. Обладает огнеупорностью, водоустойчивостью, прочностью.

Крепление огнеупорной плитки непосредственно на стены не будет иметь эффекта термоизоляции. Стена все равно будет нагреваться, что чревато самовозгоранием. Поэтому плитку используют только как элемент защитного «пирога» следующей конструкции: стена – вентзазор (2-3 см) – огнеупорный листовой материал – плитка. От плитки до стен печи рекомендуется выдерживать минимум 15-20 см.

Любой материал из этого списка можно использовать в качестве огнеупорного элемента в обшивке:

• Огнеупорный гипсокартон (ГКЛО) – гипсокартон, дополненный волокнами стекловолокна. Без структурных деформаций сопротивляется тепловому воздействию.
• Минерит – цементно-волокнистая плита, абсолютно негорючая. Плиты минерита влагоустойчивы, не гниют, не разлагаются.
• Стекломагниевый лист (СМЛ) – материал в виде плит, выполненный на основе магнезиального вяжущего и стеклоткани. Обладает тепло- и звукоизоляционными свойствами, не разрушается под воздействием воды и температурных перепадов.

Защитная обшивка с обязательным соблюдением вентзазора имеет очень низкий коэффициент теплопоглощения, поэтому стена под ней практически не нагревается. Кроме того, использование облицовки позволяет замаскировать защитный «пирог» выдержать отделку парной в одном стиле.

Второй вариант защиты стен от возгорания – это специальные обшивки, которые изготавливают из негорючих материалов. Рабочим элементом данной защиты, отражающим опасные для горючих поверхностей ИК-лучи, служит светоотражательный материал, например, нержавейка.

В каких случаях нужна защита

Необходимость в обволакивании стен возникает лишь в тех случаях, когда печь установлена вблизи от них. Если же она находится на безопасном расстоянии, применение экранов необязательно. В таком случае выделяемые инфракрасные лучи буду равномерно распространяться по комнате, а их выделяемое количество не сможет повредить ее.

Кирпичные экраны

Ограждение печи в парилке также может быть выполнено из кирпича. Кирпичный экран может быть установлен со всех сторон металлической печи, образуя защитную обшивку. Также такой экран может быть установлен только между возгораемой поверхностью и печью, представляя собой защитную стенку.

Решив уложить такую защиту, используйте полнотелый шамотный кирпич, для связки которого можно использовать глиняный или цементный раствор. Обычно используется кладка в полкирпича (120 мм), однако за недостатком материала подойдёт кладка в четверть кирпича (60 мм). Используя последний способ укладки, помните, что теплоизоляционные свойства такого экрана снижаются, поэтому расстояние до стены стоит увеличить.

Такая отделка железной печи в бане также выполняется с соблюдением некоторых правил:

• В нижней части щита необходимо предусмотреть специальные отверстия, которые обеспечат конвекцию воздуха между стенкой печи и кирпичом;
• Высота кирпичной стенки должна превышать высоту печи на 20 см, однако зачастую её ведут под самый потолок;
• Соблюдайте расстояния между печью и кирпичным экранов в 5-15 см;
• Между возгораемой поверхностью, например, стеной и кирпичной защитой должно быть также расстояние в 5-15 см.

Способы изоляции

Есть несколько приёмов, позволяющих надежно изолировать деревянные конструкции от жара печки. Некоторые из них предполагают довольно большой объём работ, а другие намного проще.

• Создание защитного короба из кирпича или камня.
• Монтаж специального экрана, изготовленного промышленным способом.
• Создание защитной конструкции своими руками из негорючих материалов.

Наибольших затрат времени потребует сооружение короба из кирпича или камня — необходимо будет выложить несколько стенок, которые будут защищать дерево от нагрева. Кроме того, этот вариант защиты предполагает наличие зазора между деревом и кирпичной кладкой от 5 до 15 сантиметров. Между возводимым кожухом и стенками печки должно оставаться около 10 сантиметров. Все это съедает полезное пространство и требует некоторых навыков каменщика для работ.

Заводские экраны монтируются достаточно просто и стоят не так уж и дорого. Они могли бы стать идеальным решением, если бы не требовали еще больших технологических зазоров между разными поверхностями. Поэтому, такая отделка стены около печи возможна только в достаточно просторной бане. Если же пространство нужно экономить, лучше поискать другое решение, позволяющее уменьшить все отступы от деревянных перегородок.

Третий вариант позволяет сократить расстояния до 15 сантиметров, что уже более приемлемо. При этом, данный способ позволяет создать наиболее красивое оформление, что немаловажно. Однако, работ будет много и затраты в этом варианте могут оказаться намного выше, чем в предыдущих. Помимо этого, данный способ изоляции требует более детального рассмотрения из-за особенностей собираемой конструкции.

Светоотражающая обшивка для стен

Такой вариант защитной обшивки вы можете собрать самостоятельно. Для этого вам потребуется негорючий теплоизоляционный материал, о котором будет подробнее сказано ниже, а также лист нержавеющей стали.

Нержавейку можно заменить более дешёвым вариантом – оцинковкой, однако при нагреве она может выделять вредные вещества, поэтому настоятельно не рекомендуем использовать её. Приступая к работам, закрепите утеплитель на стене, после чего, закройте его металлическим листом.

Чтобы такая теплоизоляция для печи бани была максимально продуктивной, отполируйте поверхность металла. Это позволит лучше отражать ИК-лучи обратно в парилку, причём, отражённые лучи будут лучше восприниматься человеком.

В качестве теплоизоляции вы можете использовать следующие материалы:

• Базальтовая вата абсолютно безопасна для бани. Она хорошо сохраняет тепло, кроме того, обладает высокой гигроскопичностью и совершенно не горит;
• Базальтовый картон – неплохой вариант для бани. Представляет собой тонкие листы базальтового волокна, которые отлично сохраняют тепло и не горят;
• Асбестовый картон – прочный и долговечный теплоизолятор, который также подойдёт для бани;
• Минерит для бани – это также отличный материал. Негорючие плиты специально изготавливаются для экранирования горячих поверхностей в банях и саунах;

Прежде чем обшить стену возле печки в бане, ознакомьтесь с правильной технологией её устройства. Самое важное – это порядок установки и соблюдение зазоров.

Идеальная конструкция имеет следующую структуру:

1. Стена;
2. Вентиляционный зазор в 2-3 см;
3. Утеплитель 1-2 см;
4. Лист нержавейки.

Помните, что общее расстояние от стены до печи должно быть более 38 см. Для крепления используйте керамические втулки, которые помогут сформировать вентиляционные зазоры. Если расстояние между стеной и печью минимально, то необходимо использовать два слоя минеритовых плит, между которыми также нужно оставить зазор.

Как собрать защитный экран самостоятельно

Суть собираемой защитной конструкции в ее многослойности. После того как все будет смонтировано, получится своеобразный пирог, если считать от поверхности стены: вентиляционный зазор непосредственно у перегородки, негорючий теплоизолирующий материал, декоративная обшивка. Именно такая отделка стен в бане вокруг печи позволяет выдержать единый стиль оформления всего помещения и максимально защитить деревянные перегородки от возгорания.

Собрать конструкцию несложно. На стены монтируются отрезки огнеупорного материала в качестве основания всей конструкции. Далее крепится листовой теплоизоляционный материал, например, стекломагниевый лист. После этого наружная поверхность листа оформляется декоративными материалом – плиткой, керамогранитом или талькохлоритом.

Последний вариант наиболее красив и прочен но, стоит дороже остальных.

Если отделка стены сауны или бани у печи выполняется таким материалом, как керамическая плитка или керамогранит, нужно учесть одно его свойство: сам материал практически не меняет своих размеров от нагрева, но, может существенно расширяться раствор в швах между плитками. Поэтому, швы не должны быть очень тонкими – при расширении состав может вызвать отслоение приклеенных плиток от основания. Кроме того использовать керамогранит стоит с осторожностью – при попадании на него брызг воды во время парения он может расколоться.

Обшивка с облицовкой

Этот вариант практически не отличается от предыдущего, однако, если вы не знаете, чем отделать стену за печкой в парилке так, чтобы сохранить красоту помещения, одновременно создав безопасные условия, то этот вариант несомненно для вас. Выполните защиту стен, использовав жаростойкие декоративные материалы, уложенные на теплоизоляцию.

Отделка вокруг печи в бане может быть выполнена следующими материалами:

• Клинкерная плитка изготавливается из обожжённой глины. Она отличается высокой прочностью, жаростойкостью и долговечностью. Одним из плюсов данного варианта также является богатая цветовая палитра, включающая в себя не только чёрные и белые тона, но и синие или зелёные расцветки;
• Терракотовая плитка также изготавливается из глины, однако она уступает предыдущему варианту по плотности и количеству возможных цветовых решений;
• Талькохлорит – неплохой вариант облицовки для бани, выполненный из горных пород зелёных и сероватых оттенков. Обладает хорошей жаростойкостью и прочностью;
• Изразцы – обычная керамическая плитка, отличающаяся хорошей жаростойкостью и рисунком на своей поверхности;
• Керамогранит – жаростойкая плитка, имитирующая природный камень или дерево.

Плитка не будет рассеивать тепло, защищая стены от возгорания, поэтому крепить прямо на стену её нельзя. Рекомендуем использовать следующую конструкцию:

1. Стена;
2. Зазор для вентиляции;
3. Огнеупорный материал;
4. Плитка (расстояние от плитки до печи должно быть не меньше 15 см).

Такой «пирог» позволит создать надёжную защиту стен от жара, сохранив красоту помещения.

В качестве огнеупорного материала можно использовать один из следующих вариантов:

• Огнеупорный гипсокартон – изготавливается из тех же материалов, что и обычный гипсокартон, однако с применением стекловолокна;
• Минеритовые плиты для бани – абсолютно не подвергается влаге и жару.
• Стекломагниевый лист – плиты, изготовленные из стеклоткани и магнезиального вяжущего. Отлично сдерживает жар, влагу и шум.

Такой вариант отлично защитит вашу баню от возможности возгорания, а также утеплит помещение, сохранив его эстетическую составляющую.

Когда это требуется?

Бывает, что защищать стены нет необходимости. Если печь расположена на безопасном расстоянии от стены с точки зрения противопожарной безопасности, обустройством защитных экранов и прочих мероприятий можно пренебречь. Расстояние от стен, которое требуется для ослабления жара от источника разное:

• Выложенную в четверть кирпича печку следует располагать от стены не ближе чем на 35-40см;
• Металлическую печь без футеровки следует ставить в метре и не ближе;
• Металлическую с футтированным горнилом можно устанавливать за 70-75см до стены.

Однако не в каждой парилке есть возможность выполнить данные требования, ввиду малой площади. Планировка парных площадью 6-8м² с трудом вмещает в себя необходимый набор предметов для процедуры парения. Поэтому необходимость изоляции стен специальными обшивками актуальна.

Типы огнеупорных материалов и их применение

Теперь доступны различные огнеупорные кирпичи различных размеров и форм для различных областей применения. Типичные огнеупорные материалы включают шамотные огнеупоры, огнеупоры с высоким содержанием глинозема, кварцевый кирпич, магнезитовые огнеупоры, хромитовые огнеупоры, циркониевые огнеупоры, изоляционные материалы и монолитные огнеупоры. В зависимости от температуры и условий эксплуатации таких приложений, как котлы, печи, печи, печи и т. Д., Используются различные типы огнеупоров.

Огнеупоры шамотные
Огнеупоры шамотные представляют собой гидратированные силикаты алюминия с содержанием 25% — 45% Al2O3 и 50% — 80% SiO2 и небольшими другими минералами. Как шамотный кирпич является относительно дешевым и его сырье широко распространены, это наиболее распространенный тип огнеупорного кирпича и широко используется в большинстве печей, печей, печей, регенераторов и т.д.

силикатного кирпича
силикатного кирпича является огнеупорный материал содержащий не менее 93% SiO2. Сырье — качественная порода.Кирпич из кремнезема обладает превосходной механической прочностью при температурах, приближающихся к их фактической точке плавления. Это поведение контрастирует с поведением многих других огнеупоров, например алюмосиликатных материалов, которые начинают плавиться и ползуть при температурах, значительно более низких, чем их точки плавления. Различные марки кварцевого кирпича нашли широкое применение в стекольной и сталелитейной промышленности.

Огнеупоры с высоким содержанием глинозема
Огнеупоры с высоким содержанием глинозема, содержащие более 45% глинозема, обычно называют материалами с высоким содержанием глинозема.Концентрация глинозема составляет от 45 до 95%. Обычно используемые огнеупоры — силлиманит (61%), муллит (70–85%) и корунд (99%). Рефрактерность высоких огнеупоров глинозема возрастает с увеличением процентного оксида алюминия. Применение огнеупоров с высоким содержанием глинозема включает в себя поды и шахты доменных печей, обжиговые печи для обжига извести и керамики, цементные печи, стеклянные резервуары и тигли для плавления широкого спектра металлов.

Магнезитовые огнеупоры
Магнезитовые огнеупоры — это химически основные материалы, содержащие не менее 85% оксида магния.Они сделаны из природного магнезита (MgCO3) и кремнезема (SiO2). Физические свойства этого класса кирпича, как правило, плохие, и их большое значение в первую очередь связано с их устойчивостью к основным шлакам, особенно к извести и богатым железом шлакам. Они составляют наиболее важную группу огнеупоров для основных процессов производства стали. Помимо металлургических печей, основной кирпич в настоящее время успешно используется в насадках стеклянных резервуаров, а также в печах для обжига извести и цемента.

Хромитовые огнеупоры
Хромомагнезитовый материал обычно содержит 15-35% Cr2O3 и 42-50% MgO, тогда как магнезит-хромитовые огнеупоры содержат не менее 60% MgO и 8-18% Cr2O3.Хромомагнезитовые огнеупоры используются для строительства критических путей высокотемпературных печей. Эти материалы могут противостоять едких шлаки и газы, обладают высокой огнеупорностью. Магнезит-хромитовые продукты подходят для работы при самых высоких температурах и в контакте с основными шлаками, используемыми при выплавке стали. Магнезит-хромит обычно имеет лучшую стойкость к растрескиванию, чем хром-магнезит.

Циркониевые огнеупоры
Циркониевые огнеупоры обладают очень высокой прочностью при комнатной температуре, которая поддерживается до температур до 15000 ° C.Его теплопроводность намного ниже, чем у большинства других огнеупоров. Диоксид циркония также не вступает в реакцию с жидкими металлами и расплавленным стеклом. Поэтому они полезны в качестве высокотемпературных конструкционных материалов для металлургических и стекловаренных печей.

Монолитный огнеупорный материал
Монолитный огнеупорный материал — это название, обычно присваиваемое всем неформованным огнеупорным изделиям, представляет собой материалы, установленные в виде некоторой формы суспензии, которая в конечном итоге затвердевает с образованием твердой массы.Монолитные огнеупоры заменяют огнеупоры обычного типа гораздо быстрее во многих областях применения, в том числе в промышленных печах.

Изоляционные материалы
Изоляционные материалы — это высокопористые огнеупоры с низкой теплопроводностью, используемые для уменьшения тепловых потерь. Изоляционные материалы имеют меньшую плотность и более высокую термическую стойкость по сравнению с огнеупорным кирпичом. Во всех случаях теплопроводность изоляции значительно увеличивается с повышением температуры.Сейчас доступен широкий ассортимент изоляционных огнеупоров с широким спектром свойств. Он также дешевле по сравнению с кирпичом повышенной прочности.

Огнеупорный материал слоя для котлов Fbc и Cfbc

Описание продукта

Каковы детали нашего материала слоя?
Материал станины котла заливается на дно котла как жаропрочный материал. Он находится между воздушным ящиком котла и горящими материалами. Нагревая эти материалы, материалы слоя проводят температуру и поддерживают ее в течение длительного времени.

Каковы технические характеристики материала нашего котельного слоя?

Что такое Особенность нашего котла материала слоя ?

1.Изготовлено из высококачественного сырья

2. Отличные характеристики

3. Длительный срок службы

4. Высокая износостойкость

5. Конкурентоспособные цены

Преимущества материала для постели котла:
1 .Our котла слой материала изготовлен из свежей огнеупорной глины, а не из предварительно используется огнеупорного кирпича.
2. Наш материал для слоя котла девственный, чистый и свежий с завода. Он не несет примесей, как обычный материал слоя.
3. Содержание железа очень незначительно (). За исключением основного содержания в глине, материал не притягивается посторонними примесями железа. Использование этого продукта предотвращает коррозию труб змеевика котла.
4. не содержит влаги . Обычно влажность обычного материала слоя составляет от 10% до 15%.
5. экономит ваше топливо. , поскольку он чистый от всей части слоя, материал поглощает тепло от топлива и функционирует как идеальный носитель.
6. Расход котельного песка резко снизится из-за его эффективности в поддержании своей формы (максимальное количество большего размера) в течение более длительного периода, чем у обычного материала.

Каковы области применения нашего материала слоя котла?

1. Электростанция

2. Цементный завод

3. Стальной завод

4. Алюминиевый завод и т. Д.

Производство и качество

Производственный процесс:

Сырье → Дробление → Инспекция → Упаковка и отгрузка

Контроль качества:

Lite Refractory придерживается высоких стандартов качества для всех своих продуктов и услуг.После того, как котельный песок будет произведен, наша команда проверит товары с оборудованием на соответствие всем техническим срокам.

:

Тестирование отчет огнеупорности:

Упаковка & Доставка

Наш котел кровать Материал упаковки:

1. 1 Ton Big Bag

2. В соответствии с требованиями заказчика

3. Мы сделаем все возможное, чтобы не повредить товар и обезопасить его при транспортировке.

Доставка:

1. FEDEX / DHL / UPS / TNT для образцов.

2. Морским путем для партии товаров.

3. Срок поставки: в течение 25 дней

Информация о компании

1. Сильный профессионал:

Наша компания Henan LiTe Refractory Material Co., Ltd находится в провинции Чжэнчжоу Хэнань,

, что является одним из основных огнеупорных производственных баз в Китае.

Мы являемся профессиональным производителем материалов для слоя котлов с более чем 10-летним опытом.

2.Годовая поставка:

Наша фабрика прошла сертификацию системы менеджмента качества ISO9001. А ежегодные поставки профилированного и бесформенного огнеупорного продукт 28,800-35,000 тонн.

Срок поставки может быть гарантирован с высоким качеством.

3. Годовой экспорт:

Теперь мы приобрели глобальную сеть продаж, охватывающую Тайвань, Россию, Монголию, Южную Корею, Вьетнам, Пакистан, Болгарию, Финляндию, Грецию, Испанию, Конго, Анголу, Южную Африку и Мальдивы. Иордания и так далее.Экспортный показатель составляет более 4 миллионов долларов США.

4. Сертификаты:

5. Посещение клиентов:

Теперь клиенты из Пакистана, России, Саудовской Аравии, Казахстана и т. Д. Посещают компанию и завод! Жду вас здесь!

FAQ

1. Как вы можете контролировать свое качество?

Для каждой производственной обработки у нас есть полная система контроля качества химического состава и физических свойств. После производства, все товары будут проверены, и сертификат качества будет поставляться вместе с товарами.

2. Какой у вас срок доставки?

Обычно требуется около 20-45 дней после сдачи на хранение.

3. Предоставляете ли вы бесплатные образцы?

Да, мы можем предоставить бесплатный образец для тестирования. Если у нас есть образец на складе,

Количество зависит от типа материала. Покупатель должен нести все расходы по доставке.

4. Каковы ваши условия оплаты?

Мы можем принять 30% депозита, 70% остаток перед отгрузкой.

5. Можем ли мы посетить вашу компанию?

Да, конечно.Добро пожаловать в Китай, и для нас большая честь иметь клиента и друга.

6. Как насчет сертификации вашей компании?

ISO9001 и Отчет об испытаниях, также мы можем применить другие необходимые сертификаты.

Контакт

Если у вас есть какие-либо вопросы, просто свяжитесь с нами, наша команда сделает все возможное, чтобы помочь вам!

Контактное лицо: Нэнси Хао

Телефон: 0086-132-9840-3251

Skype: nancyhao1988

QQ: 245618034

Whatsapp: 0086-132-9840-3251

Henan Lite Refractory Material Co.Ltd

Тел .: + 86-0371-55178866

Факс: + 86-0371-55178866

Адрес: № 1711, улица Чжунюань, город Чжэнчжоу, провинция Хэнань, Китай

Веб-сайт: www.literefractory.com http: //literefractory.en.alibaba.com

Огнеупорные материалы для Привет-Temperture промышленных печей, Огнеупорные материалы, огнеупорный Сырье

Огнеупорных материалов для Привета-Temperture промышленной печи, огнеупорного материала, исходный огнеупорный материал

Огнеупорных материалов можно разделить на фасонные огнеупорные изделия (такие, как: огнеупорный кирпич, шамот кирпич, высокий глинозем кирпич, Теплоизоляция кирпич, керамическое волокно продукты ЕСТ) и неформованные огнеупорные материалы (такие, как: огнеупорный литьевой, Пластмасса огнеупора, высокая температура огнеупорного раствора т.д.), широко используются в металлургии, нефтяной, химической промышленности, цемента, стекла, литье, углерод, строительные материалы, машины для обработки, военные, и т.п.

Кирпича огнеупорного: Пожар глина огнеупорного кирпич, высокий глинозем огнеупорного кирпича, Silica огнеупорного кирпича, магнезия кирпича, кислотостойкий кирпич, ECT.

Изоляционный кирпич : A — СЕРИЯ, B — СЕРИЯ, C — СЕРИЯ

Изделия из керамического волокна : Одеяло из керамического волокна, Керамическая бумага, картон, Керамический картон Модуль из керамического волокна, объемное керамическое волокно.

Огнеупорный литой : Глиняный литой, высокоглиноземистый литой, кремнеземный, муллитовый, корундовый.

огнеупорный сырье : шамот, кальцинированный кремень глины, кальцинированный каолин, спеченный муллита, боксит.

О нашей компании:

Наша компания ZHUOYUE CO., LTD является специализированным производителем и экспортером изоляционных и огнеупорных материалов в Китае Наша продукция в основном включают в себя огнеупорный кирпич, утеплитель, кирпич огнеупорный литьевых, Керамические изделия волокна и огнеупорного сырья, в первую очередь экспорт в Европу, Восточную Азию, Юго-Восточной Азии, Америки, Ближнего Востока, Австралии и Африки.

Завод по производству неформованных огнеупорных материалов, Производство нестандартных огнеупорных материалов OEM / ODM

Принцип работы русской печи

Принцип работы печи довольно-таки прост: после того, как вы горизонтально выложили дрова, воздух начинает циркулировать. Он начинает поступать через нижнюю часть устья, потом дрова начинают постепенно разгораться, что помогает нагреться печи до больших температур. Сначала дрова выделяют продукт, который собирается под сводом, а потом уже выходят в верхнюю часть устья. Далее угли попадают в хайло, и дальнейший продукт попадает в дымоход.

Размеры разных модификаций

Существует несколько много видов русской печи, но основные можно выделать 3 вида:

• С лежанкой;
• Без лежанки с плитой;
• Мини.

Размеры у них такие:

1. С лежанкой, пример размеров: 1220 х 2120 х 1510 мм;
2. С варочной плитой без лежанки: 1585 х 1725 х 2463 мм;
3. Мини-русская печь: 1500 x 1000 x1 990 мм.

Т. к. у русской печи есть несколько видов, стоит разобрать схемы каждого из них.

Схема русской печи с лежанкой

Так как есть много видов, конструкции у них разные. Один из них – с лежанкой. Это один из самых старых видов русских печей. Лежанка предназначена для того, чтобы в холодное время суток на этом месте спать и лежать.

Русская печь с лежанкой

Устройство

Схема русской печи без лежанки

Без лежанки – печь с варочной поверхностью. В качестве варочной камеры чаще всего выступает чугунная плита с конфорками (стандартно- с двумя). В таких печах приготовленная еда сохраняет надолго свое тепло.

Русская печка с варочной плитой без лежанки

Схема русской мини-печи

Обратите внимание, что мини – печи существуют двух типов: с водогрейной трубой и без. Поэтому желательно заранее выбрать, какую вы хотите. Ведь именно первые 10 рядов отличаются при кладке. Именно они моделируют всё тело. Позже изменения нельзя будет внести, только если разрушить и начать заново. А после 10го ряда в постройке два вида одинаковы. Также такой вид называют печью “Экономкой”, так как она имеет небольшие размеры и требует небольшого количества материалов.

Мини-русская печь

особенности конструкции и обзор популярных видов русских печей

Когда речь идет об отопительной системе частного дома, многие владельцы в первую очередь вспоминают про такой традиционный источник тепла, как русская печь. Это универсальное сооружение, не требующее подключения электроэнергии и выполняющее функцию обогрева дома.

Варочная поверхность вкупе с горнилом полностью заменяют плиту с духовкой, следовательно, это еще и великолепная альтернатива кухонному оборудованию для готовки пищи. Остановимся подробнее на особенностях и видах русской печи.

Содержание статьи:

Устройство русской печи

Когда-то глинобитное или кирпичное сооружение возвышалось практически в каждом деревенском доме, так как без него сложно было поддерживать тепло в холодный период, а на протяжении всего года – печь пироги, готовить супы, каши, овощные и мясные блюда.

Разнообразие печных конструкций поражает воображение: кроме традиционных «лежанок», которые раньше возводили в избах-пятистенках, существуют сооружения с каминами, сушилками, дополнительными плитами и даже водогрейными котлами. Но всех их объединяет наличие двух топливников и горнила для выпечки хлеба.

Функциональность русской печи сохранилась и по сей день, к тому же она является отличным элементом деревенского интерьера, даже если выглядит современно

Назначение и основные функции

Одно из преимуществ русских печек – их многофункциональность.

Вот список только основных задач, которые можно решить с помощью этих полезных сооружений:

• отопление всего дома или отдельных помещений;
• приготовление пищи на плите и в горниле;
• сушка трав, грибов, ягод, фруктов;
• использование лежанки в качестве спального места;
• нагрев воды для хозяйственных нужд;
• сушка одежды;
• разогрев самовара.

Возведение печи рассчитывается так, чтобы она обогревала дом. Для этого кирпичную конструкцию возводят в центре здания или располагают так, чтобы тепло поступало в смежные помещения. Если здание небольшое, то тепла хватает, чтобы температура во всех помещениях была комфортной для проживания.

Для просторных домов строят сооружения, которые отличаются большими размерами или дополнительными обогревающими деталями – щитками, котлами для нагрева воды.

Горячую воду из водогрейного котла пускают по трубам, ведущим к отопительным приборам – радиаторам. Они обычно расположены в помещениях, удаленных от печи

Чтобы сэкономить на топливе и сделать дом более комфортным, владельцы зданий с печным отоплением тщательно продумывают теплоизоляцию, так как через щели в дверных и оконных проемах, холодные стены и пол теряется много тепла.

Пища, приготовленная в русской печи, обладает особым вкусом и насыщенностью. Она не просто «подходит» при нагревании, как это происходило бы на обычной плите, а томится

Благодаря такому способу приготовления супы, каши, жаркое, рагу сохраняют полезные свойства продуктов, входящих в их состав.

Владельцы русских печей нередко любят «погреть косточки» на лежанке – широкой горизонтальной поверхности, которая нагревается в процессе топки и медленно остывает. Таким образом, лежанка до утра остается теплой. Сухое тепло полезно для людей с некоторыми заболеваниями, например, суставов или органов дыхания.

Печь используют и в хозяйственных целях – например, для сушки всего, что есть в доме. При строительстве продумывают небольшие ниши, в которые раньше складывали шапки, варежки, штаны, намокшие после зимней прогулки – к утру они становились сухими и теплыми.

Для подсушивания овощей, трав, ягод делали ниши пошире, чтобы можно было равномерно распределить урожай по поверхности и обеспечить хороший нагрев. Также использовали плиту и полати

Нередко возле печи строили полати – деревянные дощатые навесы, которые продолжали лежанку и выполняли те же функции. Поскольку полати находились под потолком, на них тоже всегда было тепло.

Особенности конструкции и кладки

Сколько печников, столько и печей. Каждый мастер имеет свои секреты подбора материалов, кладки, устройства русской печи. Однако есть и общие конструктивные элементы, без который функционирование обогревательного сооружения просто невозможно.

Схема русской печи с лежанкой и подпечком. Такой вариант обычно дополнялся небольшой печью с чугунной плитой для летнего использования

В зависимости от конструкции выбирается и место установки. Обычно это хорошо освещенный участок достаточной площади, находящийся напротив окон в центре или примыкающий к одной из стен. Строительство в углу считалось не самым лучшим вариантом, так как при таком расположении обогрев здания наименее эффективный.

Сооружение строится на прочном фундаменте, от деревянных элементов дома защищается асбестом или негорючей облицовкой. Применяется и изоляция из войлока, который заранее вымачивают в глиняном растворе, укладывают в 3 слоя и обивают оцинкованной или окрашенной кровельной сталью.

Основные детали русской печи:

Галерея изображений

Фото из

Свободное пространство над полом оставляли специально, чтобы хранить в нише дрова, печной инвентарь и приспособления: совки, кочергу, ухват, лопатку, метлу

Небольшая ниша возле топки используется для хранения мелкой кухонной утвари: металлической посуды, терок, ножей, точильных камней

Это большое отверстие, ведущее к поду. Через него осуществляются все мероприятия, связанные с топкой, выпечкой хлеба, приготовлением пищи. От разрушения кирпичной кладки шесток защищают чугунной плитой

Пространство внутри русской печи с «потолком» в виде свода, где раскладывают поленья, а затем, после их прогорания, устанавливают противни, чугунки, кринки и кастрюли с готовящейся или разогреваемой едой

Служит для закрывания устья печи и используется как в процессе топки, так и после прогорания дров – для сохранения тепла внутри варочной камеры

Металлические детали, установленные в трубном пространстве, с помощью которых регулируется выход горячих газов. Задвижка обычно находится над вьюшкой на расстоянии 3-5 рядов кладки

Нижняя часть горнила (топливника), ровная и изготовленная «насухо», где располагают дрова и посуду. Изготавливается из отменного кирпича, щели засыпают золой или песком

Круглые или квадратные отверстия, прикрытые металлическими элементами в виде коробочек или «самоваров». Оснащаются задвижками и служат для сохранения тепла

Подпечье в нижней части конструкции

Печурка на лицевой стороне или сбоку

Шесток и окно шестка

Горнило или варочная камера

Металлическая заслонка с ручками

Задвижки и вьюшки

Под варочной камеры (горнила)

Душники или самоварники

Чтобы печь работала эффективно, хорошо нагревалась и дольше сохраняла тепло, существуют особые секреты. Один из них – форма свода варочной камеры (полуциркульная, бочкообразная и др.). Мастера делают их пологими или крутыми, часто в виде арок, укрепленных стальной проволокой или стяжками из металлических реек.

Под устраивают под небольшим наклоном (3-5 градусов), чтобы горячий воздух уходил к задней стенке, на специальной засыпке из песка

Кроме перечисленных деталей в конструкции печи присутствуют печурки – небольшие боковые углубления для сушки продуктов или вещей. Размеры – не более 20 см в высоту и ширину, глубина зависит от величины стенок.

В деревнях, но все реже, можно еще обнаружить печи, которые топились «по-черному», то есть не имели такого элемента конструкции, как труба. Дым выходил через окно шестка и поднимался к потолку, оттуда двигался к вентиляционному отверстию – притвору над входной дверью.

Впоследствии, чтобы увеличить энергоэффективность обогрева, стали использовать специальное отверстие в стене (волоковое окно), которое позволяло снизить теплопотери.

Приходилось закладывать небольшое количество дров и контролировать процесс разгорания, чтобы не допустить перегрева и пожара. Также следили за задымленностью, грозившей отравлением

Топка «по-черному» доставляла массу неудобств, и с появлением первых печей с трубой «курные» устройства, как их еще называли, практически исчезли.

Разнообразие облицовки и другого оформления

Снаружи русские печи облицовывают по-разному: штукатурят и белят, обмазывают глиной, облицовывают изразцами, плиткой или деревянными элементами, покрывают ручной росписью.

Нужно помнить, что толстая облицовка задерживает тепло, мешает ему распространяться по помещению, поэтому если избу необходимо хорошо прогревать, кирпич просто покрывают глиняно-песчаной смесью – штукатуркой. Для придания сооружению традиционного вида поверхность красят побелкой или специальной белой краской.

Несколько интересных вариантов оформления:

Галерея изображений

Фото из

Традиционный материал, хорошо сочетающийся с кирпичом и штукатуркой – дерево. Оно нагревается, но не обжигает. Из деревянных досок обычно делают приступки и полати

Часто оштукатуренные и побеленные фасад и стенки украшали росписью, характерной для определенной местности и включающей флористические узоры, изображения птиц и зверей, сказочных персонажей

Печь с отделкой из традиционной штукатурки и контрастной плитки выглядит эффектно и аккуратно. Цвет плитки обычно выбирают в зависимости от интерьера и оформления стен

Золочение отдельных элементов нехарактерно для древнерусской культуры, но в современном дизайне печей также используется. Необычен и угловой мягкий «диванчик»

В декоративном оформлении участвует керамическая плитка, деревянные панели для приступков и текстиль. Правильно подобраны и дверцы топок, выполненные из чугуна и окрашенные в черный цвет

Топка выполнена в виде камина, что не противоречит общей конструкции – горнило также можно использовать и в качестве варочной камеры после прогорания поленьев

Великолепный образец использования изразцов – керамических плиток разнообразной формы, украшенных узорами. Лучший материал для покрытия деталей – специальная термостойкая эмаль

Существуют и простые варианты, без оштукатуривания и декоративных элементов. Средством декора служит сам красный кирпич, из которого выполнена кладка

Деревянная отделка и полати

Национальная роспись по побелке

Глянцевая керамическая плитка

Элементы позолоты в оформлении

Лежанка с комбинированной отделкой

Современная печь-камин

Частичная изразцовая облицовка

Вариант без штукатурки

Оформление может быть любым, все зависит от материальных возможностей, фантазии владельца и умений мастера. Однако нужно помнить, что не все материалы выносят нагревание, а некоторые – например, гранитные и мраморные плиты – смотрятся слишком пафосно и просто не вписываются в концепцию «народного» искусства.

Популярные виды печей

На протяжении веков конструкция русской печи видоизменялась и совершенствовалась. Некоторые мастера-инженеры добавляли новые элементы, чтобы увеличить теплоотдачу или ускорить/замедлить процесс горения дров. Зная, как устроена и работает русская печь, можно вносить изменения без потери ее функциональности.

Рассмотрим несколько модификаций русской печи, которые активно используются при строительстве современных жилых зданий.

Вариант #1 – простая

Основные детали так называемой простой печи – это варочная камера, подпечье и труба. Ничего лишнего, никаких дополнительных элементов, усложняющих конструкцию.

Такой вариант идеально подходит для сезонного дачного домика, так как занимает немного места и отлично выполняет свое предназначение – обогревает помещение и помогает готовить пищу.

Чтобы топливо сгорало лучше, его укладывают не к задней стенке варочной камеры, а ближе к устью, таким образом горячие газы равномерно нагревают под, стенки и свод топливника

Пищу готовят, располагая посуду также рядом с устьем. Сейчас хлеб выпекают на противнях и в специальных формах, а раньше его просто «сажали» лопаткой на заранее очищенный и выметенный под.

Расчеты подтверждают, что простая печь годится для обогрева домика площадью до 30 м². Если необходимо дополнительное отопление в подпечьи подстраивают подтопок, обеспечивающий нагревание воздуха в наиболее холодной зоне – у пола

Для повышения эффективности нагрева дымоходы подтопков делают отдельными, размещают их у стенок. Подтопок можно устроить и в шестке, оборудовав его чугунной плитой для быстрой готовки и разогрева уже готовых блюд.

Для строительства простой печи потребуется примерно 1610 штук полнотелого кирпича, около 70 ведер кладочного раствора на глине, пара дымовых задвижек, заслонка и самоварник.

Вариант #2 – глинобитная

Основное отличие глинобитной печи состоит в использовании глинобита – глиняного раствора, приготовленного определенным способом. Кирпич применяют только для кладки трубы и пода. На одну печь средних размеров потребуется около 3,5-3,6 м³ хорошо перемешанного, правильной консистенции раствора.

Один из важных показателей глиняного состава – густота. Проверить нужный уровень легко: необходимо сформировать кирпич и положить его центральной частью на палку. Если он сохранит форму и не прогнется – раствор замешан правильно.

Элементы для кладки готовят так: насыпают на ровную поверхность глину и песок слоем около 15 см, затем вырезают из пласта фрагменты нужного размера (обычно шириной 20-25 см) прямоугольной формы. По сути, получаются самодельные кирпичи.

Готовые кирпичики кладут один к другому, постоянно подбивая и выравнивая, затем лишнюю глину удаляют скребком. Важно использовать уровень для проверки горизонтальных и вертикальных поверхностей

Распространенная ошибка начинающих печников – использование воды для смачивание нижнего ряда. Это ослабляет раствор и провоцирует появление трещин. В перерывах верхний ряд защищают от пересыхания: накрывают смоченными в воде и отжатыми тряпками.

Возведенную печь просушивают около недели, затем топят сухими дровами. В процессе нагрева глиняные кирпичи выделяют пар, и «кирпичи» приобретают необходимую структуру. Только дней через 5-6 печь становится готовой к использованию.

Вариант #3 – «Теплушка»

Существует несколько модификаций печей-«Теплушек», которые отличаются размерами и небольшими конструктивными нюансами.

Объединяет все сооружения то, что они нагреваются равномерно, по всей высоте, соответственно, и обогрев производят от пола до потолка. Конструкция продумана так, что поверхность печи примерно в 2,5 раза объемнее, чем у простой русской печи

Преимуществом является и разнообразие применяемого топлива. Кроме традиционных дров можно использовать каменный уголь, кизяк, соломенные брикеты, паллеты. Если сравнить любую из «Теплушек» и традиционную русскую печь, то для первого варианта топлива требуется намного меньше.

Готовка не требует больших усилий. Ее можно начинать готовить после прогорания дров и хранить в разогретом виде еще около суток. Процесс топки при этом занимает небольшой промежуток времени – от получаса до часа.

Два главных конструкционных элемента – камеры: нижняя (отопительная) расположена под подом, в подпечье, а верхняя (варочная) – на уровне пода. Но топку можно осуществлять двумя способами – и через горнило, и через отопительную нижнюю камеру.

Модели печей отличаются размерами. Например, «Теплушка-2» без плиты, но с небольшим водогрейным котлом – 1,68 х 1,29 м, а «Теплушка-4» с плитой, которая встроена в шесток – 1,29 х 1,29 м.

Вариант #4 – «Экономка»

Название печи «Экономка» говорит само за себя – обогревательное устройство просто в исполнении, компактно и экономично. Причем для топки подходят не только дрова с низким содержанием смолы, но и любые другие виды твердого топлива.

Основные размеры:

• длина – 1, 4 м
• ширина – 0,89 м;
• высота до уровня трубы – 2,24 м;
• расстояние от уровня пола до шестка – 0,77 м;
• расстояние от уровня пола до лежанки – 1,4 м.

Конструкция состоит из двух отдельных камер: отопительной, которая находится внизу, и варочной, поднятой выше для удобства эксплуатации.

Несмотря на компактные размеры, существуют варианты «Экономки» с водогрейными котлами или лежанками, а также пристроенными печками с чугунной плитой

Печь оснащена двумя топливниками: один обычно располагают с лицевой стороны, второй – справа. Чугунную плиту размещают так, чтобы она перекрывала сразу оба топливника, но большая конфорка должна находиться над основным, соответственно, малая – над дополнительным.

Не рекомендуется одновременно использовать оба топливника. Обычно большой применяют зимой, для общего отопления, а малый – в теплый сезон, для готовки. Если какой-то из топливников «простаивает», все его дверки (топочная, поддувальная) должны быть закрыты для создания тяги.

«Экономка» хороша тем, что готовкой пищи на поду можно заниматься на протяжении длительного времени после топки. Даже через 10-12 часов в горниле сохраниться нужная температура.

Вариант #5 – конструкции Потапова

В. А. Потапов остановился на двух наиболее эффективных модификациях, отличающихся конструкцией:

1. Прямоугольная печь 0,51х0,64х1,82 м с теплоотдачей 850 ккал/ч в сутки при условии одной топки.
2. Прямоугольная печь 1,16х0,64х1,89 м с теплоотдачей 2400 ккал/ч в сутки при условии одной топки.

Отличительные черты первого варианта – наличие варочной камеры с плитой из чугуна, духового шкафа и вентиляционного отверстия.

Способ топки – по-зимнему, то есть через большой топливник. Газы могут выводиться различными способами: через стенной дымоход, насадную или коренную трубу

Количество вьюшек и задвижек может быть разным, их наличие легко комбинируется. Для строительства этой модификации требуется 260 штук полнотелого кирпича и примерно 12 ведер раствора на глине.

Второй вариант печи привлекателен тем, что работает на разных видах твердого топлива. Но при использовании антрацита или каменного угля при строительстве учитывают следующие нюансы: колосник опускают ниже обычного ряда, а все нагревающиеся части камер кладут из огнеупорного кирпича. Всего требуется 580 штук красного кирпича и 20 ведер глиняного раствора.

Существует простой способ увеличить теплоотдачу сооружения: необходимо повторить последние ряды, за счет чего увеличивается высота. Если задействована перекрыша, то потолок над ней необходимо оштукатурить.

Вариант #6 – конструкции Волкова

И. Ф. Волков усовершенствовал отопительно-варочную печь, функционирующую не только от дров, но и других видов твердого топлива. Размеры: 0,89х1,02х2,24 м. Если топку производить один раз в день, суточная теплоотдача составит 2260 ккал/ч.

Печь Волкова подходит для обогрева 1-2 помещений в небольшом частном доме. В ней одновременно можно приготовить ужин на семью из 5-6 человек

Используются оба традиционных способа топки: зимний и летний. Движение горячих газов и распределение тепла регулируют задвижками. Если топить по-летнему, то газы нагревают и плиту, и духовку, и водогрейную коробку.

Для строительства требуется примерно 520 штук красного кирпича и 20 ведер раствора. Для горнила потребуется примерно 50 кг огнеупорной глины.

Сушильные решетки и дверцы можно изготовить самостоятельно или купить в специализированном магазине. Покупные изделия из чугуна выглядят более презентабельно и являются элементом интерьерного декора.

Вариант #7 – «шведка» Буслаева

Компактная тонкостенная печь К. Я Буслаева любима владельцами частных домов за хорошую теплоотдачу, которая при двух топках в сутки достигает 4500 ккал/ч.

Высота сооружения – 2,10 м, длина и ширина – 1,16х0,9 м. Тонкость стенок обеспечивает один слой кирпича, установленного на ребро

Необходимые условия возведения обогревательного устройства:

• заранее вымоченный кирпич;
• прочный фундамент;
• тонкие, качественно обработанные швы.

Подходят различные виды твердого топлива – уголь, дрова, брикеты, паллеты.

Варочная камера имеет особое строение: чтобы обеспечить выход пара при готовке блюд, она оснащена отдельным вентиляционным каналом.

В конструкцию, кроме топливника, варочной камеры и поддувала, входят также духовка и печурка для сушки. Еще две печурки, поменьше, предназначены для хранения столовых приборов и кухонной утвари

Сильнее всего нагреву повергаются топливник и варочная камера, соответственно, их обычно выкладывают огнеупорным кирпичом.

Для строительства требуется: 550 штук кирпича, около 40 ведер глиняного раствора, а также дверки (топочная, поддувальная, для варочной камеры), колосник, вьюшка, коробка для духовки, чугунная плита, задвижки.

Подробные списки материалов с размерами и порядовками представленных видов русских печей можно отыскать в специализированной литературе.

Выводы и полезное видео по теме

Традиции в устройстве печей:

Обзор русской печи с облицовкой:

Этапы строительства:

Пуск печи – первая растопка:

Устройство внутренних деталей русской печи, элементы декора, дополнительные пристройки  для эффективного обогрева, готовки и интерьера – важно буквально все. А это значит, что перед возведением обогревательного устройства необходимо продумать каждую мелочь – от места расположения до используемых материалов.

Самостоятельно заниматься кладкой, особенно новичкам, не рекомендуем. Лучше заручиться поддержкой опытного мастера-печника.

схема строительства, принцип работы, варианты порядовки

На чтение 8 мин Просмотров 1.2к. Опубликовано 06.11.2019 Обновлено 01.11.2019

Старинная русская печь – это эффективное устройство для обогрева дома в деревне и приготовления пищи. Устройство можно собрать своими руками, используя чертежи, фото, описание и инструкцию. Конструкция несложная, но нужно учитывать все нюансы и особенности укладки обогревательного устройства. Печные работы должны соответствовать нормам, установленным СП и СНиП.

Классификация печей

Русская печка представляет собой массивное сооружение из кирпича, которое используется для обогрева дома и готовки пищи. Также она может иметь лежанку, варочную плиту, камин.

Классификация печей производится по размерам, внутреннему устройству, функционалу, внешнему виду и другим параметрам.

По габаритам различают три вида конструкций:

• Большая печь. Это устройство, имеющее размеры от 1,5×2,3 метров с лежанкой, варочной панелью и местом для нагрева жидкости.
• Малая печь. Имеет размеры 1,5×1,75 м. Подходит для установки в небольших кухнях, жилых помещениях. В ней может иметься плита и камин.
• Нестандартная. Обычно применяется для установки в бане.

По устройству русские печи делят на традиционные и современные. В традиционной конструкции есть непрогреваемая нижняя часть и полое подпечье для хранения дров и утвари. Современная печь отличается расширенным функционалом, подогревом нижней канальной части. Наверху устанавливают варочную панель и гриль.

Разновидности русских печей

Современные варианты русских печей включают в себя разнообразные конструкции для отопления и приготовления пищи. Выбор модели зависит от назначения, особенностей использования и требований к прибору.

Классическая модель с лежанкой позволяет устроить дополнительное спальное место, на которое поместится до трех человек. Современные модели рассчитаны на одно взрослое или два детских места.

Печь с плитой, которая встроена в конструкцию, позволяет готовить пищу. Часто такие варианты сопровождаются установкой большой варочной панели, духовки и подтопка.

Модель с плитой и лежанкой подходит для загородного дома. В конструкции имеется большое спальное место и плита для приготовления еды. Варочная панель может быть любой – все зависит от требований, предъявляемых к печи.

Мини русские печи без лежанки используются в банях и маленьких кухнях. Могут иметь различную конструкцию, но без лежака и плит.

Печь с камином – это более современный вариант для отопления дачи. Вместо открытой варочной камеры устанавливается стильный камин, благодаря которому можно отапливать другую комнату через перегородку. При использовании такого варианта можно не ставить вторую доходную трубу.

Русская печь с подтопком является самой старой из конструкций. В ней имеется горнило. Продукты для приготовления укладываются в камеру, а через устье с перегородкой кладут топливо. С помощью такого варианта можно одновременно готовить еду и обогревать помещение.

Устройство с барбекю считается современным вариантом конструкции для улицы. Вместо классической варочной панели устанавливается решетка для приготовления пищи на открытом огне.

Преимущества и недостатки

К плюсам русской печи относят следующие свойства:

• Долговечность. Кирпичная конструкция при соблюдении условий эксплуатации прослужит десятки лет.
• Высокая степень пожарной безопасности.
• Приготовление пищи происходит без прямого контакта с огнем.
• Печь медленно остывает.
• Широкий функционал современных моделей.
• Невысокая стоимость. Связано с простотой конструкции и отсутствием автоматики.
• Можно построить своими руками. Предварительно создается проект будущей печи, а затем выполняются работы по укладке.

Недостатки следующие:

• Невысокий КПД (около 30%) по сравнению с современными отопительными устройствами, у которых КПД превышает 90%.
• Неэкономичный расход дров.
• Неравномерность прогрева помещения. Разница между верхней и нижней точкой может составлять 20°С.
• Неравномерность прогорания топлива. Дрова в разных частях печи горят с разной силой.
• Невозможно наблюдать за процессом приготовления пищи.

После изучения положительных и отрицательных качеств русской печи можно решать, сделать ее в доме или нет.

Самостоятельная сборка

Чтобы собрать прибор своими руками, нужно знать устройство русской печи. Складывать обогреватель нужно из кирпичей и других прочных материалов с высокой стойкостью к горению.

Основным элементом является горнило. Это топка, состоящая из свода и пода снизу. Под нее укладываются дрова и ставится посуда с едой для готовки. Проем в горниле – это устье. В задней стене также есть проем, который носит название окно шестка. Они образуют между собой пространство — шесток, в которое ставится горячая пища для сохранения температуры. В шесток входит перетрубье, где собирается дым, а над ним – хайло, которое покрывается вьюшкой. Она ограничивает проникновение холодных воздушных масс в печку. Перетрубье закрывается специальной задвижкой, благодаря которому регулируется тяга в дымоходе. Для хранения утвари под шестком есть отделение. Также в нижней части есть подпечье, в котором можно хранить дрова.

После знакомства с конструкцией деревенской русской печки начинаются подготовительные, а затем монтажные работы. Алгоритм сборки русской печки своими руками с чертежами представлен в виде пошаговой инструкции.

Выбор кирпича

Подбор материалов для печи является важной задачей, так как они должны соответствовать правилам пожарной безопасности. По этой причине каждый элемент строения выполняется из своего материала. Для кладки печи и дымохода используют глиняный кирпич. Для пода и свода – тугоплавкий или огнеупорный кирпич. В качестве облицовочного материала выступает штукатурка, изразцы, натуральный камень. Для огнезащитной изоляции выбирают глиняный кирпич, асбестовый картон, асбестоцементные плиты и другие огнеупорные материалы.

Для создания дымоходной трубы применяется раствор на основе цемента или песка и извести. Его можно замешать самостоятельно или купить готовую смесь в магазине.

При покупке важно следить за качеством материалов. Кирпич должен иметь точные размеры, поверхность без сколов и инородных включений. Глину лучше выбрать красную. Песок покупают мелкозернистый с размерами частиц не более 1,5 мм.

Инструменты

Мастер должен иметь следующий набор инструментов:

• линейка;
• карандаш;
• мастерок;
• уровень;
• отвес;
• кирка;
• резиновая киянка;
• болгарка;
• ведро для раствора;
• миксер в случае самостоятельного замешивания смеси;

Все инструменты можно купить в строительном магазине.

Выбор места для печи

Перед началом работы необходимо выбрать место установки печи. Учитываются следующие факторы:

• Фундамент. Он может создаваться отдельно под печку и быть уже готовым. Обязательно делается слой гидроизоляции для увеличения срока службы и эксплуатационных характеристик.
• Свободное прохождение дымоходом перекрытий. Трубы не должны повреждать и задевать существующие несущие конструкции.
• Удобство расположения. Пользователь должен без проблем подходить к печи и использовать ее по назначению.
• Соблюдение противопожарных расстояний. Перед окном шестка ставится лист металла 700×500 мм. От печи до сгораемой стены должна быть дистанция, равная высоте печи. От шестка до противоположной стены должно быть минимум 125 см. Металлические балки рядом с дымоходом должны быть удалены на 130 мм минимум от внутренней поверхности.

Соблюдение этих рекомендаций поможет выбрать лучшее место для русской печи.

Пошаговая инструкция по возведению печи

Работу по созданию отопительного устройства лучше проводить в теплую погоду. Если же монтаж выполняется в холодное время года, нужно следить за температурой материалов – она не должна превышать 5°С.

Алгоритм укладки русской печи или грубки:

• На фундамент кладется два ряда кирпичей. Между ними должен быть слой гидроизоляции.
• Глиняный кирпич смачивается водой. Первый ряд начинается с уровня чистого пола. Выкладывается цельными кирпичными блоками. Толщина швов – до 5 мм. Все кладки проверяются строительным уровнем.
• Укладка второго ряда. Необходимо оставить промежуток для подпечья. После укладки второго ряда вертикальность поверхности контролируется при помощи отвеса.
• Между 3 и 4 рядом делается перевязка по углам. Четвертый ряд кладется цельными кирпичами.
• После пятого ряда выкладка производится по подготовленной деревянной опалубке для свода подпечья. В восьмом ряду кладется последний ряд свода из стесанных кирпичей.
• Укладка стенок в один кирпич с перевозкой до 10 ряда.
• В 12 ряду создается под. Его делают из огнеупорных кирпичей. Зазоры засыпаются песком.
• Укладка горнила. Швы должны быть не толще 3 мм. Сначала укладываются на ребро по внутреннему периметру. После 16 ряда выкладывается свод горнила.
• Укладка окна шестка. Он должен выглядеть как арка.
• При создании 20 ряда возводятся стенки печи с уменьшением пространства над шестком.
• В 22 ряду укладываются канал самоварника.
• 23 ряд – делают место для скопления сажи.
• 25 ряд кладут аналогично 10 с перевязкой швов. Над шестком формируется перетрубье.
• 29 ряд – соединение канала самоварника с перетрубьем.
• В 32 ряду перекрывается перетрубье с помощью цельного кирпича. Нужно оставить одно отверстие, которое потом закрывается задвижкой.
• Кладка дымохода.

Через 5-6 дней после полного высыхания раствора можно снимать деревянные опалубки. Собранной печкой можно использоваться.

русская печь.

Печи указанной группы принято подразделять на простые печи и сложные. К последним относятся конструкции печей, имеющие дополнительные элементы (установленные отопительные щитки, либо иные конструктивные улучшения). Простые русские печи обладают низкой экономичностью. При больших расходах топлива на их топку собственно на нагревание печи уходит всего около 25 -30 процентов выделяемого в процессе сгорания топлива тепла. Обусловлено это тем, что у русских печей практически отсутствуют дымообороты.

До семидесяти процентов вырабатываемого тепла просто вылетает в трубу, как в прямом, так и в переносном смысле. Отсутствует возможность сезонных регулировок количества тепла, которое выделяет печь. Реально русская печь практически не прогревается ниже уровня шестка (пода – в зависимости от конструкции). То есть вся остальная её часть, которая составляет по высоте от 800 до 900 миллиметров от пола, практически остаётся холодной.

Это приводит к возникновению в помещении значительного температурного перепада: у пола температура воздуха стремится к нулю, а под потолком достигает величины до + 20 градусов. В результате стены помещения (фактически от пола до высоты подоконников) остаются сырыми и холодными, а вода, оставленная на полу, элементарно замерзает. Это приводит к тому, что требуется устанавливать дополнительную печку-времянку в осеннее – зимний период, что приводит к серьёзному сокращению полезной площади помещения.

В конструкциях русских печей, которые мы будем рассматривать, даются типовые размеры, которые условно считаются стандартными для печей указанной конструкции. В зависимости от потребностей они могут увеличиваться, либо уменьшаться. Итак, знакомьтесь –

Простая русская печь

Для начала давайте разберём, из чего данная конструкция состоит (смотри рисунок).

Главным элементом любой русской печи (которые относятся к отопительно-варочным) является варочная камера. Она располагается напротив шестка. Иначе этот элемент называют горнилом или топливником. Далее следует сказать об устье. Такое название носит отверстие, которое выполняется в передней стенке топочной камеры. Оно имеет форму прямоугольника, либо выложено сводом. Рекомендованные размеры устья – 500*350. через устье в топливник закладывается топливо и помещается посуда.

Устье выкладывается так, что практически до самого верха топливника над ним устраивается газовый порог – стенка, которая в подсводном пространстве поднимается выше устья печи. Главная задача газового порога – задержать в топливнике горячие газы до их полного сгорания. Этот элемент способствует тому, что печь в целом прогревается до более высоких значений температуры.

Пока идёт топка и после её окончания устье печи прикрывается специальной заслонкой соответствующей формы, во избежание быстрого остывания печи. Заслонка имеет по центру специальную ручку. С правой стороны устья, внутри шестка (вариант – с обеих сторон) конструктивно выполняются отгороженные места (они же – впадины, они же – зольники).

Над шестком выполняется кладка стенки, за счёт чего осуществляется формирование перетрубья, которое представляет камеры, отдалённо похожие на перевёрнутый ящик. Здесь дым и газы собираются перед тем, как уйти в трубу.

Печи улучшенной конструкции имеют в перетрубьях так называемое хайло (перегородку, имеющую отверстие по центру). Через него дым и горячие газы отводятся в трубу самоварника. В нижней части печи в процессе кладки формируется подполье, представляющее собой свободное пространство, которое используется для того, чтобы хранить там инвентарь.

В процессе изготовления печи подполье перекрывается бетонной плитой, кирпичной кладкой, выполняемой по стальным уголками или сводом. Крайне редко, но ещё используют для этих целей деревянные настилы, изготавливаемые из двух толстых досок. Их кладут таким образом, чтобы их края на 50 – 100 миллиметров опирались на стенки кладки. Если выполняется деревянный настил, то по нему в обязательном порядке кладётся теплоизоляция, роль которой могут играть: либо два-три слоя строительного войлока, предварительно вымоченного в глиняном растворе, и обитого сверху кровельной сталью, которую следует заблаговременно окрасить с обеих сторон.

Наличие теплоизоляции, изготовленной подобным образом, позволяет защитить дерево от нагрева и высыпающейся из пода золы. Если для перекрытия применены бетонные плиты, то имеющиеся между ними швы в обязательном порядке требуется промазать любым кладочным раствором.

Зачастую для того, чтобы хранить мелкую посуду, в передней стенке русской печи выполняется холодная печурка. Примерно на уровне пода (800-900 миллиметров от пола) с лицевой стороны русской печи кладётся шесток, который представляет, по сути, обычную ровную площадку. Над ним выполняется окно шестка. Именно сюда ставится вынутая из горнила посуда с приготовленной пищей.

С внешней стороны печи кладётся уголок стальной. С внутренней – полоса стальная. По ним выполняется кладка, перекрывающая шесток. Использовать для указанных целей деревянные бруски запрещено категорически. В иных случаях в местах, подвергающихся сильному нагреву, ведение кладки с использованием металлических элементов не рекомендовано. Обусловлено это различными коэффициентами теплового расширения у кирпича и металла, что к повреждению и возможному разрушению кладки.

Перед вьюшкой или задвижкой, предварительно установленной на выходе в дымовую трубу, для улавливания искр печи улучшенной конструкции имеют специальную стенку со скосом. Внутри них получается своего рода ящик, в который собирается сажа, отслаивающаяся от стенок трубы. В момент установки вьшки перед ней крепится дверка. Полностью перекрыть печь можно либо только задвижкой, либо одной вьюшкой. Но для того, чтобы перекрыть её плотно, потребуется использовать сразу две задвижки, либо комбинацию из задвижки и вьюшки. Труба начинается чуть выше места установки указанных печных приборов.

Особое внимание требуется обращать на качество кладки варочной камеры (топливника). Как правило, кладка этого элемента конструкции ведётся из отборного кирпича. Самым сложным этапом по праву считается кладка свода. Боковые и задняя стенки данной камеры кладутся в один кирпич. А передняя стенка – в ½ кирпича. Свод сверху наклоняется к устью. Данная конструктивная особенность свода требует выполнения песчаной засыпки, которой ровняется кладка над выполненным сводом при кладке последнего ряда поверх него, либо верхней поверхности перекрыши. На нижней части пода размещают специальную чугунную посуду, в которой готовится пища. Здесь же выпекаются изделия из теста.

Простой пример, на поду. Имеющем площадь в половину квадратного метра можно единовременно испечь 20 -25 килограммов ржаного хлеба. С обеих сторон варочной камеры оставляют щёчки, представляющие собой обычные стенки.

Кирпич для пода отбирают с особой тщательностью. На его кладку идёт только самый ровный и гладкий. Над настилом или сводом выкладывается колодец, внутрь которого закладывается засыпка. Поверх неё кладётся кирпич. Засыпка – это смешанный со щебнем крупнозернистый песок, тщательно просушенный. Указанная масса аккумулирует в себе тепло и равномерно прогревается под подом по всей своей массе. Данное техническое решение позволяет качественно пропекать различные хлебобулочные изделия и запеканки с нижней стороны.

Над уложенным щебнем в обязательном порядке выполняется выравнивающая засыпка, представляющая собой слой песка толщиной 20 – 30 миллиметров. Сам под настилается с незначительным подъёмом к задней стенке варочной камеры (30-40 миллиметров выше шестка). Подъём от шестка начинается постепенно. Данное техническое решение обеспечивает наиболее полное и равномерное сгорание топлива за счёт того, что улучшает подачу воздуха к задней части топливника.

Свод камеры также поднимается к задней части (под ещё большим углом по сравнению с подом). Пример. У устья высота камеры составляет порядка 460-480 миллиметров. А высота свода у задней стенки будет уже 500 – 520 миллиметров. Этот подъём свода служит для направления горячих газов в заднюю часть топливника (варочной камеры), способствуя, тем самым, лучшему её нагреванию. Особенно благотворно это сказывается на прогреве пода. В горизонтальной плоскости свод выполнен таким образом, что его задняя часть нагревается меньше. Здесь достаточно важна роль формы свода.

Свод полуциркульный выкладывается легче всего. Но он неравномерно отражает газы и слабо нагревает под. Своды пологие трёхцентровые класть труднее, но применение подобной конструкции позволят добиться более сильного и равномерного нагрева пода. Самым сложным в плане исполнения считается свод трёхцентровой, имеющий при этом бочкообразную форму. В подобной конструкции предусмотрен ещё один подъём, в её средней части, который на 30 миллиметров превышает подъём пода у задней стенки (т.е. в его наивысшей точке). В этой же средней части на 50-60 миллиметров увеличивают ширину свода. Свод такой конструкции позволяет пламени расстилаться при горении, а не вырываться из устья. При этом искры в перетрубье не летят.

С точки зрения пожарной безопасности последняя конструкция максимально предпочтительна. Кладка, выполняемая в устье топливника, уже, чем у его задней стенки на 40 – 90 миллиметров. Данное решение позволяет улучшить работу печи по сравнению с печами, имеющими равную ширину по всей своей длине.

Несколько слов о самоварниках. Указанный печной прибор имеет несколько основных видов:

• круглый, выполненный из кровельной стали;
• Квадратное отверстие в кладке, в которое установлена дверка;
• Закрытое деревянной чуркой или металлической коробкой обычное отверстие.

Самоварники требуется всегда выводить в отдельный самостоятельный канал, перекрываемый отдельной задвижкой. Последняя нужна для того, чтобы в холодное время года по этому каналу не уходило тепло, и холодный воздух не проникал в тело печи до самоварника. Вьюшка и задвижка устанавливаются друг над другом на расстоянии трёх – пяти рядов кладки. Выведенный между ними канал самоварника позволяет после установки самовара открывать только задвижку. Ещё одним преимуществом размещения задвижки выше вьюшки является то, что прикрывая задвижку с целью регулирования объёмов выходящих печных газов, одновременно достигается лучший прогрев щитка или перетрубья.

Печурки размещаются так, чтобы, при ведении кладки, они перекрывались сразу несколькими рядами кирпича (не менее двух – трёх). Рекомендуется выполнять печурки высотой 210 миллиметров (три ряда кирпичной кладки), а шириной – 150 – 200 миллиметров. Перегородки между ними кладутся в ½ кирпича. Это даёт возможность перекрыть их, используя для этого один кирпич.

Устройство русской печи. Инфографика | Дом/ремонт | Недвижимость

19 мая в России отмечают неофициальный народный праздник День русской печи. Сводчатый очаг издавна использовали для приготовления пищи и обогрева помещения. Поначалу печки не имели дымовых труб и топились «по-черному», отчего назывались курными. Большой огонь в них разводить было нельзя из-за риска поджечь деревянное подпечье. Дым в таких печках выходил наружу через верхний притвор приоткрытых входных дверей. Так продолжалось до тех пор, пока в печах не стали сооружать с деревянную дымовую трубу — дымницу. Недостатком таких печей было то, что от летящих вверх искр часто происходили возгорания.

Появлению первых русских печей с полноценным дымоходом в немалой степени поспособствовала реформа Петра I, запрещающая строительство домов с курными печами с деревянными дымницами. После введенного запрета печи начали оснащать устройствами для отвода дыма — небольшими окнами в стене, либо дымоволоками (отверстиями в крыше), а затем и дымоходами.

С появлением огнеупорного кирпича печи обзавелись кирпичными трубами и приобрели привычный нам вид. Их устанавливали в центре дома, чтобы обогревать каждый уголок. Высота печи была полтора метра и выше, а внутри достигала двух квадратных метров. Печи клали на фундамент, используя все доступные материалы — камни, кирпич, древесину, глину. Русская печь была неотъемлемым элементом быта. В первую очередь в ней готовили еду. Разогретое до 200-300°C горнило часами хранило тепло и позволяло варить каши, выпекать хлеб и пироги, сушить ягоды и грибы. Печь также использовали в качестве спального места, на лежанке отдыхали и взрослые, и дети. Помимо этого в печке стирали белье — его клали в чугунок клали, заливали водой, в качестве стирального порошка добавляли золу и ставили в печь, периодически перемешивая. Каждая печка имела подпечек — специально устроенное место, где хранили печной инвентарь.

Конструкция русской печи постоянно усложнялась и совершенствовалась. Сегодняшние варианты русской печи обеспечивают более равномерный прогрев дома, поскольку имеют лучшие эксплуатационные качества. Так, КПД первых «курных» печей был— 25-30%, у традиционной печи он составлял — 68%, а у современной, с нижним прогревом — 80%.

Смотрите также:

Русская печь своими руками — подробная порядовка и видеоинструкции

Чтобы выполнить работы по возведению любой кирпичной печи, рекомендовано тщательно изучить инструкцию и хорошенько разобраться в схемах, а еще лучше — пройти практику у опытного печника.

Русская печь своими руками может быть сложена под руководством квалифицированного мастера, который не позволит сделать ошибок при кладке и считывании порядовки. Нужно знать, что даже один-единственный неправильно положенный кирпич может испортить всю проделанную работу. Известны случаи, когда из-за такой оплошности приходилось проводить кладку заново, так как создавалась или очень сильная ненужная тяга, приводящая к перерасходу дров, или же она отсутствовала совсем.

Если, невзирая на все трудности и предостережения, все-таки решено примерить на себя роль печника, не совершив при этом «фатальных» ошибок, необходимо строго следовать правилам работы и самым серьезным образом подойти к выбору качественного материала.

Чтобы избежать претензий от пожарной инспекции, нужно знать, что все капитально устроенные отопительные приборы должны быть в полной мере соответствовать установленным параметрам (СНиП 41—01-2003).

Русская печь может иметь разные модели, но она всегда является отопительно-варочной, и плюс к этому — обязательно имеет духовку и хотя бы небольшую лежанку.

Для того, чтобы начать работать над возведением подобного сооружения, нужно обязательно ознакомиться со строением печи, чтобы знать, как называется каждый ее отдел.

Базовая схема традиционной русской печи предполагает наличие следующих отделов:

1 – Подпечье устраивается для сушки дров про запас. Этот отдел имеется не во всех моделях печей, так как он недостаточно функционален.

2 – Холодную печурку тоже устраивают не всегда, но она характерна именно для русской печи. Этот отдел служит для хранения посуды.

3 – Шесток — это ниша перед горнилом. Именно здесь часто устраивается варочная плита, если печь имеет несколько другое строение. Если же плита отсутствует, в шестке оставляют приготовленную в горниле пищу, для того, чтобы она дольше оставалась горячей.

4 – Под — это дно горнила или варочной камеры. Этот печной элемент устраивают с небольшим уклоном к входу в камеру, для облегчения передвижения установленной в нее посуды. Кроме этого, поверхность этого элемента рекомендовано хорошо отшлифовать.

5 – Варочная камера или горнило, в традиционных печах в него закладывают дрова и ставят жаростойкую посуду, в которой готовят пищу. Свод камеры так же, как и под, делают с небольшим уклоном к входу. Такая конфигурация способствует скоплению под потолком горячего воздуха, а он хорошо прогревает лежанку и боковые стенки печи.

6 – Перетрубье – это ниша над шестком, над ней начинается дымоходная труба.

7 – Душник или самоварник устраивался ранее и предназначался для трубы от самовара, которую устанавливали в это отверстие. Самоварник выходит в дымоотводную трубу. Сегодня этот отдел в печи чаще всего не устраивают, так как в нем отсутствует надобность.

8 – Тепловой канал над шестком.

9 – Вьюшка – это окно с дверцей, которая перекрывает дымоход полностью. Через это отверстие добираются до заслонки, которая регулирует тягу, двигаясь по горизонтали. Заслонка представляет собой металлическую, хорошо обработанную по краям пластину. Сегодня этот элемент чаще заменяют специальной задвижкой.

10 – Место расположения заслонки.

11 – Лежанка расположена над горнилом, сзади дымохода. Во время топки этот отдел печи всегда хорошо прогревается. Ранее лежанку использовали в зимнее время, как кровать, поэтому она устраивалась достаточно больших размеров, так чтобы места хватало на нескольких человек.

В осовремененном варианте русской печи, порядовка которой будет представлена ниже, некоторые элементы традиционного строения заменены. Вместе с тем, новая модель стала более функциональна, так как в ней появилась варочная плита и водогрейный бак.

Современный вариант отличается от традиционного еще и тем, что в нем предусмотрено прогревание подтопочного отдела — благодаря этому печь значительно быстрее достигает нужной температуры, и от нее в помещения поступает большее количество тепла.

Наличие в конструкции разных отделов позволяет в летний период нагревать только варочную плиту для приготовления пищи, не отапливая всего строения полностью, что способствует и поддержанию нужного микроклимата в доме, и экономии топлива. В зимнее же время, когда прогреваются все каналы, печь становится многофункциональной — одновременно может быть духовкой, плитой, производить нагрев воды и помещения, а также быть теплой кроватью.

Такие изменения стали возможны при установке в конструкцию дополнительной «летней» заслонки для варочной камеры.

Современный вариант печи способен поддерживать комфортную температуру на площади, равной 35 ÷ 40 м².

Приступая к работе над русской печкой, необходимо провести подготовительные мероприятия, которые начинают с планирования места установки.

Очень важным моментом является правильный выбор места, где будет возводиться сооружение. Если печь устанавливается в деревянном здании, то между ее стенками и стенами дома должно быть обязательно продумано расстояние, которое должно составлять не менее 200 мм. Кроме этого, деревянные стены необходимо обезопасить с помощью закрепления на них негорючего материала — чаще всего для этого используются асбестовые плиты. Этот зазор также обеспечит свободное проведение ревизии стен печи, которую нужно обязательно проводить перед началом каждого отопительного сезона.

Если же для постройки выбрано место между двумя комнатами, то проем в деревянной стене нужно обложить кирпичной кладкой, толщиной также не менее 200 мм. Дополнительно между кладкой и древесиной можно устроить прокладку из того же асбестового листа.

Какая бы модель печи ни была выбрана, для ее кладки понадобятся одни и те же инструменты, которые подготовить нужно заранее.

1 – Мастерок или кельма необходимы для забора из емкости кладочного раствора и нанесения его на кирпичи, а также для подчистки кладки от излишка выступившей между швов смеси.

2 – Молоток-кирка понадобится для обтесывания и раскалывания кирпичей, так как в процессе работы придется подгонять отдельные элементы кладки или придавать им определенную форму.

3 – Расшивка нужна будет в том случае, если печь не будет отделываться декоративной плиткой, и кладка должна иметь идеально аккуратный вид. Этим инструментом оформляют горизонтальные и вертикальные швы.

4 – Шнур-причалку используют для контроля за ровностью рядов, но чаще в наше время при кладке стен печей мастера ограничиваются строительным уровнем и отвесом.

5 – Порядовка — очень полезное приспособление, которое поможет сохранить вертикальность кладки, а также соблюсти одинаковую толщину горизонтальных швов.

6 – Отвесом также измеряют вертикальность стены, и его удобство заключается в том, что он легко и быстро устанавливается в нужное место.

7 – Строительный уровень незаменим при работе над любой кладкой, поэтому он должен быть всегда под рукой, так как им проверяется ровность каждого уложенного ряда, когда еще есть возможность оперативно внести какие-либо изменения.

8 – Правило чаще всего используется только один раз, при выравнивании поверхности фундамента.

9 – Лопатка и емкость для замешивания раствора.

10 – Неплохо иметь также мерную планку, которой будет измеряться ширина швов.

Для каждой модели печи закупается свое количество материалов, в зависимости от ее величины. Кроме кладки стенок и всех ее внутренних отделов (в соответствии с порядовкой) строительные материалы потребуются и для устройства фундамента, который должен быть выполнен очень надежно, так как русская печь – это достаточно массивное строение.

Не стоит экономить, покупая дешевые некачественные стройматериалы, если хочется, чтобы строение было и респектабельно на внешний вид, и эффективно работало непосредственно по своему назначению.

Ниже приведена таблица необходимых материалов для возведения русской печи размером 1600 мм в ширину, 2380 мм в длину и 1900 ÷ 2000 мм в высоту, которую часто называют «Теплушкой».

Кроме материалов для кладки печи, необходимо приобрести все необходимое и для устройства фундамента — щебень, доски для опалубки, песок, арматуру диаметром 8 ÷ 10 мм и цемент, количество этих материалов будет зависеть от глубины и ширины основы.

Цены на огнеупорный кирпич

Огнеупорный кирпич

Так как кирпичная русская печка является достаточно массивным сооружением, то основа под нее должна быть прочна и надежна. Поэтому обязательно необходим хороший фундамент, для которого придется рыть соответствующий котлован.

• По размеру яма должна превышать периметр основания печи на 120 ÷ 150 мм в каждую сторону. Глубина котлована рассчитывается в зависимости от плотности и стабильности грунта, но средняя ее величина варьируется между 500 и 700 мм.
• Дно готового котлована засыпают песком, который поливают водой и тщательно утрамбовывают, до достижения толщины этого гидроизолирующего слоя 150 ÷ 200 мм.
• На песок засыпается щебень или битый кирпич, который также утрамбовывается. Этот слой должен составлять 100 ÷150 мм, а затем его нужно выровнять небольшим слоем песка, который также проливается водой и выравнивается.
• Далее, на этот «пирог» настилается два слоя рубероида. Затем, на рубероид устанавливается опалубка, изготовленная из досок, а чтобы бетонный раствор монолитно заполнил короб и не утекал в зазоры между досками, стенки опалубки покрывают плотной полиэтиленовой пленкой.
• Раствор изготавливают из цемента (одна часть), песка (три части), щебня (пять частей) и воды, с помощью которой смесь доводится до необходимой полужидкой консистенции.
• В подготовленную опалубку заливается грубый раствор бетона, который изготавливают из гравия и цемента. Толщина первично залитого слоя должна составлять 200 ÷ 220 мм. Чтобы в залитом бетоне не образовалось воздушных пузырей, его несколько раз протыкают штыковой лопатой, одновременно утрамбовывая раствор.
• Когда раствор начнет схватываться, в него устанавливают вертикально прутья арматуры, длиной на 50 ÷ 70 мм выше залитой поверхности.
• Далее, заливается следующий слой раствора толщиной в 100 ÷ 150 мм. После его схватывания на поверхность укладывается арматурная сетка, и опалубка заполняется до верха раствором, а затем залитая поверхность разравнивается правилом, но установленному горизонту (обычно это – верхний обрез опалубки).
• После полного застывания бетона и набора им необходимой прочности, поверхность накрывается еще одним слоем рубероида.

Раствор для кладки печи должен быть эластичным и тонким, а при высыхании не давать трещин и хорошо герметизировать швы. Приготовить правильный раствор непросто, поэтому у каждого мастера печных дел есть свои секреты в подборе материалов и в замешивании смеси.

Сегодня в специализированных магазинах можно приобрести готовую жаростойкую смесь, предназначенную для кладки стен печей. Однако, как утверждают опытные печники, настоящий традиционный раствор из глины с добавлением песка куда предпочтительнее готовых смесей, изготовленных на основе цемента. Это действительно так по различным причинам, одна из которых — экологичность раствора.

Основная сложность самостоятельного изготовления глиняного раствора заключается в подборе глины, так как этот материал может быть чрезмерно жирным или наоборот, постным. Для раствора, который будет применяться для возведения печи, нужно выбирать жирную глину — именно она сделает смесь эластичной, что очень важно для получения качественных ровных и прочных швов.

Подобрать нужные пропорции для качественного раствора достаточно сложно, и этот процесс потребует определенного времени.

• Для этого приобретенная глина должна быть, в первую очередь, тщательно очищена от различного мусора и инородных включений, а затем замочена на сутки в воде.
• Далее, ее небольшие порции смешивают в разных пропорциях с песком. Из этой массы изготавливают лепешки толщиной в один сантиметр, после чего оставляют их сохнуть на два-три дня, предварительно записав, сколько частей глины и песка находится в каждой из пробных смесей.
• Через указанное время нужно проверить, на какой из экспериментальных лепешек образуется меньше трещин — это значит, что весь раствор нужно замешивать именно в таких пропорциях.

Перед замешиванием всей массы, размоченную глину рекомендовано протереть через сетку, имеющую ячейки размером в 5 мм. Этот процесс сделает массу максимально однородной и избавит от проблем при кладке.

Для выкладывания топки очень часто в готовый глиняный раствор добавляется вместо песка шамотный порошок в пропорции один к трем ÷ четырем, то есть одна часть порошка на 3—4 части раствора глины.

Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминов

Чтобы печь была безопасна для жильцов дома, кладка должна быть абсолютно герметичной, поэтому нельзя брать некачественные кирпичи, имеющие трещины. Толщина швов между рядами должны варьироваться между 5 ÷ 8 мм. Не рекомендовано обмазывать стенки печи изнутри глиной, с целью добиться желаемой герметичности, так как раствор будет способствовать образованию сажных отложений и снижению теплопроводности.

Кладка производится в разных отделах печи в один кирпич (длина кирпича), в полкирпича (ширина кирпича) и в четверть кирпича (толщина кирпича).

Перевязка углов печи производится разными способами, в зависимости от толщины кладки, но основным принципом является переплетение ложка и тычка кирпича.

Перед кладкой керамический кирпич рекомендовано вымачивать, так как в этом случае он не будет впитывать воду из раствора, и поэтому кирпич и раствор будут сохнуть равномерно, показывая высокую взаимную адгезию и давая хорошую герметичность стенок.

Излишний раствор, выступивший из швов, необходимо удалять сразу, как снаружи, так и изнутри кладки — это обеспечит аккуратность и максимальную функциональность строения.

Наружные стены могут выкладываться в один или в полкирпича, внутренние же обычно — только в половину кирпича. Если наружные стены будут толстыми, то печь дольше будет прогреваться, и для ее нагрева потребуется большое количество топлива, поэтому полкирпича — это самый оптимальный вариант для кладки, как внутренних, так и наружных стен отопительного строения.

Узнайте два различных способа, как сделать облицовку печи керамической плиткой своими руками, из нашей новой статьи.

Порядовку можно назвать основной инструкцией по кладке печи, которая подробно показывает, как должен лежать каждый кирпич в данном ряду, и какие из дополнительных элементов используются на конкретном этапе. Следуя в точности этой инструкции, можно не спеша самостоятельно «поднять» конструкцию печи. Единственное, чему рекомендовано поучиться — это правильно укладывать и выверять ряды кирпичей. Такие тренировки лучше всего предварительно проводить на сухих кирпичах, а затем уже – и с раствором.

Опытные печники советуют выкладывать каждый из рядов насухо — это позволит подогнать размеры всех кирпичей до необходимых именно в этом ряду, и не ошибиться в хитросплетениях внутренней кладки.

• Первый ряд задает правильное направление, обеспечивает ровность и аккуратность всей постройки, поэтому прежде, чем начинать его кладку даже насухо, рекомендовано расчертить точное месторасположения внешних стен печи. Это можно сделать, используя длинную линейку, уголок и мел.

На размеченную поверхность сначала укладывают кирпичи внешней стенки, а затем заполняется внутреннее пространство между ними, следуя указанному в порядовке рисунку.

• Со второго ряда начинают выкладываться стенки печи, оформляются внутренние каналы для прочистки, а также камера зольника.

• На третьем ряду устанавливается две дверцы — поддувальной и прочистной камер. Закрепление дверец осуществляется с помощью стальной проволоки, которую прикручивают к ушкам, расположенным на чугунных дверцах, а ее концы укладывают в швы между кирпичами. До того, как дверцы будут полностью вмурованы в стенку, их временно подпирают с двух сторон кирпичами.

• На четвертом ряду кладка перекрывает сверху входы во все внутренние каналы на стенках печи, образуя отверстия, и полностью оформляет потолок подового канала внутри строения.

• На пятом ряду укладывается колосниковая решетка для большого топливника, и внутренняя кладка топки устанавливается без раствора. Очень часто для этой цели используют шамотный кирпич, разрезанный по толщине надвое. На этом же ряду устанавливается дверца малого топливника над подовым каналом.

• В кладку шестого ряда входит установка водогрейного бака. Внутренний слой топки продолжают выкладывать шамотным кирпичом.

• На седьмом ряду устанавливают колосниковую решетку в малый топливник и дверцу на большую топку. Правая стена стягивается стальной полоской, которая укладывается в шов и закрепляется на стенках специально устроенными на концах зацепками. Задняя стенка большой топки выкладывается кирпичом без раствора. На внешней стенке, на внутренней кладке между кирпичами устраиваются зазоры для лучшей теплоотдачи.

• На восьмом и девятом ряду устанавливается и закрепляется дверца малой топки, а также продолжается выведение внутренних печных каналов.

• На десятом ряду выкладывается дно варочной камеры (горнила) и объединяются своды двух топок — малой и большой. Отверстия каналов в задней части постройки, которые предназначены для движения нагретого воздуха, оставляются открытыми, и выводятся в варочную камеру. Также на этом ряду перекрывается водогрейный бак.

• На одиннадцатом ряду, на край кладки, над двумя топками закрепляется заготовленный металлический уголок 50×50 мм — он станет хорошей основой для установки в том месте варочной плиты. Оставшееся открытым пространство большой топки сзади плиты накрывается колосниковой решеткой, которая не закрепляется.

• На двенадцатом ряду начинают оформлять переднюю стенку варочной камеры и боковые стены варочной панели. С левой стороны плиты устанавливается горизонтально задвижка, которая будет служить заслонкой для варочной камеры. Левее задвижки начинается формирование низа дымохода. Заслонка и будет перекрывать отверстие между горнилом и дымоходом.

• На тринадцатом ряду работа идет по той же конфигурации рисунка, который задан 12 рядом.

• На четырнадцатом ряду формируется вход в дымоходную трубу, который будет открываться при сдвиге вертикальной задвижки, установленной для варочной камеры. Кроме этого, выводятся стенки горнила, и оформляется отверстие для заслонки

• На пятнадцатом ряду кладка идет на сужение, перекрывая варочную камеру. Одновременно выводится дымоходная труба.

• Скрепление боковых стенок металлическими полосами со стопорами, выводимыми на внешние стороны стен, происходит на шестнадцатом ряду, после того, как будет проведена кладка, повторяющая 15 ряд.

• На семнадцатом ряду производится несколько значительных действий:

— устанавливается стяжка металлической полосой задней стенки печи;

— продолжается сужение свода варочной камеры и устраивается место для начала кладки свода;

— происходит дальнейшая кладка дымохода;

— над нишей, где установлена варочная плита, укладывается металлический уголок и полоса — они станут основой для кладки кирпичей, которая начнет создавать над плитой потолок.

• На восемнадцатом ряду на заднюю часть печи, над горнилом, устанавливают шаблон (или же сваривается конструкция из металлических полос в форме арки). По шаблону выкладывается куполообразный свод варочной камеры. Кирпичи при этом устанавливаются на торцевую часть — ложок.

На установленный металлический уголок и полосу выкладывают ряд кирпичей, уложив их на широкую часть кирпича — постель.

Если выбирается для выведения свода шаблон из фанеры и бруска, то он изготавливается обязательно разборным, чтобы его можно было легко удалить после застывания раствора, скрепляющего кирпичи, формирующие арку. Из фанеры вырезаются две полукруглые детали, которые закрепляются съемными штырями к двум прямоугольным рамкам или брускам и выставляются на подложенные кирпичи.

Примерно конструкция выглядит таким образом.

Сверху полукружья покрываются настилом из узких досок, которые собраны между собой при помощи веревок, т.е. настил получится гибкий. После застывания раствора в кладке, подпирающие кирпичи убираются, конструкция опускается на дно варочной камеры, затем убирается гибкий настил, и вытаскиваются штыри, а затем и все элементы извлекаются из горнила.

• Далее, на 21-ом ряду поверхность, засыпанная песком, вместе со стенками перекрывается кладкой, а в передней части идет сужение перетрубья.

• На 22-ом ряду сужается перетрубье и устанавливается металлический элемент с круглым отверстием, который будет способствовать перенаправлению дыма, некоторым образом задерживая тепло.

• На 23-ем ряду продолжает выводиться перетрубье, и устанавливается дверца для возможности прочистки дымохода.

• На 24-ом ряду устанавливается задвижка на перетрубье, которая будет регулировать тягу в топках и горниле.

• При кладке 25-го и 26-го рядов пространство над задвижкой еще больше перекрывается кладкой.

• На 27-ом — 29-м  рядах перетрубье объединяется с дымоходом.
• Далее, идет кладка дымоходной трубы и поднимается до того уровня, когда начинает формироваться разделка. Рекомендовано при прохождении дымоходом чердачного перекрытия делать кладку на цементном растворе.

• После этого, проведя трубу через чердак, ее выводят на крышу, выкладывая выдру и делая вокруг надежную гидроизоляцию, которая закроет зазоры между дымоходом и кровельным материалом.

После завершения процесса кладки, печь нельзя сразу же топить в полную силу, так как в этом случае она будет просыхать неравномерно, и на поверхности стен появятся некрасивые разводы. Кроме этого, раствор на швах может пойти трещинами, и произойдет разгерметизация стенок.

Чтобы этого не произошло, печь должна пройти процесс естественной сушки в течение 10 ÷ 12 дней. При этом необходимо открыть все задвижки и дверцы. Для того, чтобы создать благоприятные условия для просушки печного сооружения, в данном случае в варочную камеру можно поместить обычную электрическую лампочку на 200 ÷ 250 Вт, на все время просыхания.

После завершения первого этапа сушки, можно переходить к принудительным мероприятиям — начинать протапливать печь небольшим количеством дров, при открытых дымовых задвижках, но с закрытыми топками.

Протапливают печь в течение 7 ÷ 10 дней по особой системе: в первые два дня используется для топки всего 3 ÷ 4,5 кг дров, каждый день прибавляя по 1 ÷ 1,5 кг топлива к первоначальному количеству, и так на протяжении всего время принудительной просушки.

Проверить готовность печи к полноценной работе можно следующим образом. Если после начала очередной топки через 1,5 ÷ 2 часа на металлических элементах не появятся капли конденсата, значит, можно смело проводить полноценную контрольную топку, используя достаточно много дров.

Если после длительной просушки и проведения контрольной топки все-таки появились незначительные трещинки в швах между рядов кладки, не стоит торопиться их заделывать. За ними нужно понаблюдать в течение отопительного сезона. В течение этого времени они или остановятся в одном положении, или еще немного расширятся. Только по окончания сезона отопления можно провести ремонт, заделав все появившиеся изъяны.

Иметь в доме русскую печь — просто замечательно, так как она всегда считалась источником тепла и особого уюта. Однако, нужно помнить и о мерах безопасности, так как если их не соблюдать, печь может стать источником повышенной опасности.

Перед началом каждого отопительного сезона необходимо обязательно проводить тщательную ревизию всех швов кладки — они должны быть герметичны —  не иметь глубоких трещин. Заделывают появившиеся трещины раствором из глины с добавлением песка.

Если, после начала топки в помещении появится дым, значит, отсутствует нормальная тяга, и такую неисправную печь топить ни в коем случае нельзя. Нужно сразу же проверить, все ли задвижки на дымоходе открыты. Если дымоход полностью открыт, но дым продолжает идти в комнату, значит, необходима чистка дымоходных каналов.

Дымоход необходимо проверять и чистить не реже раза в год. Впрочем, если печь новая и используется качественное топливо, то дымоход, по сути, никак не должен беспокоить несколько лет. При возникновении задымления в этом случае есть риск того, что где-то неправильно выполнена кладка, и придется приглашать мастера для устранения проблем.

Если соблюдать правила безопасности и иметь хорошую вентиляционную систему в доме, печь не будет источником опасности, а станет верным помощником, который выручит во многих случаях. Кроме того, что у этого сооружения очень широкая функциональность, русская печь еще и создаст в доме неповторимый самобытный колорит и особый уют.

И в завершение статьи — еще один видеосюжет, подробно показывающий работу специалиста по профессиональной  кладке традиционной русской печки.

Видео:  Работа мастера по возведению русской печи

как сложить печку с плитой, лежанкой, схема строительства, размер, строение кирпичной печи

Содержание:

Классическая традиционная русская печка представляет собой достаточно сложную конструкцию, изготовить которую под силу только опытному мастеру. Однако для обогрева частного дома или дачи совсем необязательно сооружать большую печь по всем правилам. В настоящем материале речь пойдет о том, как выложить русскую печь своими руками, избрав для этого облегченный вариант конструкции.

Немного общей информации

Главное отличие русской печи от прочих разновидностей заключается в том, что в ней должна быть лежанка и горнило.

Устройство печи

Устройство русской печи включает очень большое количество элементов.

Перечислим лишь основные детали конструкции:

1. Хайло, то есть устье печи. Это сектор, расположенный над варочной камерой, который соединяет печь с каналами для выведения дыма.
2. Задвижка или шибер – специальный элемент, который позволяет регулировать движение газов по выводящим каналам (детальнее: «Зачем нужна задвижка дымохода – что такое шибер, виды, правила монтажа»). В небольшой печи может быть одна задвижка, однако встречаются модели с тремя и четырьмя задвижками.
3. Труба дымохода.
4. Распушка – это специальный теплоизолирующий пояс вокруг дымохода, размещенный в местах прохождения трубы сквозь перекрытия или чердак.
5. Вьюшка – маленький люк, который позволяет контролировать тягу в топочной камере и при необходимости полностью перекрыть дымовую трубу.
6. Чело – участок фасада, расположенный над варочной камерой.
7. Заслонка – металлическая крышка, которая закрывает вход в горнило.
8. Шесток – участок над горнилом. В современных печах в этом месте монтируют варочную плиту.
9. Коробка для нагрева воды.
10. Столбцы – кирпичные элементы, формирующие очистные каналы.
11. Шпур – углубление в варочной камере, посредством которого газы из горнила попадают в боковой дымоотводящий канал.
12. Топливник – это камера, в которой сгорает топливо. В современной русской печи с плитой имеется 2 такие камеры – одна под горнилом, а вторая – под варочной плитой.
13. Колосники – это элемент, расположенный на дне топливной камеры, через который в топку попадает воздух из поддувала.
14. Подпечье или дровник – место для складирования и просушки топлива (дров).
15. Под – днище горнила.
16. Горнило, то есть, собственно, варочная камера.
17. Небо – свод горнила.
18. Лежанка – характерный элемент русской печки. Она может быть довольно просторной или маленькой.

Заготавливаем материалы

В настоящее время печники используют схему русской печи, которая оснащена плитой и небольшой лежанкой. Такая конструкция была разработана конструкторами в начале 20 века.

Чтобы сложить русскую печь, понадобятся такие материалы:

• Полнотелые обожженные красные кирпичи 250×120×65 мм – 820 штук;
• шамотные (огнеупорные, марки ШБ-8) кирпичи – 65 штук;
• металлическая дверка для поддувала;

• прочистные люки «ДП-1» — 8 штук;
• колосниковая решетка «РД-6» — 1 штука;
• металлическая дверка для топливника 250×280 мм «ДТ-4» — 1 штука;
• чугунная варочная двухконфорочная поверхность 700×400 мм – 1 штука;
• задвижки «ЗВ-3у» 275×150 мм – 2 штуки;
• задвижки «ЗВ-6» 280×255 мм – 2 штуки.

Приготовление печного кладочного раствора

Для кладки русской печи с плитой вам понадобится специальный печной раствор, основным компонентом которого является глина. Понадобится самая жирная глина, какую сможете найти.

Глину очищают от мусора и заливают водой как минимум на сутки. После набухания ее перетирают на сите с ячейкой 5 мм.

Второй неотъемлемый компонент раствора – это песок. Он должен быть тщательно промыт и очищен от грязи, а затем прокален перед замесом.

Как правило, пропорция песка и глины в растворе для русской печи с варочной плитой составляет 1:3. Однако многое зависит от жирности глины, так что подбирать точное соотношение нужно опытным путем. Стоит попробовать несколько вариантов раствора, сделав из каждого шарики, размером с теннисный шарик. Через три дня просушки оцениваем результаты. Желательно, чтобы было как можно меньше трещин, а на изломе глина не рассыпалась в пыль. Не помешает знать, что печи Кузнецова строят примерно таким же образом.

Обратите внимание, что при строительстве русской печи используется раствор двух типов. Тело печи складывается на раствор глины с песком, а вот для топки в раствор добавляют не песок, а шамотный порошок.

Перечень инструментов

Для работы вам потребуются такие инструменты:

1. Лопата.
2. Строительный и гидроуровень.
3. Отвес.
4. Мастерок.
5. Молоток-кирка или по возможности электрический плиткорез для подрезки кирпичей, а также киянка для подгонки кладки.
6. Расшивка для выполнения швов на фасаде.
7. Шнур в качестве ориентира для кладки.
8. Порядовка – для контроля толщины швов.
9. Правило для выравнивания фундамента при заливке.

Заливаем фундамент русской печи

Перед тем, как сложить русскую печь с лежанкой, под нее нужно залить фундамент. Он должен быть очень прочным и основательным, ведь вес русской печи достаточно большой.

Для заливки фундамента под русскую печку своими руками подготавливают стандартный бетонный раствор из цемента, песка и щебня в пропорции 1:3:4. Толщина заливки должна составлять не менее глубины промерзания грунта.

Тем не менее, поскольку в большинстве случаев русскую печку с плитой устанавливают по центру дома, фундамент заливают на песчано-гравийную подушку толщиной в 15-20 см на глубину около 70 см.

Порядок действий будет таким:

1. Копаем канаву.
2. Насыпаем подушку из гравия с песком и трамбуем ее.
3. Собираем опалубку, опускаем ее на дно котлована, а верхние ее края выравниваем по горизонтали.
4. Внутри опалубки размещаем арматурную сетку из прутьев 8-10 мм.
5. Заливаем бетонный раствор.

Обратите внимание, что для печи из кирпича с лежанкой и плитой нужно сооружать отдельный фундамент, который не будет стыковаться с основой дома. Между двумя монолитными конструкциями необходимо обеспечить зазор как минимум в 10 см, просыпав его песком.

Когда заливка фундамента завершена, нужно позаботиться об уплотнении бетона и устранении из него пузырьков воздуха. Для этих целей можно использовать гидропресс или же простой прут арматуры, сделав им частые проколы в стяжке.

Во время заливки основы под русскую печь с лежанкой в деревенском доме бетонный раствор нужно слегка перелить за края опалубки. Затем берем правило и выравниваем фундамент по горизонтали.

Когда выравнивание завершено поверх влажного раствора нужно насыпать тонкий слой сухого цемента и слегка его растереть, выполняя железнение. Для полного отвердения фундамента требуется 28 дней.

Перед дальнейшей кладкой самой печи на фундамент укладывают слой гидроизоляции, например 2 слоя рубероида.

Обратите внимание, что для русской печи с лежанкой размер фундамента должен быть больше ее основания как минимум на 10 см.

Кладка русской печи по рядам — как сложить своими руками

Чтобы успешно справиться с задачей, стоит соблюдать порядовку русской печи с лежанкой и плитой. Ее мы подробно опишем далее. Нужно сложить печь в доме своими руками пошагово, внимательно выполняя каждый этап кладки.

Итак, 1-й ряд выкладываем сплошным слоем. Его размер будет составлять 4,5×5 кирпичей. Толщина швов между обычными кирпичами будет составлять 7 мм, а вот при кладке шамотных кирпичей шов делают не толще 5 мм.

Следующие 2 ряда выкладываем аналогичным образом по чертежу русской печи с лежанкой. На этих уровнях начинаем формирование поддувала, не забыв установить для него дверцу 250×130 мм и 4 люка для прочистки 130×130 мм. На данном этапе также формируем горизонтальный дымоотводящий канал и нижний колпак.

Четвертый ряд кирпичей перекрывает заслонки люков и поддувала. В это же время начинается выкладка топливника. Обратите внимание, что размеры полнотелых и шамотных кирпичей должны быть одинаковыми. Поэтому используйте только изделия марки ША-8 или ШБ-8. Укладываем над поддувалом колосниковую решетку РД-6.

Формирование крайнего вертикального дымового канала начинается на 5 уровне. Его перекрывают кирпичами, одновременно расширив перегородку нижнего колпака. Не забудьте оставить вокруг колосников отверстие в 5 мм, чтобы металлу при нагревании было куда расширяться. Кроме того, на торцевых блоках топки необходимо сделать срезы под 45º.

Сооружая 6-й ряд маленькой русской печи своими руками, устанавливаем топочную дверку, а также заканчиваем перекрытие перегородки нижнего колпака. Размер дверцы ДТ-4 — 250×280 мм. Для надежности сквозь отверстия в дверцах топки и люков сначала продевают обожженную стальную проволоку, а затем вмуровывают ее в швы между рядами кладки.

На 7-м ряду начинаем кладку среднего дымового канала, а в остальном повторяем конфигурацию предыдущего уровня.

Частичное перекрытие нижнего колпака выполняем на 8-м ряду кладки.

9-й ряд кладки окончательно покрывает нижний колпак. Оставляем лишь отверстия для вертикальных дымовых каналов. Однако не делаем перегородку между топливником и вертикальным дымоотводом.

Перевязка свода колпака и монтаж варочной плиты в русской печи из кирпича своими руками выполняем на 10-м уровне. По периметру ряда укладываем металлический уголок 50×50 мм. Он защитит края кирпичей от сколов в процессе использования печи.

Обратите внимание на размеры чугунной поверхности. Лучше всего использовать плиту поменьше (размером 250×650 мм), чтобы ее края равномерно прогревались. Но если такую вы не сможете найти, подойдет и 400×700 мм, хотя и не так идеально. Не забудьте оставить между кирпичом и плитой компенсационный зазор в 5 мм.

В 11-м ряду продолжаем постройку вертикальных дымоотводящих каналов и выкладываем под горнила. Обратите внимание на размеры каналов. Все внутренние дымоотводы делают размером 250×130 мм, а крайний канал возле варочной поверхности можно слегка сузить.

На этом же этапе края варочной поверхности обкладывают кирпичом, из-за чего они сильно перегреваются и затрудняют замену плиты в случае необходимости. В левой части плитка обкладывается 2-мя шамотными кирпичами, склеенными и подрезанными под 45º.

Для склейки кирпичей подойдет специальный шамотный порошок, который используется при кладке всех огнеупорных кирпичей в печи.

Сама склейка выполняется так:

• Делаем диагональные срезы на кирпичах и полируем их до гладкости.
• Склеиваем кирпичи, наложив раствор слоем в 1 мм.
• Оставляем для просушки на 2-3 дня, после чего тщательно прокаливаем соединение в течение 7 часов.
• Проверяем результат. Если шов не изменился, можно укладывать кирпичи. Если расширился более чем на 3 мм – переделываем склейку.

Строение русской печи предполагает куполообразный свод варочной камеры. Его кладку начинают с 12-го ряда. В правом верхнем углу стоит предусмотреть дымоотводящее отверстие. Хотя если вы не рассчитываете использовать печку для обогрева, его можно и не делать.

Для кладки свода придется воспользоваться шаблоном. Его делают из фанерных листов. Берут две пластины, на них по бокам устанавливают две полусферы и обшивают все сверху тонкими досочками. Пластины помещают на кирпичи пода и поверх них начинают кладку свода. Обратите внимание, что закреплять шаблон нужно так, чтобы после сборки свода его можно было удалить.

Сам 12-й уровень на всем остальном пространстве печи повторяет конфигурацию предыдущего ряда.

13-й ряд при кладке кирпичной печи с лежанкой и плитой выполняется так же, как и нижний. Правда, на правой стенке кирпичи нужно укладывать подрезанные. При этом между сводом и стеной остается отступ в 3-4 мм.

Переход крайнего вертикального дымоотвода в средний канал выполняем на 14 ряду. Разогретые газы из топливника будут вымещать холодный воздух вниз в средний дымоотвод. В нем воздух будет прогреваться и выходить по крайнему каналу. Амбразуру горнила делают из двух полосок стали 50×6 мм, которые кладут поверх 14 ряда кирпичей.

На 15-м ряду нужно перекрыть амбразуру кирпичами. Их нужно срезать под 45º и склеить.

В 16-м ряду продолжаем возведение дымоотвода из варочной камеры справа и перехода между каналами с левой стороны печи.

Поверх 16-го ряда со стороны фасада печи укладывают уголок 50×50 мм и полосу из стали 50×6 мм. На них в 17 ряду размещаем перекрытие фасада, используя обычный способ кладки полнотелыми кирпичами.

На этом же этапе заканчиваем перекрытие бокового перехода между каналами, оставив отверстие 130×130 мм, и устанавливаем заслонку. Этой заслонкой будут пользоваться только летом, поскольку в основном угарные газы будут эвакуироваться по другим ходам.

Дымоотвод из варочной камеры перекрываем заслонкой на 18 ряду. Размер канала 130×130 мм. Из-за сводчатой формы варочной камеры над ней образовывается небольшая ниша. Ее заполняют смесью из колотых кирпичей и глиняного раствора.

На 19 и 20 уровнях русской печи из кирпича с лежанкой выполняют кладку горизонтальных ходов верхнего колпака, а также монтируют 4 люка размерами 130×130 мм для прочистки. Когда печь полностью просохнет, внутреннюю часть стыков люков промазывают глиной для герметизации и во избежание подсоса воздуха.

В 20-м ряду начинают постепенное сужение дымохода. Для этого кирпич в торце канала кладут со смещением внутрь не менее 30 мм и не более 60 мм.

Продолжаем сужать дымоход в 21-м ряду. Поверх кладки размещаем 2 стальные полосы 50×6 мм, на которые впоследствии ляжет перекрытие. Благодаря строению 19-21 рядов, формирующих верхний колпак, лежанка печи прогревается равномерно.

Перекрытие верхнего колпака начинаем с 22 ряда. Сначала ряд кирпичей максимально смещаем над ходами. А полное перекрытие колпака завершаем на 23 уровне, оставив лишь основной канал дымохода (260×260 мм) и дымосборник, расположенный над варочной поверхностью.

Ширина 24-го ряда меньше предыдущего на 2 кирпича. На этом этапе выполняется почти полное перекрытие дымосборника над плитой. Для этого укладываем несколько полосок стали. Площадка шириной в те самые 2 кирпича и станет лежанкой, хотя и достаточно узкой, чтобы на нее лечь.

25 ряд уже предыдущего еще на кирпич. К тому же, поверх дымовой камеры над плитой устанавливаем заслонку. Размеры хода с заслонкой — 260×260 мм.

В 26-м ряду выполняем перевязку трубы над заслонкой, так что ширина участка меньше нижнего ряда.

Три следующих ряда выкладывает аналогично 26-му. Однако в 27 ряду для перевязки подрезаем на ¼ центральные кирпичи с обеих сторон.

Для перекрытия дымосборного канала под 30 ряд кладем несколько стальных полосок 50×6 мм, после чего закрываем его. 31 ряд служит для перевязки предыдущего ряда. Таким образом, свободным остается лишь канал дымохода сечением 260×260 мм.

На последнем этапе нужно закончить выгон дымохода, который будет состоять из 6 кирпичей. До самого верха его размеры останутся неизменными — 260×260 мм.

Существуют различные проекты русских печей с лежанкой и плитой, однако описанная конструкция, разработанная Парфирьевым, наиболее проста в исполнении.

В качестве финишной отделки можно использовать керамическую плитку, штукатурку, либо оставить печку в первозданном виде – как вам больше понравится.

Просушка печи

Просушка русской печи длится приблизительно 30 дней. От этого требования отступать нельзя. Если вы решите затопить печь, не дожидаясь отведенного срока на просушку, то, скорее всего, в швах появятся трещины, и никакой замазкой устранить повреждения уже не удастся – придется все переделывать.

Рекомендации по правильной просушке печи:

• После выкладки печи, в период первых 14 дней должны быть открыты все задвижки и люки для прочистки для того чтобы вся конструкция смогла просушиться естественным путем. Как вариант, в топку можно поставить 200 ватную лампу накаливания, и включить ее на постоянку, чтобы воздух в ней смог беспрепятственно циркулировать.
• Далее следуют 14 дней принудительной сушки, при этом нужно будет закрыть дверцу топки и прочистные люки, открытыми должны остаться лишь заслонки. Во время активной сушки в первый и второй день нужно сжигать по 3-4 кг дров. После этого каждый день нужно прибавлять еще по 1-1,5 кг дров.
• На этапе сушки, перед переходом к протопке, следите за металлическими элементами печи – если на них перестанет конденсироваться влага, это будет свидетельствовать о том, что печь практически полностью высохла.
• Спустя еще две недели можно попытаться протопить печь на полную мощность. После целого дня протопки на следующий день все швы должны быть тщательно проверены на наличие повреждений, особенно возле топки. Малейшие трещинки замазываются не сразу, а в конце сезона.
• Если печь на протяжении длительного времени не протапливалась, ее запуск должен продолжаться на протяжении 3-4 дней.
• Иногда остывшая печь в начале отопительного сезона не хочет разгораться, или дымит. В таком случае нужно пооткрывать все нижние люки для прочистки и положить в каждый из них по комку смятой газеты. Спустя несколько минут после поджига газет должна возникнуть тяга, главное — не забыть после этого закрыть прочистные люки.

В завершение

В этой статье мы подробно узнали, как делать русскую печь своими руками. Оказывается, это не сложный процесс, и с ним сможет справиться каждый.

русских каминов. Они больше европейцы, чем русские, и больше печки, чем камина; но название прижилось, потому что они теплые, как шуба медведя и …

Шелтон, Вашингтон.

Гас Макнил из Шелтона, штат Вашингтон, был настроен скептически. Как может охапка прутьев и прутьев согреть дом площадью 1800 квадратных футов в течение 12 часов? И не только это, но и излучать тепло, даже если оно колеблется всего на 4 градуса от одного конца его дома к другому? Все это из так называемого « русского камина.»

« Потребовалось немного убедительности », — говорит его жена Мерл. Но в конце концов его убедили установить это массивное строение из кирпича и глины, когда они переделывали свою семейную комнату.

Теперь у Макнейлов два камина. Один из них — открытый очаг, облицованный полевым камнем, который дорог американскому сердцу как символ дома и тепла. Неважно, что большая часть тепла идет прямо в дымоход, и его необходимо увеличить с помощью других методов отопления.

Другой, русский камин, представляет собой большую кирпичную конструкцию с маленькой железной заслонкой с одной стороны, которая сохраняет в доме тепло даже от 68 до 70 градусов.

« Отопление дома с помощью русского камина обходится нам вдвое дешевле, чем использование электричества, — говорит г-жа Макнил. « Кроме того, наша вода предварительно нагревается до 150 градусов по медным трубкам, идущим от камина к водонагревателю ».

Люди веками использовали обогрев кирпичной кладки в Северо-Восточной Европе и Азии. Древние китайцы и корейцы использовали систему подземных дымоходов для обогрева полов, как и римляне. Жителям редких деревьев равнины на севере России, в Польше и на Балтике нужен был способ согреться в течение долгих суровых зим без использования большого количества дров.Результатом стал массивный каменный обогреватель, который через несколько оригинальных вариаций превратился в современную каменную печь.

На самом деле термин « русский камин » вводит в заблуждение. Обогреватель из кирпича и глины в семейной комнате Макнейлов представляет собой сочетание лучших элементов многовековых конструкций каменных печей восточноевропейцев, финнов и австро-германцев.

Это тоже не камин в строгом смысле этого слова. Как правило, перед глазами не увидишь рев и потрескивание открытого пламени, хотя для стойких огневиков можно установить стеклянные двери.И хотя поддерживать закрытую систему эффективнее, американцы предпочитают открытый огонь, и здесь доступно множество моделей с открытым очагом.

Каменная печь обеспечивает энергоэффективность от 70 до 90 процентов — если она правильно построена и обслуживается, так что используется почти вся энергия древесины. Для сравнения: типичный каменный камин имеет КПД от 10 до минус 10 процентов; дровяная печь лучистого типа имеет КПД от 50 до 70 процентов.

Существует множество различных типов обогрева кирпичной кладки, включая такие вариации, как кухонные плиты, закрытые камины или некоторые их комбинации.

Каменное отопление, вероятно, наиболее эффективно и красиво было продвинуто австрийцами и немцами при разработке изразцовой печи, или Кахелофена. Интерьер основан на том же принципе, что и каменные печи, но снаружи покрыт теплоудерживающей плиткой специального обжига, что позволяет использовать тот факт, что большая площадь поверхности будет удерживать больше тепла. Эти выпуклые полые блочные плитки бывают разных форм и цветов с рельефными узорами или углублениями, чтобы добавить дополнительную площадь поверхности для удержания тепла.Многие из них расписаны вручную и довольно красивы, что делает этот популярный в Европе метод отопления элегантным архитектурным дополнением.

Как и у любой системы отопления, есть свои недостатки. Во-первых, из-за своей массивности каменная печь лучше всего подходит для установки только во время строительства нового дома или ремонта.

Тем не менее, одна из ведущих компаний-подрядчиков по изготовлению каменных печей в США, Deitmeyer, Ward and Stroud, остров Вашон, Вашингтон, заявляет, что новую каменную печь можно построить практически в любом месте существующего дома, если может быть обеспечена структурная поддержка. .

Архитектор Гордон Култум из Сиэтла соглашается.

« Основная проблема при строительстве каменной печи — обеспечить достаточную опору для массивного веса кирпичей ».

По этой причине русский камин — это « в значительной степени новое домашнее явление », — говорит Дэвид Лайл. , который руководит исследованиями в области отопления в Алстеде, штат Нью-Хэмпшир, и является автором множества статей и книги по отоплению кирпичной кладки. « Каменная кладка — это более крупное вложение, чем бытовая техника », — говорит он. « Это образец архитектуры, который увеличивает стоимость дома, как камин, и окупается в долгосрочной перспективе.»

На самом деле, недавний опрос, проведенный журналом о ремоделировании, показал, что дополнительные камины имеют максимальную доходность от реконструкции (то есть от перепродажи) в 147 процентов.

Второе неудобство каменной печи заключается в том, что из-за своего размера она имеет задержку теплового отклика. Это не проблема поздней осенью и зимой, когда погода предсказуемо холодная, но весной и ранней осенью за погодой нужно внимательно следить. В худшем случае окно придется открыть, если день станет не по сезону жарким.

Стоимость — еще один важный фактор. Изготовленная на заказ модель мастером-каменщиком может стоить 5000 долларов за стандартную кирпичную печь и немного больше за плиточную модель.

В качестве альтернативы каменным плитам по индивидуальному заказу существуют также готовые модели, отмечает г-н Лайл. « Я думаю, что нам нужно перейти к модульному строительству в США, потому что у нас нет традиций каменной кладки для строительства этих печей », — говорит он. « Это способ обеспечить качество дизайна в мире, где не хватает мастеров.»

За дополнительной информацией обращайтесь в Ассоциацию специалистов по отоплению каменщиков, Дэйв Холланд, P.O. Box 669, Englewood, CO 81051.

Российская каменная печь для обогрева высокопроизводительного дома

11.12.2017

В холодные зимние месяцы приятно посидеть перед теплым огнем. Камины и дровяные печи создают уютную, гостеприимную обстановку. К сожалению, многие дровяные приборы не используют древесину эффективно и не подходят для дома с высокими эксплуатационными характеристиками.Когда Чип Уик представлял себе свой новый дом в Нортпорте, штат Мэн, он был вдохновлен использованием солнечной энергии и местной древесины для производства электроэнергии и тепла.

Российская каменная печь для обогрева

В его новом доме установлен инновационный российский каменный обогреватель производства Sheridan Brick & Stone Work в качестве основного источника тепла для дома. Его продуманный дизайн позволяет теплу постепенно рассеиваться по всему дому с 3 спальнями, создавая равномерную температуру из небольшого количества древесины. В сочетании с герметизацией и большим количеством теплоизоляции шестиугольный дом исключительно удобен и энергоэффективен.

«Из-за R-стоимости дома я был бы удивлен, если бы семья Вик использовала гораздо больше, чем 2 деревянных шнура в год», — говорит Эдвард Шеридан, владелец Sheridan Brick & Stone Work в Мидкосте, штат Мэн. «В зимние дни они, вероятно, будут зажигать два костра в день, а иногда и только один. Когда у вас есть огонь, вы сжигаете его при полном наклоне, вверх на 1700 градусов или выше, чтобы он стал как можно более горячим и сжигал все масла и газы во вторичной камере ».

Более высокие температуры повышают энергоэффективность обогревателя, — объясняет Шеридан.«Вы не горите постоянно; вы получите полное сгорание в коротком горячем огне и извлечете все возможное тепло. Вы хотите просто разводить огонь один или два раза в день. Это означает, что вы можете зажечь плиту утром, пойти на работу, а когда вы вернетесь вечером домой, плита все еще будет излучать тепло. Затем вы можете снова разжечь огонь перед сном, а когда вы просыпаетесь утром, в доме очень тепло ».

В каменной печи используется камень, добытый в местных карьерах, для скамейки и мантии, а также кирпич ручной формовки местного производства из Бостона.Недостатки кирпича придают ему фактуру и исторический вид. Местный камень имеет привлекательный синий оттенок, похожий на мыльный камень, который хорошо сочетается с кирпичом.

Даже при домашних температурах

Русская каменная печь с двумя колпаками и австрийской эко-топкой находится на первом этаже шестиугольного дома. Печь имеет подогреваемую скамью и печь для пиццы и спроектирована так, чтобы удерживать тепло как можно дольше.

«Если вы хотите отапливать дровами, вы получите больше сохраняемой тепловой энергии в доме с русской каменной печью», — говорит Шеридан.«У вас есть 5 тонн кирпичной массы, которые поглощают это тепло, как батарея, и продержатся от 12 до 15 часов. С точки зрения эффективности вы получаете максимальное удержание тепла от древесины. Вы не отправляете в дымоход действительно горячие газы, они имеют довольно низкую температуру, в отличие от многих дровяных печей. В этом весь гений! »

Кроме того, дом обладает множеством энергоэффективных функций. Окна и двери с тройным остеклением помогают предотвратить проникновение воздуха и соответствуют стандарту пассивного дома.Наружные стены и потолок имеют высокий коэффициент сопротивления R из-за большого количества выдувной целлюлозной изоляции. Воздушный тепловой насос, работающий от солнечной энергии, эффективно обогревает и охлаждает дом и является хорошим вторичным источником тепла, когда каменная печь не используется. Поскольку в целях экономии энергии в доме имеется воздухонепроницаемая изоляция, стратегия вентиляции важна для здоровья жильцов и долговечности дома.

Превосходное качество воздуха в помещении

Для поддержания здоровья и энергоэффективности домашнего воздуха в доме Wick есть системы вентиляции с рекуперацией тепла Zehnder.Агрегат ComfoAir расположен в механическом помещении в подвале и обеспечивает сбалансированную вентиляцию во всем доме.

В спальни, гостиную, кладовую и офис подается постоянный поток свежего отфильтрованного воздуха. Застарелый воздух удаляется из ванных комнат и кухни. Система вентиляции с рекуперацией тепла была интегрирована в дом. Зимой тепло рециркулирует от отработанного воздуха к приточному, что позволяет экономить энергию.

Семья Вик скоро переедет в свой новый уютный дом.Им обязательно понравятся виды на лес, скамейки с подогревом и очень низкие счета за электроэнергию.

Консультации для людей, строящих наши печи

Консультации для людей, строящих наши печи.

Перевод Алексея Чернова.

Как выбрать печь?

Вам необходимо выучить и понять некоторые правила, а также проделать определенную подготовительную работу, прежде чем вы начнете строительство. Прежде всего, вы должны сделать эскиз с планом этажа, показывающим предполагаемое расположение печи.Печь должна идеально обогревать все комнаты. Расположение печи следует выбирать таким образом, чтобы в каждой комнате была открыта некоторая площадь поверхности печи. Эта конкретная область поверхности должна производить достаточно тепла, чтобы покрыть потери тепла в соответствующем помещении. Перегородки должны быть прикреплены к печи в соответствии с правилами безопасности, указанными в стандарте ASTM, и только по углам или в местах расположения внутренних стен печи. Вам также нужно будет предусмотреть надлежащие зазоры вокруг дымохода и его расположение.В случае переоборудования существующего здания, расположение несущих балок или ферм, а также расположение существующего дымохода (если применимо) также должны быть определены заранее. Если для приложения требуется зеркальный дизайн существующей печи, вы можете прочитать чертежи с помощью зеркала или перевернуть чертежи с помощью компьютерного программного обеспечения. Расположение патрубка дымохода может быть изменено методом «дымовой камеры», учитывая, что высота потолка, конечно, допускает безопасное изменение.

О тепловой мощности.

Многие из моих печей не рассчитывают общую мощность и производительность каждой забойки из-за нехватки времени, поскольку всю работу выполняю только я. При необходимости эти расчеты могут провести специалисты. Для приблизительных расчетов существует эмпирическое правило, согласно которому 1 кв. М поверхности печи генерирует в среднем 500 Вт / ч при двух сжиганиях в день (верх печи обычно не учитывается, потому что часто верх утеплен и, следовательно, выделяет незначительное количество тепла).Например, печь размером 1x1x2 м имеет мощность 1000 Вт-ч на каждой стороне и, следовательно, 4000 Вт-ч в целом. Другими словами, в среднем эта плита вырабатывает 4 кВт-ч каждый час в течение 24-часового периода. (Для справки, 1 кВт = 3450 БТЕ). Тепловая мощность одной и той же печи при однократном топке в сутки может быть оценена как 0,6-0,7 тепловой мощности при двух нагрузках в сутки.

Теперь мы получаем запросы на проектирование и строительство печей из США, Канады, Франции, Германии, Нидерландов, Швеции, Испании и других стран.Нам часто задают вопрос, почему у наших печей такая низкая «производительность»? Например, шведская каминная топка «KEDDY 520» имеет мощность 14 кВт, а наша печь, например, всего около 4 кВт? У нашей печи мощность в 3,5 раза ниже, чем у «KEDDY»? Это неправильно. Попробуем найти ответ на этот вопрос. В разных книгах представлены разные способы выражения продукции: —

В книге, написанной Сосниным Ю. П. и Бухаркиным Е. Н., Стройиздат 1985, стр. 296, мощность рассчитывается на основе практического правила: 520-580 Вт / кв.м при двух обжигах в день (без комментариев).-

Книга Ковалевского И. И. «Печные работы», Москва, 1977, с. 13-14, говорится, что «нормальная тепловая мощность печи — это среднее количество тепла, выделяемого печью в течение 1 часа при двух сжиганиях в день» (без указания единиц измерения). В книге также приводится среднее значение выработки в ккал / кв. М-час (т.е. умноженное на период времени в часах — почасовая производительность). —

Школьник А.Е. «Отопление малоэтажных домов каменными печами», Москва, 1991, с. 9, таблица 2, говорит, что выработка измеряется в Вт / кв.м, не указывая, что это средняя почасовая производительность за период 24 часа.

Ковалевский И. И. говорит о теплопроизводительности за некоторый период времени, которая фактически является энергией или почасовой выработкой, которая отражает способность печи правильно отдавать тепловую энергию в течение 24 часов. Так определяют тепловую мощность печей в России (кВт * ч, МДж, ккал, кДж).

1 кВт * ч = 3,6 МДж = 860 ккал; 1000 ккал = 1163 кВт * ч; 1 МДж = 0,278 кВт * ч = 239 ккал.

1 ккал = 0,0012 кВт * ч = 0,0042 МДж; 1 кДж = 0,239 ккал; 1 ккал = 4,18 кДж.

Металлические топки и металлические печи западного производства по сути являются отопительными приборами, рассчитанными на разовую загрузку расчетного количества дров.Их обычно используют как дополнительный источник тепла в самый холодный период. Использовать такое металлическое отопительное устройство в качестве основного источника тепла — значит стать ему «рабом». Ночью вставать для загрузки агрегата очень неудобно, и невозможно поддерживать комфортную атмосферу, если жильцам дома приходится на какое-то время покинуть его. Значение тепловой мощности такого металлического изделия, указанное на упаковке, не может дать представления о том, какую площадь оно может обогреть. Я считаю, что указывать на упаковке площадь, которую отопительное устройство может нагреть, — это просто уловка продавца и несправедливая практика.Тепловая энергия может выделяться только при срабатывании такого устройства, а размер отапливаемой площади будет зависеть от ее теплопотерь. Я думаю, что для таких устройств мощность выражается как «номинальная / максимальная» без учета времени на размышления, просто для времени, в течение которого сжигается расчетная загрузка дров. Другими словами, это мощность топки (Вт) Qt = QdNt /3.6, где Qt — количество тепла, выделяющееся при сжигании расчетного количества дров за один час. Qd — количество тепла, выделяющееся при полном сгорании 1 кг дров.Nт — КПД. В руководствах к таким устройствам также сказано, что их можно использовать в двух режимах: максимальная мощность и медленное горение. Это объясняет, почему даны два разных числа для эффективности. Однако неизвестно, как можно увязать почасовые потери тепла отапливаемой площади со средней часовой производительностью от устройств за 24 часа.

Используя российские методы расчета мощности, наша печь, описанная выше, может выдавать 24×4 = 96 кВт * ч в течение 24 часов при двух нагрузках в день.Этот расчет по «практическому правилу» не привязан к количеству сожженных дров и мощности топки. Это усредненное значение тепловой мощности для печи, которая была сконструирована и правильно эксплуатировалась. В этом случае очень легко увязать почасовые потери тепла отапливаемой площади со средней часовой производительностью от печи за 24-часовой период времени. Если мы посмотрим на определения в книгах по физике, мощность определяется работой, выполненной в заданную единицу времени, и выражается в кВт. В то же время кВт описывается как единица мощности, которая равна энергии, выделяемой за один час.Мощность (выходная мощность) — это способность системы выполнять работу в заданной единице времени. Если мощность системы определяется в кВт, мы не можем ничего сказать о ее мощности, не указав количество времени, в течение которого система проработала (если, конечно, это количество больше одной единицы времени).

Например, если электрический нагреватель имеет номинальную мощность 2 кВт, это говорит нам, что он способен выделять 2 кВт * ч тепловой энергии в течение 1 часа. Соответственно, он будет выделять 1 кВт * ч за 1/2 часа и 24 кВт * ч за 12 часов работы.Напротив, маломощная металлическая система отопления, работающая на дровах, представляет собой нагреватель с одной загрузкой и не может работать в течение 24 часов без необходимости перезагрузки несколько раз в течение определенного периода времени. Он способен выделять энергию только в то время, когда горит огонь. В книге Миакелии К., Стройиздат 1987, стр. 14, говорит о потребности в тепле жилого дома площадью 1200 кв. Футов, что составляет от 3 до 4 кВт энергии, которая должна быть равномерно отпущена в течение длительного периода времени, то есть говорит о средней мощности печи в течение одного часа в кВт, которая имеет для производства энергии в течение времени больше одного.

Информация о мощности печей для саун и печей, которые обычно «перегреваются» из-за своей функции.

Печи для сауны — это, по сути, печи, которые по своему назначению нагреваются до гораздо более высоких температур, чем обычные бытовые печи. Все они имеют показатели эффективности, которые значительно ниже, чем у обычных бытовых печей. Печи для сауны необходимо топить в течение длительного времени, чтобы камни внутри печи и сауны были нагреты до желаемой температуры. По мере нагрева печи разница между температурой ее стенок и температурой газов уменьшается i.е. скорость теплоотдачи через стенки печи снижается. Это приводит к повышению температуры выхлопных газов в дымоходе, что снижает КПД. Это причина падения эффективности любой печи, которая «перегрета» — то есть топится чаще, чем была предназначена. Следует отметить, что в двухкапальных печах такое падение менее быстрое, чем в системах с принудительным движением, поскольку второй колпак действует как дополнительный теплообменник.

Дровяные котлы постоянного горения могут быть отнесены к тому же классу печей, поскольку они находятся в одинаковых условиях.На практике температура поверхности печи для сауны может достигать 160 ° C (320 ° F). В этом случае мощность 1 кв.м поверхности печи может быть более 1000 Вт / ч (точные данные отсутствуют). Утилизировать избыточное тепло выхлопных газов можно, установив дополнительное теплообменное устройство (одинарный или двойной колпак). В случае установки такого устройства необходимо установить перепускную заслонку, чтобы облегчить плавный запуск с холодной стадии.

Как читать наши рабочие чертежи.

Для создания рабочих чертежей мы используем программу ArchiCAD 5.0. Мы добавили более 100 конкретных элементов печи в библиотеку элементов, включая оборудование, теплообменники, специально вырезанные кирпичи и другие элементы печи. Однако эта созданная библиотека не может охватить все необходимые элементы из-за того, что наши печи часто сильно настраиваются, и очень сложно создавать новые элементы для каждого нового проекта. Поэтому вы можете заметить небольшое расхождение между планами и 3D-разрезами.Например, некоторые элементы библиотеки красного цвета (что обычно означает, что они представляют собой красный глиняный кирпич) могут использоваться в чертежах огнеупорных деталей. В этом случае такие элементы обычно отображаются на плане как огнеупорный кирпич, но на трехмерных сечениях выглядят красными.

Изначально я не планировал делать какие-либо из моих рисунков общедоступными. По этой причине я иногда использовал разные методы отображения одного и того же элемента. Кроме того, рисунки разрабатывались в течение длительного периода времени, иногда с разницей в несколько лет, и в различных средах.По этой причине часто невозможно изменить даже самую маленькую деталь на чертежах. Я не могу исправить все чертежи, чтобы они соответствовали определенному стандарту, так как это заняло бы огромное количество времени. Кроме того, подобное несоответствие существенно не меняет сути проекта.

Чертежи в описываемой программе строим по сетке, равной ширине обычного российского кирпича с швом из раствора. Дополнительно каждая ячейка (полкирпич) делится на 4 части.Все размеры кирпичей, части кирпича, размеры между стенами, размеры проемов и т.д. являются модульными до ячейки (1/4 половины кирпича или 1/8 полного кирпича). Поэтому все размеры на чертежах установлены и читаются как 1/8, 1/4, 3/8, 1/2, 5/8, 3/4 и 1 от полного кирпича. Это позволяет использовать чертежи в разных странах, где габариты кирпичей отличаются от российских на 10-15% по любому размеру. Для российских условий мы устанавливаем один кирпич размером 26×13см, включая шов из раствора (сетка 13×13см), и высотой 7см, включая шов в наших чертежах.Поэтому реальные габариты будут немного меньше.

Иногда некоторые блоки отсутствуют на трехмерных сечениях из-за особенностей программы ArchiCAD. Каждый кирпич рисуем как стену сеткой 13х13см. Жирная линия на краю кирпича представляет собой линию рисунка на кирпичной стене. Эти жирные линии должны быть разделены, чтобы избежать непредсказуемого отображения на трехмерных видах. Кроме того, если разрез снимается по жирной линии, этот кирпич становится невидимым на 3D-разрезе. Я должен проявить творческий подход, чтобы избежать таких искажений, которые требуют много времени и иногда являются сложными или невозможными вообще.К сожалению, у меня нет возможности исправить саму программу CAD, чтобы избежать этой проблемы.

Печное строительство.

В печах двустенной конструкции облицовка выполнена из обыкновенного русского красного глиняного кирпича размером 250х120х65 мм. Активная или огнеупорная футеровка топок одностенных печей выполняется из российского огнеупорного кирпича размером 250х120х65 мм. Толщина шва в облицовке составляет 5 мм. Общее количество кирпичей, необходимых для печи, можно определить с помощью практического правила: количество кирпичей в первом ряду умножается на количество рядов, а затем на 0.8 коэффициент. Этого количества будет достаточно для проекта, включая битые / поврежденные кирпичи. Огнеупорный кирпич можно посчитать по чертежам. Следует обратить внимание на то, почему выбирают огнеупорный кирпич. По возможности следует просмотреть сертификат продукта, чтобы убедиться, что этот конкретный кирпич подходит для вашего применения. Огнеупорные кирпичи создаются с учетом определенных химических / температурных требований и должны использоваться в соответствии с указаниями.

Некоторые из наших печей сконструированы только из красного глиняного кирпича.Такие печи обычно предназначены для периодического использования, например, дачные / садовые. Для увеличения срока службы таких печей рекомендуется выбирать глиняный кирпич лучшего качества. Я видел несколько проектов, в которых рассматривалось использование огнеупорного и глиняного кирпича в одной конструкции, не разделенных компенсатором. Скорость расширения огнеупорного и глиняного кирпича различна, что приводит к потенциальному растрескиванию. Поэтому мы никогда этого не делаем и также не рекомендуем смешивать кирпичи.

Не разрешается строительство однослойной печи из огнеупорного кирпича.Огнеупорный кирпич имеет более высокую теплопроводность и более высокую скорость расширения, что приводит к повышенной пожарной опасности. Между огнеупорным сердечником и облицовкой должен быть образован расширительный шов 4-6 мм. Для этой цели можно использовать как стандартный упаковочный картон, так и минеральную вату. Минеральная / керамическая вата используется вокруг металлических частей (дверей и т. Д.), Чтобы обеспечить возможность расширения.

Огнеупорная футеровка и огнеупорные сердечники строятся из огнеупорного кирпича, уложенного по краю, без учета расположения глиняных кирпичей в облицовке и с соблюдением общих правил склеивания.Огнеупорный кирпич разной толщины может использоваться в различных областях (2 ½ дюйма, 2 дюйма или 1 ¼ дюйма). Отметки высоты для каждого ряда, как в сердечнике, так и в облицовке, не указываются. Каждый следующий ряд кладется поверх предыдущего. Важно сохранять разницу между верхней и нижней отметками, указанными на рисунках. Также очень важно соблюдать все указанные значения высоты. Отметка высоты огнеупорного сердечника указана над стрелками; Высота облицовки должна быть рассчитана путем умножения количества рядов на 7см (высота ряда с швом).Разница в высоте между сердцевиной и облицовкой важна, если предполагается, что сердцевина будет покрыта обычным кирпичом сверху. Это облегчает необходимый компенсатор. В таких случаях, например, красная заливка в следующем ряду означает компенсационный материал в таком компенсаторе.

Основное правило для конструкции с двойной обшивкой гласит, что огнеупорный сердечник должен иметь компенсационный шов по всему периметру, чтобы позволить сердечнику свободно перемещаться во всех направлениях без разрушения / растрескивания облицовки.Внутренние стены шириной ¼ кирпича можно класть ровно или по краю, как вам удобнее. Необходимо разрезать несколько кирпичей, если кирпичи показаны уложенными ровно, и на краю в одном ряду, если необходимо поддерживать связь. Огнеупорный кирпич кладется по краю над дверцей топки в печах ОИК (высота ряда 124 мм или 118 мм). В этом случае между дверью и верхом ряда остается зазор. Щель заполняется обрезным огнеупорным кирпичом. Печи с огнеупорной футеровкой и варочной панелью также имеют ряд огнеупорных кирпичей непосредственно над дверцей топки.Эти кирпичи в трехмерном сечении показаны красным цветом, что на самом деле представляет собой огнеупорный кирпич. Причины такого несоответствия подробно описаны в начале статьи. Чугунная фурнитура (двери и т. Д.) Устанавливается с компенсационным зазором 5 мм по периметру. Стык заполняется минеральной / керамической ватой или любым другим подходящим минеральным материалом. Такой компенсатор необходимо также установить вокруг варочных панелей.

Варочная панель устанавливается в прорези в кирпичах непосредственно под ней. Варочную панель устанавливают в глиняную ступку, чтобы выровнять ее.Затем раствор выскабливают из зазоров между варочной панелью и кирпичами, и зазоры заполняют минеральной / керамической ватой. Следующий ряд укладывается частично поверх варочной панели с прослойкой минеральной ваты между чугуном и раствором. Таким образом, варочная панель будет свободно перемещаться при тепловом расширении в любом направлении. Если вырезать верхний кирпич вместо нижнего, то расширительные щели будут заполнены строительным раствором, от которого будет невозможно выбраться.

Огнеупорный кирпич над дверями топки может поддерживаться несколькими способами: путем сооружения арки, с помощью огнеупорной перемычки, отлитой на месте или изготовленной заранее.Практически во всех наших печах используется стандартная русская печная фурнитура. Размер и количество метизов определяется по чертежам. Перечень материалов по каждой модели не предоставлен из-за нехватки времени.

Облицовку каменки из глиняного кирпича необходимо армировать оцинкованной сеткой, уложенной через каждый второй ряд. Такая проволочная полоса укладывается примерно на ½ дюйма от внешней поверхности. Наружную поверхность облицовки глиняного кирпича в наших печах можно загерметизировать специальным герметиком SUPI SAUNASUOIA производства финской фирмы TIKURILLA.Герметизировать можно только полностью затвердевшую и сухую печь. Перед нанесением герметика убедитесь, что кирпичи тщательно очищены. Чтобы заделать кирпичную кладку, начните сверху с наименее открытой стены и двигайтесь вниз. В кирпичной кладке оставляются промывные отверстия для очистки камер и каналов печи при строительстве и эксплуатации. Эти отверстия можно закрыть кирпичом, уложенным по краю, или закрыть специальными дверцами для сажи, доступными от некоторых финских производителей. Колокольные печи могут не нуждаться в чистке годами при условии правильного использования.

Кирпич глиняный снаружи облицовки уложен на глиняный раствор. В глине для раствора можно копать (как это всегда делали раньше). Существуют специальные методы для определения его пригодности, и строителю-любителю может быть непросто следовать им. Хотя можно выкопать собственную глину и замешать хороший раствор, добавив необходимое количество чистого песка, покупка сухой чистой глины в мешках в магазине керамических изделий / каменной кладки может быть предпочтительнее для строителя-любителя. Сухая глина в мешках, подходящая для приготовления раствора, должна быть максимально приближена к естественному состоянию (без добавок) и должна быть достаточно липкой.Красная арт-глина, производимая Resco Co. в США, является хорошим примером. Такая глина смешивается с чистым кирпичным песком в соотношении 1 часть глины на 3-3,5 части песка. Приблизительное количество глиняного раствора, необходимого для укладки 500 кирпичей, составляет 0,18-0,2 м3 (1 м3 = 41 фут3). Рекомендуется укладывать огнеупорный кирпич в специальный огнеупорный раствор, доступный у большинства поставщиков кладки.

Кирпич перед кладкой не окунаем в воду. Вообще говоря, этой практики следует по возможности избегать. Глиняный раствор — это мягкий раствор, затвердевающий при высыхании.Это позволяет успешно класть большинство кирпичей без окунания. Для мягких кирпичей (регенерированных кирпичей), уложенных в цементные растворы, может потребоваться погружение. Глиняный раствор из швов в печи, который не обжигался, можно использовать снова, добавив необходимое количество воды. «Обожженный» раствор не подлежит переработке, так как обожженная глина навсегда меняет свои свойства. Восстановленный кирпич со следами обожженной глины необходимо тщательно очистить, чтобы обеспечить хорошее сцепление с новой кирпичной кладкой. Погруженные кирпичи впитывают сотни литров воды.Вся эта вода должна быть испарена во время отверждения и высыхания позже. Это значительно увеличивает время высыхания. Если топка топится, в ней по-прежнему остается много воды, внутри активной зоны может скопиться чрезмерное количество сажи. После сушки такой печи может потребоваться полная очистка. Если в кирпичной кладке много воды, рекомендуется сушить печи с помощью электронагревателей или аналогичных устройств вместо сушки путем пожара.

Принципы устройства печей в системе свободного движения газа ».

Печи, построенные по принципам Системы свободного движения газа, очень просты. Это один или два колокола (камеры), поставленные один на другой или один рядом с другим. Колокол — это, по сути, перевернутая кирпичная «шапка», в которой кирпичные стены и / или колонны поддерживают потолок. В нижней части колпака расположены два отверстия: одно — вход, где горячие газы входят в колпак, а другое — выход, где выхлопные газы живут в колпаке. По этой схеме построен верхний колокол, где выход — это выход в дымоход.В нижнем колпаке такой выход представляет собой вход в восходящий канал (каналы), по которому газы проходят из нижнего колпака в верхний. Нижняя часть печи представляет собой топку, размещенную в колпаке по определенным правилам. Такие правила перечислены в статьях «Основы строительства печей», «Строительство многоярусных печей», «Основы строительства котлов», «Банные печи», «Пиролизные котлы» и других, доступных на нашем сайте.

Печник-любитель обычно начинает понимать принцип работы печи уже после того, как построил свою первую.Желание что-то изменить, улучшить может возникнуть как у строителя-любителя, так и у профессионала, еще не знакомого с нашей Системой. Однако ни у одного из них нет полного понимания всех причин для конкретного решения. Как правило, любое изменение конструкции печи отрицательно сказывается на ее работе. Сейчас хорошо известно, что если есть какие-то места, где что-то не до конца понято, эти места будут потенциальными целями для ошибки. Поэтому все изменения нужно согласовывать со мной.Изменения будут приняты и использованы в нашей работе, если они принесут пользу. Объясню, в чем проблема, если предложенная переделка ошибочна.

Фундамент

Фундамент для печи должен быть выполнен в соответствии с существующими местными строительными нормами и правилами, с соблюдением необходимой глубины, толщины, усиления и выступа. Фундамент для конкретных условий (высокий уровень грунтовых вод, насыпные грунтовые условия, дополнительный вес и т. Д.) Должен быть спроектирован квалифицированным инженером. Недопустимо строительство печи на фундаменте, состоящем из нескольких независимых опор, так как это может привести к неравномерной установке печи и ее растрескиванию.Фундамент печи следует отделить от фундамента здания по той же причине.

Несколько слов о выборе каменной печи отопления

Когда кто-то решает выбрать каменную каменную печь на дровах в качестве основной системы отопления в своем доме, необходимо уделить особое внимание тому, чтобы система была спроектирована. соответствовать их требованиям и обеспечивать желаемый уровень комфорта. Клиент и его семья должны участвовать в выборе системы и ее компонентов для своего дома.В русском языке есть поговорка, которая гласит, что дом нужно строить, начиная с печи, а это означает, что дом должен быть построен вокруг каменной печи, а не наоборот. Это лучший подход, если система обогрева кирпичной кладки будет основным источником тепла.

Система свободного движения газа позволяет создавать комплексные системы печного отопления практически для любого здания с любыми требованиями. Такой проект идеально делается, согласовывая усилия заказчика, его архитектора и дизайнера.В таком проекте может быть как одинарная плита, так и многоярусные печи разного функционального назначения. Печи можно строить как со встроенным камином, так и без него. Один из наших высокоэффективных дровяных котлов может использоваться для нагрева воды в гидравлических системах, в проект можно включить печь для сауны или открытый комплекс и т. Д. Ответственность за то, чтобы система была спроектирована для лучшая производительность. Если клиент настаивает на решении, которое создаст проблемы, и не желает прислушиваться к советам проектировщика печи, лучше отказаться от построения неисправной системы, чем слепо следовать желанию клиента.Всегда ценится отличная производительность, а неисправная система никогда никого не удовлетворит; и не имеет значения, что именно идея клиента, а не дизайнера, стояла за решением, привела к проблеме, которую очень трудно или невозможно исправить.

Условные обозначения.

Игорь Кузнецов.Екатеринбург, (343) 3077303 e-mail: [email protected]; http://stove.ru

17/04/2006 © Игорь Кузнецов «Печи Кузнецова»

Каменная каменка • Вместо

Также известны как каменные печи, качелофены, русские камины, финские камины, шведские печи, изразцовые печи , противоточные камины, лучистые камины и камины-накопители.

Зачем нужен каменный обогреватель?

Внутри каменные печи горят сильнее, чем металлические дровяные печи, и их извилистый лабиринт дымоходов (перегородок) нагревает окружающую каменную кладку, которая затем выделяет тепло в течение 18–24 часов.Температура внутри некоторых каменных обогревателей может достигать 2000 градусов (против 700 внутри металлической печи), но они остаются комфортными на ощупь на поверхности. При таких высоких внутренних температурах углеводородные газы воспламеняются, оставляя минимальное загрязнение.

Как работает каменный обогреватель

При сжигании древесины около 30% выделяемого тепла обеспечивается твердыми частицами древесины, а 70% тепла содержится в выделяемых газах. Если летучие газы не полностью сгорают, они улетучиваются в виде потерь тепла и загрязняющих выбросов твердых частиц.Зажигание и последующее извлечение тепла из дымовых газов превращает почти каждую унцию древесины в энергию. Медленное горение, низкотемпературное горение с низким содержанием кислорода дает смолу и углеводороды, быстрое, горячее горение с подачей воздуха сжигает загрязняющие вещества. Добавьте аккумуляторную батарею (кладку), и вы получите очень эффективную, экологически чистую систему отопления. Металлическая печь быстро отдает тепло, таким образом, никогда не позволяя внутренней температуре горения достичь 1100 градусов по Фаренгейту, необходимых для воспламенения всех газов.

Каменный обогреватель использует меньше древесины

Поскольку накопленное тепло медленно излучается из кирпичной кладки, в большинстве случаев необходимо разжигать огонь только один раз в день.В очень холодных условиях вам может понадобиться разжигать два костра в день. За металлическими дровяными печами необходимо следить, чтобы они постоянно колебались от пиковых высоких температур до полного отсутствия тепла, когда огонь погас.

Если вы утопите дымоход в металлической дровяной печи, вы увеличите выбросы загрязняющих веществ, поскольку дрова сгорают не полностью. Каменный обогреватель всегда сжигает древесину при максимальной температуре, если вы хотите меньше тепла, вы просто используете меньше древесины. В хорошо изолированном доме каменный обогреватель будет использовать на 1/3 (или намного) меньше древесины, чем дом, отапливаемый старинной металлической дровяной печью.Хорошо спроектированный каменный обогреватель может легко превзойти большинство металлических дровяных печей с рейтингом EPA. И, как и дровяная печь, каменный обогреватель может выходить через металлический дымоход.

Каменный обогреватель: древняя зеленая технология

Каменная печь использовалась в самых разных формах почти во всех древних северных культурах, от печи Канг возрастом 7200 лет в Китае до Гипокоста в Древнем Риме. В Северной Европе 500-600 лет назад из-за продолжительных холодов местной древесины стало не хватать, и каменные обогреватели стали обычным явлением из-за их эффективности.

За последние сто лет каменный обогреватель заменили грязный уголь, затем масло. Древесина является возобновляемым ресурсом и поглощает CO2 по мере роста. При сжигании выделяется примерно такое же количество окиси углерода, углекислого газа и метана, которое могло бы произойти, если бы древесина разлагалась естественным образом на лесной подстилке. извлекается эффективно и чисто.

Хотя эти эффективные обогреватели были и остаются популярными в России и Северной Европе, в Соединенных Штатах никогда не было дефицита дров, поэтому каменный обогреватель был заменен дровяной металлической печью.Учитывая, что каменные обогреватели эффективны и мало загрязняют окружающую среду, Соединенным Штатам следует присмотреться к ним повнимательнее.

Как имитировать каменный обогреватель

Окружите сердечник обогревателя камнем, кирпичом, штукатуркой или плиткой. Хотя наборы доступны, это не проект для новичков в каменной кладке (см. Раздел ресурсов). А пока, прежде чем построить одну, я просто сложу большие камни вокруг дровяной печи.

36 Удивительные вдохновения для каменной печи

1) Kachelofen

Каменная каменка — новая печь, основанная на старой конструкции.Качелофен — это дровяная печь, облицованная керамической плиткой, внутри которой выложены каменные каналы, похожие на лабиринт. Извилистый выхлопной газ нагревает окружающую кладку, которая затем медленно излучает тепло. Небольшая дверца без окон позволяет огню очень сильно разгораться внутри обогревателя. Высокая температура и добавление второй камеры сгорания сжигают загрязняющие летучие газы и эффективно превращают их в тепло. Дополнительные примеры см. На сайте biofireinc.com.

2) Качел Плитка

Качелофен облицован методом биофайринка.com. Внутренний огнеупорный кирпич окружен специальной плиткой «качель».

3) Лепнина и плитка

Утеплитель для лепнины и плитки. Дополнительную информацию можно найти на сайте fliesen-ofen-ritter.at.

4) Старинный обогреватель

Старомодный каменный обогреватель, облицованный лепниной и плиткой. Fliesen + Ofenbau Ritter GmbH, дополнительную информацию можно найти на своем веб-сайте.

5) Каменный обогреватель в деревенском стиле

Этот каменный обогреватель с черной отделкой придает элегантность любой комнате.

6) Под влиянием Азии

Каменный обогреватель с азиатским влиянием. Только особые плитки «качель» могут касаться внутреннего огнеупорного кирпича, все остальные плитки должны располагаться на некотором расстоянии от внутренней кладки, иначе они треснут. Дополнительные изображения можно найти на fliesen-ofen-ritter.at.

7) Обогреватель с лепниной

Обогреватель для лепнины и плитки. biofireinc.com Маленькая дверца удерживает тепло внутри, что упрощает достижение высоких температур сгорания.

8) Схема качелофена

Внутри качелофена.Каналы или перегородки эффективно отводят тепло от выхлопных газов.

9) Финский каменный обогреватель

Изразцовый каменный обогреватель в Финляндии. Правительство Финляндии поощряет использование каменных обогревателей с налоговыми льготами, программа оказалась настолько успешной, что 90% новых домов имеют каменные обогреватели. Другие вдохновляющие фотографии можно найти на contura.eu.

10) Какелугн

Шведская печь или какелугн. В интерьере каменные перегородки, снаружи — изогнутая плитка.Внутри на самом деле много кладки, чтобы впитать тепло. На сайте Contura есть и другие замечательные примеры.

11) Скамья с подогревом

Обогреватель для кирпичной кладки с подогреваемой скамьей в Дании. Утеплитель с толщиной фасада 3-4 дюйма дает умеренную теплопередачу, не слишком быструю, не слишком медленную. Автор Ларс Хельбро. Первоначально можно найти на stenovne.dk

12) Горный обогреватель

Каменный обогреватель может быть отличным способом обогрева хижины или горного дома. Эти обогреватели не только привлекают внимание, но и эффективны.

13) Уютный уголок для чтения

Каменка для кирпичной кладки в Дании от Lars Helbro. Для получения дополнительных идей посетите stenovne.dk.

14) Стена обогрева

Этот каменный обогреватель действует как стена между двумя комнатами в Квебеке, Канада. Автор: maconneriegillesgoyette.

15) Обогреватель из регенерированного кирпича

Обогреватель из регенерированного кирпича, сделанный из регенерированного кирпича, песчано-известкового раствора, сиреневого голубого камня и сердечника обогревателя Heat-Kit. Автор Уильям Дэвенпорт, turtlerockheat.com. Чтобы уменьшить напряжение, каменные обогреватели в Северной Америке обычно строятся с системой двойных стен; огнеупорный сердечник, включающий топку и каналы или перегородки, а также отдельную облицовку из каменной кладки.В противном случае тепло огнеупорного кирпича может привести к растрескиванию фасада, хотя на кирпич меньше всего будет воздействовать.

Циркуляция нагревателя кирпичной кладки

Направление дымовых газов через ряд перегородок нагревает окружающую кладку. Перегородки могут изгибаться во многих направлениях. Некоторые перегородки печки перемещают выхлоп из стороны в сторону, некоторые вверх и вниз, некоторые спереди назад и наоборот. В основании каменки всегда есть источник воздуха, который питает огонь.

Тем не менее, слишком длинные и извитые дымоходы могут ограничивать тягу через систему, поскольку каждое изменение направления создает сопротивление потоку газа и снижает всасывающую тягу дымохода.Эта диаграмма и информация изначально были найдены на сайте «energybible. ru / bio_energy / masonry_stoves.html ».

16) Carsten Homestead

Обогреватель для каменной кладки с обогревом вокруг обогреваемой скамьи, печью с прямым огнем (со стороны кухни) и хранилищем дров от Carsten Homstead из Массачусетса. Первоначально найдено на homespunworks.com.

17) Rustic Heater

В этой каменной печи в Берлингтоне, штат Вермонт, на кухне установлена ​​печь для выпечки. Масоны: Уильям Давенпорт, Спенсер Блэквелл, Норберт Сенф.На сайте Turtle Rock Heat есть больше информации и идей. Первоначально найдено на сайте turtlerockheat.com

18) Нагреватель с сердечником

Каменный обогреватель с сердечником из набора тепла. Если масса фасада слишком велика, 5 дюймов или более, масса может замедлить теплообмен. Эффективный обогреватель должен производить тепло с той же скоростью, с которой оно отводится (излучается). Размер топки также должен соответствовать размеру каменки и жилища.

19) Внутреннее отопление

Неэффективно устанавливать обогреватель на наружную стену.На внешней стене та часть кладки, которая обращена наружу, будет просто нагревать наружный воздух. Этот обогреватель представляет собой внутреннюю стену. Каменный обогреватель Vermont от smithandvansant.

20) Обогреватель из Канады

Дымоход каменного обогревателя может быть керамическим или металлическим. Большие топки снижают эффективность сгорания и производят более высокие выбросы. Если окно оставлено маленьким, тепло будет поглощаться кладкой. Канадский обогреватель от bien-o-chaud-portail-poeles-et-foyers.Первоначально можно найти на сайте bien-o-chaud-portail-poeles-et-foyers.com

21) Обогреватель из мыльного камня

Плитка из мыльного камня придает модернизированный стиль этому каменному обогревателю.

22) Кирпичный обогреватель

Кирпичный обогреватель. Нет причин, по которым некоторые обогреватели не могут быть низкими и длинными. На противоположной стороне каменки находится дровяная плита. Больше изображений можно найти на stenovne.dk. Первоначально найдено на stenovne.dk

23) Централизованное расположение

Каменные обогреватели лучше всего размещать в центре дома.Кухонная сторона каменки облицована кирпичом. Обогреватель Массачусетса от Стива Бушуэя, ultimateridgehook. Ядро от heatkit.

24) Сланцевый обогреватель

Местный сланец покрывает этот каменный обогреватель в Вермонте Уильямом Дэвенпортом. Каменка имеет дверцы с обеих сторон. Более подробная информация представлена ​​на сайте Turtle Rock Heat. Первоначально найдено на turtlerockheat.com

25) Бетонный обогреватель

Каменный обогреватель, который простирается в комнату с другой стороны стены. Бетонные плиты по индивидуальному заказу, сталь, верх ящика из черного ореха, голубой камень, сиреневый голубой камень.Первоначально их можно найти по адресу turtlerockheat.com/charlotte.html

26) Обогреватели Tulikivi

Обогреватели из мыльного камня бывают самых разных форм и размеров. Мыльный камень по своим тепловым свойствам превосходит любой другой камень, кирпич или лепнину. Эти обогреватели Tulikivi находятся в выставочном зале virginiaradiant. Фотографии собираемого Туликиви: mha-net.org

27) Обогреватель с окном

Каменный обогреватель с большими прозрачными окнами. Большая топка снижает эффективность сгорания и производит более высокие выбросы.Прозрачные обогреватели также увеличивают количество тепла, выходящего из топки, и, следовательно, понижают температуру сгорания и производят более высокие выбросы. Посетите brunner.de для получения дополнительной информации.

28) Ванная комната с подогревом

Каменный обогреватель в ванной от Peacedesign. Если расстояние от сердцевины до поверхности печи очень велико (5 дюймов или более) или сложное (много слоев), тепло будет излучаться очень медленно. Эффективный обогреватель должен производить тепло с той же скоростью, с которой оно отдается (излучается).Массивный обогреватель также будет намного медленнее реагировать на изменения температуры.

29) Обогреватель мозаики

Обогреватель лепнины и мозаики. Ядро от Heat-kit. Более подробная информация доступна на mha-net.org.

30) Утеплитель в Нью-Йорке

Плитка серого цвета имеет чистый вид, что делает ее идеальным вариантом для современного стиля.

31) Дровяная печь

Дровяная печь снизу, кафель Качелофен сверху. Эта печь будет передавать вам быстрое и прямое тепло, проходящее через металл, и более медленное, лучистое тепло от верхних перегородок из каменной кладки, поверхность которых облицована плиткой.Однако из-за того, что металл так быстро отдает тепло, эта печь может не достичь внутренней температуры, необходимой для сжигания всех углеводородов. Другие деревянные печи можно найти на сайте ofenhaus-hoppe.de. Первоначально было найдено по адресу ofenhaus-hoppe.de/kachel%C3%B6fen.html

32) Каменный обогреватель для двухэтажного дома

В двухэтажном доме это одно из лучших мест для каменного обогревателя. Полная галерея этого обогревателя доступна на erdwerk-keramik.at.

33) Miodula Hotel

Каменный обогреватель в отеле Via Miodula, Польша.Вы можете найти больше изображений на сайте villamiodula.pl.

34) Французская печь

Каменная печь во Франции от poele-cuisiniere.fr. Помните, что если нет пламени, половина древесины тратится как дым…

35) Обогреватель с глиняной штукатуркой

Этот каменный обогреватель облицован той же глиняной штукатуркой, что и стены основного этажа. На скамейке с подогревом, покрытой песчаником, в зимние дни можно согреться. Автор: Gimme Shelter Construction. Больше фотографий и описаний можно найти на gimmeshelteronline.com.

36) Утеплитель для тротуарной плитки

Каменный утеплитель из тротуарной плитки. Но этот обогреватель, скорее всего, не будет передавать код в США. Подробнее об этом обогревателе можно узнать на envisioneer.net.

Как работает противоточный нагреватель

Схема противоточного нагревателя

По мере того, как огонь горит, воздух втягивается через воздухозаборник первичного воздуха (b), проходит вверх через решетку в полу топки (c) и питается горящий лес. Благодаря конструкции топки и ее наклонному потолку тепло, излучаемое от огня, отражается от стен топки обратно в огонь, помогая получить температуру топки 600 градусов по Цельсию.предпосылка для вторичного воспламенения.

Воздух из забора вторичного воздуха ( d ), расположенного в загрузочных дверях, пламя и несгоревшие газы устремляются вверх через узкое горло в потолке топки ( e ) и попадают во вторичную камеру сгорания ( f ) . Из-за наклонного потолка пламя, воздух и газы находятся под небольшим давлением.

Пройдя через горловину, они расширяются, переворачиваются и перемешиваются, обеспечивая вторичное сгорание и температуру около 900 градусов C (2200 градусов F).Горячие газы проходят через верхнюю часть боковых стенок вторичной камеры сгорания в вертикальные дымоходы по обеим сторонам нагревателя. ( g ) Горячий воздух, вытягиваемый вытяжкой из дымохода, течет по дымоходам, передавая свое тепло. к стенкам дымохода перед входом в дымоход у основания каменки ( г ). Via: pyromasse.ca

Обратите внимание на рисунки справа: каналы (перегородки) могут изгибаться вверх и вниз, из стороны в сторону или и то, и другое. Изначально графика пришла с сайта www.бостон. ru / realestate / news / article / 2009/01/11 / masonry_heaters ».

Марк Твен о каменной печи (Кахелофен)

«Возьмем, к примеру, немецкую печь — где ее можно найти за пределами Германии? Я уверен, что никогда не видел, чтобы немецкий язык не был языком региона. И все же это, по большому счету, лучшая печь, самая удобная и экономичная из всех, что когда-либо были изобретены. Необразованному незнакомцу это ничего не обещает; но вскоре он обнаружит, что это мастерски исполнитель, несмотря на все это.

В нем есть небольшая дверь, в которую нельзя попасть — дверь, которая по глупости кажется несоразмерной остальной части здания; тем не менее, дверь правильная, поскольку нет необходимости, чтобы в нее попадало громоздкое топливо. Топливо используется малогабаритное, и его на удивление мало. Дверь открывается в крошечную пещеру, в которой не будет больше топлива, чем ребенок может унести на руках. Процесс стрельбы быстрый и простой. В половине восьмого холодным утром тендер приносит небольшую корзину, полную тонких сосновых прутьев — скажем, модифицированную охапку — и кладет половину из них, зажигает спичкой и закрывает дверь.Они сгорают через десять-двенадцать минут. Затем он кладет остатки, запирает дверь и уносит ключ. Работа сделана. Он не придет до следующего утра.

В течение всего дня и до полуночи во всех частях комнаты будет восхитительно тепло и комфортно, не будет ни головной боли, ни чувства близости или угнетения. В американской комнате, отапливаемой паром, горячей водой или открытым огнем, самая теплая зона возле регистра или камина — тепло неравномерно распределяется по комнате; но в немецкой комнате комфортно как в одной ее части, так и в другой.Находясь рядом с плитой, ничего не приобретается и не теряется. Его поверхность не горячая; на него можно положить руку и не обжечься. Обдумайте эти вещи. Одного выстрела хватает на день; стоимость почти ничего; выделяемое тепло одинаково в течение всего дня, а не поочередно слишком жарко и слишком холодно; можно спокойно погрузиться в свои дела; ему не нужно беспокоиться о пожаре; весь его день — это осуществленная мечта о телесном комфорте.

Америка могла бы принять эту печь, но делает ли Америка это? Американская дровяная печь любой породы — это ужас.Там, где он есть, не может быть спокойствия ума. Требует большего внимания, чем младенец. Его нужно кормить время от времени, за ним нужно все время наблюдать; и за любую награду вы будете прожарены половину своего времени и заморозить другую половину. Он не согревает ни часть комнаты, а свою часть; он вызывает головные боли и удушье, вызывает ощущение сухости и лихорадки на коже; и когда приходит ваш счет за древесину, вы думаете, что поддерживали вулкан ». — Из Europe and Elsewhere , опубликовано посмертно в 1923 году.

Как построить каменный обогреватель

Ресурсы каменного обогревателя

Каменный обогреватель: двери

Планы качелофена

Сертифицированный каменщик каменщиков

Модульные / отдельно стоящие каменные обогреватели

Винтажные каменные каменки 904 старинные каменные печи 904 904 старинные каменные печи 904

.com

Обогреватели из каменной кладки

Горение гранул в каменной печи на дровах. heatkit.com

Вставки для каменных нагревателей

Лучшие книги по каменным нагревателям

Каменные нагреватели: проектирование, строительство и жизнь с кусочком солнца, Кен Матес

Книга каменных печей: заново открывая старый способ утепления Дэвид Лайл

Ищу планы каменной печи (форум дровяных печей в Перми)

Кэти Кертис писала: Русский печник Игорь Кузнецов предоставляет рабочие чертежи для многих печей.Его веб-сайт:

http://www.stove.ru/index.php?lng=1&rs=16

Если вы посмотрите вниз в левой части страницы до «рабочих чертежей», вы найдете большое количество чертежей.

Я построил одну из его печей десять лет назад. Вот рабочие чертежи того, что я построил:

http://www.stove.ru/index.php?lng=1&rs=138

Вот видео сборки:

Эта печь потрясающая. Чудесное тепло выделяется на очень небольшом количестве древесины.У меня в жизни было много печей, но ничто не сравнится с этой.

Хорошая сборка.

«Русская ракета» тоже создана по его рисункам. Отличная идея пометить каждый курс своим номером. Единственное, на что следует обращать внимание, — это на разницу в размерах кирпича. Русский огнеупорный кирпич больше, чем у нас в Северной Америке. И, конечно, если для облицовки использовать глиняный кирпич, он снова станет меньше. Таким образом, ваш готовый размер может быть меньше, чем указано на рисунке.Также любой из наборов фотографий Wild Acres построек почти как план на сайте MHA.

В качестве примечания для тех, кто думает, что это слишком дорого, по этим планам были построены обогреватели из самодельного сырцового кирпича, которые работают хорошо. Приятно сделать хотя бы топку из огнеупорного кирпича … в топке используется примерно то же количество огнеупорных кирпичей, что и в RMH из книги, и при этом используются более дешевые высокоплотные. Эти огнеупорные кирпичи бесплатны, если вы найдете кого-нибудь, кто тушит костер.Я получил свой от человека, который был счастлив, что я взял столько, сколько я хотел (и больше), чтобы ему было меньше проблем (мне еще предстоит что-то построить с ними). Для раствора используйте глиняный шликер (тонкий брусчатку без сена), но не портландцемент! Огнеупорный цемент / строительный раствор, конечно, подойдет, если у вас есть деньги.

Дизайн дома с русской печью — советы по дизайну интерьера

Русская печь — не просто традиционный элемент фольклора.Издавна в России он считался сердцем дома, средоточием жизненной силы. В духовке готовили вкусные блюда; спали, грелись, умывались в духовке и даже «пекли» слабых новорожденных. У русской печи масса достоинств. К сожалению, установить его удастся только в частном доме из-за особенностей конструкции, веса и габаритов. Современные конструкции сочетают в себе все лучшие качества традиционных печей с возможностями печей других типов (камины, металлические, чугунные модели).Благодаря этим особенностям дизайн дома с русской печью является одним из самых востребованных направлений дизайна коттеджей, дач и загородных домов.

Устройство и особенности русской печи

Традиционный дизайн русской печи включает в себя множество важных деталей. Из-за громоздкости печь ставят на фундамент. Конструкция состоит из цоколя с нишей для хранения дров и посуды, на цоколь устанавливается крыша и наносится слой песка или глины, сохраняющий тепло.Затем под небольшим уклоном для равномерного расхода топлива крепится топка. Топка состоит из чистой варочной камеры и топки, в которой горят дрова. Пожарный накрывается крышей, над которой располагается лежак; он нагревается при нагревании плиты. Над варочной камерой установлен дымоход с заслонками для регулировки тяги.

Размер печи зависит от габаритов комнаты и дома, от площади, которую вы хотите отапливать.При необходимости можно отапливать двух-трехэтажный дом, нужно лишь правильно расположить дымоход, чтобы он прогрел все комнаты. Доверяйте проектирование и установку только проверенным специалистам. В России ремесло печников ценилось выше многих других профессий, и даже сегодня найти хорошего, опытного мастера не так-то просто.

Преимущества и недостатки

русских печей есть свои достоинства и недостатки. К достоинствам можно отнести следующие свойства:

• Печь отлично прогревает дома разных размеров и долго поддерживает комфортную температуру даже при закаленном очаге;
• В духовом шкафу можно готовить изумительно вкусные блюда;
• На подогретой постели приятно спать промозглой осенью или морозной зимой, к тому же такое разогревание костей полезно для здоровья;
• Дизайн дома с русской печью всегда уникален;
• Каменка помогает создать уютную, теплую и немного сказочную атмосферу.

Недостатки:

• Цвет, который не всем по душе;
• Залив печь, придется когда-нибудь подождать, пока дом прогреется;
• Печь занимает много места и требует много топлива для растопки и поддержания огня;
• Готовить в духовке еще кулинарные шедевры, учиться надо.

Традиционные русские печи отличаются не только большим весом и габаритами.Из-за расположения топки пол в верхней комнате совершенно не прогревался, а тепло распространялось примерно на метр от пола и выше, не зря зимой даже заходили в войлочную избушку. в избе. В современных моделях эта проблема устранена. Сегодня печи оборудуют варочными панелями, чтобы хозяйкам не нужно срочно разбираться в азах приготовления пищи, и каминов. Обычно камин выводят в гостиной, а остальная конструкция с топкой и варочной панелью уходит на кухню или столовую.Дом лучше утепляется, а хозяева и гости могут наслаждаться игрой с пламенем. Современные печи обладают высоким КПД, служат до 30 лет и более, равномерно распределяют тепло и безопасны в использовании.

Материал и отделка русской печи

Выбор дизайна дома с русской печью обусловлен особенностями конструкции, материалами, которые используются при кладке и обшивке. Классический вариант — кирпичная кладка. В отличие от чугунных, мраморных и металлических моделей, кирпичная конструкция дольше сохраняет тепло.Кирпич прочный и красивый даже без отделки, не нагревается до пожароопасной температуры. Современные кирпичные печи представлены тремя типами конструкций:

1. Русская печь с плитой, топкой, чугунной варочной поверхностью и дымоходом. Такой вариант идеально впишется в дизайн дома в русском деревенском стиле с бревенчатыми или дощатыми стенами, беленым потолком и вышитыми шторами.
2. «Голландка» — это вертикальное сооружение с небольшой топкой и дымоходом, служащим для обогрева дома.Традиционно облицованная крашеной бело-голубой или белой плиткой, она хорошо сочетается с интерьером, близким к классике русского дворянства, как на фото ниже.
3. «Швед» — наиболее упрощенная и эргономичная вариация русской печи с варочной панелью и лежанкой.

Есть несколько способов отделки печи для обжига кирпича. Самый простой способ — оставить кирпичную кладку, дополнительно обработав защитными составами. В России печь облили штукатуркой на глиняной основе, а затем побелили.Такой дизайн выглядит ярко и аутентично, особенно когда он декорирован красочной росписью, но на белом быстро скапливается копоть и копоть, а побелку сложно убрать. Как вариант, можно использовать плитку. Этот способ дороже, но долговечнее, и вы можете выбрать любой цвет плитки. Также печь может быть отделана современными материалами, в том числе керамической плиткой, облицовочным кирпичом, деревом, штукатуркой, краской, искусственным и натуральным камнем (последний вариант вряд ли украсит дизайн дома в русском, деревенском или классическом стиле).Продолжайте читать, как рисовать пузыри.

Дизайн дома с печью: нюансы, проблемы, пути решения

Необходимо еще на стадии строительства продумать дизайн дома с русской печью. Во-первых, нужно выбрать оптимальное место для установки, размер и тип конструкции. Если вы планируете использовать печь только для обогрева, подойдет «голландка», которая сможет обогреть комнату до 50 квадратных метров. Для небольшой кухни-столовой и приготовления пищи понадобится компактный «швед», который можно топить углем.В больших комнатах и ​​домах оптимальным вариантом станет большая русская печь.

Планирование и установка

Если дом состоит из комнаты и кухни, плита устанавливается так, чтобы варочная поверхность находилась на кухне, а нагревательная часть — в спальне или гостиной. Топка должна выходить в комнату, удобную для укладки поленьев или угля: в коридор, на кухню, в коридор. Также необходимо оборудовать специальные емкости для хранения топлива и аксессуаров.

Печи для обогрева помещений рекомендуется устанавливать в перегородках между комнатами, как на фото ниже, возле дверных проемов или у самой холодной внешней стены. В любом случае конструкция должна занимать как можно меньше места, а стены должны выходить в стены печи максимальной площади.

Чаще всего русскую печь можно увидеть на кухне, в столовой или гостиной частного дома. Расположенный в углу или в центре, он служит главным стилизатором интерьера, выделяясь даже на фоне красочной обстановки в духе деревенской избы.

Стильный домик с русской печью

Наличие русской печи обязывает хозяев создавать определенный стиль и дизайн дома. В интерьере в любом случае будут черты, присущие всем дачным направлениям. Натуральные материалы приглушенных естественных тонов с яркими акцентами используются для отделки больших поверхностей, в мебели и декоре.

Материалы, цвета, декор

В целом другие материалы, преобладает древесина разных пород. Декор создает атмосферу уюта, немного грубоватая простота, ручной декор и текстиль приветствуются: вышитые полотенца, скатерти, льняные шторы, хлопчатобумажные шторы, матовые доски, плетеные коврики, фаянсовая посуда, керамическая посуда, расписные тарелки, чугун. посуда, лоскутные одеяла, подушки, пэчворк.Потолки белят, а большие деревянные балки часто оставляют в первозданном виде. Дизайн дома с русской печью — это не только красота и национальный деревенский колорит, но и безопасность. Возле топки в отделке и отделке использованы термостойкие материалы: натуральный камень, кирпич, штукатурка, плитка, побелка. Ближайшая к поверхности печи облицовка камнем и кирпичом.

Дизайн дома в стиле деревенской избы

В таком интерьере печь должна быть похожа на печь, а не на европейский камин, с лежаком, одеялами, посудой, деревянной мебелью и стенами, пучками сухой травы и самоваром на почетном месте.Чтобы не было излишней пестроты, не стоит перегружать интерьер цветными аксессуарами: достаточно ярким и белоснежным текстилем и немногочисленными изделиями из керамики. Естественный цвет дерева и побелка уравновешивают эти богатые детали, как на фото.

Торговый терем

Дизайн дома в этом стиле выглядит намного богаче. Печь можно отделать плиткой, дополнить кухонным гарнитуром из дерева в классической манере, пол выложить керамической плиткой, в столовой или гостиной можно установить большой дубовый стол, резные стулья, сервант. с красивой керамической посудой.Полосатые коврики, яркие подушки, вышитые в русском стиле, создадут нужную атмосферу.

Благородное гнездо

В оформлении дома в лучших традициях русских дворянских усадеб лучше всего перетечет белая изразцовая печь или бело-голубая голландка? Допускается использование пушистых ковров, светильников с абажурами, украшенными бахромой, декоративных подсвечников, богатых пышных занавесок на окнах, мягкой кожаной мебели или дивана и кресел в льняных покрывалах. В столовой органично будут смотреться круглый или овальный стол, накрытый белой скатертью, стулья с изогнутыми спинками, картины с натюрмортами и пейзажами, горка с хрусталем и фарфором.

Как видите, русская печь придает дому определенный колорит, который лучше всего подчеркнут дизайном в подобном ключе. Печь впишется в современный интерьер, только замаскировавшись под камин, в облицовке керамических или каменных плит, в виде очага с мраморным или гранитным порталом лаконичной формы.

Печь в каюте — небольшой каменный обогреватель в исследовательском центре Апровечо

Важное примечание: я сохранил этот пост как есть для архивных целей.Текущие разработки Cabin Stove задокументированы на странице Cabin Stove.

Значительная часть августа была посвящена исследованиям, разработке и строительству небольшого многофункционального каменного обогревателя, который я назвал «Печь в каюте». Мы с Евой работали инструкторами в первый год серии семинаров по устойчивому укрытию в Исследовательском центре Апровечо в Коттедж-Гроув, штат Орегон. Здание, которое является фокусом для этого курса, было спроектировано так, чтобы быть немного меньше, чем требуется, чтобы разрешить, чтобы оно могло в то же время быть учебным пособием, а также лабораторией для базовой системы здания, которую группа Связанные с природой строители на Тихоокеанском Северо-Западе считают разумным и экологически безопасным способом создания дома.

Задача дизайна печи-каюты заключалась в том, чтобы создать что-то очень компактное, но при этом напоминающее каменную каменку и работающее как нее. Критерии проектирования включали обогрев небольшого помещения, эффективный и чистый огонь, полезность для приготовления пищи, нагрев воды, сочетание некоторого количества тепла с быстрым / немедленным высвобождением тепла с более медленным сохранением излучаемого тепла, относительную простоту конструкции, не слишком дорогую, эстетичную и максимально удобную. компактный по размеру. Очень интересный процесс — попытаться объединить все это вместе.

Наши тестовые стрельбы прототипа в нашем магазине были многообещающими. Огонь горел хорошо и без проблем пробирался по более длинному проходу, особенно когда дверь была открыта с красивой литой противопожарной перегородкой, уменьшающей общее поступление воздуха до умеренного количества. Я думаю, что дизайн хорошо соответствует большинству критериев, перечисленных выше, за исключением, возможно, удобства для приготовления пищи, поскольку он был скомпрометирован для размещения других функций.

Для инициированных это, по сути, очень компактный противоток J-образной петли с двойным проходом, который ведет прямо к гриппу и позволяет ему функционировать даже как открытый камин.Вместо того, чтобы изолировать верхнюю часть нагревателя, как это часто делается при строительстве каменного нагревателя, сверху помещается стальная пластина толщиной 1/4 дюйма, которая служит варочной панелью и источником немедленного тепла. Я оптимистично настроен в отношении того, что соотношение немедленного и удерживаемого тепла будет хорошим для нашего биологического региона, где температура может сильно колебаться в течение дня и от одного дня к другому. Мы находимся в пределах, но на внешних границах того климата, для которого были разработаны каменные обогреватели, что объясняет необходимость постоянного развития и инноваций.

Я действительно заметил при обжиге прототипа, что большая стальная пластина, которую я положил на нее, заметно изгибалась при нагревании, поэтому я приварил раму 3/16 дюйма к печи-каюте, которую мы построили в Апровечо, хотя я совершенно уверен, что тепло сыграет свою роль. забавные игры и по-своему с окончательной формой стальной пластины. Чугун почти наверняка станет лучшим вариантом, хотя я не знаю источника доступных нестандартных размеров.

Хотя обогреватель в Апровечо был спроектирован как двустенный обогреватель со спрессованным земляным блоком и местным каменным шпоном, я очень рад, что мы сначала протестируем обогреватель с одинарной обшивкой.Сосед предложил одолжить свои мониторы для определения содержания окиси углерода и качества воздуха, чтобы проверить, есть ли какие-либо опасности, возникающие из-за трещин от расширения в единой обшивке. Учитывая наш климат в Орегоне, перспектива создания отзывчивых однослойных обогревателей является очень интересной. (Примечание: разновидность огнеупорного кирпича заключается в том, что мы использовали огнеупорный кирпич из старого обогревателя, который был демонтирован. Студенты повторно фрезеровали каждый кирпич, чтобы вырезать старый раствор, чтобы вернуть кирпич близким к первоначальным размерам).

Недавно меня очень вдохновила философия дизайна с открытым исходным кодом, поэтому я делюсь остальными фотографиями процесса в этом же духе! Следите за обновлениями, чтобы узнать больше об этом обогревателе и других исследованиях и начинаниях.
