Наверное, не найдется ни одного ребенка в мире, который бы не хотел иметь свой собственный домик, расположенный на ветвях деревьев. Это не просто место для игр – это маленький мирок со своими законами, правилами, традициями. Если на дачном участке есть несколько высоких крепких деревьев, можно придумать незатейливый проект и воплотить его в жизнь, на радость детям, да и взрослым тоже. Осталось выяснить, как построить домик на дереве своими руками.

Вариантов строительства домиков на деревьях великое множество. Сооружают их как для увлекательных детских игр, так и для уединения с книжкой под раскидистой кроной в летний зной.

В стилистике и назначении нет абсолютно никаких ограничений. Это может быть недоступный терем красавицы, замаскированный форпост, замок людоеда или космический корабль.

В архитектурном отношении все намного скромнее. Есть три популярных, проверенных практикой вида сооружения, это:

• Конструкция на платформе. В качестве несущего элемента выступают мощные ветви или непосредственно ствол, на котором самонарезающими анкерами фиксируют детали нижнего перекрытия. При необходимости платформу укрепляют косыми балками, упирающимися в дерево.
• Каркасный дом на сваях. По сути, это самостоятельная постройка, пол и крыша которого только пересекается одним или несколькими стволами. Само сооружение не опирается на дерево, следовательно, не мешает жить и расти. Подобный дом устанавливается на сваи, размер которых определяется в зависимости от предстоящей нагрузки.
• Подвесная площадка. Подвешивается на способные выдержать ветки с помощью канатов, тросов или цепей. Самый простой, но не слишком надежный и безопасный метод организации, особенно, если речь идет об игровой зоне для детей.

Первый и третий архитектурный тип напрямую зависят от несущей способности ствола, размера его ответвлений и корневой системы. Ведь дереву предстоит выполнять функцию фундамента: стойко держать нагрузку не только самой конструкции, но и посетителей. Считается, что с этой нелегкой работой сможет справиться ствол, толщиной минимум 30 см в диаметре, лучше более.

Оптимальной породой для строительства домика по праву признан дуб. Следом за ним в рейтинге подходящих деревьев следуют бук, клен и крупные ели. Перед тем как проектировать сооружение и планировать действия нужно тщательно осмотреть подлежащий использованию объект на предмет наличия паразитов и заболеваний. При выявлении негативных признаков от идеи придется отказаться.

Три основных конструктивных варианта домиков на дереве используют в качестве основы для разработки собственного проекта сооружения

Для строительства второй конструктивной разновидности, использующей только крону для маскировки или декора, несущие способности дерева абсолютно неважны. Подойдет совершенно молодой представитель мира фауны, который со временем скроет штаб разведчиков или корабль инопланетян в своей буйной зелени. Пригодны практически все лиственные, хвойные и даже садовые породы.

Признаем, что подходящим для строительства домика деревом обладают далеко не все отечественные усадьбы. Однако предположим, что именно ваших родителей обошла стороной любовь к огородничеству. Что беззаветная и неразделенная в наших широтах страсть к возделыванию каждого сантиметра не заставила их выкорчевать столь бесподобный объект.

Перед тем как заняться проектированием и выбором способа, как лучше сделать домик на растущем в пределах участка дереве, следует оценить реальную обстановку. Нужно выяснить, нет ли каких-либо местных постановлений, запрещающих возведение подобных сооружений. В ряде ситуаций для подобных построек приходится получать разрешения.

Если дерево расположено рядом с соседским участком, надо обязательно поговорить с его владельцами. Не исключено, что конструкция будет затенять их любимый цветник, испортит вид из окошка или резвящаяся детвора станет доставлять излишнее беспокойство пожилым людям. В любом случае следует обсудить предстоящую стройку с соседями, чтобы сберечь дружеские отношения.

При проектировании домика на дереве следует учесть, что на высоте больше 2,5 м располагать его небезопасно (1). Если ствол или ветви способны стать надежной опорой (2), их можно использовать в качестве основания для сооружения домика первого типа. У дерева должна быть достаточно мощная корневая система (3)

Допустим, что для устройства домика на дереве у нас нет никаких препятствий. Значит, можем смело заняться самостоятельным проектированием, для которого надо:

• Выбрать наиболее безопасную высоту нижнего перекрытия. Считается, что для детских игр домик на дереве не стоит располагать выше 1,5 м. Если планируется устройство беседки, то высотный предел можно передвинуть на 2 – 2,5 м. Если конструкции предстоит опираться на разветвленную зону ствола, то высоту положения определяют по ней.
• Рассчитать оптимальную площадь нижнего перекрытия или платформы, учитывая, что проекция от расположенной на дереве постройки должна полностью находиться на вашем участке.
• Определиться с конструкцией домика. Решить, будет ли это площадка с ограждениями по периметру и навесом, сооружение типа шалаша или небольшой каркасный дом.
• Предусмотреть вероятность случайного падения. Желательно, чтобы земля вокруг сооружения не была утрамбованной. Напрочь исключаются забетонированные площадки, не рекомендовано близкое расположение вымощенных дорожек.
• Продумать максимально удобный и безопасный вид лестницы для перемещения посетителей домика вверх/вниз.

При желании и наличии конструктивных предпосылок хорошо бы продумать варианты эксплуатации зоны под сооружением. Не помешает устроить там сарайчик для хранения утвари и предметов, которые надо будет убрать от дождя.

При проектировании сооружения необходимо продумать критерии безопасности, предусмотреть оптимальный способ перемещения и возможность использования пространства под домиком

В качестве подсказки домашним мастерам разберем два наиболее востребованных метода возведения домика на дереве. Их можно полностью или частично скопировать, а можно на основании приведенных примеров разработать собственный способ сооружения.

Каркасная конструкция на опорах

Это самый гуманный вид сооружения, который в принципе можно построить просто рядом с деревом или вовсе без него. Представляет собой небольшую каркасную конструкцию, установленную на сваи. Крышу формируют стропильные фермы висячего типа, скрепленные в вершине металлическими пластинами. Передвижение обеспечивает установленная под углом 45º зафиксированная лестница.

Представленный вариант домика не опирается на ствол и ветви. Для того чтобы они пересекали пол и крышу нужно просто сделать отверстия в перекрытиях (+)

Для выполнения каркаса использован брус 105×105 мм. Для устройства свайного основания размер материала не лишним было бы несколько увеличить, на стойки стенок допустимо слегка уменьшить. Для обшивки стенок лучше приобрести вагонку, но подойдет и фанера, на пол рекомендовано купить шпунтованную доску 150×50 мм, на стропила доску обрезную 100×25 мм.

Из остатков обрезной доски можно построить домик для белки. Об этом читайте: https://diz-cafe.com/postroiki/domik-dlya-belki-svoimi-rukami.html

Если нет навыков в плотницком деле, то для соединения деталей каркаса лучше купить металлические уголки и пластины. Аналогично поступить с коробками в дверной и оконный проем, хотя при желании их можно сделать собственноручно.

В строительстве домика проще воспользоваться опробованным вариантом и просчитанными размерами. Можно на основании примера разработать собственный проект (+)

Кровля в примере выполнена гибкой черепицей, под которую устраивают сплошную обрешетку из фанеры или уложенной с зазором 3 мм доски. Еще потребуется цемент или готовый цементный раствор со специализирующегося на его изготовлении завода, анкера и подпятники для крепления свай.

Детали каркасов проще соединять металлическими уголками. В качестве альтернативы применяется врубка “в полдерева”. При выборе второго варианта его следует учесть в расчетах длины элементов (+)

В примере асимметричная стропильная система висячего типа. Стропильные ноги в вершине упираются друг в друга, соединяются с помощью зубчатой металлической пластины. Нижний узел соединения с обвязкой каркаса формируется врубкой, дополнительно фиксируется гвоздями (+)

Этапы устройства основания под домик:

• Выполняем разметку площадки согласно размерам домика. Отмечаем колышками углы строения, соединяем их бечевкой. Измеряем диагонали размеченного абриса, они должны быть равны.
• В местах установки свай формируем шурфы глубиной примерно 50 – 60 см. Длина сторон шурфов по 30 – 40 см. Чем меньше его площадь, тем меньше уйдет раствора, но чем больше – тем надежней будет основа под сваю. Выемки для заливки раствора можно сделать с помощью садового бура.
• Дно шурфов утрамбовываем, предварительно увлажнив маловлажный песок для повышения плотности. Если дно сложено суглинком, или влажным песком увлажнять не надо.
• Создаем подушку под свайный фундамент. На дно каждого шурфа насыпаем 10 см щебня и 10 см песка. Снова трамбуем.
• Заливаем в один из шурфов цементный раствор приблизительно до половины оставшегося после засыпки подушки пространства.
• Устанавливаем поверх заливки куски металлической кладочной сетки с ячейкой до 25×25×2 мм. Крепим ее штырями или проволокой прямо в грунтовую стенку шурфа. Главное, чтобы сетка не переместилась ко дну, а осталось приблизительно в середине устраиваемой опоры.
• Заполняем раствором остальное пространство в шурфе.
• Аналогичным образом устраиваем бетонные основы под все сваи.

Во время заливки второй части раствора устанавливаем дюбель для подпятника под сваю. Если его не поставить сразу, то потом придется бурить отверстие в бетонном камне. Учтем, что между заполнением первой и второй половины шурфа должно пройти не больше 45 мин., иначе опора не будет монолитной.

Устройство шурфов

Заливка раствора

Установка металлического подпятника

Сразу после заливки строительным уровнем проверяем, чтобы поверхность залитых опор находилась на одной высоте. В обратном случае необходимо будет выравнивать подпятники, а под них подкладывать щепу или обрезки доски.

Для того чтобы опоры затвердели, необходимо время. По правилам заливки фундаментов под жилые постройки к следующим работам следует приступать спустя 28 суток. На этот период их следует закрыть полиэтиленом, который периодически надо снимать для проветривания опор.

Далее производится сооружение каркаса:

• С помощью подпятников устанавливаем сваи, верхняя часть которых играет роль несущих стоек каркаса.
• Сооружаем нижнюю и верхнюю обвязку домика. Детали обвязки соединяем со стойками с помощью металлических уголков.
• Ставим оконные и дверные рамы, если они есть в проекте.
• Отмечаем середину торца домика для того чтобы провести примерку стропилин крыши. Строго вертикально прибиваем в этом месте рейку.
• Прикладываем к левой и правой стороне торца условной крыши по одной доске, отмечаем на них линию верхнего спила и абрис нижней врубки, применяемой для установки на обвязку.
• По этим шаблонам заготавливаем необходимое количество длинных и коротких стропильных ног.
• Соединяем стропилины металлической пластиной на земле и в готовом виде транспортируем наверх. Нижний узел в районе врубки усиливаем гвоздями или уголками.

Теперь готовый каркас надо обшить так, как запланировано: настелить пол, обшить стены, уложить обрешетку и кровельное покрытие. Во время обшивки выбираем отверстия для ствола дерева там, где он проходит через пол и крышу. Отверстие формируем с зазором по периметру ствола 7 – 10 см на свободное движение во время роста и на случай раскачивания сильным ветром.

Принцип устройства ограждений, оконной рамы и ставня изображен на схемах с размерами (+)

Фиксированная в 4 точках лестница для детского домика – наиболее безопасный вариант. Однако для устройства такой конструкции необходима заливка бетонных опор для опирания нижних точек (+)

Снизу вокруг отверстия прибиваем обрезки доски, чтобы усилить пол и предотвратить отрывание материала. В завершении в оконную и дверную коробку устанавливаем соответствующие полотна, сооружаем и фиксируем лестницу.

В нижнем перекрытии домика и крыше для ствола дерева формируются отверстия так, чтобы между деревом и конструкцией оставался зазор (+)

Устройство площадки на ветках

Если у ствола есть V-образное разветвление, оно вполне может стать опорной основой для нижнего перекрытия домика. Правда, дерево придется сверлить, что не слишком ему приятно. К тому же крепежные точки необходимо выполнять так, чтобы при изменении размеров дерева и при раскачивании от ветра, оно не смогло повредить строение.

Перед тем как начать строить такую конструкцию домика на дереве необходимо провести примерку. Она нужна, чтобы выбрать оптимальное положение балок перекрытия. Это лучше сделать с обрезком доски, длина которого будет больше расстояния между ветками примерно на 50 см. Для выполнения примерки и разметки под описываемый вариант потребуется надежная лестница и аналогичный помощник.

Домик с опиранием на ветви

Подходят только мощные стволы

Вид площадки снизу

Расположив доску строго горизонтально, нужно отметить точки крепления на ветвях и на доске. Чтобы их найти, к одной из веток доску надо шарнирно прикрепить гвоздем. Поворачивая доску, слегка смещая ее второй край вверх/вниз, следует найти горизонтальное положение. Контроль горизонтальности следует проводить строительным уровнем, установив его на ребро примеряемой доски.

Этап примерки крайне важен, т.к. в дальнейшем для исправления перекосов нужно будет бурить новое отверстие в древесине, из-за чего ослабнет как ствол, так и место крепления.

Как и в предыдущем случае необходимо заранее продумать аспекты безопасности и выбрать оптимальный вид лестницы для передвижения

Обрезок доски станет шаблоном для нанесения расстояния между ветвями на брус 100×150 мм, который предстоит крепить к дереву. Отверстия, естественно размечают в центре заготовки на широкой стороне. Так формируется направляющая балка перекрытия. Расстояние с противоположной стороны следует определить таким же методом и ровно так же нужно будет сделать вторую балку.

Отверстия для крепления балок к дереву должны быть продольным и четко выровненными в горизонт. Для этого от отмеченной на материале точки откладывают по 5 см в правую и левую стороны. Затем сверлом 12 мм по краям выбираются начальные отверстия, а излишек между ними удаляется лобзиком. Продольное отверстие позволит веткам смещаться без разрушения установленной на них конструкции.

Отверстия для крепления балок к стволу должны быть выполнены в виде удлиненной прорези, чтобы при раскачивании от ветра дерево не повредило конструкцию

Далее приступаем к строительству домика согласно следующему алгоритму:

• Крепим направляющие балки к ветвям через сформированные отверстия, установив примерно в их середину шурупы по дереву Ø 12 мм. Длина крепежа 200 мм. Между балкой и шурупом должна быть установлена шайба.
• Проверяем горизонтальность закрепленных балок.
• Монтируем поверх них в поперечном направлении балки нижнего перекрытия из бруса 50×100 мм. Устанавливаем сначала две крайние, затем промежуточные. Расстоянием между промежуточными балками должно быть равным. Фиксируем к направляющим шурупами 80 мм.
• С торца установленных поперечных балок крепим брус такого же размера.
• Узловые соединения усиливаем металлическими уголками и пластинами.
• Усиливаем положение платформы двумя косыми балками 50×100 мм, верхний край которых упирается в сформированную площадку, нижний прибит к дереву. К площадке крепление проводится уголками, к дереву шурупами 100 мм.
• Настилаем пол доской 50×150 мм. Шпунтованную доску сплачиваем и прибиваем через 4 – 5 штук к балкам перекрытия. Нешпунтованную доску допустимо укладывать с зазорами 2 – 3 мм, крепить двумя шурупами или гвоздями нужно каждый элемент.
• По периметру платформы сооружаем ограждение из установленной вертикально доски или бруска с расстоянием между элементами примерно 10 см. В углах площадки бруски смежных сторон устанавливаются вплотную друг к дружке. Длина элементов ограждения не менее 90 см, чтобы полная высота с перилами вышла около 80 см.
• На ограждение сверху укладываем брусок, который сформирует перила. Брусок крепится уголками к этим своеобразным балясинам.

Площадка готова. Для того чтобы забраться туда потребуется лестница, тип которой подбирают исходя из соображений безопасности. Если хозяйничать в домике будут дети, лучше соорудить прочный вариант на косоурах или тетивах с хотя бы односторонними перилами. Если использоваться будет приставная лестница, снизу ее балки следует заострить и заглубить в грунт, чтобы зафиксировать положение.

Оформление верха площадки может быть разнообразным. Подойдет складная или стационарная конструкция в виде шалаша или двускатной крыши. Строительство домика на дереве можно продолжить по каркасной технологии или разместить там тент, натянутый на расположенные по углам стойки.

Бюджетный метод строительства летней базы на дереве:

Опыт американских строителей в сооружении домиков на деревьях:

Предложенные нами варианты строительства домика на дереве чаще всего применяются самостоятельными мастерами. С сооружением по описанным схемам не будет малейших проблем. Зато результат по достоинству оценят взрослые домочадцы и подрастающее поколение.

Как сделать дом на дереве своими руками для детей и взрослых? Инструкция- Обзор +Видео

Как построить дом на дереве своими руками? Если у вас в семье есть ребенок, у него обязательно должно быть отдельное место для игр. При наличии дачного участка можно создать удобную и безопасную площадку для игр, но куда интереснее воплотить в жизнь другую идею – сделать дом на дереве своими руками.

Это может быть и основное место для игрищ, и дополнение. Это не так сложно, как может показаться на первый взгляд, если вы подберете простую схему и хорошие материалы.

Составление чертежа и выбор древесины

Перед тем, как начать, нужно продумать все детали и составить схему дома на дереве.  Главными параметрами считается площадь и высота домика, а также метод крепления. Стандартные дома представляют собой прямоугольный щит, в котором есть отверстия под ветки. Крыша и стенки могут быть любой формы, и сделаны даже из подручных материалов.

Для того, чтобы попасть в этот домик, потребуется лестница. Здесь не подойдет веревочный вариант, так как дети могут легко травмироваться, поэтому вам придется позаботиться о прочном креплении и надежности конструкции. Ни в коем случае не стоит прибивать лестницу к стволу, так как это будет губительно для дерева, тем более при росте конструкция со временем может быть деформирована. Если вы все же хотите веревочную лестницу, то учитывайте, что высота должна быть небольшой, а ребенок достаточно взрослым для использования такой конструкции. Все следует учитывать еще на этапе проектирования.

Немаловажно будет тщательно изучить древесину, так как от нее будет зависеть надежность и прочность, а также общий уровень безопасности использования. Не выбирайте старые деревья, в которых есть дупла или пустоты, а также большое количество уже высохших веток, но и неокрепшие деревья тоже будут плохим вариантом.

На каких деревьях НЕ нужно строить дом?

На тополе, иве или березе. Идеальным вариантом будет клен, яблоня или ясень, диаметр ствола которых будет не меньше 30 см, с хорошей корневой системой, отсутствием паразитов и здоровой корой. Проще будет строить домик на дереве, у которого прямой ствол – это облегчит монтаж и закрепление основания.

Строительство домика на дереве

Подготовительный этап

Когда вы наконец-то определитесь с деревом, нужно постараться правильно его подготовить. На нижних ветках и стволе удалите густую мелкую поросль, а вот большие ветви обрезайте с умом. При неграмотном подходе вы можете испортить все дерево, и оно попросту засохнет. Во избежание столь печального исхода, оставьте большие ветки и создайте основание домика на них или вокруг них.

Перед тем, как начать работы, обязательно обработайте доски и брус пропиткой-антисептиком и просушите на солнце. Благодаря этому вы сможете продлить эксплуатацию домика, и защитить поверхность древесных материалов от гниения и сырости. Опорные балки по длине должны быть больше 1-1,5 метра, чем расстояние от основания домика до земли. Так как их нужно вкапывать в землю, после антисептической обработки покройте нижнюю часть каждой балки хорошим слоем солидола, масляной обработкой или битумной мастикой.

Технология возведения

Устанавливаем опоры

Чтобы построить дом на дереве своими руками, нужно тщательно вымерять расстояние между главными ветками и определить, как будет расположена платформа для дома. Углы основания нужно проецировать вниз и отметить эти точки маячком. При помощи бура подготовьте отверстия под несущие балки, причем их глубина должна быть не меньше 120 см, а диаметр примерно 3 дм. На дно нужно засыпать слой песка в 10 см, а после столько же щебня. Когда эта усадочная подушка готова, можно опустить балки в ямы, выставить их по уровню и укрепить распорками из бруса или шлакоблоком.

У всех балок должна быть одинакова высота и стоять они должны вертикально. Учитывайте то, что ствол дерева в этом случае может быть между столбами опоры или быть одной их несущих опор. Теперь нужно замешать раствор, залить между столбом и стенками ямы, и оставить просыхать. Когда основание будет готово и станет прочным, можно убрать распорки.

Монтируем платформу

При создании каркаса для дома на дереве своими руками возьмите брус и обрежьте его, чтобы он был нужной вам длины. Если по вашему проекту платформа будет опираться на столбы всеми углами, и при этом окружать ствол дерева, крепите несущие брусья по всему периметру основания. Для этого нужно каждый брус поднять до уровня пола, и выровнять по горизонтали, а после прикрутить оба конца к внутренним поверхностям столбов. Готовую обвязку следует хорошо укрепить по углам, для этого можно использовать пластины из металла.

После этого внутри каркаса набейте дополнительные брусья, причем они обязательно должны быть параллельно расположены друг другу на расстоянии 0.2-0.3 метра. В месте, где проход ствол дерева, оставьте отверстие нужного размера. Снизу каркас подбейте 2-мя поперечными досками, при этом они должны быть расположены по обеим сторонам ствола. В конце все соединения внутри каркаса укрепите пластинами из металла болтами.



Обратите внимание, что при возведении дома важно помнить о ветках и коре. Их надо сохранить, так как без этого дерево будет погибать, и построенный дом нельзя будет использовать.

Если же дерево играет роль одной из опор, платформу нужно монтировать иначе. В этом случае брус поднимите до уровня основания будущего домика, и прикрутите к столбам двумя концами, а посередине прибейте к стволу. Оба бруса должны быть расположены только горизонтали. После набейте сверху другие брусья, и они должны быть перпендикулярно нижним, а также иметь шаг от 50 см. естественно, что все элементы должны быть соединены болтами с использованием стальных пластин.

И последний вариант монтажа – это крепление без несущей опоры. Если вы планируете крепить платформу только к дереву, то два бруса нужно прибить к стволу, ниже уровня пола будущего дома на 0.3 метра с двух сторон. После этого сверху укладывайте перпендикулярно оставшиеся брусья, при этом соблюдая шаг 0.5-0.7 метров и соединяя все с торцов толстыми досками. У вас должна получиться конструкция прямоугольной формы, которая лежит в горизонтальной плоскости. После этого установите дополнительные распорки – возьмите брусья с тем же сечением и скрепите под углом на платформе так, чтобы один конец упирался в крайние брусья каркаса, а остальные соедините на стволе.

Укладываем пол

Построить дом на дереве своими руками несложно, если правильно сделать пол. Для его изготовления потребуется шлифованная доска высокого качества. Перед использованием хорошо проверьте древесину – на ней не должно быть сучков и шероховатостей, и если требуется, проведите дополнительную шлифовку. Доски нарежьте по размеру пола и разложите пока что на земле, чтобы сделать разметку. Это требуется для того. Чтобы вы смогли точно вырезать отверстия под ствол и ветки дерева, так как наверху не получится сделать аккуратные вырезы.

Итак, можно начать выкладывать доски в прямоугольник, и оставлять зазоры примерно на 1-2 см, замерьте окружность ствола и разметьте границы выреза на полу вашего будущего домика для детей на дереве.  Учтите, что пол не должен примыкать к коре вплотную, так как при росте дерева конструкция подвергнется деформации. Если заготовленный материал соответствует чертежу, можно приступить к креплению пола на платформу.

Укладывайте доски на каркас аналогично тому, как вы разложили их на земле и оставляйте небольшие промежутки в пару см. Это нужно для того, чтобы при дождях вода не скапливалась и застаивалась, а сразу же стекала. Пол нужно крепить при помощи гвоздей или саморезов. Готовая конструкция должна быть в горизонтальной плоскости, не шататься и ни в коем случае не скрипеть.

Делаем стены в домике

Вначале нужно установить прочный каркас, выполненный из бруса, по всеми периметру платформы. Для этого можно использовать материал с меньшим сечением, к примеру, 5*5 см. Брус следует обрезать по высоте стен и установить на всех углах основания, при этом фиксация производится при помощи прикручивания к выступающим опорным балкам болтами (анкерными). Позаботьтесь и о промежуточных стойках, которые должны быть расположены с шагом в 0.4-0.5 метра от угловых стоек и зафиксированы с внешней стороны каркасного основания.  Ни в коем случае не крепите стойки к полу, так как это соединение не считается надежным.

Промежуточные и угловые стойки для дома на дереве укрепите распорками, а после можно обшить их досками. Вы можете сделать сплошные или решетчатые стенки, все зависит только от вас. Форма и количество окон, а также их расположение тоже выбирайте на свое усмотрение. Куда важнее, чтобы проемы были хорошо защищены и ребенок не выпал из домика.

Устанавливаем крышу

Оптимальным вариантом будет изготовление крыши в виде навеса. На высоту полутора-двух метров над стенками найдите 2 прочные ветви, которые расположены друг напротив друга. К ним прикрутите крючки из металла и натяните между ними хорошую веревку или толстый шнур. После этого через натянутую веревку перекидываем кусок брезента и закрепляем концы по углам домика.

Если навес делать не получается из-за мешающих ветвей, можно сделать крышу иначе. по верхнему краю угловых стоек прикрепите обвязку из брусьев. После этого нужно будет собрать две стропильные фермы и установить их над противолежащими стенами. Эти фермы между собой соединяют парой широких досок, которые набивают по верхнему краю. Так как крыша маленькая, дополнительных креплений не потребуется, а закрывать конструкцию можно любым легким материал, например, профнастилом, листами поликарбоната или ондулином.

Аналогично с полом, в крыше нужно прорезать отверстия для больших ветвей, если не получается установить конструкцию другим способом. И снова, крепить кровельное покрытие нельзя вплотную к дереву – обязательно оставьте небольшое пространство.

Изготавливаем и монтируем лестницу

Для домика на дереве своими руками можно сделать веревочную, деревянную прямую, легкую решетчатую, короткую или длинную, крутую и пологую лестницу. В этом случае есть множество вариантом, и прежде чем выбрать один из них, обдумайте все за и против. Одним из оптимальных вариантом по праву можно назвать лестницу в виде щита с прорезями. Для начала нужно взять брус с сечением 5*5 см и длиной от 2,6 метра и приставить  под углом 80 градусов к основанию домика, т.е. практически вертикально. После этого отметьте карандашом линии отреза и отпилите лишнее. Таким же образом обрежьте и второй брус.

После этого готовый материал нужно уложить на ровную площадку, и набить сверху доски, толщина которых от 20 мм. Доски по ширине должны быть 15 см, а по длине 60-70 см. Абсолютно в каждой заготовке прорежьте овальное отверстие на ширину стоны и тщательно обработайте срез наждачкой. Такие вырезы должны быть расположены с одной стороны, и не менее, чем на расстоянии 5-ти см от торца. При обшивке заготовки нужно прибить так, чтобы чередовались вырезы – первая доска  с вырезом слева, вторая с вырезом справа, и по такому принципу до конца.

Обязательно нужно крепить доски к брусьям сплошным полотном  и не оставлять зазоров. Когда лестница будет готова, приставьте ее к домику, и закрепите с внешней стороны при помощи металлических пластин и болтов. Проверьте надежность крепления, так как падение с лестницы может повлечь за собой тяжелые травмы. Когда конструкция будет прочно зафиксирована, ее нужно обработать грунтовкой со свойствами антисептика, а после окрасить или покрыть специальным лаком для дерева.

Отделочные работы

Последним этапом будет украшение готового домика и создание уютной атмосферы. Чтобы защитить  древесину от воздействий атмосферы покрасьте все наружные поверхности. В идеале все тона должны быть одинаковыми, чтобы домик выглядел гармонично. Окрашивать дом на дереве изнутри совсем необязательно, главное, чтобы доски были гладкими, и ребенок не мог загнать занозу. Для удобства сделайте несколько полочек для игрушек, поставьте корзинку или детский стол. Пол можно застелить мягким ковром, принести детские подушки. Все зависит только от маленьких владельцев своего первого жилья, и они с радостью внесут свою лепту в оформлении.

Заключение

Принципы строительства домов на дереве постоянно совершенствуются, но если вы новичок в этом деле, попробуйте с чего-то простого. Мы уверены, что при труде, аккуратности и выполнении всех рекомендаций у вас все получится!

Дешевый дом на дереве своими руками- Инструкция +Видео

Дешевый дом на дереве своими руками. Если в вашей семье есть один ребенок или больше, а вы живете в частном доме, то обязательно должно быть отдельное место для проведения детских игр. На загородном или дачном участке будет легко создать удобную и безопасную детскую площадку. Интересным и крайне желанным дополнением для площадки станет прекрасный небольшой шалаш или домик на дереве, своими руками сделать который будет очень просто.

Остается только выбрать простой проект и удобные материалы для работы.

Общие сведения

Как составить чертеж и выбрать удобное дерево

Для начала следует продумать все детали и создать подробный чертеж. Основными параметрами будет площадь домика и высота, а также его способ крепления. Обычно основание дома – это прямоугольный щит, который имеет отверстия под ветви, и опираемый на очень прочные столбы. Крыша и стенки сооружения бывают произвольной формы, и можно сделать их из подручных материалов.

Чтобы попасть в такой домик, нужна будет лестница. Она должна быть очень надежной, быть с прочным креплением и при этом лишь украшать внешний вид сооружения. К стволу прибивать лестницу нельзя, так как это крайне губительно для дерева, кроме того, дерево растет, и его конструкция будет сильно деформироваться.

Веревочная лестница станет наиболее простым и дешевым материалом, но ее можно использовать лишь для небольшой высоты  и в том случае, если ребенок уже в том возрасте, когда ему безопасно лазать самостоятельно. Все это важно учитывать во время составления проекта и расчета количества требуемых материалов.

Очень важно, чтобы вы правильно выбрали дерево, так как от этого будет зависеть надежность и прочность домика, а также его безопасность. Нельзя выбирать старые деревья, в которых есть большое дупло и пустоты, а также много сухих веток и открытые корни. Слишком молоденькие деревья, которые не окрепли, тоже не подойдут для таких целей. Также нельзя строить дом на ветвях ивы, березы тополя, а вот оптимальным вариантом станет клен, яблоня и ясень, диаметр ствола которых будет хотя бы 30 см, крепкая корневая система, отсутствие паразитов и здоровая кора. Желательно, чтобы у дерева был прямой ствол, так как при таких данных будет проще смонтировать и установить основание.

Подготовка к строительству

Чтобы построить дом на дереве своими руками, вы выбираете дерево, а после его следует подготовить. Для этого густую мелкую поросль на нижних ветках и стволе следует удалить при помощи секатора, а ветви среднего размера следует подрезать с умом. При неграмотной подрезке вы можете даже навредить дереву, и оно попросту начнет засыхать. Чтобы такого не случилось, можно оставить все большие веточки, а основание дома монтировать вокруг них.

Для строительства потребуются следующие инструменты:

• Молоток.
• Дисковая пила или ножовка по дереву.
• Дрель.
• Рубанок.
• Наждачная бумага.
• Шуруповерт.
• Строительный уровень.
• Рулетка.

Также вам потребуются некоторые материалы:

• Масляная отработка/солидол.
• Антисептический состав для пропитки древесины.
• Крепежные металлические пластины.
• Гвозди.
• Опорные балки с диаметром в 20 см.
• Оцинкованные саморезы.
• Брус размером 1.5*1.5 метра.
• Образные доски, сечение которых 5*25 и 2.5*15 см.

Перед тем, как начать выполнять работы, доски и брус следует обязательно обработать антисептической пропиткой и просушить на солнце. Это поможет продлить срок эксплуатации готового домика, а также будет защищать деревянные поверхности от гниения и сырости. Длина опорных балок обязательно должна быть больше на 150 см, нежели расстояние от основания домика до земли. Балки обязательно следует вкопать в землю, по этой причине после обработки раствором нижняя часть балки должна быть обработана солидолом, битумной мастикой или масляной отработкой.

Технология возведения

Этап №1 – установка опоры

При установке опор следует тщательно и несколько раз вымерять расстояние между главными ветками и определить, как будет расположена платформа для дома. Для этого следует спроецировать углы основания вниз и отметить точки маяками. При помощи бура подготовьте отверстия для несущих балок, при этом глубина должна быть не меньше 120 см, а диаметр равняться приблизительно 0.3 метрам. На дно насыпаем песок, и его должно быть 10 см слоя, а после столько же щебня. Опустите балки в ямы, выставьте по уровню и можно временно укрепить конструкцию при помощи шлакоблока или распорками из брусьев.

Все балки должны быть выполнены одинаковой высоты и стоять строго вертикально. Учтите, что ствол дерева может быть расположен как и между столбами для опоры, так и выступать в качестве одной из опор. Замешайте цементный раствор, залейте его между столбом и стенками ямы, а после оставьте просохнуть. Когда основание станет достаточно прочным, можно убрать распорки.

Этап №2 – установка платформы

Для создания каркаса платформы следует взять брус, обрезать его до требуемой длины, и если она будет опираться на столбы всеми углами, а также окружать ствол дерева, то несущие брусья каркаса следует прикрепить по всему периметру основания. Для этого поднимите каждый брус до уровня пола, выровняйте по горизонтали и прикрутите оба конца к внутренней части столбов. Такую обвязку следует укрепить по углами при помощи металлических пластин.

Далее внутри каркаса следует набить дополнительные бруски, а также расположить их параллельно друг другу на расстоянии 0.2-0.3 метра. Там, где будет проходить ствол дерева, следует оставить отверстие требуемого размера. Снизу подбейте каркас двумя досками поперечно, и они должны быть расположены  по обе стороны ствола. Все соединения внутри каркаса следует укрепить при помощи металлических пластин на болты.

Если одной из опор для детского дома на дереве  своими руками служит дерево, то ее можно установить несколько иначе. Для этого брус следует поднять до уровня основания домика и прикрутить при помощи двух концов к столбам, а посередине прибивать к стволу дерева. Затем аналогично прикрепите брус и с другой стороны. Оба бруса должна быть расположены строго горизонтально.

После этого набейте сверху еще брусья, которые должны быть расположены перпендикулярно нижним, шаг установки 50 см. Естественно, что все элементы платформы требуется соединить болтами при помощи стальных пластинок.

Третий вариант крепления – без использования каких-либо несущих опор. Если платформа будет прикреплена исключительно на само дерево, то два бруса следует прибить к стволу ниже уровня пола на 0.3 метра с двух сторон. После этого перпендикулярно сверху следует укладывать остальные брусья и их шаг должен составлять от 0.5 до 0.7 метра, и все следует соединить с торцов при помощи толстых досок.

Если все сделать правильно, у вас получится прямоугольная конструкция, которая лежит в горизонтальной плоскости. Теперь установите дополнительные распорки – возьмите брусья  с тем же сечением и прикрепите их к платформе под углом, при этом один конец должен упираться в крайние бруски каркаса, а нижние конца следует соединить на стволе дерева.

Этап №3 – укладка пола

Для пола требуется использование обрезных шлифованных досок с высоким качеством. По этой причине перед использованием или покупкой тщательно проверьте древесину, чтобы на ней не было шероховатостей/сучков, при необходимости проведите дополнительное шлифование. Доски следует нарезать по размеру пола, а после разложить на земле и выполнить разметку. Это требуется для того, чтобы точно вырезать отверстия под ствол и ветки, так как аккуратно все вырезать наверху не получится. Доски следует выкладывать в прямоугольник, оставить зазоры в 2 см, замерить окружность ствола и разметить границы выреза на полу будущего домика.

При помощи электрического лобзика следует вырезать отверстия с требуемым диаметром и примерить к дереву. Пол не должен ни в коем случае вплотную примыкать к коре, так как из-за постоянно роста дерева конструкция миниатюрного жилья станет деформироваться. Если заготовки будут соответствовать чертежу, то можно крепить пол на платформу. Доски уложите на каркас так же, как и прикладывали на земле, с промежутками в 1-2 см. Такие зазоры нужны для стока дождевой воды. Пол крепите при помощи гвоздей или саморезов. Подготовленный настил должен лежать только в горизонтальной плоскости, а еще не скрипеть и не шататься из-за нагрузок.

Этап № 4 – монтаж стенок дома

Чтобы перейти к следующему этапу изготовления домика на дерева своими руками, следует установить прочный каркас из брусьев. Для этого можно не использовать дорогие высококлассные доски, а взять пиломатериал с меньшим сечением, к примеру, 5*5 см. Брус следует обрезать по высоте стенок и установить на каждом углу основания, а после прикрутить к выступающим балкам опоры при помощи анкерных болтов. Промежуточные стойки можно установить на расстоянии 0.4-0.5 метров от угловых, и зафиксировать их с внешней стороны каркасного основания.

Нельзя крепить их прямо к полу, так как такое соединения нельзя будет считать надежным. Промежуточные и угловые стойки следует укрепить на распорки, а после обшить досками. Стенки могут быть сделаны сплошными или решетчатыми, все будет зависеть от предпочтений мастера. Форма и количество окошек, а также их размещение по домику можно выбирать по желанию. Главное, чтобы все проемы были хорошо защищены и ребенок не выпал из окна.

Этап №5 – установка крыши

В идеале крышу делают в форме навеса. На высоте от 150 до 200 см над стенками следует найти минимум две прочные ветви, которые будут расположены по обе стороны домика. К веткам прикрутите крючки из металла и натяните между ними толстым шнуром или хорошую веревку. Через веревку следует перекинуть кусок брезента и закрепить его на оба конца по углам дома.

Если же не получается сделать навес из-за веток, то можно сделать крышу иначе – по верхнему краю угловых стоек прикрепите обвязку из бруса, а дальше соберите две стропильные фермы и установить их над противоположными стенками. Между собой фермы можно соединять при помощи широких досок, которые будут набиты по верхнему краю стропил. Дополнительных креплений для такой небольшой крыши не нужно, а закрывать конструкцию нужно будет легким материалом вроде листов поликарбоната, профнастилои или ондулином.

Как и в полу, в крыше следует прорезать отверстия для крупных веток, так как в противном случае не удастся установить конструкцию. И снова, крепить кровельное покрытие нельзя вплотную к деревьям, следует обязательно оставить немного свободного пространства вокруг выреза.

Этап №6 – монтаж лестниц

Лестница для домика может быть любой – веревочной, деревянной прямой, решетчатой и легкой, короткой или длиной, крутой и пологой. Вариантов достаточно много, и выбрать того, что подходит больше всего, несложно. Одним из вариантов станет лестница в виде щита, на котором есть прорези. Для этого следует взять брус 5*5 см и длиной не менее 2.5 метров, а после приставить к основанию дома под углом в 80 градусов, практически вертикально.

Далее, следует отметить линии отреза карандашом и отпилить лишнее. Аналогичным образом следует обрезать второй брус. Уложите брусья на ровную площадку, сверху набейте доски с толщиной от 2 см. Ширина досок обязательно должна быть хотя бы 15 см, а длина от 0.5 до 0.7 метра.

В каждой заготовке следует прорезать овальное отверстие на ширину стоп и обработать все срезы при помощи наждачной бумаги. Вырез обязательно должен быть расположен с одной стороны, на расстоянии 5 см от торца доски. Во время обшивки щита заготовки прибивайте таким образом, чтобы вырезы могли чередоваться – первая доска имеет вырез справа, а вторая слева, и так до самого верха.

Прикрепите их к брусьям как сплошное полотно, так, чтобы не было зазоров. Готовую лестницу следует приставить к домику, закрепить с внешней стороны платформы при помощи болтов и пластин.

Обязательно проверьте надежность крепления, так как падение лестницы иногда оборачивается страшными травмами. Прочно зафиксируйте лестницу, обработайте грунтовочной смесью, которая имеет антисептические свойства, а после окрасьте или покройте лаком для дерева.

Финальный этап – отделочные работы

Когда домик на дереве для детей своими руками готов, его остается украсить и сделать уютнее. Для защиты древесины от воздействий атмосферных действий следует покрасить все наружные поверхности. Желательно, чтобы были выбраны одинаковые тона для лестниц и стен, и тогда дом будет выглядеть намного уютнее. Внутри красить дом необязательно, главное, чтобы доски были гладкими. Для удобства предлагаем закрепить небольшие удобные полочки внутри, поставить корзинку для игрушек или детский столик. Под застелите мягким ковром, принесите удобные подушки. Все остальное будет зависеть от ваших детей, поэтому остальное в плане обустройства можете поручить им.

Домик на дереве для детей своими руками

Теплые дни заставляют нас проводить досуг на свежем воздухе. Стоит позаботиться о детях и устроить отличное игровое пространство в саду. Домик на дереве – отличный способ сделать уличные игры привлекательными. Строительство детской хижины не очень сложное и доставит массу удовольствия самому строителю. Преимущества гарантируются при условии, что здание получится безопасным, надежным. Как построить домик для детей на дереве своими руками, подробно расскажем ниже.

Что понадобится?

Важно знать, как сделать детский домик, чтобы конструкция гарантировала безопасную детскую игру. Нужно подготовить чертежи, дизайн домика заранее, приготовить необходимые материалы. Любители мастерить своими руками справятся с задачей, получая удовольствие от труда.

Можно значительно сократить расходы на покупку необходимых строительных элементов конструкции, используя поддоны, подручные материалы, оставшиеся от строительства, ремонта дачи.

Понадобятся:

• дрель,
• лобзик,
• пила,
• аксессуары – шурупы, молоток, совок, лестница, защитные очки;
• деревянные балки, брусья, доски, профнастил, плиты OSB.

Доски выбирают прочные, пропитанные – они прослужат несколько лет. Использование натурального строительного материала обеспечит безопасность, долговечность, конструкция гармонично впишется в окружающую среду.

Интересный вариант – строительство домика из поддонов. Поддоны стоят дешево, они продаются в крупных магазинах, на складах. Бывшие в употреблении поддоны требуют тщательной очистки, шлифовки, пропитки.

Выбор правильного дерева

Чрезвычайно важно сделать правильный выбор дерева для основания домика, на котором строится конструкция. Если дерево крупное, раскидистое, можно разместить конструкцию между ветвями на любой высоте.

Какое дерево подойдет?

Дерево должно удовлетворять следующим требованиям:

1. здоровый ствол, без гнили, заболеваний, полостей, паразитов, отрицательно сказывающихся на долговечности конструкции;
2. необходима долговечность, устойчивость к изменяющимся погодным условиям;
3. надежной опорой послужит взрослое дерево, полностью сформировавшееся, с широкими, разветвленными ветвями, глубокими корнями, толстым стволом, обеспечивающим высокую устойчивость.

Наиболее подходящие в качестве фундамента домиков деревья следующие:

• дуб – прочная древесина, славится раскидистыми горизонтальными ветвями;
• бук – прочный, крепкий;
• грецкий орех – обладатель прочной древесины;
• яблоня;
• ель;
• тополь с ветвящимися ветвями;
• липа;
• клен.

Нельзя выбирать гибкие деревья, например, иву.

Выбора подходящего вида дерева недостаточно – для строительства домика площадью 9 м² (3 × 3 м) требуется диаметр ствола минимум 30 сантиметров.

Как рассчитать диаметр ствола растущего дерева? Расчет диаметра производится по формуле, путем деления окружности ствола на число Пи (3,14).

Пример расчета. Для монтажа домика площадью 9 кв.м потребуется дерево с окружностью ствола минимум 95 см:

90/3,14=30 сантиметров

Если основные ветви дерева расположены в форме буквы «V» – пол следует расположить чуть выше стыка основных ветвей кроны.

Домик должен иметь достаточно прочную основу, чтобы сделать игру полностью безопасной. В процессе строительства важно не повредить дерево, хотя иногда конструкция требует подрезания некоторых ветвей. Профессиональная обрезка не повредит дереву, не остановит дальнейшее развитие. Не рекомендуется размещать домик слишком высоко. Нужно обеспечить свободный подъем-спуск без риска падения.

Если подходящего дерева нет

Если дети просят построить дом, а в саду отсутствует подходящее дерево с надлежащей формой, грузоподъемностью, можно построить домик на пне, бревне. Конструкция после постройки примет форму хижины Бабы Яги, непременно привлекающую требовательных малышей.

Нужно приобрести твердую деревянную балку, здоровый пень дерева, который закапывают в землю на глубину, достаточную для устойчивости. Следует залить в землю бетонную смесь, обеспечивающую полную безопасность конструкции.

Из чего построить дом?

Перед началом работ необходимо подготовить необходимые материалы:

1. толстые доски, возможно поддоны;
2. деревянные опоры для поддержки домика, крепления к земле;
3. опоры нужно забетонировать в земле – понадобятся цемент, песок;
4. независимо от того, расположится домик полностью на стволе дерева или, частично опираясь на ствол, понадобятся дополнительные кронштейны;
5. крепежные элементы: винты, болты, колышки;
6. возможно понадобятся веревки при строительстве лестниц, перил;
7. каркас делают из любого дерева, обычно используют доски из сосны (самые дешевые), бука, дуба;
8. пропитка поможет сделать древесину устойчивой к влаге, морозу.

Строительство домика

Составление плана, схемы

Сборка конструкции требует точности, расчетов прочности. Не стоит размещать домик высоко, сильный ветер станет серьезной помехой, когда ветви начнут раскачиваться, расшатывая конструкцию.

Хороший план – залог успеха. Сначала нужно сделать чертеж домика с учетом пространства для растущего дерева, расположения ветвей. Это подразумевает необходимость оставлять свободное пространство в некоторых местах, чтобы построенный объект не разрушался под давлением растущего растения. Важно ознакомиться с характеристиками породы дерева. Нужно оставить отверстия шире на 5-8 см для дальнейшего роста ствола дерева.

Выполняя дизайн детского домика планируют его размеры. Удобно, если пол имеет размер минимум 2,5 × 2,5 метра. Такие пропорции гарантируют веселье, размещение некоторой мебели, игрушек, оставляя пространство детям, не слишком обременяя дерево. На этапе проектирования выбирают расположение двери, где не растут ветки, ограничивающие вход. Необходимо расположить окна с солнечной стороны, обеспечивая естественное освещение интерьера домика.

Обозначение пола, выбор способа монтажа

Сначала нужно поставить опоры, построить напольную платформу домика.

Существует 3 способа монтажа напольной платформы:

1. Первый способ – монтаж опорных балок на стволе дерева. Метод используют часто, хотя наносят повреждения дереву.
2. Второй способ – плавающая подвесная платформа. Домик монтируют в подвесном виде на цепях, веревках, подвешенных на высоких, крепких ветвях. Монтаж подвесной платформы можно сделать на высоком дереве с сильными ветвями, домик должен быть легким.
3. Третий способ – наиболее экологичный – опоры закапывают, бетонируют в землю, не прикрепляются к стволу дерева. Для опоры используют деревянный брус с размерами поперечного сечения более 10 сантиметров. Необходимо выбирать надежные кронштейны. Брус закапывают на глубину 8-10 сантиметров, засыпают гравием, бетонируют брусья в земле, укрепляя конструкцию. Обычно используются 4 опоры, в случае крупного домика потребуется 5-6 брусьев.

Строительство дома

Для строительства платформы пола используют толстые доски, для стен – тонкие доски, плиты OSB.

Монтаж пола

Напольную платформу нужно дополнительно усилить балками, закрепленными сбоку. Количество балок и расстояние адаптируют к размерам домика, предполагаемым нагрузкам. Чтобы сделать верхний слой пола можно использовать:

• традиционные деревянные доски;
• доску OSB.

Плита OSB более долговечна, устойчива к неблагоприятным погодным условиям.

Приступаем к установке двух очень прочных балок, поддерживающих конструкцию между ветвями. Пол монтируется на их основе.

Завершаем структурный каркас домика, прикрепив элементы шурупами или, используя готовые металлические соединители для крепления элементов конструкции.

Укрепите конструкцию двумя опорами с каждой стороны, обеспечивая безопасность.

Доски будущего пола выкладывают 2 способами:

1. параллельно между ветвями – дерево сильно травмируется вкручиваемыми шурупами;
2. на деревянном каркасе, к которому прикрепляют доски – ветви почти не травмируются, не усохнут.

Доски нельзя укладывать без опоры длиной пролетов более 1,5 метра. Для прочности снизу нужно положить балки в перпендикулярном направлении.

Когда рама и кронштейны полностью смонтированы – стоит обрезать концы столбов, выступающих над уровнем пола, чтобы они не мешали.

Схема опоры домика.

Установка стен

Когда пол домика готов – начинают создавать боковые конструкции. Для строительства боковых стен домика лучше использовать по краям деревянные балки, середину можно заполнить любым материалом, часто используют:

• плиты OSB, характеризующиеся исключительной прочностью, устойчивостью к неблагоприятным погодным условиям;
• деревянные доски;
• фанерные плиты;
• сайдинг;
• в легком летнем варианте стены выполняют из полотна, маскировочной сетки.

При строительстве боковых стен домика нужно оставлять отверстия окон, двери. Высота дома должна соответствовать росту ребенка плюс 20-30 сантиметров, ведь дети быстро растут. Детский домик должен гарантировать безопасность, комфорт.

Отдельные элементы соединяют саморезами, специалисты особенно рекомендуют шурупы CSA, ершеные гвозди CNA. Нельзя экономить на крепежных элементах, нужно обеспечить максимальную прочность, надежность, устойчивость конструкции.

Крыша

Конструкция крыши крепится непосредственно к боковым стенкам. Крыши делают плоские и двускатные. Двускатные лучше подходят для зимних условий, когда выпадает снег. Толстый слой снега может перегрузить конструкцию.

В качестве кровли используют:

• доски,
• профнастил,
• битумные плиты.

Крышу можно изготовить из листового металла, досок и покрыть смолистой бумагой. Интересные акценты – соломенная крыша, кровля из деревянного ДСП. Создание такой кровли требует профессионального мастерства, значительно увеличивает стоимость строительства домика.

Обеспечить 100% водонепроницаемость поможет прикрепленная к раме толстая полиэтиленовая водонепроницаемая пленка, к которой крепят доски крыши. Можно обработать доски крыши смолой, защищая их от влаги, разрушения.

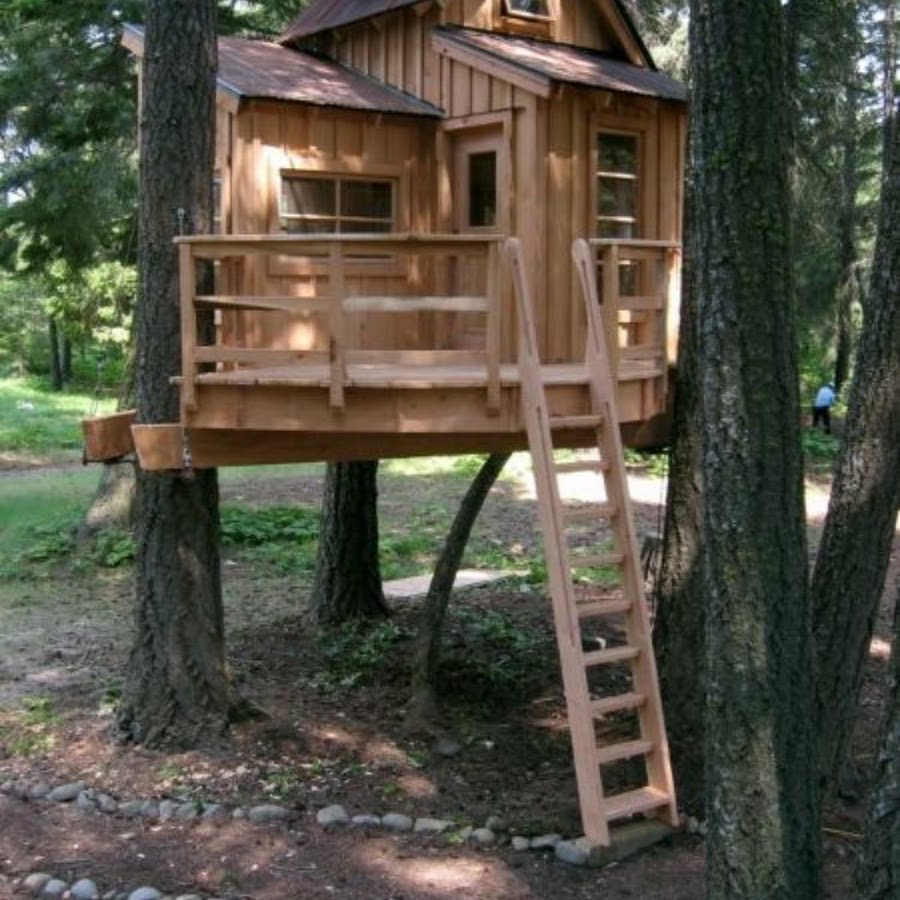

Вход, лестница

Поскольку сооружение расположено на определенной высоте над землей, необходимо обеспечить безопасность, комфорт при восхождении и спуске.

1. Приставная лестница. В простейшем варианте используют простую лестницу, решение представляет угрозу падения, особенно для маленьких детей. Минута невнимания и лестница может наклониться, пошатнуться. Желательно прикрепить лестницу к дереву.
2. Деревянная лестница в домик, сделанная своими руками. Некоторые люди строят лестницу самостоятельно из поперечных перекладин и двух одинаковых досок размерами поперечного сечения 5 × 10 сантиметров. Планки крепят к деревянным колышкам, дополнительно закрепляют гвоздями. Важно приспособить грузоподъемность лестницы к весу людей.
3. Веревочная лестница – интересное решение для детей старшего возраста, поможет ребенку развивать навыки лазания. При строительстве веревочной лестницы стоит использовать специальные прочные канаты, предназначенные для альпинизма.
4. Сооружение солидной самонесущей деревянной лестницы на боковой стороне платформы – достаточно сложная задача. Выбирая данный вариант, необходимо помнить о безопасном угле наклона лестницы, слишком крутая лестница опасна. Лестницы сооружают из досок 50 × 10 мм и ступеней 50 × 12 мм. Размер лестницы подбирается под конкретные условия. Надлежащим образом вырезанные ступени следует прикреплять к доскам с помощью винтов и клея через равные промежутки. Необходима балюстрада или перила, повышающие уровень безопасности.

Стабильная лестница с перилами безопасности – наиболее оптимальное решение для самых маленьких детей, у которых существуют проблемы с координацией движений.

Пропитка и покраска дерева

Детский домик на даче – инвестиция на долгие годы, поэтому стоит подумать о правильной пропитке древесины. Перед обработкой досок подходящим препаратом, следует обработать поверхность шкуркой, удалить сучки, ворс. Некоторые фрагменты требуют легкого шлифования, тщательной очистки от грязи, пыли. Перед пропиткой нужно тщательно очистить поверхность.

Необходимо использовать специальный пропиточный агент, защищающий древесину от неблагоприятных погодных условий. Важно наносить пропиточные основы в соответствии с направлением текстуры древесины. Рекомендуется наносить минимум 2 слоя пропитки. Пропитка играет важную роль:

• защищает древесину от чрезмерного поглощения влаги;
• предотвращают рост плесени;
• препятствует размножению грибков.

Некоторые пропитки содержат красители, позволяющие окрасить дерево в выбранный цвет, подобный определенному виду древесины. Рисунок текстуры останется видным. Если пропитка не содержит красителей, необходимо нанести лак или краску.

Безопасность конструкции

Наибольшие риски связаны с возможностью падения, их следует минимизировать:

1. Домик устанавливают невысоко. Высота 1,5-2 метра над землей наиболее подходящая. Хотя падение и с такой высоты травматично.
2. Нужно установить забор безопасности или перила вокруг платформы. В идеале высота перил – 70-90 см, расстояние между вертикальными балясинами – 10-15 см.
3. Под домиком не стоит располагать бетонную площадку, брусчатку. Неплохо насыпать мягкий материал (песок, опилки) или сделать зеленый газон. Падая, ребенок приземлится на довольно мягкую почву.

Дизайн интерьера и игровое пространство

Дизайн домика внутри подбирают к интересам детей. Можно включить следующие элементы:

• мальчикам и девочкам нравится играть в настольные игры;
• удачные идеи – поставить мини-настольный футбол, кукольный домик;
• на дереве стоит разместить баскетбольное кольцо;
• в домике, под платформой пригодится столик с карандашами, красками;
• небольшая скамейка с мягкими подушками;
• надувное кресло;
• кровать с легко моющимся надувным матрасом;
• если ребенок маленький – под домиком, можно установить песочницу, горку, небольшие качели;
• деревянный ящик для игрушек;
• картины на стенах.

Идея создания домика из поддонов

Процесс строительства дома из поддонов не сильно отличается от представленного выше. Для строительства «здания» стандартных размеров, площадью 2 кв. метра потребуется 10-12 поддонов. Половина поддонов используется полностью, из остальных возьмем только верхний слой.

Хижина для взрослых

Уютный домик на дереве – мечта многих взрослых. Строительство домика на дереве для детей и взрослых – более сложная задача. В такой ситуации стоит воспользоваться помощью профессионалов, гарантирующих прочное, устойчивое, наиболее оптимальное решение.

В нашей стране домики для взрослых на дереве не распространены. В США, Германии, Австрии дома отдыха на деревьях с полным оборудованием становятся популярными.

Ниже представлены оригинальные хижины в разных частях мира.

Канада

Шотландия

США, Дакота

Братислава, отель

Атланта

Эквадор

Фото галерея интересных идей

Заключение

Каждый в детстве мечтал об уютном, тихом домике на высоком дереве. Хижину можно подвесить на дереве, но гораздо надежнее построить домик под деревом, установленный на балках, закрепленных в земле. Тогда можно легко устроить маленькую игровую площадку под домиком, прикрепить качели, горку, под платформой повесить гамак. Сделать конструкцию своими руками довольно сложно – нужно правильно закрепить основание, обеспечить опоры, построить стены, крышу, лестницу. Создание деревянного дома для детей требует много работы, времени и усилий, радость на лицах близких наверняка вознаградит за неудобства проектирования и строительства.

Домик на дереве — пошаговая инструкция, как сделать своими руками (160 фото лучших идей)

На даче или в загородном доме взрослые всегда находят себе много занятий. А вот детям зачастую скучно там находится. Чтобы их занять, нужно придумать что-то интересное и необычное. Прекрасным решением будет строительство дома на дереве. Дети будут от него в восторге. К тому же домик будет радовать детвору много лет.

Содержимое обзора:

Размер арматуры для заливки фундамента: Калькулятор ленточного фундамента

Армирование монолитной плиты фундамента: укладка, схема, расчет

Все чаще в качестве фундамента используются монолитные железобетонные плиты. Они позволяют обеспечить надежную опору для зданий при высоких нагрузках и плохих характеристиках грунта. Также монолитный фундамент сможет решить проблему высокого уровня грунтовых вод.

Содержание статьи

Зачем необходимо армирование

Бетон — это материал, который хорошо справляется с работой на сжатие, но имеет очень небольшую прочность при изгибе или растяжении. При строительстве дома на бетонной плите, нагрузки по ней распределены неравномерно, что приводит к появлению изгибающего момента.

Это очень опасно для бетонной конструкции, но исключить негативное влияние возможно с помощью установки арматурных сеток или каркасов. Бетон берет на себя сжимающие нагрузки, а арматура воспринимает изгибающие. Это позволяет обеспечить максимальную надежность.

Схема армирования

Пример схемы (чертежа) армирования плитного фундамента.

Армирование железобетонной плиты производится неравномерно: в местах опирания стен или колонн необходимо дополнительное усиление. Такие участки называются зоны продавливания. Укладка арматуры производится в один слой при толщине плиты 150 мм и менее. При величине более 150 мм армирование выполняют каркасами. В качестве примера необходимо рассмотреть основные узлы конструкции.

Основная ширина плиты

Здесь схема представляет собой сетки с постоянным размером ячейки. Шаг прутьев в обоих направлениях должен быть одинаковым. В зависимости от расчетной нагрузки его принимают в пределах 200-400 мм. Для кирпичных домов подойдет шаг арматуры 200 мм, для более легких каркасных можно укладывать стержни реже. При этом важно учитывать, что по СП «Бетонные и железобетонные конструкции» расстояние между стержнями не должно превышать толщину плиты более чем в 1,5 раза.

Схема армирования плиты.

Чаще всего стержни укладывают в два ряда: верхний и нижний. Их совместная работа обеспечивается установкой вертикальных стержней. Шаг таких прутов может быть равен шагу основного армирования или приниматься в два раза больше.

С торцов плита армируется П-образными хомутами.

Согласно СП 63.13330.2012 (п. 10.4.9) на торцах плита должна армироваться П-образными стержнями арматуры, длина этих стержней должна быть равна 2-м толщинам плиты или больше. Стержни связывают верхний и нижний ряды армирования и обеспечивают восприятие крутящих моментов у края плиты и анкеровку концов продольной арматуры.

Внимание! Арматура должна быть утоплена в бетон на 20-30 мм со всех сторон: снизу, сверху, с торцов. Иначе возможна ускоренная коррозия арматуры и разрушение конструкции.

Зоны продавливания

В местах опирания несущих вертикальных конструкций раскладка меняется — уменьшают шаг армирования. Например, если по основной ширине плиты стержни укладывались через 200 мм, то под стенами рекомендуется использовать шаг 100 мм. Это позволит избежать чрезмерного продавливания и появления трещин.

Зона сопряжения с монолитной стеной подвала

Конструкция плиты позволяет изготавливать ее на одном уровне с поверхностью земли, но если в здании планируется обустройство подвала ее глубина заложения будет зависеть от высоты помещения. В этом случае необходимо обеспечить совместную работу основания и стен.

Выпуски арматуры в плите для сопряжения с монолитными стенами.

Чтобы правильно армировать фундамент, необходимо связать вместе каркасы монолитной стены и плиты. При заливке фундамента оставляют выпуски в виде вертикальных стержней, именно они будут связующим звеном. Концы выпусков запускают в тело плиты (загибают на конце на 2 высоты плиты и вяжут к основному каркасу).

Для удобства и точного расчета материалов выполняют чертеж, на котором показана схема армирования, включающая данные о расстоянии между стержнями и их диаметрах.

Выбор арматуры

При изготовлении стальной арматуры руководствуются ГОСТ 5781-82*.  Для железобетонной монолитной плиты применяют стержни класса A400 и А500 (или в устаревшем варианте Alll). Чтобы не ошибиться необходимо знать, как отличить пруты разных классов визуально:

• A240 (Al) имеет гладкую поверхность;
• A300 (All) характеризуется периодическим профилем с кольцевым узором;
• A400, А500 (Alll), та которая необходима, имеет периодический профиль, образующий «елочку»(серповидный).

Арматура А500 изготавливается по ГОСТ 52544-06.

Важно! Применение арматуры более низких классов не допускается.

Рекомендуем: Какая арматура нужна для фундамента.

Способы изготовления сеток и каркасов

Сетки изготавливаются по ГОСТ 23279-2012. Вариантов соединения стержней между собой существует всего два: вязание и сварка.

При первом используется тонкая проволока диаметром 2-3 мм, которая вручную или с помощью специальных приспособлений обматывается вокруг прутов. Вариант достаточно трудоемкий, но обеспечивает большую надежность соединений, поскольку позволяет стержням приспосабливаться к небольшим подвижкам конструкции.

Вертикальные хомуты можно изготовить как на фото ниже:

Паук из арматуры диаметром 8-10 мм.

Готовые сварные сетки обеспечат высокую скорость работ. Но количество их типоразмеров ограничено, и не всегда можно подобрать необходимую. Если же принято решение применять сварку прямо на стройплощадке, в особо ответственных местах (углы здания, участки опирания массивных стен) арматуру соединяют проволокой.

Шаблон поможет при вязке арматуры.

Укладка арматуры

Нахлест продольных стержней не менее 40 диаметров рабочей арматуры.

При укладке со всех сторон обеспечивают стержням защитный слой из бетона 20-30 мм. Это необходимо для предотвращения коррозии и разрушения. Чтобы соблюсти необходимое расстояние применяют пластиковые фиксаторы, «лягушки» или «стульчики» из металла.

Специальный пластиковый стакан обеспечивает защитный слой.

Если длины прута не хватает на всю ширину фундамента, соединение двух деталей производят с нахлестом не менее 40 диаметров рабочих стержней. Например, для арматуры 12 мм длина нахлеста будет равняться 40*12 мм = 480 мм.

Расчет диаметра арматуры

Расчеты, связанные с монолитной плитой, достаточно сложны и требуют особых знаний. Далеко не каждый конструктор может их правильно выполнить. Для индивидуального строительства можно руководствоваться минимальными значениями, принимаемыми по пособию «Армирование элементов монолитных железобетонных зданий».

Требования для монолитной плиты представлены в приложении 1, раздел 1. Общая площадь сечения рабочей арматуры в одном направлении принимается не менее 0,3% от общего сечения фундамента. Минимальный диаметр стержней назначается 10 мм при стороне плиты менее 3 м и 12 мм при большей длине стороны. Диаметр вертикальных стержней должен составлять не менее 6 мм, но также необходимо учитывать условия свариваемости. Максимальный размер рабочего армирования 40 мм, на практике чаще используют 12, 14 и 16 мм.

Пример расчета

В качестве исходных данных имеется железобетонная плита 6 на 6 м. Толщина для частного дома принимается 200 мм. Необходимо правильно армировать конструкцию. В примере не рассмотрено усиление железобетона на участках опирания стен.

Определение диаметров

В первую очередь определяется, что сетки будут укладываться в два ряда, поскольку толщина конструкции больше 150 мм. Далее производится расчет требуемой площади стальных прутьев.

• Площадь поперечного сечения фундамента = 6 м * 0,2 м = 1,2 м²;
• Минимальная площадь всей арматуры = 1,2 м² * 0,3% = 0,0036 м² = 36 см²;
• Минимальная площадь арматуры в одном направлении для одного ряда = 36 см²/2 = 18 см².

Далее необходимо воспользоваться сортаментом арматурных стержней, который приведен в ГОСТ 5781-82*. В этом документе приведена площадь сечения одного прута. Для удобства можно найти расширенную версию сортамента. По нему определяется, что для данного сечения в одной сетке необходимо использовать один из следующих вариантов:

• 16 стержней диаметром 12 мм;
• 12 стержней диаметром 14 мм;
• 9 стержней диаметром 16 мм;
• 8 стержней диаметром 18 мм;
• 6 стержней диаметром 20 мм.

Выбираем вариант с двенадцатым диаметром. Чтобы правильно разложить элементы необходима схема. Чертеж поможет рассчитать шаг прутов. Для стороны длинной 6 м шаг 16-ти стержней получается примерно 400 мм. Назначаем максимальное расстояние 300 мм исходя из условия СП 63.13330.2012 п.10.3.8.

Вертикальное армирование для надежности принимается 8 мм с шагом 300 мм.

Расчет количества

Недавно у нас появился калькулятор плитного фундамента, для удобства можете воспользоваться им.

Для того, чтобы не ошибиться при закупке материалов, необходимо заранее рассчитать их количество. Если имеется схема плиты, сделать это не сложно. При вычислении длин стержней необходимо учитывать толщину защитного слоя бетона 20-30 мм с каждой стороны.

Расчет рабочего армирования.

• Длина одного стержня = 6000 — 30*2 = 5940 мм;
• Количество стержней в одном направлении = 5940/300 = 19,8, принимаем 20 шт;
• Количество стержней в обоих направлениях для верхней и нижней сетки = 20*2*2 = 80 шт;
• Длина одного стержня для П-образных хомутов = 200 мм + (200 мм * 2)*2 = 1 м;
• Количество стержней для П-образных хомутов = 20*2 = 40 шт;
• Общая длина арматуры диаметром 12 мм = 80*5,94 м +40*1 м  = 515,2 м;
• Масса стержней диаметром 12 мм = 515,2*0,888 кг (находится по сортаменту) = 457,5 кг.

Расчет вертикального армирования.

• Длина одного стержня = 200 — 20*2 = 140 мм;
• Количество стержней = кол-во  горизонтальных прутов в одном направлении*кол-во прутов в другом = 20*20 = 400 шт;
• Общая длина стержней диаметром 8 мм = 400*0,14 = 56 м;
• Масса стержней диаметром 8 мм = 56*0,395 = 22,12 кг.

Все получившиеся значения удобно свести в таблицу.

При расчете расходов стоит учитывать стандартную длину одного прута – 11,7 м, это означает, что, например, стержней 8 диаметра понадобится 5-6 штук с небольшим запасом. А при большой длине рабочей арматуры требуется увеличить суммарную длину на 10-15% для соединения стержней внахлест.

Грамотный выбор диаметра, шага и соблюдение технологии монтажа обеспечат надежность и долговечность фундамента при минимально возможных затратах.

Рекомендуем: Технология строительства плитного фундамента.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

Расчет материалов ленточного фундамента | Онлайн калькулятор

Фундаментом называется подземная часть здания или сооружения, принимающая нагрузки и передающая их на грунт. Самым популярным видом фундамента при строительстве домов считается ленточный фундамент. Такое распространенное применение ленточного фундамента объясняется его универсальностью и доступной стоимостью. Перед тем как приступить к строительству, нужно сделать выбор между мелкозаглубленным и заглубленным ленточным фундаментом.

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный фундамент экономит, как бюджет, так и время. И трудозатраты будут значительно меньше, так как для его сооружения не потребуется глубокий котлован. Используется такой фундамент для облегченных конструкций небольшой площади:

• домов из дерева
• газобетонных сооружений или зданий, построенных из газобетонных и пенобетонных блоков, высота которых не превышает 2 этажа
• монолитных зданий с несъёмной опалубкой
• небольших сооружений, построенных из камня

Глубина мелкозаглубленного фундамента достигает полметра.

Заглубленный ленточный фундамент

Такой фундамент применяется для постройки сооружений с тяжёлыми стенами, бетонными перекрытиями, подвалом или подземным гаражом. Длину заглубления фундамента нужно рассчитать заранее. Сначала необходимо определить уровень промерзания грунта, затем вычесть 30 см и уже на этой глубине закладывать фундамент.

Подготовка к работе

Чтобы самостоятельно возвести ленточный фундамент, вначале обязательно нужно провести точное планирование. Необходимость тщательных расчетов объясняется тем, что фундамент является одним из важнейших конструктивных элементом любого здания или дома. Допущенные в начале строительства ошибки могут спровоцировать негативные последствия в ходе эксплуатации дома.

Разметка

Разметку проводят, нанося на земле как внешние, так и внутренние границы будущего фундамента. Для этого лучше всего использовать колышки или прутья арматуры и веревки.Но эффективней будет воспользоваться специальными приборами, такими как лазерные нивелиры. Помните, что большие погрешности в разметке заметно отразятся на внешнем виде готовой постройки.

Для достижения идеальных результатов нужно:

• определить ось возводимого сооружения
• при помощи отвеса наметить угол, от него под углом 90 градусов натянуть веревку к ещё двум углам сооружения
• с помощью угольника определить ещё один угол
• проверить углы, ориентируясь на диагонали. Если проверка дала положительные результаты – натянуть между ними веревку
• взяться за внутреннюю разметку, отступая от внешней разметки на расстояние толщины будущего фундамента

Когда закончите с разметкой, изучите перепады поверхности на месте постройки и выберите самую низкую точку для отсчёта глубины траншеи и исключения разницы в высоте фундамента. Если здание планируется небольшим, то глубина котлована может составлять 40 см.

Устройство подушки и гидроизоляция ленточного фундамента

На готовую траншею следует уложить песчаную подушку с добавлением гравия. Рекомендованная высота каждого слоя составляет 120-150 мм. После этого каждый слой необходимо пролить водой и утрамбовать для увеличения плотности. Чтобы изолировать готовую подушку, нужно на неё выложить прочную гидроизоляционную пленку.

Установка опалубки ленточного фундамента

Опалубка обычно изготавливается из струганных досок толщиной приблизительно 40-50 мм. Можно использовать для этой цели шифер.

При возведении опалубки контролируйте вертикальность. Рекомендованная высота каркаса над землёй равна 30 см. Это нужно, чтоб соорудить небольшой цоколь. В опалубке укладываются асбестобетонные трубы для ввода в здание канализации и водопровода.

Проложите между бетоном и опалубкой полиэтиленовую пленку, это защитит опалубку от загрязнения.

Укладка арматуры

Следующий этап – установка арматуры. Арматурные стержни сечением 10-12 мм связываются специальной вязальной проволокой так, чтобы стороны квадратных ячеек равнялись 30-40 см. Арматура может быть как стальная, так и стеклопластиковая.

Не рекомендуется использовать для крепления арматуры сварочный аппарат, чтобы избежать коррозии в местах сварки. Размещая арматуру в траншее, следите за отступами от краев. Рекомендуемый отступ – 50 мм.

Вентиляция и коммуникации

Далее необходимо обеспечить вентиляцию фундамента и предусмотреть технологические отверстия для ввода коммуникаций в здание. Возьмите часть асбоцементной или пластиковой трубы и привяжите его к арматуре.

Заливка ленточного фундамента бетоном

Заполняйте опалубку бетоном постепенно. Толщина слоев составляет 15-20 см, во избежание пустот и увеличения общей прочности трамбуйте слои специальным инструментом – деревянной трамбовкой, либо глубинным вибратором.

Можно заказать готовую бетонную смесь с завода или сделать ее самому с помощью бетономешалки. Рекомендуемая пропорция цемента, песка и щебня такова: 1:3:5.

Слои не должны отличаться составом. В холодную погоду следует применять подогреватель бетона и морозостойкие добавки, в жаркую — поливать бетон водой.

Окончание работ

По окончанию заливки бетона, его следует закрыть пленкой для предотвращения высушивания и оставить набирать прочность минимум на 2 недели.

Калькулятор Армирование_Ленты_Онлайн v.1.0 — армирование ленточного фундамента

Калькулятор Армирование-Ленты-Онлайн v.1.0

Расчет продольной рабочей, конструктивной и поперечной арматуры для ленточного фундамента. Калькулятор основан на СП 52-101-2003 (СНиП 52-01-2003, СНиП 2.03.01-84), Пособие к СП 52-101-2003, Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предв. напряжения).

Результаты

Параметры проектируемого фундамента

Ширина фундамента, м:

Высота фундамента, м:

Сечение ленты, м²:

Общая длина ленты, м:

Объем фундамента, м³:

Расчет арматуры

Продольная рабочая арматура

Диаметр арматуры, мм:

Расчитанная площадь сечения арматуры в верхнем (нижнем) поясе, мм²:

Подобранная площадь сечения арматуры в верхнем (нижнем) поясе, мм²:

Количество стержней арматуры в верхнем (нижнем) поясе, шт:

Количество стержней арматуры на сечение ленты, шт:

Общая площадь сечения арматуры, мм²:

Общая длина стержней, м:

Общая масса арматуры, кг:

Объем арматуры на ленту, м³:

Продольная конструктивная арматура (противоусадочная)

Диаметр арматуры не менее (оптимально 12мм), мм:

Количество стержней арматуры на сечение ленты, шт:

Количество горизонтальных рядов:

Расстояние между рядами (шаг), мм:

Общая длина стержней, м:

Общая масса арматуры, кг:

Объем арматуры на ленту, м³:

Поперечная арматура (хомуты)

Диаметр арматуры, мм:

Расстояние между хомутами (шаг), мм:

Количество хомутов на ленту, шт:

Длина одного хомута (с учетом крюков), м:

Общая длина стержней, м:

Общая масса арматуры, кг:

Объем арматуры на ленту, м³:

Общая масса и объем арматуры на ленту

Масса арматуры, кг:

Объем арматуры на ленту, м³:

Алгоритм работы калькулятора

Конструктивное армирование

Если выбран данный пункт меню, калькулятор рассчитает минимальное содержание рабочей продольной арматуры для конструкции фундамента согласно СП 52-101-2003. Минимальный процент армирования для железобетонных изделий лежит в диапазоне 0.1-0.25% от площади сечения бетона, равной произведению ширины ленты на рабочую высоту ленты.

СП 52-101-2003 Пункт 8.3.4 (аналог Пособие к СП 52-101-2003 Пункт 5.11, Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.8)

Пособие к СП 52-101-2003 Пункт 5.11

В нашем случае минимальный процент армирования составит 0.1% для растянутой зоны. В связи с тем, что в ленточном фундаменте растянутой зоной может быть как верх ленты, так и низ, процент армирования составит 0.1% для верхнего пояса и 0.1% для нижнего пояса ленты.

Для продольной рабочей арматуры используются стержни диаметром 10-40мм. Для фундамента рекомендуется использовать стержни диаметром от 12мм.

Пособие к СП 52-101-2003 Пункт 5.17

Руководство по конструированию бетонных и ж/б изделий из тяжелого бетона пункт 3.11

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.27

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.94

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.94

Расстояние между стержнями продольной рабочей арматуры

Пособие к СП 52-101-2003 Пункт 5.13 (СП 52-101-2003 Пункт 8.3.6)

Пособие к СП 52-101-2003 Пункт 5.14 (СП 52-101-2003 Пункт 8.3.7)

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.95

Конструктивная арматура (противоусадочная)

Согласно руководству по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.104 (аналог Пособие к СП 52-101-2003 Пункт 5.16) для балок высотой более 700мм предусматривается конструктивная арматура по боковым поверхностям (2 прутка арматуры в одном горизонтальном ряду). Расстояние между стержнями конструктивной арматуры по высоте должно быть не более 400мм. Площадь сечения одной арматуры должна составлять не менее 0,1% от площади сечения, равной по высоте расстоянию между этими стержнями, по ширине половине ширины ленты, но не более 200мм.

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.104 (Пособие к СП 52-101-2003 Пункт 5.16)

По расчету получается, что максимальный диаметр конструктивной арматуры составит 12мм. По калькулятору может получаться и меньше (8-10мм), но все же, чтобы иметь запас прочности лучше использовать арматуру диаметром 12мм.

Пример

Исходные данные:

• Размеры фундамента в плане: 10х10м (+одна несущая внутренняя стена )
• Ширина ленты: 0.4м (400мм)
• Высота ленты: 1м (1000мм)
• Защитный слой бетона: 50мм (выбран по умолчанию)
• Диаметр арматуры: 12мм

Расчет:

Рабочая высота сечения ленты [ho] = Высота ленты – (Защитный слой бетона + 0.5 * Диаметр рабочей арматуры) = 1000 – (50 + 0.5 * 12) = 944 мм

Площадь сечения рабочей арматуры для нижнего (верхнего) пояса = (Ширина ленты * Рабочая высота сечения ленты) * 0.001 = (400 * 944) * 0.001 = 378 мм2

Подбираем кол-во стержней по СП 52-101-2003 приложения 1.

Сечение подбираем большее либо равное найденному сечению выше.

Получилось 4 стержня арматуры диаметром 12мм (4Ф12 А III) с площадью поперечного сечения 452мм.

Итак, мы нашли стержни для одного пояса нашей ленты (допустим нижнего). Для верхнего получится столько же. В итоге:

Кол-во стержней на нижний пояс ленты: 4

Кол-во стержней на верхний пояс ленты: 4

Общее кол-во продольных рабочих стержней: 8

Общее сечение продольной рабочей арматуры на ленту = Поперечное сечении одного стержня * Общее кол-во продольных стержней = 113.1 * 8 = 905мм2

Общая длина ленты = Длина фундамента * 3 + Ширина фундамента * 2 = 10 * 3 + 10 * 2 = 50м (47.6м в калькуляторе с учетом ширины ленты)

Общая длина стержней = Общая длина ленты * Общее кол-во продольных стержней = 47.6 * 8 = 400м = 381м

Общая масса арматуры = Масса одного метра арматуры (находим по таблице выше) * Общая длина стержней = 0.888 * 381 = 339кг

Объем арматуры на ленту = Сечение одной продольной арматуры * Общую длину стержней / 1000000 = 113.1 * 381 / 1000000 = 0.04м3

Расчетное армирование

Если выбран данный тип меню, то расчет продольной рабочей арматуры для растянутой зоны будет выполнен по формулам пособия к СП 52-101-2003.

В нашем случае растянутая арматура устанавливается сверху и снизу ленты, поэтому у нас будет рабочая арматура и в сжатой и в растянутой зоне.

Пример

Исходные данные:

• Ширина ленты: 0.4м
• Высота ленты: 1м
• Защитный слой бетона: 50мм
• Марка (класс) бетона: М250 | B20
• Диаметр арматуры: 12мм
• Класс арматуры: А400
• Макс. изгибающий момент в фундаменте: 70кНм

Расчет

Для нахождения Rb воспользуемся таблицей 2.2 пособия к СП 52-101-2003

Для нахождения Rs воспользуемся таблицей 2.6 пособия к СП 52-101-2003

Максимальный изгибающий момент [M] у нас был предварительно найден. Для его нахождения понадобится знать распределенную нагрузку от веса дома (включая фундамент). Для данных целей можно воспользоваться калькулятором: Вес-Дома-Онлайн v.1.0

Расчетная схема для нахождения изгибающего момента: балка на упругом основании.

Расчет для наглядности будем производить в [см].

Рабочая высота сечения [ho] = Высота ленты – (Защитный слой бетона + 0.5 * Диаметр арматуры) = 100см – [5см + 0.6см] = 94.4см

Am = 700000кгс*см / [117кг/см2 * 40см * 94.4см * 94.4см] = 0.016

As = [117кгс/см2 * 40см * 94.4см] * [1 – кв. корень (1 – 2 * 0.016)] / 3650кгс/см2 = 2,06см2 = 206мм2

Теперь нам нужно сравнить площади сечения рабочей арматуры полученную по расчету и площадь сечения конструктивного армирования (0.1% от сечения ленты). Если площадь конструктивного армирования окажется больше расчетного, то принимается конструктивное, если нет то расчетное.

Площадь сечения растянутой арматуры при конструктивном армировании (0.1%): 378мм2

Площадь сечения растянутой арматуры при расчете: 250мм2

В итоге выбираем площадь сечения при конструктивном армировании.

Поперечное армирование (хомуты)

Поперечное армирование рассчитывается по данным пользователя.

Нормативы поперечного армирования

Пособие к СП 52-101-2003 Пункт 5.18

Пособие к СП 52-101-2003 Пункт 5.21

Пособие к СП 52-101-2003 Пункт 5.21

Пособие к СП 52-101-2003 Пункт 5.23

Пособие к СП 52-101-2003 Пункт 5.20

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 3.105

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 3.106

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 3.107

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 3.109

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 3.111

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 2.14

Пособие к СП 52-101-2003 Пункт 5.24

Пособие к СП 52-101-2003 Пункт 5.22

Защитный слой бетона

Пособие к СП 52-101-2003 Пункт 5.6

Пособие к СП 52-101-2003 Пункт 5.8 (Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.4)

Полезное

Нормативная документация
СП 52-101-2003 Бетонные и жб конструкции без предв. напряжения арматуры
Пособие к СП 52-101-2003 по проектированию бетонные и жб конструкции без предв. напряжения арматуры
СНиП 2.03.01-84 Бетонные и железобетонные конструкции
Руководство по конструированию бетонных и жб конструкций из тяжелого бетона (без предв. напряжения)

Книги
Армирование элементов монолитных железобетонных зданий И.Н. Тихонов 2007г.

Строительные калькуляторы

Расчет арматуры для монолитной плиты

Содержание статьи:

Монолитные плиты применяются, когда планируется отойти от стандартных параметров при строительстве и использовать особенные характеристики зданий.

Благодаря повышенной жесткости, использование монолитных плит является наиболее экономически выгодным вариантом. Единственный минус – монолитные плиты сложно укладывать при пониженных температурах.

Чтобы перекрытие было устойчивым и прочным и прослужило долгие годы, важно производить точный расчет монолитной конструкции, а если она заливается самостоятельно, то здесь не обойтись без расчета арматуры, которая является основой конструкции.

Во время создания составления проекта необходимо:

• определить марку бетона
• тип арматуры
• просчитать схему ее укладывания
• продумать систему изоляции от воздействия воды и тепла
• подсчитать, сколько стройматериала необходимо для проведения работ

Применение арматуры в строительных целях

Арматурные стержни в первую очередь служат для того, чтобы уберечь бетонное основание от значительных нагрузок и, как следствие, образования разрушений и трещин. Бетон сам по себе не может дать прочностные характеристики, особенно при большой площади использования, заливки.

Композитная арматура

В первую очередь арматура, стальная или композитная, позволяет фундаменту справляться с резкими скачками температур и подвижностью грунта. Здесь сразу становится актуальным информация о фундаменте на пучинистых грунтах, и о том, как именно его собирать и заливать.

В свою очередь, бетонное покрытие же спасает арматуру от плавления под воздействием огня и уберегает от коррозии, правда, последнее относится к стальному материалу, если же в работе используется современная стеклопластиковая арматура, то коррозия ей совершенно не страшна.

Неровная поверхность арматуры позволяет прочно сцепляться материалам при заливке бетонного раствора. Стержни арматуры укладываются продольно и поперечно для прочности всей конструкции. При этом укладку следует проводить по всем правилам.

Важно! Приступая к работе с армированием монолита, нужно понимать, как на практике реализовывается схема армирования.

Кроме того, необходимо выбрать способ соединения арматуры. Если это стальные стержни, то можно использовать и вязательную проволоку и сварку, если композитная, то проволоку.

Правила выбора арматуры

Перед тем, как подобрать материал, важно выяснить уровень планируемой нагрузки. Для этого выбирается фундамент и производится анализ грунта.

Далее производится расчет арматурного сечения. Для монолитной плиты выбирается диаметр стержней свыше 10 мм. При этом важно помнить о степени нагрузки на грунт.

При слабом грунте применяются более толстые арматурные стержни, к примеру, от 12 мм. Что касается углов строения, то здесь может быть использована и арматура до 16 мм.

Арматура бывает нескольких видов в зависимости от особенностей:

• Арматура продольного типа не позволяет растягиваться конструкции и появляться вертикальным трещинам. При воздействии арматурный стержень берет на себя часть нагрузки и равномерно распределяет по всей поверхности плиты.
• Арматура поперечного типа защищает от появления трещин в момент воздействия напряжения на опоры.

Расход арматуры при армировании

Обладая точными цифрами, можно правильно подобрать арматуру, толщину плиты, марку и количество бетона. Это в свою очередь позволит сэкономить силы и финансовые средства.

Монолитное строительство

Напомним снова, как бы банально это не было, но не стоит экономить на покупке качественных стройматериалов, особенно, когда дело касается фундамента. В противном случае то может сказаться на сроке эксплуатации конструкции, и при ремонте потребуется выложить гораздо больше денег, чем было сэкономлено.

Существуют общепринятые нормы, как рассчитать расход арматурного материала в расчете на 1 кубометр бетонного раствора. При укладке арматура размещается вплотную на поверхности плиты, при этом от края остается 3-5 см.

Расчет на примере плиты 8х8

Точное количество арматуры рассчитывается на примере плиты размером 8х8 метров.

Для устойчивости грунта идеально подойдет стержень арматуры ∅ 10 мм. Как правило, сетка из арматуры выкладывается через шаг до 200 мм. Исходя из этого, не сложно вычислить нужное количество стержней.

Для этого ширина плиты делится на размер шага в метрах и прибавляется 1 прут (8/0,2+1=41). Для получения сетки стержни размещаются в перпендикулярном направлении. Значит, полученный результат нужно умножить на два (41х2=82 стержня).

Важно! При монтаже монолитной плиты требуется укладка двух слове сетки из арматуры сверху и снизу. Следовательно, данные снова умножаем на два (82х2=164 стержня).

Длина стандартного арматурного стержня составляет 6 метров. Исходя из этого, получается следующий расчет: 164х6=984 м.

Слои связаны между собой точками пересечения, количество которых легко вычислить, если количество стержней умножить на этот же показатель (41х41=1681 штук). Арматура в виде сетки укладывается в 5 см от основания плиты.

Толщина монолитной плиты

Толщина монолитной плиты равняется 200 мм. Чтобы произвести соединение, потребуется стержень длиной 0,1 метров.

Для осуществления всех соединений понадобится 0,1х1681=168,1 метров арматурного материала. Итого для проведения строительных работ потребуется 984+168,1=1152,1 метров арматуры, это теперь можно посчитать и в весе, если знать, сколько весит метр арматуры. Цифра получится также важной для расчета нагрузок на основания строения.

Практически всегда арматурные стержни продаются в строительных магазинах в килограммах. Один стержень весит в среднем 0,66 кг, значит, потребуется 0,66х1152,1=760 килограмм арматуры.

Какую арматуру нужно использовать для фундамента

Арматура – это основа любого фундамента, кроме этого, она является основой, для всех конструкций из железобетона. У многих обладателей частных участков, во время процесса строительства дома, возникает множество вопросов, по поводу фундамента. Один из главных вопросов: какая арматура нужна для фундамента. Чтобы немного прояснить ситуацию, необходимо знать, какие виды арматуры бывают, как ее необходимо соединить и многое другое.

Типы арматуры

Чтобы ответить на вопрос, какую арматуру использовать для фундамента дома, необходимо знать, что она может быть нескольких видов:

• Металлическая арматура. Это стальные прутья, которые предназначены для бетонного каркаса основания. Среди распространенных форм можно выделить прутья из металла, с круглым сечением.
• Прутья, изготовленные из стеклопластика. Это достаточно новый материал, который используется для бетонных оснований. Согласно характеристикам производителей, такие материалы имеют хорошую жесткость и могут применяться для перегородок небольших оснований.

Чтобы выбрать армирующие изделия, нужно обратить внимание на диаметр и сечение материала. На рынке строительных товаров встречается арматура с диаметром от 5 до 32 мм, поэтому в зависимости от габаритов будущего строения, подбирают соответствующие изделия.

В большинстве случаев, при возведении дома своими руками, применяется арматура с сечением от 8-16 мм. Исходя из типа основания, ленточный или монолитный, в виде плит или буронабивной свайный фундамент, диаметр прутьев подбирается в индивидуальном порядке.

Помимо этого, металлические изделия подразделяется на два вида:

• Прутья с ребристой фактурой

• Прутья с гладкой поверхностью

В этом видео вы увидите сравнение двух самых распространенных типов арматуры и узнаете какую арматуру нужно использовать для строительства фундамента.

Видео: Композитная арматура — сравнение со стальной

Методы соединения арматуры в фундаменте

В процессе возведения дома, при заливке основания своими руками, арматурные прутья можно фиксировать несколькими способами, такими как вязка, сварка или пластиковыми хомутами. Чтобы определиться, какой способ соединения выбрать, необходимо рассмотреть каждый вариант.

Что касается сварки, то такой метод имеет и несколько недостатков:

• Соединение таким образом можно провести только для тех видов изделий, на которых имеется маркировка «С», что означает возможность сваривания.

• Сварочный процесс предполагает жесткое крепление арматурных прутьев без люфтов, хотя силовому каркасу требуется некая свобода в месте пересечения.

• И самый последний минус такого способа соединения, это уменьшение прочности прутьев арматуры, в местах пересечения.

Не менее известным способом фиксирования является вязка. Ее выполняют при помощи проволоки. Вязка происходит по такому принципу, чтобы места пересечения оказались связанными. Самый простой способ вязки арматуры — это вязка при помощи металлического крючка.

Обычно вязку делают крючком вставленным в шуруповерт или дрель

Кроме перечисленных способов, большую популярность приобретает крепление прутьев при помощи хомутов из пластика. Из всех перечисленных способов фиксации, этот считается более дешевым.

В этом видео вы наглядно увидите процесс вязки арматуры при помощи металлического крюка.

Нужна ли армировка ленточному фундаменту

Исходя из технических свойств бетона, готовое изделие достаточно устойчиво к сжатию, и абсолютно не устойчиво к разрывам. Такие недостатки можно удалить, если в процессе оборудования основания применять металлическую арматуру, которая играет главную роль в основе ленточного основания. Именно благодаря таким прутьям, ленточный фундамент приобретает высокие показатели прочности на изгиб и разрыв.

Кроме этого, для прочности ленточного основания применяют вертикально установленные конструкции арматур. Ее предназначение достаточно простое, это увеличить прочность изделия на срез и удержать два слоя арматурных конструкций.

Разновидность прутьев, подходящих для оборудования ленточного основания

Основной материал для этих работ имеет маркировку А 300, А3 – А400, А5 – А800, А6 – А1000. На вид, это стержни, изготовленные по специальной технологии, в конечном результате, внешний вид изделий имеет рифленую косичку.

Предпочтительнее брать ту толщину прутьев, которая бралась при расчете на этапе проектировки. В большинстве случаев берется диаметр в диапазоне от 10 до 14 мм.

Немного реже, при возведении особо крупных сооружений своими руками применяют арматуру, диаметр которой равен 22 мм.

Для вспомогательного типа прутьев вполне подойдет диаметр от 4 до 10 мм.

Как уже было сказано, процедуру армирования, можно проводиться арматурой различных марок, кроме этого, они могут быть с рифлеными поверхностями или гладкими. В качестве основного материала всегда используются прутья с рифленым рисунком, для вспомогательных изделий, подойдут прутья, как с гладкой поверхностью, так и с рельефом.

Армирование при строительстве ленточного основания

В процессе строительства монолитного бетонного фундамента рекомендуется использовать не меньше двух слоев армирования, в горизонтальной плоскости. Но, при этом, ни один слой армирования, не должен соприкасаться со стенками опалубки, а также с поверхностью будущей основы.

Для возведения ленточного основания, рекомендовано применять прутья, с сечением от 10 до 14 мм. Кроме этого, подобрать нужное сечение можно исходя из габаритов и веса строения. Чем больше вес дома, тем больше значение диаметра прутьев.

В первом и втором горизонтальном слое армирования должны располагаться не меньше двух прутьев, с ребристой поверхностью.

При сооружении ленточного основания, необходимо помнить, что расстояние между перемычками должно равняться не меньше 50 см.

Ленточный фундамент укрепляется бетонным раствором со всех сторон.

Процесс усиления ленточного фундамента

Чтобы выполнить усиление ленточного основания, потребуется понять, как происходит крепление арматуры. Если говорить коротко, то это происходит таким образом:

По периметру котлована под фундамент забивают вертикальные прутья, диаметр которых равен от 8 до 10 мм. Расстояние между этими прутьями должно равняться от 0,5 до 0,8 метра. На эти прутья крепят два горизонтальных пояса из арматуры.

После этого, возникает вопрос, сколько должно быть прутьев в одном горизонтальном слое армирования.

• Первое что нужно знать, это то, что любой фундамент, не зависимо от его высоты, всегда состоит из двух горизонтальных рядов.

• Второе, это количество прутьев. Этот показатель зависит от ширины основания.

Чтобы узнать, сколько арматуры потребуется для вашего основания, нужно обратиться уже к готовым расчетам.

• При ширине фундамента 400 мм и меньше, процедуру армирования выполняют в два прута. (2 снизу и 2 сверху).
• При ширине ленты больше 400 мм, каждый горизонтальный пояс вмещает по 3 прута.

Соединение вертикально расположенных и горизонтально уложенных арматур лучше проводить таким способом, чтобы верхняя часть, не была выше, чем 8 см над уровнем основания.

Большое внимание необходимо уделить процессу армирования углов основания. Что бы быть уверенным в прочности конструкции, можно ко всему прочему усилить углы основания с помощью арматурной сетки.

Укладывать металлический каркас лучше не на поверхность земли, а на подготовленную подушку из бетона. Это позволит защитить металлические части от коррозии и увеличить прочность основания.

Видео: Армирование и опалубка мелкозаглубленного фундамента

Расчет количества арматуры

Чтобы узнать, сколько потребуется арматуры для оборудования основания, необходимо выполнить несложный расчет. Для этого необходимо представить, что у вас есть основание, под будущее строение дома, с размерами 10Х10 м, и двумя внутренними стенами.

Чтобы ответить на вопрос, сколько нужно арматуры, потребуется произвести умножение: длина основания Х на количество лент фундамента Х на количество основных прутьев в двух поясах. В этом случае, произведение будет выглядеть так: 10 х 6 х 4. Число 6 означает — 4 наружные и 2 внутренние стены.

Чтобы рассчитать количество вертикальных прутьев (диаметр которых может начинаться от 4 мм до 10 мм), при условии, что ширина основания равна 400 мм, а высота 800 мм. Необходимо выполнить такой расчет: общая длина основания (60 м —4 наружных стены и 2 внутренних) умножается на 5,4 м. Этот показатель в среднем требуется для 1 метра ленты.

Армирование для буронабивных свай

Для того чтобы выполнить армирование таких свай необходимо воспользоваться прутьями из ребристого металла, и сечением не более 1 см. Для вертикальной арматуры можно взять до 4-х прутьев, хотя окончательное количество рассчитывается исходя из диаметра сваи. Диаметр сваи можно регулировать опалубкой. Для этих целей берут отрезки труб из различных материалов.

Армирование бетонного основания в виде монолитной плиты

Изготовление монолитного плитного основания из бетона, считается одним из самых дорогостоящих решений. Во многом, это объясняется большим количеством используемой металлической арматуры, в процессе формирования плитного основания.

В процессе изготовления плитного основания применяют прутья с сечением в диапазоне от 10 до 16 мм. Если сверху взглянуть на уложенные прутья, то картина плитного основания будет представлена рисунком в клетку, с размерами каждого квадрата 20Х20 см.

В качестве фиксирования прутьев для плитного основания, может быть использован любой способ крепления, сварка или вязка.

Армирование плиты фундамента: схема, диаметр арматуры

Фундамент – одна из важнейших частей любой постройки. Его качественная закладка станет гарантом того, что дом простоит долгие года, а риск разрушения под воздействием неблагоприятных факторов внешней среды будет сведен к минимуму.

Серьезной процедурой на этапе строительства, безусловно, является армирование плитного фундамента. О том, для чего это необходимо и какова схема армирования монолитной плиты, мы расскажем в этой статье.

Для чего нужно армирование?

Если дом строится на грунте с плохими несущими характеристиками или в месте, где грунтовые воды расположены достаточно высоко, фундамент из монолитных плит является обязательным.

Бетонные плиты очень прочны, они очень хорошо справляются с большими нагрузками. Однако вес постройки распределяется по фундаменту не равномерно. В связи с этим могут возникать перегибы и искривления бетона, что может в дальнейшем привести к разрушению основания здания.

Армирование плитного фундамента предотвращает этот процесс. Арматура надежно связывает и максимально укрепляет бетонную плиту, не давая ей деформироваться.

Порядок работ

Возведение фундамента из армированных плит включает в себя следующие этапы:

1. Разметка площадки.
2. Выкапывание котлована.
3. Формирование дренажной системы.
4. Создание подушки, включающей песок и гравий.
5. Укладка гидроизоляции.
6. Сбор и фиксация опалубки.
7. Установка арматурного каркаса.
8. Заливка бетона.

Схема армирования плиты

Чтобы конструкция была максимально прочной и «не гуляла», армирование фундаментной плиты должно производиться строго по правилам, согласно технологической схеме.

Итак, самые важные моменты:

• В схеме армирования плиты фундамента обязательно должны быть учтены места наибольшей нагрузки. Это так называемые «зоны продавливания». Там располагаются несущие перегородки и колонны. Эти точки должны быть усилены дополнительно.
• Если толщины плиты составляет не более 15см, то достаточно одного слоя арматуры. При большей высоте производится каркасное армирование фундаментной плиты.
• После заливки арматура должна быть утоплена в бетон на глубину не менее чем 3см с каждой из сторон. Это необходимо, чтобы защитить ее от процессов коррозии и дальнейшего разрушения.

Чертеж

Перед началом работ в обязательном порядке надо подготовить чертеж армирующей конструкции с учетом всех параметров нагрузки.

Там, где не требуется особого усиления, размер ячеек арматуры делают постоянным. Расстояние между прутьями обычно составляет от 20 до 40см. Если речь идет о кирпичном здании, то промежуток между прутами должен быть не больше 20см. Если возводится легкий каркасный дом, то расстояние может быть увеличено.

Потолочная сварка: Как варить потолочный шов электросваркой

Как варить потолочный шов электросваркой

Неожиданная неприятность может произойти в тот момент, когда нужно сделать потолочный шов. Выполнить это не так уж просто, как может показаться.

В промышленных масштабах такой сварочный метод практически не востребован, так как соединяемые части в реальности расположены в правильном положении. Тем не менее, хозяину гаража необходимо знать, как варить потолочный шов электросваркой. Потребность в наложении такого шва может возникнуть при монтаже трубопровода, изготовлении металлической конструкции и различных приспособлений в гараже.

Так как при сварке потолочного шва возникает много затруднений, при его выполнении должны присутствовать опыт и внимательность. Проблему при таком типе сварки создает расположение сварочной ванны, которая находится в перевернутом состоянии. И расплавленный металл не хочет в ней задерживаться. Поэтому при работе нужно соблюдать особые правила, которые помогут избежать подтекам расплавленного металла. Особую роль при такой сварке играет техника безопасности, при игнорировании которой можно обжечь тело в области лица.

Правила техники безопасности

Средства защиты

• При сварке особое внимание нужно уделить исключению возможности попасть под удар током. Кабель не должен иметь повреждений. Если сварочный аппарат на данное время не эксплуатируется, он должен быть в выключенном положении.
• Запрещается работать при выпадении осадков и даже в помещениях с повышенной влажностью. Степень влажности чаще всего не могут определить неопытные сварщики.
• Обязательна спецодежда, которая при необходимости должна полностью закрывать все тело. Все ее элементы должны быть надежно заправлены. Особое внимание нужно уделить наличию защитных очков и маски для сварки.
• Запрещено выполнять действия, которые могут привести к возникновению пожара и взрыва.

Рекомендации

Потолочный шов

При сварке важную роль играет поверхностное натяжение, сила которого не позволяет расплавленному металлу срываться с обрабатываемых деталей. Чтобы уменьшить силу тяжести сварочная ванна в своих размерах должна быть минимальная. Этого можно добиться убиранием электрода в нужный момент, давая тем самым возможность металлу успеть затвердеть.

Ширина валиков должна быть в 2,3 раза больше диаметра электрода. Как правило, при сварке потолочного шва применяются электроды Ø до 4 мм. Иногда возникают случаи, когда убирается рабочая часть инструмента – возникают подрезы. Чтобы этого избежать, нужно уменьшить силу сварного тока, а электроды фиксировать на кромках.

Для работы годятся только сухие электроды. При сыром виде рабочего элемента выделяемые газы снижают качество сварного шва, а вместо образования дуги, электрод «прилипает» к свариваемой поверхности. Кроме того, характеристики металла сварочных швов на потолке уступают свойствам поверхности, образуемой при других типах соединений.

Потолочную сварку лучше производить, ведя руку с инструментом в свою сторону, что позволит полностью контролировать процесс, скорость работы и метод варки. Если толщина обрабатываемого участка превосходит 0,8 см, проходки нужно повторять. Для корневого шва, как правило, берутся электроды диаметром 3 мм, для остальных – 4 мм.

Обратите внимание! Фаска и обработка соединяемых сваркой концов должны быть выполнены согласно ГОСТ 10948-64. После образования валика не нужно забывать убирать шлаковый налет. Допуски на сварочные соединения оговорены в ГОСТе 5264-80.

Варианты варки

Сварка на полукруглой поверхности

• При варке лесенкой рабочий элемент находится вертикально к потолку или с отклонением в 40º от себя. Электрод поднимается к потолочной поверхности и зажигается. Когда металл начинает плавиться, рабочий элемент отодвигается приблизительно на 8 мм, затем процесс повторяется с перекрытием затвердевшего металла на треть от его размера по длине.
• При варке полумесяцем рабочий элемент должен находиться в таком же положении, как при предыдущем варианте. Рабочие движения должны быть зигзагообразными и беспрерывными с нанесением электродом металла на застывшую металлическую часть. Проходки повторяются несколько раз. Этот вариант сварки считается самым доступным.
• Самой надежной, но трудной, считается обратно-поступательный метод сварки. Конец рабочего элемента постоянно двигается вперед-назад, зацепляя при этом застывшую металлическую часть и увеличивая шов по длине.

Процесс

Крепкий шов

Потолочная сварка – это многоэтапная работа, которая начинается с заделки корня шва. В этом случае используется электрод Ø 3 мм. Сила тока не должна превосходить среднее значение. Существующие условия, которые определяют, как заделать потолочные швы методом сварки.

• Если существует доступ для подварки и выборки с наружной стороны, то при проведении работы нужно старательно следить за образованием валика снизу. Подрезы и нависания должны быть исключены. Практичней всего данный шов производить зигзагообразными шагами меду кромками с фиксацией на них. Затем после удаления сварки из соединения придет очередь для выполнения следующего валика.
• Если необходимо образовывать валик с наружной стороны, поступательные шаги нужно проделывать в середине зазора на коротком расстоянии. Если сварочная дуга будет выходить с другой стороны, то наварка будет образовываться в полукруглой форме.

При такой работе нужно сосредоточиться на валике с обратной стороны. В то же время необходимо контролировать скорость сварочного процесса и наблюдать за образованием нижнего валика. Он не должен выпирать из образовавшейся конструкции, иначе придется делать выборку до основы металла.

Разделочное заполнение

Способ сварки

Последующие 2 валика выполняется электродом Ø 3 мм при токе с показателем выше среднего или Ø 4 мм при среднем значении. Выбор проходки зависит от размера по ширине начального валика. Для того чтобы избежать бугристости, необходимо фиксироваться на краях поверхностей. После этого дуга постепенно переводится по кромке и способом лесенки производится переход на противоположную кромку. При возникшей необходимости поменять конфигурацию валика, нужно изменять скорость выполнения работы, менять угол наклона электрода и увеличивать шаг проходки.

Обратите внимание! При проведении сварочных работ нужно учитывать, что при создании большой ширины валика, раскаленный металл будет подтекать и капать.

Следующие 2 слоя зависят от размера по ширине предыдущих 3-х валиков и делаются по всей ширине или в количестве 2-х валиков. Дальше слои просто наплавляются без зигзагообразных движений. При приближении к кромке нужно останавливаться на расстоянии размера покрытого электрода. Это касается кромки и предпоследнего валика.

Слой на лицевой стороне

Для слоя на лицевой стороне нужна впадина размером до 2 мм. Количество проходок будет считаться исходя из размеров последнего слоя и металлической основы. Если впадина предпоследнего слоя размером до 1 мм производится 1-на проходка и делается она дугой вперед. Шаг сварки подбирается исходя из конфигурации валика. Если впадина размером до 2 мм, применяется способ лесенки. Если нужно сделать несколько проходок, валики у кромки варятся разными методами. Завершающий центральный валик устанавливается вровень с 2-мя боковыми.

Как уже стало понятно, заниматься потолочной сваркой нужно с необходимым багажом опыта. Для новичка сделать такой шов будет затруднительно, так как он еще не имеет достаточно навыков и знаний, которые, как известно, приходят во время работы. Поэтому сначала нужно попрактиковаться на более простых соединениях. На предоставленном видео доступно продемонстрировано, как варят потолочный шов электросваркой профессионалы.

Видео

В этом видео показано как варится вертикальный и потолочный шов:

Потолочная сварка для начинающих

Содержание:

Среди существующих видов расположения швов потолочный сварочный шов занимает особое положение. Такое внимание к нему объясняется в первую очередь неудобным положением сварщика при этом процессе. Полезные советы, как решить эту и другие проблемы, интересуют не только осваивающих эту нелегкую работу, но и профессионалов.

Потолочная сварка является своеобразным экзаменом. Сварщик, овладевший таким методом, автоматически повышает свою квалификацию и становится более востребованным. Сферой, где приходится прибегать к потолочной сварке, может быть и прокладка трубопроводов, и строительные площадки, и укрепление беседки на дачном участке.

Особенности выполнения

При сварке потолочного шва капли расплавленного металла под действием силы своей тяжести стремятся упасть вниз. Частично удерживает их от падения поверхностное натяжение. При сваривании горизонтального шва внизу подобной проблемы не существует. Сварочная ванна в этом случае растекается вдоль соединения. Задача сварщика достаточно проста – следить за тем, чтобы шлак не попадал впереди ванны. Иная картина наблюдается, когда потолочная сварка происходит наверху.

Сварочная ванна получается только на одной кромке. Правильно сваривать шов мешают не только брызги и капли раскаленного металла, но и стекание шлака, находящегося в жидком состоянии.

Сварщик с запрокинутой вверх головой и поднятой рукой с электродом быстро устает, что не способствует качеству выполняемой работы. Поэтому частые перерывы становятся производственной необходимостью.

Оборудование

Потолочные швы методом сварки выполняются с помощью обычного трансформатора или инвертора. Отличием инвертора, дающим ему преимущество, является наличие стабилизатора, выпрямителя низкой и высокой частоты, блока управления, рабочего шунта, датчика тока. С помощью электронного регулятора имеется возможность регулировать силу тока в большом диапазоне. Наличие двойной изоляции является защитой от поражения током. Достоинством является компактность устройства и его небольшой вес.

Существует три типа сварочных инверторов:

1. Бытовой. Применяют для металлов, имеющих толщину не более 3 мм.
2. Полупрофессиональный. Свариваются изделия толщиной, не превышающей 6 мм. Имеет повышенную мощность. Требует небольшие перерывы для охлаждения.
3. Профессиональный. Может работать без перерыва 6-8 часов.

Электроды выбирают в зависимости от свариваемого материала. Сварка потолочного шва электродами предполагает их диаметр – 3-4 мм. Чтобы уменьшить количество брызг, перед началом сварки они должны быть хорошо высушены.

Рекомендации

Потолочный шов при сварке получится более качественным, если соблюдать приемы, проверенные временем и практикой:

• при работе использовать короткую дугу, что повысит точность;
• электроды держать, отводя их незначительно вбок, для снижения растекания металла;
• ширина сварного шва не должна превышать диаметр электрода;
• вести шов на «себя», что даст возможность его контроля;
• выбрать комфортный темп работы.

Применение этих рекомендаций упростят процесс и повысят качество шва.

Технология

Сварка потолочных швов предполагает применение различных методик. При всех способах необходимо выполнение общих требований:

1. Если толщина свариваемой детали превышает 5 мм, то формируют скос в форме буквы «V».
2. Перед началом процесса сваривания детали следует прижать друг к другу как можно плотно, с минимальным зазором. При выполнении этого требования первый проход можно формировать, не совершая электродом колебательных движений.
3. Поднося электрод к месту сварки, выдерживают угол 45 градусов.
4. Для повышения точности новички могут использовать половинки электродов.
5. Работа прерывистыми короткими дугами даст возможность расплавленным каплям быстро остывать. В результате они не будут падать вниз, а прочно сцепятся с местом соединения.

Выполнение требований того, как варить дуговой сваркой потолочный шов обеспечит его прочность и хороший внешний вид сварного шва.

Полумесяц

Такой метод наименее сложен и может быть использован, как потолочная сварка для начинающих.

Положение электрода относительно верхней поверхности – 90-130 градусов. Название способ получил благодаря тому, что сварщик совершает движения, напоминающие полумесяц. Поскольку при этом способе приходится формировать шов за несколько проходов, времени требуется достаточно много. Чтобы избежать подтеков, не следует делать валики слишком широкими. Необходимо все время следить за скоростью процесса. Преимуществами является простота и высокая точность.

Обратно-поступательный

Способ предполагает сварку шва за несколько проходов.

Вначале выполняют корневой шов с помощью электрода, обладающего диаметром 3 мм. Ток при этом не должен быть слишком большой.

Лесенка

Как и при способе полумесяцем положение электрода по отношению к верхней поверхности составляет угол 90-130°С.

Способ лесенкой удобен при выполнении длинного сварного шва. Главная особенность – периодическое отведение в сторону электрода для застывания металла, что препятствует его растеканию.

Сварка полуавтоматом

При выполнении потолочного шва применяется сварка полуавтоматом. Метод распространен для сваривания металлов различной толщины. Для этого способа используется полуавтоматический сварочный аппарат. Сваривание происходит при подаче медной или алюминиевой проволоки. Применение метода ускоряет процесс сварки, снижается потребление электроэнергии. Шов получается качественным.

Безопасность

Поскольку при сваривании шва, находящегося наверху, существует опасность попадания раскаленных капель на исполнителя, его защита приобретает особое значение. Костюм сварщика выполняют из плотного огнестойкого материала. Рукавицы должны перекрывать края рукавов. Голову и лицо защищает маска. Рядом с производством работ не должны находиться легковоспламеняющиеся материалы и предметы.

Интересное видео

Вопрос о том, как варить потолочный шов, интересует даже многих профессионалов в области сварки, что уж говорить о новичках.

Основная проблема кроется в самом пространственном положении. Сварщику приходится работать в неудобной позиции, подняв руки вверх, а это провоцирует быструю утомляемость. Существует риск стекания расплава, что чревато не только получением ожога из-за разбрызгивания, но и формированием некачественного шва.

Чтобы получить хороший результат, необходимо подойти к выполнению данной работы с соответствующими знаниями и навыками.

Используемое оборудование

Работа может вестись как инвертором, так и обычным трансформатором. Вне зависимости от выбранного устройства, следует несколько уменьшить силу тока, ее значение должно быть примерно на четверть ниже, в сравнении с аналогичными работами, выполняемыми на полу.

К примеру, надежное соединение 5-миллиметровых пластин можно получить, установив силу тока на 100 Ампер.

Оптимальный диаметр электродов – 3-4 миллиметра, не больше.

Перед началом работ они тщательно просушиваются. Это минимизирует разбрызгивание, а также исключает выделение газа. Края свариваемых деталей зачищаются.

Техника безопасности

Сварка в потолочном положении – тяжелая работа, при выполнении которой обязательно нужно соблюдать меры безопасности. Выглядят они следующим образом:

1. Одежда – плотная спецовка, перчатки с длинными манжетами, которые не “пропустят” окалины под рукава. Голову следует прикрыть плотной шапкой. Длина брюк должна быть с определенным запасом, так как капли расплавленного металла, ударяясь об пол, разбрызгиваются и могут попасть на ноги.
2. Все легковоспламеняющиеся предметы и жидкости следует удалить из рабочей зоны.
3. При отбивании шлака нужно надеть очки, чтобы мелкие частицы металла не попали в глаз.
4. Все провода изолируются, если работа останавливается, сварочный аппарат обесточивается.

В процессе работы следует устраивать перерывы, снимая нагрузку с мышц шеи и рук.

Важно! Необходимо отметить, что если предполагается сварка в помещении с повышенным уровнем влажности, новичкам за нее лучше не браться. Это опасно и тяжело даже для профессионалов с большим опытом.

Секреты работы

Сварка потолочного шва электродами ведется с применением некоторых “приемов”, упрощающих процесс, повышающих качество готового результата:

• работать лучше короткой дугой, это повышает точность;
• держать электроды лучше с небольшим отведением вбок, это снижает вероятность растекания наплавленного металла;
• ширина шва не должна быть больше диаметра используемого электрода;
• шов ведется “на себя”. Такой подход дает возможность контролировать его качество и состояние, а также подобрать наиболее комфортный рабочий темп.

Рабочие методики

Работа дуговой сваркой может выполняться в следующих техниках:

1. Полумесяц. Изначальное положение электрода относительно плоскости потолка находится в пределах от 90 до 130 градусов. При движении мастер как бы описывает элементами полумесяцы.

Практика показывает, что такой метод оптимально подходит для начинающих сварщиков.

Да, временные затраты тут довольно высоки, что объясняется необходимостью формирования шва в несколько проходов, зато точность максимально высока и нет каких-либо сложностей. Специалисту достаточно следить за тем, чтобы:

• скорость сварки не была слишком высокой;
• не формировать валики большой толщины, провоцирующие растекание наплавляемого металла.

2. Обратно-поступательная техника. Здесь также предстоит приготовиться к тому, что работа окажется монотонной и не быстрой, придется пройтись по шву несколько раз.

Сначала формируется основной, корневой шов, для которого используется электрод толщиной 3 миллиметра. Сила тока при формировании корневого шва ставится на среднее значение.

3. Лесенка. Как и в первом случае, изначальное положение электрода по отношению к основанию лежит в пределах от 90 до 130 градусов.

В процессе работы элемент отводится в сторону, что позволяет исключить вероятность растекания наплава. Сварщик ждет, пока металл остынет, после чего продолжает процесс. Если нужно получить длинный сварной шов, то такой способ – лучший вариант.

Правила и требования

Понять, как правильно варить потолочный шов электросваркой, помогут и следующие правила, рекомендации и нормы:

1. Перед началом работы нужно как можно плотнее свести свариваемые детали. Чем меньше зазор, тем проще получить качественный и прочный шов. Практика показывает, что новичку справиться с большим зазором почти нереально, тут нужен опыт.
2. Кромки нужно разделать. В том случае, если толщина свариваемой металлической детали больше 5 миллиметров, нужно сформировать V-образный скос.
3. При подносе электрода к рабочей плоскости нужно выдерживать угол в 45 градусов. Новичкам можно посоветовать использовать короткие половинчатые электроды, чтобы повысить точность манипуляций.
4. Если плоскости изначально плотно подогнаны друг к другу, зазор минимален, то первый шов формируется почти без колебательных движений электродом. Такой подход позволяет полноценно заполнить зазор наплавом. Следующий шов делается с увеличенной шириной, что повышает общую конструктивную прочность.
5. Лучше работать короткими прерывистыми дугами. Это позволяет каплям наплавленного металла быстро остывать и прочно сцепляться с основанием. Такой подход, во-первых, обеспечивает большую эстетичность и прочность шва, а, во-вторых, сводит к минимуму опасное разбрызгивание.

Полезное видео

Смотрите видео, где показана для начинающих сварщиков сварка потолочного шва без отрыва электродами УОНИ:

На этом видео демонстрируется техника выполнения сварки потолочного шва:

Заключение

Итак, потолочная сварка – процесс довольно сложный, требующий определенной сноровки и опыта. Тем не менее, справиться с ним может и новичок, если речь идет о не слишком трудоемкой операции.

Начинать лучше с малого, соединения простых металлических пластин и деталей. Если же речь идет о сварке труб, находящихся под давлением, то данную работу лучше доверить специалистам. Без соответствующего опыта сложно добиться необходимого результата, да и риск получения травмы значительно возрастает.

• 1 Особенности техники формирования швов
• 2 Подготовка соединения встык
• 3 Безопасность сварочных работ
• 4 Видео

Использование сварочных соединений при сборке металлоконструкций считается самым простым и надежным способом их монтажа не только в промышленности, но и в быту. Понятно, что для освоения приемов электросварки частнику необходимо будет не только пройти курс специального обучения, но и получить определенные практические навыки.

Для тех, кто хотя бы частично владеет этими приемами сварки, мы предлагаем ознакомительную статью, посвященную особенностям формирования потолочного шва, подготовка которого требует от исполнителя особого внимания и аккуратности. И действительно, при сварке шва, например, на потолке гаража, днище автомобиля или в любом другом месте, подготавливаемое соединение находится непосредственно над головой сварщика, чем и объясняется требование особой внимательности к проведению всех рабочих операций. Вследствие этого, перед тем как варить потолочный шов электросваркой желательно ознакомиться с особенностями операций по его формированию в тех или иных условиях.

Особенности техники формирования швов

Техника формирования швов

Сложность подготовки потолочных швов объясняется тем, что во время сварки расплавленный металл за счет собственного веса может стекать вниз, а это создает определенную угрозу исполнителю работ (получение ожога открытых частей тела, в частности). Вот почему опытные специалисты в подобных ситуациях пользуются специальными приемами сварки, обеспечивающими соблюдение требований техники безопасности.

Для понимания всех тонкостей процедур по подготовке потолочных швов, прежде всего, следует ознакомиться с основными требованиями, предъявляемыми к технике выполнения работ подобного класса. В процессе выполнения сварочных операций должны выполняться следующие обязательные условия:

• сварка может производиться только ручным способом;
• для образования соединения применяются так называемые покрытые электроды;
• сваривание должно производиться в режиме «короткой дуги» с использованием электродов не более Ø 4 мм;
• при подготовке шва во избежание растекания металла электрод следует держать слегка отведенным в сторону;
• ширина подготавливаемого шва не должна превышать двойной толщины электрода;
• во избежание образования газов, снижающих качество шва, используемые электроды должны быть совершенно сухими;
• сварка должна вестись по направлению «на себя», что позволяет подбирать оптимальный темп продвижения, а также отслеживать качество образующегося шва;
• для получения прочного и надежного соединения края свариваемых поверхностей или заготовок перед началом работ тщательно зачищаются, а по окончании работ с них обязательно удаляются застывшие остатки сварки.

При работе с заготовками большей толщины (порядка 1 см и более) сварка должна выполняться в несколько проходов. При самом первом проходе используется электрод диаметром не более 3 мм; все последующие операции проводятся электродом Ø 4 мм.

Потолочная сварка круглой детали

Особо обратим ваше внимание на то, что потолочные швы бывают не только горизонтальными, но и могут иметь определенный уклон, варьируемый в пределах от 10 до 80 градусов (так называемое полупотолочное соединение). В этом случае для формирования наклонного шва может применяться как ручная, так и автоматическая сварка с использованием всё тех же покрытых электродов.

Подготовка соединения встык

Сварка встык

Перед тем как заделать потолочные швы с помощью электросварки необходимо иметь хоть какое-то представление о видах сварных соединений, различающихся по способу их образования. Поскольку объем статьи не позволяет исследовать каждый из этих видов, то мы ограничимся рассмотрением самого простого из них, а именно – так называемого соединения «встык».

Указанное соединение сваривается, как правило, за несколько проходов, реализуемых в такой последовательности:

1. Сначала формируется так называемый корневой валик или корень шва. При потолочной сварке он выполняется с помощью электрода Ø 3 мм, который ведется вдоль шва известным способом, называемым «лестница». Величина выставляемого на сварочном аппарате тока выбирается при этом в диапазоне между минимальным и средним значениями (речь идет о величинах, заложенных в технических характеристиках самого агрегата).
2. Второй и третий проходы выполняются электродами Ø 3‒4 мм. Сила тока при этом выбирается средней или ближе к максимальной. С целью недопущения образования «горбатостей» сварка ведется с задержкой на краях валика с проходом по кромке заготовки и дальнейшим переходом к следующей кромке по методу «лестница».
3. Все последующие слои валика формируются в виде наплавки (без каких-либо отклонений от линии сварки).
4. Лицевой слой образуемого потолочного соединения должен выглядеть таким образом, чтобы ширина незаполненной разделки не превышала значения 0,5‒2 мм. При необходимости этот слой также может быть выполнен в несколько проходов.

В случае выполнения всех указанных выше предписаний вы сможете получить качественное и надежное соединение. Более подробно порядок его формирования можно будет изучить на видео, прикладываемом к материалам этой статьи.

Безопасность сварочных работ

Одежда для сварки

Требования к безопасности сварочных работ при оформлении потолочного шва выглядят следующим образом:

• Все работы должны производиться в хорошо просушенном помещении, влажность воздуха в котором не должна превышать указанной в нормативах величины.
• На открытых пространствах не допускается проведение сварочных работ во время снегопада или грозы.
• Сварочные работы должны производиться только в предназначенной для этих целей одежде со специальным защитным покрытием и в маске.
• В ходе работ неиспользуемое оборудование обязательно должно отключаться от электросети.
• Для сварки должны использоваться только хорошо изолированные провода.

Видео

В этом видеоролике показан процесс сварки потолочного шва. Хотя комментарии идут на английском языке, то, что показано на экране не нуждается в дополнительном объяснении:

Как правильно варить потолочный шов электросваркой: инструкция, советы и рекомендации

Одним из самых сложных сварочных швов является потолочный. Это объясняется тем, что в данном случае сварочная ванна перевернута вверх дном и поэтому во время проведения работ существует высокая вероятность того, что будут возникать подтеки раскаленного металла.

Наложение данного типа шва требует более тщательного соблюдения правил безопасности, так как расплавленный металл может попасть не только на одежду рабочего, но и на его лицо, шею, руки.

Схема положения шва в пространстве

Каждый профессиональный сварщик должен знать и уметь правильно варить указанный вид швов. Если в промышленном производстве такой способ используется редко, так как есть возможность перевернуть деталь, то в судостроении, при поведении строительно-монтажных работ и при сваривании трубопроводов он используется довольно часто.

Основные правила техники безопасности

• следите за тем, чтобы все провода были изолированы, а если оборудование не используется, то его надо отключать от питания;
• нельзя приступать к работе во влажных помещениях без необходимого опыта, а также на открытом пространстве, когда идет снег или дождь;
• используйте только спецодежду, которая должна быть заправлена и максимально защищать тело, нельзя работать без сварочной маски;
• придерживайтесь правил пожаро- и взрывобезопасности.

Вернуться к оглавлению

Особенности технологии наложения потолочного шва

Когда накладывается потолочный сварочный шов, расплавленный металл не падает благодаря силе поверхностного натяжения.

Чтобы были качественные потолочные швы при работе электросваркой, необходимо добиться минимального размера сварочной ванны.

Потолочный шов приходится выполнять над головой, при этом расплавленный металл стремится упасть вниз, поэтому такой вид сварочных швов принято считать одним из трудных видов сварки.

Сделать это можно только в том случае, если часто отводить электрод в сторону, при этом металл будет успевать остывать, и не будет вытекать.

При выполнении потолочной сварки обычно используются электроды диаметром до 4 мм. При таком способе соединения деталей ширина валиков уменьшается и составляет 2-3 ширины электрода. Чтобы во время частого удаления электрода не образовывались подрезы, необходимо задерживать его на кромках.

Для качественного выполнения работы необходимо варить только сухими электродами. Если они будут влажными, то выделяется большое количество газов, они попадают в шов и таким образом снижается его качество.

При таком методе соединения деталей уменьшается испарение шлаков и газов, поэтому потолочный шов менее прочный, чем такой же шов на другой поверхности.

Чтобы добиться максимального результата при наложении указанного вида сварочного шва, надо варить на себя, в таком случае вы сможете лучше контролировать процесс и подобрать необходимую скорость работы. Если возникла необходимость сваривать детали, толщина которых больше 8 мм, то лучше это делать в несколько подходов. В таком случае первый шов делается 3 мм электродом, а все остальные электродом диаметром 4 мм.

Чтобы шов имел максимальные качества, торцы соединяемых деталей должны иметь фаски и быть хорошо обработаны, а после каждого валика необходимо тщательно удалять шлак.

Вернуться к оглавлению

Какие существуют способы варки потолочных швов?

При сварке полумесяцем, электрод к поверхности потолка должен быть расположен под углом 90-130°. Сварщик выполняет электродом движения зигзагами или в виде полумесяца. При каждом поступательном движении электрод заводится на уже затвердевшую поверхность. Этот способ требует несколько проходов, он наиболее простой и доступен даже новичку.

При сваривании способом лесенка, электрод по отношению к потолку также располагается под углом 90-130°. При появлении расплавленного металла, необходимо на 5-10 мм отвести электрод, после чего вернуть его назад, надо проводить перекрытие остывшего металла на 30-50% от его длины. При таком способе, возвращая постоянно электрод назад, постепенно удлиняется сварной шов. При использовании указанного способа, шов получается самым прочным, но это очень трудоемкий и сложный процесс, что может выполнить только профессионал.

При сваривании обратно-поступательным способом работа выполняется в несколько этапов. Сначала выполняется проварка корня шва, для чего берут электрод диаметром 3 мм, ток при этом должен быть минимальным или средним.

Такая сварка проводится несколькими способами:

Способ сварки потолочного шва полумесяцем

1. В том случае, когда есть возможность выполнения выборки и подварки с обратной стороны, то во время работы необходимо формировать валик снизу и не допускать нависаний и подрезов. Такой шов необходимо делать колебательными движениями по направлению от кромки к кромке и немного на них задерживаться. Если варить правильно, то не надо проводить дополнительную выборку, а после того, как удалится шлак, можно накладывать следующий валик.
2. Если необходимо, чтобы валик формировался с обратной стороны, то движения электродом выполняются внутрь зазора, при этом дуга должна быть минимально короткой. В таком случае, дуга должна гореть с обратной стороны и металл будет застывать в виде зонтика.

При данном способе сваривания необходимо контролировать обратный валик, для этого контролируют скорость работы, чтобы нижний валик не был очень выпуклым. Если такое получилось, то проводится выборка до чистого металла.

2 и 3 валик выполняются либо 3 мм электродом при среднемаксимальном токе либо 4 мм на среднем значении силы тока. Если нужно будет во время сваривания изменять форму валика, то сделать это можно путем регулирования скорости, наклона электрода, величиной шага.

Чтобы не было потеков металла, и он не скапывал, не надо делать широкие валики. При подводке к кромке между последним валиком и кромкой надо оставлять расстояние, которое равно диаметру электрода с покрытием.

Сварка потолочных швов

Отопление дома солнечное: Солнечное отопление частного дома: обзор лучших конструкций

Солнечное отопление частного дома: обзор лучших конструкций

Использование “зеленой” энергии, поставляемой природными стихиями, позволяет существенно сокращать коммунальные расходы. К примеру, устроив солнечное отопление частного дома, вы будете снабжать фактически бесплатным теплоносителем низкотемпературные радиаторы и системы теплых полов. Согласитесь, это уже экономия.

Все о “зеленых технологиях” вы узнаете из предложенной нами статьи. С нашей помощью вы запросто разберетесь в разновидностях солнечных установок, способах их устройства и специфике эксплуатации. Наверняка заинтересуетесь одним из популярных вариантов, интенсивно работающих в мире, но не слишком пока востребованных у нас.

В представленном вашему вниманию обзоре разобраны конструктивные особенности систем, детально описаны схемы подключения. Приведен пример расчета солнечного отопительного контура для оценки реалий его сооружения. В помощь самостоятельным мастерам прилагаются фото-подборки и видео.

Содержание статьи:

“Зеленые” технологии получения тепла

В среднем 1 м² поверхности земли получает 161 Вт солнечной энергии в час. Разумеется, на экваторе этот показатель будет во много раз выше чем в Заполярье. Кроме того, плотность солнечного излучения зависит от времени года.

В Московской области интенсивность солнечного излучения в декабре-январе отличается от мая-июля более чем в пять раз. Однако современные системы настолько эффективны, что способны работать практически всюду на земле.

Современные гелиосистемы способны эффективно работать в пасмурную и холодную погоду до -30°С

Задача использования с максимальным КПД решается двумя путями: прямой нагрев в тепловых коллекторах и солнечные фотоэлектрические батареи. Солнечные батареи вначале преобразуют энергию солнечных лучей в электричество, затем передают через специальную систему потребителям, например электрокотлу.

Тепловые коллекторы нагреваясь под действием солнечных лучей нагревают теплоноситель систем отопления и горячего водоснабжения.

Галерея изображений

Фото из

Солнечные коллекторы — основные поставщики подготовленного к использованию теплоносителя в системы отопления загородных домов

Коллектор представляет собой систему трубок, незакрытых или закрытых темной, усиливающей эффект поглощения солнечных лучей поверхностью

Трубки открытых солнечных приборов изнутри покрыты составом, привлекающим к себе солнечные лучи и усиливающим действие

Трубчатые разновидности коллекторов применяются в подогреве всех видов теплоносителей, задействованных в системах отопления

В наших широтах тепла, поступающего в результате переработки солнечной энергии, недостаточно для полноценной работы отопления. Повысить производительность поможет концентрическая форма и крупногабаритная лупа

Модификации солнечных коллекторов, позволяющие привлечь наибольшее количество солнечных лучей, выпускаются в виде вогнутых концентраторов с зеркальным отражателем

Модели, используемые для получения переработанной солнечной энергии в больших масштабах, оснащают устройствами «слежения» за движением солнца

Усиливают производительность системы не только с помощью изменения формы и использования устройств движения. В основном повышают, увеличивая приемную площадь

Солнечный коллектор на крыше дома

Прибор с поглощающей поверхностью

Открытый вакуумный солнечный коллектор

Для воздушного и парового отопления

Линза для повышения производительности прибора

Коллектор концентратор с отражателем

Промышленная модель с устройством движения

Мощная группа коллекторов-концентраторов

Тепловые коллекторы бывают нескольких видов, в числе которых открытые и закрытые системы, плоские и сферические конструкции, полусферические коллекторы концентраторы и многие другие варианты. Тепловая энергия, полученная с солнечных коллекторов используется для нагревания горячей воды или теплоносителя системы отопления.

Промышленность в широком ассортименте производит коллекторные системы для включения в независимую отопительную сеть. Однако простейший вариант для дачи несложно сделать собственноручно:

Галерея изображений

Фото из

Самодельный закрытый солнечный коллектор

Простейшая конструкция

Змеевик коллектора из медных трубок

Методы усиления эффективности

Использование жестких водопроводных труб и фитингов

Пластиковые бутылки в изготовлении коллекторов

Воздушный солнечный коллектор из металлических банок

Полимерные трубы в самостоятельном производстве

Несмотря на явный прогресс в разработке решений по собиранию, аккумулированию и использованию солнечной энергии, существуют достоинства и недостатки.

Эффективное использование энергии солнца

Самым очевидным плюсом использования энергии солнца является ее общедоступность. На самом деле даже в самую хмурую и облачную погоду солнечная энергия может быть собрана и использована.

Второй плюс – это нулевые выбросы. По сути, это самый экологически чистый и естественный вид энергии. и коллекторы не производят шума. В большинстве случаев устанавливаются на крышах зданий, не занимая полезную площадь загородного участка.

Эффективность солнечного отопления в наших широтах довольно низка, что объясняется недостаточным количеством солнечных дней для регулярной работы системы (+)

Недостатки, связанные с использованием энергии солнца, заключаются в непостоянстве освещенности. В темное время суток становится нечего собирать, ситуация усугубляется тем, что пик отопительного сезона приходится на самые короткие световые дни в году. Необходимо следить за оптической чистотой панелей, незначительное загрязнение резко снижает КПД.

Кроме того, нельзя сказать, что эксплуатация системы на солнечной энергии обходится полностью бесплатно, существуют постоянные затраты на амортизацию оборудования, работу циркуляционного насоса и управляющей электроники.

Существенный недостаток отопления, основанного на применении солнечных коллекторов, заключается в отсутствии возможности накапливать тепловую энергию. В схему включен только расширительный бак (+)

Открытые солнечные коллекторы

Открытый солнечный коллектор представляет собой незащищенную от внешних воздействий систему трубок, по которым циркулирует нагреваемый непосредственно солнцем теплоноситель.

В качестве теплоносителя применяется вода, газ, воздух, антифриз. Трубки либо закрепляются на несущей панели в виде змеевика, либо присоединяются параллельными рядами к выходному патрубку.

Солнечные коллекторы открытого типа не способны справиться с отоплением частного дома. Из-за отсутствия изоляции теплоноситель быстро остывает. Их используют в летнее время в основном для нагрева воды в душевых или бассейнах

У открытых коллекторов нет обычно никакой изоляции. Конструкция очень простая, поэтому имеет невысокую стоимость и часто изготавливается самостоятельно.

Ввиду отсутствия изоляции практически не сохраняют полученную от солнца энергию, отличаются низким КПД.  Применяются их преимущественно в летний период для подогрева воды в бассейнах или летних душевых.

Устанавливаются в солнечных и теплых регионах, при небольших перепадах температуры окружающего воздуха и подогреваемой воды. Хорошо работают только в солнечную, безветренную погоду.

Самый простой солнечный коллектор с теплоприемником, сделанным из бухты полимерных труб, обеспечит поставку подогретой воды на даче для полива и бытовых нужд

Трубчатые коллекторные разновидности

Трубчатые солнечные коллекторы собираются из отдельных трубок, по которым курсирует вода, газ или пар. Это одна из разновидностей гелиосистем открытого типа. Однако теплоноситель уже намного лучше защищен от внешнего негатива. Особенно в вакуумных установках, устроенных по принципу термосов.

Каждая трубка подключается к системе отдельно, параллельно друг другу. При выходе из строя одной трубки ее легко поменять на новую. Вся конструкция может собираться непосредственно на кровле здания, что значительно облегчает монтаж.

Трубчатый коллектор имеет модульную структуру. Основным элементом является вакуумная трубка, количество трубок варьируется от 18 до 30, что позволяет точно подобрать мощность системы

Веский плюс трубчатых солнечных коллекторов заключается в цилиндрической форме основных элементов, благодаря которым солнечное излучение улавливается круглый световой день без применения дорогостоящих систем слежения за передвижением светила.

Специальное многослойное покрытие создает своего рода оптическую ловушку для солнечных лучей. На схеме частично показана внешняя стенка вакуумной колбы отражающая лучи на стенки внутренней колбы (+)

По конструкции трубок различают перьевые и коаксиальные солнечные коллекторы.

Коаксиальная трубка представляет собой сосуд Дьаюра или всем знакомый термос. Изготовлены из двух колб между которыми откачан воздух. На внутреннюю поверхность внутренней колбы нанесено высокоселективное покрытие эффективно поглощающее солнечную энергию.

При цилиндрической форме трубки солнечные лучи всегда падают перпендикулярно поверхности

Тепловая энергия от внутреннего селективного слоя передается тепловой трубке или внутреннему теплообменнику из алюминиевых пластин. На этом этапе происходят нежелательные теплопотери.

Перьевая трубка представляет собой стеклянный цилиндр со вставленным внутрь перьевым абсорбером.

Свое название система получила от перьевого абсорбера, который плотно обхватывает тепловой канал из теплопроводящего металла

Для хорошей теплоизоляции из трубки откачан воздух. Передача тепла от абсорбера происходит без потерь, поэтому КПД перьевых трубок выше.

По способу передачи тепла есть две системы: прямоточные и с термотрубкой (heat pipe). Термотрубка представляет собой запаянную емкость с легкоиспаряющейся жидкостью.

Поскольку легкоиспаряющаяся жидкость естественным образом стекает на дно термотрубки, минимальный угол наклона составляет 20° С

Внутри термотрубки находится легкоиспаряющаяся жидкость, которая воспринимает тепло от внутренней стенки колбы или от перьевого абсорбера. Под действием температуры жидкость закипает и в виде пара поднимается вверх. После того как тепло отдано теплоносителю отопления или горячего водоснабжения, пар конденсируется в жидкость и стекает вниз.

В качестве легкоиспаряющейся жидкости часто применяется вода при низком давлении. В прямоточной системе используется U-образная трубка, по которой циркулирует вода или теплоноситель системы отопления.

Одна половина U-образной трубки предназначена для холодного теплоносителя, вторая отводит нагретый. При нагреве теплоноситель расширяется и поступает в накопительный бак, обеспечивая естественную циркуляцию. Как и в случае систем с термотрубкой, минимальный угол наклона должен составлять не менее 20⁰.

При прямоточном подключении давление в системе не может быть высоким, так как внутри колбы технический вакуум

Прямоточные системы более эффективны так как сразу нагревают теплоноситель. Если системы солнечных коллекторов запланированы к использованию круглый год, то в них закачивается специальные антифризы.

Применение трубчатых солнечных коллекторов имеет ряд достоинств и недостатков. Конструкция трубчатого солнечного коллектора состоит из одинаковых элементов, которые относительно легко заменить.

Достоинства:

• низкие теплопотери;
• способность работать при температуре до -30⁰С;
• эффективная производительность в течение всего светового дня;
• хорошая работоспособность в областях с умеренным и холодным климатом;
• низкая парусность, обоснованная способностью трубчатых систем пропускать сквозь себя воздушные массы;
• возможность производства высокой температуры теплоносителя.

Конструктивно трубчатая конструкция имеет ограниченную апертурную поверхность.

Обладает следующими недостатками:

• не способна к самоочистке от снега, льда, инея;
• высокая стоимость.

Несмотря на первоначально высокую стоимость, трубчатые коллекторы быстрее окупаются. Имеют большой срок эксплуатации.

Трубчатые коллекторы относятся к гелиоустановкам открытого типа, потому не подходят для круглогодичного использования в системах отопления (+)

Плоские закрытые системы

Плоский коллектор состоит из алюминиевого каркаса, специального поглощающего слоя – абсорбера, прозрачного покрытия, трубопровода и утеплителя.

В качестве абсорбера применяют зачерненную листовую медь, отличающуюся идеальной для создания гелиосистем теплопроводностью. При поглощении солнечной энергии абсорбером происходит передача полученной им солнечной энергии теплоносителю, циркулирующему по примыкающей к абсорберу системе трубок.

С наружной стороны закрытая панель защищена прозрачным покрытием. Оно изготовлено из противоударного закаленного стекла, имеющего полосу пропускания 0,4-1,8мкм. На такой диапазон приходится максимум солнечного излучения. Противоударное стекло служит хорошей защитой от града. С тыльной стороны вся панель надежно утеплена.

Плоские солнечные коллекторы отличаются максимальной производительностью и простой конструкцией. КПД их увеличен за счет применения абсорбера. Они способны улавливать рассеянное и прямое солнечное излучение

В перечне преимуществ закрытых плоских панелей числятся:

• простота конструкции;
• хорошая производительность в регионах с теплым климатом;
• возможность установки под любым углом при наличии приспособлений для изменения угла наклона;
• способность самоочищаться от снега и инея;
• низкая цена.

Плоские солнечные коллекторы особенно выгодны, если их применение запланировано еще на стадии проектирования. Срок службы у качественных изделий составляет 50 лет.

К недостаткам можно отнести:

• высокие теплопотери;
• большой вес;
• высокая парусность при расположении панелей под углом к горизонту;
• ограничения в производительности при перепадах температуры более 40°С.

Сфера применения закрытых коллекторов значительно шире, чем гелиоустановок открытого типа. Летом они способны полностью удовлетворить потребность в горячей воде. В прохладные дни, не включенные коммунальщиками в отопительный период, они могут поработать вместо газовых и электрообогревателей.

Желающим собственными руками для устройства отопления на даче предлагаем ознакомиться с проверенными на практике схемами и пошаговыми инструкциями по сборке.

Сравнение характеристик солнечных коллекторов

Самым главным показателем солнечного коллектора является КПД. Полезная производительность разных по конструкции солнечных коллекторов зависит от разности температур. При этом плоские коллекторы значительно дешевле трубчатых.

Значения КПД зависят от качества изготовления солнечного коллектора. Цель графика показать эффективность применения разных систем в зависимости от разницы температуры

При выборе солнечного коллектора стоит обратить внимание на ряд параметров показывающих эффективность и мощность прибора.

Для солнечных коллекторов есть несколько важных характеристики:

• коэффициент адсорбции – показывает отношение поглощенной энергии к общей;
• коэффициент эмиссии – показывает отношение переданной энергии к поглощенной;
• общая и апертурная площадь;
• КПД.

Апертурная площадь – это рабочая площадь солнечного коллектора. У плоского коллектора апертурная площадь максимальна. Апертурную площадь равна площади абсорбера.

Способы подключения к системе отопления

Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.

Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

Схема с водяным коллектором

В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:

1. Летний вариант для горячего водоснабжения
2. Зимний вариант для отопления и горячего водоснабжения

Летний вариант наиболее простой и может обходится даже без , используя естественную циркуляцию воды.

обогрев тепловыми панелями, радиаторы, теплый пол, коллекторы

Содержание:

Постоянное развитие альтернативных источников энергии и удешевление технологий сделало их довольно популярными среди владельцев частных домов. Инновационные способы добычи энергии позволяют использовать в качестве исходного сырья бесконечные и экологически чистые природные ресурсы – воду, ветер и солнечные лучи.

Для использования энергии Солнца используются солнечные батареи, которые накапливают и преобразуют полученный заряд в энергию необходимого типа. Такие устройства отлично подходят и для отопления частного дома – нужно лишь правильно собрать и настроить систему. О том, как использовать солнечные батареи для отопления дома, и пойдет речь в данной статье.

Способы применения солнечной энергии

Технологии, использующие солнечную энергию, кажутся новыми только на фоне более традиционных систем. Солнечное тепло уже давно активно перерабатывается в тепловую и электрическую энергию, особенно в тех странах, где Солнце светит круглый год. В северных странах с этим сложнее, но даже в таком случае солнечной энергии находится применение, ведь ее можно использовать как резервный энергоресурс.

Для сбора солнечной энергии используется два типа устройств:

1. Солнечные батареи. Данные устройства накапливают собранную энергию и позволяют использовать ее для питания электрических приборов. Солнечные батареи – это панели, на лицевой стороне которых установлены фотоэлементы, а с другой стороны располагается фиксирующий механизм. Солнечная батарея для обогрева дома не очень сложна конструктивно, поэтому такие элементы иногда собирают самостоятельно, но гораздо проще и надежнее покупать готовые устройства.
2. Солнечные коллекторы. Этот тип устройств предназначен для включения в систему отопления. Такие конструкции представляют собой теплоизолированные короба, в которых проходит теплоноситель. Коллекторы устанавливаются на крыше или специальных щитах с той стороны здания, на которую попадает больше всего солнечных лучей. Чтобы эффективность впитывания энергии была более эффективной, системы делают поворачивающимися в соответствии с направлением солнечных лучей.

Разница между коллекторами и солнечными батареями видна из их конструкции. Коллекторы (гелиосистемы) используются непосредственно для нагрева теплоносителя, в то время как батареи собирают энергию для ее преобразования в электричество. Конечно, солнечные батареи для обогрева дома тоже можно использовать, но такая схема довольно неудобна, да и требовательна к погодным условиям – для нормального обогрева солнечных дней должно быть не менее 200 в году.

Достоинства и недостатки солнечного отопления

К достоинствам солнечных отопительных систем можно смело отнести следующие качества:

1. Экологичность. Впитывание и преобразование солнечной энергии происходит без каких-либо выбросов вредных веществ, поэтому можно говорить о полной экологической чистоте таких систем.
2. Автономность. Солнечное тепло обходится совершенно бесплатно, что позволяет не думать о текущем уровне цен на энергоносители и необходимости их подведения к своему частному дому.
3. Экономичность. Комбинирование традиционного и альтернативного отопления позволяет неплохо сэкономить в процессе эксплуатации. Если же использовать только солнечное отопление, то все затраты сводятся к приобретению необходимых элементов системы и их обслуживанию.
4. Доступность. Солнечные коллекторы и батареи не нужно согласовывать с какими-либо государственными органами, поскольку работа подобных систем автономна и не представляет какой-либо опасности.

Из недостатков главным образом выделяются следующие качества:

1. Длительный период определения эффективности. Чтобы понять, насколько солнечная система эффективна и выгодна в конкретных условиях эксплуатации, ей необходимо проработать хотя бы 3 года.
2. Высокая стоимость оборудования. Солнечные батареи и комплектующие к ним на сегодняшний день стоят довольно дорого, поэтому без существенных изначальных вложений обойтись не удастся.
3. Зависимость от внешних условий. Если климат в географической локации, где установлены коллекторы, не отличается большим количеством солнечных дней, то установка солнечных устройств может даже оказаться нецелесообразной.
4. Необходимость резервного отопления. Чтобы отопительная система была надежной, ее необходимо обязательно продублировать (дублирующим контуром обычно выступает именно солнечный обогрев).
5. Требовательность к обслуживанию. Солнечные коллекторы нужно качественно обслуживать, постоянно проводя профилактические и очистительные работы. Запуск системы при отрицательных температурах возможен только в том случае, если она и сам дом имеют надежную защиту от холода.

Если достоинства солнечного оборудования кажутся слишком важными, а недостатки не критичны, то рассматриваемые устройства подойдут для обеспечения дома электричеством и теплом как нельзя лучше.

Солнечные батареи для отопления

Использование солнечных батарей для обустройства отопительной системы имеет ряд нюансов. Все дело в том, что такие устройства главным образом предназначены для сбора энергии, которая в дальнейшем преобразуется в электрическую. Чтобы сделать отопление на солнечных батареях, нужно будет собрать систему, подключенную к накопительному баку – именно в этом элементе конструкции будет осуществляться разогрев теплоносителя.

Чтобы понять, можно ли выгодно использовать солнечные батареи для отопления дома зимой, нужно рассмотреть виды данных устройств, их эксплуатационные особенности и способы использования.

Виды и конструкция солнечных панелей

Существует три основных типа солнечных батарей:

1. Монокристаллические. Рабочим элементом таких устройств являются тонкие пластины, выполненные из чистого кремния, выращенного искусственным образом. КПД таких пластин в самом лучшем случае достигает 17-18%. Наиболее комфортная температура эксплуатации – от 5 до 25 градусов.
2. Поликристаллические. Рабочий элемент – пластины, которые получается в результате постепенного охлаждения расплавленного кремния. Такой способ изготовления более прост по сравнению с предыдущим, но и КПД соответствующий – в лучшем случае он достигает 12%.
3. Аморфные (пленочные). Для производства таких батарей кремний выпаривается и оседает тонкой пленкой на полимерной основе. Дешевизна производства и простота изготовления подобных устройств имеет прямую зависимость с эффективностью – КПД аморфных батарей не превышает 7%.

В странах с преимущественно холодным климатом чаще всего используются солнечные батареи, изготовленные с использованием монокристаллических рабочих элементов. Впрочем, выбор наиболее подходящего типа нельзя назвать очевидным – пленочные модули гораздо удобнее в установке, не предъявляют особых требований к основанию и обходятся на порядок дешевле.

Внешние элементы батарей предназначены для сбора и преобразования солнечной энергии, которая в дальнейшем будет перемещена в накопитель. Небольшие отдельные батареи вырабатывают около 100-250 Вт энергии, а сборные модульные конструкции площадь в 25-30 м² позволяют обеспечить электроэнергией небольшое жилое здание. Чтобы использовать солнечные батареи для отопления дома, их площадь должна быть в несколько раз выше указанного значения.

Для преобразования солнечных лучей в электричество используется инвертор. Необходимость его установки связана с тем, что электрические приборы используют только переменный ток. Это же правило касается и электрического отопительного оборудования. Чтобы система обеспечивала дом энергией круглосуточно, ее необходим в обязательном порядке дополнить аккумуляторами, позволяющими запасаться электроэнергией.

Эффективность

Чтобы использовать солнечную энергию для отопления частного дома, гораздо проще будет собрать схему из коллекторов – но такая возможность есть не всегда, поэтому приходится рассматривать иные варианты. Например, вполне может быть так, что на участке уже установлена рабочая система из солнечных батарей, которая используется только для обеспечения дома электричеством и горячей водой.

Приобретать новое оборудование при таких условиях будет слишком невыгодно ввиду его высокой стоимости. Чтобы обеспечить обогрев дома солнечными батареями, оптимальным решением будет увеличение мощности системы модулей. Самый простой вариант – приобрести несколько дополнительных кремниевых панелей и подключить к системе отопительного котла, работающего за счет электричества.

Грамотное распределение электрической энергии позволит обеспечить как систему горячего водоснабжения, так и отопительный контур. Чтобы мощности хватало на все, потребуется немало солнечных батарей – автономные здания, использующие только солнечную энергию, обычно полностью покрыты фотоэлектрическими панелями. Мощность солнечных батарей нужно считать заранее. Зачастую приходится достраивать дополнительную конструкцию, на которую будут устанавливаться панели.

Определить эффективность солнечной системы до ее использования не получается, поэтому все расчеты получаются лишь приблизительными. Сложность предварительных расчетов связана с тем, что есть масса факторов, просчитать влияние которых на эффективность сбора энергии невозможно. Конечно, при наличии некоторого опыта можно провести более-менее точный расчет, но такой опыт есть лишь у профессионалов, специализирующихся на проектировании и установке солнечных систем.

Наибольшее влияние на эффективность системы оказывают следующие факторы:

• Нестабильность погоды – определить заранее количество солнечных дней невозможно даже в солнечных регионах, не говоря уж о северных краях;
• Нестабильное потребление энергии, которое также зависит от географического расположения здания, получающего тепло и электрическую энергию за счет солнечного света;
• Возможность выхода системы из строя – сложность конструкции свидетельствует о том, что она будет нередко ломаться, причем определить неисправность в некоторых случаях бывает затруднительно.

Узнать о том, насколько эффективны солнечные батареи, можно только после того, как они уже некоторое время использовались. По результатам анализа работы системы можно будет решить, есть ли необходимость в установке дополнительных фотоэлементов или аккумуляторов. Кроме того, стоит также оценить несколько дополнительных параметров – например, если потери тепла слишком велики, то оптимизировать работу системы можно за счет улучшения теплоизоляции всего дома.

Установка домашней солнечной электростанции

Самое простое решение, которое сразу приходит на ум – обратиться в компанию, которая специализируется на продаже и установке солнечных генераторов. Такое решение имеет массу преимуществ – специалисты смогут подготовить индивидуальный проект, наиболее подходящий для конкретных условий эксплуатации, а на приобретенное и установленное оборудование будет выдана гарантия. Недостаток подобного решения – слишком высокая стоимость работ.

Впрочем, собрать домашнюю солнечную электростанцию можно и самостоятельно, но для этого потребуется немалый опыт, а также солидные затраты труда и времени. Кроме того, нужно будет разобраться в том, какие элементы нужны для обустройства системы, и как они взаимодействуют между собой.

Набор элементов для монтажа солнечного отопления выглядит следующим образом:

• Комплект солнечных модулей;
• Аккумуляторная батарея;
• Контроллер заряда;
• Инвертор;
• Коммутация.

Аккумуляторы желательно подбирать так, чтобы у них были одинаковые характеристики. Хорошие аккумуляторы могут удерживать энергию около 3-4 дней, и этот параметр тоже нужно учитывать, как и тот факт, что в холодном помещении устройства разряжаются намного быстрее. Для суточного потребления в 2400 Вт-ч суммарная емкость батарей должна составлять не менее 1000 А-ч.

Инверторы, используемые для солнечных систем, имеют возможность синхронизировать фазу напряжения, в результате чего перевод 12 В в 220 В осуществляется без малейших задержек, поэтому электрические приборы не испытывают лишних нагрузок. Централизованные электросети таким качеством похвастать не могут, поэтому солнечные генераторы в этом плане гораздо удобнее и надежнее.

Смонтировав каждый элемент системы, работающей на солнечных батареях, необходимо закончить работу. Для этого нужно подключить к системе электрический накопитель, в котором будет происходить нагрев воды от солнца. Накопитель в дальнейшем соединяется с отопительным контуром здания, тем самым обеспечивая его обогрев – например, вполне можно запитать теплый пол от солнечной батареи достаточной мощности.

Коллекторное отопление дома

Конечно, собрать отопительную систему на солнечных батареях возможно, но гораздо удобнее и практичнее использовать элементы, изначально предназначенные для отопления – солнечные коллекторы. Такие устройства обеспечивают прямой нагрев воды за счет солнечной энергии, и никаких посредников в этой цепочке нет.

Существует два вида коллекторных конструкций:

• Плоские;
• Трубчатые.

Каждую систему необходимо рассмотреть подробнее, чтобы иметь возможность осознанно выбирать самый подходящий для конкретной ситуации вариант.

Плоская коллекторная установка

Конструктивно плоские солнечные радиаторы для отопления дома крайне просты. В некоторых случаях такие системы частично собираются опытными мастерами из подручных материалов. Конечно, полностью обойтись без готовых элементов очень сложно, но даже небольшая экономия при наличии должного опыта может оказаться оправданной.

Устройство плоского коллектора представляет собой утепленный металлический короб, в котором расположена впитывающая солнечную энергию пластина (чаще всего спрятанная под слоем черного хрома). Сверху эта часть конструкции накрывается герметичной прозрачной крышкой. Вода разогревается в трубках, которые расположены змейкой и подключены к пластине.

Подключать коллекторное отопление можно как по однотрубной, так и по двухтрубной схеме – существенных отличий в работе обеих схем нет. Гораздо более важным является способ циркуляции теплоносителя. Самотечные системы считаются невыгодными из-за низкой скорости перемещения воды по контуру. Принудительная циркуляция, которая обеспечивается за счет насоса, более эффективна, поэтому ее используют в подавляющем большинстве систем.

Трубчатая коллекторная установка

По принципу работы трубчатые солнечные тепловые панели схожи с плоскими аналогами, но есть одно заметное различие – заполненные теплоносителем трубки располагаются внутри стеклянных колб. В системе могут использоваться перьевые трубки, закрытые с одной стороны, и коаксиальные, которые вставляются друг в друга и запаиваются с обеих сторон.

Также стоит отметить используемые виды теплообменников:

• Система преобразования солнечной энергии в тепловую Heat-pipe;
• Стандартные трубки для перемещения воды U-type.

Второй тип теплообменников считается более эффективным, но у него есть серьезный недостаток – высокая стоимость ремонта, которая обусловлена необходимостью замены целого блока при повреждении одной трубки. С трубками первого типа в этом плане гораздо проще, поскольку они независимы друг от друга, что позволяет при необходимости заменять каждый отдельный элемент конструкции.

Подводя итог рассмотрения плоских и трубчатых коллекторов, можно сделать следующие выводы – в теплых краях гораздо более выгодными оказываются плоские коллекторы, а для северных регионов лучше подбирать трубчатые устройства. В суровом климате лучше всего работают системы Heat-pipe, которые неплохо проявляют себя даже при минимальной освещенности.

Повышение эффективности солнечных модулей

Эффективность солнечных систем можно повысить, воспользовавшись одним из следующих способов:

1. Смена расположения модулей. Иногда для повышения КПД достаточно будет правильно расположить модули относительно вектора направленности солнечных лучей. Обычно для этого нужно развернуть все модули на юг. Если день в регионе долгий, можно также использовать поверхности, направленные на восточную и западную сторону – там тоже хватает света, который преобразуется в энергию.
2. Изменение угла наклона. В документации к модулям всегда указывается рекомендуемый угол наклона, при котором КПД системы будет максимальным. На практике это значение может существенно варьироваться в зависимости от географического местоположения и других индивидуальных особенностей.
3. Выбор места для установки. Чаще всего солнечные модули устанавливаются на крыше здания – это самый простой, доступный и очевидный вариант, но не самый эффективный. Лучше всего будет заранее подготовить поворотное основание и установить панели на него, чтобы устройства следовали за солнечными лучами по мере их смещения.

На последний пункт стоит обратить особое внимание. Конечно, установленные на крыше модули не бесполезны – в конце концов, никаких препятствий для солнечных лучей в таком случае нет, поэтому они легко достигают устройства и преобразуются в необходимый тип энергии. Проблема в том, что расположение модулей перпендикулярно солнечным лучам имеет максимальную эффективность на протяжении короткого промежутка времени.

Поворотные устройства, отслеживающие текущую направленность лучей, позволяют избавиться от подобных проблем. Правда, у таких устройств есть и отрицательные стороны – в частности, речь идет о крайне высокой стоимости поворотных систем. Кроме того, в ряде случаев приобретение такого оборудования никак не влияет на эффективность системы – например, если не были должным образом учтены климатические условия. Затраты в данном случае будут совершенно нецелесообразными.

Согласно примерным расчетам, для того, чтобы поворотные элементы окупились, их количество должно составлять не менее восьми. Конечно, можно использовать и меньшее количество модулей (около 3-4), но они будут выгодным приобретением только в том случае, если подключать их напрямую к водяному насосу, в остальных же случаях прирост эффективности будет незначительным.

На сегодняшний день активно ведется разработка совершенно нового вида крыши, в котором солнечные батареи установлены изначально. Согласно заверениям производителей, такая крыша будет стоить существенно дешевле обычных крыш, на которых устанавливается солнечное оборудование, и как минимум столь же эффективной.

Заключение

Отопление на солнечных батареях – это довольно эффективная современная система, которую при наличии соответствующего опыта можно обустроить самостоятельно. Технологии постоянно развиваются, поэтому всегда есть возможность выбрать оптимальное оборудование, которое идеально подойдет для конкретных условий эксплуатации и полностью покроет все потребности в отоплении.

Когда садить флоксы многолетние: как правильно сажать и ухаживать

Как размножать многолетние флоксы: описание, особенности ухода, фото

Термостойкая пена монтажная для бани: Огнеупорная пена для дымохода: как правильно выбрать?

Можно ли использовать монтажную пену в парилке

Монтажная пена применяется для заделки различных дыр в стенах, оконных и дверных рамах. Когда возникает вопрос, можно ли использовать монтажную пену в парилке, важно изучить какая от нее польза и может ли она нанести вред здоровью человека. Каким материалом ее можно заменить для отделки парилки?

Монтажная пена — горючий материал

Вернуться к содержанию ↑

Краткая информация о материале

Пенка для монтажа является горючим материалом, который легко воспламеняется. Поэтому применять ее необходимо очень осторожно. При использовании материала обязательно помните следующие предупреждения производителей:

• пенку запрещено распылять возле огня;
• работая с пенкой для монтажа, запрещено курить;
• пену запрещено нагревать над электрической или газовой плитой, или костром;
• для ее подогрева рекомендуется применять только горячую воду;
• работать с пенкой нужно в проветриваемых комнатах, защитив руки перчатками, а дыхательные пути маской.

Нанесенная твердая монтажная пенка уже не предоставляет опасности. Также дополнительно можно использовать специальные огнестойкие герметики.

Вернуться к содержанию ↑

Сфера применения материала

Пена для монтажа состоит из дифенилметандиизоцианата, фреона, пентана и других веществ, которые формируют собой пенополиуретан. Поэтому ее используют для сооружения, уплотнения блоков окон и дверей, изоляции труб, проводящих воду, уплотнения трещин и швов, утепления стен, кровли, пола. Иногда пенка используется при возведении бани.

Так как монтажная пенка выпускается в баллончиках с давлением внутри, применять ее необходимо осторожно, согласно инструкции.

При нагревании пена выделяет вредные вещества

Вернуться к содержанию ↑

В чем опасность материала?

Пена для монтажа отрицательно влияет на организм человека. Вещества, входящие в состав пенки, могут спровоцировать аллергию, астматическую реакцию, действуют на органы дыхания, подавляют иммунитет. Поэтому применять пену следует аккуратно, соблюдая все правила безопасности.

Пена опасна при нагревании, так как в таком случае она излучает вредные вещества. Поэтому ее не рекомендуют применять для отделки внутри сауны или бани. В противном случае отдыхающие будут дышать химическими испарениями и могут получить сильнейшие отравления.

Вернуться к содержанию ↑

Применение пенки в бане

Если баня построена с помощью каркасов, при возведении стен применять пену для монтажа можно. Она не будет отрицательно сказываться на здоровье человека, так как пенка будет закрыта сверху стенами.

Если пенка применяется для создания обрешетки, к которой будет закреплена вагонка, при неправильных монтажных работах, возможно, она будет испаряться внутрь бани. Что является опасным для здоровья.

Пенка для монтажа фирмы Макрофлекс при использовании снаружи для отделки дверей или окон не нанесет вреда здоровью, если сверху ее прикрыть деревянными планками или штукатуркой. Если же пенку использовать непосредственно внутри в бане, то отдыхающие люди будут дышать химическими испарениями. Важно также учесть и то, что пенка не любит влагу. Поэтому для внутренней отделки парилки рекомендуется использовать паклю или другие более безопасные и натуральные материалы.

Технические характеристики монтажной пены

Помимо пакли заменить монтажную пену в бане можно мхом. Так как деревянная парилка должна дышать. Мох прослужить долго и не причинит вреда здоровью.

Вернуться к содержанию ↑

Мнения специалистов о применении пенки в парилке

Большинство специалистов утверждают, что использовать монтажную пену для парилки ни в коем случае нельзя! Так как экологически чистая баня должна быть построена только из качественных, натуральных материалов. Приводятся следующие аргументы такого утверждения.

1. В местах, где человек проводит много времени нельзя применять пенку с химическими, вредными для здоровья веществами.
2. Пенка для монтажа считается жесткой химией, хорошо вбирающей влагу. Скопившаяся влага послужит размножению микробов. К тому же пена не выдерживает резких перепадов температуры и влажности. Это нужно обязательно учитывать при возведении парилки, так как баня – это не окно в бетонном доме, которое имеет постоянную температуру и его можно заделать монтажной пеной.
3. Контакт в сыром помещении с деревом спровоцирует быстрое гниение под нанесенной пеной. Плюс материала только в том, что ею заделать все дыры можно быстро. Но быстрый результат не является хорошим результатом.
4. Также важно помнить, что монтажную пену в строительстве обязательно необходимо сверху закрыть штукатуркой или цементом. В бане же пену не закрыть. Даже вагонку рекомендуется выкладывать с зазором, чтобы все дышало. В противном случае дерево начнет быстро гнить, испортится экология внутри парилки.

Заключение специалистов: применение пены в парилке вредит здоровью

Заключение специалистов в вопросе применения пены для монтажа в парилке: применять для строительства бани такой материал строго запрещено, если здание строится с целью оздоровления и качественного отдыха без нежелательных последствий в виде отравления.

Вернуться к содержанию ↑

Заготовка мха для бани

Чтобы в парилке чувствовать себя отлично вместо монтажной пены рекомендуется щели заделать мхом. Так как его купить в магазинах нельзя, материал можно подготовить самостоятельно.

Осенью, когда в болотных местах меньше воды, необходимо выбрать чистое место с помощью рук или вил. Так как выкладывать мох рекомендуется в мокром виде, его нужно аккуратно собрать с болота и уложить в мешки слоями.

О том, где найти местечко со мхом, можно расспросить местных жителей деревни или города.

При сборе мха можно не беспокоиться о том, что он будет грязный. Так как 95% материала в процессе укладки в ряд очищается от багульника, голубичных кустиков и другого мусора.

Собранный мох летом необходимо хранить под пленкой. В таком виде он не пересохнет под воздействием жары. Зимой материал хранится в любом виде в мешках. Мох не гниет и не боится влажности. Поэтому он может храниться долго и не испортится.

Для возведения бани и ее оформления используйте только натуральные качественные материалы. Та как парилка должна укреплять здоровье, а не вредить его химическими испарениями. Важно один раз вложить большие деньги в качественные материалы, чем в дальнейшем тратить их на восстановление здоровья после отравления химией.

Увлекательно и просто о свойствах монтажной пены — в следующем видео.

Можно ли в парилке использовать монтажную пену

В процессе строительства бани часто возникает вполне резонный вопрос, можно ли в парилке использовать монтажную пену. В банных помещениях повышенное парообразование, высокая влажность, потолок и стены покрываются конденсатом, и важно понимать, как поведёт себя пена при эксплуатации бани.

Монтажная пена — особенности материала

По химическому составу монтажная пена — пенополиуретановый герметик, выпускаемый в аэрозольной упаковке, внутри которой полимер находится в жидком состоянии. Там же в баллоне есть и газ-вытеснитель. Тщательно взболтав содержимое баллончика, получают вспененную массу, примерно втрое увеличивающуюся в объёме и застывающую после нанесения на любую поверхность.

Главное свойство монтажной пены — она заполняет все труднодоступные полости и стыки

Удобная в пользовании монтажная пена обладает высокими звуко- и теплоизоляционными свойствами. Недопустимо, чтобы этот материал контактировал с ультрафиолетовым излучением, от воздействия которого теряется его прочность и твёрдость.

Монтажная пена — универсальный материал: известно более тысячи вариантов её использования в строительстве и промышленности.

Применение в парилке

Инструкция по применению монтажной пены огнестойкого вида гласит, что материал выдерживает температуру окружающей среды в диапазоне от —60°С до +100°С. Среди свойств огнестойкой пены есть ещё одно, немаловажное для использования в бане: стойкость к влаге и образованию плесени.

По всем характеристикам в парилке использовать монтажную пену можно, но только огнестойкого вида. Те, кто обустраивает баню и парилку, должны понимать, что монтажная пена — синтетический материал, использование которого в помещении с природными, экологически чистыми брёвнами, досками, камнем по техническим показаниям возможно, но нежелательно.

О том, как обустроить баню внутри своими руками, расскажет статья http://stroy-banya.com/banshikam/kak-obustroit-banyu-vnutri-svoimi-rukami-foto.html

Пена, приклеиваясь к древесине, не даёт ей высыхать, вследствие чего на поверхности дерева под слоем пены образуется плесень.

Лучше всего монтажная пена подходит для заделки щелей размером 1–8 см

Другое дело, когда монтажную пену применяют для установки наружных дверей, заделки щелей в раздевалке и иных помещениях, где нет жары и пара.

Если вы хотите узнать, как самостоятельно установить входную дверь, советуем прочитать статью http://stroy-banya.com/okna_dveri/ustanovka-metallicheskoj-dveri-svoimi-rukami.html

Чем можно заменить

Заделать стыки между брёвнами, брусом внутри парилки можно при помощи:

• пакли;
• мха;
• джута;
• пеньки.

Чистовая отделка в бане уместна в виде обшивки деревянной вагонкой. Вот и ответ на вопрос, можно ли в парилке использовать монтажную пену — в принципе можно, но нужно ли?

Огнеупорная пена монтажная для дымохода

Можно ли использовать термостойкую монтажную пену для монтажных работ при постройке дымохода? Если да, то какую лучше?

В соответствии с требованиями пожарной безопасности при строительстве и монтаже дымоходов для заделки любых отверстий отверстий должны использоваться огнестойкие материалы, которые обеспечивали бы надежную огнестойкую защиту конструкций из сгораемых материалов.

Термостойкая монтажная пена способна обеспечить только термостойкую защиту нагревающихся поверхностей. При пожаре она сгорит. Огнестойкой защиты не будет. Огонь принесет максимальных ущерб при пожаре, да и при, возгорании возможно, тоже. Нужно использовать материалы, которые устойчивы к воздействию открытого пламени, огня.

Поэтому, термостойкую пену использовать нельзя в соответствии с требованиями правил пожарной безопасности, которые надо соблюдать в первую очередь при монтаже дымоходов.

Тут важно чётко понимать о каких переходах дымохода идёт речь.

К примеру если, речь о проходе стольной толстостенной трубы дымохода через пусть даже деревянное перекрытие дома, то вот это расстояние от внешнего диаметра трубы дымохода до краёв проёма зазора, можно заполнить огнеупорной (огнестойкой) монтажной пеной.

Температура внешнего диаметра трубы гораздо ниже температуры открытого пламени.

В продаже есть огнестойкая монтажная пена которая в состоянии выдержать даже открытое пламя и противостоять ему в течении длительного времени.

Читайте на упаковке информацию.

Вот к примеру огнестойкая монтажная пена «Soudal Soudafoam FR»,

Монтажная огнеупорная пена «Огнеза»

Самое главное при выборе пены огнестойкой избегайте подделок.

Что именно вы имели в виду переходов дымохода при монтаже – если вы имели в виду стыки и их герметизацию (я для наглядности фото размещу, чтоб понятней было).

То есть уплотнять стыки пеной – категорически запрещается! – термостойкая пена выдерживает температуру, но не выдержит открытый огонь, она просто выгорит, уплотнять стыки нужно асбестовым шнуром, размочив его водичкой и хорошо законопатив им щели в стыках.

Если вы имели введу переходы дымохода между крышей, кровельным покрытием, уплотнение в стенах и прочее – то да! – В таком случае можно использовать термостойкую монтажную пену! Без опасения, она не будет иметь контакта с открытым огнём!

обязательно учтите тот факт, что даже самая рекламируемая и дорогая пена имеет свой порог стойкости, он не может быть нарушен, а лучше подобрать его и использовать на 2/

противопожарная и огнеупорная смесь, негорючая и терморасширяющаяся пена для обработки дымохода, полиуретановые жаростойкие составыя

Огонь представляет большую угрозу для жизни человека. Именно поэтому к пожарной безопасности строений предъявляются достаточно жесткие требования. Негорючие строительные материалы помогают избежать возникновения и распространения пожара. Среди подобной продукции стоит выделить монтажную огнестойкую пену.

Что это такое?

Обеспечение пожарной безопасности – основная задача, которая ставится перед строителями в ходе возведения конструкций. Пожаростойкая строительная продукция повсеместно вытесняет материалы, которые легко плавятся и выделяют ядовитые вещества в процессе термического воздействия. Противопожарная монтажная пена имеет специфическую особенность, отличающую ее от обычной продукции – состав устойчив к воздействию на него открытого огня.

Пена имеет определенную классификацию относительно уровня возгораемости, который зависит от производителя, марки и модификации. Огнеупорная пена является относительно новым материалом, представленным на строительном рынке. Продукция не стекает вниз при нанесении на вертикальные основания. Кроме того, состав качественно заполняет собой полости.

Среди особенностей материала стоит выделить хороший уровень адгезии к кирпичу, металлическим основаниям, дереву, различным полимерам, стеклу и цементу. Продукция по сути является однокомпонентным или двухкомпонентным герметиком, в качестве основы для которого выступает полиуретан. Реализуется состав уже полностью готовым к эксплуатации. Сразу после нанесения пены компоненты продукта полимеризуются при контакте с влагой, содержащейся в воздухе.

Среди основных компонентов монтажной пены присутствуют вещества, наделяющие продукцию уникальными характеристиками, касающимися термостойкости, а также непроницаемостью для дыма и газа.

Необходимо выделить основные технические характеристики состава.

• Продукция устойчива к воздействию влаги, а также развитию грибка и плесени на основании.
• Пена устойчива к температурным колебаниям в пределах от +1000 С до -60 С. Имеющиеся присадки дают материалу возможность не терять своей прочности и эластичности.
• Исходя из разновидности продукции, варьируется временной интервал, при котором продукция сохраняет свою устойчивость к повышенной температуре и не воспламеняется.
• Пене присуща самоугасающая горючесть. При контакте с источником огня, вещество не стекает с основания, а в ходе прекращения контакта с огнем материал сам затухает.
• Продукция обладает звукоизолирующими качествами – предел у большинства составов составляет около 41 Дб.

К недостаткам огнестойкой монтажной пены относится ее чувствительность к воздействию ультрафиолетового излучения. Поэтому необходимо обеспечить средству соответствующий уровень защиты.

Состав

В состав жаростойкой продукции входят следующие компоненты.

• Катализаторы. Благодаря присутствию таких веществ, пена после нанесения способна расширяться и максимально быстро и качественно заполнять обозначенную область. Кроме того, они обеспечивают материалу низкую теплопроводность. Именно катализаторы позволяют использовать пену в работе даже при минусовой температуре.
• Вспениватели придают составу пористую структуру и дают ему возможность оперативно застывать, принимая форму проема. Подобные ингредиенты отвечают за показатели сцепления материала с рабочей поверхностью, от них напрямую зависит расход состава и коэффициент расширения.
• Входящие в состав стабилизаторы отвечают за равномерное распределение пены и герметичность образованного слоя вещества. Для того чтобы активизировать действие стабилизаторов, баллон с пеной перед использованием необходимо встряхнуть.
• Кроме вышеперечисленных составляющих, пена содержит газ, который позволяет ей выходить из баллона. Вещество представляет собой смесь газов, растворенных в полимере.

Для того чтобы выделить пену среди прочих монтажных средств, производители выпускают огнезащитную продукцию красного или розового цвета. Подобное окрашивание позволяет избежать ошибок и путаницы в ходе приобретения материала и проведения работ с ним.

Классы огнестойкости

Пожаробезопасная строительная продукция должна применяться во всех помещениях, которые будут использованы человеком. Монтажная пена имеет несколько классов огнестойкости.

• В1 – состав, который имеет самые высокие физико-огнетушащие характеристики: вещество совершенно не поддерживает горение, самопроизвольно затухает после прекращения контакта с огнем, долгий период времени сохраняет свои свойства при воздействии пламени. Продукция рекомендована для эксплуатации в строениях с большим скоплением людей.
• В2 – материал, который обладает средними показателями горючести. Пена может выделять токсины, когда плавится, однако прекращает гореть сразу же после удаления огня от нее. Ее можно использовать для помещений со средним уровнем проходимости людей.
• В3 – состав, который довольно редко используется для строительных работ из-за своей горючести.

Еще одним показателем, который присваивается продукции, является коэффициент огнестойкости. Данный показатель маркируется следующим образом – EI, где после букв следуют цифровые значения, присущие той или иной монтажной пене. Существует следующая продукция.

• EI 30 – состав, сохраняющий свои свойства в течение 30 минут. Он допускается к использованию внутри зданий, где возможна максимально быстрая эвакуация при п

Огнестойкая монтажная пена: особенности применения

Опубликовано: 2014.01.22

Огнестойкая монтажная пена – материал нового поколения, предназначенный для использования на тех объектах, к которым выставляются повышенные требования в области пожарной безопасности.

Как на даче сделать дровницу: Дровница для камина своими руками 300 фото, пошаговые инструкции

Как построить на даче и сделать для домашнего камина дровницу своими руками?

Интерьер загородного дома с камином прекрасно дополняют такие аксессуары, как подставка с кочергой, совком и щипцами для угля. Если рядом с ней появится дровница, то в доме станет ещё уютнее. Не помешает дровница и у печи в бане, а также у печки, которая используется для отопления дачи.

Дровница в интерьере дома

Чтобы в камине всегда горел живой огонь, а в бане можно было попариться в любой момент, необходим большой запас дров, которые нужно где-то хранить.

Во дворе для этого сооружается уличная дровница – сооружение, где дрова не только хранятся, но и одновременно просушиваются. А дровница в доме или у печи в бане позволяет держать в нем некоторое количество дров, чтобы не выбегать на улицу всякий раз, когда в очаг нужно подкинуть полено. Разберемся, как построить дровницу для дома, дачи или для бани.

Но дровница — это не только функциональный аксессуар, но и оригинальный элемент дизайна. Её порой устанавливают даже рядом с электрическим камином, который не нуждается в топливе — просто для того, чтобы создать более живой интерьер.

Уличные дровницы

Чтобы дров хватило хотя бы на один отопительный сезон, их должно быть достаточно много (см. Как колоть дрова). Поэтому на участке нужно обязательно предусмотреть место для их хранения. Это может быть и отдельный сарайчик, и поленница, сложенная у стены дома. При этом уличная дровница может не только выполнять свои прямые функции, но и украшать участок. Разберемся, как сделать дровницу своими руками.

Из чего сделать уличную дровницу?

Металлическая дровница

Проще всего делается дровница из дерева, такой вариант прекрасно подойдет для дачи. Но если вам знакомы сварочные работы, то вы легко сможете построить металлический каркас из труб или уголков, стенки которого можно затянуть прочной металлической же сеткой или обшить деревянными планками с зазором между ними для вентиляции. Такая металлическая дровница прослужит значительно дольше деревянного сооружения.

Но чаще на даче и на приусадебных участках коттеджей все же используют для строительства дровниц дерево или приспосабливают для хранения дров существующие навесы и ниши.

Строительство деревянной дровницы

Предлагаем вам описание, как построить дровницу для годового запаса дров для камина (см. Какие дрова лучше).
Вам потребуется четыре длинных и прочных бруса, вместо которых можно использовать ровные ошкуренные бревна небольшого диаметра. А также доски, горбыль, строительные поддоны и кровельный материал.

1. Выберите место для устройства дровницы, очистите площадку от мусора и спланируйте её с небольшим уклоном, чтобы под дровницей не застаивалась талая или дождевая вода.
2. По углам площадки выкопайте ямы 60-80 см глубиной, на дно которых насыпьте гравий или мелкий щебень.
3. Установите опорные столбы в ямы, предварительно обмазав их нижние торцы, погружаемые в землю, битумом или гудроном. Засыпьте ямы вокруг столбов глиной, смешанной с гравием, трамбуя смесь через каждые 10-15 см. Обязательно выровняйте опоры по вертикали.


   Совет. Чтобы столбы не сгнили через какое-то время, их лучше не погружать в землю, а насадить на них обрезки трубы подходящего диаметра. Трубы в свою очередь нужно установить в ямы и залить цементно-песчаным раствором.

   Установка опорных столбов

4. Когда все столбы будут вкопаны, свяжите их между собой со всех сторон по верху и по низу широкими досками. Кроме того, боковые и заднюю стороны дровницы необходимо укрепить и по диагонали, пришив доски к поперечинам.
5. Снаружи все стороны дровницы, кроме фасада, обейте деревянными рейками или жесткой металлической сеткой, чтобы дрова из поленницы не выпадали.
6. Вершины столбов, задние из которых должны быть короче передних для создания уклона навеса, соедините рамой из толстых досок или брусьев.
7. На раму набейте обрешетку из горбылей и настелите кровлю из шифера, кровельного металла или двух слоев рубероида.

   Готовая деревянная дровница

8. Чтобы сложенные в дровнице дрова не сырели, уложите на землю под навесом строительные поддоны или самостоятельно соорудите палубу из досок одинаковой длины.

   Устройство пола для дровницы

Дровница для дома

Для чего она нужна?

Казалось бы, какая проблема принести в дом охапку дров? Но сразу возникает вопрос: куда их положить, чтобы не намусорить, не загромоздить место перед камином? Не помешает и держать небольшой запас дров в бане.

К тому же, в одной охапке принести можно совсем немного, а каждый раз переодеваться, чтобы выйти на улицу за очередной порцией дров, никому не хочется. Да и носить тяжелые, щепастые и занозистые дрова, которыми можно пораниться, в руках — не самое приятное занятие.

Поэтому многие стараются приобрести или самостоятельно сделать дровницы для дома и бани. Причем они могут быть мобильными и стационарными. Первые предназначаются для удобной переноски дров, а вторые — для их хранения и складирования у камина или печи в бане.

Из чего сделать дровницу?

В отличие от уличных сооружений, домашняя дровница своими руками может быть сделана из самых разных материалов.

Раньше для переноски дров плели специальные корзины. Маленькие, для одного человека, с одной ручкой, и довольно большие, с двумя ручками, переносить которые следовало вдвоем.

Корзина-дровница

Эта форма очень удобна для переноски дров, так как поленья могут быть разной длины. Поэтому современные металлические дровницы часто делают подобной формы. Но металл — достаточно тяжелый материал, поэтому металлические дровницы чаще делают стационарными и используют для хранения дров. А металлические дровницы-переноски изготавливают из листового металла и прута малого сечения. Очень красива кованая дровница, такое сооружение может украсить интерьер. Особенно удачно кованая дровница впишется в обстановку классического стиля.

Металлическая дровница

Если же сооружается дровница своими руками, то ее можно сделать из дерева, парусины, лозы. Даже деревянный бочонок или старый школьный ранец после нехитрой переделки может превратиться в очень удобную переноску для дров.

Схема изготовления дровницы из бочонка

Дровница из рюкзака

Металлическая дровница

Если у вас есть сварочный аппарат, но вы не знаете, как сделать дровницу, попробуйте изготовить самую простую конструкцию из квадратного металлического прутка 8×8 мм. Такой вариант отлично подойдет для дачи или для бани.

• Отрежьте четыре одинаковых отрезка прутка длиной 30-40 см и сварите их между собой, чтобы получилось квадратное основание.
• Два длинных прутка (160-180 см) изогните дугой в виде буквы U, чтобы расстояние между ножками было равно длине стороны основания. Это будут боковины для дровницы.
• Приварите боковины к основанию так, чтобы дуги оказались вверху, а концы прутков выступали ниже основания на 2-3 см, образуя ножки. К ним для устойчивости можно приварить металлические пластинки.
• Чтобы придать устойчивость всей конструкции и не позволить дровам высыпаться, к дну и стенкам дровницы приварите ещё несколько прутков.
• Покрасьте готовую дровницу краской по металлу.

  Схема стационарной металлической дровницы

Совет. Такую же дровницу, но меньшего размера, можно сделать для переноски дров. В этом случае для удобства к верхнему поперечному прутку нужно прикрутить деревянную ручку.

Плетеная дровница

Разберемся, как сделать дровницу в виде плетеной корзины. Для выполнения работы своими руками вам потребуются деревянные рейки, ивовый прут и толстая медная проволока.

Схема изготовления плетеной дровницы

• Сколотите из реек прямоугольное основание. На двух противоположных рейках просверлите через каждые 3 см отверстия и вставьте в них толстые ивовые прутья, которые будут служить стойками для плетения.
• По середине вместо прута вставьте медную проволоку и изогните её дугой. Это будет основа для ручки дровницы. Концы проволоки загните плоскогубцами.
• Стойки согните под нужным углом к донышку и переплетите более тонкими прутьями.
• По окончании плетения поочередно сгибайте каждую стойку, заводите её за соседнюю и заделывайте в плетево с внутренней стороны.
• Ручку из проволоки также обвейте несколькими тонкими прутьями, спрятав их концы в плетеве корзины.

способы изготовления деревянного дровяника по чертежам. Как построить красивый дровник поэтапно? Варианты дизайна

Почти все, у кого есть загородный дом, хранят на участке дрова, чтобы растопить печь в доме, бане или просто сделать барбекю. Для хранения дров используют различные варианты дровников. Даже если дача для кого-то является только местом для летнего отдыха и не предполагает поездок туда в холодное время года, дрова нужны для того, чтобы истопить баню или сделать шашлыки. Конечно, можно воспользоваться углями в пакете или купить популярные в летний сезон вязанки дров, но это очень неудобно, если дача находится в отдалении от магазинов. Именно поэтому небольшой запас дров есть, как правило, на любом дачном участке.

Если же дача нуждается в отоплении, то печка на дровах станет настоящим «спасением» для загородного дома. Согласитесь, не во всех домах есть достаточные мощности электричества. К тому же это наиболее простой и дешевый вид отопления. Наконец, печь – незаменимый атрибут дачного отдыха: это красиво, создает уют и атмосферу. Многие люди запасают дрова на весь сезон и хранят их в специально оборудованных дровниках. Это позволяет защитить дрова от осадков и высушить еще сырые дрова. В этой статье мы расскажем о способах изготовления дровника для дачи своими руками.

Устройство

Дровник представляет собой конструкцию из дерева или металла, которые используют как склад для дров. Дровники для дачи могут быть совершенно разными, главное, чтобы они удовлетворяли основным требованиям.

• Устройство должно быть вместительным и позволять получить доступ к дровам без труда.
• Дровник должен быть открытым настолько, чтобы дрова не отсырели и проветривались. Если в дровнике лежат свежие поленья, то они должны иметь возможность подсохнуть.
• Конструкция должна иметь крышу, которая защитит поленья от дождей и снега.
• Дровник стоит расположить так, чтобы на него не попадали прямые солнечные лучи. Ультрафиолет плохо влияет на древесину, снижает ее пригодность для использования по назначению.
• Конечно же, желательно, чтобы дровник был аккуратным, чтобы не портить весь ландшафт участка.

Существуют различные варианты конструкций дровников в зависимости от их местоположения и вида.

Дровник, который прислонен к зданию (дому, сараю, бане)

Это самая простая конструкция, у которой стена здания является задней стенкой дровника. Но эта конструкция имеет ряд серьезных недостатков:

• Пожароопасность. Большой объем сухой древесины у дома.
• В древесине обитает большое количество насекомых. Эту проблему можно решить, обработав дровник специальным составом или отделив дрова от здания с помощью листа металла.

Дровник у здания рекомендуют располагать с севера или там, где наиболее открытое для ветров место. Конечно, навес у стены – это очень простая конструкция, поэтому может не отличаться красотой. Такой навес лучше спрятать с наименее видимой части. Самая простая схема – это 4 опоры, приподнятый пол и 4 стены с навесом.

Дровник, стоящий отдельно от зданий

Это более красивая и надёжная постройка. Такое устройство предполагает дизайн и план строительства. Такой навес может быть построен в подходящем месте и даже украшать ландшафт. Дровник потребует от вас времени, но зато будет служить долго, а дрова будут постоянно обдуваться со всех направлений.

Переносной

Отдельно стоит сказать про переносной дровник, который необходим для хранения небольшого количества дров. Такие варианты нужны, чтобы держать дрова поближе к месту использования. Это конструкции из дерева или металла, которые просто перемещать вместе с дровами. Как правило, это красивые конструкции, которые дополняют интерьер. Переносной дровнкиу должен:

• быть легким;
• быть красивым;
• легко переноситься.

Такие дровники располагаются в помещении. Можно увидеть такие конструкции рядом с каминами в доме.

Как выбрать материал?

Иногда дровник прячут в самом дальнем или незаметном углу участка, и тогда его строят, не думая о внешнем виде. Использованы могут быть любые подручные материалы, остатки различных досок и бревен. Можно сделать дровник без стен и опор. Тогда ровно сложенные дрова накрывают любым материалом, который защитит их от осадков.

Самый распространенный для дровников материал – дерево. Деревянные дровники делают из досок и брусьев. Также используют металлические элементы. Например, трубы, обшитые доской. Крышу делают из любого легкого, но жесткого материала. Например, оцинкованное железо, профнастил, шифер (он довольно тяжелый), ондулин, рубероид.

При выборе материалов для дровника важно обратить внимание на его конструкцию. Если по стилю подходит простой деревянный дровник, то конструкция будет из досок и брусьев. Если вы планируете использовать металл не только для опоры, но и для стен дровника, то можно задуматься о кованом дровнике. Часто переносные дровники делают именно из металла.

Вот какие материалы понадобятся для создания обычного деревянного дровника.

• Доска для пола. Это необходимо, чтобы поленья не лежали на земле. Доску стоит выбирать толстую, не тоньше 2,5 см, чтобы она выдержала дрова.

• Блоки бетонные, вместо фундамента.

• Брус, бревна. Для основы пола.

• Доски для каркаса.

• Брус для каркаса.

• Доски для крыши.

• Кровельный материал. Поликарбонат, шифер или профнастил.

• Гвозди и саморезы.

Необходимые инструменты:

• электродрель;
• лопата;
• отвёртка;
• отвес;
• топор;
• рулетка;
• ножовка;
• отвёртка;
• угольник.

Для строительства и сооружения оригинальных дровников используют также бочки, бывшие загоны для кроликов и даже поддоны и кольца для колодцев. Такие варианты не требуют создания чертежа и отличаются не только внешней оригинальностью, но и легкостью создания конструкции.

Как сделать своими руками?

Ниже предлагается инструкция по созданию дровников. Начнем с варианта отдельно стоящего дровника. Для строительства такой конструкции необходимо сделать чертежи для изготовления, чтобы дровник получился заданного размера и вписался в ландшафт. Основой будет 6 бревен. Это опоры, которые создают каркас. Рассмотрим, как построить дровник поэтапно.

• Определите и обозначьте территорию строительства на участке. Выкопайте 6 ямок под опоры – по 3 в передней и задней части. Размеры углублений не меньше, чем 30 см на 30 см, а глубина до 50 см. Засыпьте ямки щебнем на 15 см и утрамбуйте. Сделайте ямы для бревен.

• Бревна необходимо углубить на 25 см минимум. Обработайте бревно антисептиком. Оберните рубероидом. Закрепите опоры бетоном или камнем. Концы бревен тоже обработайте.

• Длина бревен в передней и задней части должна быть разной, для создания ската крыши. Задние бревна должны быть ниже, чем передние не меньше, чем на 3 см.

• Расположите поперечные лаги, основу для пола. Закрепите их, соединив с опорами. Поперечные лаги должны быть приподняты над землей на 10 см, чтобы обеспечивать вентиляцию.

• Установите доски пола на лаги. Расстояние между досками оставьте небольшое, до 2 см, для вентиляции с пола. Используйте для крепления саморезы по дереву и шуруповёрт. Можно использовать гвозди.

• Стены сформируйте с трех сторон из досок. Шаг между досками около 15 см. Можно использовать сетку. Это более дешёвый вариант, но менее красивый.

• Установите 3 стропила на каркасе дровника, чтобы сделать крышу. Поперек расположите еще 5 бревен. Закрепите на каркасе кровлю. Используйте гвозди для шифера и рубероида. Саморезы применяют для крепления профнастила и ондулина.

• Возможно вместо 5 бревен для каркаса крыши применить дранку и покрыть ее рубероидом или другим кровельным материалом.

• Покройте дерево лаком. Можно покрасить дровник краской и украсить декоративными конструкциями.

Обратите внимание на следующие детали.

1. Обязательно учтите скат крыши, чтобы снег беспрепятственно спадал вниз.
2. Крыша должна быть больше, чем дровник. Выступ должен быть около 25 см.
3. Обязательно наличие пола, который приподнят над почвой на 10 см.
4. В стенах и в полу должны быть просветы, для свободной вентиляции. Эти элементы делают из дерева.
5. Все деревянные материалы перед креплением обработайте антисептиком.
6. Украсить дровник можно резьбой, растениями, скульптурами.
7. Чтобы уберечь дрова от влаги, создают дренаж.

Чтобы построить дровник, который примыкает к зданию, не нужно никакой специальной инструкции. Он создается так же, как и отдельный дровник. Такой дровник должен также хорошо проветриваться, потому что одна стена у него сплошная, в отличие от предыдущей вариации. Материалы для кровли и каркаса используются те же самые.

Есть ряд отличительных черт для такой постройки.

1. Необходимо обратить внимание на то, что дровник стоит впритык к дому. Нужно сделать так, чтобы вода с крыши здания не попадала на дрова.
2. Дровник расположенный с севера утеплит северную стену дома. Дом закроет дрова от нежелательного света.
3. В этом случае также необходим пол. Дрова не стоит хранить прямо на земле.
4. Для придания эстетики можно сделать дверцы, которые закроют дрова. Если расположить дровницу на крытой террасе, то выходить за поленьями из дома будет приятнее и легче.

В интернете можно найти множество готовых проектов с чертежами и картинками для различных дровниц. Вариант, который вы предпочтете, зависит от наличия места, требований к вместимости, доступности материалов и фантазии. Размер дровника будет определяться не только наличием места на участке, но и тем, сколько дров требуется для хранения дров.

Рассмотрим еще несколько вариантов, которые будут смотреться оригинально и позволят использовать подручные материалы. Дровник из бочек можно сделать очень быстро. Сделайте из бочек кольца, выбив дно. Установите бочки друг на друга и закрепите. Дрова складывайте в бочки, но не забывайте, что дровам нужен воздух, поэтому не стоит вплотную наполнять бочки.

Из старого домика для кроликов тоже делают дровники. Если на вашей даче остались такие постройки, которые уже не применяют по назначению, то сделайте из них место для дров:

• отсоедините дверцы;
• почините крышу, чтобы она была крепкой и защищала дрова от осадков;
• отремонтируйте каркас или замените его сеткой.

Также можно сделать дровник из поддонов. Этот вариант очень легкий. Доски в поддонах уже сколочены на расстоянии. Остается только собрать из поддонов конструкцию. Из 5 поддонов можно сделать куб, который поставить на основу или накрыть крышей. Можно составить большой сарай из кубов. Из бетонных колец также можно сделать дровник. Для этого нужно только положить кольцо горизонтально или несколько колец и закрепить. Это самая простая идея для дровника.

Потратьте немного сил и времени, чтобы создать удобный вам дровник и защитите запасы дров от непогоды и сырости. Правильное хранение не только сохранит дрова, но и сделает их более пригодными для использования. Дровник может стать не только удобной и нужной постройкой на вашем участке, но и стать элементом украшения. Дровники украшают резными элементами, растениями, вьюнками. Рядом с дровником можно расположить лавочку. Желательно выполнить дровник в одном стиле с другими строениями. Все зависит от вашего желания и фантазии.

О том, как изготовитть дровник для дачи своими руками, смотрите в видео ниже.

проекты дизайна дровниц для хранения дров на улице и в доме. Как правильно хранить дрова в уличной дровнице на дачном участке?

Дрова для дачи всегда нужны, с их помощью можно согреть дом и приготовить шашлык. Дрова занимают много места, не любят сырости, для их хранения необходима дровница (дровяник, поленница). Попробуем разобраться, какими они бывают и как ими пользоваться.

Особенности

Дровами запасаются надолго, и хранить их где-то нужно, для этих целей выстраивают дровницу. Если постараться, конструкция станет не только полезной, но и красивой. Аккуратно сложенные поленья в привлекательной поленнице гармонируют с дачным участком и создают уютную спокойную атмосферу, далекую от городской суеты.

К полноценной надежной дровнице предъявляются определенные требования:

• объем конструкции следует делать с запасом, так как к поленьям должен быть свободный доступ;
• сооружению необходимо проветривание, если дрова сырые, им придется досыхать естественным способом;
• дровницу выстраивают таким образом, чтобы ее содержимое было надежно защищено от атмосферных осадков;
• во избежание подтопления, поленницу лучше располагать на высоком участке;
• чтобы вода беспрепятственно покидала крышу, поверхность должна быть с уклоном и выступала от стены на 30 см;
• в поленнице должен быть только деревянный пол, приподнятый на несколько сантиметров от поверхности земли;
• если дровами приходится пользоваться часто, они должны находиться под рукой;
• каждый хозяин знает, где ему удобнее установить дровницу: около бани, летней кухни или в зоне отдыха со стационарным мангалом.
• поленница должна выглядеть эффектно и поддерживать самобытный дачный ландшафт.

Преимущества и недостатки

Если для дачи необходимы дрова, значит, должно быть и место для их хранения. В таком случае без дровяника не обойтись, и его наличие на участке уже само по себе является преимуществом. Разнообразие конструкций и материалов дает возможность выбора того единственного сооружения для дров, которое необходимо конкретному участку. Рассматривая каждую модель, лучше заранее знать все ее плюсы и минусы.

Преимущество поленницы, пристроенной к зданию, заключается в экономии, ведь придется возводить на одну стену меньше, а для самого дома дрова станут дополнительным утеплителем. Отрицательным моментом такой конструкции становится огнеопасность, особенно если дом деревянный.

При некачественном стыке с домом вода может подтекать между строениями, и сырость плохо скажется на смежной стене здания.

Отдельностоящая дровница имеет свои преимущества. Без привязки к дому для нее можно выбрать оптимальное место на участке. Это должна быть возвышенность, ветреная сторона и место, где нет прямого попадания солнечных лучей. В таком дровянике поленья будут хорошо сохраняться.

Деревянное строение – самое органичное для дачного участка, а его цена ниже каменного. Но дерево со временем разрушается от климатических условий и нуждается в уходе. Каменное и кирпичное строение имеет много плюсов, такая дровница надежна и долговечна. К минусам относится высокая стоимость материала и необходимость в установке фундамента, если поленница предполагает наличие стен. Металлический каркас очень надежен, но подвержен коррозии. Каждый материал имеет свои преимущества и недостатки, возводя дровницу, следует их учитывать.

Разновидности

Дровяники различаются по материалу, из которых они изготовлены, внешнему виду, размеру и месту нахождения.

По месту нахождения

Поленницы часто пристраивают к бане, сараю, летней кухне или другим хозяйственным постройкам. Но могут выстраиваться и обособленно. Переносные виды дровниц чаще всего не имеют постоянного места и перемещаются по мере надобности, они могут находиться на улице или в доме.

Самый простой вариант – пристроить поленницу к дачному домику или к хозпостройке. Дрова должны быть легкодоступны, поэтому смежной стеной с дровницей обычно становится баня или кухня. Плохо, если постройки деревянные, тогда жуки, которые живут в поленьях, становятся угрозой для смежной стены.

Прежде чем пристраивать деревянную поленницу, боковину здания следует обработать раствором от вредителей и проложить металлическими листами. Дровница должна иметь крышу и пол. Наличие остальных стен определяется пожеланием хозяина.

Поленница, выстроенная с северной стороны дачного домика, послужит дополнительным утеплением к жилому строению.

Красивая дровница с аккуратно выложенными поленьями украсит участок, а простоватое строение со стихийной кучей дров, наоборот, испортит фасадный вид, его лучше спрятать от посторонних глаз.

Для большого количества дров выстраивают отдельностоящую стационарную поленницу. Постройка с минимальными затратами (навес) возводится в виде крыши на столбах с перекладинами, но даже в таком варианте пол должен присутствовать. Чтобы уберечь дрова от косых дождей и снежных заносов, выстраивают три стены из досок, между которыми оставляют большие щели для циркуляции воздуха. Наличие четвертой стены и дверей превращает поленницу в капитальный сарай.

Переносную дровницу используют в помещениях у каминов, в зонах отдыха у печей с барбекю. Часто она выполнена из декоративных материалов и является элементом дизайна. В то же время переносная поленница должна быть легкой, так как служит способом доставки дров из сарая к месту открытого огня.

По материалу изготовления

Дровницу можно заказать у мастеров и сделать фактически произведением искусства, а можно выполнить самостоятельно из подручных средств. Все зависит от назначения и денежных вложений в данный проект. Согласно проекту подбирается и материал для постройки.

Дерево – экологически чистый, располагающий к себе материал. С ним легко работать, и если постараться, можно создать красивый и добротный дровяник, гармонирующий с окружающей природной средой. Бруски, фанера, доски – все следует обработать огнестойкими и противогрибковыми пропитками, только после этого они пригодны к работе.

Дровница из дерева смотрится симпатично и уютно, но за ней понадобится периодический уход.

В плане ухода выигрывает камень и кирпич. Они прочные, надежные, стойкие к атмосферным осадкам. Из них можно выложить мини-домик, стилизованный под остальные постройки на участке. Но такой проект потребует больших вложений, чем древесина. Удешевить его помогут другие надежные и недорогие материалы, например, пеноблок.

Милое красочное строение можно соорудить из поликарбоната. Материал не подходит для стен, так как «не дышит», но для навеса вполне приемлем.

Металл используют для возведения дровяника только в качестве каркаса. Его обрабатывают средствами против коррозии. Эффектно смотрятся конструкции с участием кованого металла.

Удивительные строения получаются из комбинированных материалов. Дерево, камень, кирпич, кованые элементы хорошо сочетаются между собой. Любые из них можно совмещать для строительства дровницы.

Дизайн

Когда-то в деревнях не мудрствовали по поводу возведения поленниц – самая простая и удобная конструкция из досок всех устраивала. Сегодня для многих дача не столько огород, сколько место отдыха, и отношение к ней стало соответственное. Красивый фасад здания, хозяйственные постройки в виде срубов или эстетических каменных конструкций, ландшафтный дизайн территории – все это предполагает поленницу из камня или сруба, удобную и эффектную. Для создания таких красавиц разрабатывают целые проекты. На фотографиях отражены лучшие из них.

• Хозяин совместил забор с дровницей в единое строение. Получилось красивое, практичное, эргономичное и экологически совершенное сооружение.
• Пример поленницы, пристроенной к дому и предназначенной для небольшого количества дров. Имеет удобную конструкцию, разбитую на ячейки. Дрова выложены в один ряд, что позволяет достать буквально каждое полено.
• Оригинальный металлический дровяник круглой формы, разделенной на секции. Содержит небольшое количество дров, например, для приготовления шашлыка. Подходит стилю лофт, хай-тек.
• Дровница выложена в виде сот. Дрова сложены аккуратно и эстетично, к каждому из них обеспечен легкий доступ.
• Неординарная выкладка дров, жаль, что при использовании эстетика нарушится.
• Дровница, выполненная в виде срезов стволов. Очень органично вписалась в природный ландшафт.
• Поленница, выложенная в виде домиков, становится настоящим арт-объектом уличного дизайна.
• Простая и в то же время экстравагантная модель для комнатного пользования.
• Переносное изделие представляет собой произведение искусства, сделанное из кованого металла.
• Поленницы, участвующие в ландшафтном дизайне, представляют собой малые архитектурные формы уличного оформления.
• Своеобразный, красивый, сделанный с большой фантазией каминный набор из кованого железа. Дровница находится под мангалом.

Советы по выбору

Прежде чем выбирать дровницу, следует найти для нее удобное место, определиться с объемами дров, которые будут в ней находиться.

Объем

Для летней дачи поленьев потребуется немного, следовательно, и дровяник будет небольшой. Незначительное количество материала позволит сделать конструкцию дороже, с красивым декором.

Для бани или зимней дачи, отапливаемой дровами, дровницу строят габаритную, но удобную, защищая ее от дождя и снега. Значит, кроме крыши, она должна иметь как минимум две-три стены.

Место расположения

Выбор конструкции дровяника зависит от того, где ему придется находиться. Подыскивая подходящее место, нужно учитывать следующие важные моменты.

• Дрова будут доставляться транспортным средством, а после выгрузки их предстоит уложить в дровницу. Если нет желания перетаскивать поленья вручную через весь участок, место для их хранения должно совпадать с местом выгрузки.
• Большие дровяники отбрасывают тень, это следует учитывать и не размещать конструкцию вблизи огорода. На небольшом участке поленницу придется пристраивать к дому.
• Затевая строительство, лучше сразу найти ровную площадку, чем заниматься ее выравниванием.
• Дровница, выстроенная в низине, в сезоны выпадения осадков будет подвергаться подтоплению.
• Небольшие поленницы устанавливают в зоне отдыха на пожаробезопасном расстоянии от мангала или печи.
• Дровницу из подручных материалов лучше спрятать от посторонних глаз за дом, а красивые изделия, кованые или каменные, можно обустроить на видном месте.
• Уличные поленницы, даже небольшие, разительно отличаются от комнатных. Вторые устанавливают в помещении у печи или камина. Для них важно соответствовать дизайну интерьера.

Конструкция

Зная объем и место, можно переходить к выбору конструкции. Любая из них должна иметь крышу и пол. Пол приподнимают от земли на небольшое расстояние. Стены возводятся от одной до четырех (по желанию). Важно, чтобы они не были глухими, имели щели для движения воздуха, но в то же время защищали строение от плохих погодных условий. Иногда поленницы похожи на беседки. Для большого количества дров выстраивают длинные секционные строения.

После выбора конструкции можно определяться с материалом. Обычно он совпадает с другими постройками и поддерживает общий вид участка и дома.

Как использовать?

С миниатюрными дровяниками все понятно – выложил поленья в один ряд и пользуйся. Чтобы правильно содержать дрова в большом строении, нужно знать способы их хранения и тонкости пользования поленницей.

• Большую дровницу делят на секции, чтобы дрова не лежали слишком плотно и хорошо проветривались.
• Выкладывать поленья следует так, чтобы сырые не перекрывали доступ к сухим дровам.
• Квадратное строение должно по центру разграничиваться проходом, упирающимся в противоположную стену. Это облегчит доступ к дровам и улучшит циркуляцию воздуха.
• В прямоугольных и протяженных конструкциях следует обеспечить доступ к дровам с двух сторон – так они интенсивнее будут обдуваться воздухом. В такие поленницы можно уложить до восьми кубов дров.
• Если на даче постоянно не живут, и участок не имеет бани, дровница понадобится небольшая, для пары кубов, не более.
• Для отапливаемого дома с баней потребуются внушительные запасы дров. Поленницу придется строить длинную, секционную. Чтобы она не была широкой, размеры увеличивают за счет высоты до двух метров. Поленья должны проветриваться, поэтому их не закладывают под самый потолок, и человеку со средним ростом дровницей легко пользоваться.

Хорошая дровница – практична, удобна, эффектна и органично вписывается в окружающее пространство. А плохо спланированная конструкция в неудачном месте может стать постоянным источником раздражения, как только приходится идти за дровами.

О том, как сделать дровницу своими руками, смотрите в следующем видео.

Дровяник на дачу своими руками: варианты устройства с инструкцией

Автор Альфира Сагитова На чтение 9 мин. Просмотров 2.4k.

Если верить статистике Газпрома, по состоянию на 1 января около 30% городов и более 40% сел не газифицированы. То есть, каждый третий житель страны использует для отопления твердое топливо. С учетом дачников, эту цифру можно смело удвоить. Но если жители городов могут использовать каменный уголь, то в селах и в дачных товариществах основной вид топлива — дрова. А для их хранения нужен дровяник.

Основные требования и виды

По определению словаря Ожегова дровяник — это сарай для хранения дров. В некоторых регионах название сокращают на одну букву, и оно звучит как «дровник» (хотя этот термин и не упомянут ни в одном словаре русского языка). В отличие от обычной поленницы, у дровяника обязательно должен быть навес, ограждение и пол. Навес защищает дрова от осадков, ограждение не позволяет штабелю рассыпаться, а пол предохраняет от намокания со стороны грунта.

Виды дровяников

По способу расположения дровяники бывают отдельно стоящими или пристроенными.

Отдельно стоящий сарай для хранения дров предпочтительней. Особенно, если дача или хозпостройки сделаны из дерева.

Примечание. По действующему нормативу (ГОСТ 3243-88) допускается наличие ядровой и заболонной гнили у 20 % поленьев из партии дров. А по торцу эти дрова могут быть поражены гнилью от 30 до 65% его площади.

Но для дома опасно не только заражение гнилью. Дрова могут как без коры, так и в коре. То есть, вместе с ними на дачу могут завезти жучков древоточцев, которые могут перебраться на деревянные стены примыкающей постройки.

Если все-таки дровяник пристраивают к деревянной стене (или забору), то его лучше отделить листом тонкой жести или профнастилом, который по площади должен быть не менее соответствующего габарита пристройки.

Стены дровяного сарая

Ограждение дровяника редко делают сплошным. В привычном понимании это не стены, которые защищают внутреннее пространство от продувания. В таком сарае сквозняки просто необходимы, чтобы дрова могли просохнуть до рекомендуемых 15-20% собственной влажности. Особенно это важно, если часть дров не покупалась, а заготавливалась из древесины с участка (в результате обрезки или вырубки старых деревьев).

Расположение досок в ограждении ничем не регламентировано — их можно набить и вертикально, и горизонтально. Иногда часть стены делают из планок, которые набивают по диагонали «навстречу» друг другу в виде решетки.

Величина щелей зависит от размера дров по толщине. И она может лежать в пределах 3-7 см.

Примечание. По требованиям ГОСТ 3243-88 толщина дров должна быть не менее 3 см. Если толщина дров более 28-40 см, их раскалывают на 4 части. А если толщина полена 16-26 см, его раскалывают на 2 части.

Количество стен зависит от типа дровяного сарая. У открытых видов должны быть минимум два боковых ограждения. Если дровяник состоит из одного или двух штабелей, уложенных вплотную, то «фасады» можно не устраивать. Но даже у закрытых конструкций, со всеми четырьмя ограждающими поверхностями, наличие двери не обязательно.

Размеры

Размер дровяника зависит от многих параметров. Прежде всего это: размеры дачи, вид печи (камина, каминной топки), сезонность проживания или частота посещения в холодное время года. Обычно объем заготавливаемых дров хозяин дачи приблизительно знает по собственному опыту, но при расчете объема дровяника надо учитывать еще и коэффициент полнодревесности дров — соотношения полной меры к складочной мере.

Примечание. Есть нормативная таблица, в которой этот коэффициент прописан для разных вариантов. Чем длиннее и тоньше дрова, тем коэффициент меньше.

Для тонких поленьев длиной 1 м коэффициент полнодревесности равен 0.63-0.7, для средних поленьев длиной 0.25 м — 0.76-0.81. Более точные значения зависят от породы деревьев и вида поленьев — круглые, колотые или смесь. Но лучше заготовить больше дров, и взять за основу меньший коэффициент.

Зная полную меру дров, определяют складочную. Это и будет объем дровяника, если он небольшой со штабелем из одного или двух рядов поленьев. Если объем дров нужен большой, то внутри сарая можно оставить проход, а дрова укладывать вдоль длинных стен или по периметру.



Высота дровяника в идеале должна быть чуть больше высоты штабеля, а она в свою очередь должна быть такой, чтобы можно было снять верхний ряд дров, стоя на полу (или на земле, если сарай открытого вида). Зная складочный объем и высоту штабеля, вычисляют площадь дровяника (при необходимости добавляя площадь прохода).

Дровяник из дерева

Наиболее простой в изготовлении дровяник делают из бруса и доски. По виду конструкции он похож на небольшую бытовку с односкатной крышей, но с «щелястыми» стенами.

Алгоритм строительства выглядит следующим образом:

1. Подготовка площадки. Выбирают на участке место, убирают растительность, проводят разметку, определяют места установки столбов для фундамента.
2. Установка столбчатого фундамента. Снимают слой плодородного грунта в месте закладки столбов. Трамбуют дно ям, засыпают песчано-гравийную подушку, устанавливают и выравнивают по уровню столбы из строительных блоков. Если грунты влажные, то под блоки укладывают сложенные куски рубероида.
3. Монтаж нижней обвязки. На блоки стелют сложенные вдвое листы рубероида, поверх которых укладывают нижнюю обвязку из бруса сечением 100х100 мм. Для правильного монтажа обвязки используют простейший вид углового соединения брусьев — в пол дерева. Для большей надежности каждый брус можно закрепить к блокам с помощью анкеров.
4. Установка стоек. Стойки можно сделать из бруса 100х100 мм или 100х50 мм. Передние и задние стойки изготавливают разной длины. Для пристройки передние стойки делают короче задних, для отдельно стоящего строений — наоборот. Стойки выставляют по вертикали, каждую фиксируют парой временных укосин, затем крепят к нижней обвязке с помощью металлических уголков и шурупов.
5. Монтаж верхней обвязки. Вначале на земле на каждом брусе верхней обвязки предварительно выбирают пазы «в пол дерева». Как и для нижнего венца, здесь используют брус сечением 100х100 мм. Вначале фиксируют элементы обвязки к стойкам одинаковой высоты — для этого используют временное крепление в виде перфорированной металлической ленты. Затем фиксируют поперечные элементы обвязки. Проверяют углы и уровни, корректируют при необходимости и окончательно крепят верхнюю обвязку к стойкам уголками и саморезами. Снимают укосины и временные крепления.
6. Монтаж дополнительных стоек. Это элементы жесткости, которые принимают часть нагрузки от крыши. Они также необходимы для крепления ограждения, а при необходимости и для установки двери. Обычно шаг раскладки элементов должен быть не менее 500-600 мм, но в каждом случае он зависит от длины доски ограждения. Для дополнительных стоек используют брус сечением 100х 50мм. Крепление к обвязке проводят металлическими уголками и шурупами.
7. Монтаж односкатной крыши. Вначале устанавливают стропила — несущие элементы кровли. Для этого используют брус сечением 100х50 мм. Длина стропил должна обеспечивать необходимый свес кровли (в одну сторону — для пристройки, в две стороны — для отдельно стоящего сооружения). Обычно такой элемент устанавливают на ребро, чтобы крыша не прогибалась под собственным весом и снегом. Но если дровяник узкий, в один или два штабеля при общей ширине 1 метр, то брус можно положить плашмя. Затем монтируют обрешетку для кровли. Вид обрешетки (сплошная или рядная) зависит от вида кровельных материалов. Для металлической кровли на обрешетку обязательно надо уложить рулонную гидроизоляцию. Простейший вид — рубероид, рубемаст или аналогичные материалы из стеклохолста с пропиткой битумом. Для шифера или ондулина гидроизоляцию укладывать не надо.
8. Укладка пола. Обычно это классический деревянный пол на лагах, но с щелями между половиц (они необходимы для вентиляции и сушки дров). Если дровяник узкий, и внутри него не надо ходить, то доски укладывают поперек и крепят непосредственно к брусу нижней обвязки. Для «полноценного» сарая необходима укладка лаг, шаг которых выбирают в зависимости от толщины доски.
9. Монтаж ограждения. Для обшивки используют обычную обрезную доску толщиной 20 мм. В качестве альтернативного варианта можно использовать готовые щиты от бывших в употреблении паллет (европоддонов).
10. Обработка. Все деревянные конструкции на открытом воздухе, и дровяник в том числе, необходимо обработать антисептиком. А чтобы сарай для дров служил долго, его необходимо покрасить.

Простейшая пристройка к сараю или бытовке

Дровяник для дачи можно изготовить из любых подручных материалов, которые остались не использованными при ее строительстве.

В качестве примера можно рассмотреть такой вариант:

1. Отступив на 1 м от стены бытовки (сарая), «вкапывают» две профильных трубы сечением 50х50 мм или 60х40 мм со стенкой 2 мм. Обычно именно их используют для заборов. С учетом особенностей грунта трубы можно устанавливать несколькими способами — с полным или частичным бетонированием, с забутовкой ямы (лунки) щебнем. Стандартная рекомендация для заборов — подземная часть равна 50% от надземной. Эта норма подходит и для дровяника, но возможна поправка на особенности климата региона и глубину промерзания грунта. Расстояние между трубами выбирают произвольным, но не шире самой стены основной постройки.
2. Крепят вертикально к стене бытовки или сарая два бруса 100х50 мм. Длину бруса выбирают такой, чтобы он был выше надземной части трубы.
3. Каждую пару «труба-брус» связывают между собой несколькими рядами из доски. К брусу доски крепят гвоздями или саморезами по дереву, к трубе — саморезами по металлу в заранее просверленные отверстия.
4. В качестве пола используют поддоны, установленные на строительные блоки.
5. Крышу делают в виде навеса, опирающегося на торцы труб и закрепленного к стене основной постройки.

Этот же вариант можно использовать для дровяника пристроенного к забору из профлиста. Но в этом случае, чтобы обеспечить необходимый уклон для навеса, дополнительные трубы вкапывают на несколько сантиметров глубже, чем столбы для забора. Для боковых стенок в обоих вариантах можно использовать не доски, а оцинкованную сетку с полимерным покрытием.

Описанные выше варианты с односкатной крышей или навесом далеко не единственная форма дровяника. Наши северные соседи, финны, для хранения дров используют небольшие избушки с двускатной крышей и наклонными стенами.

По форме фасада финский дровяник напоминает пятиугольник (если не учитывать боковые свесы крыши). Можно также найти примеры дровяников в виде шалаша — равностороннего треугольника.

Но в этом случае, чтобы запастись большим количеством дров, таких шалашей надо построить несколько штук.

фото, проекты и пошаговые инструкции для постройки дровника своими руками

Дровница на дачном участке пригодится каждому ответственному хозяину. Она является незаменимым атрибутом, если в доме есть камин, согревающий его владельца прохладными вечерами. Даже если на даче нет печного отопления, а её хозяева любители шашлыка, то дровница им точно не помешает, ведь для приготовления пищи на открытом огне обязательно понадобятся дрова.

В свою очередь, дрова нужно где-то хранить, чтобы они не намокли под дождём и не валялись по всему участку. Дровница – непросто необходимое хозяйственное сооружение, если она имеет привлекательный вид это придаст эстетичности дачному участку. А соорудить красивую дровницу собственноручно вполне под силу каждому.

Конструктивные особенности дачных дровников

Хочется начать с того, что внешняя составляющая и размеры дровников в большинстве случаев зависят от количества дров, используемых владельцем участка на протяжении дачного сезона.

Самым простым вариантом хранилища для дров считается навес, слегка приподнятый над поверхностью земли и закрытый с трёх сторон стенками как на фото. Такая постройка сооружается как отдельно стоящей, так и в качестве пристройки к дачному домику или другому хозяйственному помещению.

Дровник также может сооружаться как часть сарая, если это предусматривалось заранее до постройки хозяйственного помещения. Очень часто дровник сооружают по форме напоминающий беседку без дверей.

Постройка дровника своими руками – выбираем материалы

В большинстве случаев для сооружения дровницы используют материал, который будет в ней храниться, то есть дерево. Из дерева в основном возводят стены и сооружают пол.

В свою очередь, для крыши понадобится более практичный материал – шифер, металлочерепица или любой другой доступный кровельный материал. Если планируется возводить помещение закрытого типа, то обязательно наличие хорошей вентиляции чтобы дрова проветривались.

Также оригинально будут, смотрится кованые изделия из металла. Кованый дровник поистине считается дизайнерским объектом на дачном участке. Металлический домик для дров можно изготовить, как своими руками, если человек обладает навыками сварщика, так и приобрести готовую конструкцию в магазине.

Кованая дровница, обычно небольшая, поэтому её, размещают даже в непосредственной близости у камина или печки.

Разновидности дачных дровниц

Металлическая дровница – это стационарный вариант для хранения дров. На улице такое хранилище может использоваться только после обработки антикоррозионными реагентами. Но в большинстве случаев дровяник из металла устанавливают внутри дачного домика или сарая.

Варианты дачных дровниц

Дровник из дерева – самый популярный вариант хранилища дров на дачном участке. Такая постройка прекрасно сохранит большие объёмы запасов топлива для камина. Также миниатюрная деревянная дровница как на фото, сделанная своими руками, может использоваться как хранилище дров возле камина.

Плетёный дровник – мобильное переносное устройство для хранения дров. Его также можно использовать в качестве корзины, для переноса топлива из основного хранилища к источнику огня.

В комбинированном дровнике используются несколько материалов. Иногда для их изготовления используют элементы из текстиля. Такая дровница используется, как универсальное средство для хранения и переноски дров.

Сооружение отдельно стоящего дровника самостоятельно

Сооружение отдельно стоящего дровника должно проводиться на возвышенном участке земли. Для качественного сохранения дров очень важно, чтобы они хорошо обдувались со всех сторон. При этом попадание прямых солнечных лучей на топливо для камина, ничего, кроме вреда не принесёт.

Строительство дровницы происходит по проекту, состоящему из определённых этапов, и начинается с возведения каркаса.

1. На первом этапе вкапывают четыре столба. В яму засыпается щебень или заливается бетон, после чего все утрамбовывается.
2. Поверхность пола должна быть приподнята над землёй не меньше чем на 100 мм. Лаги и гидроизоляция (рубероид) укладываются на кирпичи.
3. На следующем этапе подготовленный каркас обшивается досками. Между соседними досками оставляется зазор, благодаря которому обеспечивается вентиляция. Доски прибиваются как параллельно относительно друг друга, так и в шахматном порядке.
4. Крыша дровницы имеет односкатную конструкцию при этом её края должны выходить за каркас не менее чем на 30 см, что позволит защитить дрова от осадков.
5. Работая с деревом, нужно помнить о его обработке специальными реагентами от влаги, грибков, насекомых и гнили.

Для придания сооружению эстетической привлекательности его можно покрыть лаком или краской. Оригинально будет выглядеть дровница, заплетённая вьющейся розой или другими декоративными растениями.

Пристенная конструкция дровника своими руками

В случае с пристенной конструкцией дровницы, стена является утеплителем. Это, конечно, большой плюс, но во время дождя вода будет течь по стене, и литься с крыши. Так что очень важно заранее продумать такие нюансы.

Как и в случае с отдельно стоящей дровницей пристенная конструкция как на фото должна располагаться в подходящем месте. Если это южная стена, то дрова становятся под воздействием солнца рыхлыми и будут быстро перегорать. Поэтому целесообразно возводить хранилище для дров с северной стороны помещения. При этом само возведение пристенного дровника ничем не отличаются от отдельно стоящего аналога.

Некоторые дачники считают, что сооружение пола в дровнице необязательно, но они ошибаются. Естественно, можно обойтись и без пола, но при этом будет отсутствовать естественный ток воздуха, поэтому влага будет накапливаться снизу и нижний ряд дров будет мокрым.

Каркасная конструкция пристенного дровника обладает максимальной функциональностью, обеспечивая постоянный обдув дров за счёт тока воздуха. Микроклимат внутри такой дровницы быстро выводит из дров влагу, которая может накапливаться внутри и топливо для камина или печки будет долго сохранять свои основные качества.

В качестве дизайнерского решения дровницу можно не зашивать досками с трёх сторон, а использовать деревянную решётку. Такое хранилище для дров будет похоже на дачную беседку и подчеркнёт другие строения, дополнив общий архитектурный ансамбль. Если владелец дачного участка проживает на нём круглогодично, то понадобится дополнительная защита для дров в дровнике от снега.

Бюджетная дровница – простейший вариант хранилища для дров

Хочется рассмотреть ещё один вариант возведения дровницы на даче собственноручно с минимальными затратами. Наиболее дешёвым вариантом хранилища для дров считается конструкция с деревянным каркасом, обшитым металлом.

Но сразу хочется отметить, что такой вариант сложно назвать практичным, так как листы металла не пропускают воздух, способствуя созданию внутри дровяника парникового эффекта. При этом, как и в предыдущих вариантах зашивать все стенки необязательно, так как это снижает циркуляцию воздушных потоков. Сами же этапы сооружения бюджетного дровника схожи с постройкой деревянного аналога.

• В грунт вкапывается 4 деревянные балки, обработанные влагоотталкивающими реагентами, которые заливаются бетоном и хорошенько утрамбовываются.
• Из досок сооружаются стропила. Крышу изготавливают из шифера, который укладывают на рубероид, настеленный поверх балок. Шифер укладывается с напуском до 30 см за пределы каркаса дровника.
• Для обустройства напольного покрытия укладываются с определённым шагом кирпичи, на которые кладут лаги, застеленные, рубероидом. Для пола вполне пойдёт необрезная доска плотно подогнанная одна к другой.
• Каркас с двух сторон обшивается тонкими листами металла. Для придания конструкции дополнительной жёсткости сооружаются раскосы на боковых стенках.
• Для красоты дровницу можно покрасить в тон с другими хозяйственными постройками на дачном участке.

Альтернативный вариант дачной дровницы

Если у владельца дачи нет желания сооружать дровницу своими руками, то можно в качестве альтернативы воспользоваться уже готовыми конструкциями, которые вполне смогут выполнить функции хранилища для дров:

• дровницу можно легко соорудить из складских конструкций для перевозки грузов, которые складываются по форме куба и сверху накрываются рубероидом или полиэтиленовой плёнкой;
• в качестве дровницы вполне может использоваться старый крольчатник, с которого снимается сетка, и дверцы, после чего туда можно смело складывать топливо для камина.

Как видно, сооружение дровника на дачном участке своими руками не отнимает много сил и финансов у владельца загородного хозяйства. При этом топливо для печки, камина или мангала будет всегда сухим и готовым к использованию.

Как сделать дровницу своими руками

Вы проживаете в загородном доме? У вас есть камин или печь? В таком случае вам необходимо позаботиться о запасе дров на зимний период. Удобное место для хранения дров вы можете организовать рядом с домом или же сделать специальную дровницу, расположенную около входа в него. Стоит отметить, что изготовить дровяник можно из материалов, которые имеются на приусадебном участке. Чаще всего в качестве исходного материала используют деревянные бруски. Сегодня вы узнаете о разных вариантах дровницы и методах ее самостоятельного изготовления.

Предназначение

Главная задача дровницы состоит в том, чтобы защитить дрова от непогоды, например, снега или дождя. Если вы сделаете решетчатые стены, что в данном случае очень желательно, то дрова будут иметь достаточно воздуха для своевременной вентиляции. Размер конструкции не имеет столь существенного значения, вы можете варьировать размеры в соответствии с личными представлениями о дровянике и потребностями.

Не стоит думать, что аккуратно сложенные дрова около дома могут прекрасно храниться весь отопительный сезон. Такой вид хранения может быть опасным по двум причинам. Во-первых, территория около поленницы очень скоро потеряет свою привлекательность. И во-вторых, хотя дрова и будут сухими внутри, но из-за влаги они будут дымить и шипеть в камине. Решить проблему можно соорудив хранилище для дров либо хотя бы сделав навес для них.

Виды дровниц

Для удобства хранения дров была придумана специальная конструкция, именуемая как дровница или дровяник. Такое сооружение может быть:

• комнатным;
• уличным;
• переносным;
• стационарным.

Для изготовления дровницы вам может подойти или металл, или дерево. Нет сомнений в одном, соорудить дровницу своими руками под силу каждому владельцу дома.

Приступаем к работе! Собираем материал и инструмент

Шурупы

Если вы остановили свой выбор на сооружении дровяника из бруса, то вам, собственно говоря, понадобятся такие исходные материалы, как:

• бруски,
• деревянные поддоны от строительных материалов,
• рубероид или пленка,
• пропитка, предназначенная для обработки древесины,
• шурупы.
Шуруповерт

Среди инструментов первостепенной важности следует отметить:

• ножовку,
• кисти,
• шуруповерт,
• строительный степлер.

Сооружаем дровник из брусьев

Дровник из дерева

Для сооружения основы постройки вам понадобятся 4 бруса. Они могут быть не новыми, но должны быть обязательно прочными. Предварительно выберите место для дровницы и обозначьте его колышками и веревкой. Теперь выкопайте 4 ямы, имеющие глубину около 60 см. Сделать это вы можете лопатой или садовым буром. Затем вставьте столбы, а после засыпьте их глиной и мелким гравием. Тщательно утрамбуйте основание.

Для лучшего уплотнения, засыпайте слои мелкого гравия и песка поочередно, толщиной приблизительно соответствующей 10 сантиметрам. Каждый слой утрамбовывайте, используя жердь.

Обратите внимание! Для обеспечения хорошего стока дождевых вод, вам нужно сделать крышу с наклоном, а значит, брусья для основы должны иметь разную высоту. Перепад высоты должен составлять ровно 15 см, если столбы удалены друг от друга на 1,5 м.

Контролируйте размеры конструкции так, чтобы создать и сохранить форму прямоугольника.

На этом этапе, вам нужно скрепить передние и задние столбы между собой. Для этого используйте 2 бруска. Для крепления поперечин вам понадобятся шурупы. Стенки можно зашить горбылем, оставляя между ним промежутки, которые будут служить вентиляции помещения. Кстати говоря, горбыль – это один из наиболее экономичных древесных материалов. А если стены из него отшлифовать и вскрыть лаком, то он станет прекрасным дополнением ландшафта участка. Чтобы упрочнить сооружение, установите раскосины по боковым стенкам.

Теперь поговорим о крыше. Проще всего сделать настил из того же горбыля и покрыть его ондулином или рубероидом. Для того чтобы предотвратить разрыв материала, наденьте на гвозди прокладки из нержавеющей стали. Как уже упоминалось выше, чтобы улучшить эстетичный вид сооружения, его можно покрасить или лакировать. Таким простым способом из ничего можно сделать хорошее хранилище для дров.

Схемы этапов строительства

Каркас пола Обшивка пола Закрепление столбов Монтаж боковых столбов Устройство передней стенки Стропила крыши Козырек Обшивка кровли

Делаем компактный дровяник для дома

Может быть, принести охапку дров в дом не составит для вас большого труда, но тогда возникает дилемма, куда их положить, чтобы не загромоздить место возле камина и максимально сохранить чистоту? Да и принести в одной охапке сразу много вряд ли вам удастся, а каждый раз выходить на холод за маленькой порцией дров мало кому понравится. Ввиду этого, многие владельцы каминов задумываются о сооружении дровницы для дома.

Схема изготовления поленницы

Дровница для дома может изготавливаться из разных материалов. Например, для переноски дров можно сплести специальную корзину. Она может предназначаться для одного человека или для двоих. Тут, конечно, может быть использована и металлическая дровница. Однако увесистость металла скорее всего создаст вам неудобства. Если ее изготовить из листового металла и прута малого сечения, то переносная дровница будет не такой уж тяжелой. Даже бочонок из дерева и школьный ранец после простейшей переделки может стать очень удобным аксессуаром для переноски дров.

Металлический дровяник для дома

Дровница для камина

Если вы умеете работать со сваркой, но не знаете, как сделать дровяник, то попробуйте изготовить простую конструкцию из металлического прутка, около 8 мм в диаметре. Для этого отрежьте 4 идентичных отрезка, имеющих длину 30-40 см, а после сварите их между собой, для того чтобы получилось основание. Два прутка длиною около 160-180 см изогните дугой наподобие буквы U, так чтобы расстояние между ножками равнялось длине основной стороны. Так, вы заложите основание для боковин дровяника.

Затем приварите боковины к основанию таким образом, чтобы дуги остались вверху. Концы же прутков должны выступать ниже основания на 3 см. Они будут служить в качестве ножек. Для создания устойчивости к ним можно приварить металлические пластинки. Готовый дровяник вскройте слоем краски по металлу.

Плетеный дровяник для дома

Плетеная поленница

Для изготовления плетеного дровяника, вам нужно приобрести ивовый прут, деревянные рейки и медную толстую проволоку. Для начала сколотите прямоугольное основание из купленных реек. На противоположных их сторонах просверлите отверстия через каждых 3 см. Затем вставьте в них ивовые прутья, выберите для этого толстые прутья, потому что они будут основой для плетения.

Посередине вставьте медную проволоку вместо прута и сделайте из нее дугу. Она будет служить основой для ручки дровяника. Концы проволоки загните, используя для этого плоскогубцы. Основные прутья согните под необходимым углом ко дну и переплетите их тонкими прутьями.

Способ плетения поленницы

После этого поочередно сгибайте стойки, заводите ее за соседний толстый прут и заделайте в плетево изнутри. После этого обвейте тонкими прутьями проволоку так, чтобы спрятать ее концы.

Уникальные виды дровниц

У вас возле бани либо мангала установлена скамья на ножках? Тогда место для сохранности дров можно оборудовать под ней. Получится чудесная дровница безо всяких усилий. Однако такой вариант приемлем, только если сиденье вашей скамьи сплошное, не имеющее отверстий и зазоров. В противном случае дождевая вода попадет на дрова, из-за чего они впоследствии отсыреют.

Для хранения дров также можно приспособить бочки. Это могут быть деревянные, металлические или пластиковые бочки. Уложите их набок, а после наполните твердым топливом. Бочку можно использовать как одиночный дровяник около мангала, так и выложить из нескольких бочек целую стену. Так, вы сможете непросто сохранить дрова, но и поделить участок на зоны, различимые по функциональности.

Из бетонных колец

В качестве дровяника могут служить бетонные кольца. Такой вариант очень нестандартен, но выглядит просто превосходно! Для создания такой конструкции вам нужно приобрести бетонные колодезные кольца и применить физическую силу, так как кольца очень тяжеловесны. Итак, вам следует выложить кольца набок, предварительно подготовив для них щебневую утрамбованную подушку. Для этого выройте углубление на 20-25 см и засыпьте его щебнем, а после утрамбуйте. Такое основание не позволит кольцам сдвинуться с места. Если ваша дровница будет состоять из нескольких колец, то соедините их между собой, например, анкерными болтами. Многоуровневая конструкция с использованием колец разных размеров смотрится особенно привлекательно.

Теперь сделайте уникальный декор на кольцах, благодаря чему они станут похожими на внешнюю поверхность натурального дерева. Для этого наложите на наружную поверхность слой декоративной штукатурки, имеющей плотные включения, и слой пескобетона. Затем нарисуйте на нем нужный рисунок, используя палочки, причем декоративная штукатурка в этом случае должна быть мокрой. После этого окрасьте кольца и изнутри, и снаружи краской.

Итак, вы уже имеете опыт по сооружению привлекательного дровяника для улицы или дома? Тогда непременно делитесь с нами своим опытом, описав знания в комментарии к статье. Может быть, мы не учли каких-то моментов при обустройстве данной конструкции? Мы хотим знать, где нам нужно улучшиться! Ваш опыт очень полезен для нас!

Видео

Можно сделать навес для дров по следующей инструкции:

Фото

Дрова в бочках Сарай-дровник Поленница необычного дизайна Небольшая стационарная дровница Мобильная дровница Дровяной сарай Дровник с навесом Дровник Дровница у фасада Домик для хранения дров

Как сильно обновить браузер Chrome, Firefox, Safari

• Возможности Возможности
  • Услуги с оплатой за клик Услуги с оплатой за клик
    • Google Adwords
    • Google Display Marketing
    • Ремаркетинг Google
    • Google Покупки
    • Платные социальные сети

Как Mozilla Firefox зарабатывает

Многим из нас интересно узнать, как веб-браузер зарабатывает деньги.И Mozilla Firefox, один из самых популярных веб-браузеров, привлекает наше внимание. Чтобы узнать, как этот веб-браузер зарабатывает деньги, прочитайте статью.

Mozilla Firefox — это веб-браузер, разработанный Mozilla Foundation. Он работает на кроссплатформенной операционной системе и движке верстки Gecko. Проект Firefox был инициирован Дэйвом Хаяттом, Джо Хьюиттом и Блейком Россом. Его последняя стабильная версия — 6.0.2. Это второй по популярности веб-браузер в мире после Internet Explorer, его около 25.5% от общего числа пользователей. Германия и Польша — страны, где он более популярен, чем какие-либо другие страны мира.

Развитие Mozilla Firefox

Netscape Navigator, опубликованный в декабре 1994 года, быстро стал очень популярным веб-браузером, поскольку он был одним из первых браузеров, работавших с графическим интерфейсом пользователя (GUI). В 2008 году Netscape был прекращен, и он был распространен среди клиентов AOL. В 1998 году исходный код Netscape стал открытым программным обеспечением, которым управляла организация Mozilla.Но в то время оригинальный веб-браузер, принадлежавший Mozilla, не был популярен. В 2004 году Mozilla назвала его браузером Mozilla Firefox и добавила в него эффективные функции, благодаря чему быстро завоевала огромную популярность. Mozilla Foundation является некоммерческой организацией, а корпорация Mozilla, которая является дочерней компанией Mozilla Foundation, облагается налогом.

Источник дохода Mozilla Firefox

Хотите написать для нас? Что ж, мы ищем хороших писателей, которые хотят распространять информацию.Свяжитесь с нами, и мы поговорим …

Давайте работать вместе!

Ответ на этот вопрос не требует подробных объяснений. На него можно ответить одним словом ~ Google . Mozilla получает деньги от Google за запросы, которые пользователи ищут в поисковой системе Google через браузер Firefox. Кроме того, когда вы нажимаете на Google Рекламу в браузере Firefox, большая часть денег идет в Firefox. В свою очередь, Firefox выражает свою благодарность, устанавливая Google в качестве веб-страницы по умолчанию на своей домашней странице на основе соглашений, заключенных с Google.В 2009 году доход Mozilla Foundation составил 104 миллиона долларов. На самом деле неясно, получает ли Firefox свои доходы из каких-либо других источников, но совершенно очевидно, что Google является крупнейшим спонсором или клиентом Firefox. Сумма денег, уплаченная Google Firefox за запросы, которые пользователь выполняет поиск в Firefox, публично не раскрывается.

Поиск на Amazon также помогает им получать некоторые партнерские выплаты. Firefox хранит , это также один из способов, с помощью которого Firefox получает некоторый доход.Он продает аксессуары и футболки под брендом Mozilla Firefox и зарабатывает на этом деньги. Некоторые из других источников дохода Firefox — Yahoo, Яндекс, eBay и Creative Commons . Партнерство с компаниями приносит Mozilla Firefox миллионы денег ежегодно. Было подсчитано, что доход от Firefox составляет примерно 72 миллиона долларов. Когда его спросили об этой оценке Криса Близзарда, который является одним из членов совета директоров Mozilla Corporation, он ответил: «Хотя не на порядок».”

Отношения Google и Mozilla Firefox разорвутся?

Почти 90% общего дохода Mozilla Foundation поступает от Google. Даже Google продвигал Firefox на YouTube до того, как выпустил собственный продукт Google Chrome . Все мы знаем, что Google Chrome становится все более популярным в настоящее время и является очень хорошим конкурентом Mozilla Firefox. С 2004 года между Mozilla Firefox и Google установились продуктивные отношения, между которыми заключен контракт, действующий до ноября 2011 года.Но закончится ли договор между Google и Firefox из-за Google Chrome? Ответ: , мы не знаем . Но, учитывая тот факт, что Google — гигантская поисковая система, тратит на Firefox меньшую сумму по сравнению с ее общим доходом, а также маловероятно, что Google позволит Bing стать браузером по умолчанию в Firefox, не вступая в битву.

«Нам очень повезло в том, что функция поиска в Firefox ценится нашими пользователями и приносит доход в десятки миллионов долларов.~ Митчелл Бейкер (председатель Mozilla Foundation и Mozilla Corporation). Митчел Бейкер добавляет: «Возможно, поиск — единственная функция, которая принесет пользу пользователям и принесет такой доход».

Нравится? Поделиться!

Включение сторонних файлов cookie в веб-браузерах

Включение сторонних файлов cookie в веб-браузерах

Ваш браузер должен быть настроен на прием сторонних файлов cookie, чтобы избежать проблем с доступом к страницам ResOnline.Пожалуйста, следуйте приведенным ниже инструкциям для конкретного браузера, чтобы включить сторонние файлы cookie.

Microsoft Internet Explorer

Чтобы включить файлы cookie в IE 7:

1. Щелкните Пуск> Панель управления. (Примечание: в классическом представлении Windows XP нажмите кнопку «Пуск» в Windows> «Настройка»> «Панель управления»).
2. Дважды щелкните значок «Свойства обозревателя».
3. Щелкните вкладку Конфиденциальность.
4. Нажмите кнопку «Дополнительно».
5. Выберите параметр «Отменить автоматическую обработку файлов cookie» в разделе «Файлы cookie» в окне «Дополнительные параметры конфиденциальности».
6. Выберите вариант «Принять» или «Запрашивать» в разделе «Основные файлы cookie».
7. Выберите вариант «Принять» или «Запрашивать» в разделе «Сторонние файлы cookie». (Примечание: если вы выберете опцию «Запрашивать», вам будет предлагаться нажимать OK каждый раз, когда веб-сайт пытается отправить вам файл cookie.)
8. В окне «Свойства обозревателя» нажмите «ОК» для выхода.

Mozilla Firefox

Чтобы включить файлы cookie в Mozilla Firefox 3.x (ПК):

1. Щелкните Инструменты> Параметры.
2. Щелкните Конфиденциальность на верхней панели.
3. Установите флажок «Принимать файлы cookie с сайтов».
4. Установите флажок «Принимать сторонние файлы cookie».
5. Нажмите ОК.

Чтобы включить файлы cookie в Mozilla Firefox 2.x (ПК):

1. Щелкните Инструменты> Параметры.
2. Щелкните Конфиденциальность на верхней панели.
3. Установите флажок «Принимать файлы cookie с сайтов».
4. Нажмите ОК.

Чтобы включить файлы cookie в Mozilla Firefox 1.x (ПК):

1. Щелкните Инструменты> Параметры.
2. Щелкните Конфиденциальность на верхней панели.
3. Щелкните вкладку Cookies.
4. Установите флажок «Разрешить сайтам устанавливать файлы cookie».
5. Нажмите ОК.

Чтобы включить файлы cookie в Mozilla Firefox (Mac):

1. Перейдите в раскрывающееся меню Firefox.
2. Выберите «Настройки».
3. Щелкните Конфиденциальность.
4. В разделе «Файлы cookie» выберите вариант «Принимать файлы cookie с сайтов».

Safari

Чтобы включить файлы cookie в Safari (Mac):

1. Перейдите в раскрывающееся меню Safari.
2. Выберите «Настройки».
3. Щелкните Конфиденциальность на верхней панели.
4. В разделе «Блокировать файлы cookie» выберите вариант «Никогда».
5. В целях повышения безопасности после завершения использования сайта верните для параметра «Конфиденциальность» значение «Всегда».

Чтобы включить файлы cookie в Safari (iPhone / iPad):

1. Откройте настройки.
2. Прокрутите вниз и выберите Safari.
3. В разделе «Конфиденциальность и безопасность» выберите «Блокировать файлы cookie».
4. Выберите «Всегда разрешать».

Google Chrome

Для включения файлов cookie в Google Chrome (ПК):

1. Выберите значок меню Chrome.
2. Выберите «Настройки».
3. Внизу страницы выберите Показать дополнительные настройки.
4. В разделе «Конфиденциальность» выберите Настройки содержимого.
5. Выберите Разрешить установку локальных данных (рекомендуется).
6. Выберите Готово.

Чтобы включить файлы cookie в Google Chrome (Mac):

1. Откройте настройки Chrome, нажмите «Настройки», затем «Показать дополнительные настройки».
2. В разделе «Конфиденциальность» щелкните «Параметры содержимого».
3. Убедитесь, что флажок «Блокировать сторонние файлы cookie и данные сайтов» не установлен.
4. Если вашего браузера нет в списке выше, обратитесь к справочным страницам вашего браузера.

Чтобы включить файлы cookie в Google Chrome (Android):

1. На устройстве Android откройте приложение Chrome.
2. В правом верхнем углу нажмите «Еще», а затем «Настройки».
3. Нажмите «Настройки сайта», а затем «Файлы cookie».
4. Рядом с «Cookies» включите настройку.
5. Чтобы разрешить сторонние файлы cookie, установите флажок «Разрешить сторонние файлы cookie».

Для продолжения может потребоваться перезапустить браузер.
