Схема рециркуляции горячей воды с бойлером косвенного нагрева: Обвязка бойлера косвенного нагрева с рециркуляцией: схема подключения

Обвязка бойлера косвенного нагрева с рециркуляцией: схема подключения

В автономных системах ГВС, для многоуровневых объектов разводка имеет повышенную протяженность, что влияет не только на срок подачи горячей воды, но и на перерасход водных и энергоресурсов из-за того, что их приходится сбрасывать в канализацию, пока не пойдёт из крана вода нужного качества.

Такие действия сегодня просто не допустимы, когда весь мир борется за сохранение водных ресурсов на планете. Несложные расчеты говорят о том, что семья с составом в 4-е человека в год может “слить” до 14 тыс. л воды. Эта проблема тревожит научный потенциал ЕС, поэтому там повсеместно реконструируют схемы ГВС с обвязкой бойлера косвенного нагрева с рециркуляцией (БКНсР).

По этому направлению реализуются передовые, инновационные технологии в системе горячего водоснабжения в России.

СодержаниеПоказать

Принцип рециркуляции

Многие такие бойлеры стали оснащать специальным отводом для подключения линий рециркуляция воды для ГВС, чтобы обеспечить постоянную температуру нагретой воды. Поэтому при монтаже системы прокладывают дополнительную трубу, которая обеспечивает движение среды по замкнутому кольцу с возможностью ее отбора.
Система рециркуляция ГВС имеет смысл, если длина труб будет более 10 м. Принцип ее довольно простой, с небольшими конструкционными различиями, зависящими от схемы обвязки бойлера косвенного нагрева, способа разводки для конкретных потребителей: коллекторной, двухтрубной или стандартной.

При коллекторной схеме вода проходит последовательно через коллекторы, и возвращается к исходной точке системы с бойлером косвенного нагрева. В двухтрубной — вода движется параллельно с холодной, но у конечного потребителя она не останавливается, а возвращается к исходной точке.

Что такое рециркуляция

В стандартной схеме применяют обратную линию, от самого дальнего водозабора имеющей общую точку у спускного вентиля бойлера косвенного нагрева к тройнику или к холодной линии в ёмкости. Поэтому горячая вода циркулирует и поступает с расчетными параметрами к потребителю.

Насос рециркуляция горячей воды монтируется в обратку. Регулировка системы выполняется датчиком температуры и таймером, включающего оборудование системы, обычно, во время пиковой нагрузки горячего водоснабжения.

Косвенный нагрев — используется, когда у пользователя в схеме теплоснабжения есть вторичные энергоресурсы, например, в автономной системе теплоснабжения, запитанной от котла, в котором частично энергии идет на нагрев отопление, а другая — на БКНсР.

Греющий теплоноситель движется по внутреннему змеевику емкости, нагревая воду внешнего контура отопления. После чего холодный теплоноситель насосом направляется в котёл для повторного цикла, а вода из и бака-аккумулятора попадает в систему ГВС.

Конструкционно подключение бойлеров могут выполняться с несколькими контурами, в виде змеевиков, работающих от разных источников тепла: к котловому теплоносителю, к дымовым газам, к солнечному генератору и к электрическому ТЭНу.

Расчёт мощности и выбор оборудования

Первоначально, чтобы выбрать схему БКНсР и подобрать оборудование требуется выполнить расчет тепловой нагрузки на ГВС для конкретного потребителя. Неправильный выбранный метод подключения приведет к неэффективности системы рециркуляции ГВС или поломки основного и насосного оборудования.

Как выбрать бойлер

Например, чтобы выполнить расчет, для семьи из 4-х человек берут нормы горячей воды по СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Несложные расчеты показывают, что на мытье посуды потребуется 336 л/неделю, душ- 1280 л/неделю, на мелкие действия еще 280 л/неделю, итого 2856 л/неделю или 17л/час.

Формула для определения мощности:

17х0.0375=0.637кВт

Расчетные параметры нагревателя:

1. Минимальный объем водопотребления 1.5 л/мин.
2. Объём емкости — более 100 л.
3. Время нагрева воды до 2-х часов.
4. Материал теплоизоляции пенополиуретан либо минвата.
5. Элементы защиты: клапаны, датчики температуры и давления и предохранители.
6. Срок службы — от 10 до 12 лет.

Бойлер косвенного нагрева Drazice

В торговой сети имеются надежные, проверенные практикой, бойлеры косвенного нагрева Drazice с объёмами от 80 до 200 л без ТЭНов. Корпус нагревателя подключают к внешнему источнику тепловой энергии с максимальными параметрами 110 C и 10 Бар. Теплопередача происходит через спиральный теплообменник с развитой поверхностью нагрева.

Бойлер комплектуется регулятором выходящей температуры, термостатом для управления трёхходовым вентилем или насосом циркуляции.

В нижней части предусмотрен люк, закрепленный на фланце для проведения работ по ремонту и обслуживанию, например, во время очистки бака от мусора и накипи.

Преимущества косвенных бойлеров Drazice:

• долговечность, бак изнутри покрыт эмалью без никеля и магниевым анодом для антикоррозионной защиты;
• наличие дополнительного фланца для размещения змеевика серии R;
• энергоэффективность класса «В»;
• защита от гальванического эффекта и электрохимической коррозии;
• автоматика управления для безопасной эксплуатации.

Схема обвязки бойлера косвенного нагрева с рециркуляцией

Принцип подключения водонагревателя косвенного нагрева не отличается от обычного бойлера.

Стандартное устройство выглядят так как большие баки и состоят из следующих элементов:

• цилиндрический бак – горизонтальный или вертикальный;
• изоляционное покрытие для сохранения температуры;
• датчики температуры и давления;
• змеевик — теплообменник;
• антикоррозионная защита.

Самое сложное оборудование — это змеевики, которые выполняют из стали или латуни. Они изготавливаются сложной конфигурацией поближе к днищу бака для равномерного нагрева среды. которая поступает в змеевик емкости.
Обвязка БКНсР производится согласно чертежам с учетом индивидуальных характеристик схемы теплоснабжения.

Для создания контура ГВС через бойлер используют 3 стандартные схемы монтажа:

1. Включение в схему трехходового клапана.
2. Размещение циркуляционного насоса с несколькими режимами работы.
3. Обвязка через гидравлическую стрелку.

Трехходовые клапаны применяются с баками повышенного объема, а схема рассчитывается по принципу двухконтурного отопления. Схема с трёхходовым клапаном предусматривает установку 2-х циркуляционных насосов для распределения поступающей среды по потокам на отопление и ГВС и комплектуются термостатами и автоматическими переключателями сред.

Гидравлические стрелки используют на объектах, имеющих больше 2 контуров, например, радиаторы, тёплые полы или ГВС. Можно рециркуляцию воды выполнить по упрощенной схеме подключения бойлера косвенного нагрева, используя полотенцесушитель, для этого его устанавливают в разрыв закольцованного циркуляционного контура с насосом. Он создает напор движения среды по замкнутому контуру, БКНсР в этом случае имеет 3 врезки, 2- для ГВС и одну для подпитки системы.

Схема с рециркуляцией

Если водонагреватель имеет безнасосную схему циркуляции, рециркуляцию выполняют с помощью трехходового термостатического смесителя: ГВС, подогреваясь, циркулирует по замкнутому контуру, по мере расхода, подпитывается холодной водой.

Советы по монтажу

Считается, что легче выполнить обвязку, когда БКНсР монтируется одновременно с котлом и другим дополнительным оборудованием ГВС, поскольку врезать его в действующую схему сложнее из-за габаритов и недостаточности свободных площадей котельного зала.

Основные правила установки:

• рационализация площадки размещения, поближе к источнику;
• обустройство снования для бака;
• установка мембранного гидроаккумулятора на выходе ГВС воды в бойлере, с объемом не менее 1/10 БКНсР;
• обеспечение автономности каждого контура нагрева, через использование шарового крана;
• обеспечение защиты от противотока, через установку обратного клапана;
• обеспечение качества воды фильтрацией.

Требования безопасности при установке:

1. Запрещено закреплять тяжелое оборудование на гипсокартонных или тонких перегородках. Кронштейны должны быть закреплены анкерами или дюбелями.
2. Не зависимо от вида установки, монтаж производят выше уровня котла, или на его уровне.
3. Напольный тип размещают на прочном основании высотой до 1 м.
4. При установке, патрубки должны быть направлены к котлу.

Главная задача с которой успешно справляется БКНсР — повышение качества услуги ГВС в энергоэффективном режиме. Фактически, система ГВС с бойлером косвенного нагрева совместила в себе лучшие качества накопительных и проточных агрегатов.

Рециркуляция горячей воды через бойлер

Давления воды в самом бойлере может быть недостаточным, для обеспечения дачи горячей водой. Для рециркуляции горячей воды через бойлер, необходимо правильно смонтировать систему ГВС c установкой циркуляционного насоса.

В больших дачных домах специалисты рекомендуют устанавливать систему горячего водоснабжения (ГВС) централизованного способа нагрева воды, через газовую и электрическую колонку (можно также использовать одноконтурный газовый котел). В таком случае, чтобы обеспечить необходимый запас горячей воды, в эту систему должен быть вмонтирован бойлер косвенного нагрева.

Объем бойлера рассчитывается с учетом всех проживающих в доме людей (для семьи из 4-х человек, достаточно будет бойлера на 100-150 л.). Вода в системе ГВС нагревается при помощи теплообменника, который подключен к источнику нагрева (котел, колонка).

Бойлер системы ГВС имеет несколько входов и выходов. Особенность конструкции бойлеров косвенного нагрева состоит в том, что в него монтируется змеевик в виде спиралевидной трубки из металла, по которой проходит горячая вода с котла. За счет теплообмена между горячей водой в змеевике и холодной водой в бойлере, осуществляется нагрев жидкости внутри бойлера. Так создается предварительный запас горячей воды для нужд человека.

Вся система ГВС имеет замкнутый цикл работы. Если долгое время горячая вода не используется, она начинает остывать. Когда человек захочет воспользоваться горячей водой, он наверняка столкнется с проблемой  первоначального отсутствия. При включении крана, система сама активируется и начинается обогрев воды. Но до того времени, когда она нагреется до нужной температуры может пройти несколько минут.

Чтобы можно было пользоваться горячей водой сразу после открытия крана, в систему монтируют циркуляционный насос, который обеспечивает рециркуляцию воды по контуру постоянно, не зависимо от того, пользуется ли человек горячей водой, или нет.

Бесперебойная рециркуляция воды через бойлер осуществляется при помощи установки дополнительного оборудования: расширительного бачка, обратного и предохранительного клапанов, спускного воздушного клапана.

Таким образом, рециркуляция горячей воды через бойлер, проходит при помощи циркуляционного насоса, теплообменника и дополнительного оборудования, которое монтируется в единую систему ГВС. В итоге человеку не придется ждать, пока вода нагреется, пропуская воду на протяжении некоторого времени.

 Обвязка бойлера с рециркуляцией

Одним из самых важных и сложных процессов монтажа системы горячего водоснабжения является обвязка бойлера с рециркуляцией, но его вполне реально осуществить собственноручно.

Одним из самых экономичных и эффективных водонагревателей для дома и дачи, специалисты считают бойлер косвенного нагрева. В качестве источника нагрева воды может быть газ, электричество или теплообменник. Именно теплообменник обеспечивает экономичность применения системы ГВС с бойлером косвенного нагрева.

От правильно проведенной обвязки бойлера, зависит дальнейшее функционирование всей системы. Понятие обвязки можно определить, как особенность монтажа и подсоединения системы ГВС к источнику водонагрева.

При осуществлении монтажа бойлера и всей системы с рециркуляцией, нужно:

• Установить точку рециркуляции. Она, как правило, расположена в центре нагревательной емкости;
• Подвод холодной воды производится в нижнее отверстие бойлера;
• Отвод горячей воды должен монтироваться в верхней части бойлера;
• Труба теплоносителя подключается сверху, и проходит вниз (циркуляция воды теплообменника буде проходить по контуру, вход которого будет вверху бойлера, а выход – снизу).
• К источнику энергии подвод труб должен осуществляться по правилам монтажа материалов, а подключаться при помощи переходников. Клапанов и кранов.

Следует знать, что эффективность системы рециркуляции ГВС зависит от системы отопления дома. Это способствует повышению коэффициента полезного действия косвенного водонагревателя (бойлера) на 35%.

Обвязку бойлера с рециркуляцией осуществляют стандартным набором материалов: краны, трубы ПВХ, переходники, арматурные изделия, насосы. Выбирать нужно только качественную сертифицированную продукцию из прочных материалов. Категорически не рекомендуется использование гофрированных шлангов и материала порошковой металлургии.

Схема рециркуляции бойлера

Рециркуляция воды в системе ГВС необходима для того, чтобы обеспечить горячей водой любую точку системы без дополнительного ее проливания. Для этого монтируется контур, по которому проходит вода из бойлера по всей системе, а затем возвращается назад в бойлер. Осуществляется рециркуляция при помощи небольшого насоса, который работает совсем бесшумно. Такая система способствует поддержке стабильной температуре горячей воды в любой точке дома.

Среди распространенных схем рециркуляции существуют несколько основных вариантов:

• Монтаж трехходового или сервоприводного клапана. Применяют этот способ для настенных и напольных моделей бойлеров. К бойлеру подключается две трубы (два контура). Одни контур предназначен для отопления, другой – для горячей воды. Водонагреватель в этой системе выступает основным теплоносителем. При снижении температуры воды, применяется сервоприводный или трехходовой клапан, который начинает работать на подогрев воды. Отопление в это время перекрывается. После нагрева воды до нужной температуры, подогрев отопления возобновляется;
• Монтаж двух насосов циркуляции в одной системе. При такой схеме, один из насосов предназначен для рециркуляции горячей воды по системе отопления, а иной – по контуру бойлера. Эта система первоначально обеспечивает нормальную температуру воды в бойлере, а потом уже в системе отопления. Особенностью такой схемы, является наличие термостата и переключателя режимов, который позволяет отключать, при необходимости, одну из систем;
• Применение гидравлической стрелки. Применяется, если в доме существует более двух контуров (отопление, горячая вода, теплый пол). Эта схема направлена на обогрев воды, за счет которой проводится обогрев всех контуров. Эта система имеет существенный недостаток – при разборе воды. Теплоноситель может не справляться с обеспечением потребностей всех людей одновременно.

Выбор способа обогрева воды и отопления, а также способы ее рециркуляции через бойлер, должен осуществляться в соответствии с четкими расчетами всех потребителей и мощностью теплоносителя. Преимуществом среди основных схем обладают бойлера с трехходовыми или сервоприводными клапанами.

Видео об организации рециркуляции горячей воды

3 схемы подключения бойлера косвенного нагрева к котлу

Бойлер косвенного нагрева можно сравнить с электрическим накопительным водонагревателем. Однако в них вместо теплового нагревательного элемента (ТЭН) проходит труба, по которому циркулирует горячая вода, нагреваемая газовым или электрическим котлом. Так же бывают бойлеры по типу бак в баке, но принцип работы остается аналогичным. В этом материале поговорим о 3 самых популярных схемах подключения косвенных водонагревателей к котлу.

Принцип работы

Бойлеры напольные, настенные, а так же комбинированные с теплообменником и встроенным тепловым нагревательным элементом. В отличии от ТЭНовых водонагревателей, где происходит прямой контакт с нагревателем, в бойлерах косвенного нагрева чаще всего встроен змеевик в виде трубы из нержавеющей стали. Принцип работы заключается в отдачи тепла от теплоносителя, движущегося по змеевику воде, которой заполнен бак.

За счет такой схемы работы, нагрев воды происходит значительно быстрее, чем с обычным ТЭНом, минимизируется образование накипи и бак значительно реже будет нуждаться в обслуживании.

В данной статье мы рассмотри схемы подключения бойлера косвенного нагрева:

• к газовому котлу настенному;
• к газовому котлу напольному;
• электрокотлу;
• к твердотопливному котлу.

Схемы подключения

Подключение к настенному одноконтурному котлу

Обычно, настенные газовые котлы укомплектованы встроенным циркуляционным насосом и клапаном, отвечающим за переключение между отоплением и контуром нагрева бойлера. В таком случае нет необходимости в дополнительной установке циркуляционного насоса или трехходового клапана. Достаточно подключить 2 трубы – подачу и обратку, докупить температурный датчик для бойлера и пользоваться полноценной системой.

Пример подключения бойлера косвенного нагрева к котлу Buderus Logamax U072. Все подключение находится ближе к стене за бойлером.

К верхней части теплообменника от котла подается теплоноситель, проходящий через змеевик и возвращающийся по трубе в котел. Такой принцип подключения котла к бойлеру косвенного нагрева используется для того, чтобы при поступлении воды в бак. Сперва она начинала подогреваться относительно холодным участком теплообменника, а затем более горячим.

Схема обвязки бойлера косвенного нагрева с настенным одноконтурным котлом

Между двумя системами на подаче и на обратке, должна стоять запорная арматура. Шаровые краны устанавливаются возле котла или на входе и выходе, непосредственно на водонагревателя. Бойлер подключается через быстроразъемное соединение. Такое соединение предусмотрено для легкого обслуживания или замены бойлера при необходимости.

Если шаровый кран монтируется возле бойлера на подаче и обратке, то разъемные соединения устанавливаются между краном и водонагревателем. Настенные одноконтурные котлы подключаются к бойлеру косвенного нагрева по разным схемам – если есть только один выход, допустим подача, то обратка может быть общая с системой отопления. Бывает 2 выхода, и на подачу, и на обратку. У некоторых электроотлов и газовых котлов не бывает выхода для обвязки бойлера косвенного нагрева. В таком случае необходимо приобрести комплект для подключения бойлера. Но, в комплекте должны быть включены клапан и сервомотор,  которые следует использовать для подключения к автоматике котла.

Вот это выглядит на примере газового котла Baxi Ecofour:

А комплект котлу Baxi Luna 3 уже будет таким (там трехходовой клапан уже встроен в сам котел):

Подключение к напольному одноконтурному котлу

Подключение к одноконтурному котлу первого типа в принципе ничем не отличается от второго. В них также есть подача и обратка – подача подается сверху, а обратка возвращается снизу. Единственный нюанс заключается в том, что в верхней части может образоваться воздушная пробка. Для предотвращения этого, необходимо установить автоматический воздухоотводчик.

Как подключить бойлер косвенного нагрева к напольному котлу? У напольных котлов нет встроенного насоса и 3-ходового клапана, поэтому дополнительно надо будет установить либо 3-ходовой клапан, либо циркуляционный насос. Давайте подробнее рассмотрим на схему, как обвязать бойлер к напольному котлу с циркуляционным насосом.

Обратку от бойлера подключаем непосредственно к напольному газовому котлу с помощью тройников. Устанавливаем циркуляционный насос на обратку либо на подачу. Не забываем про запорную арматуру – монтируем шаровый кран до насоса и после насоса, а также фильтр и обратный клапан. При подключении бойлера устанавливаем разъемные соединения: шаровый кран устанавливаем только на обратке, потому что на подаче шаровый кран у нас уже установлен возле насоса. При такой схеме подключения, насос управляется автоматикой котла – включается и отключается в зависимости от того, когда нужно подогреть бойлер.

Подключение через коллектор или гидрострелку

При втором варианте подключения, подача и обратка от бойлера со своим отдельным насосом подключается уже после гидрострелки. После гидрострелки обычно устанавливается коллекторная разводка со своими отдельными насосами, допустим на контур теплых полов, на контур радиаторный и туда же подключается контур подогрева бойлера, со своим отдельным насосом. В этом случае понадобится дополнительная автоматика, которая будет управлять котлом и всеми насосами, которые присутствуют в этой схеме.

Такая схема подключения хорошо применима для больших домов в два-три уровня. От котла подача идет до коллектора, а там уже распределяется на отопление каждого этажа и на бойлер косвенного нагрева.

Остается решить только одну проблему – понять, когда нужно нагревать бак. Для этого нужно смонтировать термостат с погружной колбой и подключить его к циркуляционному насосу. Когда бойлер остынет, термостат подаст сигнал насосу на включение и наоборот.

Естественно, есть и другие варианты подключения бойлера и котла, но мы рассказали про наиболее распространенные схемы на сегодняшний день.

Подключение к двухконтурному котлу

Двухконтурные котлы выполняют 2 функции: обеспечивают пользователя горячей водой, как проточный водонагреватель, и отоплением. Для того, чтобы использовать котел лишь для обогрева или для горячей воды, то есть подключить бойлер к двухконтурному котлу и при этом сделать его однофункциональным, необходимо закрыть кран подачи горячей воды из контура ГВС.

Далее вы подключаете котел, как одноконтурный, докупив к нему специальный комплект для обвязки бойлера.

Подключение гидроаккумулятора

Рассмотрим подключение бойлера по схеме горячего водоснабжения – как настенный газовый котел, подключенный к бойлеру, греет теплообменник. Холодная вода, поднимаясь по трубе, проходит фильтр грубой очистки и далее идет по стене, прямиком к бойлеру. Перед тем как подключить трубу холодной воды к бойлеру, необходимо установить шаровый кран с разъемным соединением, который должно быть направлен в сторону бака. Затем следует установить предохранительный обратный клапан, так называемый два в одном. После этого установить тройник для подключения гидроаккумулятора (расширительного бака), и только потом подключить трубу холодной воды к бойлеру.

При подключении холодной воды нужно следовать именно вышеуказанной последовательности:

• шаровый кран;
• предохранительный обратный клапан;
• расширительный бак;
• подключение к бойлеру.

Желательно такую обвязку делать именно на входе, то есть рядом с бойлером. Предохранительный обратный клапан для бойлера, как правило, идет в комплекте с водонагревающим устройством. При его отсутствии в комплекте или при потере, необходимо его приобрести. Купить предохранительный обратный клапан можно в готовом варианте или по отдельности, то есть отдельно предохранительный клапан и отдельно обратный клапан и соединить их между собой. Холодная вода после шарового крана должна пройти через обратный, а затем через предохранительный клапан и направится к расширенному баку.

Пример предохранительного клапана для бойлера

Прежде чем купить предохранительный обратный клапан, нужно посмотреть в паспорте бойлера, при каком давлении должен он сработать. Таким образом, холодную воду в бойлер мы подали, так как правильно все обвязали. На выходе горячей воды нам достаточно установить шаровый кран с разъемным соединением, который необходимо установить между краном и бойлером. При необходимости расширительный бак для бойлера разрешается установить и на выходе горячей воды для этого устанавливается тройник между краном и бойлером и подключается расширительный бак. Баки бывают универсальные, для горячего или холодного водоснабжения или только для горячего водоснабжения. Главное чтоб температура воды была рабочая — до +70 градусов.

Расширительные баки, которые идут на отопление, для горячего водоснабжения не подходят. Расширительные баки для систем ГВС подбираются в зависимости от емкости бойлера. Как правило, не меньше 10% от общего объема.

Рекомендуется подобрать гидроаккумуляторы немножко с запасом:

• на 150 литров – 18 литровый бак;
• на 200 литров – 25 литровый бак.

Подключение рециркуляции

Допустим, что бойлер косвенного установлен на расстоянии 15 метров до крана. В таком случае, если откроете кран, придется подождать некоторое время, чтобы полилась с него горячая вода. Для реализации схемы рециркуляции мы находим самую дальнюю точку горячего водоснабжения и с помощью тройника подключаем еще одну трубу, возвращая ее обратно в бойлер. Получается, что мы закольцовываем систему, устанавливаем специальный циркуляционный насос для рециркуляции, для ГВС и после этого у нас в кольце постоянно будет циркулировать горячая вода, нагретая в бойлере. Теперь даже в самой дальней точке открыв кран, в ту же секунду польется горячая вода.

Чтобы минимизировать потерю тепла все трубы, по которым идет циркуляция горячей воды от бойлера, нужно изолировать теплоизоляцией. У большинства бойлеров уже есть специальный выход для подключения линии рециркуляции. На линии устанавливается специальный насос, рассчитанный именно для рециркуляции ГВС. Насосы, которые используются для отопления не подходят для этой цели. Насос обычно устанавливается в пределах полутора метра от бойлера и обвязывается двумя кранами. Также рекомендуется установить сетчатый фильтр и обратный клапан. При подключении трубы – линии рециркуляции к самому бойлеру достаточно установить быстроразъемное соединение. Кран можно не монтировать, так как кран имеется на самом насосе. Если в бойлере нет специального выхода для подключения линии рециркуляции, тогда берем тройник и устанавливаем на входе холодной воды, перед бойлером.

Сборка данного узла подключения происходит последовательно:

• шаровый кран с разъемным соединением в сторону бойлера;
• предохранительный обратный клапан;
• тройник для подключения расширительного бака;
• тройник для подключения линии рециркуляции;
• на выходе горячей воды после бойлера устанавливаем только шаровый кран с разъемным соединением в сторону бойлера.

При данной схеме обвязки, при необходимости расширительный бак можно перенести на линию выхода горячей воды из бойлера. Установка производится между краном и бойлером. Насос циркуляционный обвязываем 2 шаровыми кранами с разъемными соединениями. Разъемные соединения должны быть со стороны насоса. Также не забываем установить обратный клапан. После установки данной схемы получаем такой же эффект как и при схеме подключения бойлера, у которой есть специальный выход для подключения и рециркуляционной линии.

Подключение бойлера косвенного нагрева: схемы обвязки

Давно уже горячая вода в кранах перестала быть роскошью. Сегодня это — одно из обязательных требований нормальной жизни. Одна из возможностей организации горячего водоснабжения частного дома — установка и подключение бойлера косвенного нагрева.

Что такое бойлер косвенного нагрева и какие они бывают

Содержание статьи

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.  Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с  твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Схемы и особенности подключения

Есть два принципа подключения бойлера косвенного нагрева: с приоритетом нагрева горячей воды и без. При нагреве с приоритетом при необходимости весь теплоноситель перекачивается через теплообменник бойлера. Нагрев занимает немного времени. Как только температура достигает заданной (контролируется датчиком, термостатическим клапаном или термореле), весь поток снова направляется на радиаторы.

В схемах без приоритета нагрева воды, на косвенный водогрей направляется только некоторая часть потока теплоносителя. Это приводит к тому, что вода греется долго.

Схема без приоритета

При подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом — она обеспечивает горячую воду в необходимом количестве. При этом отопление не очень страдает — для нагрева всего объема воды обычно достаточно 20-40 минут, а для поддержания температуры при расходе вообще 3-8 минут. За такое время ни один дом не может настолько остынуть, чтобы можно было это ощутить. Но это — при условии, что мощность бойлера сопоставима с мощностью котла. В идеале — котел более производительный, с запасом в 25-30%.

Общие правила

Для обеспечения нормальной работы всех приборов, подключенных к гребенке горячей воды, на выходе из бойлера устанавливается расширительный бак для горячей воды (не для отопления). Его объем — 10% от объема бака. Он необходим для нейтрализации теплового расширения.

Подробная схема обвязки водонагревателя косвенного нагрева

Также в каждой ветке подключения устанавливаются отсечные краны (шаровые). Они нужны для того, чтобы можно было каждое устройство — трехходовой клапан, циркуляционный насос и т.п. — при необходимости отключить и обслужить.

На трубопроводах подачи обычно еще устанавливают обратные клапана. Они необходимы чтобы исключить возможность противотока. В этом случае подключение бойлера косвенного нагрева будет безопасным и удобным в обслуживании.

Установка рядом с котлом в системе с принудительной циркуляцией (с 3-х ходовым клапаном)

Если в системе уже стоит циркуляционный насос, и установлен он на подаче, а бойлер принудительного нагрева можно поставить рядом с котлом, лучше организовать отдельный контур, который идет от котла отопления. Это подключение бойлера косвенного нагрева реализуется с большинством настенных газовых или других  котлов, у которых циркуляционный насос стоит на подающем трубопроводе. При такой схеме подключения получается, что водонагреватель и система отопления подключены параллельно.

При наличии насоса в подающем трубопроводе и водонагревателе, расположенном рядом с котлом

При этом способе обвязки после циркуляционного насоса устанавливается трехходовой клапан, управляемый датчиком температуры (установлен на бойлере). Один из выходов трехходового крана подключается к патрубку бойлера для подключения отопления. В обратный трубопровод перед входом в котел врезается тройник, в него подключается патрубок для отвода воды из теплообменника. Собственно, врезка в систему отопления закончена.

Порядок работы этой схемы такой:

• При поступлении от датчика информации о том, что  температура воды ниже заданной, трехходовой кран переключает теплоноситель на бойлер. Система отопления оказывается отключенной.
• Весь поток теплоносителя идет через теплообменник, вода в баке нагревается.
• Вода нагревается достаточно, трехходовой клапан перенаправляет теплоноситель на систему отопления.

Как видите, схема проста, ее работа тоже понятна.

Схема с двумя циркуляционными насосами

Пир установке водогрея в систему в циркуляционным насосом, но не рядом с ним, а на некотором расстоянии, лучше в контуре на водонагреватель установить циркуляционный насос. Подключение бойлера косвенного нагрева для этого случая изображено на схеме ниже.

Схема подключения к котлу с автоматическим управлением

Циркуляционный насос может быть установлен либо на подающем патрубке, либо на обратном. В данной схеме нет трехходового крана, подключается контур через обычные тройники. Переключение потока теплоносителя осуществляется включением/отключением насосов, а им руководит датчик температуры, который имеет две пары контактов.

Если вода в баке холоднее, чем выставленная на датчике, включена цепь питания циркуляционного насоса в контуре бойлера. При достижении заданной степени нагрева, замыкаются контакты насоса, который гонит теплоноситель в систему отопления.

Схема для энергонезависимого котла

В схеме с энергонезависимым котлом чтобы обеспечить приоритет бойлера, желательно чтобы он находился выше, чем радиаторы. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов. Но такое расположение не всегда возможно.

Схемы будут работать и при напольном расположении бойлера, но греться вода будет медленнее и в нижней части она будет недостаточно горячей. Ее температура будет сравнима со степенью нагрева обратного трубопровода, то есть запас горячей воды будет меньше.

При энергонезависимом отоплении движение теплоносителя происходит за счет силы гравитации. В принципе, можно подключить бойлер косвенного нагрева по традиционной схеме — с циркуляционным насосом в контуре для его обогрева. Просто в данном случае, при выключенном электричества не будет горячей воды. Если вас такой поворот не устраивает, есть несколько схем, которые будут работать с гравитационными системами.

Схема подключения водонагревателя косвенного нагрева в гравитационную систему

При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. Этим и обеспечивается приоритет.

В данной схеме после ответвления на систему отопления установлена термостатическая головка с накладным датчиком. Работает она от батареек, внешнего питания не требует. На регуляторе термоголовки выставляется желаемая температура нагрева воды (не выше, чем температура на подаче котла). Пока в баке вода холодная, термостат открывает подачу на бойлер, поток теплоносителя идет в основном на бойлер. При нагреве до требуемой степени, теплоноситель перенаправляется в ветку отопления.

С рециркуляцией теплоносителя

При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него. Иначе он работать не будет. В петлю рециркуляции можно подключить всех потребителей. В таком случае горячая вода будет постоянно гоняться по кругу насосом. В таком случае, открыв воду в любой момент времени вы получите сразу горячую воду — не нужно будет ждать, пока из труб стечет холодная. Это положительный момент.

Отрицательный состоит в том, что подключив рециркуляцию, увеличиваем расходы на нагрев воды в бойлере. Почему? Потому что пробегая по кольцу вода остывает, следовательно котел будет чаще подключаться на подогрев воды и больше тратить на это топлива.

Подключение рециркуляционного кольца к специальному выходу косвенника

Второй недостаток — рециркуляция стимулирует перемешивание слоев воды. При обычном режиме работы самая горяча вода находится вверху, откуда ее и подают в контур ГВС. При перемешивании общая температура подаваемой воды падает (при тех же настройках). Тем не менее, для полотенцесушителя это, пожалуй, единственный выход.

Как реализовать подключение бойлера косвенного нагрева с рециркуляцией? Есть несколько способов. Первый — найти специальные косвенники со встроенной рециркуляцией. Очень удобно — полотенцесушитель (или вся петля) просто подключается к соответствующим патрубкам. Но цена таких вариантов водогреев почти в два раза больше, чем цена на обычный бак такого же объема.

Подключение бойлера косвенного нагрева с рециркуляцией

Второй вариант — использовать модели, которые не имеют входа для подключения рециркуляционного контура, но подключить его при помощи тройников.

Рециркуляция ГВС — Построй свой дом

Проживая в городских квартирах мы привыкли, что открывая кран горячего водоснабжения практически сразу же начинает течь горячая вода. В большинстве загородных домов этот происходит по-иному. Открыв кран ГВС приходится ждать некоторое время, пока из крана начинает течь горячая вода и чем дальше точка водоразбора от котла, тем продолжительнее это время. Происходит это потому, что в системе водоснабжения дома не оборудована рецеркуляция ГВС. Вот о том, как устроена рецеркуляция ГВС и стоит ли ее делать, мы и поговорим в этой статье.

Рециркуляция ГВС, это движение горячей воды по замкнутому контуру, с возможностью ее отбора. Благодаря такой схеме водоснабжения в контуре ГВС постоянно находится горячая вода и открывая кран, пользователь получает горячую воду практически сразу.

Рециркуляции ГВС и ее применение

Очень часто бывает так, когда в загородном доме система водоподготовки оборудована в техническом помещении, при этом оно расположено на значительно расстоянии от жилой зоны. К тому же большинство домов, имеет несколько санузлов на разных этажах. Проектируя систему водоснабжения для таких домов, инженеры закладывают значительную протяженность трубопроводов, в которых находится достаточно большой объем воды.

В том случае, если жильцы дома долгое время не пользовались горячей водой, через какое-то время вода в трубах остывает. Вот поэтому, при открытии крана ГВС требуется время, иногда немалое, пока горячая вода, проследовав по трубопроводу начнет поступать из крана. Это создает не только определенные неудобства для пользователя, но и приводит к перерасходу воды, особенно если она поступает из городского водопровода.

Для того, чтобы этой проблемы не было, при проектировании горячего водоснабжения дома, предусматривается узел рециркуляции, поддерживающий постоянный или периодический поток воды в системе ГВС. Благодаря этому горячая вода поступает из крана практически сразу.

Установить узел рециркуляции ГВС можно там, где за нагрев воды отвечает накопительный нагреватель, бойлер косвенного нагрева либо второй контур котла. Необходимо отметить, что рециркуляция ГВС подразумевает совершенно иную компоновку системы водоснабжения. Поэтому лучше всего, если она будет разрабатываться на стадии проектирования дома, так как попытки переделать уже имеющуюся систему, как правило приводят к большим затратам.

Схемы организации рециркуляции ГВС

Принципиальная схема рециркуляции ГВС может отличаться в зависимости от используемого оборудования. Так, например, в конструкции некоторых бойлеров косвенного нагрева предусмотрен третий отвод для подключения возвратной трубы рециркуляции. Если такого отвода в вашем бойлере нет, обратный поток можно подключить через тройник к патрубку подачи холодной воды.

Схема обвязки бойлера косвенного нагрева с рециркуляцией ГВС

На рисунке выше показана схема обвязки бойлера косвенного нагрева с рециркуляцией ГВС, где:

1. Котел отопления;
2. Группа безопасности котла с расширительным баком;
3. Циркуляционный насос системы ГВС;
4. Группа безопасности бойлера с расширительным баком;
5. Потребители горячей воды;
6. Радиаторы отопления;
7. Бойлер косвенного нагрева;
8. Циркуляционный насос бойлера;
9. Обратные клапаны;
10. Циркуляционный насос системы отопления;
11. Сетчатый фильтр грубой очистки

Схема рециркуляции ГВС с накопительным бойлером

Если на вашей даче стоит электрический водонагреватель с двумя отводами, то для организации рециркуляции на патрубке подачи холодной воды сначала устанавливается разъемное соединение с накидной гайкой и группа безопасности для бойлеров. Ниже монтируется тройник, на два свободных отвода которого устанавливают шаровые краны. Один из них предназначен для подключения к магистрали ХВС, а другой — для обратной трубы петли рециркуляции.

На рисунке выше показана схема рециркуляции ГВС с накопительным бойлером, где:

1. Накопительный водонагреватель;
2. Кран для подсоса воздуха при сливе бака;
3. Группа безопасности;
4. Обратные клапаны;
5. Циркуляционный насос;
6. Суточный таймер;
7. Потребители горячей воды

В приведенной схеме организации рециркуляции ГВС, подача холодной воды в систему происходит только при снижении давления, в остальных случаях горячая вода будет циркулировать по замкнутому контуру, включая весь объем накопительного бойлера. Но такая схема имеет и свои недостатки, так как при таком подключении, бойлер не будет отдавать 2/3 своего объема с неизменно высокой температурой, как это положено, так как при подпитке весь объем жидкости будет равномерно охлаждаться.

Насосы для системы рециркуляции ГВС

Для организации рециркуляции ГВС производителями сантехнического оборудования разработаны целые серии циркуляционных насосов. Их основным отличием от стандартных циркуляционных насосов, является резьбовые патрубки для подключения такого же типоразмера, который обычно используется в бытовых системах водоснабжения, а, именно под резьбу 1/2″ или 1/4″. Также такие насосы могут оснащаться дополнительными функциями, например, регулировкой производительности, недельным таймером или термостатом.

В остальном циркуляционные насосы для систем рециркуляции ГВС полностью идентичны насосам, которое используется в системах отопления с принудительной циркуляцией теплоносителя.

Трубопроводы для системы рециркуляции ГВС

Стоит иметь ввиду, что рециркуляция ГВС потребует затратить значительно больше средств на ее монтаж. Помимо затрат на водопроводный контур, дополнительно требуется обеспечить теплоизоляцию труб, чтобы удержать в пределах нормы утечки тепла.

В качества материала для обустройства системы рециркуляции ГВС лучше всего подойдут трубы из сшитого полиэтилена (PEX). О них мы уже говорили в предыдущей статье. Эти трубы применяются для организации отопления с помощью теплого пола. В пересчете на погонный метр трубы РЕХ обойдутся вам значительно дешевле полипропиленовых и металлопластиковых труб, к тому же срок их эксплуатации значительно выше.

Сама схема прокладки трубопровода достаточно проста. Одна ее часть, подающая воду к точкам водоразбора, последовательно монтируется непрерывной линией от теплового узла к каждой точке. Однако на последней точке водоразбора трубопровод не заканчивается, а возвращается обратно к тепловому узлу. Это надо учитывать при рассмотрении различных схем прокладки, для минимизации расхода материалов.

Перед тем как начинать прокладку, каждый сегмент трубопровода помещается в поясную теплоизоляцию из вспененного полиэтилена или каучука. Каучук больше подходит для тех участков труб, которые впоследствии будут замурованы. Изолируются не только сами трубы, но и фитинги, к тому же все стыки в теплоизоляционном материале обязательно проклеиваются металлизированным скотчем.

Эксплуатация системы рециркуляции ГВС

Рециркуляция ГВС достаточно затратное удовольствие, так как бойлеру придется постоянно подогревать воду, дополнительно затрачивая на это энергоносители, а циркуляционный насос будет постоянно расходовать электроэнергию.

Некоторые специалисты советуют отключать рециркуляцию ГВС летом, но тогда теряется весь смысл ее организации, так как горячая вода требуется ежедневно и круглогодично. Для того, что можно было сэкономить на энергозатратах, придется еще немного потратиться. Например, можно приобрести циркуляционный насос с встроенным, программируемым таймером или установить отдельное управляющее устройство, которое с определенной цикличностью будет прогонять по контуру горячего водоснабжения воду, тем самым не давая ей остынуть. К тому же рециркуляцию ГВС можно отключать на ночь и на то время, когда вас нет дома.

В следующей статье я расскажу об анемостате.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Схема обвязки бойлера косвенного нагрева с рециркуляцией

Схема подключения бойлера косвенного нагрева (БКН) практически не отличается от обвязки обычной батареи. Единственная проблема, которую нужно решить – это прекращение циркуляции в змеевике, когда вода в резервуаре нагрелась до выставленного уровня. Решение: использование трехходового клапана или дополнительного электрического наоса, к которым подключается встроенный в бак термостат. Контур ГВС от бойлера может быть тупиковым и циркуляционным. В первом случае вода застаивается в трубах и остывает, открывая кран, ее приходится сливать.

Алгоритм работы бойлера косвенного нагрева

БКН в разрезе.

БКН по виду похож на обычный электрический накопительный электрический бойлер, да и задачи у них идентичные, а вот алгоритм работы несколько отличается. В БКН вода для ГВС нагревается котлом отопления. Устройство бойлера косвенного нагрева:

• накопительный бак для воды заключенный в теплоизоляцию и кожух;
• встроенный змеевик для циркуляции теплоносителя;
• стержень из магния;
• патрубок подпитки из системы водоснабжения;
• патрубок подачи ГВС.

Это базовая комплектация бойлера косвенного нагрева. Принцип работы заключается в том, что котел нагревает теплоноситель и пропускает его по змеевику, который находится в накопительном баке. Змеевик контактирует с водой в емкости и отдает ей свое тепло. Температура воды растет и давление в баке тоже.

Важно, чтобы в БКН вода не нагревалась выше необходимого уровня, при этом должна быть возможность выставлять требуемую температуру.

Поэтому подключение бойлера косвенного нагрева выполняется с применением термодатчиков. Когда вода нагрелась, датчик подает сигнал на насос или трёхходовой клапан (в зависимости от схемы подключения бойлера косвенного нагрева) и циркуляция в змеевике прекращается. Обратный процесс происходит, когда вода остывает.

По правилам установка расширительного бака в закрытой системе отопления должна проводится на обратке.



О том, почему установка грязевика на системе отопления необходима читайте в этой статье.

Виды и комплектация бойлеров косвенного нагрева

Обвязка БКН через трехходовой клапан.

Что это такое бойлер косвенного нагрева и с принципом его работы мы уже разобрались теперь, посмотрим, какие есть модели, их комплектацию. В самых простых моделях БКН должно быть четыре патрубка (2 на змеевик, 1 для холодной воды, 1 для подачи горячей воды на точки потребления). Такие агрегаты самые дешевые, но лучше воздержаться от их покупки, так как в них нет даже встроенного термостата – это большой минус. Термостат нужен обязательно.

БКН может быть настенным или напольным. Обратите внимание на материал, из которого изготовлен бак. Это может быть нержавейка или обычное железо, покрытое эмалью. Первый вариант лучше и дороже, причем разница весьма существенная. Змеевик делают из стали или латуни.

Необязательные комплектующие:

• встроенный электрический ТЭН;
• патрубок для рециркуляции;
• второй змеевик в баке.

Когда отопление выключено, никакой разницы в том как работает бойлер косвенного нагрева с ТЭНом и обычный бойлер нет. Вода в обоих приборах нагревается электричеством. Кстати, ТЭН в БКН может работать совместно с котлом, если это необходимо.

Наличие патрубка для рециркуляции позволяет создать циркуляционную систему ГВС. Плюс в том, что вода не застаивается в трубах и, открыв кран, сразу польется горячая вода. В то время как в тупиковом контуре ГВС нужно подождать пока сольется остывшая вода из труб от источника (в нашем случае БКН) до крана. Кроме этого, при наличии циркуляционного патрубка БКН можно совместно с контуром ГВС использовать для обустройства теплых полов. Чтобы даже летом, когда отопление выключено, полы в ванной комнате и полотенцесушитель были теплыми.

Встроенный второй змеевик можно подключать к альтернативному источнику нагрева. Например, к гелиосистеме, которая дает бесплатное тепло, отбирая его у солнца. Это неплохое дополнение к основному нагревателю.

Экспансоматы бывают разные. Нужно знать какой расширительный бак нужен для отопления открытого и закрытого типа.



Важно какое давление в расширительном баке системы отопления. Правила настройки тут.

Схемы обвязки бойлера косвенного нагрева

Рециркуляционная схема ГВС с бойлером косвенного нагрева.

При монтаже бойлера косвенного нагрева нужно грамотно сделать его обвязку. В принципе в контуре он расценивается как обычный отопительный прибор, ничем не отличающийся от батарей отопления. Поэтому по аналогии с радиаторами БКН может устанавливаться на систему с двухтрубной коллекторной разводкой. Особенность обвязки бойлера косвенного нагрева в коллекторной схеме заключается в возможности применения сервоприводов. В этом случае команды на сервопривод будут подаваться встроенным в резервуар термостатом.

Подключение бойлера косвенного нагрева к одноконтурному котлу в двухтрубной системе можно выполнить используя:

• трехходовой клапан;
• обычный тройник + циркуляционный насос.

Трехходовой клапан ставится на магистрали подачи и соединяется со встроенным в БКН датчиком. Насосы общего контура гоняют теплоноситель по системе. В БКН теплоноситель циркулирует до тех пор, пока на трехходовой клапан не поступит сигнал от термостата. После этого клапан закрывает проход воде в змеевик бака, и она течет дальше по трубам. Когда вода остывает, клапан открывается.

Если БКН устанавливается через обычный тройник, то на обратке из змеевика монтируется циркуляционный насос. К такой схеме обвязки прибегают, если мощности насосов общего контура недостаточно. Принцип работы такой же: термостат дает команду на выключение/включение насоса.

Важные моменты:

• на все патрубки устанавливается запорная арматура с американками – БКН должен быть съемным;
• на подаче холодной воды в бак ставится обратный клапан – на случай, если давление холодной воды упадет;
• на подаче горячей воды к точкам потребления устанавливается расширительный бак и группа безопасности.

Схема обвязки бойлера косвенного нагрева с рециркуляцией почти такая же, за исключением того, что подача горячей воды к точкам потребления возвращается обратно в бак. Тройники для отвода воды в точки потребления должны быть максимально близко к смесителям. Давления в баке может быть недостаточно для циркуляции, поэтому, скорее всего, нужен будет насос. Его нужно ставить на обратке, естественно, перед насосом грязевик.

схема обвязки с рециркуляцией, трехходовой клапан для водонагревателя

Содержание:

Горячее водоснабжение – это одна из тех вещей, которая делает возможным комфортное проживание в доме. Существует немало способов и систем, обеспечивающих подачу горячей воды в необходимом количестве. Хорошим вариантом является подключение бойлера косвенного нагрева, о котором и пойдет речь в данной статье.

Устройство и принцип работы бойлера

Бойлер косвенного обмена (водонагреватель) – это заполненный водой бак, в котором располагается теплообменник. В качестве теплообменника обычно используется змеевик или водяная рубашка. Теплообменник подключается к источнику тепла, передающему энергию посредством теплоносителя.

Процесс нагрева воды в бойлере происходит следующим образом:

• Сначала к теплообменнику подается теплоноситель от отопительного котла;
• Стенки теплообменника нагреваются за счет поданной энергии;
• От стенок тепло отдается воде, которая находится в баке;
• Разогретая вода забирается потребителями по мере необходимости.

Между водой и теплоносителем при такой технологии имеется промежуточное звено, обеспечивающее передачу тепла – поэтому устройство называется бойлером косвенного нагрева.

Система отопления с бойлером косвенного нагрева пребывает в тесном взаимодействии. Так, вода в бойлере обычно имеет несколько меньшую температуру по сравнению с температурой теплоносителя, поступающего в теплообменник – то есть, разогреть воду в баке можно только до того уровня, который способен выдать котел.

Впрочем, один способ обхода этого ограничения есть – всего-то и нужно, что подобрать комбинированный бойлер, в котором, помимо теплообменника, имеется еще и ТЭН. В таких устройствах основным источником тепла является косвенный обогрев, а ТЭН повышает температуру воды до необходимого уровня. Самая эффективная комбинация оборудования, при которой вода остается горячей дольше всего – бойлер с ТЭНом и твердотопливный котел.

Некоторые модели бойлеров оборудуются дополнительными теплообменниками – при большом объеме бака это позволит существенно ускорить прогрев воды. Чтобы вода как можно дольше оставалась в нагретом состоянии, при выборе оборудования стоит отдать предпочтение устройствам с утеплением.

Совместимость с отопительным оборудованием

Бойлеры косвенного нагрева без проблем работают с любой отопительной системой, обеспечивающей подачу горячей воды – лишь бы ее мощность была достаточной. Как уже было отмечено выше, отличным вариантом являются твердотопливные котлы, работающие на всех доступных видах топлива. Впрочем, устройства, работающие на газе, электричестве или жидком топливе, тоже будут достаточно эффективными.

Сам монтаж бака не очень сложен, а вот схема подключения бойлера косвенного нагрева простотой не отличается. При выборе модели с наличием управления особых проблем не будет, а вот с упрощенными изделиями придется повозиться, чтобы работающий в связке с ними котел мог работать и с отоплением, и с водоснабжением.

Виды бойлеров косвенного нагрева

Классификация водонагревателей рассматриваемого типа осуществляется по одному главному признаку – наличию или отсутствию встроенного управления:

1. Бойлеры со встроенным управлением. Такие устройства подключаются к отопительным системам, в которых используются котлы, не оснащенные автоматикой. У подобных бойлеров имеется температурный датчик и собственный блок автоматики, который регулирует подачу разогретой воды в теплообменник. Обвязка бойлера косвенного нагрева со встроенным управлением осуществляется просто – достаточно лишь подвести к нему трубы подачи и обратки от котла, обеспечить подачу холодной воды и подключить выходной канал, позволяющий раздавать воду потребителям.
2. Бойлеры без встроенного управления. Как правило, данная категория бойлеров обычно работает в связке с автоматизированными котлами. Обвязка бойлера данного типа начинается с установки температурного датчика и его соединения с подходящим входом котла. Дальше осуществляется обвязка бойлера по одной из существующих схем. При необходимости подобные устройства подключаются к энергонезависимым котлам, но в этом случае нужно использовать соответствующие схемы обвязки.

Также бойлеры делятся на виды в зависимости от формы и способа установки. Что касается последнего, то есть два вида устройств – настенные (объем не более 200 литров) и напольные (объем до 1500 литров). Оба варианта могут иметь горизонтальный и вертикальный формат. Настенные бойлеры крепятся на кронштейны, зафиксированные на дюбелях.

Подавляющее большинство водонагревателей имеет цилиндрическую форму, а их выходные патрубки располагаются на задней части – это существенно упрощает подключение бойлера косвенного нагрева и не портит декоративные качества конструкции. На внешней стороне панели имеется место для установки температурного датчика или реле, а в отдельных моделях реализована возможность подключения ТЭНа.

Схемы и особенности подключения

Подключение косвенника может осуществляться по двум принципиальным схемам:

• В первой схеме контур водоснабжения будет для системы приоритетным;
• Во второй схеме нагрев воды осуществляется в соответствии с рабочим режимом отопительного оборудования.

Первая схема системы отопления с бойлером косвенного нагрева направляет весь объем теплоносителя на прогрев бака, за счет чего обеспечивается очень быстрый нагрев воды. Когда температура воды достигает заданной отметки, теплоноситель перенаправляется в отопительный контур.

Вторая схема обвязки бойлера косвенного нагрева не делает отличий между отоплением и водоснабжением, поэтому на последнее отдается лишь определенная часть теплоносителя. Соответственно, просадка теплоотдачи радиаторов не наблюдается, но вода в бойлере нагревается намного медленнее, чем в предыдущем случае.

Устанавливая водонагреватель косвенного типа, предпочтение лучше будет отдать первой схеме – она обеспечивает бесперебойную подачу горячей воды в необходимом объеме. Эффективность отопления в таком случае практически не ухудшится – для поддержания температурного режима теплоноситель отводится из отопительного контура примерно на 5 минут, а для полного нагрева всего бака потребуется около получаса времени.

Конечно, указанные цифры весьма приблизительны – скорость прогрева напрямую зависит от мощности котла и объема бака. Одно можно сказать точно – если мощность отопительного оборудования превышает необходимый уровень хотя бы на четверть, то для нагрева воды будет требоваться очень мало времени, и эти затраты не скажутся на эффективности отопления. В любом случае, перед тем, как подключить бак косвенного нагрева к котлу, нужно продумать все аспекты и рассчитать эффективность будущей системы.

Правила обвязки бойлеров

Существует ряд общих правил, которые должны соблюдаться при установке бойлеров косвенного нагрева:

1. Чтобы все устройства, подключенные к раздаче горячего водоснабжения, могли нормально функционировать, к выходному каналу бойлера подводится расширительный бачок, объем которого равен 10% от общего объема бака. Установленный бачок позволит компенсировать температурное расширение в водопроводной системе.
2. Каждая ветка система должна оборудоваться шаровым краном, который позволит при необходимости отключить любое устройство, не выключая при этом весь контур водоснабжения.
3. Трубы подающей линии настоятельно рекомендуется оборудовать обратными клапанами. Данные элементы предотвращают ток воды обратно в бойлер и тем самым обеспечивают его безопасное использование.

Подключение бойлера к котлу с принудительной циркуляцией жидкости

Если на подаче системы установлен циркуляционный насос, а возле котла есть место для установки бойлера, то лучшим вариантом будет организация отдельного контура, идущего от отопительного котла. Как правило, такая схема отопления с бойлером косвенного нагрева используется для котлов настенного формата – в таком случае получается параллельное подключение водонагревателя и отопительного контура.

За циркуляционным насосом нужно установить трехходовой клапан для бойлера косвенного нагрева, к которому подводится установленный на баке температурный датчик. Выход трехходового крана подключается к патрубку бойлера, чтобы можно было соединить контур с отоплением. В трубу обратки на участке до входа в котел врезается тройник, предназначенный для забора воды из теплообменника.

Рабочий процесс при такой схеме выглядит следующим образом:

• Когда на трехходовой кран поступают данные о снижении температуры воды ниже необходимого уровня, весь теплоноситель перенаправляется в бойлер;
• Вода в бойлере разогревается за счет попавшего в нее теплоносителя;
• Когда температура воды достигает заданной верхней отметки, трехходовой клапан снова переключается, и теплоноситель опять поступает в отопительную систему.

Схема с двумя циркуляционными насосами

Если система уже оборудована циркуляционным насосом, то схема обвязки бойлера может включать в себя еще один насос, который будет располагаться именно на том трубопроводе, на котором расположен бак. Расположение насоса относительно самого бойлера не имеет значения – его можно устанавливать как на подаче, так и на обратке.

Трехходовой кран в данной схеме отсутствует – подключение бойлера косвенного нагрева осуществляется посредством тройников. Для регулировки подачи теплоносителя в бойлер используются насосы, активность которых контролируется температурным датчиком – при низкой температуре циркуляционный насос для бойлера косвенного нагрева запускается, а после нагрева начинает работать второй насос, обеспечивающий циркуляцию жидкости в отопительной системе.

Подключение бойлера к энергонезависимому котлу

При использовании с энергонезависимым отопительным оборудованием бойлеру нужно обеспечить приоритетную подачу теплоносителя. Самым простым способом, позволяющим добиться этой цели, является установка бака выше уровня радиаторов – именно поэтому в таких ситуациях обычно используются настенные модели. Оптимальное расположение настенного бойлера предполагает, что его нижняя часть располагается хотя бы немного выше уровня котла и отопительных приборов.

Конечно, с напольными устройствами такая обвязка водонагревателя тоже сможет работать, но прогрев воды будет замедленным и неполноценным. Внизу бака вода не сможет прогреться до конца (ее температура будет находиться на одном уровне с температурой жидкости в обратном трубопроводе), поэтому общий объем горячей воды будет снижен.

Циркуляция теплоносителя в энергонезависимых системах осуществляется естественным образом. Чтобы повысить эффективность системы, можно врезать в нее циркуляционный насос, и при наличии электричества вода будет постоянно подогреваться. При желании можно обойтись и без насоса – для нормальной подачи теплоносителя в водонагреватель трубы подводки к нему должны иметь увеличенный диаметр по сравнению с трубами отопительного контура.

На участке отопительного трубопровода за ответвлением устанавливается термостатическая головка, снабженная датчиком. Данный терморегулятор позволяет настроить желаемый температурный режим. Подача теплоносителя регулируется термостатом, который открывается и закрывается в зависимости от температуры воды в баке.

Схема с рециркуляцией теплоносителя

При наличии в системе дополнительных потребителей (например, устройства для сушки полотенец) нужно обустроить ее так, чтобы все они получали горячую воду. Для этого используется петля рециркуляции, в которой вода постоянно прогоняется по всему контуру насосом. Обвязка бойлера косвенного нагрева с рециркуляцией имеет важное достоинство, которое заключается в том, что из крана постоянно течет разогретая вода, и время на стекание холодной не тратится.

Недостатком является то, что при рециркуляции теплоносителя затраты на прогрев воды в бойлере увеличиваются. Все дело в том, что жидкость постоянно циркулирует по кольцу и охлаждается, поэтому котел тратит гораздо больше ресурсов на постоянный ее подогрев. Кроме того, снижение температуры усиливается за счет смешивания разных слоев жидкости.

Обустройство системы с рециркуляцией может выполняться несколькими способами. Самый простой из них заключается в выборе водонагревателя, имеющего встроенный рециркуляционный контур, реализованный в виде дополнительных патрубков. Разумеется, бойлер косвенного нагрева с рециркуляцией обходится на порядок дороже обычных моделей. Другой вариант – это объединение всех потребителей в один контур посредством тройников.

Заключение

Обвязка одноконтурного котла с бойлером косвенного нагрева выполняется по разным схемам, каждая из которых позволяет решить определенный ряд задач. Чтобы горячее водоснабжение работало качественно и без перебоев, нужно заранее продумать его конструктивные особенности и нюансы, которые могут возникать в процессе работы.

Рециркуляционные системы для горячего водоснабжения и отопления

Раннее утро, и твоя рутина начинается. Насколько холодным кажется пол в ванной под босиком? Как долго длится душ до того, как выйдет горячая вода? Сколько холодной и прохладной воды только что ушло в канализацию? Это беды, которые могут раздражать многих ежедневно. Однако есть те, кто никогда с ними не сталкивается. Полы и комнаты нагреваются равномерно, а горячая вода по трубам доставляется быстро, если не мгновенно: войдите в мир рециркуляции.

Используя насосы или естественную конвекцию (в пассивной системе), системы рециркуляции продвигают поток горячей воды из вашего бойлера или водонагревателя через ваш дом и обратно к источнику тепла. Эти системы чаще всего используются для водяного отопления полов и плинтусов или для уменьшения или даже устранения ожидания горячей воды в светильниках по всему дому. Понятно, что главное преимущество здесь — экономия воды. Рециркуляция экономит много галлонов воды, которые тратятся впустую из кранов для горячей воды, а водяное отопление обеспечивает циркуляцию одной и той же воды снова и снова.Комфорт и удобство обеспечивают быстрое горячее водоснабжение даже в самом дальнем уголке дома. Добавьте к этому, что большинство пользователей полов с подогревом, кажется, более чем удовлетворены этим, и вы даже можете начать рассматривать рециркуляцию для своего собственного дома. Однако речь идет не только об экономии воды, необходимо учитывать ряд важных моментов, касающихся энергоэффективности, удобства и производительности.

Есть два типа рециркуляционных систем: закрытые и открытые.

Закрытые системы: водяное отопление

Чугунные насосы предназначены для закрытых систем. Закрытые системы обычно связаны с системами водяного отопления и охлаждения, такими как теплые полы и системы плинтусов. Это системы, в которые не вводится пресная вода, а избыток кислорода удаляется с помощью какого-либо вентиляционного отверстия, воздухоотделителя или воздухоочистителя. Если бы это не было так и пресная вода циркулировала регулярно (как в открытой системе), железо быстро ржавело бы, в конечном итоге загрязняя воду, достигающую арматуры, и приводил к отказу насоса.Вот почему чугунные насосы не следует использовать для питья в циркуляционных (открытых) системах горячего водоснабжения.

В системе отопления дома насос подсоединяется к бойлеру и пополняет горячую воду в трубопроводе системы отопления, одновременно возвращая более холодную воду в бойлер. Многие считают, что водяные системы обогрева полов и плинтусов более удобны, чем стандартные воздушные системы. Во многом это связано с тем, что тепло в этих системах распределяется по большой площади пола и / или стены, создавая, по сути, один большой радиатор.Тепло медленно перемещается по воздуху, мягко и эффективно согревая тело. Это контрастирует с большинством систем с принудительной подачей воздуха, в которых основная часть тепла быстро отводится к потолку, что приводит к неудобному расслоению температуры в помещении. Некоторые пользователи этих типов гидравлических систем также отмечают улучшение качества воздуха из-за отсутствия пыли и других частиц, проникающих в воздух их дома. Однако многие системы с приточным воздухом можно фильтровать, а в гидравлических системах пыль просто оседает вокруг дома, и с ней все еще нужно бороться.

Лучистому напольному отоплению часто требуется больше времени для повышения температуры в комнате, чем воздушному отоплению, особенно если система была отключена в течение некоторого времени. Однако качество тепла, которое в конечном итоге вырабатывается — сбалансированное, равномерно распределяемое и не содержащее аллергенов — обычно бывает достаточно, чтобы компенсировать временные неудобства. В этих системах особое внимание следует уделять материалу пола, под которым они находятся. В частности, деревянные и ламинатные полы могут быть повреждены из-за слишком высокой температуры воды.Теплый пол обычно не рекомендуется для полов с ковровым покрытием, так как изоляция ковра затрудняет отвод тепла через пол.

Гидравлическое отопление не защищено от замерзания и разрывов. В холодном климате пропиленгликоль часто смешивают с водой в отопительной системе в качестве антифриза. Это важно для домов с трубопроводами, которые потенциально могут подвергаться воздействию отрицательных температур, а также для домов, которые какое-то время могут пустовать. Многие циркуляционные насосы могут безопасно обрабатывать смесь воды и пропиленгликоля в соотношении 50/50.

Системы водяного отопления могут быть довольно сложными, а проектирование и установка — сложными. По этой причине мы настоятельно рекомендуем тем, кто рассматривает такую ​​систему, поручить проектирование и установку профессионалу, хорошо разбирающемуся в водяном отоплении.

Открытые системы: циркуляция горячей воды

Открытая система подключается к основной системе водоснабжения через водонагреватель. Пресная вода подается регулярно, поскольку вода используется в светильниках. Насосы, используемые в этих системах, изготовлены из бронзы или нержавеющей стали — материалов, которые не ржавеют.Для возврата охлажденной воды для повторного нагрева можно использовать выделенную линию возврата к водонагревателю или существующую в доме линию холодной воды. Эти системы в первую очередь предназначены для использования в системах горячего водоснабжения, например, для подачи «мгновенной» горячей воды во все приборы вашего дома. Вместо того чтобы ждать минуты, пока горячая вода достигнет душа в дальнем конце дома, ее можно доставить мгновенно или за несколько секунд. Холодная вода, которая обычно уходила в канализацию, возвращается обратно в обогреватель.Эти системы чаще всего используются в больницах, гостиницах и больших зданиях, но они нашли применение в большем количестве домов благодаря большей эффективности и более низким ценам.

Специальный обратный или байпасный клапан?

Открытые системы со специальной возвратной линией обычно используются в старых домах или встраиваются в новые дома на этапе строительства. Установка возвратной линии в существующую конструкцию сложна и зачастую обходится дорого.Однако обратные линии идеальны, поскольку они не зависят от линий подачи и не смешивают теплую воду с холодной. Когда обратный трубопровод невозможен, трубопровод холодной воды можно использовать для транспортировки воды обратно в водонагреватель с помощью насоса, установленного на водонагревателе, и специального перепускного клапана, установленного под арматурой, наиболее удаленной от водонагревателя. Хотя такие системы удобны и просты в установке (и часто это единственный вариант модернизации), они могут немного изменить исходную проблему: для получения действительно холодной воды крану может потребоваться немного поработать.Байпасные клапаны закрываются при установленной температуре, поэтому любая вода ниже этого порогового значения будет течь в линию холодной воды: если клапан настроен на закрытие при 103 ° F, около 102 ° F воды будет смешиваться с подающей холодной водой. Хотя ожидание горячей воды не вызывает такого раздражения, об этом следует помнить.

Как и в случае любого механического устройства, возможен отказ байпасного клапана. Хотя это может быть редкостью, но стоит помнить о том, что если это произойдет, возможно, что вода непосредственно из водонагревателя — с температурой до 140 ° — потечет через трубопровод холодной воды, не оставив ничего, кроме очень горячей воды. ваши приспособления.В качестве меры безопасности вы можете рассмотреть возможность добавления регулирующего клапана к линии горячей воды перед перепускным клапаном. В случае отказа байпасного клапана это гарантирует, что вода, поступающая в холодную линию, будет иметь приемлемую температуру (то есть не обжигающую). Установка обратного клапана между холодной линией и клапаном темперирования гарантирует, что дополнительная горячая вода не попадет в холодную линию.

Также стоит отметить, что когда холодная вода используется в приборе, где установлен специальный перепускной клапан, давление в этой линии падает.Если в это время байпасный клапан открыт, через него будет течь теплая вода. Это, в свою очередь, приведет к выходу воды из нагревателя, которая заменяется водой из основного источника и нагревается. Таким образом, даже когда используется только холодная вода, водонагреватель может включиться, тратя энергию.

Опции управления

Насосы, используемые в системах рециркуляции воды, могут работать непрерывно или активироваться таймером, термостатом, панелью управления или датчиком движения. Какой тип управления используется, зависит от желаемой экономии энергии и удобства. Постоянно работающий насос гарантирует мгновенную подачу горячей воды в каждом приспособлении, но при постоянной и регулярной работе насоса для нагрева воды будет использоваться энергия, даже если в ней нет необходимости, и это может сократить срок службы насоса.

У тех, кто стремится к эффективности, есть несколько вариантов. Таймеры позволяют насосу работать только в установленное время, когда потребность в горячей воде максимальна. Это часто бывает по утрам и вечерам для душа и приема посуды. В остальное время спрос значительно снижается (или вообще отсутствует, если в течение дня никого нет дома). Это снижает нагрузку на насос и водонагреватель, но может быть неудобным, если горячая вода необходима вне установленного времени: насос нужно будет включить вручную или кран должен будет работать.Дистанционные переключатели доступны для многих насосов, что позволяет включать насос из любой точки дома.

Термостат можно использовать в дополнение к таймеру или отдельно. Термостат отключает насос при достижении высокой температуры внутри линии горячей воды и включает его снова, когда температура падает ниже определенной точки. При использовании с таймером термостат будет управлять насосом только во время цикла таймера, что делает систему еще более эффективной. В системах со специальной возвратной линией термостат обычно устанавливается на этой линии, а не на линии горячей воды, чтобы гарантировать, что насос не отключится преждевременно.

Для максимальной эффективности рециркуляции горячей воды с приводом от насоса необходимо отказаться от мечты о мгновенном горячем водоснабжении и подождать несколько секунд, используя систему по запросу. Системы по требованию полагаются на то, что пользователь активирует насос на арматуре, когда потребуется горячая вода. Это можно сделать с помощью кнопки или переключателя на стене или с помощью датчиков движения, которые включают насос, когда кто-то входит в комнату. Поскольку горячая вода закачивается в линии только при активации, ей потребуется короткое время, чтобы добраться до прибора, в котором вы находитесь.

Одним из самых популярных наших предложений по запросу является система управления ACT D’MAND. Эта инновационная установка включает рециркуляционный насос, настенный переключатель активации и термодатчик, расположенный на главной линии горячей воды, который выключает насос, когда температура воды, проходящей через него, повышается на 6 градусов. Включение этого термодатчика делает систему более безопасной при использовании холодной линии в качестве обратной, поскольку по-настоящему горячая вода никогда не попадает в нее. А поскольку насос работает не дольше, чем необходимо, также экономится энергия.

При работе только тогда, когда есть потребность в горячей воде, потребление энергии значительно сокращается. Фактически, системы по требованию — единственный тип рециркуляции горячей воды в доме, принятый программой EPA WaterSense, и многие штаты и округа даже предлагают скидки на новые установки.

Стоит ли рециркуляция?

Какими бы ни были опции или элементы управления, эти системы действительно экономят воду. Трудно определить, сколько они экономят, и варьируется в зависимости от семьи. Вы можете получить представление о том, сколько воды тратится впустую, если потратите на это день.Вместо того, чтобы слить холодную воду в канализацию, переложите краны в ведро и используйте воду для домашних животных, растений, смыва туалетов и т. Д. Вы будете иметь представление о типичных расходах воды и о том, что вы делаете с этой информацией — это суждение: во многих местах вода дешевле энергии, и добавление стоимости насоса, установки, электричества и потенциально более широкого использования водонагревателя может свести на нет любую выгоду по экономии денег, которая изначально считалась возможной. Энергопотребление современных рециркуляционных насосов минимально, некоторые потребляют всего 65 Вт.Однако, пожалуйста, также учтите, что основной проблемой, связанной с использованием энергии в любой системе водяного отопления, являются потери тепла из труб горячей воды и последующий повторный нагрев этой воды. Изоляция линий горячей воды имеет решающее значение для предотвращения максимально возможных потерь тепла.

Как всегда, существует компромисс между эффективностью и удобством. Те, кто больше озабочен мгновенной подачей горячей воды и уменьшением потерь воды, могут найти больше преимуществ в непрерывном насосе, приводящем в действие их систему рециркуляции.Хотя счета за электроэнергию могут возрасти, комфорт и роскошь от того, что никогда не придется ждать горячей воды, могут того стоить. Другие могут согласиться ненадолго подождать — особенно если в противном случае у них было бы чрезмерное ожидание — горячего душа. И чем лучше будет изолирована линия горячего водоснабжения, тем короче будет ожидание.

Системы рециркуляции — не единственный способ ускорить подачу горячей воды и не единственный способ ее экономии. В зависимости от ситуации они могут оказаться слишком дорогими, неэффективными или непрактичными.Если вы слишком долго ждете горячей воды, устали тратить ее впустую или беспокоитесь о потере энергии из-за потерь тепла, есть ряд простых и недорогих вещей, которые вы можете сделать, прежде чем окунуться в рециркуляцию. Если ваши водопроводные линии не изолированы, немедленно устраните это. Попробуйте использовать низкотехнологичные подходы, например, налейте в ведро прохладную воду, пока ждете горячей; вы, вероятно, найдете все виды использования этой потенциальной сточной воде.

Новые дома могут обладать теми же преимуществами, что и система рециркуляции, используя только конструктивные особенности, такие как размещение светильников как можно ближе к водонагревателю.Если вы строите дом, проконсультируйтесь с архитектором и подрядчиком, чтобы узнать, что можно сделать, чтобы минимизировать потери воды и сократить время доставки горячей воды. Если выбрана система рециркуляции, обязательно установите выделенную обратную линию, пока это все еще несложно. Пассивная рециркуляция (или «гравитационная петля») часто упоминается как вариант при некоторых обстоятельствах, но мы не рекомендуем ее. Вместо насоса эти системы используют конвекцию и гравитацию для поддержания постоянного потока горячей воды к вашим светильникам.В этих системах водонагреватель должен располагаться на более низком уровне, чем домашняя арматура (обычно в подвале). Пассивные системы постоянно возвращают воду в нагреватель, заставляя его работать круглосуточно. Это расходует энергию и может привести к ненужному износу нагревателя.

Мы все знаем, что много воды тратятся каждый день, ожидая, пока она нагреется. Системы рециркуляции экономят эту воду и обеспечивают дополнительное преимущество в виде почти мгновенной подачи горячей воды во все приспособления в доме.Мы изучили некоторые предостережения, преимущества и альтернативы, предоставив вам информацию, необходимую для принятия наилучшего решения для вашего дома. Всегда помните: как бы вы ни решили это сделать, экономия воды жизненно важна, и ваши усилия по достижению этой цели вознаграждаются не только вашим домом и кошельком, но и вашим сообществом!

Готовы купить новый циркуляционный насос Grundfos?

Системы рециркуляции горячей воды — InterNACHI®

Активация
Системы рециркуляции горячей воды чаще всего активируются либо термостатом, либо таймером. Системы, в которых используется термостат или таймер, автоматически включают насос, когда температура воды опускается ниже установленного значения или когда таймер достигает определенного значения. Эти системы гарантируют, что горячая вода всегда доступна из крана.

• Они экономят время. Рециркуляционные системы быстро доставляют горячую воду в краны, добавляя удобства домовладельцу.
• Экономят воду. Согласно статистическим данным Министерства энергетики США и Бюро переписи населения США, от 400 миллиардов до 1,3 триллиона галлонов воды (или около 2 миллионов плавательных бассейнов олимпийских размеров) ежегодно расходуются домашними хозяйствами в национальном масштабе в ожидании нагрева воды. .
• Они ограничивают отходы бытовой энергии. По оценкам Министерства энергетики, от 800 до 1600 киловатт-часов в год используется для обработки и перекачки воды в домохозяйства, которая в конечном итоге будет потрачена впустую, пока житель ждет, пока водопроводная вода нагреется до желаемой температуры.

Скидки
В некоторых юрисдикциях, особенно в районах с дефицитом воды, предлагаются скидки на покупку и установку систем рециркуляции горячей воды. Например, в городах Санта-Фе и Альбукерке, штат Нью-Мексико, домовладельцам, приобретающим систему рециркуляции горячей воды, предлагается скидка в размере 100 долларов.Город Скоттсдейл, штат Аризона, предлагает владельцам жилой недвижимости, которые устанавливают эти системы, до 200 долларов США, хотя они должны соответствовать стандартам UL в отношении продукции и установки. Некоторые системы могут не соответствовать стандартам эффективности, установленным этими муниципалитетами.

Наличие и стоимость
Системы рециркуляции горячей воды доступны по всей стране у производителей, дистрибьюторов, на складах оптовых поставок сантехники и в отдельных розничных магазинах для дома. Первоначальная стоимость специализированных систем может помешать некоторым домовладельцам установить эти системы, поскольку они требуют покупки и установки насоса и большого количества трубопроводов.Интегрированные системы, напротив, требуют только насоса и фитингов. Экономия энергии будет варьироваться в зависимости от конструкции водопроводной системы, метода управления и эксплуатации, а также использования домовладельцем. Система легко устанавливается и стоит менее 400 долларов.

Для всех этих систем требуется встроенный воздушный клапан и запорный клапан. Другие требования будут различаться в зависимости от конфигурации установки, но могут включать обратный клапан и дополнительный запорный клапан.Насос может быть подключен к датчику с верхним и нижним пределами температуры, так что насос будет циркулировать воду по контуру только тогда, когда датчик этого требует.

Проверки должны ограничиваться правильной работой системы.

косвенных водонагревателей (как они работают и почему вы бы хотели их использовать)

Примечание: этот пост может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Водонагреватели косвенного нагрева могут сбивать с толку многих домовладельцев, желающих произвести модернизацию. Эта система не для всех, и ваши домашние нужды и системы HVAC могут сыграть огромную роль в том, подходит ли вам косвенный водонагреватель.

Вот некоторые вещи, которые вам нужно знать, прежде чем вкладывать деньги в один.

Как работает косвенный водонагреватель

Косвенный водонагреватель использует теплопередачу для создания горячей воды. Это означает, что в самом резервуаре нет электрических или газовых нагревательных элементов.

Вместо этого змеевики теплопередачи проходят между баком и котлом или печью. Жидкость в змеевике нагревается, а затем охлаждается в резервуаре для воды, возвращаясь обратно к источнику тепла.

Обратите внимание, что существует некоторая путаница в том, как косвенный нагреватель может использовать печь в качестве источника тепла.Это связано с тем, что многие старые модели печей не предназначены для работы со встроенными системами HVAC.

Интегрированная система — это система, в которой используется теплопередача для обслуживания нескольких компонентов. Хорошим примером этого является современный блок переменного тока, в котором используется хладагент, который нагревается и испаряется внутри, а затем конденсируется, выделяя тепло снаружи.

В большинстве случаев водонагреватель косвенного нагрева подключается к бойлеру. Котлы обеспечивают очень эффективный паровой нагрев и снова набирают популярность.

Поскольку сам бак не потребляет энергии, нагреватель не требует вентиляции. Непрямой нагреватель может использовать практически любой тип энергии, от газа до солнечной энергии, поскольку он использует внешнее устройство для нагрева воды.

При подключении к источнику тепла котел необходимо настроить как отдельную зону. Обменный трубопровод обычно содержит непитьевую воду, которая остается отдельной от источника питьевой воды резервуара.

Вода превращается в пар в источнике тепла с температурой до 200 градусов по Фаренгейту.Достигнув нижнего конца резервуара для хранения, окружающая более холодная вода забирает тепло от змеевиков, и пар конденсируется обратно в жидкость, которая возвращается обратно в систему подачи тепла.

Косвенный против прямого

Из-за проблем с тем, как вычисляется и сравнивается КПД между прямыми и косвенными моделями, трудно оценить, какой из этих двух типов водонагревателей более эффективен.

Однако можно утверждать, что стандартные водонагреватели прямого действия имеют небольшое преимущество, поскольку при транспортировке воды на расстояние всегда есть некоторая потеря тепла.Непрямые нагреватели уравновешивают это за счет меньшего количества деталей, подверженных воздействию естественно агрессивных элементов, обнаруживаемых в воде резервуара, и отсутствия независимых затрат на энергию.

В конце концов, косвенные обогреватели могут быть наиболее эффективными в домах, которые хорошо подходят или уже используют дополнительную систему HVAC.

См. Также: Лучшие водонагреватели для жилых домов

Непрямые и безбаквальные

Наиболее очевидное различие между косвенным и безбаклевым нагревателем — наличие бака.Водонагреватели косвенного нагрева имеют ограниченную подачу горячей воды и требуют промывки — две проблемы, к которым безбаковый водонагреватель менее подвержен.

Бесконтактные водонагреватели могут обеспечивать определенное количество галлонов в минуту (в зависимости от их номинальной мощности) на неопределенный срок. Между тем, косвенный нагреватель может обеспечивать неограниченное количество горячей воды в минуту до такого количества галлонов, сколько может вместить резервуар.

В обоих случаях вам придется полагаться на затраты энергии для поддержания температуры воды. Эта стоимость во многом зависит от потребности в воде и от того, насколько хорошо изолирован бак косвенного нагревателя.

В оживленном доме лучше использовать косвенный обогреватель, поскольку он не ограничен по минутам, в то время как дом меньшего размера будет работать более эффективно с безбактовым обогревателем.

Вы также можете объединить их в пару, разместив модели без резервуаров по запросу или меньшего размера в таких местах, как кухня, чтобы компенсировать спрос в большом доме.

Почему я должен рассмотреть косвенный водонагреватель?

Водонагреватели косвенного нагрева используют преимущества существующего источника тепла для энергии , таким образом, они могут сэкономить много денег в долгосрочной перспективе.

Они требуют на меньше обслуживания , чем прямая модель из-за меньшего количества деталей, и часто имеют превосходную изоляцию , что исключает необходимость в покрытии для водонагревателя.

Поскольку им не нужен грипп или отдельная газовая линия, косвенный нагреватель, использующий газовый котел, будет гораздо более энергоэффективным (очевидно, это не относится к системам на основе электричества).

Обратите внимание, что непрямые системы не идеальны для топки с принудительной подачей воздуха, которая гораздо более совместима с безбаквальными водонагревателями.Модель без бака требует собственного электричества и топлива, но получает тепло от непрямой печи.

Между тем, косвенный нагреватель будет работать от вашего котла даже летом, но котел будет работать только по мере необходимости, что позволяет экономить энергию в течение всего года.

Связанные: Системы водяного теплого пола (плюсы / минусы и стоимость)

Когда косвенная система не жизнеспособна

Одним из больших недостатков косвенных водонагревателей является невозможность установить их в любом старом доме.Например, печи с принудительной подачей воздуха не смогут отапливать теплообменные трубы.

Они также могут быть плохим выбором для домов, где требуется очень мало горячей воды, так как вы все равно будете держать большой резервуар горячим (обычно не менее 30 галлонов). В таких домах система по требованию намного эффективнее.

Могу ли я самостоятельно установить водонагреватель косвенного нагрева?

Установка может быть очень похожа на установку прямого водонагревателя, и могут возникнуть аналогичные проблемы. Основное отличие состоит в том, что обменные компоненты потребуют некоторых дополнительных навыков для правильной установки.

Наем профессионала поможет обеспечить оптимальную эффективность. Однако вы можете установить бак самостоятельно, если у вас есть опыт работы с дополнительными системами.

Ресурс:

Связанные сообщения:

Системы рециркуляции бытовой горячей воды Руководство по применению, выбору и установке

Проточные воздушные сепараторы

Воздушные сепараторы для удаления и контроля воздуха в линию Модели воздухоотделителей переменного тока обеспечивают все качество и производительность, которые вы ожидаете от продукции Taco.Они рассчитаны на долговечность с корпусом, головками и ANSI

Не уходит вода в выгребной яме что делать: что делать, как убрать ил, очистка

причины быстрого наполнения и что делать

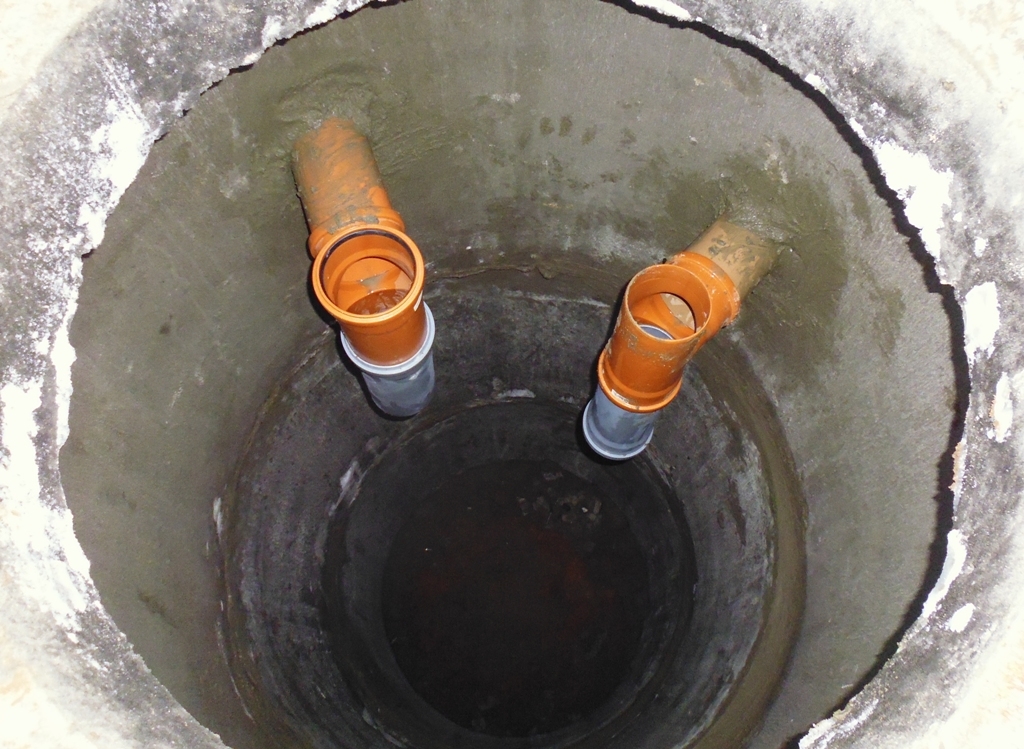

Выгребная яма – часть канализации, которая обязательна для владельцев загородных домов. И порой возникает проблема с ее быстрым наполнением.

Уже через год человек может заметить, что вода не выходит из выгребной ямы, даже если регулярно откачиваются стоки. Нужно найти решение как можно скорее, иначе канализация перестанет работать.

Причины неисправности

Чтобы отвести стоки в загородных домах часто используются станции очистки под названием септики. Вода очищается и уходит в грунт. Но встречаются и ямы, которые просто скапливают в себе отходы. И ухаживать за ними нужно так же часто, как и за септиками.

Нужно понять, почему у приемника не получается впитывать воду. В резервуаре делают дренажное щебневое дно. Это позволяет стокам потихоньку впитываться в грунт. Но со временем дренаж начинает впитывать воду хуже. Причины в следующем:

• Дно заилилось. Фекальный ил способен образовать корку, которая не пускает воду под землю.
• В яме образовался жировой налет. Он тоже блокирует поступление воды в землю.
• Почва промерзла. Если вода не впитывается в холодную погоду, вероятно, система просто замерзла.
• Малый объем приемника. Возможно, канализацией пользуется слишком много людей и вы давно не откачивали выгребную яму.

Обратите внимание, что нужно часто выкачивать отходы из ямы. Следует чистить ее раз в год, чтобы она работала хорошо.

Что же делать в такой ситуации

Если из ямы не выходит жидкость, и она быстро наполняется новыми отходами, значит, яма заилилась. На дне резервуара скопилось слишком много жира и густых отходов.

Эта примесь оседает на дне ямы и покрывает фильтр. Чтобы решить проблему, нужно просто почистить яму. Для этого потребуется ассенизатор-илосос. Делаем следующее:

1. Осуществляем первичную откачку отходов.
2. Размываем ил на дне водой.
3. Чистим стенки ямы при помощи щетки.
4. Еще раз выкачиваем ил.

Если же причина постоянного забивания канализации в жире, следует установить на мойки жироуловители. Тогда канализация будет реже выходить из строя.

Существует еще один способ очистки выгребной ямы – бактерии. Они разрушают структуру ила. Преимущество их использования в следующем:

• Уменьшают объем ила.
• Борются с противным запахом.
• Очищают трубопровод изнутри.
• Восстанавливают структуру грунта, делая ее пористой.
• Разжижают нерастворимый жир.
• Предотвращают образование ила в будущем.

Обычно бактерии продаются в виде биопрепаратов, которые используют согласно инструкции.

Порой применяют и химические вещества, к примеру, формальдегиды или аммонийные вещества и окислители. Они эффективно удаляют жир.

Но следует быть осторожным в использовании препаратов, поскольку формальдегиды убивают грунт на 10 лет, поэтому рядом не должно расти травы. Аммоний же работает только при положительной температуре.

Поэтому лучше всего использовать окислитель. Химические препараты просто разъедают слой жира на дне ямы.

Если у вас возникли трудности в чистке, попробуйте нанять группу специалистов, они справятся с задачей быстро и эффективно.

Если выгребная яма забилась, это может стать настоящей проблемой, ведь без канализации невозможно прожить и дня. Но существует множество способов очистить сточную яму. Обычно проблема в корке, которую можно удалить простой чисткой.

Дымохода фото: 75 фото современных видов и особенности их применения

75 фото современных видов и особенности их применения

Правильно выполненный монтаж дымохода отвечает за максимальную теплоотдачу, безопасность родных и близких, а также продолжительный срок эксплуатации всей отопительной системы. Для того чтобы сделать этого сооружение своими руками, необходимо иметь определенные навыки и подробную схему будущего изделия.

В процессе кладки, важно соблюдать особую аккуратность. Внешняя и внутренняя сторона сооружения не должна иметь каких – либо дефектов.

Идеально ровная поверхность положительно сказывается на тяге в процессе горения, тем самым обеспечивая максимальную теплоотдачу.

Содержимое обзора:

Виды кирпичных дымоходов

Опытные профессионалы выделяют три разновидности дымоходной трубы. В свою очередь она делятся на несколько типов в зависимости от их месторасположения относительно печного сооружения.

На фото дымохода запечатлены основные модели труб:

• коренные;
• насадные;
• стенные.

Самым распространённым считается насадной дымоход. Он устанавливается в верхнем отделе печной системы, тем самым являясь её продолжением. Коренная труба устанавливается в боковой части. Довольно часто, её выбирают для частных и малоэтажных строений.

Помимо этого, такой дымоход идеально подходит как для кирпичной, так и для чугунной системы отопления. В некоторых случаях, этот тип применяют для нескольких отопительных сооружений. Например, в трех этажном доме, такой вид трубы проходит через все этажи. К нему подключают основную систему отопления.

Перед тем как выбрать подобное сооружение, необходимо произвести правильный расчет параметров коренного дымохода. Это позволит увеличить тягу, тем самым сокращая риск проникновения угарных газов во внутрь помещения.

Стенная система тяги встраивается в наружную или внутридомовую стену. Основной недостаток этого сооружения является тщательная его теплоизоляция.

Это необходимо для того, чтобы сократить скопление конденсата внутри трубы. Он будет препятствовать нормальному выведению дыма, тем самым образуя чрезмерное скопление сажи на стенках дымохода.

Конструкция кирпичной трубы

Качественный дымоход должен состоять из нескольких частей. К ним относят:

• металлический колпак. Он защищает трубу от воздействия климатических условий и препятствует попадание мусора во внутрь сооружения;
• шейка;
• гидроизолированная поверхность. Здесь важно соблюдать правильный угол наклона, который предотвратит попадание жидкости во внутрь дымохода;
• выдра. Этот отдел имеет более толстые стенки. Она должна располагаться через стропильную систему и поверхность крыши.Утолщенные стенки защищают кровлю от продуктов горения, тем самым препятствуя возгоранию крыши;
• кровельное покрытие;
• дополнительная обрешетка из металлического сплава;
• стропила;
• стояк. Эта часть находится в чердачной зоне;
• распушка. Этот отдел располагается в самом верху трубы, он проходит через чердак и заканчивается немного выше балок перекрытия;
• перекрытие из балок;
• теплоизоляция. Она позволяет сократить риск пожароопасных ситуаций;
• задвижка. Она располагается внутри жилого помещения. Эта деталь позволяет регулировать интенсивность продуктов горения.

Как рассчитать параметры дымохода?

Чтобы аэродинамический процесс достиг оптимальных процессов, необходимо грамотно рассчитать основные параметры трубы. Опытные специалисты, рекомендуют подбирать дымоход для котла и печи исходя из их мощности.

Поверхность внутри сооружения должна быть идеально гладкой без каких-либо изъянов. Это увеличит силу тяги, что скажется на скорости выведения вредных газов в процессе горения. Именно поэтому, многие часто выбирают квадратную форму трубы во внутрь которой помещают металлические конструкции.

Высота дымоходной трубы

Перед тем как сделать дымоход, необходимо определиться с его высотой. Она подбирается исходя из параметров жилого помещения. Чем больше здание, тем больше высота кирпичного сооружения.

Правильно подобранная длина трубы, позволяет сократить скорость отдачи теплого воздуха за пределы здания. Если трубу расположить слишком высоко, то потеря тепла увеличится в несколько раз.

Низкорасположенный дымоход будет способствовать попаданию угарного газа во внутрь помещения. Опытные профессионалы, рекомендуют руководствоваться параметрами жилого помещения. От высоты потолочного перекрытия зависит размер кирпичного сооружения.

Выбор строительного материала

Правильный выбор кирпича, продлевает эксплутационный срок дымохода. Она не деформируется от воздействия природных катаклизмов, отлично противостоит сильному ветру и резкому перепаду температуры.

Перед тем как осуществить покупку, рекомендуется ознакомиться с главными характеристиками кирпича. Он должен быть:

• огнеупорным;
• полнотелым;
• обожженным.

Для строительства дымохода , кирпич необходимо выбирать исходя из его сорта. Она в свою очередь определяется уровнем обжига изделия. Первосортный камень имеет яркую окраску, равномерную плотность и ровную форму.

Второй и третий сорт плохо противостоит зимним морозам, на поверхности имеются следы трещин и сколов. Цвет изделия колеблется от светло – розового до бледно – оранжевого.

Ознакомившись с основными характеристиками современного камня, можно сделать вывод, что изделия первого сорта идеально подходят для строительства дымоходной трубы.

Фото процесса установки дымохода



Фото примеры установки дымоходов для печей и каменок

У людей купивших отопительные печи, булерьяны и каменки optimyst dimplex для саун часто возникают вопросы по установке дымоходов к ним. В этой статье приведены фотографии с примерами правильной установки этих дымоходов, а также последствия неправильной. Надеюсь, ознакомление с этим материалом поможет вам правильно установить вашу дымоходную систему.

Пример установки печей внутри сауны

Проход перекрытия. Вид сверху вниз. Разделка потолка — ППУ внутрь засыпан керамзит по периметру минерит-стекломагнезит. Снизу и сверху заводские элементы с утеплением 30мм дымоход Вулкан

Проход перекрытия. Вид снизу вверх

Пример прокладки утепленного дымохода вне деревянного здания. Обратите внимание, как заизолирован проход через стенку.

Пример прокладки утепленного дымохода вне цементного (кирпичного) здания.

Монтаж прохода через перекрытие.

Вид снизу на проход через перекрытие.

Дымоход в стальном помещении.

Пример неправильной установки дымохода. Весь короб был забит базальтом. Перегрев дымохода.

Пример неправильной установки дымохода. Место возгорания.

Нагрев трубы дымохода на выходе из каменки для саун. В сетку кладут камни для нагрева сауны.

Пример неправильной установки дымохода. Перекрытие между парной и мансардой. Место возгорания.

Выход дымохода на крышу из мансарды. Пример установки.

Неправильная установка. Последствия.

Неправильная установка. Последствия.

Изоляция.

Пример установки дымохода вне кирпичного здания с поворотом трубы 130 градусов.

Отверстия для прохода трех дымоходов на мансарду. Слева под проход перекрытия, в центе и справа — без.

Проход дымохода.

Подготовка помещения под каменку или отопительную печь.

Выход дымохода на металлочерепицу крыша. Сверху Дефлектор.

Выход дымохода на металачерепицу крыша. Сверху Грибок.

Прокладка двух дымоходов вне здания из дерева или легко возгорающегося материала.

1

Проход думы через деревянное перекрытие. Изоляция.

Монтаж дымохода. Посередине установлен бак для нагрева воды.Справа дополнительная корзина для камней.

Еще примеры установки.

Измерение температуры дымохода. Установленные датчики.

Схема монтажа дымохода (в точках 1-6 установлены датчики измерения температуры.)

Измерение температуры дымохода в 6-и точках.

Дымоход. Температурные датчики.

Проход через перекрытие.

Три дымохода на крыше. Вид зимой.

Каменки для саун и бань.

Дымоход с грибком.

Монтаж дымохода на крыше из металлочерепицы.

Температура дымохода в верхней части на выходе с грибком.

Пример монтажа дымохода на каменки.

Пример монтажа дымохода на крыше.

Пример монтажа дымохода вне деревянного здания.

Корзина на каменку.

Последствие неправильной установки дымохода через крышу.

Просто жесть

Ужас

Еще один пример неудачной установки дымохода и последствие этого.

Пример установки дымохода вне деревянного здания.

Вариант подключения к дымоходу, расположенному вне здания.

Циркуляция воздуха в камине.

Пример реальной установки дымохода под каменку.

Пример установки каменки для сауны.

Переход с не утепленной трубы в утепленную трубу.

Пример установки каменки для саун с корзиной для камней и искрогасителем сверху.

Просмотров: 15394

Автор: Михайловский Максим Петрович

Дата: Понедельник, 30 Сентября 2013

75 фото постройки надежных и эффективных устройств

Уже само название дымоход подразумевает, что речь пойдёт скорее о домах загородного типа. Под категорию таких сооружений подпадают дачи, коттеджи и другие сооружение, где отсутствует центральное отопление.  Чтобы сделать дом тёплым приходится использовать иные способы получения тепла.

Наиболее известные варианты — это домашние печи и камины. Строятся они по строгим правилам и одно из важнейших правил характеризует монтаж устройства для вывода дыма. Другими слова строительство дымохода.

Самостоятельное строительство дымохода

Сегодня в виду того, что стоимость строительных услуг стоит немалых денег, многие работы люди стараются выполнить самостоятельно. Наглядными пособиями при этом служат данные, обнаруженные на строительных сайтах.

К такой помощи прибегают чаще всего. Отыскать фото монтажа дымохода не представляет особого труда. Здесь же можно найти и проект монтажа конструкции со всеми деталями: развёртками, сечениями, подбором необходимых материалов.





Определение способа вывода трубы и правила монтажа

Для начала стоит определиться какой способ вывода трубы лучше использовать: крышный или через стену. Например, если выбирается первый вариант, то проводят предварительную примерку. Берут стальной оцинкованный лист и прикладывают к внутреннему отверстию.

Затем проводят вывод самой трубу через поверхность кровли. Как только вывод будет сделан, металлический лист на кровле жёстко фиксируется. При необходимости, он дополнительно заводится под кровельный край.

Если владельцы дома решили делать монтаж дымохода своими руками, им, прежде всего, нужно понять, что такое уступки. Это так называемый зазор, разделяющий стеновую поверхность и канал, по которому движется дым.

Важно сделать правильный расчёт начального элемента, соединяющего устройство для вывода дыма так, чтобы соединение двух труб проходило несколько выше отметки потолка. Это позволит проводить визуальный контроль за наиболее пожароопасными элементами.

Необходимо также усвоить некоторые правила монтажа дымохода. Заключаются они в следующем:

В параметрах выхода трубы из отверстия кровли и типе кровельного покрытия. Если кровля имеет плоскую поверхность, высота трубы над крышей не должна превышать один метр.

Бывают случаи, когда высота надкровельной трубы превышает 1-2 метра. Тогда нужно выполнить дополнительные растяжки и использовать обжимные хомуты.

При устройстве трубы бывает, что она требует обеспечения дополнительной защитой от возгорания. Для этого на надкровельную часть устанавливают дефлектор с сеткой-искрогасителем, имеющей специализированные маленькие ячейки.

Основные материалы

Материалами для установки вывода дыма из помещения часто становятся сэндвич – трубы. Их основное преимущество в том, что они являются пожаробезопасными.

Сама конструкция – это соединённые трубы и утеплитель выполняющий роль прослойки между ними. Для внутренней конструкции трубы используется нержавейка, для внешней – различные металлы включая латунь или медь.

Оцинкованный металл не применяют, поскольку влияние высоких и низких температур вызывает деформацию.

В качестве уплотнителя предпочтение отдаётся базальтовым волокнам или минеральной вате.  Данные материалы отличаются высокими теплоизоляционными характеристиками.

Порядок устройства дымохода

Начало процесса. Как в любой технологии у процесса установки дымохода существует своя пошаговая инструкция монтажа.

Прежде всего надо усвоить что установку дымохода проводят снизу вверх.  Диаметр внешней трубы должен превышать диаметр внешней, чтобыудобно было проводить насадку.

Так как больших скоплений сажи в канале не предвидится, а конденсат будет очень легко выводиться достаточно будет дополнительной установки специализированных тройников.

Второй этап. Если предполагается монтаж дымохода через стену, участок стены сквозь который пройдёт труба, необходимо будет разобрать и укрепить место расположения кронштейна.

Затем произвести сборку наружного кронштейна, с присоединением пары металлических уголков, похожих на полозья. Получится тройник, который легко передвигается при установке, и не застревает.

Впоследствии стена закрывается фанерным листом, толщиной в 10 мм. и дополнительно закрепляется асбестовым листом. Для крепежа обычно применяют шурупы.

Уже сверху накладывается цельный металлический лист. В нём прорезаются отверстия по форме похожие на квадраты, где располагают переходник, и жёстко закрепляют его шурупами.

В конце установки кронштейн покрывают специальным антикоррозийным лаком. Далее в переходнике просверливают отверстие и одевают его на сэндвич.

Третий этап. Закрепление. Все колена, тройники и дополнительные похожие элементы скрепляются хомутами. Тройник также предполагает применение опорного кронштейна.

В случае, когда идёт монтаж дымохода через крышу и нет полной уверенности в том, что верхняя часть трубы имеет требуемую жёсткость в креплении, стоит подстраховаться, применив растяжки под 120 градусов

120 фото идей и рекомендации как монтировать дымоход

Установка дымохода для печи — далеко не самая легкая работа, требующая от строителя определенных навыков. Безусловно, сам дымоход является неотъемлемой частью внешнего вида дома, поэтому к его строительству нужно отнестись с особым вниманием. Если расчеты будут неточными, то это напрямую повлияет на качество его работы, а также срок службы.

Дымоходы возводятся для разных печей. Они могут отличаться по форме, материалу и ресурсу. Зачастую строят дымоходы для дровяной печи.

Содержимое обзора:

С чего стоит начать?

В первую очередь вам предстоит создать проект дымохода: определиться с размерами, внешним видом и материалом. Для того, чтобы понять, как именно составлять его, вы можете посмотреть в интернете фото проекта дымохода для печи.

Как было сказано ранее, важно правильно подобрать основные размеры, иначе это воспрепятствует качественной работе отопительного прибора и отразится на здоровье вашей семьи. Теперь можно определиться с внешним видом и строением дымохода.

В зависимости от расположения относительно печи, выделяют следующие виды:

• Дымоход, идущий непосредственно из печи.
• Дымоход, располагающийся с одной из сторон отопительного прибора.
• Дымоход, встроенный в стену.

Дымоход, идущий из печи

Данная разновидность характерна тем, что идет сразу из печи. Обычно их называют дымоходы для банных печей, так как зачастую они используются при строительстве бань. Такой вариант является древним и одним из самых распространенных в наши дни.

Стоит сказать, что такой дымоход еще и экономичен, так как на его строительство уходит меньше средств и сил, нежели чем на другие.

Дымоход, располагающийся с одной из сторон печи

Такой дымоход часто называют коренным. Если говорить о конструкции, то данный вариант возводится вблизи печи, соединяясь с ней, или же пристраивается к ней. Особенностью такой разновидности является то, что она может быть использована для чугунных печей, в отличие от предыдущего варианта.

Также стоит отметить то, что ее можно использовать сразу для нескольких печей: если такой дымоход проходит сразу через несколько этажей, то на каждом из этих этажей к нему могут быть пристроены печи.

При использовании данного типа дымового прохода важно точно подобрать все размеры, иначе он попросту не выдержит нагрузки и не будет эффективно работать. Также не забывайте про чистку дымохода печи.

Дымоход, встроенный в стену

Этот вариант обычно встраивается в одну из капитальных стен так, что какая-то его часть выходит за пределы дома. Важно обратить внимание на утепление дымохода, в противном случае внутри дымового прохода будет скапливаться влага из-за разности температур, а это существенно повлияет на его работу.

Стоит отметить, что данная разновидность также широко распространена ввиду ее значимости для внешнего вида дома. Такой дымоход точно разнообразит внешний вид здания.

Строение дымового прохода

В наши дни инженеры выделяют в конструкции дымохода несколько деталей. Чтобы построить дымоход для печи своими руками, вам придется разобраться в них.

Рассматривая дымоход сверху вниз, выделяют следующие отделы:

• Колпак из металла. Данная деталь предназначена для защиты дымохода от внешнего воздействия: пыли, осадков и прочего.
• Кирпичи, опоясывающие проход. Их роль заключается в укрытии дымохода от капель, стекающих по колпаку.
• Основная часть — сам проход.
• Изолированная от жидкости поверхность выдры.
• Выдра. Данная часть предназначена для защиты легковоспламеняющихся материалов в кровле от перегревания.
• Часть, проходящая через чердак дома.
• Утолщенная часть дымового прохода. Толстые стенки этого отдела предназначены защитить легковоспламеняющиеся материалы для покрытия от перегрева во время использования печи. Некоторые инженеры модернизируют данную деталь, закрывая ее в металлический ящик, наполненный специальными веществами, препятствующими воспламенению.
• Перекрывающие балки
• Изолирующие материалы. Они используются для предотвращения риска возгорания при использовании печи.
• Часть трубы, соединяющаяся с печью.

В заключении стоит сказать, что в устройстве дымоходов печей нет ничего сложного, все, что вам требуется, — разобраться в установленной классификации, правилах построения, а также просто выбрать дымоход по своему вкусу.

Фото дымоходов для печи

Дымоходы для газовых котлов: 90 фото современных конструкций

При установке газовых котлов в частных домах, обязательно нужно учитывать нормы из двух нормативных документов СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Это требование придумано не просто так, а для того, чтобы максимально обезопасить жителей этого же самого дома. И вне зависимости от того хочет ли этого владелец своего помещения, нормы должны быть выполнены.

Не раз мы видели фото дымоходов для газовых котлов и приблизительно понимали как они устроены и казалось бы, воплотить в жизнь подобное будет не сложно.

Но это не так, существует множество норм, которые прописаны в этих же актах и их нужно не только соблюдать, но и ответственно отнестись к этой работе, чтобы в дальнейшем не пришлось переделывать. В этой статье мы расскажем как выполнить процедуру правильно.

Требования к дымоходам

Как уже говорилось, важно соблюдать требования. Разумеется, придётся обязательно прочитать нормативные документы, но мы хотим в первую очередь обратить внимание на самые ключевые моменты:

• требования к диаметру дымохода;
• вертикальность проёма;
• ровность и прямота;
• наличие зонтика на верхушке;
• наличие сборника конденсата.

Диаметр дымохода для котла должен быть не меньше диаметра выходного патрубка. Никаких погрешностей не допускается. Этот самый диаметр в актах прописывается как сечение. Больше — можно, но меньше не допускается.

Проём, собственно сам дымоход, должен быть вертикальным. Таким образом, это не позволяет выхлопам задерживаться в проёме и немедленно выходить на свежий воздух. Помогает избавиться от затхлости воздуха, которая забивает проём и мешает газам рассосаться. В актах прописана небольшая позволительная погрешность в 30°.

Кроме этого, дымоход должен быть идеально ровным. Если он кривой, это мешает выхлопам сразу поступать в атмосферу, что недопустимо. В противном случае будет не только собираться конденсат, но и сама конструкция со временем просто лопнет.

Из пожеланий можно отметить наличие зонтика на верхушке дымохода. Это не требование, а рекомендация, которая часто берётся во внимание. Позволяет уменьшить количество осадков, ведь попадание в проём снега или дождя может разрушить проём.

Кроме этого, нередко туда падают птицы и мусор, что в итоге обязывает владельца помещения постоянно прочищать дымоход.

Также рекомендуется разместить сборник конденсата, лишнюю влагу лучше не допускать. Вода разрушает любую конструкцию — кирпич трескается, а металл ржавеет. Чтобы избавить от лишних проблем в будущем, лучше изначально позаботиться о конденсатосборнике.

Устройство труб и конструкции котлов

Конструкцию котлов разделяют по типу горелок, которые бывают всего двух видов:

• открытые;
• турбированные.

В случае открытых горелок воздух забирается из помещения, после чего происходит зажигание. Их нередко называют атмосферные по типу работы, в современных источниках часто прописываются именно таким названием.

Есть также закрытые горелки, где поступающий воздух выводится отдельно от источника зажигания. В этом случае понадобится коаксиальный дымоход для газового котла, который предусматривает вывод израсходованного для нужных целей воздуха. Такие дымоходы представляют собой две трубы — одна запускает свежий воздух, другая выводит отработанный.

Материалы для изготовления дымохода

Установка дымохода своими руками невозможна без выбора материалов. Как правило, это не является огромной проблемой, если разбираться в котлах и знать это самое взаимодействие котла с дымоходом.

Сегодня выделяют три типа материалов, которые используются при строительстве дымоходов:

• кирпич;
• нержавеющая сталь;
• керамика.

Установка кирпичного дымохода — довольно трудоёмкий процесс и невозможен, если дом уже построен. Поскольку кирпич сам по себе тяжёлый, такая конструкция может дополнительно прибавить помещению немало веса, что в итоге отразится на прочности фундамента, а затем и вовсе выльется в разрушении дома. Этот способ стар, но когда-то был очень актуален, чаще всего используется при постройке небольших дачных домиков.

Дымоходы из нержавеющей стали или керамики — современные варианты, которые дороговаты, но надёжные. Дело в том, что даже имея сборник конденсата, лишняя влага в любом случае будет накапливаться.

Сборник помогает лишь минимизировать его накопление. Кирпич не выдерживает накопление влаги, в то время как керамика и нержавейка неплохо с этим справляются. Правда как правильно сделать дымоход из таких материалов — сложный вопрос, его редко кто-то делает самостоятельно.

Фото дымоходов для газовых котлов

Также рекомендуем посетить:

Колпак на трубу дымохода: 50 красивых идей для дома и дачи

1.

Колпак на трубу дымохода

2.

Колпак на трубу дымохода

3

Колпак на трубу дымохода

4.

5.

6.

Колпак на трубу дымохода

7.

8.

9.

10.

Колпак на трубу дымохода

11.

12.

13.

14.

15.

Колпак на трубу дымохода

16.

17.

18.

19.

20.

Колпак на трубу дымохода

21.

22.

23.

24.

25.

26.

27.

28.

29.

30.

Колпак на трубу дымохода

31.

32.

33.

34.

35.

Колпак на трубу дымохода

36.

37.

38.

39.

40.

Колпак на трубу дымохода

41.

42.

43.

44.

45.

Колпак на трубу дымохода

46.

47.

48.

49.

50.

51.

Колпак на трубу дымохода

Все изображения получены через Google изображения, Yandex картинки, Pinterest или где указано иное.

СМОТРИТЕ ТАКЖЕ:

P. S. Понравился колпак на трубу дымохода? Жмите на кнопку “Нравится” и поделитесь с друзьями в Facebook

Вам точно понравится:

#chimney и подобные хэштеги на PicsArt

• Создать
• Продукты
  • Мобильные приложения
  • Инструменты редактирования
  • Фоторедактор
  • Создатель слайд-шоу
  • Редактор шаблонов
  • Средство смены фона
  • Средство смены фона
  • Добавление стикеров к фотографиям
  • Создатель стикеров
  • Генератор мемов
  • Текстовый редактор
  • Удаление объектов
  • Создатель брошюр
  • Шаблоны приглашений
  • Шаблоны мемов
  • Шаблоны баннеров
  • Шаблоны баннера
  • Шаблоны баннера
  • Flyer Maker
  • Шаблоны флаеров
  • Эффект холста
  • Фотоэффекты
  • Эффекты эскиза
  • Двойная экспозиция
  • Повышение масштаба изображения
  • Изменить небо
  • Накладываемые изображения
  • Добавить текст в видео 4
  • Добавить аудио в видео
  • Изменить размер видео
  • Воспроизвести
  • Перенос стилей
  • Обрезать изображение
  • Изменить размер изображения
  • Капельное искусство
• Откройте для себя
  • Изучить
  • Художники
  000000
  • Gifs
  • Изображения
  • Животные
  • Стили редактирования
  • Мода и красота
  • Еда и напитки
  • Природа
  • Популярные и тренды
  • Наклейки
  • Аниме
  • Знаменитости
  • 000 Знаменитости
  • 000 Цвета
  • Любовь
  • Хештеги
  • Фоны
  • Путешествия
  • Еда
  • Мода
  • Любовь
  • Селфи
• Обучение
  • Учебники
  67
  67 Блог67

  • # дымоходы

  • #chimny

  • #chimneyrock

  • # дымоходы

  • 7

  • #chiney

  • #chimsey

  • #chimey

  Сортировать по:

  • MOST164

    666669 -TO-EDIT
  См .:

  • Наклейки

  • Gifs

  • Изображения

  Дымоход: Последние новости, фото, видео о дымоходе

  • Plavaneeta Borah | Понедельник 20 апреля 2020



    От пирожных с дымоходом в Восточной Европе, японских моти до торта из красного бархата США, английского пирога баноффи и бельгийских вафель

  • Необычно | Пятница Декабрь 20, 2019



    Белка устроила хаос в доме в Огайо после того, как спустилась из трубы.

  • Хайдарабад Новости | Отредактировал Рича Танежа | Вторник 4 сентября 2018



    Драгоценная золотая шкатулка, принадлежащая Хайдарабаду Низаму, была украдена в воскресенье вечером из городского «музея Низама». Вместе с коробкой были украдены украшенная рубинами чашка с блюдцем и ложка. Когда официальные лица вернулись в понедельник утром, они обнаружили пропавшие предметы и сообщили в полицию. Полиция утверждает, что грабители могли разбить окно…

  • Мировые новости | Агентство Франс-Пресс | Суббота, 7 июля 2018 г.



    В склоне горы просверливают более 100 труб в безумной попытке добраться до тайской юношеской футбольной команды, застрявшей в пещерном комплексе.

  • Новости Индии | Автор Монидипа Банерджи | Суббота Декабрь 16, 2017



    Паника охватила Бёрнпур в районе Асансол Западной Бенгалии в пятницу вечером, когда около 20:45 из дымовых труб доменной печи государственного металлургического завода IISCO вырвалась паника.

  • Тамил Наду Новости | J Сэм Даниэль Сталин | Суббота, 27 мая, 2017



    Пять женщин погибли в пятницу в результате удара молнии в дымоход рисовой мельницы в Ченгаме, район Тируваннамалай штата Тамил Наду. Две другие женщины получили травмы.

  • Необычный | Агентство Франс-Пресс | Суббота, 17 декабря 2016 г.



    Этот Санта-Клаус в Перу не вошел с песней HO! Хо! Хо! тихонько ползет по дымоходу, как старый добрый веселый человек, о котором читают в баснях.Он тоже не живет на Северном полюсе. Его выход сопровождался БАММ! Он выламывает дверь, держит за воротник тех, кто числится в «списке непослушных», и отводит их к полицейскому фургону.

  • Необычный | Пресс-трест Индии | Четверг, 15 декабря, 2016

    Тайна того, как Дед Мороз может доставить подарки 700 миллионам детей за одну ночь, спустить трубу и прибыть незамеченными, была объяснена британским физиком с помощью специальной теории относительности Эйнштейна.

  • Мировые новости | Ассошиэйтед Пресс | Четверг 26 мая, 2016

    Пожарные округа Лос-Анджелес освободили 13-летнюю девочку, которая застряла в дымоходе дома.

  • Индейцы за рубежом | Пресс-трест Индии | Вторник, 15 декабря 2015 г.



    По крайней мере, пять индейцев входят в число семи человек, погибших в результате взрыва 105-футовой трубы на кирпичном заводе в восточном Непале.Инцидент произошел вчера на кирпичной фабрике New Jaya Nepal в непальском городе Итахари, сообщила полиция.

  • Мировые новости | Фред Барбаш, The Washington Post | Понедельник, 30 ноября 2015 г.

    Домовладелец в Гуроне, штат Калифорния, как раз собирался провести приятный расслабляющий день перед камином на выходных, когда услышал чей-то крик изнутри дымохода, ведущего от его камина.

  • Андхра-Прадеш Новости | Пресс-трест Индии | Понедельник, 18 мая 2015 г.

    Мужчина провел шесть часов в ловушке в трубе запертого дома, в который он пытался проникнуть, прежде чем был арестован полицией.

  • Мировые новости | Агентство Франс-Пресс | Вторник, 21 октября 2014 г.

    Американские пожарные спасли женщину из дымохода после того, как она застряла во время вторжения в дом мужчины, которого она встретила в сети, сообщается в понедельник.

  • Пятница Ноябрь 4, 2016



    Хорошая еда, приготовленная в кратчайшие сроки! Наслаждайтесь этим согревающим питательным супом с вкусными блюдами из курицы, рыбы и шпината.

  • Мировые новости | Автор Ноопур Тивари | Четверг, 14 марта 2013 г.



    Он лился в Ватикане весь день 13 марта, и тем не менее толпа тихо и терпеливо ждала на холодах площади Святого Петра. Исторический момент, когда белый дым выходит из трубы на вершине Сикстинской капеллы, — это то, что все хотели стать свидетелями. Я тоже был там, и вот как все происходило.

  Чистка каминов и дымоходов в Сан-Диего

  Наши услуги

  Вы уже знаете, что мы чистим дымоходы и вентиляционные отверстия сушилки, но что еще мы делаем? Ну, ремонтируем вкладыши дымохода, устанавливаем газовые журналы и даже вытаскиваем птичку из дымохода. Мы выполняем эти и многие другие услуги. Если это касается вашего дымохода или камина, скорее всего, мы это сделаем. Посетите страницу наших услуг, чтобы увидеть список.Или, если вы не видите его в списке, позвоните нам. Скорее всего, мы это сделаем.

  Области, которые мы обслуживаем

  В Сан-Диего большую часть года прекрасная погода, поэтому можно легко забыть о камине и дымоходе, но не ждите, пока пойдет дождь и дымоход протечет, чтобы что-то с этим сделать. Позвоните нам сейчас и наслаждайтесь теплым уютным огнем, когда начнется моросящий дождь. Мы обслуживаем все жилые районы округа Сан-Диего.Чтобы узнать, чистим ли мы дымоходы в вашем районе, просмотрите карту нашей зоны обслуживания.

  Часто задаваемые вопросы по очистке дымохода

  Что такое корона для дымохода? Что такое крышка дымохода? Что лучше: газовые поленья или дровяные камины? Получите ответы на эти и другие вопросы, посетив наши часто задаваемые вопросы о дымоходах.

  Замена обложки Chase-Video

  Посмотрите, как Майкл Моррисон заменяет крышку «Chase Chase» (она же «мигает») в этом видео Chimney Champ.

  Газовые поленья

  Если вы устали от беспорядка из пепла в вашем камине или вам не нравится бегать в магазин за дровами, но вы любите красоту и тепло камина, газовые поленья могут быть для вас. Продаем и устанавливаем газовые журналы. Пожалуйста, просмотрите нашу информацию о газовом журнале, чтобы узнать, подходят ли они вам.

  CJW Chimney LLC — Обслуживание SE Michigan — CJW & Associates, Сертифицированный трубочист, Call 248-681-9532 CJW Chimney LLC — Обслуживание SE Michigan

  3 уровня проверок!

  NFPA 211 — это стандарт, на котором сертифицированные трубочисты основывают свои услуги, а сертифицированные трубочисты CSIA тестируются на эти три уровня проверки.Всегда спрашивайте уровень проверки, который, по вашему мнению, будет наиболее подходящим для вашей дымоходной трубы и вентиляционной системы.

  Член NCSG!

  Мы являемся членом Национальной гильдии трубочистов (NCSG), которая является некоммерческой торговой ассоциацией, существующей для содействия успеху своих членов путем предоставления прогрессивных услуг, поощрения профессионализма и этической ответственности, а также развития отрасли дымоходов и вентиляции через общественные осведомленность о торговле.

  Сделайте дымоход последним!

  Установите это! Ознакомьтесь с некоторыми другими продуктами, которые мы используем.

  CJW Chimney Services принимает на работу!

  CJW — это семейный бизнес, направленный на создание здоровой рабочей среды.Мы стремимся к профессиональному и личному развитию членов нашей команды.

  изображений дымохода | Наши лучшие 1000+ фотографий дымоходов

  Промышленность

  Fotosearch Enhanced
  RF Royalty Free

  дымоход

  Fotosearch Enhanced
  RF Royalty Free

  дом

  Fotosearch Enhanced
  RF Royalty Free

  Дымоход

  Fotosearch Enhanced
  RF Royalty Free

  Дымоход

  Fotosearch Enhanced
  RF Royalty Free

  Дымоход

  Fotosearch Enhanced
  RF Royalty Free

  Дымоход

  Fotosearch Enhanced
  RF Royalty Free

  пожар

  Fotosearch Enhanced
  RF Royalty Free

  Замена футеровки дымоходов | Ремонт кладки | Очистка дымоходов | Заглушки для дымоходов | Дымоходы

  Услуги

  Мы являемся одним из старейших в регионе специалистов по чистке и обслуживанию дымоходов / каминов, предлагающим полный спектр услуг для поддержания тепла и безопасности в вашем доме.

  Наше стремление предоставлять нашим клиентам услуги и продукты высочайшего качества по доступным ценам — вот что делает Strictly Chimneys LLC очевидным выбором для удовлетворения ваших потребностей. Посмотрите видео ниже, чтобы узнать больше о нас и о том, почему наши клиенты возвращаются из года в год!


  Мы предлагаем следующие услуги и продукты:

  Ниже приведены лишь некоторые из причин, по которым компания Strictly Chimneys заработала репутацию своей честности и надежности:


  • Гарантированное качество: Вся наша работа гарантирована… период. Если вы не удовлетворены, наша работа не закончена.
  • Сертифицированные трубочисты: технические специалисты сертифицированы и соответствуют высшим профессиональным стандартам.
  • Опыт: Strictly Chimneys очистил и обслужил тысячи дымоходов. Одно это уже многое говорит о нашем сервисе. Люди возвращают нас год за годом. Усовершенствованные методы, полученные за годы опыта, обеспечивают быстрое и стабильное обслуживание.
  • Цена: Наши цены очень выгодные.Если вы оцените качество работы, вы согласитесь, что мы безоговорочно выбираем. Компания Strictly Chimneys понимает, что вам нужен отличный сервис по доступным ценам. Мы предлагаем гибкую ценовую политику, соответствующую вашему бюджету.

  Ниже приведены стандарты этичного ведения бизнеса Strictly Chimney:
  • Компетентность: Все наши технические специалисты сертифицированы Американским институтом безопасности дымоходов и знакомы со всеми противопожарными нормами и стандартами Национальной ассоциации противопожарной защиты.Те, кто еще не прошел сертификацию, готовятся к сертификации и работают под контролем сертифицированного специалиста; этим людям дается работа, равная их уровню подготовки. Мы не будем отправлять кого-то тренироваться на вас!
  • Исправляем правильно; первый раз .: Не будем пропускать шаги; мы хотим, чтобы вы остались довольны выполняемой нами работой. Наши грузовики хорошо укомплектованы необходимыми инструментами и расходными материалами для выполнения 97% работы, с которой мы можем столкнуться.
  • Целостность: Мы компания по производству дымоходов, предупреждающая о проблемах с дымоходами, которые мы готовы решить.Однако мы никогда не будем производить проблемы. Если возникнут проблемы, мы задокументируем их цифровыми фотографиями или видеозаписью и предоставим письменную оценку. Мы понимаем проблему на рынке с некоторыми компаниями, которые предлагают низкую начальную цену, а затем обманывают вас дорогой рекламой. Мы никогда не оказываем давление на наших клиентов!
  • Максимальный уход за вашим домом: при чистке дымоходов мы используем уникальный процесс очистки без пыли. Наши пылесосы фильтруют частицы пыли размером до 0,5 микрон.Мы покрываем ваши полы ковриками или надеваем чистые хирургические пинетки поверх обуви. Если что-то нужно переместить, мы надеваем пару белых перчаток, прежде чем трогать это. Мы делаем все возможное, чтобы ваш дом выглядел так же хорошо, как до нашего приезда. Если работа на улице, мы так же позаботимся о вашей крыше или дворе. И, конечно же, убираем за собой.
  • Пунктуальность: Если мы дадим вам временное окно, мы прибудем в это окно. Если мы приедем раньше или позже, мы позвоним в разумное время и посоветуем или изменим график.Мы верим в выполнение обещаний. Если есть проблема или дополнительная работа, мы вернемся, когда скажем, что сделаем это, и закончим то, что начали. Мы также приложим все усилия, чтобы сделать все это в разумные сроки. С нами будет легко общаться. Если вы позвоните нам, мы вам своевременно перезвоним.
  • Чистота: Все наши люди будут чистыми (учитывая, что мы, конечно, часто пачкаемся, выполняя свою повседневную работу!) В одежде и гигиене. Мы поддерживаем наши автомобили в чистоте и исправном состоянии.Мы понимаем, что никто не хочет, чтобы на подъездной дорожке был грузовик с трещоткой, наши люди всегда воздерживаются от сквернословия. У нас строгая политика, запрещающая употребление наркотиков и алкоголя.
  • Гарантия отсутствия хлопот: мы гарантируем, что вы останетесь довольны нашими чистыми, высококвалифицированными специалистами по дымоходам, а также честными и честными методами ведения бизнеса. Если возникнут какие-либо вопросы по поводу качества нашей работы, мы оперативно будем работать с вами, пока они не будут решены.
  .

Схема подключения проходного переключателя с трех мест: Схема подключения проходного выключателя, как установить

Схема подключения проходного выключателя с трех мест

В наше время, схемы подключения трех проходных выключателей, связанны не только с особенностями планировки помещений, но и с удобством. Подобная схема исключает необходимость проходить через длинный коридор для выключения/включения света.

В основном такие переключатели используются:

1. В коридорах. Один проходной выключатель устанавливается в начале коридора, другой в конце.
2. В спальне.
3. На лестнице.

В отдельных случаях используются схемы с комбинацией нескольких проходных и перекрестных двухклавишных переключателей. Такие подключения связаны в основном со следующими особенностями:

1. Планировка помещения.
2. Управление освещением на индустриальных складах.
3. Управление освещением в больших комнатах — залах.
4. И в небольших отелях.

Как устроен проходной и перекрестный переключатели

[rek_custom1]
Основным назначением проходного выключателя является управление одной лампой/люстрой из двух различных мест. В отличие от обычного выключателя, в переходном имеется три точки подключения — контакта. Один из них является «общим» или центральным, который в зависимости от положения выключателя замыкается с одним из двух независимых контактов.

Перекрестный выключатель используется в том случае, когда требуется управление освещением из 3 и более мест. При изменении положения клавиши свет или включается, или выключается. Существует несколько различных схем подключения перекрестного выключения — с использованием распределительной коробки, так и без нее.

Схемы А1 и А2 показывают главную особенность при подключении перекрестного переключателя — неважно, как подключать провода, главное, соблюдать их парность. В схеме В1 при подключении распределительная коробка используется, а в схеме В2 в качестве распределительной коробки используется старый подрозетник.

Во всех схемах оранжевым цветом выделены «фазные» провода, а синим — «нулевые».

Проходной выключатель схемы подключения на 3 точки

[rek_custom2]

Одна из схем предполагает наличие двух проходных, одного перекрестного переключателей, распределительной коробки и одной или нескольких ламп, в качестве нагрузки.

В данной схеме лампа подключается одним проводом к нулевому проводу сети, вторым к общему проводу первого проходного выключателя. Два провода с первого проходного выключателя соединяются с парой контактов на перекрестном. Оставшиеся два свободных контакта подключаются ко второму проходному выключателю. Последний контакт во втором проходном переключателе соединяется с фазным проводом.

Схема подключения 3-х двухклавишных проходных выключателей практически мало отличается от предыдущей схемы. Главным ее отличием является использование двух 2-клавишных проходных выключателей одного 2-клавишного перекрестного.

Преимущество этой схемы заключается в независимом управлении двумя независимыми источниками света (лампами, светильниками). Существуют также и более сложные схемы, с пятью и более точками включения, но они чаще всего используются в промышленности и в быту их применение не целесообразно.

Пошаговая инструкция по установке и монтажу проходных выключателей

[rek_custom3]
Приведенные схемы довольно просты для понимания даже неподготовленным. Но прежде чем приступать к любым действиям, нужно соблюсти ряд правил:

• во-первых, все действия необходимо проводить при выключенном электричестве;
• во-вторых, необходимо использовать только качественные инструменты.

Соблюдение этих несложных правил поможет избежать получение травм и поражения электрическим током.

Из инструментов понадобятся:

1. Отвертки — одна крестовая и одна плоская.
2. Для снятия изоляции с проводов — нож, бокорезы или специализированный инструмент для снятия изоляции.
3. Индикаторная отвертка.
4. Пассатижи.

После того как весь инструмент собран и электричество отключено, можно приступать к монтажу.

• Во-первых, прокладывается «питающий» провод в распределительную коробку от щита. Провод обрезается так, чтобы в коробке осталось примерно 10–12 см. После чего с него инструментом снимается изоляция на длину 1,5 см.
• Во-вторых, один из проводов в коробке, обычно «нулевой» необходимо подключать к проводу, идущему от лампы.
• В-третьих, второй провод от лампы соединяется с общим контактом на проходном переключателе.
• В-четвертых, два оставшихся контакта соединяются с «входными» контактами на перекрестном переключателе.
• В-пятых, «выходные» контакты перекрестного переключателя, соединяются со вторым проходным переключателем.
• Последний, оставшийся контакт, соединяется с «фазой» питающего провода.

При соединении проводов в распределительной коробке не желательно использовать скрутку. Это хоть и самый простой способ соединения, но при этом и самый ненадежный. Со временем при таком соединении появляются зазоры, обусловленные изменением температурных режимов в помещении. Кроме этого, он запрещен нормативными документами.

Из рекомендованных способов соединения существует несколько:

1. опрессовка;
2. сварка;
3. спайка;
4. винтовые соединения;
5. самозажимные соединения.

Из всех способов самый лучший и простой — это использование самозажимных соединений. Поскольку все остальные способы требуют специализированного инструмента и определенных навыков работы с ним.

Винтовые соединения используются только для подключения светильников и переключателей.

А при работе с самозажимными соединениями все, что требуется — это подобрать правильные клеммники и их количество. А для соединения проводов их нужно подключать к контактам клеммника, что осуществляется довольно просто. Еще одно преимущество такого соединения — возможность объединять провода не только разного сечения, но и изготовленных из разных материалов. Такие клеммники бывают тройные, на 4 и более контакта.

В данной статье приведены далеко не все схемы подключения проходного выключателя из трех мест. Но в любом случае все они являются вариациями вышеприведенных схем. Кроме этого, приведено несколько правил, соблюдая которые можно обезопасить себя при работе с электрическим током. А также используя современные технические решения – клеммы – можно ускорить и упростить монтаж при подключении проводов в распределительной коробке.

Подведя итог этой статьи, можно предположить, что использовав в быту вариации подключения проходных и перекрестных выключателей из трех мест, можно сделать свою жизнь немного комфортней. Кроме этого, усвоив принцип работы каждого из них, можно создавать свои, собственные варианты подключения. Хотя в большинстве случаев достаточно будет знать только вышеперечисленные схемы проходных выключателей из трех мест для того, чтобы правильно подключать источники освещения к ним.

схема подключения проходного выключателя с 3х мест

схема подключения, чем отличается от проходного, как подключить из нескольких мест + видео

Схема установки

Для установки осветительного прибора, который можно включать и выключать с трех разных мест помещения, необходима схема подключения трех проходных выключателей.

Схема подключения трех проходных выключателей

Схема состоит из соединительной коробки, лампы, выключателей, проводов. Источником освещения могут быть осветительные приборы — лампы накаливания, энергосберегающие, светодиодные. Установка освещения подразумевает использование выключателей. Они бывают нескольких видов: проходными и перекрестными. Проходной переключатель имеет еще названия — перекидной, дублирующий, лестничный. Установка такого выключателя выполняется труднее, чем монтаж простого.

Для управления освещения с 3х мест необходимо 2 проходных переключателя и 1 перекрестный.

https://youtube.com/watch?v=9cG_VmdR4uk

Внешний вид дублирующего устройства напоминает одноклавишный прибор. Переключатель в любом положении клавиши не прекращает соединение электрической цепи, а переключает контакты. Механизм переключения в проходном выключателе стоит посередине контактов.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Существуют одно клавишные и двух клавишные проходные переключатели. Двух клавишный выключатель представляет собой два одно клавишных в одном и имеет шесть контактов.

Главное достоинство лестничных выключателей в том, что свет можно регулировать с разных точек.

Разные способы подключения проводов

На схеме изображены проходные переключатели с одной клавишей. Эти устройства одинаковые. У них по три контакта. К ним подсоединяется фаза. У первого 1 контакт — для фазного, а 2 контакта для промежуточных проводов. У третьего устройства наоборот — 1 контакт подсоединяется с промежуточным проводом, а 2 — для выходной фазы.

Конструкция посредине называется перекрестным выключателем. Перекидные переключатели соединяются электропроводами, а между ними перекрестный, у которого четыре контакта. По два провода на каждый перекидной выключатель.

Когда любой из перекидных выключателей замкнет промежуточный электропровод, свет зажжется. Цепочка замкнутая и при смене состояния клавиши свет гаснет.

Важно! Соблюдайте меры безопасности. Проверьте отсутствие напряжения отверткой-индикатором! Будьте осторожны при работе с электроинструментами

Двухклавишный проходной выключатель: схема подклю

Схема подключения проходного выключателя с 2х или 3х мест

Представим ситуацию: ночь, перед вами длинная лестница на второй этаж где темно, как в лесу. Вы нажали на выключатель света и стало светло, но когда поднялись по лестнице поняли, что свет может быть погашен только с помощью переключателя вверху…

Чтобы иметь возможность включать и выключать свет из двух разных мест, просто купите дополнительный проходной переключатель для лестницы. Это не единственное решение, но, безусловно, самое популярное. Есть ещё импульсные переключатели, о которых сказано в другой записи. Но в рамках этой статьи будем разбирать следующие вопросы:

• Работа лестничных выключателей
• Способ подключения проходных переключателей
• Практический пример и реализация схемы включения
• Возможность создать схему управления лампой из 3х и более мест.

Итак, благодаря лестничным переключателям можно зажечь одну и ту же лампу из двух разных мест. Не обязательно на лестнице. Это может быть любая большая комната, где разумно управлять лампой из двух мест. Вообще такие переключатели могут использоваться для включения / выключения любого устройства из двух мест, не обязательно лишь лампы.

Как работают лестничные переключатели

Упрощенная схема выглядит так (присмотритесь к анимации).

1. Обеспечиваем электрический потенциал через фазовый провод ( L ).
2. Выключатели соединены двумя коричневыми и серыми проводами (на схеме).
3. Лампочка загорается когда электрический ток от L- провода достигает лампы.
4. Схема может быть разорвана независимо, как с помощью лестничного переключателя S1, так и с помощью S2.
5. С помощью лестничного выключателя не полностью разрывают цепь, а выбирают какой электрический потенциал передается второму выключателю.

Таким образом, проходной переключатель имеет еще один контакт по сравнению с одиночным переключателем. В обычном 2, а тут 3 терминала для присоединения проводов.

Следующая схема имеет больше общего с реальностью. Итак, посмотрим что здесь происходит:

1. Шнур питания подключается к переключателю S1.
2. Соединяем нейтральные ( N ) и защитные ( PE ) провода вне автоматических выключателей с помощью электрических разъемов. Защитный соединитель проводника соединен с корпусом лампы (или PE терминалом), нейтральный провод к клемме N.
3. Силовой фазовый проводник ( L ) подключен к клемме № 1 переключателя S1. После этой операции и подачи напряжения электропотенциал будет подаваться либо на клемму № 2, либо на клемму № 3 переключателя S1.
4. Следовательно, электрический ток 220 В на клеммах 2 или 3 достигнет переключателя S2.
5. Если переключатели S1 и S2 находятся в одинаковых положениях, электрический потенциал появится на клемме № 1 переключателя S2 и свет загорится.

Чтобы загорелась лампочка, крайне важно чтоб цепь не прерывалась начиная с фазного провода подачи 220 В (L) и заканчивая лампой.

Принципиальная схема проходного выключателя

Далее вы сможете увидеть метод подключения переключателей лестниц. Посмотрим на следующую принципиальную схему:

На ней изменились три вещи:

1. К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения.
2. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Поскольку в терминале № 1 переключателя лестничной клетки S1 имеется только два контакта, необходимо использовать дополнительный электрический разъем, к которому они будут подключены: Фазовый провод питания L, фазовые провода приводящие к другим выключателям и источник питания S1.
3. Между коробкой переключения S2 и лампой находится четвертый кабель (черный). Это может быть полезно в будущем, но в данной конфигурации он не используется и не связан ни с чем.

Пошаговая установка

Проходной выключатель S1

Ещё раз напомним — всегда начинаем любую установку с отключением напряжения в сети 220V. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба.

Вид проводов, что выходят из коробки. Нам нужен шнур питания и кабель, который направляется для переключения S2.

Сразу подключим все провода, чтобы не пришлось снова откручивать переключатель позже.

Подключим все нейтральные провода к одному разъему, а все защитные провода к другому разъему. Во время этой операции используйте плоскогубцы.

Когда все нейтральные и защитные провода подключены, засовываем их в электрическую коробку. Осталось 5 фазных проводов:

• Источник питания — 1 шт.
• Для питания других выключателей — 2 шт.
• Для лестничного выключателя S2 — 2 шт.

Кабель питания и два шнура для других автоматических выключателей соединены вместе в электрическом разъеме. Также подключаем к этому разъему короткий кабель длиной в несколько сантиметров, который будет подключен к клемме 1 переключателя S1.

Шнур короткого замыкания соединен с одной стороны, а провода, ведущие к переключателю S2 на второй (верхней) стороне переключателя. После подачи напряжения электрический потенциал в линии будет передаваться либо коричневому, либо черному проводу в зависимости от положения переключателя.

Последний этап — сборка и выравнивание автоматического выключателя. Поставим назад рамку и клавишу. Вот ещё один рисунок того, как всё должно соединяться в коробе:

Про установку более подробно говорили в статье об одиночных переключателях.

Проходной выключатель S2

Переходим ко второму месту (выключателю). У нас есть два кабеля, каждый из которых имеет 4 провода:

• кабельный вывод от переключателя S1 (внизу)
• кабель, который ведет к лампе (вверху)

Из-за отсутствия синего проводника, серый провод обернут синей изолентой, чтобы показать что это нейтральный проводник.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема.

Осталось 4 фазных провода из которых черный, ведущий к лампе, в соответствии со схемой не будет использоваться.

Фиксируем провода. С верхней стороны подключите провода от переключателя S1, а нижний фазовый провод направляется на лампу.

В зависимости от положения переключателя S1, электрический потенциал будет либо на коричневом проводе (сверху), либо на черном проводе. То есть в зависимости от положения переключателя S2 направляющий провод к лампе (нижний коричневый) будет подключен к одному из верхних проводов.

Теперь обратная сборка, снова надеть рамку и клавишу.

Проходной выключатель на 3 места

Возможно ли подключить большее количество переключателей для управления освещением одной лампы? При использовании только обычных ступенчатых переключателей невозможно реализовать управление лампой больше, чем из двух мест. Для ещё большего количества мест необходимо купить перекрестные переключатели, которые размещаются между лестничными, как показано на схеме.

Подведём итог проделанных работ

Таким образом лестничный переключатель представляет собой недорогой и простой способ управления освещением из двух разных мест. Однако для этого требуется предварительное планирование и прокладку дополнительных кабелей между ними ещё на стадии ремонта / строительства проводки. На более позднем этапе эта операция может быть затруднительной — придётся вести провод по стене или долбить канал в ней.

Схема подключения проходного выключателя с 2-х, 3-х и 4-х мест

Стандартная ситуация: вы вошли в дом и включили свет в коридоре, а затем переместились в спальню. Теперь нужно вернуться, чтобы потушить коридорную лампочку, что не слишком удобно. А если комната отдыха расположена на втором этаже частного дома, то вам придется дважды преодолеть лестницу, чтобы вырубить освещение в прихожей. Решить эту проблему поможет схема подключения так называемого проходного выключателя, позволяющая задействовать управление одним светильником (или группой ламп) с 2-х мест.

Принцип управления из двух точек

На практике система работает следующим образом:

1. Войдя в темный коридор, вы зажигаете осветительный прибор.
2. Переместившись в другую комнату либо на второй этаж, вы гасите его вторым выключателем, установленным в этом помещении.
3. Каждый, кто зайдет в дом после вас, сможет опять зажечь свет в прихожей и потушить его удобным способом в одной из двух точек.

Примечание. С таким же успехом можно организовать управление освещением с 3-х или даже 4-х разных мест, о чем будет сказано далее.

Проще говоря, светильник включается и отключается в первой точке независимо от положения клавиши во второй и наоборот. Ключевым элементом схемы является проходной (иначе – маршевый) выключатель, который отличается от обычного одноклавишного тремя контактами для подсоединения проводки. Два таких устройства нужно поставить в удобных местах и подключить к электрической сети тройным (трехжильным) кабелем по следующей схеме:

По сути, наши устройства представляют собой переключатели, перекидывающие фазный ток по одному из двух направлений. Между этими линиями и происходит переключение, только с разных сторон. В каком бы положении ни находились кнопки изначально, нажатие на любую из двух клавиш приведет к замыканию либо разрыву электрической цепи.

На фото видно, что средний контакт замыкается на один из крайних, режим полного выключения отсутствует

Справка. Проходные переключатели – далеко не новинка. Обычные, двухклавишные и трехклавишные модели изделий достаточно давно выпускаются известными производителями электрооборудования — Schneider Electric (Шнайдер Электрик), Legrand (Легранд) и Lezard (Лезард). Как выглядит подобное устройство, показано на фото.

Чтобы управлять из разных комнат группой светильников с возможностью включения одной либо нескольких ламп, нужно использовать двойные (двухполюсные) переключатели и соединить их по такой схеме:

Несколько рекомендаций о том, как правильно подключить провода:

1. Установите проходные выключатели на пластиковые подрозетники в требуемых местах. От каждого из них проложите в стробах трехжильные кабели к распределительной коробке.
2. Внутри коробки соедините напрямую нулевой и заземляющий контакт, ведущий к лампочке. Фазные провода от сети и светильника подключите к проводникам, ведущим к перекидным контактам выключателей.
3. Там же состыкуйте контакты двойной линии между нашими кнопками. На этом монтаж окончен.

Включение из 3-х и более мест

Чтобы реализовать подобное управление освещением, приведенная схема проходного выключателя дополняется еще одним элементом. Это так называемый перекрестный (иначе – спаренный) переключатель на 4 контакта, чья установка предусматривается между крайними отключающими устройствами, как изображено ниже на картинке. Его принцип действия следующий:

• в первом положении кнопка напрямую замыкает обе цепи;
• после переключения линии замыкаются крест-накрест.

Примечание. Если необходимо сделать управление светильником из 4-х и более мест, то в схему добавляется второй спаренный переключатель, третий и так далее до бесконечности.

Расключить приборы в данном случае несколько сложнее, так как здесь возникает четырехжильный кабель для подсоединения перекрестного устройства. Распайку лучше делать внутри распределительной коробки, а не в подрозетниках, при этом цвета проводов желательно дублировать бирками, дабы избежать путаницы. Доступно и подробно о схеме подключения рассказывается на видео:

Распространенные ошибки при монтаже

При самостоятельной сборке описанных схем хозяева квартир и частных домов допускают несколько типичных ошибок, отчего система не работает изначально или отказывает в ближайшее время. Перечислим эти недочеты и причины, их вызывающие:

1. Один из выносных выключателей разрывает цепь окончательно (как правило, перекрестный), остальные тоже перестают функционировать. Это явный признак неверного присоединения контактов, нужно все проверить и подключить правильно.
2. Одно из клавишных устройств быстро перегорает и его приходится часто менять. Здесь налицо высокая нагрузка от ламп на контакты переключателя, рассчитанные на максимальную мощность 2,2 кВт (ток 10 Ампер). Если ее снизить нельзя, нужно перейти на другой способ коммутации – с помощью импульсных реле с параллельным подсоединением кнопочных выключателей.
3. Наблюдается периодическое мигание люминесцентных и светодиодных ламп, работающих от проходных переключателей. Причина – низкокачественные изделия с плохой изоляцией (есть утечка) либо дешевые микролампочки ночной подсветки, встраиваемые в корпуса для ориентации в темноте.

Важный момент. Серьезная ошибка, в определенных условиях ведущая к поражению электротоком, — подсоединение к отключающей арматуре нулевого провода вместо фазного.

Кнопочный диммер, совмещенный с проходным переключателем

Также неполадки случаются при использовании одновременно с проходными двухпозиционными переключателями диммеров – электронных устройств для регулировки яркости свечения лампочек. Так бывает, когда вы пытаетесь собрать схему из дешевых элементов с некачественной изоляцией.

Заключение

Невзирая на появление новых способов коммутации освещения с помощью импульсных реле и блоков дистанционного управления, схема с проходными выключателями остается самой простой и доступной по цене комплектующих. Недостаток системы один: у клавиш нет фиксированного положения «вкл» и «выкл», что иногда вызывает неудобства. К примеру, находясь на втором этаже дома, вы не видите, выключен ли свет на первом, а по переключающей кнопке этого не поймешь.

Схема подключения проходного выключателя с 3х мест: особенности монтажа, видео

При определенной конфигурации помещений (центральный вход расположен посередине коридора, он имеет ответвление) или организации освещения подъезда многоэтажного дома, используется схема управления потребителями электрической энергии из трех или более мест.

Она строится на основе двух проходных и нескольких перекрестных переключателей.

Особенности

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

• Коммутаторы подключаются последовательно друг другу.
• Совершается не размыкание, а переключение фазы на другую линию.
• Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга.

Видео-инструкция, как составить схему подключения двухклавишного проходного выключателя с трех мест:

Монтаж третьей точки управления

Поскольку проходные устройства соединены последовательно, то третья и последующие точки управления устраиваются в разрыве между ними. Если в качестве третьего коммутатора использовать такое же устройство, то четвертый полюс линии окажется «подвешенным», а одна из линий – бездействующей.

Конечно, можно замкнуть обе линии на выходную клемму. Но в этом случае вы превратите его в обычный бытовой выключатель. Такая схема будет работать, но только в одном направлении.

Схема подключения проходного выключателя с 3х мест представлена на фото:

Сгораемые материалы: Горючие вещества и материалы: виды, группы, хранение

Пожарная характеристика строительных материалов и конструкций — Студопедия

Строительные материалы и конструкции значительно различаются по способности сопротивляться воспламенению и прекращать горение и тление при удалении источника зажигания. Эти свойства материалов характеризуют их возгораемость, а следовательно, и степень пожарной опасности.

Все строительные материалы и конструкции по их способности к возгораемости подразделяются на три группы: 1) несгораемые, 2) трудносгораемые и 3) сгораемые. Характеристики, по которым определяются группы возгораемости материалов и конструкций, приведены в табл. 4.

Таблица 4

1) К несгораемым материалам и конструкциям относятся применяемые в строительстве металлы и неорганические минеральные материалы: кирпич, глина, асбест, бетон и цементные изделия, гравий, фарфор, керамические изделия, песок.

2) К трудносгораемым относятся материалы, состоящие из сгораемых и несгораемых компонентов: кирпич саманный, гипсовая сухая штукатурка, фибролит, линолеум, эбонит.

3) К сгораемым материалам относятся все материалы органического происхождения: лесоматериалы, картон, войлок, асфальт, рубероид, толь кровельный и большинство электроизоляционных материалов.

Древесина во всех ее видах относится к группе сгораемых материалов. Если же применить покрытие или пропитку ее огнезащитными химическими составами (антипиринами: бурой, жидким стеклом), то она уже будет относиться к группе трудносгораемых материалов.

В оценкепротивопожарных качеств зданий и сооружений большое значение имеет их огнестойкость.

Огнестойкость— это способность строительных конструктивных элементов здания выполнять несущие и ограждающие функции в условиях пожара в течение определенного времени. Она характеризуется пределом огнестойкости.

Пределы огнестойкости конструкций объекта должны быть такими, чтобы конструкции сохранили несущие и ограждающие функции в течение всей продолжительности эвакуации людей или пребывания их в местах коллективной защиты. При этом пределы огнестойкости должны назначаться без учета воздействия средств тушения на развитие пожара.

Предел огнестойкости строительных конструкций определяется временем (ч) от начала пожара до возникновения одного из признаков: а) образования в конструкции сквозных трещин; б) повышения температуры на необогреваемой поверхности конструкции в среднем более чем на 140°С или в какой-либо точке этой поверхности более чем на 180°С по сравнению с температурой конструкции до испытания, или более 220°С независимо от температуры конструкции до испытания; г) потери конструкцией несущей способности.

Предел огнестойкости отдельных строительных конструкций зависит от их размеров (толщины или сечения) и физических свойств материалов. Например, каменные стены здания толщиной 120 мм имеют предел огнестойкости 2,5 ч, а при толщине 250 мм предел огнестойкости повышается до 5,5 ч.

что это, виды и классификация

По способности к возгоранию как природные, так и искусственные материалы могут быть негорючими, горючими или трудногорючими.

Что это такое НГ материалы

Какие материалы и вещества являются негорючими? Это те, что при воздействии на них источника возгорания неспособны к тлению, воспламенению, распространению огня или обугливанию.

Негорючие панели для внутренней отделки

Согласно ст. 12 «Технического регламента о требованиях ПБ», классифицирующей материалы по пожарной опасности, ГОСТ 12.1.044-89 об их взрывопожарной опасности, группа горючести является квалификационной характеристикой к горению любых по происхождению веществ, способу производства материалов, при этом:

1. К негорючим/несгораемым относят материалы и вещества, что не способны гореть в окружающей воздушной среде.
2. Некоторые негорючие вещества, что выделяют горючие пары при контакте друг с другом, водой, О₂ воздуха, а также сильные окислители, относятся к взрывопожароопасным. Поэтому для установления реальной негорючести веществ, материалов, полученных из них, первоочередной задачей является определение их химического состава и свойств.

Полученные при оценке группы горючести лабораторные, сертификационные результаты испытаний материалов, веществ применяют в дальнейшем при их классификации, включают данные в ГОСТ, технические условия производства; а также используют при определении категории по взрывопожарной опасности защищаемых объектов, при разработке противопожарных мероприятий.

Где применяются

Большинство указанных негорючих материалов используется при возведении строительных объектов, для отсыпки, облагораживания прилегающих к ним земельных участков, а некоторые вещества в качестве теплоносителей, огнетушащих средств.

Наиболее важная область применения негорючих материалов – это строительство объектов, оснащение их наружными, внутренними инженерными коммуникациями, ведь только их использование в большем соотношении с изделиями из горючих веществ, например, древесины позволяет повысить стойкость к огню зданий, сооружений, в том числе отличающихся повышенным риском возгорания из-за особенностей технологических процессов, пожарной нагрузки.

Если еще недавно пол в многоэтажных жилых домах, общественных объектах выполнялся из деревянных досок, то теперь им на смену пришли цементно-песчаные стяжки, покрываемые огнестойким негорючим линолеумом, а стена, потолок, перегородки помещения для выравнивания их поверхностей обшиваются огнестойким пожаробезопасным картоном на гипсовой основе.

Дымоходы, трубы печей жилых домов, бань выполняются в основном из полнотелого кирпича, а противопожарные разделки в местах пересечении ими перекрытий, кровли строений уплотняются, отделяются от сгораемых конструкций из древесины огнезащитными мастиками, пастами, штукатурками.

Для возведения объектов чаще всего применяются штучные строительные материалы – кирпич, блоки из пенобетона, железобетонные готовые изделия; для внешней, внутренней отделки, утепления, как листовые, так и рулонные, сыпучие отделочные, теплоизоляционные материалы.

Учитывая холодный климат в большинстве регионов нашей страны, востребованы при возведении, ремонте строительных объектов, инженерных коммуникаций населенных пунктов негорючие волокнистые теплоизоляторы – от привычной минеральной ваты для огнезащитного базальтового материала, которые широко используют в следующих целях, для:

• теплоизоляции рулонными, полуцилиндрическими фольгированными элементами трубопроводных систем, транспортирующих воду и ее растворы, в том числе водяных, пенных установок тушения пожаров;
• утепления перекрытий верхних, технических этажей; оконных дверных проемов, пола, кровли;
• теплоизоляции конструкций мансардных этажей;
• звукоизоляции помещений, зданий, относящихся к развлекательным заведениям, предприятиям общественного питания.

Теплоизоляция трубопроводов негорючими материалами

Широка область применения различных металлов, их сплавов:

1. Сталь – для производства строительных несущих конструкций, в качестве арматуры для железобетонных сборных, монолитных конструкций строительных объектов.
2. Медь, алюминий – в качестве жил проводов, кабелей, токонесущих элементов систем электроснабжения.
3. Чугун, сталь – для изготовления корпусов промышленного, инженерного оборудования, труб различного диаметра, фасонных элементов для их соединения.

Хотя для некоторых систем водоснабжения, например, водяных, пенных установок пожаротушения, систем тушения тонко распыляемой водой, допустима замена стальной трубопроводной продукции пожаростойкими пластиковыми трубами, но в целом использованию негорючих металлических изделий пока нет альтернативы.

Классификация

Классификация, согласно ГОСТ 30244-94 о методиках огневых испытаний, используется при делении всех строительных материалов на классы по группам горючести:

• НГ – негорючие.
• Г – горючие.

К негорючим относят строительные материалы, полностью удовлетворяющие следующим условиям испытаний:

• Повышение температуры в печи – не больше 50%.
• Уменьшение массы испытуемого материала – не больше 50%.
• Период устойчивого горения открытым пламенем – не больше 10 с.

Те же материалы, используемые в строительстве, при утеплении, отделке объектов, что не удовлетворят, хотя бы одному показателю по результатам испытаний, относят к горючим.

Существует также классификация любых по назначению строительных объектов по степени огнестойкости:

• I – все элементы выполняются из негорючих материалов, при этом несущие элементы конструкций зданий, сооружений имеют предел стойкости к огню не меньше 2 ч.
• II – то же, но с пределом огнестойкости несущего конструктива 1,5 ч, при этом при создании бесчердачных покрытий объектов – ферм, балок, настилов допускается использовать элементы, выполненные из металлических сплавов, не прошедшие огнезащиту металлических конструкций.

Именно относящиеся к этим двум классам объекты, полностью выполненные из негорючих материалов, веществ, использованных для их утепления, звукоизоляции, наиболее устойчивы не только к возникновению пожара внутри них, но и к внешним аномальным воздействиям – землетрясениям, наводнениям.

Кроме того, существует следующая классификация негорючих материалов, веществ, используемых при возведении, ремонте объектов.

По назначению:

• Готовые строительные конструкции, включая различные виды кирпича, бетонных блоков.
• Теплозвукоизоляционные формовые материалы; сыпучие вещества, как перлит, керамзит.
• Декоративные материалы для отделки помещений зданий, например, мраморная, керамическая плитка.

По форме выпуска готовой продукции:

• Конструктивные элементы – от железобетонных плит, ферм до металлических сэндвич-панелей с негорючим утеплителем.
• Листовые, рулонные, плитные материалы.
• Сыпучие вещества.

Виды

По агрегатному состоянию различают три вида негорючих веществ, как природного, так искусственного происхождения.

Твердые, которые могут быть в виде строительных конструкций, теплоизоляционных, звукоизолирующих, отделочных материалов, сыпучих веществ:

1. Горные скальные породы – гранит, диабаз, мрамор, диорит, кремень, гнейс, доломит; а также более мягкие песчаники, известняки.
2. Гравий, щебенка, отсев, песок.
3. Мел, цемент, глина.
4. Асбест, гипс, известь, строительные растворы, штукатурки.
5. Бетонные, железобетонные изделия.
6. Чугун, различные виды стального проката – от большого размера двутавровых балок, швеллеров до листов.
7. Медь, латунь, бронза, алюминий.
8. Различные виды стекольной продукции, в том числе огнестойкое стекло.
9. Текстильные материалы – противопожарная негорючая ткань, базальтовые рулонные материалы.
10. Различные виды минеральных ват.

Негорючие минераловатные маты

Жидкие:

1. Вода, используемая для питья, полива растений, а также как теплоноситель в системах теплоснабжения, огнетушащее вещество в сетях наружного, внутреннего пожаротушения.
2. Водные растворы солей, кислот, щелочей.
3. Растворы моющих веществ, пенообразователей.
4. Негорючие синтетические жидкости.

Газообразные:

1. Азот.
2. Углекислый газ.
3. Аргон.
4. Хладоны.

Требования

Они изложены во многих нормативных документах, регламентирующих пожарную опасность, стойкость к огню строительных конструкций, материалов, выполненных из негорючих материалов. Среди них:

• ГОСТ 30244-94 – о регламентах испытаний на горючесть строительных материалов, классификации по группам горючести. Стандарт не применяется в отношении лакокрасочной продукции, а также других строительных материалов, выпускающихся растворами, порошками, гранулами.
• НПБ 244-97 – о показателях пожарной опасности облицовочных, декоративно-отделочных, кровельных, тепло-, гидроизоляционных материалов, покрытий для пола.
• ГОСТ 4640-2011 – о технических условиях получения минеральной ваты из расплавов горных, осадочных пород, вулканических, металлургических шлаков, силикатных отходов, предназначенной для производства теплозвукоизоляционных строительных материалов. Полученная товарная вата используется в строительстве, а также для теплоизоляции поверхностей промышленного оборудования, трубопроводов, имеющих температуру в диапазоне от – 180 до 700 ºC.
• ГОСТ 21880-2011 – о технических условиях производства прошивных теплоизоляционных матов из минеральной ваты, предназначенных для теплоизоляции ограждающего конструктива строительных объектов, резервуаров хранения воды, углеводородного сырья, нефтепродуктов; систем водоснабжения, промышленных трубопроводов.
• ГОСТ 32313-2011 – о жестких, полужестких плитах, матах, в том числе армированных металлической сеткой, фольгированных, цилиндрах, других изделиях из минеральной ваты промышленного производства, используемых для изоляции инженерных коммуникаций строительных объектов, технологических установок, эксплуатирующихся при температуре от 0 до 1000 ºC.
• ГОСТ 32314-2012 – об изделиях из различных видов минеральных ват, используемых в строительстве.
• ГОСТ 32603-2012 – о ТУ производства металлических панелей с минераловатным утеплителем, используемых как ограждающие конструкции при возведении гражданских, промышленных строительных объектов.

Кроме стойкости к огню, для негорючих материалов, веществ нормами выдвигаются и другие технические требования к:

• прочности на изгиб, разрыв;
• влагостойкости;
• гигроскопичности;
• плотности;
• удельной вязкости;
• теплопроводности;
• деформационным изменениям при нагревании, намокании.

Многие негорючие материалы, вещества используют не только в строительстве, при отделочных работах, оснащении объектов инженерными сетями, но и в производстве огнетушителей, стационарных систем тушения пожаров, противодымной защиты, поэтому требования к ним в каждом конкретном случае регламентируются соответствующими сводами правил, стандартами.

Негорючие материалы

Минимальные очаги открытого огня, которые имеет каждый дом, требуют к себе внимательного отношения. Негорючие материалы стоит применять с целью создания комфортных и безопасных условий проживания. Также, использование огнестойких плит, листов или панелей целесообразно и в местах, где присутствие огня не предполагается, например в кровельном пироге.

В данном обзоре рассмотрено понятие огнестойкости (негорючести) в разрезе строительных и отделочных материалов. Также представлены распространенные негорючие материалы, применяемые на различных этапах строительства.

Что такое огнестойкость материалов

Горючесть не следует отождествлять с огнестойкостью. Под огнестойкостью следует понимать способность строительной конструкции или материала сопротивляться воздействию огня и воды при пожаре.

Предел огнестойкости – это время в минутах (в некоторых случаях в часах) с момента начала пожара до выхода конструкции из строя или прогрева до повышения температуры на противоположной от огня поверхности порядка 220°С, выше которой возможно самовоспламенение органических материалов.

Под выходом конструкции из строя подразумевается:

• Потеря несущей способности.
• Обрушение.
• Достижения необратимых деформаций
• Образование сквозных трещин.

Предел огнестойкости элементов деревянного дома – 15-20 мин, стального каркаса ~ 30 мин.

Горючие строительные материалы подразделяются:

По распространению пламени по поверхности		По токсичности продуктов горения
Г1	Слабогорючие	Т1	Малоопасные.
Г2	Умеренногорючие  (органоминеральные материалы)	Т2	Умеренной опасности.
Г3	Нормальногорючие	Т3	Высокоопасные.
Г4	Сильногорючие (органические материалы)	Т4	Чрезвычайно опасные.

К негорючим относятся минеральные материалы: природные камни, бетоны и растворы на минеральных связующих, керамические и стеклянные материалы, металлы.

Материалы на основе органических, растительных компонентов являются нормально и сильно горючими. К ним относятся панели ДСП, ДВП, большинство синтетических пластмассовых материалов.

Слабогорючими и умеренногорючими являются некоторые органоминеральные материалы, которые не поддерживают горение: фибролит, арболит, древесина, пропитанная антипиренами. При действии открытого огня они тлеют, не дают открытого огня или обугливаются. После устранения источника огня тление прекращается.

Некоторые органические материалы при воздействии огня не дают открытого пламени, но спекаются, оплавляются и насыщают атмосферу целым рядом вредных для здоровья человека газов. Древесина и пенополистирол при горении выделяют два вида газов (СО – угарный газ, СО2 – углекислый газ), а пластмассы — фенол, оксид алюминия, серу и прочие вредные вещества.

Пеностекло — негорючий теплоизоляционный материал

Блоки из пеностекла изготавливаются из стеклянного порошка, прошедшего процесс спекания. Химический состав пеностекла идентичен составу классического стекла и включает в себя оксиды кремния, кальция, натрия, магния, алюминия.

Пеностекло

Пеностекло полностью негорючий материал. Оно не содержит окисляющихся или органических компонентов. При нагревании пеностекла до высоких температур оно лишь плавится (как обычное стекло) без выделения газов или паров.

Срок эксплуатации блоков из пеностекла с сохранением защитных характеристик более 100 лет.

Негорючие обои для стен

Огнестойким свойством обладают стекловолокнистые обои (стеклообои). Волокна изготавливают из кварцевого песка, соды, доломита и извести.

Стеклообои

Негорючие стеклообои предназначены для отделки всех типов зданий и обладают следующими свойствами:

• Обои экологически чистые.
• Удобны в работе.
• Не абсорбируют пену.
• Обои можно мыть.
• Материал из волокон отлично воспринимает усилия деформации (например от штукатурки).

Используя в швах особую самоклеющуюся ленту при покраске, можно полностью исключить видимость швов.

Стеклообои выпускаются как белые, так и цветные. Могут отличаться плотностью, прочностью, фактурой и рисунком.

Огнестойкие плиты из вермикулита для стен, кровли и дымоходов

Вермикулитовые плиты относятся к огнестойким материалам и выделяются следующими свойствами:

• Они химически нейтральны.
• Инертны и не имеют щелочных примесей.
• Не подвержены коррозии.
• Могут обрабатываться обычными красками и клеящими веществами.
• Не требуют при монтаже и эксплуатации никаких защитных мероприятий.
• В условиях пожара не выделяют токсичных и других вредных веществ.

Плиты из вермикулита

Подобные плиты изготавливаются методом горячего прессования из композиции на основе обожженного вспученного вермикулита, жидкого стекла и неорганических целевых добавок, что при пожаре обеспечивает высочайшую степень огнезащиты любых конструкций (в том числе металлических).

В процессе обжига вермикулит способен увеличивать свой объем в 10–15 раз. После охлаждения материал сохраняет приобретенную форму.

Область применения вермикулита:

• Защита от воздействия огня несущих металлических конструкций и воздуховодов с пределом огнестойкости 0,75-2,5 часа.
• Огнезащита деревянных, в том числе несущих строительных конструкций с пределом огнестойкости 0,75-2,5 часа.
• Повышение предела огнестойкости металлических воздуховодов, шахт, кожухов, гильз, кабелепроводов, противопожарных преград.
• Используется при изготовлении огнезащитных дверей, клапанов, сейфов, перегородок и подвесных потолков
• Применяется для конструктивной термозащиты и огнезащиты дымоходов при монтаже каминов, печей и другого энергетического оборудования.

Группа огнезащитной эффективности, в зависимости от толщины вермикулита: 1 группа (не менее 150 мин) при толщине материала 48 — 50 мм; 2 группа (не менее 120 мин) при толщине материала 32-40 мм; 3 группа (не менее 60 мин) при толщине материала 20-25 мм.

Минераловатные огнезащитные изделия

Минераловатные волокна способны не плавясь выдерживать температуры свыше 1000°С. В процессе, при температурном воздействии свыше 250°С, связующие материала испаряются, а волокна из-за хаотического сцепления обеспечивают связанность и достаточную прочность, создавая защиту от огня.

Минераловатные огнезащитные изделия

Минераловатные огнезащитные материалы успешно применяются для изоляции каминных и печных труб, наружных стен, кровель, полов.

Стекломагниевые панели — универсальный огнестойкий отделочный материал

Стекломагниевый лист – это отделочный материал на основе стружки, хлорида магния и стекловолокна. Он гибок, прочен, огнеупорен и влагостоек.

Армирующая стеклосетка в составе позволяет стекломагниевому листу гнуться с радиусом кривизны до трех метров. Благодаря этому, материал удобно применять и на неровных поверхностях без риска перелома листа.

Стекломагниевые панели

Данный огнестойкий материал экологически чистый. Даже при нагревании он не выделяет токсических веществ.

Антипирены для повышения огнестойкости

Антипирены – это специальные вещества, повышающие огнестойкость изначально горючих материалов.

Основные требования, предъявляемые антипиренам:

• Препятствование горению и тлению защищаемого материала.
• Не способность вызывать коррозии металлических частей.
• Способность действовать на протяжении длительного срока.
• Антипирены не должны повышать гигроскопичных свойств древесины.
• Безвредность для людей и животных.
• Составы не должны влиять на лакокрасочные покрытия, не создавать затруднений при механической обработке материала.

Одним из лучших антипиренов является аммоний фосфорнокислый двузамещенный (диаммоний фосфат). Он при нагревании выделяет окислы фосфора, покрывающие древесину защитной пленкой, и негорючий газ – аммиак. Диаммоний фосфат обычно применяется в смеси с сульфатом аммония.

Существует два вида огнезащитных составов, основой которых служат антипирены:

• Для глубокой огнезащитной пропитки пиломатериалов под давлением в промышленных автоклавных установках.
• Для поверхностной огнезащитной обработки. К такому виду относятся традиционные растворы, использующиеся на строительных площадках, в чердачных помещениях, на кровлях, стропильных системах. Способ несения в данном случае — малярными кистями, валиками, разбрызгиванием строительными краскопультами в два слоя со значительным периодом сушки между слоями.

Огнестойкая краска

Огнезащитная краска – смесь связующего, пигмента и наполнителя. Такие составы чаще готовятся с использованием калиевого жидкого (силикатного) стекла. Также входят в соответствующих пропорциях огнестойкие наполнители, белила, цветной пигмент, калиевое жидкое стекло и специальные добавки. В качестве наполнителя чаще всего используется молотый вермикулит, перлит, тальк, волокна каолиновой ваты, распушенного асбеста.

Огнестойкая краска способна к самопроизвольному затвердению, а образующаяся пленка может служить как для огнезащиты, так и для декоративных целей.

Огнестойкие краски на жидком стекле применяют для внутренних отделочных работ и для повышения огнестойкости деревянных конструкций из ДВП (древесно-волокнистая плита) и ДСП (древесно-стружечная плита).
Органосиликатные композиции можно использовать для покраски элементов экстерьера, металлических конструкций.

Огнезащитные пасты и штукатурки

Огнезащита строительных конструкций может осуществляться обмазкой, или механическим набрызгом (напылением) огнезащитными пастами и штукатурками.

Толщина слоя огнезащитных паст обычно не превышает 0,5 – 1 см, штукатурок – 2-4 см.

Огнезащитная штукатурка

Основное отличие огнезащитных паст и штукатурок от обычных цементно-песчаных шпатлевок и растворных штукатурных смесей – это отсутствие в качестве связующего портландцемента и заполнителя в виде кварцевого песка.

Портландцемент при твердении наряду с гидросиликатами, гидроалюминатами и гидроферритами выделяет гидроксид кальция (Са(ОН)2), который при действии температур свыше 550°С разлагается по реакции: Са(ОН)2 – СаО + Н2О. При тушении пожара водой идет обратная реакция, при этом продукт гидратации увеличивается в объеме в 2 раза. Простыми словами — гашеная известь «рвет» поверхностный слой, образуются трещины, которые способствуют проникновению огня внутрь конструкции. Составы с использованием кварцевого песка также не огнестойки.

Огнезащитные пасты и штукатурные растворы готовят на основе жидкого стекла, строительного гипса, глиноземистого цемента, пуццолановых цементов. В качестве заполнителя используется вермикулит, перлит, диатомит, трепел, вулканическая пемза, вулканический туф, трасс, мелкофракционный керамзит, шунгизит, некоторые молотые металлургические шлаки, золы ТЭЦ.

Подведем итог, и выделим основные приемы повышения огнестойкости строительных конструкций:

• Пропитка материалов антипиренами.
• Покрытие поверхности огнезащитными красками (толщиной до 200 мкм).
• Обмазка огнезащитными пастами (огнестойкой мастикой и герметиками) толщиной до 2 см.
• Покрытие поверхности огнезащитными штукатурными растворами (толщиной 2 см).
• Использование огнестойких стеклообоев.
• Защита конструкции жесткими экранами – огнестойкими листами, плитами, панелями.

виды, группы, требования и порядок хранения

Все окружающие нас вещества и материалы можно разделить по способности к воспламенению на две группы: горючие и негорючие. Обе группы широко используются при возведении зданий, создании коммуникаций, в качестве топлива и сырья для выпуска различных товаров. Согласно Техническому регламенту, горючее вещество или материал – это состав, который способен самовоспламеняться при контакте с пламенем и гореть после его удаления.

Содержание:

Виды горючих веществ
Группы горючести
Нормативные требования к горючим веществам
Порядок хранения горючих веществ

В качестве горючих могут выступать вещества как естественного, так и искусственного происхождения, в том числе и комбинированные составы. Все горючие вещества и материалы делят на несколько типов.

Виды горючих веществ

В первую группу горючих веществ входят твердые материалы, которые могут иметь искусственное или естественное происхождение. Чаще всего это органические вещества, в состав которых входят хлор, фтор, кремний. К твердым горючим материалам относятся и некоторые виды щелочных и щелочноземельных металлов. При расчете систем обеспечения пожарной безопасности и вентиляционных шахт необходимо учитывать, что часто твердые горючие вещества в измельченном виде становятся взрывоопасными.

В группу твердых горючих веществ входят:
1. Различные сорта древесины в виде досок, бруса, опилок, дров, щепок.
2. Твердые составы, изготовленные на основе целлюлозы. Это фанерные листы и ДСП, бумага, картон.
3. Отходы переработки деревьев: сучки, щепки, кора.
4. Сухая трава, сено, хвойные иголки, опавшие листья.
5. Сырье для производства крупы.
6. Текстиль и ткани из натуральных материалов, шерстяные и хлопковые изделия, вещи из льна.
7. Синтетика и ткани с добавлением полимерных составов.
8. Уголь и торф.
9. Пластмассовые и пластиковые изделия, изготовленные на основе нефти.
10. Растительные смолы и парафин.
11. Резиновые и кожаные вещи.
12. Металлы с высокой степенью активности – алюминий, калий, натрий и их сплавы.
13. Соединения и сплавы серы, фосфора, кремния, селена.
14. Пыль и опилки, полученные путем измельчения горючих веществ.

Пожары твердых горючих веществ и материалов классифицируются по способности материала к тлению. В первую группу входят древесина, бумага, ткань и другие материалы, способные поддерживать тление. Другая категория включает в себя такие материалы, как пластмасса и каучук.

Вторая группа представлена горючими веществами в жидком виде. Наиболее легковоспламеняющимися являются различные виды топлива.

К жидким горючим составам относятся:

1. Нефть и ее составные части.

2. Производные нефти, такие как бензин, керосин, мазут, смазочные масла для механизмов.

3. Лаки и краски, изготовленные из растворителей органического происхождения.

4. Этиловый, изопропиловый, метиловый и другие спирты.

5. Обезжиривающие жидкости и растворители – толуол, ацетон, уайт-спирит и другие. Эти вещества опасны еще и тем, что способны испаряться. При этом в воздухе достигается концентрация вещества, способна спровоцировать взрыв или пожар.

Третью группу горючих веществ составляют газы, в том числе:

1. Газы, находящиеся в природных месторождениях – сланцевый, рудничный газы, соединения метана, водорода и сероводорода.

2. Смесь газов, используемая для подачи в жилые дома.

3. Пропан, изобутан, бутан и другие газы.

Как в случае с твердыми горючими составами, которые сохраняют способность самовоспламеняться даже в измельченном виде, жидкие и газообразные смеси представляют опасность в виде испарений. Многие жидкости и газы в сочетании с кислородом образуют опасную смесь. По этой причине те склады, в которых они хранятся, относят к категории «А». В случае создания опасной концентрации воспламеняющегося вещества, достаточно всего одной искры для начала возгорания.

Группы горючести

Все материалы можно разделить на три группы в соответствии с нормами ФЗ-123:

1. Негорючие. К этой группе относятся составы, которые не способны гореть в присутствии кислорода.

2. Трудногорючие. Материалы этой группы воспламеняются только при наличии вблизи открытого пламени или под действием сильного продолжительного нагрева.

3. Горючие. В свою очередь делятся на легковоспламеняющиеся и особо опасные. Легковоспламеняющиеся – это горючие вещества и материалы, загорающиеся при кратком и непродолжительном контакте с огнем.

Данная классификация относится ко всем веществам, за исключением тканей, кожаных и строительных материалов. Чтобы определить степень горючести, проводятся испытания, регламентированные нормами пожарной безопасности.

Статьей 13 Федерального Закона №123 предусмотрена классификация материалов из ткани и строительных составов по группам горючести:

1.  Негорючие (условное обозначение НГ).

2. Слабогорючие (Г1). При возгорании таких веществ выделяются газы с температурой не более 135 °С. Повреждение самого материала в результате горения не превышает 65%, при этом масса уменьшается не более чем на 20 %. Если удалить источник огня, материал перестает гореть.

3. Умеренногорючие (Г2). При горении температура газов составляет до 235 °С, повреждения затрагивают 85 % исходного объема. В результате испытаний масса образца становится меньше на 50%. После удаления источника пламени умеренногорючее вещество способно поддерживать горение в течение до 30 секунд.

4. Нормальногорючие (Г3). Температура дымовых газов составляет до 450 °С, степень повреждения и уменьшение массы аналогичны группе Г2. При этом вещество в отсутствии источника огня может поддерживать горение до 300 секунд.

5. Сильногорючие (Г4). Такие составы выделяют при горении газы с температурой свыше 450 °С. Степень повреждения превышает 85 % площади материала, масса сокращается более чем на 50 %. Продолжительность горения после удаления пламени составляет более 300 секунд.

Помимо степени горючести в характеристике вещества указывается еще и состояние. Например, в самостоятельные группы выделяют горючесмазочные материалы, легковоспламеняющиеся жидкости и твердые составы, горючие и взрывоопасные газы.

Нормативные требования к горючим веществам

Учитывая, что спектр использования горючих веществ достаточно широк, а неправильное обращение с ними может привести к серьезным последствиям, разработан ряд законов и нормативных положений, регулирующих правила обращения с опасными составами:

1. Федеральный закон №116-ФЗ, который регулирует правила соблюдения требований безопасности на производственных объектах.

2. Своды правил 231.1311500.2015 и 156.13130.2014, устанавливающие правила соблюдения пожарной безопасности при проектировке и устройстве нефтегазовых месторождений, складов ГСМ и АЗС.

3. Лесной кодекс РФ также содержит правила соблюдения пожарной безопасности при нахождении в лесу. Методика и способы защиты лесных массивов от возгорания описаны в ГОСТ Р 57972-2017.

4. Правила хранения дерева и бревен на складе регулирует Свод правил 114.13330.2016. Он также устанавливает требования, которые должны выполняться при обработке дерева и заготовке пиломатериалов.

5. Порядок применения горючих веществ, используемых в строительстве, включая составы, предназначенные для отделки зданий 1-3 степени огнестойкости, изложен в СНиП 21-01-97.

6. Способы и порядок определения характеристик, касающихся взрывопожарной опасности веществ, указаны в ГОСТ 12.1.044-89.

7. О порядке проведения испытаний по определению огнестойкости различных строительных элементов, включая горючие вещества, используемые при укладке крыши, перекрытий, ограждающих и опорных конструкций, информирует ГОСТ 30247.1-94.

8. Правила и методику проведения испытаний веществ для установления группы горючести определяет ГОСТ 30244-94, а способы проведения тех же действий по группам распространения огня изложены в ГОСТ Р 51032-97.

9. Правила пожарной безопасности на судах регламентируют вопросы выполнения противопожарных норм при различных работах и транспортировке огнеопасных грузов.

10. Для предприятий энергетического сектора издан РД 34.03.307-87. В этом акте изложены требования безопасности при проведении работ с огнем и использовании в качестве топлива воспламеняющихся составов, находящихся в различных состояниях.

Основным документом, регламентирующим нормы пожарной безопасности на охраняемых объектах, являются Правила ППР в РФ.

Порядок хранения горючих веществ

Для каждого предприятия и вида используемых и хранящихся на нем веществ и материалов применяется свой нормативный акт, учитывающий специфику организации. Существует заметная разница между складом готовой продукции деревообработки и нефтебазой, между предприятием химической промышленности и танкером. Характер используемого материала, особенности применяемых технологий и порядок хранения веществ обуславливает разницу подхода к обеспечению норм ПБ.

Вместе с тем можно выделить группу требований пожарной безопасности, которые в одинаковой степени применимы во всех областях хозяйственной деятельности:

1. Оснащение системы пожарной безопасности объекта различными техническими средствами ликвидации пожаров и системами оповещения для раннего обнаружения очага возгорания.

2. Организация хранения, переработки и использования взрывопожароопасных веществ за пределами специально предназначенных для этого объектов. Вне зависимости от состояния все материалы, представляющие опасность, должны располагаться на специальных площадках или складах.

3. Объемы хранящихся веществ должны быть ограничены. В каком бы состоянии ни находился материал, он должен быть распределен по объектам хранения партиями, не превышающими предельно допустимые нормы.

4. Выполнение норм по обеспечению охраняемых объектов пожарной инфраструктурой, включая водоемы, системы водоводов, гидранты, краны. Для бесперебойного снабжения водой предприятие должно оснащаться как внутренним, так и наружным контуром противопожарного водоснабжения. Между отдельными объектами организации должны располагаться противопожарные разрывы.

Добавлено: 21.05.2020

Негорючие строительные материалы

Для строительства гражданских и промышленных объектов используются различные материалы. Одни из них воспламеняемы, могут тлеть, выделяют токсичные вещества, распространяют огонь – это горючие материалы. Они стандартизированы ГОСТ, СНиП и другими документами. Другая группа – строительные негорючие материалы. Они не возгораются, не тлеют, не распространяют огонь. Такая продукция позволяет сформировать высокую противопожарную безопасность на объекте, она рекомендована к использованию в зданиях и сооружениях, характеризующихся высокими рисками возгораний, и даже взрывов.

Разновидности

Негорючие строительные материалы классифицируют по нескольким критериям. По назначению различают:

• изоляторы;
• для утепления;
• отделочные негорючие материалы для стен, для пола, для потолка.

Кроме этого продукты отличается друг от друга по способу отдачи тепла:

• не пропускающие температуры, благодаря физико-химическим свойствам;
• материалы, отражающие тепло.

По форме выпуска:

• листовые;
• панели;
• рулонные.

По месту использования:

• для внутренней отделки;
• для монтажа снаружи зданий и сооружений.

Важно! Кроме основных противопожарных свойств огнеупорная продукция может иметь дополнительные параметры. Например, влагостойкость разрешает использовать ее на кухне, бане или бассейне. Высокие показатели звукопоглощения разрешают использовать материал для изоляции музыкальных студий, кинотеатров и прочих объектов.

Пожаробезопасные огнезащитные панели «Гипсоакрил»

Определение

Негорючие материалы — это продукция, которая под воздействием пламени, искр, высоких температур, электротока, химических реакций не воспламеняются, не тлеют, не распространяют огонь, не выделяют дыма. Различают природные и искусственные материалы. Кроме противопожарных качеств для строительных материалов важны и другие параметры:

• деформация при намокании;
• деформация при нагревании;
• проводимость тепла;
• степень поглощения влаги;
• прочность на сгибание в сухом и мокром состоянии;
• плотность;
• прочность;
• прочность на разрыв;
• удельная вязкость.

Дополнительные качества обуславливают возможность применения для тех или иных целей.

Рулонные огнеупорные материалы

Сфера применения:

• для обустройства кровли, например, натуральная черепица;
• для финишной отделки стен и потолков, перегородок и перекрытий;
• для обустройства в помещении каминов, печек, котлов, буржуек, электропечей, плит, включая печные дымоходы, топочные каналы и другие коммуникации системы отопления;
• для облицовки фасадов.

На заметку! Поскольку гражданские и промышленные объекты предполагают присутствие людей, то к НГ предъявляются требования по экологической безопасности и соответствию санитарно-эпидемиологическим нормам.

Еще недавно НГ-материалы использовали для изоляции нагревательных объектов, но теперь в продаже представлены материалы, которые не только имеют огнеупорные свойства, но и эстетические качества. Они используются для отделки, и одновременно выполняют две функции. Так, есть стеновые панели с лицевой поверхностью под бамбук, обои с металлизированным покрытием и другие.

Термоизол

Тканевые НГ

Негорючие ткани широко используется в строительстве, они производятся из таких видов сырья:

• Полиэфиры. Нити синтезируются из различных полиэфиров и фосфорных соединений. Плетение – любое: от жоккарда до бархата. Ткани характеризуются негорючестью, прочностью, стойкостью к ультрафиолетовому и инфракрасному излучению, безопасностью для здоровья человека. При прямом воздействии огня уменьшается в размерах, но не выделяет токсинов.
• Углерод. Это материалы, полученные путем синтеза. Они состоят только из углерода, и характеризуются высокой огнестойкостью. Для примера, из таких материалов изготавливают нити электрических ламп. Кроме этого, эти НГ стойки к химикатам, растяжению, деформациям и температурам выше +300 градусов С.
• Кремнезем. Аналогичен тканям из кварца. Стойка к температурам, временно способна выдерживать до + 2000 градусов С. Экологически безопасная ткань, из нее изготавливают даже фильтры.
• Кварц. Из минерала вытягивают волокна при высоких температурах. Внешне материал напоминает стеклоткань, но выдерживает нагревание более +1300 градусов С, при этом свойства не изменяются. Ткани использовались для изготовления скафандров для советских космонавтов.
• Арамид. Это полимерный продукт. Пластик имеет поперечную и продольную прошивку. Производится по разным технологиям, в зависимости от конкретной методики обладает различными характеристиками. Плетение ткани может быть различным. Продукция выдерживает температуры до +370 градусов С, и очень прочна. Список арамидных материалов постоянно расширяется.
• Асбест. Эта группа производится из тонких волокон природных силикатов. Она выдерживает нагревание до температуры до +500 градусов С, обладает хорошими изоляционными параметрами. Но асбест не безопасен для здоровья человека, поэтому его не стоит использовать, как негорючий материал для отделки стен в жилом доме или офисе, и других внутренних работ. Он хорош для наружной облицовки и для обшивки  специальных помещений, например, котельных, гаражей, ангаров, беседок, электрощитовых и прочих объектов.

Следует понимать! В продаже представлены ткани, которые не горят вследствие обработки специальными антипиреновыми составами. Эти пропитки подавляют горение и широко используются в противопожарных целях. Цена таких НГ-тканей невысока, поэтому они используются широко. Но они сохраняют свои свойства на протяжении определенного времени, преимущественно – это 1 год. По истечении – потребуется проводить повторную обработку.

Универсальный огнестойкий НГ

Листовые и плитные НГ-материалы

Листовыми и плитными могут быть изоляторы, утеплители, негорючие панели для внутренней отделки и другие типы стройматериалов. На сегодняшний деть перечень такой продукции имеет тысячи позиций. Вот наиболее популярные НГ-материалы, выпускаемые в плитах и листами:

• Плиты цементно-стружечные. Этот НГ-материал используется для сооружения каркаса зданий, выравнивания полов, строительства перегородок и других целей. Прекрасно распиливаются, стойки не только к температурам и огню, но и влаге.
• Декоративные панели для стен FIREPROTEC YPL. Экологически безопасные панели, созданные на основе гипсостружечной плиты, могут быть использованы даже в детских дошкольных учреждениях. Они характеризуются высокими противопожарными и эстетическими параметрами.
• Отбойная доска. Это негорючая панель, сверху покрытая HPL, который относится к группе трудно горючих. Торцы панелей так же защищены. Доска имеет высокие эстетические параметры, включая текстуры ценных пород древесины. Она гигиенична, огнестойка, влагостойка, экологична. Ее можно устанавливать в ДОУ, на спортивных объектах, в общественных местах.
• ПВТН. Эти вермикулитовые плиты могут использоваться на горячих производствах, например, в металлургическом цехе. Кроме основных свойств, они влагостойки и обладают низкой теплопроводимостью. Их применяют для обустройства кабельных трасс, защищают банки и архивы от пожаров.
• Огнестойкий ГВЛ. Это всем знакомый гипсокартон, но имеющий огнеупорный свойства. Он сдерживает огонь на протяжении получаса. Эти листы имеют серый цвет, легко поддаются обработке.
• Фибролитовые плиты. Это продукт, изготовленный по технологии прессования из древесных волокон. В него добавляется цемент и специальный вяжущий состав, который делает плиты негорючими и стойкими к биологическим факторам. Плиты имеют двух или трехслойную структуру. Он достаточно легко разделывается, создает хорошую акустику, крепится к конструкциям саморезами.
• СКЛ-панели. Они изготовлены из силикатно-кальциевого сырья. Они легки и прочны, экологически безопасны. СКЛ применяются для отделки любых помещений, включая бани и бассейны. Им характерна пластичность, они выдерживают большие нагрузки на изгиб.
• Листы гипсоволокнистые. НГ-материал изготавливается из целлюлозной макулатуры посредством прессования в полусухом состоянии. Он имеет высокие технические и эксплуатационные свойства: прочность, влагостойкость, способность выдерживать серьезные нагрузки, небольшую стоимость. Им облицовывают стены, изготавливают подвесные потолки, выравнивают полы.
• Плита ориентировано-стружечная. Она производится из стружек и клейкой смолы посредством прессования под высоким давлением. Толщина варьируется от 6 мм до 3 сантиметров. ОСП прочны, по этому показателю они в 3 раза превышают МДФ и ДСП. При таких показателях НГ-материал очень гибок, поэтому его часто используют для облицовки эркеров, мансард, веранд и беседок. ОПС высоко востребована в загородном малоэтажном строительстве.

Пример установки противопожарных плит перед монтажом печи

Основные требования к НГ-материалам

Для чего бы ни приобретался НГ-материал – для подвесной потолочной конструкции, для обивки мебели или входной двери, для утепления дачи, для стеновой облицовки или для изоляции печи в бане, он должен соответствовать таким требованиям:

• эффективно предотвращать возгорания любой природы;
• для помещений, где находятся люди, выбирают экологически безопасные продукты;
• во влажных помещениях используются влагостойкие НГ-материалы.

Неполный перечень НГ-материалов можно найти в ГОСТ30244.94 и в СНиП21.01.97.

Огнебазальт

Резюмируем

Список негорючих строительных материалов постоянно увеличивается, поскольку потребность в них высока в связи с увеличением количества пожаров. Современные НГ разрабатываются на базе инновационных технологий. Но перед тем как купить НГ-материал, обязательно ознакомьтесь с его сертификатом, чтобы использовать его максимально эффективно.

Видео:

Негорючие материалы и вещества: виды, классификация, применение

Для пожарной безопасности веществ и материалов решающее значение играют свойства горючести. В этом отношении все известные составы делятся на горючие и негорючие. Этими терминами определяется их способность к воспламенению. Исходя из этого качества материалов, можно заранее просчитать оптимальный вариант противопожарной защиты сооружения еще на стадии его проектирования. Какие материалы являются негорючими, а какие склонны к быстрому воспламенению, можно с большой точностью просчитать на предварительном этапе строительства.

Содержание:

Какие материалы относятся к негорючим?
Сфера применения
Классификация материалов
Виды веществ
Требования, предъявляемые к пожарной безопасности материалов

Какие материалы относятся к негорючим?

В группу негорючих материалов входят те, что в процессе воздействия на них открытого пламени сохраняют первоначальное состояние. При этом они не воспламеняются, не обугливаются, не тлеют и не способствуют распространению огня.

В качестве нормативного источника, классифицирующего вещества по степени пожарной опасности, выступает Технический регламент о требованиях ПБ от 2008 года. Основной материал по этому вопросу содержится в статье 12 этого документа. Дополнительная информация о взрывопожарной опасности содержится в ГОСТ 12.1.044-89.

В соответствии с этими нормативными актами группа горючести относится к параметрам, определяющим горение материалов в разных условиях. Следует отметить, что:

1. В категорию несгораемых веществ входят составы, не способные гореть в обычной среде.
2. Существуют группа веществ, относящихся к негорючим, которая при контакте с воздухом или водой становится взрывопожароопасной. В эту группу входят и составы, обладающие химическими свойствами мощных окислителей. Для точного определения свойств материалов и оценки их огнестойкости необходимо выяснить их состав, какими характеристиками обладают вещества, из которых они состоят.

В ходе проведения сертификационных мероприятий и экспертизы точно устанавливаются рабочие и химические свойства испытуемых веществ. Полученные результаты берутся за основу при разработке ГОСТов, технических условий работы предприятий, выдаче сертификата, разработке противопожарных мероприятий на объекте.

Сфера применения

Основная цель выяснения степени горючести веществ лежит в практической области. Результаты этой деятельности, как правило, используются в строительной отрасли и благоустройстве. Комбинированное применение горючих и негорючих веществ позволит обеспечить высокую противопожарную безопасность в сочетании с умеренной величиной производственных затрат.

Применяемые в строительной отрасли материалы позволяют сделать безопасной эксплуатацию зданий после завершения возведения. Негорючие материалы для бани позволяют снизить опасность возгорания до приемлемых значений. В качестве примера можно привести активное применение в строительстве пустотелых материалов.

Особенно часто в этом качестве используется кирпич с пустотами внутри конструкции. Кроме того, он применяется как негорючий материал для печей в малоэтажных конструкциях. Следует помнить, что места контактов дымоходов и печей, состыкованных с горючими конструкциями, необходимо изолировать с помощью огнезащитных составов: мастики, штукатурки, герметика.

Негорючий материал для дымохода должен обязательно изолироваться в местах стыка с воспламеняющимися элементами. В строительной области опасные материалы активно меняются на составы, отличающиеся стабильностью и устойчивостью к огню. Традиционная деревянная конструкция пола практически полностью вытеснена обычной стяжкой в сочетании с напольной керамикой или негорючим линолеумом. Негорючие материалы для отделки стен и потолков широко применяются как при малоэтажном строительстве, так и в многоквартирных домах.

Последовательно вытесняются из строительной отрасли материалы на основе дерева и деревянной стружки. Обычно эти материалы меняются на блочные элементы, например, туфоблоки или пенобетонные изделия. В качестве отделочных панелей, как внутренних, так и внешних, используется негорючий листовой материал.

Для утепления стен, потолков, перекрытий применяется рулонный и листовой материал на основе базальта и других минеральных волокнистых составов. Эти изделия отличаются высокой пожарной безопасностью и используются:

• для утепления технических проемов, предназначенных для окон и дверей;
• для обеспечения теплоизоляции крайних этажей, кровельных конструкций, пола помещения;
• для утепления верхних надстроек и мансардных этажей;
• с целью обеспечения теплоизоляции трубопроводов различного назначения, включая водоводы, газоводы, систему вывода сточных вод, в качестве теплосберегающих элементов используются цилиндрические конструкции или рулонные образцы;
• волокнистые минеральные составы применяются и для звукоизоляции в помещениях различного назначения.

Высокой степенью пожарной безопасности обладают и различные металлические конструкции. В это число входят:

1. Чугун и сталь, применяемые для создания трубных изделий, промышленного и строительного оборудования, фасонных изделий для трубопроводов. Из этих металлов отливают корпуса для станков и техники различного назначения, используют их для производства инженерного оборудования

2. Обычная сталь активно используется для производства арматуры для строительных фасонных изделий. Из стали создаются элементы опорных конструкций для сооружений различного назначения.

3. Медь, алюминий и различные сплавы на их основе применяются в качестве токопроводящих материалов в сфере энергетики.

Классификация материалов

Основным документом, определяющим методики классификации материалов по классам горючести, является ГОСТ 30244-94. В этом нормативном акте изложены методики испытания материалов и выделены две группы:

• негорючие «НГ»;
• горючие «Г».

В группу негорючих входят составы, выдерживающие испытания, заключающиеся в следующем:

• сокращение массы проверяемого вещества – не более чем на 50 %;
• температура должна подняться не более чем на 50 %;
• время стабильного горения открытым огнем – до 10 секунд.

Все виды материалов, участвовавших в испытаниях и не прошедших даже по одному из критериев, относят к группе горючих. Различаются по огнестойкости и строительные объекты. Среди этой категории можно выделить два типа застройки:

1. Все детали конструкции созданы из негорючих составов. Основные несущие элементы имеют предельную степень огнестойкости, позволяющую выдерживать до 2 часов воздействия открытого пламени.
2. Отличие второй категории заключается в использовании металлических конструкций, не обработанных огнезащитой. Металлические элементы должны применяться при создании ажурных элементов ферм, балок и других образцов в области крыши здания. В этом случае предел огнестойкости составит 1,5 часа.

Объекты, соответствующие вышеуказанным требованиям огнестойкости в наибольшей степени, отвечают нормам противопожарной безопасности. В качестве дополнительной классификации негорючих составов, применяемых при строительстве, реконструкции и ремонте сооружений, используется несколько видов деления.

В зависимости от вида выпускаемой продукции вещества делятся на:

• выпускаемые в форме рулона, плитки, технологического листа;
• в виде сыпучего вещества;
• в форме жестких элементов, например, металлических ферм или железобетонных плит.

В зависимости от назначения изделия:

• отделочные декоративные материалы, например, плитка различного назначения или стеновые панели;
• строительные конструкции, выпускаемые в готовом виде, например, плиты, кирпич, перекрытия;
• сыпучие материалы различного назначения, теплоизоляционные и звукоизоляционные формовые изделия.

Виды веществ

Принято различать три основных вида негорючих веществ различного происхождения. К первому виду относятся твердые материалы, представленные в различных конструктивных и агрегатных состояниях. Это могут быть и сыпучие вещества, и конструкции, и отдельные штучные изделия.

В это число входят:

• различные образцы горных пород, как скальные, так и более мягкие, включая известняк, доломит, мрамор;
• бетонные и железобетонные изделия;
• сыпучие породы, включая гравий, песок, щебень;
• связующие вещества – мел, глина, цемент, гипс, известка, штукатурки, растворы;
• чугунные и стальные изделия различного вида и конструкции – уголки, швеллеры, балки;
• цветные металлы, включая бронзу, медь, латунь, алюминиевые сплавы;
• минеральные волокна, например, базальт;
• различные виды текстильных материалов, включая асбестовую ткань, базальтовое волокно;
• обычное и огнестойкое стекло.

Жидкие вещества:

• пенообразователи и моющие вещества;
• все виды и состояния воды, начиная от источника питья и заканчивая применением в качестве теплоносителя;
• синтетические жидкости, не способные гореть;
• кислоты, щелочи, соли, находящиеся в виде водного раствора.

Газообразные вещества:

• углекислый газ;
• азот;
• хладон;
• аргон.

Требования, предъявляемые к пожарной безопасности материалов

Современная нормативная база не ограничивается одним документом, регламентирующим пожарную безопасность веществ и материалов. В перечень основных документов входят:
1. ГОСТ 30244-94 содержит информацию о порядке испытаний строительных материалов, подверженных возгоранию. Нормы документа не распространяются на лакокрасочные изделия, гранулы, сыпучие вещества, растворы, применяемые в строительстве.
2. ГОСТ 4640-2011 регламентирует условия для выработки минеральной ваты из пород различного происхождения, шлаковых отходов металлургии, силикатных материалов. Главной областью применения волокон является строительство.
3. НПБ 244-97 содержит нормы, касающиеся отделочных и облицовочных материалов, гидроизоляции, кровельных образцов, напольных покрытий.
4. ГОСТ 32313-2011 регламентирует качественное состояние изделий различной формы из минеральной ваты, выполненных в форме плит, матов, цилиндров с использованием металла и без его применения. Используются в промышленности и строительстве для придания термоизоляционных свойств.
5. ГОСТ 21880-2011 определяет технические условия выпуска матов, используемых для теплоизоляции сооружений ЖКХ и промышленности. Изделия выпускаются с помощью прошивной технологии.
6. ГОСТ 32603-2012 регламентирует выпуск металлических панелей с использованием утеплителя на основе минеральной ваты.
7. ГОСТ 32314-2012 содержит информацию о продукции, изготовленной на основе минеральной ваты. Сферой применения изделий является строительная отрасль.

Нормы, содержащиеся в этих нормативных актах, не ограничивают требования к материалам одной огнестойкостью. В документах содержатся и другие характеристики составов, применяемых в производственной сфере:

• устойчивость к различным деформациям после нагрева или воздействия воды;
• влагостойкость и гигроскопичность;
• теплопроводные качества;
• способность выдерживать механические нагрузки, включая разрыв и изгиб;
• удельная вязкость вещества.

Негорючие вещества и материалы в холодном состоянии демонстрируют совершенно иные качества, чем под воздействием открытого пламени. Важно установить пригодность той или иной конструкции для использования в качестве надежного звена, способного выдержать расчетные нагрузки, включая воздействие открытого пламени.

Добавлено: 19.05.2020

Огнеупорные материалы для стен вокруг печей: виды и применение

Языки пламени в печи или камине делают дом уютнее, придают своеобразие и шарм. С другой стороны они повышают вероятность пожара. Велика эта опасность в деревянных домах, так распространённых в Российской Федерации. Избежать беды помогают огнеупорные материалы для стен, пола и потолка вокруг печей.

Когда необходимо создание противопожарных стен

Требования противопожарной безопасности при устройстве печей и каминов излагаются в ряде ГОСТов и СНиПов. В обобщённом виде они изложены в «Своде правил» — СП 7.13130 «Отопление, вентиляция и кондиционирование», утверждённых Приказом №116 от 21.02.2013г. по Министерству чрезвычайных ситуаций России. Требования СП сводятся к соблюдению температур, допускаемых на поверхностях отопительного прибора, и установлению расстояний между нагретыми поверхностями печей и сгораемыми конструкциями. Иллюстрацией этих требований служит приводимый плакат

При вынужденном сокращении указанных размеров противопожарных отступок и разделок, необходимо применение негорючих материалов для отделки стен. Учитывая высокие декоративные качества современных негорючих отделочных материалов, применение их оправдано не только для предотвращения возгораний, но и в дизайнерских проектах интерьеров в целом.

Сфера использования

Сфера использование огнеупорных материалов несколько шире негорючих материалов для отделки стен под котёл, печь или камин.  Она включает в себя и материалы, используемые для устройства и декоративного оформления самих нагревательных приборов. Для кладки внутренних поверхностей печных и каминных топок применяется огнеупорный кирпич. В дверках печек и защитных экранах каминов утраивают вставки из огнестойкого стекла. Наружная отделка отопительных приборов – это не только огнеупорная штукатурка для печи, но и изразцы, и клинкер, используемые как облицовочный материал

Виды стеновой негорючей продукции

К негорючей стеновой продукции относят термостойкие штукатурки и растворы, предназначенные для укладки термостойкой керамической плитки:

• терракотовой;
• майолики;
• клинкерной плитки;
• шамотной плитки.

Рецептур штукатурки и раствора для кладки керамики множество.

Совет! Любителю, отделывающему первую печь, проще приобрести готовую смесь для оштукатуривания либо кладки плитки. Ещё проще, хотя и дороже, доверить дело профессионалам!

Пример камина с топкой закрытой остеклённой дверкой. Наличие остеклённых дверок с одной стороны предохраняет интерьер от загрязнения продуктами сгорания, с другой – позволяет любоваться огнём.

Совет! Стёкла необходимо мыть после каждой топки. Без этого они закоптятся и быстро потеряют прозрачность. Делать это можно специальными моющими составами для каминных стёкол, а в их отсутствие –порошковым средством для мытья посуды. Стекло в дверках закалённое. Порошковое моющее средство его не повредит.

СКЛ изделия

СКЛ – силикатно-кальциевый лист – экологически чистый материал. Не содержит вредных веществ и канцерогенов. Сохраняет механические свойства – прочность и твёрдость при нагревании. Содержит:

• бумажной массы — 10%;
• порошка кварца 45%;
• цемента – 40%;
• добавки, повышающие механические свойства материала – 5%.

На лицевую сторону СК листа наносится декоративный слой с ультрафиолетовой покраской. Уровни огне- и влагостойкости, допускают применение СКЛ как во внешней отделке зданий, так и во внутренней. Хорош этот материал при отделке помещений с повышенной влажностью – бытовых комнат, бань, ванных. Способность противостоять огню позволяет применять СКЛ для отделки стен и потолка помещений вблизи горячих поверхностей печи и камина.

СМЛ изделия

СМЛ – стекломагниевый лист  — сравнительно новый материал, обладающий прочностью, гибкостью, влаго- и термостойкостью.  В его состав входит:

• оксида магния – 40%;
• хлорида магния – 35%;
• древесной стружки мелкой фракции – 15%;
• экструдированного перлита – 5%;
• добавок – 4%
• стеклоткани – 1%.

СМЛ не оказывает вредного влияния на организм человека, поэтому используется во внутренней отделке помещений. Высокая – до 1000°С огнестойкость позволяет применять его в качестве пожаробезопасных панелей для внутренней отделки стен вблизи источников нагрева и открытого огня.

ГКЛО изделия

ГКЛО – гипсокартонный лист огнестойкий. Согласно ГОСТ 32614-2012, разработанному совместно с фирмой Кнауф, и введённому в действие на территории Российской Федерации в 2015г., этот материала обозначается буквой F – «огнестойкие плиты». Его огнестойкость должна составлять не менее 20 минут при воздействии открытого огня.

Термостойкость ГКЛО достигается введением в гипс специальных добавок, повышающих стойкость материала к высоким температурам и препятствующих задымлению при пожаре. Для облегчения распознавания, поверхность ГКЛО окрашивают в светло-розовый цвет, а маркировка выполняется красным цветом. Кнауф Файерборд – самое огнестойкое изделие фирмы Кнауф – имеет дополнительный усиливающий слой из стеклохолста. Применяется в качестве пожаростойкой облицовки стен и потолка.

Огнеупорные потолки

В случае пожара горячий воздух и пламя перемещаются вверх к потолку помещения. Поэтому важно заранее предпринять необходимые меры к тому, чтобы загоревшийся потолок не стал источником дополнительных опасностей для людей, оказавшихся в зоне пожара. Негорючие потолки могут быть:

1. Окрашенными. Негорючесть здесь зависит от того, из какого материала выполнено межэтажное перекрытие. Бетон – хорошо! Окраска произведена силикатной либо силиконовой краской – ещё лучше! Бетон – не горит. Названные краски также не поддерживают горение.
2. Оклеенными обоями. С основой, на которую клеятся обои, как в п.1. Сами обои тоже можно выбрать жаропроными – на основе стеклотканей и металлических нитей.
3. Натяжными. Потолок выполненный из полиэстера, пропитанного антипиреновым составом, защищающим от воспламенения – относительно безопасен. Поливинилхлорид также считается термостойким, однако под действием прямого огня, воспламеняется и выделяет большое количество вредных для человека газов. Применять его следует с осторожностью.
4. Гипсокартонным. Чтобы считаться негорючим, такой потолок должен быть выполнен из ГКЛО и окрашен негорючей краской.
5. Подвесным. Такие потолки выполняются на негорючих металлических каркасах из СКЛ, СМЛ или металлических наборных элементов. Требование негорючести при этом соблюдается.

Производители и цены

Приобретая жаростойкие материалы для отделки стен возле печи, необходимо решать вопрос выбора производителей и цен. Желательно, чтобы производитель, приобретаемого материала, был известен, а цена –  близкой к общепринятой на момент приобретения. Примером такой популярности у строительного сообщества, может служить фирма Кнауф. Качество и ассортимент продукции, а также разумная ценовая политика, позволили ей занять 70% рынка гипсокартона в Российской Федерации.  Поскольку рыночная ситуация подвижна, бессмысленно называть конкретные цены по материалам. Они зависят от региона и положения дел в отрасли. Следует,однако, помнить народную мудрость: «Не гонялся бы ты, поп, за дешевизной!..»

Совет! Застройщику, не желающему переплачивать при закупках материалов, не следует перекладывать эту работу на прораба. Завышение цен и затрат в этом случае неизбежно!

Этапы работы по монтажу

Этапы и содержание работ по монтажу негорючих панелей, будь то СКЛ, СМЛ или ГКЛО не отличаются от монтажа гипсокартона. Требуемый инструмент и рабочие навыки – те же.

Важно!  Каркас под листовые материалы обязательно  должен быть металлическим! Использование деревянного каркаса недопустимо!

Советы по уходу

В домах с печным отоплением, поддержание печи и ограждений, защищающих сгораемые конструкции дома от перегрева в исправном состоянии — залог беспроблемного проживания его владельцев. С огнём не шутят, а в соблюдении противопожарных правил мелочей нет! Если сказано в них, что перед загрузочной дверкой печи нужен лист металла размером 500х700 мм,  он должен там быть!

Ежегодно, перед началом отопительного сезона, следует проверять состояние отопительных приборов дома. Необходимо посмотреть, не повредилась ли жаропрочная штукатурка печи, нет ли трещин в дымоходе, не отпали ли облицовочные плитки. Все выявленные дефекты должны устраняться своевременно.

Огнестойкие панели — отличная гарантия сохранности вашего имущества.

горючих материалов Википедия

Держатель образца для печи с вертикальным валом DIN4102, класс воспламеняемости B1

Горючий материал — это то, что может гореть (гореть) на воздухе. Горючие материалы — это горючие материалы , которые легко воспламеняются при температуре окружающей среды. Другими словами, горючий материал воспламеняется с некоторым усилием, а горючий материал сразу же загорается при воздействии пламени.

Степень воспламеняемости или горючести в воздухе в значительной степени зависит от летучести материала — это связано с его давлением паров, зависящим от его состава, которое зависит от температуры.Количество производимого пара может быть увеличено за счет увеличения площади поверхности материала, образующего туман или пыль. Возьмем, к примеру, дерево. Мелкодисперсная древесная пыль может взорваться и вызвать взрывную волну. Лист бумаги (сделанный из дерева) легко загорается. Тяжелый дубовый стол гораздо труднее воспламенить, хотя древесное волокно одинаково во всех трех материалах.

Здравый смысл (и научный консенсус до середины 1700-х годов), казалось бы, предполагает, что материал «исчезает» при сгорании, так как остается только пепел.Фактически, вес увеличивается, потому что горючий материал химически реагирует (или соединяется) с кислородом, который также имеет массу. Исходная масса горючего материала и масса кислорода, необходимого для сгорания, равна массе продуктов сгорания (золы, воды, двуокиси углерода и других газов). Антуан Лавуазье, один из пионеров этих ранних открытий, заявил, что Ничего не потеряно, ничего не создается, все трансформируется. , который позже будет известен как закон сохранения массы.Лавуазье использовал экспериментальный факт, что некоторые металлы набирали массу при сгорании, для подтверждения своих идей.

Определения []

Исторически легковоспламеняющиеся , легковоспламеняющиеся и горючие означали , способные гореть . ^[1] Слово «воспламеняющийся» пришло через французский язык от латинского implmāre = «поджигать», где латинский предлог «in-» ^[2] означает «в», как в «индоктринировать», а не «не», как в «невидимый» и «непригодный».

Слово «легковоспламеняющийся» может ошибочно считаться означающим «негорючий». ^[3] Неправильное использование слова «воспламеняющийся» представляет собой серьезную угрозу безопасности. Поэтому с 1950-х годов попытки выдвинуть использование слова «легковоспламеняющееся» вместо «воспламеняемого» были приняты лингвистами, и теперь это общепринятый стандарт в американском английском и британском английском языках. ^{[4] [5]} Антонимы «легковоспламеняющийся» или «легковоспламеняющийся» включают: негорючий , негорючий , негорючий , негорючий , негорючий и огнестойкий .

Легковоспламеняющиеся относятся к горючим материалам, которые легко воспламеняются и поэтому являются более опасными и более строго регулируемыми. Менее легко воспламеняющиеся, менее энергично горящие материалы: горючие . Например, в США легковоспламеняющиеся жидкости по определению имеют температуру вспышки ниже 100 ° F (38 ° C), тогда как горючие жидкости имеют температуру вспышки выше 100 ° F (38 ° C). Легковоспламеняющиеся твердые вещества — это твердые вещества, которые легко воспламеняются или могут вызвать или способствовать возгоранию из-за трения.Легко воспламеняющиеся твердые вещества — это порошкообразные, гранулированные или пастообразные вещества, которые легко воспламеняются при кратковременном контакте с источником возгорания, например горящей спичкой, и быстро распространяют пламя. ^[6] Технические определения различаются в зависимости от страны, поэтому Организация Объединенных Наций создала Согласованную на глобальном уровне систему классификации и маркировки химических веществ, которая определяет температуру вспышки легковоспламеняющихся жидкостей в диапазоне от 0 до 140 ° F (60 ° C) и горючих веществ. жидкости от 140 ° F (60 ° C) до 200 ° F (93 ° C). ^[6]

Воспламеняемость []

Воспламеняемость — это легкость, с которой горючее вещество может воспламениться, вызвав возгорание, возгорание или даже взрыв. Степень сложности, требуемая для возгорания вещества, определяется количественно с помощью испытаний на огнестойкость. На международном уровне существует множество протоколов испытаний для количественной оценки воспламеняемости. Достигнутые рейтинги используются в строительных нормах и правилах страхования, правилах пожарной безопасности и других нормативных актах, регулирующих использование строительных материалов, а также хранение и обращение с легковоспламеняющимися веществами внутри и снаружи конструкций, а также при наземных и воздушных перевозках.Например, изменение помещения путем изменения воспламеняемости содержимого требует, чтобы владелец здания подал заявку на разрешение на строительство, чтобы убедиться, что общая основа проекта противопожарной защиты объекта может учитывать это изменение.

Тестирование []

Для определения степени воспламеняемости может быть проведено испытание на огнестойкость. Стандарты испытаний, используемые для определения этого, но не ограничиваются следующим:

Воспламеняемость мебели []

Воспламеняемость мебели вызывает опасения, так как несчастные случаи из-за сигарет и свечей могут вызвать пожар в доме.В 1975 году в Калифорнии начали внедрять Технический бюллетень 117 (TB 117), который требовал, чтобы такие материалы, как полиуретановая пена, используемая для заполнения мебели, могли выдерживать небольшое открытое пламя, эквивалентное свече, в течение как минимум 12 секунд. ^[7] При производстве пенополиуретана производители мебели обычно применяют TB 117 с добавками галогенированных органических антипиренов. Ни в одном другом штате США не было подобных стандартов, но поскольку в Калифорнии такой большой рынок, производители соответствуют ТБ 117 в продуктах, которые они распространяют в Соединенных Штатах.Распространение антипиренов, и особенно галогенированных органических антипиренов, в мебели по всей территории Соединенных Штатов Америки тесно связано с TB 117. Когда стало очевидно, что соотношение риска и пользы этого подхода было неблагоприятным, и промышленность использовала фальсифицированную документацию (т. Е. См. Дэвид Хаймбах) за использование антипиренов, Калифорния модифицировала TB 117, чтобы требовать, чтобы тканевое покрытие мягкой мебели соответствовало испытанию на тление, заменяющему испытание открытым пламенем. ^[8] Gov.Джерри Браун подписал модифицированный TB117-2013, который вступил в силу в 2014 году. ^[9]

Примеры легковоспламеняющихся веществ []

Легковоспламеняющиеся вещества включают, но не ограничиваются:

Примеры негорючих жидкостей []

Классификация воспламеняемости []

Правительство США использует стандарт системы идентификации опасных материалов (HMIS) для оценки воспламеняемости, как и многие регулирующие органы США, а также Национальная ассоциация противопожарной защиты США (NFPA).

Рейтинги следующие:

Рейтинг	Степень воспламеняемости	Примеры
0	Не горючие материалы	вода
1	Материалы, которые необходимо предварительно нагреть перед воспламенением	масла смазочные, кулинарные
2	Материалы, которые необходимо умеренно нагревать или подвергать воздействию относительно высоких температур окружающей среды, прежде чем они воспламенится	дизельное топливо
3	Жидкости и твердые вещества, способные воспламеняться практически при любых температурных условиях	бензин, ацетон
4	Материалы, которые быстро испаряются при атмосферном давлении и нормальной температуре или легко рассеиваются в воздухе и легко горят	газ природный, пропан, бутан

Коды []

Воспламеняемость []

В отношении существующих зданий правила пожарной безопасности сосредоточены на поддержании первоначальной занятости.Другими словами, если бы часть здания была спроектирована как квартира, нельзя было бы внезапно загрузить ее легковоспламеняющимися жидкостями и превратить в хранилище газа, потому что пожарная нагрузка и образование дыма в этой одной квартире были бы такими огромными, как перегрузить активную противопожарную защиту, а также средства пассивной противопожарной защиты здания. Обращение с горючими веществами и их использование внутри здания регулируется местными правилами пожарной безопасности, которые обычно соблюдаются местным офицером пожарной безопасности.

Горючесть []

Горючесть — это мера того, насколько легко вещество воспламеняется в результате пожара или горения. Это важное свойство, которое следует учитывать, когда вещество используется в строительстве или хранится. Это также важно в процессах, в которых в качестве побочного продукта образуются горючие вещества. Особые меры предосторожности обычно требуются для легковоспламеняющихся веществ. Эти меры могут включать установку пожарных спринклеров или хранение вдали от возможных источников возгорания.

Вещества с низкой горючестью могут быть выбраны для строительства, где необходимо снизить риск возгорания, например, многоквартирных домов, домов или офисов. Если используются горючие ресурсы, возрастает вероятность возникновения пожаров и летальных исходов. Огнестойкие вещества предпочтительны для строительных материалов и мебели.

Определения кода []

Для компетентных органов воспламеняемость определяется местными правилами. В Национальном строительном кодексе Канады он определяется следующим образом:

Это приводит к определению негорючего :

BS 476-4: 1970 определяет испытание на горючесть, в котором технический специалист нагревает три образца материала в печи.Негорючие материалы — это материалы, для которых ни один из трех образцов:

• Повышает показание температуры одной из двух термопар на 50 градусов Цельсия или более по сравнению с начальной температурой печи
• Пламя непрерывно в течение 10 секунд или более внутри печи

В противном случае материал классифицируется как горючий.

Огнестойкость []

В разных странах есть тесты для определения негорючести материалов.Большинство из них связано с нагревом определенного количества испытуемого образца в течение установленного времени. Обычно материал не должен поддерживать горение и не должен терять больше определенного количества массы. Как правило, бетон, сталь и керамика — другими словами, неорганические вещества — проходят эти испытания, поэтому строительные нормы и правила указывают их как подходящие, а иногда даже предписывают их использование в определенных приложениях. В Канаде, например, брандмауэры должны быть бетонными.

Горючая пыль []

В ряде промышленных процессов образуется горючая пыль как побочный продукт.Чаще всего это древесная пыль. Горючая пыль определяется как: твердый материал, состоящий из отдельных частиц или кусков, независимо от размера, формы или химического состава, который представляет опасность возгорания или дефлаграции при взвешивании в воздухе или какой-либо другой окислительной среде в диапазоне концентраций. ^[11] В дополнение к древесине горючая пыль включает металлы, особенно магний, титан и алюминий, а также другие виды пыли на углеродной основе. ^[11] Известно не менее 140 веществ, выделяющих горючую пыль. ^{[12] : 38 [13]} Хотя частицы горючей пыли могут иметь любой размер, обычно они имеют диаметр менее 420 мкм. ^{[11] [примечание 1]} По состоянию на 2012 год ^{[обновление]} Управление по охране труда и технике безопасности США еще не приняло исчерпывающий свод правил в отношении горючей пыли. ^[14]

При взвешивании в воздухе (или в любой окислительной среде) мелкие частицы горючей пыли могут стать причиной взрыва.Скопившаяся пыль, даже если она не находится в воздухе, остается опасным источником пожара. Национальная ассоциация противопожарной защиты (США) специально занимается предотвращением пожаров и взрывов пыли на сельскохозяйственных и пищевых предприятиях в разделе 61 Кодекса NFPA, ^[15] и других отраслях промышленности в разделах 651–664 Кодекса NFPA. ^{[примечание 2]} Коллекторы, предназначенные для уменьшения переносимой по воздуху пыли, составляют более 40% всех взрывов пыли. ^[16] Другими важными процессами являются измельчение и измельчение, транспортировка порошков, заполнение бункеров и контейнеров (которые производят порошок), а также смешивание и смешивание порошков. ^[17]

Расследование 200 взрывов пыли и пожаров в период с 1980 по 2005 год выявило около погибших и 600 раненых. ^{[12] : 105–106} В январе 2003 года взрыв полиэтиленового порошка и пожар на заводе West Pharmaceutical Services в Кинстоне, Северная Каролина, привели к гибели шести рабочих и ранениям 38 человек. ^{[12] : 104} В феврале 2008 года взрыв сахарной пыли сотряс завод Imperial Sugar Company в Порт-Вентворте, Джорджия, ^[18] , в результате чего тринадцать человек погибли. ^[19]

Негорючий материал ^[20] — Негорючий материал — это вещество, которое не воспламеняется, не горит, не поддерживает горение и не выделяет легковоспламеняющиеся пары при воздействии огня или тепла, в форме, в которой он используется, и в предполагаемых условиях. Любое твердое вещество, удовлетворяющее любому из двух наборов критериев соответствия, перечисленных в разделе 8 ASTM E 136, при испытании вещества в соответствии с процедурой, указанной в ASTM E 136, считается негорючим.

Категоризация строительных материалов []

Материалы могут быть испытаны на степень воспламеняемости и горючести в соответствии с немецким стандартом DIN 4102. DIN 4102, а также его британский двоюродный брат BS 476 включают в себя испытания систем пассивной противопожарной защиты, а также некоторых составляющих его материалов.

Ниже приведены категории в порядке степени воспламеняемости и воспламеняемости:

Рейтинг	Степень воспламеняемости	Примеры
A1	100% негорючие ( nicht brennbar )
A2	≈98% негорючие ( nicht brennbar )
B1	Трудно воспламеняется ( schwer entflammbar )	вспучивающиеся вещества и некоторые высококачественные силиконы
B2	Горючесть нормальная	дерево
B3	Легко воспламеняется ( leicht entflammbar )	полистирол

Более поздним промышленным стандартом является европейский стандарт EN 13501-1 — Пожарная классификация строительных изделий и строительных элементов, который примерно заменяет A2 на A2 / B, B1 на C, B2 на D / E и B3 на F.

Материалы класса B3 или F нельзя использовать в строительстве, если они не объединены с другим материалом, который снижает воспламеняемость этих материалов.

Важные характеристики []

Температура вспышки []

Температура вспышки материала — это показатель того, насколько легко воспламенить пар материала при его испарении в атмосферу. Более низкая температура вспышки указывает на более высокую воспламеняемость. Материалы с температурой вспышки ниже 100 ° F (38 ° C) регулируются в США OSHA как потенциальные опасности на рабочем месте. ^{a b c} Совет США по расследованию химической безопасности и опасностей (17 ноября 2006 г.), Отчет о расследовании № 2006-H-1, Опасность горючей пыли Исследование (PDF), Вашингтон, округ Колумбия: Комиссия по расследованию химической безопасности и опасностей США, OCLC 246682805, архивировано из оригинального (PDF) 21 декабря 2016 г., получено 21 августа 2017 г.

^ Национальный консультативный совет по материалам, Группа по классификации горючей пыли Комитета по оценке промышленных опасностей (1980) Классификация горючей пыли в соответствии с национальным электрическим кодом Публикация NMAB 353-3, Национальный исследовательский совет (U . «NCDOI OSFM Evaluation Services: Тема Белой книги: Классификация строительных материалов по горючести» (PDF). www.ncdoi.com . 8 сентября 2011. Проверено 6 декабря 2018.

Внешние ссылки []

.Определение

в кембриджском словаре английского языка

По сравнению с предыдущими горючими материалами в регионе это было большим достижением. Короче говоря, неотчуждаемые вещи не только являются необходимыми горючими веществами для ингаляционного лечения, но и являются залогом ответственности их владельцев за то, чтобы напугать жертву.

Эти примеры взяты из Cambridge English Corpus и из источников в Интернете. Любые мнения в примерах не отражают мнение редакторов Cambridge Dictionary, Cambridge University Press или его лицензиаров.

Еще примеры Меньше примеров

Из-за важности горючей фитомассы вероятность и интенсивность пожаров могут возрасти с ежегодным выпадением осадков как в саванне, так и в лесу..

определение горючего по The Free Dictionary

Помня о количестве горючих предметов в ризнице — соломе, бумагах, упаковочных ящиках, сухом дереве, старых вырванных червями прессах — все вероятности, по моей оценке, указывают на возгорание в результате пожара. несчастный случай с его спичками или его фонарем. Все, что является горючим, вспыхивает пламенем от его прикосновения, свинец бежит, как вода, он размягчает железо, трескается и плавит стекло, а когда он падает на воду, он сразу же превращается в пар.Или если горючие материалы, которые сейчас, кажется, собираются, должны быть рассеяны, не дожидаясь созревания, или если пламя должно быть зажжено, не распространяясь на нас, в чем мы можем быть уверены, что наше спокойствие будет долго оставаться нетронутым по какой-то другой причине или по какой-то причине? В другой четверти? Доктор зажег горючее в своем баллоне и повернул пламя так, чтобы он быстро нагрелся, и шар, который идеально ровно лежал на земле, начал подниматься через несколько минут, так что моряки чтобы ослабить веревки, за которые они его держали.Теперь хлопок в сочетании с холодной азотной кислотой превратился в вещество в высшей степени нерастворимое, горючее и взрывоопасное. Когда я сжигаю это горючее для производства натрия, дым, выходящий из кратера горы, придает ему вид все еще действующий вулкан. «Мебель, которая была очень сухой и сделанной более горючей благодаря воску и маслу, помимо искусства, которое они использовали, сразу же загорелась. Затем, с расправленными крыльями, он направляет свой полет ввысь, опираясь на темный воздух, который чувствовал необычный вес, пока на суше Он светится, если бы это была Земля, которая когда-либо горела твердым телом, как озеро с жидким огнем; И такие цвета проявляются в оттенках, как когда сила подземного ветра переносит холм, оторванный от ПЕЛОРУСА , или расколотая сторона Громовой АЭТНЫ, чья горючая и немноголюдная поглощает отсюда зарождающийся Огонь, Сублимированный Минеральной яростью, помогает Ветрам, И оставляет опаленное дно, все вовлеченное С вонь и дымом подошва неблагополучных ног.По всей видимости, в далекие феодальные времена он использовался для наихудших целей донжонской крепости, а в более поздние дни — как место хранения пороха или другого легковоспламеняющегося вещества в качестве части его пола. и вся внутренняя часть длинной арки, через которую мы дошли до нее, была тщательно обшита медью. После созыва совета капитаны приказали своим войскам собрать палки, солому, сухие сорняки и все горючие вещества, которые они могли найти, и сделать куча этого, громоздившаяся вокруг головы Геракла.Горючий мусор читают факелу любого, кто стремится осветить его имя. И все это пока они не стреляют из ружья, потому что они не разбудят людей быстрее, чем они смогут справиться с ними; но огонь начал их будить достаточно быстро, и наши товарищи были рады побыть вместе телами; потому что огонь разгорелся так сильно, все дома были сделаны из легкого горючего материала, что они с трудом переносили улицу между ними. .

Combustible ▷ Русский перевод — Примеры использования Combustible в предложении на английском языке

горючее горючее

легковоспламеняющиеся горючие

горючие горючие горючие

топливо горючее легковоспламеняющееся

горючее горючее

.

Самодельный расширительный бак для отопления закрытого типа: Как сделать расширительный бак для отопления своими руками

Как сделать расширительный бак для отопления своими руками

так работает герметичный бак

Решили сделать расширительный бачок для отопления своими руками и не знаете как? Тогда вы попали по адресу. Ниже информация об этапах и целесообразности его изготовления.

Что такое расширительный бак

Циркуляция теплоносителя в системе отопления происходит только при наличии давления. Оно может создаваться за счет силы притяжения, под собственным весом воды, или же благодаря электрическому насосу. Исходя из этого, расширительный бачок для отопления своими руками возможно собрать:

• открытым;
• герметичным.

Зачем нужен расширительный бак в системе отопления? Все заключается в том, что показания манометров в системе должны быть стабильными. Это усложняется тем, что жидкость имеет свойство увеличиваться в объёме, когда ее нагревают. Ее становиться больше, процентов на пять, и такое увеличение количества теплоносителя влечет за собой сильное повышение давления. Настолько, что контур не способен выдержать таких нагрузок. Вода не поддается механическому воздействию, ее невозможно сжать, поэтому расширяясь, она способна разорвать систему. Встает вопрос о том, как погасить перепады? Для этого в схемах отопления предусматривается сосуд для компенсации перепадов давления при нагревании теплоносителя. Известный, как расширительный бак. Отопление без расширительного бака функционировать не будет.

Расширительный бачок для отопления, изготовленный своими руками – это резервуар, в который вытесняется вода из контура отопления, после того как нагревается. Это нужно для того, чтобы в контуре всегда циркулировало одинаковое количество теплоносителя.

Для чего нужен расширительный бак для отопления

• для стабилизации показаний манометра, путем компенсации расширения теплоносителя;
• для вывода воздуха из открытого контура.

Монометр

Перед тем как приступить к самостоятельному изготовлению, нужно понимать, как работает расширительный бак в системе отопления. Когда вода нагревается и ее становиться больше чем нужно, излишки удаляются из контура, на время, в бачок. А после того как вода остывает, изъятая жидкость опять поступает в контур. В герметичных резервуарах это происходит благодаря мембране, на которую действует давление воздушной камеры. В открытых резервуарах это происходит благодаря гравитации.

Таким образом, количество воды в системе всегда одинаковое, давление, соответственно тоже. Это основное предназначение этого резервуара. Помимо главного назначения расширительного бака в системе отопления, есть еще одна проблема, которую решает резервуар  открытого типа. Речь о воздушных пробках. Так как его устанавливают в самой высокой точке контура, который, в свою очередь, спроектирован под наклоном, вода выталкивает воздух вверх.

Открытая система

В открытых системах, при правильном проектировании, не должно образовываться воздушных карманов. Поэтому пузырьки воздуха обязательно найдут себе выход, который находится в пиковой точке контура. Именно там, где установлен резервуар. А устройство расширительных баков для отопления открытого типа предусматривает постоянный процесс взаимодействия жидкости и воздуха.

Работа замкнутого контура отопления невозможна без герметичного расширительного бака, а открытого – без негерметичного. Конструкция двух резервуаров абсолютно разная. Герметичные баки могут быть баллонной или плоской формы. Они разделены надвое. Одна часть удерживает в себе воздух, а во второй циркулирует жидкость. Между частями резиновая перегородка. Она может быть в форме диска, или же грушеобразной. В некоторых моделях мембрану можно менять, это разборные конструкции. Зачем расширительный бак в системе отопления менять полностью, если можно обойтись только заменой мембраны? Но это не всегда возможно, так как есть неразборные модели, которые меняются целиком.

Важные параметры:

• объём резервуара для воды;
• количество атмосфер в отсеке с воздухом.

Металлический расширительный бак в открытой системе отопления частного дома – это в большинстве своем прямоугольный сосуд, состоящий из четырех стенок и дна, в котором есть отверстие. Могут быть с крышкой, защищающей теплоноситель от загрязнений. Главное требование, предъявляемое этому виду отопительного оборудования – это достаточный размер, чтобы вместить вытесненный теплоноситель из контура при нагревании.

Закрытый бак своими руками

Закрытый (герметичный) бачок

Герметичные баки делаются в производственных условиях. Сделать расширительный бак для отопления своими руками можно и дома, но это какой трудоемкий и сложный процесс, что овчинка не стоит выделки. Поэтому на практике очень редко можно встретить самодельные герметичные расширительные баки для отопления. Инструкция с описанием этапов самостоятельного изготовления резервуара:

• изготовить каркас, состоящий из двух половинок;
• на каждую из частей наварить по фланцу, благодаря которым крепится мембрана и соединяются части корпуса. Получиться две камеры: в одной воздух, во второй – вода. Они не должны контактировать. Конструкция должна быть герметична;
• в одну из частей нужно врезать патрубок для прохода жидкости, а во второй ниппель, через который будет регулироваться количество воздуха;
• купить, или вырезать, из резины мембрану и поместить её между двумя частями, скрутить болтами фланец. При этом нельзя забывать о герметичности;
• установить на контур и провести настройку расширительного бака для отопления.

Лучше отказаться от этой затеи в пользу покупки заводского изделия, не поскупившись на более дорогую модель с встроенным ниппелем. Так как сделать расширительный бак для отопления, учитывая количество инструментов, которые будут нужны для работы, и необходимость наличия навыков достаточно высокого уровня, крайне сложно.

Давление в воздушной камере герметичного бачка настраивается под определенные требования котла. Поэтому есть риск, что купленная дешевая модель без ниппеля не будет работать в вашей системе отопления должным образом.

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

• рулетка, карандаш;
• болгарка;
• сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

• действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Не размечайте сразу все детали. Надо учитывать толщину круга, лучше отмерять и вырезать по одной заготовке. Не забывайте зачищать края.

• действие второе.

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

• действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

• действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Бывает, что температура в открытом контуре повышается до такого уровня, что вода в расширительном резервуаре закипает. Учитывайте это при выборе утеплителя для бака. Он должен быть устойчивым к воздействию высоких температур и иметь высокие теплоизоляционные характеристики.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

• через которое осуществляется подпитка системы;
• через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

• так, чтобы вода была выше уровня патрубка;
• так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

• испарение;
• аварийный выброс;
• разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Изготовление расширительного бака для отопления своими руками: расчет объема

Расширительный бак является незаменимым элементом отопительной системы. Он обеспечивает нормальное движение теплоносителя, а также защищает коммуникацию от протечек и разрушения. При нагревании жидкости происходит ее расширение, что в свою очередь приводит к возрастанию давления.

Компенсировать такое явление позволяет расширительный бак для отопления. Своими руками соорудить такое устройство очень просто. Чтобы решить вопрос о том, как сделать бак для отопления открытого типа, необходимо учесть некоторые нюансы.

Расширительный бачок – важный элемент система отопления

Бачок открытого типа

Зачастую в больших системах монтируют баки закрытого типа. Резервуар имеет герметичный корпус, внутри которого размещена резиновая мембрана в виде перегородки. С ее помощью регулируется давление в процессе расширения жидкости. Для загородных домов подходящей альтернативой станут открытые резервуары. Для их изготовления и монтажа не нужны специальные навыки. Они очень просты в обслуживании и ремонте.

Чтобы обеспечить бесперебойную подачу теплоносителя, устройство должно выполнять такие функции:

1. Регулировать давление в контуре. Это достигается за счет забора излишков горячего теплоносителя. Вместо него подается холодная жидкость. Благодаря снижению температуры давление в системе падает.
2. Выводить воздух. Бачок устанавливается в верхней точке. Трубы же укладываются под небольшим уклоном. Все это обеспечивает самостоятельное поднятие воздуха к бачку, где производится его стравливание.
3. Возможность восстановления количества теплоносителя. В процессе длительной эксплуатации системы происходит испарение жидкости. Благодаря крышке, которая установлена сверху бака, есть возможность беспрепятственно восстановить недостающий объем жидкости.

Благодаря таким достоинствам и особенностям работы, открытые бачки пользуются большой популярностью среди специалистов. Их часто монтируют в отопление в частных домах.

Открытые емкости можно изготовить самостоятельно

Принцип работы

Расширительная емкость работает по довольно простой схеме. Весь принцип можно разделить на несколько простых этапов:

• в нормальном состоянии бачок на 70% заполняется жидкостью;
• в процессе нагревания теплоносителя количество жидкости в бачке постепенно возрастает до максимально возможного значения;
• когда температура снижается жидкость из бачка уходит в магистральную трубу, а далее к отопительным приборам;
• параллельно этому объем теплоносителя стабилизируется до первоначальной отметки (70%).

Работа устройства контролируется специальными приспособлениями, которые входят в конструкцию бачка. Также при необходимости проверить правильность функционирования можно с помощью отверстия в крышки емкости.

Важным является обустройство всех патрубков

Конструктивные особенности

Сегодня на рынке представлен широкий ассортимент расширительных бачков, которые имеют разную форму, размеры и конструкцию. Что же касается формы емкости, то она может быть круглой, цилиндрической или прямоугольной. Во всех моделях сверху расположена крышка, которая позволяет контролировать уровень жидкости и при необходимости проводить ее восполнение.

Зачастую для изготовления емкости используют листовую сталь. Самодельные баки могут создаваться из различных материалов, таких как нержавейка и даже пластик. Железные емкости покрываются специальным антикоррозийным слоем. Это позволяет защитить их от коррозии и тем самым продлить срок эксплуатации.

Открытые бачки имеют несколько патрубков, через которые проводится подключение различных труб:

• расширительная – по ней жидкость поддается в бак;
• переливная – используется для отвода излишней жидкости;
• циркуляционная – вода отводится в систему отопления;
• контрольная – используется для устранения воздуха из системы и регулирования уровня наполнения трубопровода.

Также есть запасное отверстие, которое предназначено для сброса воды. Это позволяет очистить емкость для проведения ремонтных работ.

Резервуар должен иметь нужный объем

Объем

При сооружении отопления и монтаже ее отдельных элементов нужно учесть некоторые факторы. Это касается и установки расширительного бачка. Большое значение здесь имеет объем емкости. От этого параметра зависит длительность эксплуатации коммуникации, а также функционирование ее отдельных деталей.

Если установить маленький резервуар, то предохранительный клапан будет часто срабатывать. В результате его срок службы значительно сократиться. Что касается большой емкости, то стоит она довольно дорого. Помимо этого на обогрев большого объема жидкости будет идти много ресурсов.

Важно! На работу системы будет влиять наличие свободного места внутри емкости.

Внешний вид

Бак представляет собой металлический резервуар с отверстием в верхней части, которое накрывается крышкой. Через верхнюю часть осуществляется долив недостающего количества теплоносителя. Корпус имеет круглую или прямоугольную форму. Достоинство прямоугольного резервуара заключается в простоте и надежности его крепления. Круглые же емкости имеют бесшовные стенки, что обеспечивает их герметичность.

При сооружении корпуса не стоит забывать об усилении. Особенно это касается больших резервуаров. Чтобы конструкции могла выдерживать большой объем воды, стенки должны быть прочными и надежными. В то же время такое усиление несколько увеличит вес бака. Это значительно усложнит его монтаж в верхней точке системы.

Несмотря на это, стоит выделить несколько преимуществ, которыми обладают самодельные конструкции:

1. Стандартная и простая форма. Соорудить и вмонтировать прямоугольный резервуар сможет каждый. При этом нет необходимости обладать особыми знаниями и навыками.
2. Простая конструкция. Бак не оснащается специальными устройствами или элементами. Бесперебойную работу оборудования контролируют через открытое отверстие.
3. Минимум соединений. Благодаря минимальному количеству соединений конструкция обладает высокой прочностью и надежностью в работе.
4. Невысокая цена. Сооружение прямоугольного корпуса не стребует больших временных и денежных затрат. Поэтому он является самым доступным вариантом.

Перед тем как монтировать элемент системы, стоит учесть, что он имеет некоторые недостатки:

• непривлекательный вид и отсутствие возможности скрыть резервуар за декоративным отделочным швом;
• довольно низкая продуктивность;
• нет возможности использовать другие теплоносители, кроме воды, так как антифризы будет быстро испаряться;
• корпус не герметичен;
• из-за испарения в процессе эксплуатации нужно периодически добавлять воду.

Немаловажным является и воздух в системе. Его наличие приводит к коррозии внутренних стенок трубопроводов, что снижает срок ее работы. Также воздух в системе часто стает причиной снижения теплоотдачи и возникновения шума в процессе циркуляции теплоносителя.

При желании для изготовления можно использовать готовые пластиковые резервуары

Где установить

Существует несколько мест установки бака:

1. На подаче. Распространенный вариант, при котором резервуар монтируется над котлом. В таком случае теплоноситель подается не только в контур, но и частично в бак, что сопровождается характерным звуком.
2. На обратной трубе. При такой схеме есть возможность снижения температуры жидкости, что исключает риск возникновения кипения в емкости.
3. Комбинированно. В данном случае речь идет об установке двух баков по предыдущим схемам. Достоинство варианта заключается в том, что можно предотвратить образование воздушных карманов.

В любом случае бак монтируют в верхней точке, что обеспечивается полноценную работу системы.

Что учесть при установке

При монтаже бака необходимо принять во внимание некоторые советы специалистов и провести следующие работы:

• врезать сливную трубку для слива лишней жидкости;
• утеплить резервуар;
• разместить емкость над котлом и соединить их вертикальной магистралью;
• теплоизолировать соединительную и отводящую трубку;
• внутри бака установить гибкий шланг, что позволит по максимуму использовать его объем.

Также не стоит забывать, что бак должен иметь соответствующий объем и все необходимые патрубки.

Резку металла нужно проводить очень аккуратно и внимательно

Бачок из нержавейки или пластиковой емкости

Расширительный бачок можно легко соорудить своими руками. Для этого достаточно просто сделать емкость, которая имеет нужный объем. Зачастую резервуар изготовляют из листовой нержавейки толщиной 2-4 мм. Также можно использовать готовые пластиковые тары. Перед тем как приступать к работам, необходимо подготовить нужный инструмент и материалы.

Разметка листа

На первоначальном этапе проводится разметка подготовленного листа металла. Предварительно на бумаге делают схему будущего бака. Это позволит минимизировать отходы. При раскрое стоит учитывать, что диск болгарки, заберет несколько миллиметров. После порезки все края тщательно зачистить.

Вырезания заготовок

Для порезки металла используют болгарку. На этом этапе нужно будет подготовить пять или шесть заготовок. Точное количество деталей зависит от наличия крышки. Если резервуар имеет большие размеры, то крышку можно разделить надвое. Одна часть наглухо крепится к корпусу, а вторая устанавливается на завесы.

Сварочные работы

Во время соединения заготовки устанавливаются под прямым углом. При этом сварка может проводиться разными технологиями. Все зависит от толщины металла. Для заготовок из 2-мм стали используют газовую сварку. Но, вот соединение стали толщиной 4 мм проводится с помощью электросварки.

Снизу в корпусе (дне) делается отверстие, к которому приваривается патрубок нужного диаметра. К нему в дальнейшем будет подсоединяться труба для подачи теплоносителя. Патрубок также подсоединяется к общему контуру коммуникации.

Сварка проводится разными способами

Теплоизоляция

Как уже было отмечено, бак устанавливается сверху системы. Зачастую его монтируют на чердаке. Особенность такого помещения заключается в том, что оно не отапливается. Поэтому температура в нем низкая, а иногда вовсе отрицательная. Это повышает риск замерзания воды в резервуаре. В результате система не будет работать и может повредиться.

Чтобы исключить возникновение такой проблемы, специалисты рекомендуют заранее провести теплоизоляционные работы. Для утепления системы рекомендовано использовать специальные материалы, такие как базальтовая вата. Она хорошо противостоит высокой температуре, которая создается при нагреве емкости.

Добавление масла

В корпусе бака помимо основного делаются и другие отверстия с патрубками, которые выполняют определенные функции. Так, необходимо обустроить дополнительный элемент, через который в резервуар будет доливаться теплоноситель. Еще одно отверстие служит аварийным сливом лишней воды или масла. Второй конец трубы подсоединяют к канализации или отдельного резервуара.

Так как бачок не герметичен, в процессе отопления дома будет происходить испарение воды. Помимо этого через крышку в систему может попасть воздух. Это чревато перегревом труб и нарушением нормальной циркуляции теплоносителя. Чтобы предотвратить это специалисты рекомендуют добавить в бак немного масла. Оно покроет поверхность воды тоненькой пленкой, которая защитит систему от воздуха.

Расчет объема

При расчете объема агрегата стоит учесть множество факторов. Размер бака составляет 5% от количества теплоносителя в системе. При этом суммируют 2% на испарение и 1% для запаса, что позволит предотвратить переливание воды через края. Если в системе используется другой теплоноситель, то значение будет несколько отличаться. Все зависит от коэффициента температурного расширения.

Чтобы определить объем системы, нужно суммировать объем труб, батареи и самого котла. Можно использовать и более упрощенную схему. Согласно ней котел с мощностью 1 кВт устанавливается в системах объемом 15 л.

 Минимальные требования к агрегату

Самодельные и купленные бачки должны отвечать таким требованиям:

• прочность соединения;
• достаточный объем;
• правильно и надежно установить.

Соблюдение таких норм позволит обеспечить нормальную работу не только агрегата, но и всей системы.

Вконтакте

Facebook

Twitter

Google+

Средняя оценка оценок более 0 Поделиться ссылкой

Расширительный бачок для отопления своими руками закрытого и открытого типов

Содержание статьи:

Как можно эффективно стабилизировать давление в системе отопления? Решение этой задачи заключается в применении комплексных мер, в том числе – установка специальных компонентов. Одним из них является расширительный бачок для системы отопления: закрытый, открытый, давление в которых должно быть стабильным при любых режимах работы.

Назначение расширительных емкостей отопления

Гравитационная система отопления с открытым расширительным баком

Прежде чем рассмотреть бачки расширительные для системы отопления нужно выяснить их назначение. Оно связано со свойством воды или аналогичного ей теплоносителя расширяться под действием температуры. В результате этого возрастает давление в системе. Его избыток должен компенсироваться.

Использование воздухоотводчика или подобной ему запорной арматуры эффективно, но имеет определенные отрицательные стороны. Главной из них является выход воды из системы, в результате чего велика вероятность образования воздушных пробок. Но как работает расширительный бачок в системе отопления при возникновении избыточного давления? Рассмотрим общий принцип работы на примере самой простой открытой модели:

• В нормальном состоянии расширительный бачок закрытого типа заполнен на 2/3;
• При возрастании объема теплоносителя уровень заполнения емкости увеличивается, тем самым стабилизируя систему;
• Как только температура воды опустится до оптимального уровня, – ее объем в системе снизится до нормального;
• Одновременно уровень теплоносителя в баке стабилизируется.

По такому же принципу работают закрытые модели. Разница заключается в конструкции – она разделена на 2 камеры. Первая подсоединяется к магистрали отопления и заполняется водой, а во второй создается давление, равное нормальному для данной системы. Причем обе камеры разделены эластичной мембраной. Как только объем теплоносителя в трубах превышает критический – давление в расширительном бачке отопления компенсирует этот процесс путем смещения мембраны. Таким способом временно увеличивается фактический объем отопления.

Для системы с принудительной циркуляцией запрещено ставить расширительный бак открытого типа. Он не сможет обеспечить требуемую герметичность.

Расширительный бак открытого типа

Расширительный бак для гравитационной системы отопления

Самой простой разновидностью являются открытые модели. В большинстве случаев они представляют собой негерметичную емкость, устанавливаемую в самой верхней точке системы. Это важный момент, так как расположение расширительного бачка в системе отопления напрямую влияет на функциональные и эксплуатационные качества.

Основной принцип работы расширительного бачка в системе отопления гравитационного типа заключается в компенсации теплового расширения теплоносителя. Этот элемент можно изготовить самостоятельно, либо приобрести заводскую модель. Важными эксплуатационными параметрами для бака открытого типа являются:

• Устойчивость материала изготовления к постоянному воздействию воды и резким перепадам температур. Лучше всего себя зарекомендовали изделия из нержавеющей стали;
• Правильно рассчитанный объем, напрямую зависящий от количества воды в системе;
• Невозможность изменения месторасположения. Это обусловлено конструкцией.

Усовершенствованный открытый расширительный бак

До того как установить расширительный бачок в системе отопления открытого типа нужно ознакомиться с его преимуществами. Главным из них является доступная стоимость и простой монтаж. Помимо традиционной схемы можно сделать небольшую модернизацию. Для этого кроме патрубков соединения к магистрали монтируются дополнительные – контролирующий минимальный уровень жидкости и соединенный с трубой подпитки для пополнения системы.

Одним из недостатков такой конструкции является постоянное испарение теплоносителя из системы. На первый взгляд, это показатель незначителен, но если установка расширительного бачка отопления была выполнена на неотапливаемом чердаке – разность температур воздуха и теплоносителя пагубно скажется на КПД системы.

Выход из подобной ситуации – утепление стенок емкости и установка верхней крышки с плотным прилеганием. В таком случае скорость испарения воды значительно снизиться, а внешние факторы не будут влиять на температурный режим работы.

Для того чтобы сделать расширительный бачок для отопления своими руками можно подобрать соответствующую емкость и установить в нее соединительные патрубки.

Не рекомендуется монтировать пластиковые емкости, так как в большинстве случаев они не рассчитаны на высокое температурное воздействие. Оптимальный вариант – герметичная конструкция из оцинкованного металла.

Расширительный бак закрытого типа

Расширительный бак отопления закрытого типа

Намного сложнее выбрать расширительный бачок закрытого типа. Это объясняется повышенными требованиями к конструкции, так как она рассчитана для эксплуатации в системах с повышенным уровнем давления.

Роль расширительного бачка в системе отопления более существенна, чем для открытых моделей. В процессе работы циркуляционного насоса в совокупности с температурными колебаниями возникают скачки давления. Изменяя свое месторасположение, эластичная мембрана бачков расширительных для системы отопления стабилизирует давление до нужного уровня.

Важно учесть следующие особенности конструкции и ее эксплуатации:

• Правильно рассчитанный объем расширительного бачка закрытого типа. Для этого необходимо воспользоваться рекомендованной методикой;
• Вид мембраны – баллонная или диафрагменная;
• Возможность установки манометра вместе с клапаном сброса давления в воздушной камере. Это необходимо для резкого уменьшения давления в системе отопления.

Но как будет работать расширительный бачок в системе отопления, если его параметры не соответствуют требованиям? В этом случае он просто не будет выполнять своих функций.

Замена мембраны

Виды закрытых расширительных баков для отопления

При выборе нужно обратить внимание на конструкционные особенности определенной модели. Так как сделать расширительный бак для отопления своими руками затруднительно – лучше всего приобрети уже готовый заводской. Важным моментом является возможность установки новой мембраны. Периодическое воздействие давления в расширительном бачке отопления со временем может привести ее в негодность – потеряется эластичность либо герметичность.

В таком случае нужно выполнить замену мембраны. Лучше всего изначально приобрести конструкцию с фланцевым креплением. Их корпус не монолитный, а состоит из 2-х частей, соединенных между собой с помощью фланца. Демонтировав этот элемент можно заменить дефектную мембрану на новую. Узнав основные принципы работы расширительного бачка в системе отопления, нужно придерживаться следующего порядка работ:

• На соединительном патрубке бака с системой отопления обязательно должна быть установлена запорная арматура. Перекрывается доступ теплоносителя в водяную камеру;
• Во время демонтажа из водяной камеры польется теплоноситель – нужно заранее подготовить емкость для его сбора;
• Активируется клапан сброса давления на воздушной камере.

Дальнейшие действия зависят от модели расширительного бака.

Даже в небольшой системе отопления роль расширительного бака важна. Для автономной схемы можно использовать небольшие емкости с горизонтальным или вертикальным монтажом.

Расширительный бак своими руками

Чертеж открытого расширительного бака

Можно ли и как сделать расширительный бачок для отопления? В силу сложности конструкции закрытого типа в домашних условиях ее изготовить затруднительно. Поэтому рассмотрим технологию и порядок действий для сварки открытой емкости для отопления.

В качестве материала изготовления лучше всего выбрать листы нержавеющего железа. Однако могут возникнуть трудности с их сваркой. Поэтому для производства расширительного бачка для отопления только своими руками чаще всего используют оцинкованный металл. Толщина листов обычно составляет от 0,8 до 1,5 мм.

Объем конструкции должен составлять 5% от общего количества воды в системе. Также нужно учитывать степень расширения теплоносителя. Для воды этот показатель равен 0,3% на каждые 10°, т.е. если общий объем теплоносителя составляет 300 л, то вместимость расширительного бака должна быть не менее 15 л. Исходя из этих данных, определяются габариты будущей конструкции.

Для того чтобы сделать расширительный бак для отопления самостоятельно нужно выполнить следующие действия:

• Составить чертеж с учетом рассчитанного объема емкости;
• С помощью «болгарки» вырезать из листов заготовки. Нужно помнить, что при формировании сварочных швов фактические размеры бака будут меньше;
• Вырезаются отверстия для последующей сварки патрубков, выполняется их монтаж;
• Соединение стенок конструкции, проверка герметичности.

Для защиты от попадания мусора и предотвращения испарения теплоносителя рекомендуется установить верхнюю крышку. С ее помощью можно осуществлять ревизию расширительного бачка открытого типа.

Установку самодельного расширительного бачка отопления можно делать только после монтажа всей системы. В противном случае велика вероятность несостыковки патрубков.

Расчет мембранного бака

Коэффициенты заполнения расширительного бака

Перед тем как установить расширительный бачок с мембраной в системе отопления нужно выполнить расчет его объема. Простая схема для отрытой емкости в данном случае не подходит. Для этого нужно воспользоваться другой методикой.

Определяющим параметром будет коэффициент заполнения расширительного бака закрытого типа. Сначала нужно вычислить максимальный объем расширения воды в системе по следующей формуле:

Где Е – Коэффициент теплового расширения, С – Общий объем теплоносителя в системе, Рмин – Начальное давление в системе, Рмакс – Максимально допустимая величина давления, Кзап – Коэффициент заполнения бака при различных значениях давления. Данные берутся из таблицы.

Значения давления должны быть точными. В противном случае, независимо от расположения расширительного бачка в системе отопления, он не будет выполнять своих функций или быстро выйдет из строя. Рекомендуется к получившимся расчетным показателям прибавить 5% для запаса. Он может потребоваться при установке дополнительных секций радиаторов в системе и увеличения общего объема теплоносителя.

Перед приобретением мембранного бака нужно ознакомиться с инструкцией от производителя. В ней указаны особенности выбора и монтажа для этой модели.

Монтаж расширительного бака

После проведения просчетов можно приступать к установке расширительного бачка отопления. Важно правильно выбрать его месторасположение на общей схеме. Это напрямую зависит от типа системы – гравитационная или с принудительной циркуляцией. Несмотря на то, что роль расширительного бачка в отоплении останется неизменной – некорректный монтаж может привести к сбоям в работе.

Открытая конструкция

Схема установки открытого расширительного бака

Установка расширительного бака открытого вида осуществляется в самой верхней точке системы.

Некоторые специалисты рекомендуют его монтаж сразу после разгонной вертикальной магистрали. При добавлении воды в систему через расширительный бак вероятность обратного хода уменьшается. Также в этом месте схемы обычно самая высокая температура теплоносителя и соответственно – его расширение. Можно также осуществить подключение к обратной трубе. Но тогда работа расширительного бачка в системе отопления будет менее эффективна.

Перед установкой рекомендуем ознакомиться с общими правилами и советами:

• Допускаются небольшие отклонения по горизонтали и вертикали конструкции. Но они не должны превышать 2-3°;
• Утепление можно сделать с помощью базальтовой ваты. Она не боится влажности, а самое главное – высоких температур;
• При критическом превышении давления внутри расширительного бачка отопления часть жидкости может через верхнюю крышку попасть на пол чердака. Рекомендуется в этом месте сделать улучшенную гидроизоляцию пола.

Плановый осмотр состояния бака можно делать 2 раза в месяц при постоянной работе отопления и обязательно перед первым запуском системы.

Мембранный бак

Схема установки мембранного расширительного бака

Установка мембранного расширительного бачка в системы отопления осуществляется только на обратную трубу перед циркуляционным насосом.

Обязательным условием является соблюдение температурного режима в помещении. Уровень нагрева воздуха не должен быть менее +5°С. Монтажу не должны препятствовать посторонние предметы. Это же касается и обслуживания конструкции.

Корректная установка расширительного бачка в систему отопления заключается в соблюдении его уровня. Конструкция должна стоять строго вертикально. Даже небольшой наклон может стать причиной неправильной работы. Для безопасности обслуживания на воздушную камеру следует поставить воздушный клапан для быстрого снижения давления в ней в случае возникновения аварийной ситуации.

Нужно помнить, что расположение расширительного бачка в отопительной системе должно быть не только корректным в техническом плане, но и удобным для его обслуживания.

Принципиальное отличие работы расширительного бачка в системе отопления закрытого типа заключается в возможности его быстрого демонтажа. Поэтому рекомендуется установить 2 отсекающих крана во время установки – один на подводящий патрубок к системе отопления, а второй – на водяную камеру бака. Перекрыв их, можно быстро демонтировать емкость для выполнения ее ремонта или установки новой.

В видеоматериале представлены особенности конструкции расширительных баков и их роль в работе системы отопления:

Расширительный бак для отопления открытого типа своими руками

Оборудование для отопления

Расширительный бак компенсирует увеличение объема нагретого теплоносителя, снижая давление в разводке. Поэтому такой узел должен присутствовать как в открытой, так и в закрытой системе отопления. Причем бак для закрытой системы можно сделать даже своими руками, используя самодельные или готовые емкости.

1

Расширительный бак – где его наиболее выгодно расположить

В большинстве случаев компенсатор для теплоносителя монтируется между напорным штуцером или патрубком котла и первой батареей. При таком месторасположении расширительный бак открытого типа заменяет предохранительный клапан – при перегреве котла пар пойдет не в систему, а вырвется наружу, сразу в атмосферу.

В многоэтажных домах расширительный бак монтируется в чердачной зоне или под потолком котельной

Но чтобы это случилось, бак нужно оформить в качестве наивысшей точки системы, подняв и над котлом, и над батареями, и над разводкой. Для этого в точке сопряжения вертикальной ветви напорного трубопровода с горизонтальным участком обустраивают тройник, к верхнему отводу которого крепят отрезок арматуры, соединяющей систему и бак.

Поэтому в многоэтажных домах расширители монтируют в чердачной зоне. Или под потолком в котельной, если, конечно, это позволяют габариты и объем бака. Следовательно, перед сборкой нам нужно попытаться вычислить геометрию емкости, отталкиваясь от рекомендуемого объема.

2

Как вычислить объем бачка

Габариты расширительного бака для системы отопления открытого типа вычисляют исходя из объема и температуры теплоносителя. Причем простейшая формула оперирует только первым параметром. В этом случае объем бака равен пяти процентам аналогичного параметра системы.

Например, если в разводку, котел и батареи залили 200 литров воды, то объем расширительного бака равен 10 литрам (200×5%).

Более точная и сложная формула оперирует не только вместительностью системы, но и температурой теплоносителя. Ведь нагрев на 10 градусов Цельсия масштабирует объем на 0,3 процента. И поскольку начальная температура воды равна комнатной (20 °C), а максимальная температура нагрева доходит только до 100 °C, то и масштабирование объема залитой в систему жидкости возможно только до 2,4% (((100-20)/10)×0,3).

То есть, если в разводку залито те же 200 литров, то объем бака по уточненной формуле не превысит 4,8 литра (200×2,4%).

На практике лучше воспользоваться либо большим значением, вычисленным по 5-процентной пропорции, либо усредненным результатом, который определяется по половине суммы 5% и 2,4% объема теплоносителя. И для 200-литровой системы средний объем равен 7,4 литра ((10+4,8)/2).

Теперь, когда нам известен метод вычисления емкости бака, мы можем перейти к технологии сборки самого изделия.

3

Самодельная конструкция из листового металла

В редкой отопительной системе вместится более 200-300 литров теплоносителя, следовательно, объем нашего бака будет равен 10-15 литрам. Чтобы сделать такой бак нам понадобится лист металла габаритами 50×75 сантиметров. Толщина листа может быть произвольной, но оптимальной считается 2-миллиметровый вариант.

Бак из листового металла может собрать только опытный сварщик

Ну а сам процесс сборки выглядит следующим образом:

• Режем болгаркой лист на две заготовки 25×75 сантиметров.
• Режем болгаркой эти полосы на шесть заготовок 25×25 сантиметров.
• Прожигаем резаком или электродом дыру в одной заготовке и ввариваем в этом месте штуцер с резьбовым сгоном на 1,0 или ½ дюйма.
• Прихватываем сваркой две заготовки под прямым углом друг к другу. Аналогичным образом поступаем и с еще двумя заготовками. Далее собираем куб без дна и крышки, соединив эти уголки сваркой.
• Провариваем швы до герметичного состояния. Тестируем стыки мелом и керосином.

Для проверки герметичности шва мел наносим снаружи, керосин – изнутри. Если спустя некоторое время не меловой полоске не появились жирные пятна, шов проварен герметично.

• Привариваем к кубу дно – заготовку с вваренным патрубком. Проверяем швы на герметичность.
• Пропаливаем резаком или дугой от электрода в последней заготовке отверстие 5×5 сантиметров.
• Привариваем заготовку с отверстием со стороны крышки куба. Герметичность швов в данном случае проверять не обязательно.

В итоге у нас получается емкость на 15,6 литра (25×25×25= 15625 см3 = 15,625 л). Причем в процесс сборки мы расходуем металл без остатка, а общей емкости такого бака хватит на 300-литровую систему.

Единственный недостаток данного варианта – значительная трудоемкость процесса. Такой бак соберет только опытный сварщик. И если вы не умеете варить герметичные швы, то вам лучше обратиться к иной разновидности металлоконструкций, например, к баку на основе готовой емкости – баллона.

4

Расширительный бачок из баллона

На расширительную емкость можно пустить и 50-литровый, и 27-литровый баллон. Только в первом случае будет достаточно отрезка высотой 25-30 сантиметров, а во втором – придется использовать весь баллон.

Поэтому с точки зрения экономии материала выгодно использовать 27-литровые или даже 12-литровые емкости. Ведь даже не самый большой 12-литровый вариант можно подключить к системе, в которую влили до 240 литров воды. А сам процесс трансформации баллона в бачок происходит по следующей схеме:

Во-первых, откройте вентиль и спустите остатки газа. Потом скрутите ваниль и слейте отдушку, которую добавляют в баллоны для формирования специфического аромата газа. Отдушку лучше сливать подальше от жилья.

Перед работой надо обязательно спустить остатки газа

Во-вторых, залейте сквозь отверстие вентиля в баллон воду, заполнив его до самого верха. Спустя 5-10 часов слейте воду, подальше от жилья.

В-третьих, обрежьте коническую часть вентиля и наварите ее на штуцер нужного диаметра со сгоном – так вы оформите вход в бак. Если со сваркой не сложилось – используйте вентиль как вход, применив для стыковки с системой сильфонную подводку, которую можно накрутить на внешний штуцер вентиля.

В-четвертых, приварите к корпусу баллона ножки, сориентировав емкость вентилем вниз. При этом ножки из уголков можно зафиксировать с помощью саморезов по металлу, используя для герметичности силиконовые шайбы.

В-пятых, прорежьте в верхней точке уже почти готового бака (со стороны дна баллона) люк габаритами 50×50 миллиметров. Сквозь люк можно залить воду в систему или стравить пар или воздух из теплоносителя. В открытых баках эта деталь должна присутствовать обязательно.

Как видите, собрать бак из баллона не так уж и трудно, но есть еще более простой способ изготовления, предполагающий использование в качестве основы полимерной емкости.

5

Бачок из полимерной емкости

В этом случае вы просто берете пластиковый бак нужного объема. Это может быть и канистра на 10-40 литров, и 5-литровая емкость из-под масла или стеклоочистителя, и даже обычное 10- или 12-литровое ведро. Хотя основа с квадратными гранями в данном случае будет предпочтительнее.

Далее вы покупаете обычный резьбовой штуцер с двумя сгонами (резьбовыми участками на торцах), резиновую шайбу, внутренний диаметр которой совпадает с внешним диаметром штуцера, и две гайки (под резьбу сгонов).

Подойдет любой пластиковый бак нужного объема

На следующем этапе вы нагреваете один торец штуцера на огне (можно на газовой плите) и прожигаете им дно канистры, ведра или любой другой емкости. Далее вы обрезаете верх (если он закрыт) и прожигаете раскаленным гвоздем три отверстия, расположив их треугольников в верхней части. С помощью этих отверстий мы будем крепить канистру к стене, поэтому они должны располагаться подальше от дна.

На предпоследнем этапе вы монтируете штуцер в дно емкости. Для этого на сгон накручивается гайка, а сам он вставляется в отверстие. Потом, изнутри, на резьбу одевают резиновый уплотнитель (шайбу) и накручивают вторую гайку. Она должна придавить резину ко дну, упираясь во вторую (внешнюю) гайку.

На последнем этапе вы крепите емкость под потолком, используя саморезы или дюбели, которые вставляют в заранее просверленные или прожженные горячим гвоздем отверстия. Подобного крепления хватит для фиксации 5-литровой канистры. Для 10-литрового варианта придется строить полку.

6

Как подключить расширитель в систему отопления

После завершения строительства бака мы должны подключить расширитель к системе. И в этом случае нужно действовать по следующей схеме:

• Слейте воду из системы. Причем можно удалить далеко не весь объем, а только десятую часть, понизив уровень жидкости до верхнего патрубка батарей.
• Определите наивысшую точку напорной трубы и врежьте в это место тройник. Отметим, что  для полимерных труб можно использовать цанговый фитинг, а если теплопровод собран из стальной арматуры, то вместо тройника можно вварить отвод с резьбовым торцом.
• Установите расширительный бак у потолка или на чердачное перекрытие. В последнем случае потолок придется рассверливать, открывая доступ к тройнику разводки.
• Накрутите на штуцер бака гайку сильфонного шланга. Опустите второй конец сильфона на уровень тройника. Накрутите его на отвод разводки (патрубок или штуцер тройника).

Вместо сильфонного шланга можно использовать полимерную или металлическую трубу, но этот шаг усложнит монтаж, поэтому мы выбираем не жесткую конструкцию, а гибкий шланг. Вентиль в точке врезки расширителя монтировать не нужно. Расширительный бак для отопления открытого типа

видео-инструкция по монтажу своими руками, особенности открытых отопительных систем, цена, фото

Прямое назначение расширительного бачка – это прием излишков воды, которые образуются в результате нагрева данного теплоносителя. Дело в том, что молекулы воды в горячем состоянии немного расширяются, а если бы подобного приемного устройства не было, то влага нашла бы самое слабое место магистрали и в этой точке образовалась бы течь.

Кроме того прибор выполняет и еще одну функцию – после остывания теплоносителя, он как бы «отдает» системе недостающее количество жидкости.

Фото бака, подключенного к отоплению

Этот элемент, по сути, представляет собой обыкновенную емкость, которая устанавливается над всей линией отопления. Но, конечно, тут существуют нюансы.Разберемся во всем последовательно и подробно.

Простейший вариант «расширителя» для отопления без принудительной циркуляции

Такой обогрев обычно состоит из трех элементов – котла, радиаторов или же просто труб, а также бачка. Тут не предусмотрено никаких насосов – теплоноситель двигается по магистрали естественным образом.

Схема отопления с естественной циркуляцией воды

В данном случае на чердаке ставится расширительный бачок системы отопления открытого типа– его обычно изготавливают самостоятельно. Из чего конкретно можно сделать емкость рассмотрим в таблице ниже.

Исходная конструкция:	Особенности использования в качестве бачка:
1. Алюминиевые бидоны.	Эти емкости, как правило, есть в практически любом хозяйстве. Они очень удобны, потому что мало весят и имеют достаточно неплохой объем.Что же касается недостатков, то можно выделить такой момент, как невозможность создания сварной точки соединения емкости и трубы. Все придется делать механическим способом, а это означает, что за такими участками нужен будет постоянный контроль на предмет протечек.
2. Изделия из газовых баллонов и листовой стали.	Вариант хорош тем, что для соединений можно применять сварку – это позволяет добиться максимальной герметичности стыков. Кроме того сталь такого типа имеет отличную стойкость к механическим ударам.Если же говорить о недостатках, то это, пожалуй, риск появления ржавчины, которая постепенно будет засорять трубы и радиаторы.

В целом получается, что как для кустарных конструкций – оба варианта хороши, просто нужно смотреть на то, что именно вам проще будет достать и смонтировать.

Самодельный расширитель

Обратите внимание на два важных момента!
Во-первых, бачки, которые ставятся на чердаках обязательно нужно утеплять, чтобы вода в них не замерзла.
А, во-вторых, очень важно предупредить испарение воды – тут поможет либо плотная крышка, либо обыкновенное подсолнечное масло.

В последнем случае в емкость наливается немного масла – оно образует слой «пленочки» на поверхности воды, и эта прослойка не дает влаге испаряться. Такая вот хитрость.

Что же касается утепления, то произвести данную операцию очень просто – достаточно обмотать бидон старыми куртками, фуфайками и т.п.

В принципе такие самодельные конструкции довольно практичные – как показало время, они без особых проблем служат не одно десятилетие.

Разберемся, как они устанавливаются.

Монтаж «кустарных» бачков

Принцип монтажа

Схема работы обычно такая:

1. От какой-либо точки системы поднимается вверх вертикальная труба.
2. В нужном месте перекрытия сверлится отверстие для прохождения трубы.
3. Магистраль «пропускается» через перекрытие.
4. В дне бака делается дырочка такого же диаметра, как и труба.
5. Труба вставляется в днище бидона и далее соединение герметизируется. Делается это с помощью сварки (если емкость из стали) или же обычными гайками, если бидон из алюминия или пластика, например. В последнем случае на конце магистрали нужно нарезать трубную резьбу ручным клуппом.

Расширитель, установленный на чердаке

Как видите, ничего сложного в такой работе нет.

Совет: если вы делаете стальной расширительный бачок системы отопления своими руками, то постарайтесь организовать все так, чтобы в нем было как можно меньше сварных швов, углов и т.п.
Дело в том, что именно эти участки наиболее подвержены риску появления протечек.

Теперь давайте поговорим о заводских изделиях с совершенно иным принципом действия.

Расширительные баки закрытого типа

Такие емкости предназначены для установки внутри помещений. Их можно ставить в кухнях, санузлах, коридорах и т.п. Самый главный нюанс, который важно понимать – это то, что данные изделия эксплуатируются в системах с дополнительными циркуляционными насосами.

Магистраль с насосом

Кроме того надо знать и то, то внутри закрытых бачков находится не сплошная пустота, а специальная мембрана (обычно она сделана из резины).

Мембрана тут нужна для двух целей:

1. Для создания нужного давления, под воздействием которого вода будет попадать обратно в систему.
2. Для того чтобы была возможность нивелировать силу гидравлических ударов.

Если подробнее, то «работает» это очень просто:

• Резиновая груша служит для сбора лишней воды.
• Между стенками мембраны и самого бачка закачивается газ или воздух – получается, что он создает силу давления, которая и воздействует на грушу.
• Воздух закачивается через ниппель с помощью обыкновенного велосипедного или машинного насоса.
• Мембрана довольно гибкая и во время «захода» воды растягивается постепенно. Это позволяет принимать гидроудары, а не направлять их на стенки металла.
• Сами же гидравлические нагрузки, перепады возникают довольно часто в тех системах, в которых работают насосы – именно эти приборы и являются источниками, причиной ударов, так как имеют свойство включаться и изменять мощность потока воды.

Схема устройства закрытого типа

Что же касается самого бачка, то инструкция его изготовления на заводе такова, что он обычно имеет посередине соединительные швы вокруг всей своей оси. Вот именно эти швы и боятся гидроударов.

В принципе конструкция тут довольно продуманная и безопасная.

1. За счет нахождения воды внутри груши, а не внутри металлической оболочки, получается, что тут отсутствует контакт воды с воздухом, что предохраняет все стальные поверхности системы в целом от окисления. Конечно, процесс все равно происходит, но, по крайней мере, не такой интенсивный, как в случае с расширительными баками открытого типа.
2. Бачки очень компактные в плане размеров – это позволяет крепить их в практически любых точках, без потери ценного пространства.
3. Мембрана настолько герметичная, что становится невозможной главная проблема изделий открытого типа – испарение влаги.

Обратите внимание на то, что и в изделиях закрытого типа имеются определенные недостатки. В частности они касаются непосредственно мембраны. Дело в том, что резина имеет свойство покрываться микротрещинами со временем, что приводит к потере давления воздуха и попаданию воды в пространство самого бака соответственно.

Совет: не покупайте изделия сомнительного происхождения и те, которые стоят подозрительно низко.
Пользуйтесь продукцией известных брендов, и тогда товар прослужит максимально долго и без проблем.

Так выглядит мембрана

И перед рассмотрением того, как монтируется такой расширительный бачок системы отопления своими руками, затронем еще один важный момент.

Какого объема бак ставить

Расширители разного объема

На самом деле тут существует приблизительное правило – нужно просто добавить 15% к существующему объему воды и делать емкость соответствующего литража.

Однако это подход слишком приблизительный – лучше пользоваться специальной формулой, благодаря которой ваша система станет максимально эффективной, безопасной и экономичной.

Формула тут такая: V = E x C /( 1 – Рmin / Pmax) / Кзап

Разберем ее подробно:

• C – это общее количество нашего теплоносителя в системе.

Обратите внимание на то, что учитывается не только объем труб и радиаторов, но и также то количество теплоносителя, которое находится в котле.

• E – сюда у нас подставляется цифра коэффициента расширения воды под воздействием нагревания. Или если вместо воды в системе используется антифриз, то берем параметры его коэффициента. При этом нужно учитывать максимально допустимую температуру, до которой котел способен нагреть теплоноситель.
• Pmin – это количество атмосфер начального давления в расширительном баке.
• Pmax – это соответственно показатель максимально допустимого давления, на которое настроен предохранительный клапан.
• Кзап – это коэффициент, показатель заполнения расширительной емкости.

Выполняем несложные математический действия, и получаем оптимальный литраж.

Ну и теперь можно перейти непосредственно к обзору принципа установки емкости.

Монтаж устройств закрытого типа

Расширитель, закрепленный на стене

Стоит отметить, что сборка такого элемента не представляет особой сложности, потому что тут не понадобится сложных инструментов, цена которых высокая.

По сути, нужен стандартный «набор» сантехника:

1. ступенчатый и газовый ключ;
2. разводной ключ;
3. силикон, пакля.

А сам же порядок работы примерно такой:

1. Закрепляем бак на плоскости стены с помощью кронштейнов или хомутов.

Важно!
Даже если ваш бачок небольшой и весит не слишком много, все равно лучше перестраховаться и проверить несущие способности стены в том месте, где вы его собрались подвешивать.
Дело в том, что тут возможна вибрация из-за гидравлических ударов и перепадов мощности потоков.
А если бак будет вибрировать и при этом висеть на гипсокартоне, например, то скорее всего он рано или поздно просто упадет.

2. Если емкость большая и в нее вмещается более 30 литров, то крепить ее нужно не на стену, а устанавливать на полу – на ножках.

Изделия на ножках

3. Подводим трубу к баку и подсоединяем все с помощью гаек или специальных фитингов-переходников.

Так выглядит место соединения трубы и бака

4. Накачиваем воздух в емкость.
5. Запускаем воду в систему.

При этом нужно обязательно контролировать уровень давления воды – дело в том, что если оно будет избыточным, то мембрана просто напросто разорвется.

В принципе это дело поправимое, но только в том случае, если вы приобрели изделие со сменной резиновой «грушей». Запресованную мембрану заменить не получится – тут придется озаботиться сменой всего бака.

Пример испорченной груши

Если же говорить о том, какую мембрану лучше приобретать, то тут нет универсальной рекомендации. Запрессованные «груши» практически не рвутся, но если что-то случится, то придется менять весь элемент. А второй вариант – рвется чаще, но зато и меняется легко и дешево.

Так что выбирать вам. На этом наша статья завершена.

Вывод

Мы с вами довольно глубоко разобрались в том, что такое баки расширительные, для чего они нужны, какие бывают и по какому принципу монтируются. Хочется думать, что такие сведения вам пригодятся на практике, и вы сможете спланировать максимально эффективную систему отопления у себя дома. Кстати вы можете найти дополнительную полезную информацию по теме – в размещенном в статье видео.

Расширительный бак закрытого типа. Секреты устройства



Расширительный бак для отопления закрытого типа  на сегодня общепризнанно считается самым удачным вариантом отопительной системы для частного дома. Её преимущества очевидны при сравнении с аналогичной системой открытого типа, значительным недостатком которой является непосредственность контакта с атмосферой, в результате чего в теплоносителе присутствует воздух в виде пузырьков, с течением времени вызывающих коррозию металлических элементов отопительной системы и «шумность» самого теплоносителя. Правильный выбор – а именно, приобретение и установка закрытой конструкции — предотвратит возникновение этих проблем.

Особенность расширительного бака закрытого типа

Согласно напрашивающемуся на основе выше изложенной информации выводу, система закрытого типа с расширительным баком по своей структуре является полностью изолированной от окружающей среды и её негативного воздействия и может быть изготовлена своими руками.

Состав системы представлен баком и несколькими клапанами различного целевого назначения. В конструкции присутствуют также радиаторы, вентиль, насос и фильтр, манометр.

Эффективность циркуляции теплоносителя существенно повышается при применении насоса, что, однако, выглядит не так идеалистически, как может показаться на первый взгляд: прерывание подачи электроэнергии (или же изначальное её отсутствие) делают невозможным полноценное функционирование отопления с расширительным баком для отопления закрытого типа. Прибегнув к использованию «помпы», можно полностью компенсировать недостатки – жилое помещение может быть оснащено дополнительными обогревательными системами, например, тёплым полом.

Область размещения насоса, ответственного за циркуляционный процесс, — обратная труба, называемая также «обраткой», где осуществляется также монтаж расширительного бака. В итоге это даёт плюс в возможности некритичного отношения к диаметру применяемых в процессе монтажных работ труб и к уклону, являющемуся непременным для открытой системы.

Достоинства расширительного бака для отопления закрытого типа

К несомненным достоинствам стоит причислить небольшой расход времени, требующегося на установочные работы, и значительную экономию используемых материалов. Однако увлекаться и игнорировать определённые нюансы явно не стоит: так, например, соблюдение уклона при отключении электричества обеспечит в той или иной степени функционирование системы, без угрозы размораживания.

Несмотря на то, что самое определение закрытости для отопительной системы означает изолированность от проникновения воздуха, не стоит надеяться на абсолютную её герметичность: воздух может наличествовать в трубах, как следствие того, что совершают доливание теплоносителя, что влечёт за собой его скопление в верхних точках. Устранить излишнее содержимое можно, прибегнув к такому устройству, как кран Маевского. С этой же работой успешно справятся поплавковые отводчики, функционирующие «на автомате». Будучи растворённым в воде, воздух подвергается окончательному удалению посредством воздействия на него сепараторов, которые устанавливаются непосредственно в трубопроводе.

Для данной системы характерна также широта диапазона топлива, пригодного для её функционирования. В качестве такового можно выбрать как газ, так и электричество, а также дизельное или твёрдое топливо.

Большое значение имеет такой показатель котла, как его мощность. Так, для помещения высотой до трёх метров эта величина равна 1кВт на 10 квадратных метров. Данное значение очень является крайне относительным, так как здесь непременно нужно принять во внимание ряд многих других факторов, к которым относятся различные характеристики здания.

Почему нужно использовать расширительный бак?

Целесообразность использования расширительного бака для отопления  закрытого типа заключается в том, что его функционирование позволяет создать баланс, компенсирующий тепловое расширение, то есть увеличение применяемого теплоносителя в объёме, что само по себе чревато повреждениями, наносимыми как котлу, так и трубопроводу.

Основное отличие бака данного типа от обычного – в наличии в нём диафрагмы, произведённой из такого материала, как резина пищевая, в то время, как в баке для отопительной системы используется диафрагма из резины технического типа.

Что касается объёма расширительного бака для отопления закрытого типа, то он составляет от 15% до 20% от объёма всей системы. Давление в баке составляет 1,5 бара

Выбор расширительного бака закрытого типа

Читайте так же:

установка своими руками пластикового бачка и выбор варианта для системы отопления

Расширительный бак, используемый для системы отопления, служит для компенсации в случае расширения объема закипающего теплоносителя в результате его нагревания. Его функцией является снижение давления в самой разводке. По этой причине такой бак должен применяться для отопительных систем обоего типа. Бак для установки в закрытой системе вполне реально изготовляется как самодельный расширитель своими руками. Вторым вариантом является применение готовых емкостей.

Расположение

В основном такие бачки устанавливаются между котловым патрубком и самой первой от него батареей либо за напорным штуцером. Такое размещение расширяющего бака становится альтернативой предохраняющему водяному клапану. В случае перегревания котла избыточный пар не останется в системе, а уйдет наружу в воздух.

При оборудовании отопительных систем многоэтажных домов такие расширяющие баки располагаются в чердачной части постройки, а в котельных – под их потолками.

При этом такой бак должен стать самой верхней точкой тепловой системы. С этой целью обустраивается тройник. Его располагают в узле, где вертикальная часть напорного трубопровода сопрягается с его горизонтальной веткой. К верхнему резьбовому отводу этого тройника крепится отрезок арматуры для соединения системы с самим расширяющим баком.

Вот поэтому такие расширители в тепловых системах многоэтажек и стараются установить именно на чердаках либо в котельных повыше к потолку. Делается это тогда, когда габариты и объем бака позволяют разместить его таким образом. Поэтому перед началом установки следует рассчитать геометрию такой емкости, взяв за основу рекомендуемый объем.

Расчет объема

Габариты такого расширителя для отопительной системы открытого типа вычисляют на основе объема и температурного параметра теплоносителя. Простейшая схема такого расчета базируется на первом показателе. В данном вычислении объем бака должен составлять 5% от аналогичного показателя для системы.

К примеру, если система вмещает 200 л воды, то объем расширяющего бака составит 10 л воды.

Более точный и отличающийся большей сложностью способ вычисления вместе с вместительностью системы принимает в расчет и температурный показатель теплоносителя. Известно, что повышение температуры в системе на 10°C вызывает увеличение объема на 0,3%. Если взять за основу комнатную температуру воды и ее максимальную температуру, которая не может подняться выше точки кипения в 100°C, то и увеличение объема воды в системе не превысит 2,4%.

В практическом смысле лучше использовать либо максимальное значение, взятое из 5% пропорции, либо усредненный результат, полученный как половина суммы 5% + 2,4% объемов теплоносителя.

Самодельный бак из стального листа

Взяв за основу вышеприведенные расчеты емкости бака, можно приступить к его изготовлению.

Отопительные системы вместимостью свыше двухсот, а тем более трехсот литров воды встречаются крайне редко. Поэтому для расширительного бака объем порядка 10-15 л будет вполне приемлемой величиной. Для его изготовления берется стальной лист размером 500×756 мм с толщиной от 2 мм и выше.

Процесс изготовления начинается с раскроя стального листа. При наличии возможности и для большей точности лучше сделать это в заводских условиях на гильотинных ножницах. В противном случае лист разрезается болгаркой на два фрагмента размером 250×756 мм. Далее эти заготовки распускаются на 6 квадратов по 250×250 мм.

В одном из них газовым резаком прожигается отверстие. В него вваривается штуцер. Можно проделать это сварочным электродом. Его резьбовой сгон должен составлять порядка одного или половины дюйма.

Две заготовки прихватываются сваркой под 90 градусов. Та же процедура сваривания под прямым углом проделывается с двумя другими заготовками. Из полученных таким образом уголков сваривается квадрат, причем швы провариваются до герметичного состояния. Затем выполняется тестирование стыков с помощью мела и керосина.

Мел при этом наносится на наружную часть сварного шва, а керосин – на внутреннюю. Если через некоторый промежуток времени на полоске от мела не проступили жирные пятна, то шов является герметичным.

Дном изделия является деталь с вваренным в нее патрубком. Далее швы снова проверятся на герметичность по вышеописанному способу.

Газовым резаком или сварочным электродом в оставшейся заготовке прожигается отверстие Ø 50 мм. Эта заготовка с проделанным в ней отверстием приваривается в качестве крышки бака кубической формы.

В последнем моменте проверкой на герметичность швов можно пренебречь. Итогом проделанной работы должна стать емкость объемом 15,6 литра. В процессе ее изготовления весь металл расходуется по безотходной технологии, а бака такой емкости вполне достаточно для использования в трехсотлитровой системе.

Процесс изготовления бака таким способом весьма трудоемок и требует участия в нем опытного сварщика. Поэтому если нет подобной квалификации или возможности нанять соответствующего специалиста, то лучше воспользоваться иным способом, сделав бак из готовой емкости.

Расширительный бак из газового баллона

На изготовление расширителя можно затратить как 50-литровый, так и 27-литровый газовый баллон. В первом случае от него берется отрезок высотой 250 – 300 мм. Второй вариант означает использование всего баллона.

Поэтому с целью экономии материала целесообразнее задействовать емкости объемом 27 или даже 12 литров. Такой самодельный бак из 12-литрового баллона можно устанавливать в системы емкостью до 240 л.

Превращение баллона в расширяющий бак осуществляется следующим образом.

Перед началом работы из баллона следует полностью стравить весь остаток газа с отдушкой, придающей ему столь специфичный запах, полностью выкрутив из него вентиль. После этого через отверстие выкрученного вентиля баллон полностью заполняется водой на весь его объем. Эта вода сливается через 5-10 часов. Стравливание и слив воды всегда следует проводить подальше от человеческого жилья.

Когда баллон подготовлен таким образом, отрезается коническая часть его вентиля. Далее она сваривается со сгоном штуцера потребного диаметра для формирования входа в расширяющий бак. Если не удается воспользоваться сваркой, то можно использовать вентиль в виде входа, стыкуя его с системой посредством сильфонной подводки. Она обычно прикручивается к внешнему штуцеру вентиля.

Затем к поверхности корпуса баллона привариваются ножки, причем сама емкость устанавливается для этой операции вниз вентилем. За неимением сварки ножки изготавливаются из уголков и фиксируются к баллону винтами, просверлив в нем отверстия, и нарезав в них резьбу, или саморезами по металлу герметизированными шайбами из силикона.

На заключительном этапе работ в баллоне прорезается окошко 50×50 мм. Он проделывается со стороны баллонного дна. Оно теперь становится верхней точкой всего бака. Через такой маленький люк можно заливать в систему теплоноситель, стравливать из него пар или избыточный воздух из системы.

Таким образом, изготовление бака из газового баллона является не такой уж сложной операцией, но существует еще один более простой вариант получения расширительного бака.

Пластмассовый бак

Здесь просто берется пластиковая емкость. На роль бака подойдет и канистра 10-40 литров, и обычное ведро на 10 или 12 литров. Более предпочтительным вариантом будет основа прямоугольного сечения.

К ней следует приобрести резьбовой штуцер с резьбой на два сгона и резиновая шайба по диаметру штуцера, а также две гайки под диаметр и шаг резьбы сгонов.

Затем один из торцов штуцера нагревается на открытом огне паяльной лампы, газового резака или газовой плиты и этим нагретым штуцерным сгоном прожигается дно канистры, ведра либо какой-то другой емкости, предназначенной под расширительный бак. После этого следует обрезать верх изделия и прожечь с помощью раскаленного на открытом огне гвоздя три отверстия. Эти отверстия проделываются треугольником и служат для крепления бака к стене.

Теперь следует оснастить дно изделия штуцером. С этой целью на сгон наворачивается гайка, и сам он вводится в отверстие. С внутренней части емкости бака на резьбу сгона надевают резиновую уплотнительную шайбу и прикручивают, туго затягивая, вторую гайку. Задачей этой второй гайки является плотная фиксация резины к донной части с упором во вторую гайку, находящуюся с внешней стороны.

Последний этап работ заключается в креплении емкости повыше, где-то под потолком. Для этого применяются дюбели либо саморезы. Они вставляются в заранее прожженные раскаленным гвоздем или просверленные в пластике отверстия. Такой способ крепления подойдет для монтажа 5-литровой емкости, а вот для ее 10-литрового образца потребуется уже соорудить полку.

Подключение расширителя к отопительной системе

Для подключения бака, изготовленного по одному из вышеописанных способов, к системе отопления из нее надо слить воду, удалив 1/10 часть от ее общего объема так, чтобы уровень теплоносителя понизился до самого верхнего патрубка группы батарей.

Следует определить максимально высокую точку напорной системы и врезать тройник в это место. При этом если в системе применяются полимерные трубы, то можно воспользоваться цанговым фитингом. При сборке теплопровода из элементов стальной арматуры вваривается отвод с резьбовой торцевой частью. Он используется вместо тройника.

Расширительный бак оборудуется под потолком. В ином случае он монтируется на чердачном перекрытии. Для установки на чердаке придется делать окно на потолке для создания доступа к разводному тройнику.

Затем на штуцер расширительного бака накручивается гайка для фиксации сильфонного шланга, а второй конец этого сильфона опускается до уровня тройника. Последний прикручивается к отводу разводки в виде патрубка или тройникового штуцера.

Сильфонный шланг можно заменить полимерной или стальной трубой, но это создаст больше сложностей при монтаже. По этой причине предпочтение остается не конструкции жесткого типа, а гибкому шлангу.

О том, как правильно установить расширительный бак для отопления, смотрите в следующем видео.

Расширительный бак в системе отопления — расчет объема и виды | Своими руками

Тепловой модуль — виды и установка

Любая система отопления должна быть оборудована элементами, способными защитить ее от гидроудара, поддерживать допустимое давление теплоносителя и компенсировать изменение его объема. Эту задачу выполняет расширительный бачок.

Зачем нужен расширительный бак для отопления?

Для нормального функционирования системы отопления и стабильной циркуляции теплоносителя по всем ее элементам необходимо стабильное давление.Его резкие скачки приводят к нарушению гидравлического режима и выходу из строя отдельных агрегатов. Чтобы этого не произошло, в системе предусмотрен расширительный бачок. Его задача — компенсировать изменение объема теплоносителя (воды или антифриза), вызванное изменением его температуры, чтобы уменьшить возможность проведения гидроиспытаний. На изменение объема теплоносителя также влияет его состав и, соответственно, температурный коэффициент. При использовании воды значение этого коэффициента составляет в среднем 4%, в случае антифриза, например этиленгликоля, от 4,4 до 4,8% (в зависимости от концентрации гликоля в антифризе).Именно расширительный бачок той же емкости отводит лишний теплоноситель для поддержания необходимого давления в сети.

В зависимости от типа системы отопления (открытая или закрытая) используются разные расширительные баки. Сразу отметим, что открытая система (ее еще называют системой с естественной циркуляцией — самотечением) в новых домах используются нечасто, ее можно встретить в основном в старых постройках.

---

Ссылка по теме: Котельная: оборудование и устройство, расчеты и схемы

---

Бак в системе отопления открытого типа

В такой системе теплоноситель — простая вода — движется в соответствии с законами физики естественным образом из-за разной плотности холодной и горячей воды.Этому также способствует уклон труб. Нагретый до высокой температуры теплоноситель на выходе из котла стремится вверх, выталкиваемый холодной водой, идущей снизу из обратного трубопровода. Так происходит естественная циркуляция, в результате которой нагреваются радиаторы. В самотечной системе использовать антифиризацию проблематично, так как теплоноситель в расширительном бачке находится в открытом состоянии и быстро испаряется, поэтому таковой действует только вода. При нагревании он увеличивается в объеме, а его излишки попадают в емкость, а при охлаждении возвращаются в систему.Резервуар располагается в самой высокой точке контура, обычно на чердаке. Чтобы вода в нем не замерзала, его утепляют изоляционными материалами и подключают к обратному трубопроводу во избежание закипания. В случае переполнения бака вода сбрасывается в канализацию.

Расширительный бачок крышкой не прикрывается, отсюда и название системы отопления открытое. Уровень воды в баке необходимо контролировать, чтобы в трубопроводе не было пузырьков воздуха, приводящих к неэффективной работе радиаторов.Бак подключается к сети через расширительную трубу, а для обеспечения протока воды предусмотрена циркуляционная труба. По мере заполнения системы вода достигает сигнальной трубы, по которой

кран. Для контроля расширения воды служит переливной патрубок. Он отвечает за свободное движение воздуха внутри резервуара. Чтобы рассчитать объем открытого бака, нужно знать объем воды в системе.

Резервуар в закрытой системе

Автономная система отопления, в которой теплоноситель приводится в движение циркуляционным насосом, называется закрытой системой.Его особенность — абсолютная герметичность и отсутствие контакта теплоносителя с окружающей средой. Расширительный бачок в нем также закрыт, что исключает контакт теплоносителя с воздухом.

---

Ссылка по теме: Проектирование системы отопления дома

---

Конструкция расширительного бака

Расширительный бак представляет собой корпус из углеродистой стали с порошковым покрытием красного, серого или белого цвета, внутри которого находится резиновая мембрана диафрагменного типа или в виде баллона.Первый в основном используется в небольших контейнерах, второй — в больших. Резервуары в заводской конфигурации иногда оснащены предохранительным клапаном для защиты системы от превышения допустимого давления. В этом случае клапан открывается, выпуская излишки воды. Лучше перестраховаться и убедиться, что он есть в вашем продукте. Если нет, купите и установите рядом с танком.

Расширительный бак с мембраной в виде диафрагмы. Это устройство больше похоже на бочку, разделенную надвое подвижной резиновой перегородкой.При производстве воздух закачивается в верхнюю часть бака, что создает начальное давление. После подключения бака к его нижней камере теплоноситель начинает вытекать из сети. В момент, когда эластичная мембрана становится нулевой, бесшумной и как бы лежащей на поверхности теплоносителя, система отопления считается полностью заполненной и готовой к запуску. При повышении температуры охлаждающей жидкости ее объем увеличивается, а излишки сливаются в расширительный бачок.Из-за сжатия воздуха мембрана перемещается в воздушную камеру, так что внутреннее пространство бака становится больше, и туда попадает избыток теплоносителя. Как только охлаждающая жидкость остывает и возвращается к исходному объему, действие на мембрану прекращается, и воздух в верхней камере, не испытывая сопротивления, возвращает мембрану в исходное тихое положение, тем самым автоматически регулируя давление в системе. .

Емкости с мембраной баллонного типа.

В этом случае воздушная камера располагается по периметру всего бака и окружает резиновую камеру для охлаждающей жидкости. Когда он прибывает, последний начинает расширяться, как надуваемый воздушный шар. Благодаря такому устройству резервуара можно более точно контролировать давление в системе.

Следует отметить, что мембраны баллонов можно заменять по мере их износа, а замены диафрагм не подлежат замене. Материал, из которого сделана мембрана, очень важен.Он должен быть термостойким и в то же время очень эластичным. Выбирая емкость, следует ознакомиться с такими характеристиками мембраны, как прочность, температура эксплуатации, водонепроницаемость и соответствие санитарно-гигиеническим нормам.

Схема работы расширительного бачка

---

Читайте также: Виды систем отопления и их устройство в загородном доме — какую конструкцию выбрать

---

Как рассчитать объем расширительного бачка?

Конструкция расширительного бака не предполагает каких-либо сложных технических решений, но ошибка при расчете его объема может привести к выходу оборудования из строя и выходу из строя системы отопления в целом: слишком большая емкость не может создать достаточное давление в сети, да и то маленький, наоборот, не заберет всю лишнюю охлаждающую жидкость.

Чтобы произвести правильный расчет, следует определить общий объем тепловой сети. Для этого прибавьте объем котла, общий объем всех труб в системе, а также объем дополнительных нагревателей, если они есть.

Формула для расчета объема расширительного бачка:

K = (KExZ) / Нигде

КЕ — общий объем всей системы отопления. Рассчитайте эту цифру исходя из того, что I кВт мощности отопительного оборудования равна 15 л объема теплоносителя.Если мощность котла 40 кВт, то общий объем системы будет КЕ = 15 х 40 = 600 л;

Z — значение температурного коэффициента теплоносителя. Как уже отмечалось, для воды она составляет около 4%, а для антифриза разной концентрации, например 10-20% этиленгликоля — от 4,4 до 4,8%;

N — величина КПД мембранного бака, которая зависит от начального и максимального давления в системе, начального давления воздуха в камере.Часто этот параметр указывается производителем, но если он недоступен, вы можете рассчитать самостоятельно по формуле:

N = (DV-DS) / (DV + 1)

где

ДВ — максимально допустимое значение давления в сети. Как правило, оно равно допустимому давлению предохранительного клапана и для обычных бытовых систем отопления редко превышает 2,5-3 атм .;

DS — значение начального давления зарядки мембранного бака, исходя из постоянного значения 0,5 атм.на 5 метров длины системы отопления.

В этом случае,

N = (2,5-0,5) / <2,5 + 1) = 0,57.

Итак, из полученных данных можно вывести объем расширительного бака при мощности котла 40 кВт:

К = 600 х 0,04 / 0,57 = 42,1 литра.

Рекомендуется использовать емкость объемом 50 л с начальным давлением 0,5 атм, так как итоговые цифры для выбора продукта должны быть немного выше расчетных.Небольшое превышение объема бака не так страшно, как недостаточность его объема. Кроме того, при использовании антифриза в системе специалисты советуют выбирать бачок объемом на 50% больше расчетного.

Установка расширительного бачка

Для удобства обслуживания расширительный бак устанавливается рядом с котлом на обратной магистрали. Часто его устанавливают так, чтобы впускной клапан (водопроводная труба) был направлен вниз. Это позволяет слить охлаждающую жидкость даже в случае выхода из строя мембраны.Есть и другое мнение: охлаждающая жидкость должна стекать в бачок сверху. Что более правильно, поскольку исключает попадание воздуха в емкость, предназначенную для жидкости.

Чтобы избежать скачков в головке, бачок нужно поставить перед циркуляционным насосом. Чтобы он не «закипал», его подключают к обратному трубопроводу, также рекомендуется установить манометр и клапан для ручной регулировки давления. После установки необходимо проверить, соответствует ли рабочее давление устройства тому, которое необходимо.В противном случае выпустите воздух и прокачивайте бак до тех пор, пока давление на мембране не станет приемлемым.

Из наиболее частых ошибок при установке расширительного бачка для отопления можно выделить:

• Использование уплотнительных материалов, не предназначенных для этой цели. Например, дешевый герметик для окон ПВХ, рассчитанный на совершенно другой температурный режим. Поначалу соединения могут быть довольно привлекательными, но при запуске системы отопления этот уплотнитель не выдержит высоких температур.По крайней мере, после этого придется заняться устранением протечек;
• неудачное место установки, когда подход к емкости затруднен;
• неверный расчет объема расширительного бачка или выбор его на глаз.

Когда использовать антифриз

Не всегда целесообразно заливать в систему отопления антифриз (вода, смешанная с этиленгликолем).

Правильно подготовленная вода имеет лучшую теплопроводность, чем она.

Но бывают ситуации, требующие обязательного применения незамерзающей жидкости, например, если есть вероятность воздействия минусовой температуры на трубы отопления.

Это может произойти при внешней прокладке магистрали (скажем, от дома до гаража) или длительном простаивании системы зимой. Переход воды из жидкого состояния в твердое неизбежно приведет к разрыву труб и радиаторов.

Скачки давления в системе отопления

Признак неисправности или неисправности системы отопления — скачки давления.Если давление снижается. В этом случае необходимо проверить, как ведет себя статическое давление, для чего необходимо остановить насос. Если не падает, значит, неисправны циркуляционные насосы, которые по каким-то причинам не могут создать напор воды. Если статическое давление тоже снижается, то, скорее всего, где-то в трубопроводах дома или в теплообменнике котла (что бывает довольно часто) произошла течь. Найти это место можно, отключив различные секции и следя за давлением в системе.Если ситуация на следующем отключении нормализуется, значит, на этом участке сети происходит протечка воды. Если давление поднимется. Здесь может быть несколько причин.

1. Одна из частых причин — нарушение или отсутствие движения теплоносителя по контуру. Это может произойти, когда с целью снижения температуры в сети регулятор отопления дома перекрывает подачу теплоносителя из котельной. В этом случае нужно исследовать настройки и отрегулировать их так, чтобы контроллер не давал команду на полное закрытие клапанов, его инерция увеличивалась, но такие ситуации будут исключены.

2. Другая причина в том, что, возможно, система находится на постоянном кормлении. Как показывает простейший расчет, чем больше теплоносителя в ограниченном объеме, тем выше давление. В этом случае достаточно перекрыть ЛЭП и настроить автоматику.

3. Также причиной может быть неправильный диаметр труб. На выходе из котла он должен быть самым большим.

4. Проблема может быть вызвана повышенной мощностью циркуляционного насоса или неисправностями в его работе.

5. Если приборы управления в порядке или система отопления их совсем не включает, то возможно, что где-то по ходу теплоносителя заблокирован кран или задвижка.

Типы мембран расширительного бака

Долговечность мембраны расширительного бака зависит от типа резины, из которой она сделана. Резина SBR — самая распространенная в мире. Достаточно упомянуть камеры для колес автомобилей, подошвы обуви. Обладает хорошими механическими характеристиками, может растягиваться до 800%.Температурный диапазон долговечности: от -50 до 100 «С. Такая резина не подходит для систем с питьевой водой, поэтому применяется только для расширительных баков тепловой сети, при температуре выше 100» С, материал быстро стареет, теряет эластичность и разрушается.

Резина MR (BUTILE )

Этот вид каучука обладает высокой устойчивостью к высоким температурам, его рабочий диапазон от -40 до 130 ° С. Материал может контактировать с питьевой водой.Используется для аккумуляторов.

Резина EPDM подходит для систем с питьевой водой, обладает высокой стойкостью к старению и разрушению. Диапазон рабочих температур: от -50 до 130 ‘С. Это довольно дорогой продукт, отвечающий всем санитарно-гигиеническим нормам, поэтому ведущие производители изготавливают мембраны для своих расширительных бачков из резины этого типа.

Каучук NBR (НИТРИЛ) — улучшенная версия каучука EPDM.

Он пригоден для эксплуатации при температурах до 100 ° C, а также используется для производства мембран.Стойка для антифриза, бензина, бутана, пропана, масел и растительных жиров.

---

Читайте также: Ошибки при установке отопления и их исправление

---

Давление в системе отопления

Давление в сети возникает из-за влияния нескольких факторов. Он характеризует действие теплоносителя на стенки элементов системы. Перед заливкой воды давление в трубах равно 1 атм. Однако как только начинается процесс заливки охлаждающей жидкости, этот показатель меняется.Даже при холодном теплоносителе в трубопроводе давление есть. Причина тому — разное расположение элементов системы — при увеличении высоты на 1 м прибавляется 0,1 атм. Такой вид воздействия называется статическим, и этот параметр используется при проектировании тепловых сетей с естественной циркуляцией. В закрытой системе отопления теплоноситель расширяется во время нагрева и в трубах создается избыточное давление. В зависимости от конструкции магистральной линии она может различаться в разных областях, и если на этапе проектирования не предусмотрены стабилизирующие устройства, то существует риск отказа системы.

Для автономных систем отопления нормативов давления нет. Его значение рассчитывается в зависимости от параметров оборудования, характеристик труб, а также учитывается этажность дома. В этом случае необходимо соблюдать правило, согласно которому значение давления в сети должно соответствовать своему минимальному значению в самом слабом звене системы. Следует помнить и об обязательной разнице в 0,3-0,5 атм. между давлением в прямом и обратном патрубках котла, что является одним из механизмов поддержания нормальной циркуляции теплоносителя.С учетом всего этого давление должно быть от 0,5 до 2,5 атм. Для контроля давления в различных точках сети вставляются манометры, фиксирующие пониженные и избыточные значения. В том случае, если счетчик должен служить не только для визуального осмотра, но и работать с системой автоматизации, используйте электроконтактные или другие типы датчиков.

На заметку:

1. Плотность нагретой воды меньше плотности холодной воды. Разница этих значений приводит к тому, что создается гидростатический напор, который перемещает горячую воду к радиаторам.
2. Для расширительных баков наиболее информативными являются максимально допустимые значения температуры и давления.
3. По данным производителей, в современных резервуарах температура теплоносителя может достигать 120 ° C, а рабочее давление до 4, при пиковых значениях до 10 бар.

Расширительный бачок своими руками (самоделка) — видео

© Автор: строительный журналист А.Чижов

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Как сделать опрессовку трубы в частном доме ИСПЫТАНИЕ ТРУБЫ В ЗАГОРОДНОМ ДОМЕ Состояние…

Разница в типах циркуляции, нагрев открытый и закрытый РАСПРЕДЕЛЕНИЕ СИСТЕМЫ ОТОПЛЕНИЯ — СОВЕТЫ …

Профилактика и уход за системой отопления — как и что делать Как ухаживать и вносить …

Однотрубная или двухтрубная система отопления Отопление частного дома однотрубное …

Двухтрубная система отопления в доме отдыха своими руками Отопление коттеджа двухтрубная система отопления В …

Как избежать перегрева двигателя автомобиля.Причины и последствия. Про это лето (2010 год) …

Сантехника на даче своими руками — вроде то, что я сделал: личный опыт ВОДОСНАБЖЕНИЕ СВОИМИ РУКАМИ -…

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

.

Подбор размеров расширительных баков для горячей воды

Расширительные баки требуются в системах отопления, охлаждения или кондиционирования воздуха, чтобы избежать недопустимого повышения давления в системе, когда вода расширяется во время нагрева.

Взрывная сила перегретой воды

• 1 фунт (0,45 кг) нитроглицерина> 2000000 фут-фунтов _f (2700000 Дж)
• 1 фунт (0,45 кг) из вода, выделившаяся в пар> 750000 фут-фунтов _f (100000 Дж)

Расширительные баки обычно имеют вид

• открытых баков
• закрытых компрессионных баков
• мембранных баков

Нетто объем расширения воды при нагревании может быть выражен как

V _net = (v ₁ / v ₀ ) — 1 (1)

V _net = объем расширения воды ( фут ³ , м ³ )

v ₀ = удельный объем воды при начальной (холодной) температуре (футы ³ / фунт, м ³ / кг) 9000 3

v ₁ = удельный объем воды при рабочей (горячей) температуре (футы ³ / фунт, м ³ / кг)

Открытые расширительные баки

Требуемый объем открытый расширительный бак можно выразить как

V _et = k V _w [(v ₁ / v ₀ ) — 1] (2)

V _et = обязательно объем расширительного бака (галлон, литр)

k = коэффициент безопасности (обычно примерно 2)

V _w = объем воды в системе (галлон, литр)

v ₀ = удельный объем воды при начальной (холодной) температуре (фут ³ / фунт, м ³ / кг)

v ₁ = удельный объем воды при рабочей (горячей) температуре (фут ³ / фунт, м 900 55 3 / кг)

Обратите внимание, что в открытом расширительном баке свежий воздух постоянно поглощается водой и имеет тенденцию вызывать коррозию системы.Открытые расширительные баки также должны быть расположены над самым высоким нагревательным элементом, как правило, на крыше зданий, где они могут подвергаться замерзанию.

Закрытые расширительные баки для сжатия

Закрытые компрессионные баки могут быть спроектированы как регулируемые расширительные баки

• — воздух откачивается или впрыскивается автоматическими клапанами в баки для регулирования давления в системе при повышении температуры и расширении воды или падает
• резервуары с подушкой под давлением — вода откачивается или закачивается в системы для компенсации повышения или понижения температуры
• Компрессионные резервуары с закрытыми объемами газа — резервуары содержат определенные объемы газа, который сжимается при повышении температуры и объема системы

Требуемый объем в закрытом расширительном баке

V _et = k V _w [(v ₁ / v ₀ ) — 1] / [(p _a / p ₀ ) — (p _a / p ₁ )] (3)

где

p _a = атмосферное давление — 14.7 (psia)

p ₀ = начальное давление системы — холодное давление (psia)

p ₁ = рабочее давление системы — горячее давление (psia)

• начальная температура 50 ^o F
• начальное давление 10 фунтов на кв. Дюйм
• максимальное рабочее давление 30 фунтов на кв. _w [(v ₁ / v ₀ ) — 1] / [1 — (p ₀ / p ₁ )] (4)



  • начальная температура 50 ^o F
  • начальное давление 10 psig
  • максимальное рабочее давление 30 psig
  • коэффициент безопасности ок. 2
  • коэффициент приемки прибл. 0,5

  Пример — Объем в открытом расширительном баке

  Система с 1000 галлонов воды нагревается от 68 ^o F до 176 ^o F .

  Минимальный объем расширения в открытом расширительном баке с коэффициентом безопасности 2 можно рассчитать как

  V _et = 2 (1000 галлонов) [((0,01651 фута ³ / фунт) / (0.01605 футов ³ / фунт)) — 1]

  = 57 (галлонов)

  .Расширительный бак

  для системы отопления, разработанный в соответствии с Ped — Ce 97/23 Ec

  Баки серии BESTANK для отопления

  Пробоотборная камера

  ВЫСТАВКА BESTANK

  BESTANK International Резервуары для нагнетания и водяного насоса.

  BESTANK International — глобальный ключевой производитель (совместное предприятие Турции и Китая) различных типов резервуаров предварительного давления, расширительных и напорных резервуаров, резервуаров-котлов для систем горячего водоснабжения и баллонов из EPDM / бутила для бустеров / гидрофоров — обратного осмоса — систем солнечного отопления .


  Серии резервуаров BESTANK оцениваются как:

  • * Серии сменных резервуаров; (резервуары для нагрева серии, резервуары для питьевой воды, резервуары для солнечных батарей, резервуары для серии высокого давления, от 2 л до 10 000 л в 10,16 и Номинальное рабочее давление 25 бар)
  • * Серия стационарных баков-дозаторов; (Резервуары для питьевой воды, резервуары для нагрева, резервуары для солнечных батарей, резервуары для обратного осмоса с металлическим корпусом)
  • * Пластиковые резервуары обратного осмоса
  • * От 2 литров до 40.000 л EPDM / Устойчивость к высоким температурам (до 130 C) солнечные мембраны).
  • * Серия баков для горячей воды / бойлеров EDS; (буферные баки, буферные баки с солнечными серпантинами, гигиенические резервуары для горячей воды, гигиенические резервуары для горячей воды с солнечными серпантинами)
  • * Принадлежности для солнечных систем обогрева-бултера

  Как есть Известно, что лишь несколько компаний имеют такой богатый и качественный ассортимент продукции в этом секторе. Это дает БЕСТАНК Интернэшнл большие возможности. Используя эту силу, БЕСТАНК становится «с вами глобально».

  Кроме того, для получения более подробной информации о напорных и расширительных баках BESTANK, мембранах из EPDM / BUTYL и солнечных баках для бойлеров горячей воды вы можете посетить;,

  Веб-сайт: www.bestank-international.com
  FACEBOOK: http: // www. facebook.com/pages/Bestank/529413873742524
  TWITTER: https://twitter.com/Bestank_int

  Производственная выставка

  .

  Завод по обогреву расширительного бака, Изготовленная на заказ компания по производству обогрева расширительного бака OEM / ODM

  Всего найдено 188 заводов и компаний по производству расширительных баков с 564 продуктами. Получите высококачественный обогрев расширительного бака из нашего огромного выбора надежных заводов по производству расширительного бака. Золотой член

  Тип бизнеса:	Производитель / Завод , Торговая компания
  Основные продукты:	Давление Емкости
  Mgmt.Сертификация:	ISO9001: 2015, ISO14001: 2015, OHSAS18001: 2007
  Собственность завода:	Общество с ограниченной ответственностью
  Объем НИОКР:	Собственный бренд, ODM, OEM
  Расположение:	Тайчжоу, Чжэцзян

  Золотой член

  Тип бизнеса:	Производитель / Завод , Торговая компания
  Основные продукты:	Солнечный водонагреватель, Солнечный коллектор, Плоский солнечный водонагреватель, Аксессуары для солнечных водонагревателей, Линия по производству солнечных водонагревателей
  Mgmt.Сертификация:	ISO 9001, ISO 9000
  Собственность завода:	Общество с ограниченной ответственностью
  Объем НИОКР:	OEM, ODM
  Расположение:	Цзясин, Чжэцзян

  Бриллиантовый член

  Тип бизнеса:	Торговая компания
  Основные продукты:	Кондиционер, Чиллер с водяным охлаждением, Чиллер с воздушным охлаждением, Фанкойл
  Mgmt.Сертификация:	ISO 9001, ISO 9000, ISO 14001, ISO 14000, ISO 20000 …
  Собственность завода:	Общество с ограниченной ответственностью
  Объем НИОКР:	OEM, ODM, собственный бренд
  Расположение:	Пекин, Пекин

  Золотой член

  Тип бизнеса:	Производитель / Завод , Торговая компания
  Основные продукты:	Резервуар для воды
  Mgmt.Сертификация:	ISO 9001
  Собственность завода:	Общество с ограниченной ответственностью
  Объем НИОКР:	ODM, OEM
  Расположение:	Дэчжоу, Шаньдун

  Золотой член

  Тип бизнеса:	Производитель / Завод , Торговая компания
  Основные продукты:	Вода Бак , Вентиляторы, Фанкойл, Градирня
  Mgmt.Сертификация:	ISO9001: 2015, ISO14001: 2015, OHSAS18001: 2007
  Собственность завода:	Общество с ограниченной ответственностью
  Объем НИОКР:	Собственный бренд, ODM, OEM
  Расположение:	Дэчжоу, Шаньдун

  Бриллиантовый член

  Тип бизнеса:	Производитель / Завод , Торговая компания , Другой
  Основные продукты:	Нержавеющая сталь Бак , Смесительный бак , Хранение Резервуар , Санитарный центробежный насос, Винтовой насос
  Объем НИОКР:	OEM, ODM, собственный бренд
  Расположение:	Вэньчжоу, Чжэцзян
  Производственные линии:	2

  Золотой член

  Тип бизнеса:

  Производитель / Завод , Торговая компания

  .

Прочистка скважины: лучшие методы + как прочистить от песка

Способы прочистки скважины, оборудование для очистки скважины

Проведя диагностику скважины, вы сделали вывод, что водозаборная часть в районе фильтра забита илом или песком. Какой ваш следующий шаг?

Не спешите сразу начинать чистку скважины всеми известными методами. Сначала выясните причины заиливания. Без этой информации любые действия по восстановлению работоспособности источника воды не будут иметь смысл, ведь засорение с большой вероятностью повторится. Тем более, что слишком частая прочистка не только увеличивает ваши расходы, но и вредит скважине.

Вернуть в дом качественное водоснабжение можно четырьмя способами прочистки скважины. В каждом используется различное оборудование и физические методы. При выборе способа очистки кроме его эффективности необходимо учесть параметры скважины: глубину, материал обсадной трубы, материал фильтра, срок простаивания скважины.

Рассмотрим особенности различных методов очистки скважины от заиливания:

• промывка водой под давлением
• продувка сжатым воздухом
• прокачка насосом (помпой)
• очистка желонкой

Промывка скважины водой под давлением

Вода закачивается с поверхности под давлением через шланг. Шланг опускается в скважину непосредственно к месту заиливания, высокое давление создается помпой. Струя воды размывает скопившийся ил и песок, вынося их на поверхность непосредственно через эксплуатационную колонну. Способ применим для сильно заилившихся скважин, когда песок полностью перекрывает фильтр и не пропускает воду из горизонта. Недостатки промывки под давлением:

• Разрушение сетчатого фильтра. Слежавшийся ил можно размыть и поднять на поверхность только если подавать воду под большим давлением. Такое давление способно порвать или сместить сетчатый фильтр. Зная материал и технические характеристики фильтра, теоретически можно рассчитать максимально допустимое давление при котором сетка останется целой. Однако этого давления может не хватить для очистки скважины. Старые фильтры часто имеют механические и коррозионные повреждения, снижающие их прочность.
• Песок, ил, глина и частицы ржавчины. Выходящий вместе с фонтаном воды из скважины осадок может серьезно загрязнить Ваш участок в радиусе нескольких метров. Чтобы сохранить в чистоте газон, цветник и стену ближайшего строения — закройте всё пластиковой пленкой.
• Нужно много воды. Необходимый для промывки скважины объем воды зависит от количества ила, скопившегося в скважине. Понадобится как минимум несколько кубометров жидкости. Если скважина долго не использовалась, ил уплотнился, что затрудняет его размывание и потребует еще больше воды. В тяжелых случаях для промывки приходится вызывать специальную машину, имеющую на борту мощную помпу и резервуар. В этом случае необходимо организовать свободный заезд на участок.

машина для промывки скважины

Продувка скважины сжатым воздухом

Метод очень похож на промывку, только вместо воды используется сжатый воздух. Воздух по шлангу нагнетается в скважину под давлением до 15 атмосфер. В качестве источника воздуха используется эрлифт, по сути это обычный электрический компрессор. Поток воздуха приводит в движение воду и ил, перемешивает их. Создаваемое в стволе скважины давление поднимает всю эту массу к устью скважины.

компрессор для продувки скважины

Недостатки метода продувки скважины такие же, как у метода промывки. Более высокое давление, создаваемое компрессором, повышает риск разрушения сетчатого фильтра. В отличие от несжимаемой и имеющей большую плотность воды, воздух в силу физических причин не может эффективно очищать скважину глубиной более 40 м.

Внимание! Прежде чем чистить скважину промывкой или продувкой под давлением, обязательно проконсультируйтесь со специалистами по бурению. Разрушение фильтра в песчаной скважине в большинстве случаев ремонту не подлежит.

Прокачка скважины насосом (помпой)

Для качественной и быстрой водоочистки скважины от песка используют глубинный вибронасос. Один конец насоса опускают в скважину, а на водозаборник надевают жесткий шланг. Шланг перемешивает воду, поднимая все осадки на дне, и по насосу загрязнения уходят вместе с жидкостью. Скважина на воду с помощью насоса – быстрый, профессиональный метод водоочистки, применяемый в компании «Биикс».

Еще эффективнее и быстрее можно провести очистку воды скважины от песка двумя насосами. Один насосный механизм качает воду внутрь скважины, смешивая с водой в источнике, второй выкачивает взболтанную воду из скважины. Постепенно вода полностью очищается от ила и песчаных отложений. При очистке скважины от ила и песка нужно проверить степень заиливания, так как при сильных загрязнениях насос не справится с большой нагрузкой.

Если заиливание полностью не перекрыло поступление воды через фильтр, то скважину можно попробовать прокачать с помощью скважинного насоса или водяной помпы (насосной станции). Скважинный насос должен иметь нижний забор воды и выдерживать перекачку воды с большим количеством твердых абразивных частиц и других механических примесей. Очень часто для этих целей используют вибрационные насосы типа «Малыш». Центробежные насосы здесь не применимы, так как рассчитаны на работу в чистой воде, либо с очень небольшим количеством песка (не более 50 г/м куб воды). Вместо насоса можно использовать помпу. По сути это поверхностный насос, всасывающий шланг от которого опускается в скважину.

помпа для прокачки скважины

Используйте дополнительный шланг, чтобы отвести выкачиваемую песчано-водяную массу к месту сброса в ближайшую канаву. Если места для утилизации песка нет, примените простейший улавливатель песка — конструкцию в виде емкости с двумя кранами. В верхний кран подается вода с песком, через нижний (на середине высоты емкости) выходит вода без песка. Весь песок остается в нижней части емкости.

Метод прокачки не наносит скважине никакого вреда, но может быть бесполезен при сильном заиливании и большой глубине скважины.

Прочистка скважины желонкой

Желонирование — наиболее трудозатратный, долгий, но очень эффективный и безопасный для скважины метод очистки. Этот способ возвращения скважины к жизни вы можете реализовать самостоятельно вручную. Потребуется только желонка и прочный стальной трос.

Желонка — это полый цилиндр, часто просто обрезок стальной трубы, длиной от 1 до 3 м. Диаметр выбирается такой, чтобы желонка свободна проходила сквозь всю эксплуатационную колонну скважины до самого дна. Нижняя часть желонки снабжена захватывающим устройством в виде обратного клапана и чем-то вроде зубьев-разрыхлителей для слежавшегося ила.

желонка с плоским клапаном

Желонка на тросе опускается в скважину, нижний край с зубьями врезается в массу ила, ил попадает внутрь цилиндра. Механизм клапана работает так, что попавший в нижнюю часть желонки песок остается в ней. Желонка поднимается на 50-80 см и цикл повторяется несколько раз. Когда внутренний объем цилиндра заполняется песком почти полностью, собранный песок поднимается на поверхность. В процессе движения по скважине вверх забранная вместе с песком вода сливается обратно, так как желонка не герметична. Процесс желонирования проводится до полной очистки ствола скважины. После реанимированная скважина прокачивается насосом до чистой воды.

Скважину прочистили. А фильтр?

Бывает так, что использовав один из вышеописанных способов, вы прочистили скважину, но вода в прежнем объеме все равно не поступает. Возможно, необходимо прочистить скважинный сетчатый фильтр. Скорее всего мелкие ячейки фильтра забиты частичками песка или заросли минеральными отложениями. О том, как чистить скважинный фильтр — мы рассказали в статье ремонт скважины. Там же описан случай, как почистить от песка не сам фильтр, а пространство вокруг него, что также часто мешает свободному прохождению воды в скважину.

как прочистить скважину на даче?

В загородных домах скважины являются практически единственным способом обеспечить свою семью чистой водой (не считая колодцев). Но в отличие от центрального водоснабжения, где за качеством воды следят специальные службы, владельцам скважин приходится заботиться об этом самим. И когда вода становится мутной, а на дне емкостей оседает песок и ил, то становится понятно: пришло время чистки скважины. Проще всего это сделать с помощью специалистов. Но им придется оплачивать работу. Впрочем, есть альтернатива: устранить проблему самостоятельно. Рассмотрим, как правильно проводится чистка скважины своими руками.

Скважина требует постоянного контроля за ее состоянием, потому что на ранних стадиях загрязнения причину устранить легче, нежели тогда, когда подача воды совершенно прекратилась. Лучше, если профилактические меры будут проведены при первых признаках засорения, т.е. как только вы заметили песчаный или илистый осадок на дне посуды, а напор воды стал слабее. Кран при этом может начать фыркать, выпускать воздух и выдавать воду рывками, забрызгивая близлежащее пространство. Если затянуть сроки, то велика вероятность, что прочистка народными методами уже не поможет, и вам придется обращаться к опытным мастерам, имеющим специальное оборудование.

Почему вообще засоряется скважина?

Любая, даже очень качественная скважина постепенно засоряется. Причин несколько:

• Одна из них – непостоянный водозабор. Эта проблема возникает у дачников, которые живут за городом только в летнее время. За осень-зиму на дне скважины накапливается осадок из частичек ила, ржавчины от труб, песка, принесенного с водоносным слоем… И чем реже расходуется вода, тем больший слой мусора оседает на дне, постепенно забивая фильтры.
• Вторая частая причина – загрязнение извне, когда через устье попадает мусор, почва от разрушающихся краев и пр.
• Засорение могут вызывать подвижки грунта, ошибки в монтаже скважины. К примеру, если ставят фильтр с диаметром меньшим, чем у трубы. В этом случае насос получается над фильтром и не выкачивает воду с дна. Циркуляции не происходит, и фильтр постепенно заиливается.

При чистке скважины двумя насосами одним агрегатом заливают в трубу чистую воду, а вторым откачивают грязь со дна

Первая чистка компрессором сразу после бурения

Как только скважина пробурена – ее сразу надо прочистить, потому что в трубы из водоносного слоя будет поступать не только вода, но и весь мусор, который в ней находится. Установленные фильтры не могут задержать самые мелкие частицы, от которых вода становится мутной и непригодной для питья. В зависимости от глубины скважины процесс промывки после бурения может занимать от 10 часов до нескольких недель.

Если бурение производили специалисты, то они и промывают систему, используя установку для промывки. В случае, если скважину бурили сами, очищать ее от грязи придется тоже самостоятельно. Для этого вам понадобится компрессор мощностью не менее 12 атм и несколько труб, которые надо соединить между собой и вставить в скважину так, чтобы они достали до дна. При этом диаметр труб должен быть меньшим, нежели диаметр скважины, чтобы между ними было пустое пространство.

Компрессор загоняет воздух в скважину под высоким давлением, поэтому грязная вода может вылетать с высокой скоростью и забрызгивать все вокруг

Рассмотрим пошагово, как самостоятельно прочистить скважину с помощью компрессора:

1. Вставляем трубы в скважину. Верх желательно укрепить веревкой, потому что под большим давлением воды конструкцию может выпирать наверх.
2. Надеваем на трубу вакуумный переходник, закрепив его саморезами.
3. Накачиваем компрессор до максимального давления.
4. Надеваем шланг компрессора на переходник.
5. Включаем агрегат и весь воздух выпускаем в скважину.
6. Несколько раз повторяем прокачку.

Воздух под силой давления будет выталкивать грязную воду через межтрубное пространство. Поэтому не удивляйтесь, если все вокруг будет залито грязью.

Если с помощью воздуха вы не добились чистоты воды, повторите процедуру, заменив продувку воздухом на промывку водой, использовав ту же систему труб с переходником. Для этого найдите какую-нибудь большую бочку, поставьте ее рядом с компрессором и заполните водой.

С помощью водяного компрессора забейте эту воду под максимальным давлением в скважину. Но будьте осторожны, потому что на вас полетят кучи грязи, выталкиваемые этой водой. Прочищайте скважину до тех пор, пока емкость не осушится. Затем следует повторять промывку, пока из межтрубного пространства не перестанет выбрасываться грязь.

С помощью продувки и промывки проводится очистка скважины от ила либо песка. Но солевые отложения на фильтре таким способом не выбить.

Как прокачать скважину погружным насосом?

Более аккуратный способ прочистки скважины – с помощью погружного насоса. Вам не придется работать в грязи, потому что всю воду можно сливать в удобное для вас место. Для этой процедуры вам нужен насос, который предназначен для откачивания грязной воды. Желательно, чтобы он мог всасывать твердые частицы хотя бы до 5 мм. Тогда вы уберете со дна не только песок, но и мелкие камушки.

Для прочистки скважины лучше использовать погружной насос, он способен перекачивать воду с твердыми частичками диаметром до 30 мм

Рассмотрим, как на даче можно прочистить скважину, используя погружной насос:

• Привязываем насос к крепкому тросу, потому что при работе его может засасывать в ил, и шнур, который идет в комплекте с агрегатом, не всегда вытянет насос из этой ловушки.
• Опускаем агрегат  пару раз на дно скважины и поднимаем, чтобы взболтать осадок.
• Устанавливаем насос вблизи дна и включаем.
• Если в насосе предусмотрена автоматика, то он отключится сам, как только выкачает всю воду. Если такого элемента нет – надо контролировать процесс, чтобы не пропустить момент полной откачки. Работающий «на сухую» мотор может сгореть.

Если специального насоса для откачки грязной воды у вас нет – можно провести чистку скважины обычным вибрационным насосом, типа «Малыш». Ход работ точно такой, как описан выше. Только периодически этот насос надо доставать из скважины для промывки чистой водой. Вибрационные агрегаты не рассчитаны на сильно загрязненную воду, поэтому без промывки они такого испытания не выдержат и сгорят. Кстати, 1-ый признак того, что насос работает на износе – нагрев корпуса.

Вибрационные насосы не рассчитаны на сильно загрязненную воду, поэтому при чистке их надо периодически промывать чистой водой, чтобы избежать засорения и перегрева

Для промывки системы понадобится емкость с чистой водой и пустая. Кладете в емкости шланги и включаете агрегат.

Химическая очистка и очистка желонкой

Если методы продувки и промывки слабо увеличили дебет скважины, значит, фильтры забиты твердыми наслоениями солей железа и извести. Выбить их давлением не получится. В этом случае прибегают к критическим мерам – кислотам. Необходимо залить на дно обычную аккумуляторную кислоту, которая используется для транспортных средств, предварительно откачав насосом всю воду. Кислота заливается на 2 суток, а верх скважины при этом плотно закупоривается заглушкой.

Когда двое суток пройдет – воду из скважины несколько раз откачивают. Но даже после этого в течение месяца не используют для питья и приготовления пищи, а лишь для строительных или хозяйственных нужд. Чем чаще будет происходить водозабор, тем быстрее кислоты вымоются из скважины. И все же, перед употреблением воды, лучше сдать ее на анализ в лабораторию. Так у вас появится официальное подтверждение о ее безопасности.

Прочистка скважины с помощью готовой или самодельной желонки позволяет очистить скважину от всего мусора, который накопился на дне, а не только от ила

Хорошо зарекомендовала себя очистка скважины своими руками с помощью самодельной желонки. Как это работает – демонстрирует видео ниже:

Оцените статью: Поделитесь с друзьями!

Чистка скважины — в каких случаях нужна, способы чистки.

Чистка скважины.

В каких случаях нужна чистка скважины:

• При включении насоса из крана идет вода с илом
• При включении насоса вода идет с примесями глины (в зависимости от Вашего местоположения, это или красный цвет или серо-голубой)
• В корпусе фильтра для воды скапливается песок. Но в этом случае есть два варианта, либо скважину несильно запесочило, это не является серьезной неисправностью, так как мелкий песок, в небольшом количестве, все равно в скважину попадает. Либо произошел разрыв фильтровой колонны, это уже серьезная неисправность скважины. Варианты ремонта и возможность проведения ремонтных работ обсудят в следующей статье.
• Скважина стала давать воды меньше чем обычно, либо перестала давать воду вообще.
• В профилактических целях, если скважина не использовалась продолжительное время.

Во всех этих случаях чистка скважины должна это исправить.

Способы чистки скважины:

Самый старый способ чистки скважины это очистка желонкой.

Желонка — это такое приспособление в виде трубы, сверху которой имеется крюк для крепления веревки, а снизу донный клапан. Работает эта конструкция так: желонка бросается в скважину, до самого дна, после этого совершается 2-3 возвратно-поступательных движения за веревку и желонка вытаскивается наверх. Если в скважине есть грязь или песок, часть его попадет в желонку, назад грязь не выспится из-за наличия донного клапана (стального шарика). После этого грязь выкидывается из желонки и процедура повторяется. Весь этот процесс продолжается от двух часов до нескольких дней, время зависит от количества и плотности грязи в скважине. Если Вы хотите прочистить скважину самостоятельно, при помощи желонки, необходимо понимать, что сил уйдет очень много. Даже физически сильный человек, после такой работы валится с ног.

Желонку можно изготовить самому. Для этого необходимо взять кусок стальной трубы диаметром 50-60 мм, длиной около 70 сантиметров. Внутрь трубы вставляется стальной шар, диаметром на 5-10 мм меньше внутренного диаметра трубы, сверху приваривается крюк, за который пристегивается трос, а так же не позволяет шару выскочить из трубы. Эту же функцию может исполнять болт закрученный в просверленные стенки трубы. Но болт может мешать движению желобки в трубе, цепляясь за стенки скважины. Поэтому лучше использовать крюк. Снизу же приваривается стальная шайба, обеспечивающая желобке плотное закрытие снизу стальным шаром (донным клапаном). Проварить шайбу к стенкам трубы лучше герметично, для ускорения процесса чистки скважины.

Второй способ, это промывка скважины под давлением.

Осуществляется при помощи жесткой трубы, опущенной на самое дно скважины, по которой подается вода с большим давлением. Это достигается путем присоединения подающей воду трубы к мощной мотопомпе. Обычно используется буровая мотопомпа с производительностью 1000 и более литров в минуту. Так как по мере размытия отложений в скважине и выхода их наружу, трубу необходимо опускать ниже, до достижения полной глубины скважины. Процесс необходимо продолжать до тех пор, пока из скважины не начнет выливаться абсолютно чистая вода. Способ очень эффективный, но для такого способа нужен альтернативный источник водоснабжения (пруд, озеро, канава, колодец). Также стоит учитывать, что вода из скважины будет выливаться через верх. Количество воды зависит от степени загрязнения скважины, но обычно не менее двух метров кубических. Это довольно большое количество, поэтому необходимо предусмотреть канаву для отводы грязной воды.

Можно промыть скважину и с помощью мощного насоса, аналогично мотопомпе. В данном случае придется потратить гораздо большее количество времени и воды. Но в способе с насосом плотные скважинные отложения практически не размыть, только мягкий ил и пески.

Третий способ чистки это эрлифт.

Он похож на второй способ, но в данном случае по трубке подается не вода, а сжатый воздух. По степени очистки он самый эффективный, но необходимо понимать, если внизу скважины ил и глина затвердели, то эрлифтом такую скважину не прочистить. Это можно сделать либо желонкой, либо промывкой с большим количеством воды. Так же следует понимать, что при таком способе очистки скважины вода и грязь из скважины будут вылетать вверх довольно высоко, поэтому внутри дома такая процедура невозможна, а снаружи дома необходимо укрыть все вокруг устья скважины полиэтиленовой пленкой.

Чистка скважины это процедура с которой может столкнуться каждый владелец скважины. Выбирайте тот способ чистки, который Вам больше подходит, но мы рекомендуем, все-таки обратиться к специалистам. Профессионалы выполнят чистку аккуратно и быстро, не навредив скважине.

Надеемся эта информация Вам поможет.

Заказать чистку скважины Вы можете по телефону +7(812)408-39-87

Наша группа VK

Смотрите также БУРЕНИЕ СКВАЖИН, СИСТЕМЫ ВОДОСНАБЖЕНИЯ, СИСТЕМЫ ВОДООЧИСТКИ, КАНАЛИЗАЦИЯ.

Facebook

Twitter

Вконтакте

Google+

Похожее

способы, выбор метода, цена и профилактические меры

Содержание статьи:

Дачные скважины заиливаются быстрее. Если воду регулярно не выкачивать, сетчатый фильтр не промывается естественным образом. При этом падает напор воды, а в кран начинает поступать мутная грязная жидкость. Проблема в том, что насосное оборудование также страдает, потому что корпус забивается песком или глиной. Если обычную песочную скважину чистят в среднем раз в 5 лет, то дачную нужно осматривать чаще.

Основные причины засорения скважин для воды

Часто скважина засоряется из-за повреждения обсадной трубы

Заиливаются источники в следующих случаях:

• При монтаже рабочие забыли изолировать нижний слой грунта. Обычно применяют крупный щебень, чтобы грязь не поднималась в процессе работы насоса.
• Неправильный подбор насоса. Вибрационный тип создает сильные колебания, из-за чего мелкие частицы грязи приходят в движение и попадают в дом вместе с жидкостью. Остатки ее оседают на сетчатом фильтре или в корпусе оборудования.
• Поломка внутри скважины. Бывали случаи, что при использовании пластиковой обсадной трубы она подвергалась воздействию плывунов – подвижных песков из водоносного слоя. На глубине ниже 25 метров пластик неэффективен и часто лопается, что приводит к попаданию грязи в трубу.
• Неправильная конструкция скважины. При бурении рабочие нарушают условия проекта, поэтому производительность источника оказывается меньше предполагаемой.
• Зарастание фильтра илом, глиной, солевыми отложениями или ионами железа.
• Прорыв фильтра из-за высокой скорости движения воды.
• Замещение песочного слоя глинистым из-за движений грунта. В результате наполнение скважины ухудшается или вода вовсе пропадает.
• Неправильная эксплуатация источника. Заиливание может произойти в промежутке от 2 – 3 месяцев, если его не прокачивали. В зависимости от состояния фильтра и состава почвы этот процесс может длиться до года.

Не всегда плохое водоснабжение связано с состоянием скважины. Износ насосного оборудования – одна из причин падения напора. В погружных агрегатах из-за пескования источника рабочие лопатки стираются и производительность падает на 25 – 30%.

Прежде чем осматривать скважину, нужно достать насос, разобрать его и оценить состояние внутренних деталей конструкции. Возможно, достаточно поменять или отремонтировать прибор. При этом качество воды будет хорошее, но количество жидкости, поступающей в кран, станет меньше.

Способы определения поломки скважин

Специализированные фирмы используют метод видеодиагностики, который позволяет рассмотреть каждый участок на мониторе компьютера. После этого составляется смета на необходимый объем работ. Метод безошибочный, но камеры, которые способны работать под водой, есть только у специалистов компании.

Самостоятельно определить поломку можно только путем обследования каждого отдельного узла – блока управления насосом, самого агрегата, соединений труб, скважины и ее составных частей. Если в кессоне обнаруживается вода, возможно, произошло замыкание насоса из-за разгерметизации. В зимнее время года на внутренних стенках труб скапливается лед, работа водозаборной системы нарушается.

Непрофессиональное вмешательство способно полностью прекратить деятельность источника, поэтому для диагностики и ремонта лучше вызвать специалистов с необходимым оборудованием. После обследования можно решить, эксплуатировать далее эту скважину или дешевле пробурить новую.

Способы чистки скважин для воды на даче и выбор метода

Способ промывки скважины

В арсенале специализированных фирм есть несколько способов, с помощью которых можно прочистить скважину от ила и песка, углубить ее, поменять фильтр – это механические приспособления и химический метод. Самостоятельно можно применить:

• желонку;
• двухнасосную схему прокачки жидкости;
• вибрационный насос;
• эрлифт – образование пенисто-воздушной смеси.

Какой из этих методов выбрать, зависит от причины поломки и ухудшения качества воды, а также от состояния ствола шахты. Химический способ должен применяться под контролем специалистов и только после того как будет определен объем жидкости.

Механический способ очистки

К механическим методам относят:

• ерши и скребки, которые снимают солевые отложения и очищают стенки трубы;
• электрогидроудар;
• ультразвуковое воздействие;
• микровзрыв.

Пробки из минеральных отложений можно устранить механическим способом, затем выкачать всю жидкость с остатками веществ на поверхность. После того как скважина снова наполнится, можно будет ее эксплуатировать. Скребки подбирают по диаметру трубы и вращающими движениями опускают вниз. Для очистки глубоких скважин используют специальные машины. Должна быть предусмотрена возможность удлинения трубы дополнительными секциями по мере погружения.

Взрыв малой силы применяется в том случае, если зарастает водоносная трещина или на нее наплывает слой глины. Гидроимпульсное очищение – похожий способ, но в данном случае применяется специальное оборудование, которое опускают на дно. Гидроудар смывает отложения и расширяет водоносные трещины.

Воздействие химическими реагентами

Растворить отложения можно кислотным методом. Для этого замеряют количество воды в источнике и рассчитывают необходимое количество реагента. Далее его заливают в шахту и через время откачивают всю жидкость.

Данный метод нельзя применять без специальных знаний, так как избыток химикатов может отравить все грунтовые воды на участке. Используются лимонная, уксусная, аскорбиновая кислоты, а также ксантановая камедь, бензоат натрия. В сложных случаях применяют более сильные кислоты.

Способ применяется при избыточном количестве извести, железа. После очистки вода берется на анализ, чтобы исключить наличие химических веществ в жидкости.

Желонка

Желонка для прочистки скважины

Это труба, диаметром меньше обсадки, с острыми зазубринами на конце. С ее помощью можно устранить песок, глину, ил со дна скважины и облегчить доступ жидкости через фильтр.

Способ примитивный и небыстрый, зато безопасный. Трубу опускают вниз и прокручивают, в это время в нее набирается осадок. Клапан на конце препятствует высыпанию грязи обратно в скважину. За один раз можно поднять от 0,5 до 2 кг осадка в зависимости от диаметра шахты.

Способ подходит для неглубоких песчаных скважин. С его помощью можно ежегодно чистить дачные источники для профилактики, но перед опусканием трубы необходимо поднять погружной насос.

Двухнасосный метод

Промывка скважин на воду возможна двухнасосным методом. Для этого в шахту опускают пожарный рукав или трубу, соединенную с насосом. Он будет качать жидкость в скважину под напором. Погружной насос, наоборот, будет ее выкачивать. Суть метода – хорошенько взболтать всю грязь и выкачать ее на поверхность.

Чтобы не заливать благоустроенную территорию, можно вызвать ассенизаторную машину и погрузить грязную жидкость в канистру. Применяют также круговой метод: грязная вода из скважины поступает в бочку, из которой после фильтрации откачивается наружным насосом обратно в скважину. Это более экономичная чистка.

Внешнее оборудование должно иметь достаточную мощность, чтобы спровоцировать движение жидкости внизу.

Способ эрлифта

Заключается в подаче воздуха снизу в шахту. В результате образуется пенистая смесь, воздух начнет подниматься на поверхность и потянет за собой всю грязь – песок, ил, глину. В это время насосное оборудование должно работать на полную мощность, чтобы не дать возможности мусору снова осесть. Если дебит скважины небольшой, дополнительно ставят наружный насос и подкачивают жидкость в скважину.

Очистка с помощью вибраций

Для очистки вибрационным методом можно использовать насос «Малыш». Его опускают на тросе к самому дну, где находится илистый слой. При работе устройство создает сильное волнение жидкости и выкачивает ее вместе с грязью на поверхность. Чтобы прибор не сгорел, его периодически достают и прокачивают чистую воду, затем дают остыть и снова приступают к работе.

Есть специальные насосы для грязной воды – дренажные или фекальные. Можно воспользоваться ими, к тому же на фекальных имеется режущий механизм, и они более выносливы при работе с густыми стоками.

Профилактика засорений

Прежде всего необходимо обезопасить оголовок скважины, чтобы пыль и мусор не попадали извне. Не желательно пользоваться вибрационными насосами постоянно – они сильно взбалтывают жидкость, потом частицы оседают на фильтре и забивают его. Вибрационные агрегаты больше подходят для работы в колодце.

Чистка скважин, которые эксплуатируются посезонно, должна проводиться не реже одного раза в 3 года. При определенном составе почвы может хватить 3 месяцев, чтобы фильтр зарос соляными отложениями и окаменел.

Фильтр в скважинах на песок устанавливают с минимальными размерами ячеек, иногда оборачивают фильтрующую зону геотекстилем. Материал хорошо себя зарекомендовал в скважинах с регулярной откачкой.

Чтобы внутрь не попала органика и не начались процессы гниения, верх шахты желательно закрыть сначала плотной тканью, а затем установить оголовок.

Единственная разновидность скважин, которые менее всего нуждаются в ремонте и прочистке – это артезианские источники, но цена на их бурение и обустройство достаточно высокая.

Цены на чистку скважины определяются объемом работ и стоимостью расходных материалов, например, химических реагентов. Самостоятельная промывка скважины обойдется бесплатно, если сделать работу аккуратно, не повредив обсадную трубу.

Как прочистить скважину самому если скважина заилилась.

Устройство собственного источника водоснабжения за городом или на даче это отличное решение в пользу наличия чистой и хорошей воды. Но любой водозабор со временем заиливается, забивается песком и минеральными отложениями. Тогда перед домовладельцем встает актуальный вопрос, как прочистить скважину и что для этого нужно? Некоторые пытаются это сделать самостоятельно, но большинство обращается за помощью в специализированные организации.

Как почистить скважину

Процесс очищения источника достаточно трудоемкий и требует определенных знаний:

• какие способы существуют;
• как долго это должно продолжаться;
• каким насосом или другим приспособлением следует воспользоваться.

Справиться самому с большим объемом работы в домашних условиях, даже с наличием нужного оборудования, не всегда удается. Оптимальным действием после забивки труб будет обращение за помощью к профессионалам. Они быстро и качественно помогут надолго избавиться от песка или от глины.

Устранить загрязнение на начальной стадии намного легче, и тогда не придется искать ответ на вопрос, как почистить водоскважину от ила. Нужно только знать основные признаки засорения:

• снижение напора струи;
• неравномерная подача воды;
• выпадение осадка;
• неприятный запах из крана.

Чистка скважины для воды может осуществляться одним из трех способов:

• продувка воздухом или промывка водой;
• прочистка с помощью погружного насоса;
• химическая очистка.

Как прокачать скважину

Сразу после бурения и обсадки на поверхность поступает грязная жидкость. Чтобы получить чистую и вкусную воду нужно знать как правильно прокачать водяную скважину. Для этого используется погружной насос, который под напором выдавит наверх весь осадок.

Чтобы качественно промыть засорившуюся или новую скважину, потребуется от нескольких часов до двух суток. Это зависит не только от степени загрязнения, но и от многих других факторов.

Сколько прокачивать придется в Московской области или другом регионе страны можно узнать на специализированных форумах.

Как почистить фильтр в скважине

Часто владельцы собственных источников сталкиваются с проблемой, которая связана с постепенным зарастанием сетчатого фильтра различными отложениями. Это приводит к постепенному уменьшению дебита. В зависимости от минерализации воды процесс может происходить довольно быстро или длиться десятилетиями.

Вопрос как очистить фильтр  можно решить с помощью традиционных способов:

• вибрационным насосом;
• эрлифтом;
• гидроударом;
• сильнодействующими химическими реагентами.

Выбирать, чем прочистить водозабор, следует в зависимости от степени загрязнения фильтра и материала, из которого он изготовлен. Поэтому перед началом работ не  лишним будет посоветоваться со специалистами.

Оформить заявку на прочистку скважины на песок и получить дополнительную информацию можно по телефону в Москве: +7 (915) 499-09-01.

Очистка скважин — PetroWiki

Очистка скважин — это способность бурового раствора переносить и удерживать выбуренный шлам.

Очистка ствола наклонно-направленного бурения

В течение последнего десятилетия было проведено множество исследований для понимания очистки стволов при бурении наклонно-направленных скважин. Лабораторные работы показали, что бурение под углом наклона более 30 ° от вертикали создает проблемы с удалением выбуренной породы, которые не встречаются в вертикальных скважинах. Рис. 1 показывает, что образование подвижного или стационарного пласта шлама становится очевидной проблемой, если скорость потока для данной реологии бурового раствора ниже определенного критического значения.

•

  Рис. 1 — Наращивание шлама в наклонно-направленных скважинах.

Неправильная очистка ствола может привести к дорогостоящим проблемам при бурении, например:

• Механический прихват трубы
• Преждевременный износ долота
• Медленное бурение
• ГРП пласта
• Чрезмерный крутящий момент и сопротивление бурильной колонны
• Трудности при каротажных работах и ​​цементировании
• Трудности при посадке обсадных труб

Наиболее распространенной проблемой является чрезмерный крутящий момент и сопротивление, которые часто приводят к невозможности достижения цели при бурении с большим углом / с большим вылетом.

Очистка отверстий при бурении с увеличенным вылетом

Эффективный выбор бурового раствора и управление им важны для успешного результата операции бурения под большим углом или горизонтальным бурением с увеличенным вылетом (ERD). Помимо защиты формации, к наиболее важным задачам ERD относятся:

• Узкая граница между поровым давлением и градиентом трещины
• Управление эквивалентной циркулирующей плотностью (ECD)
• Надлежащая очистка ствола
• Снижение крутящего момента и сопротивления
• Устойчивость ствола
• Баритовый прогиб
• Нарушение циркуляции

Данные за годы эксплуатации показывают, что углы ствола от 30 до 60 ° создают наиболее сложные условия очистки ствола.Проблемы с очисткой отверстий можно свести к минимуму за счет правильного управления:

• Кольцевые скорости
• Вязкость бурового раствора
• Скорость вращения трубы
• Эксцентриситет трубы

Из-за их надежной работы в неблагоприятных скважинных условиях, инвертно-эмульсионные буровые растворы на масляной и синтетической основе (OBF и SBF соответственно) обычно являются первым выбором для операций с большим отходом от вертикали. Однако использование инвертно-эмульсионных буровых растворов становится все более ограниченным из-за экологических соображений, и для использования в качестве альтернативы было разработано несколько систем с ингибирующими жидкостями на водной основе (WBF).

Инструменты для оптимизации очистки ствола

Используя программное обеспечение для моделирования гидравлики, которое разработано специально для нефтяных промыслов, можно точно предсказать свойства бурового раствора в реальных скважинных условиях, включая ^[1] :

• Статические и динамические температурные профили
• Гидравлическое давление
• ECD
• Потеря давления в кольце
• Реологические свойства
• Эффективность погрузки и транспортировки шлама
• Влияние эксцентриситета трубы
• Давление, необходимое для разрушения гелей

Смоделированные свойства подтверждены данными давления во время бурения (PWD) в реальном времени.Непосредственная обратная связь от процесса моделирования может позволить оператору оптимизировать очистку ствола несколькими способами, включая:

• Регулировка свойств поверхностного бурового раствора в соответствии с меняющимися условиями в скважине.
• Регулировка механических параметров, таких как скорость проникновения, скорость потока, скорость вращения трубы и скорость срабатывания.
• Разработка и реализация эффективной программы зачистки.

Даже на стадии проектирования скважины, конструкция обсадной колонны, выбор долота и свойства бурового раствора могут быть оптимизированы для достижения наилучших условий бурения с учетом насосов буровой установки и возможностей обработки жидкости.Пакет для точного гидравлического моделирования должен включать в себя пластическую модель Бингема, степенной закон и реологические модели Гершеля-Балкли. ^[1] > Реологические свойства поверхности измеряются шестиступенчатым реометром. Такой ввод позволяет программному обеспечению гидравлического моделирования определять фактические скорости сдвига в кольцевом пространстве на любой глубине в скважине, принимая во внимание режим температуры и давления на этой глубине.

Основой для реологического моделирования является либо матричная база данных реометрических данных, либо данные в реальном времени, полученные с помощью вискозиметра высокого давления / высокой температуры (HP / HT) во время бурения.Встроенная программа может рассчитать давление, необходимое для разрушения гелей, что позволяет оператору минимизировать скачки давления при спуске и спуске обсадной колонны, а также снизить риск разрушения пласта.

Комплексный пакет программного обеспечения для моделирования должен точно прогнозировать:

• Загрузка шлама в затрубное пространство
• Высота грядки черенков
• Влияние скорости вращения бурильной колонны и эксцентриситета трубы
• Максимальная рекомендованная скорость проходки (ROP) для данных условий

Эти инструменты полезны не только для бурения скважин с большим отходом от вертикали, но также для оптимизации производительности бурения при глубоководных операциях, скважинах HP / HT и операциях бурения малых скважин. .

Очистка ствола при бурении на депрессии (УБД)

На рис. 2 показана зависимость скорости жидкости в кольцевом пространстве от скорости нагнетания газа и расхода жидкости. Необходимо внимательно следить за очисткой отверстий при горизонтальном перемещении УБР. Имеется пониженная реология жидкости (очень тонкий, не суспендирующий твердые частицы раствор), турбулентный двухфазный поток и, как правило, повышенная скорость проникновения (ROP). Результатом двухфазного потока является увеличение скорости переноса бурового раствора и шлама (из-за расширения газа), когда жидкость движется вверх от долота.

•

  Рис. 2 — Минимальная скорость очистки ствола скважины дополнительно ограничивает допустимые скорости потока.

Основными областями, требующими внимания при очистке ствола скважины, являются область, где угол наклона отверстия составляет от 45 до 50 °, и область непосредственно за долотом. Область непосредственно за долотом может стать критической областью очистки ствола скважины, поскольку приток в пласт ограничен. Скорость жидкой фазы и очистка ствола скважины в этой области зависят только от жидкости (ей) и скорости (ей), закачиваемой или закачиваемой в бурильную колонну.

Двухфазная очистка ствола

Двухфазная очистка ствола скважины во многом зависит от тех же критериев, что и однофазная. Эффективность очистки отверстий и перенос твердых частиц в основном контролируются скоростью жидкой фазы и концентрацией твердых частиц. Исследования и полевой опыт показали, что удаление выбуренной породы более эффективно при использовании двухфазной жидкости. Добавление газовой среды создает режим турбулентного потока, который сводит к минимуму образование слоя твердых частиц. Скорость жидкости является критическим параметром, контролирующим способность системы транспортировать твердые тела.Исходя из опыта, был сделан вывод, что минимальная кольцевая скорость жидкой фазы от 180 до 200 футов / мин требуется в стволе скважины с отклонением более 10 °.

Машины для чистки отверстий

Зачистки с высокой вязкостью, которые обеспечивают эффективную очистку ствола вертикальных стволов скважин, могут быть не лучшим вариантом для наклонных и горизонтальных скважин из-за распределения потока вокруг эксцентриковой бурильной трубы. ^[2] Чтобы вызвать поток, напряжение, приложенное к жидкости, должно превышать предел текучести этой жидкости.В узком кольцевом пространстве, создаваемом эксцентриковой бурильной трубой, поток может быть небольшим или отсутствовать вообще, а пласт шлама останется на месте. Закачка высоковязкой жидкости может усугубить эту проблему в наклонно-направленной скважине.

Применение программы взвешенной очистки, нацеленной на слой ила, который накапливается на нижней стороне ствола скважины, может уменьшить проблемы с очисткой ствола, которые часто возникают в скважинах с большим отходом от вертикали. Еще в 1986 году исследования по очистке ствола скважины показали, что турбулентный поток, создаваемый относительно тонким буровым раствором, более эффективен при удалении слоя ила, чем поток, создаваемый при высоком вязкостном профиле потока. ^[3] Стабильные результаты в удалении илового слоя были достигнуты с помощью полностью циркулирующих, маловязких, утяжеленных вытеснений, которые превышают вес бурового раствора на 3–4 фунта на галлон и образуют столб 200–400 футов в затрубном пространстве. . ^[2] Рекомендации по эффективной программе взвешенного свипирования:

• Очиститель прокачивается через равные промежутки времени с нормальной скоростью циркуляции.
• Скорость вращения трубы ≥ 60 об / мин после того, как развертка достигла долота.
• Зачистка может возвращаться на поверхность с непрерывной циркуляцией. ^[2]

Дополнительная плавучесть, которую обеспечивает утяжелитель, помогает снизить склонность к оседанию шлама при перемещении шабера вверх по кольцевому пространству. Однако эффективность взвешенного захвата при удалении выбуренной породы может привести к увеличению ECD, когда затрубное пространство становится нагруженным. Если используется инструмент PWD, можно отслеживать влияние на ECD и снижать производительность насоса по мере необходимости для поддержания приемлемого ECD, не позволяя шламу оседать.

Факторы очистки ствола

Скорость жидкости в кольце

Расход является доминирующим фактором при удалении шлама при бурении наклонно-направленных скважин.Увеличение скорости потока приведет к более эффективному удалению шлама при любых условиях. Однако степень увеличения скорости потока может быть ограничена:

• Максимально допустимый ECD
• Подверженность необсаженного участка к гидроэрозии
• Наличие гидроусилителя буровой

Угол наклона ствола

Лабораторные работы показали, что, когда угол ствола увеличивается от нуля до приблизительно 67 ° от вертикали, очистка ствола становится более трудной, а требования к скорости потока возрастают.Требования к скорости потока достигают максимума примерно от 65 до 67 °, а затем немного снижаются к горизонту. Кроме того, было показано, что при температуре от 25 до 45 ° внезапное отключение насоса может вызвать оседание выбуренной породы на дно и может привести к механической проблеме заедания трубы. Хотя наклон ствола скважины может привести к проблемам с очисткой, он обусловлен потребностями бурения недоступного коллектора, морского бурения, избежания проблемных пластов, бокового прослеживания и бурения пласта горизонтально.Цели общей разработки месторождения (первичная и вторичная добыча), экологические проблемы и экономика — вот некоторые из факторов, влияющих на выбор угла ствола скважины.

Вращение бурильной колонны

Лабораторные исследования и полевые исследования показали, что вращение бурильной колонны оказывает умеренное или значительное влияние на улучшение очистки ствола скважины. Уровень улучшения — это комбинированный эффект:

• Вращение трубы
• Реология грязи
• Размер черенков
• Расход
• Динамическое поведение колонны

Доказано, что вихревое движение колонны вокруг стенки ствола скважины при ее вращении является основным фактором улучшения очистки ствола скважины.Механическое перемешивание пласта шлама на нижней стороне ствола скважины и воздействие на выбуренную породу более высоких скоростей жидкости, когда труба движется к верхней стороне ствола скважины, являются результатом вихря трубы.

Хотя есть определенный выигрыш в очистке ствола за счет вращения трубы, есть определенные ограничения на его реализацию. Например, при построении угла с помощью забойного двигателя (скользящий режим) невозможно вызвать вращение. С новыми системами рулевого управления это больше не проблема.Однако вращение трубы может вызывать циклические напряжения, которые могут ускорить разрушение трубы из-за усталости, износа обсадной колонны и, в некоторых случаях, механического разрушения необсаженных участков. При бурении скважин малого диаметра большое вращение трубы может вызвать высокие ЭЦП из-за высоких потерь давления на кольцевое трение.

Эксцентриситет отверстия / трубы

В наклонной части ствола скважины из-за силы тяжести труба имеет тенденцию опираться на нижнюю часть ствола скважины. Это создает очень узкий зазор в кольцевом пространстве под трубой, что приводит к чрезвычайно низкой скорости жидкости и, следовательно, невозможности транспортировки выбуренной породы на поверхность.Как показано на рис. 3 ^[4] , , когда эксцентриситет увеличивается, скорости частиц / жидкости в узком зазоре уменьшаются, особенно для высоковязкой жидкости. Однако, поскольку эксцентриситет определяется выбранной траекторией скважины, его неблагоприятное влияние на очистку ствола может быть неизбежным.

•

  Рис. 3 — Профиль скорости жидкости в эксцентрическом кольцевом пространстве (по данным Hzouz et al. ^[4] ).

Скорость проходки

В аналогичных условиях увеличение скорости бурения всегда приводит к увеличению количества выбуренной породы в затрубном пространстве.Чтобы обеспечить хорошую очистку ствола при бурении с высокой скоростью проходки, необходимо отрегулировать расход и / или вращение трубы. Если пределы этих двух переменных превышены, единственной альтернативой является уменьшение скорости проходки. Хотя снижение скорости проходки может отрицательно сказаться на стоимости бурения, выгода от избежания других проблем бурения, таких как механическое заедание трубы или чрезмерный крутящий момент и сопротивление, может перевесить потерю скорости проходки.

Грязевые свойства

У буровых растворов много функций, и они могут иметь уникальные конкурирующие влияния.Два свойства бурового раствора, которые имеют прямое влияние на очистку ствола скважины, — это вязкость и плотность. Основными функциями плотности являются механическая стабилизация ствола скважины и предотвращение проникновения пластовой жидкости в затрубное пространство. Любое ненужное увеличение плотности бурового раствора сверх выполнения этих функций будет иметь отрицательное влияние на скорость проходки и, при данных напряжениях на месте, может вызвать разрушение пласта. Плотность бурового раствора не должна использоваться в качестве критерия для улучшения очистки ствола скважины.

Вязкость, с другой стороны, имеет основную функцию суспендирования добавленных требуемых утяжелителей, таких как барит.Только при бурении вертикальных скважин и зачистке высоковязких таблеток вязкость используется как средство очистки ствола скважины.

Характеристики черенков

Размер, распределение, форма и удельный вес шлама влияют на их динамическое поведение в текущей среде. Удельный вес большинства горных пород составляет приблизительно 2,6, поэтому удельный вес можно рассматривать как неизменный фактор при транспортировке шлама. Размер и форма выбуренной породы зависят от типа долота (роликовый конус, поликристаллический алмазный компакт, алмазная матрица), переточки, которая происходит после их образования, и поломки за счет их собственной бомбардировки и вращающейся бурильной колонны.Их размер и форму невозможно контролировать, даже если для их создания была выбрана определенная группа битов. Мелкий шлам сложнее транспортировать при бурении наклонно-направленных скважин, однако при некотором увеличении вязкости и вращении трубы мелкие частицы, кажется, остаются во взвешенном состоянии и их легче транспортировать.

Список литературы

1. ↑ ^{1,0 1,1} Кэмерон, К. 2001. Разработка и управление буровыми растворами для бурения с увеличенным радиусом действия. Представлено на Ближневосточной конференции по технологиям бурения SPE / IADC, Бахрейн, 22-24 октября.SPE-72290-MS. http://dx.doi.org/10.2118/72290-ms.
2. ↑ ^{2,0 2,1 2,2} Сьюэлл М. и Биллингсли Дж. 2002. Эффективный подход к поддержанию чистоты ствола в скважинах с большим углом наклона. Мировая нефть 223 (10): 35.
3. ↑ Пилехвари А.А., Азар Дж.Дж. и Ширази С.А. 1999. Передача шлама в горизонтальных стволах скважин. SPE Drill и Compl 14 (3): 196–200. SPE-57716-PA. http://dx.doi.org/10.2118/57716-PA.
4. ↑ ^{4,0 4.1} Азуз И., Ширази С.А., Пилехвари А. и др. 1993. Численное моделирование ламинарного течения жидкостей со степенным законом текучести в каналах произвольного сечения. Пер. из ASME 115 (4): 710-716.

Интересные статьи в OnePetro

Гильдия, G.J., T.H. Hill Assocs .; Уоллес, И.М., Phillips Petroleum Co., Соединенное Королевство; Вассенборг, М.Дж., Amoco U.K .: Программа очистки стволов скважин с увеличенным вылетом, 29381-MS, http://dx.doi.org/10.2118/29381-MS

A. Saasen, G. Løklingholm, Statoil ASA: Влияние реологических свойств бурового раствора на очистку отверстий, 74558-MS, http: // dx.doi.org/10.2118/74558-MS

Внешние ссылки

См. Также

Буровые растворы

Бурение на депрессии (УБД)

PEH: Бурение_Проблемы_и_Решения

.

Очистка скважин — PetroWiki

Очистка скважин — это способность бурового раствора переносить и удерживать выбуренный шлам.

Очистка ствола наклонно-направленного бурения

В течение последнего десятилетия было проведено множество исследований для понимания очистки стволов при бурении наклонно-направленных скважин. Лабораторные работы показали, что бурение под углом наклона более 30 ° от вертикали создает проблемы с удалением выбуренной породы, которые не встречаются в вертикальных скважинах. Рис. 1 показывает, что образование подвижного или стационарного пласта шлама становится очевидной проблемой, если скорость потока для данной реологии бурового раствора ниже определенного критического значения.

•

  Рис. 1 — Наращивание шлама в наклонно-направленных скважинах.

Неправильная очистка ствола может привести к дорогостоящим проблемам при бурении, например:

• Механический прихват трубы
• Преждевременный износ долота
• Медленное бурение
• ГРП пласта
• Чрезмерный крутящий момент и сопротивление бурильной колонны
• Трудности при каротажных работах и ​​цементировании
• Трудности при посадке обсадных труб

Наиболее распространенной проблемой является чрезмерный крутящий момент и сопротивление, которые часто приводят к невозможности достижения цели при бурении с большим углом / с большим вылетом.

Очистка отверстий при бурении с увеличенным вылетом

Эффективный выбор бурового раствора и управление им важны для успешного результата операции бурения под большим углом или горизонтальным бурением с увеличенным вылетом (ERD). Помимо защиты формации, к наиболее важным задачам ERD относятся:

• Узкая граница между поровым давлением и градиентом трещины
• Управление эквивалентной циркулирующей плотностью (ECD)
• Надлежащая очистка ствола
• Снижение крутящего момента и сопротивления
• Устойчивость ствола
• Баритовый прогиб
• Нарушение циркуляции

Данные за годы эксплуатации показывают, что углы ствола от 30 до 60 ° создают наиболее сложные условия очистки ствола.Проблемы с очисткой отверстий можно свести к минимуму за счет правильного управления:

• Кольцевые скорости
• Вязкость бурового раствора
• Скорость вращения трубы
• Эксцентриситет трубы

Из-за их надежной работы в неблагоприятных скважинных условиях, инвертно-эмульсионные буровые растворы на масляной и синтетической основе (OBF и SBF соответственно) обычно являются первым выбором для операций с большим отходом от вертикали. Однако использование инвертно-эмульсионных буровых растворов становится все более ограниченным из-за экологических соображений, и для использования в качестве альтернативы было разработано несколько систем с ингибирующими жидкостями на водной основе (WBF).

Инструменты для оптимизации очистки ствола

Используя программное обеспечение для моделирования гидравлики, которое разработано специально для нефтяных промыслов, можно точно предсказать свойства бурового раствора в реальных скважинных условиях, включая ^[1] :

• Статические и динамические температурные профили
• Гидравлическое давление
• ECD
• Потеря давления в кольце
• Реологические свойства
• Эффективность погрузки и транспортировки шлама
• Влияние эксцентриситета трубы
• Давление, необходимое для разрушения гелей

Смоделированные свойства подтверждены данными давления во время бурения (PWD) в реальном времени.Непосредственная обратная связь от процесса моделирования может позволить оператору оптимизировать очистку ствола несколькими способами, включая:

• Регулировка свойств поверхностного бурового раствора в соответствии с меняющимися условиями в скважине.
• Регулировка механических параметров, таких как скорость проникновения, скорость потока, скорость вращения трубы и скорость срабатывания.
• Разработка и реализация эффективной программы зачистки.

Даже на стадии проектирования скважины, конструкция обсадной колонны, выбор долота и свойства бурового раствора могут быть оптимизированы для достижения наилучших условий бурения с учетом насосов буровой установки и возможностей обработки жидкости.Пакет для точного гидравлического моделирования должен включать в себя пластическую модель Бингема, степенной закон и реологические модели Гершеля-Балкли. ^[1] > Реологические свойства поверхности измеряются шестиступенчатым реометром. Такой ввод позволяет программному обеспечению гидравлического моделирования определять фактические скорости сдвига в кольцевом пространстве на любой глубине в скважине, принимая во внимание режим температуры и давления на этой глубине.

Основой для реологического моделирования является либо матричная база данных реометрических данных, либо данные в реальном времени, полученные с помощью вискозиметра высокого давления / высокой температуры (HP / HT) во время бурения.Встроенная программа может рассчитать давление, необходимое для разрушения гелей, что позволяет оператору минимизировать скачки давления при спуске и спуске обсадной колонны, а также снизить риск разрушения пласта.

Комплексный пакет программного обеспечения для моделирования должен точно прогнозировать:

• Загрузка шлама в затрубное пространство
• Высота грядки черенков
• Влияние скорости вращения бурильной колонны и эксцентриситета трубы
• Максимальная рекомендованная скорость проходки (ROP) для данных условий

Эти инструменты полезны не только для бурения скважин с большим отходом от вертикали, но также для оптимизации производительности бурения при глубоководных операциях, скважинах HP / HT и операциях бурения малых скважин. .

Очистка ствола при бурении на депрессии (УБД)

На рис. 2 показана зависимость скорости жидкости в кольцевом пространстве от скорости нагнетания газа и расхода жидкости. Необходимо внимательно следить за очисткой отверстий при горизонтальном перемещении УБР. Имеется пониженная реология жидкости (очень тонкий, не суспендирующий твердые частицы раствор), турбулентный двухфазный поток и, как правило, повышенная скорость проникновения (ROP). Результатом двухфазного потока является увеличение скорости переноса бурового раствора и шлама (из-за расширения газа), когда жидкость движется вверх от долота.

•

  Рис. 2 — Минимальная скорость очистки ствола скважины дополнительно ограничивает допустимые скорости потока.

Основными областями, требующими внимания при очистке ствола скважины, являются область, где угол наклона отверстия составляет от 45 до 50 °, и область непосредственно за долотом. Область непосредственно за долотом может стать критической областью очистки ствола скважины, поскольку приток в пласт ограничен. Скорость жидкой фазы и очистка ствола скважины в этой области зависят только от жидкости (ей) и скорости (ей), закачиваемой или закачиваемой в бурильную колонну.

Двухфазная очистка ствола

Двухфазная очистка ствола скважины во многом зависит от тех же критериев, что и однофазная. Эффективность очистки отверстий и перенос твердых частиц в основном контролируются скоростью жидкой фазы и концентрацией твердых частиц. Исследования и полевой опыт показали, что удаление выбуренной породы более эффективно при использовании двухфазной жидкости. Добавление газовой среды создает режим турбулентного потока, который сводит к минимуму образование слоя твердых частиц. Скорость жидкости является критическим параметром, контролирующим способность системы транспортировать твердые тела.Исходя из опыта, был сделан вывод, что минимальная кольцевая скорость жидкой фазы от 180 до 200 футов / мин требуется в стволе скважины с отклонением более 10 °.

Машины для чистки отверстий

Зачистки с высокой вязкостью, которые обеспечивают эффективную очистку ствола вертикальных стволов скважин, могут быть не лучшим вариантом для наклонных и горизонтальных скважин из-за распределения потока вокруг эксцентриковой бурильной трубы. ^[2] Чтобы вызвать поток, напряжение, приложенное к жидкости, должно превышать предел текучести этой жидкости.В узком кольцевом пространстве, создаваемом эксцентриковой бурильной трубой, поток может быть небольшим или отсутствовать вообще, а пласт шлама останется на месте. Закачка высоковязкой жидкости может усугубить эту проблему в наклонно-направленной скважине.

Применение программы взвешенной очистки, нацеленной на слой ила, который накапливается на нижней стороне ствола скважины, может уменьшить проблемы с очисткой ствола, которые часто возникают в скважинах с большим отходом от вертикали. Еще в 1986 году исследования по очистке ствола скважины показали, что турбулентный поток, создаваемый относительно тонким буровым раствором, более эффективен при удалении слоя ила, чем поток, создаваемый при высоком вязкостном профиле потока. ^[3] Стабильные результаты в удалении илового слоя были достигнуты с помощью полностью циркулирующих, маловязких, утяжеленных вытеснений, которые превышают вес бурового раствора на 3–4 фунта на галлон и образуют столб 200–400 футов в затрубном пространстве. . ^[2] Рекомендации по эффективной программе взвешенного свипирования:

• Очиститель прокачивается через равные промежутки времени с нормальной скоростью циркуляции.
• Скорость вращения трубы ≥ 60 об / мин после того, как развертка достигла долота.
• Зачистка может возвращаться на поверхность с непрерывной циркуляцией. ^[2]

Дополнительная плавучесть, которую обеспечивает утяжелитель, помогает снизить склонность к оседанию шлама при перемещении шабера вверх по кольцевому пространству. Однако эффективность взвешенного захвата при удалении выбуренной породы может привести к увеличению ECD, когда затрубное пространство становится нагруженным. Если используется инструмент PWD, можно отслеживать влияние на ECD и снижать производительность насоса по мере необходимости для поддержания приемлемого ECD, не позволяя шламу оседать.

Факторы очистки ствола

Скорость жидкости в кольце

Расход является доминирующим фактором при удалении шлама при бурении наклонно-направленных скважин.Увеличение скорости потока приведет к более эффективному удалению шлама при любых условиях. Однако степень увеличения скорости потока может быть ограничена:

• Максимально допустимый ECD
• Подверженность необсаженного участка к гидроэрозии
• Наличие гидроусилителя буровой

Угол наклона ствола

Лабораторные работы показали, что, когда угол ствола увеличивается от нуля до приблизительно 67 ° от вертикали, очистка ствола становится более трудной, а требования к скорости потока возрастают.Требования к скорости потока достигают максимума примерно от 65 до 67 °, а затем немного снижаются к горизонту. Кроме того, было показано, что при температуре от 25 до 45 ° внезапное отключение насоса может вызвать оседание выбуренной породы на дно и может привести к механической проблеме заедания трубы. Хотя наклон ствола скважины может привести к проблемам с очисткой, он обусловлен потребностями бурения недоступного коллектора, морского бурения, избежания проблемных пластов, бокового прослеживания и бурения пласта горизонтально.Цели общей разработки месторождения (первичная и вторичная добыча), экологические проблемы и экономика — вот некоторые из факторов, влияющих на выбор угла ствола скважины.

Вращение бурильной колонны

Лабораторные исследования и полевые исследования показали, что вращение бурильной колонны оказывает умеренное или значительное влияние на улучшение очистки ствола скважины. Уровень улучшения — это комбинированный эффект:

• Вращение трубы
• Реология грязи
• Размер черенков
• Расход
• Динамическое поведение колонны

Доказано, что вихревое движение колонны вокруг стенки ствола скважины при ее вращении является основным фактором улучшения очистки ствола скважины.Механическое перемешивание пласта шлама на нижней стороне ствола скважины и воздействие на выбуренную породу более высоких скоростей жидкости, когда труба движется к верхней стороне ствола скважины, являются результатом вихря трубы.

Хотя есть определенный выигрыш в очистке ствола за счет вращения трубы, есть определенные ограничения на его реализацию. Например, при построении угла с помощью забойного двигателя (скользящий режим) невозможно вызвать вращение. С новыми системами рулевого управления это больше не проблема.Однако вращение трубы может вызывать циклические напряжения, которые могут ускорить разрушение трубы из-за усталости, износа обсадной колонны и, в некоторых случаях, механического разрушения необсаженных участков. При бурении скважин малого диаметра большое вращение трубы может вызвать высокие ЭЦП из-за высоких потерь давления на кольцевое трение.

Эксцентриситет отверстия / трубы

В наклонной части ствола скважины из-за силы тяжести труба имеет тенденцию опираться на нижнюю часть ствола скважины. Это создает очень узкий зазор в кольцевом пространстве под трубой, что приводит к чрезвычайно низкой скорости жидкости и, следовательно, невозможности транспортировки выбуренной породы на поверхность.Как показано на рис. 3 ^[4] , , когда эксцентриситет увеличивается, скорости частиц / жидкости в узком зазоре уменьшаются, особенно для высоковязкой жидкости. Однако, поскольку эксцентриситет определяется выбранной траекторией скважины, его неблагоприятное влияние на очистку ствола может быть неизбежным.

•

  Рис. 3 — Профиль скорости жидкости в эксцентрическом кольцевом пространстве (по данным Hzouz et al. ^[4] ).

Скорость проходки

В аналогичных условиях увеличение скорости бурения всегда приводит к увеличению количества выбуренной породы в затрубном пространстве.Чтобы обеспечить хорошую очистку ствола при бурении с высокой скоростью проходки, необходимо отрегулировать расход и / или вращение трубы. Если пределы этих двух переменных превышены, единственной альтернативой является уменьшение скорости проходки. Хотя снижение скорости проходки может отрицательно сказаться на стоимости бурения, выгода от избежания других проблем бурения, таких как механическое заедание трубы или чрезмерный крутящий момент и сопротивление, может перевесить потерю скорости проходки.

Грязевые свойства

У буровых растворов много функций, и они могут иметь уникальные конкурирующие влияния.Два свойства бурового раствора, которые имеют прямое влияние на очистку ствола скважины, — это вязкость и плотность. Основными функциями плотности являются механическая стабилизация ствола скважины и предотвращение проникновения пластовой жидкости в затрубное пространство. Любое ненужное увеличение плотности бурового раствора сверх выполнения этих функций будет иметь отрицательное влияние на скорость проходки и, при данных напряжениях на месте, может вызвать разрушение пласта. Плотность бурового раствора не должна использоваться в качестве критерия для улучшения очистки ствола скважины.

Вязкость, с другой стороны, имеет основную функцию суспендирования добавленных требуемых утяжелителей, таких как барит.Только при бурении вертикальных скважин и зачистке высоковязких таблеток вязкость используется как средство очистки ствола скважины.

Характеристики черенков

Размер, распределение, форма и удельный вес шлама влияют на их динамическое поведение в текущей среде. Удельный вес большинства горных пород составляет приблизительно 2,6, поэтому удельный вес можно рассматривать как неизменный фактор при транспортировке шлама. Размер и форма выбуренной породы зависят от типа долота (роликовый конус, поликристаллический алмазный компакт, алмазная матрица), переточки, которая происходит после их образования, и поломки за счет их собственной бомбардировки и вращающейся бурильной колонны.Их размер и форму невозможно контролировать, даже если для их создания была выбрана определенная группа битов. Мелкий шлам сложнее транспортировать при бурении наклонно-направленных скважин, однако при некотором увеличении вязкости и вращении трубы мелкие частицы, кажется, остаются во взвешенном состоянии и их легче транспортировать.

Список литературы

1. ↑ ^{1,0 1,1} Кэмерон, К. 2001. Разработка и управление буровыми растворами для бурения с увеличенным радиусом действия. Представлено на Ближневосточной конференции по технологиям бурения SPE / IADC, Бахрейн, 22-24 октября.SPE-72290-MS. http://dx.doi.org/10.2118/72290-ms.
2. ↑ ^{2,0 2,1 2,2} Сьюэлл М. и Биллингсли Дж. 2002. Эффективный подход к поддержанию чистоты ствола в скважинах с большим углом наклона. Мировая нефть 223 (10): 35.
3. ↑ Пилехвари А.А., Азар Дж.Дж. и Ширази С.А. 1999. Передача шлама в горизонтальных стволах скважин. SPE Drill и Compl 14 (3): 196–200. SPE-57716-PA. http://dx.doi.org/10.2118/57716-PA.
4. ↑ ^{4,0 4.1} Азуз И., Ширази С.А., Пилехвари А. и др. 1993. Численное моделирование ламинарного течения жидкостей со степенным законом текучести в каналах произвольного сечения. Пер. из ASME 115 (4): 710-716.

Интересные статьи в OnePetro

Гильдия, G.J., T.H. Hill Assocs .; Уоллес, И.М., Phillips Petroleum Co., Соединенное Королевство; Вассенборг, М.Дж., Amoco U.K .: Программа очистки стволов скважин с увеличенным вылетом, 29381-MS, http://dx.doi.org/10.2118/29381-MS

A. Saasen, G. Løklingholm, Statoil ASA: Влияние реологических свойств бурового раствора на очистку отверстий, 74558-MS, http: // dx.doi.org/10.2118/74558-MS

Внешние ссылки

См. Также

Буровые растворы

Бурение на депрессии (УБД)

PEH: Бурение_Проблемы_и_Решения

.

Как правильно подобрать узо и автоматы: разновидности аппаратов + как подобрать

Как подобрать узо и автомат по мощности

Ставим УЗО в квартире: как подобрать прибор по мощности?

Из этой статьи вы узнаете, как рассчитать мощность УЗО и установить его дома или в офисе.

Тонкости выбора УЗО

Ежегодно количество бытовой техники и электроники в каждой квартире растет, что повышает риск утечки токов, и как следствие может привести к пожару в помещении или поражению током человека. Чтобы этого избежать, в квартирах и офисных помещениях устанавливаются УЗО. Как рассчитать мощность прибора и выбрать УЗО для квартиры? На какой схеме подключения остановиться? Мы объясним, как это сделать, даже если вы никогда не были связаны с электрикой.

Принцип работы УЗО

УЗО или устройство защитного отключения — это прибор, необходимый для размыкания электрической цепи в случае утечки дифференциального тока. При нормальной работе электросети и электрооборудования разница потенциалов в кабелях нулевая. Однако при пробое в изоляции или другом нарушении в работе электрической цепи происходит утечка дифференциального тока, который подается на корпус устройства. А прикасаясь к корпусу, человек сам становится проводником (через его тело проходит дифференциальный ток), рискуя получить электротравму.

УЗО контролирует разницу в потенциалах и при ее образовании мгновенно разрывает цепь, отключая электричество во всей квартире или только на определенном участке. Стоит отметить, что устройство защитного отключения не защищает проводку и бытовую технику от перепадов напряжения и короткого замыкания в сети — этим занимаются автоматические выключатели. Поэтому УЗО стоит монтировать в совокупности с автоматическими выключателями, соединяя их последовательно.

Расчет мощности для УЗО

Каждый отдельный прибор имеет свою пороговую токовую нагрузку, при котором он будет нормально работать и не перегорит. Естественно она должна быть выше, чем совокупная токовая нагрузка всех приборов, подключенных к УЗО. Существует три типа схем подключения УЗО, для каждой из которых расчет мощности прибора свой:

• Простая одноуровневая схема с одним прибором защиты.
• Одноуровневая схема с несколькими приборами защиты.
• Двухуровневая схема защиты отключения.

Рассчитываем мощность для простой одноуровневой схемы

Простая одноуровневая схема характеризуется наличием одного УЗО, который устанавливается после счетчика. Его номинальная токовая нагрузка должна быть выше, чем суммарная токовая нагрузка всех потребителей, подключенных к нему. Предположим в квартире установлен бойлер мощностью 1.6 кВт, стиральная машина на 2.3 кВт, несколько лампочек суммарно 0.5 кВт и другие электроприборы на 2.5 кВт. Тогда расчет токовой нагрузки будет следующим:

(1600+2300+500+2500)/220 = 31.3 А

Значит для данной квартиры необходимо будет устройство с токовой нагрузкой не ниже 31.3 А. Ближайшее УЗО по мощности на 32 А. Его хватит даже если все бытовые приборы будут включены одновременно.

Одним из таких подходящих приборов является УЗО ЭРА NO-902-126 ВД63, рассчитанный на номинальный ток в 32 А и ток утечки в 30 мА.

Рассчитываем мощность для одноуровневой схемы с несколькими приборами защиты

Такая разветвленная одноуровневая схема предполагает наличие дополнительной шины в устройстве счетчика, от которой отходят провода, формирующиеся в отдельные группы для отдельных УЗО. Благодаря этому можно установить несколько приборов на разные группы потребителей или на разные фазы (при трехфазном подключении сети). Обычно отдельное УЗО устанавливается на стиральную машину, а остальные приборы монтируются для потребителей, которые формируются в группы. Предположим вы решили установить УЗО для стиральной машины мощностью 2.3 кВт, отдельный прибор для бойлера мощностью 1.6 кВт и дополнительное УЗО для остального оборудования суммарной мощностью 3 кВт. Тогда расчеты будут следующими:

• Для стиральной машины — 2300/220 = 10.5 А
• Для бойлера — 1600/220 = 7.3 А
• Для остального оборудования — 3000/220 = 13.6 А

Учитывая расчеты для данной разветвленной одноуровневой схемы потребуется три прибора мощностью 8, 13 и 16 А. В большинстве своем такие схемы подключения применимы для квартир, гаражей, временных построек и т.д.

Кстати, если не хотите особо заморачиваться с монтажом подобной схемы, то обратите внимание на переносные УЗО-адаптеры, которые можно быстро переключать между розетками. Они рассчитаны на один электроприбор.

Рассчитываем мощность для двухуровневой схемы

Принцип расчета мощности устройства защитного отключения в двухуровневой схеме такой же, как и в одноуровневой, с единственной разницей в наличии дополнительного УЗО, расположенного на вводе в квартиру, до счетчика. Его номинальная токовая нагрузка должна соответствовать суммарной токовой нагрузке всех приборов в квартире включая счетчик. Отметим наиболее распространенные показатели УЗО по токовой нагрузке: 4 А, 5 А, 6 А, 8 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и т.д.

УЗО на вводе защитит квартиру от возникновения пожара, а приборы, установленные на отдельные группы потребителей, защитят человека от поражения электрическим током. Данная схема наиболее удобная в плане ремонта электропроводки, так как позволяет отключать отдельный участок без отключения всего дома. Также, если нужен будет ремонт кабельных систем на предприятии, не придется отключать все офисные помещения, а значит не будет массовых простоев в работе. Единственным минусом являются немалые затраты на установку УЗО (зависит от количества приборов).

Если вам необходимо выбрать УЗО на группу автоматов для однофазной сети, то можем посоветовать модель ЭРА NO-902-129 ВД63 с номинальной токовой нагрузкой в 63 А — этого с головой хватит на все электроприборы в доме.

Как рассчитать УЗО для дома и квартиры

Для расчета устройства защитного отключения (УЗО) необходимо учитывать условия его эксплуатации. В однофазной электрической сети применяются двухполюсные устройства, а в трехфазной – четырехполюсные. Так как УЗО реагирует на токи утечки (Iут), то его выбор будет зависеть от длины проводников, качества изоляции, количества подключенных приборов, устройств, их характеристик. Кроме этого, надо помнить, что Iут величиной 30 mA может быть опасным для жизни человека. Поэтому во влажных помещениях надо обязательно ставить УЗО.

Ток утечки

Чтобы обеспечить безопасность от поражения электричеством, часто приходится увеличивать количество устройств защитного отключения, разбивать сеть на несколько групп. В то же время использование очень чувствительных приборов УЗО приводит к ложным срабатываниям. Задача специалиста сделать правильный расчет и выбор с учетом всех факторов.

Согласно правилам устройства электроустановок, при неизвестном Iут, он принимается равным произведению 0,4 mA на число соответствующее расчетному нагрузочному току в амперах. Утечка цепи принимается равной произведению 0,01 mA на длину L фазного проводника в метрах.

Согласно этим же правилам, суммарные потери сети должны быть меньше одной трети номинального отключающего дифференциального тока УЗО. Сюда же входят все утечки включенных постоянно и подключаемых периодически электроприборов. Произведем расчет.

Суммарный Iут= 0,4* IΣ +0,01*L

Отсюда следует, что предельный ток УЗО должен быть больше суммарного Iут сети в 3 раза.

Соответственно, номинальный отключающий ток равен:

IΔn= 3*(0,4* IΣ +0,01*L), где

IΣ – суммарный ток утечки всех электроустановок сети,

L – длина фазного провода в метрах.

Выбор для квартиры

Для примера расчета возьмем квартиру в многоэтажном доме. В этажном щитке на вводе стоит автоматический выключатель. Пусть автомат будет на 40 Ампер. Он защищает от коротких замыканий и перегрузок. Сразу за ним монтируется противопожарное УЗО, расчет его номинала произведем позднее.

Оно нужно для защиты от пожара при нарушении изоляции кабеля или ее пробое. Дальше, для обеспечения большей безопасности и бесперебойности снабжения электричеством, на каждую или несколько групп устанавливаются УЗО с определенным Iут от 10 до 30 mA. Зависит от токов утечки.

Есть даже розетки со своими устройствами УЗО. На каждую группу потребителей устанавливается свой автоматический выключатель перегрузок.

В ванной комнате стоит стиральная машинка мощностью 1,8 кВт. Так как она расположена во влажном помещении, то для безопасности предусмотрим автомат защиты на 16 A и произведем расчет УЗО по мощности.

Рабочий ток для стиральной машинки равен:

Длина фазного провода до нее составляет 20 м.

Отсюда
IΔn= 3*(0,4* IΣ +0,01*L)=3(0,4х7,3+0,01х20)=9,36 mA.

Ближайший в ряду УЗО на 16 A, ток утечки 10 mA.

Несколько групп

Допустим, в квартире предусмотрены еще две группы освещения с автоматами защиты на 16 A, две розеточные с автоматами на 20 A и 25 А. В группах освещения длина проводников по 50 м, а нагрузка составляет 0,3 и 0,6 кВт. В розеточных длина фазных проводов 40 и 60 м соответственно, а общая (переменная и постоянная) нагрузка 17 и 22 A соответственно.

Произведем расчеты по группам.

Расчет для первой осветительной:

P – мощность осветительных приборов,

U – напряжение сети.

IΔn= 3*(0,4* IΣ +0,01*L)=3(0,4х1,4+0,01х50)=3,18 mA.

Расчет для второй осветительной:

IΔn= 3*(0,4* IΣ +0,01*L)=3(0,4х2,8+0,01х50)=9,9 mA.

Расчет для первой розеточной:

IΔn= 3*(0,4* IΣ +0,01*L)=3(0,4х17+0,01х40)=21,6 mA.

Расчет для второй розеточной:

IΔn= 3*(0,4* IΣ +0,01*L)=3(0,4х22+0,01х60)=28,2 mA.

Так как УЗО по IΔn имеют номиналы 10, 30, 100, 300, 500 миллиампер, то некоторые группы электроснабжения можно объединить. При этом нужно помнить, что прибор срабатывает при достижении 50-100% IΔn.

По расчетам первая осветительная и розеточная группы в сумме по IΔn составляют 24,78 мА. Их можно подключить к устройству с отключающим током 30 миллиампер. Вторая розеточная подсоединяется к такому же 30 миллиамперному устройству. Вторая осветительная – к УЗО с током отключения 10 мА. Суммарный рассчитанный отключающий ток получился равным:

IΔn Σ=9,36+3,18+9,9+21,6+28,2=72,24 mA.

Приступаем к подбору УЗО. Ближайшее по отключающему току – на 100 мА. Его и нужно установить в качестве противопожарного.

Номинальный ток

УЗО имеет еще один важный параметр – номинальный ток, который необходимо учитывать при расчетах. При работе в пределах номинала, прибор гарантированно будет выполнять свои функции как угодно долго.

Автоматы защиты от перегрузок, которые устанавливаются на каждую группу электроснабжения, имеют номинал: 16, 20, 25, 32 ампера и так далее. Но при достижении этих значений прибор не отключится.

Его характеристики таковы, что он начинает отключаться при значениях превышающих номинал в 1,13-1,45 раза, только благодаря тепловому расцепителю. Происходит выключение через один-два часа. А для быстрого отключения ему нужно превышение номинала от трех до пятнадцати раз. Данную особенность автомата защиты от перегрузок и короткого замыкания нужно учитывать.

Прибор отключения устанавливается с номинальным током всегда на уровень выше. Например, если от перегрузок и короткого замыкания стоит 32 амперный автомат, то устройство защитного отключения должно быть 40 ампер.

Поэтому в квартире, для которой производился расчет, противопожарный прибор УЗО будет иметь ток отключения и номинальный 100 mA и 63 A соответственно. У стиральной машинки будет устройство 10 mA/16 A. Для второй группы освещения – устройство с пределом 10 mA/25 А. Остальные приборы УЗО имеют пределы 30 mA/32 А.

Дополнительные характеристики

Кроме этих основных характеристик, для которых проводятся расчеты, есть еще величины, требующие внимания при выборе. Это предельный ток короткого замыкания, для дома принимают 4500 A, многоквартирного 6000 A, для производств 10000 A. На корпусе изделия он изображается числом обведенным рамкой. Вид отключающего тока утечки обозначается буквами:

• АС означает, что он переменный;
• А – IΔn переменный и пульсирующий постоянный;
• В – IΔn переменный и постоянный;
• S – селективный, отключается с задержкой.
