Электрические полотенцесушители должны поддерживать температуру в комнате около 25 градусов Цельсия

Для того, чтобы нагреть помещение до такой температуры и поддерживать ее в течение определенного времени инженерами была определена мощность отопительного устройства на 1 м2 обогреваемой площади. Данный показатель составляет 130-150 Вт.

Поэтому оптимальным вариантом электрического полотенцесушителя для стандартной ванной комнаты площадью 4 м2 будет прибор мощностью 520-600 Вт.
Это не означает, что при выборе необходимого устройства, следует строго придерживаться этому расчету. Каждый покупатель, ориентируясь на эти данные, может подобрать мощность прибора под собственные предпочтения и финансовые возможности. При этом для увеличения скорости нагрева помещения и поддержания температуры на более высоком уровне следует увеличить паспортный показатель мощности.

Внимание! Материалы полотенцесушителя, используемые при его производстве, имеют различные коэффициенты теплоотдачи, влияющие на эффективность работы устройств.

Первоначальные затраты покупателя на прибор с высокими показателями теплоотдачи сэкономят в будущем возможные издержки пользователя на оплату счетов за электроэнергию.

Схема подключения электрического полотенцесушителя

Расчет затрат электроэнергии

После того, как покупатель определился с мощностью необходимого устройства и приобрел подходящую для него модель электрического полотенцесушителя, можно подсчитать будущие затраты на электроэнергию, необходимую для работы данного прибора. Она находится в прямой зависимости не только от мощности устройства, но и от времени нагрева, а также специального поправочного коэффициента, принятого называть коэффициентом спроса: W=PxKcxT/1000, кВт/ч/

• P – паспортное значение мощности электрического полотенцесушителя, Вт
• Кс – коэффициент спроса, условно принятый равным 0,4
• Т – время работы прибора для нагрева до заданной температуры, час

Получив расчётное значение энергопотребления, необходимо его умножить на стоимость 1 кВт энергии в своем регионе.

Внимание! При выборе электрического полотенцесушителя следует учесть тот факт, что принцип работы различных типов устройств существенно влияет на энергопотребление. При этом конструкция с сухим нагревательным элементом (греющим кабелем) характеризуется меньшим энергопотреблением, чем с ТЭНом.

Некоторые модели полотенцесушителей оснащены терморегулятором: это позволяет снизить потребление электроэнергии

Наличие терморегулятора и термостата в электрических полотенцесушителях позволяет снизить их энергопотребление за счет отключения ТЭНа от питания при нагреве до необходимой температуры.

Исходя из вышеизложенного следует, что расчеты мощности и энергопотребления не являются сложными для обычного покупателя. Поэтому руководствуясь данными рекомендациями, необходимо определить оптимальный вариант электрического полотенцесушителя перед его приобретением, который будет обладать наивысшей эффективностью работы в определенных условиях и характеризоваться экономным потреблением электрической энергии.

Видео: Электрический полотенцесушитель

Как выбрать электрический полотенцесушитель в ванную –

Классический полотенцесушитель в виде змеевика – части отопительной системы – летом перестает функционировать. Разве может высохнуть полотенце, если труба холодная? Приходится после каждого использования выносить его на балкон, а перед умыванием возвращаться за ним. Проблема решается установкой прибора, питающегося электроэнергией. Но как выбрать электрический полотенцесушитель для ванной среди большого разнообразия?

Критерии для выбора электрического полотенцесушителя

Несмотря на то что все полотенцесушители объединяет одна цель, различные модели отличаются друг от друга. И тот прибор, что устроит знакомых, не подойдет для вашей ванны или не удовлетворит ваши потребности. Поэтому еще до прихода в магазин определите следующие параметры:

• Тип наполнителя;
• Мощность;
• Материал;
• Тип подключения;
• Форма и размер.

У полотенцесушителей могут быть другие полезности и хитрости: электронные модели с таймером регулируют время работы, а выдвижные «ушки» экономят свободное пространство. Ниже рассмотрим подробнее каждый из критериев выбора.

Тип наполнителя

В отличие от батарейного типа полотенцесушителя электрические модели имеют замкнутую форму змеевика. Поэтому они не зависят от центрального отопления, и для них недопустимы такие проблемы как воздушные пробки, избыточное или низкое давление.

Различаются между собой и сами электрические полотенцесушители. Бывают модели двух типов:

• Мокрые;
• Сухие.

Мокрые полотенцесушители называют приборами радиаторного типа из-за похожей конструкции. В герметичных трубах причудливой формы передвигается теплоноситель . Он греется благодаря нагревательному элементу – ТЭНу, находящемуся в нижней части конструкции. Теплое вещество начинает циркулировать по змеевику, перемещаясь вверх. Холодное опускается и тоже греется. Этот непрерывный процесс называется конвекцией.

Сухим называют электрический полотенцесушитель кабельного типа. Вместо масла и ТЭНа внутри у него – электрический кабель, защищенный силиконовой оболочкой. Он выполнен из металла с высоким сопротивлением, позволяющим нагреваться до нужной температуры.

Сравнительная характеристика мокрых и сухих полотенцесушителей

Кабельный или радиаторный полотенцесушитель электрический? Какой лучше? Чтобы сделать между ними выбор, познакомьтесь с их отличиями:

• Мощность. У моделей с греющим кабелем она сравнима с мощностью ламп накаливания. 100Вт для них – потолок, в то время как радиаторные аналоги могут выступать в роли обогревателя для ванной. Их мощность колеблется в диапазоне от 0,1 до 2 кВт.
• Скорость нагрева. Пока ТЭН разогреет теплоноситель, кабельный собрат уже почти справится с сушкой. Но этот показатель важен, если только вы часто выключаете и включаете прибор. Если включили и оставили надолго, то разницы не заметите, потому что радиаторный полотенцесушитель будет прогреваться только один раз.
• Регулировка температуры. У маломощных кабельных приборов эта возможность отсутствует в 99% случаев. Зачем она нужна, если мощность не позволит перегреться? Включил устройство – и забыл. Необходимость в регулировке есть у радиаторных аналогов, теплоноситель в которых может достигать высоких температур. Поэтому обратите внимание на модели с терморегулятором, иначе змеевик может так разогреться, что при касании с ним вы получите ожог.
• Монтаж. Сухие приборы можно устанавливать без ограничений: вертикально, горизонтально, по диагонали. Мокрые – только вертикально, чтобы греющий элемент располагался снизу. Если ТЭН окажется посередине или еще хуже сверху конструкции, то случится перегрев.

Придя в магазин, вы увидите еще одну разницу – стоимость. Кабельные полотенцесушители стоят меньше, потому что при их производстве не нужно добиваться герметичности конструкции. Если же негерметичным окажется прибор мокрого типа, то через мелкие щели будет просачиваться теплоноситель.

Обзор теплоносителей в приборах мокрого типа

В качестве теплоносителя у радиаторных теплоносителей могут выступать:

1. Вода;
2. Антифриз;
3. Минеральное масло.

Вода медленно нагревается и долго остывает за счет большой удельной теплоемкости. Антифриз быстро разогревается и быстро остывает благодаря высокой теплопроводности. Минеральное масло нагревается быстрее воды, но медленнее антифриза. Но оно долго держит тепло, потому что теплопроводность у него низкая.

Мощность и ее расчет

Сперва определитесь, для какой цели вам нужен полотенцесушитель. Если он должен выполнять только прямое предназначение (сушить полотенца), то можно ограничиться маломощными приборами (100-200 Вт). Если вы хотите, чтобы он дополнительно обогревал ванную, то рассчитайте мощность по формуле: М=140*Д*Ш.

Расшифровка. М – определяемая мощность. Д – длина ванной комнаты в метрах. Ш – ширина ванной в метрах. 140 – это количество Ватт, необходимых для обогрева 1 квадратного метра до комфортной температуры. В сухих помещениях это значение равно 100 Ваттам, но при высокой влажности чувствительность к холоду у человека выше, поэтому тепла нужно больше.

Пример расчета:

1. Измеряем длину. Пусть она составит 3 метра;
2. Измеряем ширину – 2 метра;
3. Считаем: М=140*2*3=840 Ватт.

Полученное значение нужно округлить в большую сторону, потому что полотенцесушителей мощностью ровно 840 Вт не существует. Получим 900 Вт, или 0,9 кВт. Если округлить в меньшую сторону (800 Вт), то мощности может не хватить для комфортного времяпрепровождения в ванной.

Материал

Для кабельного полотенцесушителя не так важно, из чего изготовлен корпус. Внутри кабель защищен силиконовой оболочкой, которая не наносит вреда металлу. Поэтому выбирайте любой материал, который вам приглянется по внешнему виду.

Материал имеет значение, если вы выбрали радиаторную сушилку для полотенец. Всего три варианта:

• Нержавеющая сталь;
• Черная сталь с защитным покрытием;
• Латунь, медь или алюминий (цветной металл).

Змеевик из черной стали защищен с внутренней стороны специальным составом, предотвращающим окисление. Нержавеющая сталь не имеет такой защиты, поэтому эксплуатационный срок у полотенцесушителей из нее ниже. Внешне змеевики из черной и нержавеющей стали не отличаются друг от друга. Они могут иметь окрашенную или полированную поверхность. Но долговечность могут обещать модели только с хромированным металлом.

Сушилки для полотенец из цветных металлов не имеют защиты от окисления, поэтому быстро портятся. Их теплопроводность выше, чем у стальных аналогов, поэтому нагреваются немного быстрее. Но в силу небольшого эксплуатационного срока такие змеевики выбирают только из-за красоты.

Тип подключения

Возможны два способа подключения:

1. Открытое;
2. Скрытое.

Если вы не планируете масштабный ремонт в ванной комнате, то для вас подойдет первый способ, при котором кабель выводится наружу и подключается в розетку. Причем она может находиться как в ванной, так и за ее пределами путем вывода кабеля через просверленное в стене отверстие.

Для второго способа необходим специальный полотенцесушитель электрический со скрытым подключением. Он удобен тем, что не нужно постоянно втыкать и вынимать вилку из розетки, отсутствие которой влечет за собой снижение риска получить удар электричеством. А если кабель трехжильный, то устройство будет дополнительно защищать вас от поражения тока путем заземления. Такой прибор не портит дизайн ванной комнаты.

Форма и размер

Стандартная форма змеевика в виде скругленного зигзага порядком надоела, поэтому современные производители предлагают фантазийные варианты, число которых никогда не закончится. Посмотрите на фото ниже, и вы поймете, что определиться с формой заранее будет трудно.

С размерами проще. Тут стоит исходить из наличия свободного пространства. Если его мало, то отдайте предпочтение маленьким моделям. Отдельное внимание уделите раздвижным вариантам. Если сушится одно полотенце – оставьте сушилку в сложенном состоянии, а если несколько – на время раздвиньте «ушки».

Если пространства достаточно, то хорошо будут смотреться большие модели, даже если у вас мало мокрых полотенец. Их можно использовать и в качестве сушилки для белья. Удобен в использовании поворотный полотенцесушитель, ветви которого можно поворачивать на угол до 180 градусов для лучшей просушки.

Прочие полезности

О возможности регулировать температуру уже шла речь выше. Это одна из полезностей, которая позволяет самостоятельно устанавливать температуру, до которой будет нагреваться змеевик. Если полотенцесушитель электрический с регулятором дополнительно обогревает ванную, то можно устанавливать желаемую температуру для воздуха в ванной.

Модели с таймером станут полезными для тех, кто любит принимать душ или ванную по утрам или после работы. Можно включить полотенцесушитель и лечь спать или уйти на работу, чтобы к вашему приходу в ванной было тепло. Но сколько будет затрачено энергии зря? С помощью таймера можно установить время включения и выключения. Сделав это однажды, ваше устройство будет самостоятельно включаться в нужное время, а потом выключаться. И вы будете всегда мыться в теплой ванной, и электроэнергия будет расходоваться экономно.

Если ванная комната не отличается габаритами, то вместо шкафчика с чистыми полотенцами удобно купить полотенцесушитель с полкой. На горизонтальных трубках вы будете вешать мокрые, а на полку складывать высушенные.

Правильно подобранная электрическая сушилка для полотенец станет отличным дополнением для ванной комнаты. В ней вы не будете покрываться гусиной кожей от холода после водных процедур. И всегда будете пользоваться только сухими и теплыми полотенцами независимо от времени года.

Электрический полотенцесушитель: выбираем с низким энергопотреблением и терморегулятором

Электрический прибор для сушки влажного белья не зависит от системы отопления или ГВС и предполагает круглогодичное использование. Чаще всего оборудование данного типа устанавливается в частных коттеджах и на дачах, а также в качестве более эффективной альтернативы водяным змеевикам в многоквартирных домах.

Помимо сушки одежды, электрические полотенцесушители обогревают комнату, где установлены, предотвращая при этом развитие плесени и болезнетворных грибков. Они отлично справляются с возложенными на них функциями и рассчитаны на длительные сессии работы в режиме постоянного включения.

Полотенцесушители могут быть с терморегуляторами или без них. Приборы с регуляторами могут настраиваться на любой режим работы и нагрев до температуры от 30 до 70 град. по Цельсию. Возможность самостоятельной регулировки позволяет значительно сократить расходы на оплату электроэнергии, подстраивая температурный режим под свои потребности. Некоторые модели дополнительно оснащены таймером для автоматического отключения.

Подбирая электрический полотенцесушитель с низким энергопотреблением, следует учитывать его внутреннее устройство и мощность, необходимую для обогрева всей площади ванной комнаты. До покупки можно самостоятельно рассчитать будущий потребляемый объем электроэнергии, используя специальную формулу.

Сколько энергии потребляет полотенцесушитель

Потребление электроэнергии напрямую зависит от конструктивных особенностей, размеров и материалов изготовления конкретного полотенцесушителя. В целом, современные электрические агрегаты отличаются сравнительно небольшим энергопотреблением и при этом характеризуются достаточно высоким коэффициентом теплоотдачи.

Комфортной температурой для комнаты с высокой влажностью считается 22- 25 град. по Цельсию. Для поддержания оптимального температурного режима нагревательные приборы должны вырабатывать приблизительно 100 Вт тепловой энергии на каждый квадратный метр отапливаемой площади. Исходя из стандартных размеров ванной комнаты в 4 кв. м, рекомендуется установка змеевика мощностью порядка 560-600 Вт.

Зачем нужен терморегулятор?

Производители полотенцесушителей на сегодняшний день предлагают несколько модельных вариантов: от несложных бюджетных до оснащенных дополнительными опциями для более удобной эксплуатации и экономии потребляемой энергии. Самый простой вариант, когда агрегат работает при постоянной температуре, то есть он стабильно нагревается и работает в одном температурном диапазоне.

Более конструктивно сложные полотенцесушители оснащены специальными датчиками, которые при достижении определенной температуры переводят устройства в энергосберегающий режим. Модели такого типа достаточно дорогие.

Альтернативный вариант — электрополотенцесушитель с терморегулятором, который позволяет пользователю самостоятельно выставлять температурный диапазон. Если нужно срочно высушить белье или похолодало в помещении, достаточно просто поставить устройство на максимум.

В остальное время оборудование будет работать на минимальной мощности, существенно экономя при этом электроэнергию. Электрическая модель с терморегулятором в целом обойдется на 5-10 % дороже, чем простой стандартный электрический полотенцесушитель без дополнительных опций, но разница в цене быстро окупится на постоянной экономии при оплате счетов за потребляемое электричество.

Варианты технического устройства, теплосбережение

Энергопотребление напрямую зависит от конструкции выбранного устройства. В зависимости от типа внутреннего устройства электрополотенцесушители делятся на две группы:

• масляные;
• кабельные.

Оба типа сушителей способны нагреваться до 80 град. по Цельсию и имеют установленную внутреннюю защиту от перегрева. Разница состоит в том, что масляные гораздо дольше разогреваются, что связано с особенностями их внутреннего устройства, зато после отключения приборы продолжают продолжительное время отдавать тепло.

Их полая конструкция заполнена жидкостью, которую нагревает ТЭН — именно он в процессе первичного нагрева потребляет существенное количество энергии. В течение от 15 минут и максимум до 1 часа нагревательный элемент производит нагрев наполнителя, а также непосредственного самого корпуса обогревателя, на что расходуется не более 600 Вт.

Все последующие траты электроэнергии, как только прибор полностью нагреется, уходят на поддержание достигнутого температурного уровня, то есть для работы электрического полотенцесушителя уже не требуется такой большой расход электроэнергии.

Модели, имеющие в составе своей конструкции так званый греющий кабель, практически моментально выходят на максимально установленный производителем температурный режим и, соответственно, так же быстро остывают (не более 20 минут). Они характеризуется значительно меньшим энергопотреблением в сравнении с тэновыми, но теплоотдача от кабельных приборов будет также ниже.

Средние показатели потребления обычно варьируются в пределах 35–165 Вт в течение всего периода работы независимо от этапа включения. Обычно их конструкция не предусматривает установку терморегулятора, так как они низкопродуктивные и могут использоваться исключительно для сушки белья, а не для обогрева площади ванной комнаты.

Внимание! На устройствах кабельного типа не рекомендуется сушить вещи из шелка, шерсти, поскольку из-за отсутствия регулятора невозможно понизить температуру до оптимальной для деликатных тканей.

Мощность и расход энергии

Потребляемая мощность электрических сушок с нагревательным кабелем относительно низкая — она может варьироваться в пределах 100 Вт. Мощность самого оборудования в целом также не на самом высоком уровне, по сравнению с масляными.

Жидкостные модели с маслом или антифризом более производительны и могут иметь тепловую мощность, которая достигает до 2 кВт — но в таком случае следует учитывать, что энергопотребление также побудет повышенным.

Совет. Если оборудование будет использоваться только для сушки полотенец, то рационально остановить свой выбор на кабельной модели. Если планируется его использование и для основного обогрева помещения ванной комнаты, следует приобрести жидкостный змеевик с терморегулятором.

Расчет энергопотребления электросушителя для полотенец

Произвести расчет мощности и определить, сколько будет расходоваться электроэнергии, можно на основе паспортных данных устройства, характеризующих будущий режим его работы.

Для расчета берется упрощенная формула Э = P х К*t, где Р — мощность агрегата, К – коэффициент спроса (для электрического змеевика равен 0,4), t — предполагаемое время работы прибора в сутки. Результат, умноженный на стоимость 1 кВт/ч., позволит определить будущие затраты на потребляемую прибором электроэнергию. Аналогично можно вычислить показатель потребления электроэнергии из расчета на 1 месяц и даже на 1 год, умножив на количество дней — соответственно, на 30 либо на 365.

Самые популярные модели

Модельный ряд агрегатов, оборудованных программируемым терморегулятором, с каждым годом из-за растущего спроса со стороны потребителей постоянно расширяется. В числе самых популярных на сегодняшний день можно назвать изделия от компаний НИКА, Energy, PAX, Zehnder и Hitze, Margaroli и Devon & Devon различных размеров и модификаций, среди которых можно легко подобрать подходящий вариант на свой вкус и кошелек.

Классические модели в форме лесенки самые бюджетные и наиболее распространенные. Помимо них, можно подобрать прибор S- или E-образного вида, который подойдет под дизайн конкретной ванной комнаты. В линейке представлены также нестандартные и дизайнерские решения, которые обойдутся несколько дороже, зато станут настоящим украшением интерьера.

Одними их самых удобных и функциональных на протяжении уже нескольких десятков лет считаются E-образные сушилки с поворотным режимом, позволяющие просушивать не только полотенца, но и вещи нестандартного пошива, а также обувь.

Заключение

Электрические приборы отлично справляются со своим прямым назначением по сушке белья, а также обогреву помещения ванной комнаты и устранения в ней лишней влажности. Наиболее эффективными считаются масляные электроприборы.

В частности рационально приобрести модель с терморегулятором, который позволяет снижать или повышать температуру самостоятельно в зависимости от конкретных потребностей, тем самым сокращая расходы на оплату электричества.

Установка электрического полотенцесушителя: видео

Полотенцесушитель электрический: фото

Тепловая мощность – подбираем полотенцесушитель под размеры ванной

  Как и любой прибор, передающий тепло, полотенцесушитель имеет собственную тепловую мощность. Количество тепла, которое отдает нагревательный прибор за единицу времени, называется тепловой мощностью. На показатель передачи тепла влияют не только размеры обогревателя, но и объем помещения. Стоит отметить, что обогрев ванной не является прямой функцией полотенцесушителя. Но правильно подобранный полотенцесушитель способен поддерживать комфортный микроклимат в небольшом помещении.

  В данной статье мы расскажем сколько энергии расходует электросушитель, и как рассчитать мощность полотенцесушителя, исходя из размеров ванной комнаты.

  Принцип работы – основа тепловой мощности
  Для упрощения понятия представим себе тепловую мощность, как скорость выделения тепла полотенцесушителем. Т.е. и водяной, и электрический прибор имеют одну задачу – передачу тепла. Но вот характер этой передачи разнится.


  Как подобрать электрический полотенцесушитель
  Согласно ГОСТ 30494-2011. оптимальным микроклиматом в ванной комнате считается температура 24-26 °С. Минимально допустимой признана температура воздуха в 18 °С. При вычислении показателя нужной мощности следует измерить объем помещения (ДхШхВ), и определить его как объект с хорошей изоляцией или без нее. Принятым стандартом для обогрева площади с отсутствием изоляции считается 41 Вт/м³. Для помещений с хорошим утеплением применяется стандарт в 20 Вт/ м³.

  Для небольшой ванной в 6 м² с высотой потолка в 2,5 м (6 м²*2,5 м=15 м³) понадобится мощность в 615 Вт (15 м³*41 Вт). Для такой же ванны с хорошей изоляцией нужно 300 Вт мощности. Чтобы просчитать объем ванной площадью 10 м² умножаем её площадь на стандартную высоту потолка – 2,5 м. Комната 10 м² имеет объем 25 м³. Для ее обогрева понадобится 1025 Вт и 500 Вт соответственно (без изоляции и с ней).

  Чтобы упростить расчет можно применять стандарт 1 кВт мощности на 10 м². Указанные расчеты применимы для обогревателей. Если говорить о поддержании микроклимата и просушке вещей параметры мощности можно смело делить на 2.

  Потребление энергии полотенцесушителем
  Указанные расчеты актуальны для холодного времени года, летом для комфортного посещения ванной хватит гораздо меньшей мощности. Сколько энергии расходует полотенцесушитель выбранной модели можно узнать на сайте в таблице товара. Показатель расхода энергии можно считать эквивалентным показателю теплоотдачи. Это значит, что электрополотенцесушитель с потреблением 250 Вт/ч имеет тепловую мощность 250Вт/ч.

  Наиболее мощные модели электрических сушителей потребляют 0,3 кВт за 1 час работы. Минимальное потребление составляет 0,085 кВт/ч. Т.е. за сутки бесперебойной работы наиболее экономный прибор использует 2,04 кВт энергии. Если отключать полотенцесушитель на ночь, можно снизить потребление электроэнергии до минимума без ущерба комфорту пользователя.

Как выбрать электрический полотенцесушитель для ванной

Преимущество электрических полотенцесушителей заключается в том, что они могут работать автономно, когда отопительный сезон заканчивается, и к тому же гораздо проще устанавливаются на стену. Критериев выбора данных устройств немного. В основном при покупке нужно обращать внимание на тип нагрева, мощность, форму и, конечно же, производителя. Далее мы расскажем, как выбрать электрический полотенцесушитель для ванной комнаты по цене и качеству.

Тип нагрева

Существует три типа нагрева: кабельный («сухой»), жидкостный («мокрый») и комбинированный. Вкратце рассмотрим преимущества и недостатки каждой разновидности.

В первом случае трубы нагреваются за счет изолированного кабеля, находящегося внутри. Такой вариант исполнения рекомендуется выбрать, если нужно только сушить полотенца в ванной. Если же решили подобрать электрический полотенцесушитель и для обогрева комнаты, кабельная модель не подойдет, т.к. чаще всего имеет маленькую мощность. Это и есть основной недостаток «сухого» нагрева. В то же время положительный момент выбора заключается в том, что кабельные модели стоят дешевле, затрачивают меньше электроэнергии, быстрее набирают температуру и к тому же гораздо проще монтируются.

Жидкостный электрический полотенцесушитель рекомендуется выбрать в том случае, если нужно дополнительно обогревать ванную комнату. Устройства с «мокрым» нагревом имеют более высокую мощность, а также дольше остаются теплыми, если отключить их (но в то же время и дольше нагреваются). В то же время недостатком таких моделей считается более высокая стоимость, повышенный расход электричества и необходимость строго вертикальной установки. Что касается последнего, нельзя назвать это недостатком, т.к. в 99 из 100 случаев установку электрического полотенцесушителя осуществляют строго в вертикальном положении из эстетических соображений.

Ну и последние, комбинированные модели рекомендуется выбрать при наличии достаточного количества денег, т.к. стоимость устройств, работающих и от центрального отопления и от электросети значительно выше. Преимущество данных устройств заключается в том, что они могут работать от отопления в осенне-зимний период и при отключении горячей воды способны функционировать от сети.

Обзор и отзывы специалистов по данному вопросу Вы можете увидеть на видео ниже:

Обзор достоинств изделий

С вариантами исполнения устройств разобрались. Теперь поговорим о том, как выбрать электрический полотенцесушитель по остальным параметрам: мощности, материалу изготовления, форме и производителю.

Мощность

Второй, не менее важный критерий выбора – мощность полотенцесушителя. Чтобы правильно подобрать модель устройства, рекомендуется производить расчет по площади – 140 Вт/м² , чего вполне достаточно для сушки вещей и дополнительного обогрева ванной, даже если в комнате есть небольшое окно. Если же комната в обогреве не нуждается, к примеру, Вы решили сделать электрический теплый пол под плитку в ванной, то можно выбрать мощность меньше, не применяя расчет по площади.

Тут уже, опять-таки, не забываем про то, что модели с «сухим» нагревом гораздо слабее и в то же время дешевле!

Материал изготовления

Чаще всего электрические полотенцесушители делают из обычной стали, нержавеющей или же из цветных металлов. Как вы понимаете, первый вариант исполнения самый бюджетный, но в то же время самый недолговечный. Это связано с тем, что сталь дополнительно покрывают эмалированным покрытием, которое со временем начинает вздуваться и разрушаться. Рекомендуем для дома и квартиры выбрать полотенцесушитель из нержавеющей стали, который в дополнении к этому хромированный. Такая модель будет оптимальной по цене и качеству и в то же время долговечной. Устройства, изготовленные из цветных металлов (в основном сплавы меди, латуни или алюминия), обладают самой высокой теплоотдачей, но в силу того, что имеют высокую цену, используются гораздо реже.

Форма

Что касается формы, вы можете выбрать электрический полотенцесушитель любого исполнения. На сегодняшний день популярностью пользуются устройства следующей формы:

• лесенка;
• Е-образная;
• змейка;
• М-образная;
• U – образная;
• с верхней полочкой;
• поворотные.

Самой популярной считается лесенка, которая отлично дополняет интерьер комнаты и к тому же практичная в использовании – можно развесить много полотенец и белья. Рекомендуем при выборе обратить внимание на изделия с верхней полочкой, на которую можно положить чистые полотенца, сэкономив место в ванной.

Особое внимание хотелось бы уделить передвижным электрическим полотенцесушителям. Их преимуществом в том, что устройство можно запросто перекатить на балкон либо в кухню. К тому же, при установке не нужно сверлить стены. Если ванная большая, задумайтесь над тем, чтобы выбрать напольный полотенцесушитель.

Ну и существуют дизайнерские модели изделий, которые не только справятся с сушкой полотенец, но и дополнят интерьер ванной комнаты. Самые интересные оформления мы предоставили на фото ниже:

По размерам вы уже сами сможете выбрать подходящий вариант, основываясь на площадь комнаты. Понятное дело, что чем больше будет изделие, тем качественнее будет происходить нагрев.

Наличие регулятора температуры

Очень важно, чтобы на корпусе был установлен регулятор, с помощью которого можно задать определенный температурный режим. На жидкостных моделях регуляторы встречаются чаще, чем на кабельных вариантах исполнения. Связано это с тем, что у первых более высокая мощность (до 2 кВт), которую нужно регулировать для экономичной работы устройства.

Настоятельно рекомендуем вам выбрать электрический полотенцесушитель с терморегулятором, чтобы можно было настраивать подходящую температуру не только для сушки полотенец, но и для обогрева ванной комнаты.

Производители

Ну и последнее, о чем хотелось бы рассказать – какие производители полотенцесушителей, работающих от электросети, считаются самыми лучшими в 2017 году. На сегодняшний день надежными фирмами считаются:

• Energy
• Termosmart
• Zorg
• Navin
• Арго
• Ника

Если вы остановили свой выбор на одном из этих производителей, попавшем в наш рейтинг, то можете не переживать за качество и надежность покупки. Единственное – рекомендуем все же перед тем, как купить устройство, ознакомиться с отзывами о выбранной модели на форумах, чтобы быть уверенным в том, что не ошиблись в выборе.

Рекомендуем дополнительно просмотреть сравнение моделей работающих от сети и центрального отопления:

Какие модели лучше: электрические или водяные

Надеемся, теперь Вы знаете, как выбрать электрический полотенцесушитель для ванной комнаты! Как вы видите, параметров не слишком уж много, поэтому подобрать подходящие для собственных условий не составит труда!

Будет интересно прочитать:

Сколько потребляет полотенцесушитель | много ли, потребление

Современные электрические полотенцесушители пользуются большим спросом. Особенно электрическая модель актуальна, когда водяной змеевик подключен к отопительной системе и вне отопительного сезона остается холодным. Кроме независимости от отопления, появляется возможность регулировать температуру, выбирая оптимальный режим нагрева. При всех плюсах такого устройства возникает вполне предсказуемый вопрос – много ли потребляет электричества полотенцесушитель?

Электрополотенцесушитель выполняет функцию отопления ванной комнаты и сушки для белья. При этом менее мощные приборы предназначены только для сушки. Как правило, такие устройства используют в летний период и устанавливают в ванной, где уже предусмотрен змеевик отопления, отключаемый на неотопительный сезон.

Расчет необходимой мощности

Согласно ГОСТ Р 51617-2000 для ванной комнаты, а также совместной ванной и уборной в период отопления температура должна соответствовать 25°C. Чтобы нагреть воздух до такой температуры потребляемая мощность электрического полотенцесушителя должна соответствовать необходимым параметрам.

Модель подбирается исходя из площади помещения. Для отопления ‒ 140 Вт на м², а только для сушки полотенец достаточно 35 Вт на м². При соблюдении данных условий расход электроэнергии будет оптимальным. Если же установить меньшей мощности, то воздух в помещении не нагреется до установленной нормы и расход будет неоправданным. Устанавливать более мощный прибор тоже не стоит. Хотя благодаря встроенному терморегулятору потребление электричества не увеличится, более частые включения/отключения реле регулятора сократят ресурс работы устройства.

Какую мощность выбрать

Обычно в многоэтажных жилых домах ванные комнаты не отличаются большой площадью – в среднем 3-5 м². В частных домах совместные санузлы могут достигать 9-10 м². Соответственно полотенцесушитель по мощности должен соответствовать площади умноженной на 140 Вт. Благодаря широкому выбору и разнообразию моделей подобрать необходимую мощность можно с высокой точностью, хотя незначительное отклонение на 20-30 Вт не отразится на работе отопительного прибора.

Покупая полотенцесушитель исключительно для сушки, необязательно придерживаться приведенного параметра. Главное, чтобы по габаритам хватало места для размещения полотенец для всех членов семьи. В этом случае можно сосредоточить выбор на устройствах с гибким нагревателем. Внутри такого электрополотенцесушителя находится не ТЭН, а нагревательный кабель. При достаточно крупных размерах мощность прибора незначительная.

Коэффициент потребления

Этот параметр не указывается в характеристиках, так как будет зависеть от многих факторов. Данное значение определяет время активной работы полотенцесушителя от общего времени включения. После того как прибор нагреется до установленной температуры, терморегулятор отключает питание, а обогрев продолжается аккумулированным теплом. Дальше нагреватель будет включаться периодически и потреблять электричество только на поддержание постоянной температуры. Чем быстрей полотенцесушитель будет остывать, тем чаще будут происходить включения.

Коэффициент энергопотребления у электрополотенцесушителей колеблется от 0,4 до 0,16, то есть в час прибор потребляет электричество от 24 до 10 минут.

Самый экономичный режим потребления с коэффициентом 0,16 достигается при соответствии необходимой мощности полотенцесушителя и нормативном воздухообмене системой вентиляции: 25 м³ в час для ванной и 50 м³ ‒ для совместного санузла в час.

При использовании прибора только для сушки, коэффициент будет зависеть от влажности белья. Повесив на сушку мокрое полотенце, потребление возрастает до максимума, но когда оно высохнет, то отдача тепла уменьшается и прибор переходит в экономичный режим.

Расчет потребления

Сколько потребляет полотенцесушитель электричества будет зависеть от номинальной мощности, коэффициента энергопотребления и времени эксплуатации. Обычно при отоплении ванной комнаты работа устройства продолжается круглосуточно. Чтобы подсчитать сколько киловатт потребляет электрический полотенцесушитель за сутки, нужно мощность умножить на коэффициент энергопотребления и на 24 часа.

Предположим, что мощность прибора подобрана правильно, исключим лишние теплопотери и произведем расчет для ванных комнат 3, 4 и 5 м².

• 3 (м²) х 140 (Вт) х 0,16 х 24 = 1613 Вт за сутки. Значит, в ванной комнате площадью 3 м² полотенцесушитель мощностью 420 Вт за сутки потребит 1,6 кВт.
• при аналогичном расчете для помещения 4 м² суточное потребление составит 2,15 кВт.
• в ванной площадью 5 м² понадобится отопительный прибор 700 Вт, который за сутки потребит 2,7 кВт.

Важно! Расчетный результат может отличаться от реального потребления, если в остальных помещениях квартиры температура не соответствует норме 18-20 °C.

Для того чтобы определить сколько потребляет полотенцесушитель для отопления в месяц, полученный суточный результат нужно умножить на 30 дней.

При эксплуатации маломощного электрополотенцесушителя, предназначенного только для сушки полотенец, следует принимать средний коэффициент энергопотребления 0,28, а время работы за сутки в среднем 5 часов. Весь остальной расчет производится аналогично.

Читайте также:

какой должна быть мощность для ванной

Этот универсальный прибор обретает все большую популярность, он является неотъемлемым атрибутом любой ванной комнаты. И не зря – ничто не может быть приятнее, чем прикосновение к теплому, сухому полотенцу в любое время года, независимо от того функционирует ли сеть центрального отопления.

При покупке бытового прибора у каждого из нас возникает вопрос: какой электрический полотенцесушитель выбрать, ведь современные производители предлагают широкий ассортимент товара. Перед тем как сделать необходимое приобретение, следует ознакомиться с некоторыми характеристиками прибора.

Виды конструкций

Электрические полотенцесушители для ванной обладают различными конструкционными особенностями. В некоторых моделях применяется сухой нагревательный элемент, в других же – роль носителя тепла играет масляная или водяная основа.

Нужно отметить, что масляные приборы дольше остывают, затрачивают больше времени на разогрев, ТЭН у них располагается в основе конструкции. Принцип работы моделей с сухим теплоносителем заключается в нагревании всей поверхности прибора за счет специального кабеля, расположенного внутри.

Такой полотенцесушитель электрический прослужит значительно дольше других аналогов. Данные изделия разогреваются до температуры 80 градусов, качественная модель обязательно должна быть оснащена защитой от перегрева.

Функциональность прибора во многом зависит от его формы. Перед тем как выбрать электрический полотенцесушитель, лучше ознакомиться со всеми конфигурациями изделий, встречающихся на рынке:

1. П-образная или М-образная стойка.
2. Оригинальная конструкция с чередующимися планками.
3. Змеевик. Внешне модель схожа с ползущей змеей.
4. Угловая конструкция. Актуальна при дефиците свободного пространства.
5. Дизайнерские изделия. Обладают функциональностью, необыкновенной эстетической привлекательностью, такие модели становятся главным декором помещения, они выполняются исходя из общего стиля комнаты.

По типу размещения различают настенную или напольную конструкцию. Основным материалом для изготовления чаще всего служит сталь, хотя встречаются латунные или медные изделия. Ну, а для того, чтобы прибор наиболее удачно вписался в интерьер, производитель изготавливает качественные экземпляры различных цветов, оттенков.

Энергопотребление

Мощность прибора является главным техническим параметром, от которого зависит эффективность работы, скорость нагрева поверхности, затраты на энергетические ресурсы. На сегодняшний день огромным спросом пользуются изделия, созданные на основе новых технологий энергосбережения. Полотенцесушитель с терморегулятором обеспечивает нагрев до определенной температуры и последующее отключение – это гарантирует существенную экономию.

Помещение ванной комнаты является отличной средой для распространения вредоносных микроорганизмов, однако высокая температура для них пагубна. Именно поэтому желательно поддерживать температуру не менее 25 градусов: электрические полотенцесушители с низким энергопотреблением справятся с этой задачей.

Специалисты рассчитали, что для обогрева одного квадратного метра помещения, необходим электрический полотенцесушитель мощностью около 150 Вт. Следовательно, для четырехметровой ванной комнаты желательно приобрести отопительное устройство с показателем 600 Вт.

Важно! Материалы, используемые для изготовления электрических масляных или водяных полотенцесушителей, обладают различными коэффициентами теплоотдачи. От этого также зависит эффективность работы устройства.

В магазинах бытового оборудования можно отыскать отопительные приборы мощностью от 300 до 2000 Вт. При покупке желательно ориентироваться не только на собственные финансовые возможности, но и на техническое состояние электрической сети.

Преимущества и недостатки

Электрическое бытовое оборудование, установленное в жилом помещении, обладает следующими положительными характеристиками:

1. Функционирует независимо от подачи горячей воды или отопления.
2. Эстетично, просто в установке и эксплуатации, удобно.
3. Для монтажа не требуется специальное разрешение жилищно-коммунальных служб.
4. Возможность монтирования не только в ванной комнате, а также в кухне или детской.
5. Является дополнительным источником тепла.
6. Низкое потребление электроэнергии.
7. Возможность регулирования температуры (если конструкция позволяет), а также управления включением-выключением.
8. Для экономии места применяются изделия с поворотным механизмом.
9. Внутренняя поверхность не подвергается воздействию коррозии.

Недостатками являются:

1. Высокая стоимость, особенно на модели качественных зарубежных производителей.
2. Необходимость соблюдения правил безопасности (не допускается установка в непосредственной близости к источникам воды и брызг).
3. Модели, работающие бесперебойно, не являются экономичными.

Устройство прибора – особенности работы

Принцип работы электрического полотенцесушителя довольно прост. Изделие состоит из нагревательного элемента и наполнителя, например, масла, воды или графита. Элемент греет теплоноситель, тепло равномерно распространяется по всей поверхности прибора.

Устройство электрического полотенцесушителя незамысловато. Самые простые изделия имеют только кнопку включения-выключения, однако современные дорогие модели оснащаются таймерами, термостатами и блоками программного управления, которые гарантируют удобное пользование.

Что предлагает изготовитель? Среди многообразия изделий следует отметить некоторые модели.

Приборы с терморегулятором

Полотенцесушитель с терморегулятором отлично просушит вещи в период отключения системы отопления, он предотвратит образование плесени и грибка на стенах. Регулирующее устройство позволит выбрать нужную температуру в приборе и сэкономит, таким образом, затраты на электроэнергию. В помещениях со слабой вентиляционной системой он может стать настоящей находкой, так как избавит от ненужных хлопот по уходу за помещением. Функцией терморегулятора является не только повышение или понижение уровня температуры – он уберегает ТЭН от перегрева.

Масляные радиаторы

В качестве теплоносителя зачастую используется дистиллированная вода, которая предупреждает образование коррозии. Не менее популярными являются масляные полотенцесушители, они обладают большей теплопроводностью и плотностью, поэтому можно не сомневаться, что устройство эффективно прогреет помещение.

Важно! При покупке изделия следует обратить внимание на его герметичность. Даже малейшие повреждения могут стать причиной утечки, что, несомненно, повлечет перегрев и выход из строя ТЭНа или даже пожар.

Сколько потребляет электрический полотенцесушитель и какие их виды существуют мы разобрались. Теперь выясним, на какие критерии выбора изделия обратить внимание.

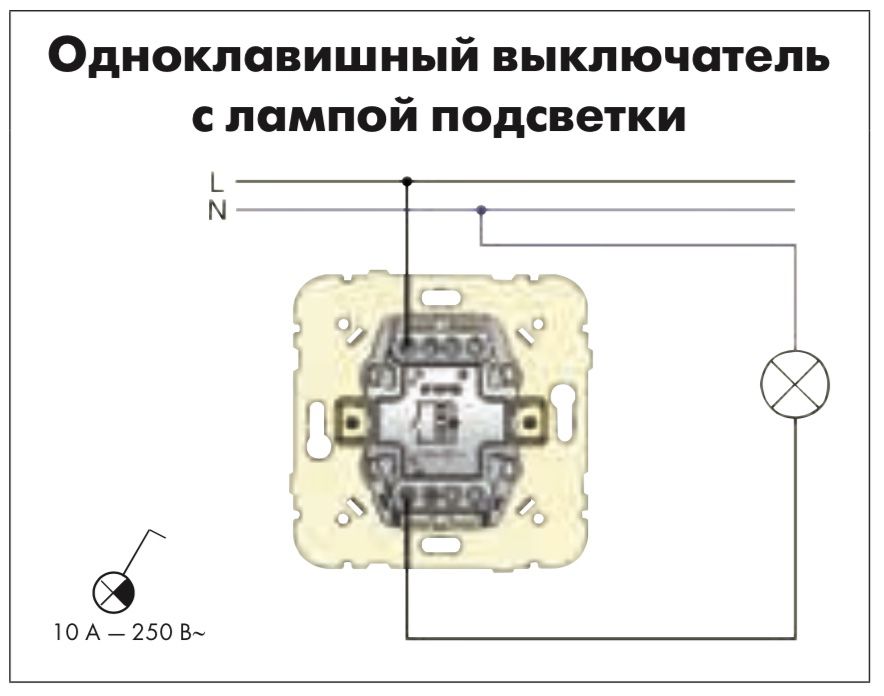

Возможно, Вас заинтересует информация о том, как подключить выключатель с одной клавишей.

Какую модель выбрать?

Как выбрать электрический полотенцесушитель – интересует каждого из нас. Какие же аспекты являются основополагающими?

• Внешний вид. Многие покупатели ориентируются исключительно на эту характеристику. На рынке сантехнических приборов существует множество моделей, которые прекрасно сочетаются с минималистическим стилем, так и с ретро или авангардом. Многообразие цветовых оттенков тоже радует глаз.
• Размеры и форма нагревателя. При выборе важно учесть габариты комнаты и ширину изделия. Для небольших помещений целесообразно выбрать сушилку с располагаемой центральной частью на стене и с раздвижными дополнительными частями, которые не скрадывают пространство. Некоторые модели дополняются полками, которые тоже экономят свободное место.
• Способ установки. Существует напольный, настенный или комбинированный метод монтажа. Первый способ обеспечивает мобильность, устройство крепится к полу при помощи ножек.
• Мощность устройства. Определяется в соответствии с площадью помещения и индивидуальными предпочтениями. Некоторые люди плохо себя чувствуют при повышенной температуре, поэтому покупка изделия с высокой мощностью не оправдана.

Важно! Напольная установка не рекомендуется в помещениях, где скапливается вода, так как это чрезвычайно опасно для жизни проживающих.

Как подключить сушилку

Прежде чем приступить к подключению электрического полотенцесушителя скрытым или открытым способом следует рассчитать некоторые параметры. Нужно отметить, что открытый способ предусматривает монтаж проводов по поверхности стены, а скрытое подключение заключается в прокладке проводников внутри стены.

Правильный монтаж гарантируется соблюдением следующей последовательности действий.

Возможно, Вас заинтересует информация о том, как подключить выключатель с двумя клавишами.

Рассчитываем номинальный ток

Он необходим для расчета возможности подключения приобретенной электроустановки. Для этого мощность устройства делим на напряжение сети. Например, если значение мощности устройства составляет 1500Вт, а напряжение в сети – 220В, тогда показатель тока равен 7А.

Автоматы для бытовых нужд рассчитаны на номинальный ток 16А или 25А, поэтому суммировав значения всех электроприборов, используемых одновременно, определяем, выдержит ли сеть предполагаемую прибавку.

Выбор сечения провода

Специалисты советуют приобретать медные провода с сечением не менее 1 мм2. Устройства высокой мощности требуют индивидуального подхода, поэтому в этом случае следует узнать мнение специалиста.

Выбор места установки

Согласно требованиям по электробезопасности, электроприбор в помещении с повышенной опасностью (ванной, душевой) разрешено монтировать на расстоянии не менее 60 см от края раковины или ванной. Это же требование соблюдается при выполнении розеток.

Монтаж прибора

Согласно заводской инструкции, приложенной к устройству, выполняем подключение. При монтаже обращаем внимание на расположение нейтрали и фазы. Для крепления прибора, в зависимости от материала стен, используем дюбеля и сверло.

Правильное подключение и соблюдение рекомендаций при использовании бытового устройства, обеспечит безопасную эксплуатацию. А изложенные советы по выбору помогут определиться и приобрести подходящее изделие.

Полезное видео: правильный выбор полотенцесушителя

G03 Электрическая вешалка для полотенец Двухслойная интеллектуальная система контроля температуры Домашняя ванная вешалка для полотенец Электрическая вешалка для полотенец 220V | |

G03 Электрический нагреватель вешалка для полотенец двухслойный умный контроль температуры дома

Вешалка для полотенец с подогревом, электрическая вешалка для полотенец 220V

Примечание: когда посылка прибыла на вашу таможню, пожалуйста, оплатите

налог и забрать посылку, мы не несем ответственности за

любые таможенные пошлины или налог на импорт

, если ваше место удалено, необходимо заплатить 38 долларов США.

Спецификация:

Имя: двухслойная электрическая вешалка для полотенец G03
Напряжение: 220 В,
Мощность: 400 Вт
Материал: низкоуглеродистая сталь
Цвета: белый, черный
Метод установки: установка с перфорацией
Метод установки: установка с перфорацией
Технические характеристики: длина 50 см * высота 70 см
Расстояние от стены: 5,5 см
Ширина полки: верхний слой 24 см, нижний слой 12 см
Работа термостата: 2 часа / 4 часа / 6 часов / 8 часов, регулировка температуры, светодиодный дисплей
Размер упаковки: 80 * 30 * 58 см
Вес: 14 кг
Объем вес: 27.84 кг

Пакет:
1шт * двухслойная электрическая вешалка для полотенец

Примечание: полотенца и прочее не включены.

Изображение показывает:

G03 Электрическая вешалка для полотенец Двухслойная интеллектуальная система контроля температуры Домашняя ванная вешалка для полотенец Электрическая вешалка для полотенец 220V | |

G03 Электрический нагреватель вешалка для полотенец двухслойный умный контроль температуры дома

Вешалка для полотенец с подогревом, электрическая вешалка для полотенец 220V

Примечание: когда посылка прибыла на вашу таможню, пожалуйста, оплатите

налог и забрать посылку, мы не несем ответственности за

любые таможенные пошлины или налог на импорт

, если ваше место удалено, необходимо заплатить 38 долларов США.

Спецификация:

Название: Двухслойная электрическая вешалка для полотенец G03
Напряжение: 220 В
Мощность: 400 Вт
Материал: низкоуглеродистая сталь
Цвета: белый, черный
Метод установки: установка с перфорацией
Способ установки: установка с перфорацией
Технические характеристики: длина 50 см * высота 70 см
Расстояние от стены: 5,5 см
Ширина полки: верхний слой 24 см, нижний слой 12 см
Работа термостата: 2 часа / 4 часа / 6 часов / 8 часов, регулировка температуры, светодиодный дисплей
Размер упаковки: 50 * 50 * 44 см
Вес: 22 кг

Пакет:
1шт * двухслойная электрическая вешалка для полотенец

Примечание: полотенца и прочее не включены.

Изображение показывает:

2020 Вертикальная вешалка для полотенец из нержавеющей стали 304 Настенный электрический полотенцесушитель HZ 932A | полотенцесушитель | полотенцесушитель из нержавеющей стали

Если нет сообщения, мы сделаем провод / вилку и выключатель с правой стороны, а напряжение и вилку в соответствии с вашей страной.

Мы предлагаем только высококачественный электрический полотенцесушитель

• Мы дважды протестируем и проверим перед отправкой, чтобы убедиться в безопасности и качестве.

Часто задаваемые вопросы

1. В каких комнатах я могу установить полотенцесушители Yijin / HZ?

Полотенцесушители Yijin / HZ могут быть установлены, например, в ванных комнатах, подсобных помещениях, туалетах, раздевалках, холлах, грязи.

комнат, ветряных камер, комнат для занятий, подсобных помещений, гаражей и т. д. полотенцесушители Yijin / HZ одинаково подходят для новых

или отремонтированные здания, как для дома, так и для общественных мест.Они также очень хорошо подходят для кают и

дома отдыха.

2. Что можно сушить полотенцесушителем?

Полотенцесушители Yijin / HZ позволяют сушить полотенца, банные халаты, моющуюся одежду, небольшие предметы стирки и

верхняя и детская одежда — быстро и без проблем. При сушке более деликатных тканей или дождевой одежды мы

Рекомендуем подложить полотенце между сушилкой и тканью.

3. Изделия Yijin / HZ из нержавеющей стали 304 или 201, полированные, матовые или

хромированный ?

Все полотенцесушители Yijin / HZ изготовлены из стали SS304 и хорошо отполированы вручную или щеткой. Конечный результат

очень похож на хром или никель, не трескается и не отслаивается, а также обеспечивает полотенцесушители, которые сохранят их внешний вид.

на долгие годы вперед.

4.Доступны ли сушильные рельсы нестандартных размеров?

Все полотенцесушители доступны в нестандартных размерах. Особые требования к нему должны быть указаны в

заказ товара.

5.Можно ли установить электрический полотенцесушитель со встроенным в стену шнуром питания?

какой означает скрытая проводка?

Части электрических полотенцесушителей Yijin / HZ снабжены шнуром питания и могут быть подключены напрямую.

к бытовой электропроводке в качестве скрытой проводки требуется предварительная разводка перед установкой.Пожалуйста, проверьте страницу выше

для ответов.

6.Где находится переключатель включения / выключения электрического полотенцесушителя?

Выключатель и шнур питания находятся в одном углу полотенцесушителя. Переключатель всегда должен быть расположен

в конце вертикальной трубки. Особые требования к нему должны быть указаны в заказе на товар.

7.Продукты Yijin / HZ одобрены или сертифицированы?

Все электрические сушилки Yijin / HZ одобрены CE, SAA, RoH.Класс безопасности электрических сушилок — IP44, IP65.

Безопасность и функциональность продукта имеют для нас первостепенное значение.

8. Насколько сильно нагревается мой полотенцесушитель?

Наши полотенцесушители нагреваются до температуры, которая слишком высока, чтобы держать руку в течение некоторого времени, но не до температуры.

достаточно, чтобы гореть при прикосновении. Для электрических моделей температура находится в пределах 45 ºC. Размещение, окружающее

Условия в помещении, вентиляция и другие факторы могут вызвать небольшие колебания температуры поверхности рельса, но,

в любом случае температура не превышает 65 ºC.

9.Могу ли я оставить полотенцесушитель включенным на неопределенный срок?

Электрические полотенцесушители, часть из них может быть оснащена переключателем с подсветкой. При необходимости полотенцесушитель

может быть выключен. Электрические полотенцесушители Yijin / HZ имеют чрезвычайно низкое энергопотребление, всего 35–350 Вт,

в зависимости от модели, поэтому рекомендуется оставлять устройство включенным, особенно во влажных помещениях. Вешалка для полотенец снимает

избыток влаги из воздуха в помещении и, таким образом, помогает сохранить конструкции сухими, предотвращая повреждения, вызванные плесенью и влагой.

10. Как долго длится гарантия на полотенцесушители Yijin / HZ?

Сушильные рельсы Yijin / HZ имеют годовую гарантию, начиная с даты доставки. Гарантия действует при условии, что

продукт установлен правильно. Гарантия распространяется на дефекты материала и изготовления. Гарантия не распространяется

дефекты или травмы, возникшие в результате неправильной установки, использования, обслуживания или ремонта.

11.Как очистить поверхность полотенцесушителя?

Поверхности полотенцесушителя следует регулярно очищать водой с нейтральным или слабощелочным раствором (PH 6–9).

жидкое моющее средство (например, большинство мыльных растворов и средств для мытья посуды) в соответствии с инструкциями производителя моющего средства.

Мыла и воды обычно достаточно для удаления грязи, кальция и других отложений. Электрические полотенцесушители необходимо повернуть

выключить перед очисткой.Чтобы очистить полотенцесушитель, смочите губку или кухонную ткань разбавленным моющим средством и протрите все

поверхности. Несколько раз промойте губкой или тканью, смоченной теплой водой. Завершите сушкой все поверхности. Никогда не использовать

абразивные чистящие средства, абразивные или коррозионные вещества, или вещества, содержащие растворители, кислоты или аммиак

для очистки хромированных или окрашенных поверхностей.

12. Является ли Yijin / HZ торговой компанией и можете ли вы также поставить водяные полотенцесушители?

Мы фабрика, а не торговая компания.Да, мы можем поставить гидронику также с SS304. Доступны индивидуальные размеры, добро пожаловать

ваш запрос.

Спасибо за выбор полотенцесушителей Yijin / HZ, мы уверены, что наши вешалки станут отличной частью вашей теплой семьи.

Y 022 Электрическая вешалка для полотенец Бытовая ванная комната Полотенцесушитель Space Алюминий Электрический полотенцесушитель 220V 80W (65 * 55CM) | |

Y-022 Электрическая нагревательная вешалка для полотенец Бытовая ванная комната Полотенцесушитель Space Aluminium

Электрический полотенцесушитель 220V 80W (65 * 55CM)

Примечание: когда посылка прибыла на вашу таможню, пожалуйста, оплатите

налог и забрать посылку, мы не несем ответственности за

любые таможенные пошлины или налог на импорт

, если ваше место удалено, необходимо заплатить 38 долларов США.

Спецификация:

Наименование: Y-022 электрическая вешалка для полотенец
Стиль: белый с перфорацией на верхней раме / белый со свободной перфорацией верхней рамы
Напряжение: 220 В
Мощность: 80 Вт
Материал: космический алюминий
Цвет: белый
Обработка поверхности: пескоструйная обработка окислением
Способ установки: установка с перфорацией / установка без перфорации
Технические характеристики: длина 55 см * высота 65 см
Расстояние до стены: 10.5 см
Ширина полки: 30 см
Количество трубок: 6
Степень защиты: IP54
Функциональные характеристики: автоматический контроль температуры поверхности между 40-50 ° C, заглушка с тремя отверстиями
Работа с клавишами: можно установить время работы (0,5-24 часа )
Размер упаковки: 70 * 59 * 14 см
Вес: 3,5 кг
Объемный вес: 11,56 кг

Упаковка:
1 шт. * Электрическая вешалка для полотенец Y-022 (65 * 55 см, с верхней рамой)

Изображение показывает:

Обжатый коннектор с 4 жильным проводом

Схема обжима медного 4 жильного сетевого кабеля.

Мы неоднократно в своих статьях упоминали стандарт, который регламентирует правила построения проводных ЛВС – EIA/TIA-568. Вспомним еще раз, о чем там говорится.

В современных сетях используют два способа опрессовки кабеля – прямой и кроссоверный (синонимы – перекрестный, кроссовый). Сегмент, соединяющий компьютер с сетевым устройством (свитчем, маршрутизатором), обжимается прямым способом – проводники на обоих концах отрезка раскладываются в одном порядке. Сегмент, соединяющий свитч со свитчем или ПК с ПК обжимается кроссоверным способом – часть проводников на втором конце кабеля меняет расположение. При перекрестном обжиме витой пары из 4 жил меняются местами все проводники, как именно – показано на схеме.

Схема опресовки сетевого кабеля из 4 жил

Провода четырехжильного кабеля обычно окрашены зеленым и оранжевым цветом (полосатый + однотонный), но бывают и другими. Какой цвет располагать вначале – не важно, главное – соблюсти порядок. На схеме показано, что здесь задействованы первая, третья, а также шестая жилки. Две из них предназначены для приема сигнала, две другие – для передачи.

Обжим витой пары 4 жилы можно выполнять и на восьмижильном кабеле, к примеру, для подключения к роутеру двух компьютеров через одно гнездо. Для этого проводники делят две группы по два цвета в каждой, после чего обжимают по одной из приведенных выше схем.

Кстати, о том, как обжимать витую пару из 4 жил, в тексте EIA/TIA-568 не сказано ничего, то есть метод не стандартизирован. Но следовать утвержденным правилам все равно необходимо, иначе патч-корд не будет работать.

Необходимые инструменты для обжима

Чтобы выполнить обжим витой пары 4 провода, нам понадобится:

• Отрезок четырех- или восьмижильного медного кабеля длиной не больше 100 м.

  Кабель из 4 жил

• 2 коннектора RJ45. Не нужно спрашивать в магазинах специальные четырехконтактные коннекторы – их не существует, берите обычные восьмиконтактные.

  Обычный Rj45 и экранированный

• Обжимные щипцы (кримпер) с гнездом “8Р”.

  Кримпер

• Нож для снятия изоляции (стриппер) или другой режущий инструмент – канцелярский резак, маникюрные ножницы. Можно обойтись встроенным лезвием кримпера.

  Стриппер

• Кабельный тестер для проверки качества опрессовки.

  Тестер для витой пары

Порядок обжима витой пары из 4 жил

Обжим 4 жильной витой пары начинается с подготовки необходимых инструментов и материалов.

1. Перво-наперво отделите от бухты отрезок кабеля нужной длины. Срез не обязательно делать ровным, так как концы проводников мы будем подрезать чуть позже.
2. Отступите от среза 40-50 мм. С помощью стриппера, лезвия обжимных щипцов или другого инструмента сделайте круговой надрез изоляции. Старайтесь не повредить внутренние жилки.

   Снимаем изоляцию

3. Так как четырехжильный кабель в полтора раза тоньше восьмижильного, советуем обмотать часть внешней изоляции, которая будет входить в коннектор, несколькими слоями изоленты. Это повысит надежность крепления.
4. После этого расплетите скрутки и расположите проводники в нужном порядке. Крайний снизу (шестая жилка) немного отделите от остальных.

   Зачищенный кабель UTP

5. Отмерьте 12-14 мм от среза внешней изоляции и на этом уровне подрежьте проводки. Линия среза должна получиться строго перпендикулярной оси кабеля.

   Откусываем концы проводков витой пары

6. Вставьте проводки в коннектор, держа его к себе стороной, на которой расположены контакты. Проследите за тем, чтобы первые три жилки подошли к первым трем контактам, а последняя – к шестому. Концы проводников должны упираться в переднюю стенку коннектора.

   Надеваем коннектор на контакты

7. Зажмите коннектор обжимными щипцами (гнездо “8Р”). Сдавливайте их до тех пор, пока не услышите щелчок.

   Обжимаем RJ45 с помощью щипцов

8. После щелчка освободите патч-корд и проверьте крепость соединения: потяните разъем и кабель в разные стороны. Качественная опрессовка даже при значительном усилии не пострадает.

   Проверяем надежность опресовки

9. Последнее, что нам предстоит сделать – это тестирование патч-корда. Подключите витую пару
   хк кабельному тестеру, включите его и наблюдайте за свечением индикаторов. Зеленые огоньки напротив пары контактов свидетельствуют о целостности провода. Отсутствие свечения – о том, что провод не подключен к коннектору или оборван внутри кабеля. Красное свечение говорит о перекресте или коротком замыкании.
10. В нашем случае четвертый, пятый, седьмой, восьмой контакты не подключены, поэтому индикации возле них не будет. Остальные должны мигать зеленым светом.

    Кабельный тестер

Заключение

Сегодня вы освоили правила обжима витой пары, состоящей из четырех проводников. С восьмижильным кабелем, надеемся, разобрались тоже.

Поздравляем, вы умеете уже очень многое и можете считать себя почти профессиональным монтажником сетей. Но не торопитесь покидать наш сайт – у нас еще большой запас полезной и интересной информации для вас.

Обжим кабеля витая пара, 4 жилы

В этой статье расскажу, как обжимать кабель витая пара, 4 жилы. Вообще, когда речь идет о кабеле витая пара, то подразумевается в большинстве случаев восьмижильная витая пара, если у вас такой кабель, читайте статью по ссылке: как обжимать кабель витая пара 8 жил.

Сетевой 4-х жильный кабель витая пара, стал популярен в период массового распространения проводного интернета в стране. Все дело в том, что по сравнению с 8-ми жильным кабелем он стоит раза в 2 дешевле. Поэтому провайдеры в целях экономии денег, любят применять его при подключении проводного интернета. Есть еще одна особенность при 4-х жильном исполнении кабеля, это ограничение по скорости передачи данных до 100 Мбит/с. Если у вас сетевой адаптер в компьютере или ноутбуке 100 мегабитный, то построение сети или изготовление патч-корда с помощью 4-х жильного кабеля экономически оправдано, если планируете применять в дальнейшем гигабитное оборудование, остановитесь на выборе восьмижильного кабеля.

Инструмент для обжатия витой пары 4 жилы

Как и в случае с восьмижильным кабелем, это тот же коннектор RJ-45, обжимные клещи и сам провод нужной длинны естественно.

Схемы обжима витой пары, 4 жилы

Здесь важно знать, что бывают различные варианты цветовой маркировки проводников в самом кабеле витая пара. Ниже на рисунке, приведена схема распиновки, разводки, для обжима 4-х жильного кабеля витой пары (несколько вариантов).

Если у вас такой вариант расцветки проводников, то распиновка будет следующая:

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
6: Зелёный

В другом варианте, вместо бело-зеленого и зеленого используется бело-синий и синий соответственно.

Распиновка витой пары будет такой:

1: Бело-оранжевый
2: Оранжевый
3: Бело-синий
6: Синий

На рисунке ниже, перечислены, пожалуй, все встречающиеся цветовые схемы 2-х парной витой пары. Главное запомнить номера задействованных контактов: 1,2,3 и 6

Используйте нижеследующую схему, для изготовления кроссовер (crossover) кабеля, при соединении двух компьютеров напрямую.

Ну, вот и все, что касается теоретической части обжатия 4-х жильной (2-х парной) витой пары. Практические советы (как обжимать) были даны ранее в статье — как обжать витую пару, читайте, смотрите их там. В качестве завершения статьи предлагаю посмотреть видео, где я показываю, как обжать витую пару из четырех жильного провода.

Добавить комментарий

схема для 4 и 8 жил, цветовая распиновка RJ45

Витая пара являет собой пару изолированных проводников, скрученных между собой. Данный тип кабеля также называют RJ-45 или Ethernet 10/100, о схеме обжима витой пары своими руками расскажем в материале.

После прокладки интернет кабеля, на его конце необходимо закрепить коннектор, чтобы была возможность его подключения. Для этого необходимо обжать кабель при помощи специального инструмента. После этого можно подсоединять его к сетевой карте и выполнять настройки подключения к сети интернет. В материале разберемся, как выполнить подключение витой пары к сетевой розетке и как самостоятельно обжать провод на 4 и 8 жил.

Что собой представляет витая пара

Название витой пары обусловлено тем, что кабель имеет 8 медных проводников, скрученных парами, имеющих разные цвета.

Скручивание осуществляется с целью снижения степени влияния внешних электромагнитных помех и взаимных наводок в процессе передачи сигналов.

При помощи витой пары можно создать соединение со скоростью передачи данных до 1 ГБ в секунду. Для создания высокоскоростной сети необходимо иметь кабель с 8 проводами, то есть 4 витые пары.  По данной причине рекомендуется обжимать все 8 проводов. Но имеются также кабели, предусмотренные на 4 жилы.

Схемы распиновки

Распиновка витой пары предполагает два типа подсоединения:

• стандарт T568A;
• стандарт T568B.

Для простоты понимания необходимо запомнить следующую цветовую схему распиновки: первый стандарт предполагает бело-оранжевый и оранжевый цвет, второй – бело-зеленый и зеленый.

Большей популярностью пользуется вторая схема обжима RJ45, однако при формировании внутренней сети можно выполнить обжим любым из указанных способов.

Технология обжимки

Приведем пошаговый порядок обжима 8-проводного кабеля:

• удалите изоляцию и зачистите провод на 3 см;
• разъедините жилы так, чтобы они были расположены отдельно друг от друга;
• вставьте провода в коннектор;
• при вставке проводов в коннектор ориентируйтесь на контактную группу. Стандартные способы обжима предполагают расположение цветов по схеме:

1. бело-оранжевый;
2. оранжевый;
3. бело-зеленый;
4. синий;
5. бело-синий;
6. зеленый;
7. бело-коричневый;
8. коричневый;

• после вставки всех проводов по схеме необходимо проверить, чтобы они были вставлены до упора. Далее при правильном подсоединении выполняется обжим интернет кабеля;
• кабель с оголенным 3-сантиметровым концом подрезается, благодаря чему он надежно фиксируется в неподвижном состоянии;
• затем проводочки вставляются в коннектор, и всё это помещается в клещи. Конструкцией предусмотрено единственно правильное положение коннектора, поэтому вы сразу поймете положение для установки. Надавите для вставки до упора, после этого процесс считается завершенным.

Прямой тип

Прямой тип обжима используется с целью соединения порта сетевой карты с сетевым оборудованием (свитчем или хабом):

• по стандарту EIA/TIA-568A: компьютер — свитч, компьютер — хаб;

• по стандарту EIA/TIA-568В наиболее популярен и предполагает схему: Компьютер — свитч, компьютер — хаб.

Перекрестный тип

При перекрестном типе обжима предполагается, что две сетевые карты соединяются напрямую друг с другом в соответствии с показанной цветовой схемой. Подходят для создания скорости 100/1000 Мбит/с, используются стандарты EIA/TIA-568B и EIA/TIA-568A.

Компьютер — компьютер, свитч — свитч, хаб — хаб.

Необходимо отметить, что при обжиме витой пары необходимо соблюдать минимальный радиус изгиба (8 внешних диаметров кабеля). При сильном изгибе могут увеличиваться внешние помехи и наводки на сигнал, также может разрушаться оболочка или экран кабеля.

Кабель на четыре жилы

Обжать витую пару на 4 жилы можно аналогично 8 жилам, разница состоит только в количестве проводов, которые используются для передачи данных.

Инструкция, как обжать 4-жильный кабель для интернета:

• используются 1,2,3 и 6 каналы разъема RJ45. Первая пара жил вставляется в 1 и 2 каналы, вторая пара – в 3 и 6 каналы. Процедура выполняется с обеих сторон кабеля;
• снимите несколько сантиметров изоляции;
• расплетите и выпрямьте все жилы;
• составьте их по цветам: бело-оранжевый, оранжевый, бело-зеленый, зеленый;
• при других цветах необходимо правильно попасть первой и второй парой в соответствующие каналы, указанные выше;
• коннектор RJ45 держите пластиковым фиксатором вниз;
• затем на другом конце кабеля выполните аналогичные действия.

При помощи данной инструкции можно обжать кабель самостоятельно и получить максимальную скорость передачи данных до 100 Мбит/сек.

Обжим без инструмента

Выполнить обжим 8-жильной витой пары можно без специальных инструментов, а только при помощи следующих имеющихся в любом доме предметов:

• с помощью обычной отвертки выполняется обжим коннектора RJ 45;
• ножом можно выполнить зачистку витой пары на несколько сантиметров;
• кусачки для подравнивания проводов. Можно использовать кусачки на плоскогубцах или ножницы.

Выполняется процедура двумя способами:

• прямой обжим витой пары предполагает способы T568A и T568B, когда обжим витой пары выполняется аналогично с обоих концов кабеля;
• также обжать провод можно по перекрестной схеме, он используется для соединения двух компьютеров без роутера.

Последовательность обжимки такова:

• зачистить кабель при помощи ножа;
• расправить проводки и вставить их согласно выбранным цветам так, чтобы они не переплетались;
• кусачками подрежьте проводки и оставьте примерно 1 см;
• проверьте правильность раскладки по схеме и вставьте их в коннектор, который необходимо держать защелкой от себя;
• вставьте проводки до упора, чтобы они уперлись в переднюю стенку коннектора;
• при помощи отвертки выполните обжим, то есть по очереди вдавливайте контакты с силой. Контакты должны немного быть вдавленными в корпус коннектора;
• защелкните фиксатор шнура, вдавив его внутрь и прижав внешнюю изоляцию;
• выполните аналогичные действия с другой стороны, после чего процедура обжима кабеля считается завершенной.

Итак, обжим кабеля для интернета на 8 или 4 жилы можно сделать самостоятельно в домашних условиях. Основная задача состоит в правильном подсоединении проводов в зависимости от категории кабеля, после чего выполняется обжим при помощи отвертки или специальных клещей.

Распиновка витой пары RJ45 и интернет кабеля: правильная схема обжимки

Всем доброго времени суток! И в статье мы поговорим про правильную распиновку витой пары. В свое время обжал достаточно кабелей и розеток, поэтому могу поделиться некоторыми полезными советами с юными сетевыми инженерами и администраторами. Распиновка RJ45 имеет несколько схем, о которых я расскажу в статье, поэтому настоятельно рекомендую читать всё от начала и до конца.

Чаще всего используется категория кабеля UTP E5. Так что если ваш начальник заказал протянуть сеть, то лучше использовать именно данный тип провода, так как он наиболее дешевый и имеет отличные характеристики по пропускной способности. Про другие категории «витухи» вы можете прочесть тут. Там же есть информация по маркировке. Если будут какие-то вопросы, предложения или вы нашли ошибку – пишите в комментариях.

Основные схемы обжимки

Данную схему часто называют «Компьютер – Компьютер», хотя на самом деле её применяют для подключения: роутеров, свитчей, телевизоров, сетевых принтеров и многих других сетевых устройств. В том числе её постоянно используют для подключения интернета.

На всякий случай сразу скажу, что почти везде при подключении используется именно «B» цветовая схема, которая указана на картинке выше. Порядок обжимки Ethernet распиновки:

1. Бело-оранжевый.
2. Оранжевый.
3. Бело-зелёный.
4. Синий.
5. Бело-синий.
6. Зелёный.
7. Бело-коричневый.
8. Коричневый.

То есть вам нужно абсолютно одинаково обжать оба конца кабеля. Схема обжимки достаточно простая.

1. Снимаем верхнюю оплетку.

2. Теперь вам нужно аккуратно расположить все проводки в нужном порядке, по схеме, которую я указал выше. Считаем слева на право от 1-го до 8-го проводка.

3. Далее очень внимательно и аккуратно на глаз отрежьте лишнюю часть проводков так, чтобы они были все на одном уровне.

4. Теперь возьмите коннектор металлическими жилами вверх и аккуратно вставьте проводки таким образом, чтобы каждая попала в свой желобок.

5. Самое главное убедитесь, чтобы каждый проводок доставал до металлических жил коннектора, которые будут потом использоваться при «спайке». Желательно, чтобы основная оплетка также была максимально внутри самого коннектора. Далее вам останется взять щипцы для обжимки и один раз хорошо их зажать.

6. А теперь проделываем все вышеперечисленные пункты с остальным концом.

ПРИМЕЧАНИЕ! Коннектор RJ-45 – это неправильно название. На деле же данного коннектора и вовсе не существует. Правильное название – 8P8C. Но его почему-то путают с патч-кордом RJ45S, который имеет всего 4 жилы и предназначен для подключения модемов. Но так как название уже вплотную используется как в интернете, так и у сетевых инженеров, то менять его никто не собирается. Да и звучит оно проще. Но знать об этом факте должен каждый профессиональный инженер.

Есть также перекрестная схема «A» (кросс-овер), которую чаще всего используют на западе. Один конец обжимается аналогично, а вот второй уже использует немного другую цветовую схему витой пары.

«Ленивая обжимка» 2 пар

Как ни странно, но данную распиновку витой пары используют очень часто, так как она достаточно простая. Если вы уже пытались хоть раз обжать все 8 жил, то вы скорее всего сталкивались с некоторыми проблемами, когда проводки загибаются, не попадают в нужный жёлоб, и в результате надо начинать всё сначала. Данная схема используется только при подключении устройств и сетевого оборудования, которому не нужно использовать скорость выше 100 Мбит в секунду.

Напомню, что при обжимке 4 пар сетевой кабель может передавать данные со скоростью 1000 Мбит в секунду. Если же использовать всего 2 пары, то скорость падает до 100. Конечно в большинстве случаев такой скорости достаточно, но я крайне не рекомендую её использовать.

Дело в том, что скорости, а также поток обмена информации в организациях начинает расти. Следовательно, в какой-то прекрасный момент данной распиновки не хватит. Тогда начальник заставит вас идти и переобжимать все кабеля на обычную стандартную схему. В итоге вы сделаете двойную или даже лишнюю работу. Именно поэтому, если у вас есть стандартный 8 жильный кабель, то используем подключение витой пары по схеме из прошлой главы.

Тоже самое касается и дома. Представьте себе, что вы поменяли свой старенький роутер 100 Мбит на новый с поддержкой 1 Гбит в секунду. Если ранее у вас была другая распиновку на 2 пары, то вам нужно будет все переобжимать. В худшем случае – вам нужно будет менять 4-х жильный кабель на 8-ми жильный.

ПРИМЕЧАНИЕ! Различается разъем RJ-45 100 Мбит/с от 1000 Мбит/с аналогично. У первого 4 жилы, а у второго все 8.

Проверка

После обжима витой пары по нужной схеме вам нужно проверить подключение. Для этого лучше всего использовать специальное устройство LAN-тестер. Просто включаем устройство и подключаем к одному концу кабеля одну часть аппарата, а вторую часть ко второму концу. Если все жилы просветились в правильно порядке – значит вы обжали все верно. Если какой-то из проводков не горит или мигнул неправильно – придётся переобжимать кабель.

Как обжать витую пару без специальных щипцов (Видео)

схема, советы, видео от WiFiGid

Привет! Вот и добрались мы до старого доброго телефонного кабеля. Сегодня я закрою цикл статей по опрессовке и покажу как правильно обжать витую пару на 4 жилы. Тема актуальна до сих пор для домашней сети и офиса – где-то лежат бухты «телефонки», а где-то она просто дешевле, а для дома скорости даже 100 Мбит/с это с головой. В духе WiFiGid – без воды и по делу. Приступаем!

Остались сомнения и вопросы? Напиши их в комментариях, это поможет будущим читателям.

Схема обжимки

Самое сложное в обжиме – правильная схема. Вот он для витой пары с 4 жилами:

Напомню, что прямой обжим применяется на разнотипных устройствах (КОМП-СВИЧ), а кроссовер на однотипных (КОМП-КОМП, СВИЧ-СВИЧ). В современной же практике (да и было уже так много лет назад), устройства стараются сами распознать тип обжима и спокойно продолжают работать на любом из этих стандартов. Но лучше делать как положено, дабы не запутать следующего опрессовщика.

По цветам тоже не все однозначно. Классика – оранжевый, зеленый, бело-оранжевый, бело-зеленый. Но видел и оранжево-синие популярные стандарты у Ростелекома. Как мастер захочет, так тому и быть. Главное – соблюсти верный порядок и не выкидывать старый обжатый коннектор до полной боеготовности новой сети. Из-за этого свойства можно извратиться, и разделить 8-жильную витую пару на 2 канала… Бывает и такое. Экономия.

Что еще почитать?

По сути дела, вышеизложенного уже хватит понимающему человеку. Но интернет требует объемы пеленок текста. Поэтому жаждущим узнать чего-то особенного и побольше мы уже подготовили 2 классные статьи по этой теме со всеми подробностями и деталями:

В этих статьях я писал все по делу, в подробностях и с душой, здесь же уже подключил тюленя, ибо выводить текст об одном и том же организм сопротивляется.

Что нужно для обжима

Чек лист для подготовки к обжиму витой пары:

• Сетевой кабель – витая пара 4-6 категорий. Желательно до 100 метров – иначе пойдут коллизии, затухания и прочая архисетевая ерунда.
• 2 коннектора RJ-45 (для первого раза лучше больше, т.к. стоят копейки, а случае чего обычно ехать далеко).

• Обжимные клещи. По-умному и забугорному их называют кримпером. Хотел написать, что пункт опционален и можно обойтись отверткой или зубами, но лучше всего получается именно клещами. Они и провод подрежут, и изоляцию снимут, и сделают в итоге все по-человечески и красиво.

• Опционально – ножи для снятия изоляции (некоторые клещи справляются с этим сами), тестировщик (олдскулы и хардкорщики проверяют сразу в боевых условиях на роутере по принципу работает или не работает).

Если все есть, можно приступать к обжимке нашего телефонного кабеля.

Процесс

Сам процесс очень прост, но обычно первый блин комом. С одной стороны все понятно интуитивно, с другой же – нужно как-то к этому приспособиться. Поэтому несколько советов-нюансов дам к каждому шагу.

1. Отрезаем провод нужной нам длины. Не нужно брать про запас сразу мотки на лишних 5 метров, после укладки это все очень некрасиво болтается. А расходы на обжимной брак не такие уж и большие. Так что рассчитали, взяли про запас пару метров, абы как отрезали. Всю красоту будем наводить уже потом.
2. Снимаем внешнюю оплетку примерно на 2 см от края (можно сразу с обеих сторон для экономии времени). Много брать не нужно, потом все равно отрезать.
3. Расправляем все 4 провода. Располагаем в нужном нам порядке. Лично мне сподручнее было расправлять их о карандаш. Как у вас с этим дело пойдет не так и важно.

4. На глаз отступаем от оплетки 1-1,5 см и ровно отрезаем расправленные провода. Возьмете больше – останется лишняя часть без оплетки снаружи коннектора, возьмете меньше – проводки не влезут в коннектор и ножи не проколят наши проводки.

5. Вставляем провода в коннектор. Коннектор держим плоской нижней частью к себе, так и указывается расположение на схемах. Засунули до упора, убедились в правильной расстановке, радуемся. Укрощение жилок – один из самых сложных этапов этого мероприятия.

6. Вставляем в кримпер коннектор и опрессовываем до щелчка. Если есть сомнения в плохой прорезке – надавите еще. И на будущее, если первый тест показывает проблему в коннекте, самым простым способом исправления будет повторная опрессовка клещами. Лично мне обычно помогало. И только после этого в случае неудачи можно задуматься о повторении операции.

Умолчу здесь про обжим отверткой или зубами – самоделкины разберутся сами. Так при мне делали, но берегите свое здоровье!!! Если что, я предупреждал.

7. Можно чуть-чуть подергать коннектор с проводом друг от друга, чтобы проверить качество обжима перед подключением, но сильно не увлекайтесь! После этого используем тестер или переходим к полевым испытаниям. Все! Процесс закончен, больше секретов здесь нет.

Единственный критерий, что вы сделали обжим правильно – сеть работает. Как это выглядит с точки зрения эстетики, оставьте на обсуждения вашим критикам.

Все! Надеюсь, наш крутой портал WiFiGid смог помочь тебе! Но если я где-то не прав, что-то забыл или вообще написал полный бред, ты всегда можешь черкануть об этом в комментариях, и мои коллеги все оперативно поправят. До скорых встреч!

категории, обжим, советы по работе

Несмотря на распространение оптических сетей, медные линии остаются основным типом кабелей на расстояниях до 100 метров. Простые в монтаже и обслуживании, надёжные и очень экономичные. Да, некоторые производители пытаются изменить ситуацию, но в ближайшие лет 15 серьёзных подвижек в этой области ждать не приходится.

Самым распространённым медным кабелем сегодня является витая пара – четыре пары медных или медно-алюминиевых проводника диаметром 0.52мм. Нет сетевого инженера, которой бы не сталкивался с этим кабелем. Рассмотрим основные типы витой пары и как с ней обращаться.

Категорий витой пары

Создателем витой пары считается Александр Белл, предложивший скрученный парный провод для защиты телефонной линии от помех, наводимых соседствующими проводами телеграфа или линий электропередачи. Такая скрученная пара проводов успешно использовалась в течение почти 100 лет, пока не была вытеснена современными типами медного кабеля.

Витая пара. Общий вид

Как и любое телекоммуникационное оборудование для медных кабелей разработаны международные стандарты. В данном случае ISO/IEC 11801. Кроме того, существует норматив EIA/TIA 568, действующий на территории США и его сателлитов. Данные стандарты неоднократно дополнялись и сегодня выделены 8 категорий витой пары:

• Категория 1(Сat1). Та самая витая пара проводов Александра Белла. Применяется только в аналоговой телефонии.
• Категория 2 (Сat2). Двухпарный кабель, разработанный для сетей Arcnet и TokenRing и обеспечивающий скорость передачи до 4Мбит/с. Снят с производства в начале 2000-х.
• Категория 3 (Сat3). Первый кабель на 4 пары. Создан для сетей Ethernet 10Base-T. Снят с производства в 2000-е.
• Категория 4 (Сat4). Кабель на 4 пары для сетей Token Ring, 10/100Base-T. Снят с производства, но встречается на старых сетях.
• Категория 5 (Сat5). Первый кабель способный передавать информацию на скорости до 100 Mbps. Практически полностью вытеснен преемником.
• Категория 5e (Сat5e). Усовершенствованная версия cat5. Наиболее популярная категория на сегодняшний день. Кабель способен передавать данные на скорости до 1Гбит/с. Встречается в двух вариантах: двухпарном и четырехпарном.
• Категория 6 (Сat6). Представлена в 2002 году. Пропускная способность витой пары 10Gbps. Первый кабель, способный работать на скорости 10Gbps, хотя и на небольшое расстояние. Рассматривается как возможная альтернатива cat5e.
• Категория 6A (Сat6a). Модификация стандарта Сat6, представленная в 2008 году. Пропускная способность витой пары Cat6a — 10Gbps сохраняется на дистанциях до 100 метров. Фактический аналог Сat5e для 10GE-сетей.
• Категория 7 (Сat7). Представлена в 2002 году вместе с Сat6. Стандарт первоначально позиционировался как более мощная версия Сat6, способная передавать 10Gbps на расстояние свыше 50 м, но с появлением Сat6A утратил свою актуальность.
• Категория 7А (Сat7a). Глубокая модернизация Сat7, предназначенная для работы с 25GE. Пропускная способность этого кабеля также позволяет предавать сигнал 40GE, но лишь на дистанцию 1-15 метров.
• Категория 8 (Сat8). Новейший стандарт, представленный в 2016 году. Этот кабель на четыре пары способен передать 40GE-сигнал, на расстояние до 42 метров. Cat8 делится на 2 категории:
  • Cat8.1 – стандартизирована для работы с коннекторами типа RJ-45 и обратно совместим с кабелями Сat6A.
  • Cat8.2 – предназначена для коннекторов типа TERA (разработка Siemens Company), GG45 (разработка Nexans), и ARJ-45 (разработка Bei Fuse Ltd). Данные коннекторы являются проприетарными и перспективы их применения пока туманны.

Типы витой пары

Помимо категорий, медные кабеля различают по конструкции. Выделяют следующие разновидности кабеля:

• UTP – кабель в простой оболочке, без брони или защитного экрана (неэкранированная витая пара). Обычно прокладывается внутри помещений.
• FTP – экранированная витая пара (экран из фольги).
• STP – здесь в защитный экран помещена каждая пара проводов и между двумя оболочками проложена броня из проволочной сетки.
• S/FTP он же SSTP – кабель с двойным экранированием. Первый оплетает каждую пару по отдельности, второй – охватывает весь пучок.
• U/STP – аналог STP, но без внешней брони.
• SFTP – эта экранированная витая пара имеет наиболее толстый кабель из всех. Имеет три экрана: внутренний, охватывающий парные жилы и два внешних. Один из фольги, другой из проволочной сетки.

Различия в характеристиках отнюдь не ограничены конструкцией кабеля. Свою роль играют и материалы, из которых он изготовлен. Так, жилы из чистой меди имеют лучшие характеристики проводимости по сравнению с аналогом из алюминия, покрытого медью. Другое дело, что медный проводник намного дороже алюминиевого.

Следует также различать материалы оболочек. Наиболее ходовой на сегодня остаётся оболочка из поливинилхлорида (ПВХ). Кабель с такой оболочкой маркируется буквами PVC и чаще всего окрашен в серый цвет. Он предназначен для прокладки внутри помещений. Такая оболочка очень дешева, но хорошо горит и имеет ограниченную стойкость к жаре и холоду.

Еще одним популярным материалом для оболочки кабеля является полиэтилен (обозначение PE). Он используется в кабеле для наружной прокладки. Уличная витая пара отлично переносит перепады температур и не боится сырости. В ряде вариантов оснащается несущим тросом. Это позволяет натягивать кабель между опорами, без риска повредить проводники.

Уличный кабель витая пара с тросом

В последние годы набирает популярность витая пара с оболочкой из мало дымного безгалогенного компаунда (маркировка LSZH) для прокладки в помещениях. Она плохо горит и не выделяет вредных веществ. Поэтому если к линиям или помещениям предъявляются строгие требования пожарной безопасности, выбирать следует именно его. Да, он дороже PVC, но долговечнее и безопаснее.

Существуют также более редкие оболочки для кабеля. Например, маркировка FRNC означает, что оболочка кабеля огнеупорна и устойчива к коррозии. Оболочка из полиуретана (PUR) отлично сопротивляется маслу и многократному изгибу. Такие кабеля используются в робототехнике и других сферах с особыми требованиями к проводникам.

Обжим витой пары

Главными достоинствами медного кабеля по сравнению с оптическим — это дешевизна и легкость развертывания. Всё, что требуется для оконечивания – инструмент для обжима витой пары кримпер (клещи для обжима витой пары) и коннектор типа RJ45. При этом монтажнику не требуется специальное снаряжение и подготовка. Прокладка медного кабеля внутри помещения не требует применения защитных чехлов или гофротрубы, как оптическим патч-кордам. А если разъем загрязнится, то его можно легко очистить или установить новый.

Для применения медные кабели должны быть оконечены соответствующими разъемами. Чаще всего применяется 8P8C, более известный как RJ-45. Последнее, кстати, является популярным заблуждением. Настоящий коннектор типа RJ-45 имеет несколько иную форму и несовместим с разъемами своего «тезки».

Схемы обжима витой пары

 Существуют две основных схемы обжима:

• Прямая. Оба конца кабеля обжаты одинаково. Применяется при соединении компьютеров с модемами, коммутаторами или маршрутизаторами, а также при подключении коммутаторов к маршрутизаторам.
• Кросс (обжим витой пары компьютер компьютер). Первая и вторая пары проводов меняются местами. Используется для соединения компьютер-компьютер, а также для подключения маршрутизатора к маршрутизатору. Сегодня практически не применяется, т.к. устройства уже научились «переставлять» контакты в разъеме программно.

Распиновка витой пары при прямой схеме обжима и кросс-обжиме

При оконечивании кабеля необходимо применять специальный инструмент – кримперы, которые также часто называют клещами. Но если нужно срочно смонтировать один-два коннектора, а кримпера нет, можно воспользоваться плоской отверткой. Но будьте аккуратны. Ею очень легко повредить коннектор или поранить руки.

Обжим витой пары 8 жил (4 пары): схема цветов

Обжим витой пары на 8 жил происходит следующим образом:

Снимите оболочку, внешние экраны и броню с кабеля. Лучшего всего, когда под рукой есть инструмент для резки оболочки кабеля — стриппер. Но если его нет, подойдет и канцелярский нож.

Раскрутите пары, выпрямите жилы кабеля и разместите их в порядке схемы цветов на фото

Обрежьте все проводники на длину, равную примерно ширине большого пальца от края оболочки кабеля

Установите коннектор для витой пары. Убедитесь, что все провода встали на свои места до конца, а кабельная оболочка входит в разъем.

Вставьте разъем в гнездо клещей для обжима и плавным движением сожмите их рукоятки до упора

Результат обжима витой пары на 4 пары (8 жил)

Обжим витой пары 4 жилы схема

Особняком стоит схема расположения проводников в разъеме для кабеля на 4 жилы (2 пары). В этом случае, первые 3 жилы размещаются аналогично 4-парной схеме, а последний занимает место в шестом контакте (позиции) разъема.

Схема обжима витой пары 4 жилы

Главная проблема здесь – не ошибиться с размещением последнего провода. Одним из способов избежать этого – вставлять его после трех предыдущих.

Подключение витой пары к розетке

Расшивка кабеля на сетевую розетку немного проще из-за того, что схема размещения проводников нанесена прямо на панель контактов розетки. Главное — ничего не перепутать. При монтаже розеток рекомендуется использовать инструмент для заделки витой пары, например, такой расшивочный нож-эскрактор. Но большинство современных розеток позволяет обойтись без него – после распределения проводников просто закройте крышку розетки и она зафиксирует соединения.

Подключение витой пары к розетке с помощью эскрактора

Частным случаем расшивки на розетку является соединение кабелей витой пары через муфту. Здесь всё аналогично розетке, только операция повторяется дважды: сначала для первого кабеля, а затем для второго. Возможно наиболее простым способом для соединения двух патч-кордов является специальный соединитель витых пар RJ-45 из двух розеток, размещенных в одной коробке.

Как облегчить монтаж витой пары: секреты из практики

Следует отметить еще некоторые тонкости монтажа витой пары:

• Чтобы отмерить 1 метр кабеля не обязательно искать метки на нем. Длина в 1 метр — это расстояние от кончиков пальцев до противоположного плеча по линии груди человека среднего роста.
• В разъем должна заходить и быть обжата оболочка кабеля. Это помогает избежать случайного срыва разъема. Если вы сняли слишком много оболочки, попробуйте растянуть остаток. Учтите, что в кабелях с толстой оболочкой это работает далеко не всегда.
• Установив коннектор для витой пары, проверьте, чтобы все провода были вставлены в разъем до упора. Зазоры приводят к плохому контакту.
• Пользуйтесь тестерами витой пары для контроля качества установки разъемов. Зачастую достаточно простейших моделей. Более продвинутые устройства позволять собрать максимум доступной информации и даже составить небольшой отчет.

ЛАН-тестер для витой пары: продвинутая модель компании Softing

• Если ситуация требует соединение жил кабеля с применением скотчлоков для витой пары – желательно запастись специальным инструментом — кримперами для кнопочных коннекторов. В отличие от пассатижей они не вредят соединителям и существенно ускоряют монтаж скотчлоков.
• Если вы обжимаете кабель типа FTP/STP экранированными коннекторами для витой пары, рекомендуется сначала подготовить провода для монтажа как для UTP-кабеля, а затем срезать еще часть оболочки и обжать нетронутый экран.
• Помните, что хотя сечение жилы витой пары составляет около 0.5 мм, её применение в качестве проводника допускается только в слаботочных системах. Применять витую пару для запитывания активного оборудования категорически запрещено.

Набор инструментов для работы с кабелем типа витая пара

И последнее. Если вам часто приходится работать с медным кабелем типа витая – соберите свой набор инструментов или возьмите готовый набор инструментов для системного администратора. Можете взять готовой или собрать комплектующие набора по своему усмотрению.

Выбор кабеля для локальной сети

 Главной задачей при планировании структурированных кабельных сетей (СКС) является создание инфраструктуры, которая будет использоваться долгие годы. Поэтому, первое с чем требуется определиться – назначение локальной сети. Какие устройства будут к ней подключаться? Где будет прокладываться кабель?

Например, витая пара на 4 жилы категории 5e остаётся отличным выбором для «последнего метра» в сетях FTTx, где 100 Mbps пропускной способности вполне достаточно, а меньшее число пар существенно экономит бюджет. К тому же, средний срок жизни подобного кабеля составляет около 3 лет, а класть туда сверхнадёжный кабель – нерентабельно.

Cat5e всё еще востребована в мире

С другой стороны, локальная сеть современного бизнес-центра будет эксплуатироваться долгое время. Здесь намного перспективнее брать витую пару 6 категории.

В целом основные критерии выбора витой пары следующие:

• Витая пара категории 5e на 2 пары (4 жилы) — слаботочные системы (сигнализация, СКУД), кабельные сети с пропускной способностью не более 100Mbps.
• Витая пара категории 5e на 4 пары (8 жил) — локальные сети для дома и небольшого офиса, сети видеонаблюдения и СКУД. Использование Cat 5e для сетей GE – нежелательно, т.к. подобные скорости обеспечиваются лишь кабелями высокого качества, сопоставимыми по цене с Cat6.
• Витая пара категории 6/6A — уровень доступа локальных сетей офисного или административного здания на скоростях до 3-5 Гбит/с.
• Витая пара категории 7/7A — внутренние сети ЦОД и узлов связи, уровень агрегации корпоративных локальных сетей с пропускной способностью до 10GE включительно. При этом стоит учитывать, что применение витой пары 7 категории оправдано лишь на небольших участках до 50 метров.
• Витая пара категории 8 — внутренние соединения ЦОД на расстояниях от 5 до 15 метров. На меньших расстояниях становится выгоднее использовать direct-attach кабели (SFP-модули соединенные кабелем).

Не стоит забывать и про конструкцию кабеля. Неэкранированная витая пара UTP отлично подходит для подключения рабочих мест или телефонных розеток. Одним словом, мест где наличие внешних помех не критично.

В свою очередь экранированная витая пара FTP больше подходит для подключения офисных точек доступа Wi-Fi, рабочих станций типа «тонкий клиент», требующих постоянного подключения к ЦОД и других линий чувствительных к помехам.

Последнее, но не по важности – цена вопроса. Разница между ближайшими категориями кабеля может достигать 100%. А ведь кабеля требуется много. К тому же модернизация кабельной сети в большинстве случаев означает необходимость косметического ремонта помещений. Да, зачастую проблема решается применением кабельных коробов. Но они далеко не всегда вписываются в интерьер.

Для офисного Wi-Fi лучше использовать Cat6A

На сегодняшний день наиболее перспективным кабелем уровня доступа является Cat6. Пропускная способность витой пары этой категории полностью покрывает потребности офисной сети передачи данных на ближайшие 5-7 лет.

Если же речь идёт о точках доступа – то здесь лучше применить экранированный кабель Cat6A/7. Скорости Wi-Fi растут как на дрожжах, к тому же последние годы наметилась тенденция к созданию беспроводных офисных сетей. И здесь требования к пропускной способности ужесточаются.

Какая витая пара будет завтра?

Несмотря на серьёзную конкуренцию со стороны оптического кабеля, витая пара продолжает прочно удерживать сегмент «последнего метра». Не последнюю роль здесь играет цена и габариты оптических трансиверов, которые не позволяют использовать их в персональных компьютерах и ноутбуках.

Действительно, во многих случаях оптические кабели оказываются перспективнее медных, благодаря большей надёжности и огромному запасу для модернизации. Одна и та же пара волокон может передать и 1GE и 40GE. При этом оптический кабель абсолютно не подвержен электромагнитным помехам, более устойчив к непогоде и влажной среде. Да, монтаж ВОК намного сложнее медных линии, но если расстояние между узлами сети превышает 70 метров, берите оптику — не прогадаете.

 Тем не менее, в ближайшие годы рынок витой пары будет продолжать расти. Как ожидают эксперты «ResearchAndMarkets»,[12] к 2023 году более 90% рынка кабеля для передачи данных составит медная витая пара UTP. Кабель Cat5e уже сдаёт позиции более современным Cat6/6A, а кабель Cat7 расширит присутствие на рынке, заняв нишу, которую сейчас занимает Cat6A.

Что касается экзотики вроде витой пары на 6 пар проводников, то она стремительно уходит в прошлое, не в последнюю очередь благодаря распространению IP-телефонии. IP-аппараты уже сравнялись по цене с аналоговыми собратьями, так что сегодня легче и дешевле передать и данные и телефонию по единственному UTP, чем использовать комбинированные решения.

Фактически, главным конкурентом витой пары в её нише «последнего метра» является не оптические, а беспроводные линии. Внедрение стандарта Wi-Fi 6 может серьезно изменить расклад сил в этой области, и как будут развиваться события станет ясно уже совсем скоро, после 2021 года.

Заключение

Металлический кабель витая пара всё ещё остаётся основным способом подключения оконечных устройств к сети передачи данных. Простой, недорогой, надежный. Да, витая пара уступает оптическим линиям в пропускной способности, и беспроводным соединениям в удобстве. Но по совокупности факторов, не последним из которых является цена, витая пара все еще остается вне конкуренции.

Распиновка RJ-45 по цветам

• Обслуживание компьютеров в офисе / Локальные сети в офисе
• 5456
• 0

Важно! Не пропустите эту информацию!

Я не знаю почему коннекторы для витой пары на 8 контактов называют RJ 45, но этот термин очень сильно вжился в наш лексикон! На самом деле он называется 8P8C. А такой стандарт как RJ 45 вообще не подходит для нашей сети и рассчитан на 4 провода. Еще более интересный случай, это когда люди ищут схему распиновки RJ45, но по факту такой схемы вообще не существует, и им на самом деле им необходима схема 8ЗP8C.

Далее в статье мы будем использовать RJ45 и 8P8С как синонимы и иметь введу коннектор, который нужен для обжима витой пары для компьютерной сети или интернета.

Необходимые инструменты

• Провод витой пары на 2 или 4 пары,
• обжимные клещи для 8P8C (официальное название кримпер),
• коннектор RJ-45 (8P8C).

Подготовка витой пары к обжиму

У провода внутри под изоляцией есть капроновая нитка. Можно немного разрезать изоляцию ножом или ножницами, а затем, чтобы не повредить изоляцию внутренних проводков, потянуть за нитку, так чтобы она рвала внешнюю изоляцию. Порвать примерно 2-3 см. затем отрезать лишнюю изоляцию. Я стараюсь не пользоваться инструментами для обрезки изоляции т. к. очень часто повреждается изоляция самих проводов. Исключением является очень дорогие и качественные обжимные клещи.

Распиновка RJ-45 по цвету на 8 жил (4 пары до 1000 Мбит/с)

Существует 2 схемы обжима:

• От компьютера к компьютеру. Такая схема позволяет объединить 2 компьютера в сеть напрямую. В локальных сетях, где больше 2х компьютеров использовать невозможно!
• От компьютера к сетевому коммутатору

Распиновка для локальной сети, в которой больше 2х компьютеров:

1. Раскручиваем пары и выстраиваем провода в такой последовательности (с верху в низ):
   1. Бело оранжевый,
   2. оранжевый,
   3. бело-зеленый,
   4. синий,
   5. бело-голубой,
   6. зеленый,
   7. бело-коричневый,
   8. коричневый.

2. Выравниваем провода ровно в одной плоскости, и отрезаем лишнюю длину пар, чтобы до внешней изоляции осталось примерно 1 сантиметр не больше.
3. Берем провод в левую руку так, чтобы бело-оранжевый провод был дальше от вас, а коричневый ближе к вам. Проверяем последовательность проводов соответствии со схемой в пункте 1.
4. Берем коннектор 8P8C в правую руку зажимом в низ и вставляем провод в коннектор так чтобы каждый проводок попал в отдельную ячейку. Ячеек там 8.
5. Еще раз проверяем правильность расположения проводов, описанных в пункте 1.
6. Вставляем коннектор в обжимные клещи. Вдавливаем провод до упора, чтобы все проводки были глубже, чем зубцы контактов коннектора. И тщательно зажимаем клешни.
7. Все точно так-же повторяем со вторым концом провода. По той же схеме.

Примечание.

Рассматривать схему подключения 2х компьютеров напрямую не вижу смысла, т. к. сетевое оборудование сейчас очень доступно. За 400р. можно купить сетевой коммутатор на 5 гнезд.

Поможем с локальной сетью в СПб

Если у Вас нет времени самостоятельно проектировать, монтировать и настраивать локальную сеть у Вас в организации, мы готовы помочь, если вы находитесь в СПб. Переходите по ссылке, оставляйте заявку, и мы решим Вашу проблему.

Распиновка RJ-45 (8P8C) по цвету на 4 жилы (2 пары до 100 Мбит/с)

1. Подготавливаем витую пару к обжиму об этом уже писал выше.
2. Раскручиваем пары и выставляем по схеме:
   1. Бело оранжевый,
   2. оранжевый,
   3. бело-зеленый,
   4. нет провода,
   5. нет провода,
   6. зеленый,
   7. нет провода,
   8. нет провода,


   Есть риск что ваши провода будут других цветов. Тогда нужно понять некоторую логику. Мы чередуем:

   1. бело-[цвеn-1];
   2. [цвет-1];
   3. бело-[цвет-2];
   4. нет провода,
   5. нет провода,
   6. [цвет-2];
   7. нет провода,
   8. нет провода,

   Главное, чтобы с обоих концов с первого по восьмой контакт схема была одинаковая.

3. Берем провод в левую руку так, чтобы бело-оранжевый провод был дальше от вас, а коричневый ближе к вам. Проверяем последовательность проводов соответствии со схемой в пункте 2.
4. Берем тот-же коннектор 8P8C в правую руку так, чтобы зажим был снизу.
5. Коннектор у нас на 8 контактов, так что 4,5,7 и 8 мы оставляем пустыми. Вставляем провода в 1,2,3,6 гнездо в соответствии с схемой в пункте 2.

6. Проверяем правильность расположения проводов.
7. Вставляем коннектор в обжимные клещи. Вдавливаем провод до упора чтобы все проводки были дальше, чем зубцы контактов коннектора. Тщательно зажимаем клешни.
8. Все точно так-же повторяем со вторым концом провода.

Видео инструкция обжима витой пары на 8 проводов

Если есть вопросы или что-то не получается, пишите в комментариях. Обязательно отвечу!

Как подключить кабели Ethernet

Что вам понадобится:

• Кабель Ethernet — групповая категория (Cat) 5, 5e, 6, 6a или выше Ethernet-кабель
• Кусачки — для обрезки и зачистки кабеля Ethernet при необходимости
• Для коммутационных кабелей:
  • 8P8C Вилки модульного разъема («RJ45»)
  • Обжимной пресс для модульных разъемов («RJ45»)
• Для фиксированной проводки:
  • Модульные разъемы 8P8C («RJ45»)
  • 110 Инструмент для пробивки отверстий

• Инструмент для зачистки проводов
• Кабельный тестер

О кабеле:

Вот как выглядят внутренние детали кабеля Ethernet:

Внутренняя структура кабеля и цветовое кодирование

Внутри кабеля Ethernet есть 8 проводов с цветовой кодировкой.Эти провода скручены на 4 пары проводов каждая пара имеет общую цветовую схему. Один провод в паре сплошной или преимущественно однотонный провод, а другой провод преимущественно белый провод с цветной полосой (Иногда Кабели Ethernet не будут иметь никакого цвета на полосатом проводе, единственное способ узнать, какой из проводов скручен). Примеры из используемых схем именования: оранжевый (альтернативно оранжевый / белый) для однотонный провод и белый / оранжевый для полосатого кабеля.Повороты чрезвычайно важны. Они существуют, чтобы противодействовать шум и помехи. Важно выполнить подключение по стандарту. чтобы обеспечить надлежащую производительность кабеля Ethernet. TIA / EIA-568-A определяет два подключения стандарты для 8-позиционного модульного разъема, такого как RJ45. Две проводки стандарты, T568A и T568B различаются только в расположении цветных пар. Том пишет, что «… источники предлагаем использовать кабели T568A, поскольку T568B Стандарт AT&T, но правительство США определяет T568A, поскольку он соответствует USOC кабельная разводка для пар 1 и 2, что позволяет ему работать с телефонами 1/2 линии… ». Ваш выбор может быть обусловлен необходимостью согласования существующей проводки, разъемов или личные предпочтения, но вы должны сохранять последовательность. Я показал оба ниже прямо через кабели и только T568B для перекрестных кабелей.

О вилках и разъемах модульных разъемов:

Гнезда модульных соединителей бывают разных стилей, предназначенных для различных вариантов монтажа. параметры. Выбор — это один из требований и предпочтений. Валеты предназначен для работы только с твердым кабелем Ethernet. Большинство разъемов имеют цветную маркировку закодированные электрические схемы для T568A, T568B или обоих. Убедитесь, что вы выбрали правильный.

Вот схема подключения и распиновка:

Штекер модульного разъема
и вывод контактов разъема

Выводы кабеля Ethernet:

Стандартная схема прямого подключения (оба конца одинаковые):

:

+ Примечание. Схема перекрестного кабеля Ethernet подходит для 1000Base-T. операции, все 4 пары скрещены.

Как подключить соединительные кабели Ethernet:

1. Снимите примерно 2 дюйма оболочки кабеля Ethernet.
2. Раскручивайте пары — не раскручивайте их помимо того, что вы обнажили, чем больше у вас раскрученного кабеля, тем хуже проблемы, с которыми вы можете столкнуться.
3. Совместите цветные провода в соответствии со схемами подключения выше.
4. Обрежьте все провода одинаковой длины, примерно от 1/2 до 3/4 дюйма. оставлены незащищенными от ножен.
5. Вставьте провода в разъем RJ45 — убедитесь, что каждый провод полностью вставлен в переднюю часть разъема RJ45 и в правильном порядке.Оболочка кабеля Ethernet должна входить в вилку примерно на 1/2 дюйма и будет удерживаться на месте обжимом.
6. Обожмите штекер RJ45 с помощью обжимного инструмента.
7. Убедитесь, что провода закончились в правильном порядке и что провода выходят к передней части вилки RJ45 и обеспечьте хороший контакт с металлом контакты в штекере RJ45
8. Отрежьте кабель Ethernet до необходимой длины — убедитесь, что этого более чем достаточно для ваших нужд.
9. Повторите вышеуказанные шаги для второго разъема RJ45.

Как подключить фиксированные кабели Ethernet:

1. Проложите весь кабель Ethernet на месте от конечной точки до конечной, убедившись, что оставить лишнее.
2. На одном конце обрежьте провод до нужной длины, оставив достаточно длины для работы, но не слишком избыток.
3. Снимите примерно 2 дюйма оболочки кабеля Ethernet.
4. Совместите каждый из цветных проводов в соответствии с расположением разъема.
5. Используйте инструмент для перфорации, чтобы вставить каждый провод в гнездо.
6. Повторите вышеуказанные шаги для второго разъема RJ45.

Если доступен тестер кабеля Ethernet, используйте его для проверки правильности подключения кабеля. Так и должно быть, если у вас не получается кабель ethernet, присмотритесь на каждом конце и посмотрите, сможете ли вы найти проблему. Часто провод оказался в неправильном месте, или один из проводов не контактирует, или плохой контакт. Также дважды проверьте цветовую кодировку, чтобы убедиться, что она правильная. Если вы видите ошибку или проблему, обрежьте конец и начните заново.Тестер кабеля Ethernet неоценим для выявления и выявления этих проблем.

При выборе кабеля Ethernet помните, что конец в конец соединение не должно превышать 100 м (~ 328 футов). Постарайтесь минимизировать длину кабеля Ethernet, чем длиннее становится кабель, тем больше это может повлиять на производительность. Обычно это заметно как постепенное снижение скорости и увеличение латентности.

Примечания:

Питание через Ethernet (PoE):

— используйте Windows

Перед тем, как начать

Цели: узнать об особенностях кабеля витая пара, типах кабелей UTP и различных разъемах, которые можно использовать.

Предварительные требования: предварительных требований нет.

Ключевые термины: витая, категория, пара, провод, кабельная разводка, utp, медь, помехи, разъем, Ethernet, сеть, сигнал, типы

Кабельные компоненты

Витая пара состоит из пар медных проводов, скрученных друг с другом.Два провода передают сигналы данных (один провод несет положительный сигнал, другой — отрицательный). Каждый провод окружен пластиковой изоляцией или ПВХ. Несколько пар проводов объединены во внешнюю оболочку. Большинство сетевых кабелей с витой парой имеют четыре пары проводов в оболочке из ПВХ. Кабели витой пары можно классифицировать по составу внешней оболочки. Экранированная витая пара (STP) имеет заземленный внешний медный экран вокруг пучка витых пар или вокруг каждой пары. Это обеспечивает дополнительную защиту от электромагнитных помех.Неэкранированная витая пара (UTP) не имеет заземленного внешнего медного экрана. С кабелями UTP проще работать и они дешевле экранированных кабелей.

197.1 — Кабель неэкранированной витой пары

Скручивание

Уникальной особенностью сетевых кабелей на основе витой пары является то, что провода скручены. Это происходит потому, что когда мы пропускаем электрический ток через кусок медной проводки, вокруг проводов появляются электромагнитные помехи (EMI) и перекрестные помехи.Это может быть проблемой, когда у нас есть второй провод в непосредственной близости, потому что он может поглощать сигнал от первого провода. В этом случае данные на проводах могут быть повреждены. Скручивание проводов приводит к тому, что сигнал EMI и перекрестные помехи гаснут. Есть конструктивное вмешательство и есть деструктивное вмешательство. В случае двух скрученных проводов мы имеем деструктивную интерференцию. Это означает, что помехи на одном проводе нейтрализуют помехи на другом проводе, и наоборот. Таким образом, данные по обоим проводам могут быть сохранены.

Преимущества

Витая пара имеет ряд преимуществ по сравнению, например, с коаксиальным кабелем. Кабель витой пары очень гибкий, поэтому с ним действительно легко работать. Кроме того, он дешевле, чем коаксиальный кабель. Причина, по которой витая пара стала такой популярной и широко применяемой, заключается в том, что сетевые протоколы и стандарты были разработаны для поддержки проводки на основе витой пары.

Недостатки

Есть некоторые недостатки, например, кожух, относительно тонкая оболочка сетевого кабеля на основе витой пары.У него нет второго изолятора, как у коаксиального кабеля. Также он немного более восприимчив к электромагнитным помехам.

Есть также некоторые проблемы с безопасностью. Если у нас есть подходящее оборудование, мы могли бы действительно улавливать сигналы на проводе, захватывать их и видеть, какие данные передаются по этой витой паре. Коаксиальный кабель более устойчив к подслушиванию.

Типы кабелей UTP

Существует много различных типов неэкранированной витой пары (UTP).Основное различие между различными категориями UTP заключается в качестве меди, из которой сделаны проводники, и в том, насколько плотно скручены провода. Чем круче скрутка, тем больше пропускная способность, которую может выдержать провод.

CAT3

Первый тип UTP называется категорией три, чаще обозначается просто CAT3. Он был разработан для использования с 10-мегабитным Ethernet или 16-мегабитным Token Ring. CAT3 был заменен в конце 1990-х годов категорией 5.

CAT5

Категория 5 поддерживает 100-мегабитный Ethernet или 1-гигабитный Ethernet, а также используется с определенными типами сетей ATM.

CAT5e

Вариант категории 5 называется CAT5E. Он похож на CAT5, но обеспечивает лучшую защиту от электромагнитных помех и может использоваться с одним гигабитным Ethernet и 10-гигабитным Ethernet (для гигабитных соединений требуется использование всех четырех витых пар).

CAT6

Категория 6 предназначена для поддержки очень быстрой широкополосной связи с высокой пропускной способностью.

Если у нас есть спецификация, которая требует, например, проводки категории 3, мы можем использовать категорию 5, категорию 5E или категорию 6.Он обратно совместим. Однако, если у вас есть спецификация, которая требует Категории 5, мы не можем использовать Категория 3. Хотя кабели категорий 3 и 5 могут выглядеть одинаково физически, они электрически различаются. Кабели категории 5 скручены намного плотнее, чем кабели категории 3. Это снижает перекрестные помехи и позволяет проводке категории 5 поддерживать гораздо более высокие скорости передачи данных

Разъемы

Есть два разных типа разъемов, которые используются с кабелями UTP.Первый называется гнездом RJ11.

RJ11

Изображение 197.2 — Разъем RJ 11

Гнездо RJ11 имеет четыре разъема и поддерживает до двух пар. У него есть фиксирующий язычок, чтобы разъем не вылетел из розетки. Он используется для подключения модема к телефонной розетке в настенной розетке для установления коммутируемого подключения к Интернету. Они больше не используются широко для сетевых кабелей.

RJ45

Для сетевых кабелей используется разъем RJ45.

Изображение 197.3 — Кабель RJ45

RJ45 используется для Ethernet и некоторых соединений Token Ring. Он имеет восемь разъемов, поэтому поддерживает до четырех пар медных проводов. Он также имеет фиксирующий язычок, предотвращающий отсоединение разъема. Мы можем использовать обжимной инструмент, чтобы прикрепить разъемы к кабелю UTP.

Помните

Неэкранированная витая пара (UTP) не имеет заземленного внешнего медного экрана и может иметь до 4 пар проводов. Скручивание проводов приводит к тому, что сигнал EMI и перекрестные помехи гаснут.Основное различие между различными категориями UTP заключается в качестве меди, из которой сделаны проводники, и в том, насколько плотно скручены провода. Есть два разных типа разъемов, которые используются с кабелями UTP: RJ11 и RJ45.

Нравится:

Нравится Загрузка …

Связанные

Ethernet RJ45, схема подключения и распиновка кабеля @ pinouts.ru

Существует несколько спецификаций подключения Ethernet RJ-45 по витой паре: самый старый 10 Мбит (Ethernet), старый, но все еще используемый 100 Мбит (Fast Ethernet), современный 1 Гбит (Gigabit Ethernet) или новейший 10 Гбит Ethernet. Кабель Ethernet для любого из этих интерфейсов можно легко обжать самостоятельно.

Ethernet официально стандартизирован стандартом IEEE 802.3. Первоначально он был разработан Xerox Corporation в сотрудничестве с DEC и Intel в 1976 году.В настоящее время Ethernet по витой паре (соединение RJ-45 ) работает со скоростью 10 МБ, 100 МБ, 1 ГБ или 10 ГБ в секунду. Ethernet использует шину (очень старый коаксиальный кабель) или звездообразную топологию (стандартный кабель UTP с разъемами RJ-45).

Подключение Ethernet RJ45 и кабель

Почти в каждой сети Ethernet используется неэкранированная витая пара (UTP) с разъемами RJ-45. Кабели категории 5 (CAT5), категории 5e или категории 6 (CAT6) широко используются, но доступны и другие варианты.EIA / TIA определяет разъемы RJ-45 — правильное название 8P8C — (ISO 8877) для кабеля UTP (неэкранированная витая пара).

100BASE-TX (IEEE 802.3u) был представлен в 1995 году и оставался самой быстрой версией Ethernet до появления Gigabit Ethernet. Он работает по кабелю передачи данных UTP или по оптоволоконному кабелю в топологии шины «звезда», аналогичной 10BASE-T, где все кабели подключены к концентратору. Устройства, подключенные к Fast Ethernet RJ-45, обычно обратно совместимы с существующими системами 10BASE-T.Длина сегмента кабеля 100BASE-T ограничена 100 метрами. 100BASE-TX работает по двум парам проводов внутри кабеля категории 5 или выше. Как и 10BASE-T, активные пары в стандартном соединении оканчиваются на контактах 1, 2, 3 и 6.

1000BASE-T (также известный как IEEE 802.3ab) — это стандарт для Gigabit Ethernet по медной проводке. Для подключения Gigabit RJ45 требуется кабель не ниже категории 5 (такой же, как 100BASE-TX), но также можно использовать кабель категории 5e (усиленный категории 5) или кабель категории 6, что часто рекомендуется.1000BASE-T требует наличия всех четырех пар и гораздо менее устойчив к плохо установленной проводке, чем 100BASE-TX.

10GBASE-T (IEEE 802.3an-2006) — это стандарт, выпущенный в 2006 году для обеспечения соединений со скоростью 10 Гбит / с по неэкранированной или экранированной витой паре на расстоянии до 100 метров. Кабель категории 6a необходим для прохождения полного расстояния, а кабель категории 6 может достигать расстояния до 55 метров. Строчная кодировка, используемая 10GBASE-T, является основой для более медленных стандартов 2.5GBASE-T и 5GBASE-T, реализующих 2.Соединение 5 или 5,0 Гбит / с по существующим кабелям категории 5e или 6. Кабели, которые не будут надежно работать с 10GBASE-T, могут успешно работать с 2.5GBASE-T или 5GBASE-T, если они поддерживаются обоими концами.

Распиновка подключения Ethernet RJ45

Существует два стандарта для прокладки сетевого кабеля RJ45: EIA / TIA 568A и EIA / TIA 568B. Оба верны. Вы можете использовать любой из них для обжима сетевого кабеля Ethernet RJ45.

Примечание: Очень важно, чтобы для контактов 1 и 2 использовалась одна пара; 3 и 6, 4 и 5, 7 и 8.В противном случае производительность будет снижена.

Прокладка кабеля Ethernet проста. У вас должны быть разъемы RJ-45, кабель UTP, обжимной инструмент для модульных разъемов Rj-45 и рука. Кабель Ethernet, разъемы и обжимной коннектор можно приобрести в местном компьютерном магазине или в большинстве электрических центров.

Вытяните трос с катушки на нужную длину и обрежьте.

Внутри кабеля Ethernet 8 проводов с цветовой кодировкой.Они скручены на 4 пары проводов. Один провод в паре сплошной, а другой преимущественно белый с цветной полосой. Начните с одного конца и снимите оболочку кабеля (примерно 2-3 см) с помощью стриппера или ножа. Изоляция жил кабеля должна оставаться целой!

Раскрутите пары и выровняйте провода в правильном порядке (см. Распиновку EIA / TIA 568B или EIA / TIA 568A выше). Выровняйте провода и обрежьте их концы, оставив примерно 12–14 мм длины провода.Проверьте правильность расположения, ровность и плотность жгута проводов.

Удерживая разъем RJ-45 (защелкнуть), осторожно вставьте провода в разъем.

Каждый провод должен быть вставлен как можно глубже (до передней части разъема RJ45).

Еще раз проверьте порядок проводов. Осторожно возьмитесь за провод и надежно обожмите RJ-45 модульным обжимом разъема.

Повторите вышеуказанное для второго разъема кабеля RJ45.

Вот и все. Проверьте кабель Ethernet.

Что делать, если ваш кабель Ethernet не работает?

Проверьте следующее:

Правильно ли вы выровняли провода на обоих концах кабеля? Соединен ли контакт 1 разъема бело-оранжевым (EIA / TIA 568A) или бело-зеленым (EIA / TIA 568B) концами на обоих концах кабеля?

Если нет, отрежьте разъем и повторите вышеуказанные шаги с НОВЫМ разъемом RJ45.

Все металлические контакты разъема RJ45 плотно прижаты?

Еще раз плотно обожмите разъем обжимным устройством.

В настоящее время доступны четыре наиболее распространенных стандарта Ethernet для неэкранированной витой пары:

Длина кабеля Ethernet UTP:

Длина кабеля каждого сегмента сети может достигать 100 метров, хотя некоторые производители микросхем заявляют о 150 метрах. Автосогласование — это требование для использования 1000BASE-T в соответствии со стандартом.Некоторые драйверы устройств позволят вам установить полный дуплекс на 1000 Мбит / с, чтобы устранить проблемы с автосогласованием.

Сетевой кабель UTP

категории 5, широко известный как Cat 5 , представляет собой неэкранированный кабель типа витая пара, предназначенный для обеспечения высокой целостности сигнала. С введением в 2001 году стандарта TIA / EIA-568-B для подключения RJ-45 спецификация кабелей категории 5 устарела и заменена спецификацией категории 5e.

Первоначальная спецификация для кабеля категории 5 была определена в ANSI / TIA / EIA-568-A с пояснениями в TSB-95.В этих документах указаны рабочие характеристики и требования к испытаниям для частот до 100 МГц. Кабель категории 5 состоял из четырех витых пар в единой кабельной оболочке. Чаще всего он использовался для сетей 100 Мбит / с, таких как 100BASE-TX Ethernet, хотя IEEE 802.3ab определил стандарты для 1000BASE-T — гигабитного Ethernet по кабелю категории 5. Кабель категории 5 обычно имел три витка на дюйм каждой витой пары медных проводов 24 калибра внутри кабеля. Скручивание кабеля снижает электрические помехи и перекрестные помехи.

Кабель Cat 5e — это улучшенная версия Cat 5, которая добавляет спецификации для перекрестных помех на дальнем конце, обычно используемых для гигабитных сетей Ethernet. Кабель Cat 5e не позволяет использовать более длинные кабели для сетей Ethernet: максимальная длина горизонтальных кабелей по-прежнему ограничена 90 м. Характеристики кабеля Cat 5e и методы тестирования определены в TIA / EIA-568-B.2-2001.

категории 6, обычно обозначаемый как Cat 6 , представляет собой стандартизированный кабель витой пары для Ethernet и других физических уровней сети, который обратно совместим со стандартами кабелей категории 5 / 5e и категории 3.По сравнению с Cat 5 и Cat 5e, Cat 6 имеет более строгие требования к перекрестным помехам и системному шуму. Стандарт кабеля также определяет производительность до 250 МГц по сравнению со 100 МГц для Cat 5 и Cat 5e. В то время как кабель категории 6 имеет уменьшенную максимальную длину 55 метров при использовании для 10GBASE-T, кабель категории 6A характеризуется частотой 500 МГц и имеет улучшенные характеристики посторонних перекрестных помех, позволяя использовать 10GBASE-T на том же максимальном расстоянии 100 метров. как и предыдущие варианты Ethernet.

Прямые кабели UTP

В этой статье рассматривается общеизвестный кабель неэкранированной витой пары (UTP) и показано, сколько пар состоит из кабелей UTP Cat5 , Cat5e , Cat6 и Cat7 , цветовая кодировка, которой они следуют, разные Существующие стандарты проводки ( T-568A и T-568B ) плюс обозначение номеров контактов для обоих стандартов.

Мы в основном сосредоточимся на разводке кабелей CAT5e и 6, поскольку они являются наиболее популярными кабелями! Мы также рассмотрим проводку классических телефонных кабелей CAT1.Очень важно понимать стандарты кабельной разводки UTP и понимать, как правильно их подключать.

— это основа надежной сети, и ее правильное внедрение с первого раза поможет избежать многих часов разочарований и поиска неисправностей. С другой стороны, если вы имеете дело с сетью с плохим кабелем, эти знания помогут вам найти проблему и более эффективно ее устранить.

Подключение кабелей UTP

Теперь посмотрим, как проложены кабели UTP.Сегодня существует две популярные схемы подключения: T-568A и T-568B . Они отличаются только тем, какие пары с цветовой кодировкой подключены — пары 2 и 3 поменяны местами. Оба работают одинаково хорошо, если вы их не смешиваете. Если вы всегда используете только одну версию, все в порядке, но если вы смешиваете A и B в кабеле, вы получите перекрещенные пары.

UTP заканчиваются стандартными разъемами, гнездами и панелями. Гнездо / штекер часто называют «RJ-45», но на самом деле это обозначение телефонной компании для «модульного восьмиконтактного разъема», заканчивающегося распиновкой USOC, используемой для телефонов.Штекерный соединитель на конце патч-корда называется «вилкой», а розетка на стенной розетке — «розеткой».

Рисунок 1. Гнездо RG-45 и штекер / разъем RJ-45

Как уже было сказано, UTP имеет четырех витых пар проводов. На рисунке показаны пар и цветовых кодов , которые они имеют. Как видите, у f наши пары имеют маркировку:

Рисунок 2. Цветовые коды и пары кабеля UTP CAT 5, CAT 5e, CAT6, CAT7

Пары 2 и 3 используются для обычных сетей 10/100 Мбит / с, а пары 1 и 4 зарезервированы.В Gigabit Ethernet , используются все четыре пары .

На рисунке ниже показан конец кабеля CAT5e с разъемом RJ-45 , который обычно используется для подключения компьютеров к коммутатору. Он также показывает кабель CAT5e без изоляции и определяет четыре витые пары :

Рис. 3. Кабель UTP CAT5e и зачищенные витые пары

UTP теперь доступны в различных цветах, что позволяет использовать кабели разного цвета для различных приложений.

Рис. 4. Кабели UTP разного цвета

T-568A и T-568B 4-парное подключение

Ethernet обычно передается в восьмижильных кабелях с восьмиконтактными модульными вилками и гнездами. Стандартный разъем называется «RJ-45» и похож на стандартный модульный телефонный разъем RJ-11, за исключением того, что он немного шире, чтобы иметь больше контактов.

Примечание: имейте в виду, что схемы подключения, о которых мы собираемся говорить, предназначены только для прямых кабелей.

Восьмижильный кабель для передачи данных содержит четыре пары проводов. Каждая пара состоит из однотонного провода и белого провода с полосой того же цвета. Пары скручены вместе. Для обеспечения надежности по Ethernet не следует их раскручивать больше, чем необходимо (около 1 см). Пары, предназначенные для Ethernet 10 и 100 Мбит / с, имеют оранжевый и зеленый цвет. Две другие пары, коричневая и синяя, используются, когда поддерживается Gigabit Ethernet, или могут использоваться для второй линии 10/100 Ethernet или для телефонных соединений.Следует отметить, что прокладка второй Ethernet или телефонной линии через существующий кабель UTP не рекомендуется, поскольку UTP не был разработан для таких приложений.

Существует два стандарта разводки для кабелей UTP, которые называются «T568A» (также называемые «EIA») и «T568B» (также называемые «AT&T» и «258A»). Единственное различие между двумя стандартами — это проводка двух пар из четырех, которые меняются местами, как показано ниже.

Т-568А должен стать стандартом для новых установок, а Т-568Б — приемлемой альтернативой.Однако большая часть стандартного оборудования для передачи данных и кабелей, похоже, соответствует спецификации T568B. T568B также является стандартом AT&T. Совершенно правильно использовать любой из стандартов проводки, однако следует обратить особое внимание на то, чтобы один и тот же стандарт использовался во всей кабельной инфраструктуре. Для существующих установок лучше сначала проверить, какой из двух стандартов используется, и продолжить работу с этим стандартом.

Обозначение номеров контактов для T568B

Обратите внимание, что нечетные номера контактов всегда белого цвета с полосами (1,3,5,7).Провода подключаются к 8-контактным разъемам RJ-45, как показано ниже:

Рисунок 5. Разъем и гнездо RJ-45 с распиновкой EIA / TIA 568B

В следующей таблице представлены цветовые коды, номера пар и их функции для спецификации электропроводки T568B:

Рисунок 6. T568B Конфигурация распиновки, цветовой код, пары и их функции

Настенная розетка может быть подключена в другой последовательности, так как внутри розетки провода часто перекрещиваются.Разъем должен иметь схему подключения или, по крайней мере, обозначать номера контактов.

Обратите внимание, что синяя пара находится на центральных контактах; эта пара преобразуется в пару красный / зеленый для обычных телефонных линий, которые также находятся в центральной паре RJ-11 (зеленый = белый / синий, красный = синий).

Обозначение номеров контактов для T568A

Спецификация T568A меняет местами оранжевые и зеленые соединения, так что пары 1 и 2 находятся на центральных четырех контактах , что делает его более совместимым с голосовыми соединениями телефонной компании.(Обратите внимание, что в разъеме RJ-11 вверху пары 1 и 2 находятся на четырех центральных контактах.) На иллюстрациях показан порядок цветов в T568A :

Рисунок 7. Разъем и гнездо RJ-45 с распиновкой EIA / TIA 568A

В следующей таблице приведены цветовые коды, номера пар и их функции для спецификации электропроводки T568B:

Рисунок 8. T568A Распиновка, цветовой код, пары и их функциональность

На диаграмме ниже показано сравнение 568A и 568B:

Рисунок 9.Сравнение схем подключения и распиновки T568A и T568B. Передняя сторона разъемов RJ-45 показана

Где они используются?

Наиболее распространенное применение прямого кабеля — это соединение между ПК и концентратором или коммутатором. В этом случае ПК подключается непосредственно к концентратору или коммутатору, который автоматически переключает кабель внутри с помощью специальных цепей. В случае кабеля CAT1, который обычно используется в телефонных линиях, используются только два провода.Для этого не требуется специального кроссовера, поскольку телефоны подключаются непосредственно к телефонной розетке.

Рис. 10. Распиновка прямого кабеля UTP CAT5 / CAT5e

На рисунке выше показан стандартный прямой кабель CAT5e, используемый для подключения ПК к концентратору или коммутатору. Вы можете ожидать, что TX + одной стороны будет подключаться к TX + другой стороны, но это не так. Когда вы подключаете ПК к концентратору, концентратор автоматически переключает кабель, используя свои внутренние цепи.В результате контакт 1 компьютера (это TX +) подключается к контакту 1 концентратора (который подключается к RX +). Это происходит и с остальными выводами.

Если концентратор не перекрестил распиновки , используя свои внутренние схемы (это происходит, когда вы используете порт восходящей связи на концентраторе), то контакт 1 от ПК (который является TX +) будет подключаться к контакту 1 концентратора (в данном случае это будет TX +). Таким образом, независимо от того, что мы делаем с портом концентратора (восходящим или обычным), сигналы, назначенные на восемь контактов на стороне ПК, всегда остаются неизменными.Однако распиновка концентратора будет меняться в зависимости от того, установлен ли порт на нормальный или восходящий.

В этой статье рассматривается UTP Straigh-thru разводка выводов кабеля и схемы подключения для стандартов T568A и T568B . Мы проверили пары кабелей UTP вместе с их цветовыми кодами, а также разъемы RJ-45 и jack .

Далее — Перекрестный кабель UTP CAT5 или обратная связь с сетевым кабелем Секция

Особенности состава

Гранитный отсев состоит из:

• цемента;
• песка;
• воды;
• вяжущего вещества;
• прочностного заполнителя, в качестве которого используют гравий, щебень, шлак, керамзит или гальку.

Для повышения прочности и марки, облегчения укладываемости раствора и предотвращения быстрого застывания, используют специальные добавки. Также применяются специальные добавки, чтобы обеспечить бетону защиту от замерзания в холодное время года.

Преимущества

При работе с гранитным бетоном наблюдают следующие преимущества:

• крошка гранита обладает высокой прочностью, которая состоит из слюды, шпата и кварца;
• существует возможность «пружинить», что позволяет воспринимать колебания;
• выдерживает растяжения и сжатия, которые получаются из-за расширения под высокими градусами тепла;
• камень имеет высокую прочность и стойкость гранотсева к раскрашиванию;
• большая масса камня позволяет использовать его в местах, где требуется снижение центра тяжести;
• устойчивость к нагрузкам;
• средняя стоимость камня и его легкая транспортировка;
• удобство монтажа;
• раствор с легкостью трамбуется.

Области применения

Гранотсев используют:

• для фундамента зданий и сооружений;
• для возведения монолитных конструкций и несущих элементов;
• для строительства площадок, лестниц, стяжек.

Для возведения фундамента используют бетонный раствор в зависимости от нагрузки. Для фундаментов многоэтажных зданий применяют бетонный раствор марки М300. В местах, где грунт не подвергается осыпанию, фундамент заливают бетонным раствором любой марки, в том числе и прочной М400. Перед строительством фундамента и выбором смеси, нужно посоветоваться с архитектором, его консультация позволит сэкономить и приобрести строительный раствор нужной марки и прочности.

Испытания на прочность

Для бетонного раствора важна прочность, которая проверяется специальными лабораториями. Испытания крошки гранитного бетона на прочность осуществляется на кубиках, размер которых 100х100 мм, 150х150 мм, 200х200 мм. Лаборантам удобнее работать с кубиками среднего размера. Для контроля прочности, раствор берут с двух стен бетономешалки, и полученные пробы соединяют в общую консистенцию и погружают в исследовательские формы. Уложенную смесь в формах утрамбовывают арматурой. Далее выравнивают поверхность и удаляют лишнее цементное молочко. После чего оставляют залитые и утрамбованные формы на месяц до полного застывания и достижения максимальных прочностных характеристик. Хранят бетонные формочки в помещении с оптимальными температурным режимом и влажностью.

Спустя месяц формочки достают и проводят замеры и взвешивание. Испытание прочности гранитного бетона осуществляется с помощью разрушающего метода контроля прочности. Метод подразумевает сжатие образца под высоким давлением. Кубики устанавливают в середину плиты и запускают прибор с давлением, в результате чего образец разрушается, а лаборант осматривает значения и фиксирует их на мониторе. Рассчитывает максимально допустимую нагрузку и определяет класс прочности бетона.

Как приготовить бетон из гранита?

Чтобы сделать гранитный отсев, используют следующие материалы и инструменты:

• цемент;
• песок;
• гранитный щебень;
• керамзит или шлак;
• различные присадки и добавки;
• вода;
• емкость большого объема, в которой размешивают смесь;
• лопата;
• ведра, необходимые для воды и переноски раствора;
• сито, чтобы просеивать песок;
• кельма;
• молоток.

Приготовление бетона из крошки гранита подразумевает смешивание в бетономешалке сухих компонентов раствора, после чего в тщательно перемешанные ингредиенты вливают воду. При необходимости на этапе вливания воды в раствор добавляют присадки, придерживаясь инструкции по применению. Как только смесь из песка и цемента приобрела однородную консистенцию, в нее добавляют гравий или щебень.

Постепенно вливают воду, главное, не переборщить, что приведет к увеличению усадки. Чтобы изготовить высокопрочностной бетон из гранита, который прослужит не один десяток лет, важно использовать свежие компоненты без содержания примесей. Добавляют в сухие ингредиенты очищенную воду, в которой минимальное количество примесей, способных снизить прочность камня. Приготавливают гранитный раствор за пару часов до применения.

Чтобы улучшить качество раствора, просеивают песок. Перед расчетом количества состава определяются с маркой бетона. При высоком коэффициенте усадки потребуется большее количество смеси для выполнения работ. Чтобы рассчитать нужный объем раствора, нужно умножить длину на ширину и на высоту возводимого фундамента. Полученную цифру умножают на коэффициент усадки.

Вывод

Применение крошки из гранита на сегодняшний день очень популярно. Широкое применение гранотсев получил за счет своих преимуществ, ведь бетонный раствор из гранита обладает высокой прочностью и долговечностью. Но добиться этих качеств можно только путем соблюдения пропорций и использования качественных материалов.

Как изготовить камень из бетона: технология

Современные строительные технологии позволяют оформлять фасады с помощью натурального отделочного камня. Но стоимость таких материалов достаточно высока. Те, кто хочет сэкономить средства, могут сделать искусственный отделочный камень из бетона. При этом внешний вид камней, изготовление которых осуществлялось в домашних условиях, будет мало уступать качествам натуральных материалов. Применяя искусственные бетонные камни, специалистам удается создавать удивительные дизайнерские решения. При соблюдении правил качество стройматериалов собственного изготовления не будет уступать характеристикам изделий, созданных профессионалами.

Области применения

Внешне такие материалы выглядят почти идентично с натуральными камнями. Вместе с тем бетон, который используется при их изготовлении, во много раз дешевле мрамора, гранита, валунов и других природных материалов. Можно применять такие стройматериалы для оформления интерьеров, отделки зданий снаружи. Специалисты прибегают к искусственному камню при выполнении работ в помещениях, заменяя им керамическую плитку, оформляя внешний вид раковин, каминов, подоконников, предметов мебели и пр. Кроме того, искусственным камнем и бетоном пользуются для обустройства архитектурных элементов большого и маленького размера. Из этого искусственного материала можно создать множество изделий.

Преимущества

1. Разнообразие в цветах и формах дает возможность подобрать идеальный вариант для вас.

   В искусственном камне нет компонентов, которые могли бы причинить вред окружающей среде. Бетону не свойственно впитывать жидкость и сор. Таким образом, в отличие от природного отделочного камня, искусственный материал не способствует попаданию токсинов в воздух и легко чистится. На бетоне не появляется ржавчина, не заводятся грибковые микроорганизмы, плесень. Его нетоксичность подтверждается результатами исследований.

2. Стройматериал долговечен и практичен даже при низких температурах, сохраняет свои качества при воздействии ультрафиолета, устойчив к различным веществам, маслам и пр. Прочность большого блока можно сравнить с износостойкостью бетонных плит или валунов.
3. Искусственный отделочный стройматериал можно изготовить в любом цвете и фактуре. Таким образом, идеально подойдет к любому дизайну интерьера. Расцветка материала не блекнет, а влияние внешних погодных факторов лишь улучшает вид изделий.
4. Бетонные поверхности обладают устойчивостью к попаданию влаги. Однако если изделие из стройматериала находится слишком близко к воде, особенно хлорированной, то бетон способен изменить свойства. Чтобы избежать этого, поверхность следует время от времени обрабатывать специальными средствами.
5. Бетонный состав огнеупорен и устойчив к резкому изменению температуры. Специалисты широко используют его для облицовки порталов каминов. Но в этом случае необходимо правильно подобрать термостойкий клей.

Недостатки

У таких стройматериалов практически нет недостатков, поскольку они лишь по некоторым характеристикам уступают природным аналогам. К недостаткам следует отнести необходимость обработки гидрофобными средствами. Также некоторые искусственные образцы не отличаются долговечностью, однако это касается только агломератов.

Методы изготовления

При производстве стройматериалов специалисты прибегают к двум способам: вибролитью и вибропрессованию.

1. Вибропрессование. Технология состоит в следующем: бетонный раствор, помещенный в специальную форму, обрабатывается специальным вибрирующим устройством – это позволяет сделать изделия максимально прочными. Нередко вибропрессование используется при изготовлении плитки для тротуаров.
2. Вибролитье применяется для создания облицовочных камней. Раствор заливают в формы, которые повторяют фактуру природных материалов. Такие формы могут быть пластиковыми, полиуретановыми либо гипсовыми. Все зависит от того, какой именно камень нужно сымитировать. При этом желательно, чтобы было больше десятка разных форм. Чем разнообразнее получатся элементы из бетона, тем естественнее будет выглядеть кладка. Качественное изделие определяется по фактуре: важно, чтобы она была уникальной каждые три квадратных метра.

Технология изготовления

Специалисты изготавливают отделочный материал по технологии, применяя формы из полиуретана и пластика. Прежде всего, в специальном миксере необходимо смешать цемент, смолу и другие компоненты, затем залить смесь в подготовленные формы. Чтобы увеличить прочность стройматериала, в раствор помещают сетку из металла. Следующим этапом процесса является виброуплотнение бетонного раствора, которое необходимо для того, чтобы вытеснить воздух, распределить все компоненты смеси. За счет этого верхний слой материала становится прочнее. Затем нужно подождать, пока изделия застынут (примерно сутки). После этого плиты можно достать из специальных емкостей.

Выбор формы

Формы могут быть деревянными и силиконовыми. Можно изготовить формы большого или маленького размера и любой фактуры. Таким образом, можно воплощать самые смелые задумки. Например, можно сделать имитацию дна моря с раковинами или создать подобие старинных арочных проемов либо деталей из древесины. Готовый раствор следует залить в подготовленные емкости. Сверху их нужно закрыть пленкой из полиэтилена и подождать, пока смесь полностью высохнет.

Подготовка компонентов

Чтобы сделать искусственный отделочный камень, потребуются различные материалы и инструментарий. В первую очередь нужно подготовить формы. Их можно приобрести в специализированных магазинах или сделать самостоятельно. Для проведения работ нужен вибростенд. Также необходимо приобрести разделительный агент – им следует покрыть форму до заливки, чтобы готовое изделие можно было легко вынуть. Кроме того, вам понадобятся пигменты, которые помогут придать смеси нужный оттенок.

Необходимый цвет можно получить и при использовании красителей и паст. В некоторых случаях для оформления декора пригодится термопистолет – с его помощью можно приклеить разные детали и элементы. Помимо этого, для уплотнения раствора нужно вибрирующее устройство. При производстве камней на бетонной основе используются цемент, песок, фиброволокна (позволяет создавать имитацию кирпича и других материалов).

Заливка

Технология заливки осуществляется в два этапа. Чтобы получить качественный стройматериал и сэкономить средства, готовят базовый и стартовый растворы. Если нужно заполнить плоские небольшие формы, то специалисты используют лицевые (стартовые) растворы. Такая смесь должна быть жидкой, чтобы облекать полость формы. В нее добавляют красящий пигмент и наполнитель. Раствор наносят кистью.

Компоненты смеси необходимо развести водой до жидкого состояния. В акриловом растворе следует уменьшить количество наполнителя и пигмента примерно на половину и при этом увеличить соответственно количество смолы и отвердителя. После того, как произойдет схватывание раствора, можно добавлять базовую смесь в форму. В качестве наполнителя в акриловую смесь добавляют микрокальцит, поскольку он дает фоновый оттенок, на котором будут лучше проявляться особенности и фактура стартового наполнителя. При этом базовую смесь должна быть густой, как сметана.

Базовую смесь заливают в два подхода. Сначала заливают половину формы, а затем накладывают сетку из пластика, которая не должна доставать до краев емкости. После этого смесь можно залить до краев. Раствор равномерно разглаживают шпателем. Если смесь акриловая, то следует пользоваться чистым шпателем из отполированного металла. При проведении вышеперечисленных работ вибростенд стоит выключить. Литое изделие можно обработать подсолнечным маслом.

Уплотнение бетонного раствора

Достичь однородности массы раствора можно за счет вакуумного уплотнения. Также уплотнить бетон можно при помощи вибрационного литья. Этот метод помогает удалить пузырьки воздуха, и тем самым, сделать бетон более прочным.

Сушка и отделка

Изготовленные камни сушат в печах при температуре пятьдесят градусов пятнадцать часов. Затем изделия подсушивают на улице. Поскольку отделочный искусственный камень отличается прочностью, то нужен специальный инструмент для обработки материала. Лучше всего с этой задачей справляется болгарка.

Плиты большого размера требуют дополнительной обработки: при необходимости следует отполировать поверхность, закруглить углы, нарезать и пр. После затвердения изделия небольших размеров достают из полиуретановых форм и тщательно шлифуют. При этом можно пользоваться специальными устройствами. После полной обработки бетонная поверхность разглаживается. Перед тем, как начинать монтажные работы, нужно подготовить место, на которое будут установлены плитки.

Технология облицовки натуральным гранитом стен, цоколя, ступеней, фасада и крыльца

Сегодня облицовка гранитом набирает популярность в сфере как внутренней, так и внешней отделки. Архитекторы и дизайнеры успешно применяют уникальные свойства материала, создавая великолепные интерьеры и роскошные экстерьеры. Но и при простых решениях создать облицовку из гранита, его свойства оставляют далеко позади все остальные материалы отделки. Сколько стоит натуральный гранит и какой он бывает, можно посмотреть здесь https://atlantgranit.ru/granit/. Оригинальность, богатая цветовая гамма, неповторимая структура гранита популярны всегда. Он устойчив к загрязнениям, температурным перепадам, выветриванию, истиранию и атмосферным осадкам. Веками способен радовать своей первозданностью и неподвластностью времени.

Облицовка натуральным гранитом

Гранит – это один из самых прочных видов натурального камня, также он обладает массой иных преимуществ. Среди них можно выделить:

1. Облицовочные плиты из натурального гранита полируются до зеркального состояния.
2. Разнообразная цветовая гамма натурального материала дает возможность выбора оттенка.
3. Устойчивость к внешней среде и изменениям температур.
4. Морозоустойчивость.
5. Влагостойкость.
6. Теплоизоляция
7. Звукоизоляция.

Облицевать фасад гранитом можно двумя методами:

1. С применением клея (метод называют мокрым).
2. Без применения клея – крепление посредством механических средств (зацепов).

Облицовка фасада гранитом мокрым методом будет состоять из нескольких этапов.

1. Подготовка поверхности. Она очищается от загрязнений и пыли. Затем учитывают материал исполнения поверхности, будь то кирпич с ребрами или без, газоблоки, пеноблоки, газосиликат. В случаях с кирпичами с ребром использование фасадной сетки не требуется. В остальном ее использование обязательно. Но все же рекомендуется применять сетку в любых случаях. Поверхность должна быть выровненной.
2. За монтажом фасадной сетки вымеряется стартовый уровень ноль. По нему укладывается первый ряд плит или производится монтаж карниза. Для выполнения этой задачи можно использовать водяной или лазерный уровень. Затем устанавливаются угловые камни, между ними натягивается леска, проволока или нить. Монтаж первого ряда выводится именно по ней, в ином случае может нарушиться геометрия всей конструкции. По этому методу рекомендуют вымерять несколько начальных уровней. Остальные можно определить простым уровнем. Необходимо полностью мазать клеевым раствором каждую плиту и участок поверхности. Иначе в образовавшихся пустотах будет скапливаться влага, а в мороз она вытеснит плиту.
3. При завершении монтажа поверхность, облицованную натуральным гранитом, необходимо обработать гидрофобным составом. Он защитит камень от грибков, мха и прочих видов озеленения и чернения.

Технология укладки при помощи металлических зацепов

Данная технология применяется для облицовки наклонных и вертикальных площадей, также она популярна при использовании вентилируемых фасадов зданий.

Плиты по этой технологии крепят двумя способами:

1. Укладка гранитной плиты на предварительно подготовленную стену и закрепление с помощью металлических зацеп. Заполняют пустоты цементно-песчаным раствором или антивандальной засыпкой.
2. Поштучный монтаж плит с закреплением проволокой или зацепами. Облицовка стен с применением технологии «вентилируемый фасад» представляет собой монтаж несущего каркаса, на который устанавливаются плиты. Между стеной и облицовочными плитами помещают теплоизоляционный материал.

Внутренняя отделка гранитом

Гранит применяется для облицовки не только фасадов и прочего экстерьера здания, но и используется при внутренней отделке. Его можно использовать для напольного покрытия, для облицовки стен, для изготовления элементов интерьера и мебели.

Гранит идеально решает проблемы интерьера общественных помещений с большой проходимостью, высокой влажностью или иными негативными для отделки факторами. Гранит широко применяется при отделке интерьеров банков, бассейнов, торговых комплексов, культурно-развлекательных центров. Материал станет визиткой элитного жилья или офиса успешной компании.

В интерьере гранит позволяет решить существенные задачи. Он долговечен, прост в уходе, устойчив к повреждениям, обладает высокими звукоизоляционными характеристиками. Плюс ко всему, гранит придает поверхности неповторимый стиль.

Облицовка стен гранитом позволяет экономить финансы благодаря отсутствию необходимости периодических ремонтов.

При монтаже можно использовать один из трех методов:

1. Плиты до 20 мм толщиной прикрепляются на клеящий раствор. Состав равномерно распределяется по поверхности и плите гребенчатым шпателем.
2. Элементы толщиной 20-50 мм укладывают на цементно-песчаный раствор. Перед монтажом облицовываемую поверхность подготавливают, выравнивая и очищая. Для защиты клеевого состава швы затираются мелкодисперсными смесями.
3. Так же, как и при облицовке вертикальных поверхностей плитами толщиной до 10 мм. Монтаж производится с помощью универсального клея. В тех случаях, когда поверхность по проекту должна выдерживать значительные нагрузки, применяется специализированный, особо крепкий состав, пластифицированный клей и антивандальная засыпка.

Внимание: ступени

Основное преимущество отделки ступеней именно гранитом – прочность и износостойкость.
Монтаж гранитной плитки достаточно легок. Простота зависит первым делом от размера самих плит и от их веса. Материал сам по себе очень тяжелый. Монтировать плиты принято на бетонный раствор.

Если выполняется облицовка ступеней гранитом, то после снятия лестничной опалубки необходимо отшлифовать поверхность, очистить от пыли, обработать грунтом.

В случае если облицовывание ступеней лестницы происходит до монтажа напольного покрытия, под первую из них необходимо установить финишный уровень будущей поверхности. Монтаж гранитных заготовок осуществляется строго снизу вверх, с максимальным прилеганием друг к другу. Подступенники чередуются с поступями, узоры подгоняются, все элементы обязательно проклеиваются между собой. Подгоняют гранитные элементы друг к другу при помощи резиновой киянки.

При правильном монтаже подступенники должны быть на 1 см выше основания из бетона. Ступени должны иметь небольшой уклон в сторону подступенников и идентично нависать над ними.

Облицовка крыльца

Облицовка крыльца гранитом схожа с предыдущим вариантом. Крыльцо это часть сооружения, которая больше всего требует использование высокопрочных материалов. Агрессивная среда улицы, каждый проходящий в дом человек негативно влияют на материал отделки крыльца, поэтому гранит, как ни что иное, подойдет для решения данной задачи. Облицованные гранитом ступени крыльца будут десятилетиями сохранять свой первозданный внешний вид. Гранит – это материал, способный легко выдерживать большое число температурных скачков.

Монтаж гранитных плиток или заготовок для облицовки крыльца схож с работой над ступенями. Отличием может стать использование клеевых составов, более устойчивых к агрессивной внешней среде, и варианты, где облицовываются еще и перила или торцевые части. Обязательным моментом является обработка камня гидрофобным покрытием.

Рекомендуется использовать ступени с фут стопами или из шероховатого профиля, так как в зимний период или во время дождя такие покрытия становятся очень скользкими.

Работа над цоколем

Облицовка цоколя гранитом выполняет не только декоративные функции, но и защищает его. Высокопрочный материал осуществляет защиту сооружения от влияния атмосферных явлений, дождя, града и снега. Дополнительно обеспечивает защиту от истирания из-за большого количества проходящих людей.

Камень, применяемый для облицовывания цоколя, обязан соответствовать высоким требованиям, и гранит с задачей справляется. У цоколя есть другая функция – это эстетичность. И здесь гранит доказывает свою эффективность.

Существуют различные методики облицовки цоколя.

1. Под камень.
2. Под кирпич.
3. Под щепу.

Монтаж облицовки цоколя возможен с использованием различных методов. Самый популярный из них – клеевой с утеплителем.

При монтаже возможно использование утеплителя, изолона, минеральной ваты или пенопласта. Процесс монтажа на клей с утеплителем можно описать следующими операциями:

1. Крепление уголка по периметру цоколя.
2. Приваривание к уголку арматуры (следует рассчитывать учитывая толщину утеплителя).
3. Вбивается арматура в площадь цоколя в среднем через 1 м (тоже присоединяется уголок).
4. Укладывается сетка (приваривается к арматуре).
5. По углам устанавливается нулевой уровень, натягивается шнур или проволока.
6. Производится монтаж первого ряда.
7. По углам устанавливаются маячные плиты (далее по ним выстраивается монтаж последующих рядов).
8. Плиты крепятся на две полоски клея шириной 4-5 см (в зависимости от размера плит).
9. После того как плиты встанут, швы заливаются раствором или затиркой.

Это были основные моменты, связанные с облицовкой гранитом. Выбирая материал, можете быть уверены в его надежности. Технология его крепления проста и будет под силу каждому, если подходить к работе, опираясь на приведенные инструкции. Соблюдая правила по уходу за материалом, можно продлить срок его службы на долгие годы. Высокие эстетические показатели будут радовать хозяев в течение продолжительного времени.

Искусственный гранит — производство и применение в быту

С незапамятных времен камень был одним из лучших отделочных материалов. Но на настоящий день природный камень купить достаточно дорого. Возникает вопрос: можно ли заменить, к примеру, натуральный гранит на более дешевый, но не менее качественный аналог? Оказывается, что да!

Из чего состоит искусственный камень

Искусственный гранит — это материал, который состоит из натуральной каменной крошки и связующих компонентов. Основой для всего служит универсальный полиэстер. К полученной массе добавляют специальные реагенты: ускорители и отвердители.

В качественном искусственном граните не более 80% гранитной крошки и около 20% связующих смол. Таким образом, получается максимально натуральный камень

Искусственный камень можно встретить в различных сферах деятельности человека:

1. В процессе отделки внутреннего или наружного интерьера.
2. В качестве декоративной основы (камины, цокольные отливы, русты)
3. Для ландшафтного дизайна

Искусственный камень ничем не хуже природного. Кроме того, технология производства значительно снижает цену: камень, который произвели искусственным путем дешевле натурального на 30%. Помимо всего этого такой камень впишется в любой интерьер благодаря широкой цветовой гамме.

Рассматриваемый искусственный камень, зачастую, производится на заводе, но производство материала возможно и в домашних условиях.

Преимущества искусственного камня

Изделия из искусственного камня имеют множество преимуществ:

• Цена. Стоимость искусственного камня намного ниже природного
• Большая сфера применения. Искусственный гранит или мрамор сможет заменить натуральные разновидности камня в любой сфере деятельности человека.
• Внешний вид. Искусственный камень может иметь любой цвет и различную фактуру.
• Простота в эксплуатации. Искусственный камень податлив к обработке и не сложен в монтаже.
• Срок службы: данный материал способен прослужить около 30 лет в агрессивной среде.
• Устойчивость к повреждениям. Материал не царапается и не поддерживает процессы коррозии.
• Сходство с натуральным материалом. Отличить фабричный гранит на глаз невозможно от настоящего.

Существует простой тест, который позволяет определить натуральный ли камень или произведенный на заводе. Нужно взять металлический предмет (например, монетку) и постучать по поверхности камня. Натуральные породы будут звучать звонко, а искусственные – приглушенно.

Применение в быту на примере кухонной мойки

Одним из самых ярких примеров, когда изделие из такого гранита будет не хуже изделий из натурального гранита, служит мойка.

Практически любой человек со вкусом хотел бы обзавестись таким великолепием вместо классической нержавейки. Кроме практичности, такое решение позволит превратить процесс мытья посуды в праздник, поскольку выглядит мойка из камня очень приятно и дорого.

Мойки, которые изготавливают из искусственного камня отлично подойдут для любого интерьера. Перед производством мойки, заказчиком может быть сформулировано абсолютно любое задание. Благодаря тому, что за основу берут искусственный  материал, мойка может быть любой формы, глубины, фактуры и цвета.

Методы напыления жидкого гранита

Перед затвердением искусственный камень — жидкая смесь. Поэтому, мойка из искусственного гранита может изготавливаться двумя способами:

• Листовой камень – материал, готовый для строительства. Зачастую это плитообразные ДСП или же МДФ лист. Поверхность листа оклеивается жидким камнем. Такой вид производства очень дорогостоящий и невозможен в домашних условиях.
• Жидкий камень – материал для облицовки поверхности заготовки. Как привило, под словосочетанием «жидкий камень» имеют в виду не материал, а процесс облицовки смесью заготовки.

Толщина слоя по окончанию данной процедуры не должна превышать 15 мм. Зачастую, мойка из такого гранита имеет толщину от 3 до 15 мм в зависимости от пожеланий заказчика.

Технология производства мойки из искусственного гранитного материала

Давайте на наглядном примере рассмотрим, как производят мойки из искусственного камня, и разберем по шагам процесс их изготовления. Чтобы приготовить смесь, не требуется большое помещение – всего до 50м2.

Однако, квартира должна состоять минимум из двух комнат в одной из которых будут изготавливать искусственный камень. Кроме этого, воздух в комнатах должен быть прогрет минимум до 20С. Все процедуры можно производить только при хорошей вентиляции.

Как изготовить жидкий камень дома

1. Подготовка вещества. Гелькоут смешивают со специальными гранулами. Соотношение 60-70% на 29-39% соответственно. Мешать массу лучше всего дрелью. Перед нанесением готовой смеси, добавляется 1% отвердителя.
2. Среди способов нанесения жидкого камня можно выделить два:


   ---

   — Прямой метод. Нанесение массы на заготовку. Удобен при отделке элементов сложной формы. Основным минусом служит большой расход материала. Существует более практичное решение.

   ---

   — Обратный метод. Данная технология нанесения применима с уже готовой опалубкой мойки. Зачастую в качестве материала выбирают фанеру или пластик. В форму равномерным слоем наносят смесь гранул и гулькоута. После чего добавляют грунт с красителем и кальцит. Когда смесь затвердеет в форму нужно положить заготовку на основе стружечно-древесного материала. Чтобы удалить излишки грунтовки и воздушные пузырьки, на поверхность изделия нужно поместить груз на пару часов. После чего, изделие снова покрывают грунтовкой.

   ---

3. Последним этапом будет шлифовка. После этого мойка из искусственного камня тщательно полируется.

Таким образом, изделия из такого искусственного материала будут отличным решением для современной кухни.

Обратите внимание!

Фундамент из гранита и дикого природного камня своими руками

Гранит также нашел свое применение при возведении больших и малых зданий. Это отличный строительный материал, который отличается долговечностью, прочностью, твердостью и хорошими эксплуатационными характеристиками. Такой природный камень можно встретить в фундаментах и несущих стенах, а также в качестве декоративного облицовочного материала для цоколей.

Построить фундамент из гранита можно своими руками и без использования специальной механизированной техники.

Виды гранита как строительного материала

• Гранитный щебень. Это небольшая фракция, имеет рваные края и производится методом дробления больших камней в карьерах. Размеры фракции соответствуют сфере применения.
• Гранитный дикий камень. Отличный строительный материал для несущих стен, отличается большой массой и прочностью, плохо поддается вторичной обработке. Может иметь один или несколько рваных краев — количество зависит от способа дробления.

Популярные фракции гранитного щебня и сфера их применения

Фракции гранитного щебня:

• «Еврощебень», фракция 3-8 мм. Наполнитель для бетонных фундаментов зданий, считается отходом производства природного камня;
• Фракция 5-10 мм. Также используется как наполнитель, только его чаще можно встретить при производстве массивных тяжелых блоков;
• Фракция 5-20 мм используется при производстве асфальта;
• Фракция 10-20 мм используется при производстве высокопрочных блоков с высокой граничной прочностью;
• Гранитный щебень фракции 20-25, 20-40 мм применяют при строительстве дорожной подушки;
• Гранит фракции 25-60 мм прекрасно подходит для создания подушки под железнодорожными шпалами;
• Фракция 40-70 мм – отличный отделочный материал.

Преимущества гранитного рваного камня

• Высокая прочность;
• Морозостойкость материала;
• Низкая лещадность;
• Широкая сфера использования;
• Построить дом из такого камня можно своими руками;
• Фундаменты из рваного гранитного камня не нужно армировать, ведь края камня уже используются в качестве армирующего элемента.

Один из немногих недостатков, через которые использование этого камня остается ограниченным – это его радиоактивность. Наряду с базальтом, этот минерал имеет свойство адсорбировать радиацию, которую потом невозможно удалить.

Основные виды фундаментов из гранита

Перед возведением фундамента из гранита сначала проводится обустройство строительной площадки и готовится небольшой котлован. При выборе типа фундамента нужно учитывать особенности самой почвы, уровень насыщенности грунтовыми водами, высоту расположения водоносных горизонтов и глубину промерзания.

Самым популярным и дешевым основанием из гранита, который можно легко сделать своими руками, остается ленточный фундамент. Он строится по следующей технологии:

• Вырывается траншея на глубину уровня промерзания почвы. В ней делается опалубка из дерева и заливается раствор. В опалубку нужно засыпать постелистый гранит (можно дикий) и песок, затем трамбуют подушку.
• Стартовый ряд заливается бетонным раствором и оставляется сохнуть. Потом укладываются остальные ряды (можно также использовать дикий камень). Эти ряды считаются также стенами для подвальных помещений. Учитывая, что дикий камень имеет большие размеры, чем дробленый, то ширина фундамента будет немного шире самих стен, но это не страшно. Практически все здания, построенные из гранита, имеют большую ширину.

Как правило, щебень и камни с острыми краями нельзя использовать для первого ряда.

Столбовые гранитные фундаменты также пользуются популярностью, но, ввиду ограниченных нагрузок, используются лишь для возведения одноэтажных зданий.

Технология возведения гранитных фундаментов и стен своими руками

Как уже отмечалось, дикий гранитный камень отличается большими размерами и прочностью, а поэтому, основание, сделанное из гранита, – это одновременно и несущие стены цокольного этажа. Поэтому, гранит – это универсальный строительный материал. Итак, приведем основные этапы возведения дома из натурального гранита своими руками:

1. Сначала нужно выбрать и отсортировать камни строго нужно размера, желательно без сильных размерных погрешностей;
2. Учитывая, что строительство будет выполняться ленточного типа, для этого копается фундамент шириной траншеи немного большей, чем размеры камня. Важно отметить, что необходимо сразу учитывать толщину будущей опалубки;
3. Выполнение дренажных работ и защита котлована от высоко расположенных грунтовых водных горизонтов. Тут можно использовать дренажную трубную систему, рубероид и другие гидроизоляционные материалы. Утеплять основание не нужно, ведь гранит отличается высокой морозостойкостью;
4. Выполняется подушка из песка и мелкого щебня, если грунт достаточно жидкий. Если грунт прочный, тогда в роли подушки будут использоваться первые ряды камня;
5. Стенки траншеи укрепляются деревянной опалубкой, дополнительно устанавливаются деревянные колышки как внешние фиксаторы конструкции;
6. Каменная кладка выполняется «под лопатку», ряд накладывается на ряд;
7. После того, как кладка будет выполнена, ее заливают жидким бетоном и уплотняют, чтобы камень соединился между собой. Нужно трамбовать фундамент как можно тщательнее, чтобы не допустить образования пустот внутри камня. В противном случае туда попадет вода, замерзнет и расширит пустоту, вплоть до полного разрушения конструкции.
8. Так делается фундамент. А вот стены уже воздвигаются из дикого камня различного размера. Принцип как и при обычной кирпичной кладки.
9. Углы и пересечения стен делаются из камня большого размера, его нужно укладывать широкой стороной вниз.

Дом из бутового камня или гранита

Как правило, полностью строить дом из натурального камня — дорого и тяжело. Только на возведение стен уйдет огромное количество времени, но результаты стоят потраченного времени и денег. Дом получится уникальный, будет иметь красивый и неповторимый дизайн, несущие конструкции прослужат максимально длительное время, вплоть до нескольких веков.

Основные преимущества жилых домов из гранита:

• Это полностью экологически чистое здание со своим микроклиматом;
• Летом в здании всегда прохладно, а зимой тепло, поэтому возникает существенная экономия на энергоресурсах;
• Можно построить практически любое здание с точки зрения дизайнерской задумки;
• Стены и основание, при соблюдении технологии, прослужат века.

Недостатки зданий из гранита

• Его можно построить только своими руками, никаких технологий автоматизации просто не существует;
• На возведение фундамента и стен уйдет много бетона, т.к. нужно тщательно подгонять гранит;
• Подбирать материал нужно с полной ответственностью и сразу проверять продукцию на радиоактивность;
• Строить такой дом нужно непосредственно около залежей строительного материала, учитывая большую стоимость строительства. Иначе в дополнительные расходы можно будет добавить еще и расходы на доставку материала.

Мрамор из бетона — раскрываем технологию

Совсем недавно мы публикова обзорную статью «Бизнес идеи — технология изготовления мрамора из бетона«, получили много откликов, где читатели просят подробнее раскрыть данную тему. Мы подобрали для Вас видео курс по изготовлению мрафмора из бетона, а так же практический теоретический курс. Всё абсолютно бесплатно, Вам нужно только скачать и просмотреть.

О чём курс: Изготовления композиций из цементно-песчаных смесей — имитация под мрамор, гранит, малахит, змеевик, песчаник и т.д. методом холодного вибролитья. Изготовления смеси для производства тротуарной, напольной и облицовочной плитки, цоколей под дикий и сколотый камень, малых архитектурных форм и сайдинга.

Теория изготовления мрамора из бетона:

— теория технологии изготовления(используемые материалы для изготовления изделий, применяемое оборудование, основы цветного бетона, способы окрашивания бетонной смеси, виды пигментов(красителей) и их использование, приготовление бетона по технологии, план производственной линии, свойства бетонных изделий, сравнительные характеристики бетона и натуральных камней, применяемые формы в производстве).
калькулятор расчетов(программы расчета себестоимости изготовления изделий, расчет прибыли, расчет материалов — песок, цемент, пигменты, добавки).
— рецептура изделий под «благородный камень» — мрамор, гранит, малахит для ступеней и подступей, подоконников и столешниц, балюстрады, облицовочных и напольных плит; рецептура цветов для цокольных и облицовочных камней, тротуарной плитки и сайдинга(более 300 рецептов с прилагаемыми фотографиями готовых изделий).
— адреса производителей и продавцов оборудования, цемента, пигментов, различных добавок и прочих изделий, необходимых в технологии изготовления бетонных изделий.
— файл с фотографиями готовых изделий для вашего будущего каталога.
— таблица веса изделий и форм, применяемых в изготовлении бетона.

Скачать теоретическую часть: teoriya.rar [12.88 MБ] (внимание, файлы находятся в архиве, который необходимо распаковать)

Практика изготовления мрамора из бетона:
— расчет компонентов смеси, способы окрашивания смеси, практическое приготовление смеси, распалубка изделий из форм, распалубка кассетных форм, дефекты изделий.
— подбор материалов и модуля крупности песка
— выбор применяемого оборудования и форм, фталоциалиновые пигменты и их применение, основные принципы приготовления бетонной смеси, преимущества и недостатки форм для приготовления изделий.

Длительность видео: 1час 40минут

Скачать практическую часть: 3.8 гигабайт, хорошее качество, видео разбито на четыре части, необходимо скачать все части и только потом распокавать их.

Часть 1

Часть 2

Часть 3

Часть 4

Stone Technologies Corp. | Герметики и очистители для бетона и природного камня

Stone Technologies Corp. производит прозрачных герметиков для бетона , цветных герметиков для бетона , красителей для бетона , Eco Concrete Etcher , наборов для ремонта бетона и Clean Eco Concrete для внутренних и наружных работ из бетона, блоков, кирпича, штукатурки, раствора и кирпичной кладки.

Наши простые в применении бетонные изделия защищают все типы новых или существующих коммерческих, промышленных и жилых зданий.Сюда входят заливной бетон, заполнитель, декоративный и штампованный бетон, кирпич, кладка, штукатурка и брусчатка.

Stone Technologies Corp. также производит полную линейку Stone Sealer , Grout Sealer , Concentrated Stone Cleaner , Ready to use Stone Cleaner , Stone Cleaner with Sealer , Glass Sealer , Eco Средство для удаления кальция и ржавчины и средство для улучшения камня . Мы продаем нашу продукцию как профессионалам камнеобрабатывающей промышленности, так и широкой публике.Эти продукты герметизируют, защищают, очищают и преобразуют стены, столешницы, полы и все конструкции из натурального камня, чтобы сохранить их естественную красоту. Они герметизируют все типы внутренних и внешних поверхностей из натурального камня. Сюда входят мрамор, гранит, сланец, травертин, оникс, терраццо, культивированный камень, раствор, терракота, неглазурованная плитка, голубой камень, песчаник и известняк.

Все наши средства для герметизации камня, очистители и усилители легко наносятся домовладельцем. Они защищают и поддерживают свои вложения в красивые столешницы, полы, стены, лестницы, умывальники и душевые из натурального камня.Они также используются в отелях, офисах, колледжах, больницах и музеях.

Concrete Sealer

Concrete Sealer X-1 и Concrete Sealer X-2 являются герметиками или отвердителями. Они фиксируют влажные и влажные подвалы, предотвращают пыление бетона, предотвращают образование плесени и грибка, а также уменьшают проникновение газа радона. При использовании на проездах и тротуарах они значительно снижают проникновение соли, чтобы предотвратить повреждение бетона во время циклов замерзания и оттаивания.

Concrete Sealer X-3 и Concrete Sealer X-3S делают бетон, штукатурку, кирпич и строительный раствор водоотталкивающими свойствами.

Concrete Sealer X-4 и Concrete Sealer X-4S — это покрытия местного действия. Они обеспечивают глянцевую отделку штампованного, декоративного и заполненного бетона.

В то время как , Concrete Sealer X-5 и Concrete Sealer X-5S дают матовую или полуглянцевую поверхность.

Natural Stone Sealer

Stone Sealer # 1 и Stone Sealer Concentrate — это продукты, которые чаще всего используются производителями.Таким образом получается герметичная каменная поверхность с естественной невидимой отделкой перед установкой.

Stone Sealer # 5 и Stone Sealer # 6 помимо герметизации камня создают эффект мокрого покрытия.

Нашим экологически чистым герметиком на водной основе без запаха является Stone Sealer # 2 . Он обычно используется конечными пользователями в жилых помещениях для повторной герметизации поверхностей из натурального камня.

И, наконец, Stone Sealer # 4 — это растворитель на основе приятного цитрусового запаха, который оставляет естественную отделку на натуральном камне.

Более 20 лет НАША МИССИЯ заключается в обеспечении каменной и строительной промышленности самыми ДОСТУПНЫМИ и EFFECTIVE герметиками для камня и бетона, доступными в США. Для достижения этой цели мы разработаем ИННОВАЦИОННЫХ ПРОДУКТОВ с ГАРАНТИЕЙ по ЛУЧШЕЙ ЦЕНЕ и СООТВЕТСТВУЮЩИМ КАЧЕСТВОМ .

Мы с гордостью производим всю нашу продукцию в США, в частности TN и GA.Они доступны только от производителя и отправлены непосредственно вам !!!

Сделано в США

Прочностные и долговечные свойства гранитно-порошкового бетона

А. Аривумангай ¹ , Т. Феликскала ²

¹ Ученый-исследователь, Департамент гражданского строительства, Университет Св. Петра, Ченнаи, Индия

² HOD, Департамент гражданского строительства, Dr.MGR Образовательный и научно-исследовательский институт, Университет, Ченнаи, Индия

Для корреспонденции: А. Аривумангай, научный сотрудник факультета гражданского строительства, Университет Св. Петра, Ченнаи, Индия.

Авторские права © 2014 Научно-академическое издательство. Все права защищены.

Аннотация

Наиболее часто используемым мелким заполнителем в мире является речной песок. Речной песок стоит дорого из-за чрезмерной стоимости транспортировки из природных источников. Также крупномасштабное истощение источника создает экологические проблемы. Поскольку экологические, транспортные и другие ограничения делают доступность и использование речного песка менее привлекательным.Необходимо найти продукт, заменяющий или заменяющий бетонную промышленность. Основным параметром, исследованным в данном исследовании, является бетон марки М30 с заменой песка на гранитный порошок на 0, 25 и 50%, а также частичная замена цемента дымом кремнезема, летучей золой, шлаком и суперпластификатором. В этой статье представлены подробные экспериментальные исследования прочности на сжатие, прочности на разрыв 28, 56 и 90 дней. Также было изучено исследование стойкости к воздействию хлоридов, и процент потери веса сравнивался с обычным бетоном.Результаты испытаний показывают, что использование гранитного порошка и добавок в бетоне улучшило характеристики бетона как с точки зрения прочности, так и с точки зрения долговечности.

Ключевые слова: Гранитный порошок, Прочность, Долговечность, Атака хлоридов, Прочность на растяжение и сжатие, Мелкий заполнитель

Цитируйте эту статью: A.Аривумангай, Т. Феликскала, Прочностные и долговечные свойства гранитного порошкового бетона, Журнал исследований гражданского строительства , Vol. 4 № 2А, 2014, стр. 1-6. DOI: 10.5923 / c.jce.201401.01.

1. Введение

Высокоэффективный бетон (HPC) — это новейшая разработка в области бетона. В наши дни он стал более популярным и используется во многих престижных проектах. Минеральные примеси, такие как летучая зола, дым кремнезема и т. Д.чаще всего используются при разработке смесей HPC. Мелкий заполнитель — важный компонент бетона. Наиболее часто используемый мелкий заполнитель — это натуральный речной песок. Мировое потребление природного речного песка очень велико из-за широкого использования бетона. В частности, спрос на натуральный речной песок в развитых странах достаточно высок из-за роста инфраструктуры.

Отсутствие достаточного количества обычного речного песка для изготовления цементобетона влияет на рост строительной индустрии во многих частях страны.Недавно правительство Тамил Наду (Индия) ввело ограничения на удаление песка из русел рек из-за небезопасных воздействий, угрожающих многим частям штата. С другой стороны, гранитные отходы, производимые промышленностью, накапливались годами. Индийская промышленность по производству гранитного камня в настоящее время производит около 17,8 миллиона тонн твердых гранитных отходов, из которых 12,2 миллиона тонн в виде брака на промышленных объектах, 5,2 миллиона тонн в виде обрезков / обрезков или материалов меньшего размера и 0,4 миллиона тонн гранитной суспензии при переработке и переработке. полировальные агрегаты.Гранитные отходы, производимые промышленностью, накапливались годами. Было утилизировано лишь незначительное количество, остальное было захоронено недобросовестно, что привело к проблемам с окружающей средой.

Настоящая работа направлена ​​на разработку нового строительного материала из гранитного лома, промышленных отходов в качестве заменителя мелкозернистого заполнителя в бетоне. Таким образом, цель снижения стоимости строительства может быть достигнута, и это поможет преодолеть проблему, связанную с его утилизацией, включая экологические проблемы региона.Замена других материалов может привести к изменению эксплуатационных характеристик, которые могут быть приемлемыми для бетона с высокими эксплуатационными характеристиками. Использование химических добавок, как правило, суперпластификатора снижает содержание воды, тем самым уменьшая пористость гидратированного цементного теста (Bharatkumar et al., 2001). Пары кремнезема, летучая зола и доменный шлак обычно называются минеральными добавками и материалами, заменяющими цемент. Они имеют пуццолановый характер и развивают цементирующие свойства так же, как и обычный портландцемент, когда они вступают в контакт со свободной известью.Использование этих материалов по отдельности или в сочетании с цементом и правильной дозировкой суперпластификатора улучшает прочность и долговечность изделий. Добавки могут быть добавлены в цементный бетон в качестве частичной замены цемента вместе с суперпластификатором в качестве водоредуктора для получения высоких характеристик.

Общеизвестно, что использование микрокремнезема в качестве частичной замены цемента обеспечивает значительное повышение прочности бетона (Xiaofeng et al., 1992). Было показано, что добавление микрокремнезема к цементной пасте приводит к высокой начальной прочности (Mitchell et al., 1998). Пары кремнезема используются в бетоне для увеличения прочности, снижения проницаемости и экономии (Francis, 1994). Минеральные добавки, такие как летучая зола и шлак, обладают неотъемлемой способностью способствовать постоянному развитию прочности и очень высокой долговечности, последнее за счет измельчения пор и снижения сорбционной способности. Более того, Swamy (1991) показал, что из всех минеральных примесей микрокремнезем является классом, отличным от летучей золы и шлака, из-за его минералогического состава и гранулометрического состава.

Масса микрокремнезема при использовании составляет от 5 до 15% от общей массы вяжущего материала, значение 10% является типичным. Кроме того, дым кремнезема очень дорогой. Тратить впустую очень дорогой материал — не лучшая инженерная практика (Adam & Pierre-Claude, 1998). Принимая во внимание включение в смесь летучей золы и шлака, эти материалы обычно дешевле портландцемента. Во-вторых, они не способствуют потере спада. С другой стороны, смеси, которые содержат больше золы-уноса или больше шлака, обладают меньшей прочностью, но это можно компенсировать снижением отношения массы воды к общей массе вяжущего материала (Adam & Pierre-Claude, 1998).Бетон с 10% летучей золы показал более высокую начальную прочность с последующим отличным увеличением прочности с течением времени (Haque & Kayali, 1998). Следовательно, ожидается, что включение микрокремнезема в бетон с летучей золой и шлаком в качестве частичной замены цемента может способствовать получению высокопрочного бетона. Соответственно, в этой статье будут изучены свойства бетона путем изменения гранитного порошка в качестве замены песка в бетоне, образовавшегося из гранитных дробленых частиц, вместе с такими добавками, как микрокремнезем, летучая зола, измельченный гранулированный доменный шлак и суперпластификатор как частичная замена цемента.

1.1. Обзор литературы

T. Felixkala ( и др. 2010 ) [1] порошок, полученный по результатам испытаний 9016 предельное количество в качестве частичной замены песка оказывает положительное влияние на механические свойства, такие как прочность на сжатие, прочность на разрыв при разделении, модуль упругости. Они также указали, что значения как пластической усадки, так и усадки при высыхании в образцах гранитно-порошкового бетона были номинальными, чем у обычных образцов бетона.Они исследуют возможность использования гранитного порошка в качестве замены песка и частичной замены цемента летучей золой, микрокремнеземом, шлаком и суперпластификатором в бетоне. Процент добавленного гранитного порошка по весу составлял 0, 25, 50, 75 и 100 в качестве замены песка, используемого в бетоне, и цемент был заменен на 7,5% микрокремнезема, 10% летучей золы, 10% шлака и 1% суперпластификатора. Было изучено влияние температуры нагнетания воды при 26 ℃ и 38 ℃ с отношением воды к вяжущему (w / b) 0,4 на механические свойства, пластическую усадку и деформацию усадки при высыхании, и было проведено сравнение с естественным мелкозернистым бетоном.

Канмалай Уильямс. ( и др. 2008 [2] ) сообщил о результатах экспериментального исследования высокоэффективного бетона, изготовленного из гранитного порошка в качестве мелкого заполнителя. Процент добавленного гранитного порошка по весу находится в диапазоне, а именно. 0, 25, 50, 75 и 100% вместо песка, используемого в бетоне и цементе, были заменены на 7,5% микрокремнезема, 10% летучей золы, 10% шлака и 1% суперпластизатора. Влияние температуры отверждения при 32 Sand 0.40 были изучены соотношение воды и связующего (w / b) в течение 1, 7, 14, 28, 56 и 90 дней по прочности на сжатие, прочности на разрыв, модулю упругости, усадке при высыхании и водопроницаемости бетона. Их результаты показали, что увеличение пропорций гранитного порошка привело к снижению прочности бетона на сжатие.

Наивысшая прочность на сжатие была достигнута у образцов, содержащих 25% гранитно-порошкового бетона, который составил 4 7. 35 кПа через 90 дней . Общие характеристики испытаний показали, что гранитный порошок можно использовать в качестве частичной замены натурального песка в высокоэффективном бетоне.

1.2. Цель исследования

Следовательно, основная цель этого исследования —

1) Изучить возможность использования гранитного порошка в бетоне в качестве замены природного песка.

2) Определение условий использования гранитного порошка в сочетании с микрокремнеземом, летучей золой и измельченным гранулированным доменным шлаком, а также повышение прочности бетона, когда они используются в качестве материалов для частичной замены.

3) Определение степени повышения прочности бетона, полученного с добавлением гранитного порошка и таких примесей, как микрокремнезем, летучая зола и измельченный гранулированный доменный шлак.

Как правило, бетон с высокими эксплуатационными характеристиками будет производиться с использованием цемента, добавок, заполнителей и воды. Процент добавленного гранитного порошка по весу находится в диапазоне, а именно. 0, 25 и 50% в качестве замены песка (мелкого заполнителя), используемого в бетоне. Смеси, содержащие 0% гранитного порошка, 25% гранитного порошка или 25% гранитного порошка, были обозначены как GP0, GP25 и GP50 соответственно.Цемент был заменен микрокремнеземом, летучей золой, шлаком и суперпластификатором для каждой бетонной смеси. Было изучено влияние температуры отверждения, соотношения воды и связующего (w / b) в течение 28, 56 и 90 дней на прочность бетона на сжатие.

M. G. Shaikh (et al, 2011) [3] обнаружил, что смеси с искусственным песком и пылью в виде мелкого заполнителя обеспечивают стабильно более высокую прочность, чем смеси с натуральным песком. Острые края частиц искусственного песка обеспечивают лучшее сцепление с цементом, чем закругленная часть натурального песка.Было обнаружено, что потеря веса искусственного песчаного блока в значительной степени такая же, как и у природного песчаного блока на 20, 40, 60 и 90 дней, погруженных в раствор серной кислоты в течение экспериментального периода и поддерживающих pH 4 по всей поверхности. И бетон, изготовленный с использованием искусственного песка и природного песка, имеют проницаемость от умеренной до хлоридной. В испытании на водопоглощение, которое мы наблюдали после 24 часов отверждения, увеличение веса как природного песка, так и искусственных песчаных блоков составляет менее 3%, что означает, что оба бетона обладают низкой абсорбирующей способностью, следовательно, бетон хорошего качества.Результаты испытаний, полученные в результате хорошо спланированной и тщательно выполненной экспериментальной программы, поощряют полную замену природного песка искусственным песком с пылью с учетом технических, экологических и коммерческих факторов.

R. Ilangovana et al 2008) [4]. Прочность бетона на каменной пыли при воздействии сульфата и кислоты выше, чем у обычного бетона. Результаты испытаний на проницаемость ясно показывают, что проницаемость бетона Quarry Rock Dust меньше, чем у обычного бетона.Водопоглощение бетона Quarry Rock Dust немного выше, чем у обычного бетона. Результаты этого исследования являются убедительной поддержкой для использования каменной пыли в качестве мелкого заполнителя при производстве бетона. Таким образом, можно сделать вывод, что замена природного песка на Quarry Rock Dust, так как полная замена в бетоне возможна.

B. B. Patel (et al 2012) [6] Прочность бетона на сжатие увеличивается с увеличением содержания HRM до 7.5%. После этого наблюдается небольшое снижение прочности на 10%, 12% и 15% из-за избыточного количества HRM, которое снижает соотношение w / b и задерживает пуццолановую активность. Более высокая прочность в случае добавления 7,5% обусловлена ​​достаточным количеством HRM, доступного для реакции с гидроксидом кальция, который ускоряет гидратацию цемента и образует гель C-S-H. Добавление 7,5% метакаолина с высокой реакционной способностью в цемент является оптимальным процентом повышения прочности на сжатие через 28 дней на 7,73% по сравнению с контрольным образцом смеси.Добавление 7,5% метакаолина с высокой реакционной способностью в цемент повышает устойчивость к воздействию хлоридов. Прочность на сжатие бетона с 7,5% HRM снижается всего на 3,85% по сравнению с падением прочности образца контрольной смеси на 4,88%. Добавление 7,5% меткаолина с высокой реакционной способностью в цемент также увеличивает устойчивость к сульфатному воздействию. Прочность на сжатие бетона с 7,5% HRM снижается только на 6,01% по сравнению с уменьшением прочности образца контрольной смеси на 9.29%.

2. Детали эксперимента

2.1. Материалы

2.1.1. Цемент

В качестве цемента использовался обычный портландцемент высшего сорта IS: 1489 (сорт 53). Этот цемент чаще всего используется в бетонном строительстве.

2.1.2. Мелкозернистый заполнитель

В данном исследовании высокоэффективные бетонные смеси были приготовлены с использованием местного речного песка. Используемый песок ограничивал зону 3.Модуль крупности и удельный вес песка составили 2,33 и 2,56 соответственно.

Таблица 1. Свойства гранита SL № Свойства 2 Поглощение от 0,5 до 1,5% 3 Удельный вес 2.От 6 до 2,8 4 Плотность 2500-2650 кг / м 3 5 Прочность на раздавливание 1000-2500 кг / м 2 2 90 Хорошее 7 Огнестойкость Низкая 8 Цвет Преимущественно светлый

2.1.3. Грубый заполнитель

Разбитые гранитные камни использовались в качестве крупного заполнителя в бетоне. Размер крупного заполнителя, использованного в исследовании, составлял 10-20 мм. Удельный вес крупного заполнителя составил 2,68.

2.1.4. Вода

Вода является важным ингредиентом бетона, поскольку фактически участвует в химической реакции с цементом. В общем, для замешивания бетона подходит питьевая вода. Примеси в воде могут повлиять на время схватывания, прочность, усадку бетона или вызвать коррозию арматуры.В настоящей работе использовалась питьевая вода из местных источников.

2.1.5. Гранитный порошок

Гранит принадлежит к семейству вулканических пород. Плотность гранита составляет от 2,65 до 2,75 г / см ³ , а прочность на сжатие будет более 200 МПа. Гранитный порошок, полученный на полировальных агрегатах, и свойства не найдены. Поскольку гранитный порошок был мелкодисперсным, для определения гранулометрического состава порошка был проведен ареометр. Анализ ареометра показал, что коэффициент кривизны равен 1.95, а коэффициент однородности 7,82. Удельный вес гранитного порошка составил 2,5.

2.1.6. Примесь

а). Суперпластификатор был использован во время исследования для улучшения удобоукладываемости бетона. Согласно индийским стандартам, дозировка суперпластификатора не должна превышать 2% от веса цемента. Более высокая дозировка суперпластификатора может замедлить процесс отверждения. После испытаний оптимальная дозировка суперпластификатора оказалась равной 0.5% для получения осадки 100 мм.

б). Дым кремнезема Дым кремнезема считается наиболее эффективным микроналивком для бетона с высокими эксплуатационными характеристиками. Его двоякие эффекты — это уменьшение соотношения вода / цемент и повышение прочности затвердевшего бетона. Дым кремнезема, использованный в этом исследовании, был в виде порошка и содержал 95% SiO, 0,39% 2CaO, 0,21% MgO, 0,11% KO, 0,15% NaO, 0,13% Al O, 40% Fe O 2 2 23 23 .свойства микрокремнезема приводят к получению более эффективного геля

c). Зола уноса Зола уноса рассматривалась в настоящем исследовании как замена цемента на 10%. Это мелкодисперсный стеклянный порошок, получаемый из газов сжигания угля при производстве электроэнергии. Летучая зола значительно улучшает характеристики связующей фазы и усиливает сцепление с заполнителем и арматурой. Свойства летучей золы могут значительно различаться в зависимости от нескольких факторов, таких как географическое происхождение исходного угля,

Условия во время сжигания и положение отбора проб на электростанции.Основными элементарными составляющими летучей золы являются Si, Al, Fe, Ca, C, Mg, K, Na, S, Ti, P и Mn.

Таблица 2. Химические и физические свойства летучей золы и шлака (%) , кроме цемента глиноземистый цемент 1 Удельный вес 1-220-1-225 2 Содержание хлоридов Нет (согласно BS: 5075) 3 Рекомендуемая дозировка 4% цемента 4 Приблизительное количество дополнительного воздуха Унос 1% при нормальной дозировке 5 Содержание твердого вещества 40% 6 Совместимость всех типов 7 Рабочий 10-40

г). Шлак Измельченный гранулированный доменный шлак был использован на 10% вместе с другими добавками в качестве замены цемента

Таблица 3. Магнитные свойства микрокремнезем кг Насыпная плотность м3 3 Sl No СВОЙСТВА 1 Удельный вес: 2,25 (определено с использованием колбы Ле-Шатерлье) 3 Содержание пустот (Vv / V): 2.25 4 Пористость (Vv / V): 68,49%

2.2. Смешивание, извлечение из формы и отверждение

Тщательное перемешивание и адекватное отверждение наиболее важны для получения хорошего бетона. В лаборатории бетон смешивали вручную. Время перемешивания для нормального бетона составляло примерно 3–4 мин. Как правило, извлечение из формы производилось за 24 часа литья. Для затвердевания всех бетонов использовалась питьевая вода.Все бетоны хранились во влажной среде сразу после первоначального схватывания и перед извлечением из формы.

3. Методика эксперимента

3.1. Прочность на сжатие

Испытания бетона под нагрузкой на сжатие проводились на машине для испытаний на сжатие (СТМ) мощностью 3000 кН. Для испытания на прочность на сжатие применялась скорость нагружения 2,5 кН / с в соответствии с IS: 516–1959 [4]. В качестве образца использовался куб размером 150 мм. Тест проводился через 28, 56 и 90 дней.Образцы были испытаны сразу после извлечения кубиков из емкости для отверждения в сухом состоянии.

3.2. Прочность на растяжение при разделенном растяжении

Испытание на прочность при разделенном растяжении проводилось на универсальной испытательной машине (UTM) мощностью 600 кН. Для испытания прочности на разрыв при раздельном растяжении применялась скорость нагружения 2,5 кН / с согласно IS: 516–1959 [4]. В качестве образца использовался куб размером 150 мм. Тест проводился через 28, 56 и 90 дней. Образцы были испытаны сразу после извлечения кубиков из емкости для отверждения в сухом состоянии.

3.3. Chloride Attack

Хлоридостойкость бетона была изучена путем химического воздействия путем погружения бетонных блоков в 5% раствор наклавля. После 90-дневного периода отверждения образцы вынимали из резервуара для отверждения и их поверхности очищали мягкой нейлоновой щеткой для удаления слабых продуктов реакции и рыхлых материалов с образца. Раствор заменяли через равные промежутки времени, чтобы поддерживать постоянную концентрацию на протяжении всего периода испытания.Массу образцов измеряли с регулярными интервалами до 90 дней и определяли потери массы.

Рисунок 1. Chloride Attack

Рисунок 2. Водное отверждение

4. Результаты и обсуждение

Прочность на сжатие и прочность на разрыв при разделении

Прочность на сжатие и прочность на разрыв различных бетонных смесей при разном возрасте испытаний представлены в таблице 4 и показаны на рис.3 и 4. Представленные данные показывают, что прочность на сжатие всего гранитно-порошкового бетона была ближе к прочности эталонной смеси (GP0) для всех дней выдержки. Наблюдается изменение прочности на сжатие и прочности на разрыв в зависимости от типа бетонного блока, изготовленного с использованием обычного бетона и гранитно-порошкового бетона. Результаты показывают, что смеси с гранитным порошком в виде мелкого заполнителя дают стабильно более высокую прочность, чем смеси с натуральным песком. В настоящем исследовании наблюдалось значительное увеличение бетонной смеси с 25% гранитного порошка.Прочность на сжатие гранитно-порошкового бетона была увеличена за счет применения добавок. Прочность на сжатие GP25 на 2-9% выше, чем у GP0 в течение всех дней отверждения. Другие смеси с GP выше 25% показали меньшую прочность на сжатие, чем смесь с речным песком. Прочность бетона на разрыв при разделении наблюдается на рис. что прочность на разрыв уменьшалась с увеличением количества гранитного порошка в смеси, и результаты показывают, что оптимальная замена составляет 25%.

Стол 4 . Прочность на сжатие и разрывная прочность на разрыв

Рисунок 3.

Рис. Рисунок 4. Изменение прочности на разрыв при разделении

4.2. Chloride Attack

На рис. 5 показано, что прочность на сжатие всего гранитно-порошкового бетона была ближе к прочности эталонной смеси (GP0) во все дни выдержки. Хлоридостойкость бетонов изучали с помощью химического воздействия путем погружения бетонных блоков в 5% раствор Nacl. После 90-дневного периода отверждения образцы вынимали из емкости для отверждения и их поверхности очищали мягкой нейлоновой щеткой для удаления с образца слабых продуктов реакции и рыхлых материалов.

Рис. 5. Изменение прочности на сжатие (после воздействия хлоридов)

Раствор заменяли через регулярные промежутки времени для поддержания постоянной концентрации в течение всего периода испытаний. Массу образцов измеряли с регулярными интервалами до 90 дней и определяли потери массы.

5. Выводы
