Речь сегодня пойдет о способе термоизоляции с использованием пенополистирола. Стоит узнать, в чем же особенности данного материала, и почему именно ему стоит отдать предпочтение при обустройстве утепления.

Экструдированный пенополистирол (ЭППС) или пеноплекс

Рынок строительных материалов, производимых на основе композиций из полимеров и применяемых для целей тепловой изоляции жилых помещений, изобилует различными вариантами. Представленный в магазинах ассортимент может сбить с толку не только неопытных строителей, но и профессионалов в своей области. Опытные строители рекомендуют остановить свой выбор именно на пеноплексе, а не на иных разновидностях утеплителей типа «XPS ТЕХНОПЛЕКС». Причиной тому является наличие у данного материала особых свойств, связанных с его составом и структурой. Благодаря им, экструдированный вспененный полистирол является материалом с универсальной сферой применения. Чаще всего такой материал используют именно для термоизоляции в частном доме, хозяйственных и промышленных строениях. Его монтируют как в области фундамента и стен, так и используют для утепления кровельного пространства.

Использование экструдированного пенополистирола позволяет воспользоваться целым рядом его уникальных свойств, которыми не могут похвастаться другие разновидности материалов при утеплении потолка с холодной крышей. К ним относятся:

• Экологическая безопасность утеплителя.
• Наличие микроскопических пор в структуре пеноплекса обуславливает малый уровень поглощения влаги без ущерба допустимым показателям паропроницаемости.
• Пеноплекс не подвержен возникновению грибковых поражений и плесени, его не разрушают факторы внешней среды. Он полностью защищен от гниения.
• Материал отличается повышенными показателями прочности, благодаря чему его плиты способны переносить значительные механические нагрузки. Данное качество делает возможным применение пеноплекса для термической изоляции не только потолков, но также стен и полов.
• Кромка утеплителя выглядит как выступ в форме буквы «Г». Эта особенность сильно облегчает процесс стыкования плит, а также является гарантией того, что все щели будут заполнены материалом.
• Поверхность пеноплекса шероховатая, что позволяет гарантировать хорошие сцепляющие характеристики с материалами для отделки — шпаклевкой, штукатуркой.

Трудно не согласиться с тем, что не всякий материал для отделки, сделанный на полимерной основе, обладает набором столь важных качеств. Помимо этого, плиты пеноплекса мало весят, а значит, не создают дополнительной нагрузки на конструктивные элементы здания. Поскольку поры материала очень малы, он может послужить замечательным средством тепловой и звуковой изоляции, при этом толщина его невелика. Те, кому довелось воспользоваться данным материалом для утепления потолочного пространства лоджии, заметили и ряд других полезных свойств.

Они заключаются в следующем:

• простота производства монтажа;
• возможность самостоятельного проведения работ без затруднений;
• работы по установке плит пеноплекса можно производить без оглядки на погодные условия, поскольку он не боится ни мороза, ни влаги.

Монтаж пеноплекса своими руками

Чтобы произвести грамотный монтаж пенополистироловых плит на поверхность потолка, понадобится приготовить некоторый перечень расходных материалов и инструментов. Помимо этого, утепляемая поверхность также подлежит подготовке. Это позволит смонтировать теплоизоляционный слой быстро, без простоев в работе.

Вам будут нужны:

• строительный уровень;
• строительный или канцелярский нож;
• молоток;
• перфоратор;
• лестница или стремянка.

Стоит остановиться на процессе подготовки основания. Он включает в себя тщательное удаление всевозможного мусора, грязи и пыли. Кроме того, поверхность потолка должна быть как можно более ровной. Неровности и зазоры необходимо ликвидировать путем нанесения штукатурного слоя. Мелкие дефекты можно устранить при помощи шпаклевки.

Список материалов, необходимых для проведения собственноручного монтажа:

• грунтовка глубокого проникновения с противогрибковым компонентом;
• сухой клеевой состав, совместимый с пенополистиролом;
• пена для монтажа;
• инструменты для крепежа (так называемые грибки).

Удалите с поверхности имеющиеся мусор и пыль. Если производилось ее выравнивание, потребуется удалить весь лишний раствор. После этого производится грунтование потолка. После высыхания поверхности можно приступать к основным работам.

Утепление потолочного основания со стороны чердачного помещения

Данный метод заключается в следующей последовательности действий:

• Очищение поверхности, подлежащей утеплению, от остатков разного рода загрязнений.
• Нанесение на поверхность адгезирующей смеси и укладка элементов утеплителя на напольное покрытие чердака.
• Во время процедуры нужно следить, чтобы не образовывались серьезные зазоры;
• Когда клей полностью схватится, необходимо произвести герметизацию имеющихся щелей между плитами изолятора. Делается это с применением монтажной пены.
• Спустя 24 часа нужно обрезать все излишки пены для монтажа. Если чердачное помещение будет использоваться для жилых целей, производят укладку досок или иного покрытия пола.

После проведения вышеуказанных работ в помещении будет поддерживаться стабильная температура, а также снизится уровень шума, проникающего с улицы. Дополнительным преимуществом такого способа монтажа считается отсутствие утеплительных элементов в самом помещении для проживания.

Утепление потолочного перекрытия со стороны жилого помещения

Нередко существуют объективные обстоятельства, согласно которым отсутствует возможность обустройства утепления со стороны чердачной зоны. Это происходит в многоквартирных домах, где проживают соседи сверху, либо же в строениях, где чердак не предусмотрен вовсе. В таком случае все работы по утеплению будут производиться со стороны жилища, и процедура станет несколько усложненной.

Алгоритм проведения работ выглядит следующим образом:

• с поверхности, подлежащей утеплению, нужно убрать весь мусор, зашпаклевать видимые зазоры и трещины;
• затем следует нанести грунтовку и смесь, предотвращающую развитие грибка;
• утеплительные плиты обрабатываются раствором клея, после чего закрепляются на поверхности;
• перфоратором на поверхности приклеенных плит высверливаются отверстия для «грибков»;
• дюбеля необходимо забить в проделанные для них отверстия, так плиты будут надежно закреплены;
• места неплотного прилегания стыков и все зазоры тщательно запениваются;
• после того как монтажная пена застынет, ножом счищают ее излишки и приступают к закреплению армосетки, которая будет удерживаться клеевым раствором;
• обработанная клеем и усиленная сеткой поверхность подлежит зачистке и грунтованию, после чего можно нанести чистовую отделку;
• финальный этап работ состоит в декорировании утепленного участка (можно использовать краску или любое декоративное покрытие).

Нетрудно сделать вывод, что осуществление работ внутри по теплоизоляции помещения гораздо более трудоемкий и затратный процесс. Из-за этого популярность данной процедуры невысока, и применяется она только в ситуациях, когда никак нельзя утеплить жилье снаружи.

В частных домах существует практика использовать помещение чердака в качестве места для проживания. Тогда возводят мансарду из деревянного каркаса. Такое помещение остро нуждается в качественной термоизоляции, поскольку подкровельные участки испытывают на себе повышенные ветровые нагрузки. Не лишним будет организовать здесь и качественную звукозащиту изнутри.

Утепление мансардного потолка

Если чердачное пространство используется как жилая мансарда, вопрос об утеплении его с применением пеноплекса будет актуален. Его высокие качества тепловой изоляции и поглощения посторонних звуков позволят сделать пребывание на территории чердака более комфортным и подходящим для жизни. Но стоит учитывать, что крепить материал в этой зоне придется иначе.

Самостоятельное выполнение работ будет состоять из следующих этапов:

• Подготовить поверхность для закрепления на нее фрагментов утепляющего материала. Процедура стандартная и описана выше.
• Сборка каркаса обрешетки и закрепление плит пенополистирола на ней.
• Обработать все места стыков пеной для монтажа, имеющей минимальный показатель расширения.
• Поверх теплового изолятора закрепляются плиты ОСП, ДСП или дощатый пол.

Дальнейшая процедура отделки мансарды аналогична данной процедуре в любом жилом помещении. Профессиональные строители отмечают, что произвести монтаж пенополистирола возможно даже в мансардных помещениях старых построек.

Особенности монтажа полистирола

• Укладку листов пеноплекса надо производить таким образом, чтобы они прилегали максимально плотно друг к другу, без образования зазоров. Это поможет обеспечить максимально действенное утепление поверхности.
• Для помещения чердака актуальна укладка в пространство между ячеек обрешетки. Для получения максимального эффекта обработке утеплителем подлежит вся поверхность.
• При утеплении комнат после укладки пеноплекса на потолок надлежит еще и сделать декоративное оформление поверхности — ее шпаклюют, затем обрабатывают финишной штукатуркой, после чего грунтуют.
• Только после этих мероприятий можно приступать к окрашиванию потолка или иному виду его декорирования.

В заключение

Пеноплекс является материалом универсального применения. Благодаря своим значительным качествам сохранения тепла и относительно низкой стоимости, он снискал широкую известность и получил признание. Данный вид утеплителя применяется не только для изоляции перекрытий потолка, но также может быть использован при отделке пространства стен и полов. Его использование гарантирует хорошие результаты во всех упомянутых сферах.

Видео про утепление потолка пеноплексом

материал, инструкция по монтажу, советы, экономия

Утепление дома, особенно старого, всегда является актуальной темой. Особенно огромное значение это имеет в наше время, когда энергоносители растут в цене каждый день. При проведении теплоизоляции нужно учитывать, что это комплексное мероприятие. Максимального эффекта можно достичь, лишь термоизолировав пол, стены и потолок. И именно от качественной работы зависит не только тепло-, но и шумоизоляция. Специалисты в один голос говорят, что утепление потолка пеноплексом может значительно повысить комфортность проживания. Но, к сожалению, большинство людей не придают этому большого значения, что в результате приводит к разочарованию после проведения процедур. Сегодня мы поговорим о процедуре термоизоляции при помощи этого материала. Но, для начала разберемся, что же он собой представляет и почему именно его желательно выбирать при проведении данной процедуры.

Что такое пеноплекс?

Рынок полимерных материалов, которые используются для утепления помещений, переполнен самыми разнообразными вариантами. Ассортимент способен ввести в ступор не только новичков, но и профессионалов. Опытные специалисты рекомендуют отдавать предпочтение именно пеноплексу, а не другому утеплителю. Причиной тому являются отличные физические и химические свойства, которые делают из вспененного экструдированного полистирола (ЭППС), это один из самых универсальных материалов, применяемый в разнообразных отраслях. Но, самое широкое применение пеноплекс нашел в утеплении зданий, начиная от фундамента, и заканчивая крышей.

При утеплении ЭППС можно получить ряд свойств, которые отсутствуют при использовании других видов утеплителей. Среди них можно выделить:

1. Экологическая чистота материала;
2. По причине наличия пор маленьких размеров пеноплекс обретает малое водопоглощение и при этом паропроницаемость остается на нормальном допустимом уровне;

   Пеноплекс

3. На пеноплексе не развивается плесень, и данный материал не реагирует с окружающей средой, что гарантирует отсутствие гнили и т. д.;
4. Высокие показатели плотности позволяют выдерживать плитами довольно высокие нагрузки. По этой причине пеноплексом можно вскрывать не только потолок, но и пол со стенами;
5. На кромке плит имеется специальный г-образный выступ, который значительно упрощает монтаж и гарантирует отсутствие незаполненных материалом стыков;
6. Материал имеет шероховатую поверхность, что гарантирует прекрасные показатели сцепления с отделочным материалом в виде штукатурки и т.д.

Согласитесь, не каждый отделочный полимерный материал сможет похвастаться такими прекрасными свойствами. При этом пеноплекс не утяжеляет конструкцию по причине низкого удельного веса. Благодаря небольшим размерам пор можно достичь прекрасных показателей тепло- и звукоизоляции при небольшой толщине. Проводя утепление потолка лоджии пеноплексом, можно обратить внимание еще на ряд положительных качеств. Они заключаются в:

• простоте проведения монтажа;
• выполнять все можно самому без особых трудностей;
• по причине отсутствия влияния погодных условий на характеристики такого вида полистирола, его монтаж производят при любых обстоятельствах.

Подготовка к монтажу

Для удачного проведения монтажа ЭППС на потолок нужно обязательно подготовить инструменты, расходники и поверхность. Это даст возможность провести теплоизоляцию в один заход, без остановок. Итак, для этого понадобятся:

Уровень

• уровень;
• перфоратор;
• канцелярский или строительный нож;
• молоток;
• лестница.

Что касается подготовки основы, то ее изначально нужно очистить от всяческого мусора и грязи. При этом потолок желательно выровнять, чтобы плиты ложились без кривизны и зазоров. Данную работу можно выполнить при помощи штукатурки. Все дыры, трещины и выбоины заделываются шпаклевкой.

Для выполнения монтажа самостоятельно потребуются следующие материалы:

• противогрибковая грунтовка;
• сухой клей для работы с плиткой;
• монтажная пена;
• крепежные инструменты (грибки).

При подготовке поверхности ее изначально очищают от пыли и мусора. Если же выполнялось выравнивание, то здесь очень важно также поснимать весь лишак. Далее потолок грунтуется и обрабатывается специальной противогрибковой смесью. Когда поверхность высохнет, можно начинать работы.

Проведение работ

На данный момент существует два варианта проведения теплоизоляции потолка полимером:

• теплоизоляция со стороны чердака;
• теплоизоляция с внутренней стороны.

Изоляция, используя первый метод, значительно лучше второго. Дело в том, что здесь не требуется «воровать» полезный объем помещения, да и затрат времени и усилий насчитывается значительно меньше. Дополнительно все работы проводятся так, как будто это пол в помещении.

Монтаж со стороны чердака

Технология монтажа ЭППС данным методом заключается в следующих шагах:

• для начала производится полноценная очистка поверхности от мусора, пыли и прочих загрязнителей;
• на поверхность плит наносится клеевая смесь, и элементы укладываются на пол чердака;
• процедуру нужно выполнять с минимальными зазорами;
• после застывания клея между плитами, где есть зазоры, производится герметизация при помощи монтажной пены;
• через сутки остатки пены обрезаются, и если в дальнейшем планируется использовать чердачное помещение, то сверху укладываются доски или древесные плиты.

В результате проведения данных работ можно получить прекрасные показатели тепло- и шумоизоляции. При этом стоит учитывать преимущества этого метода в виде отсутствия элементов утеплителя с внутренней стороны помещения.

Монтаж со стороны помещения

Очень часто случается, что проведение работ со стороны чердака невозможно. Причиной может быть наличие соседей сверху, либо просто отсутствие таковой части здания. В данном случае нужно выполнять утепление со стороны помещения, что немного усложняет процедуру.

Итак, инструкция проведения работ следующая:

• для начала очищается поверхность от мусора и заделываются все трещины, дыры и зазоры;
• далее поверхность обрабатывается грунтовкой и противогрибковой смесью;
• на плиты утеплителя наносится клеевая смесь, и они крепятся к поверхности;
• при помощи перфоратора просверливаются отверстия под грибки. Стоит учитывать, что данную процедуру проводят с потолком, на который уже частично закреплен пеноплекс;
• после проделывания отверстий в них забиваются грибки, что дает возможность более надежно удерживать плиты;
• далее все стыки и зазоры обрабатываются монтажной пеной;

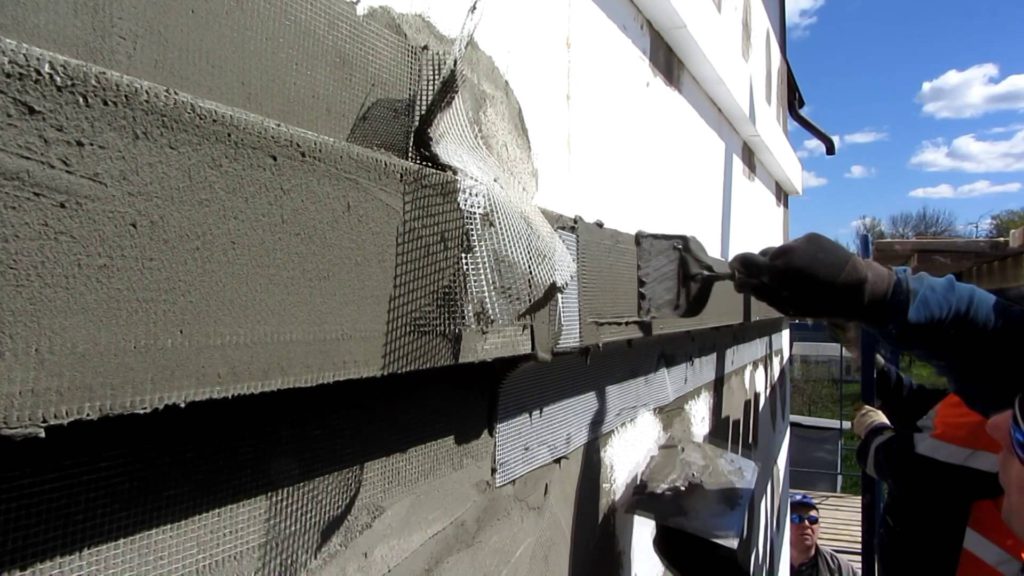

• после застывания пены ее остатки обрезают и начинают крепить армирующую сетку при помощи черновой клеевой смеси;
• после этого поверхность зачищается, грунтуется и на нее наносится еще один слой уже чистовой отделки;
• работы по теплоизоляции завершаются конечной отделкой поверхности (покраской, либо нанесением декоративного покрытия).

Как видно, проведение данного вида работ со стороны жилого помещения требует значительно больше усилий и затрат. По этой причине данную процедуру предпочитают в случае безвыходной ситуации.

В большинстве частных домов чердачное помещение может использоваться как наполовину жилое. Создаются так называемые мансарды. Естественно, здесь также требуется проводить утепление, так как через крышу может задуваться ветер, а основной материал имеет низкие показатели теплоизоляции и звукозащиты.

Подготовка к утеплению мансарды

Утепление потолка мансарды

Если чердак можно выполнить в качестве мансарды, то здесь также актуально выполнение утепление потолка при помощи пеноплекса. Благодаря высоким показателям теплоизоляции и звукопоглощения с его помощью можно сделать чердачное помещение максимально комфортным и пригодным для проживания. Но, процедура крепления плит здесь немного другая.

Для выполнения работ своими руками потребуется сделать следующие шаги:

• с самого начала нужно подготовить площадь для крепления. Данная процедура не отличается от вышеупомянутых вариантов утепления;
• далее нужно собрать обрешетку и укрепить на нее плиты утеплителя;
• после этого все стыки заделываются монтажной пеной с минимальным коэффициентом расширения;
• после этого производится крепление досок или плит ДСП, которые закрывают промежуток с теплоизолятором.

Далее все выполняется точно так же, как при отделке обычного помещения.

Специалистами отмечено, что монтаж данного утеплителя можно проводить даже на мансарды старых домов.

Экономический эффект

Применение этого полимера положительно сказывается не только на физических характеристиках, но и на бюджете. Так, данный материал отмечается довольно низкой стоимостью. Это позволяет использовать его людям с любым достатком.

Пенополистирол также дает возможность сократить дальнейшие затраты на отопление помещения. Причиной тому является пониженный теплообмен с внешней средой. Всем известно, что нагретый воздух легче холодного. По этой причине утепление потолка пеноплексом позволит ограничить контакт с холодной поверхностью.

Вспененный экструдированный полистирол имеет довольно низкий вес, что гарантирует отсутствие лишней нагрузки на потолок. Эта характеристика очень важна в домах, которые были построены давно. Они со временем начинают терять свою устойчивость и прочность. Проведение капитального ремонта требует много усилий. Обычное утепление данным полимерным материалом даст возможность кардинально изменить внутренний вид помещения и при этом понизит теплоотдачу поверхностей, сохранив все тепло внутри.

как утеплить в частном коттедже, как правильно утеплять своими руками

Обычно потолок и крыша потребляют до сорока процентов всего теплообмена дома. Утепление потолка – вопрос злободневный для многих семей. Для такой работы нужны определенные знания и умения строителя. Как и в любом строительном процессе, здесь существуют свои особенности и трудности. В настоящее время благодаря современным технологиям любому начинающему строителю и простому обывателю такие работы будут под силу.

Особенности

Так называемая холодная крыша строится по несколько иным принципам. При ее возведении не используют привычные типы наслоения материалов. Подобный вид существует в тех домах, где помещение под крышей не является жилым и не отапливается зимой.

За счет такого строения крыши она имеет облегченный вес и минимальные затраты при возведении. Сам монтаж выполнять гораздо легче, чем при строительстве крыши с теплой конструкцией. Раньше считалось, что это идеальный и недорогой вариант при строительстве простого дачного домика.

Важно знать, что благодаря отсутствию отопления в верхнем помещении воздух там осуществляет роль буфера, который помогает избежать излишних тепловых потерь.

За счет повышения тарифов на отопление многие люди стали задумываться об утеплении потолков. Большое количество тепла испаряется из дома за счет наличия щелей в потолочных перекрытиях. Это связано с некачественным строительством и плохими строительными материалами.

Утепление потолка и наличие холодной крыши является злободневной проблемой для жителей последних этажей. Особенно это касается старого жилищного фонда. Актуальна такая проблема и для хозяев, которые живут в частном доме. Чердак является нейтральной территорией, и управляющая компания может не разрешить класть там слой утеплителя. Поэтому остается вариант с утеплением потолка в собственной квартире.

Особенностью такого решения послужит то, что потеряется несколько полезных сантиметров от высоты потолка. Но за счет возможностей гипсокартона и различных осветительных приборов можно получить обновленный и модный интерьер. Чтобы сохранить тепло и платить за отопление не слишком много, стоит задуматься об утеплении потолка.

Теплоизоляция потолка в частном доме имеет свои особенности. Работы принято начинать со второго или крайнего этажа. Это может быть чердачное помещение, последний этаж или мансардные площади. Укладка специального материала с теплоизоляционными свойствами происходит сверху перекрытия или в пустые щели и помогает удержанию тепла в комнате.

Не нужно будет думать о дополнительной отделке потолка. Мастеру не нужно будет монтировать утеплитель на самом потолке. Благодаря размещению утеплителя в перекрытии не станет образовываться конденсат.

Нужно знать, что нельзя утеплять скат крыши. Это будет способствовать таянию снега и образованию сосулек. К тому же утепленный чердак по строительным стандартам уже является мансардой. Важно знать и о такой особенности, что следующий слой направленный из комнаты, должен быть более паропропускающим, чем предыдущий.

Еще одной особенностью является то, что нельзя сделать сток конденсата. Это правило применимо и к наклонному потолку. Существуют дренируемые стены. Это очень дорогостоящее и сложное удовольствие для владельцев частного дома. Прохладная и горячая стороны потолка в многоквартирном доме могут меняться местами. Это зависит от времени года.

Стоит знать, что современная технология утепления потолка ориентирована на отсутствие конденсата в самом материале.

А если он все же образовался, то у него должна быть возможность выйти наружу.

Еще одной особенностью является сам процесс укладки на холодном перекрытии. При использовании рыхлого материала обязательно нужно оставлять зазоры. Еще один зазор остается между изолятором и слоем утеплителя. Такой прием является страховочным в случае появления конденсата.

В частном доме или коттедже утеплить потолок следующего этажа возможно при помощи специального материала, который кладут сверху перекрытия или в имеющиеся пустоты. Особенности перекрытия зависят от его вида. Оно может быть из дерева или бетона.

Чтобы положить утеплитель на балки, которые представляют собой пол из дерева, стоит использовать легкие и засыпные материалы. Хорошо подойдут материалы и в виде рулона. Для того чтобы утеплить бетон, стоит использовать не очень рыхлые маты и плотные материалы.

Если вопрос об утеплении не был решен на этапе строительства или речь идет о последнем этаже жилого дома, то вполне оправданно начать утепление по необходимости.

Если речь идет об утеплении крыши частного дама из дерева, то в этом случае есть ряд преимуществ. Утеплитель создаст дополнительную звуковую изоляцию. Это особенно актуально в моменты сильного дождя и ветра на улице. В жару утеплитель будет задерживать попадание горячего воздуха с улицы. За счет этого в помещении останется приятный климат.

Зимой утепленная крыша поможет в значительной мере сэкономить электроэнергию и станет препятствовать выходу тепла из помещения на улицу.

Утеплить потолок в частном доме из дерева можно и самостоятельно. Важно при этом хорошо подготовиться. Необходимо знать свойства разных материалов, их плюсы и минусы, владеть специфической технологией по утеплению потолка, изучить видеоинструкцию.

Стало модно утеплять чердаки и превращать их в мансарды. Особенностью такого помещения является критерии вентиляционной площади, которые располагаются между комнатой и наружной конструкцией. Размер такой вентиляции обычно колеблется в пределах пятнадцати – двадцати сантиметров. А вот обычная кровля располагает чердаком со слуховыми окошками. Поэтому для создания там теплого климата важно позаботиться и о достаточной циркуляции воздуха.

При отоплении хорошая вентиляция уменьшает степень нагрева кровли и препятствует образованию ледяных глыб на крыше.

Для жителей многоэтажных домов или частных при отсутствии возможности утепления крыши с верхнего этажа можно рассмотреть другой вариант. Речь идет об утеплении снизу. Такой вид работ возможен, если делается реконструкция помещений с хорошим перекрытием на чердаке, когда нет возможности попасть в чердачное помещение. Это особенно актуально для жильцов многоквартирных домов и несговорчивых управляющих. В таком случае будет осуществляться монтаж конструкции на основе каркаса из деревянных реек или металлических элементов. Утеплитель может быть в виде плит.

При таком виде утепления существует большой минус. Как уже говорилось ранее, за счет такого приема теряется высота помещения и драгоценные сантиметры.

К тому же такие работы требуют больше опыта и времени на их выполнение.

Нужно помнить, что хорошая и долговечная изоляция получится при комплексном подходе. К тому же в помещении с холодной крышей дополнительно нужно утеплить дверные, оконные проемы и в обязательном порядке пол. С помощью тепловизора можно легко вычислить участки, через которые уходит наибольшее количество тепла. Обычно они красного и желтого цвета.

Эксперты рекомендуют использовать второй вариант утепления только в случае острой необходимости и при отсутствии других возможностей.

Материалы

В настоящее время в строительных магазинах представлен большой выбор утеплителей. Для того чтобы выбрать нужные варианты, стоит внимательно изучить представленные образцы и их основные характеристики. Они должны соответствовать всем нужным требованиям.

Существуют несколько нюансов, на основании которых стоит выбирать материалы. Важно знать, что средства с небольшой тепловой проводимостью подходят для этого лучше всего. Материал должен быть влагоустойчивым. Это важный критерий при выборе утеплителя для наружной стороны и при довольно изношенной кровле.

Утеплитель и прочие материалы обязаны прослужить довольно долго, поэтому должны быть долговечными. Не стоит забывать и об экологической безопасности. Для работы нужно выбирать негорючие или малогорючие средства.

Для частного дома лучший утеплитель – это керамзит.

Часто используют стружки или опилки, часто пользуются каменной или минеральной ватой, эковатой, пенопластом, пеноплексом, газобетоном. Пенополиуретан является напыляемым видом материала.

Для утепления крыши в деревянном доме стоит использовать определенные виды утеплителя. Выбрать материал нужно строго в соответствии с типом перекрытия. Оно бывает двух видов – из бетона или дерева. Для бетона стоит использовать утеплители потяжелее. Они бывают в виде мата или плиты. Как правило, они засыпного типа.

Часто строители используют и утеплители природного происхождения. К ним относятся опилки, сено, хвойные иголки, прошлогодние листья, водоросли или камыш. Однако стоит помнить, что все природные материалы, кроме опилок, подвержены сильному гниению.

Важно подойти к вопросу выбора материала крайне ответственно.

Какой выбрать?

Утеплитель в виде стружки или опилок считается самым старинным материалом. В областях, где сильно развито деревообрабатывающее производство, этот материал стоит очень дешево. Он отлично подойдет при создании слоя изоляции сверху деревянного перекрытия. Существенными минусом такого вида утеплителя является его высокая горючесть.

В строительной отрасли существует три вида минеральной ваты: каменная, шлаковая и стеклянная. Каменная вата получается из горных пород с добавлением глины, известняка и формальдегидов.

Существенным минусом такого материала является то, что в своем составе она содержит вредные вещества. При нагреве они превращаются в фенолы и попадают в воздух. Более безопасной считается бальзатовая вата, в ней вредных веществ гораздо меньше.

Шлаковая вата получается в результате использования доменных шлаков и прочих отходов металлургической промышленности. За счет среднего показателя тепловой проводимости и способности впитывать большой объем влаги она не подходит для утепления холодного потолка.

Стекловата является наиболее подходящим материалом, к тому же она имеет крайне низкую стоимость.

Явным минусом является то, что при попадании частичек материала на кожу или слизистые оболочки человека она может причинить вред здоровью. В таком случае специалисты советуют при работе с этим видом утеплителя использовать перчатки и специальные средства защиты.

Явным преимуществом ваты в качестве утеплителя дома является простота ее транспортировки и монтажа. Это возможно за счет малого веса. Вата обладает малой горючестью и при высоких температурах может только спекаться. Для хозяев загородных домов и коттеджей важно знать, что стекловата – не самый любимый материал для обитания насекомых, различных грызунов и плесени.

Пенополиэтилен представляет собой вспененный ПВХ, на который нанесен слой фольги. Производитель выпускает данный утеплитель в рулонах шириной до одного метра. Можно утеплять потолок и с помощью пенопласта. Но важно знать, что в таком случае потребуется дополнительный монтаж подвесных конструкций. В частном доме также хорошо использовать пенополистирол. Он плотно прилегает и за счет хорошей плотности нередко применяется в мансарде, как основание для дальнейшей шпаклевки.

Большую популярность имеет и керамзит. Лучше, если он будет сделан из глины легкого сплава. За счет этого материал легкий и довольно пористой структуры. Производство современных утеплителей позволяет выбирать пенные средства. Многие строители рассматривают в качестве утеплителя изовер. Этот материал по многим характеристикам схож с минеральной ватой. Но он более упругий и устойчивый к нагрузкам.

Еще один достойный вариант – пенофол. Его отличительной особенностью является свойство отражать тепловое излучение. Этот материал хорошо подойдет в роли утеплителя внутри и снаружи дома. Таким средством вполне возможно утеплить весь дачный дом, а не только потолок.

Не стоит забывать и про пенополиуретан. Он представляет собой удобный и хороший по качеству материал, отвечает всем необходимым характеристикам в качестве утеплителя. Представляет собой монтажную пену, которую нужно только напылить, чтобы получить желаемый результат. Он не только утепляет, но и способствует звукоизоляции помещения.

Для жильцов многоквартирного дома лучше всего добиться разрешения от управляющей компании и утеплить пол чердака.

Отличным вариантом в таком случае станет использование керамзита. Этот материал пожароустойчив и отлично защищает от влаги.

Внутри квартиры часто применяются паропроницаемые утеплители. В процессе проведения ремонтных работ мастер использует специальные материалы, которые заполняют всю площадь потолка. После этого можно приступить к отделочным работам при помощи гипсокартона.

Область применения

Как отмечалось ранее, применять материалы можно и внутри помещения, и над потолком. Для устранения дефектов деревянного перекрытия отлично подойдут опилки и глина. Пол прорабатывается глиной, затем посыпается тонким слоем песка и сверху разбрасываются опилки.

Для того чтобы в опилках не завелись мыши, стоит использовать карбид вперемешку с гашеной известью. В старом доме из бруса высота такого утепления может достигать тридцати сантиметров. При использовании чердака в хозяйственных целях сверху такого утеплителя достаточно положить деревянные доски.

Опытные мастера используют специальную пленку с гидроизоляцией.

Она пропускает частички пара из жилых помещений. Для жилого дома можно использовать смесь глины с опилками. Отличный вариант в рубленом или каркасном доме.

По бетонному перекрытию многоквартирного дома в любом случае будут ходить. Это случится в процессе ремонтных работ или профилактических. В таком случае стоит выбирать плотный пенопласт или минеральную вату. На утеплитель обязательно нужно положить фанеру или доску.

Можно использовать эти два вида утеплителя и менее плотного слоя. За счет этого материал выйдет гораздо дешевле. В таком случае на плите нужно сделать обрешетку из дерева. Лучше, если она будет на подставках, потому что монтируемая высота может достигать двадцати и более сантиметров. Под такой обрешеткой укладывается утеплитель и делается зазор для вентиляции.

Для утепления железобетонного перекрытия в кирпичном доме можно использовать пенопласт. В этом случае не идет речь о выделении ядовитых веществ при возгорании. Жилые квартиры отделены от него специальным перекрытием, которое не горит.

При наличии перекрытия из дерева использовать пенопласт нежелательно.

Это касается и норм пожарной безопасности. Самый распространенный вид перекрытий между этажами – это дерево. В таком случае свой выбор стоит остановить на эковате. Этот вид материала кладут в насыпку, ей можно заполнить любое пространство.

Плитки эковаты укладывают в несколько слоев. Важно, чтобы швы слоев были перекрыты. После утепления чердак уже превращается в мансарду, но это касается частных домов и коттеджей.

Актуальным в последнее время стал вопрос об утеплении в подвале.

Это целый подземный этаж, который используется хозяевами для хранения различных предметов и продуктов.

В современных домах такое помещение можно оборудовать в настоящую жилую комнату. Это может быть кабинет, спортивный зал или мастерская. В любом случае, использовать это помещение можно только при наличии комфортной для человека температуры в нем. Утепление подвального помещения – это верный шаг на пути сохранения энергии и тепла во всем доме. Даже если подвал непригоден для оборудования в нем полезного пространства, его все равно нужно утеплить.

Сделать это можно внутренним, внешним или комбинированным способом. Выбор теплоутеплителей довольно широкий. Главное – выбрать подходящий вариант для конкретных целей.

Технология работ

Очень важно, чтобы крыша дома была теплой. Это стоит недешево, но в последующем экономит бюджет. Ведь расходы на электроэнергию значительно уменьшаются.

При работах по утеплению потолка керамзитом большое значение имеет вес самого материала. Из-за веса керамзита его нельзя использовать при наличии перекрытий из древесины. Из-за тяжести материала настил может полностью провалиться. Керамзит стоит применять при наличии бетонных перекрытий. Схема утепления потолка и крыши может несколько различаться.

Подготовка чердака начинается с расчищения всей площади от хлама и мусора.

Если есть старый утеплитель, то его тоже лучше всего удалить. Он может создавать лишнюю нагрузку на перекрытия.

Следующим этапом следует провести тщательную изоляцию. Это необходимо, чтобы весной не пришлось удалять последствия затопления. Для этого используется специальная мембрана. Ее кладут между лаг так, чтобы около четырех сантиметров было накручено на бока лаг.

Изолятор должен быть прижат к лагам очень плотно. Обычно его фиксируют при помощи степлера или клея.

Полностью закрывать лаги не рекомендуется.

Деревянное перекрытие должно иметь допуск кислорода хотя бы с двух сторон.

После этого начинается укладка первого слоя утеплителя. Его кладут до уровня лаг. Затем утеплитель накрывают мембраной, которая имеет небольшую пропускную способность кислорода. Затем укладывается настил из дерева. Оставляются специальные зазоры для вентиляции.

Нужно грамотно подбирать толщину утеплителя.

При этом стоит учитывать слой гидроизоляции. Часто строители используют материал толщиной около пятидесяти миллиметров.

При проведении утепления при помощи пенополиуретана нужно будет вызвать мастера. Процесс напыления происходит под высоким давлением. За счет этого происходит заполнение всех щелей. Толщина слоя составляет от десяти до двенадцати сантиметров.

Минеральная вата в качестве утеплителя имеет различную толщину. Показатели зависят от объема работ. Слой ваты, используемой в качестве утеплителя, может составлять от двух до двадцати сантиметров.

Пенополиэтилен является вспененным полиэтиленом.

Толщина такого материала составляет от одного миллиметра до двух сантиметров. Пенопласт укладывается плитами. Толщина одной плиты варьируется от двух до десяти сантиметров. Так получается из-за того, что материал нужно накладывать внахлест друг на друга.

При утеплении мансарды используются различные материалы для утепления. Но средний показатель колеблется в пределах от пятнадцати до двадцати сантиметров. Слой глины и соломы составляет примерно десять сантиметров. Для того, чтобы все было ровно, стоит использовать специальную линейку или палку.

Варианты теплоизоляции

Вариантов утепления холодного потолка и крыши существует всего два – либо утепляется потолок внутри помещения, либо утепляют снаружи. Оба эти варианта отлично помогут сохранить тепло и электроэнергию в доме. Каждый из этих вариантов имеет свой набор необходимых материалов и технологию монтажа.

Материалы для теплоизоляции делятся на два класса – это паропроницаемые и паронепроницаемые. Эти показания обозначают способность впитывать влагу. Именно по ним и выбирают тот или иной вид материала для выполнения работ по утеплению потолка или крыши. Для работ по внешнему утеплению используют паронепроницаемый материал, а для внутренних работ – паропроницаемый.

Внутри используют чаще всего минеральные утеплители. Работы можно сделать с помощью рулонной стекловаты. В комплекте с потолком из гипсокартона получится отличный буфер для горячего воздуха. Процесс утепления осуществляется в момент монтажа подвесного потолка.

Будет правильно, если вначале будет сделан каркас из профилей, в котором потом и будет размещен утеплитель.

Если работа осуществляется своими руками и собственными силами, не стоит забывать о технике безопасности.

Стекловата – довольно опасный материал. Способы крепления стекловаты к потолку довольно простые. Материал приклеивается на клей для плитки. Важно, чтобы клей высыхал максимально быстро. После того, как весь утеплитель высох, его зашивают гипсокартоном.

Стоит помнить о том, что вату нельзя трамбовать и прессовать.

За счет таких особенностей она крепится на клей, а не на саморезы. Весь тепловой эффект минеральной ваты заключается в обильном количестве прослоек, которые размещены внутри ваты.

В процессе работы стоит обратить внимание на монтаж светильного оборудования. Точечные светильники имеют свойство быстро нагреваться и при взаимодействии с минеральной ватой моментально выходят из строя. Это происходит за счет накопления тепла и отсутствия какой-либо вентиляции.

В таком случае лучше использовать люстры или бра в качестве осветительных приборов.

Если вопрос о точечных светильниках стоит принципиально, то есть выход из данной ситуации. Вокруг планируемого светильника слой теплоизоляции не размещается.

Еще одним вариантом послужит большая величина потолочного пространства. Это нужно, чтобы между материалом и гипсокартоном была воздушная подушка, в которую потом и монтируются лампочки.

Наименьшим по затратам станет вариант наружного утепления. В таком случае стоит внимательно изучить состояние перекрытий. Если они старые, то могут просто не выдержать стяжку и рухнуть. В случае, если чердачное помещение не планируется использовать, то вариант наружного утепления станет идеальным.

Здесь важно соблюдать все правила и технологию работ. Иначе потолок и углы в зимнее время будут промерзать.

При работе самостоятельно важно помнить об особенностях и свойствах каждого строительного материала.

Снаружи утепление чердака считается самым экономичным. Не нужно будет заниматься монтажом подвесного потолка, чтобы спрятать утеплитель. Существенным плюсом такого способа утепления является возможность в последующем сделать в этом помещении мансарду. Это подойдет при газобетонном или деревянном доме.

Многие строители утверждают, что утепление снаружи во многом напоминает утепление пола, но несколько по иной технике работ. После очищения пространства чердака его тщательно замеряют по периметру.

Мастера рекомендуют обратить внимание на пенные утеплители большой плотности и толщины – не менее пяти сантиметров.

После того, как листы пенопласта уложены, все стыки нужно пройти монтажной пеной.

Если владельцы дома не планируют использовать чердак под жилое помещение, то на этом работы по утеплению можно остановить. В случае размещения в будущем на чердаке небольшого склада или комнаты нужны дополнительные работы. Утеплитель укрывают слоем гидроизоляционного материала, армируют, а затем заливают стяжкой.

Возможно использование минеральной ваты. После укладки ее рекомендуется закрывать специальной пленкой. Правда, когда сделана такая теплоизоляция, то в последующем на нее можно класть только деревянные полы.

Советы и рекомендации

Утепление потолка – очень важный процесс. Через это пространство в доме уходит до четверти всего тепла. Сам процесс может осуществляться сухим и влажным методом. Второй вариант предполагает наличие влажной массы, которая сцепляется с поверхностью и образует слой звукоизоляции.

Мансардное помещение защищено от улицы только кровлей. Поэтому такое помещение нуждается в тщательном утеплителе.

Желательно проверять влажность материала в летнее и зимнее время в нескольких местах. Если увеличение влажности не отмечено внутри утеплителя, то волноваться о качестве работ не стоит.

Самым простым способом проверки станет осмотр крыши в зимнее время.

Если снежные завалы в центре крыши или по периметру немного подтаяли, также свисают большие сосульки, то потеря тепла очевидна.

Все, что должно было оставаться внутри дома, уходит на улицу.

Если отмечено появление влаги, то необходимо увеличение потока воздуха в зазоре для вентиляции. Это осуществляется за счет подключения к общей системе воздухообмена и выводом его на крышу. Вторым способом является продувание помещения наружным воздухом. В такой ситуации наличие сквозняков на чердаке – вещь весьма полезная.

Из вышеперечисленного следует, что процесс утепления потолка довольно прост. Это под силу и начинающему мастеру, и строителю-любителю. Главное, правильно уложить изолятор, привезти пиломатериалы, сделать контробрешку, положить утеплитель и закрыть все это доской. Но все же некоторые материалы лучше наносить при помощи специальных инструментов. Для этого все же придется обратиться к профессионалам.

При укладке стекловаты стоит обратиться к профессиональному мастеру.

Насыпанная руками масса материала гораздо хуже сохраняет тепло. Такая экономия на работе специалистов в последующем обойдется владельцу помещения значительно дороже.

В случае, когда расстояние между разными элементами перекрытия больше, рекомендуется использовать минеральную вату рулонного типа. В зависимости от производителя она обычно составляет один метр в ширину.

Важно знать, что утепление мансардного помещения является грамотным решением. Это поможет уменьшить нагревание помещения летом и будет сохранять тепло в зимнее время.

Любители природных материалов должны знать несколько особенностей. При отсутствии опилок можно воспользоваться соломой. В такой ситуации в глину добавляется вода, пока не образуется влажная масса. Затем в состав добавляют влажную солому и все тщательно перемешивается руками или ногами.

В процессе использования опилок состав нужно оставить сохнуть минимум на две недели. В это время в помещении должна быть хорошая вентиляция.

Важно помнить о технике пожарной безопасности. Материал для утепления обязан соответствовать стандартам. В его технические характеристики должно входить задержание огня на четверть часа в частном и полтора часа в многоквартирном доме.

В любом случае, прежде чем приступить к работе, нужно внимательно изучить инструкции по теплоизоляции. Нелишним будет проконсультироваться с опытными мастерами и изучить все нюансы предстоящей работы, чтобы выбрать подходящий именно для конкретной крыши материал и выполнить работу на качественном уровне.

О том, как правильно утеплить потолок в мансардной комнате, смотрите в следующем видеоролике.

Утепление потолка пеноплексом своими руками

Современные системы обустройства жилища позволяют в несколько способов сделать его более теплым и экономным для отопления.

Одно из эффективных способов этого добиться — утепление потолка пеноплексом для изоляции помещения от внешних температур по всему периметру, а не только пола, окон дверей и стен.

Это универсальный материал, потому можно одновременно проводить утепление всего помещения с его помощью.

У вас есть два варианта: заказать выполнение работ у профессиональной ремонтно-строительной бригады, или же справиться с процессом в одиночку.

Простота и легкость материала позволяет провести монтаж всего одним человеком.

Преимущество утепление потолка — тепло не уходит через него, а в жаркое время суток эта прослойка выполняет роль теплоизоляции, не позволяя слишком нагреваться помещению.

Потому пеноплекс также используют и для утепление чердака, а именно — внутренней части крыши.
Преимущество — достаточно низкая стоимость материала.

Это позволяет не слишком тратиться на утеплении помещения, а в последствии — существенно экономить по счетам за отопление.

Что это за материал

Сегодня существует множество материалом, при помощи которых проводят утепление. Менее дорогими признаны не натуральные, а те, которые произведены химическим искусственным путем.

Самый популярный сейчас на рынке из последних — это полимер. Этот материал получают путем вспенивания экструдированного полистирола, очень универсального материала, который используется повсеместно в разных отраслях человеческой деятельности.

На выходе получаются листы материала, который идеально подходит для утеплительных и теплоизоляционных целей.

Его свойства несколько сходи со свойствами пенопласта, однако пеноплекс сильно отличается из-за большей плотности.

С его помощью можно создать практичную и очень долговечную теплоизоляцию, помимо которой тепло будет не просто сохраняться, но и накапливаться.

Преимущества пеноплекса как утеплителя

Уникальные свойства пеноплекса, которые отсутствуют в комплексе у других утеплителей:

• Он является экологически чистым продуктом: при его производстве не применяются опасные вещества и не выделяются вредные отходы, потому что его ингредиенты — не опасны;
• Он имеет очень мелкие поры, потому плохо поглощает влагу. Это важный критерий для утеплителя: если он будет постоянно поглощать и накапливать влагу — будет образовываться сырость, плесень и поверхность может обвалиться. Поры такого размера хорошо пропускают пар — обязательный критерий безопасности;
• Этот материал очень устойчив к образованию в нем и на его поверхности плесени, развитию грибка и гнили — это обусловлено плохим взаимодействием с окружающей средой;
• Имеет настолько большую плотность, что в нормальном режиме может выдержать большие нагрузки. Это делает его универсальным, за раз можно утеплить им также и стены, и полы;
• Каждая плита имеет специальные зазоры для сцепки между собой: это очень упрощает задачу работы под потолком в неудобном положении и делает его устойчивым к обвалу;
• Поверхность очень шершавая — сцепление штукатурки будет отменным, а это очень важно для работ с потолком.

Посмотрим видео:

Где его обычно используют

Есть два варианта работы с пеноплексом и потолком: внутреннее применение для комнат (жилых и нежилых помещений) и использование как материал для утепления потолка чердака в частном доме.

Для обоих видов работ — это идеальный вариант из-за характеристик, перечисленных выше.

Его можно использовать в комплексе для утепления всего помещения — стен и пола в том числе.

Комплексный заказ одного вида материала нередко позволяет экономить на общей стоимости заказа. доставки и работ.

Если вы монтируете такой утеплитель как основной в помещении самостоятельно — вам будет проще и быстрее выполнить весь масштаб работ, разобравшись с технологией.

Выполнение работ

Выполнить утепление потолка пеноплексом можно и без привлечения профессиональной команды. Начинать нужно с одного края и продвигаться постепенно к выходу.

Каждая плита при помощи специального г-образного стыка легко монтируется вплотную к другой. Однако для того, чтобы монтаж прошел удачно и не отнял больше нужного срока, необходимо заранее подготовить специальные дополнительные материалы и инструмент.

Приготовьтесь по этому списку:

• Листы пеноплекса с расчетом под площадь потолка с небольшим запасом;
• Уровень — электронный или механический;
• Перфоратор и набор сверл;
• Острый нож, лучше взять строительный или канцелярский со сменными лезвиями;
• Не слишком тяжелый молоток;
• Стремена. подставка или лестница, чтобы работать под потолком на удобной высоте.

Подготовительные работы

Для того, чтобы потолок, утепленный пеноплексом смог нормально держаться и не отпадать, необходимо тщательно подготовить поверхность к монтировке.

Особенно в том случае, когда вы приклеиваете на специальную строительную смесь.

Нужно очистить поверхность от пыли и мусора. Затем, пройти в один-два слоя грунтовки. После — можно начинать работу.

Вам нужно запастись такими дополнительными материалами:

• Смесью, при помощи которой вы будете монтировать пласты;
• Сухой клей;
• Смесью, которой будете проходить уже смонтированный потолок;
• Монтажная пена, которой необходимо заделать все оставшиеся щели и швы;
• Инструменты для крепления.

Нюансы укладки

Укладывать листы пеноплекса нужно, независимо от места, очень близко друг-к другу, максимально плотно и без зазоров. Это обеспечивает теплоизоляцию поверхности.

Если это чердачное помещение — плиты просто укладываются в зазоры на потолке; необходимо пройти всю поверхность, иначе должного результата не будет.

Внутри комнат необходимо после утепления потолков пеноплексом еще и выполнить последующую отделку потолка — шпаклевку, пройтись финишной смесью, грунтовкой, а затем — выполнить покраску или другую декоративную отделку.

Как правильно утеплить потолок под холодной крышей

Согласно законам физики, нагретый в помещении воздух поднимается к потолку, и если чердачное перекрытие имеет недостаточное утепление, то тепло уходит наружу — этот процесс и называют теплопотерями. Чтобы не «отапливать» улицу и сохранить как можно больше тепла в доме, необходимо провести термоизоляцию потолка. Следует  знать, что через потолок и кровлю может уходить от 25 до 40% тепла. Особенно важно это учесть в том случае, если дом имеет «холодную» крышу.

Как правильно утеплить потолок под холодной крышей — лучше всего продумать заранее, в процессе строительства дома, но иногда это приходится делать и в уже возведенном строении.

Утепление перекрытия выполняет не одну, а сразу три функции, необходимые для комфортного микроклимата в доме:

• Утеплительный материал одновременно является отличным звукоизолятором, поэтому он сохранит тишину в доме во время сильного дождя и ветра.
• В зимний период материал сохраняет в комнатах тепло, так как поднимаясь к потолку и не находя «мостиков» для свободного выхода, оно опускается снова вниз, оставаясь в помещении.
• В летнюю жару утеплитель создает препятствие попаданию разогретого воздуха в комнаты извне, поэтому в них будет сохраняться прохлада.

Существует немало материалов и способов с их помощью сделать потолок дома термоизолированным. Чтобы выбрать подходящий по сложности монтажа и финансовым затратам, нужно рассмотреть несколько из них.

Виды утеплительных материалов для потолка дома

При выборе утеплителя нужно обратить особое внимание на следующие критерии:

• Теплопроводность. Чем ниже будет этот параметр, тем лучше.
• Влагостойкость особенно важна для утеплителя, который будет монтироваться со стороны чердака.
• Горючесть материала должна быть низкой или материал должен быть полностью не горюч.
• Долговременность эксплуатации утеплителя.
• Экологическая чистота сырья и связующих, из которых изготовлен теплоизолятор.

Существуют и индивидуальные параметры для каждого из материалов, которые будут охарактеризованы при рассмотрении утеплителей в дальнейшем.

Для утепления потолка и всего чердачного перекрытия обычно используется:

• Минеральная вата (базальтовая и стеклянная), изготовляемая в рулонах и матах.
• Керамзит различных фракций.
• Опилки и мелкая стружка.
• Эковата, которую производят из целлюлозы.
• Экструдированный пенополистирол или пенопласт.
• Пенополиуретан или пеноизол.

Кроме вышеперечисленных утеплителей, традиционно для утепления потолка всегда применялись сухие листья и солома. Нужно сказать, что и сегодня некоторые мастера не спешат от них отказаться, но их укладка требует знания технологии, так как сам по себе этот натуральный материал не влагостоек и не долговечен.

Все утеплители, используемые для утепления потолка, имеют небольшой вес, так как они не должны утяжелять конструкцию перекрытия.

Приведенная таблица показывает некоторые характеристики популярных утеплителей:

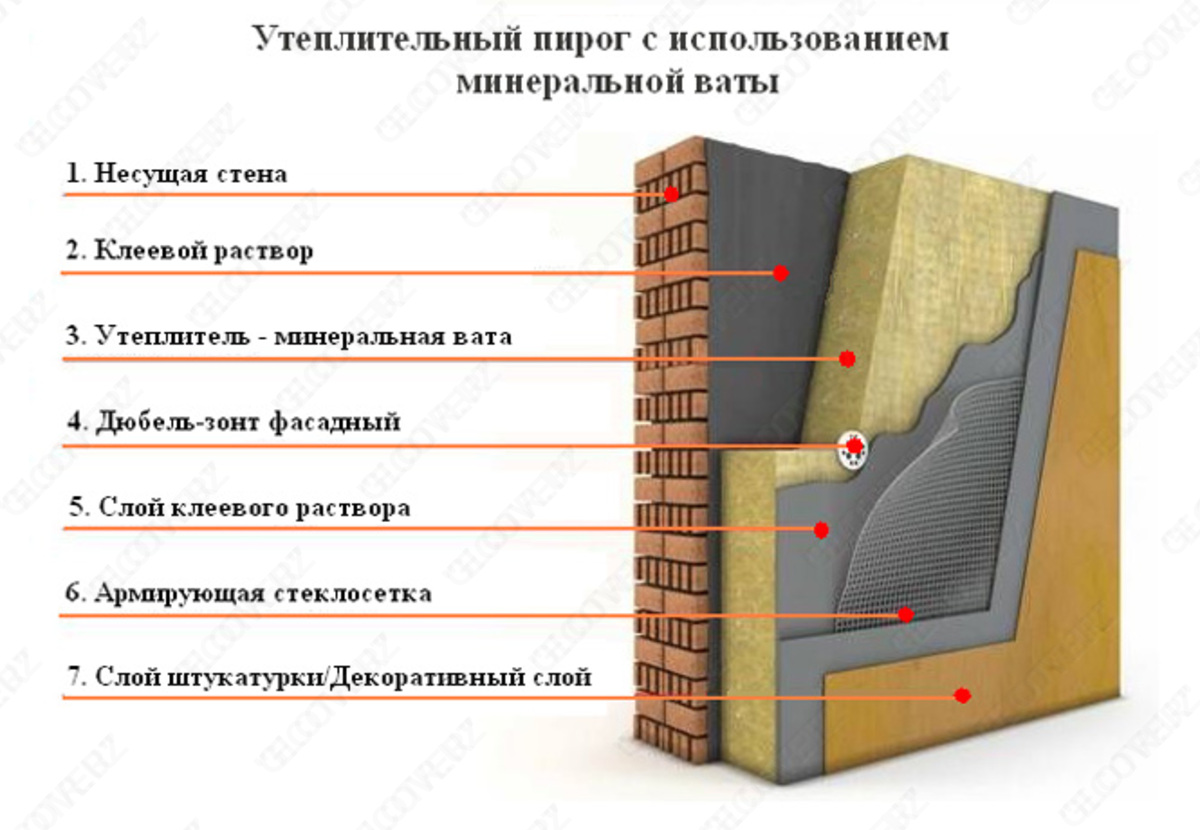

Минеральная вата

Минвату можно назвать самым популярным материалом для утепления потолка. Ее используют для укладки со стороны чердака и комнат, так как она по своим характеристикам хорошо подходит для этих работ.

Минеральную вату производят из разного сырья — это доменные шлаки, стеклянный бой и песок, а также базальтовые каменные породы.

Сразу нужно отметить, что материал, изготовленный из доменных шлаков (шлаковата) плохо подходит для утепления жилого дома. На чердаке может быть повышена влажность, особенно в весенний и осенний период, а она весьма гигроскопична, что значительно снижает ее теплоизоляционные качества. Остаточная кислотность материала весьма негативно действует на другие строительные материалы, особенно черные металлы.

Шлаковата имеет колкие и ломкие волокна, поэтому ее не рекомендовано применять в жилых помещениях, так как их мелкие частицы могут попадать быть во взвешенном состоянии в воздухе.

Единственное ее достоинство – невысокая цена по сравнению с другими типами.

Этот утеплитель изготавливают из расплавленной стеклянной массы из которой вытягиваются тонкие волокна. Далее, из них формируются полотна, скатываемые в рулоны или нарезаемые на отдельные маты. Стекловата имеет более низкую теплопроводность, чем шлаковата и базальтовый утеплитель, а влагопоглощение этого материала составляет 0,55÷0,8 кг/м².

Стекловату применяют для утепления чердачных перекрытий в строениях, возведенных из разных материалов, часто — в комбинации с другими теплоизоляторами. Однако, использовать ее следует только для укладки со стороны чердачного помещения, так как ее волокна так же, как и у шлаковаты, хрупкие и ломкие, могут вызвать раздражение кожи и слизистых оболочек, поэтому нежелательно их попадание в жилые помещения.

• Базальтовая вата.

Базальтовый утеплитель производится из габбро-базальтовых пород и является оптимальным вариантом для утепления потолка со стороны помещений из всех «собратьев». Волокна — более пластичные, поэтому менее ломкие. Они плотно спрессованы в маты, которые имеют достаточно хорошую прочность. Материал хорошо переносит воздействия внешних факторов, поэтому применим для монтажа и со стороны чердака. Утеплитель может продаваться в рулонах или плитах, имеющих разную плотность.

Базальтовая вата может иметь фольгированный слой, который при правильном монтаже усилит утеплительный эффект, отражая тепло в помещение.

Общим недостатком для всех типов минеральных ват являются их связующее вещество, состоящее из фенолформальдегидных смол, которые будут постоянно выделяться в воздух, что достаточно опасно для здоровья жильцов дома. Поэтому считать этот утеплитель в полной мере экологически чистым нельзя.

Керамзит

Керамзит — это экологически чистый материал, так как производится из натуральной глины, поэтому отлично подойдет для утепления чердачного перекрытия. Он не горюч и не выделяет при нагреве вредных веществ. Насыпь из него может иметь разную плотность, так как керамзит производится в различных фракциях, и чем меньше размер зерен или гранул, тем выше плотность ниже утеплительные качества.

Для того чтобы утеплить потолок, самым оптимальным выбором будет керамзит, имеющий размер гранул в 4-10 мм.

Керамзит не дает пыли и не вызывает аллергических реакций. Утеплитель имеет длительный срок эксплуатации и не теряет своих первоначальных качеств на протяжении всего периода применения.

Материал отличается высокой термостойкостью, поэтому им часто отделяют дымоход от деревянного перекрытия путем засыпки его в устроенный вокруг трубы металлический проходной короб.

Таблица ниже  показывает сравнительные характеристики двух экологически чистых материалов – керамзита и эковаты, о которой сейчас и пойдет речь.

Эковата

Этот утеплитель не настолько популярен, как минеральная вата или пенопласт, но его все чаще применяют для утепления перекрытий и стен частных домов. Эковата состоит из мелких волокон целлюлозы, и укладка ее производится «мокрым» или «сухим» способом.

• «Сухой» способ подразумевает рассыпание, распределение и трамбовку утеплителя между балок перекрытия или закрепленных на них лаг.
• Для монтажа «мокрым» способом потребуется специальное оборудование, где волокна смешиваются с клеевым составом, и влажная эковата под давлением через специальную трубу подается и распределяется по поверхности.

Достоинства материала:

• Эковата может быть уложена слоем любой толщины, так как он имеет совсем небольшой вес даже в утрамбованном виде, и не утяжелит чердачное перекрытие. Благодаря «воздушности», она отлично утеплит потолок.
• Этот утеплитель состоит из экологически чистых материалов и не выделяет в помещения токсичных веществ.
• Эковата имеет качество «консервировать» поверхности, не позволяя образовываться плесени или иным видам микрофлоры.
• Теплоизолятор имеет длительный срок эксплуатации и не теряет на протяжении всего времени своих качеств.
• При необходимости слой может быть дополнен и уплотнен. Укладка материала проводится достаточно быстро, особенно если для него используется специальное оборудование.
• Эковата является слабо горючим и самозатухающим утеплителем, так как при производстве обрабатывается антипиренами. Она не дает большого задымления и не выделяет опасных продуктов горения.
• Образуя бесшовное и герметичное покрытие, утеплитель хорошо защищает и от холода, и от жары.
• Важно, что целлюлозная вата — это «дышащий» материал, поэтому в нем не будет задерживаться влага.

Период окупаемости такого утепления составит два — три года, в зависимости от способа монтажа и толщины наносимого слоя.

Пенополистирол

Пенопласт для утеплительных работ используется уже более полувека, и за это время проявил как свои положительные качества, так и многочисленные недостатки. Но, несмотря на последние, его продолжают применять, так как он прост в монтаже и имеет доступную цену.

Пенопласт чаще всего используется в комплексе с монтажной пеной, которая герметизирует утеплительное покрытие.

Преимуществами этого материала можно считать низкий коэффициент теплопроводности, но конкретный параметр зависит от плотности и толщины материала.

К негативным качествам пенопласта относится его горючесть с плавлением и большим количеством ядовитого токсичного дыма. Поэтому в некоторых западных странах пенопласт полностью запрещен к применению в строительстве. Его заменяют экструдированным пенополистиролом, так как этот материал, изготовленный без нарушения технологических процессов, является слабо горючим и самозатухающим. Впрочем, и ЭППС имеет повышенную токсичность при пожаре, и к его использованию в условиях дома нужно относиться с определенной предвзятостью.

Пенополиуретан

Пенополиуретан — это напыляемый материал, поэтому его нанесение не может проходить без специального оборудования. При необходимости он может быть напылен в несколько слоев, поэтому часто используется для утепления домов, расположенных в условиях самых суровых климатических зон.

ППУ при нанесении заполняет собой все, даже самые небольшие, щели, трещины и пустоты и, расширяясь, образует бесшовное герметичное покрытие. Застывший слой имеет большую плотность — по нему можно ходить, и на нем не появится вмятин или трещин. Теплопроводность составляет всего 0,027 Вт/мК и водопоглощение не больше 0,2% от общего своего объема — это значит, что его теплоизолирующие качество сохраняются при любой влажности окружающей среды.

После застывания излишек материала, который может подниматься выше балок перекрытия, можно легко удалить острым ножом, что делает материал удобным в подгонке под общую плоскость поверхности чердачного пола.

Еще одним преимущество пенополиуретана является тот факт, что для него не требуются вспомогательные гидро- и пароизоляционные материалы, так как он изначально уже обладает подобными качествами.

Видео: обзор современных утеплительных материалов

Опилки

Относительно недорогим материалом для утепления потолка можно назвать опилки и мелкую стружку. Обычно эти пиломатериалы используются в комплексе, так как стружка создает пористую часть утепления, а слой из опилок делает его более плотным.

Этот утеплитель используется с давних пор и не потерял своей популярности, так как главным его преимуществом перед современными теплоизоляторами является 100% экологическая чистота и натуральность.

При правильной укладке стружки и опилок на перекрытие они отлично утеплят потолок, но, чтобы материал был эффективен, нужно точно рассчитать толщину укладываемого слоя в зависимости от зимних температур конкретного региона.

Таблица толщины опилочного слоя в зависимости от зимних температур:

Опилки и стружку можно применять для утепления в чистом виде, а также в комплексе с другими материалами. Иногда в качестве утеплителя используются пеллеты, изготовленные из мелких опилок, сформованных в гранулы.

Недостатком опилок можно назвать их горючесть. Поэтому, рекомендовано перед засыпкой в перекрытие, смешать их с составами антипиренов, глиной или цементным раствором. После такой обработки утеплитель становится совсем негорючим или слабо горючим.

Если планируется утеплить потолок, применив опилки, то все деревянные элементы перекрытия предусмотрительно стоит обработать антипиренами и отделить от дымохода, а электрические кабели изолировать с помощью специальных гофрированных трубок.

Помимо опилок и стружки, народные мастера с давних пор использовали и иные натуральные утеплители. Параметры некоторых из них представлены в таблице:

Цены на популярные виды утеплителей

Утеплитель

Как узнать требуемую толщину утепления потолка – калькулятор расчета

Чтобы определиться с минимальной толщиной утеплительного слоя, который обеспечит требуемое сопротивление теплопередаче потолка над холодным чердаком, можно провести самостоятельный расчет. Чтобы не утомлять читателя длинными формулами, предлагаем воспользоваться алгоритмом расчета с использованием встроенного калькулятора.

Порядок действия следующий:

• Набросайте схему потолка – так будет легче работать. Укажите материал и толщину всех образующих потолок слоев, имеющихся и планируемых.

Вариантов здесь может быть немало. Просто для примера – несколько схем представлено на рисунке:

Если планируется дощатые настил или подшивка, то имеется в виду плотно подогнанные доски с законопаченными щелями.

• По карте схеме, расположенной ниже, определите требуемое значение сопротивления теплопередаче для региона проживания. Берется значение «для перекрытий» — синие цифры.

• Можно переходить к расчетам.

Если какого-либо слоя на вашей схеме нет, то оставляйте поле незаполненным (толщина = 0).

Калькулятор позволяет «поиграть» с утеплителями – наглядно покажет, как изменятся толщина слоя в зависимости от выбранного термоизоляционного материала.

Перейти к расчётам

Примечание: калькулятор производит расчет именно для холодного чердака, не имеющего утепления скатов кровли и фронтонных стен.

Утепление потолка со стороны помещения

Утепление потолка со стороны помещений может осуществляться двумя способами:

• Наклеиванием плит утеплителя на поверхность и фиксация их с помощью креплений- «грибков».
• Закрепление на потолке обрешетки из деревянных брусков или металлических профилей на расстоянии ширины утеплительного материала, и укладка его между направляющими враспор.

Но для любого варианта утепления необходимо провести некоторые подготовительные процессы, иначе оно не будет эффективным.

Подготовка потолка

Процесс подготовки потолка зависит от того, из какого материала он изготовлен, так как для каждого из них потребуются отдельный подход.

Деревянная поверхность

Если в доме настелен деревянный потолок, то работы проводятся следующим образом:

• Поверхность следует обработать антисептической грунтовкой с эффектом антипирена. Покрытие следует проводить очень тщательно, углубляя кисть в щели между досками, если они найдутся на потолке.

• Следующим этапом идет заделка всех щелей. Если они имеют небольшой размер, то их можно заполнить шпаклевкой по дереву. При наличии больших зазоров лучше применить монтажную пену. После ее отвердевания выступающий излишек следует аккуратно срезать ножом, сравняв ее с общей плоскостью.

Бетонная поверхность

Подготовка бетонной поверхности происходит несколько иначе:

• Если потолок не новый и имеет декоративное покрытие, то его нужно удалить. Качественно нанесенную штукатурку снимать не нужно, но если она начала отслаиваться, то ее нужно обязательно подчистить.
• Обнаруженные на поверхности бетона или штукатурки трещины нужно аккуратно расширить, затем очистить с помощью мягких кистей и обработать грунтовкой.
• Небольшие трещины можно заделать цементным штукатурным раствором или герметиком. Для широких щелей также может быть применена монтажная пена.
• Далее, отвердевшая масса пены срезается и сравнивается с общей поверхностью.

• Затем, потолок покрывается грунтовкой, которая предназначена именно для бетонных поверхностей – хорошо в этом плане себя показывает «бетон-контакт». Этот грунт предназначен для повышения адгезии между материалами, и усилит сцепление поверхностей утеплителя и потолка. Работы по монтажу теплоизолятора можно проводить только после полного просыхания грунтовки.

Цены на различные виды грунтовки

Грунтовка

Монтаж утеплителя с помощью клея

Для этого способа утепления подойдет материал, изготавливаемый в виде плит и имеющий достаточно высокую плотность — это базальтовая вата, пенопласт или экструдированный пенополистирол.

В качестве клея может быть использован специальный состав на цементной основе, монтажная пена или «жидкие гвозди».

• Клей на цементной основе изготавливается по рецептуре, данной на упаковке. Сразу же нужно обратить внимание на срок высыхания состава — этот критерий напрямую повлияет на то, какое количество следует замешивать. Быстросохнущего клея не стоит замешивать слишком большое количество.
• Далее, с помощью мастерка или шпателя клей точечно наносится на плиты утеплителя. Можно воспользоваться и зубчатым шпателем – плотность прилегания от этого только выиграет.

Если выбрана монтажная пена, то ее наносят на поверхность утеплителя, используя специальный пистолет.

• Закрепив один-два квадратных метра утеплителя на клей, через плиты в потолке просверливаются отверстия для креплений-«грибков». После этого «грибки» вставляются в отверстие, и в них забивается специальный пластиковый распорный гвоздь.

• При образовании между плитами зазоров, их нужно также заполнить монтажной пеной.

• Таким же образом производится монтаж и минеральной базальтовой ваты.

Таким образом обычно выполняется утепление поверхности под натяжной потолок. Если используется один из видов пенополистирола, то его можно армировать сеткой серпянкой и оштукатурить.

Монтаж утеплителя между направляющими обрешетки

С применением обрешетки утеплитель монтируется в том случае, если планируется дальнейшая обшивка потолка гипсокартоном или одним из типов вагонки (деревянная, пластиковая и т.п.).

Работы проходят поэтапно, в такой последовательности:

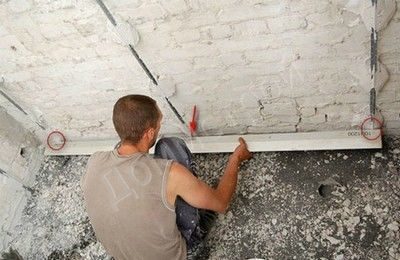

• Первым шагом идет разметка потолка с помощью лазерного или обычного уровня, и по отметкам отбиваются ровные линии, по которым и будут закрепляться деревянные или металлические элементы обрешетки. Они для монтажа минеральной ваты должны быть расположены на расстоянии, равном ширине утеплителя минус 30÷40 мм друг от друга, чтобы панели (маты) встали враспор между двумя направляющими. Если же для утепления применяется пенопласт, то бруски или профиль должны быть установлены на расстоянии, равной ширине плит утеплителя.
• Деревянный каркас закрепляется с помощью дюбелей или саморезов, шляпки которых должны быть утоплены в древесину. Крепежные элементы устанавливаются через каждые 500÷600 мм.

• Металлические профили фиксируются к потолку с помощью специальных прямых подвесов, которые позволяют, при необходимости, опустить обрешетку на нужное расстояние от потолка. Этот просвет должен быть полностью заполнен утеплителем.
• Следующим этапом идет укладка утеплителя. Его устанавливают между деревянными брусками враспор.

• Минеральная вата расправляется и хорошо держится на месте установки, но ее можно еще дополнительно зафиксировать отогнутыми полками прямых подвесов.

• Пенопласт нужно монтировать осторожно, иначе, если плита имеет небольшую толщину, она может сломаться. Если после установки между элементами каркаса и пенопластом образовались зазоры, их нужно заполнить монтажной пеной.
• Сверху утеплитель закрывается пароизоляционной пленкой. На деревянный каркас ее крепят с помощью степлера и скоб, а на металлические профили — с использованием двухстороннего скотча.

• Закончив работу с пароизоляционной мембраной, поверхность потолка обшивают гипсокартонными листами или вагонкой.

• Гипсокартон крепится к направляющим с помощью специальных саморезов, которые вкручиваются с шагом 150÷170 мм.
• Швы между листами гипсокартона армируются сеткой серпянкой и отделываются шпаклевкой на гипсовой основе. Кроме этого, составом промазываются все лунки от шляпок саморезов. После просыхания швов, вся поверхность потолка должна быть зашпаклевана. Только после этого можно наносить отделочный материал.

Утепление потолка со стороны чердака

Для утепления потолка со стороны чердака подойдут все вышеперечисленные материалы, но технология их укладки имеет отличия.

• Например, утеплитель, произведенный в матах, рулонах и плитах монтируется по одному принципу — они плотно укладываются между балок перекрытия.
• Эковата и пенополиуретан напыляется на поверхности, образуя сплошное покрытие.
• Опилки и керамзит засыпается на подготовленную поверхность, и распределяются по ней ровными слоями.

Основание под утеплитель тоже подготавливается по-разному с использованием современных материалов или, в целях экономии, старыми способами.

Монтаж плит или матов утеплителя

Утеплитель может укладываться в один или несколько слоев. Существует несколько схем монтажа материала на подшитый или накатный потолок.

В подшивном потолке обшивка из досок, фанеры или вагонки закрепляется непосредственно к балкам перекрытия со стороны комнат дома, а настил накатного потолка укладывается на черепные бруски, зафиксированные на тех же балках перекрытия.

Пароизоляция

В каждой из выше представленных схем можно увидеть, что межбалочное пространство застелено пароизоляционной мембраной, но укладывается она на перекрытие по-разному.

• При устройстве подшивного потолка, пароизоляционная мембрана застилается  со стороны помещений и фиксируется с помощью скоб на балки перекрытия перед тем, как на них будут монтироваться само покрытие потолка. На схеме этот вариант представлена под буквой «в».
• Если выбрана конструкция накатного потолка (на схеме — под буквой «а»), то пароизоляция настилается на доски или фанеру, закрепленную на черепные бруски.

Укладка утеплителя

Когда для теплоизоляции используется минеральная вата в матах или рулонах, очень важно правильно их уложить. Если монтаж провести неверно, то эффекта от утепления не будет совсем или он будет значительно снижен, поэтому нужно учесть некоторые моменты:

• Между матами утеплителя и балками перекрытия не должно оставаться зазоров, так как они станут мостиками выхода тепла.
• Ширина утеплителя не должна быть намного больше, чем расстояние между балками, иначе он будет выгибаться, а через возникшие щели тепло также уйдет в атмосферу.
• Теплоизоляционный материал должен плотно прилегать к пароизоляционной мембране и балкам перекрытия.
• Если планируется уложить два слоя утеплителя, а пространство между балок полностью заполнится одним, то балки перекрытия наращиваются. Сверху на них набиваются бруски нужной высоты. Конструкция такого варианта утепления показана на выше представленной схеме под буквой «г».
• При устройстве утепления под «холодной» крышей, утеплитель сверху закрывается гидроизоляционным материалом, который защитит материал от повышенной влажности и от холодных потоков воздуха. Полотна гидроизоляции так же, как и пароизоляционная мембрана, настилаются внахлест, и их стыки склеиваются скотчем.
• Следующим шагом, сверху гидроизоляции на балки перекрытия набиваются контррейки высотой в 30÷40 мм, они создадут вентиляционный зазор между мембраной и деревянным настилом чердачного пола.

• Последним этапом при утеплении потолка со стороны чердака по этой технологии, на контррейки закрепляется настил из досок или фанеры.
• При использовании в качестве утеплителя пенопласта работы производятся по тому же принципу. Однако, этот материал не имеет такой гибкости, как минеральная вата, поэтому между балок перекрытия и плитами могут образоваться зазоры, которые нужно обязательно заполнить монтажной пеной.

Напыление утеплительного материала

Утепление с помощью напыления проводится пенополиуретаном и эковатой. Для данного вида работ необходимо специальное оборудование, поэтому процесс утепления обойдется недешево, но окупится он буквально за один-два года, так как эффективность этих материалов достаточно велика.

Пенополиуретан

При применении пенополиуретана пароизоляционная мембрана не нужна, так как материал является влагостойким, он прекрасно заполняет крупные и мелкие щели между настилом и балками перекрытия. Не требует этот утеплитель и укрытия гидроизоляционной пленкой, так как пенополиуретан образует на поверхности герметичное бесшовное покрытие.

Эковата

Перед нанесением эковаты пароизоляционную пленку настилают такими же способами, как и для минеральной ваты или пенопласта. Пленка необходима, так как материал состоит из мелких волокон, которые могут проникнуть через щели между досками в жилые помещения.

Так как сухая вата смешивается с клеевым составом, она имеет с поверхностью пароизоляционной пленки хорошую адгезию. Эковата образует плотное, и в то же время пористое бесшовное покрытие нужной толщины.

Есть и другой способ монтажа этого утеплителя. Например, чердачное перекрытие застелено дощатым полом, а утепление вовремя не произведено. В этом случае, положение можно исправить, заполнив пространство между подшивным или накатным настилом и полом чердака эковатой. Для этого демонтируются несколько досок пола, и в этот зазор опускается труба, через которую эковата будет поступать в это пространство. Такая процедура проводится между всех балок перекрытия. В этом случае используется сухой материал, без клеевой обработки.

Иногда сухим способом заполняют и пространство под настеленной гидроизоляционной пленкой. В ней делается разрез, через который и происходит заполнение полостей утеплителем, а после завершения разрезы заклеиваются строительным скотчем.

Можно уложить эковату и вручную. Ее высыпают на пароизоляционную пленку и распределяют между балок перекрытия. Насыпав слой примерно, в 100 мм, его тщательно утрамбовывают или укатывают специальным катком. Затем насыпается следующий слой волокон и снова утрамбовывается. Таким образом слой утеплителя поднимается на уровень высоты балок перекрытия.

При использовании эковаты для утепления под «холодной» крышей, сверху уложенного слоя также укладывается гидроизоляция. Пленка настилается внахлест и должна образовать герметичное покрытие, чтобы материал не впитывал влагу из холодного воздуха.

Утепление сыпучими материалами

К насыпным материалам относятся керамзит, опилки, пеллеты, вермикулит и др. Эти утеплители схожи в укладке, несколько отличается только засыпка опилочных материалов.

Керамзит

Засыпка керамзита не представляет сложности. Он рассыпается и распределяется между балками на заранее настеленную и закрепленную пароизоляционную пленку. Материал не требует закрытия гидроизоляцией, так как не впитывает влагу, однако, его можно закрыть ветрозащитной мембраной, чтобы полностью перекрыть выход теплого воздуха из комнат и не допустить проникновения холодного извне.

Сверху керамзит закрывается фанерой или досками, которые крепятся к балкам перекрытия или к контррейкам. Иногда предпочитают не закрывать насыпь никаким покрытием — в этом случае с керамзитом ничего не случится в силу его влагостойкости, но эффект утепления все-таки будет снижен, особенно если выбран крупнофракционный материал.

Опилки и стружка

Под этот утеплитель поверхность можно подготовить по-разному.

• Настелив на поверхность и закрепив пергамин.
• Заделав все щели монтажной пеной, затем срезав ее и настелив обычный гофрированный картон, который сам по себе является утеплителем и позволяет всем слоям утепления «дышать».
• Можно воспользоваться старыми рецептами и применить для заделки щелей глину, смешанную с известью. Известь в этом случае будет исполнять роль пластификатора и антисептика, а глина прекрасно герметизирует пространство между балками.
• Иногда для настила используют пароизоляционную пленку.
• В некоторых случаях используется и гидроизоляционный материал — рубероид.

Каждый из вариантов приемлем, но некоторые из них помогают сэкономить определенную сумму. Например, картон для настила можно получить даром, использовав коробки из магазина. Известь и глина тоже стоят недорого, но подготовка с их использованием займет больше время.

Теплоизоляция с помощью этого натурального материала происходит после его тщательной подготовки, иначе утеплитель не прослужит длительное время, так как он хорошо впитывает влагу, а при просыхании становится пожароопасным. Опилки могут быть подготовлены несколькими способами, а их укладка происходит почти одинаково, с небольшим, но важным отличием.

• Первый вариант

В этом случае материал укладывается в чистом виде, но после соответствующей обработки антипиренами и антисептиками. Если поверхность для утеплителя уже подготовлена, то смешивать его с защитными средствами можно прямо на месте. В этом случае не стоит высыпать большого количества материала, так как перемешивать его будет затруднительно. Для обработки можно воспользоваться пульверизатором — так средство будет использоваться гораздо экономнее.

Укладывая утеплитель послойно, и обрабатывая каждый из слоев, его легче будет утрамбовать.

Если используются опилки в комплексе со стружкой, то первым слоем укладывается, обрабатывается и утрамбовывается стружка, ее слой должен составлять около 100 мм.

Сверху нее засыпаются мелкие опилки, которые тоже нужно обработать и уплотнить — этот процесс лучше всего проводить с помощью ручного катка.

«Минус» этого варианта заключается в том, что такие слои обязательно со временем облюбуют грызуны, устроив в них норы. Поэтому, чтобы избежать такого соседства, опилки часто перемешивают не только с вышеназванными составами, но и с известью, которую мыши не переносят. Для этого берется 5 частей опилок и 1 часть извести, то есть на пять мешков опилок, один мешок извести.

С известью нужно перемешивать обработанные и просушенные опилки. Работа производится с помощью совковой лопаты или обычной мотыги.

Готовый состав выкладывается на подготовленную поверхность и уплотняется. Сверху него настилается гидроизоляция, а затем деревянный настил.

• Второй вариант

В этом варианте опилки могут быть перемешаны с сухим цементом, глиной или известью. Материалы берутся в пропорциях 10:1, то есть на десять мешков опилок потребуется один мешок одного из выбранных составов.

Все составляющие перемешиваются в сухом виде, затем в них добавляется вода небольшими порциями, замешивается однородная смесь, которая не должна выделять воду при сжатии комка в кулаке.

Готовая смесь укладывается на предварительно подготовленное с помощью гидроизоляционной пленки чердачное перекрытие. Для гидроизоляции вполне подойдет обычная полиэтиленовая пленка высокой плотности (толщиной не менее 200 мкм). Поверхность выложенной смеси разравнивается правилом, а в качестве маячков для опоры правила служат балки перекрытия.

Выложенную массу аккуратно утрамбовывают, и при ее высыхании получается надежная опилко-цементная плита. Сверху нее можно сразу настилать чердачный пол.

Нужно отметить, что иногда вместо глины и цемента в этом составе используется гипс, но он не очень удобен в данной работе, так как быстро схватывается и застывает, поэтому нужно работать очень быстро, замешивая раствор небольшими порциями. Этот состав готовится в пропорциях 9:1, на одну часть гипса, берётся 9 частей опилок или стружки.

Видео: пример утепления чердачного перекрытия опилками

Какой материал и вариант укладки выбрать для утепления потолка — каждый собственник решает сам, ориентируясь на свои физические и финансовые возможности. Конечно же, лучше всего выбрать максимально чистые натуральные материалы, которые не будут вызывать аллергических реакций у домочадцев и создадут надежную преграду накопленному в помещениях теплу.

И еще одно замечание – для создания по-настоящему добротного утепления, необходимо изолировать не только перекрытие, но и скаты кровли. Но это уже – предмет отдельного разговора.

Как утеплить потолок со стороны чердака в частном доме?

Проекты современных загородных домов чаще всего предполагают использование помещения под крышей (мансарды) в качестве жилых комнат. В этом случае применяется конструкция, имеющая название «теплая кровля», при которой скаты крыши утепляются. Такое утепление продумывается еще на стадии проекта, поэтому в дальнейшем мансардное помещение может эксплуатироваться круглый год. А вот если дачный дом строился десять, а то и двадцать лет назад, то качественная теплоизоляция может отсутствовать. Бывает и так, что домовладелец предпочел «холодную кровлю» из соображений экономии или особенностей постройки (например, из-за необходимости установки облегченной конструкции крыши).

Особенности

Итак, для начала необходимо определиться со стороной перекрытий потолка, которую будете утеплять. Сразу скажем, что определенных правил или строгих указаний не существует – утеплить потолок можно с любой стороны. Встречаются даже варианты утепления перекрытий и с одной, и с другой стороны. Впрочем, если высота помещений в доме невелика, то лучше проводить теплоизоляционные работы с чердачной стороны. Правильнее выбрать отделку со стороны чердака также и в том случае, когда в доме уже сделан ремонт, а желания заново заниматься отделкой нет.

Конечно, если в доме идет ремонт, при котором решено установить панельный или реечный потолок, имеет смысл одновременно проложить наиболее подходящий изоляционный материал между потолком-основой и новым потолком. Во всех прочих случаях владельцы частных домов предпочитают устраивать теплоизоляционный барьер в чердачном помещении.

Главные плюсы утепления дома с холодными скатами:

• практически всем теплоизоляционным материалам свойственен эффект шумоподавления, поэтому шума дождя, ветра или проходящей недалеко автомобильной трассы слышно не будет;
• изоляция защитит дом не только от холода, но и от жары.

Материалы

При сравнении материалов для утепления холодного типа перекрытий мы сталкиваемся со следующей проблемой – все они весьма различны по своим характеристикам начиная от цены и заканчивая степенью экологичности. Поэтому однозначно назвать какой-то утеплитель «хорошим», а какой-то – «плохим» мы не можем. Для того чтобы получить наиболее полное представление о современных материалах для теплоизоляции, рассмотрим подробно каждую группу.

Итак, владельцу загородного дома предстоит сделать выбор между следующими материалами:

• Минвата или вата минеральная относится к группе волокнистых утеплителей. Чаще всего изготавливается из стекловолокна или базальтового волокна.
• Эковата. Современный изоляционный материал на основе целлюлозы.
• Группа полимерных утеплителей. Пенопласт, полиуретан, пенополистирол.
• Сыпучие утеплители – керамзит, вермикулит.
• Натуральные традиционные материалы – стружка, сухие листья и камыш, солома, опилки, хвоя. Могут использоваться вместе с глиной.

Поговорим подробнее о каждой группе.

Минеральная вата

Способ производства минваты одинаков для всех минералов, из которых она изготавливается – расплавление, разделение на волокна и скрепление волокон клейким веществом. Расплавление стекла в итоге даст стекловату, шлака – шлаковату, базальта – базальтовое волокно. Базальтовое волокно в этой группе является наиболее качественным и безопасным для здоровья человека.

Плиты, маты и рулоны минваты характеризуются отличными технологическими характеристиками. Это негорючие и малогорючие пористые материалы плотностью от 35 до 100 кг/м3. Самые плотные – маты, их можно даже штукатурить.

Для утепления чердачного помещения достаточно воспользоваться минватой средней и низкой плотности, продающейся в рулонах.

Стоимость этого материала невысока, он дешевле большинства полимерных утеплителей. Кроме того, минвата крайне редко подвергается атакам грызунов, а дерево под пластинами минваты не гниет. Недостатки, на которые нужно обратить внимание – это способность пропускать влагу и небезопасность для здоровья. Так, даже водяные пары способны лишить минвату теплоизоляционных качеств, правда, после высыхания свойства материала восстановятся.

Кстати, способность минваты удерживать тепло зависит от показателя плотности. Средняя плотность – 0,045 Вт/мс, этого вполне достаточно для качественного утепления дома, в котором можно жить и в зимнее время.

Стекловолокно нужно применять исключительно для утепления потолков со стороны чердака, а каменное волокно может использоваться и внутри дома.

Полимерные утеплители

Традиционный пенопласт и современный пеноплекс (экструдированный полистирол) применяются в качестве утеплителей очень широко. Стоимость – доступная, теплоизоляционные качества – хорошие. Единственный серьезный недостаток пенопласта – его горючесть и токсичность выделяемого при возгорании вещества, из-за чего во многих странах пенопласт запрещено использовать для теплоизоляции.

Пеноплекс – материал современный, поэтому таких недостатков, как у пенопласта, у него нет. Даже при горении он склонен к самозатуханию, что делает его особенно привлекательным при выборе утеплителя для деревянных зданий. Влага и бактерии также не нанесут пеноплексу никакого вреда – это прочный и долговечный материал, позволяющий использовать его даже при утеплении сырых подвальных помещений.

Чем сложнее (и холоднее) климатические условия, тем больше должен быть слой пеноплекса. Так, для холодных регионов слой не должен быть меньше 10 сантиметров.

Напыляемые утеплители

Эковата и полиуретановая пена относятся к новому виду утеплителей – напыляемых. Оба теплоизоляционных материала размещают на утепляемой поверхности напылением, но иногда эковату просто засыпают между лагами перекрытий и утрамбовывают. Эковата производится из целлюлозы, а пенополиуретан является полимером и похож на обычную монтажную пену.

Несмотря на то что для нанесения напыляемого утеплителя необходимо специальное оборудование (причем стоимость его немалая и приобретение для разового использования будет неоправданным), многие хозяева загородных домов выбирают именно его. Почему? Безусловно, потому что это бесшовный материал, а значит, исключено появление щелей или полостей, через которые в помещение может проникнуть холодный воздух.

Кстати, теплоизоляционные характеристики напыляемых утеплителей примерно в 1,5 раза выше, чем у пенопласта и минваты. К недостаткам полиуретановой пены стоит отнести необходимость защиты от ультрафиолета, так как под воздействием солнечных лучей она разрушается.

Сыпучие утеплители

Сыпучие теплоизоляторы остаются популярными многие десятилетия, так как ими можно заполнить самые различные пространства. Сыпучие материалы изготавливаются из отходов целлюлозы, стекла и прочих постиндустриальных материалов – вермикулита, перлита, полистирола. Сыпучие теплоизоляторы довольно разнообразны, но на первом месте сегодня, безусловно, керамзит. Крупные, средние и мелкие гранулы керамзита изготавливаются из обычной глины, не горят и не имеют запаха. Если выбираете керамзит в качестве утеплителя, отдавайте предпочтение крупным пористым гранулам – они сохраняют тепло лучше всего.

У сыпучих утеплителей масса достоинств:

• экологически безопасны;
• огнеустойчивы;
• непривлекательны для насекомых и грызунов.

Сыпучим утеплителям не страшна повышенная влажность, гранулы не рассыпаются и не раскалываются. При том, что эти утеплители хорошо пропускают пар, перекрытия не отсыревают, так как особая структура материалов обеспечивает отличную вентиляцию. У сыпучих материалов есть один недостаток, о котором необходимо упомянуть – придется сооружать дополнительную перегородку для засыпания утеплителя между стеной и облицовкой. С полом и потолком ситуация несколько проще – гранулы можно засыпать в пространство между лагами чернового и основного пола, а при утеплении со стороны чердака можно не закрывать сыпучий утеплитель ничем, если помещение не будет использоваться как жилое.

Натуральные теплоизоляторы

Веками наши предки использовали для утепления жилища натуральные материалы – опилки и стружку, камыш, сено, еловые ветки, шишки, листья и даже сухие водоросли. Выбор утеплителя зависел от того, какого подходящего материала было больше в данной местности. Кстати, если в регионе вашего проживания есть деревообрабатывающие предприятия, можно получить опилки и стружку буквально за копейки или вообще бесплатно, ведь подобные компании часто сами стремятся избавиться от отходов производства.

К сожалению, все природные теплоизоляторы (за исключением глины) способны легко и быстро загореться. Кроме того, в натуральных теплоизоляторах часто поселяются грызуны.

Толщина утеплителя

Помните, что какой бы материал для утепления потолка вы ни выбрали, эффективность проведенных работ будет зависеть от правильно подобранной толщины слоя утеплителя. Также, независимо от вида утеплителя, рекомендуется убрать все электрические кабели в специальные изоляционные трубки. При постройке нового дома расчеты выполняются проектировщиками и позволяют учесть теплопроводность всех строительных материалов. Такие расчеты будут наиболее точными, но при утеплении обычного дачного дома мы пользуемся более простыми методиками.

Так, известно, что толщина прослойки стружек или опилок для регионов, где температура зимой опускается не более -15°C, достаточно слоя в 5-6 см. Если температура опускается до -25°C, толщина слоя увеличивается до 8-10 сантиметров.

Для прочих утеплителей удобнее всего воспользоваться формулой, позволяющей определить его толщину с примерной точностью. Для этого необходимо узнать показатель теплопроводности материала (часто он указан на упаковке материала или сертификационных документах и обозначается показателем Вт/мС). Далее выясните показатель минимального сопротивления перекрытий для вашего региона (м2С/Вт) – информацию об этом показателе можно узнать в интернете или в любом крупном строительном магазине у специалиста-консультанта. Теперь можно рассчитать толщину утеплителя, умножив этот показатель на заявленную теплопроводность изоляции.

Например, для Подмосковья утеплители должны обеспечивать сопротивление теплопередаче 4,15 м2С/Вт. Предположим, в качестве утеплителя был выбран пенопласт, теплопроводность которого равна 0,04 Вт/мС. Умножаем показатели: 4,15 х 0,04 = 0,166 м (или 170 мм). По этой формуле видно, что самый тонкий слой получится из полиуретана, а самый толстый – керамзитовый.

Технология укладки

Утепление потолка с внешней (холодной) стороны пользуется популярностью еще и потому, что о проблемах с конденсатом можно не думать – пар не попадает в толщу утеплителя, а значит, не может там конденсироваться и провоцировать появление плесени.

Итак, для правильного утепления необходимо выполнение работ в следующем порядке:

• Прикрепляем пленки к балкам с помощью скоб или планок обрешетки. Можно просто разложить пленку на полу чердака.
• Укладываем между балками плиты утеплителя или раскатываем рулоны. Изоляция не должна лежать «волнами» или топорщиться, поэтому если она шире шага стропил, то утеплитель нужно просто подрезать.
• Второй и третий слой укладываются по необходимости. Главное при работе с плитами – укладывать их «вразбежку», то есть с перекрыванием стыков и балок.
• Мягкие рулонные материалы не нужно утрамбовывать, это может привести к ухудшению теплоизоляционных свойств.
• Накрываем диффузной мембраной, и, при необходимости, делаем контробрешетку.

Утепление с помощью керамзита или опилок выполняется по аналогичной технологии.

Полезные советы

Об утеплении дачных домов написано немало статей и даже книг. Перед тем как приступить к работам, воспользуйтесь опытом, накопленным мастерами – почитайте специальную литературу.

• На потолок обычно приходится до 15% теплопотерь. Если даже после его утепления дом остается холодным, стоит задуматься о правильном утеплении стен и замене окон.
• Технологии утепления, подходящие для загородных домов, подходят и для утепления бани. Лучше всего себя зарекомендовали в этом случае сыпучие утеплители.
• Помните о том, что если в потолке имеются щели, теплый воздух будет неизбежно уходить из помещения. Прежде чем начинать утеплительные работы, оцените качество потолка – возможно, ему требуется ремонт.

Как своими руками утеплить чердак, смотрите в следующем видео:

Утепление потолка в доме с холодной кровлей: материалы, технологии

Создать комфортные условия в жилище порой довольно сложно. Особенно, если это касается частных домов с холодной крышей. В таких ситуациях недостаточно просто настроить систему отопления. Также необходимо сохранить полученное тепло. Как известно еще со школьных времен поднимается теплый воздух. Соответственно, плохо утепленный потолок приведет к серьезным потерям тепла. Чтобы этого не произошло, наши предки также утепляли потолок в частном доме.Для этого использовались различные материалы и методы. Современный рынок строительных материалов предлагает другие материалы с улучшенными характеристиками.

Зачем утеплять потолок?

Для частных домов очень важно учитывать такое понятие теплопотерь. В отличие от многоквартирных домов, в соседней квартире нет частной квартиры для сохранения тепла. Все части дома подвергаются воздействию холодных воздушных масс. Тепло пойдет на обогрев самого потолка, а не на воздух в помещении.И сколько бы ресурсов ни было потрачено на отопление, увеличится только счет к оплате, а не температура в помещении.

Утепление потолка в доме с холодной крышей также важно, как и утепление пола и стен. Теплый воздух от отопительных приборов (батарей, печей, конвекторов и т. Д.) Поднимается вверх по законам физики. Там он соединяется с холодным воздухом, остывает и падает. У неотапливаемого потолка будет низкая температура. Соответственно, теплый воздух останется наверху, чтобы нагреть потолок до комнатной температуры.Скорость потоков уменьшится. И время, необходимое для обогрева всей комнаты, увеличится.

Теплый потолок отделен от холодного подсобного помещения и, соответственно, в обогреве не требуется. Поэтому теплый воздух скоро упадет вниз, где снова нагреется. Это приведет к экономии ресурсов и снижению затрат на отопление.

Чем раньше утеплял потолок

На протяжении многих веков люди заботились о сохранении тепла в доме. До появления современных строительных материалов утепление потолка в доме с холодной кровлей производилось подручными материалами.Это могло быть сено (солома), опилки, шелуха от семян, чешуя лука. Для улучшения эффекта все это сверху залили глиной. У этого метода был большой минус — грызуны выбрали этот слой утеплителя в качестве среды обитания в холодное время года.

Чуть позже в качестве утеплителя стали использовать отходы производства. Это могут быть, например, опилки или шлак.

Утепление снаружи или внутри?

Все способы утепления потолка зависят от того, где будет укладываться изоляционный слой: снаружи или внутри помещения.У каждого из способов есть свои достоинства и недостатки.

Утепление потолка снаружи подразумевает укладку утеплителя с чердака. Этот метод защищает потолок от промерзания, так как он находится со стороны холодного воздуха. Высота помещения внутри не меняется. Еще одно преимущество — работа проще. Уложить материал на дно проще, чем приподнять и привязать его к потолку. Недостатком этого метода является необходимость защиты кровли. Если этого не сделать, конденсат от перепадов температуры будет оседать на изоляционном слое.

Утепление потолка внутри здания позволяет защитить строительные материалы от атмосферных воздействий. Ведь в помещении и сухо, и температура падает меньше, и вентиляция присутствует.

Материалы для утепления потолка

Современный строительный рынок предлагает большой выбор материалов, которые используются для утепления. Разные производители предлагают свою продукцию с разными характеристиками, качеством и ценой.

Наиболее популярными и часто используемыми являются следующие типы теплоизоляционных материалов:

• Стекловата.
• Базальтовая (минеральная) вата.
• Керамзит.
• Пенополистирол.
• Опилки с глиной.
• Стиролы.
• Эковата.
• Пенополистирол.
• Заглушка.

У каждого вида есть свои достоинства и недостатки. И способы их использования тоже разные. Поэтому о каждом из видов рассмотрим подробнее.

Утепление опилками и глиной

Это старый метод утепления. Но благодаря ряду преимуществ пользуется популярностью до сих пор.Для этого смешайте опилки с глиной, измельченной на мелкие кусочки (или протертой в порошок). Готовая смесь заливается ячейками, собранными из деревянных брусков. Чтобы смесь не накапливала влагу, ее нужно предварительно просушить или даже прокалить на солнце. Иногда в смесь добавляют известь, карбид. С этой же целью используется пароизоляция.

Утепление потолка глиной и опилками имеет еще несколько недостатков. Опилки относятся к горючим материалам. В смеси могут появиться грибки, плесень, насекомые и грызуны.Для защиты слоя утеплителя сверху высыпают шлак. Дымоход надежно защищен негорючими материалами. Утепление опилками считается недорогим способом.

Базальтовая вата

Утепление потолка минеральной ватой имеет одно важное преимущество — она ​​не горит (и даже не тлеет). Это особенно важно для частных домов.

С таким материалом легко работать. Он не колет. Выпускается в виде циновок или рулонов.Это облегчает процесс установки. Толщина большая. Чаще всего всего один слой утеплителя.

Но есть серьезный недостаток. Базальтовая вата имеет слеживаемость и гигроскопичность. При попадании влаги на материал открываются большие пространства. Поэтому при выборе данного теплоизолятора необходимо тщательно изолировать его от влаги.

Керамзит известь

Минеральный материал, который используется очень давно. Само по себе это просто. Но слишком много слоя не рекомендуется из-за увеличения веса.Поэтому чаще всего этот материал используют в тех случаях, когда тепловые потери не слишком велики. Следует учитывать, что в регионах с холодным климатом слой керамзита может достигать 50 см. Это приводит к увеличению нагрузки на деревянные перекрытия потолка. Поэтому чаще этот утеплитель используют для теплоизоляции пола.

Для использования керамзита необходимо собрать обрешетку. В его ячейки залито утеплитель. Сверху укладывается пол. На

Изоляция чердака | Пена для распыления

Изоляция чердаков и крыш

Ваш дом не заканчивается у вас на потолке.Энергоэффективная изоляция может сыграть важную роль в превращении чердака / крыши вашего дома в безусловное или кондиционируемое пространство, в зависимости от того, где вы живете.

Южный, более теплый климат

Планируете разместить оборудование HVAC на чердаке? Важно помнить, что при недостаточной теплоизоляции чердака у вашего дома могут возникнуть 3 проблемы:

• Накопление влаги
• Неэффективность системы отопления, вентиляции и кондиционирования воздуха, увеличивающая ежемесячные расходы на отопление и охлаждение
• Утечка в воздуховоде, которая может привести к потере энергии до 30%

Использование аэрозольной пены Icynene в качестве теплоизоляции чердака превратит чердак в кондиционируемое пространство.Это обеспечит оптимальную работу вашего оборудования HVAC, а также поможет в раннем обнаружении таких ситуаций, как протечки крыши и проникновение влаги из-за ветра. Это также поможет предотвратить утечки из воздуховодов в кондиционированном пространстве чердака.

Северный холодный климат

Из-за отсутствия воздухонепроницаемости традиционная изоляция может допускать утечку теплого кондиционированного воздуха через потолок на чердак. Это известно как «эффект стека», потому что воздух на нижних уровнях вашего дома заменяется воздухом, втягиваемым извне.

Ледяные дамбы — еще одна потенциально опасная проблема, которая может возникнуть. Ледяные завалы возникают, когда теплый влажный воздух из дома зимой соприкасается с холодной крышей. Теплый воздух заставляет снег таять, а затем снова замерзать на проемах, что приводит к накоплению льда и сосулек. Пена Icynene — это идеальная энергоэффективная изоляция, которая может помочь вам избежать подобных проблем в вашем доме, одновременно работая над сокращением потерь энергии и поддержанием температуры воздуха в помещении, чтобы вам и вашей семье было комфортно круглый год.

Загрузите нашу инфографику по ледяной плотине, чтобы узнать больше! Нажмите здесь

Виды утепления полов и их преимущества

Утеплитель пола приносит много комфорта и ведет к экономии энергии. Температура неизолированного пола составляет около 11 ° C. Утепляя пол, вы можете повысить среднюю температуру до 20 ° C. В этой статье вы можете найти важную информацию о различных типах утеплителей пола и их конструкции.

Запросить необязательные расценки у специализированных компаний по производству изоляционных материалов?
Щелкните здесь для получения дополнительной информации.

Строительная изоляция полов

Для того, чтобы ваш новый пол долгие годы радовал вас, очень важны выбор материала и правильная структура. Ниже вы можете найти наиболее распространенный метод устройства пола с утеплителем.

Слой 1 — Бетонная плита: Железобетонная плита толщиной не менее 4 дюймов необходима, если вы хотите иметь качественный пол. Эта плита удерживает влагу, стабилизирует пол и предохраняет изоляцию от паразитов.

Слой 2 — Строительная пленка и изоляция: Затем фольга укладывается непосредственно на бетон. Это обеспечит дополнительную защиту от влаги. После этого изоляцию можно свободно накладывать на строительную пленку. Для герметизации краев рекомендуется также использовать краевую изоляцию. Далее в этой статье вы можете прочитать, какой утеплитель подойдет.

Слой 3 — Трубы и стяжка: Поверх изоляции можно уложить трубы, необходимые для центрального отопления или теплого пола.Как только они будут установлены, всю поверхность можно будет покрыть слоем стяжки толщиной не менее 3,15 дюйма.

Слой 4 — Отделка: Завершите стяжку пола желаемым типом пола.

Внимание: Есть разные методы устройства пола. В некоторых случаях перед заливкой бетонной плиты сначала устанавливают изоляцию. У обоих методов есть свои преимущества и недостатки.

Виды утепления полов

Каждый изоляционный материал для пола имеет свои особые свойства и метод работы.Из-за этого ни одна работа не будет одинаковой, и вам всегда придется выбирать другой изоляционный материал.

Изоляционные плиты — листы EPS

EPS, известные как листы пенополистирола, являются одними из лучших изоляционных материалов для полов. Их легко установить, и они обладают высокой изоляционной способностью. Изоляционные плиты должны быть закреплены на ровном основании, и они устойчивы к давлению, чтобы пол не трескался и не разрушался.

Цена: от 7 до 10 фунтов стерлингов.5 на квадратный метр для средней толщины 3,15 дюйма.

Прочтите все об изоляционных плитах здесь.

Спрей полиуретан

Полиуретановый спрей имеет лучшее значение лямбда из всех изоляционных материалов для пола. Он имеет особенно хорошее уплотнение и легко исключает все отверстия или неровности. Самостоятельно распылять ПУР нельзя, в результате этот материал имеет более высокую цену, чем альтернативные варианты. Основные преимущества полиуретанового спрея — свободный выбор толщины утеплителя пола и его быстрый монтаж.

Цена: от 13 до 17,5 фунтов за м² для толщины от 3,15 до 4 дюймов.

Прочтите все о полиуретановом спрее здесь.

Стяжка изоляционная

Как следует из названия, изоляционная стяжка или изоляционный бетон изготавливается из комбинации изоляционного материала и цемента. Изоляционный материал состоит из гранул полистирола диаметром от 0,10 до 0,25 дюйма. Изоляционная стяжка всегда должна сочетаться с другой формой утеплителя, чтобы получить хорошую изоляцию.

Цена: от 12 фунтов до 16,5 фунтов за квадратный метр.

Прочтите все об изоляционной стяжке здесь.

Сколько денег вы можете сэкономить?

В вашем доме нет утепленных полов? Затем можно попытаться компенсировать холод, исходящий от пола, за счет повышения температуры обогревателя. Тем не менее, пол по-прежнему будет холодным, и стоимость вашего счета за электроэнергию резко возрастет.

Если пол хорошо утеплен, можно ежегодно экономить 7 кубометров природного газа на квадратный метр.Это эквивалентно 200–250 фунтов стерлингов в год! Утепленный пол автоматически снижает потребление энергии. Вы испытаете более приятную среду обитания, в которой вы сможете ходить босиком.

Утеплитель пола: стоимость

При расходовании бюджета регулярно обращают внимание только на закупочную цену. Из-за этого люди часто не вкладывают достаточно средств в изоляцию. Тем не менее, вы можете быстро вернуть это обратно благодаря более низкому счету за электроэнергию. Есть также много инновационных технологий и грантов, которые делают изоляцию полов очень интересной по цене и доходу.Сравните цены на утепление полов для вашего дома на нашей странице предложений.

Изоляция пола для улучшения жилой среды

Средняя комфортная температура колеблется в районе 20 градусов. Поэтому, если вы хотите ходить босиком, важно, чтобы полы соответствовали тем же стандартам. Неутепленный пол имеет температуру примерно 11 градусов. Утеплитель может вызвать повышение температуры до 20 градусов.

Исследования сочетания температуры окружающей среды и температуры пола показали, что люди чувствуют себя некомфортно в доме с температурой пола ниже 14 градусов, даже если окружающая среда теплая (например, 24 градуса).Было обнаружено, что люди обычно чувствуют себя наиболее комфортно при средней температуре окружающей среды 20 градусов и температуре пола около 21 градуса.

Изоляция крыш | Изоляция крыши Batts

Изоляция крыши помогает снизить потребление энергии, предотвращая потери тепла зимой и приток тепла летом. В новых домах мы рекомендуем использовать комбинацию фольгированного кровельного покрова и кровельного войлока.Если вы живете в существующем доме, подумайте о том, чтобы установить еще один слой утеплителя крыши поверх существующего войлока.

Зачем устанавливать изоляцию крыши?

• Сэкономьте до 45% на отоплении и охлаждении
• Снизьте потребление энергии
• Снизьте выбросы парниковых газов
• Меньше полагайтесь на системы отопления и охлаждения
• Сделайте свой дом более комфортным

Достигните желаемой ценности R

Установка утеплителя крыши — это идеальный проект «сделай сам», если вы следуете некоторым основным инструкциям.Например, сжатие изоляции или оставление промежутков между войлоками затруднит достижение желаемого значения R. Мы рекомендуем установить в вашем доме потолочную изоляцию минимум R4.0. Если вы живете в Мельбурне или Сиднее, мы рекомендуем перейти на изоляцию R5.0 или R6.0.

Утеплитель кровли по выгодным ценам!

Pricewise Insulation объединяет все основные бренды крышных домов для жилых домов, включая Knauf Earthwool, Pink Batts, Autex Greenstuf и Bradford Insulation. Наша репутация основана на надежности и конкурентоспособных ценах — ознакомьтесь с нашими отзывами в Google здесь.Установка кровельного покрытия — одно из самых важных вложений в энергосбережение, которое вы можете сделать для своего дома или бизнеса. Снижая потребление энергии, мы можем внести свой вклад в устойчивое будущее и оказать положительное влияние на окружающую среду. Кроме того, изоляция может поддерживать в домах и зданиях стабильную температуру, она может снизить шум дождя и, наряду с защитным покрытием, может обеспечить эффективный контроль конденсации, предотвращая тем самым невидимый рост плесени, окрашивание потолка или необратимое повреждение водой.

Когда следует устанавливать изоляцию крыши?

В новых домах и зданиях кровельные покрытия должны быть установлены до того, как будет добавлена ​​крыша.Установка теплоизоляции под кровельным материалом может снизить приток лучистого тепла. В старых домах, где утеплителю более 15 лет, возможно, потребуется дозаправить утеплитель крыши, поскольку со временем могут образоваться зазоры и сквозняки. Добавление утеплителя гарантирует, что в вашем доме будет поддерживаться стабильная температура круглый год.

Сохранение тепла — Глава 6: Изоляция подвала

На подвалы могут приходиться около 20 процентов общих потерь тепла в доме. Это связано с большой неизолированной площадью поверхности как выше, так и ниже уровня земли.Вопреки распространенному мнению, земля — ​​плохой изолятор. Также существует значительная утечка воздуха через окна и проходы подвала (включая трещины в этих областях) и в верхней части стены фундамента (область подоконника). Многие подвалы практически не имеют теплоизоляции, поэтому есть большой потенциал для улучшения. Изоляция часто может быть связана с другими ремонтными или ремонтными работами, такими как гидроизоляция, очистка от радона или отделка подвала.

Виды цокольного строительства

Самым распространенным типом строительства является цокольный этаж со сплошным фундаментом, в основном со стенами ниже уровня земли, поддерживающими конструкцию дома.Многие дома были построены с фундаментными стенами неполной глубины, которые создают под домом пространство для обхода. Некоторые старые дома, коттеджи или передвижные дома строятся на столбах и опорах, оставляя пространство под домом открытым или огороженным стеной. Другие дома строятся на одноэтажном перекрытии, где совсем нет подвала и подполья.

i) Бетонные фундаменты

Фундаменты из заливных или бетонных блоков строятся с 1920-х годов, обычно с наружной отделкой, гидроизоляцией и дренажной плиткой.Однако все, что старше 20 лет, может нуждаться в ремонте. Этот тип фундамента можно утеплить снаружи или изнутри, если нет серьезных проблем с водой или конструкцией.

ii) Новые дома или новые фундаменты под старыми домами

Если дом новый или в нем был построен новый подвал, дайте ему просохнуть около года перед изоляцией или ремонтом. Поскольку бетон содержит большое количество влаги, лучше всего дать ему высохнуть перед изоляцией и отделкой, если только используемый метод ремонта не может справиться с этой увлеченной влагой.

iii) Фундаменты из старого щебня, кирпича или камня

Более старые фундаменты часто бывают неровными и могут различаться по глубине и толщине. Эти основания редко подвергались гидроизоляции; некоторые имеют внутренний дренажный канал, и все они имеют высокое содержание строительного раствора, который может поглощать воду из почвы. Их лучше всего изолировать снаружи, но возможна внутренняя изоляция. Всегда обращайтесь за советом к специалисту до

в процессе восстановления.

iv) Другие типы фондов

Многие новые дома построены на фундаменте из консервированной древесины.Они влагонепроницаемы и, как правило, полностью изолированы.

Оценка фундамента

Прежде чем планировать работу, оцените состояние вашего подвала. Вот некоторые из проблем, на которые следует обратить внимание:

i) Утечка воды

Основные утечки воды, такие как постоянные утечки и наводнения весной и во время дождя, должны быть устранены. Часто решение требует земляных работ, гидроизоляции или гидроизоляции подвала, добавления дренажной системы и изоляции снаружи.

Незначительные утечки воды иногда можно исправить, отводя воду от фундамента, наклоняя уклон, направляя водосточные трубы в сторону от дома и заделывая фундамент внутри.

Устраните любые проблемы с отстойниками или резервной канализацией перед началом изоляционных работ.

ii) сырость

Симптомы сырости на фундаменте и отделке включают появление пятен или рост плесени, образование пузырей и отслаивание краски, высолы (беловатые минеральные отложения на поверхности), растрескивание (ухудшение состояния поверхности), а также затхлый запах.Небольшую сырость можно исправить изнутри; более серьезные проблемы следует устранять извне. Конденсат также может образовываться на стенах фундамента летом, когда воздух очень влажный, а фундамент прохладный.

Проверка на влажность

Если фундаментные стены, плиты и земляные полы кажутся сухими, а пространство кажется влажным, это может указывать на то, что влага просачивается через фундамент и испаряется быстрее, чем может накапливаться.

Чтобы проверить это, отрежьте лист пластика примерно 1 м (40 дюймов.) квадрат и приклейте его к бетонным стенам и плите. Для земляных полов прижмите края песком или палками. Через день-два проверьте пластик. Если на его поверхности образовался конденсат, это указывает на высокий уровень внутренней влажности. (См. Подробности в Разделе 2.4, Контроль потока влаги и Разделе 9.4, Вентиляция и воздух для горения.)

Осторожно удалите пластик и обратите внимание на конденсат на дне пластика, на смачивание бетона или почвы. Конденсат, образующийся под пластиком, указывает на перемещение влаги из земли в дом, а также на возможность выделения радона.

Чтобы уменьшить проникновение влаги в дом от фундамента, установите влагозащитный барьер (см. Раздел 6.3, Подземные пространства) или сделайте внутренний или внешний бетон герметичным или гидроизоляционным.

iii) Трещины

Если в подвале есть активная трещина (т. Е. Трещина, которая становится больше или меньше), обратитесь за профессиональной помощью, чтобы определить, требует ли ситуация структурного ремонта.

iv) Радон

Радон может присутствовать во всех домах, с проблемами влажности и влажности и без них (см. Раздел 1.4, Соображения, касающиеся здоровья и безопасности, для получения дополнительной информации).

Изолировать внутри или снаружи?

Изоляция снаружи лучше всего, но часто бывает необходимо изолировать изнутри по экономическим и практическим причинам. Иногда требуется сочетание подходов. Внимательно изучите преимущества каждого подхода.

i) Изоляция внутри

Это может включать установку жесткой теплоизоляционной плиты и гипсокартона, стены из деревянного каркаса и изоляции или других комбинаций изоляции.Ваш выбор метода будет зависеть от ряда факторов, в том числе от наличия проблем с влажностью, необходимости учета влаги и барьеров для воздуха / пара, того, как вы планируете использовать пространство и, наконец, от стоимости.

Преимущества внутренней изоляции

• Можно включить в план отделки подвала.
• Работу можно выполнять в любое время года, по одной секции за раз. Часто работа целиком или частично может быть сделана своими руками.
• Часто бывает проще и дешевле изолировать всю стену и добиться высоких показателей теплоизоляции.
• Озеленение и подъездная дорожка не будут нарушены.

Недостатки внутренней изоляции

• Не утеплять подвал с проблемами влажности изнутри (протечки, сырость, высолы и вздутие краски). При необходимости примите меры по устранению влаги перед установкой изоляции, иначе ваши новые стены сгниют.
• Если утеплить внутреннее пространство, стены фундамента станут еще холоднее. Любой влажный воздух, соприкасающийся с этими холодными стенами, будет конденсироваться.Внутренняя отделка скрывает или скрывает проблемы с влажностью по мере их развития. Это может привести к длительному воздействию плесени, поскольку люди с меньшей вероятностью решат проблему влажности, если им придется удалить возведенную отделку.
• Такие препятствия, как электрические панели, проводка, сантехника, лестницы и перегородки, усложняют работу, а изоляция и воздушный барьер менее эффективны. Если часть стены подвала уже закончена, это тоже может оказаться проблематичным, хотя стеновые панели легко удалить и установить заново.

ТЕХНИЧЕСКОЕ ПРИМЕЧАНИЕ:

Некоторые органы власти выразили озабоченность возможностью воздействия мороза и повреждения конструкций при изоляции фундамента изнутри. Беспокоит то, что иней будет проникать глубже снаружи фундаментной стены. Исследования показали, что это не проблема. При некоторых обстоятельствах, например, в почвах, которые особенно чувствительны к морозам в экстремальных климатических условиях, могут возникнуть проблемы, вызванные некоторыми методами строительства.Обратитесь к местным строительным властям или узнайте, испытывали ли ваши соседи какие-либо трудности с воздействием мороза на их фундамент.

ii) Изоляция снаружи

Это включает в себя земляные работы вокруг фундамента, гидроизоляцию и установку изоляции, как показано на Рисунке 6-3. Необходимо установить гидроизоляцию для предотвращения попадания воды за изоляцию и установить защитное покрытие на открытых участках изоляции.

Преимущества внешней изоляции

• Наружная стена, как правило, более сплошная и ее легче изолировать.
• Вы можете эффективно увидеть и исправить любые проблемы, связанные с влажностью или структурой (высолы, трещины, отслаивание и эрозия раствора). Фундаменты из щебня или кирпича, а также фундаменты с протечкой воды, сыростью или другими проблемами влажности должны быть изолированы снаружи. Ремонт фундамента, обшивка, гидроизоляция и установка дренажной системы могут выполняться одновременно.
• В доме нет перебоев, внутренних работ и потери внутреннего пространства.
• Напряжения замерзания-оттаивания устранены, и мороз вряд ли проникает до основания.
• Масса фундамента находится в пределах изолированной части дома и будет способствовать выравниванию колебаний температуры.

Недостатки внешней изоляции

• Выкопать траншею вокруг дома вручную может быть сложно и рискованно в зависимости от типа почвы и глубины. Гораздо проще использовать технику, но доступ к ней может быть проблемой.
• Хранение грязи может быть проблемой.
• Земляные работы нельзя проводить зимой, и они могут стать проблемой весной или в течение года, если на участке высокий уровень грунтовых вод.
• Такие элементы, как несъемные ступеньки, мощеные навесы для автомобилей, кустарники, деревья или заборы, могут затруднить работу.
• Фундаменты из щебня или кирпича могут частично поддерживаться почвой. Перед началом работы посоветуйтесь с экспертом.
• Достижение высоких уровней изоляции — дорогое удовольствие, и модернизация может ухудшить внешний вид дома.

6.1 ИЗОЛЯЦИЯ ПОДВАЛА СНАРУЖИ

Наружная изоляция включает

1. раскопки
2. гидроизоляция
3. изоляция
4. дренаж и засыпка
5. защитное покрытие и оклад

Рисунок 6-3 Компоненты внешней изоляции

Изображение большего размера

В дополнение к предыдущему введению, перед началом работы оцените следующее:

• внешние элементы, такие как подземные и наземные услуги, подъездные пути и линии участка, препятствующие выемке грунта
• требования к изоляции (тип и толщина, высота и глубина) детали отделки (защитное покрытие, гидроизоляция)
• необходимых инструментов и оборудования (для земляных работ, гидроизоляции, изоляции и т. Д.)

6.1.1 Особые меры безопасности

Общие рекомендации по безопасным рабочим процедурам см. В разделе 1.4 «Соображения, касающиеся здоровья и безопасности».

Для каждой подземной коммуникации, которая входит в ваш дом (например, газ, электричество, телефон, вода и канализация), выясните, где каждая из них находится, прежде чем начинать копать. Коммунальные предприятия предоставляют эту услугу бесплатно.

Как утеплить снаружи подвала

Работа может потребовать нескольких недель усилий.Запланируйте дополнительное время, если вам нужно провести земляные работы, устранить трещины, гидроизолировать внешние фундаментные стены и установить дренажную систему.

Изоляция подвала снаружи включает следующие шаги:

i) Выкопайте траншею

В идеале выемка должна идти до фундамента, но не ниже. Траншея должна быть достаточно широкой, чтобы в ней можно было работать. Это большая работа, поэтому не увеличивайте ее, используя траншею слишком большого размера. Копать можно вручную или с помощью соответствующей техники.Вынутую землю можно хранить на брезенте или листе полиэтилена на расстоянии не менее 610 мм (24 дюйма) от выемки.

В некоторых случаях может оказаться целесообразным установить изоляцию минимум на 610 мм (24 дюйма) ниже уровня земли, особенно когда фундаментные стены и дренажная система находятся в хорошем состоянии. Это снизит затраты на земляные работы, но при этом обеспечит значительную тепловую защиту и может быть дополнено дополнительной внутренней изоляцией. Также может быть добавлена ​​дополнительная горизонтальная жесткая изоляционная юбка для уменьшения потерь тепла на поверхность, что может уменьшить проблемы, связанные с морозом (см. Рисунок 6-4).

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ:

В частности, соблюдайте безопасные методы рытья траншей, чтобы избежать случайного захоронения и обрушения траншеи. Защищайте траншею от проточной воды и непогоды и убедитесь, что люди и животные не могут упасть в нее. Некоторые почвы нестабильны, и для предотвращения обрушения могут потребоваться распорки. Если вы делаете это самостоятельно, проконсультируйтесь с местными строительными властями для получения рекомендаций по правильной опалубке и рытью траншей.

Рисунок 6-4 Наружная изоляция подвала

Изображение большего размера

Рисунок 6-4 Наружная изоляция подвала

A) Минимум

• мигающий
• Защитное покрытие
• Градация
• Минимум 600 мм (24 дюйма.) ниже отметки
• Водосточная плитка
• Дополнительно — удлинить изоляцию на 600 мм (24 дюйма) по горизонтали с уклоном от дома
• Балка перекрытия
• Жесткая изоляция
• Песок, при необходимости
• Стена подвала
• Подножка

B) Полная глубина

• мигающий
• Защитное покрытие
• Водосточная плитка
• Дополнительно — удлинить изоляцию на 600 мм (24 дюйма) по горизонтали с уклоном от дома
• Балка перекрытия
• Жесткая изоляция
• Стена подвала
• Подножка
• Песок, при необходимости

ii) Подготовка поверхности и площадки

Сначала очистите поверхность основания металлической щеткой и скребком или используйте мойку высокого давления, если вода легко удаляется.Осмотрите и отремонтируйте все крупные отверстия, трещины или повреждения, а затем заделайте все отверстия. Выровняйте или замените изношенные поверхности и старую чистку новым подходящим типом. Дайте ремонту высохнуть.

Рисунок 6-5 Изоляция дренажного типа должна быть установлена ​​вертикально до основания

Изображение большего размера

Проверьте состояние дренажной плитки и при необходимости отремонтируйте. Установите дренажную систему, если ее нет, но только если это можно сделать должным образом (т.е.е. тот, который может сливаться в соответствующий слив). Лучше всего выполнять эту задачу после завершения работ на фундаментной стене. Перед продолжением проконсультируйтесь со специалистом по дренажным системам.

Попросите подрядчика нанести гидроизоляционный материал от уровня грунта до и поверх опор, а затем заделать все отверстия и перекрытия. Доступны листовые материалы, спреи и шариковые компаунды. Следуйте указаниям всех производителей.

ТЕХНИЧЕСКОЕ ПРИМЕЧАНИЕ:

Некоторые специалисты предлагают использовать два слоя утеплителя с перекрытием стыков.Изоляция удерживается на месте на верхнем крае за счет гидроизоляции и с помощью коррозионно-стойких креплений и шайб. Часть изоляции ниже уровня будет удерживаться на месте засыпкой, но может потребоваться некоторые крепежные детали, чтобы удерживать ее на месте во время процесса.

iii) Нанесите изоляцию

На внешней стороне стен подвала используются три типа изоляции: жесткие плиты из минеральной ваты, полистирол высокой плотности (тип IV) и плиты из полиуретана / полиизоцианурата.(Для получения дополнительной информации см. Раздел 4.2, Конопатия и другие герметизирующие материалы.)

Тип IV — это материал, который чаще всего используется для наружных работ, находящихся ниже уровня грунта (см. Рисунок 6-3 и Рисунок 6-4).

Изоляция с дренажной способностью (см. Рисунок 6-5), например плита из минеральной ваты, должна использоваться только в следующих случаях:

• Наносится на всю глубину фундаментной стены.
• Имеется дренажная система.
• Изоляция не имеет горизонтальных швов, прерывающих дренажный путь.

Измерьте и отрежьте изоляцию до желаемой высоты (обычно от верха опор до наружной стены). Начните устанавливать изоляцию с одного угла, перекрывая углы и прижимая изоляционные листы к стене, насколько это возможно (см. Рисунок 6-6).

Может оказаться удобным (хотя и более дорогим) приобрести специальную систему блокировки из профилированных пенополистирольных плит со стальными швеллерами. Их следует использовать в надземной части только на глубину 305 мм (12 дюймов).). Также есть специальные зажимы и крепления для крепления жесткой доски к стене; проверить строительные магазины.

Рисунок 6-6 Изоляция должна перекрывать углы

Изображение большего размера

После завершения всех ремонтных работ нанесите стяжку на щебеночные и кирпичные фундаменты, чтобы выровнять стены. Тип и гибкость изоляции определяют требуемую гладкость выравнивания. Правильный обрезной материал также будет действовать как жертвенный поверхностный материал, помогая защитить строительный раствор в стене фундамента.Сделайте изоляцию водонепроницаемой, изолируйте и действуйте, как указано выше.

iv) Нанесите оклейку

Накладки помогают удерживать изоляцию на месте, предотвращают попадание воды за нее и обеспечивают чистое и аккуратное соединение. Здесь необходимо учитывать два основных момента: расположение гидроизоляции, определяющее, насколько далеко от стены простирается изоляция, и тип используемого гидроизоляции.

Если сайдинг можно частично снять или загрунтовать, используйте стандартную Z-образную планку, вставленную минимум на 50 мм (2 дюйма.) за сайдингом и строительной бумагой (т.е. за плоскостью дренажа). Если вы не можете вставить гидроизоляцию за сайдингом (например, с помощью кирпича), тогда необходимо установить металлический J-образный канал перед изоляцией или деревянный гидроизоляционный слой после изоляции.

Гидроизоляция должна соответствовать ширине изоляции и защитного покрытия. Деревянный оклад должен иметь наклон с вылетом не менее 20 мм (¾ дюйма) и иметь отлив на нижней стороне.

Для деревянного гидроизоляции или J-образного профиля заделайте стык между гидроизоляцией и домом подходящей герметиком.

Для кирпичного сайдинга держите открытыми дренажные отверстия, чтобы вода могла выходить из-за кирпича.

Рисунок 6-7 Типы гидроизоляции фундамента — переход первого этажа

Изображение большего размера

В идеале, протяните изоляцию выше области коллектора как минимум на 150 мм (6 дюймов), как показано на Рисунке 6-8. Часто это невозможно сделать по практическим или эстетическим причинам. Если изоляция проводится только до области коллектора или ниже, тогда необходимо произвести герметизацию и изолировать область коллектора от внутренней части.Это описано далее в этой главе.

Рисунок 6-8 Изоляция области коллектора снаружи

Изображение большего размера

v) Защитите снаружи, закрыв открытую изоляцию

Защитите изоляцию от солнечного света и физических повреждений с помощью покрытия, нанесенного от верхней части изоляции до точки примерно на 300 мм (12 дюймов) ниже уровня земли.

Варианты покрытия включают следующее:

• планка металлическая просечно-вытяжная с цементной стяжкой
• детали, модифицированные полимером, которые устанавливаются непосредственно на некоторые типы изоляции без металлической планки — см. Документацию производителя.
• обработанная под давлением фанера с крепежом из нержавеющей стали, винил или другой сайдинг, подходящий к сайдингу дома

vi) Засыпьте выемку

Сначала накройте сливную плитку (т.е.е. перфорированная пластиковая труба) с 150 мм (6 дюймов) чистого гравия — 4 мм? дюймов) или больше — и полосу фильтровальной ткани. Если используется изоляция дренажа, гравий должен выступать как минимум на 100 мм (4 дюйма) вверх по стороне изоляции.

Засыпьте выкопанный участок поэтапно, удаляя крупные предметы из засыпки, а затем уплотняя или утрамбовывая землю. В плохо дренируемых почвах, таких как экспансивная глина, лучше использовать самодренажную засыпку. Когда котлован будет засыпан, убедитесь, что земля имеет уклон от дома.Обычно уклон составляет 10 процентов (т. Е. 200 мм [8 дюймов] для первых 2 м [6 футов]), чтобы обеспечить возможность осадки. Это будет стимулировать дренаж от изоляции, а также добавление карнизов и водосточных труб, которые направляют избыточную поверхностную воду от фундамента как минимум на 2 м (6 футов).

Покройте засыпанный котлован любым типом поверхности — камнями, травой или садом. Может произойти дополнительное оседание, поэтому лучше подождать, прежде чем предпринимать какие-либо дорогостоящие процедуры, такие как мощение.

Рисунок 6-9 Наружная защита должна быть ниже уровня

Изображение большего размера

vii) Завершите отделочные детали

Окна обычно можно закончить, обернув изоляцией фундамент, чтобы он соответствовал оконной раме. Сверху утеплителя на край оконной рамы наклеить рейку и обрезку. Закупорите стык между рамой и обрезкой и периодически проверяйте его, чтобы убедиться, что он все еще герметичен.

Двери должны быть обведены J-образным или аналогичным профилем.Возможно, вам придется расширить порог, чтобы защитить мигание под дверью.

Герметизирует проникновение сквозь изоляцию и покрытие для предотвращения попадания ветра, воды и паразитов. Некоторые проходы (газопроводы, электрические кабели) следует закрыть совместимым и гибким герметиком.

viii) Изолируйте внешнюю зону перекрытия балок

Если внешняя изоляция не выходит за пределы области коллектора как минимум на 150 мм (6 дюймов), герметизируйте и изолируйте область коллектора изнутри подвала.(См. Раздел 6.2, Изоляция подвала изнутри.)

Рисунок 6-10 Подоконник должен отклоняться от окна

Изображение большего размера

6.1.2 Осложнения

Если часть стены подвала окружает холодный подвал или неотапливаемый гараж, примените изоляцию внутри подвала к холодным стенам подвала или гаража, обращаясь с ними как с внешними стенами подвала. Уплотнитель и утеплить дверной проем из подвала. Наконец, утеплите потолок холодного подвала или гаража.(См. Раздел 6.4 «Открытые фундаменты» для получения информации об открытых полах.)

Расширьте внешнюю изоляцию вокруг остальной части подвала как минимум на 610 мм (24 дюйма) за пределы стыка внутренней стены, чтобы минимизировать потери тепла в этих точках. (Информацию об утеплении холодного подвала см. В Разделе 6.2 «Утепление подвала изнутри»).

Если бетонная веранда упирается в стену подвала, мощеную подъездную дорожку или какое-либо другое препятствие, изоляция должна переключиться на внутреннюю часть вокруг этих препятствий.Оставьте не менее 610 мм (24 дюйма) перекрытия, чтобы обеспечить непрерывное покрытие и снизить теплопотери через тепловой мост.

6.2 ИЗОЛЯЦИЯ ПОДВАЛА ИЗНУТРИ

Поскольку тип и состояние подвала будут влиять на то, как вы будете утеплять, не забудьте также принять во внимание следующие факторы:

• признаки структурных проблем (например, трещины и вздутия)
• требования к изоляции (например, тип, значение RSI (R) и расположение)
• модернизация электропроводки и сантехники
• детали отделки

Проконсультируйтесь с местными строительными властями, чтобы убедиться, что предлагаемый вами проект соответствует требованиям норм.Кроме того, в некоторых регионах есть особые проблемы, такие как морозное пучение из-за обширных глинистых почв, которые следует учитывать перед началом работ.

Общие типы изоляции, используемые в качестве внутренней изоляции подвала, включают войлок или одеяло, неплотный наполнитель из стекловолокна, полиуретановый спрей и жесткий пластиковый картон.

Пенополиуритан с закрытыми порами, наносить который должен только сертифицированный монтажник, представляет собой высококачественный метод изоляции для всех типов стен, в том числе неровных.Распылительная пена с закрытыми ячейками также может помочь контролировать сырость на стенах подвала.

Рисунок 6-11 Перекрытие изоляции фундамента в местах, где изоляция не может быть нанесена снаружи

Изображение большего размера

Жесткая изоляция из пластиковых панелей обычно имеет более высокое значение RSI на миллиметр, чем изоляция из войлока, и требует меньше места в подвале и более тонкого несущего каркаса. (Для получения дополнительной информации см. Раздел 3.1, Изоляция.)

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ:

При работе в подвалах см. Раздел 1.4, Соображения, касающиеся здоровья и безопасности, и следуйте этим рекомендациям. Кроме того, поскольку при ремонте подвала часто используются крепежные инструменты для порошкового бетона, внимательно следуйте инструкциям по применению.

6.2.1 Как утеплить подвал, используя только изоляцию из жестких плит

Жесткая изоляция из плит включает

1. герметизация старых стен
2. установка изоляции
3. чистовая

Рисунок 6-12 Изоляция жесткой внутренней изоляцией

Изображение большего размера

Этот метод лучше всего работает, если стена подвала ровная и вертикальная (т.е.е. заливной бетон или бетонный блок), так как материал плиты достаточно жесткий. Прикрепите жесткие и влагонепроницаемые изоляционные панели к бетону с помощью механически прикрепленных крепежных лент, а затем защитите сборку, прикрепив гипсокартон толщиной 12,7 мм (½ дюйма) к крепежным полосам (подробности см. На Рисунке 6-12). Электрические розетки и выключатели обычно устанавливаются на поверхности.

Препарат

После проверки стены и выполнения необходимого ремонта, герметизируйте все пути утечки, например, на подоконнике и вокруг проходов.Этот важный шаг обеспечивает первичную систему воздушного барьера.

Поскольку изоляционная плита действует как барьер для влаги, используйте пенопласт средней и высокой плотности с хорошими влагостойкими свойствами, например, экструдированный полистирол и пенополистирол типа IV. Изоляционная плита, облицованная фольгой, может испортиться при контакте с цементом и раствором, поэтому перед использованием проконсультируйтесь с производителем.

Установка

Изоляцию можно прикрепить к фундаменту, нанеся пенопластовый клей по периметру пенопласта перед его креплением к стене.Если за изоляцией образовалась плесень, ее можно было бы локализовать. Воздух, прижимающий пенопласт к стене, создает барьер для воздуха и влаги, в некоторой степени эквивалентный аэрозольной пене.

Поскольку для крепления гипсокартона к стене необходимы механические крепежные элементы, используйте деревянные крепежные ленты поверх изоляции. В качестве альтернативы изоляция может удерживаться на месте с помощью специальных деревянных или металлических крепежных лент, которые входят в пазы или выемки, вырезанные на заводе-изготовителе в изоляционных панелях. В любом случае прикрутите или прибейте гипсокартон к полосе, которая была прикреплена к бетону с помощью коррозионно-стойких бетонных креплений.

Установите как минимум RSI 2.1 (R-12), если местные строительные нормы и правила не требуют большего. Рассмотрите возможность установки изоляции в перекрывающихся слоях, чтобы минимизировать потери тепла через любые крепежные ленты. Плотно закрепите изоляцию, чтобы исключить циркуляцию воздуха по краям, и используйте пенопласт и техническую ленту для герметизации всех стыков и пересечений.

Чистовая

Изолируйте и загерметизируйте область балок (если балки не залиты бетоном). См. Пространство заголовка балки позже в этой части.Защитите всю стену гипсокартоном толщиной 12,7 мм (1/2 дюйма) или аналогичной противопожарной защитой. Сюда входит пространство балок, если новый потолок не устанавливается.

6.2.2 Как оформить и утеплить подвал

Существует три распространенных метода утепления интерьера подвала, включающего каркасную стену. Каждый метод следует оценивать по основным принципам практичности: способность выполнять работу самостоятельно, стоимость материалов и рабочей силы, если он был заключен по контракту, и ожидаемый результат (например,грамм. это будет готовый подвал или просто складское помещение?).

Три текущих подхода:

• каркасная стена с одинарным или двойным слоем утеплителя
• каркасная стена, заполненная изоляционным войлоком и жесткой изоляционной плитой
• каркасная стена заполнена изоляционным войлоком и подложкой из распыляемой пены

Препарат

После проверки стены и выполнения необходимого ремонта, герметизируйте все пути утечки, например, на подоконнике и вокруг проходов.Этот важный шаг обеспечивает первичную систему воздушного барьера.

Для получения информации о материалах и методах см. Главу 3 «Материалы» и главу 4 «Комплексный контроль утечки воздуха».

ТЕХНИЧЕСКОЕ ПРИМЕЧАНИЕ:

Для обрамления используйте сухой брус. Если пиломатериалы не высохли, дайте каркасу высохнуть не менее двух недель, прежде чем добавлять утеплитель и покрывать стену воздухо- и пароизоляцией. К каркасу можно прикрепить временные распорки, чтобы влажные стойки не перекручивались при высыхании.

6.2.3 Каркасная стена с одинарным или двойным слоем войлока

Чтобы защитить изоляцию, каркас и отделку стен от возможного повреждения водой, стены подвала накройте домашней пленкой. Когда-то предпочтительным материалом был пластик, но в некоторых случаях, когда воздух и влага проникали в утепленную стену, на пластике образовывалась конденсация, вызывающая смачивание и образование плесени внутри стены.

При использовании домашней пленки влага (не чрезмерная и не протекающая), которая проникает в новую стену, высыхает либо внутри дома, либо к верхней части фундамента, находящемуся выше уровня земли.Строительная бумага должна начинаться на уровне или чуть выше линии уклона и доходить до цокольного этажа и под нижней пластиной каркасной стены. Механически закрепите его обвязкой, например бревном размером 1 x 3.

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ:

Не используйте внутри дома асфальтовую строительную бумагу (гудрон), потому что она может выделять токсичные пары.

Обрамление

Можно использовать два слоя изоляции:

1. горизонтально между фундаментной стеной и стойками
2. по вертикали между шпильками

Рисунок 6-14 Двухслойная изоляция из войлока в каркасной стене

Изображение большего размера

Следующим шагом будет установка каркасной стены.Вы можете использовать один из двух подходов:

• Установите стену близко к обшивке дома, но не касаясь ее (расстояние 12 мм [½ дюйма]), используя брус 2 x 4 или 2 x 6.
• Разместите каркас подальше от фундаментной стены, чтобы между каркасом и стеной оставался слой войлочной изоляции.

Оставьте достаточно места для плотной посадки без сжатия изоляции.

Второй подход занимает больше внутреннего пространства, но обеспечивает большую изоляцию, меньше тепловых мостиков через шпильки и лучшую защиту от влаги.Нижняя пластина должна располагаться над продолжением обертки дома и на непрерывной непроницаемой мембране, такой как прокладка порога (см. Рисунок 6-14).

Затем прикрепите верхнюю пластину к нижней части балок. Там, где стена проходит параллельно балкам, вам нужно будет встроить опору для гвоздей для верхней плиты (подход, который вы будете использовать, будет зависеть от вашего конкретного дома). Пришло время выровнять стены.

Если ваш дом находится в зоне обширных глинистых почв, вам, возможно, придется добавить 25 мм (1 дюйм.) зазор между верхней пластиной и нижней частью балок перекрытия, позволяющий вертикальное перемещение плиты подвала / пола. Поговорите со своими местными строительными властями о том, как лучше всего справиться с этой ситуацией.

Затем установите шпильки на 610 мм (24 дюйма) по центру (т. Е. Измеряется от центра одной стойки до центра другой). Убедитесь, что этот интервал обеспечит структурную поддержку для ваших отделочных нужд. Убедитесь, что стойки расположены идеально вертикально и расположены на точном расстоянии, чтобы изоляция плотно прилегала, а отделку можно было установить без проблем.Измерьте каждую шпильку отдельно. Вокруг дверей в фундаменте требуется дополнительное обрамление, но для оконных проемов нужна только одна стойка, так как стена не несет нагрузки.

Если все трассы идеально ровные и квадратные и нет препятствий, вы можете построить стену на полу, наклонить ее на место, установить прокладку на нижнюю пластину и закрепить каркас стены на месте. Затем установите необходимую проводку и прокладку сантехники.

Рисунок 6-15 Деталь верхней панели, где балки проходят параллельно стене

Изображение большего размера

Изоляция

Если вы оставили за рамой пространство для утеплителя, теперь вы можете добавить утеплитель между стойками и стеной горизонтальным слоем.Изоляция должна плотно прилегать к стене фундамента. Затем заполните каркасную стену вертикальным слоем войлочной изоляции, плотно прилегая к стойкам, не допуская зазоров, воздушных пространств или чрезмерного сжатия. В качестве альтернативы, если вы используете изоляцию из выдувного стекловолокна, заполните все полости до рекомендованной производителем плотности и уровня RSI.

Чистовая

Установите пароизоляцию на шпильки и изоляцию. В подвалах, которые оказались сухими, подойдет полиэтиленовая пароизоляция.Однако, если у вас есть какие-либо сомнения или есть риск сырости в подвале, есть два альтернативных метода, которые могут лучше подойти.

Первый альтернативный метод — использовать полиамидную пленку, дышащую мембрану, также известную как пленка-замедлитель парообразования Nylon-6 или интеллектуальный барьер. При установке на теплой стороне внешней стены интеллектуальный барьер имеет проницаемость для водяного пара, которая меняется в зависимости от условий внутри стены. Если относительная влажность в полости стены увеличивается, интеллектуальный барьер позволит стене высохнуть по направлению к внутренней части, в отличие от других пароизоляционных материалов листового типа.Если вы используете интеллектуальный барьер, внимательно следуйте инструкциям производителя и требованиям к установке, хотя его применение похоже на полиэтиленовый лист с некоторыми важными исключениями.

Оставьте достаточно полиэтилена или интеллектуального барьера наверху для соединения с воздушным барьером в пространстве коллектора балки. Закройте все края, швы и проникновения акустическим герметиком или другими одобренными материалами. Все стыки должны перекрывать шпильку и герметизироваться непрерывным валиком герметика, который наносится между слоями материала на стыках внахлест.Прикрепите барьер к шпильке через полоску герметика (см. Детали на Рисунке 4-3).

Второй альтернативный метод — использовать систему воздухо- и пароизоляции, известную как метод воздухонепроницаемого гипсокартона (ADA). В методе ADA используются жесткие материалы, обычно гипсокартон, которые очень тщательно и тщательно герметизируются с каркасом и всеми другими соединениями компонентов с помощью клейкой ленты из вспененного материала и гибкого уплотнения.

Внимание к деталям имеет решающее значение. Метод ADA работает только в том случае, если он полностью герметизирован и привязан к системе воздухо- и пароизоляции в остальной части дома.Ниже приводится неполный список рекомендаций по уплотнению ADA:

• Каркас герметичных коробов для проходов трубопровода, водопровода и канализации с прокладкой на лицевой стороне коробки и заделкой проходов труб (см. Рисунок 3-6 и Рисунок 6-16).
• Используйте специальные герметичные электрические выключатели и коробки вилок с прокладкой на лицевой стороне коробки и заделайте все отверстия для проводов.
• Не прокладывайте проводку или водопровод от внешних стен к внутренним стенам, если не заделаны все отверстия (см. Рисунок 6-16).
• Герметизируйте все оконные и дверные рамы, используя расширяющуюся пену и соответствующую герметизацию (см. Рисунок 7-7).
• Установите прокладки из пенопласта и заделайте верхний край верхней пластины и всех других элементов каркаса, которые находятся в непосредственном контакте с полом, плитой, внутренними стенами и потолком.
• Герметизируйте все края и отверстия препятствий, например лестниц, прилегающих к внешней стене.
• Обрамляйте и герметизируйте отдельно любые электрические панели, которые не устанавливаются на поверхность, а затем герметизируют все проходы.
• Не забудьте изолировать и герметизировать пространство заголовка балки (поясняется позже в Разделе 6.2.6, Пространство заголовка балки) перед прикреплением отделочной поверхности. Эта зона особенно подвержена утечке воздуха и должна быть должным образом герметизирована и изолирована в рамках любой модернизации подвала.
• В отделку необходимо добавить пароизоляционный грунт или краску.

6.2.4 Каркасная стена с изоляцией из войлока и изоляцией из жестких плит

Этот метод включает приклеивание жесткой теплоизоляции из плит к фундаментной стене с последующим покрытием ее каркасной стеной с изоляцией из войлока.Результатом являются более высокие показатели изоляции с меньшими потерями внутреннего пространства, очень хорошее сокращение тепловых мостиков и отсутствие необходимости в дополнительном гидроизоляционном барьере. Лучше всего, если стена подвала будет ровной и вертикальной (например, залитый бетон или бетонный блок), поскольку плита достаточно жесткая. Используйте только влагостойкую изоляцию из плит, например, экструдированный полистирол или пенополистирол IV типа.

Препарат

Выполните приготовления, указанные в Разделе 6.2.1. Как утеплить подвал с помощью только жесткой теплоизоляции.

Установка

Используя изоляцию из жестких плит с показателем RSI не менее 1,76 (R-10), закрепите и закрепите ее на фундаменте, нанеся пенопластовый клей по периметру пенопласта, прежде чем прикреплять его к стене. Если за изоляцией образовалась плесень, ее можно было бы локализовать. Воздух, прижимающий пенопласт к стене, создает барьер для воздуха и влаги, в некоторой степени эквивалентный аэрозольной пене.Если у вас есть чувствительность к клею, можно использовать специальные механические крепления. Уложите изоляцию плотно, чтобы исключить циркуляцию воздуха по краям. Используйте герметик из пенополиуретана и технический скотч, чтобы заделать все стыки и пересечения пенопласта.

Затем установите деревянную каркасную стену в непосредственном контакте с жесткой изоляцией из плит. Следуйте методам, описанным в Разделе 6.2.3, Каркасная стена с одинарным или двойным слоем утеплителя.

Добавление дополнительной изоляции

Теперь каркасную стену можно обработать шероховатостью для любой проводки и водопровода и изолировать, как указано ранее в Разделе 6.2.3, Каркасная стена с одинарным или двойным слоем утеплителя. Для получения подробной информации об обработке области балки см. Раздел 6.2.6, Пространство заголовка балки.

Чистовая

Не используйте полиэтиленовый воздухо- и пароизоляционный слой при таком подходе, так как существует риск создания двойной пароизоляции с пенопластом. Вместо этого используйте интеллектуальный барьер или метод ADA.

Если вы используете интеллектуальный барьер, оставьте достаточно пленки вверху для соединения с воздушным барьером в пространстве балок.

Если вы используете метод ADA, обратите особое внимание на надлежащую герметизацию воздуха и пара, включая слой пароизоляционной краски. Любая открытая пенная изоляция может потребовать противопожарной защиты в соответствии с требованиями норм.

6.2.5 Каркасная стена с изоляционным войлоком и подкладкой из пеноматериала

Это становится популярным гибридным методом изоляции. Он включает в себя строительство каркасной стены на расстоянии 25-50 мм (1-2 дюйма) от фундамента, а затем использование профессионального подрядчика по монтажу пены на расстоянии около 50 мм (2 дюйма) от фундамента.) из пенополиуритана средней или высокой плотности у стены. Распыляемая пена заполняет и приклеивается непосредственно к элементам каркаса и стене, обеспечивая высокий коэффициент изоляции (около RSI 0,98 [R-5,6 / дюйм]), уменьшая тепловые мостики и обеспечивая барьер для влаги. Затем каркасная стена заполняется утеплителем.

Основным ограничением этого подхода является более высокая стоимость, хотя его использование снижает потребность в дополнительных материалах и рабочей силе (см. Рисунок 6-17).

Препарат

Обсудите с контактором пены для распыления на месте, что следует сделать перед началом распыления.В первую очередь необходимо решить такие серьезные проблемы, как активные структурные трещины и частые и крупные утечки воды.

Установите деревянную каркасную стену на расстоянии от фундамента в соответствии с указаниями подрядчика, включая обе стороны угловых стоек. Следуйте методам обрамления, описанным в Разделе 6.2.3 «Каркасная стена с однослойной или двухслойной изоляцией».

Рисунок 6-17 Вид сверху каркасной стены с изоляцией из войлока и распыляемой пеной

Изображение большего размера

Добавление дополнительной изоляции

После того, как подрядчик установил пену, каркасную стену можно обработать для прокладки проводки и водопровода и изолировать.Опять же, использование полиэтиленовой пароизоляции не рекомендуется.

Для получения подробной информации об обработке области балки см. Раздел 6.2.6, Пространство заголовка балки. Для отделки см. Предыдущий метод каркасной стены в Разделе 6.2.3, Каркасная стена с однослойной или двухслойной изоляцией.

6.2.6 Пространство заголовка балки

Пространство заголовка балок также называется пространством балок обода, пространством заголовка фундамента или просто пространством балок. Это зона, где перекрытия перекрытий пересекаются и поддерживаются фундаментными стенами как в подвалах, так и в подпольях.Проще говоря, это место, где конструкция дома опирается на фундамент. Эта зона подвержена утечке воздуха и редко бывает должным образом изолирована, что приводит к нежелательным сквознякам, проникновению пыли и пыльцы и доступу паразитов.

Существует три основных конфигурации стыков, каждая из которых определяет, как лучше всего герметизировать и изолировать:

• балки перекрытия на пороге (Рисунок 6-18, Часть A и Рисунок 6-19, Часть A)
• перекрытия перекрытия частично встроены в фундамент (Рисунок 6-18, Часть B и Рисунок 6-19, Часть B)
• балки перекрытия, полностью встроенные в фундамент (Рисунок 6-18, Часть C и Рисунок 6-19, Часть C)

Если невозможно расширить внешнюю изоляцию фундамента, чтобы покрыть всю площадь балок коллектора, пространство необходимо изолировать и герметизировать изнутри.

Если фундаментные стены изолированы от внутренней части, воздухо- и пароизоляция должна быть непрерывной для стены и пространства коллектора.

На рис. 6-19 показано, как герметизировать и изолировать три общих типа пространств коллектора балок.

Для полностью залитых балок не превышайте 25 мм (1 дюйм) теплоизоляции из пенопласта, поскольку бетон под полом может сделать пол над полом неприятно холодным и склонным к повреждению.

Для всех подходов, показанных на Рис. 6-18 и Рис. 6-19, строительные нормы и правила могут предписывать уровни изоляции, поэтому уточняйте у местных властей рекомендуемые уровни и методы.

, установленный сертифицированным подрядчиком, обеспечивает отличную герметизацию и изоляцию этого пространства. Однако пенопласт необходимо покрыть огнестойким материалом, если он не перекрыт потолком подвала.

Рисунок 6-18 Уменьшение утечки воздуха в зоне коллектора балок

Изображение большего размера

Рисунок 6-18 Уменьшение утечки воздуха в области заголовка балки

A) Балки перекрытия на пороге

• Накладка порога
• Стена подвала
• Черный пол
• Балки перекрытия
• Герметик вдоль подоконника, балок и под черным полом

B) Балки перекрытия частично монолитные

• Заполнить большие зазоры расширяющейся пеной
• Черный пол
• Балки перекрытия
• Заливка балок
• Стена подвала

C) Балки перекрытия цельнолитые

• Черновой пол
• Балки перекрытия
• Герметик вокруг балок и под черным полом
• Стена подвала

Рисунок 6-19 Изоляция области заголовка балки

Изображение большего размера

Рисунок 6-19 Изоляция области заголовка балки

A) Балки перекрытия на пороге

• Изоляционный батон
• Накладка порога
• Стена подвала
• Жесткая изоляция
  • 25 мм (1 дюйм.) толщиной
  • Плотно обрезать
  • Покрытие гипсокартоном
• Черный пол
• Балка перекрытия
• Закупорка вокруг балок, вдоль стены и под черным полом

B) Балки перекрытия частично монолитные

• Изоляционный батон
• Стена подвала
• Жесткая изоляция
  • Толщина 25 мм (1 дюйм)
  • Обрезать плотно
  • Покрытие гипсокартоном
• Черный пол
• Балка перекрытия
• Закупорка вокруг балок, вдоль стены и под черным полом
• 2х4 блокировка

C) Балки перекрытия цельнолитые

• Стена подвала
• Жесткая изоляция
  • 25 мм (1 дюйм.) толщиной
  • Обрезать плотно
  • Покрытие гипсокартоном
• Черный пол
• Балка перекрытия
• Закупорка вокруг балок, вдоль стены и под черным полом

6.2.7 Осложнения

Следующие факторы могут усложнить процесс установки изоляции:

Пространство стены прервано трубами, воздуховодами или электрической панелью

• Отодвиньте водопроводы от стены или установите теплоизоляцию и пароизоляцию за трубами, чтобы они находились на теплой стороне.Никогда не кладите изоляцию перед трубами. Любые трубы, проходящие через воздухо- и пароизоляцию, должны проходить через фанерную коробку, герметизированную по отношению к основной воздухо- и пароизоляции, а зазоры вокруг труб должны быть заделаны.
• Не изолируйте дымоходные трубы. В зависимости от типа дымохода требуются разные зазоры. Уточняйте у производителя или специалиста по отопительной системе. Точно так же не следует утеплять, если вы не можете поддерживать надлежащие зазоры между топками, дровяными печами и стеной.
• Будьте осторожны при работе с электрическими панелями. Даже когда остальная часть дома отключена, панель все равно будет под напряжением. Попросите электрика запечатать или переместить панель, чтобы она соответствовала новой стене.

Стена подвала прервана окном

• Используя герметик из распыляемой пены низкой кратности, заделайте место, где оконная рама примыкает к стене. Затем закройте рамы к системе пароизоляции.

6.2.8 Щебень и стены подвалов и подползников неправильной формы

Подвал неправильной формы обычно строится из камня или щебня и редко бывает гидроизолирован снаружи (см. Рисунок 6-2).Хотя всегда рекомендуется внешняя модернизация, возможно, можно будет утеплить изнутри, если нет проблем с водой или влажностью.

Рисунок 6-20 Изоляция стены пони — это двухэтапный процесс, в ходе которого образуется небольшой выступ

Изображение большего размера

Сначала покройте внутреннюю стену половицей на цементной основе, чтобы выровнять поверхность и защитить существующий раствор. Затем постройте каркасную стену, добавьте максимум изоляционного войлока RSI 2.1 (R-12) и закончите, как описано ранее в Разделе 6.2.3, Каркасная стена с одинарным или двойным слоем утеплителя.

В общем, не используйте изоляцию с более высокими показателями, так как существует риск того, что стена может подвергнуться разрушительным циклам замораживания-оттаивания. Обратитесь к местным строительным органам за дополнительной информацией о том, как решить эту потенциальную проблему.

с закрытыми порами успешно используется для уменьшения проблем с влажностью стен из щебня, обеспечивая при этом некоторую термозащиту. Не превышайте RSI 2.1 (Р-12). Этот продукт должен быть установлен сертифицированным установщиком и быть покрыт соответствующим огнестойким материалом.

Для очень влажных подвалов, склонных к затоплению и проблемам с высокой влажностью, лучше не утеплять стены подвала. Вместо этого проконсультируйтесь с вашими строительными властями и опытным генеральным подрядчиком о возможности обработки пространства балок пола как открытого и изолированного пола.

Потребуются дополнительные модификации для ухода за водопроводом и системой отопления.

6.2.9 Часть подвала — холодный подвал или неотапливаемый гараж

Нанесите изоляцию на холодный подвал или стену гаража, отделяя отапливаемый подвал от неотапливаемого помещения, как если бы это была внешняя стена. Уплотнитель и утеплить дверной проем из подвала. Изолируйте потолок, как описано в Разделе 6.4, Открытые фундаменты, а также на Рисунке 6-11.

Если вы изолируете холодный подвал, проверьте зимнюю температуру, чтобы вы могли внести коррективы для предотвращения замерзания.Если в комнате все еще слишком тепло или верхний этаж холодный, вы можете утеплить потолок в холодной комнате (см. Раздел 6.4, Открытые фундаменты).

6.2.10 Подвальные стены пони

Стена пони представляет собой короткую деревянную каркасную стену, установленную на обычном бетонном фундаменте. В этом случае секция деревянной рамы изолируется между стойками, а бетонная секция изолируется внутри (при условии отсутствия проблем с влажностью). Изоляция на бетоне увеличена примерно на 200 мм (8 дюймов).), чтобы перекрыть сечение рамы. На этом этапе создается выступ (см. Рисунок 6-20). Чтобы избежать выступа, установите каркасную стену от пола до потолка и заполните полость утеплителем.

Этот метод обеспечивает более высокие тепловые характеристики, но создает глубокую оконную раму.

6.2.11 Свесы

Герметизируйте и изолируйте перекрытия, выступающие над фундаментом. Обычно можно удалить отделку под свесом и герметизировать пространство между балками над фундаментом с помощью пенополиуретана или герметичной жесткой изоляции с низкой проницаемостью.Изолируйте пространство балок с помощью войлока или одеяла и добавьте воздушный барьер перед повторной установкой отделки.

Рисунок 6-21 Свесы должны быть герметизированы перед изоляцией

Изображение большего размера

В некоторых случаях слой жесткой теплоизоляции из плит с защитной внешней отделкой может быть нанесен на нижнюю сторону свеса, но пространство все же должно быть герметичным и изолированным. В качестве альтернативы подрядчик может распылить пену в полости или продуть плотную волокнистую изоляцию через отверстия, просверленные на нижней стороне.

6.2.12 Цокольные этажи

Поскольку большая часть тепла теряется через верхнюю часть стен фундамента, плиты перекрытия подвала редко утепляются. Для повышения комфорта, контроля влажности и уменьшения содержания радона нанесите на пол влагозащитный слой или герметизируйте пол, чтобы предотвратить скопление влаги между изоляцией и плитой. Как вариант, под новым полом можно установить дренажную систему.

Если вы устанавливаете или заменяете пол из бетонных плит, это дает прекрасную возможность установить подогрев пола или сделать его готовым к излучению .Готовность к лучистому излучению — это место, где перед заливкой новой плиты устанавливаются изоляция и линии отопления, что позволяет в будущем использовать лучистое тепло (в том числе солнечное) в этой области. Проконсультируйтесь с подрядчиком по отоплению, имеющим опыт в области водяного теплого пола.

6.2.13 Нежилые подвалы и подвалы

Пенополиуретан средней и высокой плотности иногда используется в подвалах и подвальных помещениях с залитыми бетонными стенами, бетонными блоками, кирпичными или каменными стенами и не предназначен для использования в жилых помещениях.В этих случаях аэрозольная пена укладывается непосредственно на фундаментную стену, а затем покрывается негорючим покрытием в соответствии с местными нормативными требованиями.

6,3 РАССТОЯНИЕ

Подземное пространство можно изолировать двумя способами:

• Стены люка можно утеплить как изнутри, так и снаружи, в результате чего возникает отапливаемая зона.
• Пол дома над ним можно утеплить, чтобы в первую очередь не допустить попадания тепла в подзарядку.

Как правило, относитесь к отапливаемым подвальным помещениям как к коротким, а иногда и очень коротким подвалам и ремонтируйте их, как описано ранее в этой главе.

Устраните любые утечки воды и удалите источники проникновения воды, как указано в Разделе 2.4, Контроль потока влаги.

Помните, как и в случае с подвалом, никогда не выпускайте сушилку для белья в подвал.

Изоляция стен рекомендуется, чтобы избежать необходимости изолировать и защитить все водопроводные трубы и системы распределения тепла. Стены можно изолировать снаружи, чтобы уменьшить проблемы с внутренней влажностью, которые могут возникать во влажных подпольях, и сохранить теплоту почвы под фундаментом.Стены также обычно легче изолировать, чем потолок, расположенный выше, особенно в тесноте или там, где расстояние между балками неравномерно. Стены, как правило, требуют меньше материалов, чем потолки.

Если на полу подполья нет барьера для влаги, добавьте его. Минимальный барьер должен составлять 0,10 мм (4 мил) прозрачного или непрозрачного полиэтилена с нахлестом, заделкой и заклеиванием швов. Хотя его труднее найти, белый непрозрачный полиэтилен осветляет пространство, легче показывает участки утечки или проникновения паразитов и скрывает влагу или плесень, которые могут быть на другой стороне пластика.

Прикрепите влагобарьер к стенам и всем препятствиям, через которые он не может пройти, например, опорным стойкам пола, механически. Он также должен быть герметизирован для любого барьера влаги, добавленного к стенам. Чтобы пластик не вздулся, что иногда случается, удерживайте его несколькими старыми досками или каким-нибудь гладким обрезком. Если есть вероятность движения транспорта, защитите полиэтилен длинным пластиковым ковриком. Не используйте песок или гравий.

6.3.1 Как утеплить отапливаемое подвальное помещение

снаружи

Рисунок 6-22 Изоляция за пределами подвального помещения аналогична изоляции всего подвала

Изображение большего размера

• Изолируйте внешнюю стену точно так же, как описано ранее для внешней стены подвала (см. Рисунок 6-22 и Раздел 6.1, утепление подвала снаружи).
• Если внешние препятствия (например, крыльцо или мощеная подъездная дорожка) не позволяют полностью окружить пространство для обхода снаружи дома, то изолируйте внутреннюю часть стены в этих точках. Перекрывайте внутреннюю и внешнюю изоляцию как минимум на 610 мм (24 дюйма). См. Рисунок 6-11.
• Если подвал не ведет в полноценный подвал, в нем должна быть вентиляция. Как правило, не используйте вентиляционные отверстия, которые открываются наружу, поскольку летом существует риск увеличения конденсации.Вместо этого попробуйте объединить пространство для обхода с подходом к вентиляции всего дома или подумайте об использовании осушителя. Любые существующие вентиляционные отверстия должны быть окончательно закрыты, если вы выполняете полный ремонт, в котором будет отапливаться пространство.
• Если опоры фундамента находятся выше линии промерзания, утеплите внешнюю сторону стен подвесного пространства. Благодаря внешней теплоизоляции стены будут оставаться более теплыми, что позволит избежать морозного пучения. Неглубокие опоры можно сохранить теплее, поместив горизонтальный слой изоляции с уклоном от фундамента.

изнутри

• При использовании жесткой плиты или изоляционного материала из распыляемой пены, следуйте подходу, описанному для внутренней части подвала (см. Раздел 6.2, Изоляция подвала изнутри). Обработайте пространство между балками, как описано в Разделе 6.2.2, Как оформить каркас и утеплить внутри подвала. Если используется пенная изоляция, спросите своего строительного инспектора, требуются ли противопожарные покрытия в вашем конкретном подвальном помещении.
• Примените полиэтиленовый барьер от влаги к полу помещения для подполья и убедитесь, что пространство достаточно вентилируется, как указано в третьем пункте Раздела 6.3.1, Как утеплить отапливаемое подлётное пространство снаружи.

6.3.2 Как изолировать частично отапливаемое подвальное помещение

Можно изолировать между балками и под балками и создать неотапливаемое пространство для подполья. Однако это может привести к замерзанию труб, промерзшей земле и возможной гнили на концах балок. По этим причинам используйте изоляцию пола только в сочетании с изоляцией фундамента и стены, чтобы создать частично обогреваемое пространство для ползания.

Пункты общей важности

Рисунок 6-23 Изоляция стен и пола создает частично обогреваемое пространство для доступа

Изображение большего размера

• Воздухопароизоляция должна быть нанесена на теплой (верхней) стороне утеплителя.Если пол над проходом уже покрыт непроницаемым материалом (например, виниловым покрытием, линолеумом или фанерой), у вас уже есть воздухо- и пароизоляция там, где вы хотите. Твердые материалы пола могут служить воздухо- и пароизоляцией, но обязательно найдите и загерметизируйте любые утечки воздуха (например, отверстия для трубопроводов и проводов). Воздухонепроницаемость в области балок по краю имеет решающее значение и может быть герметизирована пенополиуретаном.
• Изоляция батата может удерживаться на месте воздухопроницаемой строительной пленкой, прикрепленной к балкам, проволочной сеткой, листами полистирольных бортов (тип I или II) или имеющейся в продаже системой поддержки изоляции.
• Поместите изоляции плотно к нижней стороне выше пола, заполняя полость балки к системе поддержки изоляции.
• Заклейте швы всех каналов отопления и изолируйте все каналы и водопроводные трубы в подвесном пространстве. Помните, что даже изолированные водопроводные трубы могут замерзнуть, если температура в подвесном помещении опустится ниже нуля. Рассмотрите возможность установки энергосберегающих, саморегулирующихся электрических обогревателей для защиты водопроводных труб.
• Убедитесь, что пространство для подполья достаточно вентилируется весной.Вентиляционные отверстия должны быть установлены в соотношении от 1 до 500 (площадь вентиляции к площади пола). Не проветривайте зимой; вентиляционные отверстия должны быть закрыты и изолированы. Проверяйте и контролируйте уровень влажности и состояние подвесного помещения как минимум ежемесячно.
• На полу подполья должен быть барьер для влаги. Для полных подвалов с частью подвала, где часть верхнего этажа была изолирована, изолируйте стену, отделяющую подвал от подвального помещения.
• Если уровень земли внутри подполья ниже уровня земли снаружи, существует риск того, что морозное пучение может повредить стены, толкая их внутрь.Сделайте все возможное, чтобы вода не попала в фундаментные стены.
• В качестве дополнительной меры предосторожности вы можете установить термостат, прикрепленный к небольшому обогревателю в подвальном помещении. Этот блок может автоматически предотвращать замерзание ползунка.

6.4 ОТКРЫТЫЕ ФОНДЫ

Рисунок 6-24 Наклонная жесткая изоляция, заглубленная в грунт, обеспечивает защиту плиты от замерзания на уровне

Изображение большего размера

Некоторые старые дома, коттеджи и модульные / мобильные дома имеют открытый фундамент и открытые полы.Они должны быть изолированы между балками таким же образом, как и рабочие пространства, с пароизоляцией, расположенной над изоляцией (всегда на теплой стороне), а не снизу. Должна быть хорошая герметичность, а изоляция должна быть защищена от ветра, насекомых и животных. Можно построить изолированную юбку вокруг фундамента, чтобы создать обогреваемое пространство для обхода.

В модульных / передвижных домах пол может содержать изоляционную систему с мешковиной. Очень важно закрыть любые перфорационные отверстия или отверстия в системе.Обратите особое внимание на герметизацию мешка вокруг водопровода, канализации, газового или нефтяного трубопровода и входа воздуха для горения в топку.

Если пространство балок уже покрыто, подумайте о том, чтобы обдувать пространство пола плотной волокнистой изоляцией, чтобы не было воздушного пространства между изоляцией и полом над ней. В качестве альтернативы можно использовать пену средней или высокой плотности в качестве пароизоляции, воздушного барьера и первичного изоляционного слоя.

Ни в коем случае не выпускайте сушилку для одежды на пол.

6.5 БЕТОННАЯ ПЛИТА МАРКИ

применяется к домам с фундаментным фундаментом из плит точно так же, как если бы вы изолировали снаружи цельный подвал (см. Раздел 6.1, Изоляция подвала снаружи). Если фундамент находится на морозостойких почвах, установите слой непроницаемой изоляции в грунте горизонтально с уклоном 1: 5 не менее чем на 1 м (3 фута). Для получения более конкретной информации обратитесь в местную строительную администрацию.

Изоляция — Изоляционная плита — Изоляция стен и дома

Защитная электротехническая аппаратура – это уже неотъемлемая обыденность для современных условий пользования электроэнергией. Подобные устройства совершенствуются стабильно и на текущий момент способны обеспечивать широкий спектр защитных функций

Приборы УЗО считаются обязательным компонентом распределительных электрических щитов любого назначения — стационарно установленных, временного действия, переносных.

Нередко они или вилок, посредством которых выполняется подключение инструмента и бытовых электроприборов, эксплуатируемых в условиях влажных, пыльных помещений.

Выбор устройства с учетом проектных параметров

Процесс проектирования электроустановок специализированными проектными организациями должен предусматривать довольно сложную задачу  из ассортимента рынка электрооборудования.

Многообразие приборов УЗО на коммерческом рынке заставляет будущего пользователя внимательно подходить к процессу выбора устройства. Имеющийся широкий ассортимент обеспечивает многообразный выбор, но не гарантирует качества и соответствия параметров

Эта задача действительно сложная. Современный рынок электроприборов, включая УЗО, отличается своеобразным ассортиментом. Это результат отсутствия жесткого контроля качества со стороны государственных структур.

На рынке присутствует масса разнообразных устройств, изготовленных большим числом производителей, многие из которых далеко не всегда придерживаются действующих нормативов.

Потенциальному обладателю УЗО не остается ничего иного, как принимать информацию, что предоставляет производитель устройства. Дополнением гарантий является сертификат соответствия и пожарной безопасности.

Отсутствие таких документов на продаваемый товар – это прямой запрет на установку и эксплуатацию, согласно требованиям действующих стандартов.

Вот примерно одним из таких документов – сертификатом соответствия, должен комплектоваться любой прибор, который выпущен в продажу. Если устройство УЗО не имеет сертификата соответствия, это уже явный повод для отказа от приобретения (+)

Выбор УЗО всегда сопровождается учетом рабочих эксплуатационных параметров и характеристик, которыми в значительной степени определяется качество и надежность прибора.

Необходимо учесть номинальные показатели:

• напряжения;
• тока;
• дифференциального тока отсечки.

Эти главные характеристики должны соответствовать техническим параметрам проектируемой электроустановки или эксплуатируемой электрической цепи.

Качество и надежность действия УЗО определяется некоторыми показателями, общий физический смысл которых зачастую малопонятен.

Этими параметрами, прежде всего, являются номинальный условный ток короткого замыкания и ток номинальной включающей/отключающей способности.

Главные рабочие параметры таких устройств, как УЗО, традиционно выводятся непосредственно на панель самого прибора. Однако вместе с основными параметрами есть ещё ряд в какой-то степени второстепенных, которые также оказывают значимое влияние на работу приборов (+)

Совсем нечасто производители УЗО отмечают в документах на приборы все отмеченные характеристики. Поэтому необходимо правильно оценить все имеющиеся достоинства и недостатки выбираемых устройств.

С точки зрения технической конструкции, УЗО традиционно характеризуют коммутационным прибором, действие которого определяется режимом ожидания. Устройство не имеет признаков, помогающих визуально определить качество работы.

Но существует единый принцип, на основе которого подобные аппараты функционируют одинаково. Прибор включается в цепь рабочего тока и если появляется ток утечки с определенным значением, превышающим значение уставки, УЗО попросту размыкает силовую цепь.

Несмотря на разнообразие конструктивного исполнения УЗО, фактически принцип действия этих устройств остаётся однообразным. Главный принцип действия устройства – обесточивание электрической цепи в случае нарушения установленного параметра токовой утечки (+)

Насколько корректно выполняется размыкание? Оценить быстродействие схемы устройства, коммутационную способность, срок службы и прочие значимые параметры, возможно только методом специализированных испытаний.

Правила для подключения аппарата

Существуют стандарты, коими определяются нормальные условия для установки и последующей эксплуатации УЗО. Эти стандарты зафиксированы, в частности, документами ГОСТ Р 51326.1-99 и Р 51327.1-99.

Поэтому следующих критериев необходимо придерживаться, применяя на практике УЗО:

• оптимальный температурный диапазон окружающей среды -5 + 40°C;
• значение относительной влажности воздуха не выше 50% при +40°C и не выше 90% при +20°C;
• граничное значение высоты над уровнем моря 2000 м;
• отсутствие мощных магнитных полей в непосредственной близости с прибором.

Как указывает ГОСТ Р 50571.3-94, для схем подключения в зданиях важным и необходимым условием нормального действия УЗО в составе электроустановки здания видится отсутствие в зоне его действия какой-либо связи нулевого рабочего проводника с заземленными элементами электроустановки и «земляным» защитным проводником РЕ.

Каждое устройство в моменты эксплуатации осуществляет контроль на утечку в рамках определённых границ. Это называют – зоной чувствительности защитного прибора УЗО. В этой зоне исключается какая-либо связь нулевой шины с заземляющим проводником

Для системы заземления TN-C-S, в распределительных щитах электроустановок, в точках, где разделяется PEN-проводник, следует предусматривать раздельные зажимы либо шины для нулевого рабочего N и нулевого защитного РЕ проводника.

Учитывая, что прибор УЗО реагирует на «земляную» утечку как нулевого, так и фазного проводника, на линиях, как правило, следует ставить .

Классическое исполнение схемы типа TN-C-S, где непременным атрибутом коллекции является земляная шина. По мнению многих специалистов эта схема считается оптимальным вариантом для использования УЗО (+)

Внедрение автоматических выключателей позволяет быстро определить неисправный участок цепи путем поочередного отключения отдельных линий.

Благодаря автоматам исключается демонтаж «ВРУ» при обнаружении неисправного участка, включая участок с утечкой по нулевому проводнику.

ГОСТ Р 50571.9-94 содержит конкретные указания, направленные на выполнение действий по защите нулевого рабочего и нулевого защитного проводников.

Проведение работ профессиональными службами

Теоретически и практически тоже с участием специалистов, установка УЗО предполагает выполнение мероприятий по определению порога срабатывания устройства.

Инструктаж установки защитных приборов из серии УЗО всегда требует определённой последовательности монтажа. Первым элементом последовательности, как правило, выступает автоматический выключатель. Затем идут – электросчётчик, УЗО и прочие элементы сети (+)

Существуют установленные правила – своеобразный инструктаж, где отмечается вся последовательность действий в таких случаях.

Ход работ:

1. Прежде всего, от прибора отключается цепь нагрузки по фазе и нулю, для чего используется автоматический выключатель.
2. Далее используется схема подключения к УЗО измерительной аппаратуры и элементов регулировки (потенциометр).
3. Путем изменения сопротивления потенциометра добиваются срабатывания устройства и фиксируют показания тока на измерительном приборе.

Отмеченное значение измерительного прибора в момент срабатывания – это дифференциальный ток УЗО. Зафиксированное показание тока должно находиться в установленном диапазоне.

Если условие не выполняется, установка защитного устройства в цепь запрещается. Необходимо подобрать другой экземпляр, подходящий по параметрам.

Настройка уже установленного прибора – явление классическое для профессиональных служб. Благодаря точной настройке, выставляется оптимальная защита, что существенно отражается на общей безопасности

При подключении защитных устройств типа УЗО с заземлением, правилами предполагается также проведение работ, направленных на измерение тока утечки в границах зоны защиты прибора.

Обычно подобные мероприятия обязательны для случаев монтажа электромеханических приборов:

1. Через автомат к устройству защиты подключается нагрузка.
2. Согласно тестовой схеме к прибору подсоединяется измерительная цепь, состоящая из магазина сопротивлений и амперметра.
3. Изменяя магазин сопротивлений, добиваются срабатывания устройства и фиксируют показания амперметра.
4. Ток утечки вычисляют по формуле: Iу = I – Iа, где I – отключающий ток цепи, Iа – показания амперметра.

Полученное значение Iу не должно превышать номинальное значение дифференциального тока УЗО более чем на одну треть.

Настройка сопровождается измерениями токов различных режимов. Для измерений используются амперметры с высокой степенью точности показаний. Такую работу выполнить по силам только специалистам

Если такое превышение зафиксировано, это явный признак того, что в границах зоны защиты прибора находится дефектный участок. Для таких случаев правила ПЭУ требуют исполнения необходимых мероприятий, направленных на устранение тока утечки.

Инструктаж на случай бытовой установки

Внедрение УЗО в электрическую сеть бытового назначения, при условии выполненной настройки под параметры электросети осуществляется с соблюдением ряда требований.

Перечень обязательных к выполнению правил:

1. Монтировать на входной линии и подключать прибор следует только за автоматическим выключателем. Обычно промежуточным звеном между двумя приборами является еще и счетчик электроэнергии.
2. Монтажные работы выполняются при полностью обесточенной питающей линии.
3. Номинальный ток автомата выбирается равным, или несколько меньшим относительно значения дифференциального тока прибора.
4. Соединения следует выполнять в строгом соответствии с обозначениями и прилагаемой схемой производителя.
5. В первую очередь выполняются соединения на стороне нагрузки с подводкой фазной и нулевой шин на соответствующие клеммы устройства.
6. Затяжка винтов клемм выполняется с некоторым усилием, достаточным для надежности соединений, но без чрезмерной силы.
7. В последнюю очередь, после проверки надежности всех соединений и отсутствия дефектов, устройство подключают к выходным клеммам автомата.

Отношение к монтажу, настройке и запуску в эксплуатацию защитного устройства не терпит формальностей. Все действия необходимо производить внимательно, с точным расчетом и дублирующими проверками.

После окончания проведения всех установочных и настроечных работ осуществляется дублирующий анализ в рабочем режиме электрической цепи. Все измеренные параметры фиксируются в технических журналах

В условиях эксплуатации домашних бытовых сетей нередко стараются решать вопрос   собственными силами.

Однако этот вариант не гарантирует безопасности. Всегда следует выбирать установку профессиональную – при участии специалистов.

Выводы и полезное видео по теме

Этим видео доходчиво рассказывается и демонстрируется, каким способом включается устройство защиты в схему электросети. Рассматриваются различные схемы:

Ознакомившись с правилами подключения УЗО и порядком выполнения работ, а также особенностями монтажа в условиях однофазной сети с заземлением, можно попытаться все сделать своими руками.

Однако этот вариант оправдан только при наличии настроенного аппарата защиты и определенных навыков проведения электромонтажных работ. В противном случае лучшем решением станет приглашение электрика.

Есть опыт самостоятельного подключения УЗО? Пожалуйста, расскажите читателям о нюансах выбора подходящего устройства защиты и особенностях его монтажа. Комментируйте публикацию, участвуйте в обсуждениях и добавляйте фотографии своих самоделок. Блок обратной связи расположен ниже.

в однофазной и трехфазной сети с заземлением и без заземления

Уже много лет прекрасно используется всеми известное защитное устройство УЗО (устройство защитного отключения). Такое устройство обеспечивает надежную защиту по электробезопасности частных домов и квартир от утечек тока.

Свою функцию устройство выполняет только тогда, когда используется заземляющий проводник. Если его нет, то использование такого устройства теряет какой-либо смысл. Без заземления устройство защитного отключения не ощутит утечку тока на корпус какого-нибудь электроприбора при поломки и тем самым не отключится и не прекратит подачу напряжения в линии.

Устанавливаются они, как на вводе в дом или квартиру, так и на отдельные линии отведенного участка электрической сети, если это требуется.

Так как они устанавливаются в 1-но фазных и 3-х фазных сетях, конструктивно они отличаются количеством полюсов присоединения проводов.

Устройство защитного отключения защитит вашу электропроводку от токов утечки, но никак не защитит от перегрузки в сети и короткого замыкания (КЗ). Поэтому предусматривается совместное использование устройства с автоматическим выключателем.

Ниже вы увидите схемы подключения устройств защитного отключения в однофазной и трехфазной цепи в системе TN – С и TN – С – S.

Содержание статьи

Схема подключения УЗО в однофазной сети без заземления

Ниже вы видите схемы по системе TN – C. Такая схема подсоединения сегодня не актуальна, так как не используется защитный проводник.

Существуют два способа эксплуатации сетей без заземления. Это способ с единой сетью и из нескольких подсетей.

В чем разница?

С единой сетью используется только один аппарат УЗО, а с подсетями устанавливают столько устройств, сколько предусматривается веток (линий).

Защитное устройство с единой сетью подбирается с учетом общей потребляемой мощности в квартире, доме. Определяют номинал и ток отсечки устройства.

Такую схему можно применять там, где используются минимальное подключение электроприборов к сети.

В случае, когда нужно использовать способ из нескольких подсетей, то используется общее защитное устройство, а от него на каждую ветку (линию) устанавливаются дополнительные аппараты защитного отключения и затем автоматические выключатели (АВ).

Автоматические выключатели 1 и 2 (смотрите схему выше) можно не использовать. Такие АВ используются в особых случаях.

В итоге получается: напряжение подается на вводной АВ, проходит через счетчик, далее фаза с нулем подключается к общему УЗО с током отсечки 100 – 300 mA, после фаза распределяется по группам на автомат 1 и 2, после чего фаза подключается к групповым защитным аппаратам с отсечкой 30mA, а после них к автоматическим выключателям, которые защищают от КЗ и перегрузки каждую линию – освещения, розетки и другие линии, которые используются в квартире или доме.

С помощью такого подключения мы сделали двойную защиту: пожарную – с помощью общего защитного устройства и от прикосновения – групповых защитных устройств.

Вывод

Если сравнить первый способ и второй способ подключения, то с уверенностью можно сказать, что второй способ более надежный с точки зрения пожарной опасности и поражения человека электрическим током.

Стоит понимать, что подключения УЗО в однофазной сети без заземления не дает 100% гарантии безопасности.

Подключение в однофазной сети с заземлением – схема

На самом деле в 1-но фазной сети монтаж электропроводки нужно проводить трехжильным проводом: фаза, нуль и заземление.

Такой монтаж при дальнейшей эксплуатации электроприборов дает надежную защиту от поражения человека электротоком и пожара в помещении. УЗО при таком способе подключения работает более эффективнее чем без заземления.

Обратите внимание – некоторые устройства защитного отключения имеют нулевую клемму слева, а не справа. Пример показан с УЗО марки «Schneider-Electric» на картинке.

Ниже приведена правильная схема подключения по системе TN – С – S.

• Провод РЕ – заземление;
• Провод N – нуль;
• Провод L – фаза.

Преимущество такой схемы – возможность с экономить свои средства на покупке материала, здесь используется только одно устройство защитного отключения, а также простота монтажа.

Недостатком является то, что при срабатывании защитного аппарата отключается вся квартира или дом. Чтобы это избежать нужно установить групповые устройства защиты, которые были описаны в этой статье выше, но с заземлением.

УЗО в трехфазной сети – схема подключения

Принцип работы трехфазного УЗО в сети точно такой же, как и однофазного. Так как трехфазные устройства защиты выпускаются с большими токами утечки, нужно разделить 3-х фазную сеть на группы со своими однофазными или 3-х фазными (если необходимо) устройствами защиты и автоматическими выключателями.

Групповые устройства защиты устанавливают на линии, где подключаются мощные электроприборы или таких электроприборов несколько, то есть нагрузка на линию большая.

Существуют множество разнообразных схем подключения. Каждая схема разрабатывается для данного помещения индивидуально в зависимости от нужд.

В основном такие аппараты защиты применяются в частных домах, дачах. В квартирах такие устройства применение не нашли.

На картинке ниже вы увидите пример одной из большого разнообразия схем подключения трехфазной сети.

Дополнительно посмотрите видео о схемах подсоединения УЗО в трехфазной сети.

Заключение

Правильно разработанная схема подключения однофазной или трехфазной сети и грамотный монтаж электропроводки обеспечит вас надежной защитой от пожара и поражения электрическим током.

Схема подключения УЗО в однофазной сети с заземлением в частном доме

Содержание статьи:

При эксплуатации действующих электросетей важно побеспокоиться о безопасности обслуживающего персонала и пользующихся их услугами потребителей. Согласно требованиям ПУЭ это касается как однофазных, так и трехфазных цепей, нередко обустраиваемых в частных домах. Чтобы уберечь пользователей от удара током, на потребительской стороне устанавливаются приборы, называемые устройствами защитного отключения (УЗО). При этом важно знать, как подключить УЗО с заземлением в частном доме, не нарушая положений действующих стандартов.

Обобщенный взгляд на защиту

Безопасность оперативного персонала и пользователей электросетей достигается за счет проведения следующих мероприятий:

• заземление или зануление (соединение с нейтралью) всех металлических частей оборудования;
• организация повторного заземления путем обустройства отдельного контура;
• установка в нагрузочных цепях особо опасных комнат (ванных например) устройств отключения типа УЗО.

Последний вариант допускается использовать как в заземленных, так и в незаземленных электрических цепях.

При общем подходе к оценке средств защиты отмечается, что заземлять конструкции необходимо для снижения угрожающего человеку потенциала до безопасного уровня. В отличие от них УЗО обеспечивает защищенность за счет мгновенного отключения сети при достижении токами утечки предельных значений. В технических характеристиках этих устройств данный параметр относится к основным показателям эффективности функционирования.

Что собой представляет УЗО

Характеристики УЗО

В расшифровке аббревиатуры УЗО основной акцент делается на отключении, что указывает на кардинальный характер защитных мер. Чтобы понять, как срабатывает этот прибор в опасной ситуации, следует ознакомиться с его конструкцией. Прибор УЗО состоит из следующих основных частей:

• дифференциальное устройство, в котором сравниваются втекающий и вытекающий токи;
• электронная схема, способная реагировать на их дисбаланс;
• исполнительный модуль, оформленный в виде контактора, отключающего электросеть от потребителя.

Принцип защитного действия УЗО основан на особенностях его конструкции, позволяющих оценивать величину утечек на землю и мгновенно реагировать на них. За счет высокой скорости обрыва соединения с действующей сетью величина тока в нагрузке не успевает достичь критических значений.

Традиционные схемы подключения УЗО

В электрических сетях бытового назначения с установленными в них розетками и осветительными приборами применяются УЗО без заземления, что характерно для системы защиты TN-C. В соответствии с особенностями ее функционирования от станционного оборудования до потребителя проводится линия, в которой предусмотрен только совмещенный проводник PEN. Как правило, разделение его на защитную шину PE (к ней подсоединяется заземляющий контур) и рабочую N в многоквартирных домах не производится.

Классическая схема УЗО без заземления

Схема подключения УЗО без заземления

Обычно устройства УЗО включаются в незаземленные сети бытовых потребителей, электропитание в которых организовано посредством двухпроводной линии. Все что они гарантируют – это ее отключение в случае превышения током утечки допустимого значения (30 мА, например). Такие защитные коммутации, как отключение сетевого питания при перегрузке или коротком замыкании, эти приборы обеспечить не в состоянии. Поэтому схемы подключения УЗО в однофазных сетях предполагают обязательное наличие в них автомата защиты от КЗ и перегруза.

Диапазон токов, на которые рассчитывается автоматический выключатель, подбираются индивидуально для каждой конкретной нагрузочной линии. Совместная работа этих двух приборов гарантирует надежную защиту человека от высоких напряжений в бане, например. Одновременно с этим их применение позволяет уберечь эксплуатируемую в современной квартире бытовую технику от выхода из строя. Довольно часто автоматический выключатель вместе с УЗО заменяют дифавтоматом, который содержит в общем корпусе сразу оба устройства.

Групповая и многоступенчатая защита

При так называемом «групповом» включении УЗО на выделенную линию ставится отдельное устройство с автоматическим выключателем или дифавтомат. В этом случае каждая из подключенных к сети групп нагрузок обслуживается независимо от других, что повышает избирательность защитных функций. В итоге безопасность пользования бытовыми приборами в каждой из комнат заметно возрастает.

Подключение УЗО в разветвленной однофазной двухпроводной системе

Большую защищенность дает ступенчатая схема, при которой группа нагрузок подключается к сети через еще одно аналогичное устройство (оно образует вторую ступень). Использование этих систем позволяет повысить надежность защиты в сравнении с классической. Но из-за сложности исполнения и технической избыточности в быту они применяются крайне редко.

Подключения УЗО в сети с заземлением

Подключение УЗО с заземлением

Типовая схема подключения УЗО в однофазной сети с заземлением строится по тем же правилам, согласно которым оно монтируется сразу за счетчиком энергии. Отличие состоит в наличии в ней отдельной шины, прокладываемой в обход комплекта защитных устройств. При этом надежность срабатывания каждого из устройств заметно повышается за счет значительных по величине утечек по цепи «фаза – корпус оборудования – земля».

Специальных операций для обустройства защиты в этом случае не требуется. При наличии защитного контура в частном доме, например, заземлить действующую электросеть с УЗО не составит труда. Для этого следует сделать расщепление на главной заземляющей шине (ГЗШ), а затем оформить отвод от PE проводника.

Какая схема лучше

Подключение УЗО и вводного автомата

При оценке рассмотренных схем исходят из того, какой уровень безопасности обеспечивает каждая из них. Для решения этого вопроса потребуется сравнить их не только по эффективности защиты, но и по затратам на реализацию. После внимательного изучения можно сделать следующие выводы:

• При ограниченном числе линейных потребителей применяется простейший комплект приборов, состоящий из одного УЗО и стоящего за ним линейного автомата.
• В случае разветвленной сети из одно- или трехфазных нагрузок предпочтительнее групповое включение.
• При высоких требованиях к безопасности допускается применять ступенчатое подключение защитных устройств.

Последний способ оптимален для частного дома.

Перед тем как подключать УЗО без заземления в частных домах, схему его коммутаций следует тщательно изучить. В этом случае самый надежный вариант – использование многоступенчатых систем из нескольких устройств с разными значениями токовых утечек.

Современные дачные постройки отличаются развитой системой электроснабжения с хорошей защищенностью от поражения током благодаря наличию повторного заземления. Поэтому в них применяются упрощенные схемы, предполагающие использование универсальных УЗО на токи утечки до 30 мА (для отдельной защиты водонагревателя, например). Но чаще всего предпочтение отдается типовым дифференциальным устройствам, рассчитанным на соответствующую отсечку по перегрузкам.

К характерным ошибкам относят нарушения в выборе уровня установки УЗО, когда его включают в цепи с неправильно подобранными токами утечки. Чтобы избежать нарушений правил подсоединения подводящих и отводящих проводников, при их коммутации руководствуются схемой на корпусе прибора.

Как подключить УЗО правильно — схема, однофазное и трехфазное, с заземлением и без

Устройство защитного отключения является частью системы безопасности, которая выполняет следующие функции:

1. Защита человека от удара электротоком, если в работе оборудования произошел сбой.
2. Защита проводки от возгорания, если произошло замыкание.
3. Аварийное отключение напряжения для обеспечения безопасности.

Схема, необходимая для правильного подключения такой системы, на практике выглядит следующим образом:

1. Работа всегда начинается с установки автоматического выключателя, для примера взята модель на 40А, максимальный уровень нагрузки, который он способен выдерживать, равняется 8,8 кВт.
2. После монтажа выключателя фазные и нулевые контакты необходимо завести внутрь электросчетчика.
3. Оставшиеся контакты выводятся на нагрузку к УЗО.
4. В случаях, когда планируется, что устройство будет обеспечивать дополнительно и защиту от возгорания, необходим монтаж УЗО на 50А. Этот параметр зависит от вида установленного автоматического выключателя, номинал защитного устройства всегда должен превосходить его в несколько раз.

Стоит отметить, что противопожарная разновидность не способна защищать человека от поражения электрическим током, поскольку ее основная цель – обеспечение безопасности проводки при грубой отсечке, когда фиксируется утечка тока 300 мА. Происходит это благодаря обесточиванию сети, что исключает риск короткого замыкания и последующего возгорания.

Подключение УЗО в электрическую цепь квартиры

Монтаж данной защитной системы в единую цепь жилой квартиры является довольно простой процедурой, которую можно осуществить самостоятельно. Установка происходит через специальную DIN-рейку, которая может быть изначально встроена в распределительный электрощит или иметь отдельное расположение.

Этот элемент оснащен отверстиями с перфорацией, которые предназначены для соединения с тыльными защелками автомата. Клеммы, находящиеся на нижней и верхней части УЗО, имеют маркировку N и L, обозначающую нуль и фазу соответственно.

Для правильного подключения необходимо производить его в соответствии со следующей инструкцией:

1. Первоначально нужно соединить вводный автомат с силовым кабелем, идущим от наружной электросети. Выбор этого прибора осуществляется в зависимости от показателя максимального тока и общих нагрузок на сеть.
2. После вводного автомата подключается электросчетчик, который необходим для регистрации затрат энергии, также он будет отвечать за обеспечение УЗО необходимым напряжением.
3. Установка самого защитного механизма. Правильное подключение подразумевает подсоединение силового кабеля в верхней части, а кабель нагрузки снизу прибора. Верхние клеммы предназначены для подключения нуля и фазы, которые идут от электросчетчика.
4. Дополнительно требуется соединение фаз и нулей обоих приборов: L/ к L, N/ к N, чтобы обеспечить работоспособность схемы.
5. Фаза защитного устройства должна быть подключена к фазе автомата, а ноль прибора соединен с нейтралью, после чего процесс можно считать завершенным.

Подключение однофазного УЗО

При самостоятельном подключении однофазных защитных устройств, чаще всего совершается ряд однообразных ошибок, что делает систему неработоспособной.

Для того, чтобы избежать их, необходимо четко следовать следующей пошаговой инструкции:

1. Первоначально необходимо перевести автоматический выключатель в режим, при котором его проводники будут полностью обесточены.
2. После этого производится монтаж защитного отключающего устройства внутрь электрощита.
3. К выходным клеммам производится подключение проводников с фазой и нулем.
4. К входной клемме устройства с маркировкой L подсоединяется фазный кабель автоматического выключателя.
5. К входной клемме устройства с маркировкой N необходимо подключить нулевой кабель, отсоединенный от корпуса щитка.
6. Для осуществления проверки правильности подключения и работоспособности системы, необходимо вернуть напряжение на проводники автоматического выключателя, затем перевести защитное устройство в рабочий режим и обеспечить его напряжением. Для этого необходимо всего лишь подключить к электросети любой бытовой прибор, который находится в зоне охвата его защиты. Если после этого срабатывание устройства не произошло, то схема была реализована верно.
7. Последним этапом является проверка непосредственно УЗО, которая осуществляется путем нажатия кнопки тестирования. Отключение прибора после этого действия свидетельствует о том, что защитная система функционирует правильно.

Подключение УЗО по линии фазы

подключение УЗО в однофазной сети

Еще одним способом внедрения защитного прибора в сеть является его подключение по линии фазы, которое осуществляется следующим образом:

1. Фазовые проводники противопожарного УЗО необходимо развести и подсоединить к трем автоматическим выключателям на 10А, отвечающим за освещение.
2. После этого фаза подсоединяется к дифференциальному автоматическому выключателю на 20А.
3. Последующие контакты соединяются со вторым УЗО на 30А.
4. Осуществляется последовательное подключение питания к трем автоматам на 16А, которые будут отвечать за соответствующие розеточные группы.
5. По такому же принципу происходит весь процесс с третьим УЗО.
6. В качестве финального действия необходимо вывести проводник к другим трем автоматам, также отвечающим за розеточные группы.

Подключение УЗО по линии нейтрали

Помимо фазного подсоединения, необходимо также знать, как осуществляется подключение через проводник нейтрали:

1. Установив противопожарное УЗО нужно провести и зафиксировать нулевой проводник на соответствующей шине с нулем.
2. От шины нулевой проводник протягивается дальше ко второму и третьему защитному прибору и дифференциальному автоматическому выключателю.
3. После автоматического выключателя нуль прикладывается не к шине, а к нагрузке, связано это с автономным функционированием автомата, обеспечивающего только отдельный бытовой прибор или выделенную электросеть.
4. От второго УЗО проводник с нулем необходимо провести ко второй нулевой шине, к которой, помимо этого, подсоединяются нулевые розеточные проводники. Благодаря этому, если в одной из них будет зафиксирована утечка тока, сработает аварийное отключение напряжения.
5. По такому же принципу происходит соединение другой шины с третьим УЗО и новой группой розеток.
6. Нулевые проводники освещения подсоединяются иначе – непосредственно к общей шине с нулем.

Иногда люди ограничиваются лишь общей нулевой шиной, но на данном примере показана правильная схема подключения по линии нейтрали, в противном случае, утечка в тока в одной из групп вызовет обесточивание всей системы, а не конкретного участка, или заставит сработать противопожарный УЗО.

Подключение УЗО к двухфазной цепи

Защитные приборы можно подключать к двухфазной цепи, в которой отсутствует заземление, что особенно актуально для старых зданий советской постройки.

Для того, чтобы осуществить этот процесс в двухфазной цепи, необходимо придерживаться следующего алгоритма действий:

1. Перед началом работ отсоединить провод питания от фазы автоматического выключателя и нулевого проводника щитка.
2. Осуществить монтаж прибора внутрь щитка.
3. Отключенные ранее кабели подсоединить к выходам УЗО.
4. К фазному входу УЗО подключить фазу от клеммы с выходом автомата.
5. К нулевому входу УЗО подключить нуль, идущий от корпуса электрощита, что исключит любую вероятность дальнейшего пересечения с иными нулевыми проводами.
6. Подключить автомат и после подачи напряжения при помощи ранее описанных методов проверить правильность функционирования системы.

Также, как и в предыдущих случаях, рекомендуется отказаться от установки общего устройства, а поставить отдельные приборы на наиболее проблемные или опасные отрезки электросети. Такое деление называется одноуровневой или многоуровневой степенью защиты.

Однако, несмотря на тот факт, что второй вариант гораздо более рационален, реализовать его своими руками крайне сложно даже при наличии готовой схемы, поэтому, если будет выбран именно он, рекомендуется обратиться за помощью к квалифицированному электрику.

Подключение трехфазного УЗО

подключение трехфазного УЗО в однофазную сеть

Трехфазные разновидности данных устройств обладают 4 полюсами, что сказывается на некоторых особенностях их установки. При этом, задействование всех их не является обязательным условием, в зависимости от схем и особенностей оборудования может быть использовано 4, 3, а в отдельных случаях и 2 полюса.

Чаще всего, подобные приборы используются для обеспечения безопасности электросети с трехфазным напряжением вне зависимости от того, сколькими проводами оно подается.

Начальные этапы подключения у трехфазного и однофазного прибора одинаковые, все различия начинаются на отходящих цепях, поэтому с этого момента и будет начато рассмотрение данного процесса:

1. Утечка тока трехфазной разновидности имеет внушительные параметры, поэтому прибор обеспечивает только безопасность проводки от риска возгорания. Для того, чтобы обезопасить и человека от удара электрическим током, на всех отходящих участках устанавливаются дополнительные УЗО на 10 мА.
2. Для этих устройств также потребуются автоматические выключатели.
3. Нейтральный провод от основного трехфазного УЗО подключается к колодке, с которой нейтраль выводится только в случае необходимости.
4. На один из трех имеющихся фазных кабелей устанавливается автомат, обеспечивающий безопасность УЗО и электросети, находящейся в зоне его охвата.

Особенности подключения с заземлением и без

Отдельно взятые специалисты иногда высказывают мнение, что подключение УЗО без заземления невозможно или такая схема будет являться неработоспособной.

Это является грубой ошибкой и заблуждением по следующим причинам:

1. Принцип работы устройства защитного отключения изначально опровергает такую версию, поскольку заземление не играет в нем какой-либо значимой роли.
2. Некоторые люди с небольшим опытом реализуют схему с заземлением таким образом, что оно не функционирует, то есть фактически получают подключение без заземления, но УЗО при этом продолжает полноценно выполнять свои задачи.
3. Утечка на заземленный объект возможна в обоих случаях и такая вероятность не оказывает влияние на срабатывание аварийной системы, поскольку устройство обесточит цепь ровно в тот момент, когда ток достигнет номинального значения.

На основании этого можно сделать следующие выводы:

1. Наличие УЗО повышает уровень безопасности при эксплуатации бытовых предметов без заземления.
2. Само устройство отключения будет выполнять свои основные функции и без заземления.

Наиболее высокая степень безопасности будет в любом случае достигнута только при сочетании УЗО и заземления, но в случае его отсутствия установка такого прибора становится еще более важной и актуальной.

Дополнительные схемы подключения

В некоторых европейских странах используются защитные устройства исключительно с 2 полюсами, это обусловлено принятыми у них правилами по технике безопасности. Такая практика позволяет отказаться от дополнительного монтажа нулевых шин: после автоматов сразу следуют проводники, фазовые и нулевые кабели напрямую идут к обсуживающимся приборам.

В России используются автоматические выключатели с 1 полюсом, что обуславливает необходимость наличия дополнительных нулевых шин.

Наиболее оптимальным способом их внедрения является следующая практика:

1. Монтаж нулевой шины непосредственно в корпус устройства, что позволяет отказаться от обилия подобных элементов внутри электрощита.
2. Внутрь одного устройства можно одновременно разместить 2-4 шины, которые при этом будут изолированы друг от друга.
3. Заземляющие проводники при этом выводятся и подсоединяются к контактной шине, такой вариант допустим для большинства современных систем заземления.

Основные ошибки подключения

Дополнительного рассмотрения требуют наиболее часто допускаемые ошибки, которые совершают люди при самостоятельной установке и подключении устройств защитного отключения:

1. Сплетение или любое другое пересечение нулевых проводников на выходе из защитного прибора. Это недопустимо по причине невозможности тестирования защитного оборудования и возникновения риска частых ложных срабатываний системы.
2. Осуществление подсоединения к нейтрали заземляющих кабелей розеточной группы нулевых проводов защитного устройства, либо их контакт с контуром самостоятельно подготовленного заземления. Такая схема никогда не практикуется профессиональными электриками, поскольку она не отвечает основным требованиям техники безопасности, и может вызвать короткое замыкание.
3. Совершение запрещенного соединения заземляющего элемента с нейтралью. Такая схема не является опасной, но УЗО при ней не будет функционировать, поскольку нарушится его принцип действия. При этом, существует риск ложного обесточивания домашней электросети.

Принцип действия

Данное устройство выполняет все свои основные функции благодаря датчику, являющемуся основным элементом его конструкции и способному реагировать на изменение величины тока на входе проводников.

Происходит это благодаря следующим особенностям внутренней конструкции:

1. Датчик по своей сути является классическим трансформатором тока, который имеет форму и вид тороидального сердечника.
2. Сердечник оснащен магнитоэлектрическим реле, на котором осуществлена установка по дифференциальному значению току. Само реле является крайне чувствительным элементом, поэтому реагирует на любые изменения входящего тока.
3. При фиксации значительных колебаний, задачей реле становится оказание прямого воздействия на механизм-исполнитель, вследствие чего срабатывает защитная мера и происходит полное размыкание электрической цепи.
4. Исполняющий механизм имеет в своей конструкции группу контактов, определяющую максимально допустимое значение тока, и пружину, которая совершает размыкание цепи в ситуациях, когда фиксируются сбои в работе.
5. Существуют современные модели защитного оборудования, которые претерпели некоторые изменения, например, магнитоэлектрическое реле в них было заменено особой электронной схемой.

Проверку принципа действия УЗО можно осуществить, нажав на нем специальную кнопку, предназначенную для тестирования системы. После этого произойдет искусственно созданная утечка, которой будет достаточно для срабатывания устройства и экспериментального размыкания цепи.

Рекомендуется проводить подобную тестовую проверку функционирования защиты не реже одного раза в месяц.

Советы специалистов

В завершение приводятся некоторые советы от специалистов в данной сфере, которые могут помочь при монтаже УЗО:

1. Для установки данного оборудования в жилом помещении, лучше всего отказаться от современных электронных моделей, поскольку их функционирование зависит от встроенной схемы.
2. Если используется схема подключения, которая не предусматривает наличие заземления, в нее обязательно нужно добавить автоматический выключатель. Он обеспечит защиту от перегрузок напряжения и коротких замыканий, в то время как УЗО будет следить за отсутствием утечек тока, таким образом, получается комбинированная защита.
3. После реализации любой схемы или замены одного из ее элементов, всегда необходимо запускать защитное устройство для тестирования его работоспособности, чтобы убедиться в правильном функционировании всей системы.
4. Подключение подобного защитного устройства зачастую является довольно сложной задачей, при этом, данное устройство выполняет важные функции, поэтому при наличии малейшей неуверенности в собственных силах и знаниях, рекомендуется обратиться за помощью к профессиональному электрику.

Статья была полезна?

0,00 (оценок: 0)

для чего нужен, схема подключения в трехфазную и однофазную сеть с заземлением и без своими руками + видео

Современные методы защиты человека от поражения электрическим током в бытовой электрической сети предусматривают установку УЗО. Правильность его работы и надёжность защиты зависит от правильно подобранного устройства и качества монтажа.

Для чего необходимо УЗО

Для понимания принципа работы УЗО и особенностей его монтажа следует рассмотреть ряд основных моментов.

Прежде всего, нужно понимать, что использование в быту большого количества электроприборов приводит к увеличению опасности попадания человека под действие электричества. Поэтому формирование защитных узлов, оберегающих от этого опасного фактора, является необходимостью в современных жилых помещениях. Само Устройство Защитного Отключения — это элемент системы защиты, и функционально имеет несколько назначений:

• В случае замыкания в проводке УЗО защищает помещение от возгорания.
• В момент попадания человеческого тела под действие электротока УЗО отключает питание во всей сети или конкретного электроприбора для выполнения защиты (локальное или общее отключение зависит от позиции установки УЗО в системе питания).
• А также УЗО отключает питающую цепь, когда происходит повышение тока в этой цепи на определённую величину, что также является функцией защиты.

Конструкционно УЗО — это аппарат, имеющий функцию защитного отключения, внешне схожий с выключателем автоматом, но имеющий другое назначение и функцию проверочного включения. Крепление УЗО выполнено с применением стандартного разъёма дин-рейки.

Исполнение УЗО бывает двухполюсным — стандартная двухфазная электрическая сеть переменного тока 220В.

Такое устройство подходит для установки в помещениях стандартной постройки (с электрической проводкой, выполненной двухжильным проводом). Если квартира или дом оборудованы проводкой с тремя фазами (современные новостройки, промышленные и полупромышленные помещения), то в этом случае используется УЗО с четырьмя полюсами.

Двухполюсное и четырёхполюсное исполнение

На самом устройстве нанесена схема его подключения и базовые характеристики прибора.

• Серийный заводской номер аппарата, фирма производитель.
• Максимальная величина тока, при котором УЗО работает длительное время и выполняет свои функции. Эта величина называется номинальным током устройства, измеряется он амперами. Она обычно соответствует стандартизированным токовым величинам электроприборов. Обозначен на панели прибора как In. Эта величина устанавливается благодаря учёту сечения провода и конструкционного выполнения контактных клемм УЗО.

• Стандартизированные величины тока (6, 16, 25, 32, 40, 63, 80, 100, 125 А).

• Ток отсечки УЗО. Правильное название — номинальный отключающий дифференциальный ток. Измеряется он в миллиамперах. На корпусе прибора обозначен — I∆n. Указанное значение показателя тока утечки вызывает срабатывание защитного механизма УЗО. Срабатывание происходит, если все остальные параметры не достигают аварийных значений и монтаж выполнен правильно. Параметр тока утечки определяется стандартными величинами.

• Стандартизированные величины тока утечки (6, 10, 30, 100, 300, 500 мА)

• Величина номинального дифференциального тока, не приводящего к аварийному выключению УЗО, работающему в нормальных условиях. Правильно называется номинальный не отключающий дифференциальный ток. Обозначен на корпусе — In0 и соответствует половине значения тока отсечки УЗО. Этот показатель охватывает диапазон значений тока утечки, во время появления которого происходит аварийное срабатывание устройства. Например, для устройства УЗО, имеющего ток отсечки 30 мА значение не отключающего дифф.тока будет составлять 15 мА, а аварийное выключение УЗО произойдёт во время образования в сети тока утечки величиной, соответствующей диапазону от 15 до 30 мА.
• Значение напряжения работающего УЗО составляет 220 или 380 В.
• На корпусе также обозначено наибольшее значение тока КЗ, в момент образования которого УЗО продолжит работать в исправном состоянии. Такой параметр называется номинальный условный ток короткого замыкания, обозначается как Inc. Эта токовая величина имеет стандартизированные значения.

• Расчётная стандартизированная величина токов короткого замыкания составляет 3000, 4500, 6000, 10 тыс.А.

• Показатель номинального времени отключения устройства. Этот показатель обозначается как Tn. Время, которое он описывает — это промежуток от момента образования в цепи дифференциального отключающего тока до момента времени, в который произошло полное гашение электрической дуги на силовых контактах устройства УЗО.

Кроме всего, на панели УЗО наносят обозначения температурного диапазона работы устройства, нумерацию и назначение клемм, обозначение выключателя (вкл/выкл).

Пример обозначений:

Пример обозначения основных характеристик устройства

Принцип работы устройства

В случае возникновения тока утечки в проводке помещения, на отходящих и приходящих клеммах УЗО появляется разность показателей токов. В этот момент защитный предохранитель устройства сопоставляет величину тока утечки с номинально допустимой и заставляет устройство срабатывать в случае превышения допустимой величины. Происходи так называемое аварийное выключение.

Время отключения УЗО составляет от 0,05 до 0,2с. Ни в коем случае оно не должно быть больше чем 0,3с. Более длительное время отключения приводит к тяжёлым последствиям влияния электротока на человеческий организм.

Графический пример работы УЗО во время образования в сети тока утечки. Ток на выходе из УЗО больше по своей величине чем ток на входе. Баланс нарушен, вследствие чего размыкается контакт.

Принцип работы устройства

Следует помнить, что УЗО реагирует лишь на возникновение токов утечки на участке цепи, расположенном после УЗО. При возникновении утечки на участке до УЗО, оно не выполнит своей функции.

Пример действий устройства при возникновении утечки в цепи, приходящей к УЗО. В этом случае баланс токов на входе и на выходе устройства не нарушается, устройство не работает:

Реакция устройства на возникновение утечки на различных участках цепи

Основной конструктивный элемент УЗО выполнен в виде трансформатора тока 1. Трансформатор тока выполнен на тороидальном ферромагнитном сердечнике. Трансформатор тока имеет три обмотки. Две из этих обмоток имеют различное направление. Одна запитана от фазного провода L3, а другая от нулевого N. Третья же обмотка 2 является обмоткой управления. По фазовой обмотке проходит ток I1, а по нулевой ток I2 (к электрооборудованию и от него соответственно). Обмотка катушки управления в нормальном рабочем режиме находится без наведённого напряжения.

В нормальном рабочем режиме ток, проходящий в двух первичных обмотках, направлен противоположно, но одинаков по своим величинам. В это время на трансформаторном сердечнике возникают два магнитных потока, которые имеют противоположное направление и, вследствие этого, компенсируются. Суммарный (полный) магнитный поток в любое время равен значению ноль (Ф1 + Ф2 = 0).

В момент прикосновения человека к проводнику под напряжением, в фазном проводнике будет протекать ток отличный по своей величине от тока, текущего по нулевому проводнику. Нарушается баланс токов и баланс магнитных полей в токовом трансформаторе УЗО. Протекающий по фазовому проводу ток больше, так как к величине номинального тока I1 прибавляется ток утечки I. Для трансформатора такой ток дифференциальный — отличный от номинального. При нарушении баланса магнитных потоков в трансформаторе, общий магнитный поток приобретает величину, отличающуюся от нуля (Ф1 + Ф2 ≠ 0). Согласно физическим законам, такой магнитный поток создаёт электроток в проводнике обмотки управления 2 трансформатора тока УЗО 1. Ток, достигнув значения, необходимого для работы отключающего реле 2, отключает контактный механизм УЗО. Вследствие этого электроприбор, находящийся после УЗО, оказывается обесточенным. А также вся электрическая цепь, подводящая питание к потребителю, остаётся без напряжения. Человек, прикоснувшийся к любому участку такой цепи, оказывается спасённым от действия электрического тока благодаря работе УЗО.

Принцип работы УЗО

Как подобрать

Первый параметр, по которому выбирается УЗО — это тип проводки в помещении, где будет установлено устройство. Для помещений с двухфазной электропроводкой напряжением 220 В подойдёт УЗО с двумя полюсами. В случае трёхфазной проводки (квартиры современной планировки, полупромышленные и промышленные помещения) следует устанавливать четырёхполюсное устройство.

Для монтажа правильной схемы защитных устройств понадобятся несколько защитных устройств различного номинала. Разница будет заключаться в месте их установки и типе защищаемого участка цепи.

Подбор УЗО нужно производить с учётом определённых электрических параметров в домашней электрической сети, а именно:

• Ток отсечки УЗО должен быть больше чем наибольший потребляемый в помещении (квартире) ток на 25%. Величину максимального тока можно узнать в коммунальных структурах, обслуживающих помещение (ЖЭК, энергослужба).
• Номинальный ток УЗО, его следует выбирать с запасом по отношению к номинальному току выключателя автомата, защищающего участок цепи. Например, если автоматический выключатель рассчитан на ток 10 А, то УЗО следует выбрать с током 16А. Следует учитывать, что УЗО защищает исключительно от утечки, а не от перегруза и короткого замыкания. Исходя из этого обязательным требованием является монтаж автоматического выключателя в участке цепи совместно с УЗО.
• Дифференциальный ток УЗО. Значение тока утечки, в момент появления которого устройство выполнит аварийное выключение питания сети. В бытовых помещениях для обеспечения защиты нескольких потребителей (группа розеток, группа светильников) выбирают УЗО с уставкой дифференциального тока 30 мА. Выбор устройства с меньшей уставкой чреват частыми ложными выключениями УЗО (в сети любого помещения всегда присутствуют утечки тока, даже во время минимальной нагрузки). Для групп или одиночных потребителей, находящихся в условиях повышенной влажности (душевая кабина, посудомоечная машина, стиральная машина), следует монтировать УЗО со значением дифференциального тока 10 мА. Условия работы во влажном помещении считаются особенно опасными, с точки зрения электробезопасности. Не нужно устанавливать одинарное УЗО на множество групп потребителей. Для небольших помещений допустима установка одного УЗО с током уставки 30 мА на вводном щитке электросети. Но при такой установке, во время аварийного срабатывания, УЗО отключит электроэнергию во всей квартире. Правильно будет установить УЗО для каждой группы потребителей и вводное устройство с наибольшим током уставки. (Подробнее схема расстановки защитных устройств рассмотрена ниже).
• А также УЗО выбирается согласно типа дифференциального тока. Для сетей переменного тока производятся устройства с маркировкой (АС).

Схема подключения УЗО

Принцип монтажа УЗО в двухпроводной электросети

В помещениях старой планировки используется двухпроводная проводка (фаза/ноль). Заземляющий проводник при такой схеме отсутствует. На эффективную работу УЗО отсутствие проводника заземления повлиять не может. Двухполюсное УЗО, смонтированное в помещении с таким типом проводки будет работать правильно.

Отличие монтажа УЗО с заземлением и без заключается лишь в принципе отключения устройства. В цепи с заземлением прибор сработает в момент появления в сети тока утечки, а в цепи без заземления — в момент касания человека к корпусу прибора, оказавшегося под действием утечки тока.

Пример установки УЗО в квартире с однофазной двухпроводной электросетью (схема):

Вариант для квартиры с двухпроводной проводкой

Указанная схема также пригодна для одной группы потребителей. Например, для кухонного электрооборудования и освещения. В этом случае после вводного автоматического выключателя устанавливается УЗО, которое защищает участок цепи и электроприборы, находящиеся после него.

Для двухпроводной электрической сети многокомнатной квартиры предпочтительнее устанавливать вводное УЗО после вводного автоматического выключателя, а от вводного УЗО разветвлять проводку на все необходимые группы потребителей с учётом их мощности и места установки. На каждую группу потребителей при этом устанавливается УЗО с меньшей уставкой дифференциального тока чем у вводного УЗО. Каждое групповое УЗО комплектуется автоматическим выключателем в обязательном порядке, это нужно для защиты от тока короткого замыкания и перегруза электрической сети и самого УЗО.

Пример схемы электрической проводки для многокомнатного жилого помещения, которая защищена устройствами защитного отключения приведён на рисунке:

Вариант для многокомнатного помещения

Ещё одним преимуществом установки вводного УЗО является его противопожарное назначение. Такой прибор контролирует наличие максимально возможных величин тока утечки на всех участках электрической цепи.

Стоимость монтажа такой многоуровневой системы защиты выше, чем у системы с одним УЗО. Несомненным преимуществом многоуровневой системы является автономность работы каждого защищённого участка цепи.

Для объективного понимания процесса правильного подключения УЗО в двухпроводной электрической цепи приведён видеоролик.

Данное видео найдено на интернет-ресурсе Youtube, используется исключительно в ознакомительных целях и не является рекламой.

Видео: схема монтажа УЗО

Схема подключения УЗО в трёхпроводной (трёхфазной) электрической цепи

Такая схема является самой распространённой. В ней используется четырёхполюсное УЗО, а сам принцип сохраняется, как и в двухфазной цепи с использованием двухполюсного УЗО.

Приходящие четыре провода, три из которых фазные (А, В, С) и нулевой (нейтраль) присоединяются к входным клеммам УЗО, согласно нанесённой на устройство маркировки клемм (L1, L2, L3, N).

Схема подключения проводов

Аналогичная схема правильного подключения проводов к устройству находится в паспорте УЗО либо нанесена непосредственно на корпус изделия.

Расположение нулевой клеммы может отличаться на УЗО различных производителей. Важно соблюдать правильность подключения на входе и на выходе из устройства, от этого зависит корректная работа УЗО. В остальном, порядок подключения фаз на работу УЗО не влияет.

Подключение в трёхфазной сети

Важно помнить, что номинальные рабочие токи трехфазных УЗО имеют относительно большие значения. Такие устройства имеют больше противопожарное назначение, а для защиты человека от поражения электрическим током используют отдельные УЗО с меньшим номиналом для каждого участка цепи.

Для объективного понимания схемы подключения УЗО в трёхфазной цепи приведена схема — пример.

Многоуровневая защита

Из схемы видно, что разветвлённая электрическая цепь после вводного четырёхполюсного УЗО выполнена подобно двухпроводной схеме подключения УЗО. Так же как и в предыдущем примере, каждый участок цепи защищён устройством УЗО от токов утечки, а автоматическим выключателем от токов короткого замыкания и от перегруза в сети. В этом случае используются однополюсные автоматические выключатели. Через них подключён лишь фазный провод. Нулевой провод подходит к клемме УЗО, минуя автоматический выключатель. Соединять нулевые проводники в общий узел после выходов из УЗО не нужно, это приведёт к ложным срабатываниям устройств.

Вводное УЗО в этом случае имеет рабочий номинал тока 32 А, а УЗО на отдельных участках номиналы по 10 — 12 А и уставки дифференциального тока по 10 — 30 мА.

Ошибки при установке и подключении УЗО

Типичные ошибки при подключении защитных устройств УЗО:

• Как указывалось выше, соединение нулевых проводников в общий узел после выхода их из УЗО. Это провоцирует неправильную работу устройства. Чтобы проверить правильность сборки схемы, необходимо подключить к розетке (цепь которой защищает УЗО) электроприбор и проследить за работой УЗО. Если оно не выбивает, значит, монтаж выполнен правильно.
• Ошибкой является соединение нейтрального и заземляющего проводников. В этом случае УЗО не сможет реагировать на разницу токов в нейтральном проводнике. Такое выполнение схемы чревато частым отключением электроэнергии и опасностью оказаться под напряжением при неработающем заземляющем контуре.
• Подключение к нейтральному проводу УЗО заземляющих проводников розеток также является ошибкой. Такие действия чреваты опасностью оказаться под действием напряжения. А также эта схема может спровоцировать короткое замыкание.

Для большей наглядности приведён видеоролик на тему типичных ошибок при самостоятельном монтаже УЗО.

Данное видео найдено на интернет-ресурсе Youtube, используется исключительно в ознакомительных целях и не является рекламой.

Видео: ошибки при подлючения защитного устройства

Несомненно, безопасность человека — приоритет в работе любого оборудования, особенно электрического. Реализация безопасных схем питающих электросетей зачастую непосильная задача для неквалифицированного человека. Если решение по монтажу защитных элементов электросети принято, но остаются сомнения, то лучше обратиться к профессионалам. Ведь от качества монтажа напрямую зависит правильная и безопасная работа любого электрооборудования.

Схема подключения УЗО в однофазной сети с заземлением и без «земли»

Лучше всего осуществлять монтаж изделия после электрического счетчика, но перед автоматом.

К Вашему вниманию 4 типовых схемы подключения УЗО в однофазной сети.

Подсоединение одного общего АВДТ:

Схема монтажа нескольких устройств защитного отключения на каждую группу:

Подключение нескольких устройств защитного отключения вместе с вводным АВДТ:

Монтаж в двухпроводной сети (без заземления):

Учтите, что подключать аппарат нужно сверху, последняя картинка предоставлена только для наглядности, чтобы вы понимали, как монтируется УЗО в сети без заземляющего проводника. Также обратите внимание на то, что каждый из вариантов имеет следующую последовательность подсоединения элементов: вводной автомат – счетчик – УЗО. Такая схема подключения УЗО максимально защищает Вашу электропроводку от всех видов угроз.

Также хотелось предоставить Вам пару рекомендаций по составлению данной схемы:

• Если проводка в частном доме либо квартире будет включать в себя не один мощный электроприбор, то лучше для каждой группы проводников установить по отдельному устройству защитного отключения. Такой вариант позволит контролировать каждый прибор отдельно и в свою очередь при неполадках отключать электроэнергию не во всей электросети, а только в определенном месте.
• Если электросеть будет простой, без мощной бытовой техники, то лучше использовать установку дифавтомата. Данный аппарат одновременно защищает сеть не только от токов утечки, но и от КЗ вместе с перегрузками (функции АВ).

На видео ниже наглядно рассматриваются предоставленные варианты монтажа автоматическиого выключателя дифференциального тока , а также объясняется, где рационален каждый из способов подсоединения:

Вот и все, что хотелось рассказать о схемах подключения УЗО в однофазной сети с заземлением и без так называемой «земли». Надеемся, что данные проекты были для Вас полезными и понятными!

Также читают:

Инструкция по подключению узо с заземлением

Сейчас, чтобы обезопасить себя и саму постройку от возгорания, устанавливаются устройства защитного отключения (УЗО) в квартирах и загородных домах.

Кроме этого, в жилых помещениях используется большое количество техники и приборов, работающих от электричества. Для нормальной и безопасной работы установка таких устройств просто необходима. Для подключения аппарата нужно соблюдать требования и правила, благодаря которым обеспечится надежная и бесперебойная работа УЗО.

Правила

Сейчас устанавливаться контролирующий аппарат может исходя из нескольких причин. Первая причина и наверно основная – это безопасность человека. По этой причине и было разработано устройство, чтобы избежать поражения током.

Актуален данный момент для тех построек, где имеются неполадки линии. Не менее важная причина – утечка тока, аппарат предотвращает ее. И еще одна причина – короткое замыкание, в процессе которого может воспламениться проводка, и как результат пожар.

Как можно заметить, причины довольно весомые и подключение устройства необходимо, главное знать, как подключать УЗО с заземлением для безопасности и надежности.

• Такие устройства защитного отключения следует подсоединять после вводного устройства;
• Согласно нормам и стандартам, через УЗО должен проходить ноль и фаза, но тут стоит учесть, что выбирать нужно ту электрическую цепь, которой особенно нужна дополнительная защита;
• Если предусмотрен монтаж и установка УЗО, стоит позаботиться о специальных технических элементах.

Важные моменты

Для того чтобы аппарат работал правильно для каждой сети, подбирается соответствующий вариант. Когда подключается УЗО к однофазной сети с заземлением, можно справиться самостоятельно, необходимо просто соблюдать правила. Подключать устройство следует вместе с автоматами:

• Возможен вариант подключения ко всей цепи аппарата, но тут существуют минусы. В случае, если произойдет поломка, понять, где именно она случилась будет довольно сложно. Кроме этого, когда устройство срабатывает, то электричество пропадает, а в данном случае оно пропадет во всем помещении;
• Есть и другой вариант, когда автомат подключается на определенную сеть. В этом случае, если срабатывает аппарат, то электричество пропадает только на определенном участке помещения. Этот вариант будет более дорогим, но если учесть плюсы, то намного выгоднее.

Если рассмотреть второй вариант, то тут обеспечивается защита однофазной и трёхфазной работы устройств, соединяется нулевая шина и земля. Тут схема подключения УЗО в трехфазной сети почти не отличается от однофазной системы, разница только в количестве фаз.

При подключении однофазного УЗО электронного к двухпроводной сети, нужно правильно подключить нейтраль, не ошибиться с полярностью, так как очень легко повредить детали электронной схемы. На этих аппаратах предусмотрена кнопка «Т», которая помогает в процессе установки тестировать исправность.

Работает она следующим образом: если устройство находится под напряжением, зажимается кнопка и если не произошло отключения – это говорит о неисправности аппарата.

Если предстоит подключение трехфазного УЗО к четырехпроходной сети с общей нейтралью, необходимо соблюдать полярность каждой фазы и нуля. При таком подключении к нечетным клеммам подключаются цепи входные, к четным соответственно — выходные.

Также такие аппараты подключаются к трем однофазным сетям. Преимуществом данного подключения является то, что одно устройство способно защитить 3 однофазных электрических схем.

Инструкция подключения

Самое главный момент при установке – это схема подключения, так как создание цепи отличается от привычного. Также учитывается метод подключения и тип:

• Устройство имеет входные и выходные контакты. Когда осуществляется подключение нужно помнить, что через аппарат должны идти и фаза и ноль.
• При установке необходимо подключить предохранитель, благодаря которому обеспечится защита устройства и счетчика;
• Как уже говорилось, необходимо позаботиться об установке автоматического выключателя. В случае если ток превысит норму, система отключится;
• На устройстве находится снизу и сверху специальные клеммы для подключения с определенным обозначением. Если подключить не в ту клемму аппарат может сгореть. Обычно сверху размещены входные контакты, а снизу выходные. Следует руководствоваться следующим принципом: верху подключаются провода, которые дают ток, а снизу те, что идут к приборам;
• При подключении следует следить, чтобы все устройства прилегали плотно, как в верхней части, так и в нижней, в ином случае произойдет нагрев;
• Чаще всего аппарат подключается там, где существует риск повреждения от тока. В жилых помещениях — это ванная комната и кухня, так как там повышенный уровень влажности;
• Все схемы подключения делятся на многоуровневый тип и с одним уровнем. Если предусмотрено подключение при многоуровневой защите, необходимо провести точные расчеты, при которых учитывается каждое устройство, работающее в сети. В случае ошибки подключения, система будет выключаться.
• Устройства нижнего уровня функционировать должны вместе с автоматом защиты. Подключение должно происходить таким образом, чтобы при перегорании одного аппарата, остальные продолжали работу. При данной схеме подключения лучше доверить работу специалисту.
• При типе подключения с одним уровнем можно установить защиту на всю проводку сразу или для отдельной системы. Это тип требует правильной организации подключения и неотъемлемой частью выступает установка автоматического выключателя. Он предназначается для того чтобы исключить риск замыкания. При установке на всю проводку, аппарат необходимо размещать рядом со счетчиком.
• Когда срабатывает устройство, выключается электричество. Запрещается сразу включать устройство, необходимо сначала найти причину отключения. Не зная причины, и при моментальном подключении устройства приборы в помещении могут сгореть. Нужно все вилки вынуть из розеток, выключатели привести в положение «выкл» и выключить всю технику. Когда такие манипуляции проделаны, можно запустить устройство, если оно работает причина в отдельном приборе. Когда не работает, проблема может заключаться не в проводке квартиры, а в подъезде.

Если в процессе работы подключения УЗО с заземлением возникли трудности, лучше обратиться к специалисту за помощью.

Как выбрать устройство

Существует выбор среди устройств, которые отличаются не только конструкциями, но и характеристиками.

Во-первых, при выборе учитывается наличие полюсного элемента, понять какое устройство необходимо, очень просто. При напряжении в квартире 220 В, необходимо выбрать УЗО с двумя плюсами. В случае, если напряжение достигает 380 В, нужно отдать предпочтение четырехполюсным автоматам, но их можно использовать и при 220 В, только используются не все плюса.

Во-вторых, защищенность. Сейчас можно приобрести отдельные устройства противопожарного трехфазного типа. Они являются самыми устойчивыми к огню, что, безусловно, влияет на немаленькую цену.

В-третьих, мощность. Тут учитывается количество используемых приборов и техники, так как устройство должно легко выдерживать нагрузку. Автоматы существуют следующей классификации: то до 10 А – маломощные, до 32 А – среднемощные, если нагрузка предусмотрена больше 40 А нужно приобретать мощные.

Также учитывается класс, он обозначает скорость срабатывания устройства. Отмечается S и G класс, они характеризуются как самые быстрые.

Стоит учитывать и способ сборки, существует два варианта: электромеханические и электронные. Разница в том, что электронные модели не будут работать без электропитания. Если пропадет фаза, устройство прекращает работу. А в случае электромеханических, такие модели не подключаются к сети, и если фаза или ноль пропадет, работа продолжится.

Обычно в жилых помещениях тип тока переменный, тут используются устройства, которые имеют маркировку АС. Но если установка предстоит при постоянном типе, выбирается маркировка А, но она также подходит и к переменному.

Как можно заметить, каждый этап от выбора и до запуска устройства влияет на эксплуатацию. Если имеется минимальный опыт работы с данными устройства, можно с подключением справиться самостоятельно. Но если эта сфера незнакома, лучше обратиться к специалистам. Ведь от этого будет зависеть безопасность для человека и сохранность приборов.

Также стоит сказать, что УЗО может быть подключено к любой сети, заземляющая она или нет. Это связанно с тем, что устройство никаким образом не связанно с функциями заземляющих конструкций.

Оно может подключаться и работать с одно, двумя и тремя фазными проводами в кабеле. Поэтому установка таких защитных устройств допускается с заземлением и без, скорее это индивидуальный выбор каждого человека. Но стоит понимать, что эти две системы имеют разное назначение и не связанны между собой.

Стоит помнить о том, что если устройство срабатывает не достаточно просто его включить обратно. Ведь оно устанавливается для того, чтобы сигнализировать о проблеме. Поэтому перед повторным запуском обязательно найти причину, по которой сработало устройство. При работе необходимо соблюдать все правила техники безопасности, ведь они относятся к опасным.

Особенности обеспечения электробезопасности в сетях с изолированной нейтралью напряжением до 1000 В на горных предприятиях

2.1 Введение

Одним из факторов поражения электрическим током является ухудшение состояния изоляции трехфазной электрической сети с изолированной нейтралью. до и выше 1000 В. Для повышения эффективности системы электроснабжения необходимо разработать методику определения параметров изоляции при рабочем напряжении.Под эффективностью мы принимаем обеспечение роста электробезопасности и надежности при эксплуатации электроустановок с напряжением до и выше 1000 В. Известный [1] метод определения параметров изоляции «Амперметр-вольтметр» является классическим методом. , так как обеспечивает удовлетворительную точность неизвестных величин, но не обеспечивает безопасности труда при производстве электроустановок и снижает надежность электроснабжения промышленных машин и оборудования.Снижение надежности работы электроустановок и уровня электробезопасности при эксплуатации трехфазных электрических сетей до и выше 1000 В определило, что с помощью метода «Амперметр-вольтметр» необходимо произвести металлическую цепь фазы сети. на землю и измерьте общий ток однофазного замыкания на землю. Так как во время замыкания металлической фазы любой фазы на землю напряжение двух других фаз сети по отношению к земле достигает линейных значений и, таким образом, может привести к короткому замыканию в многофазной сети, которая работает, что определяет надежность снижение мощности производственного оборудования.Снижение электробезопасности определяется тем, что в металлическом замыкании любой фазы электрической сети и заземления контактное напряжение и ступенчатое напряжение будут иметь максимальное значение, и тем самым обеспечить максимальное увеличение вероятности поражения людей электрическим током.

2.2 Метод определения параметров изоляции в электрической сети с изолированной нейтралью

Представленный в работе [6] метод определения параметров изоляции в трехфазной электрической сети с напряжением изолированной нейтрали выше 1000 В на основе измерения Значения модулей линейного напряжения, напряжения нулевой последовательности и фазного напряжения относительно земли при подключении известной активной дополнительной проводимости между электрической сетью измеряемой фазы и землей, имеют значительную погрешность.Существенная погрешность определяется тем, что при определении параметров изоляции используется значение модуля напряжения нулевой последовательности, а значит, необходимо использовать обмотки трансформатора напряжения, позволяющие выделить остаточное напряжение.

На основе вышеизложенных методов определения параметров изоляции в трехфазной сети с напряжением изолированной нейтрали до и выше 1000 В, что обеспечивает удовлетворительную точность определения неизвестных величин за счет исключения измерения модуля остаточного напряжения , эксплуатационная безопасность электроустановок и надежность электросистемы, в связи с исключением измерений полного тока модуля при однофазном замыкании на землю между фазой сети по отношению к земле.

Метод определения параметров изоляции в трехфазных симметричных сетях напряжением до и выше 1000 В, основанный на измеренных значениях модулей линейного напряжения, фазных напряжений A и C относительно земли после подключения дополнительных активная проводимость между фазой А и заземлением сети.

В результате измерения значений модулей линейного напряжения и фазных напряжений C и A относительно земли с учетом величины дополнительной активной проводимости по математическим формулам определяются:

y = 1.73UlUАUC2 ‐ UA2go, E1

g = 3Ul2Ul2−3UA2UC2 − UA22−10.5go, E2

b = y2 − g20,5, E3

где Ul — линейное напряжение; UА — напряжение фазы А относительно земли; UСis C — фазное напряжение относительно земли; и go — дополнительная активная проводимость.

Разработанный в реализации метод не требует создания специального измерительного прибора, так как измерительные приборы, то есть вольтметры, доступны в сервисном руководстве. Сопротивление ПЭ-200 используется как активная дополнительная проводимость с R = 1000 Ом, где посредством параллельного и последовательного подключения обеспечивается требуемое рассеивание мощности.Для переключения в активный режим ожидания используется переключатель нагрузки с большей проводимостью.

Разработанный метод обеспечивает удовлетворительную точность, прост и безопасен в реализации в трехфазных электрических сетях с напряжением изолированной нейтрали до и выше 1000 В.

2.3 Анализ погрешности метода определения параметров изоляции в электрической сети с изолированной нейтралью

Полученные математические зависимости для определения полной и активной проводимости изоляции электрической сети обеспечивают легкую и безопасную работу электроустановок с напряжением до и выше 1000 В.

Анализ погрешностей разработанного метода определения параметров изоляции в симметричных трехфазных электрических сетях с изолированной нейтралью, основанный на измерении единичного линейного напряжения, фазных напряжений С и А относительно земли после активного подключения дополнительной проводимости между фазой А и электрической сетью и землей выполняется.

Для повышения эффективности разработанного метода определения параметров изоляции в симметричной трехфазной сети с изолированной нейтралью на основе анализа ошибок для каждой конкретной сети подбирается дополнительная активная проводимость, чтобы обеспечить удовлетворительную точность измерения необходимое количество.

Случайная относительная погрешность определения общей проводимости изоляции и ее компонентов в трехфазных симметричных сетях с напряжением до и выше 1000, исходя из измеренных значений модулей линейного напряжения, фазного напряжения C и A по отношению к Земля после подключения активной дополнительной проводимости между фазой и электрической сетью и землей определяется в соответствии с (1), (2) и (3).

Случайная относительная погрешность определения суммарной проводимости изоляции фаз сети относительно земли определяется по формуле (1):

y = 1.73UlUАUC2 ‐ UA2go,

где Ul, UА, UС и go — значения, определяющие общую проводимость сетевой изоляции и полученные прямым измерением. Относительная среднеквадратичная погрешность определения полной проводимости изоляции сетевой фазы относительно земли определяется из выражения [28, 29]:

Δy = 1y∂y∂UAΔUA2 + ∂y∂UCΔUC2 + ∂y∂UlΔUl2 + ∂y∂goΔgo20 .5, E4

где ∂y∂UА, ∂y∂UС, ∂y∂Ul и ∂y∂go — частные производные y = f (Ul, UА, UС, go).

Здесь ΔUl, ΔUА, ΔUС, Δgo — абсолютные погрешности значений прямых измерений Ul, UА, UС и g, которые определяются следующими выражениями:

ΔUl = Ul × ΔUl ∗; ΔUС = UС × ΔUС ∗; ΔUА = UА × ΔUА ∗; Δgo = go × Δgo ∗.E5

Для определения погрешностей измерительных приборов примем, что ΔUl ∗ = ΔUА ∗ = ΔUС ∗ = ΔU ∗, где: ΔU ∗ — относительная погрешность цепей измерения напряжения, а Δgо ∗ = ΔR ∗ — относительная погрешность измерения прибор, который измеряет сопротивление между фазой А и землей. Определить функции частных производных y = f (Ul, UА, UС, go) по переменным Ul, UА, UС, go:

∂y∂Ul = 1.73UАUC2 − UA2go; ∂y∂UА = 1.73UlUC2 + UA2UC2− UA22go; ∂y∂UС = −3,46UlUАUСUC2 − UA22go; ∂y∂go = 1.73UlUАUC2 − UA2.E6

Решение уравнения. (4), подставив значения частных производных уравнения. (6) и частные значения абсолютных ошибок (5), в то же время, предполагая, что ΔU ∗ = ΔR ∗ = Δ, получаем:

εy = ΔyΔ = 1,73UlUАgoUC2 − UA22 + 4UC4 + UC2 + UA22UC2 − UA220, 5.E7

Полученное уравнение. (7) делится на формулу. (1):

εy = ΔyΔ = 2 + 4UC4 + UC2 + UA22UC2 − UA220,5E8

Полученное уравнение. (8) выражается в относительных единицах, и после пересчета получаем:

εy = ΔyΔ = 2 + 4 + 1 + U ∗ 221 − U ∗ 220,5, E9

где U ∗ = UAUC.

Случайная погрешность определения активной проводимости изоляции фаз сети относительно земли определяется по формуле (2):

g = 3Ul2Ul2−3UA2UC2 − UA22−10.5go,

где Ul, UА, UС, и goare значения, определяющие активную проводимость изоляции сети и полученные прямым измерением.

Относительная среднеквадратичная погрешность метода при определении активной проводимости фазовой изоляции электрической сети относительно земли определяется из выражения:

Δg = 1g∂g∂UAΔUA2 + ∂g∂UCΔUC2 + ∂g∂UlΔUl2 + ∂g∂ goΔgo20.5, E10

где ∂g∂UА, ∂g∂UС, ∂g∂Ul и ∂g∂go — частные производные, g = f (Ul, UА, UС, go).

Здесь ΔUl, ΔUА, ΔUС, Δgo — абсолютные погрешности значений прямых измерений Ul, UА, UС и go, которые определяются следующими выражениями:

ΔUl = Ul⋅ΔUl ∗; ΔUС = UС⋅ΔUС ∗; ΔUА = UА⋅ΔUА ∗; Δgo = go⋅Δgo ∗ .E11

Для определения точности измерительных приборов примем, что ΔUl ∗ = ΔUА ∗ = ΔUС ∗ = ΔU ∗, где ΔU ∗ — относительная погрешность цепей измерения напряжения. и Δgо ∗ = ΔR ∗ — относительная погрешность измерительного прибора, который измеряет сопротивление, подключенное между электрической фазой A и землей.

Определить частные производные g = f (Ul, UА, UС, go) по переменным Ul, UА, UС и go:

∂g∂Ul = 3Ul2Ul2−3UA22UC2 − UA22go; ∂g∂UА = −3Ul2UА3UC2 + 3UA2−2Ul2UC2 − UA23go; ∂g∂UC = −6Ul2UCUl2−3UА2UC2 − UA23go; ∂g∂go = 3Ul2Ul2−3UA22UC2 − UA2−0.5.E12

Решите уравнение. (10), подставив значения частных производных уравнения. (12) и значения частичных абсолютных ошибок (11), при этом, полагая ΔU ∗ = ΔR ∗ = Δ, получаем:

ΔgΔ = 3goUC2 − UA23UC2 − UA222Ul4Ul2−3UA22 − UC2 − UA24 ++ Ul4UA43UC2 − UA2−2Ul22 + UC4Ul2−3UA220.5E13

Полученное уравнение. (13) разделить на уравнение. (2):

εg = ΔgΔ = 2Ul4Ul2−3UA22 − UC2 − UA243Ul2Ul2−3UA2 − UC2 − UA222 ++ Ul4UA43UC2 − UA2−2Ul22 + UC4Ul2−3UA22UC2 − UA223−2Ul22 + UC4Ul2−3UA22UC2 − UA223−3Ul2U2 получая уравнение. Согласно (14) значение сетевого напряжения выражается через фазные напряжения в соответствии с тем, что Ul = 1.73Uф:

εg = ΔgΔ = 318Uph5Uph3 − UA22 − UC2 − UA2427Uph3Uph3 − UA2 − UC2 − UA222 ++ 3Uph5UA4UC2 − UA2−2Uph32 + UC4Uph3 − UA22UC2 − UA2227Uph3Uph3 − UA2 − UC2 − UA2220.5E15

Упрощая формулу (15), получаем уравнение.(16):

εg = 327Uph3Uph3 − UA2 − UC2 − UA2218Uph5Uph3 − UA22 − UC2 − UA24 ++ 3Uph5UA4UC2 − UA2−2Uph32UC2 − UA22 ++ UC4Uph3 − UA22UC2 − UA220.5E16

Получено. (16) выражается в относительных единицах и после преобразования получаем:

εg = ΔgΔ = 3271 − UA ∗ 2 − ​​UC ∗ 2 − ​​UA ∗ 22181 − UA ∗ 22 − UC ∗ 2 − ​​UA ∗ 24 ++ 3UA ∗ 4UC ∗ 2 − ​​UA ∗ 2−22UC ∗ 2 − ​​UA ∗ 22 ++ UC ∗ 41 − UA ∗ 22UC2 − UA220.5, E17

, где UА ∗ = UAUphand UС ∗ = UСUph.

Метод относительной среднеквадратичной ошибки для определения проводимости фаз емкостной развязки сети относительно земли определяется выражением (3):

Δb = 1b∂b∂yΔy2 + ∂b∂gΔg20.5, E18

или

εb = ΔbΔ = 1 − tan2δ2ΔyΔ2 + ΔgΔ20.5tan2δ.E19

Решение уравнения (19) и подставляя значения математических описаний относительных среднеквадратичных зависимостей общей (8) и активной (16) проводимостей фазовой изоляции электроустановок относительно фазы земли, получаем следующее уравнение:

εb = ΔbΔ = 1 −tan2δ22 + 4UC4 + UC2 + UA22UC2 − UA22 ++ 927Uph3Uph3 − UA2 − UC2 − UA222 × ··· × 18Uph3Uph3 − UA22 − UC2 − UA24 ++ 3Uph5UA4UC2 − UA2−2Uph32 + UC4Uph3 − UA22UC2 − UAδ9.(21) выражается в относительных единицах и после преобразования получаем:

εb = ΔbΔ = 1 − tan2δ22 + 4UC ∗ 4 + UC ∗ 2 + UA ∗ 22UC ∗ 2 − ​​UA ∗ 22 ++ 9271 − UA ∗ 2 −UC ∗ 2 − ​​UA ∗ 222 × ··· × 181 − UA ∗ 22 − UC ∗ 2 − ​​UA ∗ 24 ++ 3UA ∗ 4UC ∗ 2 − ​​UA ∗ 2−22 + UC ∗ 41 − UA ∗ 22UC ∗ 2 − ​​UA ∗ 22tan2δ0 .5.E21

По результатам случайных относительных среднеквадратических ошибок определения активной, емкостной и полной проводимости изоляции фаз сети относительно земли построить зависимость:

εy = Δy ∗ Δ = fU ∗;

εg = Δg ∗ Δ = fUА ∗ UС ∗;

εb = Δb ∗ Δ = fUA ∗ UC ∗ tanδ,

показано на рисунках 1–3.Математические зависимости относительных среднеквадратических ошибок суммарной — εy, активной — εg и емкостной — εb проводимостей фазовой изоляции электрической сети с изолированной нейтралью на графических иллюстрациях (рисунки 1–3) характеризуют изменение погрешности в зависимости от величины дополнительная активная проводимость gо, которая вставляется между фазой A электрической сети и землей.

Рисунок 1.

Анализ погрешности определения общей проводимости сетевой изоляции.

Рисунок 2.

Анализ погрешности определения активной проводимости сетевой изоляции. UC ∗ = 1,1; 1,2; 1,3; 1.4.

Рисунок 3.

Анализ погрешности определения емкостной проводимости изоляции сети при tg δ = 1,0. UC ∗ = 1,1; 1,2; 1,3; 1.4.

При определении параметров изоляции в симметричной трехфазной электрической сети с изолированной нейтралью на основе метода анализа ошибок для каждой конкретной сети выберите дополнительную активную проводимость, чтобы обеспечить требуемую удовлетворительную точность.

При определении суммарной проводимости изоляции фаз сети относительно земли выбрана такая дополнительная активная проводимость, значения находились в пределах U * = 0,2–0,8, при этом, как показано на рисунке 1, погрешность не превышает 5%. при использовании средств измерений с классом точности 1,0 и 2,5% при использовании средств измерений с классом точности 0,5.

При определении значения активной проводимости в трехфазной электрической сети с напряжением изолированной нейтрали до 1000 В и выше выбирайте это дополнительное gо так, чтобы UА ∗ = 0.2–0,8, при UС ∗ = 1,1–1,6, то исходя из графических иллюстраций рисунка 2 погрешность не превышает 3,5% при использовании средств измерений с классом точности 1,0.

При определении емкостной проводимости изоляции фаз сети относительно земли выбор дополнительной активной проводимости gо на основе графических иллюстраций рисунка 3 так, чтобы UА ∗ = 0,2–0,8, при UС ∗ = 1,1–1,6, при tan δ = 1,0, обеспечить погрешность до 4% при использовании средств измерений с классом точности 1.0.

Следует отметить, что при использовании средств измерений с классом точности 0.5, погрешности εy — общие, εg — активные, εb — емкостные проводимости изоляции уменьшены вдвое, чтобы обеспечить более надежные данные при определении параметров изоляции разработанным методом.

По результатам исследований профессора Л. Гладилина разработан метод определения параметров изоляции в сетях с изолированной нейтралью напряжением до 1000 В (метод амперметра-вольтметра) [1]. Недостатком метода амперметра-вольтметра является производство измерения тока однофазного замыкания на землю при исследовании трехфазной электросети с изолированной нейтралью.При измерении тока однофазного замыкания на землю в трехфазной электросети величина фазного напряжения равна нулю. Напряжения двух других фаз достигают линейного значения, это может привести к двух- или трехфазному короткому замыканию, и это аварийный режим работы. Это приводит к перебоям в электроснабжении, а также к увеличению контактного напряжения, что опасно при эксплуатации горных машин и систем [1].

Разработанная методика обеспечивает удовлетворительную точность определения параметров изоляции, а также простоту и безопасность производственных работ в существующих электроустановках напряжением до и выше 1000 В.

Трехфазный трансформатор с настраиваемыми соединениями обмотки

- MATLAB и Simulink

Этот пример показывает частотный и временной анализ системы передачи с последовательной компенсацией.

G. Sybille (Hydro-Quebec)

Описание

Линия 735 кВ, протяженностью 300 км используется для передачи энергии от шины B1 (система эквивалента 735 кВ) к шине B2 (эквивалент 315 кВ). Для упрощения представлена ​​только одна фаза системы.

Для увеличения пропускной способности линия последовательно компенсируется в ее центре конденсатором, составляющим 40% реактивного сопротивления линии.Линия также имеет шунтирующую компенсацию на обоих концах за счет реактивного сопротивления шунта 330 Мвар (110 Мвар / фаза). Откройте подсистему Series Compensation. Обратите внимание, что последовательный конденсатор защищен металлооксидным варистором (MOV), имитируемым блоком ограничителя перенапряжения. Трансформатор 250 МВА, 735 кВ / 315 кВ представляет собой блок насыщаемого трансформатора, имитирующий одну фазу трехфазного трансформатора 750 МВА. Блок мультиметра используется для контроля тока повреждения, а также магнитного потока и тока намагничивания трансформатора.

Моделирование

Переходные характеристики этой схемы могут быть изучены, когда 6-тактный отказ применяется в узле B2. Неисправность моделируется блоком выключателя. Время переключения определяется в меню блокировки выключателя (включение при t = 3 цикла и размыкание при t = 9 циклов).

Частотный анализ

Чтобы понять переходное поведение этой сети с последовательной компенсацией, сначала выполняется частотный анализ путем измерения импеданса в узле B2.Это измерение выполняется блоком измерения импеданса, подключенным к узлу B2. Откройте Powergui и в меню «Инструменты» выберите «Измерение импеданса в зависимости от частоты». Щелкните Display, чтобы вычислить и отобразить импеданс для диапазона 0–500 Гц. Кривые импеданса показывают два основных параллельных резонанса (максимумы импеданса и инверсия фазы), соответствующие режимам 15 Гц и 300 Гц. Режим 15 Гц возникает из-за параллельного резонанса последовательной емкости и двух шунтирующих реактивных сопротивлений. Режим 300 Гц в основном обусловлен резонансом емкости шунтирующей линии и последовательного реактивного сопротивления системы передачи.Эти два режима, вероятно, будут возбуждены при устранении неисправности.

Моделирование во временной области - неисправность на шине B2

Запустите моделирование и наблюдайте за формами сигналов на двух осциллографах. При t = 3 цикла возникает замыкание на землю, и ток замыкания достигает 10 кА (кривая 1 осциллографа 2). Во время неисправности MOV проводит через каждые полупериоды (кривая 2 осциллографа 1), а напряжение на конденсаторе (кривая 1 осциллографа 1) ограничено до 263 кВ. При t = 9 циклов неисправность устраняется.Режим 15 Гц отчетливо виден на напряжении конденсатора (кривая 1 осциллографа 1) и напряжении шины B2 (кривая 3 осциллографа 1). Во время короткого замыкания поток в трансформаторе удерживается примерно до 1 о.е. При устранении неисправности смещение магнитного потока и составляющая 15 Гц вызывают насыщение трансформатора (поток> 1,2 о.е., кривая 3 осциллографа 2), создавая импульсы тока намагничивания (кривая 2 осциллографа 2).

Таким образом, при обустройстве бетонного пола самым сложным процессом является монтаж маячков. Если соблюдать технологию и знать, как ставить маяки для стяжки правильно, эту работу можно выполнить самостоятельно.

Установка маяков для стяжки пола

Статью опубликовал: Николай Стрелковский

Технология монтажа любого напольного покрытия предполагает выполнение ряда значимых предшествующих мероприятий, главная цель которых сводится к устранению трещин, выступов и прочих неровностей. В противном случае финишная отделка будет не просто некрасиво смотреться, но и очень быстро утратит свои эксплуатационные характеристики и прослужит меньше положенного.

Установка маяков для стяжки пола

Для выравнивания поверхности пола традиционно применяется стяжка – специальный состав, распределяющийся по поверхности равномерным слоем. При этом заливка осуществляется строго по одному уровню. Соблюсти вышеописанное требование, ориентируясь исключительно «на глаз» невозможно. Для решения данной задачи используются специальные приспособления – маяки.

Пример стяжки по маякам

С особенностями существующих разновидностей маяков, а также рекомендациями и инструкциями по их применению вам предлагается ознакомиться далее.

Подготовка к установке маяков

Установке всех существующих разновидностей маяков предшествует несколько подготовительных этапов, а именно:

пол очищается от имеющегося финишного покрытия и следов его присутствия, демонтируются плинтуса;

Старый пол следует демонтировать

Ремонт старой стяжки пола

Выполнение ремонта стяжки. Трещины расширяют, армируют, шпаклюют

Обработка стяжки грунтовкой

Гидроизоляция необходима в любом помещении, т.к. пары с нижних этажей и подвала проникают через железобетонные перекрытия

Определение нулевого уровня

Чтобы маяки были установлены равномерно, перед началом работы нужно определить нулевой уровень и выполнить разметку. В этом вам поможет лазерный или обычный гидравлический уровень. Первый вариант предпочтительнее – с ним работа будет выполняться быстрее и проще.

Разметку удобнее выполнять, используя лазерный уровень

Отступив от пола 1 м вверх, поставьте на стене начальную точку. Отступая аналогичное расстояние от основания, проставьте точки на метровой высоте, пройдясь по каждой стене помещения.

Выровняйте разметку по наивысшей точке и соедините метки сплошной прямой линией, задав тем самым базовый уровень. Отступите от созданной линии 1 м вниз и нанесите параллельно ей новую сплошную линию по всему периметру. Так вы и получите нулевой уровень. Для задания нужной толщины стяжки, попросту отступите вверх от нулевого уровня на требуемую высоту (обычно от 3 см) и проведите новую линию.

Определение нулевого уровня

По последней из созданных линий вы и будете выставлять маяки – верхняя часть этих ориентиров должна находиться на одной высоте с разметкой на стене.

Установка маяков для обустройства сухой стяжки

Установка маяков для обустройства сухой стяжки

Общие рекомендации

Сухая стяжка делается с применением сыпучих материалов и их смесей, среди которых признанным фаворитом является керамзит. С функциями маячков для обустройства подобной засыпки наилучшим образом справляются металлические профили. При желании можно использовать изделия любой формы. Наряду с этим, важно понимать, что после обустройства стяжки профили демонтироваться не будут, поэтому высота ориентиров должна подбираться в соответствии с толщиной засыпки – в данном случае от 30 мм.

Сухая стяжка пола

Для обустройства маячков следует использовать достаточно прочный профиль, чтобы в дальнейшем он не прогибался под весом засыпки – из-за этого ровность стяжки нарушится. От использования тонких профилей по возможности надо отказываться, т.к. для правильного выполнения стяжки их придется закрепить на поверхности, что потребует выполнения ряда подготовительных мероприятий с использованием дополнительных материалов. Попросту зафиксировать тонкий профиль саморезами вы не сможете – такое крепление нарушит целостность влагозащитного слоя, что не лучшим образом отразится на долговечности и ключевых характеристиках пола.

Маячки для сухой стяжки

Маяки из П-образного профиля

При обустройстве сухой стяжки маяки лучше всего делать из П-образного профиля. Используйте направляющие с высотой стенок от 27 мм. Работа выполняется в следующем порядке:

• профили устанавливаются на основание острыми кромками вверх. Шаг размещения ориентиров выбирайте так, чтобы он не превышал длину применяемого вами правила. Чаще всего придерживаются 100-сантиметрово го шага;
• засыпьте промежутки между кромками и непосредственно маяками выбранной строительной смесью;
• проведите правилом по профилям, избавляясь от излишков засыпки и одновременно выравнивая слой стяжки.

П-образный профиль для маяков, фото

В результате маячки будут соприкасаться с уложенным поверх листовым материалом только своими кромками, что позволит сохранить звукоизоляционны е и другие значимые характеристики основания.

Выбор и установ

Маячки для заливки пола инструкция по установке

Основание полового покрытия никогда не бывает сразу идеально ровным. Ведь что изначально является полом, как не перекрывающие плиты со всеми этими впадинами, опухлостями и неровностями. Следовательно, такая поверхность абсолютно непригодна для того, чтобы на нее укладывали любого рода покрытие для пола. Но каким образом можно сделать так, чтобы основание при стяжке пола имело правильную и безукоризненную поверхность?

Маячки для заливки пола

Давайте вообразим, что мы уже должным образом приготовили основание для заливки. Для этого мы сделали следующие шаги:

1.  Очистили наличествующие отслоения.
2.  Заделали цементным раствором самые крупные из трещин.
3.  По возможности убрали всю пыль.
4.  Сделали грунтовку основы для заливки.
5.  Установили слой поверхности, отвечающий за гидроизоляцию.
6.  Наконец, наложили слои для звуковой и температурной изоляции.

После всего этого что нам остается делать? Правильно, искать наиболее возвышенную точку в периметре для того, чтобы закрепить специальные маячки, предназначенные для того, чтобы выровнять поверхность.

Что есть нулевой уровень и каким образом он определяется?

Как вы догадались, для начала следует определить нулевой уровень. В целом, это наиболее ответственный этап наших работ наряду с выбором материала и его объемами. Начинать будем, как говорится, с азов, то есть, базового уровня.

1. Прежде всего, отмечается так называемая начальная точка, которая будет находиться на метровой высоте от поверхности основания.
2. Затем по всей площади намечаем базовый уровень, используя для этого водяной или же лазерный уровень.
3. Далее нам следует определить, какое получилось расстояние между этой линией и плоскостью пола. Более чем уверен, что при этом вы обнаружите несколько точек, размещенных ниже необходимого нам уровня. К примеру, минимальное расстояние в одной из точек будет равняться девяноста пяти сантиметрам, а норма наша, еще раз напомним, один метр. Нам же нужно отметить как самые низкие, так и самые высокие точки.
4. Выясняется, что самая высокая точка у нас – это минимальное расстояние до будущей половой плоскости.
5. Наша следующая цель – это уровень «ноль», который должен проводиться приблизительно на три сантиметра выше самой возвышенной точки.

Получается, толщина бетонной стяжки даже в наиболее тонких своих зонах будет не меньшей трех сантиметров.

Но погодите: наивысшая точка может располагаться и по центру комнаты? Да, и это также следует проверить. Поэтому мы должны протянуть шнур по всей ширине комнаты и пройти таким образом по длине. Если же вдруг окажется, что наивысшая точка где-то здесь, то нулевой уровень проводится по-новому. Разумеется, если выступ не очень большой, по крайней мере, по сравнению с площадью всего помещения, то целесообразней будет попросту ликвидировать его, используя перфоратор или обычное зубило.

Видео – установка маячков для стяжки пола

Инструкция по установке маячков для заливки пола

Отметим, что для получения идеального ровного пола при стяжке даже наиболее опытные специалисты нуждаются в специальных маячках, который выставляются по нулевому уровню. Маячки эти, по сути своей, это не что иное как направляющие. При помощи правила мы будем двигаться по ним, попутно разравнивая нанесенную ранее бетонную смесь до тех пор, пока та полностью не выровняется.

Направляющие специально создаются для того, чтобы выровнять пол, и бывают двух типов:

• – направляющие в форме буквы «Т»;
• – направляющие в форме буквы «П».

  П – образный металлический профиль

В работе вы смело можете воспользоваться как первыми, так и вторыми. Давайте поэтапно рассмотрим технологию монтажа маячков при бетонной заливке:

1. Маяки будут располагаться параллельно, на единой плоскости. Дистанция между ними ни в коем случае не будет превышать длину используемого правила.

   Вкручиваем направляющие

2.  Ежели вы не располагаете готовыми маячками для заливки, то можно вместо этого использовать профили гипсокартонные. При монтаже их желательно вкладывать друг в друга таким образом, чтоб образовалось квадратное сечение, которое способствует повышенной устойчивости поверхности к нагрузкам. Следовательно, перемещать правило по такому профилю будет в разы удобнее. Наконец, в роли таких профилей могут выступать и обычные деревянные бруски, которые, вместе с тем, нуждаются в предварительном увлажнении. Если этого не сделать, то бруски будут вытягивать воду из раствора, что не может не сказаться на процессе выравнивания.
3.  Ранее мы определили, как отыскать самую высокую точку. Теперь же в ней при помощи перфоратора проделывает отверстие, диаметр которого не должен превышать 1 сантиметра. После этого в отверстие вставляется деревянная пробка, в которую и будет почти целиком вкручиваться саморез. Это все проделывается в наивысшей точке, а следующий саморез вкручивается уже на ином конце маячка, но уже не настолько глубоко.
4.  Вслед за этим мы берем правило, кладем его на шапочки этих саморезов, а сверху – водяной или лазерный уровень. Второй саморез, который мы зажали не полностью, следует отрегулировать так, чтобы его шапочка была на том же уровне, что и шапочка первого.
5. Когда высота обеих саморезов отрегулирована, между ними натягивается прочная нитка, которая будет лежать на их шляпках. Под ниткой мы дополнительно просверливаем отверстия (количество их напрямую зависит от длины маячка), которые будут располагаться в пятидесяти сантиметрах друг от друга. В них таким же образом засовываем деревянные чопики, а в чопики аналогично вкручиваем саморезы. В итоге должно получиться, что шляпки каждого из саморезов находятся на одном уровне.

   Установка направляющих на саморезы

6.  Установка второго маяка, который будет располагаться параллельно первому. Здесь мы так же делаем саморезами линию. Проверяем уровень маячка так же, кроме того, нужно проверить соответствие первого и второго. Так мы расставляем маячки по всей площади помещения. Минимальное их количество – две штуки, которые потребуются для того, чтобы ездить правилом для выравнивания поверхности.
7. Если маячками вам будут служить бруски из дерева, то следующее, что вы должны сделать, это уложить их на саморезы. Начинайте с дальнего от входа угла, двигайтесь плавно, постепенно. Заливать бруски нужно таким образом, чтобы впоследствии они не двигались. Сначала так крепятся первая пара маячков, впоследствии заливается пространство между ними. Маячки также послужат рельсами для правила, с помощью которого будет регулироваться ровность пола. Лишний раствор будет сдвигаться туда, где заливка еще не сделана.

   Деревянный маяки для стяжки пола

8.  После того как высохнет стяжка и по ней уже можно будет передвигаться, маячки аккуратно извлекаются. Ходить желательно по доскам, а не самой поверхности, дабы заливка не повредилась. Затем пустоты аналогичным образом заделываются раствором, используя для этого шпатель.
9. Финальное выравнивание необходимо делать при помощи железного шпателя, а можно использовать для этого терку. Вне зависимости от выбранного инструмента, поверхность его нужно периодически смачивать водой. Для высыхания стяжки потребуется не менее семи суток, после чего можно уже класть, к примеру, керамическую плитку.

Важно! Можно пойти и другим путем, не используя профили при заливке. Для этого мы делаем маячки из раствора извести и цемента (соотношение их в смеси – один к одному). При этом саморезы скрепляются между собой уже проволокой, так маячки и делаются. Залитый раствор придавливается бруском, выравнивается им. Когда смесь полностью высохнет, можно будет смело приступать к заливке завершающего слоя. Здесь мы будет действовать так же, как и с профилями.

Как нужно укладывать стяжку

Итак, раствор правильной пропорции мы уже приготовили, настало время укладывать стяжку. Выше мы уже вскользь упоминали об этом процессе, но, ввиду его высокой важности, рассмотрим его в деталях. Итак, стяжка укладывается от угла, отдаленного от дверей, и постепенно направляется ко входу. При выравнивании используем правило, направляя это медленными движениями от стены к себе. Важно, чтобы правило при работе не отрывалось от поверхности реек. Лишний раствор, повторимся, перемещаем в еще не залитые участки.

Маяки установлены

Затем определенное количество времени (а именно семь суток) мы ожидаем, когда стяжка более-менее высохнет. Так, если по ней уже можно ходить (по доскам, разумеется), то пластины извлекаются, а образованные пустоты заделываются тем же раствором, который использовался для стяжки. Может случиться, что неровности все же будут, в таком случае он также убираются посредством шпателя.

Стяжка пола по маякам

Наконец, еще один важный момент. После того как завершится черновая стяжка, до того дня, как начнутся дальнейшие работы, настоятельно рекомендуется выдержать так называемый технологический перерыв. Он составляет как минимум двадцать восемь дней и предназначается для того, чтобы бетон окончательно «созрел».

На этот немаленький срок стяжку необходимо накрыть куском полиэтиленовой пленки, а первые десять-одиннадцать дней, к тому же, ее следует периодически поливать водой. Помимо того, если завершающим покрытием у вас будет ламинат, то после этого нужно уложить еще один слой стяжки, дабы полностью выровнять поверхность.

Надеемся, эта статья дала исчерпывающий ответ на ваш вопрос касательно того, как устанавливаются маячки для стяжки пола.

Видео – инструкция по установке маячков

Маяки для стяжки пола, виды и установка своими руками

Маяки для стяжки пола необходимы при установке стяжки. Производя ремонтные работы в доме, очень редко удается обойтись без укладки новой стяжки, а для обеспечения ровности основания просто необходимо использовать маяки для стяжки. Ведь если осуществить неправильную заливку основания то финальное покрытие, какое бы оно ни было, например ламинат, линолеум, обязательно придет в негодность. А это значит, что потребуется новый ремонт в самое ближайшее время. Чтобы этого не произошло, в этой статье мы рассмотрим, как производится установка маяков для стяжки пола в помещении.

Какие стяжки бывают

Перед тем как приступить к решению вопроса, как ставить маяки для стяжки пола нужно вкратце изучить что такое стяжка и какая она бывает. Современная строительная индустрия предлагают следующие варианты исполнения стяжки:

• Стяжка сухого исполнения;
• Стяжка мокрого исполнения;
• На деревянное или фанерное основание;
• Цементно – песчаная.

Так же осуществляется градация стяжки по маякам, это стяжки которые жестко фиксируются на основании, установленный маячок не извлекается, а так же стяжки с извлекаемыми маяками который в процессе застывания основания необходимо вынуть.

Виды маяков для стяжки

Существует несколько разновидностей маяков, их вариации зависят от того, какую стяжку вы решили сделать:

• Если используется сухой способ выравнивания основания, то применим напольный маяк П-образный металлический профиль, обладающий усиленной формой. Данный профиль для лучшего эффекта крепят по боковой стороне, что гарантирует более надежную фиксацию, по причине наполняемости внутренней полости. Данный маяк вынуть нет никакой возможности, так как он является неотъемлемой частью конструкции.
• В случае применения наливных полов применяется специализированный маяк репер (тренога металлического исполнения со специальным стержнем, осуществляющим регулировку высоты маяка). Достать такой маяк из стяжки очень легко, а оставшиеся от него отверстия заделываются обычной шпаклевкой.
• При выполнении традиционной стяжки с применением бетона маяки для стяжки пола можно использовать как заводского исполнения, так и исполненные своими руками из подручных строительных материалов, такие маяки так же необходимо вытаскивать, как только позволит это осуществить подсохшее основание.

Вне зависимости от того каким способом вы ремонтируете свой пол, стяжка пола по маякам даст вам гарантию ровного основания.

Определяем нулевой уровень для маяка

Перед тем как начать устанавливать маяки для стяжки пола, необходимо тщательно подготовить основание. Удалить старое покрытие и при необходимости отремонтировать трещины и сколы, а так же загрунтовать и уложить изоляционный слой.

Чтобы установить точку нулевого уровня вашего пола своими руками, вам необходимо придерживаться следующего алгоритма:

1. На высоте примерно полутора метров на стене происходит выставление первоначальной точки;
2. Затем от выставленной точки с применением лазерного либо водяного уровней очерчивается базовый уровень;
3. Далее от прочерченной линии до пола меряется расстояние и чем больше этих замеров будет произведено, тем более точно вы определите самую нижнюю точку и самую верхнюю. Например, у вас получилось значение самое большое 1,54 м, а самое маленькое 1,48 м.
4. Далее к наименьшему полученному числу прибавляем три сантиметра и получаем свой максимальный уровень стяжки. Таким образом, мы нашли верхнюю точку стяжки, а ее толщина будет равняться: (1,54 + 0,03) – 1,48 = 0,09 м.
5. Далее по найденной точке проводится линия по всем стенам, по этой линии и будем устанавливать маяки своими руками.

Таким образом, произведя определение нулевого уровня можно переходить к следующему этапу работы, это установка маяков для стяжки.

Установка маяка для стяжки пола

Далее мы рассмотрим, как правильно расположить маяки для стяжки пола своими руками по подготовленному основанию.

Первый маяк устанавливается на расстоянии не более сорока сантиметров от стены, в минимальное расстояние от стены должно составлять минимум десять сантиметров, эти цифры напрямую зависят от площади помещения. Последующие расстояния между соседними маяками должны быть меньше на десять сантиметров длины используемого вами правила.

Основное назначение правила, это удаление излишков раствора, которое вы будете производить своими руками в процессе работы.

Данные элементы конструкции должны быть подняты на предварительно найденный и очерченный нулевой уровень. Во время установки, под планки маяков поставляются специальные пластиковые тумбочки либо обычные бруски дерева и фиксируются небольшим количеством раствора.

Применять картон для регулирования высоты монтируемых маяков нежелательно, а при осуществлении мокрой стяжки и вовсе противопоказано, так как при контакте с влагой картон раскисает, то при дальнейшем выравнивании уровня пола правилом, получится неровная поверхность, что в дальнейшем так же приведет к порче установленного финального покрытия.

Так же чтобы выставлять профиль можно применять саморезы установленные в дюбель. С применением шурупов очень легко подстроиться под выбранный уровень и осуществлять регулировку высоты.

Маяки для стяжки пола могут быть сделанные из шурупов. При бетонной стяжке допустим такой вариант, что в качестве маяков могут использоваться шурупы вдавленные в холм из цемента до нулевого уровня. Но такой метод при осуществлении самостоятельного ремонта и при недостаточном опыте не применять, так как могут возникнуть сложности в процессе выравнивания раствора по маякам такого типа.

После монтажа маяков необходимо выждать время полного затвердевания основы, это необходимо для того, чтобы в процессе заливки стяжки маяки не поменяли своего положения. Если вам необходимо вытащить маяки после заливки основной стяжки, то при установке оснований для маяков используйте пластификаторы. Если вы задаетесь вопросом, нужно ли вынимать маяки, то при осуществлении сухой стяжки они не вынимаются, а при выполнении мокрой и полусухой стяжки извлекать маяки необходимо.

Как работать с маяками

Ниже приведем список “хитростей”, которые упростят ваш ремонт:

• Добавив немного алебастра в раствор под маяки, вы сократите готовность их до 30 мин.;
• Приготавливать смесь нужно для каждого маяка отдельно, а не на все маяки разом;
• Места крепежа маяков изначально нужно смочить водой;
• Для того чтобы исключить прогиб маяков, полость под ними необходимо заполнить раствором незадолго до укладки основной стяжки;
• Деревянные маяки обязательно нужно извлекать;
• Шурупы и маяки извлекаются при частичном высыхании стяжки, а для того чтобы не повредить еще довольно мягкую поверхность перемещаться по стяжке можно исключительно по широким доскам;

Изучив данный материал, вы узнали, как выставить маяки для стяжки пола самостоятельно. А так же какой тип маяков пригоден именно в вашем случае.

Как правильно выставить маяки для стяжки пола: полное описание рабочего процесса

На чтение 4 мин. Просмотров 38 Опубликовано 09.08.2012

Оглавление:

Когда делается ремонт дома, квартиры, либо осуществляется новое строительство, возникает необходимость сделать плоскость полов ровной. Для того чтобы их выровнять, делается бетонная стяжка.

Предварительно нужно смонтировать направляющие, чтобы залить ее ровно. Наша статья расскажет о том, как правильно выставлять маяки для стяжки пола.

Общие правила для установки

Для начала, вам необходимо будет найти, так называемую, «нулевую точку» поверхности. Иными словами – самое высокое место пола. От него вы и будете отталкиваться, учитывая, что минимальный слой бетона должен быть 3 см.

Маяки необходимо ставить параллельно друг дружке. Так будет удобнее тянуть стяжку. Следует учитывать, что направляющие не должны стоять далеко от стен: 10-30 см – это максимум. В противном случае, угол между стеной и полом может получиться неровным.

Промежутки меж маяками должны быть немного меньше, чем длина правила. Если вы будете работать инструментом 2 м длины, то расстояние между направляющими делайте 1.8 м.

Если необходимо выставить более двух маяков, необходимо проверять, чтобы средние направляющие стояли в одной плоскости. Для этого, между крайними планками натяните шнурок, и по мере необходимости поправьте средние рейки.

Можно также сначала отбить уровень стяжки по периметру стен и потом ориентироваться по этой линии.

При разметке надо принять во внимание еще одно обстоятельство. Если в помещении двери еще не выставлены, то надо рассчитать уровень стяжки так, чтобы она не перекрыла уровень будущего порога. Поэтому отбивать уровень в этом случае надо от дверного проема.

Вернуться к содержанию

Из чего можно сделать направляющие?

Маяки для стяжки могут быть растворными или металлическими. Раньше, при строительных работах для них нередко использовались не совсем подходящие материалы: деревянные планки, водопроводные трубы и пр.

Древесина в ходе работ под воздействием влаги деформировалась и часто стяжка получалась неровной. Трубы зачастую изначально не бывают ровными.

В настоящий момент на строительных рынках можно спокойно купить промышленные металлические направляющие. Они недороги и очень удобны в работе.

Растворные же маяки имеют одно несомненное достоинство: их можно выставить впритирку, с тем, чтобы не заливать лишнего раствора. Металлический маяк увеличивает слой стяжки на свою ширину – 0.6-1 см.

Вернуться к содержанию

Установка маяков

Из инструментария вам будут необходимы перфоратор, строительный миксер, длинный шнур, уровень, несколько правил, длинный шпатель.

Заливка полов традиционно делается либо бетоном, либо цементно-песчаным раствором. Но сейчас на российском строительном рынке появилось много готовых сухих смесей, предназначенных именно для заливки стяжки. Они имеют улучшенные технологические характеристики и лучше всего для работы использовать какой-либо из этих продуктов.

Перед тем, как выставить маяки под стяжку, нужно пол подготовить. Для этого:

• Уберите старые плинтусы
• Если на полах есть покрытие – уберите его и очистите основание от остатков облицовки, клея, краски и т.д.
• Деревянный пол необходимо демонтировать вместе с лагами
• Получившееся углубление, глубина которого составляет, как правило, 15-20 см, нужно засыпать теплоизолирующим материалом: керамзитом, шлаком и хорошо его утрамбовать
• При условии, что толщина слоя раствора будет более 3-4 сантиметров, полы необходимо тщательно полить водой перед началом работ

Промышленные маяки представляют собой металлический трёхметровый профиль, имеющий ребро жесткости. Ширина планки 2.5 сантиметра.

С тем, чтобы грамотно выставить маяки для стяжки, необходимо вдоль стен помещения, по их периметру, натянуть капроновую либо шёлковую нить, соблюдая правильный уровень и предварительно выбрав нужную высоту черновых полов.

Направляющие обязательно фиксируются перпендикулярно самой длинной стороне стены. Рекомендуемое расстояние меж ними – на 20 см короче длины правила.

Поднимите маяк до уровня натянутого шнура и зафиксируйте раствором алебастра либо строительного гипса. Правило, после того как раствор будет залит, протягивайте два-три раза по ребрам направляющих. Небольшие неровности заравнивайте широким, имеющим рабочую часть в 30-40 см, шпателем.

Практика показывает, что для того чтобы выровнять основание полов в помещении, достаточно 0.5-1.5 тонны бетона либо раствора. С тем, чтобы облегчить массу стяжки, вы можете первый, черновой слой пересыпать керамзитом либо шлаком.

После того, как вы смонтируете маяки, подождите около получаса, чтобы дать гипсу либо алебастру полностью схватиться. В противном случае, в ходе заливки стяжки направляющие могут сдвинуться с места либо вдавиться под тяжестью смеси.

Если основание полов бетонное, не забудьте перед заливкой стяжки загрунтовать его специальным составом. Это повысит адгезию раствора к основанию.

Рассчитывая толщину стяжки, необходимо принимать во внимание, что общая масса давящих нагрузок на один квадратный метр площади пола не должна быть свыше 500 кг. Поэтому заранее просчитайте, сколько суммарно будут весить мебель, бытовая техника и люди, единовременно находящиеся в помещении.

Готовые полы в обязательном порядке проливайте водой 1-2 раза в день. Эта мера позволит раствору стать более прочным и не крошиться в ходе эксплуатации.

PPT — Презентация PowerPoint для стяжки пола, скачать бесплатно

Scrapy Tutorial — документация Scrapy 2.4.0

В этом руководстве мы предполагаем, что Scrapy уже установлен в вашей системе. Если это не так, см. Руководство по установке.

Мы собираемся очистить сайт quotes.toscrape.com в котором перечислены цитаты известных авторов.

Это руководство поможет вам выполнить следующие задачи:

1. Создание нового проекта Scrapy

2. Написание паука для сканирования сайта и извлечения данных

3. Экспорт очищенных данных с помощью командной строки

4. Изменение паука для рекурсивного перехода по ссылкам

5. Использование аргументов паука

Scrapy написан на Python.Если вы новичок в этом языке, возможно, вы захотите начните с понимания того, на что похож язык, чтобы получить от Scrapy.

Если вы уже знакомы с другими языками и хотите быстро изучить Python, уроки Python Tutorial — хороший ресурс.

Если вы новичок в программировании и хотите начать с Python, следующие книги может быть вам полезен:

Вы также можете взглянуть на этот список ресурсов Python для непрограммистов, а также предлагаемые ресурсы в learnpython-subreddit.

Создание проекта

Перед тем, как начать парсинг, вам нужно будет создать новый проект Scrapy. Введите каталог, в котором вы хотите сохранить свой код и запустить:

 scrapy startproject руководство


Это создаст каталог tutorial со следующим содержимым:

 учебник /
    scrapy.cfg # развернуть файл конфигурации

    модуль Python tutorial / # project, вы импортируете свой код отсюда
        __в этом__.ру

        items.py # файл определения элементов проекта

        middlewares.py # файл промежуточного программного обеспечения проекта

        pipelines.py # файл конвейеров проекта

        settings.py # файл настроек проекта

        spiders / # каталог, куда вы позже поместите своих пауков
            __init__.py


Наш первый Паук

Пауки — это классы, которые вы определяете и которые Scrapy использует для сбора информации. с веб-сайта (или группы веб-сайтов). Они должны быть подклассом Spider и определите начальные запросы, которые нужно сделать, необязательно, как переходить по ссылкам на страницах и как разбирать загруженные содержимое страницы для извлечения данных.

Это код нашего первого паука. Сохраните его в файле с именем quotes_spider.py в каталоге tutorial / spiders в вашем проекте:

Как приручить и оседлать лошадь в Майнкрафт

В этом уроке Minecraft объясняется, как приручить лошадь и кататься на ней с помощью снимков экрана и пошаговых инструкций.

После того, как вы приручили лошадь в Майнкрафт, вы можете надеть на нее седло и покататься на лошади. Седло позволяет контролировать движения лошади.Давайте посмотрим, как это сделать.

Подписаться

Материалы, необходимые для езды на лошади

В Minecraft это материалы, которые можно использовать для верховой езды:

Как приручить лошадь и оседлать ее

1. Найдите лошадь

В Майнкрафте, когда вы найдете лошадь, вы можете ее приручить.

Лошади обычно встречаются в биоме Равнин.

Если у вас возникли проблемы с поиском лошади, вы всегда можете вызвать лошадь с помощью чит-кода или с помощью яйца призыва.

2. Приручить лошадь

Сначала выберите пустой слот на панели быстрого доступа (, потому что вы должны использовать свою руку, чтобы приручить лошадь ). Вы приручите лошадь, неоднократно пытаясь сесть на нее, и вас отбросят.

Управление в игре для приручения лошади зависит от версии Minecraft:

• Для Java Edition (ПК / Mac) щелкните правой кнопкой мыши лошадь.
• Для Pocket Edition (PE) вы наводите указатель мыши на лошадь и нажимаете кнопку Mount .
• Для Xbox 360 и Xbox One нажмите кнопку LT на контроллере Xbox.
• Для PS3 и PS4 нажмите кнопку L2 на контроллере PS.
• Для Wii U нажмите кнопку ZL на геймпаде.
• Для Nintendo Switch нажмите кнопку ZL на контроллере.
• Для Windows 10 Edition щелкните правой кнопкой мыши на лошади.
• Для Education Edition щелкните правой кнопкой мыши лошадь.

Лошадь вас отпугнет. Каждый раз, когда вас сбивают с ног, попробуйте снова сесть на лошадь.После каждой попытки лошадь будет позволять вам сидеть на ней еще немного, прежде чем она вас оттолкнет.

Когда лошадь приручена, вы должны увидеть, как вокруг нее появятся красные сердца, и лошадь больше не будет вас сопротивляться.

Теперь вы можете сесть на лошадь, но не можете управлять ее движениями, пока не наденете на нее седло. Итак, давайте узнаем, как надеть седло на лошадь.

3. Наденьте седло на лошадь

Чтобы надеть седло на лошадь, выберите седло на панели быстрого доступа.Управление в игре для надевания седла на лошадь зависит от версии Minecraft:

• Для Java Edition (ПК / Mac) щелкните правой кнопкой мыши лошадь, чтобы сесть на нее, а затем нажмите E для инвентаризации.
• Для Pocket Edition (PE) вы наводите указатель мыши на лошадь и нажимаете кнопку Mount . После установки нажмите на кнопку с 3 точками, чтобы открыть инвентарь, а затем нажмите на кнопку с изображением седла.
• Для Xbox 360 и Xbox One: нажмите кнопку LT на контроллере Xbox, чтобы сесть на лошадь, а затем нажмите кнопку Y, чтобы открыть инвентарь.
• Для PS3 и PS4 нажмите кнопку L2 на контроллере PS, чтобы сесть на лошадь, а затем нажмите кнопку «Треугольник», чтобы открыть инвентарь.
• Для Wii U нажмите кнопку ZL на геймпаде, чтобы сесть на лошадь, а затем нажмите кнопку X, чтобы открыть свой инвентарь.
• Для Nintendo Switch нажмите кнопку ZL на контроллере, чтобы сесть на лошадь, а затем нажмите кнопку X, чтобы открыть инвентарь.
• Для Windows 10 Edition щелкните правой кнопкой мыши лошадь, чтобы сесть на нее, а затем нажмите E для инвентаризации.
• Для Education Edition щелкните правой кнопкой мыши лошадь, чтобы сесть на нее, а затем нажмите E для инвентаризации.

Должно открыться окно, отображающее предметы, которые носит ваша лошадь.

Переместите седло с панели быстрого доступа в ящик для седла с левой стороны изображения лошади.

После того, как вы переместите седло в седельный ящик, вы увидите, как внешний вид вашей лошади меняется по мере надевания седла.

Теперь, когда вы вернетесь в игру, вы должны увидеть лошадь в седле.А теперь научимся ездить на лошади.

4. Сесть на лошадь

Теперь, когда вы приручили лошадь и надели ей седло, вы можете ездить на ней и контролировать ее движения. Управление в игре для оседлания лошади зависит от версии Minecraft:

• Для Java Edition (ПК / Mac) щелкните правой кнопкой мыши лошадь.
• Для Pocket Edition (PE) вы наводите указатель мыши на лошадь и нажимаете кнопку Mount .
• Для Xbox 360 и Xbox One нажмите кнопку LT на контроллере Xbox.
• Для PS3 и PS4 нажмите кнопку L2 на контроллере PS.
• Для Wii U нажмите кнопку ZL на геймпаде.
• Для Nintendo Switch нажмите кнопку ZL на контроллере.
• Для Windows 10 Edition щелкните правой кнопкой мыши на лошади.
• Для Education Edition щелкните правой кнопкой мыши лошадь.

Вы сядете на лошадь и поедете на нее. Вы можете перемещать лошадь, используя те же элементы управления, что и сами.

Измените ракурс камеры, если хотите увидеть себя верхом на лошади.

5. Сойти с лошади

Игровое управление для спешивания лошади зависит от версии Minecraft:

• Для Java Edition (ПК / Mac) нажмите левую клавишу shift .
• Для Pocket Edition (PE) дважды нажмите центральную кнопку (например, кнопку приседания / подкрадывания).
• Для Xbox 360 и Xbox One нажмите правый джойстик (RS) на контроллере Xbox.
• Для PS3 и PS4 нажмите правый стик (RS) на контроллере PS.
• Для Wii U нажмите правый джойстик (RS) на геймпаде.
• Для Nintendo Switch нажмите правый стик (RS) на контроллере.
• Windows 10 Edition, нажмите левую клавишу shift .
• Для Education Edition нажмите левую клавишу shift .

Поздравляем, вы только что научились приручать и ездить на лошади в Майнкрафт!

Чем заняться с лошадьми

Вот некоторые действия, которые вы можете делать с лошадьми в Minecraft:

Другие дополнительные учебные пособия

Итоги

Зная, как установить маяки для штукатурки стен, можно упростить выполнение работ по времени. А монтаж на качественном растворе от фирмы Knauf обеспечивает ещё и экономию средств. Сумма, в которую обойдутся штукатурные работы, будет заметно ниже – фактически, растворное крепление после удаления направляющей войдёт в состав общего штукатурного слоя. Хотя использовать этот вариант желательно только профессионалам – установка маяков под штукатурку стен без привычных креплений требуют больше аккуратности и точности.

Видео:

Видео:

Видео:

Как установить маяки для штукатурки стен (фото, видео)

Результатом выравнивания и оштукатуривания стен является получение максимально ровной поверхности. Для достижения такого результата опытные мастера советуют использовать простую, но эффективную технологию установки специальных «маячков».

Что такое «маяк»? В терминологии отделочных работ это слово означает — некую направляющую, задающую уровень, до которого нужно наносить штукатурный слой. Система маяков обеспечивает достижение строгого геометрического соответствия на всей рабочей поверхности.

Виды направляющих

Несколько десятков лет назад в качестве «маячковой» системы использовались всевозможные подручные средства – устанавливались деревянные рейки, натягивались веревки, приклеивались куски гипсокартона или фанеры и т.п. Эти самодельные приспособления практически ничего не стоили своему владельцу, однако качество отделочных работ заметно страдало – штукатурка наносилась неровно, и как результат, получались неровные стены.

Маяки для штукатурки стен встречаются в трех вариациях

• Металлические. Современные производители учли потребность в максимально простой установке маячков и начали выпускать специальные металлические приспособления, которые представляют собой Л или Т-образный профиль из легких металлов. Они плотно прилегают к основе, на которую планируется нанесение штукатурного слоя.
• Выполненные из штукатурки.
• Гипсовые.

Металлические маяки: плюсы и минусы. Технология установки

Самой популярной «маячковой» системой является металлические направляющие. Преимущества их использования:

1. Простота установки. Закрепить рейки из металла сможет даже новичок в строительном деле. Для этого не понадобится профессиональная подготовка или соответствующая квалификация. Использование таких маячков по силам каждому.
2. Неоднократность использования. В отличие от деревянных брусков, направляющие из металла можно использовать не один раз. Они не подвержены короблению.
3. Существенная экономия штукатурки. Оштукатуривание данным способом минимизирует расход материала, то есть благодаря направляющим существенно уменьшается толщина наносимого слоя штукатурной смеси.

Если уменьшить слой штукатурки на 1 см, то экономия составит около десяти литров раствора на 1 кв. м.

Металлические рейки имеют и свои недостатки:

1. Их установка занимает некоторое время. Однако этот пункт можно считать серьезным минусом только тогда, когда штукатурить нужно большие площади. Для маленького объема работ этот недостаток не существенен.
2. Если оставить металлические направляющие в стене, через некоторое время оцинкованный металл может проржаветь. Но и этот недостаток исправим – достаточно просто вынуть рейки после проведения работ по оштукатуриванию.

Правильно устанавливать металлические маяки нужно следующим образом:

• Сначала делают разметку установки маяков. Для этого используют строительный уровень.
• На участках стены с изменением высоты и поворотах направляющие можно разрезать на части. Если необходимо, их выгибают под нужный угол.
• Металлические маяки крепят при помощи раствора алебастр (сухой гипс). Если необходима дополнительная фиксация, то их выставляют под саморезы/дюбеля толщиной 0,8 см, длиной 8 см.
• Ширина шага размещения направляющих может меняться в зависимости от физических возможностей мастера-отделочника. Оптимальное расстояние между маяками составляет 1 метр. Профессионалы размещают рейки через каждые 2 метра.

Маяки из гипса и штукатурной смеси

Такие направляющие выставляются только после подготовки стен. То есть по периметру и середине рабочей поверхности заранее нужно в ряд набить гвозди. После того, как их шляпки будут выставлены по отвесу, на них наносится раствор гипса в виде небольших бугорков. Как только гипсовая/штукатурная масса подсохнет, излишки убираются до уровня шляпок гвоздей. Пространство вокруг них называют метками или марками. В отличие от штукатурных гипсовые маяки считаются наиболее прочными, они не сильно истираются правилом при выравнивании стен. Главный недостаток гипсовых маяков в том, что после оштукатуривания их придется вырубить.

«Штукатурный» метод предполагает использование системы «маячков» из раствора штукатурки. Технология их выставления идентична с гипсовыми. Как только бугорки из штукатурки подсыхают, к ним приставляют длинную деревянную рейку, строители называют ее правилом. В пространство, которое ограничено стеной и этой рейкой, бросками наносят раствор. Спустя некоторое время, как только раствор схватится, правило убирают. Заранее по поверхности нужно простучать молотком. После этого на стенке появляется полоса из раствора штукатурки – это и есть маяк.

Важно! Каждая штукатурная направляющая тщательно затирается.

На рабочей поверхности делают несколько таких маяков, в пространство между ними наносят слой штукатурки. Правило прикладывают к маякам и, двигаясь сверху вниз, срезают излишки слоя штукатурки. Далее всю поверхность заштукатуривают и затирают.

Чтобы правильно установить направляющие и в результате получить ровные и отштукатуренные стены, нужно учитывать некоторые нюансы:

• Штукатурка по маякам должна производиться под постоянным контролем за количеством излишка раствора на марках, иначе штукатурка будет нанесена неровно.
• Передвигать правило нужно аккуратно и плавно. Большое количество раствора штукатурки может погнуть инструмент.
• Излишки смеси лучше убирать в заранее подготовленный ящик.
• Если правило выполнено из дерева, то перед работами его нужно пропитать маслом олифы или покрыть влагостойкой краской, чтобы оно не деформировалось.
• Штукатурка стены по маякам под силу только опытным мастерам, поэтому ее применение не очень распространено.
• Маяки можно размещать как горизонтально, так и вертикально.

Выбор системы маяков для штукатурки напрямую зависит от подготовки и навыков мастера. Новичкам проще установить металлические рейки, более опытные строители используют гипсовые направляющие.

Маяки для штукатурки

Планируя ремонт, большинство из нас уделяет внимание лишь «декоративным» элементам отделки, не задумываясь о «черновых» работах.

Между тем, именно от правильности проведения предварительных работ во многом зависит конечный результат.

Даже самые лучшие и дорогие обои будут смотреться откровенно плохо на кривых стенах, а самая оригинальная плитка «последней европейской коллекции» не сможет украсить неровный пол.

Чтобы добиться максимального качества ремонта, следует тщательно подготовить все поверхности, в первую очередь – выровнять их. С этой задачей легко справиться с помощью штукатурки. Но этот простой и незатейливый, на первый взгляд, способ таит в себе ряд нюансов – даже кашу можно испортить маслом, что говорить о штукатурке стен?!

Неправильное нанесение раствора сделает неровную стену и вовсе непригодной для отделочных работ. Поэтому профессионалы рекомендуют использовать маяки для штукатурки.

Что такое маяки?

Как в море маяк указывает капитану направление движения судна, так маяки под штукатурку (их, кстати, тоже называют «направляющими») указывают мастеру «правильность» нанесения раствора.

Иными словами, выставив маяки, вы без труда определите сколько раствора надо нанести в тех или иных местах, чтобы добиться максимального выравнивания стен.

Конечно, можно попытаться отштукатурить стену и «на глаз», но тогда не удивляйтесь, что окончательный результат ремонта ваш «глаз» не порадует… Еще недавно маячки для штукатурки делали из подручных» материалов – кусков фанеры или листов гипсокартона, использовали толстые нити и веревки, более «продвинутые» мастера применяли деревянные рейки.

Сегодня рынок строительных материалов предлагает уже готовые конструкции – металлические перфорированные рейки (иногда их называют «инвентарными») разной длины и толщины. Длина «инвентарных» маяков принципиального значения не имеет, она может быть во всю высоту стен, а может быть меньше.

Важно обратить внимание на толщину направляющих – самыми распространенными «размерами» являются 6 и 10 миллиметров. Первые используют для выравнивания стен с небольшими перепадами по уровню, вторые – для поверхностей, имеющих более существенные дефекты.

От толщины маяка зависит слой штукатурки, поэтому если вы собираетесь ровнять «на совесть» выбирайте «десятимиллиметровые» рейки. Тем более, что они значительно прочнее (жестче) «шестерки» и практически не подвержены деформации.

Зачем нужны маяки для штукатурки?

Очевидно, что установка маяков для штукатурки необходима для получения ровной поверхности. Как уже отмечалось, «на глаз» выровнять стену довольно сложно.

Особенно, если штукатурка стен не ваша ежедневная работа. Однако есть еще как минимум два аргумента в пользу маяков:

1. Это ускоряет работу. Даже профессиональные штукатурщики утверждают, что устанавливать маяки для штукатурки необходимо, чтобы сократить время на ремонтные работы.

   Для тех, кто делает ремонт самостоятельно это и вовсе обязательное условие – вы сократите не только время, но и нервные клетки – направляющие точно указывают вам в каком месте, сколько раствора нанести, а сколько при необходимости собрать.

2. Это позволяет сэкономить раствор. Опять же по наблюдениям и опыту профессионалов оказывается, что штукатурка «по маякам» снижает расход раствора. Причем экономия существенная – измеряется в мешках сухой смеси и десятках литров готового состава – ощутимо это и в денежном эквиваленте.

Как монтируются маяки под штукатурку?

Технология установки направляющих для штукатурки на первый взгляд кажется сложной и замысловатой.

Но, если вы посмотрите несколько «обучающих» роликов, которых в интернете более чем достаточно, или просто изучите «сетевые» иллюстрированные пособия по ремонту, выставить маяки под штукатурку стен не составит никакого труда.

К тому же, приступив к работе – интуиция и логика подскажут вам, что и как делать. Исходите из вашей цели – получить ровную поверхность. С чего начать устанавливать маяки? С поиска самого выступающего места на стене – здесь слой штукатурки будет минимальным и увеличиваться в зависимости от «глубины» дефекта.

Иногда специалисты рекомендуют начинать с углов помещения – в правый верхний угол стены вмонтировать саморез с отвесом (грузом на нитке) и ориентироваться по нему, повторив процесс по аналогии в левом углу.

Важным инструментом в работе должен стать «уровень» – с его помощью добиваются лучших результатов при нанесении разметки. «Шаг» разметки зависит от вашей степени подготовленности – профессионалы выставляют 2 метра, для неподготовленных ремонтников оптимальным «шагом разметки» будет 1-1,5 метра.

Крепление маяков (реек) может производиться несколькими способами. Некоторые используют цементный раствор, кто-то добавляет в него гипс – для более быстрого высыхания.

Есть и вариант с применением саморезов – это дополнительно укрепляет конструкцию.

Чаще всего для штукатурки стен достаточно только вертикальных направляющих, но в некоторых случаях (например, если вы не уверены в своем «глазомере» или поверхность очень большая) используют и горизонтальные маяки.

Их крепление не нуждается в дополнительном усилении – можно закрепить горизонтальный «рельс» между двумя вертикальными только на цементный раствор.

К слову, многие эксперты рекомендуют непрофессионалам использовать именно такой – «клетчатый» способ выставления маяков, утверждая, что это еще больше облегчит процесс штукатурки стен и улучшит результат.

О чем еще нужно помнить?

Чтобы не получилось так, что вы намучались с выставлением маяков и штукатуркой и, вроде, даже получили в награду ровные стены, а потом вся эта прелесть отвалилась вместе с обоями (или еще хуже – плиткой), воспользуйтесь рекомендациями профессионалов:

• Прежде, чем выставлять маяки и штукатурить, со стен необходимо удалить любые виды загрязнения: остатки старого раствора, строительную пыль, следы жира – все это негативно влияет на конечный результат ремонта.
• Еще до начала работ обработайте поверхность антисептическим раствором. Особенно важно это сделать в помещениях с повышенной влажностью воздуха – со временем под слоем штукатурки может образоваться плесень или появиться грибок.
• Чтобы снизить расход штукатурки, еще до установки маяков на стены наносится слой грунтовки – это не улучшает «сцепление» раствора с основанием, но и незначительно выравнивает поверхность, что позволяет более объективно определить степень неровности стен.
• Не забывайте, что каждый дополнительный слой штукатурки «крадет» площадь помещения – старайтесь подобрать толщину маяка в соответствии с «потребностями» ваших стен.
• Если выравнивание поверхности в один слой не дает желаемого результата, нанесите второй слой штукатурки. Но делайте это только после полного высыхания предыдущего.

Возможно, вам кажется, что штукатурка стен – непреодолимое препятствие на пути непрофессионала. Но это лишь «в теории» – на практике все значительно проще: глядя на свои стены, вы поймете – где выставлять маяки и как отштукатурить поверхность наилучшим образом.

Штукатур Стена от маяков своими руками, советы и способы отштукатуривания

Использование штукатурки, необходимой для выравнивания поверхностей и придания им желаемой ровности.
Но получить требуемую поверхность без навыков новичку сложно.
Использование определенных технологических приемов облегчает выполнение штукатурных работ, позволяя их выполнить даже начинающему штукатуру.

Что нужно знать начинающему штукатуру?
Для облегчения штукатурных работ своими руками используется специальное оборудование, называемое маячками.
Кроме того, надо научиться правильно выбирать пластыри.

Несколько советов по выбору штукатурных смесей

Выбирая отделочные материалы, старайтесь остановиться на одном Производителе. Это позволит избежать несовместимости материалов и внешнего вида после различных дефектов.

Лучшим гипсоволокнистой смесью считается материал, выпускаемый немецкой компанией Knauf.Но стоимость этих смесей заставляет взглянуть на штукатурные материалы российских производителей.
Вот несколько российских производителей, выпускающих качественные материалы, в том числе сухие смеси.
кстати, сухая смесь желательно законченная, давая возможность мастеру выбрать желаемую консистенцию.
Сюда входят: Сухие смеси «горняков», материалы фирмы «ТД Строймонтаж МС», товарные смеси компании Русеан и, конечно, Мансуровская смесь ЗАО «ИСУ».
Недавно на российском рынке появилась недорогая смесь европейского качества молодой строительной компании Kreps.

Любые работы начинаются с подготовительного этапа

Перед оштукатуриванием поверхность следует ее хорошенько подготовить.
Стены очищены от грязи, пыли, жирных пятен, краски и прочего мусора.
И на очищенную поверхность наносится несколько слоев грунтовки. Грунтовку следует выбирать от того же производителя, что и приобретенный раствор. Предпочтение было отдано акриловой грунтовке, которую легко наносить широкой кистью или валиком.

Загрунтованная и высушенная поверхность готова к оштукатуриванию.

Штукатур в Beacons

Выравнивание стен по маякам значительно упрощает процесс и улучшает качество работы, хотя требует больше времени на подготовку.
Есть несколько вариантов выравнивания стен маячками.
В качестве маяков используются специальные оцинкованные стальные профили.
Маяки для выравнивания стен выполнены с повреждением поверхности и запланированным правилом штукатурного слоя.
В качестве маяков можно использовать скрученные винты, заглушки которых выравнивают линейку по уровню и уложенному раствору с последующим выравниванием.

Новичкам рекомендуется использовать в качестве маяков металлический оцинкованный профиль.

Для установки гидроизоляционного профиля на поверхность наносятся вертикальные линии, линии перекрытия нескольких куч раствора и наносится профиль, тщательно выровненный по уровню. Когда раствор застывает, профиль дополнительно укрепляют раствором.
Маяки устанавливаются по шагам, меньшим, чем длина ваших существующих правил. Если правило имеет длину 1,5 м, шаг установки маяков должен быть не более 1 м.Недостатком металла маяком может быть его ржавчина, если он установлен в помещении с повышенной влажностью.
Лучше остановиться на маяке известных производителей, например Knauf, из оцинкованного металла и хорошего приличного по толщине и жесткости. Остерегайтесь подтелок.

Часто используется как штукатурка маяков.

На вертикальной линии, проведенной щелчком штукатурки, большая толщина в том месте, где стена имеет углубление, и меньшая в выпуклых областях. К раствору линия наносится в основном на уровень и выравнивается.Правило убирает лишнюю часть раствора. Ступенчатая установка маяков выбирается исходя из правил длины.

Специалисты отдают предпочтение маякам, не требующим специальной установки. Эти маяки можно установить, применив металлический П-образный профиль для крепления гипсокартона. Лучше взять профиль пользователя, ширина которого не более 20 мм, чтобы в него было легко входить.
Сделайте профиль по длине заготовки, равной высоте стены. На стену наносятся строго вертикальные линии.На линии защелкивается штукатурка, накладывается профиль, в который вставляется обычно с уровнем. Осторожно постукивая по нужному уровню, излишки раствора удаляются. После предварительного затвердевания раствора профиль с линейкой снят, профиль очищен от остатков раствора и готовится к установке нового маяка.
Этот процесс резко сокращает время подготовки поверхности под штукатурку. Незаменим в помещениях с повышенной влажностью.

Выравнивание стен по маякам своими руками заключается в накидывании на поверхность заготавливаемой смеси и выравнивании ее по нормам.
Обычно тяните снизу вверх, постоянно двигаясь слева направо.
Перед применением правил раствор необходимо смочить водой с помощью влажной мочалки.

Помните:
Штукатурный раствор должен иметь консистенцию жидкой сметаны для поверхностей с небольшими отклонениями от вертикали и густого крема для стен с большими зазорами.
Разбавьте раствор настолько, насколько вы сможете работать за 20 минут. Это жизнь гипсового раствора.

Для выравнивания стен без маяков нужен не только опыт, но и умение разбираться с правилом.
Метод заключается в выравнивании поверхности правилами.
Преимущество метода заключается в высокой производительности и экономии материала.
Недостаток в том, что невозможно получить поверхность с высокой плоскостностью.

Как штукатурить стену

• Строка заказа 0330123 4123
• Список проектов
• Обслуживание клиентов
• Войдите или зарегистрируйтесь
