Окосячка в брусовом доме своими руками

Домов без окон и дверей не бывает, но их монтаж в деревянном здании существенно отличается от установки в кирпичном доме. Особенностью построек из дерева является усадка в результате сезонного уменьшения и увеличения количества влаги в древесине, при котором происходит смещение венцов по высоте.

Наиболее уязвимы к таким процессам оконные и дверные проёмы. Окна в них могут перекоситься с появлением трещин в стёклах, а иногда и вовсе разрушиться. Для обеспечения их сохранности и исправного функционирования в проёмах монтируются специальной конструкции деревянные короба, получившие название окосячка или обсада. Рассмотрим, как сделать окосячку в брусовом доме своими руками.

Основные проблемы, вызванные усадкой брусового дома

Попеременное изменение влажности древесины, вкупе с усадочными процессами, приводит к изгибу, скручиванию и ссыханию дерева. Это приводит к следующим негативным явлениям в стенах и особенно проёмах, в которых целость стен нарушена:

• искривлению поверхности простенков и стен;
• образованию щелей и зазоров между брусьями;
• сквозняки, сырость и значительные тепловые потери;
• окна и двери невозможно открыть без приложения значительных усилий;
• перекосы или поломки оконных рам и полотен дверей;
• неприглядный внешний вид всего здания.

Установленная в проёмы деревянная коробка укрепит стены и будет хорошей защитой дверных и оконных блоков от разрушительных процессов, поэтому вопрос, нужно ли делать окосячку в брусовом доме является риторическим. Это просто необходимо. Установленные без окосячки двери и окна подвергаются экстремальным нагрузкам, приводящим к поломке конструкций или необходимости их постоянной регулировки.

Состав элементов конструкции

Традиционная обсада состоит из следующих элементов:

• двух боковых стояков;
• порога или подоконной доски;
• вершника.

Все элементы состоят из бруса или обрезной доски шириной до 25-ти см.

Основные функции обсады

1. Окосячка в брусовом доме укрепляет стены, простенки и проёмы.
2. Обеспечивает невозможность горизонтального смещения брусьев.
3. При вертикальном осаживании стен создаёт независимость дверных и оконных конструктивов от несущих стен. Пазы в боковинах позволяют вертикальное скольжение конструкции.
4. Защита проёмов от давления сверху с созданием необходимого для компенсации усадок зазора.
5. Предохраняет от образования щелей и сквозняков.
6. Создание оптимального климата в помещении с экономией на отопление.
7. Гармоничное оформление дверных и оконных проёмов.

Материалы, используемые для изготовления

Окосячка изготавливается из качественной просушенной древесины с влажностью около 12-ти %. В более сухой могут иметься зрительно невидимые мелкие трещины, которые в процессе эксплуатации приведут к частичному или полному разрушению конструктива. В основном используются хвойные древесные породы, но предпочтительней выбирать твёрдую древесину, не склонную к растрескиванию и без выпадающих сучков.

Ширина конструкции подбирается в зависимости от существующей ширины стен. Могут использоваться брусья 150 или 200 на 100 мм, обрезные доски. Часто применяется комбинация различных материалов, к примеру, для вершинников и стояков брус, а подоконник из наборно-клеевой доски.

Древесина обрабатывается антисептиками, антипиренами и покрывается лаками или красками.

Виды окосячки в брусовом доме

Конструкция может исполняться в 2-х основных вариантах:

1. Черновом, если предусматривается дополнительная отделка. Наглядный пример — последующее устройство вентилируемых фасадов, которые полностью скроют деталь. Обычно периметр проёма сверху и с боков выполнен из нестроганных материалов, а видимая часть, порог или подоконник, из клееных брусков или мебельных щитов.

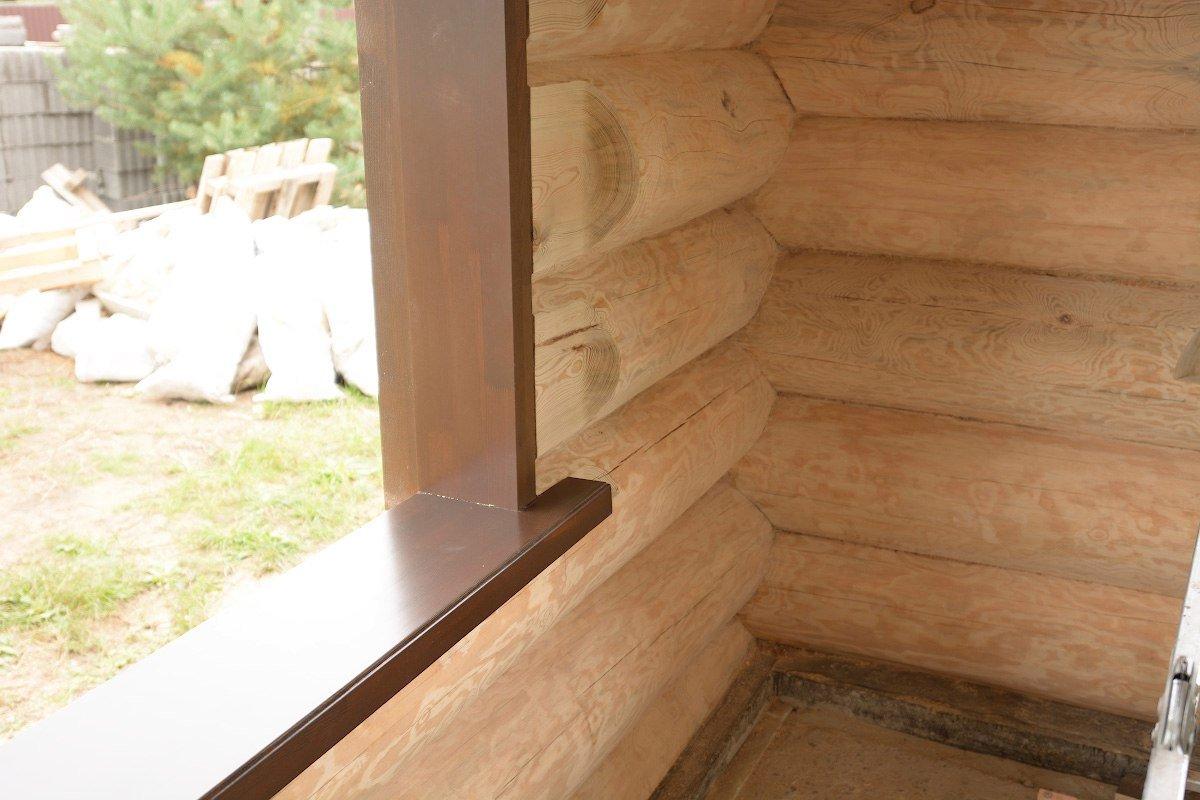

2. Чистовом, выполненном из строганного и зашлифованного материала с дальнейшим покрытием лакокрасочным составом. Обычно для изготовления используются дорогие и качественно обработанные виды дерева.

По способам изготовления различают следующие типы:

1.  В закладной брусок. Для монтажа по внутренним боковым сторонам проёма устраивается паз, в котором размещается брус квадратного сечения. Брус не закрепляется, а просто забивается в паз, что позволяет его перемещение по пазу. К бруску крепятся саморезами чистовые доски. Крепление обсады выполняется в нижней части с заполнением пустот мягкими теплоизоляторами. Способ наиболее дешёвый и простой в исполнении, но самый ненадёжный и требующий дополнительной отделки. Из-за необеспечения должной герметизации практически всегда обязательно потребуется переоборудование или ремонт.
2. Шип-монолит. Изделие представляет собой прямоугольный брусок Т-образной формы. Шип вставляется в специальные пазы, выполненные в брусовых вертикальных стенах. Вертикальная часть бруска обсады одновременно является оконным откосом. Крепление производится в низу и верху при помощи специальных креплений, а с боков свободное пространство запенивается. Брусок может вырезаться совместно с окосячкой из одной общей заготовки или крепиться клеем. Конструкция обладает хорошими прочностными и функциональными характеристиками. Часто таким способом выполняется окосячка в брусовом доме для пластиковых окон своими руками. Поэтому далее такой способ опишем более подробно.
3. Обсада “в колоду”. При устройстве в вертикальных брусьях проёма выпиливают шип, на который насаживается выполненная формой буквы “П” колода. Сверху конструкция распирается вершником с фиксацией саморезами. Монтаж осуществляется с применением уплотняющих материалов. Конструктив идеально подходит для входных дверей-сейфов и окон больших размеров из дерева или пластика, обеспечивая высокую устойчивость на воздействия разнонаправленных механических нагрузок. Это дорогой и сложный для самостоятельного исполнения вариант.

Монтаж обсады в доме из бруса

Большую популярность в среде профессиональных строителей и любителей заслужила клееная окосячка. Это готовое изделие, изготовленное в заводских условиях для конкретного климатического района. Конструкция выполнена с идеально ровной поверхностью, без обычных сучков и зазубрин. Обработка противопожарными и антисептическими составами, с использованием современных технологий, обуславливает её долговечность. На заводе сразу же выполняется качественная и красивая отделка. Заказ выполняется по представленным Вами размерам и установка конструктива выполняется быстро, легко и просто.

В брусовых домах в, основном, устанавливаются пластиковые окна, обладающие многочисленными преимуществами. Изготовить окосячку для них несложно изготовить самому.

Рассмотрим, как правильно сделать окосячку окон в брусовом доме самостоятельно.

Порядок выполнения работ при установке “в шип”:

• разметка проёма необходимых размеров;
• после выравнивания плоскостей бензопилой посередине торцов прочерчиваются вертикальные линии и с 3-х см зазорами от них ещё по линии с каждой стороны;
• по разметке на боковых сторонах вырезаются пазы;
• поверхность шлифуется и обрабатывается антисептиком;
• торцевой или циркульной пилой изготавливается брус Т-образной формы нужных размеров;
• вставка верхней перемычки с оставлением 5-ти см зазора для утеплителя и возможности свободного перемещения при вертикальных усадках;
• установка дверного порога или подоконника;
• оклейка боковин специальными “дышащими” лентами;
• проконопатка всех стыков.

Монтаж дверной обсады выполняется по такому же принципу что и окосячка окон в брусовом доме, но детали изготавливаются немного больших размеров.

Окосячка в доме из бруса

Установка окон и дверей в брусовых домах всегда выполняется по особой технологии – путем обустройства окосячки. Необходимо это для того, чтобы компенсировать усадку деревянных стен. Окосячка – это конструкция, окаймляющая проемы в домах из бруса. Без этого важного элемента гарантированно возникнут проблемы, ряд которых решить будет просто невозможно.

В представленном материале детально рассказано, какие конкретно функции выполняет окосячка (она же обсада, обсадная коробка), на каких принципах базируется ее обустройство, какие есть способы ее реализации.

Функции окосячки в брусовых домах

Функции обсадной коробки в доме из бруса лучше начать изучать от обратного. То есть, с возможных проблем, с которыми можно столкнуться, если оконные и дверные проемы обустроены с нарушением технологии. Такой подход позволит наглядно прояснить, зачем нужна окосячка, какие задачи они решает, и каким образом.

Если проемы в брусовом доме обустроить без «скользящих» обсадных коробок, последствия будут следующими:

• В период усадки стен верхние венцы придавят оконные рамы и дверные полотна. Это приведет к их заклиниванию и разрушению в последствии.
• Если окна окажутся настолько прочными, что смогут выдержать вес осаждающейся постройки, стены неминуемо искривятся.
• Между венцами появятся неадекватные зазоры, заделать которые будет очень сложно.
• Значительно увеличатся теплопотери.
• В районе проемов будут наблюдаться сильные сквозняки.
• В помещениях будет сырость и нестабильный микроклимат.
• Пострадает лицевая отделка стен.
• Внешний вид дома из бруса безвозвратно испортится.

Исходя из всего вышеописанного можно вывести основные функции окосячки в брусовом доме:

1. Главная функция – это защита оконных рам и дверных полотен от разрушающего веса осаждающегося бруса.
2. Обсада укрепляет проемы в деревянном доме.
3. Блокирует горизонтальное смещение стенового бруса.
4. Герметизирует контуры проемов.
5. Предотвращает образование межвенцовых зазоров.
6. Снижает теплопотери.
7. В некоторых случаях выполняет декоративную функцию, обрамляя проемы.

По большому счету окосячка нужна для того, чтобы сделать окна и двери независимыми от усадки бруса. Стены будут «садится», никак не воздействуя на конструкции в проемах.

Основные принципы обустройства окосячки

Чтобы обсада полноценно выполняла все вышеперечисленные функции, ее надо реализовать правильно. Для этого с годами была разработана целая отдельная технология, которая базируется на следующих основных принципах:

1. Окосячка «намертво» связывается только с оконными рамами.
2. Ее соединение со стеновым брусом должно быть «скользящим».
3. Над обсадной коробкой всегда оставляется компенсационный зазор (5-10 см в зависимости от типа и влажности бруса).
4. Этот зазор заполняется теплоизоляционным материалом.
5. Уплотнитель для компенсационного зазора должен всегда оставаться эластичным. Соответственно, нельзя использовать ни монтажную пену, ни пенополистирол (пенопласт).
6. Оптимальный вариант для уплотнения и утепления контура проемов – льноджутовое полотно.
7. Для заполнения компенсационного зазора подойдет минеральная вата.
8. Обсадная коробка необязательно должна быть замкнутой, то есть иметь четыре стороны. Вполне достаточно и трех – верхней и боковых.
9. Для изготовления деталей окосячки желательно использовать пиломатериалы камерной сушки.
10. Обсадная коробка может оставляться «как есть», то есть, без наличников. Для этого она выполняется максимально аккуратно, и из пиломатериалов высших сортов.

Технологией предусмотрены и другие нюансы обустройства обсадных коробов в деревянных домах. О них можно более детально узнать у соответствующих специалистов.

Способы обустройства окосячки в брусовых домах

Следуя описанным выше принципам, окосячку в доме из профилированного или клееного бруса можно реализовать несколькими способами. Наибольшей популярностью среди строителей-профессионалов пользуются следующие три технологии:

1. Обсада «в закладной брус».
2. Обсада «шип-монолит».
3. Обсада «в колоду».

Есть и другие способы, например, с применением металлического уголка в качестве скользящего элемента. Но представленные три технологии используются чаще всего. Потому их стоит рассмотреть более детально по-отдельности.

Обсада «в закладной брус»

Основным «скользящим» элементом в такой конструкции является деревянный брусок. Его размеры, как правило, 50х50 мм. Основа обсады – четырехсторонний или П-образный короб из бруса 50х100 мм. Обустройство окосячки этим способом выполняется следующим образом:

1. Если стены дома собирались не из готового домокомплекта, в соответствующих местах выпиливаются проемы с запасом по высоте и ширине.
2. После сборки готового домокомплекта проемы выпиливать не надо. Они уже есть.
3. В боковых гранях проемов продеваются пазы. Их размеры (ширина и глубина) должны соответствовать закладному брусу.
4. В пазы вставляются закладные бруски. Намертво они не крепятся. Только уплотняются.
5. Из доски собирается П-образный или замкнутый короб.
6. Изготовленный короб намертво крепится к закладным брускам.
7. К стеновому брусу окосячка не крепится!
8. Над коробом в компенсационный зазор закладывается теплоизоляционный материал.
9. Контур проема тщательно герметизируется.
10. В полученную окосячку устанавливается оконная рама.

Дверные проемы обустраиваются по аналогии с вышеописанным алгоритмом.

Обсада «в колоду»

Суть технологии заключается в том же самом – надо закрепить окно так, чтобы оно осталось независимым от стенового бруса. Реализуется следующим образом:

1. Выпиливаются проемы.
2. Если стены собраны из домокомплекта – проемы уже есть.
3. На боковых гранях проема выпиливается вертикальный шип.
4. Из доски изготавливается обсадная коробка, на внешних боковых гранях которой выпиливаются пазы, соответствующие по размерам шипов.
5. Коробка крепится намертво только к нижней части проема.
6. К боковым участкам контура – не крепится!
7. Соединение паз шип должно быть плотным.
8. Все стыки конопатятся.
9. Компенсационный зазор над коробкой утепляется.
10. Вставляется оконная рама.

С дверными проемами все то же самое.

Обсада «шип-монолит»

Делается так:

1. Готовится проем.
2. Если он уже есть – подгоняется по размерам.
3. В боковых гранях проема выпиливается паз по аналогии с технологией «в закладной брус».
4. Из бруса изготавливается обсадная коробка.
5. Боковые стороны окосячки представляют собой доску, на внешней стороне которой выпилены вертикальные монолитные шипы.
6. Обсадная коробка крепится в проеме только к нижней его части.
7. К боковым торцам проема – обсада не крепится!
8. Весь контур тщательно уплотняется.
9. В компенсационный зазор закладывается утеплительный материал.
10. Вставляется оконная рама.

Двери обустраиваются аналогично.

Резюме

Окосячка – важный элемент брусового дома, от которого зависит целостность и функциональность оконных рам и дверных полотен, а также герметичность проемов и микроклимат в помещениях. Выполняется несколькими способами, но по одним и тем же принципам.

Установка дверей и окон в доме из бруса, особенности монтажа – «Е-ТЕРЕМ»

Дерево – классический материал для строительства домов. Деревянные постройки по сей день не теряют актуальности. Стены из древесины позволяют происходить воздухообмену между улицей и помещением – в таком доме всегда комфортно. Брус обладает высоким коэффициентом сопротивления теплопередаче, и внутри дома сохраняется оптимальная температура: зимой – тепло, а летом прохладно.

Однако дерево – подвижный строительный материал, и в течение длительного периода подвержено деформации. Из-за перепадов температур и разницы в уровне влажности внутренних и наружных слоев древесины происходит постоянное изменение геометрических параметров – кручение, усадка, усыхание. Эта особенность бруса вносит свои коррективы в порядок монтажа окон и дверей в деревянном доме.

Начиная работы по остеклению проемов деревянного дома, необходимо понимать, что дом или баня должны выстояться как минимум 6 месяцев (один теплый сезон), чтобы произошла естественная усадка венцов под воздействием собственного веса конструкции. В этот период усадка свежесобранного сруба идет особенно интенсивно. Рекомендуется нагрузить стройматериалами верхний или мансардный этаж строящегося дома, чтобы ускорить процесс усадки.

Особенности монтажа окон в домах из бруса

Усадка свежесобранного сруба продолжается до 5-7 лет. Величина усадки зависит от вида древесины, времени года, времени заготовки бруса для сруба, технологии обработки, сложности конструкции дома, вида утеплителя для конопатки и других факторов. Чтобы минимизировать воздействие деформационных процессов, происходящих в древесине, на оконные и дверные блоки применяется технология окосячивания проемов. В деревянный проем предварительно вставляется усиленная деревянная коробка – окосячка или обсада. Окосячка в доме из бруса служит компенсатором между нестабильным деревянным проемом и оконной конструкцией и предохраняет ее от сдавливания, перекоса и других видов деформации, происходящих при усадке.

Технология окосячивания проемов проверена временем, ею пользовались еще наши деды. Обсада – обязательный элемент в домах из оцилиндрованных бревен и профилированного, клееного и обычного бруса. В постройках каркасного типа, где усадка не происходит, устанавливать обсаду не требуется.

В состав обсадной коробки входит:

• нижняя часть – она может служить порогом или подоконником,
• притолока (вершник) – верхняя часть коробки,
• боковые части, боковины (косяки) – обеспечивает подвижное соединение обсадной коробки и сруба.

Как изготавливается окосячка

Элементы обсады изготавливают из древесины твердых пород: кедра, лиственницы, ясеня или высококачественной сосны. Возможно комбинированное применение различных видов дерева. Древесина заготовок не должна иметь гнилисучков, сколов и других дефектов. Оптимальная влажность древесины должна составлять не менее 10%. В слишком сухих заготовках могут образовываться сколы и трещины, и при нагрузке возможны разрушения. Для изготовления элементов обсадной коробки рекомендуется использовать массивный брус толщиной не менее 50 мм. Ширина бруса для окосячки должна быть не меньше толщины сруба, но максимальный размер должен составлять не более 250-260 мм. Более широкая коробка также может быть подвержена растрескиванию.

Виды обсадных коробок

Боковые части (лафеты или косяки) изготавливают таким образом, что их конструкция не мешает происходить естественной усадке сруба. Иными словами, проем дома и обсадная коробка фиксируются соединением «шип-паз» и не имеют жесткой связки при помощи гвоздей или шурупов. При усадке брус смещается вниз, а обсада остается на месте. Обсадные коробки отличаются формой, геометрическими параметрами и способами установки в оконный проем.

Классическая обсадная колода представляет собой деревянную коробку П-образной формы. Колода набивается на предварительно обработанный в форме ответного шипа боковой торец проема. Обсада такого типа обладает максимальной жесткостью и чаще всего применяется для установки в стенах испытывающих большие нагрузки (двухэтажные дома, мансардные этажи с крышей из тяжелой черепицы, для панорамного остекления и в дверные проемы).

В домах из профилированного бруса стала популярной обсада буквой «Т». Вертикальные части окосячки профилируются в виде Т-образного шипа. Шип соединяют с пазом соответствующего размера, вырезанным в торцевой поверхности проема. Принципиального отличия в работе этих двух типах окосячки нет.

Отдельно следует выделить окосячку с помощью закладных брусков. Квадратные бруски вставляют в вертикальный паз, пропиленный в боковых частях проема. Некоторые специалисты считают такой вид обсады не очень эффективным и рекомендуют применять для деревянных стен, которые не испытывают большой нагрузки (для небольших мансардных окон, внутренних перегородок). Обсаду в «закладной брус» часто применяют при сборке сруба, для фиксации венцов в вертикальном положении.

Короб для пластиковых рам может быть вырезан из цельного куска дерева (что предпочтительнее), а может быть клееным. Конструкция и геометрические параметры боковин и горизонтальных перекладин должны исключать продувание и промерзание мест соединения окосячки и стены.

Кроме разделения по геометрическим параметрам, обсаду выполняют под дополнительную отделку и в чистовом исполнении:

• обсада под отделку (черновая) – это только несущие элементы коробки, а все остальные дополнительные и декоративные элементы (четверть для установки окна, наличники) монтируются дополнительно, непосредственно на сруб или на обсадную раму;
• чистовой вариант обсады изготавливается в заводских условиях, и совмещает в себе и несущие и декоративные элементы. Чистовая обсада для пластикового окна может иметь установочный паз или четверть.

Вертикальная и верхняя часть коробки могут быть одновременно и откосами, а нижняя часть выступать в роли подоконника. Наружная поверхность коробки хорошо отшлифована и обработана пропиткой. Чистовой вариант обсады может стать предметом декора дома.

Популярность деревянных срубов растет из года в год, и деревообрабатывающие предприятия открывают целые индустриальные направления по изготовлению готовых обсадных коробок различной формы, геометрических параметров и с различной декоративной обработкой поверхности.

Последовательность установки обсадной коробки

Установка обсады происходит следующим образом:

1. определяется расположение оконного или дверного проема в стене, и выпиливают его. Если окна уже изготовлены, то рассчитать размеры проема можно исходя из габаритов готовых окон, предполагаемых монтажных зазоров между коробкой и оконным блоком (20 мм с каждой стороны), и толщины обсадной коробки. При определении высоты проема необходимо предусмотреть наличие компенсационного зазора в верхней части конструкции. Это добавляет 70-100 мм к вертикальному размеру;
2. в боковых частях проема распиливается вертикальный паз прямоугольной формы для установки Т-образного шипа вертикальных косяков. Если обсада выполняется по типу «в колоду», то боковые торцы проема профилируются, в соответствии с геометрической формой вертикальных частей окосячки;
3. поверхность проема обрабатывается пропиткой-антисептиком;
4. по периметру проема прокладывается и закрепляется при помощи степлера утеплитель –джут или льноватин. Применение полиуретановой пены недопустимо для утепления зазора, так как она имеет большой скрепляющий эффект и препятствует естественной усадке деревянной стены;
5. устанавливается нижняя часть коробки;
6. боковые косяки набиваются в проем без применения жесткого сцепления;
7. верхняя часть (вершник) устанавливается враспор и соединяется с вертикальными деталями в самозаклинивающийся замок;
8. обработка антисептиком всех поверхностей.

Между вершником и срубом оставляют компенсационный зазор 70-100 мм, который предохраняет оконную конструкцию от сдавливания при усадке. Зазор заполняют мягким утеплителем, который без труда может сжиматься. Важнейшим правилом установки обсады является отсутствие жесткой фиксации между коробкой и срубом. Использование гвоздей и шурупов для крепления не допускается.

Правильно выбранная и установленная обсадная коробка не только снимает напряжение с оконных конструкций, но и фиксирует венцы сруба, предотвращая их смещение в горизонтальной плоскости.

Более трудоемким процессом является изготовление и установка обсадных коробок для проемов сложной геометрической формы. При изготовлении окосячки для арочного проема применяется и механическая и клеевая стыковка. Вершник собирается из нескольких секций и тщательно подгоняется по шаблону под размеры проема. Проемы треугольной и трапециевидной формы укрепляют по технологии «в паз».

После установки окосячки производится монтаж оконных конструкций в соответствии с требованиями строительных норм. Оконные блоки рекомендуется монтировать с применением анкерных пластин. В отличие от крепежа строительными шурупами, такой вид фиксации придает некоторую подвижность блоку, в случае значительных деформаций, и предотвратит возможное фиксированное крепление через коробку в стену сруба.

Установка окон без применения обсадной коробки или с нарушением технологии ее монтажа, может привести к следующим последствиям:

• появлением щелей между коробкой окна и проемом, нарушение целостности монтажного шва;
• трещины и сколы в стеклопакете, вплоть до полного его разрушения;
• перекос окна с невозможностью его дальнейшей эксплуатации;
• смещение элементов сруба в простенках.

Самым главным условием надежного и долговечного монтажа любых окон в сруб деревянного дома является правильная подготовка проемов с помощью обсадной коробки. Красивый деревянный дом с теплыми окнами – это результат соблюдения технологии деревянного строительства и грамотный подход к монтажу окна в доме из бруса.

Как своими руками собрать окосячку в загородный деревянный дом: видео и полезные советы

Окосячкой или обсадой в народе называют деревянный короб, состоящий из боковых сторон, вершины и порога. Такой короб используется для установки в проемы для дверей и окон при строительстве деревянных домов. Из статьи вы узнаете, какие ключевые цели и особенности применения окосячки, кроме того, мы расскажем, как сделать ее своими руками, вы сможете посмотреть обучающее видео на эту тематику.

Окосячка для деревянных домов: цели применения и особенности

Главная цель использования окосячки при строительстве деревянного дома – это сохранение его дверей и окон при усадке, которой подвержены все дома, сделанные из древесины. Благодаря обсаде вы избавите себя от риска смещения строительных бревен.

Если не сделать окосячку для проемов дверей и окон в деревянном доме, то впоследствии они не смогут нормально выполнять свои функции, а ваше пребывание в доме станет некомфортным.

Каждый элемент окосячки должен иметь ширину максимум в 26 см, если превысить этот показатель, могут появиться трещины. Влажность древесины, из которой делается короб, должна быть минимум 10 процентов, если она будет меньше, то короб начнет трескаться. При сборке окосячки своими руками нужно проявлять крайнюю внимательность.

Устанавливать обсаду в деревянных домах нужно без применения каких-либо гвоздей и прочих соединительных элементов. Но чтобы достичь лучшей герметизации, между рамой и бревнами лучше поставить теплоизоляционный материал.

Классификация окосячки

Окосячка, применяемая при деревянном домостроении, разделяется на такие виды:

• массив, когда каждый элемент конструкции выполнен путем обработки цельного куска древесины, а текстура материала при этом сохранена;
• клеевая обсада, каждая часть которой делается из специальной доски. На каждую из сторон клеят микрошип, а сучки обрезаются;
• комбинированная обсада наиболее распространена. Для того,ъ чтобы собрать вершнику и стойки нужно взять сосновый массив, а для подоконника нужна клеевая конструкция. После установки конструкция должна быть покрыта специальным защитным лаком.

При сборке обсады своими руками помните, что в каждом случае все параметры сугубо индивидуальны. В зависимости от назначения, окосячки бывают такими:

• оконная окосячка с выборкой под окна. Применяется при отсутствии планирования проведения внутренних отделочных работ;
• окосячка без выборки под окна. Такую изготавливают, если планируется как наружная, так и внутренняя отделка.

Как сделать окосячку своими руками для окон и дверных проемов: рекомендации и видео

После того как деревянный дом был построен, он начинает усаживаться вследствие ссыхания дерева. Материал скручивается и изгибается, а окна и двери начинают при этом повреждаться. Именно поэтому окосячка для деревянного дома является секретом его долговечности. Помимо того, благодаря ей дом будет иметь более привлекательный вид.

Чтобы сделать окосячку своими руками, нужно приготовить такой инструментарий и материалы:

• бензопилу;
• шлифовочную машину;
• дрель;
• лобзик;
• шуруповерт;
• очки с респиратором;
• биты;
• измерительные инструменты.

Собираем окосячку своими руками для простых окон

Чтобы своими руками сделать окосячку для простых окон в деревянном доме, нужно выполнить следующие действия:

• вытачиваем пазы в бревнах, которые прилегают к оконному проему. В них вставляем предварительно приготовленные бруски;
• брусок будет служить одной из сторон обсады. Сначала ставим нижний брусок, который защитой от смещений боковин;
• под него заблаговременно кладем уплотнитель, например, ткань из льна;
• ставим вертикальные бруски и не забываем про уплотнитель в пазах под них;
• в конце устанавливаем верхний брус окосячки;
• над ней делаем усадочный зазор и тоже укладываем в него межвенцовый уплотнитель.
• в качестве уплотнителя можно использовать и монтажную пену, но она имеет существенный недостаток: скрепляет бревна, что может негативно сказаться на усаживании дерева в будущем.

Сборка окосячки для пластиковых окон своими руками

А чтобы изготовить окосячку для пластиковых окон своими руками, нужно сделать следующее:

• готовим заранее оконный проем, при этом он должен быть больше оконной рамы примерно на 13 см;
• рассчитываем размер зазора с учетом швов и процента возможной усадки древесины;
• выпиливаем гребни в готовом проеме, которые нужны для лафета. Изнутри лафета находится паз, по которому будут усаживаться бревна;
• для лафета потребуется брус с сечением 100 на 150, в середине которого делается паз. На него надевается гребень;
• лафет должен превышать размер окна примерно на 5 см, аналогичную длину должны иметь его ширина и глубина. Просчитайте все параметры, затем выпиливаем конструкцию бензопилой;
• верхняя часть обсады должна быть сделана из доски, сечение которой составляет 40 на 150 мм, с ее сторон выпиливаем пазы для гребня, а потом на него перемещаем верхнюю перекладину;
• после того, как поставлены боковые стороны, перекладина крепится саморезами, но все должно быть сделано так, чтобы они не попали в гребень;
• когда работы окончены, зазоры должны быть утеплены льняным волокном.

Как сделать окосячку дверного проема своими руками

Сделать окосячку дверного проема своими руками гораздо сложнее, чем оконного. В частности, из-за размеров конструкции и других факторов. Есть несколько способов установки коробки для дверных проемов, один из них выглядит так:

• сделайте замеры отвесом и уровнем, определитесь с месторасположением дверного проема;
• согласно параметрам выпиливаем пилой проем. Выбирая его размер, помните, что коробка тоже будет занимать много места;
• с каждой из боковых сторон выпиливаем пазы бензопилой до образования симметричного шипа, который потребуется для соединения проема с окосячкой;
• сделайте шипы в косяках, которые будут соответствовать пазам;
• заводим косяки шипами с пазами, затем их следует распереть поперечинами внизу, а потом сверху проема. Вверху окосячки нужно оставить 10-сантиметровый зазор;
• не крепите обсаду к стенам жестко, ее нужно ставить так, чтобы она никак не влияла на естественный процесс усадки деревянного дома;
• стыки и зазоры заделываем льняным волокном, а зазор вверху должен быть уплотнен так, чтобы сжатие не имело проблем;
• закрываем щели и пустоты с применением наличников;
• обрабатываем всю поверхность конструкции антисептиком.

Когда нужно ставить окосячку для деревянного дома

Немаловажный вопрос, который многих наверняка интересует: не будет ли поздно оснащать деревянный дом окосячкой тогда, когда он уже начал процесс усадки? Ответ таков: ее можно установить даже спустя несколько лет после строительства деревянного дома, при этом она не только укрепит его стены, но и будет служить элементом внешнего декора для дома. Если дом построен из клееного бруса, то материал для окосячки тоже должен иметь клеевую основу.

Очень важно подобрать окосячку так, чтобы она не портила внешний вид дома и придавала ему эстетичность. Сегодня это не проблема, поскольку в продаже можно найти наиболее подходящие варианты для того или иного случая, если вы не захотите делать конструкцию своими руками.

Что влияет на стоимость окосячки

Цена продукции может варьироваться в широких пределах, поскольку цена готовой окосячки зависит от многих факторов:

• качества материала;
• вида обсады;
• формы;
• наличия элементов декора;
• параметров проемов.

Обсада может иметь несколько разновидностей, каждая из которых тоже отличается друг от друга в плане стоимости:

• в закладной брус – наиболее дешевый вариант окосячки, который выполнен из обрезных досок. Изнутри на стенке вырезан паз, в него заложен брус с квадратным сечением;
• в шип – вариант несколько дороже и отличается более высоким качеством исполнения. Брус имеет Т-образное сечение;
• в колоду – в плане стоимости практически не отличается от предыдущего варианта. В боковинах проема выпилен шип, на него надета П-образная колода.

Если же делать окосячку своими руками, вы сэкономите на ее приобретении, но помните, что если у вас нет соответствующих навыков, лучше этого не делать, а попросить помощи у более опытных товарищей. Также установка конструкции должна выполнятся руками профессионалов или опытных людей, только это может гарантировать отсутствие деформации строения при усадке.

Руководство по затратам в Великобритании на 2020 год

Установка дровяной печи в вашем доме — отличный способ добавить характер вашей собственности — кому не нравится идея наблюдать, как горят поленья холодной зимней ночью? Это также гораздо более равномерное распределение тепла, чем центральное отопление, и потенциально более экономичное и способствующее увеличению счетов за электроэнергию.

Кто может установить дровяную печь?

Можно — при условии соблюдения определенных критериев.Нет закона, который гласит, что дровяные горелки должны быть установлены определенным профессионалом, но на эти дровяные горелки распространяются ограничения строительных норм Великобритании.

Это означает, что вам нужно быть сертифицированным компетентным лицом, чтобы выполнить работу самостоятельно, а установка должна быть одобрена членом Департамента контроля зданий вашего местного совета. Местные власти также смогут подтвердить, нравится ли вам находиться в зоне контроля дыма, которая может ограничить вам сжигание дров в определенных печах в соответствии с Законом о чистом воздухе.

Если у вас есть какие-либо сомнения, проконсультируйтесь со специалистом, прежде чем начинать проект — многие поставщики предложат бесплатный обзор, и вы можете обнаружить, что стоимость вашей дровяной печи плюс установка более приемлемая, чем попытка сделать самодельную. , особенно если учесть, какой вид очага вам нужен и нужно ли выстилать дымоход.

Что такое очаг?

выделяют много тепла, а это означает, что в целях безопасности вам нужно будет разметить какую-то область перед ними. Если ваша печь сильно нагревается и излучает вниз более 100 ° C, вам понадобится каменное сердце размером не менее 125 мм. Если нет, вам все равно необходимо иметь негорючее сердце толщиной около 12 мм — оно может быть построено из плитки, если необходимо, или стеклянного полумесяца.

Что означает футеровка дымохода?

Дровяные горелки выделяют значительное количество углекислого газа, который, очевидно, является смертельным для людей и домашних животных. Эта облицовка, обычно сделанная из керамики и металла и размещенная внутри дымохода, который представляет собой большую законную трубу над вашей печью, удерживает все неприятные газы внутри дымохода и направляет их над вашим имуществом, подальше от того места, где вы можете нанести вред вам или вашему партнеру. семья — и ваши соседи, которые также могут пострадать от отравления угарным газом из-за дымохода без покрытия.

Более того, облицовка дымохода предотвратит попадание холодного воздуха в печь и выдува горящих поленьев, а также значительно снизит риск распространения огня от дровяной печи на другие части дома.

Хотя технически это не является законодательным требованием для облицовки дымохода, настоятельно рекомендуется сделать это — и получить совет профессионала относительно того, какой дымоход для облицовки дымохода следует использовать; если вы установите слишком большой дымоход, вы рискуете потратить впустую энергию, а если он слишком маленький, дымоход будет в значительной степени неэффективным.Вы также должны убедиться, что ваша облицовка подходит для того, что вы планируете сжигать — дров, угля или того и другого.

У меня нет дымохода. Могу ли я установить дровяную горелку?

Да, хотя в этом случае вам, скорее всего, потребуется помощь извне для установки устройства записи журналов. В доме без дымохода можно по-прежнему использовать печь с дымоходом с двумя стенками, который проходит во всю высоту вашего дома.

Дровяная горелка какого размера мне нужна?

Это зависит от размера комнаты, в которой вы будете устанавливать печь. В среднем вам потребуется около 1 кВт тепла на каждые 14 кубических метров пространства в вашей комнате.

Итак, если у вас есть комната размером 100 кубических метров, разделите это на 14, чтобы узнать, что вам следует искать горелку для дров мощностью около 7 кВт. Вы также можете взять вентилятор с дровяной печью, чтобы помочь распределить тепло по такому большому пространству — они располагаются на верхней части печи, получая энергию от выделяемого тепла и распределяя тепло по всему открытому пространству.

Как установить дровяную горелку

Если вы готовы действовать, вызовите профессионального трубочиста.Вы можете подумать, что это вымышленные персонажи из диккенсовского Лондона, но это остается призванием и жизненно важным процессом установки печи в любой собственности — и, опять же, с тех пор ежегодно.

Затем вам нужно будет проверить размеры камина и дровяной печи. У каждой печи должно быть свое минимальное расстояние от потенциально горючих материалов, поэтому перед выбором размера горелки убедитесь, что вы соблюдаете эти правила.

Затем вам нужно будет полностью прорезать потолок, чтобы дымовая труба не мешала никаким проводам или трубам — начните с малого и постепенно увеличивайте размер этой полости, чтобы она соответствовала размеру дымовой трубы. Вы, конечно, можете использовать сам дымоход в качестве шаблона, когда придет время.

Затем дымовая труба (желательно с футеровкой, как обсуждалось ранее) прикрепляется к верхней части печи. Вы можете обнаружить, что у вас есть лишнее пространство, поэтому используйте топку (иногда называемую дымовой доской), чтобы убедиться, что все плотно прилегает, иначе вы просто пропустите сквозняк через дымоход.

Затем вы можете установить дровяную горелку, прикрепив дымоход с помощью трубной муфты, и получить ее с самой важной частью процесса — проверкой вашей установки профессионалом и получением официального сертификата HETAS о том, что ваша печь безопасна и надежна, и, таким образом, соответствует строительным нормам.

Как вы могли заметить, эти инструкции относятся к дровяной горелке, проходящей через дымоход. Если вместо этого вы используете двустенный дымоход, вам придется проделать отверстие в крыше с помощью угловой шлифовальной машины и наложить атмосферостойкий уплотнитель.Обстоятельства, связанные с такой установкой, варьируются от дома к дому, поэтому мы настоятельно рекомендуем вам обратиться за профессиональной консультацией, прежде чем браться за этот конкретный проект.

Часто задаваемые вопросы

Почему я должен использовать дровяной горелки?
Плиты не только красивы, но и обладают энергоэффективностью до 80%. Подумайте о деньгах, которые вы сэкономите на счетах за коммунальные услуги.

Как насчет открытого огня? Похоже, меньше работы?
Может быть, но средний открытый огонь может обеспечить энергоэффективность только около 15%.

Могу ли я установить дровяную горелку без профессионального вмешательства?
Нет. По крайней мере, вам нужно будет проверить установку тура и вручить сертификат HETAS, и очень рекомендуется проконсультироваться с профессионалами на различных этапах процесса.

Сколько будет стоить дровяная горелка?
Это полностью зависит от того, что вы сделали. Цены на дровяные горелки сильно различаются в зависимости от размера и марки (вы можете найти более экономичным приобретение модели дисплея в выставочном зале), и вам придется потратить больше, если вам понадобится очаг.Поинтересуйтесь у профессионала как по самой горелке, так и по установке, и решите, как вы хотите действовать.

Пахнут ли дровяные горелки?
При правильной установке вы не почувствуете запаха в доме.

Опасны ли горелки для древесины?
Все печи будут поставляться с запирающейся дверцей, чтобы защитить любопытных детей и домашних животных от огня, но, очевидно, он нагревается. Самая большая опасность горения дров — неправильная установка, которая подвергает вас риску воздействия угарного газа, поэтому жизненно важно, чтобы ваша печь соответствовала строительным нормам.

Дровяные горелки требуют значительного ухода?
Вам придется регулярно убирать золу от сгоревших поленьев и протирать прозрачное окно, так как оно станет дымным, но с точки зрения обслуживания дымохода вам нужно будет чистить его только раз в год.

Я живу в центре города. Могу ли я иметь дровяную горелку?
Вы можете быть ограничены Законом о чистом воздухе. В этом случае вам понадобится плита, освобожденная от DEFRA.

Нужен ли мне вентилятор дровяной горелки?
Не обязательно.Они могут быть отличным дополнением к плитам в больших помещениях, поскольку распределяют тепло немного более равномерно, но многие люди совершенно довольны теплом, создаваемым стандартной горелкой для дров.

Дровяные горелки экологически безопасны?
Мнения по этому поводу расходятся. Сжигание древесины считается углеродно-нейтральным действием, поскольку деревья поглощают столько же CO2, сколько выделяют печи, но некоторые люди могут счесть любой вид выброса газа нежелательным.

Какие преимущества литья под давлением?

Литье пластмасс под давлением
По сравнению с литьем пластмасс под давлением, литье под давлением прочнее, жестче, стабильнее по размерам, более термостойким и намного превосходит пластмассы по свойствам / стоимости.Они помогают предотвратить радиочастотное и электромагнитное излучение. По хромированию отливки под давлением намного превосходят пластик. По сравнению с пластмассами отливки обладают высокой устойчивостью под нагрузкой и полностью устойчивы к ультрафиолетовым лучам, атмосферным воздействиям и растрескиванию под напряжением в присутствии различных реагентов. Производственные циклы для изготовления отливок под давлением намного быстрее, чем для литья пластмасс под давлением. Пластмассы, однако, могут быть дешевле в расчете на единицу объема, могут иметь присущие цвету свойства, которые, как правило, исключают отделку, чувствительны к температуре и являются хорошими электрическими изоляторами.

Отливки в песчаные формы
По сравнению с отливками в песчаные формы для литья под давлением требуется гораздо меньше механической обработки; можно сделать с более тонкими стенками; может иметь все или почти все отверстия с отверстиями нужного размера; может храниться в гораздо более тесных пределах размеров; производятся быстрее в штампах, которые позволяют отливать тысячи отливок без замены; не требуются новые сердечники для каждого литья; легко снабжаются вставками, литыми под давлением; имеют более гладкие поверхности и требуют меньших затрат труда на отливку.С другой стороны, отливки в песчаные формы могут изготавливаться из черных металлов и многих цветных сплавов, которые не подходят для литья под давлением. Формы, которые нельзя получить методом литья под давлением, доступны для отливки в песчаные формы; максимальный размер может быть больше; Стоимость инструмента часто меньше, а производство небольших партий может быть более экономичным.

Отливки в постоянные формы
По сравнению с отливками в постоянные формы, отливки под давлением могут изготавливаться с более узкими пределами размеров и с более тонкими секциями; отверстия могут быть заполнены сердцевиной; литье под давлением производятся с более высокими темпами при меньшем количестве ручного труда; имеют более гладкую поверхность и обычно стоят меньше за литье под давлением. Литье в постоянную форму требует несколько более низких затрат на инструменты и может быть выполнено с использованием песчаных стержней, что дает формы, недоступные при литье под давлением.

Поковки
По сравнению с поковками, отливки под давлением могут иметь более сложную форму и форму, не поддающуюся ковке; могут иметь более тонкие секции; могут удерживаться до более близких размеров и иметь керны, невозможные в поковках. Однако поковки плотнее и прочнее, чем отливки под давлением; обладают свойствами деформируемых сплавов; могут изготавливаться из черных и других металлов, а размеры не подходят для литья под давлением.

Штамповки
По сравнению с штамповками, одно литье под давлением часто может заменить несколько деталей. Отливки под давлением часто требуют меньшего количества сборочных операций; можно держать в более узких пределах размеров; может иметь практически любое желаемое изменение толщины сечения; меньше отходов в лом; могут быть изготовлены в более сложных формах и могут быть изготовлены в формах, которые невозможно изготовить в штампованных формах. Штамповки, с другой стороны, обладают свойствами кованых металлов; могут изготавливаться из стали и из сплавов, не подходящих для литья под давлением, а в более простых формах они производятся быстрее и могут весить меньше, чем отливки под давлением.

Продукция для винтовых машин
По сравнению с продуктами для винтовых машин, отливки под давлением часто производятся быстрее; меньше отходов в лом; могут изготавливаться в формах, которые трудно или невозможно изготовить из прутков или труб; и может потребовать меньшего количества операций. С другой стороны, изделия для винтовых машин могут изготавливаться из стали и сплавов, которые нельзя лить под давлением. Они обладают свойствами кованых металлов и требуют меньших затрат на инструмент.

Производство и технология деревянных домов: Aito Finland Деревянные дома

Устойчивое управление и высокие технологии

Наша компания использует новейшие технологии производства бревенчатых домов.Мы контролируем весь производственный процесс на нашем заводе, начиная с закупки сырья из лесов, расположенных рядом с заводом, которые используются в соответствии со стандартами устойчивого лесопользования. Устойчивое использование способствует сохранению лесного наследия для следующих поколений.

Сегодня, благодаря ответственному ведению лесного хозяйства, в Финляндии больше лесов, чем 100 лет назад.

Aito Log Houses использует новейшие технологии производства, которые позволяют получить высокоточное фрезерование и эффективное производство.Наш строгий контроль качества гарантирует безупречный результат и полное удовлетворение потребностей клиентов. Бревенчатые дома Айто — лучшие в Финляндии.

Сушка и обработка

После распиловки древесина сушится в сушильных камерах с компьютерным управлением для достижения оптимального уровня влажности перед ламинированием. Далее древесина проходит контроль качества на предмет каких-либо дефектов или дефектов. Для ведения бревен отбираем только лучшие детали.Древесина ламинируется в гидравлическом прессе с использованием сверхпрочного клея, который сохраняет естественную фильтрующую способность древесных волокон. Мы тестируем образец каждой серии ламинирования, который подвергается воздействию высокого давления в испытательной камере, чтобы проверить идеальный результат склеивания. Мы хотим гарантировать долговечность и прочность нашей продукции.

Деревянные дома из Финляндии не только хорошо построены и долговечны, но и приятны на вид и экологически чисты. Финский метод изготовления домов заключается не только в использовании первоклассных материалов, но и в уникальном технологическом процессе сушки и обработки древесины.В результате дом, построенный из такого материала, отличается повышенной устойчивостью к климатическим воздействиям и долговечностью.

Полное соответствие стандартам качества

Полный цикл обработки древесины осуществляется на новейшем современном оборудовании на заводе в Финляндии.

Изготовление деревянного дома предполагает предварительную обработку материалов на высокотехнологичном современном оборудовании по строгим правилам и с соблюдением всех международных стандартов качества.

Aito проходят строжайший контроль качества. Новейшее прецизионное оборудование, высококвалифицированный персонал, внедрение новых технологий, а также накопленный во всем мире опыт обработки древесины обеспечивают все необходимое для производства продукции высочайшего качества в соответствии с международными стандартами качества.

Установка ConBee

Установка

Приложение deCONZ — это инструмент для настройки, управления и мониторинга сетей Zigbee с помощью ConBee.

В следующих разделах описываются этапы установки deCONZ для различных платформ.

Для обеспечения сильного радиосигнала рекомендуется использовать удлинительный кабель USB.

• Предотвращает взаимодействие с корпусом и периферийными устройствами
• Обеспечивает максимальный диапазон сигнала и надежность

Поддерживаемые модели и дистрибутивы Raspberry Pi

• Raspberry Pi 1, 2B, 3B, 3B + и 4B
• Распбиан Джесси
• Распбиан стрейч
• Распбиан Бастер

Примечание

Следующие шаги описывают ручную установку deCONZ.В качестве альтернативы можно использовать предустановленный образ SD-карты.

Установка

1. Установить права доступа пользователя по USB

     sudo gpasswd -a $ USER dialout

   Примечание. Изменения прав доступа становятся активными только после выхода из системы и в системе или после перезапуска.

2. Импортировать открытый ключ Phoscon

     wget -O - http://phoscon.de/apt/deconz.pub.key | \
              sudo apt-key добавить -

3. Настроить репозиторий APT для deCONZ

   Стабильный

     sudo sh -c "echo 'deb http: // phoscon.de / apt / deconz \
               $ (lsb_release -cs) main '> \
               /etc/apt/sources.list.d/deconz.list "

   Beta (альтернатива)

     sudo sh -c "echo 'deb http://phoscon.de/apt/deconz \
               $ (lsb_release -cs) -beta main '> \
               /etc/apt/sources.list.d/deconz.list "

4. Обновить список пакетов APT

     обновление sudo apt

5. Установить deCONZ

     sudo apt install deconz

После установки deCONZ можно запустить через меню приложения.

Меню> Программирование> deCONZ

Поддерживаемые версии Ubuntu

• Ubuntu 16.04 LTS 64-разрядный ПК (AMD64)
• Ubuntu 18.04 LTS, 64-разрядный ПК (AMD64)
• Ubuntu 20.04 LTS, 64-разрядный ПК (AMD64)

Установка

1. Установить права доступа пользователя по USB

     sudo gpasswd -a $ USER dialout

   Примечание. Изменения прав доступа становятся активными только после выхода из системы и в системе или после перезапуска.

2. Импортировать открытый ключ Phoscon

     wget -O - http://phoscon.de/apt/deconz.pub.key | \
              sudo apt-key добавить -

3. Настроить репозиторий APT для deCONZ

   Стабильный

     sudo sh -c "echo 'deb [arch = amd64] http://phoscon.de/apt/deconz \
               $ (lsb_release -cs) main '> \
               /etc/apt/sources.list.d/deconz.list "

   Beta (альтернатива)

     sudo sh -c "echo 'deb [arch = amd64] http: // phoscon.de / apt / deconz \
               $ (lsb_release -cs) -beta main '> \
               /etc/apt/sources.list.d/deconz.list "

4. Обновить список пакетов APT

     обновление sudo apt

5. Установить deCONZ

     sudo apt install deconz

После установки deCONZ можно запустить через меню приложения.

Теперь первые устройства Zigbee могут быть сопряжены через приложение Phoscon.Дополнительную информацию можно найти в документации к приложению Phoscon.

Поддерживаемые хост-системы

• Linux x86_64 / amd64
• Linux armv7 (например, Raspberry Pi)
• Linux arm64

Для запуска deCONZ в контейнере Docker мы рекомендуем образ Docker marthoc / deconz , который поддерживается сообществом. Этот образ поддерживает платформы amd64, arm64 и armhf.

https://hub.docker.com/r/marthoc/deconz

Установка

Следующие шаги описывают, как запустить контейнер deCONZ в хост-системе Linux.

1. Установить права доступа пользователя по USB

     sudo gpasswd -a $ USER dialout

   Примечание. Изменения прав доступа становятся активными только после выхода из системы и в системе или после перезапуска.

2. Создать каталог для постоянной конфигурации

     mkdir -p ~ / .local / share / dresden-elektronik / deCONZ

3. Запустить deCONZ Docker container

     запуск докера -d \
      --name = deconz \
      --net = хост \
      --restart = всегда \
      -v / etc / localtime: / etc / localtime: ro \
      -v ~ /.местный / share / dresden-elektronik / deCONZ: /root/.local/share/dresden-elektronik/deCONZ \
      --device = / dev / ttyUSB0 \
      marthoc / deconz

В этой конфигурации deCONZ запускается в контейнере Docker на порту 80.

Теперь первые устройства Zigbee могут быть сопряжены через приложение Phoscon. Дополнительную информацию можно найти в документации к приложению Phoscon.

Описание всех доступных параметров, а также использования Docker-Compose и VNC для доступа к графическому интерфейсу deCONZ можно найти в документации контейнера.

1. Загрузить программу deCONZ

   http://deconz.dresden-elektronik.de/win

2. Установить драйвер USB

Драйверы устанавливаются автоматически после подключения ConBee.

Схема интернет розетки: Как подключить интернет розетку: схемы установки, инструкция

Как Подключить Интернет Розетку RJ-45 Legrand?

Приветствую!
Сегодня решил написать продолжение статьи о том, как обжать витую пару, и рассмотреть такое дело, как подключение интернет розетки RJ-45. Хоть в интернете и можно найти некоторые инструкции, конкретно информации по распиновке RJ-45 в розетке мало, в основном картинки, а подробных инструкций вообще нет. Восполняем этот пробел.

Для чего устанавливать интернет розетки?

Обычно при подключении интернета в квартиру к вашему компьютеру мастер кидает длинный кабель, идущий от щитка провайдера на лестничной клетке. Прокладкой его по квартире приходится уже заниматься вам самостоятельно и получается это не всегда эстетично. Как правило, просто кидаем его где-то за шкафом или в крайнем случае засовываем в плинтус. Это если речь идет об одном компьютере, а что, если вы хотите подключить к интернету через кабель сразу несколько устройств — компьютеров, ТВ? Тогда придется обвить всю квартиру кабелями, что полностью испортит внешний вид. Поэтому лучше всего при очередном ремонте заранее предусмотреть такую возможность и сделать скрытую проводку интернет-кабелей, пустив их внутри стен, а в каждой комнате сделать выход в виде специальной розетки RJ-45.

Обычно роутер имеет 4 выхода для подключения кабелей локальной сети, соответственно проложите 4 кабеля в комнаты, а другие их концы выведите в одно место, рядом с входной дверью, где можно будет легко повесить маршрутизатор и подключить обжатые коннектором кабели к LAN разъемам роутера. И кабель от провайдера при подключении самого интернета можно будет также протянуть буквально на несколько сантиметров до места крепления роутера — очень удобно, практично и эстетично.

Распиновка RJ 45 розетки Legrand

Но для того, чтобы реализовать такую схему, нужно те концы кабелей, которые выходят наружу в комнате, подключить к специальной интернет-розетке, в которую будет втыкаться патчкорд для соединения с компьютером. Рассказывать я буду на примере популярной модели Legrand — известного производителя различного рода мелочей для ремонта проводки в помещениях. Вот так она выглядит внешне, когда в собранном виде уже установлена на стене.

А вот так — в разобранном виде.

Для подключения к ней кабелей, нужно сначала снять оплетку и разъединить между собой витые пары. При этом будьте внимательны — не повредите кабели, они очень тонкие и легко ломаются даже при небольшом надрезе. После этого берем розетку и поворачиваем защелку так, чтобы с нее снялась верхняя крышечка, к которой эта защелка прикреплена.

Cхема подключения розетки Legrand (RJ-45)

Как это сделать хорошо показано на официальной схеме производителя. Только перед этим обратите внимание на то, как расположены цвета проводков по отношению к базовому креплению, чтобы потом при установке на место, не поставить эту коробочку вверх ногами и тем самым не перепутать местами кабели. В описываемой мной модели синий цвет обращен к той части основания розетки, которая находится на «возвышении», а коричневый — на заниженной части.

После того, как сняли верхнюю часть вставляем наш сетевой кабель со стороны белой защелки — так, чтобы оплетка заходила внутрь нее для предотвращения перегиба цветных проводков. Теперь внимательно смотрим на эту серенькую коробочку. В ней имеются специальные желобки для этих кабелечков, а на внешней стороне — цветовые и цифровые обозначения, в какой из них какого цвета провод должен быть закреплен. Путаницу для новичков вводит тот факт, что в этих цветовых обозначениях производитель постарался совместить и тип «А», и тип «B». Оба эти типа с нумерацией цветов продемонстрированы на картинке инструкции выше. Так вот, легче будет ориентироваться, совместив номера проводков, обозначенных на коннекторе с номерами ячеек на этой коробочке для обжима розетки.

При этом нужно выбрать именно тот тип, которым были или будут обжаты противоположные концы кабелей с коннекторами, которые будут подключаться к роутеру, то есть оба конца должны иметь один и тот же тип обжима — либо А, либо В.

Определились с типом и после этого раскладываем цвета по номерам на розетке. Хочу обратить внимание, что в официальной инструкции допущена ошибка — на картинке коричневый и бело-коричневый перепутаны местами по отношению к реальной расцветке розетки.

Далее берем коробочку с вставленными проводками и легко насаживаем на основание крепления — при этом помним, что синие цвета смотрят у нас в сторону возвышения. И закручиваем защелку до щелчка — при этом острые контактные пластинки прорезают оплетку и проводки соединяются с контактными жилами на внешнем разъеме розетки. Здесь нужно отметить, что происходит это не всегда корректно — у меня были случаи, когда оплетка не прорезалась и один из проводов не имел контакта, в результате чего не работала связь между ПК и роутером.

Для того, чтобы определить это надо «прозвонить» каждый контакт на предмет прохождения электрического сигнала между двумя концами кабеля. Сделать это можно либо при помощи универсального прибора, которым пользуются все электрики. Либо при помощи специального тестера для проверки интернет-соединений — я такой себе заказывал из Китая и показывал его Вам в видеообзоре. при этом для подключения к прибору розетки воспользуйтесь заведомо рабочим патчкородом, например, который шел в комплекте с роутером.

Если все работает, то можно закреплять интернет-розетку RJ-45 в подрозетнике и установить внешнюю декоративную рамку. Вот и все — оказывается, это не так уж сложно. На закуску смотрим видео о том, как протестировать работоспособность кабелей.

Лучшие предложения

Александр

Специалист по беспроводным сетям, компьютерной технике и системам видеонаблюдения. Выпускник образовательного центра при МГТУ им. Баумана в Москве. Автор видеокурса «Все секреты Wi-Fi»

Задать вопрос

Как подключить интернет розетку — Схема распиновки и обжимки

Что представляет собой internet розетка?

Основное отличие компьютерных розеток от обычных, в том, что они имеют такой тип проводов, как витая пара. Что это означает? Это означает, что розетка имеет 8 медных проводов, свитых друг с другом в 4 пары. Именно при помощи этих проводов все электрические помехи благополучно гасятся, и обеспечивается высокая скорость передачи данных (до 1000 Мбит/cек).

Такая розетка имеет отличительную от других видов розеток конструкцию и специальный разъем (наиболее часто используемый разъем для сетевой розетки — RJ-45).

Подключение сетевой розетки с таким интерфейсом производится довольно просто, особенно если есть подробная инструкция этого процесса. Сетевые розетки бывают как скрытой так и для открытой установки, если вам вдруг нужно установить ее в место с повышеной влажностью или на открытом воздухе, то вам необходима именно накладная интернет розетка.

Подготовительные работы

Первое, что нужно сделать, это проложить электрическую проводку под интернет, конечно, если это не было сделано еще при строительстве дома. Проводка прокладывается к одной точке в квартире, а к ней уже будет подключен Wi-Fi роутер, который обеспечит надежное покрытие для всех интернет-пользователей.

После того как проводка будет подведена, можно устанавливать подрозетник. Для этого используется перфоратор и специальная коронка, при помощи которых в стене выдалбливается подходящее отверстие. Готовая ниша очищается от пыли и прочих загрязнений, и затем в нее устанавливается подрозетник. Закрепить его можно при помощи густой алебастровой смеси.

На этом подготовительные работы заканчиваются и можно переходить к разводке проводов.

Подключение интернет розетки

Каждая интернет розетка содержит клемник, к которому подключаются витые пары. Этот клемник нужно отсоединить от механизма розетки. Для этого нужно повернуть розетку к себе тыльной стороной и найти там белый фиксатор.

Данный фиксатор (стопорное кольцо) нужно немного повернуть по часовой стрелке до тех пор, пока съемная часть не отсоединится от корпуса розетки.

Если клемник стационарный, то ничего ни снимать не понадобится.

Зачистка витой пары

Отсоединив клемник от розетки, можно приступать к подсоединению интернет кабеля.

Для начала через заднюю часть съемного клемника нужно просунуть интернет провод.

После этого нужно очень аккуратно зачистить витую пару при помощи ножа, чтобы оголить жилы. Затем жилы необходимо расправить, подготовив их к соединению.

Важно! При зачистке витой пары нужно действовать очень внимательно и не давить ножом на защитную оболочку чересчур сильно, так как жилы легко повредить.

Далее следует самый важный момент — подключение жил витой пары в соответствии со схемой кроссировки, которая находится прямо на корпусе клемника.

Схема подключения интернет кабеля по цветам

Для того чтобы правильно подключить жилы витой пары сетевого кабеля к розетке, нужно разобраться, что означают цвета и цифры на клемнике. Крайне важно правильно соблюсти порядок подключения цветов интернет кабеля.

Существует 2 стандарта подключения: A и B. Для того чтобы понять, какую схему следует использовать, нужно, чтобы она дублировала схему проводящих каналов в розетке.

Важно! Для того чтобы не ошибиться с выбором схемы подключения, нужно обязательно проконсультироваться поставщиком интернет услуг, который подскажет, какая схема была задействована во время монтажа.

Теперь нужно разобраться с цветовой маркировкой. Каждая пара проводов обозначается одним цветом.

К примеру:

• Бело-коричневый — коричневый

• Бело-синий — синий

• Бело-оранжевый — оранжевый

• И так далее

Используя цветовую маркировку, можно подключать до 4-х витых пар, но для частных квартир обычно используется соединение 2-х витых пар.

Для более подробного разъяснения, можно рассмотреть схему подключения интернет розетки с обозначениями:

T568A — это, соответственно, вариант A, а T568B — вариант B.

Подключение проводов к сетевой розетке

Разобравшись со схемой, можно начинать подключать жилы интернет провода, вставляя их в соответствующие пазы на коробке.

Инфо! Перед подключением проводов их концы не зачищаются, так как надежное и правильное подключение обеспечивается самим механизмом контактной площадки.

На фото видно, что цвет каждого провода соответствует цветовой схеме, расположенной напротив каждого паза.

Для того чтобы обеспечить высокую прочность соединения, нужно углубить провода в пазах при помощи кроссировочного ножа (именно поэтому процесс обжимки интернет кабеля по цветам называют кроссировкой витой пары). А дальше контактные площадки розетки выполняют свое дело, надежно закрепляя провода на своих местах.

Как же действует такие площадки? На самом деле все довольно просто: эти площадки изготовлены в виде заостренных пластин, расположенных друг от друга на таком расстоянии, чтобы при опускании крышки на свое посадочное место, изоляция жил легко прорезалась лезвиями, и они коснулись сердцевин, которые проводят электрический сигнал. Именно такое соединение обеспечивает бесперебойную работу розетки.

Установка клемника в компьютерную розетку

Как только все манипуляции с соединением проводов были выполнены, клемник можно возвращать обратно в розетку таким же образом, каким он был оттуда изъят, и затем крепко закрутить стопорное кольцо.

После этого следует удостовериться в том, что подключение выполнено верно, для этого нужно подключить к розетке какое-нибудь устройство, например, модем — если он заработал, значит, все нормально. В случае же, если устройство не заработает, нужно будет проверять правильность подключения проводов и качество их обжатия.

Совет! Для того чтобы подключение было верным, лучше осуществлять его со специальным кабельным тестером.

После проверки работоспособности новой сети, можно подрезать торчащие жилы и приступать к монтажу розетки в уже устроенный в стене подрозетник.

Монтируем розетку

При установке ethernet розетки в подрозетник не нужно прибегать ни к каким ухищрениям — этот процесс полностью схож с процессом установки обычной электрической розетки. Но нужно обязательно проследить за тем, чтобы кабель аккуратно разместился в коробке, а уже только потом прикручивать розетку винтами.

После монтажа розетка для интернета оснащается декоративной накладкой. Потом вам только останется подключить интернет кабель к розетке.

Подобную схему подключения витой пары и монтажа розетки можно использовать для всех видов интернет розеток. Разве что, они могут отличаться формой и расположением контактных групп, а также способом установки, но суть подключения при этом нисколько не меняется.

Если есть необходимость в подключении к двум сетям, существуют двойные розетки 2хRJ-45, по конструкции и схеме подключения они не отличаются от стандартных сетевых розеток RJ-45. Одну интернет розетку на два выхода, очевидно, купить и установить дешевле, чем две одинарных.

Подключение интернет розетки своими руками доступно каждому пользователю, но стоит соблюдать правила соединения проводов витой пары и следовать цветовым и цифровым схемам, так как это наиболее важный момент при подключении такой розетки.

Как подключить интернет розетку — видео:

Видео о соединении витой пары:

Интернет через электрическую розетку 220 В

Если вы не хотите сверлить стены, кидать провода через весь дом или забыли смонтировать интернет-розетку, то в наше время существует вариант подключения интеренета в любом помещении, где есть розетка 220 В. Для этого вам понадобится PowerLine адаптеры, которые выглядит вот так:

Вы подсоединяете один такой адаптер к интернету, а другой уже в другой комнате просто коннектится с первым, такое вы можете проделать в каждой комнате, где нужен интернет и есть электрическая розетка, сам адаптер вы с помощью стандартной витой пары подключаете к компьютеру или ноутбуку.

Больше информации

Вопросы и ответы

Задать вопрос

Компьютерная розетка: категории и технология подключения

Ключевым условием создания системы коммуникации является налаживание структурированной работы кабельной системы, которую невозможно реализовать без компьютерных розеток.

Какие виды разъемов для автоматизации связи предлагает современный рынок и какие особенности монтажа имеет компьютерная розетка, рассмотрим в статье.

Содержание статьи:

Компьютерная розетка и ее виды

Для подключения компьютерной техники и любого другого периферийного оборудования применяют компьютерную розетку стандарта RJ-45. Она соответствует единым нормам и стандартам связи, призванным автоматизировать большинство задач.

Устройство включает пластиковый корпус, внутри которого размещают от одного до четырех разъемов.

Компьютерная розетка представляет собой устройство, основная функция которого – передача соединения от сетевой карты компьютера к кабельным сетям

Для организации домашней сети чаще всего используют устройства, оснащенные одним или двумя разъемами. В приборах с двумя разъемами первый предназначен для соединения с идущим к компьютеру информационным кабелем, а второй – для коммутации с панч-панелью.

Передающий информацию кабель, именуемый как «», просто заводится в предназначенный ему модуль с контактом. Через другую витую пару информация уходит в сеть.

Телефонные модули стандарта RJ11 оснащены двухпарными разъемами с четырьмя контактами, а телекоммуникационные устройства типа RJ45 оснащены 8-ю контактами

Внешне компьютерный разъем RJ45 похож на телефонный аналог RJ11. Но главное отличие устройств – количество контактов. В телефонных моделях по 4 контакта, а в информационных – по 8 штук. По этой причине если компьютерную розетку RJ45 можно задействовать в качестве телефонной, то к разъему RJ11 компьютерную технику подключить уже не удастся.

Последовательность работ по установке большинства видов компьютерных розеток типична. Выполнить нужно ряд практически аналогичных этапов:

Галерея изображений

Фото из

Шаг 1: Подготовка устройства к монтажу

Шаг 2: Подключение компьютерной розетки

Шаг 3: Подключение проводов пружинными клеммами

Шаг 4: Установка крышки контейнера терминала

Шаг 5: Фиксация корпуса сетевой розетки на стене

Шаг 6: Крепление механизма розетки в корпусе

Шаг 7: Установка лицевой панели устройства

Шаг 8: Проверка работоспособности

Категории информационных розеток

От того, к какой категории принадлежит компьютерная розетка, зависит дистанция, на которую будет передаваться сигнал при минимальных искажениях, а также сама скорость передачи данных.

При оснащении офисных и бытовых сетей чаще используют такие виды розеток:

• RJ-45 Cat.5 – предназначены для организации сетей 100BASE-TX с полосой частот 125 МГц при скорости передачи данных в пределах 100 Мбит/с.
• RJ-45 Cat.5е – более «продвинутый» вариант, позволяющий передавать данные для двух пар в пределах 100 Мбит/с., для четырех пар – 1000 Мбит/с.
• RJ-45 Cat.6 – предназначены для обустройства сетей “Gigabit Ethernet” и “Fast Ethernet”. Пропускная способность устройства до 1000Мбит/секунду.

Выделяют несколько основных параметров, по которым разделяются компьютерные розетки. Один из них – способ монтажа.

Наружные и внутренние точки подключения

В зависимости от способа монтажа приборы делятся на два типа:

• Внешние – применяют, когда устройство необходимо разместить на поверхности стены. На тыльной стороне устройства для наружного монтажа есть коннектор, оснащенный ножевыми контактами. Если в них вдавить провод, изоляция пробивается то жилы, благодаря чему существенно облегчается монтаж.
• Внутренние – предполагают установку внутри монтажной коробки с заглублением устройства в полость бетонной, кирпичной или гипсокартонной стены. Коннектор таких устройств обычно съемный. Его снимают, а после установки в углубленный в стену подрозетник зажимают пластиковым винтом.

Корпуса устройств для наружной установки изготавливают из прочных технополимеров негорючего типа. Благодаря этому их наружная поверхность устойчива к воздействию УФ-лучей.

Применение внутренних розеток обеспечивает презентабельный внешний вид проводки, но усложняет процесс обслуживания оборудования в случае поломки

Укомплектованные и разборные модели

В зависимости от типа комплектации устройства делятся на два вида:

• С встроенными модулями. В укомплектованные модели изначально встроена контактная плата и разъемы. В них предусмотрен неизменный тип экранирования.
• Со сменными модулями. В устройствах этого типа модули отделены от лицевой панели. Такое решение позволяет составлять любые комбинации: «UTP» и «FTP» разных категорий – 3, 5, 6, 7.

Укомплектованные устройства со встроенными модулями доступны по стоимости и просты в монтаже. Но в случае поломки приходится заменять всю конструкцию.

Приборы со сменным модулем выигрывают в том, что их легко обслуживать, а гибкий модуль в случае необходимости не составит заменить в соответствии с потребностями системы

Главным критерием, которым следует руководствоваться при выборе устройства – наличие дополнительных портов. К примеру, при необходимости обслуживания нескольких единиц техники, стоит выбирать двойные розетки типа RJ-45. В двухмодульной моделе к одному порту RJ-45 может быть подсоединен компьютер, а ко второму RJ-11 – телефон.

Встречаются также модели, в которых оба модуля предназначены для подключения компьютерной техники. Но порты различаются между собой по категории и типу экранирования. Применение таких устройств позволяет сэкономить статью расходов, комбинируя модули под свои потребности и категорию оборудования.

Отдавайте предпочтение изделиям проверенных производителей. Это является гарантией того, что продукция произведена в соответствии с общепринятыми нормами и стандартами. Качественные устройства будут легко совмещаться с любым типом компьютерной техники и спокойно выдерживать напряжение российских сетей.

Требования к комплектующим устройства

Без набора комплектующих невозможно выполнить .

Отдельно придется приобретать:

1. Кабель (lan) соответствующей категории.
2. Коннектор(jack) – приспособление в виде восьмиконтактной вилки для подключения кабеля к порту компьютера.
3. Патч-панель – обеспечивает возможность быстрого переключения между активным сетевым оборудованием и рабочими точками. Количество портов приспособления зависит от количества подключаемого оборудования и может варьироваться в пределах от 10 до 50.

Для подключения розетки RJ45 cat.5e потребуется четырехпарный экранированный кабель «витая пара», оснащенный общим фольгированным экраном типа КВПЭф-5е 4х2х0,52. В случае подключения модели RJ45 cat.6 потребуется тоже четырехпарный кабель «витая пара», но уже типа КВП-6 4х2х0,57.

Общепринятым вариантом разделки в России считается стандарт EIA-5688; его маркировочное обозначение отображается латинской литерой «В»

Восьмижильный кабель для интернета включает четыре витые пары. Второй по счету провод в каждой скрученной паре имеет белую изоляцию и промаркирован белой полосой.

Информационные кабели делятся на несколько категорий, начиная с третьей. Чем выше категория, тем более высокий стандарт передачи.

Для передачи данных в 1 Гб/с применяют двухпарные кабели, а в пределах 10 Гб/с – четырехпарные аналоги. Разница между ними в цене не большая. А потому, планируя в дальнейшем задействовать большее число проводников, лучше сразу приобретать четырехпарную сеть.

Кабели категории «3» и «5» задействуют для передачи данных при скорости в 100 Мбит/с., а категории, начиная с «5е» и выше – в 1000 Мбит/секунду

При установке точек подключения предпочтение стоит отдавать экранированным типам кабелей, которые наиболее защищены от помех. Экранированные кабели подходят для решения широкого спектра задач: телефония, смарт TV, Ethernet.

В случае в процессе монтажа оборудования не достаточно длины кабеля или один из его участков поврежден, можно задействовать переходник «гнездо-гнездо». При подключении коннектора для наращивания кабеля, чтобы избежать ошибок, нужно лишь ориентироваться на нанесенные внутри коробки цветовые указатели.

Переходник RJ45 «гнездо-гнездо» позволяет быстро соединить витые пары, оснащенные разъемом соответствующего стандарта, без ущерба потери сигнала

Выбирая пат-панель, ориентируйтесь на категорию розетки. В продаже встречаются устройства категории «5», «5е» и «6».

Конец информационного кабеля оснащают коннектором 8P8C, именуемом на профессиональном жаргоне как «джек». Он имеет прозрачный корпус, сквозь который видны разноцветные провода.

Этот элемент часто ошибочно называют RJ45. Но на самом деле RJ45 – это принятый стандарт, а точное название коннектора 8P8C. Сегодня для коннекта с оборудованием применяют общепринятый с 2001 года стандарт подключения витой пары жил TIA/EIA-568-B.

При подключении интернет-кабеля допускается применять две схемы: T568А и T568В. Но в нашей стране провода располагают в основном, применяя схему «В».

Стандарт подключения «витой пары» жил TIA/EIA-568-B подразумевает последовательность жил в таком порядке: (1-2) –бело-оранжевый с оранжевым, (3-4) – бело-зеленый с синим, (5-6) бело-синий с зеленым, (7-8) – бело-коричневый с коричневым

При подключении сетей 10BASE-T и 100BASE-Т используют стандарт TIA/EIA-568-А. Опасаться что, при подключении витой пары случайно можно что-то перепутать, не стоит. Современные модели роутеров, рассчитаны на оба варианта. Поэтому они способны автоматически перекидывать сигнал.

Правила расположения точек подключения

Если вы не фанат «гирлянд» переплетенных проводов, стоит серьезно подойти к вопросу размещения розеток. Ведь каждая манипуляция по установке и переносу точек подключения подразумевает как минимум косметический ремонт в помещении.

Подключение стационарного компьютера требует задействование как минимум пяти розеток. Поэтому оптимальным решением станет установка блока, включающего несколько точек: для модема, монитора, системного блока…

При выборе места под установку информационных розеток стоит ориентироваться прежде всего не на «евростандарт» – 15 см от уровня пола, а количество подключаемой техники

Справедливости ради стоит отметить, что допускается также подключение компьютерной техники без задействования розеток. Но такой способ монтажа слишком сложен в исполнении. Да и к тому же совершенно не оправдан, особенно в тех ситуациях, когда приходится работать с крупными сетями.

К тому же никто не может с уверенностью гарантировать, что в ближайшем будущем от этой точки подключения не будет «запитан» еще один смарт TV, компьютер или любой другой девайс.

Если требуется нарастить витую пару, подробный инструктаж по соединению отрезков интернет-кабеля .

Технология монтажа компьютерных розеток

В том, чтобы подключить компьютерную розетку своими руками, нет ничего сложного. Нужно лишь придерживаться в своих действиях заданной последовательности.

Выбор необходимых инструментов

Для проведения работ необходимо подготовить:

• перфоратор, оснащенный коронкой соответствующего диаметра;
• кроссировочный нож для снятия изоляции;
• набор отверток;
• тестер.

Помимо основного набора инструментов заранее стоит позаботиться о приобретении обжимных клещей. Этот инструмент стоит порядка 10 долларов. А потому для разовой работы имеет смысл взять его на прокат.

Подведение кабеля и монтаж подрозетника

Первым делом подводят кабель к точке монтажа. Его можно проложить открытым или закрытым способом. Первый способ предполагает прокладку кабеля в пластиковых коробах, оснащенных съемными крышками, или размещение за стенками плинтуса.

Разместив кабель накладным способом и «посадив» его на DIN-рейку, можно не только упростить процедуру монтажа, но и облегчить процесс обслуживания

Широкое распространение получил и так называемый модульнакладной способ, предполагающий закрепление кабеля на стене с помощью специальных дюбелей варианта «быстрый монтаж».

Для реализации второго способа проделывают штробы, в полость которых и прокладывают кабель. Для этого с помощью перфоратора, оснащенного специальной коронкой, проделывают круглую нишу в стене. Диаметр коронки должен совпадать с размером коробки.

Монтажную коробку точки подключения заглубляют в проделанное отверстие в стене и фиксируют с помощью шурупов и дюбелей

Конец подведенного кабеля отрезают, оставляя запас для возможности последующего многократного соединения. Лишний конец нужно аккуратно уложить по кругу внутри коробки, избегая переломов проводника.

Подключение контактов устройства

Чтобы подключить розетку, с помощью лезвий кроссировочного ножа снимают внешнюю защитную изоляцию, освобождая конец длиной в 5-6 см. Эту процедуру следует выполнять осторожно с тем, чтобы избежать повреждения изоляции проводников.

Под снятой изоляцией должны показаться четыре разноцветных пары проводников, скрученных по двое; в некоторых кабелях предусмотрен также тонкий экранирующий провод

Каждую пару аккуратно разравнивают. Зачищать их нет необходимости, поскольку само устройство платформы обеспечивает надежный контакт. С корпуса розетки снимают лицевую панель, откручивая фиксирующий его болтик.

Некоторые модели розеток оснащены специальными защелками, которые работают по типу зажимов. В таких моделях, чтобы снять часть фурнитуры и получить доступ к внутреннему механизму, нужно аккуратно повернуть расположенную по задней грани фиксатор-рукоятку.

Каждую жилу вкладывают в прорези розетки, ориентируясь на схему подключения с цветами под каждым номером, нанесенную на верхнюю грань устройства, либо же прилагаемую в инструкции к нему

Все жилы поочередно в соответствии с расцветкой вставляют в фиксатор. Конец каждой жилы фиксируют с помощью прижимного болта. Чтобы утопить каждую жилу как можно глубже, используют обратную сторону канцелярского ножа.

Цветовое кодирование маркировки всех клемм значительно упрощает процесс состыковки компьютерной розетки и . Не стоит переживать, если жила заходит не до конца. При возвращении фиксатора в исходное положение размещенные по бокам выемки протолкнут жилы до конца.

Когда все проводники завели в посадочные места, торчащие кусочки аккуратно обрезают.

Все о том, каким образом производится распиновка проводников витой пары, вы сможете .

«Сердцевину» с подключенными жилами устанавливают на прежнее место, проворачивая фиксатор-рукоятку в противоположном направлении

Применяя открытый способ монтажа, корпус устройства фиксируют на стене, направляя компьютерный разъем вниз, а входное отверстие для кабеля вверх. При закрытом способе монтажа розетку заглубляют в подготовленное для нее гнездо, фиксируя посредством распорок.

На завершающем этапе с помощью тестера проверяют правильность подключения. Если тестера под рукой нет, можно в подключенную, но еще не установленную «сердцевину» просто воткнуть конец идущего к компьютеру кабеля.

Убедившись в правильности подключения, остается только прикрутить лицевую панель.

Заделка разъема в коннекторе

Для подключения коннектора с конца кабеля снимают изоляцию. Каждую пару раскручивают и выравнивают, направляя в разные стороны. Если предусмотрен экранирующий тонкий провод, его на время также отгибают в сторону.

При выкладывании пар в определенной последовательности ориентируются на описанную выше схему «В».

Плотно уложенные в один ряд провода выравнивают и обрезают, оставляя длину в 10-12 мм так, чтобы изоляция витой пары начиналась выше защелки

Витые пары с отрезанными концами проводов заводят в полость коннектора. Разъем при этом должен располагаться защелкой вниз. Каждый проводник укладывают на отдельную дорожку, стараясь протолкнуть его до упора.

Коннектор с уложенными в него проводами . Чтобы заделать разъем, нужно плавно свести ручки клещей вместе.

Выступы, имеющиеся в посадочных гнездах клещей, при надавливании пододвинут проводники к микроножам, а те уже прорежут защитную оболочку и обеспечат надежный контакт

В идеале, если корпус разъема «сажается» в гнездо нормально, никаких усилий прилагать не нужно. В случае необходимости перезаделки кабеля нужно лишь вновь отрезать конец и выполнить те же действия, но уже с другим «джеком».

Технология установки двойной розетки аналогична. Единственное – от роутера придется подвести два кабеля, поскольку параллельное соединение для сетевого оборудования не применяют.

Выводы и полезное видео по теме

Ролик #1. Пример монтажа розетки Viko RJ45:

Ролик #2. Как правильно выполнить обжим проводов:

Зная, как подключать интернет розетку, вы всегда можете модернизировать домашнюю сеть собственными силами. Главное – придерживаться схемы и не запутываться в цветовом обозначении проводов.

Хотите поделиться личным опытом в устройстве розетки для подключения компьютера или задать вопрос по заинтересовавшим моментам? Нашли недоработки в статье? Пишите, пожалуйста, комментарии в ниже расположенном блоке.

Розетка интернет — особенности и варианты подключения

Компьютерная розетка RJ-45 применяется вместо параллельной прокладки, различных кабелей. Часто используется для подключения Wi-Fi-роутеров. Интернет-розетки отличаются от обычных электрических, поэтому для установки нужно знать некоторые правила.

Особенности устройства

Внешняя часть изделия — это панель, где есть гнездо под кабель (патч-корд). Внутри такой розетки находятся клеммы, контакты для коммутационного шнура. Последний называется «витая пара», так как имеет скрутки по два провода. Всего их восемь. Подключение к контактам (кроссировка) происходит по строгой схеме. Для удобства каждый проводок имеет свой цвет.

Кабели делятся на экранированные и неэкранированные. Для защиты от помех в сетях с нормальным заземлением применяется фольга.

Патч-корды бывают двух- и четырехпарными. Они отличаются по скорости соединения:

1. Если витых пар — две, передача будет максимум 1 Гб/с. Это, скорее, офисный вариант.
2. Четырехпарные дают возможность разогнаться до 10 Гб/с.

Виды

Все интернет розетки различаются по нескольким параметрам:

• Характеру крепления. Могут быть внутренними и наружными. Первые врезаются в стену, вторые накладываются сверху. Для внутренних предварительно монтируется «стакан» из пластика для защиты.
• Наружные устанавливаются с помощью накладной панели. Размещаются часто на высоте 10–12 см от пола.
• Числу разъемов. Бывают двойные, одинарные, терминальные, комбинированные. Разъемов — четыре или восемь. В комбинированных, кроме RJ-45, встречаются другие интерфейсы, например, USB, HDMI.
• Скорости соединения. Среди множества типов особо выделяются категории 3, 5e, 6. Скорость — 100, 1 000 Мбит/c, 10 Гбит/c соответственно. Расстояние — до 55 м.

Особенности монтажа

Подключение интернет-розетки не представляет особой сложности. Порядок действий — такой:

1. Кабель помещается в специальный канал. Иногда прячется под пол или используется потолок. Можно просто закрыть плинтусом. Это нужно, чтобы подстраховаться от обрыва, излома, улучшить дизайн. Размер канала должен быть на 25% больше суммы диаметров помещенных проводов. Прокладывается всегда под прямым углом.
2. Если модель — врезная, конец витой пары вытягивается через подрозетник. При накладном варианте край остается незакрытым. Оставляется примерно 0,5–1 м кабеля, чтобы было удобно работать.
3. От кончика отмеряется 7–8 см. Изоляция и защитная пленка кабеля здесь снимаются. Желательно взять особый инструмент — стриппер, хотя подойдет простой канцелярский нож.
4. Провода раскручиваются, разделяются, выпрямляются. Дальше подключение зависит от количества пар.

Четырехпарное соединение

При установке компьютерной розетки с кабелем из четырех пар выполняется следующее:

• Корпус разбирается: снимается крышка. Например, у популярной модели Legrand Valena для этого нужно повернуть интернет-розетку к себе задней частью и повернуть примерно на 90º фиксатор. В других изделиях, как правило, все интуитивно понятно.
• На розетке есть пазы, наклейки со схемой подключения. Бывает два варианта: T568A (тип A) и T568B (B). В России обычно применяется подключение типа B. Оно предпочтительнее, хотя современное оборудование иногда способно не только распознать схему, но даже подстроиться под нее. Схема коннектора должна соответствовать.
• Провода вставляется в клеммы (распиновка). Их окраска совпадает с цветом контакта. После обрезки оставляется 10–12 мм. Причем изоляция должна начинаться выше защелки.
• Зажимается провод, и проверяется сигнал. Можно использовать обычный электрический или кабельный тестер.
• Отрезаются лишние куски проводков.
• Одевается лицевая часть розетки.
• Изделие крепится на поверхности стены или врезается. Для установки подрозетника есть специальные рамки. В последнее время их чаще делают из алюминия. Точность «посадки» можно узнать с помощью уровня электрика.
• Еще раз проверяется подключение установленной интернет розетки к сети.

Изделие с кабелем на две пары

Если кабель будет двухпарным, начинается монтаж так же. Подключение похоже, но имеет особенности:

1. В кабеле вместо восьми проводов будет четыре. Они вставляются в контакты по цветам, соответствуют схеме A или B.
2. Дальше — по тому же принципу: обжим, соединение частей корпуса розетки, установка на место, проверка.

Незадействованным двум парам можно найти применение. Они пригодятся, например, для еще одного соединения LAN или цифровой телефонной линии.

Правильный обжим

Как подключить интернет розетку, чтобы соединение было надежным? Для работы решающее значение имеет обжим. Чтобы провода хорошо сидели в клеммах, их не нужно зачищать. При плотном соединении с контактом изоляция разрезается сама.

Площадки с контактами включают две острые маленькие пластины. Причем расстояние между ними — такое же, как сечение медной жилки провода. Когда последний попадает на место, пластины снимают изоляцию, замыкают цепь. Такие контакты между пластинками и медными жилками очень надежны.

Однако есть необходимое условие: проводок должен вставляться до упора. Чтобы просунуть его на нужное расстояние, можно взять инструмент — специальные клещи. Хотя вместо них подойдет обычная отвертка или нож. Работать придется очень аккуратно, так как проводок легко повредить.

Подключение оборудования

Чтобы подключить ноутбук к интернет-розетке нужен специальный сетевой шнур. На его концах находятся коннекторы — пластиковые устройства для соединения с разъемом RJ-45. Для соединения с четырехпарным кабелем нужно пройти ряд шагов:

• С проводов снимается изоляция. Они раскручиваются, выпрямляются.
• Изучается цветовая схема. Проводки распределяются, обрезаются (10–12 мм).
• Вставляются в коннектор вместе. Для этого хорошо прижимаются один к другому. Еще раз проверяется правильность. Причем схема на коннекторе должна быть такой же, как в интернет-розетке.
• Делается обжим.

Ошибки новичков

При самостоятельном подключении не всегда удается все сделать правильно. К распространенным ошибкам относятся:

1. Зачистка концов витой пары «для надежности». Как правило, сказывается опыт работы с обычными розетками. Передача от зачистки качественнее не будет. Лучше подойти ответственнее к обжиму.
2. Излишняя зачистка изоляции с кабеля, иногда — вплоть до подрозетника. Скорость, надежность сигнала при этом ухудшаются.
3. Витые пары нежелательно раскручивать больше, чем на 13 мм. Возможны ошибки в работе (crosstalk), сложности при загрузке информации.
4. Выбор некачественных моделей. Лучше взять изделия проверенных производителей, так как они обычно служат долго.
5. Розетка собрана по схеме B, а коннектор — A, или наоборот. Например, если устройство подключал кто-то другой, соединительный шнур — новый, придется все проверить.
6. Чересчур длинный конец кабеля. Часто ошибка выясняется уже при креплении к стене. Кабель не помещается в подрозетник. В итоге приходится повторять весь процесс подключения еще раз после обрезки. Достаточно длины 15–20 см.

Игнорирование услуг специалистов. Если технических знаний, навыков — мало, лучше обратиться за помощью.

Некоторые производители

Производителей на рынке много, в том числе представлены отечественные, но в большинстве случаев встречаются изделия китайского производства. Китайская продукция традиционно уступает остальным.

Хотя в последнее время розетки из Поднебесной становятся заметно лучше, чем раньше. К лидерам же отрасли можно отнести, например:

• Lezard. Лицевая часть и рамка крепятся на болтиках. Контактная пластина внутри — на зажимах. Все поддается обычной отвертке.
• Keystone. Выпускает удобные розетки с несколькими востребованными разъемами («камнями») на панели: видео-, Mini-DIN и пр.
• Legrand.
• Digitus.
• VICO.

Модели от Legrand, Lezard и многих других производителей собираются практически одинаково. С остальными марками обычно несложно разобраться. Отличается только внутреннее устройство, главное же — правильная распиновка, качественный обжим. Хорошие марки обязательно имеют инструкцию по монтажу.

Как подключить интернет розетку, схема подключения кабеля по цветам

Чаще всего монтаж и подключение интернет розетки, относящейся к слаботочным линиям, производится в тройном блоке:

• обычная 220 Вольт

• интернет-розетка

• телевизионная под ТВ

У большинства моделей, например от фирмы Schneider Electric (серия Unica), Legrand, Lezard принцип монтажа практически одинаков и не содержит кардинальных отличий.

Пошагово рассмотрим весь цикл подключение интернет розетки.

Интернет кабель

Монтаж начинается с установки в слаботочном щите роутера и подключении его от силовой розетки 220В.

Далее в отдельном кабельном канале или штробе, не связанной с силовыми линиями, прокладывается 4-х парный кабель UTP серии 5E.

Такой кабель обеспечивает скорость соединения до 1 Гигабита в секунду на расстоянии до 100м. Вот его технические характеристики:

Бывают экранированные и не экранированные разновидности. Фольга в качестве экрана выступает в сетях, где есть нормальное заземление.

На один такой кабель 5E (4 пары), можно подключить только две розетки. При этом отдельно будут задействованы по 2 пары.

Монтаж ведется цельным проводом напрямую от щита до подрозетника. Заводите кабель в монтажную коробку и оставляете необходимый запас — от 15см и более.

Монтаж интернет розетки

С розетки предварительно снимаете накладку и вытаскиваете суппорт для удобства монтажа.

Если позволяет конструкция розетки, рамку на подрозетник можно смонтировать изначально. Благодаря пазам в рамке можно легко регулировать горизонтальность ее расположения.

Винтами 3*25мм предварительно закручиваете всю конструкцию. При этом уровнем электрика Pocket Electric проверяете точность установки и затягиваете винты окончательно.

Производители в последнее время начали выполнять рамки из алюминиевого сплава, они конечно крепче по конструкции, но при этом не будут магнититься к уровню. Придется поддерживать его одной рукой на весу.

Далее, откусываете и оставляете в подрозетнике запас провода, длиной максимум 15см. Снимаете верхний слой изоляции с кабеля UTP.

Для съема изоляции, чтобы не повредить жилы, лучше использовать специальный инструмент – стриппер. Но можно все это сделать аккуратно и обыкновенным канцелярским ножом.

Верхний слой с кабеля нужно очистить на длину не более 2,5см. Отрезаете лишнюю в данном случае нить, которая идет между жилами.

Крепкая нить в кабелях с витой парой, нередко используется для облегчения вскрытия оболочки на большой длине. Она даже так и называется – разрывная нить. В телефонных кабелях ею разделяют пучки и повивы.

Слегка расплетаете по отдельности жилки. Далее вытаскиваете внутреннюю часть розетки с контактами.

Как правило, к любой марке, будь то TV, интернет розетка или обычная 220 Вольт, должна идти инструкция.

Инструкция к интернет розетке Schneider Electric Unica – скачать

Инструкция к Legrand – скачать

Стандарты и схема подключения

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

• по стандарту “A”

• по стандарту “B”

В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

• протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.

• “A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

• бело-оранжевый

На другой стороне:

• бело-коричневый

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Розетка фактически уже подключена. Осталось ее вставить на место в суппорт.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Когда вы захлопываете крышку, ножи автоматически прорезают изоляцию и образуется контактное соединение. В инструкции таких марок нередко указывают, что при подключении провода, использование специальных обжимок-кроссователей запрещено.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Далее устанавливаете лицевую панель и декоративную рамку.

Подключение к роутеру и обжим коннектора

После монтажа самой интернет розетки остается правильно подключить кабель к роутеру в коммуникационном щите.

Снимаете изоляцию с другого конца кабеля на 2-3см. Жилы распушиваете и вставляете в определенном порядке, согласно стандарту TIA-568B, или просто «B».

Расположение цветов считается слева-направо:

• бело-оранжевый

• бело-коричневый

Стандарт «A» иногда применяется, если вам нужно соединить один компьютер с другим. Здесь один конец кабеля обжимаете по стандарту «B», а другой по «A». Вообще если оба конца кабеля обжаты по одному стандарту (АА или BB), то это называется — патч-корд. А если они поменяны местами (AB или BA), то — кросс.

Жилы опять же зачищать не нужно. Просто вставляете их в коннектор до упора.

После чего все это запрессовывается специальным кримпером. Некоторые это делают тоненькой отверткой или лезвием ножа, правда так можно легко повредить коннектор.

Кабеля cat5E и cat6 в коннекторе RJ45 обжимаются по одному принципу. Другая «вилка» здесь не требуется. Различия у кабелей в скорости передачи данных, у cat6 она больше.

Проверка интернет-подключения

После монтажа интернет-розетки и коннектора на другом конце кабеля, желательно проверить подключение и целостность всех соединений. Сделать это можно самым дешевым китайским прибором.

В чем его суть? Есть генератор сигнала, который подает импульсы по определенным кодам, и приемник. Генератор подключается в месте установки роутера, а приемник непосредственно в саму розетку.

После подачи импульсов происходит сравнение сигналов. Если все исправно, поочередно загораются зеленые светодиодные лампочки на корпусе приемника. Если где-то обрыв или короткое замыкание, то одна или больше лампочек гореть вообще не будут.

Когда подобное произошло, то в первую очередь нужно грешить на плохой контакт в коннекторах. Чаще всего именно там, на какой-либо жиле, полностью не срезается изоляция и соответственно не будет соединения.

В самом конце, готовый проверенный кабель с коннектором подключается к роутеру.

Полный комплект всех инструментов для разделки, обжатия, прозвонки интернет кабеля utp можно заказать на АлиЭкспресс здесь (доставка бесплатная).

Как подключить 4-х жильный телефонный кабель

А что делать, если у вас для интернета используется 4-х жильный телефонный кабель, а розетка под стандарт 8 жил? Как подключить схему в этом случае?

Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.

Объясняется это тем, что для передачи сигнала нужно использовать контакты 1-2-3-6.

С одной стороны две жилы заводите на контакты 1-2:

• бело-оранжевый контакт = бело-оранжевая жила

• оранжевый = оранжевая жила

а с другой, на контакты 3-6:

• бело-зеленый контакт = бело-синяя жила на кабеле

• зеленый = синяя жила

В этом случае все должно работать без проблем. Только запомните, что здесь самое главное не цвета, а именно позиции. Цвета используются для того, чтобы было визуально легче различать позиции одной и той же жилы на разных концах кабеля.

Также имейте в виду, что при использовании 4-х проводов, т.е. двух пар витой пары, вы сможете достигнуть скорости до 100Мбит/сек. А вот для гигабитной сети (1Гбит/сек) уже понадобятся все 8 проводов.

Ошибки при подключении интернет розетки

1Неправильное подключение жил согласно протокола.

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.

2Не значительной, но все же ошибкой считается, если жилы с контактных пластин розетки срезать не после закрытия крышки, а до этого момента.

То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.

3Зачистка внешней изоляции на большое расстояние, вплоть до стен подрозетника, как в обычных сетях 220В.

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм, иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

Источники — https://cable.ru, Кабель.РФ

Доступ к интернету давно стал обычным делом для современного человека. Для одновременного пользования всемирной паутиной несколькими гаджетами, конечно, достаточно одного роутера, обеспечивающего беспроводную связь Wi-Fi, но для его подключения необходимо установить интернет розетку. В статье расскажем про подключение интернет розетки, рассмотрим пошаговую инструкцию.

Данная процедура отличается от установки обычного разъема, потому что конструкция устройства иная и принцип его работы не имеет ничего общего с точкой электропитания на 220В. Однако, обладая необходимой информацией и навыками работы с электроприборами, пользователь вполне сможет сам произвести монтаж.

Особенности конструкции интернет розетки

Описываемые изделия являются пассивным сетевым оборудованием, предназначенным для коммутации дивайсов к локальным сетям с помощью специальных разъединителей. Как и обычные розетки, устройства для интернет подключения, называемые RJ-45, могут быть наружными (накладными), устанавливаемыми поверх плоскости и внутренними (врезными), монтируемыми внутрь стены.

Основными составляющими компьютерного разъема являются:

• лицевая сторона – представляющая собой декоративную панель с гнездом для патч-кордов;
• обратная (внутренняя) часть – являющаяся по сути клеммником с контактами для проводов от интернет кабеля.

В розетку вводится сетевой кабель «витая пара», который содержит четыре скрутки по два проводка в каждой. Они разделяются на восемь проводников, имеющих различную цветовую окраску.

Каждый проводник подключается к соответствующему контакту розетки согласно определенной схеме. Такое соединение называется кроссировка. Более подробно ее выполнение описано в следующем разделе. Провода бывают двухпарные и четырехпарные. Первые используются в сетях, где передача сигнала происходит со скоростью менее 1 Гб/с. Но в наш скоростной век, все быстро меняется и поток данных во всемирной сети очень скоро может достигнуть значений в несколько гигабайт в секунду. Поэтому лучше использовать четырехпарные изделия, рассчитанные на скорость до 10 Гб/сек, чтобы избежать впоследствии переделок.

Монтаж и подключение сетевой розетки

Провод витая пара укладывается в кабель-канал или закрывается плинтусом. Свободный конец выводится через подрозетник наружу (при установке врезной модели) или оставляется незакрытым (если монтируется накладной вариант). Его длина оставляется достаточной, чтобы осуществлять необходимые работы. От самого края отступается 7-8 см и наружная оболочка с этого участка удаляется. Проводниковые пары раскручиваются, разъединяются и выпрямляются. Дальнейшие действия приведены в инструкции.

Пошаговая инструкция подключения RJ-45 проводом на четыре пары

1. Корпус розетки разбирается, отсоединяется лицевая часть и откладывается в сторону
2. Открытая розетка на два разъема с цветовыми схемами подключения А, В

   На обратной стороне имеется цветовая схема подключения, представленная двумя вариантами: А и В. Для правильной коммутации необходимо, чтобы кроссировка розетки соответствовала схеме подключения коннектора, поэтому если его монтаж проводился другим мастером, нужно уточнить, каким способом произведена разводка. На территории России обычно используется схема «В»

3. Обжать провода в клеммах розетки согласно выбранному варианту (цвет провода совпадает с цветом контакта). Например, как изображено на картинке, слева направо: коричневый, бело-коричневый, зеленый, бело-зеленый, оранжевый, бело-оранжевый, синий, бело-синий. Порядок проведения обжима лучше рассмотреть отдельным пунктом этой публикации

4. Зафиксировать провод зажимом и провести предварительную проверку передачи сигнала через разъем. Для этого в разобранное устройство подключить коннектор от планшета, ноутбука или мобильного телефона и убедиться в наличии связи с интернетом
5. Обрезать излишки проводков. Собрать розетку, соединив обе части. Закрепить ее на стене или в ней (зависимо от типа исполнения) также как обычную электрическую точку.

По окончании необходимо снова проверить работоспособность уже собранного устройства путем подключения ноутбука или иного гаджета.  статью: → «Как правильно установить и подключить розетку? Схемы подключения».

Подключение RJ-45 проводом на две витые пары

Подготовительные действия в данном случае производятся точно так, что и в предыдущем варианте. Отличием можно считать только само подключение. Вместо восьми проводников коммутируются четыре, имеющиеся в проводе. Задействуются контакты, соответствующие цвету проводков и отвечающие выбранной схеме «А» или «В». После этого проводится обжим, сборка и установка изделия, проверка передачи сигнала.

Практический совет: Следует помнить, что провод с двумя витыми парами используются для передачи данных со скоростью до 1 Гб/сек. При увеличении скорости интернет сигнала, провод придется заменить и все произведенные на нем подключения тоже.

Осуществление обжима проводов на контактах розетки

Как указывалось выше. При подсоединении проводков к клеммам устройства, необходимо провести их обжим. От этой процедуры будет зависеть качество работы всей системы. Не надо думать, что нужно скрупулезно снимать оболочку с каждого проводка, после чего сажать его на болтовое соединение, как это происходит в обычных электрических розетках. У системных разъемов контакты устроены так, что при плотном заведении на них проводника, они разрезают изоляционное покрытие и обеспечивают коммутацию с медной жилой. При этом зачищать тонкие проводки не нужно.

Такое качественное и надежное соединение достигается, когда провод заходит в контактную клемму до упора. Можно для этого воспользоваться ножом или тонкой отверткой. Но действовать необходимо крайне осторожно, чтобы не повредить провод.  статью: → «Как правильно соединить провода между собой: клеммы, колпачки, сварка, пайка, опрессовка».

Обзор продукции известных брендов – производителей интернет розеток

Знаменитые торговые марки Legrand, VIKO, Lezard, Schneider пользуются заслуженным авторитетом на мировом рынке. Продукция этих фирм отличается высоким качеством и надежностью, благодаря чему завоев

Розетка для интернет кабеля: установка своими руками

Подключаем интернет розетку

Розетки для интернета в последнее время находят все большее число приверженцев. Ведь они позволяют обеспечить надежное интернет соединение в любом удобном для вас месте. И в отличии от разных беспроводных сетей будут обеспечивать бесперебойное соединение в любое время суток и при любой погоде. При этом они не требуют каких-то особых познаний для их установки и вполне могут быть смонтированы самостоятельно.

Схема подключения и правила монтажа локальной сети

Для того чтоб создать локальную сеть необходимо определиться со схемой ее подключения и выполнить монтаж коммуникаций. И как в любом деле здесь есть определенные правила и особенности о которых лучше подумать еще на стадии задумки.

Схема подключения локальной сети

Прежде чем приступить непосредственно к созданию локальной сети нам нужно определиться с ее схемой. Эти схемы отличаются по количеству возможных соединений, их качеству и количеству необходимого дополнительного оборудования.

Подключение через свич

Итак:

• Наиболее простой является схема подключения одного компьютера от другого. В этом случае на основном компьютере у нас должно быть два сетевых выхода. Один из них применяется для подключения интернета, а второй для подключения второго компьютера.
• Обычно материнские платы имеют встроенную сетевую карту. Но она одна. То есть для подключения второго компьютера мы должны приобрести сетевую карту. Для подключаемого компьютера она не нужна. Но скажем откровенно такое соединение сейчас устарело и обычно применяется создание локальной сети с использованием свичей или как их еще называют конекторов. Суть данного подключения сводится к следующему. Кабель от провайдера подключается к свичу, а он уже имеет от двух до 32 выходов для подключения отдельных компьютеров.
• Так же для создания локальной сети достаточно часто используют Wi-Fi модемы, которые кроме раздачи беспроводного сигнала обычно имеют четыре выходы для подключения проводного интернета и используются как свичь.

Подключение через роутер

• Для отдельного дома или квартиры — это наиболее удобный вариант. Ведь своими руками вы можете создать не только беспроводное, но и проводное соединение для необходимого количества компьютеров, телевизоров и другой бытовой техники.

Правила монтажа локальной сети

Для обеспечения приемлемого уровня качества интернета крайне важно правильно выполнить монтаж и расположить оборудование.

Для этого достаточно знать несколько простых правил:

• Начнем с места установки коннектора. Обычно его монтируют в месте скрытом от посторонних глаз, но удобном для обслуживания. Кроме того, место установки коннектора должно располагаться недалеко от входа в помещение кабеля провайдера. Обычно инструкция по монтажу рекомендует устанавливать его рядом со сплиттером телевизионных сетей.
• Если для создания локальной сети используется Wi-Fi модем, то его напротив лучше расположить в центральной части квартиры. Ведь он должен обеспечить надежный уровень сигнала беспроводной сети, а при расположении его в центре помещения достичь этого проще всего.

Правила монтажа сетевого оборудования

• Теперь коснёмся вопросов касающихся самого подключения. Оно может быть выполнено двухпарным или четырехпарным проводом. Духпарный провод используется для создания интернет соединений со скоростью до 100Мбит в секунду. Четырехпарный провод позволяет обеспечить соединение до 1Гбит в секунду.

Обратите внимание! Исходя из приведенной выше информации может сложиться мнение о необходимости создания именно четырехпарного соединения, но это далеко не всегда так. Многие интернет-провайдеры до сих пор используют двухпарное соединение. В этом случае не имеет смысла покупать восьмижильный провод, цена на который несколько выше. Ведь скорость интернета не может быть выше той, которую обеспечивает вам провайдер.

• Розетка для интернета должна устанавливаться в местах удобных для обслуживания и не подверженных попаданию влаги. При этом желательно располагать их на некотором отдалении от силовых розеток. Часто их монтируют совместно с телевизионными розетками, которые так же не приемлют близкого соседства с силовым оборудованием.
• Кабель витой пары лучше монтировать скрытым способом. Это не только скроет инженерные сети от постороннего глаза, но и снизит уровень электромагнитных помех. При этом следует помнить, что прокладка интернет кабеля совместно с силовой проводкой недопустима. Ведь в случае нарушения изоляции силовой проводки под высоким напряжением может оказаться низковольтное сетевое оборудование. Это может привести не только к его поломке, но и возгоранию.
• Если монтаж провода витой пары осуществляется открытым способом, то нельзя допускать натяжки кабеля, а также чрезмерных изгибов. В местах возможных механических повреждений кабель лучше защитить при помощи пластиковых коробов.

Подключение розеток для интернета

После монтажа кабеля можно приступать к завершающему этапу – монтажу розетки для интернет кабеля. Для этого нам потребуется розетка под разъем RJ45, а также ножи и отвертка.

Розетка может быть для открытой и скрытой установки. Розетки для скрытой установки устанавливаются в специальные закладные коробки, как и их силовые собраться. Интернет розетки открытого типа обычно крепятся на двухсторонний скотч.

На фото схема подключения интернет кабеля

Итак:

• Прежде чем приступить непосредственно к подключению нам необходимо вскрыть контактную часть. Обычно она закрыта крышкой на клипсах, которую можно легко снять руками. В некоторых случаях для этого понадобится отвертка.
• Теперь следует разделать кабель. Делать это необходимо исходя из размеров контактной части м розетки и удобства подключения, но обычно для этого хватает 5 – 10 см.

Обратите внимание! Сейчас на рынке представлено большое количество разнообразных кабелей, но дабы вы не переплачивали существуют определенные рекомендации для каждого вида подключения. Наиболее распространенным является кабель категории 5е, который не имеет экранов и оплетки (обозначение UTP или U/UTP). Для интернета со скоростью до10 Гбит/с уже необходим кабель с экраном из фольги (обозначение FFTP или F/FTP).

• Теперь следует разобраться со схемой подключения проводов. Она должна соответствовать схеме подключения на противоположном конце провода. Для этого имеется два стандарта подключения — TIA/EIA-568A и TIA/EIA-568B. Обычно розетка для кабеля интернет имеет разметку для подключения по обоим вариантам. Обычно используется вариант TIA/EIA-568B или просто «В» как продемонстрированно на видео.

Обратите внимание! Если необходимо подключением с кроссированием, что свойственно для устаревших устройств, то на одном конце провода применяется вариант «А», а на втором вариант «В».

• При подключении двухпарного провода все немного сложнее, ведь цветовое обозначение у жил такого кабеля может разниться. Поэтому здесь следует производить подключение с оглядкой на первичное подключение.

Подключение интернет кабеля к розетке

• После того как каждую жилу кабеля мы посадили на соответствующее место следует их обжать. Для этого используя нож или тонкую отвертку зажимаем их в контактную часть розетки.
• Теперь осталось закрыть крышку контактной части и закрепить розетку. После этого можно проверять ее работоспособность.

Вывод

Как видите розетка под интернет кабель монтируется достаточно просто и не требует специфических знаний или инструмента. Главное здесь внимательность и четкое понимание выполняемых действий. В остальном же вам должны помочь рекомендации нашего сайта и видеоматериалы по подключению розеток под разъем RJ45.

— Стартовый сервер | Определение глоссария сети

«Сервер — это система (программное обеспечение и подходящее компьютерное оборудование), которая отвечает на запросы в компьютерной сети для предоставления или помощи в предоставлении сетевой услуги. Серверы могут запускаться на выделенном компьютере, который также часто называют «сервер», но многие сетевые компьютеры могут размещать серверы. Во многих случаях компьютер может предоставлять несколько услуг и иметь несколько запущенных серверов.
Серверы работают в архитектуре клиент-сервер. Серверы — это компьютерные программы, работающие для обслуживания запросов других программ, клиентов. Таким образом, сервер выполняет некоторые задачи от имени клиентов. Клиенты обычно подключаются к серверу через сеть, но могут работать на одном компьютере. В контексте сети Интернет-протокола (IP) сервер — это программа, которая работает как прослушиватель сокетов. Серверы
часто предоставляют важные услуги в сети либо частным пользователям внутри крупной организации, либо публичным пользователям через Интернет.Типичными вычислительными серверами являются сервер базы данных, файловый сервер, почтовый сервер, сервер печати, веб-сервер, игровой сервер, сервер приложений или какой-либо другой тип сервера.
Многие системы используют эту модель сети клиент / сервер, включая веб-сайты и почтовые службы. Альтернативная модель, одноранговая сеть, позволяет всем компьютерам действовать как сервер или как клиент по мере необходимости ». [Сервер (вычисления). Википедия]
Пример схемы компонентов UML «Стартовый сервер» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, дополненного решением Rapid UML из области разработки программного обеспечения в ConceptDraw Solution Park.

Схема компонентов UML

Beej’s Guide to Network Programming

• Введение
• Что такое розетка?
• IP-адресов, struct s и изменение данных
• Переход с IPv4 на IPv6
• Системные вызовы или ошибка
• Фон клиент-сервер
• Немного продвинутые методы
• Общие вопросы
• страниц руководства
  • принять ()
  • привязка ()
  • подключение ()
  • закрыть ()
  • getaddrinfo () , freeaddrinfo () , gai_strerror ()
  • gethostname ()
  • gethostbyname () , gethostbyaddr ()
  • getnameinfo ()
  • getpeername ()
  • errno
  • fcntl ()
  • тонн () , тонн () , тонн () , тонн ()
  • inet_ntoa () , inet_aton () , inet_addr
  • inet_ntop () , inet_pton ()
  • слушать ()
  • perror () , strerror ()
  • опрос ()
  • получить () , получить от ()
  • выберите ()
  • setsockopt () , getsockopt ()
  • отправка () , отправка ()
  • выключение ()
  • розетка ()
  • struct sockaddr и друзья
• Дополнительные ссылки

Эй! Программирование сокетов вас разочаровало? Неужели это слишком сложно понять из страниц man ? Вы хотите заниматься классным интернет-программированием, но у вас нет времени пробираться через кучу структур struct s, пытаясь выяснить, нужно ли вам вызывать bind () перед тем, как connect () и т. Д.пр.

Ну, угадайте, что! Я уже сделал это неприятное дело и очень хочу поделиться этой информацией со всеми! Вы пришли в нужное место. Этот документ должен дать среднему компетентному программисту на C необходимое преимущество, чтобы справиться с этим сетевым шумом.

И проверьте это: я наконец догнал будущее (как раз вовремя!) И обновил Руководство по IPv6! Наслаждайтесь!

Аудитория

Этот документ был написан как учебное пособие, а не как полный справочник.Вероятно, он будет лучше всего читаться людьми, которые только начинают программировать сокеты и ищут точку опоры. Это ни в коем случае не полное руководство по программированию розеток для .

Но, надеюсь, этого будет достаточно, чтобы эти справочные страницы начали обретать смысл… :-)

Платформа и компилятор

Код, содержащийся в этом документе, был скомпилирован на ПК с Linux с использованием компилятора Gnu gcc .Однако он должен основываться практически на любой платформе, которая использует gcc . Естественно, это неприменимо, если вы программируете для Windows — см. Раздел о программировании для Windows ниже.

Официальная домашняя страница и книги для продажи

Официальное расположение этого документа:

.

Что такое Интернет-розетка? (с изображением)

Интернет-сокет — это термин, используемый для обозначения точки подключения, которую любая компьютерная программа может использовать для передачи данных через Интернет. Это не физическая конструкция, как электрическая розетка, а концепция компьютерного программного обеспечения. С таким сокетом любые необходимые данные могут перемещаться назад и вперед от программы, выполняющейся на одном компьютере, к программе, выполняющейся на другом; во многих случаях это к и от клиента и сервера.Этот термин также используется для обозначения интерфейса прикладного программирования (API), который компьютерные программисты могут использовать для создания таких сетевых приложений, способных отправлять и получать данные через Интернет.

Интернет-сокет — это термин, используемый для обозначения точки подключения, которую любая компьютерная программа может использовать для передачи данных через Интернет.

Сокеты работают на верхних уровнях стека Интернет-протокола (IP), известном как транспортный уровень, где данные передаются из приложения в сеть через операционную систему. Когда приложение на компьютере хочет отправлять и получать данные из сетевого подключения, оно просит операционную систему открыть Интернет-сокет. Настраивается сокет, состоящий из информации протокола, такой как протокол дейтаграмм пользователя (UDP) или протокол управления передачей (TCP), а также адреса отправки и получения обоих компьютеров и номер IP-порта для подключения.Также возможно создание Интернет-сокета, который обходит операционную систему и отправляет необработанные пакеты, не позволяя операционной системе компьютера обрабатывать дополнительную информацию о сокете.

Как обычно используется на Интернет-сервере, серверное программное обеспечение запускается и открывает прослушивающий сокет.Когда сервер получает запрос данных, он затем создает уникальный сокет для запрашивающего клиента, который затем использует для передачи любых запрошенных данных. Эти типы соединений также называются сеансами, поскольку сокет закрывается сервером после завершения работы клиента. Таким образом, сервер может создавать любое количество одновременных сокетов с другими клиентами, каждый со своим собственным уникальным идентификатором, и доставлять данные, уникальные для каждого клиента.

Таким образом, существует три основных типа Интернет-розеток.Одним из таких типов является сокет дейтаграммы. Это быстрое сокетное соединение, которое не требует дополнительной связи для установления выделенного соединения перед отправкой пакетов данных. По этой причине их часто называют сокетами без установления соединения и в качестве транспортного протокола используется UDP. Это что-то вроде метода «запустил и забыл», поскольку здесь нет проверки последовательности пакетов или исправления ошибок.

Однако ориентированные на соединение сокеты, называемые потоковым сокетом, проходят через несколько дополнительных шагов для установления канала связи между клиентом и сервером.Они используют TCP или другой протокол, известный как протокол передачи управления потоком (SCTP), для транспорта. Этот тип Интернет-сокета более надежен и имеет средства для устранения таких ошибок, как пропущенные пакеты.

Еще один уникальный тип Интернет-сокета используется в основном для маршрутизации компьютерной сети.Этот тип сокета пропускает транспортный уровень IP-стека, вместо этого передавая пакет из сети прямо в приложение с сохранением информации о сокете. Такие необработанные сокеты позволяют намного быстрее доставлять пакеты в приложение, поскольку операционная система компьютера не может сначала обработать пакеты. Протокол управляющих сообщений Интернета (ICMP) использует такие необработанные сокеты, когда один компьютер просто хочет «пропинговать» другой.

.

Дренажные ливневые системы: Ливневка и дренаж

назначение, устройство и принцип работы

Содержание статьи:

Для борьбы с переувлажнением участка, его заболачиванием, подтоплением фундамента жилого дома и прочих построек предназначены ливневая канализация и дренажная система. Эффективность данных систем водоотведения зависит от правильного выбора комплектующих для них, соблюдения технологии монтажа.

Назначение дренажной и ливневой канализации

Каждый из данных видов систем водоотведения имеет определенную функцию:

• Дренажная канализация (дренаж) – система, предназначенная для отведения поднимающихся близко к поверхности грунтовых вод, верховодки, просачивающихся через почвенную толщу атмосферных осадков.
• Ливневая канализация (ливневка) – система водоотведения атмосферных осадков, собираемых лотками и трубами с поверхности земли.

При грамотном монтаже совместное функционирование данных систем максимально защищает участок от затопления при таянии снега весной, сильных дождей летне-осеннего периода, зимних оттепелей. Закладывают дренаж и ливневку  при строительстве дома, после возведения стен и кровли.

Устройство и принцип работы

В зависимости от расположения и конструктивных особенностей дренаж и ливневка могут быть открытого и закрытого типа.

Дренажная канализация открытого типа

Система водоотведения состоит из следующих частей:

• сети водосборных дренажных канав, имеющих трапециевидный поперечный профиль, глубину до 1,5 м и уклон по направлению к водосборному резервуару;
• открытого водосборного резервуара – пруда, небольшого озера, копанки – расположенного в самом низком месте участка и собирающем воду из дренажных канав.

Несмотря на свою дешевизну, применяется такой вид дренажа очень редко. Объясняется это тем, что при большом количестве канав значительно снижается  площадь землевладения пригодная для устройства газонов, посадки деревьев. Открытую дренажную сеть чаще всего используют при осушении затопленных участков перед началом проведения на них основных земляных работ (планировки копки  траншеи под фундамент).

Дренажная канализация закрытого типа

Современный дренаж закрытого типа располагается на глубине от 0,8-0,9 до 1,5-2,0 м. Основными ее составляющими являются:

• полимерные дренажные перфорированные гофротрубы  диаметром 110 мм, завёрнутые в геотекстиль и помещенные в толщу гравия;
• промежуточные (поворотные) ревизионные колодцы диаметром 315 мм;
• дренажный водосборный колодец.

Принцип работы закрытого дренажа заключается в фильтрации почвенных вод через слой гравия, геотекстиль, сбор их в дренажные трубы с дальнейшей транспортировкой самотеком к водосборному колодцу.

Ливневой канализация открытого типа (линейная)

Ливневая канализация поверхностного типа состоит из таких элементов:

• полимербетонные или полимерные лотки с решетками, собирающие воду с бетонированных поверхностей;
• дождеуловители, располагающиеся под водостоками и связанные с лотками подземными трубами;
• пескоуловители – расположенные в конце линейных поверхностных элементов лотки со специальными емкостями, предназначенными для сбора крупного мусора и песка;
• подземные канализационные ПВХ трубы, соединяющие лотки с коллекторным колодцем;
• коллекторный водосборный колодец.

Ливневка позволяет собирать и отводить воду не только от водосточной системы, но и с бетонированных поверхностей отмостки, садовых дорожек.

Ливневая канализация закрытого типа (точечного сбора)

По сравнению с открытой ливневой канализацией закрытая система не содержит лотков с решетками. Сбор и водоотведение в ней происходит благодаря установленным под водостоками дождуловителям и подземным трубам, впадающим в коллекторный ливневый колодец.

Комбинации ливневой и дренажной канализации

Для эффективного водоотведения выпадающих атмосферных осадков и грунтовых вод две системы канализации должны функционировать раздельно. Не допускается производить сброс атмосферных осадков в дренаж. В период активного таяния снега, летних ливней дренажная труба не сможет пропустить через себя большое количество дождевой и почвенной  воды и перестанет функционировать. Единственным элементом, которым можно объединить ливневку и дренаж, является общий водосборный колодец большой вместимости.

Также своеобразной комбинацией данных систем водоотведения можно считать размещение труб в одной общей траншее.

Этапы монтажа

Наиболее удобная и экономичная технология монтажа ливневой и дренажной канализации в одной траншее состоит из следующих этапов:

1. копка траншеи глубиной 60-70  см, шириной – 40-50 см по периметру фундамента или отмостки дома и до места, где будет установлен коллекторный колодец;
2. копка ямы под колодец глубиной 1,5-2,0 м;
3. монтаж колодца из 2-3 железобетонных колец;
4. укладка на дно траншеи песчаной подушки толщиной 5-10 см;
5. укладка на дно траншеи полотна геотекстиля;
6. засыпка на геотекстиль слоя гравия (фракция 20-40 мм) толщиной 10 см;
7. монтаж под водосточными трубами дождеуловителей;
8. укладка в траншею труб ливневой и дренажной канализации с уклоном 3 см/м.п;
9. соединение при помощи тройников и отрезков труб дождеуловителей с основной водосборной магистралью ливневки;
10. монтаж поворотных ревизионных колодцев с обязательным разрывом входящих в них труб;
11. засыпка труб вторым слоем гравия толщиной 10-15 см;
12. засыпка траншеи несколькими слоями песка без трамбовки.

На завершающем этапе трубы ливневки и дренажной канализации с отверстиями соответствующего диаметра выводят в расположенный в самом низком месте участка коллекторный колодец.

выбор материалов и инструкция по монтажу

Чистый и сухой двор после дождя, никаких луж на газоне и размытых грядок, здоровые растения и идеально ровные дорожки – результат грамотного планирования и монтажа поверхностного водоотвода. Добиться такого результата самостоятельно без внушительных расходов сложно, но реально, если сделать своими руками ливневый дренаж для осушения поверхности и вывода дождевой воды. В комплексе с ливневкой (системой отвода воды с крыши) дренажная сеть снизит и количество влаги, проникающей в глубинные слои грунта – нагрузка на глубинную сеть дренажа фундамента снизится.

Планировать схемы разводки дренажных сетей и ливневки стоит еще до начала строительства. Защиту фундамента в виде пристенной системы проще устанавливать, если не засыпан котлован. Пока идет стройка и на площадке есть техника, целесообразно заказать рытье траншей, чтобы не копать вручную и не развозить грязь на облагороженном участке. Защита от талой и дождевой воды – это:

Ливневка и дренаж по периметру дома

• Поверхностный линейный ливневый дренаж – сбор и отвод дождевой воды с поверхности грунта.

• Ливневая канализация – отвод стекающей по водосточным трубам воды.

• Точечный дренаж – осушение локальных участков с проблемным естественным оттоком.

Схема отвода влаги с поверхности: система дренажа

Ливневая канализационная сеть ↑

Ливневая канализационная сеть обустраивается с выводом в общую магистраль, если поблизости есть коллектор или труба городской ливневки. В случае, когда ветки городской сети расположены на большом расстоянии, вывод локальной системы дренажа и ливневой канализации организовывают 2 способами: на фильтрационное поле (засыпанный щебнем участок для отвода влаги в грунт), или в приемный резервуар (дренажный колодец, водоем, придорожный ров). Слив из частной ливневки в общую бытовую канализационную систему запрещен.

Элементы системы:

• Водосборные желоба, которые монтируются по краю скатов крыши.
• Водосточные трубы.
• Водоприемные емкости.

Приемный резервуар с отводом

• Наружные канализационные трубы, которые подсоединяют к водоприемным емкостям.

Емкости монтируют под выходом водосточной трубы, соединяют патрубок с канализационной трубой. Трубы вкапывают под наклоном к месту слива.

Дренаж: особенности поверхностной ливневой системы ↑

Система осушения поверхности участка состоит из точечных и линейных отводных веток, соединенных в одну сеть с выводом в водоприемник. Ливневый дренаж на участке обустраивают в виде открытых каналов, прокопанных под уклоном к месту слива. Разметку выполняют только после изучения направления естественного оттока во время сильного дождя. Обязательно формируют дренажные линии:

Дренажная сеть: точечные водосборники и ливневые траншеи

• По периметру участка.

• На склонах и на площадках в естественных углублениях.

Ветки дренажа на склоне

• Вокруг дорожек.

Ливневый дренаж вокруг дома – это линии траншей, проложенные вдоль отмостки по всему периметру строений. Для осушения двора, выложенного плиткой, формируют каналы на въезде в гараж, около крыльца, ступеней.

Ветка ливневого дренажа

Точечные дренажные отводы вкапывают в местах, где нет необходимости прокладывать дренажные каналы: под поливочными кранами, около выхода водосточных труб (на участках, где нет ливневой канализации). Слив из точечных дренажных колодцев выводят в отводящую трубу общей поверхностной сети.

Интеграция: можно ли совмещать ливневку с дренажной сетью ↑

Две раздельные сети: дренаж и ливневка

Оптимальная схема осушения участка с домом – раздельные сети дренажа и ливневки вокруг дома. Соединять линейные каналы с канализацией нежелательно: во время сильных ливней или быстрого таяния снега одна труба может не справиться и произойдет перелив через водоприемники.

Соединять ливневку и дренаж в одной траншее целесообразно только в одном случае: если траншея выкапывается под отвод от точечного дренажа и используются канализационные, а не перфорированные трубы. Трубы проводят параллельно по дну забетонированной траншеи. Укладывать герметичную канализационную трубу в канал с дренажной засыпкой нельзя: диаметр трубы уменьшит полезный объем канавы, создаст трудности при очистке траншеи.

Общий отвод точечного дренажа и ливневки в фильтрационный тоннель

Вместо того чтобы пытаться соединить в одной трубе ливневку и линейный дренаж, лучше сделать общий приемник, особенно если не удается сделать врезку в городскую магистраль. Дождевую воду можно использовать для полива или наполнения искусственных водоемов. В качестве приемника устанавливают пластиковые баки, или делают колодцы без дна – для отвода поступающей жидкости в грунт.

Ливневый дренаж – это поверхностная система, не требующая объемных земляных работ и рытья глубоких траншей, поэтому сделать простую разводку можно и своими руками. Перед началом работ определяют места обязательного обустройства линий и водосборных точек, планируют траекторию отвода. Обнаружить все места, где естественного оттока недостаточно, можно во время обильных осадков и после начала таяния снега. Также требует установки разветвленного линейного ливневого дренажа участок с глинистым, перенасыщенным влагой грунтом, не впитывающим воду с поверхности.

Для предварительных расчетов количества необходимых материалов стоит начертить схему каналов на плане участка.

План установки ливневого дренажа

Список материалов, которые нужны для самостоятельного устройства ливневого дренажа участка и монтажа системы по периметру дома:

• Лотки (желоба) для установки вокруг фундамента. Материалы изготовления – пластик, полимербетонная смесь, бетон. Пластиковые каналы устанавливают в зонах, где на решетки оказывается минимальное физическое воздействие: по краям газона, в клумбах. Бетонные желоба – прочные и долговечные. Такой лоток выдерживает нагрузку до 25 тонн. Устанавливают в местах повышенных нагрузок: во дворах, где есть постоянное движение транспорта, на подъездных дорогах. Так же выбирают и защитные решетки: металлические и чугунные – для участков с интенсивной нагрузкой, декоративные пластиковые – для газона, сада.

Желоба с решетками

• Соединительные элементы, распорки, основания. Вспомогательные материалы, которые производитель рекомендует использовать при сборке каналов. Обязательно устанавливают распорки внутри пластиковых лотков.
• Пескоулавливатели. Отдельно покупают изделия для установки в линейную систему и для монтажа в дождеприемники.

На стенках – подготовка под отвод трубы

• Дождеприемники. Применяют преимущественно готовые пластиковые емкости. Наружные стенки оборудованы подготовкой под соединение с отводом. Пластиковые приемники легко устанавливаются друг на друга – можно собрать емкость любой высоты.

Емкости с корзиной и насадками

• Геотекстиль. Полотно для дренажных засыпных каналов, не оборудованных желобами.

Синтетическое водопроницаемое полотно

1. Щебень, песок. Фракция щебня – средняя и крупная.
2. Раствор для заливки основания под желоба и водоприемники.
3. Дренажные колодцы. Готовые пластиковые или гофрированная труба большого диаметра.

Заводские ПВХ дренажные колодцы

• Трубы для наружной канализации с фитингами.
• Строительный инструмент. Понадобятся черновые доски для опалубки в каналах, колышки и леска для разметки, лопаты, кирки, строительный уровень.

Установка точечных водоприемников ↑

Точечные водоприемники – элементы ливневки и дренажа, устанавливаемые под выходом водостоков. Необходимо спланировать монтаж так, чтобы поток из слива попадал точно по центру решетки.

Край колодца должен находиться на одном уровне с декоративным покрытием

Размеры ямы для установки емкости определяют по высоте приемника, добавив до 30 – 40 см для подсыпки и основания. По периметру должен быть зазор до 5 см по каждой стороне. Выкапывают углубление, выравнивают стенки и дно. Обязательно проверяют горизонтальность дна и угол, чтобы при установке емкость не сместилась.

Проверка горизонтальности уровнем

На дне формируют плотный десяти сантиметровый слой утрамбованного песка. На песчаную подушку укладывают слой щебня высотой до 25 см. Желательно залить дно бетонным раствором. Залитое основание оставляют на несколько дней до полного затвердевания, или фиксируют емкость в свежем растворе (при необходимости неподвижной фиксации).

Емкость с отводом

На бетонное основание устанавливают дождеприемник так, чтобы крышка емкости находилась на одном уровне с отмосткой. Если монтаж проводят до укладки декоративного покрытия, то оставляют свободный край колодца над землей на высоту плитки или камня.

Правильный монтаж приемника

Боковые зазоры засыпают щебнем или заливают бетоном. Перед засыпкой к выходному отверстию подсоединяют фитинг для отвода трубы. Устанавливают внутренние детали: корзину, перегородки, фиксируют крышку.

Обустройство открытой ливневой системы вокруг фундамента ↑

Дренаж ливневых вод по периметру здания можно спланировать в виде замкнутого в точке сбора кольца, без ревизионных колодцев. Для чистки предусмотрены разборные пескоулавливатели. Правила устройства линейной системы:

• Отступ от края фундамента должен составлять от 50 см. Оптимально – спланировать каналы по краю дорожек или отмостки.

Лотки – по краю отмостки с запасом высоты для тротуарной плитки

• Глубина каналов определяется по высоте лотка с декоративной крышкой с добавлением высоты насыпного слоя – до 40 см.

• Ширина – до 50 см.

Чтобы установленные желоба не сместились и не деформировались со временем, нужно соблюсти несколько правил во время земляных работ. Дно, стенки должны быть ровными и твердыми. На дне обязательно делают стандартную песчаную подушку и щебневую подсыпку.

Пластиковый лоток, установленный на заводскую подставку

Чтобы лоток (особенно пластиковый) не деформировался, лучше сделать бетонное основание под установку. Толщина бетонного слоя – 5 см.

Укладка желоба на раствор

В подготовленные траншеи устанавливают желоба. Конструкции соединяют между собой специальными замками. Крайние точки (в начале и в конце линии) закрывают пластиковыми или металлическими заглушками. Если используются пластиковые желоба, внутри устанавливают заводские распорки.

Пескоулавливатель в дренажной линии

Зазоры между лотками и стенками траншеи засыпают щебнем, или бетонируют. На длинных участках устанавливают пескоулавливатели – углубленные лотки с механическим фильтром. В местах установки к пескоулавливателям подсоединяют отводящие трубы. Траншеи для отводящих труб выкапывают под наклоном.

Бюджетный ливневый дренаж участка: строим открытые каналы ↑

Отвести дождевую воду с садовых дорожек, клумб и вдоль забора можно и экономным открытым способом. Вместо готовых лотков обустраивают засыпные каналы ливневого дренажа. По запланированным линиям выкапывают траншеи. Глубина – от 50 см, ширина – от 50 – 60 см.

Вместо желобов – засыпная траншея

Ветку формируют с уклоном в сторону приемного резервуара. Стенки – под углом ко дну, чтобы снизить напор стекающей воды. На дне выполняют засыпку песком. Проверяют корректность уклона. На один метр – до 3 см перепада высоты.

Труба в щебневой засыпке

На песчаный слой укладывают геотекстиль. Края оставляют свободными. По всей ширине траншеи засыпают щебень слоем до 30 см. Более долговечной будет система с дренажной перфорированной трубой внутри щебневой засыпки. Заворачивают края полотна внахлест.

Сухой ручей с декоративной засыпкой – красивая дренажная линия

Сверху дренажную обойму засыпают декоративным материалом: речной галькой, разноцветной крошкой, камнем. Сухие ручьи – эстетичное и экономное решение.

Дренажный колодец и отвод слива ↑

Дренажный колодец – точка соединения системы. При умеренном количестве воды и хороших водопоглощающих характеристиках грунта дренажный резервуар устанавливают на щебневую подушку. Через колодец без дна вода проникает в грунт.

Дренажный колодец с засыпным дном

Если устройство фильтровального колодца невозможно, то из дренажной емкости отводят жидкость в общую ливневую магистраль или выводят за пределы участка – в природный водоем, ров. Отвод из колодца может быть подведен к пруду или приемному баку, вкопанному на участке.

Видео: монтаж ливневки вокруг дома ↑

Ливневка и линейный открытый дренаж – только поверхностная часть защиты фундамента. По периметру строений на разной глубине необходимо создать 3 – 4 типа дренажных систем. Выбор способа организации и технических параметров сетей зависит от состава грунта, глубины фундамента. Самостоятельно делать глубинные дренажные сети – не стоит. Расчетами должны заниматься специалисты, а установку траншейных веток лучше проводить сразу после заливки фундамента. Еще до начала строительства обустраивают пластовый глубинный водоотвод. От точности расчетов зависит не только способность системы отвести воду в большом количестве, но и долговечность фундамента.

Водоотведение: водосток, ливневая канализация, дренаж

Проблема водоотведения не менее важна, чем проблема обеспечения участка водой, с той разницей, что кроме стоков, образующихся в результате нашей жизнедеятельности, есть и другие источники.

Если не позаботиться о своевременном отводе воды всех видов, можно получить целый «букет» отрицательных явлений.

Водоотведение с участка

• Водосточная система
• Ливневая канализация
• Дренажная система
• Самоделки или профессиональный подход
• Вывод

Особенно, когда грунт глинистый и практически не впитывает, а надел расположен в низине, вода может стоять на участке с ранней весны и до поздней осени. Но и при более благоприятных условиях избыточная влажность чревата проблемами с основаниями дома и других строений и почвами. А чтобы предотвратить подмокание фундамента и заболачивание участка, существуют специальные инженерные системы, о которых и пойдет речь в материале.

Водосточная система

Обычно в материалах о водоотведении и дренажном отводе воды с участка, рассматривают именно почвенный отвод – ливневую канализацию и, непосредственно, дренажную систему. Но если учесть, что с крыши дома средней площади за год стекает от 50 м³, а в дождливых регионах и в три раза больше, имеет смысл в этот комплекс включить и водосточную систему. Да и ливневую канализацию рассматривать отдельно от водосточки не совсем верно, так как они взаимосвязаны. Понадобится ли весь комплекс водоотведения или получится обойтись «малой кровью» зависит от следующих условий:

• тип грунта;
• местоположение участка;
• уровень грунтовых вод;
• климатическая зона;
• характеристики строений.

На проницаемых грунтах с низким УГВ и небольшим или средним годовым количеством осадков, полноценный дренаж обычно не требуется – достаточно водосточной системы и ливневой канализации.

Водосточная система предназначена для сбора осадков и талых вод с крыш зданий – она защищает фасад и основание от переувлажнения и дальнейшей деструкции. Существует два типа водосточных систем:

• Скрытые (внутренние) – актуальны на плоских крышах, а также на домах в амбарном стиле, когда скатная крыша плавно переходит в стены, а свесы отсутствуют. И водоприемные воронки или лотки, и отводящие трубы, прокладываются внутри конструкции. В домах-амбарах стояки располагают по углам, под облицовочным экраном, в домах с плоскими крышами возможно и внутреннее расположение водосточных стояков в перегородках, колоннах или возле стен.
• Наружные – самый распространенный тип водосточки, когда все комплектующие монтируются снаружи. Наружная водосточная система может быть укомплектована как подвесными водосборными лотками, монтируемыми на специальный крепеж под скатами, так и надстенными желобами, формируемыми непосредственно на скатах. Второй вариант встречается значительно реже.

По материалу исполнения различаются металлические (с полимерным покрытием и без) и полимерные водосточные системы. Выбор зависит как от личных предпочтений, так и от финансовых возможностей, по техническим и эксплуатационным характеристикам металл и пластик в средней ценовой категории примерно одинаков. Что касается сечения желобов, то оно напрямую зависит от площади крыши:

• до 30 м² – 80 мм;
• до 50 м² – 90 мм;
• до 125 м² – 100 м.

Также имеет значение и конфигурации крыши – на сложных формах сечение должно быть больше, как и в дождливых регионах. Оптимальные параметры водосточной системы можно высчитать по формуле S=(W+H/2)L, где: W – длина от конька до конца крыши в горизонтальной плоскости; H – высота ската; L – длина ската.

Ливневая канализация

В идеале, стоки, собранные водосточной системой, должны подаваться в ливневую канализацию, хотя на практике, кто в канаву сразу скидывает, если она есть и расстояние позволяет, кто на грунт, подальше от дома, а кто в емкости собирает и использует для хозяйственных нужд.

Суть идеи в том, что бочка закопана в землю и к ней подводятся водостоки с крыш дома и бани. В итоге, даже после небольшого дождя у меня есть запас чистой и мягкой воды. В бочке установлен примитивный насос, который успешно качает воду.

Ливневая канализация представляет собой поверхностную систему, предназначенную для сбора и отведения осадков и талых вод с крыш зданий и поверхностных вод с территории участка (при необходимости). Система комплектуется водоприемными воронками, лотками (глубина и ширина высчитывается исходя из объема перехватываемого стока) и трубами, в некоторых случаях и приемными колодцами. Ливневая канализация предотвращает застойные явления и заболачивание на участках с глинистыми, непроницаемыми почвами. Она не предназначена для дренирования и отведения подземных вод (капиллярная, грунтовая, верховодка).

Количество поверхностных вод зачастую превышает количество подземных, не стоит недооценивать важность ливневой канализации. Инфильтрацию никто не отменял – кроме того, что лужи портят почву и вид участка, впитываясь, поверхностная вода преобразуется в подземную. А это влечет повышение нагрузки на дренажную систему, которая вряд ли была учтена при исходных расчетах.

Одна из распространенных и грубейших ошибок – совмещение ливневой и дренажной системы. Когда вместо того, чтобы по непроницаемым трубопроводам или поверхностным канавам отводить воду за пределы участка или коммутировать, ее направляют в проницаемые дренажные трубы, либо используют дренажные трубы для транзита, в попытке сократить объем. Результат плачевный.

Дренажная система

Дренажная, иначе, глубинная система, предназначена для предотвращения подтопления участка – отвода подземных вод и понижения уровня грунтовых вод до приемлемого значения. Основным показанием для устройства дренажной системы в дополнение к водостоку и ливневке является непроницаемый грунт и высокий УГВ, а также низинное расположение участка относительно других. В зависимости от исходных условий может потребоваться, как только прифундаментный дренаж, защищающий основания от переувлажнения, так и дренаж участка в целом.

Все параметры дренажной системы подбираются исходя из результатов данных геологических и гидрологических исследований. Комплектуется система специализированными дренажными трубами, прокладываемыми в траншеях с фракционной обсыпкой. От транзитных они отличаются наличием перфорации, через которую магистраль впитывает влагу.

Кроме труб в систему входят дренажные колодцы: поворотные, смотровые (для обслуживания) и коллекторные (аккумуляция водных масс).

Коллекторные колодцы подразделяются на герметичные, рассчитанные на периодическую откачку, и поглотительные (фильтрующие). Последние востребованы минимально, так как в обводненный грунт вода особо не впитывается и колодец постоянно переполняется.

Одной из главных проблем в загородных поселках является не столько устройство дренажной системы, сколько сложности с дальнейшим отводом воды из коллекторов.

Один из вариантов решения – устройство пруда.

Самоделки или профессиональный подход

Устройство систем водоотведения возможно как своими силами, благо, материалов и инструкций предостаточно, так и с привлечением сторонних исполнителей. Просчитать и собрать водосточную систему и проложить ливневую канализацию в большинстве ситуаций вполне реально самостоятельно, тогда как с дренажной системой несколько сложнее. Чтобы не вышло, что «хотели, как лучше, а получилось, как обычно», консультанты и модераторы портала советуют следующее.

Наиболее понятна аналогия с медициной – никто не будет вызывать врача, чтобы померить температуру или «уровень сахара». Хотя допускаю, что кто-то готов заплатить деньги и за эти процедуры. Так и основная часть застройщиков будет сама разбираться и пытаться сократить затраты. Рациональный финансовый подход разумен, оправдан и достоин уважения. Но стало излюбленным приемом коммерческих структур играть на этой струне и выдавать универсальные решения под видом новоявленных материалов – труб, геотекстиля, геокомпозитов.

Это, безусловно, нужные материалы, но применять их, как и традиционные материалы, можно с пониманием геологии (гидрогеологии) участка, рельефа территории (геодезии). Но, наверное, самое главное – уровень ответственности (капитальности) сооружения или ландшафта, которые вы защищаете.

Итак, стоит браться за самостоятельное водопонижение при следующих условиях:

• Чтобы разобраться в вопросе вы готовы перелопатить массу информации (прочитать, просмотреть, просчитать) и не воткнете лопату в землю, не изучив полностью проблему. Переделки всегда обходятся дороже.
• Вы понимаете «природу» воды на своем участке, при нехватке средств на полноценные изыскания, готовы самостоятельно провести исследования, внимательно изучив разделы форума о геологии и гидрогеологии.
• Участок расположен в окружении соседских, многократно проверенных и изученных и вне всяческих сомнений – грунты песчаные, с водоупором от 10 м и ниже.
• Фактический УГВ на вашем участке в весенний и осенний сезон не выше 5-8 м от планировочной поверхности.
• В перспективе в округе не планируется строительство дорог, дамб, полей фильтрации и подобного.
• Вы строите дом, хозблок или баню либо отводите воду с территории сада-огорода.
• Вы строите цоколь с подвальным помещением в плотных суглинках и глинах без фракционных включений, порождающих верховодку (песчаные линзы, дресва и др.).
• Вы разобрались и поняли, как сделать пристенный (прифундаментный) дренаж и обратный фракционный фильтр, на форуме неоднократно «разжевано».
• Вы точно знаете, что под «подошвой» и на расстоянии 1-2 м нет напорного водоносного слоя.

Не стоит надеяться только на свои силы если:

• Речь о строительстве цокольного этажа при УГВ в зоне отметок цоколя.
• Речь о строительстве цокольного этажа в зоне напорных грунтовых вод.
• Речь о строительстве цокольного этажа на территории активной застройки соседями.
• Централизованной канализационной и ливнесточной канализационной сети нет.
• В перспективе строительство дорог, цокольных помещений, противофильтрационных барьеров, поглотительных колодцев, полей и траншей фильтрации.
• Участок находится в пойменной зоне открытого водостока (река, ручей).
• Участок находится в тальвеге, овраге.
• Геология представлена техногенными отложениями или сложением водоносных слоев.
• Вы не планируете тратить время и вдумчиво изучать проблему, надеясь на «волшебную палочку» в виде универсального совета из нескольких предложений.

Вывод

Водоотведение – комплекс мероприятий, позволяющий осушать даже самые сложные участки и «сажать огород, когда соседи только в резиновых сапогах ходят». И даже сделав базовый минимум в виде водостока и ливневой канализации, реально значительно облегчить себе жизнь. Ну а в особо сложных ситуациях не обойтись и без дренажной системы, но не «вместо», а «вместе». опубликовано econet.ru

Подписывайтесь на наш канал Яндекс Дзен!

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Совмещение ливневки и дренажа в одной траншее: правила установки и эксплуатация

Содержание статьи:

При строительстве дома на участке с высоким уровнем грунтовых вод прокладывают дренажи, которые защищают сооружение от весеннего подтопления, размывания почвы, разрушения отмостки фундамента и затопления подвальных помещений. Для минимизации расходов на обустройство отводной системы закладывается дренаж и ливневая канализация в одной траншее.

Назначение дренажной и ливневой канализации

Ливневая канализация отводит дождевую и талую воду с участка

Ливнёвка собирает талые и дождевые воды в желоба и лотки-дождеприёмники, затем по трубопроводу отводит воду в колодцы. Она соединяет в одно целое наружную систему водосбора и подземную разводку.

Для осушения заболоченных участков используется дренаж, который не позволяет подняться уровню грунтовых вод, отводя их с помощью перфорированных по длине труб в каптажные колодцы. Учитывая общую направленность проблемы – отвод лишней воды, – совмещают схемы водоотведения, чтобы впоследствии грамотно использовать природные ресурсы, направив техническую воду, например, на полив сада или цветника.

Совместное использование траншеи не означает объединение схем. Дренаж и ливнёвка в одной трубе перегрузит перфорированные дрены в пиковом режиме, что не позволит вовремя вывести грунтовые воды и вызовет подтопление участка.

Дренажная система предотвращает подтопление участка, забирая лишние грунтовые воды

Дренажная разводка может быть только закрытой, так как она закладывается под землёй. Несколько условий, определяющих необходимость её монтажа:

• водоносный слой залегает близко к поверхности;
• по характеристикам грунт представляет собой глину или суглинок;
• участок располагается в зоне частых паводков;
• отметка фундамента располагается ниже уровня земли;
• строительство планируется в низине.

Элементы дренажной системы:

• трубы из геотекстиля с перфорацией (дрены), служащие для сбора «лишней» жидкости;
• отстойники пескоуловители;
• трубопровод из пластиковых, асбоцементных или керамических труб для отвода собранной воды;
• смотровые колодцы.

Трубы обеих систем можно расположить в одной траншее, что облегчит монтаж и снизит расходы.

Комбинация ливневой и дренажной канализаций

Задача, которая ставится перед строителями, заключается в выводе стоков по автономным схемам в один дренажный колодец. Для этого используется узловой тройник, который объединяет наружные потоки дождевой воды с отводом грунтовых вод.

Дрены, закопанные по участку, собирают поднявшиеся грунтовые воды и по трубам выводят в колодец, из которого производят их откачку и сброс в установленное место.

Обычно ливневые стоки собираются в коллектор, который располагается в одной траншее с дренажным трубопроводом, из коллектора вода попадает в магистральную сеть, затем в перепускной колодец, откуда тоже происходит её откачивание.

Соединить ливнёвку с дренажём можно с помощью узлового тройника для вывода потока в одну магистраль в направлении общего дренажного колодца. Трубы закладывают под уклоном, установленным СНиП для сечений разного размера. Например, для Dм110 мм уклон составляет 2 см на погонный метр.

Правила установки двойной системы

Можно совместить ливневку и дренаж в одной траншее, но на разной глубине

Перед монтажом выполняются проектные работы с топографической съёмкой местности. Рассчитывается пропускная способность для трубопроводов, которая должна обеспечить отвод воды в режиме перегрузки.

При закладке необходимо следовать следующим рекомендациям:

• Обустройство дренажей требует значительных вложений. Ошибочные расчёты приведут к дополнительным расходам. Восстановить неработающую систему довольно сложно, легче проложить новую.
• Совмещение ливнёвки и дренажа в одной траншее допустимо, но располагаются они на разной глубине. Колодец для сбора воды может быть общим.
• Глубина канавы выполняется с учётом слоя из щебня и песка, которые должны обеспечить лучшую фильтрацию воды.
• Перфорированные дрены укладывают ниже ливневого трубопровода.
• Располагают трубы на некотором расстоянии друг от друга. Это предохраняет дренажную систему от перегрузки в случае повреждения ливнёвки.
• Максимальная глубина укладки коллектора диаметром 700 мм составляет 120 см.

Эффективная работа комбинированной схемы сохранит целостность фундамента и предотвратит подтопление. Денежные средства, которые были бы потрачены на обустройство обеих систем водоотведения и гидроизоляцию, будут снижены вдвое.

Эксплуатация и обслуживание

Без профилактической очистки ливнёвка и дренаж заиливаются, забиваются песком и глиной. Осмотры производятся в засушливый осенний период или в начале зимы. Основная задача: убедиться в целостности водоотводной системы и сохранить её пропускную способность.

Чистку трубопровода выполняют с помощью обычного шланга и чистой воды, которую подают под сильным напором. Грязь устремляется в колодец, откуда её нужно вычерпать, затем вручную выскрести стены и дно. Лотки, желоба и канавы для сбора дождевой воды тоже промывают, очищая от грязи.

Регулярность проведения очистки будет гарантией стабильной работы ливневой канализации и дренажной системы.

Системы ливневой канализации и дренажа для коттеджных поселков

Наши услуги по ливневым и дренажным системам

ПРОЕКТИРОВАНИЕ ЛИВНЕВОЙ КАНАЛИЗАЦИИ

• Расчет ливневой канализации с учетом географических особенностей региона (климатические показатели объемов выпадения осадков)

---

• Расчеты объема принимаемых стоков с кровли и с участка

---

• Профиль сети ливневой канализации по высотным отметкам в грунте

---

• Расчет дренажных колодцев, коллекторов и систем очистки стоков

---

---

Подробнее об услугеБесплатная консультация

ПРОЕКТИРОВАНИЕ ДРЕНАЖНЫХ СИСТЕМ

• Расчет дренажных систем для отвода грунтовых вод от зданий и сооружений

---

• Расчет сечения глубинных трубопроводов

---

• Гидрогеологический анализ грунта и анализ состояние фундамента

---

• Расчет дренажных колодцев, коллекторов и систем очистки стоков

---

• Расчет и подбор насосного оборудования

---

Наши технологииЗаказать услугу

Системы ливневой канализации

• Точечные дождеприемники для водосточных систем и линейные лотки для сбора воды с поверхностей участков

---

• Желоба и трубопроводы для отвода воды. Монтаж пескоуловителей

---

• Строительство смотровых и коллекторных колодцев

---

• Системы очистки ливневых стоков, дренажные колодцы, поля фильтрации

---

---

НАши технологииЗаказать

Организация дренажных систем

• Поверхностные и глубинные дренажные системы

---

• Строительство дренажных колодцев

---

• Насосное оборудование для перекачки грунтовых вод за пределы здания или территории

---

• Обслуживание и промывка трубопроводов дренажных систем

---

• Расчет решения по выбору способа дренажирования

НАши технологииЗаказать или посчитать

РАСЧЕТ И МОНТАЖ ДРЕНАЖНЫХ КОЛОДЦЕВ

Дренажный колодец – инженерное сооружение для перераспределения избытка стоков в общую или автономную систему канализации. Часто применяется для защиты от залповых сбросов или как накопительный резервуар

---

---

---

---

НАши технологииЗаказать

Поля фильтрации (Поля аэрации)

Участок для очистки светлых стоков при работе автономных систем канализации большой производительности или утилизации дренажных стоков

---

---

---

---

НАши технологииЗаказать

Единое решение комплекса ваших задач
с индивидуальным подходом

Системы ливневой и дренажной канализации в коттеджных поселках

Комплексное решение, которое включает в себя:

• проектирование систем ливневой канализации;
• проектирование дренажной системы здания и участка;
• организация точечной и линейной ливневой канализации;
• монтаж напорной ливневой канализации;
• монтаж поверхностных и глубинных дренажных систем;
• строительство колодцев;
• очистка и утилизация ливневых и дренажных стоков.

Современные дренажные и ливневые системы — это сложные инженерные сооружения, проектирование, монтаж и обслуживание которых должны проводить только квалифицированные специалисты.

Зачем нужны системы ливневой канализации и дренажа на территории коттеджного поселка

Ливневая канализация

Коттеджные поселки строятся на специально отведенной территории и представляют собой дома и объекты инфраструктуры с городским уровнем комфорта. Именно поэтому строительство коттеджного поселка сопровождается обязательным проектированием системы ливневой канализации, строительство которой избавит жителей от неприятных последствий для территории и собственных домов во время сильных осадков.

Каждый дом при этом имеет собственную систему для сбора дождевой воды с крыш и участков и отведения ее в централизованную ливневую систему поселка.

Дренажная канализация

Исключить подтопление грунтовыми водами можно, установив дренажную систему канализации. Грунтовые воды во время сезонного таяния снега могут разрушать элементы фундаментов домов, заборов, затапливать цокольные этажи и подвалы. Для установки дренажной системы специалисты компании «Интегра Инжиниринг» проводят исследования и выявляют, насколько глубоко могут располагаться грунтовые воды. Если они залегают менее чем на 2 метрах, необходимы специальные технические решения для их понижения и отвода.

Дренажные системы подразделяются на горизонтальные, вертикальные и комбинированные. В горизонтальных системах отвод воды происходит самотеком. Для этого применяются специальные трубы с фильтрующим элементом. При вертикальном устройстве дренаж конструктивно представляет собой трубчатый колодец. Его основание располагается в водоносных пластах грунта и для отведения воды применяются напорные системы.

Прежде, чем устанавливать на участок дренажную систему, инженеры учитывают также расположение других коммуникаций. Допустимая высота труб дренажной канализации равна 50 мм, и чтобы она никак не повлияла на работу электрической сети и сети водоснабжения, по правилам между подземными коммуникациями должно быть расстояние в 150 мм.

Элементы ливневых и дренажных систем:

• Точечная ливневая канализация – решение вопроса с водоотведением осадков с крыш.
• Линейная ливневая канализация – отведение осадков с участков и территорий около здания.
• Открытая дренажная система – комплекс из лотков и водоотводных канав.
• Закрытая дренажная система – система трубопроводов и фильтрующих элементов, проложенных под землей.
• Дренажные коллекторные колодцы – накопление и распределение сточных вод на грунте.
• Фильтрационные колодцы и поля фильтрации – очистка и утилизация ливневых и дренажных стоков.

Что вы получаете, заказывая услуги в компании “Интегра Инжиниринг”

Специалистами компании «Интегра Инжиниринг» за годы работы компании наработана огромная база технологических решений по подбору, проектированию, монтажу и обслуживанию дренажных и ливневых систем для территорий коттеджных поселков. Являясь компанией полного цикла, «Интегра Инжиниринг» предлагает готовые решения на базе новейшего водоочистительного оборудования ведущих брендов.

Предприятие осуществляет гарантийное и сервисное обслуживание объектов. Необходимо помнить, что залогом долгой и правильной работы систем водоснабжения и водоподготовки является их грамотная эксплуатация.

Заказывая любую услугу у нас, вы получаете паспорт объекта, инструкцию по эксплуатации и календарь обслуживания

Наши специалисты прошли специальное обучение и имеют сертификаты по работе с поставляемым оборудованием. Вы можете получить бесплатную консультацию у наших инженеров в офисе компании «Интегра Инжиниринг» (Н. Новгород, ул. Бекетова, дом 16) или выбрать и приобрести оборудование самостоятельно в нашем интернет-магазине или в розничном магазине «Интегра Водный мир» (Н. Новгород, ул. Бекетова, дом 14).

Интегра Инжиниринг – единый центр ответственности

Качество монтажных работ по проектированию и установке дренажных и ливневых систем:

• монтажные работы осуществляются на основании технологических карт;
• специалисты прошли профессиональное обучение по работе с материалами и оборудованием, которое они монтируют;
• монтажные работы на объекте ведутся только профессиональными инструментами;
• проектирование и монтаж осуществляется по ГОСТу и СНиПам;
• все виды монтажных работ завершаются многоуровневыми тестами на стадии пусконаладки и проходят многократный технологический контроль.

все услуги компании для коттеджных поселков

дренажные и ливневые системы на примерах фото и видео

Содержание:

1. Назначение ливневого дренажа
2. Устройство ливневки

За целый год с крыши частных домов через водосток уходит около 50-100 кубических метров воды. Если вся эта вода будет стекать просто на землю, то здание будет подмываться, фундамент тоже размоется, на участке постоянно будут лужи – и все эти факторы являются последствием высокой влажности. И если переживать о растениях и дорожках на загородных участках приходится далеко не всегда, то разрушенный фундамент – это крайне скверно, и его потерю нужно предотвратить, для чего и используются дренажные системы и ливневая канализация.

Назначение ливневого дренажа

Рассматривая системы ливневой канализации, можно выделить следующие положительные качества:

• ливневка защищает любые постройки от преждевременного разрушения;
• система способна нейтрализовать воздействие сырости на нижние этажи зданий;
• ливневой дренаж не дает лужам возможности появляться на участке;
• эти системы предотвращают эрозийные процессы и заболачивание грунта;
• позволяют улучшить внешний вид участка.

Учитывая тот факт, что ливневый дренаж используется человечеством очень давно, можно с уверенностью говорить о том, что эти системы просто необходимы, поскольку польза, оказываемая ими, попросту неоценима.

Ливневый дренаж дает возможность собирать воду, попадающую на землю с крыш, газонов или проложенных на участке дорожек. Коллектор, являющийся водоприемником, должен находиться ниже уровня промерзания почвы. Если возможности установить его так низко нет, то придется позаботиться об утеплении, для чего можно использовать стекловату, пенополистирол или другой теплоизоляционный материал. Читайте также: «Ливневая канализация в частном доме – виды, устройство, правила монтажа».

Такое упрощение позволяет создавать траншеи глубиной не более метра, что существенно облегчает работу. Дополнительным утеплителем для коллектора в зимнее время может быть снег, который в утрамбованном состоянии является серьезным препятствием для мороза.

Конструктивно ливневая канализация устроена просто. Жидкость, стекающая с крыш или других наклонных поверхностей, попадает в каналы, а дальше она отправляется в коллектор. Чтобы фильтровать воду, нужно использовать пескоуловители, которые препятствуют попаданию в систему частиц грязи и мусора. Как правило, для реализации ливневой канализации используются точечные водосборники – дождеприемники, которые собирают воду только там, где они установлены. Дождеприемники обычно также оборудуются очистительными фильтрами.

Выбор труб и материалов для ливневой канализации обычно осуществляется еще при проектировании дренажной системы. Для расчетов используется максимально возможный в данном регионе уровень осадков. Если на участке имеются искусственные водоемы, конструкций системы должна предусматривать возможность отвода излишней жидкости из них в случае переполнения после больших осадков или вследствие неисправности.

Устройство ливневки

В конструкцию ливневки входят следующие элементы:

• водостоки, позволяющие собирать воду с крыш или дорожек;
• точечные водосборники и колодцы;
• система трубопровода, отводящая воду с участка;
• лотки линейного водоотвода.

Для обустройства системы необходимо при ее монтаже обеспечить постоянный уклон в сторону коллектора, что даст возможность воде естественным путем попасть в место сбора. Вся конструкция ливневого дренажа направлена именно на эту цель, для чего и используются трубопроводы с лотками.

Падающие с крыш осадки попадают в водостоки, а затем их путь лежит к трубопроводу, который, в свою очередь, направляет воду в дождеприемники. Эти устройства соединяются с коллектором, обеспечивающий отвод воды в специально отведенные для этого места. При отсутствии магистральных инженерных коммуникаций вода будет отводиться в находящиеся неподалеку водоемы, канавы или дренажные колодцы. Читайте также: «Ливневка вокруг дома устройство на примерах».

Помимо системы дождеприемников, активно используется и линейный дренаж, который состоит из отдельных лотков, которые укладываются в землю на том же уровне, где находится стекающая вода. Эта система тоже отводит воду к коллектору, и в итоге получается единая конструкция, обеспечивающая полный отвод лишней жидкости с участка туда, где она никому не будет мешать.

В максимально возможной комплектации в схему ливневки будут входить пескоуловители, заглушки, не дающие воде двигаться в обратном направлении, и сифоны, которые предотвратят появление канализационных запахов в доме или возле него (прочитайте также: «Ливневая канализация в частном доме — правильное устройство»). Полученные в итоге дренаж и ливневка обеспечат максимальный уровень комфорта и защиты, на который они способны. Такой ливневый дренаж будет удалять излишки воды, защищать здание, фундамент и другие искусственные сооружения на участке, которые подвержены воздействию воды.

Заключение

Дренажные и ливневые системы обеспечивают надежную защиту построек и участка от негативного влияния больших объемов воды, выпадающей в виде осадков. Создание качественной и надежной системы ливневой канализации – это не такая сложная задача, как кажется на первый взгляд. Если сделать грамотный проект и выполнить все работы, то конструкция сможет функционировать не один десяток лет. Кроме того, своевременное и регулярное обслуживание тоже способно продлить срок службы работы системы – а ведь для этого достаточно иногда промывать лотки и очищать мусоросборники. Соблюдение этих правил позволит не беспокоиться о подмываниях участка и здания.

Системы поверхностного водоотвода | Drain Systems

Характеристики дренажных систем Standart Plastik

Система водоотвода Standart Plastik состоит из решеток, водоотводных лотков, пескоуловителей и аксессуаров (фиксаторов, пескоуловителей и т. д.). Данная серия линейных систем водоотведения подходит для обустройства пешеходных зон, велосипедных дорожек, дворов, парковок, гаражей, тротуаров и предприятий автосервиса.

Система водоотвода Standart Plastik состоит из следующих обязательных элементов:

• Решетки. В этой серии производитель предлагает решетки разной высоты, ширины и длины, рассчитанные на нагрузку класса A15, B125 и C250. Ширина гидравлического сечения подбирается с учетом параметров водоотводных лотков. Решетки класса А15 изготавливаются из штампованной оцинкованной или нержавеющей стали, имеют высоту 15–20 мм и способны выдержать нагрузку до 1,5 тонн. Решетки класса B125 изготавливаются из оцинкованной стали, рассчитаны на нагрузку до 12,5 тонн и имеют высоту 20 и 22 мм. Чугунные ячеистые решетки класса C250 выдерживают нагрузку до 25 тонн и имеют высоту 13; 13,5; 23 и 24 мм.

• Водоотводные лотки. Все лотки этой серии изготавливаются из пластика, рассчитаны на нагрузку класса C250 и подходят для нагрузок классов A15 и B125. Высота и ширина лотков подбирается с учетом площади сточных вод, количества осадков, рельефа местности. В зависимости от специфики проекта клиенты могут заказать лотки с разной шириной гидравлического сечения (DN 100 – DN 150 – DN 200), разной высоты (от 63 до 200 мм) и ширины (от 146 до 246 мм).

• Пескоуловители. В серии Standart Plastik на выбор предлагается две модели пескоуловителей, рассчитанные на нагрузку класса C250. Обе модели пескоуловителей используются для защиты канализации и предназначены для сбора пыли и мусор, но отличаются по высоте и условному проходу. Пескоуловитель h520 W160 имеет высоту 160 мм и имеет условный проход DN100, а модель h560 W260 имеет высоту 265 мм и условный проход DN150/200.

Также для обустройства эффективной дренажной системы компания предлагает аксессуары: пластиковые переходники, заглушки и фиксаторы решеток. Производитель гарантирует высокое качество всех элементов системы водоотведения серии Standart Plastik и гарантирует длительный срок их эксплуатации.

Система ливневого дренажа | Общественные работы и экологические услуги

Что такое ливневая канализация?

• Это сеть сооружений, каналов и подземных труб, по которым ливневые воды (дождевая вода) попадают в пруды, озера, ручьи и реки. Сеть состоит из публичных и частных систем.
• Это неотъемлемая часть системы управления ливневыми водами в округе, предназначенная для контроля количества, качества, времени и распределения ливневых стоков.Вся ливневая вода в округе в конечном итоге стекает в реки Оккокван, Потомак и Чесапикский залив.
• Это не часть системы сточных вод (бытовой канализации), по которой вода и отходы из канализации (раковины, ванны, душевые и т. Д.) И туалетов поступают на очистные сооружения для очистки и фильтрации. Ливневые воды не поступают на очистные сооружения.

Где я могу увидеть общедоступную систему?

Вы можете увидеть надземные части системы, в том числе:

Кто обслуживает дренажную систему?

Округ обслуживает общественную систему ливневой канализации, содержащуюся в выделенных сервитутах ливневой канализации.Департамент транспорта штата Вирджиния обслуживает системы штормов на общественных улицах с полосой отвода. Системы шторма на земле, принадлежащей другим государственным органам, таким как Управление парка округа Фэйрфакс, Государственные школы округа Фэйрфакс и федеральное правительство, обслуживаются этими организациями. Существует также множество частных систем, за которые несут ответственность владельцы частной собственности, в том числе водопропускные трубы подъездных путей и мосты, пересекающие общественные дренажные системы.

Кто поддерживает сервитут?

Округ несет ответственность за поддержание в рабочем состоянии общественной дренажной системы и сооружений в пределах сервитута ливневого дренажа для обеспечения надлежащего функционирования системы.

Собственники недвижимости несут ответственность за:

• регулярное техническое обслуживание территории, такое как скашивание травы и вывоз мусора / мусора — владельцы должны следить за тем, чтобы в системах и сооружениях не было мусора (скошенная трава, обрезки деревьев, листья) или других препятствий, которые могут блокировать поток воды;
• деревьев, кустарников и других растений в пределах сервитутов;
• проездов и связанных с ними водопропускных труб или мостов;
• заборов, которые разрешены в сервитутах, если они не перекрывают поток ливневой канализации.

Куда мне позвонить по поводу …

Обслуживание ливневого дренажа:

• Для обслуживания окружных ливневых стоков, помощи в определении того, кто их обслуживает, а также по вопросам сервитутов ливневого дренажа используйте Форму отчета о проблемах ливневого дренажа или позвоните в Отдел обслуживания и управления ливневыми водами по телефону 703-877-2800, TTY 711 .

  Отправить онлайн-форму

• По вопросам обслуживания систем на улицах общего пользования (придорожные канавы, бордюры, трубы под проезжей частью) обращайтесь в Департамент транспорта штата Вирджиния (VDOT) по телефону 1-800-367-7623, TTY 711 , или воспользуйтесь формой онлайн-запроса на работу.Подъездные водопропускные трубы (трубы под проездами, которые соединяют систему ливневой канализации с обеих сторон) не являются частью общественной системы; ответственность за них несет собственник.
• За частные дренажные системы (например, водопропускные трубы / мосты, водосточные трубы и т. Д.) И грунтовые воды несет ответственность собственник собственности. Дренаж, направляемый из водостоков, водостоков или других частных систем к соседним владениям, является гражданским делом между владельцами собственности.

Наводнение:

Обслуживание пруда ливневых вод:

Чтобы сообщить о проблеме с прудом-отстойником для ливневых вод, воспользуйтесь формой запроса на обслуживание пруда для управления ливневыми водами или позвоните в отдел обслуживания и управления ливневыми водами по телефону 703-877-2800, TTY 711 .

Отправить онлайн-форму

Пойма:

Обычно техническое обслуживание в поймах выполняется только в случае угрозы затопления дома.

Комаров:

Для получения информации о наличии и возможном лечении комаров, пожалуйста, позвоните в Департамент здравоохранения округа Фэйрфакс по телефону 703-246-8931, TTY 711 .

Частный дренаж и проблемы эрозии:

Вопросы частного дренажа и эрозии, а также вопросы грунтовых вод являются обязанностью собственника.Дренаж, направляемый из водостоков, водостоков или других частных систем к соседним владениям, является гражданским делом между владельцами собственности. Подъездные пути и связанные с ними водопропускные трубы или мосты, пересекающие общественные дренажные системы (например, пересекающие канавы или ручьи), также являются обязанностями владельца собственности. Информацию или помощь можно получить в Районе охраны почв и водных ресурсов Северной Вирджинии по телефону 703-324-1460, телетайпу 711 или по электронной почте. Окружной отдел технического обслуживания и управления ливневыми водами ( 703-877-2800, TTY 711 ) может предложить помощь в отношении причины проблемы и возможных решений; однако округ не может рекомендовать конкретного подрядчика или выполнять какие-либо работы за пределами сервитута округа.

Проекты маркировки ливневых стоков:

Для получения информации о проведении проекта маркировки ливневой канализации обращайтесь в Район охраны почв и водных ресурсов Северной Вирджинии по телефону 703-324-1460, телетайп 711 .

Чем я могу помочь?

• Не допускайте попадания в ливневые стоки мусора и мусора. Не сгребайте и не сбрасывайте скошенную траву или листья в ливневую канализацию.
• Обеспечьте легкий доступ к зоне на случай, если потребуется ремонт или техническое обслуживание.
• Не размещайте навесы или другие постоянные конструкции на сервитуте или поверх дренажных сооружений.
• Внесите пестициды и удобрения за несколько дней до прогноза дождя; если нанести его прямо перед дождем, большая его часть просто смоется и попадет в ливневую канализацию. Также подумайте о сокращении количества приложений. Дополнительную полезную информацию см. В разделе «Советы по уходу за лужайкой» и «Чистоте Чесапикского залива» (PDF).
• Никогда не сбрасывайте отходы домашних животных, отработанное моторное масло, краску, химикаты или другие вещества в ливневую канализацию.Информацию о надлежащей утилизации бытовых опасных отходов можно получить в программе управления твердыми отходами по телефону 703-324-5230, TTY 711 .
• Сообщите о сбросе или разливе опасных материалов в канализационную систему в пожарно-спасательное управление ( аварийный: 911; не аварийный: 703-691-2131, TTY 703-877-3715 ). Сообщите о сбросе неопасных материалов в Отдел планирования ливневых вод по телефону 703-324-5500, TTY 711 .
• Запрещается сливать воду из бассейнов в ливневую канализацию без предварительной очистки воды.

.

ГЛАВА 3 СИСТЕМЫ ДРЕНАЖНЫХ СИСТЕМ

ГЛАВА 4 ШТОРМОВЫЕ ДРЕНАЖНЫЕ СИСТЕМЫ

ГЛАВА 4 СИСТЕМЫ ДРЕНАЖНОГО ДРЕНАЖА 4.1 Обзор … 4-1 4.1.1 Введение … 4-1 4.1.2 Определение входного отверстия … 4-1 4.1.3 Критерии … 4-1 4.2 Дренаж дорожной одежды… 4-2 4.2.1 Введение … 4-2 4.2.2 Ливневой дренаж

Дополнительная информация

ГЛАВА 7

ГЛАВА 7 Глава 7 — Ливневые стоки Ливневые стоки — это дренажные системы, по которым отводится вода или ливневые стоки, состоящие из двух или более труб, последовательно соединенных одной или несколькими конструкциями. Ливневые стоки собирают

Дополнительная информация

ГЛАВА 2 ГИДРАВЛИКА КАНАЛИЗАЦИИ

ГЛАВА 2 ГИДРАВЛИКА КАНАЛИЗАЦИИ САНИТАРНАЯ КАНАЛИЗАЦИЯ Процедура гидравлического расчета канализации требует: 1.Определение типа канализационной системы 2. Определение расчетного расхода 3. Выбор размера трубы 4. Определение

Дополнительная информация

РАЗДЕЛ 5 — СЛИВНЫЕ СЛИВЫ

Руководство по критериям дренажа РАЗДЕЛ 5 — ЛИВНЕВЫЕ СЛИВЫ 5.1.0 ОБЩИЕ ПОЛОЖЕНИЯ Цель данного раздела кратко обсуждается — рассмотреть гидравлические аспекты ливневых стоков и их последствий во время шторма

Дополнительная информация

Системы ливневого дренажа 11.9-1

Системы ливневого дренажа 11.9-1 11.9 Расчет потока в водостоке 11.9.1 Введение Расчет потока в водостоке необходим для того, чтобы связать количество потока (Q) в ограниченном канале с разбросом

Дополнительная информация

Приложение 4-C. Теория открытого канала

4-C-1 Приложение 4-C Теория открытого канала 4-C-2 Приложение 4.C — Содержание 4.C.1 Теория потока в открытом канале 4-C-3 4.C.2 Концепции 4-C-3 4.C.2.1 Удельная энергия 4-C-3 4.C.2.2 Коэффициент распределения скорости

Дополнительная информация

ГЛАВА 5. Ливневая канализация

ГЛАВА 5 Ливневая канализация A. Введение Все предлагаемые разработки должны иметь правильно спроектированную и сконструированную систему отвода ливневых вод. В этой главе рассматривается только система транспортировки. Ливневая вода

Дополнительная информация

Из Civil 3D с любовью

Из Civil 3D с любовью Загрузите zip-файл, содержащий файлы, необходимые для упражнения.Прежде чем начать, извлеките файлы в удобное место на жестком диске. Файлы, связанные с этим

Дополнительная информация

ГЛАВА 13 ШТОРМОВЫЕ СЛИВЫ

ГЛАВА 13 ШТОРМОВЫЕ СЛИВЫ СОДЕРЖАНИЕ 13.1 ОБЗОР … 3 13.1.1 Введение … 3 13.1.2 Символы и определения … 4 13.1.3 Определения понятий … 5 13.2 ОБЩИЕ КРИТЕРИИ ПРОЕКТИРОВАНИЯ … 7 13.2. 1 Введение … 7

Дополнительная информация

2011 РУКОВОДСТВО ПО ГИДРАВЛИКЕ

ГОСУДАРСТВО ЛУИЗИАНЫ ДЕПАРТАМЕНТ ТРАНСПОРТА И РАЗВИТИЯ П.О. Box 94245 Батон-Руж, Луизиана 70804-9245 http://www.dotd.la.gov/ РУКОВОДСТВО ПО ГИДРАВЛИКЕ Гидравлика (225) 379-1306 ПРЕДИСЛОВИЕ Следующие

Дополнительная информация

РАЗДЕЛ 7 — ШТОРМОВАЯ КАНАЛИЗАЦИЯ

РАЗДЕЛ 7- ШТОРМОВАЯ КАНАЛИЗАЦИЯ 7.1. ЛИЦЕВАЯ КАНАЛИЗАЦИЯ …. 7-1 7.2. СЛИВЫ ПРИСОСА … 7-3 7.3. ЛОВЕЙНЫЕ БАССЕЙНЫ … 7-3 7.4. ЛЮКИ … 7-4 7.5. РАСЧЕТЫ ДЛЯ ЛИВНЕВОЙ КАНАЛИЗАЦИИ … 7-4 7.6. КУЛЬВЕРТЫ И МОСТЫ … 7-5 7.7. ОТКРЫТЫЕ КАНАЛЫ …

Дополнительная информация

РУКОВОДСТВО ПО КРИТЕРИЯМ ПРОЕКТИРОВАНИЯ ШТОРМОВЫХ ВОД

РУКОВОДСТВО ПО КРИТЕРИЯМ ПРОЕКТИРОВАНИЯ ШТОРМВОД СЕНТЯБРЬ 2007 ОТДЕЛ РАЗВИТИЯ СООБЩЕСТВА Город Уэтерфорд, штат Техас СОДЕРЖАНИЕ Предисловие…. 3 Политика управления ливневыми водами …. 4 Определения …. 5 1. Предварительный

Дополнительная информация

Тема 8: Открытый канал потока

3.1 Номер курса: CE 365K Название курса: Гидротехническое проектирование Инструктор курса: R.J. Шарбено Тема: Гидравлика в открытом канале Обсуждаемые темы: 8. Поток в открытом канале и уравнение Маннинга 9. Energy,

Дополнительная информация

Глава 9 Штормовая канализация

Содержание 1.0 Введение … 1 2.0 Проектные штормы … 1 2.1 Незначительное событие … 1 2.2 Основное событие … 1 3.0 Материал и размер трубы … 2 3.1 Материал трубы … 2 3.2 Минимальный размер трубы … 2 3.3 Срок службы … 2 3.4

Дополнительная информация

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САНТЕХНИКИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАНАЛИЗАЦИИ ОКТЯБРЬ 2003 ГОДА УРОЖАЙ — МОНОРОВИЯ ВОДОСНАБЖЕНИЕ, КАНАЛИЗАЦИЯ И ПОЖАРНАЯ ЗАЩИТА РАЗДЕЛ 1.00 1.10 Цель Цель данного документа — собрать спецификации и правила канализации,

Дополнительная информация

Swale с подкладкой из каменной кладки (RS)

Обшивка из каменной наброски (RS) Описание практики Обложенная из каменной наброски канавка — это естественный или построенный канал с устойчивой к эрозии каменной облицовкой, предназначенный для отвода концентрированного стока к стабильному выходу.Это

Дополнительная информация

КРИТЕРИИ ГОРОДСКОГО ДРЕНАЖА

КРИТЕРИИ ГОРОДСКОГО ДРЕНАЖА I. Введение Этот раздел содержит руководящие указания по проектированию дренажных систем и устанавливает политику признанного и установленного инженерного проектирования сооружений ливневой канализации

Дополнительная информация

Типы и структуры каналов 2O-1

Руководство по управлению ливневыми водами штата Айова O-1 O-1 Типы и сооружения каналов A.Введение Поток воды в открытом канале — обычное явление в Айове, будь то естественный канал или искусственный канал.

Дополнительная информация

Поток в открытом канале Основной принцип

Течение в открытом русле Основной принцип ВВЕДЕНИЕ Течение в реках, оросительных каналах, дренажных канавах и акведуках является некоторыми примерами течения в открытом русле. Эти потоки происходят со свободной поверхностью и давлением

Дополнительная информация

ГЛАВА 14 РАЗДЕЛ 1

РАЗДЕЛ 1 РАЗДЕЛ 1 S 6 ЯНВАРЯ 006 S Ч24-100 РАЗДЕЛ 1 S СОДЕРЖАНИЕ РАЗДЕЛ 1 S 1.1 ВВЕДЕНИЕ … Ch24-103 1. ГИДРАВЛИЧЕСКОЕ КОНСТРУКЦИЯ … Ch24-104 1..1 ДОПУСТИМАЯ МОЩНОСТЬ СЛИВНОЙ ВОДЫ … Ch24-104 1 ..

Дополнительная информация

Глава 9 Санитарная канализация

Глава 9 Санитарная канализация S: / Проектирование / Стандарты проектирования / Глава 9 12/29/2014 Раздел 9.1 Тема Общие требования Глава 9 Санитарная канализация Страница 9-1 9.2 Подача документов на план 9-1 9.3 Определение расхода

Дополнительная информация

Эксперимент (13): канал потока

Введение: Открытый канал — это канал, в котором жидкость течет со свободной поверхностью, находящейся под атмосферным давлением.По всей длине воздуховода давление на поверхности остается постоянным и составляет

. Дополнительная информация

Генеральный план Fort Dodge Stormwater. Подготовлено: Ральфом С. Старком-младшим, P.E., C.F.M. Джоэл Н. Краузе, P.E., C.F.M.

Генеральный план Fort Dodge Stormwater Подготовлено: Ральфом С. Старком-младшим, P.E., C.F.M. Джоэл Н. Краузе, P.E., C.F.M. Местоположение проекта Предпосылки проекта История наводнения Локальное наводнение и ливневая канализация

Дополнительная информация

ГЛАВА II — ШТОРМОВЫЙ ДРЕНАЖ

ГЛАВА II — ШТОРМОВЫЙ ДРЕНАЖ 201 Общие положения 201.1 Использование главы II 201.2 Триггеры для отчета по дренажу 201.3 Связь с главой о качестве ливневых вод 202 Рекомендации по проектированию 202.1 Гидрология 202.1.1 Общие положения

Дополнительная информация

Глава 9 — Ливневые стоки

Глава 9 — Ливневые стоки СОДЕРЖАНИЕ ГЛАВА 9 — Ливневые стоки … 9-1 9.1 Введение … 9-1 9.1.1 Цель 9-1 9.2 Политика проектирования … 9-2 9.2.1 Определение 9-2 9.2.2 Общие правила … 9-2 9.3 Конструкция

Дополнительная информация

ГЛАВА 13 ШТОРМОВЫЕ ДРЕНАЖНЫЕ СИСТЕМЫ

ГЛАВА 13 СИСТЕМЫ УЛИВНОГО ДРЕНАЖА Руководство UDOT по дренажу проезжей части (стандартные единицы США), ливневым дренажным системам 13.C-1 ГЛАВА 13 СОДЕРЖАНИЕ 13.1 ОБЗОР … 4 13.1.1 Введение … 4

Дополнительная информация

Конструкция стабилизации выхода

Обзор методов борьбы с отложениями и эрозией Практика №6.41 Конструкция стабилизации на выходе Эрозия на выходе из каналов, водопропускных труб и других конструкций является обычным явлением и может вызвать конструкцию

Дополнительная информация

ГЛАВА 7 ПРОЕКТИРОВАНИЕ ЛИВОЙ ВОДЫ

СТАНДАРТЫ ПО ПРОЕКТИРОВАНИЮ И СТРОИТЕЛЬСТВУ CITY OF BOULDER ГЛАВА 7 ПРОЕКТИРОВАНИЕ ДВИГАТЕЛЬНЫХ ВОД СОДЕРЖАНИЕ Раздел Стр. 7.01 ОБЩИЕ ПОЛОЖЕНИЯ … 4 (A) НАЗНАЧЕНИЕ … 4 (B) ГЛАВНЫЕ ПЛАНЫ УРОВНЯ ВОДЫ И GREENWAYS … 4 (C) ССЫЛКА

Дополнительная информация

СТАНДАРТЫ ОБЩЕСТВЕННОГО СЛИВА

СТАНДАРТЫ ОБЩЕСТВЕННОГО ДРЕНАЖНОГО СТОКА В ГОРОДЕ САНТА-РОЗА Утверждены Постановлением городского совета Санта-Роса №26247 Дата: 26.04.2005 ПРИЛОЖЕНИЕ СОДЕРЖАНИЕ 1. Стандарты проектирования ливневых дренажных систем общественного пользования 2. Общественные нормы

Дополнительная информация

РАЗДЕЛ 5 РАЗРАБОТКА СТАНДАРТОВ

РАЗДЕЛ 5 РАЗРАБОТКА СТАНДАРТОВ 1 РАЗДЕЛ ПЯТЫЙ СОДЕРЖАНИЕ Описание Страница СОДЕРЖАНИЕ … 5-2 ОБЩИЕ ПОЛОЖЕНИЯ … 5-3 РАЗРАБОТКА СТАНДАРТОВ … 5-5 РАЗРАБОТКА ПРОЕКТА МИНИМАЛЬНЫХ ТРЕБОВАНИЙ … 5-8 2 ОБЩИЕ ПОЛОЖЕНИЯ 1.

Дополнительная информация .

Обзор сборов за ливневой дренаж

Ежегодная плата за обслуживание ливневого дренажа

Ливневая система отделена от системы канализации. Сток от дождя, таяния снега, избыточного полива газонов и других подобных действий переносится через систему ливневых вод в наши водные пути. Эта система и наши средства ливневой канализации требуют постоянной эксплуатации, технического обслуживания, обновления и замены, чтобы предотвратить сток, который может затопить улицы и нанести ущерб собственности.

Нет очистных сооружений для ливневых вод, как для сточных вод из канализационной системы.Но в городе и округе Денвер есть много объектов устойчивого управления ливневыми водами, таких как травянистые канавы и отстойные пруды, которые помогают удалять некоторые загрязнения до того, как вода будет сброшена в основные водотоки. Городские власти также изучают возможные варианты очистки ливневых стоков, чтобы обеспечить соблюдение будущих экологических стандартов.

Непроницаемые поверхности

Застроенные объекты имеют непроницаемые поверхности (здания, тротуары, автостоянки и т. Д.), Которые препятствуют проникновению воды в землю.Таким образом, все разработанные объекты имеют влияние на систему ливневой канализации. Поэтому в 1981 году городской совет Денвера постановил, что каждый владелец участка или участка застройки в городе должен платить за доступность, использование и обслуживание нашей системы ливневой канализации. Как указано в Пересмотренном муниципальном кодексе Денвера (DRMC) 56-112, сбор за ливневой дренаж рассчитывается путем определения отношения измерений непроницаемой поверхности к размеру участка или участка. Этот расчет применяется одинаково, независимо от того, является ли недвижимость жилой, коммерческой или промышленной.

DRMC не допускает, чтобы размер платы зависел от количества ливневых стоков, которые фактически попадают в городскую дренажную систему. Такой метод был бы слишком дорогим и громоздким в реализации и обслуживании.

Чтобы обеспечить справедливость выставления счетов для всех, мы стараемся идти в ногу со строительными изменениями по всему городу и соответствующим образом обновлять измерения непроницаемых участков. Для достижения этой цели проводятся проверки собственности по всему городу и округу Денвер.Эти проверки проводятся с использованием аэрофотоснимков и ГИС, планов участков для нового строительства и осмотров участков, когда это считается необходимым. Инспекция обновит счет и на основе данных может привести к изменению годовой платы. Клиентам рекомендуется связаться с нашим офисом по телефону 303-446-3500 , если у них есть какие-либо вопросы относительно их учетной записи и способа определения суммы оплаты.

Если вы считаете, что измерения водонепроницаемой поверхности вашей собственности неверны, позвоните нам по телефону 303-446-3500.Мы будем рады объяснить размеры и итоговую плату за ливневую канализацию или изменения между предыдущими и текущими платежами. Если после этого разговора вы уверены, что измерения неверны, напишите нам или отправьте форму PDF, указанную на этой странице, чтобы начать повторное измерение непроницаемой поверхности.

.

Газонные травы фото и названия: названия и описания, с фото и рекомендациями

Виды газонной травы — Газон инфо

В течение долгих след садоводы установили и создали селекцией виды трав, которые лучше всего подходят для использования на газонах.

Тимофеевка луговая

Многолетнее растение, злак, достигающий в высоту от полуметра до метра, имеет короткие ползучие корневища. Эта трава активно используется на сенокосах и пастбищах, стала частым ингредиентом бюджетных газонных травосмесей.

Тимофеевка мелколистная

Произрастает в довольно прохладных и влажных регионах, что делает ее одной из самых устойчивых и выносливых газонных трав. Ее использование будет особенно актуально в регионах, в которых зимой поверхность затапливается.

Овсяница красная

Это также злак-многолетник, достигающий высотой до 0,6м. Верховое растение. В естественной среде обычно встречается на лугах. Среди ее характерных особенностей неприхотливость к климату и типу почвы. Это сильное растение, которое хорошо переносит засухи, может выдержать зимнее затопление и может существовать даже на бедной почве. Очень устойчива к затенению. Также имеет аккуратные узкие листья и густой травостой.

Овсяница красная красная

Специфика этого сорта в том, что он распространяется ризом, при помощи подземных побегов. Это позволяет использовать траву для заделывания проплешин на газоне. Лучше всего приживается в прохладном климате на легких почвах и возвышенностях.

Овсяница красная волосовидная

Имеет тонкие листья. Отличается наивысшей выносливостью среди овсяниц, достаточно терпима к соли в почве. Чаще всего применяется в декоративных газонах или при создании гольф-полей.

Овсяница красная жесткая

Растет низенькими и плотными кустами, создающими густой травостой. Хорошо переносит засухи и применяется в любом газоне, кроме спортивного.

Овсяница тростниковая

Считается очень жаро- и засухоустойчивым сортом. Этому способствуют особенности корневой системы, которая проникает достаточно глубоко в почву и может получать влагу даже при иссушении верхнего слоя. Таким образом, трава сохраняет свой насыщенный цвет и свежесть даже при длительном отсутствии полива в жаркие дни. Хорошо выдерживает вытаптывание.

Овсяница овечья

1. Считается очень неприхотливой травой, поскольку отлично себя чувствует на разных почвах. Отлично справляется с засухой, зимовкой.
2. Активно применяется на обочинах дорог, разных насыпях, домашних газонах.
3. Трава обладает практически такой же выносливостью к затенению, как и овсяница красная, позволяет создать густой травостой.

Райграс многолетний

Данный вид трав относится к злакам, быстро укореняется и может расти до 60см. Любит низовые места с мягким климатом, тем не менее устойчив к морозам в -15°С без укрывания снегом. А с помощью снега справится и с более сильными морозами.

Растет на любых не влажных почвах, устойчив к изнашиванию, поскольку новые побеги растут быстро. Часто используется в спортивных газонах.

Лучше всего выбирать поздние сорта райграса, поскольку в середине лета у них формируется меньше стеблей. Очень важную роль в развитии растение играет своевременная подкормка и полив.

Мятлик луговой

• Еще один злаковый многолетник высотой до 80см. В естественной среде произрастает на почвах с высоким содержанием гумуса и минералов. Селекционные узколистные сорта подходят для газона.
• Устойчив к вытаптыванию, благодаря развитым подземным побегам, быстро восстанавливающим растение после повреждений. Прекрасно сочетается в травосмесях с тростниковой овсяницей из-за своей засухоустойчивости.
• Растет поначалу довольно медленно, поэтому, в полную меру, раскрывает свой потенциал в травостое на второй год.

Мятлик обыкновенный

Применяется для затененных газонов и влажных почв. Играет очень важную роль при создании полей для гольфа.

Полевица побегоносная

Имеет довольно длинные наземные побеги, укореняющиеся в узлах, после чего вырастают дочерние растения. Имеет густой и однородный травостой, подходит для низкой стрижки. Хорошая способность к восстановлению делает сорт подходящим для гольф-полей, но также применяется для дорогих декоративных газонов. Мягкость травы и плотность травостоя делают ее популярной и для использования на домашнем газоне.

Полевица тонкая

Имеет рыхлые и плотные кустики, многолетний сорт, который растет на окисленной бедной почве. Обычно встречается на возвышенностях и полузетенении. Если обеспечить растению хорошую подпитку и регулярный полив может выдерживать короткую стрижку.

Обычно соседствует в травосмесях с красной овсяницей. Применяется в декоративных травосмесях, для гольф-полей.

Ежа сборная

• Растение любит суглинистые, глинистые или перегнойные почвы с умеренной влажностью. Легкую почву переносит плохо. Обладает устойчивостью тени и засухе, а вот холод и избыток влаги переносит плохо.
• Этот вид применяется в качестве монокультуры, выделяет в землю токсические вещества, угнетающие развитие других видов. В результате, растения начинают выпадать из травостоя, а ежа преобразуется в кочку.

Фестуллолиум

• Это растение, добытое в процессе долгой селекции, в которой участвовал многолетний райграс и тростниковая овсяница. Имеет раскидистые кустики с 34 стеблями.
• После скашивания имеет ровный и густой травостой.
• Является одним из самых главных дерноообразователей для грубого газона, откосов вдоль дорог. Также используется при рекультивации почвы.

Клевер белый

Обычно добавляется в тонкотравные смеси, позволяя им оставаться здоровыми без постоянных подпиток азотом.

Стоит знать, что кормовые сорта не используются в газонах, поскольку плохо переносят постоянное скашивание. А вот микроклевер не только отлично его выдерживает, но и хорошо влияет на окружающую среду.

Мангал своими руками в беседку: Беседка с мангалом своими руками: особенности размещения и стротельства

Беседка с мангалом своими руками для дачи: фото, видео

Любой загородный коттедж или дача предназначены не только для садово-огородных работ, они подразумевают также приятный отдых на свежем воздухе. Сооруженная своими руками беседка с мангалом станет любимым местом встречи с друзьями и родными.

О возможных конструкциях летних террас и разновидностях печек для них рассказано в статье «Беседка с мангалом». Здесь же рассмотрим способы их возведения на примере самых простых конструкций.

Прежде чем построить любое сооружение, необходимо составить проект и сделать чертеж. Нужно учесть место, отведенное под строительство. Лучше, если оно будет на небольшом расстоянии от жилого дома, чтобы было удобно носить туда продукты, посуду и мебель.

В то же время нельзя строить террасу слишком близко к даче и соседнему участку, иначе дым от мангала помешает спокойному отдыху компании, а шум веселья может не понравиться соседям.

Строительство всех зданий и сооружений состоит из нескольких обязательных этапов:

• закладка фундамента;
• возведение стен;
• установка кровли.

Выбор вида фундамента и его устройство

Для летних беседок подойдут следующие виды оснований:

• Опора из свай способна выдержать нагрузку легких конструкций, таких как деревянная или терраса с металлическим каркасом.
• Плитное основание подходит для более увесистых сооружений, например, для каменной беседки открытого типа.
• Мелкозаглубленный ленточный фундамент необходим для массивной постройки зимнего типа, например из кирпича.

Важно понимать, что каменная печь – довольно тяжелое сооружение, требующее монолитного основания. При использовании в качестве опоры свай или фундамента ленточного типа необходимо залить бетонное основание в том месте, где будет устанавливаться очаг, и в соответствии с его размерами. Достаточно армированного бетонного слоя толщиной в 15–20 см. Цельная плита способна справиться с нагрузкой от печи без усиления.

Установка свайного основания

Если принято решение строить на даче беседку из дерева или металла, можно сделать основание из свай. Для этого подготавливают четыре отверстия в грунте по углам будущей постройки (удобно использовать бур). На дно засыпают слой песка и щебня, делают опалубку из фанеры или досок, закрепляют металлические прутья для армирования. Внутри по центру устанавливают столб из металла или дерева и наливают вокруг него бетон.

Тематический материал:

Есть более удобный и легкий вариант соорудить свайный фундамент – заложить в отверстия трубу из асбестоцемента. И уже в нее залить бетон. Такой способ не требует сооружения опалубки и материала для столба-основы.

Кроме этого, сваи можно установить готовые – в виде цельных железобетонных опор. Это намного быстрее, но потребуется грузоподъемная техника для их транспортировки и укладки.

На застывшее основание свайного типа кладут брус или металлический профиль и делают раму в виде квадрата. От этого каркаса и производится последующее возведение стен.

Цельная плита в качестве фундамента

Для плитного основания необходимо снять верхний слой грунта на всем участке под строительство. Здесь нужно учесть, что лучше делать плиту больше по площади, чем по проекту беседки. Хорошо, если основание будет на 30–40 сантиметров выступать за стены террасы. Такая отмостка предотвратит гниение и коррозию материалов.

После снятия 30–40 см верхнего слоя в получившееся углубление насыпают песок и трамбуют его, затем идет щебень. Прокладывают металлическую арматуру по дну котлована. Равномерно заливают его бетоном так, чтобы высота плиты была на 15–20 см выше уровня земли.

Фундамент ленточного типа

Основательные беседки нуждаются в прочном фундаменте. Для него выкапывают траншею по периметру сооружения. Трамбуют грунт, засыпают песок и щебень. Затем делают опалубку и армирование, заливают бетон. Опалубку снимают только после застывания раствора, а к выступающим концам арматуры приваривают каркас беседки.

После сооружения фундамента необходимо проложить гидроизоляционный слой. Это может быть любая рулонная защита (рубероид, толь, плотный полиэтилен) или обмазка битумной мастикой. Не должно быть прямого контакта бетонных частей с другими материалами – во избежание их намокания.

Возведение деревянных стен

Следующим этапом является постройка несущих стоек и их обвязка. Самый распространенный вариант – стены из дерева. Стоимость материала невысокая, а древесина, благодаря своей универсальности, отлично впишется в дизайн участка любого стиля.

В качестве стоек используется брус квадратного сечения не менее 15×15 см или круглые бревна. Соединенные по периметру фундамента (основание – квадрат, круг, многоугольник) брусья закрепляют анкерными болтами. Это нижняя обвязка.

На нее кладут лаги – основание для пола, древесину сечением 10×10 см. Устанавливают строго вертикально колонны. Для большей жесткости нужно повторить обвязку брусом на расстоянии 1–1,5 метра от уровня земли. Можно усилить конструкцию диагональными брусками. Высота колонн должна быть не менее 2,5 метра.

По краю вертикальных стоек нужно сделать верхнюю обвязку. На нее будут опираться стропила – несущая часть кровли.

Стены можно обшить досками, соорудить из бревен или оставить одну либо все стороны беседки открытыми. Красиво смотрится решетка из деревянных планок. Она хорошо защищает от солнца и украшает беседку.

При работе с древесиной важно помнить о ее особенностях, таких как:

• Легкая воспламеняемость – возле мангала нужно покрыть деревянные стены и пол металлическим листом, а всю беседку обработать антипиреном.
• Подверженность гниению – следует пропитать конструкцию теплой олифой и окрасить масляной краской или вскрыть лаком. Каждый год нужно делать ревизию: проверять состояние дерева, а поврежденные участки окрашивать заново.

Тематический материал:

Как собрать металлический каркас

Из металла тоже достаточно просто соорудить беседку. Понадобятся сварочный аппарат и умение им пользоваться.

Нижняя обвязка делается из металлического профиля 10×10 см. Опоры крепят к бетону анкерами или приваривают к торчащей из фундамента арматуре, а к ним – вертикальные стойки. Для усиления к их нижней и верхней частям крепят металлические уголки.

Жесткость конструкции придают таким же способом, как и постройкам из дерева – наклонными перекладинами и повторной связкой. К верхней части стоек приваривается основание для стропил кровли.

Металл также нуждается в защите от вредного влияния окружающей среды. Ведь он боится влаги и подвержен коррозии. Поэтому все металлические части грунтуют и окрашивают.

Если хозяин задумал сделать закрытую беседку, в которой будут жарить шашлыки зимой, то каркас из металла обшивают. Снаружи можно закрепить сайдинг, а для внутренней отделки подойдет дерево или фанера. Простора для экспериментов и фантазии много.

Только нужно помнить о горючести некоторых стройматериалов. Их следует защитить от попадания искр из печки. Такую беседку очень просто утеплить – между двумя слоями обшивки нужно уложить минеральную вату. Тогда никакой холод не страшен!

Беседка из кирпича или камня

Конечно, самым затратным и трудоемким по праву считается строительство каменной беседки. Зато она наиболее прочная и долговечная, к тому же не нужно постоянно следить за состоянием кладки, ведь ей не страшен ни дождь, ни снег.

На ленточный фундамент после изоляционного слоя укладывают кирпич, в соответствии с проектом. Это может быть постройка из четырех колонн с кровлей или конструкция из одной стены, у которой расположена печь и разделочный столик. А можно сложить и целый дом с окнами и дверью.

Беседка с барбекю своими руками

Все мы нуждаемся в отдыхе – времени свободном от работы, суеты и проблем. Большинство людей любят собраться с семьей или друзьями и хорошо провести время в душевной компании. Особенно приятно отдыхать на свежем воздухе с шашлыками. Именно для этого предназначена беседка с мангалом или барбекю. Несмотря на простое название – это довольно сложная постройка, так как конструкция должна отвечать соответствующим строительным и противопожарным нормам. Все же достаточно учесть все рекомендации, следовать инструкции, подготовиться, и самостоятельно построенная беседка с барбекю будет достижимой целью для вас. А теперь обо всем поподробнее.

Главные правила для строительства беседки

Многофункциональная беседка с барбекю

Ваша главная задача – построить безопасную и функциональную беседку. Стоит позаботиться и о внешнем виде, ведь это тоже немаловажный момент. Чтобы выполнить все правильно, перед строительством следует учесть такие нюансы:

1. Правильно выбрать место для размещения. Исходя из норм пожарной безопасности, постройка должна находиться на безопасном расстоянии от газопроводов и линий электропередач. Также важно, чтобы рядом не росли деревья и густые кустарники, которые могут легко воспламениться. А чтобы не доставить себе неудобств, расстояние между жилищем и беседкой должно быть такое, чтобы дым и копоть от печи не проникали в дом.
2. Фундамент должен быть высоты, превышающей уровень осадков, талых вод и залегания снега, которые характерны для вашей местности. В противном случае эксплуатационный срок постройки снизится в разы, так как основание и стены не будут защищены от воды и сырости.
3. Защищать от влаги нужно не только фундамент, но и всю конструкцию постройки. Чтобы уберечь ее от осадков, важно сделать крышу.
4. Еще один важный фактор – комфорт отдыхающих. Это не только влияет на удобство и комфорт отдыхающих, но и соответствует уровню пожарной безопасности. Как, спросите вы? Чем просторнее и больше беседка, тем дальше от открытого огня печи барбекю будут находиться люди и мебель. Размеры должны быть такими, чтобы люди и мебель находились дальше 1 м от задних и боковых стенок печи и на расстоянии не меньше 3 м от печки.
5. Для того чтобы влага, которая попала внутрь, не скапливалась в ней, полы нужно делать с уклоном в 2–3˚ по направлению от топки.
6. На размер влияет и функциональность. К примеру, некоторые хотят иметь другое оборудование, такое как коптильня, гриль, ведь вполне может быть построена и беседка с мангалом и барбекю. Но следует учесть, что габариты конструкции оказывают нагрузку на фундамент. Чем больше размер печи, тем больше износ. Для решения этой проблемы эти элементы можно делать съемными, чтобы предотвратить лишнюю нагрузку.
7. Если вы живете в районе с сильными ветрами, надо позаботься о глухой стене со стороны, откуда чаще дует ветер. Тогда пребывание на воздухе станет еще комфортнее.

Если вы будете учитывать эти правила, то будущая постройка простоит долго, будет соответствовать всем нормам безопасности, а отдыхать в ней будет комфортно и приятно.

Материалы для постройки.

Для строительства беседки использовано дерево

Выбирая материал для постройки, вам нужно учитывать, чтобы главным его свойством была огнеупорность. Так как речь идет о беседке с печкой, материал не должен легко воспламеняться. Для строительства таких беседок выбирают:

• камень или кирпич;
• деревянный брус или бревна;
• металл.

Строительство кирпичной беседки

Чаще всего беседку возводят из кирпича или камня, так как они имеют высокий уровень огнеупорности и презентабельно выглядят. Ее делают полуоткрытого типа, чтобы происходил необходимый воздухообмен и проветривание. Пол выкладывается из огнеупорной плитки или из других материалов, которые не подвергаются горению.

Беседка из бруса

Строение из деревянного бруса или бревен значительно уступает каменной постройке, так как дерево может легко загореться. Все же многие делают ее из этого материала, так как стоит он гораздо дешевле. Для защиты дерева от огня его обрабатывают антипиреном, составом, придающим дереву огнеупорность. Кроме того, чтобы уберечь материал от возгорания, саму печь для барбекю устанавливают не в беседке, а немного дальше на площадке.

Беседка из металла

Постройки из металла надежные, но отличаются высокой ценой. Изготовить такую конструкцию гораздо сложнее. Чаще всего используют комбинированный вариант, чтобы снизить стоимость.

Из чего строить, дело вашего выбора. Все зависит от суммы, которой вы располагаете, и желания. Рассмотрев все подробности, давайте разберемся, как сделать беседку самостоятельно.

Этап 1 – подготовительные работы

Расположение беседки на участке

Итак, для начала нужно выбрать место, где будет располагаться беседка. Учитывая нормативы, определитесь с подходящим местом и подготовьте его. Если площадка имеет большие неровности, их нужно убрать, чтобы поверхность была ровная.

Определитесь, из какого материала будете строить. Его нужно закупить и доставить к месту постройки. Подготовьте необходимый инструмент. Чтобы иметь представление о будущей постройке, надо сделать чертежи, чтобы отталкиваться от них. В них должны быть обозначены схема расположения, план беседки, ее размеры и место под мангал. Если вы не можете это продумать и зафиксировать на бумаге самостоятельно, воспользуйтесь готовыми чертежами. Благодаря плану вы сможете определить количество нужного материала, какие инструменты понадобятся и прикинуть, во сколько вам обойдется постройка.

Этап 2 – выбор дизайна

Хороший дизайн беседки

Внешний вид тоже играет важную роль. Поэтому вы должны выбрать дизайн, который бы вписывался в интерьер вашего участка. Конфигурации могут быть открытыми или закрытыми, прямоугольными, шестиугольными или круглыми, большими или маленькими. Выбор за вами. Дизайн нужно продумать еще при составлении плана.

Оформить беседку можно в таких стилях:

1. Классический стиль. Его отличием является простота, четкость линий и изысканность. Традиционно используются бетон, кирпич, керамика, стекло и натуральный камень.
2. Стиль кантри. Главная задача – уют, который достигается использованием материалов из древесины. Ощущается близость к природе, а беседка может принимать вид ковбойского салуна, индейского вигвама, хижины в лесу или сказочного домика из сказки.
3. Восточный стиль. Естественность, благородство, хрупкость и непередаваемый колорит можно передать благодаря камню, дереву, ткани и стеклу. Распространенные примеры такого стиля – постройки в форме китайского навеса или японской пагоды. Восточный стиль определяется наличием ярких цветов, которые должны преобладать при оформлении.
4. Стиль этно. Брутальный стиль дикаря, которого можно добиться использованием необработанного сруба или прочных необработанных ветвей. В итоге беседка будет выглядеть как отшельническая хижина или как гигантское гнездо птицы.
5. Использование современных стилей, таких как минимализм, конструктивизм или модернизм. На выбор влияют ваши предпочтения, такие стили не ограничиваются определенными формами и материалами.

Можно изучить фотографии различных стилей и выбрать тот, который придется по душе.

Декоративные растения вокруг беседки

Оформить свою беседку вы можете с помощью декоративных растений. К примеру, можете сделать подвесные вазоны с цветами или оплести декоративным плющом. Чтобы сделать интерьер по-домашнему уютным и красивым, используйте различные фигурки и скульптуры, оригинальные вазы и различные светильники. Если планируется постройка закрытого типа, тогда внутрь можно установить различные предметы интерьера, например, столик, мягкую мебель, зеркала и картины.

После того как вы окончательно определились с дизайном и оформлением, у вас готов план и закуплены все нужные материалы, можно приступать к строительству.

Этап 3 – устройство фундамента

Кладка кирпича на фундаменте

Вы можете спросить, зачем фундамент для для такой постройки? Устройство фундамента можно назвать обязательным этапом, так как, несмотря на простоту конструкции, без основания во время эксплуатации она может сильно просесть. Особенно это касается построек из кирпича. Если постройка просядет, вся постройка потрескается, что приведет к ее разрушению, и все ваши труды канут в лету. Если вы хотите, чтобы беседка служила вам долгие годы – фундамент просто необходим.

Для заливки фундамента необходимо убрать верхний слой почвы, чтобы грунт был плотный, и в нем не было корней деревьев. Если вы строите из кирпича, фундамент надо делать ленточный мелкозаглубленный. Для начала взгляните на чертежи и перенесите разметку на грунт. Придерживаясь точных размеров, забейте в землю колья на углах беседки и обтяните их по периметру веревкой. Потом по разметке нужно вырыть траншею. Ее глубина зависит от плотности грунта и колеблется от 40 до 80 см. При такой глубине ширина траншеи может быть 20–30 см.

Копка траншеи

Следите за тем, чтобы стенки траншеи были вертикальными, а дно ровным. Засыпьте на дно 5–10 см песка и утрамбуйте его. Второй слой – щебень, его насыпают такой же толщины и тщательно трамбуют. Завершающим этапом перед заливкой бетона является устройство опалубки. Она делается из деревянных досок, сбитых между собой. Осталось замешать бетон и залить в траншею. Чтобы сделать его, вам понадобятся:

• цемент;
• песок;
• щебень;
• вода.

Все ингредиенты надо смешать в пропорции 1:3:3 – цемент, песок, щебень. Воду добавляют до тех пор, пока раствор не будет нужной консистенции. Заливают бетон в несколько слоев, трамбуя его и выгоняя воздух. В конце выровняйте его мастерком. Чтобы он стал максимально прочным, надо ждать месяц. На этот период фундамент накрывают полиэтиленом, чтобы осадки его не размывали.

Перед тем как выполнять кладку стен, на фундамент надо постелить 1–2 слоя рубероида, чтобы защитить его от осадков и палящего солнца.

Основание деревянной беседки Если вы решили делать легкую деревянную конструкцию, заливать бетонную опору по периметру не нужно. Достаточно по углам беседки врыть четыре кирпичных столбика. Наметьте эти места и выройте 4 ямы по 30–40 см. В них надо поставить кирпичи, чтобы такой столбик возвышался над линией грунта на 2–3 кирпича. Затем после установки яму засыпают и утрамбовывают. Все 4 угла выравнивают по уровню, на них будут установлены ригели под основание. На столбики тоже надо постелить рубероид.

Если такое основание вас не устраивает, вы можете соорудить свайный фундамент. Но в таком случае вам придется найти бур, которым в земле надо будет сделать отверстия, куда вставятся асбестовые трубы. Трубы тоже выравниваются и заливаются бетоном.

Монтаж обвязочного бруса на фундамент

Еще один вариант основания – сплошной фундамент, который полностью заливается бетоном. Такой фундамент и будет служить полом. Его можно покрыть плиткой, чтобы придать эстетичный вид.

Плитный фундамент

Какое именно основание делать, решайте сами, учитывая материал вашей беседки.

Этап 4 – монтаж пола

Дощатый пол в беседке

Чтобы выполнить монтаж деревянного пола, нужно действуют следующим образом:

1. По фундаменту (на столбики или на бетон) укладывают ригели – толстые брусья, которые соединяются при помощи гвоздей или саморезов. Они будут служить опорой для стен и крыши.
2. На ригели установите деревянные лаги.
3. Приступать к отделке пола нужно после того, как готовы стены и крыша. Сделать пол можно из строганной доски. Соединять их можно разными способами: шип в паз, в четверть, при помощи шпунтов. Не забывайте про наклон от места, где будет находиться печка.
4. Чтобы деревянный пол не гнил, все доски следует обработать антисептиком.

Этап 5 – сооружение барбекю

Барбекю из кирпича

Печь барбекю обязательно должна быть установлена на бетонное основание, так как весит она немало. Делать такую печь нужно из огнеупорного кирпича, а связующим материалом будет раствор из песка и глины, в пропорциях 3:1. Вода добавляется до тех пор, пока смесь не будет похожа на сметану по консистенции.

Выкладывать печку необходимо буквой «П». Ее высота в идеале должна быть до 1 м. На параллельные стенки печи во время кладки монтируют две решетки из чугуна или закаленной стали. Расстояние от одной решетки к другой составляет 20–25 см. На нижней решетке будут гореть угли, а на верхней вы можете готовить еду. Над решетками устанавливают дымоход, имеющий конусообразную форму.

Более сложную конструкцию имеют печи-барбекю, сделанные в виде буквы «Е». В таком случае нижняя часть будет выложена газосиликатным кирпичом, а использовать ее нужно для хранения дров. Верхняя же часть – топочная, изготавливается из огнеупорного кирпича, по знакомому уже принципу. Существуют еще более сложные и многофункциональные конструкции, которые включают в себя дополнительные боковые отделения для кухонной утвари.

Беседка с барбекю

Отличие барбекю от гриля в том, что конструкция включает заднюю стенку, которой нет у гриля. Она выполняет функцию теплоизолятора, позволяя использовать жар от углей более рационально.

Чтобы сделать такую печку, вам нужно выбрать ее тип и посмотреть в деталях, как именно ее выложить. Учитывайте размеры, связку кирпичей и другие моменты, чтобы сделать ее технически грамотно.

Этап 6 – возведение стен

Деревянная беседка с барбекю

С возведением стен тоже есть несколько нюансов, так как в зависимости от выбранной вами конструкции их может не быть вовсе. Тогда остается закрепить вертикальные балки по углам к основе и соорудить крышу. Если беседка имеет большой размер, дополнительно сооружают несколько стоек. Таким образом, ничто не будет вам мешать наслаждаться видом своей усадьбы.

Другой вариант – когда стены доходят только до половины беседки. В таком случае по периметру на выбранном уровне нужно закрепить брусья, которые будут служить перилами. Их надо присоединить к стойкам методом шип в паз и укрепить болтами, шурупами или скобами. Пространство между брусом и крышей заделывают решеткой из тонких реек. Сделать ее очень просто:

1. Исходя от размеров, делают деревянную раму.
2. На нее под углом 45º при помощи саморезов крепятся рейки.
3. Лишние куски, которые выходят за рамку отрезают ножовкой заподлицо.
4. Рейки, которые будут крепиться с другой стороны подгоняют под размер и срезают торцы под углом 45º.
5. Их закрепляют с другой стороны так, чтобы образовалась ромбовидная сетка.

Такими решетками обшивается верхняя часть беседки. Пространство между перилами и полом обшивается досками или брусом.

Но это далеко не все способы. На самом деле, разнообразных вариантов масса:

1. Стены из поликарбоната. Недорогой материал, который хорошо пропускает солнечный свет и уберегает от ветра. Он может быть любого цвета.
2. Решетка из деревянных реек. Уже упоминали о ней. Ее легко можно сделать самостоятельно из обычных досок. Это выглядит красиво и натурально.
3. Стены из деревянной вагонки или блокхауса. Зачастую таким материалом обшивается пространство под перилами.
4. Живая стена. Если вы приверженец стиля этно и любите отдыхать под тенью, посадите виноград, плющ или любое другое вьющееся растение, которое будет служить натуральным укрытием. Но чтобы «возвести» такую стену, необходимо время.
5. Застекленная беседка. Это закрытый тип строения. Такую постройку можно использовать круглогодично. В зимний период она пригодится для хранения инвентаря и других мелочей. Окна можно сделать как обычные откидные, так и выдвигающиеся.
6. Стена из лозы или тростника. Такая тростниковая панель будет защищать вас от ветра, но не препятствовать попаданию свежего воздуха.
7. Шторы. Стены из штор служат для декоративной цели, имитируя шатер. Такой дизайн используется в восточном стиле.
8. Стены из камня. Наиболее трудоемкий процесс возведения стен. Они обычно невысокие и комбинируются с другими вариантами.

Вы можете выбрать такой вариант, какой бы идеально вписался в выбранный вами стиль или подходил для выбранных вами целей.

Этап 7 – устройство крыши

Устройство крыши

Чтобы крыша была грамотно сделана, надо определиться с материалом, рассчитать его количество и составить подробные чертежи для возведения кровли. Материалы для крыши не должны быть легковоспламеняемыми, так как в беседке находится печь, в которой горит огонь. Крышу можно делать как односкатную, так и двускатную.

Крыши для беседок бывают:

• купольные;
• шатровые;
• односкатные;
• двускатные;
• четырехскатные;
• башенные;
• одноярусные;
• двухъярусные
• выпуклые;
• пирамидные;
• вогнутые.

Любая крыша состоит из базовых элементов:

1. Несущая система.
2. Кровельное покрытие.

Главная нагрузка приходится на стропильную систему, которая является основным несущим элементом. Благодаря обрешетке, вся нагрузка равномерно распределяется по всем опорным столбам беседки.

Крыша беседки из профнастила

Все кровельные материалы можно разделить на мягкие и жесткие. Жесткие материалы – это:

• черепица;
• шифер;
• полимерные плиты;
• стекловолокно.

Эти кровельные материалы устанавливаются на готовую стропильную систему.

Мягкие материалы – это:

Мягкие кровельные материалы нужно укладывать на крепкую и жесткую основу, которая сделана из ДСП или фанеры. Также их можно стелить на мелкую обрешетку.

Итак, чтобы сделать крышу, надо обустроить стропильную систему из дерева и перекрыть ее кровельным материалом. Это завершающий этап строительства. Теперь вы сможете наслаждаться отдыхом и приятным общением в компании друзей и родных, готовя барбекю в своей новой беседке, построенной самостоятельно.

Читайте также:

Видео

В этом видео показано, какое украшение сада и приятное место отдыха можно создать из бетона:

Фото

Кирпичная беседка с барбекю

Конструкция беседки смешанного типа

Металлическая беседка

Необычная беседка

Садовая беседка из дерева

Беседка в китайском стиле

Беседка открытого типа

Красивая беседки для дачи

Беседка для круглогодичного использования

Расположение мангала в беседке из бруса

Чертежи

Проект беседки с барбекю

Проект с барбекю или мангалом

Проект большой беседки из бревна

Чертеж 1

Чертеж 2

Чертеж 3

Проект мангала

Чертеж мангала

Беседка с мангалом своими руками + фото

Как приятно с семьей собраться в беседке и насладиться отдыхом, вдыхая свежий воздух, насыщенный запахами трав. А пока жена хлопочет у плиты в доме, можно душевно пообщаться с гостями. Все отдыхают, кроме хозяйки.

Женщинам вряд ли такой расклад понравится, поэтому мужчинам есть над чем задуматься по поводу того, как разгрузить хозяйку и удивить хозяев своими кулинарными способностями, не покидая пределы беседки – как говорится, «убить двух зайцев». Сразу можно представить, как меняется, и притом не в лучшую сторону, настроение сильной половины человечества. Но не спешите расстраиваться, так как речь пойдет о любимом занятии мужчин – приготовлении пищи на мангале. Это сооружение часто находится подальше от жилых сооружений, но может быть построена и беседка с мангалом своими руками, причем из различных материалов.

Когда в беседке для отдыха находится мангал, то это очень удобно, особенно во время дождя, так как приходится следить за тем, чтобы мясо не подгорело. Но есть и некоторые минусы, так как мангал в маленькой беседке не установишь, поэтому ее придется делать больше чем нужно только для размещения людей.

Выбираем конструкцию дачной беседки

Возникает вполне резонный вопрос: из каких материалов строить дачные беседки с мангалом? Необходимо учесть, что внутри будет открытый огонь, а через кровлю нужно вывести дымоходную трубу. Можно сразу сказать, что при соблюдении требований пожарной безопасности можно использовать практически любой строительный материал, но чаще всего строят из дерева или кирпичей.

Построенная беседка с мангалом своими руками имеет некоторые конструктивные особенности, но на данном этапе надо определиться с конструкцией. Если она установлена на даче, и зимой там никого не будет, то незачем ее стеклить. Но в частном доме ситуация может быть несколько иной, и постепенно беседка может превратиться в летнюю кухню, в которой семья может собираться практически круглый год. В таком случае необходимо позаботиться, чтобы внутри сохранялось тепло. Как построить беседку, в которой можно будет собираться круглый год также будет описано в статье.

Выбор типа мангала

В зависимости от того, какой тип мангала будет выбран, зависит устройство и конструктивные особенности беседки. Наверное, каждый согласится, что для маленькой переносной конструкции не стоит делать кирпичный мангал, а в большой беседке будет нелепо смотреться маленький металлический мангал. Давайте рассмотрим возможные варианты беседок с мангалом, фото которых мы приведем вместе с описанием.

Металл

Беседка с мангалом из дерева или металла может быть оснащена стальным изделием. Необходимо сделать вытяжку для дыма, которая одновременно будет служить и искрогасителем. Такой мангал обходится сравнительно недорого его владельцу, а в случае изготовления своими руками из подручных материалов, его себестоимость очень сильно снижается.

При умелом подходе, крытые беседки с мангалом из металла могут стать произведением искусства, при этом занимая весьма ограниченное пространство.

Как правило, под металлический мангал не нужно делать фундамент. При определенных конструктивных особенностях беседки небольшой вес мангала позволяет на время вынести его, что особенно важно, когда нужно разместить под крышей много гостей, при этом незначительно изменив интерьер.

К недостаткам можно отнести недолговечность стального изделия, вследствие его прогорания и коррозии.

Чугун

Беседка своими руками из дерева с мангалом из чугуна мангал имеет ряд преимуществ. Во-первых, такое изделие чуть ли не вечное, по крайней мере, приобретая его, владелец смело может сказать «на мой век хватит», и это действительно так. Во-вторых, каждый мангал является литым изделием, и изготовители заботятся о том, чтобы он был красивый.

При строительстве беседок с мангалом из чугуна придется учитывать его большую массу – порядка 100 кг, поэтому просто на грунт их не установишь. Необходимо будет сделать прочное основание или залить фундамент. Правда, есть и небольшие разборные чугунные модели мангалов, но они, как правило, не используются внутри сооружения.

Кирпич

Сделать кирпичный мангал не так уж и просто, как может казаться, но при соблюдении инструкции, эту работу можно выполнить своими руками без привлечения специалистов. Однозначно придется сделать капитальный фундамент, так как масса сооружения получится внушительной. Строение без фундамента вскоре перекосится, треснет или рухнет, но если всё сделать правильно, то кирпичный мангал (барбекю) прослужит длительный срок. Более того, интерьер беседки для отдыха с мангалом из кирпича не будет скучным и однообразным.

Где сделать беседку

Поскольку беседка с мангалом своими руками, фото которой есть в статье, является источником дыма и объектом повышенной опасности, необходимо выбрать подходящее для нее место, придерживаясь рекомендаций специалистов относительно того, где ее не нужно размещать.

Хотя могут быть построены и деревянные беседки с мангалом, так как в них предусматривается защита от возгорания, всё же такое сооружение необходимо монтировать на достаточном расстоянии от легковоспламеняющихся предметов, к которым относится не только забор из дерева, сарай с дровами, стог сена, но и деревянный дом. От себя можем добавить, что хорошо горят не только деревянные, но и другие виды домов, поэтому расстояние должно быть достаточным, чтобы искры от горящих дров не долетели до строения, а при сильных порывах ветра лучше, вообще, не разжигать огонь.

Также необходимо учесть расположение деревьев, перед тем как на нем построить беседку с мангалом своими руками. Ни в коем случае дымоходная труба не должна находиться под кроной дерева или в непосредственной близости от нее. При долгом воздействии горячего дыма на ветки и листья растения, последние высыхают и могут загореться во время одного из пикников.

Строительство кирпичной беседки с мангалом

Давайте рассмотрим, как из кирпича строятся крытые беседки с мангалом. Как уже упоминалось в статье, такое сооружение имеет большую массу, поэтому потребуется изготовить надежный фундамент.

Перед тем как построить беседку с мангалом, еще до наступления морозов была произведена разметка участка и вырыт котлован глубиной 50 см. Утрамбовав дно, мы насыпали слой песка, толщиной 15 см и утрамбовали его. Затем насыпали еще столько же песка и повторили операцию, доведя толщину слоя песка до 30 см.

Поверх песка был уложен геотекстиль, с нахлестом друг на друга 10 см, а затем насыпали 10 см щебня средней фракции и тоже основательно утрамбовали его.

Поскольку мы планируем, что будет построена теплая беседка с мангалом, то поверх щебня уложили пеноплекс 32 плотности, толщиной 50 мм. После укладки гидроизоляции, на расстоянии 50 мм поверх нее был установлен первый слой арматуры Ø8 мм, а второй разместился на расстоянии в 150 мм над первым.

Поскольку плита должна хоть немного возвышаться над землей, то была установлена невысокая опалубка таким образом, чтобы получилась плита толщиной 250 мм. Чтобы было легче выравнивать бетон, опалубку мы выставили так, чтобы ее края были вровень с уровнем пола, который мы хотели сделать.

Закончив с приготовлениями, мы пригнали миксер и залили подушку бетоном марки М250. Месяц ждали, пока бетон наберет прочность, и только после этого приступили к строительству нашей закрытой беседки.

Теперь детально рассмотрим, как из кирпича построить беседку с мангалом своими руками. Плитный фундамент делать вовсе не обязательно – можно было обойтись и ленточным, но мы не захотели потом заливать стяжку, а сделали всё за один раз. Учитывая большую глубину промерзания грунта в нашем районе, именно плитный фундамент с утеплением позволил нам углубиться в грунт всего на 50 см.

Поскольку возводится тёплая конструкция, то мы не стали делать тонкие стены, иначе позже их пришлось бы утеплять.

Возводя дачные беседки с мангалом, фото которых приводится в статье, выполнили кладку кирпича по высоте оконных проемов, а затем переключились на опорные столбы, выложив их по высоте сооружения.

Построенную беседку необходимо перекрыть. Для изготовления стропильной системы можно воспользоваться как профильными трубами, так и деревянными брусками. Второй вариант более привычный, да и материал остался после строительства бани, поэтому все части крыши выполнены из дерева.

В тех местах, где будет установлена печь, уложим отрезки рубероида, которые послужат в качестве гидроизоляции, и на них из кирпича выложим контуры будущего сооружения.

Начнем кладку кирпича с барбекю, а затем выложим топливник и столешницу.

Поскольку беседкой планируем пользоваться не только для приготовления шашлыка, то также сделаем и плиту, на которую можно будет установить казан.

Выложив нижнюю часть, приступим к изготовлению столешницы. Для кладки будем использовать шамотный кирпич, а связующим веществом послужит огнеупорная смесь на основе глины.

Из того же шамотного кирпича выложим дымоход и сформируем канал для коптильни.

Чтобы избежать проблем растрескивания кладки, каждый ряд проармируем проволокой.

При кладке мы старались не допустить оплошностей, поэтому положение каждого ряда проверяли уровнем.

Так выглядит наша беседка снаружи.

При виде того, как продвигаются работы, да еще и получается неплохо, поднимается настроение.

Выполняя кладку, продолжаем формировать дымовые каналы. Затем мы вскрыли всю беседку водоотталкивающим составом, и у нас получилась влагостойкая теплая беседка с мангалом.

Закончив кладку трехканального дымохода, накрыли беседку битумной черепицей, но вы можете использовать другой кровельный материал

Вот такая у нас получилась беседка с многофункциональной печкой. Немного позже мы вставим стеклопакеты, и тогда сможем пользоваться, и тогда построенная беседка своими руками будет служить нам круглый год.

Как деревянная беседка с мангалом может быть безопасной

Когда строятся деревянные беседки с мангалом, то необходимо особое внимание уделить пожарной безопасности.

Расположив металлический мангал внутри деревянной беседки, позаботьтесь о том, чтобы под ним на полу был лист металла (как на фото). Если мангал расположен вблизи одной из стен, то и ее тоже нужно обить металлом.

Хотя кирпич нагревается не так интенсивно, как метал все же кирпичную печь тоже нельзя устанавливать вплотную к деревянным стенам – должна быть установлена прослойка из листового железа. Также стены и пол должны быть обшиты металлом в радиусе одного метра.

Как само собой разумеющееся – саму беседку и всю деревянную мебель, находящуюся в ней, необходимо обработать антипиренами.

Выполнив все необходимые требования и рекомендации специалистов, вы сможете насладиться отдыхом в своей беседке.

Беседка для дачи с барбекю и мангалом

Отдых на природе на своем приусадебном участке должен быть комфортным и полноценным. Поэтому основной частью такого отдыха часто является беседка для дачи с барбекю и мангалом. Ведь именно в этой зоне отдыха можно расслабиться, пообщаться с друзьями и приготовить вкусные блюда – на природе и, не отходя от своего дома. Рассмотрим основные варианты такой беседки и разнообразные виды мангалов – чтобы и душе было приятно, и функций выполняла такая печь с мангалом и барбекю множество.

Беседка для дачи с барбекю и мангалом

Какие бывают беседки

Классификация беседок может быть по материалам их изготовления.

1. Деревянные – самые распространенные и популярные среди владельцев загородных домов.

   Деревянная беседка с мангалом

2. Рубленые беседки — из оцилиндрованных бревен, применяется для основательного массивного проекта с площадью не меньше 10 квадратных метров.
3. Кованые – из кованого металла, ажурные и разнообразные в своем исполнении.
4. Металлические — из гнутой стальной полосы или металлопрофиля.
5. Из алюминиевого профиля обычно квадратного сечения, могут быть сборными конструкциями.

   Беседка с мангалом

6. Из ПВХ-профиля – не очень жесткий материал, но морозоустойчив и не подвержен горению.
7. Каменные – из камня и бетона в виде садовых павильонов, с куполами из того же материала, могут быть выполнены из любого камня – песчаника, мрамора, бута и пр.
8. Комбинированные – здесь присутствует любой материал – по проекту и вкусу заказчика.

Разнообразие беседок

По самой фактуре все беседки можно разделить на две группы.

1. Открытые – без защитных стен, окон, в наличии – только крыша.
2. Закрытые – с раздвижными окнами, стенами, часто застекленные – в раздвижными окнами, представляют собой мини-избушки.

По возвышению над уровнем земли:

• наземные;
• с лестницей;
• с подиумом или пьедесталом.

По стилю

Английский стиль

1. Русский – деревянные с массивными скамьями и деревянным столом.
2. Английский стиль – из мрамора или другого камня.
3. Итальянский – дерево с элементами чеканки или кованых вкраплений.
4. Французский – с колоннами и куполом.
5. Японский – простота линий и оригинальность крыши.
6. Китайский – с округлыми формами, даже в форме веера – сектора круга, могут иметь по 6-8 углов.
7. Восточный – с шатром и шелкографией и так далее.

В китайском стиле

Также такую зону можно украсить заборчиком, который может быть и декоративным и служить лишь для обозначения места отдыха.

Выбор проекта и дизайна

Для начала стоит задуматься о проекте общей зоны отдыха, затем отдельно о виде и стиле беседки и мангала с барбекю, весь комплекс должен быть красив и удобен.

1. Гармонично сочетается со стилем дома.
2. Вписывается в ландшафтный дизайн.
3. Удобен в эксплуатации.
4. Соответствует количеству человек, которые будут посещать эту зону отдыха.
5. Стиль – в полном соответствии со вкусом хозяина.
6. Дизайн – также по вашему усмотрению: из красного или белого кирпича, с покрытием плиткой и без нее, со штукатуркой, в том числе и декоративной.

Стилевое единство дома и беседки

Мнение эксперта:

Масальский А.В.

Редактор категории «строительство» на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

Задать вопрос эксперту

Выбор будет зависеть от целей создания такой зоны отдыха – если планируются частые массовые посиделки за столом на природе, то стоит построить более глобальное сооружение с основательной беседкой из природного камня и с таким же массивным столом. Готовить еду в таких беседках целесообразно в печи – она может быть многофункциональной и иметь в себе как зону барбекю — продукты на решетке, гриль, казан, место для подогрева и даже зону для копчения.

Цены на беседки

беседка

Таблица многообразия пищи для печи

Если, к примеру, вам нравится отдыхать на возвышенности или пьедестале, то следует продумать лестницы, вид подиума. Деревянные конструкции с мангалом и барбекю на даче давно сыскали широкий круг почитателей. Но более прочными и долговечными, а также красивыми и разнообразными считаются печи из кирпича. Но во всех случаях беседки должны возводиться строго по проекту и чертежам. Многие обитатели дач имеют сооружения в стиле баров – либо стойка, либо 4 высоких стола по углам. Такой интерьер, видимо, для тех, кто любит употребить свой гриль на ходу или в одиночестве. А для любителей посиделок на кухнях — зоны отдыха именно в этом стиле, где можно предусмотреть мойку и разделочный стол. Но самые распространенные варианты – строительство своими руками огромного деревянного стола посреди беседки из кирпича с такими же огромными скамьями. Тут и гриль, и барбекю — мясо на решетке, будут исчезать незаметно. Вот это отдых на даче по-русски! Всех усадить, накормить и напоить. Одним словом – выбирать только вам. Проекты могут быть и очень простыми – важно, чтобы они соответствовали вашим целям и задачам, и вам было комфортно и удобно.

Проекты беседок с мангалом (фото и чертежи)

Выбор по размеру

Но выбирать проект следует с учетом тех площадей, которые можно использовать под строительство беседки с мангалом. Поэтому основной этап проектирования — выбор места. При расчетах учитываем:

• площадь фундамента беседки;
• площадь мангала или печи;
• расстояние от топки до мест для сидения – не менее 3-х метров;
• наличие столов, стоек, скамеек и пр.;
• элементы декора и дизайна: статуэтки, лестницы, ступеньки, колонны;
• если строительство ведется с учетом ландшафтного дизайна, то в соответствии с проектом предусматриваем его элементы (бассейн, ручей, декоративный мостик, заборчики и пр.).

Лучше – на возвышенности

Выбираем место для будущего активного отдыха на природе:

• сравнительно ровное место;
• лучше – на возвышенности, чтобы не подтопляло;
• вдали от газа, электропроводок, горючих материалов;
• подальше от забора и соседей;
• не в ущерб ценным посадкам;
• лучше на максимально солнечной стороне участка.

Беседка с мангалом — фото

Когда определено место и установлены точные площади, на которых планируется возведение зоны отдыха, можно браться и за размеры проекта – в соответствии с обозначенными критериями, основным из которых, конечно, является – безопасность, удаленность от деревянных и ветхих конструкций и возможность легко и просто осуществлять уборку зоны отдыха – в частности, уход за печью, чтобы не возникало пожароопасных ситуаций.

Беседка с барбекю и мангалом своими руками

В зависимости с выбранным проектом, стоит выбрать и фундамент. Он может быть:

• ленточным;
• столбчатый;
• свайным;
• основательным – с бетонированием.

Варианты фундаментов

Но чаще выбираются более облегченные варианты или многослойный фундамент на ровном, чуть возвышенном месте. Также распространен и столбчатый вид, когда вбиваются в грунт столбы и фиксируются путем бетонирования. К примеру, мы выбрали многослойный фундамент и деревянную беседку открытого типа размером 2 на 3 метра. Тогда под фундамент надо выделить площадь не менее 7 квадратных метров. Если мангал 2х1 метр, то под него выделяется площадь 2 квадратных метра. Общая площадь зоны отдыха должна быть не менее 10-ти квадратных метров.

Пошаговая инструкция строительства многослойного фундамента беседки

Трамбуем песок под фундамент беседки

1. При многослойном фундаменте стоит подготовить лопату, уровень, метр; нужные стройматериалы и арматуру.
2. Роем котлован под размеры беседки с прибавлением по 5-10 см с каждого края.

   Рытье котлована

3. Насыпаем слой песка и гравия.
4. Трамбуем.

   Трамбовка подушки

5. Заливаем раствором.
6. Укладываем рубероидом.

   Укладка рубероида

7. Герметизируем.

   Герметизация стыков

8. Ждем застывания фундамента 2 суток.
9. Можно сделать 2-3 таких слоя – для гарантии прочности и надежности.

Если выбираем столбчатый метод, то забиваем сваи по углам на полметра и бетонируем основания – для точной и надежной фиксации.

Если фундамент столбчатый, можно следовать чертежу

Строительство беседки по своему проекту — деревянная открытого типа

Если наш выбор пал на деревянную беседку открытого типа с крышей и небольшим ограждением, то работы производятся в следующей последовательности.

1. На фундамент кладем балки – чаще это брус диаметром 15-20 см.
2. Ставим вертикальные столбы – можно из бруса или металлический каркас.

   Сборка каркаса

3. Сверху накладываем горизонтальные брусья или иной выбранный материал.

   Каркас для кровли

4. Делаем стены – в соответствии со схемой – наполовину, на одну треть.
5. Возводим крышу (плоскую, двускатную, куполообразную – по выбранному проекту).Монтаж каркаса для кровли

   Крыша беседки готова

6. Делаем покрытие крыши любым выбранным материалом.
7. Производим укладку пола – выбранным материалом.

   Пример дощатого пола

8. Герметизируем пол.
9. Проводим освещение — для использование в темное время суток.
10. Если беседка закрытого типа и используется зимой, то в зимний период устанавливаем обогреватели, безопаснее — инфракрасные.

    Беседка из дерева открытого типа

Мангал из кирпича своими руками

Печь-мангал

Цены на барбекю

барбекю

Любому хозяину важно при выборе мангала, чтобы он был:

• многофункциональным – ведь одними шашлыками не обойтись;
• удобным в применении – легко чистился и использовался;
• легким в монтаже и строительстве;
• красивым по дизайну;
• безопасным в применении;
• недорогим по стоимости.

И если выбор падает на строительство своими руками, то выбор проектов – огромен, как летних, так и всесезонных беседок с мангалом – из любых строительный материалов, любого вида и стиля.

Калькулятор расчета количества кирпича для возведения беседки

Перейти к расчётам



Укажите запрашиваемые значения и нажмите
«РАССЧИТАТЬ КОЛИЧЕСТВО КИРПИЧА»

Какой кирпич будет использоваться

СТЕНЫ БЕСЕДКИ

Общая площадь стен, м²

Толщина кладки

КОЛОННЫ БЕСЕДКИ

Количество колонн, шт

Способ кладки колонн

Высота колонн, м



ПРЕДУСМОТРЕТЬ ЗАПАС?

Чертеж и пошаговое руководство по изготовлению кирпичной печи

Все новое – хорошо забытое старое. Испокон веку на Руси славились русские печи, они были приспособлены для подогрева воды, приготовления разных яств: пирогов, печеных, жареных продуктов, копченостей – то есть мангал, барбекю, печка и казан в одном флаконе. Даже на шести сотках уместна будет красивая русская печь.

Печь из кирпича своими руками — чертежи

Самое основное – определиться с размерами мангала. Часто хочется совместить в нем весь функционал печи, чтобы готовить самые разнообразные блюда и даже коптить их, тогда подойдет печь выше человеческого роста, но стоит учесть, что и расходных материалов на такое сооружение потребуется намного больше.

Итак, начинаем.

1. Для высокой печи потребуется сколотить «козла» или запастись лестницей.
2. Подготовить для кладки печи кирпич (главное условие качества – не подверженность высоким температурам), предварительно посчитав, сколько нужно по проекту.
3. Готовим толстые не менее 3 мм листы железа.
4. Инструменты: сито, мастерок, уровень, молоток, плоскогубцы, сосуд для раствора, зубило.
5. Если планируется мангал в стиле русской печи, то приобретаем: панель, уголки, задвижки, дверцы из металла.
6. Закладываем фундамент – для основательной печи лучше после выложенного слоями песка и гравия установить опалубку и залить бетоном, сверху провести герметизацию.
7. Сначала произведите полное строительство без раствора, чтобы понять технологию и избежать ошибок при основательной кладке.
8. Для надежности кладки стоит запастись рейками шириной 3-5 мм, кладутся между кирпичами и дают возможность хорошо схватиться раствору.
9. 1-й ряд – сплошной.

   Строительство печи для беседки

10. Дальше – с учетом дверцы поддувала, места для золы и пр.
11. 4-й — металлическая решетка.

    Металлическая решетка

12. 6-й – закладка дымоходного канала.
13. С 8-го по 11-й – при кладке монтируются скрепы для барбекю, скобы для копчения, место для казана и так далее – в соответствии с проектом.

    Строительство дымохода

14. При наличии дымоходной трубы при кладке предусматриваем ее задвижку.
15. При необходимости монтажа отверстий подгоняем кирпичи при помощи специального прорезиненного молотка.
16. Стараемся делать ровную прямую конструкцию, для этого проверяем уровнем наше сооружение.

Это самое серьезное строительство, пожалуй, из всех вариантов печей на природе.

Более простой мангал

Вид мангала и его строительство могут быть очень простыми. Но структура у всех мангалов примерно одинаковая.

Цены на мангал

мангал

Фото — простой мангал с барбекю

1. Нижний поддон с углями – из металлических несгораемый листов, может быть из лигированной стали.
2. Пластина для подогрева.
3. Выше через 40-50 см – решетка.
4. Сам короб – можно сварить из толстого несгораемого металла или приспособить газовый баллон или другой агрегат, вышедший из строя.
5. Кирпич — более надежный и внешне привлекательный стройматериал, который украсит любой садовый или дачный участок.

Пошаговая инструкция

Простой П-образный мангал из кирпича

1. Подготовка инструментов: уровни, мастерок, резиновый молоток, кельму.
2. Готовим стройматериалы: закаленный кирпич, глину, раствор.
3. Материалы из металла: уголки, решетки, проволоку, трубы, скобы, полосы – в зависимости от вида мангала.
4. Фундамент – достаточно твердой, ровной поверхности на участке вашей дачи или с заливкой фундамента.
5. Строительство короба из кирпича (металла).
6. Если из кирпича – планируем 6-12 рядов П-образной формы – сначала производим кладку на сухую.
7. Начинаем класть с раствором.

   Кладка мангала

8. Предусматриваем на 4-м ряду скобы разных размеров – для монтажа решеток для мангала и барбекю.
9. При желании готовить плов или другие блюда на казане, предусматриваем на 6-м ряду место для казана.
10. Проверяем уровни постройки.
11. Выравниваем стены, изолируем внешнюю часть керамзитом или асбестом или другим любым негорячим материалом, проводим гидравлические работы.
12. Стоит простукивать выложенные на раствор кирпичи – для лучшего контакта.
13. Мангал построен, сушим его 3-5 дней.
14. Производим пробную топку – без продуктов.

Все, агрегат готов к применению – можно ставить на мангал любимые овощи и мясо для приготовления вкусных блюд.комплекс отдыха — беседка+мангал готовы к применению в любое время года и при любой погоде. Сделайте все правильно, и эта зона отдыха будет радовать вас и ваших друзей в любое удобное время.

ТОП-6 лучших барбекю для дачи

Об уходе за печами и технике безопасности при обращении с ними

При эксплуатации печей с мангалом и барбекю нужно соблюдать правила безопасности, к которым относятся следующие.

1. Следить, чтобы угли или искры не попадали на траву.
2. Убрать все легко воспламеняющиеся материалы или предметы от печи на расстояние не менее 10-ти метров.
3. Если рядом есть сухая трава, лучше избавиться от нее перед приготовлением пищи.
4. Проследить, чтобы рядом не было кустарников и деревьев, с приближенными к мангалу ветвями.
5. Все посадки лучше перенести на 10 метров от мангальной зоны.

Надо знать и общие правила, которые обеспечат вам безопасность.

Таблица правил безопасности при обращении с огнем

После трапезы следует произвести уход за печью:

• потушить угли;
• убрать остатки золы и углей и утилизировать;
• промыть мангальную зону печи;
• просушить на открытом воздухе.

При правильном уходе печь будет всегда готова к эксплуатации, а при соблюдении норм безопасности вы предотвратите негативные последствия в виде возгораний, тем самым не омрачите себе комфортный отдых.

Видео — Беседки с барбекю для дачи

Барбекю Landmann Pedestal 11242

Модель барбекю на штативе немецкого качества, выполненная из нержавейки серебристого цвета. Благодаря высокой конструкции к барбекю поступает отличный приток воздуха. Решетка оснащена удобными деревянными ручками, с помощью которых можно регулировать высоту и контролировать температуру прожарки. Для золы предназначен поддон, который легко выдвигается и очищается.

Барбекю Landmann Pedestal 11242

Плюсы

• крепкая нержавеющая сталь;
• модель немецкого качества;
• наличие удобных деревянных ручек на решетке;
• легко очищать от золы.

Минусы

• минимальный комплект.

Уличный гриль Барбекю Грация

Барбекю из огнеупорного бетона, покрытого плиткой и штукатуркой, которое можно собрать за 1,5 часа. В виде топлива можно использовать дрова и древесный уголь. В комплектацию гриля входит: барбекю, четыре предмета по уходу за грилем, корзина для розжига дров, рамка-держатель для шампуров и решетки-гриль. Отдельно производитель предлагает приобрести за надобностью фундаментную плиту под печь малого и большого размера.

Гриль Барбекю Грация

Плюсы

• долговечность;
• надежность;
• красивый внешний вид;
• функциональность.

Минусы

• высокая стоимость.

Гриль-барбекю Deluxe 46

Китайский производитель предлагает нам модель гриль-барбекю Deluxe 46, созданную по множеству подобных моделей. Конструкция оборудована большим объемным котлом, двумя решетками — для углей и для жарки. На крышке расположена удобная ручка и отверстия для регулировки тяги и термометр для контроля температуры внутри котла. По бокам котла есть 2 ручки, которые при приемлемой температуре не нагреваются. Благодаря ручкам и прикрепленным колесам возможно переместить барбекю куда угодно. Под котлом расположена емкость для золы, а чуть ниже место для хранения необходимых принадлежностей. Единственным недостатком потребители считают хрупкие колеса.

Гриль-барбекю Deluxe 46

Плюсы

• легкий передвижной агрегат удобен в транспортировке;
• есть возможность контролировать температуру;
• доступная цена.

Минусы

• колеса из пластика хрупкие;
• при слишком большой температуре может расплавиться ручка.

Барбекю Sunday Apollo 80

Барбекю на колесах от итальянского производителя Sunday выполнено из крепкой черной стали. Комплектация барбекю: дровница, решетка и столик. Модель оборудована ограничителем для дров, ручками по бокам, отверстиями для вертеля. Внизу агрегата есть полка из деревянных реек для всяких принадлежностей. Дополнительно производитель предлагает приобрести лопатку и вилку из нержавеющей стали. В комплекте с барбекю идет инструкция по сборке и гарантийный срок от производителя.

Барбекю Sunday Apollo 80

Плюсы

• есть сертификат соответствия ГОСТ;
• высококачественный материал.

Минусы

• небольшой набор аксессуаров.

Барбекю GREIVARI Weekend

Стационарная модель барбекю GREIVARI Weekend изготовлена из крепкой черной стали. Она оборудована столиком, дровницей и крышей, а также крючками для полотенец и прихваткой. Вес агрегата составляет 110 кг. Гарантия от производителя 2 года. Потребители отмечают, что барбекю сильно дымит и система подъема выполнена не грамотно.

Барбекю GREIVARI Weekend

Плюсы

• красивый дизайн;
• наличие крыши;
• экран котла панорамный;
• наличие крючков и прихватки;
• отличная деревянная столешница.

Минусы

• завышена стоимость;
• конструкция непродуманная.

Барбекю GREIVARI Weekend

Барбекю Grillkoff стационарное Б10

Стационарная модель барбекю выполнена из стали толщиной 1,5 мм. Модель оборудована поддоном для золы и удобными колосниками. Крышка агрегата фиксируется в различных положениях. В комплекте есть решетка. Потребители отмечают надежность и устойчивость конструкции. Барбекю отлично вписывается в интерьер дачного участка.

Барбекю Grillkoff стационарное Б10

Плюсы

• устойчивая конструкция;
• удобная крышка;
• есть дровница.

Минусы

• скудная комплектация.

Голосование: какое барбекю для дачи самое лучшее?

Что бы вы выбрали из барбекю для дачи или посоветовали бы приобрести?

Барбекю Landmann Pedestal 11242

Уличный гриль Барбекю Грация

Гриль-барбекю Deluxe 46

Барбекю Sunday Apollo 80

Барбекю GREIVARI Weekend

Барбекю Grillkoff стационарное Б10

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Дачная беседка с мангалом своими руками

Для многих сегодня дача является местом отдыха и приятных занятий, связанных с украшением окружающего ландшафта. Сюда приезжают снять с себя груз забот, накопившийся в процессе рабочего дня или недели, подвигаться, пообщаться с друзьями и близкими. Нередкость на даче и приятное застолье, которое обычно не обходится без шашлыков. Поездка в лес или на берег речки на шашлыки усложнена необходимостью искать место, где разведение огня не будет противоречить охране окружающей среды. То ли дело беседка с мангалом своими руками, которая возведена на собственной земле и абсолютно пожаробезопасна. О сооружении такой постройки сегодня и пойдёт речь.

Дачные беседки с мангалом создаются из разных материалов. Важно, чтобы эта постройка органично вписалась в ландшафт участка и не нарушала его дизайн. Обычно в качестве основы для таких конструкций используют древесину, кирпичи или металл.

Универсальная деревянная постройка

Деревянная садовая беседка с мангалом прекрасно дополнит участок в любом стиле, потому что дерево – универсальный материал, с помощью которого можно воплотить самые замысловатые фантазии дизайнеров.

Беседка из дерева – легкая постройка, которая быстро возводится и не слишком дорого стоит

Преимуществом построек из дерева является:

• ценовая доступность материала, а также инструментов, которые предстоит использовать в процессе выполнения работ;
• постройка из древесины, обработанной должным образом, прослужит очень долго и будет надежной;
• простой и недолгий процесс строительства;
• возможность использовать облегченный фундамент, потому что для легкой постройки из дерева не нужен массивный.

Долговечное кирпичное строение

Из кирпича принято возводить капитальные конструкции. Но для любой капитальной постройки требуется прочный полноценный фундамент. Такая беседка обойдётся дороже, чем деревянная, но на этом список её недостатков исчерпывается.

А вот достоинств оказывается больше:

• постройке из кирпича не страшны искры, которые из мангала могут попасть на поверхности – возгорания не случится;
• возведенные из кирпича конструкции не нуждаются в тщательном уходе или часом ремонте: они долговечны и прочны;
• из кирпича или камня можно возвести такую беседку, которая защитит не только от дождя и ветра, но и от снега и стужи: любители встречать Новый год на природе – такая теплая беседка с мангалом для вас!

О том, как построить кирпичную беседку самостоятельно, подробнее можно узнать из материала: https://diz-cafe.com/postroiki/besedka-iz-kirpicha-svoimi-rukami.html

Беседка из кирпича – долговечная конструкция, которая наиболее пожаробезопасна

Очаровательное кованное сооружение

Кованую беседку сложно построить самому, не обладая определенными навыками или страстным желанием воплотить задуманное и запасом свободного времени. Стоимость готовой постройки зависит от выбора её дизайна, сложности выполняемых работ.

Изящная кованая беседка является настоящим украшением любого сада

Выбор постройки этого типа позволит:

• создать поистине эксклюзивную беседку, которая будет изюминкой любого сада;
• мангал и беседку выполнить в одном стиле, дополнить ансамбль садовыми скамейками и прочими коваными украшениями, способными оживить любой участок;
• сделать строение долговечным и особенно прекрасным, применив грунтовки, порошковую покраску, специальную краску «Hammerite», патину, алкидные краски и эмали, предотвращающие коррозию.

Также будет полезен материал об этапах строительства металлической беседки: https://diz-cafe.com/postroiki/besedka-iz-metalla-svoimi-rukami.html

Чаще всего владелец участка выбирает варианты построек, в которых различные материалы комбинируются, а их замечательные свойства удачно дополняют друг друга.

Определиться с видом мангала следует ещё на этапе проектирования беседки. Часто в беседках используют переносной мангал, но встроенные мангалы делают постройку максимально функциональной.

Переносной мангал удобен тем, что его можно убрать, когда он уже не нужен

Мангалы из металла тоже могут использоваться в качестве стационарных

Встроенные мангалы – чаще всего массивные конструкции, которые возводят из натурального или строительного камня, металла или комбинации этих материалов. Обычно изделие сочетается с многочисленными дополнительными составляющими, в числе которых ниша для дров, разделочный стол, посудная полка и т.д. Для устройства подобного сооружения необходим прочный фундамент.

Как сделать мангал в беседке максимально безопасным? Применяемые сегодня технологии позволяют не использовать дрова для приготовления шашлыка. Жаровни с камнями вулканического происхождения (лавовыми) могут работать на электричестве или природном газе. Разогретые камни являются источниками жара для мяса, при этом их теплоотдача в 2-2,5 раза превышает ту, что обеспечивают угли или дрова. При этом полностью отсутствует дым и копоть. Газ или электричество используется экономно: только в период нагрева камней. Камни прослужат до 3-х лет, если их разогревать до 4-х раз в неделю, после чего их просто меняют.

Размер, форма и конфигурация мангала полностью зависит от финансовых возможностей и фантазии его будущего владельца. Устанавливается мангал-барбекю, как правило, у северной или северо-восточной стены беседки. Встроенный мангал непременно снабжают дымосборником и трубой. Они могут быть выполнены вместе с основной конструкцией или отдельно.

Мангал может быть комбинированным сооружением из кирпича и металла

Мангал-барбекю должен иметь правильно сделанный дымоотвод

Мангал – сложное устройство, которое иногда выгоднее купить или сделать на заказ, уже после чего установить в беседку.

Также будет полезен материал о том, как построить печь барбекю самостоятельно из кирпича: https://diz-cafe.com/postroiki/pech-barbekyu-svoimi-rukami.html

Необходимые подготовительные работы

Для беседки следует выбрать место недалеко от дома. Это удобно, потому что беседка может использоваться не только для приготовления шашлыков и застолья с гостями. В ней можно приятно просто отдохнуть с комфортом на воздухе и в тени. Но следует помнить, что мангал будет время от времени использоваться, а это значит, что беседку нужно установить так, чтобы дым не шел в дом. Беседка недалеко от водоёма и в окружении деревьев – это хороший выбор.

Постройте такую беседку, которая будет радовать глаз. Ведь она будет стоять долгие годы – так почему бы не пофантазировать?

Следует выбрать конструкцию постройки, определиться с её размером и тем материалом, который будет использован в процессе работы. Весь материал и инструмент лучше приготовить заранее, чтобы он был в наличии и мог оказаться под рукой тогда, когда понадобится.

Пошаговое возведение конструкции

Первоначальный этап работы – разметка площадки – наиболее важен, потому что является основой выполняемых работ.

Для возведения беседки из кирпича, в которой предстоит разместиться небольшой компании, не нужно много места

Следующим этапом строительства является устройство фундамента. Размер и тип фундамента полностью зависит от того, насколько массивной будет постройка. Для деревянных строений часто используется столбчатый фундамент, потому что это наиболее экономичный вариант для легких построек. Плиточный фундамент для тяжелых конструкций хорош тем, что дополнительно выполняет функцию пола. Ленточный фундамент – оптимальное решение, к которому прибегают чаще всего. Для его устройства в земле выкапывают траншеи, в которые устанавливают опалубку, закладывают каркас из арматуры и заливают бетон. Мы покажем пример столбчатого фундамента:

В качестве основания постройки используется деревянный брус, который будет скрепляться при помощи досок и саморезов

Дальше делают пол. Когда беседку строят на твердом и сухом грунте, напольным покрытием можно и пренебречь. В этих случаях просто насыпают гравий или оставляют земляной пол. Бетонное покрытие застилают тротуарной плиткой или досками. В открытой беседке нужно предусмотреть наклон пола для обеспечения стока дождевой воды. Не забудьте, что дизайн беседок с мангалом не должен выбиваться из общего стиля участка.

После пола делаем стены. Для беседки могут быть использованы как плотные, так и решетчатые стены. Все зависит от того, в каких погодных условиях её предстоит эксплуатировать. Как правило, несущих функций стены не выполняют.

Возведению несущих угловых конструкций следует уделить максимальное внимание – это основа всей постройки, которой предстоит удерживать вес крыши

За стенами следует крыша. Наиболее часто применяют коньковую или наклонную односкатную конструкции. Во втором случае наклон должен быть примерно 5-10 градусов. В качестве материала покрытия часто используют ондулин, металлочерепицу или поликарбонат. Декоративная беседка может иметь решетчатую крышу, которую красиво заплетут растения. Но в дождь пользоваться такой постройкой нельзя.

Важно предусмотреть, чтобы снег не продавил такую крышу, а несущие столбы выдержали её вес

Теперь можно приступить к внешней отделке. Деревянные части постройки обязательно нужно пропитать защитными составами и покрыть лаком для наружных работ. Металлические конструкции тоже защищают соответствующими эмалями. После этого этапа, строительные работы завершаются и можно наслаждаться результатом.

Ввиду отсутствия фотоматериалов мы вам показали возведение обычной каркасной конструкции на столбчатом фундамента, но даже в нее вполне можно встроить мангал

Беседка с печкой и мангалом долго будет радовать хозяев дачи, если получит своевременный уход:

• открытую беседку от снега и зимней стужи можно укутать в стретч-пленку, предварительно сделав в ней несколько вентиляционных отверстий;
• на деревянных элементах беседки не должны оставаться осенние упавшие листья: отсырев, они могут спровоцировать гниение древесины;
• металлические и деревянные поверхности должны периодически подвергаться обработке средствами защиты от негативного воздействия окружающей среды;
• изделия из древесины могут растрескиваться, поэтому их придется шпаклевать;
• все предметы, которые можно убрать на зиму в дом, лучше унести.

Нехитрые приемы ухода позволят владельцам беседки долго наслаждаться отдыхом и шашлыками в условиях комфорта и уюта.

Оцените статью: Поделитесь с друзьями!

как сделать постройку, пошаговое руководство, инструкции и чертежи

Беседка с мангалом – идеальный вариант для любителей шашлыков. Установка мангала внутри беседки позволит лакомиться любимым блюдом в любую погоду. Наличие такой конструкции позволит отлично провести время со своими близкими и друзьями в любое время года.

Особенности

Перед началом возведения любой постройки на даче своими руками необходимо составить план. Лучше расположить беседку таким образом, чтобы её вход располагался напротив двери дома – так будет удобнее выносить и заносить посуду и продукты. Слишком близкое расположение к дому или соседнему участку нежелательно из-за дыма и шума, который может не понравиться окружающим. Однако располагать беседку далеко от дома тоже не стоит – для торжества может потребоваться дополнительная мебель, которую будет неудобно перетаскивать на большие расстояния.

После того как определились с местом расположения и размерами навеса, переходим непосредственно к строительству. Необходимо предварительно подготовить все чертежи, на которых рекомендуется указать малейшие детали постройки, включая размеры. Еще до начала строительства стоит тщательно продумать, как будут пошагово выглядеть действия по возведению конструкции – это поможет ничего не упустить из виду.

Выбираем тип фундамента

Даже такая легкая постройка, как беседка, нуждается в фундаменте.

Инструкция о том, как выбрать тип фундамента, на самом деле выглядит довольно просто:

1. Если беседка будет сделана из легких материалов (сотового поликарбоната, металлических прутьев, дерева), достаточно установить сваи для поддержания конструкции.
2. Использование в строительстве большого количества кирпича или камня требует заливки в основании бетонной плиты.
3. Под закрытую зимнюю террасу из кирпича следует заложить ленточный фундамент.

Вне зависимости от выбранного типа постройки, необходимо позаботиться о прочном фундаменте для печи, способном выдержать её вес. Особенно это актуально при использовании ленточного или свайного фундамента.

Для этого в месте, где будет стоять мангал, необходимо вырыть углубление глубиной около 40 см и засыпать его песком. Затем насыпаем гравий, трамбуем. Сверху укладываем арматуру толщиной 150-200 мм и заливаем бетоном.

Установка свай

Намечаем размер будущей беседки и с помощью бура просверливаем 4 отверстия по углам конструкции. В получившиеся углубления устанавливаем столбы, насыпаем щебень и песок, ставим опалубку. Устанавливаем прутья арматуры и заливаем их бетоном. Если купить асбестоцементную трубу, можно сократить расходы на возведение опорного столба.

Железобетонные дачные сваи можно установить даже без рытья углублений, но в таком случае потребуется специальная машина для забивки свай.

После застывания бетона на сваи укладывается брус или металлический профиль. Получается квадратная рама, которая послужит основой для возведения постройки.

Установка цельной плиты

Для фундамента из цельной бетонной плиты необходимо снять слой грунта на всей площади, отведенной под будущее строение. Желательно добавить 300-400 мм по бокам для большей устойчивости конструкции. Такая установка предотвратит попадание влаги и загрязнений на фундамент и позволит предотвратить коррозию и гниение материалов.

После того как будет готов котлован глубиной 300-400 мм, засыпаем всю площадь песком. Следующим слоем укладываем щебень. Затем устанавливаем арматуру и опалубку, возвышающуюся над землей на 150-200 мм. Заливаем бетон, следя за его равномерным распределением по всей поверхности.

Установка фундамента ленточного типа

Ленточный фундамент подходит для небольших стационарных строений закрытого типа, выполненных из кирпича или оцилиндрованного бревна.

Вначале выкапываем по периметру будущей беседки траншею шириной 200-300 мм. Затем утрамбовываем землю внутри. Засыпаем песок, гравий. Укладываем арматуру и опалубку. Заливаем внутрь получившейся конструкции бетон. Концы арматуры оставляют открытыми – в последующем к ним будет крепиться каркас беседки. Дня через 3-4, после полного застывания бетона, опалубку можно демонтировать.

После установки фундамента с применением бетона его необходимо покрыть слоем гидроизоляции. В качестве материалов используют рубероид, полиэтилен, битумную мастику. Это необходимо, чтобы вода, оседающая на бетоне, не соприкасалась с другими конструктивными частями строения.

Возведение деревянных стен

После установки фундамента переходим к установке несущих стоек. Древесина – самый подходящий материал для беседки, ведь её стоимость ниже по сравнению с другими материалами, а выглядеть она будет более естественно.

Для стоек следует приобрести деревянный брус 150 на 150 мм или оцилиндрованные бревна того же сечения. Крепим их к фундаменту анкерными болтами.

На получившуюся обвязку укладываем лаги из бруса 100 на 100 мм, которые послужат основанием для пола. Теперь устанавливаем колонны высотой не менее 250 см. Укрепляем получившуюся конструкцию дополнительной обвязкой на высоте 100–150 см. Для усиления можно установить дополнительные диагональные бруски внутри беседки. Вторую обвязку делаем наверху вертикальных столбов. Она нужна для крепления стропил, которые являются основанием крыши.

Стены можно сделать из бревен, досок, бруса, обшить решеткой. Можно оставить открытой как одну, так и все стороны беседки.

Для установки мангала внутри такой беседки следует помнить о пожарной безопасности. Все детали беседки покрываем антипиреном, а вокруг месторасположения будущего мангала укладываем дополнительно металлические листы.

Для предотвращения гниения древесины беседку стоит пропитать олифой, а затем покрыть масляной краской и слоем яхтного лака. Данную процедуру на поврежденных участках проводят ежегодно.

Беседка на металлическом каркасе

Возведение такой беседки потребует наличия сварочного аппарата.

Для обвязки потребуется металлопрофиль сечением 100 на 100 мм. Его можно закрепить анкерами или приварить к открытым концам арматуры. К ним привариваем стойки-опоры. Укрепляем их по основаниям вверху и внизу конструкции металлическими уголками. Так же, как и в деревянной конструкции, ставим дополнительную связку и основание кровли.

После проведения сварочных работ всю конструкцию необходимо обработать грунтовкой и покрасить – это предотвратит появление ржавчины на металле.

Для получения закрытой зимней беседки каркас обшиваем изнутри фанерой или деревянным брусом, вагонкой, а снаружи крепим сайдинг-панели или поликарбонат. В качестве утеплителя можно уложить дополнительно прокладку из минеральной ваты. Все горючие материалы лучше располагать вдали от мангала и обязательно обрабатывать антипожарными пропитками. Пол в такой беседке, возведенной на бетонной плите, украсит плитка.

Беседка из кирпича или камня

Каменная беседка требует при возведении много сил, времени и денежных средств, зато не требует дополнительных затрат на ежегодные обработки, а срок службы такого строения выше, по сравнению с другими, в несколько раз.

После возведения ленточного фундамента укладываем гидроизоляцию. Теперь начинаем возводить столбы или стены из кирпичной кладки. Вариантов здесь множество. Для открытой беседки достаточно будет установить столбы, заведя их под кровлю. Кто-то предпочтет полностью выложить одну стену со стороны мангала и разделочного столика.

Закрытая беседка может выглядеть как полноценный дом.

Строим кровлю

Крыша в беседке прежде всего необходима для защиты от дождя и палящего солнца. Она может быть двускатной, вальмовой, купольной, шатровой, сферической, односкатной, двускатной, коньковой. При этом она должна быть легкой и выдерживать нагрузку от лежащего сверху снега. В крыше беседки с мангалом следует продумать дополнительное отверстие для установки дымохода. Благодаря установке металлического зонтика над дымоходом приготовить шашлык можно в любую погоду.

В качестве материала для облицовки крыши традиционно используются следующие покрытия:

• листы металлопрофиля;
• гибкая черепица;
• листовое железо;
• оцинкованные листы.

В беседке с небольшой площадью детали крыши лучше скреплять на земле, а потом установить их наверх уже в собранном виде, однако это возможно только при наличии подъемника. В противном случае все работы производятся на высоте.

Делаем мангал

Самый простой мангал – переносной из листового железа. Его можно изготовить самостоятельно или на заказ. Такой вариант отлично подойдет для размещения в готовой беседке.

Стационарный мангал из кирпича желательно устанавливать до начала настила полов и возведения стен.

Небольшой мангал можно выложить без применения цементно-песчаного раствора. Для этого сначала укладываем плотно друг к другу огнеупорный кирпич. Затем делаем по бокам бортики, ставя кирпичи либо плашмя, либо боком. Такая модель удобна тем, что её легко разобрать и собрать, увеличить или уменьшить высоту, она легко очищается от золы.

Для печи необходимо будет сделать отдельный фундамент. Класть кирпичи следует сразу после окончательного застывания бетона, желательно одновременно с возведением стен беседки. Дымоход такого мангала может стать дополнительной опорной колонной. Вровень с полом кладут лист железа, затем делают зольник и топку. Для топки подойдут толстые листы металла.

Особое внимание следует уделить установке дымохода, заслонок и вытяжки, ведь неправильное их расположение может привести к отсутствию тяги.

О том, как построить беседку своими руками, смотрите в следующем видео.

Беседка с мангалом своими руками

Дача сегодня все реже ассоциируется с плантацией, на которой нужно вкалывать, не поднимая головы. Для многих – это чудный уголок, где можно отлично отдохнуть и предаться любимым занятиям, связанным с декором местного ландшафта или выращиванием цветов.

На дачу едут освобождаться от удушающего груза забот, накопившегося за рабочую неделю и пообщаться с дорогими сердцу людьми. А как комфортнее всего это делать? Конечно же, организовав застолье. Выбираться в лес или искать подходящее пристанище по берегам озер для этих целей сложновато, да и открытый огонь там могут не позволить развести. То ли дело обосноваться в комфортных условиях цивилизованной природы. Наверняка у вас есть для этого укромный уголок. Если нет – не расстраивайтесь, беседка с мангалом своими руками может появиться на вашей даче буквально за несколько дней до знакового события. Главное знать, чего конкретно вы хотите и как это сделать.

Беседка с мангалом на дачном участке

к оглавлению ↑

Типы беседок

Беседка для барбекю может быть спроектирована по трем типовым направлениям и получиться:

1. Открытой.

2. Закрытой.

3. Полуоткрытой.

Открытые конструкционные виды не предусматривают наличия стен. Эти беседки из серии сезонных. Отдыхать там с большим комфортом зимой или в непогоду – не получится.

Открытая беседка с мангалом

Закрытые беседки – строения капитальные, зачастую даже с зонированным внутренним пространством. Они рассчитаны на круглогодичную эксплуатацию.

Закрытый тип беседки с мангалом

Полуоткрытые варианты также рассчитаны на использование в разное время. Конструкция легко трансформируется и адаптируется к климатическим условиям сезона.

Трансформирующаяся полуоткрытая беседка с мангалом

к оглавлению ↑

Из чего строится беседка с мангалом своими руками

Материалов для строительства беседок – хоть отбавляй. Выбрать можно любой. Вот только достаточно ли будет у вас мастерства построить витиеватую конструкцию своими руками? Может, стоит начать с простейших строений открытого типа, представляющих собой крышу на опорах и обустроенных небольшой жаровенкой, столом и стульями? Что бы вы для себя не решили, в любом случае, беседка должна органично вписаться в ландшафт.

Беседка с мангалом должна органично вписываться в ландшафт дачи

Проще всего выполнить это условие, работая:

• с деревом;
• металлом;
• камнем.

Универсальное дерево

Деревянная беседка – гарантированное попадание в цель, в каком бы стиле ни был оформлен дачный участок. Дерево позволяет воплощать любые дизайнерские фантазии.

Дерево позволит создать беседку любой формы

К преимуществам деревянных беседок надо отнести:

1. Ценовую доступность данного материала.

2. Отсутствие необходимости привлекать сложную технику и дорогостоящие инструменты к выполнению работ.

3. Долговечность и надежность постройки, в каком бы архитектурном виде она не была представлена.

4. Простота и относительная дешевизна строительного процесса.

5. Возможность поставить беседку на легкий фундамент.

Для деревянной беседки с мангалом не понадобится возводить капитальный фундамент

Вечный камень

Этот материал идеален для возведения капитальных садовых беседок. Он тяжел и требует прочного полноценного фундамента в основание конструкции.

Беседка из камня с мангалом на даче

Каменная беседка обойдется в копеечку, и это последний ее недостаток. Дальше начинается сплошной позитив:

1. Кирпичная постройка не боится искр, летящих от мангала. Она не возгорится.

2. Построенные из камня беседки не требуют ни дополнительного ухода в последующем, ни реставрационных работ.

3. Объекты из камня отличает поразительная прочность и вековая долговечность.

4. Капитальная конструкция станет надежной защитой не только от межсезонных ветров и дождей, но и от лютых морозов, которые в нашем климате не редкость.

Беседка из камня с мангалом отличается своей долговечностью

Последнее должно стимулировать к строительству беседки из камня с мангалом своими руками любителей праздновать на природе Новый год.

Очарование металла

Кованую конструкцию изготовить самостоятельно практически нереально, если вы, конечно, не владеете кузней, запасом свободного времени и непреодолимым желанием облагородить территорию элегантной постройкой.

Металлическая беседка с мангалом на даче

Стоимость же готовой беседки может оказаться весьма существенной. Тут все будет зависеть от сложности конструкционных работ и витиеватости дизайна. Однако, остановившись на таком решении вопроса, вы получите:

1. Настоящий эксклюзив в садовый ландшафт.

2. Кроме беседки и мангала, тему ковки можно продолжить и в обустройстве садовых аллей, установив на них кованые скамейки и дополнить ансамбль иными украшениями из кованого металла, вроде фонарей и т.п. Это оживит пейзаж, наполнит обстановку сказочными нотами.

Ажурная кованная беседка с мангалом

3. Долговечную постройку, беззаботное существование которой обеспечит защитная грунтовка, порошковая покраска, патинирование и другие методы, предотвращающие коррозию материала.

Очень часто при самостоятельной постройке беседки хозяева прибегают к комбинированию вышеперечисленных материалов, что вполне оправдано во всех отношениях: и в практических, и в эстетических.

Комбинированная беседка с мангалом

к оглавлению ↑

Подбираем мангал

С материалами и формами беседок разобрались, теперь нужно понять, каким должен быть мангал в них. Для строений данного типа выбор жаровен также важен и в стилистическом, и в функциональном аспекте. Мангал может быть куплен или сделан своими руками. Чтобы принять правильное решение, надо рассмотреть все варианты. Начнем с готовых изделий.

Электрические модели

Этот тип жаровен устроит тех, кому не нравится запах дыма и кто ценит безопасность. Искр от такого мангала не будет гарантировано, потому что за приготовление блюд в нем отвечает нагревающаяся спираль. Да и сама конструкция устройства – закрытая.

Электрический мангал для дачи

Чугунные модели

Отличное предложение для капитальной беседки с мангалом, строящейся своими руками. Он будет настолько же долговечен в использовании, как и сама постройка, плюс неприхотлив в уходе. Кроме этого, чугун имеет высокую теплоотдачу, так что сэкономите еще и на топливе.

Долговечный чугунный мангал

Металлические модели

Самый популярный вид мангалов. Прочные, легкие, недорогостоящие – они готовы прослужить достаточно долго. Стальные конструкции не разрушаются коррозией и не нуждаются в специфическом уходе. Огонь, горящий в утробе железного короба, позволяет готовить блюда не только на шампурах, но и на решетке.

Классический мангал из металла в беседке

Разборные модели

Наиболее доступные, но наименее живучие представители мангалов, так как произведены из тонкого, не высокого качества, металла. Их популярность объясняется низкой стоимостью и мобильностью. Последнее свойство позволяет их легко перемещать и транспортировать. А вот сильный жар они переносят плохо, поэтому выбирая такую жаровню, запасайтесь углями. Дрова мангалы могут не пережить и деформироваться.

Разборная модель мангала

Стационарные варианты мангалов

«Обычно в беседке вместе с мангалом, ставящимся своими руками и по собственному проекту, появляется много дополнительных функциональных элементов»

Встроенные конструкции жаровен отличаются массивностью. На их создание требуется камень, строительный или натуральный, и металл.

Стационарный мангал в беседке

Неизменным спросом пользуются модели комбинированного типа. Обычно в беседке вместе с мангалом, ставящимся своими руками и по собственному проекту, появляется еще много дополнительных функциональных элементов, среди которых:

1. Посудная полка.

2. Ниша для дров.

3. Разделочный стол.

Стационарный мангал с разделочным столом и раковиной

Для того чтобы вся композиция стояла прочно, придется обустраивать серьезную основу, в идеале – залить фундамент.

Нише для хранения дров будут предшествовать два кирпичных ряда, выложенных всплошную. Над ней будет формироваться зона приготовления блюд. Ее высота составит 7 кирпичей.

Схема мангала из кирпича с нишей для дров

Поскольку мангал или барбекю будут эксплуатироваться в беседке, пусть даже и открытого типа, над ними нужно обустроить дымоотвод, причем сделать это правильно. Дымоход с трубой делаются круговой кладкой и выстилаются изнутри качественным металлом. Сверху, дымоотводящая часть мангала скрывается под специальной крышей, которая не позволит осадкам попадать в горящий в жаровне огонь. В этой композиции не будет лишним разделочный столик. Он может быть частью монолита или стоять отдельно.

Схема мангала с дымоходом для дачи

к оглавлению ↑

Несколько советов

• Чтобы не чистить постоянно дымоход мангала от сажи и не задыхаться от дыма, не поленитесь сформировать дымосборник.

Мангал с дымосборником

• Если защитить дымоход мангала крышей, возможности нет – покройте кирпичную кладку акриловым лаком.

Акриловый лак обеспечит камню дополнительную защиту

• Для активно использующегося мангала потребуется подувало, стимулирующее интенсивность горения дров.

• Топка делается по размеру длины шампуров.

Топка должна соответствовать размеру шампуров

• Кладку камня нужно проводить на огнеупорные смеси.

• Если кирпич нужно резать для работы, вымочите его минут пять в обычной воде. Это существенно облегчит задачу.

к оглавлению ↑

Идеи дизайна беседок для барбекю

Застолье станет в разы приятнее, если будет проходить в красивой и стильно оформленной беседке. На получение красивого интерьера не придется тратить огромные деньги, а в результате продуманных действий, вы сможете получить и место для отдыха, и летнюю кухню под одной крышей. Чтобы подобрать свой вариант дизайна зоны барбекю, нужно познакомиться с основными стилистическими характеристиками наиболее популярных направлений.

Шале

«Если посмотреть идеи внутреннего дизайна беседок шале для барбекю, то можно констатировать, что полы в постройках всегда сделаны из необработанного дерева или выложены настоящим камнем»

Архитектурные формы в стиле шале пришли к нам с горного юга Франции. Беседки из данной категории отличаются добротностью постройки, уютом и надежностью.

Беседка с мангалом в стиле шале

Ключевые стилистические особенности:

– Кровля с широким свесом. Он может выступать за пределы стен даже на полтора метра. Это необходимо для защиты несущих конструкций от разрушающих погодных воздействий.

Широкий свес кровли – отличительная особенность стиля шале

– Покатая, возможно, четырехскатная конструкция крыши. Это не столько эстетический ход для шале сколько практический. На такой крыше будет собираться снег, что обеспечит постройке дополнительную теплоизоляцию.

Четырехскатная крыша беседки обеспечивает дополнительную теплоизоляцию

– Широкие карнизы. Их относят к отличительным особенностям стиля.

– Внутренний интерьерный декор – сдержанный. Допустимо залакировать одну из стеновых поверхностей, чтобы разместить на ней охотничьи трофеи, например, головы, шкуры животных или охотничьи принадлежности. Можно сделать обстановку менее воинственной и украсить помещение венками из сухой травы и полевых цветов, вышивкой, а также глиняной посудой.

Беседки в стиле шале отличаются сдержанным интерьером

– Основными интерьерными цветами шале являются:

• цвета натурального камня и дерева во всем их разнообразии;
• серый;
• черный;
• коричневый.

Беседка с мангалом для дачи в натуральной цветовой гамме

Если есть необходимость в ярких акцентах, то в фаворе должны быть красный, терракотовый, оранжевый. И все же неоновые тона и кричащие краски желательно не вводить в интерьерный дизайн. Велик иск испортить очаровательный шарм беседки.

– Декоративные перекрытия, балки и другие элементы изготавливаются исключительно из дерева. Их не окрашивают, а сохраняют натуральную структуру, покрыв лаком или специфическими пропитками.

Деревянная беседка с мангалом в стиле шале

– Если посмотреть идеи внутреннего дизайна беседок шале для барбекю, то можно констатировать, что полы в постройках всегда сделаны из необработанного дерева или выложены настоящим камнем. Натуральных оттенков кирпич встречается крайне редко и то, лишь в изготовлении некоторых немасштабных деталей.

Классические мотивы

Постройки данного вида отличает лаконичность дизайна и правильность линейных очертаний. Конструкция базируется на шести, реже – четырехугольном основании. Четкие пропорциональные стены венчает простая крыша.

Беседка с мангалом для дачи в классическом стиле

Основные стилистические особенности:

– Ведущие материалы в строительстве: мрамор, дерево, камень, иногда – металл.

– В отделке превалируют пастельные тона и естественных цветов материалы. Яркие элементы вводятся очень ограниченно.

Пастельные тона отделки беседки в классическом стиле

– В качестве декора внутреннего пространства используют деревянные решетки, кованые вещицы, резные парапеты и карнизы, но знаковым элементом являются живые цветы, которые могут появляться в интерьере в любой интерпретации – в горшках, букетах, гирляндах. С внешней стороны их высаживают по периметру строения.

Интерьер беседки с мангалом в классическом стиле

Восточные мотивы

Идеи восточного дизайна беседок для барбекю существенно разнятся. Здесь можно видеть и аскетичные, в японском духе интерьеры, и пышущие богатством обстановки – арабские. Для дачного варианта более приемлемо японско-китайское направление, характеризующееся полным слиянием с природой. Лучшим местом для такой беседки станет берег водоема. Хорошо будет выглядеть она и на возвышенности, а также расположившись у кромки зеленых насаждений. Декорируется пространство всегда тематически.

Беседка с мангалом в восточном стиле

Основные стилистические особенности:

– Конструкция никогда не ставится на землю. Основание приподнимают как минимум на 50 см.

Основание беседки в восточном стиле приподнято

– В строительстве задействуются только натуральные материалы:

1) камень.

2) бамбук.

3) дерево.

4) тростник.

Беседка в восточном стиле строится преимущественно из натуральных материалов

– Крыша многоярусна и ее углы смотрят вверх. В восточной философии этому моменту уделено особое внимание. Там считают, что под таким кровом душа человека отыщет покой и настоявшее умиротворение.

Многоярусная крыша – отличительная черта восточного стиля

– Цветовые решения декора всегда спокойные. В фаворе пастель, оттенки водяной лилии, светлой березы, рисовой бумаги, цветущей сакуры. Акцентный элемент появиться может, но только в единственном экземпляре и строго в тематике направления.

Лаконичный дизайн беседки в восточном стиле

– В убранстве царят аскетизм и полный минимализм. Ничего лишнего.

– Характерно использование перегородок или штор, помогающих организовать личное пространство и спрятаться, если не от присутствующих, то, хотя бы, от назойливых соседей.

Перегородки и шторы уберегут пространство беседки от посторонних глаз

– Поскольку пространство восточной беседки должно быть свободным, то при его меблировке ставки стоит сделать на миниатюрную, но при этом многофункциональную мебель, деревянные подиумы с циновками, низкие столики, плетеные кресла. Периметр постройки украшают икебанами, напольными светильниками и речной галькой.

Современные мотивы

Идеи дизайна современных беседок для барбекю рождаются спонтанно и часто их сложно сочетать с базовыми наработками уже имеющегося дачного ландшафта и архитектуры.

Беседка с мангалом в современном стиле

Гармонизировать обстановку и привести ее к общему природному знаменателю помогают следующие шаги:

– Комбинация материалов. Новомодные пластик, стекло и хромированный металл, нужно разбавлять натуральным камнем или деревом.

Комбинированная беседка с мангалом из дерева и металла

– Сохранение лаконичности даже в самом причудливом дизайне беседки. Основной стилистической концепцией должен стать, не перегруженный акцентами и замысловатостью форм, минимализм.

Мотивы прованса

Наиболее близкий к дачной обстановке стиль. Основные нотки прованса – архаика. Жизнь внутри такой беседки будет течь неторопливо и размеренно.

Беседка с мангалом в прованском стиле

Основные стилистические особенности:

– Прованс просто создан для отдыха. Делайте постройку масштабной, просторной. В ней должно быть достаточно места для расстановки кресел, стола и, возможно, дивана. Великолепно, если в конструкции будут предусмотрены окна, прячущиеся за кружевом занавесок.

Просторная беседка с окнами в прованском стиле

– Внутренняя интерьерная отделка представляет собой сочетание гранита на стенах, выбеленных грубых досок на полу и обычной побелки на потолке.

– Меблировка проводится реставрационными элементами: старой плетеной, кованой или деревянной мебелью.

Деревянная мебель органично вписывается в стиль прованс

– Базовый фоновый оттенок – сливочный, нарочито неаккуратно нанесенный.

– Интерьерный декор приемлет плетение, резьбу, такие элементы как подсвечники, вазочки, картины с природными пейзажами.

к оглавлению ↑

Заключение

Идеи дизайна беседок для барбекю и их строительства продуцируются дизайнерами в геометрической прогрессии. Среди вала информации не сложно найти интересный вариант, сложно придать постройке индивидуальность, а ведь чаще всего за строительство таких объектов своими, руками берутся исключительно ради этой цели. Попробуйте добавить к стандартным проектам несколько «живых» штрихов, порожденных вашей фантазией, и вы получите желаемое. Удачи!

к оглавлению ↑

Фотогалерея – беседка с мангалом

[Беседка за 5 минут] 002 — Как добавить модели беседки в симуляцию

• Узнайте, как добавить модель беседки в симуляцию работающей беседки

• Robot Ignite Academy, место, где можно научиться программировать роботов, используя только веб-браузер
• ROS Development Studio (среда, использованная в видео), еще один мощный онлайн-инструмент для практического применения вашего обучения ROS
• Репозиторий моделей Gazebo, где вы можете найти различные модели для создания

В этом посте мы предполагаем, что вы уже создали пакет ROS под названием my_simulations и следующие файлы: ~ / Simulation_ws / src / my_simulations / launch / my_world. запуск и ~ / Simulation_ws / src / my_simulations / world / empty_world. мир .

Если у вас нет этих файлов, не забудьте сначала прочитать предыдущий пост: https://www.theconstructsim.com/gazebo-5-mins-launch-first-gazebo-world-using-ros/

Если вы проверите файл my_world.world , из предыдущего поста у нас будет следующий контент:






<включить>
 модель: // солнце



<включить>
 модель: // земля_плоскость





Добавим почтовый ящик модели .Помните, что вы можете найти множество моелей Gazebo в репозитории моделей Gazebo.

Окончательный вариант содержимого ~ / Simulation_ws / src / my_simulations / world / empty_world. мир после добавления почтового ящика будет:






<включить>
 модель: // солнце



<включить>
 модель: // земля_плоскость



<включить>
 модель: // почтовый ящик






Это добавляет модель под названием почтовый ящик в исходное положение ( x = 0, y = 0, z = 0 ).Если вы хотите, чтобы он находился в другом месте, вы можете добавить , как в примере ниже:

 <включить>
   модель: // почтовый ящик
   2 1 0 0 0 0


Теперь, когда у нас есть набор файлов empty_world.world , мы можем начать моделирование двумя способами:

Вариант первый : Щелкните Simulation -> Выберите File , затем выберите my_world.запуск. Это должно автоматически загрузить веб-версию gazebo, которая называется gzweb.

Имитация беседки почтового ящика загружена в ROSDS

Второй вариант : Если вы запускаете тесты на своем компьютере или хотите запустить моделирование вручную, вы можете просто:

Исходный код

 ~ / Simulation_ws / devel / setup.bash
roslaunch my_simulations my_world.launch - экран

Если вы находитесь в ROSDS и решили запустить моделирование вручную, вам необходимо вручную открыть Gazebo Web ( gzweb ), щелкнув Tools -> Gazebo.

Поздравления. Вы успешно загрузили пользовательскую модель в мир беседок с помощью ROS.

Если вы плохо поняли все описанные здесь шаги или вам нужно больше разобраться в файлах, которые мы создали, помните, что у нас есть живая версия этого сообщения на YouTube. Кроме того, если вам понравился контент, рассмотрите возможность подписки на наш канал на YouTube. Мы публикуем новый контент ~ каждый день.

Продолжайте развивать ROS Learning.

---

.

Беседка

Скачать (11.0.0)

Журнал изменений | Руководство по миграции

Особенности выпуска

• Семантика кадра SDFormat 1.7, см. Доклад на ROSCon 2019
• Поддержка скелетных анимаций BVH
• Замедленное / ускоренное воспроизведение журнала
• Гусеничные с ластами
• Шум динамического смещения для датчиков
• Поддержка сетки STLB и улучшенный анализ SVG
• Сферический гидролокатор
• Зависимости Bumped Ignition для соответствия Ignition Citadel:

Мы с гордостью объявляем о выпуске Gazebo 11.Эта версия беседки имеет долгосрочную поддержку с окончанием срока службы 29 января 2025 г.

Мы также выпустили новые минорные версии для Gazebo 9 и 10:

Первый стабильный выпуск Gazebo вышел в октябре 2012 года. Сейчас почти 8 лет и 10 основных выпусков спустя, Gazebo 11 знаменует конец основных выпусков из кодовой базы osrf / gazebo. Все выпущенные версии будут поддерживаться до конца срока их службы, получая обратно-совместимые функции и исправления ошибок.

Мы хотели бы поблагодарить внешних разработчиков, которые внесли свой вклад в Gazebo за последний год:

• Сильвио Траверсаро
• Мартин Пецка
• Минфэй Сунь
• Шон Йен
• Дженнифер Бюлер
• Оливье Крейв
• Виктор Лопес
• Тан Бенджамин
• Вэй Сюй
• Тимо К
• Эрик Тиммонс
• Стивен Джаст
• Джонатан Нойола
• Томас Хайнс
• Терри Уэлш
• Карлуш Мигель Коррейя да Коста
• Едхин Кижаккетара
• Сэмюэл Лекеффр

Переход на зажигание

В дальнейшем команда моделирования Open Robotics сосредоточит внимание на развитие Каркас моделирования зажигания.

Не все функции, доступные в Gazebo 11, были перенесены на Ignition. все же. Аналогичным образом, Ignition предлагает новые функции, которые недоступны на Беседка 11. Вы можете увидеть сравнение характеристик Ignition Citadel и Беседка 11 Вот.

И Gazebo, и Ignition используют SDFormat как формат описания мира. Следовательно, миры и модели, которые работают на Беседку можно легко перенести на Ignition.

Ignition Gazebo поддерживает различные типы плагинов из Gazebo-classic.Проверять, выписываться этот учебник для обзора типов плагинов и примера того, как портировать плагин из Беседка.

Улучшенные руководства по миграции и API, которые помогут перейти от Gazebo к Зажигание будет в ближайшие несколько месяцев.

Команда разработчиков беседки

.

Беседка с сеткой 3×3м Садовая беседка с москитной сеткой Дворная беседка

Сетка 3х3м Беседка садовая беседка с москитной сеткой двор беседка

2

Боковые стенки

Тип	Садовая беседка 30005	Садовая беседка		Садовая беседка беседка (двухслойная)
GW / NW	31.5 кг / 29 кг
Ткань	180 г / м2 полиэстер с полиуретановым покрытием для кровельного покрытия
Упаковка	296 * 24 * 21 см
Цвет	Хаки, Темно-зеленый, Бордовый
Логотип	Возможна печать логотипа
Материал	Алюминий
Алюминий	75×28 75×280 мм
Верхняя трубка из алюминия	15x25x0,7 мм
Подставка из алюминия	80×1,2 мм
Рама
Сталь
Полиэстер 160 г / м2
Содержит	Двойные вентиляционные отверстия с черной сеткой

1.180 г / м2 или 230 г / м2 с полиуретановым покрытием для кровельного покрытия, 160 г / м2 или 180 г / м2 полиэстера для боковин;

2. Водонепроницаемый и устойчивый к ультрафиолетовому излучению;

3. Доступны разные цвета.

1. Рама из алюминия;

2. Алюминиевая трубка стойки составляет 100×1,2 мм, поперечная трубка из алюминия — 75x28x1,0 мм, верхняя трубка из алюминия — 15x25x0,7 мм.

Преимущества

1.Конкурентоспособная цена и гарантированное качество.

2. Быстрый ответ и цитата.

3. OEM приемлемо.

4. После продажи: любые проблемы с качеством будут решены.

Наша фабрика была основана в 1989 году. В настоящее время имеет 3 дочерних предприятия и более 20 производственных и перерабатывающих баз. Это одна из крупнейших производственных баз в провинции Шаньдун. Завод расположен в городе Бай Шабу, район Ланьшань, город Линьи, провинция Шаньдун, Китай. Занимая площадь более 15000 квадратных метров, ежегодно производится более 500000 комплектов палаток и почти миллион костюмов.

Часто задаваемые вопросы:

1.Q: Вы фабрика или торговая компания?
A: Мы являемся фабрикой, специализирующейся на производстве уличных палаток в течение 15 лет.

2.Q: Где находится ваш завод? Как я могу там побывать?
A: Наш завод находится в районе Ланьшань города Линьи провинции Шаньдун, Китай. Вы можете прилететь в аэропорт Линьи напрямую. Приглашаем всех наших клиентов из страны или за границу к нам в гости!

3.Q: Что такое MOQ?
A: 20 шт.

4. Q: Как я могу получить образцы?
A: Для нас большая честь предложить вам образцы.

5.Q: Как работает ваша фабрика в отношении контроля качества?
A: «Качество является приоритетом. Люди из Sentaipe всегда придают большое значение контролю качества с самого начала и до самого конца. Наша фабрика получила сертификат ISO9001, SGS. : 008618315759227

Wechat: 18315759227

…

.

Расстояния между домами: Противопожарные расстояния между домами ИЖС (коттеджами)

Противопожарные расстояния между домами ИЖС (коттеджами)

Какая высота должна быть в бане от пола до потолка: Высота потолков в бане – какой должна быть, стандарты, размеры в саунах и парилках

Высота потолка в бане, какой она должна быть по нормам

Постройка бани на собственном участке – серьёзное мероприятие, к которому стоит подойти со всей ответственностью. Первым этапом всегда идёт разметка территории и проработка размеров будущей постройки. Обязательно просчитывайте высоту потолков в зависимости от назначения помещений и рекомендаций специалистов. Общепринятой величиной считается 2,2 м. Но всё напрямую зависит от назначения комнаты, способов размещения и количества человек, а также размеров печи.

Содержание статьи

Какая должна быть высота потолка в бане

В старину и до недавнего времени строители опирались на принцип: чем меньше помещение, тем быстрее его удастся протопить. Поэтому бани строили небольшими. Высота потолка в парилке не превышала 1,7–1,8 м.

Сегодня нет необходимости экономить на дровах и электричестве, поэтому рекомендуемые размеры несколько изменились.

Минимально допустимая

По современным стандартам строительство парной зависит от количества членов семьи. Небольшая баня не вместит в себя более шести человек. А нужно ещё учесть гостей или родственников, которые будут приезжать к вам. Исходя из этого выбирают размеры комнаты.

Что касается потолков, распространённый вариант размеров:

• от полка до верхнего перекрытия – 100-120 см;
• от пола до потолка – около 220 см.

Конечно, вы можете сделать меньшее расстояние до перекрытия, но учитывайте, что высокорослым людям в такой бане будет неудобно и неуютно. Кроме того, в помещении с высокими потолками легко разместить несколько полок на разных уровнях. Нижний оставить для новичков, а верхний – для любителей горячего пара.

@Pinterest.ie

Рекомендуемая высота

Стандартная высота в 2,2 м подойдёт для всех членов семьи, в том числе для рослых людей. Они будут чувствовать себя комфортно и не сковывать свои движения в парилке.

Печь достаточного размера поможет быстро прогревать помещение и наслаждаться горячим воздухом и паром. Кроме того, в комнате с высоким потолком пар будет задерживаться гораздо дольше. Именно поэтому известный профессор Приоров рекомендовал делать высоту до перекрытия в 310 см.

Параметры расчёта

При просчётах и создании макета будущего строения важно спроектировать такую баню, чтобы она быстро прогревалась и наполнялась паром. А затем в течение длительного времени держала созданный микроклимат.

Обстановка также играет существенную роль. Займитесь расстановкой лежаков, обеспечивая уют, а пространство под ними закройте вагонкой. Это минимизирует потери тепла в парилке.

Русская баня

На сегодняшний день рекомендуемые размеры составляют 2,1-2,6 м. Это оптимальные параметры, которые позволяют эффективно поработать веником, а также не стеснять себя в движениях и не терять драгоценный жар.

@79w.ru

Финская сауна

В такой бане не парятся вениками. Её главное назначение – отдых и расслабление. Человек в положении сидя медленно вдыхает жаркий сухой воздух, иногда наполненный ароматами эфирных масел.

Здесь особенность состоит в наличии ярусных полок. Для маленьких парных это Г-образные полки по периметру, а в объёмных – купейное размещение или несколько рядов нешироких полок в высоту. Таким образом, учитывая конструкцию парной, высота должна составлять 2,1-2,35 м.

Турецкий хаммам

В таких комнатах создаётся особый микроклимат с определённой влажностью и жаром. Крыша конструируется по типу купола с наклонными стенами, чтобы не скапливался конденсат.

В связи с этим минимальное расстояние от пола до верхней точки купола составляет не менее 2,7 м.

Выбирайте высоту парной, учитывая необходимые параметры. А это:

• сохранение микроклимата;
• техника безопасности;
• оптимальные размеры для свободного перемещения.

Учитывайте рекомендации специалистов и не забудьте про предварительную планировку.

@Ptt74.ru

Подпишитесь на наши Социальные сети

Какой должна быть оптимальная высота бани от пола до потолка: стандарты

    Куда отправляется русский человек, чтобы получить необходимый всем заряд бодрости? Конечно, в баню! Именно в таком помещении возможно максимально расслабиться и позабыть о многочисленных проблемах, которые встречаются на жизненном пути каждого. А если банька с горячим паром, то прилив жизненных сил и отличное настроение получают все любители банных процедур.

Читайте также: Недорогие и эффективные варианты утепления потолка в бане

Разумеется, не только русский народ любит проводить свой досуг в банях, поэтому такие конструкции возводятся по разным проектам. Единственное, что остается неизменным – присутствие перепада температур внутри помещения, который должен варьироваться на несколько градусов.

Добиться такого эффекта возможно лишь в том случае, если будет подобрана оптимальная высота в бане от пола до потолка, причем вне зависимости от того, из блоков или из дерева собрана основная конструкция. Этот вопрос уже давно оспаривают любители парной с опытом, поэтому мы попробуем разобраться, как сделать потолок в бане правильно, учитывая их мнение и рекомендации.

Правильный расчет высоты

Так как возведение банного помещения – не особо трудоемкое мероприятие, если, конечно, домашние мастера будут строить конструкцию поэтапно и сверяясь с правильно сделанными чертежами, то довольно часто строительный процесс осуществляется своими руками. Но перед тем как приступать к непосредственному строительству, обязательно нужно ознакомиться с многочисленными тонкостями и нюансами, особенно относительно монтажа потолка.

Читайте также: Монтаж щитовой бани своими руками

Правильно выбрать высоту необходимо по нескольким причинам:

• для оптимального и эффективного прогрева внутреннего помещения;
• для нормального охлаждения парной;
• для удобного времяпровождения внутри банного помещения.

Однако стоит иметь в виду следующее: если потолок окажется сильно высоким, то ресурсов для прогрева помещения придется тратить намного больше. Ну а при низком потолке велика вероятность получить ушиб головы, особенно если любитель «жаркой парной» будет высокого роста. Поэтому этот вопрос следует тщательно проанализировать, чтобы параметры готовой конструкции удовлетворили владельцев и их гостей по всем показателям.

Рассмотрим самые основные моменты, которые непременно следует принимать ко вниманию при расчетах:

1. Стандартный размер короба из сруба в высоту может варьироваться в пределах от 2,8 до 3 метров. Но высота потолочной поверхности в этом случае достигнет всего лишь 2,5 метра. Такая разница обязательно имеет место, так как пол в парном помещении нужно утеплять. Придерживаясь стандартных размеров, прогреть помещение будет намного проще, да и расход материала для протапливания снизится к минимуму.
2. Тем, кто любит находиться в помещениях с высокими потолками, следует понимать, что такого эффекта можно удастся добиться лишь в том случае, если размер готового короба будет увеличен.
3. При низких потолках комфорта внутри парной добиться вряд ли получится. Ведь потоки горячего воздуха будут стремительно подниматься вверх, и человеку станет трудно дышать в момент принятия банных процедур.

Стоит отметить, что параметры высоты банного помещения от пола до потолочной поверхности в первую очередь зависят от параметров готовой конструкции, а также от той высоты, на которую будут установлены лежаки.

Лавки в парной обязательно нужно устанавливать на разном уровне. Ведь многие любители банных процедур не могут нормально переносить резкие перепады температур, поэтому предпочитают расслабляться на низких полках, так как на этом уровне лежаки меньше всего прогреваются.

Оптимальная высота

Итак, мы разобрались с потолком, который в идеале должен быть высоким, для удобства и комфорта всех, кто будет в дальнейшем пользоваться банным помещением. Так как стандартных размеров для высоты потолков не существует, рассмотрим, какая высота рекомендована профессионалами.

Определить рекомендованную величину лучше всего на практике каждому владельцу парной самостоятельно. Для этого нужно определить, какой любитель банных процедур с высоким ростом будет часто посещать данное помещение, после чего пригласить его для определения параметров высоты. Для этого потенциальный пользователь должен просто поднять свою руку к потолку, и, прибавив к определенной высоте примерно 0,7 метра, можно получить рекомендованный показатель высоты потолка в парном помещении. Чаще всего этот показатель не превышает 2,7 метра, то есть этот вычет и нужно принимать как рекомендованную высоту.

Стоит отметить, что только что проанализированный показатель совпадает с параметрами высоты потолков, которые были использованы при строительстве бань при правлении царя, в то время этот показатель составлял 3 метра. То есть основные параметры высоты и ширины русской бани остаются практически неизменными на протяжении многих лет.

Требования к высоте потолка в бане

При разработке проекта бани необходимо огромное количество разнообразных моментов, начиная от наиболее масштабных и глобальных (размеры возводимого сооружения, конструкция фундамента, используемые материалы) до незначительных (установленные аксессуары). К числу параметров, которые на первый взгляд могут показаться не особо важными, относится ответ на вопрос, какая высота потолков должна быть в бане. Однако, при более детальном рассмотрении окажется, что от принятого решения во многом зависит комфорт и удобство будущего посещения такого привычного и полезного здания, традиционно возводимого практически на каждом загородном участке.

Какая высота от пола до потолка в бане оптимальна

Такое понятие, как стандартная высота потолка в бане, на практике практически не применяется. Дело в том, что каждый владелец сооружения сам устанавливает для себя критерии, влияющие на определение данного параметра. Однако, какие-то общие основные рекомендации, которые помогут принять грамотное и наиболее правильное решение, все-таки можно сформулировать.

В первую очередь, необходимо отметить, что высота потолка в бане из бруса или другого пиломатериала для каждого помещения определяется отдельно. При этом, как правило, следует исходить из его функционального назначения. Вполне очевидно, что на рассматриваемый параметр влияет также уровень пола той или иной комнаты. Объяснение вполне логичное и простое. В качестве примера достаточно привести парилку, пол которой рекомендуется выполнять несколько выше, хотя бы на 4-5 сантиметров, чем в соседних помещениях. Это делается для того, чтобы более холодный воздух из них не так активно проникал туда.

Также вполне понятно, почему рекомендуется пол в моечной или душевой занижать также на 4-5 сантиметров, по сравнению с расположенными поблизости помещениями. Такое соотношение уровней не позволит воде растекаться по зданию, оставаясь в той комнате, которая наиболее приспособлена к этому.

Учитывая вышесказанное, можно однозначно утверждать, что оптимальная высота бани от пола до потолка является параметром, определение которого зависит, главным образом, от пожеланий владельца, а также конструктивных особенностей сооружения и функционального назначения помещений.

Необходимо также отметить, что на практике наиболее часто используется примерно одна высота потолка (с учетом приведенных выше особенностей для некоторых комнат) для всех помещений бани, кроме парилки, к числу которых обычно относятся:

• моечная;
• раздевалка;
• предбанник;
• санузел и т. д.

Она составляет примерно 250-270 см. Естественно, при желании владельца может быть реализовано любое другое решение рассматриваемого вопроса.

Особые требования по высоте к парилке

Высота потолка в парилке русской бани определяется более тщательно, чем для других помещений. Это вполне объяснимо, так как значение этого параметра оказывает серьезное влияние на комфорт и удовольствие, получаемое посетителем этой важнейшей для рассматриваемого сооружения комнаты.

Существует два варианта атмосферы, создаваемой в парилке классической русской бани:

• кондиционный. В этом случае пар достаточно равномерно распределяется по всему пространству помещения, имея при этом практически одинаковую температуру и уровень влажности, которые незначительно повышаются по мере приближения к потолку;
• слоеный или «пироговый». При таком типе происходит весьма значительное расслоение воздуха парной, когда пар быстро поднимается к потолку. При этом температура и уровень влажности там становятся намного выше, чем в остальном пространстве помещения.

Минимальная высота потолка в парной русской бани из сруба при слоеном типе прогревания воздуха принимается равной 2,4 метра (если считать 1,8 метра как средний рост). В качестве оптимальной величины рассматриваемого параметра можно принять 2,6 метра и даже выше. Это объясняется следующим: при таком варианте атмосферы в парилке необходимо обеспечить высоту, достаточную для размещения под потолком облака пара (его толщина обычно 50-60 см), так как находится непосредственно в нем, учитывая высокую температуру и значительную влажность, крайне некомфортно, да и просто опасно. Именно поэтому должен быть запас как минимум в 60 см сверх роста человека, посещающего парную комнату.

При кондиционном типе прогревания воздуха нет необходимо сооружения таких высоких потолков. Большинство любителей и знатоков банного дела считает вполне достаточным расположить их примерно в 2,1-2,2 метрах от пола. Такое небольшое расстояние дает существенное сокращение объема помещения, что позволит гораздо быстрее его прогревать, что также следует воспринимать как немаловажный плюс.

Однако, в таком случае необходимо учитывать, что дверь придется делать очень низкой: при высоте потолка парной комнаты 2,2 м. в целях сбережения пара входную конструкцию не следует изготавливать выше 1,6 метра. Обычно при этом также сооружают высокий порог – он не только не дает теплу покинуть помещение, но и предохраняет посетителей от удара головой о притолоку. Это связано с тем, что при подъеме ноги любой человек наклоняется, причем совершенно автоматически.

Тем, кто не желает устанавливать такие низкие двери, придется более высоко располагать потолок. При стандартной входной конструкции потолок должен находиться примерно в 2,4-2,5 метрах от пола. В этом случае парильщику, скорее всего, потребуется подставка для того, чтобы «достать» самый приятный и горячий пар.

Гильотинные ножницы ручные для резки листового металла: Ручные ножницы для резки металла НА9314 от производителя ПАО Долина

Ручные ножницы для резки металла НА9314 от производителя ПАО Долина

Технические характеристики

Использование легкого и функционального металлорежущего оборудования существенно повышает скорость выполнения самых разных технологических операций. Завод «Долина» готов предложить большой ассортимент подобной техники. Наряду с другим оборудованием, в компании можно купить гильотинные ножницы ручного типа, используемые для работы по металлу. Представленная в данном разделе модель НА9314 рассчитана на разрезание листового проката толщиной до 2,5 миллиметров. Оборудование широко применяется в заготовительных цехах, механических мастерских, на строительных площадках, а также в быту.

Устройство, преимущества и сфера применения гильотины для резки металла

Ножницы представляют собой стандартный режущий инструмент, принцип действия которого основан на разделении металлического листа давлением, возникающим при воздействии подвижной части. Ручные гильотинные ножницы по металлу приводятся в движение за счет мускульной силы. Применение рычага со значительным плечом дает возможность разрезать заготовки сравнительно большой толщины с минимальным усилием.

Конструкция ножниц для металла включает станину, к которой прикреплен ползун, несущий подвижное лезвие. Неподвижный нож размещен на станине. Ползун приводится в движение благодаря воздействию на рукоять ручной гильотины; передача усилия происходит через серьгу. Для того чтобы исключить отскок разрезаемого металлопроката, в ножницах предусмотрен специальный упор.

Ручные ножницы по металлу гильотинного типа НА9314, выпускаемые предприятием, прошли испытания и обязательную сертификацию. Конструкция изделия защищена несколькими российскими патентами.

Приобретение металлорежущего оборудования

Все представленное на сайте промышленное оборудование имеется в непосредственном наличии. Предприятие готово к сотрудничеству с заказчиками, находящимися как в РФ, так и в странах ближнего зарубежья. Для доставки ручных гильотин для металла мы прибегаем к услугам проверенных ТК, располагающих современным автопарком, подходящим для транспортировки промышленного оборудования. Перевозка осуществляется по внутренним тарифам компаний-перевозчиков.

Нуждаетесь в дополнительной информации? Сотрудники предприятия ответят на все вопросы, а также помогут заказать гильотину для резки металла подходящей производительности.

• Гарантия 18 месяцев
• Температурный режим до 25 градусов
• Ремонтная база
  Россия и СНГ
• Доставка запчастей
  5-15 дней
• Срок службы
  10-20 лет

Механические гильотинные ножницы от производителя ПАО Долина по России и СНГ

Гильотинные ножницы КПО «Долина»

Обработка металла и получение металлических изделий требует применение различного оборудования. Механическая листовая резка листового проката выполняется с помощью специального промышленного оборудования — гильотинные ножницы. Они способны выполнить все действия по раскройке металла. Продукция Кувандыкского завода КПО «Долина» имеет ряд базовых преимуществ:

• Наличие гарантии;
• Высокие эксплуатационные качества;
• Высокое качество комплектующих;
• Длительный срок эксплуатации;
• Надежность и устойчивость перед интенсивными нагрузками.

Особенности и характеристики

Механические гильотинные ножницы отличаются простотой и удобством эксплуатации. Принцип функционирования основан на работе обычных ножниц, только они отличаются более высокой производительностью и результативностью. Сначала выполняется заготовка на рабочем столе. После происходит резка металла по прочерченным линиям, либо с помощью лазерного указателя.

• Быстрое выполнение задачи;
• Повышение результативности процесса;
• Достижение максимального результата при низких затратах.

Основы выбора

Подбор подходящего оборудования завода «Долина», осуществляется на базе каталога. Он находится на официальном сайте компании и содержит всю информацию об изделии. Каталог доступен 24/7 и удобный в использовании. Выбор моделей не ограничен. Присутствует возможность выбора приспособления для резки проката различных размеров — от 6,3×2000 до 32×3150 миллиметров. Характеристики продукции включают такие плюсы как:

• Высокая функциональность;
• Осуществление сложных работ;
• Надежность и долговечность.

Плюсы станков Кувандыкского завода

Процесс приобретения гильотинных ножниц производства КПО «Долина» имеет ряд преимуществ. Производитель предлагает приобрести все необходимые изделия напрямую. Отсутствие посредников обеспечивает доступную цену. Оборудование также имеет следующие положительные характеристики:

• Усиленная и надежная конструкция;
• Длительный срок эксплуатации;
• Низкая стоимость комплектующих и простота обслуживания;
• Максимальная точность исполнения;
• Оперативность;
• Гарантированный эксплуатационный срок более 10 лет.

Возникшие вопросы можно задать по телефону. Менеджеры компании предоставят всю необходимую информацию. Консультации абсолютно бесплатные и предоставляются по запросу клиента. Можно попросить о помощи с выбором. Сотрудник компании поможет определиться, нужно только предоставить нужные данные. Также он уточнит ваши производственные условия и узнает необходимые к исполнению задачи. Гильотинные ножницы доступны в различной комплектации. Все товары сертифицированы и соответствуют мировым промышленным стандартам.

Ручная гильотина для резки листового металла своими руками

Содержание статьи:

Гильотина — это оборудование для резки листовой стали, пластин, уголков, прутов. Гильотина ручная рубит материал точно, без царапин, зазубрин и нарушения покрытия. Качество резки определяется материалом режущих кромок и углом наклона к материалу.

Виды гильотин

ручная гильотина сабельного типа

Главное преимущество гильотин по металлу- это возможность раскроя деталей без нагрева. Второй плюс — невысокая цена оборудования и надежность. Ремонт гильотинных ножниц требуется в очень редких случаях, после длительной работы.

Ручные модели можно устанавливать в любом удобном месте: во дворе, на строительной площадке. Для рубки и проката разработаны следующие типы гильотин для металла, различающихся типом привода и некоторыми особенностями конструкции:

• ручная;
• механическая;
• гидравлическая;
• комбинированная;
• автоматическая.

На большинстве производств используются ручные и механические модели. Электрический привод применяют для резки только листовых заготовок. Гидравлические устройства оснащены приводом в форме поршня с машинным маслом. Масло сдавливается поршнем, после чего разжимается, передвигая режущую кромку. Это мощные конструкции, разрезающие материал до 7 см толщиной.

Ручные гильотины по металлу делятся на две категории:

• гильотинные ножницы — их используют для работы по листовой жести, алюминию, меди, пластику толщиной не более 1,5 мм и маркируют TPS, GR, F;
• сабельные гильотины — применяются для резки листа по всей длине толщиной до 2,3 миллиметра.

По расположению режущих поверхностей все гильотинные ножницы делятся на горизонтальные и вертикальные. Существуют и комбинированные станки, сочетающие оба метода. Сначала материал надрезается вертикально, после чего в горизонтальной плоскости и сгибается.

Конструкция гильотинных ножниц

гильотина с педалями для ног

Гильотинные ножницы устроены из столешницы, направляющей и ножевой планок. Рама жесткая, так как именно благодаря тяжести и устойчивости конструкции возможна резка металла за одно движение.

Столешница необходима для размещения листового металла, планка фиксирует его, резаки проделывают основную работу. Материал размещается между упорами, которые выставляются по шкале и перемещаются. Поэтому с помощью одной рукоятки можно перенастроить инструмент. Для удобства работы с длинными листами столешница продлевается за счет выдвижной части. При средней длине 85 см после удлинения поверхность может составить 1 м.

Таблица 1. Характеристики некоторых моделей ручных гильотин производства MetаlMaster

Исполнительные инструменты гильотины для металла перемещаются с помощью системы эксцентриков и рычагов, которые запускаются рукоятками, расположенными справа и слева на станине.

Фиксирующая планка необходима при горизонтальном расположении ножниц, удерживая лист металла от перемещения во время и после резки. Планка предохраняет от повреждения резаки. Чтобы металл прижимался плотнее и не царапался, нижняя часть прижимной планки обработана композитом.

Конструкция дополняется второстепенными вспомогательными элементами: кронштейном, ходовыми, шатуном, подшипниками, которые не требуют специального ухода.

Благодаря простоте устройства ножницы быстро рубят металл различных видов: литой, листовой или сортовой. Они работают бесшумно, поэтому идеальны для небольшой мастерской, металлобазы или магазина, где листы режут не очень часто.

Гильотинные ножи

принцип рубки металла гильотиной
